? Замена цепи ГРМ ? ВАЗ 2106 (2107) с карбюраторным или инжекторным двигателем фото и видео
Классика жанра, ваз 2106 97 года выпуска. Это уже вторая замена цепи ГРМ на этой машине за месяц, поскольку в первый раз клиент привез «оригинальную ВАЗовскую» цепь, произведенную в соседнем подвале. Через месяц она растянулась и снова здравствуйте. Но все мы уже давно славим качество наших запчастей, поэтому пришлось проконсультироваться со знатоками авторынка и выбрать цепь на которую меньше всего поступило жалоб. Эксплуатация покажет!
Помимо цепи ГРМ поменяем воздушный фильтр, ремень генератора, башмак натяжителя, успокоитель и все звездочки, рез пошла такая песня.
За нетяжителем, успокоителем и ремнем генератора клиент пошел пешком, поскольку сразу не позаботился о покупке.
Содержание
- Инструмент и приспособления
- Подготовительные операции
- Установка верхней мертвой точки
- Установка новой цепи ГРМ
- Видео замены цепи ГРМ на ВАЗ 2106
- Видео установки зажигания и распредвала на карбюраторной ВАЗ 2106
Инструмент и приспособления
Нам понадобится: специальный ключ на 36 и универсальный фиксатор шкивов.
Так же понадобится стандартный набор ключей и головок.
Наша машина карбюраторная но если установлен инжектор процедура замены особо не отличается.
Подготовительные операции
Вид под капотного пространства.
Двигатель ВАЗ 2106Снимаем корпус воздушного фильтра с карбюратора. Откручиваем три гайки на 10 и четыре на 8 крепления корпуса к карбюратору.
Осторожно не уроните ничего в карбюратор иначе придется его снять, а может и впускной коллектор тоже. Потому что если на заведенной машине они попадут под впускной клапан то можно отправится прямиком на ремонт головки.
Карбюратор.Снимаем бензопровод и крышку трамблера. Откручиваем восемь гаек на 10 крепления клапанной крышки и снимаем шайбы с пластинами.
Привод дросселя.Снимаем тросик подсоса и привод дроссельной заслонки. Затем снимаем клапанную крышку вместе с прокладкой, ее тоже лучше заменить.
Постель распредвала.Снимаем защиту снизу.
Защита.Сливаем антифриз.
Ослабляем гайку на 19 крепления генератора.
Раскручиваем хомуты на патрубках и снимаем последние.
Ослабляем хомут нижнего патрубка помпы и легким движением руки снимаем его.
Отсоединяем провода питания вентилятора охлаждения и термодатчика на радиаторе. Снимаем радиатор вмести с патрубками и термостатом.
Ослабляем гайку натяжителя генератора и при помощи монтировки сдвигаем его вперед. Снимаем ремень генератора.
Установка верхней мертвой точки
Теперь вращаем коленвал за шкив волшебным ключом на 36 и добиваемся совпадения меток на шкиве и крышки, а также на звездочке распредвала и отливе постели последнего.
Метки ВМТ.Метка распредвала.А теперь самое интересное. Откручиваем гайку на 36 держащею шкив коленвала. Стопорим шкив специальным ключом и откручиваем. Если нет такого можно включить пятую скорость, попросить друга нажать на тормоз и легким движением ключа открутить ее.
Гайка шкива коленвала.Снимаем шкив. Откручиваем шесть болтов и три гайки на 10 сбоку, три болта снизу крышки привода распредвала.
Снимаем последнею.
Откручиваем две гайки крепления натяжителя цепи и снимаем его.
Натяжитель цепи ГРМ.На данной машине был установлен автоматический натяжитель. Наконец то до кого-то дошло!
Откручиваем болт крепления звёздочки распредвала и сняв ее запоминаем или метим отверстие для центровки.

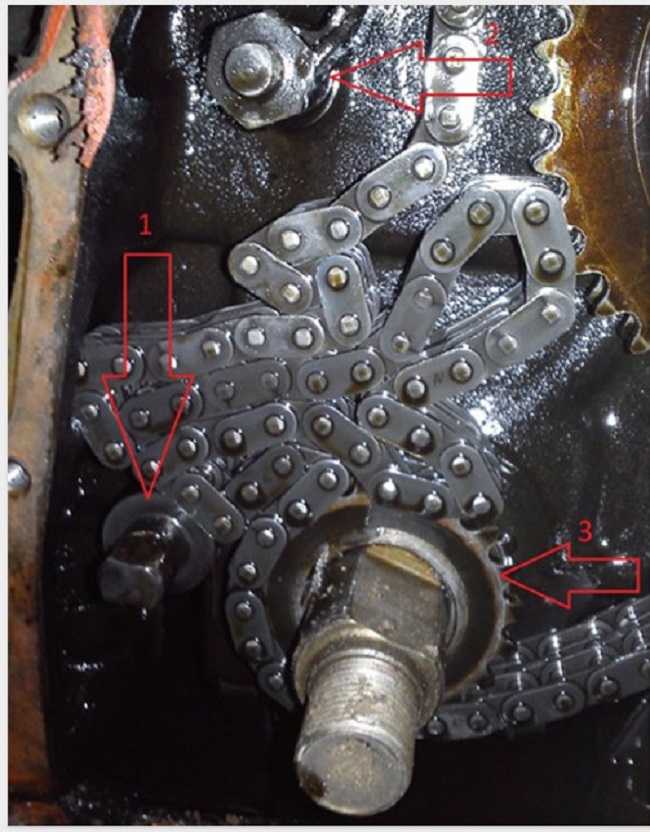

Перед нами предстала удивительная картина.
Старая цепь ГРМ.- предохранитель, препятствующий перескакиванию цепи.
- крепление башмака натяжителя цепи ГРМ.
- звездочка коленвала.
Откручиваем предохранитель, ключом на 10 и крепление натяжителя, а так же болт крепления звездочки привода вспомогательных агрегатов (поросенка).
Привод вспомогательных агрегатов.Снимаем все звезды и старую цепь. Проверяем совпадение меток. Шпонка коленвала должна быть напротив отлива на блоке цилиндров.
Метка на блоке.Установка новой цепи ГРМ
Ставим новые звезда на коленвал и привод вспомогательных агрегатов. Смазываем новую цепь ГРМ и устанавливаем ее на место.
Сверху подкладываем под цепь любой инструмент для того что бы она ни сваливалась вниз.
Устанавливаем звездочку распредвала в цепь таким образом, что бы при установке на респредвал нисходящая ветвь цепи была натянута и все метки совпадали. Проворачиваем распредвал против часовой стрелки на небольшой угол и за коленвал возвращаем назад, таким образом, цепь натягивается и можно оценить правильность установки меток. Если метки не совпали, перебрасываем цепь на зуб и повторяем процедуру снова.
Устанавливаем натяжитель цепи на место и активируем его. Затягиваем все болты крепления звезд и контрим их. Проворачиваем коленвал два оборота и если клапана с поршнями не встречаются и все метки встают на свое место, поздравляем себя с выполнением самой ответственной операции.
Смазываем герметиком прокладку крышки коленвала и устанавливаем ее на место.
Ставим шкив, затягиваем его и еще раз прокручиваем коленвал и проверяем все метки. Лучше перестраховаться, чем потом рвать волосы на всех местах и искать телефон моториста.
Откручиваем гайку на 13 трамблера и вынув его проворачиваем бегунок так что бы он смотрел на контакт четвертого цилиндра. Ставим трамблер на место, но помним, что после окончательной сборки придется выставить зажигание. Останавливаться на этом не будем, так как процедуру настройки на ВАЗ 2106 можно найти в интернете.
Если интересно то видео об установке зажигания в конце статьи.
Ставим на место все что сняли, в порядке обратном снятию. Заливаем антифриз, заводим, регулируем зажигание. Вот и подошла к концу ваша первая замена цепи ГРМ.
Видео замены цепи ГРМ на ВАЗ 2106
Видео установки зажигания и распредвала на карбюраторной ВАЗ 2106
Замена цепи ГРМ ВАЗ 2106
Главная Статьи Замена цепи ГРМ ВАЗ 2106
Привод ГРМ в моторах ВАЗ 2106 реализован с помощью двухрядной цепи.
Ее ресурс довольно высокий — 100 тысяч км пробега. Но, если появились признаки критического изнашивания, цепной привод лучше заменить полностью, включая шестеренки.
Назначение цепи ГРМ ВАЗ 2106
Цепь ГРМ объединяет распредвал и коленвал. После запуска мотора благодаря ей происходит синхронное вращение этих валов. При нарушении синхронности появляются сбои в функционировании ГРМ. Автовладелец сталкивается с снижением мощности мотора, плохой реакцией автомобиля на нажатие педали газа и увеличившимся расходом горючего.
Цепь ГРМ ВАЗ 2106 выполняет 3 задачи:
- осуществляет передачу крутящего момента от распределительного вала на клапаны в ГБЦ;
- с помощью промежуточной звездочки запускает в работу масляный насос;
- приводит в движение трамблер.
Проверка цепи на износ
При использовании автомобиля цепь постепенно растягивается. Причина заключается не в искажении металлических звеньев, а в изнашивании шарниров, появлении зазоров.
Если речь идет об 1-2 втулках, выработка невелика. Но, если умножить размер зазора на 116, тогда получаем заметное удлинение цепи в целом.
Как проверить степень износа цепи:
- первым признаком является посторонний шум, который доносится из-под клапанной крышки. Иногда даже слышно громкий стук и тарахтение;
- снимите клапанную крышку и проверьте совмещение меток на распредвале и коленвале с метками на корпусе. При смещении свыше 10 мм деталь однозначно является растянутой;
- натяните цепь, запустите двигатель и заново выставьте метки. При значительном растяжении детали эти мероприятия не будут иметь результатов. Потому что вылета плунжера недостаточно, чтобы выбрать слабину цепи;
- проверьте состояние успокоителя. В некоторых случаях растянувшаяся цепь обрывает его накладку или полностью весь элемент. Осколки металла и пластика попадают в масляный картер.
Если деталь растянута свыше 10 мм, она может сместиться на 1-4 зуба по шестеренкам.
При сдвиге элемента на 1 секцию происходит нарушение фаз газораспределения. Возникает сильная вибрация двигателя на любом режиме работы, у него существенно снижается мощность, затем он глохнет.
При перескакивании цепи на 2-4 секции, мотор глохнет и не запускается. В некоторых случаях может произойти удар поршня по клапанам по причине сильного смещения фаз газораспределения. Результат — разборка и дорогой ремонт двигателя.
Замену привода опытный мастер выполняет примерно за 2-3 часа. Обычному автомобилисту необходимо в 2 раза больше времени при отсутствии непредвиденных неисправностей. Лучше выделите на ремонт половину дня и неспеша сделайте эту работу. Перед запуском двигателя обязательно проверьте метки и удостоверьтесь в правильности установки механизма.
