Опорный подшипник на ВАЗ 2109: замена своими руками, проверка состояния

Содержание:

1. Виды

2. Проверка

3. Замена

Опорный подшипник является компонентом опоры стойки. Относится к категории подшипников качения. Широкое применение в отечественном автопроизводстве обусловлено универсальностью, способностью переносить серьезные нагрузки.

Основная задача ОП — это гашение дорожных колебаний. Он обеспечивает подвижное соединение между кузовом и амортизатором автомобиля. Плюс он влияет на настройки углов колес ВАЗ 2109.

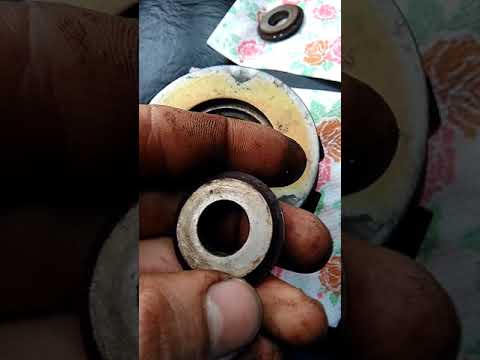

Внешний вид элемента

Виды

Для ВАЗ 2109 используется несколько видов опорных подшипников, каждый из которых имеет свои особенности.

Тип подшипника	Особенности
ОП со встроенным кольцом	Встроенное кольцо может быть внутренним или наружным. Такой подшипник имеет монтажное отверстие, не нуждается в прижимных фланцах. Плюс элемент оснащается встроенными прокладками, которые гарантируют точность вращения. Данный опорный подшипник применяется для вращения обоих колец — внутреннего и наружного
ОП с отделяемым внутренним кольцом	Такая конструкция с отделяемым внутренним кольцом служит для вращения наружного кольца. Наружное кольцо тут контактирует с корпусом. Если вам требуется максимальная точность вращения наружных колец, рекомендуется использовать именно этот тип ОП
ОП с отделяемым наружным кольцом	Тут все наоборот, конструкция предусмотрена для вращения внутреннего кольца. В данном случае с корпусом соприкасается внутреннее кольцо, а наружное может отделяться. Применяется в ситуациях, где необходимо точное вращение внутреннего кольца
Одиночно-раздельный ОП	В таком ОП предусматривается наличие разделения наружного кольца в одной точке, что способствует увеличению жесткости подшипника. Служит для ситуаций, требующих точное вращение наружного кольца.

Проверка

Проверка опорного подшипника должна стать для вас привычным мероприятием. Выполнять ее следует не только при выходе из строя элемента, но и просто в качестве профилактики.

Элемент в разборе

Производитель рекомендует проверять состояние ОП на ВАЗ 2109 каждые 15-20 тысяч километров пробега. Хотя опытные водители, познавшие прелести наших дорог, понимают, что проверка требуется немного чаще.

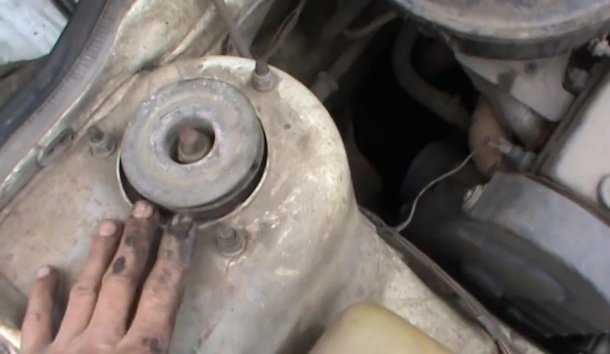

Чтобы оценить текущее состояние опорного подшипника, выполните несколько простых действий:

• Выключите двигатель, включите ручной тормоз поставьте противокаты под колеса;
• Поднимите капот;
• Снимите крышку стакана. Она располагается на ступичном подшипнике;
• Прикоснитесь рукой (ладошкой) к опорному подшипнику, а товарища при этом попросите покачать машину в разные стороны. Или наоборот, как вам удобнее распределить роли;
• Наблюдайте, не «играет» ли стойка при таких манипуляциях;
• Если при раскачке машины наблюдаются стуки, скрипы, хрусты, тогда практически наверняка ОП отжил свое и требует замены.

При обнаружении признаков поломки опорного подшипника, не затягивайте с ремонтом. В лучшем случае вы пробьете себе капот, наехав на яму и сломав окончательно опору. Если же поломка ОП произойдет на скорости, это может обернуться трагедией.

Сравнение старого и нового элемента

Замена

Существует два основных способа замены опорника. Выбирайте понравившейся, а мы расскажем подробно про оба варианта.

1. Первый способ предусматривает снятие стойки и рулевого рычага совместно. Так вы сможете сохранить угол колес, то есть не придется затем ехать делать развал-схождение.
2. Второй способ потребует снять стойку амортизатора уже отдельно от поворотного механизма. Это приводит к нарушению настроек угла, потому без посещения СТО для регулировки развал-схождения не обойтись.

Подшипники не подлежат ремонту, потому единственным верным решением будет проведения их замены.

Теперь про каждый способ замены опорного подшипника мы расскажем отдельно.

Процедура замены

Первый способ

1. Поставьте машину на ровную поверхность, установите противокаты под задние колеса.
2. Ручку коробки передач поставьте в режим первой скорости, включите ручной тормоз.
3. Снимите защитный колпачок с гайки ступицы. Гайку необходимо расконтрировать. Если возникли проблемы из-за чрезмерной затяжки гайки, придется взять в руки дрель и высверлить крепеж соответствующим сверлом.
4. Головкой на 30 и длинным рычагом (чтобы прикладывать меньшее усилие) сорвите со своего места гайку, ослабьте немного натяжение. Но не снимайте ее полностью.
5. Если гайка не поддается, это может быть вызвано ее вращением одновременно с колесами. Потому напарнику нужно нажать на педаль тормоза, а вы при этом снимите гайку.
6. Далее ослабьте зажим колесных болтов, поднимите авто домкратом. Под пороги обязательно установите страховочные кирпичи, бруски дерева. Это позволит избежать случайного опрокидывания авто. Опустите машину на опору.
7. Открутите полностью колесные болты, снимите само колесо.
8. Демонтируйте гайку, которая сидит на рулевом наконечнике.
9. Специальным съемником выпрессуйте рулевой палец. Если съемника нет, можно аккуратно воспользоваться монтировкой и молотком.
10. Снимите стойку, открутив три гайки сверху и один длинный болт снизу. После этого старый подшипник извлекается, на его место устанавливается новый и проводится процедура обратной сборки.

Развал схождение

Второй способ

Здесь мы обойдемся без регулировки развал-схождения. Потому операции будут несколько отличаться.

1. Открутите пару болтов, удерживающих шаровую опору.
2. Отсоедините от амортизаторной стойки крепежи тормозной магистрали. Перед этим нужно демонтировать болты, которые удерживают суппорт. Далее подвешивается рабочая часть тормозного механизма к элементам подвески.
3. Открутите гайку стойки не до конца.
4. Демонтируйте три крепежные гайки, удерживающие амортизатор.
5. Одновременно открутите гайку ШРУСа. Тут уже откручивайте до конца.
6. Стяните гранату и извлеките стойку наружу.
7. Съемником со стойки снимается пружина.
8. Стянув пружину, открутите старый, изношенный подшипник. На его место поставьте новый элемент.
9. Выполните процедуру обратной сборки.
10. Устанавливая гайку ступицы, ни в коем случае не используйте старые крепежные элементы. Данная гайка является компонентом одноразового использования, потому после каждой проведенной демонтажной работы обязательно меняется на новую.
11. Затянув новую гайку, не забудьте законтрировать ее после затяжки.

Работа кипит

Наличие определенного инструмента и хотя бы минимального опыта в самостоятельном ремонте позволит вам без особых проблем выполнить своими руками замену ОП на автомобиле ВАЗ 2109.

 Загрузка …

---

Замена опорных подшипников ваз 2109

Рейтинг статьи

Загрузка…

Замена верхней опоры и опорного подшипника передней стойки автомобилей ВАЗ 2108, 2109, 21099

Для замены верхних опор передних стоек на автомобилях ВАЗ 2108, 2109, 21099 необходимо снять переднюю стойку (желательно вместе с поворотным кулаком, чтобы не сбить развал колес) и частично разобрать ее.

— Накидной ключ или головка на «13»

— Рожковый, торцевой ключи или головка на «17»

— Съемник наконечников рулевых тяг

— Специальным ключом ослабляем затяжку гаек штока амортизаторов на обеих стойках

— Отгинаем замятый буртик гайки ступицы переднего колеса и накидным изогнутым ключом или головкой с воротком на «30» ослабляем ее затяжку

— Ослабляем затяжку болтов передних колес

— Поддомкрачиваем автомобиль с обеих сторон вывешиваем и снимаем передние колеса

На автомобилях ВАЗ 2108, 2109, 21099 если вывешены оба передних колеса, то стабилизатор поперечной устойчивости не поджимает элементы передней подвески автомобиля. Переднюю стойку снять при этом намного проще.

— Очищаем от загрязнения передние стойки, поворотные кулаки, шаровые опоры, наконечники рулевых тяг

Порядок замены верхних опор и опорных подшипников передних стоек автомобилей ВАЗ 2108, 2109, 21099

— Снимаем передние стойки с автомобиля

(на примере правой стойки передней подвески)

Отсоединяем и снимаем суппорт (отвернув ключом на «17» два болта крепления). Подвешиваем его на проволоке, чтобы тормозной шланг был не натянут.

Отсоединяем наконечник рулевой тяги от поворотного рычага стойки. Расшплинтовываем гайку его пальца и ключом на «17» отворачиваем ее. Съемником или при помощи монтажки выпрессовываем палец из бобышки поворотного кулака. Подробнее: «Замена наконечников рулевых тяг автомобилей ВАЗ 2108, 2109, 21099».

Отворачиваем гайку ступицы переднего колеса. Используем ключ или головку на «30». Снимаем гайку и установленную под ней шайбу.

Отсоединяем шаровую опору от поворотного кулака. Торцевым ключом или головкой на «17» отворачиваем два болта крепления шаровой.

Отворачиваем три гайки крепления верхней опоры передней стойки к кузову автомобиля («чашке»). Используем накидной, либо торцевой ключи или головку на «13».

Снимаем переднюю стойку вместе с поворотным кулаком. Сдвигаем ее на себя, одновременно извлекая хвостовик наружного шруса из поворотного кулака. Стараемся сильно не перемещать наружний шрус вдоль оси, чтобы не выдернуть из коробки внутренний. Очищаем снятую стойку от загрязнения.

— Частично разбираем переднюю стойку

Сжимаем пружину подвески. Для этого устанавливаем на нее две стяжки, одну напротив другой. Крючки стяжек зацепляем за 4-5 витков пружины. Равномерно и поочередно вращая винты стяжек, сжимаем пружину.

Снимаем верхнюю опору передней стойки. Для этого специальным ключом отворачиваем гайку крепления штока, снимаем ее, ограничитель хода верхней опоры и саму опору с опорным подшипником. Остальные детали стойки можно не снимать.

— Заменяем старую верхнюю опору передней стойки в сборе с опорным подшипником на новую

— Собираем переднюю стойку

— Устанавливаем переднюю стойку на автомобиль

Вставляем верхнюю часть стойки в «чашку» кузова, хвостовик наружного шруса в отверстие поворотного кулака. Нижнюю часть поворотного кулака совмещаем с корпусом шаровой опоры. Присоединяем наконечник рулевой тяги. Закрепляем детали передней стойки.

Аналогично заменяем верхнюю опору с опорным подшипником на второй передней стойке.

Примечания и дополнения

— Верхняя опора стойки за счет своей эластичности дает возможность стойке качаться при ходах подвески. За счет этого гасятся высокочастотные колебания при проезде неровностей. Опорный подшипник позволяет стойке поворачиваться при вращении рулевого колеса вместе с передними колесами.

— Верхние опоры передних стоек с запрессованными в них опорными подшипниками необходимо заменить при возникновении дробного стука со стороны подвески при проезде неровностей («гребенки»), появлении скрипов, иных посторонних звуков, затруднения при вращении рулевого колеса.

— Дробный стук при проезде неровностей может быть вызван неисправностью наконечников рулевых тяг или рулевой рейки, посторонние звуки при вращении рулевого колеса появляются при выходе из строя шаровой опоры подвески. Поэтому прежде чем приступать к замене верхних опор стоек на автомобиле ВАЗ 2108, 2109, 21099 следует провести диагностику передней подвески и выявить неисправность именно опор.

— Возможно снятие передней стойки автомобилей ВАЗ 2108, 2109, 21099 для замены верхних опор без поворотного кулака. Для этого придется отворачивать болты крепления стойки к поворотному кулаку. Один из них является одновременно регулировочным болтом развала передних колес. Поэтому, в таком случае, после замены опоры и установки стойки обратно, необходимо отрегулировать развал передних колес.

Еще статьи по передней подвеске автомобилей ВАЗ 2108, 2109, 21099

Замена опорного подшипника на ВАЗ 2109

Опорный подшипник является компонентом опоры стойки. Относится к категории подшипников качения. Широкое применение в отечественном автопроизводстве обусловлено универсальностью, способностью переносить серьезные нагрузки.

Основная задача ОП — это гашение дорожных колебаний. Он обеспечивает подвижное соединение между кузовом и амортизатором автомобиля. Плюс он влияет на настройки углов колес ВАЗ 2109.

Внешний вид элемента

Для ВАЗ 2109 используется несколько видов опорных подшипников, каждый из которых имеет свои особенности.

Тип подшипника

Особенности

ОП со встроенным кольцом

Встроенное кольцо может быть внутренним или наружным. Такой подшипник имеет монтажное отверстие, не нуждается в прижимных фланцах. Плюс элемент оснащается встроенными прокладками, которые гарантируют точность вращения. Данный опорный подшипник применяется для вращения обоих колец — внутреннего и наружного

ОП с отделяемым внутренним кольцом

Такая конструкция с отделяемым внутренним кольцом служит для вращения наружного кольца. Наружное кольцо тут контактирует с корпусом. Если вам требуется максимальная точность вращения наружных колец, рекомендуется использовать именно этот тип ОП

ОП с отделяемым наружным кольцом

Тут все наоборот, конструкция предусмотрена для вращения внутреннего кольца. В данном случае с корпусом соприкасается внутреннее кольцо, а наружное может отделяться. Применяется в ситуациях, где необходимо точное вращение внутреннего кольца

В таком ОП предусматривается наличие разделения наружного кольца в одной точке, что способствует увеличению жесткости подшипника. Служит для ситуаций, требующих точное вращение наружного кольца.

Проверка

Проверка опорного подшипника должна стать для вас привычным мероприятием. Выполнять ее следует не только при выходе из строя элемента, но и просто в качестве профилактики.

Элемент в разборе

Производитель рекомендует проверять состояние ОП на ВАЗ 2109 каждые 15-20 тысяч километров пробега. Хотя опытные водители, познавшие прелести наших дорог, понимают, что проверка требуется немного чаще.

Чтобы оценить текущее состояние опорного подшипника, выполните несколько простых действий:

• Выключите двигатель, включите ручной тормоз поставьте противокаты под колеса;
• Поднимите капот;
• Снимите крышку стакана. Она располагается на ступичном подшипнике;
• Прикоснитесь рукой (ладошкой) к опорному подшипнику, а товарища при этом попросите покачать машину в разные стороны. Или наоборот, как вам удобнее распределить роли;
• Наблюдайте, не «играет» ли стойка при таких манипуляциях;
• Если при раскачке машины наблюдаются стуки, скрипы, хрусты, тогда практически наверняка ОП отжил свое и требует замены.

При обнаружении признаков поломки опорного подшипника, не затягивайте с ремонтом. В лучшем случае вы пробьете себе капот, наехав на яму и сломав окончательно опору. Если же поломка ОП произойдет на скорости, это может обернуться трагедией.

Сравнение старого и нового элемента

Замена

Существует два основных способа замены опорника. Выбирайте понравившейся, а мы расскажем подробно про оба варианта.

1. Первый способ предусматривает снятие стойки и рулевого рычага совместно. Так вы сможете сохранить угол колес, то есть не придется затем ехать делать развал-схождение.
2. Второй способ потребует снять стойку амортизатора уже отдельно от поворотного механизма. Это приводит к нарушению настроек угла, потому без посещения СТО для регулировки развал-схождения не обойтись.

Подшипники не подлежат ремонту, потому единственным верным решением будет проведения их замены.

Теперь про каждый способ замены опорного подшипника мы расскажем отдельно.

Процедура замены

Первый способ

1. Поставьте машину на ровную поверхность, установите противокаты под задние колеса.
2. Ручку коробки передач поставьте в режим первой скорости, включите ручной тормоз.
3. Снимите защитный колпачок с гайки ступицы. Гайку необходимо расконтрировать. Если возникли проблемы из-за чрезмерной затяжки гайки, придется взять в руки дрель и высверлить крепеж соответствующим сверлом.
4. Головкой на 30 и длинным рычагом (чтобы прикладывать меньшее усилие) сорвите со своего места гайку, ослабьте немного натяжение. Но не снимайте ее полностью.
5. Если гайка не поддается, это может быть вызвано ее вращением одновременно с колесами. Потому напарнику нужно нажать на педаль тормоза, а вы при этом снимите гайку.
6. Далее ослабьте зажим колесных болтов, поднимите авто домкратом. Под пороги обязательно установите страховочные кирпичи, бруски дерева. Это позволит избежать случайного опрокидывания авто. Опустите машину на опору.
7. Открутите полностью колесные болты, снимите само колесо.
8. Демонтируйте гайку, которая сидит на рулевом наконечнике.
9. Специальным съемником выпрессуйте рулевой палец. Если съемника нет, можно аккуратно воспользоваться монтировкой и молотком.
10. Снимите стойку, открутив три гайки сверху и один длинный болт снизу. После этого старый подшипник извлекается, на его место устанавливается новый и проводится процедура обратной сборки.

Развал схождение

Второй способ

Здесь мы обойдемся без регулировки развал-схождения. Потому операции будут несколько отличаться.

1. Открутите пару болтов, удерживающих шаровую опору.
2. Отсоедините от амортизаторной стойки крепежи тормозной магистрали. Перед этим нужно демонтировать болты, которые удерживают суппорт. Далее подвешивается рабочая часть тормозного механизма к элементам подвески.
3. Открутите гайку стойки не до конца.
4. Демонтируйте три крепежные гайки, удерживающие амортизатор.
5. Одновременно открутите гайку ШРУСа. Тут уже откручивайте до конца.
6. Стяните гранату и извлеките стойку наружу.
7. Съемником со стойки снимается пружина.
8. Стянув пружину, открутите старый, изношенный подшипник. На его место поставьте новый элемент.
9. Выполните процедуру обратной сборки.
10. Устанавливая гайку ступицы, ни в коем случае не используйте старые крепежные элементы. Данная гайка является компонентом одноразового использования, потому после каждой проведенной демонтажной работы обязательно меняется на новую.
11. Затянув новую гайку, не забудьте законтрировать ее после затяжки.

Работа кипит

Наличие определенного инструмента и хотя бы минимального опыта в самостоятельном ремонте позволит вам без особых проблем выполнить своими руками замену ОП на автомобиле ВАЗ 2109.
