Замена помпы на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика – замена водяного насоса ваз, замена помпы ваз 2106, неисправности помпы ваз, шкив помпы ваз | Школа авторемонта

Май 25, 2016 ВАЗ 2101, ВАЗ 2102, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, Жигули, Классика автором admin





Замену помпы или водяного насоса (кому как удобней) на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика необходимо проводить по двум причинам. Первая, помпа потекла. То есть, на помпе обнаружены следы утечки охлаждающей жидкости. В этом случае замену следует провести как можно быстрей. Так как, первые капли тосола или антифриза могут очень быстро превратиться в ручей и вся жидкость в считанные минуты окажется под автомобилем. Вторая причина, помпа загудела. Значит вышли из строя подшипники водяного насоса. В этом случае, у Вас будет немного больше времени на раздумье, перед тем как помпа потечет или заклинит. Но, вот точно сказать, сколько времени на это уйдет, может сказать только сама помпа))). Что может означать временной промежуток от одного месяца и до следующего поворота!

В обоих случаях итог один, выход из строя помпы, перегрев двигателя и дальнейшее передвижения автомобиля при помощи буксировочного троса.

В общем, как итог выше сказанного, с заменой помпы стараемся не затягивать, и внимательно читаем статью дальше и решаем, проводить ли замену самостоятельно или же лучше обратиться к автомастеру….

Теперь переходим к следующему этапу – выбор-покупка помпы и составление перечня инструмента, который понадобиться для работы.

Думаю, что ни кого не удивлю, если посоветую покупать только Вазовскую помпу!? Как всегда это лучший выбор. Если же, нет возможности купить вазовскую, то тут, что-то конкретное посоветовать сложно, так как на данный момент производителей помп для Жигулей довольно много. Здесь уже на Ваш вкус, карман и рекомендации продавца. Единственное, что еще могу добавить – проверяйте наличие прокладки в комплекте, купите маленький тюбик герметика и не связывайтесь с Феноксом (может, мне не везло, но помпы данного производителя часто не радовали своим качеством).

Что еще… Да! Замена помпы это прекрасный повод заменить и охлаждающую жидкость в автомобиле. Стоит заранее проверить в каком состоянии (цвет, плотность) находится тосол или антифриз в Вашем автомобиле. Вспомнить, когда в последний раз проводилась ее замена.

Теперь по инструменту. Для замены водяного насоса (помпы) на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107 Вам понадобятся: рожково-накидные (наличие торцовых ключей, тоже приветствуется) ключи на 8, 10, 13, 17, емкость для слива охлаждающей жидкости, отвертка, ключ на 27-30 (на тот случай, если вместо сливной пробки на радиаторе, придется откручивать датчик включения вентилятора).

И, наконец, о главном – описание замены помпы (водяного насоса) на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика, Жигули:

1. Откручиваем сливную пробку на блоке двигателя (фото 1) и сливаем жидкость в заранее подготовленную емкость. Если же, собрались заменить и охлаждающую жидкость, то тогда ищем сливную пробку (или, как в моем случае, датчик вкл. вентилятора на радиаторе см. фото 2) на радиаторе охлаждения, откручиваем ее и сливаем жидкость.





2. Снимаем аккумулятор. Разъединяем колодку электро-вентилятора (фото 3). Откручиваем три болта крепления кожуха вентилятора (фото 4) к радиатору и вытаскиваем его.





3. Ключом на 17 отпускаем (можно полностью не откручивать) гайку натяжки ремня генератора (фото 5), ослабляем натяжку и снимаем ремень.

После этого, так же ключом на 17 откручиваем гайку крепежа скобы к помпе (фото 6) и отводим скобу в сторону.





4. Придерживая, отверткой, шкив помпы откручиваем три крепежных болта (фото 7). Снимаем шкив.



5. Теперь остается открутить четыре гайки крепежа помпы к двигателю (фото 8) и снять помпу. После этого, зачистить место посадки помпы от следов старой прокладки и грязи, установить новую прокладку (предварительно смазав ее герметиком) и установить новую помпу на автомобиль.



Остальную сборку проводим в обратной последовательности. При заливке охлаждающей жидкости на забываем поставить рычаг управления краном радиатора отопления в открытое положение и для «развоздушки» системы, отсоединить шланг (фото 9) от впускного коллектора. Для того, чтобы все сделать правильно, прошу Вас, ознакомиться с материалом по замене охлаждающей жидкости в автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика, Жигули

.



При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

• Замена и ремонт главного тормозного цилиндра на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика
• Замена замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика
• Какую крестовину карданного вала покупать – Ваз 2101 или Ваз 2105?

как поменять своими руками, признаки неисправности + видео

Классические модели автомобилей ВАЗ отличаются простотой конструкции, позволяющей автовладельцам производить большинство ремонтных работ самостоятельно. Диагностика и замена механического насоса охлаждающей жидкости также выполняется довольно просто и может быть сделана своими руками.

Назначение и расположение водяного насоса

Водяной насос (помпа) предназначен для циркуляции антифриза по охлаждающей системе двигателя в принудительном режиме. Таким способом обеспечивается охлаждение самых нагреваемых частей мотора — цилиндров, поршней и камер сгорания. Горячий антифриз поступает в радиатор, где его температура снижается за счёт встречных потоков воздуха.

Без водяного насоса циркуляция охлаждающей жидкости по каналам и патрубкам невозможна. Поэтому при эксплуатации автомобиля с неисправной помпой произойдёт быстрый перегрев и выход из строя двигатель и, как следствие, потребуется дорогостоящий ремонт.

Водяной насос является основным элементом системы охлаждения двигателя

Конструкция водяного насоса довольно проста. На вал, встроенный в корпус с посадочным фланцем, с одной стороны насажена крыльчатка, с другой — ступица для приводного шкива. Вращение вала обеспечивается парой подшипников, а герметичность корпуса — внутренним сальником.

Конструкция водяного насоса классических моделей ВАЗ довольно проста

Некоторые производители дополнительно оснащают помпу тавотницей — штуцером для закачки густой смазки в подшипник.

В классических моделях ВАЗ водяной насос установлен на передней части двигателя и прикручен не напрямую к блоку цилиндров, а к отдельному корпусу.

Вал и крыльчатка помпы приводятся в движение ручьевым ремнём, идущим от шкива коленчатого вала к генератору. Конструкция и принцип действия этого узла одинаковы как для карбюраторных двигателей классических моделей ВАЗ, так и для моторов со впрыском топлива.

Помпа расположена в передней части силового агрегата и вращается ремнем привода генератора

Диагностика неисправностей

Для водяных насосов классических моделей ВАЗ характерны следующие неполадки:

• износ подшипника и возникающий вслед за ним люфт вала;
• протечка тосола через сальник;
• перекос вала и заклинивание.

Крыльчатка насоса вставляется в отдельный корпус, закреплённый на блоке цилиндров

Практически все неполадки помпы являются следствием выработки подшипников. При малом износе и люфте вала насос функционирует в штатном режиме. При увеличении зазоров в сепараторах подшипников сальник начинает пропускать антифриз, а из места установки помпы при работе двигателя доносятся неестественные шумы — гул или треск. В результате происходит перекос вала. Дальнейший сценарий может развиваться по трём вариантам.

1. Подшипник заклинивает и ремень соскакивает со шкивов. Двигатель продолжает работать, но на приборной панели загорается красная лампа разрядки аккумулятора, а температура ОЖ резко поднимается до максимума.
2. В результате заклинивания подшипника вал разламывается на две части. Как и в первом случае, при работающем двигателе горит лампа разрядки аккумулятора и наблюдается максимальная температура ОЖ.
3. Из-за перекошенного вала вращающаяся крыльчатка проламывает дыру в стенке корпуса помпы, через которую в течение нескольких секунд выходит весь тосол, и двигатель моментально перегревается. В этом случае придётся менять не только помпу, но и корпус, в котором крыльчатка проломила стенку.

В результате износа подшипника и перекоса вал помпы может разломиться

В отличие от переднеприводных моделей ВАЗ, где насос спрятан под крышкой ГРМ, в «классике» он находится на виду. Поэтому избежать неприятных последствий гораздо проще. Требуется лишь периодически выполнять проверку помпы следующим образом.

1. Запустите мотор, откройте капот и прислушайтесь. При наличии подозрительных шумов в передней части двигателя вручную нажмите акселератор и добавьте обороты, чтобы гул стал хорошо слышен.
2. Внимательно осмотрите переднюю часть двигателя на предмет утечки охлаждающей жидкости.
3. Если обнаружились следы вытекающего антифриза, возьмитесь рукой за шкив помпы и покачайте его вдоль оси вала с целью обнаружить люфт.
4. Если при натянутом ремне вы ощутили небольшой люфт или сомневаетесь в результате диагностики, открутите гайку крепления генератора на регулировочной скобе и ослабьте ремень. После этого покачайте шкив насоса ещё раз.

Гайка удерживает ремень в натянутом состоянии

В силу приличного возраста данных автомобилей оригинальных запчастей к ним «родной» завод уже не производит. Детали, имеющиеся в продаже, редко служат больше 50 тыс. км пробега. На эту цифру и следует ориентироваться при обслуживании авто, что поможет вам обнаружить неисправность вовремя.

При обнаружении небольшого люфта не стоит сразу приступать к замене водяного насоса. Он ещё «проживёт» 3—5 тыс. км пробега. Однако его состояние придётся постоянно отслеживать и заблаговременно приобрести новый насос.

Если же наблюдается подтекание тосола, заметный люфт вала, а при работе слышен треск, помпу следует немедленно заменить на новую.

Замена водяного насоса

Работа по установке новой помпы на классическую модель ВАЗ состоит из несколько этапов.

1. Выбор и покупка новой детали.
2. Подготовка инструментов и места для работы.
3. Демонтаж старого насоса и определение возможности его ремонта.
4. Установка новой помпы и проверка её работоспособности.

При выборе нового насоса следует ориентироваться на известные бренды

Заранее приобретать новую помпу имеет смысл только в том случае, если есть уверенность в неисправности старой или срок её службы подходит к концу. Если же недалеко от места работ есть автомагазин, приобрести насос можно и в процессе разборки.

Выбор новой помпы

Помпы с маркировкой 2101, установленные на первые серии классических моделей ВАЗ, сейчас не производятся. Подойдут насосы (каталожные номера 2107–1307011–75 и 2123–1307011–75) с увеличенной крыльчаткой и усиленной конструкцией. Изначально они выпускались для «Нивы». Стоят такие помпы несколько дороже обычных. Так что проблем с правильным выбором нового насоса возникнуть не должно.

Насосы с крыльчаткой старого образца сейчас не производятся

В силовых агрегатах ВАЗ 2101—07, оборудованных инжектором либо карбюратором, применяются помпы одинаковой конструкции и размеров.

На оригинальных насосах на крыльчатке нанесён логотип производителя

Наибольшим спросом у автолюбителей пользуются помпы следующих производителей:

• Luzar;
• Hepu;
• TZA;
• «Фенокс».

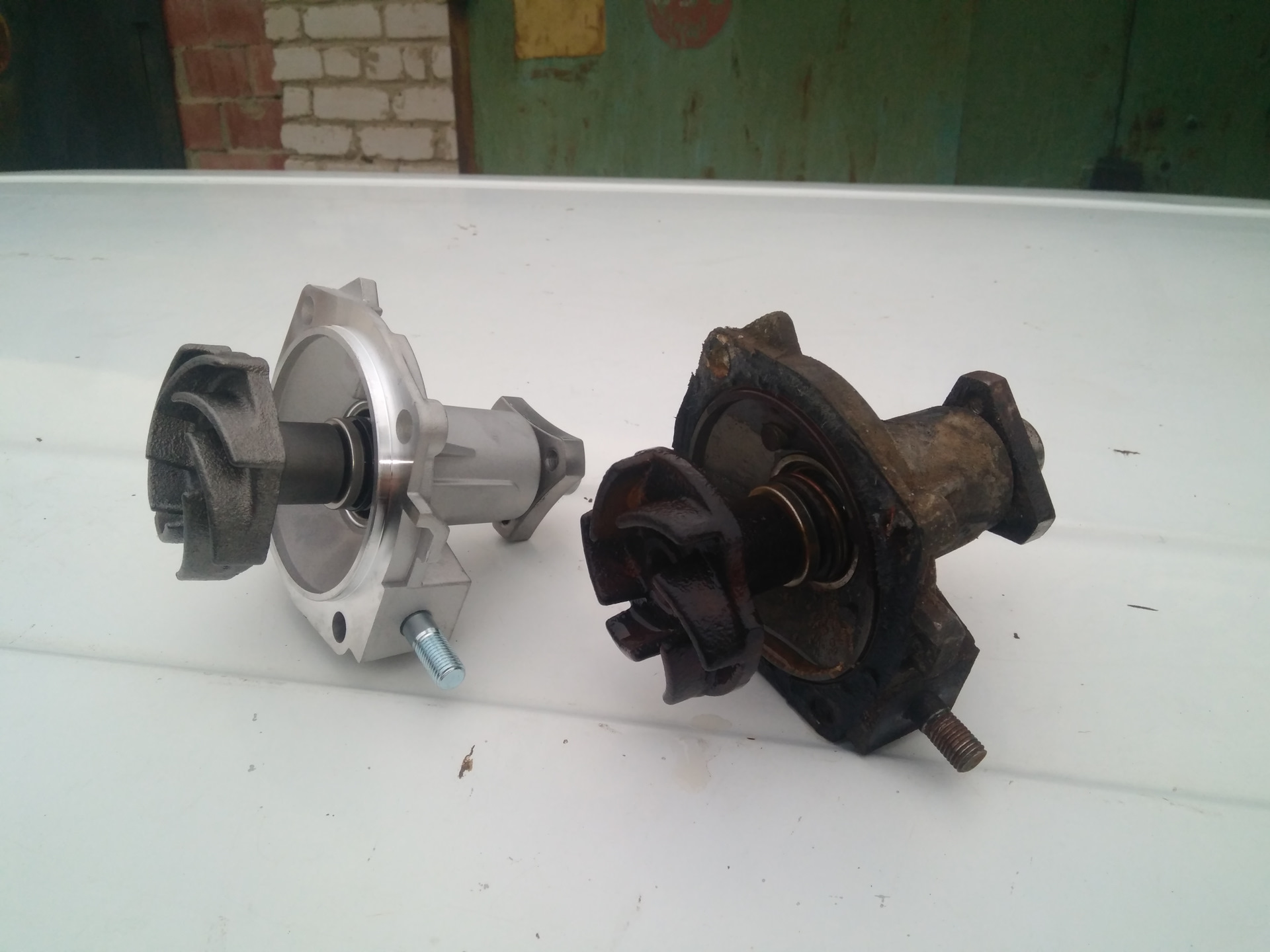

По надежности крыльчатка из пластика (слева) не уступает чугунной (справа)

В продаже встречаются помпы с крыльчатками из пластика, чугуна и стали. Отлично себя зарекомендовали насосы с пластиковой крыльчаткой, оснащённой продолговатыми и рельефными лопастями. Чугунные детали менее производительны при перекачивании жидкости, а стальные подвержены коррозии и чаще всего оказываются подделками.

Водяные насосы продаются как в сборе с корпусом, так и по отдельности. Ваш выбор зависит от целостности корпуса — если он повреждён или изъеден внутри старой крыльчаткой, то покупайте изделие в сборе. Когда корпус цел, достаточно приобрести только перекачивающую часть.

Видео: выбор водяного насоса

Подготовка инструмента и рабочего места

Чтобы произвести замену водяного насоса на классической модели ВАЗ, нужна ровная освещённая площадка или тёплый гараж (в холодное время года). Поскольку все работы выполняются со стороны подкапотного пространства, смотровая яма для работы не понадобится.

Потребуются следующие инструменты:

• набор накидных ключей и головок;
• плоская отвёртка;
• монтировка;
• перчатки матерчатые и ветошь.

Для демонтажа старой и установки новой помпы потребуется стандартный набор инструментов

Кроме этого, потребуется высокотемпературный герметик и 1 литр охлаждающей жидкости для доливки. Для слива ОЖ нужно подготовить ёмкость объёмом 10 литров с широкой горловиной (пластиковый таз или обрезанная сбоку канистра) и метровый кусок обычного шланга.

Чтобы не обжечься, все работы следует проводить на остывшем двигателе

Демонтаж помпы

На классических моделях ВАЗ для снятия помпы не нужно вращать коленчатый вал, совмещать метки или разбирать привод ГРМ, как это делается в переднеприводных авто. Достаточно поставить машину на ровной площадке и зафиксировать ручным тормозом.

Слив антифриза производится в следующем порядке:

1. Откройте капот и со стороны сливной пробки установите под машиной ёмкость для антифриза. Пробка расположена на блоке цилиндров с левой (по ходу движения) стороны под третьей свечой зажигания.Пробка-болт для слива ОЖ расположена рядом с датчиком давления масла
2. Ключом на 13 ослабьте болт-пробку и подставьте шланг, направив один конец в ёмкость. Отверните болт рукой до конца и уберите в сторону, сразу же приставив шланг к отверстию.
3. Другой рукой медленно откройте верхнюю крышку радиатора. При этом жидкость из отверстия потечёт более интенсивно.При сливе антифриза необходимо открыть крышку горловины радиатора, чтобы впустить воздух
4. Когда антифриз начнёт течь тонкой струйкой по стенке блока, заверните болт-пробку на место и затяните ключом.

При демонтаже помпы не стоит сливать всю ОЖ. Нужно лишь опустить её уровень ниже места установки помпы. Но и перекрывать интенсивную струю тоже не следует, так в этом случае потеряется много тосола.

Чтобы при заливке свежего антифриза из каналов выходил воздух, следует отсоединить тонкий патрубок подогрева коллектора (на карбюраторной версии мотора). На инжекторном двигателе такая трубка подключена к блоку дроссельной заслонки.

Для дальнейшей работы необходимо снять ремень привода генератора. Для этого ключом на 17 открутите фиксирующую гайку натяжения (стоит сверху на крепёжном кронштейне агрегата) и толкните корпус генератора в сторону коленвала монтировкой. Для более лёгкого доступа к гайке можно отключить и снять аккумулятор.

Для ослабления ремня требуется открутить фиксирующую гайку и подвинуть генератор в сторону коленчатого вала

Для дальнейшей работы необходимо снять ремень привода генератора. Для этого ключом на 17 открутите фиксирующую гайку натяжения (стоит сверху на крепёжном кронштейне агрегата) и подвиньте корпус генератора в сторону коленвала монтировкой. Для более лёгкого доступа к гайке можно отключить и снять аккумулятор.

Когда ремень ослабнет, сбросьте его со шкивов и продолжайте разборку.

1. Заклинив мощной отвёрткой вал помпы, ослабьте и отвинтите головкой на 10 три болта, удерживающих ручьевой шкив. Снимите шкив и уберите его в сторону.Шкив водяного насоса заклинивается отвёрткой, откручивается и снимается
2. Головкой на 17 открутите гайку крепления регулировочной скобы генератора.
3. Ключом на 13 открутите четыре гайки крепления фланца помпы к корпусу.Для снятия помпы необходимо открутить четыре гайки
4. Аккуратно подденьте отвёрткой насос за фланец и вытащите его.
5. Очистите посадочное гнездо от остатков старой прокладки и герметика, удалите остатки жидкости. С помощью маленького зеркала проверьте состояние корпуса изнутри.
6. Оцените состояние снятого насоса. Если он пропускает тосол, а вал имеет небольшой люфт, его можно отремонтировать.

Установка помпы

Перед установкой нового насоса следует проверить, как он совмещается со старым корпусом. Для этого вставьте насос с прокладкой в гнездо до упора и покрутите конец вала. Если крыльчатка задевает стенки корпуса, вам, скорее всего, попалась подделка.

Установка нового насоса выполняется в обратном порядке.

1. На фланец корпуса и прокладку нанесите герметик.
2. Установите помпу в правильном положении — шпилька для монтажа кронштейна генератора должна находиться с левой стороны.Шпилька для крепления скобы генератора должна оказаться с левой стороны
3. Затяните все болты крепления в обратном порядке. Закрепите шкив.
4. Наденьте ремень привода генератора и натяните его, надавливая монтировкой на корпус электрического агрегата. Закрутите фиксирующую гайку.На последнем этапе сборки ставится и натягивается ремень генератора

Старую жидкость перед заливкой лучше процедить через мелкую латунную сетку. Переливайте тосол аккуратно, чтобы не взбаламутить осадок на дне ёмкости.

Заполнение системы свежим антифризом сначала производится через заливную горловину радиатора. Заливайте антифриз медленно, наблюдая за трубкой, снятой с блока подогрева коллектора (в инжекторном двигателе — дроссельной заслонки). Как только из трубки потечёт жидкость, сразу наденьте патрубок на штуцер и зафиксируйте хомутом. Остаток тосола аккуратно заливается в расширительный бачок до положенного уровня (между рисками Min и Max).

Система заполняется тосолом до тех пор, пока он не побежит из трубки подогрева коллектора (слева) или дросселя (справа)

По окончании работ закройте крышки радиатора и бачка и запустите двигатель. После прогрева до температуры 80—90 °С осмотрите переднюю часть мотора на предмет протечек и обязательно дождитесь, когда включится вентилятор охлаждения. Это говорит о том, что в шлангах не осталось воздушных пробок, то есть система охлаждения функционирует нормально.

Видео: установка водяного насоса

Ремонт водяного насоса

Если в старой помпе остался целым корпус, её можно отремонтировать — поменять вал с подшипниками и сальник, которые есть в продаже. Для этого потребуется выпрессовать крыльчатку специальным съёмником, а потом вытащить вал. Такая операция позволяет сэкономить до 60% от цены новой помпы и может быть выполнена самостоятельно.

Для ремонта насоса потребуется заменить вал с подшипниками

Самостоятельная замена помпы в системе охлаждения классических моделей ВАЗ не представляет большой сложности. Стандартный набор инструментов и тщательное следование инструкциям позволят вам обойтись без посторонней помощи.

Замена помпы на ВАЗ 2107 (фото и видео)

Выход со строя помпы ВАЗ 2107, или водяного насоса, может выражаться в двух поломка: образовании течи охлаждающей жидкости и появлении гула или стука.  При первой неисправности требуется немедленная замена, так как постепенное вытекание охлаждающей жидкости может привести к перегреву или даже заклиниванию двигателя. Появление гула является первым признаком выхода со строя подшипника, и может, со временем, привести к остановке помпы. Следствием этого, как и в первом случае, может стать перегрев двигателя ВАЗ 2107. Так что замена станет лишь делом времени, и тянуть с ней не стоит.

Для выполнения работы по замене понадобится минимум инструмента:

• Ключ на 8;
• Ключ на 10;
• Ключ на 13;
• Ключ на 17;
• Отвертка;
• Емкость для сбора охлаждающей жидкости.

Из запасных частей и материалов следует запастись новой помпой и охлаждающей жидкостью, так как при выполнении работы потребуется ее доливка или замена. Выбирая новую помпу, рекомендуется покупать родную вазовскую, заводского изготовления. Другие могут оказаться худшего качества, и в результате может оказаться, что деньги и время потрачены абсолютно зря, и в ближайшее время потребуется новая замена.



Собрав все необходимое, можно приступать непосредственно к замене помпы ВАЗ 2107. Процедура абсолютно не сложная, доступна даже начинающему автолюбителю. Пользуясь случаем, можно также заменить охлаждающую жидкость в системе. Для начала необходимо слить охлаждающую жидкость из блока двигателя, или из всей системы, если все же решили ее заменить. Для этого необходимо выкрутить болт в блоке (и в радиаторе, в том случае, если выполняется полная замена), предварительно сняв пробку на радиаторе.

Далее, при помощи ключа на 17 отпускаем гайку натяжения генератора и снимаем приводной ремень со шкива помпы.

Тем же ключом на 17 откручиваем скобу крепления. После этого, придерживая шкив отверткой, откручиваем три болта крепления и снимаем его с вала.

В последнюю очередь, откручиваем четыре болта крепления  помпы к блоку цилиндров двигателя.

Теперь ее больше ничего не держит, смело снимаем помпу с двигателя ВАЗ 2107. Перед установкой новой очищаем посадочное место от смазки. Также при установке новой помпы, обязательна  замена прокладки, иначе придется повторять всю процедуру заново. Для обеспечения герметичности системы настоятельно рекомендуется прокладку посадить на герметик.

Установка помпы ВАЗ 2107 производится в обратной последовательности. Сложностей в процессе сборки возникнуть не должно. Единственное, на что следует обратить особое внимание, это на натяжку ремня привода генератора. Слишком сильно натянутый ремень может быстро выйти из строя, а недостаточная натяжка может привести к пробуксовке  ремня, и как следствие, к пропаданию зарядки или перегреву двигателя.

По окончании процедуры, следует залить охлаждающую жидкость. Нужно не забыть открыть кран отопителя, чтобы исключить образование воздушных пробок в системе охлаждения. Залив жидкость до нужного уровня, заведите двигатель и прогрейте его до рабочей температуры. Дав поработать ему некоторое время, заглушите двигатель, и, дав ему остыть, долейте недостающий объем. Также проверьте отсутствие течи на вновь установленной помпе, и натяжку ремня. После этого автомобиль ВАЗ 2107 полностью готов к эксплуатации.

Ваз 2109: как поменять помпу своими руками

Помпа (насос охлаждающей жидкости) ВАЗ

Перегрев двигателя весьма неприятное происшествие, которое может произойти с каждым. Причиной этого становится неисправность помпы.
Чтобы избежать этого, важно знать признаки и первые симптомы (предвестники несчастья), и своевременно заменить помпу ваз 2109. Однако, прежде чем приступать к замене помпы, важно выполнить проверку ее исправности.
Помпа является важным агрегатом системы охлаждения. Ее второе название — водяной насос.
Замена помпы на ваз 2109 выполняется просто. Прочитав эту статью, это сможет каждый.

Признаки неисправности

Во избежание неприятностей с помпой важно знать признаки и симптомы неисправностей:

• Постоянные потери (снижение уровня) охлаждающей жидкости в системе
• Является основным признаком, однако рекомендуется в таком случае проверить патрубки и краны системы
• Второй признак – течь жидкости через вентиляционное отверстие
• Второй признак сообщает о неисправности сальника
• Чтобы это проверить, необходимо снять крышку с ГРМ, и осмотреть это отверстие
• О выходе из строя сальника говорят коричневые отложения, появившиеся вокруг него
• Третий признак — воющий звук, появляющийся при работе двигателя.
• Этот признак может быть симптомом необходимости проверки и замены подшипников насоса
• При разрушении ротора признаком становится перегрев мотора, либо быстрый нагрев до критической точки (это видно по датчику температуры на приборной панели)
• Чтобы выявить разрушение ротора нужно снять помпу с двигателя и осмотреть сам ротор, возможно нужна замена помпы ваз 2109

Проверка насоса

Проблема, с которой сталкиваются владельцы ваз 2109, как проверить помпу. Существуют два способа проверки исправности помпы, внешний осмотр и снятие.
Порядок проверки такой:

• Наиболее простой способ такой: надо сжать пальцами верхний патрубок радиатора, двигатель при этом должен быть запущен и прогрет до рабочей температуры (около 80 градусов). Когда помпа исправно работает, внутри патрубка будут отчетливо ощущаться пульсации охлаждающей жидкости

Внимание: При такой проверке, важно соблюдать меры предосторожности — в частности, не прикасаться к лопастям вентиляторов системы охлаждения, а так же не касайтесь корпуса мотора, можете обжечься

• Когда протекает сальник, из вентиляционного отверстия насоса начинает сочиться жидкость. Тут надо снять крышку с ГРМ и визуально осмотреть отверстие.
  Когда вокруг него видны коричневые отложения, свидетельствующие о протекании сальника и необходимости его замены. Эта операция не сложна, и любой автолюбитель способен с ней справиться своими руками.
• При выходе из строя подшипников вала помпы, то можно услышать воющий звук, в процессе работы мотора в передней его части. Для определения износа подшипников, надо проверить люфт, покачивая приводную звездочку насоса (сняв ремень ГРМ)
• Когда на насосе отсутствуют внешние признаки повреждения, тогда нужно выполнить снятие помпы. Для визуального осмотра узла – частенько с обратной стороны можно обнаружить сильно разрушенные (под воздействием коррозии) лопасти. Такая неисправность серьезно осложняет работу всего узла

Замена помпы

Замена помпы на ваз 21093, как и на ваз 2109 выполняется при полном остывании мотора.
Порядок выполнения процедуры следующий:

• Отсоединяем клеммы аккумулятора
• Сливаем охлаждающую жидкость (в подставленную емкость), сливая на землю тосол, вы загрязняете ядовитыми веществами окружающую среду
• Если замену жидкости (в системе охлаждения тосол либо антифриз) вы выполняли недавно (цена тосола приличная), тогда жидкость тем более следует собирать в емкость и использовать повторно после выполнения ремонтных операций

Инструкция предписывает следующим шагом, снятие ремня привода электрогенератора:

• Так как придется в процессе работы снимать шкив, чтобы получить доступ к ремню газораспределения, необходимо непременно снять приводной ремень генератора
• Ремень снимается легко, отпускаем верхний стопорный болт на планке, ослабляем слегка нижний болт (если он зажат) и отводим электрогенератор к мотору
• При этом образом, ремень привода электрогенератора ослабевает, и мы можем извлечь его
• Далее, необходимо выставить механизм газораспределения по отметкам

Первым делом, мы устанавливаем коленвал по отметке:

• Прокручиваем коленвал, и смотрим через лючок картера сцепления, что бы отметка на его корпусе совпадала с отметкой на маховике коленвала
• Совпадение отметок указывает, что поршень в первом цилиндре пришел в верхнее положение, и когда будем устанавливать назад ремень газораспределения, нам будет намного проще отрегулировать фазы газораспределения
• Самое главное, важно помнить, что механизм газораспределения вращается медленнее в два раза, чем коленвал, поэтому надо следить, чтобы отметка на шестерне вала газораспределения совпадала с отметкой на кожухе

Теперь, после совпадения отметок, можно приступать к снятию ремня газораспределения:

• Отпустите ролик натяжитель и отведите в сторону, ослабив, таким образом, натяжение ремня ГРМ

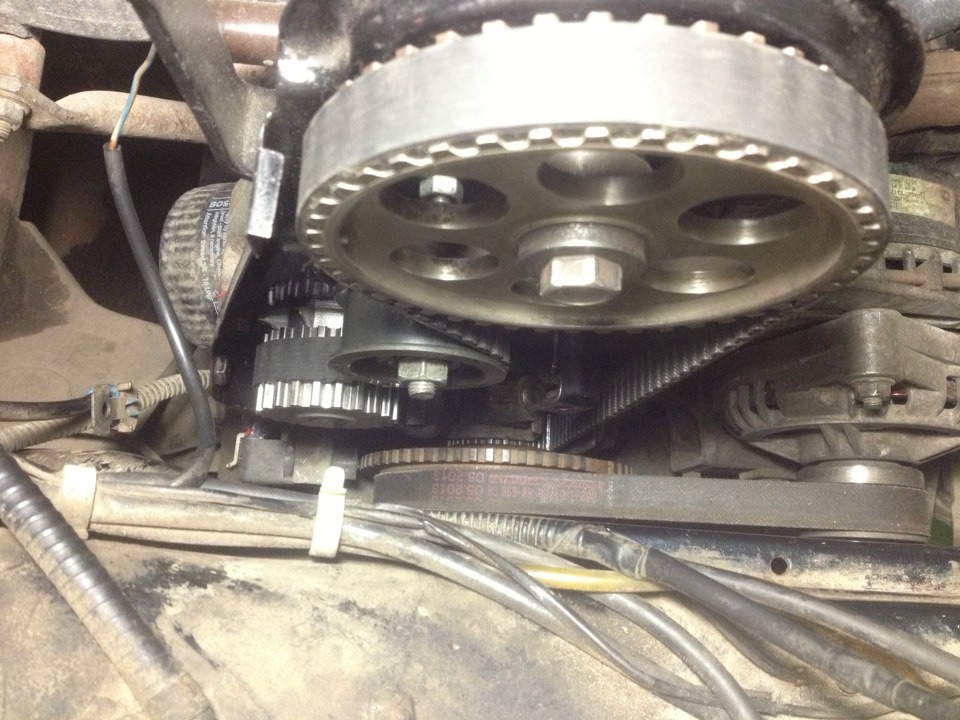

Отпускаем ролик натяжитель и снимаем ремень

• Откручиваем болты, крепящие насос (на фото они указаны стрелками)

Откручиваем болты, указанные стрелочками

• Снимаем насос с мотора, после этого проверяем лопасти его крыльчатки на сохранность

Снимаем помпу, осматриваем лопасти крыльчатки

• Следует прочистить резьбы болтов и отверстия от старого герметика и следов коррозии
• Новую помпу выбираем в соответствии с необходимыми размерами и маркировкой
• Удаляем с сопрягаемых поверхностей насоса и мотора старый герметик и остатки прокладки, после чего протираем поверхности ветошью, пропитанной ацетоном
• Затем смазываем поверхности свежим герметиком и ставим новую прокладку
• Итак, замена помпы ваз 21093 почти завершена
• Новую помпу надо аккуратно посадить на место
• Болты крепления вкрутить и затянуть от руки
• Перед закручиванием болтов, их нужно смазать герметиком
• Проследите, чтобы направляющие штифты располагались на своих местах
• Теперь крепеж можно затянуть, приложив необходимое усилие

Предупреждение: Следует помнить, чрезмерная затяжка болтов опасно, оно может привести к поломке помпы. Учитывая ее стоимость, вам станет понятно, почему этому следует уделить особое внимание.

• Собираем все снятые детали назад, после этого заливаем слитую в самом начале охлаждающую жидкость в систему
• Также необходимо удалить из системы воздушные пробки
• После этого можно запустить мотор и проверить, нет ли утечек из системы охлаждающей жидкости

На ваз 2109 замена помпы процесс не трудный, важно лишь подобрать нужный инструмент и комплектующие на замену. Подробнее о проверке и замене смотрите наше видео.

Как поменять помпу на ВАЗ 2113, 2114, 2115

30.09.2020

Помпа присутствует в устройстве каждого автомобиля. Со временем этот механизм может выйти из строя. Если деталь не поменять своевременно, автовладельца ожидают дополнительные поломки и дорогостоящий ремонт. В статье рассмотрена диагностика устройства и описано, как происходит замена помпы на ВАЗ 2114.

Для чего нужна помпа в автомобиле

Насос способствует движению жидкости (антифриз или тосол) в системе охлаждения. Внутри механизма имеется вал. Туда крепится крыльчатка, при вращении которой происходит циркуляция.

С противоположной стороны к валу закрепляют шкив. Система активизируется за счет вращения детали в газораспределительном механизме (ГРМ). Когда помпа приходит в негодность (чаще всего клинит), мотор автомобиля может перегреться. При некоторых поломках из устройства начинает вытекать антифриз.

В автомобилях чаще используется водяная помпа центробежного типа. Этот вариант отличается простотой конструкции и долговечностью.

Как определить износ помпы

Износ водяного насоса с легкостью заметят опытные автомобилисты. Новичкам сложно определить неисправную деталь. Признаки износа описаны ниже.

Перегрев двигателя

Когда на приборной панели температура двигателя выше 90 градусов — помпа неисправна, особенно если перегрев происходит зимой.

Такой симптом, сопровождающийся загоранием лампочки на приборной панели, сигнализирует о неисправности детали. Закипает антифриз и идет пар из радиатора. Автомобиль эксплуатировать нельзя.

Чтобы убедиться в источнике неисправности, необходимо:

1. Прогреть двигатель до 90 градусов.
2. Установить на панели управления печкой горячий воздух и включить.

При исправном насосе должно поступать тепло. Если идет холодный воздух при рабочей температуре мотора — это признак поломки крыльчатки. Требуется замена помпы.

Неравномерное изнашивание ремня ГРМ

Механизм запускается ремнем ГРМ. При неполадках неопреновое изделие может неравномерно изнашиваться. Удостовериться в этом можно, сняв ремень и осмотрев изделие. С одной стороны износ будет больше.

Связана проблема с исчерпанием ресурса подшипников помпы. Сама деталь может все еще работать исправно.

Неравномерный износ может быть связан с искривлением крепления. Проверить несоосность можно, приложив линейку или другой ровный предмет к ремню.

Подтекание

Наиболее распространенная проблема помпы, с которой сталкиваются владельцы ВАЗ 2114 — течь. Может происходить из-под сальника, крыльчатки или корпуса. Жидкость будет наблюдаться на корпусе устройства, креплениях или защите двигателя.

Если заметны капли, которые накапливаются долго — проблема не критичная, не обязательно устранять в срочном порядке. Если жидкости много, необходимо вмешательство.

Иногда антифриз подтекает после замены помпы. Значит, неправильно установлена прокладка.

Еще один показатель неисправности насоса — в салоне запах антифриза. Может сигнализировать и о других поломках.

Внимание! Перечисленные признаки сигнализируют не только о неисправности насоса, но и о нарушении системы охлаждения, которую рекомендуется проверить.

Водяная помпа — неремонтопригодная деталь в устройстве автомобиля. При поломке поможет только замена.

Необходимые инструменты для замены

Можно самостоятельно поменять помпу на ВАЗ-2113 или 2115.

Нужны инструменты:

1. Гаечный ключ «10».
2. Домкрат.
3. Головка «10».
4. Упоры колес.
5. Пассатижи с заостренными губами.
6. Гаечный ключ «17».
7. Прямошлицевая отвертка (плоская).
8. Гаечный ключ «19».

Перед заменой необходимо приготовить емкость, куда будет сливаться жидкость. Рекомендуется запастись перчатками.

Демонтаж

Перед началом работ нужно понять, где находится деталь. Водяной насос расположен в левой стороне подкапотного пространства, под шкивом распредвала, поэтому при заклинивании слетает ремень ГРМ.

Процесс снятия несложный, перед этим мотор должен остыть.

В ТС с двигателем 8 клапанов необходимы действия:

1. Отсоединить клемму с АКБ.

Отключение клеммы от аккумулятора

2. Убрать кожух ГРМ (держится на 3-х болтах).

Снятие кожуха ГРМ

3. Выставить метку на распредвале, чтобы совмещалась с риской на моторе. Нужно поднять автомобиль домкратом и медленно крутить правое переднее колесо, предварительно установив 4-ю передачу.
4. Отодвинуть ремень ГРМ. Изделие нужно ослабить, потребуется убрать натяжительный ролик.
5. Открутить крепежные болты модуля зажигания, не отсоединяя контакты. Это нужно, чтобы подобраться к пробке слива тосола или антифриза.
6. Приготовить емкость, куда будет поступать жидкость, и шланг.
7. Открутить пробку ключом на «13». Подставить шланг, который должен быть направлен в емкость.
8. Когда напор станет слабым, крышку можно прикручивать обратно. Всю жидкость сливать нет смысла, для облегчения процесса можно немного оставить.
9. Подальше убрать емкость.
10. Демонтировать тонкий патрубок. Деталь соединена с блоком подогрева дроссельной заслонки.
11. Снять все патрубки подогрева.
12. Отверткой заклинить зубья шестеренки распредвала, открутить болт крепления.
13. Убрать шкив.

Снятие шкива

14. Снять металлический кожух (крепится 5-ю болтами).
15. Открутить насос. При помощи деревянного бруска обстучать корпус устройства, демонтировать.
16. Очистить от герметика посадочное.

Внимание! В процессе замены рекомендуется проверить ремень ГРМ и ролик. Если состояние деталей плохое, необходимо поменять вместе с помпой.

Перед установкой нового насоса нужно проверить старый на наличие люфта. Проверить герметичность сальника. При отсутствии люфта и утечек старую помпу можно установить обратно.

Замена помпы на ВАЗ 2113, 2114, 2115

В процессе замены на новую деталь нужно нанести герметик, выдерживающий высокую температуру, на фланец и прокладку, которую необходимо установить в гнездо.

Новая помпа на автомобиль ВАЗ 2115 монтируется следующим образом:

1. Прикрутить болты и затянуть на фланце помпы.
2. Поставить кожух из металла. Закрутить болты крепления.
3. Установить шкив распредвала. Затянуть болт.

Установка шкива распредвала

4. Поставить натяжительный ролик и ремень ГРМ.

Установка натяжительного ролика и ременя ГРМ.

5. Пассатижами откорректировать уровень натяжки изделия, которое не должно поворачиваться в бок более чем на 90 градусов.
6. Установить защитную крышку механизма ГРМ из пластика.
7. Заливать охлаждающую жидкость, пока из снятого патрубка дроссельной заслонки не начнет вытекать.
8. Установить патрубок, затянуть крепление.
9. До нужного объема залить антифриз или тосол.

После замены своими руками необходимо запустить мотор и прогреть. Тогда будет понятно, исправно помпа работает или нет.

На ВАЗ-2113 и 2114 некоторых модификаций с 2011 года устанавливались моторы 16 клапанов. На них помпа меняется так же, но есть некоторые отличия:

1. Необходимо демонтировать две шестерни распредвала.
2. Требуется снятие опорного ролика.
3. Чтобы достать защитный кожух, нужно снимать колесо.

16-клапанная модификация «четырнадцатой» модели требовательна к правильному выставлению меток.

Внимание! Водяные насосы для двигателей инжектор 8 клапанов и 16 — разные.

Замена патрубков

Во время замены насоса следует обратить внимание на состояние патрубков. При наличии трещин или повреждений, из-за чего вытекает охлаждающая жидкость, изделия надо менять. Рекомендуется это делать, когда снята помпа, не нужно второй раз сливать антифриз.

Главный недостаток замены — шланги расположены низко, чтобы добраться туда, необходимо поднимать автомобиль.

Процесс замены:

1. Слить жидкость охлаждения.
2. Снять водяную помпу.
3. Произвести чистку посадочных мест.
4. При установке на стыке поставить новую прокладку, используя высокотемпературный герметик.

замена, ремонт (фото и видео)

Поломка помпы ВАЗ 2107 может быть выявлена по двум причинам: появлении стука или гула и течи охлаждающей жидкости из водяного насоса (помпы). Гул является первым признаком выхода из строя подшипника, и может привести к заклиниванию помпы. Постепенная течь охлаждающей жидкости может привести к перегреву и даже заклиниванию мотора. В этих двух случаях с заменой тянуть не стоит. Следствием всего этого может стать перегрев двигателя.

Замена помпы, подготовка

Как ни странно, установка новой помпы не потребует от вас больших затрат. Перед началом работ подготовьте:

1. набор ключей;
2. новый антифриз;
3. саму помпу;
4. отвертку;
5. герметик;
6. глубокую емкость, чтобы слить антифриз.

Какую купить помпу решать вам, рекомендуется покупать родную автовазовскую, заводского изготовления. Оригинальная деталь более износостойкая, чем ее пластмассовые аналоги, которые могут развалиться в самый неподходящий момент. Автолюбители со стажем рекомендуют присмотреться к фирмам Luzar, Nepu и ABRO.

Инструкция как заменить помпу

Сначала нужно полностью слить охлаждающую жидкость с двигателя. Подставьте под мотор приготовленную емкость, открутите пробку, расположенную на блоке двигателя, если хотите заменить антифриз полностью, то также открутите пробку на радиаторе охлаждения. Далее открутите болты, которыми крепится кожух электро-вентилятора, разъедините контакты и вытащите электро-вентилятор вместе с кожухом.

Ослабьте гайку, натяжения ремня генератора и снимите ремень.

Ключом на 17 откручиваем скобу крепления генератора. После этого, откручиваем три болта крепления шкива, при этом придерживая его отверткой придерживая шкив отверткой и снимаем его с вала.

И в завершении, откручиваем четыре болта крепления помпы, которыми она крепится к блоку цилиндров двигателя.

Снимаем помпу с двигателя. Перед установкой новой нужно тщательно очистить посадочное место от смазки, грязи. При установке , обязательно замените прокладку, или противном случаи вам придется повторять всю работу заново. Прокладку рекомендуется посадить на герметик.

Завершающий этап замены помпы

Заливаем охлаждающую жидкость в радиатор. Чтобы избежать воздушных пробок, надо открыть кран печку на максимум. Не забываем отсоединить от впускного коллектора шланг подачи антифриза. Поставьте его на место только тогда, когда из этого шланга начнет бежать антифриз.

Залив антифриз до нужного уровня, заведите двигатель и дайте ему прогреться до рабочей температуры. Дав поработать ему некоторое время, заглушите его, после остывания двигателя, доливаем недостающий объем антифриза, если это необходимо. Также проверьте натяжку ремня. После всех этих действий автомобиль готов к эксплуатации.

Как заменить помпу ВАЗ: Видео

Помпа ваз 2106: Замена, Ремонт

Тосол выполняет функцию охлаждения двигателя, проходя по трубкам и магистралям, расположенных, как внутри двигателя, так и патрубкам в силовом отсеке транспортного средства. Но тосол должен нагнетаться и циркулировать под воздействием специального устройства, которым и является водяной насос. Двигатель «шестерки» охлаждается по схожему принципу, поэтому помпа ВАЗ 2106 и заставляет охладитель перемещаться. При выходе ее из строя при работающем двигателе его температура начинает повышаться, что может привести к перегреву мотора и к разрушению охладительных магистралей.

Оглавление

Замена
Ремонт
Как поменять
Как снять
Как проверить

Замена

Для проведения такой технологической операции, как снятие и замена водяного насоса ВАЗ 2106 необходимо подготовить слесарный инструмент следующего назначения:

набор головок торцевых с трещотками и воротком;

металлический удлинитель небольшого сечения;

отвертка;

набор слесарных ключей для работы на транспортном средстве.

На предварительном этапе требуется демонтировать ременную передачу с генераторного устройства, и в чистую емкость слить тосол или иной охладитель из системы в полном объеме.

Ремонт

ПОРЯДОК ВЫПОЛНЕНИЯ

Закрепите водяной насос в отрезке металлической трубы, направляя крыльчатку вверх; затем, пользуясь выколоткой из мягкого металла, выпрессуйте вал через крыльчатку, а вал с подшипниками — через корпус насоса. Снимите крыльчатку.

Выпрессуйте скользящее кольцевое уплотнение при помощи выколотки, направленной с внешнего конца насоса.

Снимите центральное и прокладочное кольца с крыльчатки.

Очистите корпус насоса и крыльчатку керосином и вытрите насухо.Имейте в виду, что вал и подшипники вместе со ступицей вентилятора и уплотнительными деталями должны обязательно заменяться новыми.

Закрепите корпус насоса с крыльчаткой, направленной вниз, затем поставьте оправку (отрезок металлической трубы) на внешнюю дорожку качения подшипника и запрессуйте новый вал и подшипник так, чтобы дорожка качения была вровень с концом копруса.

Поставьте корпус насоса с крыльчаткой, направленной вверх, и смажьте уплотнительной пастой гнездо кольцевого уплотнения в корпусе.

При помощи оправки (металлической трубки) запрессуйте кольцевое уплотнение под прямым углом в корпус.

Поставьте новое прокладочное кольцо на упорное кольцо. Затем смажьте прокладочное кольцо пастой для тормозного цилиндра и запрессуйте кольцо в крыльчатку скошенной стороной вперед.

Очистите вал, гнездо в крыльчатке и уплотнительные поверхности, затем поставьте вал на опору и напрессуйте крыльчатку вровень с концом вала. Проверьте размер «а» (см. иллюстрацию Поперечный разрез водяного насоса).

Нагрейте новую ступицу вентилятора до синего цвета (примерно до 300°С). Очистите вал и при помощи двухмиллиметровой металлической проставки установите ступицу. Поставьте ступицу на оправку (металлическую трубку), вставьте вал и запрессуйте его до регулировочной прокладки. Подождите, пока ступица плотно охватит вал, затем окуните ее в поду и удалите проставку.

Как поменять

При замене помпы рекомендуется поменять охлаждающую жидкость в системе.

Необходимые инструменты для замены помпы

Набор ключей на «8», «10», «13», «17» «27-30» (рожковые и накидные).

Емкость для слития охлаждающей жидкости

Снятие помпы

Устанавливаем под мотор, пустую емкость, и сливаем охлаждающую жидкость, открутив пробку на блоке двигателя. Если вы решились на замену ОЖ, тогда придется еще открутить сливную пробку на радиаторе охлаждения.

Отключаем и вынимаем из моторного отсека аккумуляторную батарею

Отсоединяем контактную колодку от электровентилятора и снимаем его, предварительно окрутив ключом на «17» три болта.

С помощью ключа на «17» ослабляем гайку натяжителя ремня генератора и снимаем его.

Откручиваем гайку на 17 на скобе помпы и отводим скобу в сторону.

Теперь необходимо снять шкив привода помпы. Для этого нужно открутить три болта, предварительно зафиксировать шкив с помощью отвертки.

Следующим этапом будет снятие помпы с двигателя. Для этого открутите четыре гайки крепления и демонтируйте ее.

После снятия снимите старую прокладку и тщательно зачистите посадочные места на помпе и блоке двигателя.

Установите новую прокладку и новую помпу. Произведите остальную сборку в обратной последовательности.

Залейте охлаждающую жидкость в систему, при этом краник радиатора отопителя должен быть открыт. Также для удаления воздушной пробки из системы необходимо отсоединить шланг от впускного коллектора и подождать пока ОЖ не начнет из него вытекать, затем снова одеть на место.

Как снять

Крышка водяного насоса ВАЗ -2106 зафиксирована на корпусе четырьмя гайками (ремень привода генератора и шкив для наглядности сняты).

1. Демонтируйте с автомобиля аккумуляторную батарею (для комфорта работы).

2. Слейте жидкость из системы охлаждения (см. «замена охлаждающей жидкости на автомобиле Ваз 2106»).

3. Отпустите три болта фиксации шкива, фиксируя его от прокручивания отверткой.

4. Демонтируйте ремень привода генератора.

5. Открутите три болта фиксации шкива помпы ВАЗ -2106 и демонтируйте шкив.

6. Открутите гайку фиксации натяжной планки генератора к крышке насоса, демонтируйте шайбу.

7. Демонтируйте натяжную планку со шпильки, отодвинув генератор от двигателя.

8. Открутите четыре гайки фиксации крышки насоса, демонтируйте пружинные шайбы, отверткой осторожно отсоедините крышку от основания и демонтируйте ее.

9. Демонтируйте прокладку крышки насоса.

Как проверить

Если с нее не капает, снять ремень, пошатать, покрутить. Шатается/шумит, поменяй.

Замена помпы на ВАЗ-2110 (8 клапанов) своими руками

В статье пойдет речь о том, как производится замена помпы на автомобиле ВАЗ-2110 (8 клапанов). Процедура проста, но для успешной реализации все же потребуются знания. Необходимо отметить, что замену необходимо проводить своевременно, иначе насос может развалиться, вся жидкость из системы уйдет.

Что такое насос и для чего он нужен?

Прежде чем приступить к замене помпы на ВАЗ-2110 (8 клапанов), нужно разобраться, что это такое и для чего.Насос (или, проще говоря, насос охлаждающей жидкости) — один из ключевых элементов системы охлаждения любого двигателя (как бензинового, так и дизельного). Он позволяет закачивать охлаждающую жидкость в систему, обеспечивает циркуляцию антифриза и качественное охлаждение мотора.

В конструкцию насоса входят следующие элементы:

1. Корпус.
2. Рабочее колесо.
3. Подшипник.
4. Зубчатая передача.

На автомобилях модели 2110 насос расположен с правой стороны блока цилиндров под пластиковой крышкой ремня газораспределительного механизма.Ротор насоса приводится в движение ремнем ГРМ, именно он вращает ведущую шестерню.

Основные поломки жидкостного насоса

Симптомы помпы следующие:

• Появление гула или шороха в области привода ГРМ.
• Утечка охлаждающей жидкости в районе седла насоса.
• Механическое повреждение ремня ГРМ (проедание зубцов, отслоение или растрескивание).

Самая частая поломка — это отказ подшипника. Возникает из-за чрезмерного износа.Но часто подшипник выходит из строя из-за того, что ремень ГРМ натянут с чрезмерным усилием.

Если вы обнаружите выход из строя подшипника, то сразу замените насос полностью, долго он не сможет прослужить. Суммарный ресурс жидкостного насоса 50-60 тыс. Км. Ремень ГРМ тоже служит. Но иногда требуется и замена при меньшем пробеге — если начали появляться первые признаки поломки.

К чему приведет несвоевременная замена помпы?

Но если вовремя не произвести замену помпы ВАЗ-2110 (8-ми клапанная форсунка), то можно получить следующие последствия:

1. Обрыв или повреждение ремня ГРМ. Потребуется провести более серьезный ремонт, так как очень часто нарушается целостность клапанов или даже головки блока. Иногда приходят в негодность даже поршни.
2. Мотор перегревается, нарушена целостность резиновых элементов — патрубков, прокладок, разрушены прокладка ГБЦ, клапанная крышка, детали поршня.

Стоимость замены помпы на ВАЗ-2110 (8 клапанов) в мастерских около 1500-2000 руб. Чем сложнее ремонт, тем он дороже.При желании поменять ролик и ремень ГРМ стоимость увеличивается.

Стоит отметить, что заменить помпу на «десятку» можно самостоятельно, никаких сложностей это не вызовет.

На что обращать внимание при покупке насоса

При покупке жидкостного насоса нужно ориентироваться на такие моменты:

1. Кто производитель запчастей? Если бренд вам незнаком, от покупки лучше отказаться.
2. Какой номер продукта в каталоге? Штатный насос для 8-клапанных двигателей ВАЗ-2110 имеет каталожный номер 2108-1307010.
3. Присутствует ли заводская упаковка?
4. Есть ли прокладка в комплекте с жидкостным насосом?
5. Есть ли гарантийный талон?

Только при условии, что все эти моменты учтены, вы можете приобрести товар. Качественный насос прослужит весь гарантийный срок при правильной установке.

Снятие старой помпы

Перед установкой новой водяной помпы на Лада ВАЗ-2110 нужно снять старую. Все работы проводятся на остывшем моторе, так как вероятность получить ожог очень высока.

Порядок разборки:

1. Установите машину в смотровую яму или эстакаду.
2. Открыть капот, выключить питание. Для этого отсоедините отрицательную клемму от АКБ.
3. Открутите пробку на расширительном бачке.
4. Теперь нужно проделать несколько манипуляций снизу машины. Слейте жидкость из системы охлаждения — сначала из радиатора, затем из блока цилиндров.
5. Ключ к «10» — это открутить три болта, которыми крепится крышка ремня газораспределительного механизма.
6. После этого снимаем кожух.
7. Теперь нужно поставить коленвал так, чтобы поршень первого цилиндра находился в ВМТ. Для облегчения необходимо включить нейтральную передачу и повернуть шкив генератора ключом на «19». Метка на шестерне распределительного вала должна совпадать с пластиной на шестерне распределительного вала.
8. Проверить совпадение меток на маховике — для этого открыть пробку на картере сцепления.
9. Теперь нужно закрепить коленчатый вал — вставить прочную отвертку с плоским жалом в зубья маховика.
10. Используя ключ на «17», ослабьте гайку, которой крепится зубчатый шкив.
11. Снимите ролик и ремень привода ГРМ.
12. На автомобилях десятого семейства нужно открутить расположенные снизу болты крепления ГРМ. Насос крепится к блоку двигателя тремя болтами.
13. Корпус насоса нужно вытащить осторожно, слегка поддев плоской отверткой.

После демонтажа помпы необходимо избавиться от остатков старой паронитовой прокладки.Не используйте острые предметы или наждачную бумагу.

Установка нового насоса

Обратите внимание, что водяной насос ВАЗ-2110 (8 клапанов) не должен иметь повреждений. Первый пуск (пробу) нужно проводить на воде — так вы сможете промыть систему и убедиться, что помпа установлена ​​правильно.

Процедура установки нового насоса следующая:

1. Смажьте прокладку с обеих сторон белым герметиком и поместите ее на корпус насоса.
2. Установите насос на место.
3. Желательно заменить ремень ГРМ и ролик.
4. Соберите все компоненты в обратном порядке.

На этом замена помпы ВАЗ-2110 (8 клапанов) завершена, можно залить жидкость в систему и проверить работу.

замена помпы и прокачки системы охлаждения

На автомобиле ВАЗ 2107 насос заменяют в тех случаях, если проявляются основные признаки его поломки. Но прежде чем менять узел, нужно понять, для чего он нужен, и выяснить, что именно нужно заменить. Конечно, для работы понадобится инструмент. Несколько советов тоже не помешает узнать, только в этом случае есть возможность провести качественный ремонт. И нет необходимости прибегать к услугам автомеханика.

Что такое насос

По сути, это обычный центробежный насос. Подобные конструкции используются не только в автомобилестроении, но и в пищевой, сталеплавильном и сельском хозяйстве. Заменить насос ВАЗ 2107 необходимо в том случае, если он перестал работать — жидкость не циркулирует по системе, происходит чрезмерный нагрев двигателя.Отсюда можно уточнить основное предназначение — подача жидкости в систему скоростей.

Конечно, можно обойтись без помпы, которая будет принудительно гнать тосол. Но в этом случае все происходит под действием элементарных законов физики. И они будут работать, но не так эффективно. При постоянной циркуляции антифриза охлаждение намного лучше. Основание насоса — вал, на котором установлено рабочее колесо. Именно она отвечает за перемещение по контурам охлаждения жидкости.

Основные признаки выхода из строя помпы

Но как определить, нужна ли замена ВАЗ 2107 Насосы? На самом деле нет ничего проще, всю диагностику можно сделать визуально. Во-первых, не должно быть утечки жидкости. Если они присутствуют, то, скорее всего, повреждена прокладка или сальник. Очень редко помогает затяжка болтовых соединений, выкрученных от вибрации. К сожалению, такое тоже бывает иногда.

Во-вторых, не должно быть люфта вала помпы.Чтобы это проверить, необходимо снять ремень генератора и попытаться вручную провернуть ротор. При осевом смещении не должно быть заклинивания или люфта. В-третьих, не должно быть посторонних звуков. Например, при износе подшипника водяного насоса очень часто слышен свист. Но перед заменой помпы убедитесь, что неисправность кроется в ней, ведь такой же симптом и у генератора. И самое главное — правильно натягивайте ремень.

Подготовка к ремонту

Перед началом работы необходимо охладить двигатель. Не пытайтесь проводить ремонт на горячем двигателе, это чревато ожогами. Оптимально, если температура опустится до 40-50 градусов. В том случае, если вы планируете замену помпы ВАЗ 2107, инжектор в системе впрыска, но не собираетесь заливать тосол, то нужно подготовить чистую емкость для слива. Для большего удобства отключите и снимите аккумулятор. Так вы освободите место для работы.

Теперь ваша задача одна — избавиться от антифриза в системе охлаждения. Откройте кран печки, чтобы слить всю жидкость.Сначала откручиваем пробку на радиаторе. Под него, конечно же, выставить емкость литров на 10. Дождитесь, пока стечет весь антифриз, для ускорения процесса откройте крышку на радиаторе. Затем откручиваем бронзовый болт на блоке двигателя — это второй стопор. На этом все, тосол слил, теперь возможна на автомобиле ВАЗ 2107 замена помпы.

Замена крышки насоса

Сам насос состоит из двух половин, но повреждена только крышка, так как она содержит и ротор, и рабочее колесо, и подшипник.Стоит отметить, что замена подшипника помпы ВАЗ 2107 возможна, но есть ли смысл в этой процедуре? Старый подшипник может сломать корпус крышки, а при установке нового произойдет еще большее разрушение. И в итоге срок службы будет меньше полугода. А это очень мало. Но если вы решили заменить подшипник, не забудьте установить новый сальник.

Для снятия крышки помпы понадобятся два ключа — на 13 и 17. Второй закрутите гайку на кронштейне генератора, чтобы ослабить натяжение ремня.И первым закручиваем три гайки, которыми фиксируется крышка помпы. Все, в ремонте нет ничего сложного. Теперь важно очистить всю поверхность, которой крыша прилегает к основанию. Остатки старой прокладки не допускаются. Когда устанавливаете новый, то смажьте его тонким слоем герметика. Сборку проводят в обратной последовательности с небольшой выдержкой по времени, чтобы герметик высох.

Прокачка системы

После замены помпы на ВАЗ 2107 залейте тосол в радиатор и расширительный бачок. Не забудьте просто затянуть все сливные пробки. Когда система заполнится, прижмите соски руками. Это поможет избавиться от больших скоплений воздуха. После этого запустите двигатель и прогрейте его до рабочей температуры 85-90 градусов. При необходимости долейте жидкость в систему. Чтобы избавиться от воздушных пробок, возьмитесь руками за все соски. Обратите внимание, пошел ли антифриз из трубки, соединенной с дроссельной заслонкой.

Топливный насос (ТНВД) ваз 2109 (карбюратор) и его

Сегодня мы решили поднять несколько важных для автомобилистов, тем.Они связаны с такими вопросами, как замена бензонасоса ВАЗ 2109 (карбюратор) и ряд других.

Топливный насос

ВАЗ — в общем тема для всего романа. Иногда с ним приходится много терпеть. И многие владельцы «девяток» вынуждены делать ремонт.

Топливный насос ВАЗ 2109 (карбюратор)

Если бензонасос ВАЗ 2109 карбюратор работает некорректно, это влияет на такой важный процесс, как подача топлива в карбюратор. Неисправности приводят к нехватке топлива в этом узле автомобиля.

Теперь поговорим о такой процедуре, как замена топливного насоса ВАЗ 2109. Но, прежде чем приступить к самому процессу — займемся первичной диагностикой. Для того, чтобы выяснить причины, выполните следующие действия:

• Сначала снимите шланг из выпускной трубы. Используя рычаг подкачки, нужно проверить подачу топлива. Если в карбюратор не подается бензин, снимают шланг с впускного коллектора. Теперь вы можете узнать, есть ли вакуум.Если его нет, нужно разобрать топливный насос, чтобы проверить все детали.

В среднем цена на бензонасос для карбюратора ВАЗ 2109 колеблется от пятисот до семисот пятидесяти рублей. В первом случае получаем родной «ДААЗ». За большую сумму можно купить импортный «Пекар». Второй, по мнению многих водителей, более «живучий». За 450-500 можно купить итальянский аналог. Чуть проще француза, но неплохо. Некоторые водители устанавливают на карбюратор ВАЗ 2109 электрический бензонасос.Другие предпочитают устанавливать на ВАЗ 2109 карбюратор с автоматическим поднасосом.

Порядок разборки топливного насоса и его замены

• для начала нужно снять воздушный фильтр;
• после этого снимается шланг, по которому бензин подается к топливному насосу. Для этого ослабьте хомут;
• Аналогично снимается шланг, подающий бензин в карбюратор;
• откручиваем гайки крепления топливного насоса.

Рекомендуемая артикул: Новая машина до 750000 рублей: как сделать выбор

Снимайте максимально аккуратно, иначе можете просто испортить прокладки. Исследуем все детали на предмет наличия трещин и сколов. Клапаны (впускной и впрыскивающий) проверяются на герметичность. Проверяем и трубы — они не должны сворачиваться в гнездах.

Следим за тем, чтобы диафрагмы были в порядке — без повреждений и отслаивания осколков. Теперь промываем детали бензином и продуваем воздухом под давлением.

При проверке всех деталей можно приступать к замене уже изношенных, прокладки помпы меняются в обязательном порядке. Хуже того, поверьте, от этого ни у вас, ни у вашей машины не будет. При установке используется смазка Литол-24.

Если повреждение достаточно серьезное — заменить топливный насос ВАЗ 2109 (карбюратор) полностью

После того, как вы все это проверили и заменили необходимые детали, топливный насос ВАЗ 2109 (карбюратор) можно ставить на место. В процессе работы следует проводить корректировку подачи топлива.Делается это с помощью прокладок. Вам необходимо выяснить, насколько сильно толкатель выступает из поверхности прокладки. Правильное расстояние не должно превышать 1,3 мм. Если расстояние больше, давление топлива будет больше необходимого.

Это, в свою очередь, приводит к неисправности обратного клапана. Когда расстояние меньше 0,8 мм, в ситуациях, когда автомобиль движется быстрее или испытывает повышенные нагрузки, топливо поступает в карбюратор в недостаточном количестве.

При установке помпы действия меняются так, что при снятии. Обратите внимание, что на корпусе бензонасоса есть стрелка, которая должна быть направлена ​​туда, где идет поток газа — в карбюратор.

Рекомендуемый артикул: Lexus IS 250 Chip Tuning: New Sport Sedan Image

Последнее, что нужно сделать для бензонасоса ВАЗ 2109 (карбюратор):

При нажатии рычага подкачки нужно закрутить винты на топливе крышка корпуса насоса. Если машина не заводится, либо глохнет, также проверьте дроссельный насос карбюратора ВАЗ 2109.

Бензонасос ваз 2110 рабочее давление

Если его сердцем считать двигатель автомобиля ВАЗ-2110, то бензонасос ВАЗ-2110 смело можно назвать его кровеносной артерией. Если топливный насос не работает должным образом, топлива может поступать меньше, чем необходимо, а если он полностью выйдет из строя, автомобиль просто не будет работать.

Неисправности в подаче топлива

Если топливный насос ВАЗ-2110 полностью вышел из строя, то подача топлива не будет осуществляться, а значит, двигатель автомобиля не запустится.Самый простой способ проверить, работает ли устройство, — это вставить ключ и повернуть его в первое положение. После такой манипуляции должен появиться звук, соответствующий перекачке топлива. Если есть звук, то причину неисправности автомобиля нужно искать в другом месте. Все топливные шланги можно проверить. Если соответствующий звук не появляется, то причина действительно кроется в бензонасосе. Это может быть сбой устройства или отключение электроэнергии.

Очень часто при нестабильной работе двигателя, потере мощности и, как следствие, глохом, автовладельцы ищут причину в дроссельной заслонке, РХХ и ДТП.Но часто бывает, что виновником такого поведения силового агрегата может быть обычное загрязнение, не позволяющее течь бензину в необходимом количестве. В этом случае следует проверить фильтры на предмет тонкой и грубой очистки … Первый находится рядом с топливным баком. Он прикреплен к шлангам от бензобака и к топливной рампе. Его необходимо открутить и осмотреть. Если в фильтре есть загрязнения, то его следует заменить, а затем проверить работу автомобиля. Если это не помогает, необходимо очистить или заменить сетку фильтра грубой очистки.В этом случае необходимо снять топливный насос ВАЗ-2110. Для очистки вы можете использовать автомобильный очиститель, например очиститель карбюратора, а затем продуть его компрессором.

Как снять топливный насос ВАЗ-2110

1. Первым делом необходимо обесточить всю электрику в автомобиле, чтобы случайная искра не стала причиной возгорания. Для этого скидываем провод с минусом
2. Следующим этапом складываем заднее сиденье, под которым расположен люк к бензобаку.
3. Далее необходимо открутить четыре винта, которыми крепится пластиковая или металлическая крышка люка, после чего снять ее.
4. Теперь видна внешняя часть насоса. Вы можете отключить терминал от бортовой сети и отсоединить топливные шланги.
5. Чтобы вынуть ТНВД ВАЗ-2110 из топливного бака, нужно открутить гайки крепления.
6. Пластиковый стаканчик может упасть при снятии. Но это не страшно, так как вернуть его на место довольно просто.
7. Установка прибора осуществляется в обратном порядке.

Финансовая составляющая

На бензонасос ВАЗ-2110 цена зависит от производителя. Он колеблется от 1,5 до 2,5 тысяч рублей. Что касается сетки бензонасоса, то ее стоимость всего 50-60 рублей. Это примерно те же деньги, которые были бы потрачены на очиститель. Все работы можно делать самостоятельно. Если вы обратитесь в автосервис, то снятие и установка самого бензонасоса обойдется примерно в 800 рублей. Если вам необходимо почистить сетку или заменить ее, то некоторые автосервисы могут добавить к этой цене еще 100-150 рублей.Замена фильтра тонкой очистки автовладельцу обойдется в 250 рублей.

Газовый насос является важной частью топливной системы автомобиля. Как известно, производительность двигательной установки и других важных агрегатов машины во многом зависит от правильной работы топливного насоса. Поэтому для поддержания правильной работы автомобиля необходимо своевременно проверять и обслуживать элементы самого главного комплекта ВАЗ 2110. В каждом автомобиле используется топливный насос. Топливный насос выполняет важную функцию в работе топливной системы.Благодаря этому элементу топливная смесь циркулирует между баком и двигателем автомобиля. Другими словами, топливный насос подает смесь в систему двигателя, чтобы привести автомобиль в движение.

Элемент ТВС перекачивает рабочую смесь в дозатор. В зависимости от конструктивных особенностей автомобиля в качестве дозатора используется карбюратор или форсунка. В частности, по техническим характеристикам и характеристикам автомобиля топливный насос топливной системы может иметь другой вид.В большинстве случаев современные автомобили, оснащенные инжектором, питаются от электрического топливного насоса. На более ранних моделях автомобилей, а также оборудованных карбюратором применялись механические аналоги. Поэтому, если топливная система вашего автомобиля выходит из строя, вы должны внимательно изучить инструкции производителя, чтобы ознакомиться с важными характеристиками автомобиля. Детально изучив устройство своего автомобиля, вы сможете узнать, каким типом устройства оснащена топливная система.Таким образом, если бензонасос требует замены, вы будете знать, какое устройство вам необходимо приобрести для правильной работы вашего автомобиля. Для ВАЗ 2110 рекомендуется использовать оригинальный штатный серийный бензонасос. Часть завода производителя имеет относительно невысокую стоимость и значительно увеличит срок службы топливной системы автомобиля.

Рассмотрим принцип работы топливного насоса.

Как уже было сказано, механический топливный насос чаще используется в автомобилях с карбюратором, где топливная смесь циркулирует под низким давлением. Электрические аналоги в свою очередь чаще устанавливаются в автомобилях с инжектором, где топливная смесь циркулирует под высоким давлением. Если автомобиль оборудован карбюратором, то бензонасос работает следующим образом. В момент, когда возникает необходимость заполнить топливную камеру смесью, диафрагма смещается в нижнюю часть. Возвратный механизм перемещает диафрагму в противоположное положение, в результате чего топливо перетекает в карбюратор. Принцип работы электрического топливного насоса на автомобилях, оснащенных инжектором, во многом аналогичен механическому аналогу.Центральная часть устройства втягивается в электромагнитный импульсный клапан до размыкания контактной группы, что прекращает подачу тока.

Прежде чем приступить к диагностике или замене топливного насоса, необходимо ознакомиться с его расположением. Для этого обратитесь к инструкции производителя. Стандартное расположение элемента на автомобиле ВАЗ 2110 — под кормовым сиденьем автомобиля.

Диагностика топливного насоса ВАЗ 2110 своими руками.

Выявить неисправность топливного насоса довольно просто.Как правило, очевидные факты говорят о неисправностях топливного насоса. Наиболее популярные признаки неисправности элемента:

• Появление постороннего звука при работе
• Агрегат не выполняет свою основную функцию. Смесь не течет или контакт не работает.
• Уменьшена производительность топливной смеси.

Этапы диагностики бензонасоса своими руками.

На первом этапе необходимо приступить к проверке давления в топливной системе ВАЗ 2110.Для успешного получения результатов теста необходимо использовать манометр, подключенный к соединителю фитинга. Если показатель прибора превышает отметку в три балла и три десятых, возможной причиной неисправности является регулятор давления, который следует заменить на исправный. Если индикатор манометра показывает давление менее двух целых восемь десятых долей, необходимо срочно приступить к замене топливного фильтра. Если после проведенных операций машина продолжает некорректно работать, стоит снять топливный блок и обработать сетку фильтра.

В остальных ситуациях требуется обязательная замена топливного насоса. Если автомобиль оборудован электрическим элементом топливной системы, также стоит обратить внимание на состояние реле насоса. Если реле удерживать в одном из положений, топливная система не будет работать должным образом. В процессе диагностики стоит обратить внимание на предохранитель, который также подвержен износу и может потребовать замены.

Осуществляем замену элемента топливной системы своими руками.

Для начала разберемся, как поменять бензонасос электрического типа. Такая операция может потребоваться в ряде случаев, среди которых наиболее распространены:

• Неправильные показания датчика топливной системы или его полный выход из строя.
• Недостаточный эффект потока или нарушение структуры решетки сбора топлива.
• Неправильная работа самого компрессора.

Для успешного завершения работ следует подготовить стандартный набор для замены бензонасоса, в который входят: ключ на 10, отвертка и оригинальный бензонасос.

Этапы замены ТНВД топливной системы своими руками.

1. Первым делом необходимо сбросить давление подачи топлива в ВАЗ 2110.

2. С помощью фиксатора откручиваем два шланга, отвечающих за подачу рабочей смеси. На этом этапе работы следует быть предельно осторожным, чтобы не повредить штуцер бензоблока.

3. Открутите гайки на зажимном кольце и снимите элемент.

4. Снимите трос, который находится на одной из гаек.

5. Следующим шагом будет снятие насосного агрегата с топливного бака. Важно не повредить датчик уровня смеси.

6. Снимите уплотнительный элемент топливного блока и замените его новым.

7. После этого установите новый топливный насос на прежнее место и соберите топливную систему в обратной последовательности.

Особенности замены механического аналога.

Если автомобиль оборудован механическим насосом, то для его замены потребуется выполнить следующие действия:

1.Первым делом снимаем воздушный фильтр ВАЗ 2110.

2. Демонтировать провод подвода смеси к элементу.

3. Ослабить держатели и демонтировать провод подачи смеси к карбюратору.

4. Отвинтите держатели и снимите элемент.

Во время эксплуатации автомобиля регулярно проводите диагностику и своевременное обслуживание топливной системы, чтобы не терять уверенности в надежности машины.

Обратите внимание на состояние топливного фильтра после прохождения определенного количества километров.В случае использования некачественной смеси фильтрующий элемент довольно быстро изнашивается, а использование бензина без очистки крайне нежелательно для системы двигателя.

Вы садитесь в машину, включаете зажигание … но ничего не происходит. Автомобиль должен заводиться, но не запускается.

Часто причина такой ситуации — вышедший из строя бензонасос на ВАЗ 2110. Заменить его не составит труда. И необязательно ехать на СТО.Эта работа под силу даже менее опытному автовладельцу.

Причины неисправности

Прежде чем приступить к замене, необходимо определить причины, по которым не работает бензонасос ВАЗ 2110. Их может быть несколько.

1. Возраст. Со временем по мере увеличения пробега насос изнашивается, эффективность подачи топлива ухудшается, и устройство перестает работать.
2. Обычная езда с пустым баком. Это создает большую нагрузку на насос, который выходит из строя.
3. Грязный фильтр. Иногда замена фильтра топливного насоса на ВАЗ 2110 решает проблему … Наличие в нем загрязнений прекращает подачу топлива, следовательно, топливовоздушная смесь не образуется, автомобиль не заводится.
4. Резкие и частые остановки мотора.
5. Низкая производительность и пониженная мощность двигателя.
6. Заправка на сомнительных заправках, топливо которых имеет много грязи.

Типы топливных насосов

Некоторые старые модели автомобилей полностью лишены такого устройства, как бензонасос.Надеемся, вам не придется столкнуться с такой ситуацией, так как это старое и малоэффективное решение.

На сегодняшний день для ВАЗ 2110 выпускают топливные насосы двух типов — механический и электронный.

1. Механические считаются классическим решением. Расположены вне топливного бака. Работает он довольно просто — топливный насос всасывает топливо из емкости, то есть бака. Он может хорошо работать при низком давлении, так как расстояние между насосом и карбюратором небольшое.
2. Electronic — это более современный тип насоса, который устанавливается внутри самого резервуара. Это связано с повышенным шумом при его работе, если сравнивать с аналогом. Его работа полностью зависит от электронной системы, которая учитывает одновременно несколько факторов:
   1. Текущее положение дроссельной заслонки;
   2. Содержание выхлопных газов;
   3. Соотношение воздух-топливо и т. Д.

Многих интересует , где же предохранитель бензонасоса на ВАЗ 2110?

Ответ: он расположен в нижней части консоли, если смотреть со стороны пассажира.Крайний правый — это тот, который вы искали. Хотя они часто собираются без определенного порядка, их расположение может отличаться.

Электрические топливные насосы работают под давлением, что создает определенный уровень шума. Из-за этого топливный насос устанавливается глубоко внутри бака автомобиля. При этом охлаждается топливо и глушитель для помпы.

Насос запускается электродвигателем. При включенном зажигании бортовая система подает сигнал на насос, после чего он начинает подачу топлива.

В некоторых случаях на насос действует электрический заряд. С его помощью в течение нескольких минут вращается мотор, который устанавливает давление внутри топливной системы.

Обратите внимание, что если через 3 секунды компьютер не выдаст помпе информацию о начале работы, она автоматически выключится. Поэтому мы слышим звук от мотора насоса в течение первых нескольких секунд.

При отсутствии давления в топливной рампе ВАЗ 2110 топливный насос желательно заменить на новый.Как показывает практика, ремонтировать его нет смысла. Это трудоемкий, энергоемкий процесс, который серьезно не оправдан с финансовой точки зрения.

Поэтому, если на вашем ТНВД ВАЗ 2110 не работает топливный насос, рекомендуем его заменить. Причем лучше установить электронный вид.

Замена топливного насоса

Процесс замены достаточно прост. Просто следуйте инструкциям, и все будет быстро.

• Отключить аккумулятор.
• Открутить крышку топливного насоса.
• Снимите разъемы с топливного насоса.
• Слегка ослабьте хомут, который находится прямо на топливном шланге. Снимать полностью не имеет смысла.
• Выкрутить оба шланга, подающих топливо.
• Снимите прокладки. Лучше сразу поменять их на новые. Это расходные, дешевые материалы.
• Топливный насос крепится на 8 болтах. Откручиваем их все, сохраняем болты.
• Снимите уплотнительное кольцо.
• Снять топливный насос вместе с поплавком.
• Снимите резиновую прокладку.
• Заменить новый топливный насос.
• Соберите в обратном порядке.

Вряд ли стоит пытаться ремонтировать старый бензонасос. За качество выполненного ремонта сложно поручиться, так как одна неисправность может повлечь за собой другие. Нет смысла рисковать. К тому же новый бензонасос — далеко не самое дорогое удовольствие для ВАЗ 2110.

Делая своими руками, весь процесс демонтажа и установки насоса займет у вас около 20-30 минут.

Следуйте инструкциям, избегайте любых попыток самостоятельной активности. Учтите, что стоимость такой процедуры на СТО обойдется даже дороже, чем покупка новейшего электронного бензонасоса. Поэтому тратить на это деньги нет никакого смысла, если вы все умеете делать сами.

Автомобиль ВАЗ 2110 хорош тем, что стоимость его запчастей невероятно доступна отечественному потребителю. Плюс к этому конструкция машины довольно проста, что позволяет проводить ряд ремонтов самостоятельно, не опасаясь последствий неправильного ремонта.

Обращаем ваше внимание, что если у вас нет опыта в ремонте и обслуживании автомобилей, не рекомендуется начинать свою практику с такой деятельности, как замена топливного насоса. Выполняйте более простые задачи и со временем узнайте о преимуществах самостоятельного ремонта.

Заменен карбюратор в новых моделях «дюжины» с инжектором. Это повысило характеристики автомобиля, двигатель работает более плавно и стабильно. Но, вместе с тем, здесь есть слабое звено — электробензонасос ВАЗ 2110, который создает необходимое давление на топливные форсунки, подавая бензин строго по дозировке.

Электрический топливный насос ВАЗ 2110

Хотя современные автомобили АвтоВАЗа оснащены достаточно качественными бензонасосами Bosch, они могут выйти из строя из-за нашей недосмотра, низкого уровня топлива, попадания воды в бак и других причин.

Неисправности

Самым первым уверенным признаком неисправности топливного насоса в форсунке ВАЗ является следующий симптом: двигатель «дергается» при работе, особенно на средних и высоких оборотах. Это свидетельствует о недостаточном давлении топлива.

Но это как раз то, за что отвечает бензонасос. Но иногда причину следует искать в форсунках, а также в RTD.

Регулятор давления топлива ВАЗ 2110

Еще один симптом — сбои в работе или даже прекращение подачи топлива, из-за чего глохнет двигатель.

Проверка работоспособности:

1. Сначала следует проверить клапан RTD, это делается с помощью жидкостного манометра. После остановки двигателя наблюдаем обратный перетекание бензина в бензобак.При исправном клапане давление бензина падает медленно, причем — чем медленнее, тем лучше клапан работает;
2. Затем следует проверка топливной рампы, также используя тот же манометр. На ВАЗ 2110 стоит инжектор, давление в рейке должно быть около 4 атмосфер, с отклонением не более 0,4;
3. Далее обратим внимание на топливные фильтры … Если они чистые, исправные, то стрелка манометра только дрожит при работающем насосе. Отклонение 0.3 атм. или больше указывает на то, что фильтр необходимо заменить, поскольку он, скорее всего, забит;

Если вы обнаружили отклонения в работе указанных компонентов системы подачи топлива, то нужно срочно проверить сам бензонасос Bosch на работоспособность. Делается это так:

• В первую очередь слушаем, как работает электробензонасос, который находится прямо на топливном баке … Заводим машину, слушаем. Неравномерная работа сразу укажет на то, что она не обеспечивает требуемой производительности, вполне возможно, что нужно установить новую;
• Есть способ проверить топливный насос Bosch без манометра.Газопровод необходимо отсоединить, а шланг вставить в банку. За одну минуту исправный насос должен перекачать полтора литра бензина. Если производительность меньше, она неисправна;
• Проверка манометром показывает, что шланг возврата бензина пережат (например, плоскогубцами, медицинским зажимом и т. Д.). В этом случае давление должно быть не менее 4 атм. Учтите, что чем больше изношен насос, тем ниже его давление;
• Другой вариант: довести обороты двигателя до 3000.Давление не должно падать, если топливный насос исправен.

В случае неисправности лучше никуда не ехать, иначе можно остановиться посреди дороги и ждать эвакуатора.

Выбор модели

Лучше всего на форсунку ВАЗ 2110 установить импортный бензонасос, способный выдать производительность до 7 атм. Он не только прослужит намного дольше сам по себе, но и обеспечит более качественную и более длительную работу инжектора, улучшит качество смеси на выходе из инжектора.

Следует знать, что топливные насосы Bosch обычно отличаются только длиной, расположением разъемов для клемм, иногда диаметром корпуса. Поэтому желательно либо отправиться в магазин со старым устройством, либо сделать небольшую доработку дома.

Бензонасос Bosch

Чтобы не покупать подделку, учтите, что любой бензонасос Bosch упаковывается в очень прочную тару. В упаковке находится очищенный бензин, в который погружено устройство.Если почувствуете запах, значит, нарушена герметичность, внутри помпы может начаться коррозия, лучше этого не покупать.

Замена

Необходимо, чтобы уровень бензина был не более половины объема бака. Далее поступаем следующим образом.

Тема открыта для тех, кто ищет в интернете информацию о технических характеристиках бензонасоса Bosch на ВАЗ 2110. Если вы искали информацию о топливных насосах на ВАЗ 2110 Bosch, то это неверный запрос .

Топливные насосы чаще всего означают топливные насосы высокого давления, они же топливные и это ближе к дизельным топливным системам. Бензиновые двигатели имеют бензонасосы — механическую и электрическую.

На ВАЗ 2110 электрический бензонасос Bosch, наверное, самый популярный бензонасос, поскольку имеет относительно невысокую цену и универсальные габариты, а также доступность в большинстве магазинов.

Рассмотрим следующие темы:

• Топливный насос ВАЗ 2110 Bosch производительность / давление

• Характеристики топливных насосов Bosch и, в частности, топливного насоса Bosch 0580453453

Как выбрать качественный топливный насос Bosch?

Начнем по порядку, а так же просветим, как проверить качество бензонасоса Bosch без его установки на автомобиль и предупреждений об установке.

Производительность топливного насоса Bosch — от 3 до 3,8 бар

Производитель Bosch выпускает собственный топливный насос для каждого типа топливной системы. Почему после выхода из строя родного бензонасоса народ поставил бензонасос Bosch с ВАЗ 2110? Как соответствие напора и производительности бензонасоса родным? Увеличится ли расход при подаче под высоким давлением?

Расход не увеличивается от производительности ТНВД, так как на авто срабатывает обратка и излишки горючего возвращаются в бак, также есть регулятор давления топлива из названия, понятно, думаю какой функция, которую он выполняет.

Поэтому был насос на 2,8 бар, установили бензонасос Bosch ВАЗ 2110 на 3,8 бар, будет только лучше. Расход топлива может увеличиться, если топливный насос не создаст достаточного давления в рампе и форсунки начнут не распылять, а заливать бензин, который не горит.

Характеристики ТНВД Bosch 0580453453

Специально для читателей запуталась и померила бензонасос, который стоит у меня на витрине.На самом деле характеристики бензонасосов Bosch отличаются длиной и очень редко диаметром корпуса. Почему? Диаметр корпуса регулируется с помощью газонепроницаемой резиновой прокладки.

Чаще всего характеристики бензонасосов (не только от Bosch, но и от других производителей) могут отличаться длиной, давлением, расположением микросхем под клеммы и все :). Сетка ТНВД не отличается посадочными местами, а может по форме.

Фишку для терминала можно переделать или поставить от той же ВАЗ.Длина топливного насоса важна, так как от нее зависит его работа при низком уровне топлива в баке, а если он есть в модуле, то вам понадобится спичка для его подачи.

Длина топливного насоса:

• Бензонасос Bosch 0580453453 — 105 мм
• Бензонасос Bosch 0580453449 — 65 мм
• Бензонасос Bosch 0580453465 — 90 мм

Как купить качественный бензонасос bosch?

На рынке бензонасос Bosch стоит вдвое дешевле моего.Приведу более точную информацию, розничная цена бензонасоса Bosch ВАЗ 2110 на рынке или в недобросовестных магазинах дешевле покупки оригинального бензонасоса Bosch на 10 долларов.

Покупаю примерно за 300 грн, у официального поставщика и знаю, что это оригинал, а в розницу поддельный бензонасос Bosch продается по 220-250 грн.

Бензонасос Bosch в герметичной прочной упаковке, упаковочный мешок плотнее обычного, это чувствуется. Внутри мешка очищенный бензин, если почувствуете запах, значит, герметичность нарушена, а значит, есть вероятность коррозии внутри бензонасоса.

Погружные топливные насосы смазываются и охлаждаются топливом. Из-за некачественного бензина и присадок происходит коррозия внутренних электрических механизмов. При работе с сухим перегревом и стиранием кистей. Срок службы топливного насоса очень большой.

Были иномарки, которые спустя более 25 лет решили поменять бензонасос, только по той причине, что он стал плохо качать, таким автомобилем была Хонда Аккорд 2 1986 года выпуска.0. Для меня было удивительно услышать, когда мой дед, который также является водителем этой машины, рассказал мне, как он тестировал.

Он говорит, беру банку, налил воды, включил на батарее, вижу слабенькая струя, и понял, что он уже старый. Помпа была оригинальной, лично держал в руках. Давление, создаваемое бензонасосом, может достигать 6-7 атмосфер, с этой мощностью работает бензонасос Bosch с ВАЗ 2110.

Замена ГРМ на ВАЗ 2114.Когда менять ремень

На этапе эксплуатации автомобиля возникает момент, когда необходимо заменить ремень ГРМ на инжектор ВАЗ 2114 в связи с возможными поломками, связанными с окончанием срока службы или его дефектами. Ремень ГРМ представляет собой резиновое изделие, выполненное в виде кольца с характерными насечками по внутреннему кругу, используемое для синхронной работы коленчатых и распределительных валов.

Когда нужна замена и что для этого нужно

В период амортизации ремень ГРМ начинает отслаиваться, рваться или проскальзывать.Поломка при работе двигателя приводит к тому, что он глохнет и запустить его невозможно. При эксплуатации ВАЗ 2114 с двигателем, оборудованным устройством впрыска для подачи топлива, на панели приборов загорится индикатор, оповещающий об ошибке датчика фаз.

Если на автомобиле установлен силовой агрегат объемом 1,5 литра, 8-ми клапанный, то для самого ремонта потребуется лишь покупка и замена ремня. Если установлен двигатель объемом 1,3 литра, эта поломка приведет к повреждению всего газораспределительного механизма.Понадобится капитальный ремонт. Замена ремня ГРМ на ВАЗ должна производиться через 45 тыс. Км эксплуатации автомобиля. Постоянный контроль механизма необходим для предотвращения. Последовательность действий следующая.

1. Приобрести и заменить ролик натяжителя.
2. Устранить возможный люфт в насосе.
3. Смажьте роликовый механизм.

При наличии простых слесарных инструментов замена ремня ГРМ возможна в домашних условиях.Перечень инструментов, необходимых для ремонта рассматриваемого агрегата.

1. Ключи гаечные 10, 13, 17,19;
2. Накидной ключ с трубкой.

Как заменить ремень ГРМ ВАЗ?

Поставьте автомобиль на ровную поверхность. Затем включите ручной тормоз. Включите 5-ю передачу на коробке передач. Снимите переднюю крышку, защищающую газораспределительный механизм, с помощью гаечного ключа на 10. Запомните расположение метки ГРМ ВАЗ 2114 и открутите один болт сбоку крышки и один спереди.Чтобы ослабить натяжение ремня, необходимо проворачивать коленчатый вал против часовой стрелки до тех пор, пока метки ГРМ ВАЗ 2114 не переместятся на расстояние двух зубцов шестерни от антенны задней крышки.

Демонтировать ременную передачу генератора. Сняв шкив устройства, установите болт на место крепления. Верните рычаг переключения передач в нейтральное положение. Вращая коленчатый вал, следите за появлением метки ГРМ ВАЗ 2114 напротив центра маховика. Метка совмещения должна совпадать с меткой на шкиве.Ослабив гайку на роликовом натяжном механизме, демонтируем ремень ГРМ.

Схема привода распредвала ВАЗ 2114

После этого устанавливаем новый ремень, натягиваем его левой стороной на ролик и надеваем на шкив помпы, затем на шкив коленчатого вала. Натяжение осуществляется в направлении, противоположном движению часов, с учетом недопущения перегибов и перегибов. Перед снятием ремня проверните вал вперед и установите на место метки ГРМ ВАЗ 2114.Вы должны сделать это сами. В случае несовпадения выполнить весь технологический процесс сначала.

Если метки совпадают, отверните болт коленчатого вала и установите шкив генератора. Натяните ремень с помощью ролика. В соответствии с техникой безопасности запустить двигатель в рабочее состояние. Через 2-3 минуты заглушите его и произведите дополнительную регулировку натяжения ремня. Установите на место ранее снятую крышку привода ГРМ.

Процесс замены требует терпения, спокойствия, настойчивости и желания набраться опыта ремонта.При их отсутствии обращаться в сервисный отдел, где замена форсунки ГРМ ВАЗ 2114 без учета стоимости запчастей обойдется в «круглую» сумму.

Профессионал сможет заменить ремень ГРМ на ВАЗ 2114 за считанные минуты, но сколько времени займет эта процедура у рядового рядового автовладельца? — вопрос открытый. Но одно бесспорно: чем больше информации последнего, тем легче, и, следовательно, тем быстрее он сможет справиться с заменой названной части.

Где я могу найти эту информацию? В моей сегодняшней статье.

Итак, сначала небольшое введение для тех, кто еще не очень хорошо разбирается в механизме автомобиля.

Пошаговая инструкция по замене ремня ГРМ на ВАЗ 2114 своими руками.

Ремень ГРМ представляет собой изделие с резиновым покрытием, используемое для синхронизации коленчатого и распределительного валов.

Заменить эту деталь необходимо в обязательном порядке, поскольку последствия ее выхода из строя могут быть самыми разными: от остановки двигателя до обездвиживания всего автомобиля.При этом, как правило, саму замену следует проводить в несколько этапов. У ВАЗ 2114 их два.

Шаг первый.

1. Сначала необходимо поставить автомобиль на ровную поверхность и зафиксировать его положение ручным тормозом … Рычаг переключения передач установлен на 4-ю или 5-ю передачу.

2. Затем снимите переднюю крышку ГРМ.

3. Коленчатый вал проворачивают против часовой стрелки (метка распредвала отошла от антенны задней крышки на пару зубцов).Это немного ослабит натяжение ремня. Последний теперь можно снять с привода генератора.

4. Стопорный болт устанавливается на место и снимается приводной шкив генератора с коленчатого вала.

5. Рычаг переключения передач установлен в положение «нейтраль».

6. Затем снова проверните коленчатый вал, пока на маховике не появится отметка. Когда эта отметка находится в центре, вращение прекращается. Метка шкива распределительного вала находится напротив метки установки, которая находится на задней крышке.

6. Теперь ослабляется натяжной ролик гайки крепления, старый ремень ГРМ снимается.

7. На шкив распредвала надевается новый ремень (левую сторону ремня цепляем роликом и надеваем на шкив помпы и на шкив коленвала) и натягиваем — роликом, который надо проворачивать. против часовой стрелки.

8. При заключительном действии первой ступени коленчатый вал поворачивается на несколько оборотов, возвращая метки на исходные места.

Второй, заключительный этап.

Замена ремня практически завершена. Осталось только открутить болт коленвала, закрепить шкив генератора, окончательно натянуть ремень ГРМ (при помощи того же ролика) и проверить результаты работы, запустив двигатель автомобиля. Если все в порядке, вы можете снова прикрепить переднюю крышку ГРМ.

Как видите, процесс замены ремня ГРМ очень сложно назвать простым и быстрым, ведь только профессионал может провести эту процедуру быстро и качественно.

Видео.

В случае поломки или планового ТО требуется замена ремня ГРМ на ВАЗ-2114. Вы можете проделать эту работу самостоятельно как на V16, так и на нем. Разница между последними в том, что ремень имеет немного большую длину и приводит в действие сразу два распредвала. В конструкции вдвое больше клапанов. Поэтому одного распредвала недостаточно. Приходится использовать дополнительный привод. Но это значительно усложняет конструкцию.

Что произойдет, если ремень порвется?

Обрыв ремня ГРМ — одна из самых страшных вещей, которые могут случиться.Но на некоторых двигателях это проходит бесследно, а на других потребуется капитальный или частичный ремонт головки или блока цилиндров. На двигателях объемом 1,5 и 1,6 л обрыв ремня проходит практически бесследно. Если на поршнях есть потертости — проточки размером с тарелку клапана, то после обрыва мотор не развалится.

При замене ремня ГРМ на ВАЗ-2114 (8 клапанов) следить за нормальным натяжением. В этом случае работа всего механизма будет максимально эффективной и долговечной.

В конструкции есть несколько элементов, которые также следует заменять при ремонте — помпа и ролики. Причем в двигателях V16 используются два ролика разной конструкции. Насос меняют немного реже — примерно каждые 80-90 тысяч километров. Замена ремня планируется с интервалом 50-60 тыс. Км.

Инструменты и аксессуары для замены ремня

Для замены вам потребуются такие инструменты, как:

1. Домкрат.
2. Противооткатные упоры.
3. Ключи на «10», «13», «17», «19».
4. «Вилка» для натяжения ремня.
5. Комплект ремня и роликов.

При покупке нового ремня обращайте внимание на его состояние — на нем не должно быть порезов и трещин. Если есть поломки, то откажитесь от покупки такой вещи. Если ремонт проходит в «полевых» условиях, то вместо противооткатных башмаков можно использовать все, что угодно: куски кирпича, камни. Но в любом случае с правой стороны машину нужно будет поднять и снять колесо.

Какие трудности вас ждут?

Самое главное, что иногда очень сложно открутить болт шкива коленвала.Это можно сделать несколькими способами:

1. Поставьте автомобиль на ручной тормоз и включите первую скорость. Под задние колеса необходимо поставить упоры и попытаться оторвать болт гаечным ключом или торцевой головкой. В этом случае машина должна быть неподвижной.
2. Снимите правое колесо (переднее) и приподнимите борт автомобиля домкратом. Затем вам нужно выжать педаль тормоза до упора, чтобы заблокировать диск и ступицу. Аналогично откручиваем болт гаечным ключом или головкой на «19».

Не наносите герметики или фиксаторы на резьбу болта.Если затянуть болт с правильным моментом, он никогда не открутится.

Снятие ремня

Перед тем, как приступить к замене ремня ГРМ на ВАЗ-2114 (фото его приведено в статье), необходимо снять старый. Для этого:

1. Выкрутить болт крепления шкива на коленвале любым способом. При необходимости снимите защиту, чтобы она не мешала.
2. Выкрутите 3 болта ключом на «10», которыми крепится защитный пластиковый кожух.
3. Ослабьте натяжение ремня генератора. Для этого поверните гайку на кронштейне ключом на «13».
4. Полностью снимите ремень генератора.
5. Снимите шкив привода генератора, откроется доступ к ремню ГРМ.
6. Ключ «17» служит для откручивания гайки, с помощью которой крепится натяжной ролик. Если работа ведется на двигателе V16, то второе видео необходимо удалить.

Установка ремня ГРМ

Перед установкой нового ремня необходимо установить все шкивы по меткам:

1. На распредвале есть метка; он должен быть совмещен с выступом на штанге, установленной на блоке и головке блока цилиндров.
2. На маховике также есть отметка, которая совпадает с прорезью на стержне. Вы можете увидеть элемент и корону, вытащив резиновую заглушку.
3. Еще есть метка на шкиве коленчатого вала — ее нужно поставить в крайнее верхнее положение. Это «грубая» регулировка положения коленчатого вала.

После того, как все валы установлены по меткам, можно приступать к установке ремня:

1. Зафиксируйте положение коленчатого вала отверткой. Установите его в отверстие так, чтобы он вошел между зубцами обода.
2. Начать натягивать ремень со шкива коленвала.
3. Установите новый ролик и протяните ремень над ним и насосом.
4. Сначала наденьте на шкив распредвала ту часть ремня, которая находится ближе к генератору.
5. Избегайте проворачивания валов, натяните ремень ГРМ и зафиксируйте его положение гайкой.

На этом замена ремня ГРМ на ВАЗ-2114 завершена. Своими руками вся работа выполняется за 15-20 минут, если есть навыки и опыт.После установки ременной передачи обязательно проверьте натяжение и совмещение всех меток на шкивах.

На ВАЗ-2114 заменяют ремень ГРМ при его обрыве или во время планового ТО. Срок службы этого привода — не более двух лет, а при внушительном пробеге — с интервалом не более 60 тыс. Км. Дольше использовать элемент рискованно — поломка может привести к тому, что клапаны встретятся с поршнями и произойдет их разрушение.Дело в том, что при обрыве передача вращения на распредвал прекращается. Затем клапаны останавливаются. Но поршни продолжают двигаться, и их верхушка ударяется о диски клапана.

Ремень

Газораспределительный механизм на ВАЗ-2114 приводится в движение гибким ремнем. Причем вне зависимости от того, 8 или 16 клапанов в двигателе. Есть одно отличие: в последнем ремень немного длиннее и используются два ролика (один для натяжения, второй для обводки).Привод позволяет вращать не только шкив распределительного вала, но и насос для нормального функционирования системы охлаждения.

Обязательно помните, что ремень следует устанавливать строго в соответствии со стрелками, нанесенными на его поверхность. Если стрелок нет, то стоит ориентироваться на надписи. При замене ремня ГРМ ВАЗ-2114 (8 клапанов) необходимо, чтобы надпись читалась со стороны правого колеса. Обязательно проверяйте состояние жидкостного насоса — его нужно менять с интервалом 70-90 тысяч км.

Подготовка к замене

Перед началом ремонта необходимо подготовить:

1. Подложить упоры под задние колеса, чтобы при ремонте автомобиль не катился.
2. Ослабьте болты, которыми правое колесо крепится к ступице.
3. Поднимите правую сторону машины.
4. Полностью разобрать колесо.

Вот и все, машина готова к демонтажу старого ремня и установке нового. Замена ремня ГРМ на ВАЗ-2114 (8 клапанов) производится так же, как и на 16-клапанных двигателях.Разница в том, что нужно установить еще одну отметку и пояс длиннее.

Снятие старого ремня

Чтобы снять старый ремень, вам нужно будет зафиксировать коленчатый вал, чтобы он не проворачивался. Необходимо оторвать болт, который находится на шкиве коленчатого вала. Сделать это можно следующими способами:

1. Не снимая колес установить под задние упоры и выжать ручник. Подлезть под машину и открутить болт с помощью головки на «19» и храповика.
2. Сняв колесо, можно сесть помощнику на сиденье водителя … Он выжимает педаль тормоза для блокировки приводов. В этом случае будет заблокирован и коленчатый вал.

Нежелательно использовать другие методы, так как увеличивается вероятность повреждения элементов блока цилиндров, масляного насоса и самого ременного привода. Замена ремня ГРМ ВАЗ-2114 своими руками может производиться буквально за несколько минут, но при наличии опыта проведения этой работы.

Отвернув болт на коленчатом валу, снимите приводной шкив генератора, ослабив натяжение его ремня. Затем ключом на «17» откручиваем гайку с ролика и полностью снимаем ремень ГРМ.

Установка нового ремня по меткам

Для установки нового ремня необходимо выполнить следующие действия:

1. Установите шкив распределительного вала по метке. Если работа ведется на 16-клапанном моторе, то оба шкива устанавливаются по меткам, после чего фиксируются от проворачивания.
2. Установите коленвал по метке, для этого откройте смотровое окошко в картере сцепления.

Только при совпадении всех этикеток гарантируется стабильная работа всего механизма. Следующие шаги:

1. Устанавливается новый шкив ремня ГРМ.
2. Ремень на шкиве коленчатого вала.
3. Пропускается через жидкостной насос, натяжной ролик, байпас (на 16-клапанных моторах).
4. Наконец, ремень надевается на шкив распредвала.
5. С помощью специального ключа регулируется положение ролика натяжителя.Это изменяет натяжение ремня ГРМ.

Если специального ключа для роликов нет, можно использовать отвертку и два шурупа или гвоздь. Установите их в отверстия ролика, между ними отвертку, с помощью которой вы вращаете эксцентрик. Используйте гайку, чтобы зафиксировать ее положение.

Регулировка натяжения

Необходимо добиться такого натяжения, при котором без приложения большого усилия часть ремня между шкивами распределительного и коленчатого валов поворачивается на 90 градусов. Если это можно сделать совсем без усилий, то нужно сильнее натянуть пояс.Если не получается повернуть ремень, то нужно ослабить натяжение. В первом случае возможны проскальзывание ремня и смещение фаз газораспределения. Во втором — разрушение подшипников, выход из строя помпы.

Перед запуском обязательно проверьте совпадение всех меток на шкивах коленчатого и распределительного валов. Для этого проверните коленвал на 2-4 оборота, затем перепроверьте совпадение всех отметок. Если они не совпадают, внесите коррективы. На этом замена ремня ГРМ ВАЗ-2114 завершена, можно приступать к сборке агрегата.

Когда у водителей возникает вопрос, почему проскальзывает ремень ГРМ, они обращаются в сервисный центр или читают отзывы автомобилистов. Проблему можно решить, заменив ремень своими руками. Как производится замена ремня ГРМ на ВАЗ 2114 8 клапанов: видео, подробная инструкция по установке и регулировке содержатся в статье.

[Скрыть]

Для чего нужен ремень ГРМ?

Ремень ГРМ соединяет коленчатый вал с распределительным валом и синхронизирует их работу. Он заставляет вращаться распределительный вал газораспределительного механизма, тем самым обеспечивая выполнение его функций. Кроме того, через этот ременной привод приводятся и другие компоненты двигателя.

Деталь представляет собой изделие из резины с зубчатой ​​внутренней поверхностью, что обеспечивает синхронизацию и исключает проскальзывание.

Внешний вид резинового изделия

Ремень меняем сами (на 8-ми клапанной модели)

Замена ремня ГРМ ВАЗ 2114 строго регламентирована в инструкции по эксплуатации автомобиля.Эту деталь рекомендуется менять через 30-45 км. Но нельзя руководствоваться только рекомендациями, со временем, не пробежав положенного км., Он срывается с передач, ест, треснет, может лопнуть.

Для автомобиля с установленным на нем 8-клапанным 1,5-литровым двигателем натяжка ремня не будет иметь серьезных последствий: машина просто остановится и не заведется. А в двигателе объемом 1,3 л может выйти из строя клапан, что приведет к поломке всего мотора. Если на ВАЗ2114 установлена ​​форсунка, то при проскальзывании, съедании или обрыве ремня на панели приборов будет отображаться: «Ошибка датчика фар».Решить вопрос через сколько км. замените эту деталь после визуального осмотра и произведите замену, если она в плохом состоянии. Какой ремешок лучше выбрать, написано в мануале на ВАЗ 2114.

Необходимые инструменты

Для самостоятельного изготовления необходимо подготовить новые детали и инструменты:

Этапы работы

Последовательность замены своими руками состоит из следующие шаги:

Почему стоит менять ремень ГРМ своими руками: сэкономьте время и деньги, вы будете знать, что делать, если он поскользнулся или съел.

Фотогалерея

Видео «Замена ремня ГРМ на ВАЗ 2114 с восьмиклапанным двигателем»

В этом видео вы можете увидеть процесс замены, а также необходимые инструменты.

Как выставить метку ГРМ на ВАЗ-2109 и как часто менять ремень?

О том, как выставлять метки ГРМ на ВАЗ-2109, нужно знать всем пользователям этого автомобиля. К сожалению, несмотря на высокое качество ремней, они довольно часто рвутся. И вовсе не девятки поломка происходит безболезненно, на некоторых двигателях гнутся клапана.Внимательно изучите весь процесс замены ремня, в случае поломки ремонтируйте самостоятельно. К сожалению, ремень ГРМ не просит разрешения на разрыв. И только своевременная замена качественного ремня, а также установка всех наклеек поможет избежать внепланового ремонта.

Когда нужно менять ремень ГРМ?

Если обращаться к мануалу, то там ограничение по времени 60 тыс. Км. Но это только в случае новой «девятки». ВАЗ этой модели давно снят с производства, поэтому вам будет лучше, если вы снизите периодичность замены до 40-45 тысяч километров.Дело в том, что все механизмы двигателя постепенно изнашиваются, приходят в негодность, что влияет на правильное функционирование систем.

Ремень ГРМ — это тот элемент, который отвечает за то, чтобы коленчатый вал и распредвал работали максимально синхронно. Одновременно с ремнем производится замена ролика. Также следует осмотреть насос. Имеет ресурс 90 тысяч километров. Поэтому он должен меняться с каждым вторым ремнем, а как обнажить метку ГРМ на ВАЗ-2109 при ремонте, будет рассказано ниже.Таким образом, вы обеспечите плановое обслуживание всех узлов, входящих в конструкцию привода. Незапланированная замена ремня производится только в случае его поломки или заклинивания насоса, ролика.

Подготовка к замене ремня

Перед заменой необходимо выполнить несколько действий. Требуется частичная разборка. Сначала снимаем ремень генератора. Для этого достаточно ослабить верхнюю гайку на кронштейне. После этого генератор движется в сторону ДВС, натяжение ремня снижается, его можно легко снять.Перед тем, как поставить метку ГРМ на ВАЗ-2109, нужно снять защитный кожух с пластика. Крепится к блоку тремя болтами.

Теперь ослабьте колесные болты и поднимите правую часть домкрата. Не забываем, что под левое заднее колесо нужно поставить два упора. Если честно, можно даже ручник выжать. Если есть защита, то ее тоже нужно демонтировать, чтобы она не мешала. Последний штрих — закрутка болта шкива. На карбюраторных автомобилях его легко уберечь от прокрутки.На форсунке будет крепкая отвертка для упора в зубцы венца маховика так, чтобы метки ГРМ совпадали.

Снятие ремня, установка нового

Теперь, когда шкив привода генератора снят, и доступ к ремню ГРМ открыт, можно приступать к его демонтажу. Сложного в этом действии нет ничего, ключом на 17 закручиваем гайку, которая крепится к ролику. Когда он ослабнет, натяжение ремня уменьшится. Снимается легко — сначала с распредвала, потом с шкива кривошипа.Здесь начинается самое интересное — установка меток времени VRM. Однако, если валы не провернуть, можно просто установить новый ремень. Но проверить все равно нужно.

Посмотрите на шкив распределительного вала. Имеет проточку ближе к внешнему диаметру. Это отметка, которую необходимо совместить с планкой, которая прикручена к блоку двигателя со стороны пассажира. Поверните распределительный вал по часовой стрелке, пока не совместите эти разрезы. А теперь посмотрите на шкив коленчатого вала, не исключено, что на нем хватит только совместить метки, ведь это «девятка».ВАЗ предусмотрел для установки просверленное углубление, совмещенное с табличкой на блоке. Но лучше, если коленвал будет установлен по отметкам на маховике — смотреть нужно через окно, расположенное в картере сцепления. Совместив длинную метку на маховике с прорезью в пластине, вы обеспечите максимальную синхронизацию валов.

выводы

Достаточно небольшого экскурса, чтобы узнать, как устроена метка ГРМ на ВАЗ-2109. В этом нет ничего сложного, если есть хоть пара ключей, домкрат и хорошее зрение.Однако будет намного удобнее, если у вас есть фонарик и ключ для натяжного ролика. Но если никого нет, можно использовать два болта и отвертку. Вся сборка состоит в том, что устанавливается новый ремень, ремень растягивается так, что в самой длинной свободной плоскости его максимальное вращение составляет не более 90 градусов вокруг своей оси.

Бензонасос ВАЗ-2107: устройство и замена

Бензонасос — один из ключевых элементов топливной системы автомобиля, выполняющий функцию впрыска топлива из бака и подачи его в карбюратор.Что самое интересное, эта деталь наиболее подвержена износу и очень часто выходит из строя.

В сегодняшней статье мы рассмотрим, в каком устройстве находится бензонасос. ВАЗ-2107 (карбюратор) — автомобиль очень капризный, поэтому каждый владелец «семерки» должен знать все об узлах и агрегатах своего автомобиля.

О строительстве

На автомобили семейства «классика» устанавливаются топливные элементы ДААЗ. В частности, насос «семерки» способен перекачивать топливо в объеме до 60 литров в час.Давление, создаваемое в системе, составляет около 20-30 кПа.

В конструкцию этого элемента входят следующие детали:

1. Крышка и крышка винта.
2. Сетчатый фильтр.
3. Верхняя часть корпуса.
4. Пластина верхняя.
5. Винты, соединяющие детали корпуса.
6. Крепежная гайка.
7. Рабочие диафрагмы.
8. Наличие.
9. Нижняя пластина.
10. Выносные проставки.
11. Рычаг ручной перестановки.
12. Нижняя часть корпуса.

Устранение неисправностей и диагностика

Самая частая причина неисправностей ВАЗ Топливный насос кроется в частом износе прокладки, приводящем к протечкам между частями его корпуса. В результате нарушается целостность всех стыков элемента. То есть вместо бензонасоса начинает качать воздух, и подача топлива в карбюратор прекращается. Кроме того, выход элемента из строя может быть спровоцирован разрывом внутренней мембраны.

Следует отметить, что при неработающем насосе подачи топлива в карбюратор можно полностью остановиться, то есть запустить двигатель «на холодном» и даже «горячем» уже будет невозможно.И даже если запуск прошел успешно, при разгоне заметно заметны провалы скорости, иногда возникает нестабильный холостой ход.

Проверить работу топливной системы можно очень просто. Для этого снимаем шланг подачи бензина с штуцера впрыска и несколько раз нажимаем на рычаг подкачки. Если насос исправен, вы хорошо увидите, как из него вытекает сильная струя топлива. Если этого не произошло, скорее всего, неисправен впускной клапан. Диагностировать этот узел можно следующим образом.Сначала отсоедините второй топливный шланг от штуцера насоса, затем заткните его пальцами и нажмите на рычаг подкачки топлива. На пальцах вы должны почувствовать небольшой вакуум. Если да, значит насос исправен. Если вы не почувствовали разрежение, значит неисправность кроется в топливных магистралях или в самом баке. Герметичность выпускного клапана проверяется следующим образом. Во-первых, палец применяется к отверстию выпускного фитинга. После этого нажимается рычаг ручной подкачки. Воздух должен выходить из отверстия.Если этого не произошло, насос необходимо отремонтировать или заменить.

Замена бензонасоса ВАЗ-2107: готовим инструменты

Для самостоятельной замены этой детали необходимо подготовить следующий набор инструментов:

1. Минусовая и крестовая отвертка.
2. Раздвижной ключ на 13.
3. Удлинитель для ключа.

Разборка

В целом замена бензонасоса на «семерку» — очень простая операция, с которой справится даже новичок.А весь процесс выглядит следующим образом. Сначала с помощью ключа на 13 миллиметров откручиваем две гайки, на которых крепится бензонасос с прокладками. Для того, чтобы вынуть элемент из моторного отсека, необходимо предварительно отсоединить напорный и подающий трубопроводы. Далее снимаем гайки крепления помпы, снимаем шайбы и сам заменяемый элемент.

При демонтаже детали нужно быть предельно аккуратным, чтобы не повредить тонкую прокладку. Последняя часть прилегает к теплоизоляционной толстой прокладке или к самому насосу.Часть теплоизоляции снимается вручную, без использования каких-либо инструментов. Кстати, под ним еще одна уплотнительная прокладка — ее тоже извлекаем.

Установка

Как установить новый бензонасос? ВАЗ-2107-инжектор, как и его карбюраторный предшественник, имеет свои конструктивные особенности, поэтому установка нового элемента будет немного отличаться от разборки.
