Как поменять стеклоподъемник на ваз 2114: Замена стеклоподъемника на ВАЗ 2114 и 2115

Стеклоподъемник ВАЗ 2115, ВАЗ 2114 и других моделей машин данной серии может быть двух основных видов. Кардинальных отличий механизмы на ВАЗ 2115 или 2114 от других моделей семейства не имеют.

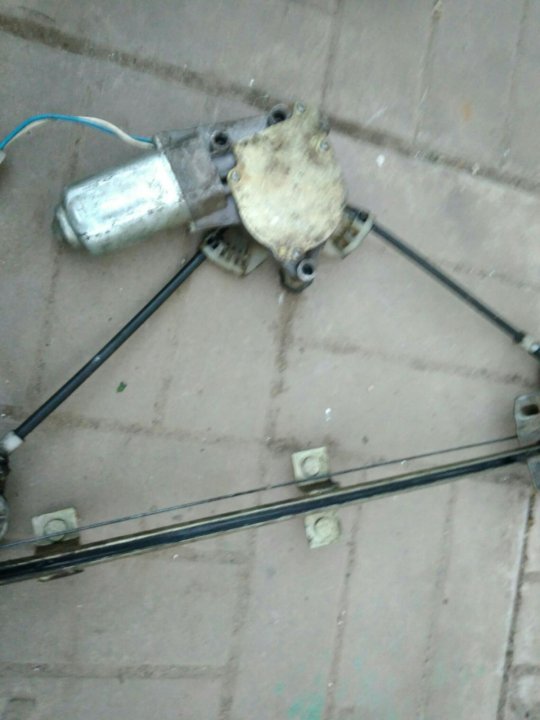

Первый из них – это разборные. Они состоят из двух частей, мотора и трапеции, которые соединяются болтами с тонкой резьбой. При необходимости, можно заменить одну из этих деталей, оставляя другую. Раньше это был самый выгодный вариант, так как ремонт стеклоподъемника оказывался значительно дешевле. Чаще всего приходилось снимать и менять трапецию.

Но в последние годы найти качественную трапецию в продаже достаточно сложно. Практически все, что есть в магазинах, служат месяц или два, а потом снова требуют замены. Поэтому разборные модели устройств уже не такие популярные.

Вторым вариантом являются неразборные модели. Они цельные и не позволяют осуществлять замену отдельных деталей. Зато, новый неразборный заводской стеклоподъемник для ВАЗ 2113 и других моделей может прослужить до 3-5 лет, не требуя замены. А при адекватной эксплуатации даже дольше.

Помимо таких видов, устройства различают еще по принципу действия. Это механические и электростеклоподъемники ВАЗ 2114 и других моделей. Последние также подразделяются на рычажные, тросовые и реечные. Основное их различие – какие образом передается импульс движения от двигателя пластине, удерживающей стекло. Это может осуществлять тросом, рычагом или при помощи системы реек.

Распространенные неисправности

Одной из самых распространенных неисправностей является стирание шестерни. Обычно используется пластмассовая, которая со временем быстро стирается. Симптомом такой проблемы является рокот и треск, который слышен при подъеме или опускании стекла.

Также, может перегореть автоматический выключатель на электрических стеклоподъемниках, из-за чего ну будет работать включение. Еще, проблемы могут возникнуть с задними дверями. Они или вообще перестают работать или реагируют на нажатие клавиши с главного блока, но не на самих дверях. Проверьте проводимость тока.

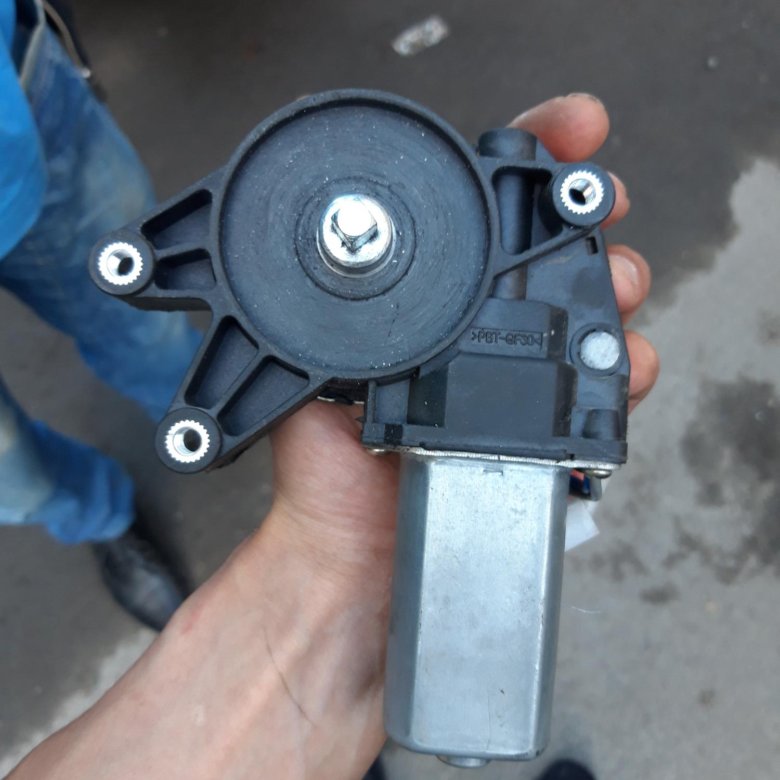

Из строя может выйти и электрический моторчик. Для исправления нужно будет проверить напряжение в нем и проводку. Также может произойти механическое повреждение направляющих.

Инструкция по снятию

Если вы не знаете, как снять ручку стеклоподъемника – не отчаивайтесь, делается это просто. Перед снятием механизма, нужно демонтировать обшивку с двери. Потом обязательно разъедините колодку проводов и разъем стеклоподъемника. Потом выверните три гайки, которыми сам механизм крепится к двери. Далее два болта, которыми скреплены подъемник и само стекло.

Затем, поднимите стекло на самый верх и зафиксируйте, можно при помощи отвертки или попросить кого-нибудь его подержать. Но лучше его вытащить, потому что иначе есть риск, что стекло может разбиться.

Чтобы окончательно снять механизм, нужно дополнительно снять ручку двери. Для этого отверните два ее винта и протолкните ручку внутрь двери. Затем, нужно будет отсоединить резиновый держатель, который тягу на ручке удерживает. Закончив с этим, вы можете вытащить ручку, а потом и сам стеклоподъемник через то же отверстие. Теперь вы знаете, как снять ручку стеклоподъемника и весь механизм.

Особенности установки

Схема подключения обратна указанному выше способу снятия устройства и в целом особых нюансов не имеет. Если вы справились с операцией по снятию, то и установка электростеклоподъемников ВАЗ 2114 проблем не составит.

Единственный нюанс, о котором не стоит забывать, – это направляющие стеклоподъемника. Перед тем, как закончить соединение, лучше смазать их – тогда механизм прослужит дольше.

Видео «Замена электрического стеклоподъемника»

В этом видео автослесарь рассказывает, как проводится замена электрического механизма на популярных моделях ВАЗ (автор — В гараже у Сандро).

 Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (66.67%)

Нет (33.33%)

Схема стеклоподъемников ВАЗ 2114: разбираемся в тонкостях

Главная » ВАЗ 2114 » Электрооборудование

Автор Сергей Жигулин На чтение 4 мин. Опубликовано 08.10.2021

Иногда электрические подъемники стекол могут выйти из строя, вызвав тем самым серьезные неудобства. Для того, чтобы их отремонтировать, понадобится схема стеклоподъемников ваз 2114. В сегодняшней статье мы приведем эту схему, а также расскажем о том, как установить электрические подъемники стекол вместо механических самостоятельно.

Содержание

1. Разновидности стеклоподъемников
2. Схема стеклоподъемников ВАЗ 2114: установка
3. Схема стеклоподъемников ВАЗ 2114: правильное подключение
4. Полезное видео

Разновидности стеклоподъемников

Стеклоподъемники электрического типа, применяемые в современных отечественных (и не только) автомобилях можно разделить на 3 основные категории:

1. Тросиковые — наиболее доступные по цене, но при этом слабые и медленные. Единственное их преимущество — ремонтопригодность — в случае выхода из строя моторчика его можно приобрести отдельно и установить вместо сломанного.
2. Реечные — более быстрые и довольно надежные, но для достижения продолжительного срока службы требуют регулярного осмотра и смазки.
3. Рычажно-шарнирные — наиболее современные. Отличаются долговечностью, нетребовательностью к уходу, а также сочетанием большой скорости работы с высокой мощностью. Могут без больших усилий сдвинуть с места даже примерзшие стекла.

По понятным причинам, выполняя замену стеклоподъемников, свой выбор следует останавливать именно на последнем варианте.

По отзывам многих владельцев отечественных автомашин, наиболее удачными электрическими стеклоподъемниками для них является модель под названием «Гранат».

Схема стеклоподъемников ВАЗ 2114: установка

Если на машине в базовой комплектации установлены механические подъемники, то заменить их на электрические — не составит большого труда.

Выполняется эта процедура в следующем порядке:

• отсоединить клеммы от аккумуляторной батареи;
• демонтировать обивку двери;
• выкрутить крепеж, соединяющий стеклоподъемник с дверным стеклом;
• открутить гайки, удерживающие тяги (трапецию) подъемника — две средние гайки, одну нижнюю и одну верхнюю;
• вывинтить 3 гайки, фиксирующие подъемник в районе его ручки;
• выведя нижнюю шпильку направляющей в технологическое отверстие двери, вынуть весь механизм ручного стеклоподъемника;
• установить новый механизм электрического подъемника внутрь двери через тоже отверстие, через которое был удален старый механический подъемник;
• вставить пару шпилек в отверстия, над которыми находились срединные гайки механического подъемника, и зафиксировать при их помощи новый механизм;
• подключая и выключая питание стеклоподъемника (сделать это можно напрямую от АКБ при помощи пары проводков) совместить его крепление для стекла с креплением на стекле;
• соединить оба крепления при помощи болтов.

После того, как механизм подъемника будет установлен и соединен с ведомым стеклом, рекомендуется выполнить смазку всех его подвижных деталей при помощи твердой смазки (например, ШРУС-4).

На этом установка механической части устройства полностью завершена. Теперь расскажем о том — как выполняется подключение стеклоподъемников ваз 2114 к бортовой сети.

Схема стеклоподъемников ВАЗ 2114: правильное подключение

После того, как все подъемники поставлены на место, следует выполнить их подключение к сети автомобиля. Для большего удобства ниже приведена схема этого подключения.

Сама же процедура производится в следующем порядке (клеммы при этом должны оставаться снятыми с аккумулятора):

1. Подготовить место под кнопку и установить ее (штатнокнопка стеклоподъемника ваз 2114 устанавливается справа от прикуривателя — для этого предусмотрена специальная заглушка, закрывающая свободную полость).
2. Протянуть провода от кнопки в стойку и из стойки — внутрь двери (делая это, следует обязательно обратить внимание на то, чтобы никакие подвижные части не соприкасались с проводами).
3. Подключить провода с одной стороны — к моторчику подъемника, а с другой — запитать всю цепь от прикуривателя (более подробно ознакомиться с принципом этого подключения можно на приведенной выше схеме).
4. Подключить клеммы к АКБ.
5. Выполнить проверку работоспособности подъемников, произведя открывание и закрывание стекол (движение при этом должно быть плавным, без рывков, с минимальным уровнем шума). Если же окажется, что стекло туго ходит в уплотнителе, то в стык можно брызнуть немного силиконовой смазки.

На этом подключение стеклоподъемников можно считать полностью завершенным — останется лишь установить на место обивку двери, снятую в самом начале.

Крайне важно отметить, что все подключение электрических подъемников стекол к бортовой сети следует выполнять при помощи проводов общим сечением не менее 1 мм. кв., а лучше — больше. Вызвано это тем, что при работе устройства сила тока в цепи значительно возрастает, и при использовании тонких проводков последние могут в скором времени перегореть.

Последним важным моментом, о котором следует сегодня сказать, является распиновка кнопки стеклоподъемника ваз 2114. Так, после ее подключения следует включить габаритные огни и обратить внимание на подсветку, установленную внутри кнопки. Если она сразу загорелась, значит кнопка подключена правильно и менять ничего не нужно. Если же нет, то следует поменять местами провода, входящие в разъемы 3 и 6, указанные на приведенной выше схеме подключения.

Полезное видео

Дополнительную информацию можно почерпнуть из видео ниже:

Оцените автора

Установка cтеклоподъемников Ваз 2114, Ваз 2115, Ваз 2113

Тюнинг салона ваз 2115 своими руками, внутренний тюнинг ваз 2114, советы по доработке салона ваз 2113, ваз 2115, ваз 2114. Тюнинг — это улучшение заводских характеристик. Несмотря на то что автомобили Лада Самара 2 являются удачными, в этих машинах все равно присутствуют недостатки, поэтому автовладельцы очень часто прибегают к тюнингу ваз своими руками. В наших разделах вы можете ознакомится с некоторыми доработками своими силами. Все материалы разбиты по категориям и содержат развернутые инструкции по доработке основных узлов автомобиля ваз 2115: тюнинг двигателя, тюнинг кузова, тюнинг салона, тюнинг коробки передач, тюнинг подвески и тормозов, а также найдете разделы по тюнингу ваз с фото. Добро пожаловать в разделы тюнинга и доработок ваз 2113.

Стеклоподъемники с электрическим приводом — одна из любимых опций тюнингистов. Сегодня «электростеклами» уже никого не удивишь, некоторые модификации «самар» комплектуются ими даже на конвейере. Но все же чаще в руки потребителей попадают автомобили с ручными стеклоподъемниками. Между тем в продаже встречаются несколько моделей электростеклоподъемников.

О достоинствах и недостатках различных конструкций электростеклоподъемников можно прочесть в журнале «За рулем», который регулярно проводит тесты автоаксессуаров. Общей «бедой» их, как правило, называют отказ или заклинивание на морозе при закрытом (хуже, если открытом!) положении стекла. Неприятность можно предупредить своевременной и тщательной смазкой механизма.

Установить электростеклоподъемники ваз 2114 несложно и недолго — эта работа по силам любому автолюбителю, хоть раз державшему в руках отвертку и гаечный ключ. Для примера установим стеклоподъемник в переднюю дверь автомобиля ВАЗ-2115.

Работу показываем на правой передней двери автомобиля.

Перед началом работы отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

Крестообразной отверткой отворачиваем три самореза (на фото показан передний)…

…и снимаем карман двери, выведя его защелки из отверстий в обивке двери.

Саморезы крепления кармана служат нижними креплениями обивки двери ваз 2115, а панель кармана — облицовкой динамика.

Поддеваем отверткой фиксатор ручки стеклоподъемника (отвертку вставляем между фиксатором и розеткой).

Вынимаем фиксатор и ручку стеклоподъемника.

Снимаем розетку.

Поддеваем отверткой…

…и снимаем декоративную накладку ручки двери.

Крестообразной отверткой отворачиваем два винта крепления ручки…

…и снимаем ручку.

Отверткой поддеваем накладку внутренней ручки двери…

…и снимаем ее.

Отворачиваем и снимаем кнопку.

Снимаем ручку и облицовку механизма управления зеркалом.

Преодолевая сопротивление шести пистонов,…

…снимаем обивку двери.

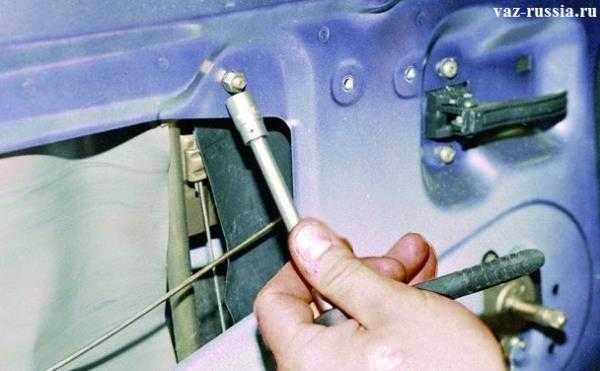

Головкой «на 10» отворачиваем два болта крепления обоймы стекла к механизму стеклоподъемника.

Отворачиваем две гайки среднего,…

…гайку нижнего…

…и гайку верхнего крепления направляющей механизма стеклоподъемника.

Головкой «на 8» отворачиваем три гайки крепления механизма стеклоподъемника.

Выводим нижнюю шпильку направляющей стеклоподъемника из отверстия в панели двери.

Отжав отверткой, выводим из отверстия в панели двери верхнюю шпильку направляющей стеклоподъемника.

Вынимаем механизм стеклоподъемника ваз 2114 через окно в панели двери.

Перед установкой электростеклоподъемника необходимо добиться того, чтобы он находился в сложенном положении. Если это необходимо, запитываем моторедуктор от аккумуляторной батареи.

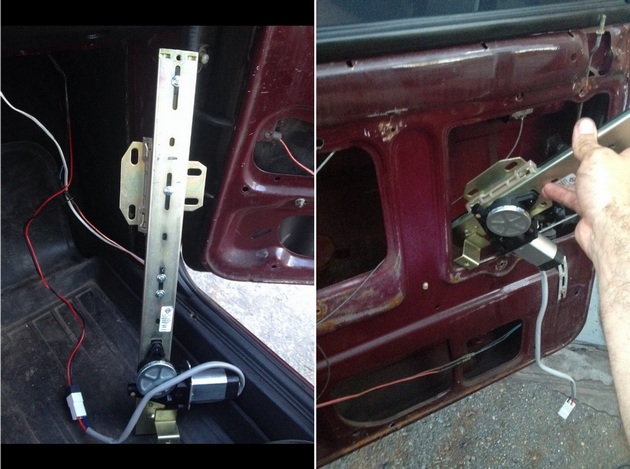

Вставляем электростеклоподъемник в окно панели двери…

…и вводим его крепежные шпильки в соответствующие отверстия.

Наживив на шпильки гайки,…

…затягиваем их головкой «на 10».

Подаем питание на провода моторедуктора для того, чтобы отверстия направляющей электростеклоподъемника совместились с отверстиями обоймы стекла.

Прикрепляем болтами направляющую электростеклоподъемника к обойме стекла.

Наносим смазку на пары трения механизма электростеклоподъемника.

Не рекомендуется наносить смазку на механизм электростеклоподъемника до его установки из-за опасности попадания ее на панели салона при проведении работ.

Для правильного подключения переключателя электростеклоподъемника (клавиши управления) воспользуйтесь схемами электростеклоподъемника и электрооборудования автомобиля.

Подаем питание к колодке переключателя электростеклоподъемника через гофрированный защитный кожух (см. Передние динамики системы звуковоспроизведения).

Подсоединяем клемму «минусового» провода к выводу аккумуляторной батареи.

Соединяем провода и проверяем работу электростеклоподъемника.

Устанавливаем заглушку в отверстие в обивке двери для вала ручки стеклоподъемника.

Устанавливаем на место обивку двери (без кармана) и выводим колодку жгута проводов переключателя в отверстие в обивке.

Вместо заглушки в кармане обивки двери устанавливаем переключатель электростеклоподъемника.

Подаем питание на переключатель и устанавливаем карман на место.

Не работает стеклоподъемник Лада Приора и щелкает причины, ремонт

Содержание:

• Конструктивные особенности стеклоподъёмников
• Не работает стеклоподъемник на ваз 2114
• Основные неисправности стеклоподъёмников
• Основные неполадки в работе стеклоподъемника
  • Причины неисправности стеклоподъемников
  • Устраняем механические поломки стеклоподъемников
• Как открыть окно при неработающем СП
• Электростеклоподъемники для ВАЗ 2110
• Проблемы с электрикой
• В чем причина проблемы
• Причины неисправности
  • Сбои в электрике
  • Механические дефекты механизма
• Ремонт стеклоподъемника
• Принцип функционирования автомобильного стеклоподъёмника

Конструктивные особенности стеклоподъёмников

Первые автомобили были открытого типа, поэтому поднимать/опускать было нечего. Когда начали появляться первые авто закрытого типа, чтобы подышать свежим воздухом, приходилось просто останавливаться и открывать двери. В 1928 году немецкие автомобилестроители впервые применили стеклоподъёмник механического типа, а автоматические конструкции с электрогидравлическим приводом появились в США в 1940 году на автомобилях Packard. Спустя 5 лет такие системы устанавливались уже на многих марках (Ford, Lincoln, Cadillac). Те конструкции были громоздкими, работали ненадёжно, часто ломались, но со временем совершенствовались, чему способствовало их параллельное развитие с системами складывания крыши кабриолетов. Чисто электрические устройства появились в 1956 году, и в дальнейшем их совершенствование опять происходило индивидуально. Современный электростеклоподъёмник устанавливается внутри двери (наиболее употребительный вариант), на дверном корпусе или же на отдельном подрамнике.

Конструкция устройства с электроприводом включает собственно приводной механизм, систему управления поднятием/опусканием стёкол и подъёмный механизм. Привод состоит из электромотора, конструктивно выполненного в одном блоке с червячной/зубчатой передачей. Именно двигатель и является сердцем подъёмника, формируя необходимое для движения стекла усилие. Если используется червячная передача, привести в движение стекло руками не удастся, поскольку редуктор червячного типа работает только в одном направлении, передавая момент движения от червяка к приводному колесу. Если попытаетесь вращать окно в противоположном направлении – червячная передача просто заблокируется. Если с мотором всё более-менее понятно, то подъёмный механизм, отвечающий за перемещение стекла, может иметь разную конструкцию. Самые распространённые подъёмники – тросовые, реечные и рычажного типа. Рассмотрим их более подробно.

Тросовый подъемник представляет собой гибкую конструкцию (трос, иногда – ремень с зубцами или цепь), натянутую между роликами во внутренней части двери. Вращаясь, приводной барабан приводит в движение подъемник посредством наматывания на ролик одной стороны гибкого элемента, вторая при этом разматывается. А поскольку подъёмник жестко соединён со стеклом (обычно – посредством специальной пластины), последнее тоже начинает двигаться, опускаясь или поднимаясь.

В стеклоподъёмниках рычажного типа приводным элементом является рычаг, на конце которого расположен ползун и закреплена пластина, соединяющая рычаг со стеклом. Различают одно- и двухрычажные механизмы. Последние более надёжные, поскольку позволяют перемещать стекло более равномерно и без ощутимых рывков. Приводной механизм инициирует передачу импульса движения от электродвигателя к колесу, которое соединено с рычагом. Вращаясь, оно приводит в движение рычаг вместе со стеклом. Двухрычажные конструкции могут снабжаться двумя колёсами.

Реечный подъёмник состоит из неподвижной рейки с зубцами, которая соединена с направляющей пластиной. Последняя, двигаясь по рейке вверх/вниз, и обеспечивает функционирование механизма. Приводная шестерня расположена на конце пластины и соединена с зубчатой рейкой. Перемещение стекла в заданном направлении осуществляется благодаря направляющим желобам, установленным в дверной рамке. Такой стеклоподъёмник для машины используется реже первых двух разновидностей, поскольку обладает достаточно большой массой.

Не работает стеклоподъемник на ваз 2114

Объем багажника ВАЗ 2114 Лада ВАЗ 2114

Штатно, на автомобиле ВАЗ-2114, устанавливаются только два стеклоподъёмника на правую и левую сторону передних дверей. При выявлении неисправности, связанной с отказом в работе обоих стеклоподъёмников, в первую очередь придётся проверить тридцати амперный предохранитель F6, расположенный в монтажном блоке под капотом автомобиля.

Если он перегорел, то его нужно заменить на новый. Ну, а водителю, придётся искать причину выхода из строя этого предохранителя, ведь если этого не сделать, то и новый предохранитель точно также сгорит. При поиске места короткого замыкания необходимо учитывать ,в какой момент сгорает предохранитель. Если это происходит при включении стеклоподъёмника в работу, то вероятнее всего короткое замыкание под обшивкой двери, а если предохранитель сгорает сразу после включения зажигания, то скорее всего проводка замыкает на массу, где-то от монтажного блока до обшивки дверей.

Слабым местом, приводящим к перетиранию изоляции проводов идущим к электродвигателю стеклоподъёмника, является переход пучка проводов из салона под обшивку двери. Поэтому это место нужно проверять в первую очередь.

Если предохранитель цел, то придётся снимать обшивку дверей и проверять напряжение на контактах в штекерных разъёмах проводов подходящих к электродвигателю стеклоподъёмника. Сделать это можно очень просто при помощи контрольной лампочки (один провод на контакт, второй на массу, если лампочка горит, значит, напряжение есть). При наличии напряжения и неработающем электродвигателе стеклоподъёмника его придётся заменить.

Кроме предохранителя, причиной не рабочего состояния стеклоподъёмника может стать выход из строя реле К5, расположенного в монтажном блоке. Не рабочее реле, обычно, меняют на новое. Иногда, электродвигатель стеклоподъёмника перестаёт работать в результате коробления термобиметалического предохранителя, встроенного в электродвигатель для защиты его от перегрузок.

Также, причиной неработающего стеклоподъёмника, могут стать и механические неисправности. К ним относятся: выход из строя червячного редуктора, служащего для понижения частоты вращения вала электродвигателя и неполадки связанные с тросовым приводом. В процессе эксплуатации трос стеклоподъёмника вытягивается и увеличивается в длине, что приводит к неполному опусканию бокового стекла. Кроме этого, удлинённый трос может соскочить с направляющих роликов и тогда приводить в движение боковое стекло становиться нечем.

Основные неисправности стеклоподъёмников

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115Провода и предохранители

Главный принцип работы электростеклоподъёмников – невозможность их использования, если в замке зажигания отсутствует ключ, который к тому же должен находиться в положении «ON». Когда это условие соблюдено, но при нажатии на кнопку стеклоподъемника окна не поднимаются (или, если они находились в закрытом состоянии, не опускаются), это говорит о том, что имеет место быть какая-то неисправность.

• для начала следует проверить работоспособность автоматического выключателя и целостность предохранителя – часто он из-за чрезмерной нагрузки просто перегорает;
• если отказываются подниматься/опускаться механизмы, расположенные только на задних дверях, при этом главный блок подаёт признаки жизни (не работают дверные кнопки стеклоподъёмника), нужно проверить тестером, имеется ли напряжение на входных клеммах механизма;
• если диагностика стеклоподъёмного механизма не дала результатов, следует тщательно проверить электропроводку – при обнаружении повреждений целостность провода нужно восстановить;
• если имеется проблема с управлением одним из четырёх стёкол с использованием команд, подаваемых с главного БУ, проделайте ту же операцию, нажимая непосредственно на дверные кнопки. Стекло начало двигаться, значит всё дело в неисправном или сбоящем ЭБУ;
• очень часто стеклоподъёмный механизм не работает из-за поломки электромоторчика. Начать его тестирование следует с клемм, которые проверяются на наличие/отсутствие напряжения, проверить нужно будет и электропроводку, для чего потребуется детальная схемы электрооборудования автомашины;
• вполне вероятно, что окно передвигается рывками или вообще стопорится из-за появления механических дефектов на направляющих, которые используются для перемещения стекла. Возможно, на направляющие просто налипло большое количество грязи и пыли, которые со временем затвердели настолько, что не дают свободно перемещаться исполнительному механизму.

Отметим, что наиболее частыми причинами выхода из строя ЭСП являются обрывы проводки, соединяющей блоки и системы стеклоподъёмника, а также поломки самого приводного мотора. Эти неисправности обычно проявляются при чрезмерно активной эксплуатации механизма. Отметим, что если вы ранее никогда не имели дела со стеклоподъёмниками, на самостоятельный поиск неисправности может уйти немало времени. Поэтому, если есть такая возможность, доверьте эту работу профессионалу, специализирующемуся на электрической части

Это обойдётся дороже, но если принять во внимание временной фактор, потери могут оказаться несущественными

Строго говоря, проблемы с электрической частью у этих узлов случаются намного реже механических поломок. Откровенно слабым место СП являются пластиковые детали, которые используются в шестернях, рейках и других элементах механизма. Усиленному износу подвержено зубчатое колесо, а его неработоспособность определить легко – если мотор работает, но стекло стоит, как вкопанное (может иметь место подёргивание). В таких случаях потребуется замена колеса, что потребует демонтажа дверных панелей. Если колесо развалилось на части, необходимо найти и извлечь все его обломки, после чего извлечь старую и установить новую деталь. В СП с тросовым механизмом частой поломкой является обрыв тросика вследствие его износа, а также при частом воздействии больших перепадов температуры (например, зимой).

Основные неполадки в работе стеклоподъемника

• Основные неполадки в работе стеклоподъемника
• Причины неисправности стеклоподъемников
• Устраняем механические поломки стеклоподъемников

Полная масса ваз 2114. Все автомобили вазХарактеристики автомобиля ВАЗ 2114

Хорошая комплектация автомобиля подразумевает наличие электрических стеклоподъемников. Такая функция уже не является чем-то особенным, однако она очень ценится владельцами автомобилей за удобство. Но за время эксплуатации автомобиля наступает момент, когда стеклоподъемники начинают плохо работать – они могут не отвечать на нажатие кнопок либо время от времени заедать. Для того чтобы разобраться в причинах этого, необходимо обладать знаниями о системе стеклоподъемников, о том, как она функционирует, и только после этого начинать искать поломки.

Причины неисправности стеклоподъемников

Стеклоподъемники можно привести в действие только тогда, когда ключ находится в замке зажигания и повернут в положение «ON». Когда при нажатии на кнопку опускания/поднимания стеклоподъемников нет никакого результата, логично будет предположить, что произошла какая-то поломка. Чтобы устранить неисправность, нужно понять, какова причина ее возникновения. Необходимо проверить систему стеклоподъемников, чтобы обнаружить вышедшую из строя деталь; для этого проводим следующие действия:

1. Если электрические стеклоподъемники не работают, нужно проверить автоматический выключатель либо предохранитель – возможно, он перегорел.

2. Когда не работают только задние стеклоподъемники, либо есть реакция только с главного блока (то есть кнопки на дверях не работают), необходимо проверить наличие напряжения на клеммах стеклоподъемника.

3. Если поломку в системе стеклоподъемников вы не выявили, то необходимо просмотреть все провода, которые соединяют элементы стеклоподъемника. Если был обнаружен разрыв провода, его нужно восстановить.

4. Если не получается опустить/поднять только одно из стекол с помощью главного блока управления стеклоподъемниками, можно попробовать сделать это, используя кнопки, которые расположены под обшивкой двери. Если таким путем все получилось и стекло движется, то проблема в блоке управления.

5. Еще одной причиной неисправности стеклоподъемников является неработоспособность электрического моторчика. Тогда следует проверить наличие напряжения и проводку, и тут нужны будут схемы электрооборудования вашей машины.

6

Стоит обратить внимание на наличие механических повреждений направляющих, по которым идет передвижение бокового стекла

Чаще всего владельцы автомобилей сталкиваются с неисправностями по части проводки, которая соединяет элементы системы стеклоподъемников, а также электрических моторчиков. Основной причиной их неисправности является очень активное пользование стеклоподъемниками, а также износ проводки. Вам потребуется немало времени, чтобы найти образовавшуюся неисправность в системе стеклоподъемников. Существует и запасной вариант – вы всегда сможете обратиться к специалисту, который занимается электрической частью машин, и он все сделает сам. Такой вариант очень удобен, если у вас нет времени самому решить такую проблему.

Устраняем механические поломки стеклоподъемников

С электрической частью системы стеклоподъемников случается меньше неисправностей по сравнению с механической частью. Очень слабыми местами стеклоподъемников считаются элементы из пластмассы, которые нужны для производства реек, шестерней и других пластмассовых частей стеклоподъемников. При эксплуатации стеклоподъемников может повредиться зубчатое колесо, которое необходимо заменить.

Определить эту поломку достаточно сложно – вы слышите, что двигатель работает, однако стекло не движется. Скорее всего, зубчатое колесо крутится в холостую и не прокручивает устройство управления положением стекла. Для того чтобы произвести замену зубчатого колеса, нужно разобрать дверные панели и достать оттуда остатки зубчатого колеса. Затем производим замену неисправной части. Если все прошло успешно и стекло перемещается, то дверную панель можно закрыть.

Возникающие неисправности тросовых стеклоподъемников такие же, как и в ручных приводах. Одной из главных неисправностей в таких стеклоподъемниках является обрыв троса. Такая неисправность может возникнуть из-за истечения срока службы устройства, резкого перепада температуры в зимнее время. Когда происходит обрыв троса, то его нужно менять на новый. Последним видом неисправностей является поломка рычагов, но такой тип встречается довольно редко. Однако если она случилась, то рычаги необходимо менять на новые.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Как открыть окно при неработающем СП

Иногда проблемы возникают в пути, а возможности самостоятельного диагностирования, и тем более ремонта, существенно ограничены. Как в подобных случаях поднять стекло, если стеклоподъемник отказывается работать? Мы собрали небольшую подборку советов, которые помогут вам выйти с честью из такой неприятной ситуации:

• достаточно отвертки или плоскогубцев, чтобы снять дверную обивку. Это позволит отсоединить стекло от исполнительного механизма, после чего его можно будет поднять или опустить руками. Чтобы зафиксировать его в верхнем положении, стекло придётся подпереть чем-нибудь подходящим, хотя бы палкой. В таком состоянии можно эксплуатировать машину несколько дней, пока не появится возможность проведения полноценного ремонта;
• часто удаётся поднять стекло вручную, зажав его между ладонями рук и с усилием потянув вверх. Если край окна не виден, нужно будет снять резиновые прокладки, а если это не поможет – приступать к предыдущему пункту;
• часто неработоспособность СП вызвана банальным разрядом АКБ, особенно после длительного простоя. Проблема решается подзарядкой аккумулятора. Можно попробовать «одолжить» его у соседа, хотя бы для поднятия стекла. Но если вы спешите, а сердобольного соседа не нашлось, попробуйте с высокой частотой нажимать клавишу «Вверх» – иногда стекло действительно начинает понемногу подниматься;
• поднять опущенное стекло, если не работает стеклоподъёмник, можно варварским способом, называемым «рыбалкой». Он заключается в использовании достаточно прочного крючка, который протискивается в промежуток между дверью и окном. Водя его вниз/вверх и в стороны, можно зацепиться за исполнительный механизм и попробовать тащить стекло вверх этим крючком;
• если СП не реагирует на ваши действия, нужно проверить, поступает ли питание к электромоторчику. Делается это следующим образом: включите зажигание, а затем – верхний плафон, после чего нажмите кнопку стеклоподъёмника. Если питание на мотор поступает, интенсивность свечения на мгновение снизится. В этом случае можно попытаться реанимировать двигатель, нажав на кнопку ЭСП и ударив кулаком с немаленьким усилием по ручке, посредством которой вы открываете дверь. Иногда это помогает – если причина кроется в подклинивании червяка из-за изношенных зубьев пластиковой шестерни редуктора. Обычно это происходит в крайних (чаще нижнем) положениях стекла;
• если стеклоподъёмник не опускается, причина может скрываться в пробитой электропроводке. В таких случаях необходимо открыть дверца и вынуть кожух с проводами. Чтобы проверить отсутствие контакта, понадобится помощь друга, который утопит кнопку СП, а вы в это время поочерёдно будете дёргать каждый из проводов. Если стекло задёргается – вы нашли неисправность, и даже сможете её самостоятельно устранить;
• если вы убеждены, что моторчик цел, и проблема не в неисправном редукторе (если стекло опустилось в обычном режиме, без рывков и подозрительных звуковых эффектов, но подниматься не желает), попробуйте переставить провода, идущие к двигателю, после чего нажмите клавишу «Вниз». Если стекло поднимется, опустить его до проведения ремонта можно будет, выполнив данную процедуру повторно.

Надеемся, что эти советы помогут вам временно решить проблему неработоспособного электростеклоподъёмника.

Электростеклоподъемники для ВАЗ 2110

Многие обладатели автомобилей ВАЗ 2110 стремятся сберегать на ремонте разных деталей собственных тс. Заместо воззвания в спец мастерские они создают ремонт без помощи других. Что касается электронных стеклоподъемников, их лучше сходу поменять, не растрачивая время на восстановительные работы. К тому же, стоят эти механизмы не очень недешево.

В автомагазинах сейчас можно отыскать одиночные комплекты, которые предусмотрены специально для ВАЗ 2110. В отличие от стандартных наборов эти комплекты содержат в себе всего один двигатель-редуктор, которого довольно для подмены сломанного узла.

Проблемы с электрикой

Начинать диагностику неисправности лучше с проверки состояния предохранителя, который отвечает за работу стеклоподъемников в ВАЗ 2110. Обычно он стоит под номером F5. При необходимости предохранитель необходимо заменить новым. Если же он целый, приступайте к следующему этапу. Вам понадобится 12-вольтовая лампочка с двумя проводами, подходящими к ее плюсу и минусу.

Присоедините провода к клеммам моторчика механизма поднятия стекла и нажмите кнопку. Если лампочка загорится, проводка в порядке, а если нет, начните просматривать провода на предмет разрыва. Также не забудьте проверить соответствующее реле.

Еще одна проблема с цепью электрической проводки – это когда окно открывается по нажатию на кнопку, но после ее отпускания стекло вновь поднимается. В некоторых случаях кнопка не работает, пока не выключишь-включишь зажигание. Эти признаки указывают на неисправность кнопки, поэтому можно попробовать снять ее и зачистить контакты, а при необходимости заменить новой.

В чем причина проблемы

Иногда неисправности, как таковой, нет. Например, стеклоподъемники могут отказать в сильный мороз, но подобными проблемами страдает и другая электрика. Поэтому специалисты советуют не экономить на покупке/аренде и отоплении гаража. Но куда чаще встречаются механические неисправности.

Если у вас есть подозрение на поломку, сначала необходимо проверить ЦБКЭ – это персональное новшество АвтоВАЗа, которое осуществляет работу пакета электрики. Сначала нужно убедиться в работоспособности предохранителя. Если все нормально, разбираем двери, вооружаемся мультиметром и производим замер вольтажа на клеммах двигателя стеклоподъемника. Если напряжения нет, то:

1. Возможна неисправность блока управления стеклоподъемником (кнопка открытия и закрытия окна, расположенная на двери).
2. Проблема кроется в соединении разъемов проводов.
3. Отказал ЦБКЭ.

1. Залип, либо же западает моторчик подъема стекла.
2. Трос стеклоподъемника уже отжил свое и нуждается в замене.
3. Перекос самого стекла, при полной исправности остальной системы.

Все вышеуказанные поломки встречаются примерно с равной периодичностью, за исключением перекоса стекла, который случается заметно реже.

Самостоятельное определение поломки электростеклоподъемника может быть серьезно затруднено. Во-первых, сложно диагностировать проблему ЦБКЭ. Устройство разработано таким образом, что один из кабелей является многофункциональным. Это может быть:

• Х1-4.
• Х1-6.

Суть многофункциональности заключается в том, что некоторые проводники способны самостоятельно изменять полярность, если поступает соответствующая команда от ЦБКЭ. Указанные пары могут одновременно управлять боковыми зеркалами, центральным замком, обеспечивать подачу тока и т. д.

Для диагностики неисправности ЦБКЭ необходимо выполнить прозвонку Х1-4 или Х1-6, который является многофункциональным на конкретном автомобиле. При этом следует нажимать и на кнопку подъема/опускания стекла. Если мультиметр зафиксирует наличие электричества при активации кнопки, значит все хорошо. Также нужно проверить и гнезда № 1, № 5, № 11 и № 13. Если во всех случаях отмечается наличие тока и корректная работа системы – значит, причина кроется не в ЦБКЭ.

Что касается блока управления электростеклоподъемниками, здесь, скорее всего, самостоятельно выявить неисправность не получится. Дело в том, что он обеспечивает работу всех подобных устройств в автомобиле, а значит, его можно прозванивать сколько угодно, но подтвердить факт его отказа и выяснить, где именно он отказал, будет очень сложно. Единственный реальный выход в такой ситуации – обращение к специалистам на станции технического обслуживания. С большой вероятностью, без диагностического оборудования обойтись не получится.

Ремонт определяется конкретной неисправностью и не всегда возможен в домашних условиях. Если речь идет о перекосе стекла или плохом контакте проводника – это не проблема. Также можно самостоятельно заменить и износившийся тросик стеклоподъемника, достаточно лишь приобрести новый на ближайшем авторынке. Если же неприятность кроется в блоке управления стеклоподъемниками либо же в ЦБКЭ, тогда без обращения в сервисный центр не обойтись. Самостоятельный ремонт электроники в таком случае невозможен.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

• проводку;
• реле;
• блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Ремонт стеклоподъемника

Всем известно, что все в этой жизни не вечно, исключением не становится и стеклоподъемники боковых стекол в автомобиях ваз. Благо то, что в наших, отечественных автомобилях ремонт механических стеклоподъемников значительно упрощен, нежели в достойных подрожанию «иномарках». Да и обслуживание стеклоподъемника отечественного гораздо дешевле в плане запчастей нежели зарубежных. Да и установить электро-стеклоподъемник удовольствие относительно не дорогое.Во избежании схода троса со специальных направляющих желобов барабана, две ветви троса необходимо подвязать в том месте, которое на (Рис. 1) показано стрелкамиРис.1Схематичное устройство стеклоподъемника в автомобилях ваз1 — ручка поднимающая или опускающая стекло; 2 — фиксатор и облицовка; 3 —специальная розетка; 4 —главный механизм стеклоподъемника; 5 — кронштейн ролика; 6 —специальный винт; 7 — пластина прижимающая трос; 8 — специальный кронштейн; 9 — само стекло; 10 — трос; 11 — нижний ролик троса; 12 — болт; 13 — ролик натяжки тросаДелается это в том случае, если стеклоподъемник снимается не для замены.Теперь можно приступать к снятию стеклоподъемника. Для начала необходима общая ремонтная подготовка автомобиля. Далее необходимо снять пластины, которые прижимают трос и опустить до упора стекло.Заятжку болта крепления ролика натяжки следует ослабить торцевым ключем на 10мм, затем натяжной ролик необходимо сдвинуть и снять с него трос. (Рис.2)Рис.2Необходимо поочередно с оставшихся трех роликов снять трос. (Рис.3)Рис.3Гайки, которыми крепится механизм опускания и поднимания стекла следует открутить накидным или торцевым ключем на 8мм. (Рис.4)Рис.4Во внутренней дверной панели имеется специальное технолоническое отверстие, через него необходимо вынуть стеклоподъемник с заранее опущенным стеклом. (Рис.5)Рис.5Затем устанавливаем стеклоподъемник обратно. Установка, выполняется в обратной последовательности последовательности разборки. Трос стеклоподъемника необходимо смазать пластичной смазкой. Отвязываем проволку, привязанную при разборке, которая фиксирует трос, а затем регулируем натяжение. Трос натягивается перемещением ролика, а затем проверяется плавность хода привода.Качественный автосервис автомобилей Ауди выполнит ремонт вашего автомобиля. Опытные специалисты из компании АВТОСЕРВИССПЕКТР выполнят качественный ремонт ауди по доступной цене. На все работы дается гарантия. Приехав к нам один раз, Вы навсегда забудете о поломках вашего автомобиля.

Принцип функционирования автомобильного стеклоподъёмника

Возможность переключения между подъёмом и опусканием стёкол осуществляется благодаря оснащению электромотора реверсной системой питания. Конструктивно изменение вектора движения осуществляется либо с использованием реле, либо напрямую через выключатель. Стеклоподъёмники последних поколений устроены более сложно, что вызвано необходимостью увеличения безопасности их использования и увеличения комфорта. Функции современных механизмов автоматического подъёма/опускания стёкол:

• равномерное движение в одном из направлений до конечной точки;
• дискретное движение (например, на дюйм) в ту или иную сторону;
• замедленная блокировка механизма;
• возвратное движение (применяемое, чтобы успеть убрать из оконного проёма часть тела).

Блок управления стеклоподъёмником – мозги устройства, включающие, кроме управляющей микросхемы, реле электродвигателя, выключатели и электропроводку, соединяющую БУ с дверным замком и крышкой верхнего люка. Если задействовать режим подъёма окна одним касанием или командой, оно будет перемещаться в заданном направлении. Как только выключатель будет переведен в реверсное положение, мотор остановится. То же самое произойдёт, если ЭБУ электростеклоподъёмника получит соответствующий сигнал от платы двери.

Основная проблема, касающаяся использования режима одного касания, заключается в высокой вероятности получения травмы ребёнком, который высунулся из окна, даже частично. Режим возврата позволяет предотвратить подобные ситуации. Для этого к якорю электромотора монтируется ещё один коммутатор, задача которого – передавать ЭБУ специальный сигнал с частотой, пропорциональной скорости вращения силового агрегата. Если во время закрывания окна компьютер зафиксирует снижение скорости работы двигателя ниже определённого значения, он немедленно подаст команду на изменение направления движения стекла до его полного опускания.

Блок управления в состоянии рассчитать текущее положение окна на основании подсчёта количества полученных импульсов. Эта информация используется, чтобы не допустить реверсирования движения окна, если оно полностью закрывается или, наоборот, опускается. Однако ЭБУ должно знать исходное положение окна. Для этого производят операцию инициализации, заключающуюся во включении электромоторчика до момента полного открытия стекла, после чего производится обратная операция – его закрытие. Без инициализации стеклоподъёмники перестанут работать в режиме «в одно касание».

Некоторые модели стеклоподъёмников оснащаются датчиками Холла, упрощающие определение текущей скорости движения стекла. Еще один распространённый способ контроля скорости – слежение за величиной потребляемого двигателем тока, которая пропорциональна скорости вращения вала моторчика. Режим «медленная блокировка» используется, если требуется полностью заблокировать транспортное средство посредством подачи команды, посланной дистанционно с инфракрасного пульта. Эта функция использует связь между БУ стеклоподъёмником/верхним люком и дверным замком. Очерёдность срабатывания следующая: окна, люк, двери. В случае необходимости имеется возможность задействовать режим охраны – в этом случае стёкла будут закрываться по одному – это уменьшает мгновенное потребление тока (по сравнению с одновременным закрыванием).

Как поставить ручку стеклоподъемника | Хитрости Жизни

LiteZona.ru 08.08.2019 Автоваз 0 комментариев

Содержание

Со временем ручка стеклоподъемника может сломаться. Если такое у Вас произошло, не спешите обращаться в автосервис. Эту работу можно без труда и больших затрат времени выполнить самостоятельно. В качестве примера, я рассмотрю как заменить ручку стеклоподъемника на ВАЗ 2108.

Для замены ручки стеклоподъемника Вам понадобится:

1. Плоская отвертка.
2. Новая ручка, в комплекте которой будет шайба.

Итак приступим. Для начала нам нужно снять старую ручку стеклоподъемника. Для этого вставьте отвертку между ручкой и ее шайбой. Подденьте ручку и потяните ее на себя. Ручка с легкостью «выйдет» из своего посадочного места. Шайбу ручки также извлеките. Установите новую ручку в обратном порядке. Прежде, чем установить ручку, попадите на шлицы стеклоподъемника. После того, как Вы попали ручкой на шлицы стеклоподъемника, зафиксируйте ручку с помощью защелки. Проверьте работу ручку.

Бывает такое, когда стекло опускается и поднимается с усилием. В таком случае, простая замена ручки не поможет. Если плохо опускается стекло, это гласит о том, что трос стеклоподъемника сработался, или сам стеклоподъемник скоро сломается. Потребуется замена стеклоподъемника. Для замены стеклоподъемника потребуется разобрать дверь. Снимите обшивку двери и ручку стеклоподъемника.

Теперь Вы имеете полный доступ к стеклоподъемнику. Отверните два болта ключом на 10 мм, которые держат стекло. Поднимите стекло вверх и открутите болты крепления механизма стеклоподъемника. Для этого также понадобится ключ на 10 мм. Выньте старый стеклоподъемник. Установите новый стеклоподъемник в обратном порядке.

Читать дальше по теме >>>

Многие автомобилисты сталкивались с тем, что была необходимость снимать ручку стеклоподъемника двери на ВАЗ 2114. Это необходимо для того, чтобы заменить элемент или демонтировать дверную карту. Как провести данный процесс быстро и своими руками расскажет наша статья.

На видео ниже показан процесс снятия задней дверной обшивки на ВАЗ-2115. Аналогично снимается и ручка стеклоподъёмника на ВАЗ-2114:

Видеоматериал расскажет о процессе съема ручки стеклоподъёмника, а также поведает о нюансах и тонкостях проводимого процесса.

Процесс демонтажа ручки стеклоподъёмника на ВАЗ-2114

Ручка заднего стеклоподъёмника.

Если автомобилисту необходимо снять ручку стеклоподъёмника, то не обязательно обращаться в автосервис и платить деньги. Этот процесс достаточно простой и занимает 10 минут времени, а поэтому нет смысла тратить деньги и время для посещения СТО.

Итак, рассмотрим, как выглядит непосредственно сам процесс:

Вставляем плоскую отвертку между шайбой и ручкой стеклоподъемника.

Вставляем отвертку и разжимаем упорную шайбу и ручку.

Снимаем ручку стеклоподъёмника с двери ВАЗ-2107. НА Ваз-2114 аналогично.

Замена такого важного элемента, как ручка стеклоподъемника необходима при демонтаже карты дверей, проведении ремонтных операций или замене самой ручки вследствие поломки.

Выводы

Снять ручку стеклоподъемника достаточно просто и с данной задачей способен справиться даже ребенок. Так, нет необходимость стоять в очереди в автосервис, поскольку операцию можно выполнить самому в гараже.

Ручки стеклоподъёмника чаще всего можно встретить на более старых или бюджетных моделях автомобилей. Практически все отечественные автомобили (кроме более поздних моделей, разработанных Стивом Маттином) оборудованы механическим приводом подъёма стекла. Также ручку можно встретить и на более старших моделях иномарок. Некоторые современные модели автомобилей (например, Renault Logan 2) выпускаются с кнопочным регулятором подъёма стекла водителя и пассажира, сидящего спереди, и ручками стеклоподъёмников на задних сидениях. При поломке ручки обращаться в автосервис сразу же не стоит. Каждый может самостоятельно разобраться в том, как снять ручку стеклоподъемника. В качестве примера приведём процесс снятия ручки на российских автомобилях.

Как снять ручку стеклоподъёмника на ВАЗ-2114?

На автомобиле ВАЗ-2114 ручки стеклоподъёмника присутствуют на задних дверях. У ручек есть преимущество в том, что такой механизм стеклоподъёмника более прост в ремонте. Безусловно, автоматический подъём стёкол удобнее, но, если он выйдет из строя, без СТО не обойтись.

Вообще сломать ручку несложно. Достаточно не рассчитать усилия при подъёме/опускании стекла. Поэтому проблема возникает довольно часто. Для монтажа и демонтажа новой ручки стеклоподъёмника вам понадобятся: плоская отвёртка и купленная новая ручка, продающаяся в комплекте вместе с защёлкой и шайбой.

Ручки с комплектом продаются в специализированных магазинах. Если речь идёт о том, как снять ручку стеклоподъёмника на Lada Kalina или любой другой современной русской машине, то комплект можно без труда приобрести в магазинах. Для более старых моделей запчастей тоже осталось немало. Можно поискать на торговых площадках или барахолках.

Снятие старой ручки

Съёмники и прочие инструменты не понадобятся. Для снятия ручки выполните перечисленные ниже действия:

1. Плоскую отвёртку нужно поместить между защёлкой и шайбой. Защёлку нужно поддеть и открепить таким образом, чтобы вы легко смогли её снять, потянув на себя.
2. Снимайте повреждённую старую ручку.
3. Извлеките шайбу ручки.

Как видно, операция достаточно простая, но проблема не всегда кроется в самой ручке. Если механизм подъёма стекла заедает, двигается с натяжкой или не работает вовсе, проблема может быть в тросе, поднимающем и опускающем стекло. Как вариант, могут быть изношены шлицы шестерёнки системы стеклоподъёмника. В таком случае придётся менять полностью механизм.

Как снять ручку стеклоподъёмника ВАЗ-2107?

Процесс снятия практически не отличается от аналогичного на ВАЗ-2114. Исключение составляют более старые детали, которые, возможно, будет гораздо сложнее извлечь. Кроме того, на ВАЗ-2107 имеются ручки стеклоподъёмника как на задних, так и на передних дверях, поскольку модель более старшая. В случае поломки можно заменить ручку и у водителя, и у пассажиров. Запчасти для модели можно приобрести на рынке запчастей. Поскольку ВАЗ-2107 давно снят с производства, новые запчасти уже не выпускаются. Всегда можно взять комплекты для более современных моделей, поскольку они в целом универсальные. Вполне может подойти комплект для «Калины» или «Приоры».

Как установить новую ручку стеклоподъёмника?

Для этого необходимо взять шайбу, идущую в комплекте с новой ручкой, и установить её на место предыдущей. Чтобы вставить новую ручку, придерживайте рукой шайбу. Новую установленную ручку желательно провернуть несколько раз. Благодаря этому будет достигнуто лучшее сцепление со шлицами шестерёнок стеклоподъёмника. При подъёме и опускании стекла не должно быть резких движений. Стекло должно опускаться и подниматься плавно, без заеданий и скрежета.

Выводы

Замена ручки стеклоподъёмника — несложная операция, которая по силам любому автолюбителю. При приобретении комплекта на рынках вы рискуете получить бракованное изделие. В таком случае лучше приобрести комплект для более поздней модели в специализированном магазине. Специалисты также рекомендуют во время замены проверять также сам механизм, поскольку там имеются детали, со временем выходящие из строя.

Особенно, если проблема обнаружится в механизме подъёма стекла. Чтобы продлить жизнь механизму, не стоит совершать резких движений при подъёме и опускании стекла и не нужно дергать за ручку. Попадание посторонних предметов в механизм недопустимо. Удачи и лёгких дорог!

Замена регулятора напряжения на ВАЗ 2114

Регулятор напряжения — это устройство, изменяющее электрическое напряжение на выходе электродвигателя при подаче на него управляющего сигнала. Регулятор напряжения ВАЗ 2114 встроен в генератор и обеспечивает стабилизацию выходного напряжения за счет изменения тока возбуждения в генераторе.

РН конструктивно представляет собой электромагнитное реле и последовательно соединенную транзисторную схему с сопротивлениями, которые сами последовательно соединены с обмоткой возбуждения на статоре генератора. Физический смысл деятельности электронной ракеты-носителя заключается в следующем.

Напряжение генератора нестабильно и скачкообразно меняется. При его увеличении электрическое реле включает добавочное сопротивление, которое ограничивает ток возбуждения и напряжение уменьшается. Если, наоборот, напряжение падает ниже допустимого значения, реле отключает сопротивление и магнитный поток в обмотке возбуждения увеличивается, а напряжение генератора увеличивается. Так как все это высокочастотный процесс, напряжение в сети электроснабжения автомобиля держится в пределах допустимого стабильного значения.

Если рассматривать РН в практическом смысле, то это устройство решает следующие задачи:

• это устройство приводит в действие электрогенератор;
• осуществляет автономное управление выходом переменного тока;
• поддерживает постоянное заданное значение напряжения вне зависимости от амплитуды колебаний, выдаваемых первичными обмотками генератора.

На генератор модели 9402.3701, который устанавливается на ВАЗ 2114, устанавливается регулятор напряжения 611.3702-14. Этот прибор собран с узлом щетки. Технические характеристики РН:

• номинальное напряжение, поддерживаемое регулятором — 14,5 В;
• номинальный ток — 5 А;
• максимальный вес — 60 г;
Размер
• — 66х55х32.

Стандартные регуляторы напряжения для ВАЗ 2114 имеют особенность, которая связана с тем, что он собран с щеткодержателем. Несмотря на то, что эти два устройства выполняют разные функции, они собраны в единое целое и при выходе из строя одного из них приходится снимать весь комплект.

Сигналом для проверки и замены РН может быть низкое напряжение бортовой сети ВАЗ 2114 или падение уровня освещенности фар. Определить это можно, наблюдая за емкостью бортового аккумулятора. Когда напряжение, подаваемое генератором, падает, батарея плохо заряжается, и ее емкость падает. Если при контроле рН на холодном двигателе напряжение значительно ниже 14,6 В, то регулятор подлежит замене.

При этом, если РН находится в исправном состоянии, а при проверке щеточного узла было обнаружено, что щетки изношены или прогоревшие, то придется заменить весь комплект. Это необходимо сделать, если они выступают из щеткодержателя менее чем на 5 мм.

Замена регулятора напряжения ВАЗ 2114 возможна своими руками. Этот процесс относительно прост, но требует внимательного подхода.

Внимание! Электрические части автомобиля должны содержаться в чистоте. Любое загрязнение приводит к снижению работоспособности электрической части.

Туда, где находится регулятор напряжения на ВАЗ 2114, доступ открыт и ничего не мешает работе. Ракета-носитель расположена под пластиковой крышкой генератора, закрывающей всю контактную группу этой генераторной установки.

• Перед началом работы необходимо отсоединить контактные провода от аккумуляторной батареи.

При работе с электрооборудованием на автомобиле аккумуляторная батарея должна быть в обязательном порядке отключена, чтобы исключить скачки напряжения или короткие замыкания, в результате которых могут быть повреждены важные устройства или может произойти пожар.

• Затем нужно найти контактный привод с блоком, который ставится на выходе генератора «Д». Этот блок нужно отключить.
• Снимите защитный резиновый колпачок с клеммы «+». Ключом «на 13» отверните гайку крепления наружных проводов к контактной шпильке и снимите их со шпильки.
• Отщелкнув три зажима по бокам пластиковой крышки, снимите ее. Нужно помочь плоской отверткой отжать его края по окружности от области соприкосновения с корпусом генератора.
• Регулятор напряжения крепится двумя винтами. Используйте отвертку Phillips, чтобы открутить их.
• Отсоедините колодку проводов, подходящую к РН, и вытащите корпус регулятора вместе со щетками.
• Установка нового РН производится в обратном порядке. При этом необходимо хорошо зачистить все контакты и проверить плотность их крепления, иначе показатели этого устройства могут быть неверными.

Кроме стандартных регуляторов допускается использование других устройств, поддерживающих указанные характеристики. К таким устройствам относятся термооптимизированный НН RENATO и трехуровневый регулятор напряжения.

1. РН «РЕНАТО» регулирует зарядку в диапазоне напряжений 13,6 — 14,7 В, в зависимости от того, какая температура электролита поддерживается в аккумуляторе. Датчик температуры устанавливается на аккумуляторную батарею и подключается проводом к РН. Продается в комплекте с регулятором.
2. Трехуровневый РН предназначен для продления срока службы батареи. Кроме того, он обеспечивает оптимальное напряжение генератора в разных режимах работы и, соответственно, более эффективную работу осветительного оборудования и системы обогрева машины.

В конструкцию данного устройства входит трехпозиционный переключатель, который имеет несколько положений и, соответственно, режимов:

• в минимальном положении, обозначенном как «мин», поддерживается напряжение 13,6 В. Это положение предусмотрено для работы в тяжелых условиях – при высокой температуре воздуха, более плюс 20 градусов, длительном движении «в гору» или в пробках;
• в среднем положении переключателя, с пометкой «норма», напряжение соответствует 14,2 В. Этот режим предусматривает работу генератора при прогретом двигателе и температуре окружающего воздуха от нуля до плюс двадцати градусов;
• при установке переключателя в положение «max» РН поддерживает напряжение в диапазоне 14,6 — 14,7 В. Этот режим необходим при холодном пуске, работе двигателя при отрицательных температурах и при полной нагрузке от включенных потребителей.

Трехуровневая сборная ракета-носитель устанавливается без особых сложностей. На место старого регулятора вставляется новый щеткодержатель, проводка от него пропускается через пластиковую крышку генератора. Новое устройство крепится на картере моторного отсека в любом удобном месте и обеспечивает надежный контакт с массой. Провод, соединяющий само устройство и щетки, должен быть изолирован от высоковольтных проводов и корпуса машины. Подробнее о том, как установить 3-х уровневый регулятор, предлагаем посмотреть видео:
