Проверка напряжения аккумулятора и генератора мультиметром (тестером) Нива ВАЗ 21213, 21214, 2131 lada 4×4
Примечание.
Данная статья универсальна и применима к любой марке автомобиля.
Возможности прибора в режиме измерения напряжений.
Проверка напряжения аккумуляторной батареи
Производится измерение напряжения между выводами батареи для определения степени разряженности (заряженности), возможности дальнейшего использования на автомобиле или, наоборот, для определения необходимости подвергнуть профилактической зарядке. Во время этого измерения следует помнить, что если батарея не подключена к сети с потребителями, то мы фактически измеряем ЭДС батареи, что выражено тоже в Вольтах. Это значение вполне соответствует степени заряженности батареи. Так при показаниях прибора 13,2 -13,4 Вольта мы имеем свежезаряженную батарею аккумулятора, т.е. около 100% заряда. Если измерения дали значения от 12,8 до 13 Вольт, можно рассчитывать на 75% емкости батареи.
Напряжение 12,2 — 12, 6 свидетельствует о 50% степени заряда. И, наконец, меньше 11,8 Вольта — напряжение батареи ниже уровня возможного ее использования. Следует отметить, что такое измерение дает очень приблизительное значение, полностью определить пригодность батареи можно только при использовании специальной нагрузки, входящей, в состав прибора называемого «нагрузочной вилкой» (фото 1).
Шкала прибора поделена цветовыми участками и позволяет оценивать показания беглым взглядом. Такой прибор уже относится к оборудованию специального назначения для персонала, обслуживающего аккумуляторные батареи.
Предположим, что аккумуляторная батарея на диагностируемом автомобиле все же оказалась пригодной для запуска двигателя, и запуск совершили. Следующее измерение напряжения производим с использованием генератора, у которого основное назначение — восстановить заряд батареи и обеспечить питание всех потребителей в автомобиле. Для полноценного выполнения этой задачи, напряжение, измеренное на выводах батареи при работающем двигателе, должно быть не ниже 13,8 и до 14,2 Вольта.
Следует отметить, что не сразу после запуска двигателя можно наблюдать требуемое значение. Часто сильно разряженная батарея некоторое время «берет» интенсивный заряд, потому напряжение по мере восстановления заряда батареи увеличивается до необходимого значения. Для контроля процесса наиболее удобно использовать прибор с цифровым отображением значения напряжения, потому как мы, бросив беглый взгляд на прибор, ожидаем увидеть относительно точное значение, не прибегая к пересчету при помощи коэффициента и значений на шкале стрелочного прибора.
Если, вопреки ожиданиям, не происходит увеличения напряжения бортовой сети, следует приступать к поиску неисправности либо самого генератора, либо устройств, его обслуживающих. Ни в коем случае не следует испытывать работоспособность генератора «по старинке». Отключили батарею и, если двигатель не заглох, то генератор рабочий. Очень сочувствую тому диагносту, который попытается реализовать подобную методику на современном инжекторном (а, хуже того, дизельном) автомобиле.
(См. также «Проверка генератора НИВЫ»)
Наша задача — проводить все необходимые электроизмерения до обнаружения неисправности. В первую очередь, следует проверить наличие напряжения питания на реле — регуляторе генератора. Может, нет зарядки потому, что предохранитель перегорел. Проверка работоспособности самого реле-регулятора может состояться только при наличии дополнительного источника питания с регулируемым выходным напряжением, но об этом позже. Если есть подозрение на неисправный генератор, следует произвести серию измерений авометром, после чего дефектная деталь, как правило, обнаруживается. Проверяем сопротивление обмотки ротора (фото 2).
Сопротивление исправного — от 3 до 4 Ом, а сопротивление, измеренное относительно «массы», должно быть очень большим (около 1 мОм).
Сопротивление обмотки будет меньше с увеличением мощности генератора. Для проверки на наличие межвиткового замыкания (если на обмотке заметное механическое повреждение или потемнение изоляции провода от перегрева) необходимо оборудование специализированной мастерской.
Следующее измерение — измерение сопротивления обмотки статора — это, конечно, тоже очень условная проверка, но при наличии больших отклонений можем говорить о неисправности статора. Обычно сопротивление каждой из обмоток (у трехфазного их три, обозначение d на схеме 1) не превышает 1 Ом и должно быть одинаково у всех трех. Сопротивление относительно «массы» должно быть как можно большим (фото 4,5).
Это измерение удобнее производить цифровым измерительным прибором со свежим внутренним источником питания. Более точно можно проверить при наличии источника стабилизированного напряжения. Вновь возвращаемся к применению дополнительного источника напряжения. Рассмотрим метод проверки комплектующих генератора с помощью этого прибора и авометра.
Переключатель и регулятор источника переводим в положение, соответствующее наименьшему значению (практически к «0»). К зажиму «плюс» источника подключаем красный вывод авометра, включенного в режим измерения постоянного тока.
К черному выводу авометра подключаем вывод любой из обмоток (см. схему 1).
К зажиму «минус» источника подключаем любой из выводов обмоток статора. В этом случае мы получаем последовательное соединение двух обмоток. Регулятором на панели прибора устанавливаем напряжение, при котором авометр покажет максимальное значение измеряемого постоянного тока (в нашем случае 250 мА=0,25 А). Затем измеряем напряжение, полученное на зажимах образцового источника (измерение показало 1.25V). Проводя такое измерение на всех трех парах обмоток, мы получим достаточно точные показатели напряжения: ток неизменен во всех трех случаях (фото 6).
У исправного генератора (при отсутствии межвиткового замыкания обмоток) эти значения не должны отличаться более чем на 5%. Если измерения дали показания, которые отличаются на большее значение, это свидетельствует о межвитковом замыкании у обмотки, достигающей максимальный показатель тока при меньшем приложенном напряжении. В этом случае генератор при работе не выдает достаточного напряжения на низких оборотах двигателя, при этом еще и заметно нагревается.
Проверка работы реле-регулятора напряжения генератора
Для этого необходимо собрать примитивную схему, имитацию генератора автомобиля. Еще нам понадобиться нагрузка — имитация обмотки ротора. Вполне может справиться с этим лампа 12V/21W, применяемая в автомобиле указателем поворота и в фонаре стоп-сигнала. Для выполнения проверки, реле-регулятор необходимо включить в примитивную испытательную схему (схема 2).
На схеме R — регулятор, позволяющий плавно изменять напряжение питания регулятора во время испытаний. Подаем на регулятор напряжение ниже 12 Вольт, контролируя показания вольтметра. Затем, постепенно увеличивая напряжение питания, наблюдаем за отклонением стрелки амперметра. Она должна отклоняться вправо. Как только показания амперметра скачкообразно снизятся на несколько делений, на шкале вольтметра будет отражено напряжение, которое генератор будет удерживать в системе питания автомобиля с установленным этим реле-регулятором. В нашем случае — фото 8.
Это значение составляет 13,77 Вольта, и если учесть, что питание ротора не отключается, а лишь понижается, то 14 Вольт нам будет обеспечено.
Во время подключения одновременно всех потребителей напряжение будет удерживаться не ниже 13,77 Вольта.
В заключение работ по проверке работоспособности генератора следует убедиться в исправности диодов выпрямительного моста (см. схему 1). Для этого у авометра есть положение переключателя для проверки полупроводниковых элементов. Каждый из диодов проверяется на проводимость в прямом (фото 9)
и обратном направлениях (фото 10) прохождения тока.
Обязательно обращаем внимание на показания прибора: при подключении в прямом направлении у всех диодов выпрямительного моста одного генератора должны быть очень близкие значения сопротивления («плюс» -к аноду, «минус» — к катоду).
Сергей Григорьев
примеры работы в бортовой сети автомобиля
Мультиметр — многофункциональный цифровой измерительный прибор.
Позволяет измерить напряжение, силу тока, сопротивление, протестировать диоды, определить полярность.
Измерение перечисленных параметров вполне достаточно для диагностирования и выявления неисправностей бортовой электрической сети автомобиля.
Примеры проверочных работ с мультиметром
1. Измерение напряжения в электрической цепи.
Пример: не горят стоп-сигналы в задних фонарях автомобиля ВАЗ 2108. В первую очередь проверяем наличие и величину напряжения на выводе токоведущего провода в соединительной колодке левого заднего фонаря. Включаем зажигание, выставляем мультиметр в режим вольтметра (измерение постоянного напряжения DCV, 20), снимаем соединительную колодку красный щуп мультиметра прижимаем к выводу красного провода в колодке, черный щуп к «массе» (кузов, шпилька крепления заднего фонаря). Напряжение должно составлять не менее 12 В (см. фото выше).
Подробнее: «Не работают стоп-сигналы в задних фонарях автомобиля ВАЗ 2108 (2109, 21099)».
2.
Измерение сопротивления участка электрической цепи.Пример: проверяем сопротивление высоковольтных проводов системы зажигания автомобиля. Снимаем высоковольтный провод. Выставляем мультиметр в режим омметра (20к). Присоединяем щупы к концам провода. У исправного высоковольтного провода сопротивление должно находиться в пределах 3,5 — 10,0 кОм.
Проверка сопротивления мультиметромПодробнее: «Проверка высоковольтных проводов системы зажигания автомобиля».
Измерять сопротивление иных элементов электрических цепей автомобиля необходимо отключив питание (выключив зажигание).
3. Диодный тест.
Исправный диод пропускает электрический ток в одном направлении. Проверяем диоды (вентили) диодного моста (выпрямительного блока) автомобильного генератора на «пробой» (короткое замыкание при котором ток проходит в обоих направлениях) и «обрыв» (диод не пропускает электрический ток ни в каком направлении). Выставляем мультиметр в режим проверки диодов (2000) и прижимаем его щупы к пластине моста и выводу диода.
Подробнее см. «Проверка диодного моста генератора 37.3701 снятого с двигателя».
4. Проверка заряда аккумуляторной батареи.

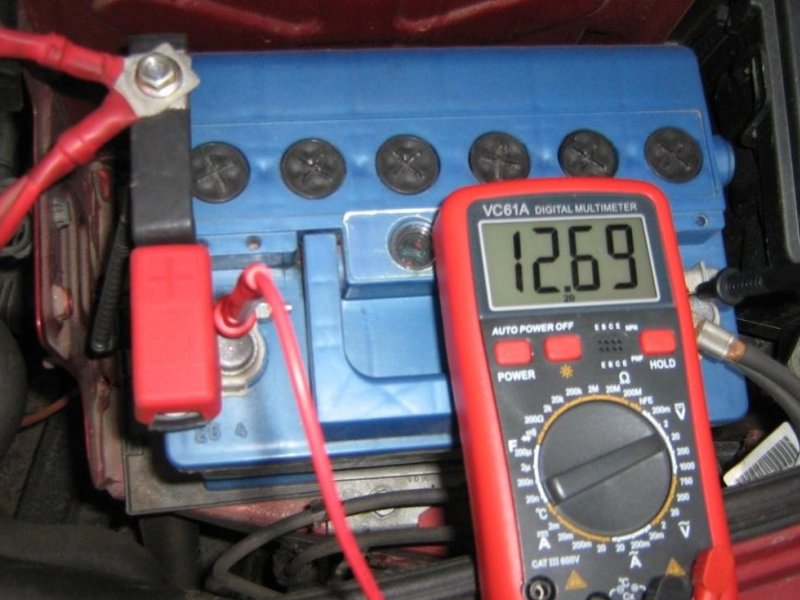

Выставляем мультиметр в режим вольтметра. На заглушенном двигателе прижимаем черный щуп к минусовому выводу АКБ, красный к плюсовому. Исправная заряженная аккумуляторная батарея выдает напряжение не менее 12 В.
Проверка заряда аккумуляторной батареи автомобиля Рено Логан мультиметром в режиме вольтметра5. Проверка исправности генератора автомобиля.
Запускаем двигатель, потребители не включаем. Аналогичным образом прижимаем щупы мультиметра к клеммам АКБ. Если генератор исправен и выдает требуемый зарядный ток, то напряжение на клеммах составит, например 13,6 — 14,6 (для генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099). Для каждой модели генератора различных автомобилей вырабатываемое напряжение будет разным (его необходимо узнавать из характеристик генератора).
Подробнее о проверке генератора: «Проверка генератора автомобилей ВАЗ 2108, 2109, 21099».
6. Поиск «короткого замыкания».
Для поиска «короткого замыкания» выставляем мультиметр в режим омметра (200). Для примера проверим на наличие КЗ обмотку статора генератора. Минусовой щуп прижимаем к корпусу обмотки, плюсовым поочередно касаемся трех выводов обмотки. Если «короткого замыкания» нет — во всех трех случаях сопротивление должно стремиться к бесконечности (т.е. плюс и минус не соприкасаются).
Проверка статора генератора 37.3701 на «короткое замыкание»Подробно о поиске КЗ: «Как найти короткое замыкание в электропроводке автомобиля».
7. Поиск «обрыва» в электропроводке.
См. «Как найти «обрыв» в электропроводке автомобиля».
Примечания и дополнения
— Помимо стандартного простейшего мультиметра описанного в статье существуют автотестеры аналогичным образом позволяющие измерить напряжение, силу тока и сопротивление.
— При проведении измерительных работ в электропроводке автомобиля очень удобно использовать электрические схемы соединений.
Еще статьи по электрике автомобилей
— Контрольная лампа для проверки электрических цепей автомобиля
— Как извлечь наконечники проводов из соединительной колодки (штекера)
— Как прикурить «севший» аккумулятор
— Как снять-установить аккумуляторную батарею с автомобиля
