Как поставить карбюратор: Как поставить карбюратор от ваз 2108 на ваз 2106

Содержание

Как поставить карбюратор 2108 на ВАЗ 2107

Для модернизации классических автомобилей ВАЗ, их владельцы внедряют новые элементы от других моделей. Нередко они заменяют «родной» карбюратор на «Солекс» от переднеприводных машин. Он обеспечивает более лучшую разгонную динамику, равномерное ускорение, небольшой расход топлива, а также низкую токсичность.

Установите на автомобиль бесконтактную систему зажигания, так как карбюратор «Солекс» настроен на работу на обедненной смеси. Чтобы воспламенить ее, нужен мощныйразряд, который выдает катушка зажигания( до 25 кВ). Установите зазор у свечей зажигания в пределах 0,7-0,8 мм.

Проверьте перед установкой уровень топлива в поплавковой камере. Для этого открутите отверткой пять винтов крышки карбюратора, снимите ее, переверните и замерьте зазор между прокладкой и нижней точки поплавков, он должен быть 1мм. Проверьте герметичность игольчатого клапана. Поставьте крышку на место. Проверьте пусковые зазоры дросселя и воздушной заслонки (1/2,5 мм соответственно). Поставьте сброс топлива на вход бензонасоса.

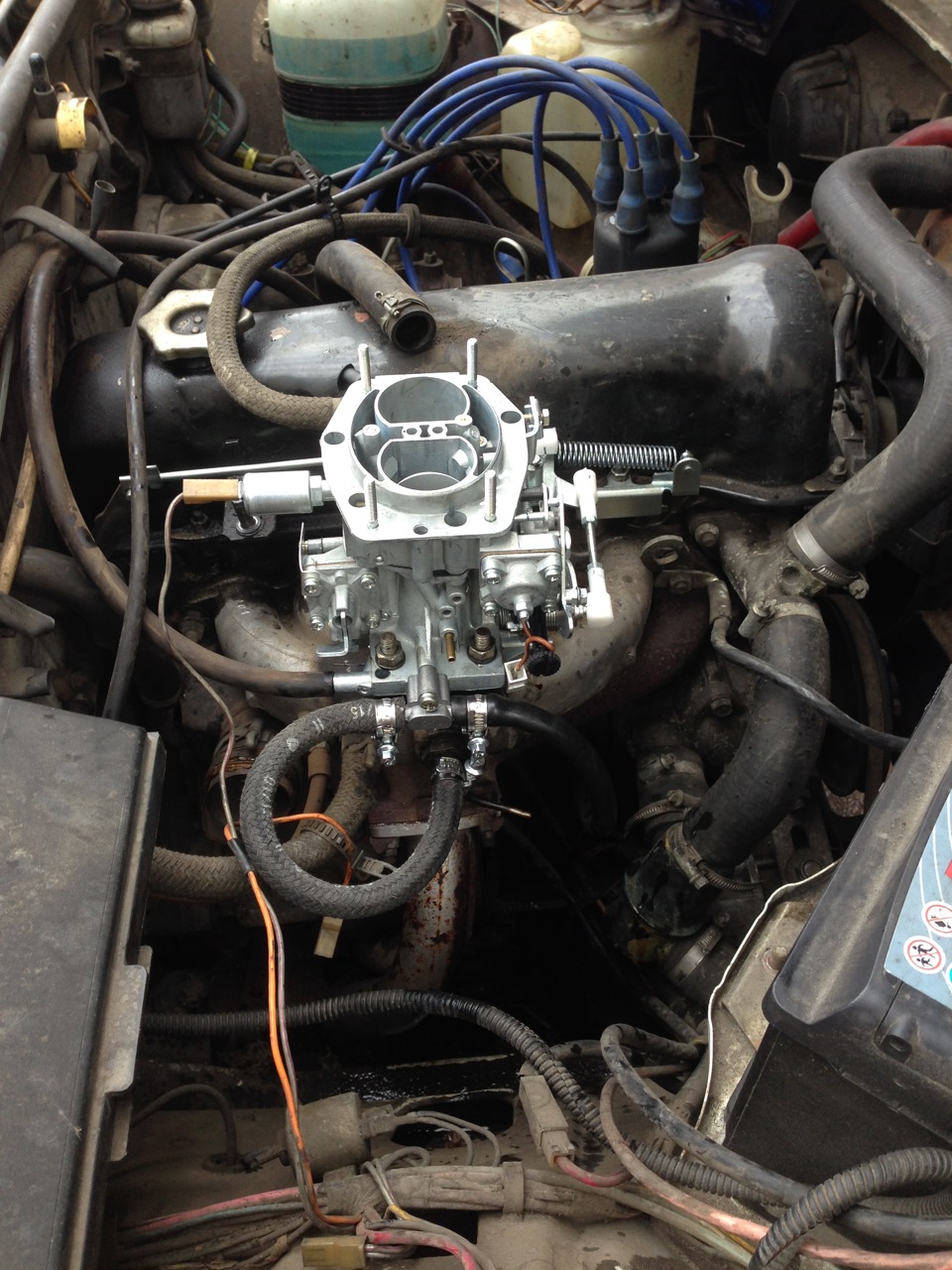

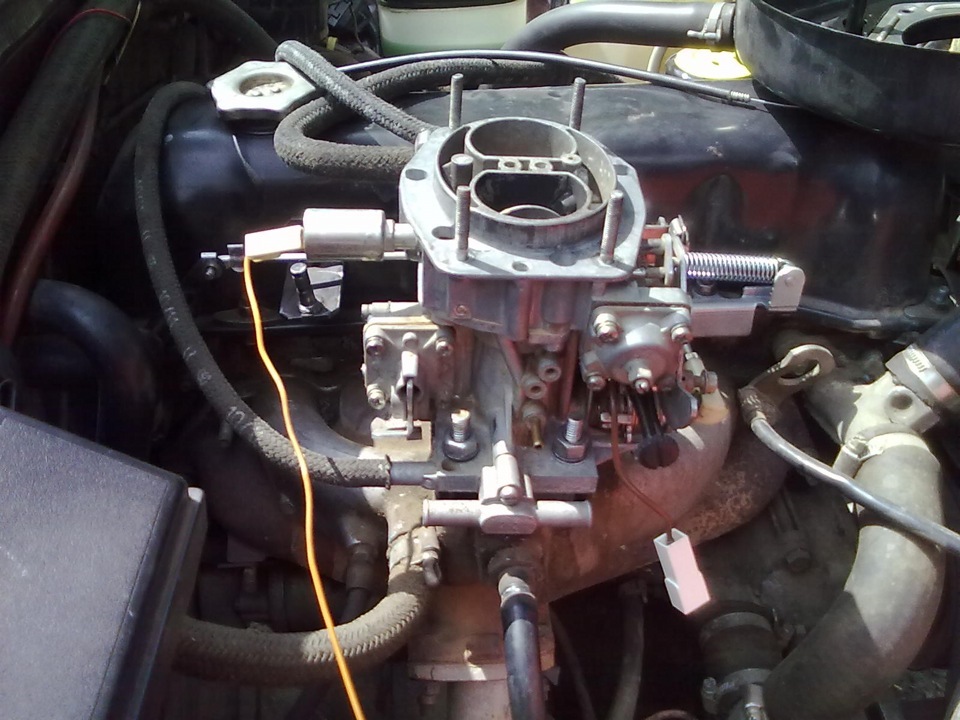

Установите карбюратор. Двигатель при этом должен быть холодным. Снимите старый карбюратор «Озон» и старую прокладку, положите паронитовую прокладку, затем на нее толстую пластиковую, потом сверху картонную и поставьте «Солекс». Гайками не прикручивайте.

Поставьте под гайки, которые ближе к двигателю, кронштейн из набора переходников и тяг. Установите на него двухплечий рычаг, который снимается с кронштейна на крышке головки блока цилиндров. Замените короткая тягу от педали на длинную. Подгоните ее по размеру. Закрепите возвратную пружину поближе к педали. Замените тросик подсоса на трос от автомобиля ВАЗ 2108.

Подключите обогрев дроссельных заслонок. Для этого снимите трубку охлаждающей жидкости с впускного коллектора и оденьте его, закрепив хомутом, на патрубок обогрева карбюратора. Оденьте на другой конец патрубка тонкий шланг для тосола на впускной коллектор. Это сделайте обязательно, так как когда нет обогрева, то во влажную прохладную погоду может происходить намерзание инея на край заслонки, что приводит к неустойчивой работе на холостых оборотах. Для трамблера отбор разряжения возьмите с нижнего штуцера справа, если смотреть по ходу автомобиля. Подключите вентиляцию картера к штуцеру внизу карбюратора, который направлен в сторону кабины.

Установка карбюратора Солекс на двигатель 2108, 2109, 21099

Устанавливаем карбюратор Солекс на двигатель автомобилей ВАЗ 2108, 2109, 21099  после его снятия для ремонта или при установке нового карбюратора.

Необходимые инструменты

— Ключ на «13», для затяжки гаек крепления карбюратора. Удобнее всего применять торцевой ключ или головку с воротком.

— Два ключа на «8» для винтов фиксации тяги привода воздушной заслонки карбюратора и его оболочки

— Крестовая отвертка, для заворачивания винтов крышки карбюратора и затягивания креплений хомутов шлангов и трубок.

Предварительные работы

— Очищаем от загрязнений впускной коллектор и площадку на нем под установку карбюратора.

— Проверяем шпильки крепления карбюратора на впускном коллекторе двигателя (состояние резьбы, надежность фиксации).

— Снимаем верхнюю часть (крышку) карбюратора.

Можно этого и не делать, но при снятой крышке лучше доступ к гайкам крепления карбюратора.

Порядок установки карбюратора Солекс на двигатель автомобилей ВАЗ 2108, 2109, 21099

— Устанавливаем три прокладки под карбюратор

В таком порядке: уплотнительная прокладка, теплоизоляционная проставка, уплотнительная прокладка.

Устанавливаем прокладки под карбюратор

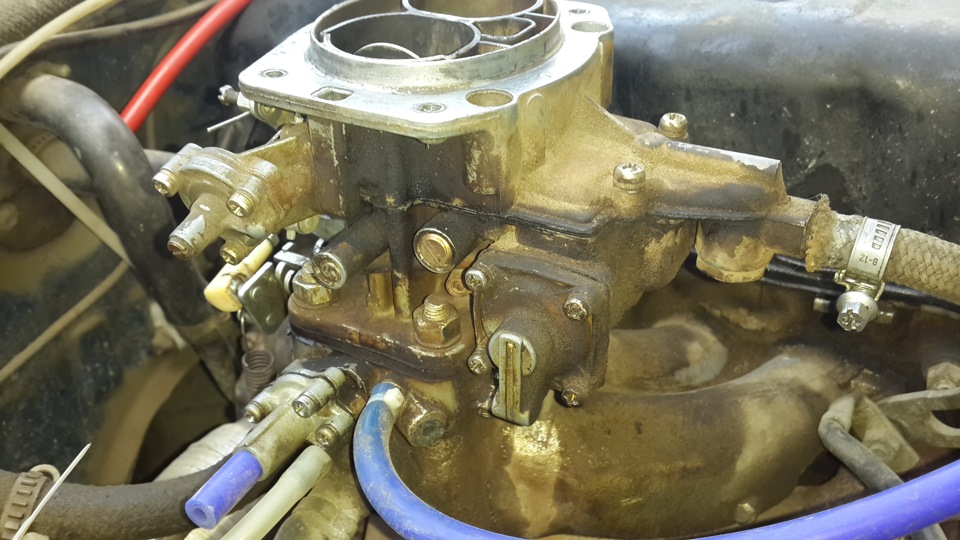

— Устанавливаем корпус карбюратора на впускной коллектор

Одеваем его отверстиями в флянце на шпильки и опускаем до упора вниз. Поплавковая камера карбюратора при этом должна быть обращена к носовой части автомобиля. Наворачиваем на шпильки гайки крепления карбюратора и затягиваем их крест-накрест, в несколько проходов ключом на «13». Момент затяжки 3-4 Н.м.

Устанавливаем корпус карбюратора на впускной коллектор и затягиваем крест-накрест гайки его крепления
— Прикрепляем блок подогрева карбюратора

Закрепляем его на карбюраторе винтом. В случае если с блока подогрева снимались шланги, устанавливаем их на патрубки блока и крепим хомутами.

Прикрепляем блок подогрева карбюратора
— Устанавливаем верхнюю часть (крышку) карбюратора Солекс

При установке аккуратно опускаем поплавки в поплавковую камеру, стараясь не погнуть их рычаги и не изменить их положения. Крышку крепим пятью винтами при помощи крестовой отвертки. Затягиваем крест-накрест.

Устанавливаем верхнюю часть «крышку» карбюратора Солекс
— Присоединяем топливные шланги

Их всего два: толстый шланг – топливоподающая магистраль, надевается на толстый топливный штуцер карбюратора. Тонкий – «обратка» (обратная магистраль), одевается на тонкий топливный штуцер карбюратора. Крепление хомутами, которые нужно надеть в не затянутом состоянии на шланги до их установки на штуцеры. Затягиваем хомуты крестовой отверткой, можно так же использовать накидной ключ на «7» или «8».

Присоединяем топливные шланги: главная топливная магистраль и «обратка»
— Присоединяем шланг малой ветви вентиляции картера двигателя

Шланг идет от штуцера на клапанной крышке к отдельному штуцеру на корпусе карбюратора. Крепить его хомутами не обязательно.

Присоединяем шланг малой ветви системы вентиляции картера
— Присоединяем трубку от вакуумного регулятора опережения зажигания

Трубка идет от штуцера корпуса вакуумного регулятора опережения зажигания на трамблере и до штуцера на корпусе карбюратора. Крепить хомутами трубку не нужно.

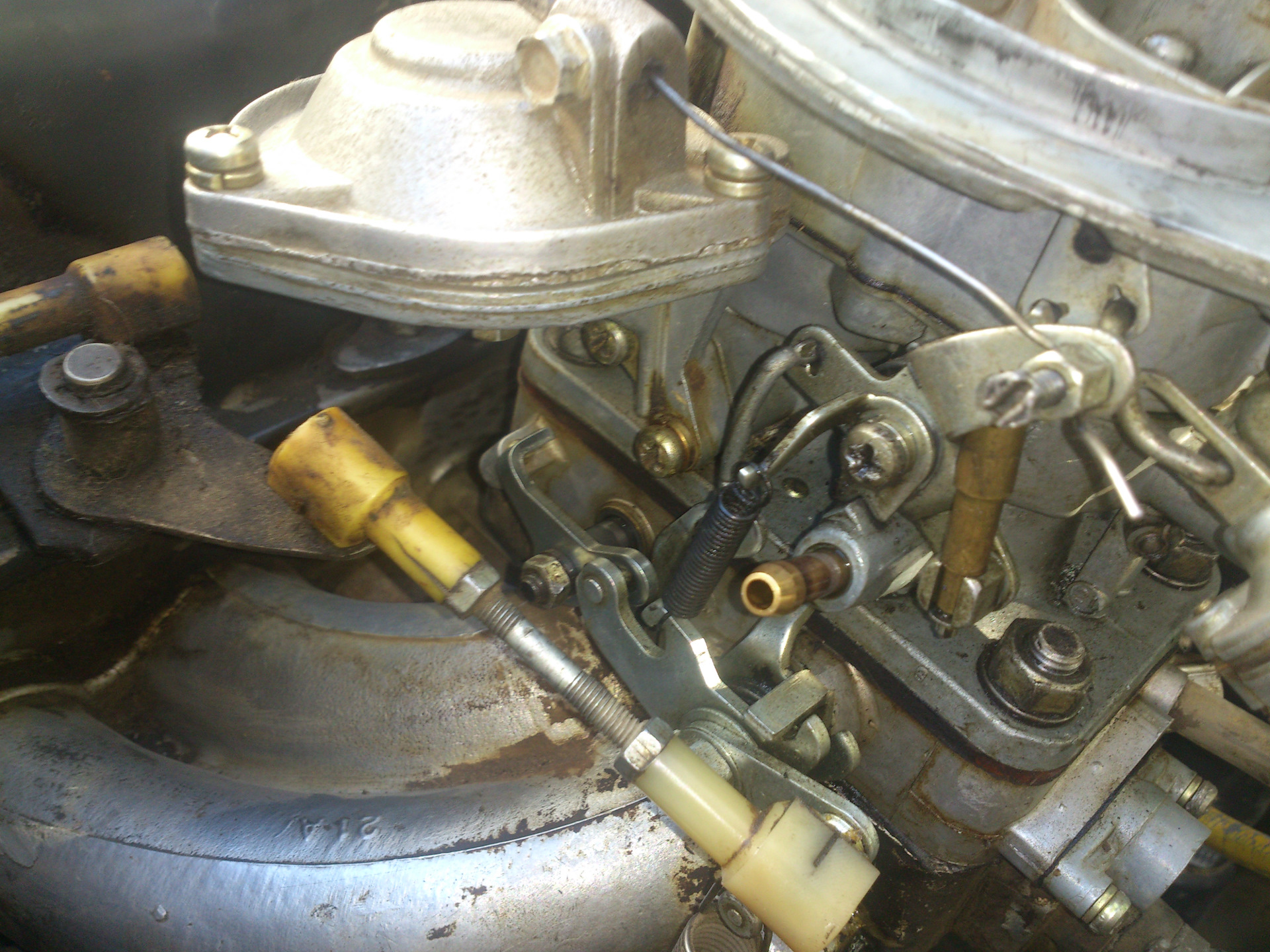

— Присоединяем тросовый привод дроссельных заслонок

Поворачиваем сектор привода дроссельной заслонки по часовой стрелке. Продеваем наконечник троса привода в отверстие в секторе и пускаем трос по имеющейся на нем выемке. Надеваем возвратную пружину одним краем на сектор, другим на кронштейн. Возможно, придется отрегулировать натяжение троса. См. «Регулировка привода дроссельной заслонки первой камеры карбюратора Солекс».

Присоединяем трос привода дроссельной заслонки первой камеры
— Присоединяем тягу привода воздушной заслонки карбюратора Солекс

Утапливаем рукоятку привода до упора в салоне автомобиля, устанавливаем воздушную заслонку карбюратора строго вертикально (заслонка открыта). Присоединяем наконечник тяги привода к рычагу управления воздушной заслонкой, вдев его в бобышку на рычаге и затянув фиксирующим винтом (применяем два ключа на «8»). Оболочку тяги зажимаем в фиксаторе на кронштейне карбюратора. При этом край оболочки должен находиться в 10 мм от кромки рычага управления воздушной заслонкой. Проверяем работу привода воздушной заслонки и при необходимости регулируем его.

Тяга привода воздушной заслонки
— Присоединяем наконечник провода к выводу электромагнитного клапана карбюратора
— Присоединяем наконечник провода к выводу винта-датчика холостого хода

Все, карбюратор Солекс установлен на двигатель и готов к работе. Остается запустить двигатель и отрегулировать его работу на холостых оборотах винтами «качества» и «количества» карбюратора.

После проверки и настройки карбюратора устанавливаем корпус воздушного фильтра двигателя.

Примечания и дополнения

— Установка карбюраторов Солекс на двигатели автомобилей ВАЗ 2104, 2105, 2107, 2121 имеет некоторые особенности, которые будут рассмотрены отдельно.

Еще статьи по карбюраторам Солекс 2108, 21081, 21083

— Винт качества топливной смеси Солекс 21083

— Схема карбюратора Солекс 2108, 21081, 21083

— Разборка карбюратора Солекс 2108, 21081, 21083

— Двигатели 21083 и 2111 автомобилей ВАЗ 2108, 2109, 21099

Установка Двух Карбюраторов на ВАЗ Классика Своими Руками, Как Поставить Второй и Что Это Даст, Инструкция по Настройке и Регулировке

В результате разной длины впускных коллекторов часть цилиндров работает на обогащенной смеси, а часть на обедненной. Это не позволяет двигателю развивать полную мощность. Падение максимальной скорости и медленный разгон автомобиля заставляют владельцев прибегать к модификации системы питания мотора. Установка двух карбюраторов делает подачу топливовоздушной смеси более равномерной, что приводит к увеличению как крутящего момента, так и мощности двигателя железного коня.

Инструменты и комплектующие необходимые для установки двух карбюраторов

Для произведения монтажных работ потребуется:

  • гаечные ключи размером от 8 до 14;
  • отвертки с плоским и крестовым жалом;
  • плоскогубцы;
  • дрель, но можно воспользоваться и шуруповертом;
  • угловая шлифовальная машинка;
  • тиски;
  • шарошка по металлу;
  • планка вакуумметров.

Из комплектующих потребуется:

  • 2 карбюратора подходящей модели. Желательно использовать новые, так как старые неспособны дать одинаковую смесь. Чем более идентичный состав будет подаваться в цилиндры, тем больший прирост мощности появится у мотора. Старые карбюраторы можно использовать только на этапе экспериментов;
  • При монтаже двух карбюраторов на классику потребуются два впускных коллектора от Оки;
  • Детали привода газа. Так как до этого был установлен один карбюратор, потребуется модернизация привода дроссельной заслонки;
  • Топливоводы и прочие технические шланги;
  • Для обеспечения большего эффекта от установки двух карбюраторов потребуется установка дополнительного воздушного фильтра.

2 карбюратора

В процессе установки карбюраторов может потребоваться зафиксировать шланги, поэтому перед началом работ желательно приобрести набор хомутов.

Подготовка модернизации системы питания двигателя

Для того, чтобы поставить два карбюратора рекомендуется первоначально слить тосол через, служащий для подогрева топлива. После этого необходимо произвести демонтаж части топливной системы. Для снятия впускного коллектора требуется открутить пять болтов его крепления.

Подсоединение карбюратора к коллектору выполняется не на автомобиле. Данный вид работ проводится при хорошем освещении. Подсоединив поочередно карбюраторы к впускным коллекторам Оки, требуется открыть обе камеры и проконтролировать состояние стыка. Категорически запрещено допускать, чтобы края коллектора торчали над стыком. Топливовоздушная смесь на большой скорости будет завихриваться на стыке и двигатель будет работать с голоданием.

Примерка впускных коллекторов

Для устранения выступающих краев используется шарошка по металлу вставленная в шуруповерт либо дрель. Следует добиться максимально гладкого перехода между деталями. Для лучшего результата можно воспользоваться наждачной бумагой или специальными шлифовальными пастами.

Монтаж отшлифованной системы питания двигателя

При визуальном осмотре возможно обнаружение наплывов и дефектов литья как карбюратора, так и коллектора. Автовладелец, который самостоятельно устанавливал и тюнинговал топливную систему знает об необходимости доделок, а новичок может удивится торчащим шпилькам внутри коллектора. При этом возникает сильное сопротивление воздушному потоку, что значительно уменьшает эффект от установки двух карбюраторов.

Монтаж на автомобиль

После подгонки и доработки коллекторы примеряются к головке блока цилиндров. В нужных местах делаются прорези под резьбу. Контролировать состыковку коллектора с ГБЦ можно как со снятием, так и без. Для надежной фиксации требуется сделать центральный крепеж. Для этих целей подходит полоска стали толщиной около 4 мм.

Фиксация производится тремя гайками. Одна из них располагается по центру, а две — по краям. Рекомендуется заранее подготовить две пластины, фиксирующие впускной коллектор в нижней части. Выполнение данной операции предотвратит попадание охлаждающей жидкости в камеру сгорания.

По завершению монтажа коллектора требуется подключить систему охлаждения и вакуумный усилитель тормозов. При отсутствии последнего следует установить заглушку. После этого производится монтаж карбюраторов.

Особенности установки карбюраторов

Устанавливать лучше два новых карбюратора. Параметры их должны быть идентичными. Следует проверить положение винтов качества и количества смеси. В случае необходимости производится настройка. Важно, чтобы регулировочные винты были вывернуты на одинаковую величину.

Все шланги требуется надежно зафиксировать хомутами. Для обеспечения надежной и долговечной работы важно поставить воздушный фильтр. Так как в стандартном изготовлении имеется всего один фильтр, требуется доработка. Как сделать фильтр, зависит от смекалки автолюбителя, но главное, чтоб не допускалась ситуация работы двигателя напрямую. Вариантом изготовления фильтра является вырезание корпуса из листовой стали по размеру фильтрующего элемента.

Установка воздушных фильтров

Следующим этапом является получение синхронности работы при воздействии на привод газа. Для управления карбюраторами Солекс используется тросиковый привод. Ставим стоковую пластиковую накладку и второй карбюратор синхронизируется с первым. Пробный пуск двигателя покажет насколько правильно проведена предварительная регулировка.

Окончательная регулировка проводится на прогретом двигателе с использованием вакуумметров, предназначенных для многокарбюраторных байков. Также для этих целей можно применить:

  • откалиброванные эконометры;
  • вставляемым в свечное отверстие датчики качества смеси.

Установив два карбюратора на ваз, в процессе эксплуатации следует  следить за состоянием свечей каждой пары цилиндров. Отличный от нормального цвет электродов расскажет про чрезмерное обогащение или обеднение смеси, питающей двигатель. Определившись какому карбюратору требуется регулировка, необходимо добиться оптимального состава смеси. При этом важно, чтобы двигатель стабильно работал на любых оборотах

Результаты модификации

Основным опасением, возникающим у автовладельцев, производящих тюнинг, является появление чрезмерного расхода топлива. Двигатель, работая с двумя карбюраторами, потребляет топливо в пределах нормы, так как  увеличение мощности происходит в основном за счет более оптимального соотношения топлива с воздухом в каждом цилиндре.

Общий вид подкапотного пространства с двумя карбюраторами

Возрастание потребления бензина возникает лишь за счет более агрессивного стиля езды, который наблюдается после прироста крутящего момента и мощности. Автовладельцы дают максимальную подачу топлива в цилиндры, стартуя на светофорах, так как динамические характеристики, в результате данной модернизации, возрастают на 10-15%.

Надежности данной системы на высоком уровне. Наличие дополнительных узлов хоть и повышает риск поломки, но при правильном выполнении монтажных и регулировочных операций карбюраторы долгое время не потребуют вмешательства владельца.

Установку второго карбюратора нельзя отнести к легкому тюнингу. Автовладельцу следует реально оценивать свои силы перед началом модернизации. Пойдя на риск, результат не заставит себя долго ждать. Существенное улучшение тяги на низких оборотах благодаря большому крутящему моменту и увеличение максимальной скорости стоят вложенных усилий по установке двух карбюраторов.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Как установить карбюратор - инструкция по установке карбюратора

Функционирование системы питания двигателя внутреннего сгорания невозможно без карбюратора. В данной статье мы поговорим о том, какую роль выполняет этот узел питания, и как установить карбюратор самостоятельно. В глобальной сети Интернет существует множество специализированных сайтов, на которых можно найти схему подключения карбюратора. Человеку, хорошо разбирающемуся в устройстве автомобиля, этой информации вполне достаточно для успешного подключения карбюратора, чего нельзя сказать про новичка в автомобильном деле. После прочтения данной статьи начинающий автомобилист получит теоретическое представление о том, как подключить карбюратор к своему транспортному средству. При желании полученные знания можно будет применять на практике.

Основные функции карбюратора

Бензин в чистом виде нельзя использовать для работы карбюраторной системы двигателя. ДВС нуждается в горючей смеси, состоящей из топлива и воздуха, создание которой и является основной функцией карбюратора. Вторая, не менее важная функция карбюратора, заключается в регулировании расхода топлива.

Неправильная установка карбюратора может стать причиной повышенного расхода бензина, существенного увеличения токсичных выбросов в атмосферу и снижения срока службы ДВС.

Процесс установки

Демонтируется старый карбюратор вместе с прокладкой.

Посадочное место

Осуществляется визуальный осмотр фланца впускного коллектора на предмет наличия следов нагара. Если таковой будет обнаружен – его нужно обязательно удалить.

Новый карбюратор вместе с новой прокладкой устанавливается на посадочное место, тщательно закручиваются все элементы крепления.

Магистрали подачи топлива закрепляются на специальные штуцеры (подключение шлангов к карбюратору должно осуществляться только при помощи новых хомутов).

Подключение шлангов к карбюратору

Рычаг привода дроссельных заслонок соединяется с газовым тросом. Плотность закрытия дроссельных заслонок и полнота их открытия проверяется методом нажатия и отпускания педали газа.

Осуществляется крепление проводки к электропневмоклапану.

Вакуумный шланг соединяется с распределителем зажигания.

Установка тросика

Соединяются концевики устройства экономайзера принудительного холостого хода карбюратора.

Производится замена расходников (воздушный и топливный фильтр).

На последнем этапе выполняется регулировка работы ДВС. Для этого нужно запустить мотор, который должен работать на холостых оборотах до достижения своей рабочей температуры. Далее, при помощи винта качества и газоанализатора, осуществляется окончательная регулировка работы двигателя и состава смеси.

Регулировка

Во время установки карбюратора специалисты настоятельно рекомендуют отказаться от применения герметика. Объясняется это тем, что герметик легко может забить каналы карбюратора, после чего данный узел не сможет нормально справляться со своими функциями.

Не следует пренебрегать помощью специалистов, если по каким-либо причинам у вас не получается самостоятельно установить карбюратор.

Видео

Смотрите, как устанавливается карбюратор СОЛЕКС на ВАЗ:

Как поставить карбюратор вместо моновпрыска – АвтоТоп

Было время, работал мой моновпрыск как часы. Двигатель работал с полной отдачей во всем диапазоне скоростей. Вроде стараешься ехать 110, глядь, а уже за 130 км/ч перевалило незаметно. Но в какой-то момент в течение нескольких месяцев произошла быстрая деградация. Пропала тяга на средних и высоких оборотах, появился черный дым, хлопки в глушитель. Машина больше 90км/ч не разгонялась. Расход топлива огромный. Проверил компрессию, угол опережения зажигания, все в норме. Утечек воздуха под моновпрыском не было. Менял верхнюю часть моновпрыска с форсункой на запасную, без изменений. Даже давление в подающем топливопроводе проверил и перебрал верхнюю часть моновпрыска (регулятор давления). В общем причину обнаружить не удалось. Осталась версия, что что-то случилось в ЭБУ, т.к. нижнюю часть моновпрыска я тоже проверил тестером, сопротивление потенциометра дроссельной заслонки во всех положениях соответствовало спецификации.
Было решено ставить карбюратор.
Купил:
— Карбюратор ДААЗ 21053-1107010-20 (покупал новый в оригинальной упаковке ВАЗ)
— Бензонасос механический Meyle 1001270003
— Прокладки толстую текстолитовую, прокладку тонкую под карбюратор,
— Возвратную пружину, колесо под трос на рычаг дроссельной заслонки,
— Шпильки М8х1.25 длиной 40 мм,
— Шланги, фильтр, хомуты.
— Трос воздушной заслонки (подсоса) ВАЗ2109
— "Черепашку" от Москвича 2141, гофру к ней и установочный комплект к ней из прокладки, шпилек и гаек.

Переходник, кронштейн для возвратной пружины и кронштейн для троса газа были начерчены в автокаде и заказаны с оказией на производстве.

Бензонасос и подача топлива.
Штатный электрический бензонасос из бака был удален. Белые гофрированные трубки я оставил в баке, отсоединив их от наасоса. В подающую трубку вставил кусок стальной проволоки так, чтобы она держала прямую форму, и открытым концом находилась у дна бака. В верхней части трубку согнул вместе с проволокой внутри, чтобы проволока не выпадала. На штатное место на блоке двигателя поставил механический бензонасос.
Топливный фильтр под днищем удалил и заменил его куском трубкой на хомутах. Без этот было трудно закачать бензин в систему.
Резиновые шланги моновпрыска отсоединил от пластиковых трубок слева у моторного щита.
Сначала подал трубку на бензонасос, после насоса фильтр, с фильтра на карбюратор. С карбюратора на обратку.

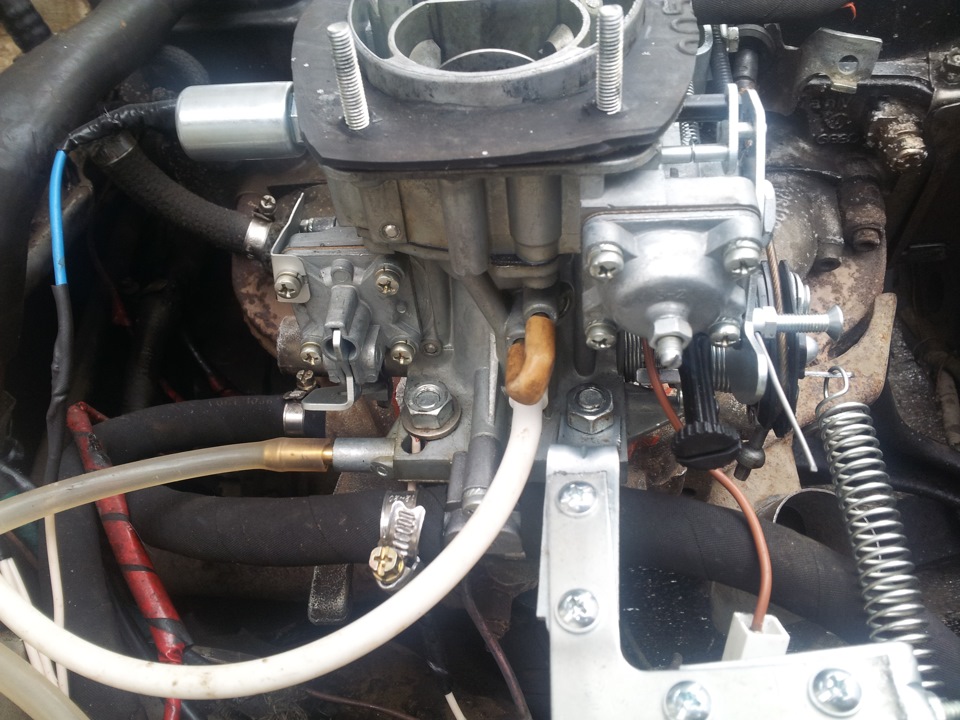

Карбюратор
На рычаг дроссельной заслонки надел пластиковое колесо под трос, как на ВАЗ 2108-09.

Кронштейн для троса газа прикрутил на одну из шпилек клапанной крышки.
Реле холостого хода запитал от катушки.

Воздушный фильтр и подсос.
Черепашка практически касалась моторного щита, и ее пришлось подрезать болгаркой со стороны моторного щита, и заклеить полоской пластика.

Все остальное встало как родное. На фото черепашка прикручена к карбюратору чем попало, т.к. установочный комплект забыл в Москве. Карбюратор на фото тоже прикручен на длинные шпильки с подкладом гаек вместо шайб. Позже уже нашел длиной 40мм, они в самый раз подходят.
Трос подсоса вывел под руль.

Результат
Результат прекрасен. Завелась сразу. Ход педали газа стал немного короче (колесо на рычаге дроссельной заслонке маловато), зато отклик на педаль газа потрясающий. Никаких провалов и тупления.
Через неделю езды вдруг карбюратор стал сильно переливать. Оказалось, выкрутился главный топливный жиклер в одной из камер (привет, оригинальные запчасти ВАЗ). Так что новые карбюраторы требуют разборки и протяжки.

После того как на моём черметолёте была сделана капиталка движки, следующую неприятность авто подкинуло мне в виде дохнущего моника, жрущего в предсмертных конвульсиях горючку десятками литров!
Мастеров у нас в колхозе по моникам я не нашёл, а методом пробного тыка ремонтировать сей автодевайс я посчитал накладно и не рентабельно! В итоге было принято решение ампутировать дохлый, агонизирующий моник. И вместо него вколхозить карб ДААЗ 21073 от рашенговнопрома Нива, у этого агрегата мотор 1.7л что близко к 1.8 Фолькса!)) Уважаемые форумчане, прежде чем задавать вопросы, внимательно прочитайте эту статью бортжурнала, просмотрите фото и так же комментарии! Если всё таки возникли вопросы с удовольствием помогу чем смогу!)) Итак вот подробный доклад по замене:
WV Passat B3, Двигатель RP 1.8 как заменить моновпрыск(моник) на карбюратор ДААЗ 21073 .

Вначале я огуглился чертежом проставки, для соединения карба 21073 с выпускным коллектором VW В3,спасибо www. drive2.RU и добрым людям за чертеж, кстати страница с чертежом пропала с сайта.

Под дюралевую проставку я вырезал из паронита прокладку.

Содержание статьи

  • Как заменить карбюратор на моновпрыск
  • Как поставить карбюратор
  • Как улучшить карбюратор ВАЗ 2107

Установка системы моновпрыска позволяет улучшить рабочие характеристики системы топливораспределения автомобиля, а также снизить уровень шума в салоне за счет замены выпускного коллектора. Произвести замену карбюратора на моновпрыск можно как в специализированном сервисном центре по ремонту автомобилей, так и своими руками в условиях гаражной автомастерской.

Подготовка к монтажу системы моновпрыска

Комплект оборудования для монтажа системы моновпрыска включает в себя впускной коллектор, блок управления, набор армированных топливопроводящих трубок, адсорбер с топливным фильтром, выпускной коллектор с лямбда-зондом и провода электропитания.

Перед началом установки системы моновпрыска карбюратор демонтируется с автомобильного двигателя. Порядок демонтажа карбюратора указан в эксплуатационной документации на автомобиль. Демонтаж карбюратора предполагает также снятие трамблера, коллектора и воздушного фильтра.

Установка моновпрыска

После снятия карбюратора на двигатель устанавливается впускной коллектор с топливопроводящими трубками. Коллектор системы моновпрыска отличается по конструкции от карбюраторного, который был демонтирован на предыдущем этапе. При монтаже коллектора необходимо использовать новый комплект прокладок, повторяющий форму присоединительного фланца.

Затем выполняется установка троса системы управления, перемещения которого регулируют уровень подачи топлива. После этого производится монтаж электронного блока управления.

Лямбда-зонд вкручивается в специальное отверстие впускного коллектора, из которого предварительно извлекается защитная заглушка. На следующем этапе работ выполняется монтаж проводки. Для защиты проводов электропитания от негативного воздействия внешней среды они экранируются полимерными трубками и фиксируются с помощью изоленты.

В некоторых случаях установка проводки управления может потребовать увеличения отверстия в кузове, предназначенного для прокладки проводов. Проводка системы моновпрыска соединяет управляющий блок, бензонасос, лампочку-сигнализатор зажигания и аккумулятор.

На завершающей стадии выполняется установка воздушного фильтра. При подборе данного оборудования не рекомендуется использовать продукцию других автопроизводителей, так как излишняя высота воздушного фильтра может помешать нормальному закрытию крышки капота.

Установка карбюратора ДААЗ-2107 на ГАЗ-21

Установка карбюратора ДААЗ-2107 на ГАЗ-21



Тема уже набила аскомину у многих влядельцев автомобилей ГАЗ и УАЗ. Долго я решался на подобную модернизацию. Взвешивал все «за» и «против», выслушивал как положительные отзывы, так и отрицательные, причем в соотношении 50/50. В минусы ВАЗовских карбюраторов приводилось несколько мифов (из разных уст и источников):

Миф №1. Расход уменьшится, но машина ехать не будет.
Миф №2. Замучишься с настройкой;
Миф №3. Замучишься чистить и обслуживать;

Много было проанализировано материалов в сети на различных сайтах, прежде всего на www.uazbuka.ru – ведь двигатель ГАЗ-21 (ЗМЗ-21А) и семейство 417-х карбюраторных двигателей УАЗа есть одно и то же. Кроме того, было учтено мнение профессиональных автолюбителей, занимающихся ремонтом, в том числе и ВАЗов и, по крайней мере, 3-х волгарей, успешно использующих на «Волгах» карбюраторы ВАЗ.

Первоначальные выводы были такими:

1. Экономить топливо мне всё равно не придется, на то она и «Волга», чтоб за комфорт платить бензином.
2. С настройкой вопрос решу, ведь можно и медведя научить ездить на велосипеде.
3. Чистка и обслуживание – ну поставлю я пару качественных фильтров до и после бензонасоса и «враг не пройдет».

При выборе модели карбюратора и его настройке, основными критериями в пользу выбора той или иной модели служат с одной стороны «экономия топлива» с другой «разгонная динамика». Баланс этих двух критериев можно смещать либо в сторону топливной экономичности в ущерб разгонной динамики, либо в сторону разгонной динамики в ущерб топливной экономичности.
Приведу ниже некоторые утверждения автолюбителей, проанализировав которые я таки решил заменить свой старый карбюратор.

1. Любой двухкамерный карбюратор, установленный на 21-й двигатель, если его сравнивать с однокамерным по определению обеспечивает более качественное приготовление горючей смеси и лучшую разгонную динамику при условии соответствия объему двигателя хотя бы 1,6 - 1,7 л.
2. Из ВАЗовских лучший для «Волги» карбюратор ДААЗ-2107, так как его разрабатывали для самых мощных двигателей ВАЗ (ВАЗ-2107 с двигателем 1.6 л., ВАЗ-2121 «Нива», ВАЗ-2106). Рекомендуют ещё «Солекс» от Самары, но меня сей вариант не устраивал, т.к. ДААЗ-2107 может быть чем-то и хуже, но мне достался на халяву. Если халявы нет, и стоит выбор между двухкамерными карбюраторами для автомобилей ВАЗ или ГАЗ (УАЗ), то лучший вариант - ДААЗ-4178 для ГАЗели, УАЗа, Волги. Его рекомендуют почти все с кем я общался, в том числе и те, кто против установки карбюраторов ВАЗ. Карбюратор изначально рассчитанный для двигателя объемом 2,5 л, обеспечивает отменный разгон, полное отсутствие провалов при паспортном расходе топлива и не требует постоянного внимания.
3. Если выбор пал на карбюратор ВАЗ, на фантастическое снижение расхода топлива двигателем почти вдвое большего объема рассчитывать глупо, но 100%-но 1-1,5 литра экономии всё таки будет. При эксплуатации ДААЗ-2107 с заводскими настройками получится нечто среднее. Он обеспечит лучшую динамику разгона по сравнению с однокамерными карбюраторами при чуть меньшем расходе топлива по сравнению с современным двухкамерным рассчитанным для «Волги». Если что-то не устраивает, то можно поиграть подбором топливных и воздушных жиклеров в пользу большей экономии либо разгонной динамики. Предел минимума расхода топлива 402-го волговского двигателя (ГАЗ-31029 с карбюратором «Солекс») – 10,5 литров по городу, при этом разгонная динамика примерно как на моей 21-й с К-129.
Исходя из этого, я пришел к выводу, что стоит установить любой двухкамерный карб и посмотреть что получится. Если что-то не устроит - всё верну назад.

ЧТО ДЛЯ ЭТОГО НЕОБХОДИМО

1. Переходник под двухкамерный карбюратор. Это не грозит тем, у кого ГБЦ и коллекторы от ГАЗ-24, 31ххх или УАЗ поздних выпусков под двухкамерный карбюратор.
2. Паронитовая прокладка карбюратора ВАЗ-2107 - 2 шт. по 8 р. Установил пока только одну между переходником и карбом.
3. Паронитовая прокладка под однокамерный карбюратор УАЗ. В моем случае под переходник. Я её менять не стал, вроде бы старая ещё нормальная.
4. Текстолитовая проставка карбюратора ДААЗ-2107 - 15 р. Служит как термоизоляция для карба, чтоб не закипал бензин в поплавковой камере. Устанавливается между переходником и карбюратором. Пока не установил.
5. Корпус воздушного фильтра.

Можно также установить экран забора теплого воздуха на коллектор. Адилю Мехмандарову удалось приделать жигулевский (см.здесь). По его словам, зимой его наличие ощущается в лучшей реакции на педаль непрогретого мотора.

Кроме того потребуется:
- трубка вакуумного регулятора ВАЗ; - 20 р;
- регулятор холостого хода без пневмопривода, обычный механический - 22 р;
- герметик ABRO красный термостойкий (лишняя герметичность не помешает) - 65 р за тюбик;
- болты М8 2 х 75 мм и 2 х 50 мм (длину увеличить на 10 мм при желании установки текстолитовой проставки), гайки, шайбы гровера - халява;
- 4 гайки М5 с шайбами гровера для прикручивания корпуса воздушного фильтра - халява;
- 5 гаек М6 с обычными шайбами. 3 для прикручивания крышки корпуса воздушного фильтра (можно гайки-барашки ) и 2 для тяги привода заслонки карба - халява;
- сам воздушный фильтр, я взял немецкий "SCT" - покупал давно, стоимость не помню;
- топливные фильтры с отстойником той же фирмы "SCT" (у меня их теперь два) - 2 х 15 р.
- гвоздь 200-ка диаметром 6 мм для изготовления тяги - халява;
- наконечник тяги карбюратора ВАЗ-классика - халява;
- метчик и плашка М6 с воротками для нарезания резьбы на изготовленной тяге и в наконечнике тяги - халява.


Самая большая трудность – адаптация впускного коллектора под крепление двухкамерного карбюратора. Неоднократно в автомобильных печатных изданиях в том числе и в журнале «За рулем» приводились чертежи переходников под двухкамерные карбюраторы. Для изготовления подобного изделия нужно найти подходящий кусок дюраля и воспользоваться услугами токаря. Поначалу мне достался карбюратор вместе с переходником от Болгова Евгения.

Судя по всему, его изготавливали ещё по чертежу из журнала "За рулем".

Он разрешил взять всё это во временное пользование на неопределенный срок.
Переходник с карбом пролежал почти полгода, руки не доходили. Потом, когда я всё же решил установить карб через этот переходник, его неожиданно по E-mailу раскритиковал Адиль Мехмандаров, мотивируя, что карбюратор будет расположен поперек направления движения и при торможении будет глохнуть движок за счет отлива топлива от жиклеров карбюратора. Этот эффект НЕ наблюдается на карбюраторах «Солекс», у которых дозирующие системы расположены посередине. Также я случайно натолкнулся на страшную историю (не помню точно или в конфе "Авто-ретро" на www.auto.ru или на УАЗбуке) о том как у одного товарища открутилась одна из двух гаек, крепящая переходник к впускному коллектору. В итоге гайку засосало в цилиндр и там получилась "мясорубка", после чего движок и головку пришлось серъезно ремонтировать. Мне такая перспектива совсем не нравилась, поэтому переходник пришлось делать заново и по другому чертежу. Сам чертеж взял с Уазбуки www.uazbuka.ru

Распечатал этот чертеж, а также эскиз переходника, который прислал Адиль Мехмандаров (можно глянуть здесь). Переходник может быть изготовлен из алюминиевого сплава или дюрали. Указанные красным цветом размеры, приведены из расчета под карбюраторы ВАЗ и ГАЗ. Имеются ввиду межцентровые расстояния шпилек на коллекторах двигателей ВАЗов и ГАЗов соответственно. То есть если предполагается установка карба ДААЗ-2107, применяются ВАЗовские размеры, ну а для К-151, 126 или ДААЗ-4178 соответственно ГАЗовские. Если имеется необходимость полной универсальности, отверстия под шпильки могут быть размещены по усредненным координатам, то есть расстояние 93,5 х 47 мм и рассверлены под 9,5-10 мм. Для того чтобы применять в этом случае болты, необходимо сделать выемки под отверстиями (заштрихованная область А) .Тогда появится возможность вставлять сквозные болты. Внутренняя поверхность полученной воронки должна быть обработана достаточно гладко,чтобы не создавать условий для накопления отложений. Размеры входного отверстия даны из расчета размеров смесительных камер 36 мм. Хотя со стороны первичных камер он может быть уменьшен до 32. Но тогда переходник перестанет быть симметричным и появится вероятность ошибки при монтаже. Наклон боковой стенки Б необходим при установке на коллекторы родного двигателя ЗМЗ-21 либо УМЗ-414, 451 (то, что я доводил потом точилом и ножовкой). Масштаб на рисунке не соблюдался. Данная конструкция была разработана Адилем Мехмандаровым на основе увиденного чертежа переходника для Москвича 401 в журнале За рулем от 1983 года.

Учел также его рекомендации по высоте переходника (должен быть 50-60 мм) отдал всё это дело токарю. Через некоторое время переходник был готов и отложен до свободного времени.


«Свободное время» началось с того, что установленный карбюратор К-129 на моей ГАЗ-21И начал барахлить. Появилось дергание на подъемах и на прямой при работе двигателя в режиме ближе к 4000 об/мин. Складывалось впечатление, что двигателю не хватает топлива. Не знаю, что там было, но я успел проверить трубку вакуумного корректора трамблера, сам трамблер, уровень в поплавковой камере - ничего не помогало. Я вспомнил про ВАЗовский карбюратор и переходник.

УСТАНОВКА

После визуального осмотра переходника (дело было в пятницу вечером) я понял, что он одной стороной будет упираться в выпускной коллектор. Звонить опять токарю было бесполезно, да и ехать было надо, и я решил переходник доработать самостоятельно. Утром в субботу вооружившись ножовкой по металлу, дрелью и электроточилом переходник был доведен до ума, но не до конца. Он упирался в теплоотражающий экран, который отгораживает карбюратор от выпускного коллектора. Так как сам переходник был достаточной высоты (около 60 мм), а карб ещё выше, то от экрана я отказался совсем.

После этого нужно воспользоваться дрелью со сверлом М8 для того, чтоб немного развернуть отверстия крепления карба, так как изначально чертеж переходника предусматривает установку карба типа К-151 или ДААЗ-4178 Солекс (для Волги, ГАЗели). Эти карбы по сравнению с жиговскими имеют отклонения по расположению крепежных отверстий около 1-1,5 мм. После этого можно стыковать карбюратор и переходник. Паронитовой прокладки не было, была картонная. Временно я использовал её, предварительно нанеся тонкий слой красного герметика ABRO с двух сторон прокладки.

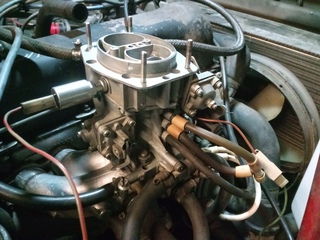

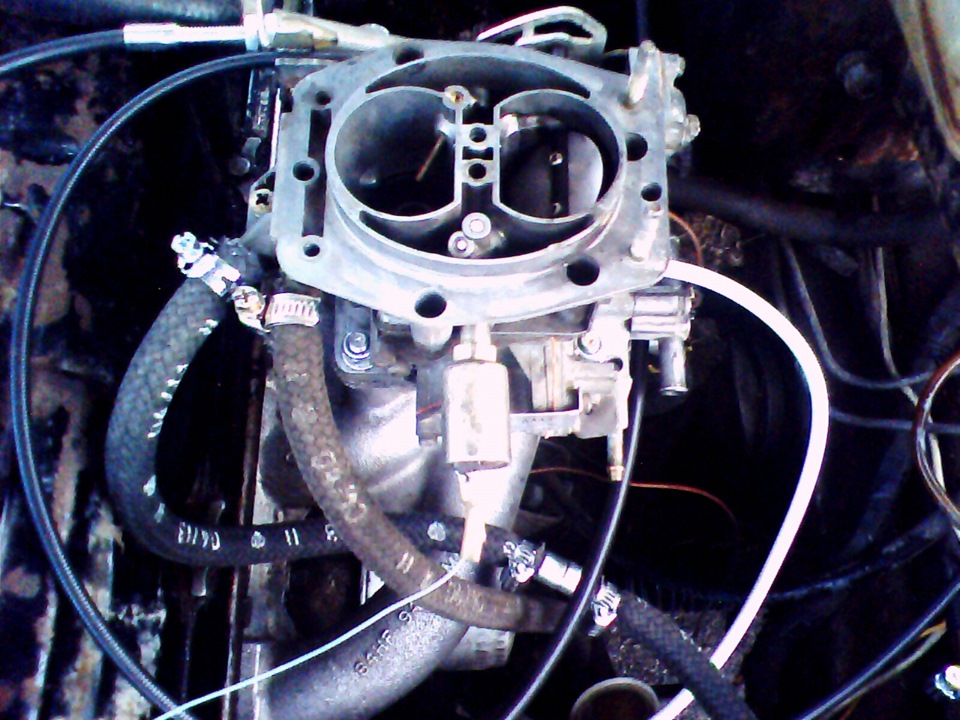

Что в итоге получилось видно на фото. Видно также одну сторону переходника после доработки.

После этого снял старый воздушный фильтр (маслонаполненный), отсоединил тяги привода карбюратора и демонтировал карбюратор К-129.

При установке лучше следовать нижеприведенным пунктам.

1. Прикручиваем карбюратор к переходнику.
Процедура поставлена на первое место не зря. Дело в том, что переходник такой высоты и конфигурации не позволяет вставить болты (шпильки) ни со стороны карбюратора, ни со стороны самого переходника при отдельно установленном переходнике. Снизу мешает коллектор, а сверху - выступающие части карбюратора.

2. Устанавливаем конструкцию на впускной коллектор вместо старого карба и прикручиваем гайками. Под гайки не забить подложить разрезные шайбы (гровера). Можно дополнительно использовать герметик.


3. Подсоединяем трубку вакуумного регулятора зажигания.
Подсоединение данной трубки обязательно, так как без неё движок хоть и запустится, но через 1 секунду чихнет через карб, затем выстрелит через глушак и заглохнет.

Я просто обрезал трубку, которая идет от трамблера, на неё одел кусок жигулевской и соединил с карбом. Сразу поясню что нужно будет потом крутить. Слева от трубки - винт холостых оборотов, а справа от неё (внутри отливки) - винт качества горючей смеси (на предыдущем фото его видно лучше).

БЕЗ ВАКУУМНОГО РЕГУЛЯТОРА ЗАЖИГАНИЯ КАРБЮРАТОР РАБОТАТЬ НЕ БУДЕТ.

4. Глушим на карбе штуцер отсоса картерных газов, который должен соединяться с крышкой клапанов.
У меня движок уже не очень свежий, поэтому, чтоб не засорять карб я её заглушил путем одевания куска топливного шланга, с другой стороны которого вворачивается болт М6 или М8. Фото, к сожалению, нет. Данный штуцер находится в районе механизма привода дроссельных заслонок. Если движок ещё свежий, то можно завернуть в освободившееся отверстие крепления планки старого возд фильтра на клапанной крышке подходящий штуцер и подходящим шлангом соединить его со штуцером отсоса картерных газов на карбе. В случае открытой системы вентиляции картера, глушим также и штуцер на корпусе воздушного фильтра, который должен соединяться с сапуном выхода картерных газов. Если же система вентиляции закрытая - соединяем штатную трубку сапуна вентиляции картера с патрубком вентиляции на воздушном фильтре. Лучше всего для этого подойдет 16мм-вый патрубок (патрубок печки или его аналог).

5. Заменить вакуумный регулятор холостого хода с ЭПХХ на обычный механический.

вакуумный с ЭПХХ

механический

ЕСЛИ ЭТОГО НЕ СДЕЛАТЬ, ТО КАРБЮРАТОР НЕВОЗМОЖНО БУДЕТ ОТРЕГУЛИРОВАТЬ НИ ВИНТОМ КАЧЕСТВА СМЕСИ, НИ ВИНТОМ ХОЛОСТЫХ ОБОРОТОВ. Двигатель будет работать только в режиме "малый газ", а после отжатия педали будет глохнуть. Можно не менять, но тогда необходимо откуда-то взять разрежение из впускного коллектора. С родного коллектора брать неоткуда, к тому же оно не такое сильное как в жигулевском более высокооборотистом двигателе. Поэтому покупается в магазе новый механический регулятор ХХ ВАЗ-классика и вставляется на место предварительно выкрученного вакуумного регулятора.

6. Изготавливаем новую тягу привода дроссельной заслонки.


За основу был взят гвоздь длиной 200 мм. Откусив острую часть и шляпку один конец был загнут при помощи тисков также как и на стандартной тяге. Затем плашкой М6 нарезаем резьбу на загнутом конце настолько, чтоб можно было закрутить гайку и ещё одной её законтрить. На другом конце также нарезается резьба лучше с запасом. Затем метчиком М6 проходим по наконечнику тяги. После того как наконечник можно будет навернуть, тяга гнется в тисках таким образом, чтобы при полностью нажатой педали дроссельная заслонка была полностью открыта и при этом полностью откинула упор, удерживающий заслонку второй камеры в закрытом положении. Тут я всё делал на глаз, примеряя, прикидывая и прикладывая.

7. Подсоединяем топливную магистраль.

Я решил установить два фильтра очистки топлива, один - перед бензонасосом (фото внизу), а второй - перед карбюратором (фото вверху).


8. Подсоединяем трос подсоса.
Вобще-то я его подсоединил, покатавшись на этом карбе полдня, но лучше это сделать сразу, пока снят воздушный фильтр. Я сделал следующим образом. Трос вытянул в салон, продел его сначала через отверстие для троса спидометра - не хватило длины. Тогда я его продел через отверстие для рулевой колонки и закрепил на крышке клапанов вместе с трубкой вакуумного регулятора зажигания. Пришлось перекинуть ВВ-провода зажигания и сдвинуть к ним изоляцию троса - от греха подальше. Оголившийся кожух троса под торпедой я замотал изолентой, чтоб не смещалась изоляция и чтоб ни дай Бог не коротнули на него провода, которых там хватает.

9. Прикручиваем корпус воздушного фильтра и устанавливаем сам фильтр.

Корпус воздушного фильта расположен достаточно высоко и приглядевшись можно определить степень загрязнения самого фильтра.

После этого КАРБЮРАТОР ГОТОВ К РАБОТЕ.

НАСТРОЙКА

Я не буду приводить тезисы руководства по настройке карбюраторов такого типа. Просто расскажу как я произвел настройку сначала для того чтоб прокатиться, а потом для того, чтобы нормально ехать.
Всё началось печально. Карбюратор был уже установлен, первая моя попытка запустить двигатель не увенчалась успехом. Всё потому, что мной были допущены ошибки, которые этот тип карбюраторов не прощает (см. п.3 и п.5). Так я провозился полчаса, пытаясь хоть как-то запустить двигатель, двигая трамблер, безрезультатно вращая винт качества и регулировки холостых оборотов. В итоге я плюнул, выругался матом и снял всю конструкцию вместе с воздушным фильтром и тягой. Установил на место К-129 и стал прикручивать воздушник и вдруг кряк… - сломалась шпилька крепления воздушника к карбюратору. Лопнула внутри карбюратора. Я снова, уже грязно, выругался, убрал воздушник в большой пакет, завязал его на всякий случай, чтоб масло не растеклось и решил ехать без воздушника. Помнится в детстве на УАЗе ездили с отцом без воздушника целый месяц - вроде бы ничего страшного, так что я решил ехать без него. Единственное что необычно, при нажатии на педаль слышится свист всасываемого воздуха.
На следующее субботнее утро я решил довести дело до конца. Заехал в магазин, купил недостающую трубку вакуумного регулятора зажигания ВАЗ, и поехал опять в гараж. Снова процедура снятия/установки. На этот раз вакуумный регулятор был задействован и двигатель запустился. УРА! Однако карбюратор всё ещё был с пневмоприводом холостого хода. Для того, чтобы двигатель нормально работал после запуска пришлось длиной тяги отрегулировать такое положение заслонки 1-й камеры, при котором двигатель работает вполне устойчиво. Я попробовал проехать вокруг бокса. Понравилось ровное ускорение на первой и на второй передачах. Регулировать было больше нечего, и я двинулся к дому. По пути заехал в магазин и приобрел там ещё и механический регулятор холостого хода, 2 фильтра очистки топлива и всё это заменил прямо на площадке перед магазином. После установки механического регулятора установил винт в среднее положение. Винт качества завернул до конца и отвернул на 2 оборота. Запустил двигатель, обороты холостого хода были около 1800-2000 в минуту - видимо был сильно откручен винт холостого хода. Завернул его до тихих оборотов, затем заворачиванием винта качества установил обороты, при которых двигатель работает устойчиво. Короче говоря, отрегулировал также как и родной карб. В процессе регулировки карбюратора пришлось немного доворачивать трамблером в сторону более устойчивых оборотов. В общем, и карбюратор и зажигание были отрегулированы заново. Больше никаких настроек не производил. Насколько верны регулировки можно будет судить по разгонной динамике и расходу топлива. Но об этом изложу чуть позже. На момент написания сего опуса я проехал по городу и трассе в сумме 150 км и, судя по линейке в бензобаке, от 25 осталось чуть меньше 10 литров топлива. Оптимистично.

РЕЗУЛЬТАТЫ

После замены регулятора холостого хода и дополнительной регулировки, а также настройки зажигания разгон стал достаточно резвым. По трассе предел скорости на 1-й камере по ровной дороге - 90-95 км/ч, на небольших подъемах в пределах 5-8% - 85-90 км/ч. При движении по ровному участку без подъемов нужды открывать вторую камеру не вижу, хотя иногда при обгоне фуры приходится придавливать и тогда начинается ускорение, причем достаточно динамичное. На подъемах обгон фуры происходит также динамично, только приходится чуть раньше открывать вторую камеру, где-то после 80 км/ч. Есть и недостатки. Так при преодолении крутого подъема со скорости 40 км/ч на прямой передаче, даже если полностью нажать на педаль, вторая камера не открывается, так как при низких оборотах не хватает разрежения для открытия второй камеры. Нажатием педали "в пол" открывается только упор, удерживающий вторую камеру в закрытом положении. Сама же заслонка может открыться только при скорости где-то 55-60 км/ч и выше, что соответствует частоте вращения коленвала 2000-2200 об/мин. Для того чтобы вторая камера открывалась независимо от частоты вращения и создаваемого разрежения во впускном коллекторе, механический привод второй камеры более предпочтителен. Такой привод второй камеры, насколько помню, имеют карбюраторы типа ОЗОН, Солексы, К-126, К-151. В общем, я на днях общался с опытным человеком, в том числе и по ВАЗовским карбюраторам, так вот он рекомендует заменить имеющийся механизм привода заслонок 1-й и 2-й камер на ОЗОНовский (ставился на ВАЗ-2101,011), при этом не меняя всю «нижнюю часть» моего ДААЗ-2107, так как его «горло» самое большое из всех ВАЗовских и ближе всего подходит к характеристикам нашего двигателя. Расход будет больше литра на полтора, но зато разгоняться будет порезвее. Хотя, меня пока устраивает и ускорение и скорость и аппетит. Во всяком случае, ускорение лучше, чем раньше, что позволяет теперь уверенно набирать скорость со светофора в левом ряду никого не задерживая. Да и вообще транспортного потока стало легче придерживаться. Скорость при полностью нажатой педали «в пол» 125 км/ч – более мне и не надо. Ещё осталось довести до ума тягу привода заслонки, т.к. она открывает упор второй камеры только на 80%. Определенные мысли на счет доработки тяги у меня есть.
В целом, проведенной модернизацией я доволен. Разгонная динамика даже на первой камере примерно такая же, как на однокамерном К-131. Видимо этот карб всё же оптимальнее готовит смесь. Это уже не моя оценка, а человека, который установил новый К-131 на свою 21-ю со свежеоткапиталенным двигателем.

ВЫВОДЫ

Проехав в общей сложности более 1000 км был приблизительно измерен расход топлива. В смешанном режиме (город и трасса) полного бака (60 л) мне хватило на 557 км по одометру, что составляет около 10,7-10,8 литров на сотню. Для более объективной оценки нужно ещё учесть меньший диаметр радиальной резины (690 мм) по сравнению с родной диагональной (718 мм) и разницу в величинах статического радиуса шин в 20 мм. При такой разнице примерно на 7% может завышать одометр и указанные 10,5-11 реально будут порядка 11,2-11,7. Для Волги это очень неплохо, учитывая, что двигатель моего автомобиля не первой свежести.

ПЛЮСЫ:
1. Лучшая динамика разгона по сравнению с однокамерными карбюраторами.
2. Незначительно, но всё же меньший расход топлива.
3. Возможность использования ЭПХХ.
4. Более легкий воздушный фильтр, простота замены фильтрующего элемента воздушного фильтра, наличие импортных сменных элементов в любом магазине.
5. Наличие ремкомплектов.
6. Возможность установить другие модели двухкамерных карбюраторов.
7. Очень устойчивая работа на ХХ, более четкая его регулировка. Также устойчивая работа при движении на малых оборотах и переходных режимах. Провалы если и имеются, то их легко устранить регулировкой зажигания и винтом качества горючей смеси.
8. Безукоризненный пуск двигателя после длительной стоянки и отличная работа карбюратора на "подсосе". Со своим К-129 иногда глох при малейшем нажатии на педаль газа для прибавки оборотов, а здесь даже ничего нажимать не надо - просто вытянул и всё, обороты можно регулировать в пределах 500-2500 в минуту.

МИНУСЫ:
1. Любителям оригинала эта модернизация неприемлема, хотя в моем случае возврат к родному карбюратору вместе с регулировкой занимает 10-15 минут.
2. Чувствительность к засору. Придется применить импортные топливные фильтры. А вообще сейчас бензин такой, что в любом случае лучше перестраховаться.
3. Необходимость изготовления переходника.

Всем, кто колеблется между «ставить» или «не ставить» я скажу - ОДНОЗНАЧНО СТАВИТЬ! Модернизация системы питания путем установки более современного карбюратора считаю вполне оправданной.

НЕБОЛЬШОЕ ДОПОЛНЕНИЕ С УЧЕТОМ МОРОЗОВ

С наступлением холодов поведение холодного двигателя существенно ухудшилось. При температуре воздуха ниже -5 автомобиль, даже при температуре двигателя 85 градусов, если убрать подсос первые 5-6 км отказывался ехать. Наблюдался провал при нажатии на педаль акселератора, холостые обороты плавали, двигатель глох при движении накатом. Ещё через пару км всё приходило в норму. Очень неудобно было, особенно при движении от светофора к светофору или при выезде на главную. Причиной тому была подача в карбюратор холодного воздуха и, как следствие, образовывался другой состав горючей смеси, далекий от оптимального. Это лишний раз свидетельствует об оптимальной дозировке топлива карбюратором ДААЗ-2107, раз машина чувствует малейшие отклонения.

Было решено установить воздухозаборник горячего воздуха на выпускной коллектор и соединить гофрой с воздуханом.

Был приобретен заборник от ВАЗ-классики и гофра от него же. На все ушло 70 р. Долго мозговал куда бы приладить заборник. Вроде бы нашел место посередине коллектора, но пришось дорабатывать заборник на точиле, чтоб он поместился. Когда всё было сделано, я выяснил, что в этом месте гайка прикипела капитально и открутить её не сорвав грани будет невозможно. Тогда было найдено другое место - с края ближе к шиту моторного отсека. По идее там должно быть теплее всего. Туда я заборник и приладил, причем очень легко и быстро. Поскольку место на шпильке ещё было, мне не пришлось даже откручивать гайку, я просто прикрутил заборник ещё одной такой же гайкой.

После этого одел гофру и стянул хомутами. Попутно заменил хомуты на нижнем патрубке радиатора. Хорошо что у меня их было два, так вот у одного разогнулся крепеж и он стал болтаться, второй ещё держал. Заменил оба на немецкие, а те что снял - использовал для гофры. Вывод - покупайте качественные хомуты для системы охлаждения. Что в итоге плучилось видно на следующем фото.

Далее необходимо перевернуть крышку воздушного фильтра таким образом, чтобы обеспечить забор воздуха из бокового отверстия. Переднее же отверстие перекрывается при этом щитком на крышке. Для более плотной герметизации переднего отверстия я заткнул его изнутри ветошью. Это всё.

Что хочу сказать. Проблема исчезла тут же - как к бабушке сводили. Через считанные минуты после пуска двигателя реакция на педаль акселлератора, даже на непрогретой машине, стала такой же как и была в летний период, что лишний раз доказывает об актуальности этой доработки.

Всем удачи!

Подбор карбюратора на ВАЗ 2101-2107

Под классическими моделями ВАЗ следует понимать автомобили от 2101 до 2107. Владельцы подобных авто с карбюратором часто прибегают к поиску более эффективных решений для повышения динамических характеристик и/или снижения расхода горючего. Как разгон, так и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец принимает решение об установке стороннего карбюратора, тогда нужно учесть ряд индивидуальных особенностей при выборе.

Содержание статьи

Штатные модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Карбюраторы также создавались для двигателей разного объема. Некоторые модели карбюраторов с одного силового агрегата можно запросто установить на другой, а в некоторых случаях  потребуются переделки.

Карбюратор ДААЗ/Weber

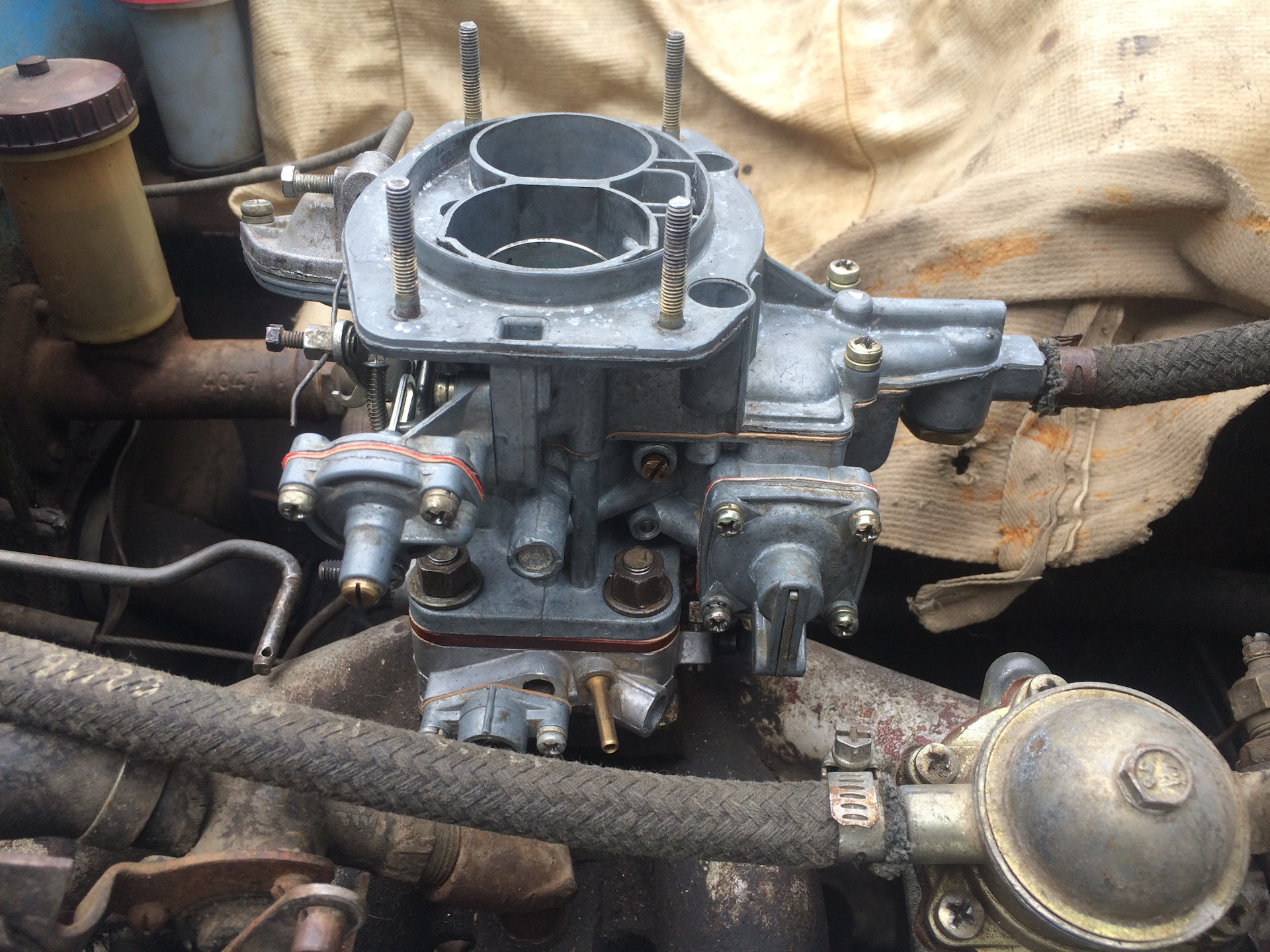

Карбюраторы ДААЗ (Дмитровский Автоагрегатный Завод) 2101, 2103 и 2106 были продуктами, которые производились благодаря наличию лицензии фирмы Weber. По этой причине модели называют как карбюратор ДААЗ, так и карбюратор Weber, но понимают одинаковое устройство.  Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо относят высокое потребление горючего на отметке от 10-и до 14-и литров на сотню километров. Еще одной потенциальной сложностью сегодня является практически полное отсутствие этих моделей даже б/у в приемлемом рабочем состоянии.

Карбюратор Озон

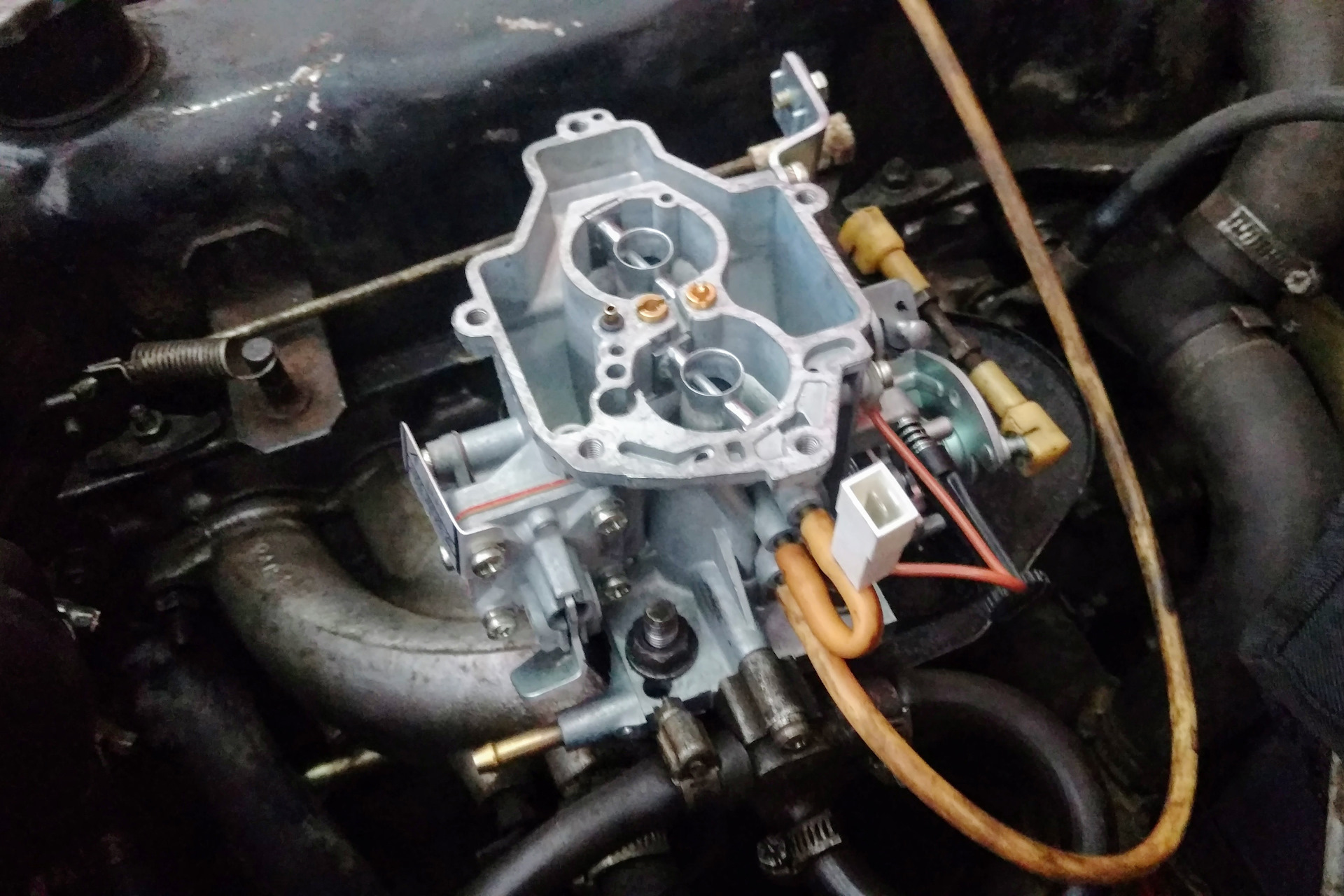

Модели ВАЗ 2105-2107 получили усовершенствованные карбюраторы ДААЗ. Данная модель карбюратора еще называется Озон. Карбюратор Озон получил название благодаря своей экологичности. Полностью исправный и настроенный карбюратор Озон позволяет снизить расход от 7-и до 10-и литров бензина на сотню километров сравнительно с Вебер и способен обеспечить неплохую динамику.

Среди минусов этой модели отмечена конструкция карбюратора. Процесс активной эксплуатации приводит к ряду проблем с вторичной камерой. Открытие  камеры происходит не механически, а благодаря пневматическому клапану.

Если карбюратор Озон подвергся загрязнению или нарушены его регулировки, тогда 2-я камера может открыться с задержкой или оставаться закрытой полностью. Это приводит к заметной потере отдачи от силового агрегата, к ухудшению динамики разгона, к снижению максимальной скорости, к нестабильной работе мотора на оборотах выше средних.

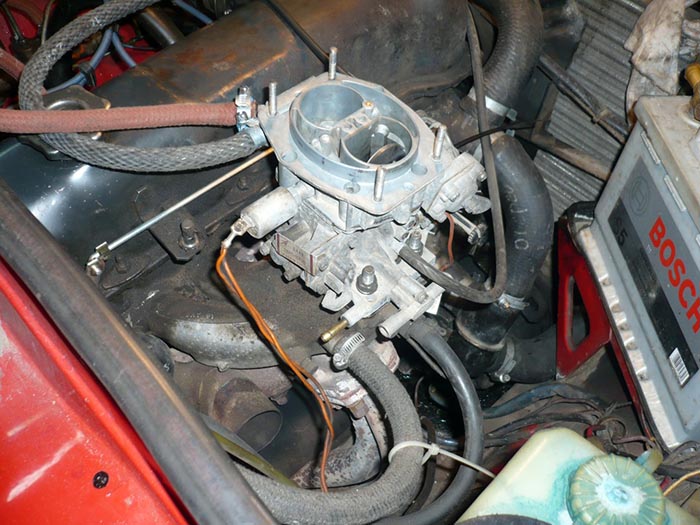

Карбюратор Solex

Не меньшую популярность имеет модель карбюратора ДААЗ 21053, который является лицензионной продукцией фирмы Solex. Карбюратор зарекомендовал себя экономным и одновременно динамичным решением при установке на двигатели «классики». Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему обратной подачи горючего (обратку). Благодаря такому решению излишки бензина попадают обратно в бензобак. Обратка позволяет экономить около 400-800 грамм бензина на сотню пройденных километров.

Рекомендуем также прочесть статью о тюнинге карбюраторного впрыска. Из этой статьи вы сможете узнать о возможных доработках карбюратора для улучшения его характеристик и производительности.

Отдельные версии этой модели могут иметь целый ряд вспомогательных электронных систем. К основным решениям относят систему холостого хода с регулировкой электрическим клапаном,  автоматическую систему холодного пуска и т.д. Такие новшества встречались на экспортных вариантах автомобиля. На территории СНГ распространение получил карбюратор Solex c электрическим управляющим клапаном холостого хода.

Система в эксплуатации оказалась проблемной. В карбюраторе данного типа воздушные и топливные каналы узкие и быстро забиваются. Если карбюратор своевременно не обслуживать, тогда первой давала сбой система холостого хода. Карбюратор Солекс расходует от 6-и до 10-и литров горючего в спокойном режиме. Что касается динамики, то уступает он только ранней разработке Weber.

Все упомянутые выше карбюраторы ставятся на классические двигатели ВАЗ без доработок. Единственным нюансом при выборе остается подбор карбюратора относительно рабочего объема Вашего мотора. В том случае, если имеющийся карбюратор рассчитан на другой объем, тогда потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка нестандартного карбюратора

Владельцы «классики» в ряде случаев прибегают к установке нештатных моделей карбюраторов на свои авто. Такая инсталляция потребует  определенных переделок и последующей настройки. Речь идет о моделях карбюраторов Solex 21073 и Solex 21083.

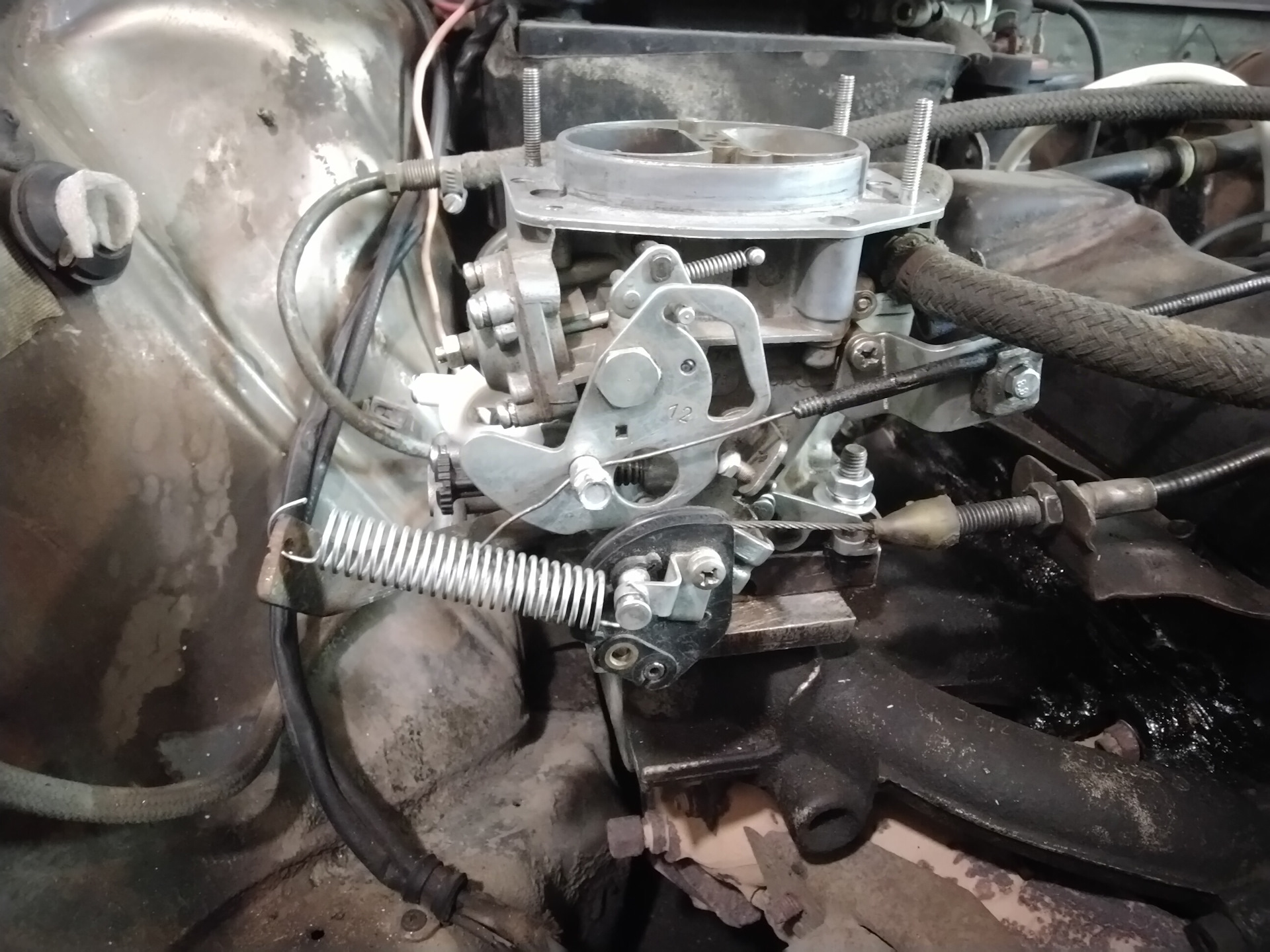

Модель Solex 21073

Данная  модель разработана для мотора с объемом 1.7 литра и штатно устанавливалась на силовой агрегат автомобиля Нива. Карбюратор Solex 21073 отличается от других большими каналами и жиклерами. Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться прироста в динамике, но расход топлива поднимается до отметки в 9-12 литров на сотню.

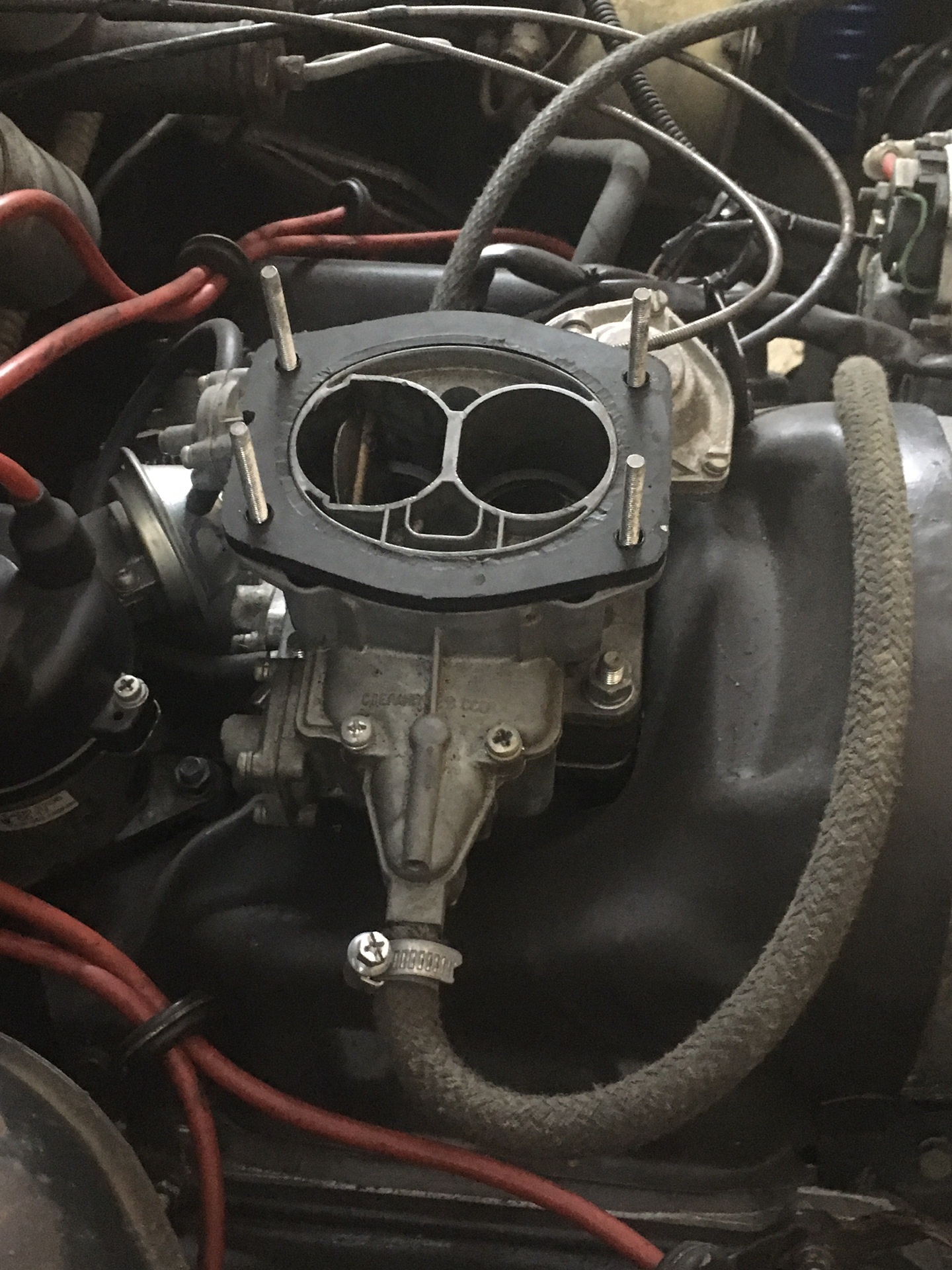

Модель Solex 21083

Solex 21083 ставился на ВАЗ 2108-09. Если ставить его на двигатели «классики», тогда потребуются доработки. Системы газораспределения моторов 01-07 и 08-09 имеют ряд отличий. Установка такого карбюратора без переделок приведет к тому, что при оборотах около 4000 скорость подаваемого воздуха может дойти до звуковой, а мотор дальше раскрутить не получится. Для установки этой модели карбюратора необходимо рассверливать диффузоры первичной и вторичной камеры для их расширения. Также нужно установить большие жиклеры. Процесс доработки является трудоемким, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели на 21073.

Подведем итог

Напоследок добавим, что существуют однокамерные и двухкамерные модели карбюраторов иностранного производства. К минусам такого выбора относят высокую стоимость, сложности в настройке и обслуживании, а также не всегда лучшую динамику и экономичность сравнительно с перечисленными выше моделями карбюраторов ДААЗ, Solex или Weber.

Читайте также

Как заменить карбюратор на большинстве автомобилей

Карбюратор предназначен для измерения входящего воздуха, смешивания необходимого количества топлива с этим воздухом и подачи смеси в двигатель. Когда это соотношение воздух-топливо выключено, это приводит к нескольким различным условиям работы. Возможна потеря мощности, перегрев двигателя и снижение расхода топлива. Это лишь некоторые, но не все последствия плохо работающего карбюратора.

Процесс замены карбюратора, описанный ниже, предназначен для ознакомления, а не для руководства по какой-либо конкретной модели.Существует несколько типов карбюраторов, и не все производители используют одни и те же типы. Некоторые производители могут даже использовать разные марки карбюраторов для одной и той же модели и года выпуска данного автомобиля. Вот почему этот обзор написан таким образом, чтобы охватить все основы карбюраторов в целом.

  • Предупреждение : При обслуживании любой части топливной системы автомобиля очень важно соблюдать меры предосторожности, чтобы избежать пожара. Топливо легко воспламеняется и требует готовности, чтобы избежать травм.Настоятельно рекомендуется постоянно держать под рукой огнетушитель. Также рекомендуется носить защитные очки, поскольку топливо едкое и может очень легко повредить глаза. Бензин также опасен при вдыхании. Рекомендуется производить ремонт в хорошо проветриваемом помещении.

Часть 1 из 10: Отсоединение кабелей аккумуляторной батареи

Необходимые материалы

  • Камера
  • Удлинитель
  • Ключи накидные
  • Легкий растворитель, например очиститель тормозов или спирт
  • Маркер
  • Малярная лента
  • Плоскогубцы
  • Скребок или бритвенное лезвие
  • Отвертки
  • Магазинные тряпки или полотенца
  • Маленькая топливобезопасная емкость или поддон
  • Маленькая монтировка
  • Набор головок
  • Набор гаечных ключей

При работе с топливной системой всегда рекомендуется отсоединять кабели аккумуляторной батареи, чтобы избежать искр, которые могут быть вызваны случайным прикосновением к электрическим соединениям инструментами или другими поверхностями.А поскольку процесс замены карбюратора будет включать контакт с бензином как в жидкой, так и в газообразной форме, очень важно ограничить вероятность возникновения искры.

Шаг 1. Найдите аккумулятор и отсоедините кабели . Найдите аккумулятор под капотом автомобиля и отсоедините положительный (+) и отрицательный (-) кабели аккумулятора.

Шаг 2: Закрепите кабели . Вам нужно будет экранировать и закрепить кабели таким образом, чтобы они не могли случайно коснуться штырей на батарее во время ремонта.Закройте кабельные наконечники и зафиксируйте их в стороне.

Часть 2 из 10: Снятие воздухоочистителя и всех воздухозаборников

Большинство карбюраторов имеют воздухоочиститель, закрывающий воздухозаборник карбюратора. Этот узел воздушного фильтра обычно содержит воздушный фильтр, чтобы не допустить попадания грязи и мусора в двигатель. Этот фильтр чаще всего представляет собой сложенный бумажный элемент или материал типа губки. Крышка воздушного фильтра в сборе обычно удерживается на месте винтами, болтами, зажимами или любой их комбинацией.

Кроме того, могут быть воздуховоды или шланги, идущие от узла воздухоочистителя к источнику свежего воздуха в передней части автомобиля.

Шаг 1. Определите узел воздушного фильтра и все связанные воздуховоды . Визуально определите все детали, составляющие сборку воздухоочистителя и воздуховоды, которые необходимо будет снять, чтобы получить доступ к карбюратору.

Шаг 2: Снимите узел воздушного фильтра и все воздуховоды .Снимите все компоненты, связанные с воздушным фильтром в сборе и его воздуховодом, используя инструменты в соответствии с типом крепежа, удерживающего детали на месте. Отложите эти детали в сторону и в сторону.

Часть 3 из 10: Обнаружение и снятие всех вакуумных шлангов и других соединений

Карбюратор функционирует, механически считывая сигналы от двигателя, чтобы определить, под какой нагрузкой он находится. Один из способов определения этой нагрузки - получение сигнала от впускного коллектора в виде разрежения внутри впускного коллектора.Этот сигнал поступает в карбюратор по вакуумным шлангам.

В зависимости от типа карбюратора, используемого в автомобиле, к карбюратору подключаются один или несколько вакуумных шлангов.

Шаг 1: Визуально определите все шланги, прикрепленные к карбюратору . Осмотрите карбюратор по периметру и найдите все шланги, которые к нему подключаются.

  • Подсказка : Хорошая идея - сфотографировать шланги в их исходной конфигурации с помощью камеры или телефона, потому что после повторной сборки вы можете вернуться к фотографиям.

  • Совет : При необходимости шланги и любые последующие соединения могут быть помечены малярной лентой и маркером, чтобы помочь вам запомнить место и назначение каждого из них.

Шаг 2: Снимите все шланги . Снимите все шланги, прикрепленные к карбюратору, и закрепите их сбоку от рабочей зоны.

Часть 4 из 10: Удаление всех звеньев

Найдите рычаг дроссельной заслонки, который соединяет педаль дроссельной заслонки внутри автомобиля с карбюратором, который будет прикреплен к боковой стороне карбюратора.Эта связь управляет дроссельной заслонкой карбюратора. Затем дроссельная заслонка контролирует количество воздуха, поступающего в карбюратор, тем самым сигнализируя, сколько топлива потребуется двигателю. Тяга дроссельной заслонки может удерживаться любой комбинацией зажимов, болтов или винтов.

Шаг 1: Визуально идентифицируйте рычажный механизм и его кронштейн . Осмотрите карбюратор со всех сторон и найдите рычаг дроссельной заслонки и любые его кронштейны, которые необходимо будет снять, чтобы отделить карбюратор от впускного коллектора.

Шаг 2: Снимите тягу и кронштейн . Отсоедините тягу дроссельной заслонки и все кронштейны, которые могут установить ее сбоку от карбюратора. Снимите тягу и кронштейн и закрепите их сбоку.

Часть 5 из 10: Отсоединение линии подачи топлива

Карбюратор использует топливо из топливного бака для подачи бензина в двигатель. Обычно для этого используется шланг или металлическая трубка, называемая топливопроводом, который соединяется с карбюратором.

Эта линия может удерживаться на карбюраторе хомутом (для резинового шланга) или может быть ввинчена непосредственно в карбюратор (в случае металлической линии).

Шаг 1: Сбросьте остаточное давление топлива в топливопроводе . Осторожно отсоедините линию и сбросьте остаточное давление, которое может все еще присутствовать.

В зависимости от типа используемой топливной системы в топливной магистрали все еще может находиться топливо под давлением. При снятии топливопровода у вас должно быть что-нибудь, что могло бы уловить вытекающее топливо при снятии магистрали.

Если есть место, лучше всего под линией поставить таз или поднос. Если пространство ограничено, можно положить тряпку или полотенце ниже линии, чтобы собрать как можно больше топлива.

Шаг 2: Снимите топливопровод . Снимите топливопровод, сняв все необходимые зажимы, болты, гайки или другие крепежные детали, необходимые для отделения топливопровода от карбюратора.

Шаг 3. Слейте воду из топливопровода .Слейте как можно больше остаточного топлива из линии, чтобы избежать утечки.

Шаг 4: Отведите топливопровод в сторону . Разместите трубопровод в сторону так, чтобы топливо не капало на рабочую зону.

Часть 6 из 10: Удаление старого карбюратора

Карбюратор удерживается на впускном коллекторе с помощью любой комбинации болтов, гаек, шпилек и винтов. Эти крепления могут быть расположены в любом месте карбюратора, например, вокруг основания или даже в центре корпуса карбюратора.

Шаг 1. Найдите и снимите крепеж карбюратора . Визуально определите все крепежные детали, которые крепят карбюратор к впускному коллектору.

Используйте соответствующие инструменты для снятия монтажного оборудования.

Шаг 2: Отсоедините карбюратор от впускного коллектора . Выньте карбюратор из впускного коллектора.

Если при снятии карбюратора возникает сопротивление, можно использовать небольшую монтировку или отвертку, чтобы осторожно высвободить карбюратор.

  • Предупреждение : Будьте очень осторожны, поднимая карбюратор, поскольку корпус и фланцы хрупкие и могут быть повреждены или сломаны, если вы не соблюдаете осторожность. НИКОГДА не засовывайте ничего в шов между карбюратором и впускным коллектором. Это может вызвать повреждение фланцев карбюратора или впускного коллектора, что, в свою очередь, может вызвать утечку вакуума и впоследствии привести к тяжелым условиям эксплуатации.

Шаг 3: Закройте отверстие впускного коллектора .Поместите тряпки или полотенца в отверстие впускного коллектора, чтобы мусор не попал в двигатель.

Будьте осторожны, не кладите их так далеко, чтобы их нельзя было извлечь, когда пришло время установить сменный карбюратор.

Шаг 4: Снимите старую прокладку, если применимо . Снимите прокладку между карбюратором и впускным коллектором.

  • Примечание : Не все производители используют прокладки. Если прокладки нет, обратитесь к сертифицированному механику, например, из YourMechanic, для получения дополнительной информации.Фактически, на протяжении всего этого процесса вы всегда можете попросить механика получить быструю и подробную консультацию от одного из наших сертифицированных технических специалистов.

  • Совет : Если прокладка прилипает к поверхности карбюратора или впускного коллектора, можно использовать скребок или лезвие бритвы, чтобы аккуратно удалить прокладку. Следите за тем, чтобы не выдолбить поверхности, так как в дальнейшем это может привести к утечке вакуума.

Часть 7 из 10: Подготовка к установке сменного карбюратора

Шаг 1: Очистите карбюратор и монтажные фланцы впускного коллектора .С помощью легкого растворителя очистите фланцы впускного коллектора и сменного карбюратора.

Удалите всю грязь и мусор, чтобы обеспечить герметичное уплотнение.

Шаг 2: Установите новую прокладку, если применимо . Установите новую прокладку карбюратора на впускной коллектор (большинство сменных карбюраторов поставляются с новой прокладкой).

Поместите новую прокладку на впускной коллектор так, чтобы она находилась между впускным коллектором и карбюратором так же, как старая прокладка, при этом вырезы в новой прокладке совпадают с отверстиями как во впускном коллекторе, так и в карбюраторе.

Шаг 3: Сравните старый карбюратор с новым карбюратором . Потратьте несколько минут, чтобы визуально сравнить старый карбюратор с новым карбюратором, убедившись, что они имеют те же характеристики, соединения, точки крепления, тип впуска топлива и, по крайней мере, находятся в одинаковом общем положении.

Шаг 4: Перенести детали с оригинального карбюратора на новый карбюратор . Перенести любые детали со старого карбюратора на замену.

Обычно это проще сделать до того, как заменяемая деталь будет установлена ​​на впускном коллекторе.

Шаг 5: Удалите тряпки и полотенца . Удалите тряпки и полотенца, которые ранее могли быть помещены во впускной коллектор.

Часть 8 из 10: Установка сменного карбюратора

Шаг 1: Установите новый карбюратор на впускной коллектор . Установите новый карбюратор обратно во впускной коллектор.

Шаг 2: Завершите установку карбюратора . Отсюда выполните процесс снятия в обратном порядке, пока не будут переустановлены все вакуумные шланги, топливопровод и дроссельная заслонка.

Часть 9 из 10: Проверка герметичности карбюратора

После установки карбюратора и переустановки всех топливопроводов, вакуумных шлангов и соединений можно начинать проверку системы на герметичность.

Шаг 1: Подключите аккумулятор . Подсоедините положительный (+) и отрицательный (-) кабели аккумуляторной батареи.

Шаг 2: Увеличьте давление в карбюраторе . В зависимости от типа вашей топливной системы (электрическая или механическая) подайте в систему давление топлива.

  • Примечание : Автомобили с электрическим топливным насосом обычно требуют, чтобы ключ зажигания был только переведен в рабочее положение для проверки на утечку. Транспортным средствам с механическим топливным насосом может потребоваться запуск двигателя, прежде чем будет достигнуто давление топлива. Необязательно, чтобы двигатель работал, его нужно просто провернуть достаточно долго, чтобы создать давление в трубопроводе и проверить герметичность.

Шаг 3: Проверьте карбюратор на герметичность . Визуально осмотрите карбюратор, шланги, трубопроводы и общую область вокруг карбюратора на предмет каких-либо признаков утечки топлива.

  • Совет : Прислушайтесь к свистящему звуку вокруг карбюратора, так как это также может сигнализировать об утечке вакуума.

  • Предупреждение : При обнаружении утечки немедленно выключите двигатель и будьте осторожны, чтобы не вызвать искр. Как можно скорее удалите пролитое топливо.

Шаг 4: Устраните обнаруженные утечки . При необходимости подтяните все фитинги или крепежные детали для герметизации любых утечек.

Шаг 5: Снова запустите двигатель .После устранения утечек запустите двигатель и проверьте работоспособность нового карбюратора.

Часть 10 из 10: Завершение установки

Шаг 1: Установите воздухоочиститель и все связанные с ним воздуховоды . Замените воздушный фильтр и все воздуховоды, снятые во время разборки.

Шаг 2: Проведите заключительный визуальный осмотр . Потратьте пару минут, чтобы визуально осмотреть место ремонта, чтобы убедиться, что в моторном отсеке не осталось инструментов.

Убедитесь, что все крепления затянуты и ничего не ослаблено.

Шаг 3: Тест-драйв автомобиля . Проведите дорожное испытание автомобиля, чтобы убедиться в его исправности.

  • Предупреждение : Если в любой момент во время дорожных испытаний обнаружится запах топлива, съезжайте с обочины проезжей части в безопасном месте и немедленно выключите двигатель. Осмотрите автомобиль на предмет утечек, которые могли возникнуть, и при необходимости отремонтируйте.

Правильно функционирующий карбюратор прослужит годы.При правильной настройке будет улучшен расход топлива, увеличится мощность и в целом улучшатся впечатления от вождения. Если вам нужно вручную заменить карбюратор, обратитесь к профессиональному технику, например, из YourMechanic. Один из наших сертифицированных специалистов по ремонту будет готов прийти к вам домой или на работу, чтобы выполнить ремонт за вас.

Как заменить карбюратор

Совет по безопасности:
Всегда надевайте защитные очки при работе с автомобилем.При необходимости используйте другие средства индивидуальной защиты (СИЗ), например латексные перчатки или обувь с закрытым носком.

1

Откройте капот и снимите воздушный фильтр в сборе, чтобы получить полный доступ к карбюратору.

2

Включите стояночный тормоз и запустите двигатель. Проверьте, нет ли утечек топлива вокруг уплотнений карбюратора.

3

При работающем двигателе на холостом ходу отрегулируйте винты воздушно-топливной смеси. Если холостой ход не меняется, карбюратор необходимо заменить.

4

Выключите двигатель и осмотрите отверстие дроссельной заслонки карбюратора. Углерод в отверстии дроссельной заслонки указывает на богатое топливо, обычно вызванное внутренним повреждением карбюратора.

5

Пометьте и отсоедините резиновые вакуумные шланги от карбюратора.

6

Пережмите топливопроводы специальными инструментами для обжима топливопровода и снимите топливопроводы с карбюратора.

7

Отсоедините тягу дроссельной заслонки от карбюратора.

8

Перед тем, как ослабить крепежные гайки со шпилек впускного коллектора, убедитесь, что все трубопроводы отсоединены и промаркированы.

9

Ослабьте гайки на шпильках впускного коллектора и снимите карбюратор.

10

Сравните старый карбюратор с новым карбюратором, чтобы убедиться, что у вас есть нужная деталь.

11

Снимите прокладку между карбюратором и впускным коллектором и замените ее новой прокладкой.

12

Осторожно установите новый карбюратор на новую прокладку коллектора. Установите крепежные гайки и надежно затяните их.

13

Подсоедините тягу дроссельной заслонки и все трубопроводы к новому карбюратору, как показано на пронумерованной ленте на старом карбюраторе.

14

Для быстрого запуска вы можете полностью закрыть винты топливовоздушной смеси, а затем открыть их на 1 полный оборот каждый. Мы настоятельно рекомендуем настроить карбюратор у сертифицированного специалиста.

Помогите улучшить это руководство! Редактировать Вы нашли это руководство полезным?

Установка нового или восстановленного карбюратора (Авторемонт)


Зачем выбрасывать деньги, если у вас есть недорогие решения для изучения? Убедитесь, что вы проверили и правильно отрегулировали все приспособления, упомянутые ранее в этой главе, прежде чем позволить кому-либо уговорить вас установить новый карбюратор или любой другой дорогостоящий капитальный ремонт.

Если вам сказали, что карбюратор необходимо заменить, узнайте другое мнение (не сообщая второму сервисному центру, что вы были в первом). Вероятно, вы можете получить отремонтированный карбюратор для своего автомобиля по гораздо более низкой цене, чем будет стоить новый - обычно они работают так же хорошо, и на них должна быть гарантия в течение 30 дней. Если возможно, попросите того, кто будет делать эту работу, найти отстроенный заново. Или позвоните в авторемонтную мастерскую и предоставьте информацию на шаге 1. Затем либо принесите ее своему механику, либо установите самостоятельно с помощью знающего друга или инструктора по автомастерской.Это проще, чем ремонтировать!
Не пробуйте делать это сами, если у вас нет рядом с вами кого-нибудь, кто делал это раньше.
Чтобы установить новый или отремонтированный карбюратор, выполните следующие действия:
1. Сойдите в местный магазин автозапчастей или позвоните в авторемонтную мастерскую и попросите отремонтированный карбюратор для вашего автомобиля.
Сообщите им марку, модель и год автомобиля; размер двигателя; сколько в нем цилиндров; и так далее. Если на вашем карбюраторе все еще есть металлическая бирка, возьмите ее с собой; тег содержит всю информацию, которую необходимо знать продавцам.
Проверьте несколько источников по телефону, используя Желтые страницы. Цены могут сильно отличаться от одного места к другому. Попросите у механика скидку, потому что вы будете делать работу сами. (Кто знает - может быть, вы его получите!) Или спросите, примут ли они ваш старый карбюратор в обмен на скидку или базовую плату.
Прежде чем идти дальше, взгляните на раздел «Как все разобрать - и снова собрать вместе» в главе 1. Он поможет вам выполнить эту работу с минимумом хлопот.Кроме того, купите пару чистых безворсовых тряпок и несколько закрывающихся пластиковых пакетов. Они вам понадобятся.
2. Отсоедините рычаг дроссельной заслонки и рычаги воздушной заслонки (все, что прикрепляет движущиеся части вашего старого карбюратора к другим частям вашего автомобиля), а также все трубы, шланги и другие приспособления, которые соединяют ваш старый карбюратор с вашим автомобилем. транспортное средство.
Просто отсоедините концы, соединяющиеся с карбюратором. Остальные концы оставьте прикрепленными к автомобилю, чтобы все, что вам нужно было сделать, это снова подсоединить их к новому карбюратору.
Обязательно запомните или нарисуйте, как они были прикреплены. Если вы думаете, что у вас возникнут проблемы с запоминанием того, в каком порядке эти элементы следует заменять, напишите маленькие числа на рисунке рядом с каждым элементом, который вы отключаете при отключении.
3. Снимите прижимные гайки карбюратора, которыми основание вашего старого карбюратора крепится к верхней части двигателя, и выньте старый карбюратор из автомобиля.

В поплавковой чаше старого карбюратора и в других его частях будет топливо, поэтому обращайтесь с ним осторожно и утилизируйте старое топливо, прежде чем отложить старый карбюратор.Если топливо вылилось, вытрите его - и ради всего святого, не курите, пока делаете эту работу! Перелейте топливо в чистую стеклянную емкость и снова залейте в топливный бак. Не забудьте тщательно вымыть контейнер перед повторным использованием или выбросить его! Поместите загрязненные топливом тряпки или губки в закрывающийся пластиковый пакет, чтобы вы могли отнести его в центр по переработке токсичных отходов, или попросите своих дружелюбных механиков отправить их, когда они избавятся от токсичных материалов.
Не выбрасывайте старый карбюратор - возможно, вы сможете продать его там, где он будет восстановлен и продан снова.Немедленно закройте его полиэтиленовым пакетом, чтобы топливо ни на что не попало.
4. Сравните прокладку нового карбюратора с прокладкой под старым карбюратором.
Когда достанешь карбюратор, там будет прокладка с ним. Прокладка проходит между карбюратором и предметом, на котором он сидит. Новая прокладка должна быть такой же, как и старая прокладка; в противном случае у вас не тот карбюратор. Я знаю, что сейчас самое время выяснить это, но, по крайней мере, вы избавите себя от необходимости устанавливать не тот карбюратор!
5.Снимите старую прокладку и очистите поверхности, на которых лежала старая прокладка. При необходимости нарисуйте картинку, чтобы запомнить, как все прошло.
Если старая прокладка прилипла к автомобилю, убедитесь, что части старой прокладки не упали во впускной коллектор, пока вы ее снимаете. (Вы можете засунуть чистую тряпку без ворса в верхнюю часть отверстия, пока снимаете мусор - только не забудьте удалить тряпку перед тем, как надеть новую прокладку!)
6. Положите новую прокладку. на месте, убедившись, что он идет так же, как и старый.
Никогда не склеивайте новую прокладку чем-либо. Просто поместите его на свое место. Карбюратор удерживает его на месте.
7. Установите новый карбюратор на прокладку и замените прижимные гайки карбюратора.
Не затягивайте слишком сильно эти или любые другие болты - вы не хотите сломать их или раздавить прокладку. Попросите опытного друга проверить это, когда вы закончите, или попросите своего дружелюбного автомеханика проверить это для вас. Невозможно сказать кому-то, насколько туго или ослаблено затяжка болта; вы должны почувствовать это на себе.И только опыт может вызвать это чувство того, что что-то затягивается должным образом.
8. Установите на место тяги, трубы, шланги и т. Д. В порядке, обратном их снятию.
Винты холостого хода и винты холостого хода на новом карбюраторе должны быть предварительно настроены производителем. Если вы установили восстановленный, и он не работает должным образом, возможно, вам придется настроить его самостоятельно. Вы можете найти инструкции, как это сделать, ранее в этой главе.

Попросите кого-нибудь с опытом проверить вашу работу, когда вы закончите, прежде чем отправиться на шоссе.


Как заменить карбюратор генератора - Продукция WEN

Следующее видео и пошаговые инструкции научат вас менять карбюратор вашего генератора. Перед запуском убедитесь, что ваш генератор выключен, и никогда не выполняйте техническое обслуживание работающего генератора. Убедитесь, что топливный клапан находится в положении ВЫКЛ, чтобы остановить подачу топлива в карбюратор.

Обязательно обратитесь к руководству оператора за конкретными инструкциями для вашего генератора.Это руководство следует использовать как источник дополнительной информации; не как альтернатива мануалу. Если у вас возникнут дополнительные вопросы, свяжитесь с нами.

Снятие карбюратора

Примечание. Карбюратор расположен в задней части генератора сразу за узлом воздушного фильтра.

1. Найдите узел воздушного фильтра слева от стартера. Снимите крышку, отвернув ручку, расположенную в нижней части воздухоочистителя.Потяните вверх нижнюю часть крышки и снимите ее с двух верхних выступов.

2. Выньте поролоновый воздушный фильтр из корпуса. Предупреждение: поролоновый фильтр, вероятно, несколько маслянистый.

3. Удалив пену, снимите металлическую решетку с корпуса воздушного фильтра. Он фиксируется двумя пластиковыми штифтами. Снимите решетку, снимая ее со штифтов.

4. После снятия решетки снимите три гайки, удерживающие корпус воздушного фильтра на месте, и отложите их в сторону.Снимите следующие гайки:

    • Гайка 1: расположена посередине корпуса воздушного фильтра.
    • Гайка 2: расположена в верхней левой части корпуса воздушного фильтра.
    • Гайка 3: расположена внизу на задней стороне корпуса воздушного фильтра.

5. Отсоедините резиновый шланг с левой стороны узла воздушного фильтра. Используйте плоскогубцы, чтобы снять зажим, удерживающий его на месте, прежде чем соскользнуть со шланга.

6. Отсоедините резиновый шланг в верхней части узла воздушного фильтра, вытащив шланг из корпуса.Узел воздушного фильтра должен быть полностью свободен. Снимите весь кожух с корпуса генератора, чтобы получить полный доступ к карбюратору.

7. Отсоедините шланг, прикрепленный к правой стороне карбюратора. Возможно, вам понадобится плоскогубцы или другой инструмент, чтобы освободить шланг.

8. Снимите прокладку с передней части карбюратора, просто сняв ее с болтов. Отложите его для замены карбюратора.

9. Потяните старый карбюратор вперед вдоль болтов, пока регулирующая пружина, соединенная с верхней частью механизма, не натянется.Осторожно отсоедините регулирующую пружину от карбюратора.

10. Снимите тягу, повернув тягу до упора вправо и потянув за тягу вверх. После отсоединения регулирующей пружины и тяги карбюратор можно полностью снять.

        Установка карбюратора

        1. Перед установкой нового карбюратора обязательно прикрепите рычаг воздушной заслонки. Как только это будет сделано, верните новый карбюратор на место старого.

        2. Подсоедините тяговый стержень и регулирующую пружину к верхней части механизма.

        3. Установите прокладку на место и снова присоедините топливный шланг к правой стороне карбюратора. Зажмите его и наденьте корпус воздушного фильтра обратно на генератор.

        4. Снова прикрутите три гайки, которые вы ранее отложили:

          • Гайка 1: расположена посередине корпуса воздушного фильтра.
          • Гайка 2: расположена в верхней левой части корпуса воздушного фильтра.
          • Гайка 3: расположена внизу на задней стороне корпуса воздушного фильтра.

        5. Вставьте оба шланга обратно. Используйте плоскогубцы, чтобы закрепить зажим на шланге, ведущем к левой стороне корпуса воздушного фильтра. Шланг сверху можно подавать без каких-либо инструментов.

        6. Установите металлическую решетку на место, убедившись, что она надежно входит в предназначенные для нее две резьбы. Это очень важно, так как предотвращает засасывание поролонового фильтра в карбюратор.

        7. Установите поролоновый фильтр обратно в корпус. Как только он станет красивым и надежным, закройте кожух крышкой узла воздушного фильтра.

            Как починить карбюратор газонокосилки: eReplacementParts.com

            Эта статья поможет научить вас правильному обслуживанию и ремонту карбюратора газонокосилки.

            В течение всего срока службы газонокосилки карбюратор будет нуждаться в периодическом обслуживании. Будь то полная замена или простая настройка, важно знать, как выполняется процесс обслуживания карбюратора, чтобы ваша газонокосилка работала как новая.В этой статье вы узнаете, как снять карбюратор, очистить его, заменить любые детали и собрать все вместе.

            Найдите комплекты для ремонта карбюратора и любые детали или детали для обслуживания газонокосилок, посетив нашу страницу деталей для газонокосилок. Снимите карбюратор с косилки

            1. Снимите крышку воздушной камеры и фильтр

            Их можно вытащить из воздушной камеры.

            2.Снимите основание воздушного фильтра .

            Используйте торцевой ключ, чтобы снять основание воздушной коробки с устройства.

            3. Снимите топливопровод с карбюратора

            Вам нужно будет использовать зажимы, чтобы закрыть топливопровод и снять его с карбюратора.

            4. Снимите топливную тягу

            Плоскогубцы с острыми головками упростят эту задачу. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

            [Вернуться к началу]

            Очистка карбюратора

            1.Осмотрите прокладки карбюратора

            Если они в плохой форме, замените их.

            2. Очистить карбюратор снаружи

            Используйте очиститель карбюратора для очистки карбюратора снаружи.

            3. Снимите чашу карбюратора

            Используйте гаечный ключ, чтобы открутить болт на чаше карбюратора, затем снимите чашу с карбюратора.Убедитесь, что у вас есть ведро, чтобы уловить газ, еще находящийся в емкости.

            4. Снимите поплавок и дозирующую иглу

            Вытяните стержень шарнира из поплавка, затем отложите узел поплавка и дозирующей иглы в сторону.

            5. Снимите главный жиклер

            С помощью отвертки с плоским жалом открутите жиклер от карбюратора.

            Можно использовать резец, чтобы «вытащить» жиклер (при отвинчивании) из отверстия доступа на эмульсионной трубке.

            6. Снимите эмульсионную трубку

            Просто приложите давление к эмульсионной трубке изнутри корпуса карбюратора, чтобы снять ее с узла карбюратора.

            7. Снимите прокладку стакана .

            Снимите его с корпуса карбюратора с помощью резца или отвертки.

            8. Снимите винт пилотного жиклера .

            Во-первых, вам нужно удалить винт холостого хода из корпуса карбюратора - обязательно посчитайте открытую резьбу на винте холостого хода, чтобы узнать, какая глубина необходима для повторной установки.

            Затем снимите винт пилотного жиклера.

            9. Тщательно очистите карбюратор .

            Когда карбюратор полностью разобран, можно приступить к глубокой очистке. Используйте один из следующих методов для очистки карбюратора и его компонентов:

            a) Используйте очиститель для карбюратора, чтобы очистить каждый уголок карбюратора.

            ИЛИ

            б) Используйте ультразвуковой очиститель.Это очень быстро и эффективно очищает грязь. Просто поместите карбюратор в очиститель и дайте ему поработать.

            10. Просушить карбюратор

            Используйте воздушный компрессор или чистое полотенце, чтобы высушить карбюратор и его компоненты.

            [Вернуться к началу]
            Сборка карбюратора

            1. Заменить винт пилотного жиклера

            Используйте отвертку с крестообразным шлицем, чтобы снова затянуть винт пилотного жиклера.

            2. Заменить винт холостого хода

            Используйте отвертку, чтобы закрепить ее на исходном месте. Не забудьте только заправлять его обратно в отмеченное положение с шага 8.

            3. Вставьте эмульсионную трубку и главный жиклер

            Жиклер будет завинчиваться так же, как был снят.

            4. Установите на место поплавок и дозирующий уровень

            Установите дозирующий уровень обратно на поплавок - затем снова закрепите узел поплавка на карбюраторе с помощью шарнирного пальца.

            5. Установите новую прокладку стакана и прокладку винта стакана

            Мы рекомендуем заменять их каждый раз при выполнении технического обслуживания карбюратора.

            6. Заменить чашу карбюратора

            Установите его обратно на карбюратор и закрепите болтом, который был удален ранее.

            7. Очистите поверхность прокладки

            Используйте лезвие бритвы, чтобы соскрести оставшуюся прокладку с кронштейнов.

            [Вернуться к началу]
            Установите карбюратор на место

            1. Заменить топливопровод

            Используйте плоскогубцы, чтобы снова надеть топливопровод на карбюратор.

            2. Установите на место топливные тяги

            Просто наденьте их обратно на карбюратор. Плоскогубцы могут быть полезны.

            3.Установите новые прокладки и основание воздушного фильтра .

            Вставьте новые прокладки в их надлежащие места, а затем наденьте основание воздушного фильтра на крепежные болты.

            4. Закрепите основание воздушного фильтра .

            Заменить болты, снятые ранее, торцевой головкой.

            5. Заменить фильтр и крышку

            Фильтр находится внутри воздушной камеры, и крышка защелкивается.

            [Вернуться к началу]
            Заключение Вот как легко обслуживать карбюратор в вашей газонокосилке. Этот процесс следует выполнять не реже одного раза в год, чтобы обеспечить правильную работу топливной системы вашей газонокосилки.
            Если вы ищете запчасти для косилки Honda HRX217, использованной в этом видео, их можно найти здесь. [В начало]
            О чем мы говорим

            Как заменить карбюратор в большинстве автомобилей

            Карбюратор предназначен для измерения входящего воздуха, смешивания необходимого количества топлива с этим воздухом и подачи смеси в двигатель.Когда это соотношение воздух-топливо выключено, это приводит к нескольким различным условиям работы. Возможна потеря мощности, перегрев двигателя и снижение расхода топлива. Это лишь некоторые, но не все последствия плохо работающего карбюратора.

            Процесс замены карбюратора, описанный ниже, предназначен для ознакомления, а не для руководства по какой-либо конкретной модели. Существует несколько типов карбюраторов, и не все производители используют одни и те же типы. Некоторые производители могут даже использовать разные марки карбюраторов для одной и той же модели и года выпуска данного автомобиля.Вот почему этот обзор написан таким образом, чтобы охватить все основы карбюраторов в целом.

            • Предупреждение : При обслуживании любой части топливной системы автомобиля очень важно соблюдать меры предосторожности, чтобы избежать пожара. Топливо легко воспламеняется и требует готовности, чтобы избежать травм. Настоятельно рекомендуется постоянно держать под рукой огнетушитель. Также рекомендуется носить защитные очки, поскольку топливо едкое и может очень легко повредить глаза.Бензин также опасен при вдыхании. Рекомендуется производить ремонт в хорошо проветриваемом помещении.

            Часть 1 из 10: Отсоединение кабелей аккумуляторной батареи

            Необходимые материалы

            • Камера
            • Удлинитель
            • Ключи накидные
            • Легкий растворитель, например очиститель тормозов или спирт
            • Маркер
            • Малярная лента
            • Плоскогубцы
            • Скребок или бритвенное лезвие
            • Отвертки
            • Магазинные тряпки или полотенца
            • Маленькая топливобезопасная емкость или поддон
            • Маленькая монтировка
            • Набор головок
            • Набор гаечных ключей

            При работе с топливной системой всегда рекомендуется отсоединять кабели аккумуляторной батареи, чтобы избежать искр, которые могут быть вызваны случайным прикосновением к электрическим соединениям инструментами или другими поверхностями.А поскольку процесс замены карбюратора будет включать контакт с бензином как в жидкой, так и в газообразной форме, очень важно ограничить вероятность возникновения искры.

            Шаг 1. Найдите аккумулятор и отсоедините кабели . Найдите аккумулятор под капотом автомобиля и отсоедините положительный (+) и отрицательный (-) кабели аккумулятора.

            Шаг 2: Закрепите кабели . Вам нужно будет экранировать и закрепить кабели таким образом, чтобы они не могли случайно коснуться штырей на батарее во время ремонта.Закройте кабельные наконечники и зафиксируйте их в стороне.

            Часть 2 из 10. Снятие воздухоочистителя и всех воздухозаборников

            Большинство карбюраторов имеют воздухоочиститель, закрывающий воздухозаборник карбюратора. Этот узел воздушного фильтра обычно содержит воздушный фильтр, чтобы не допустить попадания грязи и мусора в двигатель. Этот фильтр чаще всего представляет собой сложенный бумажный элемент или материал типа губки. Крышка воздушного фильтра в сборе обычно удерживается на месте винтами, болтами, зажимами или любой их комбинацией.

            Кроме того, могут быть воздуховоды или шланги, идущие от узла воздухоочистителя к источнику свежего воздуха в передней части автомобиля.

            Шаг 1. Определите узел воздушного фильтра и все связанные воздуховоды . Визуально определите все детали, составляющие сборку воздухоочистителя и воздуховоды, которые необходимо будет снять, чтобы получить доступ к карбюратору.

            Шаг 2: Снимите узел воздушного фильтра и все воздуховоды . Снимите все компоненты, связанные с воздушным фильтром в сборе и его воздуховодом, используя инструменты в соответствии с типом крепежа, удерживающего детали на месте.Отложите эти детали в сторону и в сторону.

            Часть 3 из 10: Определение и снятие всех вакуумных шлангов и других соединений

            Карбюратор функционирует, механически считывая сигналы от двигателя, чтобы определить, под какой нагрузкой он находится. Один из способов определения этой нагрузки - получение сигнала от впускного коллектора в виде разрежения внутри впускного коллектора. Этот сигнал поступает в карбюратор по вакуумным шлангам.

            В зависимости от типа карбюратора, используемого в автомобиле, к карбюратору подключаются один или несколько вакуумных шлангов.

            Шаг 1: Визуально определите все шланги, прикрепленные к карбюратору . Осмотрите карбюратор по периметру и найдите все шланги, которые к нему подключаются.

            • Подсказка : Съемка шлангов в их исходной конфигурации с помощью камеры или телефона - хорошая идея, потому что после повторной сборки вы можете вернуться к фотографиям.

            • Совет : При необходимости шланги и любые последующие соединения могут быть помечены малярной лентой и маркером, чтобы помочь вам запомнить место и назначение каждого из них.

            Шаг 2: Снимите все шланги . Снимите все шланги, прикрепленные к карбюратору, и закрепите их сбоку от рабочей зоны.

            Часть 4 из 10: Удаление всех связей

            Найдите рычаг дроссельной заслонки, который соединяет педаль дроссельной заслонки внутри автомобиля с карбюратором, который будет прикреплен к боковой стороне карбюратора. Эта связь управляет дроссельной заслонкой карбюратора. Затем дроссельная заслонка контролирует количество воздуха, поступающего в карбюратор, тем самым сигнализируя, сколько топлива потребуется двигателю.Тяга дроссельной заслонки может удерживаться любой комбинацией зажимов, болтов или винтов.

            Шаг 1: Визуально идентифицируйте рычажный механизм и его кронштейн . Осмотрите карбюратор со всех сторон и найдите рычаг дроссельной заслонки и любые его кронштейны, которые необходимо будет снять, чтобы отделить карбюратор от впускного коллектора.

            Шаг 2: Снимите тягу и кронштейн . Отсоедините тягу дроссельной заслонки и все кронштейны, которые могут установить ее сбоку от карбюратора.Снимите тягу и кронштейн и закрепите их сбоку.

            Часть 5 из 10: Отсоединение линии подачи топлива

            Карбюратор использует топливо из топливного бака для подачи бензина в двигатель. Обычно для этого используется шланг или металлическая трубка, называемая топливопроводом, который соединяется с карбюратором.

            Эта линия может удерживаться на карбюраторе хомутом (для резинового шланга) или может быть ввинчена непосредственно в карбюратор (в случае металлической линии).

            Шаг 1: Сбросьте остаточное давление топлива в топливопроводе . Осторожно отсоедините линию и сбросьте остаточное давление, которое может все еще присутствовать.

            В зависимости от типа используемой топливной системы в топливной магистрали все еще может находиться топливо под давлением. При снятии топливопровода у вас должно быть что-нибудь, что могло бы уловить вытекающее топливо при снятии магистрали.

            Если есть место, лучше всего под линией поставить таз или поднос.Если пространство ограничено, можно положить тряпку или полотенце ниже линии, чтобы собрать как можно больше топлива.

            Шаг 2: Снимите топливопровод . Снимите топливопровод, сняв все необходимые зажимы, болты, гайки или другие крепежные детали, необходимые для отделения топливопровода от карбюратора.

            Шаг 3. Слейте воду из топливопровода . Слейте как можно больше остаточного топлива из линии, чтобы избежать утечки.

            Шаг 4: Отведите топливопровод в сторону .Разместите трубопровод в сторону так, чтобы топливо не капало на рабочую зону.

            Часть 6 из 10: Удаление старого карбюратора

            Карбюратор удерживается на впускном коллекторе с помощью любой комбинации болтов, гаек, шпилек и винтов. Эти крепления могут быть расположены в любом месте карбюратора, например, вокруг основания или даже в центре корпуса карбюратора.

            Шаг 1. Найдите и снимите крепеж карбюратора . Визуально определите все крепежные детали, которые крепят карбюратор к впускному коллектору.

            Используйте соответствующие инструменты для снятия монтажного оборудования.

            Шаг 2: Отсоедините карбюратор от впускного коллектора . Выньте карбюратор из впускного коллектора.

            Если при снятии карбюратора возникает сопротивление, можно использовать небольшую монтировку или отвертку, чтобы осторожно высвободить карбюратор.

            • Предупреждение : Будьте очень осторожны, когда поднимаете карбюратор, так как корпус и фланцы хрупкие и могут быть повреждены или сломаны, если вы не соблюдаете осторожность.НИКОГДА не засовывайте ничего в шов между карбюратором и впускным коллектором. Это может вызвать повреждение фланцев карбюратора или впускного коллектора, что, в свою очередь, может вызвать утечку вакуума и впоследствии привести к тяжелым условиям эксплуатации.

            Шаг 3: Закройте отверстие впускного коллектора . Поместите тряпки или полотенца в отверстие впускного коллектора, чтобы мусор не попал в двигатель.

            Будьте осторожны, не кладите их так далеко, чтобы их нельзя было извлечь, когда пришло время установить сменный карбюратор.

            Шаг 4: Снимите старую прокладку, если применимо . Снимите прокладку между карбюратором и впускным коллектором.

            • Примечание : Не все производители используют прокладки. Если прокладки нет, обратитесь к сертифицированному механику, например, из YourMechanic, для получения дополнительной информации. Фактически, на протяжении всего этого процесса вы всегда можете попросить механика получить быструю и подробную консультацию от одного из наших сертифицированных технических специалистов.

            • Совет : Если прокладка прилипает к поверхности карбюратора или впускного коллектора, можно использовать скребок или лезвие бритвы, чтобы аккуратно удалить прокладку.Следите за тем, чтобы не выдолбить поверхности, так как в дальнейшем это может привести к утечке вакуума.

            Часть 7 из 10: Подготовка к установке сменного карбюратора

            Шаг 1: Очистите карбюратор и монтажные фланцы впускного коллектора . С помощью легкого растворителя очистите фланцы впускного коллектора и сменного карбюратора.

            Удалите всю грязь и мусор, чтобы обеспечить герметичное уплотнение.

            Шаг 2: Установите новую прокладку, если применимо .Установите новую прокладку карбюратора на впускной коллектор (большинство сменных карбюраторов поставляются с новой прокладкой).

            Поместите новую прокладку на впускной коллектор так, чтобы она находилась между впускным коллектором и карбюратором так же, как старая прокладка, при этом вырезы в новой прокладке совпадают с отверстиями как во впускном коллекторе, так и в карбюраторе.

            Шаг 3: Сравните старый карбюратор с новым карбюратором . Потратьте несколько минут, чтобы визуально сравнить старый карбюратор с новым карбюратором, убедившись, что они имеют те же характеристики, соединения, точки крепления, тип впуска топлива и, по крайней мере, находятся в одинаковом общем положении.

            Шаг 4: Перенести детали с оригинального карбюратора на новый карбюратор . Перенести любые детали со старого карбюратора на замену.

            Обычно это проще сделать до того, как заменяемая деталь будет установлена ​​на впускном коллекторе.

            Шаг 5: Удалите тряпки и полотенца . Удалите тряпки и полотенца, которые ранее могли быть помещены во впускной коллектор.

            Часть 8 из 10: Установка сменного карбюратора

            Шаг 1: Установите новый карбюратор на впускной коллектор .Установите новый карбюратор обратно во впускной коллектор.

            Шаг 2: Завершите установку карбюратора . Отсюда выполните процесс снятия в обратном порядке, пока не будут переустановлены все вакуумные шланги, топливопровод и дроссельная заслонка.

            Часть 9 из 10: Проверка карбюратора на герметичность

            После установки карбюратора и переустановки всех топливопроводов, вакуумных шлангов и соединений можно начинать проверку системы на герметичность.

            Шаг 1: Подключите аккумулятор . Подсоедините положительный (+) и отрицательный (-) кабели аккумуляторной батареи.

            Шаг 2: Увеличьте давление в карбюраторе . В зависимости от типа вашей топливной системы (электрическая или механическая) подайте в систему давление топлива.

            • Примечание : Автомобили с электрическим топливным насосом обычно требуют только перевода ключа зажигания в рабочее положение для проверки на утечку. Транспортным средствам с механическим топливным насосом может потребоваться запуск двигателя, прежде чем будет достигнуто давление топлива.Необязательно, чтобы двигатель работал, его нужно просто провернуть достаточно долго, чтобы создать давление в трубопроводе и проверить герметичность.

            Шаг 3: Проверьте карбюратор на герметичность . Визуально осмотрите карбюратор, шланги, трубопроводы и общую область вокруг карбюратора на предмет каких-либо признаков утечки топлива.

            • Совет : Прислушайтесь к свистящему звуку вокруг карбюратора, так как это также может сигнализировать об утечке вакуума.

            • Предупреждение : При обнаружении утечки немедленно выключите двигатель и будьте осторожны, чтобы не вызвать искр.Как можно скорее удалите пролитое топливо.

            Шаг 4: Устраните обнаруженные утечки . При необходимости подтяните все фитинги или крепежные детали для герметизации любых утечек.

            Шаг 5: Снова запустите двигатель . После устранения утечек запустите двигатель и проверьте работоспособность нового карбюратора.

            Часть 10 из 10: Завершение установки

            Шаг 1: Установите воздухоочиститель и все связанные с ним воздуховоды .Замените воздушный фильтр и все воздуховоды, снятые во время разборки.

            Шаг 2: Проведите заключительный визуальный осмотр . Потратьте пару минут, чтобы визуально осмотреть место ремонта, чтобы убедиться, что в моторном отсеке не осталось инструментов.

            Убедитесь, что все крепления затянуты и ничего не ослаблено.

            Шаг 3: Тест-драйв автомобиля . Проведите дорожное испытание автомобиля, чтобы убедиться в его исправности.

            • Предупреждение : Если в любой момент во время дорожных испытаний обнаружится запах топлива, съезжайте с обочины проезжей части в безопасном месте и немедленно выключите двигатель.Осмотрите автомобиль на предмет утечек, которые могли возникнуть, и при необходимости отремонтируйте.

            Правильно функционирующий карбюратор прослужит годы. При правильной настройке будет улучшен расход топлива, увеличится мощность и в целом улучшатся впечатления от вождения. Если вам нужно вручную заменить карбюратор, обратитесь к профессиональному технику, например, из YourMechanic. Один из наших сертифицированных специалистов по ремонту будет готов прийти к вам домой или на работу, чтобы выполнить ремонт за вас.

            Как завершить конверсию впрыска топлива с карбюратора на систему электронного впрыска топлива

            Преобразователь системы впрыска топлива заменяет карбюратор на систему впрыска топлива. Существуют комплекты для преобразования системы впрыска топлива, которые значительно упрощают весь процесс. В старых автомобилях есть карбюраторы, но электронный впрыск топлива (EFI) обеспечивает большую топливную экономичность и улучшенные характеристики. Одна из самых сложных частей преобразования системы впрыска топлива своими руками - это настройка микросхемы EFI.

            Инструменты и материалы

            • Гаечный ключ
            • Форсунки
            • Ноутбук
            • Комплект для переоборудования
            • Корпус дроссельной заслонки
            • Датчики
            • Система EFI
            • Жгут проводов
            • Обрабатывающий инструмент (опция: отнести в механический цех)

            Снимите карбюратор
            Снимите топливопроводы и шланги, идущие от карбюратора.Карбюратор крепится к коллектору гайками. Используйте гаечный ключ, чтобы удалить их, и снимите карбюратор. Если она в хорошем состоянии, ее можно продать как бывшую в употреблении; если нет, то его можно отправить на свалку.

            Установите форсунки во впускной коллектор
            Форсунки необходимо установить во впускной коллектор. Будет задействована сварка, поэтому может потребоваться доставить автомобиль или его часть в механический цех. Большинство воздухозаборников можно модифицировать с помощью приваривания пробок для форсунок.Как только пятно инжектора становится доступным, инжекторы вставляются на место с уплотнительными кольцами для уплотнения. Также необходимы топливопроводы для впрыска, но их нужно обработать. В зависимости от типа комплекта для переоборудования он может поставляться с готовым к работе коллектором, который принимает форсунки. Многие компании также производят готовые к использованию инжекторные коллекторы.

            Установите корпус дроссельной заслонки
            Корпус дроссельной заслонки регулирует воздух, поступающий в клапаны. Универсальные модели самые простые в переделках.Прикрутите корпус дроссельной заслонки болтами и зацепите за тягу дроссельной заслонки. Это связано с педалью акселератора. Контроллер холостого хода необходим с корпусом дроссельной заслонки EFI. Он попадает в небольшой проход, который выталкивает лишний воздух через дроссельные заслонки. Он открывает или закрывает проход в зависимости от того, сколько воздуха необходимо в коллекторе. Большинство дроссельных заслонок поставляются с уже установленным IAC.

            Установите датчики
            Чтобы система EFI могла контролировать и изменять впрыск, необходимо выполнить несколько измерений.Если их еще нет, необходимо установить несколько датчиков. Необходим кислородный датчик, датчик давления воздуха в коллекторе, датчик температуры воздуха, датчик охлаждающей жидкости и датчик положения дроссельной заслонки. Их довольно легко установить, так как легче всего ввинтить в двигатель. В комплекте должно быть все необходимое. В противном случае доступны пакеты датчиков.

            Регулировка распределителя
            Поскольку новая система EFI контролирует синхронизацию и опережение зажигания, их необходимо заблокировать из распределителя.Также необходимо заблокировать вакуум и механическую подачу. Большинству дистрибьюторов подойдет межбанковская система EFI. Если используется последовательный впрыск топлива, то может потребоваться распределитель с двойной синхронизацией.

            Настройка электроники
            Электроника играет важную роль в системе EFI. Самый простой способ установить его - получить систему вторичного рынка, потому что очень сложно перепрограммировать заводской блок управления. Все необходимые компоненты запрограммированы, и, подключив компьютер к ноутбуку, вы можете настроить различные параметры.Большинство систем нужно будет просто установить и подключить с помощью жгута проводов. После того, как вы настроили все до желаемых характеристик, автомобиль готов к работе.

            Связанные вопросы и ответы

            Какова средняя цена нового регулятора давления впрыска топлива?

            Если вам необходимо заменить старый регулятор впрыска топлива , прочтите следующее. Сначала узнайте точную марку и модель автомобиля, который вы ремонтируете.В нем будет указан точный вид и разновидность используемой системы впрыска топлива под давлением. Затем вы можете проверить на веб-сайтах запасных частей в Интернете, чтобы найти нужную деталь. Например, Bosch предлагает несколько различных вариантов по цене от 79 до 200 долларов в зависимости от типа автомобиля и модели. Придерживайтесь марки, указанной в руководстве по эксплуатации, чтобы добиться идеальной посадки и производительности.

            Сколько я сэкономлю, если заменю регулятор давления впрыска топлива самостоятельно?

            Вы можете заменить на впрыск топлива , если он неисправен.Процесс прост, и в Интернете есть много видеоуроков, которые вы можете просмотреть, чтобы изучить процесс. Убедитесь, что вы также прочитали руководство по эксплуатации вашего автомобиля, чтобы найти подходящие запасные части. Обычно замена регулятора давления впрыска топлива стоит около 40-200 долларов в зависимости от модели вашего автомобиля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
