Установка магнитолы своими руками — как подключить
Зачастую автомобилистам приходится сталкиваться с поломкой магнитолы. Безусловно, поездки в сопровождении любимой музыки становятся более увлекательными и улучшают настроение, поэтому многие водители принимаются за замену музыкального приемника на ВАЗ самостоятельно.
Чтобы заменить магнитолу своими руками, нужно знать о назначении всех штекеров и проводов, которые соединяются с автомобильным приемником. Разобравшись с этим, можно произвести установку аудиооборудования без каких-либо проблем.
Классификация автомагнитол по размерам
Перед покупкой новой магнитолы стоит обратить внимание на размер приемника, который уже установлен в автомобиле, или осмотреть нишу, предназначенную для внедрения музыкального проигрывателя. Различают одноблочные и двухблочные магнитолы, размеры которых обозначаются соответственно 1DIN и 2DIN.
Однодиновая
Аудиооборудование однодинового типа гораздо уже, чем автомобильные приемники двухдинового типа, которые по своей форме больше напоминают объемный квадрат или прямоугольник.
Наибольшее распространение в Европе получили именно однодиновые проигрыватели, в то время как в Корее, Японии и даже Америке автовладельцы полюбили двухдиновые.
Двухдиновая
Нельзя не отметить, что на российском потребительском рынке стал возрастать спрос на магнитолы формата 2DIN, что легко можно объяснить желанием пользователей расширить функциональные возможности приобретаемого оборудования, которое способно не только воспроизводить радиочастоты и записи с электронных носителей, но также транслировать телеканалы и показывать фильмы на цветном дисплее.
Сочетание этих функций в одном устройстве стало возможным благодаря большей величине корпуса мультимедийного проигрывателя, а соответственно, и его экрана, который также может использоваться для просмотра дорожных карт, если автомагнитола способна выступать в роли навигатора, что очень удобно во время дальних путешествий на личном транспорте.
Маркировка ISO
ISO разъемы
Для производства автомобильных магнитол и изготовления проводки предусмотрен международный стандарт – ISO.
Конструкция проигрывателей предусматривает наличие разъема ISO, а проводка имеет специальный переходник одноименной маркировки.
Случается, что производителями автомобильной аудио-электроники выпускаются устройства, которые имеют индивидуальные штекеры, не соответствующие международному стандарту. Тем не менее, каждая фирма, уважающая свой бренд, заботится о том, чтобы в комплекте с магнитолой шли переходники ISO для штекеров.
Задача по установке нового автомобильного проигрывателя значительно упрощается, если в машине уже имеется штатная магнитола и проводка к ней. Останется всего лишь воспользоваться ею, чтобы подсоединить приобретенную аудиотехнику.

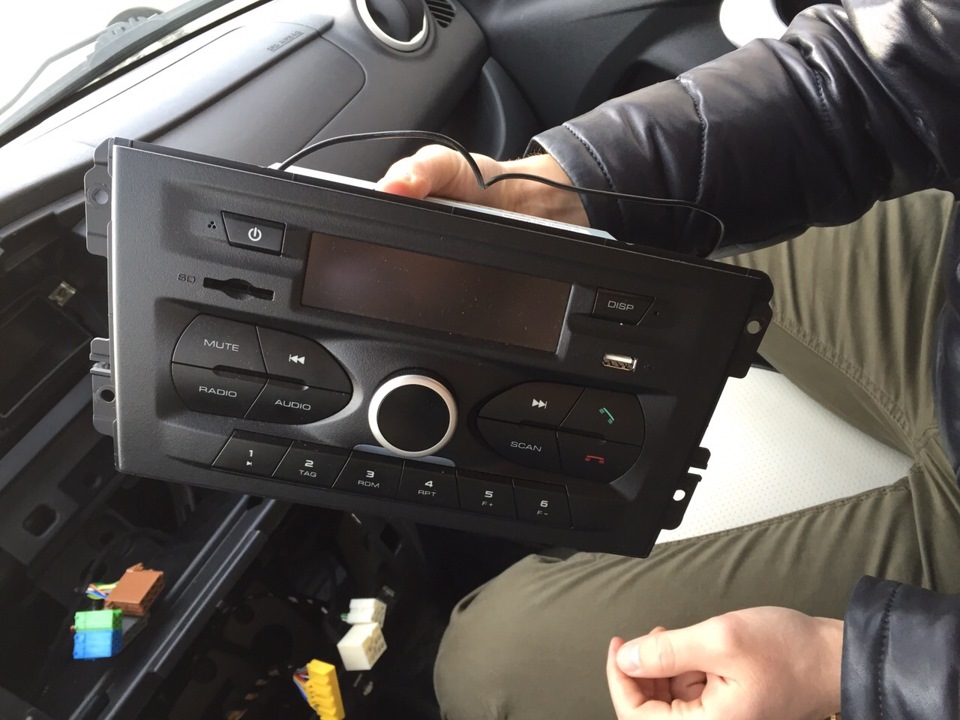

Самостоятельная установка магнитолы
Ничего сложно процесс замены автомобильного аудиопроигрывателя не представляет. Есть два способа его быстрой установки:
Способ №1. Необходимо обрезать провода, идущие либо от штекера магнитолы, либо от жгутов автомобильной проводки. Затем при использовании изоляционной ленты осуществляется соединение проводов в зависимости от цветной распиновки.
Пожалуй, главный недостаток данного метода заключается в том, что он не является эстетичным и такие соединения вряд ли окажутся долговечными. Изолента в условиях зимних морозов является весьма ненадежным фиксатором, в связи с чем всегда присутствует вероятность короткого замыкания, от которого пострадает вся система электрики автомобиля. Избежать этого и сделать соединения более надежными помогают термоусадочные трубки и зажимные клеммы.
Контакт формата ISO
Способ №2. Следует установить контакты формата ISO. Целесообразнее выбрать этот вариант установки магнитолы, потому что он является самым долговечным и гарантирует создание прочных соединений. В случае наличия штекеров подключение аудиопроигрывателя в машину не вызовет никаких трудностей. Необходимо лишь демонтировать старую магнитолу, переключить штекеры к новому приемнику и установить его в нишу.
Советы по подключению автомагнитолы
Нельзя допускать, чтобы плюс аккумуляторной батареи попал на минус музыкального приемника или какую-нибудь клемму динамика.Стандартная схема установки
Запитываться и минусом, и плюсом рекомендуется непосредственно от аккумулятора. Зачастую многие автовладельцы, решившие, что установка магнитолы своими руками им под силу, пренебрегают данным правилом, выбрав в качестве источника электротока замок зажигания или прикуриватель. Безусловно, подключение аудио-приемника к ним гораздо проще, однако не стоит забывать, что питание от аккумулятора позволяет добиться наиболее качественного звучания динамиков и работы всей музыкальной системы автомобиля на полную мощность.
Подключение к аккумулятору в последнюю очередь
Именно поэтому следует уделять особое внимание подбору проводов. Так, для подключения плюса требуется медный, многожильный провод, имеющий сечение не менее 4 мм², а его длина должна быть максимально короткой.
Также нужно позаботиться о том, чтобы установить на плюсовой провод аккумуляторной батареи надежный предохранитель с номиналом 10-20 А. Расстояние от него до плюсовой клеммы аккумулятора должно составлять не менее 40 см.
Минусовой провод желательно сделать таким же коротким, чтобы можно было проложить провода аккуратно, на достаточном удалении от других потребителей электрического тока. Целесообразно использовать клеммы проводов разного цвета, чтобы понимать, где какой провод.
Еще один важный момент, о котором стоит помнить, — подсоединять провода от аккумулятора к автомагнитоле следует только после того, как к ней подключены динамики.
Видео
Порядок подключения двухдиновой магнитолы на Kia Seed:
Установка магнитолы и сопутствующего оборудования в Ладу Калину:
Как подключить автомагнитолу в автомобиле самостоятельно
Далеко не каждая базовая комплектация автомобиля определённой марки и модели включает в себя автомобильную магнитолу.
И даже если вы и приобрели машину с магнитолой, далеко не факт, что она вам понравится и подойдёт по качеству. Таким образом, знания о самостоятельной установке автомагнитолы в салон автомобиля вам никогда не повредят. На самом деле сделать это совершенно несложно, нужна только схема подключения магнитолы и желание, а также нижеуказанная информация.
Содержание
- Какие бывают автомагнитолы
- Учимся различать штекеры
- Этапы установки магнитолы
- Как подключить динамики
- Выбор проводки
- Изоляция обязательна
- Как расположить динамики
- Подведём итоги
Какие бывают автомагнитолы
Для самостоятельной установки автомагнитолы необходимо знать назначение всех штекеров и проводов на её выходах. Кроме этого, существует два типа магнитол, которые между собой различаются форматом.
Одноблочная магнитола или однодиновая больше распространена у нас и в Европе.
Двухблочные или двухдиновые чаще встречаются в Америке, Корее и Японии.
Двухблочная магнитола по размерам превосходит одноблочную, что позволяет внедрить в неё большее количество мультимедийных функций.
При выборе и покупке автомагнитолы учитывайте, что она должна соответствовать марке вашего автомобиля.
Учимся различать штекеры
Штекеры, как и большинство других деталей приборов, имеют собственную маркировку согласно международным стандартам. Маркировка ISO устанавливается для изготовления и выпуска автомагнитол и автомобильной проводки. Если вы будете использовать это оборудование не по целевому назначению, то оно очень скоро выйдет из строя.
Каждый производитель аудиотехники выпускает собственные переходники на стандарты ISO, поэтому существует огромное количество различных штекеров перехода.
Как подключить автомагнитолу — использовать собственные штекеры марки вашего автомобиля. Каждая марка машины характеризуется особыми штекерами и переходниками, при помощи которых можно перейти с оригинальных колодок на стандарт ISO.
Если вы являетесь владельцем автомобиля со штатной проводкой, то вам не нужно морочиться со штекерами и проводниками, а стоит лишь подключить автомагнитолу к ней.
Этапы установки магнитолы
Как известно, основным источником электроэнергии в автомобиле является аккумулятор, но в то же самое время он может стать причиной поломки магнитолы и динамиков. Как подключить автомагнитолу без нежелательных последствий? В первую очередь при установке аудиотехники не допускайте попадания плюса аккумулятора на её минус или на какую-либо клемму динамика.
Также не стоит запитываться плюсом или минусом от замка зажигания или прикуривателя, у вас всегда перед собой схема подключения магнитолы, поэтому запитывайтесь именно от аккумулятора! Это позволит избавить динамики от наводок и помех и раскачать их на полную мощность.
Для подключения плюса используйте многожильный, насколько возможно короткий медный провод сечением от 4 квадратных миллиметров. На нём требуется установить предохранитель номиналом 10–20 А и хорошей изоляцией.
Смонтируйте его в 40–50 см от клеммы аккумулятора. В некоторых случаях завод-изготовитель самостоятельно устанавливает предохранитель, что очень удобно для потребителей.
Минусовой провод постарайтесь тоже найти как можно короче.
Для удобства стоит использовать клеммы с маркировкой или различного цвета.
При прокладывании проводов старайтесь выдержать как можно большее расстояние от других потребителей электроэнергии. Помните, провода не должны быть закрученными, с ними следует обращаться очень внимательно и аккуратно. Сначала их подсоединяют к динамикам, а затем к автомагнитоле. Стоит остерегаться прикосновений оголённого плюсового провода аккумулятора с чем бы то ни было ещё. Держите его изолированным до тех пор, пока вам не потребуется запитать магнитолу плюсом.
Как подключить динамики
Особого внимания требует процесс подключения динамиков к автомагнитоле. На протяжении всей установки аудиосистемы у вас под рукой должна находиться схема подключения магнитолы.
На ней изображено правильное подключение динамиков, которое соответствует фазам. На клеммах динамиков находится маркировка, оповещающая о плюсе и минусе. С её помощью вы очень быстро и просто разберётесь, где минус, а где плюс.
Чаще всего изготовители аудиосистем широкую клемму делают плюсовой, а узкую — минусовой. Иногда в старых автомобилях подобной маркировки нет, поэтому для определения полюсов воспользуйтесь обычной батарейкой. Для этого присоедините плюс и минус батарейки к клеммам динамика. Если диффузор двинулся наружу, значит, фазировка правильная, когда вошёл внутрь — неправильная.
Внимание, подключение к неправильным фазам приводит к 80% потере качества звучания. Сначала у вас выйдет из строя динамик, а затем и сама магнитола. К сожалению, это наиболее распространённая ошибка владельцев автомобилей, которые устанавливали аудиосистему самостоятельно. При этом звук от динамиков идёт, а мощности не хватает.
Представим, что под рукой не оказалось свободной батарейки, как подключить автомагнитолу к динамикам правильно в этом случае? Очень просто включите магнитолу и выведете звук на один из динамиков, накрутите её на максимум.
Важно: при подключении динамиков к магнитоле соблюдайте полярность и используйте изоляцию!
Выбор проводки
Акустические провода автомагнитолы тоже маркируются. Их может быть две или четыре пары. Однотонный провод без чёрной полосы свидетельствует о плюсе, такой же самый провод только с чёрной полосой — о минусе. Первый коммутируется с широкой клеммой динамика, а второй — с узкой.
Для пары боковых или фронтальных динамиков в акустике до 20 Вт минус может быть общим. В более мощных системах каждый канал имеет свой минус или плюс. Их нельзя менять местами и путать! Ни в коем случае не заземляйте динамик путём вывода его минуса на корпус машины. Это приведёт к искажению звука.
Видео — Авто-акустика в машине:
Магнитолы маленькой мощности с ручной радионастройкой могут включать в себя два или четыре цветных провода и ни одного парного с чёрной полоской. В этом случае минус всех динамиков соединяют с минусовым проводом магнитолы, который выводят на минус аккумулятора или на корпус авто.
Помните, короткое замыкание грозит не только повредить аудиосистему, но и вызвать её возгорание, что гораздо хуже.
Проводя установку магнитолы дома, стоит учитывать, что практически каждая акустическая система идёт в комплекте с соединительными проводами. Они не приспособлены для использования в автомобиле и необходимы лишь для проверки динамиков при покупке. Они характеризуются маленьким сечением 0,25–0,5 квадратных миллиметров и не смогут пропустить от магнитолы к динамикам мощность без потерь. Вы можете воспользоваться ими лишь в случае, если мощность вашего динамика 15–20 Вт, его диаметр составляет 10–13 см.
Для основных динамиков большой мощности (40–100 Вт) используют специальные акустические провода с бескислородной медью. Они характеризуются сечением 1–4 квадратных миллиметров. На их прозрачной изоляции вы сможете увидеть стрелки, указывающие на верное направление от автомагнитолы к динамику.
Изоляция обязательна
Качественные провода обязательно имеют хороший изоляционный фон. Лучше всего, чтобы он был выполнен из силикона, так как он не будет лопаться на морозе. Кроме этого, следите, чтобы сечение проводов отвечало мощности аудиосистемы. Укладывайте провода вдали от проводов других потребителей. Не допускайте их закручиванию. По салону их прокладывают в закрытом виде.
Важно, чтобы провода не перетирались. Ограничьте их доступность, не допускайте их контакта с ногами пассажиров или багажом. Из стойки двери протяните их через жёсткий кембрик. При этом петля должна двигаться в корпусе за стойкой двери. Главное, чтобы она не совершала движений между дверью и стойкой!
Как расположить динамики
Очень важно при установке основных задних динамиков большой мощности правильно их разместить.
К примеру, овальные динамики большой мощности стоит установить на задней полке так, чтобы короткая ось громкоговорителя была направлена по диагонали автомобиля, а именно задняя правая — на водителя, а задняя левая — на пассажира. Только после правильного размещения начинайте подключать акустику к магнитоле.
Для хорошего звучания не закрывайте динамики коробками и ящиками. Им нужно пространство, причём достаточно много пространства.
Твитеры или, как их ещё называют, «пищалки» расположите на стойках лобового стекла. Квадроэффект будет очень ярким, если они будут достаточно далеко находиться от низкочастотников. Звук от водительского твиттера направьте на пассажира и наоборот.
При установке акустической системы по салону внимательно, аккуратно и надёжно крепите проводку.
Подведём итоги
Итак, автомагнитолу совершенно реально установить самостоятельно.
При этом вы потратите не слишком много времени, зато сэкономите приличную сумму.
Главное, что нужно помнить:
- использовать только провода с изоляцией;
- внимательно читать схему подключения магнитолы;
- прокладывать провода аккуратно, без изгибов и закручиваний;
- перед подключением динамиков к магнитоле установить фазировку;
- использовать провода с маркировкой только по назначению.
Если вы будете чётко следовать вышеуказанным инструкциям и советам, то обязательно все сделаете правильно. Если же вы сомневаетесь в своих силах либо позовите знающего приятеля, либо обратитесь в автомастерскую.
Как установить автомобильное радио
Опубликовано by Blair Lampe Know How
Стереосистема, с которой поставляется ваш автомобиль, может не иметь всех наворотов, которые вам нужны в аудиосистеме. К счастью, существует множество вариантов послепродажного обслуживания и целая нишевая индустрия, посвященная тому, чтобы получить то, что вы хотите.
Трудная часть — хотя обычно это не так сложно — знать, как установить автомобильное радио.
В зависимости от модели автомобиля и стереосистемы проект может варьироваться от простой замены до более сложного процесса, но основные шаги, как правило, одинаковы. Прежде чем браться за это, всегда проверяйте, совместима ли новая стереосистема с вашим автомобилем, а также читайте и следуйте всем инструкциям производителя.
Долой староеПервый шаг — отсоединить отрицательный кабель от аккумулятора, чтобы защитить себя и свое оборудование от короткого замыкания и искрения. Затем направляйтесь в область тире. Обязательно делайте снимки на всех этапах до и во время разборки, чтобы вы могли вспомнить, как детали собираются вместе.
Снимите накладку с помощью пластиковых инструментов, предназначенных для этой работы, и следите за скрытыми винтами. Обратите внимание, что некоторые планки просто выдвигаются, а некоторые имеют застежки.
Вы можете обнаружить, что другие компоненты мешают работе и должны быть перемещены или отключены. Как только они будут удалены, вы можете начать извлекать саму стереосистему, которая обычно удерживается в металлической монтажной раме винтами. Для некоторых моделей может потребоваться специальный ключ для снятия.
После отсоединения стереосистемы отсоедините антенный кабель (более жесткий) и все жгуты проводов. У них обычно есть небольшой выступ, который вы должны нажать, что позволит вам вытащить весь разъем. Помните, что никогда не следует разъединять ремни безопасности за провода. Здесь важно быть нежным и не торопиться. Вы не хотите сломать какие-либо пластиковые язычки, которые могут оставить вашу отделку свободной или дребезжащей.
A Quick Change Редко когда другая стереосистема подходит непосредственно к старой установке, разъемам и прочему. Скорее всего, вам понадобится новый корпус, кронштейн и адаптер жгута проводов, которые часто продаются вместе с новыми стереосистемами.
Внимательно прочитайте инструкции, чтобы определить, для чего вам нужна подвеска. Вы можете подключать и воспроизводить некоторые модели, но другие требуют пайки и термоусадочной обмотки проводов. Точно так же некоторые новые стереосистемы поставляются с уже установленными корпусом и кронштейнами, в то время как для других потребуется установка этих компонентов.
Некоторые интернет-магазины радиостанций соберут для вас электропроводку и жгуты, если вы предоставите им свою марку и модель. Если вы делаете это самостоятельно, важно убедиться, что вы подключаете провода в соответствии со схемами. Часто это так же просто, как сопоставление одинаковых цветов, но не делайте предположений. В зависимости от перестановки вы также можете получить пару дополнительных проводов в конце, которые вы можете убрать с помощью стяжек.
С новинкой Подсоедините все жгуты проводов и антенну, а если имеются отдельные провода питания и заземления, подсоедините и их.
Перед тем, как собрать все обратно, нужно убедиться, что все работает. Снова подключите аккумулятор, включите новое устройство и проверьте его питание и работоспособность. Если все в порядке, отсоедините аккумулятор и соберите приборную панель в порядке, обратном тому, как вы его разбирали.
Обязательно установите на место все крепления корпуса и кронштейна, верните все окружающие компоненты на место и аккуратно защелкните обивку. Когда все установлено, снова заведите автомобиль для последнего функционального теста — и, надеюсь, победного джем-сейшна.
Опять же, перед покупкой всегда проверяйте совместимость вашего автомобиля с новой стереосистемой. Кроме того, работа по установке обычно выполнима, если вы потратите время на выполнение инструкций. Помните, что всегда можно обратиться за профессиональной помощью.
Ознакомьтесь со всеми автомобильными аудиосистемами, доступными в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта.
Для получения дополнительной информации о том, как установить автомобильное радио, поговорите со знающим специалистом в местном магазине NAPA AUTO PARTS.
Фотографии предоставлены Блэр Лэмп.
Категории
Ноу-хау
Теги
аудиосистема, автомобильная стереосистема, радио, стереосистема, проводка, жгут проводов
Блэр Лэмп — профессиональный механик, блоггер, театральный техник и спичрайтер из Нью-Йорка. В свободное от работы время она любит ходить в походы, куда бы ни несли ее сапоги, скалолазание, экспериментальный театр, хрустящее розовое вино и изливать любовь на своем грузовике Sierra 2001 года.
Как установить автомобильную магнитолу
Стереоустановка | Как установить автомобильную стереосистему
Понимание того, как установить автомобильную стереосистему Узнайте, как самостоятельно установить автомобильную стереосистему : Если вы приобрели комплект, жгут проводов и антенный адаптер, у вас, скорее всего, есть необходимые инструкции по разборке вашего конкретного автомобиля.
Если вы еще не приобрели детали, необходимые для радиоустановки , позвольте нам найти их для вас! Если у вас есть детали, но по какой-то причине нет инструкций, поищите эти инструкции в Google, потому что каждый автомобиль отличается с точки зрения проводки, установки и разборки приборной панели. После того, как вы убедились, что у вас есть нужные инструменты и инструкции для удаления заводского радио, пришло время начать удаление. Следуйте этим простым шагам, чтобы узнать, как мы устанавливаем автомобильные радиоприемники вторичного рынка:
Если Вы еще не нашли радио, которое хотите, amazon предлагает большой выбор по самым выгодным ценам, которые подходят именно для Вашей модели.
Перед началом установки стереосистемы я рекомендую всегда осматривать приборную панель и отделку вокруг магнитолы на наличие любых датчиков или жгутов, которые необходимо учитывать, особенно индикаторов подушек безопасности и других опций безопасности , которые могут поставляться с включенным экраном.
черточка, которая загорается, чтобы вы знали, что она активирована или не активирована.
Если вы заметили опцию подушки безопасности, важно помнить, что при снятии заводского радио вы не можете повернуть ключ во включенное положение, пока этот штекер не подключен.
Если вы запустите автомобиль с отсоединенным жгутом проводов подушки безопасности, это, скорее всего, приведет к неисправности или загорится индикатор проверки двигателя. Ничего не отключайте от сети при работающем автомобиле.
Пошаговая установка автомобильной магнитолы
ForAudioGeeks.com также запустил новый инструмент, который могут использовать все установщики DIY, чтобы бесплатно получить профессиональный план установки автомобильной аудиосистемы!
Мы проделаем тяжелую работу по поиску конкретных установочных деталей для вашего автомобиля. Мы также рекомендуем такие продукты, как радиоприемники, динамики, усилители и т.
д., для вашего плана установки.
Затем мы предоставим вам ссылки на продукты, которые вам нужны, а также несколько советов по установке, которые мы используем как сертифицированные установщики автомобильных аудиосистем! Для получения дополнительной информации ознакомьтесь с нашей страницей плана автозвука!
Шаг 1)
Следуйте инструкциям по снятию , прилагаемым к комплекту для замены приборной панели вашего автомобиля.
Шаг 2)
После снятия приборной панели и магнитолы вашего автомобиля проверьте штекер заводского радиоприемника , чтобы убедиться, что это правильный штекер.
Вы можете сделать это, подключив дополнительный жгут проводов, который вы приобрели, к заводской вилке, которую вы вытащили из заводской радиостанции. Если он защелкнется, теперь вы знаете, что у вас правильный жгут проводов.
Шаг 3)
Потратьте это время, чтобы установить все микрофоны Bluetooth или дополнительные аксессуары , поставляемые с вашей радиостанцией.
Микрофоны Bluetooth обычно устанавливаются путем установки микрофона на обшивке потолка рядом с зеркалом заднего вида и прокладки провода под обшивкой потолка вниз по «стойке А» со стороны водителя, под приборной панелью водителя и, наконец, за отделкой радиоприемника.
Шаг 4)
Теперь пришло время подключить проводку. Начните с зачистки проводов на четверть дюйма. После того, как провода на обоих жгутах зачищены, теперь вы можете соединить оголенные провода, соответствующие цветам на каждом жгуте, с разъемами проводов, скрутив концы проводов вместе и плотно обжав разъемы проводов.
По большей части научиться самостоятельно устанавливать стереосистему довольно легко, но проводка проводки вашего жгута также довольно проста, вы, по сути, подбираете цвета. У вас есть восемь проводов динамиков, провод питания, провод заземления и провод питания аксессуаров, а также провод освещения или диммера и провод включения усилителя или провод антенны с питанием.
