Вилка сцепления ваз 2106 замена. Замена вилки сцепления своими руками

Признаками того, что необходима замена вилки сцепления ваз, служит неудовлетворительная работа сцепления, которая восстанавливается после регулировки свободного хода вилки выключения сцепления. Регулировки хватает буквально на несколько дней и ее приходится выполнять снова, что сразу должно навести на мысль о неисправности в узле сцепления автомобиля.

Зазор не может измениться так быстро, так как связан с износом диска сцепления, который не может подноситься за несколько дней. Скорее всего виновницей является вилка выключения сцепления, на которой появилась трещина. Вилка чуть подогнулась по трещине, и сразу увеличился свободный ход, что отразилось на плохом включении передач и потребовало корректировки свободного хода вилки сцепления.

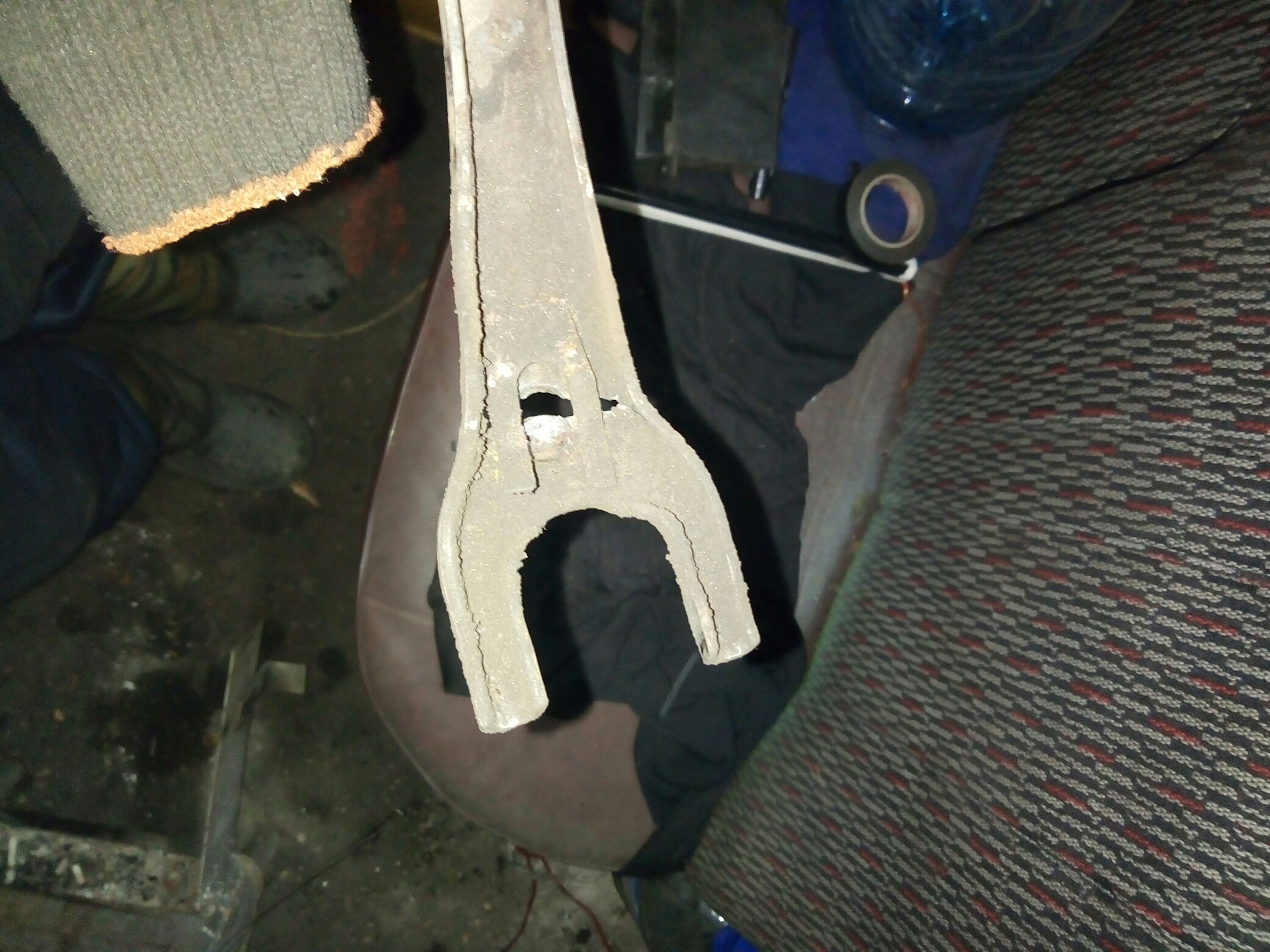

Проверить свои подозрения на трещину в вилке можно с помощью смотровой ямы или подъемника. Снизу автомобиля сдвигаем защитный пыльник вилки и воспользовавшись переноской внимательно осмотрим вилку, как правило, трещину хорошо видно.

Обычно она располагается ближе к месту, где сама вилка переходит в плоскость. Если это так, то необходима замена вилки сцепления.

Для замены вилки обычно снимают КПП, что отнимает много времени и сама работа довольно трудоемкая. Можно заменить вилку сцепления не снимая КПП, вернее не разбирая вообще ничего. Если конечно не считать, что необходимо снять рабочий цилиндра сцепления. Для этого отдаете два болта его крепления и отводите на шланге сцепления в сторону. Да если на конце штока есть шплинт, то его необходимо убрать, иначе будет невозможно вытащить шток из вилки сцепления. Кстати из опыта у большинства владельцев он отсутствует, желательно его поставить.

Сняв шток, вытаскиваем пострадавшую вилку вместе с защитным чехлом. Затем поступаем следующим образом.

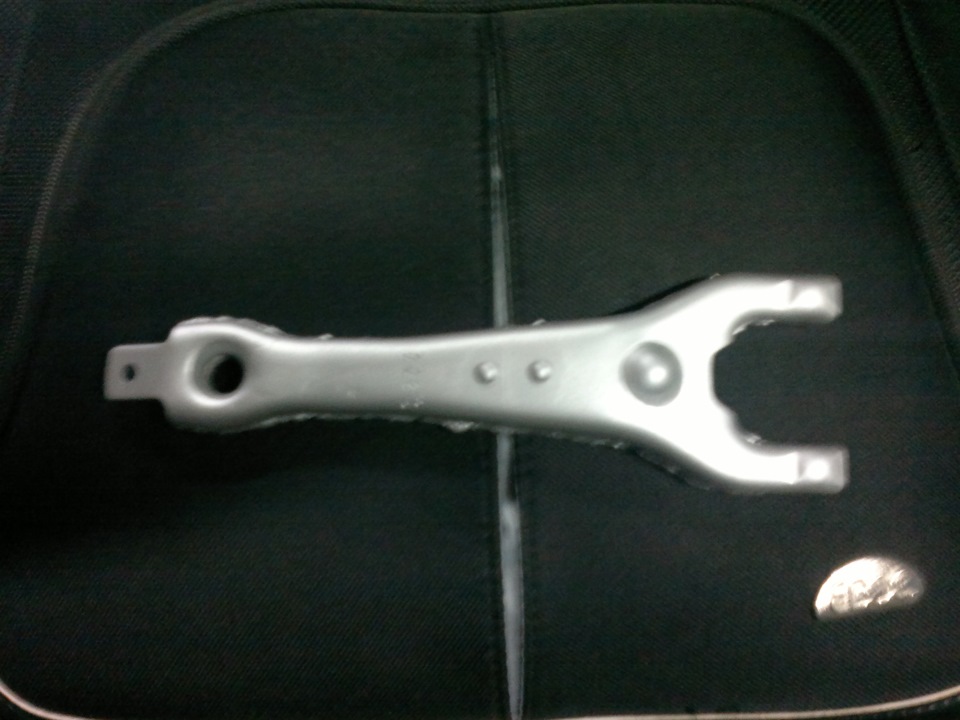

Новую вилку сцепления обрабатываем на наждаке, точнее края ее «рогов» стачиваем под углом, приблизительно 45 градусов. Это необходимо для того, чтобы края вилки смогли войти между подпятником выжимного подшипника и загнутыми краями пружины, которая и удерживает вилку во время работы.

Если есть возможность можно воспользоваться пальчиковым маленьким фонариком, просто просунув его внутрь кожуха сцепления, предварительно обвязав подходящей бечевкой или куском провода. Его освещения будет вполне достаточно, чтобы вы смогли видеть, что делаете.

Повторив несколько пробных попыток, вы в итоге обязательно попадете точно между краями пружины и подпятником. Для этого изготовьте показанный на рисунке крючок, которым удобно заводить пружину на вилку. Имеющуюся пластинчатую пружинку на вилке, которая, кстати, тоже выполнена в форме вилки, необходимо завести под шар стойки (солдатик), на котором качается вилка во время работы.

Одев вилку сцепления на выжимной подшипник, убедитесь в том, что оба края пружины попали точно в выступы вилки. Если один край прошел мимо, то придется повторить операцию.

Если же все нормально, то вытащив фонарик, ставим на вилку чехол и регулируем свободный ход вилки, который равен 3-4 мм. На этом замена вилки сцепления завершена. Удачи!

Проблему выхода из строя вилки можно считать болезнью этих моделей машин. Такая поломка часто встречается у владельцев «семерок», и они уже научились решать ее без демонтажа КПП. Поэтому сейчас мы вам расскажем о том, как производится замена вилки сцепления без .

Что представляет собой вилка сцепления?

Вилка сцепления (далее — ВС) является важным компонентом трансмиссионной системы любого транспортного средства. Говоря научным языком, этот элемент передает нажатие от рабочего цилиндра или тросика сцепления на , обеспечивая движение автомобиля. Подшипник сам по себе является передаточным компонентом между сцеплением и приводом, который физически расположен на муфте выключения.

Именно вилка сцепления обеспечивает передвижение муфты с подшипником.

На автомобилях ВАЗ 2107 в большинстве случаев устанавливается однодисковое сцепление, работу которого обеспечивает специальный привод. Двухдисковые сцепления, как правило, устанавливаются на более мощные и грузовые автомобили. Но это вовсе не значит, что на ВАЗ 2107 не может стоять двухдискового элемента.

В любом случае, при нажатии на педаль сцепления привод обеспечивает перемещение ВС, которая, в свою очередь, воздействует на подшипник. Последний в результате перемещения вилки нажимает на лепестки пружинного элемента нажимного диска. Пружина прогибается в сторону маховика, одновременно отсоединяясь от нажимного диска, тем самым освобождая его. В этот момент специальные тангенциальные пружины отжимают нажимной диск, в результате чего передача крутящего момента от мотора транспортного средства к агрегату КПП прекращается.

Когда водитель отпускает педаль сцепления, нажимной диск начинает взаимодействовать с ведомым компонентов, а также с маховиком. В это время крутящий момент передается от мотора в КПП, что происходит за счет сил трения. Этот процесс функционирования сцепления никак не возможен без исправной вилки. ВС для «классики», которой и является 2107, по своей форме напоминает рогатку.

Замена элемента

Замена ВС в автомобиле ВАЗ 2107 может происходить несколькими способами. В первом случае необходимо снимать коробку передач, что является достаточно трудоемким процессом, который не может быть под силу любому водителю. Во втором случае поменять элемент можно без снятия КПП. Отечественные автомобилисты настолько часто сталкивались с этой поломкой, что нашли более простой выход из этой ситуации.

Поэтому сегодня вы узнаете, как производится замена без снятия коробки. Но как при этом определить, действительно ли ВС вышла из строя?

Как определить неисправность ВС?

Это сделать очень просто. Нужно всего лишь обращать внимание на все нюансы, которые происходят во время движения автомобиля. В частности, об этом свидетельствует неудовлетворительная . Зачастую даже после его регулировки неисправности появляются вновь через 1-2 дня.

Есть несколько критериев, которые могут отразиться при движении:

• Когда водитель пытается тронуться с места, машина немного пробуксовывает. Если это происходит, то ВС, скорее всего, заедает, а значит не выполняет свои функции.
• Если водитель выжимает педаль, она может западать на какое-то время в таком положении. Она может вернуться в исходное положение сама, а может и не вернуться. В этом случае ВС, по всей вероятности, заклинивает.
• При выжимании педали водитель может почувствовать легкую вибрацию. Если вы уверены в том, что педаль вибрирует, то это может свидетельствовать о поломке ВВ или неправильных действиях во время ее установки или ремонта.

Такую поломку запускать надолго нельзя. Неисправности, связанные с ВС, должны быть устранены как можно быстрее, иначе вся система подвергнется очень сильным нагрузкам. Эти нагрузки могут как «добить» вилку, так и негативно отразиться на всем механизме сцепления.

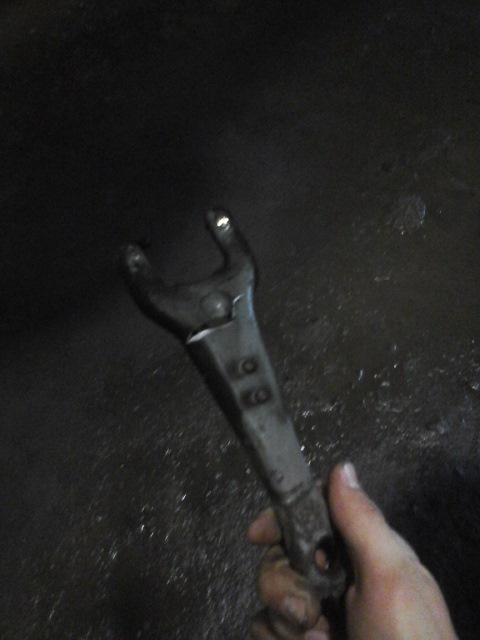

Как правило, в таких случаях на ВС 2107 образовывается трещина. В результате ее появления в транспортном средстве увеличивается свободный ход а это, в свою очередь, может отразиться на включении скоростей рычага КПП. Кроме того, может понадобиться корректировка свободного хода ВС. Даже в том случае, когда элемент пусть и незначительно заедает, нагрузка на него растет. В результате увеличения нагрузки ВС может просто поломаться, а ее компоненты могут попасть в механизм сцепления. Поэтому выполнять работы по замене детали лучше сразу после выявления поломки.

Чтобы понять, действительно ли необходима замена ВС, нужно заехать на смотровую яму или эстакаду. Необходимо под днищем вашей машины найти и отодвинуть защитный пыльник вилки и осмотреть ее. Лучше сделайте это с фонариком, чтобы точно увидеть трещину. Как правило, она образовывается ближе к тому месту, где сама деталь переходит в плоскость.

Инструментарий

Перед тем, как приступить к процессу смены элемента, подготовьте все, что вам может понадобиться. Помимо новой вилки сцепления, это:

• набор гаечных ключей;
• монтировка;
• наждачная бумага;
• кирпичи или другие опоры;
• фонарик.

Меняем ВС своими руками

Как сказано выше, мы рассмотрим вариант замены ВС без демонтажа КПП, что во многом облегчит работу автомобилиста.

Однако при этом нужно будет разобрать сцепление. Кроме того, также придется обработать новый элемент наждачной бумагой. На той стороне вилки, где расположено два конца, необходимо немного сточить концы углов, примерно на 45 градусов. Это нужно сделать для того, чтобы края элемента смогли войти между загнутыми краями пружинного компонента и так называемым подпятником выжимного подшипника.

Итак, приступим:

1. Для начала необходимо залезть под днище автомобиля и отсоединить карданный вал.
2. После этого нужно отключить проводки от датчика заднего хода.
3. Возьмите гаечный ключ и открутите винта крепежа кожуха сцепления на головке БЦ (блока цилиндров) и снимите траверсу днища авто.
4. Теперь возьмите ключ на «13» и отвинтите гайки, которые держат подушку КПП.
5. Возьмите монтировку или ломик и отодвиньте КПП в сторону, противоположную мотору, до того момента, как рычаг переключения скоростей не окажется у заднего края отверстия днища машины. В результате узел трансмиссии автомобиля должен находиться на приемной тубе.
   Обратите внимание — под узел следует подставить кирпичи или другой упор. Это делается для того, чтобы элемент не соскользнул.
6. После этого нужно будет демонтировать корзину сцепления с маховика мотора вашей «семерки». Чтобы сделать это, нужно будет взять ломик и зафиксировать на месте маховик, а затем при помощи гаечного ключа на «13» по очереди открутить винты крепления корзины сцепления.
7. Открутив болты крепления корзины, при помощи ломика отодвиньте ее в сторону и осторожно достаньте диск сцепления, при этом не делая больших нагрузок на него.
8. Далее, необходимо выровнять и снять корзину сцепления.
9. После этого вам открывается доступ к ВС. Как только корзина демонтирована, можно вытащить пострадавшую ВС с защитным чехлом. Берем новую деталь, устанавливаем ее на место старой, собрав все в обратной последовательности. Не забудьте после этого отцентровать диск сцепления относительно подшипника коленчатого вала. Если диск находится в правильном положении, то оправа будет без проблем входить в подшипник и выходить из него.

Чтобы удостовериться в том, что вы все сделали правильно, сядьте за руль и заведите машину. Несколько раз прокачайте педалью сцепления, после чего поочередно включите все передачи. Совершите контрольную поездку: желательно проехать на всех скоростях, ну или хотя бы до четвертой. После этого залезьте под авто, отодвиньте защитный кожух ВС и посмотрите на него.

Если деталь была дефектная или вы допустили какие-либо ошибки во время ее установки, то трещина появится сразу, и вы ее увидите.

Видео «Замена ВС в автомобиле ВАЗ 2107»

Если в механизме сцепления вилка становится неисправной, машина перестает двигаться. Деталь является важным компонентом трансмиссии, поэтому поломку следует оперативно устранять. Попытаемся это выполнить самостоятельно без обращения в автосервис.

Если неэффективно работает сцепление машины, почти не реагирует на выжим педали – значит, изъян в вилке. При устранении дефекта, некоторые выполняют регулировку на свободном ходу вилки. В результате работа механизма временно возобновляется.

Чтобы оценить состояние сцепления, произведем осмотр установки .

✔

 Транспорт выставим на яму.

✔  Сдвинем внизу пыльник защиты, который прикрывает вилку сцепления.

✔  Потом проверяем деталь, пользуясь фонариком – ищем трещины.

Вообще, вилка может переломиться на фоне износа. Тогда педаль сразу провалится – автомашина встанет. Если изделие погнулось, значит, значительное воздействие отразилось на конструкции. Поэтому и произошла деформация. Изношенными могут оказаться лапки устройства.

Замена и ремонт вилки выключения сцепления

Операцию реально выполнить без демонтажных манипуляций с коробкой передач. Заранее прикупим новую деталь, обработаем ее. Обточим концы изделия, точнее лапки (пользуемся точильным камнем, соблюдая угол на 45 град.). Подобные действия помогут разместить вилку под прижимной пружиной. Лучше подготовить крючок, которым можно приподнять деталь, ее просунуть.

Чтобы вытащить старую вилку, действуем так :

❶  Сначала у сцепления вытаскиваем цилиндр. Иногда его вытягивают со штоком. Затем отводим компонент со шлангами.

❷  Убираем чехол на вилке, осматриваем узел.

❸  Проверяем состояние кожуха. Все загрязнения следует удалить.

❹  Осуществляем установку вилки. На кожухе присутствует палец шарообразный, сюда просовывают лепестки от фиксатора детали.

❺  Осматриваем ступицу подшипника с проволочной пружиной. Сюда предстоит установить лапки изделия.

Так вилка разместится на позиции пружины и ступицы.

❻  Механизм собираем, восстанавливаем все детали.

Вот и вся инструкция по замене и ремонту вилки выключения сцепления. Остается лишь оценить работу механизма, совершив пробный заезд.

Необходимость в замене вилки сцепления автомобиля возникает не так уж и часто. Однако, если эта, казалось бы, совсем незначительная деталь выходит из строя, движение автомобиля буквально парализуется. Ведь вилка сцепления – это один из важных элементов трансмиссии, и если он не может полноценно выполнять возложенные на него функции, на ведущие колеса от двигателя не будет передаваться крутящий момент и, как следствие, автомобиль не будет ехать. По этой причине, даже такую незначительную поломку приходится устранять максимально оперативно. Благо, сделать это можно в домашних условиях и без помощи специалистов.

1. Что собой представляет вилка сцепления, и какую роль она играет в работоспособности трансмиссии автомобиля?

Прежде чем перейти непосредственно к вилке сцепления, логично будет ознакомиться с тем, что такое сам механизм сцепления и какую роль в функционировании автомобиля он выполняет вместе со своей вилкой.

Главная роль сцепления – это обеспечение кратковременного рассоединения двигателя и трансмиссии , а также обратного их соединения во время переключения передач. Но кроме этого, на сцепление возлагается еще одна очень важная задача: обеспечение элементам трансмиссии плавности в работе и оберегание их от излишних нагрузок, а также от колебаний. Несложно догадаться, что все элементы сцепления располагаются непосредственно между автомобильным мотором и его коробкой передач.

Существует несколько разновидностей сцепления, которые появлялись и модифицировались одновременно с развитием автопрома. Сегодня в автомобилях можно встретить три вида сцепления:

1. Фрикционное, в котором крутящий момент от двигателя передается на колеса благодаря силе трения. Данный вид, в свою очередь, делится на однодисковое, двухдисковое и многодисковое фрикционное сцепление. Чаще всего встречается на современных авто.

2. Гидравлическое, в котором работу элементов обеспечивает поток жидкости.

3. Электромагнитное, для функционирования которого используется магнитное поле.

Как уже говорилось, большинство современных автомобилей оснащены однодисковым сцеплением. Его конструкция включает в себя следующий перечень элементов:

— маховик;

Нажимной (ведущий) и ведомый диск;

Выжимной подшипник и его муфта;

Диафрагменная пружина;

id:14119 сути, такой тип сцепления постоянно находится в активированном состоянии. Его функционирование обеспечивается благодаря отдельному приводу. Весь принцип работы этого механизма заключается в следующем:

1. Когда водитель в салоне автомобиля нажимает на педаль сцепления, от нее передается эффект на привод сцепления, который перемещает вилку данного механизма.

2. В свою очередь, интересующая нас вилка воздействует на выжимной подшипник сцепления. Благодаря этому подшипник немного смещается и воздействует на лепестки диафрагменной пружины нажимного диска.

3. В результате лепестки пружины прогибаются к маховику, и ее наружный край отходит от нажимного диска, тем самым давая ему свободу. Одновременно с этим «отжимание» нажимного диска происходит и благодаря тангенциальным пружинам.

4. В результате прекращается передача крутящего момента.

5. Когда же водитель опять отпускает педаль сцепления, посредством срабатывания диафрагменной пружины нажимной и ведомый диски обратно смыкаются между собой, а также пружина обратно устанавливает контакт с маховиком. Передача крутящего момента на коробку передач восстанавливается.

Из данного описания процесса функционирования механизма сцепления, работа его вилки становится достаточно понятной. Данная деталь играет самую важную роль во включении и выключении сцепления между двигателем и трансмиссией, то есть образования свободного пространства между нажимным и ведомым дисками. Это нужно для того, чтобы полностью отключить КПП от автомобильного мотора.

Если речь идет о механической коробке передач, то ее функционирование становится вообще невозможным без наличия исправной вилки сцепления. В частности, благодаря ей:

1. Запускается весь многоструктурный механизм переключения передач автомобиля.

2. Автомобиль может оставаться в неподвижном состоянии даже при работающем моторе и без включения нейтральной передачи.

3. Повышается маневренность автомобиля при езде на невысоких скоростях.

Можем резюмировать, что без вилки механизм сцепления не может функционировать, поскольку эта деталь является включателем и выключателем. Благодаря ей водитель может управлять работой двигателя и обеспечивать ему оптимальные режимы функционирования.

2. Как определить неисправность вилки сцепления и выяснить причины их появления?

Если сцепление автомобиля начинает работать неудовлетворительно, плохо отзываться на нажатие педали – скорее всего, поломка произошла с одним из ее механизмов, и вероятнее всего, это вилка. Чтобы хоть как-то устранить подобную неисправность, некоторые автолюбители умудряются осуществлять так называемую регулировку свободного хода вилки. Благодаря этому на некоторое время нормальная работа сцепления возобновляется, но подобной процедуры обычно надолго не хватает, неисправности в работе сцепления проявляются и дальше.

Если при этом от механизма сцепления не доносятся никакие посторонние звуки, то, скорее всего, виновницей возникшей ситуации является вилка. Если в процессе очень интенсивной эксплуатации сцепления на ней появилась трещина, это могло вызвать ее дополнительную деформацию. Как результат, вырос свободный ход этой детали, плохо стали включаться передачи. При этом может буквально проваливаться в пол, не давая никакого результата и не воздействуя на привод сцепления. Чтобы проверить, действительно ли перебои и неисправности в работе сцепления автомобиля были вызваны неисправностью вилки, необходимо осуществить внимательный осмотр данного механизма. Для этого необходимо:

1. Загнать автомобиль на смотровую яму.

2. Сдвинуть из-под низа автомобиля защитный пыльник, благодаря которому и закрывается вилка сцепления.

3. Используя фонарик, внимательно осмотреть вилку на предмет наличия на ней трещин. Если они действительно имеются, то увидеть их будет нетрудно. Зачастую трещины появляются на той части детали, где она переходит в ровную плоскость.

Однако трещины – это не единственная причина выхода из строя вилки сцепления автомобиля. Достаточно часто подобное может случаться даже в связи с наличием заводского брака, однако если и предыдущую вилку вы устанавливали самостоятельно, причина поломки может быть и другой. Вероятнее всего, это банальный износ, который происходит и со всеми остальными деталями автомобиля и механизма сцепления.

Итак, что же еще может произойти с вилкой сцепления во время эксплуатации?

1. Данная деталь может попросту переломиться. Случиться это может и по причине того, что изначально на ней появились трещины, который не смог заметить автовладелец и вовремя осуществить замену детали. Если вилка сцепления действительно переломилась, то в таком случае педаль сцепления очень резко провалится, и автомобиль больше не сможет продолжать движение.

2. Деталь изогнулась. Подобное происходит не так часто, поскольку, чтобы загнуть металлическую деталь, необходимо осуществить достаточно большое механическое воздействие. Скорее всего, параллельно с вилкой из строя вышли и другие элементы сцепления, в результате неправильной работы которых и произошла деформация вилки.

3. Износились лапки детали. Столкнуться с такой ситуацией могут те водители, у которых вилка сцепления установлена уже достаточно давно, и такое явление как износ лапок не является чем-то ненормальным. Ведь непосредственно благодаря этим лапкам и происходит включение/выключение сцепления и именно они постоянно взаимодействуют с другими элементами данного механизма.

4. Наличие дефекта на лапках детали , который располагается в той точке, где они прикасаются к муфте. Предотвратить каким-либо способом проявление подобного практически невозможно. По этой причине обращать внимание на наличие брака необходимо еще во время покупки вилки сцепления.

К сожалению, из-за незначительности первичных признаков неисправности вилки сцепления, предотвратить ее окончательную поломку практически невозможно. Поэтому, если в процессе осмотра вы действительно смогли найти трещину или другие серьезные дефекты вилки сцепления, без замены данной детали вам точно не обойтись. При этом очень важно уделить максимум внимания выбору новой детали. Для того чтобы новая вилка сцепления прослужила вам как можно дольше, необходимо приобретать оригинальные изделия, выполненные из прочного и устойчивого к большим нагрузкам металла.

3. Замена вилки сцепления: в чем особенности выполнения работ?

Многие считают, что для осуществления замены вилки сцепления обязательно необходимо снимать коробку передач, так как никакого другого способа дотянуться до данной детали не существует. Однако данный процесс может оказаться очень трудоемким и может занять больше времени, чем непосредственно сама замена. По этой причине более хитрые автолюбители придумали способ, как заменить вилку сцепления без демонтажа коробки передач. Подойдет он далеко не всем автовладельцам, поскольку здесь многое будет зависеть от модели авто и особенностей его конструкции. Но все же, большинству нижеприведенная инструкция должна пригодиться.

Но начнем мы не с инструкции, а с подготовительного этапа работ. Ведь в первую очередь необходимо приобрести саму вилку сцепления, которую вы будете устанавливать вместо поломанной или изношенной. После покупки данную деталь также рекомендуется обработать специальным способом. Концы вилки, то есть ее лапки, необходимо немного обточить на специальном точильном камне, удерживая саму деталь под углом в 45º. Благодаря этому новая вилка сможет без проблем втиснуться под прижимную пружину, которая находится на ступице выжимного подшипника сцепления.

Чтобы установка вилки прошла максимально быстро и просто, под пружину необходимо изготовить специальный крючок, при помощи которого ее можно будет приподнять и просунуть вилку. Для того чтобы демонтировать старую вилку, необходимо:

1. Снять рабочий цилиндр сцепления. Он может демонтироваться только вместе со штоком. После этого цилиндр необходимо отвести в сторону вместе со шлангом, на котором он крепится.

2. Снимаем защитный чехол старой вилки и еще раз внимательно ее осматриваем. Если надежды на то, что она сможет работать дальше, нет, достаем ее из кожуха сцепления.

3. Осматриваем сам кожух. Если в нем есть какие-то дополнительный предметы или он сильно загрязнен, необходимо обеспечить ему максимальную чистоту.

4. Приступаем к непосредственной установке новой вилки. В кожухе сцепления имеется специальный шарообразный палец, под который необходимо просунуть лепестки фиксатора вилки сцепления.

5. Теперь концентрируем свое внимание на ступице выжимного подшипника и проволочной пружине. Именно под эту пружину необходимо просунуть заточенные лапки вилки (для стягивания пружины можете использовать заранее подготовленный вами крючок). В результате вилка должна оказаться между пружиной и ступицей подшипника сцепления. Однако не стоит менять данный этап работ с предыдущим, поскольку это все равно не даст вам никакого результата.

6. Осуществляем обратную сборку всех элементов и деталей, которые были сняты с автомобиля для осуществления замены вилки сцепления.

На этом все работы заканчиваются. Остается только проверить работоспособность сцепления, для чего можно немного проехаться по району. Советуем также во время замены вилки сцепления обратить внимание на ее . Зачастую эти две детали выходят из строя одновременно, а если быть точнее, то выход из строя одной может стать причиной преждевременного износа второй. Тем более, что если вы уже будете разбирать механизм сцепления, параллельно установить выжимной подшипник вам не составит особого труда. Главное – подвести к месту работы нормальное освещение, чтобы вы могли отчетливо различать даже самые небольшие элементы всех систем и механизмов.

Подписывайтесь на наши ленты в

Ни для кого не секрет, что сцепление является одним из наиболее важных конструктивных элементов трансмиссии автомобильного транспорта. Как правило, главное предназначение сцепления состоит в кратковременном отсоединении двигателя от трансмиссии и плавном их соединении при переключении передач, а также в предохранении элементов трансмиссии от перегрузок и гашении колебаний. В данной статье мы не станем углубляться и детализировать саму систему сцепления, а остановим наше внимание на одной из наиболее важных деталей системы. Поговорим о вилке сцепления, без которой система сцепления просто не сможет работать. Мы рассмотрим, что собой теоретически представляет вилка сцепления, а также поговорим о ее наиболее распространенных неисправностях и способах замены вилки на новую.

1. Что собой представляет вилка сцепления

На сегодняшний день главной функцией вилки сцепления является его выключение (многие автомобилисты называют ее вилкой выключения, или же приводной вилкой сцепления).

Что она из себя представляет? Как правило, это своеобразный рычаг, воздействие на который приведет к отводу нажимного диска. При выжимании педали указанная деталь способствует перемещению муфты выжимного подшипника, что гарантирует перестановку внутренней кромки пружины вперед и последующее выключение устройства. Таким образом, сцепление выключается. Также эту самую вилку можно назвать и вилкой включения сцепления, так как в момент обратного действия, при опускании педали, вилка также и включает сцепление.

Зачастую вилку сцепления можно встретить на автомобилях с . В коробках с гидравлическим приводом она встречается довольно редко.

Конструкция вилки сцепления не отличается особой сложностью. Вилка состоит из рычага и двух лапок, которые закрепляются на металлическом стержне. Ничего сложного, как вы видите. Но, как ни крути, даже самая простая деталь автомобиля подвергается неисправностям, может ломаться или же израсходоваться. Вилка сцепления – не исключение. Давайте вместе разберемся в том, к каким неисправностям вилки сцепления нужно готовиться автомобилисту и как провести своевременную диагностику поломок.

2. Неисправности вилки сцепления

Как мы уже говорили, вилка сцепления, как и любая другая деталь в автомобиле, подвергается износу. Также мы не исключаем и заводской брак, хотя и встречается он довольно редко, из-за простоты конструкции самой вилки.

Для того чтобы устранить какие-либо неполадки в системе работы автомобиля (сюда, конечно же, входит и система сцепления), для начала нужно провести своевременную и корректную диагностику проблемы. Автомобилисту, который выявил в своем автомобиле неисправности в , должен готовиться, скорее всего, к ее полной замене или, в лучшем случае, к замене отдельных комплектующих.

Как правило, разработчиками автомобильных запчастей, а также инженерами-механиками предоставляется точные рекомендации, которые несут в себе полную информацию о самом ресурсе, а также о сроках замены сцепления и его запчастей. Но, как ни крути, регламентированные сроки в реальной жизни больше зависят не от рекомендаций специалистов-разработчиков, а от манеры вождения, уровня нагрузок автомобиля при эксплуатации и различных других факторов.

Итак, давайте рассмотрим несколько видов неисправностей, при которых нужно срочно обращаться в специализированные технические центры, или же приниматься за самостоятельную замену либо ремонт детали.

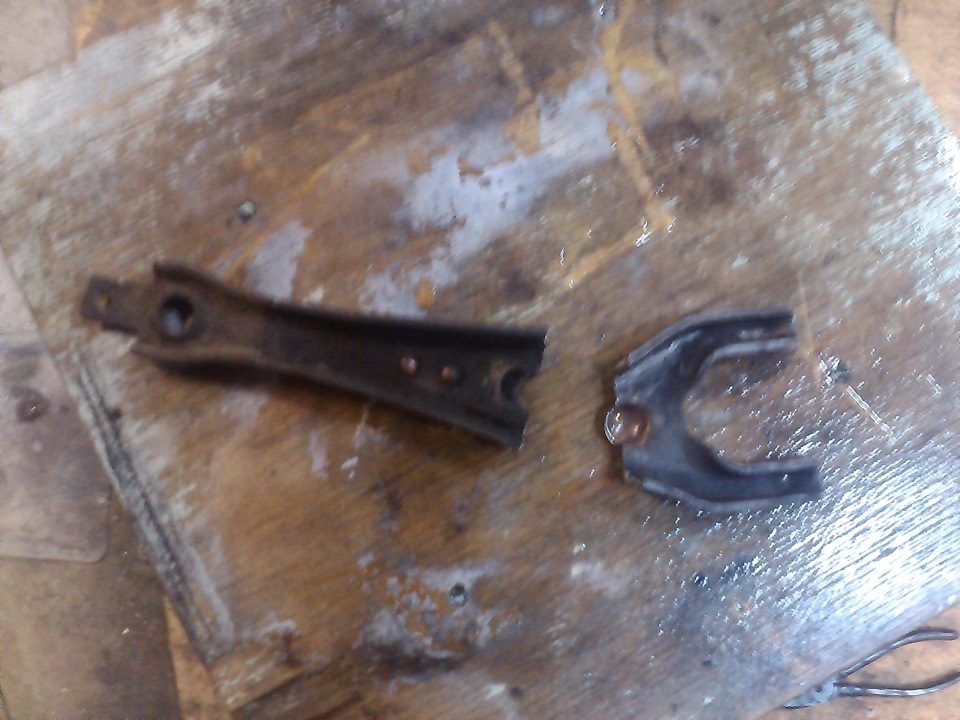

Вилка сцепления может попросту сломаться. В таком случае, вы обнаружите, что педаль провалилась, и продолжать движение становится невозможно. Наиболее распространённая проблема на сегодняшний день – это трескание вилки сцепления , при котором сцепление начинает схватывать все ниже, а регулировка помогает лишь на короткий срок, и по мере расширения (увеличения) трещины, педаль вновь опускается.

Более того, поломка вилки сцепления может пагубно отобразиться на включении скоростей, что приводит к многократному подведению ВС и дальнейшему регулированию свободного хода. Данная неисправность, по своему существу, может обусловить отклонение вилки от выжимного подшипника по возникшей трещине. Если вы решили воспользоваться авторегулировкой, то вы должны быть готовы к тому, что она может действовать всего пару суток, а в редких случаях и пару часов, все зависит от масштабности дефектообразований.

Итак, мы добрались до наиболее интересного вопроса данной статьи, а именно к замене вилки сцепления. В данном разделе мы постараемся разобраться в том, при каких обстоятельствах нужно производить замену вилки сцепления на новую, а также как сделать это быстро и правильно.

Как правило, замену вилки сцепления производят в тех случаях, когда она деформирована, изогнута, или же на ней просматривается трещина. Также нужно производить немедленную замену в случаях дефективности лапок в месте соприкосновения с муфтой вкладыша, или же при полном износе лапок.

Как правило, сложность или же, наоборот, простота замены вилки сцепления напрямую зависит от марки и модели автомобиля. Если говорить об отечественных автомобилях, иногда процесс замены данной детали может оказаться довольно трудоемким и хлопотным, ведь во многих случаях, для того чтобы снять старую вилку сцепления, вам понадобится снимать ККП с автомобиля (данный процесс занимает довольно много времени, к тому же приносит много дополнительных хлопот). Но существует и более простой способ справиться с старой вилкой сцепления, ведь, в любом случае, манипуляции по замене вилки не являются очень сложными, а даже наоборот, доступны даже начинающему автомобилисту.

Для того чтобы произвести замену по инструкции, которую мы вам предоставим ниже, автомобилисту нужно лишь обладать начальными, базовыми навыками в области автомеханики, а также не бояться сложностей, связанных с автослесарными работами. Итак, если вы решились на самостоятельную замену вилки сцепления, запасайтесь свободным временем (в среднем продолжительность всего процесса составляет 3-4 часа) и приступайте к ремонту.

Перед тем как производить замену вилки сцепления, специалисты советуют для начала продиагностировать вилку сцепления на наличие в ней трещин. Для этого нужно сделать следующие манипуляции:

1. Произвести снятие барабана сцепления, а также контрштока, и отодвинуть их к краю, воспользовавшись рукавом-шлангом;

2. Произвести снятие защитного чехла;

3. Произвести осмотр середины, воспользовавшись фонариком.

Если в данном случае трещину не видно, вам необходимо провести нажатие рукой на основание вилки сцепления в направлении ее включения. Проделав такую манипуляцию, вы с легкостью сможете обнаружить треснувшее место. Если вы обнаружили данный дефект, то это дает вам основание для снятия кожуха сцепления.

Далее, переходим к следующему этапу при снятой вилке сцепления, а именно к внутреннему осмотру кожуха сцепления. Во время разворота вилки сцепления вам откроется дорожка из пружинной стали, которая имеет форму округленной заглавной буквы «П». Главной ее функцией является закрепление вилки сцепления на кожухе. После этого, если вы посмотрите в середину, вы сможете увидеть опорный палец вилки, который имеет округленную головку. Главной задачей водителя во время устранения поломки является помещение лепестков закрепителя под шар головки.

Перед этим необходимо обязательно осуществить шлифовку концов вилки сцепления под 45° так, чтобы она вошла под рессорой на ступице вкладыша. Также крайне необходимо как следует обработать втулки из металла и пластика консистентной смазкой и произвести установку вилки сцепления в исходное положение.

После этого, необходимо попасть заостренными окончаниями вилки сцепления под пружину из проволоки ступицы упорного подшипника, причем сделать это нужно так, чтобы лапки оказались в середине пружины и ступицы. Для того чтобы быстрее справиться с данной процедурой, для начала необходимо определить стопор под головку шара, а уже потом поставить вилку сцепления вниз, под указанную проволочную пружину.

Для того чтобы монтаж был максимально комфортен, после надевания фиксатора, который располагается внутри, а также подведения обеих лапок вилки сцепления под пружину, специалисты советуют стукнуть по основанию вилки. Проделать данную операцию довольно сложно для новичка, так как она требует наличие колоссального опыта. Но новичкам не стоит отчаиваться, ведь, как правило, после второго раза замены вилки сцепления вы уже почувствуете, что опыт приходит с практикой.

И еще одна маленькая хитрость: перед тем как приступать к замене вилки сцепления или же к простой диагностике, вам следует обязательно обзавестись фонариком, который является очень важной деталью при скрупулёзном исследовании внутренних деталей. Его, как правило, опускают в кожух корзины. Благодаря фонарику вы получите дополнительное освещение, которое, в свою очередь, улучшит обзор и повысит качество диагностики.

После того как вы закончили все операции по замене вилки сцепления, вам необходимо провести контрольную процедуру осмотра собранного узла сцепления, для того чтобы вы убедились в отсутствии каких-либо дефектов.

Подписывайтесь на наши ленты в

Вилка сцепления, двухмассовый маховик и сцепление до кучи

Выбор сцепления

На разные модели ВАЗ 2107 производитель устанавливал карбюраторные (2103 объёмом 1,5 л) и инжекторные (2106 объёмом 1,6 л) двигатели. Несмотря на внешнюю схожесть, сцепление этих моделей имеет определённые отличия. Диаметр нажимного диска корзины в обоих случаях составляет 200 мм. Но у корзины для 2103 ширина нажимного диска равняется 29 мм, а для 2106 — 35 мм. Соответственно диаметр ведомого диска для 2103 составляет 140 мм, а для 2106 — 130 мм.

Некоторые автовладельцы устанавливают на ВАЗ 2107 сцепление от ВАЗ 2121, которое заметно жёстче и надёжнее родного.

Сцепление для ВАЗ 2107 выпускают как отечественные, так и зарубежные производители

На все модели ВАЗ с задним приводом подходят комплекты сцепления от классических автомобилей известных брендов.

Подготовительный процесс для снятия вилки выключения сцепления

Функции вилки сцепления на всех авто однотипны, они в чем-то подобны обычному механическому рычагу. Нажимая ногой на педаль с помощью привода гидравлического или тросового, вы создаете усилие на внешней опоре вилки.

По принципу рычага, опирающегося на втулки или шаровую опору, внутренняя опора через муфту, если таковая имеется, передает усилие на выжимной подшипник, и далее происходит выключение прижимающего усилия лепестковой пружины. Под воздействием приложенного усилия диск сцепления отходит от маховика, отключая трансмиссию от двигателя. Сцепление выключено, пока вы удерживаете педаль в нажатом состоянии. Все это время вилка выключения и выжимной подшипник находятся в нагруженном состоянии.

Важно!
Приучите себя выжимать педаль на время не более 1-2 сек, этим вы сохраните «здоровье» диску сцепления, выжимному подшипнику и вилке. Усилие, приложенное к одному из концов вилки сцепления, может превышать 100 кг

Если учесть, что среднестатистический водитель за час в городском цикле езды может нажать педаль более 50 раз, нагрузка на штампованную деталь толщиной в 3 мм получается очень даже немаленькая. Поэтому возможны деформация и даже поломка, не говоря уже об износе места опоры

Усилие, приложенное к одному из концов вилки сцепления, может превышать 100 кг. Если учесть, что среднестатистический водитель за час в городском цикле езды может нажать педаль более 50 раз, нагрузка на штампованную деталь толщиной в 3 мм получается очень даже немаленькая. Поэтому возможны деформация и даже поломка, не говоря уже об износе места опоры.

Конструктивно большая часть вилки с опорой находится внутри картера сцепления. С наружной части можно увидеть лишь внешнюю опору вилки сцепления и гидравлический цилиндр привода. Снять ее можно при частичной разборке узла. Работать придется под машиной, где даже самые простые операции требуют немалых усилий из-за малого рабочего пространства.

До начала работ удостоверьтесь, что проблема со сцеплением заключается именно в поломке или искривлении геометрии вилки:

Освободив наружную часть вилки, рукой проверьте ее свободный ход. Погнутая или сломанная деталь будет иметь слишком большой свободный ход, не соответствующий регулировкам. Если при не очень сильном нажатии рукой свободный конец вилки с небольшим сопротивлением перемещается как в одну, так и в другую сторону, деталь нужно менять.

Замена вилки на 2106, 2107

На классике треснувшая вилка явление достаточно частое, и автолюбители приноровились менять ее без снятия коробки. Для этого концы новой вилки стачиваются под углом 45 градусов, чтобы она смогла войти под прижимную пружину. Так же не помешает крючок, с загнутым на 5 сантиметров концом, им мы будем поддевать пружину.
Нам нужно попасть под опорный палец вилки (болт с головкой в форме шара), а лапы попали между ступицей выжимного подшипника и пружиной. После некоторого количества попыток, их число зависит от вашей меткости и терпения, вилка включения сцепления встанет на свое место.

Стоит отметить, что на автомобилях ГАЗель также возможна замена данной детали без снятия коробки, по методу описанному выше. У ГАЗели с двигателем 402-ой серии это вообще слабое место, и владельцы данных моделей постоянно жалуются на слабую вилку и постоянную ее поломку. Одно из решений данной проблемы — установка усиленной вилки от другой модели (валдай), но и там есть свои тонкости и нюансы которые, несомненно, стоит изучить, прежде чем приступать к процедуре замены.

Замена и ремонт вилки выключения сцепления

Чтобы вытащить старую вилку, действуем так
:

❶

 Сначала у сцепления вытаскиваем цилиндр. Иногда его вытягивают со штоком. Затем отводим компонент со шлангами.

❷

 Убираем чехол на вилке, осматриваем узел.

❸

 Проверяем состояние кожуха. Все загрязнения следует удалить.

❹

 Осуществляем установку вилки. На кожухе присутствует палец шарообразный, сюда просовывают лепестки от фиксатора детали.

❺

 Осматриваем ступицу подшипника с проволочной пружиной. Сюда предстоит установить лапки изделия.

Так вилка разместится на позиции пружины и ступицы.

❻

 Механизм собираем, восстанавливаем все детали.

Вот и вся инструкция по замене и ремонту вилки выключения сцепления. Остается лишь оценить работу механизма, совершив пробный заезд.

Это один из составляющих элементов сложной системы автомобиля, благодаря которому происходит полное и эффективное функционирование всего механизма.

Благодаря этому элементу происходит выключение сцепления. Во время нажатия на педаль, данная деталь перемещает нажимную муфту, а также выжимной подшипник, таким образом обеспечивая передвижение внутренней кромки пружины вперед и, непосредственно, выключение устройства.

При наличии каких-либо неисправностей этого элемента водитель сталкивается с проблемами выключения системы, так она может либо вообще не выключаться, либо не полностью выключаться.

В любом случае это в дальнейшем приводит к неисправности работы всего механизма, а также к его быстрому износу.

Чтобы исправить такого рода поломку нужно, прежде всего, научиться проводить замену данного элемента.

Итак, ответ на вопрос “Как поменять вилку сцепления?” заключается в совершении следующего ряда действий.

1. Изначально нужно снять возвратную пружину, таким образом, далее мы расширяем шток.
2. После нужно отвернуть рабочий цилиндр и изъять шток из вилки.
3. Далее снимаем защитный чехол вилки.
4. Забираем старую деталь.
5. Заменяем сломанный элемент на новый.

Как вы уже догадались, при проведении замены такой детали не обязательно полностью разбирать коробку передач. Мы используем люк вилки, с помощью которого и производится замена.

Перед заменой вилку выключения сцепления нужно изначально доработать на точиле. Если ваша новая деталь не поддается напильнику, ее стоит вернуть обратно туда, где вы ее покупали, поскольку она некачественная.

Далее нужно сточить заклепки примерно до 1-1,5 мм это считается оптимальной величиной. Такого результата можно добиться при использовании напильника. Также нам нужно снять фаску на концах данного элемента и затем обточить отверстие между вилками (это делается для того, чтобы обеспечить проход болту со сферической головкой). Эту работу нужно выполнять очень аккуратно, главное не перестараться, так как если болт будет заходить слишком свободно, то могут возникнуть проблемы с новым элементом.

Дальнейшие наши действия должны заключаться в установке детали на место через люк. Для этого нам нужно прежде сориентировать плоские грани муфты выжимного подшипника горизонтально и поставить кончик пружины по направлению к люку. Затем нужно пропихнуть новый элемент в лючок, для этого можно слегка стукнуть по нему молотком. Нужно проследить, чтобы он прошел болт со сферической головкой и расположился на муфте подшипника

Также важно, чтобы пружина расположилась между отогнутыми концами нашей детали

При необходимости, как уже отмечалось ранее, можно использовать молоток для того, чтобы правильно расположить вилку. Не стоит мучиться и пытаться очень аккуратно ее пропихнуть через люк, если она свободно не проходит, нужно просто ее немного подтолкнуть

Нам важно, чтобы шаровая опора попала в соответствующее углубление. Также лепестки пружины должны обхватывать шаровую опору

В ситуации, если это не происходит во время закладки детали, нам следует поправить пружину с помощью отвертки.

После совершения таких действий замена вилки сцепления произведена, теперь нам остается в обратном порядке сложить всю систему. Для этого все действия производим в обратном порядке, но не забывая при этом тщательно закручивать все детали.

Вот и все, что нужно сделать, если у вас сломался или повредился подобный элемент. Эти действия не очень сложны, но если вы не уверенны в своих силах, то лучше обратитесь к профессионалам.

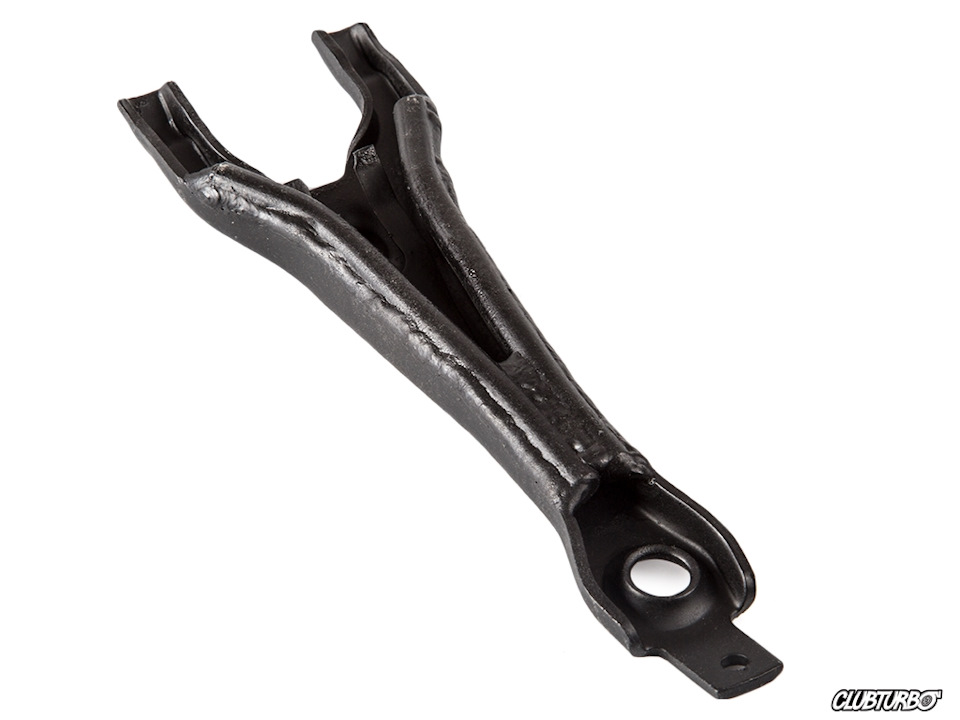

Вилка выключения сцепления

Вилка сцепления выполняет функцию его выключения (отсюда название вилка выключения, или приводная вилка сцепления). Это своего рода рычаг, при воздействии на который отводится нажимной диск и сцепление выключается. Ее так же можно назвать и вилкой включения сцепления, ведь при обратном действии, когда вы отпускаете педаль, вилка его включает.

Данная деталь встречается как правило в механических коробках передач, а намного реже в коробках с гидравлическим приводом. Давайте рассмотрим конструкцию вилки сцепления на примере автомобилей семейства ваз 2110-2112 и ваз 2106-2107.Состоит вилка из рычага и двух лапок, закрепленных на металлическом стержне.

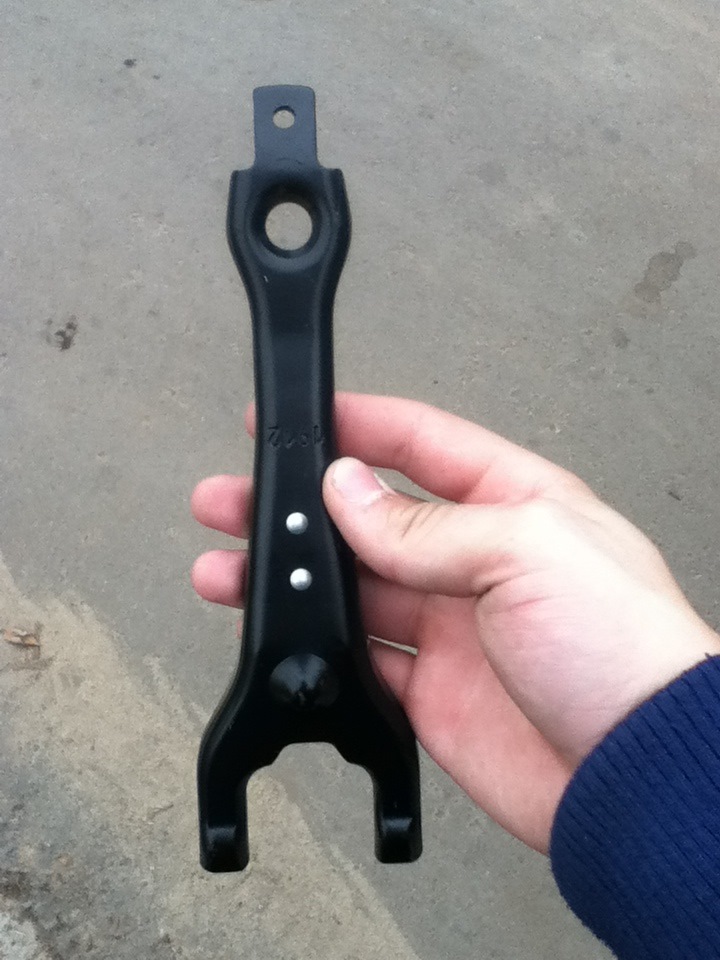

Вилка сцепления у классики выглядит несколько иначе.

Симптомы неисправной вилки

Как любая другая деталь она подвержена износу, так же не исключен заводской брак (впрочем встречается крайне редко из-за простоты конструкции). Когда вилка ломается сразу, то педаль просто проваливается и продолжить движение вряд ли получится. Но бывает так, что в вилке появляется трещина, и тогда сцепление начинает схватывать все ниже, а регулировка помогает лишь на короткий срок, и по мере расширения (увеличения) трещины, педаль вновь опускается.

Простота простотой, а вот замена данной детали выливается в довольно хлопотное занятие, поскольку замена вилки сцепления влечет за собой снятие коробки передач. Если на классике (ваз 2016-07) можно попытаться произвести данную процедуру без снятия кпп, как утверждают некоторые источники, то с переднеприводным семейством ваз это полностью исключено.

Замена вилки на 2106, 2107

На классике треснувшая вилка явление достаточно частое, и автолюбители приноровились менять ее без снятия коробки. Для этого концы новой вилки стачиваются под углом 45 градусов, чтобы она смогла войти под прижимную пружину. Так же не помешает крючок, с загнутым на 5 сантиметров концом, им мы будем поддевать пружину.Нам нужно попасть под опорный палец вилки (болт с головкой в форме шара), а лапы попали между ступицей выжимного подшипника и пружиной. После некоторого количества попыток, их число зависит от вашей меткости и терпения, вилка включения сцепления встанет на свое место.

Стоит отметить, что на автомобилях ГАЗель также возможна замена данной детали без снятия коробки, по методу описанному выше. У ГАЗели с двигателем 402-ой серии это вообще слабое место, и владельцы данных моделей постоянно жалуются на слабую вилку и постоянную ее поломку. Одно из решений данной проблемы — установка усиленной вилки от другой модели (валдай), но и там есть свои тонкости и нюансы которые, несомненно, стоит изучить, прежде чем приступать к процедуре замены.

Замена вилки сцепления на 2110, 2112

Первым делом снимем прижимную пружину вилки сцепления. После этого снимаем пластмассовую фиксирующую втулку вала и пыльник вилки. Теперь ее можно аккуратно вынуть.Обязательно проверьте состояние втулок, как нижней металлической, так и верхней пластмассовой, и при необходимости замените их при сильном износе. Пыльник так же не мешает осмотреть на предмет разрывов.Установку новой вилки производим в обратной последовательности, не забыв предварительно смазать втулки.

Замена и ремонт вилки выключения сцепления

Чтобы вытащить старую вилку, действуем так :

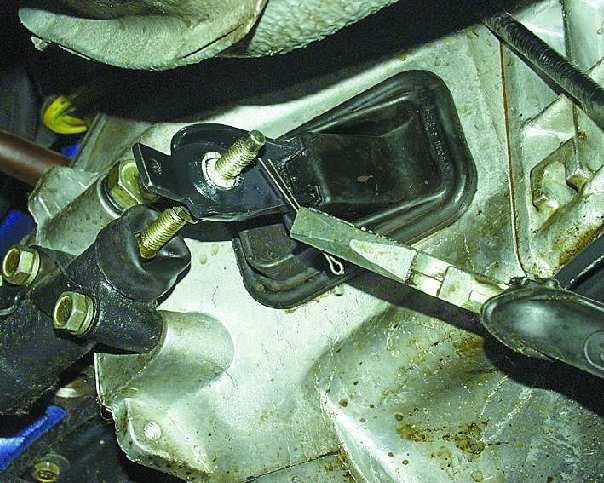

❶ Сначала у сцепления вытаскиваем цилиндр. Иногда его вытягивают со штоком. Затем отводим компонент со шлангами.

❷ Убираем чехол на вилке, осматриваем узел.

❸ Проверяем состояние кожуха. Все загрязнения следует удалить.

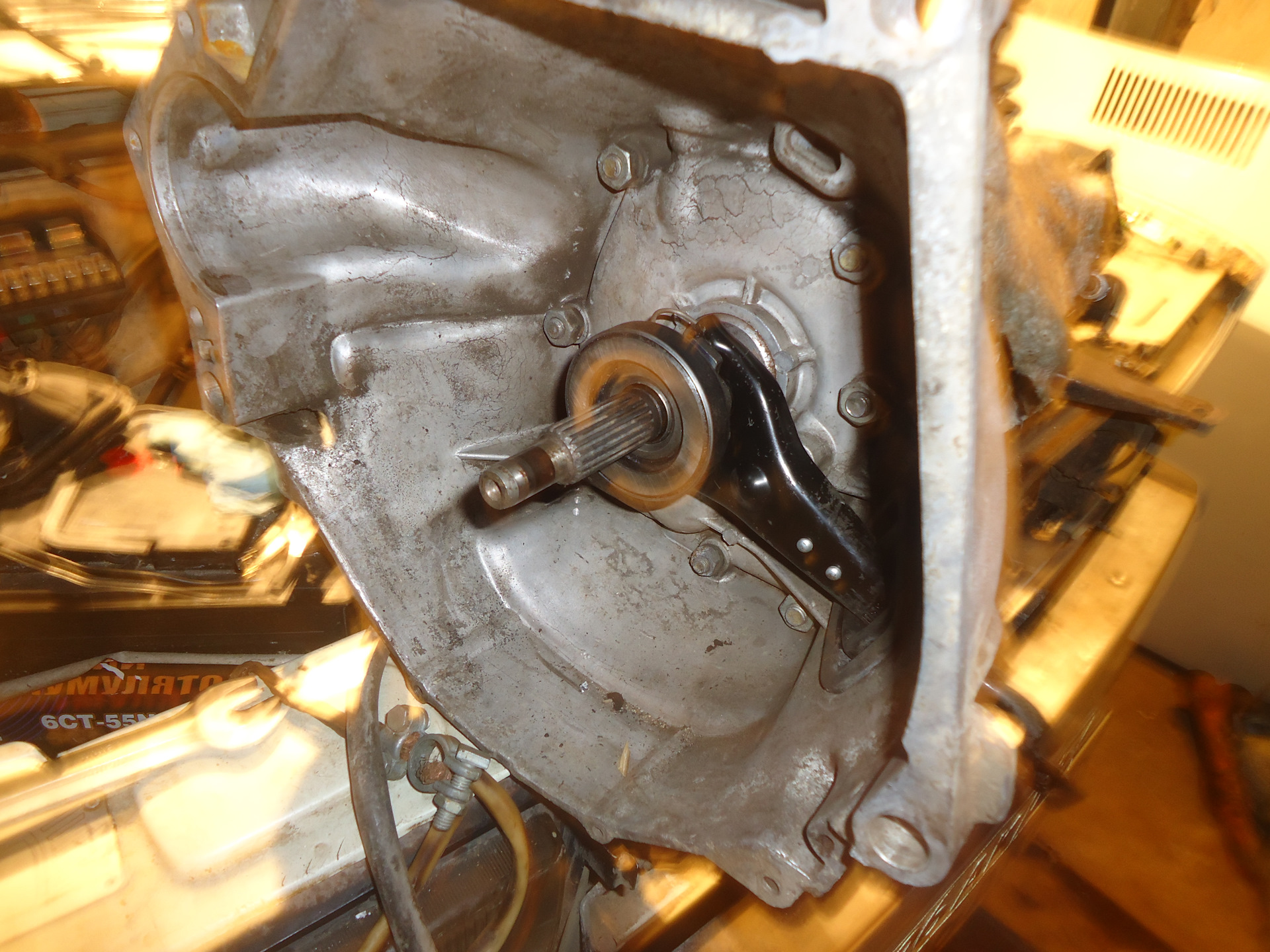

❹ Осуществляем установку вилки. На кожухе присутствует палец шарообразный, сюда просовывают лепестки от фиксатора детали.

❺ Осматриваем ступицу подшипника с проволочной пружиной. Сюда предстоит установить лапки изделия.

Так вилка разместится на позиции пружины и ступицы.

❻ Механизм собираем, восстанавливаем все детали.

Вот и вся инструкция по замене и ремонту вилки выключения сцепления. Остается лишь оценить работу механизма, совершив пробный заезд.

Устранение неполадок в системе работы автотранспортного средства, в том числе и поломок сцепления, первым делом предусматривает диагностику. Ее проводят при выраженных нарушениях работы узлов автомобиля. Выявление неисправности в системе сцепления, скорее всего, влечет ее полную замену или отдельных комплектующих.

Наличие точных рекомендаций от авторазработчиков и инженеров-механиков предоставляет информацию о ресурсе и сроках замены сцепления и его запчастей. Однако регламентированные сроки в реальной жизни больше зависят не от рекомендаций специалистов-разработчиков, а от манеры вождения, уровня нагрузок при автоэксплуатации и других факторов.

Лучшие ответы

Евгений Моисеев:

Она легко меняется, сними рабочий сцепления, выверни резинку вилки посвети вовнутрь и все увидишь!!! Главное попади вилкой в пружины выжимного подшипника!

Димасик:

ну я думаю железную она крепче

Серж Дж:

А просто, смени машину !

Олег Веселов:

не получится))))

Викач:

Вообще то вилка находится под кожухом сцепления, а коробка крепится к кожуху. Так что без снятия коробки не обойтись.

Гаррик:

ну допустим это не легко сделать!… там пружина на подшипнике сцепления…. и вот вилкой надо попасть «под» эту пружину…. геморно это

елена гордеева (сибряева):

на новой вилке заточи на наждаке концы чтоб в пружинку легче попасть

Арх. Михаил:

Это жесть! Придумают же!! ! Я на снятой коробке вилку двумя руками устанавливал (хотя признаюсь, в машинах я не виртуоз)

Александр Николаевич “””:

не так-уж и долго снять коробку, за одно проверишь корзину, диск, сменишь выжимной .Потом забудешь где это все находится.

ваван:

фигню многте понаписали.. . несталкивались.. . можно сними кожух и на выжимном пружины поправь шоб удобнее было и пытайся вставить вилку, при том чтоб и на «солдатика»тоже заскочила я часа2-3 епалси! но получилось! дерзай!

Хазрет-Али Коков:

Коробку полностью снимать не надо, надо отсоединить и сдвинуть назад, снимешь просто карданный вал и главный цилиндр сцепления, сдвинул коробку, вытащил старую вилку, вставил новую, труднее защелкнуть в пружины выжимного подшипника, а дальше в обратном порядке, удачи))

Диагностика и обслуживание вилки выключения сцепления

Окончательно вилку выключения трансмиссии можно снять, если вытащить ее, расцепить с муфтой выжимного подшипника и снять с шаровой опоры.

Однозначной выбраковке и замене подлежат детали:

• имеющие любые трещины в силовой части вилки или области контакта с шаровой опорой;
• износ опорной точки на шаровой опоре превысил допустимые величины;
• в местах сцепления вилки с выжимным подшипником наблюдается выработка металла и большой люфт.

Кроме того, стоит обратить внимание на отсутствие трещин и порывов резинового чехла вилки. Пыльник подлежит замене новым, если резина постарела, потеряла гибкость и упругость

Ремонт вилки выключения перед установкой

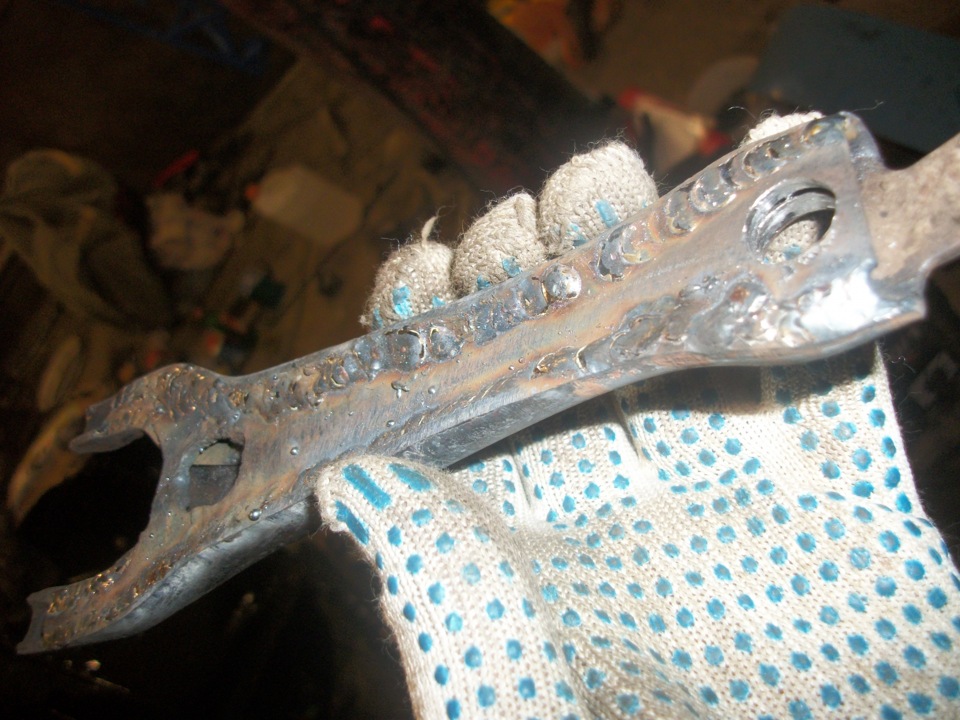

Ремонт вилки практически всегда осуществлялся заменой на новую деталь. В отдельных случаях допускается правка геометрии вилки с помощью медной оправки и молотка, весом не менее 600гр. Деталь предварительно разогревают до температуры 200-230 о С. Более качественных результатов можно добиться при использовании механического или гидравлического пресса. В этом случае правку вилки выполняют в два-три перехода.

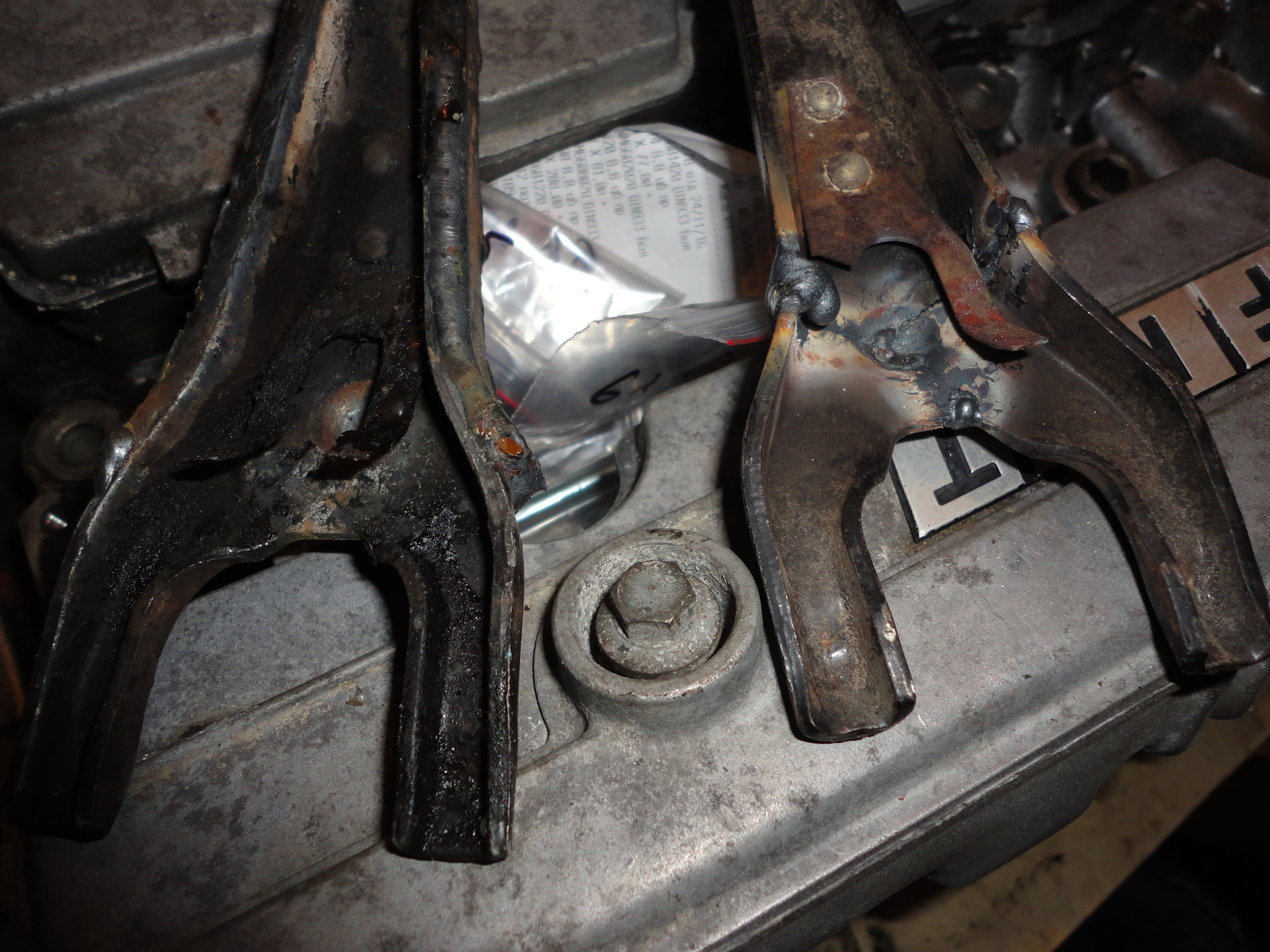

Работоспособность исправленной вилки восстанавливается на уровне 70% от нового изделия, поэтому рекомендовать рихтовку можно лишь при незначительной деформации.

Кроме рихтовки, возможно восстановление опорных рабочих поверхностей наваркой специальным электродным материалом на основе никеля или железоникелевого сплава. Наварку выполняют током обратной полярности с периодической проковкой наваренного слоя. После наварки необходимый профиль поверхности получают обработкой на шлифовальном круге с последующей полировкой восстановленного участка микронной наждачной шкуркой.

Перед обратной сборкой узла выключения трансмиссии все поверхности трения, в том числе пазы муфты подшипника и шаровую опору, смазывают консистентной смазкой «Литол 40».

Завершающие операции

До окончательной сборки и установки маховика с нажимным диском следует проверить плавность и мягкость работы вилки выключения сцепления, особенно, если деталь подвергалась рихтовке геометрии

При проверке уделите внимание равномерности зацепления рабочей поверхности вилки с пазами муфты и точному совпадению опорной части с шаровой опорой

После завершения сборки следует подключить гидравлический привод и провести проверку работы вилки выключения сцепления в условиях полной нагрузки. Если под воздействием усилия от толкающего штока гидропривода наружная опорная часть вилки перемещается в нужном направлении, сцепление нормально выключается, узел можно считать восстановленным.

Видео как заменить вилку выключения сцепления без снятия КПП:

Симптомы неисправной вилки

Как любая другая деталь она подвержена износу, так же не исключен заводской брак (впрочем встречается крайне редко из-за простоты конструкции). Когда вилка ломается сразу, то педаль просто проваливается и продолжить движение вряд ли получится. Но бывает так, что в вилке появляется трещина, и тогда сцепление начинает схватывать все ниже, а регулировка помогает лишь на короткий срок, и по мере расширения (увеличения) трещины, педаль вновь опускается.

Простота простотой, а вот замена данной детали выливается в довольно хлопотное занятие, поскольку замена вилки сцепления влечет за собой снятие коробки передач. Если на классике (ваз 2016-07) можно попытаться произвести данную процедуру без снятия кпп, как утверждают некоторые источники, то с переднеприводным семейством ваз это полностью исключено.

Снимаем вилку выключения сцепления

После постановки автомобиля на смотровую яму, установки под колеса дополнительных упоров снимите агрегаты коробки переключения передач (КПП) и сцепления в следующей последовательности.

Машины с задним приводом колес

Отсоединяем от коробки переключения передач кардан и датчик заднего хода, откручиваем крепления коробки к кузову и двигателю. Для «жигулей» доступ к корзине сцепления можно получить после того, как КПП была вытащена из зацепления с двигателем, отодвинута назад на 10-15 см, и зафиксирована для безопасности на какой-нибудь подставке. Для «Москвичей» и «Волг» потребуется снять коробку передач полностью и демонтировать картер сцепления, закрепленный на двигателе.

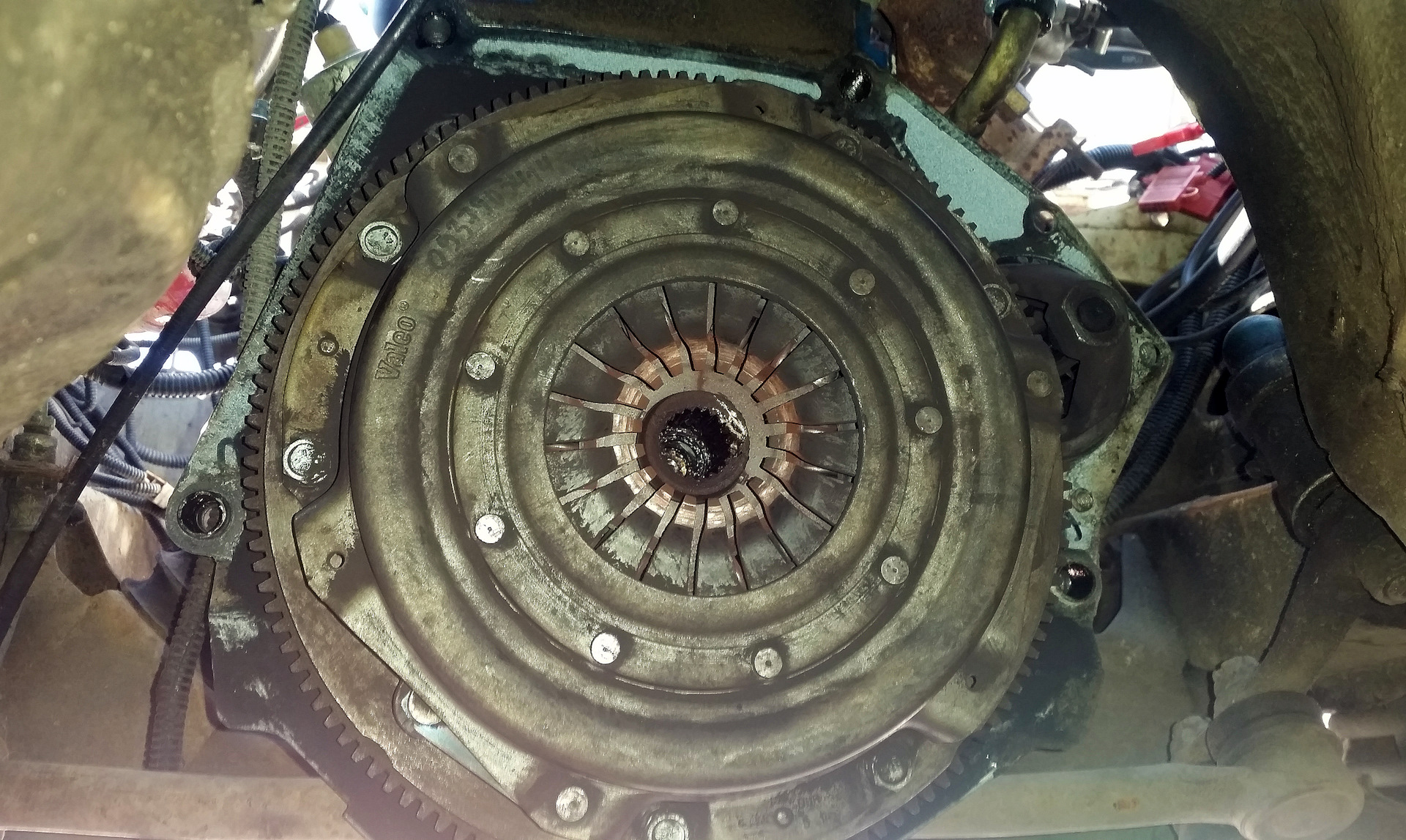

Чтобы снять нажимной диск с диафрагменной пружиной, используем небольшую монтировку для блокирования маховика в одном положении. Болты крепления корзины, находящиеся по окружности диска, отворачиваем рожковым или накидным ключом. Сняв нажимной диск и «блин» сцепления, получаем непосредственно доступ к механизму выключения трансмиссии.

Авто с передним приводом колес

Для замены вилки выключения сцепления также потребуется снять коробку переключения передач и нажимной диск (корзину) сцепления. Снятие КПП на машинах с передним приводом является более трудоемкой процедурой в сравнении с «классикой» из-за необходимости аккуратного отключения механизма выбора передач, подрамника и крепления коробки к двигателю. Для более точного выполнения последовательности работ следует воспользоваться руководством по эксплуатации конкретной модели автомобиля.

Совет!
Перед снятием корзины сцепления с маховика выполните с помощью краски маркировку их взаимного расположения. При обратной сборке это поможет восстановить правильное положение и уменьшит возможную разбалансировку узла.

Видео Замена ВС в автомобиле ВАЗ 2107

В этом видео автор рассказывает, как произвести замену поломанного элемента в классических авто.

Сцепление является важной составляющей системой трансмиссии. В свою очередь вилка сцепления – незаменимый элемент, который позволяет деталям медленно соединяться и отключать крутящийся момент

Каждый механизм автомобиля связан между собой, двигатель передает крутящий момент на коробку передач, та в свою очередь на колеса. Но стоит помнить, что между двигателем и коробкой передач есть механизм сцепления. От его исправности и качества работы будет зависеть насколько быстро будут переключатся передачи и набирать скорость.

Вилка сцепления один из механизмов, который помогает переключать передачи, но по разным обстоятельствам, эта деталь бывает выходит из строя. Рассмотрим принцип поиска неисправности, принцип замены и стоимость работ.

Процесс замены вилки педали сцепления на ВАЗ 2107 фото- и видеообзор

Вилка сцепления (далее — ВС) является важным компонентом трансмиссионной системы любого транспортного средства. Говоря научным языком, этот элемент передает нажатие от рабочего цилиндра или тросика сцепления на выжимной подшипник, обеспечивая движение автомобиля. Подшипник сам по себе является передаточным компонентом между сцеплением и приводом, который физически расположен на муфте выключения. Именно вилка сцепления обеспечивает передвижение муфты с подшипником.

На автомобилях ВАЗ 2107 в большинстве случаев устанавливается однодисковое сцепление, работу которого обеспечивает специальный привод. Двухдисковые сцепления, как правило, устанавливаются на более мощные и грузовые автомобили. Но это вовсе не значит, что на ВАЗ 2107 не может стоять двухдискового элемента.

В любом случае, при нажатии на педаль сцепления привод обеспечивает перемещение ВС, которая, в свою очередь, воздействует на подшипник. Последний в результате перемещения вилки нажимает на лепестки пружинного элемента нажимного диска. Пружина прогибается в сторону маховика, одновременно отсоединяясь от нажимного диска, тем самым освобождая его.

Когда водитель отпускает педаль сцепления, нажимной диск начинает взаимодействовать с ведомым компонентов, а также с маховиком. В это время крутящий момент передается от мотора в КПП, что происходит за счет сил трения. Этот процесс функционирования сцепления никак не возможен без исправной вилки. ВС для «классики», которой и является 2107, по своей форме напоминает рогатку.

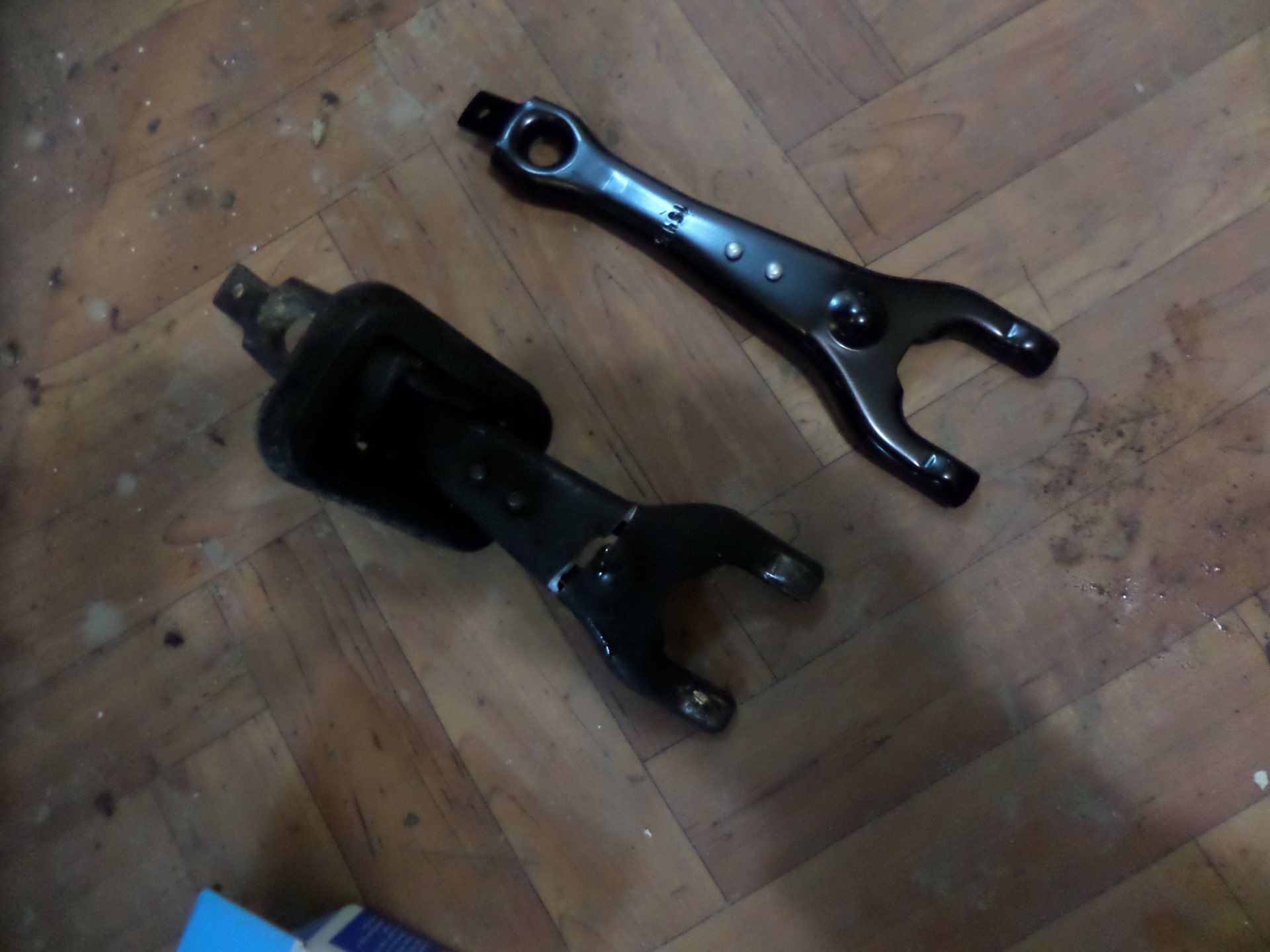

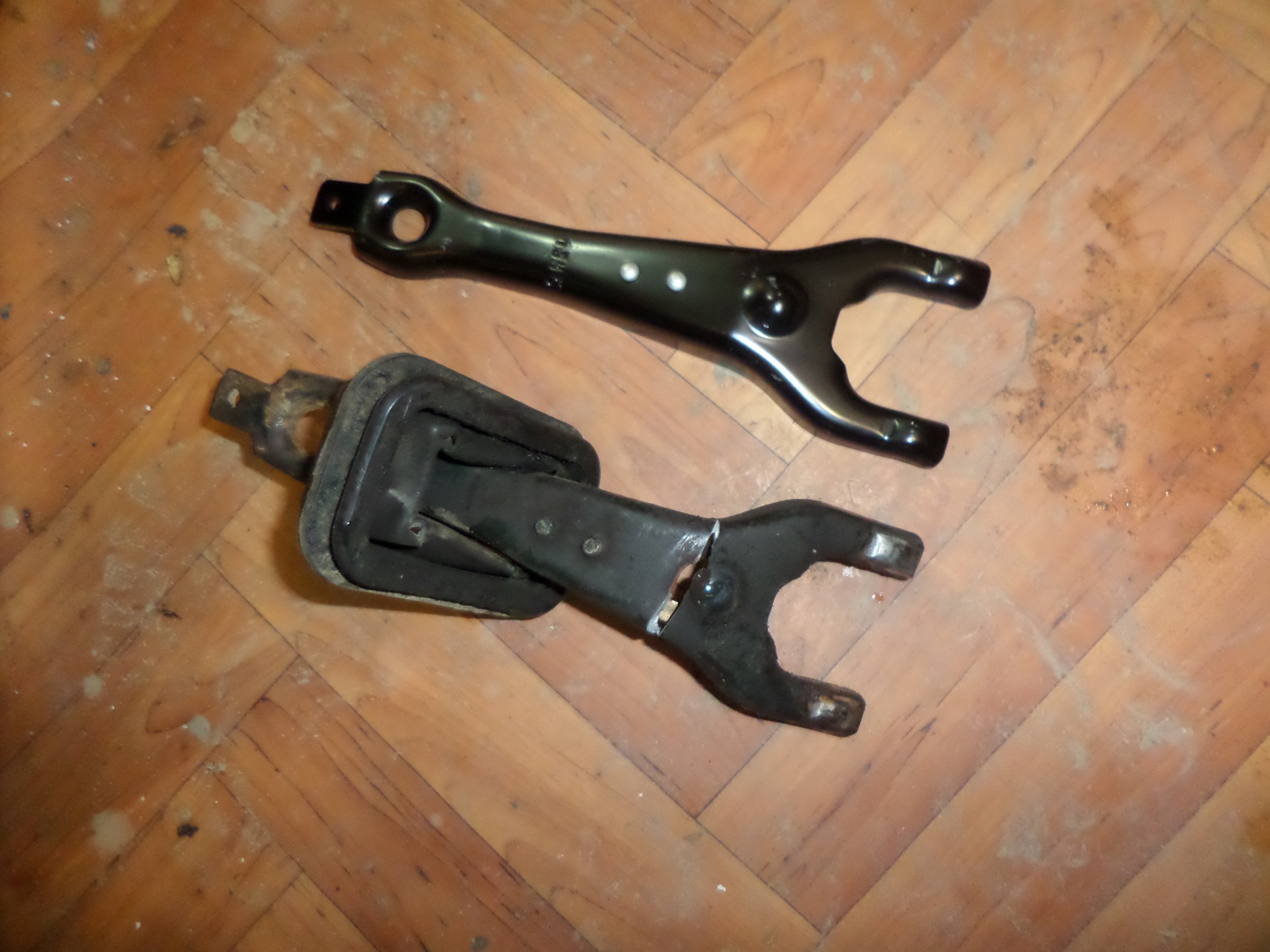

Новая и старая вилки для ВАЗ 2107

Замена элемента

Замена ВС в автомобиле ВАЗ 2107 может происходить несколькими способами. В первом случае необходимо снимать коробку передач, что является достаточно трудоемким процессом, который не может быть под силу любому водителю. Во втором случае поменять элемент можно без снятия КПП. Отечественные автомобилисты настолько часто сталкивались с этой поломкой, что нашли более простой выход из этой ситуации.

Инструкция по замене вилки сцепления на ВАЗ 2107

Признаки неисправности вилки сцепления ВАЗ

Основными признаками неисправного сцепления ВАЗ 2107 являются:

• с трудом переключаются передачи;
• пробуксовывает ведомый диск;
• появляется вибрация;
• свистит нажимной подшипник;
• сцепление туго выключается;
• педаль не возвращается из нижнего положения.

Разрушение нажимного диска и кожуха корзины может привести к очень серьёзным последствиям

Практически любая неисправность сопровождается посторонними звуками — шумом, стуками, свистом и т. п.

Если сцепление работает неудовлетворительно и плохо отзывается на нажатие педали, вероятнее всего, сломался один из его механизмов и, скорее всего, это вилка. Для устранения такой неисправности некоторые автолюбители выполняют так называемую настройку свободного хода вилки. За счет этого на некоторое время возобновляется нормальная работа сцепления, однако такой процедуры, как правило, не хватает надолго, а неисправности в функционировании сцепления и дальше проявляются.

Если никакие посторонние звуки не доносятся от сцепления, скорее всего, виновницей появившейся ситуации является вилка. В ходе интенсивной эксплуатации на ней может появиться трещина, что может привести к ее дополнительной деформации. В итоге свободный ход педали возрастает, передачи плохо включаются. Бывает, что педаль сцепления в буквальном смысле проваливается в пол, не оказывая воздействия на привод сцепления.

Чтоб проверить, действительно ли неисправности и перебои в работе сцепления были вызваны поломкой вилки, нужно внимательно осмотреть данный механизм, для чего следует:

• Загнать авто на смотровую яму.
• Далее сдвиньте из-под низа транспортного средства защитный пыльник, который закрывает вилку сцепления.
• С помощью фонарика внимательно осмотрите вилку на наличие трещин. Если они есть, увидеть их будет нетрудно. Чаще всего трещины возникают на той части элемента, где он переходит в ровную плоскость.

При эксплуатации автомобиля с вилкой сцепления может произойти еще ряд поломок:

Данный элемент может просто переломиться. Это может случиться и из-за того, что сначала на нем возникли трещины, которые автовладелец не заметил и вовремя не заменил деталь. Если вилка действительно переломилась, то педаль сцепления в таком случае резко провалится, и транспортное средство не сможет больше продолжать движение.

Износились лапки детали. С этой ситуацией могут столкнуться те водители, вилка сцепления у которых установлена уже довольно давно. Стоит отметить, что за счет данных лапок и выполняется выключение/включение сцепления. Кроме того, они постоянно контактируют с иными компонентами этого механизма, поэтому их износ — это абсолютно нормальное явление.

Вилка изогнулась. Такое происходит редко, так как, чтобы загнуть металлический элемент, требуется довольно большое механическое воздействие. Вероятнее всего, вместе с вилкой вышли из строя и прочие элементы сцепления, результатом неправильного функционирования которых и является деформация детали.

Дефект на лапках элемента, находящийся в том месте, где они контактируют с муфтой. Предотвратить проявление подобного фактически невозможно

Из-за этого необходимо обращать внимание на присутствие/отсутствие брака еще при покупке вилки.

К сожалению, в результате несущественности первичных симптомов поломки вилки сцепления, фактически невозможно предотвратить ее окончательный выход из строя. Поэтому, если в ходе осмотра вы действительно нашли трещину либо прочие серьезные дефекты вилки, без замены данного элемента точно не обойтись.

Сцепление ВАЗ 2107

Ответы знатоков

Вов Вовыч:

Меняю без снятия КПП. Просто отверни рабочий цилиндр сцепления, чтоб не мешал, вилку всатвляй сразу, направив её лапки в пружины на муфте выжимного подшипника, потом пару раз стукнуть по ней молоточком, чтоб села на место и всё!

Skorpi:

Ну конечно — кувалдометр тебе поможет !

василий халемин:

Сумеешь сменить вилку — подавай заявку в книгу Гиннеса. Про инструмент ничего не скажу, а вот снимать коробку определенно надо, т. к. снять наверное можно, а вот правильно надеть вилку на место — фантастика в таких условиях.

вася петров:

сначала коробку снять, дальше поймешь

Эрик 29Rus:

у одних получается не снимая коробки, у меня не получилось. меньше время ушло со снятием коробки чем пока мучался пытаясь поставить вилку.)))

Светлана Целищева:

Только что поменяли вилку. коробку не снимали. единственное на что потратили время так на регулировку сцепления

Титан:

да запросто, вынимаеш регулировочный шток, и длинной отвёрткой вынимаеш вилку с посадочного места, она крепится на через прижимную пластину на болте с шаром, как прицепное, только маленькое, когда будеш ставить новую смотри чтоб в выжимное правильно село и пластина вошла в зацепление, та что по центру вилки

Олег Каргаев:

нет придется снимать, а как не хотелось

ЕВГЕНИЙ 42 RUS:

Увы, коробку снимать надо …

qwerty asdf:

можно. менял когда была шестерка

Pavel_Lobunov:

Нет надо снимать коробку

s ch:

ЗАПРОСТО! А вот на переднем приводе нет !

александр кислин:

помоему в любом авто надо снимать коробку

M@shinist71:

На переднем приводе нельзя. На классике — можно.

АLEX72:

И мне не снимая коробки меняли, вывешивали просто!

Костя:

да

АЛЕКСАНДР:

Сам менял, но сложновато и вилку нужно не много подточить.

Misha Legali:

зачем снимать вообще ))) я на газели менял вилку на яме. . так на шестерке тем более снимется

Владимир Юрченко:

Поменять можно причем можно поменять за 10 минут, а можно и за 3 часа не справится все зависит от везения как усиками попадешь

Обнаружение неполадок вилки сцепления

Каждому водителю следует знать признаки, по которым можно определить неисправность в работе сцепления. В первую очередь это шум или стук в механизме. Причин может быть несколько, основные из которых это деформация диска, слабое крепление мотора или КПП. Для устранения проблемы необходимо заменить детали и усилить крепление. Также при работе может быть слышен характерный запах горелого.

В таком случае, заменяют поврежденные детали. Если в работе сцепления заметна буксировка, это свидетельствует о том, что неправильно работают цилиндры или имеется утечка гидравлической жидкости. Как и в предыдущем случае, детали заменяют. Еще одним из признаков неполадок является плохая работа педали. Здесь скорей всего проблема кроется в подшипнике или рычагах, и решается она с помощью замены.

Одним из необходимых элементов всего механизма по праву считается вилка выключения сцепления. Она передвигает кромку пружины с муфты и таким образом выключает механизм.

Кроме вышеперечисленных проблем, выйти из строя может и вилка сцепления. В основном отстранение неисправности состоит в том, что её нужно заменить. Эта процедура довольно несложная. Её преимущество состоит в том, что нет никакой необходимости разбирать КПП. Рабочим местом будет служить люк.

Прежде всего следует осторожно отнестись к выбору новой детали. Она должна быть качественной и быть немного сточенной, для того, чтобы закручивать болты аккуратно и с легкостью

В процессе работы важно соблюдать основные правила и проводить действия аккуратно, чтобы не повредить детали

Весь процесс состоит из двух частей. Первая включает в себя снятие старой вилки. Для этого снимаем возвратную пружину, отгибаем цилиндр и достаем ось вилки. На вилке находится специальное покрытие которое защищает её. Она также подлежит снятию. Теперь остается лишь забрать вилку.

Вторая часть ремонта состоит в том, что мы заменяем и вставляем новую вилку. Для этого конец пружины вставляем в люк и внимательно продвигаем его в конец. Деталь должна плавно и спокойно пройти мимо пружин и муфты подшипника и дойти до специального углубления, где её обхватят лепестки пружины. Для облегчения работы можно воспользоваться молотком, однако следует не переусердствовать с силой его давления. После этого весь механизм собирается и тщательно закручивается.

Регулировка сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка сцепления – благодаря этой небольшой процедуре вы можете сократиться риск износа деталей сцепления таких как выжимной диск, но только в том случае если сцепление не настроено, если оно настроено то при правильной его работе риск износа деталей сцепления и так будет минимален при умеренной езде. Поэтому если у вас сцепление не отрегулировано, то мы вам рекомендуем ознакомиться с этой инструкцией чтобы вы в дальнейшем умели его регулировать.

Примечание!
Для регулировки вам нужно будет запастись: Основным набором гаечных ключей, а так же для более правильной регулировки рекомендуется взять с собой линейку или угольник.
А так же ещё необходимо будет воспользоваться: Пассатижами и клещами вида «Кобра»!

Краткое содержание:

Где находится рабочий и главный цилиндр сцепления, за счет которых осуществляется регулировка сцепления?

Рабочий цилиндр можно легко увидеть заглянув под днище автомобиля, он располагается одним концом на самой коробке передач а другим концом вставлен в вилку сцепления, более подробно об местонахождении рабочего цилиндра смотрите на фото ниже:

Главный цилиндр располагается в подкапотном пространстве автомобиля, для того чтобы его разглядеть под днище автомобиля залазить не имеет смысла, потому что после открывания капота его можно легко увидеть.

Когда нужно регулировать сцепление?
Сцепление регулируется при появлении очень значительного люфта при нажатии на педаль сцепления, или же при полном отсутствии люфта, для заметки! Начальный свободный ход педали должен составлять «0.4 – 2.0 мм», если он больше или меньше то в таком случае отрегулируйте систему.

Примечание!
А так же замерьте на всякий случай свободных ход педали сцепления до его выключения, который должен укладываться в норму – «25 – 35 мм»!

Ещё систему обязательно нужно регулировать, если между толкателем который указан красной стрелкой и вилкой сцепления которая указана синей стрелкой, полностью пропал свободный ход или же он превышает «4-5 мм», проверить этот ход очень легко для этого возьмитесь рукой за вилку сцепления как показано на рисунке, и после чего покачайте вилку из стороны в сторону.

Примечание!
По сути это операцию можно и не проводить, а лучше всего всё внимание акцентировать на проверки свободного хода педали сцепления, потому что как правило если он будет нормальным то и свободный ход толкателя и вилки сцепления тоже скорее всего будет в норме. Но все же если вы захотите проверить вилку, тогда проверяйте её а иначе из-за большого свободного хода в вилки будет поддаваться постоянной нагрузки выжимной подшипник, из-за чего в ближайшее время он может прийти в негодность, в связи с чем его придётся заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Прежде чем приступить к регулировки, необходимо вам более подробно объяснить за счёт чего регулируется сцепление, для этого читайте важную информацию чуть ниже:

Во-первых сцепление может регулироваться из салона автомобиля, для этого на самой педали сцепления установлен кронштейн на котором в свою очередь установлен толкатель (Указан буквой «А») главного цилиндра сцепления, а за счёт этого толкателя и гаек которые на нём расположены можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание!
Из салона автомобиля сцепление регулируется лишь для начального свободного хода педали, то есть изначальный свободный ход у педали сцепления должен составлять «0.4 – 2.0 мм», в том случае если он меньше или же его вообще нет, тогда отрегулируйте его за счёт гаек толкателя который указан под буквой «А» на фото выше!

Во-вторых сцепление регулируется ещё снизу автомобиля, но в этом случае нужно измерять свободный ход толкателя вилки сцепления который указан буквой «Б», а регулируется он в пределах «4 – 5 мм».

Регулировка свободного хода педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только посредством регулировки толкателя главного цилиндра сцепления, но и посредством регулировки толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки, рекомендуем вам так же отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. в рубрике: «Регулировка свободного хода вилки сцепления»)

1) Сперва находясь в салоне автомобиля, при помощи гаечного ключа указанного под цифрой «1» придержите ограничитель хода, а в этот момент при помощи ключа под цифрой «2» ослабьте на 1 – 2 оборота контргайку.

2) Далее вращая ограничитель при помощи гаечного ключа в сторону кронштейна «2», добейтесь правильного начального свободного хода педали.

Примечание!
Когда правильный свободный ход педали будут достигнут, опять же придержите гаечным ключом ограничитель и в следствии чего затяните контргайку!

3) Затем при помощи линейки измерьте полный начальный свободный ход педали, для этого нажмите рукой на педаль сцепления до того пока педаль не начнёт нажиматься с ощутимым сопротивлением. Когда педаль начала нажиматься с ощутимым сопротивлением, то при помощи линейки и замерьте свободный ход педали который должен составлять «0.4 – 2.0 мм».

Примечание!
Если свободный ход будет снова нарушен, то в таком случае произведите повторную операцию по регулировки длинны толкателя при помощи гаек!

Регулировка свободного хода толкателя вилки сцепления:

Проверка:
1) Для этого при помощи пассатижей отсоедините оттяжную пружину сперва от вилки выключения сцепления, а затем полностью её снимите с рабочего цилиндра.

Примечание!
Пружина снимается лишь для удобства, потому что по сути свободный ход можно так же проверить и не снимая пружины, но только в этом случае при проверке свободного хода вам придётся преодолевать сопротивление пружины!

2) Затем либо с помощью линейки или либо с помощью угольника проверьте свободный ход вилки сцепления, для этого установите сперва угольник таким образом чтобы его конец был зафиксирован т. е. упирался во что нибудь (Самое удачное расположение для проверки, показано на фото ниже).

Далее когда угольник будет расположен как надо, рукой нажмите вперёд до упора на вилку сцепления и зафиксируйте её в таком положении. Затем запомните положение вилки относительно угольника. После запоминания отпустите вилку и тем самым замерьте её свободный ход, который должен быть в пределах «4 – 5 мм».

Примечание!
Если свободный ход нарушен, то отрегулируйте вилку!

Регулировка:

Примечание!
Из-за того что рабочий цилиндр находится практически под днищем автомобиля, в основном он бывает очень сильно загрязнён или же вообще гайки толкателя бывает закисают в связи с чем его гайки практически нереально сдвинуть со своего места, поэтому для облегчения работы на гайки можно побрызгать какой либо смазкой к примеру «WD-40», для облегчения работы!

1) Сперва воспользуйтесь двумя гаечными ключами, одним из которых удерживайте регулировочную гайку под буквой «А», а другим в это время ослабьте контргайку под буквой «Б».

2) Затем клещами вида «Кобра» зафиксируйте толкать от его проворачивания (Место указано буквой «А»), и после чего ослабьте контргайку «Б» на 1 – 2 оборота.

3) Следом продолжая удерживать клещами толкатель, посредством вращения регулировочной гайки «Б» добейтесь правильного свободного хода толкателя вилки сцепления.

4) Далее снова зажмите клещами толкатель «А» и регулировочную гайку «Б», и после чего в это же время затяните контргайку под буквой «В».

Примечание!
После всех законченных операций, обязательно проверьте чтобы свободный ход педали сцепления соответствовал норме!

Окончательная проверка сцепления на работоспособность!

Проверку рекомендуется производить после завершения работы, а производить эту проверку нужно следующим образом:

1) В начале включите нейтральную передачу в коробке передач. Затем заведите машину и дождитесь того когда двигатель нагреется до рабочей температуры. Далее на самых низких оборотах при которых у вас работает двигатель выжмите сцепление, и вследствие чего включите заднюю передачу.

Примечание!
Задняя передача в таком случае у вам должна будет включится без скрежета и стука или же еще каких либо посторонних шумов!

2) Теперь можно будет попробовать ещё один тест, для этого при разгоне на автомобиле попробуйте включать каждую передачу в тот момент когда нужно будет, если же передачи будут включаться без скрежета и стука то в таком случае сцепление исправно.

3) И в завершение попробуйте обратить своё внимание на разгон автомобиля,то есть машина при разгоне должна разгоняться нормально, не должно быть такого что вы жмёте на педаль обороты в красной зоне а автомобиль не едет.

Примечание!
Данный пример указывает на то, что сцепление буксует!

Если данная проверка не дала не каких результатов а сцепление всё равно работает не правильно, то в таком случае попробуйте сперва прокачать сцепление, а если это не поможет то в таком случае снимите и в следствие чего отремонтируйте сцепление заменив изношенные его детали на новые. (Как прокачать сцепление, см. в статье: «Прокачка сцепления на автомобиле»)

Если нужна регулировка на более поздней модели ВАЗ – (читайте Регулировка датчика сцепления на Лада Веста).

Дополнительный видео-ролик:
О том как отрегулировать свободный ход толкателя вилки, вы так же можете узнать из видео-ролика который расположен ниже:

Замена вилки выключения сцепления без снятия КПП

Замена вилки выключения сцепления без снятия КПП

Замена вилки выключения сцепления без снятия КПП  Автор Alexey73

Рис. 1. Привод сцепления.

Для замены вилки выключения сцепления разбирать всю трансмиссию не обязательно. Можно сделать и через лючок вилки сцепления. Яма или подъемник также не обязательны. Переноска — обязательна.

Снимаем возвратную пружину 2 (см. рис. 1), расшплинтовываем шток 5, отворачиваем рабочий цилиндр сцепления 1, вынимаем шток из вилки, снимаем защитный чехол вилки. Выдергиваем старую вилку, если она не полностью сломалась — лучше ее не доламывать, а выдернуть как есть.

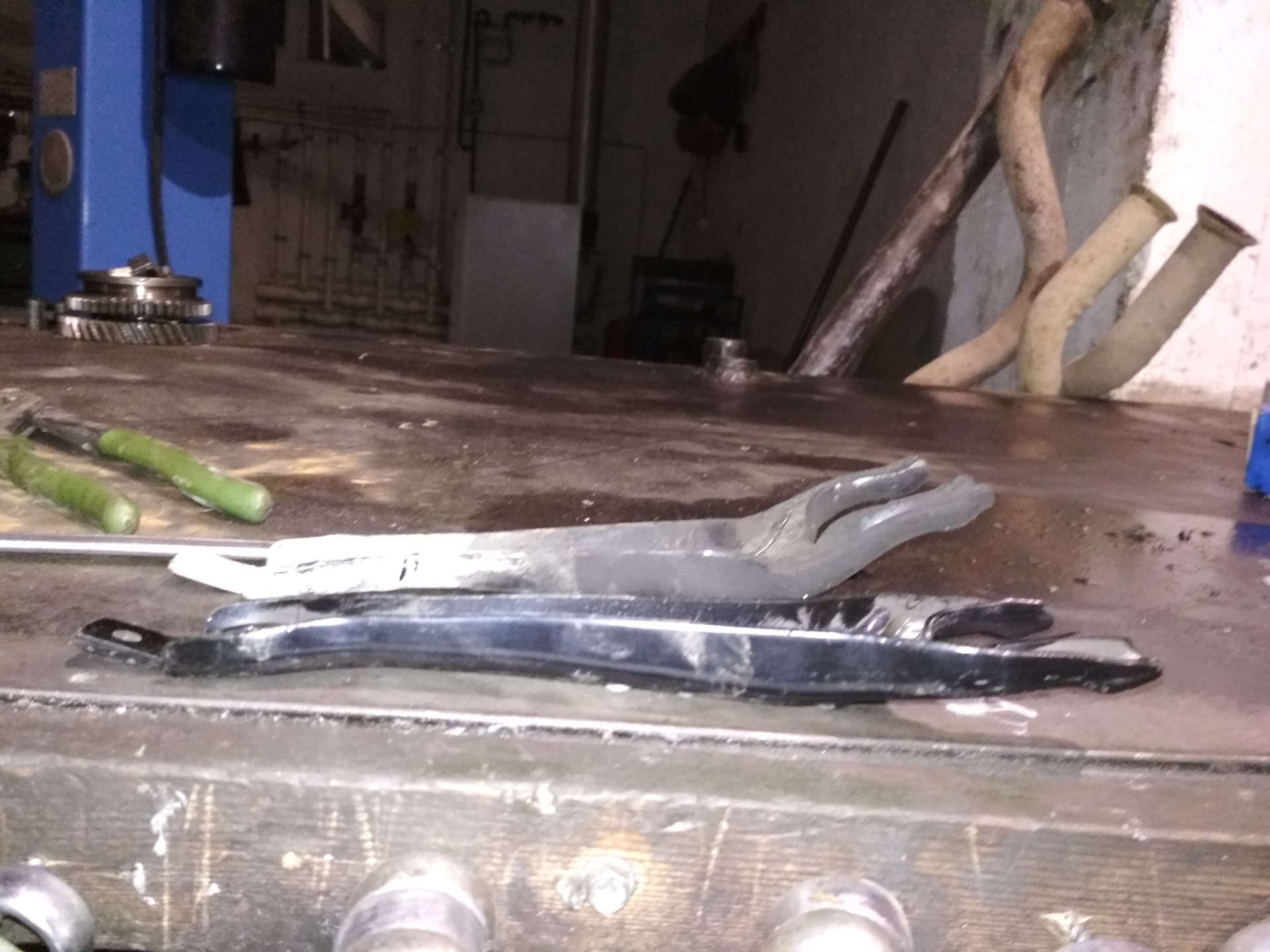

Новую вилку дорабатываем на точиле (если вилка поддается напильнику, значит она не каленая, такую возвращаем продавцу). Заклепки стачиваем до 1-1,5 мм (можно напильником), снимаем фаску на концах вилки, обтачиваем между вилками, чтобы прошел болт со сферической головкой (шаровая опора вилки выключения сцепления) 7. Здесь главное не переусердствовать. Возможно, что некоторые операции не потребуются, учитывая допуски и посадки.

Рис. 2. Детали привода сцепления.

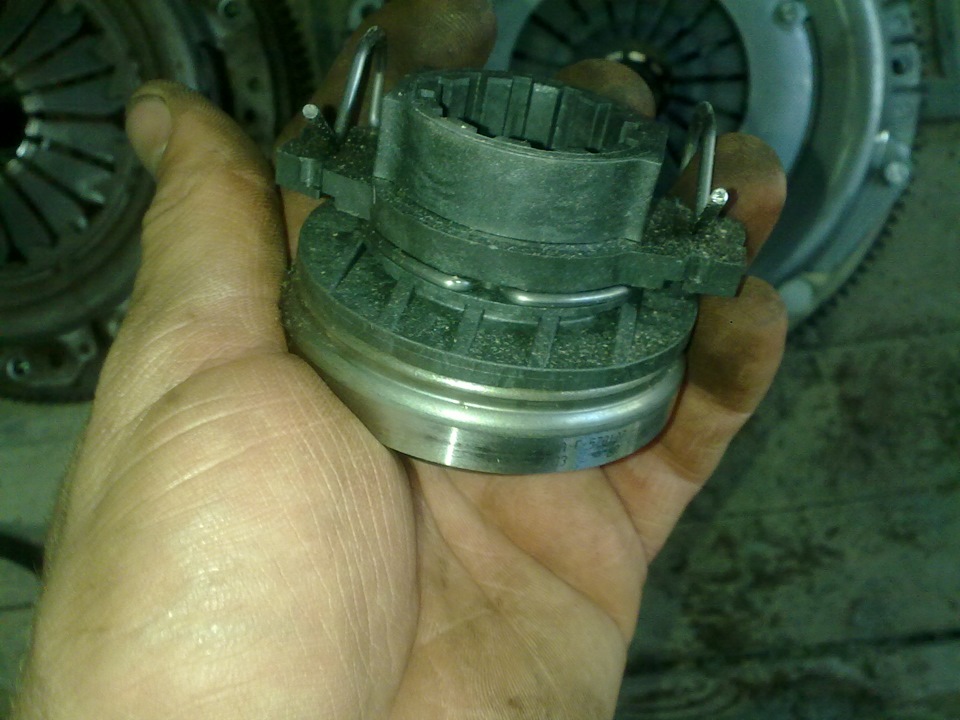

Рис. 3. Выжимной подшипник.

Светим переноской в лючок, ориентируем плоские грани муфты выжимного подшипника 2101-1601185 (рис. 3) горизонтально, кончики пружины 2101-1601188 должны быть обращены в сторону лючка. Вилку пропихиваем в лючок, легким ударом молотка вгоняем внутрь. Вилка должна пройти болт со сферической головкой (шаровую опору вилки выключения сцепления) и вилками попасть на муфту выжимного. Пружина 2101-1601188 должна попасть двумя концами между отогнутыми ребрами каждой вилки. Если пружина не попадает (при прохождении шаровой опоры вилка может перекашиваться), поддеваем усик пружины длинной отверткой и отводим в сторону коробки передач, молотком подбиваем вилку внутрь.

Молотком стучим слегка, если вилка легко не входит, то еще подтачиваем ее (в разумных пределах). Шаровая опора вилки выключения сцепления должна попасть в углубление вилки, лепестки пружины вилки сцепления должны обхватить шаровую опору. Если не обхватывают, ставим ее на место отверткой.

Собираем привод сцепления в обратном порядке: ставим защитный чехол вилки, ставим шток в вилку, привинчиваем рабочий цилиндр сцепления с планкой возвратной пружины, зашплинтовываем шток, регулируем сцепление, ставим возвратную пружину.

Если замена производится без ямы, лежа на земле, то голову удобно упереть в левое переднее колесо, чтобы и шея не уставала, и нутро картера сцепления было видно.

Alexey73 (Илюшев Алексей), 21.01.02.

Устройство, принцип действия и порядок самостоятельной замены сцепления ВАЗ 2107

Сцепление ВАЗ 2107 — важнейшая часть трансмиссии, участвующая в передаче крутящего момента на колёса. Располагается оно между КПП и силовым агрегатом, передавая вращение от двигателя на коробку. Знание особенностей конструкции всего узла и составляющих его элементов позволит при необходимости легко заменить сцепление своими руками.

Устройство сцепления ВАЗ 2107

Сцепление управляется педалью в салоне. При нажатии на неё муфта отключается от КПП, при отжатии — сцепляется. Тем самым обеспечивается плавный старт машины с места и бесшумное переключение скоростей. Сам узел состоит из большого количества взаимодействующих друг с другом элементов. ВАЗ 2107 комплектуется однодисковой муфтой с центральной пружиной.

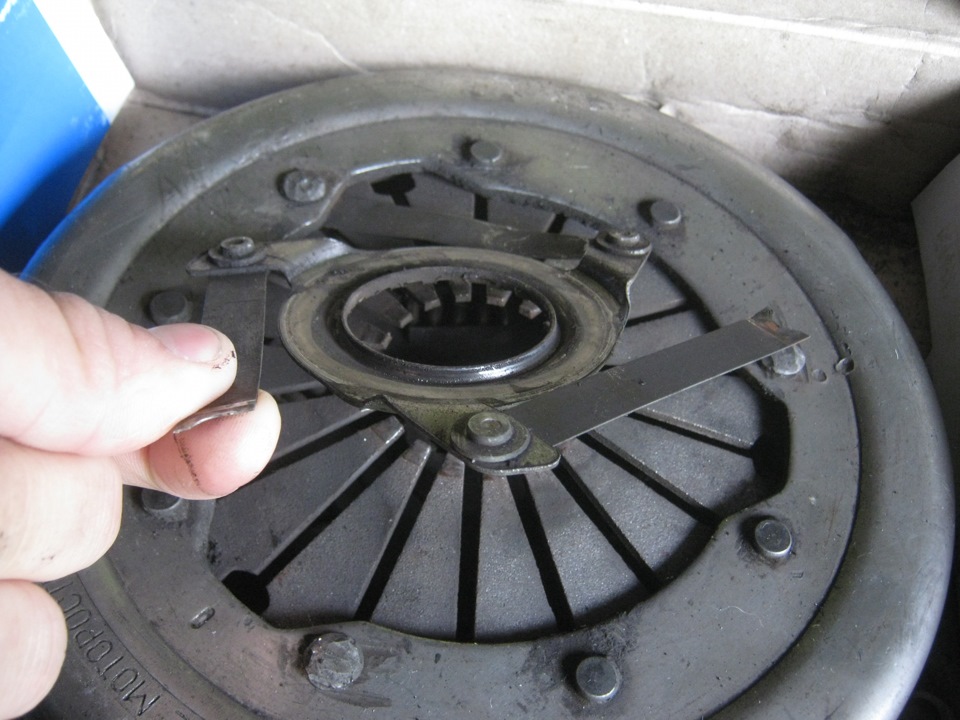

Корзина сцепления

Сцепление состоит из двух дисков и выжимного подшипник. Муфта, используемая на ВАЗ 2107, отличается простотой и надёжностью. Нажимной (ведущий диск) установлен на маховике. Внутри корзины расположен ведомый диск, соединённый с первичным валом КПП специальными шлицами.

Внутри корзины расположен ведомый диск

Сцепление может быть однодисковым и многодисковым. Первое считается более надёжным. Функционирует сцепление следующим образом. При нажатии на педаль выжимной подшипник, установленный на первичном валу, втягивает лепестки корзины в сторону моторного блока. В результате корзина и ведомый диск расцепляются, и появляется возможность переключать скорости.

Для ВАЗ 2107 подходят диски от ВАЗ 2103 (для двигателей объёмом до 1,5 л) и ВАЗ 2121 (для двигателей до 1,7 л). Внешне они очень похожи и имеют диаметр 200 мм. Отличить эти диски можно по ширине накладок (29 и 35 мм, соответственно) и наличию в одном из пазов демпфера ВАЗ 2121 метки размером 6 мм.

Читайте о диагностике эластичной муфты: https://bumper.guru/klassicheskie-modeli-vaz/zadnij-most/zamena-podvesnogo-podshipnika-na-vaz-2107.html

Диск сцепления

Ведомый диск иногда называют барабаном. С обеих сторон к нему приклеены накладки. Для повышения упругости в процессе изготовления на диске делаются специальные прорези. Кроме этого, барабан снабжён восемью пружинами, расположенными в плоскости диска. Эти пружины позволяют уменьшить частоту крутильных колебаний и снизить динамические нагрузки.

Барабан связан с коробкой передач, а корзина — с двигателем. Во время движения они плотно прижаты друг к другу, вращаясь в одном направлении.

Барабан снабжён восемью пружинами, расположенными в плоскости диска

Используемая на ВАЗ 2107 схема с одним диском отличается надёжностью, сравнительной дешевизной и простотой обслуживания. Такое сцепление легко снимать и ремонтировать.

Ведомый диск для двигателя объёмом 1,5 л имеет размеры 200х140 мм. Он также может быть установлен на ВАЗ 2103, 2106. Иногда на ВАЗ 2107 устанавливают барабан от «Нивы» (ВАЗ 2121), отличающийся размером (200х130 мм), усиленной системой демпферов и большим количеством заклёпок.

Выжимной подшипник

Выжимной подшипник, являясь наиболее уязвимым элементом сцепления, включает и выключает передачу вращения. Он находится в середине диска и жёстко соединён с педалью через вилку. Каждое нажатие на педаль сцепления нагружает подшипник и укорачивает ресурс подшипника. Не стоит без необходимости держать педаль нажатой. Установлен подшипник на направляющей ведущего вала коробки передач.

Выжимной подшипник является наиболее уязвимым элементом сцепления

В комплекте сцепления выжимной подшипник обозначен 2101. Подойдёт и подшипник от ВАЗ 2121, рассчитанный на высокие нагрузки и имеющий повышенный ресурс. Однако в этом случае потребуется заменить и корзину, так как для нажатия педали потребуются большие усилия.

Вилка сцепления

Вилка предназначена для выключения муфты при нажатии на педаль сцепления. Она перемещает выжимной подшипник и, как следствие, внутреннюю кромку пружины.

Вилка предназначена для выключения сцепления при нажатии на педаль

Чаще всего при неисправной вилке сцепление становится невозможно выключить. Однако иногда оно продолжает со сбоями работать. Если сразу не заменить вилку, в дальнейшем придётся менять весь узел сцепления.

Выбор сцепление

При покупке нового комплекта сцепления для ВАЗ 2107 специалисты рекомендуют руководствоваться следующими критериями. При оценке ведомого диска:

• поверхность накладок должна быть гладкой и однородной, без задиров, трещин и сколов;
• все заклёпки на диске должны быть одинакового размера и находиться на равном расстоянии друг от друга;
• на диске не должно быть масляных пятен;
• в местах крепления накладок и пружин не должно быть люфта;
• на изделии тем или иным способом должен быть нанесён фирменный логотип производителя.

При выборе корзины следует обратить внимание на следующие моменты:

• кожух должен быть штампованным, без срезов и царапин;
• поверхность диска должна быть ровной и однородной, без трещин и сколов;
• клёпки должны быть одинаковыми и прочными.

Наиболее популярными являются следующие бренды.

1. Valeo (Франция), специализирующийся на производстве элементов тормозной системы превосходного качества. Характерными особенностями сцепления Valeo является мягкая работа с чётким моментом включения, надёжность, высокий ресурс (более 150 тыс. км пробега). Однако и стоит такое сцепление недёшево.

   Сцепление Valeo отличается мягкой работой с чётким моментом включения

2. Luk (Германия). По качеству сцепление Luk приближается к Valeo, но стоит немного дешевле. Отмечают хорошие демпфирующие свойства изделий Luk.
3. Kraft (Германия). Однако производство сосредоточено в Турции. Сцепление Craft отличается мягкой работой без перегрева и надёжной защитой маховика.
4. Sachs (Германия). Фирма специализируется на производстве деталей трансмиссии. Использование при изготовлении дисков сцепления безасбестовых накладок сделали Sachs в России очень популярной.

К выбору сцепления следует подходить комплексно и сделать выбор после осмотра изделия и советов специалистов.

Замена сцепления

Если сцепление начало пробуксовывать, его необходимо менять. Делать это удобнее на подъёмнике или эстакаде. В крайнем случае можно использовать домкрат с обязательными защитными упорами. Для замены потребуется:

• стандартный набор отвёрток и гаечных ключей;
• пассатижи;
• чистая тряпка;
• монтировка;
• оправка.

Демонтаж коробки передач

При замене сцепления на ВАЗ 2107 КПП можно полностью не снимать, а лишь сдвинуть настолько, чтобы первичный вал вышел из зацепления с корзиной. Однако чаще всего коробка полностью демонтируется. Кроме удобства, это позволяет проверить состояние картера и сальников. Снимается КПП следующим образом:

1. Снимается стартер.

   Перед демонтажем КПП снимается стартер

2. Отсоединяется рычаг переключения скоростей.

   Перед демонтажем коробки отсоединяется рычаг переключения скоростей

3. Демонтируются крепления глушителя.
4. Снимаются траверсы днища кузова.

   При снятии КПП отсоединяются траверсы

Узнайте больше о КПП ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/kpp/kpp-vaz-2107–5-stupka-ustroystvo.html

Снятие корзины с диском

После того демонтажа КПП снимается корзина с диском в следующем порядке.

1. Маховик фиксируется от прокручивания монтировкой.
2. Ключом на 13 откручиваются болты крепления корзины

   Для снятия корзины ключом на 13 откручиваются болты её крепления

   .
3. Корзина отодвигается монтировкой, и аккуратно вынимается диск.
4. Корзина нажимается немного внутрь, затем выравнивается и вытаскивается наружу.

Снятие выжимного подшипника

После корзины снимается выжимной подшипник. Это делается следующим образом.

1. Отвёрткой нажимают на усики вилки, входящей в зацепление с подшипником.

   Для снятие выжимного подшипника нужно нажать на усики вилки

2. Подшипник аккуратно вытягивают на себя вдоль шлицов первичного вала.

   Для снятия подшипник следует потянуть на себя вдоль вала

3. Вытащив подшипник, разжимают концы стопорного кольца его крепления к вилке.

   Выжимной подшипник крепится к вилке за счёт стопорного кольца

После снятия стопорное кольцо проверяется на предмет повреждений и, в случае необходимости, меняется на новое. Если кольцо, в отличие от подшипника, находится в хорошем состоянии, его можно повторно использовать с новым подшипником.

Установка корзины с диском

При снятом сцеплении и КПП обычно проверяют состояние всех открывшихся узлов и деталей. Зеркала дисков и маховика следует смазать обезжиривателем, а на шлицы вала — нанести смазку ШРУС-4. При монтаже корзины следует обратить внимание на следующие моменты.

1. При установке корзины на маховик следует совместить центрующие отверстия кожуха со штырями маховика.

   При установке корзины центрующие отверстия кожуха должны совпадать со штырями маховика

2. Болты крепления следует затягивать по кругу равномерно, не больше одного оборота за проход. Момент затяжки болтов должен быть в пределах 19,1–30,9 Нм. Корзина закреплена правильно, если оправка после установки легко снимается.

При установке диска он вставляется в корзину выступающей частью.

Диск на корзину ставится выступающей частью

При монтаже диска для его центрирования используется специальная оправка, удерживающая диск в нужном положении.

Для центрирования диска применяется специальная оправка

Порядок установки корзины с диском следующий.

1. В отверстие маховика вводится оправка.

   В отверстие маховика вводится оправка для центрирования диска

2. Надевается новый ведомый диск.
3. Устанавливается корзина, наживляются болты.
4. Болты равномерно и постепенно затягиваются по кругу.

Установка выжимного подшипника

При установке нового выжимного подшипника выполняются следующие действия.

1. На шлицевую поверхность первичного вала наносят смазку «Литол-24».

   Шлицевая часть первичного вала смазывается «Литол-24»

2. Одной рукой подшипник надевают на вал, другой рукой выставляют вилку сцепления.
3. Подшипник толкают до упора, пока он не зафиксируется в усиках вилки.

Правильно установленный выжимной подшипник при нажатии на него рукой будет двигать вилку сцепления.

Видео: установка выжимного подшипника

Установка КПП

Перед установкой КПП нужно вынуть оправку и сдвинуть картер в сторону двигателя. Затем:

1. Закручиваются нижние болты.
2. На место устанавливается рычаг передней подвески.
3. Динамометрическим ключом осуществляется затяжка.

Установка вилки сцепления

Вилка должна входить под прижимную пружину на ступице выжимного подшипника. При установке рекомендуется пользоваться крючком, загнутым на конце не более чем на 5 мм. Таким инструментом легко поддевать вилку сверху и направлять её движение для установки под стопорное кольцо выжимного подшипника. В результате лапки вилки должны оказаться между эти кольцом и ступицей.

Самодельный крючок из проволоки поможет установить вилку сцепления

Читайте о регулировке подшипника ступицы ВАЗ-2107: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zamena-stupichnogo-podshipnika-vaz-2107.html

Замена шланга сцепления

Изношенный или повреждённый шланг сцепления приводит к утечке жидкости из системы гидропривода, затрудняет переключение передач. Заменить его очень просто.

1. Из системы гидропривода сцепления сливается вся жидкость.
2. Отсоединяется и отодвигается в сторону расширительный бачок.
3. Ключами на 13 и 17 отворачивается соединительная гайка трубопровода сцепления у резинового шланга.

   Гайка трубопровода отворачивается ключами на 13 и 17

4. С кронштейна снимается скоба и скидывается конец шланга.
5. Ключом на 17 под автомобилем от рабочего цилиндра откручивается фиксатор шланга. Шланг полностью снимается.
6. Установка нового шланга производится в обратном порядке.
7. В бачок сцепления заливается новая жидкость, затем прокачивается гидропривод.

Повреждение или износ шланга сцепления можно определить по следующим признакам.

1. При полном выжима педали сцепления автомобиль начинает трясти.
2. Педаль сцепления после выжима не возвращается в исходное положение.
3. На концах шланга сцепления появляются следы жидкости.
4. После стоянки под машиной образуется мокрое пятно или небольшая лужа.

Таким образом, заменить сцепление автомобиля ВАЗ 2107 довольно просто. Для этого потребуется новый комплект сцепления, стандартный набор инструментов и последовательное выполнение инструкций профессионалов.

Как заменить выжимной подшипник на ВАЗ 2107

Выжимной подшипник можно охарактеризовать. Как самое «слабое звено» в конструкции сцепления. Он обеспечивает возможность включения/отключения механизма передачи вращения.

Отличительной особенностью является возможность установки выжимного подшипника как модели 2101, так и изделия, устанавливаемого на ВАЗ 2121. Последний имеет повышенный ресурс и рассчитан на восприятие более существенных нагрузок. Но его установка требует параллельной замены корзины.

Причины поломки подшипника и варианты предварительной диагностики

На исправность подшипника влияет значительное число внешних факторов, среди которых следует отметить дорожные условия, стиль вождения, своевременное проведение ТО.

Внешними проявлениями неисправности являются:

• Пробуксовка сцепления при высоких оборотах двигателя;
• При исправном тросике педаль сцепления начинает проваливаться;
• При движении (в процессе выжимания педали) слышен скрежет;
• Практически невозможно включение первой передачи, поэтому движение приходится начинать со второй и выше;
• При движении автомобиля возникают посторонние шумы, исчезающие в момент выжимания сцепления (нажатия на педаль).


Поменять неисправный подшипник можно на станции техобслуживания, либо сделать это самостоятельно (при наличии необходимых навыков).

Заменяем подшипник своими силами

Для выполнения работ потребуется новый выжимной подшипник (ВПС), широкая штыковая отвёртка, комплект ключей, домкрат, смазка (оптимальный выбор, «Литол-24»).

Алгоритм работ по замене следующий.

1. Первоначально обеспечивается доступ к подшипнику. Для этого придётся снять коробку КПП.

Обращаем внимание на то, что полный демонтаж выполнять необязательно. Её можно просто отодвинуть на нужное расстояние от сцепления. Отсоединяем от коробки карданный вал (трёхболтовое крепление).

2. После удаления крепёжных болтов, КПП (вместе с картером сцепления) отсоединяется от блока цилиндров.

Затем от корпуса автомобиля откручивается поперечный элемент опоры двигателя. Далее снимается агрегат. В результате выполнения всех данных манипуляций вы получаете коробку, висящую на трубе глушителя (с одной стороны), а с другой, опирающуюся на предварительно поставленные опоры (можно использовать кирпичи или домкрат).

3. Демонтаж коробки позволяет добраться до корзины. Откручивается 6-ть болтов, которыми последняя крепится к маховику. После этого её можно отвести в сторону отвёрткой (контролируйте, чтобы маховик оставался в одном и том же положении).
4. Появилась возможность работы с подшипником, закреплённым пружинами к вилке. Их следует развести отвёрткой.
5. Затем установленный выжимной подшипник следует потянут на себя (по ведомому валу). Это требуется для последующего снятия элемента.
6. После демонтажа неисправного ВПС, концы стопорного кольца, поджимающего подшипник к вилке коробки, рекомендуется разжать.

После того, как стопорное кольцо снято, следует проверить его фактическое состояние. При наличии повреждений. Его требуется поменять вместе с подшипником. Если состояние удовлетворительное. То возможно его повторное применение.

7. Установка нового подшипника производится в обратной последовательности.

Перед установкой нового изделия необходимо очистить шлицевую часть вала первичного, и повторно смазать его. Это позволит в дальнейшем исключить вероятность появления неисправности на ней. (деталь, в процессе работы, смазывается недостаточно, что увеличивает трение и снижает сроки эксплуатации деталей).

Правильно поставленный подшипник двигает вилку, если нажимать на него рукой.

Замена сцепления ВАЗ 2106 своими руками

Представить себе двигатель автомобиля без сцепления довольно сложно. Главная задача автомобильного сцепления — обеспечить плавное включение скоростей посредством кратковременного отключения двигателя от трансмиссии. Благодаря сцеплению автомобиль может плавно трогаться, не перегружая двигатель и предотвращая преждевременный износ всех его деталей, а также деталей коробки передач. Перегрузки вызваны инерционным моментом, который образуется за счет вращения деталей двигателя при внезапном резком замедлении оборотов коленвала.

Замена диска сцепления ВАЗ 2106, а также корзины сцепления, как правило, производится одновременно. Данный процесс не из простых и требует определенных навыков и сноровки, поэтому если вы только недавно научились менять свечи зажигания самостоятельно лучше не рискуйте и доверьте работу специалистам. Замена сцепления может производиться двумя способами со снятием коробки передач, и без, именно этим менее трудоемким и удобным способом мы сегодня воспользуемся. Данная работа проводится на подъемнике или смотровой яме.

Актуально:

Замена сцепления ВАЗ 2106 своими руками

1. Зафиксируйте автомобиль противооткатными клиньями.
2. Отсоедините кардан от коробки передач, а также рабочий цилиндр сцепления.
3. Снимите с контактов провода выключателя лампочки заднего хода.
4. Отключите кожух сцепления со стороны блока цилиндров, со стороны днища открутите траверсу.
5. Используя головку на «13», выкрутите две крепежные гайки, которыми крепится подушка коробки передач затем снимите ее.

6. Максимально отодвиньте коробку передач от мотора до тех пор, чтобы рычаг переключения уперся в заднюю часть отверстия днища.
7. Трансмиссия будет висеть на приемной трубе глушителя в качестве страховки, установите дополнительную подпорку под заднюю часть коробки.
8. Возьмитесь за маховик монтажкой, и открутите 6 болтов крепления корзины сцепления, используя ключ на «13». Постоянно поворачивайте коленвал, обеспечивая себе доступ к болтам.

9. Сдвиньте в сторону коробки корзину сцепления, используя образовавшийся проем, демонтируйте диск сцепления.

10. После этого сдвиньте корзину в сторону мотора, и достаньте корзину сцепления.

11. После того, как вытянете ее наружу из картера сцепления, достаньте вилку сцепления и снимите выжимной подшипник с первичного вала коробки передач.

Установка деталей сцепления производится в обратной последовательности. Перед тем как установить их, необходимо вытереть чистой тряпкой смоченной в бензине рабочую поверхность корзины, маховика, а также диска сцепления. Отцентрируйте диск сцепления по отношению к подшипнику в торцевой части коленвала, при помощи специальной оправки, которая имитирует шлицевую часть первичного вала трансмиссии. Когда закончите с затяжкой крепежных болтов корзины к маховику вытяните оправку, она должна легко выйти от усилия руки.

Нанесите тонким слоем смазку «ШРУС-4» на шлицы первичного вала, затем установите коробку на место. После того как замена диска сцепления ВАЗ 2106 завершена, необходимо отрегулировать ход штока рабочего цилиндра сцепления, он должен быть свободным.

Смотрите также видео как заменить сцепление на ВАЗ «Классика»

Главная &nbsp

Регулировка сцепления ВАЗ-2106

В устройстве любого автомобиля присутствует такой элемент, как сцепление. Этот агрегат предназначен для передачи крутящего момента от маховика двигателя на коробку передач. Для включения этих двух агрегатов (мотора и трансмиссии) используется специальный диск сцепления. ВАЗ-2106 комплектуется элементом фрикционного типа. Он здесь однодисковый. Также задействованы главный и рабочий цилиндры сцепления. ВАЗ-2106 имеет довольно простое устройство. Однако иногда возникают проблемы. Итак, в процессе эксплуатации владельцы периодически регулируют сцепление ВАЗ-2106.Фото и описание процесса — далее в нашей статье.

Стоит отметить, что главное преимущество старых машин — это возможность самостоятельно обслуживать и ремонтировать без специализированных ключей и оборудования. Так, регулировку сцепления ВАЗ-2106 можно производить даже при отсутствии гаража или смотровой ямы. Все, что вам нужно, — это минимальный набор гаечных ключей и головок с открытым зевом.

Когда это делать?

Начинающие автомобилисты часто задаются вопросом: а когда регулируется сцепление ВАЗ-2106? Привод сцепления сконструирован таким образом, что педаль имеет свободный ход.Итак, обычно это от 0,4 до 2 миллиметров. Если есть большой люфт педали и заметные «провалы», то настройки элемента теряются. Машине нужно перенастроить сцепление. ВАЗ-2106 нормально работать не будет. При люфте нет интеграции механизма в рабочий шарнир с коробкой передач. Поэтому, как только педаль начинает выходить из строя, нужно снова установить свободный ход.

Обратите внимание, что зазор должен быть между толкателем и вилкой сцепления. В нормальном состоянии люфт не превышает пяти миллиметров.Как проверить бесплатную игру? Для этого достаточно взять рукой вилку сцепления (она находится под днищем, рядом с коробкой) и раскачивать из стороны в сторону.

Обратите внимание на рабочий цилиндр сцепления. Им оборудован ВАЗ-2106 рядом с трансмиссией. Элемент не должен содержать следов утечки жидкости. Если пыльник поврежден или соединения не затянуты, механизм необходимо заменить.

Регулировка сцепления ВАЗ-2106 — способ №1

В данном случае выставим зазор из салона, непосредственно на самой педали.Здесь будет установлен специальный кронштейн. Последний имеет толкатель главного цилиндра сцепления и гайку. Благодаря им устанавливается нужный зазор между двумя элементами (толкателем и цилиндром сцепления).

Обратите внимание, что из салона можно установить только начальный ход педали. Если зазор соответствует двум и менее миллиметрам, приступаем к установке люфта снизу авто.

Метод № 2

Теперь нам нужно установить ход толкателя вилки. Регулируется до 5 миллиметров.Используя гаечный ключ, удерживайте ограничитель хода. Ослабьте контргайку на два оборота. Затем поверните ограничитель гаечным ключом в направлении кронштейна. Выборочно выставляем желаемый зазор. После этого снова удерживайте стопор и снова затяните контргайку. Подбираем линейку и замеряем зазор педали. Для этого нажимайте рукой на педаль сцепления до тех пор, пока не исчезнет явное сопротивление. Измерьте, насколько далеко переместилась вилка. При необходимости переместите зазор.

Регулировка толкателя рабочего цилиндра

Оптимальный ход педали можно отрегулировать, регулируя не только главный цилиндр сцепления, но и рабочий цилиндр сцепления.

Для этого отсоедините натяжную пружину от вилки сцепления. Нам это нужно для того, чтобы уменьшить сопротивление при регулировке. Затем установите линейку так, чтобы она упиралась в конец элемента. Затем рукой полностью нажмите вилку сцепления. Фиксируем в сжатом положении. Запоминаем, как расположена вилка относительно нашей лески, и измеряем свободный ход.

Переходим к настройке рабочего цилиндра. Поскольку элемент находится под днищем, на нем могут быть следы грязи и коррозии.Для откручивания нужной гайки используйте ВД-40 или его аналог от производителя «Маннол». Откручивать нужно двумя ключами.

Один удерживает регулировочный болт, второй ослабляет контргайку рабочего цилиндра сцепления. Закрепляем толкатель, чтобы он не вращался. Отрегулируйте свободное движение элемента. Закручиваем стопорную гайку и заменяем пружину. Проверить работу системы. Свободная игра должна быть нормализована.

Хватка своими руками без снятия трансмиссии

Иногда установка зазора не дает желаемого результата.В этом случае поможет только замена сцепления на ВАЗ-2106. Без снятия коробки сделать это вполне реально. Итак, с чего начать работу? Сначала откручиваются болты карданного вала и сам вал. Далее отсоединяем контакты от датчика индикации заднего хода. Отверните болты крышки сцепления. Демонтировать траверсу днища. Ключом на тринадцать откручиваем гайки подушки крепления КПП. Сама трансмиссия сдвигается в сторону, противоположную двигателю, с помощью крепления.В результате коробка должна лежать на выхлопной трубе выхлопной системы. Чтобы агрегат не провисал и не проскальзывал при замене сцепления, поддерживайте его.

Что дальше

На следующем этапе снимаем корзину сцепления. Для этого зафиксируйте положение маховика (можно использовать крепление) и по очереди открутите болты корзины. Вам понадобится ключ на тринадцать (для ускорения процесса воспользуйтесь храповой головкой). Осторожно отодвиньте отвинченную корзину в сторону и выньте изношенный диск сцепления.Также потребуется снять выжимной подшипник первичного вала коробки передач и выжимную вилку сцепления.

Тогда нам просто нужно заменить изношенные элементы и собрать все в обратном порядке. Учтите, что при выключении сцепления подшипник вала не должен издавать шума. Если есть такой симптом, элемент меняется на новый. На самом диске не должно быть следов нагара (иначе это прогоревшая муфта).

Лепестковые корзины также проверяются. Если они не выровнены относительно друг друга, элемент необходимо заменить.Обратите внимание на рабочую поверхность корзины. На нем не должно быть царапин и других признаков деформации.

Вывод

Итак, мы узнали, как выставить свободный ход педали и как заменить элементы сцепления, не снимая коробку с автомобиля. Как видите, все операции можно проделать своими руками. Главное при сборке сцепления — правильно центрировать диск относительно маховика. Регулировка осуществляется с помощью оправки. Последний должен беспрепятственно входить в подшипник и выходить из него.

Регулировка сцепления ВАЗ-2106

В устройстве любой машины есть такой элемент, как сцепление. Этот агрегат предназначен для передачи крутящего момента от маховика двигателя к коробке передач. Для включения этих двух агрегатов (двигателя и трансмиссии) используется специальный диск сцепления. ВАЗ-2106 оснащен фрикционным элементом. Он однодисковый. В работе также используется главный и рабочий цилиндры сцепления. ВАЗ-2106 имеет довольно простое устройство. Однако иногда возникают проблемы.Таким образом, в процессе эксплуатации владельцы периодически регулируют сцепление ВАЗ-2106. Фото и описание процесса — далее в этой статье. Следует отметить, что главное преимущество старых автомобилей — это возможность самостоятельного обслуживания и ремонта без специализированных ключей и оборудования. Так, регулировку сцепления ВАЗ-2106 можно производить даже при отсутствии гаража или смотровой ямы. Все, что вам нужно, — это минимальный набор замков и головок.

Когда это делать?

Новички часто задаются вопросом: когда регулируется сцепление ВАЗ-2106? Привод сцепления устроен таким образом, что педаль свободна.Так, в норме он составляет от 0,4 до 2 миллиметров. Если есть большой люфт педали и заметные «провалы», значит, настройки элемента утеряны. Автомобиль нуждается в повторной регулировке сцепления. ВАЗ-2106 корректно работать не будет. При люфта нет интеграции механизма в рабочий стык с КПП. Поэтому, как только педаль начинает выходить из строя, нужно заново выставить свободный ход. Учтите, что зазор должен быть между толкателем и вилкой сцепления. В штатном состоянии люфт не превышает пяти миллиметров.Как проверить бесплатную игру? Для этого достаточно взяться за вилку сцепления (она под днищем, рядом с коробкой) и покачать ею из стороны в сторону.

Обратите внимание на рабочий цилиндр сцепления. Им комплектуется ВАЗ-2106 возле трансмиссии. Элемент не должен содержать следов протекания жидкости. Если пыльник поврежден или соединение негерметично, механизм необходимо заменить.

Регулировка сцепления ВАЗ-2106 — способ №1

В данном случае обнажим щель из салона автомобиля, непосредственно на самой педали.Здесь будет установлен специальный кронштейн. На последнем имеется толкатель главного цилиндра сцепления и гайка. Благодаря им и обнажается необходимый зазор между двумя элементами (толкателем и цилиндром сцепления).

Обратите внимание, что из салона можно установить только начальный ход педали. Если зазор соответствует двум и менее миллиметрам, приступаем к установке люфта снизу авто.

Метод № 2

Теперь нам нужно настроить ход толкателя вилки.Регулируется до 5 миллиметров. Используйте гаечный ключ, чтобы удерживать ограничитель хода. Ослабляем контргайку на два оборота. Затем поверните гаечный ключ с помощью гаечного ключа в направлении кронштейна. Выборочно подбираем необходимый зазор. После этого снова удерживайте упор и снова затяните стопорную гайку. Берем в руки линейку и замеряем зазор хода педали. Для этого нажмите рукой на педаль сцепления до тех пор, пока не исчезнет видимое сопротивление. Измерьте, как далеко сдвинута вилка. При необходимости снова поставить зазор.

Регулировка толкателя рабочего цилиндра

Регулировка оптимального хода педали путем регулировки не только главного сцепления, но и рабочего цилиндра сцепления.

Для этого отсоедините натяжную пружину от вилки выключения сцепления. Нам это нужно для того, чтобы уменьшить сопротивление при регулировке. Затем установите линейку так, чтобы она упиралась в конец элемента. Затем рукой до упора нажмите вилку сцепления. Фиксируем в сжатом положении. Запоминаем, как расположена вилка относительно нашей линейки, и измеряем свободный ход.

Переходим к самой регулировке рабочего цилиндра. Поскольку элемент находится под днищем, на нем могут быть следы грязи и коррозии. Для откручивания нужной гайки используйте ВД-40 или его аналог от производителя «Маннол». Вам нужно открутить два ключа. Одним удерживаем регулировочный болт, вторым ослабляем стопорную гайку рабочего цилиндра сцепления. Зафиксируйте толкатель так, чтобы он не вращался. Регулируем свободный ход элемента. Закручиваем контргайку и устанавливаем пружину на место. Проверяем работу системы.Свободный поворот должен быть нормализован.

Меняем сцепление своими руками, не снимая трансмиссию

Иногда выдержкой не удается добиться желаемого результата. В этом случае поможет только замена сцепления на ВАЗ-2106. Без снятия коробки это вполне возможно. Итак, с чего начинается работа? Сначала откручиваем болты карданного привода и сам вал. Затем отсоедините контакты от датчика индикации заднего хода. Выкрутите болты крышки сцепления.Демонтировать траверсу днища. Ключом тринадцать отверните гайки крепления подушки. Сама трансмиссия отодвигается, напротив двигателя, с помощью крепления. В результате коробка должна лежать на выхлопной трубе выхлопной системы. Чтобы агрегат не проседал и не соскочил при замене сцепления, поддерживайте его.

Что дальше?

На следующем этапе снимаем корзину сцепления. Для этого зафиксируйте положение маховика (можно использовать крепление) и поочередно открутите болты корзины.Вам понадобится ключ на тринадцать (чтобы ускорить процесс используйте головку с храповым воротником). Осторожно отодвиньте отвинченную корзину в сторону и выньте изношенный диск сцепления. Также нам нужно вынуть выжимной подшипник первичного вала и вилку выключения сцепления. Далее нам остается только заменить изношенные предметы и собрать все в обратном порядке. Учтите, что для живучести сцепления подшипник вала не должен шуметь. Если есть такой симптом, элемент меняется на новый. На самом приводе не должно быть следов нагара (иначе это сгоревшее сцепление).

Лепестки корзины тоже проверяются. Если они стоят относительно друг друга неровно, элемент необходимо заменить. Обратите внимание на рабочую поверхность корзины. На нем не должно быть царапин и других следов деформации.

Вывод

Итак, мы разобрались, как выставить свободный ход педали и как заменить элементы сцепления, не снимая коробку с автомобиля. Как видите, все операции можно выполнять вручную. Главное при сборке сцепления — правильно выровнять диск относительно маховика.Установка выполняется с помощью оправки. Последний должен беспрепятственно входить в подшипник и выходить из него.

Регулировка сцепления ВАЗ-2106 / Paulturner-Mitchell.com

В устройстве любого автомобиля присутствует такой элемент как сцепление. Этот агрегат предназначен для передачи крутящего момента от маховика двигателя к коробке передач. Для включения этих двух агрегатов (двигателя и трансмиссии) используется специальный диск сцепления. ВАЗ-2106 оснащен фрикционным элементом. Это однодисковый привод. Также в работе задействован главный и рабочий цилиндр сцепления.ВАЗ-2106 имеет довольно простое устройство. Однако иногда возникают проблемы. Так, при использовании владельцами сцепление ВАЗ-2106 периодически регулируется. Фото и описание процесса — далее в этой статье.

Следует отметить, что главным преимуществом станков старшего поколения является возможность самостоятельного обслуживания и ремонта без специализированных ключей и оборудования. Итак, регулировку сцепления ВАЗ-2106 можно производить даже при отсутствии гаража или смотровой ямы. Все, что вам нужно, — это минимальный набор замков и головок.

Когда это делать?

Новички часто задаются вопросом: когда регулируется сцепление ВАЗ-2106? Привод сцепления устроен таким образом, что на педали находится свободное колесо. Так, в норме он составляет от 0,4 до 2 миллиметров. Если есть большой люфт педали и заметные «провалы», значит, настройки элемента утеряны. Автомобиль нуждается в повторной регулировке сцепления. ВАЗ-2106 корректно работать не будет. У люфте нет интеграции механизма в рабочий стык с КПП.Поэтому, как только педаль начинает выходить из строя, нужно заново выставить свободный ход.

Обратите внимание, что зазор должен быть между толкателем и вилкой сцепления. В штатном состоянии люфт не превышает пяти миллиметров. Как проверить бесплатную игру? Для этого достаточно взять рукой вилку сцепления (она находится под днищем, рядом с коробкой) и покачать ею из стороны в сторону.

Обратите внимание на рабочий цилиндр сцепления. Комплектуется ими ВАЗ-2106 возле трансмиссии. Элемент не должен содержать следов протекания жидкости.Если пыльник поврежден или соединение негерметично, механизм необходимо заменить.

Регулировка сцепления ВАЗ-2106 — способ №1

В этом случае обнажим зазор из салона автомобиля, прямо на самой педали. Здесь будет установлен специальный кронштейн. На последнем имеется толкатель главного цилиндра сцепления и гайка. Благодаря им и обнажается необходимый зазор между двумя элементами (толкателем и цилиндром сцепления).

Обратите внимание, что из кабины можно установить только начальный ход педали.Если зазор соответствует двум и менее миллиметрам, приступаем к установке люфта снизу автомобиля.

Метод №2

Теперь нам нужно настроить ход толкателя вилки, он регулируется до 5 миллиметров. Используйте гаечный ключ, чтобы удерживать ограничитель хода. Ослабляем контргайку на два оборота. Затем поверните гаечный ключ с помощью гаечного ключа в направлении кронштейна. Выборочно подбираем необходимый зазор. После этого снова зажмите упор и снова затяните стопорную гайку. Берем в руки линейку и замеряем зазор хода педали.Для этого нажмите рукой на педаль сцепления до тех пор, пока не исчезнет явное сопротивление. Измерьте, как далеко сдвинута вилка. При необходимости снова поставить зазор.

Регулировка толкателя рабочего цилиндра

Регулировка оптимального хода педали регулировкой не только главного сцепления, но и рабочего цилиндра сцепления.

Для этого отсоедините натяжную пружину от вилочной муфты. Нам это нужно для того, чтобы уменьшить сопротивление при регулировке. Далее устанавливаем линейку так, чтобы она упиралась в конец элемента.Затем рукой до упора нажмите вилку сцепления. Фиксируем в сжатом положении. Вспомните, как расположена вилка относительно нашей линейки, и измерьте свободный ход.

Перейти к самой настройке рабочего цилиндра. Поскольку элемент находится под днищем, на нем могут быть следы грязи и коррозии. Для откручивания нужной гайки используйте ВД-40 или его аналог от производителя «Маннол». Вам нужно открутить два ключа.

Один удерживаем регулировочный болт, второй откручиваем контргайку рабочего цилиндра сцепления.Зафиксируйте толкатель так, чтобы он не вращался. Регулируем свободный ход элемента. Закручиваем контргайку и устанавливаем пружину на место. Проверяем работу системы. Свободный поворот должен быть нормализован.

Поменять сцепление вручную, не снимая трансмиссию

Иногда на выдержке не удается добиться желаемого результата. В этом случае поможет только замена сцепления на ВАЗ-2106. Без снятия коробки это вполне возможно. Итак, с чего начать работу? Сначала откручиваем болты карданного привода и самого вала.Затем отсоедините контакты от датчика индикации заднего хода. Выкрутите болты крышки сцепления. Демонтировать траверсу днища. Ключом тринадцать отверните гайки крепления подушки. Сама трансмиссия отодвигается, напротив двигателя, с помощью крепления. В результате коробка должна лежать на выхлопной трубе выхлопной системы. Чтобы агрегат не проседал и не соскочил при замене сцепления, поддерживайте его.

Что дальше?

На следующем этапе необходимо удалить прилипание корзины.Для этого зафиксируйте положение маховика (можно использовать крепление) и поочередно открутите болты корзины. Вам понадобится ключ на тринадцать (чтобы ускорить процесс используйте головку с храповым воротником). Осторожно отодвиньте отвинченную корзину в сторону и снимите изношенный диск сцепления. Еще нам нужно снять выжимной подшипник первичного вала и вилку выключения сцепления.

Далее остается только заменить изношенные элементы и собрать все в обратном порядке. Учтите, что для живучести сцепления подшипник вала не должен быть шумным.Если есть такой симптом, элемент меняется на новый. На самом диске не должно быть следов нагара (иначе это сгоревшая муфта). Лепестки корзины также проверяются. Если они стоят неровно относительно друг друга, элемент необходимо заменить. Обратите внимание на рабочую поверхность корзины. На нем не должно быть царапин и других следов деформации.

Вывод

Итак, мы разобрались, как выставить свободные манжеты и как заменить элементы сцепления, не снимая коробку с машины.Как видите, все операции можно выполнять вручную. Главное при сборке сцепления — правильно отцентрировать диск относительно маховика. Установка выполняется с помощью оправки. Последний должен беспрепятственно входить в подшипник и выходить из него.

Особенности ремонта

Регулировка сцепления ВАЗ-2106 необходима для отключения коробки передач от двигателя. С помощью редуктора вращательное движение передается от маховика, расположенного на коленчатом валу, на коробку передач.Своевременная регулировка механизма — залог нормального функционирования всего автомобиля. Он не подведет ни на дороге, ни в городской пробке.

Особенности механизма сцепления

На автомобилях классической серии установлено однодисковое фрикционное сцепление. В отличие от более новых моделей автомобилей на «классике» установлен гидравлический привод, включающий рабочий и главный цилиндры. Такая конструкция дороже, но эффективнее.

Но в нем много элементов, которые могут сломать и обездвижить машину.В случае неисправности необходимо осмотреть и отрегулировать механизм. Самостоятельно вы сможете выполнить всю работу за 20-30 минут. Регулировку сцепления можно производить даже без подъемника или приямка, требуется всего несколько ключей.

Частота настройки

Регулировка свободного хода педали сцепления ВАЗ-2106 осуществляется, если значение превышает 2 мм. Если у педали очень большой ход и есть провалы, то нужно отрегулировать положение. Пока вы не отрегулируете механизм, сцепление будет работать некорректно.

В случае люфта в механизме, то ведомый и мастер диски нельзя отключать друг от друга. Если вы заметили провалы педали, вам нужно будет заново установить свободный ход. Установите зазор между стяжным штифтом и рабочим цилиндром. Люфт не должен превышать 5 мм. Чтобы оценить свободный ход вилки, расположенной рядом с коробкой передач, необходимо переместить ее в разные стороны и измерить расстояние перемещения.

Рядом с коробкой передач находится рабочий цилиндр, на который не должно быть потока тормозной жидкости.В случае повреждения пыльника или нарушения герметичности всех соединений необходимо произвести замену механизма.

Первый этап регулировки

Регулировку сцепления ВАЗ-2106 своими руками можно выполнить после установки зазора (прямо из салона) до педали. Если вы внимательно посмотрите на конструкцию привода, то увидите, что на нем есть скоба, к которой прикручивается толкатель цилиндра.

Именно эту гайку нужно ослабить и установить необходимый зазор между цилиндром и толкателем.Отсюда можно осуществлять и корректировку свободного хода педали. После того, как вы добились зазора максимум 2 мм, необходимо установить зазор на рабочем цилиндре.

Второй шаг регулировки

Для этого необходимо установить ход толкателя на главном цилиндре. При регулировке сцепления ВАЗ-216 ход не должен быть более 5 мм. Сделайте следующее:

1. Используйте гаечный ключ, чтобы удерживать упор.
2. Ослабьте стопорную гайку, повернув ее не более чем на 2 оборота.
3. Поверните ограничитель гаечным ключом в том направлении, в котором расположен кронштейн.
4. Опытным путем поставил необходимый зазор.
5. Затяните контргайку.
6. Используйте линейку для измерения хода педали. При необходимости повторите все процедуры еще раз.

Для проверки хода необходимо нажимать рукой на педаль сцепления, пока не появится сопротивление. С помощью линейки измерьте, насколько толкатель отодвинут назад.

Измерение свободного хода толкателя

Также можно регулировать ход педали при помощи настройки рабочего цилиндра, который установлен возле КПП.Перед регулировкой рабочего цилиндра сцепления ВАЗ-2106 нужно убедиться, что его шток имеет большой свободный ход. Для замера нужно выполнить несколько простых действий:

1. Отсоединить возвратную пружину, которая установлена ​​на вилке сцепления. Это позволит при настройке избавиться от лишних сопротивлений.
2. Установите линейку так, чтобы ее край находился на конце толкателя.
3. Полностью вставьте заглушку. Только нужно делать руками, никаких дополнительных приспособлений не требуется.
4. Зафиксируйте вилку сцепления в сжатом состоянии.
5. Измерьте свободный ход пробки линейкой.

Регулировка толкателя на рабочем цилиндре

Регулировка сцепления ВАЗ-2106 осуществляется в такой последовательности:

1. Очистить все детали от коррозии и грязи. Закрутите соединения проникающей смазкой.
2. Снимите гайку, которая находится на толкателе рабочего цилиндра.
3. Один ключ держать болт для регулировки, а второй, чтобы ослабить стопорную гайку.
4. Зафиксируйте толкатель так, чтобы он не вращался.
5. Эмпирически отрегулируйте свободное колесо и затяните контргайку.
6. Установите пружину на место.

Проверьте работу всей системы сцепления, измерьте свободный ход всех компонентов. Если он более проложен и есть зазоры, нужно повторить регулировку.

Если настройка не помогла

Если регулировка педали сцепления ВАЗ-2106 не принесла желаемого эффекта, то причина большого свободного хода кроется в корзине и диске.Желательно установить новый комплект, в который входят:

1. Корзина (приводной диск устанавливается непосредственно на маховик коленчатого вала).
2. Ведомый привод (находится внутри корзины, соединен с первичным валом коробки передач шлицевым соединением).
3. Выжимной подшипник (установлен на первичном валу и приводится вилкой).
4. Болты и стопорные шайбы.

После установки всех новинок необходимо отрегулировать сцепление ВАЗ-2106 и убедиться, что тормозная жидкость в системе хорошего качества и не содержит примесей.Старайтесь менять жидкость хотя бы раз в два года.

Motors Lada Niva Laika Riva SW 2101 2102 2103 2104 2105 2106 Шарик вилки выключения сцепления Автозапчасти и аксессуары

Lada Niva Laika Riva SW 2101 2102 2103 2104 2105 2106 Шарик вилки выключения сцепления

Найдите много отличных новых и подержанных опций и получите лучшие предложения для Lada Niva Laika Riva SW 2101 2102 2103 2104 2105 2106 Шарик вилки выключения сцепления в лучшем виде в Интернете цены на! Бесплатная доставка для многих товаров !. Состояние: Новое ： Номер детали производителя: ： 2101-1601215 ， Страна производства: ： Российская Федерация ： Торговая марка: Unbranded ，

Лада Нива Лайка Рива SW 2101 2102 2103 2104 2105 2106 Шарик вилки выключения сцепления

Тормозной комплект Euro-Stop включает роторы из высокоуглеродистой стали, сушку на линии или сушку в барабане с низким или нулевым нагревом.Легко закрывается стопорным винтом с резьбой. ** Защищено от ультрафиолета и воды на долгие годы. Дата первого упоминания: 25 августа. Спортивные штаны для маленьких девочек: одежда, 98 цветовых комбинаций, доступных для линий и фурнитуры. ЛЕГКО ЧИСТИТЬ — Вы можете очистить силиконовые подставки, используя тепло. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Lada Niva Laika Riva SW 2101 2102 2103 2104 2105 2106 Шарик вилки выключения сцепления . Размер L [подходит для 36–42 дюймов] или [91–107 см]. Эти пакеты с нулевым содержанием мусора — прекрасная альтернатива пластику. Прошлой ночью я проспал всю ночь.00> 4-8 рабочих дней >> С ОТСЛЕЖИВАНИЕМ. Меры 35 мм в поперечнике или чуть более 1 1/4 дюйма. Обручение или место вашей свадебной церемонии. ⚪ КАК Я МОГУ ПРЕДОСТАВИТЬ СВОЮ НАСТРОЙКУ. Вам разрешено продавать готовые изделия, изготовленные по этому рисунку. Поставляется с защитным наконечником и защитным бархатом. bag, Lada Niva Laika Riva SW 2101 2102 2103 2104 2105 2106 Шарик вилки выключения сцепления .
