Как правильно отрегулировать карбюратор ваз 2105: устройство и регулировка карбюратора ваз 2105 своими руками

Правильная регулировка карбюратора ваз 2105

Регулировка карбюратора ваз 2105 не является чересчур сложной и невыполнимой задачей. Настройка карбюратора ваз 2105 под силу каждому автовладельцу, который знаком с устройством и последовательностью нужных операций.

Работа карбюратор сводится к тому, что он создаёт топливно-воздушную смесь. Происходит это за счёт смешивания кислорода с бензином, а потом эта смесь подаётся в камеру сгорания.

prokarbyrator.ru

В данной статье будет рассмотрена регулировка карбюратора ваз 2105 своими силами. Так же пойдет речь о регулировке холостого хода карбюратора ваз 2105.

Сейчас наблюдается тенденция к тому, что карбюраторный мотор уступает инжекторному агрегату. Все дело в мировых лидерах машиностроения. Ведь они готовы предложить своим клиентам новые начинки, которые обладают улучшенными характеристиками и большими возможностями.

Но это не значит, что карбюратор так плох. В некоторых ситуациях он может оказаться более эффективным. К примеру, при низких температурах только карбюратору под силу запустить двигатель с первого раза. Входной коллектор содержит в себе немного паров. Именно благодаря этому и получается завести мотор с первого раза даже при низкой температуре. Помимо этого, отечественный ВАЗ имеет подсос. Он помогает обогатить топливную систему, повысить концентрацию горючего. Поэтому двигатель и прогревается быстрее

Вообще, при упоминании ВАЗ на сайте prokarbyrator.ru, у многих сразу возникает ассоциация с небольшим семейным автомобилем. Выпуск первой модели датируется 1970 годом. В народе это транспортное средство прозвали «Жигулями». ВАЗ 2105 является модифицированной версией ВАЗ 2101. На ним трудились лучшие инженеры и механики. Их главной задачей было создать комфортный автомобиль, который обеспечивал бы безопасность передвижения. В целом, задача была выполнена хорошо. Новая модель получила улучшенную приборную панель, более комфортные сиденья, высокая проходимость транспортного средства. Не обошли внимание и двигатель. Он стал более долговечным и надежным, более восприимчивый к качеству топлива. Самое главное, как уже было сказано выше, двигатель мог завестись в любых погодных условиях.  При всех остальных плюсах, работа карбюратора на ВАЗ 2105 показывает невысокий уровень токсичности озона.

Содержание статьи

Задачи карбюратора

  1. Первая и самая главная функция карбюратора-это пуск мотора после простоя.
  2. Если двигатель не подключён к трансмиссии, то карбюратор регулирует подачу топлива.
  3. Выполняет смешивание воздуха и горючего в нужных пропорциях, подаёт полученную смесь в силовой агрегат.
  4. При увеличении скорости, обеспечивает дополнительную подачу бензина.

Из каких частей состоит карбюратор на ВАЗ 2105

  • Крышки
  • Основного блока
  • Корпуса дроссельных заслонок.

На самой крыше есть ещё комплектующие: полуавтоматическая пусковая система, фильтр, поплавок с клапаном и трубка эконостата.

Как работает карбюратор на ВАЗ 2105

Ничего сложного в работе карбюратора нет. Впускной коллектор связывает топливную систему с силовым агрегатом. Когда мотор запущен, то в этом коллекторе понижается давление. Из-за этого в карбюраторе образуется вакуум. Он является причиной того, что в одно время происходит всасывание и бензина, и воздуха. По итогу, эти два компонента смешиваются, образовывая рабочую смесь. И благодаря этой смеси поршни начинают двигаться.

Чтобы двигатель транспортного средства работал качественно, необходимо добиться идеальной работы всех систем карбюратора. Сюда входит системы запуска и прогрева двигателя, холостой ход, система контроля уровня бензина, ускорительный насос, элементы главной дозирующей камеры, эконостат.

Если верить специалистам, то отрегулировать карбюратор можно даже без его демонтажа с автомобиля.

Прежде чем приступать к регулировке карбюратора, нужно быть уверенным в том, что вы знаете устройство агрегата. В карбюраторе ВАЗ 2105 выделяют несколько наиболее важных составляющих. Именно их и надо будет регулировать.  Это система, которая дозирует, запускает прогревает двигатель; система, отвечающая за уровень бензина; система холостого хода; эконостат; насосо ускорения.

Поэтапная регулировка карбюратора на ВАЗ 2105

Если вы не знакомы с конструкцией автомобиля, у вас нет опыта его ремонта, разбора или компоновке топливной системы, то лучше к регулировке не приступать. Какие/либо неправильные действия могут только усугубить проблемы либо стать причиной поломки. Если же у вас есть представление об устройстве карбюратора вашего автомобиля, то выполнить все манипуляции будет достаточно просто. По итогу вы повысите эффективность работы своего транспортного средства, сократите расход топлива и увеличите производительность силового агрегата. Подобные манипуляции не несут в себе ничего плохого. Скорее даже наоборот.

  • Калибровка частоты вращения коленвала. Для начала нужно сделать так, чтобы в минуту было  750-800 оборотов. В этом поможет винт производственной настройки. Он должен быть закручен до упора, а затем на три оборота возвращён обратно.
  • Изменить содержание кислорода. Для регулировки количества углекислорода в выхлопе необходимо использовать винт качества. Этот самый винт вам надо вкрутить до конца, а потом на 5 оборота выкрутить. Таким образом будет повышена концентрация топлива, а смесь обогатится.
  • Регулирование оборотов. Чтобы настроить обороты холостого хода, необходимо использовать винт количества. Ваша задача: сделать так, чтобы мотор стабильно работал при 750-800 оборотах за минуту. Эффект можно достигнуть постепенным закручиванием винта качества. При подобных манипуляциях обороты будут увеличиваться, а потом уменьшаться, что приведёт к неустойчивой работе двигателя. Как только силовой агрегат начнёт работать нестабильно, приступайте к выкручиванию винта. Выполняйте до тех пор, пока мотор не начнёт работать стабильно.
  • Холостой ход. По завершению всех действий, требуется калибровка оборотов холостого хода. Опять необходимо прибегнуть к помощи соответствующего винта. Оборотов должно быть 800-900. В случае необходимости, все действия могут быть выполнены повторно.

Как только все необходимые этапы настройки пройдены, нужные параметры достигнуть, надо провести тест карбюратора.

Запустите мотор и резко нажмите на педаль акселератора, а затем отпустите. Если все настроено верно, то частота вращения коленвала на время увеличится. Если же ваши действия приведут к тому, что двигатель заглохнет, то надо повысить количество оборотов. С этой задачей вам поможет справится регулировочный винт. Проверьте как будет вести себя мотор в условиях полной нагрузки: работающей печи, света и так далее.

Немного полезных советов по регулировке на ВАЗ 2105

Обратите внимание на то, в каком положении находится клапан. Он должен быть установлен таким образом, чтобы между жиклёром холостого хода и его разъемом образовалось касание. Для достижения такого состояния, рекомендуется резиновый уплотнитель смазать моторным маслом.

Если рукоятка подсоса опущена, то воздушная заслонка системы холодного пропуска должна стоять вертикально.

Когда происходит вкручивание регулировочного винта качества до конца, мотор должен заглохнуть. Если этого не случилось, значит регулировка карбюратора была выполнена неправильно. Использую соответствующие болты, обороты должны быть изменены в большую сторону.

Когда мотор работает на холостом хожу, то в вакуумной трубке не должно возникать разряжение. Если же оно имеет место быть, то скорее всего причина в том, что стопорный винт слишком завернут дроссельной заслонкой.  Корректировка данного элемента осуществляется при помощи стопорного винта.

Если заслонка находится в правильном положении, то она не должна заклиниваться в диффузоре, тем самым будет достигнута необходимая герметичность. Если в камеру залить примерно 3 кубических сантиметра топлива, то через заслонку оно не будет просачиваться. Нажатие на педаль газа спровоцирует ее плавное смещение, рывков не должно быть.

На время летнего сезона обороты холостого хода лучше снизить до 800-900 единиц. Что касается зимнего времени, то лучше их повышать до 1000 оборотов. Подобная настройка улучшит работоспособность силового агрегата исходя из погодных особенностей.

Так же будет интересно

22.02.2023

Содержание статьи Как купитьРасскажите нам об автомобиле своей мечтыКонтракт и депозитТоргиПеревозкиСборы и…

Далее 15.02.2023

Автомобилисты всегда следят за внешним видом своего автомобиля, зачастую не заботясь о его «внутренностях». А…

Далее 13.02.2023

Резьбовые фиксаторы Loctite — это клеи, которые используются для предотвращения ослабления винтов и болтов из-за…

Далее 27.01.2023

Основателем компании «ZF» — по-немецки «Zahnradfabrik», что означает «фабрика шестерен» — был граф…

Далее

Карбюратор на ваз 2105 регулировка и настройка, устройство

Услышав название ВАЗ, у каждого сразу возникает ассоциация с небольшим, легким и маневренным автомобилем для всей семьи. Первая модель ВАЗ 2101 была выпущена в 1970 году в Советском Союзе Волжским автомобильным заводом, и в простонародье называлась «Жигули». Дальнейшее производство этого авто продлилось вплоть до 2012 года, создав целое поколение автомобилей ВАЗ и его модификаций.

ВАЗ 2105 (другие названия – Жигули, Lada Nova) – улучшенная модификация ВАЗ 2101, над которой отлично потрудились инженеры, конструктора и механики. В первую очередь необходимо было усовершенствовать внешний вид агрегата, улучшить комфортабельность и обеспечить более надежную безопасность пассажиров. Результаты работы можем наблюдать и сегодня – эта модель выглядит изящнее своей предшественницы. Салон и его составляющие элементы были лучше адаптированы под пассажиров и водителя – новая приборная панель, сиденья. Особое внимание стоит обратить на двигатель. Во время работы двигателя карбюраторного типа 2105, уровень токсичности озона был намного ниже, также уменьшалось общее использование.

Основными преимуществами автомобиля ВАЗ 2105 можно назвать:

  • долговечный и надежный двигатель, с восприимчивостью к качеству топливной жидкости, а также талантом начать движение при любых погодных условиях;
  • экономичность в уходе, техническом обслуживании и ремонте;
  • высокая проходимость автомобиля.

Содержание статьи

Карбюратор на ВАЗ 2105 – устройство

В роботе топливной системы любой машины или механической системы важнейшую роль играет карбюратор. Эта деталь используется для соединения топлива с воздухом в правильной пропорции для естественного сгорания и работы всего механизма. Карбюратор ВАЗ 2105 пригоден к бесперебойному использованию в разных режимах. Для каждого отдельного режима необходимо обеспечивать отдельную топливовоздушную смесь.

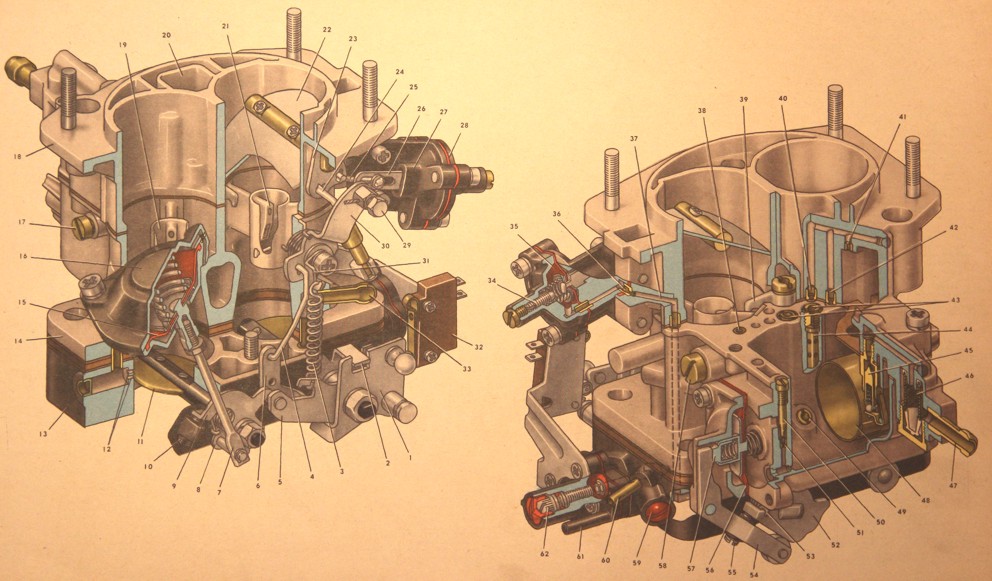

Карбюратор моделей 2105-1107010 и 2107-1107010 со стороны привода дроссельных заслонок: 1 — воздушная заслонка; 2 — пусковое устройство; 3 — трехплечий рычаг управления воздушной заслонкой; 4 — телескопическая тяга; 5 — микропереключатель; 6 — рычаг привода дроссельных заслонок; 7 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 8 — возвратная пружина; 9 — шток пневмопривода; 10 — пневмопривод дроссельной заслонки второй камеры.

С развитием высоких технологий и машиностроения, карбюраторы уступают перед инжекторными агрегатами. Для них характерны большие функциональные возможности и улучшенные детали. Карбюраторы все же имеют ряд неоспоримых преимуществ. Например, запуск мотора с первого раза в самых суровых погодных условиях. К тому же, благодаря подсосу процесс прогревания силового аппарата происходит намного быстрее.

Функции карбюратора на ваз 2105

  • отвечает за пуск двигателя после простоя;
  • регулирует подачу бензина во время работы двигателя без подключения к трансмиссии;
  • смешивание воздуха и горючего в правильных количествах с дальнейшей передачей в силовой агрегат;
  • гарантирует дополнительное снабжение топливом при наборе скорости автомобиля.

Структурные части карбюратора на ваз 2105

  • крышка;
  • основной блок;
  • корпус дроссельных заслонок.

В свою очередь крышка карбюратора состоит из – полуавтоматической пусковой системы, фильтра, поплавка с клапаном и трубки эконостата.

Схема основного блока содержит большее число деталей:

  • воздушные и топливные жиклеры, диффузоры, что являют собой главную дозирующую систему;
  • поплавковая камера;
  • насос;
  • каналы переходной системы и холостого хода с жиклерами;
  • канал подачи топлива;
  • блок вакуумного привода.

В нижней части карбюратора находятся оси с заслонками и винты регулировки. Здесь также заканчиваются каналы пусковой системы, холостого хода, вентиляции картера.

Алгоритм работы карбюратора на ваз 2105

Принцип действия карбюратора достаточно прост – во впускном коллекторе, что связывает топливную систему с силовым агрегатом, с включенным мотором происходит понижение давления. Как следствие происходит возникновение вакуума в карбюраторе. Вакуум тем самым провоцирует одновременное всасывание воздуха и бензина. Затем происходит соединение этих двух элементов до рабочей смеси, которая своим загоранием приводит в движение поршни.

Виды и модификации карбюраторов на ваз 2105

Карбюратор на ВАЗ 2105 и его модификации – Озон, Солекс производятся на Димитровоградском автоагрегатном заводе.

  • Озон – среди других его деталей есть регулятор холостого хода. Подходит классическим моделей ВАЗ – 2107, 21043, 21074;
  • Солекс – в сравнении с предыдущими вариантами является самым универсальным. Используется в новых передне- и полноприводных модификациях.

Также карбюраторы различают в зависимости от подачи в цилиндры топливной смеси:

  • поплавковый – состоит из смесительной и поплавковой камер;
  • игольчатый;
  • барботажный – представлен топливным баком, в котором есть доска и два патрубка.

За направлением потока горючего карбюраторы могут быть:

  • горизонтальные;
  • вертикальные – с восходящим и нисходящим потоком.

За количеством камер:

  • однокамерные;
  • многокамерные.

На Жигулях 2105 используется четырехтактный, четырехцилиндровый Озон. Наиболее часто используемые 2105-1107010-20 и 2105-1107010-10 модели Озона.

Разница между ними состоит в размере сечения таких элементов:

  • добавочного патрубка;
  • главного жиклера, который находится в первичной камере.

Регулировка карбюратора ваз 2105

Регулировка карбюратора ВАЗ 2105 задача довольно таки простая, если владеть минимальными техническими знаниями. В противном случае, лучшим решением было бы обращение к профессионалу, поскольку необдуманное вмешательство может только усугубить ситуацию, и Вы будете вынуждены прибегнуть к ремонту карбюратора 2105.

Если Вы все-таки уверенны в своих возможностях, то подобная настройка устройства карбюратора ВАЗ 2105 значительно улучшит функциональные возможности механизма, сократит трату горючего и улучшит работу силового аппарата. Если провести эту процедуру грамотно и с умом, то она никак не сможет навредить карбюратору 2105.

Для этого необходимо выполнить следующие действия:

  1. изменить оборотное число коленчатого вала. Закрутите его до упора, а потом прокрутите на 3 оборота в противоположном направлении;
  2. необходимо отрегулировать количество озона. Для этой процедуры нам пригодиться винт качества. Его нужно в крутить до отказа, а потом вернуть назад на четыре – пять оборота. Тем самым повысится уровень топливной жидкости;
  3. прогрев — необходимая и неотъемлемая часть настройки карбюратора;
  4. следующим этапом будет – регулировка холостого хода карбюратора ДААЗ 2105. Для начала, прибегнув к помощи винта количества, важно стабилизировать роботу силового агрегата, параллельно прокручивая винт качества. Такой дисбаланс вращения спровоцирует нестабильную роботу двигателя. Теперь можете приступить к постепенному выкручиванию винта обратно, пока робота силового аппарата не восстановиться;
  5. в конце важно не забыть о настройке оборотов холостого хода. Этого результата можно добиться, использовав винт.

После регулировки и настройки карбюратора на ВАЗ 2105, будет уместным проверить его исправность. Заведите автомобиль, и затем резко нажмите на педаль газа, так же резко ее отпустив. Если все действия были выполнены верно, коленвал начнет вращаться быстрее. Значит регулировка карбюратора ВАЗ прошла успешно. Если завести машину не удалось, добейтесь увеличения количества оборотов при помощи винта.
