Автомагнитолы схема подключения, как подключить магнитолу

Установка магнитолы в машину – это не сложный процесс, но требующий определенного склада ума и аккуратности. Если вы не обладаете хотя бы минимальными знаниями в электротехнике, то лучше доверить эту работу тому, кто знает, как это делать. Для всех остальных мы предлагаем подробную инструкцию и  схемы подключения автомагнитолы.

Содержание

  • 1 Виды автомагнитол
  • 2 Разъемы
  • 3 Обозначения проводов
  • 4 Особенности подключения
  • 5 Для наглядности посмотрите видео, где очень подробно описывается подключение автомагнитолы
    • 5.1 Читайте так же

Виды автомагнитол

В связи с участившимися кражами, магнитолы не изготавливают под определенные стандарты, поэтому у водителей может возникнуть множество вопросов при столкновении с новым видом акустической системы. Дело в том, что для безопасности устройства, к ним разрабатывают несколько видов штекеров подключения, а также различной является и сама форма устройства.

Такие магнитолы называют стационарными, которые идут с завода и подходят только в определенную марку автомобилей.

Само различие штекеров предполагает их несовместимость с другими источниками питания, однако это легко решается путем не сложных переделок. Раньше для защиты от кражи магнитолы подразумевали использование специальных съемных панелей или скользящего крепления, которое позволяло быстро вытащить устройство и спрятать в более надежном месте.

В настоящее время, разработаны два основных размера автомагнитол, которые могут быть одноблочные или двухблочные. За размер принято считать величину din. Поэтому 1din соответствует обычной магнитоле небольшого размера, а 2din – это устройство, которые выше ее по высоте в два раза.

Разъемы

Это второе – на что стоит обращать внимание при установке магнитолы. Даже при их не соответствии, вы сможете легко их переделать, тут необходимо знать обозначения цветов проводов. Об этом будет сказано ниже. Кроме того, существует огромное количество переходников, которые легко адаптируются под любую схему подключения.

Второй вариант подключения при не соответствии – включение напрямую.

Тут важно понимать, что, не зная схему, вы можете наделать бед и испортить не только устройство, но и сжечь электрическую схему автомобиля.

Обозначения проводов

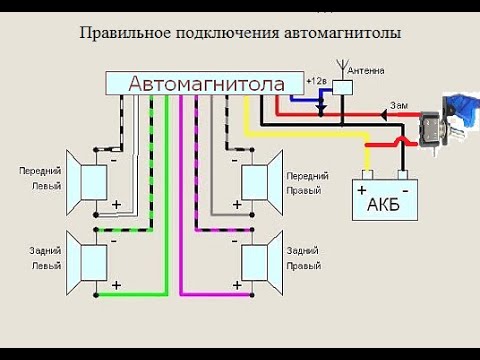

Итак, если вы не сторонник подбора штекеров и желаете переделать желанную магнитолу под свою машину, вам необходимо знать правильную распиновку контактов. Любая магнитола имеет следующие провода:

  1. Желтый провод – это постоянный плюс и подключается напрямую, через предохранитель к аккумулятору. Обозначает память устройства и позволяет воспроизводить остановленные треки после выключения замка зажигания или самой магнитолы.
  2. Красный провод – подключается к клемме замка зажигания, когда при повороте ключа на ней появляется питание. Вообще, если вы не хотите искать эту клемму и хотите сделать работу магнитолы независимо от ключа, то можно комбинировать этот провод с желтым и подключить на прямую.
  3. Черный провод – постоянный минус или «масса». Подключается на корпус автомобиля или на любой другой контакт, с такой же маркировкой.

Это основные три провода, который используются для работы магнитолы. Теперь самое время рассмотреть дополнительные, которые могут встречаться на разных модификациях устройства.

  1. Голубой провод – используется для подключения антенны. Его не обязательно включать в систему, если вы не пользуетесь радио. В крайнем случае, можно просто заизолировать.
  2. Оранжевый провод – подсветка рамки, встречается довольно редко. Этот провод плюсовой и подключается к плюсовой цепи габаритных огней. Таким образом, срабатывает при включении фар.
  3. Желто—черный – тоже редкий провод и используется для подключения дистанционного управления устройством. Чаще всего, применяется для регулировки звука на расстоянии. Если у вас такой комплект отсутствует, то провод можно также заизолировать.

Все остальные провода идут парами с одинаковыми цветами. Единственное различие в паре – это наличие черной полоски на одном из проводов. Как правило, они представлены четырьмя видами: серый, зеленый, фиолетовый, а также белый. Одна пара подключается к одному из динамиков, а черный цвет обозначает минус. Таким образом, ошибиться уже не получится. Кроме того, есть разница и по стороне расположения динамика, ведь у любой современной магнитолы есть функция регулировки громкости на конкретной стороне, поэтому не перепутайте и ее. Иногда такие провода имеют специальные бирки со стороной расположения.

Особенности подключения

Для подключения питающих проводов необходимо использовать отдельную проводку, идущую непосредственно к аккумулятору (за исключением минуса). Эти провода должны иметь приличную толщину и быть в полтора раза толще, чтобы исключить любые нагревы и случайные самовозгорания. Запрещено подключать цепь без использования предохранителей.

Ни в коем случае не оставляйте неиспользуемые провода без изоляции. Если есть оголенный провод, то его нужно замотать изолирующей лентой, чтобы избежать случайных коротких замыканий.

Контакт массы должен быть хорошо зачищенным и прикрученным к корпусу автомобиля. Если сделать его недостаточно плотным, то есть вероятность того, что устройство будет самопроизвольно включаться или выключаться. Такой недостаток может быстро посадить аккумулятор, пока вы будете спать.

Для наглядности посмотрите видео, где очень подробно описывается подключение автомагнитолы
