Как прокачать стойки амортизатора перед установкой

Произвести замену любой детали, относящейся к ходовой части транспортного средства можно произвести самостоятельно, либо обратиться в специализированный сервисный центр. Амортизаторы не стали исключением, однако при самостоятельной замене необходимо быть подготовленным. В данной статье рассматривается, как необходимо осуществлять прокачку амортизаторов и для чего это делается. Также описываются особенности данного процесса и других интересных вещей.

Типы амортизаторов

Содержание

• Типы амортизаторов
• Как необходимо прокачивать амортизатор

В настоящее время различают несколько видов амортизаторов. Основным отличием является вид жидкости, которой наполняется полость амортизаторных баллонов. Самыми распространенными являются масляные амортизаторы. Многие специалисты убеждены, что именно данный тип обеспечивает максимальную комфортабельность. Их предназначением является установка в легковые транспортные средства, которые преимущественно передвигаются в городской черте.

Газо-маслянные амортизаторы используются немного реже, поскольку при их установке автомобиль двигается немного жестче. Однако их главным достоинством является отсутствие вероятности закипания масляной жидкости при движении транспортного средства. Это способствует тому, что газо-масляные амортизаторы используются преимущественно на внедорожниках, которые передвигаются по бездорожью или на высоких скоростях.

Газовые амортизаторы наиболее устойчивые к воздействию внешних факторов. Их основным достоинством является обеспечение желаемой устойчивости автомобиля независимо от типа дорожного покрытия, по которому он движется. Несмотря на это, большинство автолюбителей отказываются от установки амортизаторов данного типа в связи с большой жесткостью и отсутствия комфортабельности.

Стоит отметить, что ни один тип амортизаторов не могут служить вечно. Поэтому необходимо, вовремя задуматься о замете данного агрегата. Поскольку амортизаторы отвечают за хорошее сцепление автомобиля с дорожным полотном, и в каком-то смысле отвечают за безопасность дорожного движения, поэтому при покупке новых изделий не стоит экономить.  Также они влияют на устойчивость транспортного средства и влияют на величину тормозного пути.

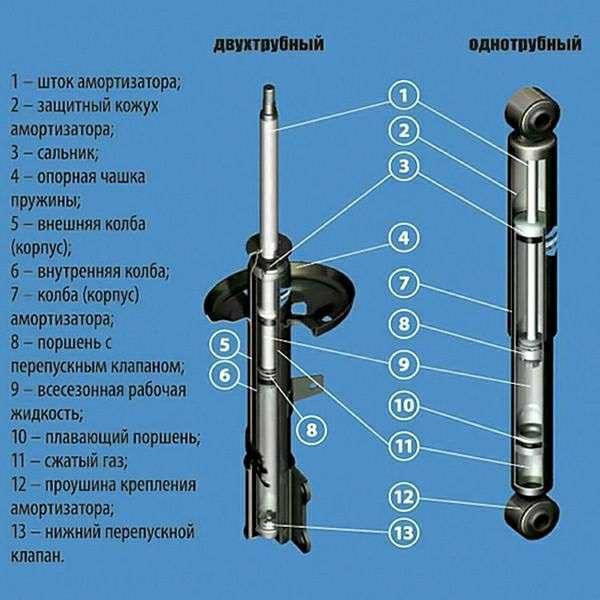

Амортизаторы также делятся по типу производственных особенностей. Основные виды: двухтрубные, однотрубные и перевернутые однотрубные. Последний вид применяются в подвеске, собранной по типу МакФерсон. Самыми распространенными являются двухтрубные амортизаторы, которые применяются в подавляющем большинстве легковых и грузовых транспортных средств.

При выходе из строя автомобильного амортизатора, его можно либо заменить, либо отремонтировать. Несмотря на то, что существует очень большое количество факторов, которые влияют на безопасность движения автомобиля, исправность амортизаторов играет очень важную роль в этом.  Механические повреждения или критический износ данных агрегатов может привести к возникновению аварийной ситуации на дороге, вследствие чего может пострадать кузов автомобиля, а также люди, находящиеся в салоне транспортного средства.

Некоторые автомобилисты задаются вопросом, можно ли отремонтировать амортизатор или обязательно необходимо производить замену на новое изделие. В первую очередь, по средствам диагностических работ необходимо определить характер повреждения и его глубину. Если все-таки вы приняли решение произвести ремонт изделия, то необходимо обратиться к специалистам, которые полностью восстановят целостность детали и проверят ее работоспособность. В гаражных условиях самостоятельно можно произвести лишь замену старых амортизаторов на новые изделия.  При замене стоек амортизаторов обязательной операцией является их прокачка. Данный процесс не является трудоемким, однако проводить его необходимо обязательно.

Многие задаются вопросом, так зачем же необходимо прокачивать амортизаторы? Стоит отметить, что большинство автовладельцев знают, что данную операцию необходимо производить, но не знают для чего. Ответ очень прост: при прокачке амортизаторов осуществляется удаление воздушной прослойки из полости механизма. Если в полости внутренней гильзы находится воздушная смесь, при движении наблюдается возникновение первых толчков поршня, вследствие чего механизм функционирует не верно. Это обязательно выведет из строя поршневую систему амортизатора и как следствие выхода из строя поршневой системы.  Если не прокачать масленые амортизаторы, в полости внутренней гильзы остается масляная жидкость. Данное явление также приведет к поломке амортизатора в непредвиденный момент.

Еще одной причиной необходимости прокачки амортизатора перед установкой является проверка наличия заклинивания в клапанном механизме, а также других неисправностей нового изделия. Немаловажным фактором является то, что если новый амортизатор не прокачать перед установкой, гарантия на него становится не действительной.  Если не прокаченный  амортизатор поломается сразу после установки, автовладелец не сможет его вернуть продавцу, даже если автомобиль не проехал на данном изделии и километр.

Как необходимо прокачивать амортизатор

Поскольку данную операцию каждый владелец автомобиля может осуществить собственными силами, зачастую в магазинах запчастей дают инструкцию по правильному проведению данной операции и установки необходимого положения для установки на автомобиль.   В первую очередь необходимо установить стойку амортизатора так, что бы шток был направлен вверх. После этого с помощью плавного давления необходимо опустить шток до того, как поверхность штока сровняется с верхней частью стакана. В этом положении шток фиксируется на 2-3 секунды, после чего необходимо плавно вернуть шток в исходное положение.

Проверка качества изделия осуществляется следующим образом: с помощью коротких  движений шток необходимо плавно опускать и поднимать. Если амортизатор полностью исправный, то данные действия будут плавными, без каких-либо провалов и рывков. При удачном проведении всех операций, новое изделие готово к установке в автомобиль.

Стоит отметить, что однотрубный амортизатор не нужно прокачивать, поскольку внутри него находится газ под высоким давлением и его пространство отделено с помощью герметичного поршня.   Благодаря данному поршню попадание масляной жидкостью в пространство с газом невозможно. Однако если покупатель случайно прокачает амортизатор данного типа, это не принесет ему никакого вреда, наоборот может поспособствовать долгому сроку службы изделия.

Если вы будете соблюдать последовательность прокачки амортизатора, которые расписаны выше, новые амортизаторы прослужат долгое время. Также это поспособствует обеспечению безопасности при движении на дорогах общего пользования. Удаление воздушной смеси из всех полостей амортизатора предотвратит поломку нового изделия. Желательно прокачивать амортизаторы всех типов, поскольку вред таким образом нанести невозможно, однако это может предотвратить поломку и обеспечить долгое время функционирования.

Системы стравливания

Системы стравливания обеспечивают управляемый путь утечки в обход управляемого клапана пакета прокладок. Прокачка позволяет подвеске свободно возвращаться в гоночный прогиб при низкоскоростных движениях подвески.

«Ощущение» подвески в значительной степени зависит от управления низкоскоростными системами прокачки. В амортизаторах используются многочисленные системы прокачки.

Колено кривой демпфирования

Сливные контуры кликера, форсунки утечки, поплавковые или стравливающие прокладки имеют фиксированную площадь горловины с постоянной площадью. Сопротивление потоку через горловину близко к нулю при низкой скорости и увеличивается с квадратом скорости. Увеличение давления в квадрате скорости в конечном итоге создает достаточное противодавление, чтобы расколоть стопку прокладок. Выше давления срабатывания дегрессивное демпфирование клапана, управляемого пакетом прокладок, контролирует форму кривой силы демпфирования.

Переход от демпфирования с квадратом отверстия по скорости к регрессивному демпфированию, управляемому пакетом прокладок, создает «изгиб» на кривой силы демпфирования. Расположение «колена» определяется проходным сечением контура стравливания и жесткостью комплекта прокладок.

Увеличение площади утечки обеспечивает большую гибкость подвески при скатывании мусора. Уменьшение площади утечки обеспечивает лучшее «чувство» при прохождении поворотов и контроль при торможении.

Контуры продувки кликера

Сливной контур кликера представляет собой игольчатый клапан. Для точного расчета демпфирующей силы требуется таблица геометрии иглы кликера, описывающая конусность иглы. Таблица геометрии представляет собой простое перечисление диаметра иглы в зависимости от положения кликера. Подробности перечислены в Руководстве пользователя.

В контурах продувки кликера возникают семь типов потерь потока. Из-за геометрии потери потока немного различаются в прямом и обратном (обратном) направлениях. (более).

Существует два основных типа игл:

• Коническая игла: Ввинчивание иглы уменьшает проходное сечение
• Фрикционная игла: Ввинчивание иглы увеличивает длину высокоскоростной горловины, увеличивая потери на вязкое трение

Комплект прокладок низкоскоростного клапана (LSV)

Низкоскоростный клапан (LSV) относится к комплекту прокладок в контуре продувки кликера. Поток через клапан небольшой и ограничивается положением иглы кликера. Контур РТС моделируется в Shim ReStackor, задавая диаметр горловины порта клапана (d.thrt) равным площади проходного сечения иглы кликера и моделируя набор прокладок обычным способом.

В приведенном ниже примере вычисляется демпфирующая сила для контура клапана РТС вилки yzf450 11 года выпуска. При силе жидкости в 0,4 фунт-силы, приложенной к поверхности комплекта прокладок, площадь проходного сечения через комплект прокладок РТС отклоняется до точки, где площадь горловины щелкателя ограничивает поток через выпускной контур.

Два расчета объединяются путем выбора последовательности постепенно увеличивающихся перепадов давления на клапане и поиска потока и скорости вала через базовый клапан и расхода через низкоскоростной клапан при том же перепаде давления. Общий поток через комбинированные контуры представляет собой просто сумму скоростей двух валов. При выбранном перепаде давления на клапане сила демпфирования базового клапана определяет силу на валу амортизатора.

Для примера ‘11 yzf450, РТС увеличивает демпфирование на низких скоростях примерно на 1 фунт-сила до скоростей вала 2 дюйма/сек. При скорости выше 2 дюймов/с пакет прокладок РТС отклоняется до точки, в которой горловина кликера ограничивает поток. Расчеты Shim ReStackor для базового клапана вилки только с фиксаторами, установленными на 10 выходов (пунктирная синяя линия), совпадают с расчетами высокоскоростного LSV, поскольку оба работают с одной и той же зоной выпуска.

Клапаны сепаратора отскока при ударе работают аналогичным образом и в основном функционируют как обратный клапан, предотвращающий обратный поток.

Поплавок стека

Поплавок позволяет стопке прокладок физически отрываться от поверхности клапана для сброса демпфирования низких скоростей. Скорость открытия поплавка контролируется входной жесткостью пружины HSC, а давление срабатывания контролируется предварительным натягом пружины.

Вход «Плавающая» указывает предел перемещения поплавка. За пределами этого предела зажим набора прокладок жестко останавливается, а сила демпфирования регулируется жесткостью и прогибом набора прокладок (подробнее).

Форсунки утечки

Форсунки утечки представляют собой небольшие отверстия, просверленные сбоку порта клапана. Жидкость под давлением в отверстии клапана выходит через жиклер утечки, вентилируя низкоскоростное демпфирование.

Поворот на 90 градусов в порт струи утечки снижает эффективность потока струи утечки на высокой скорости.

Несколько форсунок утечки

Одна струя утечки диаметром 3,46 мм имеет такое же проходное сечение, что и три форсунки диаметром 2,0 мм. Однако форсунки диаметром 2,0 мм, установленные на трех портах, обеспечивают более эффективное стравливание.

Разница вызвана потерями потока на входе в порт. Одиночная струя утечки диаметром 3,46 мм увеличивает поток жидкости через этот единственный порт, что увеличивает потери потока на входе в порт.

Распределение струи утечки по трем портам увеличивает расход через каждый порт на небольшую величину, и, поскольку потери потока увеличиваются с квадратом скорости, небольшое увеличение потерь потока на входе, распределенное по трем портам, меньше, чем большое увеличение для одного порта.

Основное внимание в моделях Shim ReStackor, основанных на физике, уделяется применению фундаментальной физики гидродинамики для учета множественных потерь потока, возникающих в контурах ударной жидкости как последовательно, так и параллельно. Эти потери потока делают «эффективность» потока одной форсунки утечки, нескольких форсунок утечки, продувочных прокладок или продувки кликера – все они немного отличаются.

Надежное моделирование смещает акцент с бесконечных испытаний на простое изменение количества и диаметра струй утечки до тех пор, пока не будет достигнута желаемая кривая силы демпфирования.

Спускные прокладки с насечками

Спускные прокладки с насечками обеспечивают контролируемую утечку через седло клапана. Ширина, глубина и толщина канавки определяют площадь утечки.

Разница между глубиной канавки и диаметром седла клапана определяет проходное сечение канавки (A.notch).

Толщина прокладки с насечками определяет площадь проходного сечения между пакетом прокладок и панелью клапанов (дека A). Управляющая площадь стравливаемого потока является минимальной из двух.

Прокладка ReStackor моделирует прокладки с насечкой в ​​виде струи утечки с диаметром, определяемым минимумом A.notch или A.deck.

Спускная шайба

Спускные шайбы с лицевой стороны набора прокладок меньше диаметра седла клапана. Торцевая прокладка меньшего диаметра образует краевой зазор, определяемый диаметром и толщиной отводной прокладки.

Уменьшение диаметра продувочной прокладки увеличивает длину зазора вдоль порта клапана, обеспечивая больший продув и более мягкое демпфирование.

Увеличение толщины продувочной прокладки увеличивает высоту зазора на краю отверстия клапана.

Более толстая прокладка для стравливания увеличивает зазор, обеспечивая большую площадь стравливающего потока и более мягкое демпфирование.

В приведенном ниже примере показан обратный эффект, когда более толстая прокладка для выпуска воздуха увеличивает демпфирующее усилие.

Площадь потока на выходе определяется двумя параметрами: площадь потока на кромке определяется толщиной прокладки; Область улыбки определяется диаметром прокладки и отверстия клапана.

Площадь улыбки определяет площадь потока для продувки большого диаметра, используемой в приведенном ниже примере. В этом случае более толстые прокладки делают стопку прокладок более жесткой и не влияют на область стравливания.

Условно 1,0 мм2 площади стравливающего потока через щелкающие устройства, сопла утечки, стравливающую прокладку или поплавок дымовой трубы производят одинаковый эффект. В частности, каждый контур имеет несколько различную зависимость от вязкости и плотности масла, что приводит к различным расходам отбора при изменении площади.

Хотя эти различия реальны, они мало влияют на настройку. Для настройки контуры стравливания просто модифицируются — увеличивая или уменьшая проходное сечение — до тех пор, пока не будет достигнут желаемый эффект стравливания.

Это смещает акцент с попыток угадать расход слива и диапазон скоростей вала, на которые влияет спуск, на вычисление фактического расхода с помощью Shim ReStackor. Совместная настройка стопки прокладок и контуров стравливания как системы обеспечивает точную настройку формы кривой демпфирующей силы.
