Как проверить датчик кислорода лямбда зонд видео: Как проверить снятые лямбда-зонды? — 2 ответа

Как проверить лямбда зонд на работоспособность: диагностика мультиметром и тестером

«Начинка» современных автомобилей содержит множество датчиков, которые призваны контролировать исправность различных систем и агрегатов. Одним из главных помощников водителя является лямбда-зонд. Но иногда он тоже способен выходить из строя. Не все автолюбители знают, как проверить лямбда-зонд своими руками и серьёзно сэкономить на походах в автосервис.

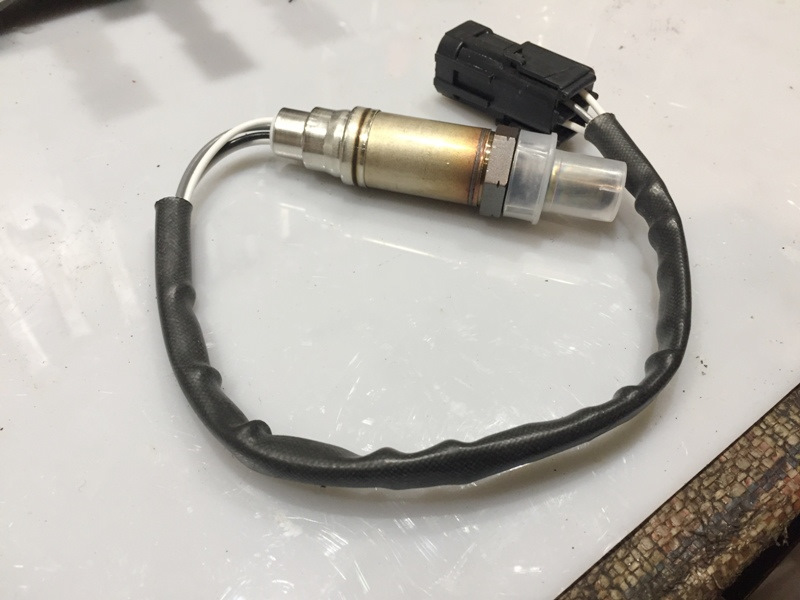

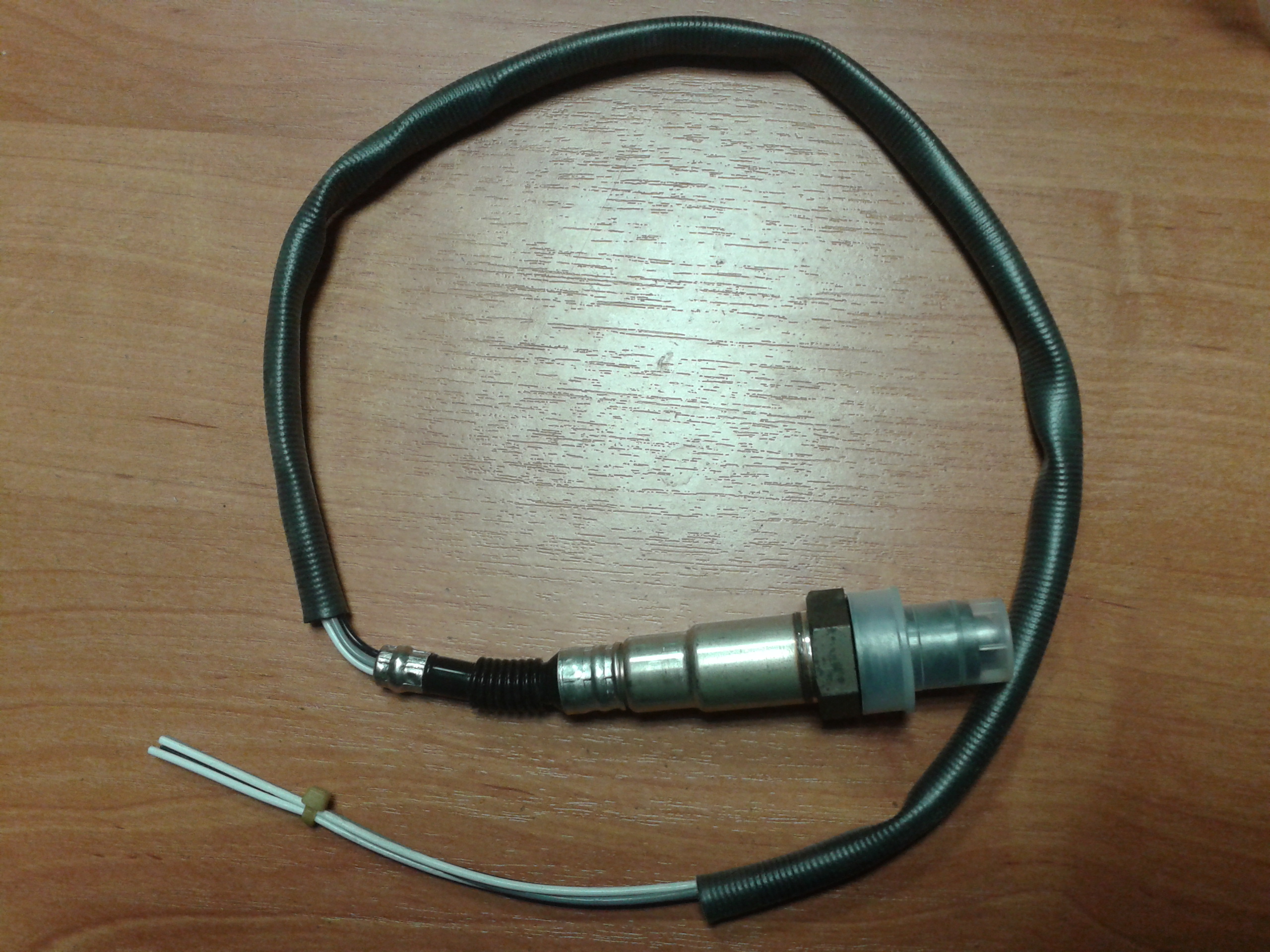

Лямбда зонд: что такое и где находится

Лямбда зонд (ƛ зонд) – датчик, который замеряет объём кислорода в выхлопных газах и сравнивает со стандартом. Иными словами, это кислородный датчик. Если показатели его не устраивают, он подаёт сигнал в блок управления.

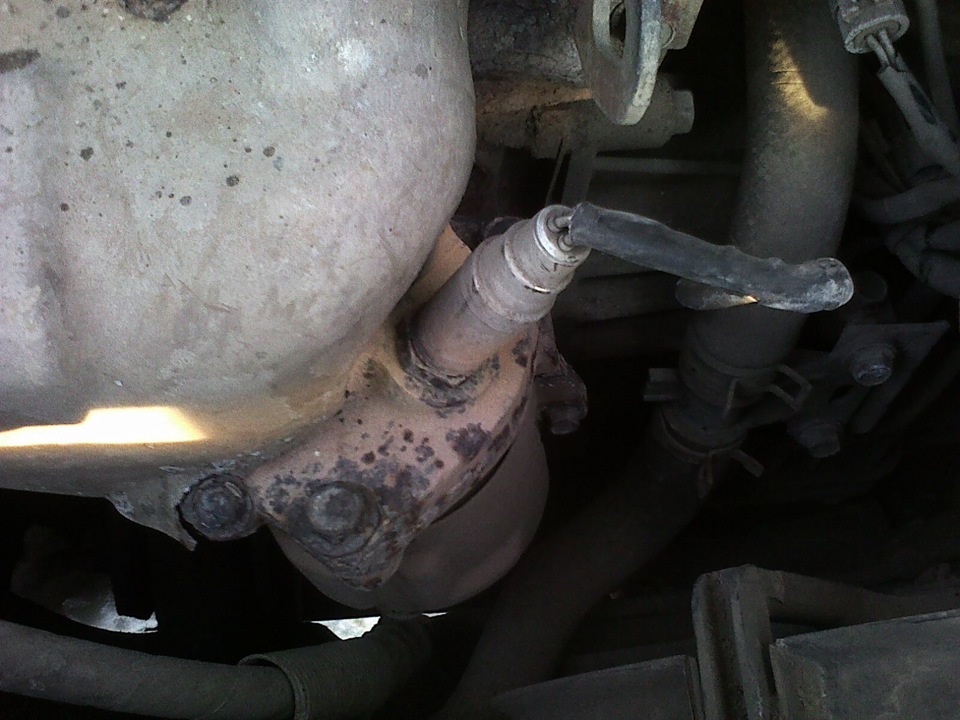

Место нахождения зависит от числа датчиков в машине. Так, в ТС, выпущенных до 2000 года, чаще всего стоит один. В более поздних моделях — от 2 датчиков. Первый всегда находится под капотом, второй (если он есть) – под днищем машины.

Как работает датчик

Выхлопные газы проходят сквозь датчик, а внутрь него поступает чистый воздух из атмосферы.

Из-за разной окислительной способности чистого воздуха и отработавших газов появляется разность потенциалов. Эти показания и отправляются в ЭБУ.

Внутри датчика спрятаны токопроводящий элемент, электроды, сигнальный контакт и заземление. Вся эта система начинает работать только после прогрева до 300–400 ^oC. Только при такой температуре твёрдый электролит способен проводить электричество.

Схема работы

Виды кислородных датчиков

Современные ТС оснащаются тремя видами датчиков.

Циркониевый. Одна из самых популярных моделей, основной элемент в составе — диоксид циркония. Наконечник керамический, начинает работать только при нагреве до 350 ^oC. Быстро разогревается за счёт вмонтированной нагревательной детали с керамическим изолятором.

Такие датчики делятся на 1, 2, 3 и 4 проводные.

Титановый. Наконечник устройства изготовлен из диоксида титана. Внешне датчик мало отличается от циркониевого, но работать начинает только при температуре от 700

oC. Из-за сложной конструкции, высокой стоимости и излишней чувствительности к температурным перепадам такие датчики редко используются.

Широкополосный. В отличие от предыдущих моделей, у этого датчика имеются две ячейки:

1. Измерительная. Благодаря электронной схеме модуляции, в составе газов внутри ячейки сохраняется показатель ƛ =1.
2. Насосная. Если смесь богатая, дополняет состав ионами кислорода из атмосферы, если обеднённая — выводит лишние молекулы кислорода из диффузионного отверстия во внешнюю среду.

Признаки и причины неисправности ƛ-зонда

Лямбда-зонд в процессе эксплуатации авто может выйти из строя. Чаще всего датчик ломается из-за некачественного топлива, попадания топлива или масла внутрь, или неполадок в системе подачи горючего.

О неисправности лямбда-зонда могут говорить следующие признаки:

• обороты растут до максимума, после чего резко выключается мотор;
• обороты на холостом ходу становятся нестабильными;
• мощность существенно падает при повышении оборотов;
• электронный блок выдаёт ошибку из-за поздней подачи сигнала с ƛ-датчика;
• машина едет рывками.

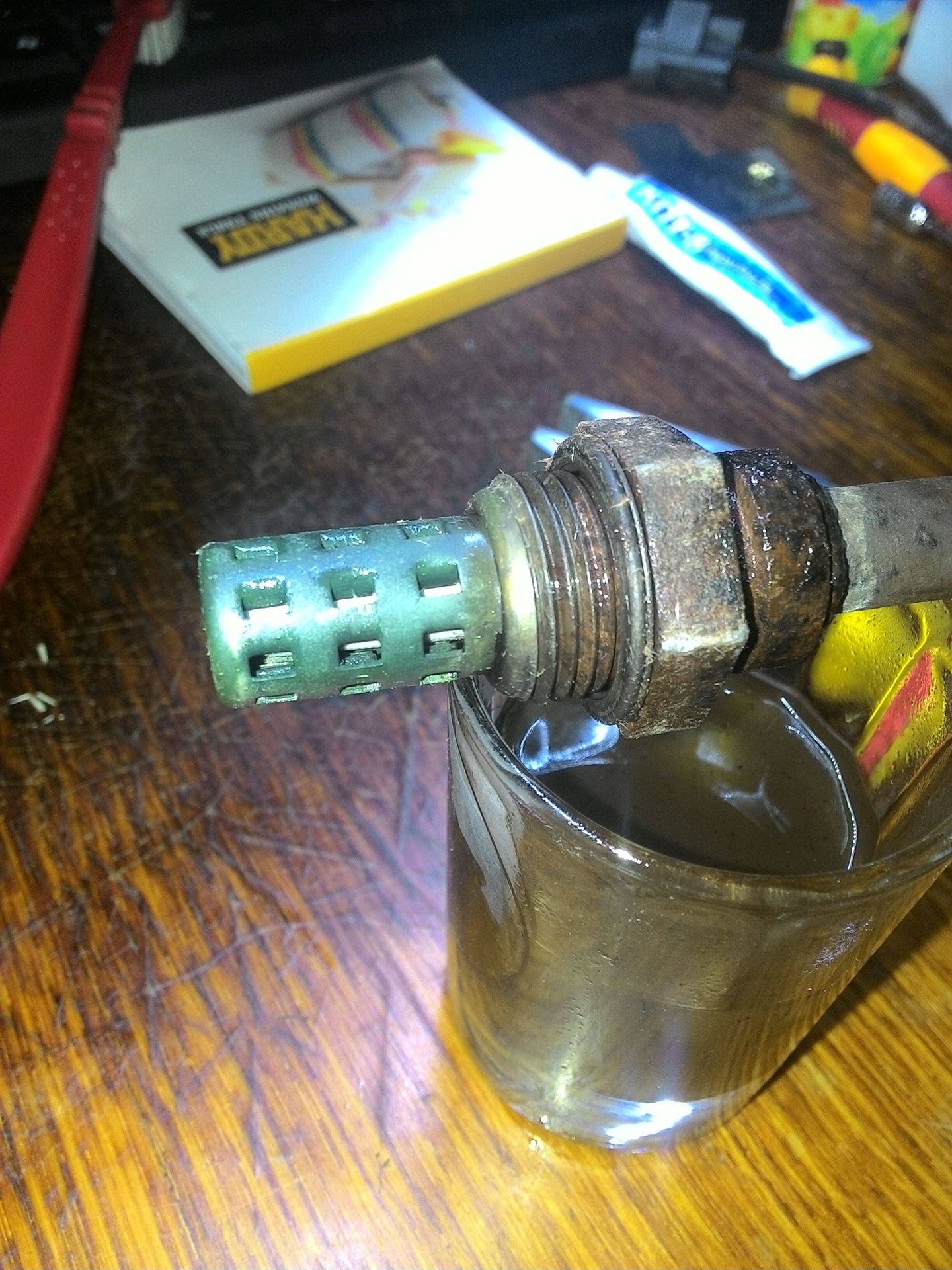

Чтобы вернуть датчику работоспособность, его необходимо вынуть и правильно очистить. Для этого снимают керамическую головку и убирают загрязнения тряпкой с химическим средством. Если и это не помогает, датчик придётся менять.

Как проверить лямбда-зонд на работоспособность

Существует несколько способов проверить лямбда-зонд на исправность. Самый простой и поверхностный — тщательный осмотр устройства, самый сложный — диагностика при помощи специального оборудования.

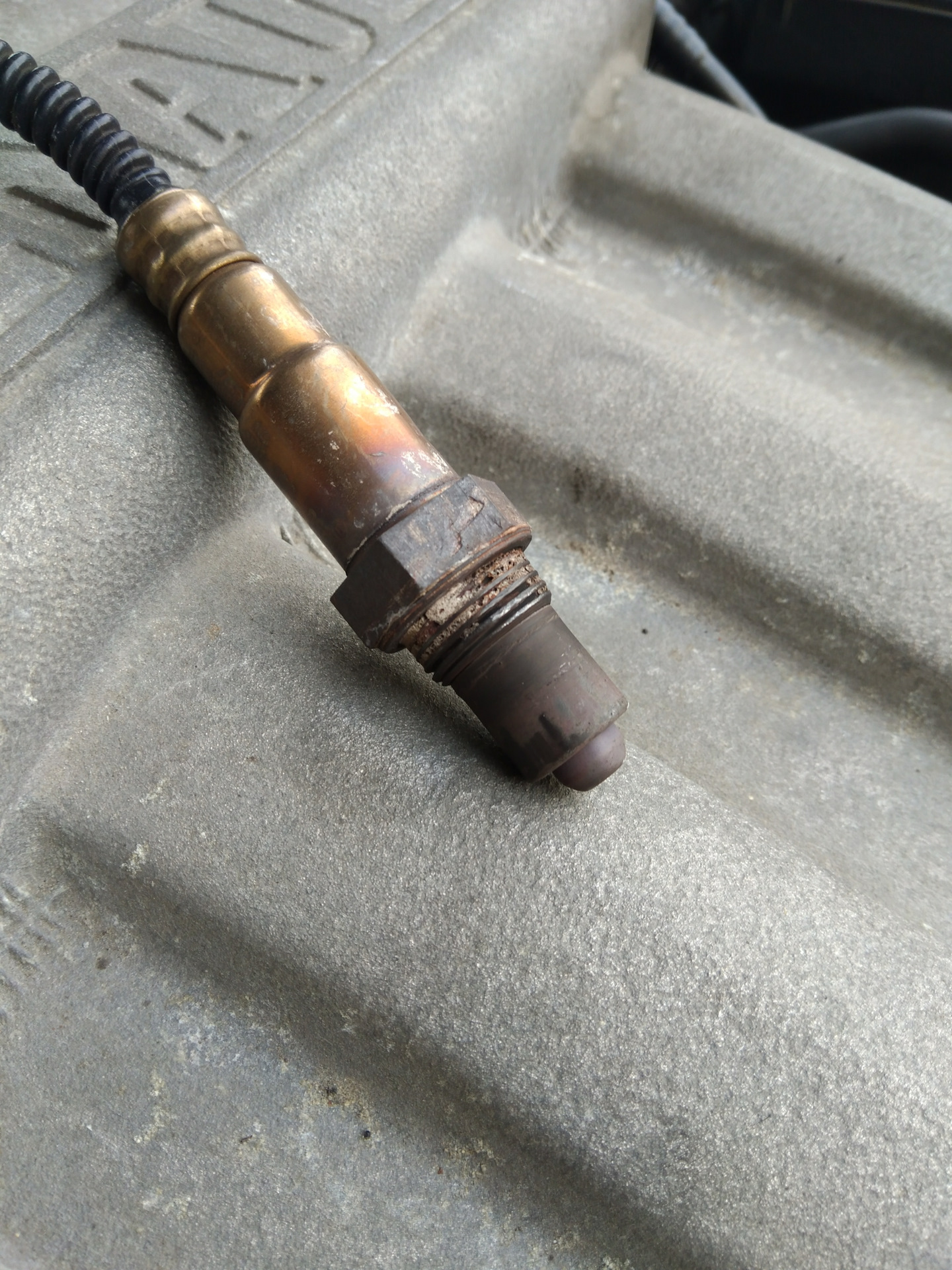

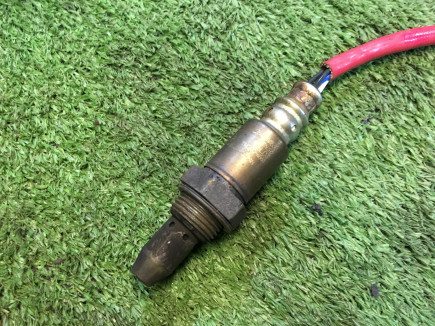

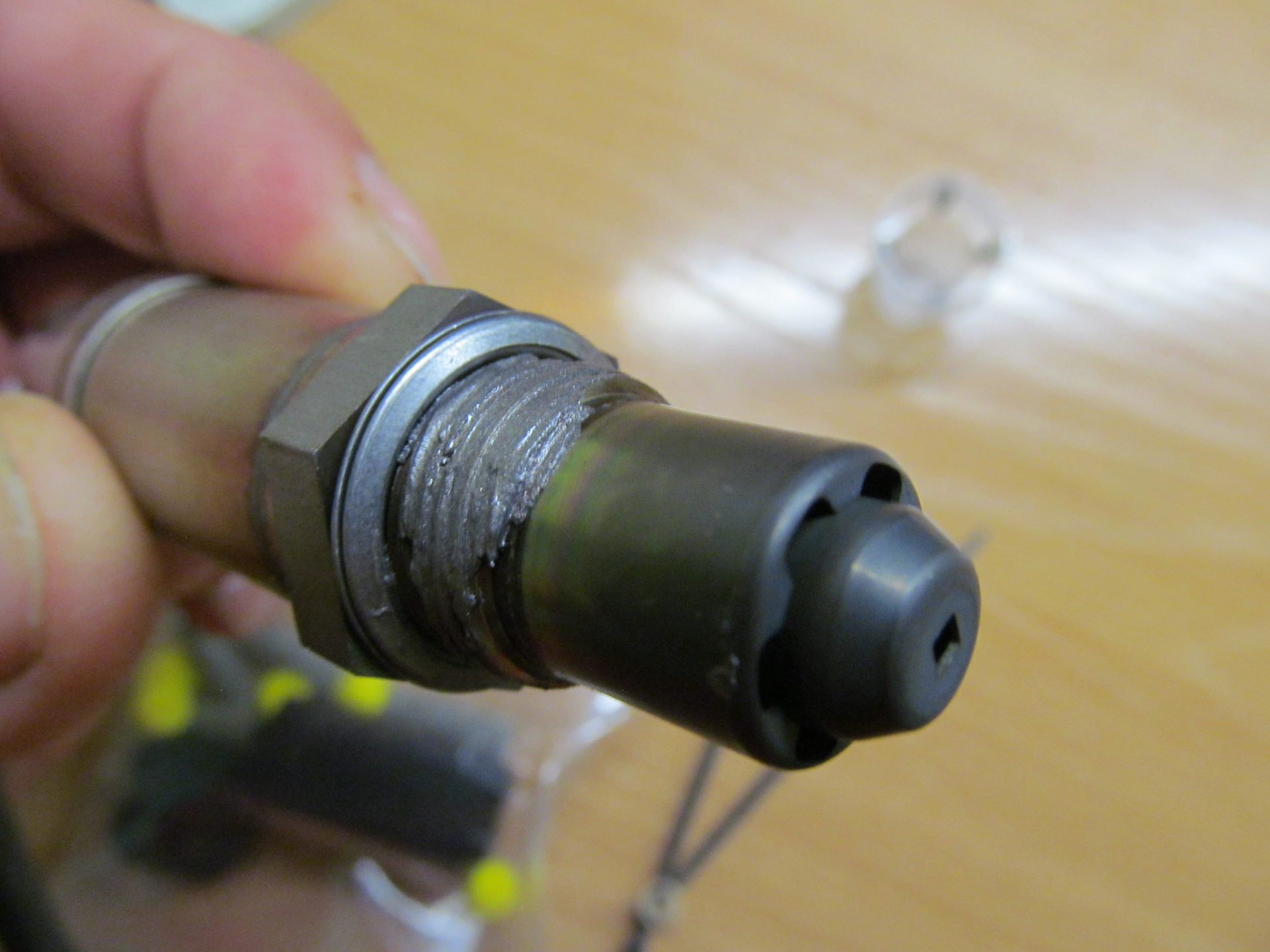

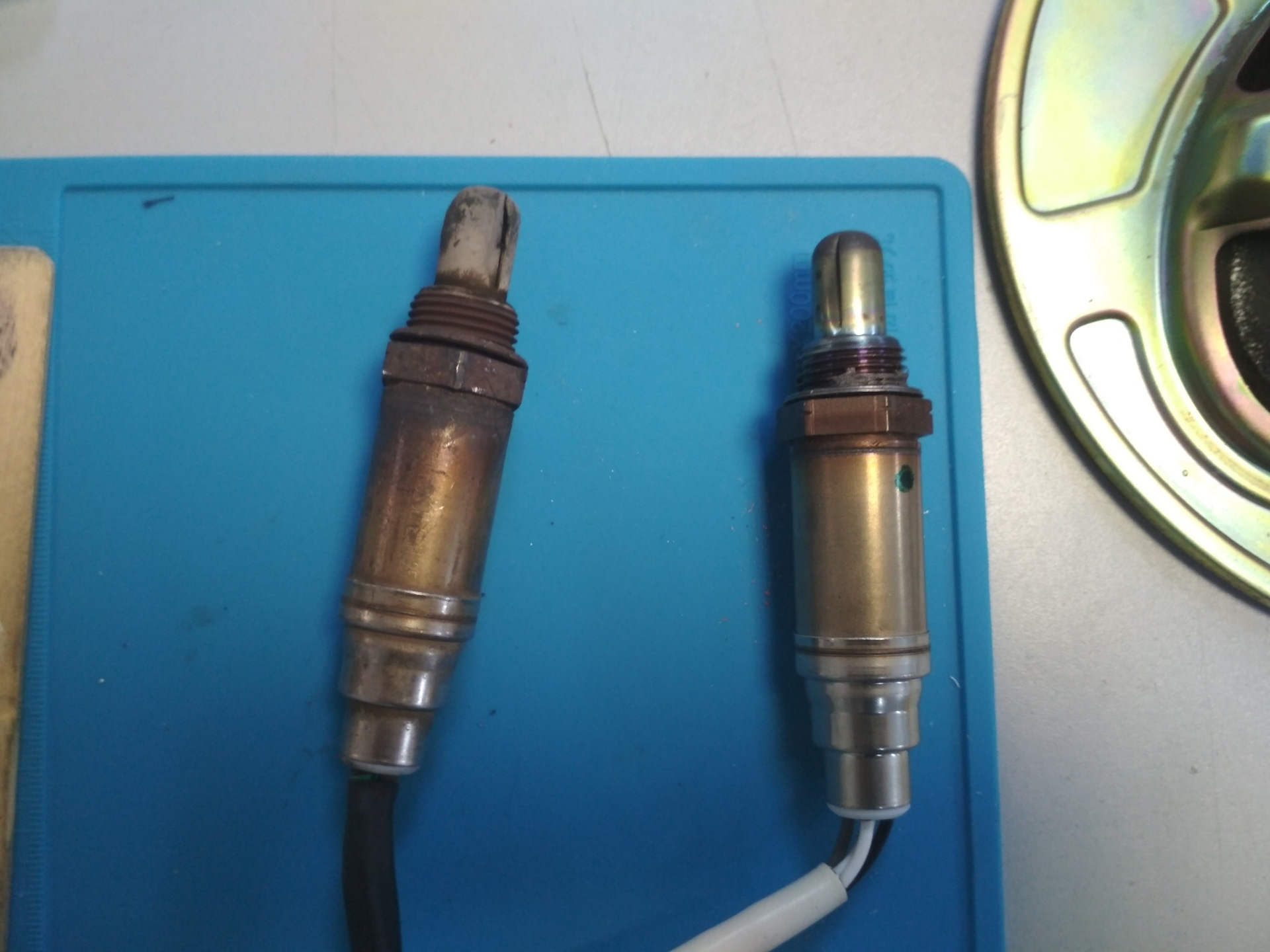

Внешний осмотр датчика

Итак, внешнее изучение кислородного датчика будет состоять из нескольких шагов:

1. Проверить внешнюю часть, которая находится вне катализатора. Не должно быть оплавленных участков, обрывов или замкнутых контактов.

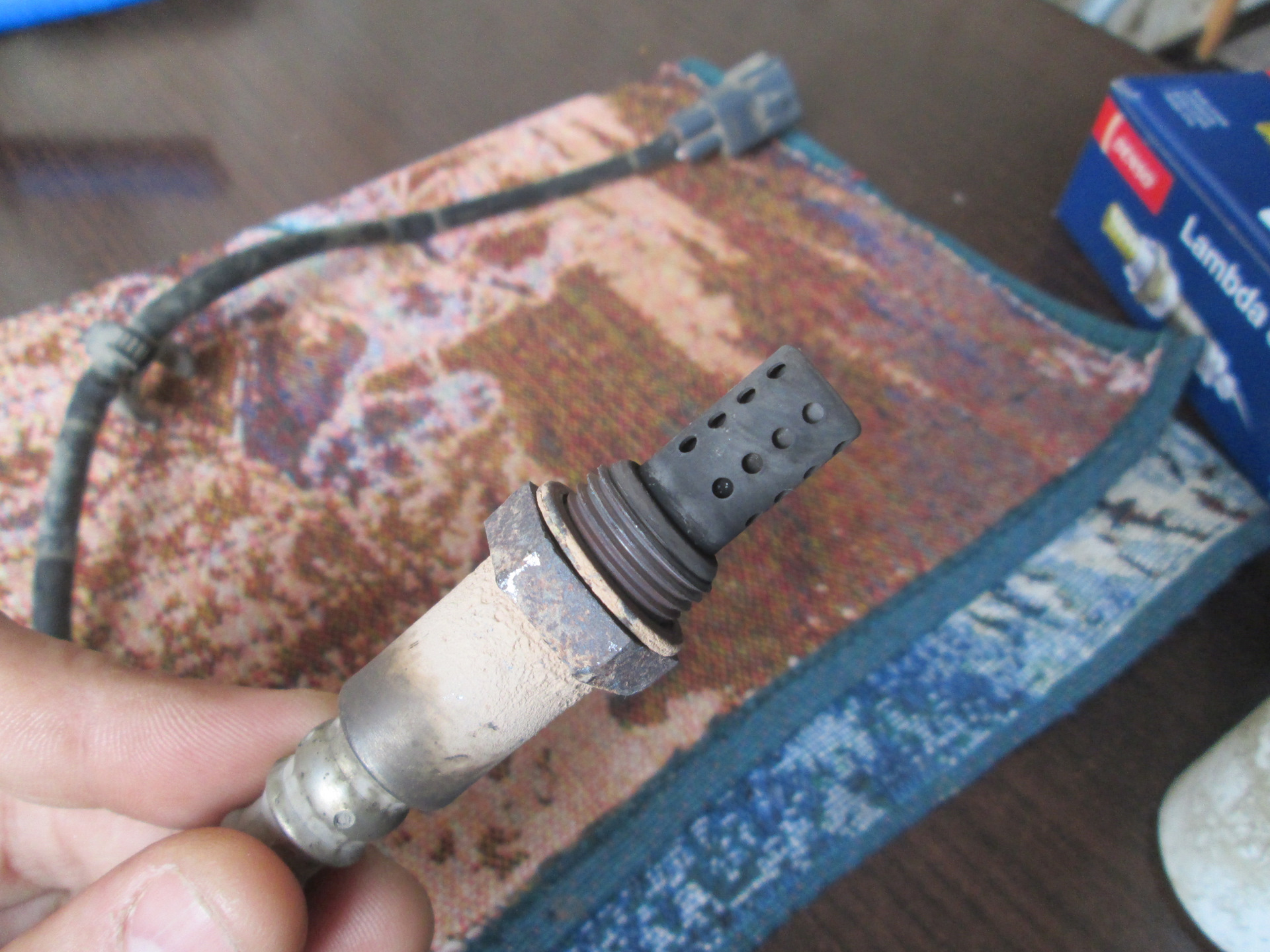

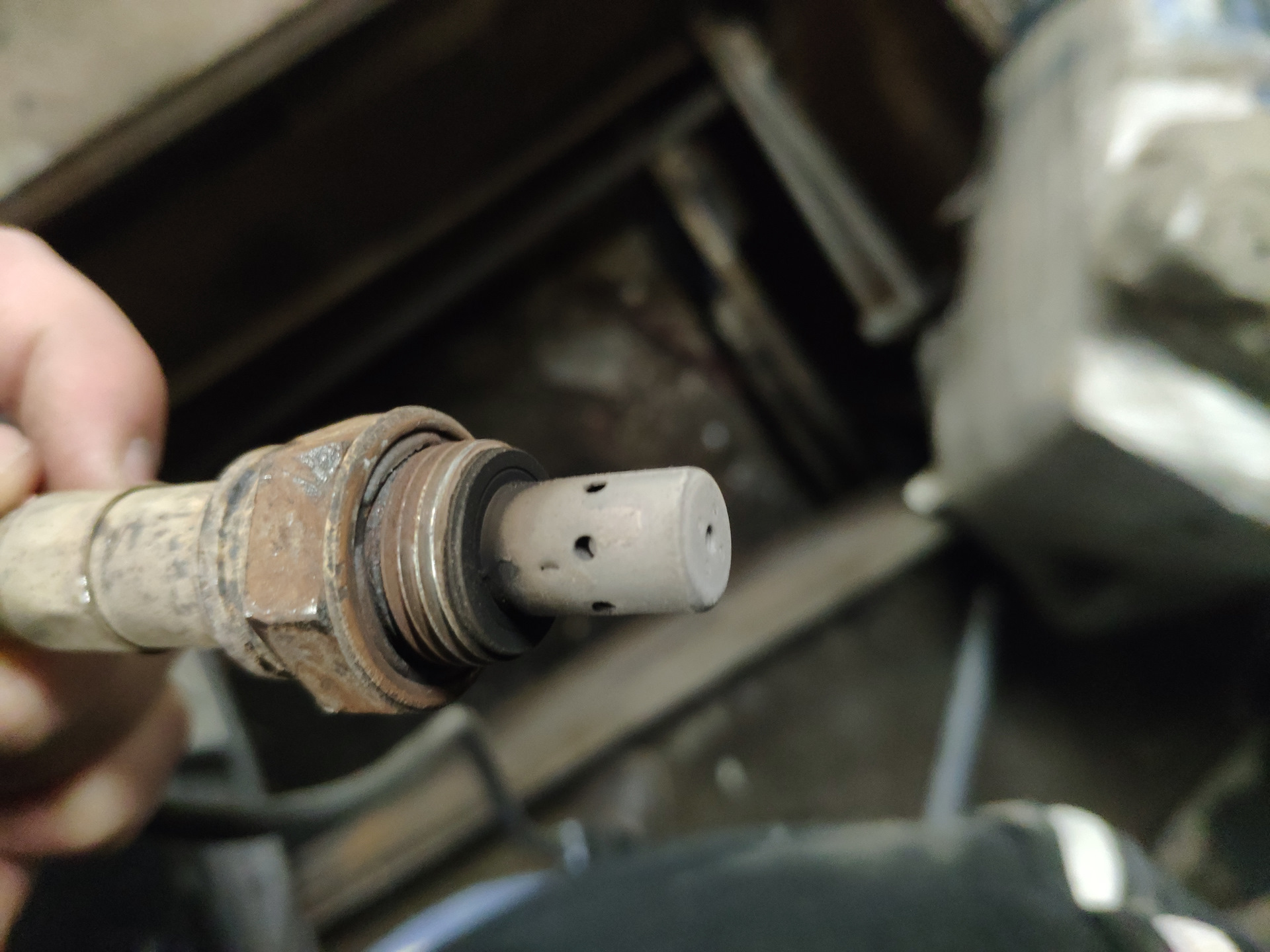

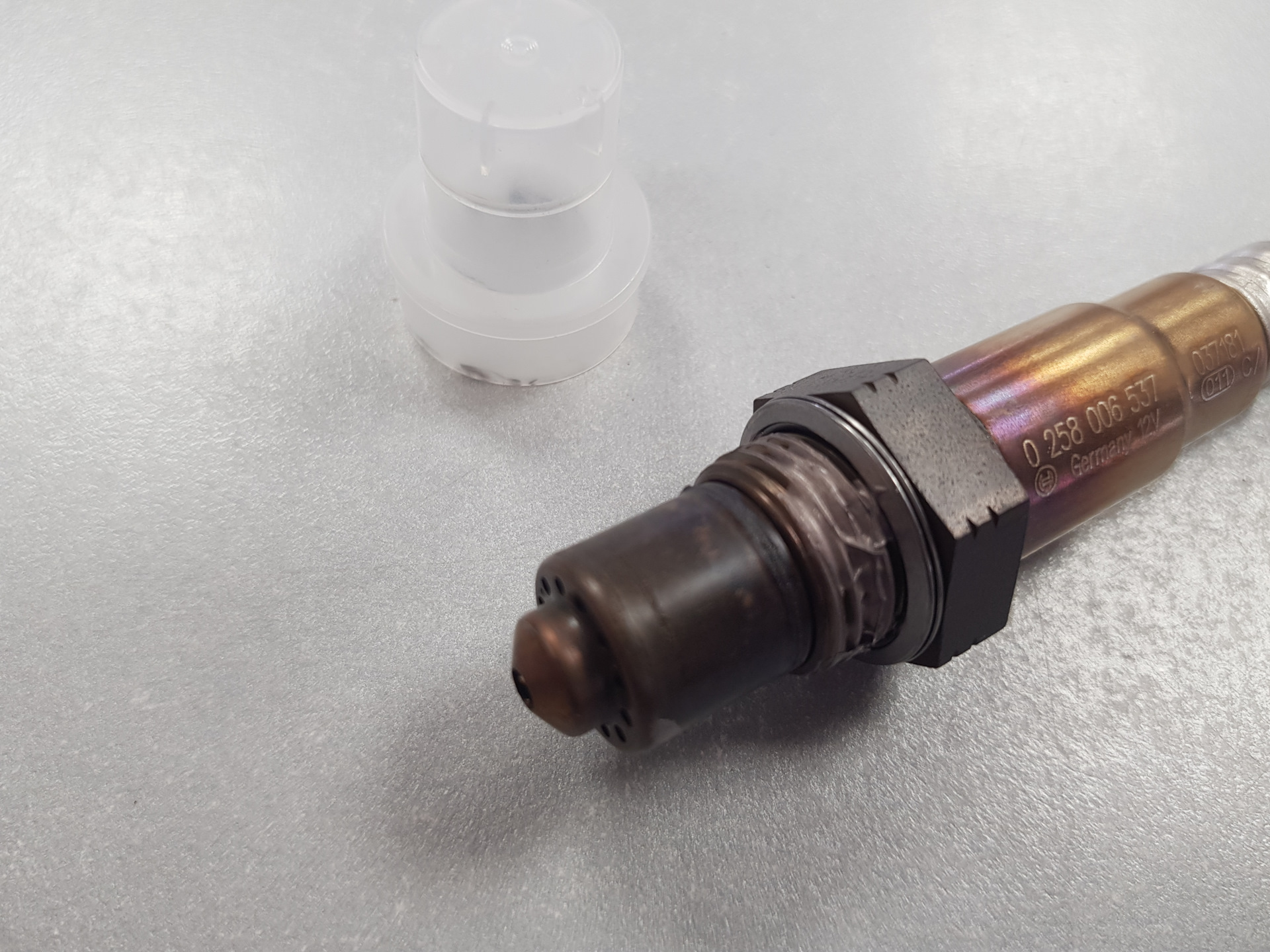

2. Выкрутить датчик из катализатора и изучить нижнюю часть, обычно спрятанную в катализаторе. Пятна сажи на ней говорят о том, что топливо слишком концентрировано, двигатель и клапаны близки к износу или в выхлопной системе произошла утечка. Отложения серого цвета сигнализируют о высоком содержании свинца в топливе.

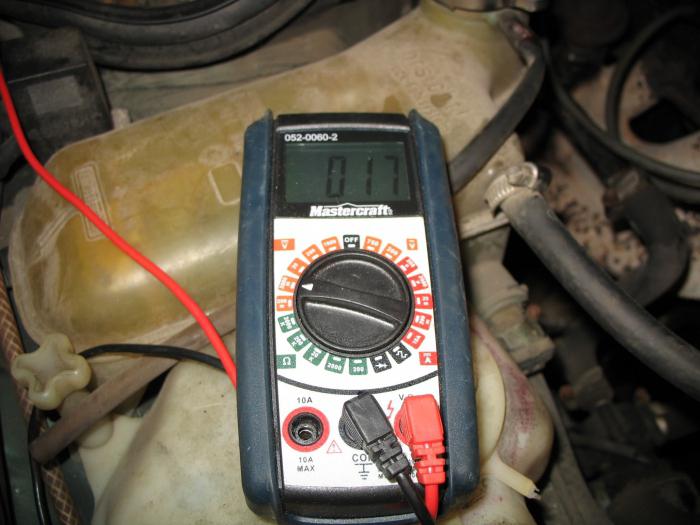

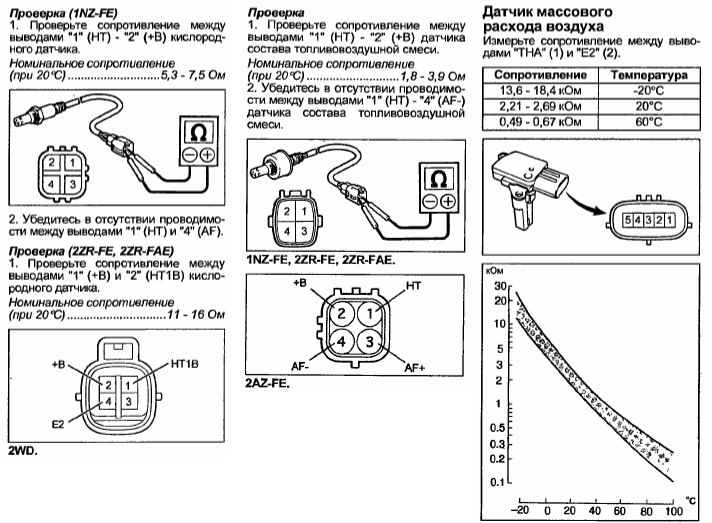

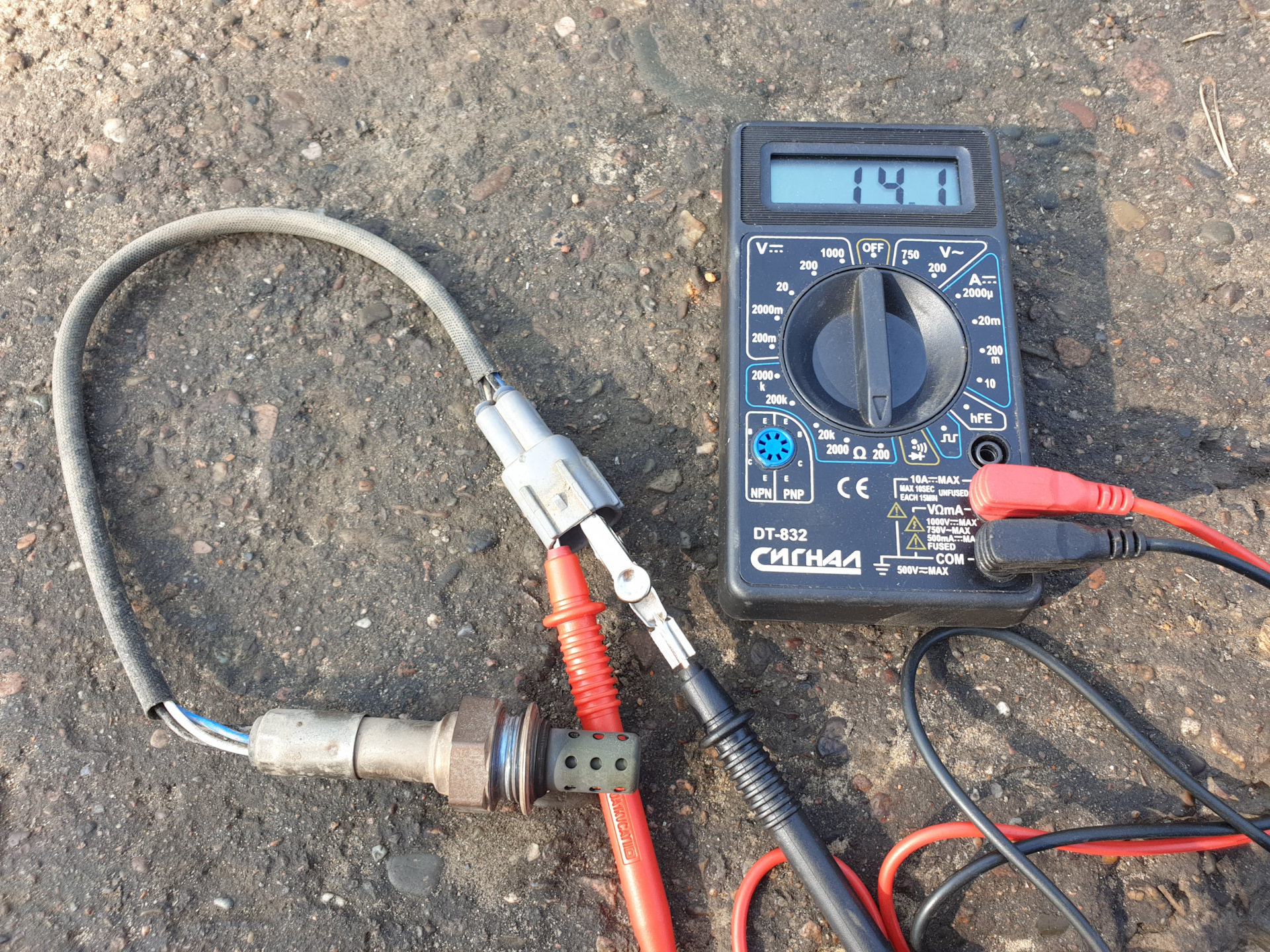

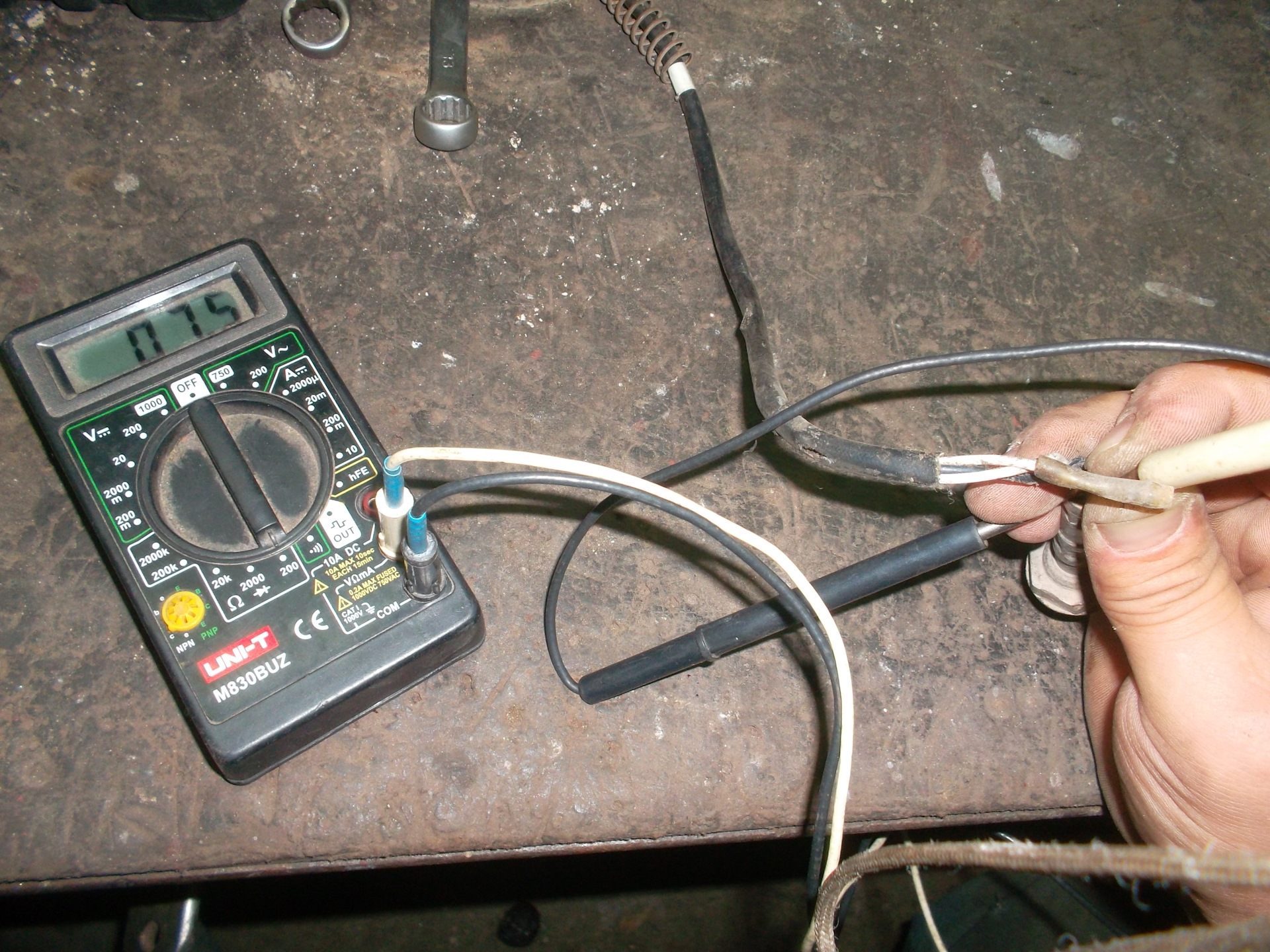

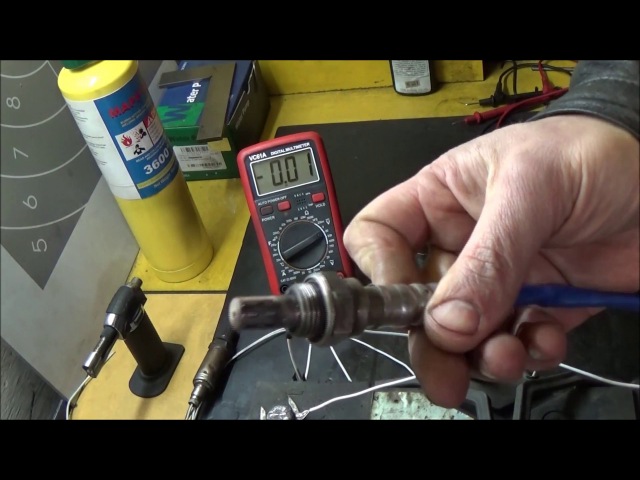

Проверка лямбда-зонда мультиметром (тестером)

Потребуется вольтметр, омметр или мультиметр, в котором объединяются оба эти устройства. Если используется последний, его нужно перевести в режим замера сопротивления. Чтобы испытать нагреватель датчика, необходимо:

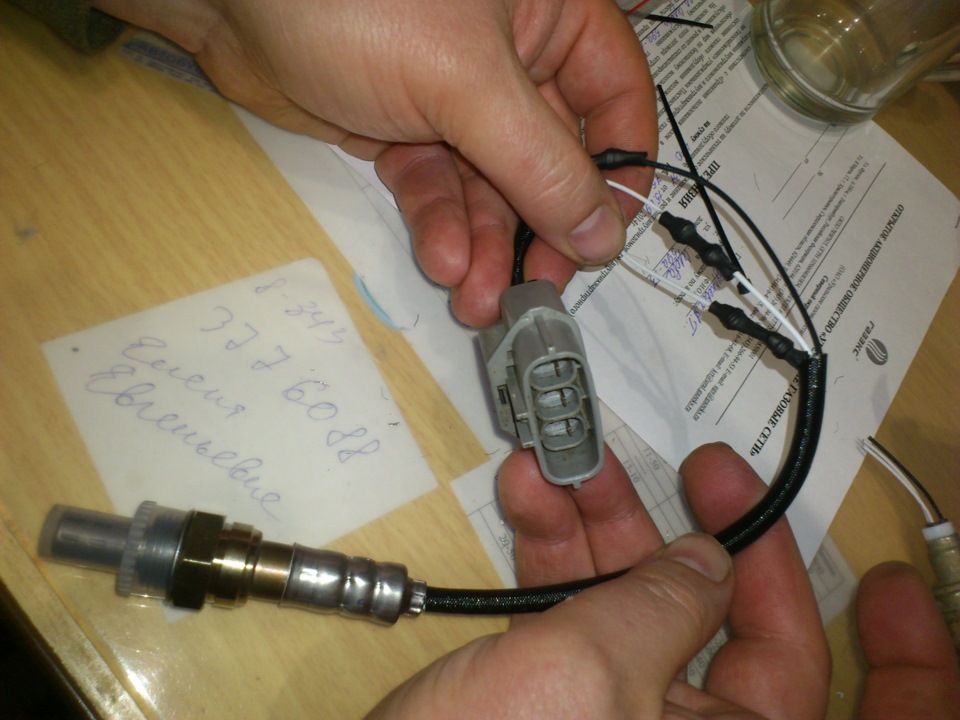

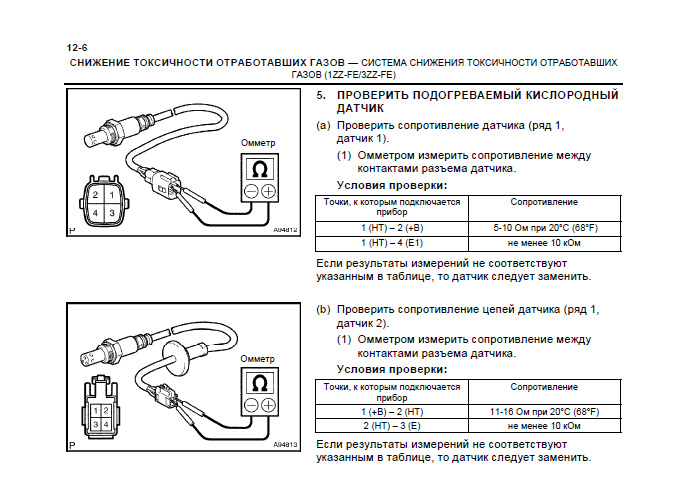

1. Вывести из колодки датчика контакты 3 и 4 разъёма (стандартно это белый и коричневый провода).
2. Подсоединить контакты к выходам тестера и измерить сопротивление.

Показатели могут быть разными, обычно они варьируются в пределах 2–10 Ом. Цифра более 5 Ом говорит об отличной работоспособности датчика. Если сопротивление вообще не выводится на дисплей, это говорит о том, что в нагревателе лямбда-зонда порвался провод и требуется немедленная замена.

Прогрев зонда

Кроме того, мультиметром можно проверить восприимчивость наконечника кислородного датчика. Для этого нужно завести машину и прогреть мотор до 70–80^oC. Последующий алгоритм будет таким:

1. Довести мотор до 3000 оборотов в минуту и зафиксировать этот показатель на 2–3 минуты, пока датчик не прогреется.

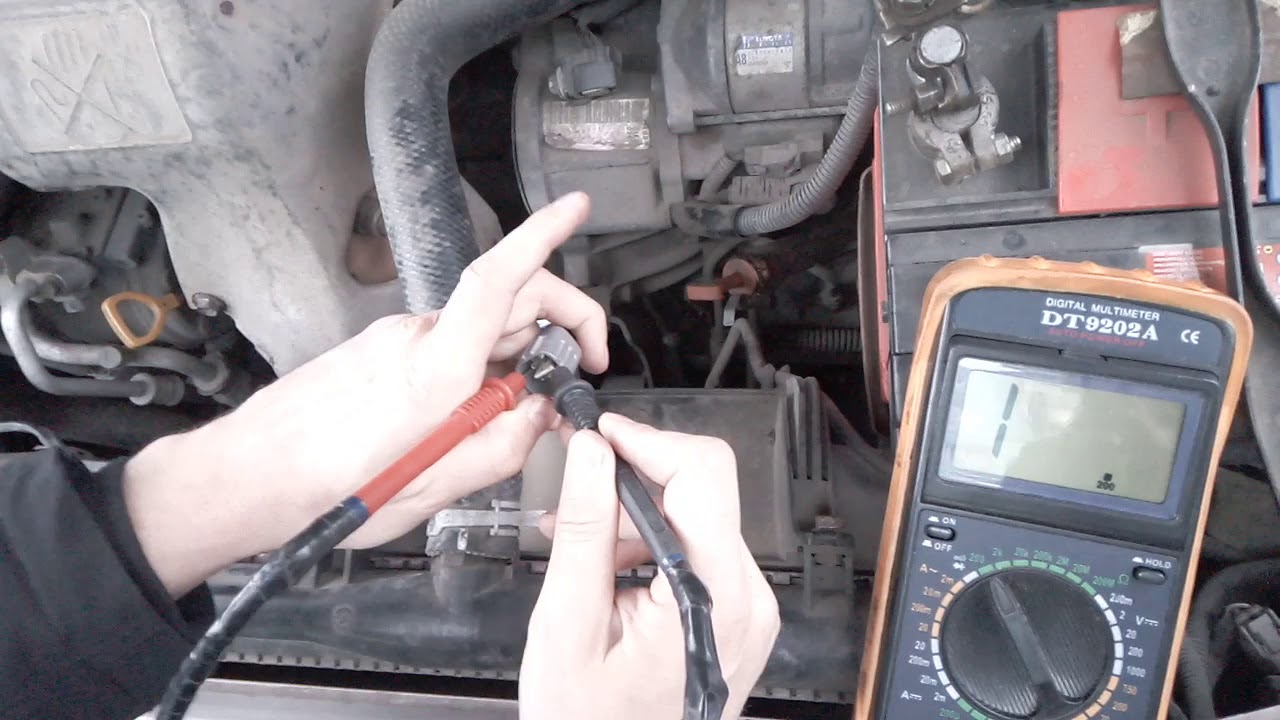

2. Минусовой щуп мультиметра подсоединить к массе машины, другой состыковать с выходом датчика.
3. Изучить данные на тестере: они должны варьироваться от 0,2 до 1 В и меняться 10 раз в секунду.
4. Надавить педаль газа в пол и резко отпустить её. Исправный датчик выдаст значение в 1 В, после чего резко упадёт до ноля. Если цифры на дисплее не меняются при действиях с педалью и показывают 0,4–0,5 В, датчик требует замены.

Если напряжения нет вовсе, стоит проверить проводку. Для этого нужно «прощупать» мультиметром все провода, соединяющие реле с выключателем зажигания.

Проверка осциллографом

Диагностика осциллографом будет более продуктивной, поскольку в этом случае можно зафиксировать промежуток времени, за которое меняется выходное напряжение. Нормальными считаются показатели ниже 120 мСек.

Итак, алгоритм проверки будет таким:

1. Найти сигнальный провод датчика и подключить к нему осциллограф. Затем нужно завести мотор и разогреть его до 60–70^oC. Это нужно, чтобы прогреть датчик воздуха и дождаться от него обратной связи. В процессе подготовки на осциллографе уже появится сигнал о генерации небольшого тока (до 1 В).
2. Когда начнёт прогреваться лямбда-датчик, напряжение ещё немного вырастет. По мере прогрева до 300–400
   oC диаграмма приобретёт динамику.
3. Если на прогретом двигателе дойти до 2500–3000 оборотов, исправный датчик должен показать такую картину:
4. Если резко отпустить газ, смесь переходит в режим обогащения, а лямбда откликается таким образом:

В процессе проверки важно засечь, через какое время датчик переходит в рабочий режим, то есть когда на диаграмме появляется динамика. Также анализируется реакция на работу двигателя на 2000–3000 оборотов в минуту. Если после прогрева сигнал стабильно находится только в нижнем или только в верхнем положении, датчик придётся менять. Если сигнал напоминает плавную извилистую линию, как на картинке ниже, датчик сгорел или вышел из строя.

Проверка бортовой системой

Если в машине имеется ЭБУ, поиск неполадок можно существенно облегчить. Стоит обратить внимание на индикатор «Check Engine», который нередко предупреждает о проблемах с лямбда-зондом. Чтобы уточнить причину сигнала, достаточно подключить к бортовому компьютеру автосканер.

К кислородному датчику будут относиться ошибки:

• P0130: датчик отправляет неверные данные;
• P0131: сигнал слишком слабый;
• P0132: сигнал слишком сильный;
• P0133: КД медленно реагирует;
• P0134: датчик вообще не даёт сигнала;
• P0135: нагреватель первого датчика не функционирует;
• P0136: произошло замыкание второго датчика;
• P0137: КД2 медленно реагирует;
• P0138: КД2 слишком быстро реагирует;
• P0140: разрыв в цепи КД2;
• P0141: нагреватель второго датчика неисправен;
• P1102: слабое сопротивление нагревателя КД;
• P1115: цепь повреждена, считать данные невозможно.

Видео: как проверить работоспособность лямбда-зонда

Проверять исправность лямбда-зонда нужно регулярно, особенно если пробег машины перевалил за 50 000 км. Очень часто признаки выхода датчика из строя схожи с более серьёзными поломками. Вместо того, чтобы выискивать проблему в двигателе или электронике, порой достаточно поверхностно осмотреть лямбда-датчик.

Оцените статью: Поделитесь с друзьями!

Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

О том, что такое лямбда зонд и для чего он нужен, к сожалению, знают далеко не все автовладельцы.

Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания. Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя.

Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.

Принцип действия лямбда зонда

Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.

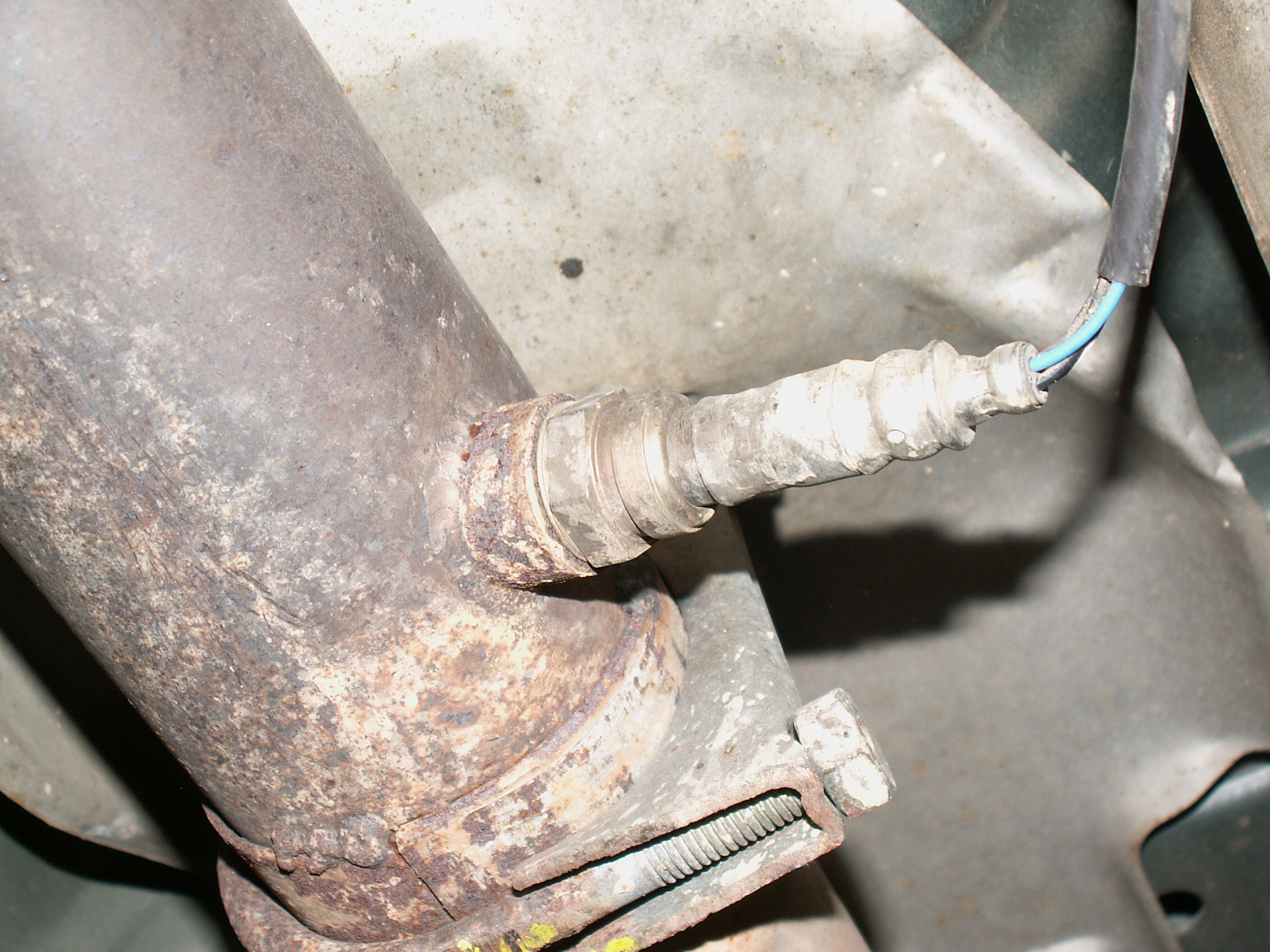

При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В принципе, иное расположение не влияет на рабочую производительность данного прибора.

Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса. Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.

Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.

С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

• разгерметизация корпуса;
• проникновение внешнего воздуха и выхлопных газов;
• перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
• моральный износ;
• неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
• механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Электронная проверка лямбда зонда

Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.

Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.

Замена лямбда зонда

В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения. Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам. Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.

Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов. После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.

Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке. В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место. При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.

Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ. Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд. Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.

Сам себе диагност: Как проверить Лямбда-зонд — смотреть видео (видео)

Лямбда Зонд Шевроле Авео 1.

2

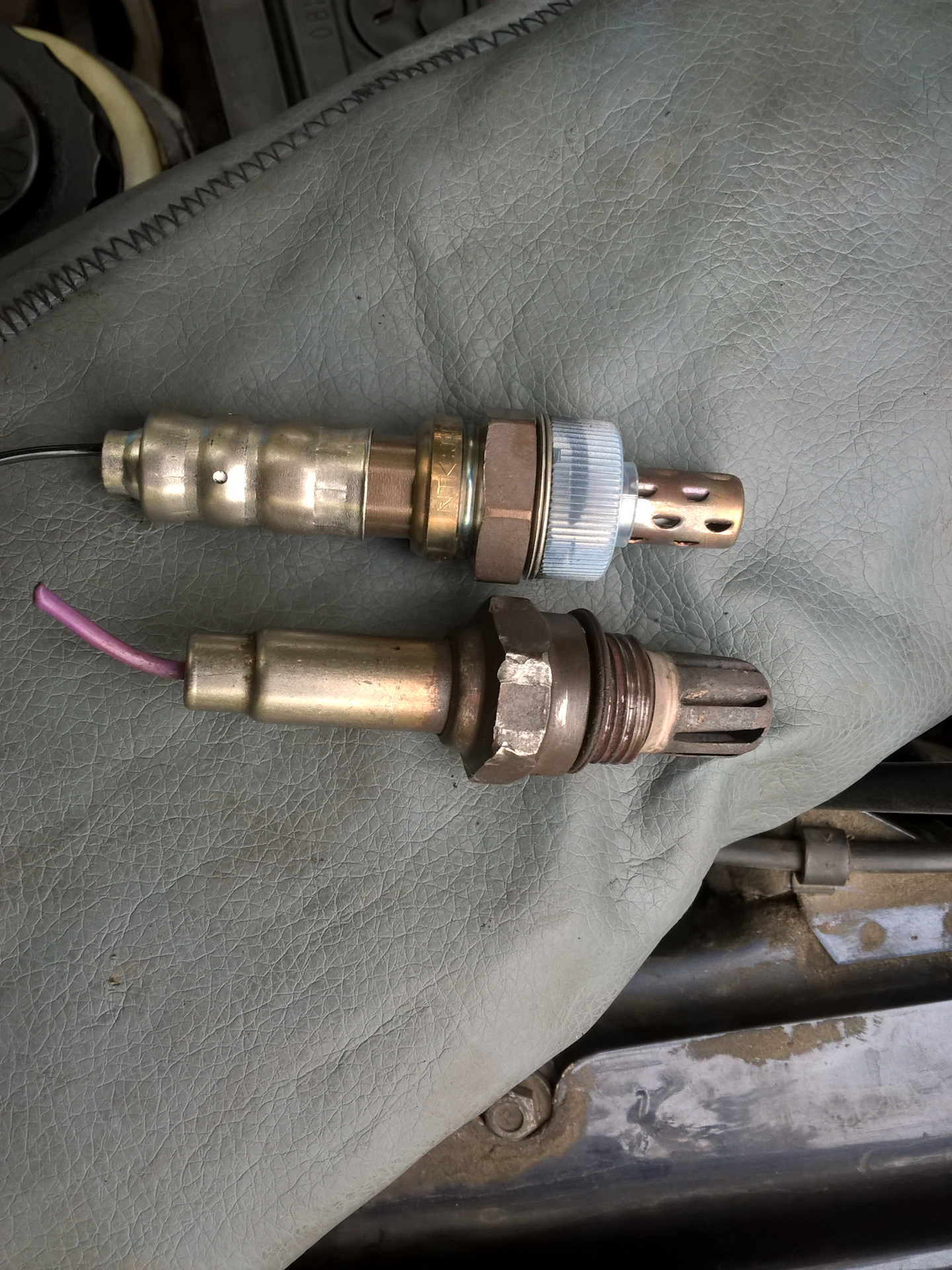

Привезли через две недели. Оригинальный лямбда зонд на фотографии, как видно он имеет номерсделан в Корее фирмой Genuine GM.

Датчик кислорода на Aveo Если это видео оказалось полезным, то буду признателен за подписку и лайки 1. Подбор и замена лямбды на F14D4. Это крайнее видео о поиске причин проблем с двигателем.

Здесь о замене лямбда—зонда. Свечи зажигания взял без проблем, — они были в наличие по рубля за штуку.

РСМ безпрерывно держит под контролем поступающий с кислородного датчика сигнал, если проход необходимости выдавая команды на корректировку состава воздушно-топливной консистенции путем конфигурации продолжительности открывания инжекторов шевроле авео лямбда зонд как проверить. Самое лучшее соотношение компонент горючей консистенции, гарантирующее малый расход горючего при более действенном функционировании каталитического преобразователя, составляет Проверка и замена датчика уровня масла ВАЗ Я приветствую вас на ремонтных автомобилях самостоятельно.

Что делать, если лампа уровня масла включена и долго не горит?

Как проверить лямбда зонд?

Ответ на этот вопрос. Датчик уровня масла ВАЗ В то же время первое, что делают владельцы.

Подмена топливного фильтра на дизельном двигателе Рено Дастер своими руками Далее шевроле авео лямбда зонд как проверить пойдёт о кроссовере Дастер, относящемся к первому поколению. Под капотом с левой стороны двигателя находится топливный фильтр Устройство, предназначение и обычные неисправности датчика температуры мотора ВАЗ При на трассе приходится видеть такую картину: Ситуация, реальные, довольно обыденна непосредственн Нижнепоточный l-зонд не влияет на процесс сборки модулем управления воздушно-топливной консистенции.

По конструкции и принципу функционирования датчик схож верхнепоточному.

Методом сопоставления уровня содержания кислорода на участках выпускного тракта выше и ниже каталитического преобразователя РСМ определяет эффективность функционирования последнего. На моделях и г. На моделях с г. Необходимо сказать, что датчик способен производить сигнальное напряжение только будучи прогретым до обычной рабочей температуры С.

Исправность функционирования кислородного датчика находится в зависимости от выполнения совокупы неких определенных критерий: Стабильность вырабатываемого датчиком амплитудного сигнала низкого напряжения в большой степени находится в зависимости от свойства контактных соединений цепи l-зонда, которое и шевроле авео лямбда зонд как проверить инспектировать сначала если проход появления заморочек; b Подача внешнего воздуха: Конструкция l-зонда предугадывает свободную циркуляцию внешнего воздуха снутри датчика.

В процессе установки зонда всегда инспектируйте проходимость воздушных каналов; c Рабочая температура: РСМ начинает реагировать на поступающую от l-зонда информацию только когда датчик будет прогрет до обычной рабочей температуры около С.

Этот факт следует не упускать из виду при проверке исправности функционирования зонда; d Качество горючего: Дополнительно к перечисленным в прошлом параграфе условиям для обслуживания l-зонда следует соблюдать некие особенные меры предосторожности: Для которого предназначена конструкция нарушения исправности функционирования l-зонда иначе говоря его цепи РСМ перебегает в режим разомкнутого контура, игнорируя поступающую от датчиков информацию и поддерживая состав воздушно-топливной консистенции на неком данном уровне, обеспечивающем достаточную эффективность отдачи мотора.

Кислородные датчики очень чувствительны к электронным перегрузкам цепи. Для подключения вольтметра к разъему l-зонда пользуйтесь шевроле авео лямбда зонд как проверить предохранителями проводами-перемычками. Пытайтесь очень осторожно вводить щупы измерителя к контактный разъем с оборотной его стороны см. На исправной сигнал лямбде будет меняться довольно. Сигнал, на холодном датчике, свою меняет форму очень «неохотно» и больше прямую на шевроле авео лямбда зонд как проверить, которая время от времени изменяется на величину небольшую и по мере прогрева сменяется все чаще и чаще.

Не прогретый лямбда-зонд В результате нашего проверки датчика лямбда-зонда осциллографом и опровергли мы вольтметром несколько гаражных баек, которые услышать можно в реальности или прочитать на форумах в Первая.

Это действительно просто байка. По другому и быть не может, иначе выбрасывать зачем в атмосферу несгоревшие углеводороды?

Где Находится Датчик Кислорода На Шевроле Авео

Вторая это — байка показание в 1 Вольт на непрогретой лямбде и замкнутости якобы ее внутренней цепи. Это действительно как и вымысел утверждают специалисты и подтвердили мы просто поковыряться любители на непрогретом лямбда-зонде сигнал очень сменяется медленно и зависит больше от обогащения видимо смеси по показаниям датчика температуры охлаждающей Однако.

Если верить показаниям можно, то вольтметра смело заявлять, что это так действительно — вольтметр показал 0, а это свидетельствует о что, том количество кислорода в выхлопной системе равно автомобиле количеству кислорода шевроле авео лямбда зонд как проверить эту же выхлопа систему.

Вам это о чем-либо Удачи говорит?

Автомобиль в движении показаниями за понаблюдайте вольтметра — показания около нуля, водитель когда сбрасывает газ и машина идет Видео накатом:

Как проверить лямбда зонд: мультиметром, тестером

Лямбда-зонд– это кислородный датчик, интегрированный в автомобиль для проверки объема несгоревшего воздуха в структуре отработанных газов. Информация, считанная устройством, передается в бортовой компьютер. Он, опираясь на имеющиеся показатели, автоматически настраивает пропорции воздуха и топлива, заставляя смесь интенсивнее сгорать. Визуально деталь не кажется важной, но это не так. Если работоспособность устройства нарушена– расход топлива начнет увеличиваться.

Что такое лямбда-зонд

Лямбда-зонд– это кислородный датчик, прикрученный к выпускному коллектору, реже– к корпусу двигателя. Путем проверки объема неотработанного кислорода он посылает сигнал ЭБУ автомобиля. Датчик остаточного кислорода заставляет блок управления изменить параметры смешивания кислорода с топливом.

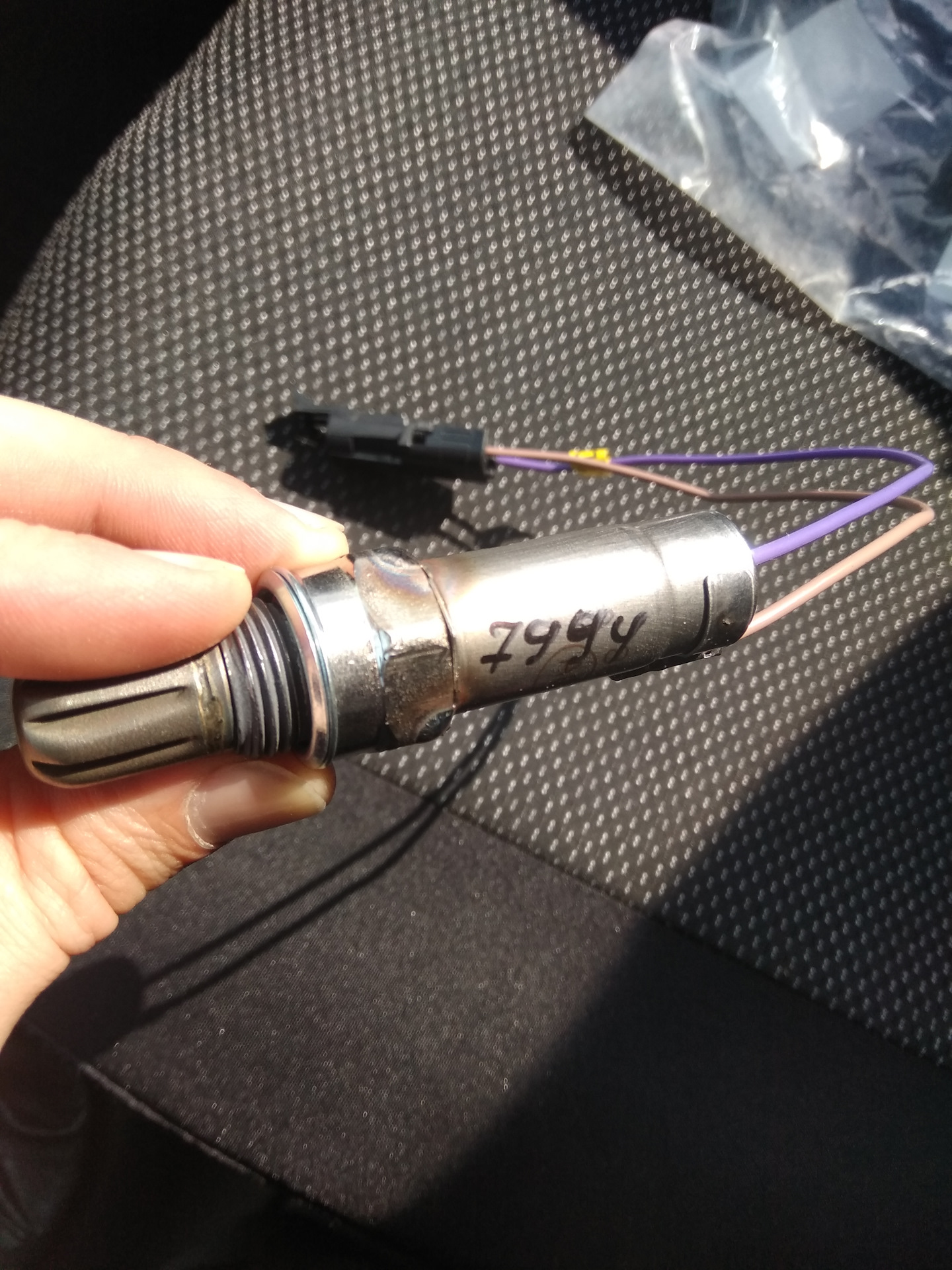

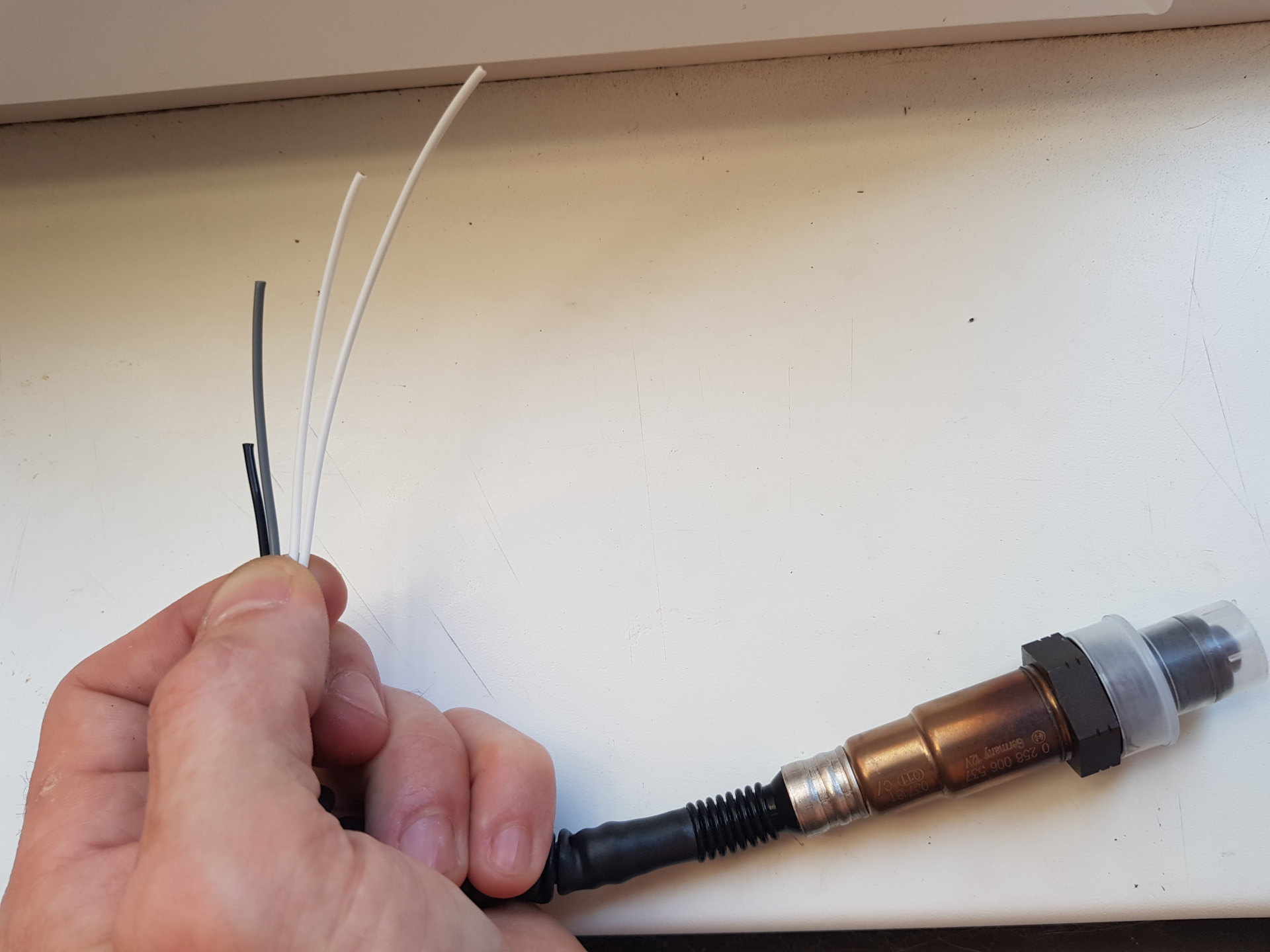

В конструкции предусмотрено определенное число проводов. По этому фактору изделия бывают:

• однопроводными;
• двухпроводными;
• трехпроводными;
• четырехпроводными.

Как своими руками проверить лямбда-зонд на работоспособность

Чтобы проверить датчик своими руками подойдут такие способы:

• внешний осмотр;
• с применением мультиметра;
• с помощью осциллографа;
• метод прогрева зонда;
• через бортовую систему.

Рассмотрим варианты поподробнее.

Внешний осмотр

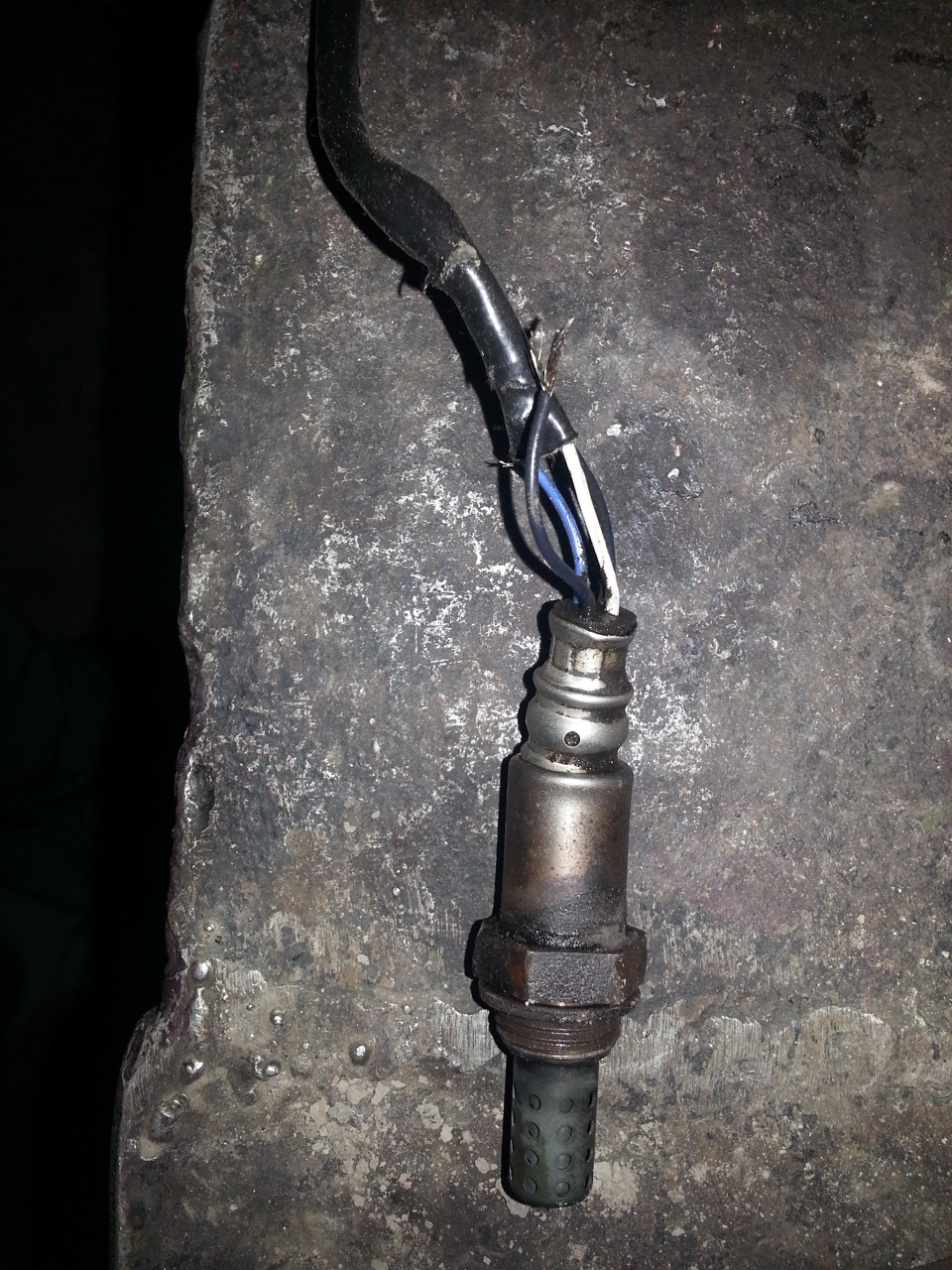

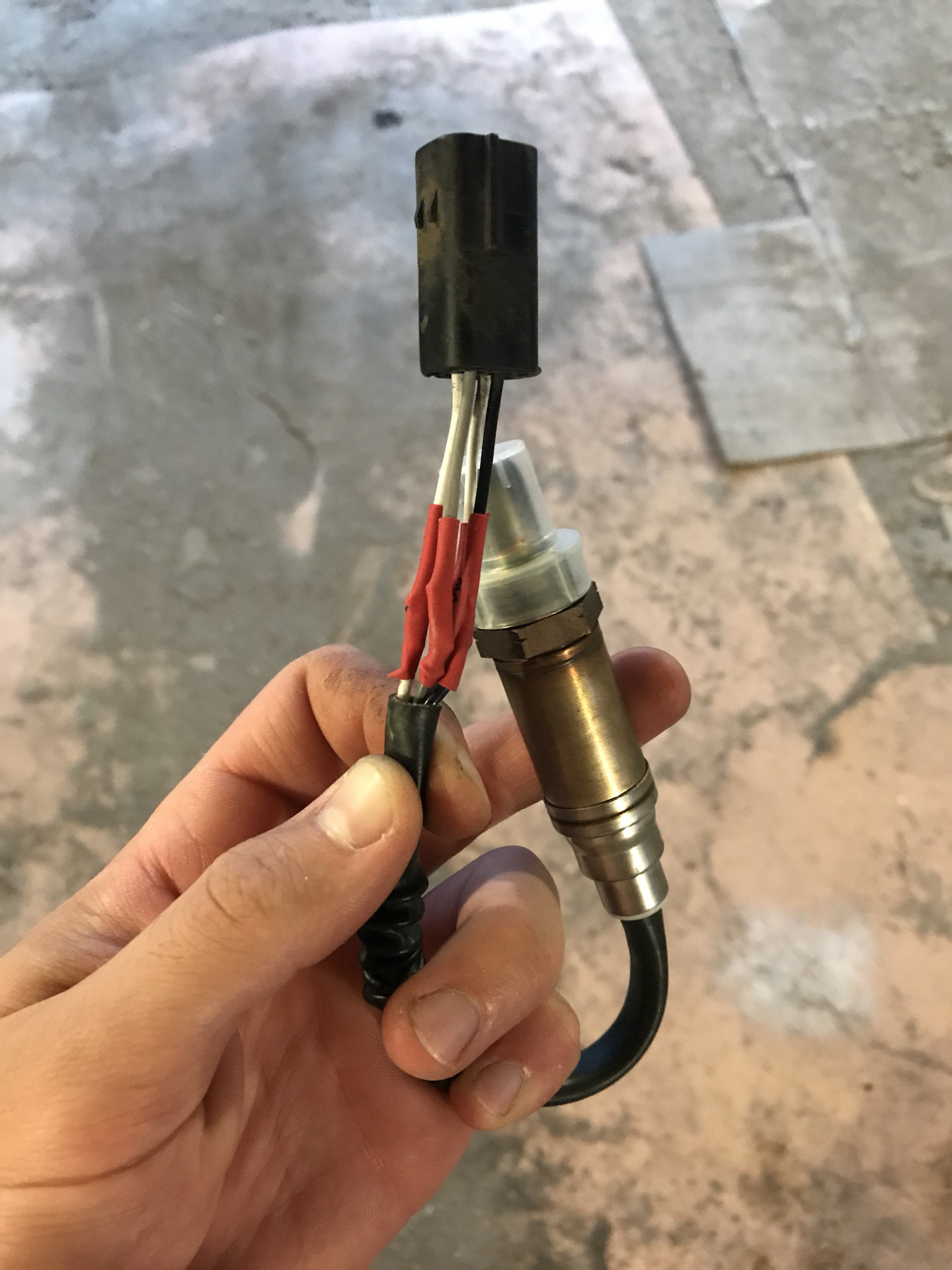

Сначала надо проверить исправность каждого провода, ведущего к устройству. Проверка выполняется путем легкого расшатывания проводников в разные стороны. При повреждении слоя защитной изоляции выходной сигнал исказится, поступит с перебоями.

Далее обратите внимание на корпус. Оцените состояние контактов. Датчик ничем не прикрыт, поэтому на него постоянно попадает вода, окисляющая контакты. Для получения достоверных результатов рекомендуем открутить изделие и посмотреть на внешний вид защитной трубки.

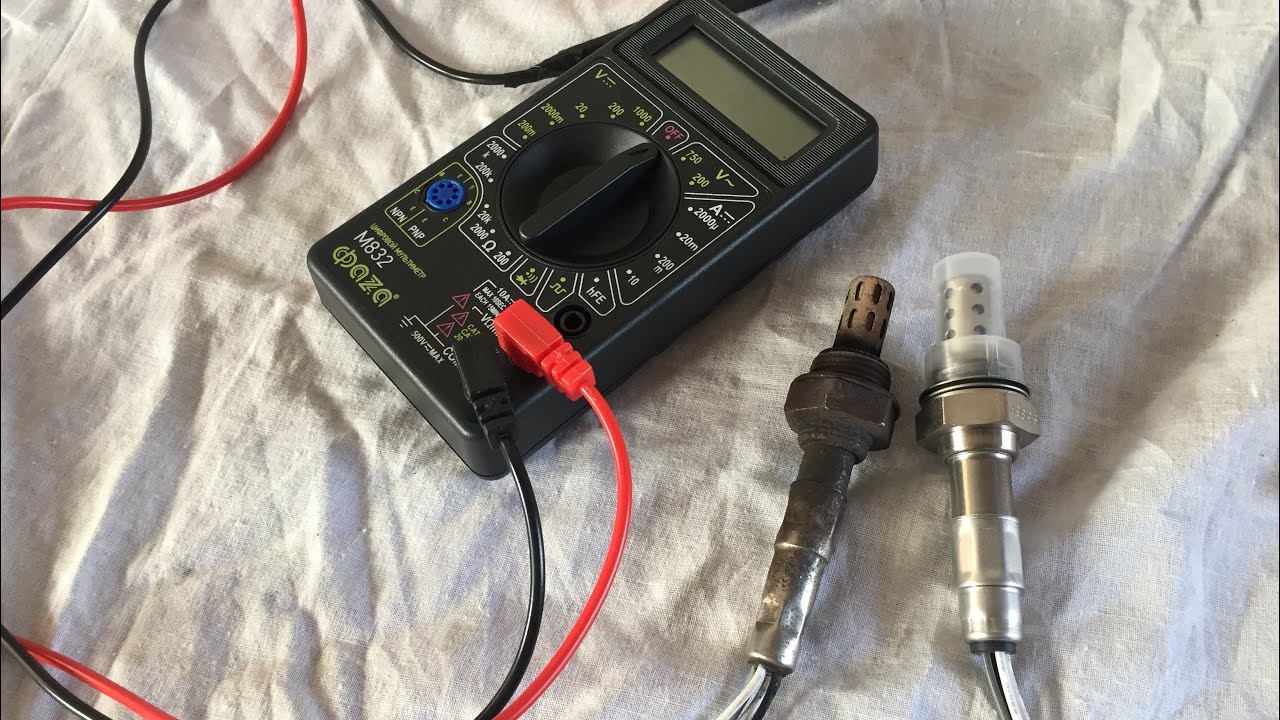

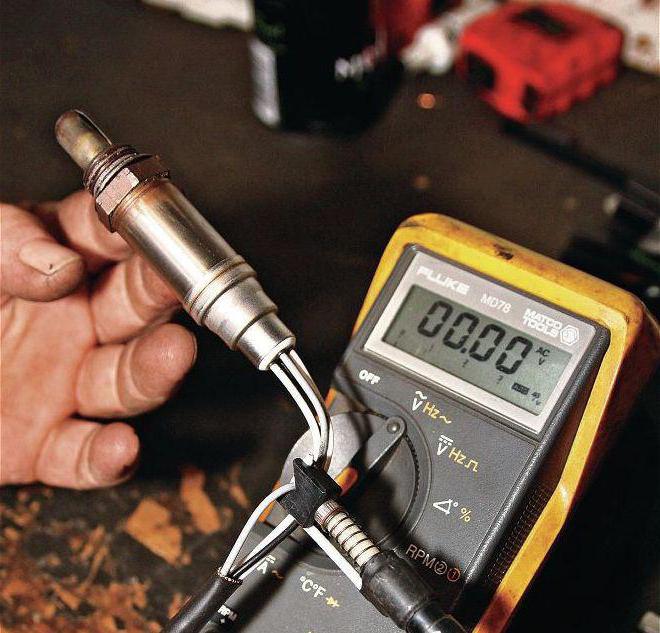

Мультиметр

Чтобы проверить сигнал, который передает лямбда-зонд автомобиля, мастера обычно пользуются омметром и вольтметром. Но есть универсальный тестер, не требующий использования двух устройств одновременно– мультиметр. Для диагностики состояния накальной спирали нужно отключить разъемы 3 и 4 (обычно это белый и коричневый провода), а затем подсоединить их концы к зажимам. Деталь считается исправной, если спираль выдает сопротивление минимум 5 Ом.

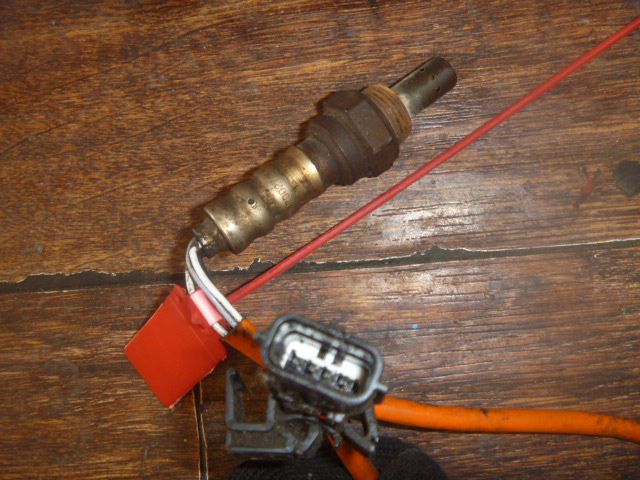

Подклчение мультиметра к датчику кислородаю.
1. Сигнальный провод.
2. Провода нагревателя.
3. Датчик.Подклчение мультиметра к датчику кислородаю.
1. Сигнальный провод.
2. Провода нагревателя.
3. Датчик.

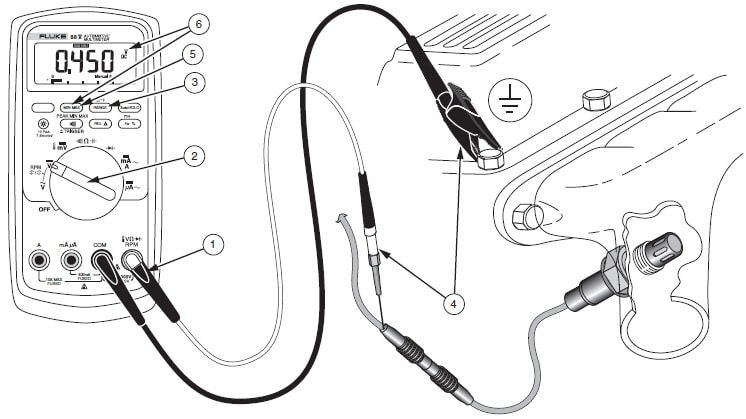

Подключение мультиметра к датчику кислорода.
1. Сигнальный провод.
2. Провода нагревателя.
3. Датчик.

При полном отсутствии напряжения выполните прозвон всех проводов, идущих к реле от выключателя системы зажигания.

Осциллограф

Осциллограф позволяет определить параметры чувствительности датчика путем демонстрации графика изменений. Для проверки работы нужно прогреть двигатель, а затем посмотреть на вольтаж сигналов. Нормальный диапазон– от 0.1 до 0.9 В. Количество изменений, зарегистрированных осциллографом, не должно превышать 8-9. Меньшее количество свидетельствует о медленном отклике датчика, из-за чего его надо заменить.

Прогрев зонда

Еще один интересный способ– запускаем двигатель, делаем ему подогрев 5-10 минут, а затем жмем педаль газа и удерживаем обороты на уровне трех тысяч в минуту. Удерживать газ в таком положении надо три минуты. За это время он нагреется. Проверяем напряжение. Допуск– 0.2-1 В. Интенсивность включения датчика– 1 раз в секунду. Если включение отсутствует, а на тестере показано напряжение 0.4-0.5 В, зонд подлежит замене.

Бортовая система

К сервисному порту автомобиля подключаем диагностический сканер. Проверяем количество ошибок, сохраненных в интегрированной памяти. У каждого производителя есть свой список обозначений кодов ошибок, поэтому выведенный список неисправностей сверяем с сервисной таблицей вашей марки. Простой и быстрый способ оценки состояния датчика кислорода.

Как проверить широкополосный лямбда зонд

В широкополосном датчике предусмотрена другая распиновка, а диапазон измерений выходит за штатные значения. В широкополосных устройствах обязательной проверке подлежит как датчик, так и проводка, ведущая к нему. Для диагностики используем тестер либо считываем коды ошибок с электронного блока управления. Сигнал элемента Нернста должен выдавать от 0 до 1 В. Исправность цепи проверяется по работе принудительного обогащения.

Видеообзор

Рекомендуем ознакомиться с полезным видео по диагностике лямбда-зондов.

Лямбда-зонд датчик — проверка и замена своими руками

Выхлопная система автомобиля выполняет достаточное большое количество функций. Прежде всего, она выводит и очищает отработавшие газы от вредных веществ, имеющих неблагоприятное воздействие на атмосферу. Второй функцией выхлопной системы можно назвать снижение сил действия сил, препятствующих выходу выхлопного газа. Ведь быстрая работа выхлопной системы способствует увеличению КПД любого двигателя внутреннего сгорания. Сегодня речь пойдет о самом малом элементе выхлопа автомобиля – лямбда-зонд. Постараемся разобраться, что это, для чего предназначается, как провести его диагностику и замену?

Что такое лямбда-зонд

Лямбда-зонд представляет собой электронный датчик, реагирующий на количество несгоревшего топлива в выхлопной системе автомобиля, который размещается на стыке каталитического нейтрализатора и коллектора. Такое устройство позволяет провести оценку содержания топливовоздушной смеси по составу выхлопного газа двигателя.

Применение данного устройства связано с появлением инжекторного способа подачи топлива в камеру сгорания. Лямбда-зонд оценивает количество не сгоревшего кислорода в отработавших газах и посылает определенный сигнал на электронный блок управления двигателем. ЭБУ принимает решение о том, какую топливовоздушную смесь необходимо подать в камеру сгорания для наиболее эффективной и экономичной работы двигателя. Существует два вида смеси воздуха и бензина, которая всасывается в камеру сгорания: богатая и бедная. Первая определяется большим количеством топлива по отношению к воздуху, а вторая определяется большим количеством воздуха, по отношению к топливу. Компромисс между этими соотношениями позволяет добиться наиболее экономичной работы двигателя с сохранением максимального коэффициента полезного действия.

Датчик лямбда-зонда — устройство и принцип работы

Самым распространенным датчиком кислорода на сегодняшний день является датчик порогового типа. По своей сути он является миниатюрной батарейкой, которая вырабатывает низкое напряжение для создания специального импульса. Датчик имеет два электрода, один из которых омывается воздухом из атмосферы, а второй погружен внутрь выхлопной системы и принимает на себя отработавшие газы. Наиболее эффективная работа датчика обеспечивается после полного прогрева двигателя. Рабочая температура выхлопной системы, при этом, должна находиться в пределах 300-400 градусов Цельсия.

Есть ошибочное суждение предполагать, что датчик лямбда-зонд называется именно «датчиком кислорода». На деле же, датчик никоим образом не реагирует на атмосферный воздух и это подтверждается принципом его действия. Как только в отработавших газах обнаруживается определенное количество несгоревшего топлива, на ячейках гальванического элемента появляется выходное напряжение. Эта величина снимается с контактов устройства и с помощью специальных проводников направляется в электронный блок управления двигателем. По величине напряжения, ЭБУ делает соответствующий расчет и регулирует состав смеси, соответствующий нормальной работе двигателя. Отсутствие напряжения на выходе датчика тоже является определенным порогом, который говорит об определенной бедности топливовоздушной смеси. На основе этих данных, ЭБУ увеличивает количество топлива, тем самым нормализует соотношение количество топлива и воздуха до почти идеальных значений (1:1).

Что касается самых первых датчиков, то они работали на другой основе – резисторе. При наличии или отсутствии несгоревших остатков топлива, резистор менял свое сопротивление, тем самым, давал блоку управления сигнал о регулировке соотношения бензина и воздуха.

Для наиболее эффективного «улавливания» топлива, в системе выхлопа широко практикуется двойная установка датчика. Это означает, что два датчика устанавливаются с разных сторон катализатора, тем самым, уточняют данные, необходимые для ЭБУ.

Признаки неисправности лямбда-зонда

Такой датчик, как и многие другие элементы общей системы автомобиля, тоже подвержен различным поломкам. Отказ в работе лямбда-зонд является не редкостью, поэтому, производители автомобилей предусмотрели специальную функцию для ЭБУ – это введение работы двигателя на аварийный режим. Это связано с тем, что блок управления перестает получать информацию о содержании несгоревших остатков топлива в выхлопе, и начинает подачу топлива и воздуха без коррекции количества.

Данный режим является опасным для двигателя и рассчитан на непродолжительное время и должен быть устранен в кратчайшие сроки. В этом режиме количество бензина, будучи не откорректированным, может попасть в цилиндры в слишком большом количестве и оставлять на стенках определенный нагар. Данный нагар царапает стенки и рано или поздно приведет к ухудшению компрессии. Кроме того, аварийный режим может уменьшить мощность автомобиля и увеличить расход топлива. Поэтому, исправность лямбда-зонд должна поддерживаться постоянно.

Основной причиной неисправности датчика долгое время остается качество топлива. Если быть точным, то есть определенный элемент – тетраэтилсвинец, который разрушает гальваническое покрытие электрода и выводит датчик из строя. В настоящее время, такая проблема постепенно устраняется, так как в бензин перестали добавлять опасный химический элемент.

Диагностика неисправности датчика предельно проста. При включении аварийного режима, необходимо с помощью бортового компьютера или иного другого диагностического устройства выполнить проверку работы всех систем. Чаще всего, лямбда-зонд в системе кодировок инжектора идет под обозначением Р0133, Р0134 или 0135.

Видео — Как проверить лямбда зонд

Замена датчика лямбда-зонд ВАЗ 2114

Рассмотрим замену датчика на автомобиле ВАЗ 2114. Стоит предупредить, что датчик является не самым дешевым, поэтому все работы следует производить с особой аккуратностью, хотя сломать в этом датчике нечего. Другая сторона проблемы заключается в демонтаже старого датчика. Если отнестись к этому процессу несерьезно, можно запросто вызвать необходимость замены катализатора целиком, поэтому будьте осторожны!

Порядок действий

•  Во-первых, рекомендуется максимально облегчить задачу, выбрав правильное место проведения ремонтных работ. Для этого, лучше всего, установить автомобиль на смотровую яму.
• Откройте капот автомобиля и найдите провода, которые ведут к лямбда-зонд. На «Самаре -2 » такие провода идут в одном хомуте с патрубками охлаждения, поэтому, хомут можно откусить с помощью ножниц или кусачек, тем самым освободив провода.

Внимание! При работе с выхлопной системой автомобиля, дождитесь, когда она полностью остынет, иначе есть риск получить довольно серьезные ожоги.

• Теперь спуститесь под автомобиль и обработайте место соединения датчика с выхлопом при помощи WD-40. Данное действие является обязательным, так как постоянный перепад высоких температур приводит к тому, что датчик и катализатор могли «свариться» друг с другом, что делает их неразъемными. Лишь после того, как болт «отойдет» от выхлопа (следует выждать время), можно приступать к откручиванию лямбда-зонд. Данная операция выполняется при помощи ключей на 19 и 22.
•  После демонтажа неисправного датчика, отсоедините его штекерный разъем, и установите на его место новый исправный датчик. Соедините его электрическую часть и установите новый хомут на патрубок охлаждения и проводку датчика.

На этом замена лямбда-зонд завершена. Все же, чтобы не повредить каталитический нейтрализатор, рекомендуется такую работу доверить специалистам из станции технического обслуживания.

Лямбда зонд признаки неисправности, обманка своими руками

КПД двигателя автомобиля зависит от качественного сгорания газовоздушной смеси. Точные пропорции, и соответственно рациональный эффект от работы регулируется датчиком кислорода – лямбда зондом. Понимание конструкции и принципа действия прибора необходимы для самостоятельного определения и исправления дефектов. От того насколько быстро выявлены и устранены причины/следствия неисправности лямбда зонда зависит безопасность эксплуатации собственной машины.

Конструкция, принцип действия и место установки

Датчиком оснащены только автомобили с инжекторными двигателями. Месторасположение в выхлопной трубе после катализатора. Кислородный датчик двойной комплектации может располагаться и до катализатора, обеспечивая усиленный контроль над составом газа, тем самым обеспечивая более эффективную эксплуатацию прибора.

Принцип действия:

• Электроника авто, отвечающая за дозировку топлива, посылает сигнал о требовании подачи на форсунку.
• Соответственно, кислородный прибор определяет нужное количество воздуха для образования правильного состава смеси.
• Настройки прибора позволяют соблюсти требования к экологической и экономической составляющей вопроса эксплуатации авто – исключить перерасход топлива и загазованность среды.

Современные автомобили оснащаются прогрессивными устройствами – катализаторами и парными датчиками – позволяющими снизить негативные влияния выхлопов и расход дорогостоящего ГСМ. Однако, в случае поломки дорогого варианта датчика, «лечение» обойдется в немалую сумму.

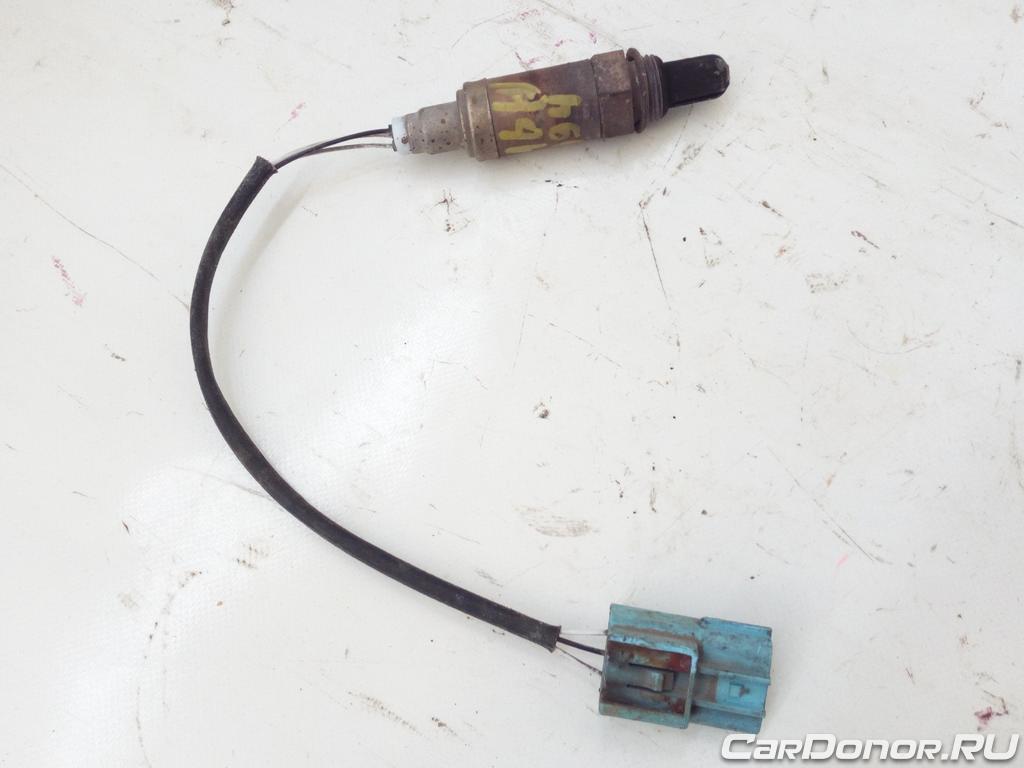

Конструкция лямбда зонда

Внешне, прибор выглядит как стальной удлиненный корпус-электрод с выходными проводами и платиновым напылением. Внутри устройство представляет собой следующее:

• Контакт, соединяющий провода с электрическим элементом.
• Уплотнительная диэлектрическая манжета для безопасности с отверстием для входа воздуха.
• Скрытый электрод из циркония, заключенный в керамический наконечник, нагреваемый под действием тока до 300–1000 градусов.
• Защитный температурный экран с выходом для отработанного газа.

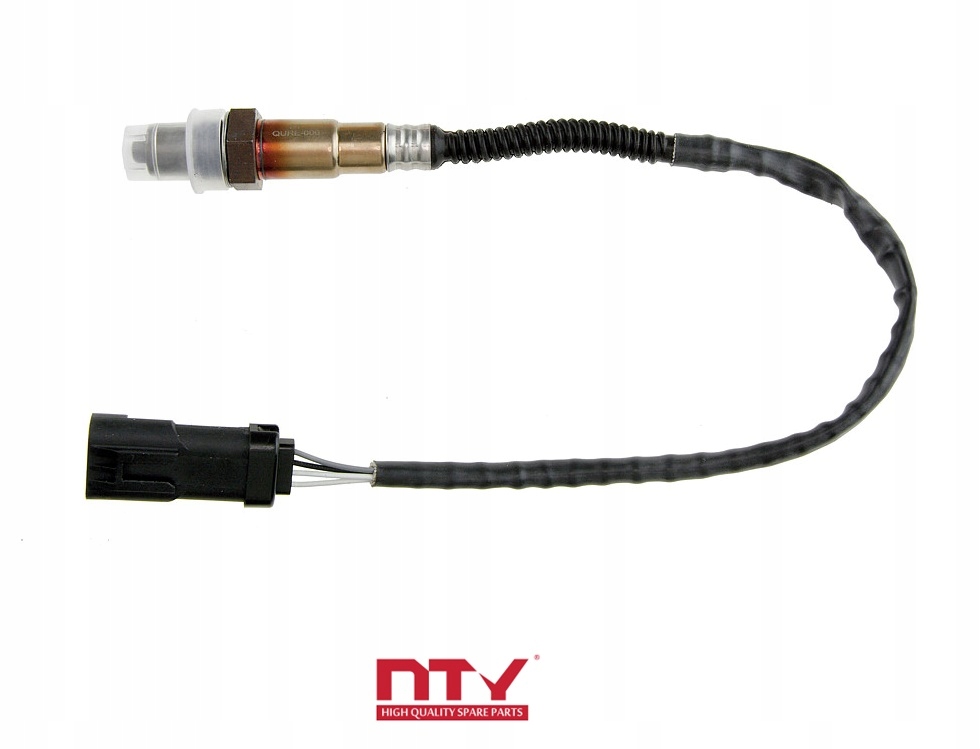

Датчики бывают двухточечными или широкополосными. Классификация приборов не влияет на внешнее и внутреннее устройство, однако, оказывает существенное различие на принцип работы. Описанный прибор выше является двухточечным, второй – модернизированный вариант.

Подробнее о нем:

Кроме двухточечной конструкции, датчик содержит еще и закачивающий элемент. Смысл работы в том, что при колебаниях постоянного напряжения между электродами, на блок управления поступает сигнал. Подача тока на закачивающем элементе усиливается или уменьшается, порция воздуха попадает в зазор для анализа, где происходит определение уровня концентрации отработанных паров.

Признаки неисправности лямбда зонда

Вечного, созданного руками человека – не существует. Любая техника, рассчитанная на тонкий анализ способна выходить из строя по многим причинам. Датчики кислорода – не исключение.

Рассмотрим подробно:

• Возросший уровень СО. Выявить самостоятельно концентрацию, возможно, только с помощью приборов. Практически всегда, показатели говорят о неисправности зонда.
• Возросший расход топлива. Инжекторные автомобили оснащены табло, на котором указано количество потребляемого горючего. Также об увеличении можно судить, если частота заправки превышает обычную.
• Световая сигнализация, ориентированная на работу лямбда зонда постоянно горит. Это лампочка Check Engine.

Кроме описанных признаков дестабилизации работы кислородного датчика, оценить качество выхлопного газа можно визуально – светлый дым говорит о перенасыщенности воздуха в смеси, клубы густого черного дыма – противоположно, о чрезмерном перерасходе топлива.

Причины поломки кислородного датчика

Так как прибор напрямую работает с продуктами сгорания топлива, то качество его (топлива) не может не отражаться на продуктивности и результате. Горючий продукт, не отвечающий всем установленным ГОСТам и регламентам, нередко служит первопричиной, почему датчик не показывает достоверных результатов или, вообще, выходит из строя. На поверхности электродов откладывается свинец, делая лямбда зонд нечувствительным к определению.

Другие причины:

• Механическая неисправность. От вибрации и/или активной эксплуатации авто, корпус датчика повреждается. Ремонту или замене комплектующих прибор не подлежит. Гораздо рациональнее будет приобретение и установка нового.
• Некорректная работа топливной системы. Со временем сажа, образованная в результате неполного сгорания топлива оседает на корпусе, попадает внутрь впускных отверстий зонда. Показания становятся неправильными. Проблему изначально купируют своевременной чисткой, однако, если она возникает постоянно, то избавиться от нее не удастся – кислородный датчик, это расходная деталь, подлежащая своевременной замене.

Чтобы добиться исправности автомобиля на всех его узлах, важно отправлять собственного «коня» на периодическую диагностику для определения проблем. Тогда, функциональность приборов, в том числе и лямбда зонда, будет сохранена.

Как самостоятельно проверить лямбда зонд на исправность

Достоверный результат о причине поломки может дать только квалифицированная диагностика. Однако, понять, что датчик неисправен, возможно, и самостоятельно. Для этого:

Изучают руководство. Прилагаемая инструкция к прибору содержит параметры кислородного датчика. На них и важно ориентироваться.

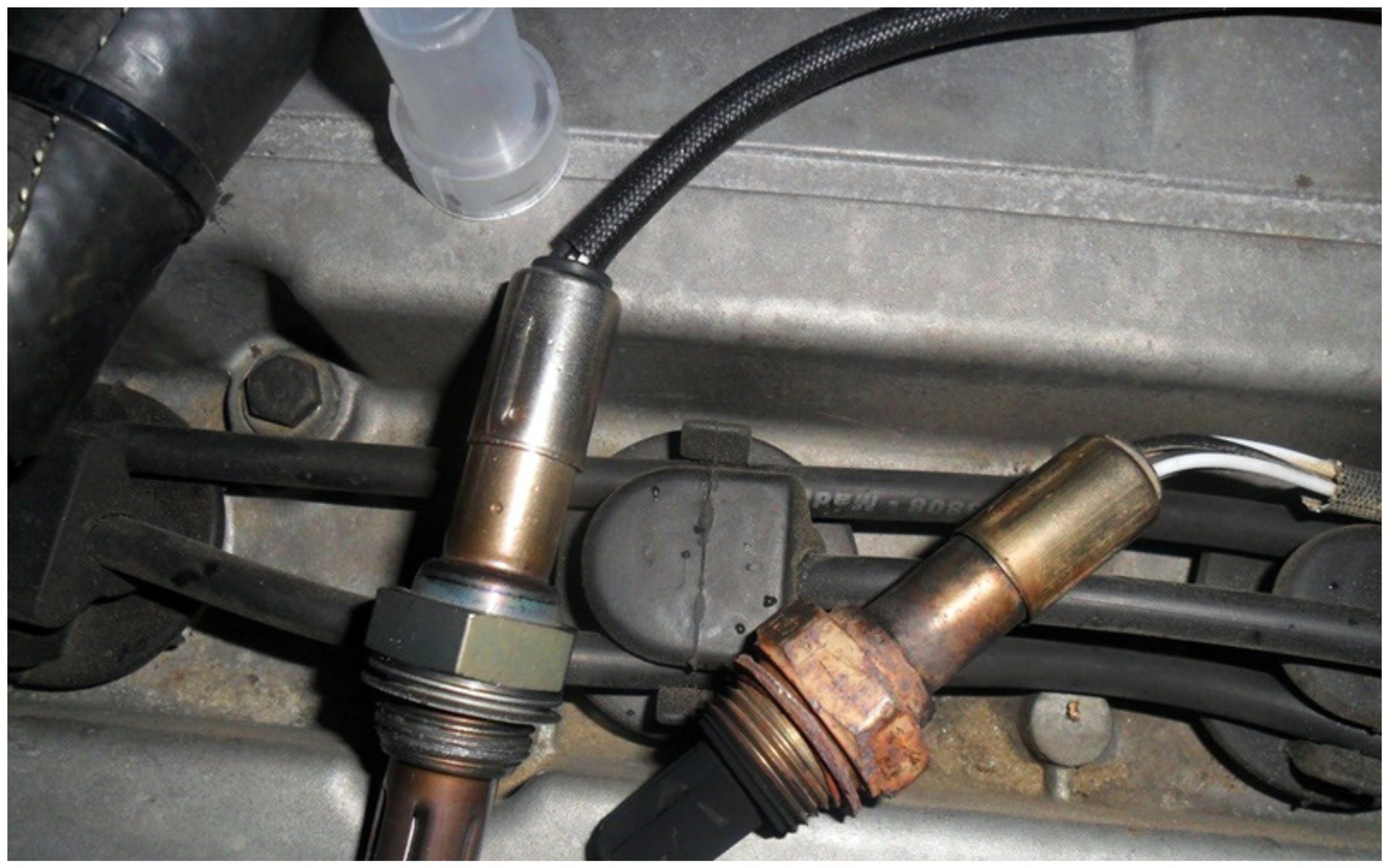

• Открыв и осмотрев моторный отсек, находят зонд. Внешнее загрязнение в виде сажи и/или светлого налета скажет об отложении свинца и ненормальной работе топливной системы. В этом случае прибор полностью меняют и диагностируют другие узлы авто, так как попадание на них грязи и тяжелого металла не сулит ничего хорошего.
• Если наконечник чист, проверку продолжают. Для этого датчик отключают и присоединяют к вольтметру. Авто заводят, увеличивая обороты до 2500/мин и, снижают до 200. Показания рабочего датчика варьируются в диапазоне 0,8–0,9 Вт. Отсутствие реакции или меньшие значения свидетельствуют о неисправности.

Также проверить зонд можно с помощью обедненной смеси, спровоцировав в вакуумной трубке подсос. В этом случае показания вольтметра при исправном приборе низки – до 0,2 Вт и ниже.

Динамические показатели датчика в 0,5 Вт, присоединенного к системе подачи топлива параллельно с вольтметром, говорят об исправности прибора. Иные значения скажут о неисправности.

Обманка кислородного датчика своими руками

Не допуская затягивания регулярного техосмотра – в частности, для лямбда датчика он происходит через каждые 30 тыс. км – владелец авто обеспечивает бесперебойную эксплуатацию прибора. Через 100 тыс. км, ему требуется полная замена.

Если с добросовестным отношением к автомобилю все в порядке, то контролировать качество топлива – не удастся. В результате нагар или отложения свинца станут причиной постоянного реагирования светового индикатора Check Engine. Чтобы автовладельца это не беспокоило, проблему решают с помощью обманки.

Типы конструкций

В зависимости от финансовых возможностей, своими руками изготавливают бронзовые детали проставки, покупают технологические электронные варианты, устраивают перепрошивку всего блока управления. Опишем подробно каждый способ:

Самодельное устройство

Корпус представляет собой бронзовую деталь, отличающуюся высоким сопротивлением к температуре. Размеры строго согласованы с датчиком, во избежание просачивания выхлопных паров. Отверстие для их выхода в проставку не более 3 мм.

Принцип действия устройства таков: керамическая крошка внутри цилиндра покрытая слоем катализатора под действием выхлопного газа и кислорода окисляется, отчего концентрация снижается, и датчик принимает значение за норму. Вариант бюджетен, однако, для автомобилей высокой ценовой категории неприемлем – в конце концов, автоматика должна работать на результат.

Электронная обманка

Специалисты в пайке схем могут «сварганить» обманку для кислородного датчика своими руками. Для этого требуется конденсатор или резистор. Тот автолюбитель, чьи знания ограничены, воспользоваться способом не может – непонимание процессов грозит негативно сказаться на всем блоке управления. Для решения вопроса приобретается готовая конструкция. Принцип действия эмулятора с микропроцессором таков:

• Микросхема оценивает концентрацию газа и анализирует сигнал с первого датчика.
• После этого формирует импульс соответствующий сигналу со второго.
• Как результат, получаются средние показания, не влияющие на нормальную работу блока управления, так как значение на входе всегда меньше критического.

Перепрошивка

Обмануть кислородный лямбда датчик, возможно, с помощью кардинальной перепрошивки блока управления. Суть заключается в отсутствии реакции на сигнал после катализатора – датчик реагирует только на состояние узла, установленного перед катализатором, то есть где выхлопные пары отсутствуют или есть в малом, не влияющем на результат анализа, количестве.

Внимание! Гарантийные сервисы откажутся выполнять работу, так как это противоречит нормальному обслуживанию авто – любой узел должен работать и реагировать на нештатные ситуации.

Это особенно касается новых автомобилей. Поэтому прошивка приобретается самостоятельно – ни в коем случае не через интернет – или устанавливается у доморощенных умельцев. В противном случае ущерб, нанесенный авто в будущем не должен вызывать недоумения у собственника машины.

Видео обзор обманок

Определяем неисправность лямбда зонда видео

​

Понравилась статья?

Поделитесь ссылкой с друзьями в социальных сетях:

А еще у нас интересные e-mail рассылки, подписывайтесь! (1 раз в неделю)

Интересные материалы

Как самостоятельно заменить лямбда зонд?

Почему самостоятельная замена лямбда зонда может быть предпочтительнее замены в неавторизованном сервисе:

1. Во-первых, это бесплатно. Вам не надо никуда ехать и платить за работу.

2. Во-вторых, это просто. Замена лямбда зонда (верхнего) в 90% случаев не требует подъёмника, специального оборудования или даже гаража. Производится проще и быстрее замены свечей зажигания. Поэтому если вы когда-нибудь меняли свечи, то у вас не должно возникнуть проблем и с заменой датчика.

3. В третьих, вы гарантированы от ситуации, когда в сервисе вы платите цену как за оригинал, а вам устанавливают аналог или б/у. То есть вы сами выбираете вариант датчика, который вас устраивает.

4. В четвёртых — вы гарантируете себя ситуаций, когда
• при установке мастер «забыл» нанести смазку на резьбовое соединение либо нанёс её неаккуратно, задев наконечник датчика. Это приведёт к снижению эффективности работы датчика.
• применил чрезмерное усилие при установке. В дальнейшем, при демонтаже датчика могут возникнуть проблемы.
• не закрепил как положено кабель датчика. Может привести к обрыву или оплавлению изоляции.
Для себя же вы всегда всё сделаете аккуратно.

Всё вышеизложенное не касается авторизованных станций гарантийного и постгарантийного обслуживание, где мастера получили соответствующую подготовку. Однако, и цены там соответствующие.

Итак, вот наш план:

1. Выяснить, какой именно лямбда зонд вышел из строя.
2. Ознакомиться с инструкцией по замене датчика.
3. Посмотреть видео или фотоотчёт о замене лямбда зонда на аналогичной модели автомобиля.
4. Осуществить замену датчика.
5. Проверить результат.

Теперь подробнее:

Выясняем, какой именно лямбда зонд вышел из строя.

Сложность самостоятельной замены лямбда зонда зависит от того, где находится неисправный датчик в автомобиле. Поэтому, до принятия решения о самостоятельной замене кислородного датчика следует чётко установить, какой именно датчик вышел из строя. О том, как это сделать, подробно изложено в статье «Как проверить лямбда зонд». После прояснения этого вопроса, следует понять местонахождение неисправного датчика. Для этого ознакомьтесь со статьёй «Где находится лямбда зонд».

После выяснения, какой конкретно датчик неисправен и где он находится, можно судить о возможности самостоятельной замены.

Если в вашем автомобиле вышел из строя второй или один из вторых датчиков (левый или правый), то следует иметь в виду, что для его замены потребуется эстакада или яма, поскольку он (они) находятся под днищем автомобиля. В этом случае, лучше обратиться к профессионалам. К счастью, второй (вторые) лямбда зонды выходят из строя лишь в одном случае из десяти.

Если же речь идёт о замене первого лямбда зонда или одного из первых (левого или правого), то тут никаких сложностей при самостоятельной замене не возникает, поскольку они расположены в подкапотном пространстве, легко видимы и в большинстве случаев заменить их легче, чем свечи зажигания.

Знакомимся с инструкцией по замене датчика.

Мы постарались максимально облегчить для вас процесс замены кислородного датчика. Для этого разработана универсальная Инструкция по замене лямбда зонда, которую можно прочитать здесь˃˃

Кроме того, для некоторых моделей автомобилей на нашем сайте размещены видео и/или фотоотчёты о замене. Для того, чтобы найти отчёт по вашему автомобилю, необходимо воспользоваться панелью подбора лямбда зонда по автомобилю. Будет выдана страница с подобранными для вашего автомобиля лямбда зондами, на которой в разделе видео будет представлен видеоотчёт, а под подобранными датчиками будет располагаться фотоотчёт.

К сожалению, в нашей базе отсутствуют фото и видеоотчёты по многим моделям автомобилей, которые постепенно добавляются, в том числе и помощью наших клиентов. Если у кого – то из пользователей нашего сайта возникнет желание сделать такой отчёт и передать нам, то мы подарим ему Диагностического сканер  Посмотреть˃˃. Отчёт должен быть сделан в полном соответствии с инструкцией “Правила подготовки отчёта и правила участия в акции” можно прочитать здесь>>.

Ещё раз: если такие отчёты отсутствуют, то вы сможете без труда осуществить самостоятельную замену, используя подготовленную нами, универсальную “Инструкцию по замене лямбда зонда” читать здесь˃˃.

При замене лямбда зонда на некоторых автомобилях, подвергавшихся экстремальной эксплуатации или датчик на которых был заменён без соблюдения определённых правил, могут возникнуть проблемы. В случае возникновения этих проблем воспользуйтесь решениями, указанными в статье “Возможные проблемы при замене лямбда зонда” здесь˃˃.

Проверяем результат.

После того, как датчик заменён, необходимо проверить его работу. Если неисправность была определена правильно и связана только с выходом из строя кислородного датчика, то в электронный блок управления (далее ЭБУ) двигателем начнёт поступать правильный сигнал. Если в автомобиле имеется единственный датчик, то ЭБУ практически сразу определит правильность функционирования системы очистки отработавших газов (далее система ООГ) от вредных примесей и лампочка Check Engine сразу же погаснет.

В случае, если в автомобиле установлено несколько лямбда зондов, то для настройки системы ООГ понадобится некоторое время, поэтому лампочка Check Engine может гореть ещё некоторое время, а расход топлива начнёт снижаться постепенно при постепенном восстановлении мощности. Этот процесс должен завершиться по прохождении автомобилем в среднем от 100 до 200 км.

В этом случае, можно сразу после замены датчика кислорода стереть ошибку из памяти ЭБУ с помощью диагностического сканера. В случае отсутствия у вас этого полезного устройства вы можете убрать ошибку путём отключения автомобильной электросети от источника питания, т.е. от аккумулятора. Подробно о том, как это сделать читайте инструкцию “Как сбросить ошибку в памяти ЭБУ в отсутствие диагностического сканера” здесь˃˃

Если всё-таки лампочка Check Engine загорелась опять, а компьютерная диагностика снова показывает ту же ошибку?
Это крайне редко, но всё же бывает. Если после замены датчика и компьютерная диагностика снова указала на ту же самую ошибку, то в неисправности виноваты причины, не касающиеся лямбда зонда. Подробнее о возможных Причинах появления ошибки лямбда зонда при полностью исправном датчике читайте здесь˃˃

Проверка и устранение неисправностей лямбда-зонда

Использование нескольких лямбда-зондов

С момента введения EOBD необходимо контролировать работу каталитического нейтрализатора. Для этого за катализатором устанавливается дополнительный лямбда-зонд. Это используется для определения способности каталитического нейтрализатора накапливать кислород.

Функция зонда после каталитического нейтрализатора такая же, как у зонда перед каталитическим нейтрализатором.Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения зонда ниже по потоку очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем меньше емкость каталитического нейтрализатора, тем выше амплитуда напряжения зонда, расположенного ниже по потоку, из-за повышенного содержания кислорода.

Высота амплитуд на датчике ниже по потоку зависит от фактической емкости каталитического нейтрализатора, которая изменяется в зависимости от нагрузки и скорости.Таким образом, при сравнении амплитуд датчиков учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков все еще примерно одинаковы, емкость каталитического нейтрализатора достигнута, например через старение.

НЕИСПРАВНОСТЬ ДАТЧИКА КИСЛОРОДА ЛЯМБДА: СИМПТОМЫ

Неисправный лямбда-зонд может вызвать следующие симптомы:

• Высокий расход топлива
• Низкая производительность двигателя
• Высокий выброс выхлопных газов
• Загорается контрольная лампа двигателя
• Сохраняется код ошибки

ВЛИЯНИЕ НЕИСПРАВНОСТИ ЛЯМБДА-КИСЛОРОДНОГО ДАТЧИКА: ПРИЧИНА НЕИСПРАВНОСТИ

Есть несколько причин, по которым может произойти отказ:

• Внутреннее и внешнее короткое замыкание
• Отсутствие заземления / напряжения
• Перегрев
• Отложения / загрязнения
• Механическое повреждение
• Использование этилированного топлива / присадок

Существует ряд типичных неисправностей лямбда-зонда, которые возникают часто.В следующем списке показаны причины диагностированных неисправностей:

Зонды без подогрева

Диагностированные неисправности	Причина
Защитная трубка или корпус датчика забиты остатками масла	Несгоревшее масло попало в выхлопную систему, например из-за неисправных поршневых колец или уплотнений штока клапана
Ложный воздухозаборник, недостаток эталонного воздуха	Датчик установлен неправильно, отверстие для эталонного воздуха заблокировано
Повреждение из-за перегрева	Температуры выше 950 ° C из-за неправильного зажигания точки или люфта клапана
Плохое соединение на штекерных контактах	Окисление
Обрыв кабельных соединений	Плохо проложенные кабели, точки истирания, укусы грызунов
Отсутствие заземления	Окисление, коррозия на выхлопная система
Механическое повреждение	Чрезмерный момент затяжки
Химическое старение	Очень часто короткие пути
Свинцовые отложения	Использование этилированного топлива

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ КИСЛОРОДНОГО ДАТЧИКА ЛЯМБДА: ОСНОВНЫЕ ПРИНЦИПЫ

Автомобили, оборудованные функцией самодиагностики, могут обнаруживать неисправности, возникающие в цепи управления, и сохранять их в памяти неисправностей. Обычно это отображается с помощью контрольной лампы двигателя. Затем память неисправностей может быть считана с помощью диагностического прибора для диагностики неисправностей. Однако более старые системы не могут определить, связана ли эта неисправность с дефектным компонентом или, например, с неисправность кабеля. В этом случае механик должен провести дальнейшие испытания.

В рамках EOBD мониторинг лямбда-зонда был расширен и теперь включает следующие точки:

• Обрыв цепи,
• Готовность к работе,
• Короткое замыкание на массу блока управления,
• Короткое замыкание на плюс
• Обрыв кабеля и старение лямбда-зонда.


Для диагностики сигналов лямбда-зонда блок управления использует форму сигнала частоты.

Для этого блок управления вычисляет следующие данные:

• Максимальное и минимальное обнаруженное значение напряжения датчика,
• Время между положительным и отрицательным фронтом,
• Регулирующая переменная лямбда-регулятора в соответствии с богатой и бедной,
• Порог контроля лямбда-регулирования,
• Напряжение датчика и длительность периода.

Амплитуда: максимальное и минимальное значение больше не достигается, определение богатой / обедненной смеси больше невозможно.

КАК ОПРЕДЕЛЯЮТСЯ МАКСИМАЛЬНОЕ И МИНИМАЛЬНОЕ НАПРЯЖЕНИЕ ДАТЧИКА?

При запуске двигателя все старые максимальные / минимальные значения в блоке управления удаляются.Во время работы минимальные / максимальные значения отображаются в диапазоне нагрузки / скорости, заданном для диагностики.

Время отклика: зонд слишком медленно реагирует на изменение смеси и больше не отображает статус в нужное время.

РАСЧЕТ ВРЕМЕНИ МЕЖДУ ПОЛОЖИТЕЛЬНЫМ И ОТРИЦАТЕЛЬНЫМ ПЛАНОМ

Если напряжение зонда превышает контрольный порог, начинается измерение времени между положительным и отрицательным фронтом.Если напряжение зонда падает ниже контрольного порога, измерение времени прекращается. Период времени между началом и окончанием измерения времени измеряется счетчиком.

Время отклика: частота датчика слишком низкая, оптимальное управление больше невозможно.

ОБНАРУЖЕНИЕ ВОЗРАСТНОГО ИЛИ ЗАГРЯЗНЕННОГО ЛЯМБДА-ДАТЧИКА

Если зонд сильно изношен или загрязнен, e. грамм. через присадки к топливу это влияет на сигнал датчика. Сигнал зонда сравнивается с сохраненным шаблоном сигнала. Медленный зонд определяется как неисправность, например через длительность периода сигнала.

ПРОВЕРКА ЛЯМБДА-ЗОНДА С ПОМОЩЬЮ ОСЦИЛЛОСКОПА, МУЛЬТИМЕТРА, ТЕСТЕРА ЛЯМБДА-ДАТЧИКА, АНАЛИЗАТОРА ВЫБРОСОВ: УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Как правило, перед каждой проверкой следует проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема.Выхлопная система не должна иметь утечек.

Для подключения измерительного прибора рекомендуется использовать переходной кабель. Также необходимо убедиться, что лямбда-регулирование неактивно во время некоторых рабочих состояний, например. при холодном пуске до достижения рабочей температуры и при полной нагрузке.

Проверка лямбда-зонда тестером выхлопных газов

Один из самых быстрых и простых тестов — это измерение с помощью анализатора выбросов четырех газов.

Испытание проводится так же, как и предписанное испытание на выбросы выхлопных газов. Когда двигатель прогрет до рабочей температуры, ложный воздух включается в качестве возмущающей переменной путем снятия шланга. Из-за изменения состава выхлопных газов изменяется и значение лямбда, которое рассчитывается и отображается тестером выхлопных газов. Система образования смеси должна определять это по определенному значению и регулировать его в течение определенного времени (60 секунд, как в тесте на выброс выхлопных газов).Если переменная возмущения удаляется, значение лямбда должно быть уменьшено до исходного значения.

В качестве основного принципа следует соблюдать спецификации производителя для подключения переменных возмущений и значения лямбда.

Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем контролируют смесь посредством точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-регулирование не работает.

Проверка лямбда-зонда мультиметром

Для проверки следует использовать только высокоомные мультиметры с цифровым или аналоговым дисплеем.

Мультиметры с низким внутренним сопротивлением (чаще всего в аналоговых устройствах) перегружают сигнал лямбда-зонда и могут вызвать его выход из строя. Из-за быстро меняющегося напряжения сигнал лучше всего отображать с помощью аналогового устройства.

Мультиметр подключается параллельно сигнальной линии (черный кабель, см. Принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра устанавливается на 1 В или 2 В. После запуска двигателя значение между 0.На дисплее появляется 4 — 0,6 В (опорное напряжение). При достижении рабочей температуры двигателя или лямбда-зонда фиксированное напряжение начинает меняться от 0,1 В до 0,9 В.

Для получения безупречных результатов измерения двигатель следует поддерживать на скорости прибл. 2500 об. / Мин. Это гарантирует достижение рабочей температуры зонда даже в системах с ненагреваемым лямбда-зондом. Если температура выхлопных газов недостаточна в режиме холостого хода, существует риск того, что ненагретый датчик остынет и сигнал больше не будет генерироваться.

Проверка лямбда-зонда осциллографом

Форма сигнала лямбда-зонда

Сигнал лямбда-зонда лучше всего отображать с помощью осциллографа. Что касается измерения с помощью мультиметра, основным условием является то, что двигатель или лямбда-зонд должны иметь рабочую температуру.

Осциллограф подключается к сигнальной линии. Устанавливаемый диапазон измерения зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и настройку времени 1–2 секунды.

Обороты двигателя снова должны быть прибл.2500 об. / Мин.

Переменное напряжение отображается на дисплее в синусоидальной форме. Следующие параметры могут быть оценены по этому сигналу:

• Высота амплитуды (максимальное и минимальное напряжение 0,1 — 0,9 В),
• Время отклика и продолжительность периода (частота приблизительно 0,5 — 4 Гц).

Проверка лямбда-зонда при помощи тестера лямбда-зонда

Различные производители предлагают специальные тестеры лямбда-зондов для тестирования. В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.

Как мультиметр и осциллограф, он подключается к сигнальной линии пробника. Как только зонд достигнет рабочей температуры и начнет работать, светодиоды начинают попеременно загораться — в зависимости от соотношения воздух-топливо и кривой напряжения (0,1 — 0,9 В) зонда.

Здесь все характеристики настроек измерительного устройства для измерения напряжения относятся к датчикам диоксида циркония (датчикам скачков напряжения).Для диоксида титана диапазон измерения напряжения изменяется на 0-10 В, при этом измеряемые напряжения меняются в пределах 0,1-5 В.

Проверка состояния защитной трубки

В качестве основного принципа необходимо соблюдать спецификации производителя. Наряду с электронным тестом состояние защитной трубки элемента зонда может указывать на функциональные возможности:

ЗАЩИТНАЯ ТРУБКА СЛОЖНО ЗАСАЖЕНА

• Двигатель работает со слишком богатой смесью

Необходимо заменить датчик и устранить причину чрезмерно богатой смеси, чтобы предотвратить повторное засорение датчика.

БЛЕСКА НА ЗАЩИТНОЙ ТРУБКЕ

Свинец разрушает элемент зонда.Необходимо заменить зонд и проверить каталитический нейтрализатор. Замените этилированное топливо неэтилированным.

БЕЛЫЕ (БЕЛЫЕ ИЛИ СЕРЫЕ) ОТЛОЖЕНИЯ НА ЗАЩИТНОЙ ТРУБКЕ

• Двигатель горит масло, дополнительные присадки в топливо

Необходимо заменить датчик и устранить причину возгорания масла.

НЕПРАВИЛЬНЫЙ МОНТАЖ

Неправильная установка может привести к повреждению лямбда-зонда, и его правильная работа не может быть гарантирована.Во время монтажа необходимо использовать предписанный специальный инструмент и соблюдать момент затяжки.

ПРОВЕРКА НАГРЕВА ДАТЧИКА КИСЛОРОДА ЛЯМБДА: УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.

Для этого отсоедините разъем к лямбда-зонду. Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента.Это должно быть от 2 до 14 Ом. На стороне автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение> 10,5 В (бортовое напряжение).

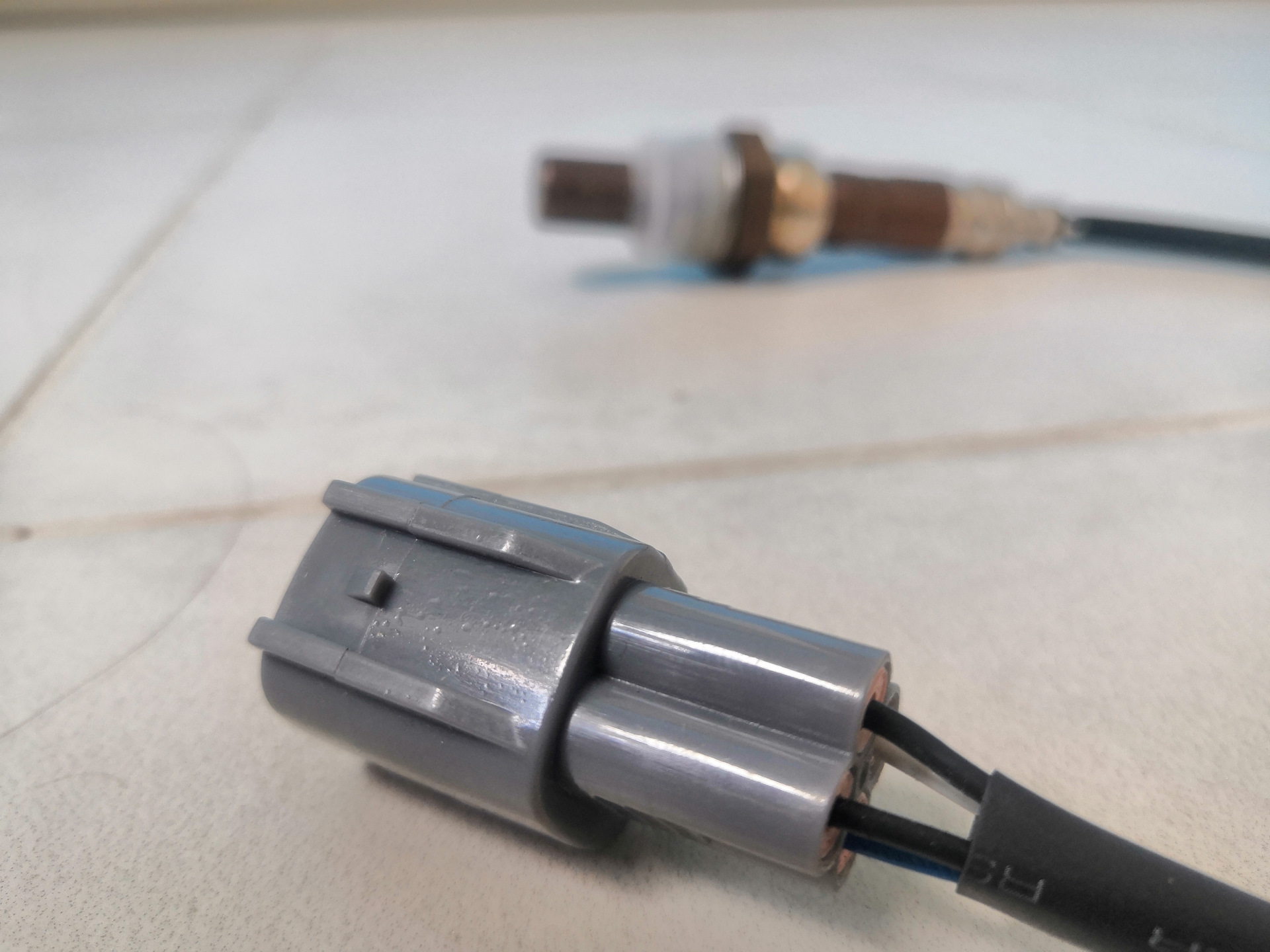

Различные варианты подключения и цвета кабелей

Зонды без подогрева

Количество кабелей	Цвет кабеля	Подключение
1	Черный	Сигнал (заземление через корпус)
2	Черный	Сигнал Заземление

Зонды с подогревом

Количество кабелей	Цвет кабеля	Подключение
3	Черный 2 x белый	Сигнал (заземление через корпус) нагревательного элемента
4	Черный 2 x белый Серый	Сигнал, нагревательный элемент, заземление

Зонды диоксида титана

Количество кабелей	Цвет кабеля	Подключение
4	Красный Белый Черный Желтый	Нагревательный элемент (+) Нагревательный элемент (-) Сигнал (-) Сигнал (+)
4	Черный 2 x белый Серый	Нагревательный элемент (+) Нагревательный элемент (-) Сигнал (-) Сигнал (+)

(Технические характеристики производителя должны соблюдаться)

ЗАМЕНА КИСЛОРОДНОГО ДАТЧИКА ЛЯМБДА: ВИДЕО

Проверка лямбда-зонда на содержание кислорода в выхлопных газах (EGO)

Тест 5 — Лямбда-зонд

Лямбда-зонд, также известный как датчик кислорода в выхлопных газах (EGO), обычно устанавливается в выпускном коллекторе. Может быть установлено более одного датчика. Его цель — обнаружить присутствие кислорода в выхлопных газах, что указывает на то, что двигатель работает на обедненной смеси.

Лямбда-зонд используется в замкнутом контуре в качестве датчика обратной связи, чтобы помочь ЭБУ точно регулировать соотношение воздух-топливо для достижения стехиометрии — идеального соотношения воздух-топливо примерно 14,7: 1 в бензиновых двигателях.

Датчик EGO имеет встроенный нагреватель для быстрого нагрева, так как он не работает при низких температурах. Пока датчик нагревается, автомобиль работает в менее эффективном режиме с разомкнутой цепью, в котором ЭБУ использует предварительно заданные значения воздушно-топливного отношения.

• Программное обеспечение: PicoScope 6 — управляемый тест AT022 и AT023
• Цель теста — лямбда-зонд (EGO Oxygen)
• Требуемый уровень навыка — Очень легко

Большинство датчиков выдают высокие и низкие уровни с частотой около 1 Гц, поскольку смесь определяется как богатая или бедная. Если вы видите эти импульсы, автомобиль находится в режиме замкнутого контура и датчик работает правильно.

Connect : Найдите датчик с помощью технических данных вашего автомобиля.Мы рекомендуем использовать для подключения щупы с обратным контактом или разводные провода.

Используйте технические данные, чтобы определить провод выходного сигнала от разъема жгута лямбда-зонда.

Run : Двигатель должен иметь нормальную рабочую температуру, чтобы выдавать действительный сигнал. Запустите PicoScope, когда будете готовы зафиксировать сигнал.

Считывание : В зависимости от типа лямбда-зонда будет видно, что сигнал циклически изменяется с высоким и низким постоянным уровнем с изогнутыми краями.Эти датчики обычно переключают высокий и низкий уровень один раз в секунду. У Pico есть управляемые тесты для измерения различных типов лямбда-датчиков, поэтому, пожалуйста, прочтите их для получения дополнительной информации — выберите датчики, затем лямбда.

Анализ сигналов

Сигнал показывает влияние ECU, регулирующего смесь между богатой и бедной. Если датчик обнаруживает богатую смесь, количество впрыскиваемого топлива немного уменьшается. Примерно через секунду датчик EGO обнаруживает обедненную смесь, и количество впрыскиваемого топлива немного увеличивается.Эти циклы продолжаются, пока блок управления двигателем пытается поддерживать идеальное соотношение воздух-топливо.

Лямбда — Анимация теста на кислород в выхлопных газах

Видео комментарий

Видео начинается с прогрева двигателя. Лямбда-датчики находятся в выпускном коллекторе, а также в каталитическом нейтрализаторе. Температурный датчик показывает, что для проведения этого теста двигатель необходимо прогреть до нормальной рабочей температуры.

Сигнальные импульсы от датчиков EGO идут к ЭБУ.

Подключение : Используйте контактный щуп для подключения к выходу ЭБУ и заземлите тестовый провод.

Run : Двигатель должен иметь нормальную рабочую температуру, чтобы выдавать действительный сигнал. Запустите PicoScope, когда будете готовы зафиксировать сигнал.

Считывание : В зависимости от типа лямбда-зонда будет видно, что сигнал циклически изменяется с высоким и низким постоянным уровнем с изогнутыми краями. Эти датчики обычно переключают высокий и низкий уровень один раз в секунду.

Нажмите «Далее» для шестого теста — «Тест датчика АБС».

Обслуживание датчика кислорода

для Freelander

Посмотрите, как Дуг, наш мастер-техник Land Rover, объяснит процесс обслуживания кислородного датчика для Freelander, 2002–2005 годы.При использовании комплекта для экономии денег № OXSENSF1 (2002–2004) или OXSENSF12005 (2005), с 2 датчиками кислорода каждый для передней и задней установки, рекомендуется заменять датчики O2 каждые 100 000–120 000 миль. Есть вопросы по этому видео? Позвоните нам по телефону 1-800-533-2210 или свяжитесь с нами через вкладку вопросов.

Относится к этим моделям:

• Freelander | 02-04
• Freelander | 05

Это видео просмотрено: 3860 раз

1) Выберите Year20202019201820172016201520142013201220112010200920082007200620052004200320022001200019991998199719961995199419931992199119

9198819871986198519841983198219811980197919781977197619751974197319721971197019691968196719661965196419631962196119601959195819571956195519541953195219511950194919482) Выберите модель

Отличное обслуживание клиентов и выбор запчастей. Мой торговый представитель мне очень помог!

Джеймс П.
Винтон, Вирджиния

5-10-21

Отличный сервис и фантастические продукты

джеймс з.
Tucson, AZ

5-8-21

Это моя вторая покупка у вас, ребята. Мой первый опыт обеспечил мне второй.Также спасибо за то, что получили мой заказ в тот же день.

Майкл Л.
Портленд, OR

5-6-21

Очень легко найти то, что я искал, и даже было видео, показывающее мне, как заменить деталь. На высшем уровне!

Джозеф Х.
Кармель, IN

5-4-21

Лучший источник запчастей и информации о Land Rover в США

Ян Г.
Bellevue, WA

4-30-21

Непревзойденный выбор запчастей и скорость доставки. Запчасти заказывались в воскресенье вечером и прибыли в среду утром. Не могу и просить большего.

Дэвид Г.
Рочестер, Нью-Йорк

4-30-21

быстрая доставка, отличный сайт и разумная цена

Марк К.
Шарлотта, NC

4-29-21

Обслуживание клиентов на высоте. Персонал искренне заботится о своих клиентах.

Бренна Ф.
Валенсия, Калифорния

4-28-21

Вы — универсальный магазин, где можно купить все, что угодно, о Land Rover!

Чарльз К.
Метуэн, Массачусетс

4-20-21

Обслуживание клиентов было отличным. Мой торговый представитель был чрезвычайно полезным, даже несмотря на то, что я разочаровывался в своих проблемах. Он был очень профессионален и очень охотно отвечал на мои…

Майкл С.
Портленд, TN

4-20-21

Купить по автомобилю Магазин по категориям

отзывов наших клиентов…

Предыдущий слайд ◀ ︎ Следующий слайд ▶ ︎

• БЫСТРАЯ Доставка! Назовите этих людей, у них есть все ответы на ваши вопросы по установке.

  — Билл М. (Бойдтон, Вирджиния)

  Отличное обслуживание клиентов, очень знающий персонал. Все, с кем я работал, являются владельцами Land Rover, что очень помогает в знании автомобилей.

  У вас всегда есть запчасти, которые мне нужны по отличной цене, и все, с кем я когда-либо говорил, прекрасно знают все Land Rover

  .

  — Кит Б. (Блю Ридж, Вирджиния)

  Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.

  -Алан Р. (Н. Челмсфорд, Массачусетс)

• БЫСТРАЯ Доставка! Назовите этих людей, у них есть все ответы на ваши вопросы по установке.

  — Билл М. (Бойдтон, Вирджиния)

  Отличное обслуживание клиентов, очень знающий персонал. Все, с кем я работал, являются владельцами Land Rover, что очень помогает в знании автомобилей.

  У вас всегда есть запчасти, которые мне нужны по отличной цене, и все, с кем я когда-либо говорил, прекрасно знают все Land Rover

  .

  -Кейт Б.(Блю Ридж, Вирджиния)

  Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.

  -Алан Р. (Н. Челмсфорд, Массачусетс)

• У вас всегда есть запчасти, которые мне нужны по отличной цене, и все, с кем я когда-либо говорил, прекрасно знают все Land Rover

  .

  -Кейт Б.(Блю Ридж, Вирджиния)

• Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.

  -Алан Р. (Н. Челмсфорд, Массачусетс)

Детали первого слайда Текущий слайд Детали второго слайда. Детали третьего слайда. Детали четвертого слайда. Замена датчика кислорода

для Discovery 2

Посмотрите, как Дуг, наш главный техник Land Rover, объяснит процесс обслуживания кислородного датчика для Discovery Series 2 1999-2004 годов.При использовании комплекта для экономии денег № MHK100920SKA, с 2 датчиками кислорода каждый для передней (вверх по потоку) и задней (вниз по потоку) установки, рекомендуется заменять датчики O2 каждые 90 000 миль. Комплект

№ MHK100920SKA Комплект для замены датчика кислорода на Discovery Series II, 1999–2004 гг., 8-цилиндровый бензин, североамериканские характеристики Привет, я Дуг, представитель вашей технической службы в Atlantic British, и в этом видео мы познакомим вас с Комплект для замены датчика O2 в рамках нашей академии ремонта и технического обслуживания.Это будет для Discovery 2 с 1999 по 2002 год с 4-литровым двигателем GEMS. В комплект входят 4 новых датчика O2. Они используют тот же датчик на входе, что и на выходе, поэтому у всех будет один и тот же номер. Теперь в комплект также входит каждый из них, также есть небольшой конверт с некоторыми из них, которых никогда не видно, чтобы они легко проникали в O2. Теперь вы увидите набор в списке. Теперь это лист для загрузки и печати, который вы можете получить на нашем веб-сайте.Показан комплект № N. Комплект датчика кислорода. Номер MHK100920SKA. И это будет включать в себя то, что вы видите здесь — 4 датчика кислорода. Теперь рекомендуется менять эти датчики O2 каждые 90 000 миль. Со временем они действительно разрушаются из-за покрытия на самом конце датчика. Кроме того, вокруг разъемов могут накапливаться загрязнения и еще много чего, а также немного масла. Это может повлиять на производительность вашего автомобиля и экономию топлива. Так что стоит того, чем вы хотите заниматься регулярно.И, как я уже сказал, Land Rover рекомендует менять их каждые 90 000 миль. Так что они носимые предметы. Теперь через несколько минут мы покажем вам расположение этих датчиков O2 и способ их изменить. Вот и все, что касается замены датчиков O2. Опять же, на их изменение у вас, вероятно, уйдет 45 минут, может быть, час. Но в конечном итоге оно того стоит. И это определенно рекомендованная услуга Land Rover. Поэтому, когда вы будете готовы заменить датчики O2, просто позвоните любому из наших опытных продавцов по телефону 1-800-533-2210.

Относится к этим моделям:

• Discovery Series II | 99-04
• Range Rover 4.0 (P38) | 99-02
• Range Rover 4. 6 (P38) | 99-02
• Freelander | 02 — 05 | 2 НА АВТОМОБИЛЬ

Это видео просмотрено: 15710 раз

1) Выберите Year20202019201820172016201520142013201220112010200920082007200620052004200320022001200019991998199719961995199419931992199119

9198819871986198519841983198219811980197919781977197619751974197319721971197019691968196719661965196419631962196119601959195819571956195519541953195219511950194919482) Выберите модель

Отличное обслуживание клиентов и выбор запчастей.Мой торговый представитель мне очень помог!

Джеймс П.
Винтон, Вирджиния

5-10-21

Отличный сервис и фантастические продукты

джеймс з.
Tucson, AZ

5-8-21

Это моя вторая покупка у вас, ребята. Мой первый опыт обеспечил мне второй.Также спасибо за то, что получили мой заказ в тот же день.

Майкл Л.
Портленд, OR

5-6-21

Очень легко найти то, что я искал, и даже было видео, показывающее мне, как заменить деталь. На высшем уровне!

Джозеф Х.
Кармель, IN

5-4-21

Лучший источник запчастей и информации о Land Rover в США

Ян Г.
Bellevue, WA

4-30-21

Непревзойденный выбор запчастей и скорость доставки. Запчасти заказывались в воскресенье вечером и прибыли в среду утром. Не могу и просить большего.

Дэвид Г.
Рочестер, Нью-Йорк

4-30-21

быстрая доставка, отличный сайт и разумная цена

Марк К.
Шарлотта, NC

4-29-21

Обслуживание клиентов на высоте. Персонал искренне заботится о своих клиентах.

Бренна Ф.
Валенсия, Калифорния

4-28-21

Вы — универсальный магазин, где можно купить все, что угодно, о Land Rover!

Чарльз К.
Метуэн, Массачусетс

4-20-21

Обслуживание клиентов было отличным. Мой торговый представитель был чрезвычайно полезным, даже несмотря на то, что я разочаровывался в своих проблемах. Он был очень профессионален и очень охотно отвечал на мои…

Майкл С.
Портленд, TN

4-20-21

Купить по автомобилю Магазин по категориям

отзывов наших клиентов…

Предыдущий слайд ◀ ︎ Следующий слайд ▶ ︎

• БЫСТРАЯ Доставка! Назовите этих людей, у них есть все ответы на ваши вопросы по установке.

  — Билл М. (Бойдтон, Вирджиния)

  Отличное обслуживание клиентов, очень знающий персонал. Все, с кем я работал, являются владельцами Land Rover, что очень помогает в знании автомобилей.

  У вас всегда есть запчасти, которые мне нужны по отличной цене, и все, с кем я когда-либо говорил, прекрасно знают все Land Rover

  .

  — Кит Б. (Блю Ридж, Вирджиния)

  Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.

  -Алан Р. (Н. Челмсфорд, Массачусетс)

• БЫСТРАЯ Доставка! Назовите этих людей, у них есть все ответы на ваши вопросы по установке.

  — Билл М. (Бойдтон, Вирджиния)

  Отличное обслуживание клиентов, очень знающий персонал. Все, с кем я работал, являются владельцами Land Rover, что очень помогает в знании автомобилей.

  У вас всегда есть запчасти, которые мне нужны по отличной цене, и все, с кем я когда-либо говорил, прекрасно знают все Land Rover

  .

  -Кейт Б.(Блю Ридж, Вирджиния)

  Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.

  -Алан Р. (Н. Челмсфорд, Массачусетс)

• У вас всегда есть запчасти, которые мне нужны по отличной цене, и все, с кем я когда-либо говорил, прекрасно знают все Land Rover

  .

  -Кейт Б.(Блю Ридж, Вирджиния)

• Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знания о вашей линейке продуктов.

  -Алан Р. (Н. Челмсфорд, Массачусетс)

Детали первого слайда Текущий слайд Детали второго слайда. Детали третьего слайда. Детали четвертого слайда. Датчики

: когда их заменять

Датчики

обеспечивают входные данные, необходимые модулю управления трансмиссией (PCM) для принятия важных решений по управлению.Они похожи на нервные окончания автомобиля. Без точных входных данных компьютер может не принимать правильные командные решения. Это, в свою очередь, может вызвать проблемы с выбросами, производительностью и управляемостью.

Щелкните здесь, чтобы просмотреть видеоролик о замене датчиков O2
За исключением некоторых датчиков кислорода начала 1980-х годов, большинство датчиков не имеют рекомендуемых заводом интервалов замены. Они работают, пока не перестают. Другими словами, они рассчитаны на весь срок службы транспортного средства или до тех пор, пока не выйдут из строя.

Система бортовой диагностики (OBD II) способна обнаруживать большинство неисправностей датчиков, если показания датчика выходят за пределы своего нормального диапазона или если сигнал вообще пропадает. При обнаружении неисправности система OBD II установит код и включит индикатор Check Engine, чтобы предупредить водителя о том, что что-то не так. В некоторых ситуациях система OBD II установит в своей памяти «ожидающий» код, который не включает индикатор Check Engine, но в конечном итоге включит его, если такая же неисправность произойдет во время последующей поездки.

Индикатор Check Engine сбивает с толку большинство автомобилистов, потому что он ничего не говорит о природе неисправности. У автомобилиста нет возможности узнать, серьезная ли проблема или незначительный сбой. Единственный способ узнать, что вызывает загорание света, — это подключить сканирующий прибор к диагностическому разъему и прочитать код (коды).

Как правило, индикатор Check Engine загорается только в том случае, если неисправность влияет на выбросы. Плохой датчик, безусловно, может это сделать.Тем не менее, индикатор Check Engine обычно НЕ загорается, если двигатель остановился, если двигатель перегревается, если в двигателе есть механическая проблема, если давление масла низкое или если масло требует замены.

Многие автомобилисты просто игнорируют индикатор Check Engine, особенно если кажется, что их двигатель работает нормально. Но это не мудрое решение, потому что некоторые «мелкие» проблемы могут иметь серьезные последствия, если их игнорировать достаточно долго. Двигатель, который пропускает зажигание из-за неисправной свечи зажигания, слабой катушки, грязной топливной форсунки, негерметичного клапана, вакуума или утечки системы рециркуляции отработавших газов, может вызвать перегрев каталитического нейтрализатора и его повреждение.Двигатель, имеющий «обедненный» код, такой как P0171 или P0174 (который часто может быть вызван загрязненным датчиком массового расхода воздуха), подвергается большему риску детонации, приводящей к повреждению двигателя, когда двигатель интенсивно работает под нагрузкой.

Другая причина не игнорировать световой индикатор Check Engine заключается в том, что автомобиль с горящим индикатором Check Engine не сможет пройти тест на выбросы от подключаемого модуля OBD II. Для прохождения теста не должно быть никаких кодов. А если транспортное средство не проходит требуемый тест, владелец транспортного средства не может продлить регистрацию транспортного средства по истечении срока действия наклейки на номерной знак.

Чтобы пройти тест на выбросы загрязняющих веществ OBD II, все средства самоконтроля системы OBD II должны быть запущены и завершены, прежде чем автомобиль будет считаться «готовым» к тестированию. Неисправный датчик может помешать работе некоторых мониторов OBD II. Код датчика кислорода, например, предотвратит запуск монитора катализатора. Монитор катализатора нуждается в хороших входных данных от датчиков O2 до и после установки для проверки эффективности работы.

Датчики кислорода

Датчики кислорода — одни из наиболее часто заменяемых датчиков. Входы от датчиков O2 используются системой управления двигателем для регулирования топливной смеси. Это очень важно для поддержания низкого уровня выбросов и хорошей экономии топлива. Если датчик O2 становится «ленивым» из-за старости или загрязнения, компьютер может быть не в состоянии достаточно быстро регулировать топливную смесь при изменении условий работы двигателя. Датчики O2, которые не работают, имеют тенденцию считывать обедненную смесь, что приводит к тому, что топливная система работает слишком богатой для компенсации. Результат — повышенные выбросы и расход топлива.

Чувствительность датчиков O2 можно проверить с помощью различных процедур (обогащение или обеднение топливной смеси и наблюдение за реакцией датчика на сканирующем приборе с возможностью построения графиков). Если датчик O2 работает медленно или не отвечает, его необходимо заменить. То же самое касается любого датчика O2, у которого неисправна цепь внутреннего нагревателя.

Неисправности датчика O2 могут быть вызваны различными загрязнениями, попадающими в выхлоп. К ним относятся силикаты из-за внутренних утечек охлаждающей жидкости двигателя (из-за негерметичной прокладки головки или трещины в стенке цилиндра или камеры сгорания) и фосфор из-за чрезмерного расхода масла (из-за изношенных колец или направляющих клапанов).Замена загрязненного датчика O2 может временно решить проблему, но рано или поздно новый датчик также выйдет из строя, если не устранить основную проблему, которая приводит к загрязнению.

Определение того, какой датчик O2 необходимо заменить, также может сбивать с толку. На большинстве двигателей V6 и V8 1996 года выпуска и новее имеется по крайней мере два датчика O2 выше по потоку и один или два датчика O2 ниже по потоку. Некоторые двигатели могут иметь до шести датчиков O2. Код неисправности датчика O2 будет указывать расположение датчика по номеру датчика (1, 2, 3 или 4) и по ряду цилиндров (1 или 2).Датчик № 1 обычно находится в выпускном коллекторе, в то время как датчик № 2 обычно находится ниже по потоку датчиком O2 за преобразователем. Ряд цилиндров 1 — это та же сторона, которая также имеет цилиндр номер один в порядке зажигания двигателя. Банк 2 будет другой стороной.

Запасные датчики O2 должны быть того же типа, что и оригинальные, с тем же количеством проводов. Если один датчик O2 на транспортном средстве с большим пробегом вышел из строя, есть вероятность, что другие датчики O2 также могут приблизиться к концу своего срока службы и должны быть заменены одновременно, чтобы восстановить работоспособность, как у нового.

Датчики охлаждающей жидкости

Датчик охлаждающей жидкости информирует PCM о температуре охлаждающей жидкости внутри двигателя. Это жизненно важная информация для PCM, потому что многие функции управления зависят от температуры. Если датчик охлаждающей жидкости неисправен или показывает низкие значения, это может вызвать сбой в работе системы управления, что может привести к тому, что она останется в «разомкнутом контуре», который является временным рабочим режимом, который должен возникать только после холодного запуска. Следовательно, неисправный датчик охлаждающей жидкости может привести к тому, что двигатель будет работать с большей мощностью, чем обычно, что приведет к повышенному расходу топлива и более высоким выбросам.

Вход датчика охлаждающей жидкости также используется для работы электрического вентилятора охлаждения двигателя. Отсутствие входного сигнала или низкий уровень входного сигнала от датчика могут привести к перегреву двигателя, потому что вентилятор не включается, когда он должен быть. Датчики охлаждающей жидкости могут быть повреждены из-за перегрева, поэтому, если в двигателе по какой-либо причине произошел эпизод сильного переедания, часто рекомендуется заменить датчик охлаждающей жидкости.

Выходной сигнал датчика охлаждающей жидкости можно просмотреть на диагностическом приборе как показание температуры.Она должна соответствовать показаниям температуры воздуха на впуске (IAT) при холодном двигателе и постепенно увеличиваться по мере прогрева двигателя. Сопротивление датчика также можно проверить с помощью омметра и сравнить с характеристиками для различных температур. Если датчик показывает неправильные значения, его необходимо заменить.

Датчики положения дроссельной заслонки

Датчик положения дроссельной заслонки (TPS) установлен на корпусе дроссельной заслонки и контролирует положение открытия дроссельной заслонки.Значение TPS отображается на диагностическом приборе как процент открытия дроссельной заслонки. PCM использует эту информацию для оценки расхода воздуха и нагрузки двигателя. На более новых автомобилях с электронным управлением дроссельной заслонкой вход датчика также жизненно важен для того, чтобы убедиться, что дроссельная заслонка находится в правильном заданном положении.

PCM использует информацию от датчика положения дроссельной заслонки (TPS) для оценки расхода воздуха и нагрузки двигателя. Датчики TPS контактного типа могут образовывать пятна износа чуть выше положения холостого хода по мере увеличения пробега.Это, в свою очередь, может создать «ровное пятно», которое приведет к кратковременному колебанию или спотыканию, когда водитель нажимает на педаль газа. Это может не установить код неисправности, потому что сбой происходит слишком быстро, чтобы система OBD II могла его обнаружить.

Выход датчика можно проверить с помощью вольтметра или наблюдать с помощью диагностического прибора. Если при открытии дроссельной заслонки на выходе возникают какие-либо падения, датчик неисправен и его необходимо заменить. На некоторых старых автомобилях уставка напряжения холостого хода датчика должна быть отрегулирована на указанное напряжение.

Датчики MAP

Датчик абсолютного давления в коллекторе (MAP) отслеживает перепад давления между вакуумом на впуске и внешней атмосферой. PCM использует эту информацию для определения нагрузки на двигатель. Если в двигателе есть система впрыска топлива «скорость-плотность», в которой не используется датчик массового расхода воздуха, входные данные датчика MAP также используются вместе с входными сигналами датчика TPS для оценки расхода воздуха. Проблемы с этим датчиком могут вызвать колебания, проблемы с топливной смесью и синхронизацией зажигания. Выходные данные датчика могут быть считаны на сканирующем приборе или проверены путем считывания его частоты или выходного напряжения на DVOM. Если показания датчика выходят за пределы допустимого диапазона, проверьте соединение датчика с впускным коллектором на предмет возможной утечки вакуума. Если утечки нет, датчик необходимо заменить.

Датчики массового расхода воздуха

Датчик массового расхода воздуха (MAF) обычно расположен между корпусом воздушного фильтра и дроссельной заслонкой. Датчик массового расхода воздуха использует нагретую проволоку или нить накала для измерения потока воздуха в двигатель.Это важная информация для управления топливной смесью. Наиболее частая проблема здесь — загрязнение чувствительного элемента грязью или топливным лаком. Загрязненный датчик массового расхода воздуха обычно сообщает о меньшем расходе воздуха, чем на самом деле. Это может вызвать состояние обедненного топлива, колебания и снижение производительности. Выходной сигнал датчика можно наблюдать на сканирующем приборе, и он должен повышаться при открытии дроссельной заслонки и увеличении воздушного потока. Вялый или не отвечающий датчик массового расхода воздуха часто можно вернуть в нормальный режим работы, очистив чувствительный элемент с помощью очистителя аэрозольной электроники. ** Не используйте какие-либо другие чистящие средства, так как это может повредить датчик! ** Если очистка не поможет, датчик необходимо заменить.

Датчики положения коленвала и распределительного вала

Датчик положения коленчатого вала (CKP) информирует PCM об относительном положении и частоте вращения коленчатого вала. Многие двигатели также имеют датчик положения распределительного вала (CMP), который помогает компьютеру определить правильный порядок включения двигателя.Отказ любого датчика может помешать запуску или запуску двигателя.

Для этих приложений обычно используются два типа датчиков: магнитные датчики или датчики на эффекте Холла. Магнитные датчики имеют проволочную катушку, намотанную вокруг магнитного сердечника. Когда кончик датчика проходит через выемку на кольце, прикрепленном к кривошипу, он изменяет магнитное поле и производит небольшой ток. В датчиках на эффекте Холла от PCM на датчик подается опорное напряжение для обнаружения зазубрин на кривошипно-шатунном колесе.

Датчики кривошипа могут быть установлены на передней части двигателя и считывать метки на шкиве кривошипа или установлены на блоке для считывания меток кольца на самом кривошипе. Датчик (и) кулачка, если он используется, обычно устанавливается в головке (ах) цилиндров и считывает показания кольца на распредвале (ах).

При потере сигнала или ошибочном сигнале обычно устанавливается код неисправности. Сопротивление магнитных датчиков можно измерить омметром. Если датчик выходит за пределы допустимого диапазона, его необходимо заменить. Кольцо датчика также необходимо проверить на наличие повреждений, отсутствующих или потрескавшихся зубов, поскольку любое из этих условий может привести к ошибочным показаниям датчика.

Датчики скорости

Большинство автомобилей последних моделей имеют несколько магнитных датчиков скорости. Датчик скорости автомобиля (VSS) обычно расположен на выходном валу трансмиссии и выдает сигнал, пропорциональный скорости автомобиля. Коробка передач также имеет один или два дополнительных внутренних датчика для контроля относительных скоростей основных входных и выходных валов. На автомобилях, оборудованных антиблокировочной тормозной системой, обычно есть датчики скорости вращения колес (WSS) для контроля каждого колеса.

Неисправности в цепях датчика скорости обычно связаны с проводкой, а не с прямым отказом датчика. Однако магнитные датчики могут загрязняться частицами железа, которые прилипают к кончику датчика. Входы датчиков можно просмотреть на диагностическом приборе или проверить, измерив их сопротивление с помощью омметра. Если с проводкой все в порядке, но показания датчика выходят за пределы допустимого диапазона, датчик необходимо заменить. На транспортных средствах, где датчик скорости вращения колеса является неотъемлемой частью ступицы и ступичного подшипника в сборе, всю ступицу необходимо заменить, если датчик неисправен.Система АБС не будет работать, если у нее нет хороших сигналов от всех своих датчиков.

Датчики температуры

Система управления двигателем использует датчик температуры воздуха на впуске (IAT) для контроля температуры воздуха, поскольку изменения температуры воздуха влияют на плотность воздуха, что, в свою очередь, влияет на топливную смесь. Датчик, который показывает неточные данные, может нарушить топливную смесь, вызывая увеличение выбросов и расхода топлива, а также проблемы с управляемостью. Выходной сигнал датчика можно отобразить на сканирующем приборе или измерить омметром.Если датчик выходит за пределы допустимого диапазона, его необходимо заменить.

Система отопления, вентиляции и кондиционирования (HVAC) также использует датчики температуры воздуха для контроля температуры воздуха в салоне. Неисправный датчик не включит индикатор Check Engine, потому что он не влияет на выбросы, но может вызвать проблемы с регулированием нагрева и охлаждения, если он выходит за пределы допустимого диапазона.

Датчики давления в шинах

Все легковые и малотоннажные автомобили 2006 года выпуска и новее оснащены системами контроля давления в шинах (TPMS), позволяющими следить за давлением в шинах.Система предупредит водителя, если давление упадет на 25 процентов или более ниже рекомендуемого давления в шине. Большинство датчиков TPMS устанавливаются на конце штока клапана внутри колеса, хотя в некоторых старых системах используется большой датчик TPMS, прикрепленный стальной лентой к центру падения внутри колеса.

Датчики

TPMS имеют внутреннюю батарею с ограниченным сроком службы, который может составлять от пяти до семи лет. Как только батарея разрядится, датчик необходимо заменить. Замена обычно рекомендуется при замене шин.Датчики TPMS также могут быть загрязнены некоторыми типами герметиков для шин.

Способность датчика TPMS генерировать хороший сигнал можно проверить с помощью специального тестера TPMS, который включает датчик и прослушивает радиосигнал, поступающий от датчика. Если датчик вышел из строя или показывает неточные показания, его необходимо заменить. «Универсальные» послепродажные датчики TPMS доступны для широкого спектра применений. После замены необходимо выполнить специальную процедуру повторного обучения, чтобы система TPMS могла правильно повторно определить положение каждого датчика.

Безопасно ли управлять автомобилем, если датчик кислорода в моей машине не работает?

Одно из преимуществ современных двигателей с компьютерным управлением — экономичность. Эти типы двигателей точно управляют зажиганием и подачей топлива, поэтому потери топлива минимальны.

Возьмем, к примеру, топливных смесей . В карбюраторных двигателях топливные смеси обрабатывались винтами, которые пропускали больше или меньше воздуха в зависимости от направления, в котором вы поворачиваете винт. Впустите больше воздуха и меньше топлива, и смесь станет беднее.Впустите меньше воздуха и больше топлива, и смесь станет богаче. И как только он настроен, все — нет возможности настроить его для различных температур, качества топлива или любых других факторов, которые могут повлиять на топливные смеси.

Современные двигатели с компьютерным управлением регулируют подачу топлива автоматически и на лету. Это делается через датчик кислорода (O2). Датчик O2 считывает выхлоп в реальном времени, чтобы определить соотношение воздух-топливо. Затем он отправляет данные в компьютер, и компьютер соответствующим образом регулирует смесь, управляя топливными форсунками.

Читать ниже ↓

Вождение с неисправным датчиком O2 означает, что компьютер не будет получать правильные показания смеси и, следовательно, не сможет правильно отрегулировать топливовоздушную смесь. Но если ваш двигатель запускается и работает и может продолжать работать, на нем можно ездить. Единственная проблема будет заключаться в том, что ваш автомобиль будет ехать медленно или грубо, либо он заглохнет. По умолчанию компьютерный блок двигателя, который не получает сигнал от датчика O2, является слишком богатой смесью.Это самый безопасный режим, позволяющий избежать детонации и возгорания клапана или поршня из-за слишком бедной смеси. В результате двигатель будет менее эффективным и потреблять больше топлива из-за слишком богатой смеси.

Читать ниже ↓

Рекомендованные видео

Худшее, что может случиться, — это то, что слишком богатая смесь может забить каталитический нейтрализатор . Лишнее топливо, сброшенное в цилиндры, придется сжечь в каталитическом нейтрализаторе.Избыток топлива приведет к повышению рабочей температуры преобразователя, что резко сокращает срок его службы. Керамический сердечник преобразователя может расплавиться, если он достигнет достаточно высокой температуры, что может вызвать ограничение и в конечном итоге засорить выхлоп.

Читать ниже ↓

Стоимость нового датчика O2 составляет от 10% до 20% стоимости нового каталитического нейтрализатора. Таким образом, лучше сразу заменить неисправный.

В общем, да, вы можете ездить с неисправным датчиком O2.Но вы захотите поменять его немедленно, потому что в противном случае вы потратите больше денег на топливо и рискуете также потратить больше на новый каталитический нейтрализатор.

См. Также

Читать далее

Оставить комментарий

Можно ли очистить датчик кислорода?

Датчик кислорода — важная часть системы контроля выбросов вашего автомобиля. Проще говоря, кислородный датчик измеряет количество выбросов, выбрасываемых вашим автомобилем, и отправляет эту информацию на управляющий компьютер вашего автомобиля, расположенный внутри двигателя.В вашей машине есть как минимум два датчика, и если один из них выходит из строя, вам нужно что-то с этим делать. Можете ли вы почистить кислородный датчик? Нет, несмотря на то, что вы, возможно, слышали или читали, такие датчики следует заменять, когда они выходят из строя.

Расположение датчиков кислорода

Скорее всего, вы не узнаете, что с датчиком кислорода что-то не так, пока на приборной панели не появится аварийный код. В противном случае ваша машина может плохо работать с заметным падением топливной экономичности.

Количество присутствующих кислородных датчиков зависит от типа двигателя.Обычно на четырехцилиндровых двигателях с поперечным расположением цилиндров вы найдете два датчика: один расположен выше по потоку, другой — ниже по потоку. Рядные четырехцилиндровые двигатели, рядные шестицилиндровые двигатели и двигатели V6 и V8 имеют по три датчика, один из которых расположен на каждом ряду двигателей, а третий расположен ниже по потоку. Двигатели V6 и V8 с поперечным расположением имеют четыре датчика, в том числе по одному на каждом ряду, один ниже по потоку и четвертый в задней части двигателя.

Все, что вам нужно, — это один неисправный кислородный датчик, который может вызвать проблемы в вашем автомобиле. Таким образом, вы должны определить, какой датчик неисправен.

Заменить, не чистить

Возможно, вы нашли в Интернете информацию о том, как чистить кислородный датчик. Обычно эти инструкции довольно подробны и объясняют, как аккуратно снять датчик, нанести чистящее средство и вернуть устройство на прежнее место.

Однако эта информация вводит в заблуждение, поскольку датчики кислорода предназначены для замены, а не очистки. Ни один производитель автомобилей не поддерживает датчики очистки.Фактически, вы всегда рискуете аннулировать гарантию, если попытаетесь очистить датчик, и что-то пойдет не так позже. Если вы обнаружите, что в вашем автомобиле неисправен кислородный датчик, вот как вы можете его заменить.

Проверьте свой датчик кислорода

Датчики кислорода можно проверить на эффективность. Это работает так, что используются цифровой вольтметр и задний датчик. Как только окружающие провода будут проверены и исключены как возможная проблема, запустите автомобиль и дайте ему поработать, пока температура выхлопных газов двигателя не достигнет не менее 600 градусов по Фаренгейту.

Затем вольтметр и контрольный датчик используются для измерения заданного количества точек при определенных условиях. Как вы понимаете, для проверки датчика кислорода часто привлекаются опытные механики. Это также гарантирует, что правильный неисправный кислородный датчик будет обнаружен и заменен, что сэкономит вам деньги.

Можно ли очистить датчик кислорода? Да, технически можно. Но это не рекомендуется, поскольку компонент предназначен для замены при возникновении проблемы. Очистка кислородного датчика требует больше усилий, чем замена компонента, и после определения местоположения детали и проверки ее работоспособности переход по маршруту замены добавляет спокойствия на будущее.

Проверьте все реле, датчики и переключатели, доступные в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта.
