Как проверить датчик холла: 4 способа как проверить датчик Холла. Самостоятельная проверка датчика холостого хода на ВАЗ, Ауди или Фольксваген мультиметром — RallySale.ru Продажа спортивных автомобилей, гоночной техники и экипировки для автоспорта. Работа. Аренда и тюнинг машин

Содержание

как проверить датчик холла.

Как проверить датчик холла, то есть проверить его работоспособность, такой вопрос возникает когда в электронной системе зажигания пропадает искра и нужно убедиться в исправности компонентов. И как проверить работоспособность компонентов системы электронного зажигания и будет описано в этой статье.

Датчик холла ваз.

Изначально эффект холла не использовали на автомобилях. Открытый ещё в 1879 году эффект, который и был назван в честь учёного Э Холла его открывшего, сначала использовали при изучении проводимости электрического тока полупроводниками и металлами. И только в 70-80 годах прошлого века эффект холла начали использовать в специальном датчике, в системах зажигания автомобилей и мотоциклов.

Не секрет даже для новичков, что работа электронной системы зажигания намного эффективнее обычной контактной, так как практически нечему изнашиваться (постоянно обгорающих контактов нет), да и разряд на свече примерно в два раза мощнее (30 киловольт вместо 15-ти).

Работает система примерно так: датчик Хола, при прохождении в его прорези в нужный момент металлической шторки (лепестка) даёт необходимый импульс (скачок тока) на коммутатор, а тот в свою очередь отпирает мощный транзистор и подпёт импульс напряжения на катушку зажигания, которая преобразует низковольтное напряжение в высоковольтное и производит высоковольтный разряд на свечу. Так и появились на наших переднеприводных ВАЗах ( ин на иномарках) датчики холла в электронной системе зажигания.

Всё вроде бы просто, но вот когда эта искра куда то пропадает, то полезно уметь найти виновника неисправности.

Как проверить исправность катушки зажигания и коммутатора (да и датчика тоже) я уже писал, и желающие могут почитать об этом вот тут.

Ну а чтобы проверить датчик Холла, следует воспользоваться обыкновенным тестером (мультиметром) выставленным в режим замера постоянного напряжения (вольтметра) в пределах от 0 до 15 вольт. Можно использовать не тестер, а любой вольтметр, рассчитанный на замер постоянного напряжения от 0 до 15 вольт.

Далее подключаем вольтметр (или щупы тестера) как показано на рисунке слева.

Остаётся прокрутить коленвал машины стартером и наблюдать за показанием вольтметра. Если датчик Холла снят с трамблёра машины, то при проверке следует просто провести отвёрткой в прорези датчика, как показано на рисунке.

Если датчик Холла исправен, то при прокручивании стартером или при проведении отвёрткой в прорези, на вольтметре появится скачёк напряжения от нуля до нескольких вольт. А если датчик Холла вышел из строя, то скачка напряжения не будет и датчик следует заменить новым. Вот и вся проверка. Чтобы заменить датчик, следует снять крышку трамблёра и открутив два винта датчика и отсоединив клемму, заменить его.

Кстати, пропажа искры бывает довольно часто при всех исправных компонентах системы зажигания. Просто бывает или клеммы окислились, или просто отошла клема одна от другой. Поэтому прежде чем проверять работоспособность катушки, коммутатора или датчика Холла, проверьте сначала целостность проводов к ним приходящих, а также чистоту и надёжность подсоединённых к ним клемм.

Если после проверки выяснится, что с проводами и с клемами всё в порядке, а искры всё равно нет, только тогда следует проверять работоспособность всех компонентов системы зажигания.

Ну а датчик Холла является самым дешёвым компонентом электронной системы зажигания, стоит примерно 3 — 5$ и поэтому есть смысл купить ещё один датчик и всегда возить его с собой. И хотя выходит из строя датчик Холла очень редко, ввиду его дешевизны и маленьких размеров, запасной датчик всегда должен быть в машине, особенно в дальней поездке.

Ещё как быстро проверить датчик холла можно посмотреть в видеоролике под статьёй.

Вот вроде бы и всё, надеюсь прочитав эту небольшую статью, начинающие водители теперь знают, как проверить датчик Холла и это поможет убедиться в том, что виновником пропажи искры является кто то другой из компонентов системы зажигания, успехов всем.

Как проверить датчик Холла Способы

Способы проверки датчика

Необходимо знать, за что отвечает датчик Холла. У прибора достаточно широкие возможности. Его используют как в бензиновых моторах, так и в дизельных двигателях. Чаще всего возможности ДХ применяют в таких ситуациях:

в трамблере бензинового ДВС;
при мониторинге вращения коленвала, для вывода значений на приборную доску;
дизели используют электроприбор для выявления положения коленвала и последующей синхронизации работы форсунок;

найти прибор удастся в системах АБС;
задействован в некоторых коробках «автоматах».

При выходе из строя датчика определить поломку без диагностического оборудования вряд ли удастся. Можно лишь заметить явные механические поломки или повреждения, сигнализирующие об обрыве электроцепи.

Детальная проверка осуществляется при помощи осциллографов. На экране будет отражаться список потенциальных неисправностей.

Необходимость в проверке зачастую возникает после выявления косвенных негативных признаков, к которым относятся проблемы с запуском двигателя. Он может туго запускаться либо полностью перестанет реагировать на действия автомобилиста. Также при выходе из строя ДХ в моторе на холостых оборотах проявляются рывки, перебои или слышны «плавающие» обороты.

Стоит присмотреться к поведению автомобиля на больших оборотах. Сбои проявляются в нестабильной подаче мощности, отчего авто «дергается». В некоторых случаях ДВС беспричинно глохнет.

Одним из наиболее простых вариантов проверки работоспособности датчика является вариант замены его на аналогичный с другой машины, но гарантированно работающий прибор. Когда проблема ушла, то высока вероятность в поломке именно этого узла.

Если нет возможности обмена, то воспользуйтесь мультитестером. Потребуется его переключить в режим вольтметра. При мониторинге напряжения значение на выходе должно быть в интервале 0,4–11 В. Когда отсутствует возможность проверки мультиметром, то обычно проводят мониторинг следующим образом:

подключаем свечу к выводу проводки катушки;
наводим контакт отрицательной клеммы АКБ с резьбой свечи;
демонтируем каретку с датчиком и соединяем разъем;
запускаем зажигание автомобиля и проводим наконечником хорошо изолированной отвертки около датчика.

При выявлении искры после таких мероприятий можно быть уверенным в работоспособности датчика. В противном случае он нуждается в замене.

Расположение и функционал

Известный американский физик, занимавшийся разработками во второй половине 19-го века, дал свое имя одному из электроприборов в машине. Эдвин Холл изучал поведение полупроводников, которые вступали во взаимодействие с магнитным полем. Понять, как работает датчик Холла, что это, и на чем основан его принцип действия, помогает наглядный пример.

Плоскую пластину полупроводника располагают в области влияния магнитного поля.

После того как на данный элемент от внешнего источника поступает напряжение, то ток начинает смещаться из-за влияния линий поля на какой-то из концов пластины. Таким образом формируется разница потенциалов. Именно ее изменения и фиксируются прибором.

Принцип действия датчика Холла востребован в бесконтактных системах зажигания. ДХ представляет собой контрольный прибор, который применяется для фиксации изменений в магнитном поле за счет изменения выходного напряжения двигателя.

На прорезях металлического экрана формируется магнитное поле, что провоцирует создание в полупроводниковой пластине напряжения. Такие прорези во время работы чередуются, появляющиеся импульсы получают невысокое напряжение. В результате импульсный датчик выполняет функции прибора, формирующего специальные маловольтные электроимпульсы.

Чтобы понять, для чего нужен датчик Холла в машине, нужно знать его функции. Прибор имеет возможность осуществлять такие задачи:

передача текущих командных сигналов;
мониторинг актуальной скорости;
переключение некоторых контактов.

Система демонстрирует функционал аналоговых преобразователей. С помощью такого аппарата при сбоях в работе ДВС удастся замерить силу тока, не прерывая цепь. Это помогает в том случае, когда машина глохнет.

Как проверить датчик Холла

Проверка датчика Холла выполняется для выявления его неисправности. Поводом для проверки могут служить следующие признаки неисправности:

Неустойчивость работы двигателя. Выражается в частом изменении оборотов, а также вибрации двигателя, которая бывает, обычно, при его попытке заглохнуть. Кроме того, вполне возможно, что во время движения автомобиль дергается и развивает не полную мощность.
Проблемы с запуском. Если двигатель заводится на сразу или совсем не заводится, имеет место быть проверка датчика.

Любое непредсказуемое поведение ДВС, например, его внезапная останока – тоже может быть из-за неисправного датчика Холла.

Если в вашем случае происходит что-то из этого списка, то необходимо сразу же проверить датчик. Для контроля его работоспособности можно применять следующие способы, которыми уже давно пользуются опытные автолюбители:

Первый способ самый популярный и, пожалуй, самый точный. Для этого можно попросить на время заведомо исправный датчик у своего соседа по гаражу или знакомого, установить на автомобиль и проверить работу двигателя. Если перечисленные проблемы сразу же исчезли, значит, вам необходимо приобрести новый.
Если же вы не имеете возможности найти исправное устройство, можно воспользоваться другим методом, который имитирует работу датчика. Для этого вытащите его штекер со стороны трамблера и включите зажигание. Замкните выходы 3 и 6. Если вы наблюдаете небольшое искрение, значит, датчик нуждается в замене.

Следующий метод используется уже более грамотными мастерами. В этом случае вам понадобится самый обычный вольтметр. С помощью его щупов нужно замерить выходное напряжение датчика, которое должно соответствовать диапазону значений от 0,4 до 11 Вольт.
Последний метод не предусматривает использование вольтметра, но тоже может помочь при диагностике неисправности. Вам необходимо лишь выполнить следующее: вывод трансформатора нужно подключить к самой обычной свече зажигания, а ее резьбовое соединение, которое используется для крепления, подключить к «массе». Каретку с датчиком снимите и включите в разъем проводов. После этого, включите зажигание, а возле контактов проведите металлической отверткой, если устройство рабочее, то должна появиться искра.

Это все способы, с помощью которых можно проверить датчик Холла. Не исключено, что существуют и другие методы. Сразу после проверки, в случае выявления неисправности, датчик необходимо заменить, тогда работа двигателя сразу выйдет на нормальный уровень.

Поводы для проверки датчика Холла

Есть несколько обстоятельств, по которым обладателю автомобиля принципиально знать, как проверить датчик Холла. Ведь конкретно его неисправности более нередко приводят к таким наружным проявлениям, как:

Резкое понижение мощности;
Затруднённый запуск;
Перебои в работе мотора, сопровождаемые вибрацией;
Неожиданная остановка мотора;
Невозможность пуска.

1-ые три предпосылки появляются, когда сигналы от датчика поступают, но их выходные характеристики существенно отклоняются от обычных. В этом случае проверка сводится к осмотру его крепления.

При ослаблении крепежа, что случается часто, путём подтяжки следует обеспечить возврат сместившегося датчика в обычное положение. Это очень животрепещуще, так как плохо закреплённый датчик не только лишь приводит к появлению перечисленных негативных моментов, да и может получить серьёзные механические повреждения вращающимися с перекосом шторками. В случае значимого повреждения датчика работа мотора становится неосуществимой, так как импульсы от него на сто процентов перестают поступать.

Если канал приносит Для вас реальную пользу, тогда поддержите проект! Сумма не имеет значения! КАРТА (СБЕРБАНК).

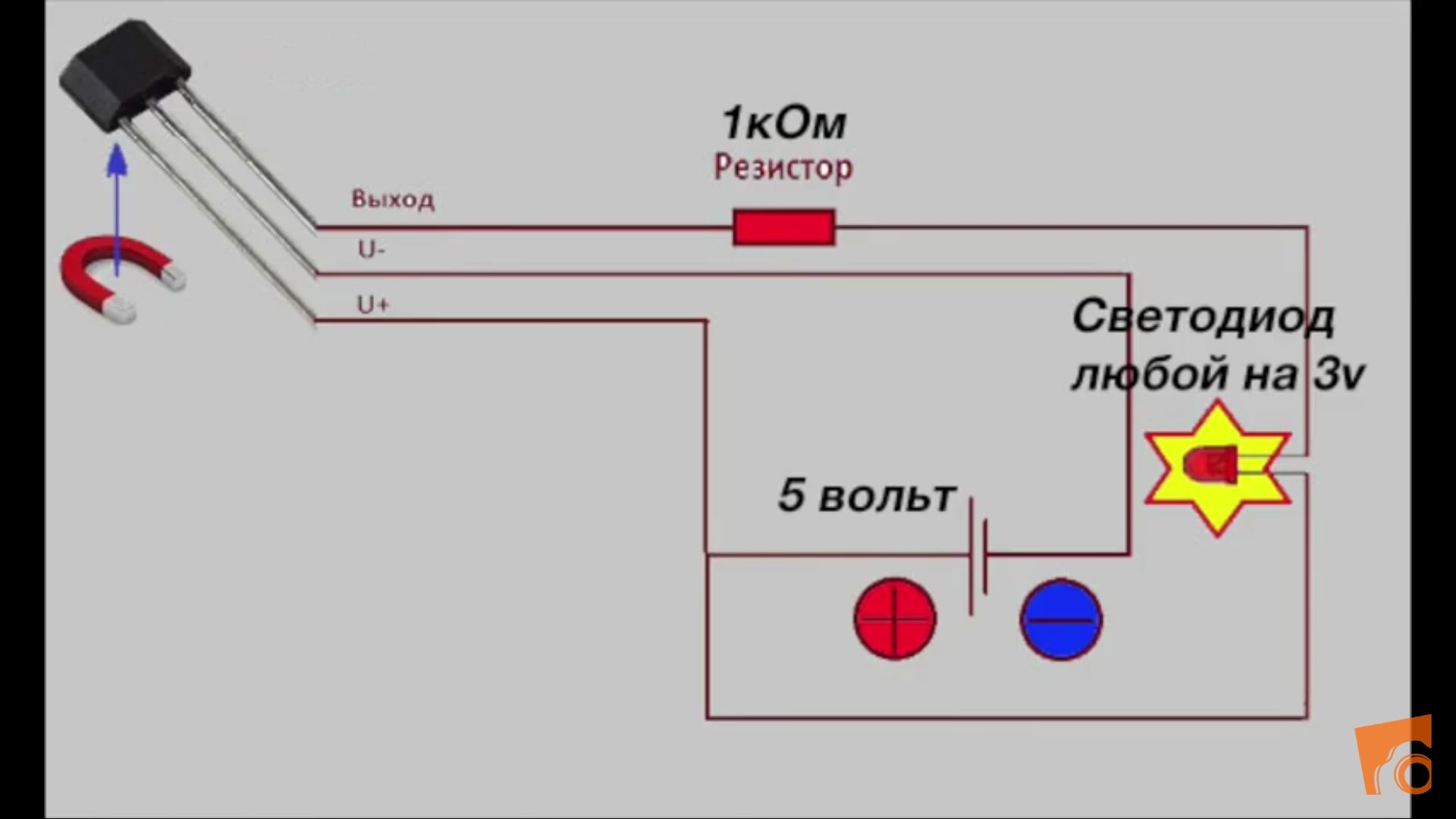

Наглядное представление работы датчика Холла

Другими причинами поломки могут послужить сильный перегрев или замыкание сигнального вывода. В случае, когда предполагается подобное, необходимо проверить датчик Холла на неисправность.

Проверка датчика Холла 2110

Датчик Холла 2110 является капризным механизмом, определить поломку которого порой бывает сложно даже профессионалам своего дела. Его выход из строя может проявляться по – разному, есть несколько симптомов, которые могут указать на проблему лишь косвенно. Рассмотрим некоторые из них:

мотор отказывается запускаться;
обороты «плавают» на холостом ходу;
когда владелец добавляет оборотов, машина начинает характерно дергаться;
двигатель глохнет без причины и плохо заводится в дальнейшем.

Эти признаки указывают на необходимость проверить датчик Холла. Один из самых простых способов проверить датчик – установить исправный (желательно новый) и подключить. Если после снятия ваше устройство не работает, пора приобретать новую деталь. Проверить работу датчика можно мультиметром – выставьте на устройстве нужный вам режим измерения напряжения, протестируйте показатели и наблюдайте. Показатели исправного устройства варьируются от 0, 5 до 12 В. Еще один вариант совершить проверку – снять с трамблера колодку и включить зажигание. Взять кусок провода и попробовать замкнуть контакты 2 и 3 на колодке. При появлении искры можно сделать вывод, что датчик не работает.

Датчик холла или по-другому датчик положения распределительного вала является составляющей электронной системы управления двигателем современного инжекторного двигателя, в том числе и ваз-2110.

Как выполнить проверку

Снимите распределитель зажигания(трамблер) с автомобиля.
Соберите схему, показанную на фото. Напряжение питания должно быть 8–14 В. Вольтметр должен быть с пределом измерения не менее 15 В и внутренним сопротивлением не менее 100 кОм. Медленно поворачивайте валик распределителя зажигания. При этом вольтметр должен показывать резкое изменение напряжения от минимального (не более 0,4 В) до максимального. Максимальное напряжение не должно отличаться от напряжения питания менее чем на 3 В.

Датчик фаз 2110, 21102. Замена датчика фаз Замена приемной трубы глушителя ВАЗ-2110

Понравилась статья? Поделиться с друзьями:

Датчик холла на ВАЗ 2109: замена своими руками, признаки поломки

Содержание:

Функции и расположение
Признаки поломки
Замена

Автомобили постоянно развиваются, потому появление новых устройств — не неожиданность. Примером развития отечественного автопроизводства стало появление датчика Холла на карбюраторных версиях ВАЗ 2109.

Функции и расположение

На карбюраторных ВАЗ 2109 датчик Холла (ДХ) отвечает за размыкание и замыкание контактной группы. При вращении экрана с окнами, на устройство подается сигнал, трансформирующийся в электрический. Посредством коммутатора сигнал идет на катушку зажигания, а там превращается в электрозаряд — искру.

Располагается ДХ у девятки на распределителе зажигания. Искать устройство необходимо под пылезащитным экраном. Датчик закреплен на опорной пластине с помощью заклепок или пары винтов. Это уже зависит от типа используемого распределителя.

На инжекторных ВАЗ 2109 датчик Холла отсутствует. Его функции выполняет датчик положения коленвала.

Признаки поломки

Если ДХ выйдет из строя, автомобиль сам вам сообщит о наличии неисправности. Для определения неполадок с ДХ существуют определенные признаки, идущие от двигателя:

Вы попросту не можете завести двигатель;
Возникают перебои в работе силового агрегата — плавный ход становится уже не таким плавным, появляются рывки;
Холостой ход нарушен или отсутствует полностью;
Двигатель может неожиданно выключиться, заглохнуть;
Заметно теряется мощность мотора.

Прежде чем бежать к подкапотному пространству и менять датчик Холла, для начала нужно убедиться, что причина всех бед с двигателем заключается именно в нем. Все же признаки косвенные, и они могут быть вызваны нарушением работоспособности других элементов вашего автомобиля.

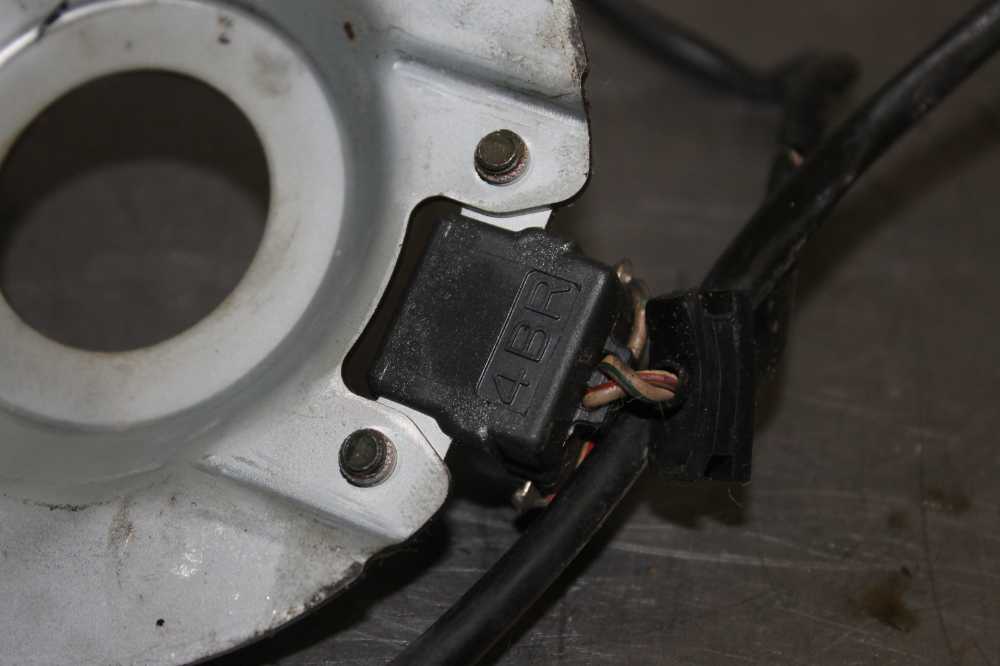

Место установки

Проверка состояния

Есть несколько основных способов, которые применяются сегодня для проверки текущего состояния датчика Холла. Познакомимся детальнее с каждым из них, а вы для себя решите, какой будете применять при очередной проверке ДХ на своем ВАЗ 2109.

Способ проверки	Ваши действия
Замена старого устройства новым	Это самый простой способ, который потребует от вас наличия под рукой запасного датчика Холла, в работоспособности которого вы уверены. Просто извлеките старый датчик, вставьте на его место новый и попробуйте завести автомобиль. Если все заработало, вы нашли причину. Если же нет, придется искать источник проблем в других система
Проверка напряжения на выходе	Для этого метода вам потребуется тестер, подключенный к выходу устройства. Если датчик Холла будет исправен, тестер покажет значения в пределах 0,4-11 Вольт. Если же данные не соответствуют установленным нормам, ДХ придется заменить
Имитация работы устройства	Популярный метод, в рамках которого вы обманываете собственный автомобиль, имитируя работу датчика Холла. Вам необходимо извлечь штекерную колодку, включить зажигание и соединить между собой 3 и 6 выходы. Если начнет проскакивать искра, будьте уверены, ваш датчик вышел из строя
Проверка без дополнительных приборов	Здесь вам тестер или вольтметр не потребуется. Сначала подключите вывод с катушки к свече зажигания, а резьбу свечи подключить на массу. Снимите каретку с датчиком и присоедините разъем. Теперь можно включать зажигание. С помощью отвертки проведите инструментом возле устройства — датчика Холла. Если на свече появится искра, это говорит об исправности ДХ. Если же нет, вывод очевиден.

Проверка устройства

Обнаружив, что ДХ неисправен, вам следует обязательно заменить устройство. Затягивать с этим мероприятием не рекомендуем.

Замена

Ничего особо сложного в замене ДХ на отечественной девятке нет. Потому за работу вполне можно браться своими руками даже начинающему водителю.

Отключите минусовую клемму от аккумулятора.
Отключите бронепровода от трамблера, отключите шланг от вакуум-корректора.
Далее извлекайте газовый трос и пока убирайте его в сторону, дабы не мешал процессу.
Открутите крепеж кронштейна, который удерживает провода. Кронштейн снимите со шпильки и отодвиньте. Иначе он будет вам мешать.
На корпусе привода вспомогательных узлов и трамблере обязательно нанесите прямую линию. Эта места позволит во время обратной сборки не нарушить момент зажигания.
Отключите питающую колодку с проводами.
Извлеките из картера сцепления заглушки и проверните отверткой маховик таким образом, чтобы установить поршень первого цилиндра в положении верхней мертвой точки.
Чтобы снять трамблер, вам необходимо открутить еще две крепежные гайки, удерживающие устройство.
Снимите крышку с трамблера, снимите бегунок и потяните его вверх. Только немного.
Снимите крышку пылезащиты.
Откручивайте теперь болт крепления, чтобы извлечь штекер.
Нужно еще открутить болты, которые держат пластину нашего искомого датчика.
Демонтируйте болты крепления вакуум-корректора, снимите стопорные кольца, корректор и тягу.
Чтобы достать провода, вам потребуется разжать имеющийся там зажим.
Снимите крепежную пластину, открутите крепежные болты, что позволит вам наконец-то снять вышедший из строя датчик Холла.
Необходимо теперь установить новый датчик и собрать узел, действуя в обратной последовательности.

Важно не сбить настройки зажигания

Не забудьте после завершения работ обязательно проверить, правильно ли работает ваш карбюраторный ВАЗ 2109, не нарушили ли вы момент зажигания.

Основная сложность процесса замены ДХ заключается в необходимости добраться до датчика, а также существующие риски нарушения правильной работы карбюратора. Но если действовать аккуратно и строго согласно инструкции, проблем удастся избежать.

Загрузка …

Как проверить датчики Холла в мотор-колесе?

Датчики Холла – это маленькие электронные устройства, реагирующие на магнитное поле. Именно по ним синхронный двигатель узнает, в каком положении в данный момент времени пребывает ротор, и подает напряжение на определенные фазы. Вот зачем нужны датчики Холла в мотор-колесе – они отвечают за правильное чередование фаз и обеспечивают вращение мотора. Эффект Холла используется при создании датчиков положения, устанавливаемых в редукторных и прямоприводных мотор-колесах электровелосипедов и других видов транспорта.

Кроме мотор-колес, такие элементы (но только другого типа) устанавливаются в ручках газа. Они создают управляющий сигнал для контроллера. Принцип их работы заключается в создании в проводнике с током, находящемся в магнитном поле, поперечной разности потенциалов. Внешне такие датчики представляют собой компактные устройства с 3 выводами – аналоговым или цифровым и 2 выводами питания. От индуктивных датчиков они выгодно отличаются пропорциональностью выходного сигнала магнитному полю, а не скорости его изменения.

Причины и диагностика поломки датчиков положения

Причиной поломки датчиков Холла могут стать:

значительный перегрев электромотора – выше 150–180 °С;
механические повреждения;
скачки напряжения;
попадание воды внутрь корпуса электродвигателя или ручки газа.

Явным признаком поломки датчиков Холла считается подергивание МК при старте во время поворота ручки газа. Для диагностики такой неисправности достаточно вольтметра. Также для проверки работоспособности мотор-колеса, контроллера или ручки газа удобно воспользоваться диагностирующим тестером. Он позволяет продиагностировать датчики положения и обмотки, выявить имеющиеся дефекты, проверить фазовый угол и корректность переключения фаз.

Мониторинг работы ручки газа

На ручку газа от контроллера идет 3 провода:

«ноль» – черный;
питание 5 В – красный;
управляющий сигнал, подающийся с ручки газа на контроллер (напряжение меняется в диапазоне 0–4,2 В, в зависимости от угла поворота ручки) – зеленый.

Для проверки работоспособности датчиков Холла в ручке акселератора необходимо измерить вольтметром напряжение на красном проводе. К нему нужно подключить «+» клемму прибора, а к черному проводу – минусовую. Если в исследуемой цепи нет напряжения 5 В, причина неполадок кроется не в ручке газа. Возможно, неисправен контроллер, или на него не поступает питание, или произошел обрыв проводки, идущей от контроллера к ручке акселератора.

Если же вольтметр показывает подачу напряжения на ручку акселератора, но при ее плавном повороте напряжение на зеленом проводе отсутствует, причина неполадок кроется в неисправности, как минимум, одного из датчиков Холла или подходящих к нему проводов. Неисправные элементы подлежат замене.

Проверка датчиков Холла в мотор-колесе

Перед ремонтом мотор-колеса нужно при помощи тестера или вольтметра проверить состояние датчиков Холла. Алгоритм действий таков: подключить тестер или подать напряжение +5 В и, вращая ось мотора, понаблюдать за изменением напряжения на сигнальной ноге. Проще поддаются ремонту моторы с винтами в боковой крышке. Если же крышка имеет резьбу, открутить ее сложнее – понадобятся специальные съемники.

Если при разборке мотора окажется, что обмотки потемнели (сгорели), восстановлению он не подлежит. Если же с обмотками все в порядке, обратите внимание на провода, идущие через ось к 3 миниатюрным датчикам. Обычно они посажены на силиконовый клей в нише, совпадающей по форме с геометрий корпуса датчика.

Замена датчиков Холла

Суть ремонта сводится к замене неисправных датчиков и восстановлению провода (при необходимости). Неисправные датчики нужно заменить – извлечь из паза в статоре, удалить остатки электронного устройства и следы клея, зачистить место монтажа и установить новые элементы. Контакты нужно припаять и изолировать. Для фиксации новых датчиков можно воспользоваться эпоксидной смолой или подходящим клеем. После ремонтных работ остается проверить исправность МК.

На видео наглядно демонстрируется, как работает мотор-колесо с неисправным датчиком Холла, поясняется, как выявить нерабочий датчик и правильно заменить его.

В предыдущей статье блога VoltBikes освещены принципы сборки электроквадроцикла своими руками.

Как проверить датчик холла на ВАЗ

Бесконтактная система зажигания автомобилей ВАЗ состоит изХолла, коммутатора, катушки и распределителя (трамблера). Поэтому при диагностике системы зажигания поочередно проверяются все ее составляющие на работоспособность. Сам датчик Холла можно проверить несколькими способами.

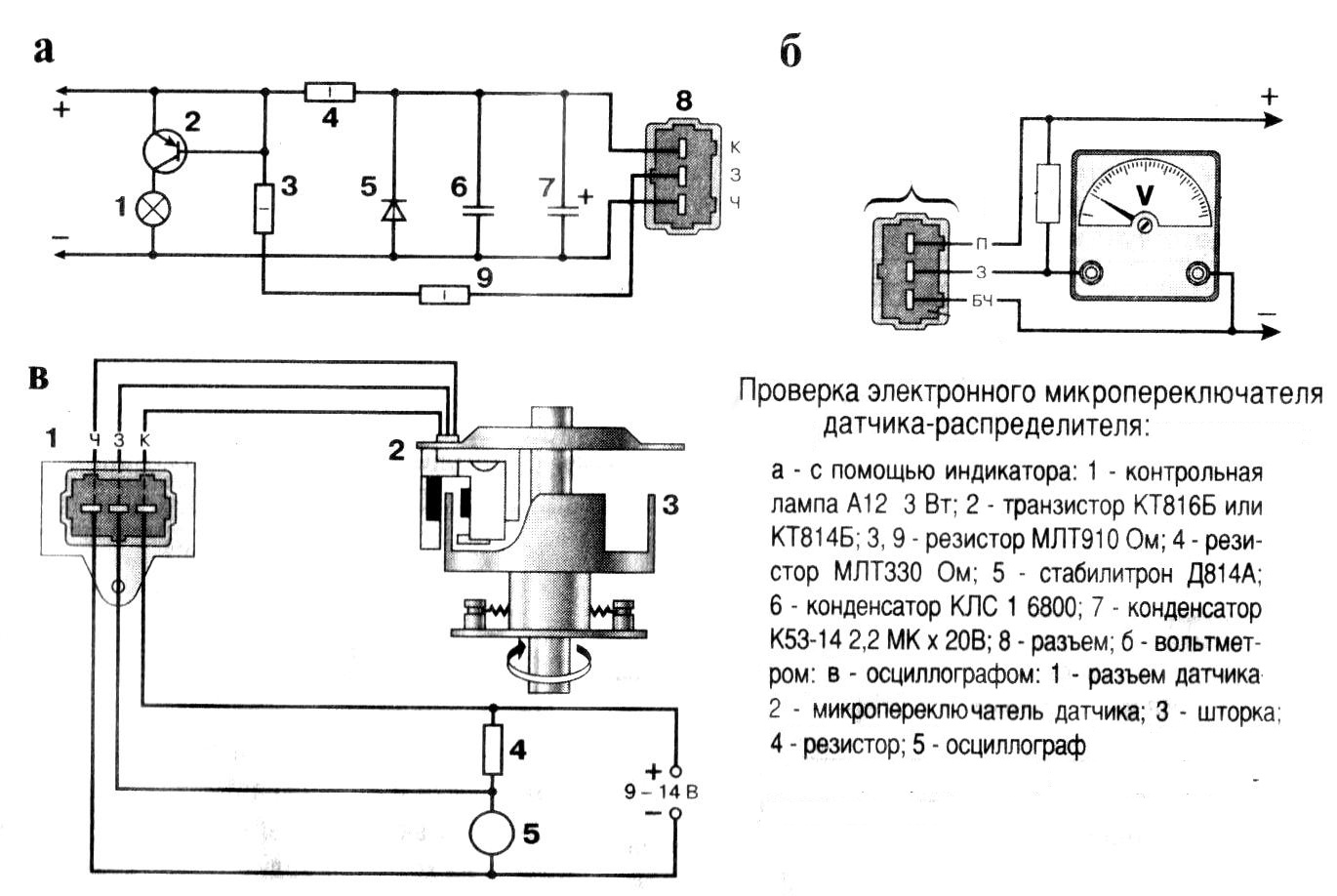

Проверьте работоспособность датчика Холла с помощью приборов АЗ-1 и МД-1 следующим способом. Прибор МД-1 подключите вместо коммутатора, включите зажигание, но сам мотор не заводите. Включенное состояние светодиода П будет сигнализировать об исправности замка и реле зажигания. Горение светодиода К говорит об исправности катушки зажигания. Включите стартер. Если светодиод Д замигает, значит, датчик Холла исправен. Если светодиод Д мигать не будет, подключите прибор АЗ-1 вместо датчика Холла. Прибор заменит вышедший из строя датчик и позволит продолжать движение на скорости до 90 км/час. Загоревшийся на нем индикатор говорит о готовности прибора к работе. Выключенный индикатор показывает на неисправность проводки.

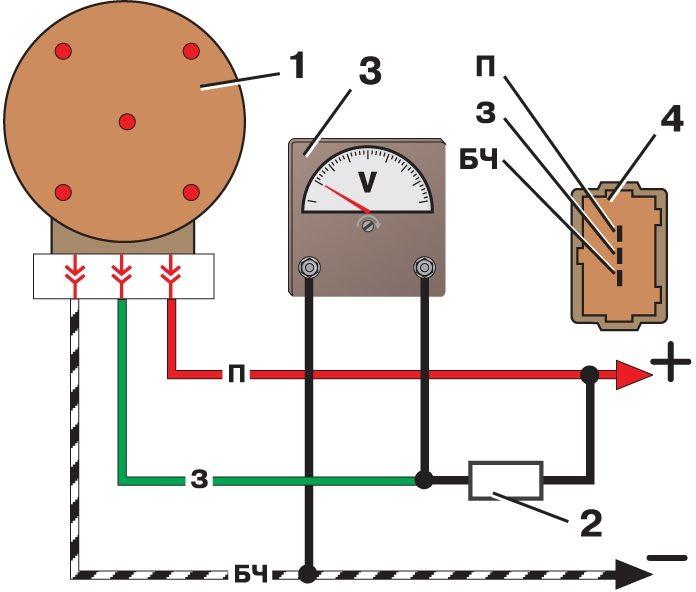

Проверьте работоспособность датчика Холла с помощью вольтметра и резистора на 2 кОм. Для этого снимите распределительзажигания и подключите к нему вольтметр и сопротивление так, как это показано на рис. Подключите питание, напряжением 10-12 В. Чтобы вольтметр давал правильные показания, его предел измерений должен быть не менее 15 В, а внутреннее сопротивление должно быть не менее 100 кОм. Начните потихоньку поворачивать вал распределителя. Показания вольтметра должны резко изменяться от минимальных до максимальных. При этом минимальное напряжение должно быть не более 0,4 В, а максимальное отличаться от питающего более чем на 3 В.

При отсутствии каких-либо приборов и в дорожных условиях проверьте работоспособность датчика Холла примитивным способом с помощью свечи зажигания. Выкрутите одну из свечей и положит ее на двигатель. Включите зажигание и проверьте питание на обоих контактах катушки зажигания. Затем выньте центральный провод из крышки трамблера и просуньте его между трубками тормозного цилиндра так, чтобы оголенный контакт находился на расстоянии5-10 мм от корпуса цилиндра. С помощью отрезка провода соедините центральный контакт трамблера и отрицательную клемму аккумуляторной батареи. Если при этом возникнет искра между корпусом тормозного цилиндра и протянутым к нему проводом, датчик Холла неисправен. Все проверки проводите при включенном зажигании.

Новый датчик Холла при установке проверьте следующим образом. Вставьте его в разъем, включите зажигание и проведите металлической пластиной через его прорезь. Если проскочит искра между проводом и пластиной, датчик исправен.

Проверка датчика Холла ВАЗ 2108, 2109, 21099

Датчик холла устанавливается в распределителе зажигания автомобилей ВАЗ 2108, 2109, 21099. Он предназначен для определения момента искрообразования в системе зажигания автомобиля (аналог контактов в контактной системе зажигания).

При выходе из строя датчика Холла двигатель автомобиля либо не запустится совсем, либо будет пускаться и глохнуть. При возникновении подобных проблем с двигателем автомобиля следует провести проверку датчика Холла.

Проверка датчика Холла

Провести проверку можно не снимая его с трамблера. Для ее проведения понадобится вольтметр или подобный прибор с режимом вольтметра и пара булавок.

— Протыкаем булавками изоляцию зеленого и бело-черного провода в соединительной колодке датчика

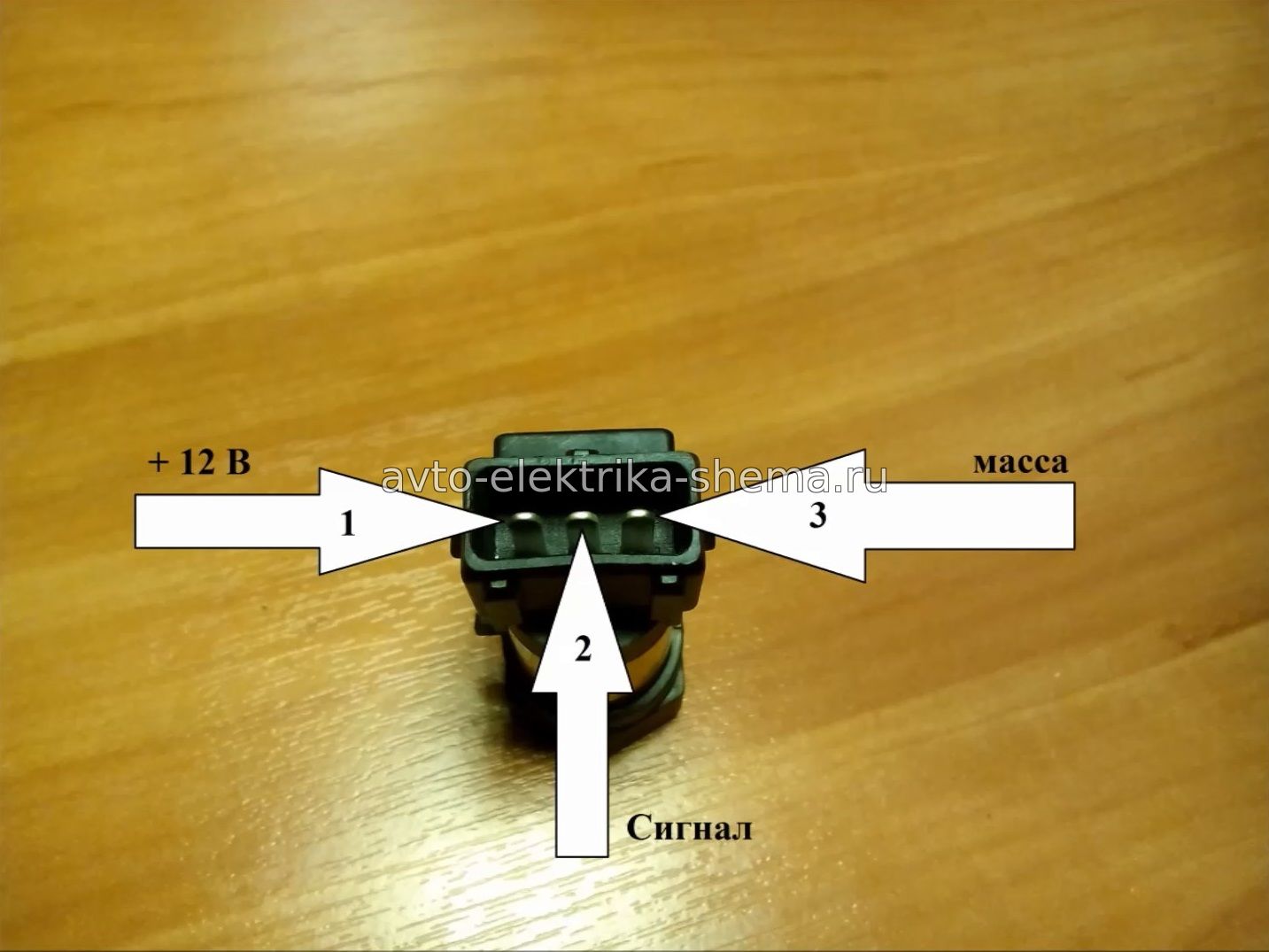

Бело-черный провод — масса, зеленый — импульс на коммутатор.

— Подключаем выводы вольтметра к булавкам

— Включаем зажигание автомобиля

— Медленно вращаем коленчатый вал двигателя

Вращать можно отверткой за шлицы маховика в лючке на картере сцепления.

— Следим за показаниями вольтметра

При вращении коленчатого вала и бегунка трамблера соответственно, показания вольтметра должны попеременно падать почти до нуля (0,4 В) и подниматься до величины напряжения в ботовой сети или несколько ниже (9-12 В). Если все так и происходит – датчик Холла исправен и следует искать неисправность где-то еще.

Проверка датчика Холла при помощи вольтметра

Примечания и дополнения

Если нет вольтметра, можно заменить датчик Холла заведомо исправным и оценить работу двигателя уже с ним. Для этого придется снимать, разбирать-собирать трамблер что более трудоемко.

— Отсоединять колодку проводов от датчика Холла желательно при выключенном зажигании иначе возможен его выход из строя.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Признаки неисправности датчика Холла

— Неисправности трамблера автомобилей ВАЗ 2108, 2109, 21099

— Проверка бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Установка момента опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Проверка вакуумного регулятора опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 21099

Использование мультиметра для проверки датчиков Холла в вашем электрическом двигателе (самокат M365): 7 шагов (с изображениями)

Датчики Холла чувствительны к нагреву, и если ваш двигатель подвергался воздействию высокой температуры, датчики Холла могут выйти из строя. Единственное прямое решение — заменить неисправные компоненты на новые. Вы можете легко отсоединить плату, удерживающую холлы от катушек, а затем распаять цветные провода. Прежде чем продолжить, сфотографируйте свою доску, это может быть удобно.

В двигателе Xiaomi M365 (классический) используются датчики Холла, номер SS43F , которые широко доступны в большинстве интернет-магазинов.Рекомендую взять их партию (5 или 10), они могут пригодиться.

Отпаяйте старый датчик, оберните контакты несколькими термоизоляционными трубками (можно повторно использовать небольшую изоляцию от предыдущего датчика) и припаяйте. Убедитесь, что длина достаточная, ориентация правильная и датчик Холла настроен правильно. Будьте осторожны при удалении старого компонента, есть вероятность, что вы сломаете контакты, и рекомендуется использовать некоторые способы удаления лишнего припоя (медная оплетка или насос для удаления припоя).Если бы мне пришлось сделать это снова, я бы сначала поместил датчики в их небольшую выемку на статоре, а затем поместил бы плату соответствующим образом, прежде чем что-либо паять.

Обратите внимание на нагрев вашего утюга, в техническом описании SS43F указано, что он не должен превышать 260 ° в течение 3 секунд. Я рекомендую проверить, правильно ли красный провод (VCC) подключен к первому контакту каждого датчика. Повторите ту же двойную проверку для линии заземления (средний штифт).

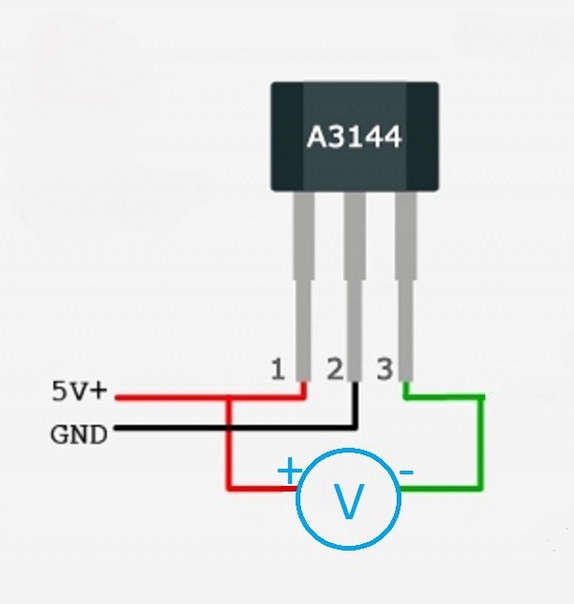

У меня не было такого же эталонного компонента, и я выбрал A3144 , который имеет аналогичные характеристики.Распиновка такая же. Я решил заменить все датчики, чтобы избежать смешанной партии компонентов. Он работает отлично и пока не заметил никаких проблем. Я также купил еще один эталон, Oh237, на всякий случай, но не пробовал, поэтому я не могу гарантировать, что он будет работать, хотя спецификации также схожи. Вам нужен униполярный датчик холла, биполярные датчики не подходят для классических.

Эти компоненты не должны работать при температурах выше 85 ° C.Вы можете переключиться на версию, которая поддерживает температуру до 150 ° C, но я бы не рекомендовал ее, поскольку холлы действуют как своего рода система безопасности. Если ваш двигатель станет слишком горячим, холлы перестанут работать, и это заставит вас дать двигателю остыть, иначе вы потенциально можете получить сгоревшие катушки, заменять которые гораздо дороже (перемотка катушек или просто новый двигатель).

Для европейских читателей : я купил их на https://mikroshop.ch, сайт на немецком языке, но они доставляют в ЕС.Французские читатели: https://www.gotronic.fr/art-capteur-a3144-21003.htm. Вы также можете проверить Conrad или других местных поставщиков, если доставка из Китая занимает слишком много времени. Эти залы очень дешевые, вы, вероятно, заплатите больше за доставку.

Как проверить, являются ли датчики Холла линейными (аналоговыми) или цифровыми [II] — Technosoft Motion Control

Многие бесщеточные двигатели, доступные сегодня на рынке, оснащены датчиками Холла. Обычно эти датчики на эффекте Холла являются цифровыми.Однако есть определенные типы двигателей, оснащенные линейными (аналоговыми) датчиками Холла.

В то время как приводы Технософт в настоящее время используют цифровые датчики на эффекте Холла только в качестве коммутационной обратной связи, линейные (аналоговые) датчики на эффекте Холла используются в качестве устройства обратной связи по положению и / или скорости.

Примечание : Датчик эффекта Холла — это преобразователь, который изменяет свой выходной сигнал в ответ на магнитное поле.

Обычно тип датчиков Холла указывается в проспекте двигателя или в техническом паспорте.Если производитель двигателя не предоставляет эту информацию, самый простой способ проверить, являются ли датчики Холла цифровыми или линейными, — это использовать вольтметр.

При питании датчиков Холла (обычно 5 В постоянного тока) вольтметр должен быть подключен между одним из выходов датчиков Холла и землей. Затем вал двигателя нужно медленно проворачивать вручную, проверяя показания вольтметра. Если изменение напряжения линейное, то датчики Холла линейные (аналоговые). Если напряжение будет скачкообразно с 0 В до 5 В и обратно, то датчики Холла цифровые.

Вместо вольтметра можно использовать осциллограф. В этом случае форма сигналов будет более четкой.

Примечания :

A) Хотя большинство приводов Технософт поддерживают как линейные (аналоговые), так и цифровые датчики Холла, необходимо соблюдать осторожность при подключении выходов датчиков Холла к приводам. Каждый тип датчиков Холла имеет собственный набор входных контактов. Цифровые датчики Холла должны быть подключены к контактам HALL1, HALL2 и HALL3, а линейные (аналоговые) датчики Холла должны быть подключены к контактам Lh2, Lh3, Lh4.

B) Тип датчиков Холла также можно проверить с помощью наших приводов. Датчики необходимо подключить к линейным входам датчиков Холла (Lh2, Lh3, Lh4). В EasyMotion Studio или EasySetup должен быть открыт шаблон линейных датчиков Холла. В диалоговом окне «Настройка двигателя» необходимо запустить «Тест подключения сигналов Холла». Если изменение сигналов, отображаемых во время теста, является линейным, то датчики Холла являются линейными (аналоговыми). В противном случае, если сигналы имеют прямоугольную форму, как на рисунке ниже, датчики Холла цифровые.

Датчик Холла

и его роль в контроллере двигателя

Датчик Холла — широко используемый датчик, который обеспечивает обратную связь по положению ротора с контроллером двигателя. Давайте поймем значение этого датчика в системе управления автомобильным двигателем.

Система управления двигателем BLDC представляет собой сложную схему, в которой несколько компонентов работают в тандеме, чтобы заставить двигатель двигаться желаемым образом. Эффективность, долговечность и производительность — вот атрибуты, которые больше всего волнуют инженеров при проектировании такой системы.

В то время как магниты и катушки заботятся об электрическом аспекте, микроконтроллер действует как мозг, который управляет двигателем. Но даже самый острый мозг нуждается в сенсорной информации.

Два сенсорных входа, которые здесь имеют большое значение, — это Speed  и Position . Давайте разберемся с ними в контексте коммутации двигателей.

Коммутация — это процесс переключения тока в фазах двигателя для облегчения вращения двигателя.

В щеточных двигателях щетки контактируют с коммутатором и переключают ток для движения двигателей. Двигатели BLDC не имеют щеток; таким образом, они должны приводиться в движение электронным способом с помощью системы управления двигателем.

Контроллер двигателя BLDC подает прямоугольные сигналы (напряжение) на магниты ротора и создает магнитное поле, которое приводит в движение двигатель.

Важность скорости и положения ротора при коммутации двигателя:

Коммутация в двигателе BLDC — это 6-этапный процесс .3-фазный Н-мост используется для создания 6 векторов потока , каждый из которых вызывает поворот на 60 градусов (соответствует следующему положению) двигателя, таким образом совершая полный оборот на 360 градусов.

Чтобы привести двигатель в движение, контроллер двигателя пропускает ток через обмотку статора. Это создает магнитное поле, которое, в свою очередь, развивает крутящий момент на роторе (постоянный магнит). В результате ротор начинает двигаться.
Теперь, если ротор приближается к движущемуся магнитному полю, ротор будет иметь тенденцию останавливаться из-за изменения полярности.В этом случае магнитное поле начнет притягивать ротор и останавливать движение. Чтобы избежать этого, система управления двигателем переключает ток, подаваемый на статор, и создается новое магнитное поле, и ротор продолжает свое движение. Таким образом, процесс коммутации сводится к переключению тока в правом экземпляре .
Понятие скорости и положения проявляется в картине, поскольку этот «правильный экземпляр» должен быть обнаружен, когда он прибывает.
Датчик необходим для обратной связи с системой управления двигателем, указывающей, когда ротор достиг желаемого положения.Если коммутация выполняется быстрее или медленнее, чем скорость ротора, магниты не синхронизируются с магнитным полем статора. Это заставляет ротор вибрировать и останавливаться вместо вращения.
После одной коммутации необходимо определить положение ротора относительно статора, чтобы можно было инициировать следующую коммутацию. Следовательно, определение местоположения также является важным параметром.

В производстве электродвигателей используется множество типов датчиков, таких как энкодеры, переключатели и потенциометры.Тем не менее, наиболее широко используемым и применяемым датчиком является датчик Холла .

В следующих разделах мы подробно поговорим о датчике Холла и его роли в системе управления двигателем.

Что такое датчик Холла?

Датчик на эффекте Холла — это, по сути, преобразователь, основанный на принципе эффекта Холла.

Эффект получения измеримого напряжения, когда проводник или полупроводник с током, текущим в одном направлении, вводится перпендикулярно магнитному полю, называется эффектом Холла.

Проще говоря, напряжение создается на электрическом проводнике, когда к нему прикладывается магнитное поле в направлении, перпендикулярном потоку тока.

Датчик Холла — это твердотельное устройство, которое применяет этот принцип для определения положения, скорости и различных других атрибутов, необходимых для эффективной работы двигателя BLDC.

Увеличенный вид датчика Холла

Через полосу Холла постоянно проходит небольшой ток.Как уже упоминалось, переменное поле от этого магнита ротора будет создавать напряжение на полосе Холла. Затем напряжение подается на цифровую схему (показанную на диаграмме выше), которая, в свою очередь, выдает цифровой сигнал в качестве выхода датчика Холла.

Как работает датчик эффекта Холла в двигателе BLDC

Обычно двигатель BLDC имеет три датчика Холла, установленных на роторе или статоре. Эти датчики Холла расположены на расстоянии 120 градусов друг от друга, что дает угловое положение от 0 до 360 градусов.

Когда эти датчики Холла вступают в контакт с магнитным полем ротора, он генерирует соответствующий цифровой импульс в единицах 1 и 0, как показано на схеме ниже.

За шесть шагов эти датчики Холла могут определять положение двигателя (угол). На диаграмме прямоугольные формы сигналов демонстрируют положительный и отрицательный импульс, генерируемый под соответствующим углом всеми тремя датчиками эффекта Холла — A, B и C.

Соответствующий график также показывает, как одна коммутация завершается за 6 шагов, когда угол достигает 360 градусов.

Следующее объяснение внесет большую ясность.

Когда магнит ротора пересекает один из датчиков, он выдает низкий или высокий сигнал в зависимости от того, прошел ли он через северный полюс или южный полюс ротора. Когда ротор пересекает все три датчика, эти датчики переключаются между низким и высоким, таким образом выявляя положение ротора каждые 60 градусов.

На схеме ниже показан типичный контроллер двигателя BLDC. Три линии, идущие от двигателя к контроллеру, отображают сигнал, посылаемый тремя датчиками Холла.

Датчик на эффекте Холла может различать положительный и отрицательный заряд, движущийся в противоположном направлении. Магнитное поле, обнаруженное датчиком на эффекте Холла, преобразуется в подходящий аналоговый или цифровой сигнал, который может быть считан электронной системой, обычно системой управления двигателем.

Ниже представлена таблица истинности, полученная на основе показаний трех датчиков Холла. Как видите, состояние транзистора H-моста зависит от сигнала, обнаруживаемого датчиком.Стрелка вниз показывает движение по часовой стрелке (CW), а стрелка вверх показывает движение против часовой стрелки (CCW).

Теперь, когда у нас есть таблица истинности и график, угол (положение) и скорость ротора можно легко вычислить.

Преимущества использования датчика Холла в контроллере двигателя BLDC

Датчик Холла — это очень простое устройство, состоящее из магнитов, поэтому оно очень экономично для систем управления двигателями.
По той же причине эти датчики легко внедрить в передовые системы управления двигателями для электромобилей и других автомобильных решений.
Большинство двигателей BLDC оснащены этими датчиками.
в основном невосприимчивы к таким условиям окружающей среды, как влажность, температура, пыль и вибрация.

Завершение

Многое происходит внутри системы управления двигателем BLDC. Есть алгоритм FOC, схемы H-Bridge, эффективная коммутация и многое другое. Среди множества компонентов внутри системы управления двигателем BLDC очень маленький и скромный датчик — датчик эффекта Холла — дает о себе знать.

Будучи экономичными и простыми в использовании, эти датчики сделали новейшие решения для управления двигателями BLDC более эффективными и удобными в использовании в автомобильной промышленности.

Посмотрите это пространство, чтобы узнать о других таких компонентах, которые играют жизненно важную роль в контроллере двигателя BLDC.

Датчики Холла — как проверить их работу

Узнайте, как тестировать популярные коммутаторы.

В большинстве популярных приложений датчики Холла используются как бесконтактные переключатели.Для этой функции в основном используются системы в пакетах SIP3, которые содержат законченные схемы для преобразования сигнала с двухрежимным выходом. Следовательно, это не столько датчик, сколько переключатель Холла. Работу такой системы легко проверить, если мы знаем ее тип. Когда мы имеем дело с неопознанным элементом, мы должны иметь хотя бы некоторые базовые знания о том, как работает датчик Холла, чтобы иметь возможность проверить работу системы. В этой статье представлен набор необходимой информации.

Датчик Холла — основная информация

Большинство коммутаторов Холла в корпусах TO-92 или TO-92UA SIP3 имеют следующую схему вывода: 1 — Vdd (питание), 2 — заземление шасси, 3 — выход. Они нумеруются так же, как и в транзисторе. С датчиками SMD все становится немного сложнее, потому что здесь можно встретить SOT-23, SOT-223, SO-8 или другие специализированные пакеты.

В то время как корпуса SOT-23 и SOT-223 хорошо известны по транзисторам и их распиновка соответствует расположению выходов, упомянутому выше, этого нельзя сказать о других типах корпусов.Без доступа к документации датчика Холла или хотя бы имени его производителя трудно определить, какие клеммы отвечают за питание или подключение интерфейса датчика.

Благодаря интеграции системы кондиционирования, триггера Шмитта и выходного усилителя в единый сенсорный блок датчики Холла, которые иногда называют датчиками Холла, стали популярными и позволили применять эти системы в качестве детекторов магнитного поля в промышленности. . Однако, когда мы имеем дело с двухрежимным (включен / отключен) выходом, мы должны говорить не столько о датчике Холла, сколько о переключателе Холла, хотя эти термины часто путают и смешивают не только пользователи, но и производители. каталоги.

Переключатели Холла

могут работать в следующих режимах:

Биполярный датчик Холла

Магнитное поле надлежащего напряжения и северной или южной полярности необходимо для изменения состояния выхода переключателя. Если датчик помещен в такое поле, его выход изменяет свое состояние и поддерживает его до тех пор, пока не будет перемещен в поле противоположной полярности. Говорят, что эти системы имеют выход с защелкой.

Униполярный положительный датчик Холла

Выход этого переключателя активируется достаточно сильным положительным магнитным полем (полюс «S»).Выход деактивируется, если это поле исчезает (достигает значения ниже порога включения).

Униполярный отрицательный датчик Холла

Выход этого переключателя активируется достаточно сильным отрицательным магнитным полем (полюс «N»). Выход деактивируется, если это поле исчезает (достигает значения ниже порога включения).

Как проверить работу датчика Холла

Для проверки датчика достаточно знать об эффекте Холла, иметь источник питания или аккумулятор и сильный магнит.Сначала подключите напряжение положительной полярности к клемме 1, а затем подключите отрицательный полюс питания к клемме 2. Вы можете оценить значение напряжения питания на основе применения переключателя. Те в миниатюрных корпусах, которые предназначены для портативных устройств, имеют напряжение питания 3 В. Напряжение более крупных переключателей, которые используются в промышленности, колеблется от 5 до 12 В. К сожалению, это не является правилом и без подробной информации от В техническом паспорте следует учитывать, что эксперименты с напряжением питания могут привести к повреждению системы выключателей или не гарантируют ее достаточную чувствительность.

После подачи напряжения питания между свободным выводом датчика Холла и массой шасси включите вольтметр. Теперь поднесите один из полюсов сильного магнита к передней части датчика, удерживая его под прямым углом. В зависимости от типа переключателя напряжение на его выходе должно быстро меняться при приближении к датчику полюса «S» или «N». В случае биполярного переключателя этот эффект может быть достигнут путем приближения / отдаления, вращения (изменения полярности) и повторного приближения / отдаления одного из магнитных полюсов.Если изменение напряжения соответствует нашим ожиданиям, переключатель предположительно работает правильно и готов к использованию.

Биполярный датчик Холла SS361RT от Honeywell.

Униполярный датчик Холла SS441A от Honeywell.

Датчик Холла SS94A1 от Honeywell.

Применение и установка датчика Холла

После проверки работы датчика Холла можно переходить к его целевому применению.Стоит придерживаться пары основных принципов.

Выходной сигнал датчика Холла изменяется в зависимости от синуса угла между поверхностью датчика и результирующим вектором напряженности магнитного поля. Максимальный и минимальный сигналы достигаются, когда силовые линии магнитного поля перпендикулярны или параллельны поверхности датчика соответственно. Производители калибруют датчики в идеальных условиях, поэтому в реальных приложениях следует учитывать потенциальные ошибки, возникающие из-за угла установки системы переключателей Холла по отношению к силовым линиям магнитного поля.

Также важно выбрать переключатель Холла, совместимый с магнитом, или наоборот. В некоторых приложениях, например при настройке положения вращающегося объекта, может случиться так, что выходной сигнал уже доступен, когда магнит приближается только к корпусу системы, а не тогда, когда он находится точно под корпусом.

Несмотря на то, что современные датчики Холла работают в очень широком диапазоне температур, они все же могут сильно влиять на их параметры. Поэтому стоит обратить внимание на температурный диапазон окружающей среды, в которой будет использоваться переключатель Холла, при выборе его для конкретного применения.

Также полезно отметить ограничение силы тока нагрузки. Не каждый выключатель Холла подходит для включения передатчика или сигнальной лампы. Некоторые из них имеют низкую выходную нагрузку, подходящую для питания системного входа CMOS или TTL. Следует помнить, что ток нагрузки напрямую влияет на температуру конструкции переключателя и, следовательно, на его параметр чувствительности.

Выбор пакетов и их типов должен зависеть от приложения. Корпус датчика Холла ТО-92 довольно хрупкий и легко повреждается.Также легко отсоединить хрупкие клеммы. Вот почему при установке системы переключателей в вашем приложении, особенно на длинном кабеле, необходимо обеспечить надлежащую безопасность его выводов, например, путем пайки переключателя на печатной плате или правильного прикрепления кабеля к крышке. .

% PDF-1.3 % 55 0 объект > эндобдж xref 55 124 0000000016 00000 н. 0000002829 00000 н. 0000003562 00000 н. 0000003718 00000 н. 0000003782 00000 н. 0000003858 00000 н. 0000003932 00000 н. 0000004015 00000 н. 0000004124 00000 н. 0000004270 00000 н. 0000004424 00000 н. 0000004517 00000 н. 0000004606 00000 н. 0000004707 00000 н. 0000004879 00000 н. 0000005020 00000 н. 0000005107 00000 н. 0000005245 00000 н. 0000005349 00000 п. 0000005435 00000 н. 0000005519 00000 н. 0000005620 00000 н. 0000005750 00000 н. 0000005845 00000 н. 0000005929 00000 н. 0000006034 00000 н. 0000006130 00000 н. 0000006221 00000 н. 0000006338 00000 н. 0000006463 00000 н. 0000006571 00000 н. 0000006728 00000 н. 0000006890 00000 н. 0000007014 00000 н. 0000007116 00000 н. 0000007236 00000 н. 0000007366 00000 н. 0000007509 00000 н. 0000007658 00000 н. 0000007778 00000 н. 0000007926 00000 н. 0000008016 00000 н. 0000008137 00000 п. 0000008274 00000 н. 0000008357 00000 н. 0000008465 00000 н. 0000008561 00000 п. 0000008661 00000 н. 0000008758 00000 н. 0000008852 00000 н. 0000008945 00000 н. 0000009093 00000 н. 0000009196 00000 н. 0000009287 00000 н. 0000009395 00000 н. 0000009499 00000 н. 0000009597 00000 п. 0000009698 00000 п. 0000009800 00000 н. 0000009929 00000 н. 0000010077 00000 п. 0000010160 00000 п. 0000010274 00000 п. 0000010382 00000 п. 0000010479 00000 п. 0000010587 00000 п. 0000010739 00000 п. 0000010889 00000 п. 0000011001 00000 п. 0000011137 00000 п. 0000011276 00000 п. 0000011357 00000 п. 0000011439 00000 п. 0000011533 00000 п. 0000011636 00000 п. 0000011743 00000 п. 0000011841 00000 п. 0000011960 00000 п. 0000012050 00000 п. 0000012130 00000 п. 0000012224 00000 п. 0000012379 00000 п. 0000012460 00000 п. 0000012560 00000 п. 0000012658 00000 п. 0000012759 00000 п. 0000012854 00000 п. 0000012949 00000 п. 0000013046 00000 п. 0000013166 00000 п. 0000013249 00000 п. 0000013353 00000 п. 0000013471 00000 п. 0000013590 00000 п. 0000013728 00000 п. 0000013894 00000 п. 0000013979 00000 п. 0000014060 00000 п. 0000014177 00000 п. 0000014298 00000 п. 0000014386 00000 п. 0000014473 00000 п. 0000014557 00000 п. 0000014673 00000 п. 0000014770 00000 п. 0000014973 00000 п. 0000015786 00000 п. 0000015967 00000 п. 0000016077 00000 п. 0000016417 00000 п. 0000025428 00000 п. 0000025539 00000 п. 0000026173 00000 п. 0000027541 00000 п. 0000028425 00000 п. 0000029371 00000 п. 0000036348 00000 п. 0000036684 00000 п. 0000037503 00000 п. 0000037971 00000 п. 0000038027 00000 н. 0000038106 00000 п. 0000002946 00000 н. 0000003540 00000 н. трейлер ] >> startxref 0 %% EOF 56 0 объект > эндобдж 177 0 объект > поток Ht? HSQw_46 ( bH VxBũh’r_Mxg: vMǋuC B4s \>

Эффект Холла или реле? — Халтех

Двумя наиболее важными датчиками в вашем двигателе являются датчики коленвала и кулачка, поэтому очень важно убедиться, что они правильно установлены, подключены и настроены.

Тип датчика : эффект Холла или реле?

Датчик Холла обычно имеет 3 провода. Питание, сигнальное заземление и сигнальный выход.

Датчик на эффекте Холла выдает последовательный цифровой прямоугольный сигнал каждый раз, когда магнит или черный металл проходит через наконечник датчика, независимо от скорости материала триггера.

Это упрощает настройку ЭБУ для срабатывания датчика Холла, поскольку вы ожидаете, что каждый раз, когда зуб проходит мимо датчика, один и тот же сигнал.

При выборе датчика Холла убедитесь, что он совместим с:
• материалом мишени спускового крючка
• шириной зуба
• зазором между зубьями
• высотой зуба

Ваш датчик также должен быть способен обрабатывать частоту зубьев (количество зубцов, которое он может сосчитать за определенный промежуток времени).

Обычно мы рекомендуем устанавливать датчик без какой-либо встроенной фильтрации, поскольку это может вызвать хаос, когда вы пытаетесь обнаружить отсутствующий зуб на пусковом колесе кривошипа.

Датчики на эффекте Холла обычно имеют воздушный зазор (расстояние между датчиком и целевым материалом) около 1 мм или 40 тысяч. Для подтверждения сверьтесь со спецификациями датчика.

Датчики на эффекте Холла

не любят высоких температур, поэтому еще раз проверьте спецификации. Как правило, не следует ожидать, что датчики на эффекте Холла будут работать намного выше 90 градусов Цельсия, если не указано иное.

Датчик Reluctor обычно является двухпроводным датчиком и не имеет сложной электроники.

Релектор состоит из постоянного магнита, ферромагнитного полюса и катушки с проводом. Каждый конец катушки с проводом называется Reluctor + ve и Reluctor -ve, которые являются сигналами, которые подаются в ЭБУ.

Из-за отсутствия электроники внутри датчики Reluctor обычно могут работать с температурами намного выше, чем датчик на эффекте Холла. Нет ничего необычного в том, что они работают при температуре выше 200 градусов Цельсия.

Датчики Reluctor гораздо более чувствительны к воздушному зазору между датчиком и материалом триггера.Правильный зазор имеет решающее значение, он должен быть точно таким же между зубами, и это гораздо более узкий зазор, чем в датчиках на эффекте Холла, в некоторых случаях около 10 тысяч или 0,25 мм или даже меньше.

Это предъявляет дополнительные требования к креплению датчика триггера, поскольку предел погрешности намного меньше, чем у датчика Холла.

Вместо того, чтобы генерировать простой для интерпретации цифровой прямоугольный сигнал, такой как датчик Холла, величина выходного сигнала датчиков Reluctor пропорциональна целевой скорости триггера.Как правило, чем быстрее проходит зубец триггера, тем выше напряжение сигнала, генерируемое датчиком Reluctor.

Это представляет проблему в том, что шум, генерируемый датчиком, также становится выше, и точный фронт срабатывания, который ЭБУ вычисляет время выключения зажигания, также более сложно интерпретировать.

Подключение входа триггера

Для датчика Холла используйте:
Питание датчика 5В, 8В или 12В (в зависимости от требований)
0В Сигнальная земля и триггер +, который подключается к сигнальному проводу от датчика.

Для датчика Reluctor используйте:
Триггер + к положительной стороне датчика reluctor
Trigger — к отрицательной стороне датчика reluctor.

Обратите особое внимание на эту проводку, так как смешивание и согласование проводки датчика вызовут всевозможные кошмары.

Заключение

Датчики на эффекте Холла

легко монтируются и легко настраиваются в программном обеспечении ECU, однако они не любят нагреваться и в зависимости от модели могут «фильтровать» или пропускать зубы, которые вы действительно хотите обнаружить.

Датчики

Reluctor не боятся тепла и чрезвычайно надежны, однако они требуют времени на настройку напряжения срабатывания в зависимости от частоты вращения двигателя и требуют очень точного крепления датчика, чтобы обеспечить очень маленький зазор между датчиком и зубцом триггера. обеспечить безотказную работу.

Хотите узнать больше?

A3144 Распиновка датчика Холла, работа, альтернативы и техническое описание

3144 Датчик эффекта Холла

A3144 Распиновка датчика Холла

нажмите на изображение для увеличения

Конфигурация контактов:

Номер:	Имя контакта	Описание
1	+ 5 В (Vcc)	Используется для питания датчика Холла, обычно используется + 5В
2	Земля	Подключить к земле цепи
3	Выход	Этот вывод становится высоким, если обнаружен магнит.Выходное напряжение равно рабочему напряжению.

Датчик Холла Технические характеристики:

Датчик Холла с цифровым выходом
Рабочее напряжение: от 4,5 В до 28 В (обычно 5 В)
Выходной ток: 25 мА
Может использоваться для обнаружения обоих полюсов магнита
Выходное напряжение равно рабочему напряжению
Рабочая температура: от -40 ° C до 85 ° C
Время включения и выключения составляет 2 мкс каждое
Встроенная защита от обратной полярности
Подходит для автомобильного и промышленного применения

Примечание. Чтобы узнать, почему эти параметры важны, читайте дальше.Также внизу страницы

можно найти техническое описание датчика Холла A3144 .

Альтернативные цифровые датчики на эффекте Холла:

A3141, A3142, A3143, US1881, OH090U

Другие аналоговые датчики на эффекте Холла:

A1321, A1302, SS495B, ASC712

Где использовать датчик Холла:

Датчик на эффекте Холла, как следует из его названия, работает по принципу эффекта Холла и используется для обнаружения магнитов.Каждая сторона датчика может обнаруживать один конкретный полюс. Его также можно легко подключить к микроконтроллеру, поскольку он работает на транзисторной логике.

Итак, если вы ищете датчик для обнаружения магнита для измерения скорости движущегося объекта или просто для обнаружения объектов, то этот датчик может быть идеальным выбором для вашего проекта.

Как использовать датчик Холла:

Существует двух основных типов датчиков Холла , один из которых дает аналоговый выход, а другой — цифровой. A3144 — датчик Холла с цифровым выходом. Это означает, что если он обнаруживает магнит, выход будет низким, в противном случае выход останется высоким. Также обязательно использовать подтягивающий резистор, как показано ниже, чтобы поддерживать высокий выход, когда магнит не обнаружен.

На приведенной выше принципиальной схеме резистор R1 (10 кОм) используется в качестве подтягивающего резистора, а конденсатор C1 (0,1 мкФ) используется для фильтрации любого шума, который может быть связан с цифровым выходом.
