Как проверить датчик холостого хода ваз 2110: Проверка датчика холостого хода на ВАЗ-2110: признаки неисправности

Как проверить и заменить регулятор холостого хода на ВАЗ 2110

На любых инжекторных двигателях имеется повышенная чувствительность к тому, как работает электроника и датчики. Выходит из строя какой-либо компонент, который, на первый взгляд, имеет маловажное значение и двигатель сразу же нарушает свою работу: наблюдается падение мощности, а расход топлива значительно возрастает. Одним из подобных элементов на ВАЗ 2110 является регулятор холостого хода.

Подобная проблема, к сожалению, встречается гораздо чаще, чем хотелось бы и с ней в своей практике может столкнуться практически каждый автолюбитель. В связи с этим возникает вопрос о том, как проверить регулятор холостого хода на ВАЗ 2110 инжектор?

Какую роль играет этот датчик?

Содержание

Оно является своеобразным регулятором, который контролирует работу, что выполняет силовой агрегат. Никому не понравится, если при холостом ходе обороты откровенно плавают, а сам автомобиль просто глохнет. Но далеко не всем известно еще и то, что при понижении температуры наружного воздуха он прогревает силовой агрегат.

Некоторые считают, что поскольку имеется инжектор, греть двигатель не надо. Такое утверждение не соответствует действительности. Нельзя перенапрягать движок. Пусть он сначала немного поработает без превышения оборотов. При этом, безусловно, двигатель своему владельцу будет служить гораздо дольше.

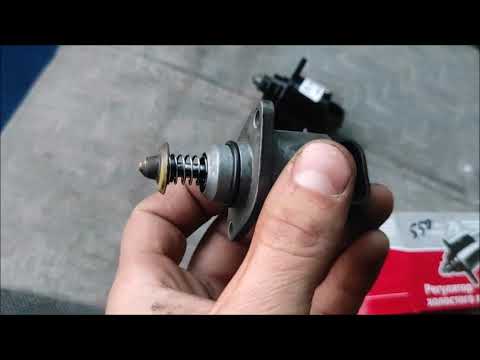

При внешнем рассмотрении ничего примечательного в датчике нет.

Он состоит из трех элементов:

• Электрический двигатель шаговый.
• Пружина.
• Шток с расположением на его конце иглы.

По внешним очертаниям он имеет вид небольшого электродвигателя. Многие задают вопрос о том, а где же находится регулятор холостого хода ВАЗ 2110? Его можно найти около механизма, что ответственен за то, как изменяет свое положение дроссельная заслонка. Нельзя сказать, что его фиксация отличается сложностью. Демонтировать его несложно. Для этого достаточно раскрутить крепежные болты.

Отличия подделки от оригинала

К сожалению, сегодня на автомобильном рынке можно встретить немало контрафактной продукции. Отличить оригинал от подделки можно по ряду критериев.

Контрафакт обладает следующими характерными признаками:

1. черный металлический корпус короче ровно на 1 мм;
2. на корпусе присутствуют три белые заклепки. У них отсутствуют шляпки. В отличие от контрафакта на оригинале они имеются;
3. контрафакт имеет белую пружину, а у оригинала она черного цвета;
4. цвет кольца регулятора на подделке черное, а в оригинале оно имеет красноватый оттенок;
5. наконечник контрафакта имеет более темные оттенки в сравнении с оригиналом;
6. у подделок и оригиналов имеются внешние отличия в оформлении коробок;
7. в оригинале желтый стикер заключен в рамку. Тот, кто подделывает эту деталь, упустил это из вида.

Если быть предельно внимательным, распознать подделку не представляет сложностей.

Как проверить регулятор холостого хода?

Если возникла подобная проблема, сразу возникает вопрос о том, как на ВАЗ 2110 проверить регулятор холостого хода?

О поломке могут свидетельствовать следующие моменты:

• При холостом ходе имеют место плавающие обороты.
• Очень трудно осуществляется запуск двигателя даже при полностью выжатой педали газа.
• При достаточно прогретом двигателе никак не сбрасываются обороты.
• При включении нейтральной передачи двигатель внезапно останавливается.
• Когда включаются энергопотребляющие приборы, например, печка, это приводит к снижению оборотов.

Какое же решение в этом случае необходимо принять?

Некоторые видят решение вопроса в том, что устройство просто необходимо поменять. Но замена регулятора холостого хода ВАЗ 22110 не всегда приводит к ожидаемому результату. Такое возможно в том случае, если виновником является совершенно другая причина. Она может крыться в свечах зажигания и топливном фильтре.

Проверку начинают с демонтажа креплений, что фиксируют дроссельный узел. После того, как крепления ослаблены, его незначительно аккуратно смещают в сторону. Необходимо посмотреть, присутствует ли на датчике напряжение. Если да, то, какие его показатели. А для этого необходимо будет воспользоваться вольтметром. Клемма «минус» аккумулятора подключается к массе, а прибор подключается к выводам, которые имеют обозначение «А» и «D».





В зависимости от результатов измерения можно сделать определенные выводы. Если на шкале стрелка показывает менее 12 В, скорее всего, это свидетельствует о разрядке аккумуляторной батареи. Может случиться и так, что стрелка прибора вовсе не будет отклоняться. Это говорит о наличии разрыва в цепи. Следует отыскать это место.



Прибор может показывать напряжение, превышающее 12 В. Тогда можно сделать вывод о том, что проблема кроется в сопротивлении регулятора. Для его замеров понадобится тестер. Нормальные показатели характеризуются величинами в 50 или 55 Ом. Дополнительно проводится попарная проверка. Показатели сопротивления должны оказаться бесконечно большими. Если же при измерении получается какой-либо другой результат, это указывает на необходимость замены датчика холостого хода.

Проверка датчика на ощупь

Можно проверить работу датчика и на ощупь. К датчику подсоединяется колодка, а пальцем нажимают на иглу. В нормальной ситуации она должна совершать свои движения толчками. Если толчков нет, то можно просто попытаться почистить устройство. Для этой цели можно воспользоваться универсальным средством WD. Им полностью смачивается весь датчик. Особенно тщательно обрабатывается шток с иглой. При отсутствии положительных результатов, датчик необходимо заменить.

Замена датчика своими руками

Некоторые наивно полагают, что для замены датчика необходимо быть профессионалом. Ничего подобного. Подобную работу можно вполне выполнить самостоятельно, сэкономив при этом определенную сумму денег.

Главное, все выполнять грамотно и в определенной последовательности:

1. Электронная начинка отсоединяется от аккумулятора.
2. Колодка отсоединяется от датчика. Если имеет место инжектор, то достаточно простого нажатия на фиксатор из пластика.
3. Далее необходимо отсоединить два винта, которыми крепится датчик. Начинать необходимо с левого крепежного элемента. Когда он будет откручен, принимаются за правый винт.
4. Перед тем, как устанавливать новый датчик, уплотнительное кольцо следует обработать моторным маслом. Если оно деформировано (а при длительной эксплуатации это вполне возможно), то его следует заменить.
5. Затем необходимо провести калибровку. Но особых усилий со стороны автовладельца не потребуется, поскольку эту работу за него выполнит электронное реле.
6. На некоторое время зажигание необходимо перевести во включенное состояние. Затем его следует выключить.
7. Если причина была в датчике, то через некоторое время на холостом ходу обороты перестают плавать.

Нетрудно видеть, что в замене датчика холостого хода ничего сложного нет. С этой задачей может справиться практически любой автолюбитель, имеющий представление об устройстве автомобиля.

Датчик холостого хода неисправности ВАЗ Признаки неисправности датчика холостого хода ВАЗ 2110, 2107, 2109. Замена датчика холостого хода своими руками. Как заменить датчик холостого хода ВАЗ. Самостоятельная замена регулятора холостого хода ВАЗ. Признаки неисправностей РХХ и диагностика.

Датчик холостого хода — это автомобильный узел, который стабилизирует обороты мотора в режиме холостого хода. Отметим, что регулятор холостого хода и датчик холостого хода — это одно и то же. При этом правильнее говорить регулятор холостого хода (сокращенно РХХ), поскольку все автомобильные датчики являются измерительным оборудованием. Если в работе РХХ есть проблемы, у вас могут возникнуть сложности с управлением автомобилем. Об этом далее в статье.

Содержание

• Датчик холостого хода — конструкция и назначение
• Место установки и принцип работы датчика холостого хода
• Признаки неисправности датчика холостого хода
• Диагностика работы датчика холостого хода, как сделать диагностику своими руками?
• Инструменты, приспособления, расходные материалы
• Как заменить датчик холостого хода своими руками (пошагово)
• Как можно восстановит работоспособность датчика холостого хода (подробно)
• Советы профи

Датчик холостого хода — конструкция и назначение

Как уже было сказано, датчик холостого хода — это устройство, контролирующее холостые обороты мотора. Благодаря ему двигатель поддерживает оптимальные режимы работы, что увеличивает срок службы его составляющих. Кроме того, в холодное время холостые обороты прогревают силовой агрегат до рабочей температуры. Таким образом, РХХ отыгрывает достаточно важную роль в работе двигателя автомобиля. Кстати, он состоит только из трех компонентов:

• Шаговый электродвигатель.
• Пружина.
• Шток, на конце которого есть конусная игла.

С более подробным строением этого элемента вы можете ознакомиться на картинке ниже:

Место установки и принцип работы датчика холостого хода

На машинах семейства ВАЗ РХХ находится на дроссельном узле, а точнее, на его корпусе, возле механизма положения дроссельной заслонки. Крепится он двумя винтами. Суть работы РХХ заключается в открытии/закрытии канала, проходящего в обход дроссельной заслонки. Когда мотор работает, датчик оборотов вращения коленчатого вала сообщает о скорости вращения элемента (зачастую сведения передаются с помощью специальных меток).

Контроллер, в свою очередь, принимает решение: открыть или закрыть клапан. Руководствуется он при этом разными алгоритмами и расчетами. Далее датчику ХХ поступает команда, которую нужно выполнить. Так, посредством выдвигания штока с иглой уменьшается или увеличивается подача горючего в мотор.

Признаки неисправности датчика холостого хода

О неисправностях РХХ могут говорить такие симптомы:

• «Плавают» обороты мотора на ХХ.
• При прогреве авто обороты двигателя не увеличиваются.
• Плохой запуск силового агрегата даже при нажатии газовой педали.
• Внезапная остановка работы мотора на нейтральной передаче.
• Падение оборотов двигателя после включения энергопотребителей: магнитолы, печки, кондиционера или фар.


Отметим, что такие признаки могут спровоцировать и другие устройства, которые связаны с подачей топлива (например, топливный фильтр или свечи). Поэтому перед заменой датчика ХХ сделайте диагностику исправности ряда других важных деталей. Лишь убедившись в поломке РХХ можно приступать к замене датчика.

Диагностика работы датчика холостого хода, как сделать диагностику своими руками?

Для проверки ДХХ на исправность находим сам механизм и вытаскиваем из него колодку с проводами. Если на вашем авто установлен 1.6-литровый ВАЗовский мотор, предварительно откручиваем два крепежных компонента дроссельного узла и смещаем его на 10 мм от торца ресивера.

Затем проведите цепь датчика и посмотрите, подходит ли напряжение к нему. Для этого применяется обычный вольтметр. Для определения напряжения подключите минусовую клемму к массе и подсоедините к колодке проводов выводы «A» и «D» (чаще всего они обозначены на колодке). Далее включите зажигание и посмотрите показания вольтметра. Если признаки подачи тока вообще отсутствуют, значит неисправна вся цепь или ЭБУ. Если же напряжение на шкале менее 12 В, скорее всего, у вас разряжена АКБ.

Если вольтметр показывает напряжение 12 В и больше, продолжаем эксперимент. Выключите зажигание и проверьте сам ДХХ. Клеммы тестера подсоедините к выводам A, B, C, D. Общее сопротивление при этом должно колебаться в пределах 50-55 Ом. Затем измерьте сопротивление попарно. Если РХХ нормально функционирует, устройство покажет бесконечное сопротивление. Если датчик выдает другие показания, то он неисправен и нуждается в замене. Если же значения соответствуют норме, скорее всего, проблема заключается в свечах либо прочих компонентах автомобиля.

Инструменты, приспособления, расходные материалы

При проведении работ по замене РХХ вам потребуются только две крестовые отвертки, а также немного двигательного масла, чтобы смазать уплотнительное кольцо.

Как заменить датчик холостого хода своими руками (пошагово)

Порядок работ:

1. В первую очередь обесточьте бортовую систему автомобиля, для чего снимите с АКБ минусовую клемму.
2. Затем отсоедините колодку с проводами, которые идут к датчику от дроссельного патрубка. Для этого нажмите пальцем на пластмассовую защелку-фиксатор.
3. Теперь выкрутите два болта крепления и снимите с патрубка датчик. Иногда здесь могут возникать проблемы — винт, расположенный возле ресивера, может выпасть во время выкручивания. Во избежание этого, желательно извлечь сначала левый крепежный механизм, а затем откручивать правый.

4. Теперь следует немного потянуть на себя датчик и выкрутить правый винт. Такая последовательность позволит не растерять элементы крепления и значительно ускорить процесс снятия.
5. Когда старый датчик демонтирован, установите на его место новый. В целом установка РХХ выполняется аналогично демонтажу, только в обратной последовательности. Специалисты рекомендуют перед работой нанести на уплотнительное кольцо несколько капель двигательного масла.

6. Последний этап — калибровка РХХ. На отечественных авто данная процедура автоматизирована, поэтому вам нужно только надеть минусовую клемму и включить зажигание на несколько секунд, после чего снова выключить его. На этом калибровка РХХ успешно завершена. Транспортное средство полностью готово к эксплуатации.

Как можно восстановит работоспособность датчика холостого хода (подробно)

Порядок работ:

• Открутите две крепежные гайки дроссельного узла и отводим его в сторону на 10 мм.
• Затем отсоединяем от ДХХ колодку проводов.
• Наносим на ватную палочку WD-40 и тщательно прочищаем все каналы.
• Далее крестовой отверткой откручиваем два болта, крепящие РХХ. Если здесь нет креплений, придется снимать дроссельный узел.
• Теперь вытащите сам механизм. При наличии на нем масла и черной грязи, кроме чистки РХХ, нужно будет выполнить очистку всей дроссельной заслонки.
• Затем нанесите WD-40 на конусную иглу с пружиной.

• После очистки устройство сушится и монтируется на место.
• Перед установкой проверьте расстояние от корпуса устройства до иглы — оно должно составлять 23 мм.

Советы профи

Рекомендуем посмотреть следующее видео:

ПОХОЖИЕ МАТЕРИАЛЫ

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
• ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
• Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
• Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
• Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
• Как выбрать подержанные шины, полезные советы
• Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
• Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
• Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
• Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
• Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
• Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
• Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
• Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
• Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
• Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
• Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
• Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
• Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
• Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
• Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
• ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
• Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
• Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
• Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
• Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить

Датчик холостого хода ВАЗ 2110: неисправности, замена РХХ

Содержание

Датчик холостого хода.

Датчик холостого хода ВАЗ 2110 (дхх), а правильнее называть «регулятор холостого хода» (рхх) на ваз 2114 и на других семействах самары предназначен для стабилизации и автоматической регулировки холостого хода. Датчик холостого хода представляет собой электродвигатель с конусной иглой.

Общие понятия. Датчик холостого хода ВАЗ 2110

Одной из часто встречающихся неприятностей, не позволяющих полноценно управлять автомобилем, является датчик холостого хода ВАЗ 2110 и модификаций. Хотя этот прибор имеет среди водителей название датчик, все же правильно его будет называть регулятор холостого хода, сокращенно — РХХ, потому-что все автомобильные датчики это измерительное оборудование, а данное изделие служит для автоматической стабилизации и поддержания оборотов холостого хода путем подачи воздуха в двигатель ВАЗ 2110 при полностью закрытой дроссельной заслонке.

РХХ — это важная составляющая двигателя, играет заметную роль для стабильной и бесперебойной работы любого автомобиля ВАЗ.

Регулятор холостого хода

Датчик холостого хода ВАЗ 2110 (сокращенно ДХХ)  является исполнительным приспособлением, а попросту клапаном состоящим из электродвигателя, пружины, штока на котором установлена запорная игла (можно посмотреть на фото). Именно посредством которой дозируется объем воздуха. То есть, когда дроссель ВАЗ 2110, 2112 полностью закрыт, а контроллер определяет, что нужно повысить обороты холостого хода, то РХХ формирует команду на изменение положения иглы. Она перемещается, приоткрывая частично или полностью впускное отверстие, через которое воздух идет в обход дросселя, а затем смешивается с топливом. В результате двигатель не глохнет.

Роль устройства Датчик холостого хода ВАЗ 2110

На инжекторных двигателях, которые устанавливаются на ВАЗ 2110, регулятор ХХ служит для контроля за стабильной работой силового агрегата. Вряд ли вас приятно удивит ситуация, при которой начнут плавать обороты на холостом ходу, то и дело автомобиль будет глохнуть.

Некоторые не знают про еще одну очень важную роль датчика холостого хода — прогрев силового агрегата в случае пониженной температуры воздуха.

Принято считать, что при наличии инжектора, прогревать двигатель нет необходимости. Мнение ошибочное. Не перенапрягайте двигатель, а сперва дайте ему некоторое время поработать без повышенных оборотов. Это положительно скажется на надежности и сроке службы мотора.

Как работает и как не работает датчик холостого хода ВАЗ 2110?

Датчик холостого хода ВАЗ 2110, или регулятор холостого хода, предназначен для дозированной подачи воздуха во впускной коллектор в то время, когда дроссельная заслонка закрыта.

Датчик холостого хода ВАЗ 2110 в разобранном виде.

Устройство прибора не слишком сложное. Он состоит из шагового электромоторчика, калиброванного подпружиненного конуса и штока. Устанавливается во впускном коллекторе после дроссельной заслонки. Именно этот регулятор и отвечает за бесперебойную и ровную работу двигателя на холостых оборотах.

Датчик холостого хода ВАЗ 2110 на дроссельном узле.

Попросту, регулятор-Датчик холостого хода ВАЗ 2110 — это простой клапан или исполнительный механизм, который контролирует подачу воздуха при закрытой заслонке, согласно командам электронного блока управления двигателем. При запуске мотора в холодную погоду, ЭБУ приоткрывает регулятор холостого хода и подаёт больше топлива в камеру сгорания, повышая обороты для ускорения прогрева двигателя.

Принцип работы.

Как только двигатель прогревается до рабочей температуры, шаговый электродвигатель перемещает шток с коническим клапаном вперёд и сокращает количество потребляемого воздуха, тем самым снижая обороты. Так датчик работает.

Признаки неисправности Датчик холостого хода ВАЗ 2110

А не работает он в тех случаях, когда:

• двигатель не держит холостые, обороты плавают;
• мотор глохнет на холостых и при движении на нейтралке при закрытом дросселе;
• холодный двигатель не запускается без открытой дроссельной заслонки, то есть, пока мы не нажмём на педаль газа, мотор не запустится;
• низкие и нестабильные холостые при прогреве двигателя.

При этом лампа Check Engine гореть не будет. Если она загорается, тогда причину ищем в датчике положения дроссельной заслонки. В том случае, когда симптомы налицо, но лампа не горит, причину следует искать именно в нашем датчике. Поэтому сейчас мы его проверим на работоспособность.

Причины поломки. Проверка узла Датчик холостого хода ВАЗ 2110

Причины неисправности регулятора ХХ — обрывы обмотки эл. двигателя и подклинивания иглы из-за грязи или коррозии. Но не всегда «виновником» отсутствующего холостого хода является датчик. Поэтому перед снятием и проверкой датчика проверьте цепь его питания.

Для всех проверок потребуется мультиметр. Цепь питания проверяется прибором, переведенным в режим «вольтметр». Диагностика проста – отсоединяем от регулятора колодку с проводами, «минусовой» щуп мультиметра подключаем к массе, а плюсовой — к выводам, обозначенными буквами «А» и «D». При включенном зажигании делаем замеры. При исправной цепи показания должны соответствовать номинальному напряжению цепи. Если напряжения нет, следует проверять ЭБУ и реле, отвечающие за питание датчика.

Для удобства проверки самого датчика снимите его с авто. Для этого потребуется только отвертка. Чтобы снять деталь, нужно:

1. Обесточить бортовую сеть (снять клемму с АКБ).
2. Найти регулятор (установлен на дроссельном узле).
3. Отсоединить проводку (предварительно воздействовав на фиксатор).
4. Выкрутить два винта крепления;
5. Извлечь регулятор.

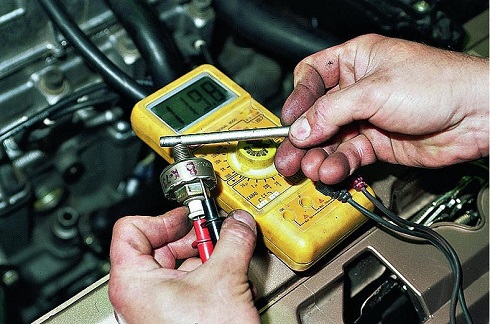

Проверяется элемент тем же мультиметром, но переведенным в режим «омметра». Щупы сначала подсоединяем к выводам «А» и «В», а после — «С» и «D». При этом замере показания составляют 50-55 Ом. После подключаем щупы к выводам «А» и «С», а затем – к «В» и «D». При этой проверке омметр показывает бесконечность.

Если показания соответствуют, обрыва внутри датчика нет, а его неправильная работа обусловлена подклиниванием иглы.

Существует альтернативный способ проверки, который не требует использования измерительных приборов. Делается такая проверка просто:

1. Снимаем датчик с авто.
2. Подсоединяем обратно к нему колодку с проводами.
3. Запитываем бортовую сеть (подключаем АКБ).
4. Держа регулятор в руке, прикладываем к нему палец.
5. Просим кого-то включить зажигание.

Если элемент исправен, в момент включения зажигания игла сместится, что будет хорошо чувствоваться пальцем.
Подклинивание иглы  устраняется путем промывки. Для этих целей используется WD-40 или чистящий аэрозоль для карбюраторов. Этими средствами обрабатываем иглу и пружинку. Далее просушиваем датчик и проверяем работоспособность.
Если обнаружен обрыв обмотки в регуляторе или промывка результата не принесла, деталь меняем.

Проверка работы механической части датчика

Для проверки снимает датчик с дроссельного узла.

Тем не менее, если электрическая часть в порядке, можно проверить механическую часть регулятора на глаз:

1. Откручиваем датчик и вынимаем его из корпуса дросселя.
2. Подключаем контактную колодку к датчику.
3. Включаем зажигание. В момент включения клапан должен выдвинуться вперёд. Если этого не произошло — закоксовался шток или шаговый электродвигатель работает неправильно.
4. Измеряем расстояние между корпусом датчика и коническим клапаном — номинал 24 мм.




   Замеряем расстояние штангенциркулем.

Если мы сняли датчик с автомобиля и тест электрической части пройден, но подвижности конусного клапана мы так и не добились, пробуем очистить регулятор с помощью мягкого тампона, ватной палочки и проникающей смазки WD-40 или аэрозольным средством для чистки карбюраторов. Удачной всем работы и стабильных холостых оборотов при любой погоде!

Датчик с нагаром

Замачиваем клапан в очистителе.

Очищенный Датчик холостого хода ВАЗ 2110.

Где находится датчик холостого хода ВАЗ 2110?

Датчик холостого хода расположен на корпусе дроссельного узла. Датчик холостого хода расположен рядом с датчиком положения дроссельной заслонки. ДХХ крепится двумя винтиками. Так же встречается, что датчик посажен на лак.

Принцип работы датчика холостого хода (рхх)

В момент, когда мы включаем зажигание, шток на регуляторе холостого хода полностью выдвигается и упирается в специальное калибровочное отверстие в дроссельном патрубке. После, датчик отсчитывает шаги и возвращает клапан в исходное положение. Положение исходного клапана зависит от прошивки: к примеру январь 5.1 – 120 шагов на прогретом двигателе, Bosch – примерно 50 шагов на прогретом двигателе.

На прогретом двигателе в момент регулировки датчик находится на отметке 30-50 шагов. С увеличением или уменьшением шагов, объём воздуха, проходящий через калибровочное отверстие, постоянно изменяется. При чём, если шток вытягивается – то шаги увеличиваются и наоборот. Ход штока составляет 250 шагов.

В момент покупки датчика холостого хода на ваз, расстояние от головки штока до фланца должно быть не более 23мм. Внимательно измерьте длину выступающей головки.

В двигатель поступает определённое количество воздуха, необходимое для нормальной работы двигателя, тем самым регулируя холостой ход.

Поступающий воздух анализируется датчиком массового расхода воздуха (ДМРВ ) и, в соответствии с его количеством, Контроллёр подаёт необходимое количество бензина в двигатель через топливные форсунки. По датчику положения коленчатого вала (ДПКВ ), контроллер следит за количеством оборотов двигателя и управляет регулятором холостого хода. Именно так происходит процесс подачи нужного объёма воздуха.

На холодном двигателе контролёр повышает обороты за счёт Датчика холостого хода (рхх) и повыщает обороты двигателя при прогреве. Такой режим позволяет сразу начинать движения без прогрева.

Рекомендуется устанавливать датчик холостого хода от группы «омега» с номером 2112-114830. Так же неплохие РХХ 2112-1148300-04 «КЗТА». Стоит отметить, что при покупке нужно обращать внимание на конечную метку 04. Датчики выпускаются с метками 01 02 03 04, поэтому посмотрите на метку старого датчика и приобретайте такой же. Если вы поставите к примеру датчик с меткой 04 вместо 01 – датчик работать не будет. Допускается такая замена: 01 на 03, 02 на 04 и наоборот.

Признаки неисправности датчик холостого хода ВАЗ 2110 (рхх)

К сожалению регулятор холостого хода не оснащён системой самодиагностики, поэтому ни бортовой компьютер (бк ), ни загорающийся чек эйндж не сообщит нам об этом. Но если у вас встречаются следующие проблемы, то датчик нужно проверить (Как проверить РХХ? ), почистить (Как почистит РХХ? ) отремонтировать (Как отремонтировать РХХ? ) или заменить (Как заменить датчик холостого хода? ) в случае неисправности.

1. Глохнет на холостом ходу.
2. Плавают обороты холостого хода.
3. При запуске холодного двигателя отсутствуют повышенные обороты.
4. Глохнет в момент снятия передачи на коробке.

В принципе все симптомы смерти РХХ схожи с симптомами ДПДЗ. Но отличие в том, что при смерти ДПДЗ ошибку покажет бортовой компьютер или загорится чек эйндж.

Какое же решение в этом случае необходимо принять?

Некоторые видят решение вопроса в том, что устройство просто необходимо поменять. Но замена регулятора холостого хода ВАЗ 22110 не всегда приводит к ожидаемому результату. Такое возможно в том случае, если виновником является совершенно другая причина. Она может крыться в свечах зажигания и топливном фильтре.

Проверку начинают с демонтажа креплений, что фиксируют дроссельный узел. После того, как крепления ослаблены, его незначительно аккуратно смещают в сторону. Необходимо посмотреть, присутствует ли на датчике напряжение. Если да, то, какие его показатели. А для этого необходимо будет воспользоваться вольтметром. Клемма «минус» аккумулятора подключается к массе, а прибор подключается к выводам, которые имеют обозначение «А» и «D».

В зависимости от результатов измерения можно сделать определенные выводы. Если на шкале стрелка показывает менее 12 В, скорее всего, это свидетельствует о разрядке аккумуляторной батареи. Может случиться и так, что стрелка прибора вовсе не будет отклоняться. Это говорит о наличии разрыва в цепи. Следует отыскать это место.

Прибор может показывать напряжение, превышающее 12 В. Тогда можно сделать вывод о том, что проблема кроется в сопротивлении регулятора. Для его замеров понадобится тестер. Нормальные показатели характеризуются величинами в 50 или 55 Ом. Дополнительно проводится попарная проверка. Показатели сопротивления должны оказаться бесконечно большими. Если же при измерении получается какой-либо другой результат, это указывает на необходимость замены датчика холостого хода.

Чистка РХХ на ВАЗ-2110

Обслуживание регулятора – это дело достаточно простое, не требующее от автомобилиста больших знаний и умений.

Изначально купите очиститель для карбюратора и можно приступать к делу.

1. Отсоедините колодку проводов от датчика.
2. Открутите два крепления, чтобы снять узел.
3. Если это необходимо, полностью почистите устройство от грязи на конусной игле и пружине.
4. Не обходите стороной посадочное место на дроссельном узле, его тоже нужно почистить. По завершении процедуры ставьте все на свои места.
5. Если после проведенных очистных мероприятий ничего не изменилось, все симптомы поломок остались, тогда лучшим выходом будет обычная замена регулятора.

Пошаговый порядок проведения замены

Процедура замены осуществляется практически так же, как очистка устройства, но есть определенные нюансы:

1. Отключается АКБ, чтобы предотвратить замыкание в проводке.
2. От регуляторного устройства отсоединяется штекер с электроцепью. Если автомобиль оборудован инжекторным силовым агрегатом, то для отсоединения разъема надо нажать на пластмассовое крепление.
3. Откручиваются болты. Как при очистке, сначала выкручивается левое крепление, а затем правое. Производится демонтаж вышедшего из строя регуляторного устройства.
4. Также очищается поверхность, на которую монтируется уплотнительный элемент. Последний проверяется на предмет наличия дефектов — потертостей, трещин и т. д. При их наличии уплотнительная резинка меняется на новую. Перед монтажом уплотнитель обрабатывается моторной жидкостью, после чего монтируется на посадочное место дросселя.
5. Устанавливается контроллер, подключается разъем с проводами для его питания. К аккумулятору подсоединяется провод.
6. После монтажа производится процедура калибровки. Микропроцессорный модуль должен выполнить ее самостоятельно, для этого используется электронное реле. Чтобы откалибровать новый датчик, зажигание активируется на несколько минут, после чего отключается. Если выполненные действия помогли и обороты больше не плавают, а остаются на одном уровне, то процедуру замены можно считать завершенной.

Что нужно знать при замене РХХ?

Чтобы поменять и произвести установку контроллера, позволяющего регулировать холостые обороты, надо обратить внимание на положение штока. Нельзя допустить, чтобы он был сильно выдвинут. Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание. Руками вдвигать шток не допускается.

Если клапан с выдвинутой иглой поставить и затянуть фиксирующие винты, это может привести к повреждению устройства в результате срезания червячной передачи. Отремонтировать такой датчик не получится. В зависимости от модели транспортного средства после установки нового регулятора может потребоваться его калибровка. В некоторых авто эта процедура осуществляется с использованием специального оборудования или стенда.

На автомобилях ВАЗ калибровка выполняется так:

1. К отрицательному выходу аккумулятора подключается клемма.
2. Ключ в замке прокручивается, чтобы включить зажигание на десять секунд. Запускать силовой агрегат не нужно.
3. Производится отключение зажигания.

Учимся отличать подделку от оригинала

Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.

Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.

Подделка и оригинал

1. На подделках черный корпус, выполненный из металла, короче на 1 миллиметр по сравнению с настоящей деталью.
2. На трех белых заклепках на корпусе в случае с подделкой отсутствуют шляпки. В оригинале они должны присутствовать. А диаметр шляпок составляет 3 миллиметра.
3. На подделках пружина выполнена в белом цвете и обладает более частой навивкой. В оригинале навивка реже, а сама пружина черная.
4. Обратите внимание на резиновое кольцо регулятора. На подделках оно черное и тонкое, а в случае с настоящей деталью заметен красноватый оттенок. Плюс толщина больше.
5. Присмотритесь к наконечнику. В подделках он более темный по сравнению с оригинальной запчастью.
6. На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
7. На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Как видите, распознать подделку не сложно. Нужно только быть более внимательным к деталям.

Разница в коробках

Совместимость датчиков, как отличить подделку

Датчики отечественного производства имеют нумерацию 2112-1148300-хх, последние цифры указывают — (г. Кострома), «02» — КЗТА (г. Калуга), «03» и «04» — оснащенные шляпками аналоги вышеуказанных моделей. Есть еще регулятор 2112-1148300 производства «Омеги» (г. Москва).
Принято считать, что датчики, начинающиеся с цифр 2112-1148300, взаимозаменяемые, но специалисты рекомендуют менять на полностью однотипные

Например, 2112-1148300-01 менять на аналогичный или на 2112-1148300-03, а 2112-1148300-02 — на аналогичный или на 2112-1148300-04. Чтобы не купить подделку, а это явление встречается на рынке автозапчастей, обратите внимание на следующие внешние признаки (фото 2):

• качественный шрифт на упаковке;
• наличие на корпусе наклеек с голограммами;
• корпус подделки короче оригинального датчика;
• на оригинале нет люфта запорной иглы;
• игла не должна вращаться;
• у подделки пружина более светлая и имеет более частые витки;
• уплотнительное кольцо у оригинального изделия имеет ярко выраженный цвет и более толстое, чем у поддельного.

Подведем итоги

Как видно, даже с учетом относительной простоты самой детали, РХХ выполняет ряд важных функций. Само собой, при возникновении сбоев в работе ДВС, необходима проверка данного элемента. При этом для диагностики и технического обслуживания датчика холостого хода ВАЗ 2110  не потребуется специализированного оборудования. Также замену регулятора ХХ можно вполне провести своими руками в условиях обычного гаража.

 Напоследок отметим, что датчики такого типа довольно надежны и редко выходят из строя. Тем не менее, проблемы все же возникают на авто с большими пробегами. В любом случае, если холостой ход нарушен, важно убедиться, действительно ли поломка связана с РХХ. Приведенная выше информация позволит водителю быстро проверить датчик (электронную и механическую часть клапана холостого хода).

[spoiler title=»Источники»]

• https://ladafakt.ru/datchik-holostogo-hoda-vaz-2110-priznaki-neispravnosti.html
• https://olade.ru/mashiny/vaz-2110/datchik-xolostogo-xoda-vaz-2110. html
• https://luxvaz.ru/vaz-2110/226-regulyator-holostogo-hoda.html
• https://carfrance.ru/priznaki-neispravnosti-datchika-xolostogo-xoda-na-vaz-2110/
• https://topmekhanik.ru/regulyator-hh-vaz-2110/
• https://vaz-2110.ru/elektrika-i-provodka/kak-proverit-i-zamenit-regulyator-holostogo-hoda-na-vaz-2110.html
• https://ladafakt.ru/zamena-regulyatora-holostogo-hoda-vaz-2110.html
• https://AvtoSotka.ru/tyuning-i-remont/vaz-2110-datchik-holostogo.html
• http://KrutiMotor.ru/datchik-holostogo-hoda-vaz-2110-proverka-zamena-remont/

[/spoiler]

Как проверить регулятор холостого хода на ВАЗ 2114 (2113, 2115): где находится РХХ

Первые серийные автомобили «Жигули» оснащались карбюраторами «Вебер», у которых из регулировок были только регулятор количества и качества топливной смеси. После дальнейшей модернизации этого прибора, появились электромагнитные клапаны на третьей, шестой моделях и Ниве. Пятая и шестая модель «Жигулей» уже получили систему экономайзера принудительного холостого хода. Семейство машин с передним приводом и инжекторными двигателями получили регулятор холостого хода.

Регулятор холостого хода на ВАЗ 2114, 2113 и 2115 выглядит именно так

Содержание

ЕГО НАЗНАЧЕНИЕ В СИСТЕМЕ ПИТАНИЯ АВТОМОБИЛЯ

Этот прибор, необходимое устройство для экономии топлива, имеет несколько распространённых названий. Его называют клапаном, датчиком, а также регулятором для регулировки холостого хода. Принцип работы примерно одинаков для всех приборов. Он заключается в изменении проходного сечения впускного канала для воздушной смеси в приёмный тракт мотора.

Если на прежних моделях работа прибора заключалась только в открытии или закрытия воздушного канала, то в этой модели также как и для ВАЗ 2113 и ВАЗ 2115 принцип функционирования несколько изменён. Он представляет собой шаговый электродвигатель с иглой в виде конуса. Электронный блок управления мотором считывает показания различных датчиков, контролирующих различные системы двигателя, и в соответствии с их показаниями включает прибор, диапазон «шагов» которого, равен примерно 250 шагов.

ГДЕ ЕГО ИСКАТЬ НА ДВИГАТЕЛЕ

Если кто-то не знает, где находится датчик холостого хода, тогда подскажем, о его месте расположения. Эти приборы устанавливаются на корпусах дроссельных заслонок, крепёж осуществлён с помощью двух винтов. Встречается и такой способ крепления, как «посадка» на лак. Но он не получил большого распространения ввиду сложности проведения таких работ. На снимке стрелкой указано место, где установлен рхх на ВАЗ 2114.

КАК РАБОТАЕТ ЭТОТ ПРИБОР

В момент включения зажигания, шток полностью перекрывает воздушный канал и возвращается в исходное положение. В момент его возвращения контролер отсчитывает его шаги. Их количество может быть разным, а зависит в основном от прошивки контроллера. В момент прогрева мотора он открывает клапан холостого хода на один зазор, а во время работы прогретого двигателя, он выдает порцию воздушной смеси в зависимости от потребности.

Сигналы для определения нужного количества воздуха поступают от датчика массового расхода воздуха. Контроллер считывает и определяет его потребность, чтобы выдать управляющий импульс на рхх. Также участвует в управлении датчик положения коленчатого вала двигателя, его сигналами, через блок управления регулируется положение конусной иголки датчика.

Схема РХХ

КАКИЕ БЫВАЮТ ПРИЗНАКИ ЕГО НЕИСПРАВНОСТИ

Пока ещё такие датчики не снабжаются системами для проведения диагностики, водитель не увидит на табло сигнала о его неисправности. Пока судить о проблемах с ним или проверить рхх на ВАЗ 2114, можно только по косвенным признакам, которых вполне достаточно для постановки правильного диагноза. К таким признакам можно отнести:

• Непредвиденные остановки при работе на холостом ходу;
• Наблюдаются плавающие обороты при работе на оборотах холостого хода;
• Нельзя добиться повышения оборотов во время пуска холодного двигателя;
• При выключении скорости происходит остановка мотора.

Хочется предупредить владельцев машин о том, что схожие признаки неисправностей бывают и у других датчиков, но на некоторые из них реагирует контроллер и выдаёт на табло код ошибок.

КАК МОЖНО ПРОВЕРИТЬ ЕГО РАБОТОСПОСОБНОСТЬ

Лучше всего проверять работоспособность с помощью приборов. Давайте рассмотрим, как проверить датчик холостого хода ВАЗ 2114. Хорошо если для этих целей найдётся самый простой мультиметр, его будет вполне достаточно. Для проведения «инструментальной проверки» необходимо:

1. При выключенном зажигании с датчика снимают разъём с проводами;
2. Прибор переводят в режим измерения напряжения и при включенном зажигании проверяют его наличие на проводах разъёма;
3. Если напряжение присутствует, датчик неисправен, в противном случае проверяют всю цепь от датчика до контроллера.

Проверка регулятора холостого хода может быть произведена и без приборов. Для этого на снятом датчике с подключенными проводами проверяют выдвижение штока при включении зажигания. Если конусную иглу слегка удерживать пальцем и включить зажигание, то она должна выдвинуться. Те владельцы, кто владеет основами радиотехники, могут собрать тестер рхх своими руками, которым может быть проведена проверка рхх с шаговым двигателем. Кого заинтересует такой прибор, схема его будет ниже.

Как видно из схемы, прибор подключается к бортовой сети, а вторым разъёмом непосредственно к датчику.

Теперь несколько слов о том, как проверить датчик регулятора холостого хода с помощью этого прибора. Для этого необходимо:

1. Подключить прибор к аккумулятору, а вторым разъёмом к выводам датчика;
2. При включении происходит задвигание на все 250 шагов, потом он выдвинет шток с иглой примерно на 70 шагов;
3. Нажатие кнопок к1 и к2 будет выполняться выдвижение конусной иглы и наоборот, её задвигание;
4. Комплексная проверка датчика холостого хода будет проведена, если одновременно включить обе кнопки и задержать их включёнными, чуть более 3 секунд. Прибор начнёт периодически задвигать и выдвигать шток с конусной иглой;
5. Переменным резистором можно изменять скорость выполнения операции проверки.

ВОЗМОЖЕН ЛИ РЕМОНТ ЭТОГО ПРИБОРА

Приобретать новый датчик торопиться не нужно потому, что в некоторых случаях возможен ремонт датчика холостого хода. Очень часто, особенно, когда используется некачественное топливо, или ресурс двигателя близок к капитальному ремонту, происходит закоксовка штока с конусной иглой в корпусе прибора. Что в таких случаях делают?

На помощь может прийти жидкость для очистки карбюраторов. Ватная палочка, обмакнутая в эту жидкость, хорошо очищает все контакты. После этого производят очистку штока конусной иглы. Обычно после этих действий он начинает работать.

Датчик холостого хода ВАЗ-2110 инжектор :: SYL.ru

В современных автомобилях, к которым можно отнести и ВАЗ-2110, имеется множество датчиков, которые участвуют в обеспечении работы двигателя. В отличие от карбюратора, в инжекторных системах за впрыск топлива, работу двигателя на холостом ходу и в любых других режимах отвечает электроника – ЭБУ. За счет информации, получаемой от этих датчиков, электронный блок управления дает команды на бензонасос, форсунки, а также другие исполнительные устройства. Один из таких – датчик холостого хода ВАЗ-2110. Его основная функция – изменение оборотов коленвала в режиме ХХ. Будучи в неисправном состоянии, этот элемент способен создать массу проблем.

Назначение

Датчик холостого хода ВАЗ-2110 споосбен контролировать стабильность работы мотора в режиме холостого хода. Этот элемент нужен для того, чтобы обороты не плавали, а мотор не глох. Устройство регулирует подачу воздуха при закрытой дроссельной заслонке, обеспечивая тем самым автоматическую настройку заданных оборотов.

Кроме того, данный датчик нужен для прогрева мотора до оптимальных рабочих температур в холода. Функции этого элемента можно сравнить с назначением «подсоса» на карбюраторе.

Устройство

Данный компонент представляет собой исполнительное устройство. Если говорить проще, то это клапан. Устроен он следующим образом – состоит из электрического шагового двигателя, пружина и штока, на котором имеется запорная игла. Именно посредством данной запорной иглы обеспечивается дозирование объема воздуха. Когда дроссельная заслонка находится в закрытом положении, а ЭБУ решает, что нужно повысить обороты ХХ, то формируется команда на перемещение этой запорной иглы. Последняя двигается, полностью или не полностью открывая отверстие подачи воздуха в обход дроссельной заслонки. В результате двигатель не заглохнет.

Принцип действия

Рассмотрим, как работает датчик холостого хода на ВАЗ-2110 инжектор. В тот момент, когда владелец поворачивает ключ в замке зажигания, шток, расположенный на РХХ, выдвигается на всю свою возможную длину. Затем он упирается в отверстие в патрубке дросселя. Далее РХХ считает определенное количество шагов и клапан переходит в базовое положение. Оно зависит от того, какая прошивка установлена на ЭБУ. Так, к примеру, для прошивки «Январь 5.1» базовое положение иглы составляет 120 шагов на горячем двигателе. Если установлена прошивка от «Бош», то это 50 шагов на прогретом моторе.

На разогретом до рабочих температур двигателе в момент регулировки РХХ установлен в положении от 30 до 50 шагов. С ростом или снижением количества шагов меняется и количество воздуха, которое проходит через канал. В момент приобретения датчика холостого хода ВАЗ-2110 от головки штока до фланца датчика должно быть не больше, чем 23 миллиметра. Важно внимательно измерить длину головки, которая выступает. Благодаря наличию РХХ, в мотор поступает именно столько воздуха, сколько необходимо для его нормальной и стабильной работы.

Кислород попадет в двигатель, затем проходит через датчик массового расхода воздуха. И по количество воздуха ЭБУ подает определенную порцию горючего на форсунки. По показаниям ДПКВ ЭБУ контролирует количество оборотов коленчатого вала и управляет РХХ. Именно таким образом мотор получает воздух в режиме холостых оборотов.

Когда двигатель холодный, электронный блок автомобиля повышает обороты коленчатого вала за счет датчика холостого хода. На ВАЗ-2110 и по мере прогрева обороты падают до нормальных. Для чего это нужно? Это сделано для того, чтобы сразу начинать движение без необходимости прогрева.

Признаки неисправности

Производитель стал оснащать РХХ режимом самодиагностики. Поэтому лампочка «Проверьте двигатель» не будет сообщать о той неисправности. Определить неисправность регулятора холостого хода можно самостоятельно. Существует несколько признаков, помогающих это сделать.

Если двигатель глохнет без конкретных и видимых причин при работе на холостом ходу, то это уже говорит о том, что с датчиком холостого хода наблюдаются проблемы. Еще один признак – «плавание» оборотов. При запуске холодного мотора повышенных так называемых прогревочных оборотов нет. Это тоже говорит о неисправностях с РХХ. Также можно наблюдать, что двигатель глохнет при движении после выключения передачи. Все эти признаки совпадают с признаками выхода из строя датчика положения дроссельной заслонки. Однако, в случае ДПДЗ все проще – здесь загорится лампочка “Проверьте двигатель”.

Как проверить РХХ

Если имеется тестер или мультиметр, протестировать данный элемент не сложно. Для этого автомобиль устанавливают на ручной тормоз, а затем отсоединяют колодку датчика для проверки и выполнения измерений.

Первым делом проверятся напряжение в цепи датчика холостого хода ВАЗ-2110 8 клапанов. Минусовой контакт мультиметра следует подсоединить к «массе». Плюсовой соединяют со снятой колодкой. Это выводы «А» и «D». Они обозначены на колодке датчика.

Затем нужно включить зажигание и проверить показания, которые выдает РХХ. Они должны быть в районе 12 Вольт. Если показатель меньше, возможно, причина в разряженном аккумуляторе. В случае, когда мультиметр ничего не показывает, а напряжение отсутствует, следует проверить вначале всю цепь полностью, а затем электронный блок управления. Если видимых неисправностей в цепи нет, то проверяют РХХ.

Далее клеммы подсоединяют к колодке. Схема подключения будет следующей – вначале проверяют выводы «А» и «B», потом «С» и «D». Тестер нужно переключить в режим измерения сопротивления. Между контактами тестер должен показывать в пределах 53 Ом. Это говорит о том, что датчик холостого хода на ВАЗ-2110 8 клапанов исправен. При проверке пар контактов «A» и «С», а также «B» и «D» мультиметр должен показать большее сопротивление. Это также говорит о полной исправности датчика.

Если же в результате измерений удалось обнаружить несоответствующие показания, то элемент необходимо менять. На двигателе ВАЗ-2110, когда датчик откручен, его проверяют посредством присоединения колодки и включения зажигания.

Еще один способ проверки РХХ

Если датчик холостого хода ВАЗ-2110 1.6 исправен, то после подачи питания шток с регулирующей иглой будет менять положение. Если элемент сломан, изменений не будет. Данный компонент нужно заменить. Для этого не придется посещать специалистов в сервисах. Всю работу можно выполнить своими руками.

Промываем РХХ

Любые проблемные РХХ рекомендуется вначале попытаться очистить и промыть, а уже затем еще раз убедиться в их исправности. Данный процесс не потребует много времени. Мыть датчик лучше всего жидкостями для очистки карбюраторов или ВД-40.

С датчика холостого хода ВАЗ-2110 16 клапанов демонтируют колодку. Затем ватной палочкой, смоченной в одной из жидкостей, тщательно обрабатывают контакты. Далее откручивают винты, крепящие датчик. После элемент вынимают из посадочного места. Рекомендуется осмотреть датчик визуально. Если есть грязь и следы масла, необходимо промыть еще и дроссельную заслонку. А если отложений нет, то слегка брызгают очищающей жидкостью на иглу и пружину.

Заключение

Итак, мы выяснили, что такое датчик холостого хода, как его проверить и промыть. Если после произведенных операций данный элемент не заработал, то, скорее всего, изношены направляющие, в которых двигается игла или оборван провод, расположенный внутри корпуса. В этом случае решить проблему можно только заменой РХХ. Стоит он недорого — до 550 р.

Замена датчика холостого хода на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Датчик холостого хода – благодаря нему у автомобиля холостой ход (Сокращённо ХХ) есть, если его убрать или если данный датчик выйдет из строя, то ХХ просто не будет и автомобиль постоянно глохнуть будет, но всё же данный датчик живет довольно долгую жизнь и на следующий день после покупки нового датчика он у Вас не выйдет из строя (Это если заводской хороший датчик), работает датчик по принципу регулятора ХХ (Это кстати самое правильное его название: «Регулятор Холостого Хода»), в двух словах, у датчика есть шток (Цифра 5), у дроссельного узла есть байпасный канал (Цифра 3), сама же дроссельная заслонка (Цифра 1) стоит в одном и том же положении пока машина работает на холостом ходу и пока двигатель работает, весь воздух который подаётся в него через воздушный фильтр, проходит не через заслонку, а именно через байпасный канал и в зависимости от того на сколько выдвинут шток у датчика, движок и работает, приведём пример, Вы заводите автомобиль и он прогревается пока двигатель холодный, первым делом в работу вступает ЭБУ (Мозги у автомобиля), он считывает показания с температурного датчика (Это тот который температуру двигателя определяет, а если быть более точнее, то температуру Охлаждающей Жидкости) и определяет движок холодный или уже прогрет, допустим ЭБУ посчитал с датчика что движок холодный, тогда в это время шток у датчика холостого хода полностью утапливается и в связи с чем, появляется большой зазор между штоком и байпасным каналом, благодаря чему воздуха будет гораздо больше залетать в сам двигатель автомобиля и ХХ увеличится, по мере прогрева, шток закрывает байпасный канал и оставляет совсем маленький зазор, благодаря чему ХХ падает до нормы (Автомобиль прогрелся).

Примечание!
Чтобы заменить датчик ХХ, будет нужна: Отвёртка короткая (Длинной там не подлезть), а так же мульти-метра с функцией омметра и вольтметра благодаря которому можно определить работает датчик или же нет, ну и два провода понадобятся (Концы у них обязательно должны быть оголены или иметь крокодильчики)!

Краткое содержание:

• Замена датчика холостого хода
• Дополнительный видео-ролик

Где находится датчик холостого хода?
Находит он на самом дроссельном узле и располагается под датчиком положения дроссельной заслонки, крепится датчик ХХ на двух винтах и к нему подсоединяется колодка проводов идущая от ЭБУ (Мозгов автомобиля), добраться до данного датчика у Вас не составит никакого труда, а для большего понимания, на фото чуть ниже датчик ХХ указан стрелкой.

Когда нужно менять датчик холостого хода?
Когда датчик ломается, у него шток перестаёт ходить (Перемещаться), а вот в каком именно положении у Вас останется шток когда датчик выйдет из строя, никто не знает, как мы уже указали чуть выше, если шток полностью открыт повышается ХХ ход у автомобиля (Он может даже и до 1500 тыс. , доходить), если он закрыт то наоборот ХХ уменьшается, в связи с этим, если датчик выйдет из строя в лютый мороз и при том условии что шток закрыт будет, то автомобиль попросту не заведётся, так как движку не хватит 800 тыс. оборотов, чтобы просто прогреться, если выйдет из строя в полностью открытом положении, то значительно увеличится расход топлива и двигатель работать громче будет и кой что ещё Вы должны знать, при езде, датчик ХХ тоже играет важную роль, а именно во время езды когда Вы ногу полностью убираете с газа, заслонка закрывается а шток чуть утапливается в датчик ХХ чтобы байпасный канал чуть приоткрылся, вить если шток будет полностью выдвинут, то байпасный канал окажется закрыт и зазора в дроссельной заслонки не хватит чтобы двигатель нормально запитался воздухом, одним словом, машина сразу же заглохнет после скидывания педали газа, если шток у датчика ХХ будет полностью выдвинут и закроет байпасный канал, через который тоже обязательно должно проходить чутка воздуха.

Снятие:
1. Перед проведением работ, скиньте в начале клемму минус с АКБ (Как скинуть клемму, читайте в статье: «Замена Аккумулятора на ВАЗ»), теперь отсоедините колодку проводов (Указана красной стрелкой) от датчика ХХ, она за счёт фиксатора держится, поэтому его освободить не забудьте, чтобы колодка отсоединилась, потом возьмите тестер и включите на нём функцию вольтметра, идущий минусовой провод от вольтметра киньте на кузов или на двигатель (В общем на массу), а плюсовой на вывод A в начале, а потом на вывод D (Данные выводы обозначены, хорошенько присмотритесь к колодки проводов которую Вы отсоединили, там над каждым выводом буква стоит, ищите ту которая именно нужна Вам и к ней провод плюс подсоединяйте), при подсоединение прибора, во всех случаях он должен будет выдать показания не менее 12 Вольт, если меньше или вообще никаких не выдал, то у Вас либо аккумулятор разряжен, либо с проводкой что то, либо с ЭБУ и кстати, когда проверять будете проводку, клемму минус подсоедините обратно чтобы АКБ ток давал, после проверки (Если окажется что с проводкой всё в порядке), снова скиньте клемму и приступайте к снятию датчика с автомобиля, как мы уже сказали он крепится на винтах которые указаны синими стрелками (Там их всего два, Вы их сразу найдёте).

Установка:
Устанавливается новый датчик в обратном порядке снятию, но вот проделать кой какую операцию всё же придётся, а именно будет нужно утопить шток датчика во внутрь, если он будет выступать более чем на 23 мм (Это измеряется линейкой или штангенциркулем, более подробно смотрите на фото 1 ниже), для этого два оголённых провода будет нужно (Они только в концах должны быть оголены), подсоединить к датчику и к АКБ, первый провод кидайте на положительный вывод АКБ и другим концом на вывод D самого датчика (см. фото 2), этот провод нужно будет после подсоединения заизолировать, второй же провод на минус к клемму АКБ кинуть придётся, а другим концом кратковременно касаемся вывода С датчика и эту операцию проделывайте до тех пор, пока шток не зайдёт во внутрь датчика ХХ.

Примечание!
Если Вы не уверенны в том что датчик неисправен, то его можно проверить, для этого включите прибор и включите на нём функцию омметра, затем подсоедините щупы идущие от прибора к самому датчику, а именно к выводам его, подсоединять нужно следующим образом, один провод касается вывода А, а другой вывода В (Прибор должен будет показать сопротивление около 53 Ом), то же самое и с выводом C-D проделайте (Те же данные омметра выдать должен будет), если так и есть, то проверьте ещё и сопротивление между выводами А-С и между выводами B-D которое должно будет стремится к бесконечности (Как правило бесконечность на приборах, это либо 1 с точной «1. », либо просто 0, т.е. значение не поменялось), если обе проверки дали именно то, что мы указали, то датчик ХХ полностью исправен и не нуждается в замене, только перед установкой старого датчика, посмотрите на его уплотнительное кольцо (Оно выполнено из резины), при необходимости замените кольцо на новое!

Дополнительный видео-ролик:
Более подробно посмотреть на процесс замены датчика ХХ, Вы можете в ролике который мы закрепили ниже:

http://www.youtube.com/watch?v=4Ln1XJet2E8

Функция датчика холостого хода. Где находится датчик холостого хода на лада калина и его замена

Датчик холостого хода относится к важным подсистемам любого автомобиля, ведь от него зависит чтобы обороты были стабильными, машина не глохла при положении рычага КПП в промежуточное состояние.

Поговорим о том, почему иногда выходит из строя датчик холостого хода ВАЗ 2110, плавают обороты двигателя, и как с этим бороться.

Значение

Датчик, он же регулятор холостого хода на ваз инжектор, предназначен для контроля устойчивости работы двигателя. Кроме того, что никто не обрадуется, если двигатель будет плавать на холостых оборотах, а то и вовсе глохнуть, есть еще одна причина, по которой этот регулятор должен работать без сбоев.

Это необходимость прогрева двигателя в холодную погоду. Хотя и принято считать, что если на машине установлен инжектор, то двигатель прогревать не нужно, но это ложное мнение, и лучше не «драть» двигатель, а сначала дать ему поработать немного, не давая ему высоких оборотов.

Устройство и расположение

Довольно простая деталь — регулятор холостого хода, внешне напоминающий небольшой электродвигатель. Он состоит всего из трех частей: пружины; шаговый двигатель и стержень с иглой на конце.

Регулятор расположен рядом с механизмом изменения положения дроссельной заслонки.

Принцип работы

Именно регулятор холостого хода, как и форсунка, отвечает за подачу большего или меньшего количества топлива, но именно при включении холостого хода.

Это происходит путем втягивания или, наоборот, выдвижения иглы штока. Именно игла в той или иной степени перекрывает специальный канал.

Признаки неисправности

Рассмотрим основные признаки, указывающие на неисправность датчика:

• Плавающая скорость холостого хода;
• Двигатель плохо запускается даже при выжатой педали газа;
• Двигатель прогревается, но обороты не увеличиваются;
• Двигатель внезапно глохнет на нейтральной передаче;
• Обороты падают, если включить устройства, потребляющие много энергии: печки, фары, кондиционеры, магнитолы.

Впрочем, не нужно сразу бежать за новым датчиком. Заменить его не получится, если причина в другом: например, это могут быть свечи или топливный фильтр.

Функциональная проверка

Мы уже сказали, где находится датчик. Первым делом нужно найти его и снять колодку с проводами. На ВАЗ 2110 сначала нужно открутить крепления дроссельного узла, затем сдвинуть весь узел примерно на 10 мм.

С помощью вольтметра проверьте, подходит ли напряжение для датчика. Для этого необходимо сначала соединить минусовую клемму аккумулятора с массой и подключить вольтметр к клеммам А и D (они обычно маркированы), после этого:

• Если вольтметр показывает меньше 12В, это, скорее всего, говорит об отсутствии заряда аккумулятора;
• Если ничего не показывает, следует искать неисправности в электронном блоке управления или в цепи;
• При показаниях 12В и более нужно проверить непосредственно регулятор, точнее его сопротивление;
• К четырем контактам подключаем тестер, который должен выдавать показания общего сопротивления 50 или 55 Ом.

Парная проверка должна давать бесконечно высокое сопротивление. Если датчик холостого хода на ВАЗ 2110 (инжектор) дает разные показания, то он нуждается в замене.

Проверить регулятор можно и другим способом: снять датчик и подключить разъем. Нажимая пальцем на иглу, следим за ее продвижением. При выключении зажигания должен быть толчок иглы.

Если все в норме, то обычно скорость не плавает и сам датчик в рабочем состоянии. Если толчка нет, можно попробовать почистить механизм.

Это делается с помощью специального чистящего средства WD-40. Они очень аккуратно, с помощью ватной палочки, чистят все, что можно в датчике.

Особо осторожно — инвентарь, а также иглу. Но если это не сработает, нужна замена.

Процедура замены

Замена производится в следующем порядке:

1. Обесточить бортовую систему, сняв минусовую клемму, расположенную на аккумуляторе;
2. Отсоедините блок от датчика. У инжектора ВАЗ это делается нажатием на пластиковый фиксатор;
3. Откручиваем два винта, причем рекомендуется сначала открутить левое крепление, потом правое;
4. Теперь регулятор снят, и его можно без проблем заменить на новый;
5. Перед установкой рекомендуется смазать уплотнительное кольцо маслом. Посмотрите, нет ли на кольце хоть малейших трещин, в таком случае его надо менять;
6. В процедуре калибровки тоже нет никаких сложностей, все сделает электронное реле. Вам просто нужно включить зажигание на несколько минут, а затем выключить его. После этого обороты обычно уже не плавают, и машина работает ровно.

Датчик, а точнее регулятор холостого хода (РХХ) обеспечивает поддержание оборотов двигателя при отсутствии нажатия на педаль газа (дроссельная заслонка полностью закрыта). Регулировка холостого хода на инжекторном двигателе во многом аналогична такой же операции на карбюраторном двигателе. Ведь регулирование оборотов достигается за счет изменения количества воздуха, поступающего в цилиндры.

В отличие от карбюраторных, где обороты холостого хода зависят от положения дроссельной заслонки и жиклеров системы холостого хода, в инжекторных двигателях холостой ход регулируется изменением количества топлива и воздуха, поступающих в цилиндры. Контроллер считывает показания датчика положения коленчатого вала (), определяя с его помощью обороты двигателя. Если обороты двигателя падают ниже установленного значения, то в датчик (регулятор) холостого хода втягивается коническая игла, перекрывающая поступление воздуха в цилиндр. Увеличение количества воздуха, которое потребляет мотор, отражается на показаниях датчика массового расхода воздуха (ДМРВ). И по этим показаниям контроллер определяет оптимальное количество топлива.

Диагностика датчика холостого хода

Регулятор установлен на корпусе дроссельной заслонки, сразу под (ДПДЗ). Такая компоновка одинакова на всех моделях ВАЗ, от инжекторной классики до Гранты и Весты. Причины проверки регулятора разные — плавающие холостые обороты, двигатель глохнет на нейтралке, либо без причины резко набирает или сбрасывает обороты, при этом бортовой компьютер не показывает неисправности ДПДЗ. Многие спрашивают, где находится датчик холостого хода, ответ на этот вопрос на схеме ниже.

Проверять РХХ только при выключенном двигателе. Проверка проводится в четыре этапа:

• Проверка работы двигателя. Необходимо определить, распространяется ли проблема на другие режимы работы двигателя. Лучший способ сделать это — быстро разогнать автомобиль на свалке или открытом участке дороги без ограничения скорости. Если машина не теряется в динамике, то проблема в РХХ. Если машина стала хуже разгоняться, необходимо провести комплексную проверку мотора.
• Убедившись, что проблема именно в РХХ, нужно проверить цепь питания. Для этого с датчика снимаем разъем с проводами. На двигателях объемом 1,6 литра для этого потребуется открутить два болта и отодвинуть дроссельную заслонку от ресивера. При включенном зажигании измерьте напряжение сначала на контактах А и В, затем на контактах С и D. Напряжение должно быть более 12 вольт. Если напряжения нет, или оно заметно меньше, необходимо провести серьезную диагностику проводки, для чего желательно обратиться к опытному автоэлектрику.

• Убедившись, что проблема в РХХ, необходимо снять его с двигателя, для чего придется открутить два болта. На некоторых моделях ВАЗ РХХ посажен на лак, поэтому придется снимать дроссельную заслонку (заодно можно ее проверить и почистить) и снять с нее регулятор. Сняв РХХ, измерьте сопротивление на контактах А и В, затем на С и D. Оно должно быть равно 50 — 80 Ом. Затем измерьте сопротивление между А и С, затем В и D. Оно должно быть не менее 15 МОм. Если сопротивление не соответствует, регулятор желательно заменить, так как проблема в катушках электромагнита, приводящего в движение иглу. Также внимательно осмотрите контакты на датчике и колодке. Если есть даже небольшое подозрение на грязь или окислы, обработайте их очистителем контактов (спрей), затем высушите сжатым воздухом.
• Убедившись, что контакты и сопротивление датчика в порядке, приступайте к функциональной проверке. Вставьте блок в разъем датчика, включите зажигание и слегка нажмите пальцем на кончик иглы РХХ. Попросите помощника выключить зажигание. Если датчик исправен, вы почувствуете укол, а игла будет выступать из тела не менее чем на 5 мм. Включите и выключите зажигание несколько раз, чтобы убедиться, что регулятор полностью выдвигается и выдвигает иглу.

Замена регулятора холостого хода

Конструкция РХХ такова, что при любой механической или электрической неисправности регулятор подлежит замене. Попытки ремонта помогают устранить проблему на некоторое время, но через 1-3 недели она возвращается снова. При покупке регулятора учитывайте, что модели для разных двигателей не взаимозаменяемы. Поэтому выбирайте датчик не по типу двигателя (продавец может ошибиться), а по каталожному номеру, который указан на корпусе регулятора. Замена регулятора не представляет сложности. Снимите старый РХХ, как описано выше, затем установите новый и подсоедините жгут.

Если не получается, отсоедините от ресивера и патрубка и снимите его. Замените неисправный РХХ и установите на место корпус дроссельной заслонки.

Видео — Замена датчика на ВАЗ 2110

Спрашивает : Винокуров Иван.
Суть вопроса : Хочу заменить датчик холостого хода, но не знаю где он?

Добрый день, у меня недавно была такая проблема. Когда я останавливаюсь на светофоре! Друзья говорят, что может быть причина в датчике холостого хода, но я не знаю, где он. Подскажите пожалуйста как его найти и как решить мою проблему?

Датчик холостого хода или, другими словами, регулятор холостого хода ( МАК — прим.) Предназначен для устойчивой работы двигателя при отпущенной педали газа. Именно это устройство обеспечивает минимальную подачу воздуха и топлива при стоянке автомобиля и на холостом ходу.

Следующие две вкладки изменяют содержимое ниже.

Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Я работаю в сфере обслуживания дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы всегда можете обратиться ко мне за советом.

Некорректную работу этого датчика можно распознать по нескольким критериям, и если один из них встречается в эксплуатации вашего автомобиля, вы можете смело приступать к его чистке, либо купить новый в магазине. Итак, самые распространенные симптомы, возникающие при выходе из строя регулятора холостого хода:

1. Запуск двигателя без помощи педали газа тоже достаточно затруднен.
2. Когда автомобиль стоит, обороты холостого хода плавают.
3. При переключении передач обороты падают либо до отметки «0», либо около этого значения.
4. В мороз двигатель не набирает более 1500 об/мин на «холодной».
5. При пуске приборов, света, печки, отопления и других приборов скорость «проседает».
6. Частота вращения двигателя либо самопроизвольно повышается, либо падает, либо останавливается при значениях, превышающих норму.

Итак, давайте разберемся и поймем, где находится этот датчик и как его правильно демонтировать.

Замена датчика холостого хода (видео)

Разборка РХХ

Проверка РХХ

Сборка РХХ

После очистки или замены устройства на новое, собираем его так же, как и при снятии. Не забудьте подключить к нему жгут проводов и убедиться, что он надежно закреплен.

выводы

Внимание!

После установки нового регулятора холостого хода и первого запуска двигателя обороты поднимутся до 2000 об/мин. Однако пугаться этого не стоит, таким образом устройство настраивается на правильный режим работы в автомобиле и все исправляется после выключения и повторного запуска двигателя.

Плавает холостой ход, почему плавает холостой ход на 2110, как устранить. Плавающие обороты холостого хода. Причины плавающих форсунок

Плавающие обороты холостого хода – довольно частое явление, с которым нам приходилось сталкиваться автовладельцам. Основная сложность устранения этой проблемы даже не в дорогом и длительном ремонте, а в том, что причин почему плавают холостые обороты много и найти настоящую причину неисправности не так просто. В этой статье мы рассмотрим самые распространенные причины плавающих форсунок и, тем самым, поможем вам сэкономить время и нервы.

Содержание

• Поплавок оборотов ВАЗ, основные причины
• Датчик массового расхода ВАЗ2110, на что следует обратить внимание
• Датчик скорости ВАЗ2110, обратить внимание на
• Проводка датчика скорости
• Датчик положения коленчатого вала ВАЗ2110
• Датчик положения дроссельной заслонки ВАЗ, в чем он стоит, как чистить
• Провода зажигания, свечи, в каком состоянии
• Электромагнитный клапан холостого хода, его состояние как проверить
• Воздушный фильтр, в котором он находится

Плавающие обороты ВАЗ, основные причины

1. Первое, на что следует обратить внимание при нестабильных оборотах холостого хода, это датчик массового расхода воздуха.
2. Вторая причина данной неисправности — датчик скорости.
3. После этого необходимо осмотреть проводку датчика скорости.
4. Причиной плавающих оборотов может быть датчик положения коленвала.
5. Затем взгляните на датчик положения дроссельной заслонки.
6. Обратите внимание на провода и свечи зажигания.
7. Проверьте состояние электромагнитного клапана и воздушного фильтра.

Стоит отметить, что если проверка всех вышеперечисленных узлов не дала положительного результата, целесообразно обратиться к профессионалам для выявления и устранения неисправностей.

Датчик массового расхода ВАЗ2110, в порядке ли стоит обратить внимание на

Стабильная работа мотора зависит от оптимального состава топливной смеси. Основной задачей ДМРВ является достижение правильного соотношения элементов топливовоздушной смеси. Если он неисправен, в работе двигателя возникают нарушения, начинаются проблемы с запуском мотора и прочие неприятности. С помощью термоэмометра по специальным алгоритмам ДМРВ количество воздуха проходило в цилиндры.

Есть несколько признаков поломки ДМРВ:

1. Есть топливный бак.
2. Двигатель плохо запускается или вообще не запускается.
3. Значительное ухудшение динамики.
4. Приятные перебои в работе мотора.
5. Самопроизвольное увеличение или уменьшение плавающих идолов.

Для проверки ДМРВ следует:

1. Включите мультиметр.
2. Затем установите провода с электродами в соответствующие разъемы.
3. Ставим двадцатое напряжение.
4. Далее берем два шпильки и вставляем в отверстия зеленого и желтого проводов ДМРВ.
5. Теперь к ним нужно подключить электроды мультиметра.
6. Включите зажигание и измерьте напряжение с помощью мультиметра.
7. На исправном ДМРВ показатель должен быть около 0,99-1,00.

Датчик скорости ВАЗ2110, обратить внимание на

Датчик частоты вращения передает электрические импульсы на контроллер, который регулирует работу двигателя на холостом ходу.

Этот датчик находится на коробке передач. Самая частая особенность, которая у него вышла из строя, это проблемы с холостым ходом. Если автомобиль глохнет на холостом ходу, необходимо проверить датчик скорости. Еще одним признаком его неисправности является проблема с работой спидометра.

Часто проблема возникает в результате обрыва цепи. Поэтому в первую очередь следует визуально осмотреть этот датчик и его контакты. Следы коррозии и загрязнения необходимо удалить, зачистить контакты и нанести литол.

Проверка датчика скорости выполняется следующим образом:

1. Демонтируем датчик скорости, определяем, за что отвечают клеммы датчика, а так же у него есть импульсный сигнал, напряжение, заземление.
2. Берем вольтметр и его входной контакт на импульсный сигнал, второй контакт вольтметра заземляем на металлическую часть двигателя или кузова автомобиля.
3. Во время работы датчика скорости частота и напряжение на вольтметре должны увеличиться.

Проводка датчика скорости

При плавающих оборотах холостого хода необходимо проверить целостность проводки датчика скорости.

На электропроводке не должно быть трещин, дефектов и различных повреждений. В противном случае проводку придется заменить.

Датчик положения коленчатого вала ВАЗ2110

Для проверки датчика положения коленчатого вала необходимо вооружиться мультиметром и отверткой. Затем установите датчик в положение, при котором максимальное значение составляет 200 мВ.

Подключаем выводы от датчика к мультиметру. Теперь у нас есть отвертка на минимальном расстоянии от сердцевины датчика коленвала. В этот момент на мультиметре должны произойти скачки напряжения. Если они отсутствуют, то датчик неисправен.

Датчик положения дроссельной заслонки ВАЗ, у кого он есть, как почистить

Индикаторы неисправности датчика — плавающие холостые обороты, рывки при разгоне, ухудшение динамики, внезапные остановки мотора, мигание сигнальной лампы на приборной панели.

Наиболее частая причина поломки этого датчика — уменьшение толщины базового слоя базы в месте начала ползуна. В результате увеличение выходного напряжения выходного сигнала становится невозможным. Кроме того, сбой мобильного ядра может вызвать сбой в работе DPDC.

Провода зажигания, свечи зажигания, в каком они состоянии

Наиболее частые неисправности высоковольтных проводов:

1. Проблемы с контактом катушки или свечи зажигания.
2. Сопротивление выше нормы.
3. Нарушение изоляции и, как следствие, утечка тока.
4. Проводка жил, по которой передается импульс, оборвана.

Индикаторы, указывающие на необходимость замены свечей зажигания:



1. Нестабильная работа двигателя.
2. Плохой запуск двигателя.
3. Топливный бак.
4. Мотор Трой.

Электромагнитный клапан холостого хода, его состояние как проверить

Для проверки электромагнитного клапана необходимо снять с него питание, включить зажигание и подключить к питанию провод питания клапана.

При этом вы должны услышать громкий щелчок. Если звук отсутствует, присоедините проводку к контакту, который соединен с плюсовой клеммой аккумулятора. Если снова нет щелчка, клапан неисправен.

Воздушный фильтр, в котором он

Воздушный фильтр предназначен для очистки воздуха для образования горючей смеси в цилиндрах, а тем более, топливо эффективнее совмещается.

При загрязнении воздушного фильтра снижается его пропускная способность, что приводит к проблемам с мотором двигателя.

Датчик холостого хода вышел из строя. Где находится датчик холостого хода на ладе калина и его замена

Электрооборудование — 19.12.2017

Датчик, а точнее регулятор холостого хода (РХХ) поддерживает частоту вращения вала двигателя при отсутствии давления на педаль газа (дроссельная заслонка полностью закрыта). Регулировка холостого хода на инжекторном двигателе во многом аналогична такой же операции на карбюраторном двигателе. Ведь регулировка оборотов достигается изменением количества воздуха, поступающего в цилиндры.

В отличие от карбюраторных, где холостой ход зависит от положения дроссельной заслонки и жиклеров системы холостого хода, в инжекторных двигателях холостой ход регулируется изменением количества топлива и воздуха, поступающих в цилиндры. Контроллер считывает показания датчика положения коленчатого вала (), определяя с его помощью обороты двигателя. Если обороты двигателя падают ниже установленного значения, то холостой ход впрыскивает в датчик (регулятор) холостого хода, перекрывая доступ воздуха в цилиндр. Увеличение количества воздуха, которое потребляет мотор, отражается на показаниях датчика массового расхода воздуха (ДМРВ). И по этим показаниям контроллер определяет оптимальное количество топлива.

Диагностика датчика холостого хода

Регулятор установлен на корпусе дроссельной заслонки, непосредственно под (TPS). Такая компоновка одинаковая на всех моделях ВАЗ, начиная от инжекторной классики и заканчивая Грантой и Вестой. Причины проверки регулятора разные — плавающие холостые обороты, двигатель глохнет на нейтральной передаче или без причины резко набирает или сбрасывает обороты, при этом бортовой компьютер не показывает неисправности ДПДЗ. Многие спрашивают, где находится датчик холостого хода, ответ на этот вопрос на схеме ниже.

Проверяйте РХХ только при выключенном двигателе. Проверка проводится в четыре этапа:

• Проверка работоспособности двигателя. Необходимо определить, распространяется ли проблема на другие режимы работы двигателя. Лучший способ сделать такую ​​проверку — быстро разогнать автомобиль на свалке или свободном участке дороги без ограничения скорости. Если машина не теряется в динамике, то проблема в РХХ. Если машина стала хуже разгоняться, необходимо провести комплексную проверку мотора.
• Убедившись, что проблема именно в РХХ, нужно проверить цепь питания. Для этого с датчика снимаем колодку с проводами. На двигателях 1,6 л придется открутить два болта и отодвинуть дроссельную заслонку от ресивера. После включения зажигания измерьте напряжение сначала на клеммах А и В, затем на С и D. Напряжение должно быть выше 12 вольт. Если напряжения нет, или оно заметно меньше, необходимо провести серьезную диагностику проводки, для чего желательно обратиться к опытному автоэлектрику.

• Убедившись, что проблема именно в РХХ, нужно снять его с двигателя, для чего надо открутить два болта. На некоторых моделях ВАЗ РХХ посажен на лак, поэтому приходится снимать дроссельную заслонку (заодно можно ее проверить и почистить) и снять с нее регулятор. После снятия РХХ измерьте сопротивление на выводах А и В, затем С и D. Оно должно быть 50 — 80 Ом. Затем измерьте сопротивление между А и С, затем В и D. Оно должно быть не менее 15 МОм. При несоответствии сопротивлений регулятор желательно заменить, так как проблема в катушках электромагнита, управляющего иглой. Также внимательно осмотрите контакты на датчике и площадку. Если есть даже небольшое подозрение на грязь или окислы, обработайте их очистителем контактов (спрей), затем высушите сжатым воздухом.
• Убедившись, что контакты и сопротивление датчика в порядке, приступайте к проверке работоспособности. Вставьте колодку в разъем датчика, включите зажигание и слегка прижмите палец к кончику иглы РХХ. Попросите помощника выключить зажигание. Если датчик исправен, вы почувствуете укол, а игла выйдет из корпуса не менее чем на 5 мм. Включите и выключите зажигание несколько раз, чтобы убедиться, что регулятор полностью втягивается и втягивает иглу.

Замена регулятора холостого хода

Конструкция РХХ такова, что при любой неисправности механической или электрической части регулятор подлежит замене. Попытки ремонта помогают на время устранить проблему, но через 1 — 3 недели она снова возвращается. Покупая регулятор, имейте в виду, что модели для разных двигателей не взаимозаменяемы. Поэтому выбирайте датчик не по типу двигателя (продавец может ошибиться), а по каталожному номеру, который указан на корпусе регулятора. Замена регулятора не вызывает затруднений. Снимите старый РХХ, как описано выше, затем установите новый и подсоедините жгут проводов.

Если так не получится, отключите его от ресивера и розетки и снимите. Замените неисправный РХХ и установите корпус дроссельной заслонки на место.

Видео — Замена датчика на ВАЗ 2110

Спрашивает : Винокуров Иван.
Суть вопроса : Хочу заменить датчик холостого хода, но не знаю где он находится?

Добрый день, у меня недавно была такая проблема. Когда я останавливаюсь на светофоре! Друзья говорят, что может быть причина в датчике холостого хода, а где он, я не знаю. Подскажите пожалуйста как его найти и как решить мою проблему?

Датчик холостого хода или другими словами регулятор холостого хода ( IAC   — прим.) Предназначен для устойчивой работы двигателя при отпущенной педали газа. Именно это устройство обеспечивает минимальную подачу воздуха и топлива при стоянке автомобиля и на холостом ходу.

Следующие две вкладки изменяют содержимое ниже.

Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Работаю в сервисной сфере дилерского центра, поэтому устройство автомобиля знаю «от и до». Вы всегда можете обратиться ко мне за советом.

Некорректную работу этого датчика можно распознать по нескольким критериям, и если один из них будет обнаружен в работе вашего автомобиля, вы можете смело приступать к его чистке, либо купить новый в магазине. Итак, самые распространенные симптомы, возникающие при выходе из строя регулятора холостого хода:

1. Запуск двигателя без помощи педали газа тоже очень затруднен.
2. Во время остановки автомобиля обороты холостого хода плавают.
3. При переключении передач обороты падают либо до отметки «0», либо около этого значения.
4. В мороз двигатель не набирает более 1500 оборотов на «холодную».
5. Во время запуска приборов, света, печки, отопления и других устройств скорость «проседает».
6. Обороты двигателя то повышаются, то самопроизвольно падают, либо останавливаются на значениях, превышающих норму.

Итак, давайте разбираться и понимать, где находится этот датчик и как его правильно демонтировать.

Замена датчика холостого хода (видео)

Разборка РХХ

Осмотр РХХ

Сборка РХХ

После очистки или замены устройства на новое сборка проводится аналогично снятию. Не забудьте подключить к нему жгут проводов и проверить точность его фиксации.

выводы

Внимание!

После установки нового регулятора холостого хода и первого запуска двигателя обороты поднимутся до 2000 об/мин. Однако бояться этого не стоит, поэтому устройство настраивается на правильный режим работы в автомобиле и все исправляется после того, как двигатель заглушен и снова запущен.

Датчик холостого хода относится к важным подсистемам любого автомобиля, ведь именно от него зависит, чтобы обороты были стабильными, автомобиль не глох, когда рычаг КПП находится в промежуточном состоянии.

Поговорим о том, почему иногда выходит из строя датчик холостого хода ВАЗ 2110, плавают обороты двигателя, и как с этим справиться.

Значение

Датчик, он же регулятор холостого хода в форсунке ВАЗ предназначен для контроля за стабильностью работы двигателя. Помимо того, что никому не будет приятно, если двигатель будет плавать, при включении холостого хода, да еще и глохнет, есть еще одна причина, по которой этот регулятор должен работать без сбоев.

Это необходимость прогрева двигателя в мороз. Хотя и предполагается, что если на машине установлен инжектор, то двигатель прогревать не нужно, но это ложное мнение, и лучше не «драть» двигатель, а сначала дать ему немного поработать , не допуская увеличения скорости.

Устройство и расположение

Достаточно простой деталью является регулятор холостого хода, который выглядит как небольшой электродвигатель. Он состоит всего из трех частей: пружины; шаговый двигатель и стержень с иглой на конце.

Регулятор расположен возле механизма изменения положения дроссельной заслонки, крепится болтами.

Принцип действия

Именно регулятор холостого хода, как и форсунка, отвечает за подачу большего или меньшего количества топлива, но именно при включении холостого хода.

Это происходит путем втягивания или наоборот выталкивания иглы стержня. Это игла, которая в той или иной степени перекрывает специальный канал.

Симптомы

Рассмотрим основные признаки, указывающие на неисправность датчика:

• Плавание на холостом ходу;
• Двигатель плохо запускается, даже если педаль газа нажата;
• Мотор прогрелся, но обороты не увеличиваются;
• Двигатель внезапно глохнет при включении нейтральной передачи;
• Падают обороты, если включить устройства, потребляющие много энергии: печки, фары, кондиционер, магнитолу.

Впрочем, не нужно сразу бежать за новым датчиком. Его замена не принесет результата, если причина в другом: например, это может быть свеча зажигания или топливный фильтр.

Проверка работоспособности

Где датчик, мы сказали. Первым делом нужно его найти и снять колодку с проводами. На ВАЗ 2110 нужно сначала открутить крепления дроссельного узла, затем сместить весь узел примерно на 10 мм.

С помощью вольтметра проверьте, подходит ли напряжение для датчика. Для этого необходимо сначала соединить с массой минусовую клемму аккумулятора и подключить вольтметр к клеммам А и D (они обычно маркируются), затем:

• Если вольтметр показывает менее 12В, это, скорее всего, говорит об отсутствии заряда аккумулятора;
• Если ни на что не указывает, неисправность нужно искать в электронном блоке управления или в цепи;
• При показаниях 12В и более необходимо проверить непосредственно регулятор, точнее его сопротивление;
• Подключаем тестер к четырем выводам, которые должны давать показания общего сопротивления в 50 или 55 Ом.

Проверка парами должна давать бесконечно большое сопротивление. Если датчик холостого хода на ВАЗ 2110 (инжектор) выдает другие показания, значит, требуется его замена.

Проверить регулятор можно и иначе: снять датчик и подключить блок. Нажимая пальцем на иглу, следим за ее выдвижением. При выключении зажигания должен быть толчок иглы.

Если все нормально, то обычно скорость не плавает и сам датчик в рабочем состоянии. Если толчка нет, можно попробовать почистить механизм.

Это делается с помощью специального чистящего средства, которое называется WD-40. Они очень аккуратно, с помощью ватной палочки, вычищают все, что только можно в датчике.

Особо осторожно — стержень, а также игла. Но если это не поможет, нужна замена.

Процедура замены

Заменяется в следующем порядке:

1. Обесточить бортовую систему, сняв минусовую клемму, которая находится на аккумуляторе;
2. Отсоединить от блока датчиков. У инжектора ВАЗ это происходит нажатием на пластиковый фиксатор;
3. Откручиваем два винта, причем рекомендуется сначала открутить левый кронштейн, затем правый;
4. Теперь регулятор снят, и проблем с заменой на новый нет;
5. Перед установкой желательно смазать уплотнительное кольцо маслом. Посмотрите, нет ли на кольце хоть малейших трещин, в таком случае его нужно менять;
6. В процедуре калибровки тоже нет никаких сложностей, все сделает электронное реле. Нужно просто не включать зажигание несколько минут, а потом выключить. После этого обороты обычно уже не плавают, и машина работает ровно.

Регулятор холостого хода и исполнительный механизм – функционирование и проверка

Здесь вы найдете полезную базовую информацию и важные советы, касающиеся регуляторов холостого хода и приводов холостого хода в транспортных средствах.

Регулятор холостого хода обеспечивает постоянную скорость холостого хода двигателя при любых условиях нагрузки. На этой странице вы можете узнать о том, как актуатор холостого хода регулирует массу всасываемого воздуха в двигатель, и как выход из строя этого актуатора влияет на работу двигателя. Практические советы по поиску и устранению неисправностей и инструкции по сборке помогают быстро устранять дефекты, связанные с регулятором холостого хода.

Принцип действия

Функция регулятора холостого хода

Симптомы

Признаки неисправного регулятора холостого хода

Причина отказа

Причины неисправности регуляторов холостого хода

Поиск и устранение неисправностей

Проверка привода холостого хода

ФУНКЦИЯ РЕГУЛЯТОРА ХОЛОСТОГО ХОДА: ПРИНЦИП ДЕЙСТВИЯ

Привод холостого хода представляет собой перепускной воздушный клапан. Привод холостого хода, показанный в качестве примера, состоит из закрытого литого корпуса с установленным на фланце сервоблоком электромагнитного клапана. К нему прикреплен держатель форсунки, который выпускает воздух с разным поперечным сечением за счет перемещения сервоблока и, таким образом, может управлять массовым расходом воздуха при закрытом дроссельном клапане.



Привод холостого хода отвечает за регулирование частоты вращения двигателя как часть общего управления холостым ходом системы управления двигателем. В случае резкого изменения режима нагрузки двигателя в режиме холостого хода (например, включение системы кондиционирования воздуха, малая скорость на 1-й передаче или включение другого потребителя электроэнергии) также требуются воздух и топливо, чтобы предотвратить двигатель от остановки. Если частота вращения двигателя падает ниже определенного критического значения, которое сохраняется как константа в памяти блока управления, срабатывает электромагнитный клапан и достигается повышенный расход воздуха. Время открытия форсунок одновременно увеличивается и адаптируется к требованиям двигателя.

Привод холостого хода

ПРИЗНАКИ НЕИСПРАВНОСТИ РЕГУЛЯТОРА ХОЛОСТОГО ХОДА: ПРИЗНАКИ

Неисправность привода холостого хода может проявляться следующим образом:

• Колебания оборотов холостого хода на холостом ходу и включении дополнительных потребителей
• Загорается контрольная лампа двигателя

ПРИЧИНЫ НЕИСПРАВНОСТИ РЕГУЛЯТОРОВ ХОЛОСТОГО ХОДА: ПРИЧИНА НЕИСПРАВНОСТИ

Причинами выхода из строя привода холостого хода могут быть:

• Загрязнение/смолообразование
• Короткое замыкание в катушке
• Электромагнитный привод заедает
• Отсутствие подачи напряжения от блока управления двигателем

6 ПРОВЕРКА ПРИВОДА ХОЛОСТОЙ СКОРОСТИ: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Оптимальная схема

При поиске и устранении неисправностей следует учитывать следующие этапы проверки:

Проверка подачи напряжения

Проверить подачу напряжения при включенном зажигании.

• Измеренное значение: 11–14 В.



Примечание:
Измерение сопротивления должно выполняться только в обесточенном состоянии (разъемное соединение снято).

Измерение сопротивления катушки

С помощью мультиметра измерьте сопротивление катушки между двумя соединительными контактами привода холостого хода.

• Опорное значение = прибл. 10 Ом (соблюдайте спецификации производителя).

Проверка катушки на короткое замыкание обмотки

Проверка катушки на короткое замыкание обмотки между двумя соединительными контактами.

• Измеренное значение в случае короткого замыкания = 0 Ом.

Проверка катушки на обрыв обмотки

Проверка катушки на обрыв обмотки между двумя соединительными контактами.

• Измеренное значение в случае прерывания = >30 МОм.

Проверка катушки на короткое замыкание на корпус

Проверка катушки на короткое замыкание на корпус – между контактом 1 и корпусом компонента и между контактом 2 и корпусом компонента.
