Как проверить плотность прилегания клапанов. Как проверить герметичность клапанов? Устраняем негерметичность клапанов своими руками

Двигатель начинает перегреваться и»не тянет». Причина такого явления может заключаться в износе поршней, нарушении в работе газораспределительного механизма или системы зажигания. В частности это происходит при потере герметичности клапанами.

Сначала, вам необходимо удостовериться является ли причиной этой неисправности газораспределительный механизм. Вам надо снять клапаны, установленные на головке цилиндров. Перед тем как их снять маркируйте их, т.к. после их ремонта и осмотра надо будет установить каждый на своем прежнем месте.

Произведите тщательную очистку седла клапана, а также поверхности головки вокруг него, и рабочей поверхности клапана. Все очищенные поверхности надо внимательно осмотреть. Если вами будет обнаружена, хоть одна из перечисленных, ниже неисправностей, тогда восстановление деталей невозможно, и вам придется заменить их:

1. Трещины, сколы в седле.

2. Дефекты рабочей поверхности клапана и прогары.

3. Износ деталей выше допустимых норм.

Произведя замену бракованных деталей, вам необходимо притереть клапаны и седла с их последующей проверкой на герметичность. Если клапан закрыт, не должно быть выхода отработанных газов.

Процедура притирки включает в себя следующие шаги. Под клапаном необходимо установить мягкую пружину рассчитывая, чтобы между тарелкой и седлом был зазор. Когда вы нажимаете на тарелку клапана чтобы он соприкоснулся с седлом, надо чтобы он убирался без затруднений.

Нанесите полировочную пасту тонким слоем на седле и начните поворачивать клапан вправо/влево на угол 180 градусов. В конце поворота подъем клапана должен происходить благодаря пружине, а его возвращение должно сопровождаться»шлепком», с прижатием к седлу,облегченный клапан не исключение. Так осуществляется притирка рабочих поверхностей. Дома для этого лучше всего пользоваться коловоротом, на краю которого надевается резиновая присоска.

Процесс притирки надо контролировать визуально. После получения клапана матового ободка на рабочей поверхности, имеющего ширину больше 1,5 мм, можно считать, что шлифовка завершена.

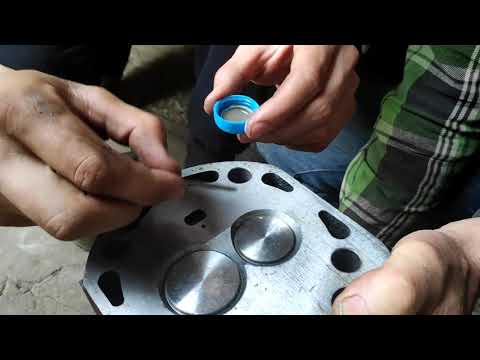

Произведите установку клапана на свое место. Для проверки качества работы используйте старый испытанный способ: залейте керосин под клапан и смотрите на протяжении пяти минут, проходит ли он сквозь клапан.

Если вы не заметите протечки, значит, работа проделана качественно и значит, вам не потребуется дополнительных усилий. Если происходит протечка керосина, тогда операцию по притирке клапана надо повторить. Чтобы в ходе притирки не происходил износ направляющей втулки, ее надо смазать при помощи моторного масла.

Мы в сети
Популярное
Рубрикатор

От правильной работы газораспределительного механизма автомобиля зависит его комфортность эксплуатации. Одна из ключевых роль в этом процессе отводится впускным и выпускным клапанам. Они должны плотно прилегать к своим седлам на головке блока цилиндров, чтобы в камере сгорания создавалось соответствующее давление.

Чтоб проверить герметичность клапанов нужно:

— набор плоских щупов;
— керосин;
— специальный шаблон или широкая слесарная линейка;
— притирочная паста;
— приспособление для притирки клапанов.

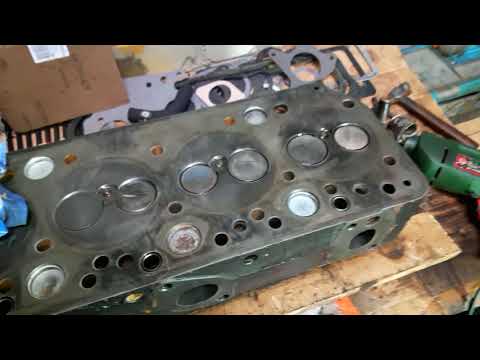

Проверьте герметичность сопряжения клапана и его седла на головке блока цилиндров (ГБЦ). Для этого снимите ее. Очистите ГБЦ и корпус подшипников от нагара и грязи и нагара, отмойте ее от масляных отложений, удалите металлической щеткой со стенок камер сгорания отложения.

Осмотрите внимательно головку блока цилиндров и корпус подшипников. Они должны быть целыми, без трещин. Осмотрите рабочие поверхности опор распределительного вала, корпуса подшипников и стенки посадочных отверстий гидротолкателей, задиры и следы наволакивания металла не допускаются. Седла и направляющие клапанов должны плотно сидеть в теле ГБЦ. Их смещение при работе ГРМ не допустимо. Седла и клапана не должны иметь следов прогорания и трещин.

Проверьте плоскостность ГБЦ специальным шаблоном. Если его нет, то можно проверить ее с помощью широкой слесарной линейки. Для этого приложите ее ребром по диагонали к нижней привалочной плоскости головки блока. Убедитесь в отсутствии зазора между ней и ребром линейки. Он может наблюдаться как по краям, так и в средней части плоскости. Замерьте зазор по обеим диагоналям плоскими щупами. Максимально допустимое значение — 0,1 мм. Если размер больше допустимого, то следует профрезеровать привалочную плоскость или замените ее.

Проверьте герметичность головки блока цилиндров. Для этого заглушите на ее торцевой поверхности окно подачи охлаждающей жидкости к термостату. Переверните головку и заполните керосином ее внутреннюю рубашку охлаждения керосином.

Убедитесь в отсутствии утечки керосина из ГБЦ. Если она обнаружена, а также когда на привалочной поверхности имеются раковины, то можно либо отремонтировать головку блока, воспользовавшись холодной сваркой, либо заменить ее.

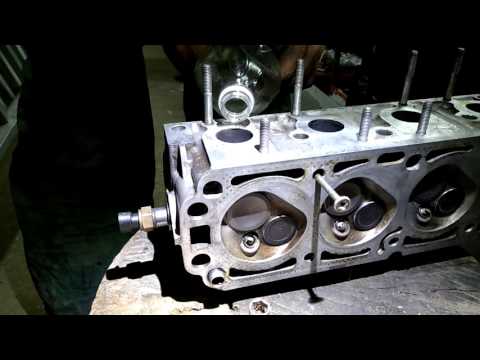

Проверьте герметичность клапанов головки блока цилиндров. Для этого положите ее на горизонтальную поверхность привалочной плоскостью вверх. Заполните камеры сгорания головки блока цилиндров керосином и подождите несколько минут. Понижение уровня будет означать негерметичность одного или обоих клапанов.

Устраните негерметичность клапанов их притиркой к седлу, если на нем и тарелке клапана нет трещин и механических повреждений. Для этого снимите маслосъемный колпачок с клапана. Вытащите клапан из направляющей втулки. Нанесите на рабочую его часть притирочную пасту, обычно применяют «Алмазную». Установите клапан в ГБЦ и закрепите на его стержне приспособление для притирки.

Прижмите клапан к седлу, поверните его из стороны в сторону. Примерно после 10-15 движений разверните его на 90° и продолжите процесс. Притирку проводите до образования равномерной поверхности на седле и тарелке клапана. Удалите остатки притирочной пасты с обоих элементов. Установите клапан на место в обратном порядке. Замените маслосъемные колпачки.

Как поставить машину на учет без прописки

— Сан Саныч, давай червонец! Керосин покупать буду, а то вакуум-тестер совсем старый. ..
Шутка Канэшна

Клиент принес головку обратно, которую совсем недавно забрал. Я даже не успел толком забыть его лицо, а тут такой сюрприз — как говориться «Слава богу ты пришёл». Головка от двигателя ЗМЗ-406. Для тех кто не в курсе — это алюминиевая головка, скомпонована по схеме DOHC. В каждом цилиндре по два впускных и по два выпускных клапана. Впускной и выпускной каналы объединяют по два клапана в каждом из цилиндров. Это важно учитывать при проведении вакуум-теста.

Немного пообщавшись с человеком стало понятно, что он не доволен не только проведёнными нами работами, но и мной, как представителем фирмы и специалистом. Это пусть останется его личным мнением. Основным приведённым доводом ненадлежащего качества работ было то, что керосин посте полутора часов нахождения в камере сгорания вытекает из впускных и выпускных каналов. И виноват в этом именно Я.

Я возразил клиенту, что его метод оценки качества выполненных работ не корректен, и так давно никто не делает, и есть более передовые и прогрессивные методы. Рассказал и провел при нём вакуум-тест — все в порядке, волноваться не о чем. Клиент не понимает и смотрит на меня с прибором как на лохотронщика в «Лужниках». Объяснял про то, что клапана керосин не должны удерживать, а должны удерживать рабочую смесь, говорил о скоротечности рабочего процесса двигателя (что к стати нельзя было сказать про наше общение, которое уже затянулось более чем на пол часа и накалило обе стороны конфликта интересов) приводил ему примеры с зажигалкой и огнивом — тщетно, я уперся в стену непонимания.

Это кошмар! — кричал недовольный посетитель, ты только бабло можешь брать, а работать не умеешь, ты ничего руками не можешь сделать!

В окончании общения он назвал меня приемочной крысой и пообещав вернуться, ко всеобщему облегчению, удалился.

Нависла немая пауза… Все находящиеся на приёмке, даже другие клиенты, выдохнули, и продолжили свои дела. Приёмка монотонно загудела, подобно пчелиному рою, пошел обычный процесс…

Господи! Доколе керосиновые ходоки будут обивать стены нашей обители? Изо дня в день, иногда и не один раз за день (за последние 10 лет) объясняем клиентам про методику проверки.

Уж должно не остаться таких клиентов, которые проверяют на керосин, ан нет.

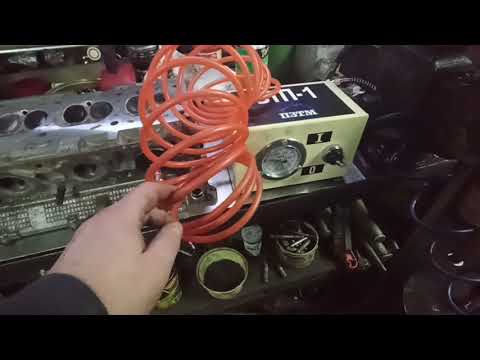

Вернёмся к вакуум-тесту. Вакуум-тестер — это прибор который создаёт и замеряет вакуум в заклапанном пространстве головок блоков цилиндра. Величине этого параметра (разряжения в заклапанном пространстве) оценивает суммарные утечки вакуума через сопряжения клапана с седлом и втулкой. Ясно как день, что в случае одновременной оценки сразу двух клапанов следует вносить поправку на то, что прибор оценивает двойные утечки (так как один канал объединяет два клапана). В случае оценки трех клапанов поправка ещё больше.

Кто они, производители лохотронов?

Для развода (читай убеждения) вот таких посетителей, отечественная и зарубежная промышленность (неужели у НИХ там тоже «такие» встречаются) производит вакуум-тестеры в различных исполнениях.

Наши соотечественники ГОСНИТИ производят универсальный вакуум-тестер. На их сайте коротко и ёмко описан принцип работы и назначение их прибора:

. ..Принцип действия прибора при проверке герметичности клапанов: вакуум-генератор создает разрежение, и из впускного/выпускного канала высасывается воздух через систему шлангов, которые соединены с ГБЦ через адаптированную насадку с вакуум — генератором. Интенсивность нарастания/затухания разрежения, а также ее максимальный уровень являются показателями герметичности сопряжения седло-клапан и играют важную диагностическую роль. Метод проверки основан на определении относительных потерь вакуума через зазоры…

Наши шведские коллеги не отстают от нас в данном вопросе. Вот их вакуум-тестер:

О жидких невесомых аргументах (о керосине)

Керосин используют в качестве топлива ракет, осветительных и бытовых приборов, как лекарство и много где ещё… Керосином проверяют сварные швы трубопроводов работающих под давлением. Под большим и что важно

ПОСТОЯННЫМ давлением. Испытание керосином заключается в следующем. Сторону сварного соединения, доступную для осмотра, окрашивают водной суспензией мела или каолина.

Для быстрого высыхания суспензию рекомендуется наносить на не остывший после сварки шов, когда температура его снизится примерно до 50-70°С. После высыхания суспензии противоположную сторону соединения два-три раза тщательно смачивают керосином. Способность керосина проникать через мельчайшие неплотности швов объясняется его неполярностью, высокой смачивающей способностью, малой вязкостью, а также способностью растворять масляные пленки и пробки, могущие закупорить неплотности. При взаимодействии неполярных жидкостей (керосина и других углеводородов) со стенками неплотности вязкость пристенных и центральных слоев жидкости одинакова. Поэтому, несмотря на то что вязкость воды в два раза меньше вязкости керосина, последний вследствие своей неполярности лучше проникает в микронеплотности. С помощью керосина можно обнаружить неплотности диаметром до нескольких десятитысячных долей миллиметра. Желающие могут ознакомится со статьёй «Испытания на свариваемость «.

Для труб керосин годится, почему для клапанов его не использовать? Резонный вопрос. Дело вот в чём, в трубопроводе давление постоянное, и через микропоры шва содержимое из тубы будет выливаться, испаряться итд. В двигателе другое дело.

Рассмотрим режим холостого хода. Допустим холостые обороты 900 в минуту. Это значит что в одном цилиндре за минуту проходит 450 рабочих ходов. 450 ходов за 60 секунд это 7,5 рабочих хода в секунду. 1 рабочий ход протекает в среднем за 0,133 секунды. При оборотах 3000 в минуту рабочий ход проходит примерно за 0,04 секунды. При такой частоте совершения событий, клапан просто должен быть в седле, и естественно рабочие поверхности седла и клапана должны быть соосны. Скорость нарастания давления настолько высока, что необходимая герметичность соединения достигается прижимом клапана к седлу за счёт газовых сил сама собой, просто от протекания процесса.

Это конечно экзотика, но в двигателях с десмодромным замыканием кинематической цепи привода клапанов никакой речи о применении керосина нет,
там попросту нет клапанных пружин. Удержание клапана в закрытом состоянии на стадии пуска происходит за счёт сил инерции самого клапана,
а при работе к ним присоединяются и газовые силы. Но это уже тема отдельного разговора.

Причиной нарушений в работе двигателя или его поломки нередко является или нарушение герметичности. Время от времени полезно делать профилактическую проверку на герметичность двигателя и других систем . Также данную процедуру проводят при поиске неисправностей или причин, которые вызывали поломку силового агрегата.

Читайте в этой статье

В каких системах автомобиля требуется герметичность

Полная герметичность для нормальной и безопасной работы автомобиля требуется в следующих системах:

Тормозной системе. Главный и самый опасный признак – проваливание педали тормоза. То есть, водитель жмет на нее, но желаемого результата нет, а педаль просто легко уходит вниз.
Также о нарушении герметичности может свидетельствовать увеличение тормозного пути, появление потеков тормозной жидкости, уменьшение уровня жидкости в бачке. Вряд ли стоит напоминать, чем опасно отсутствие или плохая работа тормозов. Кроме того, при таких неисправностях эксплуатация автомобиля запрещена!
. Если происходит попадание воздуха, то мотор будет работать с перебоями, уменьшается его мощность, так как ухудшается качество топливно-воздушной смеси. Кроме того, возрастает расход топлива и повышается опасность возникновения пожара;
. В этом случае мотор не будет должным образом охлаждаться, что может привести к его перегреву с последующим заклиниванием или повреждением блока цилиндров;
и . Как и в предыдущем случае, за счет утечки масла будет происходить перегрев и повысится износ силовой установки. Не считая повышенного расхода смазки. А нарушение герметичности в ГБЦ негативно скажется на работе газораспределительного механизма, может возникать прорыв газов из камеры сгорания и т.д.

Проверки на герметичность обычно проводятся после ремонтных работ, а также в случае возникновения неполадок в работе автомобиля (при первичной диагностике). При этом важно знать, как проверить двигатель на герметичность, а также каким образом выполняется аналогичная проверка тех или иных систем силового агрегата.

Проверка герметичности систем и двигателя

Первичная проверка системы охлаждения двигателя на герметичность может проводиться при помощи визуального осмотра. Во-первых, нужно обратить внимание на уровень охлаждающей жидкости в .

Эта процедура должна входить в ежедневный осмотр автомобиля каждым водителем перед выездом из гаража или со стоянки. Во-вторых, следует внимательно осматривать двигатель снаружи для выявления потеков жидкости и масла через микроскопические трещины. Ну и соединения всех трубопроводов системы также нужно осматривать регулярно.

Более тщательный способ заключается в следующем. В систему охлаждения наливают максимально возможный объем воды. После этого поршень первого цилиндра нужно установить в верхнюю мертвую точку на такте сжатия. Далее, через отверстие вывернутой форсунки подается сжатый воздух (давление 0.5 МПа) и наблюдают за изменением уровня воды в расширительном бачке радиатора.

Проверка топливной системы на герметичность. Проверка герметичности топливной системы начинается с осмотра всех топливопроводов, мест их соединений, внешнего осмотра топливного бака, карбюратора (если он есть), топливного насоса – одни словом, всех узлов системы. После этого можно приступить к более тщательной проверке. Ее необходимо выполнять после каждого ремонта системы, замены фильтров.

Один из самых эффективных способов проверки заключается в использовании специального топливного манометра. Из-за стоимости прибора он редко используется в гараже, чаще в автосервисах. Чаще всего прибор подсоединяется (при помощи переходников) своим выходом к топливной рампе, а на входе соединяется с топливным шлангом. Далее включается зажигание. При этом на манометре устанавливается определенное давление, которое не должно опускаться.

Следующий этап – замерить давление при работающем двигателе. Оно должно быть постоянным и сохраниться после выключения мотора. Величина рабочего давления для разных двигателей может быть разной. Если давление падает, то нужно искать места утечек. Их поиск, как и проверка герметичности двигателя, может проводиться дымогенератором.

Проверка герметичности блока и головки блока цилиндров

Перед проверкой блок необходимо очистить от грязи, а еще лучше вымыть. Первый и самый простой этап заключается в визуальном осмотре, как и с другими системами, о чем было написано выше. Более тщательно блок и головка блока проверяются по раздельности. То есть, головку требуется снять.

Герметичность самой головки проверяется так. Головка переворачивается и устанавливается на ровную поверхность. В рубашку охлаждения заливается керосин. Если с герметичностью все в порядке, то никаких протечек быть не должно.

Блок цилиндров на наличие трещин в корпусе проверяется примерно так же. Заглушаются отверстия рубашки охлаждения и она заполняется водой под давление 3 кг на квадратный см. Вода не должна уходить в течение хотя бы нескольких минут. Однако не все трещины могут быть выявлены этим способом. Целостность стенок масляных каналов лучше проверить сжатым воздухом.

Проверка герметичности блока и головки сжатым воздухом может производиться и без разборки мотора. Для этого прибор, именуемый пневмотестром, подсоединяется поочередно к каждому цилиндру через отверстие для свечи. При этом поршень цилиндра необходимо выставить в верхнюю мертвую точку. Утечка воздуха через или в картер двигателя будет определяться не только по показаниям манометра, но также по звуку.

Еще в рамках данной статьи добавим, что проверять нужно также герметичность тормозной системы. Первый и самый доступный способ проверки – визуальный осмотр. При малейших неполадках в тормозах (о них упоминалось выше), водитель обязан проверить бачок с тормозной жидкостью, осмотреть колеса со стороны днища машины – нет ли на них потеков тормозной жидкости.

Также герметичность всех мест соединения трубопроводов этой системы можно проверить при помощи мыльного раствора. Устранить неисправности можно самостоятельно либо обратившись в автосервис.

Что в итоге

Как видно, проверка герметичности двигателя или других систем автомобиля может проводиться как своими силами, так и при помощи специального оборудования в автосервисах. Эту процедуру необходимо проводить после каждого ремонта, связанного с разбором агрегата, а также в целях профилактики.

Данный подход позволит избавиться от случайных утечек технических жидкостей, завоздушивания, а также возможны серьезных последствий для ДВС в отдельных случаях ( системы охлаждения, утечки ОЖ в цилиндры, или тосол и т.д.).

Для того чтобы выполнить проверку герметичности клапанов необходимо иметь:

Широкую слесарную линейку или специальный шаблон;
Притирочную пасту;
Керосин;
Специальную «приспособу» для притирки клапанов.

Как проверить герметичность клапанов?

Проверка герметичности клапана и седла выполняется следующим образом:

1. Снимается головка блока цилиндров (ГБЦ).

2. Выполняется очистка ГБЦ и корпуса подшипников от грязи, нагара и прочих масляных отложений.

4. После осматриваем рабочие поверхности корпуса подшипников, опор распредвала, а также стенок посадочных отверстий гидротолкателей, на них не должно быть никаких следов наплыва металла или задиров.

5. Направляющие клапанов и седла должны плотно сидеть и прилегать к «телу» ГБЦ. На седлах и клапанах не должно быть трещин или следов прогорания.

6. Используя шаблон, выполните проверку плоскостности ГБЦ, в случае отсутствия такового это можно сделать при помощи широкой слесарной линейки. Приложите линейку ребром к нижней привалочной плоскости головки по диагонали, проверьте нет ли зазора между ГБЦ и ребром линейки. Как правило, его можно заметить в центральной части или по краям. Измерьте зазор с обеих сторон, используя плоские щупы, максимально допустимый зазор – 0,1 мм. В случае если у вас вышло больше — потребуется фрезеровка привалочной плоскости или полная ее замена.

7. Дальше необходимо проверить герметичность ГБЦ . Чтобы выполнить такую проверку необходимо заглушить на торцевой поверхности головки блока окно подачи к термостату. Дальше переверните головку и налейте керосин в ее рубашку охлаждения. Убедитесь в том, что нигде нет никаких подтечек, в случае обнаружения таковой следует произвести ремонт головки блока цилиндра или полностью ее заменить.

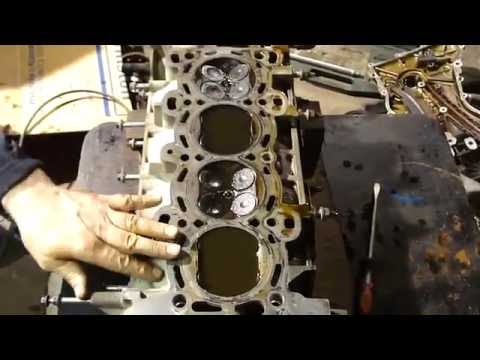

8. Теперь пришла очередь клапанов. Чтобы проверить герметичность клапанов ГБЦ положите ее на ровный стол привалочной плоскостью к верху, затем налейте в камеры сгорания головки керосин и подождите пару минут. Эту процедуру еще называют «проливкой». Если вы заметили, что уровень керосина в камере сгорания начал снижаться, или на столе появилась лужа, это значит, что в этой камере один из клапанов или оба клапана имеют негерметичность, а значит необходима притирка клапанов.

Как устранить негерметичность клапанов? Притирка клапанов

1. Устранение негерметичности клапанов выполняется путем их притирки к седлам, в случае отсутствия трещин или повреждений на тарелке и клапане его можно восстановить путем притирания. Для выполнения этой процедуры необходимо:

2. Снять с клапана маслосъемный колпачок.

3. Достать клапан, который плохо прилегает из направляющей втулки.

5. Клапан устанавливается в головке блока цилиндров, а к его стержню крепится «приспособа» для притирки клапанов .

6. Прижимая клапан к седлу, выполняется притирка путем вращения клапана из стороны в сторону, сделав 10-15 таких движений поверните его на 90° и снова продолжите притирку. Выполнять притирку следует до тех пор, пока на тарелке и седле не образуется равномерная ровная поверхность, а сами детали не станут идеально прилегать друг к другу.

7. По завершению остатки притирочной пасты удаляются, а клапан с новыми маслосъемными колпачками устанавливается на место.

На этом у меня все, желаю удачи в работе! Спасибо, что читаете нас, до новых встреч на !

Как проверить герметичность клапанов

Двигатель начинает греться, «не тянет». Причиной возникновения подобного может быть износ поршневой системы, нарушение работы системы зажигания или газораспределительного механизма. А именно – потеря герметичности одного или нескольких клапанов.

Прежде всего, нужно убедиться в том, что в этой беде виноват именно газораспределительный механизм. Для этого снимите клапаны с головки цилиндров. Перед снятием произведите их маркировку, т.к. после осмотра и ремонта каждый из них должен вернуться на свое место.

Тщательно очистите седло клапана и поверхность головки вокруг него, а также рабочую поверхность клапана. Внимательно осмотрите очищенные поверхности. В случае, если вы найдете хотя бы одну из нижеперечисленных неисправностей, восстановление невозможно, и эти детали придется заменить:

• трещины, выколы в седле;

• дефекты на рабочей поверхности клапана, прогары;

• износ деталей сверх допустимых норм.

После того как бракованные детали заменены, проведите притирку клапанов и седел с последующей проверкой их герметичности (при закрытом клапане не должны проходить отработанные газы).
Порядок притирки следующий: под клапан установите мягкую пружину с таким расчетом, чтобы между седлом и тарелкой оставался зазор. При нажатии на тарелку клапана до его соприкосновения с седлом он должен легко убираться.

На седло нанесите тонкий слой полировочной пасты и поворачивайте клапан влево/вправо на 180 градусов. При этом в конце поворота клапан приподнимается за счет пружины, а возвращать его нужно «шлепком», прижимая к седлу. Таким образомпроводите притирку рабочих поверхностей. В домашних условиях это лучше делать с помощью коловорота, на крайнюю часть которого надета резиновая присоска.

Контролируйте процесс притирки визуально. После того как на рабочей поверхности клапана образовался матовый ободок шириной более 1,5 мм, шлифовку можно считать законченной.
Установите клапан на место. Качество выполненной работы проверьте старым испытанным методом: залейте под клапан керосин и в течение 5 минут смотрите, не проходит ли он через клапан.
Если протечки нет, то работа произведена качественно и дополнительных усилий от вас не требуется. Если же керосин протекает, то операцию с притиркой клапана необходимо повторить.
