Как проверить сопротивление высоковольтных проводов мультиметром: Какое сопротивление должно быть на высоковольтных проводах: проверить мультиметром

Характеристика высоковольтных проводов зажигания для авто, проверка и ремонт

Содержание:

• Как проверить бронепровода без инструментов?
  • Как проверить бронепровода на пробой
• Sn00pi › Блог › Как проверить ВВ провода? Поиск неисправностей.
• 3 совета по выбору высоковольтных проводов зажигания
• Продукция компании Finwhale
• Неполадки
  • Что нужно знать
• 3 совета по выбору высоковольтных проводов
• Устройство высоковольтных проводов зажигания
• Пробивают бронепровода на что влияет
  • Основные неисправности проводов зажигания
• Как проверить бронепровода мультиметром
  • Высоковольтные провода их особенности
  • Диагностика бронепровода в цепи
  • Прозвонка высоковольтных проводов зажигания
  • Основы выбора измерительных устройств

Как проверить бронепровода без инструментов?

Явные проблемы со свечными высоковольтными проводами можно выявить с помощью визуального осмотра, без каких-либо дополнительных инструментов. Есть 5 методов как проверить работоспособность провода без тестера.

Первым делом осмотрите все провода на отсутствие видимых повреждений — трещин, изломов, дефектов изоляции (особенно если видна токопроводящая жила). Повреждения часто проявляются в районе креплений и колпачков. Также отодвиньте колпачки и проверьте состояние центральной жилы — возможно, она уже совсем перегорела.

В полевых условиях вместо тестера может выступать лампочка габаритных огней и кусок провода. Закрепляем провод одним концом на минусе АКБ, а вторым на лампочке. Высоковольтный провод крепим к плюсу АКБ и с помощью отвертки прислоняем к лампочке. Если лампа горит, провод исправен.

Как проверить бронепровода на пробой

Демонстрируется проверка проводов на пробой (методом визуальной проверки с использованием дополнительного проводника)

Когда провод кажется рабочим, но есть перебои в зажигании, то проблема может быть из-за невидимых повреждений изоляции, давая пробой на массу автомобиля. Этот дефект можно проверить в темноте или используя дополнительный провод. В темное время суток или в гараже с выключенным светом заведите двигатель и посмотрите на провода. В местах пробоя будет заметно искрение. Такой метод эффективнее всего применять когда на улице ли под капотом очень влажно!

Также выявить пробой свечных проводов поможет самодельный прибор из дополнительного проводника. Нужно взять медный провод с двумя зачищенными концами — один крепим на кузов автомобиля, второй формируем в виде полупетли и ей проводим вдоль всех проводов при включенном моторе. В местах пробоя будет заметно искрение. В условиях гаража можно сделать специальный рычаг из резинового шланга, к которому прикрепить конец провода с петлей — так будет еще безопаснее. Чтобы такая проверка на пробой была более эффективнее, лучше побрызгать провода водой из мелкого распылителя. Так вы имитируете дождевые условия, когда система получает дополнительную нагрузку!

Для “проверки проводом” можно использовать также “крокодил” для “прикуривания” автомобиля. Один конец цепляем на кузов, вторым открытым разъемом проверяем провода.

Если нет мультиметра, то кроме такой петли может применяться и еще один метод. Наматываем 2-3 витка бронепровода на отвертку и при работающем двигателе касаемся отверткой корпуса ГБЦ. Это позволит определить факт пробоя, но не его конкретное место.

Перед тем как проверять бронепровода на пробой, убедитесь, что вы соблюдаете все требования техники безопасности, чтобы не получить поражения током. Работайте в диэлектрических перчатках, не касайтесь металлических частей автомобиля.

Минус описанных выше методов в том, что они не всегда дают результат. Провода могут быть работать, но делать это неэффективно и все равно требовать замены. Поэтому если проверка без инструментов не дала четких результатов, а признаки неисправностей проявляются, стоит использовать проверку мультиметром.

Sn00pi › Блог › Как проверить ВВ провода? Поиск неисправностей.

Как проверить высоковольтные провода зажигания

Как проверить высоковольтные провода зажигания?

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам: — Произошел разрыв токопроводящей жилы, по которой идет импульс. — Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону. — Сопротивление превышает допустимое значение. — Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.). Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе. Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

Это интересно: Что делать, если ваше авто угнали?

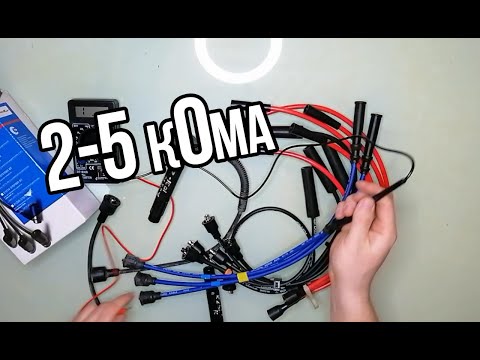

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр. — Включите режим омметра. — Снимите провод со свечи первого цилиндра и катушки зажигания. — Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов: Tesla — 6 кОм Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре) ProSport — почти нулевое сопротивление Cargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

3 совета по выбору высоковольтных проводов зажигания

Как проверить высоковольтные провода зажигания?

Составные части высоковольтного провода — это токоведущая жила, изоляционный материал, металлические контактные клеммы и колпачки. Иногда дополнительно в состав комплекта включают гребенки, аккуратно собирающие всю проводку в один жгут. Исходя из используемых материалов и технологии изготовления, вся свечная проводка условно разделяется на 3 категории.

В первую включается провод с несколькими токоведущими жилами из меди. В качестве изоляционного материала используется поливинилхлорид.

Ко второй категории относят одножильную высоковольтную проводку зажигания с изоляцией из поливинилхлорида или разновидности полиуретана (EPDM). Данные изделия требуют проверки и использования дополнительных резисторов, подавляющих помехи. Изоляционный слой из ПВХ чувствителен к длительному воздействию низкой и высокой температуры, бензиновых паров, в результате чего изоляция со временем трескается. В образовавшиеся трещины попадает влага, резко снижающая сопротивление жилы и приводящая к утечкам тока. Большая часть отечественной автомобильной продукции по сей день оснащается высоковольтной проводкой именно из этой категории.

В самых современных модификациях применяются жилы из различных неметаллов (стекловолокно, полимерные материалы, графит, кевлар, лен и хлопок, а также всевозможные сочетания указанных материалов). Для изготовления изоляционного слоя в этих проводах используется силиконовая резина, обеспечивающая высокое напряжение на пробой и отсутствие утечек тока в системе зажигания, которые можно выявить проверкой. Эти качества в результате увеличивают мощность искры и общую мощность двигателя. Обеспечивается наиболее полное сгорание топлива и его оптимальный расход.

Все изделия соответствуют существующим техническим требованиям, отличие между категориями состоит лишь в цене и в ресурсе. Для сравнения, минимальный ресурс силиконовых изделий производства ставропольской компании «Цитрон» составляет 160 тысяч км пробега (срок службы при этом неограничен), несиликоновые же модели, как показывает проверка практикой, могут прослужить от силы 50 тысяч км либо до 3 лет эксплуатации в природных условиях России. Стоимость силиконовой проводки при этом выше стоимости классической в 3-4 раза. Задача покупателя в данном случае — выбрать компромиссный вариант между ценой и долговечностью. Помогут с выбором высоковольтных проводов зажигания некоторые советы и рекомендации.

Совет № 1. Внимательно изучите информацию о продукте (производитель, условия использования и др.) — она должна иметься как на упаковке, так и на самом изделии.

Зачастую на подделках английское слово «silicone» печатается с ошибкой. Данное явление столь распространено, что даже встречалось в одном авторитетном печатном СМИ по автомобильной тематике.

Авторы ошибочно и без проверки употребили слово «silicon», которое на самом деле переводится как «кремний».

Совет № 2. Оцените качество колпачков на высоковольтной электрике.

Колпачки изготавливаются из силиконовой резины, они необходимы для защиты контактов проводки и для обеспечения герметичности соединений. Минимальная толщина стенок колпачка составляет 3 мм. Как часто показывает проверка, электрическая цепь нарушается именно в месте соединения клеммы проводника с контактами элементов системы зажигания. Обычно это случается при неаккуратном снятии проводки либо при плохом соединении с деталями системы зажигания из-за некачественной посадки, окислительных процессов и т. д.

Совет № 3. Оцените качество самой высоковольтной проводки зажигания.

Наилучшее качество сегодня имеют силиконовые изделия. Есть несколько несложных способов проверки их качества. Например, можно воздействовать на кабель открытым огнем. Если изоляция качественная, легко оплавить или тем более воспламенить ее не получится. Другой способ проверки заключается в крепком скручивании провода. Если ощущается смещение или скольжение жилы относительно оболочки кабеля, а также возникает характерный хруст, значит, сцепление оболочки с изоляцией некачественное. Попробуйте также переместить слой изоляции вдоль проводника. Никаких смещений во время проверки быть не должно, кабель должен быть монолитным. Иначе при монтаже или демонтаже проводки защита может нарушиться.

Продукция компании Finwhale

Как проверить высоковольтные провода

Продукция фирмы Finwhale предназначена для использования в системах контактного и бесконтактного зажигания автомобилей.

Провода фирмы Finwhale производятся двух видов: серия FE, и FC

Первые предназначены для использования в контактной системе, вторые в бесконтактных устройствах. Компания Finwhale использует кевларовый сердечник для изготовления токопроводящих жил. Оболочку изготавливают из фторопласта, который обматывают тонкой проволокой из нержавеющей стали. Изоляция проводов Finwhale имеет два слоя из силикона, что даёт оптимальное распределение сопротивления и наименьший уровень помех. Изделия Finwhale работают в диапазоне температур от минус 40 до плюс 220 градусов. Процесс изготовления Finwhale контролируется многократными проверками качества и соблюдения технологии производства.

Неполадки

Высоковольтные провода подвержены некоторым типичным неисправностям:

Пример повреждения высоковольтного провода

• Разрыв соединения. Электрическая цепь часто прерывается на участках соединений контактов из металла проводки с жилой (токопроводящая). Также разрыв может случиться:
  • при отсоединении провода;
  • при ненадежном взаимодействии определенных узлов системы зажигания;
  • когда жила окисляется.

Предпосылки:

1. Низкие температуры. Пагубно влияют на высоковольтные провода, делая их более жесткими/негибкими. Это чревато повреждением их изоляционного слоя, колпачков.
2. Постоянная вибрация. Возникает при работе силового агрегата, расшатывает места соединений − это негативно отражается на контактах.
3. Высокие температуры. Разрушают колпачки свечей зажигания, ибо сами свечи находятся в непосредственной близости от нагретых частей силового агрегата.
4. Осадки. Постепенно узлы системы зажигания покрываются различными отложениями (пыль, грязь, пары, масло и прочее). Данные осадки служат в качестве проводника тока, что существенно увеличивает риск утечки. Поврежденная изоляция существенно снижает напряжение.

Что нужно знать

1. При покупке надо внимательно осмотреть упаковку на предмет наличия указаний моделей авто/двигателей, на которые можно интегрировать данную проводку.
2. Нельзя устанавливать проводку, которая имеет высокое распределенное сопротивление на автомобиль, к которого система зажигания образует высоковольтный импульс при минимуме энергии. Это чревато снижением мощности искры, что повлечет за собой частичное воспламенение горючей смеси (запуск непрогретого мотора).
3. Сопротивление высоковольтных проводов можно определять посредством тестера. Но проводка, которая имеет обвивку токопроводящей жилы не позволит сделать этого из-за переменчивой величины сопротивления на силовом агрегате в момент его работы (конструктивные особенности).
4. Материалы изоляционного слоя проводки. Нужно выбирать такие провода, которые соответствуют напряжению в системе зажигания конкретной модели автомобиля. Предельное напряжение, указано в руководстве по ремонту и обслуживанию конкретного автомобиля, не должно допускать пробой в изоляции. Оптимальный выбор − проводка, изоляция и колпачки которой устойчивы к низким/высоким температурам (силиконовая основа). Помимо этого, такая проводка не накапливает на себе влагу и жидкость, что уменьшает риск возникновения электрической утечки.
5. Проводка должна быть чистой и сухой на протяжении все эксплуатации транспортного средства. Чистоту можно поддерживать протиранием бензином крышки распределителя, изоляторов свечей, катушки зажигания, самих проводов с колпачками предварительно снятых с двигателя.
6. Можно определить на слух повреждение изоляционного слоя при работе силового агрегата (щелчки) либо визуально. При открытом (при условии темноты) капоте должно быть видно проскакивающие искры. Также может возникать свечение возле приборов системы зажигания − это связано с высокой влажностью воздуха/существенная утечка тока.

Повреждение проволоки в обвивке токопроводящей жилы (неметаллическая) выдается по характерному «троению» мотора на высоких оборотах. Тогда неисправен провод, подходящей к свече, в случае повреждения центрального − мотор глохнет.

Нужно следить за герметичностью колпачков в местах взаимодействия проводки − это снижает риск окисления наконечников с последующим ухудшением контактов. Поэтому не рекомендуется до конца насаживать колпачки. Если на них появляются трещины − менять.

3 совета по выбору высоковольтных проводов

Совет №1 — Внимательно изучите информацию о продукте (производитель, условия использования и др. ) — она должна иметься как на упаковке, так и на самом изделии. Зачастую на подделках английское слово «silicone» печатается с ошибкой.

Совет №2 — Оцените качество колпачков на высоковольтной электрике. Колпачки изготавливаются из силиконовой резины, они необходимы для защиты контактов проводки и для обеспечения герметичности соединений. Минимальная толщина стенок колпачка составляет 3 мм.

Совет №3 — Оцените качество самой высоковольтной проводки зажигания. Наилучшее качество сегодня имеют силиконовые изделия. Есть несколько несложных способов проверки их качества. Например, можно воздействовать на кабель открытым огнем. Если изоляция качественная, легко оплавить или тем более воспламенить ее не получится. Другой способ проверки заключается в крепком скручивании провода. Если ощущается смещение или скольжение жилы относительно оболочки кабеля, а также возникает характерный хруст, значит, сцепление оболочки с изоляцией некачественное.

Устройство высоковольтных проводов зажигания

Высоковольтные провода авто состоят из специальной токопроводящей жилы, защитного слоя (изоляции), контактов, а также колпачков. Защитный слой может быть одно- либо многослойным диэлектриком. Его предназначение заключается в том, чтобы предотвратить утечку тока. Кроме того, защитный слой, которым обладают высоковольтные провода, должен защищать саму жилу от влажности, попадания масла или топлива, токсичных паров, а также воздействия высоких температур.

Что касается металлических контактов, то они позволяют обеспечить оптимальное соединение токопроводящей жилы с нужными контактам свечей, а также катушки. Либо же это может быть крышка распределителя.

Требования к контактам таковы:

• он должен быть максимально надежным с токопроводящей жилой;
• элемент должен быть максимально надежно зафиксирован на самом кабеле;
• фиксация с выводами свечей должна быть максимально надежной;
• важна устойчивость компонентов к коррозии, чтобы контакт был наиболее надежным.

Новые ВП для автомобиля

Колпачки, которыми оснащены высоковольтные провода зажигания авто, предназначены для защиты соединений самого кабеля с выводом катушки. Колпачки позволяют предотвратить воздействие агрессивной среды, также они способствуют предотвращению утечки.

Какими должны быть эти элементы:

Важно, чтобы они были наиболее плотно соединены с другими компонентами системы, для предотвращения попадания влаги и грязи на контакты. Колпачки устанавливаются достаточно плотно, поэтому после долгого использования их порой бывает проблематично извлечь.
Эти элементы должны быть наиболее устойчивы к перепадам температур, а также к жаре или холоду.. Эти компоненты — силиконовые, также в их составе есть резина

Силиконовые колпачки могут быть оснащены специальным резистором для подавления помех, а также металлическим экраном для их уменьшения

Эти компоненты — силиконовые, также в их составе есть резина. Силиконовые колпачки могут быть оснащены специальным резистором для подавления помех, а также металлическим экраном для их уменьшения.

Пробивают бронепровода на что влияет

Основные неисправности проводов зажигания

К основным неисправностям проводов следует отнести разрыв электрической цепи и утечку тока.

Разрыв электроцепи, как правило, происходит в месте, в котором металлический контакт провода соединяется с токопроводящей жилой, а также с другими элементами системы зажигания. Случается это при снятии провода, при разрушении или окислении жилы, а также при плохом контакте с выводами элементов в системе зажигания. Место нарушения соединений нагревается и искрится, что усугубляет ситуацию и становится причиной выгорания жилы или металлических контактов. Через загрязненные провода, катушку зажигания, крышку распределителя, свечи зажигания, колпачки и поврежденную изоляцию происходит утечка электроэнергии, что способствует ухудшению их диэлектрических свойств при эксплуатации.

Низкие температуры способствуют увеличению жесткости высоковольтных проводов, что увеличивает возможность повреждения их изолирующего слоя и колпачков. Постоянные вибрации от работающего двигателя расшатывают места контактов, что приводит к их ухудшению. Повышение температуры больше всего сказываются на свечных колпачках, так как они располагаются на самом близком расстоянии от нагретых деталей двигателя. Кроме того очень часто они приходят в негодность при снятии. С течением времени на элементах системы зажигания собирается грязь, пыль, влага, выделения горюче-смазочных материалов, которые служат проводниками тока. Утечки становятся еще более ощутимыми при повреждении изоляции и во влажную погоду. К тому же грязь и влага увеличивают микротрещины.

Как выбирать высоковольтные провода – на что обращать внимание

Выбирая высоковольтные провода, ориентироваться необходимо на рекомендации их изготовителя, а также производителя двигателей. Прежде всего, нужно изучить все, что написано на упаковке. Хорошо, если на ней на русском языке будут указаны модели машин или двигателей, для которых предназначены провода.

Не спешите их покупать а, если на упаковке отсутствуют «координаты» изготовителя и указания по их эксплуатации. Орфографические ошибки в надписях также являются предостерегающим фактом. Очень часто встречается ошибка в слове silicon. Нужно учитывать, что на провода для автомобилей действует международный стандарт ISO 3808, поэтому все надписи определяются производителем.

Сопротивление проводов измеряется с помощью тестера. Но этот способ не приемлем для проводов с обвивкой токопроводящей жилы, так как из-за их конструктивных особенностей значение сопротивления на двигателе меняется.

Уровень помех от электрооборудования автомобиля и от высоковольтных проводов оценивается при помощи автомагнитолы. Порядок проверки можно увидеть на схеме.

Изоляция проводов не должна допускать пробоя, поэтому при ее выборе учитывают максимальное напряжение, которое может быть в системе зажигания. Изоляция и колпачки должны быть из материала, сохраняющего свои свойства при большой разнице температур, например, из силикона.

Провода для автомобиля многие автолюбители считают второстепенными, да и специализированные издания не уделяют им должного внимания. Продавцы также не могут ничего вразумительного сказать. Тем не менее, деталь эта важная и заслуживает внимания, как при выборе, так и при эксплуатации автомобиля.

Как проверить бронепровода мультиметром

С развитием технического прогресса появились электроизмерительная техника, получившая широкое применение для измерения величин высокого тока. Универсальность измерительной аппаратуры заключается в относительно простом автоматизированном процессе с обеспечением точных и быстрых показаний. Для контроля сопротивления в цепи проводов, кабелей и шнуров постоянного тока популярностью пользуется мультиметр.

Высоковольтные провода их особенности

При помощи измерительного устройства можно провести оценку и сравнение количества электрического напряжения. Выбрав правильный тип мультиметра можно провести исследование бронепровода. Особенностью высоковольтных проводов является способность выдерживать наибольшую силу тока. Предназначенные для установки сетей радиотехнических, электронной аппаратуры с высоким напряжением, делятся на группы:

1. Монтажные провода.
2. Провода зажигания.
3. Кабели радиоэлектронной и электрофизической аппаратуры.
4. Кабели для подвижных токоприемников.

За счет механической прочности, эластичности с разным видом изоляции высоковольтные провода в основном применяются в системе зажигания двигателей работающие при высоком напряжении, ограниченном включении, диапазоне давления, температуры. Несмотря на стойкость к вибрационным, линейным, ударным нагрузкам, устойчивости, горению, маслам, бензину имеют ограничение и износ.

Диагностика бронепровода в цепи

Появление цифровых и аналоговых измерительных приборов значительно упрощает и ускоряет процесс исследования цепи. Проверка высоковольтных проводов основана на измерении сопротивления.

Перед началом работы проводиться визуальный осмотр на предмет механических повреждений изоляции. Взаимодействие мультиметра с проводом предполагает наличие сигнала, который является носителем информации и непосредственно связан с величиной тока.

После обнаружения нарушения провод обесточивается, снимается и присоединяется к мультиметру, который подключается к разрыву, где нужно измерить силу тока. На приборе регулятором устанавливается режим сопротивления.

От модели тестера зависит диапазон измерения его показатели. Если при проверке на приборе, отсутствует информация сигнала это, указывает на то, что провод имеет разрыв и непригоден к дальнейшей эксплуатации.

Прозвонка высоковольтных проводов зажигания

Современные измерительные устройства для больших токов обеспечивают расширение пределов измерения. Так, с помощью мультиметра можно прозвонить провода высокого напряжения зажигания, если внешне он в порядке. Неисправности определяются по неровной работе двигателя.

Перед тем как проверить бронепровода мультиметром, необходимо узнать их сопротивление. Производитель высоковольтных проводов и кабелей позаботился об этом, указав сопротивление каждой марки на изоляции.

Порядок действия исследования заключается в подключении щупов измерительного прибора к концам провода. Показания измерения должны соответствовать маркировке кабеля. Важным элементом высоковольтных проводов является изоляция.

Усовершенствованная качественная изоляция придает износоустойчивость проводам.

Основы выбора измерительных устройств

На сегодняшний день новые технологии предъявляют особой усовершенствованные технические средства для измерения, контроля точности и при восстановлении различных элементов электрического тока.

Без применения универсальных измерительных механических аппаратов — осциллографов — невозможно осуществить ряд диагностических операций.

Механизмы контроля, имея разную форму и технические характеристики. Это дает возможность потребителю выбрать устройство с системой измерения тока, которая больше всего подходит для запрашиваемых параметров.

Немалое значение при покупке приборов имеет его стоимость, которая зависит от сложности изготовления элементов конструкции.

Как замерить сопротивление высоковольтных проводов мультиметром

Содержание

Как проверить высоковольтные провода зажигания?

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам:
— Произошел разрыв токопроводящей жилы, по которой идет импульс.
— Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону.
— Сопротивление превышает допустимое значение.
— Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.).
Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе.
Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

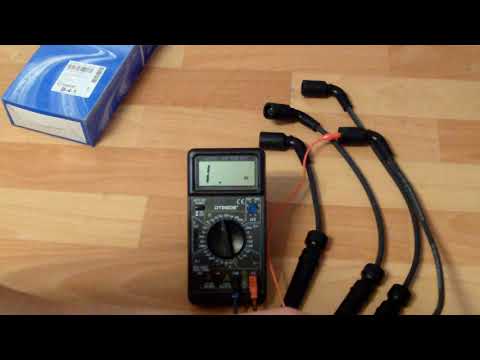

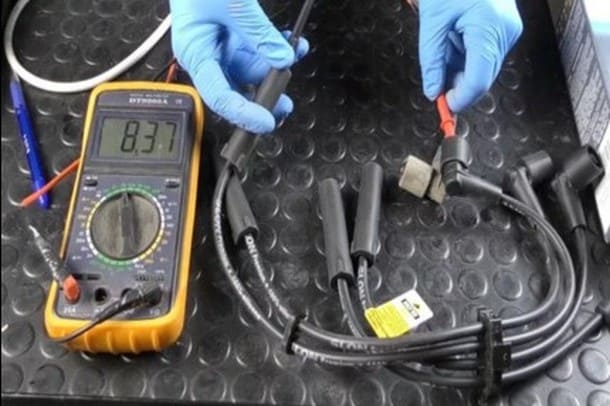

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр.
— Включите режим омметра.
— Снимите провод со свечи первого цилиндра и катушки зажигания.
— Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов:
Tesla — 6 кОм
Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре)
ProSport — почти нулевое сопротивление
Cargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

В этой статье я расскажу, как проверить работоспособность бронепроводов (высоковольтных проводов) с помощью мультиметра.

Если у вас наблюдаются такие симптомы:
— Потеря пощности машины, тяги в целом. Особенно в сопку.
— Повышенный расход
— Машина купила себе вибратор и трясется вся, особенно видно что двигатель дрыгается туда-сюда…
— Плавают холостые обороты а так же D+тормоз

Советую проверить бронепровода!

Пошел на китайский базар, купил мультиметр за 350р. Как уверял меня русский продавец (девушка), это фирменный китай мол, и действительно, если + и — соприкаснуть будет показывать 0 кОм. Т.е. погрешности в мультиметре нет. А если будет погрешность, к примеру, 3 кОм. То когда вы измерите что-либо, просто отнимите «3». К примеру, измерили бронепровод у вас: 15 кОм показало, отнимайте 3, получится 12.

На моих бронепроводах которые я поменял уже на новые, было:

1 бронепровод: 1 кОм
2 бронепровод: 12,30 кОм
3 бронепровод: 16,38 кОм
4 бронепровод: 6,63 кОм
Провод на катушку: 10,32 кОм

При норме производителя макс. 25 кОм.
Но на сколько мне известно, разница между бронепроводами не должна быть больше чем в 2-4 кОм, поправьте, если я ошибаюсь.

Вот таким не хитрым способом можно проверить работоспособность бронепроводов.
Может кому-нибудь пригодится статья 😉

В этот раз расскажем, как и зачем перед покупкой нужно проверить авто мультиметром. Методами можно пользоваться прямо при встрече с продавцом и осмотре автомобиля. Чтобы дело шло быстрее, потренируйтесь накануне на машине друга или знакомого.

Прежде всего, мультиметр нужен затем, чтобы вовремя заметить утечку тока на машине. Из-за нее двигатель может работать неровно, выбросы станут более пахучими. Проводка может замкнуть, что выведет из строя магнитолу, электронный блок управления и другие приборы. Или железный конь просто не заведется.

Содержание

Как проверить утечку тока на б/у автомобиле мультиметром

Проверка включает в себя:

• Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла — аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
• Убедитесь, что дополнительная подсветка, магнитола отключены.
• Снимите «минусовую» клемму с АКБ.
• Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора — прибор покажет значение тока утечки.

Нормальный показатель — 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.

Показания пришли в норму — вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.

Причин утечки может быть несколько. К ней могут быть причастны:

• аккумулятор;
• датчики;
• высоковольтные провода;
• генератор.

Каждый элемент можно проверить с помощью мультиметра.

Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный — к «минусовой». Если перепутаете — не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе — 13-14 вольт. Если мультиметр показывает меньше — аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы 5 видов датчиков:

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

Датчик ABS

Его проверяют по двум параметрам: напряжению и сопротивлению.

Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма – 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы – с датчиком проблемы.

С измерением напряжения чуть сложнее – сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.

Датчик коленвала

Важный элемент — без него машина вообще не запустится, или ехать на ней вы не сможете. Если визуально он кажется исправным, возьмитесь за мультиметр. Подключите прибор к датчику и измерьте сопротивление. Норма, как правило, от 550 до 750 Ом. Но обязательно проверьте, актуальны ли эти цифры для автомобиля, который вы смотрите.

Кислородный датчик

Определяет, остался ли кислород в выхлопных газах. Перед замерами также осмотрите его – возможно, он поврежден и мультиметр вообще не понадобится. Тогда элемент нужно просто заменить.

Если все в порядке, измерьте, как с датчиком ABS, напряжение и сопротивление. Алгоритм тот же. Заводите машину и наблюдайте за прибором. После пуска на экране высветятся цифры 0,1-02, вольта. Машина прогреется – прибор покажет до 0,9 вольт. Не заметили, что показатель изменился – датчик, скорее всего, неисправен.

Если проверка напряжения прошла успешно, узнайте показатели сопротивления. Норма колеблется от 10 до 40 Ом.

Датчик детонации

Определяет ударную волну при сгорании топлива. Показатели сопротивления у него на каждой машине индивидуальные – ищите информацию в разных источниках.

С напряжением чуть проще. Сначала снимите датчик. Щуп с плюсом подключите к сигнальному проводу, «минусовой» — к массе, ближе к крепежному болту. Дальше самое интересное – ударьте датчиком о стену, стул или стол. Только так мультиметр зафиксирует показатель напряжения. Норма на большинстве авто – от 30 до 40 милливольт.

Датчик скорости

Перед замерами обязательно осмотрите элемент. Возможно, он просто окислился или оплавился.

После подключайте мультиметр и измеряйте. Порядок действий тот же, что с датчиком детонации.

Единственное – ударять им обо что-либо не нужно. Можно просто повращать или потрясти. Если мультиметр вообще не покажет напряжения – датчик неисправен.

Как проверить высоковольтные провода на авто мультиметром

Если вы ощущаете потерю мощности авто, видите повышенный расход топлива, машину трясет, а холостые обороты плавают — пора проверить высоковольтные провода. Точнее — измерить в них сопротивление. Запоминайте порядок действий:

• отсоедините провода от машины или отключите один провод с двух сторон;
• включите прибор в режим омметра и прислоните щупы к обеим сторонам провода.

Нормальный показатель сопротивления 6-10 кОм. Если прибор показывает меньше, вплоть до нуля, не пугайтесь. На цифры мультиметра влияет множество факторов, например:

• качество изоляции проводов;
• длина;
• наличие микроповреждений;
• тип проводов.

Если показатели вашей машины выходят за пределы нормы, лучше обратитесь в автосервис, где сопротивление измерят профессиональными и более точными приборами.

Как проверить мультиметром генератор на машине

Проверка генератора происходит аналогично замерам показателей других элементов авто, из-за которых происходит утечка тока.

• Традиционно выключаете зажигание, вынимаете ключ, выключаете магнитолу и прочее.
• Подключаете мультиметр к аккумулятору.
• Замеряете напряжение. Полностью заряженная батарея выдаст от 12,5 до 12,9 вольт.
• После этого заводите двигатель, включаете подогрев стекол, сидений, «печку», ближний свет.

И снова измеряете напряжение. Норма — 13-14 вольт. Максимум — 14,8 вольт. В этих случаях генератор работает, как часы. Если мультиметр показывает цифры меньше, генератор не заряжает батарею. Значит, готовьтесь выложить приличную сумму за замену или ремонт агрегата.

Вместо послесловия

При покупке машины с пробегом полезно знать, как найти утечку тока и понять ее причину. Берите мультиметр на осмотр машины — спасете себя от неприятных сюрпризов, вроде внезапно севшего аккумулятора, скачков напряжения или сгоревшей проводки.

С той же целью проверяйте историю автомобиля. Сделать это можно прямо во время беседы с продавцом. Удобно воспользоваться сервисом «Автокод» — промониторите информацию сразу в 13 источниках: ГИБДД, РСА, ЕАИСТО, банках, налоговой и других службах. Проверка займет 5 минут.

После вы узнаете реальный пробег, количество владельцев, историю штрафов, а также информацию об угоне, участии в ДТП, ограничениях на регистрацию авто и многое другое. Будьте бдительны!

Полностью изучив онлайн-отчет, все же стоит внимательно приглядеться к техническим нюансам авто при покупке. А если вы не уверены в своих знаниях, или выехать на осмотр не предоставляется возможности, закажите услугу выездной проверки. Мастер проведет диагностику за вас и сделает подробное заключение с профессиональной точки зрения.

Как использовать мультиметр для проверки напряжения проводов под напряжением

Напряжение — это сила или давление, при котором ток проходит по проводу или электрической цепи.

С другой стороны, провод под напряжением или под напряжением — это просто провод, по которому проходит электрический ток.

Эти провода могут находиться под высоким напряжением, что означает, что они могут быть смертельными, если человек вступит в контакт с их оголенной частью. Вот почему важно знать состояние оголенных проводов.

Вы видите оголенный провод в своем доме или помещении? Вы хотите знать, горячо ли оно, и является ли величина напряжения, которую он несет, смертельно опасной?

Если ваш ответ на эти вопросы положительный, вы попали по адресу.

Мы подготовили пошаговое руководство по использованию мультиметра для проверки напряжения проводов под напряжением.

Давайте приступим.

Инструменты, необходимые для проверки напряжения в проводах под напряжением

Инструменты, которые вы будете использовать для проверки напряжения в проводах под напряжением, включают

• Мультиметр
• Изолированные перчатки
• Защитные очки is
  2

  2 Ключевое устройство в этой ситуации.

  Как использовать мультиметр для проверки напряжения проводов под напряжением

  Установите мультиметр на переменное или постоянное напряжение, поместите красный щуп на оголенную часть провода под напряжением в приспособлении и поместите черный щуп на металлическую поверхность. рядом, поблизости. Например, если вы проверяете провод под напряжением в настенной розетке, ожидается, что мультиметр покажет значение от 120 до 240 В.

  Об измерении напряжения в проводе под напряжением нужно знать гораздо больше, и сейчас мы подробно объясним каждый шаг.

  1. Наденьте защитное снаряжение

  Помните, что по проводам под напряжением течет ток. Вы не хотите, чтобы вас ударило током, поэтому важно соблюдать определенные меры предосторожности.

  Носите резиновые изолированные перчатки и защитные очки. Вы также должны убедиться, что выводы измерителя не соприкасаются друг с другом в процессе тестирования, чтобы не повредить мультиметр.

  2. Подключите щупы к мультиметру

  Измеритель имеет три порта, в которые подключаются датчики. Это COM-порт, порт VΩmA и порт 10ADC. Порты COM и VΩmA важны для нашего теста, так как порт 10ADC используется только для проверки силы тока с помощью мультиметра.

  Вставьте черный отрицательный щуп мультиметра в порт «COM», а красный положительный щуп мультиметра в порт «VΩmA».

  3. Установите мультиметр на переменное напряжение

  Существует два типа энергии, протекающей через электрическую цепь: переменный ток (AC) и постоянный ток (DC).

  Переменный ток течет в обоих направлениях внутри электрической цепи и обычно наблюдается в домах, офисах или других жилых помещениях, в которых используется трансформатор. Постоянный ток, с другой стороны, течет только в одном направлении и наблюдается в устройствах, которые полагаются на батареи.

  В зависимости от того, что вы тестируете, вы можете настроить прибор на измерение напряжения переменного или постоянного тока. Переменный ток обычно протекает через провода под напряжением.

  Напряжение переменного тока обозначается на мультиметре как «VAC» или «V~» и обычно имеет два диапазона; 200 В переменного тока и 600 В переменного тока. Вы устанавливаете мультиметр на ближайший более высокий диапазон, который вы хотите измерить.

  Например, если вы хотите проверить 120 вольт от горячих проводов, вы устанавливаете мультиметр на диапазон 200 В переменного тока, а если вы хотите проверить 220 В переменного тока от проводов, вы устанавливаете мультиметр на диапазон 600 В переменного тока.

  Напряжение постоянного тока обозначается буквой V– (с тремя точками) и обычно имеет до 6 диапазонов; 2 мВ, 200 мВ, 2 В, 20 В, 200 В и 600 В. Как и в случае с переменным напряжением, вы устанавливаете мультиметр на ближайший более высокий диапазон. «мВ» представляет милливольты.

  4. Поместите щупы мультиметра на землю и провод под напряжением

  Теперь к основной части теста. Поместите положительный провод мультиметра на оголенную часть горячего провода, а отрицательный — на провод заземления.

  Кроме того, если вы не знаете, какой из ваших проводов находится под напряжением, вы можете ознакомиться с нашим руководством по определению горячего провода с помощью мультиметра.

  В качестве альтернативы вы также можете поместить отрицательный провод на нейтральный провод, а затем поместить красный провод на горячий провод.

  5. Оценка результатов

  Интерпретация вашего результата полностью зависит от устройства или электрического компонента, от которого вы проверяете горячий провод.

  Тем не менее, общее мнение состоит в том, что если мультиметр показывает «0» (ноль), то в горячем проводе нет напряжения. Это также может означать, что выводы мультиметра не обеспечивают надлежащего соединения в тех положениях, в которых они остаются.

  Также, если значение напряжения на мультиметре значительно отличается от ожидаемого показания напряжения, то проблема с электрической составляющей.

  Например, если вы измеряете напряжение провода под напряжением от батареи постоянного тока 12 В, ожидается, что мультиметр покажет около 12 В (между 11 В и 13 В).

  В случае настенной розетки с питанием 120 В переменного тока ожидается, что мультиметр покажет от 110 до 120 В.

  Когда вы проверяете мультиметр, любые показания, значительно выходящие за пределы этих диапазонов, означают, что напряжение в вашем проводе питания плохое. Есть и другие результаты мультиметра, на которые следует обратить внимание.

  Показание мультиметра «OL» указывает на перегрузку, т. е. напряжение в горячем проводе выше диапазона, установленного мультиметром.

  Наконец, отрицательное значение на мультиметре означает, что ваши щупы перевернуты. Это когда положительный провод подключается к земле вместо провода под напряжением, а отрицательный вывод помещается на провод под напряжением вместо земли.

  Убедитесь, что все соединения находятся в правильном положении.

  Вы также можете просмотреть наше видеоруководство по проверке напряжения в проводах под напряжением:

  Заключение

  Проверка напряжения в проводе под напряжением — довольно простая задача по сравнению с другими тестами, которые вы можете выполнить с помощью мультиметра.

  Тем не менее, поскольку вы можете иметь дело с высокими уровнями мощности, не забудьте надеть защитное снаряжение, прежде чем приступать к проверке или измерению напряжения в проводах под напряжением.

  Часто задаваемые вопросы

  Как с помощью мультиметра проверить, находится ли провод под напряжением?

  Установите мультиметр на переменное/постоянное напряжение, поместите красный щуп на оголенную часть провода, а черный щуп поместите на металлическую поверхность. Провод находится под напряжением, если вы получаете значение от мультиметра.

  Можно ли считывать напряжение по текущему току?

  Да, вы можете использовать мультиметр для измерения напряжения в электрической цепи под напряжением. Другое дело, когда речь идет о сопротивлении, поскольку вы не можете измерить сопротивление в цепи под напряжением.

  • ОБ АВТОРЕ

  Автор

  Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

  Как использовать мультиметр для проверки напряжения проводов под напряжением

  Если вы имеете дело с проводами под напряжением, вам может быть интересно, как использовать мультиметр для проверки напряжения проводов под напряжением. Вы всегда должны помнить о безопасности работы, поэтому не прикасайтесь к проводу или любому металлическому предмету, который может его коснуться. Убедитесь, что мультиметр переключен в режим переменного тока, прежде чем вы начнете проверять напряжение на проводе под напряжением. Напряжение проводов под напряжением чрезвычайно велико, поэтому при проверке провода держитесь подальше от металлических предметов.

  Как использовать мультиметр для проверки напряжения проводов под напряжением

  Прежде чем пытаться проверить напряжение проводов под напряжением, вы должны понять, как работает мультиметр. Он измеряет напряжение тока, протекающего по проводу. Мультиметр также может измерять сопротивление провода. Если вы видите значение сопротивления более пяти миллиампер на вольт, вам может потребоваться заменить провод или установить автоматический выключатель. Если вы обнаружите, что напряжение составляет всего несколько миллиампер на вольт, вам может потребоваться установить дополнительный блок предохранителей.

  Для проверки напряжения на проводе под напряжением необходимо установить переключатель мультиметра в положение самых высоких единиц измерения сопротивления. Это защищает мультиметр от большего тока, но также доказывает, что провод непрерывен и не имеет разрывов между двумя точками. И наоборот, если показания низкие, у вас может быть обрыв провода. Кнопка OL, отмеченная на мультиметре, означает, что устройство перегружается, поэтому перед продолжением следует отключить мультиметр от сети.

  Как с помощью мультиметра проверить, находится ли провод под напряжением?

  Существует несколько способов использования мультиметра для проверки состояния провода. Вы можете использовать плоскогубцы или кусачки, чтобы проверить провод. Однако вам нужно быть осторожным, чтобы не обрезать его слишком коротко. Цифровой мультиметр — еще один вариант. Он имеет два разных показания: сопротивление и напряжение. Вот как это использовать.

  Переключатель мультиметра должен быть установлен на самые высокие единицы измерения сопротивления. Это защитит мультиметр от большего тока и докажет, что провод непрерывен между двумя точками, которые вы хотите проверить. В противном случае он будет показывать знак OL (перегрузка). Вам нужно будет соответствующим образом отрегулировать настройки измерителя. Перед началом лучше прочитать инструкцию по эксплуатации.

  Затем вставьте щупы в провод. В большинстве случаев два датчика будут черными и красными. Черные щупы всегда вставляются в общий порт, так как они не проводят ток под напряжением. Красные щупы, с другой стороны, подключаются к порту, который используется для измерения тестируемого устройства. Если это черный провод, то это минус. Аналогично, красный зонд положительный. Кнопка V/O мультиметра переключается между двумя режимами. Красный щуп должен иметь сопротивление не менее.

  Как проверить, находится ли провод под напряжением?

  Вы можете проверить провод, коснувшись его положительных и отрицательных сторон. Медные провода — положительные, а провода с гладкой текстурой — отрицательные. Чтобы проверить, находится ли провод под напряжением, поместите лампочку в розетку или на заведомо находящийся под напряжением провод. Затем проверьте провод мультиметром. Он должен светиться, если он живой. Примечание. Никогда не прикасайтесь к незнакомому проводу. Это очень опасно.

  Показания напряжения на мультиметре зависят от его модели. Цифровые мультиметры более точны, чем аналоговые, поскольку не требуют прикосновения к проводу. Они также дают точные показания. Вы всегда должны помнить, что всегда нужно отсоединять провода и розетки после завершения тестирования. Не пытайтесь тестировать приборы на проводах под напряжением, не зная, на что они способны, так как они могут навредить вам.

  Перед использованием мультиметра следует ознакомиться с инструкциями по технике безопасности. Всегда соблюдайте предельную осторожность при работе с проводами под напряжением. Например, щупы мультиметра следует держать далеко друг от друга, так как прикосновение к ним может вызвать опасный удар током. Тот же принцип применяется при проверке заземляющего провода. Прикосновение щупа к заземляющему проводу или металлической части прибора вызовет звуковой сигнал.

  Можно ли использовать тестер напряжения на проводах?

  Если вы планируете использовать тестер напряжения на проводах под напряжением, будьте осторожны. При работе с электрическими проводами можно получить удар током. Чтобы предотвратить это, вы должны носить перчатки и использовать должным образом изолированные инструменты. К счастью, существует ряд доступных устройств, которые помогут вам безопасно проводить измерения напряжения. Читайте дальше, чтобы узнать, как их использовать. Когда у вас есть инструменты, вы можете приступить к измерению напряжения на проводах под напряжением.

  Существует два основных типа тестеров напряжения: бесконтактные и контактные. Бесконтактные тестеры определяют напряжение, не касаясь проводов, а контактные тестеры напряжения не могут. В отличие от мультиметров, эти устройства безопасны в использовании и не требуют батареек. Мультиметр также измеряет сопротивление и силу тока. Вы можете переключаться между двумя режимами измерения с помощью ручки на тестере. Вы также должны знать о том, что тестеры не так точны, как мультиметр.

  Бесконтактный тестер напряжения — самый безопасный способ проверки проводов под напряжением. Эти устройства оснащены кабелем с двумя прикрепленными зондами. Датчики измеряют напряжение, сопротивление и силу тока. Перед использованием тестера на проводах под напряжением лучше отключить питание. И обязательно соблюдайте все правила, касающиеся проводки, прежде чем что-либо трогать. Если вы не будете следовать этим правилам, вы рискуете получить удар током.

  Как проверить, находится ли провод под напряжением без тестера?

  Один из лучших способов проверить, находится ли провод под напряжением без тестера, — это собрать его самостоятельно. Этот способ довольно прост: все, что вам нужно, это лампочка и розетка. Когда лампа включена, лампа загорается, показывая, что она находится под напряжением. Очень важно надеть защитные очки и держать одну руку в кармане во время проверки провода.

  Еще один простой и безопасный способ проверить, находится ли провод под напряжением, — это купить тестер напряжения. Это небольшой электрический тестер размером с карандаш. Это устройство обычно изготавливается из прочного пластика и не требует прямого контакта с проводом. Он включается при подключении к электрической розетке и загорается при обнаружении питания. Однако важно помнить, что эти устройства могут быть опасны, если их использовать неправильно.

  При использовании тестера розеток перед проведением проверки убедитесь, что он работает. Вставьте черный щуп в левый слот розетки, а красный щуп в правый. Напряжение должно варьироваться примерно от 230 В до 250 В, а все, что выше этого, вероятно, является проводом под напряжением. В обоих случаях вам следует использовать фонарик при проверке провода под напряжением.

  Как узнать, есть ли в проводе питание?

  Мультиметр — очень полезный инструмент, который поможет вам определить, находится ли провод под напряжением. Для этого нужно разместить щуп на каждом проводе, в том числе и на токопроводящем. Не забудьте пометить каждый провод и использовать заземление — металлический предмет, например, шпильку или стол. Затем подключите мультиметр к проводу. Если он показывает 230 вольт, он находится под напряжением.

  Если у вас нет мультиметра, вы также можете использовать лампочку, чтобы проверить, находится ли провод под напряжением. Если лампочка загорается и не гаснет, вы, вероятно, нашли провод под напряжением. Если это не так, вы можете использовать настенную розетку для проверки провода. В качестве альтернативы вы можете использовать мультиметр на обесточенном проводе и посмотреть, дает ли он те же показания, что и действующий.

  Чтобы проверить провод под напряжением, используйте цифровой мультиметр, настроенный на переменный или постоянный ток. Большая часть электроэнергии в домах поступает от цепей переменного тока, и вам нужно проверить как черный, так и белый провода каждой, чтобы убедиться, что цепь работает правильно. Если вы тестируете цепь постоянного тока, проверьте черный провод на хорошем заземлении. После того, как вы протестировали оба провода, вы можете перейти к переменному или постоянному току.

  Как проверить, идет ли ток?

  Когда вы подключаете мультиметр к источнику электроэнергии, вы, по сути, подключаете мультиметр к проводу. Схема автоматически включится после подключения мультиметра, но измеряемое устройство может изменить свое энергопотребление. Светодиоды, например, могут увеличивать потребление тока на 20 мА в течение секунды, прежде чем уменьшать его после выключения светодиодов. После подключения мультиметра вы увидите на дисплее ток, протекающий через устройство. Чтобы измерить сопротивление в цепи, вы можете использовать настройку в омах на мультиметре. Ом — это заглавная греческая буква, и ее установка полезна для определения непрерывности.

  Мультиметры имеют несколько различных типов выходов. Мультиметр можно настроить на измерение напряжения, сопротивления или диода и емкости. Он также имеет кнопки для проверки напряжения, сопротивления, рабочего цикла и температуры. Мультиметр имеет несколько портов, которые различаются в зависимости от модели. Вы можете определить, какой из них подходит для данного приложения, с небольшой помощью из его руководства по эксплуатации.

  Могу ли я прикоснуться к проводу под напряжением?

  Во-первых, убедитесь, что вы не касаетесь провода под напряжением. Обычно вы можете спокойно прикасаться к черному и красному проводу, так как эти провода не считаются токоведущими. Мультиметр измерит напряжение на проводе под напряжением, если он будет помещен в общий порт. Нулевое значение напряжения означает, что ток по проводу не течет. В тех случаях, когда провод под напряжением случайно перекручен, его можно смело трогать.

  Мультиметр может измерять напряжение, сопротивление и силу тока. Этот удобный электрический инструмент является цифровым и отлично подходит для измерения силы тока, напряжения и сопротивления. Другое распространенное название мультиметра — вольтметр. Этот электрический прибор очень полезен при тестировании цепей и определении того, безопасно ли к ним прикасаться. Когда вам нужно проверить провод под напряжением, вам нужно использовать мультиметр с бесконтактной функцией.

  Чтобы использовать мультиметр, убедитесь, что вы установили переключатель на самые высокие единицы измерения сопротивления. Это защитит ваш мультиметр от более высокого тока и докажет, что провод между двумя точками не поврежден. Единица с низким сопротивлением указывает на обрыв или непрерывный провод, а бесконечный – на обрыв провода. Если вас это беспокоит, вы можете переключить настройки мультиметра на OL (перегрузка) или «вкл».

  Как проверить провода 240 В в Великобритании?

  Если вы находитесь в Великобритании, вы, вероятно, хотите знать, как проверить провода 240 В. Провода Великобритании должны быть 240 вольт, что ожидается. Чтобы проверить, является ли напряжение слишком высоким или слишком низким, вы можете использовать бесконтактный тестер напряжения. Этот инструмент имеет селектор, который содержит несколько диапазонов, таких как 120 В, 240 В и 480 В. Выбрав правильный диапазон, вы можете увеличить разрешение и точность чтения.

  Необходимо проверить напряжение между гнездами нейтрального и фазного проводов. Если напряжение находится между 110 и 120 В, ваш выключатель работает правильно. Однако, если вы обнаружите два разных напряжения, то, вероятно, у вас есть дополнительная линия, проходящая через ваш дом. Это может вызвать проблемы в случае отключения электроэнергии. Чтобы убедиться, что ваши провода в безопасности, проверьте панель выключателя. Если вы видите какие-либо черные или белые провода, это, вероятно, содержит 120 В.

  Если вы не можете найти автоматический выключатель, проверьте главный выключатель. Это даст разные показания между опорами, что может быть вызвано повреждением шины. Это важно, потому что вы не хотите повредить автоматический выключатель, подключив одну ножку к другой. Поврежденная шина также может привести к разным выходным напряжениям 240 В. Вы должны заменить главный выключатель, если вы подозреваете проблему.

  Как использовать бесконтактный тестер напряжения на проводе

  Когда цепь не работает, бесконтактный тестер напряжения обнаружит обрыв горячего провода между розеткой и сервисной панелью. Сегодня Национальный электротехнический кодекс запрещает установку распределительных коробок в стенных полостях, но устаревшие методы разводки по-прежнему позволяют прокладывать проводку внутри готовых потолков и стен. Это может привести к опасным ситуациям, включая возможность перегрызания проводов грызунами.

  Бесконтактный тестер напряжения работает, помещая его наконечник на объект, который обычно представляет собой металлический прибор или электрический шнур. Его также можно использовать для проверки автоматических выключателей и выключателей света.
