Как проверить стартер без втягивающего реле – Как проверить стартер без втягивающего реле видео

проверка стартера мультиметром или от аккумулятора

Как известно, стартер является устройством, которое запускает двигатель автомобиля. Фактически, стартер является электродвигателем, который питается от АКБ. Вполне очевидно, что выход стартера из строя значительно усложняет или делает невозможным запуск ДВС.

При этом стартер редко выходит из строя неожиданно. Другими словами, на возникновение неисправностей указывают определенные признаки. Далее мы рассмотрим, по каким симптомам можно определить, что стартер неисправен, а также как проверить стартер от аккумулятора или мультиметром.

Читайте в этой статье

Проверка стартера: как проверить работоспособность стартера

Итак, если в работе стартера замечены сбои, необходимо выполнять проверку и дефектовку. При этом часто возникает необходимость сделать быструю проверку стартера без снятия.

Проверить стартер ВАЗ или любого другого авто прямо на машине можно разными способами, которые позволяют выявить неполадки втягивающего реле, мотора стартера и т.д. Самым простым и доступным способом является проверка стартера аккумулятором.

Чтобы выполнить такую проверку, АКБ должна быть заряжена, а также под рукой необходимо иметь пару силовых проводов. Обратите внимание, от аккумулятора не удается проверить якорь, обмотку стартера или щетки. Для проверки этих элементов стартер нужно разбирать, после чего прозванивать мультиметром (тестером.). Доступные способы будут рассмотрены ниже.

Проверка стартера от аккумулятора

Если говорить о проверке стартера от аккумулятора, этот метод позволяет быстро проверить работоспособность и эффективность работы устройства. Дело в том, что если просто пытаться завести двигатель привычным образом, стартер может щелкать, но ничего больше не происходит.

При проверке от АКБ замыкаются клеммы с выводами на втягивающем и корпусе стартера. Данный способ проверки позволяет определить неисправности втягивающего реле или самого стартера. Данная проверка позволяет понять, происходит ли срабатывание реле, крутит ли моторчик стартера и т.д.

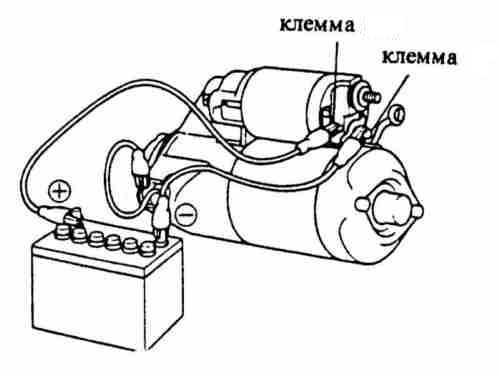

Чтобы проверить, как стартер выдвигает шестерню и крутит, нужно минусовую клемму присоединить на корпус, а плюс подать на верхнюю клемму реле и контакта включения.

 Если шестерня не выдвигается, причин может быть несколько:

  • подгорели контакты втягивающего;
  • заклинило якорь;
  • перегорела обмотка стартера или реле.

В норме бендикс должен выдвинуться с характерным щелчком, после чего шестерня начинает прокручиваться мотором стартера. Такой метод позволяет проверить втягивающее реле, при этом проверка втягивающего реле от аккумулятора достаточно достоверна.

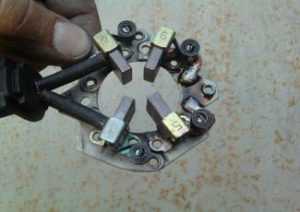

Проверка щеток стартера

Щетки быстрее всего проверяются при помощи контрольной лампочки на 12 вольт. Один вывод лампы присоединяется на щеткодержатель, тогда как другой на корпус. Если лампа начнет гореть, щетки нужно менять, так как защита пробита.

Также щетки можно проверить тестером — мультиметром. Для этого стартер нужно разобрать. Основная цель сводится к тому, чтобы проверить замыкание на массу. В норме щетки не должны замыкать.

Проверка омметром выполняется путем замеров сопротивления между держателем щеток и основной пластиной. Нормой считается результат, когда  сопротивление устремляется в бесконечность. Также при снятии щеточного узла необходимо осмотреть сами щетки, параллельно осматривается коллектор, втулки, обмотка и якорь.

Например, если втулки сработались, тогда во время пуска напряжение просаживается, моторчик стартера работает со сбоями, причем подгоревший коллектор фактически выедает щетки. Если втулки сильно разбиты, это приводит к перекосам якоря, щетки изнашиваются неравномерно, возможно замыкание обмотки.

Проверка бендикса

Чтобы проверить бендикс стартера, корпус обгонной муфты зажимается в тисках. Чтобы избежать повреждения, можно на «губы» тисков положить прокладки из резины. Далее осуществляется попытка прокрутить бендикс в разные стороны. Обратите внимание, в две стороны он не должен вращаться.

Если же заметно такое вращение, это говорит о неполадках в обгонной муфте, та как в норме при попытках провернуть в другую сторону должен срабатывать стопор. Еще бывает так, что бендикс не входит в зацепление, то есть стартер крутится в холостую (без нагрузки). В этом случае бендикс или залег, или стерты зубья. При этом проблемы с шестерней можно выявить при осмотре, тогда как проблема залегания выявляется только после полной разборки и очистки редуктора от грязи и смазки.

Проверка обмотки стартера

Чтобы понять, как проверить обмотку стартера, важно знать, что такую проверку можно выполнить при помощи дефектоскопа или лампочки 220 В. Метод похож на тот, как проверяются щетки. Для проверки лампочку мощностью до 100 Ватт нужно последовательно подключить проводом между обмоткой и корпусом.

Один корпус закрепляется на корпус, а другой на вывод обмотки. Если лампочка горит, значит имеется пробой. Если нет лампочки, нужно взять мультиметр и замерить сопротивление. В норме показатель около 10 кОм.

При необходимости выполнить проверку обмотки ротора стартера, необходимо выполнить аналогичные действия. Один вывод контрольной лампы прикладывается к пластине коллектора, а другой кидается на сердечник. Если лампа горит, это говорит о необходимости перемотки обмотки. Также проблему можно решить путем полной полностью замены ротора.

Проверка якоря стартера

В процессе диагностики важно знать, как проверить якорь стартера. Для этого потребуется напрямую подавать напряжение 12 Вольт с аккумулятора на стартер. Другими словами, напряжение подается в обход в реле.

Если стартер крутит, это значит, что якорь в полном порядке. Если же вращения нет, тогда проблемным может оказаться как якорь, так и щетки. В такой ситуации стартер нужно разбирать, после чего провести дефектовку и проверку мультиметром, переведя устройство в режим омметра для замеров сопротивления.

Как правило, в списке проблем с якорем можно выделить возможные пробои обмотки на корпус, коллекторные выводы распаяны или произошло межвитковое замыкание обмотки. Кстати, последнюю неисправность обычно выявляют спецприбором (ППЯ).

Еще добавим, что замыкание обмотки можно поределить по характерным признакам, когда между ламелей коллектора видна стружка и мелкие частицы, проводящие ток. Также на замыкание указывает выгорание ламелей, что является результатом контакта между «шинкой» обмотки и так называемым «петушком».

Еще износ коллектора, особенно если он неравномерный, становитс причиной износа щеток и выхода стартера из строя. Одна из причин, когда изоляция выступает между ламелями в результате того, что произошло смещение коллектора по отношению к оси вала. Обратите внимание, общая глубина между проточками коллектора якоря не должна быть меньше 0,5 мм.

Проверка стартера мультиметром

Разобравшись с описанными выше способами, отдельно можно выделить, как проверить стартер мультиметром. Данный способ оптимален, если нет дефектоскопа или контрольной лампы. Тестер позволяет быстро прозвонить щетки и обмотки стартера на замыкание, а также проверить обмотки реле путем замеров сопротивления.

  • Чтобы быстро проверить стартер тестером, достаточно разобрать устройство, после чего промерять сопротивление между щетками и пластиной, затем между обмоткой и корпусом. Далее замеры выполняются между пластинами коллектора и сердечником якоря, а также корпусом стартера и обмоткой статора.
  • Параллельно нужно получить показания, выполняя замеры между контактом выключения зажигания и постоянным плюсом (речь идет о болте шунта подключения обмоток возбуждения электрического двигателя стартера). Так можно проверить, в каком состоянии находится втягивающая обмотка реле. В норме показатель составляет от 1 до 1.5 Ом.
  • Еще замеры производятся между выводом подключения зажигания и корпусом тягового реле. Это позволяет проверить удерживающую обмотку втягивающего реле. Нормой принято считать показатель от 2 до 2.5 Ом.

Обратите внимание, проводимости между корпусом и обмоткой,  валом ротора и коммутатором, контактом зажигания и плюсовым контактом реле, а также между двумя обмотками быть не должно.  Еще добавим, что сопротивление обмоток якоря минимальное, простым мультиметром его не измерить.

Тестером можно разве что осуществить прозвон обмотки на предмет того, что нет разрывов. Для этого при проверке нужно убедиться, что каждая ламель коллектора прозванивается с остальными. Еще можно проверить, падает ли напряжение на расположенных рядом ламелях после подачи на них постоянного тока 1А. В норме напряжение везде одинаковое.

Что в итоге

Как видно, приведенная выше информация позволяет разобраться в том, как проверить стартер своими руками в условиях гаража. При этом нет необходимости иметь специальное оборудование. Зачастую контрольной лампы, мультиметра и заряженной АКБ вполне достаточно.

Напоследок отметим, что в ряде случаев такими методами можно выполнить диагностику и дефектовку стартера. Однако, если необходим профессиональный ремонт стартера, без специального прибора ППЯ, которым проверяется якорь, в подобной ситуации не обойтись.

Это значит, что лучше отдать стартер проверенным специалистам, которые отдельно проведут углубленную диагностику, после чего устранят имеющиеся неисправности и вернут стартеру полную работоспособность.

Читайте также

krutimotor.ru

основные неисправности и особенности выбора

В морозную погоду нередки ситуации, когда при попытках завести автомобиль можно услышать лишь шум работы всего стартера или же отдельных его компонентов. Конечно, замена стартера могла бы решить проблему, однако часто неисправность касается лишь двух его компонентов – бендикса, втягивающего реле. Именно о втором компоненте мы и поговорим, заодно ответив на вопросы примерно такого содержания: как проверить втягивающее реле, как его отремонтировать и как подбирать новое реле в случае необходимости.

Немного теории

Вообще, современные стартеры оснащаются парой реле. Первое отвечает за включение агрегата. Оно находится непосредственно в моторном отсеке, причем в отдельных моделях автомобилей реле помещается еще и в отдельный корпус. Второе реле, называемое тяговым (втягивающим

), устанавливают прямо на стартер. Функций у данного устройства несколько:

  • Обеспечение синхронной работы узлов автомобильного стартера при запуске ДВС;
  • Распределение эл. энергии между эл-магнитным реле и моторчиком стартера;
  • Обеспечение совместной работы обгонной муфты и венца маховика (подвод шестерней) и, наоборот, отвод шестерней в нужный момент времени.

Вот как все устроено: когда в замке зажигания были замкнуты контакты, сразу же срабатывает обычное реле стартера, отвечающее за подачу напряжения от аккумулятора к т.н. втягивающую обмотку. В результате наводится магнитное поле, воздействующее на якорь реле, за счет тот попадает внутрь обмотки. Теперь осуществляется сразу 2 действия: начинает двигаться вилка стартера, помогая сдвинуться обгонной муфте, еще называемая бендиксом, а также замыкаются контакты установленного втягивающего реле. Проще говоря: стартер теперь соединен с маховиком, после чего он подключается к аккумулятору и за счет прохождения тока по цепи теперь может запуститься двигатель. Не забывайте, что работа систем сгорания без исправной работы электрических цепей авто невозможна.

Однако, и на этом еще не все. Теперь, когда стартер включается, за счет работы т.н. удерживающей катушки якорь удерживается в своем крайнем положении – в таком режиме работы втягивающее реле не потребляет много энергии. А если двигатель уже запущен, цепь стартера разрывается и происходит обесточивание реле. В автомобильных реле имеется пружина – именно она, стремясь сжаться, возвращает якорь в начальное положение. Следом свое положение меняет контактный диск и бендикс. Аккумулятор отключается. Далее реле уже никак не участвует в работе автомобиля вплоть до дальнейшего запуска двигателя.

Подробнее об устройстве

Наверняка не каждый автолюбитель сразу же поймет все нюансы работы автомобильных реле. Мы постараемся немного упростить и разобрать важные моменты. Важно понимать, что реле – это устройство, предназначенное для замыкания или размыкание электрической цепи, в которую оно введено. Конкретно тяговое реле реагирует на электрические величины и не работает на принципах электромагнитизма. Обратите внимание на изображение ниже.

В простейшем втягивающем реле имеет корпус, якорь, пружина, контакты и магнит с парой обмоток (катушек). Первая катушка, называемая втягивающей, соединена с электродвигателем и клеммой управление, теперь временем как вторая (удерживающая катушка) имеет связь с корпусом и выводом управления.

При подаче постоянного тока к контакту управления в катушке наводится магнитное поле, оказывающее действие на якорь реле. Тот начинает движение и далее обеспечивает замыкание цепи между стартером и аккумулятором. Когда питание не подается, пружина возвращает якорь в его начальное положение – контакты тут же размыкаются. Свою работу бендикс прекращает.

Основные неисправности

Втягивающее реле хоть и устроено довольно просто, может пострадать от множества внешних и внутренних воздействий. Первое и самое очевидное: разрушение материалов, из которых реле состоит. Вторая и даже более распространенная проблема: выход реле из строя вследствие сгорания контактных пластин (часто их называет пятаками). Третье: сгорание обмотки (тоже весьма частая проблема). Почему горит втягивающее реле стартера? Самая частая причина неисправностей подобного характера кроется в электрохимических процессах, наблюдающихся в реле при попадании воды.

К признакам неисправностей имеющегося в автомобиле втягивающего реле агрегата можно отнести следующее:

  • Стартер осуществляет работу даже после запуска ДВС. Выявить это можно по звуку;
  • Стартер работает вхолостую. При этом ДВС не запускается;
  • Стартер не начал работу после характерного щелчка, сигнализирующего о включении устройства.

Дабы снять подозрения со всех смежных с реле компонентов системы, проделайте следующее:

  • Замкнуть контактные болты на тыльной части стартера, пользуясь куском провода. Ток будет идти в обход втягивающее реле;
  • Провернуть ключ зажигания. Если стартер начал вращение, проблема точно не в нем, а в реле, силовые контакты которого подгорели;
  • Послушать, как работает реле. После проворачивания ключа оно должно щелкать. Если при этом стартер не включился в работу, само реле исправно.

Проще говоря, реле может работать, а сам стартер не вращается, или же и стартер, и реле не работают вовсе. Нередки ситуации, когда реле исправно, но при его работе слышен стук. Причина кроется в плохом контакте между обмотками и «массой». Величина сопротивления исправной втягивающей обмотки составляет 0,55 Ом, тем временем как удерживающей обмотки чуть больше – 0,75 Ом. Сопротивления нужно измерить омметром. Если реальные показатели сопротивлений ниже указанных, можно говорить о произошедшем коротком замыкании в обмотках. Высокий показатель сопротивления говорит о плохом контакте или с клеммами, или с «массой». Для таких проверок лучше не пользоваться лампочкой, так как она будет гореть даже при коротком замыкании.

Также нельзя не рассказать об одной интересной неисправности, которая нехарактерна для правильно изготовленных втягивающих реле. Дело в том, что вывод одной из катушек может быть осуществлен неправильно – при работе катушке начинают компенсировать друг друга. В этом случае нужно покупать новое реле, хотя можно попробовать перепаять концы дефективной катушки.

Как отремонтировать втягивающее реле стартера

Бывает и так, что реле удается отремонтировать. Заметьте, что далеко не все из этих устройств являются разборными. Если у вас разборное, то все отлично. Но для начала реле нужно снять. Работа состоит из таких этапов:

  1. Отключить аккумуляторную батарею;
  2. Снять весь стартер с автомобиля;
  3. Тщательнейшим образом очистить стартер – грязь и пыль в ходе работы может попасть внутрь агрегата;
  4. Открутить гайки щеточного узла, после чего ослабить болт контакта втягивающего реле;
  5. Окрутить винты, фиксирующие реле;
  6. Заняться осмотром демонтированного реле.

Если реле разборное, то на его торцах будут видны гайки – их нужно открутить и разобрать устройство. Заметьте, что крышка некоторых реле не снимается без предварительной распайки контактов. Имеет смысл вне зависимости от характера неисправности зачистить все токоведущие части (обратите внимание на цвет материалов в местах пригорания). Эксперты рекомендуют при любом ремонте менять сердечник реле на новый. Также может потребоваться замена контактов. Если возвратная пружина была деформирована или ослаблена, ее придется заменить. Если была обнаружена проблема с компенсирующимися катушками, описанная выше, потребуется пайка. При обратной сборке и установке реле уделите особое внимание силе затяжки клемм.

Эксперты не рекомендуют смазывать втягивающее реле стартера, а вот обгонную муфту (бендикс) смазывать можно. При этом не рекомендуется использовать графитную смазку, так как она боится высоких температур, воды, а также довольно быстро высыхает.

Выбор нового втягивающего реле

Подбирать новое тяговое реле раньше было проще всего именно в офлайн-магазинах. Сегодня поиск в онлайн-магазинах серьезно упростился и стал проще. При подборе нового втягивающего реле нужно помнить о следующем:

  • Не всегда реле, которое вы найдете в электронных каталогах, соответствует стартеру. Искать стоит в первую очередь оригинальное реле для установленного в вашем авто стартере, а уже потом подбирать аналоги данного реле, если оно показалось вам слишком дорогим;
  • Уточните геометрию реле, которое будете заказывать. Вот здесь-то офлайн магазины и оказываются более надежными – можно взять старое реле с собой и сравнить его с найденным;
  • Стоит заранее приобрести 2 пары медных гайк и шайб, которыми лучше всего фиксировать новую деталь. Запас такой «мелочи» рано или поздно окажется крайне полезным.

Советуем отнестись к выбору втягивающего реле с особым вниманием. Даже у вас стоит оригинальный стартер, на аналогичной модели авто другого года выпуска стартер может оказаться другим – пара установленных на агрегатах реле не будет взаимозаменяемой. Именно по этой причине нужно руководствоваться или VIN-кодом, или параметрами и кодом имеющегося стартера и втягивающего реле.

Ведущие производители

При покупке втягивающего реле стартера важно обращать внимание не только на его характеристики и на совместимость с имеющимся стартером, но также и на фирму-производителя. Учтите, что автозапчасти могут предлагать не только сами производители, но также и фирмы-упаковщики. Вот несколько марок, о которых автолюбителю стоит знать:

Последняя фирма является не столько производителем, сколько упаковщиком. Именно ее автозапчасти водитель сможет найти в магазине с наибольшей вероятностью. Качество можно оценить как высокое, а цену как весьма демократичную.

Выше мы писали о том, что соответствия между реле и стартером не всегда соблюдается. Учтите, что популярные производители стартеров могут использовать реле сторонних фирм. Наиболее известными производителями стартеров являются уже указанные выше фирмы, а также Magneton, Nikko, Mitsuba, Delco Remy, Cav, Poong Song, Delphi, Leece-Neville. По именам этих фирм также можно начинать поиск втягивающего реле в электронных каталогах известных интернет-магазинов.

Частые вопросы

Затронем несколько интересных вопросов, которыми могут задаться как водители-новички, так и весьма опытные автолюбители. Итак:

  • Какой ток втягивающего реле стартера? Ответ: многое зависит от модели стартера и реле, но в большинстве устройств через контакт управления проходит ток силой 15-20 Ампер. В некоторых случаях этот ток имеет большую силу, но также не забывайте, что сила тока зависит от того, чистые ли контакты;
  • Как разобрать втягивающее реле стартера? Ответ: данный вопрос затрагивался выше. При этом добраться можно и до «начинки» неразборного реле, хотя без специальных инструментов и нарушения целостности корпуса не обойтись.

Выше мы уже описывали процесс ремонта реле. Особых сложностей с этим не возникнет даже у неопытного автолюбителя. Проблема может возникнуть лишь в ходе поисков деталей реле. Впрочем, многие детали для ремонта можно найти у уже упомянутой датской фирмы Cargo. Большая часть предлагаемых фирмой товаров произведены в странах Юго-Восточной Азии, однако их качество довольно высоко.

Вывод

Мы рассмотрели основные неисправности втягивающих реле стартеров, а также задались вопросом выбора нового устройства. С учетом высокой живучести реле, обусловленной простотой и продуманностью конструкции, оно может служить ровно столько, сколько прослужит транспортное средство. Впрочем, поломка тоже не является редкостью. Так как речь идет об автомобильных электрических цепях, проблема может крыться не в самом реле, а других компонентах системы.

Учитывайте, что даже качественно отремонтированное реле редко служит свыше 2-3 лет. Так как оригинальное реле стоит немалых денег, в ремонте есть смысл – запчасти все равно стоят небольших денег, а с ремонт разборного реле легко осуществить. Если ремонт не дал никакого результата, стоит обратиться на СТО, вместо того чтобы покупать новое устройство и проверять работоспособность системы с его помощью.

avto.pro

Как проверить втягивающее реле стартера — Авто-Мото24.ру

Практически каждый владелец автомобиля сталкивается с проблемой запуска двигателя. Эта неприятность может происходить из-за ряда факторов про один из которых мы поговорим. Достаточно часто причиной невозможности завести машины является неисправность втягивающего реле стартера.

Прежде чем проверять реле стартера нужно в первую очередь убедится в исправности последнего. Для этого поворачиваем ключ зажигания и пробуем запустить мотор. Если же, при пуске стартер не срабатывает, а также слышны звуки щелчков, то это свидетельствует о исправности реле, но при этом сломан стартер.

Следующим вашим шагом является дальнейшая проверка. Вам необходимо замкнуть два контакта на задней крышке стартера. Это принудительная процедура его пуска. При этом электродвигатель начнет вращаться, что будет означать о нормальной работе этого элемента машины. Получается, что в таком случае неисправно реле.

Бывают случаи, когда произвести проверку без снятия невозможно. Прочитайте инструкцию как снять стартер на вашей машине и после этого переходите к дальнейшей его диагностике. Нам понадобится исправная аккумуляторная батарея. Используем два провода: один провод подключаем на клемму «плюс» АКБ при этом второй его конец к контактному выводу стартера; вторым проводом соединяем «минусовую» клемму и массу стартера.

Вот таким образом вам нужно подключить стартер для его проверки

Как только контакты замкнуты – сработает реле в виде резкого щелчка. Если этого не произошло, то соответственно реле вышло из строя. Как правило, у него подгорают и залипают контакты. Их попросту нужно прочистить и привести в нормальный вид.
Рассмотрим признаки по которым можно определить неисправность втягивающего реле стартера:

  1. Гул в виде жужжания после запуска двигателя. Это означает, что стартер продолжает крутиться вместе с мотором. Такого быть не должно.
  2. Щелчок при запуске двигателя. При этом пуск последнего не происходит. В этом случае грешим на якорь стартера.
  3. Стартер крутится, но двигатель не вращается.

Последующая проверка технического состояния этого элемента автомобиля сводится к его разборке и чистке всех контактов. Однако в основном их конструкция является монолитной и проще всего произвести покупку нового элемента. При монтаже нового реле необходимо всегда отключать аккумулятор, дабы избежать короткого замыкания в электрической цепи авто.

Также смотрите видео по данной теме:

avto-moto24.ru
