Как проверить термостат на ВАЗ-2110?

Термостат отвечает за поддержку оптимальной температуры двигателя машины. Он позволяет своевременно переключать рычаги движения охлаждающего антифриза или дистиллированной воды по малому и большому кругу. Включение термостата всегда сопровождается максимально скорым прогревом массивного двигателя, агрегат включает как двигатель, так и печку.

После того как температура достигнет оптимальных величин, она направляется в большой контур, куда входит и радиатор. Если температурный режим выбран правильно и экономично, двигатель прослужит дольше.

Если состояние термостата оставляет желать лучшего, присутствуют поломки, двигатель будет постоянно набирать большую температуру, возможен вариант повышения потребления ВАЗ-2110 топлива.

Распространенные неисправности в работе термостата

Чаще всего работники СТО диагностируют в отечественных автомобилях ВАЗ-2110 следующие неисправности:

Заклинил клапан в закрытом положении, отсутствует реакция на увеличение температурного режима. Охлаждающая жидкость перемещается с учетом только малого круга.
Заклинивание клапана в открытом состоянии, охлаждающая жидкость просачивается сквозь радиатор, отчего двигатель не может достичь нужной температуры.
Клапан не открывается или не прикрывается полностью.

Читайте также: Проверка работоспособности ДМВР мультиметром на ВАЗ-2110

Можно ли проверить термостат на ВАЗ-2110 своими руками

Состояние термостата могут определить работники СТО, но также это под силу сделать каждому собственнику машины, имеющему хотя бы поверхностное представление об устройстве отечественных машин.

Запустите двигатель и отследите, до какой температуры нагревается охлаждающая жидкость, тосол или дистиллированная вода – данные указаны на щитке, показывающем состояние приборов. Температура вскрытия термостата на ВАЗ-2110 достигает значений в промежутке 83-87 градусов.

Когда температура двигателя меньше вышеуказанной, клапан прибора находится в закрытом состоянии и антифриз проходит по малому кругу.

Понять это можно, испробовав все собственными руками. Для этого ощупайте шланг радиатора, подходящий к последнему снизу, а также сам радиатор. Если термостат закрыт, их температура холоднее термостата, это объясняется попаданием жидкости в радиатор.

Если температура в механизме охлаждения поднимается до 85 градусов по Цельсию, основной клапан приходит в движение, а значит жидкость для охлаждения двигателя начинает курсировать не только по малому, но и по большому контуру. После нагревается радиатор и шланг, размещенный снизу.
Если температура достигает 102 градусов, основной клапан раскрывается полностью, радиатор при ощупывании горячий сверху и прохладнее снизу, горячим остается патрубок в нижней части.
Если клапан от термостата открыт, а нижний патрубок и радиатор не нагреваются, можно сделать вывод, что клапан не работает. Значит, старый прибор пора заменить на новое устройство.

Еще есть один верный способ, как можно проверить термостат на ВАЗ-2110 в домашних условиях. Находясь в работающем состоянии двигателя, радиатор теплеет ровно так же, как и корпус термостата, а салон автомобиля по-прежнему остается холодным? Значит, всему виной неполное прикрытие прибора. Некорректная работа термостата в этом случае провоцирует быстрый износ двигателя – для последнего важно достигать рабочей температуры. Замена детали – вот что может спасти ВАЗ-2110 от куда более серьезной поломки, чем его неисправность.

При наличии кастрюли с водой и технического вида термометра проверить функционирование термостата легко. Чтобы шток клапана мог перемещаться, добавьте искусственный воск, который при изменении формы плавления соответственно изменит свое количество.

При нагреве воды с термостатом внутри можно самостоятельно регулировать, когда именно срабатывает клапан. Температура, при которой клапан находится в открытом состоянии, чаще всего указана на корпусе приспособления.

Читайте также: Подключение противотуманок на ВАЗ-2110

Конечно, лучше обращаться за помощью к профессиональному оборудованию, которое точно протестирует неполадки в работе агрегата, но, если его нет, подойдут все вышеперечисленные способы.

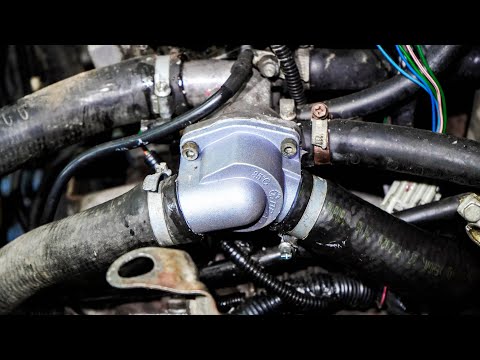

Как снять старый термостат ВАЗ-2110

Никаких специальных знаний для этой процедуры иметь не нужно, достаточно следовать простой инструкции. Сначала задачей ремонтирующего авто становится слив старой охлаждающей жидкости. Как это правильно сделать?

отсоедините брызговик двигателя, установленный на ВАЗ-2110;
отвинтите и извлеките с бачка пробку;
чтобы охлаждающая жидкость не пролилась мимо, подставьте под радиатор тару, рассчитанную на 6-8 л, таков максимальный объем охлаждающей жидкости;
емкость следует подставить прямо под отверстие, размещенное на блоке цилиндров;
воспользовавшись ключом размера 13, открутите пробку, стоящую на сливном отверстии на блоке, а затем слейте остатки жидкости.

Демонтаж термостата, в свою очередь, выглядит так:

Найдите отводящий шланг, выходящий из радиатора.
На этом шланге есть хомуты, их нужно ослабить.
Теперь найдите подводящий шланг трубы помпы и шланг, служащий в качестве соединения термостата и выпускного патрубка. Снова ослабьте хомуты.
Извлеките старую модель.

Читайте также: Регулировка сцепления ВАЗ-2110

Установка нового образца производится в обратной последовательности. Лучше всего монтировать шестидырочный прибор, а если есть способности к созданию и модернизации разных конструкций, изделие можно постараться доработать. Не забудьте залить в систему охлаждения новый раствор.

Наглядно процесс снятия и замены старого приспособления на новый показан в видеоролике ниже:

Не работает термостат ваз 2110 признаки неисправности

Содержание

Многие автолюбители, которые испытывают проблему перегрева двигателя интересуются про признаки неисправности термостата. Для начала нужно лишний раз пояснить, что такое термостат. Это специальное устройство, которое не позволяет двигателю автомобиля перегреваться. К чему может привести первая ситуация все и так знают.

Холодные же двигатели тоже не самые лучшие, так как они потребляют очень много топлива, а качество его сгорания оставляет желать лучшего.

По сути говоря, термостат – это достаточно простой прибор, в своем арсенале он содержит всего один рабочий элемент, это клапан, который открывается и закрывается в нужный момент. Такой прибор является двухконтурным.

В автомобиле за малый контур принято считать обкат охлаждающей жидкостью только печку, и сам мотор, то есть, тут радиатор не задействуется.

Малый контур позволяет разогреть движок до нужной, рабочей температуры. Посте того, как всё это дело будет иметь температурные рамки от 85 до 90°C, в зависимости от автомобиля, откроется пропуск в большой контур, то есть горячая жидкость будет проходить через радиатор, где будет охлаждаться и поступать обратно в малый контур. То есть, это полноценная замкнутая система. Но, не редко именно этот прибор начинает сбоить или вовсе выходит из строя.

Признаки неисправности термостата можно выявить очень просто.

Самым явным признаком будет простой перегрев двигателя, конечно же тут может быть виноват не только термостат, но, проверку нужно начинать именно с него (см. статью «Диагностика двигателя»).

Если же рассмотреть более детально проблему перегрева именно из-за этого устройства, то можно выяснить, что в момент перегревания движка верхний и нижний патрубок одинаковой температуры.

При данной ситуации можно сделать вывод, что у термостата попросту залип клапан пропуска. Поэтому жидкость постоянно прогоняется по большому кругу. То есть, двигатель не может набрать номинальную температуру, постоянно оставаясь холодным.

А чем это чревато мы рассматривали выше. Если же при рабочем вентиляторе температура постоянно растет, а нижний патрубок всё ещё холодный, то значит клапан заклинило в закрытом состоянии. Пот этом прогон жидкости ведется исключительно по малому кругу, и тут охлаждающая жидкость превращается в нагревающую. Всё это влечет за собой банальный перегрев.

Это две основные причины, которые могут указывать на неисправность. Теперь необходимо заняться диагностированием самой проблемы. Для начала стоит диагностировать фактическое рабочее состояние термостата. Это можно сделать не снимая само устройство с автомобиля. Достаточно ненадолго прогреть движок, а затем потрогать тот шланг, который отходит от термостата к радиатору.

Этот шланг должен быть холодным. При нормальной работе это его штатное состояние. И если всё именно так, то можно сказать, что устройство в норме. Если же он горячий ,термостат работает неправильно и в нем имеются неисправности.

Далее следует провести полноценный осмотр сенсора с его демонтажем. Такая проверка проводится в домашних условиях. Для этого придется произвести демонтаж термостата.

Следующим шагом будет его «проварка». Для этого термостат погружается в самую простую кастрюлю с водой. При этом необходимо закрепить ещё и термометр для постоянного мониторинга температуры.

Воду с закрепленным датчиком стоит поставить на газ и довести до постоянной температуры в 90°C. При этом можно будет наблюдать за тем, как клапан медленно открывается. Если это происходит, то можно сказать что вся система работает исправно. Если же клапан либо не открылся, либо открылся, но не полностью, значит устройство неисправно.

При таком раскладе, необходимо произвести срочную замену. Но, стоит заметить, что действительно профессиональную проверку, даже без демонтажа, можно провести только на специализированном оборудовании, которое имеется исключительно в автомастерских.

Подводя итог можно сказать, что эту проблему нельзя откладывать в долгий ящик — она может быть началом гораздо более серьёзных неполадок.

Стоит заметить, что не нужно задумываться о замене до тех пор, пока не будет выявлена точная её необходимость. Не редки случаи, когда термостат сам приходил в норму. А в виду того, что признаки неисправности термостата насчитывают всего 2 пункта, которые можно вычислить самостоятельно.

Но, всё же, если вы не уверены в своих силах, то лучше всего отдать автомобиль на технический осмотр.

Распространенные неисправности в работе термостата

Чаще всего работники СТО диагностируют в отечественных автомобилях ВАЗ-2110 следующие неисправности:

Заклинил клапан в закрытом положении, отсутствует реакция на увеличение температурного режима. Охлаждающая жидкость перемещается с учетом только малого круга.
Заклинивание клапана в открытом состоянии, охлаждающая жидкость просачивается сквозь радиатор, отчего двигатель не может достичь нужной температуры.
Клапан не открывается или не прикрывается полностью.

Можно ли проверить термостат на ВАЗ-2110 своими руками

Когда температура двигателя меньше вышеуказанной, клапан прибора находится в закрытом состоянии и антифриз проходит по малому кругу.

Если температура в механизме охлаждения поднимается до 85 градусов по Цельсию, основной клапан приходит в движение, а значит жидкость для охлаждения двигателя начинает курсировать не только по малому, но и по большому контуру. После нагревается радиатор и шланг, размещенный снизу.
Если температура достигает 102 градусов, основной клапан раскрывается полностью, радиатор при ощупывании горячий сверху и прохладнее снизу, горячим остается патрубок в нижней части.

Если клапан от термостата открыт, а нижний патрубок и радиатор не нагреваются, можно сделать вывод, что клапан не работает. Значит, старый прибор пора заменить на новое устройство.

Как снять старый термостат ВАЗ-2110

отсоедините брызговик двигателя, установленный на ВАЗ-2110;
отвинтите и извлеките с бачка пробку;
чтобы охлаждающая жидкость не пролилась мимо, подставьте под радиатор тару, рассчитанную на 6-8 л, таков максимальный объем охлаждающей жидкости;
емкость следует подставить прямо под отверстие, размещенное на блоке цилиндров;
воспользовавшись ключом размера 13, открутите пробку, стоящую на сливном отверстии на блоке, а затем слейте остатки жидкости.

Демонтаж термостата, в свою очередь, выглядит так:

Найдите отводящий шланг, выходящий из радиатора.
На этом шланге есть хомуты, их нужно ослабить.
Теперь найдите подводящий шланг трубы помпы и шланг, служащий в качестве соединения термостата и выпускного патрубка. Снова ослабьте хомуты.
Извлеките старую модель.

Установка нового образца производится в обратной последовательности.

Лучше всего монтировать шестидырочный прибор, а если есть способности к созданию и модернизации разных конструкций, изделие можно постараться доработать. Не забудьте залить в систему охлаждения новый раствор.

Наглядно процесс снятия и замены старого приспособления на новый показан в видеоролике ниже:

Очень часто владельцы современных автомобилей сталкиваются с перегревом двигателя внутреннего сгорания. Трудности в работе двигателя создаёт нерабочий термостат. Из-за его неисправности из-под капота автомобиля струится густой пар. Дальнейшее путешествие становится невозможным, автомобиль и вовсе может сломаться. Существуют признаки неисправности термостата.

Особенности конструкции

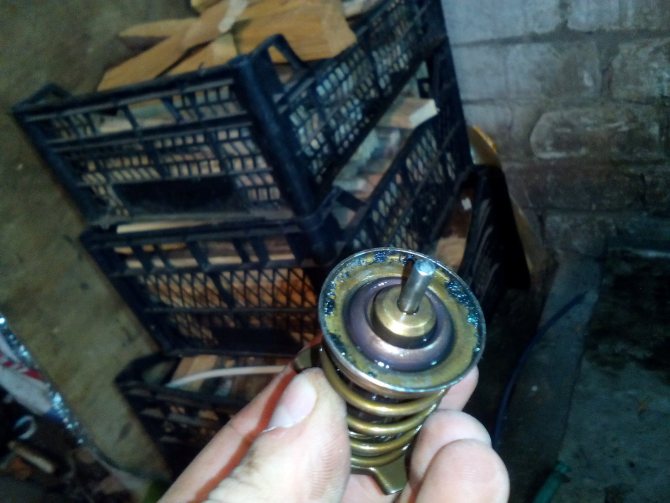

Термостат — это небольшой механический клапан. Устройство регулирует и определяет температуру охлаждающей жидкости в системе двигателя, отвечает за качество прогрева мотора автомобиля.

Конструкция состоит из таких элементов:

корпус;
входной патрубок. Подключается непосредственно к системе охлаждения;
восковой шарик;
основной клапан. Отвечает за перекрывание процесса основной циркуляции;
поршень;

Температура открытия термостата зависит от особенностей модели автомобиля, а также от возможностей устройства.

Ознакомиться с принципом работы термостата вам поможет данное видео:

Виды современных термостатов

Сегодня производители автомобилей оснащают двигатели разными термостатами. Выделяют несколько основных видов этих полезных конструкций:

Устройство с электронным управлением. Подходит для всех режимов работы силового агрегата. Электронные приборы дополнены специальным нагревательным сопротивлением. Известны своей эффективностью и точностью. Их использование позволяет снизить степень потребления топлива.

Одноклапанный. Надёжный и прочный агрегат. Преобладающее количество автомобилей оснащено одноклапанным термостатом.

Читайте также: Отзывы лада гранта стоит покупать или нет

Любые неполадки в действиях устройства пагубно сказываются на работе всего автомобиля. Главным симптомом и причиной неисправности считают коррозию. Она постепенно разъедает блокировочный штырь и цилиндр. Признаком неработающего термостата в этом случае является пульсирующий, беспрерывный поток охлаждённой жидкости. При этом неважно, в каком положении находится клапан. Признаками неисправного термостата также считают:

О неисправности термостата говорит перегрев двигателя и несколько других показателей

Вследствие поломок автомобиль не может нормально завестись. Понять, почему не работает термостат, и выяснить признаки поломки агрегата следует как можно скорее. Нарушение температурного режима пагубно сказывается на двигателе: он быстро изнашивается и приходит в негодность.

Выявить погрешности в работе термостата и устранить более серьёзные последствия его неисправности можно несколькими способами. Например, включить двигатель на пару минут. Если за это время шланг, соединяющий термостат и радиатор, успеет нагреться, значит, в клапане устройства имеются неполадки. Шланг исправной конструкции при коротком нагревании двигателя остаётся холодным.

Существует несколько способов выявить неисправность термостата, однако лучше всего обратиться за помощью к автослесарю

Существует и другой метод выявить неполадки. Конструкцию вместе с термометром опускают в специальный стеклянный сосуд с холодной водой. В процессе нагревания воды выяснится, исправен агрегат или нет. Иногда для подобных целей используют диагностический сканер.

Зная, почему не работает термостат и какие признаки свидетельствуют о его повреждении, можно приступать к ремонту. Если поломка серьёзная, устройство заменяют на новое. Новая деталь должна полностью соответствовать вышедшей из строя конструкции. Замену лучше производить тогда, когда двигатель полностью остынет. В этом деле не обойтись без специальных ключей, герметика и крестообразной отвёртки.

Понадобится 3-литровая ёмкость. В неё будет сливаться охлаждённая жидкость. Работы по установке нового термостата происходят в два этапа: снятия испорченной конструкции и монтаж исправного устройства. Весь процесс займёт не менее 2 часов.

Как проверить термостат ваз

Содержание

Что такое термостат и принцип его работы
Где находится
Признаки неисправности термостата
Как проверить работу термостата
Можно ли ездить без термостата
При какой температуре открывается

Термостат в автомобиле отвечает за поддержание нормальной температуры охлаждающей жидкости. Выражаясь простыми словами, термостат — это запирающий клапан, который в нужный момент, при нагревании антифриза до заданной температуры (как правило 90-93 градуса по Цельсию) открывает «большой круг». Благодаря этому охлаждающая жидкость начинает протекать через радиатор и остывать.

Конструкция термостата может быть корпусной и бескорпусной, в том и в другом случае используется надежный и незамысловатый механизм. За открытие большого контура охлаждения отвечает клапан, который устроен следующим образом.

Внутрь герметичной камеры помещается термочувствительный воск, который при температуре выше 80 градусов начинает плавиться, увеличиваясь в размерах. В какой-то момент камера заполняется полностью и происходит выдавливание штока, на другом конце которого расположен запирающий клапан.

Еще в качестве наполнителя камеры используется эфирный спирт и дистиллированная вода. В основе работы также лежит принцип расширения.

Существуют и более современные термостаты, управление работой которых полностью возложено на бортовой компьютер. Такие устройства являются самыми надежными, но широкого распространения на бюджетных (отечественных) автомобилях пока не предвидится.

Где находится

Выглядит термостат практически одинаково на всех автомобилях, отыскать его не сложно. Проще всего проследить куда идут патрубки от радиатора и двигателя. Если термостат бескорпусной, то находится он в корпусе самого двигателя. От этого места также отходят несколько патрубков, один из которых обязательно должен идти на радиатор.

Возможны два варианта неисправности термостата:

он по какой-то причине не открывается при заданной температуре, и циркуляция охлаждающей жидкости продолжается по малому кругу;
устройство заклинило в открытом состоянии, и тогда антифриз сразу начинает течь по большому кругу, через радиатор.

Если температура работы двигателя близка к критической отметке, первое на что следует обратить внимание — уровень тосола в системе. Охлаждающей жидкости достаточно? Значит необходимо проверить термостат. Плохое охлаждение грозит перегревом мотора, который ведет к поломке последнего.

Еще одним признаком некорректной работы этого узла, может быть плохой обогрев салона в зимнее время. Существует несколько способов проверки термостата на исправность, их и разберем в нашей статье.

На самом деле нет ничего проще, чем произвести самостоятельную диагностику неисправности термостата. Сделать это можно даже не снимая его. Главное требование — холодный двигатель.

Исправное устройство на холодном двигателе находится в закрытом состоянии. Как мы помним, температура плавления воска 80-82 градуса. Пока температура двигателя не достигнет заданной отметки, патрубки идущие к радиатору и от него (равно как и сам радиатор), должны оставаться холодными.

Если уже после нескольких минут работы двигателя они становятся теплыми, можно сделать вывод что термостат заклинило в открытом состоянии.

Ситуация прямо противоположная: двигатель нагрелся свыше 90 градусов, а патрубки большого круга остаются холодными. Это также говорит о том, что термостат неисправен, и не может открыться. Циркулируя лишь по малому контуру, антифриз быстро нагревается, и он уже не в состоянии обеспечить должного охлаждения мотора.

В том и в другом случае необходимо произвести его замену.

Существует еще один способ проверки термостата. Для этого устройство необходимо снять, соблюдая все меры предосторожности. Мы уже писали подробную статью о снятии и замене.

Суть метода проверки заключается в следующем: устройство помещается в кастрюлю с холодной водой и градусником. Важно, чтобы термостат не касался стенок и дна кастрюли, для этого его лучше всего подвесить. После этого наблюдаем за тем, при какой температуре клапан начнет открываться.

Автору этот способ кажется излишним, поскольку точно установить диапазон срабатывания таким образом не получится, а работы это явно прибавит.

Ездить можно, но необходимо понимать, что он нужен. Без него нарушается правильный температурный режим работы двигателя. Это скажется на:

расходе топлива;
износе двигателя;
работе отопления салона.

При какой температуре открывается

Выпускается несколько типов термостатов, с различным порогом срабатывания. Это может быть 76, 82, 88, 92. Но не стоит считать эти показатели безусловными, температура открытия может отклоняться в любую сторону.
