Как проверить стартер мультиметром, как прозвонить обмотку реле тестером

Большинство автомобилистов сталкивались с ситуацией, когда при повороте ключа зажигания машина не заводится. Обычно это связано с электропроводкой. Возможно, отсоединилась общая клемма, неисправна контактная группа в замке зажигания, разрядился аккумулятор или неисправен стартер. Есть ли возможность это как-то проверить?

Принцип работы

Автомобильный стартер по сути своей это двигатель постоянного тока. При подаче на него электрического напряжения 12 В он начинает вращаться. Так как через ременную передачу стартер соединен с валом двигателя, он вращает и его. Это происходит каждый раз, когда шофер садится и заводит автомобиль.

При заведенном двигателе, независимо от того стоит автомобиль или едет, происходит обратный процесс с точки зрения электротехники. Из двигателя постоянного тока стартер превращается в генератор.

Двигатель, вращая вал стартера, вызывает выработку электрического тока напряжением 12-14 вольт. Но стартер состоит не только из генератора-двигателя постоянного тока.

Для управления им, переводом в режим генератора или двигателя, на стартере установлено тяговое реле. Поэтому при проверке стартера мультиметром или другим прибором нужно будет выяснить функционирование реле.

Когда включается зажигание, на обмотку тягового реле поступает управляющий ток. Это вызывает перемещение якоря реле и штока, который давит на рычаг, вызывающий зацепление бендикса с маховиком.

В это же время происходит соединение пятаков, с помощью которых подается электрический ток на пуск электродвигателя.

Функционально стартер так отработан, что отличить различные бренды можно только по мощности, конструкции корпуса и используемым материалам.

Если человек разобрался с одним стартером и смог его проверить и отремонтировать, значит, он сможет это сделать с любым другим.

Самые уязвимые элементы стартера – это втягивающее реле, коллектор и втулка якоря, щетки генератора, бендикс, пятаки, демпферная пружина и вилка.

Причина выхода их из строя заключается в предельных нагрузках, испытываемых генератором при запуске двигателя. Через его обмотки протекает ток в сотни ампер.

На сегодняшний день отсутствуют диагностическая аппаратура, способная проверить работоспособность генератора. Поэтому приходится полагаться на опыт и добрый старый мультиметр.

Проверка батареи и шины заземления

Если на стартер подано напряжение, а он не реагирует, надо сделать следующее.

Переключитьмультиметр в режим вольтметра, выбрать шкалу 20-100 вольт для постоянного тока и замерить напряжение на клеммах батареи. Прибор покажет 12-13 В. Это напряжение необходимое для пуска двигателя.

При меньших показаниях, необходимо зарядить батарею. При осуществлении замеров необходимо соблюдать технику безопасности, так как кругом металл, вероятны короткие замыкания. Очки не помешают.

Затем, следует проверить, в каком состоянии находится земляная шина. При наличии в мультиметре чувствительного омметра, измеряют сопротивление между коннекторами «минус» аккумулятора — шасси автомашины, корпус двигателя и генератора. Прибор должен показывать везде 0 Ом.

Можно сделать иначе. Мультиметр переводят в режим вольтметра с минимальной шкалой и, при включенном зажигании, измеряют напряжения между минусом аккумулятора, шасси автомашины, корпусом двигателя и генератора.

Показания должны быть с точностью до десятых «ноль». Если больше, то нужно проверить контакты соединений. Если потребуется, зачистить их и плотно затянуть.

Для последующих манипуляций требуется компьютерная диагностика. В автомобилях с компьютерным управлением запуск двигателя может блокировать иммобилайзер. Вмешательство в электрическую часть, иногда, приводит к блокировке пуска автомобиля.

Прозвон реле и соединительных проводов

Для последующей диагностики генератора нужна электрическая схема автомашины и мнемосхема положения реле. Пуск двигателя осуществляется двумя способами. Первый – управляющий ток на втягивающее реле поступает с контактов замка зажигания.

Второй вариант, более современный, применяется специальное реле стартера, которое и подает соответствующий ток. Проверить работоспособность реле можно мультимтером, в режиме вольтметра. Измеряемое напряжение на обмотке должно быть +12 В.

Затем приступают к обследованию самого генератора. Он может располагаться между радиатором и двигателем или около маховика. Требуется прозвонить все проводники, идущие от стартера. Это два провода: один сечением 25 мм2 на щетке генератора и второй, управляющий втягивающим реле.

Возможные неполадки

Потом ко второму проводу нужно присоединить проводник сечением 2-4 мм2, а его уже к плюсовой клемме аккумулятора. Если генератор никак не среагирует, возможно следующее:

  • перегорела катушка втягивающего реле;
  • износились щетки генератора;
  • поломка контактов коллектора;
  • разрыв обмотки якоря;
  • нарушено соединение на тонком проводнике;
  • нарушен контакт корпуса двигателя автомашины с землей.

Обрыв и отсутствие контакта можно проверить мультиметром в режиме прозвона сопротивления. Показание бесконечности свидетельствует об обрыве.

Если реле отработало, но двигатель стартера не вращается, тогда надо тестером проверить напряжение + 12 В на выходе проводника.

Мультиметр перевести в режим омметра и проверить реле на обрыв и на замыкание (сопротивление обмотки). Измерение производится между проводником и корпусом. Показания должны лежать в пределах 3-20 Ом, зависит от типа стартера.

Если ничего не помогло, тогда надо снять стартер и продолжить диагностику в снятом состоянии.

Поиск неисправностей снятого генератора

Демонтаж стартера проводят следующим образом. Выключается зажигание. Отсоединяются провода от клемм аккумулятора. Затем снимается сам стартер.

Когда генератор снят, можно его спокойно проверить. Необходимо замкнуть минус аккумулятора и корпус генератора медным кабелем сечением 6-8 мм2, плюс батареи с коннектором реле. Генератор должен работать.

Если не вращается, значит, износились щетки, их надо поменять. Если непорядок с коллектором, то в этом случае проще заменить генератор. Может присутствовать обрыв обмотки якоря, что определяется замером сопротивления с помощью мультиметра. Если показал бесконечность, значит, есть обрыв.

Дальше надо проверить остальные движущиеся части генератора. С положительной клеммы аккумулятора напряжение подают на коннектор втягивающего реле.

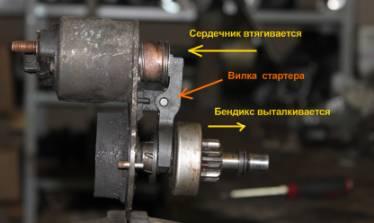

При правильной работе слышен щелчок. Вилка должна толкнуть бендикс до самого конца. Вал стартера должен крутиться. Необходимо произвести многократный запуск генератора, убедиться, что все работает нормально.

Затем проверяется вал генератора на биения. Для замены щеток обычно требуется разборка генератора. Заодно проверяются все параметры обмоток на соответствие паспорту изделия.

При должном ремонте стартер поработает без отказов еще несколько лет. Длительность эксплуатации с зависит от соблюдения нескольких правил.

Во первых, пуск двигателя не должен превышать 15 секунд. При беспричинных сбоях при пуске или непонятных звуках нужно прекратить эксплуатацию до выяснения и устранения причин.

Необходимо контролировать состояние коннекторов на втягивающем реле. Нормально работающий стартер станет залогом спокойствия в пути.

Как проверить автомобильный стартер тестером. Проверка стартера автомобиля с помощью мультиметром. Диагностика щетки, обмотки и бендикса стартера

17 ноября 2016

Стартер испытывает при работе серьезные механические нагрузки, поэтому по прошествии нескольких лет эксплуатации автомобиля всегда есть риск поломки данного узла. Если при повороте ключа зажигания авто отказывается заводиться, то одной из причин этого может быть непосредственно поломка стартера. Далее расскажем, как определиться с узлом, ответственным за возникновение неисправности и как проверить стартер на работоспособность.

Предпосылки для проведения диагностики рассматриваемого узла

Перечислим признаки, указывающие, что именно стартер является причиной невозможности запуска двигателя:

  1. Не слышно его срабатывания при повороте ключа зажигания в замке.
  2. Стартер не отключается после запуска мотора.
  3. Коленвал при вращающемся якоре устройства не проворачивается, и машина не может завестись.
  4. При срабатывании слышен сильный посторонний шум, скрежет.

Прежде чем снимать агрегат и проводить его проверку, нужно исключить простые причины подобного поведения машины. Необходимо сперва убедиться, что провода, связывающие аккумуляторные клеммы и непосредственно стартер имеют надежное соединение.

Батарея также не должна быть разряжена. Если под рукой нет мультиметра, просто включите фары и подайте звуковой сигнал. Если свет тусклый, а звук недостаточно громкий, то аккумулятор, скорее всего, разряжен. В этом случае придется «прикуривать» от другого авто или заряжать батарею.

Дальнейшая диагностика «на месте» без демонтажа устройства

Если причина не в разряженной батарее, выполните следующее:

  1. С выводов замка зажигания отсоедините провода и кратковременно замкните их между собой. Если стартер при этом сработает, то неисправен просто замок. В этом случае нужно будет завести мотор, поставить провода на место и продолжить движение.
  2. Если описанный способ не помог, а замок зажигания исправен, для дальнейшей проверки понадобится дополнительный высоковольтный провод. Один конец его соедините с выводом тягового реле, а другим прикоснитесь к плюсовой клемме батареи. Срабатывание стартера укажет на разрыв в цепи от тягового реле до аккумулятора.

Если все описанное выше не заставило стартер работать, то причина невозможности запуска двигателя кроется именно в этом механизме. Его нужно будет демонтировать и следовать дальнейшим инструкциям, описывающим, как проверить исправность детали.

Если стартер не раскручивает коленвал?

Это одна из наиболее частых поломок стартера. На неисправность может указывать явно слышный холостой звук его работы при включении зажигания. Это значит, что венец маховика коленвала мотора не вошел в зацепление с бендиксом стартера (шестерней обгонной муфты). Реле просто не может выдвинуть вперед шестерню, из-за чего, вращаясь сам по себе, стартер не раскручивает двигатель. Проверять в этом случае нужно и втягивающее реле, и бендикс, так как оба механизма могут служить причиной поломки .

Проверка бендикса

На этом этапе снимать стартер не потребуется. Проверить устройство можно так:

  • включите передачу,
  • выжмите тормозную педаль,
  • запустите стартер.

Бендикс будет нуждаться в ремонте или замене, если в ходе описанной проверки будет слышен металлический звук вращающегося якоря. Это говорит о пробуксовке бендикса. Если же ничего подобного вы не услышите, то придется переходить к проверке втягивающего реле.

Проверка втягивающего реле

Для осуществления проверки стартер потребуется сначала демонтировать. Для этого сначала от устройства отсоединяются подходящие к нему провода, затем откручиваются два или три болта крепления. Обычно работа проводится в смотровой яме.

После извлечения из подкапотного пространства рассматриваемой детали нужно очистить ее от грязи, а контакты зачистить «наждачкой» для удаления окисленных отложений. Далее:

  1. Подготовьте заранее пару проводов для «прикуривания» с «крокодилами», а диагностируемое устройство расположите рядом с АКБ.
  2. Первый провод подсоедините одним концом к плюсовой клемме батареи, другим - к плюсовому выводу втягивающего реле (где большая гайка).
  3. Второй провод подключите к минусовой клемме аккумулятора.
  4. Свободным концом «минусового» провода коснитесь корпуса детали.

Если при этом в районе втягивающего реле будет отчетливо слышен щелчок, то можно констатировать исправность стартера автомобиля или хотя бы проверяемого компонента устройства. Если же ничего не произойдет, то втягивающее реле необходимо поменять или отремонтировать.

Проверка электродвигателя устройства

Если при включении зажигания слышны лишь щелчки тягового реле, то помимо неисправности контактов реле причина может крыться в нерабочем электродвигателе стартера. Проверить его состояние можно следующим способом:

  1. Зажмите демонтированный из моторного отсека агрегат в тиски (т. к. наша цель - заставить электродвигатель вращаться).
  2. Снова понадобятся высоковольтные провода с «крокодилами». Схема подключения будет примерно та же - «минус» АКБ соединяется с корпусом устройства, а «плюс» вместо управляющего ввода подсоединяется к нижнему контактному болту тягового реле.

Якорь рабочего стартера при этом начнет вращаться со скоростью 5000 об/мин (почему его и нужно зажать в тисках или в крайнем случае придавить ногой). Если же вращения не происходит, электродвигатель стартера неисправен и подлежит замене.

Как проверить стартер, когда автомобиль не заводится - об этом стоит знать и профессионалам, и любителям. Обычно эта важная деталь выходит из строя не моментально - стартер постепенно намекает о неполадках в работе и поэтому так важно внимательно прислушиваться к его работе. Для проверки имеются специальное приспособление - мультитестер. Им прозванивают после того, как разбирают стартер, его составляющие - щетки, обмотку, якорь.

Обычно возникает первый вопрос автомобилистов “Как проверить стартер на аккумуляторе?”. Эта манипуляция поможет быстро определить, правильно ли работает стартер. Но кроме щелчков, расшифровать которые сможет только опытный профессионал, вы ничего не услышите. Когда вы замыкаете клеммы с выводами на корпусе стартера и втягивающем реле, сразу можно увидеть - крутится ли моторчик, как срабатывает само реле.

Проверка стартера с помощью аккумулятора

При тестировании с помощью аккумулятора проверка стартера происходит так: клемму со знаком минус присоединяют к корпусу, а плюсовую - к верхней клемме реле. Если все исправно, мотор шестерни прокручивается, в бендикс выносится. От аккумулятора проверка самая простая и быстрая.

Как проверить втягивающее реле стартера - это следующий вопрос автомобилистов. Для этого к реле подключают клемму со знаком “+”. а минусовую - к корпусу стартера. В этом случае признаком исправности станет выдвигающаяся шестерня бендикса, которая сопровождается особым щелчком.

А вот проверка втягивающего реле стартера может столкнуться с такими проблемами, как подгоревшие контакты, заклинивание якоря, перегоревшее реле или обмотка стартера. Как проверить реле стартера, всегда подскажут бывалые водители и автомастера.

Проверяем щетки стартера

Как проверить работу щеток стартера? Есть несколько популярных способов. Для этого понадобится лампа в 12 вольт, когда один конец ее вывода набрасывают на щеткодержатель, а второй - на корпус.

Лампочка при этом должна загореться. Если этого не произошло, щетки стоит заменить. так как это признак наличия пробоев в защите.

Еще один способ - сделать это мультиметром, если стартер разобран. Не должно быть замыкания на массу. Стоит с помощью омметра измерить сопротивление между щеткодержателем и основной пластиной. Сопротивление в таком случае должно стремиться к бесконечности.

Не помешает и визуальный осмотр - снятый стартер осматривают на предмет целостности втулок, якоря, обмотки, щеток, коллектора. Если втулки будут излишне сработаны, может при запуске быть недостаточной сила тока, а испорченный коллектор станет причиной износа щеток, что в свою очередь может повлиять на межвитковое замыкание.

Бендикс и его работоспособность

Чтобы проверить стартер, важно быть уверенным в работоспособности бендикса. Это делается достаточно просто - корпус обгонной муфты следует аккуратно зажать в тиски (лучше это сделать через мягкую ткань) и попытаться покрутить его в обе стороны. Если он проворачивается - это признак неисправности. Все попытки его повернуть в другую сторону должны стопориться. Причиной может стать съеденные зубья на шестерне. Проверяться это может с помощью визуального осмотра. Можно полностью разобрать стартер и очистить его от грязи, застаревшей смазки.

Для того чтобы проверить работу стартера, важно оценить состояние его обмотки. Для этого есть специальный прибор - дефектоскоп. Но его можно заменить обычной лампой накаливания в 220 В по принципу проверки щеток. Для этого лампочку мощностью до 100 Вт нужно подключить последовательно в цепь между обмоткой и корпусом статора. При этом один проводок прикрепляется к корпусу, а второй - к выводу обмотки. Если лампочка загорится - это признак пробоя. Таким же способом можно проверить обмотку ротора стартера своими руками - в сеть включается контролька, один вывод которой присоединяется к пластине коллектора, второй - к сердечнику. И в этом случае загоревшаяся лампочка будет поводом заняться, в лучшем случае, перемоткой ротора, или его полной заменой.

Якорь стартера: с какими проблемами можно столкнуться

Проверка якоря стартера проводится при напряжении 12В. Напрямую с аккумулятора - на стартер, обходя реле. Когда стартер прокручивается. это означает, что с ним все хорошо. Если этого не происходит - есть проблемы или со стартером, или со щетками. В случае, когда стартер не крутится, его нужно разобрать и проверить мультиметром.

Как проверить якорь стартера и какие проблемы можно выявить? Это может быть:

  • пробой в области обмотки на корпус;
  • нарушение пайки коллекторных выводов;
  • замыкание обмотки между витками.

Довольно часто диагностика стартера выявляет дефекты якоря, когда из-за выгоревших ламелей нарушаются контакты между шинкой и “петушком”, происходит износ коллектора и, как следствие, щеток.

Обычно поломки случаются в самые неподходящие моменты, когда нет возможности тут же снимать стартер, ротор. Как проверить стартер в походных условиях дороги, когда нет гаража и автосервиса рядом? У каждого опытного автолюбителя имеется свой проверенный способ. Важно проверить стартер на работоспособность перед тем, как отправляться в ответственный путь.

Одна из главных деталей автомобиля – стартер. И хоть машина без проблем сможет проехать много километров, завести её с не налаженным стартером будет практически невозможно. Существует множество случаев, когда именно эта составляющая выходит из строя в самый неподходящий момент. Вы пытаетесь завести машину, вновь и вновь проворачивая ключ, а место зажигания слышите тишину. Тогда то и возникают мысли, может это аккумулятор, проверяете – рабочий, вся проводка в норме и вот именно в этот момент понимаете, что стало виновником ваших бед.

И оказывается им непременно стартер, который по эксплуатации ещё не должен выйти из строя, но по каким-то причинам отказывается выполнять своё предназначение. В этот момент приходится жертвовать своими запасами финансов и бежать в ближайший автомагазин за новой деталью. Чтобы избежать таких казусных ситуаций, необходимо знать, способы проверки стартера до того, как он откажет вам в работе и как можно устранить все возникающие неисправности детали.

Как проверить стартер при его неисправности.

Если вы не можете завести ваш автомобиль, то возможно причина в поломке стартера. При этом его необходимо отсоединить от машины. Если же стартер исправен, то достаточно замкнуть отвёрткой выводы втягивающего реле и ваш «железный конь» снова на ходу. Если вы определили, что стартер исправен, но при замыкании не происходит знакомых «дыр-дыр-дыр», то вам необходимо проверить реле стартера.

Как проверить реле стартера?

Первое что необходимо это снять стартер с двигателя. Затем соедините вывод втягивающего реле с положительным выводом АКБ, а корпус стартера с отрицательным. Если стартер исправен, то якорь выдвинет шестерню, и вы услышите характерный щелчок. Если же вы так и не дождались щелчка, то возможно втягивающее реле неисправно. Поломка этой детали бывает из-за подгорания контактов, заклинивания якоря (коррозия или грязь) или перегорание обмотки. Если у вас ничего не выходит, то лучше обратитесь к специалисту, он не только посмотрит ваше авто, но и объяснит вам, как проверить втягивающее реле стартера.

Что такое якорь стартера?

Якорь стартера – это сердечник и вал, в пазы которого укладываются коллектор и обмотка. Часто стартер может выходить из строя именно по причине замыкания электрообмотки. Эта ситуация может возникнуть при перегреве, когда стартер крутит новый аккумулятор. В течение 10-20 секунд пропадает сила тока, и стартер начинает перегреваться, от этого плавится обмотка и провода замыкает. Определить отказ детали по данной причине можно при внешнем осмотре якоря. Чтобы избежать этой поломки необходимо своевременно подвергать детали осмотру.

Где и как проверить якорь стартера?

Проверять якорь стартера лучше всего со специалистом, особенно если вы мало чего в этом понимаете. Но можно и следовать неким инструкциям, которые помогут в совершении этого действия:

  • необходимо взять обычную контрольную лампу на 220 ВТ
  • включить её на разрыв через обмотку якоря на вал.

С помощью этих простых операций вы сможете определить, насколько всё плохо или хорошо.

Как проверить катушку зажигания?

Если после всех ваших действий машина не приходит в движение, то пришла очередь катушки зажигания. Как проверить катушку зажигания знает почти каждый опытный водитель, но если вы совершенно не понимаете что это и как с ним справиться, то следующая информация для вас.

Самый необходимый прибор для проверки катушки это омметр, который можно приобрести в любом авто или электромагазине, ключ с трещоткой на 10мм и помощник.

В первую очередь нужно провести зрительную оценку: трещины, сколы или влага. Проверяем наличие искры. Кто не знает, как это сделать, то достаточно выключить зажигание, снять наконечник со свечи, подсоединить к наконечнику запасную свечу, затем, прислонить к металлической части двигателя и последний этап, прокрутить двигатель, чтобы увидеть проскакивает искра или нет. Так необходимо повторить со всеми цилиндрами. Если омметр не выявил неисправности, то это ещё не значит что катушка в порядке и стоит заменить её на новую. Только в этом случае можно обезопасить себя полностью.

Прокрутка стартера.

Одна из самых распространенных неисправностей стартера, это его прокрутка. стартер крутит, в чём причина?

В основном таким неполадкам виной бендикс. При этом стартер прокручивают в холостую, чувствуется, что он развивает огромную скорость, но сам двигатель стоит на месте. Не нужно сразу бежать в автомагазин и покупать тяговое реле, достаточно просто заменить старый бендикс. Так же возможно причиной является и редуктор, так что в любом случае необходимо снимать и разбирать стартер.

Как проверить работу стартера самостоятельно?

Многие из мужчин любят самостоятельно чинить все неполадки связанные с работой стартера. Самое главное выражение поломки стартера это то, что вы не можете завести двигатель. Не обязательно сразу вызывать эвакуатор, чтобы отвести авто в мастерскую, когда можно проверить и устранить неполадку самостоятельно.

Если вы проворачиваете ключ зажигания, а при этом не слышите вращения двигателя, то возможно оборвался провод от аккумуляторной батареи. Если же стартер работает, но не вращает мотор, значит, из строя вышло втягивающее реле.

Существует некоторые способы, как проверить стартер на его пригодность, но при этом необходимо знать принцип работы механизма, которая, по сути, совсем проста. Когда хозяин автомобиля прокручивает ключ в замке, втягивающее реле осуществляет зацепление шестерни, которая находится на вале стартера. Электрические контакты замыкаются, и выдаётся искра, которая способствует вращению коленчатого вала и мотор начинает работать. Зная принцип действия всех механизмов в вашем авто бы с лёгкостью сможете обнаружить и устранить любые неполадки, например . Стоит отметить, что , вы можете избежать одну из причин поломки стартера или других деталей двигателя.

Проблемы с пуском двигателя могут возникнуть неожиданно даже на новом автомобиле. Поскольку подобная ситуация практически всегда является следствием незначительных неполадок в системе запуска, а не серьезными нарушениями в работе силового агрегата, поэтому, необходимо знать, как проверить стартер. Эта процедура не составит особой сложности, для ее проведения не потребуется никаких сложных инструментов и дополнительных устройств (кроме проверки детали на специальном стенде). Единственное, что не помешает, это помощь друга.

Как проверить исправность стартера без снятия его с автомобиля

Перед выполнением этой процедуры необходимо определить местонахождение элемента в подкапотном пространстве, и обеспечить доступ к нему. Также стоит обязательно проверить заряд аккумулятора, поскольку причиной, по которой невозможно запустить силовой агрегат зачастую является именно он. Если же батарея автомобиля заряжена и функционирует нормально, нужно проверить стартер мультиметром. Этот прибор является универсальным и позволяет измерять напряжение в электрической сети любого транспортного средства. Приобрести это устройство не составит особого труда, к тому же его стоимость вполне приемлема.

Итак, рассмотрим вариант, как проверить работоспособность стартера при помощи тестера. На стартере автомобиля находится болт, к которому от источника питания подходит провод. Именно на него необходимо подцепить плюсовой «крокодильчик» вольтметра, а минусовой провод – накинуть в любом удобном месте на массу, после чего попросить помощника запустить силовой агрегат. Исправный элемент должен издавать характерные щелчки, а на индикаторе вольтметра отображаться напряжение величиной в 12 В. В случае его отсутствия либо явного снижения, деталь нуждается в ремонте.

Существует и самый простой способ проверки работоспособности стартера, для которого потребуется лишь мощная отвертка с хорошо изолированной ручкой. Суть его заключается в том, что отверткой закорачивается минусовая клемма пускателя, с которой предварительно снимается провод, идущий от замка зажигания, с положительной клеммой втягивающего реле. Такая манипуляция позволит обеспечить подачу электрического тока напрямую к втягивающему реле стартера, и запустить его мотор. Завестись двигатель автомобиля должен лишь при наличии неисправности во втягивающем реле или замке зажигания.

Проверяем обмотку, щетки и бендикс

Еще одним способом определения работоспособности пускового устройства силового агрегата является проверка его элементов: бендикса, щеток и обмотки. Для тестирования двух последних потребуется 12-вольтовая лампочка, контакты которой необходимо подключить к массе и держателю щеток при этом на стартер должно подаваться напряжение от источника питания автомобиля. Свидетельством износа щеток является загорание лампочки. Аналогично проверяется обмотка. Идущие от патрона лампочки контактные провода соединяются с выводом обмотки и корпусом стартера.

Бывает ситуация, когда при исправной детали мотор по-прежнему не начинает крутиться. Это можно увидеть после его снятия с автомобиля, при этом отключать деталь от сети не нужно. После замыкания соответствующих клемм движение бендикса будет отсутствовать. Эту неисправность вызывают изношенные ролики, послабление хода пружины либо отсутствие смазки. Ремонтировать бендикс нет смысла, единственное, следует взять с собой в автомагазин выработанную деталь, чтобы не ошибиться.

Как проверить стартер от аккумулятора?


Большинство автовладельцев проверяют работоспособность стартера именно таким образом, поскольку этот способ позволяет полностью проверить устройство. А когда элемент агрегатирован с коленчатым валом силовой установки, его исправность можно определить лишь по издаваемым характерным щелчкам. Именно при помощи аккумуляторной батареи проверяется работоспособность стартера так, как он должен функционировать, когда установлен на транспортном средстве. То есть, этот метод позволяет оценить, насколько элемент выдвигает шестерню и прокручивает мотор.

Для проведения этого тестирования минусовую клемму источника питания соединяют с корпусом устройство, а плюсовую – с клеммой втягивающего реле и контакта пускателя. Мотор исправно работающего агрегата должен начать прокручивать шестерню, а его бендикс должен прийти в движение, что характеризуется его выносом. Единственным минусом этого способа является то, что стартер необходимо снять с автомобиля для проведения корректного тестирования.

Проверка якоря стартера


Если аккумуляторная батарея автомобиля имеет хороший заряд, при этом бендикс остается неподвижным, причиной служит неисправность якоря. Для того чтобы его корректно проверить, элемент следует извлечь его из корпуса пускателя. Якорь перестает функционировать из-за следующих проблем:

  • замыкание витков его обмотки;
  • пробой обмотки, результатом которого является утечка тока вследствие его подачи на корпус устройства;
  • нарушение целостности коллекторных выводов (распайка).

Суть проверки якоря заключается в измерении при помощи специального прибора сопротивления между обмотками и ротором, при этом его величина должна соответствовать максимальному числу (миллионам Ом). Если стрелка омметра показывает сопротивление в несколько Ом, следовательно, якорь нуждается в замене, либо, в случае, когда это возможно – устранении замыкания витков.

Как еще можно проверить снятый стартер?

Наиболее действенным и точным способом проверки стартера является тестирование его работоспособности на специальном стенде. Ввиду своей сложности и необходимости наличия высокотехнологического оборудования осуществить его в условиях домашних условиях будет довольно проблематично. Однако он позволяет максимально точно определить все механические и электрические характеристики устройства в различных режимах его работы. Узнать состояние якоря, бендикса, щеток, обмотки, пружин, коллектора, контактов и втягивающего реле.

Помимо этого, проверка детали на стенде позволяет определить оптимальную величину натяжения ее пружин и отрегулировать их в соответствии с этим. Также в ходе проведения этого мероприятия измеряется величина реально потребляемого устройством пускового тока. В случае отклонение ее от нормы в большую или меньшую сторону, диагностика на стенде позволяет определить причину этого, что значительно экономит время ее устранения за счет точного и правильного выявления неисправности.

Почему стартер потребляет больше пускового тока, нежели ему необходимо?


Во время работы стартера перед пуском двигателя может наблюдаться просадка тока в электросети автомобиля, свидетельством которой является потускнение индикаторов на приборной панели и снижение напряжения до 9-10 В. Все это является прямым подтверждением неисправности стартера. Большинство владельцев транспортных средств так и не понимают, как правильно измерить пусковой ток, и по какой причине он значительно превышает необходимую величину?

Причины, по которым стартер берет больше пускового тока:

  1. Выработка втулок, из-за которых не обеспечивается должное вращение статора, что вызывает перегрев его деталей, являющийся причиной сокращения их эксплуатационного ресурса. Также, это может вызывать межвитковое замыкание. Поэтому, состоянию втулок необходимо обязательно уделять внимание.
  2. Недостаточное количество смазки на внутреннем редукторе.

Что в итоге

Ознакомившись со всеми вышеперечисленными способами проверки стартера можно сделать следующий вывод: в случае выхода из строя нескольких элементов стартера либо его втягивающего реле, поможет только установка новой детали на автомобиль. Если же попытаться отремонтировать эти узлы, со временем все равно проявится некорректная работа стартера, помимо этого, возможно, что большинство деталей не будут подходить по размерам. Это значительно затрудняет ремонтные мероприятия.

К тому же большинство специалистов рекомендует приобретать новые элементы устройства запуска силового агрегата взамен износившихся старых, а не пытаться их отремонтировать. Также, чтобы не стать заложником непредвиденной ситуации, когда стартер не может запустить силовой агрегат, лучше не приобретать бюджетные модели комплектующих. Из всех способов проверки стартера каждый автовладелец выбирает для себя наиболее предпочтительный.

Стартер автомобиля – это часть электрического оснащения современных машин. Он обеспечивает нужную для пуска двигателя частоту вращения коленчатого вала. Это двигатель постоянного тока, черпающий свою энергию от батареи аккумулятора.

Интересный факт! Изобретатель из США Чарльз Кеттеринг в 1911 году начал работу над проектом «Электрический стартер», который впоследствии даст ему должность вице-президента в «Дженерал Моторс» и мировую славу.

Признаки неисправности стартера

Если вы заметили, что стартер не крутит мотор или крутит недостаточно быстро для запуска – это говорит о неисправности электрического характера. Проверьте, начав от аккумулятора всю цепь.

О симптомах механических скажет не работающий двигатель при работающем стартере, скрежет во время пуска и гул при работе . Здесь необходимо осмотреть: рычаг обгонной муфты, кольцо муфты, буферная пружина, венец маховика.

Признаки, сулящие скорый выход из строя: стартер срабатывает не сразу - после пары попыток повернуть ключ; поздно выходит из зацепления; работает натужно при полностью заряженном аккумуляторе.

Важно! Как можно чаще проверяйте стартер и связанные с ним компоненты на работоспособность. Стартер может прослужить до 200 тыс. км. пробега, если вы будете с умом его эксплуатировать. Своевременная диагностика и профилактика значительно увеличат его жизненный ресурс.

Проверка стартера без снятия

Рассмотрим, как проверить стартер, не снимая.

Стартер не вращается при повороте ключа – посмотрите, в каком положении находится рычаг селектора. Должно быть «парковка» или «нейтрал». Убедитесь в целостности крепления проводов на клеммах и на реле стартера. Проверьте, заряжен ли аккумулятор.

При повороте ключа зажигания стартер не крутит, но слышны щелчки тягового реле при заряженной батарее - неисправны контакты реле или двигатель стартера. Если же щелчки не прослушиваются, значит, поломано тяговое реле или случился обрыв в электрической цепи реле.

Когда двигатель стартера крутит медленно , обратите внимание на напряжение – оно должно быть не менее 12 В.

Знаете ли вы? Электрический стартер применяется в автомобилях с 1920 года.

Как снять стартер

Для того чтобы снять стартер, вам понадобиться помощник и подъёмник. Если нет ни того, ни другого проводите процедуру собственноручно, она займёт около часа вашего времени. Далее действуйте по следующей инструкции:


Перед проведением снятия, убедитесь, что двигатель остыл. В противном случае, вы рискуете получить ожёг.

Как проверить стартер с помощью аккумулятора, диагностика реле

До того, как проверять стартер, не снимая с машины, убедитесь в том, что батарея аккумулятора в порядке. Можно это сделать с помощью мультиметра. Если с аккумулятором всё в порядке, можно приступать к проверке. Операция будет проводиться, с помощью вольтметра.

Перед тем, как проверить втягивающее реле стартера, найдите его плюсовую клемму. Это толстый провод, идущий от аккумулятора к болту на стартере. На эту клемму и оденьте щуп красного (плюсового) провода прибора, а провод чёрного цвета подсоедините к массе автомобиля.

Для успешной проверки пригласите помощника, который на этом этапе повернёт ключ зажигания. Если с механизмом нет проблем - стрелка вольтметра покажет напряжение 12 В, а стартер выдаст щелчки. Если значение прибора будет меньшим, то проблема в замке зажигания так, как аккумулятор уже проверен. Можно проверить стартер другим прибором. Если вы не знаете, как прозвонить стартер мультиметром, ниже приведена небольшая инструкция. Для проверки поставьте прибор в горизонтальное положение и установите стрелку мультиметра на ноль. Определите градуировку источника напряжения и переведите переключатели значений прибора в нужные вам режимы. Обязательно осмотрите все провода на предмет их целостности.

Если всё хорошо, замкните концы прибора на проверяемом участке и пронаблюдайте реакцию стрелок. Если прибор цифровой значения видны на дисплее.

Помните! На тестируемом участке должно отсутствовать напряжение до начала проверки.

Как проверить якорь и щетки

Чтобы проверить, целы ли щётки, возьмите 12-вольтовую лампочку. Её провода подсоедините к держателю и к массе щёток. Если лампочка загорится – это признак поломки, и щётки придётся заменить.

Работа под большой нагрузкой, может привести к короткому замыканию обмоток якоря. Как определить место замыкания, кроме визуального осмотра, можно проверить якорь стартера мультиметром. Проверка заключается в измерении сопротивления между корпусом и обмотками.

Для проверки величины сопротивления нужная цепь подключается на выходные клеммы мультиметра, установленного в режим омметра. Исправная жила покажет сопротивление, близкое нулю, а её изоляция – значение, стремящееся к бесконечности. Таково общее правило проверки проводов и кабелей.

Диагностика бендикса

Если стартер включается, а мотор не крутит, пришло время узнать, как проверить бендикс стартера. Бендикс обычно не ремонтируется, а заменяется, но причины его поломки знать необходимо. Их не много:

Проверка бендикса производится без сложностей. Придумайте мягкую прокладку, чтобы обернуть механизм и тем самым избавить от повреждений.

Затем поместите его в тиски, при этом муфта прибора должна иметь односторонний поворот. Если есть вращение в две стороны, причина поломки – дефект муфты. Эту деталь придётся заменить. Соблюдая точный порядок действий и инструкций, проверку стартера и замену дефектных деталей вы проведёте без труда.

Проверка и ремонт втягивающего реле стартера

Втягивающее реле — один из самых незащищённых зон пусковой системы. К сожалению, не все водители до конца понимают принцип его работы, некоторые даже путают его с другим реле, находящимся в подкапотном пространстве автомобиля.

Что это такое, принцип работы

Пусковое устройство автомобиля курируют сразу два реле. Одно находится под капотом машины, имеет отдельный блок или находится в общем монтажном с предохранителями. А вот второе реле — тяговое — решает одновременно несколько задач:

  • перераспределяет аккумуляторный ток между электромагнитным полем и стартером;
  • контролирует узлы электродвигателя;
  • управляет шестернями бендикса.

Нередко реле называют ещё тяговым. Это неспроста, ведь именно втягивающее тянет обратно шестерни бендикса после запуска. Рассмотрим еще более подробно принцип работы этого реле.

  1. Чтобы мотор автомобиля запустился, требуется вращение коленвала.
  2. Благодаря тяговому происходит взаимная сцепка зубчатки маховика и стартера. Затем бендикс вытягивается обратно, как только происходит запуск ДВС.

Правильнее называть реле подсобным, второстепенным элементом стартера, впрочем, как и бендикс. Главным же является электромоторчик, включающий якорь, ротор, щётки.

Интересно! До 2000 года бендикс располагался на одном валу с другими элементами мотора, но затем появилась новая компоновка. Уже бендикс стал иметь отдельный вал, а его вращение осуществлялось посредством редуктора.

Втягивающее стартера последнего образца — более сложное устройство, решающее разом несколько важных задач:

  • перераспределение аккумуляторного тока;
  • регулирование всех узлов пуска при запуске ДВС;
  • управление бендиксом.

По-прежнему, основной функцией тягового реле остаётся удерживание бендикса с маховиком строго определённое время. Если шестерни продержатся дольше, это грозит поломкой деталей, если меньше — двигатель попросту не заведётся.

Интересно! Первый в мире стартер был без тягового реле. Его создал Чарльз Каттеринг еще в начале 20 века. Это был обычный электрический движок, переходящий после запуска ДВС в режим генерирующего ток устройства. Естественно, такой узел не мог длительно работать и постоянно подвергался модернизациям.

Проверка втягивающего

Как правило, перед диагностикой втягивающего тестируют состояние электродвигателя. Это позволяет исключить лишнее, сводя поиск неисправности к минимуму. Для начала следует вставить ключ в замок, затем включить зажигание. Если слышны щелчки, но запуска не происходит, это сигнал повреждённого реле — стартер работает.

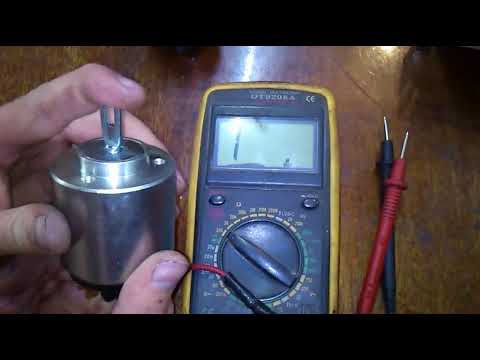

Более профессиональный способ — пустить ток, и рассчитать импеданс катушки. Это делается с помощью мультиметра, которым катушка прозванивается. Запитка реле осуществляется через реле системы управления ДВС (монтажный блок), на старых авто — непосредственно с замка зажигания.

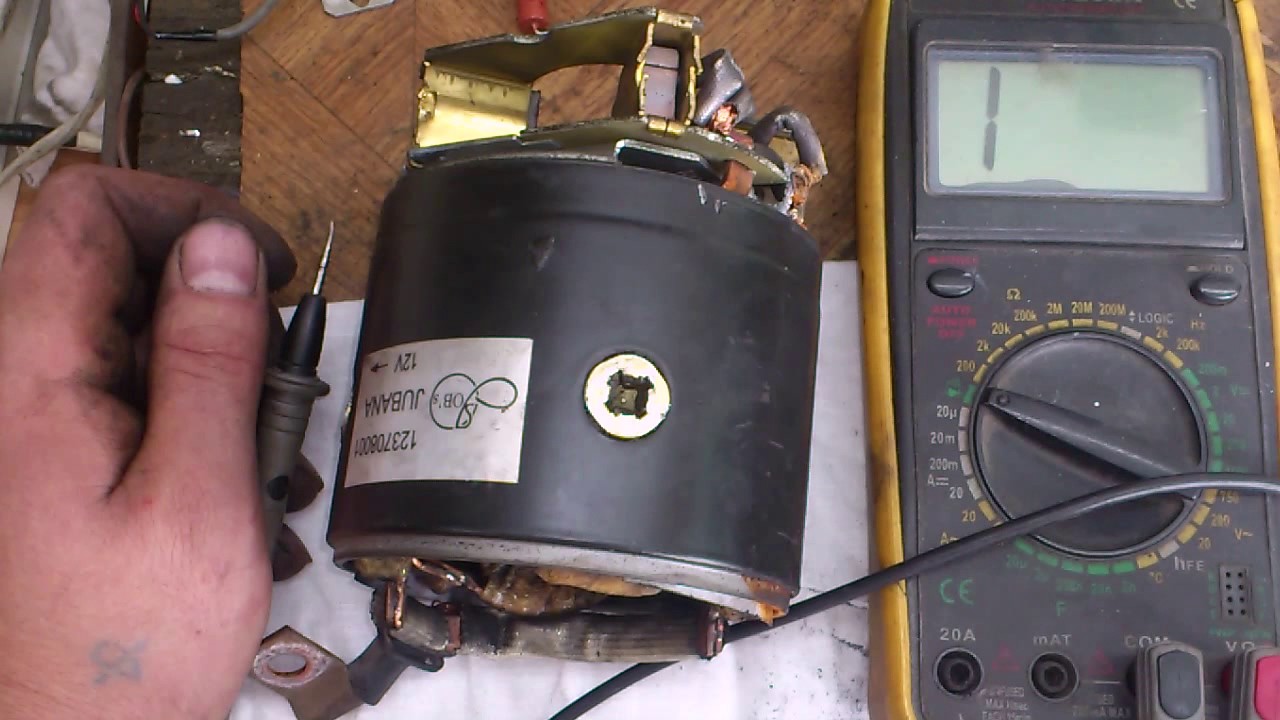

Тестером удастся измерить сопротивление и непосредственно у стартера. Нужно будет обозначить два провода: толстый (силовой) от АКБ, и тонкий, идущий от стартера к реле. В данном случае, сопротивление между втягивающим и «землёй» должно быть в пределах 0,5-5 Ом. Однако такой способ проверки имеет недостатки. В большинстве схем подключения цепь втягивающего включает одновременно генератор и электропривод стартера. По этой причине, если щёточный узел будет изношен, контакт потеряется, и прозванивать этим способом не получится.

Разрешается также перемкнуть два медных контакта, закреплённые на втягивающем реле. Если стартер начнёт вращаться, это лишний раз подтвердит версию неисправности реле.

На определённых моделях авто дотянуться до контактов тягового реле очень сложно. Например, если он находится в «мертвой зоне» под выпускным коллектором. В данном случае можно демонтировать устройство. Затем положить возле АКБ, соединить клеммы, замкнув минус аккумулятора на массе стартера. Должен раздастся громкий звук срабатывания механизма. Если вращение очень медленное, надо зачистить контакты. Скорее всего, они окислены.

Очевидно, что грамотное тестирование тягового реле должно проводиться на демонтированном стартере. Перед его снятием рекомендуется произвести несколько важных мероприятий:

  • проверить надёжность фиксации клемм аккумулятора, удалить окислы с клемм и соединений;
  • убедиться в надёжности крепления проводов к стартерному устройству, зачистить коррозийные места специальной щёткой по металлу;
  • проверить состояние реле включения.

Пусковое устройство надо снимать после отсоединения всех проводов и болтов. На некоторых моделях авто на это уходит много времени, ведь пускатель устанавливается в труднодоступном месте. После извлечения стартера, его надо тщательно очистить от грязи, обработать наждачкой все окисленные контакты, затем начать проверку аккумом.

Вот что это даст:

  • отчётливый слышимый щелчок в реле — оно рабочее, в замене не нуждается;
  • полное отсутствие каких-либо звуков — втягивающее нуждается в замене.

Характерные неисправности

В ходе работы стартер подвергается сильным перегрузкам из-за того что расположен в нижней части двигателя. Здесь постоянно витает пыль, попадает грязь, масло и другие технические жидкости. Учитывая, что реле составляет вместе со стартером единое устройство, на него приходится не меньше перегруза. Случается, что ток холодной прокрутки доходит до 500 А и более, что быстро разрушает контакты и соединения.

Как правило, тяговое реле портится из-за подгоревших контактов или их залипания, но есть и другие, более сложные неполадки:

  • повреждения, замыкания внутренних катушек;
  • перегорание контактов;
  • поломка вилки;
  • залипание штока или ротора;
  • деформация пружин.

Что касается явных признаков неисправного реле:

  • стартер жужжит, не останавливается после завода мотора;
  • после активации зажигания отчётливо слышен щёлк;
  • стартер крутит впустую, мотор не запускается.
НеисправностиСимптомы
Неисправность обмотки реле перестает срабатывать стартер
Разрушение контактных зон пятаковпроблема работы стартера «через раз»
Облом вилкивтягивающее реле будет щелкать, но привод стартера может не запускаться
Залипание штока и якоря, поломка пружиннестабильная работа стартера, возможноеу заедание бендикса в момент запуска и повреждение двигателя

Ремонт

В основном, втягивающие реле схожи по конструкции на одной серии машин. Например, на Вазах схемы подключения тягового схожи, различаются только системы крепежа. По этой причине и ремонт осуществляется одинаково.

В первую очередь надо демонтировать реле вместе со стартером, потом разобрать. Однако большей частью эти узлы бывают неразборными. И в таком случае автовладельцу остаётся только одно — замена.

На тех же моделях, где это возможно, ремонт проводится по следующей инструкции:

  • обесточить АКБ;
  • тщательно протереть пусковое устройство от масла и грязи;
  • открутить фиксацию щёточного узла;
  • скинуть контакт с болта;
  • вывернуть винты, стягивающие реле;
  • располовинить устройство;
  • заменить сердечник;
  • собрать всё обратно.

Перед монтажом стартера, рекомендуется тщательно проверить работу втягивающего.

Втягивающее реле стартера: устройство, неисправности, проверка

Знакомая многим автолюбителям ситуация, когда после 2-3-х неудачных попыток запустить мотор, под капотом раздается треск втягивающего реле и стартер отказывается прокручивать двигатель. Особенно это актуально в зимний период, когда емкость аккумулятора падает и он быстро разряжается.

Для того, чтобы лучше понять причину неисправности втягивающего реле (ВР), давайте вкратце вспомним устройство самого стартера и по какой схеме он работает на автомобиле.

Напомним

Стартер автомобиля является электрическим двигателем кратковременного действия. Если силовой агрегат не запускается с трех-пяти попыток, то нужно искать причину и не крутить его зря, так как это в большинстве случаев отражается на его дальнейшем существовании. Говоря простым языком — не стоит его «насиловать».

Устройство автомобильного стартера

Стартер состоит из корпуса (внутри которого расположена обмотка статора) и ротора, вращающегося на двух подшипниках, а также втягивающего реле.

На конце вала ротора находится обгонная муфта (бендекс) снабженная зубчатой шестерней, которая при пуске входит в зацепление с маховиком коленчатого вала.

Схема стартера

В задачу реле входит запуск стартера и обеспечение соединения с маховиком для пуска двигателя.

Устройство реле

Реле состоит из корпуса, в котором размещены обмотки, сердечника, возвратной пружины, центрального контакта, крышки с двумя силовыми контактами, выполненных в виде болтов, резьба которых выступает из крышки. В крышке также имеется разъем, куда приходит питание от замка зажигания в момент пуска двигателя.

На один из болтов приходит постоянный «плюс» с аккумуляторной батареи, а второй контакт соединен со статорной обмоткой.

Схема втягивающего реле

Сердечник реле соединен посредством вилки с бендексом. Вилка в свою очередь работает по принципу коромысла. При втягивании сердечника, он выталкивает обгонную муфту на встречу с маховиком двигателя, а при отпускании сердечника бендекс отводится назад.

Схема работы

При повороте ключа зажигания в положение «пуск» на обмотку реле подается питание, в втягивающей обмотке создается магнитное поле, которое втягивает сердечник катушки, замыкающий силовые контакты. Одновременно сердечник через вилку выталкивает обгонную муфту к маховику коленвала, заставляя последний прокручиваться.

Конструктивно ВР имеет две обмотки: втягивающую и удерживающую.

Втягивающая обмотка втягивает сердечник, который через центральный контакт, соединяет силовые разъемы реле, перебрасывая питание с аккумулятора на электродвигатель стартера, заставляя последний работать.

Все это время удерживающая обмотка удерживает сердечник, обеспечивая подачу питания на электродвигатель стартера.

В случае, когда аккумуляторная батарея разряжена, то ее силы хватает, чтобы сработала втягивающая обмотка, но не хватает напряжения для удерживающей. Сердечник под усилием возвратной пружины отходит назад, и втягивающая обмотка опять пытается втянуть его в катушку, но удерживающая не может его удержать, и он вновь отходит назад.

Вот именно эти попытки реле заставить перебросить питание с батареи на статорную обмотку и слышит водитель в виде частых щелчков (треска), когда сердечник реле многократно втягивается и отпускается при подаче питание на реле.

Неисправности втягивающего реле:

• Подгорание силовых и центрального контактов

Здесь один провод короче другого. Его нужно зачистити и нарастить путем пайки.

• Поломка возвратной пружины

Отвалились болты втягивающего

• Межвитковое замыкание

• Короткое замыкание в одной из обмоток

• Обрыв

• Ослабление креплений

Причины неисправностей:

• Подгорание разъемов вызвано в большинстве случаев плохим контактом в соединениях или долгой работой стартера, когда двигатель продолжительное время «отказывается» запускаться;

• Поломка пружины может быть вызвана как механическим повреждением, так и от длительной подачи напряжения, когда витки пружины просто выгорают;

• Межвитковое замыкание в обмотках также происходит от длительного воздействия напряжения при плохом запуске двигателя. Бакелит, которым покрыты провода для защиты, нагревается, начинает плавится и витки соединяются друг с другом;

• При выплавлении защитного покрытия один из витков может начать контактировать с «массой» корпуса, что вызовет короткое замыкание;

• Обрыв может быть вызван перегоранием одного из витков обмотки;

• При ослаблении крепления ВР наступает перекос и сердечник не может полностью втянуться внутрь корпуса, чтобы замкнуть силовые контакты.

Признаки неисправности:

• Одиночные или частые щелчки, стартер не крутит

• Сильный нагрев корпуса

• Стартер не выключается

Как проверить исправность реле

В случае, когда слышны частые щелчки и стартер не крутит, то причиной могут являться разряженная аккумуляторная батарея или слабое соединение «массы».

Когда же раздается один четкий щелчок, но стартер не крутит, то это «говорит» либо о подгорании силовых разъемов, либо о проблемах в самом стартере.

Для того, чтобы убедиться в том, что неисправность находится в самом реле, нужно перемкнуть отверткой (двигатель на нейтрале) его силовые контакты и если стартер заработает, то «виновато» само реле. Его необходимо снять и прозвонить тестером.

Проверка мультиметром

Если же стартер не отзывается, то проблемы могут быть как в нем самом, так и в реле. Нужен его демонтаж, разборка и дефектовка всех элементов.

Когда реле вообще не отзывается на поворот ключа зажигания в положение «пуск», нужно проверить приходит ли в это время питание на управляющий разъем (вывод расположен на его крышке).

Если питание не приходит, то необходимо проверить исправность замка зажигания и цепь питания от него до управляющего контакта.

Когда на управляющем контакте есть питание, то нужно проверить тестером сколько вольт приходит на силовой контакт от аккумулятора, а затем (нужен помощник) при пуске стартера проверить тестером сколько вольт приходит на второй контакт.

Если, например, на контакт от батареи приходит 12.8В, а перебрасывается 6-7В, то силовые контакты подгорели и их необходимо либо зачистить, либо заменить.

В случае, когда реле разборное, то нужно отдать крепление крышки и зачистить силовые и центральный контакты, если же реле неразборное, то его необходимо заменить.

Как поступить в случае поломки

При отказе реле, нужно, как было сказано выше, поставить нейтральное положение КПП, включить зажигание и перемкнуть между собой силовой контакт от аккумуляторной батареи и управляющий разъем. Двигатель запустится и можно будет добраться до гаража или ближайшего СТО.

В заключение

Периодически проверяйте зарядку аккумулятора и работу генератора, чтобы батарея всегда находилась в заряженном состоянии, способной выдать необходимое напряжение для срабатывания стартера.

Стартер со свтягивающим для ВАЗ 2107

Как проверить втягивающее реле стартера, самостоятельно

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Почти каждый водитель, хоть раз в своей жизни сталкивался с проблемой связанной с пуском двигателя автомобиля.

Обычно проблема решается простой подзарядкой аккумуляторной батареи или зачисткой контактных соединений. Намного хуже ситуация, когда причина отказа двигателя скрывается в неисправности втягивающего реле или самом стартере.

Втягивающее реле стартера

Перед автомобилистом возникает новая проблема – как проверить втягивающее реле стартера, выявить неисправность и по возможности отремонтировать в домашних условиях, собственными руками.

Самостоятельная проверка реле стартера

Для начала, перед проверкой втягивающего реле нужно проверить сам стартер, так как в этих проверках есть свои нюансы и их надо выполнить, что бы разобраться, что конкретно не работает.

Для этого включаем замок зажигания и поворачиваем ключ, если стартер не работает, но при этом слышны характерные щелчки, значит реле работает, а стартер нет.

Дальше не снимая стартера, если вы конечно сможете до него добраться, можно проверить его перемкнув два контакта (медных болта) на задней крышке тягового реле. Если механизм закрутится, то неисправно втягивающее.

При самостоятельной проверке, разборке или ремонте различных деталей будьте внимательны и осторожны, так как это может привести не только к поломке деталей, но и к различным травмам.

Если же по каким то причинам вам не удалось на месте его проверить, то вам придется его демонтировать. При проверки будьте осторожны, так как вращение механизма довольно сильное, что бы он не вырвался и не нанес травмы.

Расположите его возле аккумуляторной батареи, а лучше всего на земле и при помощи провода объедините контактный вывод реле с положительным выводом. С помощью другого провода объедините массу АКБ с массой стартера.

После того как провода коснутся клейм реле должно сработать, издав при этом резкий и быстрый щелчок. Если вы почувствовали, что релюшка  срабатывает слишком медленно, то возможно подгорели контакты.

Как происходит работа тягового реле

Чтобы самому разобраться в причинах, почему не срабатывает втягивающее реле стартера, самому понять каким образом работает весь механизм.

Принцип работы втягивающего реле стартера заключается в следующем. Катушка стартера получает питание от аккумуляторной батареи. При этом в ней создается магнитное поле, которое воздействует на якорь.

Якорь начинает движение, сжимая возвратную пружину, и задействует бендикс, который в сою очередь соединяется со шлицами венца маховика.

После того как произойдет замыкание контактных элементов, втягивающая обмотка перестает получать питание, но якорь благодаря магнитному полю удерживающей катушки остается внутри.

После того как произойдет пуск двигателя удерживающая катушка теряет питание и под действием возвратной пружины якорь возвращается в исходное положение. При этом бендикс расцепляется.

Возможные поломки и неисправности

После проверки втягивающего реле стартера чаще всего обнаруживаются подгоревшие контакты, залипание контактов (пятаков), перегорание катушки (обмотки), либо повреждение материалов вследствие естественной усталости.

Некоторые признаки, по которым определяют, что реле повреждено:

  1. Как только произойдет пуск двигателя, стартер не отключается. Он продолжает вращаться с большой скоростью, в чем можно убедиться по жужжащему звуку.
  2. Повернув ключ в замке зажигания, слышен щелчок, означающий включение устройства, но стартер не запускается.
  3. При повороте ключа в замке зажигания слышно, что стартер крутится (вхолостую), но при этом вращения двигателя не происходит.

Все релюшки, устанавливаемые на легковые автомобили Ваз 2106, Ваз 2109, Ваз 2110 и другие по конструкции очень похожи. В основном различаются размерами, способами крепежа и устройством сердечника.

Для того чтобы проверить состояние и выполнить ремонт втягивающего реле стартера, его необходимо разобрать, хотя в девяносто процентах случаев они не разборные и подлежат замене.

Последовательность работ выполняемых при замене реле:

Для начала следует отключить питание от аккумуляторной батареи, потому что пока подключена электрическая цепь, демонтировать и разбирать стартер запрещено, иначе может произойти замыкание и вы сожжете всю проводку.

  • Перед разборкой хорошо очищаем стартер от пыли и грязи, что бы потом грязь не попала во внутрь.
  • Откручиваем гайку щеточного узла с болта тягового реле и снимаем контакт с болта.
  • Откручиваем стяжные винты крепящие реле к массе и вытаскиваем его.
  • Откручиваем с торца гайки и разделяем его на две части
  • Вытаскиваем старый сердечник меняем на новый
  • Собираем все во обратном порядке устанавливаем втягивающее
  • Проверяем весь механизм и ставим на машину

После того как все детали установили на авто проверяем еще раз на работоспособность, что бы быть уверенным, что мы все сделали правильно и у нас все работает должным образом.

Как проверить работает ли втягивающее. Как проверить втягивающее реле стартера: что нужно знать

Отказ автомобиля заводиться после поворота ключа в замке зажигания часто происходит по вине неисправного втягивающего реле. В таких случаях водителю важно знать, как его проверить, и в случае поломки втягивающего запустить двигатель. Реле достаточно просто устроено, потому выявить неисправность и устранить ее самостоятельно под силу даже неопытному автолюбителю.

Назначение и принцип работы втягивающего реле

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Признаки неисправности втягивающего устройства

На поломку втягивающего устройства могут указывать следующие признаки:

  1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
  2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
  3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Возможные причины неисправности

Втягивающее реле может выйти из строя по следующим причинам:

  1. При повреждении корпуса.
  2. При повреждении магнита с обмотками.
  3. При нарушении контактов.
  4. При ослаблении возвратной пружины.
  5. При возникновении проблем с якорем.

Все поломки реле происходят из-за физического износа, пригорания контактных пластин, разрушения компонентов, перегорания обмоток.

Проверка втягивающего реле

Определить работоспособность втягивающего устройства возможно без его демонтажа со стартера автомобиля следующим способом:

  1. Осуществить проверку идущей к реле проводки на наличие обрыва.
  2. Если проводка исправна, проверяется срабатывание тягового реле. Для этого поворачивают ключ зажигания и слушают щелчок срабатывания, его отсутствие говорит о неисправности реле.
  3. Если щелчок срабатывания слышен, но вращения стартера не происходит, возможной причиной неисправности является подгорание контактных пластин. Для проверки предположения на реле отсоединяют клемму, идущую от замка, после чего отверткой замыкают клемму, идущую от аккумулятора, с клеммой, которая идет на стартер. В итоге получится подача электричества на его двигатель, минуя реле. Если началось вращение, неисправно втягивающее устройство.
  4. Проверка показателя напряжения, идущего на стартер, позволит определить, в чем заключается проблема – в проводке, АКБ или стартере. Мультиметр подключают к плюсовой клемме реле, куда подходит напряжение аккумулятора, а минус прибора подсоединяют к массе. При включении в этот момент зажигания, напряжение должно быть 12 В. Если показатель ниже – для запуска двигателя, но хватает, чтобы срабатывало реле.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

  1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
  2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
  3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

  1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
  2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
  3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
  • Если произошел отчетливый щелчок в реле, значит оно работает;
  • Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.
Разборка и ремонт реле осуществляется в следующем порядке:


  1. Откручивают гайки крепления крышки корпуса.
  2. При необходимости дополнительно отпаивают концы обмоток.
  3. После снятия крышки осматривают силовые контакты:
  • При их подгорании производят зачистку поврежденной части наждачной бумагой;
  • При износе производят замену.
  1. Устройство собирается в обратном порядке и проверяется на работоспособность.
  2. Отремонтированное реле устанавливается обратно на стартер.

Устройство втягивающего реле стартера - электрического магнита, который предназначен для подведения к венцу маховика шестерню бендикса, относительно простое. Поэтому ремонт данного механизма, часто называемого тяговым, любой более-менее опытный автолюбитель может осуществить самостоятельно.

Тяговое реле стартера – какие функции оно выполняет?

Втягивающий механизм был изобретен Чарльзом Кеттерингом. Именно благодаря ему уже в 1912 году было выпущено первое авто с таким устройством и системой электрического зажигания, что позволило отказаться от запуска мотора при помощи специальной ручки, помещаемой в шкив коленчатого вала. Описываемое нами приспособление предназначено для выполнения ряда важных функций, в частности таких:

  • синхронизация при запуске функционирования цепей стартера;
  • перераспределение электрической энергии между мотором стартера и электромагнитным реле;
  • подведение шестерни бендикса к маховику, а после пуска – возвращение ее в начальное положение.

Интересующий нас механизм не стоит путать с реле включения стартера, которое располагается в моторном отделении.

Реле включения также имеет большое значение для функционирования , но оно выполняет совершенно иные задачи.

Принцип работы и устройство втягивающего реле стартера

Данный механизм состоит из следующих элементов:

  • электромагнит с удерживающей и втягивающей обмоткой;
  • корпус;
  • контакты;
  • якорь;
  • возвратная пружина (она находится в сердечнике устройства).

При подаче напряжения на обмотки втягивающего механизма (оно возникает при повороте ключа зажигания) создается магнитное поле, которое передвигает якорь стартера. Этот якорь в свою очередь давит на возвратную пружину и сжимает ее. Конец вилки, размещенный на противоположном от корпуса устройства конце, начинает перемещаться к маховику, что приводит к зацеплению шестерни с его венцом.

При этом происходит замыкание так называемых «пятаков» – пары контактов, встроенных в конструкцию рассматриваемого нами реле. В результате всех указанных движений удерживающая обмотка включается и передает на обмотку двигателя требуемый ток, который приводит во вращение зацепленный с шестерней маховик и вал.

Когда ключ зажигания возвращается в первоначальное положение (пуск двигателя произведен), «пятаки» размыкаются, механизм перестает получать электрическую энергию. Как результат – якорь, управляемый возвратной пружиной, становится в свое начальное положение, а маховик выходит из зацепления с бендиксом. Как видим, устройство тягового реле стартера простое, по этой причине принцип его работы может уяснить любой водитель.

Втягивающее реле стартера – ремонт устройства

Чаще всего ремонт реле требуется из-за:

  • разрушения материалов в результате их усталости и потери прочности;
  • сгорания обмотки стартера либо реле;
  • выгорания внутри механизма «пятаков».

При каждом цикле работы рассматриваемое нами устройство воспринимает критические нагрузки, что и становится причиной относительно быстрого выхода из строя его составных частей. Причем поломка вилки, контактов, обмоток приводит к тому, что мотор завести не удастся никаким способом.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Чтобы не снимать и не разбирать тяговое реле стартера безосновательно, рекомендуется сначала провести его проверку на работоспособность. Тем более сделать это сможет даже новичок. Если стартер молчит и не подает признаков жизни, первое, что нужного проверить это втягивающее, и начать стоит с проводки путём прозвона, с помощью мультиметра нужно убедиться в целостности.
Если проводка исправна, далее следует убедиться, что реле работает. Для этого может потребоваться помощник, который повернет ключ зажигания, в этот момент должен послышаться щелчок, сигнализирующий о работе механизма. Если щелчка нет, реле следует заменить. Бывает и такое, что щелчок есть, но стартер молчит, в таком случае срабатывание реле не происходит преимущественно из-за подгоревших контактов (медные пятаки). Чтобы это проверить, нужно скинуть клемму, которая идёт от аккумулятора, вооружиться отвёрткой и замкнуть верхний и нижний контакт на реле. Если стартер заработал, значит, проблема во втягивающем реле.
Также можно проверить напряжение, поступающее на стартер при помощи мультиметра, однако этот метод позволяет определить источник проблемы (стартер или проводка с аккумулятором). Красный щуп подсоединяется к плюсовой клемме АКБ, чёрный к массе. После этого помощник должен повернуть ключ в замке зажигания в положение запуска, мультиметр в этот момент должен показать напряжение не ниже 12 В. Если показатели оказались меньше, значит, АКБ разряжена и попросту нет достаточной энергии для запуска мотора, однако напряжения достаточно для срабатывания механизма реле.

Вопрос того, как разобрать втягивающее реле стартера, не является проблемой, если речь идет о разборном устройстве. Оно соединено со стартером и располагается непосредственно над ним. Чтобы провести диагностику и ремонт механизма, следует обязательно демонтировать стартер, а потом произвести разборку реле.

Движение любого автомобиля начинается с запуска двигателя. Если Вы хотите понимать принципы работы основных узлов авто, то рекомендуем начать изучение именно с системы пуска. Одно из самых уязвимых мест этой системы реле стартера. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Прежде чем начать разговор о реле стартера, стоит заметить, что конструкция автомобиля имеет одновременно две детали с таким названием, только первая, отвечает за включение стартера, оно находится обычно в моторном отсеке, а вторая втягивающее реле стартера.

ЧТО ТАКОЕ РЕЛЕ СТАРТЁРА

Итак, начнём с азов. За стартёр отвечают сразу два реле. Первое установлено в отсеке двигателя. Конструкция может иметь собственный корпус или же устанавливаться в общий блок.

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Оно выполняет такие функции:

  • перераспределяет энергию между стартером и электромагнитным реле;
  • подаёт шестерни бендикса;
  • синхронизирует узлы стартера,
  • возвращает шестерни в исходное положение после того, как вы заглушите двигатель.

В автомобильном мире у данного узла есть два названия: тяговое и втягивающее. Первое чаще всего употребляется в специализированной литературе, второе является народным.

Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Для запуска мотора нужно, чтобы коленчатый вал начал вращаться. Только после этого в камере сгорания возгорается топливно-воздушная смесь.

Обычно процесс запуска двигателя проходит в течение секунды. Роль реле в нём довольно проста. Благодаря ему происходит зацепление элементов шестерней между собой. Оно синхронизирует работу стартёра. Также данный узел убирает бендикс от маховика.

Основные компоненты и принцип работы системы пуска двигателя

Чтобы понять работу системы пуска, стоит рассмотреть сначала устройство стартера автомобиля. Назначение стартера заключается в осуществлении запуска двигателя. Устройство стартера у всех автомобилей идентично, отличаются только размерами или параметрами. Итак, конструкция состоит из таких обязательных элементов:

Главную роль здесь выполняет электрический мотор, а бендикс и реле стартера являются вспомогательными элементами. В состав электромотора входят стандартные элементы такие как статор, ротор, а также щеточный узел стартера. Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Он необходим для передачи вращения от электродвигателя к зубчатому венцу маховика двигателя, тем самым обеспечивается запуск.

До 2000 года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.

Поэтому иногда мы слышим такое название как стартер редукторный. Втягивающее реле стартера более сложный элемент и выполняет сразу несколько функций:

  • Перераспределение электроэнергии, подающейся от аккумулятора, между электрическим магнитом реле стартера и электромотором;
  • Синхронизация работы всех узлов при запуске двигателя;
  • Подача шестерни бендикса до зацепления с зубчатым венцом маховика;
  • Возврат рабочей шестерни после запуска двигателя на исходную позицию.

Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.

Обычно для запуска исправного двигателя необходимо довольно мало времени. Вот задачей втягивающего реле стартера и есть удерживать зацепление шестерни бендикса с маховиком и вращать коленвал равно до тех пор, пока пуск не произойдет. Ни больше и не меньше. Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется.

ДИАГНОСТИКА И РЕМОНТ

ПРОВЕРЯЕМ СИСТЕМУ

Перед тем как проверить втягивающее реле, нужно протестировать сам стартер. Эта проверка позволит понять, что именно не работает в системе. Вставьте ключ в замок зажигания и поверните его.

Внимание! Если при этом слышны характерные щелчки, значит, со стартёром всё в порядке, а вот реле вышло из строя.

Дальше понадобится открыть капот и добраться до стартера. Вы должны точно убедиться, что дело именно в нём. Для этого перемкните два контакта. Они выполнены в форме двух медных болтов. Данные элементы конструкции крепятся сзади втягивающего реле (на корпусе). Если после проделанных вами манипуляций механизм будет крутиться, значит, проблема во втягивающем реле.

В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно. В таком случае вам придётся частично разобрать систему и демонтировать само устройство.

Внимание! Во время проверки соблюдайте крайнюю внимательность. Механизм вращается с высокой скоростью. Если не будете осторожны, то можете получить травму.

После демонтажа стартера, положите его на землю. Рядом разместите аккумуляторную батарею. Соедините выводы двух устройств. При этом масса АКБ замыкается на массу стартера.

Когда провода будут подключены, втягивающее реле стартёра заработает. Вначале раздастся довольно громкий щелчок. Если срабатывание механизма проходит слишком медленно, обязательно проверьте контакты. Подобное положение может быть вызвано тем, что они подгорели.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

  1. Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
  2. Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
  3. Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

  1. Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
  2. Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
  3. Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
  • Если произошел отчетливый щелчок в реле, значит оно работает;
  • Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

КАКИЕ ПОЛОМКИ МОГУТ БЫТЬ ВО ВТЯГИВАЮЩЕМ РЕЛЕ

Обычно вся проблема кроется именно в подгоревших контактах или их залипании, к другим неисправностям можно причислить:

  • перегорание катушки,
  • механические повреждения,
  • естественный износ деталей.

В последнем случае втягивающее реле стартёра нужно будет заменить. Есть целый ряд признаков, которые с большой долей вероятности говорят, что проблема именно в этом узле, к ним причисляют:

  • После запуска двигателя стартер продолжает работать. Об этом свидетельствует хорошо слышный жужжащий звук.
  • При проворачивании ключа в замке слышно чёткое пощелкивание. Это значит, что основная система запускается, но стартёр при этом не работает.
  • Когда вы поворачиваете ключ - стартёр работает вхолостую. Двигатель при этом остаётся неактивным.

Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.

КАК ПОДКЛЮЧИТЬ

Многие автомобилисты боятся, что после того, как осуществят ремонт втягивающего реле, не смогут его подключить. В действительности схема подключения довольно проста. Мало того, вы сами её составляете.

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. Это позволит вам всё правильно подключить после того, как ремонт будет закончен. Также перед установкой реле нужно зачистить контакты. Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах.

РЕМОНТ

Стоит признать, что на машинах одной серии втягивающие реле стартёров весьма похожи. Самой яркой в данном контексте является следующая автомобильная линейка:

  • Ваз 2109,
  • Ваз 2106,
  • Ваз 2110.

В принципе все втягивающие реле стартеров имеют однотипную конструкцию. Соответственно и процесс ремонта у них похожий. В основном отличия кроются в системах крепежа. Также разную конструкцию могут иметь сердечники. Но общая схема очень похожа.

Итак, чтобы выполнить ремонт втягивающего реле стартера для начала его нужно демонтировать и разобрать. Здесь, собственно, и кроется главная проблема. В большинстве автомобилей эти узлы неразборные. Всё что остаётся водителю в таком случае - провести замену.

Очень важно сохранять чёткую последовательность при ремонте. В противном случае вы рискуете не просто нанести вред детали или другим системам, но и получить травму. Сам процесс состоит из таких этапов:

  • Отключите питание от аккумуляторной батареи.
  • Очистите деталь от пыли и грязи. В противном случае посторонние частички могут попасть внутрь узла, нанеся ему вред.
  • Открутите гайку щёточного узла.
  • Снимите контакт с болта.
  • Открутите стяжные винты. Именно они соединяют реле с массой авто.
  • Открутите торцы гаек.
  • Разделите устройство напополам.
  • Осуществите замену сердечника.
  • Осуществите обратную сборку.

Перед тем как поставить устройство обратно в машину запустите его. Обратную установку нужно проводить только после предварительного тестирования. Когда всё будет собрано, сделайте несколько пробных запусков. Только после этого выезжайте на трассу.

ЧТО ЕЩЁ МОЖЕТ СЛОМАТЬСЯ

Большинство повреждений втягивающего реле связано с перегоранием определённых его элементов. Чаще всего перегорают электромагнитные схемы. Обмотки и контакты также подвержены подобной деструкции. В некоторых случаях причиной выхода из строя служит усталость металла.

Тем не менее проблемы с зажиганием далеко не всегда связаны со стартёром или втягивающим реле. Если ремонт не дал нужных результатов - проверьте электрическую цепь. Также посмотрите, какой заряд у аккумулятора.

Проверить и отремонтировать втягивающее реле под силу каждому автовладельцу. Сам процесс не занимает много времени, а его сложность в большинстве случаев зависит от того, насколько удобно расположен стартер.

Большинство автомобилистов сталкивались с ситуацией, когда при повороте ключа зажигания машина не заводится. Обычно это связано с электропроводкой. Возможно, отсоединилась общая клемма, неисправна контактная группа в замке зажигания, разрядился аккумулятор или неисправен стартер. Есть ли возможность это как-то проверить?

Принцип работы

Автомобильный стартер по сути своей это двигатель постоянного тока. При подаче на него электрического напряжения 12 В он начинает вращаться. Так как через ременную передачу стартер соединен с валом двигателя, он вращает и его. Это происходит каждый раз, когда шофер садится и заводит автомобиль.

При заведенном двигателе, независимо от того стоит автомобиль или едет, происходит обратный процесс с точки зрения электротехники. Из двигателя постоянного тока стартер превращается в генератор.

Двигатель, вращая вал стартера, вызывает выработку электрического тока напряжением 12-14 вольт. Но стартер состоит не только из генератора-двигателя постоянного тока.

Для управления им, переводом в режим генератора или двигателя, на стартере установлено тяговое реле. Поэтому при проверке стартера мультиметром или другим прибором нужно будет выяснить функционирование реле.

Когда включается зажигание, на обмотку тягового реле поступает управляющий ток. Это вызывает перемещение якоря реле и штока, который давит на рычаг, вызывающий зацепление бендикса с маховиком.

В это же время происходит соединение пятаков, с помощью которых подается электрический ток на пуск электродвигателя.

Функционально стартер так отработан, что отличить различные бренды можно только по мощности, конструкции корпуса и используемым материалам.

Если человек разобрался с одним стартером и смог его проверить и отремонтировать, значит, он сможет это сделать с любым другим.

Самые уязвимые элементы стартера – это втягивающее реле, коллектор и втулка якоря, щетки генератора, бендикс, пятаки, демпферная пружина и вилка.

Причина выхода их из строя заключается в предельных нагрузках, испытываемых генератором при запуске двигателя. Через его обмотки протекает ток в сотни ампер.

На сегодняшний день отсутствуют диагностическая аппаратура, способная проверить работоспособность генератора. Поэтому приходится полагаться на опыт и добрый старый мультиметр.

Проверка батареи и шины заземления

Если на стартер подано напряжение, а он не реагирует, надо сделать следующее.

Переключитьмультиметр в режим вольтметра, выбрать шкалу 20-100 вольт для постоянного тока и замерить напряжение на клеммах батареи. Прибор покажет 12-13 В. Это напряжение необходимое для пуска двигателя.

При меньших показаниях, необходимо зарядить батарею. При осуществлении замеров необходимо соблюдать технику безопасности, так как кругом металл, вероятны короткие замыкания. Очки не помешают.

Затем, следует проверить, в каком состоянии находится земляная шина. При наличии в мультиметре чувствительного омметра, измеряют сопротивление между коннекторами «минус» аккумулятора - шасси автомашины, корпус двигателя и генератора. Прибор должен показывать везде 0 Ом.

Можно сделать иначе. Мультиметр переводят в режим вольтметра с минимальной шкалой и, при включенном зажигании, измеряют напряжения между минусом аккумулятора, шасси автомашины, корпусом двигателя и генератора.

Показания должны быть с точностью до десятых «ноль». Если больше, то нужно проверить контакты соединений. Если потребуется, зачистить их и плотно затянуть.

Для последующих манипуляций требуется компьютерная диагностика. В автомобилях с компьютерным управлением запуск двигателя может блокировать иммобилайзер. Вмешательство в электрическую часть, иногда, приводит к блокировке пуска автомобиля.

Прозвон реле и соединительных проводов

Для последующей диагностики генератора нужна электрическая схема автомашины и мнемосхема положения реле. Пуск двигателя осуществляется двумя способами. Первый – управляющий ток на втягивающее реле поступает с контактов замка зажигания.

Второй вариант, более современный, применяется специальное реле стартера, которое и подает соответствующий ток. Проверить работоспособность реле можно мультимтером, в режиме вольтметра. Измеряемое напряжение на обмотке должно быть +12 В.

Затем приступают к обследованию самого генератора. Он может располагаться между радиатором и двигателем или около маховика. Требуется прозвонить все проводники, идущие от стартера. Это два провода: один сечением 25 мм 2 на щетке генератора и второй, управляющий втягивающим реле.

Возможные неполадки

Потом ко второму проводу нужно присоединить проводник сечением 2-4 мм2, а его уже к плюсовой клемме аккумулятора. Если генератор никак не среагирует, возможно следующее:

Обрыв и отсутствие контакта можно проверить мультиметром в режиме прозвона сопротивления. Показание бесконечности свидетельствует об обрыве.

Если реле отработало, но двигатель стартера не вращается, тогда надо тестером проверить напряжение + 12 В на выходе проводника.

Мультиметр перевести в режим омметра и проверить реле на обрыв и на замыкание (сопротивление обмотки). Измерение производится между проводником и корпусом. Показания должны лежать в пределах 3-20 Ом, зависит от типа стартера.

Если ничего не помогло, тогда надо снять стартер и продолжить диагностику в снятом состоянии.

Поиск неисправностей снятого генератора

Демонтаж стартера проводят следующим образом. Выключается зажигание. Отсоединяются провода от клемм аккумулятора. Затем снимается сам стартер.

Когда генератор снят, можно его спокойно проверить. Необходимо замкнуть минус аккумулятора и корпус генератора медным кабелем сечением 6-8 мм 2 , плюс батареи с коннектором реле. Генератор должен работать.

Если не вращается, значит, износились щетки, их надо поменять. Если непорядок с коллектором, то в этом случае проще заменить генератор. Может присутствовать обрыв обмотки якоря, что определяется замером сопротивления с помощью мультиметра. Если показал бесконечность, значит, есть обрыв.

При правильной работе слышен щелчок. Вилка должна толкнуть бендикс до самого конца. Вал стартера должен крутиться. Необходимо произвести многократный запуск генератора, убедиться, что все работает нормально.

Затем проверяется вал генератора на биения. Для замены щеток обычно требуется разборка генератора. Заодно проверяются все параметры обмоток на соответствие паспорту изделия.

При должном ремонте стартер поработает без отказов еще несколько лет. Длительность эксплуатации с зависит от соблюдения нескольких правил.

Во первых, пуск двигателя не должен превышать 15 секунд. При беспричинных сбоях при пуске или непонятных звуках нужно прекратить эксплуатацию до выяснения и устранения причин .

Необходимо контролировать состояние коннекторов на втягивающем реле. Нормально работающий стартер станет залогом спокойствия в пути.

Многие автолюбители попадали в ситуации, когда попытки завести машину заканчивались лишь звуками реле стартера под капотом. Особенно часто такое встречается в морозное время года. Ёмкость аккумулятора снижается быстрее, и заряда не хватает. Обзор даст понять, какие ещё бывают причины неполадок втягивающего реле стартера, можно ли устранить их самостоятельно.

Как выглядит, где находитсяКак работает втягивающее реле стартераПризнаки и причины неисправностиКак проверитьКак разобратьРемонт своими руками$ (".index-post.contents").toggleClass ("hide-text", localStorage.getItem ("hide-contents") === "1")

Как выглядит, где находится

Втягивающее реле управляет муфтой свободного хода. Монтируют электромагнит со стартером одним блоком. Деталь оборудована шестернёй, которая должна вращать маховик мотора при его запуске. Если маховик продолжит вращаться и дальше, то это приведёт к отказу стартера или электрической сети машины. Чтобы такого избежать, муфту выдвигают исключительно при запуске мотора (после чего реле возвращает её назад).

Внешне оно выглядит как вытянутый металлический цилиндр с находящейся внутри катушкой с якорем, куда подаётся ток после замыкания цепи. Сжимая возвратную пружину, толкая рычаг с перемещением муфты свободного хода, появившееся магнитное поле заставляет якорь двигаться до катушки. Мотор запускается, электроцепь разрывается, пропадает магнитное поле, а возвратная пружина выталкивает назад якорь с муфтой.

Знаете ли вы? Сегодня самым большим автомобилем в мире является самосвал немецкого производства Liebherr T 282B. Его вес составляет более 220 тонн. Для того чтобы попасть в его кабину, нужно преодолеть целых 16 ступеней. Кузов этого «монстра» может свободно уместить частный дом, а его грузоподъёмность составляет 363 тонны.

Как работает втягивающее реле стартера

Включение зажигания запускает подвод электропитания на обмотку устройства. Как результат - образование магнитного поля во втягивающей обмотке, втягивание сердечника катушки и замыкание контактов. Вместе с этим сердечник толкает муфту к маховику коленвала, вынуждая его прокручиваться.

Втягивающая обмотка заставляет втягиваться сердечник, соединяющий силовые разъёмы реле через центральные контакты, передавая энергию с аккумулятора на стартер и заставляя его заработать. Обмотка удерживает сердечник, что гарантирует подачу энергии к стартеру.

При нехватке заряда батареи втягивающая обмотка ещё срабатывает, а для удерживающей силы её уже недостаточно. На сердечник воздействует пружина и уводит его назад, а втягивающая обмотка снова старается вернуть его в катушку.

Важно! Одной из распространённых проблем с возвратным реле стартера считается подгорание силовых контактов. При появлении этой неполадки следует хорошо зачистить повреждённый участок наждачной бумагой, а при износе контактов - произвести их замену.

Но поскольку удерживающая не способна его удерживать, сердечник опять уходит назад. Подобные попытки передать энергию с батареи на обмотку характеризуются многочисленными щелчками втягивания и отпускания сердечника.

Признаки и причины неисправности

Неполадки можно заметить по таким факторам, устранив которые, данное устройство продолжит свою работу:

щелчком заканчивается поворот ключа, однако без вращения стартера;ключ запускает вращение стартера, однако оно остаётся холостым, не действующим на двигатель;машина нормально заводится, но стартер вместо отключения продолжает быстро и с треском вращаться.

Причины, по которым переключатель может выйти из строя, такие:

нарушение целостности устройства из-за брака, механического износа или во время аварии;короткое замыкание в витках обмотки по причине долгого воздействия напряжения при попытке запустить мотор;нарушение или подгорание контактов из-за плохого соединительного контакта или длительной работы стартера, чтобы запустить движок;ослабление или поломка возвратной пружины по причине механического воздействия или длительной подачи напряжения;обрыв удерживающей обмотки, вызванный физическим воздействием при неплотно надетой крышке реле;ослабленное крепление устройства, которое приводит к перекосу и невозможности сердечника целиком войти внутрь для замыкания контактов.

Важно! Следует тестировать работу генератора и аккумуляторной батареи, чтобы её заряда было достаточно для работы стартера. Это нужно делать периодически.

Как проверить

Чтобы оценить работу устройства, подсоединённого к стартеру, сначала необходимо проверить целостность подводящей проводки. Дальше, повернув ключ, можно проверить наличие звука срабатывания.

При наличии щелчка (но при отсутствии вращения стартера) вероятной причиной есть подгорание контактных пластинок. Чтобы выяснить, в этом ли заключается причина, следует дать напряжение на движок авто, минуя реле. Отсоединяется клемма реле от замка, и отвёрткой замыкаются две клеммы - от батареи и на стартер. Начавшееся вращение свидетельствует о неполадках во втягивающем устройстве.

Удобнее проводить проверку, когда стартер отсоединён.

Тогда нужно:

разместить реле возле аккумулятора, «плюс» и «минус» соединить с контактами реле;свободный конец провода «минус» приложить к корпусу стартера (отчётливый щелчок покажет нормальную работоспособность реле).

Отсутствие характерного звука говорит о том, что устройство требует ремонта или даже замены.

Как разобрать

Следует отметить, что реле стартера, у которых задние контактные крышки завальцованы заводским способом, вскрыть практически невозможно. Ремонту подлежат только те реле, где задняя крышка крепится с помощью винтов. Ниже приведена разборка именно такого реле.

Узнайте, что проверять, если авто не заводится, а стартер крутит.

Необходимые инструменты и оборудование такие:

дрель-шуруповёрт;паяльник на 100 Ватт;щётка по металлу;медный многожильный провод;мягкий деревянный брусок.

Пошаговая инструкция поможет правильно разобрать возвратное реле стартера. Для этого нужно:

Вывернуть крепёжные винты на задней крышке при помощи шуруповёрта. Для лучшего прогревания щёткой по металлу убрать с концов обмоток появившееся окисление. Прогретым паяльником расплавить олово на одном конце обмотки и выбить его остатки о деревянный брусок. То же самое проделать с другим концом обмотки. Открыть заднюю крышку, предварительно отогнув конец провода.

Видео: разборка втягивающее реле стартера

Ремонт своими руками

Открыв доступ к внутренностям втягивающего реле, можно увидеть два конца провода втягивающей обмотки (толстые) и конец провода удерживающей обмотки (тонкий). В месте выхода тонкой обмотки провод должен быть приварен к корпусу точечной сваркой. Одной из частых неполадок становится обрыв удерживающей обмотки именно в этом месте. Такое может произойти, если крышку недокрутили при сборке, или она сама открутилась в процессе эксплуатации.

Знаете ли вы? Легендарная советская машина «Победа» могла носить совсем другое название - «Родина». Однако после вопроса генералиссимуса Иосифа Сталина: «Ну и почём у нас будет Родина?» автомобиль сразу же решено было переименовать.

В результате появляется еле ощутимая слабина: крышка может немного двигаться. При ударе подвижных контактов она подпрыгивает и задевает втягивающий провод. А тот, воздействуя на провод удерживающей обмотки, приводит к его обламыванию. Если есть возможность, то надо как следует приварить конец проволоки на место точечной сваркой. Если нет, то хорошо зачистите провод и, отведя его чуть в сторону, припаяйте. Работоспособность реле восстановится.

Также для профилактики следует зачистить металлической щёткой или наждачной бумагой контакты на корпусе и внутренней стороне крышки. Осталось поставить крышку на место и закрутить винты шуруповёртом.

Самое сложное в данном ремонте - это правильная установка крышки на место. Всё выполнять в соответствии с пошаговой инструкцией (см. выше). В результате должны остаться только чистые отверстия.

Кусочек медного многожильного провода очистить от изоляции и взять оттуда две жилки. В жилах чуть облужить кончики и подпаять их к концам обмоток. Далее нужно правильно сориентировать подвижный контакт, который мог сместиться во время зачистки. Он должен находиться в таком положении, чтобы расстояние между отверстием с проводами и контактом было одинаковым для обеих сторон пластины. Расстояние от отверстия для винта до контакта тоже должно быть одинаковым с обеих сторон.

Как проверить стартер | Автомолл

В автомобиле стартер отвечает за запуск двигателя. Если это устройство выйдет их строя, то завести мотор будет весьма затруднительно. Но обычно это происходит не моментально, а постепенно, так что у владельца авто есть возможность выявить неисправность. Нужно только разобраться, как проверить стартер самыми простыми, имеющимися в каждом доме средствами или мультиметром. В некоторых случаях проверить работоспособность мотора устройства можно, даже не снимая его с авто, а используя заряженный аккумулятор.

Kak proverit starter

Когда нужно проверять стартер

Как правило, о том, что требуется как минимум проверка, можно понять по наличию заметного шума при работе этого устройства. Сам по себе такой шум может говорить о:

  • серьезном износе отдельных частей устройства,
  • слабо закрученных креплениях двигателя,
  • нарушении целостности корпуса,
  • наличии каких-то механических повреждений.

Могут появляться и другие признаки неисправности. Например, если нет щелчка втягивающего реле, значит, оно не срабатывает из-за того, что вышла из строя аккумуляторная батарея или произошло окисление клемм. Есть и другие признаки, но определить их так просто не получится.

Проверка крутящей способности стартера

Для того, чтобы узнать, способно ли это устройство выдвигать шестерню и раскручивать ее, можно использовать аккумулятор. Для проведения проверки детали фиксируют, «минусовую» клемму подсоединяют к корпусу, а «плюсовую» — к верхней клемме реле. Если устройство функционирует нормально, то мотор будет прокручивать шестерню.

Как проверяют втягивающее реле

Чаще всего каждый из узлов устройства проверяют по отдельности. Например, оценивают способность втягивать и выдвигать шестерню. Для этого к втягивающему реле подключают, как и было описано выше, «плюсовую» клемму аккумулятора, а на корпус устройства подсоединяют минусовую. Шестерня должна выдвигаться с характерным щелчком. Если этого не происходит, значит, перегорели либо контакты реле, либо обмотка стартера.

Kogda nuzhno proveryat starter

Особенности проверки щеток

Есть два способа оценить их функцию. Первый очень прост. Для него нужна лампа на 12 В. Один ее вывод подключают к щеткодержателю, другой подсоединяют на корпус. Если лампочка зажигается, то щетки придется менять, поскольку это свидетельствует о наличии проблем с защитой.

Второй способ предполагает использование мультиметра. Но надо будет разбирать стартер, снимать щеточный узел, в том числе и для того, чтобы провести его визуальный осмотр. При этом проверяют состояние не только щеток, но и обмотки и якоря, а также втулок. Все эти детали важны, поскольку из-за разбитых втулок происходит перекос якоря, износ щеток происходит неравномерно. И при этом возрастает риск  замыкания.

Kak proveryayut vtyagivayushhee rele

Что делать с обмоткой

Для этого используют либо дефектоскоп, либо лампочку, как было описано выше, поскольку не у всех есть в распоряжении такой прибор. Только лампу в этом случае берут до 100 Вт и осуществляют ее последовательные подключения между корпусом статора и обмоткой. Для этого к выводу обмотки подсоединяется один провод, а второй – на корпус. Если где-то лампочка загорится, значит, где-то имеется пробой.

Как проверяют бендикс

Для диагностики этой части устройства зажимают в тиски корпус обгонной муфты. Для этого используют какую-нибудь достаточно мягкую прокладку, чтобы не испортить деталь. Бендикс пробуют прокручивать, причем проворачиваться он должен только в одну сторону. Шестерню осматривают визуально.

Все инструменты, необходимые для проверки и ремонта стартера, можно купить в нашем торговом центре. Также у нас можно записаться на СТО.

Как проверить неисправность реле

Многие электрические компоненты транспортного средства или машины управляются реле. Поэтому, если компонент не работает, потому что к нему не поступает электричество, есть вероятность, что реле неисправно. Но определение того, неисправно реле или нет, требует небольшого базового исследования. Вот как это сделать.

Однако сначала важно знать, как работают реле.

Реле

имеют внутренний электромагнит, который размыкает и замыкает цепь для остановки и запуска электрического тока.Они помогают продлить срок службы переключателей, избавляя от необходимости направлять поток электроэнергии с высоким током, необходимый для системы, непосредственно через переключатель. Со временем это может сжечь точки соприкосновения. Вместо этого переключатель, активируемый водителем или оператором станка, просто посылает малый ток через реле, которое активирует электромагнит внутри него. Затем магнит замыкает вторую независимую электрическую цепь, позволяя току большой силы тока проходить через него непосредственно к компоненту. Реле также позволяют упростить разводку электрических цепей, избавляя от необходимости прокладывать провода с высоким током в кабину машины и из нее.

Когда нет тока от переключателя (через левую сторону реле), основная силовая цепь на правой стороне остается «разомкнутой». Напряжение аккумулятора также не поступает через него на компонент. фото: Графика: Скотт Гарви Когда переключатель активирован, напряжение проходит через левую сторону реле, заставляя электромагнит «замкнуть» силовую цепь справа. Таким образом, напряжение теперь течет напрямую от батареи к компоненту. фото: Графика: Скотт Гарви

Чтобы начать проверку реле, вам необходимо знать, где каждая цепь входит в него и выходит из него.Все реле имеют стандартные номера, идентифицирующие каждый из четырех соединительных контактов, и эти номера будут напечатаны или выбиты на корпусе реле рядом с контактами. Вот что они означают.

Контакты 85 и 86 находятся на стороне управления реле. Питание от переключателя поступает в реле на выводе 85 и выходит на заземление шасси от контакта 86, образуя замкнутую цепь, которая активирует электромагнит реле. Магнит замыкает вторую независимую цепь внутри реле, которое работает между контактами 87 и 30.

Контакт 87 - это место, где на реле поступает ток большой силы тока от батареи. Контакт 30 - это место, где ток, протекающий от батареи, выходит на компонент, когда электромагнит находится под напряжением и цепь замкнута.

С помощью мультиметра

Единственный инструмент, необходимый для проверки реле, - это мультиметр. После извлечения реле из блока предохранителей, мультиметра, установленного для измерения постоянного напряжения и включенного переключателя в кабине, сначала проверьте, есть ли 12 вольт в позиции 85 в блоке предохранителей, где включается реле (или где-нибудь еще. реле находится).Если нет, проверьте, не перегорел ли соответствующий предохранитель. Если предохранитель не поврежден, убедитесь, что переключатель пропускает ток к реле.

Как только вы убедитесь, что напряжение в позиции 85, установите мультиметр в режим проверки целостности цепи и проверьте, имеет ли слот 86 хорошее заземление.

Если напряжение может проходить через эту сторону реле, перейдите к точке подключения 87 и определите, присутствует ли там напряжение батареи. Если это не так, это также указывает на перегоревший предохранитель или автоматический выключатель.

Проверка мультиметром точек подключения в блоке предохранителей позволит подтвердить наличие напряжения аккумуляторной батареи на клеммах реле. Показание 12,65 указывает на наличие напряжения на клемме 87. фото: Скотт Гарви

Еще раз используя функцию проверки целостности цепи мультиметра, можно гарантировать хорошее соединение реле с компонентом. Подсоедините один провод к клемме 30, а другой - к точке подключения положительного напряжения компонента.(Вам может потребоваться подсоединить вывод мультиметра к удлинителю, чтобы достать до компонента, в зависимости от того, как далеко он находится от блока предохранителей). Если все работает правильно, вероятно, неисправно реле.

Это можно легко перепроверить, просто чтобы убедиться. Просто возьмите шплинт или кусок провода и подключите его между 87 и 30 точками соединения реле в блоке предохранителей. Компонент должен заработать. Это также эффективный способ произвести аварийный ремонт, который позволит вам вернуть машину во двор, пока не будет заменено реле.Помните, реле - это не предохранитель; все еще будет предохранитель для защиты цепи.

Он открыт или закрыт?

Термины "открытый" и "закрытый" часто используются для описания электрических цепей. Но что именно это означает? Это относится к тому, может ли ток течь.

Понять концепцию легко, если вспомнить аналогию с заборными воротами. Когда ворота открыты, ограждение не закончено, а ограждение открыто. Когда точки контакта в переключателе разнесены, цепь «разомкнута», как и этот затвор, и ток не может течь.Когда точки контакта находятся вместе, цепь «замкнута», и электричество может течь от батареи туда, где она нужна.

Икс фото: Графика: Скотт Гарви

Как обнаружить неисправный соленоид

Соленоиды - это электрические компоненты с широким спектром применения; Их можно найти во всем, от электронных дверных замков до диализных аппаратов, они состоят из тонких спиральных проводов, которые создают магнитные поля при приложении к ним тока. Обычно используемые для переключения состояния переключателей или клапанов (их часто путают с электромагнитами, которые работают аналогичным образом), соленоиды чаще всего известны как ключевые компоненты стартеров двигателей транспортных средств.Хотя они используются во многих сложных машинах, соленоиды сами по себе являются простыми компонентами, и диагностировать неисправный можно дома с помощью подходящих инструментов.

TL; DR (слишком длинный; не читал)

Соленоиды работают так же, как электромагниты, создавая магнитное поле при приложении к ним тока, но у них отсутствуют магнитные сердечники, которые позволяют регулировать мощность этого магнитного поля. Обнаружить неисправный соленоид легко с помощью электрического мультиметра: как только соединения с источником питания будут проверены и признаны работоспособными, проверьте целостность и сопротивление соленоида.Если мультиметр не подает звуковой сигнал во время проверки целостности цепи или не дает показаний во время проверки сопротивления, соленоид следует заменить. Помните, что при проверке электрических цепей необходимо соблюдать осторожность и использовать защитное снаряжение.

Соленоиды и электромагниты

Соленоиды легко спутать с электромагнитами по уважительной причине: два электрических компонента функционируют на основе одной и той же предпосылки - что плотно скрученный провод будет генерировать магнитное поле. поле, когда к нему приложен ток.Ключевое различие заключается в том, присутствует ли магнитопровод. Если спиральный провод наматывается на сердечник из мягкого железа или аналогичного металла, компонент представляет собой электромагнит, и сила его магнитного поля может увеличиваться или уменьшаться в зависимости от количества приложенного к нему электричества. Если этот сердечник отсутствует, компонент представляет собой соленоид. Поскольку соленоиды могут находиться только в двоичном состоянии включения или выключения, они обычно используются в качестве простых переключателей в электронных системах.

Первые шаги

Независимо от того, в какой системе используется ваш соленоид, первые шаги по тестированию потенциально неисправного соленоида включают обеспечение надлежащего функционирования соединений с остальной системой и аккумуляторной батареей системы.Проверьте все провода, клеммы или другие соединения с соленоидом, а также установку самого соленоида, чтобы убедиться, что все подключено надежно и что ни одна из клемм не корродирована. Затем проверьте, достаточно ли заряжен аккумулятор системы, и если система нагревается: если батарея разряжена или температура системы слишком высока, соленоид может не работать должным образом.

Общие испытания

Если соленоид проходит первую серию проверок, следующие шаги будут зависеть от того, используется ли ваш соленоид как часть двигателя транспортного средства.Если это не так, ваш соленоид можно легко проверить с помощью электрического мультиметра: установите мультиметр на проверку целостности цепи, подключите соленоид к источнику питания, а затем проверьте как положительные, так и отрицательные клеммы соленоида - если Ваш мультиметр не издает звуковых сигналов, ток не проходит через весь соленоид, и блок необходимо заменить. Если мультиметр издает звуковой сигнал, но соленоид по-прежнему не работает, переключите измеритель на проверку сопротивления и проверьте обе клеммы питания соленоида: если показание выше 0.3 Ом, внутренняя часть соленоида вышла из строя и не проводит достаточно электричества для правильной работы - и блок необходимо заменить.

Тестирование компонентов автомобиля

Если ваш соленоид используется как часть автомобиля, его все равно можно проверить с помощью мультиметра, но проверку целостности можно выполнить и без него. Найдите соленоид (обычно находится рядом со стартером или как часть, встроенную в стартер), а затем с помощью друга вставьте и поверните ключ автомобиля.Если аккумулятор и соединения были проверены и вы слышите щелчок стартера, но двигатель не вращается, блок соленоида стартера следует заменить. Имейте в виду, что, хотя возможно, что соленоид выдает достаточную мощность, так же вероятно, что механические системы стартера со временем ухудшились или ослабли до такой степени, что функционирование соленоида легко игнорировать при сравнении.

Устранение неисправностей системы стартера мотоцикла - Cyclepedia

Получите доступ к технической поддержке и нашему руководству по устранению неполадок

Электростартерные системы теперь можно найти почти на всех силовых спортивных автомобилях.Все электрические пусковые системы имеют две отдельные цепи: одну для слабого тока и одну для сильноточного. Обе цепи подключены к батарее.

Когда стартер включен, для его вращения требуется большой ток. Сильноточная цепь передает этот ток на стартер от аккумуляторной батареи. Эту схему легко идентифицировать, так как в ней должен использоваться провод большего сечения, чтобы выдерживать большой ток. Провода калибра от 6 до 8, которые соединяют положительную клемму аккумуляторной батареи с реле стартера и реле стартера с двигателем стартера, образуют сильноточную цепь вместе с сильноточными контактами в реле стартера.

Сильноточная цепь управляется слаботочной цепью. В слаботочной цепи используются провода меньшего диаметра, обычно от 16 до 12 калибра. Центральными компонентами этой цепи являются аккумулятор, главный выключатель зажигания, выключатель запуска двигателя, предохранитель и обмотка катушки внутри реле стартера.

Когда включается переключатель запуска двигателя, замыкается цепь низкого тока, и внутри реле стартера создается электромагнитное поле. Это электромагнитное поле замыкает сильноточные контакты и замыкает сильноточную цепь.Сильный ток протекает через толстый провод, питающий стартер. Когда пусковой переключатель двигателя отпускается, цепь низкого тока размыкается, и в результате размыкаются контакты высокого тока и прекращается подача большого тока на стартер.

Большинство пусковых цепей предназначены для предотвращения вращения стартера в нежелательных условиях. Это может включать в себя выключатели тормоза, сцепления, боковой подножки или нейтрали, которые не позволят замкнуться цепи низкого тока, если не будут созданы оптимальные условия запуска.Если система запуска не работает должным образом, устраните неисправность всей цепи, а не только основных компонентов.

При проверке системы электрического запуска обязательно начинайте с полностью заряженной аккумуляторной батареи. Найдите реле стартера. Попытайтесь завести двигатель и послушайте реле стартера. Реле стартера должно щелкнуть. Если реле щелкает, замыкается слаботочная цепь пусковой системы.

Если реле стартера не щелкает, проверьте слаботочную цепь и компоненты на наличие проблемы.Таким же образом можно проверить почти все реле стартера.

Отсоедините сильноточный провод от положительной клеммы аккумуляторной батареи и отсоедините слаботочный разъем от реле стартера. Подайте напряжение 12 В непосредственно на входные клеммы слабого тока реле стартера. Проверьте целостность цепи между клеммами высокого тока. Когда скачок завершен, между сильноточными клеммами должно быть соединение. Когда перемычка разомкнута, не должно быть непрерывности между сильноточными клеммами.Замените реле стартера, если оно не прошло проверку.

Если реле стартера щелкает, но стартер не вращается, проблема в сильноточной цепи. Проверьте надежность соединения толстых проводов между аккумулятором и реле стартера, а также реле стартера и стартером. Проблема может заключаться в стартере, если проверить силовые провода и соединения.

Чтобы проверить стартер, подключите к нему 12 В и посмотрите, вращается ли он.Обязательно подготовьте автомобиль к включению стартера, так как в этом тесте не будут приняты меры по обеспечению безопасности цепи низкого тока. Если стартер не вращается, он либо неисправен, либо заблокирован, это проблема механического двигателя.

Как определить неисправность соленоида стартера?

]]]]>]]>

Каждый день мы получаем много вопросов о проблемах, связанных с автомобильными запчастями. А соленоид стартера - это часть автомобиля, о которой мы получаем больше всего вопросов.Итак, что такое соленоид стартера, , как определить, неисправен ли соленоид стартера? и , как проверить соленоид стартера ? Найдите свой ответ в этой теме.

Что такое соленоид стартера?

Перед тем, как узнать, как проверить соленоид стартера, давайте познакомим вас с определением соленоида стартера.

Согласно Wiki, соленоид стартера - это электромагнит, который приводится в действие для включения стартера двигателя внутреннего сгорания. Обычно он подключается непосредственно к стартеру, которым он управляет.Его основная функция - это катушка включения контактора (реле, рассчитанного на большие электрические токи), который соединяет батарею с самим стартером.

Соленоид стартера - это электромагнит, который приводится в действие для включения стартера двигателя внутреннего сгорания (Источник: midrag)

Во всех современных автомобилях также используется соленоид стартера для приведения шестерни стартера в зацепление с зубчатым венцом двигателя. Соленоид стартера иногда называют реле стартера, но многие автомобили оставляют это имя для отдельного реле, которое подает питание на соленоид стартера.В этих случаях переключатель зажигания включает реле стартера, которое активирует соленоид стартера, который подает питание на стартер.

Итак, когда вы включаете автомобиль, соленоид передает энергию от аккумулятора на стартер. Так заводится твоя машина. Таким образом, соленоид стартера иногда выходит из строя, что приводит к плохой работе вашего автомобиля. Поэтому нужен соленоид стартера . Давайте узнаем, как проверить соленоид стартера или, другими словами, , как проверить соленоид стартера .

Как проверить пусковой соленоид?

Есть несколько способов проверить пусковой соленоид. Сейчас мы представляем вам 2 эффективных способа сделать это.

Метод 1: предварительное тестирование

Перед тем как это сделать, вы должны оставить автомобиль в нейтральном положении, чтобы убедиться, что ваш стояночный тормоз включен. Вы должны это сделать из соображений безопасности. Если ваш автомобиль не находится в нейтральном режиме, цепи стартера не включены.

Вы должны держать свой автомобиль в нейтральном положении, чтобы убедиться, что ваш стояночный тормоз включен.(Источник: indyturk)

Второе, что вам нужно сделать, это еще раз проверить другие проблемы, связанные с аккумулятором, так как плохой аккумулятор также может вызвать мертвую машину. Если вы не проверите его перед проверкой соленоида стартера, это может привести к потере времени, если аккумулятор неисправен. Также нужно убедиться, что сам переключатель зажигания исправен.

Шаг 1: проверка проводки, которая подключена к соленоиду.

Иногда неисправный соленоид стартера может иметь плохую проводку.Следовательно, соленоид потеряет провод или корродированный вывод. Вы должны убедиться, что все соединения надежны и клеммы чисты.

Шаг 2: Отцепить провод и повернуть ключ зажигания.

На этом этапе есть совет по диагностике соленоида стартера. Проверив провод, если он щелкнул, приступаем к дальнейшим испытаниям. Но если этого не произошло, лучше заменить на новый, так как соленоид неисправен.

Это первый метод проверки соленоида стартера.

Метод 2: Проверка сопротивления току

В этом методе вы будете использовать вольтметр, поэтому подготовьте его заранее.

Шаг 1: Подключение вольтметра к аккумулятору

Поскольку вы должны проверить, какое напряжение в данный момент проходит через цепь, вам необходимо подключить вольтметр к положительной клемме аккумулятора. Обратите внимание на этом шаге, чтобы не подключать вольтметр к отрицательной клемме аккумулятора. Положительный вывод будет иметь символ (+) или букву «POS».

Подключение вольтметра к АКБ. (Пэт Пек Хонда)
Шаг 2: Подключите отрицательный провод к клемме заземления.

Следующим шагом при проверке соленоида стартера является определение напряжения, которое соленоид стартера потребляет от батареи при попытке запуска. Затем подключите черный провод (отрицательный провод) от вольтметра к отрицательной клемме аккумулятора, чтобы замкнуть цепь.

По окончании первых 2 шагов вольтметр включится.

Шаг 3: Считывание параметра на вольтметре.

Если ваш автомобиль исправен, автомобильный аккумулятор будет вырабатывать примерно 12 вольт, когда он ничего не потребляет. Но бывает, что вольтметр меньше 12 вольт, автомобиль может не запускаться из-за недостаточного заряда аккумулятора.

При считывании вольтметра старайтесь поддерживать вольтметр и не позволяйте вольтметру двигаться. Потому что число может меняться, когда вы немного перемещаете провода, а измеритель пытается определить напряжение.Поэтому дайте ему успокоиться, чтобы правильно прочитать напряжение.

Шаг 4: Включение зажигания

На этом этапе вам нужен друг, который может помочь вам включить зажигание. Удерживая провода от положительной и отрицательной клемм аккумулятора, попросите друга включить зажигание, чтобы автомобиль мог завестись. Когда ваш автомобиль начинает работать на холостом ходу, напряжение на вольтметре от аккумуляторной батареи должно упасть примерно на полвольта, пока стартер пытается запустить автомобиль.

Значит, если напряжение не меняется, проблема с подключением аккумулятора к стартеру.

ПОДРОБНЕЕ:

Шаг 5: Подсоедините вольтметр к выводам на соленоиде стартера

На этом этапе проверки соленоида запуска вам необходимо переместить положительный провод от вольтметра к нижнему выводу соленоида. И отрицательный провод на самой верхней клемме, идущей от аккумулятора. Затем попросите друга снова включить зажигание.

Шаг 6: Повторение шага 3 - Считывание напряжения на вольтметре.

Посмотрите на вольтметр и посмотрите падение напряжения на соленоиде.Он должен соответствовать падению, которое вы видели на батарее. Падение напряжения не должно превышать полвольта. Тогда у вашей машины есть хороший соленоид стартера.

Но если вы вообще не можете считывать напряжение, значит, соленоид необходимо заменить. Бывает, что напряжение падает слишком сильно. Если это происходит, возможно, имеется неисправность в соединении, например, обжатая линия от батареи к соленоиду.

Что вызывает неисправность соленоида стартера?

Возможные причины неисправности соленоида стартера:

Изношенная проводка

Плохая и поспешная проводка приводит либо к недостаточной подаче тока на соленоид стартера, либо к более опасной проблеме короткого замыкания.Они могут вывести из строя соленоид стартера и вызвать проблемы в системе стартера. Примеры плохой проводки включают клеммы, которые оставлены незакрепленными или неправильно подключены.

Избыточная влажность

Это распространенная причина, по которой вам нужно научиться проверять соленоид стартера. Если влага попадает внутрь соленоида стартера, это приводит к коррозии электрических контактов. В результате снижается проводимость контактных поверхностей. Эффективность соленоида стартера значительно снижается, и время от времени стартер выходит из строя.Вы можете услышать какой-то странный звук, похожий на щелчок стартера, и почти сразу остановиться, если у вас неисправный соленоид стартера.

Если влага попадает внутрь соленоида стартера, это приводит к коррозии электрических контактов. (Источник: kb.gl)

Слишком сильная затяжка болта

При использовании инструмента для затяжки болт можно перетянуть. Это приведет к поломке или изгибу некоторых деталей внутри и снаружи соленоида стартера. Результат - короткое замыкание или механическое повреждение пораженных частей.

Чрезмерный нагрев

Последняя причина, которую следует рассматривать как причину неисправного соленоида стартера, - это чрезмерный нагрев. Это случается, когда к соленоиду или через соленоид протекают очень высокие токи и слишком долго. Затем в контактах расплавляется пайка, и они свариваются. Соленоид стартера будет поврежден и приведет к замене нового.

Это четыре общие причины, по которым соленоид стартера неисправен. И , что происходит, когда соленоид выходит из строя , предсказуемо.Ваша машина перестанет двигаться, и это также повлияет на другие части машины.

Подведение итогов

Мы только что познакомили вас с методом проверки соленоида стартера и признаками неисправного соленоида стартера. Не забудьте прочитать другие советы по обслуживанию, чтобы лучше узнать свой автомобиль и способы его ремонта при необходимости.

Испытание падением напряжения

Ваш двигатель проворачивается медленно или нет, но когда вы проверяете аккумулятор и стартер, оба в порядке? А как насчет генератора, который выдает нормальный зарядный ток, но не может поддерживать полностью заряженный аккумулятор?

Причиной такого рода проблем, о которой часто забывают, является чрезмерное сопротивление в цепи с высоким током.Ослабленные, корродированные или поврежденные кабели аккумулятора или заземляющие ремни могут препятствовать нормальному протеканию тока в этих цепях. А если ток не пройдет, у стартера не хватит сил провернуть двигатель, и аккумулятор не получит силы тока, необходимой для поддержания полного заряда.

Противно выглядящие клеммы аккумулятора, покрытые коррозией, очевидно, нуждаются в очистке. Но часто коррозия образует почти невидимый барьер толщиной в бумагу между клеммами аккумулятора и кабелями.Невооруженным глазом клеммы и кабели выглядят нормально. Но высокое сопротивление в соединениях препятствует прохождению сильного тока.

То же самое касается кабелей аккумуляторных батарей, концы которых были оббиты, сломаны, потеряли форму или у которых концы были заменены. Если зажим не имеет хорошего контакта с клеммой аккумулятора, а также с собственным кабелем, кабель может иметь слишком большое сопротивление и ограничивать ток. То же самое касается заземляющих лент, которые имеют незакрепленные или корродированные концевые выводы или плохо контактируют с двигателем или кузовом.

Проблемы с проворачиванием коленчатого вала также могут быть вызваны заменой кабелей аккумуляторной батареи недостаточного размера. Способность провода пропускать ток зависит от калибра провода. Чем толще провод, тем больше тока он может выдерживать. В некоторых дешевых сменных кабелях аккумуляторных батарей используется провод меньшего сечения, который может быть замаскирован более толстой изоляцией, чтобы он выглядел того же размера, что и оригинальный кабель. Но кабель не выдерживает тока.

Чтобы вызвать проблемы, не нужно сильно увеличивать сопротивление.Допустим, генератор на 120 А работает в цепи с нормальным сопротивлением 0,11 Ом. Если бы это сопротивление было увеличено до 0,17 Ом из-за плохой проводки, максимальная выходная мощность генератора была бы ограничена до 80 ампер. Другими словами, увеличение всего на 0,06 Ом (почти ничего!) Уменьшит максимальную мощность генератора почти на треть! При небольшой нагрузке падение мощности зарядки может даже быть незаметным. Но в ситуации высокой нагрузки генератор не сможет справиться с этим.

ПРОВЕРКА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Если вы используете омметр для измерения на сильно корродированном кабеле аккумулятора или заземляющей перемычке, или на проводе с несколькими жилками, которые контактируют с концевым зажимом или клеммой, соединение может считаться хорошим, потому что все, что вы измеряете, - это непрерывность - не способность выдерживать нагрузку с большим током. Соединение может пропускать небольшой ток, но при большой нагрузке контакта может не хватить для пропускания дополнительного тока.

Итак, как вы находите такие проблемы? Вы делаете тест на падение напряжения.

ТЕСТ НА ПАДЕНИЕ НАПРЯЖЕНИЯ

Проверка падения напряжения - единственный эффективный способ обнаружить чрезмерное сопротивление в цепях с высоким током. Это быстрый и простой тест, который не требует разборки и быстро покажет, хорошее у вас соединение или плохое.

Для проверки падения напряжения вы создаете нагрузку в проверяемой цепи.Затем вы используете цифровой вольтметр (DVM) для измерения падения напряжения на действующем соединении, когда оно находится под нагрузкой. Напряжение всегда следует по пути наименьшего сопротивления, поэтому, если тестируемая цепь или соединение имеет слишком большое сопротивление, часть напряжения будет проходить через цифровой мультиметр и создавать показания напряжения.

Если соединение хорошее, вы должны обнаружить небольшое падение напряжения или его отсутствие и увидеть менее 0,4 В для большинства подключений, а в идеале - менее 0,1 В.Но если вы обнаружите, что падение напряжения в соединении превышает несколько десятых, это указывает на чрезмерное сопротивление и необходимость очистки или ремонта.


ЭЛЕКТРИЧЕСКИЕ ПРОВЕРКИ ЦЕПИ СТАРТЕРА

Чтобы проверить цепь стартера на чрезмерное сопротивление, необходимо измерить падение напряжения на аккумуляторе, соединениях кабеля аккумулятора и стартере при проворачивании двигателя.

Первая проверка - «доступное напряжение батареи». Чтобы стартер запускал нормальную скорость, аккумулятор должен быть заряжен не менее чем на 75% (12.4 вольта или выше). Низкое напряжение аккумулятора может повлиять не только на стартер, но и на любую другую электрическую систему автомобиля.

A. Установите цифровой вольтметр на шкалу 20 вольт, затем подключите положительный (+) вывод измерителя к положительному (+) полюсу батареи (не зажиму или кабелю), а отрицательный (-) вывод измерителя к отрицательному (-) полюсу батареи. .

B. Отключите двигатель, чтобы он не запускался при запуске. (Заземлите провод катушки зажигания или отключите цепь зажигания или реле топливного насоса.) Ограничьте время запуска до 15 секунд или меньше.

C. При проворачивании двигателя запишите показания напряжения на цифровом вольтметре. D. Затем подключите положительный (+) вывод измерителя к клемме аккумуляторной батареи на стартере, а отрицательный (-) вывод измерителя - к корпусу стартера.

E. Проверяя двигатель, запишите показания вольт.

F. Сравните два показания напряжения. Если оба одинаковые, на стороне положительного питания нет чрезмерных падений напряжения.

G. Если доступное напряжение на стартере не находится в пределах одного (1) вольт от напряжения аккумуляторной батареи, в цепи наблюдается чрезмерное падение напряжения.

Следующим испытанием является падение напряжения на плюсовой стороне цепи стартера.

A. Убедитесь, что аккумулятор полностью заряжен.

B. Отключить зажигание.

C. Установите DVM на шкалу 2 В.

D. Подсоедините положительный (+) вывод измерителя к положительному (+) полюсу аккумулятора, а отрицательный (-) вывод измерителя к шпильке вывода аккумулятора на стартере.Проверяя двигатель, запишите значение напряжения.

Максимально допустимое падение напряжения, включая соленоид или внешнее реле в цепи стартера, должно составлять 0,6 В или меньше.

Если вы обнаружите падение напряжения в цепи стартера более чем на 0,6 В, вы можете изолировать плохое соединение, используя следующие тесты падения напряжения.

* Проверьте положительный полюс аккумуляторной батареи и соединение кабеля, измерив падение напряжения между ними при проворачивании двигателя.Подключите положительный провод измерителя к полюсу аккумулятора, а отрицательный провод измерителя - к кабельному зажиму. Хорошее соединение поста / кабеля должно иметь нулевое падение напряжения.

* Проверьте положительный провод аккумуляторной батареи, измерив падение напряжения от края до края при проворачивании двигателя. Подсоедините положительный провод измерителя к зажиму на положительном кабеле аккумуляторной батареи, а отрицательный провод измерителя - к концу кабеля на стартере. Проверните двигатель и обратите внимание на показания напряжения. У хорошего кабеля падение напряжения должно быть 0.2 вольта или меньше.

* Чтобы проверить соединения соленоида или реле стартера, подсоедините положительный провод измерителя к положительной клемме аккумуляторной батареи на соленоиде или реле, а отрицательный провод измерителя - к клемме двигателя стартера. Проверните двигатель и обратите внимание на показания. В хорошем соединении должно быть падение напряжения 0,2 В или меньше.

Далее нужно проверить минус цепи стартера. Чтобы проверить всю цепь, подключите положительный провод измерителя к чистому месту на корпусе стартера, а отрицательный провод измерителя - к отрицательному полюсу аккумуляторной батареи.Проверните двигатель и обратите внимание на показания. Падение напряжения на отрицательной стороне должно быть не более 0,3 вольт.

Если падение напряжения слишком велико, установите цифровой вольтметр на шкалу 2 вольт и начните проверять каждое соединение на отрицательной стороне, чтобы найти плохое соединение или кабель. Используйте провода цифрового вольтметра для проверки каждого соединения при проворачивании двигателя, как и раньше.

Проверьте отрицательный полюс аккумуляторной батареи / соединение кабеля заземления (падение напряжения должно быть нулевым).

Проверьте отрицательный заземляющий провод от аккумуляторной батареи к двигателю (должен быть 0.2 вольта или меньше).

Проверьте между отрицательным полюсом аккумуляторной батареи и корпусом стартера (должно быть 0,3 В или меньше).

Проверьте между блоком двигателя и корпусом стартера (должно быть 0,10 В или меньше).


ЭЛЕКТРИЧЕСКИЕ ПРОВЕРКИ ЦЕПИ ЗАРЯДКИ

Чтобы проверить соединения генератора на плюсовой стороне на чрезмерное сопротивление:

A. Установите на DVM шкалу постоянного тока 2 В.

B. Подсоедините положительный провод измерителя к шпильке выхода генератора (клемма B +).

C. Подсоедините отрицательный провод измерителя к положительному (+) полюсу аккумулятора.

D. При работающем двигателе от 1800 до 2000 об / мин при включенных фарах и вспомогательном оборудовании (кроме заднего электрического обогревателя) проверьте значение падения напряжения. Оно должно быть не более 0,5 Вольт. Если выше, необходимо очистить соединения между выходным штифтом генератора и аккумулятором. Также обратите внимание на неплотные соединения или кабели недостаточного размера.

Чтобы проверить соединения генератора на отрицательной стороне на чрезмерное сопротивление:

А.Установите DVM на шкалу постоянного тока 2 В.

B. Подсоедините отрицательный провод измерителя к корпусу генератора.

C. Подсоедините положительный провод измерителя к отрицательному (-) полюсу аккумулятора.

D. При работающем двигателе от 1800 до 2000 об / мин при включенных фарах и вспомогательном оборудовании (кроме заднего обогревателя) проверьте значение падения напряжения. С отрицательной стороны, оно должно быть не более 0,2 Вольт. Если слишком много, необходимо очистить соединения или заменить отрицательный кабель. Некоторые генераторы устанавливаются в резиновые втулки и имеют отдельную заземляющую ленту.Если таковой имеется, обязательно проверьте падение напряжения на этом ремне.



ТЕСТИРОВАНИЕ НАПРЯЖЕНИЯ МОЖНО ТАКЖЕ ИСПОЛЬЗОВАТЬ ДЛЯ ОБНАРУЖЕНИЯ ТОКОВ В ЦЕПЯХ

Когда ток течет по цепи, он выделяет тепло. А тепло увеличивает сопротивление. Испытание падения напряжения может использоваться для обнаружения тока, протекающего в цепи, путем измерения падения напряжения на предохранителе, который защищает эту цепь. Это удобный метод определения токовых нагрузок при отключении, которые могут разряжать аккумулятор.

При выключенном ключе подключите два вывода вольтметра к противоположным сторонам каждого предохранителя в блоке предохранителей или в центре питания. Если через цепь не течет ток, показание падения напряжения должно быть нулевым. Если вы получаете показание (скажем, несколько десятых вольта или более), это означает, что в цепи все еще течет ток. Это может быть обычная нагрузка для поддержания памяти в модуле, или это может указывать на то, что модуль не переходит в «спящий режим» или режим ожидания с низким энергопотреблением после выключения зажигания.


Щелкните здесь, чтобы загрузить или распечатать эту статью.






Другие статьи по электричеству:

Безопасность аккумулятора и запуск от внешнего источника (Прочтите в первую очередь !!!)

Угрозы безопасности гибридного автомобиля

Диагностика разрядившейся аккумуляторной батареи

Тестирование аккумулятора

Поиск и устранение неисправностей системы запуска и зарядки

Проверки системы зарядки (проверка генератора)

Генераторы с высокой выходной мощностью ( Зачем он вам может понадобиться)

Диагностика стартера

Что нужно знать о восстановленных генераторах переменного тока, стартерах и других деталях

Диагностика двигателя, который не проворачивается или не запускается

Устранение неисправностей электрических сетей

Электрические нагрузки для автомобильных систем, освещения и аксессуары

Автомобильные электрические цепи

Силовые центры: реле и предохранители

Фары (фары и лампы)

Фары с высокоинтенсивным разрядом (HID)

Щелкните здесь, чтобы перейти к техническим статьям AA1Car Automotive

Часть 3 - Как сделать Проверка стартера (1991-1995 гг. 3.9L Додж Дакота)

ТЕСТ 4: Убедитесь, что стартер получает сигнал запуска

На данный момент вы подтвердили, что:

  1. Стартер НЕ запускает двигатель при шунтировании реле стартера (ПРОВЕРКА 1).
  2. Гнездовая клемма B (гнезда реле стартера) имеет напряжение от 10 до 12 В (ТЕСТ 2).
  3. Стартер запускает двигатель только при подаче питания от аккумулятора на клемму S соленоида стартера (ТЕСТ 3).

Наш следующий шаг - проверить, присутствует ли сигнал пуска в проводе, который подключается к клемме S стартера.

Пусковой сигнал присутствует только тогда, когда ключ зажигания повернут для проворачивания и запуска двигателя.

Это этапы проверки:

  1. 1

    Установите реле стартера в распределительном центре .

    ПРИМЕЧАНИЕ: Этот тест проводится с реле стартера на его месте в центре распределения питания.

  2. 2

    Отсоедините провод, который соединяется с клеммой S соленоида стартера.

  3. 3

    Подсоедините черный измерительный провод мультиметра к отрицательной (-) клемме аккумуляторной батареи.

  4. 4

    Подключите красный измерительный провод мультиметра к круглой клемме S-клеммы , которую вы только что отсоединили на шаге 2.

  5. 5

    Выжмите педаль сцепления до упора (только Dodge Dakota со стандартной коробкой передач).

    Этот тест не будет работать без нажатия педали сцепления (только для стандартной коробки передач).

  6. 6

    Попросите помощника повернуть ключ, чтобы запустить двигатель .

  7. 7

    Мультиметр должен регистрировать от 10 до 12 В постоянного тока .

Давайте посмотрим на результаты ваших тестов:

ВАРИАНТ 1: Мультиметр зарегистрировал от 10 до 12 В постоянного тока .Это правильный результат теста, который позволяет узнать, что стартер получает сигнал пуска. Вы также можете сделать вывод, что предохранительный выключатель парковки / нейтрали и выключатель зажигания в порядке.

Следующим шагом является проверка падения напряжения на кабеле аккумулятора стартера. Для этого теста перейдите к: ТЕСТ 5: Проверка падения напряжения на кабеле аккумулятора (+).

СЛУЧАЙ 2: Мультиметр НЕ регистрировал от 10 до 12 В постоянного тока . Отсутствие напряжения позволяет узнать, что на стартер не подается сигнал пуска.Без сигнала запуска стартер не запустит двигатель.

Если у вас есть:

  1. Обошел предохранительный выключатель парковки / нейтрали в ПРОВЕРКЕ 1, и стартер НЕ запускал двигатель.
  2. Подал 12 В на клемму S, и стартер запустил двигатель (ТЕСТ 2).

Тогда этот результат говорит вам, что одна из следующих проблем вызывает отсутствие сигнала запуска на проводе клеммы S:

  1. Реле стартера неисправно.
  2. Выключатель зажигания неисправен.
  3. Неисправен предохранительный выключатель парковка / нейтраль (автоматическая коробка передач).
  4. Неисправен выключатель сцепления (стандартная коробка передач).
  5. У провода клеммы S есть проблема обрыва цепи между его разъемом и разъемом реле стартера в центре распределения питания.

ТЕСТ 5: Тестирование падения напряжения на кабеле аккумулятора (+)

В некоторых случаях стартер не запускает двигатель, потому что он не получает весь ток, который может обеспечить аккумулятор.

Обычно это происходит при скрытой коррозии:

  1. Клеммы кабеля аккумулятора.
  2. Батарейные стойки.
  3. Круглая клемма, соединяющая кабель аккумулятора со стартером.

Итак, в этом разделе мы собираемся провести простой тест на падение напряжения с помощью мультиметра на плюсовом кабеле аккумулятора и убедиться, что он не мешает стартеру получать весь ток, который может подавать аккумулятор.

ВАЖНАЯ ИНФОРМАЦИЯ: Аккумулятор должен быть подключен к двум кабелям аккумулятора.Реле стартера должно быть на своем месте в распределительном центре. Провод клеммы S должен быть подключен к клемме S на соленоиде стартера. Кабель аккумулятора (+) должен быть подключен к стартеру.

ВНИМАНИЕ: Вам нужно будет поднять свой 3.9L V6 Dodge Dakota, чтобы получить доступ к стартеру. Используйте подставки, чтобы поддерживать его. Не верь домкрату!

Это этапы проверки:

  1. 1

    Переведите мультиметр в режим постоянного напряжения .

  2. 2

    Подсоедините черный измерительный провод мультиметра к центру положительной (+) клеммы аккумуляторной батареи.

    Если положительный полюс аккумулятора не чистый, очистите место прямо на нем. Важно, чтобы провод мультиметра контактировал прямо в центре положительного полюса аккумуляторной батареи.

  3. 3

    Подсоедините черный измерительный провод мультиметра к центру шпильки, к которой большой кабель аккумулятора присоединяется к на соленоиде стартера.

  4. 4

    Выжмите педаль сцепления до упора (только Dodge Dakota со стандартной коробкой передач).

    Этот тест не будет работать без нажатия педали сцепления (только для стандартной коробки передач).

  5. 5

    Попросите помощника провернуть двигатель .

    Это важно, так как проверка падения напряжения должна выполняться, когда рассматриваемый компонент работает (или пытается работать).

  6. 6

    Если все в порядке (нет падения напряжения), ваш мультиметр зарегистрирует 0 Вольт (0,5 В по-прежнему 0 Вольт) .

    Если есть падение напряжения (что плохо), ваш мультиметр зарегистрирует напряжение (обычно выше 7 В постоянного тока).

Давайте посмотрим, что означают ваши результаты:

ВАРИАНТ 1: Ваш мультиметр зарегистрировал 0 Вольт (без падения напряжения) . Это правильный результат теста, который говорит вам, что стартер получает весь ток батареи, необходимый для запуска двигателя вашего Dodge Dakota.

Вы можете сделать вывод, что стартер неисправен, если у вас есть:

  1. Подтверждено, что стартер НЕ запускает двигатель при обходе реле стартера (ТЕСТ 1).
  2. Подтверждено, что клемма B разъема реле стартера имеет от 10 до 12 В постоянного тока (ТЕСТ 2).
  3. Подтверждено, что стартер НЕ запускает двигатель при подаче питания от аккумулятора на клемму S соленоида стартера (ТЕСТ 3).
  4. Подтверждено, что стартер получает сигнал пуска (ТЕСТ 4).
  5. Подтверждено, что на плюсовом кабеле аккумуляторной батареи нет падения напряжения (этот этап проверки).

Замена стартера должна решить проблему отсутствия проворачивания.

Я дам вам еще две рекомендации:

  1. Перед снятием стартера вручную проверните двигатель с помощью трещотки 1/2 и соответствующего гнезда на шкиве коленчатого вала. Это необходимо для того, чтобы убедиться, что двигатель или компрессор кондиционера не заблокированы. Если двигатель заблокирован, двигатель не будет проворачиваться, и это будет выглядеть так, как будто неисправен стартер.
  2. Стендовые испытания стартера после его снятия. Это очень простой тест, и вам поможет это руководство: Стендовое испытание стартера.

ВАРИАНТ 2: Ваш мультиметр зарегистрировал не менее 5 Вольт . Этот результат говорит о том, что падение напряжения действительно существует и что полный ток батареи не достигает стартера.

Хорошая новость заключается в том, что это легко исправить, поскольку падение напряжения всегда вызвано какой-либо проблемой коррозии на положительном кабеле или клеммах аккумулятора или на положительном выводе аккумулятора.

Решение состоит в том, чтобы тщательно очистить положительный полюс аккумуляторной батареи и положительный полюс аккумуляторной батареи (как конец, который крепится к положительному полюсу аккумулятора, так и конец, который соединяется с кабелем (+) аккумуляторной батареи стартера.

После очистки попробуйте запустить двигатель. Если он проворачивается и запускается, дальнейшие испытания не требуются.

928 Технических советов

928 Технических советов

В 04:33 13.03.03 Дэвид Р. Хендриксон написал:

после простоя автомобиля 4 месяца на ремонт впускной / клапанной крышки, я получил все вместе сегодня вечером.садись в машину, нажми "старт", вообще никакой рукоятки. в приборная панель / внутреннее освещение даже не тускнеют. все фары и аксессуары работают.

реле стартера щелкает с ключом в стартовом положении. 12,6 В постоянного тока на контакте 30 реле.
12,6 В постоянного тока на контакте 86 реле, когда ключ находится в начальном положении.
Проверить сопротивление между контактом 85 реле и контактом 30 левой стороны - ОК. не было времени получить под автомобилем для остальной части этой цепи или для проверки 12 В постоянного тока на стартере. поменял местами реле. без изменений.

индикатор кластерной передачи в порядке.так что переключатель диапазона трансмиссии в порядке, или мог это все еще вызывает отсутствие старта? замерзший соленоид стартера? стартер имеет обычное (для меня) масляное покрытие на нем, соленоид несколько раз ударил резиновый молоток, без изменений.

мысли о том, что могло умереть просто сидя?

=========================

Возможно реле, плохое соединение или коррозия на желтом проводе от центральную силовую панель к соленоиду стартера. Кластер в прыжке пусковой терминал - вероятное место для коррозии.

Вот полная последовательность тестов - вы уже проверили некоторые из них.

Вовлечение стартера инициируется:

Замок зажигания повернут в положение запуска, подает напряжение на желтый провод на клемме. 50.

Желтый провод питает катушку реле стартера (реле XIV на 88 г.). Если Клемма 85 реле заземлена через предохранительный выключатель стартера на передачи, реле будет работать.

Реле стартера соединяет постоянно горячий контакт 30 с нагрузкой 87.

Клемма 87 подает напряжение (среди прочего) на желтый провод в клемме C12 разъема.

Желтый провод питает соленоид стартера, который подает питание на стартер.

Для проверки:
Убедитесь, что запуск безопасен. Снимите реле XIV. Коснитесь джемпера из клемма 30 к клемме 87 розетки. Если стартер работает, проводка к соленоид стартера, соленоид и стартер, вероятно, в порядке.

Если стартер не работает, поставить вольтметр с большой клеммы на соленоид. К земле, приземляться.Напряжение АКБ должно быть от 12 до 12,6 В постоянного тока. Если нет, проверьте аккумулятор и кабели. Коснитесь перемычки от 30 до 87 в гнезде реле XIV. Если падение напряжения, аккумулятор или кабели могут быть плохими. Если напряжение не падает, поставить вольтметр от стартера до хорошего соединения с шасси. Там должен быть нулевой vdc.
Коснитесь перемычкой между 30 и 87 в гнезде реле XIV. Если есть напряжение между стартером и массой, очистите или замените заземляющий кабель. идёт с правой стороны двигателя на шасси.

Если соленоид резко щелкает при касании перемычки от 30 до 87 дюймов Реле XIV, но стартер не работает, проверьте соленоид стартера и стартер.

Если стартер срабатывает при касании перемычки от 30 до 87 в реле XIV, но не тогда, когда установлено реле и выключатель зажигания повернули в исходное положение. подключить вольтметр к клемме 86 в розетку на хорошее заземление. Поверните ключ зажигания в начальное положение - на клемме 86 должно быть 12 В постоянного тока.Если есть, переместите вольтметр заземление к клемме 85 розетки. Поверните ключ зажигания в исходное положение. Если между клеммой 85 и клеммой 86 есть 12 В постоянного тока, временно переставьте реле противотуманных фар (реле VIII) на реле XIV и попробуйте стартер. Если стартер работает, замените реле стартера.

Уолли Пламли
928 Специалистов

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
