Регулировка карбюратора ВАЗ 2107: наглядная инструкция

Содержание

• 1 Основные узлы регулировки
• 2 Регулировка
• 3 Итоги работы

На модели ВАЗ 2107, еще с 1982 года, устанавливались карбюраторы типа «Озон», «Вебер» и «ДААЗ», а немного позже – «Солекс». Все они, двухкамерного типа, с принудительным запуском пускового устройства. Наиболее сильную популярность, на «Семерке», заполучил карбюратор «ДААЗ». По своим функциям, он совершенно не отличался от остальных, но имел некоторые конструктивные особенности.

Настройка карбюратора ВАЗ 2107, занимала довольно немало времени, и являлась одним из важнейших процессов. Зачастую, регулировка и очистка данного механизма проводилось своими руками. На деле, тут ничего сложного нет. Главное только знать необходимые показатели, при которых двигатель работает правильно. Так что, давайте рассмотрим в данной статье, как отрегулировать карбюратор ВАЗ 2107 самому.

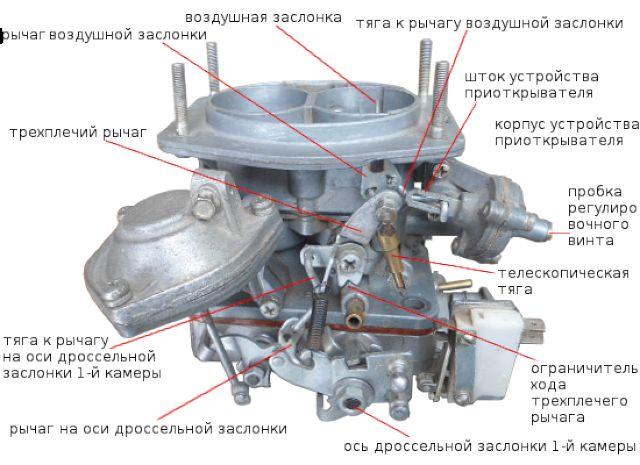

Основные узлы регулировки

Первым делом, перед регулировкой карбюратора, совершается такая процедура, как – проверка уровня топлива в поплавковой камере. Следующим шагом, будет настройка холостого хода. И последнее – настройка винтов качества и количества. Также, не стоит забывать о таких неисправностях, влияющих на работу мотора, как: поломка топливного насоса и пускового устройства.

Также, причиной того, что двигатель давится и глохнет, может быть и неисправность пускового устройства. Если же механизм настроен правильно, а автомобиль не разгоняется больше определенной скорости, значит ему не хватает топлива. Причиной могут быть жиклеры.

Регулировка

Регулировка карбюратора ВАЗ 2105, вовсе не отличается от 2107. Для того, чтоб отрегулировать любой из карбюраторов «ДААЗ», первым делом проверяем количество топлива в поплавковой камере. Для этого, снимаем верхнюю часть устройства, и с помощью штангенциркуля меряем расстояние от края уровня топлива до края поплавковой камеры. Норма составляет 25 мм. Если поплавок выставлен правильно, переходим к регулировке холостого хода, если нет, то поплавок нужно опустить или поднять, в зависимости от того, какой уровень на данный момент: меньше или больше.

схема расположения элементов

Такая процедура запросто делается своими руками. Достаточно просто аккуратно опустить или поднять поплавок пальцами, и померять расстояние. Продолжать настройку до тех пор, пока не получится нужный уровень топлива.

После того, как уровень будет выставлен, настроим систему холостого хода. За нее отвечают два устройства: жиклеры, винт качества и винт количества. Первым делом, попробуем отрегулировать качество и количество смеси.

Причинами, в первую очередь, становятся жиклеры. Помимо жиклера холостого хода, в карбюраторе «ДААЗ», существуют еще и жиклеры на подачу топлива в камеру сгорания. Если отверстия в них слишком маленькие, то двигатель не будет работать правильно, и автомобиль будет глохнуть. Устранить проблемы можно своими руками, просто заменив жиклеры.

Но, иногда причиной может стать неисправность пускового устройства. Особенно, это заметно тогда, когда двигатель еще холодный. В таком случае, смесь не будет подаваться в камеры сгорания, и мотор не заведется. Регулировку пускового устройства, не получится произвести своими руками, так как скорее всего, ему нужна будет замена.

Жиклеры

Итоги работы

Если, после данных настроек и регулировок, результата нет, то значит в механизме случилась поломка, и тогда нужна не настройка, а ремонт. Также, поскольку регулировка карбюратора ВАЗ 2105, не отличается от 2107, то вышеперечисленные методы, можно пробовать и на пятой модели Лада.

как проверить исправность карбюратора ваз 2107 — Автосайт

 О возможных неисправностях системы питания, и карбюратора в частности, можно судить по характерным признакам поведения автомобиля на дороге. Существует несколько таких признаков:

ПРОВАЛ — при нажатии педали газа, автомобиль некоторое время(несколько

блок управления руд топливной системы ауди 100

renault laguna 3 какой дизельный мотор лучше

 О возможных неисправностях системы питания, и карбюратора в частности, можно судить по характерным признакам поведения автомобиля на дороге

зарядка автомобильного аккумулятора

Существует несколько таких признаков:

ПРОВАЛ — при нажатии педали газа, автомобиль некоторое время(несколько секунд) продолжает движение с той же скоростью, либо с замедлением и только потом начинает ускоряться. РЫВОК — аналогичен провалу, но он более кратковременный. ПОДЁРГИВАНИЕ — несколько рывков следующих друг за другом.

РАСКАЧИВАНИЕ — несколько следующих друг за другом провалов. ВЯЛЫЙ РАЗГОН — автомобиль разгоняется недостаточно интенсивно

карбюратор 2107

Также о возможных неисправностях системы питания двигателя можно судить по следующим признакам: невозможность пуска двигателя; затруднённый пуск холодного двигателя; затруднённый пуск горячего двигателя; неустойчивая работа двигателя в режиме холостого хода; повышенные или пониженные обороты холостого хода; повышенный расход топлива.

Как я уже говорил, не последнюю роль играет и техническое состояние двигателя в целом. А в частности-износ кулачков распределительного вала, смещение фаз газораспредиления, нарушение тепловых зазоров, прогар клапанов, неравномерная или низкая компрессия в цилиндрах двигателя приводят к потере мощности и повышенному расходу топлива.
При изношенных деталях поршневой группы картерные газы и пары масла, попадая в полость над карбюратором, засоряют фильтрующий элемент, оседают на жиклёрах и других элементах карбюратора, затрудняя их работу.

Как выявить причины вызывающие эти симптомы (помимо неисправностей карбюратора) описано в статье «Поиск неисправностей систем двигателя своими силами». Что касается карбюратора — то чаще всего причиной всех подёргиваний, провалов, рывков и т.д. выступают неисправности ускорительного насоса или сильное обеднение смеси на всех режимах работы двигателя.

Неисправности связанные с ускорительным насосом :

прорыв диафрагмы ускорительного насоса и как следствие подтекание топлива с его крышки.(заменить диафрагму) забился распылитель ускорительного насоса, его работа проверяется нажатием на педаль газа (воизбежание травматизма эту процедуру лучше выполнять на неработающем двигателе) в момент нажатия на педаль газа из распылителя без задержки должна появиться ровная струйка топлива, причём без пузырьков воздуха в ней. Если же этого не случилось то вы имеете проблемму.

Это может произойти по следующим причинам: отсутствие топлива в попловковой камере карбюратора (это другая история и её мы рассмотрим ниже) забился распылитель ускорительного насоса (чистится тонкой медной проволочкой и продувается воздухом) неисправен обратный клапан распылителя ускорительного насоса (под шарик клапана попал мусор-промыть и продуть)

Теперь разберёмся, что касается отсутствия топлива в поплавковой камере. Первым делом рекомендую проверить наличие топлива на входе в карбюратор. Если топливо подается — проверяем сетчатый фильтр и запорную иглу в карбюраторе, не подаётся идём по цепочке дальше — проверяем наличие топлива на выходе из бензонасоса…и т.д. Причиной может быть как отсутствие топлива в баке, так и далее по цепочке:

засорение сетчатого фильтра трубки топливозаборника в баке или фильтра тонкой очистки топлива. засорение, пережатие или не плотное соединение топливопровода от бака до бензонасоса. Пропускную способность этих элиментов проверяем продувкой их воздухом.

Поступлению топлива к насосу может препятствовать неисправность системы вентиляции топливного бака. При отворачивании пробки у такого бака после продолжительной поездки может быть слышен характерный шипящий звук всасываемого воздуха. Если при снятой крышке топливного бака двигатель работает устойчиво на всех режимах, а после установки её назад через некоторое время начинаются перебои, особенно при большой нагрузке, значит засорена или пережата трубка системы вентиляции бака «Жигулей», либо неисправен клапан вентиляции топливного бака у «Москвича» или «ИЖ»

реле стартера ваз 2114

Пропускную способность трубки системы вентиляции топливного бака «Жигулей» проверяем продувкой её воздухом

трехуровневый регулятор напряжения ваз 2110

Неисправную пробку заливной горловины «Москвича» или «ИЖ» заменяем.

Если топливо к всасывающему штуцеру насоса поступает, но отсутствует на выходе из насоса — неисправен насос или его привод. Как проверить — насос или привод, думаю всем понятно. Если ручным приводом насос качает, а при прокручивании стартером нет — причина очевидна — разбираемся с приводом.

Хочу напомнить, что для работы ручного привода должно ощущаться сопротивление пружины штока и диафрагмы на рычаге ручной подкачки.

Что касается обеднения смеси, так это может быть вызвано следующими причинами:

При исправном топливном насосе и отсутствии топлива в поплавковой камере карбюратора проверяем пропускную способность шланга подвода топлива к карбюратору, сетчатый фильтр карбюратора и в последнюю очередь — исправность иглы топливного клапана. Заклинивание иглы в закрытом положении маловероятно и возможно только при отсутствии оттяжной скобы, соединяющей иглу клапана с поплавком, или сильном износе иглы. Промываем засорённый сетчатый фильтр ацетоном или растворителем, предворительно вынув его из корпуса карбюратора, продуваем фильтр сжатым воздухом и устанавливаем на место.

Неисправный топливный клапан заменяем в сборе.

Нарушение состава смеси может быть вызвано неправильным положением воздушной заслонки, что возможно при заедании её оси, рычага или тяги привода, при неисправности пускового устройства или неправильной его регулировке. К обеднению смеси, как при пуске двигателя, так и во время его работы приводит низкий уровень топлива в поплавковой камере, подсос воздуха во впускной коллектор, в местах соединения карбюратора с коллектором, коллектора с головкой блока, а также через шланг ваккумного усилителя тормазов, как было описано в статье «Поиск неисправностей систем двигателя своими силами» При отрицательной температуре окружающего воздуха возможно замерзание воды в каналах карбюратора, топливопроводе и закупорка их ледяными пробками, а также обмерзание смесительных камер в зоне диффузоров.

В результате наблюдается падение мощности двигателя, либо его остановка.

Следующая часто встречающаяся неисправность:

Отсутствие или неустойчивые обороты холостого хода.

При исправной работе всех остальных систем карбюратора независимо от модификации, возможны из-за засорения жиклёров и каналов холостого хода, неплотно закрученного электромагнитного клапана, поврежденных резиновых уплотнительных колец винтов качества и количества. При наличии системы ЭПХХ, кроме перечисленных выше, вероятны такие неисправности, как неполное закручувание держателя топливного жиклёра, неисправность блока управления, электромагнитного клапана или других элементов ЭПХХ, повреждение диафрагмы экономайзера. Поскольку переходная система первой камеры совмещена с системой холостого хода, при неустойчивых оборотах холостого хода возможен провал или остановка двигателя при плавном начале движения автомобиля. Засоренные каналы промываются и продуваются после частичной разборки карбюратора.

Неисправные детали заменяем.

Повышенные или пониженные обороты, неустойчивая работа двигателя в режиме холостого хода:

может быть вызвана всё теми же причинами — неправильные регулировки Х. Х., уровня топлива, либо подсосом постороннего воздуха, а так же износом или неправилбной регулировкой заслонок первой и второй камер карбюратора.

Затрудненый пуск или невозможность холодного пуска двигателя:

Возможны при неправильной регулировке пускового устройства,либо изношенности диафрагмы пускового устройства.

Затруднённый пуск прогретого двигателя:

Чаще всего связан с переобагащением смеси, повышенным уровнем топлива. Причина — нарушение регулировки поплавкового механизма, либо негерметичность топливного клапана.

Повышенный расход топлива:

Устранение этой неисправности наиболее сложно — слишком много вероятных причин

как подключить тахометр

Расскажу лишь о некоторых из них, чтобы стало понятно, что любое отклонение от нормальной работы двигателя, также как и ходовой части автомобиля, напрямую влияет на расход топлива. Повышенное сопротивление движению автомобиля, давление в шинах, подклинивание тормазных колодок, нарушение развала-схождения колёс.

.. Не последнюю роль играет стиль вождения

модуль зажигания ваз 2114 цена

В моей практике был случай — ВАЗ 2109 — расход топлива у отца 10л/100км, у сына 8л/100км выводы делайте сами, стиль езды отца в разрез с общепринятыми мерками, был куда менее продуманным, чем у сына.

Как выяснилось из дальнейшей беседы — сын чаще пользовался «накатом», а отец не отслеживал ситуацию на дороге, и его стиль езды сводился к разгону и тормажению.

Но что касается трёх китов, на которых базируется хороший расход топлива, могу заявить со всей ответственностью:

Точная регулировка ГРМ Затем регулировка системы зажигания И в завершении регулировка карбюратора

И не забывайте об общем техсостоянии автомобиля, даже давление в колёсах, равно как и неисправности ходовой части повлёкшие за собой ухудшение наката и дополнительные обвесы и украшения изменяющие аэродинамику вашего авто — всё влияет на расход топлива не в лучшую сторону. Если у Вас возникают дополнительные вопросы, их всегда можно задать в коментариях, для этого нужно всего лишь зарегистрироваться.

Это займёт лишь пару минут.

Если информация была для Вас полезной, буду благодарен за ретвит (кнопочка в верхнем правом углу статьи) и слева в заголовке тоже интересная кнопочка, спасибо.

Мой блог находят по следующим фразам

карбюратор как отрегулировать зажигание карбюратор ваз 2107 настройка карбюратора дааз 2107

машина нексия газует на холостых оборотах

вода в багажнике авео после аварии

renault laguna 3 какой дизельный мотор лучше

Похожие статьи:

Полезные советы → Как правильно переехать «лежачего полицейского»

Полезные советы → Правила зимнего вождения

Полезные советы → Как правильно выйти из заноса

Полезные советы → Секретные буквы в вашем автомобиле

Полезные советы → Как защитить свой автомобиль и имущество от воровства?

Устройство и регулировка карбюратора ОЗОН ВАЗ 2107

Содержание

• Устройство карбюратора Озон и принцип работы
• Регулировка и обслуживание
• Регулировка карбюратора Озон 2107
• Принцип работы карбюратора карбюраторов «Озон»
• Видео — Регулировка карбюратора Озон своими руками
• Как отрегулировать карбюратор ваз 2107 самостоятельно
• Устройство карбюратора ваз 2107 (схема)
• Настройка карбюратора ВАЗ 2107
• Проверка состояния сетчатого фильтра
• Настройка карбюратора ВАЗ 2107 — поплавковая камера
• Настройка пусковой установки
• Настройка холостого хода на ВАЗ 2107
1 устанавливался на отечественные автомобили.

Системы подачи топлива данного типа выпускались в трех модификациях:

• Пузырьковая;
• Игла;
• Плавающий механизм.

Первые два вида практически не используются, их производство прекращено. На автомобилях марок 2107, 2105 устанавливался озоновый карбюратор, устройство которого получило широкое распространение. Модификация заменила итальянское изобретение «Вебер». На Волжском автозаводе озоновый карбюратор получил модификации, за счет которых получили прибавку мощности, более стабильную работу. Карбюратор DAAZ OZONE, предшественником которого он является, более технологичен и устанавливался на автомобили разных семейств.

Устройство карбюратора озонатор и принцип работы

Автомобили семейства ВАЗ, оснащенные карбюраторами-озонаторами, имели больше преимуществ перед своими предшественниками. Отличие заключалось в более прочном корпусе, в котором были установлены внутренние элементы системы, дабы исключить последствия температурных воздействий, механических ударов.

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельной заслонки): 1 — корпус дроссельной заслонки; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — загрузочное устройство; 7 — рычаг управления трехрычажным воздушным амортизатором; 8 — телескопическая штанга; 9- рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

• Две основные системы учета топлива;
• Сбалансированная поплавковая камера;
• Электромагнитный клапан холостого хода, системы межкамерного взаимодействия;
• Воздушная заслонка в первой камере приводится в действие тросом передачи;
• Пневматический клапан открытия второй камеры позволяет ей работать только после определенных нагрузок двигателя;
• Ускорительный насос позволяет подавать богатую смесь при сильном нажатии на педаль акселератора.

В автомобилях используется озоновый карбюратор, устройство которого позволяет эксплуатировать автомобиль в тяжелых условиях. Ремонт, регулировка карбюратора озон 2107 позволяет регулировать качество и количество топлива, а более крупные форсунки способствуют работе с топливом более низкого качества.

Схема режимов мощности экономостата и экономайзера карбюратора: 1 — дроссельная заслонка второй камеры; 2 — главный топливный жиклер второй камеры; 3 — топливный жиклер экономостат с трубкой; 4 — главный топливный жиклер первой камеры; 5 — дроссельная заслонка первой камеры; 6 — канал подачи вакуума; 7 — диафрагма экономайзера; 8 — кран шаровой; 9- топливный жиклер экономайзера; топливный канал 10; 11 — воздушная заслонка; 12 — главные воздушные жиклеры; 13 — нагнетательная трубка экономостата.

Конструкция карбюратора OZONE позволяет максимально эффективно использовать возможности вашего автомобиля. Принцип работы основан на ряде систем, каждая из которых взаимосвязана, имеет важное значение в системе. Карбюратор ОЗОН устройство которого состоит из важнейших деталей:

• Поплавковая камера дополнительно заполняется топливом через игольчатый клапан, предварительно профильтрованным через специальную сетку;
• Бензин поступает в рабочие камеры через жиклеры, соединяющие поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с подсосом воздуха через воздушные форсунки.
• Неактивные каналы заблокированы электромагнитным клапаном;
• Для работы автомобиля в режиме ХХ топливо поступает через жиклеры в отсеки первой камеры, где поступает в топливопровод;
• Обогащение смеси осуществляется экономайзером, включаемым в работу при максимальных нагрузках;
• Конструкция ускорительного насоса выполнена в виде шара, работает за счет собственного веса при протекании бензина через клапан.

Регулировка и техническое обслуживание

Для стабильной работы всех систем необходимо соблюдать график технического обслуживания. Перед регулировкой карбюратора озон на автомобилях марки 2107 необходимо выявить неисправный узел, промыть, разбирать ремонтопригодные узлы не нужно. Промыть систему в домашних условиях несложно, важно соблюдать последовательность действий.

1. Ремонт и настройка карбюратора озон 2107 начинается с его разборки, отключения всех систем подачи. Необходимо отсоединить привод дроссельной заслонки, подачу охлаждающей жидкости и топливный шланг.
2. Очистить и промыть карбюратор ВАЗ модификации с озоном снаружи, осмотреть на наличие механических повреждений.
3. Очистите сетчатый фильтр и стартер сжатым воздухом низкого давления.
4. Система флотации очищена от сажи и видимых отложений. Важно понимать, что старую накипь будет сложно очистить, а также она может попасть в отверстия жиклера и нарушить работу системы.
5. Промывка и регулировка триггера, воздушных форсунок, системы XX.
6. Настраиваем узлы карбюратора, собираем и устанавливаем устройство до регулировки, которое в последующем настраивается на прогретый двигатель.

Тюнинг и тюнинг проводятся по заданной последовательности с помощью винтов, согласно желаемому расходу топлива, динамическим характеристикам автомобиля. Техническое состояние полностью соответствует ходовым качествам, комфорту при управлении автомобилем.

Регулировка карбюратора Озон 2107

Функциональным назначением карбюратора вообще и модели Озон, устанавливаемой на ВАЗ седьмой модели, в частности, является приготовление горючей смеси (воздух плюс автомобильное топливо) и дозированная подача ее в камеру сгорания двигателя блок питания цилиндров. Регулирование количества автомобильного топлива, впрыскиваемого в воздушный поток, является достаточно важной функцией, определяющей оптимальные режимы работы автомобильного двигателя и его длительные межремонтные и эксплуатационные периоды.

Конструкция карбюратора «Озон»

Карбюратор «Озон», устройство которого будет рассмотрено ниже, является заводским вариантом оснащения автомобилей Волжского автомобильного завода седьмой модели. Эта модель карбюратора, разработанная в 1979 году, основана на продукте Weber, разработанном итальянскими автопроизводителями. Однако по сравнению с ним у Озона значительно улучшены такие важные эксплуатационные показатели, как экономичность и минимизация уровня токсичности выбрасываемых в атмосферу газов.

Итак, карбюратор эмульсионный Озон представляет собой двухкамерное изделие, отличающееся следующими конструктивными особенностями:

Наличие двух основных дозирующих систем.

Отличный баланс поплавковой камеры (поз. 2).

Оснастить вторую камеру экономайзером (устройством обогащения).

Наличие межкамерных переходных систем и автономной системы холостого хода с электромагнитным клапаном.

Обеспечение воздушной заслонки первой камеры механической системой управления с тросовым приводом.

Оснастить первую камеру ускорительным насосом (поз.13) с распылителем.

Наличие устройства удаления газов.

Оснастить изделие пневмоприводом (поз.39) заслонки (дросселя) второй камеры.

Оборудование с устройством, открывающим заслонку в момент пуска двигателя, имеющее диафрагму.

Наличие аксессуара, определяющего выбор разрежения, возникающего в процессе управления регулятором опережения зажигания.

Элементы конструкции карбюратора Озон заключены в прочный металлический кожух, отличающийся повышенным уровнем прочности, что сводит к минимуму влияние деформационных воздействий, температурных колебаний и механических повреждений.

Солидный диаметр топливных жиклеров обеспечивает стабильную работу изделия даже при использовании некачественного топлива и в тяжелых условиях эксплуатации. Одним из основных конструктивных недостатков карбюратора Озон является отсутствие экономайзера на режимах мощности, что приводит к плохим динамическим характеристикам и низкому КПД.

Принцип работы карбюраторов «Озон»

Принцип работы карбюратора производства Димитровградского автомобильного завода (ДААЗ) можно описать следующим образом:

Устройство подачи топлива обеспечивает его подачу (топлива) через фильтр сетку и игольчатый клапан, определяющий уровень заполнения поплавковой камеры.

Первая и вторая камеры заполняются топливом из поплавковой камеры через главные топливные жиклеры. В колодцах и эмульсионных трубках бензин смешивается с воздухом от соответствующих насосов. Подготовленная топливная смесь (эмульсия) через форсунки поступает в диффузоры.

После пуска силового агрегата канал «холостого хода» перекрывается запорным электромагнитным клапаном.

В режиме «холостой ход» бензин забирается из первой камеры и далее подается через форсунку, соединенную с электромагнитным затвором. В процессе прохождения топлива через жиклер «холостого хода» и отсеки переходной системы 1-й камеры бензин смешивается с воздухом. Затем горючая смесь поступает в трубу.

В момент частичного открытия дроссельных заслонок топливовоздушная смесь поступает в камеры (через отверстия переходной системы).

Топливная смесь, проходя через экономайзер, поступает в распылитель из поплавковой камеры. В режиме полной мощности устройство обогащает эмульсию.

Шаровой кран ускорительного насоса открывается в момент заполнения топливной смесью. Клапан закрывается (под собственным весом) при прекращении подачи топлива.

Видео — Регулировка карбюратора Озон своими руками

Работы по регулировке карбюратора Озон проводятся не только в случае его (карбюратора) неисправности, но и в случае проведения ремонтных мероприятий, связанных с заменой некоторых элементов этого сборка. Рассмотрим подробнее перечень настроек, являющихся обязательным продолжением ремонтно-восстановительных работ.

Замена штока с диафрагмой или привода заслонки (дросселя) второй камеры требует регулировки пневмопривода.

После замены элементов загрузочного устройства оно настроено.

Причины постановки системы «холостой ход» наряду с нарушениями работы силового агрегата подготавливают автомобиль к техническому осмотру.

Замена поплавкового или игольчатого клапана требует регулировки уровня топлива в камере (поплавка).

Как отрегулировать карбюратор ваз 2107 самостоятельно

Автомобиль ВАЗ 2107 – один из самых распространенных представителей отечественной «классики». Хотя эти седаны больше не производятся, они активно используются большим количеством автомобилистов. Настройка карбюратора ВАЗ 2107 – один из самых актуальных вопросов для каждого владельца такого автомобиля.

Стоит отметить, что в автомобилях применяются мембранные, поплавковые и барботерные игольчатые карбюраторы. В нашей статье мы поговорим о том, как отрегулировать поплавковый карбюратор ВАЗ 2107 от производителя «ОЗОН».

Устройство карбюратора ВАЗ 2107 (схема)

Во-первых, хотелось бы подчеркнуть, что отдельные варианты карбюраторов могут существенно отличаться друг от друга, так как применяются только на определенных автомобилях. В нашем случае ситуация выглядит так:

• ДААЗ версии 2107-1107010 применяется исключительно на моделях ВАЗ 2105-2107.
• Исполнение ДААЗ 2107-1107010-10 устанавливается на двигатели ВАЗ 2103 и ВАЗ 2106 с распределителем зажигания, не имеющие вакуум-корректора.
• ДААЗ исполнение 2107-1107010-20 применяется исключительно в двигателях последних моделей ВАЗ 2103 и ВАЗ 2106.

Устройство карбюратора ваз 2107 выглядит так:

• поплавковая камера;
• автономная система холостого хода;
• система дозирования;
• двухкамерная переходная система;
• Клапан отключения холостого хода;
• дроссельная заслонка;
• отделение картерных газов;
• экономист

Более подробная информация вам просто не нужна, так как для тюнинга карбюратора ВАЗ 2107 она не пригодится. Карбюратор этого автомобиля включает в себя следующие устройства, обеспечивающие, а также распределяющие горючую смесь:

1. Поддержка запуска и прогрева двигателя.
2. Система Econostat.
3. Подставка для стабильного уровня бензина.
4. Ускорительный насос.
5. Поддержка холостого хода двигателя.
6. Основная дозирующая камера, в которой расположены топливный и воздушный жиклер, эмульсионная трубка, распылитель ВТС, колодец и диффузор.

Перед чисткой карбюратора ВАЗ 2107 и последующей его регулировкой необходимо четко понимать, что разбирать нормально выполняющие свои функции элементы не нужно. В частности, вы должны быть очень осторожны с системой дозирования.

Настройка карбюратора ВАЗ 2107

Регулировка карбюратора осуществляется в следующей последовательности:

1. Сначала промойте и очистите снаружи элементы карбюратора.
2. Далее необходимо проверить все элементы на наличие видимых дефектов.
3. Также очень важно удалять из фильтра различные загрязнения.
4. Затем промойте поплавковую камеру.
5. Обязательно очистите воздушные форсунки.
6. В конце регулируется поплавковая камера карбюратора ваз 2107, а также пусковой механизм и холостой ход.

Хотим подчеркнуть, что для данного вида работ нет необходимости разбирать карбюратор. Кроме того, нужно понимать, что все элементы имеют функцию самоочистки, и внутрь не попадает пыль и грязь.

Рекомендуется проверять сетчатый фильтр через каждые 60 тысяч пройденных километров. Он расположен недалеко от входа во флотационную камеру.

Проверка состояния сетчатого фильтра

Необходимо заполнить поплавковую камеру топливом подкачкой. Это закроет обратный клапан, после чего вам нужно будет сдвинуть верхнюю часть фильтра, разобрать клапан и очистить его растворителем. Для достижения наилучших результатов также рекомендуется использовать сжатый воздух для продувки клапана.

Это интересно: Замена масла в двигателе Лада Веста

Если вы решили отрегулировать карбюратор ВАЗ 2107 в связи с тем, что двигатель стал работать нестабильно, рекомендуем в первую очередь проверить сетчатый фильтр. Проблемы часто возникают из-за проблем с подачей топлива, которые могут быть вызваны забитым фильтром.

Не используйте ткань для очистки дна поплавковой камеры. Это приведет к образованию волокон на дне, которые забьют форсунки карбюратора. Для очистки используется резиновая груша, а также сжатый воздух.

Груша также используется для проверки герметичности иглы замка, так как давление, возникающее при сдавливании этого предмета руками, примерно соответствует давлению бензонасоса. При установке крышки карбюратора необходимо проверить, установлены ли поплавки вверх. Во время установки будет ощущаться значительное давление. В этот момент следует прислушаться к карбюратору ВАЗ 2107, так как недопустимы подсосы воздуха. Если вы заметите минимальную утечку, вам придется заменить корпус клапана, а также иглу.

Настройка карбюратора ВАЗ 2107 — поплавковая камера

Для регулировки поплавковой камеры выполните следующие действия:

1. Проверьте положение поплавка и убедитесь, что скоба его крепления не перекошена (если форма изменилась, скоба нужно выравнивать). Это очень важно, так как иначе поплавок карбюратора не сможет как следует погрузиться в камеру.
2. Регулировка закрытого игольчатого клапана. Откройте крышку поплавковой камеры и отодвиньте ее в сторону. Затем нужно осторожно потянуть за язычок на кронштейне. Необходимо следить за тем, чтобы между прокладкой крышки и поплавком было расстояние 6-7 мм. После погружения он должен составлять от 1 до 2 мм. Если расстояние заметно больше, нужно поменять иглу.
3. При открытом игольчатом клапане расстояние между иглой и поплавком должно составлять примерно 15 миллиметров.

Для выполнения этих действий также не требуется снимать карбюратор с двигателя.

Установка пусковая

Для регулировки системы запуска карбюратора ВАЗ 2107 необходимо разобрать воздушный фильтр, запустить двигатель и снять воздушную заслонку. Воздушная заслонка должна открываться примерно на треть, а уровень оборотов должен находиться в пределах 3,2-3,6 тыс. об/мин.

После этого был опущен воздушный амортизатор и установлена ​​скорость на 300 меньше номинальной.

Регулировка холостого хода на ВАЗ 2107

Регулировка холостого хода производится после прогрева машины. С помощью винта качества необходимо выставить максимальную скорость, а винт количества крутить не нужно.

Затем с помощью винта количества необходимо добиться установки уровня скорости на 100 об/мин больше требуемой. После этого запускаем двигатель и регулируем обороты винтом качества до необходимого значения.

ВАЗ 2105 -2107 КАРБЮРАТОР СОЛЕКС

Номер лота: 174740820

Наличие: недоступен

Перевозки

Xdalys. lt каждый день предоставляет лучший сервис и качественные запчасти клиентам по всему миру. Мы понимаем, что покупка запчастей на международном уровне может вызывать стресс, и хотели бы, чтобы вы знали, что мы готовы помочь на каждом этапе пути.


Стоимость доставки может варьироваться в зависимости от изменений в собственных расходах перевозчика, сборы и расчеты для крупногабаритных/тяжелых предметов могут быть неточными.

Корзина автоматически рассчитает стоимость доставки вашего заказа. Пожалуйста, добавьте товары, которые вам нужны, в корзину и продолжайте оформлять заказ, чтобы просмотреть варианты доставки.

Время в пути, указанное на веб-сайте, является приблизительным и зависит от вашего местоположения, а также от времени, которое потребуется вашему правительству для обработки заказа через таможню. В большинстве случаев товары доставляются примерно через неделю, но для некоторых способов доставки это может быть ближе к двум-трем неделям. Скорее всего, с вашего заказа будет взиматься пошлина (налог). Мы не оплачиваем этот налог, и ваше местное таможенное агентство взимает с вас правильную сумму в соответствии с вашими местными законами. Вы несете ответственность за просмотр и понимание этих налогов при заказе, и Xdalys.lt никоим образом не может нести за это ответственность.

Связаться с нами

Если у вас есть вопросы, свяжитесь с нами.

+370 67202210

+370 60446022

+372 58092887

+372 58092885

Доставка

Товар доставляется в течение 3–7 рабочих дней на наш склад в Вильнюсе или на любой указанный вами адрес (по всему миру).

Цена 158 €

Выбрав нужный товар, вы можете оформить заказ и оплатить его прямо на нашем сайте. Товары доставляются в течение 3-7 рабочих дней на наш склад в Вильнюсе, а затем отправляются по всему миру.

Чтобы вернуть товар или подать заявку на гарантию, нам нужна следующая информация для первоначального продавца:

• 1. Доказательство неисправности на фото или видео (по возможности также включите документ мастерской/дилера).
• 2. Описание процедуры рассрочки.
• 3. Описание неисправности или неисправности изделия.

Все требования должны быть выполнены правильно и в понятной форме. Невыполнение этих требований означает, что мы не можем вернуть или принять обратно первоначально приобретенные товары.

Перед размещением заказа необходимо проверить точность и пригодность продукции. Мы можем вернуть только некачественный товар. Мы не можем вернуть товары, которые были заказаны неправильно или заказаны без проверки на пригодность.

Пожалуйста, следуйте тому же протоколу «Претензии/Гарантия». Предоставьте нам фотографии/видео полученной посылки и товар + номер заказа из посылки. Мы проверяем предоставленную нам информацию, проверяем заказ и убеждаемся, что заказанный товар отличается от того, что вы заказывали изначально.

Мы поставляем товары от самых разных компаний в Литве и Польше. Мы отправляем местными и крупными курьерскими компаниями на наш склад в Польше. Оттуда товар поступает на промежуточные склады в Вильнюсе и Таллинне. Часть товаров находится в таких местах, что нам приходится отправлять к ним свой транспорт, что также может задержать прибытие товара в конечный пункт назначения. Это происходит, например, если продавец не принимает оплату картой или банковским переводом и нам приходится покупать товар за наличный расчет. Также может случиться так, что продавец все еще демонтирует запчасть с автомобиля, хотя мы уже отправили курьера, чтобы забрать ее.
