Механическая коробка передач устройство как правильно переключать передачи

Все автомобили с двигателями внутреннего сгорания непременно оснащены коробками передач. Любой автолюбитель знает, сколько всего существует и каких разновидностей этого устройства, а также принимает факт, что самой распространенной на сегодняшний день является механическая коробка передач. Ее краткое обозначение – МКПП. Основное отличие, помимо конструкционных и показательных, заключается в том, что переключение передач полностью контролируется водителем. Разберемся подробнее, что собой представляет названная разновидность КП.

МКПП

Подробнее о том, что представляет собой «механика»

Как работает механическая КП? Что она из себя представляет? Давайте разберемся.
Механическая коробка передач выполняет простую и понятную функцию: смена передаточного отношения скорости вращения колесам от мотора. Важная составляющая часть её – передаточный механизм зубчатого (чаще всего) вида. Мы уже выяснили, что функционирует механическая КП путем манипуляций водителя, который самостоятельно решает, какое в настоящий момент значение передаточных чисел требуется для корректной работы всего авто.Отсюда и название – механическая, что предполагает полностью ручное управление.

Принцип работы МКПП

В общем и целом, КП – это ступенчатые редукторы закрытого типа. В себе они содержат зубчатые шестеренки, которые в зависимости от востребованности в данный момент могут быть сцеплены и могут изменять обороты и меж входным и выходным валами, а так же их частоту.

Как работает механическая КП

Важно! «Проще говоря, принцип действия механической коробки передач состоит в том, что на различных ступенях входного и выходного валов происходит переключение (вручную) и соединение различных комбинаций шестеренок». Следует рассмотреть ещё один важный вопрос: устройство МКПП.

Устройство механической коробки передач

Стоит понимать, что сама по себе любая коробка передач не сможет функционировать отдельно от других, не менее важных узлов автомобиля. Одним из них является сцепление. Данный узел осуществляет разъединение мотора и трансмиссии в требуемый момент времени. Это позволяет осуществлять переключение передач без последствий для автомобиля при сохранении оборотов двигателя.Наличие сцепление и необходимость его применения обусловлена тем, что МКПП пропускает через свои шестерни большой по значению крутящий момент.Так же важно знать, что любая коробка передач при условии классической конструкции имеет оси валов, на которые нанизаны зубчатые шестеренки. О них мы упоминали ранее. Корпус при этом обычно называют «картером». А самыми распространенными компоновками являются трех- и двухвальные.

устройство МКПП

В первых расположены:

  • ведущий вал;
  • промежуточный вал;
  • ведомый вал.

Ведущий вал обычно соединяется со сцеплением, а уже по нему осуществляются перемещения особого диска (его называют диском сцепления). Далее вращение уходит к промежуточному валу, который крепко соединен с шестеренкой первичного вала.При рассмотрении конструктивных особенностей МКПП следует брать во внимание особое расположение ведомого вала. Часто он соосен с ведущей осью, и соединены они посредством подшипника, что находится внутри ведущего вала. Такое устройство обеспечивает независимость их вращений. Блоки шестерней с ведомого вала не зафиксированы, а сами шестерни ограничены специальными муфтами. Они так же могут смещаться по оси.При включенной нейтральной передаче обеспечивается свободное вращение шестеренок. Тогда муфты приобретают разомкнутое положение. После того, как водителем выжато сцепление, а передача переключена, скажем, на первую, специальная вилка в КП переместит муфту таким образом, что она зацепится за требуемую пару шестеренок. Так осуществляется передача вращения и усилия, направленного от двигателя.

Устройство механической коробки передач

От ведомой оси происходит передача крутящих моментов и оборотов двигателя посредством карданного вала (в случае с задним приводом) на ведущие колеса. В момент зацепления синхронизатором ведущего и ведомого вала при условии, что шестерни не участвуют в процессе, достигается наивысший коэффициент полезного действия.Для осуществления движения назад механика оснащена «паразитной» шестеренкой, приводя в действие которую водитель может сменить путь вращения на обратный.Многие из коробок передач механического типа снабжены косозубыми шестернями. Это обусловлено их способностью справляться с большими усилиями и при этом создавать меньше механического шума.Что касается 2-вальной КП, там точно так же предусматривается соединение ведущего вала со сцеплением. Разницей между двуосной и трехосной является наличие блока шестерней на ведущем валу. Ну и, конечно же, отсутствие промежуточного вала.На ведомой оси находится жестко закрепленная шестерня главной передачи. Другие из шестерней оснащены синхронизационными муфтами.

Такое устройство и принцип работы очень похожи с трехосной версией МКПП.Стоит отметить, что двухвальные механические коробки передач обладают большим коэффициентом полезного действия, но из-за особенностей своей конструкции и связанного с этим ограничения на допустимо возможное повышение передаточного числа используются только в легковых автомобилях.Также важным элементом в конструкции механических коробок переключения передач являются синхронизаторы.

Подробнее о МКПП

Ранее, когда первые образцы таких КП ими не оснащались, водителям приходилось осуществлять двойной выжим для равнения окружных скоростей шестерней. С появлением синхронизаторов эта необходимость исчезла.Следует отметить, что синхронизаторы не применяются для коробок передач с большим их числом (когда речь идет, скажем, о 18 ступенях), ведь с технической точки зрения комплектации такого формата просто невозможна. Так же для увеличения скорости переключения передач синхронизаторы не применяются при конструировании спорткаров.Синхронизаторы функционируют таким образом: когда управляющий переключает передачи, муфта смещается к нужной шестерне. Усилия поступают на блокировочное кольцо муфты, и при имеющейся силе трения поверхности зубьев начинают своё взаимодействие.Механическая коробка передач принцип работы имеет, как мы выяснили, доступный и ясный. Рассмотрим теперь вопросы, касающиеся переключение передач.

Переключение передач

Теперь, когда мы знаем, как работает коробка передач механического принципа управления, важно разобраться с самим процессом переключения. За этот процесс ответственным выступает специальный механизм.Автомобили с задним приводом оснащаются рычагом переключения именно на самой МКПП. Механизм же скрыт в корпусе, а рычаг позволяет производить управление. Этот вариант расположения характеризуется некоторыми преимуществами и недостатками. Среди достоинств:

  • доступность и простота с точки зрения конструкционных решений;
  • четкое переключение;
  • высокий срок службы.

К недостаткам относятся:

  • невозможность расположить мотор в задней части машины;
  • невозможность применения на автомобилях с передним приводом.

Если автомобили оснащены передним приводом, то рычаги предусмотрены на полу между сидением водителя и сидением пассажира, на панели руля или же на приборной панели.Конструктивные особенности в переключении передач автомобилей с передним приводом тоже обладают своими преимуществами и недостатками. Среди первых выделяются особенный комфорт в расположении и удобство переключения, отсутствие вибраций на рычаге, относительно высокая свобода с точки зрения дизайнерской и инженерной компоновки.

Переключение передач МКПП

Недостатки, главным образом, представлены относительно небольшой долговечностью, вероятностью возникновения люфтов, а так же потребности регулировки тяги. К тому же, такой вариант в конструкции и расположении рычага обладает меньше четкостью, чем при расположении на корпусе МКПП.Любому, кто интересуется темой разнообразия коробок передач, следует ознакомиться с плюсами и минусами конкретно механической КП, ведь она – это своего рода «мать» всех последующих вариантов исполнения и функционала коробок переключения.

Плюсы и минусы механических коробок передач

Разумеется, идеальной коробки передач просто не существует. Но несравненными преимуществами именно механической являются:

    1. Относительная дешевизна конструкции по сравнению с аналогами.
    2. Небольшая масса и завидный КПД (коэффициент полезного действия).
    3. Отсутствие особых требований к охлаждению.
    4. Преимущество с точки зрения экономии и лучшая среди аналогов динамика разгона.
    5. Легкость и простота с точки зрения инженерии.
    6. Высокая надежность и высокий ресурс эксплуатации.
    7. Наличие возможности применять различные техники (что важно для асов и водителей со стажем) и стили вождения при некоторых условиях (например, во время гололедицы и при езде по бездорожью).

Устройство механической коробки передач

  1. Машину с МКПП можно завести посредством толчка и осуществить её буксировку максимально легко и удобно на большие расстояния при любой скорости.
  2. Наличие возможности рассоединения двигателя и трансмиссии.

Впечатляющий список. Поговорим о недостатках. Среди них:

  1. Потребность при переключении полного разобщения между силовым механизмом и трансмиссией, а это оказывает влияние на время осуществления переключения.
  2. Для достижения плавности переключения, придется долго набивать руку и копить опыт.
  3. Идеальной плавности добиться не получится вообще, так как число ступеней в современных авто с механической коробкой передач колеблется от 4 до 7.
  4. Относительно малый ресурс на узле сцепления
  5. Статистические данные, говорящие о том, что водители, предпочитающие механику, более подвержены утомлениям в пути.

В завершение статьи рассмотрим краткий курс езды на МКПП для не имеющих опыта водителей.

Механическая коробка для «чайников». 9 важных деталей

Плюсы и минусы МКПП

Новичку, приобретшему авто с механической коробкой, требуется ознакомиться с важными нюансами в обращении с коробкой и уяснить некоторые моменты.Начнем по порядку. Для чего нужны передачи? Для того, чтобы выбирать, какая именно и при каких условиях будет наилучшей для применения в требуемой вам ситуации (погодные условия, качество дорожного покрытия и т.п.)

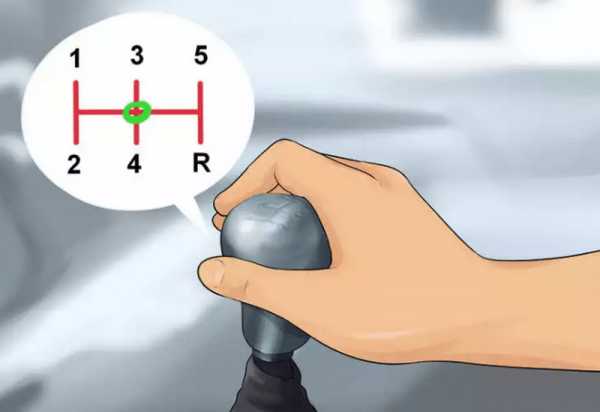

Важно! Освоение расположения передач. Важным моментом является синхронное нажатие педали сцепления с одновременным переключением скоростей.

1. Запуск мотора. Схема: «нейтралка» — сцепление – запуск двигателя. И никак иначе.

2. Правильное применение сцепления. Выжимать – строго до конца и не больше 2 секунд. Бережем машину.

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

3. Похвальная координация и гладкие действия. Сцепление. Скорость (например, первая). Бросаем сцепление (медленно, конечно же), при этом так же медленно принимаемся за газ.

4. «Дауншифтинг». Проще говоря, при понижении скорости важно понижать и передачи, точно так же, как осуществлялось их повышение при разгоне.

5. Задний ход. Никогда и ни при каких обстоятельствах не рекомендуется включать заднюю передачу до момента, пока авто не остановится.

Важные детали МКПП

6. Паркуемся. Мотор заглушен, выжато сцепление, включена первая передача,  ручной тормоз в рабочем положении. Все просто.

Непонятно, трудно и нудно? Больше практики! Только при условии постоянного и непрерывного вождения описанные принципы и тонкости будут не просто сводом правил или законов, а чем-то естественным и понятным.

Заключение

Механической коробки передач устройство и принцип работы, как мы выяснили, довольно интересны, хоть вместе с тем и сложны для восприятия. Работает МКПП исключительно вкупе с двигателями внутреннего сгорания. Такой тип конструкции и принципов в управлении наделяет рассмотренный тип коробки передач определенными превосходствами перед своими аналогами, которые всё чаще начинают занимать лидирующие по продажам места на рынке. Однако не стоит забывать, что наиболее практичной, хоть и не совсем на первый неопытный взгляд простой в использовании, является именно МКПП.

Познакомьтесь с «механикой» поближе, и вы будете приятно удивлены!

Выводы про МКПП

akppgid.ru

Как работает механическая коробка передач: подробно и наглядно

                                  Какой автомобильный агрегат приходит на ум сразу после двигателя? Что внушает ужас и трепет ученикам автошкол, но вызывает довольную улыбку на лицах водителей со стажем? С каким механизмом многие из нас работают по несколько часов в день, порой даже не подозревая о принципе его внутреннего устройства? Да, ответ лежит на поверхности: это механическая коробка передач. Рассказав об основных проблемах, возникающих с автоматическими коробками передач, разобравшись с мифами и слухами о бесступенчатых трансмиссиях, мы решили: хватит незаслуженно обделять вниманием самую главную, простую и, несмотря ни на что, популярную вариацию механизма, превращающего мотор из котла для сжигания топлива в сердце автомобиля.

Наглядное пособие

Специально для этого материала компания «PacPac» предоставила нам конструктор «FischerTechnik», схематично показывающий принцип работы механической коробки передач, и мы даже смогли его собрать. Обратим особое внимание на то, что он передает лишь самые базовые свойства, совершенно не учитывая ряд явлений, происходящих в реальной автомобильной КПП: в нем нет ни муфт, ни вилок, ни синхронизаторов, а выбор передачи реализуется посредством перемещения собственно первичного вала. Если бы это была реальная металлическая «механика», она прожила бы совсем недолго, разлетевшись уже после нескольких десятков переключений. Тем не менее, взглянув на эту маленькую бесстрашную «коробочку передачек», лихо подтыкающую их без синхронизации в неподвижный вторичный вал, можно увидеть и понять основное предназначение агрегата: давать возможность менять передаточное отношение при помощи шестерней различного размера. А это уже что-то.

Конструктор FischerTehnik, демонстрирующий принцип работы МКПП


Изобретая велосипед

Начиная повествование о коробке передач, стоит вкратце разобраться – а зачем вообще она нужна? Ведь всем известно, что главное в машине – двигатель, так неужели нельзя напрямую передать выполняемую им работу на колеса, не выдумывая сложных схем с кучей шестерней, третьей педалью в салоне и рычагом, который надо постоянно ворочать? К сожалению, нет.

Для ответа на этот очевидный вопрос лучше всего посмотреть на велосипед, точнее, его эволюцию. Простейший вариант представляет собой две звездочки, связанные цепной передачей. Вращая одну – ведущую – звездочку при помощи педалей, наездник приводит в движение вторую – ведомую, связанную непосредственно с колесом, таким образом вращая его. Велосипед движется вперед, все счастливы и довольны. По крайней мере, были до определенного момента – до тех пор, пока велосипед служил для перемещения по относительно ровным и горизонтальным поверхностям. Внезапно выяснив, что порой на пути встречаются подъемы, рыхлые грунты и прочие неудобства, люди задумались об усовершенствовании конструкции. Результатом стало как раз то, что можно назвать прообразом механической коробки передач – наборы звездочек спереди и сзади, позволяющие изменять передаточное отношение.



Передаточное отношение – частное, получаемое при делении скорости ведущей звезды на скорость ведомой, то есть количества их оборотов. Оно обратно передаточному числу, которое рассчитывается как отношение числа зубьев на ведомой звездочке к их числу на ведущей. Проще говоря, чем меньше ведущая звезда и больше ведомая, тем легче будет ее вращать и тем медленнее она будет двигаться. Снова вспоминаем старые велосипеды: спереди педалями приходилось вращать большую звезду, в то время как звездочка на задней втулке была маленькой. В результате, пытаясь в детстве тронуться на каком-нибудь «Урале», приходилось всем весом налегать на педали, чтобы провернуть заднее колесо. Ну а сейчас магазины изобилуют россыпью двухколесников, даже самые бюджетные из которых имеют по несколько звезд сзади и спереди. Благодаря этому можно, например, изменить набор: ведущая звездочка будет маленькой, а ведомая – большой. Тогда педали будут вращаться очень легко, но особо разогнаться не получится. Зато в горку можно будет ехать, а не тащить.

От велосипеда к автомобилю



К чему относился весь этот подробный велоликбез? Как раз к тому, зачем нужна коробка передач вообще: ведь характеристики источника энергии, будь то велосипедист или двигатель внутреннего сгорания, постоянны. Первый развивает определенную мышечную силу, ограниченную физическими возможностями, а для второго возможности выражаются количеством развиваемых оборотов. Дело в том, что в их рабочем диапазоне просто нельзя подобрать такое передаточное отношение, которое позволит и уверенно тронуться с места, и разогнаться до 150 и более километров в час. Ситуация усугубляется тем, что если у велосипедиста максимальный «крутящий момент» доступен практически «с холостых оборотов», то с ДВС ситуация иная: для его достижения обороты должны быть довольно высокими. Да и максимальная мощность, тоже немаловажная для движения, появляется в верхнем их диапазоне.



Какой из этого следует вывод? Придется прибегать к тому же приему, что и на велосипеде: изменять передаточное отношение. Между чем и чем? Сейчас разберемся.

А теперь – к самой коробке передач

Принципиально от велосипедной трансмиссии автомобильная коробка передач отличается типом привода: если в первой используется цепь, то вторая имеет в своей основе шестеренный механизм. В целом же суть у них одна: и там, и там шестерни (звезды) имеют неодинаковые размеры, обеспечивая разное передаточное отношение. Кстати, изначально, в ранних КПП они были простыми прямозубыми, а позже стали косозубыми, так как в этом случае обеспечивается более тихая их работа.



В общем виде механическая коробка передач представляет собой набор параллельных валов, на которых «нанизаны» шестерни. Их задача – передать крутящий момент с маховика двигателя на колеса. В классическом случае для этого используется либо два, либо три вала. Рассмотрим трехвальный вариант, от которого будет проще перейти к двухвальному.

Итак, в трехвальном исполнении в КПП есть первичный, вторичный и промежуточный валы. Первые два при этом расположены на одной оси, являясь будто продолжением друг друга, но независимы и вращаются отдельно, а третий физически располагается под ними. Первичный вал короткий: одним концом он через сцепление соединен с маховиком двигателя, то есть принимает с него крутящий момент, а на втором конце расположена одна-единственная шестерня, передающая этот момент дальше, на промежуточный вал. Он, как мы помним, находится ниже ведущего и представляет собой уже длинный стержень с шестернями на нем. Их количество совпадает с количеством передач, плюс одна для соединения с первичным валом.



Закреплены шестерни на промежуточном валу жестко, зачастую они вытачиваются из единой металлической заготовки. Их можно назвать ведущими (хоть и приводятся в движение они через первичный вал). Постоянно вращаясь, они передают крутящий момент на ведомые шестерни вторичного вала (их здесь, кстати, уже ровно столько же, сколько передач). Этот третий вал схож с промежуточным, но главное отличие в том, что шестерни на нем являются подвижным элементом: они не связаны с валом жестко, а нанизаны на него и вращаются на подшипниках. Их продольное перемещение при этом исключено, они расположены строго напротив шестерней промежуточного вала и вращаются вместе с ними (хотя существует и другой вариант, когда шестерни могут двигаться вдоль вала). Одним концом вторичный вал, как мы помним, обращен к первичному, а второй служит уже непосредственно для передачи крутящего момента на колеса – например, через кардан и редуктор заднего моста.

Итак, мы получили конструкцию, где первичный вал при сомкнутом сцеплении вращает промежуточный, а тот – одновременно все шестерни на вторичном валу. Однако сам вторичный вал по-прежнему неподвижен. Что нужно сделать? Включить передачу.

Включаем передачу

Включение передачи означает соединение одной из шестерней вторичного вала с ним самим, чтобы они начали вращаться вместе. Осуществляется это так: между шестернями располагаются специальные муфты, которые могут перемещаться вдоль вала, но вращаются вместе с ним. Они выполняют роль «замков», при помощи зубчатых венцов на своих соприкасающихся торцах жестко соединяющих вал с шестерней, к которой примыкает муфта. Она приводится в движение вилкой – этакой «рогаткой», которая, в свою очередь, соединена с рычагом КПП – тем самым, которым орудует водитель. Привод КПП может быть разным: рычажным (с использованием металлического вала), тросовым и даже гидравлическим (такой используют на грузовиках).


На видео: Коробка передач FischerTechnik — Первая передача


Теперь картинка более-менее сложилась: передвинув муфту к одной из шестерней вторичного вала и замкнув их, мы добиваемся вращения вала и, соответственно, передачи крутящего момента на колеса. Но тут есть еще несколько «фишек», о которых нужно упомянуть.

Синхронизаторы

Для начала представим себе переключение передачи при движении автомобиля. Муфта, отходя от шестерни, разблокирует ее и пойдет к соседней (либо же в дело вступит другая муфта, между другими шестернями). Казалось бы, никаких проблем тут нет… Однако все не так гладко: ведь муфта (и, соответственно, вторичный вал) теперь имеет одну скорость вращения, заданную предыдущей ведомой шестерней, а шестерня следующей передачи – другую. Если просто резко совместить их, произойдет удар, который, хоть и моментально уравняет скорости, ничего хорошего не принесет: во-первых, шестерни и их зубья могут банально повредиться, а во-вторых, переключать передачи таким образом – вообще не лучшая затея. Как же быть? Ответ прост: перед включением передачи скорости движения шестерни и муфты нужно синхронизировать.



Для этих целей используются детали, именуемые – внезапно – синхронизаторами. Принцип их работы прост настолько же, насколько и их название. Для синхронизации скоростей двух вращающихся узлов используется самое простое решение: сила трения. Перед тем, как войти в зацепление с шестерней, муфта подходит к ней вплотную. Контактная часть шестерни имеет коническую форму, а на муфте расположен ответный конус, на котором установлено бронзовое кольцо (или несколько колец, так как эти детали, как можно понять, подвергаются основному износу). Прижимаясь к зубчатому колесу через эту «прокладку», муфта разгоняет или тормозит его до своей скорости. Далее все идет уже как по маслу: поскольку теперь две детали неподвижны относительно друг друга, муфта легко, плавно, без рывков и толчков входит в зацепление с шестерней посредством зубчатых венцов, расположенных в зоне сопряжения, и они продолжают движение вместе.



Прямая и повышающая передачи

Переходим к следующему пункту. Представим себе, что, постепенно разгоняясь, мы достигли такой скорости движения автомобиля, при которой двигатель в состоянии обеспечить то, о чем мы говорили в самом начале, – непосредственное вращение колес без помощи дополнительных шестерней. Какое решение этой задачи будет наиболее простым? Вспоминая, что первичный и вторичный вал в трехвальной КПП располагаются на одной оси, мы приходим к простому выводу: нужно соединить их напрямую. Таким образом мы добиваемся желаемого результата: скорость вращения маховика двигателя совпадает со скоростью вращения вторичного вала, непосредственно передающего крутящий момент на колеса. Идеально! При этом передаточное отношение, очевидно, составляет 1:1, поэтому такая передача называется прямой.


На видео: Коробка передач FischerTechnik — Вторая передача


Прямая передача является весьма удобной и выгодной: во-первых, минимизируются потери энергии на вращение промежуточных зубчатых колес, а во-вторых, сами колеса гораздо меньше изнашиваются, так как на них не передается никакого усилия. Однако мы помним, что шестерни промежуточного и вторичного валов всегда находятся в зацеплении, и оно никуда не пропадает, так что они продолжают вращаться, но уже «вхолостую», не передавая крутящий момент.



А что если пойти еще дальше и сделать передаточное число меньше единицы? Нет проблем: это практикуется уже давно. На деле это означает, что ведомая шестерня будет меньше ведущей, а, следовательно, двигатель при той же скорости, что и на прямой передаче, будет работать на меньших оборотах. Преимущества? Снижаются потребление топлива, шум и износ двигателя. Однако крутящий момент в таких условиях будет далеко не самым высоким, и для передвижения нужно поддерживать большую скорость. Повышающая передача (ее еще называют овердрайв) служит в основном для поддержания этой скорости при постоянном движении, а при обгоне вам, скорее всего, придется переключиться на пониженную.



Задний ход

Ну вот, с тем, как ехать вперед, мы разобрались, а как же реализовать задний ход? Ведь вращение маховика не изменишь, а значит, и первичный вал будет всегда вращаться строго в одном направлении. На самом деле, здесь все еще проще.


На видео: коробка передач FischerTechnik, задняя передача


Имея ведущую и ведомую шестерни и необходимость изменить направление вращения последней, достаточно просто расположить между ними третью – промежуточную. Вопрос решен! Задний ход в автомобилях, как правило, выполнен именно так. Соответственно, ведущая и ведомая шестерни по-прежнему располагаются на своих местах, а вторичный вал при этом вращается в обратную сторону – противоположную первичному.



Двухвальные коробки передач

Как мы и обещали, от трехвальной КПП перейдем к двухвальной. На самом деле различий в их устройстве и работе – минимум. Главное заключается в том, что промежуточный вал отсутствует, а его роль в полном объеме берет на себя первичный. На нем располагаются неподвижные шестерни, и он же напрямую передает крутящий момент на вторичный вал.

Также из несоосного расположения вторичного вала относительно первичного проистекает второе отличие двухвальной КПП: отсутствие прямой передачи в силу банальной физической невозможности жестко соединить напрямую эти два вала. Это, конечно, не мешает подобрать передаточное отношение повышенных передач таким образом, чтобы оно стремилось к значению 1:1, но привод в любом случае будет осуществляться через шестерни со всеми сопутствующими этому потерями.



Из явных плюсов двухвальной коробки можно отметить ее компактность по сравнению с трехвальной, но из-за отсутствия промежуточного ряда шестерней сокращается вариативность подбора передаточных отношений. Таким образом, ее можно использовать там, где меньший вес и размеры играют большую роль, чем высокий крутящий момент и широкий диапазон передаточных чисел.

Вместо заключения

Разумеется, в этом материале мы оставили за бортом некоторые технические тонкости и нюансы. Точное устройство синхронизаторов с сухарями, пружинами, шариками и стопорными кольцами, особенности эксплуатации несинхронизированных КПП, различия и преимущества существующих типов привода муфт включения передач – все это было сознательно оставлено в стороне, чтобы не перегружать детальной информацией тех, кто только пытается разобраться в принципах работы «механики». Как раз для такой аудитории этот текст и написан – вряд ли человек, знакомый с внутренним устройством коробки передач, почерпнет из него что-то новое. А вот для новичков, желающих узнать, что же там, на другом конце салонного рычага МКПП, статья может быть полезна. Ведь знания дают не только теоретическую подкованность – теперь многим станет ясно и то, как правильно эксплуатировать свой автомобиль: почему не стоит включать передачи, не предназначенные для движения на выбранной скорости, почему не стоит торопиться в переключениях или изображать раллийного гонщика с «секвенталкой» при эксплуатации гражданского автомобиля в обычных городских условиях, почему все же нужно менять масло не только в двигателе, но и в коробке передач. И если кто-то задумается или сделает для себя новые выводы – значит, все это было написано не зря. А это, как известно, самое важное.


<a href="http://polldaddy.com/poll/9116941/">Ну как, теперь понятно, как работает МКПП?</a>


Читайте также:


www.kolesa.ru

Механическая коробка передач: устройство и принцип работы

Любой автомобиль с двигателем внутреннего сгорания имеет в своей конструкции коробку передач. Существует множество разновидностей этого агрегата, но наиболее распространенным типом является механическая коробка передач (МКПП). Ею оснащаются как отечественные, так и зарубежные автомобили.

Назначение МКПП

Коробка передач используется для того чтобы изменять передаточное отношение скорости вращения от двигателя к колесам. Способ переключения между ступенями (передачами) этого редуктора – ручной (механический), что дало название всему узлу. Водитель самостоятельно принимает решение о том, какое из фиксированных значений передаточного числа (шестерни, входящие в зацепление) должно быть включено в текущий момент.

Современная МКПП

Кроме этого, МКПП позволяет переключаться на режим заднего хода, в котором автомобиль движется в обратном направлении. Также есть нейтральный режим, когда отсутствует передача вращения от мотора к колесам.

Принцип работы и устройство

Коробка передач является многоступенчатым закрытым редуктором. Косозубые шестерни имеют возможность поочередно быть в зацеплении и менять частоту оборотов между входным валом и выходным. В этом заключается принцип работы коробки передач.

Сцепление

Механическая коробка работает в паре со сцеплением. Этот узел позволяет временно разъединять мотор от трансмиссии. Такая операция дает возможность безболезненно переключить передачи (ступени) не выключая обороты двигателя.

Блок сцепления необходим, так как через МКПП проходит значительный крутящий момент.

Шестерни и валы

В любой КПП традиционной конструкции располагаются параллельно оси валов, на которых базируются шестерни. Общий корпус принято называть картером. Наиболее популярными являются трехвальные и двухвальные компанийки.

В трехвальных имеется три вала:

  • первый – ведущий;
  • второй – промежуточный;
  • третий – ведомый.

Первый вал соединен со сцеплением, на его поверхности нарезаны шлицы, по которым перемещается ведомый диск сцепления. С этой оси вращение передается на промежуточную ось, жестко соединенную с шестерней первичного вала.

Ведомый вал МКПП имеет специфическое расположение. Он соосен с ведущим и соединен с ним через подшипник, находящийся внутри первого вала. За счет этого обеспечивается их независимое вращение. Блоки шестеренок с ведомой оси не имеют жесткой фиксации с ним, а также шестерни разграничены специальными муфтами-синхронизаторами. Последние как раз жестко сидят на ведомом валу, но способны перемещаться вдоль оси по шлицам.

Торцы муфт оснащены зубчатыми венцами, способными соединяться с такими же венцами, расположенными на торцах шестерен ведомого вала. Современное устройство коробки передач предполагает наличие таких синхронизаторов на всех передних передачах.

Во время включения нейтрального режима происходит свободное вращение шестерен, а все муфты-синхронизаторы находятся в разомкнутом положении. Когда водитель выжмет сцепление и переключит рычаг на одну из ступеней, то в это время вилка в КПП перемещает муфту в зацепление со своей парой на торце шестерни. Так шестеренка жестко фиксируется с валом и не прокручивается на нем, а обеспечивает передачу вращения и усилия.

От ведомого вала осуществляется передача крутящего момента и оборотов на ведущие колеса через карданный вал (на заднем приводе) или через редуктор и ШРУСы (на переднем приводе). Когда синхронизатор зацепляет напрямую ведущий и ведомый валы без участия шестеренок, то при этом коробка обеспечивает максимальный КПД. Для задней скорости установлена промежуточная «паразитная» шестерня, меняющая вращение на обратное.

В большинстве МКПП применяются шестерни с косым зубом, способные выдерживать большие усилия, чем прямозубые, также они менее шумные. Изготавливаются они из высоколегированной стали, после чего проводится закалка на ТВЧ и нормализация для снятия напряжений. За счет этого обеспечивается максимальный срок службы.

Для двухвальной коробки также предусмотрено соединение ведущего вала с блоком сцепления. В отличие от трехосной конструкции на ведущей оси располагается блок из шестеренок, а не одна. Промежуточного вала нет, а параллельно ведущему идет ведомый вал. Шестерни на обеих осях свободно вращаются и находятся все время в зацеплении.

Ведомый вал оснащен жестко закрепленной ведущей шестеренкой главной передачи. Между остальными шестеренками располагаются синхронизационные муфты. Такая схема механической коробки передач в плане работы синхронизаторов схожа с трехвальной схемой. Разница заключается в отсутствии прямой передачи, и в том, что каждая ступень имеет лишь одну пару соединенных шестеренок, а не две пары.

Двухвальное устройство механической коробки передач имеет больший КПД, чем трехвальное, однако, имеет ограничение по повышению передаточного числа. За счет такой особенности конструкция применяется лишь в легковых автомобилях.

Синхронизаторы

Все современные механические коробки переключения передач оснащены синхронизаторами. Без них на машинах приходилось делать двойной выжим, чтобы окружные скорости шестерен сравнялись, и обеспечилась возможность переключения ступеней. Также синхронизаторы не ставятся на КПП с большим числом передач, иногда до 18 ступеней, характерным для спецтехники, так как это технически невозможно. Для быстроты переключения скоростей спортивные авто могут в МКПП не иметь синхронизаторов.

Синхронизатор МКПП

Легковые автомобили, используемые большинством водителей, оснащены синхронизаторами, так как работает коробка передач автомобиля без них менее дружелюбно. Эти элементы обеспечивают бесшумность эксплуатации и выравнивание скоростей шестеренок.

Внутренний диаметр ступицы имеет шлицевые пазы, благодаря которым осуществляется перемещение вдоль оси вторичного вала. При этом такая жесткость обеспечивает передачу больших усилий.

Работает синхронизатор таким способом. Во время включения водителем передачи муфта подается в сторону нужной шестеренки. Во время перемещения усилие переходит на одно из блокировочных колец муфты. За счет разных скоростей между шестерней и муфтой конические поверхности зубьев взаимодействуют с помощью силы трения. Она поворачивает блокировочное кольцо на упор.

Работа синхронизаторов

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

Процесс переключения передач

За процедуру переключения отвечает соответствующий механизм. Для автомобилей, имеющих задний привод, рычаг устанавливается непосредственно на корпусе МКПП. Весь механизм прячется внутри корпуса агрегата, а ручка переключения непосредственно управляет им. Такое расположение имеет свои достоинства и недостатки.

Плюсы:

  • простое в конструкционном плане решение;
  • обеспечение четкости переключения;
  • более долговечная конструкция для эксплуатации.

Минусы:

  • нет возможности для применения конструкции с задним расположением мотора;
  • не используется на переднеприводных автомобилях.

Машины с передним ведущим мостом оборудуются рычагом переключения передач в таких местах:

  • напольно между водительским и передним пассажирским креслом;
  • на рулевой колонке;
  • в районе панели приборов.

Дистанционное управление коробкой для переднеприводных авто осуществляется при помощи тяг или кулис. У такой конструкции также есть свои особенности.

Плюсы:

  • комфортное более независимое расположение рычага для переключения передач;
  • вибрация от коробки не передается на рычаг МКПП;
  • обеспечивается большая свобода для дизайна и инженерной компоновки.

Минусы:

  • меньшая долговечность;
  • со временем могут появляться люфты;
  • требуется периодическая квалифицированная регулировка тяг;
  • четкость менее точная, в отличие от расположения непосредственно на корпусе.

Хотя существуют различные приводы для механизма включения/выключения передач, но сам механизм в большинстве КПП имеет схожую конструкцию. В его основе подвижные штоки, которые находятся в крышке корпуса, а также вилки, жестко зафиксированные на штоках.

Механизм переключения передач Лада Гранта

Вилки полукругом входят в проточку муфты синхронизатора. Дополнительно в МКПП располагаются приспособления, которые уберегут механизм от недовключения либо от самовольного выхода из зацепления шестерен, а также от одновременной активации двух ступеней.

Преимущества и недостатки механических коробок передач

Все типы механизмов обладают своими достоинствами и недостатками. Рассмотрим их у МКПП.

Достоинства:

  • конструкция обладает наименьшей стоимостью при сравнении с аналогами;
  • в отличие от гидромеханической имеет меньшую массу и более высокий КПД;
  • не нуждается в особых условиях охлаждения по сравнению с автоматическими КПП;
  • среднестатистическое авто с МКПП обладает более экономичными параметрами и динамикой разгона в отличие от среднего автомобиля с АКПП;
  • простота и инженерная отработанность конструкции;
  • высокая степень надежности и большой эксплуатационный ресурс;
  • не нуждается в специфическом обслуживании и дефицитных расходных либо ремонтных материалах;
  • водитель имеет более широкий диапазон использования техник вождения в экстремальных условиях гололедицы, бездорожья и т.д.;
  • авто легко заводится толканием и может буксироваться с любой скоростью и на любое расстояние;
  • есть техническая возможность полного разобщения мотора и трансмиссии в отличие от гидромеханической АКПП.

Недостатки:

  • для переключения передачи используется полное разобщение силовой установки и трансмиссии, что сказывается на времени операции;
  • необходимы специфические навыки вождения для обеспечения плавности переключения передач;
  • неспособность плавного переключения передаточного отношения, так как количество ступеней ограничено обычно числом от 4 до 7;
  • невысокий ресурс узла сцепления;
  • у водителя при длительном управлении автомобилем с МКПП появляется большая утомляемость, чем при езде на «автоматической» трансмиссии.

В большинстве стран с более высоким доходом населения количество выпускаемых авто с МКПП уменьшено практически до 10-15%.

Интересное по теме:

загрузка...

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

устройство и принцип работы, виды и правила пользования

Динамика автомобиля зависит от вида используемой трансмиссии. Производители машин постоянно испытывают и внедряют новые технологии. Однако многие автолюбители эксплуатируют транспортные средства на механике, считая, что так они смогут избежать больших финансовых затрат на ремонт АКПП. Тем не менее коробка-автомат легче и удобнее в использовании, она незаменима в густонаселенном городе. Наличие всего 2-х педалей у автомобиля с автоматической коробкой передач делает его лучшим видом транспорта для неопытных водителей.

Что такое АКПП и история ее создания

Под АКПП понимается трансмиссия, которая без участия автомобилиста выбирает оптимальный показатель передаточного числа согласно условиям передвижения. В результате обеспечивается плавность хода ТС и комфорт для самого водителя.

Управление коробкой передач.

История изобретения

Основой автомата считают планетарную коробку передач и гидротрансформатор, который создал немец Герман Фиттенгер в 1902 году. Изобретение изначально предполагалось использовать в области судостроения. В 1904 г. братьями Стартевентами из Бостона был представлен другой вариант АКПП, состоящей из 2-х коробок передач.

Первые автомобили, на которых были установлены планетарные коробки, выпускались под названием Ford T. Принцип их работы заключался в следующем: водитель переключал режим езды с помощью 2-х педалей. Одна отвечала за повышение и понижение передачи, другая обеспечивала движение назад.

В 1930-е годы конструкторы General Motors выпустили полуавтоматическую трансмиссию. В машинах еще предусматривалось сцепление, зато гидравлика управляла планетарным механизмом. Примерно в эти же годы инженеры Крайслера добавили в коробку гидромуфту. Двухступенчатая коробка заменилась овердрайвом — повышающей передачей, где передаточное число меньше 1.

Первая АКПП появилась в 1940 г. в General Motors. В ней сочетались гидромуфта и четырехступенчатая планетарная коробка, а автоматическое управление достигалось за счет гидравлики.

Плюсы и минусы АКПП

У каждого типа трансмиссии имеются поклонники. Но гидроавтомат не теряет своей популярности, поскольку обладает несомненными преимуществами:

  • передачи активируются автоматически, что способствует полному сосредоточению на дороге;
  • процесс начала движения максимально облегчен;
  • ходовая часть с двигателем эксплуатируются в более щадящем режиме;
  • проходимость машин с АКПП постоянно улучшается.

Несмотря на наличие плюсов, автолюбители выявляют в работе автомата следующие недостатки:

  • отсутствует возможность быстро разогнать машину;
  • приемистость двигателя имеет более низкие показатели, чем у МКПП;
  • транспорт нельзя завести с толкача;
  • автомобиль сложно буксировать;
  • неправильное использование коробки ведет к появлению поломок;
  • АКПП недешево обслуживать и ремонтировать.

Устройство автоматической трансмиссии

В классическом автомате имеется 4 основных компонента:

  1. Гидравлический трансформатор. В разрезе выглядит как бублик, за что и получил соответствующее название. Гидротрансформатор защищает коробку в случае быстрого набора скорости и торможения двигателем. Внутри находится трансмиссионное масло, потоки которого обеспечивают системе смазку и создают давление. За счет него между мотором и трансмиссией образуется сцепление, вращательный момент передается на ходовую часть.
  2. Планетарный редуктор. Содержит шестеренки и другие рабочие элементы, приводящиеся в движение вокруг одного центра (планетарное вращение) с помощью зубчатой передачи. Шестерням даны следующие названия: центральная — солнечная, промежуточные — сателлиты, внешняя — коронная. В редукторе имеется планетарное водило, которое предназначено для фиксирования сателлитов. Чтобы передачи переключались, одни шестерни блокируются, а другие приводятся в движение.
  3. Тормозная лента с набором фрикционов. Эти механизмы отвечают за включение передач, в нужный момент блокируют и останавливают элементы планетарной передачи. Многие не понимают, для чего нужна тормозная лента в АКПП. Она и сцепление последовательно включаются и выключаются, что приводит к перераспределению крутящего момента от двигателя и обеспечению плавного переключения передач. Если ленту неправильно отрегулировать, то при движении будут ощущаться рывки.
  4. Система управления. Состоит из шестереночного насоса, маслосборника, гидравлического блока и ЭБУ (электронного блока управления). Гидроблок обладает контролирующими и управленческими функциями. В ЭБУ поступают данные от различных датчиков о скорости движения, выборе оптимального режима и т.д., благодаря этому АКПП управляется без участия водителя.
Конструкция коробки передач.

Принцип работы и срок службы АКПП

При запуске мотора в гидротрансформатор попадает трансмиссионное масло, давление внутри увеличивается, начинают вращаться лопасти центробежного насоса.

Этот режим предусматривает полную неподвижность реакторного колеса вместе с главной турбиной.

Когда водитель переключает рычаг и нажимает педаль, повышается число оборотов лопастей насоса. Скорость вихревых масляных потоков увеличивается, и запускаются лопасти турбины. Жидкость попеременно перекидывается на реактор и возвращается обратно к турбине, обеспечивая увеличение ее эффективности. Крутящий момент передается на колеса, автотранспорт начинает двигаться.

Как только требуемая скорость будет набрана, то лопастная центральная турбина и насосное колесо начнут двигаться одинаково. Вихри масла попадают на реакторное колесо с другой стороны, поскольку движение может быть лишь в одну сторону. Оно начинает крутиться. Если машина идет на подъем, то колесо останавливается и передает центробежному насосу больше крутящего момента. Достижение нужной скорости ведет к смене передачи в планетарном ряду.

По команде электронного блока управления тормозящая лента с фрикционами осуществляют замедление пониженной передачи, что приводит к увеличению движения потоков масла через клапан. Затем разгоняется повышенная передача, ее смена производится без потери мощности.

Если машина останавливается или ее скорость снижается, то давление рабочей жидкости также уменьшается, и передача переключается вниз. После выключения мотора в гидротрансформаторе исчезает давление, из-за чего невозможно завести автомобиль с толкача.

Вес АКПП достигает 70 кг в сухом состоянии (гидравлический трансформатор отсутствует) и 110 кг — в заправленном. Чтобы автомат нормально функционировал, надо контролировать уровень рабочей жидкости и правильное давление — от 2,5 до 4,5 бар.

Ресурс коробки может различаться. В одних автомобилях она служит около 100 000 км, в других — больше 500 000 км. Период службы зависит от того, как водитель следит за состоянием агрегата, вовремя ли заменяет расходные материалы.

Разновидности АКПП

По мнению техников, гидромеханическая автоматическая коробка представлена лишь планетарной частью узла. Ведь она отвечает за переключение передач и вместе с гидротрансформатором является единым автоматическим устройством. К АКПП относится классический гидравлический трансформатор, робот и вариатор.

Классическая автоматическая коробка передач

Преимущество классического автомата заключается в том, что передачу вращательного момента на ходовую часть обеспечивает масляная жидкость в гидротрансформаторе.

Это позволяет избежать проблемы со сцеплением, часто выявляемые при эксплуатации машин, на которых установлены другие типы КПП. Если своевременно обслуживать коробку, то пользоваться им можно практически вечно.

Роботизированная КПП

Вид роботизированной коробки передач.

Является своеобразной альтернативой механики, только в конструкции имеется двойное сцепление, управляемое электроникой. Главным преимуществом робота считается экономичность расхода топлива. В конструкции установлено программное обеспечение, работа которого состоит в рациональном определении крутящего момента.

Коробку называют адаптивной, т.к. она способна подстраиваться под манеру вождения. Чаще всего в роботе ломается сцепление, т.к. оно не может переносить тяжелые нагрузки, например, во время езды в труднопроходимых местах.

Вариатор

Устройство обеспечивает плавную бесступенчатую передачу вращательного момента ходовой части автомобиля. Вариатор снижает расход бензина и повышает показатели динамики, обеспечивает мотору щадящий режим работы. Такая автоматизированная коробка не относится к долговечным и не терпит большой нагрузки. Внутри агрегата детали постоянно трутся между собой, что ограничивает срок эксплуатации вариатора.

Как пользоваться автоматической коробкой передач

Слесари СТО утверждают, что чаще всего поломки АКПП появляются после небрежного использования и несвоевременной замены масла.

Режимы работы

На рычаге расположена кнопка, которую водитель должен нажать, чтобы выбрать нужный режим. На селекторе предусмотрено несколько возможных положений:

  • паркинг (P) — ведущая ось блокируется вместе с валом коробки, режим принято использовать в условиях продолжительной стоянки либо прогрева;
  • нейтраль (N) — вал не фиксируется, машину можно аккуратно буксировать;
  • драйв (D) — движение автотранспорта, передачи подбираются автоматически;
  • L (D2) — машина передвигается в сложных условиях (бездорожье, крутые спуски, подъемы), максимальная скорость 40 км/ч;
  • D3 — снижение передачи при небольшом спуске или подъеме;
  • реверс (R) — задний ход;
  • овердрайв (O/D) — если кнопка активна, то при наборе большой скорости включается четвертая передача;
  • PWR — режим «спорт», обеспечивает улучшение динамических показателей за счет повышения передач на высоких оборотах;
  • normal — плавная и экономичная езда;
  • manu — передачи включаются непосредственно водителем.
Переключение режимов работы АКПП.

Как заводить машину на автомате

Стабильная работа АКПП зависит от правильного запуска. Чтобы оградить коробку от неграмотного воздействия и последующего ремонта, разработано несколько степеней защиты.

При запуске двигателя рычаг селектора должен располагаться на значении «P» либо «N». Эти положения позволяют защитной системе пропустить сигнал о старте двигателя. Если рычаг будет находиться в другом положении, то водитель не сможет включить зажигание либо же после оборота ключа ничего не произойдет.

Чтобы правильно начать движение, лучше использовать парковочный режим, поскольку при значении «P» у машины блокируются ведущие колеса, что не позволяет ей скатиться. Применение нейтрального режима позволяет осуществить экстренную буксировку транспорта.

Большинство автомобилей с АКПП запускаются не только при правильном положении рычага, но и после выжимания тормозной педали. Эти действия препятствуют случайному откату автомобиля, если рычаг установлен на значении «N».

Современные модели оборудуются функцией блокировки руля и замком от угона. Если водитель выполнил все действия правильно, а рулевое колесо не двигается и невозможно провернуть ключ, то это означает включение автоматической защиты. Чтобы разблокировать ее, необходимо еще раз вставить и повернуть ключ, а также вращать руль в обе стороны. Если эти действия выполняются синхронно, то защита снимается.

Как ездить на автоматической КПП и чего нельзя делать

Чтобы добиться длительной службы КПП, надо верно ставить режим в зависимости от текущих условий перемещения. Чтобы правильно эксплуатировать автомат, необходимо соблюдать следующие правила:

  • дождаться толчка, который оповещает о полном включении передачи, только потом надо начать движение;
  • при буксовании необходимо переходить на пониженную передачу, а при работе тормозной педалью — следить за тем, чтобы колеса вращались медленно;
  • использование разных режимов позволяет осуществлять торможение двигателем и ограничивать разгон;
  • во время буксирования автотранспорта с включенным мотором должен соблюдаться скоростной режим до 50 км/ч, причем максимальное расстояние должно быть менее 50 км;
  • нельзя буксировать другой автомобиль, если он тяжелее машины с АКПП, при буксировке надо ставить рычаг на «D2» или «L» и ехать не более 40 км/ч.

Чтобы не попасть на дорогостоящий ремонт, водители не должны:

  • передвигаться в парковочном режиме;
  • спускаться на нейтральной передаче;
  • пытаться завести мотор с толчка;
  • ставить рычаг на «P» или «N», если нужно ненадолго остановиться;
  • включать задний ход с положения «D» и до полного прекращения движения;
  • на склоне переключаться в режим парковки до постановки автомашины на ручник.

Чтобы начать двигаться с уклона, надо сначала выжать педаль тормоза, затем снять машину с ручного тормоза. Лишь после этого выбирается режим движения.

Как эксплуатировать АКПП зимой

В холодных погодных условиях часто возникают проблемы с машинами. Для сохранения ресурса агрегата в зимние месяцы водителям следует придерживаться таких рекомендаций:

  1. После включения двигателя в течение нескольких минут прогревать коробку, а перед движением — нажать и держать педаль тормоза и попереключать все режимы. Эти действия позволяют трансмиссионному маслу быстрее прогреться.
  2. На протяжении первых 5-10 км не нужно резко разгоняться и буксовать.
  3. Если надо выехать со снежной или ледяной поверхности, то следует включать пониженную передачу. Поочередно надо работать обеими педалями и аккуратно выезжать.
  4. Раскачку делать нельзя, поскольку она пагубно сказывается на гидравлическом трансформаторе.
  5. Сухое дорожное покрытие позволяет переходить на пониженные передачи и включать полуавтоматический режим, чтобы прекращать движение торможением двигателя. Если спуск скользкий, то надо пользоваться педалью тормоза.
  6. На ледяном подъеме запрещается резко нажимать педаль и допускать пробуксовку колес.
  7. Чтобы аккуратно выйти из заноса и стабилизировать машину, рекомендуется кратковременно включать нейтральный режим.

Разница между коробкой автомат у заднеприводных и переднеприводных автомобилей

В автомашине с передним приводом АКПП обладает более компактными размерами и дифференциалом, который представляет собой отделение главной передачи. По другим аспектам схема и функционал коробок отличий не имеет.



topvariator.ru

Механическая коробка передач: принцип работы для чайников

Автоликбез19 апреля 2017

Чтобы сдвинуть автомобиль с места и разогнать его, нужно мощность двигателя (крутящий момент) преобразовать и передать на ведущие колеса. Но как это реализовать, когда мотор уже работает на холостом ходу и его коленчатый вал вращается, а машина стоит на месте? Задачу способен решить простейший трансмиссионный агрегат из ныне существующих – механическая коробка передач (МКПП).

Помимо нее, в современных авто используются автоматические и вариативные виды трансмиссии, но это более сложные и дорогие устройства.

Зачем нужна МКПП?

Первая причина ясна – надо как-то подключить вращающийся вал двигателя к приводам колес, чтобы тронуться с места. Есть и вторая: силовой агрегат развивает рабочую мощность (иначе – максимальный крутящий момент) при достижении определенного числа оборотов коленчатого вала. Для большинства бензиновых двигателей этот порог составляет 3000 об/мин, для дизельных – 2000 об/мин.

Пока число оборотов коленчатого вала не достигнет нижнего порога, мотор не сможет развить нужную мощность и создать усилие, достаточное для движения.

Для чайников, то бишь, новичков, желающих разобраться в работе автомобильных узлов, предлагается такое пояснение:

  1. Во время работы на месте (холостой ход) количество оборотов коленвала составляет 800-900 об/мин. Чтобы начать движение, развиваемой мощности недостаточно и нужно поднять ее за счет нажатия на газ и повышения оборотов до 2-3 тыс. в минуту. В этот момент и нужно подключить привод колес, что выполняется с помощью коробки передач.
  2. Без МКПП разгон автомобиля выйдет плавным и невероятно долгим, а если попадется подъем, то машина не разгонится никогда. Причина та же – нехватка мощности. Для повышения динамики нужен преобразователь усилия, способный замедлить вращение, но увеличить крутящий момент.
  3. Для разворота и парковки машине нужен задний ход, его также обеспечивает механическая коробка передач.

Если между колесным приводом и коленчатым валом поставить зубчатую передачу с шестеренками разного размера, то колеса станут вращаться медленнее. Но при этом на каждом колесе возрастет усилие (на жаргоне – тяга) и разгон автомобиля ускорится. А плавное подключение вращающихся элементов обеспечит другой узел МКПП – сцепление.

Работа сцепления

Понять принцип работы узла сцепления поможет такой пример: представьте вращающийся металлический стержень с диском на конце, символизирующий коленвал с маховиком. Если к плоскости диска подвести другой диск, то после соприкосновения он тоже станет крутиться. Так в общих чертах и действует автомобильное сцепление, только второй диск насажен на вал, идущий дальше, к шестеренчатой передаче.

Система действует за счет силы трения, поэтому соприкасающиеся поверхности имеют специальное антифрикционное покрытие. Диск сцепления в механической трансмиссии двигается рычагом в виде вилки. Механически рычаг не связан с педалью сцепления, он перемещается гидроцилиндром. Нажатие на педаль сжимает жидкость в этом цилиндре, поршень выдвигается и перемещает рычаг.

Алгоритм работы сцепления при движении с места следующий:

  1. На холостом ходу коленвал и первичный вал МКПП крутятся, поскольку диски находятся в зацеплении.
  2. Нажатием на педаль водитель отодвигает диск и вал трансмиссии останавливается. Теперь его можно подключить к шестеренчатой передаче путем выбора первой скорости.
  3. Нажав на газ, водитель добивается повышения оборотов и медленно отпускает педаль сцепления. Диски снова входят в зацепление и машина трогается с места.

Разрывать механическую связь с помощью сцепления нужно и дальше, при переходе на другую скорость. Чтобы разобраться в данном процессе, нужно понять, как работает сама коробка скоростей.

Работа механической коробки

Агрегат состоит из таких основных элементов:

  • корпус с масляным картером;
  • три вала с шестеренками – первичный, вторичный и промежуточный;
  • устройства синхронизации;
  • рукоять переключения с вилочными приводами перемещения шестерен.

С помощью рукоятки водитель меняет пары шестерен, входящие в зацепление с приводами от двигателя и колес. Шестерни подобраны таким образом, чтобы обеспечить нужный крутящий момент на колесном приводе при разных режимах движения. На первых ступенях выходного вала задействованы шестеренки большего диаметра, чтобы главная передача вращалась медленнее, но с большим усилием. На III, IV и V скорости размер шестерен уменьшается и в итоге при движении на высокой скорости число оборотов привода и коленвала совпадает.

Зубья шестерней выполнены под углом с целью снижения шума трансмиссии. Чтобы при вхождении в зацепление на ходу зубья не переломались и не возникло удара, синхронизатор уравнивает скорости вращения соседних шестеренок. Это происходит в момент, когда водитель выжимает сцепление и переводит рукоять на другую позицию.

Механическая КПП является наиболее простой и надежной трансмиссией, устанавливаемой на автомобили с различной грузоподъемностью. Чем она отличается от автоматической и вариативной, – так это низкой стоимостью при высокой ремонтопригодности, а это влияет и на общую цену авто. Неудобство одно: водителю нужно постоянно манипулировать педалями акселератора и сцепления, чтобы своевременно переключаться на другую скорость при изменении режима движения.

autochainik.ru

Как работает коробка передач в автомобиле?

Простое объяснение, что такое коробка передач.



В автомобиле тысячи запчастей и компонентов. Но некоторые части любого автомобиля, контролируют именно то, что делает вашу машину именно движущимся транспортным средством, поэтому они играют более важную роль по сравнению с другими агрегатами автомобиля. К примеру, к очень важным частям любой машины относится коробка передач. Без нее крутящий момент от двигателя не смог бы достичь колес и ваш автомобиль не тронулся бы с места.

Да, мы не должны владеть углубленными знаниями об устройстве автомобиля. Но, что такое коробка передач обязан знать каждый водитель. Об этом сегодня и поговорим.



Смотрите также: Десять самых странных коробок передач



Есть два основных типа коробок передач, которые используются в большинстве автомобилей на мировом авторынке - ручная КПП и автоматическая. Сегодня мы остановимся на этих двух основных коробках передач, хотя стоит отметить, что в последние годы набирают популярность другие виды трансмиссий. К примеру, коробка передач с двойным сцеплением, которая работает по принципу механической трансмиссии, но с компьютерным управлением сцепления. Электроника сама автоматически выжимает сцепление, но скорости переключает водитель. Также получили распространение бесступенчатые автоматические коробки вариатор (CVT). Принцип действия подобной коробки основан на ременном приводе по аналогии с велосипедной цепной передачей. Также в последние годы на рынке стали появляться автомобили без коробок. Как правило, автомашины без трансмиссии используют только электрический двигатель.



Прежде чем углубиться в описание принципа работы коробки передач, давайте обозначим основные термины:



Передача: В данном понимании передача представляет в коробке набор определенных шестерёнок, которые работая синхронно вместе, регулируют соотношение между скоростью двигателя и скоростью колеса. Также этот термин используется для описания каждой скорости коробки передач. К примеру, в автоматической коробки электроника автоматически выбирает какой вал с шестернями использовать для оптимальной передачи крутящего момента. В механической трансмиссии водитель самостоятельно выбирает необходимую скорость.



Передаточное отношение: это отношение частоты вращения ведомого вала к частоте вращения ведущего.



Сцепление: Механизм подключения или отключения двигателя к (от) системы передачи (коробки).



Коробка передач: Механизм передачи крутящего момента от двигателя на колеса транспортного средства.



Рычаг переключения передач: Рычаг, который водитель использует для управления коробкой передач и выбора нужной скорости.



Теперь перейдем непосредственно к описанию, как работают две наиболее распространенные коробки передач.





Механическая коробка передач



Несомненно, во всем мире в настоящий момент автоматическая коробка передач стала самой популярной. Согласно статистике мировых продаж автомобилей, львиная доля всех проданных новых транспортных средств в 2014 года, были оснащены автоматической трансмиссией. Но тем не мене, механическая коробка передач вопреки прогнозам пока, что по-прежнему используется в мировой промышленности. Как правило, механическая трансмиссия более проста по своей конструкции и по своему принципу работы. Именно с нее мы и начнем.



Технологии, которые экономят расход топлива





По своей основной конструкции механическая коробка представляет собой набор зубчатых шестерен и валов (входные и выходные валы). Шестерни одного вала взаимодействуют с шестернями другого вала. В результате соотношения между включенной передачей на входном валу и включенной передачи на выходном валу определяет общее передаточное число определенной передачи.



Водитель выбирает нужную передачу на механической коробке передач, перемещая рычаг переключения скоростей. Рычаг управляет движением передач вдоль входного вала. Перемещая рычаг вперед или назад, выбирается нужный набор шестеренок для включения необходимой передачи. Как правило, при переключении рычага верх или вниз два набора шестерней находятся на одном валу. При переключении рычага влево или вправо выбор набора шестеренок происходит на разных валах.



Как ездить на механике: Десять простых шагов





Чтобы включить передачу в механической коробке передач водитель нажимает сначала на педаль сцепления, в результате чего крутящий момент двигателя при выжатом сцеплении не передается на коробку, поскольку двигатель отключается от входного вала КПП. Это позволяет с помощью рычага коробки выбрать нужную скорость, подключив нужный набор шестерен. После выбора необходимой передачи водитель отпускает педаль сцепления, и крутящий момент начинает передаваться на первичный вал и далее на выбранный вал, который в свою очередь передает крутящий момент на привода и колеса.



Автоматическая коробка передач

В автоматической коробке передач процесс работы намного сложнее в отличие от механики. Одно из самых заметных различий между механической и автоматической коробкой, это то, что автоматическая трансмиссия не использует муфты. Как правило, автоматическая коробка использует гидротрансформаторы, которые и отключают двигатель от коробки (от вала с набором шестерен).



Функция гидротрансформаторов основана на принципах гидродинамики, которую в рамках этой статьи объяснить реально сложно. Для этого необходимо подключить математику и другие естественные науки. Но основной смысл прост. Когда двигатель работает на небольших оборотах, небольшой крутящий момент передается с помощью жидкости и различные каналы на набор шестеренок. Когда двигатель работает быстро, то крутящий момент передается на валы напрямую.



Благодаря преобразованию крутящего момента, шестерни в коробки могут свободно делать свою работу без участия водителя. Но как коробка автоматически выбирает необходимую скорость, которую в механической трансмиссии выбирает водитель вручную?



В отличие от механики где, как правило, конструкция коробки представляет два параллельных вала, автоматическая коробка использует планетарное расположение валов с шестернями. В отличие от механической коробки, в автоматической трансмиссии используется огромный выбор различных наборов шестерен, которые автоматически подключаются к передаче крутящего момента в зависимости от скорости.



Вместо ручного переключения скоростей используется гидравлическое автоматическое переключение скоростей, которое управляется электроникой. Коробка управляется специальным модулем, в который запрограммированы все соотношения передаточных чисел. В зависимости от подключаемого набора планетарного механизма, электронная программа определяет какую передачу включить с помощью гидравлического автоматического управления.







www.1gai.ru

устройство АКПП и принцип работы

Начнем с того, что в США автомобили, оснащенные автоматической трансмиссией, появились в 1940-х годах. Как известно, наличие автоматической коробки передач существенно облегчает процесс эксплуатации транспортного средства, также снижаются нагрузки на водителя, повышается безопасность и т.д.

Отметим, что под «классической» автоматической коробкой следует понимать гидромеханическую коробку передач (гидромеханический автомат). Далее мы рассмотрим устройство коробки — автомат, конструктивные особенности, а также преимущества и недостатки КПП данного типа.

Читайте в этой статье

Автомобиль с автоматической трансмиссией: преимущества и недостатки

Начнем с плюсов. Установка автоматической трансмиссии  позволяет  водителю во время езды не использовать рычаг переключения передач, также не задействована нога для постоянного выжима сцепления при переходе на повышенную или пониженную ступень.

Другими словами, изменение скорости  происходит автоматически, то есть сама коробка учитывает нагрузку на ДВС, скорость движения ТС, положение педали газа, желание самого водителя резко ускориться или двигаться плавно и т.д.

В результате комфорт вождения автомобиля с АКПП значительно возрастает, передачи переключаются автоматически, мягко и плавно, двигатель, элементы трансмиссии и ходовой части защищены от сильных нагрузок. Более того, многие коробки автомат предусматривают возможность не только автоматического, но и ручного переключения передач.

Что касается минусов, они также имеются. Прежде всего, конструктивно АКПП является сложным и дорогостоящим агрегатом, отличается сниженной ремонтопригодностью и ресурсом по сравнению с механическими (ручными) КПП. Автомобиль с  данным типом КПП  расходует больше топлива, автоматическая коробка отдает меньше крутящего момента на колеса, так как КПД коробки автомат несколько снижен.

Также наличие в автомобиле автоматической трансмиссии накладывает на водителя определенные ограничения. Например, коробку автомат нужно прогревать перед поездкой, желательно избегать постоянных резких стартов и слишком интенсивного торможения.

На машине с автоматической коробкой нельзя буксовать, не допускается буксировка автомобиля с коробкой автомат на высокой скорости на большие расстояния без вывешивания ведущих колес и т.д. Еще добавим, что такую коробку сложнее и дороже обслуживать.

Коробка автомат: устройство

Итак, даже с учетом определенных недостатков, автоматическая гидромеханическая   коробка по ряду причин долгое время оставалась наиболее распространенным решением для изменения крутящего момента среди других типов автоматических трансмиссий.

Прежде всего, даже с учетом того, что ресурс и производительность таких коробок ниже, чем у «механики», гидромеханическая коробка передач достаточно надежна и долговечна. Теперь давайте рассмотрим устройство АКПП.

Автоматическая коробка передач состоит из следующих базовых элементов:

  • Гидротрансформатор. Устройство выполняет функцию сцепления по аналогии с МКПП, однако для перехода на ту или иную передачу не требуется участия водителя;
  • Планетарный ряд, который аналогичен блоку шестерен в ручной «механике» и позволяет изменять передаточное отношение при переключении передач;
    Тормозная лента и фрикционы (передний, задний фрикцион)  позволяют  плавно и своевременно переключать передачи;
  • Управление АКПП. Данный узел включает в себя маслосборник (поддон коробки), шестеренчатый насос, а также клапанную коробку;

Управление коробкой автомат производится при помощи селектора. Как правило, АКПП имеют следующие основные режимы:

  • Режим Р – парковка;
  • Режим R – движение задним ходом;
  • Режим N –нейтральная передача;
  • Режим D –езда вперед с автоматическим переключением передач;

Также могут иметься и другие режимы. Например, режим L2 означает, что включаться будет только первая и вторая передачи при движении вперед, режим L1 указывает на включение только первой передачи, режим S следует понимать как спортивный, могут иметься различные «зимние» режимы и т.д.

Дополнительно может быть реализована имитация ручного управления АКПП, то есть водитель может повышать или понижать передачи самостоятельно (вручную). Еще добавим, что коробка автомат также зачастую имеет режим kick-down (кик-даун), который позволяет автомобилю резко разгоняться при такой необходимости.

Срабатывает режим «кик-даун» в том случае, когда водитель резко нажимает на газ, после чего коробка быстро переходит на пониженные передачи, тем самым позволяя раскрутить двигатель до высоких оборотов.

Как видно, коробка — автомат фактически состоит из гидротрансформатора, механической коробки передач, а также системы управления, что в совокупности и образует гидромеханическую коробку. Давайте рассмотрим ее устройство.

Принцип работы и конструкция гидротрансформатора

Гидротрансформатор необходим для того, чтобы передавать и изменять крутящий момент от двигателя на коробку. Также гидротрансформатор уменьшает вибрации. Устройство гидротрансформатора предполагает наличие насосного, турбинного и реакторного колеса.

Также в гидротрансформаторе имеется блокировочная муфта и муфта свободного хода. Гидротрансформатор (ГДТ, часто в обиходе называется «бублик») является частью АКПП, однако имеет отдельный корпус из прочного материала, заполненный рабочей жидкостью.

Насосное колесо ГДТ присоединено к коленвалу двигателя. Турбинное колесо связано с самой коробкой передач. Между турбинным и насосным колесом также присутствует реакторное колесо, которое является неподвижным. Каждое из колес гидротрансформатора имеет лопасти, которые отличаются по своей форме. Между лопастями реализованы каналы, через которые проходит трансмиссионная жидкость (трансмиссионное масло, ATF, от  англ. Automatic Transmissions Fluid).

Блокировочная муфта необходима для блокировки гидротрансформатора в некоторых режимах работы. Обгонная муфта или муфта свободного хода отвечает за то, чтобы жестко закрепленное реакторное колесо получило возможность вращаться в противоположную сторону.

Теперь давайте рассмотрим, как работает гидротрансформатор. Его работа основана на замкнутом цикле и заключается в том, что от насосного колеса трансмиссионная жидкость подается на турбинное колесо. Затем поток  жидкости поступает к реакторному колесу.

Лопасти реактора сконструированы так, чтобы усиливать скорость потока жидкости АТФ. Затем ускоренный поток перенаправляется на насосное колесо, заставляя его вращаться с большей скоростью Результат — увеличение величины крутящего момента. Стоит добавить, что максимальный момент достигается при вращении гидротрансформатора  на самой малой скорости.

Когда раскручивается коленвал двигателя, происходит выравнивание угловых скоростей  насосного и турбинного колеса, при этом поток трансмиссионной жидкости изменяет направление. Затем происходит срабатывание муфты свободного хода, после чего начинает вращаться реакторное колесо. В этом случае гидротрансформатор переходит в режим гидромуфты, то есть происходит передача только крутящего момента.

Дальнейший набор скорости приводит к блокировке гидротрансформатора (блокировочная  муфта замкнута), в результате чего происходит прямая передача крутящего момента от мотора к коробке. При этом блокировка ГДТ происходит на разных передачах.

Следует отметить, что  в современных автоматических коробках передач реализован режим работы с проскальзыванием муфты блокировки гидротрансформатора. Такой режим исключает полную блокировку гидротрансформатора.

Данный  режим работы возможно реализовать в том случае, если условия соответствующие, то есть когда нагрузка и скорость подходят для его активации. Главной же задачей проскальзывания муфты становится более интенсивный разгон автомобиля, снижение расхода горючего, более мягкое и плавное включение передач.

Из чего состоит АКПП: как устроена и работает механическая часть коробки

Сама автоматическая коробка передач (АКПП), как и механическая, ступенчато изменяет крутящий момент при движении машины вперед, а также позволяет двигаться назад при включении задней передачи.

При этом в автоматических коробках обычно используется планетарный редуктор. Данное решение компактное, позволяет реализовать эффективную работу. Например, МКПП зачастую имеет два планетарных редуктора, которые соединены последовательно и работают совместно.

Объединение редукторов делает возможным получить необходимое число ступеней (скоростей) в коробке. Простые АКПП имеют четыре ступени (четырехступенчатый автомат), тогда как современные решения могут иметь шесть, семь, восемь, или даже девять  ступеней.

Планетарный редуктор включает в себя несколько последовательных планетарных передач. Такие передачи образуют планетарный ряд. Каждая из планетарных передач включает:

  • солнечную шестерню;
  • сателлиты;
  • коронную шестерню;
  • водило;

Возможность изменить крутящий момент и передать вращение становится доступной в том случае, когда происходит блокировка элементов планетарного ряда. Заблокирован может быть один или два элемента (солнечная или коронная шестерня, водило).

Если заблокирована коронная шестерня, тогда происходит увеличение передаточного числа. Если же солнечная шестерня неподвижна, тогда передаточное отношение будет уменьшено. Заблокированное водило означает, что происходит смена направления вращения.

За саму блокировку отвечают фрикционные муфты (фрикционы), а также тормоз. Муфты блокирует детали планетарного ряда между собой, тогда как тормоз удерживает нужные элементы редуктора благодаря соединению с корпусом КПП. В зависимости от конструкции той или иной АКПП, могут быть использованы ленточный или многодисковый тормоз.

Замыкание муфт и тормозов происходит благодаря гидроцилиндрам. Управление такими гидроцилиндрами реализовано из специального модуля (распределительный модуль).

Еще в общей конструкции автоматической коробки может присутствовать обгонная муфта, задачей которой становится удерживание водило, что позволяет предотвратить его вращение в противоположную сторону. Получаются, передачи в АКПП переключаются благодаря фрикционам и тормозам.

Управление АКПП и принцип работы автоматической коробки

Что касается принципов работы АКПП, коробка работает по заданному алгоритму включения и выключения фрикционов и тормозов. Система управления такими включениями и выключениями на современных коробках электронная,  то есть имеет селектор (рычаг), датчики и ЭБУ коробкой передач.

Блок управления автоматической коробкой передач интегрирован в ЭСУД и тесно связан с блоком управления двигателем. По аналогии с ЭБУ двигателем, блок управления АКПП также взаимодействует с различными датчиками, которые передают на него сигналы о частоте вращения КПП, температуре трансмиссионной жидкости, положении педали газа, режимах установки селектора и т.д.

ЭБУ коробкой передач производит обработку полученных сигналов, затем отправляет команды на исполнительные устройства в распределительном модуле. В результате коробка определяет, какую передачу включить в тех или иных условиях (повышенную или пониженную).

При этом нет четкого заданного алгоритма, то есть точка перехода на разные передачи «плавающая» и определяется самим ЭБУ коробкой. Такая особенность позволяет системе работать более гибко.

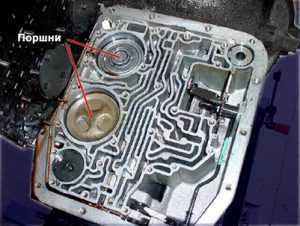

Гидроблок (он же гидравлический блок, гидроплита, распределительный модуль) фактически осуществляет управление трансмиссионной жидкостью ATF, отвечая за срабатывание фрикционов и тормозов в АКПП. Данный модуль имеет электромагнитные клапаны (соленоиды) и специальные распределители, которые соединены между собой узкими каналами.

Соленоиды нужны для переключения передач, так как они регулируют давление рабочей жидкости в коробке. Работа данных клапанов контролируется и регулируется блоком управления АКПП. Распределители отвечают за выбор рабочих режимов и задействуются посредством рычага (селектора).

За циркуляцию гидравлической жидкости в автоматической коробке отвечает насос коробки. Насосы бывают шестеренчатыми и лопастными, их приводит в действие ступица гидротрансформатора. Важно понимать, что насос вместе с гидроплитой (гидроблоком) являются важнейшими деталями в конструкции гидравлической части коробки автомат.

С учетом того, что в процессе работы коробка имеет свойство нагреваться, АКПП зачастую имеет собственную систему охлаждения. При этом, в зависимости от конструкции, может присутствовать отдельный масляный радиатор коробки автомат, или же охладитель или теплообменник, который включается в общую систему охлаждения силового агрегата.

Что в итоге

С учетом приведенной выше информации становится понятно, что автоматическая коробка  является целым комплексом механических, гидравлических и электронных устройств. При этом управление осуществляется как гидравликой, так и электронным блоком.

Также следует отметить, что по компоновке автоматические трансмиссии могут отличаться для автомобилей с передним и задним приводом, хотя большинство составных элементов одинаковы.

Если говорить о механической части АКПП, в ее устройстве  использован планетарный ряд, что отличает данный тип коробок от  обычной «механики» (в механической коробке  передач ставят параллельные валы и закрепленные на них шестерни, которые находятся в зацеплении между собой).

Что касается гидротрансформатора,  данное устройство можно считать отдельным элементом АКПП, так как ГДТ ставится между мотором и коробкой, выполняя функции сцепления по аналогии с МКПП.

Рекомендуем также прочитать статью о том, как тормозить двигателем. Из этой статьи вы узнаете о том, чем данный способ торможения и снижения скорости автомобиля может быть полезен в процессе эксплуатации ТС.

Также от гидротрансформатора приводится в действие масляный насос внутри коробки автомат. Указанный насос создает рабочее давление трансмиссионной жидкости, что, в свою очередь, позволяет реализовать управление коробкой.

Напоследок отметим, что не следует  пытаться заводить машину с коробкой  «автомат» без стартера  (с разгона), как это часто практикуется на автомобилях с механической коробкой. Дело в том, что насос АКПП  приводится в действие от двигателя.

Получается, пока ДВС не работает, давления рабочей трансмиссионной жидкости в коробке  не будет.  Это значит, что без давления не удастся реализовать управление АКПП, причем независимо от того, в каком положении будет стоять селектор выбора режима работы. Более того, попытка заводить машину с автоматом «с толкача»  может привести к серьезным поломкам коробки передач.

Читайте также

krutimotor.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
