В каких случаях следует снимать коробку передач?

Прежде чем снимать коробку передач, следует убедиться, что неисправности связаны именно с ней, а не вызваны, например, недостаточным уровнем масла, ослабленным креплением коробки передач, дефектами привода отключения сцепления.

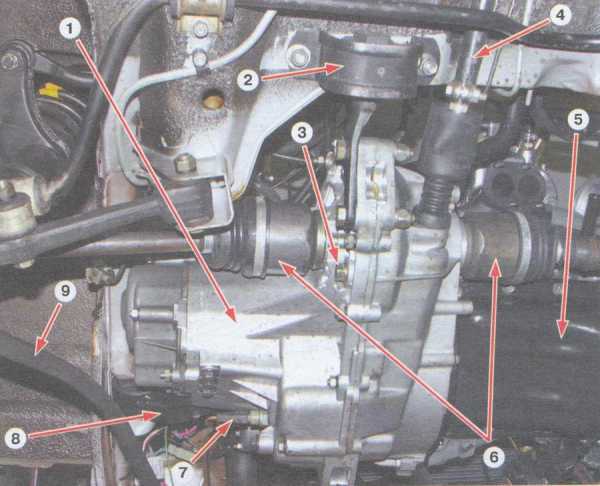

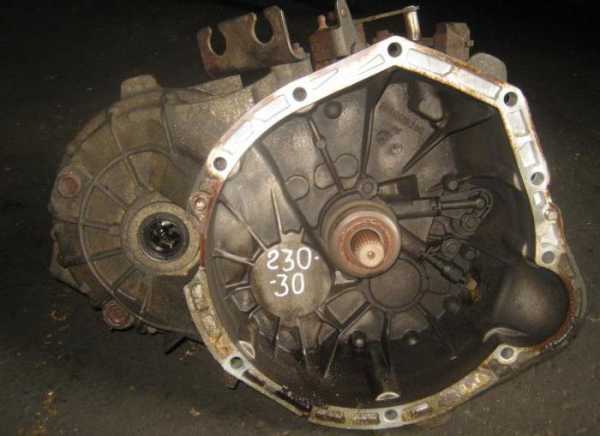

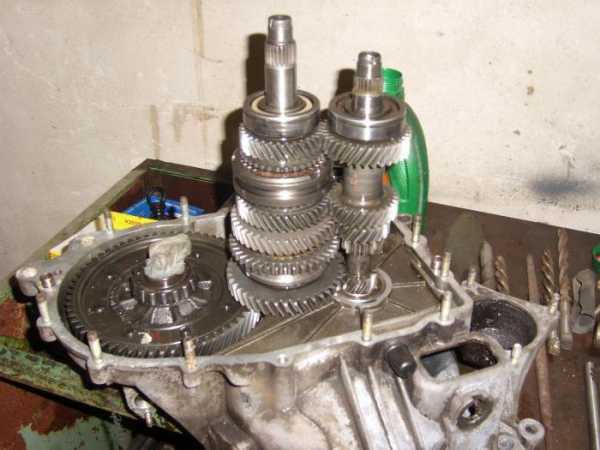

Коробка переключения передач ВАЗ 2110

Необходимость снятия коробки переключения передач возникает при следующих неисправностях:

  • передачи самопроизвольно выключаются;
  • нечеткое включаение передач;
  • повышенный шум, появление посторонних звуков;
  • при обгоне пропадает сцепление;
  • передачи переключаются с трудом;
  • утечки масла.

Кроме того, КПП следует снимать в следующих случаях:

  • при замене сцепления;
  • при замене старой коробки передач на новую;
  • если необходимо устранить течь заднего сальника коленвала;
  • при замене переднего сальника КПП;
  • при замене выжимного подшипника;
  • при замене маховика;
  • при замене втулки;
  • в тех случаях, когда коробка мешает выполнению каких-либо ремонтных работ.

Вес коробки без масла составляет примерно 30 кг, поэтому рекомендуется проводить процедуру ее снятия с помощником. Желательно, чтобы он имел опыт авторемонтных работ.

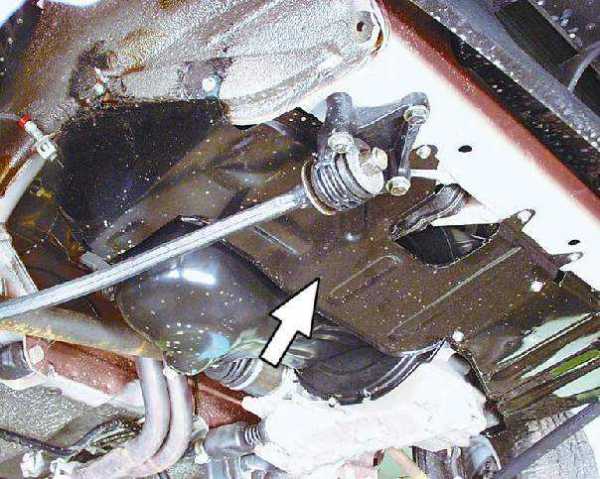

КПП под днищем машины

Инструкция по снятию КПП

Процедура снятия коробки передач – трудоемкая и занимает много времени. Проще ее замену на ВАЗ 2110 сделать, посетив автосервис, но можно справиться своими руками.

Инструментарий

Для проведения процедуры понадобится инструментарий, состоящий из:

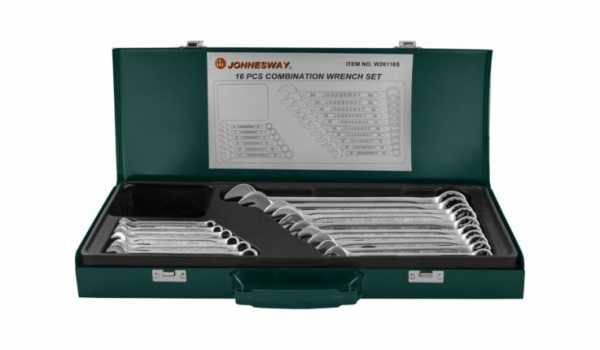

  • набора гаечных, торцевых или рожковых ключей;
  • набора головок с удлинителями;
  • плоской отвертки;
  • монтировки;
  • пассатижей;
  • домкрата;
  • чистую ветошь.

Кроме того, следует приготовить емкость для слива отработанного масла. Можно использовать пластиковый 5-литровый бутыль.

Инструменты следует подготовить заранее, чтобы они были находились рядом во время работы.

Последовательность действий

Для снятия коробки переключения передач необходим доступ к днищу автомобиля, поэтому его нужно поднять. Это можно сделать с помощью подъемника, загнать авто на эстакаду или смотровую канавку.

Так как работа по снятию довольно сложная, понадобится помощник.

В следующем видео демонстрируется замена сцепления, первым этапом при которой является снятие КПП.

Снятие коробки переключения передач с автомобиля ВАЗ 2110 состоит из последовательности шагов:

  1. Сначала следует демонтировать брызговик (защиту) двигателя. Для этого с помощью торцевого ключа нужно открутить болты крепления брызговика и снять защиту.
  2. Далее демонтируем справа щиток моторного отсека.
  3. На следующем этапе необходимо слить масло из КПП. Для качественного слива масла, рекомендуется прогреть перед сливом двигатель, дав поработать ему несколько минут. Далее под сливное отверстие следует подставить приготовленный бутыль либо другую тару и открутить сливную пробку.

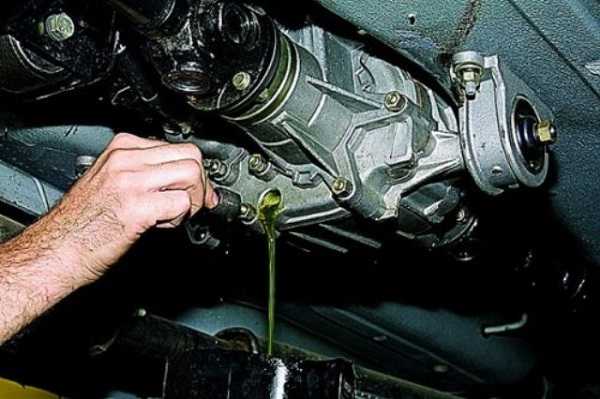

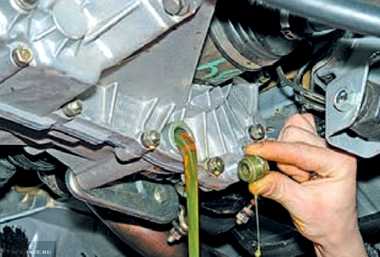

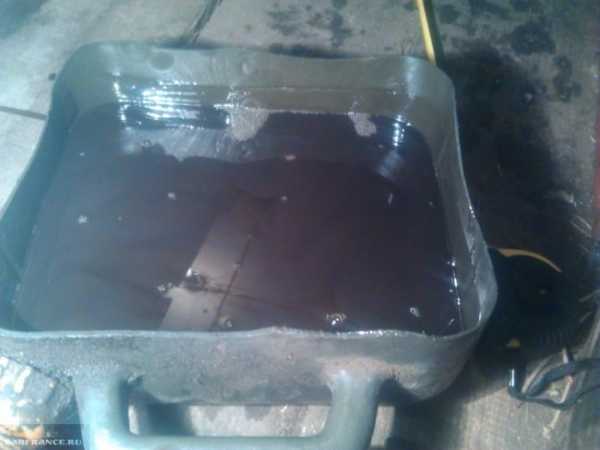

    Сливание масла из коробки

  4. Когда масло полностью стечет, очищаем пробку и отверстие от загрязнений. Затем закручиваем пробку обратно.

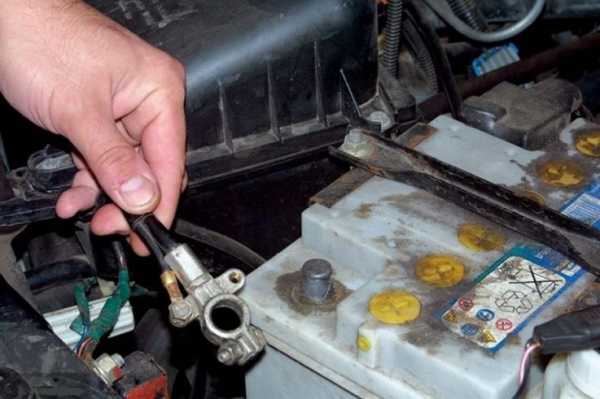

  5. После слива масла, нужно отключить питание авто, отсоединив клемму с минусом от аккумуляторной батареи.

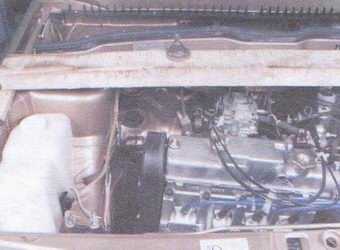

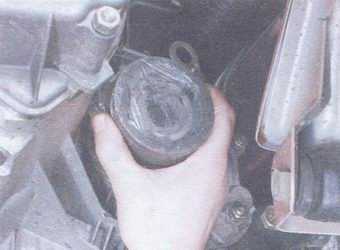

  6. Далее необходимо демонтировать воздушный фильтр: отсоединяются шланги системы вентиляции картера, подвода воздуха и датчик расхода воздуха. Корпус воздухофильтра снимается вместе с дроссельной заслонкой, датчиком и шлангом.
  7. Затем нужно демонтировать стартер с авто. Сначала необходимо отвернуть гайку, с помощью которой крепится наконечник провода сцепления, соединяющего стартер с плюсовым выводом АКБ. Далее необходимо снять наконечник с контактного болта. Теперь нужно отсоединить провод управления тяговым реле, открутить крепежные гайки крепления и снять стартер.

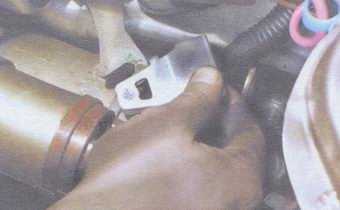

  8. На следующем этапе отсоединяем от кронштейна КПП и вилки выключения передач трос привода включения сцепления. Для этого в моторном отсеке нужно вытянуть из рычага вилки трос сцепления. Затем следует ослабить крепежную гайку оболочки троса к кронштейну на КПП.  Удерживая оболочку, можно вытянуть наконечник троса из кронштейна.

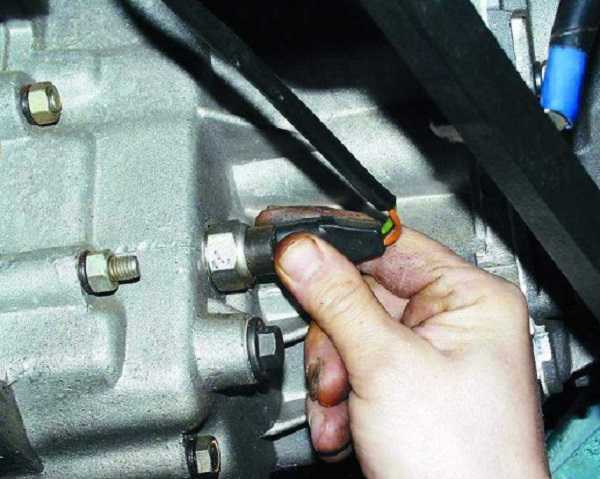

  9. Теперь нужно отсоединить разъем проводов от датчика скоростей, а также от датчика заднего хода.

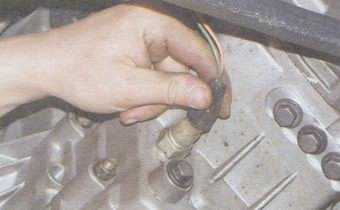

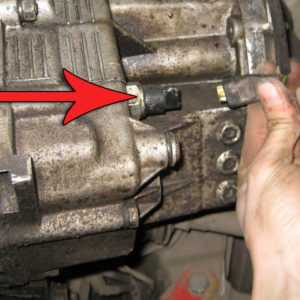

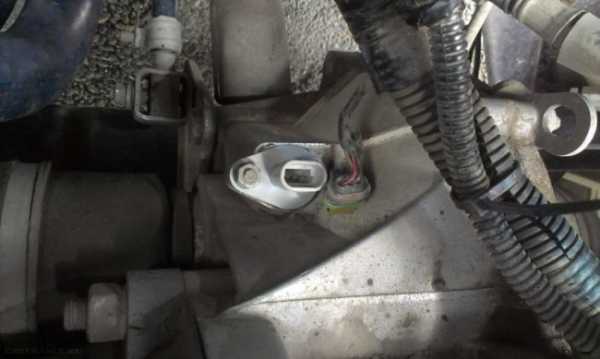

    Отсоединение разъема датчика заднего хода

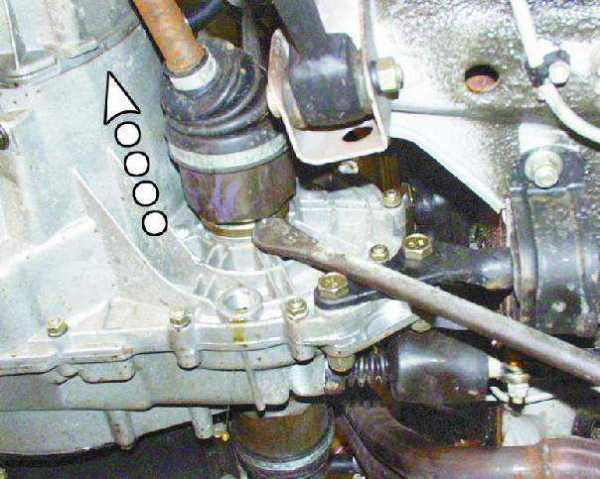

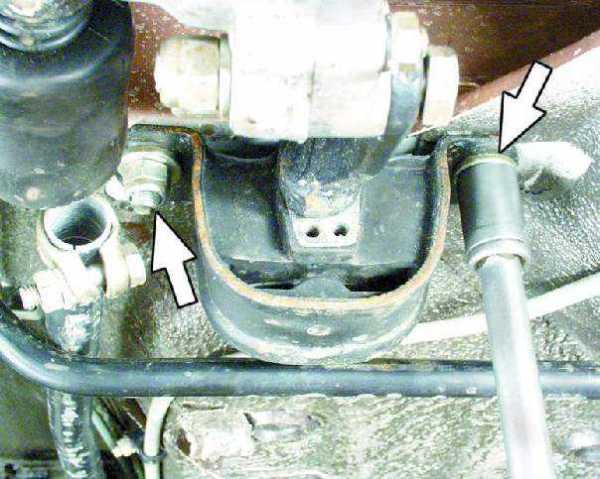

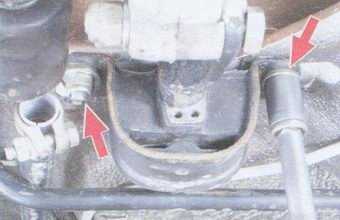

  10. Далее отсоединяем реактивную тягу. Она крепится на буфере с помощью двух гаек. Открутив гайки, удаляем скобу. Теперь тягу можно демонтировать.

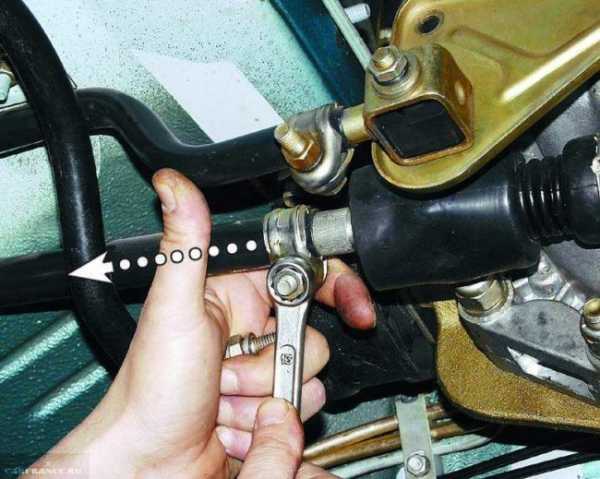

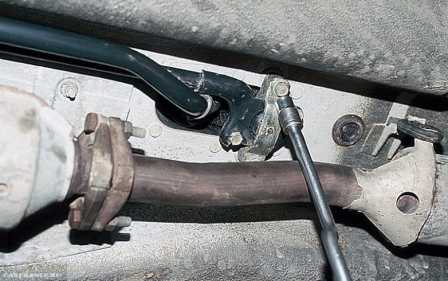

  11. Теперь отсоединяем от шарнира тягу привода переключения передач.

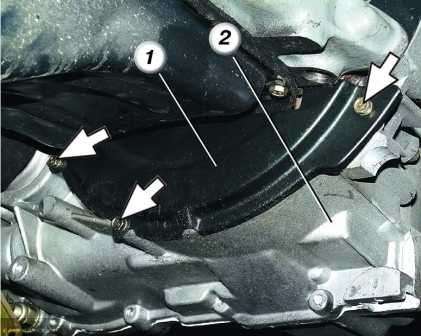

  12. Затем окручиваем крепежные болты на крышке картера сцепления и демонтируем крышку.

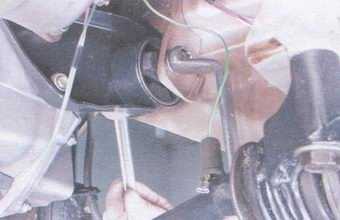

  13. Теперь снимаем приводы колес. На одном приводе следует установить деревянную заглушку, чтобы не возникло проблем при монтаже не возникло.Момент вставки заглушки в отверстие

    Затем снимаем правый привод, но его можно просто отвести в сторону и не снимать.

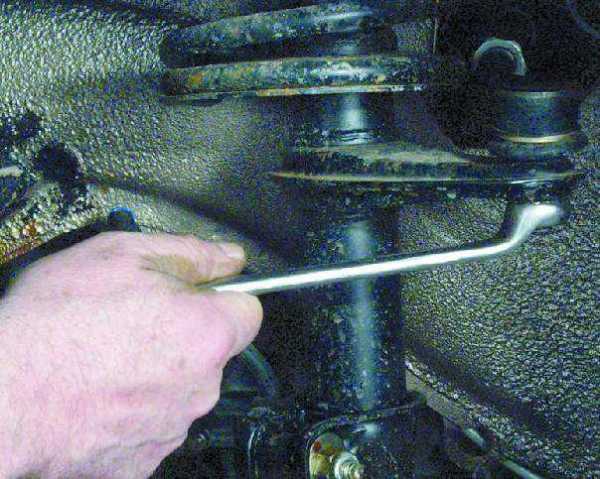

  14. Чтобы упростить процедуру снятия, нужно ослабить болты крепления шаровой опоры.

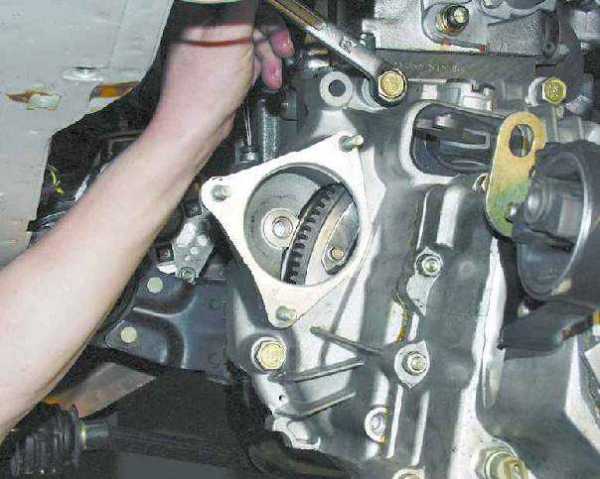

  15. Открутив крепежные болты, нужно снять нижнюю крышку картера.

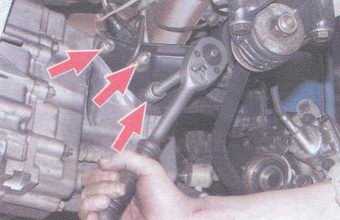

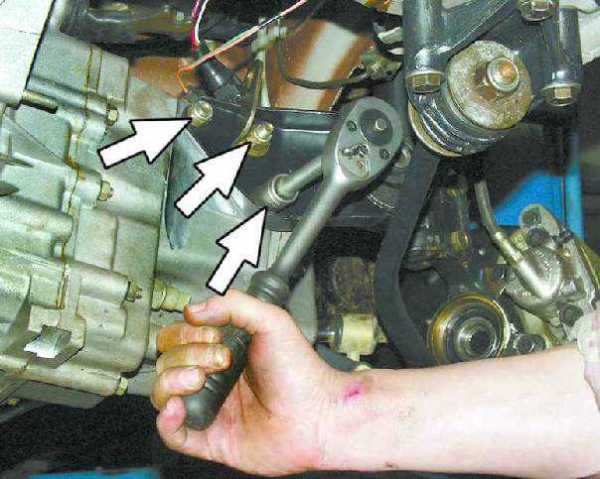

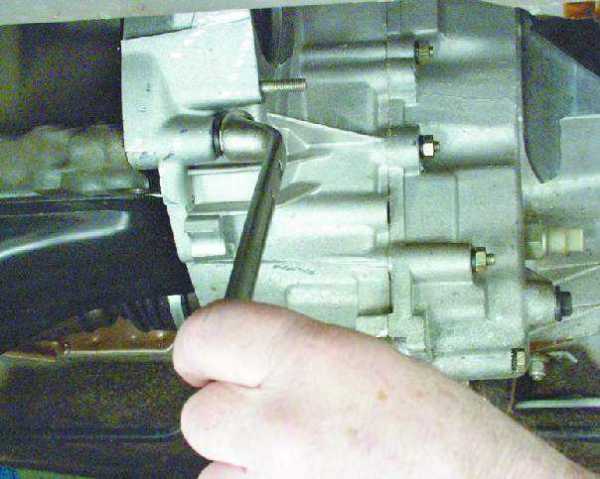

  16. Затем нужно открутить нижний болт крепления КПП к двигателю.

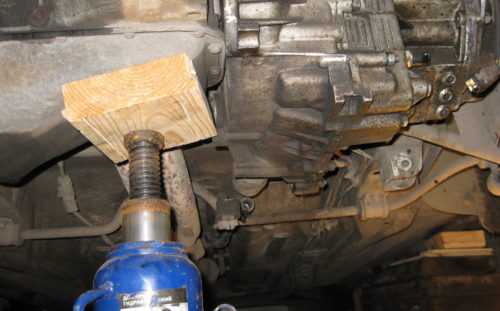

  17. Далее вывешиваем силовой агрегат, используя приготовленный упор.  В качестве упора можно использовать доску. Открутив крепежную гайку, снимаем левую опору двигателя.

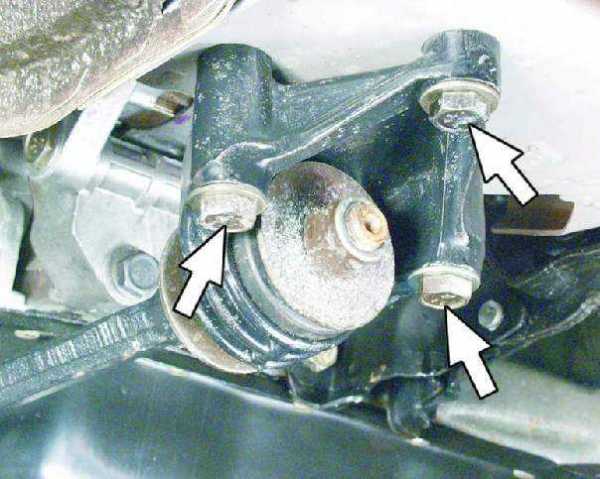

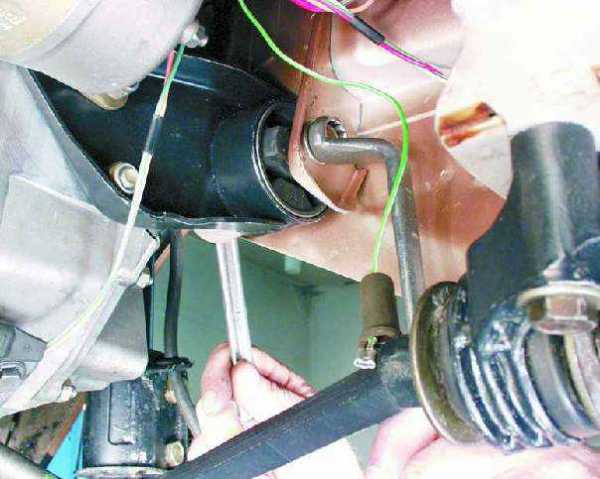

  18. Отвернув гайки, которыми задняя опора мотора крепится к кузову, и болты крепления к КПП, удерживая гайки от проворачивания, демонтируем заднюю опору.

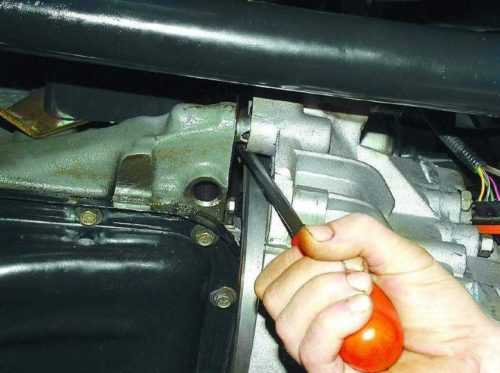

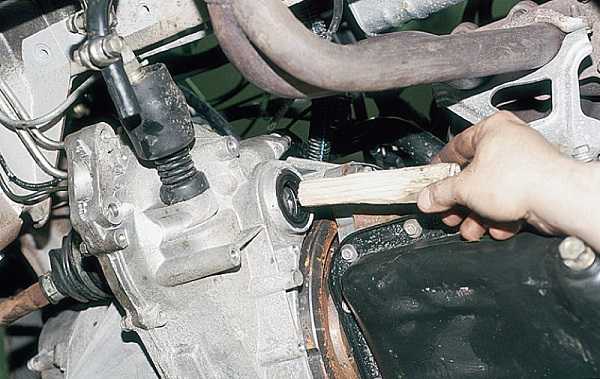

  19. Чтобы сдвинуть коробку с направляющих втулок, нужно вставить отвертку между блоком цилиндров и картером сцепления. Сдвигая коробку, ее следует придерживать так, чтобы она не опиралась на диафрагменную пружину коленчатого вала. От значительной нагрузки пружина может деформироваться, что приведет к неисправности агрегата.

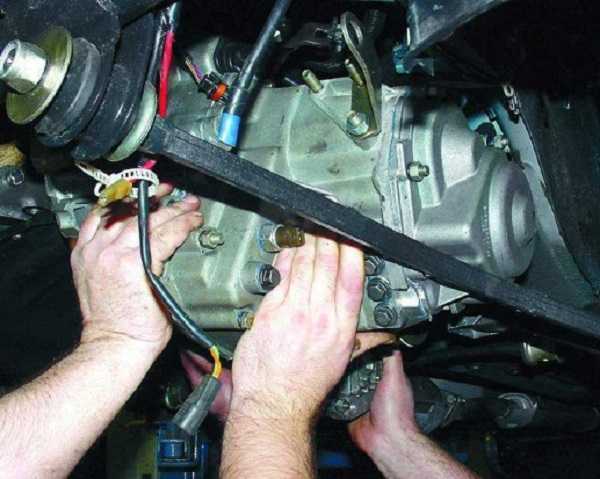

  20. Покачивая КПП, сдвигаем ее максимально назад и демонтируем.

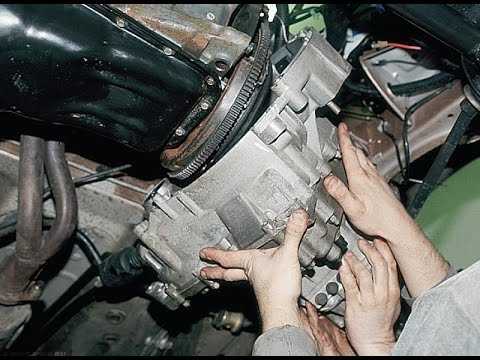

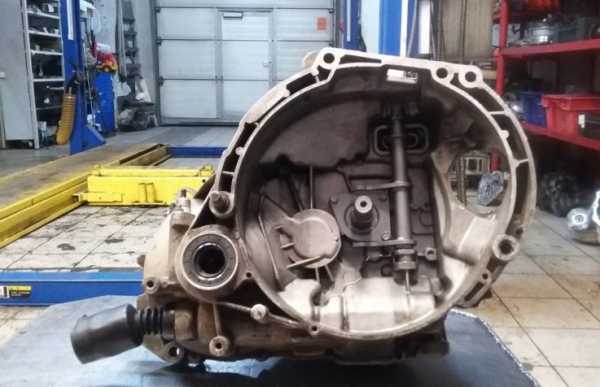

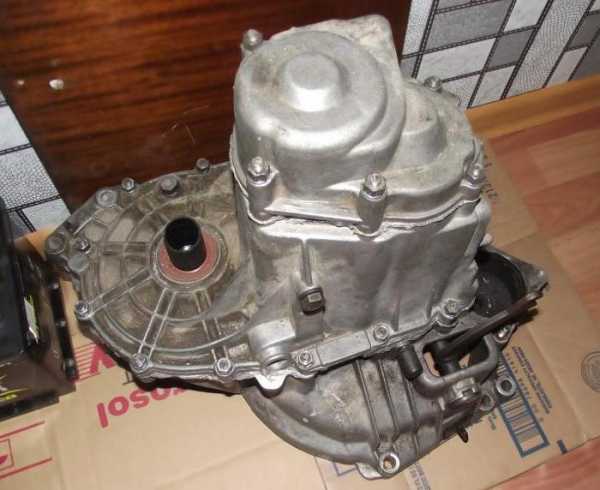

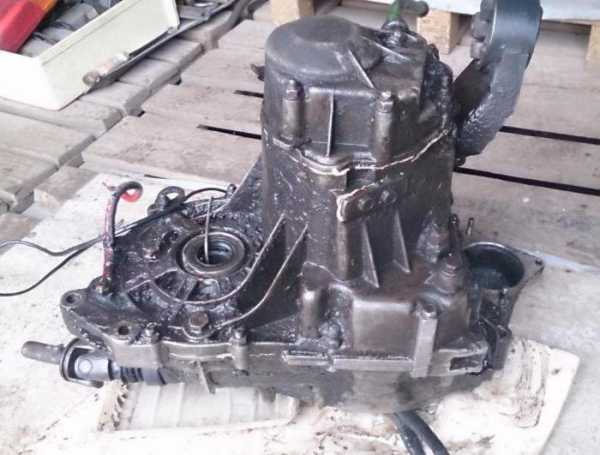

    Снятие КПП с авто

После демонтажа КПП на ВАЗ 2110 можно приступать к дальнейшим ремонтным работам. Установка коробки выполняется в обратном порядке.

Освоив процедуру снятия коробки переключения передач самостоятельно, можно сэкономить на автосервисе и получить опыт авторемонтных работ.

 Загрузка …

Видео «Снятие коробки переключения передач на ВАЗ 2110»

В этом видео демонтируется, процесс снятия КПП с автомобиля ВАЗ 2110.

avtozam.com

Как снять коробку на ВАЗ-2109? 15 этапов демонтажа узла + полезные советы

Содержание статьи

Замена коробки достаточно редкая процедура, которую очень сложно выполнить в одиночку. Для снятия детали потребуется помощь второго человека, а также различный инструмент. От того, как именно снять коробку на ВАЗ-2109, зависит объём дальнейших работ. Неаккуратный демонтаж привести к дополнительным поломкам элементов внутри КПП и полному выходу детали из строя.

Дополнительно рекомендуем прочитать любопытную статью нашего автора, в которой он рассказывает о неисправностях электросхемы ВАЗ-2109.

Какой инструмент понадобится для снятия

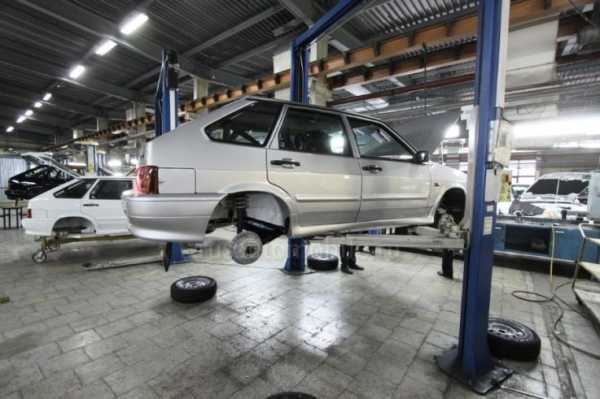

Лучше производить снятие коробки в гараже с ямой либо на эстакаде. Если нет возможности использовать яму, то понадобится домкрат и подставки для фиксации автомобиля на определённой высоте. Без помощника будет обойтись достаточно сложно, поэтому лучше заранее договориться с человеком.

Также потребуются:

  • набор ключей;
  • монтировка;
  • ветошь;
  • ёмкость для слива масла (не менее 5 литров).

Все инструменты лучше подготовить заранее. Помимо гаечных ключей будет также использовать накидные. Поворотная головка позволит сделать снятие коробки переключения передач более лёгким и простым. Также необходимо зафиксировать автомобиль определённым образом, чтобы был доступ к кожуху защиты снизу.

Этапы снятия КПП на ВАЗ-2109

Стоит учитывать, что коробка ВАЗ-2109 весит 27 кг и лучше заранее подготовить лебёдку для фиксации детали. Снятие коробки должно проводиться в хорошо освещённом помещении, так как некоторые элементы достаточно мелкие, а грязь, которая налипла на коробку в процессе эксплуатации, делает их практически невидимыми. Приступим к демонтажу КПП.

В первую очередь необходимо отсоединить минусовую клемму на аккумуляторе.

Далее необходимо слить отработанное масло в чистую ёмкость.

Масло потом лучше повторно не заливать, так как частицы металла и загрязнённая жидкость могут повредить новую деталь. Даже если смазка была залита за несколько сотен километров до замены детали, не стоит экономить и использовать старое масло.

После этого приступаем к следующим этапам:

  1. Снятие брызговика и защиты картера при его наличии.
  2. Демонтаж гаек приводов и колёс. Лучше снять все 4 колеса, но если нет уверенности в надёжном положении авто, то 2 колеса можно оставить. Также необходимо поднять двигатель и надёжно зафиксировать его при помощи подставок из дерева, камня либо металла.
  3. Нужно снять трос сцепления и спидометра.
  4. На следующем этапе лучше заняться съёмом стартера. Стартер предпочтительней демонтировать полностью, так как снятие только проводов сделает установку детали более тяжёлой. Стартер можно закрепить на идущих рядом проводах, благодаря чему деталь не потеряется и будет надёжно зафиксирована.
  5. Снятие провода массы.
  6. Откручиваются болты, которые крепят шаровые к кулаку.
  7. С автомобиля необходимо снять продольную растяжку с левой стороны.

Для того, чтобы выдернуть приводы из КПП, понадобится помощь второго человека. Помощнику необходимо натянуть внутреннюю гранату при помощи монтировки, а первый человек в это время должен резко дёрнуть за колесо. Такой способ позволяет сэкономить время на снятии приводов. Так как после снятия приводов в коробке может произойти проворот дифференциала, то на место демонтированной детали лучше вставить старую гранату либо чопик.

Если нет цели сохранить КПП в рабочем состоянии, то этот момент можно пропустить.

Далее осуществляем следующие действия:

  1. Нужно открутить центральные гайки приводов и демонтировать их.
  2. На следующем этапе потребуется снятие разъёма для датчика заднего хода.
  3. От КПП откручивается защита маховика.
  4. Запомнив местоположение кулисы переключающего рычага, нужно снять её.

Необходимо открутить болты, которыми крепится коробка передач ВАЗ-2109 к двигателю. Мотор обязательно должен быть надёжно зафиксирован, так как при снятии КПП ослабляется и его крепление.

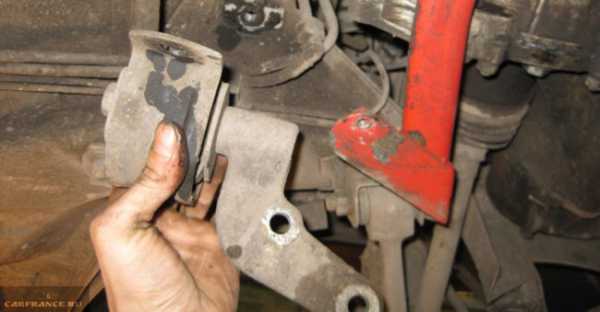

После, придерживая МКПП, нужно вручную снять подушки, опоры и крепления.

На следующем этапе нужно вдвоём с помощником аккуратно отвести коробку от движка. Это делается для того, чтобы первичный вал отсоединился, а его лепестки не деформировались. После того, как коробка отсоединена от всего, её необходимо достать из-под капота. На этом демонтаж детали завершён.

В среднем демонтаж коробки происходит за 20 минут. Даже если человек делает это впервые, весь процесс займёт не более получаса. Важно, чтобы под рукой были нужные ключи и помощник, который способен оказать физическую помощь. При полной замене детали можно не беспокоиться о сохранении рабочего состояния КПП и не переживать о случайном падении прибора после съёма.

Если деталь подлежит переборке и переустановке, то рекомендуется подстелить под МКПП чистую ветошь.

Варианты ремонта коробки передач без съёма

Не всегда нужна полная замена КПП, поэтому иногда целесообразно производить ремонт без снятия коробки. Замена диска или корзины может производиться на неснятой коробке, но необходимо учитывать, что при этом время ремонтных работ может увеличиться в 1,5 — 2 раза. Для того, чтобы произвести замену деталей, необходимо выкрутить два верхних болта, а вместо них вкрутить длинные шпильки, которые будут выполнять роль оси. При помощи шпилек КПП можно отодвинуть от двигателя и произвести все необходимые манипуляции.

Что необходимо сделать после демонтажа коробки?

Чаще всего коробка переключения передач на ВАЗ-2109 снимается для проведения профилактических работ и замены изношенных деталей, поэтому важно при демонтаже сохранить её в рабочем состоянии. В первую очередь необходимо подумать о сохранении нужного положения деталей путем вставления чопика вместо гранат. После того, как необходимые работы были проведены, нужно позаботиться о работоспособности остальных деталей. Нужно тщательно проверить их работоспособность, иначе может потребоваться повторный съём коробки передач.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

ОБЩИЕ СВЕДЕНИЯ
Перед снятием коробки передач отсоедините провод от клеммы “–” аккумуляторной батареи, а также слейте масло из коробки передач.

Снятие коробки передач рекомендуется производить вдвоем
ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните болты крепления и снимите защиту картера.

2. Отверните болт и отсоедините провод “массы” от картера сцепления.

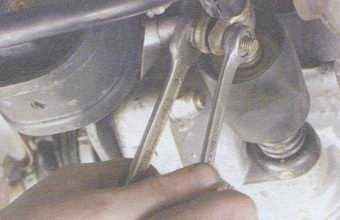

3. Ослабьте затяжку гаек на наконечнике троса привода сцепления.

4. Снимите наконечник троса с рычага привода сцепления.

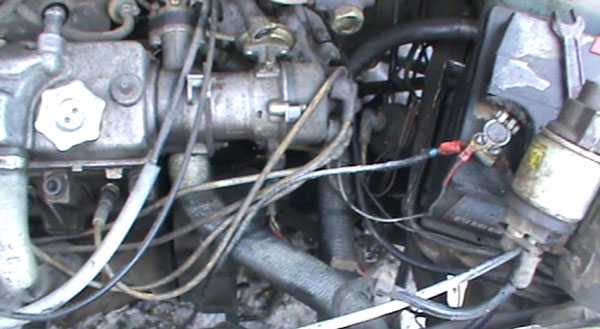

5. Отсоедините колодку с проводом от клеммы тягового реле стартера.

6. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

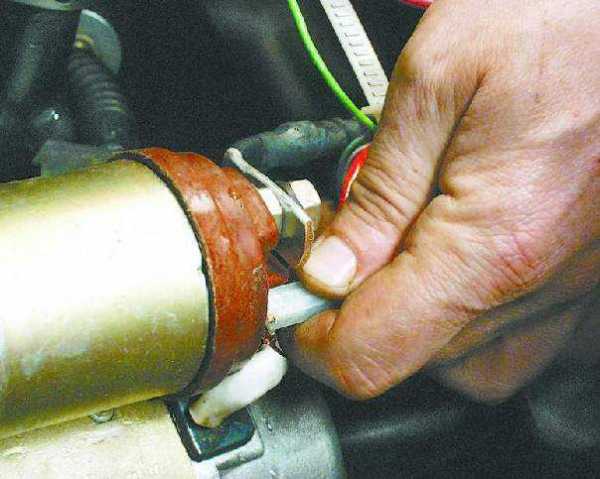

7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

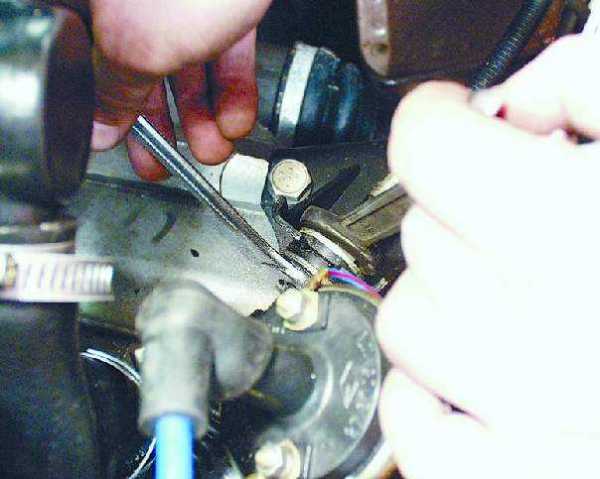

8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира

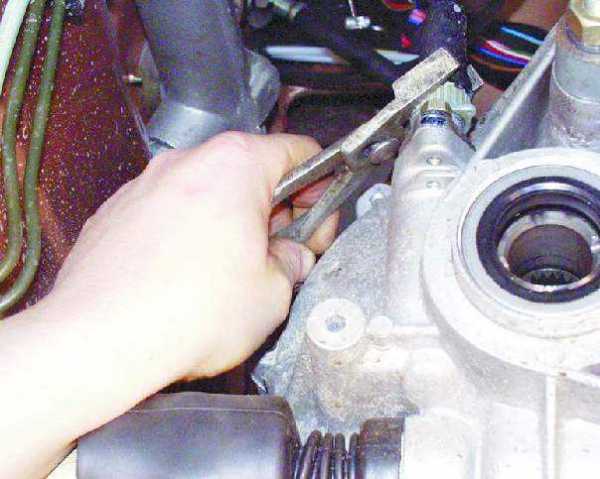

9. Отверните гайку крепления и отсоедините трос от привода спидометра.

10. Отсоедините колодку с проводом от выключателя света заднего хода.

11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.

12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову и разведите левую и правую растяжки в стороны.

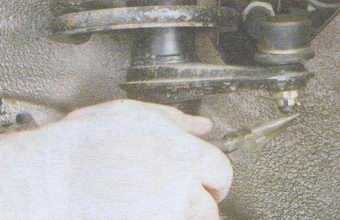

13. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

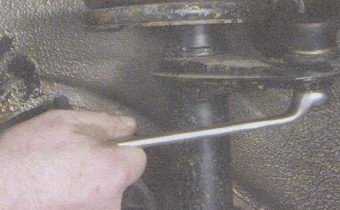

14. Отверните гайку крепления шарового шарнира рулевой тяги.

15. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

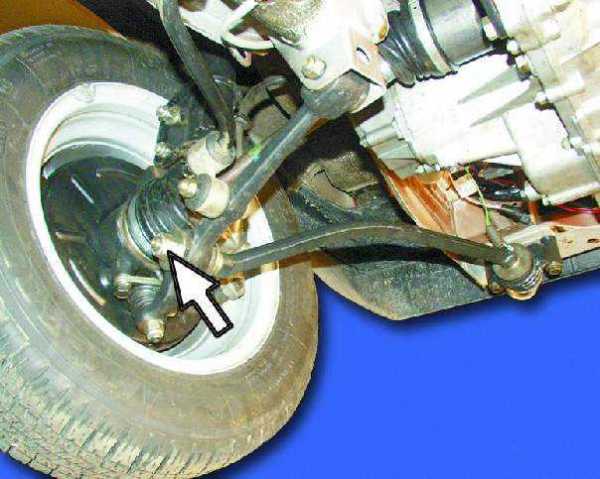

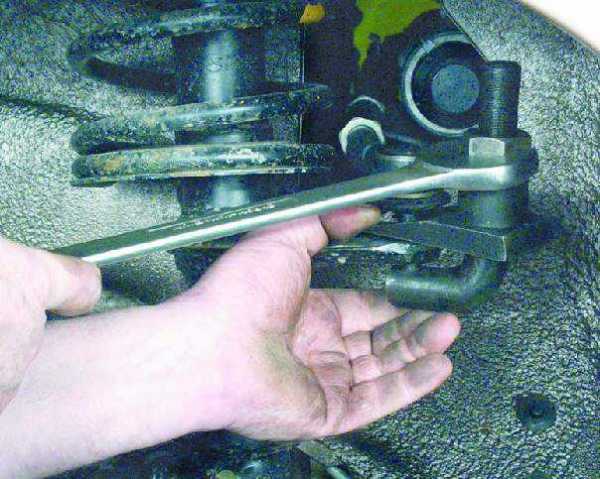

16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака

17. Выдавите монтировкой хвостовик одного из внутренних ШРУСов привода передних колес из коробки передач и отведите его в сторону.

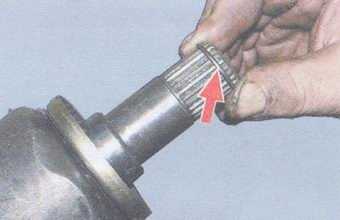

18. Вставьте вместо него технологическую заглушку (например, старый внутренний ШРУС). После этого отсоедините второй ШРУС.

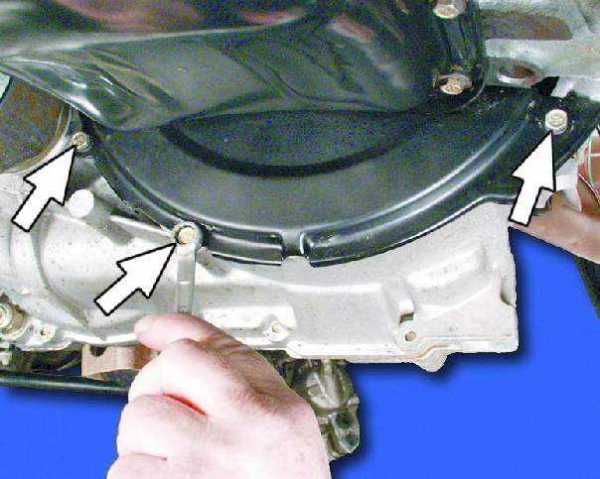

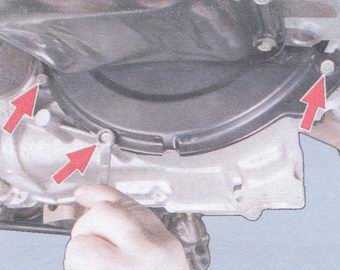

19. Отверните три болта крепления и снимите щиток картера сцепления.

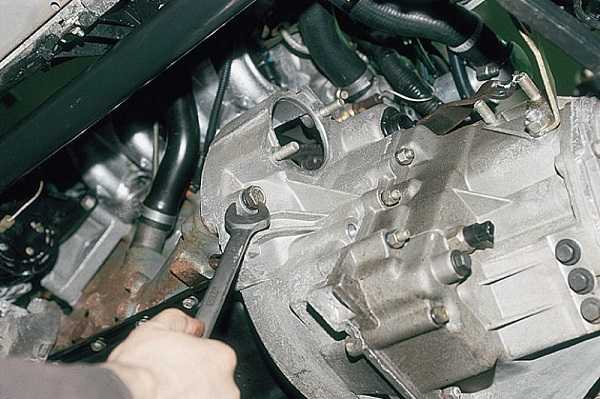

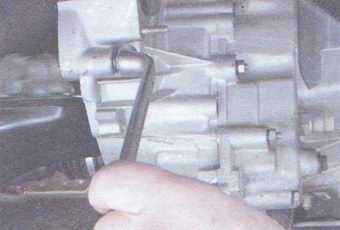

20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

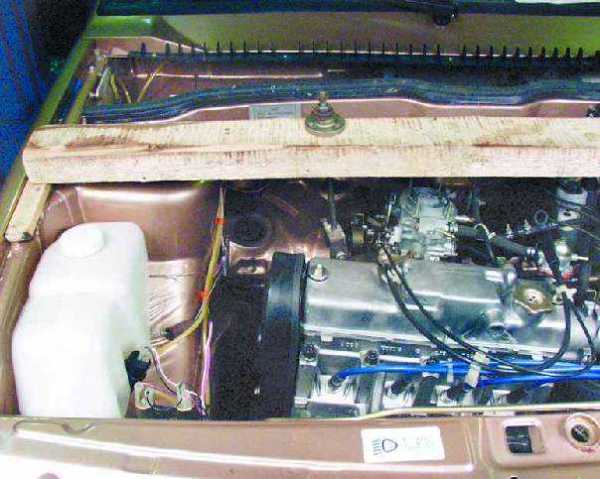

21. Положите на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и установите на них брус для вывешивания двигателя. Брус должен опираться только на фланцы крыльев!

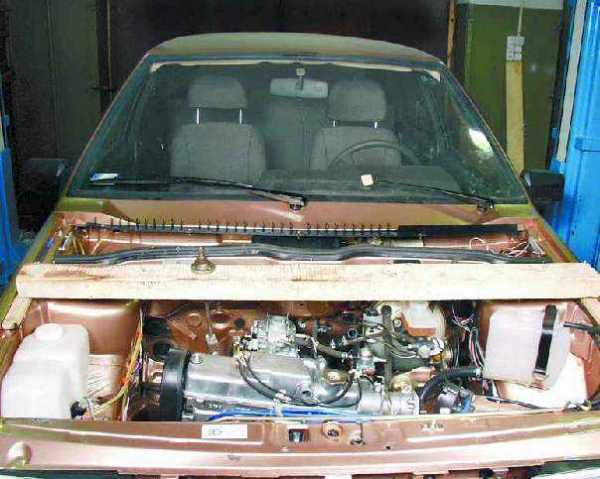

22. Прицепите двигатель за рым к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой. (Для удобства фотографирования капот снят).

23. Отверните две гайки крепления задней опоры силового агрегата к кузову.

24. Отверните гайку и выньте болт левой опоры силового агрегата.

25. Отверните три гайки крепления левой опоры силового агрегата к коробке передач и снимите опору.

26. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач сначала отведите ее от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии лепестки диафрагменной пружины сцепления.

Источник

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

4 (80%) 2 голос[а]

sanekua.ru

Как снять коробку на ваз 2108

Снимаем коробку передач с ВАЗ 2108 до 2115

Снять коробку передач с ВАЗ 2108 до 2115 самому дома очень просто, на этих машинах принцип снятия и установки коробки один, для этого не придется снимать двигатель. Объясню самый простой способ снятия коробки передач, без смотровой ямы. Этим способом снятия коробки передач можно воспользоваться даже в дорожных условиях, и любом месте, где нет специального оборудования для ремонта машины.

Обычно коробку передач приходится снимать для того чтобы поменять диск сцепления, выжимной ролик, или корзину. Также коробку передач приходится снимать для ремонта самой коробки.

Если сами снимите и поставите коробку передач, то считайте что заработали деньги, которые пришлось бы отдать мастеру.

Если владеете элементарными знаниями в устройстве автомобиля, то легко сами снимите, и поставите коробку не переплачивая за эту работу мастеру, экономя хорошие деньги.

Первое что надо сделать при снятии коробки это слить с нее масло, пробка болт для слива масла находится под левой гранатой (с водительской стороны), а заливной пробка болт находится с этой же стороны но рядом с гранатой. Отсоединяем одну любую клемму от аккумулятора, на всякий случай.

Дальше, откручиваем трос сцепления, откручиваем и снимаем стартер, провода со стартера можно не откручивать, а просто положить стартер в сторону в моторном отсеке, но можно и не откручивать стартер а просто открутить с него провода, но так коробка будет тяжелей при установки.

Фото. Вид сверху, видно снятый стартер, он лежит на аккумуляторе, и раскрученная коробка.

Откручиваем саму коробку от двигателя, она держится на трех болтах и одной гайке, два болта сверху, а один болт и гайка снизу, также откручиваем пыльник (он внизу коробки и прикрывает маховик от грязи).

Фото. Открученная коробка, стрелкой показано место нижнего болта, а с другой стороны надо открутить гайку. Также под двигатель можно подложить пенек или домкрат, но обычно двигатель не падает и прекрасно держится на одной подушке и глушителе. Также показан открученный краб с тягой.

Откручиваем кулису, и две подушки от коробки, подушки лучше откручивать от коробки и оставлять прикрученными к кузову машины, но можно и полностью снять, чтобы совсем не мешали при снятии и установки коробки. Также не забудьте открутить провода массы и снять штекер с лягушки задней скорости, и трос спидометра.

Фото. Стрелками показано снятая кулиса, и открученная подушка.

Так коробку раскрутили полностью остается только ее снять, но для этого надо поднять домкратом водительскую сторону (обязательно страхуйте и ставьте рядом с домкратом пенек или стопку кирпичей, чтобы случайно машина не упала с домкрата) снимайте колесо, и откручивайте два болта с шарового.

Остается только дернуть за ступицу на себя, и здесь на удачу, если соскочит правая граната, то коробка сойдет и свалится в низ (если снимаете коробку на асфальте, то чтобы коробка не ударилась об асфальт, под нее можно подложить кучу тряпок или целую небольшую картонную коробку, это смягчит удар, а если на земле то можно ничего не подкладывать).

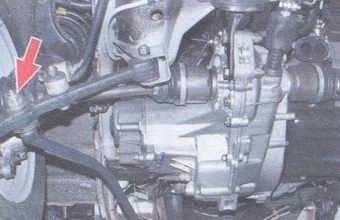

Фото. Стрелкой показан болт на шаровом который надо открутить.

Если выскочит левая граната то правую можно сорвать гвоздодером или монтировкой, и просто потянуть коробку на себя, она легко сойдет.

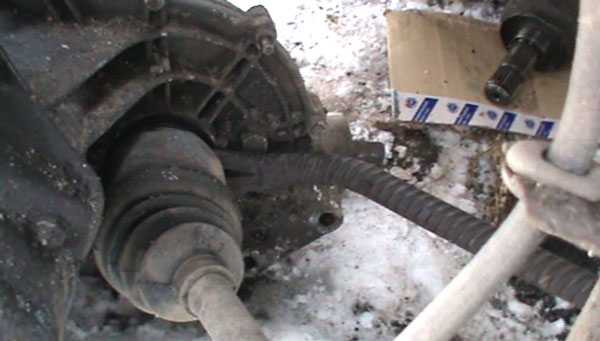

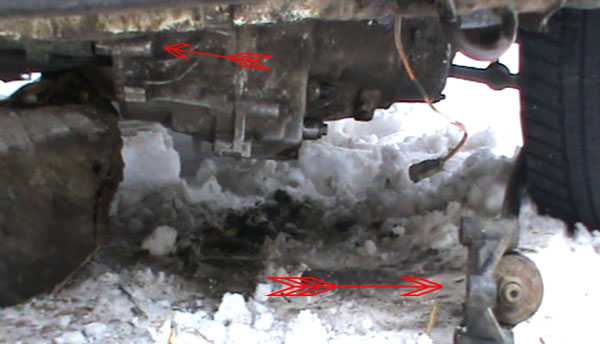

Фото. Снятая коробка, но осталась не снятая левая граната. Стрелкой показана правая граната, под нее подложите чтобы не пачкалась, кусок тряпки или картонку.

Если цель снятия коробки передач, поменять диск сцепления или корзину, то гранату можно не снимать, а просто отодвинуть коробку в сторону и легко все поменять. В качестве оправки для центровки диска сцепления отлично подходит первичный вал от ВАЗ 2101, короче, от любой классики.

А если нужно ремонтировать коробку, то гранату можно снять гвоздодером или монтировкой. Но бывает, граната очень крепко сидит в коробке, не поддается снятию гвоздодером или матировкой, тогда придется наставить на гранату трубу подлиней, и стараться ее выбить тяжелым молотком или небольшой кувалдочкой.

Фото. Снятие гранаты гвоздодером.

Сняли коробку легко, но ставить желательно вдвоем, один через верх тянет коробку вверх за веревку, а другой снизу помогает и сразу вставляет на место правую гранату. Чуть не забыл, когда собьете гранаты, то с левой стороны вставьте кусок деревяшки диаметром чуть меньше чем вал гранаты, чтобы случайно не сместились сателлиты, если сателлиты сместятся, то гранаты уже не станут на место, тогда придется разбирать коробку для их правильной установки.

Если думаете что на это ушло много времени, то ошибаетесь, на снятие коробки ушло минут 20, даже на морозе за это время не замерзнешь, а на установку минут 25, но правда здесь все зависит от сноровки. Также и лежать на снегу пришлось всего минуту, один сверху тянет а с низу быстренько направляет. Летом это вообще не проблема, тепло и можно не спешить.

Можно ли отодвинуть кпп ВАЗ 2109 от двигателя не снимая ее полностью советы от специалистов?

Можно отодвинуть коробку скоростей не снимая ее, для этого выкручивают два верхних болта, вкручивают длинные шпильки, по ним можно отодвинуть коробку скоростей не снимая ее. Но этот вариант ремонта мне не нравиться, так как заморочек много и сложность замены диска сцепления или корзины увеличивается. Советую, снимать коробку скоростей, замена диска сцепления получается очень простой, да и установка коробки скоростей на двигатель не очень сложна, если есть помощник.

Замена диска сцепления на двигателе ВАЗ 21083. Видео

снятие и установка коробки передач на автомобилях ваз 2108, ваз 2109, ваз 21099

Установите автомобиль ваз 2108, ваз 2109, ваз 21099 на подъемник или смотровую канаву. Поднимите капот и зафиксируйте капот в этом положении. Перед снятием коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи, а также слейте масло из коробки передач.

ПОЛЕЗНЫЙ СОВЕТ
Снимать коробку передач с автомобиля ваз 2108, ваз 2109, ваз 21099 удобнее вдвоем с помощником.

1. Отверните болты крепления и снимите защиту картера.

2. Отверните болт и отсоедините провод «массы» от картера сцепления.

3. Ослабьте затяжку гаек на наконечнике троса привода выключения сцепления.

4. Снимите наконечник троса с рычага привода выключения сцепления.

5. Отсоедините колодку с проводом от вывода тягового реле стартера.

6. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

9. Отверните гайку крепления и отсоедините трос от привода спидометра.

10. Отсоедините колодку с проводом от выключателя света заднего хода.

11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.

12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову автомобиля и разведите левую и правую растяжки в стороны.

13. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

14. Отверните гайку крепления шарового шарнира рулевой тяги.

15. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.

17. Выдавите монтировкой из коробки передач хвостовик одного из внутренних ШРУСов привода передних колес и отведите его в сторону.

18. Вставьте вместо него технологическую заглушку (например, старый внутренний ШРУС). После этого отсоедините второй ШРУС.

19. Отверните три болта крепления и снимите щиток картера сцепления.

20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

21. Положите на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и установите на них брус для вывешивания двигателя.

ПРЕДУПРЕЖДЕНИЕ

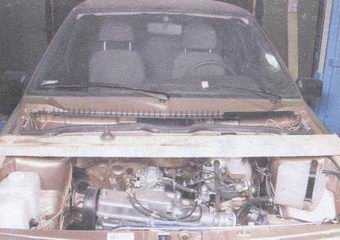

Брус должен опираться только на фланцы крыльев!

22. Прицепите двигатель за рым к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой.

23. Отверните две гайки крепления задней опоры двигателя к кузову автомобиля.

24. Отверните гайку и выньте болт левой опоры двигателя.

25. Отверните три гайки крепления левой опоры двигателя к коробке передач и снимите опору.

26. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач с автомобиля ваз 2108, ваз 2109, ваз 21099, сначала отведите коробку передач от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии лепестки диафрагменной пружины сцепления.

ПОЛЕЗНЫЕ СОВЕТЫ
Перед установкой коробки передач на автомобили ваз 2108, ваз 2109, ваз 21099 рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей втулки выжимного подшипника выключения сцепления тонким слоем консистентной смазки. Отцентрируйте ведомый диск сцепления специальной оправкой (см. «Ремонт сцепления»).

Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 коробку передач в обратном порядке с учетом следующего.
1. Моменты затяжки резьбовых соединений см. в приложении 1.

2. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых концах внутренних ШРУСов. Иначе есть вероятность отсоединения приводов от коробки передач во время движения.

3. Окончательно затягивайте гайку крепления растяжки к рычагу при нагруженной подвеске, когда автомобиль ваз 2108, ваз 2109, ваз 21099 стоит на земле.

Коробка передач ваз 2108, ваз 2109, ваз 21099 (вид снизу):
1 — коробка передач; 2 — задняя опора двигателя; 3 — пробка маслосливного отверстия; 4 — тяга привода переключения передач;
5 — двигатель; 6 — внутренние ШРУСы; 7 — выключатель света заднего хода; 8 — левая опора двигателя; 9 — растяжка

Коробка переключения передач ваз 2108

Причин по которым может возникнуть необходимость снятия коробки переключения передач на автомобиле ваз 2108 достаточно много, какие-то из них связаны непосредственно с ремонтом самой коробки, какие-то с ремонтом сцепления например заменой выжимного подшипника. Так же коробку приходится отсоединять в случае проведения капитального или любого другого ремонта двигателя.

Демонтажные работы удобнее всего проводить вдвоем с помощником. Автомобиль загоняем на смотровую яму или эстакаду. Для выполнения работ потребуется стандартный набор инструментов. Порядок проведения снятия коробки передач выглядит следующим образом:

  • В первую очередь необходимо отсоединить минусовую клемму аккумуляторной батареи.
  • Далее снимаем защиту картера, отвернув винты ее крепления.
  • От картера сцепления необходимо отсоединить провод «массы», для этого отворачиваем болт его крепления.

  • Отсоединяем трос привода сцепления (см. Замена троса привода сцепления ваз 2108 ).

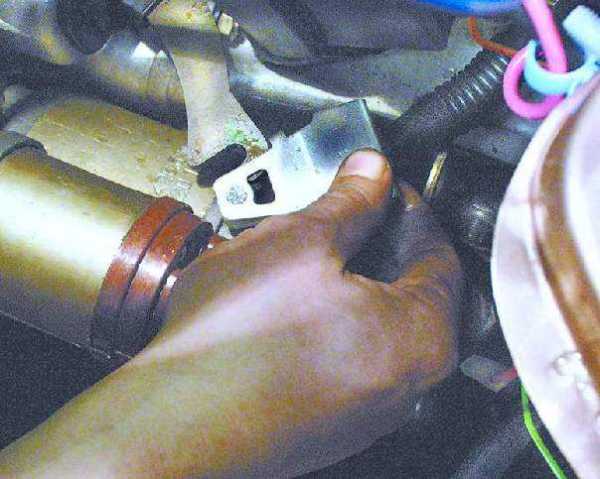

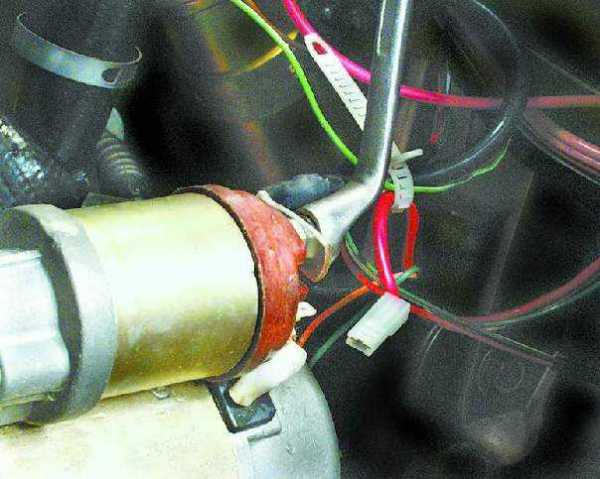

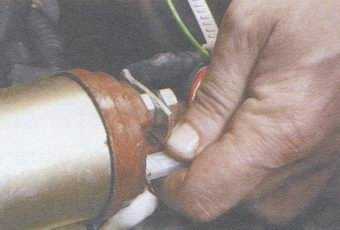

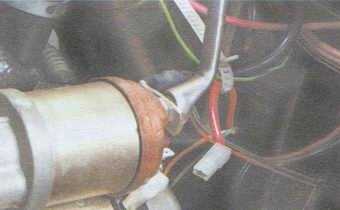

  • От тягового реле стартера отсоединяем питающие провода, после чего, отвернув болты крепления стартера к коробке передач, снимаем его с автомобиля.

  • Далее перемещаемся в смотровую яму под автомобиль. Наша цель отсоединить штангу рычага переключения скоростей.
  • Там же отсоединяем тросик привода спидометра. Отсоединяем колодку с проводами от включателя освещения заднего хода автомобиля.

  • Теперь нам необходимо отсоединить левую и правую растяжки. Отворачиваем по три болта крепления передних кронштейнов растяжек к кузову автомобиля, предварительно ослабив гайки крепления растяжек к рычагам подвески. После чего разводим растяжки в стороны.

  • Далее отсоединяем рулевые наконечники — см. Снятие и замена рулевых наконечников ваз 2108 .

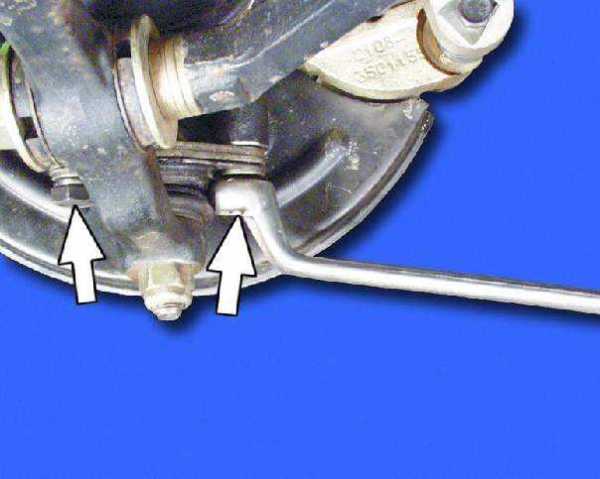

  • Отворачиваем болты крепления шаровой опоры и отсоединяем ее от рычага поворотного кулака.

  • Берем небольшую монтажную лопатку и уперев ее в ШРУС привода переднего колеса (какой именно значения не имеет), вытягиваем его из коробки передач и отводим привод в сторону. В отверстие вставляем технологическую заглушку. Таким же образом поступаем и с противоположной стороны.

  • Далее нам необходимо ослабить болты крепления картера сцепления к блоку цилиндров, предварительно сняв щиток сцепления, который в свою очередь держится на трех болтах.

  • Теперь наша задача заключается в вывешивание двигателя. То есть нам его необходимо подвесить, так как придется откручивать опоры крепления двигателя к кузову автомобиля. Для подвешивания двигателя потребуется брусок сечением не менее 6-8см, длина которого должны быть чуть больше ширины капота, чтобы он бес проблем лег на стаканы крепления передних стоек. Сам двигатель можно закрепить либо с помощью подходящей веревки. Так же можно двигатель закрепить и непосредственно к крюкам, которые в свою очередь крепятся к брусу. Крюки представляют из себя обычные изогнутые длинные болты, которые фиксируются на бруске через отверстия с помощью гаек.

  • Теперь, когда двигатель подвешен, можно отворачивать гайки крепления его опор к кузову автомобиля.

  • И на завершающем этапе проведения демонтажных работ, отворачиваем болты крепления опоры двигателя к коробке передач, так же отворачиваем с противоположной стороны три болта и гайку коробки.

Снятие коробки передач ваз 2108 производим осторожно, чтобы не повредить лепестки диафрагмы сцепления. При снятие сначала отводим коробку в горизонтальной плоскости в сторону от двигателя, чтобы вышел первичный вал. На этом ремонтные работы завершены.

Похожие материалы:

Источники: http://make-1.ru/1g/5_avto_11.php, http://tuningtaza.ru/снятие-и-установка-коробки-передач-на-автомобилях-ваз-2108-ваз-2109-ваз-21099.html, http://zubilovaz.ru/korobka-pereklyucheniya-peredach-vaz-2108

ladafakt.ru

Как снять коробку на ВАЗ-2109 своими руками: подробная инструкция

При замене сцепления необходимо знать, как снять коробку на ВАЗ-2109. Без этого невозможно ремонтировать корзину и диски сцепления, а также произвести ремонт коробки передач. На «девятках» можно снять коробку, не используя эстакаду или смотровую яму. Установить ее можно тоже без таких удобств. Но потребуется сноровка, так как все работы выполняются в этом случае немного сложнее. Обязательно нужно обзавестись инструментами, желательно иметь под рукой хороший набор ключей.

Подготовительные работы

Перед тем как снять коробку на ВАЗ-2109, необходимо подготовить автомобиль к демонтажу. Для этого:

  1. Полностью отключаете аккумуляторную батарею и снимаете ее.
  2. Под левую сторону устанавливается домкрат.
  3. Ослабляете болты, которыми закреплены колеса.
  4. Расконтрите гайку крепления внешнего ШРУСа и ослабьте ее затяжку.
  5. Поднимаете левую сторону и полностью снимаете колесо с автомобиля.
  6. Установите под картером коробки передач емкость не менее 5 л.
  7. Слейте масло из коробки передач. Оцените его состояние, при необходимости впоследствии залейте свежее.

На этом подготовительные работы окончены, можно приступать к демонтажу элементов, которые будут мешать снятию коробки передач.

Разборка левого привода

Перед тем как снять коробку на ВАЗ-2109, обязательно нужно разобрать левую часть подвески. Дело в том, что левый привод будет мешать при сдвигании коробки. Поэтому нужно освободить пространство для маневров:

  1. Ключом на «17» выкручиваете два болта, которыми крепится обойма шаровой опоры к поворотному кулаку ступицы.
  2. Плоскогубцами необходимо вытянуть шплинт из отверстия в рулевом наконечнике, после чего выкрутить гайку ключом на «19».
  3. Установив съёмник на наконечник, необходимо извлечь палец из отверстия кулака.
  4. Уведите в сторону тормозной шланг.
  5. После этого нужно полностью выкрутить гайку на внешнем ШРУСе.
  6. Потяните всю стойку на себя, чтобы привод упал на землю.

Шестой пункт можно не делать, достаточно только лишь извлечь внутреннюю гранату из коробки передач. А вот правая граната извлекается только после того, как будет сдвинута коробка в сторону. Своими руками снять коробку ВАЗ-2109 несложно, достаточно соблюдать последовательность всех действий.

Окончательная разборка

Затем необходимо произвести следующие манипуляции:

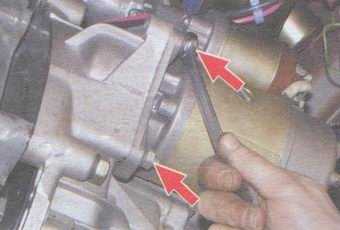

  1. Снимите стартер, предварительно отключив от него два провода.
  2. Выкрутите при помощи ключа на «13» минусовой провод, закреплённый на коробке передач.
  3. Ослабьте крепление тросика сцепления и снимите его.
  4. Выкрутите трос привода спидометра.
  5. Установите под коробку передач опору, можно использовать обычный домкрат.
  6. Отсоедините от кулисы рычаг.
  7. Полностью снимите подушки, которыми крепится коробка передач к кузову автомобиля.
  8. Если необходимо снять двигатель с коробкой ВАЗ-2109, то потребуется вывешивать его.

Вот и всё, теперь коробка передач держится только лишь тремя болтами и одной гайкой на катере двигателя.

Как полностью снять коробку?

После завершения всех предыдущих действий вам потребуется выкрутить ключами на «19» три болта и одну гайку, которыми крепится коробка передач к катеру двигателя. Не опасайтесь, коробка после выкручивания этих резьбовых соединений не упадёт. Ее придётся отстыковать, используя монтажные лопатки.

Аккуратно, стараясь не повредить элементы картера, отодвигайте коробку передач от двигателя. Все работы лучше всего проводить на эстакаде или смотровой яме, но если таких удобств у вас нет, то достаточно вывесить переднюю часть автомобиля. Обязательно вместо одного из внутренних ШРУСов установите в отверстие отрезок трубы. В противном случае может разрушиться механизм дифференциала, придется полностью разбирать и ремонтировать коробку. После того как первичный вал коробки передач сойдёт со шлицов, можно будет опустить КПП на землю. При этом вам открывается полный доступ к механизму сцепления, который установлен на маховике коленчатого вала.

Установка коробки

Процедура установки выполняется в обратном порядке. Обязательно очистите от загрязнений картер коробки передач. Вам необходимо выполнить следующие действия:

  1. Поднять коробку передач, чтобы первичный вал был примерно по центру маховика. Одновременно с этим нужно установить правую гранату в отверстие.
  2. Установить первичный вал в отверстии маховика. При необходимости можно прокрутить его, чтобы он установился на шлицы.
  3. Притянуть картер коробки передач к двигателю как можно ближе. Делайте это как можно равномернее, чтобы не шла КПП наперекос.
  4. Наживить три болта и гайку крепления коробки передач.
  5. Установить левый внутренний ШРУС в отверстие.
  6. Поставить на место подушки, кулису, стартер, подключить все провода.
  7. Установить на свои места тросы сцепления и привода спидометра.

После этого можно собрать левую сторону подвески, установив на место шаровую опору и закрепив ее двумя болтами. На поворотный кулак наденьте рулевой наконечник и закрутите гайку. Зафиксируйте ее при помощи шплинта. Затяжку ступичной гайки необходимо производить только после того, как установите автомобиль на колёса. Вот как снять коробку передач на ВАЗ-2109, процедура несложная, но нужна сноровка – процесс может затянуться на пару дней, если нет опыта.

fb.ru

Как снять КПП на ВАЗ-2112 16 клапанов: демонтаж коробки передач

Выполнять работы по демонтажу коробки переключения передач, может потребоваться как для выполнения ремонтных работ с шестернями приводов, так и для замены сцепления.  В выполнении подобных процедур ничего сложного нет, однако выполнять их следует на подъёмнике, либо на яме, и лучше всего в компании с помощником.

Подготовительные работы

Ручник + башмачки под задние колёса = безопасность прежде всего

Перед тем как приступить к демонтажу КПП, обеспечьте автомобилю ровное и устойчивое положение, позаботьтесь о том, чтобы под задние колёса были установлены противооткатные упоры. Рычаг ручника поднимите максимально вверх.

Снимаем коробку передач на ВАЗ-2112: пошаговый порядок работ

  1. Первым делом открываем капот и отключаем питание с аккумуляторной батареи.
  2. Далее, отцепляем трос сцепления от вилки, выводя его с места фиксации на самой коробке переключения передач.

    Демонтаж троса сцепления

    Вытаскиваем трос из кронштейна

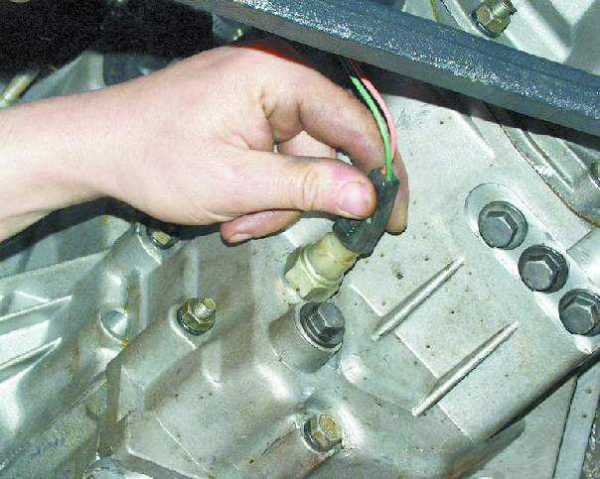

  3. Отключаем колодку от датчика скорости.

    Датчик скорости на посадочном месте.

  4. Следующим шагом будет слив трансмиссионного масла из картера, для этого откручиваем пробку сливного отверстия и подготавливаем заранее подготовленную емкость с общим объёмом не менее 5-ти литров. Запомните какой объём масла вы слили с КПП.

    Старое масло сливается из КПП.

    Потребуется ёмкость не менее 5 литров

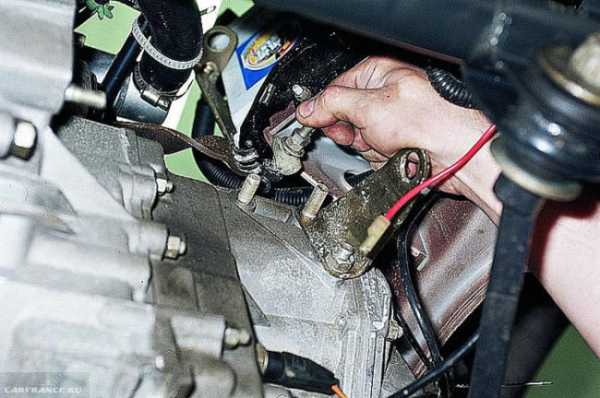

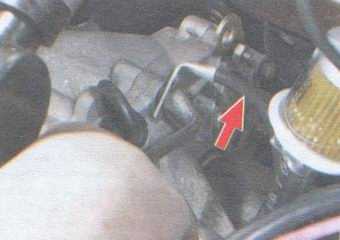

  5. Затем выкручиваем болт который фиксирует модуль зажигания к самой КПП, а затем ещё два болта, которые служат для фиксации самой КПП к двигателю автомобиля.
  6. Отключаем разъём, расположенный в нижней части КПП, который служит для передачи информации к датчику заднего хода.

    Датчик отмечен красным маркером.

    Разъём с датчика снят

  7. Вывёртываем два болта, которые фиксируют реактивную тягу.

    Сорванные болты убираем в сторону.

  8. Далее, ослабляем момент затяжки хомута фиксирующий крепление тяги рычага переключения передач, затем её необходимо сдвинуть назад, относительно штока шарнира выбора передачи.

    Ослабленный рычаг отводим согласно схеме.

  9. Дальше необходимо вывести из мест фиксации внутренние ШРУСы (шарнир равных угловых скоростей — прим.). При этом обратите внимание, что на место левого ШРУСа необходимо вставить заглушку, во избежание проворачивания привода, а правый шарнир можно и не убирать полностью, достаточно убрать его в сторону и просто вывесить на верёвке.

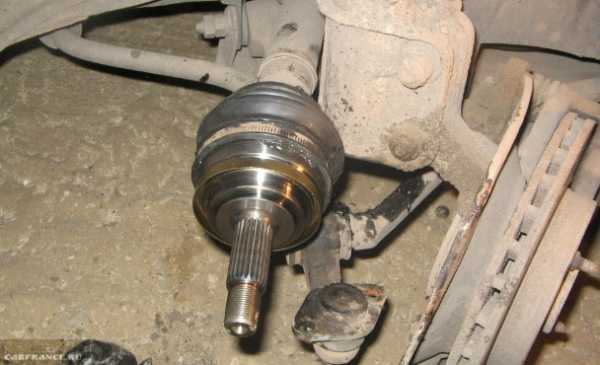

    Почти готово. Шрус уже на приводе.

  10. Для того, чтобы дальнейшие работы по демонтажу КПП проходили проще, необходимо ослабить болты фиксирующие шаровую опору к поворотному кулаку.

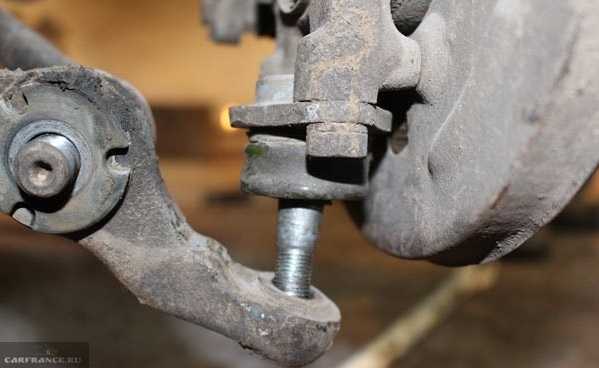

    Откручиваем крепления и выводим с кулака шаровую опору

  11. Далее, откручиваем гайку, которая фиксирует нижнюю правую сторону коробку переключения передач. Обратите внимание, что на инжекторных моделях, под этой гайкой вмонтирован специальный кронштейн, который также необходимо снять с места крепления.
  12. Если будет необходимость, то гайку, (указанная красной стрелкой – прим.) можно ослабить.
  13. Выкручиваем 3 гайки которые держат крышку сцепления к картеру КПП.

    Болты указаны стрелками. Под цифрой «1» — картер, «2» — корпус КПП.

  14. Затем демонтируем болт крепления КПП к двигателю с левой стороны. На этом этапе позаботьтесь о том, чтобы под КПП были установлены упоры, домкрат, либо иное другое поддерживающее устройство.
  15. Немного приподнимаем двигатель, очень удобно в таком случае при работе на смотровой яме использовать второй домкрат.
  16. Далее выкручиваем гайку крепления подушки двигателя с левой стороны. Заодно осмотрите её состояние и если потребуется замена, внимательно прочитайте эту статью.
  17. Далее выкручиваем две гайки «подушки» с задней стороны, при этом сначала демонтируем её переднюю часть, после чего переходим к её задней опоре.

    Демонтаж задней подушки

  18. О том, как легко снять все подушки двигателя, прочитайте эту статью.

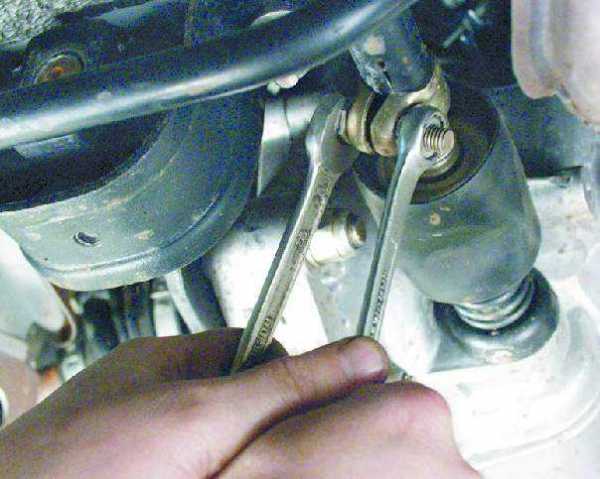

  19. При демонтаже этой опоры, выкручивая гайку и болт, следует фиксировать их при помощи двух ключей, дабы избежать фактов проворачивания.
  20. Когда все болты выкручены, а КПП крепко зафиксирована на фиксирующем её устройстве либо домкрате, вставьте отвёртку с толстым жалом прямо между картером сцепления и блоком цилиндров.

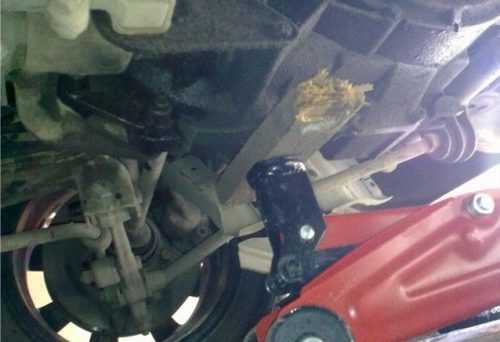

    КПП надежно держит домкрат.

    Фиксация двигателя на ВАЗ-2112

    Отвёртка должна быть толстая и прочная.

  21. Сдвигайте коробку до тех пор, пока она не сойдёт с направляющих её втулок, при этом обязательно с помощью помощника придерживайте её от случайного опрокидывания. Процесс демонтажа проводите до тех пор, пока первичный вал не выйдет из сцепления.

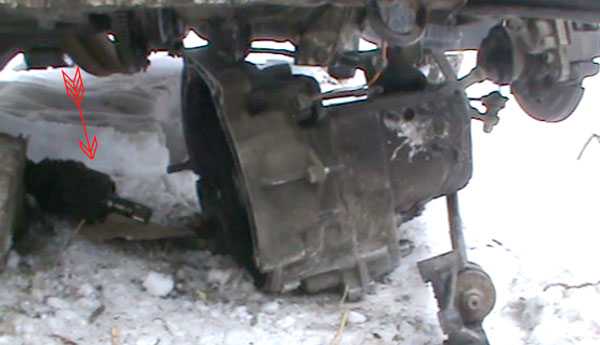

    Когда коробку ничего не держит, убираем её в сторону.

Теперь, когда эти работы выполнены, можно продолжать выполнять следующий этап в зависимости от ваших целей.

Монтаж и сборка

Монтаж и сборку КПП следует проводить в аналогичном порядке снятию.

Видео о снятии и замене коробки передач на ВАЗ-2112

carfrance.ru

Как снять коробку передач?

На ВАЗ 2114 и на других моделях семейного ряда LADA SAMARA устанавливается пятиступенчатая коробка передач, объединенная с дифференциалом и главной передачей. В принципе коробка от ваз 2114 ни чем не отличается от ваз 2108. Единственное, на ваз 2108 нет щупа, и разгон на ней будет по резвее.

Снимать коробку понадобится для замены сцепления, подшипников сцепления, ремонта коробки.

Как снять коробку передач?

Для снятия коробки передач нам потребуется:

  • комплект ключей;
  • отвёртки;
  • помощник;
  • wd-40;
  • доска или иное подвесное оборудование.

Первым делом снимаем клеммы с аккумулятора и вынимаем его. Сливаем масло из коробки передач (Как слить масло с кпп?) и снимаем стартер (Как снять стартер на ВАЗ 2114?). По ходу работы, если не получается отвернуть какое либо крепление, болт, то не забываем пользоваться wd-40.

  1. Ставим автомобиль на эстакаду (яму) и снимаем защиту картера, отвернув 3 крепления.

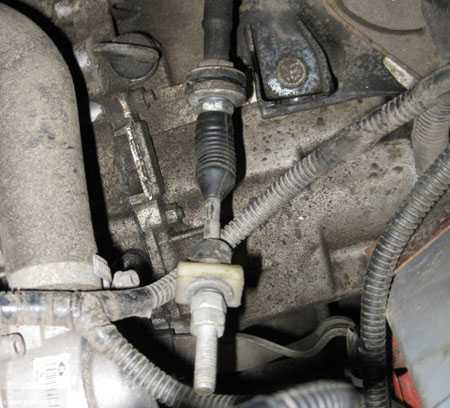

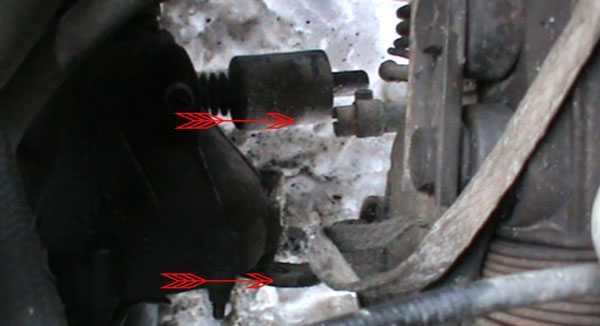

  2. Далее нам нужно снять тросик сцепления от вилки выключения сцепления. Затем вытаскиваем его из кронштейна на коробке.
  3. С целью полного понимания для читателя, слайды относятся к пунктам 3-19 по порядку кроме 14 пункта, где нужно вывесить двигатель.

  4. Далее нужно снять колодку проводов от датчика скорости (ДС). Колодка закреплена пружиной, поэтому, для его снятия, сожмите пружинку.
  5. Откручиваем болт 1 крепления кронштейна модуля зажигания к нашей коробке передач. И болт под номером 2 и 3, показанные на рисунке.
  6. Залезаем под авто и находим колодку проводов датчика заднего хода. Отсоединяем её.
  7. Затем отворачиваем 2 болта крепления кронштейна реактивной тяги к коробке.
  8. Ослабляем хомут тяги переключения скоростей  коробки передач. Вынимаем тягу от шарнира штока выбора передач, отодвинув её назад.
  9. Снимаем приводы колёс. Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Отсоединяем его от коробки и подвешиваем в кузову, предварительно отведя в сторону.
  10. Чтобы коробку можно было снять без дополнительных трудностей, отворачиваем два болта левой шаровой опоры от поворотного кулака.
  11. Откручиваем нижнее правое крепление коробки передач к двигателю ( на рисунке под номером 1). Поддерживающий кронштейн (под цифрой2 на рисунке) нужно со шпильки.
  12. При необходимости достаточно всего лишь ослабить затяжку крепления кронштейна.
  13. Отворачиваем 3 болта крепления, снимаем крышку (под номером 1)  картера (под номером 2) сцепления.
  14. Откручиваем болт левого нижнего крепления коробки передач.
  15. Вывешиваем двигатель при помощи доски или иного приспособления.
  16. Откручиваем гайку крепления левой опоры силового агрегата ( снизу автомобиля).
  17. Откручиваем 2 гайки крепления задней опоры силового агрегата к кузову.
  18. Откручиваем 2 болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.
  19. Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.
  20. Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля.

Как установить коробку передач?

Устанавливать коробку передач нужно строго в обратном порядке. После установки нужно отрегулировать привод сцепления (Как отрегулировать привод сцепления?) и рычаг кпп, залить трансмиссионное масло.

vaz-2114-lada.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
