Как работает раздаточная коробка: назначение, устройство и принцип работы

Содержание

Как работает раздаточная коробка на новом Ford Raptor

Объяснение работы уникальной системы полного привода 2017 Ford Raptor

2017 Ford Raptor вышел в продажу пару месяцев назад, все, кто попробовал на нем прокатиться были очень впечатлены возможностями пикапа. Он не только крут по документам, т.е. на бумаге, но и на яву ведет себя достойно. Редкое сочетание практических возможностей и теоретических выкладок.



Алюминиевый кузов нового поколения конкретно снизил вес Raptor с 3.5 литровым V-образным двигателем EcoBoost. Хотя он и кажется малявкой по сравнению с оригинальными версиями моторов в 5.4 и тем более в 6.2 литров, дури в нем стало не меньше, а вернее даже больше. Ну конечно же, что тут скажешь, эта новехонькая десятиступенчатая фордовская КПП дает автомобилю способность и возможность вручную втыкать нужную передачу, которой ранее в машине просто не было.

Но речь в целом пойдет сегодня не о всех плюсах этой модели, а о конкретной технической изюминке.

А именно о технологии переключения между двумя режимами полного привода- 4WD и AWD, которая была реализована в раздаточной коробке Raptor.



Смотрите также: Новый Ford Raptor вновь показывает себя в деле [Видео]



Прежде чем приступить к объяснению всех частностей, напомним материальную часть и вспомним, чем отличается работа этих двух типов привода между собой.



4WD

Предназначение системы привода 4WD, это езда на умеренной или сильнопересечённой местности, в простонародье — по бездорожью. На автомобилях с данной системой стоит набор низкого диапазона передач, а также ручная или автоматическая раздаточная коробка.



Обычно в технологии используется кондовая механическая составляющая, разнообразные шестерни, валы и оси. Так же на внедорожниках ставятся блокировки дифференциалов (передний, задний, центральный), что повышает шансы на преодоление самых разнообразных и сложных рельефов местности.



Таким образом 4WD используется на истинных внедорожниках, которые именно тем и занимаются, что преодолевают заданные направления.



Смотрите также: 4-е вещи, которых вы не должны делать в полноприводной машине



В чем минус системы для Раптора? С постоянно включенным 4WD этот пикап не смог бы так рьяно гонять по всюду, показывать свои удивительные скоростные качества, а также дрифт и другие фигуры высшего пилотажа.



AWD

All-wheel drive представляет собой тип полного привода, при котором мощность и крутящий момент посылаются на обе оси, перераспределяя крутящий момент от оси или колеса с меньшей тягой к колесу с большей. AWD системы разработаны для повышения сцепления на дороге/грунте и росту производительности во всепогодных условиях, а также росту возможностей автомобиля на легком или среднем бездорожье.



Возможности с AWD у автомобиля возрастают неимоверно, что управляемость, что приёмистость, что скорость. Все при нем, если на авто установлена эта система.



Безусловный плюс для Ford Raptor. Именно благодаря ему он делает все то, что множество раз было продемонстрированно на кадрах видео. Единственный минус, связанный исключительно с данной системой AWD, что экстремальный пикап мог бы превратиться просто в обыкновенный кроссовер со своим мощным двигателем и с большими ходами подвески. Что тогда бы оставалось делать?

Подробнее: Система полного привода 4WD против AWD: в чем разница



Вывод напрашивается само-собой, взять и совместить две технологии! Так и было сделано.



Именно о работе данной технологии рассказывает завсегдатай клуба технарей -Джейсон Фенске, перебирая по косточкам весь принцип работы непростой раздаточной КПП Raptor.



Концептуально вроде все достаточно просто: двухколесный режим привода Raptor отсылает мощность от двигателя прямо на задние колеса, полноприводный режим (AWD) посылает мощность на все четыре колеса, но позволяет делать определенную пробуксовку колес (карданы, уходящие на задний и передний мост, вращаются с разной скоростью), что дает возможность заложить пикап на неровной укатаной поверхности боком, а полный привод блокирует передние и задние колеса (здесь частота вращения карданов одинаковая), чтобы обеспечить максимальную тягу на пересеченной местности.



На 1.14 минуте видео объясняет общее строение модели. От двигателя крутящий момент идет на АКПП, далее с коробки вращающий момент идет на раздаточную коробку, которая распределяет мощность между передней и задней осями на которых стоят дифференциалы повышенного внутреннего трения Torsen. В передней части с дифференциала уходят полуоси на отключаемые ступицы для реализации полностью заднеприводного варианта.



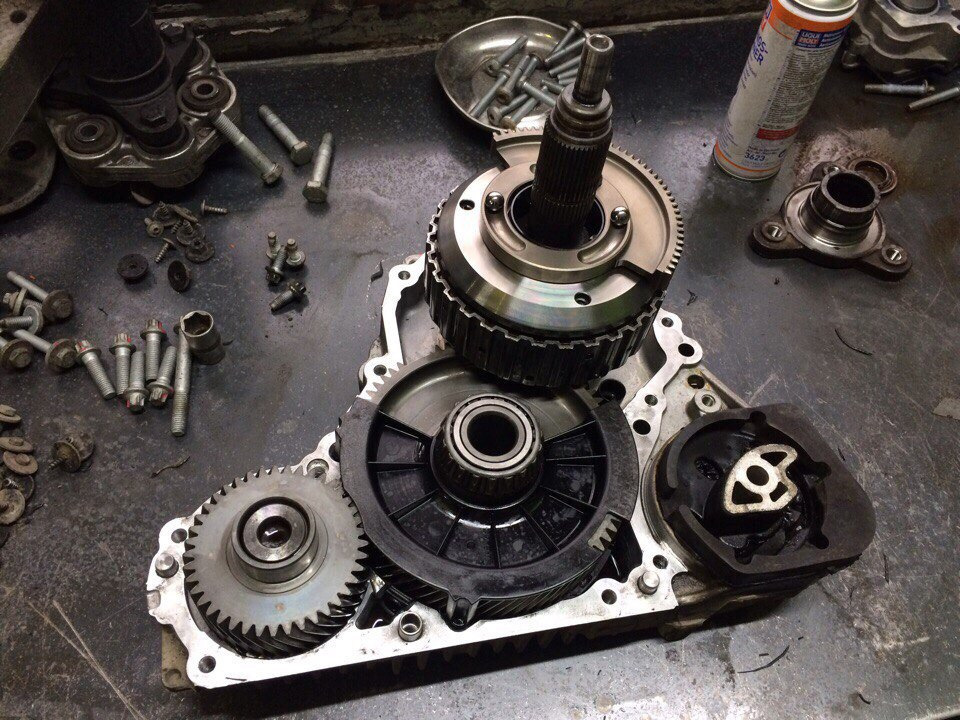

На 1.38 минуте видео объясняет схему работы раздаточной КПП. Именно в ней происходит вся магия, переходящая между двумя режимами.



Мощность, которая идет от двигателя, проходит через редуктор, селектор 4WD (переключает раздатки между «повышенной» и «пониженной» передачами) и «мокрую» многодисковую муфту. (Верхняя часть рисунка)



При подключении переднего привода (коричневая вертикальная полоса) цепью с вала подключается передний кардан. Так же на схеме виден вал селектора и его электромотор, обозначенный синим цветом. Он включает пониженную, повышенную или нейтральную передачи. Позиции включаются электронно «крутилкой» в кабине.



Режим 2WD

Заднеприводный вариант. Задействован главный вал. Муфта отключена, некоторый вращающий момент по мнению Фенске все равно уходит на передние колеса за счет вязкой жидкости в муфте, но процент этот минимален. Весь момент идет на задние колеса.



Режим AWD



Подключаются передние ступицы, при необходимости перебросить на передние колеса избыток крутящего момента посредством цепного привода, диски муфты сходятся. С возрастанием давления в пакете дисков, возрастает и блокировка колес сводя пробуксовку самих колес к нулю.



При движении по шоссе модель полного привода работает так, как и на других AWD моделях, перераспределяя мощность в основном на заднюю ось для экономии топлива.



Режим 4WD

Он включается валом селектора при помощи электромотора, механически зацепляя основной вал с передним валом посредством 4WD селектора. Передний и задний дифференциалы подключены, карданы начинают вращаться в одинаковом режиме, можно теперь покорять бездорожье. Для дополнительного улучшения внедорожных возможностей включаем пониженную передачу и вперед!



Отметим, что Раптор не единственное транспортное средство которое использует данный тип технологии, но среди узкого круга побратимов, это определенно самое захватывающее применение непростой технологии. В который раз 2017 Ford Raptor действительно выделился.

Раздаточные коробки — должен знать каждый. Общая полезная информация

« Назад

Раздаточные коробки — должен знать каждый.  31.10.2013 02:40 Идентификация



Обычно все раздаточные коробки компании New Venture (бывшей New Process) имеют идентификационную табличку, которая содержит сведения о номере модели, идентификационном номере (заводском), серийном номере и передаточное число пониженной передачи. Буквы после номера модели обозначают: «AMC» — для автомобилей компании AMC, «J» — для Jeep. «C” — для Chevrolet, «F” — для Ford и «D” — для Dodge. Jeep Grand Cherokee ZJ поставлялся с 3 типами раздаточных коробок:

Поставлялась с дизельным двигателем.
Примечание: в первые годы производства Jeep Grand Cherokee ZJ (1993-95) из-за нехватки поставляемых на завод раздаточных коробок иногда с 6-цилиндровым двигателем.

                                                            Command-Trac (NV231 или NP231)


передаточное отношение пониженной передачи 2,72;

используемое масло: для автоматических трансмиссий ATF типа Dextron II, замена — каждые 50 000 км;

заправочная емкость:
Cherokee/ XJ — 1,1 литра
Wrangler/YJ — 1,5 литра;

в зависимости от коробки передач, с которой применяется, имеет входной вал с 21, либо с 23 шлицами. Агрегатируемая с автоматической коробкой, раздатка имеет более длинный входной вал.

имеет режимы:
2H — включен только задний мост,
4H — включены оба моста,
4L — включены оба моста на пониженной передаче.



Режимы 4H, и 4L в этой коробке только для скользкой или грязной поверхности с небольшой(!) скоростью. Нельзя, например, мчаться в этом режиме по заснеженному шоссе — будут проблемы с курсовой устойчивостью автомобиля. Дело в том, что у этой коробки отсутствует межосевой дифференциал. Езда в этих режимах по сухой поверхности приводит к повышенному износу трансмиссии и выходу из строя раздаточной коробки!

Selec-Trac (NP242)

Поставлялась с 6-цилиндровым двигателем.

передаточное отношение пониженной 2,72;

используемое масло: для автоматических трансмиссий ATF типа Dextron II, замена — каждые 50 000 км;

заправочная емкость — 1,4 литра;

в зависимости от типа вала коробки передач, с которой применяется, имеет входной вал с 21 (87-89 годов выпуска), либо с 23 шлицами;

имеет режим Full Time 4wd в дополнение к 2WD, 4H (или Part Time 4WD) и 4LO режимам. Данный режим обеспечивается наличием в коробке межосевого дифференциала.

2 WD — включен только задний мост,
4 Full Time — включены оба моста, крутящий момент распределен: 48% — на передний мост и 52% — на задний,
4 Part Time — включены оба моста, межосевой дифференциал заблокирован,

4 LO — включены оба моста на пониженной передаче, межосевой дифференциал заблокирован.
4 Full Time сконструирован для езды по сухим дорогам в режиме полного привода без ограничений.
Режим 4 Part Time на коробке Selec-Trac — это блокирование межосевого дифференциала. Езда в этом режиме по сухой поверхности приводит к повышенному износу трансмиссии и выходу из строя раздаточной коробки!

Quadra-Trac (NV249)

Поставлялась с 8-цилиндровым двигателем и 6-цилиндровым двигателем.

Выпускалась в двух вариантах:

NV249, до 1996 года, системы Full-time
NV249OD, с 1996 года, системы On Demand

передаточное отношение пониженной 2,72;

имеет режим 4WD High; Neutral; 4WD Low

заправочная емкость — 1,2 литра;

рекомендуемое масло — Mopar Dextron II или Mopar ATF Plus тип 7176

4WD High — включен полный привод;
Neutral — нейтраль,
4WD Low — включены оба моста на пониженной передаче, межосевой дифференциал и виско-муфта заблокирована. Этот режим можно включать только кратковременно! До 1996 года в этом режиме межосевая виско-муфта механически не блокировалась, что сказывалось на проходимости, естесственно.

Слабым местом является вязкостная муфта, которая чувствительна к разным размерам колес на передней и задней оси, длительному буксованию (перегрев).

Quadra-Trac II (NV247)

На новом Grand Cherokee WJ 1999 года вместо Quadra-Trac ставится новая раздаточная коробка Quadra-Trac II, которая имеет блокируемую (до 100%) героторную муфту, срабатывающую от разности скоростей. Принцип действия героторного насоса, как у шестеренчатого маслянного насоса. Ротор этого насоса приводится карданным валом переднего моста, корпус — карданным валом заднего моста. Давление, развиваемое насосом таким образом завист от разности скоростей переднего и заднего моста.



В обычных условиях, 100% крутящего момента подается на заднюю ось. Как только обнаруживается разница скоростей передней и задней оси, начинает работать героторный насос, подавая давление в многодисковую муфту, тем самым частично (или полностью) блокируя ее.

В результате часть крутящего момента перераспределяется на передний мост.

передаточное отношение пониженной 2,72;

4All time — включен полный привод; муфта, стоящая между мостами, обеспечивает автоматическое распределение крутящего момента между мостами от 5 до 95%.
Neutral — нейтраль,
4Lo — включены оба моста на пониженной передаче, межосевая муфта заблокирована.

заправочная емкость — 1,1 литра;
Масло — специальное для этой раздаточной коробки (Mopar Transfer Case fluid PN: 05016796AA), никакое другое лить нельзя!

Quadra-Trac I (NV147)

В 2004 году устанавливалась в комплектации Laredo с 4-литровым двигателем.

Упрощенная раздаточная коробка, созданная на основе NV47. основное отличие — отсутствие пониженной передачи и положения «Нейтраль»

4All time — включен полный привод; дифференциал, стоящий между мостами, обеспечивает автоматическое распределение крутящего момента между мостами от 5 до 95%.

заправочная емкость — 1,1 литра;
Масло — специальное для этой раздаточной коробки (Mopar Transfer Case fluid PN: 05016796AA), никакое другое лить нельзя!

Как работает раздаточная коробка на ниве шевроле

Как пользоваться раздаткой на Ниве Шевроле – этим вопросом задаются многие обладатели данного автомобиля. Нива Шевроле – это популярный российский внедорожник не только среди любителей экстремальной езды, но и для тех, кто использует автомобиль в личных целях. Всем известно, что на автомобиле установлена раздатка, которая отвечает за включение блокировки и пониженной передачи.

Стоит отметить, что все это можно делать даже одновременно и делается это при помощи одного рычага. Итак, для того, чтобы воспользоваться пониженной передачей, необходимо переключить рычаг сначала вправо, а потом вверх, ну а естественно, для того, чтобы включить повышенную передачу, нужно просто переключить рычаг назад.

Заметим, что раздаткой можно включить нейтральную передачу, которая, не даст автомобилю сдвинуться с места. Включать блокировку можно как на повышенной передаче, так и на пониженной, для этого нужно только переключить рычаг в левую сторону.

Когда включать пониженную передачу?

Как пользоваться раздаткой на Ниве Шевроле, зачем и когда включать пониженную и блокировку? Это вроде бы банальный, но серьезный вопрос. Все просто. Вот представьте, едете вы по проселочной дороге на четвертой передаче – дорога замечательная, но тут перед вами появляется глубокая лужа, где естественно, дорожное покрытие мягкое и автомобиль будет тонуть. Для этого необходимо остановиться и включить пониженную передачу. Вы не ошиблись, да нужно действительно остановиться.

Вся причина в том, что здесь есть межосевой дифференциал, который просто не позволит вам переключиться с повышенной на пониженную и обратно. Зачем вообще нужна пониженная передача?

Вот представьте себе – вам нужно проехать по мягкому или же сильно загрязненному участку дороги. К примеру, едете вы на второй передаче и начинаете чувствовать, что автомобилю тяжело и его что-то тормозит, вы переключаетесь на первую, но ему все равно тяжко, вот для этого и существует пониженная передача.

Первая пониженная передача – это как бы половина первой повышенной, то есть если вы переключитесь на вторую пониженную, вы получите первую повышенную.

Как правило, пониженная передача создана для бездорожья. При включенной пониженной ехать нужно и желательно резко не газовать, потому, что колеса в этот момент получают большую нагрузку и могут сделать роковую ямку, которая не даст вам двигаться дальше.

В данном случае, автомобиль позволяет прочувствовать движение колес и если они начнут зарываться, то вы сразу это поймете по хаотическому движению. В данном случае, если вовремя заметить, что автомобиль начинает буксовать, можно что-то предпринять, чтобы избежать засады, например, изменить траекторию движения.

Стоит обратить внимание на то, что если вы едете по глубоким лужам или вязкой грязи, то ни в коем случае не нужно резко переключаться на вторую пониженную, так как автомобиль при повышении крутящего момента, может просто «захлебнуться», а значит, ему станет тяжело и он просто заглохнет в самый неподходящий момент.

Если же вы едете, например, на третьей пониженной и чувствуете, что автомобилю становится тяжело, то следует незамедлительно переключиться на вторую или даже на первую, что также не заглохнуть в самом опасном месте.

Зачем включать блокировку?

Внедорожник – это автомобиль, который не боится трудностей. Шеви Нива – это полноприводный автомобиль. Наличие блокировки позволяет стать ему еще более мощным и надежным другом на бездорожье. Когда, вы включаете блокировку, то работают те колеса, которым работать легче.

При включении блокировки, как правило, оба моста работают на 50%, то есть трудится одно колесо на переднем и одно на заднем мосту.

К примеру, вопрос как пользоваться раздаткой на Ниве Шевроле актуален, когда ваш автомобиль начал буксовать и при выключенной блокировке. В данном случае буксуют те колеса, которые как раз таки застряли и в итоге они зарываются еще больше. При включенной блокировке те колеса, которые не забуксовали, начинают работать и тем самым вытаскивают автомобиль из грязи или же ледового покрытия.

Неотъемлемой частью трансмиссии, обеспечивающий ВАЗовскому внедорожнику полный привод, является раздатка Нивы Шевроле. Поскольку управление узлом включено в перечень манипуляций, выполняемых при вождении, каждый водитель обязан иметь общее представление о назначении раздаточной коробки, ее устройстве и правилах эксплуатации.

Шевроле Нива – полюбившийся российскому потребителю автомобиль, который позиционируется, как внедорожник. Он характеризуется высокой степенью проходимости за счет полного привода, поэтому становится незаменимым транспортным средством при занятии охотой или рыбалкой.

Назначение раздаточной коробки

Если создать в автомобиле постоянный полный привод и обеспечить постоянный крутящий момент на карданных валах заднего и переднего моста, то такая техника способна преодолевать препятствия в виде бездорожья, но не более. Однако к езде по трассе на относительно высоких скоростях авто не будет приспособлено.

  • Возникнет излишняя нагрузка на детали, распределяющие момент по осям.
  • Увеличится расход топлива.
  • Возникнет эффект подъедания резины.

Раздатка на автомобиле Шевроле Нива выполняет сразу две функции. Она обеспечивает распределение момента сил по осям с возможностью его подачи на оба моста одновременно.

Также раздатка преобразует крутящий момент, увеличивая его за счет понижения числа оборотов на передаче. Здесь под передачей подразумевается пара шестерен, находящихся в зацеплении и обладающих определенным передаточным отношением. Эти две функции могут выполняться вкупе или раздельно.

Раздатка Нивы Шевроле

Несмотря на то, что автомобиль Шевроле Нива представлен в нескольких модификациях, принципиальная схема устройства раздаточной коробки везде одна и та же. Ее можно представить, как совокупность самостоятельных узлов.

  • Ведущий вал. Он принимает на себя всю нагрузку от основной трансмиссии и передает ее на раздаточную коробку.

(1 — фланец; 2 — сальник; 3 — упорное кольцо подшипника; 4 — передний подшипник; 5 — ведущий вал; 6 — шестерня высшей передачи; 7 — ступица; 8 — муфта; 9 — шестерня низшей передачи; 10 — втулка; 11 — задний подшипник; 12 — установочное кольцо )

  • Межосевой дифференциал. Обеспечивает возможность вращения переднего и заднего приводного вала с различной угловой скоростью.

(1 — стопорное кольцо; 2 -пружинная шайба; 3 — установочное кольцо подшипника; 4 — подшипники корпуса дифференциала; 5 -ведомая шестерня; 6 — передний корпус дифференциала; 7 — шестерня привода переднего моста; 8 — стопорное кольцо оси сателлитов; 9 — сателлит; 10 — задний корпус дифференциала; 1 1 -опорная шайба; 12 — шестерня привода заднего моста; 13 — ось сателлитов; 14 — пружинная шайба оси сателлитов; 15 — опорная шайба)

  • Узел блокировки. Обеспечивает жесткую связь двух валов, при которой они начинают вращаться с одной угловой скоростью.
  • Понижающая передача. Ее назначение заключается в повышении крутящего момента за счет понижения частоты вращения вала.

Управлять раздаточной коробкой Нива Шевроле можно из салона одним рычагом, поэтому в качестве составной части рассматривают такой элемент, как привод раздатки.

Что же касается более подробной схемы устройства данного элемента трансмиссии, то она достаточно сложная и содержит более 40 позиций, в которых можно выделить конструктивные и вспомогательные элементы.

Перечень конструктивных элементов

  • Ведомая шестерня
  • Муфта дифференциала
  • Подшипники дифференциала
  • Подшипники приводных валов
  • Валы привода мостов
  • Сальники валов
  • Подшипник промежуточного вала
  • Шестерни повышающей и понижающей передачи
  • Промежуточный вал
  • Корпус дифференциала
  • Ось сателлитов
  • Сателлиты

Управление раздаточной коробкой

Залогом долговечной работы трансмиссии является правильный выбор режима ее работы. Каждый владелец автомобиля Нива Шевроле может предварительно ознакомиться с правилами эксплуатации, используя для этого специально разработанное руководство. Прежде всего, необходимо разобраться с режимами работы раздатки и их включением. На автомобилях Шевроле Нива пониженная/повышенная передача, а также блокировка включаются одним рычагом, который имеет пять положений.

  • Центральное положение – включена нейтраль.
  • Назад и вправо – повышенная передача с разблокированным дифференциалом.
  • Назад и влево – повышенная передача с заблокированным дифференциалом.
  • Вперед и вправо – пониженная передача с разблокированным дифференциалом.
  • Вперед и влево – пониженная передача с заблокированным дифференциалом.

Эксплуатация автомобиля в разных режимах

Пониженная передача включается в том случае, когда необходимо увеличить крутящий момент. Примером может служить движение вверх по крутому склону или проезд по вязкому грунту. Для преодоления труднопроходимых участков включается блокировка. Чтобы добиться более четкого и фиксированного включения, нужно дождаться момента пробуксовки, а затем при выключенном сцеплении перевести рычаг влево. В состоянии блокировки можно перемещаться только на ограниченное расстояние со скоростью не более 40 км/ч.

В качестве примера можно смоделировать ситуацию. Для преодоления препятствия в виде большой лужи следует остановиться и включить пониженную передачу. Блокировка уместна, если присутствуют неровности и колейность. Без необходимости блокировать дифференциал не рекомендуется, так как часто возникают проблемы с разблокированием. Если случилась такая ситуация, необходимо начать движение задним ходом и одновременно пытаться перевести рычаг в правое положение.

Диагональное вывешивание автомобиля приведет к тому, что свободные колеса будут вращаться, а машина останется без движения. В таком случае предусмотрена блокировка, которую можно включить в режиме повышенной передачи. Следует отметить, что при преодолении крутых спусков, рекомендуется применять торможение двигателем. Если поверхность покрыта грязью или снегом, то выбирается режим первой пониженной передачи.

Неисправности раздатки

Раздаточная коробка – сложный узел, поэтому важно правильно диагностировать неисправность и уметь оперативно ее устранить. Наиболее частым признаком некорректной ее работы служит повышенная вибрация. Если она наблюдается при движении в различных режимах, то причиной может служить износ эластичной муфты. Удостовериться в этом поможет визуальный осмотр. Вибрация при прямой нагрузке (разгон) указывает на ослабление крепления раздатки к кузову, неисправность ШРУС промежуточного вала или подклинивание шарнира одного из карданов. Если же вибрация наблюдается на постоянной скорости, то налицо проблема с балансировкой самих карданов или дифференциала.

Часто возникают неисправности, связанные с затрудненным переключением режимов. Здесь внимание следует уделить шарнирам механизма управления, так как они обычно забиваются грязью. Может вилка или шток деформироваться. С течением времени появляются забоины на шлицах ступиц и шестерен. Они легко устраняются шлифованием, однако для выявления дефекта приходится снимать и разбирать весь узел.

В качестве профилактических работ выступает своевременная замена трансмиссионной смазки. Ее выполняют каждые 45000 км. Важно в процессе эксплуатации соблюдать правила переключения режимов, а также внимательно следить за своевременной разблокировкой дифференциала.

Думаю, пора бы уже рассказать о раздатке Шеви Нивы, ибо те, кто только купил этот автомобиль, в самом начале использования не особо знают, как пользоваться раздаткой, какие существуют правила и вообще, когда включать понижайку, а когда блокировку. Вот сейчас и разберем. Жаль, конечно, что на сегодняшнем выезде по достаточно размытой дороге видео не записал. Ну ничего, еще запишу и наглядно на видосе и покажу. А пока на словах.

В общем, раздатка переключает на пониженную передачу, а также и на блокировку, причем можно и даже нужно делать это одновременно. На Шевике удобно — делается это одним рычагом.

Включить понижайку — право вверх. Добавить блокировку — потянуть рычаг влево до конца. Смотрите на ручке переключателя, там нарисовано. Буквенное обозначение — L(low) — пониженная, N — нейтралка, H(high) — повышенная, то бишь обычная.

Как работает межосевая блокировка — читайте в этой статье. Там же узнаете и про самоблоки — реальная крутая штука-апгрейд Нивы Шевроле, которая позволит проехать еще дальше.

Ну а теперь мы разберемся, когда лучше включать понижайку, а когда еще и блокировку. И как это делать правильно.

Выглядит это примерно так — мы едем по полю на обычной второй/третьей передаче. Вдруг впереди страшная лужа. Останавливаемся и включаем пониженную.

Это первое правило — при включении понижайки обязательно нужно остановится, так уж устроен дифференциал Шевика. А вот блокировку можно включать и выключать не останавливаясь. Но нужно ли постоянно включать блокировку? Вопрос интересный и вот что я вам скажу — я её использую в исключительных случаях, когда грязь идет не на ровном месте, а присутствуют всякие колдоебины и где есть риск словить «диагональ».

Вы можете спросить — а что долго что-ли включить блокировку, а потом и выключить? Тут кроется еще один нюанс — очень часто, у многих владельцев Нивы Шевроле присутствует проблема с блокировкой — она не выключается. Просто заклинило и всё, приходится так и ездить по трассе с блокировкой. Это, сами понимаете, очень вредно для машины и в таких случаях нужно обязательно её выключить.

Как выключить межосевую? Вариантов несколько — включаете задний ход, чуть разгоняетесь и прямо во время движения стараетесь выбить блокировку. Нужно делать это именно на скорости, срабатывает достаточно часто. Причем можно и разогнаться и вперед и также попробовать блокировку выключить. У меня тоже 1 раз заедало, однако я даже тогда заметил не сразу и это не есть гуд. А потому смотрите на бортовой компьютер — при включенной блокировке будет «гореть» вот такая комбинация:

При яркой солнечной погоде порой не удается разглядеть. Будьте внимательны. Ну так вот про выключение межосевой — мне удалось выключить как раз-таки при движении задним ходом. Стоит ли говорить, что теперь я её включаю только в самых страшных случаях. В остальных других мне вполне хватает пониженной передачи.

Как раз сегодня ездил до озера проверить, сошел ли лед. Дорогу размыло, снег уже растаял и превратился в жидкую грязь, на моей АТ-шной резине по такой грязи ехать не сказать чтобы безопасно. Чувствуется, что таскает во все стороны, но самое главное — еду, не застреваю, причем порой колея практически до самого днища бывала, когда шаркаешь — всегда становится не по душе )) После небольших покатушек машина выглядела «по-боевому» — вся в грязищи, выехал в город — народ оглядывается ))

И вот тут еще одно мое наблюдение — по грязи лучше ехать медленно, но верно. Это касается пониженной передачи — если грязь серьезная, то я еду всегда на первой, внатяг, стараясь прочувствовать прокручивание колес по грязи. Если чуть газануть — можно сразу «зарыться», это в том случае, когда под жидкой грязью нет твердого покрытия. Такое бывает при езде по весенним полям. А потому лучше потихоньку, на первой. Управляйте педалью, не газуйте, чувствуйте, как машина реально «прет» — на первой это чувствуется прекрасно.

Ну и очень много, конечно же, зависит от резины. Порой, если резина зубастая, полезно газануть, чтобы протектор самоочистился. Для Нивки и Шевика очень рекомендую шины Кордиант Оффроад, ну и если денег есть чуть побольше — то импортную — Кумхо и конечно же Ханкук Динапро МТ. Импортная резина более комфортная, на ней лучше передвигаться по трассе, поскольку она мягкая. Ну и по проходимости тут также все очень классно — все-таки класс шин Mud Terrain, а значит они просто созданы для грязи.

При включении второй пониженной машина ускоряется, но при попадании в грязевую яму есть риск, что двигатель «захлебнется»(колеса прокручивать на второй при застревании очень трудно) и вы заглохнете. Стоит ли говорить, что заглохнуть в глубокой луже может быть опасно. А потому если решили преодолеть лужу или грязевой участок с разгона(очень часто это имеет смысл), то будьте готовы посредине, если вдруг начнете проваливаться, сразу переключиться со 2 на 1 пониженную, чтобы не заглохнуть.

Все эти знания — когда ехать на первой, а когда на второй, когда включать блокировку, а когда не нужно — всё это приходит с опытом. Покатаетесь по грязи и уже начнете понимать, что вон тут лужу лучше взять с разгона без блокировки, а вон ту глиняную горку с ухабами — только на 1 пониженной и с включенной блокировкой. Думайте в первую очередь головой, а не надейтесь на машину, что она вытащит. Нива Шевроле — машина отличная, если не тупить.

Помню, когда пробивались в заброшенную деревню, доехали до одного реально опасного места, так там стоял Уазик и не решался проехать. Мы разведали и решили, что проедем. И проехали, неспеша, внатяг, не газуя особо.

А потому еще одно правило(которого я всегда придерживаюсь) — если место опасное, есть риск застрять, то выйдите из машины, потыкайте веткой, узнайте глубину лужи, колеи, нащупайте твердое место, где можно проехать. Это работа штурмана, а потому пусть ваш напарник вылезет из машины, не поленится. Потратьте на разведку 5 минут, чтобы потом не потратить несколько часов, чтобы выбираться из засады.

Раздаточная коробка (устройство) Нива Шевроле

Особенности конструкции


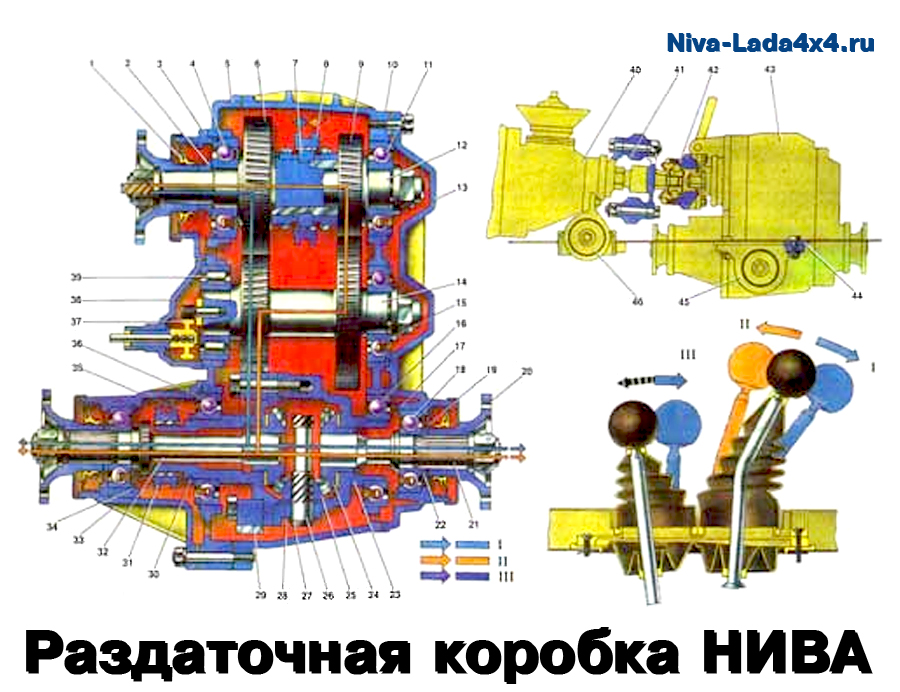

Рисунок 5.5. Раздаточная коробка: 1 – ведомая шестерня; 2 – подшипники дифференциала; 3 – пружинная шайба; 4 – стопорное кольцо; 5 – муфта блокировки дифференциала; 6 – зубчатый венец корпуса дифференциала; 7 – зубчатый венец вала привода переднего моста; 8 – подшипник вала привода переднего моста; 9 – маслоотражатель; 10 – грязеотражатель; 11 – вал привода переднего моста; 12 – фланец; 13 – сальник; 14 – пробка отверстия для слива масла; 15 – ведомая шестерня привода спидометра; 16 – ведущая шестерня привода спидометра; 17 – пробка отверстия для заливки и контроля уровня масла; 18 – передняя крышка раздаточной коробки; 19 – роликовый подшипник промежуточного вала; 20 – кронштейн подвески раздаточной коробки; 21 – крышка подшипника ведущего вала; 22 – упорное кольцо подшипника; 23 – подшипники ведущего вала; 24 – шестерня повышающей передачи; 25 – ступица муфты переключения передач; 26 – муфта переключения передач; 27 – картер раздаточной коробки; 28 – шестерня понижающей передачи; 29 – втулка шестерни низшей передачи; 30 – вал ведущий; 31 – задняя крышка; 32 – шариковый подшипник промежуточного вала; 33 – промежуточный вал; 34 – корпус дифференциала; 35 – упорная шайба шестерни привода заднего моста; 36 – подшипник вала привода заднего моста; 37 – шестерня привода заднего моста; 38 – сателлит; 39 – ось сателлитов; 40 – стопорное кольцо оси сателлитов; 41 – ось подвески раздаточной коробки; 42 – пружинная шайба; 43 – шестерня привода переднего моста

Примечание
С апреля 2010 г. устанавливается новая раздаточная коробка с двухрядными подшипниками выходных валов, что обеспечило дополнительную жесткость закрепления выходных валов раздаточной коробки и привело к минимизации разрушающих вибраций, влияющих как на шумовой дискомфорт, так и на образование течей.


Рисунок 5.6. Привод раздаточной коробки: 1 – вилка муфты блокировки дифференциала; 2 – муфтаблокировки дифференциала; 3 – стопорный болт вилки; 4 – защитный чехол штока; 5 – пружина рычага; 6 – шток вилки блокировки дифференциала; 7 – крышка картера привода переднего моста;8 – стопорная шайба; 9 – втулка оси рычага; 10 – ось рычага; 11 – рычаг блокировки дифференциала; 12 – шток вилки переключения передач; 13 – вилка рычага управления; 14 – рычаг управления;15 – тяга рычага блокировки дифференциала; 16 – муфта переключения передач; 17 – вилка муфтыпереключения передач; 18 – дистанционная втулка; 19 – шарик фиксатора; 20 – втулка пружины фиксатора; 21 – пружина фиксатора; 22 – выключатель контрольной лампы блокировки дифференциала;23 – ось вилки рычага управления; 24 – болт крепления вилки

Раздаточная коробка предназначена для изменения крутящего момента по величине и распределения его между передним и задним ведущими мостами. На автомобиле установлена двухступенчатая раздаточная коробка с межосевым блокируемым дифференциалом. Управляют раздаточной коробкой (выбор повышенной либо пониженной передачи, включение/выключение блокировки дифференциала) одним рычагом через механический рычажный привод.


Рычаг управления раздаточной коробкой: 1 – чехол декоративный; 2 – чехол верхний; 3 – чехол нижний; 4 – крышка люка рычага управления раздаточной коробкой; 5 – винт 1/76806/01; 6 – рукоятка рычага управления раздаточной коробкой.

Видео

Раздаточная коробка Нива ВАЗ — ремонт и замена своими руками

Раздаточная коробка является самой главной частью российского внедорожника. Именно от ее правильной работы зависит проходимость автомобиля. В этой статье мы разберемся, как и для чего работает раздаточная коробка, как производится диагностика неисправностей, а также раздаточная коробка Нива ВАЗ – ремонт и замена.

Что такое раздаточная коробка?

Раздаточная коробка монтируется на всех автомобилях, имеющих полный привод абсолютно на все колеса.

Она выполняет распределение крутящего момента по всем осям автомобиля и увеличивает его величину при езде на автомобиле по бездорожью. Если говорить о конструкции этого элемента, то она заметно различается, и это зависит от марки и модели автомобиля. Однако это не мешает выделить самые основные конструктивные элементы агрегата: валы привода для передней и задней осей, понижающая, зубчатая и цепная передачи, межосевой дифференциал, с механизмом, способным к самоблокировке узла и ведущий вал.

Принцип работы заключается в следующем. Ведущий вал (основной) выполняет передачу крутящего момента от передаточного механизма КПП механическим путем на раздаточную коробку.

Далее крутящий момент переходит на специальный межосевой блокирующийся дифференциал, который уже распределяет его между соответствующими осями. Величина распределения зависит от типа дифференциала. Если он симметричный, то это усилие будет распределяться в равных соотношениях, однако если он не симметричный, то момент будет распределяться в определенных соотношениях. Их величина будет зависеть от угловой скорости вращения колес. Если раздаточная коробка передач оборудована автоматическим или ручным включением полного привода, то межосевой дифференциал на ней уже не применяется.

Для наиболее эффективной работы полного привода «Нивы» применяется блокировка межосевого дифференциала. Под данным явлением принято понимать полное или неполное выключение дифференциала и обеспечение наиболее жесткой связи между осями. Таким образом, исключается пробуксовка отдельных осей, если одна пара колес упирается в какое-то препятствие.

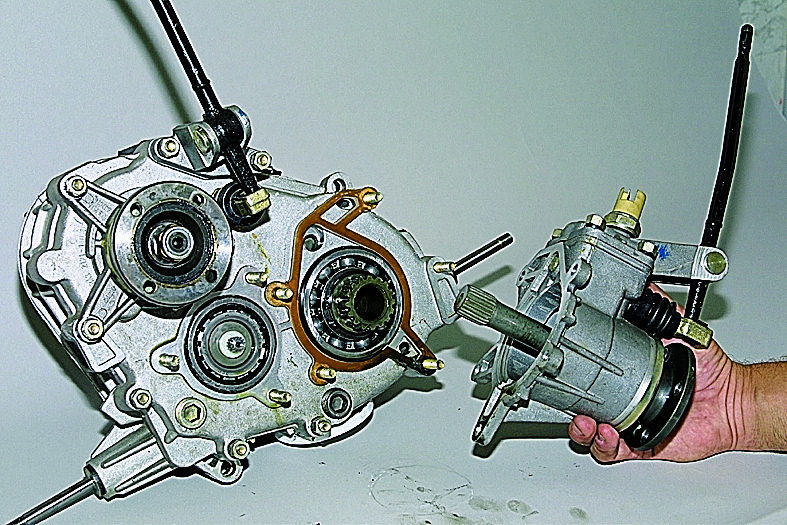

Ремонт раздаточной коробки Нива

Внизу будет перечислен перечень неисправностей, характерных для этого агрегата и список их способов ремонта. Данный список актуален только для автомобиля ВАЗ 2121 и LADA 4×4.

1. Вибрация, ощущаемая в ногах на передних сидениях. Особенно заметна при начале движения или разгоне автомобиля.

  • ослабли или нарушились крепления, поддерживающие коробку передач или раздаточный узел. Чтобы устранить эту неисправность, необходимо просто подтянуть крепления.
  • повреждения крепящих опорных устройств КПП или раздатки. В этом случае необходимо заменить неисправные элементы новыми. Проверьте центровку ведущего вала, в соответствии с механизмом переключения передач.
  • произошла деформация болтов, поддерживающих эластичную муфту. Устраняется заменой болтов или  промежуточного вала целиком.
  • подверглись ослаблению специальные крепления, поддерживающие эластичную муфту. Просто подтяните их.

Видео — Центровка раздатки Нива Шевроле 2123

2. Вибрация пола, которая возникает при езде на скорости, примерно, 100 километров в час. Возникает в районе передних сидений.

  • возникла сильная разбалансировка промежуточного вала. Такое бывает в результате неверной сборки агрегата или при сильном износе отдельных элементов. В этом случае, необходимо заменить промежуточный вал целиком.
  • произошло изменение формы или перелом болтов, крепящих эластичную муфту. Как и при первой неисправности, просто замените испорченные крепежные детали. При возможности, рекомендуется заменить промежуточный вал целиком в сборе.
  • подклинивание ШРУСа. Данный шарнир необходимо разобрать и проверить в нем количество смазки. Утраченную смазку восстанавливают, а в случае необходимости ШРУС полностью подлежит замене.
  • подклинивание шарниров на карданах переднего вала и заднего. В этом случае, проведите смазку узла, если это не помогло, то карданный шарнир или, соответствующий ему вал, подлежат полной замене.
  • наблюдается большая разбалансировка карданного вала. Замените неисправный вал в сборе.
  • сильное нарушение центровка специального межосевого дифференциала. Такая неисправность устраняется только заменой узла.

3. Шум агрегата при вхождении крутые повороты или во время свободного вращения колес.

  • подверглись повышенному износу специальные зубья сателлитов или же шестерни, расположенные в приводе ведущих мостов. Старые детали необходимо заменить.
  • сателлиты вращаются слишком туго. Разберите механизм и проверьте их на гладкость. Если на зубьях сателлитов обнаружены различные заусенцы, то уберите их с помощью шлифовки.
  • сферическая или внутренняя полость дифференциала подверглась сильному износу. В этом случае меняется корпус дифференциала или же весь узел в сборе.
  • в корпусе дифференциала начали заедать шестерни. Поменяйте детали, подвергшиеся износу, создайте осевой зазор, составляющий 0,10 миллиметров.
  • арушен осевой зазор между шестернями. Восстановите зазор путем подбора  специальных опорных шайб, находящихся в приводной части моста. Обязательно проводите контроль за сопротивлением возникшему вращению, чтобы избежать излишнего трения между деталями.

4. Затрудненное включение передач или установка режимов работы дифференциала.

  • слишком тяжело перемещается скользящая муфта переключения, находящаяся на шлицах ступицы или же корпусе дифференциала. Деталями, на которых имеются мятые шлицы, замените, а остальные зачистите надфилем от заусенцев.
  • подверглась сильной деформации вилка или шток переключения передач. Деталь можно выпрямить или же просто заменить.
  • повреждениям подвергся рычаг привода. В этом случае, его необходимо поменять или просто выпрямить.
  • наблюдается небольшое заклинивание специальных рычагов механизма привода, расположенных на осях. Разберите механизм и проверьте его внутреннее состояние. При обнаруженной необходимости, проведите полную очистку или же замените неисправные или деформированные элементы.
  • масло, которое залито в агрегат, слишком густое. Залей масло, которое соответствует климатическим условиям эксплуатации автомобиля.

5. Самопроизвольное, без участия водителя, выключение или сброс передач, а также механизма блокировки дифференциала.

  • механическое повреждение или деформация зубьев. Отшлифуйте или поменяйте испорченные детали трансмиссии.
  • нарушена упругость пружин специальных фиксаторов положения рукоятки или же фиксаторы забиты грязью. Проведите очистку фиксирующих устройств или замените пружины.

6. Наблюдается утечка масла из раздаточной коробки.

  • износ уплотняющих сальников вращающихся частей. Поменяйте резиновые элементы, подвергшиеся износу, долейте масло до требуемого уровня.
  • подверглись ослаблению крепящие части поддона картера коробки. Выполните их затяжку, по возможности, замените прокладку.

Видео — Разборка раздатки Нива 21214 своими руками

Как производится замена раздаточной коробки ВАЗ Нива?

Замена раздаточной коробки производится, когда старый агрегат становится не ремонтопригодным и выполнять ее рекомендуется на смотровой яме.

Порядок действий:

  1. Демонтируйте накладку, которая расположена на тоннеле пола в месте установки органов переключения. Для этого открутите 4 самореза.
  2. Открутите 3 самореза, предназначенные для крепления накладки под рычагами. Вытащите рычаги и снимите накладку вместе с ними. Отключите провода, которые покажутся в специальном отверстии.
  3. Отсоедините кардан от раздаточной коробки. Для этого можно использовать ключ на 13. Открутите специальную контрующую гайку и вытащите трос спидометра.
  4. Приводной вал коробки передач отсоедините от раздаточной коробки. Таким образом, мы освобождаем ее от КПП. Снимите раздаточную коробку, откручивая гайки специального подвесного устройства.
  5. Установите новый агрегат в обратной сборке последовательности.

На этом замена и ремонт раздаточной коробки Нива завершена. Как видите, это не сложная операция и выполняется собственными силами в условиях самого обычного гаража. Таким образом, можно сэкономить многие средства на услугах мастеров автосервиса.

Раздатка Нива Шевроле: принцип работы, устройство, ремонт



Автомобиль Шевроле Нива выделяет фирменный стиль. Базовые варианты авто оснащаются надежной силовой установкой, системой трансмиссии, включающая раздаточную коробку (РК).

В чем заключаются особенности раздаточной коробки Нива Шевроле? Как работает данный агрегат?

Характеристика раздаточной коробки

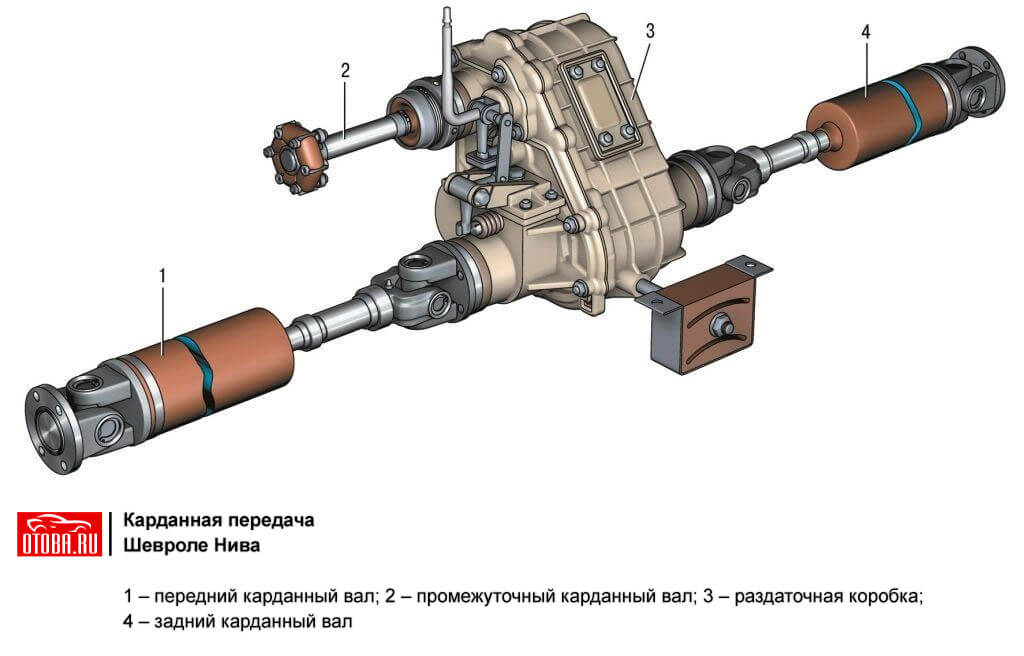

Схема раздаточной коробки Шевроле Нива

Для машин с полным приводом характерно присутствие РК. Она выручает, если совершается передвижение по пересеченной местности. Схема РК отображает прямую связь валов. Следует отметить, что данный агрегат обеспечивает распределение момента между силы осями автотранспорта. Устройство РК включает, которые уплотнены манжетами (резинометаллическими). Позволяет уменьшить скорость вращения колес, понижающая передача. Присутствует дифференциал межосевой. Он не позволяет переключаться с повышенной на пониженную передачу.

В салоне присутствует два рычага, один из которых предназначен для смены передач, а второй нужен для раздаточной коробки. Ручка КПП представляет собой декоративный элемент, отличается эргономичностью, хорошо ложится в руку. С помощью рычага возможно перейти с пониженной до нейтральной или повышенной передачи.

Таким образом, управление механизмом трансмиссии осуществляется из салона Шевроле. Благодаря наличию РК, эффективнее происходит передвижение по плохо обустроенной дороге, увеличиваются тяговые характеристики машины.

Признаки поломки раздаточной коробки

Раздаточная коробка Шевроле Нива, внешний вид

Чтобы раздатка не утратила свои функции преждевременно, целесообразно периодически ее диагностировать (примерно каждые 15000 км). Во время данной процедуры подлежат проверке все ее составляющие, уровень трансмиссионной жидкости.

Быстрый износ РК на Ниве может возникнуть в результате ее агрессивной эксплуатации. Ремонт раздаточной коробки необходим, если стали отмечаться следующие:

  • появились рывки;
  • ухудшилась динамика;
  • машина медленнее разгоняется;
  • трудность смены передач;
  • появились стуки, вибрации со стороны трансмиссии.

В ряде случаев, решить возникшие проблемы помогает замена масла. При его недостатке нередко отмечается характерный воющий звук при совершении передвижения на большой скорости.

Появление вибрации может быть связано с дисбалансом промежуточного карданного вала.

При поломке или износе штока, вилки муфты блокировки дифференциала станет отмечаться затрудненное включение передач. В редких случаях рычаг управления раздаточной коробкой имеет механическую поломку.

Позволяет точно определить характер имеющейся неисправности полная разборка раздаточной коробки. Данную процедуру рекомендуется доверить мастерам, имеющим опыт проведения данных работ. Чтобы восстановить нормальное функционирование РК, может понадобиться регулировка привода переключения передач, замена шестерен.

Используя при ремонте раздатки на Ниве Шевроле оригинальные расходные материалы, хозяин транспортного средства тем самым продлит ресурс эксплуатации данного агрегата.

Основные причины поломок

Следует перечислить основные причины того, почему РК дала сбой на Шевроле. Самая распространенная – это частое совершение за рулем данного транспортного средства передвижений на высоких скоростях, что отрицательно сказывается на рабочем ресурсе составляющих частей коробки. В частности, могут износиться сальники, ослабнуть крепления.

Для РК недопустимо добавление некачественного горючего. Измерить уровень жидкости в коробке возможно при помощи щупа.

Раздаточная коробка отличается шумностью работы. Чтобы решить данную проблему, можно купить специальные бесшумные рычаги для РК. Благодаря этому достигается необходимая шумоизоляция, не будет отмечаться вибраций.

Периодичность замены масла в раздаточной коробке

Шеви Нива – это машина с полным приводом, комплектующаяся механическим вариантом трансмиссии. Интервал осуществления замены масла составляет 45000 км пробега. Руководство по эксплуатации данного транспортного средства гласит, что в картер раздаточной коробки требуется около 0.8 л., для МКПП 1.6 л. При осуществлении замены, понадобятся: гаечный ключ, пустая емкость, заправочный шприц, ветошь.

Рекомендуется делать выбор в пользу варианта трансмиссионного масла GL-4 с вязкостью 80W-90. Данное горючее представляется возможным приобрести от бренда Mobil, Castrol. Его отличительная особенность – сохранение своих свойств в широком диапазоне температур.

Следует отметить, что при осуществлении замены масла, требуется промывка картера. Это нужно для того, чтобы продлить функционирование работы коробки. Без промывки не обойтись, если слитое горючее имеет сильное загрязнение.

Преждевременная замена масла в коробке нужна, если стали отмечаться проблемы с переключением скоростей.

Раздатка на автомобиле ваз 2121. Как работает трансмиссия нивы

Заголовок

Раздаточная коробка шевроле нива выполняет ту же функцию, что и на других автомобилях, а именно изменяет величину крутящего момента и распределяет его между задним и передним мостами.Раздатка имеет две передачи, передаточные числа которых 1,2 и 2,135. Мосты имеют постоянный привод и соединены при помощи межосевого дифференциала, который обеспечивает перераспределение крутящего момента в зависимости от сопротивления движению колес. В случае необходимости существует возможность блокировки дифференциала , что обеспечивает большую проходимость, так как частота вращения переднего и заднего приводных валов будут одинаковы из-за жесткой их связи между собой. Крепление раздаточной коробки на ниве 2121 осуществляется непосредственно к кузову посредством двух кронштейнов с резинометаллической основой. Овальные отверстия в кронштейнах и возможность установки дополнительных прокладок между самими кронштейнами и кузовом позволяют довольно точно отрегулировать положение раздатки относительно фланца промежуточного вала.

Конструкция раздаточной коробки

Все детали корпуса раздаточной коробки 2121 литые и выполнены из алюминиевого сплава, а соединяются между собой при помощи шпилек и гаек. Лючек, который выполнен в верхней части картера, закрывается металлической крышкой. Для центровки передней крышки картер имеет два установочных штифта.В качестве заводского уплотнения в соединениях картер-крышка используются картонные прокладки, однако при ремонте вместо них можно использовать специальный герметик. Сальники, в качестве уплотнения, установлены на вилках переключения и блокировки дифференциала, а также абсолютно на всех валы. Заливное и сливное отверстия для масла выполнены в передней крышке. Заливное отверстие выполняет дополнительную функцию – контроль уровня масла в картере.Два шариковых подшипника, установленные в картере и передней крышке, являются опорой для ведущего вала. Отсутствие люфта подшипников обеспечивается буртиками вала, с одной стороны, а также упорным кольцом фланца с самоконтрящейся гайкой у переднего и упорной шайбой с гайкой у заднего подшипника, с другой стороны. Установочное кольцо расположено в проточке внешнего кольца заднего подшипника зажимается картером и задней крышкой, тем самым предотвращает осевое смещение ведущего вала.

Ведущий вал

Ведущий вал 2121 имеет две шестерни. Передняя шестерни имеет больший размер и обеспечивает высшую передачу и устанавливается она с возможностью свободного вращения на шейке вала, твердость которой обеспечена термической обработкой. Меньшая по размеру задняя шестерня соответственно отвечает за низшую ступень и установлена она уже на термобработанной втулке, в натяг установленной на вал. Каждая шестерня имеет два зубчатых венца – косозубый и прямозубый. Наружный (больший) венец с косыми зубьями находится в состоянии постоянного зацепления с ответными шестернями промежуточного вала, прямозубый венец (меньший) входит в зацепление с муфтой при переключении передачи. Муфта передвигается по ступице,которая жестко сидит на шлицевой части вала между шестернями, и при зацеплении с соответствующей шестерней осуществляет передачу крутящего момента на необходимую зубчатую пару. Если же муфта расположена в среднем положении, то передачи момента не происходит, а, значит, и передачи вращения от двигателя к колесам происходить не будет.

Промежуточный вал

На промежуточном вале раздатки 2121 установлены две косозубых ответных шестерни, которые находятся в постоянном зацеплении с соответствующими ведущими шестернями. Передняя шестерня имеет еще одно зацепление с шестерней дифференциала. Характер нагрузок промежуточного вала таков, что его необходимо устанавливать в подшипниках разного типа: задний шариковый, а передний роликовый. Фиксация от осевого смещения выполнено по той же схеме, что и у ведущего вала. Спидометр снимает данные как раз с промежуточного вала раздатки. Это обеспечивает стальная ведущая шестерня, впрессованная в торец промежуточного вала, и ведомая пластмассовая шестерня, установленная на валике корпуса привода спидометра.


Управление раздаточной коробкой

Раздаточная коробка Нивы 2121 имеет ручное управление с механическим приводом рычажного типа. Качание рычага переключения происходит в продольном направлении и выполняется на оси, которая установлена в проушины кронштейна впереди раздаточной коробки. Снижение трения обеспечивают впрессованные пластиковые втулки в отверстия рычага. Нижняя часть рычага вставляется в паз на шток, а фиксация происходит при помощи фигурной пружины. Другой конец штока, в свою очередь, соединяется с вилкой, которая перемещает муфту переключения. Жесткость этого соединения обеспечено болтом. Уплотнение штока на выходе из корпуса раздатки выполняется сальником, а грязе-пылезащита с помощью резиновой гофры. Фиксация всего привода переключения в установленном положении выполняется подпружиненным шариком, входящим в специальные пазы штока.

Замена масла в раздаточной коробке

Раздаточная коробка 2121 конечно же требует регулярного обслуживания. К основным работам по обслуживанию раздаточной коробки 2121 стоит отнести замену масла согласно рекомендациям автопроизводителя. Масло рекомендовано менять каждые 45 тысяч километров. Для выполнения этой процедуры нужно взять двенадцатый шестигранник, шприц для заливки масла, собственно само масло и емкость под отработку. Лучше всего выполнять замену масла на смотровой яме или на подъемнике.

Наилучшим условием для слива масла – теплая раздаточная коробка 2121, то есть если машина стояла, то проедьтесь на ней несколько километров, тогда масло нагреется, станет более текучим и его легче будет слить.

Порядок выполнения работ выглядит следующим образом:

  • Выкручиваем сливную пробку над емкостью для отработанного масла и ждем, пока оно все стечет;
  • Завинчиваем сливную и откручиваем заливную пробку;
  • Заливаем при помощи шприца масло до тех пор, пока оно не достигнет нижней кромки заливного отверстия;
  • Завинчиваем пробку.

Не забывайте, что масло применять надо только трансмиссионное,и по сравнению с обычным моторным имеет другие характеристики.

ВАЗ 2121 Нива зарекомендовал себя как надежный и универсальный советский внедорожник. В 1977г с конвейера сошел первый отечественный вездеход, который в отличии от обычных легковых ВАЗ 2121 имел полный привод и повышенные показатели проходимости. Устройство раздаточной коробки Нивы разработано опытными конструкторами АвтоВАЗ с целью повысить функциональность и универсальность автомобиля как при езде по бездорожью, так и в условиях города.

В 1994г вышла обновленная версия внедорожника, получившая маркировку Нива 21213, отличающаяся от предыдущего варианта более мощным силовым агрегатом. С 2006г данная серия автомобилей известна как Нива 4х4.

Устройство и функции раздаточной коробки ВАЗ 2121

Раздатка ВАЗ 2121 предназначена для правильного распределения крутящего момента на оси внедорожника и увеличения его значения на выходе. Правильно этот прибор называется демультипликатором.

Раздаточная коробка выполняет следующие функции:

  1. 1. Позволяет заблокировать межосевой дифференциал;
  2. 2. Позволяет отключить один из ведущих мостов;
  3. 3. Повышает крутящий момент ведущих колес при использовании пониженной передачи;
  4. 4. Распределяет крутящий момент по осям внедорожника;
  5. 5. Позволяет установить коробку отбора мощности для работы дополнительного оборудования.

Раздатка 2121 состоит из литого алюминиевого корпуса, внутри которого размещены основные детали:

На ведущем валу находятся две шестерни, большая из которых отвечает за высшую передачу, меньшая – за пониженную. Обе шестерни плотно стоят на валу, который подвергается термообработке в наиболее нагруженных местах для исключения дефектов во время работы.

На каждой шестерне имеется два ряда зубов – косые и прямые. Косой ряд зубьев пребывают в непрерывной работе с шестернями вала промежуточного, а прямой ряд зубов – с муфтой. Во время переключения передачи на раздатке муфта движется по ступице в горизонтальном направлении, сцепляясь с одной из шестерен вала ведущего. Среднее расположение муфты является нейтральным.

Промежуточный вал раздатки имеет две косозубые шестерни, из которых передняя зацепляет шестерню дифференциала. В торце промежуточного вала находится ведущая шестерня спидометра. Межосевой дифференциал имеет муфту блокировки, благодаря которому осуществляется жесткое соединение валов привода передней и задней оси.

Раздаточная коробка ВАЗ Нива: принцип работы

Раздатка ВАЗ 2121 имеет всего несколько передач с передаточными числами 2,135 и 1,2. Мосты внедорожника сопряжены при помощи межосевого дифференциала, который перераспределяет крутящий момент на колеса в зависимости от их сопротивления движению.

При движении ВАЗ Нива по ровному сухому дорожному покрытию не возникает необходимости в использовании дополнительных функций раздаточной коробки, поскольку сцепление колес с дорогой хорошее. При ухудшении дорожных условий возникает необходимость включить пониженную передачу, которая обеспечивает автомобилю равномерную и стабильную скорость движения. При этом переходить на пониженный скоростной режим необходимо лишь после того, как автомобиль полностью остановится.

В условиях бездорожья существует возможность блокировки дифференциала, что обеспечивает равномерное вращение обоих приводных валов автомобиля и повышает проходимость автомобиля.

Основные неполадки раздаточной коробки Нивы

Со временем детали раздатки автомобиля изнашиваются, в результате чего могут возникнуть следующие неполадки:

  • проблемы с включением переднего моста;
  • перегрев раздаточной коробки;
  • перерасход и утечка масла при работе раздатки;
  • самопроизвольное выключение переднего моста.

Первым сигналом о выходе из строя раздаточной коробки Нива является возникновение характерного шума и вибрации при движении внедорожника. Но следует отличать вибрации карданных валов от шума раздаточной коробки.

Именно по этой причине автовладельцами устанавливается третья опора, которая гасит колебания раздаточной коробки. Это приспособление можно приобрести в специализированных магазинах или изготовить вручную при помощи сварки. Что касается конструкции, третья опора предназначена для снижения вибрации, возникающей от колебания рычагов раздатки ВАЗ 2121.

Часто владельцы ВАЗ 2121 Нива, у которых установлена третья опора, отмечают незначительное снижение вибрации и шума. Данная проблема решается путем регулировки установки раздатки по высоте таким образом, чтобы оси вращения коробки передач и раздаточной коробки находились в средине шруса промежуточного вала.

Важно придерживаться правил эксплуатации раздаточной коробки, следить за состоянием сальников и карданных валов, вовремя менять смазывающие материалы и не поддавать повышенным нагрузкам.

В коробке две скорости (низшая и высшая) с передаточными числами 1,2 и 2,135 позволяют увеличить передаточные числа трансмиссии и удвоить общее количество передач, что увеличивает проходимость машины. Межосевой дифференциал обеспечивает постоянный привод переднего и заднего ведущих мостов. Так же сделана принудительная блокировка дифференциала, которая повышает проходимость автомобиля. Блокировка дифференциала и переключение передач производится с помощью рычагов, установленных на раздаточной коробке.

В картере 25 раздаточной коробки, отлитом из алюминиевого сплава, на подшипниках установлены ведущий и промежуточный валы, валы привода переднего и заднего мостов и корпус дифференциала. На ведущем валу свободно установлены косозубые шестерни высшей 23 и низшей 26 передач, имеющие зубчатые венцы и находящиеся в постоянном зацеплении с шестернями промежуточного вала, который выполнен в виде блока шестерен. Между шестернями 23 и 25 на валу неподвижно закреплена ступица муфты переключения передач 24, имеющая внешние шлицы, на которых установлена скользящая муфта. При включении высшей передачи муфта переключения передач 24 стопорит на ведущем валу 29 свободно вращающуюся шестерню 23, а при включении низшей передачи стопорит шестерню 26. Блок шестерен промежуточного вала 34 находится в постоянном зацеплении с косозубой ведомой шестерней 49, прикрепленной болтами к корпусу дифференциала, который состоит из двух частей. На корпусе дифференциала на шлицах находится подвижная муфта 54 блокировки дифференциала. Внутри корпуса дифференциала установлена ось с двумя сателлитами, находящимися в зацеплении с шестернями, которые связаны со шлицевыми концами валов привода переднего и заднего ведущих мостов автомобиля. Вал привода переднего моста более длинный, чем вал заднего моста и имеет зубчатый венец для блокировки дифференциала. При блокировке дифференциала подвижная муфта 54 соединяет вал с корпусом дифференциала.

Механизм переключения передач раздаточной коробки включает в себя: рычаг переключения 15, ползун, вилку, и шариковый фиксатор. Рычаг шарнирно установлен на оси в проушинах кронштейна. Рычаг имеет фигурный конец, который входит в паз ползуна и уплотняется в нем пружиной. На ползуне закреплена вилка, входящая в выточку муфты 24 переключения передач. Шариковый фиксатор удерживает ползун в нейтральном и включенном положениях.

Привод блокировки дифференциала имеет устройство, аналогичное механизму переключения передач. Привод состоит из рычага 10, ползуна с вилкой и шарикового фиксатора.

Раздаточная коробка крепится к кузову автомобиля на двух опорах 45, установленных на осях. Каждая опора состоит из кронштейна, в котором запрессована резиновая подушка. Под опоры раздаточной коробки устанавливаются регулировочные прокладки для центровки и правильной установки по отношению к коробке передач.

Для охоты и рыбалки «Нива» — незаменимый автомобиль. Он славится своей проходимостью и простым устройством. Конечно, за эти годы модель существенно устарела. Но есть вариант купить «Шевроле Ниву». Это более модернизированный автомобиль с приятной внешностью и не менее хорошими характеристиками проходимости. В чем секрет проходимости? Все просто — устанавливается раздатка на «Ниве Шевроле». Устройство ее, принцип и режимы работы — далее в нашей статье.

Для чего нужна?

Данный узел является незаменимым элементом в полноприводных автомобилях. Коробка и раздатка «Нивы Шевроле» перераспределяют крутящий момент между ведущими мостами (коих в автомобиле два). Данный механизм при необходимости увеличивает крутящий момент при движении (так называемая понижайка). Стоит отметить, что устанавливается не только на полноприводные внедорожники. Часто такой системой оборудуются автоподъемники, краны и прочая спецтехника.

Разновидности

Существует несколько типов данных элементов:

  • Оснащенные соосными приводными валами. Данная разновидность используется на многих внедорожниках. Такую популярность она приобрела за счет использования единой главной передачи для обеих мостов.
  • С несоосным ведомым валом. Здесь отсутствует промежуточный вал. Плюсы данной системы — высокий коэффициент полезного действия и бесшумность. Также такая коробка отличается малой снаряженной массой.
  • С блокировкой привода ведущих мостов. Устанавливается в том числе и на «Шевроле Ниву». Здесь есть возможность использовать весь крутящий момент без пробуксовки колес, что очень важно при езде по бездорожью. Передний мост включается только на трудных участках дороги. На асфальтовом покрытии у внедорожника — монопривод (работает только Это позволяет снизить расход топлива и при необходимости увеличить проходимость (когда привод «замыкается»). Также здесь имеется межосевая принудительная блокировка.

Об устройстве

Несмотря на разбег в разновидностях, устройство и принцип работы у этих коробок одинаковый. Как устроена раздатка («Нива Шевроле»)? Данный узел включает в себя несколько элементов:

  • Ведущий вал.
  • Механизм блокировки межосевого дифференциала.
  • Сам дифференциал.
  • Цепную или зубчатую передачу.
  • Приводной вал задней и передней оси.
  • Понижающую передачу.

Все это управляется с салона. Для этого есть рычаг раздатки. «Нива Шевроле» имеет как блокировку, так и понижающую передачу. Крутящий момент, который идет от основной трансмиссии к раздаточной, передается через ведущий вал.

Далее усилие момента распределяется между осями. Здесь в работу подключается Данный узел позволяет вращать колеса с разными угловыми скоростями. Кстати, сам дифференциал может быть нескольких типов:

  • Несимметричный (распределяет крутящий момент в разных соотношениях).
  • Симметричный (распределяет усилия поровну).

Блокировка

Стоит отметить, что на отечественных внедорожниках раздатка («Нива Шевроле» в том числе) имеет функцию блокировки дифференциала. Таким образом, передача крутящего момента может происходить как симметрично, так и несимметрично, в зависимости от положения рычага переключения в салоне. Чтобы подключить переднюю ось, используется цепная передача. Данный узел состоит из зубчатых звеньев (ведомый и ведущий) и приводной цепи. На современных внедорожниках включение полного привода производится автоматически. Но здесь раздаточная трансмиссия выполнена в виде конического редуктора.

Для чего нужна «понижайка»?

Как мы уже сказали ранее, полное ее название — понижающая передача. Раздатка («Нива Шевроле» 1.6 в том числе) позволяет изменить главную пару, благодаря чему можно увеличить крутящий момент. Колеса будут вращаться медленно, но с большим усилием. Таким образом, если автомобиль застрял в грязи, включение понижающей передачи предотвращает пробуксовку на всех осях. Машина медленно выкарабкивается из западни. В основе «понижайки» лежит принцип планетарного редуктора.

Как работает?

Принцип действия ее довольно простой. Заключается он в передаче крутящего момента от трансмиссии на ведущий вал. Далее происходит передача усилий на межосевой дифференциал.

На старых «Нивах» раздатка («Нива Шевроле» не в счет) имела механизм без блокировки. Сейчас же автомобиль оснащается полноценным дифференциалом с возможностью жесткой блокировки зубьев.

Режимы работы раздатки

Данный механизм может действовать в пяти режимах:

  • Включена «нейтралка».
  • Разблокирован дифференциал при выключенной «понижайке». В данном случае крутящий момент распределяется в соотношении один к двум.
  • Дифференциал заблокирован при включенной повышающей передаче. Здесь распределение момента производится автоматически, в зависимости от качества сцепления колес с дорогой.
  • Включена понижающая передача, и выключена блокировка дифференциала. Передача усилий происходит в таком же соотношении, как и в первом случае.
  • Дифференциал заблокирован, и включена «понижайка». В данном случае все мосты жестко заблокированы между собой, в том числе и полуоси. Крутящий момент производится неравномерно, в зависимости от типа дорожного покрытия (грязь, песок и так далее). В таком режиме работы достигается наилучшая проходимость автомобиля. Но ездить с постоянно включенной понижающей передачей и с блокировками не получится. Так возрастает нагрузка на подшипники раздатки. «Нива Шевроле» потребует вскоре серьезного вмешательства в трансмиссию. Также значительно растет расход топлива, сильно «подъедает» резину.

Как правильно пользоваться?

На рычаге переключения имеется схема. Чтобы включить необходимо сдвинуть рычаг вправо, вверх. Чтобы заблокировать дифференциал — потянуть влево до конца. Также на рычаге имеются буквенные обозначения латиницей. Так, L — это пониженная передача, N — нейтральная, а Н — повышенная. Теперь давайте выясним, как всем этим пользоваться, чтобы потом не ремонтировать механизм и не менять подшипники раздатки.

«Нива Шевроле» — автомобиль универсального предназначения, который активно используется не только на асфальтированном покрытии, но и на бездорожье. Итак, если вам предстоит преодолеть брод или лужу, следует полностью остановится и включить пониженный ряд ступеней. Обратите внимание: его нужно включать только после полной остановки. Даже на 5 километрах в час у вас будут проблемы с раздаточной коробкой. А вот заблокировать дифференциал можно даже на ходу. Никаких сюрпризов это не принесет. Разве что ввиду постоянно работающих двух мостов и полуосей.

В каких случаях требуется включать на «Шевроле Ниве»? Ее работа понадобится при пересечении «диагоналей», бродов и при затяжном подъеме, на который вы взбираетесь не спеша. Часто автомобилисты спрашивают: можно ли долго ездить с блокировкой? Отметим, что ее следует включать только при крайней необходимости. В противном случае возрастает нагрузка на зубья и валы. Если так ехать на асфальте с большой скоростью, вскоре потребуется замена раздатки на «Ниве Шевроле».

Принудительная разблокировка

Иногда случается, что блокировка заклинивает — ее невозможно выключить даже при полной остановке автомобиля. Ситуация довольно распространенная для «Шевроле Нивы». Как ее решить? Есть верный способ. Для этого включаем заднюю передачу, немного разгоняемся и прямо во время движения выключаем На определенной скорости ее можно легко «выбить». Но если на панели приборов у вас продолжает гореть подобная лампа, как на фото ниже, блокировка не была выключена.

Как быть в такой ситуации? Необходимо включить первую скорость и попытаться заново выключить узел. Двигаясь вперед-назад, вы решите проблему с заклинившим дифференциалом. А вообще межосевую блокировку рекомендуется включать только в условиях серьезного бездорожья. На пересечении грунтовых дорог и песчаных барханов вполне достаточно понижающей передачи.

Преодолеваем глубокую лужу

Часто между автомобилистами возникает спор, как лучше пересечь брод с раздаточной коробкой. Одни предпочитают «влетать» в лужу с разгона, другие — включают понижающую передачу. При попадании в грязевую яму возникает большой риск гидроудара — через фильтр в цилиндры попадает вода, мотор «захлёбывается». Чтобы это исключить, многие ставят специальный шноркель. Но можно обойтись и без него. Глубокую лужу следует преодолевать на второй пониженной передаче. Это делается для того, чтобы в случае беды (когда машина начнет проваливаться) вовремя переключиться на первую скорость и не заглохнуть. Если вы въезжаете в воду с разгона (что является более верным решением), помните, что посередине пути колеса могут застрять. Мощности двигателя не хватит, чтобы провернуть колеса — автомобиль глохнет, а мотор схватывает гидроудар.

Ремонт коробки

Часто крышка раздатки («Нива Шевроле» не исключение) начинает пропускать через себя масло. При этом его уровень в коробке начинает медленно, но уверенно падать.

В данном случае следует поменять сальники раздатки. «Шевроле Нива» оснащается тремя уплотнительными элементами. Чтобы заменить эти сальники, необходимо коробку достать наружу. Лучше всего это делать на подъемнике или смотровой яме. Итак, сперва очищаем коробку от масляных пятен и тщательно продуваем. Далее демонтируем карданный вал. Важный момент: при снятии болтов осмотрите их состоянии. Если резьба «слизана», такие болты больше не подлежат эксплуатации. А чтобы исключить дисбаланс карданного вала, сделайте метку на нем в местах демонтажа. Далее вставляем в отверстия фланца вала два болта и накручиваем на них гайки. При помощи небольшой монтажной лопатки удерживайте элемент от прокручивания. Головкой на 24 снимаем гайку и достаем шайбу фланца. Последнюю деталь тоже извлекаем наружу. Далее берем в руки плоскую отвертку и снимаем сальник раздаточной коробки. Посадочную поверхность необходимо протереть сухой тряпкой и нанести немного нового масла на уплотнительный элемент. При помощи оправки запрессовываем его на место. Установка остальных сальников производится аналогичным образом. По окончании ремонтных работ следует долить масло в раздатку. «Нива Шевроле» любит трансмиссионную смазку с вязкостью 80W90.

Другие проблемы

Иногда возникает стук в раздатке. «Нива Шевроле» — автомобиль более надежный, чем ВАЗ-2121, однако не стоит исключать подобные неисправности. Первое, на что следует обратить внимание, — карданная передача. Раньше на «Нивах» были крестовины, люфт в которых являлся причиной многих шумов и вибраций.

Если у вас «Нива» старого поколения, осмотрите сперва крестовины. Что касается новых версий, то здесь используются шарниры равных угловых скоростей. Здесь люфты исключены. Поэтому причину ищем в соосности шестерен, которые имеются в самой раздаточной коробке. При наличии люфтов и зазоров шестерни подлежат замене. Также рекомендуется поменять масло в раздатке. Важный момент — если машина преодолевала глубокую лужу, следует как можно раньше заменить смазку в коробке. Наличие воды в масле раздаточной трансмиссии уменьшает ресурс шестерен и подшипников. Кстати, последние тоже необходимо проверить и заменить. Возможно, стуки идут из-за слабых посадочных мест под подшипники. Автомобилисты рекомендуют использовать анаэробный герметик. Им следует обработать внешнюю обойму подшипников перед установкой элемента в пазы.

Еще одна причина — так называемый вертолет. Это шлицевая часть, которая крепит разбатку с эластичной муфтой. При возникновении подобных симптомов проверьте износ шлицов. При наличии люфта замените на новый.

Заключение

Итак, мы выяснили, что такое раздаточная коробка. Как видите, это достаточно сложный механизм, которым нужно правильно пользоваться и уметь обслуживать. Раздаточная коробка всегда была и будет неотъемлемой частью любого полноприводного внедорожника. Она не раз выручала автомобилистов при пересечении трудных препятствий.

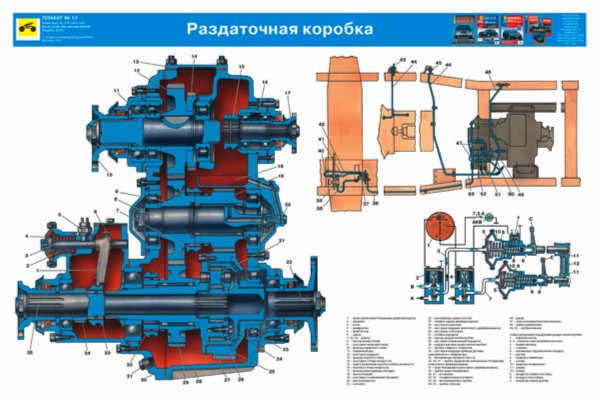

1 – вилка муфты блокировки дифференциала;
2 – шток вилки блокировки дифференциала;
3 – защитный чехол штока;
4 – стопорная шайба;
5 – втулка оси рычага;
6 – ось рычага;
7 – стопорный болт вилки;
8 – выключатель контрольной лампы блокировки дифференциала;
9 – шток вилки переключения передач;
10 – рычаг блокировки дифференциала;
11 – дистанционная втулка;
12 – ось рычага переключения передач;
13 – кронштейны;
14 – вилка муфты переключения передач;
15 – рычаг переключения передач;
16 – втулка пружины фиксатора;
17 – пружина и шарик фиксатора;
18 – фланец ведущего вала;
19 – передняя крышка;
20 – сальник ведущего вала;
21 – упорное кольцо подшипника;
22 – передний подшипник ведущего вала;
23 – шестерня высшей передачи;
24 – муфта переключения передач;
25 – картер раздаточной коробки;
26 – шестерня низшей передачи;
27 – задний подшипник ведущего вала;
28 – установочное кольцо заднего подшипника ведущего вала;
29 – ведущий вал;
30 – втулка;
31 – ступица;
32 – задняя крышка;
33 – задний подшипник промежуточного вала;

34 – промежуточный вал;
35 – подшипник вала привода заднего моста;
36 – задний подшипник дифференциала;
37 – фланец;
38 – сальник вала привода заднего моста;
39 – задний корпус дифференциала;
40 – опорная шайба шестерни;
41 – шестерня привода заднего моста;
42 – ось сателлитов;
43 – стопорное кольцо;
44 – пружинная шайба;
45 – кронштейн подвески;
46 – упорная шайба сателлита;
47 – картер привода переднего моста;
48 – сателлит;
49 – ведомая шестерня дифференциала;
50 – передний корпус дифференциала;
51 – стопорное кольцо;
52 – пружинная шайба;
53 – передний подшипник корпуса дифференциала;
54 – муфта блокировки дифференциала;
55 – установочное кольцо переднего подшипника дифференциала;
56 – маслоотражатель;
57 – сальник вала привода переднего моста;
58 – подшипник вала привода переднего моста;
59 – фланец вала привода переднего моста;
60 – вал привода переднего моста;
61 – пробка слива масла;
62 – ведомая шестерня привода спидометра;
63 – роликовый подшипник промежуточного вала;
64 – заливная пробка;
65 – ведущая шестерня привода спидометра.

Особенности конструкции

Раздаточная коробка служит для изменения величины крутящего момента и распределения его между передним и задним мостами. Коробка имеет две передачи с передаточными числами 1,200 и 2,135. Передний и задний мосты приводятся постоянно и связаны межосевым дифференциалом, перераспределяющим крутящий момент между ними в зависимости от сопротивления движению колес. Для повышения проходимости автомобиля дифференциал можно блокировать, при этом передний и задний приводные валы становятся жестко связанными между собой (их частоты вращения равны).

Раздаточная коробка крепится к полу кузова на двух резинометаллических кронштейнах. Для регулировки ее положения относительно фланца промежуточного вала отверстия в кронштейнах сделаны овальными, а между ними и кузовом могут быть установлены регулировочные прокладки.

Корпусные детали раздаточной коробки отлиты из алюминиевого сплава и соединены между собой шпильками и гайками. В верхней части картера выполнен лючок, закрытый штампованной стальной крышкой. Передняя крышка центрируется на картере по двум установочным штифтам. Между крышками и картером расположены картонные прокладки (при ремонте можно использовать вместо них герметик-прокладку). Все валы (в том числе и валик привода спидометра), а также штоки вилок переключения передач и блокировки дифференциала уплотнены сальниками. В передней крышке выполнены два отверстия – заливное (оно же контрольное) и сливное.

Ведущий вал установлен на двух шариковых подшипниках в гнездах передней крышки и картера. Внутреннее кольцо переднего подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала. Внутреннее кольцо заднего подшипника зажато между буртиком вала и упорной шайбой гайкой на заднем конце вала. Гайку стопорят, вдавливая ее кромку в пазы на валу. Ведущий вал зафиксирован от осевого смещения установочным кольцом в проточке на внешнем кольце заднего подшипника и зажатым между картером и задней крышкой.

На ведущем валу расположены две ведущие шестерни. Передняя (большая) – высшей передачи, она свободно вращается на термообработанной шейке вала. Задняя (меньшая) – низшей передачи – свободно вращается на термообработанной втулке, установленной на валу с натягом. Шестерни имеют по два венца. Косозубые (большие) венцы находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала, а с прямозубыми (малыми) соединяется муфта переключения передач при включении передачи. Муфта перемещается по ступице, жестко посаженной на шлицах вала между ведущими шестернями. В среднем положении муфты обе передачи выключены («нейтраль») и крутящий момент от двигателя не передается на колеса.

Промежуточный вал представляет собой блок двух косозубых шестерен, находящихся в постоянном зацеплении с шестернями ведущего вала. Передняя шестерня, кроме того, находится в зацеплении и с ведомой шестерней, закрепленной на корпусе дифференциала.

Промежуточный вал вращается в двух подшипниках: передний – роликовый, задний – шариковый. От осевого смещения вал зафиксирован установочным кольцом в канавке наружного кольца заднего подшипника, которое зажато между картером и задней крышкой (так же, как и у ведущего вала). В переднем торце вала запрессована стальная ведущая шестерня привода спидометра. Ведомая шестерня привода спидометра – пластмассовая, установлена на валике, вращающемся во втулке корпуса привода спидометра. Корпус закреплен на передней крышке раздаточной коробки.

На автомобиле ВАЗ-21214 с распределенным впрыском топлива дополнительно к механическому приводу спидометра на раздаточной коробке установлен датчик скорости.

Вал привода переднего моста передним концом опирается на шариковый подшипник в картере привода переднего моста, закрепленного на передней крышке раздаточной коробки. Внутреннее кольцо подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала. От осевого смещения подшипник зафиксирован стопорным кольцом, входящим в канавку картера привода переднего моста. Задний шлицевой конец вала соединен с шестерней привода переднего моста дифференциала. Прямозубая шестерня на валу служит для блокировки дифференциала. Конструкция и установка вала привода заднего моста аналогична, но на нем нет шестерни.

Корпус дифференциала выполнен разъемным, обе его части соединены шестью болтами. Эти же болты крепят и ведомую шестерню к корпусу дифференциала. Последний установлен на двух шариковых подшипниках. Внутренне кольцо переднего подшипника удерживается от смещения распорной пружинной шайбой, опирающейся на стопорное кольцо в проточке корпуса дифференциала. В канавку на внешнем кольце подшипника входит установочное кольцо, зажатое между передней крышкой раздаточной коробки и картером привода переднего моста. Таким образом, корпус дифференциала удерживается от осевого смещения передним подшипником; задний подшипник не зафиксирован. На передней части корпуса дифференциала выполнены шлицы, по которым перемещается муфта блокировки. При включении блокировки муфта соединяется с шестерней на валу привода переднего моста, соединяя его с корпусом дифференциала.

В отверстиях корпуса дифференциала установлена ось сателлитов, удерживаемая двумя стопорными кольцами. Под одним из колец находится пружинная шайба, препятствующая осевому перемещению оси сателлитов. Сателлиты (конические шестерни), расположенные на оси, находятся в постоянном зацеплении с шестернями привода мостов. Между корпусом дифференциала и сателлитами установлены опорные шайбы. Их толщина подбирается так, чтобы осевой зазор шестерен привода мостов не превышал 0,10 мм, а момент сопротивления вращению – 14,7 Н.м.

Управление раздаточной коробкой – ручное, с механическим рычажным приводом. Задним рычагом водитель переключает передачи, передним – включает блокировку дифференциала. Конструкция приводов управления коробкой схожа. Рычаг качается в продольном направлении на оси, установленной в проушинах кронштейна спереди раздаточной коробки. Для уменьшения трения в отверстие рычага вставлены пластиковые втулки. Нижний конец рычага входит в паз штока и фиксируется фигурной пружиной. Другой конец штока соединен с вилкой соответствующей муфты (переключения передач или блокировки дифференциала) и стопорится болтом. Шток на выходе из коробки уплотнен сальником и защищен от пыли резиновым гофрированным чехлом. Для фиксации привода в выбранном положении служит шариковый фиксатор — подпружиненный шарик входит в пазы на штоках. На штоке переключения передач их три — для «нейтрали», высшей и низшей передач, на штоке блокировки дифференциала – два («включено» и «выключено»). В крышку привода переднего моста ввернут выключатель, замыкающий цепь контрольной лампы при включении блокировки дифференциала.

LT230: Лучшая раздаточная коробка?

LT230 — самая производительная раздаточная коробка Land Rover, и она, безусловно, выдержала испытание временем и выдержала тяжелые испытания. Экстремальное вождение по бездорожью и тяжелая буксировка могут оказать пагубное влияние на большинство компонентов трансмиссии и подвески, но раздаточная коробка, как правило, выдерживает трудности, лишь уступая относительно незначительным проблемам.

С инженерной точки зрения раздаточная коробка не является ракетостроением. По сути, это один набор передач, передающий привод от коробки передач справа от автомобиля, а затем разделяющий привод вперед и назад на передний и задний карданные валы.Дифференциал (аналогичный по конструкции межосевому дифференциалу) эффективно расположен между передним и задним выходными приводами.

Это может быть традиционная инженерия, но тот факт, что этот дизайн оставался в бизнесе от One Ten 1983 года до Discovery 2, который был завершен в 2004 году, и до сих пор живет в нынешнем Defender, является свидетельством блестящего дизайна и производства. Это 32 года, и он все еще держится вместе, несмотря на массу дополнительного крутящего момента, передаваемого современными электронными настройками и переоснащением двигателя Defender.На самом деле оригинальный принцип раздаточной коробки, хотя и без постоянного полного привода, восходит к Series I 1948 года. система. Он передает привод (от коробки передач) через переднюю и заднюю часть раздаточной коробки и наружу для привода карданных валов на переднюю и заднюю оси. В отличие от более ранних раздаточных коробок на Land Rover серии, которые имели задний привод и передний привод с возможностью выбора вручную, LT230 обеспечивает постоянный привод на обе оси благодаря встроенному дифференциалу.

Центральный дифференциал

Так называемый межосевой дифференциал внутри раздаточной коробки позволяет изменять относительные скорости переднего и заднего карданных валов, что позволяет передней оси вращаться быстрее, чем задней, что необходимо при повороте . Недостатком межосевого дифференциала является то, что если колесо на одной оси теряет сцепление с дорогой и пробуксовывает, весь крутящий момент трансмиссии будет направлен на это колесо (оно идет по пути наименьшего сопротивления). Таким образом, ось, имеющая сцепление, не получает никакого привода, и автомобиль застревает.Вот где в дело вступает блокировка центрального дифференциала раздаточной коробки. Управляемая коротким рычагом в кабине, она блокирует дифференциал, так что оба карданных вала вращаются вместе и больше не являются независимыми друг от друга. Таким образом, если задняя ось теперь теряет сцепление с дорогой, передняя ось все еще будет ведущей, удерживая автомобиль в движении (обычно). Поскольку используется рычаг блокировки дифференциала, его рычажный механизм приводит в действие вилку переключения передач, которая перемещает кулачковую муфту на центральном валу дифференциала для зацепления с шестерней на переднем выходном валу, блокируя оба привода вместе.Блокировка центрального дифференциала предназначена для использования в условиях бездорожья на рыхлом грунте, когда шины будут немного проскальзывать, компенсируя разницу скоростей передней и задней осей при прохождении поворотов. Его нельзя включать на дороге или другой твердой поверхности, потому что шины не могут проскальзывать, что приводит к высокой нагрузке на трансмиссию (также известное как закручивание трансмиссии).

Высокое и низкое передаточные числа

Как известно, раздаточная коробка также обеспечивает выбор передачи с высоким или низким передаточным числом, выбираемой движением вперед и назад того же рычага, который используется для блокировки дифференциала.Блокировка дифференциала работает в любом соотношении, а также работает с электронной системой контроля тяги (если установлена). Раздаточная коробка, разумеется, приводится в движение первичным валом коробки передач, который выступает в кожухе раздаточной коробки и приводит в движение раздаточную шестерню. Это, в свою очередь, приводит в движение промежуточную шестерню, которая постоянно приводит в движение выходную шестерню с высоким и низким передаточным числом с правой стороны раздаточной коробки. Эти передаточные шестерни вращаются на шлицевой ступице на заднем валу центрального дифференциала. Когда рычаг передаточного числа в кабине перемещается, вилка переключателя включает высокое или низкое передаточное число, поскольку она блокирует выбранную передачу на заднем валу центрального дифференциала.

Типы раздаточных коробок

Раздаточная коробка LT230 была представлена ​​в нескольких вариантах с тех пор, как она была впервые представлена ​​на модели до Defender One Ten для обеспечения постоянного полного привода через межосевой дифференциал. Все версии имеют одинаковую базовую конструкцию и внешние размеры, а также одинаково низкое передаточное число (например, 3,2: 1 на Discovery). Передаточные числа с высоким передаточным числом различаются в зависимости от модели автомобиля: у Defender обычно более низкое передаточное число, чем у моделей Discovery.Как правило, ранний Defender имел высокое соотношение 1,41:1, а Discovery — 1,21:1, хотя бывают и исключения. Помните, чем ниже передаточное число, тем выше передаточное число.

LT230R устанавливался на несколько ранних грузовых моделей и имеет самое низкое высокое передаточное число из всех — 1,667:1 (такое же передаточное число, как у комбинированной коробки передач/раздаточной коробки LT95, устанавливаемой на ранние грузовые модели V8 и Range Rover)

LT230T — наиболее распространенный вариант, устанавливаемый на 5-ступенчатые и некоторые автоматические Range Rover до 1989 года, Ninety, One Ten и Defender (кроме 4-ступенчатых V8) и Discovery 1.После 1989 года Range Rover имел раздаточные коробки Borg Warner с цепным приводом. LT230Q устанавливался на модели Defender Td5 и позже, и он немного тише в работе (отсюда и Q) благодаря другой геометрии шестерен, большему количеству зубьев на шестернях и улучшенным подшипникам.

LT230SE Версия SE устанавливалась на Discovery 2. Она похожа на LT230Q и имеет такое же передаточное число, но имеет более высокий крутящий момент. Есть небольшие внутренние изменения, такие как выбираемая прокладка (заменяющая складной тип) для установки предварительного натяга подшипника промежуточной шестерни.Передний выходной фланец и брызговик улучшены, а характерные для модели Discovery 2 изменения включают отсутствие приводных шестерен спидометра (в D2 используется электронный датчик), а также был удален рычаг блокировки дифференциала и / или сам механизм блокировки дифференциала, в зависимости от производства. Дата.

Более ранние коробки

Как уже упоминалось, принцип передачи LT230 основан на более ранних раздаточных коробках, которые устанавливались на модели серии, которые в основном имели только постоянный задний привод с ручным выбором переднего привода (все автомобили серии имеют постоянный полный привод). когда выбрано низкое соотношение).Но постоянный полный привод впервые появился на Series I в период с 1950 по 1954 год, хотя это было достигнуто с помощью устройства свободного хода на приводе на переднюю ось. Постоянный полный привод снова появился в модели Series III Stage One V8 (1979–85) с той же комбинированной четырехступенчатой ​​коробкой передач и раздаточной коробкой LT95, что и в раннем Range Rover, с вакуумной блокировкой центрального дифференциала

. Идентификация раздаточной коробки

При покупке компонентов или рассмотрении вопроса об изменении передаточного числа нам необходимо знать, какая раздаточная коробка установлена ​​на LT230, но раздаточные коробки, как правило, меняются местами, так как бывшие в употреблении коробки заменяют изношенные узлы или транспортные средства переустанавливаются.Передаточное число раздаточной коробки может быть указано на этикетке, прикрепленной к задней части корпуса, в противном случае серийный номер можно найти на нижней задней поверхности или на задней нижней части левой стороны (под крышкой ВОМ) . Но даже это не обязательно может подтвердить передаточное отношение, потому что набор шестерен мог быть изменен в прошлом.

Серийный номер находится в нижнем заднем углу под крышкой ВОМ или просто закруглен слева.

Изменение передаточного числа

Большинство автомобилей Defender, похоже, мало приспособлены для движения по автомагистралям и дорогам.Практично увеличить передаточное число примерно на 15 процентов, заменив шестерни в раздаточной коробке на комплект передач Discovery с более высоким передаточным числом. Это только увеличивает высокое передаточное число, оставляя низкое передаточное число в качестве стандартного, что может понадобиться для работы на бездорожье или буксировки. Но с Tdi Defenders и особенно с более ранними (до Tdi) моделями Ninety и One Ten двигатель должен быть в хорошем состоянии, чтобы тянуть повышенное высокое передаточное число, и важно также учитывать тип использования автомобиля. до, и был ли автомобиль уже эффективно модернизирован путем установки шин увеличенного размера.Различия между передачами Discovery и Defender не очевидны. Например, ранняя модель Discovery Mpi имеет более низкое высокое передаточное число, аналогичное соотношению 1,41:1 у Defender.

И наоборот, модель 50th Anniversary Defender 90 (если вам посчастливится ее приобрести) и модели TDCi имеют соотношение 1,211:1, аналогичное позднему Discovery 1 и всем моделям Discovery 2. Есть и другие аномалии, такие как 2,5-литровый безнаддувный One Ten с очень низким передаточным числом 1,667: 1, в котором передаточное число Discovery было бы слишком высоким для буксировки тяжелого автомобиля, учитывая низкую мощность двигателя, хотя увеличение до Defender 1.Соотношение 41:1 может быть практичным.

Более высокая передача вряд ли обеспечит какое-либо существенное снижение расхода топлива, поэтому не ждите возврата инвестиций, хотя это заметно снизит уровень шума на скорости. Раздаточная коробка Discovery может быть установлена в Defender (нет смысла в TDCi, который имеет то же передаточное число, что и у Discovery), но необходимо будет просверлить два отверстия M8 и врезаться в корпус, чтобы принять рычаг ручного тормоза Defender вместо троса Discovery. -управляемая система. При использовании раздаточной коробки Discovery 2 может потребоваться замена рычага блокировки дифференциала, если он еще не установлен.Комплекты передач

Discovery можно приобрести у таких поставщиков, как Ashcroft Transmissions. Чтобы установить набор шестерен, раздаточная коробка должна быть снята с автомобиля, и разумно подумать о замене подшипников и уплотнений во время демонтажа агрегата, для чего доступны ремонтные комплекты.

Опции: повышенное высокое передаточное число (слева), стандартное передаточное число (в центре) и сверхнизкое передаточное число (справа), которые могут компенсировать эффект шин большего размера.

Выход из строя шлица коробки передач

На самом деле это проблема с главным валом коробки передач, который зацепляет и приводит в движение входную шестерню раздаточной коробки.Несколько лет назад это было обычным явлением, и к настоящему времени большинство затронутых трансмиссий будут восстановлены или, по крайней мере, оснащены более поздней, улучшенной раздаточной коробкой. Это уже не обычное явление, но стоит знать о старых автомобилях. Проблема была связана с отсутствием смазки на сопряженных шлицах первичного вала и раздаточной шестерни.

Это было исправлено в более поздней версии коробки передач R380 путем установки раздаточной шестерни, которая была просверлена, что позволяло маслу течь через отверстия и достигать шлицов.Симптомом является отчетливый стук в области центральной коробки передач при включении передачи, особенно если автомобиль раскачивался вперед и назад при переключении с первой на заднюю передачу. Однако стук может быть вызван множеством других компонентов, включая изношенные втулки радиусных рычагов, универсальные шарниры карданного вала, шарниры А-образной рамы и втулки. Поэтому перед тем, как беспокоиться о главном валу, жизненно важно хорошо все проверить. Если вы слышите стук и подозреваете, что это шлицы первичного вала, проведите расследование, сняв крышку коробки отбора мощности (ВОМ) с задней части раздаточной коробки.Нет необходимости сливать масло перед снятием крышки, если только вы не подозреваете, что оно переполнено, и в этом случае сначала снимите заливную пробку, чтобы посмотреть, не вытечет ли излишек.

Если вы увидите там ржавчину и мелкие металлические осколки, это может быть из-за изношенных шлицов главного вала. Если транспортное средство включено на первой передаче и ручной тормоз отпущен (на ровной поверхности с противооткатными упорами для предотвращения чрезмерного качения), вы можете увидеть движение, подталкивая автомобиль вперед и назад снизу.Здесь можно снять раздаточную шестерню, чтобы осмотреть шлицы главного вала. Ответом обычно является новый главный вал и новая раздаточная шестерня (с перфорацией). Поскольку для этой работы требуется полоса коробки передач, обычно экономически выгодно установить коробку передач для разведки. Серийный номер коробки передач с суффиксом F предполагает наличие шестерни с поперечными отверстиями, хотя многие более ранние коробки были оснащены улучшенной шестерней.

Это типичное повреждение первичного вала коробки передач LT77 раннего выпуска из-за износа и коррозии шлицов.

Блокировка центрального дифференциала Discovery 2

Ранние модели Discovery 2 не имеют рычага блокировки центрального дифференциала в кабине, поскольку они оснащены электронной системой контроля тяги (ETC), что устраняет необходимость в нем. Противобуксовочная система использует систему ABS для блокировки любого вращающегося колеса, тем самым предотвращая передачу всего крутящего момента на вращающееся колесо. Следовательно, полный крутящий момент всегда передается на колеса, имеющие сцепление с дорогой. Некоторые владельцы по-прежнему предпочитают иметь блокировку центрального дифференциала (которую можно дооснастить) на том основании, что она дает водителю немного больше контроля и возможностей в некоторых более экстремальных ситуациях на бездорожье.

Самые ранние модели Discovery 2 все еще имели механизм блокировки дифференциала, но не имели рычага, и доступен комплект для установки рычага и рычажного механизма для управления существующим механизмом. Это касается раздаточных коробок с серийными номерами с префиксом 41D и 42D. Проверить это можно, потрогав верхнюю часть переднего корпуса раздаточной коробки. Если он гладкий, у вас нет внутреннего механизма, но если вы чувствуете, что завинчивающаяся шпилька выступает вверх, у вас есть механизм и вам просто нужен комплект рычагов.

Для последующих автомобилей, у которых нет ни механизма, ни рычага (блокировка дифференциала была доступна в качестве опции, когда он был новым), Ashcroft Transmissions производит комплект, который включает новый передний кожух и необходимые детали и уплотнения.Это касается раздаточных коробок с серийными номерами с префиксом 61, 62, 69 и 70D. Вам также понадобится вышеуказанный комплект рычагов.

Если установлен механизм блокировки дифференциала, вы можете увидеть или почувствовать резьбовую шпильку, выступающую из верхней части переднего корпуса (на переднем плане).

Компания Ashcroft Transmissions поставляет этот комплект блокировки центрального дифференциала, включая новый передний корпус. Рычаг тоже понадобится.

Типовые детали и стоимость

Следующие детали можно приобрести в Ashcroft Transmissions (ashcroft-transmissions.co.uk) и облагаются НДС и, в некоторых случаях, основным депозитом. Также стоит посетить веб-сайт Ashcroft, чтобы найти ответы на часто задаваемые вопросы и калькулятор передаточного числа.

• Раздаточная коробка LT230: 495 фунтов стерлингов• Комплект для восстановления LT230: 95 фунтов стерлингов• Комплект шестерен 1.222: 275 фунтов стерлингов• Корпус раздаточной коробки с втулками (для промежуточного штифта): 75 фунтов стерлингов• Комплект для обновления блокировки центрального дифференциала Discovery 2 с новым передним корпусом: £ 225; комплект рычагов: 245 фунтов стерлингов.

Решение проблем

Более жесткое рулевое управление:

Рулевое управление кажется более тугим, с большим эффектом земли и обратной связью.Это нормальный эффект вождения с включенной блокировкой дифференциала, особенно при движении по твердому грунту, где шины менее склонны проскальзывать, освобождая трансмиссию от перекручивания. Если это так, может быть целесообразно отключить блокировку дифференциала, чтобы уменьшить нагрузку на трансмиссию.

Невозможно выбрать блокировку дифференциала:

Рычаг перемещается для выбора блокировки дифференциала, но блокировка дифференциала не срабатывает и индикатор не загорается. Рычаги могут быть жесткими или заедать из-за неиспользования. Если это так, то можно, хотя и с трудом, почистить и смазать часть рычажного механизма под транспортным средством и некоторое время поработать рычагом, чтобы освободить его.В противном случае, сняв крышку пола трансмиссии для доступа, проверьте, затянута ли контргайка, крепящая рабочий рычаг к шарнирному валу, и что рычаг правильно расположен на валу.

Сложно отключить блокировку дифференциала:

Вы чувствуете усилие на рулевом колесе, связанное с блокировкой дифференциала, и горит контрольная лампа, даже если рычаг был перемещен. При отключении блокировки дифференциала часто необходимо проехать небольшое расстояние задним ходом. Это нормальная особенность системы полного привода.В противном случае внутреннюю связь необходимо будет проверить, подняв кожух трансмиссии, чтобы получить доступ. Выключатель контрольной лампы блокировки дифференциала в верхней части передней части корпуса раздаточной коробки может быть неправильно отрегулирован, и его необходимо слегка отвинтить.

Предупреждающий выключатель блокировки дифференциала расположен на верхней части агрегата, если смотреть сбоку со снятой крышкой, открывающей механизм переключения.

Перемещение переднего выходного фланца:

Фланец раздаточной коробки переднего карданного вала можно немного перемещать вверх и вниз.Здесь можно ожидать легкого смещения, потому что в параллельных роликоподшипниках, поддерживающих этот фланец, всегда есть небольшой зазор, так что это вряд ли потребует внимания. Если движение чрезмерное или существует очевидная проблема, подшипник необходимо заменить.

Если выходной фланец имеет здесь канавку от контакта с сальником, установите новый фланец, иначе канавка повредит новый сальник.

Скулящий шум:

Обычно слышен из зоны передачи.Вой обычно вызван шумом подшипников, и чаще всего он вызван подшипниками моста или главной передачи (дифференциала), которые могут передаваться вдоль шасси. Так что надо быть уверенным, прежде чем обвинять раздаточную коробку. Самый простой способ — попросить в гараже запустить трансмиссию на безколесном подъемнике, прислушиваясь снизу к источнику шума. Если виновником является раздаточная коробка, износ, скорее всего, будет в переднем или заднем выходном подшипнике, или в обоих.

Нет тяги, если не выбрана блокировка дифференциала.Ожидайте проблем с осью, таких как сломанная полуось. Если да, то при отключенной блокировке дифференциала карданный вал неисправной оси будет вращаться, когда вы отпустите сцепление.

Утечки масла из переднего или заднего выходного фланца:

Утечки из заднего фланца могут также загрязнить тормозные колодки трансмиссии маслом. Можно отсоединить соответствующий карданный вал, снять фланец и заменить уплотнение на месте. Когда фланец снят, проверьте состояние ровной поверхности цапфы фланца, где соприкасается сальник.На уплотнении может образоваться канавка, и это повреждение быстро разрушит новое уплотнение, поскольку оно будет тереться о него. В этом случае установите новый фланец с новым уплотнением.

Утечка масла из центра передней поверхности:

Масло может вытекать из пальца промежуточной шестерни, который проходит через переднюю часть кожуха между передним корпусом и коробкой передач. У него есть уплотнительное кольцо, но штифт, вероятно, изношен отверстием в корпусе.

Масло, просачивающееся из тормозного барабана трансмиссии, является верным признаком выхода из строя заднего сальника выходного вала.

Предотвращение проблем

• Проверяйте уровень масла и меняйте масло с интервалами, указанными в графике технического обслуживания, и делайте это чаще, если автомобиль регулярно используется на бездорожье и особенно для преодоления брода. • При замене масла проверьте цвет вытекающего масла. Серое масло указывает на загрязнение воды из-за перехода вброд. Это, безусловно, связано с изменением. Сливная пробка магнитная, и обычно на ней есть скопление мелких частиц, которые можно стереть. Крупные частицы или фрагменты требуют расследования.• Постоянно проверяйте наличие утечек масла из прокладок и сальников и устраняйте их, если имеет место значительная утечка. • Убедитесь, что патрубки сапуна трансмиссии чисты и функционируют, в противном случае существует риск повреждения сальника и попадания воды. • Избегайте вращающихся колес. Когда это произойдет, отпустите и включите блокировку дифференциала. Агрессивное вращение колес может окончательно повредить центральный дифференциал. • Уход за раздаточной коробкой, как и за любым другим компонентом, во многом зависит от правильного и своевременного обслуживания, своевременного устранения проблем и вождения автомобиля с учетом нагрузок, которым подвергаются механические компоненты.Агрессивное вождение серьезно ускоряет износ и вызывает стресс.

Что происходит, когда раздаточная коробка выходит из строя?

Раздаточная коробка используется на автомобилях с полным или полным приводом и является неотъемлемой частью, позволяющей водителям переключаться на эти режимы работы.

Типичная раздаточная коробка находится в задней части трансмиссии и приводится в действие выходным валом трансмиссии, работая так же, как вторичная трансмиссия.

Большинство раздаточных коробок 4WD имеют четыре режима работы:

  • двойная
  • нейтральный
  • четыре низкие
  • четыре высоких

Поскольку водитель включает полный привод только тогда, когда это необходимо, система представляет собой то, что мы называем «частичным» полным приводом.

Но что происходит, когда раздаточная коробка выходит из строя?



Каковы симптомы неисправности раздаточной коробки? Раздаточные коробки

должны служить на протяжении всего срока службы автомобиля, однако это, конечно, происходит не всегда. Здесь мы рассмотрим некоторые из наиболее распространенных признаков неисправности раздаточной коробки:

.



Проблемы со сменой

Распространенным признаком неисправности раздаточной коробки являются проблемы с переключением между диапазонами передач.Хотя эта проблема может быть вызвана такими вещами, как низкий уровень жидкости или повреждение соединения, обычно это указывает на внутреннюю неисправность раздаточной коробки.

Прежде чем думать о худшем, сначала дважды проверьте руководство по эксплуатации на случай, если что-то упущено, например, полная остановка и нейтраль перед переключением на 4WD.



Тяжело оставаться на полном приводе?

Если вы обнаружите, что ваша раздаточная коробка продолжает выскакивать из 4WD, это может означать внешнюю проблему либо с дифференциалом, либо с приводным валом, либо это может быть связано с внутренней проблемой раздаточной коробки.Лучше всего обратиться к специалисту для диагностики.



Полный привод не включается и не отключается

Может быть множество причин, по которым система полного привода автомобиля не включается или не отключается. От неисправного механизма переключения на передней оси, до электрической неисправности в системе управления. Но также возможно, что у самой раздаточной коробки есть внутренние проблемы.



Лужа жидкости под раздаточной коробкой

Есть только одна причина, по которой может быть лужа жидкости прямо под раздаточной коробкой, и это потому, что где-то есть утечка.Убедитесь, что утечка, вероятно, происходит из раздаточной коробки, поддомкратив автомобиль и осмотрев его. Вы должны легко увидеть утечку в задней части трансмиссии или коробки передач в сборе.



Странный скрежет, рычание или гудение

Еще одним признаком неисправности вашего автомобиля является наличие необычных шумов, которых раньше не было. Странные шумы могут быть надоедливыми, почти всегда указывая на то, что более серьезные проблемы не за горами.

Если вы слышите скрежещущие, рычащие или жужжащие звуки, которые меняются в зависимости от скорости автомобиля, причиной может быть раздаточная коробка. Это может указывать на низкий уровень жидкости или некоторые механические проблемы, такие как плохие подшипники, ослабленные цепи или поврежденные шестерни.



Возможные причины неисправности раздаточной коробки

Обычно раздаточная коробка выходит из строя из-за низкого уровня жидкости, вызванного утечками, отсутствием технического обслуживания или регулярным износом.

Важно немедленно устранять утечки жидкости, чтобы предотвратить повреждение внутренней раздаточной коробки.Также важна регулярная замена жидкости в раздаточной коробке. Интервал обслуживания раздаточной коробки вашего автомобиля указан в руководстве по эксплуатации.

Важно знать, что симптомы отказа трансмиссии могут имитировать симптомы неисправности раздаточной коробки. Это может сбивать с толку владельцев транспортных средств, которые пытаются самостоятельно починить свой автомобиль.



Так почему S&G?

Во избежание путаницы всегда рекомендуется провести профессиональную диагностику вашего автомобиля, если вы подозреваете проблему с раздаточной коробкой.Команда специалистов S&G Gearbox Exchange в Перте сможет лучше оценить ваше транспортное средство и его основные проблемы, а также эффективно поработать, чтобы вернуть вашу карту на дорогу. Вы можете связаться с членом команды по телефону (08) 9356 9988.



3 Признаки проблем с раздаточной коробкой

Коробка передач не самая хрупкая часть вашего автомобиля, но она требует правильного ухода, чтобы поддерживать ее в рабочем состоянии. Перегрев — самая распространенная проблема с трансмиссией, и если проблему не решить, это может привести к более серьезным проблемам.

Наряду с регулярным обслуживанием, понимание причины и знание симптомов перегрева коробки передач может помочь вам продлить срок службы вашей коробки передач.

Признаки перегрева коробки передач

Трансмиссионная жидкость отвечает за правильную смазку частей трансмиссии и за охлаждение, необходимое для предотвращения возгорания трансмиссии. Один из самых простых способов узнать, перегревается ли трансмиссия, — проверить наличие проблем с жидкостью.Например, проверьте, не имеет ли трансмиссионная жидкость, обычно розового или красного цвета, темно-коричневый цвет.

Если трансмиссионная жидкость имеет цвет от темно-коричневого до черного, это означает, что жидкость сгорает из-за перегрева трансмиссии. Еще одним распространенным признаком перегрева трансмиссии является запах горящей трансмиссионной жидкости.

Коробка передач, которая часто перегревается, может привести к утечке жидкости из коробки передач, поэтому, если вы постоянно меняете жидкость, это хороший признак утечки.

Проскальзывание трансмиссии также указывает на низкий уровень, загрязнение или сгорание трансмиссионной жидкости.

Вам также следует обратить внимание на индикатор проверки двигателя. Хотя существует несколько причин, по которым может загореться индикатор проверки двигателя, часто это является ранним признаком перегрева трансмиссии.

Причины перегрева коробки передач

Хотя наиболее распространенной причиной перегрева трансмиссии является низкий уровень или загрязнение трансмиссионной жидкости, существует также несколько других возможных причин, в том числе следующие.

Неисправный соленоид

Это предотвращает попадание трансмиссионной жидкости в коробку передач и вызывает ее перегрев.

Использование вашего автомобиля для буксировки тяжелых грузов

Это может привести к быстрому перегреву трансмиссии, так как дополнительный вес заставляет трансмиссию работать с большей нагрузкой, чем обычно.

Частая буксировка автомобиля

Это может привести к проскальзыванию лент и муфт, особенно когда ведущие колеса не стоят на земле.В результате мусор может попасть в коробку передач и вызвать ее перегрев.

Неправильное вождение

К ним относятся переключение передач вверх и вниз и постоянное нажатие на тормоз и педаль акселератора. Выполнение этих действий приведет к тому, что трансмиссия будет работать тяжелее, чем обычно. Перегруженная трансмиссия изнашивает рабочие части, такие как соленоид, быстрее, что может привести к тому, что жидкость не будет закачиваться в трансмиссию.

Вождение в жарком климате

Экстремальные температуры наружного воздуха повысят температуру жидкости в состоянии покоя, так что жидкость будет теплее, чем обычно, даже до того, как автомобиль заведется.Если вы заметили воющий звук, исходящий от трансмиссии, это может быть связано с тем, что температура жидкости слишком высока для охлаждения трансмиссии.

Предотвращение перегрева

Предотвратить перегрев трансмиссии зачастую так же просто, как и регулярное техническое обслуживание. Обязательно проверяйте трансмиссионную жидкость примерно раз в месяц. Частая проверка жидкости позволит вам обнаружить низкий уровень жидкости или грязную жидкость до того, как это вызовет проблемы.

Также необходимо регулярно менять трансмиссионную жидкость.Простой способ не забыть заменить трансмиссионную жидкость — делать это каждый раз, когда вы забираете автомобиль для замены масла. Если вы ездите в жарком климате или буксируете тяжелые грузы, меняйте жидкость чаще.

Загляните Американская и зарубежная служба трансмиссии сегодня, чтобы убедиться, что ваша трансмиссия работает наилучшим образом.

Детали раздаточной коробки

— Руководство для покупателей

Когда вы хотите купить раздаточную коробку взамен старой, важно сопоставить номера деталей, чтобы убедиться, что она подходит для вашего автомобиля.Сделайте это правильно с первого раза. Вы же не хотите купить не тот продукт, а затем снова и снова искать правильный.

Перед тем, как принять решение о сохранении раздаточной коробки, мы смотрим на историю и пробег автомобиля. Мы не хотим держать раздаточную коробку с большим пробегом, так как она может не прослужить долго. При тестировании раздаточной коробки мы должны убедиться, что она включает и выключает полный привод, как положено, и делает это без проблем.Некоторые проблемы с раздаточной коробкой легко решаются заменой жидкости, поэтому в случае неисправности мы можем решить это сделать. Мы также прислушиваемся к любым звукам, таким как скрежет, потому что это может сигнализировать о проблеме с раздаточной коробкой. После того, как мы сняли раздаточную коробку, мы тщательно проверим ее на наличие повреждений или ржавчины.

Где найти номер детали

Номер детали выбит на раздаточной коробке или на наклейке. Ниже мы покажем вам пример того, где вы можете найти номер детали.

Вид детали раздаточной коробки и где найти номер детали

Образец серийного номера на раздаточной коробке

Другой вид раздаточной коробки

Как работает раздаточная коробка?

Раздаточная коробка есть в автомобилях с колесной формулой 4×4 и позволяет водителю изменять количество одновременно движущихся колес автомобиля путем перемещения дополнительной ручки переключения передач. Раздаточная коробка имеет 3 вала: один получает мощность от трансмиссии, второй передает мощность на заднюю ось, а третий передает мощность на переднюю ось.Основные варианты, которые будут доступны в полноприводных автомобилях, — это 2WD и 4WD. 2WD — это привод на 2 колеса, когда мощность передается только на заднюю ось, тогда как 4WD — это привод на 4 колеса, когда мощность передается на переднюю и заднюю ось. У некоторых автомобилей также будут высокие и низкие настройки (Hi & Lo), и это изменит передаточное число, например, 4WD Lo будет приводить в действие как переднюю, так и заднюю оси, но колеса будут вращаться меньше, но создавать больший крутящий момент.

Типы раздаточной коробки

Раздаточная коробка будет использоваться по-разному в зависимости от типа автомобиля, например, раздаточная коробка в более крупном автомобиле позволит водителю переключаться между 2-х и 4-х колесным приводом с помощью рычага или селектора, однако в спортивном автомобиле есть не является селектором.

Тип привода

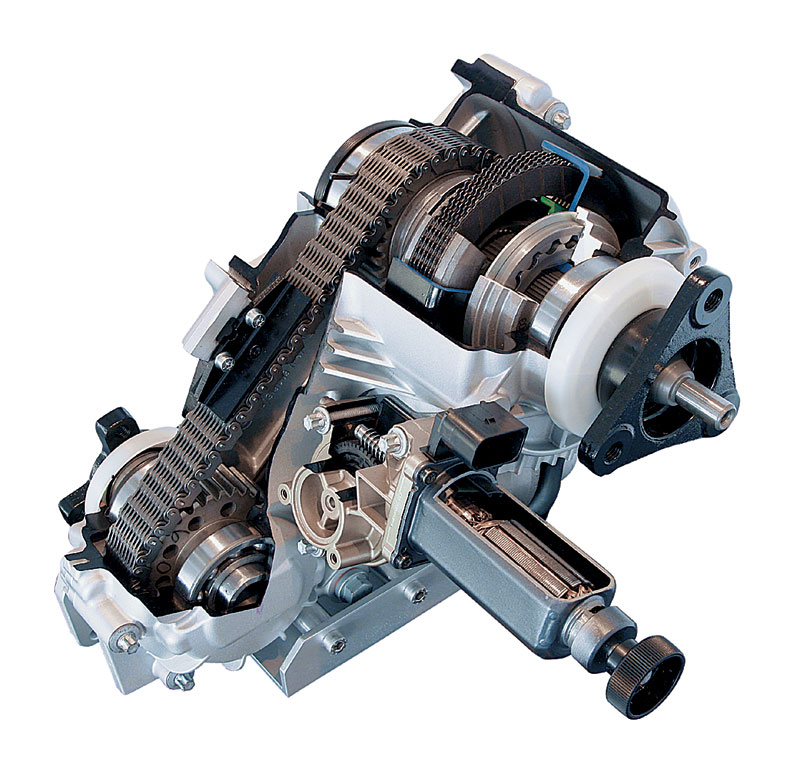

Раздаточная коробка может быть с зубчатым или цепным приводом. Раздаточная коробка с зубчатым приводом обычно используется в более крупных транспортных средствах, и в ней используется набор шестерен для привода приводных валов. Раздаточные коробки с зубчатым приводом, как правило, громче и тяжелее, чем раздаточные коробки с цепным приводом. Раздаточная коробка с цепным приводом использует цепную систему для привода одной оси, но в некоторых автомобилях она будет использоваться для обеих осей. Обычно они встречаются в компактных автомобилях и внедорожниках (Sport Utility Vehicles), однако они также используются любителями бездорожья в качестве модификации.

Тип корпуса

Раздаточная коробка может быть либо «женатой», либо «разведенной/независимой», и это относится к тому, где находится раздаточная коробка на автомобиле. «Супружеская» раздаточная коробка крепится болтами между выходным валом трансмиссии и задним или главным приводным валом. «Независимая или разведенная» раздаточная коробка отделена от трансмиссии, обычно этот тип встречается на более длинных коммерческих автомобилях.

вернуться к Автозапчасти

Как раздаточные коробки высвобождают мощность полного привода | ZBAG

Когда вы переключаетесь на полный привод, вы хотите, чтобы раздаточная коробка вашего грузовика или внедорожника каждый раз делала это плавно.Неважно, продираетесь ли вы через фут снега, выползаете из грязной рабочей площадки или глубоко в сельской местности, нет ничего лучше, чем переключиться на 4 колеса и отправиться туда, где не предназначено ни одно четырехколесное транспортное средство! Но со всем крутящим моментом и напряжением вы можете обнаружить, что у вас сломана шестерня, цепь или какой-либо другой компонент раздаточной коробки. Именно тогда вам нужно связаться с Zumbrota Bearing and Gear, чтобы снова начать работать на дорогах и бездорожье.

Вы когда-нибудь задумывались, как мощность двигателя и трансмиссии переключается с двухколесного на полноприводной? Передача мощности на передние и задние колеса происходит за трансмиссией на пути к задним колесам в раздаточной коробке.На следующей диаграмме показано, что происходит при переключении с двухколесного на полноприводный.

Красная стрелка показывает нормальный поток мощности от трансмиссии к задним колесам через карданный вал. Однако, когда вы переключаетесь на полный привод, эта мощность должна быть разделена с передними колесами. Это происходит в раздаточной коробке.

Когда вы переключаетесь на полный привод, шестерни включаются, чтобы привести в действие цепной привод, который идет от шестерни, приводящей в движение задний карданный вал, чтобы привести в действие другой набор шестерен за передним карданным валом .После включения этот карданный вал передает мощность на передний дифференциал и на передние колеса. Зеленая стрелка показывает, как поток мощности распределяется в раздаточной коробке, чтобы привести в действие передние колеса, чтобы обеспечить необходимое сцепление с дорогой.

Конечно, это упрощение того, что на самом деле происходит при переключении на полный привод. Требуется ряд шестерен, подшипников и шлицов для работы в соответствии со строгими стандартами и идеальной синхронизации, чтобы сделать переход плавным и надежным.

Поскольку на внутреннюю работу раздаточной коробки действует значительный крутящий момент и нагрузка, важно, чтобы каждая деталь была правильно выровнена и изготовлена ​​в соответствии со строгими стандартами прочности, долговечности и подгонки. Если вам требуется восстановленная или новая раздаточная коробка, вы можете положиться на Zumbrota Bearing and Gear.

Какой бы вариант вы ни выбрали, вы можете быть уверены, что раздаточная коробка, которую вы получаете от Zumbrota Bearing and Gear, изготовлена ​​в соответствии со строгими стандартами опытными специалистами, которые работают с лучшими доступными деталями.Прежде чем любая раздаточная коробка покинет компанию Zumbrota Bearing and Gear, она тщательно проверяется, чтобы убедиться, что она соответствует не только нашим высоким стандартам, но и вашим.

Мы знаем, что вам нужен полноприводный автомобиль как для работы, так и для отдыха. Вот почему вы можете положиться на нас, чтобы вы могли бегать как по дорогам, так и по бездорожью. В Zumbrota Gear and Bearing мы являемся экспертами в том, что нужно, чтобы держать вас в дороге. Сочетание наших качественных шестерен и подшипников, команды опытных техников, соблюдения высоких стандартов и обеспечения наилучшего обслуживания клиентов гарантирует ваше удовлетворение в течение тысяч миль безаварийной езды по дороге или бездорожью впереди.

Как часто моему автомобилю требуется новая жидкость для раздаточной коробки?

Раздаточная коробка является частью системы трансмиссии. Его основная функция заключается в зацеплении осей многоосных транспортных средств. Раздаточная коробка, расположенная под автомобилем, состоит из алюминиевого или стального корпуса и содержит сложную систему цепей, ремней или шестерен. Раздаточная коробка работает, разделяя крутящий момент двигателя от трансмиссии, передавая его на выходные валы, которые соединяются с ведущими валами, ведущими к передней и задней оси.Большинство раздаточных коробок могут механически блокировать передний и задний приводные валы вместе, поэтому каждая ось получает равный крутящий момент двигателя.

Почему жидкость раздаточной коробки важна?

Жидкость для раздаточной коробки представляет собой синтетическое или традиционное трансмиссионное масло, но, как и для многих автомобилей, для некоторых автомобилей требуются определенные типы жидкостей для раздаточной коробки. Он отводит тепло и смазывает внутренние детали раздаточной коробки, сохраняя ее шестерни прохладными и плавно вращающимися.

Со временем жидкость раздаточной коробки загрязняется из-за образования нагара при охлаждении горячих компонентов трансмиссии.Это может повлиять на работу автомобиля, вызывая дрожание автомобиля при поворотах или издавая скулящие звуки. Если жидкость заканчивается или загрязняется, это может привести к выходу из строя дифференциала. Чтобы избежать этой проблемы, рекомендуется периодически менять жидкость в раздаточной коробке, обычно каждые 30 000 миль, особенно в автомобилях, которые часто буксируют или используют полный привод. Когда автомобиль используется для буксировки или часто имеет полный привод, жидкость раздаточной коробки чаще проходит через систему.Эти действия требуют большего крутящего момента, что означает передачу большего количества тепла. Таким образом, хотя может возникнуть соблазн подождать до 70 000 миль (или более), чтобы заменить жидкость в раздаточной коробке, ожидание может означать менее эффективное использование системы трансмиссии автомобиля.

Регулярная замена жидкости в раздаточной коробке снизит вероятность любых проблем, связанных с управляемостью. Замена жидкости в раздаточной коробке может быть выполнена намного быстрее и за меньшие деньги, чем замена дифференциала.

Что такое раздаточная коробка Wrangler и как она работает?

Что такое раздаточная коробка?

С точки зрения высокого уровня, раздаточная коробка — это механический компонент, который позволяет полноприводному транспортному средству с неполным приводом распределять мощность от задних колес к передним, когда включен полный привод.Во время работы с полным приводом он может переключаться с Hi на Lo в сценариях, требующих большего крутящего момента при интенсивном использовании полного привода.

Как работает раздаточная коробка?

В базовом описании раздаточная коробка подает мощность на передний и задний приводные валы, чтобы затем передать мощность на все четыре колеса, если ваш Jeep оснащен блокировкой дифференциала. Мощность от двигателя подается на трансмиссию, которая управляет шестернями в раздаточной коробке, которая затем вращает задний приводной вал во время нормальной работы.Внутри раздаточной коробки есть либо цепь, либо несколько шестерен, которые управляют задним ведущим валом и зубчатым зацеплением переднего ведущего вала.

История 4WD и раздаточной коробки

Один из первых полноприводных автомобилей должен был быть произведен Фердинандом Порше, который затем положил начало легендарной линейке спортивных автомобилей Porsche. Система полного привода Фердинанда состояла из электродвигателей, расположенных на каждом колесе, которые приводились в действие газогенератором. Спустя годы, в 1902 году, голландская компания Jacobus Spyker создает механическую версию, в которой используется раздаточная коробка для выборочного переключения мощности между передними и задними колесами.Год спустя, в 1903 году, Mercedes принял на вооружение систему полного привода. В 1911 году система была доставлена ​​в США компанией Four Wheel Drive Auto Company (FWD), которая использовала эту систему в различных грузовиках, которые затем использовались во время Первой мировой войны.

Как использовать трансферный автомобиль для бездорожья

Переключение с 2wd на 4wd: при нормальной работе Jeep двигатель питает трансмиссию, которая затем передает шлицы главной трансмиссии на задний приводной вал, который приводит в движение задние колеса. Когда полный привод включен, рычаг селектора перемещает шлицевую муфту, чтобы она вошла в зацепление со шлицевой шестерней.Как только пара входит в зацепление с шестерней, она использует либо цепь, либо ряд шестерен для зацепления с шестернями, приводящими в движение передний приводной вал, что позволяет одновременно зацепить передний и задний приводные валы и обеспечивает джипу четыре колеса. водить машину.

Переключение с Hi на Lo: во время первоначального включения полного привода ваш Jeep будет находиться в режиме 4WD Hi, это также называется передаточным числом 1:1, когда рычаг селектора зацепляет шлицевую пару с главной передачей. редуктор для прямой передачи мощности через раздаточную коробку.Находясь в пути, вы можете столкнуться с трудным участком и вам потребуется дополнительная мощность/крутящий момент, чтобы помочь вашему Wrangler выйти из ситуации. Перевод системы полного привода с Hi на Lo часто снижает скорость джипа до одной трети его обычной скорости, но, что более важно, увеличивает крутящий момент на одну треть. Величина снижения скорости и увеличения мощности зависит от передаточного числа вашего джипа, но принцип тот же. Передача начинается через тот же рычаг селектора, но при передаче Lo рычаг селектора перемещает шлицевую муфту на другую сторону, позволяя ей зацепиться с более сложной серией шестерен, которые служат в качестве редукторов.Редуктор замедляет скорость джипа, но также создает огромное количество мощности и крутящего момента, которые затем передаются через приводные валы на колеса.

Модели с раздаточной коробкой и их надлежащее обслуживание

Современные модели раздаточных коробок: Jeep на протяжении многих лет производил большое разнообразие раздаточных коробок, но в 2003 году была выпущена NV241OR или Rock-Trac, которая обеспечила значительный скачок в передаточном отношении раздаточной коробки, позволив Wrangler работать с низким передаточным отношением 4:1. диапазон передаточного отношения с завода и огромный крутящий момент на трассе.В то же время была произведена версия без OR с цепным приводом и низким диапазоном 2,72: 1. Не такой мощный, как 4: 1, но лучше для дальних поездок и общей экономии газа, 2,72: 1 использовался в моделях Sport и Sahara начального уровня, а версия OR использовалась в Rubicon и некоторых специальных моделях Jeep.

Надлежащее техническое обслуживание: Настоятельно рекомендуется менять жидкость в раздаточной коробке каждые 30 000 миль или после любых переходов через большие глубины, которые могли привести к загрязнению жидкости.В целом процесс довольно прост, просто слейте жидкость и залейте 2 литра жидкости Mopar ATF 4, в целом процесс должен занять менее часа и обеспечить надлежащую смазку и защиту шестерен раздаточной коробки.

Обновления для вашей раздаточной коробки

Если вы планируете много ездить по бездорожью, ваша раздаточная коробка будет подвергаться значительному использованию. При переключении с 2WD на 4WD и с Hi на Lo раздаточная коробка может подвергаться высоким требованиям к крутящему моменту и заеданию колес, что может привести к нагрузке на шестерни и селектор.Это одни из наиболее распространенных модификаций, используемых для усиления раздаточной коробки, а также для обеспечения дополнительных функций.

  • Модернизация передаточного числа: Наиболее распространенной модификацией раздаточной коробки является передаточное число. Как упоминалось ранее, увеличение передаточного числа позволяет увеличить крутящий момент на трассе. Если ваш Jeep был оснащен передаточным числом 2,72:1, вы можете приобрести новое передаточное число для увеличения крутящего момента и в большинстве случаев при использовании шин большего размера. Часто при использовании шин размером 35 дюймов или больше лампа 2.Передаточное число 72:1 не может обеспечить достаточный крутящий момент, чтобы джип мог двигаться по крутым склонам. Модернизация передаточного числа позволит увеличить мощность, когда это необходимо на дороге и бездорожье.
  • Комплект Teraflex 241-OR 2 Low: специально разработан для JK Rubicon Wrangler 2007–2017 годов и обеспечивает промежуточный уровень переключения между Hi и Lo. Это может быть решающим параметром во время крутого поворота на трассе, что может привести к заеданию и возможному повреждению, если будет приложен достаточный крутящий момент. Комплект обеспечивает большую гибкость между диапазонами передач и помогает обеспечить свободный радиус поворота для предотвращения нежелательных нагрузок.

Как уже упоминалось в этом информационном руководстве, раздаточная коробка Jeep служит важной цели и позволяет Wrangler трансформироваться из заднеприводного автомобиля с полным приводом в полноприводную силовую установку простым движением рычага. Надежная сложная серия зубчатых колес требует минимального обслуживания для обеспечения надежной работы в течение многих лет. Если вы планируете использовать большие шины, изменение передаточного числа также является довольно простым и недорогим обновлением, которое дает впечатляющие результаты.

Комплектация: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2004, 2006, 2006, 2005, 2005 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, YJ, TJ, JK, JL, Laredo, Sport, Islander, S, Sahara, Renegade, SE, X, Rubicon, Unlimited, Sport- S

.

Добавить комментарий

Ваш адрес email не будет опубликован.
