Как работают свечи накала: Свечи накала дизельного двигателя

Содержание

Свечи накала дизельного двигателя

Свечи накаливания (калильные свечи, свечи накала) — главная зимняя деталь дизельного двигателя. Летом водители даже не вспоминают об их существовании, зато морозным зимним утром от работы свечей зависит, на чём вы поедете: на собственной машине или на общественном транспорте. О роли свечей накаливания в холодном пуске дизеля — в нашей статье.

Запуск дизеля: отличия от бензиновых моторов

Дизельный двигатель заводится совсем не так, как бензиновый. Летучий бензин даже при температуре -40° C готов вспыхнуть от одной искры, которую в цилиндрах создают свечи зажигания. Дизельному топливу — даже зимнему — из-за низкой летучести для воспламенения нужны те же 40 градусов, но уже со знаком «плюс» (а летнему — и вовсе +62° C). Недаром соляр называют тяжёлым топливом.

Высокую температуру, необходимую для горения дизеля, в цилиндре создаёт сжатие воздуха поршнем. Как и любой газ, воздух сжимается неохотно, при этом растёт его давление и температура. Когда форсунка впрыскивает порцию дизтоплива, оно самостоятельно воспламеняется от контакта с горячим сжатым воздухом — из-за этого часто говорят, что дизель заводится давлением или взрывом. Старые дизельные моторы, не оснащённые электронным впрыском и датчиками, легко могут работать без аккумулятора, поскольку воспламенение топлива в цилиндрах происходит механически, без каких-либо искр и свечей зажигания.

Но дизельную идиллию рушит мать-природа: при похолодании до минусовых температур сжатия воздуха в цилиндрах уже недостаточно, чтобы нагреть топливо до самовоспламенения. Поэтому совсем отказаться от свечей в дизельном двигателе невозможно. Просто свечи здесь нужны не для зажигания топливно-воздушной смеси, а для её нагрева.

Конструкция свечи накала

Любой, кто держал в руках кипятильник или ТЭН от водонагревателя, с ходу поймёт принцип работы дизельной свечи накаливания. Кстати, первые калильные свечи были с открытой спиралью и действительно внешне напоминали мини-кипятильник. Нагревательная спираль современных свечей закрыта прочным корпусом-стержнем (обычно стальным, иногда керамическим), заполненным оксидом магния — магнезией. При прохождении электрического тока спираль нагревается, отдавая тепло стержню, а тот — воздуху в камере сгорания и топливно-воздушной смеси, помогая ей воспламениться. Кончик стержня находится ровно в том месте камеры сгорания, где образуется завихрение смеси при впрыске топлива форсункой.

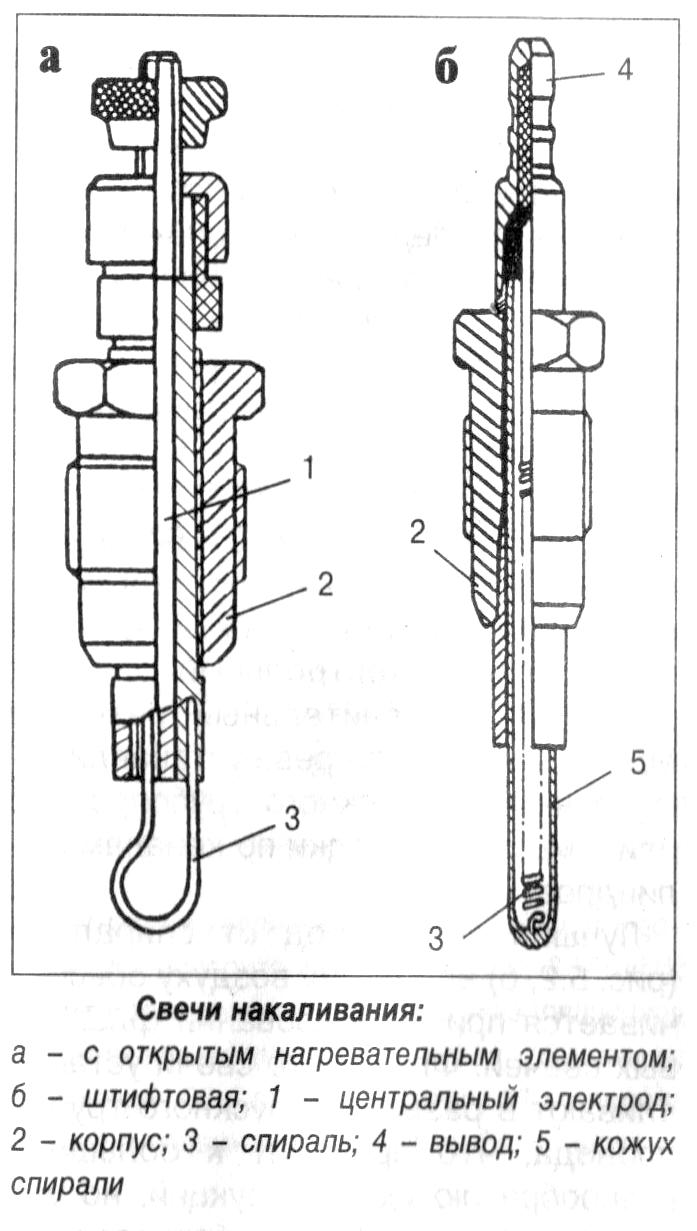

Свеча с открытым нагревательным элементом и современная стержневая свеча накала

Время прогрева первых свечей накаливания в 1920-е годы составляло бесконечные 180 секунд — целых 3 минуты водитель должен был ждать, пока свечи достигнут рабочей температуры, чтобы запустить двигатель! Современные свечи со стальным стержнем полностью раскаляются менее чем за 10 секунд (рекордсмены — за 4 секунды), а температура стержня достигает 800–1000 °C.

Свечи с керамическим стержнем ещё эффективнее: прогрев за 2 секунды и максимальная температура 1350 °C. Такие свечи используются в высокофорсированных дизелях, отвечающих самым жёстким экологическим требованиям. Но и стоимость керамических свечей в сравнении с классическими стальными заметно выше.

Саморегулируемые свечи SRM/SRC

В свечах накаливания первого поколения время и мощность их нагрева регулировал либо сам водитель, либо отдельный электронный блок управления. Современные свечи меняют свой режим работы самостоятельно благодаря дополнительной регулирующей (управляющей) спирали. Такие свечи накаливания называются саморегулирующимися и обозначаются маркировкой SRM — Self Regulating Metal. Или SRC (Self Regulating Ceramic), если речь о керамической свече.

Сопротивление регулирующей спирали меняется в зависимости от температуры: чем она выше, тем меньший ток управляющая спираль пропускает к основной спирали накаливания. Это позволяет изначально подать на свечу больший ток, ускорив её прогрев, без риска выхода свечи из строя — встроенный предохранитель в виде управляющей спирали не даст ей сгореть.

Системы быстрого накаливания QGS. Свечи на 6 и 12 вольт

В двухступенчатых системах быстрого накаливания QGS (Quick Glow System) свечи последовательно работают в двух режимах: сперва интенсивный накал, затем более слабый догрев. В фазе накала свеча почти мгновенно выходит на пиковую температуру, а затем переходит в режим догрева, где поддерживает её какое-то время. Системы QGS обычно встречаются в зимних комплектациях дизелей, а работой свечей в них заведуют сразу два реле и специальный таймер.

В двухступенчатых системах используются особые свечи накаливания с пониженным вольтажом (6V или 7V). В режиме накала они работают на повышенном напряжении 12V, а после запуска двигателя переходят в режим догрева, где напряжение уже соответствует номинальным 6V. Если такие свечи установить в одноступенчатую систему накаливания, где 12 вольт подаются постоянно, то они очень быстро сгорят. А если использовать обычные свечи на 11/12 вольт в системе QGS, то автомобиль будет плохо запускаться и нестабильно работать на холостых оборотах, ведь свечи не будут раскаляться до расчётной температуры. Поэтому правильный подбор свечей накаливания очень важен — нельзя устанавливать в двигатель первые попавшиеся свечи, подходящие по размеру.

Послепусковое накаливание и очистка от сажи

С ролью свечей накаливания при запуске всё ясно. Но нередко они греются и во время работы мотора! Современные алгоритмы управления дизельным двигателем предусматривают послепусковое накаливание — включение свечей, пока двигатель холодный. Это улучшает сгорание топлива и снижает дымность двигателя при прогреве.

Другая важная функция свечей накаливания — очистка мотора от сажи. Как известно, нагар — главный враг дизеля. Продукты горения и износа оседают на поверхности поршней, в камерах сгорания и в узлах системы EGR (рециркуляции выхлопных газов). Клапан EGR особенно активно засоряется при низкой температуре выхлопа, когда отложения не успевают сгорать. Чтобы принудительно повысить её, вновь включаются свечи накаливания — этот режим называется промежуточный накал.

Современные дизельные моторы дополнительно оснащены сажевым фильтром DPF, чтобы вписываться в жёсткие экологические нормы. Ёмкость фильтра не бесконечна, поэтому в электронном блоке управления двигателя предусмотрена программа его регенерации. Чтобы очистить сажевый фильтр, его нужно прожечь — принудительно нагреть до высокой температуры на 10–15 минут. Для этого двигатель переходит в особый режим работы, где свечи накаливания также задействуются. Режим регенерации сажевого фильтра активируется водителем или механиком автосервиса вручную с помощью кнопки или специальной процедуры каждые 1500–5000 км (зависит от модели автомобиля) — подробная информация есть в сервисной инструкции. О необходимости очистки сажевого фильтра напомнит специальный индикатор на приборной панели.

Проверка свечей накала и симптомы поломки

К сожалению, на дизельных машинах редко встречается самодиагностика свечей накаливания. Если при сгоревшей свече зажигания «бензинка» сразу зажжёт ошибку Check Engine, то суровый дизель может молчать, как партизан, не информируя водителя о проблеме. Не всегда дефектную свечу накаливания видно и диагностическим сканером. Самостоятельно заметить неисправность летом тоже непросто, ведь при плюсовой температуре двигатель заводится хорошо. В итоге поиск сгоревшей свечи начинается с первыми морозами, когда машина начинает плохо заводиться и дымить.

Без снятия с двигателя свечи накала проверяют мультиметром двумя способами:

  1. В режиме омметра замеряют сопротивление каждой из свечей: оно колеблется от 0,7 до 1,8 Ом, в зависимости от модели, но обычно составляет около 1 Ома. Если сопротивление повышено, то свеча вряд ли раскаляется до расчётной температуры. А если электрической проводимости нет вовсе, то свеча полностью нерабочая.
  2. В режиме амперметра замеряют потребление тока в бортовой сети при включении реле накаливания. Например, если в автомобиле установлены 4 свечи с потреблением тока 5, А, то общее потребление во время накаливания должно увеличиваться на 20 А. Если эта цифра не 20, а 15, А, то одна из свечей не работает.

Но проверка мультиметром — не панацея: бывает, что и при нормальном сопротивлении свеча накаливания чудит. Поэтому самый надёжный способ проверки — выкрутить свечи и подключить их напрямую к аккумулятору, проверив нагрев визуально.

Замена свечей

Многие автомобилисты уверены, что свечи накаливания лучше лишний раз не трогать, чтобы ненароком не сломать при выкручивании — ведь в камере сгорания стержень свечи обрастает нагаром и прикипает, с риском остаться там навсегда. Но чем дольше тянуть с заменой, тем выше риск сломать свечу. А рано или поздно менять свечи придётся, ведь ничего вечного не бывает. Поэтому лучше не оттягивать замену и не ждать проблем, а менять свечи планово каждые 30 000 км пробега — тогда они не успеют обрасти сажей и выкрутятся легко.

В любом случае, перед заменой свечей стоит залить их WD-40 или любой другой проникающей смазкой и оставить на ночь, чтобы жидкость прошла всю резьбу свечи. А непосредственно перед заменой свечей прогрейте двигатель — горячее резьбовое соединение всегда поддаётся легче.

Как и свечи зажигания бензиновых двигателей, свечи накаливания рекомендуется менять комплектом, поскольку время прогрева старых (пусть и рабочих) свечей постепенно увеличивается. Затягивать новые свечи нужно с помощью динамометрического ключа, чтобы при следующей замене они выкрутились без сложностей.

Как правильно заводить дизель

Дизель спешки не любит — не только при езде, но и при запуске. Чтобы мотор завёлся уверенно, дайте свечам накаливания отработать полный цикл, и лишь затем начинайте крутить стартер.

Свечи накала начинают нагрев при включении зажигания, а об их работе сигнализирует специальный индикатор на приборной панели — жёлтая спираль. Чем холоднее на улице, тем дольше продолжается цикл накаливания. Дождитесь, пока индикатор свечей погаснет, и лишь затем начинайте заводить мотор. А в сильный мороз можно сделать и два прогрева подряд: выключить зажигание после первого накаливания и сразу включить снова, чтобы запустить его повторно. Так вы заметно повысите шансы на успешный запуск.

Меняйте свечи накала вовремя, и ваш дизель будет радовать вас уверенным холодным запуском и стабильной работой.

Зачем нужна свеча накаливания, её устройство и как она работает

Свеча накаливания – это особый элемент дизельного двигателя, предназначенный для доведения впрыскиваемого топлива до нужной температуры при запуске двигателя.

Кроме того, они используются в системе предпускового прогрева двигателя в карбюраторных двигателях и для запуска автономного прогрева салона автомобиля.

По принципу работы они полностью отличаются от свечей зажигания, так как не создают искру при работе, а доведение топлива до необходимой температуры обеспечивается благодаря нагреву реле калильных свечей.

Так как возгорание дизельного топлива осуществляется за счет обеспечения определенного давления, свечи накаливания являются частью предпускового устройства. Фактически, их работа ограничивается холодным пуском дизеля при температуре ниже 5°С. Как следствие, многие современные типы двигателей без предкамер, вовсе обходятся без данной детали.

Еще один метод избавиться от установки свечей широко используется фирмой Cummins . В свои дизели они встраивают специальные нагревательные решетки. Тем не менее, применение этих деталей навряд ли будет ограничено в ближайшее время, как так в будущем планируется все больше водить моторы с низким уровнем сжатия, а их холодный запуск без специальных средств практически невозможен.

Где устанавливаются эти свечи

Места установки свечей накаливания напрямую зависят от конструкции конкретного двигателя.

При раздельной камере сгорания они располагаются в вихревой камере или форкамере. Если же в дизеле используется нераздельная камера сгорания, то они устанавливаются в ней.

Места установки свечей накаливания

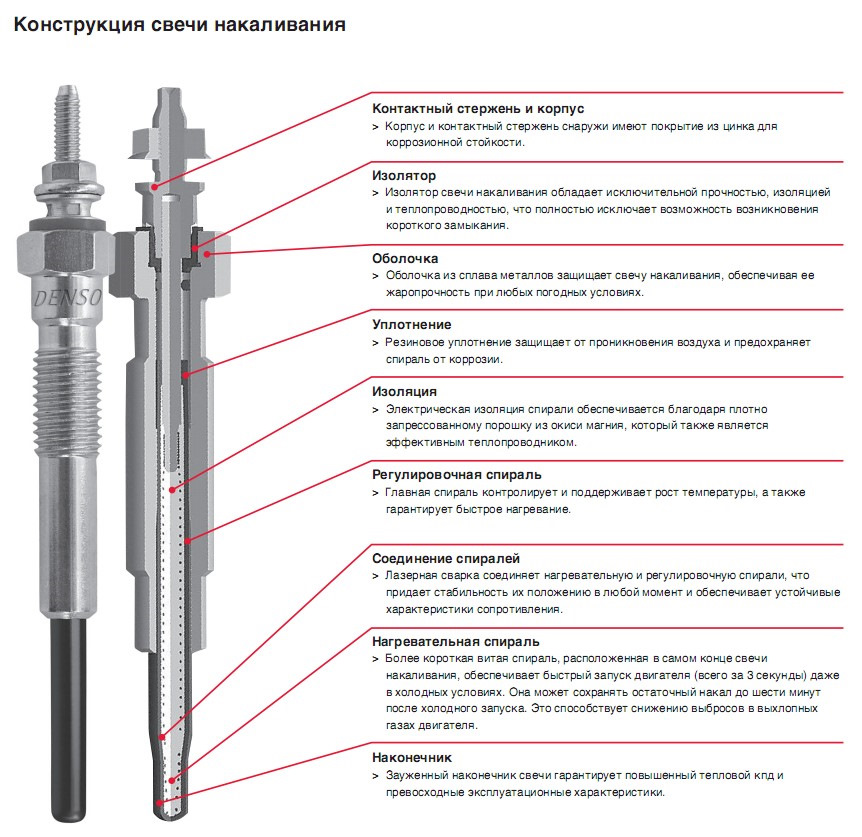

Конструкция свечи накаливания

Конструктивно свеча накаливания является электронагревателем со спиральным реле, погруженным в защитную оболочку. Исходя из материалов, они разделяются на два вида: металлические и керамические.

Устройство свечи накаливания

Кроме того, существуют, так называемые, турбо-свечи. Они имеют другую форму корпуса с коническим наконечником. За счет этого удается сократить утечки. Такие свечи, в основном, используются в гоночных автомобилях.

По конструкции различают свечи накаливания с моноспиралью и двойной спиралью. Первые имеют более простые в изготовлении и устанавливаются на большинстве современных автомобилей. За счет использования лишь одной спирали их легче настроить для саморегулировки и необходимой температуры. Эта конструкция более надежна и устойчива с течением времени.

С другой стороны, свечи накаливания с двойной спиралью позволяют лучше отрегулировать оптимальный баланс температур. Правда для их создания нужно тщательно подойти процессу выбора материалов, так как при неподходящем материале они могут работать нестабильно и разрушаться. Двойная спираль сейчас только вводится в массовое использование в дизелях, но за ней будущее.

Принцип работы

Блок свечей накаливания включается в работу автоматически вместе с поворотом ключа зажигания перед запуском стартера. При этом на панели приборов в салоне загораются специальные индикаторы, сигнализирующие о его работе.

Далее происходит интенсивный нагрев реле свечей накаливания. Их рабочая температура устанавливается за 2-5 секунд. Попутно, свечи немного нагревают воздух, поступающий в камеру сгорания.

Принцип работы свечи накаливания

После установления рабочей температуры, индикаторы в салоне гаснут, но напряжение еще некоторое время подается.

Основная функция свечей накаливания – разогревать дизельное впрыскиваемое топливо во время старта двигателя. При их неисправном состоянии, воспламенение топлива затруднительно и возможно лишь после продолжительного вращения стартера. Фактически, они позволяют запускать дизель в морозную погоду с таким же успехом, как и в жаркую.

Видео:

В современных двигателях свечи накаливания выполняют еще одну важную функцию. На них продолжается подача электричества в течение нескольких минут после успешного запуска для стабилизации работы и обеспечения полного сгорания топлива в камерах.

Таким образом, ограничивается количество вредных выбросов в атмосферу от не полностью прогоревшего дизеля. Кроме того, за счет обеспечения полного сгорания топлива снижается уровень шума при запуске мотора.

Загрузка...

Свеча накала – назначение и неисправности

Свеча накала появилась более 100 лет назад, но в качестве дополнительного «нагревателя» она стала использоваться в дизельных двигателях только в 20-х годах ХХ столетия. С тех пор она видоизменилась. Когда-то свеча накаливания представляла собой толстую спираль, сделанную целиком из металла. Сегодня она длинная, тонкая (самая тонкая не более 3 мм в диаметре), а ее сердечник и нагревательный элемент изготовлены из керамики. С годами изменилась и роль свечи.

Диапазон рабочей температуры типовой керамической свечи составляет 1000-1300 градусов. Нить накала достигает заданной температуры за 2-4 секунды.

Новые стандарты и функции

Во времена простых дизелей с распределенным впрыском топлива свечи имели только одну задачу – помощь с запуском при низких температурах. Дизельный двигатель использует свойство воспламенения дизельного топлива в разогретом воздухе, сжатом до 30-50 бар.

Когда на улице становится холодно, воздух, поступающий в цилиндры, сначала необходимо подогреть. В противном случае, дизель может не запуститься. Такую функцию свеча накала выполняла долгое время, примерно, до введения стандарта выбросов Евро-4. С этого момента двигатель должен был стать более экологичным. Для этого следовало сократить временной интервал интенсивного выброса токсичных веществ в атмосферу, начинающийся после холодного запуска.

Проще всего этого добиться, если нагреть воздух в цилиндрах, но без преувеличения, так как слишком высокая температура горения означает большой выброс ядовитых окислов азота. Таким образом, в современных автомобилях свеча накаливания работает, как минимум, на трех этапах: до, во время и после холодного запуска до достижения температуры, обеспечивающей сравнительно экологичные условия сгорания смеси.

Однако это еще не все. В самых продвинутых моторах свеча накала может, например, поддерживать горение фильтра твердых частиц, либо работает даже после выключения двигателя, чтобы DPF фильтр не остывал слишком резко.

Другие свечи накаливания, в частности, предлагаемые Beru и Siemens, имеют встроенные датчики давления. Благодаря этому блок управления двигателем знает, как изменяется давление в цилиндре, и оптимизирует состав смеси до наиболее экологичного.

Неисправности

В прошлом свечи накаливания работали только во время запуска, поэтому они изнашивались медленнее. Современные же свечи с расширенным функционалом могут сдаться уже после 80-100 тыс. км.

Когда одна из свечей накала выходит из строя, дизель с распределенным впрыском может испытывать затруднения с запуском даже при температуре воздуха +10 градусов. Одной неисправной свечи достаточно, чтобы двигатель «троил», а из выхлопной трубы валил дым.

В большинстве автомобилей в таком случае на приборном щитке загорается индикатор свечей накала. Помните о том, что это может свидетельствовать о другой неисправности, так как многие дизельные двигатели не имеют индикатора «Check Engine». Его роль играет именно индикатор свечей.

Современные дизели с системой впрыска Common Rail более устойчивые к неисправным свечам, так как легко запускаются даже при неработающих свечах накала и в холодное время года. Однако, не стоит долго ездить с неисправными свечами.

Проблемы с заменой

Слишком долгая эксплуатация двигателя с больной свечой приводит к накоплению нагара. Он достаточно крепко удерживает свечу, препятствуя ее выкручиванию. Если вы меняете свечи сами и почувствовали слишком большое сопротивление, то лучше остановиться и обратиться к механику.

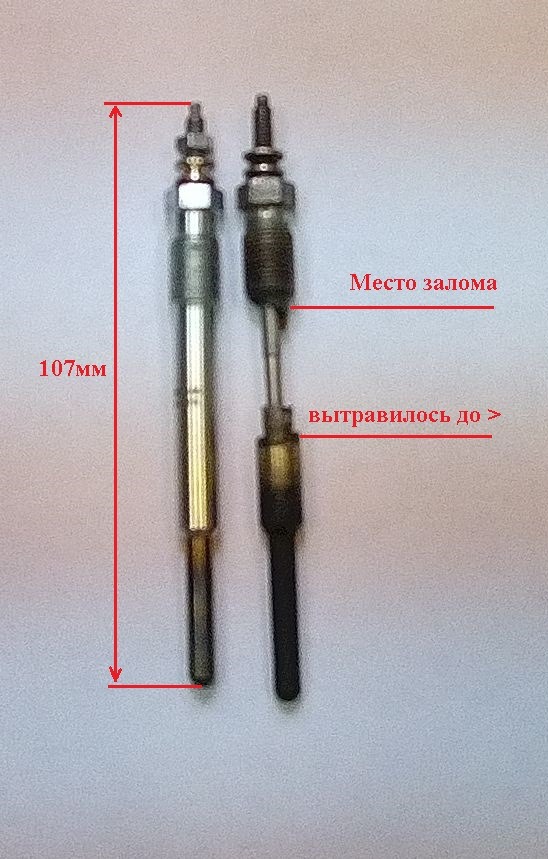

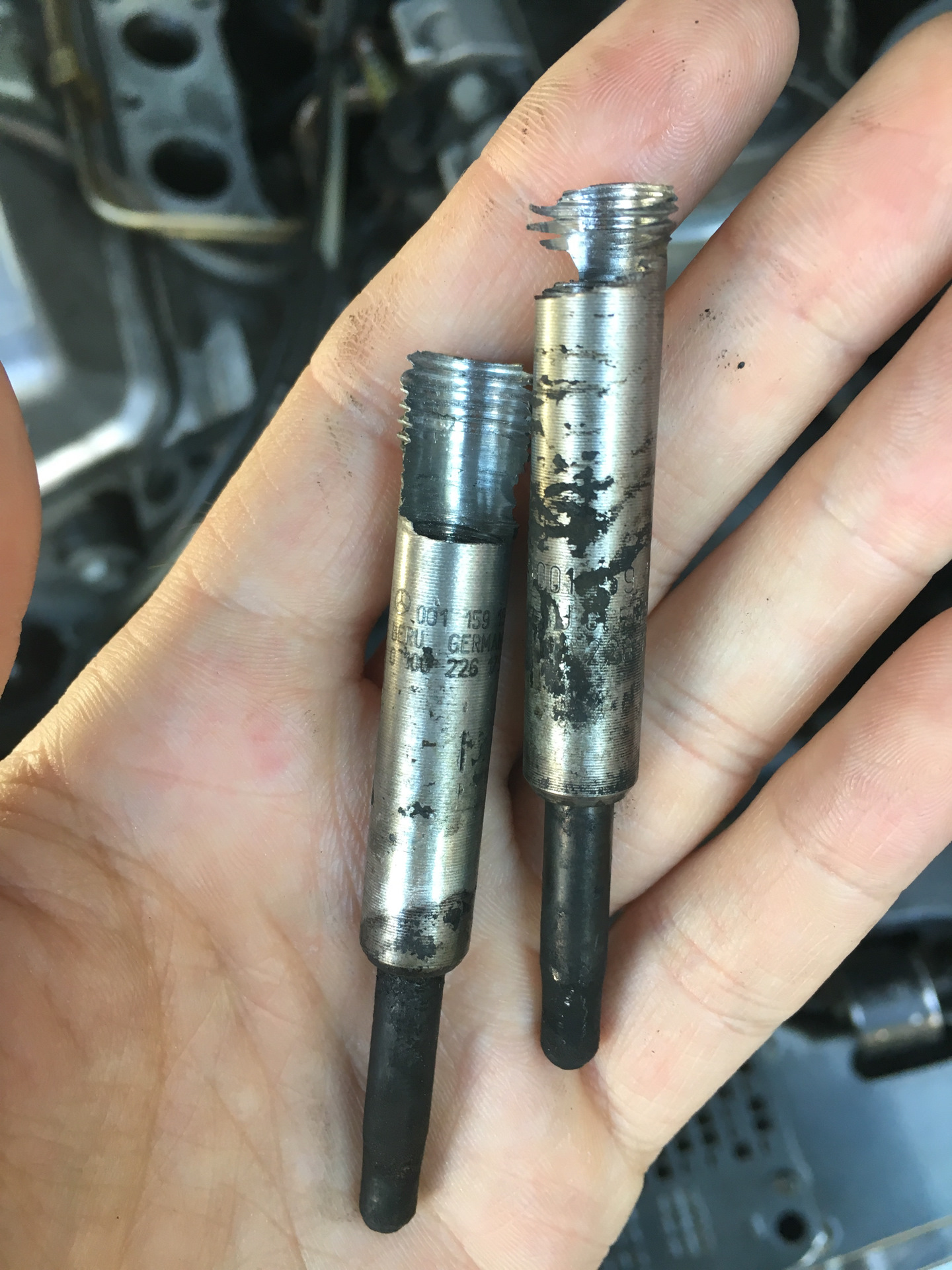

Если корпус свечи сломается, то останется два варианта: либо снимать головку блока, что очень дорого, либо высверливать свечу.

При подборе неоригинальных свечей накаливания следует обратить внимание на номинальное напряжение (4,4 или 11 V), температуру и время нагрева. Ошибаться нельзя. Необходимую информацию можно найти в руководстве по эксплуатации вашего автомобиля либо в каталоге производителя свечей.

Перед установкой новой свечи следует очистить посадочное место и нанести на резьбу специальную смазку. Затяжку лучше произвести с рекомендуемым моментом (легче будет ее выкрутить).

Заключение

Наиболее дорогие – свечи с датчиком давления. Прикипевшая или сломанная свеча накала – бич современных дизелей.



А если… неисправны свечи накала

Одно из существенных отличий дизеля от бензиновых моторов – сложные условия запуска при низких температурах, обусловленные принципом его работы. Свечи накала должны обеспечить уверенный старт двигателя, но в случае их отказа водителя ожидают серьезные проблемы.

Одно из существенных отличий дизеля от бензиновых моторов – сложные условия запуска при низких температурах, обусловленные принципом его работы. Свечи накала должны обеспечить уверенный старт двигателя, но в случае их отказа водителя ожидают серьезные проблемы.

Назначение и конструкция

Топливо-воздушная смесь в цилиндрах дизельного двигателя воспламеняется при температуре 800–850 градусов. Но в холодном дизеле (менее 50–60 градусов) одним только сжатием воздуха поршнями такой температуры не достичь. Имено поэтому в конструкцию этого типа двигателей внедрили свечи накаливания, рабочая часть которых расположена в камере сгорания для подогрева воздуха.

Главная задача свечи накаливания – после поворота ключа «зажигания» в первое положение максимально быстро достичь рабочей температуры, чтобы нагреть воздух в камере сгорания. Свечи накаляются до 850–1300 градусов в течение 2–30 секунд и в среднем потребляют ток 8–16 ампер (т. е. 96–192 Вт) каждая. Длительностью подачи тока на свечу и величиной напряжения управляет реле или специальный электронный блок. «Погасив» на торпедо лампочку, которая запрещает водителю включать стартер, реле еще некоторое время – до 3 минут продолжает подогревать свечи на работающем моторе. Однако некоторые современные свечи отключаются от сети сразу после выключения стартера, поскольку они остаются горячими в течение времени, необходимого для прогрева мотора. В самых совершенных конструкциях электроника отслеживает температуру двигателя, и если признает его достаточно теплым, не включает свечи вообще.

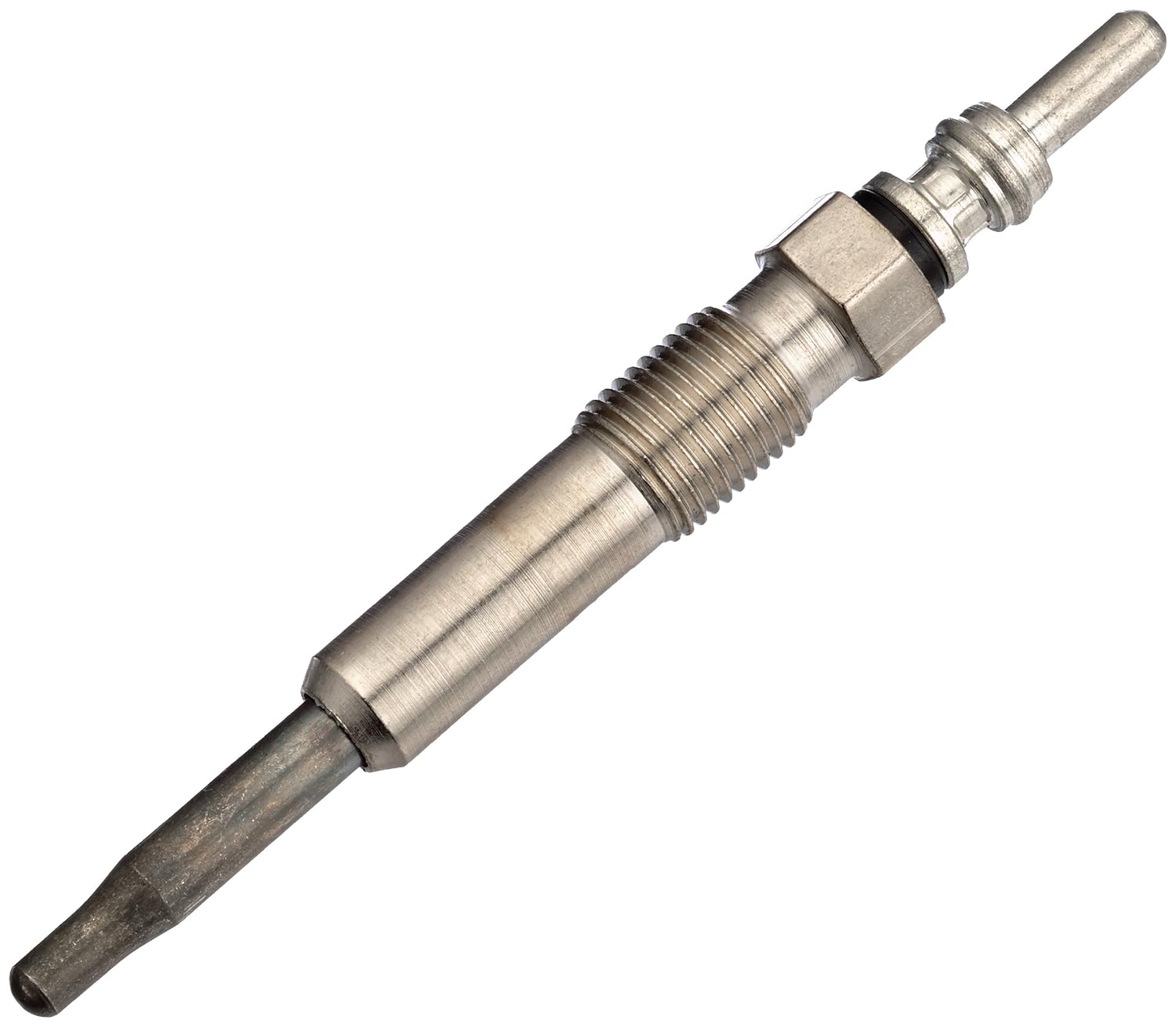

Свеча накаливания — это укрепленный в корпусе и закрытый кожухом нагревательный элемент. В простейшем случае он представляет собой спираль из тугоплавкого металла. У более сложных свечей две спирали из разных материалов. Изменяя свое сопротивление в зависимости от степени нагрева, они обеспечивают автоматическое поддержание температуры и избегают перегрева без помощи внешнего реле.

Симптомы проблемы

В современном дизеле исправная свеча с нормально работающим блоком управления разогревается до рабочей температуры за несколько секунд.

Отсутствие подогрева внутреннего объема цилиндров – наиболее вероятная причина затрудненного запуска дизеля. Исправный двигатель должен заводиться сразу после включения стартера, с первых оборотов коленвала. В теплую погоду отказ одной свечи не всегда заметен при старте, но первые минуты после запуска некоторые моторы (в зависимости от модели и состояния) будут работать неровно, поскольку процесс сгорания в холодном цилиндре нарушится. Две проблемные свечи уже серьезно усложняют запуск. Отказ сразу трех или четырех свечей маловероятен, поэтому если двигатель не заводится, причина может крыться в реле управления или проводке. Есть автомобили, у которых о неисправности свечи сигнализирует лампа на торпедо.

При неисправных свечах теплый (от 60 градусов и выше) дизель заводится без проблем.

После первых случаев затрудненного запуска дизеля нужно проверить свечи накаливания. Вслед за одной свечой обычно отказывают другие – и двигатель совсем не заведется.

Причины неполадок

Форсунка не должна «лить» солярку одной струей прямо на свечу.

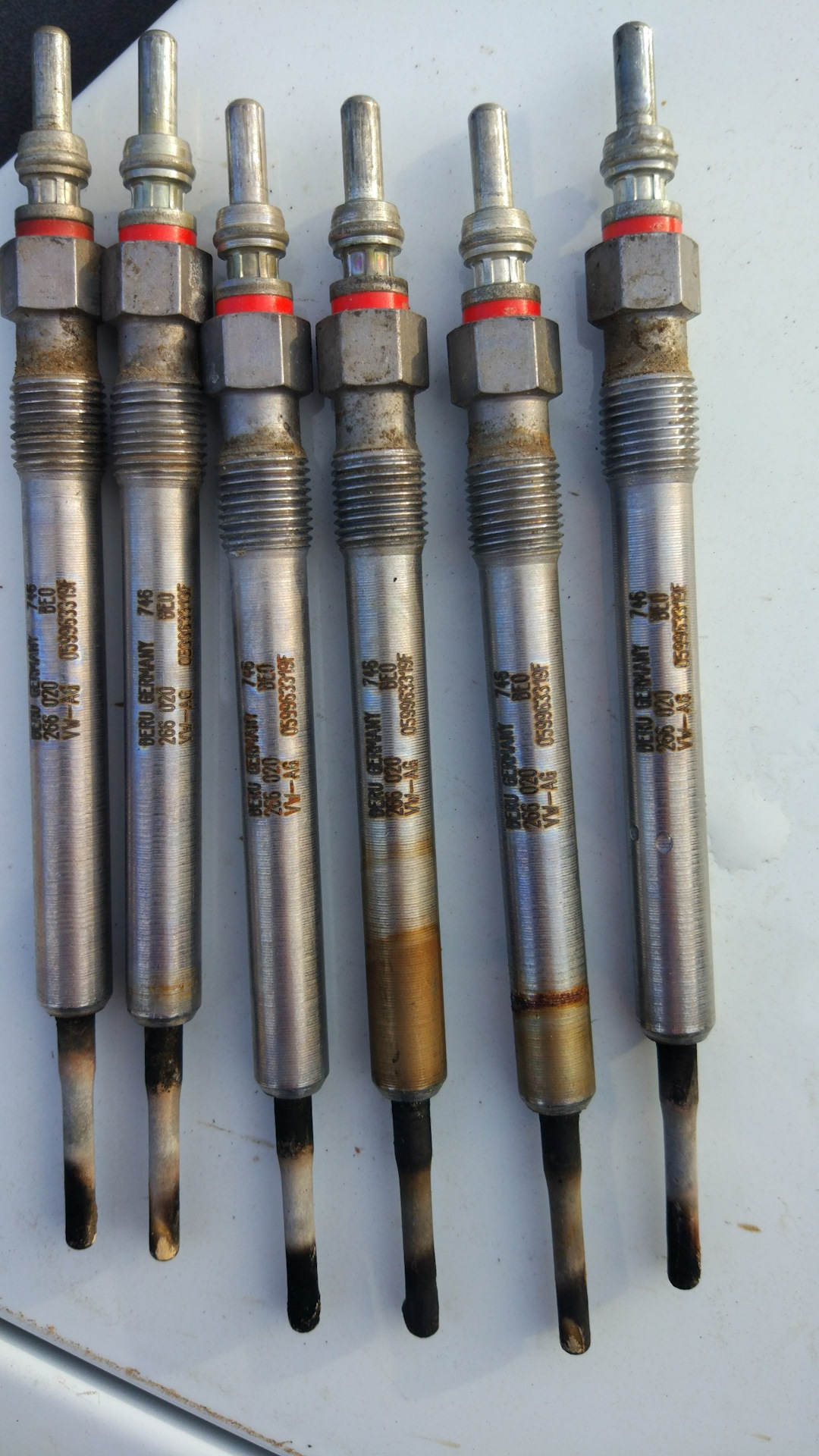

Свеча выходит из строя по двум причинам: исчерпан ресурс спирали (ориентировочно после 50–75 тыс. км пробега), или неисправна топливная аппаратура. Если на старом автомобиле отказывает одна свеча, менять нужно и остальные – они все равно скоро выйдут из строя.

Укорачивает жизнь свече неисправная топливная аппаратура, например, загрязненная или изношенная форсунка, направляющая мощную струю топлива непосредственно на рабочий элемент нагревателя. От этого в оболочке нагревателя образовывается отверстие, а спираль разрушается. Наконец, свечу легко сломать при неквалифицированной установке. Длинные свечи многих современных моторов ломаются при демонтаже, поскольку они прикипают к головке блока.

Неисправное реле управления может стать причиной перегрева свечей – их оболочка деформируется, оплавляется, спираль перегорает. Само реле тоже может «перегореть», а идущие от него провода – оборваться или перетереться из-за неправильной прокладки после ремонта.

Диагностика

О том, что свеча разогрета и можно включать стартер, подскажет потухшая сигнальная лампа.

Простейшая диагностика свечей накала состоит в проверке их электрической проводимости. Спираль должна проводить ток, ее сопротивление в холодном состоянии в пределах 0,6–4,0 Ома. Если к свечам есть доступ, «прозвонить» их можно самостоятельно: не всякий бытовой тестер способен замерить столь невысокое сопротивление, но любой прибор покажет наличие обрыва нагревателя (сопротивление равно бесконечности).

Более точную диагностику с отслеживанием характеристик каждой из спиралей производят уже специалисты. При наличии бесконтактного (индукционного) амперметра можно обойтись без демонтажа свечи с двигателя. Но нередко необходима проверка узла на специальном стенде и визуальный осмотр рабочей части, на которой могут быть заметны признаки перегрева – оплавление, деформация наконечника вплоть до его разрушения.

В некоторых случаях – в т. ч. при отказе сразу всех свечей – может понадобиться проверка электрооборудования автомобиля. А именно – реле управления свечами и его цепей.

Игорь Широкун
Фото Bosch, Beru

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Демонтаж и установка блока управления свечами накаливания

Все мы знаем, насколько важны свечи накаливания для пуска дизельного двигателя, особенно холодным утром. Но не забывайте о блоке управления свечами накаливания. Почему? Насколько эффективна будет работа свечей накаливания, если не работает блок управления свечами накаливания? Если вы подозреваете, что блок управления свечами накаливания работает не так, как должен, хорошо бы его заменить.

Перед тем как начать разговор о демонтаже и установке нового блока управления свечами накаливания, мы вкратце напомним, зачем он необходим. Этот блок управления определяет синхронизацию, продолжительность и силу электрического тока для работы свечей накаливания. Эти данные передаются от микроконтроллера в блоке управления на свечи накаливания через «умный» выключатель электропитания (Smart Power Switch). Когда вы запускаете дизельный двигатель, контроллер свечей накаливания анализирует, сколько мощности понадобится свечам накаливания, на какой промежуток времени и когда, а затем подает необходимое питание на свечи накаливания. Электрический ток нагревает свечи накаливания до температуры 1300 °С для обеспечения эффективного сгорания сжатой воздушно-топливной смеси. Если все работает правильно, двигатель запускается.

Современные свечи накаливания отвечают не только за пуск дизельного двигателя. Они работают еще некоторое время после пуска для оптимизации работы двигателя, а также уменьшения вредных выбросов.

Возможные признаки неисправности блока управления свечами накаливания или реле свечей накаливания: свечи накаливания не получают питания, свечи накаливания отключаются, реле свечей накаливания быстро щелкает.



Как снять и установить блок управления свечами накаливания

  1. Полностью выключите двигатель и выньте ключ. В некоторых автомобилях нужно будет подождать 10–15 минут, не закрывая двери, чтобы электроника полностью отключилась.
  2. Отсоедините отрицательный провод от клеммы аккумуляторной батареи, если это не противоречит рекомендациям в руководстве по эксплуатации. Некоторые производители автомобилей не рекомендуют отсоединять аккумуляторную батарею.
  3. Найдите блок управления свечами накаливания. Снимите воздушный фильтр и закройте впускное отверстие чистой тряпкой.
  4. Отсоедините разъем и открутите болты, затем отсоедините провода, ведущие к жгуту проводов свечей накаливания. Теперь можно достать блок управления свечами накаливания.
  5. Если вы заменяете только реле свечей накаливания, снимите оставшиеся провода (сначала промаркируйте клеммы, к которым они подсоединены). Затем замените старое реле новым и тщательно проверьте, чтобы все провода были подсоединены правильно.
  6. Если вы заменяете контроллер целиком, установите его в порядке, обратном снятию старого.

Полезные советы и рекомендации

Для подобных ремонтов, когда вы не уверены, что проблему можно решить простой заменой одной небольшой детали, либо если вам необходимо заменить несколько деталей, возможно, будет проще приобрести больше деталей, чем, по вашей оценке, вам понадобится. Так вы будете уверены, что у вас под рукой есть все необходимое, и вам не придется останавливаться в середине процесса из-за отсутствия нужной детали. Как правило, непонадобившиеся детали в соответствии с Законом о защите прав потребителя можно вернуть, если у вас есть чек, а детали находятся в чистой и неповрежденной упаковке.

Также было бы хорошо иметь под рукой во время ремонта понятную схему контроллера и реле свечей накаливания. Проверьте и затем перепроверьте правильность подключения всех проводов, поскольку неправильное подключение может привести к неисправности блока управления свечами накаливания.

Замена лампочки подсветки селектора АКПП Corolla — Toyota Corolla, л., года на DRIVE2


Новейшую лампу берите только за цоколь. Не берите лампу за стекло нагими руками, потому что в неприятном случае на стекле остаются следы пальцев.

Грязюка оседает н Позже снимаем накладку около ручника. Она тоже на защелках, потому также тянем аккуратненько ввысь и она снимется. Смена лампочки подсветки Коробка автомат Тоета Королла Разбор панели и последовательное объяснение снятия частей.

Погасла подсветка рычага АКПП

Смена лампы подсветки селектора Коробка автомат Меняем в домашних условиях лампу подсветки селектора. Нет никаких препятствий Пригодиться отвертка крестовая.

Сейчас лезем в локотник. Снутри него спрятано еще 4 болта.

Как поменять замена лампы подсветки акпп тойота в коробке Коробка автомат Fiat Doblo Смена масла в коробке Фиата Добло в большинстве случаев свзана с ремонтом самой Коробка автомат, или оно заменяется на новое в процессе работ для устранения протечек масла, потому что его нужно слить для проведения работ. Масло в Коробка автомат заливается произодителем однократно целиком на с Замена Задних Колодок На Матизе Замена задних колодок и снятие барабана с Деу Матиз Daewoo Matiz Основными признаками, указывающими на замену задних тормозных колодок, будет их скрип, не эффективное торможение, холодные барабаны после интенсивного торможения.

Все это подтверждает ваши догадки о том, что необходимо провести ревизию, а скорее замена лампы подсветки акпп тойота потом и заменить, задние то Nissan X-Trail Sport 2. Замена колец и х-трейл гуру; х причиной твоих бед является закоксовка поршневых колец. Замена поршневых колец ниссан х трейл т В общем поменял я колечки и сальники клапанов…уже км…Жор пропал вполне …Ни грамма мимо.

Форум Тойота Королла

Достал лампочку, снял зеленый резиновый наконечник лампочки, и натянул его на новую лампочку. Думал поставить диодную, но потом решил, что слишком ярко может. Когда увидел результат, понял, что правильно и сделал, что не поставил диод. Вполне ярко светит и обычная лампочка.

Но вы можете поставить, как вам нравится любого цвета и вкуса Ну и конечно фото результата, фотал специально в полной темноте! Ещё зимой я пробовал добраться до этой лампочки легким путем, сняв лишь пластиковые накладки, но это мне не удалось, отложил до лучших времен. Теперь замена лампы подсветки акпп тойота решил пойти несколько другим путем, сняв полностью центральный тоннель с подлокотником.

Это оказалось совсем несложно — отщелкнуть пластиковую накладку с прикуривателем, снять пепельницу, открутить пару тройку болтов и всё. И попутно нашел еще 2 свободные фишки, только вот не знаю, на что они там?!

Больше всего на…ся с откручиванием лампы с низа корпуса подсветки, видимо до меня туда ни кто не лазил. Туда вообще не удобно просовывать пальцы.

Сколько работает свеча накаливания. Свечи накаливания в автомобиле

Свеча накаливания, или калильная свеча - важная деталь дизельного двигателя, облегчающая его холодный пуск. Основное отличие от свечи зажигания представлено отсутствием искры, поэтому конструктивно свеча накаливания является обычным электронагревательным элементом.

Свечи накала используются в дизельных двигателях внутреннего сгорания с целью нагрева воздушных масс в цилиндрах до момента запуска. Работоспособная калильная свеча заметно увеличивает ресурс силовых агрегатов и предотвращает чрезмерные нагрузки, возникающие при запуске двигателя в холодное время года. Запуск и прогрев дизеля сменяется распылением топлива, подающегося через форсунки, а контакт со свечой способствует улучшению процесса подготовки топливной смеси.

ВАЖНО: Запуск дизеля в холодных погодных условиях и дальнейшая стабильная работа двигателя напрямую зависят от работоспособности свечей накаливания.

Особенности принципа работы

Стандартная свеча накаливания – электронагревательный элемент погружного типа со спиральным резистором. Внутри камеры сгорания располагается стержневая часть свечи, а её конец находится на границе рабочей топливной смеси. При повороте ключа и включении стартера, свеча накаливания подключается в автоматическом режиме, а на приборном щитке загорается лампочка-индикатор. В процессе нагрева калильной свечи до высоких температурных показателей, происходит прогрев камеры сгорания и поступающих воздушных масс.

Пяти секунд свечного накала, в условиях непрогретого состояния, хватает исключительно для самостоятельного разогрева элемента, а проблема нагрева воздуха в этом случае обусловлена поступающими извне холодными воздушными массами. Основной задачей нагрева свечи накаливания является топливный подогрев до оптимальных показателей, необходимых для воспламенения от компрессии. Как только температурный режим повышается до заданного уровня – индикаторная лампочка на панели сразу гаснет, но подача напряжения на свечу сохраняется.

В момент двигательного запуска впрыскиваемое через форсунки топливо сильно нагревается и в процессе смешивания с воздушными массами легко испаряется, а компрессия позволяет топливо-воздушной смеси самовоспламеняться. Неисправность свечных элементов сопровождается отсутствием такого воспламенения, поэтому дизельный двигатель заводится не сразу, или может вообще не завестись. В условиях заведенного двигателя, свечам накала отводится второстепенная роль элемента системы топливного распыления и улучшения подготавливаемой рабочей смеси.

ВАЖНО: Свеча накаливания – твердое тело, отличающееся очень хорошими показателями теплопроводности, а конструктивные особенности и материал такого элемента дизеля напрямую зависят от типовых характеристик двигателя, параметров напряжения и сопротивления, уровня нагрева и некоторых других важных критериев.

Виды и их устройство

Выделяется несколько основных видов калильных свечей для моторов дизельного типа:

  • открытые элементы, отличающиеся отсутствием на спирали защитного чехла;
  • закрытые или штифтовые свечи накаливания с защитной оболочкой и керамическим порошком в виде оксида магния.

Второй вариант имеет хорошие показатели тепловой отдачи, а теплообменные процессы на защищенной поверхности обеспечиваются подбором спирального сопротивления. Расположение свечи внутри дизеля таково, что топливо попадает непосредственно на нагретую свечную часть, поэтому элементы штифтового типа обладают лучшей прочностью и не окисляются, а также гарантированно долговечны. Для изготовления спирали используются никель, а стандартное основание выполняется на основе железо-хромо-никелевого сплава.

В зависимости от используемого для рабочей части материала, свечи накала могут быть:

  • металлическими, с наличием «начинки» из оксида магния. При производстве применяются железо-кобальтовые или железо-хром-алюминиевые сплавы;
  • керамического типа. Нагревательный элемент, выполненный из высокопрочной керамики, обладает особой устойчивостью к температурным перепадам. Для изготовления защитной оболочки применяется особый керамический материал в виде силиконового нитрита.

Керамический свечной элемент рассчитан на очень большие токовые показатели, что позволяет дизельному топливу разогреваться за пару секунд. Оба варианта могут использоваться при разных показателях сопротивления – от 0,5 до 1,8 Ом.

ВАЖНО: Свечи накаливания открытого типа – достаточно редкий в настоящее время вариант, массово применяемый исключительно на дизельных двигателях старого типа (Mersedes).

Как проверить свечи накала

Самостоятельно проверить работоспособность свечей накала можно несколькими способами, с участием двигателя или без него. Тестирование после демонтажа свечей осуществляется омметром или вольтметром в режиме напряжения. Для проверки, свеча подключается к аккумулятору – при этом «плюс» выводится на клемму, а «минус» – на свечной корпус. У исправного элемента наблюдается быстрый нагрев, сопровождающийся заметным свечением.

Не менее удобным и информативным является вариант тестирования работоспособности демонтированного элемента на шине, куда свечи устанавливаются концами вверх. В этом случае «масса» замыкается проводами с большим сечением на корпусе всех элементов.

ВАЖНО: При необходимости, проверка работоспособности калильных свечей может быть выполнена посредством отверстий форсунок, штифты которых после выкручивания элементов раскаляются в процессе нагрева, что свидетельствует об их исправном состоянии.

Правила выбора калильной свечи

Выбор свечей накала базируется на характеристиках автомобильного двигателя и технических параметрах электронного блока, что определяется:

  • маркой автотранспортного средства;
  • объемом дизельного двигателя;
  • годом выпуска автомобиля;
  • типом кузова.

Особое внимание при выборе необходимо уделять основным характеристикам свечи накала, представленным:

  • диаметром, шагом резьбы;
  • размерами под ключ;
  • линейным размером рабочей части;
  • типом подключения и количеством полюсов;
  • показателями номинального напряжения;
  • скоростью нагрева;
  • материалом изготовления свечи.

Особенно востребованными являются три пусковые системы свечей:

  • Suреr Quiсk Glоw с быстрым срабатыванием пуска/нагрева – элемент обладает парой реле для быстрого нагрева при запуске мотора и последующей постоянной работы;
  • Sеlf-Rеgulаr Glоw и Аuto Glоw с регулируемым, автоматическим срабатыванием пуска/нагрева – элемент имеет единичное реле, которое отвечает за пусковой прогрев и последующую работоспособность.

Наибольшее распространение получили керамические калильные свечи стандарта Евро-5 и Евро-6 с улучшенной конструкцией и максимально быстрым прогревом.

Самостоятельная замена

Технология и этапы самостоятельной замены свечей накала на дизеле:

  • дать автомобильному двигателю полностью остыть;
  • открыть капот, после чего снять кожух;
  • отсоединить провод с минусовой клеммы;
  • демонтировать впускной коллектор;
  • произвести визуальный осмотр и определить место расположения форсунок;
  • открутить фиксирующие крепежи;
  • снять кабельные наконечники;
  • выполнить очистку отверстий форкамеры;
  • прочистить свечные каналы;
  • нанести на канавки смазочный состав;
  • специальным ключом выкрутить свечи накала;
  • динамометрическим ключом заменить неисправные элементы;
  • надеть наконечники свечных проводов, после чего зафиксировать гайки;
  • убедиться в оптимальной плотности установки элементов;
  • подсоединить аккумуляторный провод-«минус».

На заключительном этапе работ осуществляется установка впускного коллектора и тестовый запуск двигателя. Стабильная работа мотора свидетельствует о правильной замене калильных свечей.

Горючее в дизельном движке зажигается не от искры, а под действием температуры +800°С, получаемой в камере сгорания при завышенном давлении в пике такта сжатия. Впрыскивается солярка на отметке приближения поршня к верхней мертвой точке. При пуске мотора в зимнее время подогреть воздух до температуры самовоспламенения солярки одним давлением нереально, вследствие этого, для обеспечения пуска в камеру сгорания (пореже - во впускной тракт) дизелей устанавливается свеча накаливания - электроприбор в виде спирали

Принцип деяния свечки накаливания.

Свеча начинает работу совместно с запуском мотора, когда повернётся ключ старта мотора. Время и режим работы прибора контролируется дальше электрической схемой. Момент работы свечки можно выслеживать, следя за желтоватым светодиодом (набросок ввиде спирали) на панели устройств. Как светодиод не стал работать, можно запускать движок. Есть отдельные системы, где работа свечки накала длится ещё некий период (до 180 секунд). Всё это делается для ровненькой работы мотора, резвого нагрева, улучшения экологических характеристик мотора.

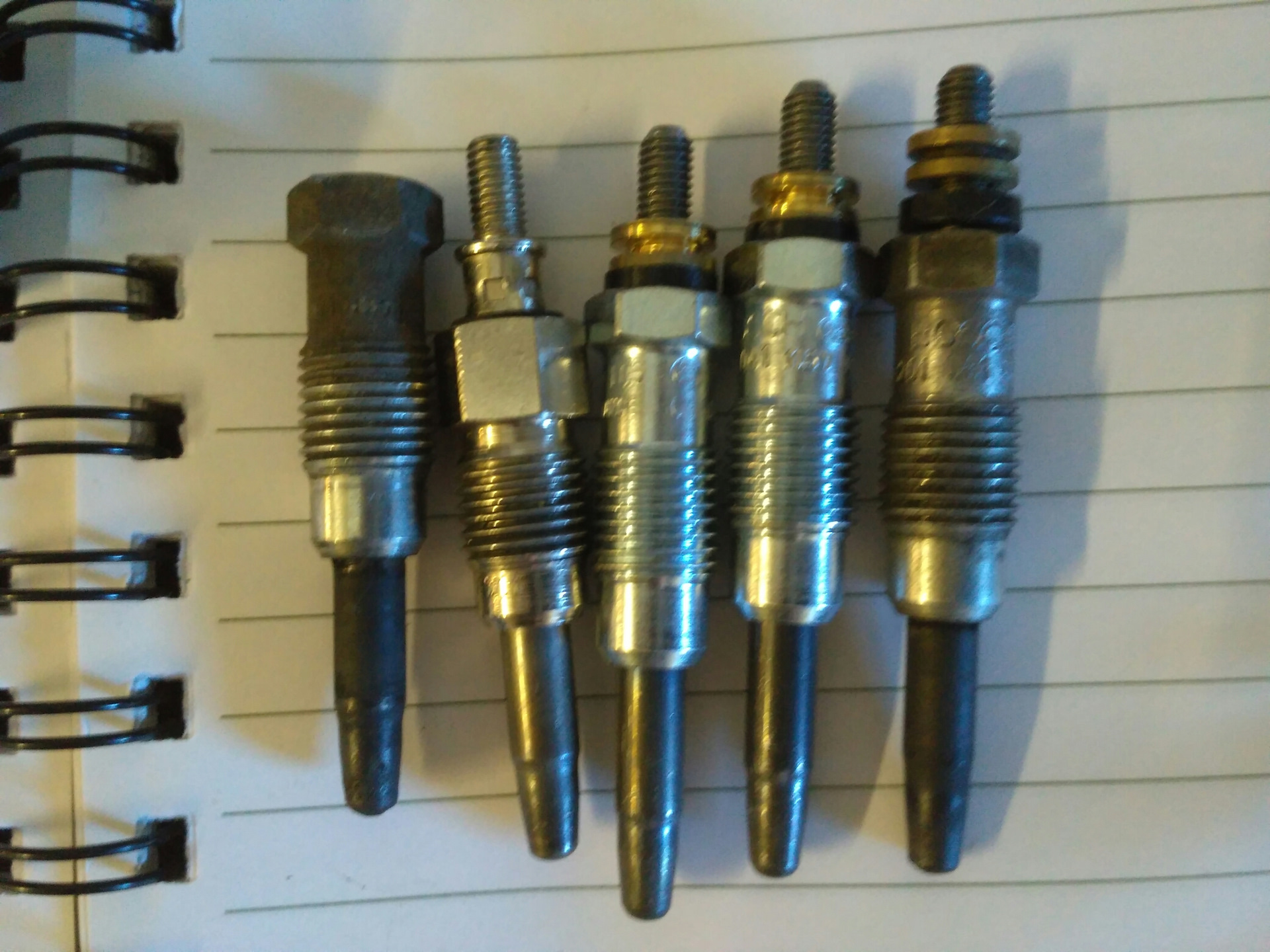

Устройство и виды свеч накаливания.

Есть два вида свеч — открытые и закрытые. У первого типа свеч накала нет защитного чехла для спирали. Зато закрытые свечки защищают спираль оболочкой, снутри которой помещен глиняний порошок (оксид магния) с неплохой теплоотдачей. Термообмен на поверхности оболочки выставляется за счёт подбора сопротивления спирали и тем, где находятся витки.

Геометрия свеч породила заглавие - штифтовые, либо стержневые. Позиция элемента снутри мотора такая, чтоб горючее попадало на нагретую часть свечки. Штифтовые свечки лучше открытых типов за счёт прочности и срока работы (нет окисления). Потому что огромные размеры свечки могут мешать перемещению топливной консистенции, они имеют очень умеренные размеры (поперечник 5-6 мм). Контактный стержень уплотняется спец-резиной либо герметиком на базе силикона.

Спираль изготавливают из никеля, железокабольтовыхлибо железохромалюминиевых сплавов, а основание изготавливают из железохромоникилиевого сплава.

Подключают к напряжению 2-мя методами — однополюсной, где корпус играет роль минусового проводника, и двухполюсной, где выводы идут раздельно каждый.

1-ый тип подключения расходует ток от 5-18 Ампер, а напряжение находится в зависимости от марки машины и колеблется от 5….24 Вольт. Двухполюсные запитываются напряжением 1,7 Вольта и токовые значения добиваются 50 Ампер.

Открытый тип свеч попадается сейчас изредка. Их общее применение было на дизелях старенького типа, конторы Mersedes.

Побеседуем о факельных свечках накаливания. Они имеют открытый тип и устанавливаются на впускных коллекторах движков с огромным рабочим объемом. Горение горючего, подводимого по трубопроводам, разогревает воздух во впускном коллекторе, разогревая цилиндры.

Временные данные работы свеч накаливания в дизельных движках.

Временные свойства обыденных свеч — 60 секунд до требуемой температуры. Быстродействующие — 10 секунд до рабочего состояния, а само-регулируемые, и того меньше, за 5 секунд.

Быстродействующие свечки имеют особый вид спирали, резвее разогревающий горючее. Тип Duraterm имеет двойную спираль и относится к само-регулируемым свечкам. Никелевая свеча (находится ниже) мгновенно разогревается, тем ускоряется вывод в рабочий режим. 2-ая спираль регулирует ток, не давая перенагреваться свече выше 1000 градусов. Само-регулируемые свечки поддерживают температуру в течение 3 минут, давая возможность нормально разогреться движку.Их применение становится всё популярнее.

Время работы до сгорания свечки.

В обычных критериях работы дизельного автомобиля время жизни свечки — 60 тыщ км пробега машины. Свечки не требуют обслуживания и они не разборные.

Известны несколько обстоятельств выхода из строя свеч накаливания в дизельных движках:

  • механические повреждения (сколы, трещинкы, срыв резьбы),
  • неверный установка,
  • вовнутрь просачивается влажность и грязь, замыкая витки спирали на корпус,
  • выход из строя реле времени, также датчиков (температуры охлаждающей воды, скорости движения, оборотов мотора), также выводит из строя и свечу,
  • система топливо-подачи, нехорошее распыление, неправильное напряжение гибельно сказываются на работе свечки.

Различные типы свеч накаливания время от времени различаются по размеру, времени разогрева и мощности. Вследствие этого, подменять свечки необходимо однотипными вариациями. При выходе из строя свечки поменять лучше весь набор, потому что и те свечки, что работают, могут выйти из строя, если время работы свеч уже превосходит номинальное.

Сама свеча хрупкая. Потому затягивать её необходимо динамометрическим ключом, с усилием менее 20 Нм. Крепление провода к свече проводят или ключом (если гайка шестигранная), или вручную (круглая гайка).

Диагностирование.

Используют два прибора для диагностики свеч накаливания: омметр и бесконтактный амперметр (в рабочем режиме свечки).

Обычная свеча имеет сопротивление 07…1.8 Ома. В режиме прогрева при замере бесконтактным амперметром ток должен быть от 5-18 Ампер. При отсутствии устройств работу можно узреть, сняв форсунки, и установив ключ на разогрев. Можно найти по цвету корпуса стержня. Работа системы разогрева предусмотрена лишь на «прохладном» движке.

Владельцам дизельных автомобилей будет весьма полезна информация о том, как проверить свечи накаливания, так как они являются неотъемлемым элементом дизельного двигателя, а любой сбой в их работе создаст дискомфорт, либо вовсе заставит пересесть на общественный транспорт.

Замена свечей накаливания – так ли важно делать это вовремя?

Основная функция этих деталей заключается в запуске двигателя, ведь, как известно, его принцип работы несколько отличается от бензинового, так как горючее в этом случае воспламеняется не посредством искры, а за счет сжатия. А более эффективному воспламенению способствует высокая температура, именно ее и обеспечивают свечи накала. Современные авто оснащены такими видами, которые нагревают топливо не только до момента пуска, но и потом еще на протяжении нескольких минут, благодаря этому работа движка на холостых оборотах становится более стабильной, и выброс вредных веществ достигает минимума из-за более эффективного сгорания топлива.

Безусловно, в теплое время года в них практически нет никакой надобности, но как только температура окружающей среды достигает +5 °С, то завести авто без этого элемента становится практически невозможно . Поэтому весьма важно следить за их состоянием, особенно с наступлением холодов, а для этого нужно знать, как проверить свечу накала. Но для начала подробнее рассмотрим их схему подключения, чтобы понимать, в какой момент нужно бить тревогу.


Схема подключения свечей накаливания и признаки неисправности

В принципе, их можно сравнить с электронагревателем. Стержень свечи расположен в предкамере таким образом, что его кончик находится прямо на границе завихрения рабочей смеси, создаваемого форсункой. Схема подключения свечей накаливания обеспечивает автоматическую подачу электрического тока, сразу же после поворота ключа зажигания в рабочее положение. Они нагреваются сами до очень высокой температуры и, соответственно, прогревают камеру сгорания, а также попадающий в нее воздух.

За их правильное функционирование отвечает блок управления свечами накаливания. Алгоритм его работы заключается в следующем: после поворота ключа свечи подключаются непосредственно к аккумулятору, в это же время на щитке приборов загорается соответствующая лампочка, спустя некоторое время предварительного разогрева эта лампа гаснет, что свидетельствует о полной готовности движка к запуску.

Первым признаком того, что в системе электроподогрева произошел сбой, является неработающий индикатор . Это может свидетельствовать о выходе из строя предохранителя либо же датчика температуры. Длительное же горение индикатора говорит о необходимости заменить тепловой выключатель, и если это проигнорировать, то может перегореть тепловой штифт, и тогда уже понадобится накаливания. Правда, индикатор иногда может и не просигнализировать о возможной поломке.

Также явным признаком того, что какая-то свеча начинает «шалить», является проблемный запуск двигателя. И в этом случае срочно необходима проверка свечей накаливания.

Как проверить свечи накаливания своими силами?

Сделать диагностику можно как на СТО, так и самостоятельно, для этого вам понадобится только клещевой амперметр. Действовать необходимо следующим образом. Первым отсоединяется питающий привод, идущий к положительному контакту конкретной свечи, этот привод необходимо подсоединить к «плюсу» амперметра. Второй полюс амперметра соединяется с положительным контактом самих свечей. Включается система, определяется сила тока. Так как каждая участница работы мотора потребляет приблизительно по 12 А, следовательно в сумме должно быть 48 А, если это значение меньше, значит есть неисправности.

Существует еще один способ, как проверить свечи накала в вывернутом состоянии. Извлеченные свечи следует установить на общей шине, концами вверх, и посредством проводов большого сечения корпуса каждая из них замыкается на «массу». Затем , и визуально определяется их состояние (появившаяся искра обозначит неисправность). С помощью мультиметра или же других специализированных приборов можно проверить сопротивление свечей накаливания, оно должно быть менее 5 Ом, если же его значение стремится к бесконечности, значит, неисправна нагревательная спираль.

Многих автолюбителей интересует вопрос о том, как проверить свечи накала в дизеле, поскольку не всегда в холодную погоду удается завести машину. И здесь есть свои нюансы. Дело в том, что с несколькими неисправными свечами дизельный двигатель еще можно запустить, но лишь при температуре за бортом +5 °С. Если данный показатель ниже, то автомобиль не заведется даже при одной неисправной свече.

Нередко из-за незаведенной машины многие водители откладывают запланированные дела либо пересаживаются на общественный транспорт. Только на деле можно провести проверку на предмет работоспособности свечей, не прибегая к помощи специалистов. Существуют три способа, которые уже проверены временем и дадут ответы на многие вопросы. Но прежде немного теории касательно принципа работы этих элементов не повредит.

Как работают свечи накаливания

Чтобы узнать, как проверить свечи накала в дизеле, не снимая их, необходимо ознакомиться с принципом работы этих элементов. А они в отличие от аналогов для бензиновых двигателей функционируют несколько иначе. То же самое можно сказать и про их внешний вид - ничего общего. И если в агрегатах, работающих на бензине, искра от свечи воспламеняет рабочую смесь, то в дизелях топливо воспламеняется от давления.

Но тут тоже есть один нюанс: если на улице холодно, то чему способствует попадание холодного воздуха в рабочую камеру. В этом случае запуск затруднен, и необходимо машину прогреть. На старых автомобилях свечи накаливания включаются с каждым запуском двигателя. У современных моделей они задействуются не всегда, а лишь при отрицательной температуре.

Максимальное значение температуры наконечника свечи составляет 1350°С. Внутри него расположены две спирали:

  • нагревательная;
  • регулирующая.

С первой все понятно - обеспечивает нагрев. Функция последней несет защитный характер, поскольку оберегает свечу от перегрева в ходе повышения температуры. Это делается посредством увеличения электрического сопротивления.

Разновидности свечей

При решении вопроса о том, как проверить работоспособность свечей накала на дизеле, нужно знать, какие их виды существуют. они выпускаются двух видов:

  • керамические;
  • штифтовые.

У первых наконечник сделан из керамики, которая стойко переносит перепады температуры. Защитная оболочка изготавливается из силиконового нитрита. Нагрев такой свечи достигает 1000°С, и двигатель запускается без проблем. Такие детали отличаются высокой эффективностью и большим сроком службы.

У штифтовых свечей нагревательный элемент изготовлен из сплава железа, хрома и никеля, а внутренняя полость заполнена оксидом магния. Работает такая свеча с периодичностью от 4 секунд до 2 минут.

Без реле никуда

Как известно, дизельное топливо воспламеняется от давления в результате сильного сжатия в камере сгорания. Реле выдает необходимый ток, который нагревает наконечник. Образующееся тепло нагревает впускной коллектор, цилиндры двигателя и рабочую смесь до нужной температуры. Теперь топливу уже легче воспламениться, находясь под высоким давлением.

Но прежде чем перейти к вопросу о том, как проверить свечи накала на "Ниссане Патфайндер" (дизель) или любой другой марке, стоит учесть еще один момент. Нередко смесь возгорается еще до того, как попадет в цилиндр. Итог этого - снижается эффективность работы двигателя либо он вовсе отказывается запускаться. С целью обеспечения необходимого режима нагрева как раз используется реле свечи накаливания. Благодаря ему электрическая цепь смыкается и размыкается по мере необходимости. Тем самым реализуется оптимальная степень нагрева рабочей смеси.

Само реле, конечно, не регулирует работу нагрева, поскольку это прерогатива ЭБУ, который опирается на показания датчиков ОХ и коленвала. Благодаря командам с блока как раз и осуществляется замыкание и размыкание цепи.

В современных дизельных двигателях есть возможность дополнительного подогрева, когда мотор уже запущен. Это позволяет снизить уровень шума в ходе работы силового агрегата, а также минимизировать количество вредных выбросов в окружающую среду.

Характерные симптомы

Задуматься над тем, как проверить свечи накала в дизеле, стоит при следующих характерных признаках:

  • Двигатель удается запустить с большим трудом.
  • На холостых оборотах силовой агрегат работает в неравномерном режиме.
  • В выхлопе присутствует белый оттенок.

Если свечи менялись не так давно, то это может указывать на брак со стороны производителя. В остальном можно быть уверенным в неисправности одного из элементов. В любом случае необходимо провести диагностику, посетив СТО или сделав все самостоятельно.

Стоит учесть, что проблемы со свечами хорошо проявляются в холодное время года (осенью или зимой), тогда как летом определить неисправность довольно затруднительно.

Способы диагностики

У является слабым звеном. Именно эта деталь чаще всего выходит из строя, причем случиться это может в самый неподходящий момент. Последствия такой неисправности не заставят себя долго ждать, особенно в зимнее время. В этом случае завести автомобиль не удастся.

Как правильно проверить свечи накала на дизеле? Существуют несколько способов:

  • Проверка на «искру».
  • Диагностика мультиметром.
  • Хороший метод с лампочкой.

Стоит подробно их рассмотреть, что позволит определить, какие сопутствующие инструменты могут понадобиться.

Проверка на «искру»

Диагностика свечи накала с использованием аккумулятора даст более точные сведения касательно работоспособности элемента. При этом каждая деталь проверяется в индивидуальном порядке.

Только здесь есть один нюанс, что для некоторых водителей может являться существенным недостатком. Дело в том, что необходимо откручивать все свечи. На это потребуется немало времени, в особенности если нужно демонтировать отдельные детали, которые закрывают доступ к свечам. В остальном при решении задачи, как проверить свечи накала в дизеле, сложностей нет.

Для диагностики понадобится изолированный провод длиной 0,5-1,0 м. Вся процедура выглядит следующим образом:

  1. К электроду свечи приматывается один конец провода (предварительно с него нужно снять часть изоляции).
  2. Другой конец провода прикладывается к отрицательной клемме аккумуляторной батареи.
  3. Корпус свечи подводится к положительному контакту АКБ.

Вся картина тут станет ясна: если наконечник покраснел более чем наполовину, то это говорит об исправности свечи накала. В ином случае нагрев и вовсе будет отсутствовать или же покраснеет лишь кончик. А это уже значит, что деталь подлежит только замене.

Диагностика мультиметром

Этот метод хорош тем, что нет необходимости снимать свечи и прочие детали, поскольку необходимые манипуляции легко сделать на месте. Все что нужно - это само проверяющее устройство. При этом проверить можно каждую свечу по отдельности либо все одновременно, предварительно соединив их посредством общей шины.

Как проверить свечи накала на дизеле мультиметром? Всю процедуру можно провести в одном из трех режимов:

  • прозвонка;
  • замер сопротивления;
  • замер тока.

Для прозвонки необходимо:

  • Перевести регулятор прибора в соответствующее положение, а само устройство разместить в удобном месте.
  • Отсоединить провод от свечи.
  • Один щуп прибора прикладывается к корпусу свечи, а другой к ее электроду.

О наличии или отсутствии обрыва можно судить по звуковому сигналу. Если он есть - значит, все в порядке (обрыва нет). Если же звукового сигнала нет, то это говорит о наличии обрыва.

Замер сопротивления

При таком способе можно лишь определить полностью неработающую свечу. Однако выявить, насколько хорошо работает сам нагревательный элемент, невозможно. В этом случае тем же мультиметром можно измерить значение сопротивления, только нужно знать номинал конкретной свечи. Как правило, если деталь целая, то сопротивление должно равняться 0,7-1,8 Ом. Это тоже действенный метод того, как проверить свечу накала в дизеле тестером.

Нередко свечи срабатывают с большим значением сопротивления, что приводит к уменьшению потребления тока. Компьютер в этом случае «думает», что данные элементы разогрелись, и отключает их.

Замер тока

Более достоверный результат может дать измерение тока, причем выкручивать свечу тоже необязательно. Для начала нужно открепить питающий провод и подсоединить щуп прибора. Второй щуп зафиксировать с электродом свечи. Теперь остается включить зажигание и наблюдать за показаниями. Если деталь исправна, то на дисплее должны отображаться цифры в пределах 5-18 A.

Стоит заметить, что в первую секунду значения подскочат до предела, а через 3-4 секунды ток стабилизируется. При этом снижение данных должно быть постепенным, без резких рывков.

Таким образом проверяются все свечи, их показания должны быть идентичными. В противном случае, при отличных показаниях одной из свечей, стоит ее открутить и оценить ее состояние визуально.

Хороший метод с лампочкой

А как проверить свечу накала в дизеле лампочкой? Да, и с ее помощью тоже можно обнаружить неисправность. Для этого подойдет любой источник света на 21 Вт (габариты или стоп-сигналы). К ней припаиваются два отрезка провода (длина выбирается произвольно). После этого можно переходить непосредственно к процедуре диагностики.

Предварительно отсоединить от свечи питающий провод. Затем одним концом проводка лампы коснуться свечного электрода, а другой конец соединить с плюсовым контактом АКБ. Свечение лампочки укажет на отсутствие обрыва. Таким образом нужно поочередно проверить все свечи.

Если же лампочка загорается тускло или вовсе нет света, то такую свечу лучше заменить. Данный метод тоже не отличается достоверной диагностикой, поскольку нельзя определить степень накала рабочего стержня.

Особенности проверки реле свечей

Многих автолюбителей интересует один важный момент: как проверить реле накала свечей на дизеле? Вопрос интересный и требует заслуженного внимания.

Обычно такое устройство срабатывает после каждого запуска двигателя. При этом можно услышать хорошо различимый щелчок - так оно включается. При отсутствии звуков стоит задуматься о проведении диагностики этого элемента. Однако его стоит сначала найти.

Выглядит такое устройство как коробочка, которая крепится к кузову автомобиля. Область ее фиксации принято называть массой. Чтобы найти реле, достаточно проследовать за проводками, идущими от свечей накала.

Каждое такое устройство имеет несколько пар контактов. У однокомпонентных реле их 4, а у двухкомпонентных - 8. Два из них отводятся от обмотки катушки, а остальные - это управляющие, которые при получении сигнала замыкаются.

Так как проверить реле накала свечей на дизеле? В каждом автомобиле контакты обозначаются по-своему, но в большинстве случаев нумеруются как 85 и 86, а управляющие - 87, 30. Для проверки можно воспользоваться лампочкой, которая соединяется с контактами обмотки, после чего на реле подается напряжение. Исправность устройства подтвердится свечением лампы.

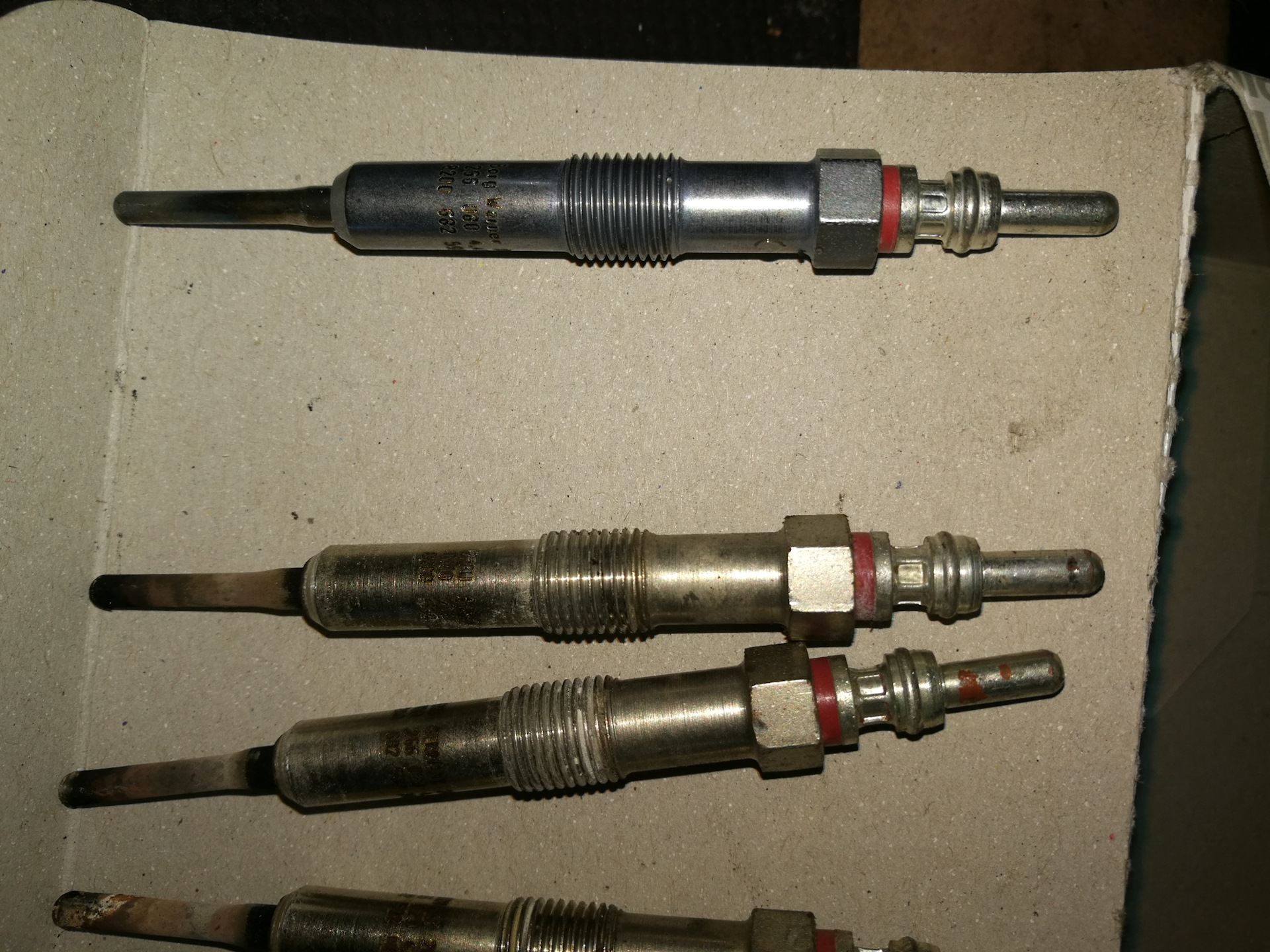

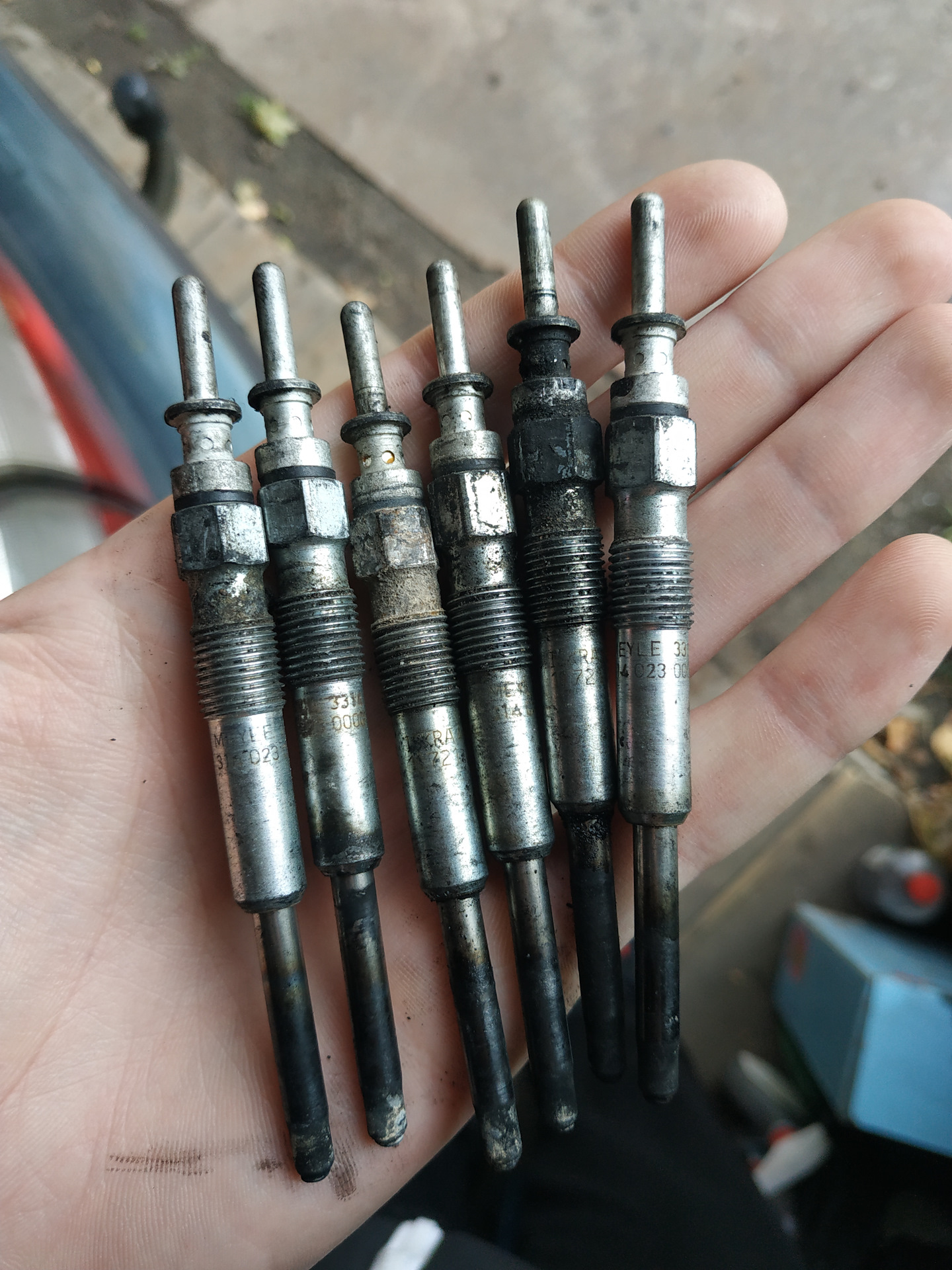

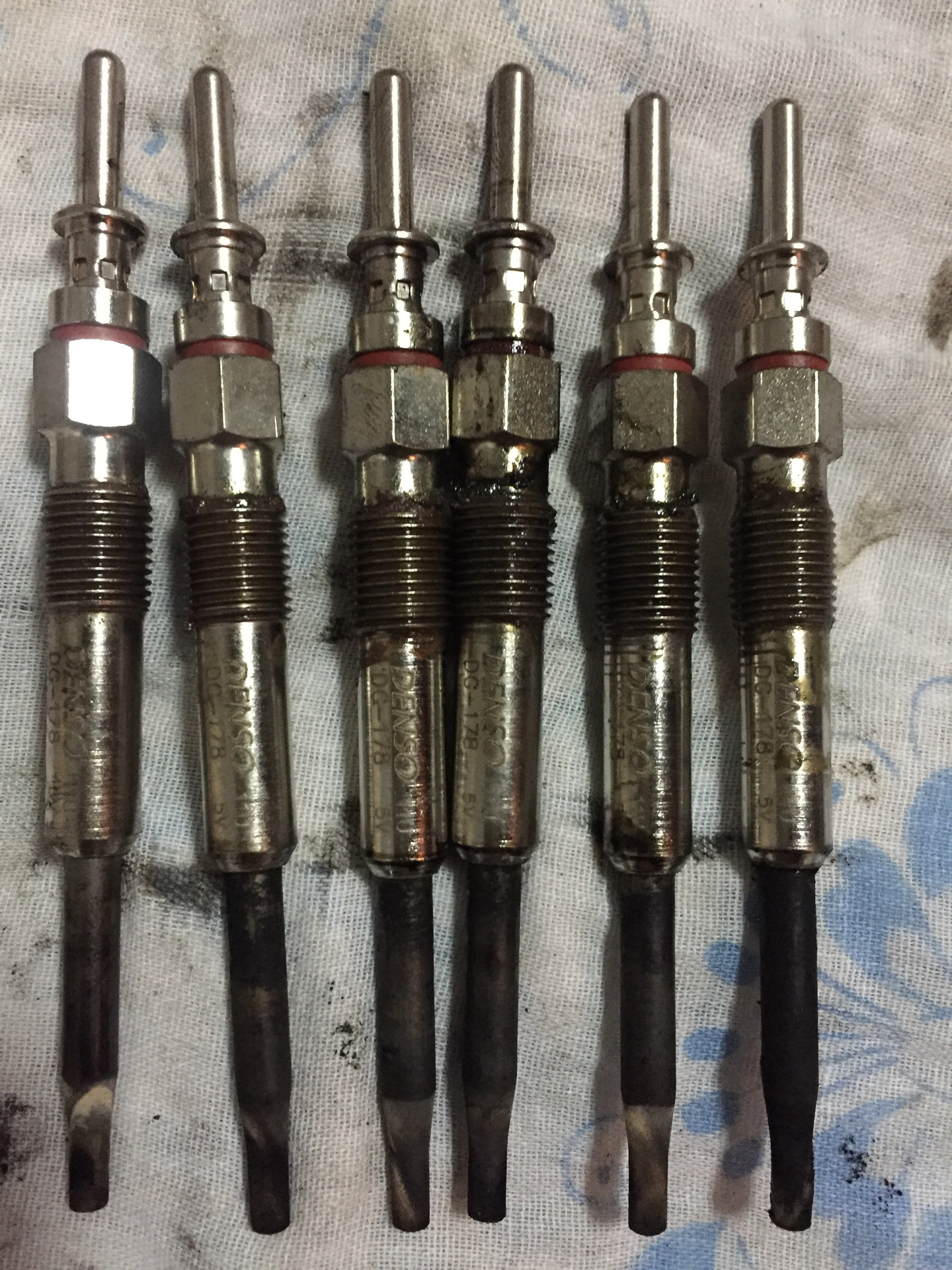

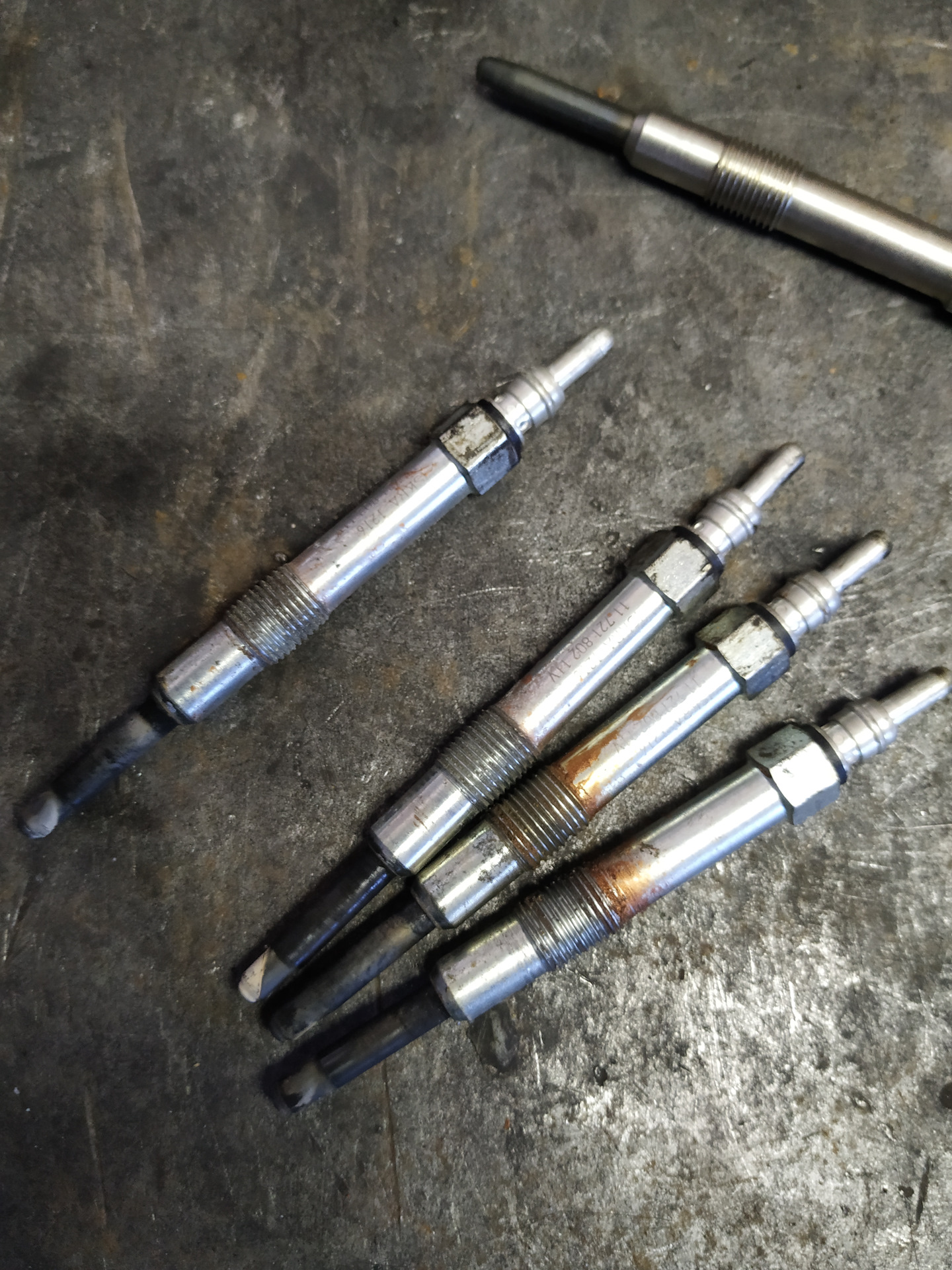

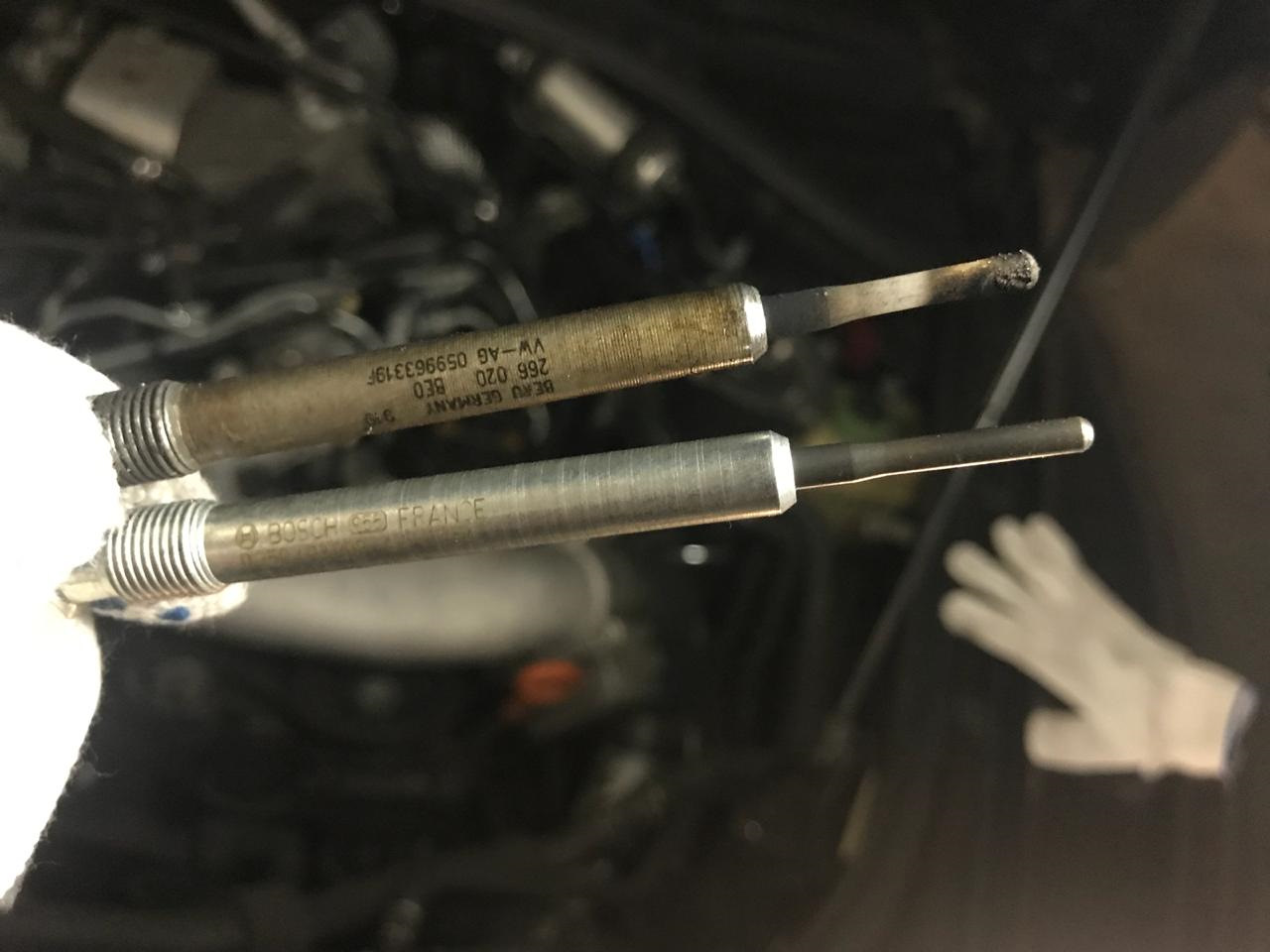

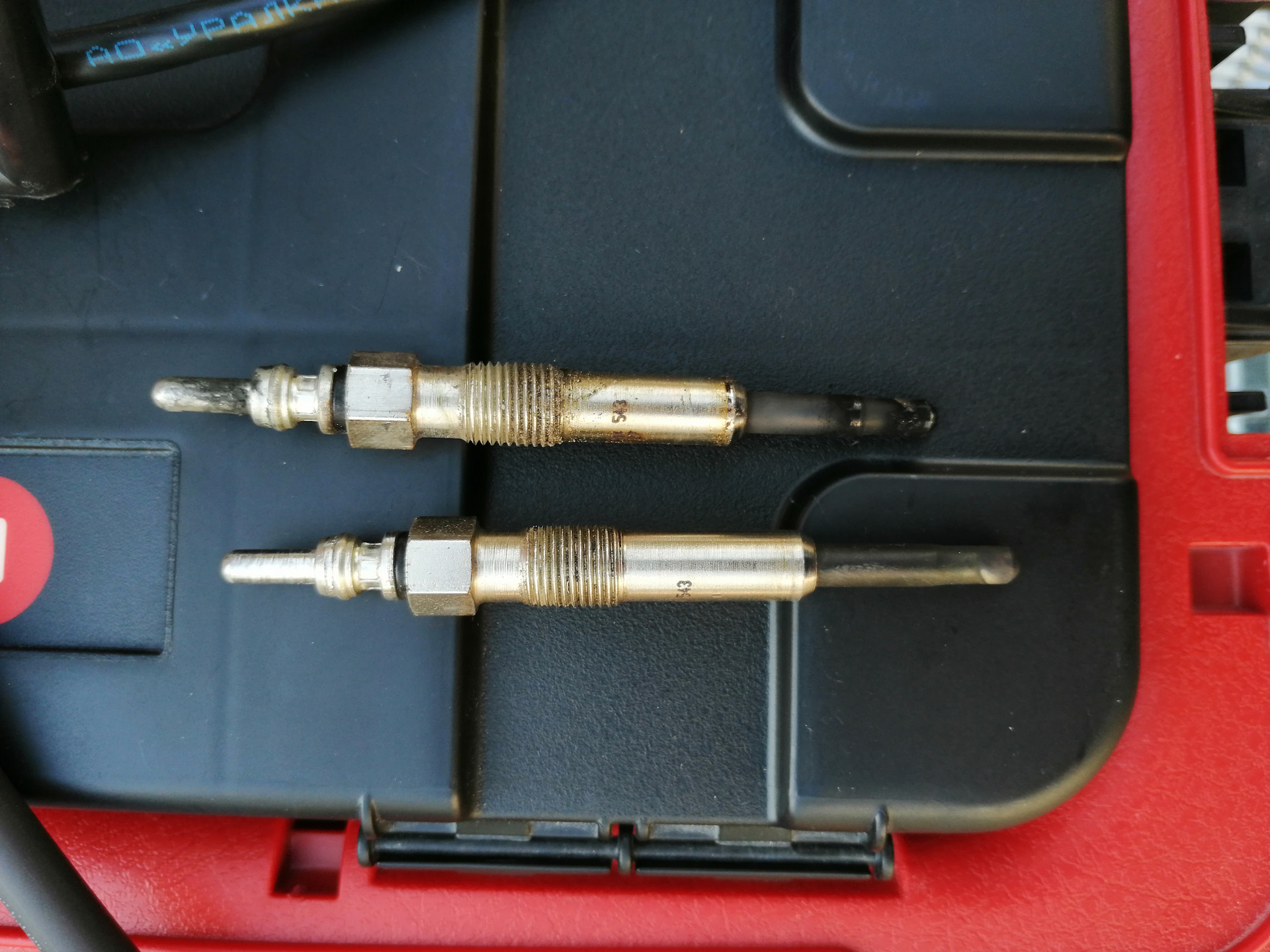

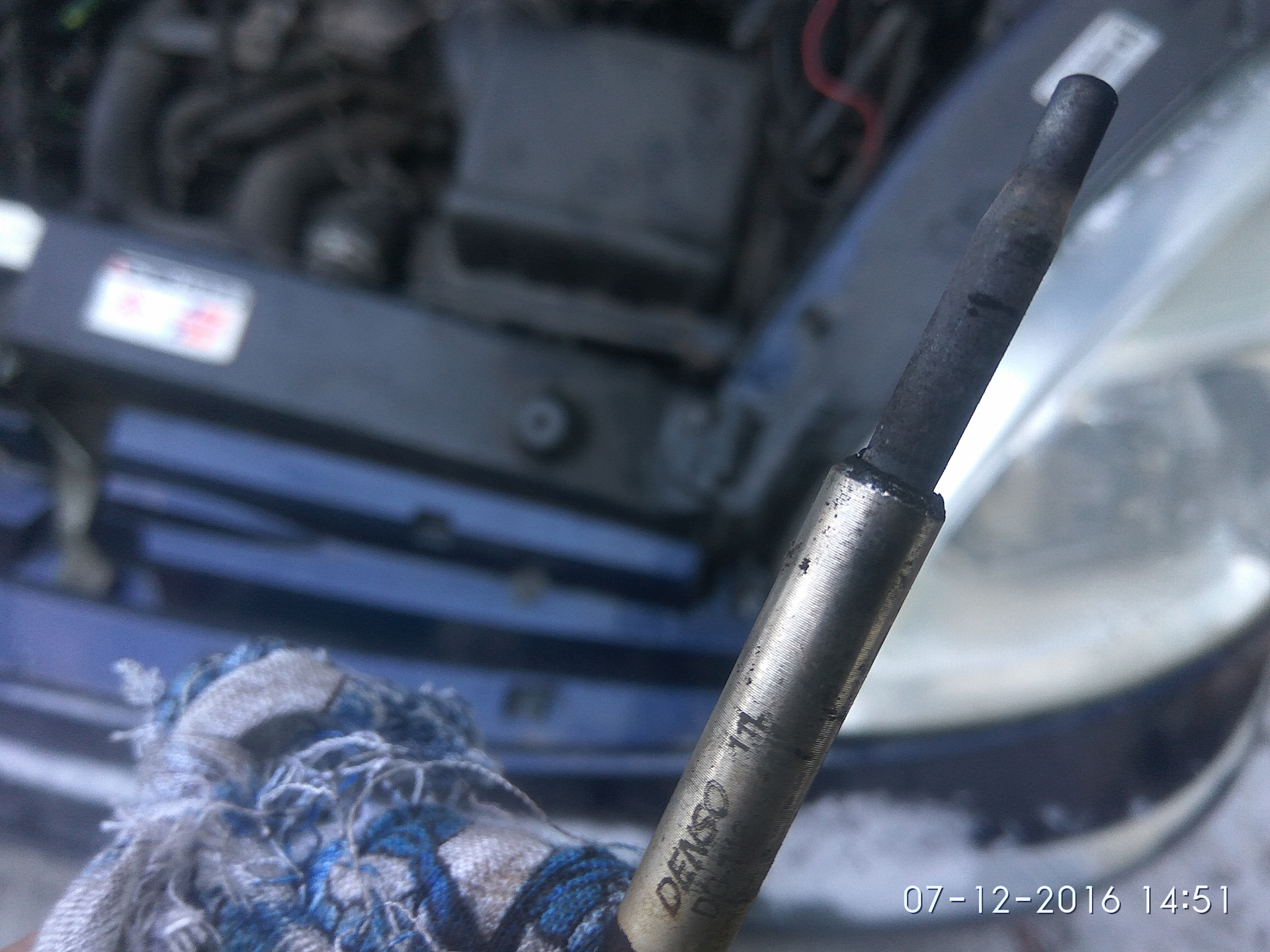

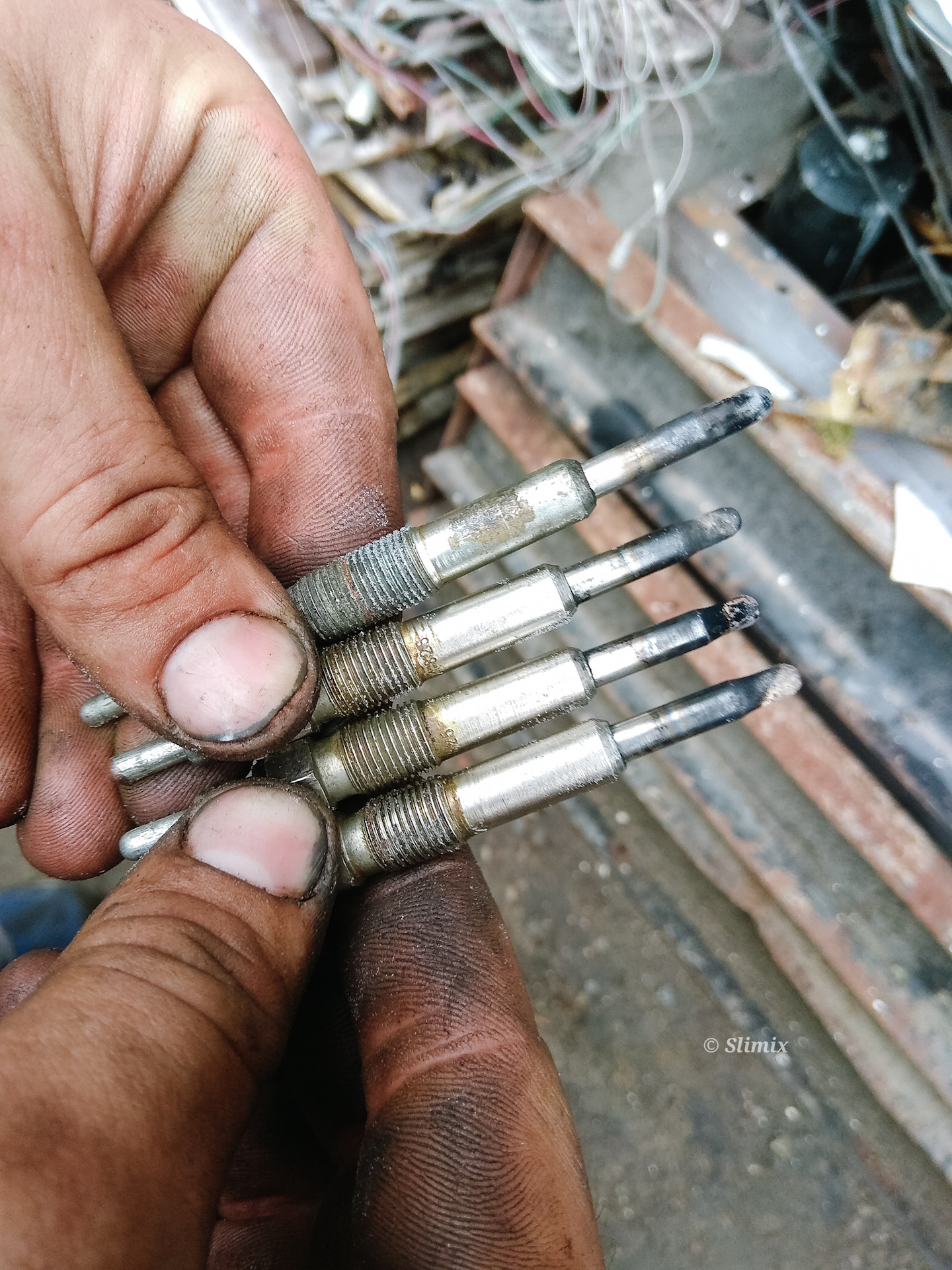

Визуальный осмотр свечей

Если методы диагностики не выявили желаемых результатов либо имеют место некоторые сомнения, можно провести визуальный осмотр. Это позволит определить, в каком техническом состоянии находится топливная система (включая поршневую группу), а также выявить, насколько правильно работает электронное управление.

Поэтому каждый из перечисленных способов, касающийся того, как проверить свечи накала в дизеле, при необходимости можно подкрепить визуальным осмотром. Наглядными признаками неисправности могут быть:

  • Оплавление наконечника.
  • Около корпуса виден толстый нагар.
  • Калильная трубка вздулась.

Наличие тех или иных дефектов может указывать на ряд факторов. К примеру, трещины или вздутия иногда говорят о превышении напряжения, подаваемого на свечу. В других случаях элемент просто долгое время остается включенным.

Что касается оплавления, то оно может возникнуть вследствие одной из причин:

  • преждевременный впрыск топлива;
  • загрязнение форсунок;
  • перегрев, что, в свою очередь, происходит по причине позднего нагрева и слабой компрессии;
  • неисправность напорного клапана.

В ходе визуального осмотра необходимо обратить внимание на тонкую часть свечи. Если на ней есть оплавившиеся участки, то она подлежит замене, даже если еще работает.

Рассмотренные способы того, как проверить исправность свечей накала на дизеле, можно применить как по отдельности, так и в совокупности, что даже повысит шансы обнаружить неисправное изделие.

Свеча накаливания используется для . Ее роль, прежде всего, заключается в нагреве воздуха в цилиндрах двигателя, до того момента, как он будет запущен.Таким образом, запуск дизельного мотора при температуре воздуха ниже +5 градусов практически невозможен, даже если из строя вышла только одна из свечей накаливания. Свечи значительно увеличивают ресурс силового агрегата, спасая его от чрезмерных нагрузок при запуске в холодную погоду.

После запуска и прогрева двигателя роль свечей накала меняется – они помогают в распылении топлива. Дело в том, что топливо, подающееся через форсунки, сталкивается со свечой, в результате чего в камере сгорания образуются завихрения. Таким образом, благодаря свечам, улучшается процесс приготовления топливной смеси.


Разновидности свечей накаливания и их устройство

Свеча накаливания внешне похожа на свечу зажигания, однако искру она не вырабатывает. Свеча имеет нагревательный элемент в форме спирали, который может быть выполнен из металла или керамики.

Свечи накаливания могут нагреваться до температуры 1 350 градусов по Цельсию в считанные секунды

Металлический нагревательный наконечник свечи состоит из двух спиралей: нагревательной и регулировочной. Первая нужна для быстрого нагрева наконечника, а вторая защищает свечу от чрезмерного перегрева. Это происходит благодаря увеличению электрического сопротивления регулировочной спирали при повышении температуры.

Пространство между нагревательной трубкой и спиралями заполняется изолирующим наполнителем, который выполняет две функции – защиты спирали от механических воздействий и эффективной передачи тепла. Свечи накаливания с металлической спиралью могут нагреваться до 1 000°С.

Свеча накаливания с керамическим нагревательным элементом схожа по принципу действия. Ее конструктивное отличие в том, что нагревательный элемент – спираль, находится в керамической оболочке. Благодаря этому, такая свеча быстрее нагревается. Выше и ее мощность - 1 350°С. Нагревается такая свеча всего за несколько секунд.

Принцип действия

Нагревательный элемент свечи находится в камере сгорания двигателя, в том месте, где происходят завихрения рабочей смеси. При повороте ключа в замке зажигания в положение Start на свечу подается напряжение и она начинает интенсивно нагреваться. На приборной панели загорается соответствующий индикатор. Для того чтобы сделать свою работу, свече требуется порядка 5 секунд. Время может варьироваться в зависимости от температуры наружного воздуха.

Итак, свеча раскаляется и начинает прогревать камеры сгорания двигателя и воздух, который в них поступает. Однако этих нескольких секунд достаточно только для саморазогрева свечи - нагреть воздух и холодный металл массивного блока цилиндров и его головки свеча не в состоянии, тем более что воздух при кручении стартером двигателя постоянно замещается извне на холодный.

Таким образом, главная цель нагрева свечей - это подогрев впрыскиваемого топлива до температуры, при которой оно испарится, хорошо смешается с поступающим воздухом и легко воспламенится уже от компрессии. После того, как погаснет индикатор на приборной панели, двигатель можно запускать. Обычно индикатор гаснет тем быстрее, чем выше температура воздуха.


На современных дизельных двигателях свечи накаливания, помимо предварительного нагрева, могут обеспечивать дополнительный накал уже после запуска мотора

Система управления свечами представляет собой либо реле, либо самостоятельный электронный блок управления свечами накаливание. Устройства регулируют напряжение, которое необходимо подать на свечи, длительность нагрева и температуру. При этом на работу реле влияют показания датчика температуры охлаждающей жидкости и датчика частоты вращения коленвала двигателя. Эти датчики относятся к системе управления двигателем.

На современных дизельных двигателях свечи накаливания, помимо предварительного нагрева, могут обеспечивать дополнительный накал уже после запуска мотора. Такая функция помогает снизить уровень шума при сгорании смеси на еще холодном моторе, а также сокращает вредных выбросы выхлопных газов. Накал происходит на протяжении трех - пяти минут и заканчивается при достижении охлаждающей жидкостью температуры 20-30°С.

Таким образом, свечи накала напрямую влияют на работу и запуск дизельного двигателя в холодное время года, а как следствие, и на его ресурс.

Объяснение автомобильных запчастей: свечи накаливания

Типы свечей накаливания

BERU предлагает ряд инновационных свечей накаливания, каждая из которых имеет свои особенности для различных областей применения.

Свечи накаливания датчика давления (PSG)

Датчик и электроника в контакте PSG оптимизируют работу свечи накаливания, значительно снижая выбросы твердых частиц, чтобы соответствовать текущим предельным значениям выхлопных газов и превышать их. Инновационный PSG измеряет давление в камере сгорания с помощью встроенного датчика и передает результаты в управляющую электронику двигателя для определения необходимой схемы нагрева свечи накаливания.Характеристики PSG включают:

  • Принцип датчика: пьезорезистивный;
  • Гибкий нагревательный стержень для передачи давления;
  • Прочный уплотнительный элемент между корпусом и нагревательным стержнем;
  • Миниатюрная электроника встроена в верхнюю часть свечи накаливания;
  • Откалиброванная и индивидуальная программа;
  • Встроенная концентрическая автомобильная пробка;
  • Рабочая температура: от -40 ° до 140 ° C (макс. 150 ° C)
  • Диапазон давления: 0-200 бар (макс.210 бар)

Керамические свечи накаливания (CGP)

Свечи накаливания CGP для экстремальных температур используют инновации и знания BERU, чтобы первыми выйти на рынок для важных автомобильных брендов. CGP BERU обеспечивает максимальную температуру 1300 ° C менее чем за 3 секунды для большей стабильности, оптимальной производительности и снижения расхода топлива.

Свечи накаливания из высокотехнологичной стали

Свечи накаливания из высокотехнологичной стали

Beru - идеальное быстрое, долговечное и экологически чистое решение для двух- и трехфазных технологий накаливания.Основные отличия:

  • Трехфазная технология (типы GE и GN) - в этих свечах накаливания используются три фазы нагрева (предварительный нагрев во время зажигания, нагрев во время запуска и последующий нагрев в течение примерно 3 минут после запуска) для обеспечения более эффективного сжигания дизельного топлива и тише, поэтому помутнение выхлопных газов уменьшается на 40% при холодном пуске. Они раз за разом обеспечивают надежный запуск, даже при температуре наружного воздуха -30 ° C.
  • Двухфазная технология (тип GV) - эти свечи накаливания соответствуют требованиям к предварительному нагреву и нагреву старых дизельных двигателей.Они обеспечивают надежный холодный запуск и короткое время предварительного нагрева 5-7 секунд.

Свечи накаливания для коммерческих автомобилей

BERU также предлагает ряд свечей накаливания, разработанных для удовлетворения особых потребностей фургонов, грузовиков и других промышленных применений. В том числе:

  • Система газового запуска (тип GF) обеспечивает надежный, удобный и экологически чистый холодный запуск даже при низких температурах. Доступная в двух версиях (12 В и 24 В), система запуска пламени имеет короткое время предварительного нагрева и длительное время пост-пламени.
  • Свечи накаливания для автономных отопителей (тип GH) для дополнительного тепла и комфорта даже в холодную погоду. Различные версии соответствуют потребностям автономных отопителей как в бензиновых, так и в дизельных автомобилях.
  • Свечи накаливания с проволочными нитями в качестве нагревательного элемента (тип GD) для старых автомобилей с дизельным двигателем, включая тракторы, эвакуаторы и строительную технику. Эти прочные свечи накаливания используют проволочную нить в качестве нагревательного элемента и устойчивы к сильным вибрациям.

Все о свечах накаливания - Roger's Hobby Center

Для работы двигателям необходимы три вещи: топливо, кислород и точка воспламенения.Свеча накаливания обеспечивает это зажигание, нагревая элемент (который представляет собой небольшую катушку провода внутри свечи). Обычно это делается с помощью батареи 1,5 В, содержащейся в запальнике. Некоторые из новейших автомобилей имеют бортовые аккумуляторы, которые зажигают свечи накаливания как часть системы электрического запуска. В любом случае, как только элемент нагревается и двигатель запускается, больше не требуется мощность, чтобы поддерживать элемент в горячем состоянии и обеспечивать постоянное зажигание двигателя.

Как элемент остается горячим после снятия батареи все петли на топливе, которое мы используем в двигателях накаливания, и на материале, из которого сделан элемент.Топливо содержит метанол, который является разновидностью спирта. Элемент сделан из нескольких разных металлов, которые при сплавлении вместе делают его достаточно прочным, чтобы выдерживать тепло и вибрацию. Но один из металлов - платина - особенный. Когда платина в элементе контактирует с метанолом в топливе, между ними происходит каталитическая реакция. Это нагревает платину, вызывая воспламенение метанола. Это фундамент, на котором строится все азартное хобби.

Что определяет точку воспламенения, если элемент всегда горячий?

Каталитическая реакция зависит от двух факторов: тепла и давления.Чем горячее элемент, тем легче он воспламенится. Точно так же, чем выше давление внутри камеры сгорания, тем легче воспламеняется.

Температура свечи накаливания - высокая, средняя или низкая?

Температура свечей накаливания регулируется с помощью свечей различного диапазона нагрева. Существует много разных диапазонов тепла, но большинство из них попадают в одну из трех категорий: горячая, средняя или холодная. Если вы не уверены, какой тип использовать, проконсультируйтесь с производителем двигателя, чтобы определить, что он рекомендует для своего двигателя.Использование свечи накаливания более горячей, чем обычно, увеличивает точку зажигания, а использование свечи более холодной, чем обычно, замедляет точку зажигания.

Давление в камере сгорания

Вы мало что можете сделать, чтобы изменить давление в камере сгорания, поскольку это обычно устанавливается производителем. Вы можете добавить прокладки под головку, чтобы увеличить или уменьшить размер камеры, но это то, что должны делать только опытные пользователи нитро, так как вы можете легко заблокировать двигатель, если сделаете ошибку.

Свечи накаливания и нитро-топливо - что нужно знать, чтобы выбрать правильную свечу

Как дизельная свеча накаливания улучшает запуск и снижает выбросы

Дизельные двигатели и бензиновые двигатели во многом схожи. Например, они оба используют такие компоненты, как топливные форсунки, поршни и клапаны, для передачи мощности на коленчатый вал. Другое дело, как они извлекают энергию из топлива, потому что дизельное топливо и бензин не похожи друг на друга химически. При более низких температурах эта разница становится еще более очевидной, но свеча накаливания для дизельного двигателя облегчает запуск дизельных двигателей.

Различия между бензином и дизельным топливом

Основное различие между дизельным топливом и бензином заключается в том, как соотносятся их точки вспышки и температуры самовоспламенения. Температура вспышки - это самая низкая температура, при которой вещество может воспламениться, а температура самовоспламенения - это самая низкая температура, при которой вещество воспламеняется. Бензин имеет очень низкую температуру воспламенения, всего минус 45 градусов по Фаренгейту, но высокую температуру самовоспламенения, 536 градусов по Фаренгейту - искра воспламенит бензин, а сжатие - нет.

Дизельное топливо, с другой стороны, имеет гораздо более высокую температуру вспышки, 126 градусов по Фаренгейту, и более низкую температуру самовоспламенения, 410 градусов по Фаренгейту. Когда поршень приближается к верхней мертвой точке такта сжатия, дизельное топливо впрыскивается непосредственно в цилиндр. Поскольку температура сжатого воздуха выше, чем температура самовоспламенения дизельного топлива, он мгновенно испаряется и воспламеняется, заставляя поршень опускаться и попадать на коленчатый вал. Поскольку воспламенение дизельного топлива очень сильно зависит от температуры, дизельные двигатели могут быть трудно запускать на холоде и могут выделять более высокие выбросы на холостом ходу.

Тепловые двигатели с 1929 г.

После разработки дизельного двигателя в 1890-х годах холодный запуск стал проблемой, которую нелегко решить. Некоторым двигателям даже требовалось разжечь огонь, чтобы нагреть всасываемый воздух достаточно для запуска. В холодную погоду холодный блок двигателя и головка блока цилиндров работают как теплоотвод, при понижении температуры воздуха и работе двигателей на холостом ходу эффективность снижается, но свечи накаливания могут компенсировать разницу. К 1929 году началась разработка электрических свечей накаливания.Нагреватель горячей свечи накаливания дополнительно повышает температуру сжатого воздуха в цилиндре, повышая ее температуру выше, чем температура самовоспламенения дизельного топлива. Более теплый блок и температура воздуха улучшили холодный запуск, а позже будут использоваться для снижения выбросов на холостом ходу.

Свеча накаливания современного дизельного двигателя похожа на карандашный паяльник и работает по схожим принципам. Свеча накаливания ввинчивается в цилиндр рядом с портом топливной форсунки и питается от специальной сильноточной цепи.По команде, например, при предпусковом прогреве или когда этого требуют стратегии контроля выбросов, внутренние нагревательные змеевики свечи накаливания нагревают наконечник от светящегося оранжевого до красного цвета. В то время как старым конструкциям требовалось от 20 до 30 секунд для нагрева, современным конструкциям требуется всего шесть секунд.

Замена свечей накаливания дизельного двигателя

Хотя обычно нет интервала замены свечей накаливания, некоторые рекомендуют замену через 60 000–100 000 миль. Также обычно рекомендуется при замене одной вышедшей из строя свечи накаливания заменить комплект, потому что другие, вероятно, будут рядом.Вам может потребоваться заменить свечу накаливания, если неисправность связана с диагностическим кодом ошибки или если у вас возникли проблемы с запуском автомобиля в холодную погоду. К счастью, свечи накаливания можно найти практически для любого применения.

Ознакомьтесь со всеми продуктами по топливу и выбросам, доступными на NAPA Online, или доверьтесь одному из наших 17000 центров NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о техническом обслуживании двигателя автомобиля поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Изображение с Wikimedia Commons.

О свечах накаливания для дизельных двигателей и о том, как их заменить

Дизельные свечи накаливания живут нелегко. Они подвержены резким перепадам температуры и высокому давлению сгорания. Поскольку у дизельного двигателя может быть до 10 свечей накаливания, по одной на каждый цилиндр, вы можете не заметить, когда одна из них выходит из строя. Но если два, три или больше испортятся; вы заметите, что двигатель стал очень трудно запускаться.

Некоторые автомобили имеют PCM, которые контролируют работу свечей накаливания; большинство из них просто используют реле свечей накаливания, поэтому вы можете не знать, что у вас плохие свечи накаливания.Перед тем, как перейти к замене основного компонента, всегда рекомендуется провести подобное базовое тестирование. В вашей жизни никогда не было такого момента, когда вы хотели бы зря тратить время и деньги.

Как работают свечи накаливания

На этом двигателе в разрезе показаны детали свечей накаливания и других компонентов двигателя. Getty

В дизельном двигателе на сгорание влияет самовоспламенение топлива, впрыскиваемого в сильно сжатый и, следовательно, сильно нагретый воздух для горения. На дизельном двигателе нет традиционной системы зажигания.В холодном двигателе температура самовоспламенения достигается не только за счет сжатия. Поэтому требуется система предварительного накала. Система предварительного накаливания служит для повышения температуры сжатого воздуха для облегчения зажигания холодного двигателя с помощью свечи накаливания. Продолжительность предварительного накала зависит от температуры двигателя и температуры окружающей среды.

Свечи накаливания с карандашным элементом состоят в основном из корпуса с резьбой для ввинчивания и стержня, запрессованного в корпус.Однополюсный соединительный штифт приклеивается к корпусу с помощью неразъемной круглой алюминиевой гайки.

Свечи накаливания с карандашным элементом рассчитаны на ток 12 вольт и работают параллельно. На некоторых старых дизелях свечи накаливания работают от 6 вольт. Для понижения напряжения до 6 вольт используется понижающий резистор. После периода накала в течение 9 секунд достигается температура элемента карандаша «Quick-Start» примерно 1652 ° F, через 30 секунд максимальная температура составляет 1976 ° F.

Свечи накаливания с карандашным элементом Quick-Start обычно используются в легковых автомобилях, в то время как в грузовиках используются более медленные свечи накаливания с карандашным элементом.

Элемент карандаша нагревается косвенно с помощью нагревательного элемента. Этот нагревательный элемент представляет собой катушку из резистивного провода, залитую керамическим компаундом и изолированную ею. Когда система накаливания включена, каждая свеча накаливания подвергается воздействию тока приблизительно 20 ампер, пиковый импульс приблизительно 40 ампер. Под воздействием увеличивающегося тепла собственное сопротивление свечи накаливания увеличивается и ограничивает ток примерно до 8 ампер.

После периода накала в течение примерно 20 секунд температура нагревательного элемента карандаша будет достигнута 1652 ° F, примерно через 50 секунд максимальная температура составит 1976 ° F.

Типы свечей накаливания и испытания

На этом поперечном сечении показаны внутренние компоненты дизельного двигателя и свечи накаливания. Getty

За исключением нагревательного элемента, конструкция быстрой свечи накаливания с карандашным элементом такая же, как и у свечи накаливания с карандашным элементом. Нагревательный элемент состоит из последовательно соединенных нагревателя и управляющей катушки.

Когда система накаливания включена, каждая свеча накаливания будет подвергаться току приблизительно 30 ампер. Свеча накаливания очень быстро нагревается змеевиком нагревателя. С повышением температуры катушка управления увеличивает свое сопротивление и ограничивает ток примерно до 815 ампер. Это защитит свечу накаливания от перегрузок.

Хотя для свечей накаливания нет плановых интервалов замены, о них часто забывают, пока они не выходят из строя. Именно поэтому я лично рекомендую заменять их каждые 60 000 км.Если зимы станут такими холодными, как здесь, в Миннесоте, вам будет приятно знать, что ваши свечи накаливания не перегорят, когда будет 40 градусов ниже нуля.

Крайслер

Некоторые автомобили Chrysler, оснащенные дополнительным дизельным двигателем, не используют свечи накаливания; они используют решетку воздухонагревателя впускного коллектора для нагрева воздуха, поступающего в цилиндры. В комбинации приборов есть лампа ожидания запуска. Индикатор ожидания запуска указывает на то, что условия для легкого запуска дизельного двигателя еще не достигнуты.Модуль управления трансмиссией (PCM) зажигает лампу ожидания запуска в комбинации приборов после того, как ключ зажигания переведен в положение ON.

Одна сторона колбы лампы Wait-To-Start получает напряжение аккумуляторной батареи, когда ключ зажигания переводится в положение ON. PCM переключает путь заземления для другой стороны лампы на основе нескольких входов и своего внутреннего программирования.

Индикатор ожидания запуска сообщает водителю, что сетка воздухонагревателя впускного коллектора успела нагреть впускаемый воздух для качественного запуска.Цикл предварительного нагрева воздуха во впускном коллекторе управляется электронным модулем управления воздухонагревателем. Лампа будет выключена PCM, когда цикл модуля управления нагревателем завершится, или если водитель повернет ключ зажигания в положение START до окончания цикла модуля управления нагревателем.

Испытания свечей накаливания

Проверить свечи накаливания несложно, и их можно проводить, пока они установлены в двигателе. Просто отсоедините провод, идущий к каждой свече накаливания. Подключите контрольную лампу к ПОЛОЖИТЕЛЬНОЙ (+) клемме аккумуляторной батареи и коснитесь ее концом каждой клеммы свечи накаливания.Если горит свет - это хорошо. Если нет, значит, он плохой и его нужно заменить. Вы заменяете только плохой или все? Я считаю, что если один испортился, то и остальные не сильно отстают. Поэтому я рекомендую заменять их все одновременно. Я бы заменил, по крайней мере, все свечи накаливания с одной стороны.

Некоторые дизельные двигатели, например дизели Mercedes Benz, имеют камеру предварительного сгорания, в которой находятся свечи накаливания. Эта камера предварительного сгорания помогает замедлить процесс сгорания и способствует холодному запуску.Они имеют тенденцию к обугливанию, что делает свечи накаливания неэффективными. Поэтому при замене свечей накаливания на двигателях, оборудованных камерой предварительного сгорания, камеру предварительного сгорания необходимо расширить, чтобы удалить любые скопления углерода.

Процедура замены свечей накаливания

Прежде чем начать, соберите все свои инструменты и принадлежности. Выделите достаточно времени для работы, чтобы не торопиться.

  1. Снимите крышку клапана (Ford или при необходимости).
  2. Удалите все необходимое, чтобы получить доступ к свечам накаливания.
  3. Отсоедините электрический разъем и снимите свечу накаливания впускного коллектора с головки блока цилиндров.
  4. С помощью торцового ключа или комбинированного ключа снимите свечу накаливания с головки блока цилиндров.
  5. Вверните расширитель свечи накаливания до упора в отверстие свечи накаливания, а затем вывинтите его.
  6. Установить новую свечу накаливания.
  7. Подсоедините разъем к выводу свечи накаливания.
  8. Замените клапанную крышку на новую прокладку (при необходимости).
  9. Установите на место все снятое для доступа к свече накаливания.

Вот и все! Это так же просто, как замена свечи зажигания. На некоторых двигателях это займет около часа, на других может потребоваться до пяти часов, в зависимости от того, что мешает, или, в случае некоторых дизелей Ford, снятие клапанной крышки. Хороший проект для субботы, и вам не придется беспокоиться о том, что ваш дизель не запустится, когда снова станет холодно.

Советы по безопасности

На этой диаграмме показан процесс сгорания дизельного топлива в вашем двигателе.схема двигателя

Внимательно следуйте этим инструкциям. Прочтите и убедитесь, что вы поняли их, прежде чем начать. Помните, что это общие инструкции. Для получения более подробных инструкций, относящихся к вашему конкретному автомобилю, обратитесь к соответствующему руководству по ремонту.

  • Безопасность важна при работе с механизмами. Остерегайтесь горячих предметов, острых инструментов и опасных материалов.
  • Не заменяйте инструменты, если вы не уверены, что не поставите под угрозу свою безопасность или производительность вашего автомобиля.
  • Так как топливо и его пары могут присутствовать, не курите и не допускайте появления открытого огня или искр в рабочей зоне. Было бы действительно неплохо иметь под рукой огнетушитель, рассчитанный на возгорание бензина.
  • Никогда не работайте на автомобиле, который поддерживается только домкратом. Используйте домкраты, чтобы поддерживать автомобиль во время работы. Работайте на твердой ровной поверхности. Никогда не поднимайте машину домкратом на грязи или траве.

Как неисправные свечи накаливания влияют на работу вашего дизельного двигателя

Свечи накаливания - это специально разработанные нагревательные устройства, которые помогают запускать дизельные двигатели при низких температурах.Уход за свечами накаливания может иметь большое значение для предотвращения дорогостоящего ремонта дизельных грузовиков в Сан-Диего и поломки дизельного двигателя.

Что произойдет, если свечи накаливания выйдут из строя?

Как и все оборудование, которое подвергается воздействию тепла и движения, свечи накаливания со временем изнашиваются и в конечном итоге выходят из строя. Поскольку они помогают прогревать дизельные двигатели при низких температурах, становится очевидным, что без исправных свечей накаливания у вас могут возникнуть проблемы с запуском грузовика зимой или даже полная невозможность этого сделать.

Само собой разумеется, что это может вызвать как разочарование, так и денежные потери. Вы всегда должны следить за тем, чтобы ваши свечи накаливания были в хорошем рабочем состоянии, особенно если вы планируете ездить при ледяной температуре (-40 градусов по Фаренгейту или ниже).

Почему дизельные свечи накаливания выходят из строя?

Свеча накаливания - это нагревательный элемент. Это означает, что во время нормальной работы свечи накаливания достигают чрезвычайно высоких температур. Независимо от того, насколько прочен компонент, чрезмерное нагревание в конечном итоге приведет к его повреждению и приведет к короткому замыканию, потере / усилению сопротивления или иным внутренним сбоям.

Даже если можно отремонтировать вышедшие из строя свечи накаливания, все равно следует подумать о замене свечи накаливания. По правде говоря, тепловое повреждение с течением времени часто бывает достаточно обширным, чтобы сделать ремонт ненадежным, а также, возможно, опасным для здоровья двигателя в долгосрочной перспективе.

Что делают плохие свечи накаливания?

Свечи накаливания помогают в чувствительном процессе сгорания дизельного топлива, необходимом для запуска дизельного двигателя. Когда плохие свечи накаливания не обеспечивают дополнительное тепло, необходимое двигателю для обеспечения надлежащего сгорания дизельного топлива, это может привести к ряду неисправностей двигателя.

К этим неисправностям относятся:

• Пропуски зажигания в двигателе.

• Потеря топливной экономичности.

• Черный дым выхлопных газов.

• Снижение разгона и мощности.

Даже если вы не являетесь профессиональным водителем, вы всегда должны убедиться, что ваши свечи накаливания находятся в хорошем рабочем состоянии, прежде чем отправиться в длительную поездку. Проблемы с двигателем - это не то, с чем вы хотите столкнуться во время давно запланированной семейной поездки в музей авианосцев Сан-Диего.

Дорогая ли замена свечей накаливания?

При регулярном использовании свечи накаливания обычно служат от 90 000 до 110 000 миль.Однако это может варьироваться в зависимости от типа вождения. Средняя стоимость замены свечей накаливания может составлять от 120 до 500 долларов, в зависимости от типа автомобиля и производителя свечей накаливания.

Когда выходит из строя одна свеча накаливания, часто лучше заменить весь комплект. Вождение грузовика с перегоревшей свечой накаливания может не привести к неисправности само по себе, но если ее не устранить в течение длительного времени, это может привести к повреждению стартера и аккумулятора.

Всегда помните, что диагностика свечей накаливания должна выполняться при холодном двигателе, поскольку свечи накаливания не играют никакой роли, когда двигатель горячий.

Проверьте свои свечи накаливания в первоклассной мастерской по ремонту дизельных грузовиков в Сан-Диего

Если вы дочитали до этого места, очевидно, что вы серьезно относитесь к здоровью своего грузовика. Здесь, в PCE, мы можем похвастаться более чем четырехлетним опытом ремонта, обслуживания и замены дизельных двигателей. Наш опыт даже был признан ВМС США.

У вас возникли проблемы со свечами накаливания вашего грузовика или возникла какая-либо другая проблема, связанная с двигателем? Если да, свяжитесь с нами сегодня и воспользуйтесь нашим первоклассным сервисом.

Свечи зажигания и накаливания - Как работают автомобили

Разница между свечой зажигания и свечой накаливания заключается в следующем: свечи зажигания используются в автомобилях с бензиновым и газовым двигателем, а свечи накаливания - в автомобилях с дизельным двигателем.

Свеча зажигания

Теоретически свеча зажигания устроена довольно просто: она заставляет электрическую дугу проходить через зазор, точно так же, как молния. Электричество должно быть под очень высоким напряжением, чтобы пройти через зазор и создать хорошую искру. Как мы видели, катушка подает на вилку напряжение 30 000 вольт или более.

Свеча зажигания должна иметь изолированный проход, чтобы это высокое напряжение спускалось вниз к электроду, где оно могло перепрыгнуть через зазор и оттуда пройти в блок цилиндров и заземлить.

В свечах зажигания используется керамическая вставка для изоляции высокого напряжения на электроде, гарантируя, что искра возникает на кончике электрода, а не где-либо еще на свече.

Для некоторых автомобилей требуется горячая замена.Этот тип вилки разработан с керамической вставкой, которая имеет меньшую площадь контакта с металлической частью вилки. Это снижает теплопередачу от керамики, заставляя ее нагреваться и, таким образом, сжигать больше отложений. Холодные свечи разработаны с большей площадью контакта, поэтому они холоднее.

Автопроизводитель подберет подходящую температурную вилку для каждой машины. Некоторые автомобили с мощными двигателями, естественно, выделяют больше тепла, поэтому им нужны более холодные свечи.

Другие двигатели имеют более низкую температуру, поэтому требуется другая вилка.Важно помнить, что если свеча зажигания станет слишком горячей, она может воспламенить топливо до того, как загорится искра, поэтому важно выбирать свечу правильного типа для вашего автомобиля.

Свеча накаливания

Свечи накаливания представляют собой нагревательные элементы, которые нагревают воздух в камерах предварительного сгорания и помогают запустить холодный дизельный двигатель.

Свечи накаливания вставляются в отверстия в головке блока цилиндров.Внутренний наконечник свечи накаливания выходит в камеру предварительного сгорания.

Когда двигатель холодный и водитель поворачивает ключ зажигания в положение работы, большой ток течет от аккумулятора к свечам накаливания. Через несколько секунд наконечник свечи накаливания нагреется до тускло-красного свечения.

Когда индикатор свечи накаливания погаснет, водитель может запустить двигатель. Давление такта сжатия и тепло, а также тепло от свечи накаливания заставляют двигатель легко запускаться.

% PDF-1.4 % 460 0 объект > endobj xref 460 104 0000000016 00000 н. 0000003406 00000 п. 0000003556 00000 н. 0000004270 00000 н. 0000004743 00000 н. 0000004892 00000 н. 0000005013 00000 н. 0000005162 00000 н. 0000005259 00000 н. 0000005408 00000 н. 0000005505 00000 н. 0000005654 00000 н. 0000005751 00000 п. 0000005900 00000 н. 0000005997 00000 н. 0000006146 00000 п. 0000006243 00000 н. 0000006392 00000 п. 0000006533 00000 н. 0000006682 00000 н. 0000006831 00000 н. 0000006928 00000 н. 0000007004 00000 н. 0000007168 00000 н. 0000007317 00000 н. 0000007431 00000 н. 0000007543 00000 н. 0000007640 00000 н. 0000007789 00000 н. 0000007886 00000 н. 0000008035 00000 н. 0000008132 00000 н. 0000008278 00000 н. 0000008375 00000 н. 0000008524 00000 н. 0000008621 00000 н. 0000015682 00000 п. 0000021568 00000 п. 0000027829 00000 н. 0000028014 00000 п. 0000028171 00000 п. 0000033790 00000 п. 0000040060 00000 н. 0000046340 00000 п. 0000046755 00000 п. 0000047059 00000 п. 0000047390 00000 н. 0000047462 00000 п. 0000047866 00000 п. 0000048244 00000 п. 0000054120 00000 п. 0000060283 00000 п. 0000060424 00000 п. 0000060564 00000 п. 0000060701 00000 п. 0000060739 00000 п. 0000060878 00000 п. 0000061021 00000 п. 0000061160 00000 п. 0000061303 00000 п. 0000061653 00000 п. 0000062754 00000 п. 0000063102 00000 п. 0000063244 00000 п. 0000065130 00000 п. 0000065223 00000 п. 0000065364 00000 п. 0000065419 00000 п. 0000065502 00000 п. 0000065638 00000 п. 0000065894 00000 п. 0000066036 00000 п. 0000066179 00000 п. 0000066321 00000 п. 0000066464 00000 н.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
