Как устанавливать поршневые кольца: Порядок установки поршневых колец | Официальный сайт Мотордеталь-Кострома

Установка поршневых колец – расположение замков

1    Перед установкой колец необходимо проверить зазор в их замках.

2    Разложите кольца по порядку в соответствии с нумерацией поршней/цилиндров.

3    Установите в первый цилиндр верхнее компрессионное кольцо. Протолкните его поршнем в глубь цилиндра, установив его у нижнего края цилиндра, на пределе хода поршня.

4    Измерьте зазор в замке набором плоских щупов. Лезвие щупа должно входить в замок кольца с небольшим натягом.

Рис. 20.4. Установив поршневое кольцо в цилиндр, замерьте зазор его замка с помощью набора плоских щупов

Сравните результаты с данными Спецификаций. У новых колец замок должен быть не меньше, чем указанный в Спецификациях. Маловероятно, чтобы оригинальные запасные части Toyota поставлялись бракованными; если зазор отличается от предписанного или кольцо в цилиндр «не лезет», проверьте, те ли кольца вы приобрели. Совершенно невероятно, если зазор в замках новых колец окажется слишком большим. Убедитесь в том, что вы взяли кольца нужного размера, именно для двигателя Toyota и именно той модели, а не для какого-нибудь иного.

5    Если зазор в замке кольца слишком маленький (что маловероятно для оригинальных запчастей Toyota), его нужно расширить, иначе в процессе работы двигателя концы кольца сомкнутся, приведя к серьезным повреждениям. В идеальной ситуации новые поршневые кольца должны обеспечивать необходимый зазор в замках и быть готовыми к установке. На худой конец, можно увеличить зазор, сняв немного металла с торца кольца тонким надфилем. Зажмите надфиль в тисках с мягкими губками и водите торцом кольца по надфилю, держа его строго перпендикулярно, снимая необходимое количество металла. Будьте осторожны – кольцо острое и хрупкое.

6    На новых кольцах нежелательно иметь и увеличенный зазор, свыше 1,0 мм. Если зазор слишком велик, проверьте еще раз, того ли размера кольца вы приобрели для конкретного двигателя и конкретного размера цилиндров. Возможно, износ цилиндра слишком велик или его неправильно расточили.

7    Повторите процедуру замера зазора для всех колец первого цилиндра, затем для колец остальных цилиндров. Не забудьте держать кольца и поршни в комплекте, чтобы они подошли при сборке к цилиндрам.

8    Теперь, когда все кольца проверена! и зазоры откорректированы, можно установить их на поршни.

9    При установке колец используется та же технология, что и при их снятии. Установите сначала пружину маслосъемного кольца в третью канавку (см. рис. 20.9,а).

Рис. 20.9,а. Установите пружину-расширитель маслосъемного кольца в третью канавку поршня…

Если пружина-расширитель имеет фиксирующий язычок, зацепите его за маслосгонное отверстие внутри канавки. При установке трехкомпонентного маслосъемного кольца установите тонкие нижнее маслосъемное кольцо, сместив его замок на 120° по отношению к замку расширителя, и верхнее маслосьемное кольцо, сместив его замок на 120° по отношению к замку нижнего кольца. Тонкие кольца («лапшу»! устанавливайте руками (см. рис. 20.9,б) – инструментом их можно сломать.

Рис. 20.9,б…а затем установите тонкие нижнее и верхнее маслосъемные кольца

При установке двукомпонентного маслосъемного кольца сначала установите пружину-расширитель, затем тонкое маслосъемное кольцо, сместив его замок по отношению к замку расширителя на 180°. Следующим устанавливайте второе компрессионное кольцо. Проследите, чтобы второе компрессионное кольцо было правильно установлено надписью «ТОР» или точкой, обращенной вверх, а скребком – вниз. Верхнее компрессионное кольцо устанавливайте последним, также меткой «ТОР» вверх. Расположите замки компрессионных колец таким образом, чтобы они были смещены на 120° по отношению к замкам маслосъемных колец, но при этом не находились над отверстиями поршневых пальцев (см. рис. 21.5,а-в).

Рис. 21.5,а. Расположение замков поршневых колец – двигатели выпуска до 2000 года рабочим объемом 2,0 л

Рис. 21.5,б. Расположение замков поршневых колец – бензиновые двигатели 2000 года выпуска рабочим объемом 1,8 л

Рис. 21.5,в. Расположение замков поршневых колец – бензиновые и дизельные двигатели выпуска с 2001 года рабочим объемом 2,0 л

Примечание. Разные производители поршневых колец могут давать и другие указания по их установке – следуйте их инструкциям. Не перепутайте компрессионные кольца местами – их можно отличить по форме сечений.

Смотрите видео: Правильная установка поршневых колец

Как поставить поршневые кольца на уаз. Правильная установка поршневых колец

Вам потребуются: ключи «на 10», «на 12», «на 14», головки «на 15», «на 19», молоток.

1. Снимите головку блока цилиндров (см. «Замена прокладки головки блока цилиндров» ).

2. Снимите масляный картер двигателя и прокладку картера (см. «Замена уплотнения масляного картера» ).

3. Снимите масляный насос (см. «Снятие, ремонт и установка масляного насоса» ).

4. Отверните гайки 1 шатунных болтов и снимите крышку 2 шатуна. Если крышка сидит плотно, сбейте ее несильными ударами молотка. Выньте из крышки вкладыш.

5. Протолкните поршень, чтобы он вышел из цилиндра, и выньте его вместе с шатуном. Выньте из шатуна вкладыш.

6. Выньте остальные поршни с шатунами.

7. С помощью съемника снимите поршневые кольца, при отсутствии съемника осторожно разогните кольца у замков.

10. Снимите остальные поршни с шатунов.

11. Промойте все детали в бензине. Очистите поршни от нагара. Очистите от нагара канавки под поршневые кольца обломком старого поршневого кольца.

12. Осмотрите поршни. Если на них есть задиры, следы прогара, замените поршни. Измерьте диаметр поршня. Если он меньше 95,4 мм, замените поршень. Диаметр поршня измеряют в плоскости, перпендикулярной оси поршневого пальца, на 8,0 мм ниже его оси. Поршень установлен в цилиндре с зазором 0,036–0,060 мм. Поршни разбиты по диаметру на пять размерных групп: А, Б, В, Г, Д. Буквенная маркировка выбита на днище поршня. При подборе поршня к цилиндру нужно обеспечить указанный выше зазор. Предельно допустимый зазор между поршнем и цилиндром 0,25 мм. Зазор между поршнем и цилиндром можно определить замером поршня и цилиндра. В запасные части поставляют поршни двух ремонтных размеров: с увеличенным на 0,5 и 1,0 мм диаметром. На одной из бобышек под поршневой палец отлита надпись: «409» (поршень номинального диаметра), «409АР» (диаметр, увеличенный на 0,5 мм) или «409БР» (диаметр, увеличенный на 1,0 мм).

13. Измерьте зазор между поршневым кольцом и канавкой на поршне в нескольких местах по окружности поршня. Зазор должен быть в пределах 0,096–0,060 мм для компрессионных колец и 0,115–0,365 мм для маслосъемного кольца. Если зазоры превышают указанные значения, кольца или поршни нужно заменить.

14. Измерьте зазоры в замках поршневых колец. Для этого вставьте кольцо в цилиндр и продвиньте поршнем как оправкой, чтобы кольцо встало в цилиндре ровно, без перекосов. Измерьте щупом зазор в замке (в разъеме) кольца, он должен быть в пределах 0,3–0,6 мм для компрессионных колец и 0,5–1,0 мм для маслосъемных дисков. Если зазор превышает указанный, замените кольцо. Если зазор меньше, можно опилить концы кольца напильником, зажатым в тиски. При этом кольцо перемещайте по напильнику вверх-вниз.

15. Проверьте посадку поршневого пальца в верхней головке шатуна. Зазор между пальцем и втулкой верхней головки шатуна должен быть в пределах 0,0045–0,0095 мм. Пальцы, поршни и шатуны разбиты на четыре размерные группы и промаркированы краской. Палец маркируют на внутренней поверхности с одного конца, шатун — на стержне, поршень — на нижней поверхности одной из бобышек или выбивают римскую цифру на днище поршня. Размерные группы поршней, шатунов и пальцев приведены в табл. 5.3.

Слегка смажьте поршневой палец чистым моторным маслом и вставьте в верхнюю головку шатуна. Палец должен входить в головку от усилия руки ровно, без заеданий. Шатун должен проворачиваться на поршневом пальце под действием собственного веса из горизонтального положения. В вертикальном положении палец не должен выдвигаться или выпадать из головки шатуна под действием собственного веса. Поршневой палец и шатун должны быть одной или соседних размерных групп.

Таблица 5.3 Размерные группы поршней, шатунов и пальцев двигателей мод. ЗМЗ-409.10

16. Поршни с поршневыми кольцами, пальцами и шатунами в сборе подбирают по массе. Разница по массе для одного двигателя должна быть не больше 10 г.

17. Осмотрите шатунные вкладыши. Если на них есть задиры, выкрашивания и прочие дефекты, замените вкладыши.

18. Установите на шатуны крышки и измерьте диаметр отверстия в нижней головке шатуна. Номинальный диаметр отверстия 60+0,019 мм, предельно допустимый – 60,03 мм.

Если измеренный диаметр превышает предельно допустимый, замените шатун с крышкой. Измерьте диаметр отверстия во втулке верхней головки шатуна. Номинальный диаметр отверстия 22+0,007 –0,003 мм, предельно допустимый – 22,01 мм. Если измеренный диаметр превышает предельно допустимый, замените шатун. Размеры шатунно-поршневой группы приведены в табл. 5.4.

Таблица 5.4 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей шатунно-поршневой группы двигателя мод. ЗМЗ-409.10

*Допуск 0,06 мм разбит на пять групп (через 0,012 мм).

19. Соберите поршень 4 с шатуном 3. Предварительно нагрейте поршень до температуры 60–80 °С. Затем быстро вставьте шатун в поршень так, чтобы надпись «Перед» на поршне и выступ А на шатуне были с одной стороны, и запрессуйте поршневой палец 6 с максимальным натягом 0,0025 мм. Установите стопорные кольца 5. Наденьте с помощью съемника поршневые кольца на поршень.

Вставьте вкладыш 7 в нижнюю головку шатуна, при этом фиксирующий выступ («замок») на вкладыше должен войти в выемку в нижней головке поршня. Вставьте вкладыш 1 в крышку 2 шатуна, при этом фиксирующий выступ («замок») вкладыша должен войти в выемку в крышке. Смажьте цилиндр, поршень 4, шатунную шейку коленчатого вала и вкладыши 1 и 7 чистым моторным маслом. Поверните поршневые кольца так, чтобы замки компрессионных колец расположились под углом 180° друг к другу, замки дисков маслосъемного кольца — под углом 180° друг к другу и под углом 90° к замкам компрессионных колец, замок расширителя маслосъемного кольца под углом 45° к замку одного из дисков маслосъемного кольца. Поверните коленчатый вал так, чтобы шатунная шейка цилиндра, в который устанавливают поршень, находилась в нижней мертвой точке (НМТ). Вставьте поршень с шатуном в цилиндр так, чтобы надпись «Перед» на бобышке поршня была обращена к передней части двигателя (к приводу распределительных валов).

С помощью специальной оправки обожмите поршневые кольца и легкими ударами рукояткой молотка протолкните поршень в цилиндр, при этом оправка должна быть плотно прижата к блоку, иначе поршневые кольца можно сломать. Продвиньте поршень вниз, чтобы нижняя головка шатуна села на шатунную шейку коленчатого вала, и снимите с шатунных болтов обрезки шлангов. Установите крышку 2 шатуна на шатунные болты, уступ Б на крышке шатуна должен быть с той же стороны, что и выступ А на нижней головке шатуна, номера цилиндров, выбитые на шатуне и крышке, должны быть расположены с одной стороны, а «замки» вкладышей — друг против друга.

20. Заверните гайки шатунных болтов и затяните моментом 68–75 Н·м (6,8–7,5 кгс·м).

21. Аналогично установите остальные поршни с шатунами.

22. Несколько раз проверните коленчатый вал, он должен вращаться легко, без заеданий.

23. Установите масляный насос, масляный картер и головку блока цилиндров.

1. Разложите шатунно-поршневые сборки и комплекты новых колец таким образом, чтобы в процессе измерения зазоров и сборки двигателя кольца постоянно были «привязаны» к своим сборкам и цилиндрам.
2. Вставьте верхнее (№ 1) поршневое кольцо в первый цилиндр двигателя и установите его перпендикулярно стенкам цилиндра, выровняв путем введения в цилиндр поршня днищем вперед. Кольцо должно оказаться в нижней части цилиндра, в районе границы хода колец.

1. Для измерения зазора в замке кольца введите в пространство между торцами кольца лезвия щупа, подобрав их таким образом, чтобы их суммарная толщина равнялась величине зазора. При этом щуп должен скользить в зазоре замка с легким сопротивлением. Сравните результаты измерения с требованиями Спецификаций . Если зазор превышает максимальное допустимое значение, еще раз удостоверьтесь, что сравниваемая характеристика соответствует именно выбранному кольцу.

1. Если зазор слишком мал, он должен быть увеличен во избежание смыкания замка в процессе теплового расширения кольца при работе двигателя, так как это может привести к серьезным последствиям. Зазор может быть расширен путем осторожного растачивания торцов кольца в его замке напильником. Зажмите напильник в тиски с мягкими губками, наденьте кольцо замком на напильник и медленно тяните его на себя, снимая материал с торцов. Тяните кольцо только на себя (см. рисунок ниже).

1. Чрезмерный зазор в замке кольца не является криминалом, если не превышает 1 мм. Вновь, лишний раз проверьте сравниваемые данные на соответствие их проверяемому кольцу. Удостоверьтесь, что приобретенный набор колец соответствует типу двигателя Вашего автомобиля.
2. Повторите процедуру для каждого из колец, которые будут устанавливаться в первый цилиндр, затем переходите к оставшимся цилиндрам. Помните о необходимости поддерживания соответствия колец своим поршням и цилиндрам.
3. После завершения проверки/корректировки зазоров в замках поршневых колец, кольца должны быть установлены на поршни.
4. Первым обычно устанавливается маслосъемное кольцо (нижнее на поршне). Оно состоит их трех отдельных секций. Сперва вставьте в канавку на поршне расширитель кольца. Если для предотвращения вращения кольца применяется стопорный язычок, вставьте его в сверление в канавке. Затем установите нижнюю боковую секцию кольца. Не пользуйтесь инструментом для установки колец для надевания на поршень боковых секций маслосъемных колец. Вместо этого заведите один конец секции в канавку между расширителем и стенкой канавки и, твердо удерживая его пальцем, постепенно заправляйте в канавку оставшуюся часть секции, проводя с нажимом по ее периметру пальцем другой руки. Затем, аналогичным же образом, установите вторую боковую секцию кольца.

1. После установки всех трех секций маслосъемного кольца удостоверьтесь, что обе (верхняя и нижняя) боковые его секции свободно вращаются в канавке.
2. Вторым устанавливается среднее (№ 2) компрессионное кольцо. На нем обычно выбита метка, которая должна быть при установке обращена вверх, к днищу поршня. Сторона второго компрессионного кольца со снятой фаской должна быть обращена вниз во всех двигателях, на 6-цилиндровых двигателях кольцо должно устанавливаться меткой в виде двух точек вверх, на двигателях V8 идентификационная метка представляет собой сверление, выбитую литеру О, овальное углубление или слово TOР (верх).

1. Воспользуйтесь специальным инструментом для установки поршневых колец и проследите за тем, чтобы метка на кольце была обращена вверх. Вставьте кольцо в среднюю канавку на поршне. Не разводите замок кольца шире, чем это действительно требуется для надевания его на поршень.

1. В аналогичной манере установите верхнее (№ 1) компрессионное кольцо. Проследите за тем, чтобы метка (точка) была обращена вверх. Не перепутайте верхнее кольцо со средним. Первое (верхнее) компрессионное кольцо должно устанавливаться стороной со снятой фаской ВВЕРХ (тогда как второе кольцо надевается фаской ВНИЗ). Обычно второе кольцо метится с верхней стороны двумя точками, а первое (верхнее) — одной . Придерживайтесь инструкций, прилагаемых к комплекту.

1. Повторите процедуру для всех оставшихся поршней.

Поршневые кольца заменяйте через 70000 — 90000 км пробега (в зависимости от условий эксплуатации автомобиля).

Поршневые кольца устанавливают по три на каждом поршне: два компрессионных и одно маслосъемное. Компрессионные кольца отлиты из специального чугуна. Наружная поверхность верхнего компрессионного кольца покрыта пористым хромом, а поверхность второго компрессионного кольца покрыта оловом, либо имеет фосфатное покрытие темного цвета.

На внутренних цилиндрических поверхностях обоих компрессионных колец предусмотрены проточки (рис. 54а), за счет которых кольца при движении поршня вниз несколько вывертываются, что способствует лучшему удалению излишнего масла с поверхности гильз. Кольца необходимо устанавливать на поршень проточками вверх, в сторону днища поршня.

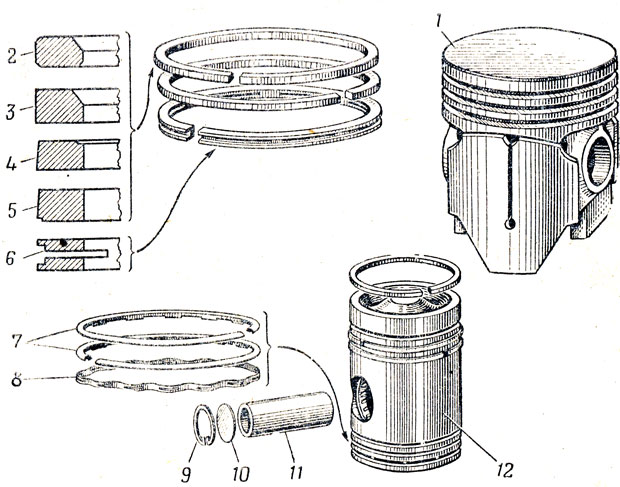

Рис. 54. Установка колец на поршне:

а -поршень с кольцами двигателя УМЗ-4178.10;
б, в -поршень с кольцами двигателя УМЗ-4218.10;

1-поршень; 2-верхнее компрессионное кольцо; 3-нижнее компрессионное кольцо; 4-кольцевые диски; 5-осевой расширитель; 6-радиальный расширитель

Двигатель УМЗ-4218.10 может комплектоваться двумя вариантами исполнения компрессионных колец (рис. 54б,в).

Один вариант верхнего компрессионного кольца 2 (рис. 54б) имеет проточку на внутренней цилиндрической поверхности. Кольцо необходимо устанавливать на поршень проточкой вверх.

Другой вариант верхнего компрессионного кольца 2 (рис. 54в) имеет бочкообразный профиль наружной поверхности, проточка на внутренней цилиндрической поверхности кольца отсутствует. Положение кольца при установке в канавку поршня безразличное.

Нижнее компрессионное кольцо 3 (рис. 54б,в) — скребкового типа, на нижней торцевой поверхности имеет кольцевую проточку, которая вместе с конусной наружной поверхностью образует острую нижнюю кромку («скребок»). Кольцо изготавливается в двух вариантах — с проточкой на внутренней цилиндрической поверхности кольца (рис. 54б) и без проточки (рис. 54в). Кольца необходимо устанавливать на поршень острой кромкой — «скребком» вниз.

Маслосъемное кольцо составное, имеет два кольцевых диска, радиальный и осевой расширители. Наружная поверхность дисков маслосъемных колец покрыта твердым хромом. Замок колец прямой.

Поршневые кольца ремонтных размеров (см. ) отличаются от колец поминальных размеров только наружным диаметром. Кольца ремонтного размера можно устанавливать в изношенные цилиндры с ближайшим меньшим ремонтным размером путем подпиливания их стыков до получения зазора в замке 0,3 — 0,5 мм (0,3-0,65 мм для двигателей мод. 4218).

Проверку бокового зазора в стыке кольца производите, как показано на рис. 55. К перешлифованным цилиндрам подгоняйте кольца по верхней части, а к изношенным — по нижней части цилиндра (в пределах хода поршневых колец). При подгонке кольцо устанавливайте в цилиндре в рабочем положении, т.е. в плоскости, перпендикулярной оси цилиндра, для чего продвигайте его в цилиндре при помощи головки поршня. Плоскости стыков при сжатом кольце должны быть параллельны.

Рис. 55. Подбор поршневых колец по цилиндру (проверка бокового зазора в стыке кольца)

Снимайте и устанавливайте кольца на поршень с помощью приспособления (рис. 56) модели 55-1122.

Рис. 56. Снятие и установка поршневых колец

После подгонки колец по цилиндрам проверьте боковой зазор между кольцами и канавками в поршне (рис. 57), который должен быть: для верхнего компрессионного кольца 0,050 — 0,082 мм, для нижнего компрессионного — 0,035 — 0,067 мм. При больших зазорах замена только поршневых колец не исключит повышенного расхода масла из-за интенсивной перекачки его кольцами в пространство над поршнем. В этом случае одновременно с заменой колец заменяйте и поршни (см. «Замена поршней»). Одновременная замена поршневых колец и поршней резко снижает расход масла.

Рис. 57. Проверка бокового зазора между поршневым кольцом и канавкой поршня

При замене только поршневых колец без замены поршней удаляйте нагар с днищ поршней, из кольцевых канавок в головке поршня и маслоотводящих отверстий, расположенных в канавках для маслосъемных колец. Нагар из канавок удаляйте осторожно, чтобы не повредить их боковые поверхности, при помощи приспособления (рис. 58).

Рис. 58. Очистка канавок поршневых колец от нагара

Из маслоотводящих отверстии нагар удаляйте сверлом диаметром 3 мм.

При использовании новых или перешлифованных под ремонтный размер гильз цилиндров необходимо, чтобы верхнее компрессионное кольцо имело хромированное покрытие, а остальные кольца были лужеными или форматированными. Если гильза не ремонтируется, а меняются только поршневые кольца, то все они должны быть лужеными или фосфатированными, так как к изношенной гильзе хромированное кольцо прирабатывается очень плохо.

Перед установкой поршней в цилиндры разведите стыки поршневых колец в под углом 120 град. друг к другу.

После смены поршневых колец в течение 1000 км пробега не превышайте на автомобиле скорости в 45-50 км/ч.

И перед сборкой надо произвести подборку поршней к цилиндрам двигателя ЗМЗ-40906. Поршни по наружному диаметру юбки и цилиндры по внутреннему диаметру сортируются на пять размерных групп. Поршни маркируются буквами на днище. Буква обозначения размерной группы диаметра цилиндра наносится краской на заглушках на левой стороне блока цилиндров.

На двигатель ЗМЗ-40906 после ремонта могут устанавливаться поршни номинального диаметра 95,5 мм и первого ремонтного размера 96,0 мм (имеют маркировку «АР»). Поршни могут сортироваться на 2 группы по массе. Группа более тяжелых поршней имеет маркировку на днище. В двигатель ЗМЗ-40906 должны устанавливаться поршни одной группы по массе. Поршни к цилиндрам должны быть подобраны группа в группу, в соответствии с таблицей ниже.

* — Ранее группы обозначались буквами русского алфавита – «А», «Б», «В», «Г», «Д» соответственно.

Допускается подбор поршней к , в том числе к работавшим цилиндрам без их обработки, из соседних групп при прохождении поршнем нижеприведенной проверки. Рекомендуется проверить пригодность поршня для работы в цилиндре, как указано ниже.

Проверка пригодности поршня для работы в цилиндре двигателя ЗМЗ-40906.

1. Поршень в перевернутом положении под действием собственной массы или под действием легких толчков пальцев руки должен медленно опускаться по цилиндру.
2. Замерить усилие протягивания динамометром ленты-щупа толщиной 0,05 мм и шириной 10 мм, опущенного на глубину 35 мм между стенкой цилиндра и вставленным в него в перевернутом положении поршнем. Нижний край юбки поршня должен быть углублен на 10 мм относительно верхнего торца блока.

Ленту–щуп размещать в плоскости, перпендикулярной оси поршневого пальца, то есть по наибольшему диаметру поршня. Усилие при протягивании ленты-щупа должно быть 29-39 Н (3-4 кгс) для новых цилиндров и поршней. Замеры цилиндров, поршней и протяжку поршней производить при температуре деталей плюс 20+-3 градуса.

Подборка пальцев к поршням и шатунам и сборка поршней с шатунами и пальцами.

Поршни по диаметру отверстия под палец сортируются на 2 размерные группы и маркируются римской цифрой на днище. Шатуны по диаметру отверстия втулки под палец сортируются на 4 размерные группы и маркируются краской на стержне в зоне поршневой головки. Поршневые пальцы по наружному диаметру могут сортироваться на 5 размерных групп, которые маркируются краской или латинскими буквами на торце, и на 2 размерные группы, которые маркируются римской цифрой на торце.

Поршневые пальцы с разбивкой на 5 размерных групп и с разбивкой на 2 размерные группы должны быть подобраны к поршням и шатунам отдельно в соответствии с таблицами ниже.

Шатуны в сборе с крышкой по массе сортируются на четыре группы и маркируются краской на крышке шатуна. Цвет маркировки:

– Белый – соответствует массе шатуна 900-905 г.
– Зеленый – 895-900 г.
– Желтый – 890-895 г.
– Голубой – 885-890 г.

Для установки в двигатель ЗМЗ-40906 следует брать шатуны одной группы по массе. Разница массы устанавливаемых в двигатель узлов (поршень с шатуном) не должна превышать 22 грамма. Перед сборкой смазать поршневой палец , применяемым на двигателе, и вставить в отверстия поршня и шатуна. Шатуны и поршни при сборке с поршневым пальцем должны быть сориентированы следующим образом: надпись «FRONT» или «ПЕРЕД» на поршне, выступ А на кривошипной головке шатуна должны быть направлены в одну сторону.

Очистить днища поршней и канавки для поршневых колец от нагара. Замерить щупом боковой зазор между компрессионными кольцами и стенкой поршневой канавки. Для изношенных колец и поршней допускается максимальный зазор не более 0,15 мм. Больший зазор приведет к увеличенному угару масла за счет «насосного» действия колец. Заменить, при необходимости, изношенное кольцо или поршень.

Надеть с помощью приспособления поршневые кольца на поршень. Нижнее компрессионное кольцо устанавливать надписью «TOP» (верх) или маркировкой товарного знака предприятия-изготовителя в сторону днища (верха) поршня. Кольца в канавках должны свободно перемещаться.

Вставить поршни в цилиндры следующим образом.

– Сориентировать поршень с шатуном таким образом, чтобы надпись «FRONT» или «ПЕРЕД» на поршне была обращена в сторону переднего торца блока цилиндров.
– Протереть салфеткой постели шатунов и их крышек, протереть и вставить в них вкладыши.
– Повернуть вал так, чтобы кривошипы первого и четвертого цилиндров заняли положение, соответствующее НМТ.
– Смазать вкладыши, поршень, шатунную шейку вала и первый цилиндр чистым маслом, применяемым для двигателя.
— Развести замки поршневых колец, замки компрессионных колец сместить на 180 градусов друг относительно друга, замки кольцевых дисковых элементов маслосъемного кольца установить один к другому под углом 180 градусов и под углом 90 градусов к замкам компрессионных колец. Замок пружинного расширителя установить под углом 45 градусов к замку одного из кольцевых дисковых элементов.
– С помощью специальной оправки с внутренней конусной поверхностью сжать кольца и вставить поршень в цилиндр.

Перед установкой поршня в блок двигателя ЗМЗ-40906 следует еще раз проверить правильность положения поршня и шатуна в цилиндре. Подтянуть шатун за кривошипную головку к шатунной шейке и надеть крышку шатуна. Крышка шатуна на шатун должна быть установлена так, чтобы уступ Б на крышке шатуна и выступ А на кривошипной головке или пазы под вкладыши располагались с одной стороны.

Завернуть гайки болтов шатунов динамометрическим ключом моментом 68-75 Нм (6,8-7,5 кгсм). В таком же порядке вставить поршень с шатуном четвертого цилиндра. Повернуть коленчатый вал на 180 градусов и вставить поршни с шатунами второго и третьего цилиндров. Повернуть несколько раз коленчатый вал, который должен вращаться легко от небольшого усилия.

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло… наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.Ну, а для тех, кому не все равно, как их мотор будет работать после переборки, следует прочитать данную статью.Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.
На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.
Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.
Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.
Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.
Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.
Думаете, на этом все? Нет!Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.Начинаем с верхних поршневых колец.Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).
Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.
Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.
Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.
Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.
А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).Чем это грозит?Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть.Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.Как результат, вы получите сгоревшие кольца и износ поршневой.Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.

Как установить кольца | Блог | Энжинтек

Как установить кольца

Коди Микс

Я работаю в нашем местном инженерном отделе. У меня есть страсть к автомобильной промышленности, и я эксперт во всех вещах двигателя. Я работаю в команде Enginetech уже 5 лет.

Привет, друзья Enginetech! Надеюсь, вы читали последний блог о поршневых кольцах и о том, как выбрать подходящие кольца для вашего автомобиля. Теперь пришло время надеть эти кольца на поршень. Первым шагом является идентификация колец, чтобы убедиться, что они входят в правильную канавку и в правильной ориентации.

Советы по простой установке колец

Большинство наших комплектов колец поставляются с тремя кольцами на поршень. Аналогичным образом, кольцевая коробка разделяет и четко маркирует кольца по поршневой канавке, к которой они относятся. Так что не сбрасывайте коробку в кучу. Разделите поршневые кольца на группы на своем рабочем месте, чтобы убедиться, что вы не устанавливаете кольца в неправильную канавку.

Также обратите внимание на скосы и точки/верхние метки, потому что это позволит вам узнать, какая сторона колец должна быть ориентирована к верхней части двигателя. Общее правило заключается в том, что фаски опускаются вниз, а точки/верхние метки поднимаются.

Обратите внимание, что слово «ВЕРХ» не означает, что это верхнее кольцо! Но скорее эта сторона кольца должна быть обращена к верхней части двигателя. Из каждого правила есть исключения, и вы всегда должны читать инструкции по установке, которые прилагаются к каждому набору.

Установка

Расширяющая часть маслосъемных колец должна устанавливаться в первую очередь. Входит в канавку 3 ^rd поршня. Наши расширители сконструированы таким образом, что они не перекрывают друг друга и очень просты в установке. Просто разведите их вручную и выровняйте по канавке.

Далее вам нужно установить одну из масляных направляющих на нижнюю часть расширителя. Направляющие являются гибкими и могут быть установлены вручную, поместив один конец в канавку и «закрутив» его по спирали вокруг поршня, пока он не сядет в канавку. Обязательно потяните его достаточно далеко от поршня, чтобы не поцарапать заводную головку. Повторите этот шаг для второй рейки, установленной над расширителем.

Никогда не скручивайте компрессионные кольца, так как они могут деформироваться и не работать должным образом. После установки маслосъемного кольца вы установите 2 9Кольцо 0029 nd в канавку 2 ^nd с помощью инструмента для установки поршневых колец, убедившись, что точка/верхняя метка обращена к верхней части поршня. Раздвиньте кольцо достаточно далеко друг от друга, чтобы не поцарапать головку поршня, но и не слишком далеко, чтобы не повредить кольцо.

После установки кольца 2 ^и можно установить верхнее кольцо в первую канавку поршня, используя тот же метод. Многие из наших верхних колец имеют прямоугольную форму, что позволяет вам смотреть вверх любой стороной. Проверьте кольца и инструкции для любых указателей направления, так как есть исключения.

Заключительные шаги

Теперь, когда кольца установлены на поршни, осталось выполнить последний шаг. Убедитесь, что ваши конечные зазоры расположены в шахматном порядке и не все выровнены. Это предотвратит любую утечку масла или газов и обеспечит правильную работу ваших колец.

Спасибо за чтение, и мы надеемся, что это поможет вам в восстановлении. Следите за нашей следующей статьей в блоге.

Видеоблог по установке поршневых колец

Как заменить поршневые кольца двигателя

Поршневые кольца двигателя используются для уплотнения поршня к стенке цилиндра во время такт сжатия. Когда происходит воспламенение, эти кольца прижимаются к стенки цилиндров блока цилиндров, чтобы помочь удерживать высвобождаемую энергию. Самый поршни двигателя содержат три отдельных кольца, которые выполняют уникальные задачи. Первый кольцо или верхнее кольцо — это основное кольцо сгорания, которое принимает на себя основную нагрузку, поскольку поршень толкается вниз. Второе кольцо сгорания действует как переливной или вторичное удерживающее кольцо, которое помогает в обслуживании первого основного сгорания звенеть. Третье и последнее кольцо используется для предотвращения попадания моторного масла в камеру сгорания. камере и сгорает при воспламенении взрывоопасных газов. Это маслосъемное кольцо состоит из трех отдельных частей и должен быть собран на поршне.

Что пошло не так?

Если новые поршневые кольца будут установлены без работы машины, это улучшит ситуацию. хуже из-за продолговатой формы износа стенок цилиндров, возникающей при нормальном длительном срочные операции. Другими словами, новые поршневые кольца идеально круглые, без износа. если они установлены в цилиндр овальной формы (изношены) нарушение работы кольца будет усиливаться. Поршневые кольца обычно служат в течение всего срока службы двигателя, но поскольку эти кольца созданы из чрезвычайно твердого и хрупкого металла, они могут сломаться, что приведет к отказ. Эти отказы могут варьироваться от низкой компрессии, пропусков зажигания в цилиндрах, задиров стенок цилиндров и жжение масла.

По мере старения двигателя поршневые кольца притираются к стенкам цилиндра и в конечном итоге выходят из строя, естественно. Когда это условие присутствует, оно снижает компрессию двигателя, что вызывает низкую компрессию, горящее масло и сильный запах выхлопных газов, что является результатом процесса неполного сгорания. Каждый раз, когда двигатель достигает своего нормального срока службы двигатель необходимо разобрать и заново обработать (восстановить). Этот процесс не трудно с соответствующими инструментами и инструкциями.

РЕКЛАМНЫЕ ССЫЛКИ

Необходимые инструменты и расходные материалы

• Инструмент для установки поршневых колец
• Защитные очки и перчатки
• Моторное масло
• Магазинные полотенца
• Маленькая стандартная отвертка или отмычка
• Комплект новых поршневых колец

Лучшие практики

• Поршневые кольца являются очень важной частью двигателя и должны быть установлены с заботой и чистотой.
• Никогда не устанавливайте новые поршневые кольца в изношенные стенки цилиндров.
• Сохраняйте кольцевой зазор в правильном месте на поршне
• Никогда не перекручивайте компрессионные кольца при установке
.

Давайте прыгать!

Для замены поршневых колец необходимо снять поршень с блока цилиндров и заменить (при износе). Для достижения наилучших результатов блок цилиндров следует расточить и установить новые поршни установлены на шатуны, размер которых следует изменить. Поршневые шатуны могут выйти из формы» из-за чрезвычайной силы, которой они подвергаются. Все поршневые кольца сопровождаются комплектом инструкций по установке, эти инструкции используются для определения ориентация зазора поршневого кольца. Расположение этой щели имеет большое значение. аспект производительности кольца. Начните с тщательной очистки поршня и надежно зафиксировав его в тисках. (Не затягивайте против поршня, используйте шатун.)

СПОНСОРСКИЕ ССЫЛКИ

Извлеките поршневые кольца из коробки и разделите их на организованные стопки на чистой поверхности, соблюдайте осторожность, чтобы не перепутать кольца и не перевернуть их. (Сжатие кольца устанавливайте только в одном направлении.) Найдите инструкции по установке поршневых колец и прочитать полностью. (Каждый производитель колец имеет специальные инструкции.)

Всегда устанавливайте поршневые кольца в правильном положении, это помогает обеспечить превосходное уплотнение стенок цилиндра.

Первым устанавливаемым поршневым кольцом является маслоотделительное кольцо. Это кольцо используется для удержания на месте обоих маслосъемных колец и предназначен для пропуска моторного масла стенки цилиндра должны быть удалены и перемещены обратно в масляный поддон через встроенные масляные отверстия в поршень. Для этого кольца не нужен инструмент для установки.

Масляный кольцевой сепаратор установлен правильно.

СПОНСОРСКИЕ ССЫЛКИ

Смотрите видео!

Посмотрите это видео о том, как выполняется работа, а затем перейдите к получить дополнительную полезную информацию.

 После правильной установки отдельные маслосъемные кольца готовы к установке. Эти кольца однонаправленные, без верха и низа, в отличие от большинства компрессионных колец.

Каждое маслосъемное кольцо удерживается на месте маслоотделительным кольцом, которое надежно устанавливается в канавку поршневого кольца. Эти маслосъемные кольца находятся на обоих концах разделитель и снова однонаправленные. Обязательно укажите ссылку на установку направляющую, чтобы обеспечить правильное размещение кольцевых зазоров.

После завершения сборки комбинации маслосъемных колец дважды проверьте расположение кольцевого зазора, так как иногда они могут повернуться без предупреждения во время установки дополнительное маслосъемное кольцо. Убедитесь, что на маслосъемном кольце нет нагара, грязи, жира. или любой мусор любого рода. Теперь мы готовы установить первый компрессионный поршень. звенеть.

РЕКЛАМНЫЕ ССЫЛКИ

Тщательно выберите правильное поршневое кольцо (второе и первое поршневые кольца обычно отличаются друг от друга.) Это кольцо могло иметь верх и низ и обычно показан маленькой точкой на верхней плоской части кольца, рядом с зазором. Это кольцо иногда можно установить без помощи кольцевого установщика. Аккуратно подденьте поршень кольцо открыто настолько, чтобы надеть прямо на поршень. Не сгибайте и не закручивайте кольцо на поршень, потому что это может погнуть кольцо, препятствуя его работе. Как и в случае с маслосъемными кольцами, убедитесь, что кольцевой зазор находится в правильном месте. на поршне.

Верхнее и конечное компрессионное кольцо устанавливается в верхней части поршня, инструмент необходим, чтобы помочь раздвинуть кольцо из-за его жесткой природы. Как второе кольцо основное компрессионное кольцо должно быть установлено верхней частью кольца вверх. При неправильной установке поршневых колец поршень (двигатель) будет иметь низкий сжатия и может сжечь масло. Убедитесь, что кольцевой зазор находится в правильном положении для оптимальная производительность. После установки всех поршневых колец установите последнее кольцо. осмотр места зазора. Всегда следите за тем, чтобы поршневые кольца находились в свободном плавании. Звенеть должен свободно перемещаться по поршню, иначе он будет препятствовать правильной работе.

Перед установкой поршневые кольца необходимо смазать (смазать маслом) это помогает поршню кольца «сопрягаются» с поршнем и стенками цилиндра. Также включите поршневой штифт и поршень юбки в процессе смазки. Повторите этот процесс для всех устанавливаемых поршней. в блок двигателя, поршни готовы к установке. Хранить собранные поршни в чистом и сухом месте, если они не используются сразу.

 После установки поршневых колец на поршень очистите цилиндр отверстие и нанести тонкий слой масла на стенки цилиндра. Использование кольцевого компрессора прижимая кольца к поршню, аккуратно с помощью пластикового или резинового молотка вставьте поршень в отверстие. Это может занять некоторое время и потренироваться, но держитесь там, первый самый сложный. После установки новых поршневых колец дайте период обкатки перед тем, как подвергнуть двигатель полной нагрузке, это позволит кольца должным образом совмещаются со свежеобработанным отверстием.
