Как расшифровать размер дисков автомобиля: Маркировка колесных дисков | Colesa.ru

Содержание

Как узнать размер диска колеса автомобиля: определяем ширину диска

По всему миру автолюбители часто сталкиваются с трудностями замены колесных дисков. Случается это в силу вынужденных обстоятельств – при их дефектах, износе, неисправности или по желанию самого владельца из-за их не слишком презентабельного внешнего вида, неподходящей размерности или на других основаниях.

Автомобильный рынок всегда рад предложить своим клиентам аксессуары в широком ассортименте на разный вкус и кошелек. Рассмотрим, как узнать размер диска колеса автомобиля, чтобы подобрать подходящие конфигурации и избежать сложностей подбором.


Базовый размер дисков. Какой он?

Базовый размер дисков представляет собой определенный набор конфигураций колес, которые надеваются на транспортное средство на автомобильном заводе согласно соответствию всем условиям технологии, классу автомобиля, а также проведенным исследованиям на прочность инженерами концерна.


Выпускаясь с предприятия, машина обретает следующие штатные характеристики колесных дисков:

  1. Параметры кромки обода, необходимого для надежного крепления шины, обозначаются буквенными символами J или JJ.

    Эта маркировка подходит для дисков всех легковых авто, независимо от марки и модели.

  2. Толщина обода изделия просчитывается в дюймах с расстоянием 0.5 ед. От нее зависит окончательная размерность резины. В стандартных модификациях автомобилей этот размер равняется от 4 до 12 дюймов, что отвечает шине вылетом 145-345 мм.

  3. Максимально значимая величина – радиальность диска, которая обуславливается без учета кромок диаметром обода и просчитывается в дюймах от 12 до 24. Записывается она, как R12, R13… R21, R22, R23 и т.д. От этой величины зависит радиальность покрышки, которая должна соответствовать этому параметру, а также ее профиль, зависящий от конфигурации колесной арки и технических параметров производителя.

  4. Также на заводе учитывается необходимый для определенной марки спектр вылетов колес, то есть величина вылета диска ЕТ, которая будет указывать расстояние от места крепления диска к ступице до его внутренней привалочной плоскости диска.

    Чем больше вылет ЕТ, тем глубже шина будет фиксироваться под колесной аркой.

Если вышеуказанные показатели позволяют указывать небольшой разброс в размерности колес, то такие параметры, как разболтовка диска и сверловка, должны оставаться едиными, в противоположном случае резина не наденется на ступицу. Итак:

  • разболтовка диска – это величина, которая рассчитывает число и длину шпилек на ступице. Предназначается для фиксации колеса. Например, в малолитражках обычно шпильки делаются с вылетом 4*98, 4*100, то есть диск закрепляется на 4 анкера, длиной 98 или 100 мм каждый. В автомобилях бизнес-класса или внедорожников число крепежей составляет от 4 до 10 шт., а их длина расширяется до 140 мм.

  • сверловка (PCD) – показатель посадочного отверстия диска, благодаря которому он устанавливается на ось. Ее размеры насчитывают от 50 до 120 мм, зависят от марки, модели и класса авто.


Как определить размеры литых дисков и штамповки?


Каждый заводской диск на машине, безусловно, промаркирован, и при визуальном осмотре на нем можно найти строку с перечисленными выше показателями. Если в силу обстоятельств, к примеру, в случае износа диска, данные параметры не просматриваются, то колесо можно измерить самостоятельно и установить его маркировку. Действовать надо следующим образом:

  1. Для определения ширины диска его замеряют рулеткой или линейкой обод изделия в миллиметрах, а затем полученное расстояние делят на 25.4 мм для перевода в дюймы.

  2. Похожим способом определяется радиальность дисков, только здесь измеряют их диаметр. Некоторые считают, что значок R означает радиус диска, но это неверно, так как это необходимый промежуток между двумя расстояниями на колесном ободе от центра диска. Полученные данные следует поделить на 25.4 мм для получения результата в дюймах.

  1. Наибольшую сложность представляет измерение колесного вылета, то есть показатель ЕТ. Чтобы это осуществить, нужно снять колесо, положить его на землю плашмя, наложить на него рейку из дерева, равную диаметру металлической части диска.

    Затем замерить промежуток до привалочной плоскости изделия в мм. Колесо перевернуть на 180° и повторить процедуру с обратной стороны. Данные подставить в формулу нахождения ЕТ= (Х+Y):2, где Х – это первый показатель, Y – второй показатель, а ЕТ – искомый размер вылета. Все результаты будут указываться в миллиметрах.

  2. Для определения PCD или диаметра центрального отверстия диска (DIA), автолюбителю необходимо лишь измерить максимальное расстояние между краями перфораций, после чего найти ближайшее значение по таблице отклонений и соответствий. Показатель отверстий диска колеса имеет зависимость от строения ступицы для определенной марки машины
    .


Как расшифровать параметры колесного диска? Конкретные примеры


На всех оригинальных заводских дисках автовладельцу доступна маркировка, где прописана размерность этого изделия. Для правильности действий стоит ознакомиться с некоторыми показательными примерами:

  1. При смене колес на более привлекательные хозяин «Лады» видит надпись на диске 5. 5J*15 ET 42 d56.1 4*98, которая означает: колесный диск 5.5 дюймов шириной обода, конфигурацией кромки J, не разбираемый (маркировка «х»), радиальностью 15 дюймов, колесным вылетом в 42 мм, сверловкой (диаметром вылетного отверстия) 56.1 мм, разболтовкой на 4 шпильки по 98 мм каждая.

  1. Обозначение J зависит от класса, модели и массы автомобиля, может заменяться на JJ, K, JK, B, P и D, что соответствует маркировки купленного диска.

  2. Также на колесе находятся маркировки хампа или Н, к примеру 6.0J*17 h3 ET38 d65.1 5*112. Данный хамп представляет собой вдоль бортов особые выступы, усиливающие прочность крепления к диску резины. Этот параметр может маркироваться как Н – одинарный, с одной колесной стороны, Н2 – двойной, с обоев краев или Х – усеченный.

  3. Для водителей пикапов, минивенов и других, предназначенных для транспортировки грузов автомобилей, указываются величины наибольшей загруженности, которые маркируются следующим образом – Max Load 2000Lb.

    Этот показатель будет обозначать наибольшую нагрузку в 2000 фунтов (910 кг. при переводе).

  1. Важным параметром прочности является маркировка давления в шинах и на диске, которая выражается, как Max PSI 50 Cold, где наибольший показатель давления в шинах не должен превышать 3.5 кг на каждый см².

  2. В последнюю очередь, что можно найти на колесном диске – это буквенную надпись SAE. TUV, ISO или Ростест, обозначающие то, что изделие прошло необходимую сертификацию после ряда испытаний и в полном объеме отвечает предъявляемым международным и российским требованиям стандартов.

Другие способы установления размеров дисков


Довольно часто автовладелец не стремится отходить от прописанных автомобильным производителем конфигурации дисков. Тогда ему достаточно приобрести колесные диски по тем же параметрам, которые задал производитель. Важно заметить, что ошибочно подобранный размер изделий зачастую приводит к скорому изнашиванию ступиц, суппортов, системы тормозов и др.

частей подвески, что способствует трате существенных сумм при ремонте.

Наиболее предпочтительный и грамотный выбор колесных дисков для той или иной модели машины – это покупка в дилерском центре от дистрибьютора бренда. К примеру, официальные автопредприятия часто предоставляют колесные диски не только собственного производства, но и аккредитованные аналоги.


В большинстве крупных центрах продаж у консультантов установлено особое программное обеспечение, помогающее легко определиться с заданными размерами дисков. При обращении к менеджеру центра, который заполнит на компьютере соответствующие поля в программе – бренд, модель и вариацию ТС, год выпуска и др. данные, можно получить целый перечень подходящих дисков, соответствующих геометрическим характеристикам авто клиента.

Обычно такое программное обеспечение связано со складской системой и позволяет также информировать клиента о наличие товара на складе, о марках, выпускающих данные колесные диски, а также о цене и внешнем виде.

Покупатель на основании этих сведений может определиться с дизайном решетки диска, типоразмером, материалом, а также рассчитать свой бюджет.


Таким способом, клиент может быть уверен в качестве колес, а также в правильности подбора размерности дисков, к тому же, с его транспортного средства не будет снято гарантийное обязательство. Многих автовладельцев может не устраивать жесткая расценочная политика дилеров, но полученная гарантия продолжительного, надежного и безопасного срока службы с лихвой оправдывает возможные переплаты.

как распознать маркировку и выбрать шины

Колесный диск является одним из составляющих элементов колеса автомобиля. Он служит основой для крепления шины, а также для передачи на нее крутящего момента от приводных валов. В зависимости от технологии и применяемого материала различают несколько видов дисков колес, каждый из которых имеет как преимущества, так и недостатки.

А параметры колесных дисков, такие как размер дисков и прочие показатели определяют выбор в пользу того или иного варианта.

Выбор дисков для автомобиля

При выборе дисков для нашего автомобиля мы должны руководствоваться не только их эстетическим видом и нашим желанием, но и возможностью применения тех или иных дисков конкретно для определенной модели автомобиля. Далее мы постараемося наиболее подробно изложить информацию по выбору и техническим характеристикам дисков.

Колесные диски нашего автомобиля выполняют целый комплекс задач: передачу крутящего момента, уплотнение шины по периметру (так как большинство шин сейчас бескамерные), обеспечение должной жесткости конструкции под массой автомобиля. Исходя из этих целей, мы можем сформулировать целый ряд требований к дискам и их характеристикам. Они должны быть прочными, отбалансированными, с выдержанными размерами. Начнем с размеров колес (дисков) применяемых для автомобилей.

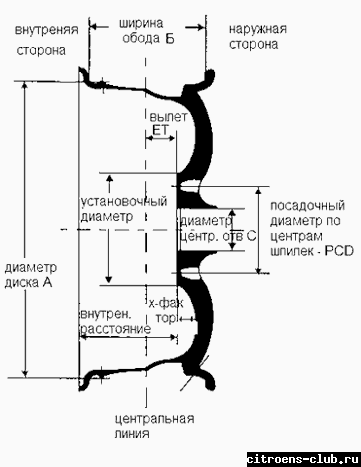

Параметры дисков

Размер А (диаметр диска в дюймах) – посадочный диаметр — диаметр кольцевой части обода, на которую опирается шина.

Размер B (ширина диска в дюймах) – посадочная ширина обода — расстояние между внутренними поверхностями бортовых закраин колеса. Определяет возможную ширину профиля устанавливаемой шины. Допускается отклонение посадочной ширины на 0,5–1 дюйм, однако для низкопрофильных шин оно должно быть минимальным.

HUMP (Хамп) (ширина в дюймах) – кольцевой выступ, служит для дополнительной фиксации при монтаже бортов бескамерной резины.

ЕТ (вылет в мм) – вылет (вынос) диска, т.е. параметр, определяющий насколько глубоко колесо утоплено в арку автомобиля. Вылет — это расстояние от плоскости диска, прилегающей к ступице автомобиля, до плоскости, проходящей через осевую середину ширины обода диска. Для каждого автомобиля изготовителем предусматривается перечень допустимых вариантов установки колес. Данный параметр может быть изменен на +/- 5 мм без вреда для подвески автомобиля. При большом же отступлении обязательна примерка диска как на переднюю, так и на заднюю ось авто, поскольку возможен тот факт, что диск будет упираться в элементы подвески, подкрылки или детали тормозной системы автомобиля.

Кроме того, установка колес с вылетом, значительно меньшим предусмотренного, приводит к существенному снижению устойчивости автомобиля в поворотах, повышенной чувствительности рулевого управления к дорожным неровностям и неравномерности тормозных усилий.

Вылет — это расстояние от плоскости диска, прилегающей к ступице автомобиля, до плоскости, проходящей через осевую середину ширины обода диска

PCD – количество крепёжных отверстий и диаметр окружности центров этих отверстий. Эта величина должна соответствовать штатной, иначе невозможно добиться надежной фиксации колеса на ступице автомобиля. Отклонение даже на 1–2 мм может привести к перекосу колеса и элементов крепления.

DIA (ЦО в мм) – диаметр центрального отверстия диска. Он должен соответствовать диаметру центрирующего выступа на ступице автомобиля. Допускается отклонение его величины в большую сторону. В этом случае для установки колеса используется переходные центровочные кольца.

Расшифровка маркировки

Маркировка дисков характеризует его размерность. Наносится она, как правило, на внутреннюю часть ступицы литого диска. Представим обозначение каждого из показателей следующим примером: 5.0×16″ 4×113 ET28 d58.4, где

  • 5,0 – ширина диска в дюймах;
  • 16″ – диаметр диска в дюймах;
  • 4×113 – количество отверстий крепления и их диаметр;
  • ET28 – вылет диска;
  • 4 – диаметр центрального отверстия.

Таблица совместимости

Если Вы не можете решить, какие шины подходят под ваш размер дисков, Вам обязательно поможет приведенная ниже таблица совместимости. В таблице приведены размеры дисков в дюймах и соответствующая совместимость шины. Мы рекомендуем использовать идеально совместимую шину.

Ширина диска в дюймах Мин. ширина шины Идеальная совместимость Макс. ширина шины
5.0″ 155 мм 165 — 175 мм 185 мм
5.5″ 165 мм 175 — 185 мм 195 мм
6.0″ 175 мм 185 — 195 мм 205 мм
6.5″ 185 мм 195 — 205 мм 215 мм
7.0″ 195 мм 205 — 215 мм 225 мм
7.5″ 205 мм 215 — 225 мм 235 мм
8.0″ 215 мм 225 — 235 мм 245 мм
8.5″ 225 мм 235 — 245 мм 255 мм
9.0″ 235 мм 245 — 255 мм 265 мм
9.5″ 245 мм 255 — 265 мм 275 мм
10″ 255 мм 265 — 275 мм 285 мм
10,5″ 265 мм 275 — 285 мм 295 мм
11″ 275 мм 285 — 295 мм 305 мм
11. 5″ 285 мм 295 — 305 мм 315 мм
12″ 295 мм 305 — 315 мм 325 мм



Что следует учитывать при выборе

При выборе колесных дисков необходимо учитывать, как их технические характеристики (такие, как размер дисков), так и качество, и происхождение самих дисков. В остальном покупка зависит от предпочтений автолюбителя и его готовности, приобретая диски, расстаться с той или иной суммой.

Маркировка дисков автомобиля

Автор admin На чтение 5 мин. Просмотров 684

Хотя колесо является частью автомобиля, далеко не все из водителей ясно представляют, что за диски они используют. Основной принцип, по которому порой их различают – применение штампованных или литых дисков. А между тем существует достаточно понятная маркировка дисков, позволяющая объективно оценить, насколько это изделие подходит для вашего авто.

Почему важен правильный выбор дисков

Вполне понятно желание каждого водителя использовать для своего автомобиля всё самое лучшее. Если по применению различных чехлов и аудиосистемы вопросов обычно не возникает, их выбор вполне может определяться личными пристрастиями, то все, что влияет непосредственно на режимы движения, надежность и безопасность, должно рассматриваться только с точки зрения допустимости установки на авто. Именно так и надо оценивать влияние автомобильных дисков на поведение машины.

Эти изделия относятся к категории, так называемой неподрессоренной массы, в процессе движения она оказывает непосредственное влияние на поведение авто. От правильного выбора дисков будет зависеть динамика разгона автомобиля, его управляемость и надежность работы подвески. Из этого, а не из цвета дисков, необходимо исходить, выбирая колеса для своего авто, а определяющими в данном случае должны стать рекомендации его изготовителя.

Чтобы лучше их выполнить и тем самым обеспечить долгую жизнь для своего автомобиля и безопасные условия движения, существует маркировка колесных дисков, а производителями указывается, какие из них можно ставить на авто.

Как расшифровывается маркировка дисков

Потребность в понимании того, что означает вся эта аббревиатура, возникает всякий раз, когда появляется необходимость в замене колес. Существующая маркировка автомобильных дисков едина во всем мире, и она одинакова для литых или кованых дисков, применяющихся для грузовых или легковых автомобилей, т.е. для всех колесных средств передвижения.

Расшифровка маркировки станет более понятной, если воспользоваться помощью приведенных ниже рисунков. Для примера рассмотрим такой ее вариант как 7,5Jx15h35x100ET40d54.1. Каким образом подобная маркировка соотносится с конструкцией диска, хорошо видно на правом рисунке.

  1. Обозначение посадочной ширины идет первым в маркировке дисков автомобиля. В нашем конкретном примере это цифра 7,5. Она обозначает в дюймах именно ширину обода, т.е. непосредственно того места, где будет располагаться шина. Должно быть понятно, что подобный параметр определяет ее тип, который потом будет использоваться. Если значения ширины дисков и шины не соответствуют друг другу, то это создает трудности с установкой покрышки и ухудшает условия эксплуатации колеса в целом.
  2. Обозначение типа закраины обода – J в нашем примере. Под этим скрывается ее конструкция, высота и форма. Типы закраины могут быть разными – JJ, JK, B, K и другие. Как правило, для обычного автомобиля применяется закраина типа J, тогда как JJ используется для полноприводных машин. Она влияет на установку грузиков при балансировке и имеет отношение к смещению шины в экстремальных условиях.
  3. Контуры и геометрия закраин разные для грузовых и легковых авто, и они обозначаются соответствующими буквами, поэтому лучше всего выбирать изделия, рекомендованные производителем.
  4. Символ «х» обозначает неразъемную конструкцию дисков, т.е. что они состоят из одного элемента. На них монтируют шины с эластичными бортами, их используют для легковых авто. Разъемный обод предназначен для грузовых машин и автобусов, маркировка такого диска содержит символ «-«. Шины для монтажа на них отличаются жесткостью и не допускают установку через край обода.
  5. Диаметр дисков обозначается в нашем примере как 15 и задается без учета закраин.
  6. Число отверстий и диаметр окружности расположения крепежа – такая расшифровка у обозначения 5х100 из рассматриваемого примера маркировки дисков.
  7. Н2 – индекс хампов, так называют кольцевые выступы, расположенные вдоль закраин диска. Их назначение – фиксация бортов бескамерных покрышек в поворотах, исключающая разгерметизацию колеса. Его хорошо заметно на первом из приведенных рисунков. Возможны и другие обозначения, а также полное отсутствие хампов в конструкции.
    Вылет дисков измеряется в миллиметрах и обозначается ЕТ (в нашем примере ЕТ40). Под ним понимается расстояние между вертикальной осью симметрии диска и его плоскостью крепления к ступице. Как это выглядит на авто, поможет понять рисунок
    Это крайне важный параметр и он требует пристального внимания за его соблюдением, именно под него рассчитывают производители подвеску и рулевой механизм. Вылет может быть как положительным, так и отрицательным. Уменьшение ЕТ приводит к тому, что диски начинают выступать из колёсных арок, колея из-за этого становится шире, увеличение вылета приводит к ее уменьшению.
    В любом случае, отклонение от заданного производителем значения вылета приводит к изменению прикладываемых к подвеске усилий и отражается на ее надежности и безопасности движения.
  8. Диаметр центрального отверстия – d54.1, подбирается под диаметр посадочного отверстия на ступице.

О чем еще может рассказать маркировка дисков авто

Кроме уже затронутой маркировки, на дисках дополнительно может быть указано:

  • PCD – присоединительные размеры;
  • MAX LOAD – максимальная нагрузка на диск;
  • дата изготовления, чаще всего это будет год и неделя;
  • маркировка соответствия требованиям международных правил;
  • может быть указан способ изготовления, например FORGET (кованый).

Нельзя считать диск автомобиля чем-то незначительным и пустяшным и подходить к выбору, исходя из соответствия его цвета обивке салона. На безопасность движения влияют многие факторы, непосредственно связанные с дисками, необходимо при их подборе следовать рекомендациям изготовителя авто и использовать диски с соответствующей маркировкой.

Мне нравится1Не нравится
Что еще стоит почитать

Маркировка дисков - КОЛЕСА БАЙ ✔️ Шины ✔️ Диски

Независимо от того, какой диск легкосплавный (литой) или стальной (штампованный) - все диски имеют стандартную маркировку параметров

Например: 16h3x5,5J 5x112PCD ET30хd66.6

  • 16 - Диаметр диска в дюймах (D)
  • 5.5 - Ширина диска в дюймах (B)
  • 5 - Количество крепежных болтов (или гаек) в нашем случае 5.
  • 112 PCD - Диаметр в мм, на котором расположены крепежные болты (или гайки), называется PCD (Pitch Circle Diameter) и в нашем случае он равен 112 мм. PCD - диаметр окружности центров крепёжных отверстий (измеряется в миллиметрах). Отверстия крепления колеса располагаются на различных диаметрах с жестким позиционным допуском, по отношению к центральному отверстию. При необходимости PCD можно рассчитать, измерив расстояние между центрами дальних отверстий (это можно сделать обычной линейкой не снимая колеса с автомобиля): - у дисков с 5 (пятью) крепёжными болтами (или гайками), для получения значения PCD, расстояние между центрами дальних отверстий нужно умножить на коэффициент 1.051, у дисков с 4 (четырьмя) крепёжными болтами (или гайками) значение PCD равно самому расстоянию между центрами дальних отверстий.
  • ET 30 - Вылет (или вынос) диска, измеряется в мм и в нашем случае он равен 30 мм. Это расстояние между привалочной плоскостью колёсного диска (плоскость которой прижимается диск к ступице) и серединой ширины диска (при совпадении этих плоскостей вылет нулевой). Немцы обозначают вылет ET (допустим, ET30 (мм), если его величина положительная, или ET -30, если отрицательная), французы - DEPORT, производители из других стран обычно пользуются английским OFFSET. Вылет "положительный", если привалочная плоскость не переходит за воображаемую плоскость. Вылет "отрицательный", если привалочная плоскость переходит через воображаемую плоскость Чем размер вылета ближе к нулю, тем колесо (визуально) дальше от кузова.

  • d 66.6 - Диаметр центрального отверстия, которое измеряется со стороны привалочной плоскости. Диаметр (DIA) измеряется в мм и в нашем случае равен 66.6 мм. Многие производители легкосплавных дисков делают DIA большего диаметра, а для центровки на ступице используют переходные кольца

  • h3 и J - символы, нужные больше специалистам.  h3 - это код конструкции хампов (hump - это небольшие выступы на поверхности диска, сделанные для бескамерной шины) - кольцевых выступов на посадочных полках обода, служащих для надежного удержания бескамерной шины на диске (вариаций много: H, FH, AH...). Есть простой хамп Н , двойной Н2, плоский FH (Flat Hump), асимметричный AH (Asymmetric Hump), комбинированный CH (Combi Hump)… Иногда обходятся и без хампов. В поворотах они улучшают фиксацию борта покрышки на диске, тем самым не допуская разгерметизацию колеса. J расшифровывает информацию о конструкции бортовых закраин обода (может быть JJ, JK, K или L).

На диске также может быть указано:

  • Дата изготовления. Обычно год и неделя. Например: 0314 означает, что диск выпущен в 3 неделю 2014 года.
  • SAE, ISO, TUV - клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
  • MAX LOAD 2000LB - очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908 кг)
  • MAX PSI 50 СOLD – означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5 кгс/кв.см) , словo COLD (холодный) напоминает, что измерять давление следует в холодной шине.

Маркировка шин и расшифровка обозначения на покрышках

Установленные стандарты маркировки позволяют узнать характеристики автомобильной шины, взглянув на ее боковину. Но не все автомобилисты, особенно начинающие, могут с легкостью «прочитать» нанесенные обозначения. Сегодня мы разберем, какие бывают параметры автошин и как их указывают компании-изготовители на своей продукции.

Типоразмеры автомобильных шин

Первый и основной параметр, на который стоит обращать внимание — это цифры на боковине.

Популярный типоразмер для среднеразмерных городских автомобилей.

К примеру, «205/55R16» означает, что

  • ширина покрышки составляет 205 мм;
  • процентное соотношение высоты покрышки к ее ширине (а не сама высота, как ошибочно считаю некоторые автолюбители) — 55%;
  • внутренний диаметр шины (или наружный диаметр колеса, для которого она подходит) — 16 дюймов.

Оптимальный размер для вашего авто производитель обычно указывает в руководстве по эксплуатации.

Использование авторезины меньшего диаметра приведет к уменьшению дорожного просвета, а модели большего типоразмера могут попросту не влезть в колесные арки.

Диагональные и радиальные корды

Автошины отличаются способом натяжения кордовых нитей: в диагональных допускается их перекрещивание, в радиальных — нет. Второй вариант является более современным, отличается повышенной жесткостью и надежностью. Обозначается словом «Radial» или буквой «R» в типоразмере.

Радиальные шины, благодаря большей площади контакта, обеспечивают лучшее сцепление с дорогой.

Индексы нагрузки и скорости

После типоразмера идут индексы нагрузки и скорости, то есть максимально допустимые значения для этого типа резины (в нашем случае «91V»).

В представленном варианте, нагрузка на одно колесо не должна превышать 615 кг, а скорость вашей езды — 240 км/ч.

Индекс нагрузки для авто выбирайте из расчета половины максимального веса, действующего на ось. Производители рекомендуют подбирать покрышки с запасом в 15-20% от расчетного значения.

Индекс скорости также рассчитывайте с запасом примерно в 15%. Такая поправка нужна в связи с тем, что скорость движения авто может увеличиваться на затяжных спусках или при сильном попутном ветре.

Индекс нагрузки для покрышек внедорожников рассчитывайте с запасом 30%.

Сезоны и особенности дорожного покрытия

Авторезина делится на зимнюю, летнюю и всесезонную. Принадлежность к определенному типу производители указывают с помощью соответствующих надписей или изображений (капли дождя, лучи солнца, снежинка и т.п.). Наличие нескольких изображений говорит о всесезонности изделия.

  • Summer — летняя авторезина.
  • Winter — шины для зимней езды.
  • AGT, AS, All Season, R+W (Road + Winter) — всесезонные покрышки.
  • M+S (Mud+Snow) — указание того, что на этой резине можно ездить по грязи или снегу. В РФ относятся к всесезонными.
  • M/T (Mud Terrain) — подходят для езды по грязевым ландшафтам, но быстрее обычных автошин стираются на асфальтном покрытии.
  • A/T (All Terrain) — компромиссное решение, подходящее для асфальтированных дорог и умеренного бездорожья.
  • Water, Rain, Aqua и пр. — наиболее эффективны на мокром дорожном покрытии.

Дополнительная маркировка

  • Extra Load или XL — производители заявляют, что подобные шины имеют повышенную грузоподъемность. Но реально допустимую нагрузку определяет только соответствующий индекс.
  • SUV или 4х4 — так маркируются модели, предназначенные для вездеходов и кроссоверов. Благодаря усиленному каркасу, обладают большей прочностью и жесткостью.
  • Буква «C» после типоразмера — ставится на моделях, подходящих для небольших грузовиков или минивэнов. Обычно имеют двойной индекс нагрузки (к примеру, 102-100/Q), где первое число говорит о грузоподъемности для односкатных авто, а второе — для двускатных.
  • Front Wheel и Rear Wheel — говорит о том, что шина может устанавливаться только на переднее или заднее колесо соответственно.
  • Rotation — указывает на направление вращения автомобильной резины. Может быть дополнен или заменен фигурной стрелки. Присутствует только на моделях с ассиметричным рисунком.
  • DOT — так маркируются шины, рекомендованные для использования на территории США (это означает, что они соответствуют стандартам Транспортного Департамента США).
  • Буква «E» в кружочке — указывает на соответствие покрышек европейским стандартам качества. На российском рынке встречается намного чаще, чем «DOT».
  • RunFlat (RSC, MOE, AOE, SSR, EMT, ZP, RF) — на такой резине можно продолжать движение со скоростью не более 80 км/ч после полного падения давления в шинах. Расстояние, которое можно проехать на спущенном колесе, зависит от производителя и составляет от 50 до 150 км.
  • TWI — маркер, показывающий износ протектора. Обозначает его минимально допустимую глубину. Надпись, которая начинает стираться, — явный признак того, что резину нужно срочно заменить.
  • Traction A, B или C — показатель улучшенного торможения на мокром асфальте. Высший индекс «A», низший — «C».
  • AD, SD, DD, OD, MD — наличие шипов алюминиевых, с твердосплавным, прямоугольным, овальным сердечником, пластиковых с твердосплавным сердечником соответственно.
  • Michelin, Goodyear, Pirelli, Yokohama и пр. — на шинах обязательно должен быть указан производитель. Покрышки без указания компании-изготовителя могут не соответствовать заявленным характеристикам, а их использование — быть небезопасным.

Цветные метки

Бывают красного, зеленого, желтого или белого цвета и помогают правильно установить шины на автомобиль.

  • Красной точкой или треугольником отмечают наиболее жесткое место на шине. При установке на легкосплавный диск ее надо совместить с меткой «L».
  • Белая точка или треугольник — самый гибкий участок резины, должен находится с противоположной стороны от метки «L».
  • Желтая отметка — самая легкая часть изделия, которая должна совпадать с золотником на диске.
  • Зеленый круг — так производители обычно отмечают изделия перед первичной установкой.

Цветные полосы помогают складским работникам распознавать типоразмеры и модели шин, сложенных в стопки.

Камерные и бескамерные варианты

Большинство современных шин — бескамерные. Они обозначаются «TL» или «Tubeless». Устаревшие камерные модели маркируются «TT» или «Tube Type». Отличаются способом крепления на ободе диска.

Бескамерные покрышки при незначительных проколах ремонтируют без снятия их с колеса, также на них при периодической подкачке доехать до ближайшего автосервиса.

Дата изготовления шин

При длительном хранении автопокрышки теряют свою эластичность, а их ходовые качества ухудшаются.

Но на моделях некоторых производителей можно «прочитать» год выпуска и отказаться от покупки старых изделий.

На боковой части в прямоугольной рамке с закругленными углами указан 3-х или 4-х значный код. В первом случае покрышка выпущена до 2000-го года, во втором — после. Первые две цифры номера означают неделю, последние — год. К примеру, код 308 значит, что резина выпущена в июле 98 или 88 года, 1517 — в апреле 2017.

Как расшифровать американскую маркировку

В Соединенных Штатах выпускают шины с двумя разными маркировками. Первые отличается от европейских лишь дополнительными буквами перед типоразмером:

  • P (Passenger) — модели для легкового транспорта.
  • LT (Light Truck) — покрышки для небольших грузовиков.

Второй больше отличается от привычного нам типоразмера, к тому же указывает габариты в дюймах. К примеру, в шине «33x12.50 R15» наружный диаметр составляет 33 дюйма, ширина профиля — 12,5 дюймов, внутренний диаметр — 15 дюймов. Остальные сокращения идентичны общепринятым.

Литые диски, расшифровка маркировки дисков, размеры дисков

Колесные диски

Эффектный внешний вид - это не единственный аргумент "за", которым стоит руководствоваться при принятии окончательного решения. Ведь еще важно подобрать диски, которые по своим характеристикам оптимально соответствовали бы модели вашего автомобиля. Так что одним эмоциональным вступлением мне не обойтись - придется сделать небольшой экскурс и познакомить вас с типами и основными характеристиками колесных дисков, представленных на российском рынке.

Стальные диски
Наименее дорогими, а значит, наиболее распространенными являются стальные диски. Они изготавливаются из листовой стали, а их конструкция состоит из обода и приваренной к нему "тарелки". Внешнюю поверхность стальных дисков с целью избежать их коррозии покрывают эмалью, хромом, электрофарезным или катафарезным покрытием либо специальным порошковым слоем.
Данный тип дисков, как правило, применяется при комплектации серийных автомобилей, сходящих с конвейера во всем мире. К их неоспоримым достоинствам, помимо невысокой цены, можно отнести способность не лопаться и не крошиться при ударе. Благодаря своей пластичности диски мнутся, и поэтому есть возможность их восстановления за небольшие деньги.
В число же основных недостатков входят: солидный вес, пониженная стойкость к коррозии (покрытие дисков далеко от совершенства) и ограниченная возможность для дизайна.
Следующий тип - литые легкосплавные диски. Они изготавливаются посредством литья из сплавов на основе алюминия.

Литые алюминиевые диски
Диски литые на 20-30% легче стальных. Снижаются неподрессоренные массы автомобиля, что, в свою очередь, приводит к улучшению плавности хода машины. По этой же причине улучшается динамика разгона и уменьшается расход топлива автомобиля. Плюс к вышесказанному диски, изготовленные из алюминиевых сплавов, обладают повышенной стойкостью к воздействию окружающей среды (объясняется такая стойкость образованием на их поверхности оксидной пленки). Правда, из-за этой пленки ухудшается внешний вид диска, но производители активно борются с данной химической "неувязкой", покрывая поверхность многослойным лакокрасочным покрытием.

Главный недостаток алюминиевых дисков заключается в невозможности восстановления после деформации за какие-то приемлемые деньги, меньшие, чем цена замены диска. Кроме того, хотя такой диск гораздо легче стального, он не так хорош с точки зрения сохранения подвески. Энергия удара поглощается сминаемыми деталями, поэтому стальной диск предпочтительнее, в силу того что литой и кованый обладают большей прочностью и менее сминаемы. Они не гасят удар, а передают его в подвеску.
Если сравнивать западные и отечественные диски, то можно сказать, что импортные имеют более высокую цену, но и обладают рядом преимуществ: меньшим весом и высокой ударной прочностью (если не брать в расчет диски производства Турции, Арабских Эмиратов). Кроме того, они состоят из сбалансированных сплавов.

Литые магниевые диски
Теперь несколько слов о литых магниевых дисках. По многим параметрам они превосходят алюминиевые (по ударной прочности, наименьшему собственному весу и т.д.), но обладают очень серьезным недостатком - чрезвычайно низкой коррозийной стойкостью. И для российских городских дорог, которые сейчас посыпают хлористым соединением, они абсолютно не подходят, поскольку буквально за считанные недели могут покрываться неэстетичными разводами.

Кованые диски
Третий тип дисков - кованые. Они, как и литые, производятся из магниевых или алюминиевых сплавов. Однако такие диски отличаются способом изготовления: это горячая штамповка с последующей термической и/или механической обработкой. По своим показателям кованые диски превосходят стальные и алюминиевые. И если бы не их высокая стоимость, то "цены" бы им не было.

Судите сами.
Во-первых, обладают высокой коррозийной стойкостью и не нуждаются в дополнительном покрытии.
Во-вторых, обладают высокой прочностью и жесткостью конструкции, так что при ударе кованый диск не трескается, а только мнется (при этом удар должен быть очень сильным).
И в-третьих, они легкие (в 1,2-2 раза легче стальных собратьев).
Будущее, несомненно, принадлежит именно кованым дискам. И уже в ближайшей перспективе можно прогнозировать активный рост спроса на них, поскольку отечественные производители уже взялись за их изготовление и выпускают вполне приемлемую (исходя из соотношения цена/качество) продукцию. С типами автомобильных дисков мы разобрались, теперь следует оценить их основные параметры. Главными являются посадочный диаметр и ширина.
Например, обозначение 5J х 13/4 х 98 ЕТ38 dia-58.5 говорит о том, что ширина обода диска составляет 5 дюймов (127 мм), а его посадочный диаметр равен 13 дюймам (330мм). Буква J обозначает форму обода. Кроме того, у колеса 4 отверстия под крепление, а параметр PCD диска равен 98, то есть расстояние между центрами соседних отверстий, умноженное на соответствующий коэффициент, зависящий от непосредственного количества крепежных отверстий, равен 98. Но не стоит забывать и о других параметрах, поскольку их игнорирование может привести к тому, что во время движения автомобиль потеряет привычную устойчивость. При выборе в дополнение к диаметру и ширине следует оценить также величину вылета (ЕТ) - просто сравните ее значение с вашей штатной величиной.
Вылет колеса - это расстояние между продольной плоскостью симметрии обода и крепежной плоскостью. Этот параметр является сугубо индивидуальным для каждой модели автомобиля и рассчитывается производителями, исходя из оптимального соотношения управляемости, устойчивости и нагрузки на трансмиссию машины.

Наиболее распространенным заблуждением со стороны автовладельцев является предположение о том, что, установив на авто диски с уменьшенным вылетом, они достигнут повышенной устойчивости автомашины при вхождении в поворот. Действительно, на первый взгляд в этом есть доля истины.
Колея станет немного шире, но автоматически возрастет и плечо обкатки, что часто приводит к повышенной чувствительности руля на неровности дороги. А это уже чревато тем, что даже сравнительно небольшая ямка сможет "выбить" из ваших рук руль.

Источник: "Диски для Вас", Автотрио 01/2002

Маркировка колёсных дисков и её расшифровка

Любой колёсный диск — важная деталь автомобиля, связывающая его с дорожным полотном через шину. В случае износа последней возникает необходимость приобретения новой резины, а для этого следует знать основные параметры самого диска, ведь данная информация не ограничивается лишь количеством отверстий под болты и диаметром обода, на которые чаше всего обращают внимание автолюбители. При этом, большинство неучитываемых параметров весьма существенны для безопасности вождения, а также сохранности подвески. Поэтому далее попробуем подробнее разобраться с ключевыми характеристиками колёсных дисков.

Разбираем пример маркировки диска

В первую очередь, покупая диски нужно знать, какие модели разрешены к установке на конкретный автомобиль, после чего изучить информацию о параметрах понравившихся образцов. В этом как раз и поможет умение читать нанесённую маркировку, которая является стандартной для дисков (литых и штампованных), производимых в классе легкотоннажного автотранспорта. Маркировка наносится соответственно регламенту UN/ECE124 на территории всех стран ЕС, и выглядит примерно следующим образом:

7,5 J х 15 Н2 5х100 ЕТ40 d54.1

Этот пример и расшифруем далее.

Rim Width (посадочная ширина)
«7,5» — посадочная ширина или дистанция между краями диска, измеряемая в дюймах. В пересчёте в метрическую систему получается 7,5*25,4=190,5 миллиметра. Следует отметить, что каждая покрышка имеет определённый диапазон допустимой (рекомендуемой) ширины обода. Оптимальной же данная ширина будет в наибольшем приближении к середине указанного диапазона. В противном случае могут возникнуть проблемы с бортированием авторезины, а также ухудшатся её характеристики.

Flange (тип кромки)
Литера «J» (могут встретиться: P, D, B, K, JK, JJ, J) содержит данные о закраине обода, в которых указывается информация о высоте и наклоне полок, радиусе закругления, конструкции и форме профиля. Сегодня наиболее распространенными типами закраин являются «J» и «JJ». Первые предназначены для моноприводных авто, вторые — для полноприводных. От типа закраины зависит установка покрышки, противодействие смещению в нештатной ситуации, а также масса компенсирующих грузов. В любом случае, оптимально, чтобы этот параметр совпадал с рекомендованным автопроизводителем.

Разъёмность обода
Символ «х» свидетельствует о неразъёмном (монолитном) виде колесного обода. В противном случае диск маркируется знаком «-«, что указывает на наличие нескольких комплектующих, на которые он разбирается при необходимости. Отметим, что неразъёмные конструкции более жёсткие и легкие, в сравнении с разборными.

Маркировка «х» также свидетельствует, что данные диски ориентированы на оснащение эластичными покрышками, которые используются на легковых машинах и грузовиках малой тоннажности. Резина для больших грузовых автомобилей отличается жёсткостью и требует для установки диски составной конструкции, иначе становится невозможным монтаж на обод.

Rim Diameter (диаметр монтажный)
Следующая цифра «15» является показателем параметров посадочного обода под авторезину, исчисляемого в дюймах. Данный размер зачастую называют также радиусом диска. В процессе выбора и покупки шины необходимо следить, чтобы этот параметр абсолютно совпадал с соответствующим размером покрышки. Отметим, что диапазон рассматриваемых диаметров для обычных (стандартных) легковых авто и паркетников колеблется в пределах 13-21 дюймов.

Hump (подкаты и выступы)
Так называемые «хампы» (h3), или иначе кольцевые выступы, находятся с обеих сторон диска, и предназначены для фиксации на нём автомобильной резины бескамерного типа. Подкаты противодействуют оттоку воздуха из-под бескамерной шины при внешнем воздействии на неё. Помимо приведённого в примере и рассмотренного случая с «Н2» с двухсторонним расположением, встречаются подкаты следующих типов:

  • Н — с единственной стороны диска.
  • FH (Flat Hump) — с плоской формой.
  • AH (Asymmetric Hump) — с асимметричным выступом.

Pitch Circle Diameter, PCD (крепежные отверстия)
В рассматриваемом случае обозначение «5х100» сообщает о расположении отверстий диска, предназначенных для его крепежа к оси автомобиля. Значения «5» и «100» указывают на число этих отверстий и диаметр окружности их расположения, соответственно. Для легкового автотранспорта количество данных отверстий может колебаться от 4-х до 6-ти, в то время, как стандартные диаметры окружности их расположения находятся в диапазоне 98 — 139,7 миллиметров. Следует помнить, что определить «на глаз» соответствие параметров диска и ступицы удаётся далеко не всегда, а неверный подбор способен спровоцировать перекос колеса, который приведет к откручиванию болтов или же биению.

Einpress Tief, ET (вылет диска)
Обозначение «ЕТ40» в данном случае определяет вылет диска, являющийся расстоянием между двумя плоскостями, проходящими через поверхность соприкосновения ступицы с диском и через центр сечения самого диска (поперечного), соответственно. Данное расстояние измеряется в миллиметрах. При этом, вылет может быть как положительным, так и отрицательным (ЕТ40, как в нашем случае, или к примеру ЕТ-25). Чтобы избежать возникновения внештатных экстренных ситуаций, вызванных внешними силами и способных разрушить диск и повредить подвеску, показатель вылета необходимо подбирать в полном соответствии с рекомендациями производителя конкретной марки автомобиля.

Hub Diameter, DIA (посадочный диаметр)
Маркер «d54.1» — это диаметр центрального отверстия колёсного диска, именуемый иначе посадочным или ступичным. Он указывается в миллиметрах, и для легкового автотранспорта колеблется в пределах 50-70 мм. Этот параметр очень важен, а потому должен полностью соответствовать пояску ступицы авто.

В заключение необходимо сказать, что каждый из рассмотренных параметров автомобильного диска важен, и даже при малейшем отклонении от требований может возникнуть угроза интенсивного износа покрышки, что влечёт за собой появление риска связанного с полным разрушением резины в экстремальной ситуации, будь то крутой поворот или высокая скорость. По этой причине колёса личного автомобиля необходимо держать в идеальном состоянии и проверять перед каждым выездом.

Как определить размер ротора / колодки и подтвердить правильность установки

15 августа 2020 г.

Чаще всего для данной модели доступно несколько размеров ротора и колодок. Эти размеры не взаимозаменяемы, и вы должны выбрать тот, который подходит для вашего автомобиля. Конкретный размер роторов может зависеть от вашей отделки (подмодели), страны происхождения автомобиля, спортивного / функционального пакета, типа трансмиссии, объема двигателя и многих других опций. Подтвердить правильную подгонку может быть непросто, поэтому у нас есть несколько советов, которые помогут вам.

Как проверить размер ротора:

  • Начните с проверки примечаний по установке в каталоге поставщика. К сожалению, каталоги запчастей часто бывают неполными, и ваша модель / комплектация может отсутствовать в списке.
  • Позвоните своему местному дилеру OEM и спросите оригинальные размеры ротора или номера деталей ротора / колодок OEM на основе номера VIN вашего автомобиля (номер VIN указан в ваших документах о праве собственности). Представительский центр может не сообщить вам размер ротора, но он предоставит вам подлинные номера деталей для вашего автомобиля.Затем вы можете делать покупки в других источниках, используя эти номера деталей. Однако, если ваш автомобиль был модернизирован тормозами HD / Performance позже, дилер узнает только вашу исходную заводскую конфигурацию и не будет знать об этом обновлении.
  • Пуленепробиваемый метод состоит в том, чтобы на самом деле измерить внешний диаметр ваших роторов, а затем сопоставить его с перечисленными характеристиками замены. Хороший поставщик должен иметь документацию по номинальным размерам и типам ротора и обычно предоставляет значения по запросу или на своем веб-сайте.Обратите внимание, что это ручная проверка, требующая некоторых усилий, так как вам нужно снять колеса, чтобы измерить расстояние от края до края ротора через центр ротора.
  • Имейте в виду, что варианты вентилируемого и сплошного ротора в большинстве случаев не взаимозаменяемы. Например, если у вашего автомобиля цельный задний ротор, вы не сможете установить вентилируемый ротор без предварительной модернизации суппортов.

Проверка установки колес | Brakes-shop.com

Очень важно проверить автомобиль и его детали, чтобы убедиться, что тормоза подходят.

Тормоза размещаются в очень ограниченном пространстве, а большие тормозные комплекты существуют в местах, которые ранее не были заняты деталями. В отличие от тормозов, аэродинамические элементы, такие как спойлеры и сплиттеры, могут расширяться настолько, насколько позволяют санкционированные правила лиги или хороший вкус. Нет ничего, что физически ограничивало бы размер модификации. Тормоза находятся в пространстве между колесами и ступицей транспортного средства.

С внутренней стороны - детали подвески. Диаметр тормозов не может превышать внутренний диаметр используемого колеса, а внутренние спицы колес ограничивают ширину тормозных суппортов.В этом ограниченном пространстве StopTech производит тормоза, которые больше стандартных тормозов, чтобы обеспечить большую производительность.

Место для суппортов зависит от конструкции колес. Два колеса с одинаковым вылетом, одинаковым диаметром и одинаковой шириной подойдут для двух разных посадок. Один, который подходит к тормозам, а другой - нет. По этой причине крайне важно использовать шаблоны подгонки колес, чтобы проверить, подходит ли колесо к тормозам для вашего конкретного применения.

Для начала, общее правило состоит в том, что для комплектов StopTech® обычно требуется следующее:

  • Ротор 328 мм (12.9 ") - колесо не менее 17"
  • Ротор 332 мм (13,1 дюйма) - колесо не менее 17 дюймов
  • Ротор 355 мм (14 дюймов) - колесо не менее 18 дюймов
  • Ротор 380 мм (15 дюймов) - колесо не менее 19 дюймов

Инструкции по установке колес

Шаг 1

Распечатайте копию чертежа и проверьте размеры по вертикали и горизонтали, чтобы убедиться, что он распечатан в масштабе.
Вырежьте рисунок сразу за пунктирной линией.

Шаг 2

Приклеивание рисунка к более жесткому материалу, например, к манильской папке, упростит использование шаблона.
Закончите резку прямо по пунктирной линии.

Шаг 3

Положите шаблон внутрь колеса, как показано.

Шаг 4

Убедитесь, что край суппорта не касается обода или спицы.
Рекомендуется минимум 2 мм (0,080 дюйма).

Если есть помехи, потребуются другие колеса или проставки. Использование проставки колеса остается на усмотрение владельца транспортного средства. Обычно правильно изготовленная распорка толщиной 2-3 мм не оказывает негативного воздействия на автомобиль.
Проблемы, которые необходимо решить перед использованием проставки колеса, включают, помимо прочего, зазор крыла, правильную длину болта или шпильки колеса, влияние на управляемость автомобиля и центрирование колеса. Установка колес и использование колесных проставок с нашими крупными модернизированными тормозами является обязанностью клиента.

Обратите внимание, что из-за общности характеристик головок, роторов и суппортов для разных приложений таблица посадки колес, используемая для вашего автомобиля, может быть помечена для другого автомобиля, т.е.е. для задней части Nissan 300ZX используется та же таблица подгонки, что и для задней части Nissan 350Z.
Это не означает, что комплекты одинаковые, только то, что диск и суппорт расположены одинаково относительно монтажной поверхности колеса.

Полное руководство по дисковым тормозам и барабанным тормозам

Когда дело доходит до безопасности вождения, нет ничего важнее шин и тормозов. Вот руководство по двум типам тормозов для легковых автомобилей: дисковым и барабанным. Мы объясняем, как они работают, чем они отличаются и похожи друг на друга, почему вы можете использовать оба типа на одном автомобиле, какой износ ожидается и какие детали потребуют обслуживания.


Основы тормозной системы

Дисковые и барабанные тормоза основаны на системе гидравлического давления. Торможение начинается с механического усилия - ваша нога нажимает на педаль тормоза.

  1. Поршень сжимает тормозную жидкость внутри главного цилиндра, расположенного под капотом вашего автомобиля рядом с двигателем. Это создает большое гидравлическое давление, генерирующее гораздо большую силу, чем небольшое усилие нажатия на педаль.

  2. Давление передается через тормозную жидкость через тормозные магистрали, а затем через тормозные шланги (гибкие трубки), которые соединяют магистрали с тормозными узлами на каждом колесе.

  3. Здесь колесные цилиндры преобразуют гидравлическое давление обратно в механическую силу. Тормозной фрикционный материал прижимается к тормозному диску или барабану, замедляя или останавливая ваш автомобиль.

Основы дисковых тормозов

Дисковые тормоза сегодня встречаются на большинстве автомобилей.Они устанавливаются на переднюю ось, а часто и на заднюю. Чтобы остановить колесо (и вашу машину), в дисковом тормозе используется суппорт с тормозными колодками для захвата вращающегося диска или ротора.

Суппорт - это узел, устанавливаемый на автомобиль с помощью кронштейна, который образует ротор. Он выглядит и функционирует как хомут. Он содержит:

  • Тормозные колодки: металлические пластины, склеенные материалом, обеспечивающим тормозное трение.
  • Один или два поршня для прижатия тормозных колодок к ротору при торможении.
  • Прокачной винт для обслуживания тормозов и замены жидкости.
  • Резиновое уплотнение поршня, которое предотвращает утечку тормозной жидкости и втягивает поршень при отпускании тормозов.
  • Пылезащитный чехол для предотвращения попадания загрязнений в цилиндр.
  • Зажимы против дребезжания, которые удерживают тормозные колодки в устойчивости.

Ротор изготовлен из чугуна или композитной стали / чугуна. Он прикреплен к ступице колеса и вращается вместе с колесом.Это поверхность контакта тормозных колодок. Когда вы нажимаете на тормоз, тормозная жидкость под давлением давит на поршни внутри суппорта, прижимая тормозные колодки к ротору. Поскольку тормозные колодки прижимаются к обеим сторонам диска, трение останавливает вращение колеса.

Роторы могут быть сплошными или вентилируемыми. Вентилируемые имеют большую площадь поверхности и легче рассеивают тепло.

Два типа дисковых тормозов

Существует два типа дисковых тормозов, названных по типу используемого тормозного суппорта: плавающий и фиксированный.

Плавающий суппорт (также называемый скользящим) является наиболее распространенным типом. Имеет один или два поршня. При срабатывании тормозов внутренняя тормозная колодка прижимается к диску, в то же время корпус суппорта перемещается ближе к ротору. Это действие прижимает внешнюю тормозную колодку к ротору.

Конструкция с фиксированным суппортом имеет один или несколько поршней, установленных с каждой стороны ротора. Сам суппорт не сдвигается с места: он жестко закреплен на кронштейне тормозного суппорта или шпинделе.При включении тормозов движутся только поршни суппорта, прижимая тормозные колодки к диску.


Основы барабанных тормозов

Барабанные тормоза - это устаревший тип тормозов, не распространенный на современных автомобилях. Когда они используются, то только на задней оси.

Они не используют тормозные колодки в качестве фрикционного материала. Вместо суппорта, который прижимает тормозные колодки к ротору, барабанная тормозная система имеет колесный цилиндр с поршнями, которые выталкивают тормозные колодки внутрь вращающегося барабана.Этот контакт замедляет и останавливает вращение тормозного барабана и колеса.


Что лучше?

Хотя оба типа работают с одной и той же базовой гидравликой, два типа тормозов работают по-разному. Дисковые тормоза более эффективны, обеспечивают лучшее тормозное усилие, легче рассеивают тепло и лучше работают во влажных условиях, при этом они менее сложны.

Большинство современных автомобилей имеют дисковые тормоза на всех четырех колесах. Некоторые базовые модели имеют диск на передней оси и барабан сзади, чтобы снизить затраты.Почему в этих моделях диск ставится спереди, а барабан сзади? Это связано с весовыми факторами. Типичный незагруженный автомобиль уже примерно на 10 процентов тяжелее спереди из-за двигателя. Затем, когда вы нажимаете на тормоз, вес автомобиля переносится на переднюю часть. Там требуется больше тормозной мощности, что делает его работой дисковых тормозов.

Вот сравнение дисковых и барабанных тормозов.

КПД

Тормозная сила. Дисковые тормоза быстрее применяют большее тормозное усилие, что сокращает тормозной путь.

Управление теплом. Поскольку они подвергаются воздействию воздуха, дисковые тормоза лучше охлаждаются. Компоненты барабанного тормоза не так подвержены воздействию воздуха, поэтому им требуется больше времени для охлаждения после торможения. Это может вызвать затухание тормозов, потерю тормозной способности при перегреве фрикционного материала.

Мокрая производительность. Дисковые тормоза лучше работают во влажных условиях, потому что они открыты для воздуха и легко отводят воду. Кроме того, роторы высыхают из-за протаскивания по ним колодок. Когда вода попадает внутрь барабанного тормоза, она имеет тенденцию задерживаться внутри барабана, поэтому для высыхания фрикционного материала требуется больше времени.

Вес. Диски легче барабанных тормозов, рассчитанных на то же усилие.

Аварийный тормоз. Аварийный тормоз транспортного средства обычно применяется к задней оси. Эту функцию легче установить на барабанный тормоз, чем на суппорт или внутри ступицы ротора дискового тормоза.

Обслуживание

Уборка. Дисковые тормоза самоочищающиеся. Тормозные колодки «вытирают» ротор при включении. Барабанные тормоза закрыты и склонны к скоплению тормозной пыли с колодок, поэтому их необходимо периодически чистить.

Ремонт. Барабанные тормоза имеют больше оборудования и могут быть более сложными в обслуживании. Но замена колодок барабанных тормозов и колесных цилиндров обычно обходится дешевле, чем колодок и суппортов дисковых тормозов.


Техническое обслуживание

Поскольку тормозная система выделяет много тепла, многое может пойти не так. Торможение преобразует кинетическую (движущуюся) энергию транспортного средства в тепловую энергию (тепло), в результате чего многие детали подвергаются воздействию очень высоких температур.

Это означает значительный износ даже в нормальных условиях.Некоторые компоненты тормозной системы необходимо будет заменить в течение всего срока службы автомобиля. Для этого нет установленного интервала, поскольку он зависит от вашего стиля вождения, климата и дорожных условий.

Решение состоит в том, чтобы просто регулярно проверять и заменять колодки, башмаки и другие компоненты до того, как будет нарушено торможение или будут повреждены другие детали.

Фрикционный материал

Колодки дискового тормоза замедляют ротор из-за трения, и они изнашиваются при нормальной эксплуатации. В конце концов, они становятся слишком тонкими, чтобы функционировать должным образом.То же самое и с колодками барабанного тормоза. Фрикционный материал на колодке изнашивается, и торможение ухудшается.

Эти компоненты следует регулярно проверять. Вы не хотите ждать, пока колодки / башмаки изнашиваются до металла и не задевают ротор или барабан.

Остальные детали тормозной системы также важно содержать в исправном состоянии. Регулярное обслуживание тормозов также должно включать следующее.

Тормозная жидкость

Тормозную систему следует регулярно проверять на предмет утечек, а жидкость следует заменять каждые несколько лет (обычно при ремонте тормозов).Любая утечка в главном цилиндре, резервуаре тормозной жидкости, колесных цилиндрах, магистралях или шлангах снизит гидравлическое давление, создаваемое при активации тормозов. По сути, система не может генерировать достаточное усилие, необходимое для создания тормозного усилия. Вы заметите, что вам нужно нажать на педаль тормоза намного дальше, чтобы замедлить ход или остановиться.

Также необходимо время от времени менять тормозную жидкость. Эта жидкость специально разработана для предотвращения коррозии гидравлических компонентов тормозов.Но время и влага могут повредить его способности выполнять эту важную работу.

Влага, которая проникает в жидкость, смешивается с тормозной жидкостью, понижая температуру кипения. Несмотря на то, что тормозная жидкость сопротивляется испарению, она с большей вероятностью закипит и превратится в пар, когда станет горячей. В гидравлической системе будет меньше давления, что приведет к низкому - возможно, очень низкому - педали тормоза.

Наряду с влагой очень часто в жидкость попадают такие примеси, как ржавчина, дорожный песок или тормозная пыль, вызывая внутренние повреждения деталей и снижая эффективность торможения.

Уплотнения

Эти резиновые кольца предотвращают утечку гидравлической жидкости и защищают ее от влаги и загрязнений. Они также заставляют поршень возвращаться в свое выключенное положение, поэтому тормозные колодки должным образом выходят из зацепления, когда вы отпускаете педаль тормоза. Если этого не произойдет, вы можете столкнуться с сопротивлением тормозов и преждевременным износом, а при торможении автомобиль может оттолкнуться в сторону.

Тормозные магистрали

Тормозные магистрали представляют собой стальные трубки, соединяющие главный цилиндр с тормозными шлангами.Губчатая педаль тормоза может означать, что в магистраль попал воздух.

Шланги

Тормозные шланги переносят гидравлическое давление от тормозных магистралей к колесным цилиндрам и суппортам. Резиновые тормозные шланги изгибаются, позволяя колесным цилиндрам и суппортам перемещаться вверх и вниз вместе с колесами по отношению к раме автомобиля. Если резина изнашивается, ваш автомобиль может тянуться в сторону во время торможения или вы даже можете потерять жидкость и тормозить. Если внутри шланга есть износ, мелкие частицы резины могут ограничить поток жидкости, вызывая тормозное усилие или сопротивление.

Роторы

Поверхность ротора может неравномерно истончиться из-за того, что тормозная колодка не отпускается, при этом колодка остается в контакте, даже если педаль тормоза не нажата. Когда это произойдет, вы почувствуете тряску или покачивание рулевого колеса при торможении.

Пыльные сапоги

Детали тормозной системы постоянно подвергаются воздействию дорожного мусора и тормозной пыли. Пыльник предотвращает попадание грязи в поршень суппорта. Если он выходит из строя и не может выполнять свою работу, может произойти повреждение поршня, что приведет к торможению, натягиванию и преждевременному износу.

Главный цилиндр

При выходе из строя главных цилиндров возможна внутренняя утечка. В этом случае вы можете получить низкую или плавную педаль без видимой потери жидкости. Регулярное обслуживание жидкости важно для продления срока службы цилиндра.

ПРИМЕЧАНИЕ: Существуют разные подходы к обслуживанию тормозов. Узнайте, почему важно обслуживать не только тормозные колодки или колодки барабанных тормозов.


Еда на вынос

Дисковые и барабанные тормоза устроены по-разному, но имеют несколько разные преимущества.Ваш автомобиль может иметь оба или только дисковые тормоза. Оба работают как часть гидравлической тормозной системы. Это система, которая находится под высоким давлением, подвержена сильному нагреву и может быть повреждена дорожной сажей, воздухом, тормозной пылью и влагой.

Важно регулярно проверять тормоза, чтобы все оставалось в надлежащем рабочем состоянии. Обратитесь к руководству пользователя, чтобы узнать рекомендуемый график. Помните, что забавные звуки тормозов, запахи или производительность - это индикаторы, которые помогут вам сразу же доставить автомобиль в магазин.

Назначить встречу

Brake Shop: Измерение тормозных дисков и фланцев ступиц

Дважды отмерь и один раз отрежь »- это изречение, которое, возможно, более знакомо представителям столярного дела. Это также разумный совет, к которому следует прислушиваться всякий раз, когда вам нужно оценить состояние компонентов тормоза, особенно компонентов дискового тормоза. Тормоза пульсируют? Что вызывает пульсацию? Тормозные диски деформированы? Присутствует ли изменение толщины тормозного диска? Насколько толстые диски? Могут ли они быть безопасно восстановлены и возвращены в эксплуатацию, или они должны быть заменены? На все эти и многие другие вопросы можно ответить, тщательно измерив тормозные диски и фланцы ступиц.Итак, приступим.

Прежде чем что-либо делать, отметьте положение диска относительно фланца ступицы. Маркер или палочка для краски можно использовать для нанесения отметки на одну из шпилек крепления колеса с соответствующей отметкой на лицевой стороне диска рядом с ней. Подобное согласование фланца ступицы и тормозного диска может стать важным позже при проведении осмотра и обслуживания.

Внимательно осмотрите тормозные диски.Проверьте наличие явных дефектов, коррозии или трещин. Если они имеют глубокие царапины или одна сторона диска кажется значительно толще другой, замена, вероятно, будет наиболее логичным решением. Диск может выглядеть нормально, но это не значит, что он в порядке.

Вот почему следующим шагом является измерение толщины диска. Используйте калибр или специализированный микрометр, предназначенный для этой цели. Его горловина будет достаточно глубокой, чтобы измерить толщину диска в нескольких точках на поверхностях трения.У измерителя также будет один или несколько заостренных наконечников наковальни, которые позволят вам измерить истинную толщину диска, начиная с дна любых глубоких канавок.

Измерьте толщину диска, отметив ротор не менее чем через восемь-десять равных интервалов. Через эти интервалы измеряйте и записывайте толщину ротора. Измеряйте по поверхности трения, а также по окружности диска. Вам нужен слишком тонкий диск, который может сильно отличаться по толщине.Диск в хорошем состоянии должен иметь отклонения по толщине не более чем на 0,001–0,003 дюйма. Разница между показаниями на новом (или с измененным покрытием) роторе не должна превышать 0,001 дюйма.

Минимальная толщина всех дисков должна быть нанесена или выгравирована лазером на самом диске. В некоторых случаях диск может быть слишком сильно заржавелым или испорченным, чтобы вы действительно могли прочитать числа. В этом случае используйте свой источник служебной информации, чтобы найти спецификацию измерения отбраковки, а также спецификацию вариации толщины или параллельности.Если диск близок к размеру сброса, нет смысла продолжать с ним, так как он должен быть заменен.

Если диск прошел так далеко и не вышел из строя, можно измерить биение тормозного диска. Бесшумные роторы многих автомобилей с передним приводом необходимо зафиксировать на месте с помощью конических шайб и гаек, затянутых в соответствии с рекомендованной спецификацией, прежде чем измерять биение. Это дублирует положение диска при установке колеса.

Установите основание циферблатного индикатора на компонент подвески, который является частью того же узла, например поворотный кулак.Не устанавливайте основание на конце рулевой тяги или на поперечном рычаге, так как эти компоненты могут перемещаться во время теста и влиять на точность измерения. Доступны специальные индикаторы с круговой шкалой с гибкими монтажными валами, которые позволяют быстро найти подходящую точку крепления для основания индикатора с циферблатом.

Наконечник циферблатного индикатора должен быть предварительно нагружен и перпендикулярен поверхности диска, примерно на 0,5 дюйма от края диска. Установите циферблатный индикатор на ноль, затем медленно поверните ротор.Следите за иглой и отметьте места высокого и низкого биения. Переставьте циферблатный индикатор, затем повторите измерение биения на внутренней поверхности трения диска. На большинстве автомобилей допустимое биение диска составляет 0,002 дюйма или меньше.

Биение, выходящее за рамки спецификации, может быть не по вине диска, а скорее по причине того, к чему он прикреплен. Снимите диск, затем проверьте состояние его внутренней монтажной поверхности, а также монтажной поверхности фланца ступицы. Если между диском и ступицей скопились ржавчина, коррозия или грязь, они могут оттолкнуть диск от ступицы, вызывая чрезмерное биение, неравномерный износ и пульсацию педали

Перед измерением биения фланца ступицы удалите с фланца скопившуюся ржавчину, грязь или другие загрязнения проволочной щеткой.Используется аналогичная установка циферблатного индикатора. Однако из-за расположения шпилек крепления колеса это измерение необходимо проводить около внешнего края фланца. Измерительный наконечник циферблатного индикатора должен располагаться перпендикулярно обрабатываемой внешней поверхности фланца.

Проверните узел подшипника ступицы вручную. Проверьте подшипник на шероховатость, люфт или шум. Состояние подшипника напрямую влияет на ступицу. Если измерение осевого люфта подшипника по циферблатному индикатору больше, чем.004 дюйма, подшипник является подозрительным. Изношенный или ослабленный подшипник ступицы колеса будет способствовать биению ступицы и диска.

Установите циферблатный индикатор на ноль. Затем поверните фланец ступицы не менее двух раз и обратите внимание на высокие и низкие точки биения. Отметьте эти места на фланце. Если фланец ступицы показывает биение более 0,002 дюйма или если показания несовместимы, могут потребоваться дальнейшие корректирующие действия. Некоторые плохо изготовленные ступицы могут достигать или превышать этот предел, когда они новые. Биение на 0,0005 дюйма на фланце ступицы может привести к.Биение 001 дюйм на фрикционной поверхности диска.

Биение диска может быть связано с накоплением допусков. Небольшое биение на фланце ступицы в сочетании с небольшим биением на тормозном диске приводит к биению диска, которое близко или превышает допустимые допуски. Эту ситуацию можно смягчить, повернув диск относительно фланца ступицы. Вот почему было важно пометить (проиндексировать) диск и ступицу, прежде чем начинать измерения.

Производитель, возможно, уже проиндексировал диск и ступицу во время сборки, и в этом случае может быть сложно улучшить комбинацию, изменив все вокруг.Если вы отметили высокую точку на диске, а также ступицу, попробуйте расположить их друг напротив друга, прежде чем повторно измерять биение диска. Таким образом, возможно, удастся привести биение диска в соответствие со спецификациями. Также может потребоваться несколько попыток, прежде чем вы придете к наилучшей возможной комбинации индексации. Единственное ограничение - количество шпилек крепления колеса на фланце ступицы.

Биение фланца ступицы от 0,003 до 0,009 дюйма также можно исправить с помощью конических шайб, которые устанавливаются между внутренней поверхностью диска и фланцем ступицы.Биение фланца ступицы более 0,005 дюйма не может быть исправлено с помощью регулировочной шайбы. Комбинация диска, регулировочной шайбы и фланца ступицы может препятствовать свободному вращению диска.

Проверьте биение фланца ступицы после измерения биения поверхности трения диска. Проверьте биение фланца ступицы, повернув диск на 180 ° на фланце ступицы. Если верхняя точка изменится на 180 °, диск может быть в порядке или готов к замене поверхности после того, как фланец ступицы был установлен регулировочной шайбой.

Все, что мы делали до этого момента, было направлено на уменьшение биения диска без фактического восстановления поверхности тормозного диска.Если исходный диск будет использоваться повторно, последний шаг - восстановление его поверхности с помощью автомобильного токарного станка с тормозами. Основным преимуществом автомобильного токарного станка является то, что он восстанавливает поверхность диска в той же рабочей плоскости, в которой он будет работать, когда транспортное средство вернется на дорогу. Любые накопленные (сложенные) допуски будут автоматически компенсированы. Конечно, все это напрасно, если диск впоследствии будет извлечен и неправильно проиндексирован при повторной сборке.

Не испортите свою работу, затянув проушины колеса ударным ключом.Затяните их вручную по схеме звезды. В качестве последнего шага, когда автомобиль стоит на земле, а его вес лежит на шинах, затяните колесные проушины с рекомендованным крутящим моментом, используя ту же схему. После того, как автомобиль начал движение, необходимо повторно проверить проушины для легкосплавных колес на предмет надлежащего крутящего момента. Обратитесь к покупателю через день или два, чтобы вы могли убедиться, что все по-прежнему затянуто должным образом. - Карл Сейферт

Скачать PDF

Как измерить тормозную колодку

Двумя наиболее частыми причинами измерения колодки диска являются: идентификация колодки; и проверка износа колодок.В этом бюллетене обсуждаются некоторые важные концепции для каждой из этих задач.

Идентификация колодок

- важный шаг в любой работе с тормозами, особенно сейчас, когда некоторые автомобили могут быть оснащены несколькими различными вариантами тормозов, а владельцы транспортных средств имеют более широкий доступ к комплектам для модернизации послепродажных тормозов. Слесарь по монтажу тормозов должен подтвердить, что новые колодки такие же, как и старые колодки. Иногда визуального осмотра или последовательного сравнения колодок достаточно, чтобы выявить разницу, в других случаях, когда форма колодок одинакова, можно проверить деталь с помощью пары простых измерений.Проверка износа колодок - самый полезный инструмент, не только для того, чтобы показать, когда менять колодки, но и для выявления индикаторов проблем во всей тормозной системе автомобиля.

A. Измерение для идентификации колодок

Ключевые характеристики подушечки, необходимые для ее идентификации, - это форма, длина, ширина и толщина. На веб-сайте Bendix и в последнем печатном каталоге Bendix содержится информация, необходимая для точной идентификации прокладок.

На примере ниже DB1152 для Nissan 300ZX показано, как измерить колодку, на которой установлены дополнительные аксессуары.

Длина колодки - это общая длина опорной пластины и фрикционного материала без каких-либо выступающих зажимов. В примере измерьте расстояние от левого края опорной пластины до правого края опорной пластины, не включая датчик износа.

Ширина колодки - это общая ширина опорной пластины и фрикционного материала без каких-либо выступающих зажимов. В этом примере подушка измеряется от нижнего края опорной пластины до верхнего края опорной пластины, не включая зажим для защиты от трещин.

На некоторых колодках прокладка на опорной пластине охватывает концы колодки, увеличивая ее эффективную длину, что показано ниже красным цветом на DB1295. В этих случаях длина колодки - это общая длина опорной пластины, включая прокладку.

Набор состоит из: 4 колодки 137 x 60 x 17 мм

На веб-сайте Bendix и в каталоге Bendix есть раздел, в котором показано, из чего состоит набор дисковых колодок, включая размеры. Считайте размеры как Длина x Ширина x Толщина. Обратите внимание, что в некоторых наборах есть контактные площадки разного размера, в этом случае будут показаны оба размера контактных площадок.

Толщина колодки - это общая толщина от плоской поверхности опорной пластины до плоской поверхности фрикционного материала. Этот преувеличенный пример показывает все общие черты, обнаруженные на поверхности опорной плиты и поверхности фрикционного материала, это вымышленный пример только для демонстрационных целей, к счастью, нет настоящих колодок, которые были бы такими сложными. Перед измерением удалите все прокладки с зажимом, но если прокладки или прокладки прикреплены к задней части опорной пластины, включите их при измерении толщины.

B. Измерительная накладка

В процессе торможения фрикционный материал и тормозной ротор поглощают большое количество тепла. Фрикционный материал также действует как изолирующий барьер, замедляющий теплопередачу к тормозному суппорту и другим компонентам. По мере износа колодок уменьшается количество фрикционного материала, поэтому больше тепла передается другим компонентам. Рекомендуется заменять тормозные колодки, когда остается менее 3 мм фрикционного материала.

Обратите внимание на положение каждой колодки, когда вы вынимаете их из суппорта тормоза, также обратите внимание на любые сломанные пружинные зажимы или прокладки, которые выходят.Измерьте каждую подушечку в нескольких местах по ее длине. Во многих случаях губки вашего измерительного штангенциркуля могут достигать ширины колодки.

Колодки, которые изнашиваются неравномерно, при измерении могут иметь конусность. В крайних случаях это можно увидеть в процессе измерения. Проверьте разницу в толщине по длине и ширине подушечки. Обычно имеется небольшой конус по длине колодки, поскольку ротор пытается тянуть колодку в направлении, в котором он вращается.В некоторых высокопроизводительных многопоршневых суппортах теперь используются поршни разного диаметра, чтобы противодействовать этому эффекту.

Разница в толщине одной колодки более 0,5 мм может указывать на проблему с суппортом, требующую обслуживания, ремонта или замены суппорта. Даже если колодки изношены равномерно без конуса, они все равно могут рассказать историю. Различия в толщине колодок также могут указывать на проблемы с суппортом.

Вот несколько примеров:

Внешние колодки изношены больше, чем внутренние колодки в однопоршневом плавающем суппорте, может указывать на то, что плавающий суппорт заедает на своих салазках либо из-за чрезмерного износа, либо из-за отсутствия смазки, поэтому после нажатия на тормоз поршень втягивается, но внешняя колодка все еще удерживается в контакте с диском.Чтобы предотвратить заедание, всегда очищайте направляющие суппорта с помощью очистителя тормозов Bendix и смазывайте смазкой для тормозов Bendix.

Толщина колодки - это общая толщина от плоской поверхности опорной пластины до плоской поверхности фрикционного материала. Этот преувеличенный пример показывает все общие черты, обнаруженные на поверхности опорной плиты и поверхности фрикционного материала, это вымышленный пример только для демонстрационных целей, к счастью, нет настоящих колодок, которые были бы такими сложными.Перед измерением удалите все прокладки с зажимом, но если прокладки или прокладки прикреплены к задней части опорной пластины, включите их при измерении толщины.

Износ обеих накладок на одной стороне автомобиля может указывать на то, что поршень не может втягиваться, возможно, из-за коррозии или повреждения резинового чехла поршня. Если поршень не может втягиваться, обе колодки будут оставаться в контакте с диском после каждого нажатия на педаль тормоза, что приведет к быстрому износу, водитель может почувствовать, как транспортное средство тянется на поврежденную сторону в течение некоторого времени после отпускания тормозов.В крайних случаях заедания поршня поршень может вообще не двигаться, в результате чего противоположное колесо будет выполнять гораздо больше торможения, преждевременно изнашивая колодки и потенциально заставляя транспортное средство тянуть в одну сторону во время торможения. Чтобы предотвратить коррозию, всегда сливайте старую нагретую тормозную жидкость во время работы тормозов и доливайте качественную тормозную жидкость Bendix.

Когда заменять тормозные колодки

Убедившись, что ваши тормоза находятся в надлежащем рабочем состоянии, и замена изношенных деталей, таких как колодки и обувь, когда придет время, не только сэкономит ваши деньги в долгосрочной перспективе.Это также может спасти ваш автомобиль или даже вашу жизнь в случае аварии. Но как узнать, когда заменить тормозные колодки или колодки? Для чего они? Давайте подробнее рассмотрим, как, что и почему заменять тормозные колодки и / или колодки на вашем автомобиле.

Что такое тормозные колодки? Что такое тормозные колодки?

Автопроизводители устанавливают на легковые автомобили два типа тормозов: дисковые и барабанные. Оба используют трение для замедления вашего автомобиля, но есть и различия.

Дисковые тормоза используют «колодки» из специально разработанных частей фрикционного материала из органических, металлических или керамических материалов, прижимаемых к ротору или «диску», когда водитель нажимает на тормоз. Возникающее трение замедляет автомобиль. Дисковые тормоза есть на передних осях всех современных легковых автомобилей, а также на задних осях многих.

Барабанные тормоза также используют фрикционный материал, очень похожий на колодки дисковых тормозов, но он прикреплен к «башмакам» в форме полумесяца, прижимаемым к внутренней части барабана, когда вы нажимаете на тормоз.Их трение о барабан замедляет движение автомобиля. Раньше барабанные тормоза были распространены на всех четырехколесных позициях, но на современных легковых и легких грузовиках они устанавливаются только на заднюю ось.

Будь то колодки или обувь, они изнашиваются во время использования, поэтому важно следить за их состоянием, регулярно проверяя их. Если дать возможность износиться перед заменой, другие компоненты тормозной системы могут быть повреждены, особенно тормозные диски или барабаны. Помимо зачастую дорогостоящего ремонта, вождение с изношенными тормозными колодками или колодками может привести к небезопасным условиям вождения.

Что происходит при износе тормозных колодок / колодок?

Каждый раз, когда вы включаете тормоз автомобиля, с колодок и / или башмаков стирается небольшое количество фрикционного материала. Со временем фрикционный материал станет тоньше. Если колодки или башмаки не заменить, фрикционный материал полностью изнашивается, обнажая стальные детали, удерживающие материал. Когда эти стальные детали соприкасаются с дисками или барабанами, это может привести к чрезмерно большому тормозному пути и повреждению дисков и барабанов.Обратите внимание на эти знаки, чтобы знать, когда заменять тормозные колодки или колодки:

1. Визг или визг

Если на тормозных колодках автомобиля есть индикаторы износа, водитель может заметить визг, визг или завывание при включении тормозов. Этот звук возникает из-за небольшой металлической насадки на опорной пластине тормозных колодок, предназначенной именно для этой цели. Индикаторы износа работают по тому же принципу, что и перетаскивание ногтей по классной доске. Если вы регулярно слышите это при торможении, пора отнести свой автомобиль к специалисту по тормозам для осмотра.Обратите внимание, что не все тормозные колодки оснащены этой функцией, поэтому не полагайтесь только на звук при оценке состояния тормозов.

Когда тормоза подвергаются воздействию сырых и влажных условий, например, после ливня, колодки могут издавать очень похожий скрипящий звук при торможении. Если звук пропадает после первых нескольких нажатий на тормоза, это хороший показатель того, что на тормозных колодках или колодках было немного влаги, а не признак того, что их нужно заменить.

2. Менее четверти дюйма тормозной колодки

На дисковых тормозах вы также можете визуально осмотреть тормозные колодки, чтобы узнать, не пора ли их заменить, хотя для этого может потребоваться снять колеса.Посмотрев вниз на тормозной механизм или «суппорт», удерживающий тормозные колодки, вы должны увидеть, что тормозные колодки прижаты к тормозному ротору. Если фрикционный материал на колодке или колодке имеет толщину менее дюйма (около семи миллиметров), рассмотрите возможность проверки тормозов, особенно если с момента последней проверки прошло много времени.

3. Глубокое металлическое измельчение и рычание

Если вы слышите глубокий тихий звук, похожий на скрежет металла или грохочущее рычание, это может быть признаком того, что не только ваши тормозные колодки изношены, но и тормозные колодки или опорные пластины колодок контактируют с дисками. или барабаны.Поскольку контакт металла с металлом может очень быстро вызвать дальнейшее повреждение вашей тормозной системы, как можно скорее доставьте автомобиль в сервисный центр, если вы услышите этот тип шума.

4. Контрольные лампы

У некоторых автомобилей есть индикатор на приборной панели, который сигнализирует, когда пришло время заменить тормозные колодки. Обратитесь к руководству по эксплуатации, чтобы узнать, оснащен ли ваш автомобиль системой предупреждения о низком уровне подушек. Помните, что если индикатор все же загорится, вам необходимо попросить механика заменить датчики предупреждения, а также тормозные колодки.

Как долго служат тормозные колодки и колодки?

Реальный ответ на вопрос, как долго могут прослужить тормозные колодки и колодки, будет варьироваться от автомобиля к автомобилю и от водителя к водителю. Например, если вы чаще всего водите машину в городских районах или в плотном пригородном сообщении, вы будете задействовать тормоза гораздо чаще, чем тот, кто ездит в сельской местности или по шоссе. Некоторые люди также склонны «ездить на тормозе», то есть они нажимают и нажимают на тормоза чаще, чем другие водители, в результате чего тормозные колодки изнашиваются быстрее.Тормозные колодки и колодки обычно считаются хорошими на пробеге от 30 000 до 35 000 миль в городских условиях. В менее сложных ситуациях, например, при движении по шоссе в условиях легкого движения, тормоза могут прослужить 80 000 миль или более.

При небольшом внимании и предусмотрительности можно легко определить, когда следует заменить тормозные колодки и / или колодки на вашем автомобиле.

Все, что вам нужно знать о дисковых тормозах - прочтите наше исчерпывающее руководство

Дисковые тормоза использовались на дорогах в течение многих лет, но в последние пару сезонов они стали мейнстримом, поскольку основные производители велосипедов предложили покрытые диском велосипеды. во всех секторах рынка, от гравийных велосипедов до мотоциклов на выносливость и мотоциклов для шоссейных гонок.Теперь, когда UCI позволяет им участвовать в профессиональном пелотоне, диски становятся все более привычной частью дорожной езды.

  • Дисковые тормоза обеспечивают лучшее тормозное усилие, чем ободные, особенно во влажных или суровых условиях.

  • Велосипед с дисковыми тормозами по-прежнему будет ездить со сломанной спицей или поврежденным ободом, проблемы, которые могут остановить велосипед с ободным тормозом, застрявший в гусенице

  • Они дороже, но дисковые тормоза с гидравлическими шлангами для передачи тормозного усилия от рычага к колодке работают лучше, чем системы с тросовым приводом.

  • Полугидравлические суппорты, такие как TRP Hy / Rds, представляют собой разумный компромиссный вариант модернизации

9 наших любимых дисковых тормозов

Каковы преимущества дисковых тормозов?

Давайте начнем с самого начала.Все мы знакомы с традиционными велосипедными ободными тормозами, когда тормозные колодки действуют на обод колеса, верно? В дисковых тормозах колодки действуют на металлический ротор, прикрепленный к ступице колеса. Достаточно просто.

Какая в этом польза? Люди иногда говорят, что они могут легко заблокировать колеса шоссейного велосипеда, полностью остановив их с очень небольшим усилием, так что нет никакого смысла в дополнительной мощности.

Одним из ключевых моментов является то, что дисковые тормоза могут предложить больше контроля, чем ободные тормоза, прежде чем они заблокируются.У вас есть больший тормозной диапазон, с которым вы можете работать, поэтому вероятность заноса меньше.

Менеджер по продукту

SRAM Пол Кантор сказал нам: «Я, конечно, могу заблокировать свое колесо с помощью карбонового обода и механического ободного тормоза, но если я это сделаю, я все равно буду скользить по дороге, и это отстой. Заблокировать колесо несложно, но если бы это было нашей целью, мы бы просто продали вам палку, которую вы могли бы проткнуть туда, и все готово!

«Все, на чем мы сосредоточились, - это до блокировки колеса.Вы можете набрать больше скорости с большим контролем, прежде чем заблокировать колесо. Некоторые люди называют это «модуляцией». Это термин, который нам на самом деле не важен, но это нормально. Мы действительно говорим о существенном замедлении без блокировки колеса ».

Узнайте, что представители крупной велосипедной индустрии думали о введении дисковых тормозов на шоссейные велосипеды пару лет назад.

При использовании ободной тормозной системы вы хотите, чтобы обод колеса был как можно более легким, чтобы он был прочным, а также должен обеспечивать тормозную поверхность.Любой, кто когда-либо ездил на тормозных дисках с ободом из углеродного волокна, знает, что, хотя они могут быть легкими и быстрыми, их эффективность торможения оставляет желать лучшего, особенно во влажных условиях.

Дисковая тормозная система дает производителям больше возможностей для инноваций с тормозной поверхностью, потому что ей не нужно работать как обод колеса. Shimano, например, оснащает свои гидравлические дисковые тормоза так называемой Ice Technology, которая включает ротор с трехслойной структурой из нержавеющей стали и алюминия.В нем говорится, что это обеспечивает лучшую эффективность излучения, что снижает температуру при торможении.

Plus, с дисковой системой тормозная поверхность, ротор, находится намного дальше от дороги, чем с ободным тормозом, поэтому вероятность намокания от поверхностной воды меньше. В роторе есть отверстия, через которые вода может выходить и из-под тормозных колодок. В результате на дисковые тормоза гораздо реже, чем на ободные, воздействует вода или мусор, выброшенный с дороги.

При ободном тормозе шина должна проходить через тормозной суппорт, но это не относится к дискам, поэтому они освобождают место для более широких шин.Это одна из причин, почему диски стали популярными для мотоциклов для выносливости и приключений.

В связи с этим, дополнительным преимуществом дисковых тормозов является то, что ваше колесо может выйти из строя, не задевая тормозные колодки.

Механические или гидравлические дисковые тормоза?

Дисковые тормоза можно разделить на два типа: механические и гидравлические.

Механические системы управляются тросом, как и подавляющее большинство ободных тормозов, в то время как гидравлические системы используют жидкость для передачи усилия от рычага на суппорт.

При нажатии на тормозной рычаг в гидравлической системе поршень перемещается внутри главного цилиндра, который направляет тормозную жидкость к тормозному суппорту. Это воздействует на поршни в тормозном суппорте, прижимая тормозные колодки к ротору диска.

Механические дисковые тормоза обычно дешевле. Например, механические дисковые тормоза TRP Spyre стоят 69,99 фунтов стерлингов. Вы можете использовать их со стандартными (негидравлическими) рычагами двойного управления. Spyre имеет двухпоршневую конструкцию, что означает, что два поршня движутся одинаково против ротора, в отличие от однопоршневой конструкции механических дисковых тормозов Avid BB7 и Shimano CX75.

Гидравлические тормоза более высокого класса, и они работают лучше, чем ободные тормоза или механические диски практически во всех отношениях, но они более дорогие. Например, гидравлический дисковый тормоз SRAM Rival 22 (вы получаете и рычаг переключения передач, и суппорт тормоза) стоит 302 фунта стерлингов.

Если вас беспокоит техническое обслуживание, ознакомьтесь с нашим руководством по прокачке гидравлических дисковых тормозов SRAM. Это довольно просто.

Гидравлические системы более эффективны, чем механические дисковые тормоза, поэтому вам нужно прикладывать меньшее давление на рычаг для равного уровня тормозной мощности.Это означает, что вы можете получить лучшую модуляцию.

Гидравлическая система герметична, поэтому никакие загрязнения не могут повлиять на эффективность торможения, а сложная внутренняя прокладка кабеля не является проблемой, в то время как это может добавить трение к установке кабеля.

Тормоза Hy / Rd

TRP необычны тем, что они имеют тросовый привод с гидравлическим приводом в суппортах. Мы нашли их мощными, простыми в использовании и пока что лучшим решением для дисковых тормозов с обычными рычагами тормоза / переключения передач.

А как насчет тепла?

Какой бы тип системы вы ни использовали, при торможении выделяется тепло.Раньше были опасения по поводу безопасности тормозных колес с карбоновым ободом при длительном и резком торможении - мы говорим здесь о спусках в альпийском стиле - но производители, похоже, усвоили эту технологию.

Когда дело доходит до дисков, замирание (потеря мощности торможения) может произойти в результате накопления тепла в системе.

Shimano определила, что перегрев вызывает особую озабоченность для дисков на дороге, поскольку более длинные и быстрые спуски (и меньшие роторы) могут привести к большему нагреву роторов и колодок, чем на бездорожье.

Как упоминалось выше, для противодействия этому в роторах IceTech Shimano используется трехслойная многослойная структура из нержавеющей стали и алюминия, в которую включен алюминий, потому что он передает тепло лучше, чем сталь. Они имеют волнистые алюминиевые секции внутри тормозной гусеницы, предназначенные для увеличения площади поверхности и улучшения охлаждения. Колодки имеют ребра охлаждения, которые сделаны из алюминия по той же причине.

Ознакомьтесь с самыми популярными шоссейными велосипедами с дисками.

Говоря о разработке гидравлических тормозных систем, Пол Кантор из SRAM сказал: «Там, где у вас могут возникнуть проблемы, это когда какой-нибудь здоровяк едет по Stelvio в течение 45 минут, перетаскивая тормоз, и мы беспокоились, что у нас там могут возникнуть проблемы с кипением.Но происходит то, что тормоз достигает устойчивого состояния, при котором температура не увеличивается.

«Что мы действительно видели, так это то, что когда мы снижали скорость с 50-60 км / ч до 15 км / ч с шагом 1-2 секунды на спуске с переключением назад, трение уменьшалось, и вы теряли часть своего коэффициента трения в колодке. Это намного лучше, чем доводить систему до кипения.

«Мы могли вызвать это на 140-миллиметровом роторе, поэтому мы изменили опорную поверхность колодки, чтобы лучше рассеивать это тепло. Итак, теперь у нас есть очень маленькое окно, в котором вы могли бы вызвать некоторое затухание из-за трения, если бы вы действительно пытались это сделать, но у нас почти не было проблем с кипячением системы.”

Размер диска

Диски доступны в разных размерах. При прочих равных, большой диск замедлит вас быстрее, чем маленький.

Дорожная дисковая тормозная система

Shimano была разработана для использования с роторами 140 мм или 160 мм, идея заключается в том, что пользователи могут выбрать размер, соответствующий их весу и предполагаемому использованию.

Пол Кантор из

SRAM сказал: «Мы рекомендуем 160-миллиметровые передние и задние роторы для дорожного использования, а 140-миллиметровые роторы подходят для велокросса. Мы тщательно протестировали 140-е, но нам нравится запас прочности, который 160-е предлагают на дороге.”

Focus сообщил нам, что при тестировании он обнаружил, что роторы диаметром 160 мм предпочтительнее, чем более распространенные 140 мм, что позволяет более эффективно справляться с накоплением тепла. Это идет вразрез с тенденцией к меньшим роторам, что во многом является результатом того, что Shimano рекомендует 140-миллиметровые роторы всем, кроме самых крупных велосипедистов.

Выбор за вами, но если вы крупный гонщик, вы можете начать со 160-го и посмотреть, как у вас получится.

Монтажные стандарты

Существуют разные стандарты крепления дисковых тормозов к шоссейным велосипедам, но система Shimano Flat Mount, анонсированная в 2015 году, становится доминирующей.

«Этот новый дизайн позволяет потребителям отойти от истории и внешнего вида горных велосипедов, которые использовались до сих пор, используя метод, более подходящий для езды на высокопроизводительных шоссейных велосипедах», - говорит Shimano. Плоское крепление

Shimano - это открытый стандарт, что означает, что другие производители могут использовать его бесплатно. SRAM тоже недавно приняла его.

С плоским креплением тормозные суппорты крепятся непосредственно к раме или вилке, обеспечивая более чистый и минималистичный вид, чем при использовании системы крепления на стойке.Это также обеспечивает более компактную упаковку тормозного суппорта, что особенно выгодно для заднего треугольника.

Болты ввинчиваются в нижнюю часть суппорта, а не сверху, как в случае с тормозами на стойке. В нижнем перьях это означает, что болты больше не ввинчиваются во вставки в раме, а проходят через нижнее перо снизу, так что меньше шансов повредить дорогую карбоновую раму. Поскольку болты ввинчиваются снизу суппорта, передний тормоз необходимо использовать с тонким адаптером.

Быстроразъемное соединение или сквозная ось?

Дисковый тормоз оказывает на колесо силы, отличные от ободного тормоза, поэтому удерживать это колесо в правильном положении и избегать прогиба оси и выпадения становится сложной задачей.

Один из способов удержания колес на месте - использовать сквозные оси, в которых концы дропаутов закрыты, а съемный штифт полностью проходит через ось, чтобы удерживать его на месте. Это добавляет безопасности, но также добавляет немного веса и затрудняет замену колес.

Компания

Focus разработала то, что она называет Rapid Axle Technology (сокращенно RAT), чтобы упростить процесс. Сквозная ось RAT - это конструкция, требующая поворота оси в дропауте всего на 90 °, чтобы закрыть рычаг.

Некоторые шоссейные велосипеды с дисковым тормозом по-прежнему используют стандартные быстросъемные механизмы, такие как Triban RC 520, но в большинстве используются сквозные оси, например Focus Izalco Disc. Другие идут с одним быстросъемным и одной сквозной осью. Мы все еще находимся в периоде изменений, и неясно, как рынок собирается урегулироваться и будет ли он вообще стабилизироваться; может случиться так, что разные производители продолжают использовать разные системы.

Аэродинамика

Многие шоссейные велосипеды в наши дни сконструированы с упором на аэродинамику, отчасти потому, что в UCI установлен минимальный предел веса велосипеда 6,8 кг для гонок. Нет смысла в том, чтобы производитель фокусировался на снижении веса, но он может уменьшить сопротивление, чтобы получить преимущество. Как дисковые тормоза вписываются в эту картину?

Вот уже несколько лет производители велосипедов работают над установкой дисков, чтобы они были как можно более аэродинамически эффективными.

Когда компания Giant представила последнюю версию своего шоссейного аэродинамического велосипеда Propel, она сказала: «Инженеры ... обнаружили, что при правильной интеграции конструкция с дисковым тормозом может фактически улучшить аэродинамические характеристики по сравнению с конфигурациями с ободным тормозом».

Это было важное утверждение, потому что один из аргументов, часто выдвигаемых против дисковых систем, заключался в том, что они увеличивают сопротивление.

«Это связано с тем, что расположение традиционных суппортов (спереди или сзади короны / ножек вилки) создает« грязный »воздух», - сказал Гигант.«Открытие области короны вилки (путем размещения суппортов дискового тормоза вниз на ступице) означает, что воздух, попадающий в новый суппорт дискового тормоза, уже был нарушен передней кромкой шины / колеса. Этот эффект еще больше усиливается. асимметричной вилкой, которая помогает сгладить поток воздуха через суппорт ».

Другие производители с тех пор заявили, что они могут производить велосипеды с дисковыми тормозами, которые по крайней мере так же эффективны, как их альтернативы с ободным тормозом, и многие топовые велосипеды теперь доступны только с дисковыми тормозами - опции с ободным тормозом нет.

Профессионалы

Нравится вам это или нет, но то, что ездят профессионалы, имеет огромное влияние на рынок шоссейных велосипедов. В конце концов, это основная причина существования спонсорства. Когда профессиональные гонщики используют тот или иной продукт, другие следуют за ними, и поэтому так важно, что UCI позволяет использовать шоссейные велосипеды с дисковыми тормозами в пелотоне.

Командам

Pro изначально было разрешено опробовать дисковые тормоза в гонках ближе к концу сезона 2015 года, а после некоторых взлетов и падений они теперь разрешены.

Среди профессионалов все еще есть некоторое сопротивление дискам, и были заявления о гонщиках, получивших травмы от дисковых роторов в авариях, поэтому мы, возможно, никогда не увидим повсеместного внедрения дисков, но превосходное управление велосипедом на спусках и на мокрой дороге может поколебать скептиков.

Тем не менее, некоторые известные гонщики очень сильно сопротивляются ободным тормозам. Все три гранд-тура 2020 года были выиграны на байках с ободным тормозом: Тур де Франс словенским феноменом Тадеем Погачаром из ОАЭ Team Emirates на Colnago; Джиро д'Италия восходящей звезды Великобритании Тао Геогеган Харт из Ineos Grenadiers на Pinarello; и Вуэльта Испании Приможа Роглича из Джамбо-Висмы на Бьянки.

Поставщики велосипедов для всех трех команд производят велосипеды с дисковыми тормозами, и Эрнесто Кольнаго официально заявил, что, по его мнению, диски лучше, но в гонках решение все равно сводится к весу.

Инженер

Colnago Давиде Фумагалли подтвердил это Бену Делани из Velonews . Фумагалли сказал, что версия Colnago V3Rs с дисковым тормозом весит 6,95 кг, а версия с ободным тормозом немного ниже ограничения UCI в 6,8 кг. Это дает гонщикам «больше свободы мысли при выборе колес, шин и т. Д.," добавил он. Этот запас в 150 г может показаться не таким уж большим, но он стоит нескольких секунд на большом подъеме, и эти секунды складываются.

Независимо от того, будут ли дисковые тормоза когда-либо полностью покорены гонщиками, бренды почти наверняка будут поощрять команды использовать их как способ узаконивания и подтверждения технологии в глазах покупателей велосипедов и, в конечном итоге, продажи большего количества дорожных велосипедов с дисковыми тормозами .

Рекомендуемые дисковые тормоза

Если вы хотите обновить или думаете, что ваш следующий велосипед будет иметь диски, вот наша подборка дисковых тормозов, которые мы сейчас предпочитаем.

Тормоза Shimano Tiagra ST-4720 STI и BR-4770 - £ 187,99 / тормоз и рычаг

Рычаги и суппорты Tiagra Disc

Shimano - это то, что вам следует искать на своем следующем пригородном или зимнем велосипеде. У них на одну скорость меньше, чем у 105, но кроме этого, вам будет трудно отличить разницу без набора весов. Установка достаточно проста, они легки в обслуживании и легко прокачиваются. Если вы действительно не можете жить без 11 скоростей сзади, они вам не подойдут, но, учитывая качество переключения и торможения, они отличный выбор.

Tiagra - это групсет с десятью скоростями, поэтому эти тормоза пригодятся вам только в том случае, если у вас уже есть велосипед с Tiagra. Однако это касается очень многих велосипедов, поскольку велосипеды Tiagra с дисковыми тормозами почти всегда поставляются с дисками с тросовым приводом.

Прочтите наш обзор дисковых тормозов Shimano Tiagra

Тормоза TRP Hylex RS - 130 фунтов стерлингов

Если у вас нет односкоростного велосипеда с дисковыми тормозами, то вам явно не хватает ниши: сходите и купите его немедленно.Если вы это сделаете, то, очевидно, вы будете знать, что они великолепны. У вас не так много вариантов, если вам нужна полная гидравлическая система на вашем односкоростном двигателе с диском: вот эта система TRP Hylex ... хм, и все. Хорошей новостью является то, что это отличная система: простая в установке и обслуживании, с большой мощностью и доступной модуляцией. И если вы хотите построить велосипед 1x Di2, вы можете использовать переключатель Shimano, чтобы сделать Hylex Di2 совместимым.

Прочтите наш обзор тормозов TRP Hylex RS

Shimano 105 R7020 - 425 фунтов стерлингов.00 / набор

Первые дисковые тормоза Shimano 105 уровня были довольно хороши, но с новой гидравлической системой, рычагом R7020 и суппортом R7070 Shimano значительно улучшила свою игру. Они по-прежнему довольно дороги в качестве обновления, но определенно стоит обратить внимание, если вы хотите купить новый шоссейный велосипед с дисковым тормозом.

Новый рычаг R7020 - это полностью переработанный рычаг, он не похож на исходящий рычаг. Форма во многом основана на механическом рычаге, с тем же дизайном рычага и аналогичным профилем капота с текстурированной отделкой для лучшего сцепления на мокрой дороге.Корпус капота немного больше, особенно в нижней части, где шланг выходит из рычага, но у него нет раздражающего удара, как у рычага RS505: его общая форма намного лучше. Увеличенная ширина рычага внизу означала, что низ капюшона немного отстает от ленты руля; Вблизи это было заметно, но на самом деле это не проблема.

Тормоза 105 работают блестяще прямо из коробки, и они почти полностью беспроблемны. Эти тормоза кусаются, когда вы ожидаете от них движения рычага, и оттуда появляется масса тормозного усилия, доступного, когда и когда вам это нужно.Досягаемость регулируется, но есть также новый рычаг меньшего размера (R7025), который идеально подходит для тех, у кого маленькие руки. Количество усилий, которые вы должны приложить, чтобы контролировать свою скорость на крутых, рыхлых спусках по проселочной дороге, является настоящим открытием по сравнению с ободными или механическими дисковыми тормозами.

Когда вы привыкнете к точке наклона и необходимому усилию сжатия, они упростят сложные дороги: вот почему хорошая гидравлика - лучшие тормоза.

Прочтите наш обзор гидравлических дисковых тормозов Shimano 105 R7020

Механические дисковые тормоза TRP Spyre - 43 фунта стерлингов.00–55,00 фунтов стерлингов

Купите сейчас шоссейный велосипед или велосипед для велокросса с дисковыми тормозами среднего класса, и очень высока вероятность, что вы получите пару TRP Spyres, прикрученных к нему. В приливной волне появления на рынке новых дисковых байков с откидной балкой Spyre стал эталоном простоты настройки, использования и надежности. Это превосходное, вполне возможно, лучшее решение для механических дисковых тормозов - более дорогое, чем его предшественник, но менее дорогое, чем гидравлика.

Ознакомьтесь с нашим обзором здесь.

Yokozuna Motoko - 285 фунтов стерлингов / цена

Суппорты дискового тормоза Yokozuna Motoko - самый легкий вариант для гидравлического торможения с тросовым приводом. Их проще настроить, чем их конкуренты TRP HY / RD, они лучше выглядят, оснащены кабелями без сжатия, имеют лучшую регулировку без инструментов и не имеют недостатков в производительности. Если вы можете установить их на свою раму без каких-либо зазоров или проблем с прокладкой кабеля, они являются отличным выбором в качестве комплексного предложения с кабелем и суппортом.

Прочтите наш обзор дискового тормоза Yokozuna Motoko

Тормоза дисковые гидравлические с механическим интерфейсом TRP Hy / Rd - £ 75,00 / тормоз

Дисковые тормоза

TRP Hy / Rd сочетают в себе срабатывание троса и гидроусилитель прямо в суппорте. Они мощные, простые в использовании и пока что являются лучшим решением для дисковых тормозов с обычными рычагами тормоза / переключения передач. Примерно через месяц испытаний этих тормозов в любых условиях мы обнаружили, что они более мощные и контролируемые, чем ободные, и их легче настраивать и обслуживать, чем механические диски, и они выигрывают у преобразователей на штоке в своей простоте без заметных потерь. в исполнении.

Цена и ссылка выше относятся к тормозам на стойке. Тормоза с плоским креплением стоят 80 фунтов стерлингов каждый, когда они доступны.

Ознакомьтесь с нашим обзором здесь.

Гидравлические диски Shimano RS-505 - 249 фунтов стерлингов / пара

Это первые диски 105-го уровня, которые предложила Shimano, и они довольно хороши, хотя новые тормоза 105 R7000 более аккуратные. Вы получаете передние и задние переключатели, дисковые суппорты, колодки, кабели и шланги, включенные в пакет за 399 фунтов стерлингов (рекомендуемая розничная цена). Суппорты более компактны, чем суппорты на стойке, и они поставляются с пластинами из смолы Ice-Tech с ребрами радиатора, которые помогают с охлаждением.Передний тормоз имеет двустороннюю пластину, которая позволяет вращать ротор 160 мм или 140 мм спереди. задний суппорт с плоским креплением болтами проходит прямо через раму, если вы используете ротор 140 мм; Если вы хотите сзади 160 мм, вам понадобится дополнительная пластина между суппортом и нижним пером.

Прочтите наш обзор дисковых тормозов Shimano RS-505

Shimano BR-R785 Di2 дорожные гидравлические диски - 296,64 фунтов стерлингов / пара

Это очень хорошее первое воплощение дорожного гидравлического тормоза от Shimano.В использовании тормоза действительно отличные, со значительным улучшением модуляции по сравнению с механическими ободными тормозами. Мы намотали на них сотни ужасных, мокрых и грязных километров, и тормоза работали надежно, без снижения мощности или управляемости. Если вы можете себе это позволить, настоятельно рекомендую эти тормоза. У них есть свои глюки, но они превосходят ободные тормоза практически в любой ситуации.

Ознакомьтесь с нашим обзором здесь.

SRAM Rival 22 манетки / гидравлические дисковые тормоза - 235 фунтов стерлингов.99 / тормоз

Гидравлический групсет Rival 22 от

SRAM - это самый низкий уровень в линейке шоссейных дисков, но для многих он обеспечивает идеальное сочетание производительности и цены, подходящее для универсального велосипеда. Гидравлические рычаги выглядят громоздкими, но с точки зрения эргономики они просты в использовании и удобны (с оговоркой, если у вас действительно маленькие руки). Торможение обеспечивает отличную модуляцию и большую мощность при минимальных усилиях. Мы действительно получили некоторое увядание, когда нажали на один из тормозов на спуске на две мили. Попытаться сжечь оба тормоза одновременно было невозможно: если вы выделяете достаточно тепла, чтобы повлиять на систему, вы мгновенно остановитесь.

Ознакомьтесь с нашим обзором здесь.

Ознакомьтесь с полным архивом отзывов о тормозах на road.cc

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
