Инструкция по регулировке зазоров клапанов

Абсолютно на любых двигателях «классики», в том числе и ВАЗ 2106 тепловые зазоры клапанов необходимы время от времени регулировать. Если этого не делать, то со временем некоторые клапана могут быть зажаты, или же наоборот зазор будет великоват и они будут стучать. Чтобы этого избежать, необходимо проводить регулировку своевременно. Для начала приведу список инструментов, которые понадобятся для выполнения для выполнения этой работы с ВАЗ 2106.

  1. Рожковый ключ на 13
  2. Ключ на 17 рожковый
  3. Набор щупов, точнее нам понадобится именно один щуп, толщиной 0,15 мм
  4. А также еще список инструментов, необходимых для снятия клапанной крышки

Пошаговое руководство по регулировке тепловых зазоров клапанов на ВАЗ 2106

Прежде чем приступать к выполнению этой работы, стоить учесть, что двигатель автомобиля должен быть холодным, то есть его температура должна быть максимально приближена к комнатной.

Стоит также отметить, что натяжение цепи привода ГРМ должно быть нормальным.

Первым делом нужно снять клапанную крышку. После этого выставить шкив коленвала и распредвала по меткам. Если цепь была одета правильно, то метки должны совпадать, но все равно лучше лишний раз проверить. Итак, метка на шкиве коленчатого вала должна совпадать с длинной меткой на передней крышке двигателя. Вот так все выглядит наглядно:

Специально сделал более приближенно, чтобы видно было лучше:

Теперь смотрим на звезду распредвала и там также метка на шестерне должна совпасть с выступом на крышке. Ниже на фотографии все представлено:

При таком положении коленчатого и распределительного вала поршень четвертого цилиндра находится в верхней мертвой точке (ВМТ). Именно в этот момент необходимо регулировать зазор 6-го и 8-го клапана. Если вы делаете это впервые, то имейте ввиду, что отсчет номеров клапанов ведется с левой стороны, то есть с передней части двигателя.

Чтобы понять, какие именно клапан нужно регулировать в этом положении, я покажу все на пальцах, в буквальном смысле:

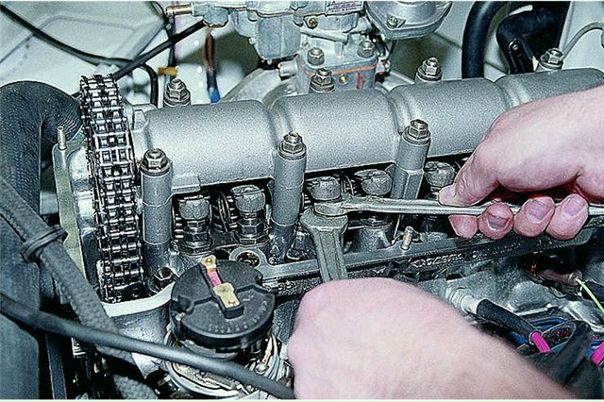

Теперь берем щуп толщиной 0,15 мм и вставляем его между рокером и распредвалом, ниже на фото более наглядно все это показано на примере 8-го клапана:

Если щуп проходит без усилия, значит зазор слишком большой и его необходимо сделать меньше. Если же наоборот щуп не проходит между рокером и распредвалом ВАЗ 2106, значит зазор нужно уменьшить до 0,15 мм. Регулировка зазоров осуществляется при помощи регулировочного болта и контрольной гайки следующим образом. Сначала слегка ослабляем контрящую гайку ключом на 17, а ключом на 13 уже выставляем необходимый зазор, откручивая его или наоборот закручивая.

Как только регулировочным болтом добьетесь необходимого зазора, можно закручивать контргайку. Но стоит учесть, что во время затяжки зазор может уменьшиться, так что проверьте зазор после закручивания гайки и  при необходимости отрегулируйте заново.

Остальные клапан регулируются точно также, но в строго определенной последовательности, о чем подробно напишу ниже.

Порядок регулировки зазоров клапанов на ВАЗ 2106

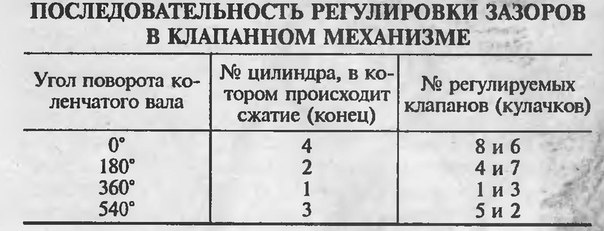

Клапана регулируются в строго определенной последовательности, как уже было сказано выше. Ниже будут представлены данные о том, насколько нужно провернуть коленвал ( в градусах) для регулировки того или иного клапана:

  1. Совпадение по меткам (первоначальное положение) — 6-ой и 8-ой клапан.
  2. Поворот коленчатого вала на 180 градусов — 4-ый и 7-ой клапана.
  3. Поворот на 360 градусов — 1-ый и 3-ий клапана
  4. Положение вала с поворотом на 540 градусов — 5-ый и 2-ой клапан.

Для удобства можно нанести на шкив коленвала свои метки, то есть поделить его на две части, сделав еще одну отметину напротив заводской.

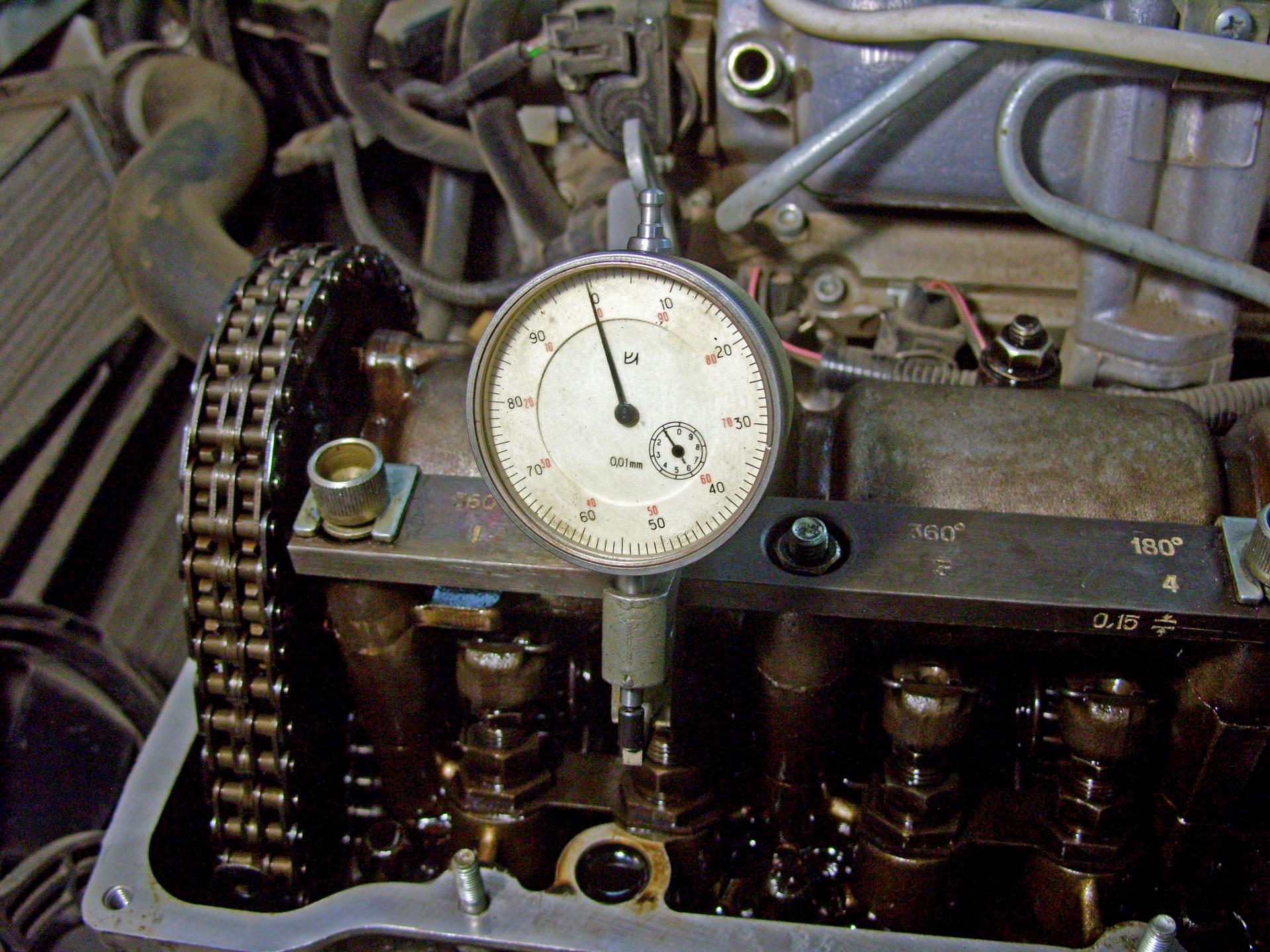

Есть еще один способ, чтобы проверить угол поворота вала. Можно снять крышку трамблера и регулировать клапана по приведенным выше данным, только каждые следующие два клапана регулируются не после 180 градусов поворота бегунка, а после 90, то есть 1/4 оборота. Метку можно сделать на корпусе трамблера свою.

После выполнения данной процедуры обслуживания ВАЗ 2106, устанавливаем на место все снятые детали в порядке, обратном снятию. Если будут вопросы, спрашивайте ниже в комментариях, может помогу чем!

Регулировка клапанов 2108 — Энциклопедия журнала «За рулем»

Регулировка тепловых зазоров в приводе газораспределительного механизма

Рис. 1. Утапливание толкателей клапанов при замене регулировочной шайбы:
1 – приспособление;
2 – толкатель Рис. 2. Фиксирование толкателей клапанов при замене регулировочной шайбы:
1 – фиксатор;
2 – регулировочная шайба

ПОРЯДОК ВЫПОЛНЕНИЯ


Замер и регулировку зазоров проводим на холодном двигателе. Выводим наконечник троса привода дроссельной заслонки из кронштейна. (см. Снятие привода дроссельных заслонок карбюратора)

Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу (только для двигателя ВАЗ-2111)… …и снимаем его. Крестообразной отверткой ослабляем хомут крепления подводящего шланга вентиляции картера. Снимаем шланг. Крестообразной отверткой ослабляем хомуты крепления двух отводящих шлангов вентиляции картера. Снимаем шланги со штуцеров клапанной крышки.


Снимаем корпус воздушного фильтра (двигатель ВАЗ-21083) (см. Снятие корпуса воздушного фильтра).

Ключом «на 10» отворачиваем две гайки крепления крышки головки блока цилиндров. В отверстиях клапанной крышки установлены резиновые уплотнительные втулки. Снимаем крышку с прокладкой.

Снимаем переднюю крышку ремня привода ГРМ (см. Проверка натяжения и замена ремня привода газораспределительного механизма). Порядок проверки и регулировки зазоров в механизме привода клапанов следующий.
Поворачиваем коленчатый вал по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ (см. Проверка натяжения и замена ремня привода газораспределительного механизма).
Затем поворачиваем коленчатый вал еще на 40–50° (2,5–3 зуба на шкиве распределительного вала).
В этом положении валов проверяем набором щупов зазоры у первого…

… и третьего кулачков распределительного вала.

Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм — для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм.

Если зазор отличается от нормы, то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.

Вводим «клык» приспособления между кулачком и толкателем.
Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля).

Нажимая вниз рычаг приспособления, утапливаем «клыком» толкатель (Рис. 1) и устанавливаем между краем толкателя и распределительным валом фиксатор (рис. 2), …который удерживает толкатель в нижнем положении. Пинцетом через прорезь в толкателе поддеваем и извлекаем регулировочную шайбу.

При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками.

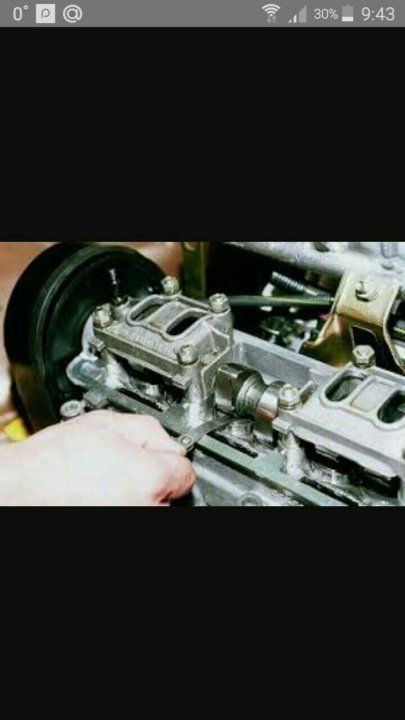

Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с лезвием шириной не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель. Вынимаем пинцетом регулировочную шайбу.

Зазор регулируем подбором толщины регулировочных шайб. Для этого микрометром замеряем толщину шайбы. Толщину новой регулировочной шайбы определяем по формуле:
Н = В+(А–С), мм,
где А – замеренный зазор; В – толщина снятой шайбы; С – номинальный зазор; Н – толщина новой шайбы.
Толщина шайбы маркируется на ее поверхности электрографом.
Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор.
Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, регулируем зазоры остальных клапанов в последовательности, указанной в таблице:

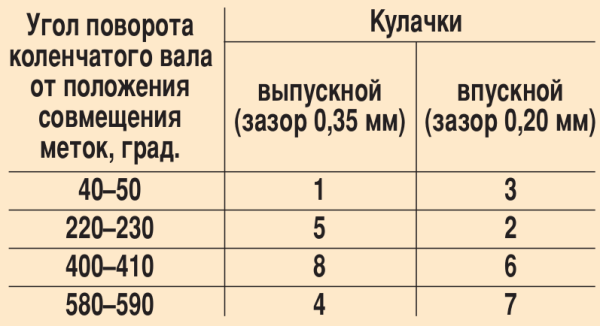

Угол поворота коленчатого вала от положения совмещения меток, град.
Кулачки
выпускной (зазор 0,35 мм)впускной (зазор 0,20 мм)
40–5013
220–23052
400–41086
580–59047

Регулировка клапанов ВАЗ 2107 своими руками. Фото, инструкция как отрегулировать клапана на 2107

Признаки предстоящей регулировки клапанов ВАЗ — падение мощности двигателя на высоких/низких оборотах и характерный металлический стук. Неправильная регулировка клапанов снижает рабочий ресурс, поскольку при слишком малом зазоре будет происходить прогорание седла и самого клапана. А слишком большие зазоры провоцируют то самое постукивание.

Регулировка клапанов на ВАЗ 2107 считается занятием средней тяжести — новичкам авторемонта стоит довериться опытным механикам.

Сам процесс регулировки на ВАЗ 2107, будь-то карбюратор или инжектор, происходит одинаково. Различия заключаются в том, как снимать крышку головки ГБЦ и выставлять поршни в верхнюю мертвую точку — на инжекторных «семерках» трещоткой подлезть не выйдет.

В любом случае для регулировки клапанов на ВАЗ 2107 понадобится:

  • рожковые ключи на 13 и 17;
  • щуп толщиной 0,15 мм.
Порядок регулировки клапанов на ВАЗ 2107
ВМТ цилиндраГрадус поворота коленвалаКлапаны
406 и 8
21804 и 7
13601 и 3
35402 и 5

Как отрегулировать клапана на ВАЗ 2107

Регулировка клапанов делается на холодную, когда двигатель остынет до 20 градусов.

  1. Снять клапанную крышку (крышка ГБЦ).
  2. Проверить натяжение цепи, если надо — подтянуть.
  3. Выставить поршень 4-го цилиндра в ВМТ, провернув коленвал до совпадения метки на распредвале и выступа на корпусе.
  4. Отрегулировать 8-й и 6-й клапан, вставляя щуп — если он не проходит между рычагом и кулачком клапана, или ходит слишком свободно, нужно ослабить контргайку ключом на 17, а ключом на 13 крутить регулировочную гайку, проверяя зазор щупом.

    Щуп должен ходить плотно, без люфта, и вытаскиваться с усилием около 2 кг. Незначительные погрешности при этом не критичны.

  5. Добившись нужного зазора, вытащить щуп и закрутить контргайку, после чего перепроверить зазор и приступить к регулировке следующего клапана.
  6. После регулировки 8-го и 6-го клапана, нужно провернуть коленвал на 180 градусов, распредвал провернется на 90.
  7. Отрегулировать 4-й и 7-й клапаны.
  8. Провернуть коленвал еще на 180 и распредвал на 90.
  9. Отрегулировать 1-й и 3-й клапаны.
  10. Провернуть коленвал еще на 180 и распредвал на 90.
  11. Отрегулировать 5-й и 2-й клапаны.
  12. Проверить зазоры и собрать все в обратном порядке.
  13. Запустить двигатель и дать ему время прогреться до рабочей температуры — он должен работать нормально, без стуков.

Регулировка клапанов ВАЗ 2107 (карбюратор)

Чтобы снять клапанную крышку, сначала надо демонтировать корпус воздушного фильтра (болтики на 10) и отсоединить топливные шланги. Также понадобится отсоединить тросик привода воздушной заслонки и продольную тягу дроссельной заслонки. После этого можно открутить 8 болтов на 10 по периметру крышки головки блока цилиндров и снять крышку.

Карбюратор лучше накрыть, чтобы внутрь ничего не попало при работе.

Коленвал можно прокрутить с помощью специального ключа на 38. Далее клапана следует отрегулировать по пунктам выше.

Регулировка клапанов ВАЗ 2107 (инжектор)

Чтобы снять клапанную крышку, сначала надо вынуть масляный щуп, иначе он не позволит ей выйти. Далее, самый простой способ — отсоединить три шланга возле патрубка воздушного фильтра, открутить все болты по периметру крышки, и вытащить крышку.

Вытаскивать клапанную крышку будет довольно неудобно.

Проворачивать коленвал можно несколькими способами. Например, поддомкратить и вывесить заднее колесо, переключить на 4-ю или 5-ю передачу, чтобы было легче крутить. Вращать колесо до совпадения меток. Другой способ — прокручивать понемногу, упирая лезвие отвертки между зубцов венца коленвала, и используя кронштейн ДПКВ (но не сам датчик), как опору. В остальном клапана регулируются по пунктам выше.

При регулировке клапанов могут возникнуть вопросы:

1

Для регулировки клапанов понадобится щуп на 0,15 мм и пара ключей на 13 и 17. Если речь о карбюраторном ВАЗ 2107, тогда пригодится и ключ для прокручивания коленвала на 38.

2

Чтобы снять клапанную крышку на карбюраторной «семерке», нужно демонтировать воздушный фильтр.

3

Также нужно отсоединить топливные шланги, тросик воздушной заслонки и тягу дроссельной. Сам карбюратор следует прикрыть, чтобы не внутрь ничего не попало,

4

На инжекторном ВАЗ 2107 надо вытащить масляный щуп для снятия крышки ГБЦ.

5

И убрать тройку шлангов возле воздушного фильтра.

6

Открутить 8 болтов на 10 крепления крышки, разбросанных по периметру, и снять крышку.

7

После снятия крышки, следует проверить натяжение цепи (и подтянуть, если требуется). Для того, чтобы начать регулировку клапанов, нужно чтобы метка на распредвале совпадала с этим выступом.

8

Если метка не совпадает с выступом, нужно проворачивать коленвал, пока это не исправится.

9

Также есть метка на коленвале (карбюратор), она должна совпадать с самой длинной чертой на крышке привода распредвала.

10

На инжекторной «семерке» эти метки отличаются, но тоже должны совпадать. Если метки распредвала совпадают, а метки венца коленвала немного расходятся, это может свидетельствовать о растянутости цепи. При незначительном расхождение регулировка допустима.

11

Таблица углов поворота коленвала и ВМТ поршней различных цилиндров, где 0 — совпадение меток на распредвале и верхней мертвой точке поршня 4-го цилиндра. В таком положение регулируются 8-й и 6-й клапан, после чего нужно провернуть коленвал на 180 градусов (распредвал совершит оборот на 90), тогда можно отрегулировать следующую пару.

12

Клапана считаются от распредвала и регулируются парами, с проворачиванием коленвала и распредвала после регулировки каждой пары клапанов.

13

Нужный зазор определяется по щупу толщиной в 0,15 мм. Он вставляется между рычагом и кулачком клапана распредвала. Если щуп не проходит или двигается совершенно свободно — нужна регулировка.

14

Чтобы отрегулировать клапан, нужно ослабить контргайку ключом на 17.

15

Затем повернуть регулировочную гайку в ту или иную сторону, увеличивая или уменьшая зазор.

16

Совершив пол-оборота регулировочной гайки, следует проверить зазор щупом и внести коррективы. Щуп должен ходить плотно, без люфта, и выниматься с усилием около 2 кг, при этом допустимы небольшие погрешности. Добившись нужного результата, надо закрутить контргайку и снова проверить зазор.

17

Второй клапан (и все остальные) регулируются точно так же.

18

Отрегулировав первую пару клапанов (8 и 6), надо провернуть коленвал на 180 и распредвал на 90 градусов. Чтобы было легче ориентироваться, на распредвалу можно сделать метки, обозначающие оборот на 90 градусов. Если заводская метка совпадает с выступом на верху, то свою метку следует нанести около выступа корпуса ГБЦ сбоку.

19

Вот в этом месте.

20

Затем провернуть коленвал ключом на карбюраторном двигателе или оборотом колеса на инжекторном.

21

На инжекторе того же результата можно добиться, вставив отвертку между зубцов венца коленвала и, упираясь в кронштейн датчика положения коленчатого вала снизу, понемногу проворачивать венец.

22

Результат должен быть один и тот же — распредвал совершит оборот на 90 (о чем подскажет нанесенная метка).

23

Заводская метка ушла на 90 градусов.

24

Таким образом следует отрегулировать все клапана, затем собрать все в обратном порядке и запустить двигатель. Прогревшись до рабочей температуры, он должен нормально функционировать, безо всяких стуков.

Регулировка клапанов ВАЗ 2101 своими руками

Регулировка клапанов — весьма ответственная процедура, от которой зависит очень много, например: стабильная работа мотора, расход топлива, мощность и нормальный запуск двигателя. О том, как отрегулировать клапана знают далеко не все автомобилисты, подавляющее большинство доверяют выполнение этой работы специалистам СТО, другие обращаются за помощью к знакомым и друзьям, а есть те, кто знает порядок регулировки и производит ее самостоятельно.

Сегодня я расскажу о том, как отрегулировать клапана на ВАЗ 2101 своими руками.

Перед тем как начнется регулировка клапанов ВАЗ 2101 необходимо обзавестись всем необходимым инструментом, чтобы потом не отвлекаться, для этой работы вам понадобится следующий набор:

  1. Плоский щуп А.95111, его толщина 0,15 мм или спецприбор для регулировки зазора между кулачками распредвала и рычагами.
  2. Запасная прокладка крышки клапанов (мало ли что может произойти, порвете случайно…)
  3. Набор отверток.
  4. Набор ключей торцовых и рожковых.

Читайте также: Самостоятельная регулировка карбюратора ВАЗ 2107

Если все необходимое есть в наличии — можно начинать

  1. Перед тем как приступать к работе дайте мотору остыть, его температура не должен быть выше 20°.
  2. Снимите крышку воздухоочистителя и достаньте воздушный фильтр.
  3. Открутите 4 гайки ключом на «8», затем необходимо снять идущие к нему шланги (снизу большой, маленький со стороны карбюратора)
  4. Снимите корпус воздухоочистителя.
  5. Трос подсоса отключите, в этом вам поможет отвертка и ключ на «8».
  6. Отключите тягу газа, снимите пружину и шайбу.
  7. Торцовым ключом на «10» открутите 8 гаек, которыми крепится крышка клапанов.
  8. Теперь можно снять крышку.
  9. Возьмите подготовленный щуп на 0.15 или спец приспособление, если оно у вас имеется, и рожковые ключи на «17» и «13».
  10. Проверните движок до момента совпадения меток на коленвале (передней крышке двигателя и шкиве), а также на звездочке распределительного вала.
  11. В данном положении нужно проверить зазор в 6 и 8 кулачках (руководствуйтесь приведенной таблицей)

  1. Посчитайте кулачки от звездочки распредвала.

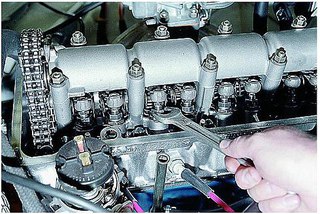

  2. Установите щуп над рокером под распредвал, если смотреть с правой стороны — отчетливо видно место установки щупа. Если щуп устанавливается свободно — отпустите гайку на «17» у соответствующего рокера, придерживая другой рукой гайку на «13» от прокручивания.
  3. Далее гайку на «13» немного поверните и застопорите ее гайкой на «17», после снова проверьте зазор, используя щуп. Ваша задача — добиться тугого хода щупа с небольшим задеванием.
  4. Если вам удалось достичь необходимого зазора произведите финальную дотяжку ключом на «17». После этого можете приступать к регулировке следующего кулачка.
  5. Проверните вал мотора по часовой стрелке на 180°, при этом метка на звездочке должна указывать на «9 часов» если смотреть со стороны распредвала). Здесь большая точность не особо важна, поэтому все приблизительно.
  6. Следующие два кулачка 4 и 7 необходимо регулировать по приведенной выше таблице.
  7. Далее проверните вал двигателя на 180°, метка на звездочке внизу (на «6 часов»), а на шкиве к. в. должна совпадать.
  8. Отрегулируйте кулачки 1 и 3 по таблице.
  9. И в завершение — снова поворот на 180° на звездочке «3 часа». Кулачки 2 и 5. Как правило, после того как снимали и устанавливали распредвал, есть необходимость покрутить стартером, затем по новой проверить зазоры и в случае необходимости произвести корректировку.
  10. Прежде чем закрыть крышку убедитесь, что все гайки на «17» хорошо затянуты, если прокладка имеет повреждения или вы повредили ее во время снятия — замените ее.

Затяжка гаек крышки производится от центра к краям (все так же как и при замене распредвала или ГБЦ) и главное сильно не тянуть. Благо крышка клапанов не капризная и никаких правил затяжки в принципе соблюдать не надо.

Соберите все в обратном порядке и произведите тестовый запуск. На этом у меня все, теперь вы знаете как отрегулировать клапана на ВАЗ 2101, надеюсь, у вас все получится. Как видите, регулировка клапанов — без особого труда делается в домашних условиях и для этого совсем не обязательно ехать на СТО и платить кучу денег, достаточно лишь иметь свободное время и «прямые руки».

&nbsp

Как отрегулировать клапана на ВАЗ 2106


Недавно мне опять пришлось регулировать клапана… Немного поднадоели они уже, нужно заменять рокера и распредвал, наверное. Но пост не об этом, хотя вскоре появится и о замене рокеров. И так как мне пришлось в очередной раз регулировать клапана, хочу привести хорошую инструкцию, как правильно регулировать клапана на ВАЗ 2106. Стоит отметить, что в этом варианте регулировка производится с помощью щупа. Щуп – заводской вариант, но на довольно изношенных двигателях он не дает нужной точности. Другое дело регулировочная рейка.

Когда необходимо регулировать клапана на ВАЗ 2106?

В инструкции указано, что регулировку клапанов на двигателе ВАЗ 2106 нужно проводить через каждые 10 тыс. км. пробега. Это довольно часто, но не новый двигатель вряд ли сможет столько отъездить без регулировки. Показаниями к регулировке клапанов являются:

  • Стук, который слышно с из-под клапанной крышки, отчетливо его заметно при закрытом капоте в салоне автомобиля.
  • В отдельных случаях может проявляться также неустойчивая работа двигателя, потеря динамики.
  • Также если после «повиданных» двигателем оборотов в 5 – 6 тыс, может открутится регулировочный болт.

Хотя и большие зазоры не очень влияют на работу двигателя и не создают особых опасностей для его деталей, все же следить за зазорами нужно вовремя. Большие зазоры ведут к ускоренному износу рокеров.

Регулировка клапанов на ВАЗ 2106.

Перед началом процесса регулирования клапанов ВАЗ 2106 нужно ОБЯЗАТЕЛЬНО натянуть цепь привода ГРМ. Из инструментов понадобится:

  • Ключ на 10.
  • Отвертка.
  • Ключ на 14.
  • Ключ на 17.
  • Щуп размером 0.15 мм (желательно использовать широкий щуп, который поможет исполнить регулировку более точно).

Ну, приступим к регулировке. Для начала следует снять крышку головки блока цилиндра.

  1. С помощью «кривого стартера» или специального ключа для маховика совмещаем метки на шкиве коленвала и звезде распредвала. Таким образом, будет сжатие в 4-том цилиндре.
  2. Это положение соответствует 0 градусов, (см. рисунок) регулируются клапана № 6 и №8. Щуп должен перемещаться с заметным защемлением. (Отсчет ведется от передней части двигателя).

Если Вами отмечено, что щуп перемещается с большим зазором, то этот клапан нужно регулировать. Для регулирования клапана ВАЗ 2106 нужно отпустить контргайку, вкрутить или выкрутить регулировочный болт на необходимую регулировочную величину.

  1. Выставив определенное положение в градусах, проверяют зазор клапанов в соответствии с данными таблицы.

  1. Провернув еще на пол оборота, производится регулировка следующей пары клапанов.
  2. После окончания регулировки клапанов соберите все в обратном порядке.

Для более точного регулирования клапанов, на форумах рекомендуется проводить эту операцию 2-3 раза в подряд. Важен также тот факт, что при затягивании контрольной гайки зазор уменьшается.

При поиске неисправностей и ремонте стартера, вам потребуется схема стартера



Регулировка клапанов ВАЗ-2107 — фото и видео, цена

Когда двигатель работает, он нагревается, соответственно все его детали расширяются. Для того чтобы клапан плотно закрывался, необходимо обеспечить тепловой зазор.

То есть при положении кулачка распределительного вала затылком к рокеру (толкателю) между ними должен быть некий зазор, который составляет для двигателей ВАЗ 2107 0.15 мм в холодном состоянии.

Казалось бы, такой зазор слишком маленький, но при нагреве клапан увеличивается в диаметре, а т.к. его форма клинообразная, он уходит вниз и на прогретом двигателе зазор увеличивается и становится достаточным для его полноценной работы на высоких оборотах.

В процессе эксплуатации двигателя все его детали, вращаясь, притираются друг к другу. Не исключение и газораспределительный механизм (ГРМ) с клапанной группой. По мере износа деталей между ними увеличивается зазор, однако клапан в процессе износа наоборот усаживается – происходит приработка седла и рабочей фаски тарелки клапана.

Эти процессы проходят неравномерно: в зависимости от используемого моторного масла разный период службы постелей, шеек распредвала и рокеров. Поэтому иногда клапан усаживается быстрее, чем изнашиваются все трущиеся поверхности ГРМ, и наоборот. И в зависимости от этого зазор между рокером и распределительным валом будет разный и его рекомендуется проверять каждые 10 000-15 000 км пробега.

Неисправности требующие регулировки клапанов

К основным неисправностям можно отнести:

  • нестабильный холостой ход;
  • двигатель не развивает полную мощность;
  • излишний шум (стук) в верхней части двигателя.

Когда зазор между рокером и клапаном ниже нормы либо вообще отсутствует, он неплотно закрывается и в цилиндре падает давление. Кроме того, что нарушается работа двигателя и он теряет мощность, это еще и чревато прогаром клапана, что влечет за собой ремонт головки блока цилиндров.

Когда зазор между распредвалом и рокером выше нормы, клапан наоборот недостаточно открывается, ухудшается наполнение или продувка цилиндра. Это также влечет потерю мощности и нестабильную работу двигателя. При этом появляется излишний шум в ГРМ.

Регулировка клапанов ВАЗ 2107

Для регулировки клапанов на карбюраторном двигателе понадобится снять корпус воздушного фильтра и отсоединить привод дроссельной заслонки карбюратора. На инжекторном двигателе нужно лишь отсоединить и убрать в сторону все мешающие патрубки и провода. Открутить болты крепления клапанной крышки и снять ее.

Далее, если двигатель карбюраторный и оснащен храповиком, вставить в него рукоятку ручного пуска двигателя и с ее помощью провернуть коленвал.

На инжекторном двигателе с помощью спец ключа на 38 провернуть коленчатый вал за болт крепления шкива в положение верхней мертвой точки первого цилиндра. Если такого ключа нет, подперев передние колеса автомобиля, выключив ручной тормоз, при помощи домкрата вывесить одно заднее колесо и включить пятую передачу.

На ней колесо будет легко вращаться, соответственно и коленчатый вал двигателя тоже. Вращая колесо, выставить метку ВМТ на шкиве коленчатого вала или на шестерне распределительного.

Далее широким щупом на 0.15 мм проверяем зазор на закрытых клапанах по следующей схеме:

ВНИМАНИЕ! Проверка тепловых зазоров производится на холодном двигателе!

Также можно определить, закрыт клапан или нет, без схемы. Для этого можно залезть рукой под пинал и нащупать, в каком положении находится кулачек распределительного вала относительно толкателя клапана. Он должен быть направлен к нему затылком.

При проверке зазора щуп должен проходить между распредвалом и рокером в легкий натяг. Если щуп проходит слишком легко или наоборот не пролазит вообще, то данный клапан необходимо отрегулировать.

Для этого, придерживая регулировочный болт ключом на 13 (а), отпускаем контргайку ключом на 17 (б) и, вращая его, добиваемся такого зазора, чтобы щуп слегка «прикусывало», но его можно было бы вставить и вытащить обратно. Выставив зазор, придерживаем регулировочный болт и затягиваем контргайку.

После настройки необходимо перепроверить зазор. Эту же операцию повторяем для всех клапанов.

После успешной настройки собираем все в обратном порядке и на этом регулировку клапанов можно считать оконченной.

Итог проделанной работы

В результате правильной настройки клапанного механизма работа двигателя стабилизируется, снова появляется мощность и тяга. Правильно настроенный газораспределительный механизм стабилизирует расход топлива, т.к. при неправильной настройке он возрастает.

Если в деталях механизма ГРМ нет чрезмерного износа, то, как правило, пропадает излишний шум в области клапанной крышки. Чтобы поддерживать двигатель в полном рабочем состоянии и его характеристики держались в пределах нормы, данную операцию необходимо выполнять каждые 10 000-15 000 км пробега.

Регулировка клапанов ВАЗ-2107 рейкой с индикатором и щупом | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

В данной статье я подробно и с фотографиями опишу процесс регулировки клапанов не простым щупом а специальной рейкой с индикатором, рейкой регулировка получается намного точнее т.к. она регулирует с учетом выроботки и всех неровностей на поверхности деталей. Но регулировать тоже надо приспособится.
Итак. Снимаем с авто кастлюлю карбюратора, отцепляем привод педали газа, шланг отвода картерных газов и снимаем плапаную крышку. Для удобства хорошо бы еще снять крышку с распределителя зажигания…


Далее проворачиваем двигатель, можно крутить за лопасти механической крыльчатки или специальным ключом за маховик, но я поддомкрачиваю заднее колесо включаю 4 передачу и проворачиваю двигатель крутя колесо. Двигатель нужно проворачивать до совмещения меток на звездочке распредвала с меткой на корпусе подшипников

Одновременно с этим должна совместится метка на шкиве коленвала с длиной меткой на двигателе. К сожалению из-за недостатка места и не очень хорошей освещености сделать фотку не удалось, поэтому привожу фотку найденую в нете

Далее для удобства берем яркий маркер и ставим метки на звездочке распредвала через каждые 90 градусов относительно заводской метки. Для удобства я делаю это с другой стороны звездочки.

Для регулировки нам потребуется щуп для регулировки клапанов или рейка. У меня есть оба инструмента поэтому я регулирую шупом а проверяю регулировку рейкой. Вы можете воспользоваться только одинм инструментом.

Итак берем рейку и прикручиваем ее на крепление блока подшипников


Тут кстати есть маленький ньюанс. Если до упора закрутить все 3 винта рейки то она будет болтаться. Поэтому сначала закручиваем винты до упора а потом начинаем откручивать средний болт до тех пор пока он не зафиксирует рейку в неподвижном состоянии.
Далее надеваем на рейку индикатор

И ставим его лапкой на краешек кулачка регулируемого клапана. На фото получилось не очень хорошо видно но разобрать можно

Далее хватаем специальным захватом кулачок и тянем его вверх, показания прибора должны измениться на 52 деления

Если показания меньше или больше то надо регулировать клапан. Для этого берем ключик на 17 и ослабляем кнтрагайку.

После чего Регулируем зазор ключиком на 13.

Проверяем регулировку и затягиваем обратно контрагайку Придерживая при этом болт ключом на 13, после затяжки повторно проверяем зазор, дело в том что из за затяжки стопорной гайки он слегка уменьшается, и надо приноровиться и брать зазор слегка с запасом.

При регулироке щупом все несколько проще просовываем щуп в зазор( сам щуп видно на втором фото он вставлен в зазор первого клапана. Щуп должен ходить с легким защемлением.

Порядок регулировки.
В положении когда у нас совмещены метки на распредвале и шкиве коленвала регулируем 6 и 8 клапаны.
После регулировки проворачиваем двигатель при этом Коленвал провернется на 180 градусов а распредвал и бегунок распределителя зажигания на 90, для контроля мы и наносили метки маркером.
Провернув распредвал на 90(коленвал на 180) регулируем 4 и 7 клапаны
Проворачиваем еще на 90 (получается распредвал на 180 коленвал на 360) регулируем 1 и 3
Еще поворот на 90 ( распредвал в общем провернулся на 270 коленвал на 540) и регулируем 2 и 5 клапана.
(кстати у владельцев рейки на ней будут метки о последовательности регулировки)

Вот и все. Можно еще раз прокрутить все по кргу проверить правильность регулировки.
Соберам все в обратной последовательности. Крышку ГБЦ не притягиваяте сразу намертво снаяала просто притяните совсем слегка всеми чайками и потом уже дотягивайте, прокладку если она уже старая лучше заменить.

Регулировка клапанов ВАЗ 2107 своими руками. Фото, инструкция как отрегулировать клапан на 2107

Признаки предстоящей регулировки клапанов ВАЗ — падение мощности двигателя на высоких / низких оборотах и ​​характерный металлический стук. Неправильная регулировка клапанов снижает рабочий ресурс, поскольку при слишком малом зазоре будет происходить прогорание седла и самого клапана . А слишком большие зазоры провоцируют то самое постукивание.

Регулировка клапанов на ВАЗ 2107 считается занятием средней тяжести — новичкам авторемонта стоит довериться опытным механикам.

Сам процесс регулировки на ВАЗ 2107, будь-то карбюратор или инжектор, происходит одинаково. Различия заключаются в том, как снимать крышку головки ГБЦ и выставлять поршни в верхнюю мертвую точку — на инжекторных «семерках» трещоткой подлезть не выйдет.

В любом случае для регулировки клапанов на ВАЗ 2107 понадобится :

  • рожковые ключи на 13 и 17;
  • щуп толщиной 0,15 мм.
Порядок регулировки клапанов ВАЗ 2107
ВМТ цилиндра Градус поворота коленвала Клапаны
4 0 6 и 8
2 180 4 и 7
1 360 1 и 3
3 540 2 и 5

Как отрегулировать клапан на ВАЗ 2107

Регулировка клапанов делается на холодную, когда двигатель остынет до 20 градусов.

  1. Снять клапанную крышку (крышка ГБЦ).
  2. Проверить натяжение цепи, если надо — подтянуть.
  3. Выставить поршень 4-го цилиндра в ВМТ, проверить коленвал до совпадения метки на распредвале и выступа на корпусе.
  4. Отрегулировать 8-й и 6-й клапан, вставляя щуп — если он не проходит между рычагом и кулачком клапана, или ходит слишком свободно, нужно ослабить контргайку ключом на 17, а ключом на 13 крутить регулировочную гайку, проверяя зазор щупом.

    Щуп должен ходить плотно, без люфта, и вытаскиваться с усилием около 2 кг.Незначительные погрешности этого при не критичны.

  5. Добившись нужного зазора, вытащить щуп и закрутить контргайку, после чего перепроверить зазор и приступить к регулировке следующего клапана.
  6. После регулировки 8-го и 6-го клапана, нужно проверить коленвал на 180 градусов, распредвал провернется на 90.
  7. Отрегулировать 4-й и 7-й клапаны.
  8. Провернуть коленвал еще на 180 и распредвал на 90.
  9. Отрегулировать 1-й и 3-й клапаны.
  10. Провернуть коленвал еще на 180 и распредвал на 90.
  11. Отрегулировать 5-й и 2-й клапаны.
  12. Проверить зазоры и собрать все в обратном порядке.
  13. Запустить двигатель и дать ему время прогреться до рабочей температуры — он должен работать нормально, без стуков.

Регулировка клапанов ВАЗ 2107 (карбюратор)

Чтобы снять клапанную крышку, сначала надо демонтировать корпус воздушного фильтра (болтики на 10) и отсоединить топливные шланги.Также понадобится отсоединить тросик привода воздушной заслонки и продольную тягу дроссельной заслонки. После этого можно открутить 8 болтов на 10 по периметру крышки головки блока цилиндров и снять крышку.

Карбюратор лучше накрыть, чтобы внутрь ничего не попало при работе.

Коленвал можно прокрутить с помощью специального ключа на 38. Далее клапан следует отрегулировать по пунктам выше.

Регулировка клапанов ВАЗ 2107 (инжектор)

Чтобы снять клапанную крышку, сначала надо вынуть масляный щуп, иначе он не позволит ей выйти. Далее, самый простой способ — отсоединить три шланга возле патрубка воздушного фильтра, открутить все болты по периметру крышки и вытащить крышку.

Вытаскивать клапанную крышку будет довольно неудобно.

Проворачивать коленвал можно использовать способы. Например, поддомкратить и вывесить заднее колесо, переключить на 4-ю или 5-ю передачу, чтобы было легче крутить. Вращать колесо до совпадения меток. Другой способ — прокручивать понемногу, упирая лезвие отвертки между зубцов венца коленвала, и используя кронштейн ДПКВ (не сам датчик), как опору.В остальном клапане регулируются по пунктам выше.

При регулировке клапанов могут вопросы:

1

Для регулировки клапанов понадобится щуп на 0,15 мм и пара ключей на 13 и 17. Если речь о карбюраторном ВАЗ 2107, тогда пригодится и ключ для прокручивания коленвала на 38.

2

Чтобы снять клапанную крышку на карбюраторной «семерке», нужно демонтировать воздушный фильтр.

3

Также нужно отсоединить топливные шланги, тросик воздушной заслонки и тягу дроссельной. Сам карбюратор следует прикрыть, чтобы не внутрь ничего не попало,

4

На инжекторном ВАЗ 2107 надо вытащить масляный щуп для снятия крышки ГБЦ.

5

И убрать тройку шлангов возле воздушного фильтра.

6

Открутить 8 болтов на 10 крепления крышки, разбросанных по периметру, и снять крышку.

7

После снятия крышки, следует проверить натяжение цепи (и подтянуть, если требуется). Для того, чтобы начать регулировку клапанов, чтобы метка на распредвале совпадала с этим выступом.

8

Если метка не совпадает с выступом, нужно проворачивать коленвал, пока это не исправится.

9

Также есть метка на коленвале (карбюратор), она должна совпадать с приводом самой длинной чертой на крышке распредвала.

10

На инжекторной «семерке» эти метки отличаются, но тоже должны совпадать.Если метки распредвала совпадают, а метки венца коленвала немного расходятся, это может свидетельствовать о растянутости цепи. При незначительном расхождении регулировка допустима.

11

Таблица углов поворота коленвала и ВМТ поршней различных цилиндров, где 0 — совпадение меток на распредвале и верхней точке мертвой точки поршня 4-го цилиндра. В таком положении регулируются 8-й и 6-й клапан, после чего нужно проверить коленвал на 180 градусов (распредвал совершит оборот на 90), тогда можно отрегулировать следующую пару.

12

Клапана считается от распредвала и регулируются парами, с проворачиванием коленвала и распредвала после регулировки каждой пары клапанов.

13

Нужный зазор определяется по щупу толщиной в 0,15 мм. Он вставляется между рычагом и кулачком клапана распредвала. Если щуп не проходит или двигается совершенно свободно — нужна регулировка.

14

Чтобы отрегулировать клапан, нужно ослабить контргайку ключом на 17.

15

Затем повернуть регулировочную гайку в ту или иную сторону, увеличивая или уменьшая зазор.

16

Совершив пол-оборота регулировочной гайки, следует проверить зазор щупом и внести коррективы.Щуп должен ходить плотно, без люфта, и выниматься с усилием около 2 кг, при этом допустимы небольшие погрешности. Добившись нужного результата, надо закрутить контргайку и снова проверить зазор.

17

Второй клапан (и все остальные) регулируются точно так же.

18

Отрегулировав первую пару клапанов (8 и 6), надо проверить коленвал на 180 и распредвал на 90 градусов.Чтобы было легче ориентироваться, на распредвалу можно сделать метки, обозначающие оборот на 90 градусов. Если заводская метка совпадает с выступом на верху, то свою метку следует нанести около выступа корпуса ГБЦ сбоку.

19

Вот в этом месте.

20

Затем провернуть коленвал ключом на карбюраторном двигателе или оборотом колеса на инжекторном.

21

На инжекторе того же результата можно добиться, вставив отвертку между зубцами венца коленвала и упираясь в кронштейн датчика положения коленчатого вала снизу, понемногу проворачивать венец.

22

Результат должен быть один и тот же — распредвал совершит оборот на 90 (о чем подскажет нанесенная метка).

23

Заводская метка ушла на 90 градусов.

24

Таким образом следует отрегулировать все клапана, собрать все в обратном порядке и запустить двигатель.Прогревшись до рабочей температуры, он должен нормально функционировать, безо всяких стуков.

Регулировка клапанов 2108 — Энциклопедия журнала «За рулем»

Регулировка тепловых зазоров в приводе газораспределительного механизма

Рис. 1. Утапливание толкателей клапанов при замене регулировочной шайбы:
1 — приспособление;
2 — толкатель Рис. 2. Фиксирование толкателей клапанов при замене регулировочной шайбы:
1 — фиксатор;
2 — регулировочная шайба

ПОРЯДОК ВЫПОЛНЕНИЯ


Замер и регулировку зазоров проводим на холодном двигателе. Выводим наконечник троса привода дроссельной заслонки из кронштейна. (см. Снятие привода дроссельных заслонок карбюратора)

Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу (только для двигателя ВАЗ-2111)… … И снимаем его.Крестообразной отверткой ослабляем хомут крепления подводящего шланга вентиляции картера. Снимаем шланг. Крестообразной отверткой ослабляем хомуты крепления двух отводящих шлангов вентиляции картера. Снимаем шланги со штуцеров клапанной крышки.


Снимаем корпус воздушного фильтра (двигатель ВАЗ-21083) (см. Снятие корпуса воздушного фильтра).

Ключом «на 10» отворачиваем две гайки крепления крышки головки блока цилиндров. В отверстиях клапанной крышки установлены резиновые уплотнительные втулки.Снимаем крышку с прокладкой.

Снимаем переднюю крышку ремня привода ГРМ (см. Проверка натяжения и замена ремня привода газораспределительного механизма). Порядок проверки и регулировки зазоров в механизме привода клапанов следующий.
Поворачиваем коленчатый вал по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышки ремня привода ГРМ (см. Проверка натяжения и замена ремня привода газораспределительного механизма).
Затем поворачиваем коленчатый вал еще на 40–50 ° (2,5–3 зуба на шкиве распределительного вала).
В этом положении валов проверяем набором щупов зазоры у первого…

… И третьего кулачков распределительного вала.

Зазор между кулачками распределительного вала и регулировочными шайбами ​​должен быть 0,20 мм для впускных клапанов и 0,35 мм — для выпускных. Допуск на зазоры для всех кулачков составляет ± 0,05 мм.

Если зазор отличается от нормы, то на шпильки корпусов подшипников распределительного вала устанавливается приспособление для регулировки клапанов.

Вводим «клык» приспособления между кулачком и толкателем.
Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля).

Нажимая вниз рычаг приспособления, утапливаем «клыком» толкатель (Рис. 1) и установить между краем толкателя и распределительным валом фиксатор (рис. 2), … который удерживает толкатель в нижнем положении. Пинцетом через прорезь в толкателе поддеваем и извлекаем регулировочную шайбу.

При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками.

Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с лезвием шириной не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель. Вынимаем пинцетом регулировочную шайбу.

Зазор регулируем подбором толщины регулировочных шайб. Для этого микрометром замеряем толщину шайбы. Толщину новой регулировочной шайбы определяем по формуле:
Н = В + (А – С), мм,
где А — замеренный зазор; В — толщина снятой шайбы; С — номинальный зазор; Н — толщина новой шайбы.
Толщина шайбы маркируется на ее поверхности электрографом.
Новый шайбуем установлен в толкатель маркировкой вниз и убираем фиксатор.
Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая коленчатый вал на пол-оборота, регулируем зазоры остальных клапанов в последовательности, установленной в таблице:

Угол поворота коленчатого вала от положения совмещения меток, град. Кулачки
выпускной (зазор 0,35 мм) впускной (зазор 0,20 мм)
40–50 1 3
220–230 5 2
400–410 8 6
580–590 4 7

Инструкция по регулировке зазоров клапанов

Абсолютно на любых двигателях «классики», в том числе и ВАЗ 2106 тепловые зазоры клапанов необходимы время от времени регулировать. Некоторые клапаны могут быть зажаты, или же наоборот. Чтобы этого избежать, необходимо проводить регулировку своевременно. Для начала приведу список инструментов, которые понадобятся для выполнения этой работы с ВАЗ 2106.

  1. Рожковый ключ на 13
  2. Ключ на 17 рожковый
  3. Набор щупов, точнее нам понадобится именно один щуп толщиной 0,15 мм
  4. А также еще список инструментов, необходимых для снятия клапанной крышки

Пошаговое руководство по регулировке тепловых зазоров клапанов на ВАЗ 2106

Прежде чем приступать к выполнению этой работы, двигатель должен быть холодным, чтобы его температура должна быть максимально приближена к комнатной.Стоит также отметить, что натяжение цепи привода ГРМ должно быть нормальным.

Первым делом нужно снять клапанную крышку. После этого выставить шкив коленвала и распредвала по меткам. Если цепь одета правильно, то метки должны совпадать, но все равно лучше лишний раз проверить. Итак, метка на шкиве коленчатого вала должна совпадать с длинной меткой на передней крышке двигателя. Вот так все выглядит наглядно:

Специально сделал более приближенно, чтобы видно было лучше:

Теперь смотрим на распредвала и там также метка на шестерне должна совпасть с выступом на крышке.Ниже на фотографии все представлены:

При положении коленчатого и распределительного вала четвертого цилиндра находится в верхней мертвой точке (ВМТ). Именно в этот момент необходимо регулировать зазор 6-го и 8-го клапана. Если вы делаете это впервые, то имейте ввиду, что отсчет номеров клапанов ведется с левой стороны, то есть с передней части двигателя. Чтобы понять, какие именно клапан нужно регулировать в этом положении, я покажу все на пальцах, в буквальном смысле:

Теперь берем щуп толщиной 0,15 мм и вставляем его между рокером и распредвалом, ниже на фото более наглядно все это показано на примере 8-го клапана:

Если щуп проходит без усилий, значит, за слишком большой и его необходимо сделать меньше. Если же наоборот, щуп не проходит между рокером и распредвалом ВАЗ 2106, значит, нужно уменьшить до 0,15 мм. Регулировка зазоров осуществляется при помощи регулировочного болта и контрольной гайки следующим образом. Сначала слегка ослабляем контрящую гайку ключом на 17, а ключом на 13 уже выставляем необходимый зазор, откручивая его или наоборот закручивая.

Как только регулировочным болтом добьетесь необходимого зазора, можно закручивать контргайку. Но стоит учесть, что во время затяжки может уменьшиться, так что проверьте зазор после закручивания гайки и при необходимости отрегулируйте заново.

Остальные клапаны регулируются точно также, но в строго придерживаться, о чем подробно напишу ниже.

Порядок регулировки зазоров клапанов на ВАЗ 2106

Клапана регулируются в строго придерживаться, как уже было сказано выше. Ниже приведены данные о том, насколько нужно проверять коленвал (в градусах) для регулировки или иного клапана:

  1. Совпадение по меткам (первоначальное положение) — 6-ой и 8-ой клапан.
  2. Поворот коленчатого вала на 180 градусов — 4-ый и 7-ой клапан.
  3. Поворот на 360 градусов — 1-ый и 3-ий клапана
  4. Положение вала с поворотом на 540 градусов — 5-ый и 2-ой клапан.

Для удобства можно нанести на шкив коленвала свои метки, то есть поделить его на две части, сделав еще одну отметину напротив заводской.

Есть еще один способ, чтобы проверить угол поворота вала. Можно снять крышку трамблера и регулировать клапан по приведенным выше данным, только каждые два клапана регулируются не после 180 градусов поворота бегунка, а после 90, то есть 1/4 оборота.Метку можно сделать на корпусе трамблера свою.

После выполнения данной процедуры обслуживания ВАЗ 2106, устанавливается на место все снятые детали в порядке, обратном снятии. Если будут вопросы, спрашивайте ниже в комментариях, может помогу чем!

Регулировка клапанов ВАЗ-2107 рейкой с индикатором и щупом | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

В статье подробно и с фотографией опишу процесс регулировки клапанов не самым простым щупом данной рейкой с индикатором, рейкой регулировка получается намного точнее т. к. она регулирует с учетом выроботки и всех неровностей на поверхности деталей. Но регулировать тоже надо приспособится.
Итак. Снимаем с авто кастлюлю карбюратора, отцепляем привод педали газа, шланг отвода картерных газов и снимаем плапаную крышку. Для удобства хорошо бы еще снять крышку с распределителя зажигания …


Далее проворачиваем двигатель, можно крутить за лопасти механической крыльчатки или специальным ключом за маховик, но я поддомкрачиваю заднее колесо включаю 4 передачу и проворачиваю двигатель крутя колесо.Двигатель нужно проворачивать до совмещения меток на звездочке распредвала с меткой на корпусе подшипников

Одновременно с этим должна совместится метка на шкиве коленвала с длиной меткой на двигателе. К сожалению, из-за недостатка места и не очень хорошей освещености сделать фотку не удалось, поэтому привожу фотку найденую в нете

Далее для удобства берем яркий маркер и ставим метки на звезд распредвала через каждые 90 градусов относительно заводской метки. Для удобства я делаю это с другой стороны звездочки.

Для регулировки нам потребуется щуп для регулировки клапанов или рейка. У меня есть оба инструмента, поэтому я регулирую шупом а проверяю регулировку рейкой. Вы можете воспользоваться только одинм инструментом.

Итак берем рейку и прикручиваем ее на крепление блока подшипников


Тут кстати есть маленький ньюанс. Если до упора закрутить все 3 винта рейки то она будет болтаться. Поэтому сначала закручиваем винты до упора а потом начинаем откручивать средний болт до тех пор пока он не зафиксирует рейку в неподвижном состоянии.
Далее надеваем на рейку индикатор

И ставим его лапкой на краешек кулачка регулируемого клапана. На фото получилось не очень хорошо видно но разобрать можно

Далее хватаем специальным захватом кулачок и тянем его вверх, показания прибора должны измениться на 52 деления

Если показания меньше или больше то надо регулировать клапан. Для этого берем ключик на 17 и ослабляем кнтрагайку.

После чего Регулируем за ключиком на 13.

Проверяем регулировку и затягиваем обратно контрагайку Придерживая при этом болт ключом на 13, после затяжки повторно проверяем зазор, дело в том что из за затяжки стопорной гайки он слегка уменьшается, и надо приноровиться и брать зазор слегка с запасом.

При регулироке щупом все несколько проще просовываем щуп в зазор (сам щуп видно на втором фото) он вставлен за первым клапаном.

Порядок регулировки.
В положении когда у нас совмещены метки на распредвале и шкиве коленвала, регулируем 6 и 8 клапаны.
После регулировки проворачиваем двигатель при этом Коленвал проверяется на 180 градусов а распредвал и бегунок распределителя зажигания на 90, для контроля мы и наносили метки маркером.
Провернув распредвал на 90 (коленвал на 180) регулируем 4 и 7 клапаны
Проворачиваем еще на 90 (получается распредвал на 180 коленвал на 360) регулируем 1 и 3
Еще поворот на 90 (распредвал в общем провернулся на 270 коленвал на 540) и регулируем 2 и 5 клапана.
(кстати у владельцев рейки на ней будут метки о последовательной регулировке)

Вот и все. Можно еще раз прокрутить все по кргу проверить правильность регулировки.
Соберам все в обратную придерживаться.Крышку ГБЦ не притягивая сразу намеренно с легкостью просто притяните совсем слегка всеми чайками и потом уже дотягивайте, прокладку если она уже старая лучше заменить.

Регулировка клапанов ВАЗ-2107 — фото и видео, цена

Когда двигатель работает, он нагревается, соответственно все его детали расширяются. Для того чтобы клапан плотно закрывался, необходимо использовать тепловой зазор.

То есть положение прижима распределительного вала к рокеру (толкателю) между ними должен быть некий зазор, который составляет для двигателей ВАЗ 2107 0.15 мм в холодном состоянии.

Казалось бы, такой зазор слишком маленький, но при нагреве клапан увеличивается в диаметре, а т.к. его форма клинообразная, он уходит вниз и на прогретом двигателе, увеличивается и становится достаточным для его полноценной работы на высоких оборотах.

В процессе эксплуатации двигателя все его детали, вращаясь, притираются друг к другу. Не исключение и газораспределительный механизм (ГРМ) с клапанной группой. По мере износа деталей между ними увеличивается зазор, однако клапан в процессе износа наоборот усаживается — происходит приработка седла и рабочей фаски тарелки клапана.

Эти процессы проходят неравномерно: в зависимости от используемого моторного масла разный период службы постелей, шек распредвала и рокеров. Поэтому иногда клапан усаживается быстрее, чем изнашивается все трущиеся поверхности ГРМ, и наоборот. рекомендует проверять каждые 10 000–15 000 км пробега в зависимости от этого зазор между рокером и распределительным валом будет разным и его .

Неисправности требующие регулировки клапанов

К основным неисправностям можно отнести:

  • нестабильный холостой ход;
  • двигатель не разрабатывает полную мощность;
  • излишний шум (стук) в верхней части двигателя.

Когда зазор между рокером и клапаном ниже нормы либо вообще отсутствует, он непрозрачно закрывается и в цилиндре падает давление. Кроме того, что нарушается работа двигателя, он теряет мощность, это еще и чревато прогаром клапана, что влечет за собой ремонт головки блока цилиндров.

Когда зазор между распредвалом и рокером выше нормы, клапан недостаточно открывается, плохое исполнение или продувка цилиндра. Это также влечет потерю и мощности нестабильную работу двигателя.При этом появляется излишний шум в ГРМ.

Регулировка клапанов ВАЗ 2107

Для регулировки клапанов на карбюраторном двигателе понадобится снять корпус воздушного фильтра и отсоединить привод дроссельной заслонки карбюратора. На инжекторном двигателе нужно лишь отсоединить и убрать в сторону все мешающие патрубки и провода. Открутить болты крепления клапанной крышки и снять ее.

Далее, если двигатель карбюраторный и оснащен храповиком, вставить в него рукоятку ручного пуска двигателя и с ее помощью проверить коленвал.

На инжекторном двигателе с помощью спец ключа на 38 провернуть коленчатый вал за болт крепления шкива в положении верхней мертвой точки первого цилиндра. Если ключ нет, подперев передние колеса автомобиля, выключив ручной тормоз, при помощи домкрата вывесить одно заднее колесо такого типа и включить пятую передачу.

На ней колесо будет легко вращаться, соответственно и коленчатый вал двигателя тоже. Вращая колесо, выставить метку ВМТ на шкиве коленчатого вала или на шестерне распределительного.

Далее широким щупом на 0,15 мм проверяем зазор на закрытых клапанах по следующей схеме:

ВНИМАНИЕ! Проверка тепловых зазоров производится на холодном двигателе!

Также можно определить, закрыт клапан или нет, без схемы. Для этого можно залезть рукой под пинал и нащупать, в каком положении находится кулачек распределительного вала относительно толкателя клапана. Он должен быть направлен к нему затылком .

При проверке зазора щуп должен проходить между распредвалом и рокером в легкий натяг. Если щуп проходит слишком легко или наоборот, то данный клапан необходимо отрегулировать.

Для этого, установив регулировочный болт ключом на 13 (а), отпускаем контргайку ключом на 17 (б) и вращаем его, добиваемся такого зазора, чтобы щуп слегка «прикусывало», но его можно было бы вставить и вытащить обратно. Выставив зазор, придерживаем регулировочный болт и затягиваем контргайку.

После настройки необходимо перепроверить зазор. Эту же операцию повторяем для всех клапанов.

После успешной собираем все в обратном порядке и на этом регулировку клапанов можно считать оконченной.

Итог проделанной работы

В результате правильной настройки клапанного механизма работа двигателя стабилизируется, снова появляется мощность и тяга. Правильно настроенный газораспределительный механизм стабилизирует расход топлива, т.к. при неправильной настройке он возрастает.

Если в деталях механизма ГРМ нет чрезмерного износа, то, как правило, пропадает излишний шум в области клапанной крышки. Чтобы поддерживать двигатель в полном рабочем состоянии и его характеристики держались в пределах нормы, набора операций выполняет каждые 10 000-15 000 км пробега.

Как отрегулировать клапан на ВАЗ 2106


Недавно мне опять пришлось регулировать клапан… Немного поднадоели они уже, нужно заменять рокера и распредвал, наверное.Но пост не об этом, хотя вскоре появится и о замене рокеров. И так как мне пришлось в очередной раз регулировать, хочу привести хорошую инструкцию, как правильно регулировать клапан на ВАЗ 2106. Стоит отметить, что в этом варианте регулировка клапана производится с помощью щупа. Щуп — заводской вариант, но на довольно изношенных двигателях он не дает нужной точности. Другое дело регулировочная рейка.

Когда необходимо регулировать клапан на ВАЗ 2106?

В инструкции

указано, что регулировку клапанов на двигателе ВАЗ 2106 нужно проводить через каждые 10 тыс.км. пробега. Это довольно часто, но не новый двигатель может столько отъездить без регулировки. Показания к регулировке клапанов являются:

  • Стук, который слышно с из-под клапанной крышки, отчетливо его заметно при закрытом капоте в салоне автомобиля.
  • В отдельных случаях может проявляться также неустойчивая работа двигателя, потеря динамики.
  • Также если после «повиданных» двигателем оборотов в 5 — 6 тыс, может открутится регулировочный болт.

Хотя и большие зазоры не очень влияют на работу двигателя и не особо опасны для его деталей, все же опас за зазорами нужно вовремя. Большие зазоры ведут к ускоренному экспорту рокеров.

Регулировка клапанов на ВАЗ 2106.

Перед началом процесса регулирования клапанов ВАЗ 2106 нужно ОБЯЗАТЕЛЬНО натянуть цепь привода ГРМ. Из инструментов понадобится:

  • Ключ на 10.
  • Отвертка.
  • Ключ на 14.
  • Ключ на 17.
  • Щуп размером 0,15 мм (желательно использовать широкий щуп, который поможет исполнить регулировку более точно).

Ну, приступим к регулировке. Для начала следует снять крышку головки блока цилиндра.

  1. С помощью «кривого стартера» или специального ключа для маховика совмещаем метки на шкиве коленвала и звезде распредвала. Таким образом, будет сжатие в 4-том цилиндре.
  2. Это положение соответствует 0 градусов, (см. Рисунок) регулируются клапана № 6 и №8.Щуп должен перемещаться с заметным защемлением. (Отсчет ведется от передней части двигателя).

Если Вы используете, что щуп перемещается с большим зазором, то этот клапан нужно регулировать. Для регулирования клапана ВАЗ 2106 нужно отпустить контргайку, вкрутить или выкрутить регулировочный болт на нужную регулировку.

  1. Выставив определенное положение в таблице, проверяют зазор клапанов в соответствии с данными таблицы.

  1. Провернув еще на пол оборота, производится регулировка следующей пары клапанов.
  2. После окончания регулировки клапанов соберите все в обратном порядке.

Для более точного регулирования клапанов, на форумах рекомендуется рекомендовать эту операцию 2-3 раза в подряд. Важен также тот факт, что при затягивании контрольной гайки за уменьшение.

При поиске неисправностей и ремонте стартера, вам потребуется схема стартера

РЕГУЛИРОВКА КЛАПАНОВ ДВИГАТЕЛЯ

В этой статье мы рассмотрим способ регулировки зазоров клапанов и узнаем, как отрегулировать клапан двигателя самому.

зачем и КАК регулировать КЛАПАНа?

Как вы уже, наверное слышали, в каждом цилиндре есть выпускной и впускной клапан. Впускной клапан отвечает за впуск горючей смеси, выпускной клапан за выпуск отработавших газов. За своевременное открытие и закрытие клапанов отвечает газораспределительный механизм (или клапанный механизм).


Регулировка клапанов очень важный процесс, при неправильном зазоре эффективность работы двигателя снижается в разы, не говоря уже о том, что это влияет на ресурс двигателя.

Что будет, если будут маленькие зазоры клапанов?

Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.

Что будет, если будут большие зазоры клапанов?

Большие зазоры клапанов будут приводить к неполному открытию клапанов, что будет сказываться на мощности двигателя. Увеличенные зазоры клапанов можно распознать по характерному металлическому стуку .Шумы в двигателе могут сигнализировать о неисправности ГРМ .

Как часто надо регулировать клапан?

Клапана регулируются каждые 20-30 тыс. км. в соответствии с с руководством по ремонту и техническому обслуживанию автомобиля.

Рассмотрим пример тепловых зазоров для регулировки клапанов автомобилей ВАЗ. Как правило, для впускного и выпускного клапанов тепловые зазоры разные.

РЕГУЛИРОВКА ЗАЗОРОВ КЛАПАНОВ ДВИГАТЕЛЯ ВАЗ

Регулировку клапанов проводят на холодном двигателе.Для проверки теплового зазора следует использовать специальным инструментом. Отрегулировать тепловой зазор можно поворачивая регулировочные винты коромысел клапанов (головкой регулировочного болта на автомобилех ВАЗ 2108, ВАЗ 2109, ВАЗ 2110).

Последовательность регулировки зазоров клапанов двигателя


Прежде чем начать регулировку, установите поршень цилиндра в ВМТ (верхнюю мертвую точку) в такт сжатия .При этом положение обоих клапанов регулируемого цилиндра должно быть закрыто, а коромысла этих клапанов свободно качаться в этом зазоре.


После этого потихоньку отпускайте контргайку на регулировочном винте или болте. С помощью плоского щупа и регулировочного винта регулируемая величина зазор, после чего затяните контргайку.

«Следите за тем, чтобы во время затяжки контргайки не изменить установленный зазор».

После затяжки контргайки необходимо снова проверить тепловую зазор.Для проверки зазора используйте щуп. Щуп должен пройти в нем с небольшим усилием, если такого ощущения не возникает, когда он проходит очень легко или очень тяжело.

Чтобы отрегулировать тепловой вал на пол оборота, необходимо проверить коленчатый вал на пол оборота. Во время системы следует учитывать порядок работы цилиндров (1-3-4-2). Коленчатый вал проворачивайте за болт крепления шкива привода генератора.

РЕГУЛИРОВКА КЛАПАНОВ НА ДВИГАТЕЛЯХ ВАЗ СВОИМИ РУКАМИ

Проверка зазоров между рычагами и кулачками распределительного вала: 1 — щуп; 2 — регулировочный болт; 3 — контргайка регулировочного болта.

Порядок регулировки клапанов

  1. Проворачиваете коленчатый вал по часовой стрелке до тех пор, покаметка на звездочке распределительного вала не совпадение с меткой на корпусе подшипников. В этом положении зазор регулируется у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра (то есть есть 8 и 6 кулачки).
  2. С помощью гаечного ключа за помощью регулировочного болт рычага, и в это время с помощью другого ключа ослабьте контргайку.Установите требуемый за регулировочным болтом, затяните контргайку. Щуп должен входить в зазор с легким сопротивлением.
    На двигателях автомобилей ВАЗ 2109, ВАЗ 21099, ВАЗ 2110 тепловые зазоры регулируются регулировочными шайбами.
  3. После регулировки зазоров в клапанном механизме, запустите двигатель и внимательно послушайте его на различные режимах работы. При регулировке клапанов следует учесть, что клапана должны быть правильно притерты (что такое притирка клапанов ), а зазоры не должны превышать допустимые.

Если некоторые детали вам непонятны или вы не до конца понимаете работу газораспределительного механизма, вам следует прочитать статью про устройство газораспределительного механизма.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
