Как натянуть ремень генератора

Смотрите также

Свист на холодном двигателе

Кондиционер для приводных ремней

Как устранить свист ремня генератора

Навесной ремень

Если порвался ремень генератора в дороге

Как натягивать ремень генератора

Многих автовладельцев интересует вопрос — как натянуть ремень генератора? Ведь от этого зависит уровень заряда аккумулятора и напряжение в электросети автомобиля. Также от того, как натянут ремень генератора зависит и состояние самого ремня, а также состояние подшипников коленвала и вала генератора. Далее разберем подробно, как правильно натянуть ремень генератора с конкретным примером.

Важность уровня натяжки и его проверка

Рассмотрим, к каким неприятным последствиям приведет неверный уровень натяжки. Если он ослаблен, то велика вероятность возникновения проскальзывания. То есть, привод генератора не будет работать на номинальных оборотах, что в свою очередь приведет к тому, что уровень вырабатываемого им напряжения будет ниже нормы. Как следствие — недостаточный уровень зарядки аккумулятора, недостаточное количество электричества для питания систем автомобиля, работа электросистемы с повышенной нагрузкой. Кроме этого, при проскальзывании температура самого ремня значительно повышается, то есть, он перегревается, из-за чего

утрачивает свой ресурс и может преждевременно выйти из строя.

Если ремень натянут сильно, это тоже может привести к чрезмерному износу самого ремня. А в худшем случае даже к его обрыву. Также чрезмерное натяжение пагубно сказывается на подшипниках коленчатого вала и вала генератора, ведь им приходится работать в условиях повышенной механической нагрузки. Это приводит к их чрезмерному износу и приближает срок их выхода из строя.

Проверка натяжения

Процесс проверки натяжения

Теперь рассмотрим вопрос о проверке натяжения. Сразу стоит оговориться, что значения усилий уникальны, и зависят не только от марки и модели машины, но и от используемых генераторов и ремней.

Поэтому ищите соответствующую информацию в мануалах к вашему автомобилю или в инструкции по эксплуатации генератора или ремня. Также на это будет влиять наличие дополнительного оборудования, установленного в автомобиле — гидроусилителя руля и кондиционера. В общих же чертах можно сказать, что если надавить на ремень на самом продолжительном участке между шкивами с силой около 10 кг, то он должен отклониться приблизительно на 1 см (например, для автомобиля ВАЗ 2115 при прикладывании усилия в 10 кг пределы отклонения ремня составляют 10. 15 мм для генераторов 37.3701 и 6. 10 мм для генераторов типа 9402.3701).

Если при проверке вы обнаружили, что у вас слабо или сильно натянут ремень генератора, необходимо выполнить регулировку натяжения. Это можно выполнить двумя способами в зависимости от того, какая у вас машина — при помощи регулировочной планки или с помощью регулировочного болта. Рассмотрим их по порядку.

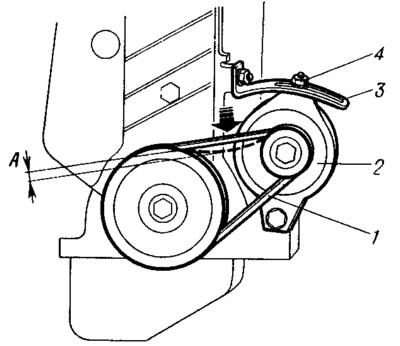

Натяжение с помощью регулировочной планки

Крепление генератора с помощью планки

Этот метод используется для более старых автомобилей (например, “классических” ВАЗов). Он основан на том факте, что генератор крепится к двигателю с помощью специальной дугообразной планки, а также болта с гайкой. Ослабляя крепление можно перемещать планку с генератором относительно двигателя на необходимое расстояние, тем самым регулируя уровень натяжения.

Действия выполняются по следующему алгоритму:

• откручиваем крепежную гайку на дугообразной планке;
• при помощи монтировки регулируем положение (отодвигаем) генератора относительно двигателя;
• затягиваем гайку, фиксируя новое положение генератора.

Процедура несложная, ее можно повторить в случае, если вам с первого раза не удалось добиться необходимого уровня натяжения.

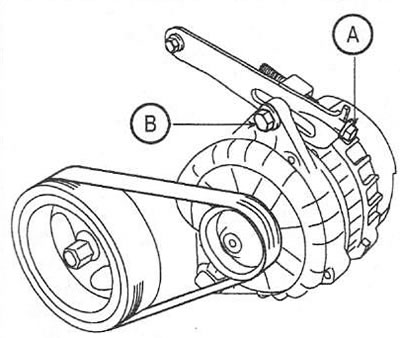

Натяжение при помощи регулировочного болта

Регулировка болтом на ВАЗ-2110

Этот метод является более прогрессивным и используется в большинстве современных машин. Он основан на использовании специального

регулировочного болта, прокручивая который можно регулировать положение генератора относительно двигателя. Алгоритм действий в данном случае будет таким:

• ослабляем крепление генератора, его верхнее и нижнее крепление;
• с помощью регулировочного болта меняем положение генератора;
• фиксируем и затягиваем крепление генератора.

Уровень натяжения ремня в данном случае можно проводить в процессе регулировки.

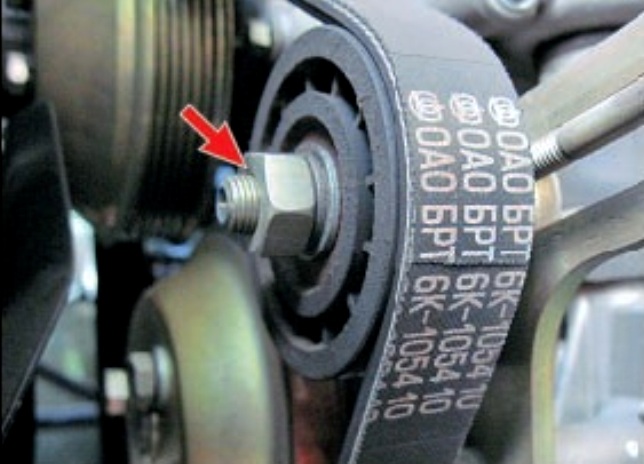

Регулировка натяжения с помощью ролика

Регулировочные ролик и ключ к нему

В некоторых современных машинах для регулировки натяжения ремня используются специальные регулировочные ролики. Они позволяют быстро и просто выполнить натяжение ремня. В качестве примера использования такого метода рассмотрим регулировку ремня на автомобиле “Лада Приора” с кондиционером и ГУРом, как одну из самых популярных машин в нашей стране.

Как натянуть ремень генератора на “Приоре”

Работы по натяжению ремня генератора на автомобиле “Лада Приора” проводятся при помощи специального натяжного ролика, который является частью конструкции. Для работы вам понадобится ключ на 17, чтобы открутить и зафиксировать снова упомянутый ролик, а также специальный ключ для поворота регулировочного ролика (представляет собой конструкцию из двух стержней диаметром 4 мм, приваренных к основанию, расстояние между стержнями — 18 мм). Такой ключ можно купить в любом автомагазине за символическую цену. Некоторые автовладельцы пользуются в работе изогнутыми пассатижами или “утконосами”. Однако советуем вам все же купить регулировочный ключ, учитывая его невысокую цену и удобство дальнейшей работы.

Процесс регулировки напряжения

Для регулировки ключом на 17 необходимо немного открутить фиксационный болт, который удерживает регулировочный ролик, после чего с помощью специального ключа немного провернуть ролик с тем, чтобы увеличить (чаще всего) или уменьшить натяжку ремня. После этого снова ключом на 17 зафиксировать регулировочный ролик. Процедура несложна и с ней может справиться даже неопытный автовладелец. Важно лишь правильно выбрать усилие.

После того как вы выполнили натяжение, необходимо выполнить проверку. Для этого запустите двигатель и включите максимальные потребители электроэнергии — дальний свет, обогрев заднего стекла, кондиционер. Если они работают исправно, и при этом ремень не издает свиста — значит, вы выполнили натяжку правильно.

Все детали конструкции автомобиля имеют свой определенный ресурс, который зависит от качества материала и технологии изготовления. Приводом для генератора является ремень. Оптимально натянутый ремень прослужит дольше. При покупке ремня обычно указывается ресурс его, но если он будет перетяну или не дотянут, то ресурс будет меньше положенного, к тому же, неправильно натянутый ремень быстрее ломает ролики, подшипники коленчатого вала и подшипники вала самого генератора.

Если неправильно натянуть ремень

Если ремень ослаблен

Часто бывает, что ремень ослабляется в процессе эксплуатации. В этом случае, при слабом натяжении, он будет проскальзывать в пазах шкивов. А, если ремень будет проскальзывать, значит вал генератора нечему крутится, никто его не заставляет. А, если вал генератора медленно крутится или вообще остановился, то он не будет вырабатывать электрический ток. Отсюда — нехватка энергии для системы питания электронных приборов автомобиля, которых с каждым десятилетием становится все больше и больше. Каких только датчиков сейчас нет в современных легковых и грузовых машинах.

При проскальзывании страдает и генератор, и ремень. Ремень от трения нагревается, обдирается, появляются задиры, царапины, трещины. Отсюда делаем вывод, ресурс изделия зависит от способа эксплуатации.

Если ремень перетянут

При сильном натяжении ремня генератора, ремень еще быстрее изнашивается, чем при слабом. Ремень то ладно, износится, заменил, но перетянутый ремень еще сильнее изнашивает подшипники коленвала и вала генератора. Срок службы ремня при этом никак не дотянет до заявленного. Если на аккумулятор подается мало тока или больше положенного, то проблема в реле регуляторе напряжения. Проверку делать просто.

Проверка натяжения ремня генератора

У каждой марки и модели автомобиля свое значения оптимального натяжения генераторного ремня. В инструкции по ремонту и эксплуатации определенной машины можно найти информацию, с каким значением делать правильную натяжку. Мануалов полно в электронном виде, у кого нет книги.

От силы натяжения ремня зависит не только работа генератора, но и доп оборудования, например, кондиционер, гидроусилитель руля (ГУР) и т.д.

Для большинства машин формула определения правильной натяжки следующая: в середину ремня между шкивами надавить рукой с силой 10 км. При этом ремень может продавиться только на 1 сантиметр.

Например, ВАЗ 2115 имеет штатный генератор 37.3701 и, бывает установлен генератор 9402.3701. Если генератор с шифров 37.3701, то при усилии в 10 кг на середину ремня, ремень должен прогибаться от 1 см до 1,5 см. А, если генератор 9402.3701, то при таком же усилии, ремень должен прогибаться от 6 мм до 10 мм.

Почему свистит ремень?

Многие наверное слышали свит из под капота автомобиля. Это как раз тот самый звук, который издает проскальзывающий по пазам шкивов ремень генератора. Некоторые автомобили оповестят автомобиля сигналами на панели приборов, например, может загореться лампочка разряженного аккумулятора.

Время от времени надо открывать капот и осматривать состояние двигателя и других элементов конструкции в кузове машины. При визуальном осмотре и на ощупь, если ремень висит, или перетянут, в зависимости от марки и модели авто, надо правильно сделать натяжение ремня своими руками с помощью регулировочной планки или регулировочного болта.

Как натянуть ремень регулировочной планкой

Конструкция агрегата с планкой — это устаревшая модель. Старые машины ВАЗ имеют такую планку для натяжки ремня.

В этом случае крепление генератора осуществляется при помощи дугообразной планки. Эта планка имеет прорезь, благодаря чему она движется относительно болта.

Последовательность действий:

1. Ослабить гайку.
2. Монтировкой или чем-то наподобие, двигаем генератор.
3. После выставления нужного натяжения, затягиваем гайку и дугообразная планка фиксируется.
4. После затяжки гайки, опять проверяем натяжку.

Как натянуть ремень регулировочным болтом

Это самая распространенная конструкция крепления генератора и натяжения ремня. Последовательность работы следующая:

1. Ослабить верхнее и нижнее крепление генератора.
2. Откручивая или закручивая регулировочный болт, двигаем генератор и выставляем нужное натяжение ремня.
3. Затягиваем болты крепления генератора.
4. Опять проверяем натяжку.

Как натянуть ремень регулировочным роликом

Некоторые конструкции имеют в своем арсенале специальный ролик для регулирования натяжения. С помощью него регулировка осуществляется быстрее.

В качестве примера, рассмотрим, как натянуть ремень на Лада Приора с кондиционером и гидроусилителям руля.

Инструменты:

• Требуется рожковый или накидной ключ на 17 для ослабления и затягивания ролика.
• Спец ключ. Кто видел, как откручивают конусы сепаратора для отделения молока от сметаны, точно такой же ключ по форме. Расстояние между зубчиками специального кривого ключа составляет 18 мм.

Сначала ключом на 17 откручиваем болт и ослабляем ролик. Затем спец ключом ослабляем или затягиваем ремень. Затем фиксируем ролик.

После настройки натяжения ремня генератора, надо завести мотор, включить электронику автомобиля и наблюдать, нет ли свиста ремня, все ли приборы работают (достаточно ли тока вырабатывается генератором).

Через сколько делать подтяжку ремня генератора

В основном, подтяжку ремня следует делать через каждые 15 тысяч километров пробега. А менять ремень генератора следует через каждые 60 тысяч км пробега. Ремень по мере эксплуатации постепенно на микроны растягивается.

Натяжка ремня на автомобилях Ниссан, Шевроле, Калина, Уаз, Газель, Рено, Гранта, Тойота, Форд Фокус, Опель, Мазда, Нива, Ваз 2107, Ваз 2110 осуществляется вышерассмотренными способами, только у некоторых автомашин есть автоматическая регулировка ремня с помощью встроенных пружин.

Вывод

После создания правильной натяжки ремня генератора, надо запустить ДВС, понаблюдать за работой. После не длительной эксплуатации еще раз проверить ремень. Бывают бракованые ремни, которые быстро расслаиваются.

Видео

В этом видео о натяжке ремня на Приоре.

Другой способ натяжения на машине Lada Priora.

Нашли причину писка ремня в перекосе натяжителя.

Ремень генератора выполняет очень важную миссию — передает вращение коленчатого вала на шкив генератора, который обеспечивает зарядку аккумулятора во время езды, и от него уже ток поступает ко всем потребителям электричества в вашем автомобиле.

Всем водителям рекомендуется время от времени проверять натяжение ремня генератора. Правильно натянутый ремень не должен прогибаться больше, чем на один сантиметр, если давить на него с усилием три-четыре килограмма. Также для проверки можно использовать динамометр (подойдет обыкновенный безмен) — если его крючок зацепить за ремень и оттягивать в сторону, то он сместится максимум на 10-15 миллиметров при усилии в 10 кг/см.

Если под рукой нет ни линейки, ни динамометра, то проверить можно на глаз — если попробовать перекрутить ремень, то он должен повернуться максимум на 90 градусов, не больше.

Когда со временем степень натяжения ремня уменьшается и он растягивается, то слышен характерный скрип — ремень проскальзывает на шкиву и начинает греться. Это чревато тем, что со временем он может порваться. Кроме того, шкив коленвала делает больше холостых оборотов, то есть работает неэффективно и генератор не вырабатывает ток в полной мере — страдает вся электросистема автомобиля.

Натяжение ремня генератора не является самой сложной задачей, особенно на отечественных ВАЗах и Ладах. В более современных моделях, в той же Приоре например, имеется натяжной ролик со смещенным центром, который регулирует степень натяжения ременной передачи.

Работы по натяжению ремня могут осложняться из-за неудобного расположения генератора и шкива коленчатого вала. Некоторые модели нужно загонять на смотровую яму, в других же достаточно просто открыть капот, как например для ВАЗ 2114. На классических вазовских моделях все это делается просто: генератор крепится к картеру с помощью длинного болта, благодаря которому можно перемещать генератор в вертикальной плоскости, а сверху есть планка с прорезью еще для одного болта для фиксации положения генератора в горизонтальной плоскости.

Все, что нужно — это ослабить крепление генератора, открутить гайку на планке, зафиксировать такое положение, когда ремень будет достаточно натянут, затянуть гайку и крепление генератора.

Ремень ни в коем случае нельзя натягивать слишком сильно, потому что это приведет к тому, что на подшипник шкива генератора будет производиться слишком большое давление и он со временем попросту рассыпется, о чем вас оповестит характерный свист, скрежет и недостаточный заряд аккумулятора.

На Ладе Калине ремень генератора натягивается с помощью штока натяжителя. Достаточно всего лишь выкрутить контр-гайку, немного открутить сам шток натяжителя, а потом закрутить гайку на место. Таким же образом можно ослабить натяжение ремня, а если нужно его полностью поменять, то шток натяжителя откручивается, и устанавливается новый ремень.

Стоит отметить, что во время натягивания ремня генератора не забывайте проверять его состояние — на нем не должно быть трещин и потертостей. Если таковые имеются, то лучше купить новый ремень, благо стоит он не так дорого.

Если же речь идет о Лада Приора, где ремень генератора описывает значительно большую траекторию — он также вращает шкивы кондиционера и ГУРа, то за натяжку там отвечает ролик.

Если нету опыта в натяжении таких ремней, то лучше все это сделать на СТО, хотя процедура сама по себе не сложная — нужно ослабить гайку крепления ролика, затем вращайте обойму эксцентрика специальным натяжным ключом пока ремень не натянется, закрутите гайку крепления назад. Но дело в том, что очень сложно угадать правильное натяжение ремня, поскольку площадь его соприкосновения со шкивами уменьшается из-за траектории. Можно попытаться действовать методом тыка.

Примерно так же натягивается ремень генератора и на других более современных моделях, правда, для того, чтобы добраться к нему, нужно снимать колеса, откручивать брызговики двигателя или пластиковую защиту, снимать крышку ГРМ, что, конечно же, отнимает уйму времени.

Видео натягивания ремня генератора на автомобиле ВАЗ 2114

Еще одно видео о правильной натяжке ремня

Генератор — это важнейший элемент системы электрообеспечения автомобиля. Его привод осуществляется благодаря коленчатому валу силовой установки. Это обеспечивает бесперебойность его работы во время функционирования установки. В качестве привода используется ремень. Для этого в конструкции предусмотрен натяжной ролик ремня генератора. В таком типе конструкции генератор не является подвижным. Регулировка осуществляется посредством смещения ролика.

Устройство привода генератора

Главным условием корректного функционирования генератора является правильная передача вращения от силовой установки. Для выработки необходимого количества электроэнергии элемент должен вращаться с большой скоростью.

Приводной ремень генератора должен натягиваться чтобы передача осуществлялась должным образом. Если ремень будет провисать, то он начнет проскальзывать на шкивах. Если ремень перетянуть, то появится риск преждевременного износа подшипников, рабочих поверхностей шкива и ремня.

Чтобы избежать этих неприятностей, в конструкцию включили регулировку натяжения ремня.

В современных автомобилях количество навесного оборудования велико. Это оборудование также получает привод посредством шкива коленчатого вала, в том числе насос гидроусилителя и компрессор кондиционера.

Привод этих двух узлов и генератора осуществляется с помощью одного ремня. Из-за этого организация регулировки натяжения приводного элемента с помощью генератора невозможна. Такие автомобили имеют сложную конфигурацию положения ремня. Оборудование, приводимое в действие ремнём, расположено на разных уровнях.

Как поменять ролик натяжителя ремня генератора? Для этого надо разобраться в его устройстве. Ролик натяжителя ремня генератора представляет собой подшипник, у которого на внешней его обойме расположена накладка из пластика. У накладки имеется рабочая поверхность, по которой перемещается ремень. Внутри ролика расположена посадочная втулка. Существуют ролики двух типов:

1. Эксцентриковый. Конструкция такого ролика довольно проста. В ней присутствует только подшипник, пластиковая накладка и втулка. Через втулку проходит сквозное отверстие, смещенное в сторону от центра ролика. Ролик через отверстие надевается на шпильку, которая устанавливается на двигатель. Для натяжки ролик необходимо повернуть относительно болта.
2. Ролик с кронштейном. В этой конструкции ролик закрепляется неподвижно на кронштейн. С помощью болтов конструкция прикрепляется к силовой установке. Перемещение кронштейна относительно двигателя регулирует натяжение. Производители порой используют ролики с пружинным кронштейном. Пружина позволяет самостоятельно регулировать натяжение.

Подшипник является главным слабым местом ролика. Эта деталь вынуждена постоянно испытывать нагрузки. Износ детали порой даже заканчивается полной её поломкой.

Рекомендуется менять подшипник каждый раз во время замены ремня.

Признаки неисправности натяжного ролика ремня генератора

Для начала убедитесь в том, что необходима замена ролика натяжителя ремня генератора. Признаки его неисправности перечислены ниже:

• генератор не обеспечивает полную зарядку бортовой сети либо она вообще не получает электроэнергию;
• со стороны, где находится ремень, слышен звук, похожий на пищание;
• слышен гул;
• ролик или ремень очень вибрируют при работающей силовой установке;
• в ролике присутствует люфт;
• ремень изношен с одной стороны.

Некоторые из этих признаков могут означать неисправность элементов, приводящих ролик в действие. Гул и пищание могут свидетельствовать об износе подшипников насоса ГУР, кондиционера или компрессора. Неисправность может заключаться и в самом генераторе.

Диагностика натяжителя приводного ремня

Натяжитель приводного ремня необходимо проверить на исправность при появлении хотя бы одного из вышеперечисленных признаков. В диагностике нуждаются и прочие элементы конструкции. Диагностика выполняется в несколько этапов:

1. Необходимо провести визуальное ознакомление с ремнем и оборудованием, приводимым им в действие. Для этого запустите силовую установку и проверьте, присутствуют ли вибрации ремня, шкива или ролика.
2. Проверьте натяжение ремня генератора. Для этого остановите двигатель. Далее на самом крупном пролёте между шкивами возьмите ремень и попробуйте повернуть его по часовой стрелке. Если вам удастся провернуть его на 90 градусов, значит его натяжение в порядке. В противном случае угол проворота будет меньше или больше, и тогда потребуется регулировка.
3. На следующем этапе необходимо снять ремень и проверить его состояние. Также необходимо проверить шкивы и ролики на наличие люфтов. Снять ремень достаточно просто. Для этого вы должны ослабить гайку натяжного ролика. После этого его необходимо снять со шкивов. Перед этим запомните положение ремня между шкивами, ведь вам потом придётся надевать его обратно. Рекомендуется сфотографировать положение на камеру мобильного телефона. После снятия проверьте, чтобы на ремне отсутствовали трещины и отслоения. Износ ремня должен быть равномерным. При обнаружении любого указанного дефекта смело меняйте ремень. Обратите внимание на односторонний износ. В случае такого износа шпилька крепления ролика или кронштейн изогнуты, что вызывает перекос. Если не устранить этот перекос, то ремень долго не прослужит.
4. Выполняется проверка люфта на шкивах. Повращайте ролик и убедитесь, что у него отсутствуют заедания и подклинивания. В случае их наличия имеет место быть сильный износ подшипника, и требуется замена натяжного ролика ремня генератора. Также внимательно осмотрите рабочую поверхность пластиковой накладки: на ней не должно быть канавок. Если поверхность неровная — натяжной ролик приводного ремня подлежит замене.
5. Если после замены ремня гул и пищание не исчезают, то проблему необходимо искать в других элементах. Привод этих элементов происходит за счёт натяжения ремня.

Как поменять ролик натяжителя ремня генератора?

В качестве примера рассмотрим автомобиль Chevrolet Lacetti. Этот автомобиль достаточно популярен в России. Его можно встретить на многих торговых площадках. Кроме того, этот автомобиль обладает типичной по сравнению с другими автомобилями конструкцией. На Chevrolet Lacetti устанавливается саморегулирующийся натяжной ролик с кронштейном.

Для замены ролика вам понадобится следующий набор инструментов: набор рожковых ключей и головок с воротами. Последовательность монтажа представлена ниже:

1. С двигателя демонтируется корпус воздушного фильтра. Это делается с целью обеспечения доступа к ремню.
2. Откручивается насос ГУР. После этого можно добраться до самого ролика. Чтобы добраться и до болтов его крепления, необходимо демонтировать с двигателя защитный экран выпускного коллектора.
3. После того, как экран был снят, откручиваются болты насоса ГУР. Насос отодвигается в сторону для обеспечения доступа к ролику. После откручивания можно снять ремень с его шкива. Идущие к насосу патрубки в снятии не нуждаются.
4. Перед откручиванием ролика его необходимо привести в монтажное положение. Ролик для этого смещается, преодолевая усилие пружины до того, как будут совмещены стопорные отверстия на корпусе кронштейна. Далее ролик стопорится в таком же положении с помощью болтика или шплита, устанавливающегося в отверстие.
5. Откручиваются болты крепления кронштейна и ролика. Ролик извлекается. Новый элемент также нуждается в переводе в монтажное положение. После этого он устанавливается в конструкцию и закрепляется болтами.
6. Насос ГУР вместе с защитным экраном закрепляются и устанавливаются на место. Ремень надевается на шкивы. Для этого воспользуйтесь фотографией с правильным положением ремня.
7. Извлекается стопорный болт либо шплинт. Это делается для того, чтобы пружина произвела необходимое натяжение ремня.

На других моделях замена ролика натяжителя ремня генератора может несколько отличаться. Чаще всего на автомобилях с эксцентрированными роликами натяжка осуществляется с помощью специального ключа. Этим ключом ролик поворачивается вокруг шпильки с целью натяжения.

Выводы

Натяжной ролик ремня генератора является важной деталью, без которой невозможно корректное функционирование генератора. При малейших признаках сильного износа необходима замена натяжного ролика ремня генератора. Ролик можно найти в магазине запчастей. Также необходимо следить и за остальными элементами конструкции генератора. Замена натяжного ролика ремня генератора не должна вызывать сложностей и вполне может осуществляться самим автовладельцем без обращения в СТО. Удачи и лёгких дорог!

От себя мы добавим только одно — не пренебрегайте советами данной статьи, и обращайтесь за услугой замены запчасти или ремонта автомобиля только на сертифицированные СТО или к официальным дилерам, ведь неисправность этого узла автомобиля может доставить не мало хлопот в дороге, и последствий после, т.к. ремень крутит не только генератор.

Как натянуть ремень генератора на ВАЗ 2110-2112

Бывают случаи, когда при попадании автомобиля в лужу, или же просто при повышенной влажности, начинает свистеть ремень генератора. Зачастую причина кроется именно в недостаточной его натяжке. Разумеется, чтобы исправить данную проблему, необходимо просто подтянуть ремень до нужного уровня.

Инструмент, который понадобится для решения данной проблемы:

• головка на 10 и 13 мм;
• трещоточная рукоятка.

Итак, в зависимости от модели ВАЗ 2110-2112 и установленных двигателей, конструкция натяжителя ремня генератора может незначительно отличаться. Но по сути, особой разницы нет и все делается по аналогии.

1. Итак, открываем капот автомобиля и смотрим в сторону, где находится генератор.
2. Ослабляем верхнюю гайку крепления генератора и при помощи регулировочного болта производим натяжку.

Обратите внимание на тот факт, что при необходимости натянуть ремень, болт нужно закручивать на штоке по часовой стрелке. Если же наоборот — вы решили ослабить натяжение, то откручиваем регулировочный болт против часовой стрелки.

Видео инструкция по натяжению или ослаблению ремня генератора на ВАЗ 2110-2112

Чтобы показать все наглядно и прояснить картину, я решил записать небольшой видеоролик, который содержит инструкцию в доступном виде:

Сначала сделайте несколько витков и попробуйте натяжку ремня, возможно это уже будет достаточно, чтобы он не свистел. А проверить это довольно просто. Заведите автомобиль с максимально включенными световыми и другими электрическими приборами (дальний свет, обогрев заднего стекла, печка и .т.д.) Если в это время свиста не будет слышно, значит ремень натянуть нормально.

Но и про перетяжку не стоит забывать, и допускать этого нельзя. Если вы услышали, что вдруг стал появляться странный гул со стороны генератора, скорее всего из-за перетянутого ремня гудит подшипник, то нужно срочно немного ослабить натяжение, пока звук не пропадет.

схема натяжки, как правильно подтянуть и проверить натяжение

Натяжка ремня генератора: схема, как проверить, правильно натянуть ремень

Неправильная натяжка ремня генератора может стать причиной отсутствия зарядки. Умение определять правильное усилие натяжения будет полезным какпри ремонте своими руками, так и в случае загорания на приборной панели индикатора низкого уровня зарядки АКБ.

На что влияет степень натяжения

Чрезмерное усилие приведет к скорому выходу из строя подшипников генератора. Поломка в начальной стадии проявляет себя гулом со стороны генератора. При замене ремня желательно проверить состояние подшипника.

Для этого раскрутите шкив рукой. Вращение должно происходить равномерно и бесшумно.Если гул при работе ДВС все же появился, можете снять ремень, а потом на 10-15 сек. завести мотор.

Так вы сможете определить, исходит шум от подшипника генератора либо роликов ГРМ.

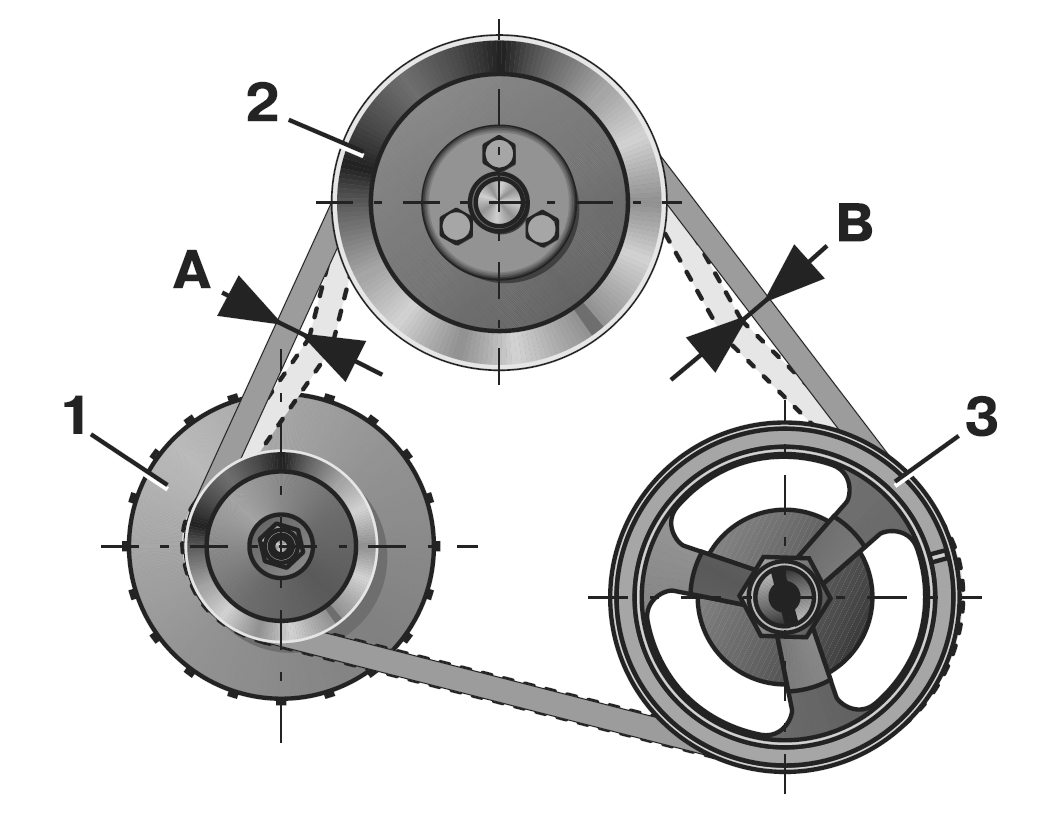

Привод генератора бывает двух типов:

• индивидуальный – генератор соединен со шкивом коленчатого вала отдельным ременным приводом. Натяжка осуществляется с помощью специального регулировочного болта, вращение которого будет отодвигать либо приближать генератор. В остальных случаях усилие регулируется положением корпуса;
• общий – для генератора, коленчатого вала, помпы системы охлаждения и насоса гидроусилителя руля используется один сервисный ремень. Усилие в таком случае устанавливается автоматически натяжителем, который фиксируется специальным роликом.

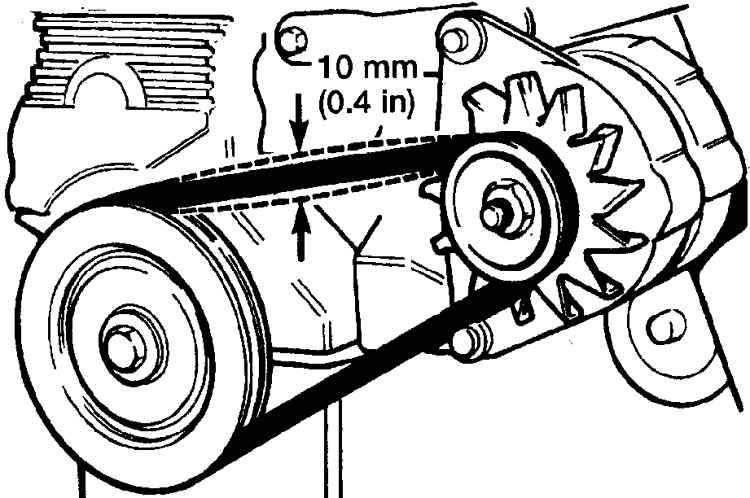

Как определить правильную степень натяжения:

• с помощью линейки измеряется разница между положением в состоянии покоя и в натянутом состоянии. При этом прилагаемое усилие, точка измерения, а также нормативная разница указывается в руководстве по ремонту и эксплуатации автомобиля. На фото представлена схема для Chevrolet Niva. Измерить натяжение можно в точках А и В, то есть посередине между шкивами в наиболее удобном для вас месте. Измеряемый показатель для точки А не должен превышать 10-15 мм, а для точки В – 12-17 мм. Прилагаемое усилие (98,1 Н, то есть 10 кгс) можно измерить, если натягивать ремень с помощью ручных пружинных весов;
• тест на скручивания. Если у вас нет точной информации о допусках, можете воспользоваться народным методом. Считается, что ремень генератора натянут правильно, если посередине шкива генератора и коленчатого вала его нельзя перекрутить вокруг своей оси более чем на 90º. Степень прилагаемого усилия описать сложно, но с опытом это чувство приходит автоматически;
• с помощью частотомера. Владельцы автомобилей ВАЗ наверняка слышали о приборе «Лада Норма-Пинар». Устройство предназначено для измерения частоты колебаний. Полученные данные позволяют определить степень натяжения. Для проверки необходимо поднести датчик к ремню, а затем провести пальцем по нему, как по струне гитары. Автопроизводитель регламентирует нормальную частоту для каждой модели ДВС. Такой метод используется нечасто, поскольку покупка прибора для ремонта личного авто – нецелесообразна. Но подобное устройство можно соорудить своими руками.

Натяжение

Как правильно установить ремень генератора автомобиля, рассмотрим на примере двух типов конструкции:

• ослабьте болт натяжителя, приоткрутив контргайку. Вращение самого болта будет натягивать и ослаблять ремень. После установки натяжения зафиксируйте ключом болт натяжителя и затяните контргайку;
• ослабьте болты крепления генератора к кронштейнам. Заложите между корпусом генератора и двигателем штырь. Усилием рычага натяните ремень, после чего можно затягивать крепления генератора;
• в системах с единым сервисным ременным приводом натяжение может осуществляться автоматически. В конструкции расположен специальный натяжитель, для ослабления которого необходимо приоткрутить болт ролика, а затем отвести натяжитель с помощью гаечного ключа.

В случае с ручейковым ремнем перед окончательной проверкой степени натяжения заведите и заглушите мотор. Так вы убедитесь, что ремень занял правильное положение в пазах шкивов.

Как правильно сделать подтяжку ремня генератора?

При работающем двигателе бортовая электросеть автомобиля питается от генератора – агрегата, чей ротор приводится в действие вращением коленчатого вала.

Посредник между ними – эластичная ременная передача, которая постепенно растягивается и потому требует периодического контроля со стороны автолюбителя.

Когда нужно проверять данный узел и как правильно натянуть ремень генератора в случае необходимости, читайте в приведенной ниже инструкции.

Признаки и последствия неполадки

Ремень – слабое звено любой передачи. Постоянно вращаясь между шкивами и передавая крутящий момент, элемент постепенно изнашивается и его натяжение начинает ослабевать.

С течением времени возникает проскальзывание и ускоренное истирание резинотехнического изделия, приближающее его обрыв.

Преждевременно ослабить ремень может попавшее на рабочую поверхность моторное масло либо охлаждающая жидкость (или все вместе).

Когда необходима проверка и подтяжка ременной передачи:

Проверять ремень стоит при каждом удобном случае, когда вы открываете капот автомобиля. На подавляющем большинстве машин это не составит труда – достаточно протянуть руку и надавить сверху на резинотехническое изделие.

Если при работе двигателя, особенно после нажатия педали акселератора, из-под капота доносится громкий неприятный писк. Звук однозначно указывает на проскальзывание ременной передачи на шкивах.

Следует проверить натяжение ремня генератора, когда на приборной панели периодически зажигается красный индикатор зарядки аккумулятора.

После разборки и ремонта силового агрегата, предполагающего снятие данного узла.

Проскальзывание или обрыв ремня не несет фатальных последствий, но заметно снижает ресурс аккумуляторной батареи.

Когда вал генератора крутится с перебоями либо не вращается вовсе, бортовая сеть получает напряжение от аккумулятора.

Поскольку для искрообразования и питания систем необходима приличная мощность, он довольно быстро разряжается «в ноль». Восстановить заряд полностью севшего кислотного аккумулятора довольно трудно, а зачастую – невозможно.

На некоторых моделях авто ременная передача задействована для вращения нескольких шкивов одновременно – генератора, насоса гидроусилителя руля, компрессора кондиционера и помпы.

Следовательно, ее проскальзывание или обрыв повлияет на работу указанных агрегатов.

Опасность представляет остановка помпы (возможен перегрев двигателя) и насоса ГУР – водитель не успеет приноровиться к резкому увеличению нагрузки на руле и может попасть в ДТП. Поэтому лучше своевременно проверить и подтянуть ремень генератора.

Как проверяется натяжение?

Чтобы проверить состояние ременной передачи, нужно знать, где она расположена:

• в переднеприводных автомобилях узел находится на правом (по ходу движения) торце силового агрегата;
• в машинах, оборудованных задним приводом, передача устанавливается на передней стенке двигателя;
• ремень, объединяющий шкивы нескольких агрегатов, проще всего отыскать по расположению генератора.

Диагностика выполняется просто: выберите наиболее длинный участок между шкивами и надавите двумя пальцами.

Согласно инструкциям по эксплуатации разных автомобилей, ремень генератора должен быть натянуттак, чтобы при воздействии усилия 10 кг прогиб составил от 6 до 15 мм.

Проверяя элемент «на глазок», лучше ориентироваться на величину 1 см. Если резиновое изделие прогибается сильнее, однозначно требуется подтяжка.

Чрезмерное натяжение ремня недопустимо. Перетянутый элемент слишком нагружает подшипники генератора и остальных агрегатов, которые он вращает. Отсюда ускоренный износ и преждевременная замена деталей. Если сделать сильную подтяжку ранее изношенного ремня, то операция спровоцирует его разрыв.

В некоторых автомобилях доступ к ременной передаче затруднен – мешает пластиковый кожух и другие элементы, обеспечивающие работу двигателя. Придется потратить несколько минут, чтобы их открутить и снять.

Инструкция по подтяжке

Чтобы подтянуть ремень генератора на большинстве легковых авто, понадобится буквально 2 рожковых либо накидных ключа плюс монтажная лопатка. Предварительно снимите пластиковый кожух и другие элементы, перекрывающие свободный доступ к узлу. Ради удобства прогретому двигателю дайте полчаса на остывание и наденьте матерчатые перчатки.

Натяжение ремня переднеприводных автомобилей ВАЗ и импортных машин подобной конструкции лучше производить на смотровой канаве. Из нее удобнее добираться до болта крепления генератора. При отсутствии ямы придется снимать правое переднее колесо или ложиться на землю под авто.

Подтяжка выполняется в следующем порядке:

Зафиксируйте машину ручным тормозом и поставьте на первую скорость, чтобы шкив коленчатого вала не поворачивался в процессе ведения работ.

Если доступ к нижнему болту генератора закрыт защитой поддона картера, то этот кожух придется демонтировать.

Дальше надо ослабить гайку на болте нижнего кронштейна крепления генератора. Открутите ее на 2–3 оборота.

Ослабьте вторую гайку на верхней регулировочной скобе (операция выполняется со стороны капота).

Уперев монтажную лопатку в корпус генератора, аккуратно отодвиньте агрегат дальше от коленчатого вала и сразу затяните гайку на скобе.

Если конструкцией автомобиля предусмотрен натяжной болт, лопатка не понадобится. Закручивание этого болта натягивает ремень, откручивание – ослабляет.

Прежде чем окончательно затянуть нижнее крепление, проверьте натяжение ременной передачи. Если вы перестарались и элемент слишком натянут, нужно снова ослабить верхнюю гайку и откорректировать положение генератора.

Натяжка ремня генератора, вращающего 3–4 шкива одновременно, производится в зависимости от конкретной марки машины.

Например, в автомобилях «Шевроле – Нива» генератор не откручивается вовсе, поскольку конструкцией предусмотрен натяжной ролик, установленный на пластине. Вначале ослабляется крепление этой пластины, потом закручивается натягивающий болт.

Поскольку ролик находится в узком проеме между радиатором и двигателем, для его отвинчивания потребуется короткий торцевой ключ с воротком.

Проверка, регулировка и замена приводных ремней

При использовании приводные ремни понемногу растягиваются под воздействием генератора, водяного насоса и вентилятора (если он есть). Кроме того, состояние ремней зависит от их возраста и степени скручивания.

Принцип работы приводных ремней

Ремень крепится к шкиву с V-образной канавкой и управляет генератором и водяным насосом с вентилятором, передавая вращательное движение от коленчатого вала.

Растянутые ремни часто проскальзывают и соскакивают со шкивов. Потрескавшиеся ремни в конечном итоге рвутся. Необходимо проверять натяжение и общее состояние ремней по меньшей мере один раз в месяц.

О порванном ремне обычно свидетельствует сигнальная лампа зажигания или прекращение работы генератора.

Перегрев двигателя или внезапно разрядившаяся батарея, могут указывать на то, что ремень провис или соскочил со шкива.

Как правило, ремень проскальзывает при большой загруженности генератора – например, когда одновременно включены фары и отопитель заднего стекла. В этом случае сигнальная лампа не загорается, но батарея не заряжается на полную мощность и в конце концов изнашивается.

Перегрев, вызванный проскальзыванием ремня, нарушает работу водяного насоса и вентилятора.

Помимо этого, под влиянием избыточной температуры сам ремень изнашивается гораздо быстрее. Как правило, в первую очередь трескается его внутренняя поверхность.

С другой стороны, избыточное натяжение ремня увеличивает нагрузку на генератор и шестеренки насоса, что вызывает преждевременные поломки.

Перед проверкой ремней извлеките ключ зажигания, чтобы предотвратить возможные травмы от внезапно включившегося двигателя.

При первичной проверке внимательно осмотрите ремень и ощупайте его внутреннюю поверхность, чтобы выявить повреждения. Для более тщательной проверки снимите ремень и последовательно согните каждый участок, чтобы обнажить возможные трещины.

При обнаружении трещин, потертостей, разрывов и выпуклостей ремень необходимо заменить. V-образные канавки на шкивах также нуждаются в осмотре. Убедитесь, что они не являются причиной повреждений. Канавки должны быть чистыми, гладкими и ровными. Проследите за тем, чтобы они полностью совпадали с ремнями и не перекручивали их.

Любое несоответствие обычно означает, что генератор был закреплен неправильно.

Механизм натяжения промежуточного колеса

В некоторых автомобилях присутствует вспомогательный механизм, который позволяет быстро и четко отрегулировать степень натяжения ремня. Ослабьте гайку на регулировочном винте и вращайте его до тех пор, пока ремень не натянется до нужной степени. Закрепите гайку и проверьте натяжение.

Как правило, провисший или соскочивший ремень издает пронзительный визг. Этот звук меняется в зависимости от скорости вращения двигателя.

Не пытайтесь устранить его, смазав ремень маслом. Это может вызвать непредвиденные повреждения и поломки. Кроме того, липкий и мокрый ремень будет по-прежнему скрипеть даже после регулировки.

Порванный ремень, о котором свидетельствует сигнальная лампа зажигания, может сильно повредить другие детали.

К примеру, его болтающиеся концы часто задевают элементы электропроводки, перерезают шланги или даже проминают радиатор. Если вы предполагаете разрыв, отключите двигатель как можно быстрее.

Составной шкив

В месте крепления генератора к неподвижной опоре обычно присутствует составной шкив, позволяющий снять или отрегулировать ремень. В конструкцию входят два вогнутых диска, скрепленных между собой, и несколько прокладок (шайб).

На рисунке изображена внешняя половина шкива с гайкой, прокладкой и дополнительной шайбой.

Проверка натяжения ремня

Найдите середину ремня, измерив расстояние между шкивами с помощью линейки.

Найдите середину ремня, измерив расстояние между шкивами с помощью линейки. Возьмитесь за середину указательным и большим пальцами и подвигайте ремень из стороны в сторону.

Обратите внимание на то, насколько сильно он отклоняется от исходного положения.

Нормальное отклонение составляет примерно 13 мм. При большем отклонении ремень следует подтянуть, при меньшем – ослабить. При необходимости сверьтесь с руководством к автомобилю.

Регулировка приводного ремня

Для того, чтобы подтянуть ремень, отведите генератор от двигателя с помощью деревяшки или трубки.

Регулировка обычно производится с помощью болта, расположенного в месте крепления генератора к двигателю.

Крепление является подвижным, поэтому генератор можно отвести в сторону. Тем не менее, следует помнить, что траектория движения ограничивается металлической пластиной, прикрученной к свободному краю генератора.

Регулировка ремня производится путем откручивания крепежных болтов и пластины, обеспечивающей свободное движение генератора.

Ослабьте болты на генераторе и регулировочной пластине.

Подложите под генератор прочную деревяшку (например, ручку молотка), а затем натяните ремень.

После этого затяните болты на пластине, удерживая генератор в нужном положении. Проверьте ремень. Если он натянут правильно, затяните болты на генераторе.

Проверьте натяжение ремня, удерживая генератор в нужном положении. Если он натянут правильно, затяните болты.

Если вам необходимо ослабить ремень, немного открутите болты на генераторе так, чтобы его можно быть отодвинуть руками. Постепенно перемещайте генератор по направлению к двигателю до тех пор, пока не почувствуете, что ремень достаточно натянулся.

После этого затяните болты на генераторе и пластине.

В некоторых автомобилях присутствует механизм натяжения, который прижимает ремень к колесу. В этом случае необходимо снять регулировочный болт, повернуть колесо и проверить натяжение ремня. Как правило, этот способ вызывает меньше затруднений, чем перемещение генератора.

Регулировка ремня на составном шкиве

Снимите гайку или гайки, которые скрепляют части шкива.

Уберите переднюю деталь, снимите или установите шайбы так, чтобы сузить или расширить зазор между частями шкива.

При сужении зазора ремень отодвигается от центра к плечам шкива и натягивается. При расширении зазора ремень пододвигается к центру, и натяжение ослабевает.

Снимите переднюю деталь и убедите одну шайбу, чтобы натянуть ремень. Если вам необходимо ослабить натяжение, добавьте одну шайбу.

Постарайтесь не зажать ремень между деталями шкива при обратной сборке.

Установите переднюю деталь шкива и закрепите ее гайкой.

Немного затяните гайку, поверните двигатель на треть оборота, снова затяните ее и т.д. до тех пор, пока детали не сомкнутся достаточно плотно.

После этого проверьте натяжение ремня.

Замена приводного ремня

Искривление нового ремня на верхнем шкиве. Не пытайтесь поддеть его отверткой.

В магазинах и на станциях техобслуживания, где продаются вентиляторы и приводные ремни, всегда есть списки запчастей, подходящих для автомобилей самых популярных марок. Купите ремень нужного размера и качества.

Ремни для генераторов обычно прочнее и дороже, чем ремни для динамо-машин, однако если вы попытаетесь использовать неподходящий ремень, он быстро износится и внезапно порвется.

Если в продаже нет нужных ремней, обратитесь за консультацией к поставщику. Не забудьте взять с собой старый ремень для сравнения. Покупая ремень, отличный от старого, убедитесь в том, что его характеристики соответствуют требованиям вашего автомобиля.

Если шкивы расположены в передней части автомобиля, замена приводных ремней не вызывает особых затруднений. Если же двигатель находится сзади (как, например, в Mini), работа усложняется, т.к. доступ к ремню перекрывается кожухом вентилятора или другими деталями. В некоторых случаях приходится снимать кожух (хотя бы частично).

Для того, чтобы снять старый ремень, ослабьте крепление на опоре генератора и как можно сильнее подвиньте генератор к двигателю.

После этого вам, скорее всего, удастся снять ремень с верхнего шкива (у водяного насоса). Снимите ремень со шкивов у генератора и коленчатого вала и приподнимите его над вентилятором. Если на вентиляторе есть кожух, попытайтесь протащить ремень между ним и лопастями вентилятора.

Если на вентиляторе есть вязкостные муфты, поверните шкив коленчатого вала, чтобы освободить ремень.

Для установки нового ремня проделайте действия в обратном порядке. В некоторых случаях ремень необходимо натянуть на верхний шкив.

Накиньте ремень вентилятор, убедившись в том, что он плотно лег в канавки на нижних шкивах. Как можно плотнее натяните ремень на верхний шкив, а затем медленно поверните вентилятор, надавливая на кромку шкива большим пальцем. Постарайтесь не прищемить его ремнем.

Если в вашем автомобиле установлен электровентилятор с вязкостными муфтами (см. раздел Как работает система охлаждения двигателя), возможно, для натягивания нового ремня вам придется немного повернуть двигатель, т.к. при такой конструкции шкив вентилятора не вращает шкив коленчатого вала, и натянуть ремень иными способами невозможно.

Если на вентиляторе есть вязкостные муфты, поверните шкив коленчатого вала, чтобы освободить ремень.

Как правило, двигатель можно повернуть с помощью гаечного ключа, зажав им шкив коленчатого вала.

Не используйте отвертки и другие подобные инструменты, чтобы направить ремень на шкив. Если ремень невозможно натянуть обычным методом, значит, он слишком мал, и вам необходимо поискать другой.

Если вам необходимо снять ремень с составного шкива, используйте метод, описанный в разделе о регулировке. При установке нового ремня сначала поставьте все нужные шайбы, а затем проверьте натяжение и уберите ненужные.

При первом использовании все новые ремни растягиваются, поэтому повторную проверку рекомендуется осуществить через 300 км (или в соответствии с рекомендациями производителя).

Как самому подтянуть ремень генератора?

Ременная передача является единственным способом, обеспечивающий передачу с коленчатого вала на генератор вращательного движения. Ремень, который изготавливают из эластичной армированной резины, призван соединять между собой два шкива.

Эта пара вращается со скоростью нескольких тысяч оборотов за одну минуту. При факте таких показателей обязательным условием считается, когда ремень прилегает к канавке шкива очень плотно. В таком случае он не пропускает любого рода проскальзывание.

Что касается степени натяжения данного устройства, то тут может быть три варианта:

Чрезмерное натяжение, что обеспечивает уменьшение ресурса подшипников генератора.

Недостаточное натяжение, когда ремень расслаблен, в результате чего на резких поворотах ему свойственно проскальзывать и свистеть. Как результат – определенные просадки в напряжении бортовой сети.

Нормальное натяжение – естественно, идеальный вариант.

Если возникли подозрения касательно неполадок с ремнем, то я рекомендую тут же осуществить соответствующую диагностику, которая поможет точно узнать о состоянии и степени натяжении данного механизма. Для реализации далее описанных операций водителю понадобится штангенциркуль, а при отсутствии такового подойдет и обычная линейка, желательно металлическая.

На первом этапе нужно надавить на описываемое устройство с определенным усилием (не менее 3 и не более 4 кг). После этого нужно замерить степень изгиба при помощи заготовленного устройства. Если натяжение нормально, то показатель не будет превышать отметку в 1 см. В противном случае можно говорить о неприемлемом состоянии ремня генератора.

Есть еще один способ диагностики анализируемого устройства. Для его применения понадобится динамометр. В этом случае ремень нужно потянуть в сторону и, снова-таки, измерить его прогиб.

Опытный же специалист способен без использования какого-либо из выше описанных устройств понять, в нормальном ли состоянии находится генераторный ремень. Но я не рекомендую переоценивать свои знания и умения и все же провести диагностику при помощи специальных приборов.

Что касается оптимальных значений натяжения, то это такие данные: для генератора 37.3701 – прогиб на 10-15 мм, для генератора 9402.3701 – прогиб на 6-10 мм. При этом усилие нажатия должно равняться около 10 кгс.

В рамках этого следует отметить и про ресурс описываемого механизма. Так, автоэксперты советуют производить замену ремня генератор через каждые 15 тысяч км. А еще одной причиной необходимости ремонта ремня считается то, когда он отслаивается или рвется.

Особенности подтяжки

Если автовладелец в процессе диагностики ремня генератора обнаружил слабую степень его натяжения, то следует исправить этот пока еще не очень страшный и опасный недочет. Как подтянуть ремень генератора – об этом и будет рассказано далее.

Прежде всего следует отметить то, что, приступая к операции подтяжки ремня генератора, для начала не помешало бы ознакомиться с перечнем рекомендаций от производителя. Они нередко могут предоставить весьма полезную информацию. А как минимум следует знать о тех индивидуальных особенностях своего автомобиля, которые могут в какой-либо мере изменить общий процесс ремонта.

С помощью регулировочной планки

Здесь ответ на вопрос, как подтянуть ремень генератора, не будет отличаться особой сложностью, так как многие автомобили располагают очень простым механизмом регулировки анализируемого механизма.

При применении регулировочной планки как основного инструмента подтяжки следует знать о том, что сам генератор автомобиля прикреплен к картеру двигателя. Сделано это при помощи длинного болта, который и позволяет ему перемещаться сверху вниз.

А элементы, призванные фиксировать положение генератора, называются прорезью и гайкой. Они являются частью дугообразной планки, которая располагается в верхней же части описываемой конструкции.

Для того, чтобы достичь оптимального значения натяжения, нужно следовать такой инструкции:

На планке открутить планку.

Отжать генератор от двигателя. Основным инструментом тут должна выступить, как нетрудно догадаться, регулировочная планка. А как альтернативный вариант может подойти монтажная лопатка или какой-то либо другой, но обязательно длинный инструмент.

На планке затянуть гайку.

Проверить степень натяжения генераторного ремня, не забывая о ранее приведенных оптимальных значениях.

Регулировочным болтом

Чтобы осуществить процедуру подтяжки при помощи регулировочного болта, которая, кстати, является более удобным и прогрессивным способом в практике обслуживания автомобилей, нужно придерживаться этого алгоритма действий:

Ослабить затяжку гаек как нижнего, так и верхнего крепления генератора.

Произвести поворот регулировочного болта по часовой стрелке.

Отвести генератор от блока, при этом одновременно проверяя степень натяжения.

Правильно затянуть гайки крепления генератора.

По завершению работ по натяжке генераторного ремня (при этом неважно, при помощи какого устройства они были реализованы) в первую очередь нужно проверить работоспособность общей генераторной установки.

Начинают, как правило, с проверки цепи при факте отключенного двигателя. Для этого нужно провернуть ключ таким образом, чтобы контрольная лампочка на щитке загорелась. И только при этом условии разрешается запуск двигателя.

Спустя некоторое время в результате вращений коленвала на средних частотах лампочка должна погаснуть.

В целом данное действие не должно вызывать особых сложностей, так как выполняется по стандартной схеме даже водителями-новичками.

Кстати, независимо от того, с помощью какого инструмента происходила процедура натяжения ремня, нужно обязательно провести контрольное измерение после непродолжительной поездки.

Это позволит автовладельцу быть абсолютно уверенным в нормальном состоянии генераторного ремня и, как следствие, отличной работы всего автомобиля.

Видео “Как самому подтянуть ремень генератора”

На записи показано как с помощью натяжки убрать писк и стук распредвала.

Как подтянуть ремень генератора – возвращаем зарядку в норму

Автомобилисту крайне важно постоянно следить за техническим состоянием своего транспортного средства. Ведь бережное отношение – это залог долгого срока эксплуатации вашего «железного коня».

Конечно, автомобиль – очень сложный механизм, который состоит из крайне большого количества элементов, поэтому контролировать их все одновременно просто невозможно.

Но всё-таки, чтобы уменьшить вероятность поломки, перед выездом рекомендуем проверять самые важные узлы: уровень и состояние масла и охлаждающей жидкости, заряд аккумуляторной батареи, ходовую часть, а также натяжение ремня от генератора.

Автомобильный генератор необходим для выработки достаточного количества электрического тока, чтобы обеспечить им всю электросеть автомобиля. Поэтому он всегда должен быть исправен. Но не всегда его работоспособность зависит от технического состояния.

Дело в том, что работа генератора зависит от работы коленчатого вала и, чтобы генератор выполнял свои функции, должен быть исправен ременный привод. Главные требования к ременному приводу: он должен быть целым и натянутым до необходимой степени. Только в таких условиях генератор будет работать правильно и вырабатывать достаточное количество электроэнергии.

К сожалению, очень часто ремень генератора разбалтывается и уже не выполняет возложенные на него функции. Рассмотрим, как же это исправить.

1. Насколько важна регулировка ремня генератора

Ременная передача – это единственно возможный способ передачи вращательного момента от коленчатого вала на вал генератора. Ремень для передачи изготавливается из специального прочного материала – эластичной армированной резины.

Он соединяет два шкива, которые вращаются с большущей скоростью, достигающей нескольких тысяч оборотов за минуту. Учитывая эту скорость, ремень должен прилегать очень плотно к канавкам шкива.

Такое прилегание необходимо для того, чтобы не допустить проскальзывания.

Есть три типа натяжения генераторного ремня:

1. Слишком маленькая степень натяжения.

2. Слишком большая степень натяжения.

3. Нормальная степень натяжения.

Если ремень ослабленный, шкив коленвала будет выполнять слишком большое количество оборотов в холостую и, соответственно, генератор будет работать совершенно неэффективно.

Поэтому системы не будут получать достаточное количество электроэнергии. Кроме того, проскальзывание провоцирует ещё и чрезмерный перегрев шкива, что также не очень то хорошо для автомобильных деталей.

Если натяжение недостаточно, будет слышен характерный свист из отсека двигателя.

Если ремень натянут слишком сильно, подшипники генератора могут выйти из строя преждевременно из-за сильной нагрузки. А заменить подшипники – дело непростое и недешёвое.

Кроме того, сам ремень будет испытывать повышенные нагрузки и может порваться.

Так что единственный приемлемый вариант, как не сложно догадаться, это третий, то есть нормальная степень натяжения ремня, при которой ремень одновременно и не будет проскальзывать, и не будет перегружать подшипники генератора.

Чтобы проверить, на сколько правильно выполнено натяжение генераторного ремня, нужно надавить на него посредине между шкивом коленвала и шкивом генератора.

Для каждого автомобиля установлен свой предел возможного отклонения ремня от правильного положения, о чём написано в руководстве по эксплуатации транспортного средства.

Если вы заметили какие-то отклонения от нормы, то понадобиться регулировка ремня генератора. Сделать подобную процедуру несложно, и она вполне по силам любому водителю.

2. Как натянуть ремень генератора при помощи регулировочной планки

Перед тем, как выполнять любые действия, необходимо точно определить причину неисправности генератора. И только после этого либо произвести ремонт собственными руками, либо обратиться к профессионалам своего дела в автомастерскую.

Как уже указывалось раньше, если из отсека двигателя слышен свист, значит возможной причиной этого может быть слишком слабое натяжение генераторного ремня. Но также дело может быть и в другом.

К примеру, в поломке генераторных подшипников или в сильном загрязнении устройства горюче-смазочными материалами. В общем то все эти причины неисправностей водитель способен устранить самостоятельно. Но, наверное, самая простая процедура – это регулировка натяжения ремня.

Такая процедура не займёт много времени и для неё потребуется всего несколько инструментов, а именно:

1. Ключи разного диаметра (обычно, будет достаточно двух ключей на 17 мм и на 19 мм)

2. Монтировка или другой длинный инструмент.

Причиной необходимости отрегулировать генераторный ремень является то, что в процессе эксплуатации этот ремень постепенно растягивается. Здесь важно понимать такие аспекты:

1. Если ремень ещё не растянулся до максимально допустимого значения, значит достаточно будет просто его подтянуть.

2. Если ремень растянулся слишком сильно, и его длина превышает максимально допустимую, значит простым подтягиванием не обойтись. В таком случае, единственный выход – заменить ремень новым. Конечно, можно ещё немного поездить, подтянув ремень. Но помните, в такой ситуации замена неизбежна. Рано она наступит или поздно.

Во многих автомобилях присутствует довольно простой механизм регулировки натяжения генераторного ремня. Особенно это характерно для автомобилей от производителя ВАЗ.

Генератор крепится к двигательному картеру при помощи длинного болта, позволяющего перемещать его вверх и вниз. Сверху есть планка, имеющая дугообразную форму и гайку, которая фиксирует расположение генератора.

«Как натянуть ремень генератора?», – спросите вы. Очень просто. Этот процесс состоит из таких этапов:

1. Гайку с планки немного открутить.

2. Монтировкой, монтажной лопаткой или другим длинным инструментом произвести отжимание генератора от двигателя на необходимое расстояние, постоянно контролируя степень натяжения.

3. Зафиксировать генератор в нужном положении.

4. Затянуть гайки, которые были ослаблены.

5. Проверить, что из этого получилось. Можно проехаться на небольшое расстояние, а потом проверить состояние натяжения ещё раз.

6. При необходимости, повторить процедуру. Порой, для достижения нужного эффекта, проделывать подтяжку генераторного ремня приходится несколько раз.

Иногда свист из двигательного отсека доноситься в зимнее время. Причиной этого может быть замерзание ремня на морозе. Замерзает, как правило, ремень из некачественных материалов.

Если ремень прогреть, то свист просто исчезнет. Так что сразу не спешите прибегать к регулировке или замене генераторного ремня.

Для начала обязательно определитесь со всеми возможными причинами и только после этого предпринимайте какие-то действия.

3. Как подтянуть ремень генератора регулировочным болтом

«Как подтянуть ремень генератора при помощи регулировочного болта?», – подобным вопросом задаются многие автомобилисты, у которых ременный привод потерял былую степень натяжения.

В некоторых автомобилях принято производить регулировку степени натяжения генераторного ремня не регулировочной планкой, а с помощью регулировочного болта.

Способ болтового регулирования – это самый современный способ регулировки натяжения генераторного ремня. Данная процедура состоит из следующих этапов:

1. Ослабить степень затяжки нижнего и верхнего крепления генератора.

2. Отвести генератор от блока посредством поворота болта регулировки по направления движения часовой стрелки. При этом следует контролировать степень натяжения генераторного ремня.

3. Когда было достигнуто нужное натяжение, зафиксировать генератор в этом положении.

4. Затянуть гайки от крепления генератора, которые были ослаблены.

После проведения регулировки ремня генератора любым способом, нужно проделать два-три оборота коленвала и ещё раз проверить степень натяжения ремня. Если всё в порядке, можно ехать, а, если нет – проведите процедуру ещё раз.

После первой поездки обязательно сделайте контрольную проверку степени натяжения и, при необходимости, повторите процедуру. У новичков не всегда получается сделать всё правильно на первой попытке. Не расстраивайтесь, просто пройдите все этапы ещё раз.

При наличии желания, вы обязательно достигнете необходимого эффекта.

Подписывайтесь на наши ленты в , и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

Решаем проблемы с ремнём генератора

Каждый автолюбитель в курсе, что правильная сила натяжения ремня генератора благоприятно влияет на срок службы его подшипников, его самого, аккумуляторной батареи и водяного насоса.

Это отнюдь не мелочные характеристики, как может показаться на первый взгляд.

Если этот элемент натянут плохо, то значительно снижается коэффициент полезного действия автомобильного генерирующего устройства, так как оно не может вырабатывать зарядный ток требуемой силы.

В этой статье мы расскажем, как проверить показатель натяжения, отрегулировать, подтянуть и заменить такую деталь самостоятельно в собственном гараже.

Содержание

• Проверяем
• Регулируем
• Меняем

Итак, для начала давайте научимся самостоятельно проверять состояние ремня генератора. Учтите, что если он слабо натянут, то может порваться из-за интенсивного изнашивания, а если туго натянутый, то может стать причиной разрушения подшипников генерирующего устройства.

Таким образом, очень важно, чтобы натяжение ремня соответствовало рекомендациям его изготовителей. Для контроля этого показателя вам потребуется узкая металлическая полоска длиной в 50 см и линейка.

Заводы отечественного автопрома заявляют, что прогиб ремня, передающего крутящий момент на шкив генератора от коленвала, должен составлять около 15 мм при действующем на него усилии, равном 10 кг/см.

Для определения степени его натяжения уложите на верх шкива коленвала и генератора узкую полосу из металла. Затем подействуйте на центр ремня сверху требуемой силой и измерьте линейкой его прогиб. Если вы выявили расхождения с показателем, установленным в нормативных требованиях, то, в зависимости от ситуации, перейдите к следующему этапу — регулировке или замене этой детали.

Мы уже писали выше, к чему может привести неправильное натяжение. Если вы измерили этот показатель и определили отклонения, то следует это исправить.

Для регулировки ремня, передающего крутящий момент от шкива до генератора, требуется вооружиться гаечными ключами на 13 и 17 мм, монтировкой и линейкой.

Чтобы устранить возникшую проблему, ослабьте гайки крепления генерирующего устройства на натяжной планке. Затем ослабьте нижний болт, которым он крепится к кронштейну двигателя.

Теперь отодвиньте генератор от двигателя, используя для этого монтировку, и зафиксируйте в таком положении, затянув гайки на натяжной планке. После всех этих действий проверьте натяжение заново.

Убедившись, что показатель сходится с нормированным значением, окончательно затяните верхнее и нижнее крепление генерирующего устройства на двигателе. Если вы при первой регулировке потерпели неудачу, тогда проделайте все операции с самого начала.

На видео рассказывается, как натянуть ремень генератора:

Меняем

Замена ремня генератора — это весьма простая операция, которую может вполне спокойно выполнить самостоятельно даже водитель-новичок.

Ремень генерирующего устройства необходимо заменить, если вы точно уверены, что в дальнейшем его нельзя использовать. Об этом в первую очередь свидетельствует свист, раздающийся во время работы различной электроники в автомашине. О проблемах также сообщит сигнал индикатора.

Для тех, кто не знает: эта деталь генерирующего устройства расположена под капотом слева от двигателя.

Перед проведением замены обязательно заглушите мотор, вытащите ключ зажигания и рассоедините аккумулятор с отрицательным проводом.

Также проверьте, нет ли на нём трещин, вытянутостей, разрывов и т. д. Убедившись, что замена требуется, приобретите на авторынке точно такой же ремень генератора.

Когда всё готово, можно начинать замену. Для этого сперва ослабьте натяжение, так будет легче снять ремень. Внимательно изучите, где расположен натяжитель и как он устроен.

Смотря какой у вас автомобиль, натяжитель может представлять собой полукруглую рейку или натяжной болт.

Помните, что новый элемент необходимо установить так же, как и старый, поэтому хорошо изучите последовательность сцепления и расположение.

На видео происходит замена ремня генератора:

Если натяжитель — это болт, тогда подберите к нему подходящий по размерам ключ и поверните в какую-нибудь сторону. Не вынимайте болт полностью, это лишняя трата времени и сил.

Ослабьте его настолько, чтобы свободно снять ремень. После этого не забудьте проверить, в каком состоянии находится ролик ремённой передачи генератора.

Если он легко вращается, не шумит и не заедает, значит, с ним всё в порядке.

Теперь убедитесь в сходстве нового и старого ремня. Если вы установите новую деталь неправильно, то можете поплатиться поломкой автомобиля. После установки обязательно проверьте степень натяжения нового ремня генерирующего устройства.

Для проверки работы новой детали подключите провод к аккумулятору, заведите двигатель и включите нагрузку на электрику. Присутствие характерного свиста укажет на недостаточную силу натяжения ремня.

Теперь вы в курсе, как исправить любую проблему с ремнём генерирующего устройства и проверить правильность его натяжения собственноручно. Таким образом, вы можете неплохо сэкономить на этих операциях, ведь в автосервисах за них могут взять немало.

Секреты и правила натяжки ремня генератора

Генераторное устройство предназначено обеспечивать электропитанием систему электрооборудования автомобиля. Кроме этого, при работающем двигателе на холостых оборотах заряжает аккумуляторную батарею. Устройство работает за счет вращения коленчатого вала, с которым его соединяет ременная передача, передающая крутящий момент.

Схема многих современных моделей автомобилей включает в себя для регулировки натяжитель ремня генератора. Он играет главную роль в механизме с такой схемой установки ременной передачи. В этом случае замена ремешка и натяжного ролика производится одновременно примерно через 15 тысяч километров пробега.

Новый набор для замены натяжного ролика

Возможные неисправности в приводе электрогенератора и способы их устранения

С течением времени привод электрогенератора изнашивается и растягивается. Если вовремя не менять расходные материалы, то возможен обрыв привода, что повлечет за собой остановку автомобиля. В этом случае нужно установить новый расходный материал и продолжать движение.

Процедура замены порвавшегося изделия несложная: достаточно ослабить пару гаек и установить новую деталь. Самым сложным является вопрос, как правильно натянуть ремень генератора. При недостаточном натяжении он может проскальзывать, особенно при повышенной влажности, это приводит к недостаточной подзарядке аккумулятора.

При этом могут появиться следующие признаки неисправностей:

• свист в районе нахождения привода;
• «провалы» напряжения;
• более тусклый свет фар;
• мигание индикатора зарядки АКБ на приборной панели.

Если натяжение чрезмерное, увеличивается износ самого привода, подшипников коленвала и генерирующего устройства, а также это может привести к обрыву. Для того, чтобы проверить натяжку, нужно нажать на ремешок с усилием в 10 кг. Натяжение будет оптимальным, если он будет прогибаться на 10-15 см с электрогенератором 37.3701 и на 6-10 см с электрогенератором 9402.3701.

Проверка натяжения привода

Руководство, как натянуть или ослабить ремень генератора

Порядок выполнения работ зависит от конструкции автомобиля. Ниже рассмотрен процесс регулировки на вазовских моделях, где ремешок натягивается за счет болта натяжителя. Во многих схемах современных авто для этого установлен натяжитель ремня генератора. В таком случае порядок работ отличается. Об этом рассказывается кратко после подробной инструкции для вазовских моделей.

Извините, в настоящее время нет доступных опросов.

Набор инструментов

Для регулировки натяжения привода электрогенератора необходим  инструментарий, состав которого зависит от схемы установленного привода.

Чаще всего могут понадобиться следующие инструменты:

• набор ключей;
• трещетка;
• набор кголовок;
• вороток;
• удлинитель;
• монтировка.

Порой не помешает наличие помощника, так как гайки и болты иногда тяжело откручивать самому.

Этапы

Регулировка привода генерирующего устройства состоит из следующих этапов:

Сначала нужно ослабить гайки крепления электрогенератора.

Ключом на «10» следует крутить винт механизма натяжителя, с помощью которого регулируется натяжение. При этом корпус электрогенератора следует смещать в сторону передка автомобиля, если ремешок необходимо подтянуть, и в обратную сторону, если его нужно ослабить.

Регулировка натяжения привода

Вращая винт натяжителя нужно контролировать прогиб ремешка. Как только он будет отвечать нормам, установленного на машине генерирующего устройства, нужно закрутить гайку на регулировочной рейке.

После затягивания крепежной гайки, нужно провернуть на пару оборотов коленвал и снова проверить прогиб. Если все в норме, следует завести мотор и послушать, как он работает. Должны отсутствовать  посторонних звуки. Ремешок должен вращаться без прогибов и сдвигов.

Данная инструкция предназначена для регулировки натяжения на ВАЗах типа Лада Калина. На авто с установленным натяжным роликом, схема регулировки несколько иная.

Схема с натяжным роликом

Натягивание и ослабление осуществляется с помощью натяжного ролика. Накинув на него ключ, нужно проворачивать его по часовой стрелке, чтобы оттянуть натяжитель ремня генератора для ослабления. Если необходимо подтянуть, то проворачивать ролик следует против часовой стрелки.

Регулировка — простая процедура и может быть выполнена даже начинающим водителем, нужно только знать, как подтянуть ремень генератора и как ослабить. Если выполнять ремонт своими руками, это даст возможность сэкономить время и финансы на посещении автосервиса. Кроме того, появляется бесценный опыт, который пригодится в пути. Неприятные сюрпризы в дороге не застанут врасплох.

Видео «Регулировка натяжения привода электрогенератора»

В этом видео демонстрируется, как подтянуть ремень генератора.

Замена ремня генератора: схема установки, как натянуть, как часто менять и прочее

Генератор — один из самых важных агрегатов в системе электроснабжения автомобиля. Он вырабатывает электрический ток, обеспечивающий работу бортовых электрических приборов автомобиля.

Генератор приводится в действие коленчатым валом силовой установки. Крутящий момент с него передаётся на генератор посредством ремня.

И как любой другой элемент оборудования, он постепенно выходит из строя и требует замены.

В каких случаях требуется замена ремня генератора

Вышедший из строя ремень генератора подлежит обязательной замене

По мнению специалистов, деталь должна меняться после прохождения автомобилем не более 60 000 км. Но при этом каждый водитель обязан производить регулярную визуальную проверку его состояния. Ремень подлежит немедленной замене, если на нём обнаруживаются следующие повреждения:

• продольное расслоение;
• наличие трещин и надломов;
• масляные подтёки на его поверхности;
• разрыв.

Кроме того, о необходимости внеплановой замены ремня могут свидетельствовать следующие факторы:

• в момент запуска двигателя или при увеличении его оборотов возникает характерный свист;
• датчик сигнализирует о том, что у генератора снизилась производительность.

Можно ли продолжать движение, если он порвался

В принципе, автомобиль будет продолжать движение и без ремня генератора. Но далеко уехать на таком автомобиле не удастся. Ведь в этом случае всё питание электрического оборудования осуществляется от аккумулятора, а его запасов, даже если он и сверхмощный, надолго не хватит.

Однако есть двигатели, в которых эта деталь приводит в движение не только ротор генератора, но и помпу. Эксплуатация таких моторов в случае обрыва категорически запрещена, так как остановка помпы прекращает кругооборот воды в системе охлаждения двигателя, а это приведёт к его перегреву и выходу из строя.

Перегретый двигатель может заклинить, в нём могут быть погнуты пальцы клапанов и даже повреждены поршни. В любом случае его придётся ремонтировать капитально.

Как выбрать подходящую деталь

Разнообразие автомобилей в современном мире настолько велико, что однозначного ответа на этот вопрос не существует. Если в одном случае можно использовать только ленточный ремень, то на другой модели предусмотрена установка исключительно клинообразного. Поэтому мы рассмотрим конкретный пример, близкий многим россиянам — Ладу Калину.

На этой модели могут быть использованы как генераторы с натяжителем, так и без него. В соответствии с этим меняется и длина ремня:

• если натяжитель присутствует, то длина должна быть равна 883 мм;
• для генераторов без натяжителя подойдёт вариант 823 мм.

Не меньше, чем на длину, необходимо обращать внимание и на его производителя. На российском рынке активно представлены следующие компании:

Ремни с лейблом БРТ производятся балаковским предприятием. Мнения о продукции от этого производителя разнятся. Одни говорят об их надёжности, тогда как другие приводят примеры быстрого выхода их из строя. По-видимому, тут всё зависит от того, удаётся ли приобрести фирменную продукцию или её дешёвую подделку.

В числе наиболее популярных производителей компании ANDYCAR, Continental и Finwhale.

АвтоВАЗом чаще всего используются ремни от GATES — они устанавливаются на 80% выпускаемых автомобилей. Эта продукция хорошо зарекомендовала себя в процессе эксплуатации, о чём говорит большое количество отзывов, размещённых на самых разнообразных автомобильных форумах.

Процесс замены ремня генератора своими руками

Для выполнения этой работы необходимо приготовить следующие инструменты:

• набор гаечных ключей;
• набор головок с трещоткой;
• монтировку;
• большую отвёртку;
• молоток.

Как заменить на Лада Калина: видео

Замена ремня, важные этапы и нюансы:

Двигатель должен быть охлаждённым, иначе можно получить довольно болезненные ожоги.

От аккумулятора необходимо отсоединить отрицательный провод.

Перед снятием важно запомнить, как именно он расположен и в каких местах осуществляется крепление. Для страховки можно набросать схему крепления на листке бумаги, если её нет перед глазами.

Для снятия первым делом следует ослабить его натяжение. В зависимости от модели автомобиля в качестве натяжителя используется либо рейка полукруглой формы, либо специальный болт. Последний необходимо повернуть в одну из сторон, используя для этого гаечный ключ или головку. При этом выкручивать полностью его не надо. Ослабление должно произойти сразу после небольшого поворота болта.

Ремень снимается.

Размер снятого ремня необходимо сравнить с вновь устанавливаемым. Они должны иметь совершенно одинаковый размер.

Если всё находится в соответствии, устанавливаем новый согласно предварительно нарисованной схеме. После этого регулируется его натяжение.

Подключается аккумулятор, запускается двигатель и даётся максимально возможная нагрузка на генератор, то есть включаются все имеющиеся в автомобиле электрические приборы.

Замена ремня закончена.

Схема правильной установки ремня должна быть под рукой у каждого водителя на случай разрыва ремня в дороге

Особенности реботы на инжекторном и карбюраторном двигателях

Для инжекторных двигателей, как правило, практикуется использование широких, многоручьёвых ремней, тогда как на карбюраторные ставятся ремни клиновидной формы. Соответственно, используются разные шкивы привода генератора.

У шкивов карбюраторных двигателей имеются достаточно большие окна. Их очень удобно использовать для установки зубила или гаечного ключа, которые можно упереть в блок двигателя в процессе демонтажа ремня генератора. После этого, используя торцовый ключ на 19, можно откручивать болт натяжения.

Произвести эту операцию на инжекторных двигателях несколько сложнее, так как никаких окошек на шкивах в этом случае нет. Приходится демонтировать на блоке сцепления резиновую заглушку. После этого в смотровое окно есть возможность установки зубила или большой плоской отвёртки, для упора которых используются зубья венца.

Как правильно натянуть и отрегулировать

Чтобы отрегулировать натяжение ремня генератора, понадобятся гаечные ключи на 13 и 17, монтировка, жёсткая металлическая планка и линейка, также желательно из металла.

Првильное натяжение: инструкция на видео

После установки металлической планки на обоих шкивах поверх ремня генератора последний продавливается. При этом производится замер расстояния от планки до ремня. По нормам, оно не должно превышать 1,5 см, если прилагается усилие порядка 10 кг/см.

ПИНаР подносится к ремню в промежутке между натяжным роликом и генератором

Для измерения натяжения может использоваться прибор-частотомер, такой, например, как ПИНаР. Этот датчик подносится к ремню в промежутке между натяжным роликом и генератором. Делается движение, напоминающее игру на гитаре. Оптимальным считается вариант, когда прибор показывает частоту от 200 Гц до 240.

Признаки неправильной замены или выбора

Если замена ремня генератора была произведена неправильно или была установлена не соответствующая модель, могут появиться следующие признаки:

• расход топлива существенно увеличивается;
• появляется вибрация;
• под капотом слышится свист.

В любом из выше перечисленных случаев необходимо проверить правильность установки ремня и соответствие нормативам его натяжения.

Во избежание возникновения подобных проблем, лучше доверить выполнение этой работы квалифицированным специалистам станции технического обслуживания. Несмотря на впечатление, что работа очень простая и сделать её может каждый, замена ремня генератора — процесс трудоёмкий и требующий точности и профессионализма.

• Сергей Василенков
• Распечатать

Как самому натянуть ремень генератора Шевроле Нивы

В результате эксплуатации может случиться так, что ремень генератора на вашем автомобиле может порваться или просто ослабнуть натяжка ремня. В итоге ухудшается циркуляция охлаждающей жидкости, тем самым перегревая двигатель. А это может в свою очередь привести к тому, что ресурс двигателя выработается намного раньше. К тому же,ослабленный ремень приведет к тому, что аккумуляторная батарея не будет получать достаточной подзарядки и может разрядиться на ходу. Ну и износ ремня повышается.

Но если слишком сильно натянуть ремень генератора на Ниве Шевроле – это тоже сказывается негативно на работе автомобиля. К примеру, выходят из строя подшипники генератора и водяного насоса(помпы). Поэтому натяжку ремня генератора необходимо осуществить как можно точнее.

На Ниве Шевроле ремень генератора устанавливается по двум принципам. Первый вариант это установка клиновидного ремня, который опирается на три шкива:

• Шкив генератора;
• Шкив насоса;
• Шкив коленвала.

В этом случае натяжка осуществляется перемещением генератора относительно двигателя автомобиля. Из инструментов проводящему регулировку понадобятся: монтажная лопатка и ключ на «13».

Процесс регулировки начинается со съема защиты картера и брызговика двигателя. После чего следует чуть ослабить гайку, которой крепит генератор к натяжной планке. Достаточно данную гайку провернуть на один только оборот. После чего необходимо ослабить гайку нижнего крепления самого генератора. И в зависимости от ситуации необходимо провести или натяжку ремня генератора или его ослаблении. В первом случае используется монтажная лопатка. Размещая ее между генератором и двигателем, осторожно отодвигаем генератор от двигателя и затягиваем крепежные гайки. А для уменьшения излишней натяжки генератор двигаем наоборот ближе к двигателю. Для этого достаточно отодвинуть его рукой.

Если регулировка проводится своими силами, то правильность регулировки можно проверить при помощи весов-безменов приложив усилие 98,1 Н (10 кгс). Его крючком зацепляем ремень между шкивом генератора и шкивом насоса и тянем немного вверх. Ремень должен изогнуться не более чем на 10-15 мм.

Во втором варианте на автомобиль устанавливается поликлиновый ремень, который будет служить приводом для всех агрегатов. В этом случае генератор устанавливается слева и вверху двигателя. Регулировка производиться перемещением специального натяжного ролика. Его перемещение производится вращением болта натяжителя. После того как регулировка признана оконченной, необходимо провернуть коленвал на два оборота и проверить натяжение ремня на отрезке между шкивом генератора и шкивом насоса.

Как натянуть ремень генератора Джили СК

Довольно часто автовладельцы не обращают внимание на такие элементы, как приводные ремни. Покупая запчасти на СК, многие водители до последнего не меняют ремни, из-за чего возникают определенные проблемы.

Одним из уязвимых мест на Джили СК и ряде других моделей авто данного бренда является ремень генератора, который со временем может растянуться или порваться. В дальнейшем это ведет к целому ряду проблем.

Основной функцией ремня генератора является передача усилия от привода коленчатого вала на шкив генератора. Тот в свою очередь приводит в движение ротор, что позволяет генератору вырабатывать ток.

Таким образом удается поддерживать напряжение в электросети автомобиля, а также заряжать аккумулятор.

Если ранее на авто использовались преимущественно клиновые ремни, которые из-за особенностей конструкции часто проскальзывали, то сегодня на их смену пришли поликлиновые.

Стоит заметить, что поликлиновые (многоручейные) ремни генератора Джили СК обеспечивают более надежную передачу вращения. При этом они реже проскальзывают, что позволяет достигать более высокой эффективности их работы.

Среди основных проблем, которые встречаются с ремнем генератора, можно выделить такие:

• Разрыв. Случается крайне редко и только в тех случаях, когда владелец автомобиля игнорирует основные симптомы проблемы – стук и свист. Чаще происходит это из-за выхода из строя сопутствующих элементов – роликов, шкивов, подшипников.
• Расслоение ремня. Происходит преимущественно из-за проблем со шкивами. Резиновая часть ремня при этом стирается, из-за чего армированная нитка начинает выходить наружу. В конечном итоге ремень распадается на части. Происходит это зачастую из-за низкого качества материалов изготовления.
• Проседание ремня. Вызвано это естественным износом или использованием низкокачественных материалов при изготовлении. В таком случае ремень постепенно растягивается, начинает проседать и полностью не выполняет поставленную перед ним задачу.

​

Основным признаком износа ремня генератора Джили СК служит нехарактерный звук, который проявляется после запуска двигателя даже на холостых оборотах. Обычно это скрежет или сильный визг, которые отчетливо слышно.

Важно проверять уровень натяжения ремня и при необходимости регулировать его. На представленной модели авто есть специальный натяжитель, который позволяет быстро проводить регулировку.

Срок службы ремня генератора обычно составляет 50-70 тысяч км пробега, в зависимости от качества изготовления и условий эксплуатации автомобиля. Однако проводить осмотр следует регулярно.

Оптимальным вариантом в случае замены является использование оригинального ремня. При желании можно использовать и аналоги, но в таком случае следует выбирать качественные варианты, например, Dayco, Contitech, Gates, Bosch.

Проводим подтяжку ремня генератора Джили СК быстро и правильно

Для проведения работ по подтяжке ремня потребуется несколько ключей и полчаса свободного времени. Дополнительное оборудование не потребуется.

Для подтяжки ремня выполняем такие действия:

​

• Для этого откручиваем болты крепления.

​

• После чего откручиваем хомут и снимаем гофру.

​

• Это позволит получить нормальный доступ к ремню генератора.
• Послабляем центральный болт на генераторе.

​

• Находим натяжной болт, который находится под генератором Джили СК.

​

• Вращая болт против часовой стрелки, получается послабить натяжение.
• Вращение по часовой стрелке позволяет натянуть ремень до нужного уровня.
• Проверяем уровень натяжения ремня.

​

• Для этого пробуем его вывернуть.
• Если ремень прогибается где-то до середины, то натяжка нормальная.

​

• После этого закручиваем центральный болт.
• Устанавливаем на место корпус воздушного фильтра.

Таким образом удается довольно быстро восстановить уровень натяжения ремня генератора Джили СК. Потребуется немного времени и всего несколько ключей.

Как натянуть клиновой ремень

Клиновой ремень является основным компонентом, который поворачивает некоторые вспомогательные шкивы двигателя. Клиновой ремень управляет различными аксессуарами двигателя, такими как генератор, насос гидроусилителя руля, водяной насос и компрессор кондиционера. Ремень движется вокруг каждого вспомогательного шкива либо шкивом коленчатого вала, либо другим шкивом, на котором работает клиновой ремень. Некоторые автомобили оснащены тремя клиновыми ремнями. Чрезмерное вращение вспомогательных шкивов может привести к образованию трещин и разрывов клиновых ремней. Замените ремень, пока трещины не усугубились и ремень не сломался. Если клиновой ремень порвется, аксессуары двигателя немедленно прекратят работу.

Шаг 1

Поставьте автомобиль на ровную поверхность и подождите пару часов, пока двигатель не остынет. Откройте капот и зафиксируйте его на месте.

Шаг 2

Осмотрите область клинового ремня, нуждающегося в натяжении, и найдите регулируемый натяжитель ремня. Большинство автомобилей с клиновым ремнем также оснащаются регулируемым натяжителем ремня. В противном случае принадлежность двигателя, на которой работает ремень, должна быть отсоединена от двигателя, чтобы натянуть ремень. Общие положения для натяжителя клинового ремня находятся под генератором, прикрепленным к насосу гидроусилителя руля или под компрессором кондиционера. Натяжитель представляет собой кронштейн с торчащим из кронштейна регулируемым болтом.

Шаг 3

Ослабьте передний стопорный болт, который крепит регулировочный кронштейн к вспомогательному устройству двигателя с помощью храповика и гнезда. Ослабьте крепежный болт, который крепит принадлежность двигателя к двигателю с помощью храповика и гнезда.

Шаг 4

Поверните регулировочный болт на конце кронштейна по часовой стрелке, чтобы затянуть ремень. Как только ремень натянут, затяните стопорный болт на передней части кронштейна и затяните его с помощью храповика и гнезда.

Шаг 5

Проверьте натяжение ремня, надавив на ремень внутрь руками. Ремень должен иметь не более 1/2 дюйма провисания для правильного натяжения. Отрегулируйте ремень по мере необходимости от регулировочного болта до тех пор, пока провисание ремня не станет больше, чем на 1/2 дюйма. Затяните крепежный болт к двигателю с помощью храповика и гнезда. Если принадлежность двигателя, на которой работает ремень, не имеет регулировочного кронштейна, крепежные болты на приспособлении должны быть ослаблены.

Шаг 6

Ослабьте крепежные болты на двигателе с помощью храповика и гнезда. Вставьте монтировку между вспомогательным оборудованием двигателя и двигателем. Подденьте аксессуар, пока ремень не будет натянут. Как только ремень натянут, одной рукой держите монтировку, а другой рукой затяните один из крепежных болтов.

Шаг 7

Проверьте натяжение ремня, надавив на ремень внутрь рукой. Ремень должен иметь не более 1/2 дюйма провисания. Отрегулируйте натяжение ремня по мере необходимости с помощью монтировки, пока в ремне не будет провисание не более 1/2 дюйма. Затяните оставшиеся вспомогательные болты с помощью храповика и гнезда.

Проверните двигатель и дайте ему поработать около минуты. Заглушите двигатель и снова проверьте натяжение ремня рукой. При необходимости отрегулируйте натяжение клинового ремня.

подсказки

• Инструмент проверки натяжения клинового ремня также можно использовать для проверки натяжения ремня. Инструмент для натяжения можно найти в большинстве магазинов автозапчастей.
• Только два места, из которых можно натянуть клиновой ремень, – это регулировочный кронштейн, прикрепленный к вспомогательному устройству двигателя, или путем прижимания вспомогательного приспособления с помощью монтировки.

Предупреждение

• Не перетягивайте клиновой ремень. Если это так, ремень может сломаться во время работы двигателя. Это причина оставления 1/2 дюйма провисания в ремне.

Предметы, которые вам понадобятся

• 1/2-дюймовый приводной храповик
• 1/2-дюймовый разъем для дисковода
• Прай бар

Как натянуть ремень генератора на ваз 2110 Как натянуть ремень генератора на ваз 2110

Тюнинг и ремонт ВАЗ 2110

Если у вас при дожде, да и просто при высокой влажности начинает раздаваться писк из под капота, то скорее всего проблема в натяжке ремня генератора. Исправляется проблема достаточно просто. Нужно натянуть ремень сильнее. В этой статье мы и рассмотрим, как это сделать своими руками.

Из инструмента много не понадобится, нужно всего лишь трещетку и пару головок «на 10» и «на 13».

Данная инструкция подойдет не только для модели ВАЗ 2110, но и для ВАЗ 2111, ВАЗ 2112, так как принцип и конструкция натяжителя ремня генератора у них схожие.

1. Первым делом ищем генератор по капотом. Он находится с левой стороны под капотом, если смотреть на авто спереди. Думаю с этим проблем не должно возникнуть.
2. Теперь нужно послабить верхнюю гайку крепления генератора.
3. Теперь регулировочным болтом натяните ремень.

Для натяжки ремня крутите регулировочный болт по часовой стрелке, для ослабления – нужно крутить болт против часовой стрелки.

Проверните регулировочный болт на пару витков. Теперь можете проверить, достаточную ли вы дали натяжку. Затяните гайку крепления генератора. Заведите авто и включите приборы по максимуму: печку, свет, обогрев заднего стекла. Если при этом всем свист не появился, значит вы все сделали правильно, и ремень натянут до нормы.

Если же все-таки писк появился, прокрутите регулировочный болт еще на пару витков. Только будьте аккуратны, не стоит сильно перетягивать ремень, так как это тоже не очень хорошо. При перетяжке ремня может появиться гул. Откуда же ему взяться? Очень просто это гудит подшипник генератора из-за того, что на него подается большое давление. Если так произошло у вас, то покрутите регулировочный винт обратно, чтобы немного попустить натяжку ремня. Гул должен будет пропасть.

Для того, чтобы вы более наглядно поняли как это все делается ниже приведено видео по натяжке ремня генератора ВАЗ 2110.

___________________________________________________________________________

Как натянуть ремень генератора на ваз 2110

Содержание:
Руководство по эксплуатации, техническому обслуживанию
и ремонту автомобиля ВАЗ 2110, 2111, 2112

Проверка и регулировка натяжения ремня генератора на автомобиле ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112

Последовательность выполнения работы по натяжению ремня генератора
1. Подготавливаем автомобиль к выполнению ремонтных работ.
2. Нажимаем на ремень с усилием 98 Н (10 кгс) точно посередине между шкивом генератора и шкивом коленчатого вала двигателя.

ПОЛЕЗНЫЙ СОВЕТ
Если трудно оценить усилие, создаваемое рукой, можно воспользоваться бытовым безменом с максимально допустимой нагрузкой 10 кг, так как это сделано при проверке ремня привода ГРМ.

Правильно отрегулированный ремень генератора должен прогнуться на 6-8 мм. Если прогиб ремня не соответствует норме, то регулируем натяжение ремня. Для этого:
3. Накидным или торцовым ключом на 13 мм ослабляем затяжку гайки болта нижнего крепления генератора.

ПРЕДУПРЕЖДЕНИЕ
Чрезмерное натяжение ремня может привести к выходу из строя переднего подшипника генератора.

6. Проверяем натяжение ремня регулятора и при необходимости повторяем регулировку.
7. Убедившись, что ремень генератора натянут правильно, накидным ключом на 13 мм затягиваем гайку натяжной планки.
8. Торцовым ключом на 13 мм затягиваем гайку болта нижнего крепления генератора.

Полезные советы автомобилисту

Как натянуть ремень генератора на ваз 2110, 8 клапанов

Натяжка и замена ремня генератора на ВАЗ 2108-2110 своими руками

Не редко на автомобиле ВАЗ 2108-2110 возникает свист в клиноременном соединении генератора. По этой причине требуется его подтянуть или полностью заменить. Сегодня мы подробно расскажем о процедуре подтяжки, а также расскажем, как он меняется.

Почему возникает свист

Есть несколько причин, из-за которых происходит характерный звук, похожий на свист.

• Слабое натяжение. Элемент проскальзывает, причем наиболее активно это происходит в темное время суток. Объясняется повышенная интенсивность свиста ночью тем, что генератор дополнительно работает для освещения.
• Постепенно компонент разрушается. Ремень может пересохнуть, из-за чего его структура нарушается, он буквально крошится на кусочки. Первые признаки — это трещины, а затем отламываются целые кусочки. При движении задевается шкив, начинается пробуксовка. Здесь требуется исключительно замена.
• Хотя влага попадает на ремень очень редко и почти сразу испаряется, все равно соединение может свистеть. В данной ситуации требуется произвести натяжение.
• Клинит непосредственно сам генератор.

Вполне возможно, что для своего 16 клапанного ВАЗ 2110 вы подобрали неправильный размер ремня генератора. Это часто служит причиной возникновения свиста. Правильный размер ремня генератора для 8 клапанного ВАЗ 2110 следует определить заранее, еще до похода в магазин автозапчастей.

Размеры бывают разные, и они индивидуальны для каждой вазовской модели.

Если говорить конкретно про «десятку», то здесь придерживайтесь следующих правил выбора размера ремня:

1. При отсутствии кондиционера и гидроусилителя подойдет на 742 миллиметра;
2. Если на автомобиле предусмотрено наличие гидроусилителя, тогда размер составит 1115 миллиметров;
3. Если дополнительно присутствует и кондиционер, тогда оптимальный размер — 1125 миллиметров.

Некоторые умельцы регулярно используют для замены родные ремни от других моделей АвтоВАЗа — Приора и Калина при ремонте своей «десятки».

Выполнение натяжение

При отсутствии износа клиноременного привода, но присутствии свиста, прежде всего, проверьте уровень натяжения. Не будем использовать сложную терминологию, а просто посоветуем нажать с некоторым усилием на ремень посередине.

Если натяжение выполнено грамотно, тогда ремень прогнется не более чем на 8 миллиметров. Если прогиб больше, тогда придется натянуть элемент, а если он практически не прогибается, натяжение придется ослабить.
Проблема кроется не в свисте. Из-за слабого натяжения не происходит эффективная зарядка аккумулятора, а сам привод начинает быстрее изнашиваться. Сильное натяжение может привести к поломке подшипников генератора и растяжке ремня.

Правильная натяжка ремня генератора ВАЗ 2110 выполняется следующим образом:

1. Ослабьте крепление генератора снизу и сверху. Для этого служит гайка;
2. Проверните регулировочный болт и настройте ремень;
3. Если вы хотите сделать натяжение больше, болт поворачивается вправо. Тем самым вы отдаляете генератор от блока цилиндров;
4. Для ослабления натяжения двигайте в противоположную сторону — влево;
5. Ключом захватите болт крепления и поверните на пару оборотов коленчатый вал, после чего проверьте натяжение;
6. Если все хорошо, натяжение оказалось правильным, гайку можно затягивать обратно.

Мы уже разобрались, как подтянуть ремень генератора. Но подобные меры не всегда актуальны. Если элемент покрылся трещинами, чрезмерно растянулся и больше не натягивается, тогда не остается ничего другого кроме как заменить его на новый.

На самом деле замену сложной процедурой назвать нельзя. Следуйте инструкции и все у вас получится.

• Ослабьте немного гайку болта с нижнего крепления генератора автомобиля, а также натяжную гайку.
• Ослабьте дополнительно само натяжение вашего ремня. Как это делать — вы уже знаете из предыдущего раздела, где мы рассказывали о натяжении ремня генератора.
• Отодвиньте генератор в сторону силового агрегата, что позволит снять ремень со шкивов коленчатого вала и генератора.
• Следующий шаг — установка нового элемента. Для этого вам потребуется качественный ремень, приобретенный в проверенном магазине. Что именно это будет за деталь, и каких размеров — определить не сложно. Но качество превыше всего.
• Сначала ремень одевается на шкив коленчатого вала.
• Теперь он переходит на шкив генератора.
• На последнем этапе вам предстоит повторить процедуру регулировки натяжения. Вы уже прекрасно знаете, как проводится данная процедура, потому проблем возникнуть не должно.

Совет автомобилистов

Как показывает практика, многие опытные водители ВАЗ 2110, которые находятся за рулем именно этой модели уже далеко не первый год, возят с собой в багажнике дополнительный ремень генератора.
Связано это с тем, что его обрыв может произойти в самый неподходящий момент. Этот узел нельзя назвать самым слабым местом «десятки», однако с ним могут возникнуть проблемы. И лучше для вас быть готовым к подобной ситуации.

В противном случае, вам придется вызывать эвакуатор, ехать на ближайшую станцию технического обслуживания, платить большие деньги за услуги мастеров. Хотя при наличии запасного ремня генератора и стандартного набора инструментов, в случае его разрыва вы потратили бы буквально пару десятков минут и спокойно продолжили движение уже с новым ремнем. Потому выбор всегда за вами!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как натянуть ремень генератора

Бывают случаи, когда при попадании автомобиля в лужу, или же просто при повышенной влажности, начинает свистеть ремень генератора. Зачастую причина кроется именно в недостаточной его натяжке. Разумеется, чтобы исправить данную проблему, необходимо просто подтянуть ремень до нужного уровня.

Инструмент, который понадобится для решения данной проблемы:

• Головка на 10 и 13 мм
• Трещоточная рукоятка

Итак, в зависимости от модели ВАЗ 2110-2112 и установленных двигателей, конструкция натяжителя ремня генератора может незначительно отличаться. Но по сути, особой разницы нет и все делается по аналогии.

1. Итак, открываем капот автомобиля и смотрим в сторону, где находится генератор.
2. Ослабляем верхнюю гайку крепления генератора и при помощи регулировочного болта производим натяжку

Видео инструкция по натяжению или ослаблению ремня генератора на ВАЗ 2110-2112

Чтобы показать все наглядно и прояснить картину, я решил записать небольшой видеоролик, который содержит инструкцию в доступном виде:

Сначала сделайте несколько витков и попробуйте натяжку ремня, возможно это уже будет достаточно, чтобы он не свистел. А проверить это довольно просто. Заведите автомобиль с максимально включенными световыми и другими электрическими приборами (дальний свет, обогрев заднего стекла, печка и .т.д.) Если в это время свиста не будет слышно, значит ремень натянуть нормально.

Но и про перетяжку не стоит забывать, и допускать этого нельзя. Если вы услышали, что вдруг стал появляться странный гул со стороны генератора, скорее всего из-за перетянутого ремня гудит подшипник, то нужно срочно немного ослабить натяжение, пока звук не пропадет.

Натяжка и замена ремня генератора на ВАЗ 2110 своими руками

Не редко на автомобиле ВАЗ 2110 возникает свист в клиноременном соединении генератора. По этой причине требуется его подтянуть или полностью заменить. Сегодня мы подробно расскажем о процедуре подтяжки, а также расскажем, как он меняется.

Почему возникает свист

Есть несколько причин, из-за которых происходит характерный звук, похожий на свист.

1. Слабое натяжение. Элемент проскальзывает, причем наиболее активно это происходит в темное время суток. Объясняется повышенная интенсивность свиста ночью тем, что генератор дополнительно работает для освещения.
2. Постепенно компонент разрушается. Ремень может пересохнуть, из-за чего его структура нарушается, он буквально крошится на кусочки. Первые признаки — это трещины, а затем отламываются целые кусочки. При движении задевается шкив, начинается пробуксовка. Здесь требуется исключительно замена.
3. Хотя влага попадает на ремень очень редко и почти сразу испаряется, все равно соединение может свистеть. В данной ситуации требуется произвести натяжение.
4. Клинит непосредственно сам генератор.

Размеры бывают разные, и они индивидуальны для каждой вазовской модели.

Если говорить конкретно про «десятку», то здесь придерживайтесь следующих правил выбора размера ремня:

• При отсутствии кондиционера и гидроусилителя подойдет на 742 миллиметра;
• Если на автомобиле предусмотрено наличие гидроусилителя, тогда размер составит 1115 миллиметров;
• Если дополнительно присутствует и кондиционер, тогда оптимальный размер — 1125 миллиметров.

Некоторые умельцы регулярно используют для замены родные ремни от других моделей АвтоВАЗа — Приора и Калина при ремонте своей «десятки».

Выполнение натяжение

При отсутствии износа клиноременного привода, но присутствии свиста, прежде всего, проверьте уровень натяжения. Не будем использовать сложную терминологию, а просто посоветуем нажать с некоторым усилием на ремень посередине.

Проблема кроется не в свисте. Из-за слабого натяжения не происходит эффективная зарядка аккумулятора, а сам привод начинает быстрее изнашиваться. Сильное натяжение может привести к поломке подшипников генератора и растяжке ремня.

Правильная натяжка ремня генератора ВАЗ 2110 выполняется следующим образом:

• Ослабьте крепление генератора снизу и сверху. Для этого служит гайка;
• Проверните регулировочный болт и настройте ремень;
• Если вы хотите сделать натяжение больше, болт поворачивается вправо. Тем самым вы отдаляете генератор от блока цилиндров;
• Для ослабления натяжения двигайте в противоположную сторону — влево;
• Ключом захватите болт крепления и поверните на пару оборотов коленчатый вал, после чего проверьте натяжение;
• Если все хорошо, натяжение оказалось правильным, гайку можно затягивать обратно.

Мы уже разобрались, как подтянуть ремень генератора. Но подобные меры не всегда актуальны. Если элемент покрылся трещинами, чрезмерно растянулся и больше не натягивается, тогда не остается ничего другого кроме как заменить его на новый.

На самом деле замену сложной процедурой назвать нельзя. Следуйте инструкции и все у вас получится.

1. Ослабьте немного гайку болта с нижнего крепления генератора автомобиля, а также натяжную гайку.
2. Ослабьте дополнительно само натяжение вашего ремня. Как это делать — вы уже знаете из предыдущего раздела, где мы рассказывали о натяжении ремня генератора.
3. Отодвиньте генератор в сторону силового агрегата, что позволит снять ремень со шкивов коленчатого вала и генератора.
4. Следующий шаг — установка нового элемента. Для этого вам потребуется качественный ремень, приобретенный в проверенном магазине. Что именно это будет за деталь, и каких размеров — определить не сложно. Но качество превыше всего.
5. Сначала ремень одевается на шкив коленчатого вала.
6. Теперь он переходит на шкив генератора.
7. На последнем этапе вам предстоит повторить процедуру регулировки натяжения. Вы уже прекрасно знаете, как проводится данная процедура, потому проблем возникнуть не должно.

Совет автомобилистов

Связано это с тем, что его обрыв может произойти в самый неподходящий момент. Этот узел нельзя назвать самым слабым местом «десятки», однако с ним могут возникнуть проблемы. И лучше для вас быть готовым к подобной ситуации.

В противном случае, вам придется вызывать эвакуатор, ехать на ближайшую станцию технического обслуживания, платить большие деньги за услуги мастеров. Хотя при наличии запасного ремня генератора и стандартного набора инструментов, в случае его разрыва вы потратили бы буквально пару десятков минут и спокойно продолжили движение уже с новым ремнем. Потому выбор всегда за вами!

Как натянуть приводной ремень

Если вы только что заменили приводной ремень и замечаете пронзительный скрип или визг под капотом, или если вы заметили, что ваш приводной ремень не очень хорошо прилегает к шкивам, ваш приводной ремень может свободный. В этой статье будет рассказано, как натянуть приводной ремень, чтобы остановить этот раздражающий скрип или визг.

• Примечание : Автомобили с ремнями, которые необходимо натянуть вручную, обычно имеют несколько ремней, например ремень переменного тока и ремень генератора переменного тока.В автомобилях с одинарным змеевидным ремнем, в котором используется автоматический натяжитель ремня, нельзя натягивать приводной ремень вручную.

Часть 1 из 3: Проверка ремня

Материалы

• Защита глаз
• Перчатки
• Большая отвертка или монтировка
• Трещотка с головкой
• Линейка
• Набор гаечных ключей

Шаг 1. Наденьте защитное снаряжение и найдите приводной ремень. Наденьте защитные очки и перчатки.

Найдите приводной ремень — у автомобиля их может быть несколько. Убедитесь, что вы работаете с ремнем, который необходимо затянуть.

Шаг 2: Измерьте прогиб ремня . Поместите линейку вдоль самого длинного участка ремня на транспортном средстве и надавите на ремень.

Нажимая вниз, измерьте, насколько далеко уходит ремень. Для большинства автомобилей ремень не должен давить более чем на ½ дюйма. Если его можно прижать ниже, значит, ремень слишком ослаблен.

• Примечание : Производители имеют свои собственные спецификации относительно того, какой прогиб может быть обнаружен в ремне. Обязательно ознакомьтесь с руководством по эксплуатации вашего конкретного автомобиля.

Также убедитесь, что приводной ремень находится в хорошем состоянии, прежде чем продвигаться вперед с натяжкой. Поищите на ремне трещины, износ или масло. При обнаружении повреждений потребуется заменить приводной ремень.

• Совет : Альтернативный метод проверки необходимости натяжения приводного ремня — это повернуть ремень.Он не должен поворачиваться более чем на 90 градусов; если он может поворачиваться больше, знайте, что ремень следует затянуть.

Часть 2 из 3: Натяжение ремня

Шаг 1. Найдите натяжитель приводного ремня . Узел приводного ремня будет иметь специальный компонент, который натягивает этот ремень.

Натяжитель находится на генераторе или на шкиве; это зависит от автомобиля и того, какой ремень затягивается.

В этой статье в качестве примера будет использоваться натяжитель ремня генератора.

Генератор имеет один болт, фиксирующий его в фиксированном положении и позволяющий поворачиваться. Другой конец генератора переменного тока будет прикреплен к ползуну с прорезями, который позволяет генератору изменять положение для затягивания или ослабления ремня.

Шаг 2: Ослабление болтов генератора . Ослабьте шарнирный болт, а также болт, проходящий через регулировочную ленту. Это должно расслабить генератор и позволить некоторое движение

Шаг 3. Увеличьте натяжение приводного ремня .Вставьте монтировку над шкивом генератора. Слегка надавите вверх, чтобы усилить натяжение приводного ремня.

Как только приводной ремень будет натянут до желаемого значения, затяните регулировочный болт, чтобы зафиксировать ремень на месте. Затем затяните регулировочный болт в соответствии со спецификациями производителя.

После затяжки регулировочного болта еще раз проверьте натяжение ремня. Если натяжение остается стабильным, переходите к следующим шагам. Если натяжение уменьшилось, ослабьте регулировочный болт и повторите шаг 3.

Шаг 4: Затяните шарнирный болт на другой стороне генератора . Затяните болт в соответствии со спецификациями производителя.

Часть 3 из 3: Заключительные проверки

Шаг 1. Проверьте натяжение ремня . Закрепив все болты, еще раз проверьте прогиб ремня в самой длинной точке.

При нажатии вниз он должен быть меньше ½ дюйма.

Шаг 2: Запустите двигатель и прислушайтесь к ненормальным звукам . Убедитесь, что от приводного ремня не слышно шума.

• Примечание : Ремень может потребоваться несколько раз отрегулировать для достижения надлежащего уровня натяжения.

Если у вас возникнут трудности с любым из этих шагов, наши сертифицированные мобильные механики в YourMechanic будут рады прийти к вам домой или в офис, чтобы отрегулировать натяжение приводного ремня или выполнить любое другое обслуживание приводного ремня, которое может вам понадобиться.

Как натянуть ремень генератора

Затягивание ремня генератора может решить большинство проблем под капотом, таких как визг при запуске двигателя или вождении автомобиля.Чтобы узнать больше, читайте…

Генератор переменного тока — важная часть в двигателе автомобиля, который производит электричество для работы всех электрических компонентов автомобиля. Производство электроэнергии возможно в основном из-за работы ремня генератора, идущего от картера двигателя к генератору.Чтобы генератор работал эффективно, ремень должен содержаться в надлежащем состоянии. Очень тугой ремень будет оказывать давление на детали в сборке и повредить их, тогда как свободный ремень не позволит деталям двигаться прочно. Если вы слышите визг из-под капота, это может быть случай ослабления ремня генератора, который необходимо подтянуть.

Советы по затяжке ремня генератора

Для самостоятельной работы вам просто потребуется набор торцевых ключей. Найдите генератор под капотом и узнайте, как выполняется настройка.Вы найдете болт, которым генератор переменного тока крепится к раме сборки. Проверьте, достаточно ли он закреплен и не провисает ли он. Также обратите внимание на другие болты, которые удерживают генератор на месте.

Хотите написать для нас? Что ж, мы ищем хороших писателей, которые хотят распространять информацию. Свяжитесь с нами, и мы поговорим …

Давайте работать вместе!

Теперь вам нужно будет найти, где находится натяжитель ремня. Если это система натяжения ползуна, вам нужно будет ослабить болт ползунка с помощью гаечного ключа правильного типа.Узел обычно имеет контргайку натяжителя и болт натяжителя. Ослабьте гайку и болт, после чего вам нужно будет установить генератор напротив ремня. Теперь нужно затянуть болт ползуна и болт фиксатора натяжителя. Вам даже нужно проверить натяжение ремня при его затяжке. Затягивайте болт до тех пор, пока ремень не провисит примерно на 1/2 дюйма. Это измерение можно выполнить с помощью небольшой линейки, расположенной над поясом. Другой вариант — использовать датчик натяжения приводного ремня, чтобы получить точные показания о зазоре ремня.

Можно распылить средство для перевязки ремня в виде аэрозоля, чтобы обеспечить его плавное движение. Во время измерения провисания ремня, если ремень не опускается на ½ дюйма, вам придется ослабить натяжение болта натяжителя. Более плотный ремень может быть даже из-за того, что ремень меньше, чем требуется вокруг генератора. Ниже приведена некоторая информация о том, как установить новый ремень.

Замена ремня генератора

Если даже после затяжки вы слышите скрипящий звук из капота, то, вероятно, пора заменить ремень.Вы можете проверить, не поврежден ли ремень, проведя рукой по ремню и проверив, нет ли трещин и неровностей. В качестве простого теста проверьте, не смещается ли ремень после ремонта, попробовав руками провернуть шкив генератора. Если это произойдет, вам придется заменить его.

Производители рекомендуют заменять ремень каждые 40 000–50 000 миль. Однако обратите внимание, что вам необходимо заменить его, как только вы столкнетесь с какими-либо проблемами, упомянутыми выше. Иногда частое ослабление ремня также является ошибкой натяжителя, когда вам нужно заменить натяжитель.

Натяжение ремня может привести к правильному захвату, тем самым увеличивая работу генератора. Если это змеевик, правильное натяжение также поможет другим частям работать плавно. Обратите внимание, что это просто стандартная процедура затяжки ремня генератора. Процедура может отличаться в зависимости от типа автомобиля, поэтому необходимо обращаться к руководству по обслуживанию для точных шагов. Чтобы предотвратить любые проблемы в сборке генератора, рекомендуется проверять систему во время планового обслуживания.

Нравится? Поделиться!

Проверка, регулировка и установка приводных ремней

Как движется приводной ремень

Ремень вращается в клиновых шкивах и приводит в движение генератор и водяной насос вместе с вентилятором от шкива коленчатого вала.

Приводные ремни всегда немного растягиваются при использовании из-за деформации, возникающей при движении Помпа а также генератор , так же хорошо как поклонник сам, если он есть в системе. Возраст и постоянное изгибание ремня также приводят к растрескиванию и износу ремня.

Растяжение ослабляет ремень, так что он скользит по шкивам. Треснувший ремень со временем порвется. Поэтому натяжение и общее состояние ремня следует проверять не реже одного раза в месяц.

зажигание загорается, чтобы немедленно предупредить об обрыве ремня, поскольку генератор перестает работать.

Но первым предупреждением о проскальзывании ремня может быть перегрев двигатель или квартира аккумулятор — или оба.

Ремень часто начинает проскальзывать только при большой нагрузке на генератор — например, когда передние фары и обогреватель заднего стекла включены — и повернуть становится труднее. Неисправность не отображается на лампе зажигания, но аккумулятор не наполняется заряжать и в конечном итоге закончится.

Перегрев вызван проскальзыванием ремня, который не приводит в движение вентилятор или воду. насос должным образом.

Помимо этих эффектов, проскальзывающий пояс изнашивается быстрее из-за тепла, выделяемого при проскальзывании. Обычно сначала трескается внутренняя поверхность.

Слишком натянутый ремень создает дополнительную нагрузку на генератор и водяной насос. подшипники , и часто вызывает преждевременный выход из строя этих подшипников.

Перед проверкой ремня всегда вынимайте ключ зажигания, чтобы исключить вероятность того, что двигатель может перевернуться и поранить пальцы.

Вы можете сделать разумную проверку, внимательно осмотрев ремень по всему периметру и ощупав внутреннюю поверхность на предмет повреждений.Для тщательной проверки снимите ремень и отогните его по частям, чтобы все возможные трещины были открыты и их было легче увидеть.

Трещины, потертости, разрывы и неровности в любом месте ремня означают, что его необходимо заменить. Также следует проверить V-образные шкивы, в которых он вращается, чтобы убедиться, что они не являются причиной повреждения. Они должны быть чистыми, гладкими и без малейших деформаций, а также идеально выровненными, чтобы ремень не скручивался.

Любая несоосность обычно вызвана неправильной установкой генератора.

Натяжитель натяжного ролика

Некоторые автомобили оснащены натяжителем промежуточного колеса, который обеспечивает простую и точную регулировку натяжения ремня. Ослабьте контргайку на регулировочном винте и поворачивайте регулятор до тех пор, пока натяжение ремня не станет правильным. Снова затяните контргайку и еще раз проверьте натяжение.

Иногда издает пронзительный визг из-за ослабленного или неровного ремня. Звук может меняться в зависимости от оборотов двигателя.

Не пытайтесь лечить импровизированным способом, смазывая ремень маслом. Это приведет к повреждению ремня и его выходу из строя, а ремень, набухший или липкий от масла, может продолжать визжать даже после того, как первоначальная причина была исправлена ​​должным образом.

Обрыв ремня, хотя и указывается светом зажигания, все же может нанести большой ущерб за короткое время.

Отрывающиеся концы могут порвать электрические кабели, порезать шланги или даже повредить радиатор . Так выключатель как можно скорее выключите двигатель, если у вас порвался ремень.

Разъемный шкив

Если генератор установлен на неподвижной опоре, ремень обычно можно снять или отрегулировать с помощью разъемного шкива. Он состоит из двух дисковых дисков, скрепленных болтами, с несколькими распорными шайбами ​​- или прокладками — между ними. Это показывает внешнюю половину шкива с гайкой, шайбой и лишними шайбами.

Проверка натяжения ремня

С помощью линейки найдите середину самого длинного участка ремня между шкивами.

С помощью линейки найдите середину самого длинного участка ремня между шкивами. Удерживая ремень между пальцами и большим пальцем в этой точке, перемещайте его из стороны в сторону.

Посмотрите, насколько он отклоняется в центре бега.

Если он смещается более чем на 1/2 дюйма (13 мм), это слишком слабый ход — меньше движения и он слишком тугой. Проверьте точный прогиб, рекомендованный в автомобильном справочнике.

Регулировка приводного ремня

Чтобы натянуть ремень, потяните генератор наружу с помощью куска дерева или трубки.

Приводной ремень обычно натягивается или ослабляется с помощью регулируемого шарнира, на котором генератор установлен на двигателе.

Сам генератор вращается на двух удерживающих его болтах, так что он может поворачиваться наружу и в сторону от двигателя. Но его движение регулируется и может быть ограничено металлической лентой с прорезями, прикрепленной болтами к свободной стороне генератора.

Регулировка ремня выполняется путем ослабления шарнирных болтов, а затем болтов на ремне с прорезями, чтобы генератор мог свободно двигаться.

Ослабьте шарнирные болты на генераторе, а затем на регулировочном ремне.

Для натяжения ремня используйте прочный кусок дерева, чтобы отвести генератор от двигателя — подойдет ручка молотка — пока вы проверяете натяжение ремня другой рукой.

Когда натяжение будет правильным, прочно удерживайте генератор в этом положении и затяните болты регулировочной ленты. Еще раз проверьте натяжение и, если оно по-прежнему в норме, затяните шарнирные болты.

Удерживая генератор неподвижно, проверьте натяжение.Когда все будет правильно, снова затяните болты.

Чтобы ослабить ремень, ослабьте шарнирные болты так, чтобы генератор можно было легко перемещать вручную. Постепенно перемещайте генератор по направлению к двигателю, другой рукой ощущая натяжение ремня.

Когда натяжение будет правильным, затяните болты регулировочной ленты и шарнирный болт.

В некоторых автомобилях есть шкив натяжного колеса, который давит на ремень. Если у вас есть, поверните регулятор винта, чтобы переместить колесо и изменить натяжение ремня.Часто это проще, чем перемещать генератор.

Регулировка ремня с разрезным шкивом

Отвинтите гайку или гайки, чтобы разделить две половины шкива.

Снимите переднюю половину шкива и снимите или добавьте прокладки между двумя половинками, таким образом сужая или расширяя V между ними.

По мере того, как V сужается, ремень продвигается дальше от центра, вверх по плечам шкива, и становится более натянутым. По мере расширения ремень приближается к центру и ослабляется.

Снимите переднюю половину шкива и выньте одну прокладку, чтобы натянуть ремень, или добавьте одну, чтобы ослабить его.

Будьте осторожны, чтобы не зажать ремень между двумя половинами шкива при их повторном натяжении после регулировки.

Замените переднюю половину шкива с прокладкой на внешней стороне шкива, между ней и гайкой или гайками.

Слегка затяните гайку, проверните двигатель более чем на треть оборота, затем затяните еще немного и так далее, пока половинки не будут прочно соединены друг с другом.

Наконец, еще раз проверните двигатель и еще раз проверьте натяжение ремня.

Замена приводного ремня

«Намотка» нового ремня на верхний шкив. Не используйте отвертку, чтобы надеть его.

В гаражах и магазинах, торгующих ремнями вентилятора или приводом, есть список правильных типов для наиболее популярных автомобилей. Купите один подходящего размера и качества.

Ремни для генераторы обычно изготавливаются из более прочного материала, чем динамо-ремни.Они также обычно более дорогие, но если вы используете более дешевый динамо-ремень для привода генератор он, вероятно, изнашивается быстро и, возможно, внезапно.

Если подходящий ремень для вашего автомобиля отсутствует в гаражном списке, обратитесь за советом к местному дилеру или возьмите старый ремень с собой для сравнения. Даже в этом случае убедитесь, что новый ремень имеет те же характеристики, что и старый, или лучше.

Установить новый приводной ремень обычно просто, если шкивы находятся в передней части автомобиля.Но это может быть сложнее, если двигатель установлен поперек автомобиля, как на Mini, потому что вентилятор саван ed или ремень в противном случае получить труднее. На некоторых автомобилях необходимо снять кожух, окружающий охлаждающий вентилятор, или хотя бы его часть.

Чтобы снять старый ремень, ослабьте регулировочные болты на опоре генератора и протолкните генератор по направлению к двигателю до упора.

Теперь вы сможете снять ремень с самого верхнего шкива — обычно с водяного насоса.Отцепите ремень от генератора и коленчатый вал шкивы и поднимите над вентилятором. На автомобилях с вентилятором с кожухом обычно можно протягивать ремень через лопасти по очереди между лопастью и кожухом.

Если вентилятор имеет вязкостную муфту, поверните шкив коленчатого вала, чтобы намотать ремень.

Наденьте новый ремень тем же способом, но в обратном порядке. Однако часто ремень приходится «наматывать» на верхний шкив.

Для этого протяните его над вентилятором и на нижние шкивы, убедившись, что он правильно расположен в V шкивов.Теперь протяните его как можно дальше поверх верхнего и накрутите, медленно поворачивая вентилятор и одновременно прижимая его большим пальцем к ободу шкива. Следите за тем, чтобы пальцы не попали между ремнем и шкивом.

Если в вашем автомобиле установлен электрический вентилятор или вентилятор с вискомуфтой (см. Как работает система охлаждения двигателя ), возможно, вам придется провернуть двигатель, чтобы намотать ремень, потому что шкив вентилятора не будет вращать шкив коленчатого вала и ремень не наматывается.

Если вентилятор имеет вязкостную муфту, поверните шкив коленчатого вала, чтобы намотать ремень.

Обычно двигатель можно провернуть с помощью гаечного ключа на шкиве коленчатого вала.

Не используйте отвертку или аналогичный инструмент для рычаг ремень над шкивом. Если ремень слишком тугой для установки методом намотки, он в любом случае слишком мал, и вы должны получить ремень подходящего размера.

Снимите старый ремень на шкиве с регулировочной шайбой таким же образом, как и при регулировке. Используйте все распорка при установке нового ремня установите прокладки между дисками шкива, затем снимите столько прокладок, сколько необходимо для получения правильного натяжения ремня.

Порядок натяжения ремня генератора. Как натянуть ремень генератора

Роль генератора в энергосистеме автомобиля — одна из ведущих. В любом транспортном средстве Генератор тока — один из важнейших узлов. Он отвечает за подачу электричества (постоянный ток 12-24 В) всех механизмов и узлов станка. Генератор также отвечает за сохранность аккумуляторной батареи и за обнаружение ее в постоянно рабочем состоянии.Поэтому проверку натяжения ремня генератора следует проводить регулярно даже при отсутствии явных признаков ослабления натяжения ремня.

Признаки слабого натяжения привода генератора

Прежде всего, при слабом натяжении ремень начинает издавать характерный «визг» при резком увеличении оборотов двигателя. Особенно это заметно при движении машины или при входе в поворот, когда в момент переключения раздается неприятный свистящий звук.Еще один признак — «мерцающие» фары в темное время суток. При нормально работающем генераторе с правильным растяжением свет фар будет ровным и ярким. Если натяжение ремня генератора слабое, в темноте фара постоянно меняет яркость при работающем двигателе.

Визуальные методы проверки

Автолюбитель должен знать, как проверить натяжение привода генератора. Это просто необходимые знания для правильной эксплуатации автомобиля.Схема натяжения ремня генератора для каждой модели двигателя своя. Это зависит от расположения агрегата на двигателе. От количества подключаемых дополнительных модулей (гидроусилитель руля, привод кондиционера и т. Д.). Следовательно, процедура проверки натяжения для каждой модели мотора ваша. Например, натяжение ремня двигателя-генератора j20A происходит по схеме, показанной на рисунке ниже.

Здесь под №1 приводной ремень собственно дополнительное оборудование, №2 — натяжной ролик и №3 — гайка натяжного ролика.

Разные методы Под установками подразумеваются разные методы проверки степени натяжения, но есть общая особенность. Проверка выполняется на самом большом свободном участке диска. Таким образом, опытный установщик проверяет этот параметр легким поворотом струи на 45 градусов. Под таким углом ремень проходит без особых усилий. Сопротивление растет и дальше. Ремни клиновидные напрашиваются, когда 5 мм нажимается сравнительно легко, усилие увеличивается.

Важно! Нельзя допускать оба ремня привода генератора.Это приводит к быстрому износу втулок и подшипников, выходу из строя узлов и агрегатов двигателя.

Но надежнее конечно проверка с приборами.

Способы натяжения приводных ремней

На различных моделях двигателей существуют свои способы натяжения ремней генератора и других агрегатов. Они делятся на три типа:

При агрегатном способе натяжение привода происходит за счет перемещения корпуса любого агрегата на перекатной основе. Это может быть сам генератор, насос гидроусилителя руля или компрессор кондиционера.

Роликовый метод предполагает, что при растяжении образуется эксцентриковый валик. Из-за смещения осевого отверстия, когда корпус ролика вращается, смещение является натяжным.

Наконец, автоматический механизм натяжения ремня генератора. Это наиболее прогрессивный метод растяжки. Натяжной ролик установлен в мощный пружинный механизм с точно рассчитанным усилием. При установке нового ремня ролик отводится сбоку и освобождается, когда он стоит на месте.Пружинный отдых дает необходимое напряжение.

Двигатель J20A с автоматическим натяжением

Важно! При автоматическом методе ремень не требует подтяжек или проверки мощности. При ослаблении его только заменяют. Что очень просто. Пружинный ролик снимается в направлении затухания, и весь привод спокойно снимается.

Специализированные устройства для проверки натяжения ремня

Для проверки степени натяжения ремня существуют также специальные устройства. Они делятся на два типа:

Механические устройства основаны на принципе динамометра.С помощью встроенных пружин они измеряются на предмет отклоняющей или тянущей силы. В паспорте автомобиля этот параметр определен. Поэтому этот инструмент доступен любому пользователю. И вполне может занять место в арсенале простого автолюбителя, пытающегося самостоятельно выполнить хотя бы часть работ на своей машине

Электронные устройства построены по принципу улавливания звуков высокой частоты. Пользователь, поднеся устройство к определенной точке ремня, слегка воздействует на его поверхность.Устройство улавливает частоту колебаний и в цифровом формате выдает результат на мини-экран. Но использование этого устройства уже требует более глубоких знаний и навыков. Поэтому это скорее профессиональный инструмент.

Такие устройства уже подходят для солидной станции техобслуживания, заботятся о своей репутации и готовы потратиться как на серьезное оборудование, так и на обучение персонала работе с ним.

Устройство контроля механического натяжения

Чем грозит слабый ремень

Слабое натяжение ремня привода генератора снижает, в первую очередь, силу тока зарядки аккумулятора.При слабом заряде расходуется собственный внутренний ресурс аккумулятора и соответственно резко сокращается срок его службы. Может произойти сдавливание пластин или короткое замыкание, а аккумулятор современного типа (не ремонтируемый) останется просто выброшенным. Кроме того, скачки напряжения при недостаточном напряжении отрицательно сказываются на всех электронных системах нынешних автомобилей, вплоть до их выхода из строя. Слабо натянутый ремень может просто соскочить со шкивов и при большой скорости вращения шкива коленчатого вала доставить неприятности. Он даже способен пробить капот автомобиля.

Чрезмерное натяжение

Очень сильное растяжение ни к чему хорошему не приведет. Возникает повышенная нагрузка на различные топливные детали дополнительных механизмов. Первый признак рывка — неприятный гул. Чаще всего так шумит ролик натяжения ремня генератора. Но это меньшая из возможных неприятностей. Гораздо хуже, когда такой шум начинают издавать подшипники генератора, компрессор кондиционера или гур, или втулка водяного насоса. В этих случаях ремонт будет намного серьезнее и дороже.

Поэтому регулировка натяжения ремня генератора является очень важным элементом при техническом обслуживании автомобиля. Даже если автоматическая натяжка установлена, как, например, на двигателе J20A или Peugeot 306, необходимо проверять специальные метки на корпусе натяжителя ремня, сигнализирующие о времени замены при необходимости.

Инструменты и материалы для предохранительного механизма приводного механизма генератора

Разнообразие видов установки на разные виды Двигатели огромного количества разных типов генераторов однозначно не называют каким-то одним инструментом для этой операции.Как правило, для каждой модели он свой. Хотя некоторые общие черты есть.

Инструменты

Обычно необходимы гаечные ключи, чтобы не допустить, чтобы привод с совокупной регулировкой ослабил монтажные болты узла и ключ для поворота регулировочного болта. Плюс небольшое крепление для удержания узла в нужном положении. Для роликовых приводов ключ для ослабления гайки ролика и специальный валок самого ролика. Для автоматического привода Только крепление или ключ для прижимания ролика при замене ремня и ключ для замены самого ролика.

Ремни и ролики

Для каждого двигателя есть как ролик натяжения ремня генератора, так и сам ремень обязательно свой. Все они имеют специальную маркировку и свои знаки.

Важно! Установка деталей, не подходящих по назначению данной модели мотора, может привести к большим поломкам с капитальными затратами.

Поэтому самый надежный способ приобретения запчастей — это идентификация необходимых запчастей по VIN-коду.Это современный способ получения запчастей и запчастей для машины. Любой автомобиль Имеет собственный идентификационный номер, расположенный на специальной табличке кузова

В обычных магазинах автомобильных запчастей больше не требуется иметь при себе сломанный предмет для идентификации (только в очень редких случаях). Достаточно продиктовать продавцу этот код, и с помощью специальной программы, связавшись с глобальной базой идентификаторов, Продавец уверенно назовет вам тип и размер необходимых реквизитов.При необходимости закажем его доставку в магазин в приемлемые сроки. Именно этот метод лучше всего использовать при покупке. требуются машинные приводы навесного оборудования и натяжных роликов.

Замена ремня генератора с натяжным автоматическим роликом хорошо показана на видео на примере Peugeot 306:

Инструкция

Вытащить стиральную машину и перелить воду.

Возьмите крестовую отвертку и открутите два крепежных винта. Эти винты находятся на задней стенке стиральной машины и крепят верхнюю панель к корпусу.

Поднимите заднюю часть кожуха машины одной рукой и сдвиньте крышку к задней стенке.

Снимите крышку стиральной машины, когда почувствуете, что она захвачена.

Открутите крепежные винты, расположенные на задней крышке стиральной машины, и снимите заднюю панель.

Слегка наклоните стиральную машину назад, чтобы получить свободный доступ к ее нижней части.

С помощью плоскогубцев снимите пружину, удерживающую узел стирки.

Снимите старый ремень, поворачивая его на шкиве.

Ослабьте опору двигателя и сдвиньте ее вверх, чтобы увеличить длину ремня.

Затяните крепление. Ремень натягиваем сначала на шкив двигателя и только после этого — на барабан. Если конструкция вашей машины не предусматривает натяжения приводного ремня, то необходимо заменить его на новый.

Возьмите новый ременной привод. Очень важно, чтобы новый ремень полностью соответствовал модели вашей стиральной машины. Чтобы в этом убедиться, внимательно изучите маркировку старого ремня.Первые четыре цифры маркировки указывают длину ремня. Следующая буква обозначает форму дорожек. Последняя цифра разметки говорит о количестве путей. Маркировка старого и нового ремня должна совпадать.

Привяжите небольшую прочную нить к новому ремню.

Пропустите ремень поверх. Оденьте ремень на двигатель одной рукой. Вторая рука при этом должна подтянуть ремень вверх за завязанную нить, не давая ему съесть шкив.

Установите стиральную машину в исходное положение.

Зацепите край ремня за шкив барабана. Очень осторожно, но с усилием, вращая барабан по часовой стрелке, кладем всю ленту.

Проверьте качество своей работы. Лепим барабан. Отсутствие поломок и посторонних шумов при вращении барабана свидетельствует о правильной установке ремня.

Собрать стиральную машину.

примечание

При обрыве приводного ремня можно повредить датчики, электрические трубки и другие элементы, расположенные в задней части стиральной машины.В процессе замены ремня желательно провести диагностику и при необходимости устранить эти неисправности.

Источники:

• как заменить ремень на стиральной машине
• Замена ремня ГРМ ВАЗ 2110, 2111, 2112 16 клапанов

Постоянно пользуясь стиральной машиной, нужно ее слушать. Машинные машины, пускай стирают в автоматическом режиме Но своих недостатков не находят. Уход за стиральной машиной с плохой водой, приводящей к поломке, — не единственное заболевание.Ремень, вращающий барабан, имеет свойство разлетаться или порваться. Чтобы избежать последствий нестабильного ремня, воспользуйтесь советами, указанными в этой статье.

Вам понадобится

• Стиральная машина «Автомат», сменный ремень, отвертка «+».

Инструкция

Если вы слышите шум двигателя, но он не крутится. Так вот, в ремне или порвался, пришел в негодность. Еще одна причина неисправности ремня — постоянные рывки барабана при малых или слишком больших нагрузках.Когда вы слышите, что из барабана раздался постоянный звук стука, здесь может быть 2: разветвление ремня и выпадение посторонних предметов в барабане, которые находились в карманах или вылетели из одежды (кости бюстгальтеров).

Для устранения причин поломки стиральной машины необходимо приобрести новый ремень. Стоит отметить, что ремень из прочной резины прослужит намного дольше, чем из тонкой резины. Невозможно определить на глаз, посоветоваться с продавцом или сравнить их характеристики.Возьмите пояс исходя из категории вставок.

С помощью отвертки «+» снимите верхнюю или заднюю часть стиральной машины, в зависимости от модели и производителя. Вытащите старый ремень, который, возможно, уже пропустил. Если да, то очистите приводной вал двигателя. Попадание капель внутрь двигателя может привести к его поломке. Надеть новый ремень так же, как старый ремень был снят. Установите ремень посередине вала барабана. Если установить его на один из краев вала, он может быстро полететь.

Соберите стиральную машину в обратном порядке, загрузите небольшое белье, проверьте его работоспособность. Если не слышно посторонних звуков барабана, ремень установлен правильно.

Видео по теме

Источники:

При больших сроках промывочный ремень необходимо менять более одного раза. В этом случае необходимо вовремя его заменить, чтобы обрыв ремня не привел к самым худшим последствиям. В этой статье вы узнаете, в каких случаях необходимо установить в стиральную машину новый ремешок, чтобы исключить возможные неисправности.

Инструкция

Третий признак проблемы, связанной с ремнем стиральной машины, двигатель не может прокручивать барабан, который просто вибрирует на месте. Причина этого кроется в износе ремня. Или он растянулся, или стал совсем незаметным.

Четвертый знак — в момент, когда барабан крутится, изнутри доносятся дребезжащие звуки. При этом весьма вероятно, что ремень смущал, а его обрезки скрывают детали стиральной машины.Это самая опасная проблема, которая может случиться с ремнем. Так как в этом случае ремень может задеть провода и тем самым вывести из строя двигатель стиральной машины. В этом случае необходимо срочно заменить ремень в стиральной машине.

Чтобы поменять сам ремень, достаточно поставить на место новый. Ремень должен располагаться посередине шкива барабана и плавно совмещаться со шкивом двигателя.

Видео по теме

В автомобиле Двигатель Все системы должны работать исправно.Особенно это касается распределения топлива и газа. Первый отвечает за правильно приготовленную горючую смесь, второй удаляет отработанные газы из камеры сгорания. Основным элементом этой системы считается приводной ремень или ремень ГРМ, синхронизирующий работу коленчатого вала с распределительными валами. От его правильной установки зависит эффективная работа автомобиля.

Инструкция

Протрите резиновую заглушку передней крышки ремня ГРМ (газораспределительного механизма) отверткой, чтобы можно было оценить состояние ремня ГРМ.Снимите его и осмотрите. Ремень ГРМ не должен иметь отслоения коры корта и неравномерного износа трещин резины. Средний срок замены ремня ГРМ у рабочих механизмов ДВС. для 16-ти клапанного мотора это около 40000 км. Если есть видимые нарушения или пройден километр, его необходимо заменить.

Снимите ремень генератора. Торцевой головкой на 10 откручиваем 6 болтов крепления передней крышки. Снимите крышку ремня ГРМ.

Снимите правое переднее колесо, пластиковую защиту моторного отсека.Торцевая головка на 17 болтов крепления ведущего шкива генератора Проверните коленчатый вал по часовой стрелке. Совместите метки на шкивах распределительного вала с метками на задней крышке. Риск на маховике ДВС должен быть о прорезь картера сцепления. Те. Все метки на шестернях должны смотреть вверх, располагаться в самой высокой точке. Зафиксируйте маховик. Для этого вставляем отвертку через горку в картер сцепления. Отверните болт, которым крепится шкив привода генератора, и снимите шкив.

Ослабьте шпонку на гайке гайки натяжения ремня 17.Выверните его, ослабив натяжение ремня, и снимите его заднюю часть с зубчатого шкива делительного распределительного вала, натяжного ролика и шкива насоса системы охлаждения.

Снимите ремень с зубчатых шкивов коленчатого вала и распределительного вала на выходе, а также опорного ролика. Установите ремень в обратной последовательности. Убедитесь, что коленчатый вал и распредвалы совмещены. Зубчатый ремень надеваем на шкив коленчатого вала. Растягивая обе ветви ремня, запускаем переднюю за опорный ролик, а заднюю, при этом надев шкив системы охлаждения — за натяжной ролик.Надеть ремень на шкивы распредвалов. Поверните натяжной ролик и натяните ремень, затем закрепите ролик. Провернуть коленвал, проверить совмещение установки накрутки. Проверить натяжение зубчатого ремня между шкивами распределительного вала в средней части. Под нагрузкой прогиб должен составлять 5,4 ± 0,2 мм.

Как натянуть ремень генератора?

Ремень генератора представляет собой узкое гибкое кольцо из специальной технической резины, усиленной специальными волокнами для прочности.Ремень одевается на шкив коленчатого вала и шкив ротора и соединяет их между собой. Таким образом, вращение двигателя передается на электрогенератор. Поскольку вал двигателя вращается с очень высокой скоростью, совершая несколько тысяч оборотов в минуту, чтобы ремень генератора не проскальзывал в процессе вращения, необходимо, чтобы он очень плотно прилегал к канавкам обоих шкивов. Степень натяжения ремня во многом зависит от работы электрогенератора.

Давайте подробнее поговорим о том, как правильно натянуть ремень генератора.

Степень натяжения ремня

Правильное натяжение

Оптимальное значение натяжения ремня генератора зависит от марки автомобиля и указывается производителем в сопроводительной документации. В большинстве случаев прогиб центральной части ремня под действием приложенного к нему усилия в этом месте в 10 кгс должен составлять 10-15 мм. При таком правильном натяжении генератор будет работать без перебоев, а ремень не рвется и прослужит весь период последний.

Чрезмерное напряжение

Если прогиб ремня будет меньше указанного выше значения, ремень может растянуться. Но это не самое серьезное последствие. Чрезмерное натяжение ремня приводит к преждевременному износу и разрушению подшипника электрогенератора

.

Недостаточное натяжение

Если ремень натянут слишком слабо, он может порваться. Кроме того, недостаточное натяжение приводит к зачистке ремня на большой скорости, в результате чего ухудшается работа генератора и из-под капота начинает вырываться характерный мерзкий свист.Такой свист, особенно усиливающийся в сырую погоду, говорит о том, что ремень необходимо срочно затянуть. О том, как это можно сделать, рассказывается в нашей статье.

Проверить и отрегулировать натяжение ремня

Проверять и при необходимости регулировать натяжение ремня генератора следует каждые пятнадцать, а еще лучше каждые десять тысяч километров пробега автомобиля. Внеплановая корректировка должна проводиться, если был слышен свист, о котором говорилось выше.

Проверить степень натяжения

1. Смоделируйте двигатель, поставьте машину на ручной тормоз, вытащите ключ из замка зажигания.
2. Приготовьте набор из рожка и накидного ключа, крепления и две стальные странные стропы.
3. Поднимите капот и отсоедините провод от минусовой клеммы АКБ.
4. Поместите один комплект на ремень так, чтобы его концы касались шкивов коленчатого вала и генератора.
5. Довольно сильно нажмите на центр ремня и второй линией измерьте расстояние между ремнем и первой линией. Если величина прогиба соответствует норме, о которой было сказано выше (10-15 мм), натяжение ремня регулировать не нужно.
6. Если ремень начинает сильнее, значит, его нужно натянуть.

Русские машины есть у всех. Натяжение ремня можно регулировать двумя способами, все зависит от модели и года выпуска.

Первый способ: натяжение ремня с помощью регулировочной планки

Этот способ подходит для классических моделей ваз, у которых электрогенератор крепится к картеру одним длинным болтом. В верхней части генератора находится дугообразный план регулировки, в котором есть небольшая прорезь и гайка, фиксирующая положение генератора.

1. Снимите эту гайку.
2. Отожмите генератор от двигателя до такого положения, при котором ремень приобретет нужное натяжение.
3. Удерживая генератор в этом положении, затяните гайку.
4. Проверить натяжение ремня. Если этого все еще недостаточно, повторите всю процедуру. Если ремень случайно оказался натянутым, то при повторении второго пункта инструкции генератор немного за двигатель и тем самым ослабляет натяжение.

Второй способ: изменение степени натяжения регулировочным болтом

Таким удобным способом можно регулировать натяжение ремня у более новых моделей.

1. Слегка ослабьте гайки крепления генератора сверху и снизу.
2. Поворачивая регулировочный болт по часовой стрелке, мы постепенно перемещаем генератор от двигателя, пока ремень не натянется в нужное положение.
3. Когда будет достигнута необходимая степень натяжения, прекратите регулировку и тщательно затяните все фиксирующие гайки генератора.

Здравствуйте, дорогие автомобилисты! Те из вас, кто действительно заботится о своей машине, стараются постоянно следить за ее техническим состоянием.

Учитывая, что современный автомобиль представляет собой достаточно сложный комплекс разного рода механизмов и деталей, держать под контролем все его элементы не так-то просто, но доводить машину до поломки все равно не хочется.

Именно поэтому перед каждым выездом проводится особый ритуал — технический осмотр важнейших узлов.Проверка уровня и состояния масла в картере двигателя, определение состояния охлаждающей жидкости, диагностика деталей ходовой части.

Не забудьте проверить еще один параметр — это натяжение.

Генератор должен всегда работать и вырабатывать ток, достаточный для обеспечения работы электросистемы автомобиля. Однако не всегда эффективность работы зависит от ее технического состояния.

Учитывая тот факт, что работа генератора зависит от вращения коленчатого вала, ременная передача тоже должна быть хорошей.Самого факта наличия ремня генератора недостаточно для обеспечения работоспособности электрической системы. Ремень генератора необходимо натянуть до необходимого уровня. Только в таком состоянии может быть спокойствие по энергоснабжению.

Насколько важна регулировка ремня генератора

Единственный способ передать вращательное движение коленчатого вала на вал генератора — это ременная передача. Ремень из специальной усиленной эластичной резины, соединяющий два шкива, которые вращаются со скоростью до нескольких тысяч оборотов в минуту.

При такой скорости ремень должен очень плотно прилегать к канавке шкива, чтобы не допустить проскальзывания. Недостаточное натяжение ремня генератора может отозваться из подкапотного пространства характерным свистом.

По вопросу о напряжении может быть три варианта, но приемлемым может быть только последний:

• недостаточное натяжение;
• чрезмерное напряжение;
• нормальное напряжение.

В первом случае при ослаблении ремня шкив коленчатого вала совершает большое количество холостых оборотов Генератор работает неэффективно.Кроме того, наблюдение за шкивом приводит к нагреву ремня и повреждению.

Чрезмерно растянутый ремень приводит к еще одному отрицательному результату — преждевременному выходу из строя подшипников генератора. Чтобы проверить правильность регулировки натяжения ремня генератора, необходимо прижать его к замку между двумя шкивами. Для каждой марки автомобиля установлен предел допустимого отклонения ремня от естественного положения.

Как натянуть ремень генератора с помощью регулировочной планки

Деталь автомобиля, особенно это касается классики ВАЗ, имеет очень простой механизм регулировки ремня генератора.Сам генератор крепится к инженеру двигателя с помощью длинного болта, что позволяет перемещать его вверх и вниз.

Вверху — дугообразная планка с прорезью и гайкой, фиксирующей положение генератора. Чтобы установить необходимое натяжение ремня генератора, выполните следующие действия:

• откручиваем гайку на штанге;
• с помощью монтажного ножа или другого длинного инструмента отожмите генератор от двигателя;
• затянуть гайку на штанге;
• проверьте натяжение ремня генератора и при необходимости повторите процедуру.

Как натянуть ремень генератора регулировочным болтом

Более прогрессивным и удобным обслуживанием является регулировка натяжения ремня генератора с помощью болтов. Для выполнения этой процедуры необходимо следовать такому алгоритму действий:

• ослабление затяжки гаек верхнего и нижнего крепления генератора;
• поворачивая регулировочный болт по часовой стрелке, назначаем генератор из блока, одновременно проверяя степень натяжения ремня;
• затянуть гайки крепления генератора.

Независимо от того, как устроена система, ремень генератора отрегулирован, после процедуры следует выполнить с помощью ключа произвести 2-3 оборота коленвала и еще раз проверить натяжение. Контрольное измерение также необходимо провести после непродолжительной поездки.

Привод водяного насоса, компрессор и генератор

на клиновых ремнях, от надежной работы

, которая зависит от нормальной работы этих агрегатов. Следовательно, когда

двигателя ежедневного ухода защищают ремни от

получают масло и топливо, контролируют их напряжение и

отрегулируйте.Особенно внимательно проверьте напряжение

ремней в течение первых 50 часов работы двигателя, так как в нем

раз — величайший капюшон. Ремни натяжные

всегда должно быть нормальным, потому что и избыточное, и

Недостаточное натяжение приводит к преждевременному выходу

их не удалось. Кроме того, чрезмерное натяжение приводного ремня

вода

подавать

причина

разрушение

Подшипники насоса

.

Штраф

растянутый ремень водяного насоса

прессование середины длинной ветви с усилием 40 Н (4 кгс)

мигает на 7-12 мм (рис.55) или 10-15 мм (рис.56), а ремень

Компрессор

— на 4-8 мм на коротком ответвлении (рис. 58).

Натяжение приводных ремней генератора проверить нажатием с помощью

Усилие 40 Н (4 кгс) на середине ветви каждого ремня (рис.59),

при этом приводные ремни генератора должны питаться на 10 —

15 мм. Если ремни клянчат более-менее уточненные,

регулируют их натяжение.

Натяжной ремень водяного насоса двигателей ЯМЗ-236НЭ,

Ne2, Bee, BE2 (рис.55) отрегулируйте натяжитель, для

1 Ослабьте крепежные болты рычага натяжного кронштейна

светильника;

2 Со сварочным аппаратом Ø12 мм, вставленным в отверстие

брактейн.

напряжение

светильники

сделать натяжение ремня;

3 Не ослабляя усилия натяжения затянуть болты крепления

рычаг кронштейна натяжного приспособления;

4 Проверьте натяжение ремня.

Рис. 55. Проверка натяжения ремня водяного насоса

двигатели ЯМЗ-236НЭ, НО2, Пчела, Бе2

Рис.56. Проверка натяжения

ремень водяного насоса

Рис. 57. Снятие

колодки регулировочные

двигатели ЯМЗ-236Н, Б

Ремень натяжной двигателей водяного насоса ЯМЗ-236Н, б

регулировочные прокладки (рис. 56, 57). Для натяжения ремня

снимите гайки крепления шкива боковой стенки и снимите одну или две

Регулировочные накладки

(рис.57). Пакеты поставлены на

наружная сторона боковины и последовательно, в нескольких

приема, гайки накручиваем, поворачивая шкив за подвеской

в каждом регионе. Затем проверьте натяжение ремня правильно.

При замене старого ремня новые все прокладки ставим между

ступица и съемный шкив боковой стенки и регулировка натяжения

, как указано выше.

Натяжение ремня компрессора натяжение натяжение

устройство.Перед регулировкой открутите контргайку на одну

оборота, гайка крепления оси натяжного ролика — на

полоборота и гайка болта натяжителя — на два оборота.

Поворачивая болт натяжителя, отрегулируйте натяжение ремня.

После регулировки затяните гайку и фиксатор оси

момент 120 … 150 Н · м (12 … 15 кгс · м) и гайка болта-натяжителя

— Момент 10 … 20 Н · м (1 … 2 кгс · м), с большим моментом

затяжка будет нарушена регулировка из-за движения оси

напряжение

компрессор

Чек

напряжение

генератор

Чек

Напряжение

генератор

регламент

движение генератора относительно оси его крепления.

постановление

отпустили

крепление

Генератор

, гайка крепления кронштейна генератора и болт крепления

Генератор

на планку. После регулировки надежно закрепите

. Генератор

. С увеличенным капюшоном и обрывом не менее одного из

Ремни привода генератора

заменяют оба ремня на

, обеспечивая равномерную нагрузку на них.

Монтажная затяжка

Головки цилиндров

Рис. 60. Порядок затяжки гаек крепления

цилиндров:

а) -кольцо ГБЦ;

б) -индивидуальная головка цилиндров.

Проверить момент затяжки гаек крепления головок

цилиндров

звонит

холодный

состояние

и при необходимости подтянуть до

235 … 255 Н . м (24 … 26 кгс . м).

производить

последовательность

показано на рис. 60.

ВНИМАНИЕ!

Запрещено

Задержка

Момент

Указывается, так как это приведет к обрыву шпилек и

Поломки ГБЦ и герметичность

Соединения не будут восстановлены.

После затяжки гаек крепления ГБЦ

регулируют тепловые зазоры в клапанном механизме и

установить крышку ГБЦ.

Регулировка зазоров B.

Механизм клапана

Тепловые зазоры В клапанном механизме предусмотрены

для герметичной посадки клапана на седло на

Детали привода расширительного клапана во время работы

двигатель. Величина теплового зазора на впуске и выпуске

клапанов устанавливаются одинаково и регулируются в пределах

0,25 … 0,30 мм. При повторных проверках после прокрутки

коленчатый вал

приняты

двигатель

возможно

измените их на пределы 0.20 … 0,35 мм из-за ошибки

место

поверхностей

распределительный механизм, что допустимо.

При слишком больших тепловых зазорах уменьшается

клапаны

в результате

ухудшить

заправочных и очистных цилиндров, загрузки барабана и

повышенный износ газораспределительного механизма.

С очень маленькими зазорами в результате теплового расширения

Детали газораспределительного механизма не предусмотрены

штольня

клапаны

нарушено

газодинамические процессы в цилиндрах двигателя, износ

силовых и технико-экономических показателей двигателя.

Кроме того, уменьшение зазора в приводе выпускного клапана

может привести к перегреву клапанов и их прямому.

Тепловые зазоры для регулировки на холодном двигателе или

не ранее, чем через 1 час после его остановки.

При регулировке тепловых зазоров и перекладке их

· На головке правого ряда цилиндров

качалка

выпускных клапанов до конца оси, впускных клапанов — до

упорная шайба;

· На головке левого ряда цилиндров коромысел

стартовых клапаны для упорной шайбы, впускной клапан

— Вверх оси.

Выпускные клапаны правого ряда цилиндров

Недостаток

ближе к вентилятору, левый ряд цилиндров — к

маховик.

Последовательность регулировки:

1 Отключите подачу топлива.

2 Выкрутить болты крепления крышки ГБЦ

и снимите крышки.

3 Проверить момент затяжки болтов крепления оси

качалка

(12 … 15 кгс · м).

Коленчатый вал на 4 оборота по часовой стрелке (с

со стороны вентилятора) ключ передний под болт

шкив крепления или ухода за маховиком через

люк внизу картера маховика с помощью

отверстия в маховике (рис.61), установите момент, когда

впуск

цилиндр

полностью

поднимается (то есть закрывается). Продолжая вращать

Коленвал

, проверил еще около 1/3

оборота (≈120º). Это положение коленвала

соответствует тахометру компрессии в первом цилиндре и в обоих

клапан этого баллона будет закрыт.

Рис. 61. Растяжка коленвала

5 Проверьте зазор масляного щупа между концом клапана и носком

манжеты в впускном и выпускном клапане Первый

цилиндра и при необходимости отрегулировать.

Рис. 62. Регулировка зазора

клапанный механизм

корректировки

получается

Регулировочный винт

, вставить в зазор и повернуть

Отверткой

(рис.62) установите зазор 0,25 … 0,30 мм.

Удерживая винт отверткой, затяните гайку и проверьте

величина разрыва. При правильно настроенном

зазор Толщина щупа

0,25 мм должно войти в

легкая Назима, 0.Толщина 30 мм — с усилием.

корректировки

клапан

механизм

остальные цилиндры проверьте коленвал

в том же направлении до полного закрытия всасывания

Регулируемый клапан баллона

и дополнительно

на 1/3 оборота. Отрегулируйте зазоры, как указано выше

Постановление

проводят в соответствии с Порядком своей работы

1-4-2-5-3-6. Схема нумерации цилиндров приведена в

.

раздел «Технические характеристики».

конец

корректировки

пробег

Двигатель

и прислушиваюсь к его работе. Удобства в клапане

механизм

характеристика клапана остановки двигателя и

отрегулируйте зазоры, чтобы повторить.

9 поставить и закрепить крышки ГБЦ,

проверьте состояние прокладки. На сайте настройки

масляные крышки не должны течь.

Проверить и отрегулировать угол

Никогда не перетягивайте ремни автомобиля | Новости, Спорт, Работа

Уважаемый доктор! У меня есть Honda Accord 2001 года выпуска с четырехцилиндровым двигателем. На 110 000 миль мой механик заменил ремень ГРМ, водяной насос, сальник масляного насоса, сальник кулачка и сальник кривошипа. Я также заменил оригинальные шланги радиатора и ремни вентилятора. Двигатель всегда шептал тихо, но после того, как я вернул машину, было очень шумно. Механик сказал мне, что ремни установлены очень плотно и они должны ослабить из-за износа, и тогда снова будет тихо.Кроме того, когда я ускоряюсь, автомобиль звучит как спортивный. Выхлоп звучит очень громко, особенно при резком ускорении. Через два месяца механик отрегулировал ремни, и хотя двигатель Honda на холостом ходу стал намного тише, я все еще слышу громкий шум ускорения — как будто у меня был один из тех громких глушителей на Porsche. Помощь!

Энтони

Уважаемый Энтони! Ремень никогда не следует затягивать слишком сильно. Мы заменяем ремни ГРМ на всех марках и моделях, и на сегодняшний день ни разу не слышали шума двигателя после замены ремня ГРМ или регулярной замены приводного ремня.Чрезмерно натянутый ремень может сжечь любой подшипник, на котором он вращается, включая генератор, насос гидроусилителя рулевого управления, компрессор кондиционера, холостые шкивы и т. Д. Чрезмерно натянутый ремень ГРМ может повредить любой подшипник шкива, с которым он связан. Найдите другого специалиста, который проведет дорожные испытания вашего Accord, чтобы проверить шум выхлопа, о котором вы говорите.

Уважаемый доктор! У меня Toyota Camry Hybrid 2007 года выпуска со световым индикатором на приборной панели, показывающим «низкое давление в шинах». Иногда это происходит при понижении температуры наружного воздуха.Если я добавлю воздух для накачивания шин, не будет ли давление в шинах слишком высоким из-за более теплой погоды?

Елизавета

Дорогая Элизабет! Мониторы давления в шинах отлично справляются со своей задачей, если они работают должным образом. С понижением температуры падает и давление воздуха. Большинство автомобилей, которые я вижу в моем районе Бостона, в среднем холодеют на 35 фунтов. Обычно я добавляю от 3 до 4 фунтов сверх давления, указанного на табличке на дверце или в руководстве пользователя. Большинство шин теряют около фунта в месяц, что является одной из причин, по которой я добавляю дополнительное давление воздуха, а также для того, чтобы индикатор давления в шинах был выключен.Я знаю, что не все мои читатели согласятся с этим ответом, но именно так я и поступаю в погоду Новой Англии.

Уважаемый доктор! У меня Honda Accord 2014 года выпуска с двигателем 2,4 литра и трансмиссией CVT. Можно ли на этой машине тащить легкий грузовой прицеп? Будет ли аннулирована гарантия на этот автомобиль?

Фред

Дорогой Фред! Новые трансмиссии CVT сильно отличаются от двухлетней давности. Эти новые трансмиссии CVT можно фактически переключать вручную, если водитель хочет.Вы можете следить за весовой нагрузкой прицепа, рекомендованной производителем в инструкции по эксплуатации, и я бы не стал перегружать прицеп. Также было бы неплохо слить и залить трансмиссионную жидкость в конце сезона использования прицепа. Это простой слив, такой же, как слив моторного масла — и используйте только жидкость Honda.

Уважаемый доктор! Я хочу приобрести Ford F-150 4 × 4 Supercab с 8-футовой кроватью и 3,5-литровым двигателем V-6. Он идет с 17-дюймовыми колесами — я мог бы перейти на 20-дюймовые колеса.Что ты думаешь о грузовике в целом и о шинах / колесах? Улучшают ли большие колеса ходовую часть и расход топлива? Или это просто для взгляда?

Грабить

Уважаемый Роб! Да, вы можете увеличить размер обода при условии, что диаметр шины не должен превышать 1/4 дюйма от оригинальной спецификации. Вы также должны знать, что шины большего размера увеличивают сопротивление дороги и уменьшают расход топлива. Я думаю, что Ford отлично поработал с 3,5-литровым двигателем V-6. EcoBoost с двойным турбонаддувом обеспечивает мгновенный крутящий момент, начиная с холостого хода и заканчивая красной линией.Ford также сделал грузовик более похожим на автомобиль внутри. Что касается обновления шин, грузовик будет выглядеть иначе — и это снизит расход бензина.

Уважаемый доктор! Создал ли какой-либо автопроизводитель небольшой внедорожник, оснащенный только передним приводом с механической коробкой передач? Гилберт

Уважаемый Гилберт! Механические трансмиссии становятся очень редкими на внедорожниках, а также на пикапах и некоторых моделях легковых автомобилей. Мне лично нравятся совершенно новые автоматические трансмиссии в современных автомобилях. Их можно переключать вручную, они быстро переключаются, а также очень экономичны.Я рекомендую вам протестировать любой передний привод с подрулевыми переключателями под рукой.

— Младший Дамато, Motor Matters

Авторские права, Motor Matters, 2016

(Фото производителя: Honda Accord 2001 г.)

Младший Дамато является сертифицированным специалистом по технике безопасности ASE.

Вопросы для публикации по электронной почте [email protected]

Присылайте вопросы по адресу: Motor Matters, PO Box 3305, Wilmington, DE 19804

Последние новости сегодня и многое другое в вашем почтовом ящике

Проверка, регулировка и замена приводного ремня

Примечание: Единственная необходимая запчасть, которую вам нужно носить с собой в любом автомобиле VW (помимо запаски и средств для ее замены), — это запасной ремень вентилятора .Если вы попытаетесь управлять своим VW с обрывом ремня вентилятора, сломает двигатель в пределах нескольких миль. ~~~ В этой статье рассматриваются следующие темы — ~~~ Проверка приводного ремня Примечание: Ремень должен быть по крайней мере достаточно натянут, чтобы при повороте шкива генератора / генератора с помощью гаечного ключа также вращался двигатель.Если он слишком ослаблен, поворот шкива просто повернет вал генератора / генератора, в то время как ремень будет скользить по шкиву. В двигателе VW с воздушным охлаждением правильное натяжение ремня вентилятора имеет жизненно важное значение, поскольку любое проскальзывание ремня снижает количество охлаждающего воздуха, подаваемого вентилятором. Конечно, слишком натянутый ремень может вызвать преждевременный износ подшипников генератора / генератора. Ремень привода генератора / генератора, также называемый клиновым ремнем или просто ремнем вентилятора, расположен в задней части двигателя.Поскольку этот ремень приводит в действие как генератор, так и вентилятор охлаждения двигателя, хорошее состояние и правильная регулировка ремня имеют решающее значение для работы двигателя. Из-за своего состава и высоких нагрузок, которым они подвергаются, приводные ремни растягиваются и изнашиваются с возрастом. Поэтому их необходимо периодически проверять. При выключенном двигателе откройте задний капот и найдите приводной ремень в задней части двигателя. Проверьте ремень на предмет отделения клейкой резины с обеих сторон сердечника, отделения сердечника со стороны ремня и / или разрыва сердечника. Также проверьте, нет ли потертостей и остекления, которые придают ленте блестящий вид. Следует проверить обе стороны ремня, а это значит, что вам придется повернуть ремень, чтобы проверить нижнюю сторону. Пальцами нащупайте ремень там, где вы его не видите. Если одно из вышеперечисленных условий очевидно, замените ремень. Чтобы проверить натяжение ремня, большим пальцем нажмите на ремень на полпути между шкивами и измерьте прогиб с помощью линейки. Прогиб приводного ремня должен составлять около 5/8 дюйма.Если натяжение больше или меньше этого, его необходимо отрегулировать, чтобы натяжение соответствовало спецификации. ~~~ Регулировка приводного ремня Примечание: Регулировка натяжения ремня вентилятора на двигателе типа 1 отличается от более современных автомобилей. Поскольку генератор / генератор и охлаждающий вентилятор находятся на этом двигателе в неподвижном месте, VW пришлось предусмотреть регулировку ремня вентилятора другим способом.Сделали это с помощью прокладок. Шкив генератора / генератора на самом деле состоит из двух отдельных половин. Чтобы отрегулировать натяжение ремня, гайку шкива снимают, и в пространство между половинками шкива добавляют или вычитают прокладки. Добавление прокладок снижает натяжение ремня, а удаление прокладок увеличивает натяжение ремня. Любые оставшиеся прокладки расположены на внешней стороне шкива половинок, под зажимной гайкой. Для регулировки натяжения ремня необходимо сначала снять гайку шкива.В передней половине шкива генератора (передняя — передняя) есть прорези. Вставьте длинную тонкую отвертку в один из этих пазов, где она будет упираться в головки болтов под шкивом, чтобы удерживать шкив в неподвижном состоянии, при этом с помощью гаечного ключа на 19 мм ослабьте стопорную гайку шкива. Примечание: VW поставлял трубный гаечный ключ с каждой машиной только для этой работы (он также подходит для колесных гаек и свечей зажигания!), Но любой накидной гаечный ключ на 19 мм (накидной ключ) подойдет. Снимите гайку шкива, и вы увидите металлическую шайбу в форме раструба / тарелки, а под ней несколько прокладок. Удалите все это, а затем снимите заднюю (заднюю часть автомобиля) половину шкива. Натяжение ремня регулируется путем вставки или удаления прокладок между половинками шкива. Примечание: Хотя прокладки тонкие, удаление или добавление даже одной из них значительно влияет на натяжение ремня. Примечание: Запасные прокладки размещаются прямо под тяжелой тарельчатой ​​шайбой, поэтому полный набор прокладок и половин шкива остается прежним.Это гарантирует, что гайка будет правильно соответствовать валу, а запасные прокладки будут доступны для использования в будущем. Примечание: При удалении стопки прокладок для замены ремня на новый рекомендуется хранить прокладки между шкивами отдельно от запасных частей, чтобы у вас была отправная точка для количества прокладки, необходимые для нового ремня. Чаще всего для нового ремня требуется одна или несколько дополнительных прокладок между половинками шкива. Установите ремень, при необходимости регулировочные шайбы, половину внешнего шкива, запасные регулировочные шайбы, тарельчатую шайбу и стопорную гайку.Убедитесь в том, что жир вогнутых моечный находится в месте непосредственно под фиксирующей гайкой. Эта шайба необходима для поддержания равномерного давления вокруг ступицы шкива через набор прокладок. Остановите шкив от вращения с помощью большой отвертки, как описано выше, и надежно затяните гайку. Если вам трудно наладить гайку на резьбе, иногда при сжатии нового ремня между двумя шкивами он поднимается из впадины между половинками шкива Alt для запуска гайки. Примечание: С новым жестким ремнем может оказаться полезным снять стопорную отвертку и продолжать затягивать гайку шкива, чтобы двигатель несколько раз перевернулся. Это поможет ремню вылезти из впадины между половинками шкива по мере их натяжения. Установите стопорную отвертку в паз для окончательной затяжки. Перепроверьте натяжение ремня и повторяйте, пока натяжение приводного ремня не станет правильным. Примечание: Проблема с этим методом регулировки заключается в том, что вам нужно угадать, сколько прокладок вам нужно добавить или вычесть, затем собрать все вместе и проверить.Если это все еще не так, вам нужно вернуться и сделать это снова. Это не лучший дизайн, но он работает. К счастью, для регулировки натяжения ремня обычно требуется всего одна или две дополнительные прокладки или меньше. ~~~ Замена приводного ремня Примечание: Правильный размер ремня для всех вертикальных двигателей типа 1 (Beetle / Kharman Ghia / Thing / более старые автобусы) (кроме 12-вольтовых двигателей с генераторами переменного тока) составляет 905 мм.Правильный размер для 12-вольтовых двигателей с генераторами составляет 11,3 x 912 мм. Длина важна из-за ограниченной регулировки натяжения, доступной в этой конструкции двигателя. Если вы не уверены, отнесите старый ремень в магазин запчастей для сравнения. Ремень 905 мм был на пределе с большим вентилятором и генератором с 1973 года, поэтому VW заменил ремень на более широкий / прочный — 912 x 11,3 мм, который также на 7 мм длиннее, потому что более широкий ремень немного выше в шкиве двигателя. Эти ремни подходят для ВСЕХ двигателей VW типа 1 и служат дольше, чем оригинальные 905-миллиметровые ремни. Чтобы заменить ремень, выполните описанные выше процедуры регулировки приводного ремня, затем снимите ремень со шкива коленчатого вала и снимите его. Примечание: Если у вас есть металлическая посуда вокруг задней части шкива двигателя, вам нужно будет удалить ее (три винта), чтобы получить доступ к шкиву двигателя. В некоторых машинах это есть, в некоторых нет. Не забудьте потом заменить эту жестяную посуду — она ​​поможет предотвратить падение предметов в долину вокруг шкива двигателя.Ничто так не режет новый ремень, как недостающий винт! Снимите тарельчатую шайбу высокого давления и тонкие прокладки. Снимите внешнюю половину шкива, и ремень вентилятора оторвется. Между половинами шкива будет еще одна группа прокладок шкива, которые регулируют натяжение ремня в зависимости от количества используемых прокладок. Примечание: У вас должно быть не менее 10 регулировочных шайб! Для нового ремня поместите для начала на две прокладки меньше между половинками шкива.Возможно, вам повезет и вы обнаружите, что это правильный номер — это не так, вам придется снова снять внешнюю половину шкива и добавить еще одну прокладку, чтобы ослабить ремень, или удалить прокладку, чтобы затянуть ремень. Установите оставшиеся прокладки (если они есть), затем плоскую шайбу высокого давления и затяните гайку так же, как вы ее сняли. Убедитесь, что ключ зажигания выключен, затем проверните двигатель на полный оборот и проверьте натяжение ремня. Вы должны иметь возможность протолкнуть ремень между двумя шкивами на 5/8 дюйма.Ни больше, ни меньше. Если вы можете переместить ремень более чем на 5/8 дюйма, вам нужно будет удалить прокладки между половинками шкива, чтобы затянуть его, и добавить больше, чтобы ослабить его, если вы не можете переместить ремень на 5/8 дюйма. Примечание: Ремень натягивается путем сближения половин шкива друг с другом, что заставляет ремень подниматься выше, и это устраняет провисание. Не забудьте вращать двигатель между каждой установкой регулировочных шайб, чтобы убедиться, что ремень движется на нормальной высоте в канавке, прежде чем проверять его затяжку.Всегда подкладывайте дополнительные прокладки под моечную машину высокого давления для безопасного хранения, когда вам понадобится заменить ремень в будущем. Примечание: ОЧЕНЬ важно, чтобы вы всегда регулировали ремень, сначала слишком свободно, а затем медленно затягивая. Это гарантирует, что половины шкива плотно прилегают друг к другу, а между ними есть прокладки. Если вы совершите ошибку, пытаясь торопиться, и между шкивами не окажется достаточного количества прокладок, ремень натянется до того, как половинки шкива сядут на место (и гайка будет затянута), и когда вы запустите двигатель, шкивы будут качаться и уничтожить себя, ремень, а может и свой генератор или генератор.Это наиболее частая ошибка при регулировке ремня, поэтому проявите терпение и сделайте все правильно, чтобы не ходить в 3 часа ночи дождливой ночью. 😉 Последний совет! Немного более широкий ремень 912 x 11,3 мм проходит немного выше в канавке шкива двигателя. Это означает, что генератор и вентилятор раскручиваются немного быстрее. Это хорошая вещь! Взято из инструкций по продукту, полученных от Aircooled.Net, с нашей благодарностью. * * * * *

.
