Устройство и принцип работы генератора

Ответственность за подачу электроэнергии к источникам потребления в транспортном средстве с двигателем внутреннего сгорания лежит на генераторе. Без него практически невозможно представить современный мотоцикл или автомобиль. В статье мы раскроем принцип работы генератора, основные его узлы и элементы.

Содержание

• 1 Принцип работы
• 2 Требования по автогенератору
• 3 Крепление и привод устройства
• 4 Устройство генератора
• 5 Статор
• 6 Ротор
• 7 Щеточный узел
• 8 Выпрямительные блоки
• 9 Пластины теплоотводов
• 10 Подшипники
• 11 Охлаждение генератора
• 12 Регулятор напряжения

Принцип работы

Когда водитель проворачивает ключ зажигания, электрическая энергия подается на стартер. Этот прибор в первые секунды работы автомобиля является единственным, кто питается от аккумулятора (АКБ) и помогает вращать коленвал. После запуска силовой установки вращение двигателя через ременную передачу передается на генератор.

Практически сразу же аккумулятор из источника превращается в потребителя энергии и начинает возвращать себе заряд. Теперь генератор при работающем моторе становится источником электричества.

Принцип работы автомобильного генератора заключается в том, что он получает механическую энергию вращения от двигателя и превращает в электрическую энергию.

При отсутствии этого прибора в автомобилях заряда аккумулятора не хватало бы на длительную работу. Но с генератором получается не только отсутствие разрядки, но и процесс подзарядки. Мощности его хватает на работу всех установленных электроприборов, влияющих на работоспособность машины, а также повышающих комфорт водителя и пассажиров.

Когда в автомобиле одновременно запускается несколько энергоемких потребителей, то мощности генератора может не хватать, в таком случае на помощь ему приходит аккумулятор. Благодаря такой связанной системе потребитель не замечает неудобств, а оба прибора создают оптимальный вариант работы электроузлов в машине.

Требования по автогенератору

Устройство и принцип работы генератора накладывают не наго определенные обязательства по выполнению своих функций. Основные требования состоят из таких пунктов:

1. одновременное и бесперебойное снабжение электричеством необходимые узлы, а также зарядка АКБ;
2. во время работы мотора на низких оборотах не должно происходить существенного отбора заряда у АКБ;
3. уровень напряжения в сети должен быть стабилен;
4. генератор должен быть прочным, надежным, с низким уровнем шума и не создавать радиопомехи.

Крепление и привод устройства

Привод во всех автомобилях имеет стандартный вид: шкив, установленный на коленчатом валу, через ременную передачу соединен со шкивом на валу ротора устройства. Размеры шкивов в передаче устанавливаются из необходимости получения заданного числа оборотов на генераторе.

Крепление на блоке

В современных автомобилях использую поликлиновые ремни. С их помощью можно передавать большее количество оборотов на ротор генератора.

Аппарат крепится к корпусу блока в подкапотном пространстве. Там же устанавливается натяжитель для ремня. Он необходим для установления качественной передачи вращения, чтобы исключать проскальзывание ремня по шкиву. В противном случае электричество переключится на использование АКБ, что приведет к его полной и незаметной разрядке.

Принято выделять две группы конструктивно отличающихся генераторов:

1. устройства с вентилятором рядом с приводным шкивом принято считать традиционной конструкцией;
2. конструкция, в которой установлены два вентилятора в корпусе аппарата, считается более новой и относится к компактным устройствам.

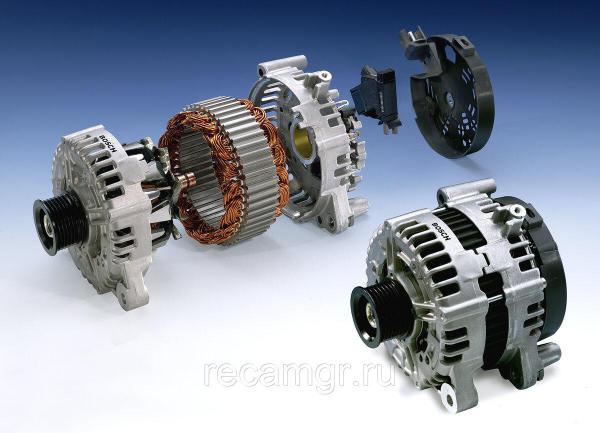

Устройство генератора

Основными частями любого генератора являются неподвижный блок – статор и вращающийся элемент конструкции – ротор. В статоре находится обмотка из медных проводов. Он с двух сторон зафиксирован крышками, как правило, из легких алюминиевых сплавов. Со стороны крепления шкива – передняя крышка, а со стороны щеток – задняя.

С задней части к щеточному механизму устанавливается регулятор напряжения. Там же расположен выпрямительный блок. Крышки фиксируют статор и крепятся между собой с помощью нескольких винтов. Лапы, с помощью которых генератор закреплен на корпусе автомобиля, отливаются вместе с крышками. Таким же образом получается натяжное ухо.

В отверстии одной из лап может быть установлена втулка, которая помогает отрегулировать установку генератора на кронштейн, выбирая необходимый зазор. Также ухо натяжного механизма снабжается несколькими отверстиями для установки аппарата на автомобили различных марок.

Статор

То, как работает генератор, зависит от качественного выполнения своих функций каждого их блоков. Основа статора набирается из одинаковых листовых стальных элементов толщиной до 1 мм. Если основа статора (пакет из пластин) сделана с помощью навивки, то ярмо блока содержит выступы, располагающиеся под пазами. За такие выпуклости проводится фиксация слоев обмотки. Также выступы помогают лучшему охлаждению всей конструкции.

Статор генератора

Почти во всех генераторах число пазов одинаковое. Их, как правило, в серийных авто 36. Изоляция проводится между ними с помощью эпоксидного изолятора.

Ротор

Для автомобильных генераторов основной отличительной чертой является полюсное устройство роторов. Обмотка этого узла закрыта двумя штампованными металлическими чашеобразными половинами, с выступающими клювообразными лепестками. Они фиксируются на валу, как бы обхватывая обмотку этими лепестками.

На валу устанавливаются подшипники, один из концов вала имеет резьбу со шпоночным пазом и посадочную поверхность под шкив.

Ротор генератора

Щеточный узел

В этом блоке установлены скользящие контакты. В автогенераторах принять использовать два вида щеток:

• электрографитные;
• меднографитные.

В первом случае наблюдается периодическое снижение напряжения при контактах с кольцом. Это приводит к некачественной работе генератора, подающего в такой ситуации нестабильное напряжение. Однако, у них есть и положительный эффект, ведь происходит меньший износ, в отличие от медных.

Выпрямительные блоки

Есть два основных типа выпрямительных узлов:

1. в первом случае – в пластины-теплоотводы проводится запрессовка диодов;
2. во втором случае – используются конструкционные ребра, в которых диоды паяются к теплоотводам.

Пластины теплоотводов

Замыкание таких пластин очень опасно для всего автомобиля. Виной такому происшествию – загрязнение, попавшее между пластинками. Оно может оказаться токопроводящим и замкнуть положительную сторону электропроводки с отрицательной.

Замыкание между пластинами может привести к пожару в автомобиле.

Чтобы избежать такого развития событий, на производстве проводится индивидуальное покрытие каждой пластины изоляционным слоем.

Подшипники

В конструкции используются шариковые подшипники. При производстве генераторов они получают смазочный материал на весь эксплуатационный срок. Американскими автопроизводителями иногда используются роликовые подшипники. Посадка со стороны контактной группы обычно «с натягом», а со стороны шкива применяется скользящая посадка. Обратная логика используется при установке в посадочные места крышки.

Демонтаж подшипников генератора

Проворот со стороны контактной группы наружной обоймы подшипника приводит к выходу из строя этой сопрягающейся пары (подшипник/крышка).

Так, ротор может задевать статор. Чтобы избежать этого, часто ставят дополнительные уплотнения в крышку: пластиковая втулка, резиновое кольцо.

Охлаждение генератора

Понижение рабочей температуры осуществляется с помощью, установленных на валу ротора вентиляторов. Традиционная конструкция предполагает подачу воздуха на крышку устройства со стороны контактной группы. При внешнем расположении щеточного узла подача охлаждения проводится через защитный кожух, закрывающий контакты со щетками.

Автомобили с компактной расстановкой узлов под капотом часто оснащаются генератором со специальным дополнительным кожухом. Поступление холодного заборного воздуха обеспечивается через его прорези. В генераторах с компактной конструкцией охлаждение проводится с обеих сторон крышек за счет наличия двух вентиляторов.

Регулятор напряжения

Также во всех современных генераторах установлены полупроводниковые электронные регуляторы напряжения. Регулятор обеспечивает теплокомпенсацию. Напряжение, подводимое к АКБ, зависит от подкапотной температуры. Чем воздух холоднее, тем большее напряжение подается на аккумулятор.

Интересное по теме:

загрузка. ..

Что такое генератор автомобиля? Принцип работы, как устроен и для чего нужен?

Сегодня мы узнаем, что называется автомобильным генератором, каков принцип работы узла, из каких основных компонентов состоит устройство и как устроена эта деталь системы электроснабжения

ЧТО ТАКОЕ ГЕНЕРАТОР АВТОМОБИЛЯ? ПРИНЦИП РАБОТЫ, КАК УСТРОЕН И ДЛЯ ЧЕГО НУЖЕН?

Добрый день, сегодня мы узнаем, что называется автомобильным генератором, каков принцип работы узла, из каких основных компонентов состоит устройство и как устроена эта деталь системы электроснабжения транспортного средства. Кроме того, расскажем про особенности, основные технические характеристики автомобильного генератора и чем различаются устройства друг от друга. В заключении мы поговорим о том, как правильно нужно эксплуатировать автомобильный генератор, для чего нужен регулятор напряжения в системе электроснабжения той или иной машины и что называется системой охлаждения устройства.



Итак, что же такое автомобильный генератор? Генератором или устройством электроснабжения автомобиля называется основной источник или поставщик электроэнергии любого современного транспортного средства. Чтобы понимать принцип работы генератора, необходимо знать, из каких главных компонентов состоит этот узел. Справочно заметим, что при запуске силовой установки, основным потребителем тока является стартер, сила тока в этот момент может достигать сотни ампер, что зачастую вызывает значительное падение заряда аккумуляторной батареи. Когда пуск двигателя осуществлен, генератор сразу же становится основным источником электроснабжения оборудования автомобиля.

---



ПРИЗНАКИ ИЗНОСА РЕМНЯ ГЕНЕРАТОРА И ЕГО ЗАМЕНА







---

Таким образом, генератор является источником постоянной подзарядки аккумулятора во время функционирования мотора. В том случае, если генератор перестанет работать, то аккумуляторная батарея довольно быстро разрядиться и сядет. Задача генератора заключается в подаче требуемого тока для заряда батареи и следовательно обеспечения оптимальной работы электрооборудования автомобиля. Отметим, что когда происходит подзарядка аккумулятора, то разность напряжения батареи и генератора становится незначительной, что в свою очередь приводит в понижению зарядного тока в цепи.



Для понимания того, как функционирует генератор, необходимо представлять его конструкцию и элементы, которые обеспечивают его оптимальную, а также бесперебойную работу. Первое с чего нужно начинать — это привод и крепление генератора. Как правило, привод генератора осуществляется от такой детали, как шкив коленчатого вала ременной передачи. Считается, что чем больше диаметр шкива на коленчатом валу, тем будет меньший диаметр шкива самого генератора, следовательно это ведет к более высоким рабочим оборотам электроснабжающего устройства, то есть генератора. Данный нюанс, говорит о том, что генератор в этом случае способен отдать больше тока своим потребителям, то есть электрооборудованию автомобиля.

На большинстве современных транспортных средствах привод в системе генератора выполняет расходных элемент под названием поликлиновый ремень, известный в народе, как ручейковый. Благодаря высочайшей гибкости этого расходного элемента, можно без труда устанавливать на генераторе шкив почти любого размера. Это в свою очередь позволяет получать на выходе высокие передаточные отношения, что дает возможность применять высокооборотистые устройства для снабжения автомобиля током.

Важным моментом в оптимальной работе ремня генератора играет его натяжение, которое фиксируется между натяжными роликами при неподвижном узле, то есть на неработающем двигателе машины.





УСТРОЙСТВО И СТРОЕНИЕ ГЕНЕРАТОРА АВТОМОБИЛЯ

Итак, какие компоненты включает в себя один из самых главных элементов системы электроснабжения автомобиля — генератор? Типовой генератор в свой состав включает статор с обмоткой, который зажат между 2-мя специальными крышками. Первая крышка называется передней, она идет со стороны самого привода и задней, которая располагается со стороны контактных колец. В большинстве случаев генераторы крепятся в области передней части силовой установки автомобиля при помощи специальных болтов расположенных на кронштейнах. Кроме вышеописанных элементов имеются еще крепежные лапы и проушина натяжного типа устройства. Эти детали располагаются на крышках. Ниже на изображении наглядно представлена типовая схема и основные компоненты автомобильного генератора.



КРЫШКИ КОРПУСА, ВЕНТИЛЯЦИОННЫЕ СОПЛА И ЩЕТОЧНЫЙ УЗЕЛ ГЕНЕРАТОРА

Как правило, крышки корпуса генератора изготавливаются из легких сплавов алюминия и имеют специальные вентиляционные сопла, через которые проникает воздух и создает вентиляцию устройства. Типовые генераторы снабжаются вентиляционными соплами только в торцевой части, а устройства компактного типа в дополнение к торцевым вентиляционным окнам, компонуются еще отверстиями на цилиндрической части над лобовыми сторонами обмотки статора.



Следующий элемент генератора, который стоит учитывать — это щеточный узел. Он располагается на крышке, со стороны контактных колец. Щеточный узел объединяется с регулятором напряжения и специальным выпрямительным элементом.

СТАТОР ГЕНЕРАТОРА

Алюминиевые крышки генератора стянуты между собой 3-мя или 4-мя винтами таким образом, что статор располагается между 2-мя крышками. Что касается посадочных поверхностей, то они, как бы обхватывают статор по наружной поверхности. Что касается статора, то он состоит из сердечника, обмотки, пазового клина, специального паза и вывода для соединения с выпрямителем.



Сам по себе статор генератора изготавливается из стальных листов с толщиной от 0,8 до 1 миллиметра, однако иногда делается в виде навивки на пластину, что напоминает смотанную проволоку в клубок. Когда производят пакет статора навивкой, то ярмо элемента над пазами зачастую имеет определенные выступы. По таким выступам фиксируется положение слоев друг относительно друга. Кроме того, данные выступы улучшают охлаждение статора, благодаря развитой внешней поверхности.



В связи с тем, что ежегодно автопроизводители все больше стараются экономить металл при изготовлении комплектующих для транспортных средств, то почти 90 процентов современных статоров делаются в виде пакетов с намоткой, которые набираются из отдельных подковообразных сегментов. Подковообразные сегменты, которые изготавливаются в виде отдельных листов металла, скрепляются между собой в единую монолитную конструкцию при помощи сварки или заклепок. Большинство генераторов машин обладают 36-ю пазами, в которых размещается обмотка статора. Сами по себе пазы изолированы специальной пленочной изоляцией, иногда напылением эпоксидного компаунда.



РОТОР ГЕНЕРАТОРА

Следующим немаловажным элементом генератора идет ротор, который обладает полюсной системой, включающей в себя полюсные половины, обмотку возбуждения, контактные кольца и вал. Полюсные половины обладают 6-ю выступами в виде клюва на каждой из половин. Половины полюсного типа изготавливаются методом штамповки и зачастую имеют выступы. В случае отсутствия выступов, при напрессовке на вал между полюсными половинами устанавливается специальная втулка с обмоткой возбуждения, которая намотана на основной каркас. Намотка делается только после установки втулки внутрь каркаса.



Такие детали ротора, как валы зачастую изготавливаются из автоматной стали мягких сплавов. Что касается подшипникового ролика, который работает на конце вала со стороны контактных колец, то он изготавливается из легированной стали, плюс наконечник, известный, как цапфа еще и закаляется. Кроме того, на конце вала, который оборудован резьбой, прорезается специальный паз под шпонку для того, чтобы смог закрепиться шкив.



Однако на импортных автомобилях шпонка, как правило, отсутствует. В таком случае, торцевая часть вала обладает определенным углублением или выступом под ключ, зачастую под шестигранник. Эти конструкторские особенности позволяют удерживать вал от поворота при затяжке гайки крепления шкива. Кроме того, это обеспечивает простоту работ при разборке генератора, в том случае, если нужно демонтировать шкив и вентилятор.



ЩЕТОЧНЫЙ УЗЕЛ ГЕНЕРАТОРА

В любом современном генераторе идет щеточный узел, конструкция которого располагает в себе специальные щетки, то есть скользящие контакты. Как правило, в генераторах автомобилей используются 2 основных типа узла: меднографитные и электрографитные. Электрографитные щетки обладают повышенной способностью к падению напряжения в цепи с кольцом, в сравнении с меднографитными. Этот нюанс негативно сказывается на выходных параметрах генератора, но они способны обеспечивать при этом меньший износ контактных колец, так как щетки прижимаются к контактным кольцам с усилием пружин.



ВЫПРЯМИТЕЛЬНЫЕ УЗЛЫ ГЕНЕРАТОРА

Также немаловажную роль в процессе функционирования генератора играют выпрямительные узлы, которые бывают опять же 2-ух типов: в виде пластин-теплоотводов, в которые методом прессовки запрессованы диоды силового выпрямителя и в виде наоборот, распаенного, а затем загерметизированных кремниевых диодов. Справочно заметим, что в конструкциях с повышенной ребристостью, диоды в большинстве случаев идут таблеточного вида. Такие элементы, как диоды специально припаиваются к теплоотводам. Диоды же дополнительного выпрямителя зачастую имею корпус из пластмассы цилиндрической формы. Включение в электрическую цепь диодов осуществляется при помощи шин.

ПОДШИПНИКОВЫЕ УЗЛЫ ГЕНЕРАТОРА

Являются радиальными шариковыми подшипниками с одноразовой закладкой специальной пластичной смазки, которая рассчитана на весь срок службы детали. Кроме того подшипники снабжаются уплотнениями с 1-им или 2-мя кольцами, которые встроены в узел. Что касается роликовых подшипников, то они используются со стороны контактных колец. Посадка шариковых подшипников осуществляется на вал со стороны контактных колец и является очень плотной, а со стороны привода, наоборот — скользящей. Вставка в посадочное место крышки, посадка подшипников со стороны колец — скользящая, а со стороны привода — плотная, как бы запрессованная.

СИСТЕМА ОХЛАЖДЕНИЯ ГЕНЕРАТОРА

Процесс охлаждения генератора происходит при помощи 1-го или 2-ух вентиляторов, которые закрепляются на валу генератора. В классических формах генератора, воздух засасывается центробежным вентилятором в крышку со стороны контактных колец, а у устройств, которые обладают щеточным узлом, регулятор напряжения с выпрямителем защищенные каркасом при этом располагаются вне внутренней полости, воздух поступает через сопла защиты. Благодаря наличию сопел, воздух четко направляется в наиболее нагретые места, как правило, к регулятору напряжения и выпрямителю.

Выше на изображении продемонстрированы 3 вида генераторов: классической конструкции (А), для повышенной температуры в моторном отсеке (Б) и стандартной конструкции (В), а стрелками показывается направление охлаждающих воздушных потоков.

РЕГУЛЯТОР НАПРЯЖЕНИЯ ГЕНЕРАТОРА

Для чего нужен регулятор, который контролирует напряжение в генераторе? Все очень просто. Дело в том, что регулятор обеспечивает поддержание напряжения генератора в определенных диапазонах, чтобы осуществлялась оптимальная работа устройства и электрооборудования, которое подключено в электрическую цепь автомобиля. Зачастую генераторы компонуются полупроводниковыми электронными регуляторами напряжения, которые встроены в устройство. Что касается принципа их функционирования, то он одинаков для всех, однако схемы их исполнения и конструктивные особенности могут разниться.



Справочно заметим, что регуляторы напряжения зачастую обладают определенными свойствами термокомпенсации, то есть возможностью изменения напряжения, которое подводится к аккумулятору. Этот процесс осуществляется в зависимости от температуры, которая образуется в моторном отсеке, чтобы оптимально зарядить батарею. Например, чем

ниже

будет данная температура в подкапотном пространстве, тем

большее

напряжение будет подаваться на аккумулятор и наоборот. Показатель термокомпенсации может достигать величины в 0.01 Вольта на 1 градус по Цельсию.

ОСОБЕННОСТИ И ВОЗМОЖНЫЕ НЕПОЛАДКИ В РАБОТЕ ГЕНЕРАТОРА

Самой опасной неприятностью в работе генератора является его короткое замыкание, а точнее пластин теплоотводов, которые соединены с «массой» и выведены на положительный заряд. В том случае, когда в устройстве случайным образом между пластинами образуется такая ситуация, то сразу же наступает короткое замыкание по всей цепи аккумулятора. Самым неприятным следствием этой проблемы может явиться возгорание, а затем пожар. Чтобы этого не допустить, сегодня многие автопроизводители частично или полностью покрывают изоляционным слоем некоторые части выпрямителя генератора. Кроме того, изготовители объединяют в монолитную конструкцию выпрямительного блока теплоотводы с основными монтажными платами при помощи изоляционного материала, который армирован специальными соединительными шинами.

В заключении отметим, что при включении, а также частом использовании энергоемких потребителей тока, на примере обогревателя заднего или лобового стекла, света фар и наличия у двигателя малых оборотов в этот период времени, суммарный потребляемый ток в этом случае становится больше, чем может предоставить генератор. Как правило, в таком случае почти вся нагрузка ложится на аккумуляторную батарею и она ускоренно начнет разряжаться.



БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.

Как работает генератор вашего автомобиля?

Генератор вашего автомобиля — это замечательная инженерная разработка, которая делает гораздо больше, чем вы можете себе представить. Например, многие люди не знают, что генератор переменного тока поднимает тяжести во время движения автомобиля, а также помогает поддерживать заряд аккумулятора.

Распространено ошибочное мнение, что батарея активно питает всю электронику вашего автомобиля во время движения, но это не так. Читайте дальше, чтобы узнать, как работают генераторы переменного тока и какую работу они выполняют, чтобы сделать ваш автомобиль прекрасным местом для жизни.

Что такое генератор?

Генератор переменного тока представляет собой небольшой электрический генератор, который преобразует механическую энергию вращающегося двигателя вашего автомобиля в электрическую энергию. Он вырабатывает электроэнергию, которую будут использовать вспомогательные системы вашего автомобиля. Генератор переменного тока также заряжает аккумулятор автомобиля во время работы двигателя автомобиля, потому что аккумулятор сильно разряжается, когда он приводит в действие стартер при запуске автомобиля.

Многие думают, что во время движения автомобиля единственное, что питает фары, дворники, радио и т.п., — это автомобильный аккумулятор. Это огромное заблуждение, и правда в том, что если бы ваша батарея выполняла всю эту работу сама по себе, она не смогла бы снова завести машину при следующей попытке завести ее.

Вместо этого генератор переменного тока питает все эти вещи, вырабатывая электричество, которое также заряжает автомобильный аккумулятор, и способ, которым он вырабатывает электричество, завораживает.

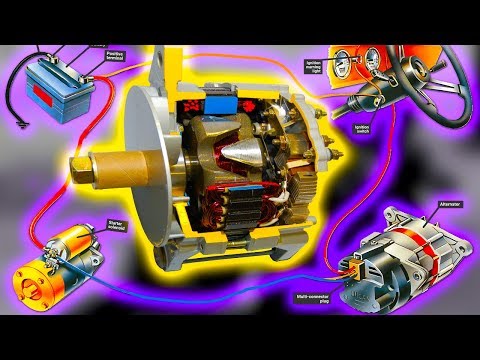

Как работает генератор?

Генератор переменного тока использует ротор (в основном электромагнит), первоначально питаемый от автомобильного аккумулятора, который вращается внутри неподвижной части, называемой статором. Статор содержит медную проводку, которая подвергается воздействию переменного тока, когда электромагнит ротора вращается внутри него. Транспортное средство создает эту электрическую генерацию, приводя в действие генератор переменного тока через вал, соединенный с вспомогательным ремнем автомобиля через шкив.

Это помогает генератору переменного тока создавать ток, пока работает двигатель автомобиля, и как только генератор набирает скорость, некоторые генераторы переменного тока могут самостоятельно питать электромагнит. Однако есть разные вещи, которые нужно уладить.

Во-первых, тип тока, который производит генератор переменного тока, является переменным током (AC), но транспортному средству требуется постоянный ток (DC). Таким образом, генератор переменного тока имеет часть, называемую выпрямителем, которая «выпрямляет» переменный ток в постоянный ток, который фактически может использовать автомобиль. Это делается с помощью диодов, которые пропускают ток только в одном направлении.

Другая проблема заключается в том, что частота вращения двигателя транспортного средства может изменяться. Если двигатель вращается намного быстрее, генератор переменного тока будет производить более высокое напряжение, чем необходимо, и, если это не регулируется, генератор переменного тока может в конечном итоге сжечь электронику вашего автомобиля и, возможно, аккумулятор. Чтобы справиться с этим, генераторы переменного тока оснащены системой регулирования, которая модулирует величину тока, получаемого электромагнитом, и, в свою очередь, регулируется сила магнита.

Это означает, что, контролируя силу электромагнита, можно контролировать величину тока, производимого при вращении магнита внутри статора. В противном случае магнит вращался бы на полную мощность в сочетании с резким ускорением транспортного средства. Самое замечательное то, что, несмотря на то, что двигатель может вращаться с переменной скоростью, напряжение остается регулируемым, тем самым защищая оборудование, питаемое генератором переменного тока.

Неисправный генератор может вызвать множество проблем, одна из которых — недостаточная зарядка аккумулятора вашего автомобиля. Это, очевидно, огромная проблема, потому что, если генератор переменного тока не заряжает аккумулятор, вы не сможете завести свой автомобиль в следующий раз, когда попытаетесь его включить. Однако неисправный генератор также вызывает множество симптомов, которые могут быть ужасающими, если вы не знаете, с чем имеете дело. Некоторые распространенные из них — это огни, которые внезапно тускнеют без причины.

Это связано с тем, что ваш генератор переменного тока неправильно заряжает аккумулятор, что приводит к тому, что аккумулятор не может справиться с нагрузкой, которую требует от него автомобиль. Радио также может перестать работать, как и множество других электронных устройств в вашем автомобиле, которые не будут работать должным образом или вообще не будут работать. По сути, все, что нуждается в электричестве в вашем автомобиле, начнет вести себя странно, если ваш генератор выйдет из строя.

Лучше всего отвезти автомобиль к квалифицированному механику, как только вы начнете замечать какие-либо легкие симптомы (например, фары внезапно тускнеют без причины), прежде чем симптомы перерастут в серьезные проблемы. Авторитетный механик сможет просканировать ваш автомобиль с помощью хорошего приложения OBD2, чтобы лучше понять, что означают коды неисправностей, и сможет определить разницу между умирающим аккумулятором и неисправным генератором.

Неисправный генератор также может проявляться в виде проблем с запуском автомобиля из-за слабого автомобильного аккумулятора 12 В. Но проблема на самом деле в том, что генератор неправильно заряжает аккумулятор, а не сам аккумулятор.

Проблемы с электрикой в ​​автомобилях являются одними из самых сложных для обнаружения, и они также могут быть чрезвычайно раздражающими, потому что они подкрадываются, когда вы меньше всего этого ожидаете. Трудно отличить неисправный аккумулятор от неисправного генератора. Визуальный осмотр генератора также может быть полезен, а также окружающих предметов первой необходимости, таких как вспомогательный ремень и шкив. Генератор не будет вращаться правильно, если ремень растянут или поврежден.

Генераторы сделают вашу машину приятной

Генераторы в основном делают ваш автомобиль прекрасным местом для отдыха. Эти гениальные хитроумные приспособления обеспечивают электрические удобства внутри вашего автомобиля, позволяя вам слушать любимую музыку по дороге на работу. Генераторы остаются незамеченными, пока работают правильно, но неисправный генератор быстро даст о себе знать. Так что в следующий раз, когда вы сядете в машину, вы можете поблагодарить свой генератор за подогрев сидений.

Что такое генератор? — кривошип SHIFT

Генератор — это компонент, который превращает механическую энергию в электрическую. Хотя это может быть достигнуто с помощью множества различных средств, генераторы в автомобильных приложениях приводятся в действие двигателем, как правило, с помощью вспомогательного ремня. Двигатель крутит ремень, который вращает генератор, вырабатывающий электричество. Генераторы были впервые представлены в 1912 году и были стандартным оборудованием до 1960-х годов, когда их начали постепенно заменять генераторы переменного тока. Хотя генераторы тяжелее и менее эффективны, чем генераторы переменного тока, для их работы не требуется входное напряжение.

Этот грузовик Chevy 1954 года оснащен генератором.

Содержание

• 1 История автомобильного генератора
• 2 Как работает генератор?
• 3 Ограничения автомобильных генераторов
• 4 Современные генераторы

История автомобильных генераторов автомобили вообще включали в себя какую-либо электрическую систему.

Они запускались с помощью рукоятки и использовали магнето для обеспечения искры. Освещение обеспечивалось газовыми фарами, а основные функции звукового сигнала обычно обеспечивались криком на пешеходов и других автомобилистов.

Когда производители начали экспериментировать с электрическим освещением и звуковыми сигналами, они питали эти устройства от сухих батарей, которые нужно было периодически заменять. Другие производители играли с динамо-машинами, которые, по сути, были ранними автомобильными генераторами. Некоторые из этих систем питали оборудование напрямую, не включая в систему какие-либо батареи из-за проблем с перезарядкой.

Этот Cadillac Tourer 1912 года был оснащен первой современной электрической системой, включающей автостартер, аккумулятор, генератор и регулятор.

Первая настоящая автомобильная электрическая система, которую мы узнаем сегодня, появилась на Кадиллаке 1912 года. В нем использовалось устройство, разработанное DELCO, которое регулировало напряжение механически , что предотвращало большие колебания напряжения во время работы на разных скоростях. В том же модельном году Cadillac также представил функцию, которую мы сегодня считаем само собой разумеющейся, — автозапуск. Другие OEM-производители изо всех сил пытались внедрить свои собственные системы автоматического запуска, что привело к повсеместному внедрению электрических систем, включающих аккумулятор, генератор и регулятор.

Несмотря на то, что генератор постоянного тока и механический регулятор будут использоваться в течение большей части полувека, совершенство этой проверенной временем системы возникло в темные дни Второй мировой войны. Военным Соединенных Штатов требовался метод выработки электроэнергии, который вырабатывал бы большее количество тока, чем могли обеспечить генераторы того времени, что привело к разработке генератора переменного тока. В 1960-х генераторы стали появляться на гражданских автомобилях, и дни генераторов были сочтены.

Это схема коммутатора в разрезе.

Как работает генератор?

Основной принцип, по которому работают генераторы, относительно прост: пропускание провода через магнитное поле может вызвать электрический ток, протекающий по проводу. Это известно как электромагнитная индукция. В автомобильных генераторах это включает вращение якоря в стационарном магнитном поле. Для получения постоянного тока коммутатор эффективно периодически меняет направление тока через катушку якоря. Магнитное поле и щетки неподвижны, а внутри них вращается коллектор и якорь.

Генератор и двигатель механически связаны вспомогательным ремнем, который позволяет вращению коленчатого вала в двигателе также вращать генератор. Затем эта механическая энергия превращается в электрическую под действием катушки якоря, вращающейся внутри статического магнитного поля. Поскольку коммутатор позволяет генератору вырабатывать постоянный ток, выходная электрическая мощность может использоваться для питания аксессуаров, таких как фары, или может храниться в батарее для последующего использования. Чтобы предотвратить перезарядку и помочь уменьшить склонность выходного напряжения генератора к изменению при разных оборотах, в течение многих лет использовались механические регуляторы напряжения.

Ограничения автомобильных генераторов

Хотя генераторы используются уже более полувека, у них есть ряд досадных недостатков. Одна из проблем заключается в том, что и щетки, и медные сегменты коммутаторов изнашиваются при нормальном использовании, а это означает, что щетки необходимо регулярно заменять. Если коллектор изнашивается слишком сильно, его также необходимо шлифовать.

Другие проблемы связаны с величиной тока, который они могут производить, и уровнем изменения выходного напряжения при разных оборотах двигателя. Текущие ограничения генерации не были проблемой на протяжении большей части срока службы этого оборудования, хотя все большее количество электрических систем после 1960-е в конечном итоге довели бы генератор до предела. Механические регуляторы также прекрасно справляются с регулированием выходного напряжения, но генераторы переменного тока не страдают от тех же проблем, поскольку они генерируют переменный ток, который немедленно выпрямляется внутренним компонентом, а не генерируют постоянный ток.
