Как устроена турбина

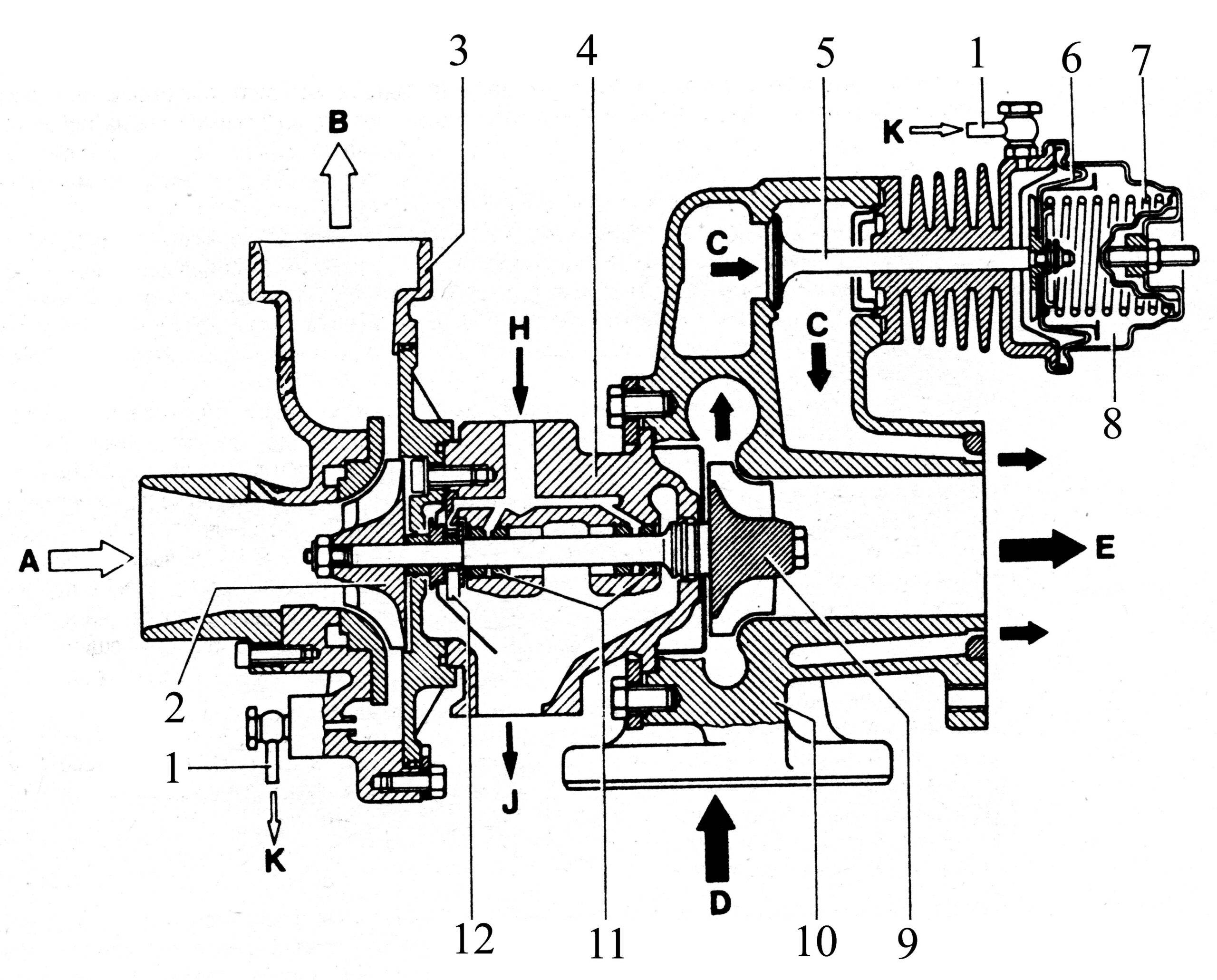

Устройство системы турбонаддува очень простое. Турбина устанавливается на выпускной коллектор двигателя. Выхопные газы из цилиндров вращают турбину. Турбина соединена валом с компрессором, который находится между воздушным фильтром и впускным коллектором. Компрессор сжимает воздух, который поступает в цилиндры.

Выхлопные газы из цилиндров проходят через крыльчатку турбины и вращают ее. Больше выхлопных газов – быстрее вращается крыльчатка турбины. На другом конце вала распологается крыльчатка компрессора, которая подает воздух к цилиндрам.

Для того, чтобы выдерживать скорости вращения в 150.000 оборотов в минуту, вал турбины должен поддерживаться особыми подшипниками. Большинство обычных подшипников на таких скоростях просто разваливаются, поэтому в турбинах используются особые гидроподшипники.

В таких подшипниках осуществлен постоянный подвод масла к валу. Масло выполняет две функции: охлаждает вал и другие детали турбины, а также снижает трение.

Одна из проблем турбонагнетателей заключается в том, что они не дают мгновенной реакции на газ. Турбине необходима секунда или две, чтобы раскрутиться до оптимальной скорости и создать нужное давление. Эта секундная задержка называется турбо-лагом, после которой автомобиль устремляется вперед.

Один из вариантов понизить турбо-лаг – уменьшить инерцию вращающихся деталей, уменьшив их вес. Это позволит турбине и компрессору раскручиваться быстрее и создавать давление раньше. Хотите меньше инерции, выбирайте турбину меньшего размера. Маленькие турбины создают давление быстрее и на более низких оборотах двигателя, но на высоких скоростях, когда необходимо очень много воздуха, маленькие турбины могут не справиться со сжатием воздуха. При больших скоростях двигателя, когда поток выхлопных газов возрастает, создается угроза для маленьких турбин, через которые проходит слишком большой поток и скорость возрастает до огромных показателей.

Кстати, есть такая система, как антилаг. Ее используют на драговых гоночных турбовых авто. Почитайте по ссылке.

У многих систем турбонаддува есть клапан вестгейта (wastegate valve), который позволяет выводить излишние выхлопные газы, дабы турбина не раскручивалась слишком быстро. Пружинка в клапане вестгейта определяет давление в системе, если давление становится выше определенного показателя, это значит, что турбина вращается слишком быстро, тогда излишнее давление сбрасывается через вестгейт, а скорость вращения турбины замедляется.

Некоторые турбины имеют шариковые подшипники, а не гидроподшипники. Но эти шариковые подшипники тоже специфичные – они изготовленные по передовым технологиям с использованием превосходных материалов. Такие подшипники позволяют вращаться валам с меньшим трением, чем при использовании гидроподшипников. Также такие подшипники позволяют использовать более легкие валы меньшего размера.

Также в турбинах используются керамические крыльчатки, которые легче стальных.

В следующий раз я расскажу вам как работают турбины в паре.

Первая часть
Вторая часть
Или все наоборот 😉

Подпишись на наш Telegram-канал

Зачем нужна и как работает турбина читать статьи на Турбору

Подписывайтесь на наши соц.сети!

ПОЛЬЗОВАТЕЛЬСКОЕ СОГЛАШЕНИЕ

Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «Мега групп» (далее — Оператор), расположенному по адресу 115191, г. Москва, Духовской переулок, дом 17, стр. 15, согласие на обработку персональных данных, указанных мной в форме веб-чата и/или в форме заказа обратного звонка на сайте в сети «Интернет», владельцем которого является Оператор.

Состав предоставляемых мной персональных данных является следующим: ФИО, адрес электронной почты и номер телефона.
Целями обработки моих персональных данных являются: обеспечение обмена короткими текстовыми сообщениями в режиме онлайн-диалога и обеспечение функционирования обратного звонка.
Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).

Я понимаю и соглашаюсь с тем, что предоставление Оператору какой-либо информации о себе, не являющейся контактной и не относящейся к целям настоящего согласия, а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни запрещено.
В случае принятия мной решения о предоставлении Оператору какой-либо информации (каких-либо данных), я обязуюсь предоставлять исключительно достоверную и актуальную информацию и не вправе вводить Оператора в заблуждение в отношении своей личности, сообщать ложную или недостоверную информацию о себе.
Я понимаю и соглашаюсь с тем, что Оператор не проверяет достоверность персональных данных, предоставляемых мной, и не имеет возможности оценивать мою дееспособность и исходит из того, что я предоставляю достоверные персональные данные и поддерживаю такие данные в актуальном состоянии.
Согласие действует по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом.
Согласие может быть отозвано мною в любое время на основании моего письменного заявления.

Турбина — Энергетическое образование

Энергетическое образование

Меню навигации

ИСТОЧНИКИ ЭНЕРГИИ

ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

ЭНЕРГЕТИЧЕСКОЕ ВОЗДЕЙСТВИЕ

ИНДЕКС

Поиск

Рисунок 1. Турбины могут быть довольно большими, паровая турбина выше представлена ​​в масштабе с человеком. ^[1]

Турбина — это устройство, которое использует кинетическую энергию некоторой жидкости, такой как вода, пар, воздух или дымовые газы, и превращает ее во вращательное движение самого устройства. ^[2] Турбины обычно используются в производстве электроэнергии, двигателях и двигательных установках. Турбины — это машины (в частности, турбомашины), потому что турбины передают и изменяют энергию. Простая турбина состоит из ряда лопастей — в настоящее время сталь является одним из наиболее распространенных материалов — и позволяет жидкости поступать в турбину, толкая лопасти.

Эти лопасти вращаются, пока жидкость проходит через них, захватывая часть энергии в виде вращательного движения. Жидкость, протекающая через турбину, теряет кинетическую энергию и выходит из турбины с меньшей энергией, чем в начале. ^[2]

Турбины используются во многих различных областях, и каждый тип турбины имеет немного отличающуюся конструкцию для правильного выполнения своей работы. Турбины используются в ветроэнергетике, гидроэнергетике, в тепловых двигателях и для движения. Турбины чрезвычайно важны из-за того факта, что почти вся электроэнергия производится путем преобразования механической энергии турбины в электрическую энергию с помощью генератора. ^[2]

Тепловые двигатели

основной артикул

Тепловые двигатели используют турбины (а также поршни), поскольку они могут эффективно извлекать энергию из жидкостей. Кроме того, турбины требуют довольно небольшого обслуживания.

Газовые турбины часто используются в тепловых двигателях, поскольку они являются одним из наиболее гибких типов турбин. Одним из конкретных применений этих газовых турбин являются реактивные двигатели. ^[2] В этих газовых турбинах сжатый воздух нагревается и смешивается с некоторым количеством топлива. Когда эта смесь воспламеняется, она подвергается быстрому расширению. Расширяющийся воздух нагнетается в турбину, заставляя ее вращаться. Поскольку они используют сжатый воздух, большие высоты не влияют на эффективность турбин, что делает их идеальными для использования в самолетах. ^[3] . Схема газовой турбины показана на рисунке 2 ниже.

Рис. 2. Схема газотурбинного двигателя.

[4]

Эти турбины используются не только в самолетах, но и для выработки электроэнергии на электростанциях, работающих на природном газе. Дымовые газы в этом случае возникают в результате сжигания природного газа. ^[3]

Производство электроэнергии

Гидроэнергетика

основной артикул и | 3D модель

Рисунок 3. Схема гидроэлектростанции. ^[5]

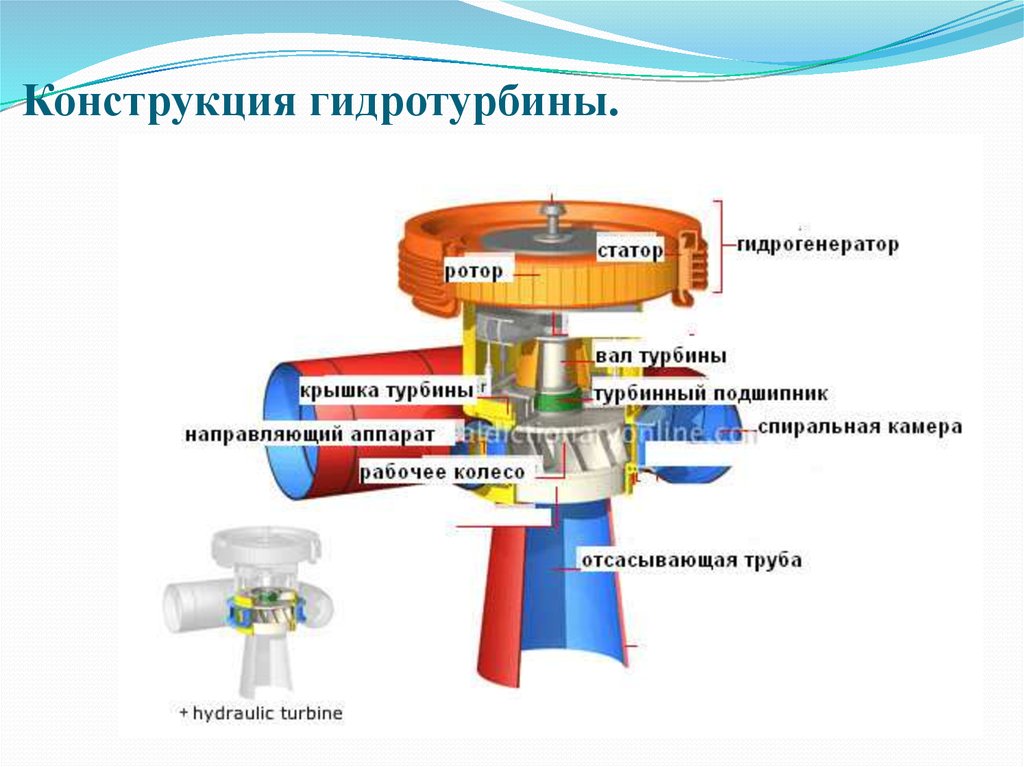

На гидроэлектростанциях вода удерживается за плотиной и сбрасывается через водовод. Вода, обладающая кинетической и потенциальной энергией, попадает на турбину, которая вращает вал, соединенный с генератором, вырабатывая таким образом электричество. Эти турбины необходимы в области гидроэнергетики — процесса получения энергии из воды.

Конструкция гидротурбин одинакова для разных типов гидроэлектростанций (для получения дополнительной информации см. Русловые гидроэлектростанции и водохранилища). Ряд лопастей прикреплен к некоторому вращающемуся валу или пластине. Затем вода проходит через турбину по лопастям, заставляя внутренний вал вращаться. Затем это вращательное движение передается на генератор, где вырабатывается электричество. Существует множество различных типов турбин, которые лучше всего использовать в различных ситуациях. Каждый тип турбины создается для обеспечения максимальной мощности в той ситуации, в которой он используется (примеры различных типов гидроэнергетических турбин включают турбины Фрэнсиса, турбины Каплана и турбины Пельтона).

Есть много факторов, которые необходимо изучить, чтобы определить, какую турбину следует использовать. Эти факторы включают гидравлический напор, гидроэлектрический расход и стоимость. ^[6]

На этих сооружениях обычно используются два типа турбин, выбор которых зависит от характеристик гидроэлектростанции. Это реактивные турбины и импульсные турбины. Для получения дополнительной информации о том, как работают эти турбины, и более подробной информации о других турбинах, нажмите здесь.

Рисунок 4. Схема ветряной турбины. ^[7]

Ветер

основной артикул и | 3D-модель

Ветряные турбины работают путем преобразования кинетической энергии ветра в механическую энергию, которая используется для выработки электроэнергии путем вращения генератора. Эти турбины могут быть наземными или морскими ветряными турбинами. Эти турбины состоят из трех основных компонентов. Первыми из них являются лопасти несущего винта, которые имеют форму крыльев самолета, чтобы ловить воздух, заставляя лопасти вращаться. Второй компонент — гондола, набор шестерен и генератор, преобразующий вращение лопасти в электрическую энергию. Наконец, башня представляет собой большую подставку, на которой установлены лопасти и гондола. ^[8]

Для дальнейшего чтения

• Генератор
• Кинетическая энергия
• Электричество
• Ротор
• Жидкость
• Или просмотрите случайную страницу

Ссылки

1. ↑ Wikimedia Commons. (2 сентября 2015 г.). Турбина Philippsburg [Онлайн]. Доступно: https://upload.wikimedia.org/wikipedia/commons/c/c2/Turbine_Philippsburg-1.jpg
2. ↑ ^{2,0 2,1 2,2 2.3} Словарь энергии, под редакцией Катлера Дж. Кливленда и Кристофера Г. Морриса, Elsevier, 2014. ProQuest Ebook Central, https://ebookcentral-proquest-com.ezproxy.lib.ucalgary.ca/lib/ucalgary -электронные книги/detail.action?docID=1821967.
3. ↑ ^{3.0 3. 1} Energy.gov. (2 сентября 2015 г.). Как работают газовые турбины [Онлайн]. Доступно: http://energy.gov/fe/how-gas-turbine-power-plants-work
4. ↑ Wikimedia Commons [в сети], доступно: https://upload.wikimedia.org/wikipedia/commons/4/4c/Jet_engine.svg
5. ↑ Викисклад. (2 сентября 2015 г.). Водяная турбина [Онлайн]. Доступно: http://commons.wikimedia.org/wiki/File:Water_turbine.svg.
6. ↑ BrightHub Engineering. (2 сентября 2015 г.). Что такое гидравлические турбины? [Онлайн]. Доступно: http://www.brighthubengineering.com/fluid-mechanics-hydraulics/26551-hydraulic-turbines-definition-and-basics/
7. ↑ Викисклад. Схема ветрогенератора [Онлайн]. Доступно: https://commons.wikimedia.org/wiki/File:Wind_turbine_diagram.svg
8. ↑ Энергетический центр Висконсина. (2 сентября 2015 г.). Детали турбины [Онлайн]. Доступно: http://www.ecw.org/windpower/web/cat2a.html

Как работают ветряные турбины?

Офис технологий ветроэнергетики

Ветряные турбины работают по простому принципу: вместо того, чтобы использовать электричество для производства ветра, как вентилятор, ветряные турбины используют ветер для производства электроэнергии. Ветер вращает пропеллерные лопасти турбины вокруг ротора, который вращает генератор, вырабатывающий электричество.

Исследуйте ветряную турбину

Чтобы увидеть, как работает ветряная турбина, нажмите на изображение для демонстрации.

Типы ветряных турбин

Размеры ветряных турбин

Узнать больше

Ветер — это форма солнечной энергии, вызванная комбинацией трех одновременных явлений:

1. Солнце, неравномерно нагревающее атмосферу
2. Нерегулярное земной поверхности
3. Вращение Земли.

Характер и скорость ветрового потока сильно различаются по всей территории Соединенных Штатов и зависят от водоемов, растительности и различий в рельефе. Люди используют этот поток ветра или энергию движения для многих целей: парусный спорт, запуск воздушного змея и даже производство электроэнергии.

Термины «энергия ветра» и «энергия ветра» описывают процесс, посредством которого ветер используется для выработки механической энергии или электричества. Эта механическая энергия может использоваться для определенных задач (таких как измельчение зерна или откачка воды), или генератор может преобразовывать эту механическую энергию в электричество.

Ветряная турбина преобразует энергию ветра в электричество, используя аэродинамическую силу лопастей ротора, которые работают как крыло самолета или лопасти винта вертолета. Когда ветер обдувает лопасть, давление воздуха на одной стороне лопасти уменьшается. Разница в давлении воздуха по обеим сторонам лопасти создает как подъемную силу, так и сопротивление. Подъемная сила больше, чем сопротивление, и это заставляет ротор вращаться. Ротор соединяется с генератором либо напрямую (если это турбина с прямым приводом), либо через вал и ряд шестерен (редуктор), которые ускоряют вращение и позволяют уменьшить физически размер генератора. Этот перевод аэродинамической силы во вращение генератора создает электричество.

Типы ветряных турбин

Большинство ветряных турбин подразделяются на два основных типа:

Турбины с горизонтальной осью

Деннис Шредер | NREL 25897



Ветряные турбины с горизонтальной осью — это то, что многие люди представляют себе, когда думают о ветряных турбинах.

Чаще всего они имеют три лопасти и работают «против ветра», при этом турбина вращается в верхней части башни, поэтому лопасти обращены к ветру.

Турбины с вертикальной осью

Майк ван Бавел | 42795



Ветряные турбины с вертикальной осью бывают нескольких разновидностей, в том числе модель Дарье в стиле взбивалки, названная в честь французского изобретателя.

Эти турбины всенаправленные, то есть их не нужно направлять на ветер для работы.

Ветряные турбины могут быть построены на суше или на море в больших водоемах, таких как океаны и озера. Министерство энергетики США в настоящее время финансирует проекты , чтобы облегчить развертывание морской ветроэнергетики в водах США.

Применение ветряных турбин

Современные ветряные турбины можно разделить на категории по месту их установки и способу подключения к сети:

Наземный ветер

WINDExchange



Мощность наземных ветряных турбин варьируется от 100 киловатт до нескольких мегаватт.

Более крупные ветряные турбины более рентабельны и сгруппированы в ветряные электростанции, которые обеспечивают большую мощность в электросети.

Морской ветер

Деннис Шредер | NREL 40484



Оффшорные ветряные турбины, как правило, массивны и выше Статуи Свободы.

У них нет таких проблем с транспортировкой, как у наземных ветряных установок, поскольку крупные компоненты можно перевозить на кораблях, а не по дорогам.

Эти турбины способны улавливать мощные океанские ветры и генерировать огромное количество энергии.

Распределенный ветер

Когда ветряные турбины любого размера устанавливаются на «потребительской» стороне электросчетчика или устанавливаются в месте или рядом с местом, где будет использоваться производимая ими энергия, они называются «распределенным ветром».

Примус Ветроэнергетика | 44231

Многие турбины, используемые в распределенных приложениях, представляют собой небольшие ветряные турбины. Одиночные небольшие ветряные турбины мощностью менее 100 киловатт обычно используются в жилых, сельскохозяйственных, а также небольших коммерческих и промышленных целях.

Небольшие турбины можно использовать в гибридных энергетических системах с другими распределенными энергоресурсами, например, в микросетях, питаемых от дизельных генераторов, аккумуляторов и фотогальваники.

Эти системы называются гибридными ветровыми системами и обычно используются в удаленных, автономных местах (где подключение к коммунальной сети недоступно) и становятся все более распространенными в приложениях, подключенных к сети, для обеспечения отказоустойчивости.

Узнайте больше о распределенном ветре из Distributed Wind Animation или прочитайте о том, что делает Управление технологий ветроэнергетики для поддержки развертывания распределенных ветровых систем для домов, предприятий, ферм и общественных ветровых проектов.

Узнать больше

Заинтересованы в энергии ветра? Справочник по малому ветру помогает домовладельцам, владельцам ранчо и малому бизнесу решить, подходит ли им энергия ветра.

Дополнительные ресурсы по энергии ветра можно найти на WINDExchange, где есть планы уроков, веб-сайты и видео для учащихся K-12, а также информация о проекте «Ветер для школ» и университетском конкурсе ветра.

Энергия 101: Производство чистой электроэнергии из ветра

Видео URL

В этом видеоролике рассказывается об основных принципах работы ветряных турбин и показано, как работают различные компоненты для улавливания и преобразования энергии ветра в электричество. См. текстовую версию.
