признаки, причины и что делать

Клапана двигателя работают в тяжелом режиме в области сильного давления и высокой температуры и поэтому изготавливаются из достаточно прочных материалов. Однако, не редки случаи, когда происходит прогорание тарелки клапана, обычно это клапан выпускной группы, работающий в особо жестких условиях.

Вызвано это тем, что при выпуске раскаленные отработанные газы с высокой скоростью и давлением проходят между тарелкой клапана и седлом, агрессивно воздействуя на обе детали.

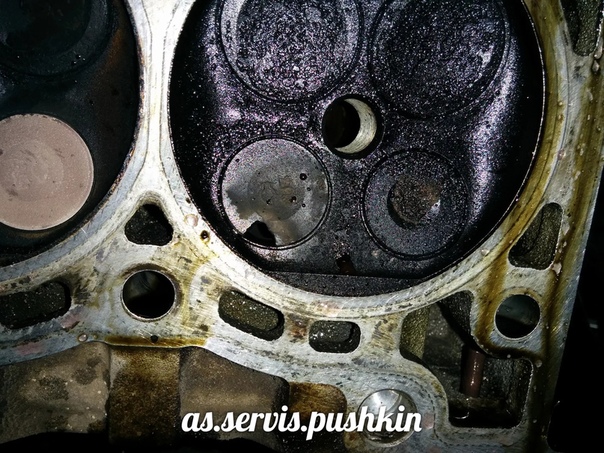

Прогоревший клапан УАЗ Патриот 2.7 бензин

Признаки:

• Двигатель троит, особенно на холостом ходу;

• Снижение мощности мотора;

• Увеличение расхода топлива.

Причины

Малая величина клапанного теплового зазора, либо полное его отсутствие ведут к пережатию клапанов и сгоранию тарелки клапана. Зазор может уменьшиться в процессе эксплуатации авто, при неправильной регулировке клапанов, а также при неисправности гидрокомпенсаторов.

Подгорание кромки тарелки клапана может быть вызвано и износом стержней клапанов и отверстия в направляющих втулках. Это ведет к тому, что клапан имеет некоторый люфт в направляющей и поэтому не полностью садится в седло.

Схема клапана, тарелки и седла.

По состоянию тыльной стороны кулачка распределительного вала можно с большой долей вероятности сделать вывод, что был малый клапанный зазор, либо он вообще полностью отсутствовал.

Определяется это таким образом. Когда между коромыслом, рокером или толкателем (в зависимости от конструкции двигателя) есть необходимый зазор, то тыльная часть кулачка распределительного вала не касается сопряженной детали. Так как нет прямого контакта, то тыльная часть кулака имеет темноватый оттенок, тогда как рабочая часть всегда блестящая, так как постоянно работает на прямой контакт.

Когда же зазор мал или отсутствует, то тыльная часть кулачка распределительного вала также работает в контакте с рокером и тоже имеет блестящий вид.

Это подтвердит вероятность того, что клапан прогорел от пережатия клапанных зазоров при регулировке, либо уменьшился по мере эксплуатации, когда длительное время не проводилась проверка состояния клапанных зазоров.

При полном прилегании тарелки клапана к седлу, он отдает часть своей температуры седлу, частично при этом охлаждаясь. Когда же клапан не может сесть полностью в седло, он практически не охлаждается, что ведет в итоге к его перегреву и прогару кромки тарелки.

Прогар клапана и износ седел клапанов особенно выражен в двигателях, работающих на газе. Это вызвано тем, что при использовании газа повышается температура сгорания на 60-80 градусов, относительно бензиновой смеси.

Просевшее седло клапана

Так при работе на бензине клапанные тарелки нагреваются до температуры порядка 900 градусов, а седла до 300-350 градусов. Само по себе такое повышение температуры в целом не опасно для двигателя, если не производится регулировка по обеднению газовой смеси. При работе на бедной смеси температура сгорания вырастает на 200-250 градусов, что неминуемо приведет в последствии к сгоранию тарелок выпускных клапанов и седел.

Помимо механических причин, вызывающих сгорание клапанов, нужно отметить и использование бензина, значение октана которого ниже, чем рекомендует производитель конкретной марки автомобиля. Это вызвано тем, что чем ниже октановое число бензина, тем выше скорость его горения и тем выше вероятность детонации при работе мотора.

Так при нормальном состоянии мотора, фронт распространения пламени смеси распространяется с 10-20 м/сек, а при использовании бензина с низким октановым числом скорость смеси начинает гореть уже 1500-2500 м/сек, что практически в 100 раз выше, чем при нормальном горении.

В итоге, многократно возрастает температура деталей двигателя, что приводит к прогоранию, клапанов, седел, поршней. Поэтому не стоит проверять прочность своего мотора, путем экономии на более дешевом сорте бензина с низким октановым числом.

Проблема с прогоранием клапанов может быть вызвана и постоянным эксплуатированием автомобиля на предельных возможностях. Это все же не спортивный автомобиль со специально подготовленным мотором, а обычный авто с серийным двигателем, для городской и загородной езды.

Проверка

Двигатель может троить по нескольким причинам, это:

• Неработающая свеча;

• Трещина в крышке трамблера;

• Неисправный высоковольтный провод, свечной наконечник;

• Пробита прокладка головки блока;

• Подгоревший клапан.

Для проверки неработающего цилиндра нужно поочередно снимать свечные наконечники со свечей. При исправном цилиндре работа двигателя сразу изменится, при снятии с неисправного цилиндра работа мотора останется без изменений.

Снимаем бронепровод

Далее нужно проверить компрессию в цилиндрах и убедиться, что причина кроется в поршневой группе или же именно в клапане, а не элементах зажигания. В проблемном цилиндре компрессия будет либо очень низкой, относительно остальных цилиндров, либо будет отсутствовать полностью.

Проверка компрессии

Для того, чтобы исключить проблему с поршневой, в цилиндр, где малая величина компрессии, заливается немного моторного масла и вновь проверяется компрессия. Масло уплотняет пространство между поршнем и зеркалом цилиндра и если проблема с поршневой, то величина компрессии сразу увеличится. Если же давление не поднялось, то проблема с клапанами.

Помимо этого, подтвердить, что проблема именно с клапаном подскажет тот факт, что свеча зажигания неисправного цилиндра будет сухой, в районе электродов. Когда же низкое давление в цилиндре по причине поршневой, то все свеча будет в моторном масле.

Что делать?

Сгоревший клапан необходимо заменить, учитывая при этом определенные условия. Так, если ранее уже производились работы по ремонту головки блока, а именно выполнялась замена направляющих, клапанов, либо притирка имеющихся клапанов, то нужно учитывать, что седла уже просажены. То есть тарелка клапана глубоко утапливается в седло.

Вставляем новый клапан

По этой причине торец стержня клапана выше допустимого подходит к кулачку распределительного вала, что не дает возможности его регулировки (нет зазора). В подобных случаях требуется замена седел клапанов, либо снятие торцевой части стержня клапана, чтобы компенсировать его глубокую посадку в седло.

Если эти работы по какой-либо причине невозможны, то выполняется замена головки блока.

В заключение

Для того, чтобы не попадать в ситуации с прогаром клапанов, рекомендуем периодически производить проверку их тепловых зазоров, дополнительно с проверкой компрессии, что может своевременно подсказать о неисправности в клапанах, путем снижения давления в одном или нескольких цилиндрах.

Косвенно о том, что требуется ремонт головки блока подскажет тот факт, что быстро выходят из строя недавно установленные сальники клапанов. Это происходит по причине того, что изношены направляющие или стержня клапанов. Стержень по причине люфта постоянно давит на одну кромку сальника, быстро выводя его из строя. При этом клапана уже не могут полностью садиться в седла и возможен прогар клапана.

Как узнать что прогорел клапан. Как самому определить, что прогорел клапан грм

Современные двигатели оснащаются сложной системой клапанов. Кроме того, что конструкция непростая, она также высокоточная, но это никоим образом не защищает клапана от повреждений. К сожалению, прогоревшие клапана — это довольно распространенная проблема как для бензиновых, так и для дизельных силовых агрегатов.

Можно наблюдать не только на старых моторах, но и на относительно свежих. Эксплуатировать двигатель с прогоревшим клапаном нельзя, а поэтому начинающим автомобилистам будет полезно узнать, откуда берется такая проблема, что делать в таком случае, каковы симптомы данной неприятности.

Почему прогорают клапана?

На самом деле причин очень много. Для тех двигателей, где производитель рекомендовал выполнять периодическую регулировку клапанов, такая проблема наступает по причине не вовремя выполненной настройки тепловых зазоров. На моторах, где процесс регулировки зазоров выполняется автоматически, могут выйти из строя гидрокомпенсаторы — в результате клапан просто прогорает.

Есть несколько самых популярных причин, итог которых один — прогорел клапан. Так, первая причина — детали очень сильно зажаты. Далее — направляющая втулка клапана находится в состоянии сильного износа. Также часто можно наблюдать износ стержня. И еще одна причина — работа мотора на особенно часто сталкиваются с проблемой прогара владельцы автомобилей, работающих на газу. Чаще всего сгорают выпускные элементы. Они нагреваются до значительно больших температур, нежели впускные. Впускной клапан в процессе работы охлаждается смесью топлива и воздуха.

Рабочие температуры выпускных элементов — около 400 градусов. Данный клапан, в отличие от впускного, никак не охлаждается, вдобавок дополнительно нагревается из-за выхлопных газов. Далее эти клапана разогреваются примерно до 650 градусов.

Большой процент брака запчастей — проблема для автомобилиста

Это не основные причины, из-за чего прогорают клапана. Лидирующий производитель этих деталей провел небольшое исследование, и статистика получилась не радостная — каждая пятая деталь, которая выпускается, ломается или прогорает по причине человеческого фактора и брака. И даже современный контроль качества продукции на заводах не дает гарантий, что деталь лишена любых дефектов.

Еще одна причина — металлургические неоднородности, которые входят в сплав. Эти неоднородности делают клапан слабее, чем он должен быть. Кроме того, встречаются дефекты производства, а именно ковка. Это приводит к микротрещинам. Ошибки в процессе термической обработки приводят к тому, что размеры изделия меняются.

Последствия прогара

Если прогорел клапан, то он может сразу же разрушиться. Осколки его обязательно попадут в камеру сгорания. В результате двигатель получит серьезные повреждения — потребуется серьезный ремонт. Так, сильно повреждаются поршни, цилиндров и блок цилиндров. Еще существует серьезный риск того, что крупные куски разрушенного прогоревшего клапана просто пробьют блок цилиндров, а это уже фактически выход из строя не только деталей поршневой группы и ГБЦ, но и блока цилиндров.

Не стоит эксплуатировать двигатель, в котором наблюдаются симптомы прогоревшего клапана. Это чревато большими расходами на ремонт, а в самом худшем случае — на замену всего мотора. Лучше своевременно заметить проблему, и тогда из последствий — только замена клапанов. Последствия эксплуатации автомобиля с прогоревшим клапаном могут быть различными — от значительно возросшего расхода топлива до полностью выгоревшего седла клапана.

Симптомы проблемы

Итак, основные признаки прогоревших клапанов — это троение двигателя. Данный эффект очень заметен, и его можно наблюдать на любых режимах работы силового агрегата. Кроме того, мотор сильно теряет в мощности. Еще одна причина — высокий расход топлива.

В диагностике этой поломки есть определенные сложности. Дело в том, что если прогорел клапан, симптомы очень похожи на другие неисправности. При этом владелец автомобиля будет уверен до последнего, что это именно другая, незначительная поломка. Это лишние затраты и действия.

Функция клапанов в двигателе

Клапан в моторе выполняет важную роль. Эта деталь дает возможность топливо-воздушной смеси поступать в цилиндры. Кроме этого, клапана отвечают за выпуск отработанных газов после окончания цикла. Элемент постоянно работает в очень тяжелых, даже агрессивных условиях. Они постоянно подвергаются воздействию высоких температур и газов. Со временем металл детали разрушается и сгорает.

Особенно часто признаки прогоревших клапанов можно наблюдать на старых моделях автомобилей, детали двигателя которых изготовлены из далеко не качественных материалов. Большинство людей сами для себя создают эти неприятности. Зачастую мотор работает на некачественном и иногда даже не предназначенном для конкретного агрегата топливе. В итоге более высокие температуры сгорания приводят к повреждению и разрушениям ГБЦ.

Сложности диагностики

Бытует мнение, что если прогорел клапан, симптомы и проблемы будут скрываться в системе зажигания. Очень часто автослесари, опыт работы которых еще небольшой, первым делом начинают диагностику и ремонт именно зажигания.

В процессе такого ремонта заменяется крышка трамблера, заменяются высоковольтные провода, свечи. Также выставляется угол зажигания — результата, естественно, нет и не будет. Двигатель как работал, так и будет работать. Автослесарь будет искать проблему и дальше, не догадываясь об о истинной причине неполадки. Даже те слесари, которые догадались, что проблема кроется в двигателе, видят признаки прогоревших клапанов только после снятия ГБЦ.

Диагностика прогара клапана без снятия ГБЦ

На первом этапе следует который не функционирует. Методы тестирования аналогичны процессу диагностики нерабочих свечей. Для теста заводят мотор и при работе его на холостых снимают свечные колпачки.

Далее нужно внимательно проследить за тем, как работает мотор. Если агрегат затроил еще сильнее, чем до теста, а то и вовсе заглох, тогда с этим цилиндром все в порядке. Однако, если характер работы двигателя не изменился, это говорит о проблеме в цилиндре.

После этого выкручивается свеча на найденном цилиндре и заменяется на заведомо работающую. Также нелишним будет проверить высоковольтный провод, идущий к нему. Дополнительно проверьте катушку зажигания. Дальнейший запуск мотора покажет, где скрылась проблема. Если мотор после замены свечи и других деталей не меняет характер работы и продолжает троить, существует большая вероятность того, что клапан все-таки прогорел.

Локализация неисправности

Самый распространенный и действенный метод определения прогоревшего клапана — замеры компрессии. Если результаты показали низкую компрессию, тогда это явно признак прогара. Но здесь нужно учесть небольшой нюанс — при помощи замеров компрессии не удастся исключить дефекты ЦПГ. Низкая компрессия бывает не только из-за прогара. Различные другие дефекты могут снижать ее — например, это может быть поломка колец. Поэтому, если наблюдаются все признаки прогоревшего клапана на ВАЗ-2109 или на любом другом авто, придется дополнительно диагностировать машину.

Самый простой способ, который поможет определить прогар, после замеров — заливка небольшого количества масла в цилиндр. Далее компрессия замеряется снова. Она должна вырасти — это говорит о том, что создалась масляная пленка. Это характерно для изношенной поршневой системы. Если компрессия не изменилась, тогда это однозначно прогар. Выход из ситуации — замена клапанов.

Еще один способ диагностики — визуальный осмотр свечи с проблемной камеры сгорания. Если на свече нет характерного налета, тогда это явный признак прогара клапанов. Кроме этого, из сапуна пойдет воздух либо дым.

Компрессия в двигателе

Компрессией называют давление, что создает поршень в цилиндре в момент нахождения первого в верхней мертвой точке.

Какая компрессия должна быть в двигателе, зависит от типа мотора. Например, для ВАЗ-2109 нормальной компрессией считается 11 кг/см 3 , а для ВАЗ-2110 — 13 кг/см 3 . Для большинства автомобилей уровень компрессии равен от 11 до 13 кг/см 3 . Если замеры показывают меньшие цифры, значит нужно диагностировать мотор. Возможно, в нем прогорел клапан.

Подведем итог

Первые признаки прогара клапана — это повод для скорейшей диагностики двигателя. Если мотор требует регулировки клапанов, то выполнять эти операции нужно строго по регламенту производителя. Не ждите, когда начнут появляться шумы. Также следует знать, какая компрессия должна быть в двигателе, чтобы вовремя выявить поломку и устранить ее без последствий.

Для тех, кто хочет экономить и эксплуатирует автомобиль на газу, следует обратить максимум внимания на регулировку. На таких двигателях рекомендуется выполнять через каждые 10 тыс. км пробега. Двигатели на газу находятся в группе риска, тогда как на бензиновых прогар случается реже.

Многие автолюбители сталкиваются с проблемой прогара клапана, но точно определить без снятия головки не могут. Подскажу самый простой способ определения прогара клапана.

Все начинается с того что двигатель начинает троить но эта болячка может быть связанна с кучей причин, сейчас рассмотрим прогар клапана.

Прежде надо определить какой цилиндр не работает, это можно сделать старым и проверенным способом, запустите двигатель и пусть он работает на холостых оборотах, начинайте сдергивать поочередно колпачки со свечей, если сдернули колпачок со свечи и двигатель изменил свои обороты (стал крутиться медленней или глохнет) значит этот цилиндр работает. Если при сдергивании колпачка со свечи двигатель как крутился так и крутится или слегка изменил свои обороты значит этот цилиндр не работает и надо выяснить причину отказа.

Фото. Прогоревший Жигулевский клапан.

Первая причина когда троит двигатель, отказ свечи, выкрутите свечу и замените ее на другую, а лучше просто поменять местами свечи, с рабочего цилиндра поставить на нерабочий а с нерабочего поставить на рабочий и запустить двигатель. Если двигатель завелся и работает как и раньше то свеча не причем, а если перестал работать другой цилиндр (это также проверяется сдергиванием колпачков со свечей) а нерабочий заработал то вам повезло надо просто заменить испорченную свечу.

Если замена свечи не помогла проверти идет ли искра на нее, оденьте свечу в колпачок положите ее на двигатель и погоняйте стартером двигатель если искра есть значит с трамблером все хорошо, если нет то виновата скорей всего крышка трамблера, бегунок или кулачек, но это тема для другого объяснения.

Так свечи проверили искра есть, значит зажигание работает.

Остаются две причины; прогар клапана, или поломка поршня (залегание поршневых колец, поломка поршневых колец, поломка перегородок поршня).

Сейчас и разберемся какая причина, прогар клапана или поломка поршня.

Обычно многие мотористы начинают замерять компрессию в цилиндрах, и если плохая компрессия в цилиндре дают заключение прогара клапана, ЭТО НЕ ВСЕГДА ВЕРНО!!! Дело все в том что компрессия в двигателе может падать как из за прогоревшего клапана, так и из за поломки поршневых колец, эту причину можно определить и без замера компрессии в цилиндре.

Признак прогара клапана, свеча сухая без масляного налета, с сапуна идет воздух или слегка заметный дым, плотность дыма зависит от износа поршневой группы.

Признак поломки поршня, свеча в масле, с сапуна идет сизый дым. Но бывает что свеча сухая слегка закопченная, ориентируйтесь по сапуну, если из сапуна валит дым это поломка в поршне поршневых колец, или залегание поршневых колец.

Если с сапуна вылетает масло, и нет дыма это поломка в поршне перегородок между колец.

Отталкиваясь от этих признаков, сможете на 99% определить, прочему троит двигатель, от прогара клапана, или поломки поршня.

Есть еще один очень старый способ определения прогара клапана. Для этого нужен измеритель компрессии в цилиндре, замерьте компрессию в цилиндре. Затем влейте в цилиндр шприц масла, опять замерьте компрессию. Если компрессия поднимется, значит поломка поршня, если компрессия не увеличится значит прогар клапана.

Прогар клапана на ВАЗ

Покажу пример определения прогара клапана на ВАЗ 2105 с двигателем ВАЗ 2103.

На фото ниже показан двигатель, в котором определяю прогар клапана по описанной выше методике.

На движке не работает четвертый цилиндр (определил одергиванием колпаков со свечей).

Обратите внимание фото разделено на два снимка. Верхний снимок, двигатель работает, снят патрубок с сапуна, дыма нет, признак целой поршневой группы. Нижний снимок, патрубок сапуна спущен в низ, а кастрюля воздушного фильтра в месте соединения патрубка заткнута тряпкой, хозяин машины мужичек в возрасте. Конечно, по экологии это не положено, но он специально убрал сапун от воздушного фильтра, чтобы газы что выходят с сапуна не коптили карбюратор, и движок работал только на чистом воздухе.

Фото. Двигателя в котором определяем прогар клапана

Выкручиваю свечу с четвертого цилиндра, цвет контактов свечи говорит что свеча работает, мало того двигатель хорошо настроен, так как коричневый цвет свечи говорит что рабочая смесь в норме, не беднит, не богатит. Даже не стал менять свечу, все ясно, прогар клапана.

Но, такой же признак может быть и в контактном зажигании, все дело в том что контакты по мере износа кулачка могут почти не раскрываться, это тоже даст троение двигателя но обычно в этот момент свеча немного закопченная. Также работая на холостых движок может моментами подхватывать и переставать троить. Поэтому обязательно проверьте есть ли зазор в кантатах трамблера. Также может испортиться подшипник трамблера, признак если покачать контакты они начинают сильно болтаться в стороны, меняйте подшипник трамблера или купите новый трамблер. Поэтому если трот двигатель, первым делом посмотрите как раскрываются контакты в трамблере. Еще признак очень маленького зазора в контактах, двигатель стал плохо заводиться особенно по утрам и троит с разными интервалами. Когда прогорел клапан, двигатель троит в одном ритме.

Фото. Свеча с неработающего цилиндра, но сама свеча рабочая без признаков неисправности.

Ниже на фото прогоревший клапан, его заменил на новый, а все остальные просто притер. Если меняете хоть один клапан, не ленитесь, притрите все остальные, и замените сальники клапанов на новые. Тогда эта головка поработает еще очень долго.

Фото. Прогоревший клапан

Ниже на фото впускной клапан, в нагаре, его желательно убирать, так как нагар будет мешать хорошему наполнению цилиндра рабочей смеси. Показано как можно отколоть нагар с клапана плоскогубцами, или кусачками.

У многих возникает вопрос, менять все клапана на новые, или можно притереть старые. Надо обратить внимание на шляпки клапанов, если они без явных дефектов, можно их притереть. Также обязательно обратите внимание на шток клапана, это место показано стрелкой, так как шток клапана изнашивается и может начать болтаться даже в хорошей направляющей втулки. Способ определения простой, в том месте где указано стрелкой проведите пальцем, почувствуете неровность штока (выработку) клапан надо менять на новый (можно оставить и этот но вероятность лишнего шума и прогара возрастет). На клапане что на фото выработки нет, притер его на том месте, где он стоял.

Совет, рабочие клапана притирайте к тому седлу клапана, где они стояли.

Фото. Нагар на впускном клапане, и способ как его убрать

Последствия прогара клапана

Если прогоревший клапан долго не менять, а ездить, то первое будит большой расход топлива, так как двигатель не выдает свою нормальную мощность, а самое страшное что начнет выгорать седло клапана, седло клапана может выгореть очень сильно, что придется менять головку, или везти головку в специализированную мастерскую по замене седла клапана. Редко, но может быть и так, откалывается кусок клапана и падает в цилиндр, если большой кусок то хана поршню и сильно побьет головку, если маленький кусочек, то побьет головку и поршень. Видел двигатель, когда отлетела полностью шляпа клапана и разбила поршень, головку (это пол беды) но и пробило цилиндр в блоке ВАЗовского двигателя (хана движку) из-за бракованного нового клапана.

Клапана прогорают от разных причин, клапан был зажат, очень бедная смесь топлива (особенно если двигатель работает на газе), большой износ направляющей втулки клапана (клапан сильно болтается в направляющей втулки), или износ самого штока клапана (истирание штока клапана).

Если ездите на газу, то желательно каждые 10тысячь километров регулировать клапана, газ очень сильно жжет клапана, особенно если очень бедно настроена подача газа. Заметил, при регулировке клапанов, те машины что ездят на газу почти всегда выпускные клапана слегка поджаты (еще не зажаты но щуп уже не проходит), и стоит запустить регулировку клапанов как обязательно зажмется клапан и прогорит. А те машины что ездят на бензине, менее подвержены прогару клапана.

Не старайтесь обеднять подачу газа пытаясь сэкономить, из за бедной смеси двигатель теряет мощность и наоборот идет перерасход газа так как приходится больше давить на педаль газа, плюс идет выгорание клапанов и седел клапанов. Когда газ настроен правильно то мощность двигателя вырастает и не ощущается разницы при езде на бензине или газе. Но не забывайте чаще регулировать клапана при езде на газе. Обычно приезжают регулировать клапана тогда когда появился шум клапанов, но это подойдет тем кто ездит на бензине, при езде на газе не ждите когда появится шум клапанов, скорей всего он не появится, а клапан зажмется и прогорит.

Признаки прогара клапана. Видео

Горобинский С. В.

Такая неприятность как прогоревший клапан — довольно частое явление, которое встречается как на бензиновых, так и на дизельных моторах, причем она свойственная не только старым моторам с большим пробегом. Эта «болячка» может возникнуть и на совсем свежих двигателях. Своевременное обнаружение прогара клапанов может существенно удешевить ремонт двигателя и минимизировать последствия. Важно также понимать, что эксплуатировать такой мотор — значит серьезно усугублять проблему.

Почему возникает прогар клапана?

Причины могут быть самые разные, например, несвоевременная регулировка клапанов. Из-за нарушения тепловых зазоров клапанов на поверхности седел появляется нагар, а также различные производные увеличенного зазора. В моторах, оснащенных гидрокомпенсаторами, регулировка не нужна, однако выход из строя одного из гидрокомпенсаторов может привести к прогоревшему клапану.

Итак, перечислим причины прогара клапанов:

Повышенный износ направляющей втулки или самого стержня;
Чрезмерное зажатие клапанов;
«Бедная» смесь (как правило встречается на авто с ГБО).

Прогар клапанов — последствия

Как я уже говорил, последствия бывают разные, все зависит от того на какой стадии, вернее, как быстро будет обнаружен прогар клапанов. Самое безобидное, что можно ожидать — это повышенный расход топлива. Если проблема не устранена вовремя, то можно получить прогар седла клапана, которое порою просто невозможно восстановить, поэтому довольно часто единственным выходом является полная (ГБЦ).

Вторая опасность в случае прогоревшего клапана — осколки в цилиндре двигателя. После того как клапан прогорает, он разрушается, в результате куски этого клапана могут попадать в цилиндр, где при взаимодействии с поршневой группой они могут выводить ее из строя. Более того, на стенках ГБЦ или БЦ осколки оставляют задиры и дефекты. Продолжительная эксплуатация мотора с таким дефектом может привести к полному выходу из строя всего силового агрегата.

Как определить прогар клапана?

Двигатель троит. Чаще всего прогар клапана сопровождается «троением», то есть когда из 4-х цилиндров работают только 3, при этом очень меняется звук работы мотора и его манера. Троение сопровождается падением тяги, а также повышением расхода топлива. Проблема обнаружения прогара клапанов в том, что причин, по которым двигатель троит есть не мало, большинство из них описаны .

Проверка компрессии двигателя и поиск нерабочего цилиндра

Найти нерабочий цилиндр можно довольно просто, способ старый, но при этом весьма эффективный. На заведенном моторе по очереди снимаются ВВ-провода, при этом необходимо обращать внимание на работу мотора. Если при снятии того или иного провода работа двигателя не поменялась и мотор по-прежнему троит, значит причина именно в этом цилиндре. Если же вы сняли провод, а работа двигателя стала еще хуже, и она начал работать с еще большими перебоями, то этот цилиндр рабочий.

Далее необходимо убедиться, что свеча рабочая и дело не в ней. Проверить свечу довольно просто, думаю, каждому известны эти примитивные способы. Проще всего взять и поменять местами свечи или установить новую свечу и снова проверить не поменялась ли работа мотора.

После, чтобы исключить вероятность неисправного ВВ-провода необходимо его проверить, как это сделать написано .

Не помешает также выполнить проверку катушки, как это сделать читаем .

Если все вышеперечисленные предположения не оправдались, возможно прогар клапана все же есть.

Прогоревший клапан означает разгерметизацию цилиндра, следовательно — снижение компрессии, поэтому не лишним будет проверить компрессию в цилиндрах. Читайте: . После проверки компрессии рекомендуется произвести повторную проверку, только уже с использованием нескольких «кубиков» масла. В свечной колодец вливается несколько грамм моторного масла и выполняется повторная проверка компрессии. Если после заливки масла в цилиндр компрессия повысится, можно сделать вывод о том, что масляная пленка выступила в роли уплотнителя, в следствие чего и произошло повышение. Данное явление характерно для изношенной поршневой группы, в противном случае, когда компрессия осталась по-прежнему низкой, вполне возможен прогар клапана.

Подведем итоги

Прогар клапанов — неприятное явление, которое может нанести непоправимый вред мотору, однако если поломка будет обнаружена на ранней стадии, то проблем можно избежать, а стоимость ремонта будет минимальной. Если мотор вашего авто требует регулярной проверки зазора клапанов, не стоит игнорировать эту процедуру в противном случае вы можете столкнуться с прогаром клапанов. Регулярно следите за состоянием и уровнем моторного масла и вовремя производите его замену.

Только при соблюдении этих несложных правил вы сможете обезопасить себя и свой автомобиль от появления такого рода проблем как прогар клапана в двигателе. У меня все, спасибо за внимание, надеюсь вам понравилась статья и вы поделитесь ею со своими друзьями, используя кнопки соц. сетей расположенные ниже. Всем пока!

Советую посмотреть видео о том, как обнаружить прогар клапана

&nbsp

Клапаны обеспечивают осуществление рабочих процессов в цилиндре. Впускные клапаны отвечают за подачу порции топливно-воздушной смеси, а выпускные – за выпуск продуктов сгорания. Прогар одного клапана пагубно влияет на работу всего цилиндра.

Как выглядит прогоревший клапан

Признаками прогоревшего клапана можно назвать троение двигателя, дым из сапуна (сапун –клапан для вентиляции картера и выхода лишнего давления) и при длительной работе двигателя с прогоревшим клапаном – увеличение расхода топлива. Объясним народное понятие «мотор троит». Это означает неисправность одного цилиндра, что проявляется в потере мощности и приемистости, появлении вибрации и выстрелов в выхлопной трубе.
Но указанные признаки прогоревшего клапана неоднозначны.

Двигатель также может троить из-за неработающих свечей или слабой искры.

Дым из сапуна может быть также при повреждении поршня. Но тут есть отличительный признак – цвет дыма должен быть сизым, а свеча покрыта маслом, что связано с поломкой поршня. В случае прогара свеча остается сухой.
Заметим, что, прогоревший клапан в карбюраторном двигателе и в инжекторе дает одинаковые симптомы, т.к. разница лишь в системе впрыска топлива.

Как понять, что клапан прогорел?

Если вы проверили свечи, но двигатель все же троит, тогда следует переходить к процедуре поиска неработающего цилиндра. Она несложная. После запуска двигателя на холостых оборотах, по одному снимаете колпачки со свечей. Если при снятии колпачка двигатель изменил режим работы, это означает что цилиндр рабочий. В случае если изменения произошли несущественные, то следует искать причину в данном цилиндре.

Снятие проводов со свечей зажигания

Далее надо проверить компрессию подозрительного цилиндра. Компрессометром замеряем уровень сжатия, а затем повторяем замер, залив в цилиндр шприц масла. Если второе значение выше первого, то проблема с поршнем. В случае совпадения значений – прогар клапана.

Почему прогорают клапана?

Клапаны работают при постоянных высоких температурах (400-600°С) и значительных механических нагрузках. Впускной клапан находиться в более щадящих тепловых условиях, т.к. охлаждается поступающей топливно-воздушной смесью. Выпускные клапана наоборот, еще больше нагреваются за счет отводимых газов.

Выпускные клапана чаще подвержены прогоранию.

Для правильной работы клапанов должно обеспечиваться четкое прилегание клапана к его седлу и соблюдаться условия их охлаждения (уровень открытия – закрытия). Появление нагара как на самом клапане, так и на седле нарушает оба требования и приводит к повреждению клапана. Нагар может образовываться из-за недорегулировки, износа, заводских дефектов, проблем с системой охлаждения, повышенной температуры сгорания и др.
Заводской дефект причина не такая уж редкая. Деталь сложная, работает в условиях постоянных нагрузок, поэтому даже небольшая неоднородность металла может привести к разрушению всей детали.

Чтобы обезопасить себя от брака, покупайте только у проверенных производителей!

Износ – непреодолимое препятствие для всех работающих деталей. Поэтому не пренебрегайте проверками клапанов после определенного пробега! Плохая регулировка клапанов – это создание недостаточных зазоров между клапаном и седлом, что часто называют зажатыми клапанами.

Как будет работать двигатель и что будет если клапана зажать?

Как понять, что клапана зажало

Если после запуска мотор нормально работает, но при долгой работе тяга падает – это симптом зажатых клапанов. Еще одним признаком зажатых клапанов могут быть выстрелы в глушитель при сбросе газа. Т.к. камера сгорания не закрыта полностью, компрессия снижается и происходит нарушение рабочего процесса. Лучше при регулировке превысить допустимый зазор, чем сделать его меньше.

Прогоревший клапан необходимо отремонтировать как можно быстрее!

Последствием зажатых клапанов является перегрев, повышенный расход топлива и, как следствие, прогар. С прогоревшим клапаном эксплуатировать двигатель нежелательно, это приводит к прогару седла клапана. Что обернется автовладельцу заменой всей головки.

Что делать если прогорел клапан?

В случае прогоревших клапанов ремонт заключается не только в их замене, но и в выяснении причины прогара. Поэтому следует проверить системы зажигания и охлаждения.

Если вы заменили и притерли один клапан, не пожалейте времени и притрите остальные.

Заменить клапан можно не только на СТО, но и в гараже, если вы знакомы с основами ремонта.

Таким образом, клапан – важная деталь мотора, поэтому чтобы обезопасить себя от ремонта лучше проводить регламентные работы вовремя.

Клапаны являются частью газораспределительного механизма и отвечают за открытие и закрытия впускных и выпускных отверстий через которые в цилиндры попадает топливная смесь и отводятся отработанные газы. Поскольку клапаны постоянно работают в условиях критических тепловых нагрузок, то случается, что они прогорают. Если опытным автомобилистам хорошо известны признаки прогоревшего клапана, то новичкам они чаще всего неведомы, как, впрочем, и то, почему эти детали приходят в негодность, чем это грозит и как делать ремонт после прогара. Попробуем устранить эти пробелы в знаниях.

Поскольку клапаны двигателей внутреннего сгорания изготавливаются из высокопрочных и стойких к воздействию высоких температур металлических сплавов, то «гореть» в классическом смысле этого слова они, конечно же, не могут. Прогар клапана — это технический термин, который означает, что на его кромке образовалась трещина или появилось проплавление. Вследствие таких дефектов теряется герметичность прилегания его тарелки к седлу, что неминуемо приводит к проблемам в функционировании двигателя и может явиться причиной его серьезной поломки.

Почему прогорают клапана?

Как выглядит прогоревший клапан

Специалисты выделяют целый ряд причин, по которым прогорают клапаны двигателей внутреннего сгорания. Наиболее частыми и распространенными из них являются следующие:

Заводской брак самих деталей;
Неправильная регулировка;
Неисправности системы охлаждения силовых агрегатов;
Неисправности и износ других деталей системы газораспределения;
Длительная работа двигателя на обедненной топливной смеси.

Не так давно одна из компаний, специализирующихся на производстве автомобильных компонентов, привела статистику, свидетельствующую о том, что поломки примерно 20% из вышедших из строя клапанов происходят по причине заводского брака. Сейчас выпуском этих деталей занимается немало компаний, причем среди них есть и такие, которые не в полной мере соблюдают технологию их изготовления. Клапана именно таких производителей чаще всего и прогорают. Что касается дефектов, из-за которых они выходят их строя, то ими являются неоднородность металла; изъяны, появляющиеся при ковке и неправильной термической обработке; микротрещины; плохая адгезия покрытия клапанной поверхности.

Достаточно частой причиной прогара клапанов является неправильная регулировка их тепловых зазоров. Она приводит к перегреву деталей со всеми вытекающими последствиям. Следует заметить, что по этой причине прогорают клапаны как тех двигателей, в которых они регулируются вручную, так и тех, в которых этот процесс осуществляется автоматически. Во втором случае за регулировку теплового зазора отвечают гидрокомпенсаторы, и если они по каким-либо причинам выходят из строя, то клапаны начинают перегреваться.

Их температура может чрезмерно повышаться и в тех случаях, когда двигатель плохо охлаждается. Это может происходить из-за проблем с насосом, термостатом, засоренности радиатора или банальной нехватки охлаждающей жидкости.

Нередко случается так, что в процессе длительной эксплуатации двигателя изнашиваются направляющие втулки клапанов. Это, а также такой дефект, как ослабление упругости прижимной пружины, нередко приводит к неправильному позиционированию детали и, как следствие, ее перегреву и прогару. Кроме того, клапаны часто прогорают и тогда, когда двигатели в течение долгого времени работают на обедненной топливной смеси.

Признаки прогара клапанов

Наиболее верным признаком того, что в двигателе прогорел клапан (или сразу несколько клапанов) является то, что он начинает «троить». В принципе, так происходит и тогда, когда происходят неисправности в системе зажигания автомобиля, однако если после проверки выясняется, что с ней все в порядке, то имеет смысл проверить именно клапаны.

Еще один симптом, который сигнализировать об этой неисправности — это потеря мощности и приемистости машины. Причин такого поведения автомобиля может быть немало, но прогар клапанов является одной из наиболее частых из них. Наконец, еще одним признаком является появление периодических хлопков как во всасывающий коллектор, так и в выхлопную систему (глушитель).

Если выясняется, что клапана действительно прогрели, то откладывать ремонт не следует. Дело в том, что эксплуатация двигателя с прогоревшими клапанами чревата появлением еще более серьезных проблем.

Возможные последствия прогара клапанов

Как показывает практика, самым безобидным из всех последствий, которыми грозит эксплуатация автомобиля с прогоревшими клапанами, является повышение расхода топлива. Дело в том, что силовой агрегат начинает работать нестабильно, в камеры сгорания цилиндров поступает, как правило, больше топливной смеси, чем необходимо.

Гораздо более опасно то, что при эксплуатации двигателя, клапана которого прогорели, возможно попадание в его цилиндры осколков. Пригоревшие клапаны теряют свою прочность, неуклонно разрушаются, и частицы металла вполне могут попасть (и, чаще всего, попадают) непосредственно в поршневую группу и разрушают ее. Это может привести к необходимости серьезного ремонта мотора, вплоть до полной замены головки блока цилиндров. Если же и в таких условиях продолжать эксплуатировать силовой агрегат, то, в конце концов, его придется менять полностью.

Ремонт после прогара клапанов

Когда в процессе диагностики точно выяснилось, что клапаны прогорели, необходимо прекратить эксплуатацию двигателя и приняться за его ремонт. Прежде всего, нужно устранить причины возникновения неисправности, поскольку если этого не сделать, то она обязательно возникнет вновь.

Если установлено, что причиной прогара клапанов стала неправильная их регулировка, то нужно заменить их на новые и верно отрегулировать. В современных автомобилях для устранения такой неполадки часто приходится также менять гидрокомпенсаторы.

При износе направляющих втулок и ослабления пружин, их также необходимо поменять вместе с клапанами. Для их замены следует подбирать только детали, которые изготавливаются известными и надежными производителями, чтобы быть полностью уверенным в их высоком качестве.

В тех случаях, когда причиной прогара клапанов стала неисправность системы охлаждения двигателя, то отремонтировать нужно в первую очередь именно ее, и только потом браться за замену клапанов. Наконец, в любом случае следует отказаться от использования некачественного топлива и изменить режимы функционирования силового агрегата таким образом, чтобы он не работал на обедненной топливной смеси.

Видео на тему

Прогорел клапан: признаки, диагностика

Содержание статьи

Признаки того, что клапан прогорел

Как выглядит прогоревший клапан

Двигатель также может троить из-за неработающих свечей или слабой искры.

Как понять, что клапан прогорел?

Снятие проводов со свечей зажигания

Почему прогорают клапана?

Выпускные клапана чаще подвержены прогоранию.

Чтобы обезопасить себя от брака, покупайте только у проверенных производителей!

Как будет работать двигатель и что будет если клапана зажать?

Как понять, что клапана зажало

Прогоревший клапан необходимо отремонтировать как можно быстрее!

Что делать если прогорел клапан?

Если вы заменили и притерли один клапан, не пожалейте времени и притрите остальные.

Заменить клапан можно не только на СТО, но и в гараже, если вы знакомы с основами ремонта.

как точно узнать, причины и признаки прогара

Содержание статьи

Прогар клапана – естественное последствие неправильного горения топливовоздушной смеси в цилиндре либо нарушения теплового зазора. Давайте рассмотрим, почему может прогореть клапан на дизельном или бензиновом двигателе и уделим внимание проблеме регулировки теплового зазора и детонационного сгорания.

Признаки прогара клапана

В случае прогорания в цилиндре на такте сжатия не развивается достаточное давление, так как часть топливно — воздушной смеси (ТПВС) просачивается через клапан. Поэтому сгорание в таком цилиндре происходит неправильно либо отсутствует полностью, что естественным образом отображается на работе двигателя.

Симптомы прогара клапана:

неравномерный холостой ход. При этом характер работы будет зависеть от площади отверстия, образовавшегося между фаской клапана и седлом ГБЦ. Это может быть как легкая вибрация и небольшое подергивание при перегазовке, так и троение, при котором один из цилиндров полностью не работает;
потеря мощности;
характерное бубонение во впускном тракте. Возникает, если на автомобиле прогорел впускной клапан;
увеличение расхода топлива;
трудный запуск.

В автомобилях с функцией самодиагностики на приборной панели загорится сигнальная лампа Check Engine. Считав диагностическим прибором неисправности, вы, скорее всего, увидите ошибки по пропускам зажигания, бедной/богатой смеси. Первый тип ошибки регистрируется вследствие неравномерности вращения коленчатого вала, возникающей при неисправности в каком-либо из цилиндров. Второй связан с неправильным горением в неработающем цилиндре, вследствие чего часть ТПВС летит в выхлопной тракт, сбивая с толку кислородный датчик (лямбда-зонд).

После выявления кода неисправности по конкретному цилиндру можно смело выкручивать свечу для замера компрессии. Если же ошибок нет, придется прибегнуть к более искусным методам диагностики.

Как определить неработающий цилиндр?

Суть простейшей проверки сводится к последовательному отключению цилиндров. Имитируя неисправность, мы наблюдаем за изменениями в работе двигателя. После отключения котла, в котором прогорел клапан, изменения в работе будут минимальные. Какими способами это лучше всего сделать?

Снимите со свечи высоковольтный провод. В это время катушка будет переживать повышенные нагрузки, поэтому длительность такого стресс-теста не должна превышать 2-3 секунды. Во избежание риска удара током через растрескавшийся ВВП делать подобную проверку нужно в прорезиненных перчатках либо с помощью плоскогубцев с пластиковыми/резиновыми ручками.
Физически отключите фишку форсунки. При наличии специализированного диагностического оборудования сделать это можно программно, подключившись к автомобилю через разъем OBD-II.

Видео: Почему горят клапана

Проверка компрессии

Определив неработающий цилиндр, мы должны проверить цилиндр на герметичность. Для этого есть несколько способов:

измерение компрессии в двигателе. Для этих целей подойдет даже самый дешевый компрессометр с подходящей шкалой измерения. Главное, чтобы в наличии был переходник с подходящей резьбой. Не доверяя точности прибору, ориентируйтесь не столько на показанную цифру, сколько на разницу между цилиндрами. Компрессия при прогаре клапана снижается на 3-6 Атм. в сравнении с соседними горшками;

Во время прокрутки двигателя стартером дроссельная заслонка должна быть полностью открыта, подача топлива во все цилиндры отключена, а аккумулятор полностью заряжен.

проверка цилиндра на герметичность с помощью тестера. Прибор представляет собой редуктор, через который в цилиндры подается сжатый воздух. Установленный рядом манометр измеряет фактическое давление после редуктора, переводя потерю воздуха в процентную оценку негерметичности;
измерение относительной компрессии. Своими руками такой тест не провести, но у автодиагноста с осциллографом проверка займет не более 15 минут. Измерить относительную компрессию можно по току стартера либо с помощью скрипта CSS Андрея Шульгина.

Прогорел клапан или проблемы с поршневой?

Прогоревший клапан – далеко не единственная причина снижения компрессии в цилиндре. Поэтому следующие шаги помогут нам понять, прогорел клапан либо это проблемы с поршневой системой.

Самый примитивный тест – залить в «подсевший» цилиндр несколько кубиков моторного масла, после чего повторить замер. Если компрессия возросла, значит, причина не в прогоревшем клапане, а в цилиндро — поршневой группе (ЦПГ).

Вытащите щуп и посмотрите на количество газов, вырывающееся из отверстия. Если двигатель сильно сапунит, причина в поршневой. Если же система вентиляции картерных газов справляется со своей задачей, прогорело седло клапана или же сам клапан. В более продвинутом варианте диагностики специальным прибором измеряется объем картерных газов.

Чтобы определить прогар клапана, а не поршня, осмотрите цилиндр с помощью эндоскопа. Заглянув внутрь двигателя, вы увидите прогоревший клапан. Если поршень остановился вверху и нет возможности развернуть камеру, чтобы посмотреть вверх, слегка покрутите мотор стартером либо ключом за шкив коленчатого вала.

Почему выпускные клапаны горят чаще?

На бензиновых двигателях с впрыском в коллектор впускные клапаны омываются бензином и воздухом, что значительно снижает их температуру. Поэтому чаще всего прогорают именно выпускные клапаны. Проблемы с впускными случаются из-за неправильной регулировки зазора, вследствие чего тарелка неплотно прижимается к седлу. Из-за этого ухудшается теплоотвод, что и становится причиной неисправности.

Процесс горения смеси исправного двигателя

Чтобы лучше понять причины прогара клапанов, необходимо знать основы процессов газообмена в двигателе и их последовательность.

Такт впуска. Впускные клапаны открыты, поршень движется вниз, создавая зону разряжения. Со впускного тракта в этот момент всасывается смесь топлива с воздухом (бензиновые моторы с распределительным впрыском во впуск или с моноинжектором) либо чистый воздушный заряд (ДВС цикла Дизеля и бензиновые моторы с прямым впрыском).
Такт сжатия. Поршень начинает движение вверх, впускные и выпускные клапана закрываются. Смесь сжимается, температура в камере сгорания повышается.
Рабочий такт. За несколько градусов до высшей мертвой точки (ВМТ) цилиндра смесь поджигается искрой (бензиновые ДВС) либо самовоспламеняется от контакта с разогретым воздухом (дизельные). Под действием силы расширяющихся газов поршень устремляется вниз. Возвратно-поступательное движение поршня через шатунно-кривошипный механизм передается во вращательное движение коленчатого вала.
Такт выпуска. Выпускные клапаны открываются. Движущийся к ВМТ поршень выталкивает отработавшие газы в выпускной тракт.

Фазы перекрытия клапанов и инерционное наполнение упущены намерено, так как существенно не влияют на рассмотрение вопроса прогара клапанов.

Основные причины прогара клапанов

1. Детонация

Детонация – процесс неправильного горения ТПВС, при котором возникает ударная волна, распространяющаяся со сверхзвуковой скоростью. Детонационное сгорание – одна из главных причин прогара поршней и клапанов.

Причины детонации:

несоответствие октанового числа бензина и степени сжатия. Скорость горения низкооктанового топлива выше, а температура самовоспламенения ниже. Поэтому смесь детонирует еще до момента подачи искры;
низкокачественный бензин. В попытках повысить октановое число бензина с помощью присадок недобросовестные АЗС иногда путают пропорции. При этом возможна ситуация, когда заявленное октановое число как ниже, так и выше фактического. Во втором случае присадки замедляют скорость горения смеси, из-за чего повышается термохимическая нагрузка на выпускные клапаны;
слишком низкое калильное число свечей зажигания. Смесь самовоспламеняется от раскаленных частей свечи;
бедная смесь. Из-за переизбытка окислителя (кислорода) в конце такта сжатия вблизи раскаленных участков камеры сгорания начинаются предпламенные реакции, перерастающие в детонационное сгорание. Причина бедной смеси может быть в подсосе воздуха, забитых форсунках, нехватке давления топлива.

2. Нарушение теплового зазора

Если тепловой зазор в клапанном приводе слишком мал, клапан неплотно прилегает к седлу, из-за чего нарушается отвод тепла. Из-за постоянного перегрева в головке клапана появляются трещины, а наиболее теплонагруженные частицы и вовсе откалываются.

Неправильная регулировка выпускных клапанов также может стать одной из причин детонации, так как при высокой температуре появляется риск предпламенных реакций.

3. Влияние позднего и раннего зажигания

При несвоевременном начале горения ТПВС клапана переживают повышенные термохимические нагрузки. Так, при раннем зажигании смесь поджигается раньше расчетного времени приближения поршня к ВМТ. Поэтому пик давления в цилиндре нарастает ранее идеальных 10-15º после ВМТ. Поршень, клапаны и стенки камеры сгорания при этом переживают чрезмерные термические и ударные нагрузки.

Слишком позднее зажигание приводит к тому, что смесь еще активно догорает, когда выпускные клапаны начинают открываться. Опять-таки повышенные термические нагрузки приводят к прогару выпускных клапанов.

Прогар клапана на дизельном моторе

Признаки прогара клапана на дизеле схожи с бензиновым двигателем. Но среди причин лидирует неисправность форсунок. Из-за переливающих форсунок повышается температура в камере сгорания, увеличивается время горения смеси.

Понятие детонации в дизельном двигателе отсутствует. Но при раннем впрыске возникает не менее опасное жесткое сгорание, когда давление в камере сгорания развивается раньше расчетного. Стенки камеры сгорания в такие моменты переживают повышенные ударные и тепловые нагрузки.

Как узнать что прогорел клапан на 402 двигателе

4 причины прогара клапана в двигателе.

За все время работы в автосервисе я понял, что одной из самых частых неисправностей двигателя является прогар клапана. При возникновении такой неисправности двигатель начинает троить, а на панели приборов загорается лампа индикации неисправностей. Определить прогоревший клапан достаточно просто. Нужно проверить компрессию в двигателе. В том цилиндре, где произошел прогар, она будет занижена.

Но здесь пойдет речь не о том, как определить прогоревший клапан, а о причинах, которые к этому приводят.

Когда клапан прогорает, в цилиндре падает давление. Происходит это потому, что часть смеси при сжатии начинает просачиваться через не плотность между тарелкой клапана и седлом. Происходит эта утечка не только на такте сжатия, но и на такте рабочего хода (то есть при сгорании смеси).

Если давление в одном цилиндре становится меньше чем в остальных, то крутящий момент, который он может создать, тоже уменьшается. А это значит, что время между рабочими тактами цилиндров изменяется. В том цилиндре, в котором происходит утечка давления, оно становится больше. Датчик положения коленчатого вала сразу же это определяет и сигнализирует контролеру. В его память заносится код ошибки, обнаружены пропуски воспламенения в определенном цилиндре.

Причины прогара клапана.

Клапан может прогореть в том случае, если его тарелка перегреется. Причин перегрева может быть много.

Мало того что температура горения бедной смеси выше она еще и дольше горит. Когда выпускной клапан открывается и начинается такт выпуска, бедная смесь еще может продолжать гореть. Выпускной клапан из-за этого сильнее нагревается. И со временем он может прогореть.

То есть одна из причин прогара клапана это бедная смесь в одном из цилиндров. Либо во всех цилиндрах.

Если одна из форсунок, по какой либо причине начнет выдавать меньше топлива в цилиндр, то смесь станет бедной. Это может стать причиной прогара клапана в этом цилиндре.

Двигатель расходует масло.

В этом случае масло будет попадать на тарелку клапана и его стержень. Со временем на нем начнет нарастать нагар, он будет мешать клапану, полностью закрываться. Тарелка клапана будет хуже прилегать к седлу, из-за этого теплоотвод ухудшится. Клапан может перегреться и прогореть.

Не правильный угол опережения зажигания.

Если угол опережения зажигания будет, по какой либо причине слишком поздним, то смесь будет гореть дольше. В этом случае получится тоже, что и с бедной смесью. В момент, когда начнет открываться выпускной клапан, она еще будет продолжать гореть и сильнее нагреет тарелку.

Если постоянно ездить с поздним углом опережения зажигания, то со временем клапан может перегреться и прогореть.

Не правильная регулировка клапанов.

Если в двигателе не установлены гидрокомпенсаторы, то клапана в нем нужно периодически регулировать. В таких двигателях по мимо всех выше перечисленных причин, клапан может прогореть еще и от неправильной регулировке зазора в приводе.

Зазоры в клапанном приводе нужны для того, чтобы компенсировать тепловое расширение стержня клапана, при котором длина его увеличивается. Если зазора не будет, то при нагреве стержень клапана может упереться торцов в толкатель и в кулачек распределительного вала. В результате этого прилегание тарелки к седлу ухудшится, а значит, теплоотвод станет хуже. Клапан может перегреться и прогореть.

Обычно прогорают выпускные клапана. Это происходит потому, что при выпуске отработанных газов они нагреваются до более высокой температуры.

Есть еще множество причин, из-за которых клапан может прогореть, но в рамках данной статьи перечислены только часто встречающиеся.

Можете еще прочитать следующие статьи.

Источник

Почему прогорают клапана?

Признаки прогара клапана

Симптомы прогара клапана:

неравномерный холостой ход. При этом характер работы будет зависеть от площади отверстия, образовавшегося между фаской клапана и седлом ГБЦ. Это может быть как легкая вибрация и небольшое подергивание при перегазовке, так и троение, при котором один из цилиндров полностью не работает;
потеря мощности;
характерное бубонение во впускном тракте. Возникает, если на автомобиле прогорел впускной клапан;
увеличение расхода топлива;
трудный запуск.

Как определить неработающий цилиндр?

Снимите со свечи высоковольтный провод. В это время катушка будет переживать повышенные нагрузки, поэтому длительность такого стресс-теста не должна превышать 2-3 секунды. Во избежание риска удара током через растрескавшийся ВВП делать подобную проверку нужно в прорезиненных перчатках либо с помощью плоскогубцев с пластиковыми/резиновыми ручками.
Физически отключите фишку форсунки. При наличии специализированного диагностического оборудования сделать это можно программно, подключившись к автомобилю через разъем OBD-II.

Видео: Почему горят клапана

Проверка компрессии

измерение компрессии в двигателе. Для этих целей подойдет даже самый дешевый компрессометр с подходящей шкалой измерения. Главное, чтобы в наличии был переходник с подходящей резьбой. Не доверяя точности прибору, ориентируйтесь не столько на показанную цифру, сколько на разницу между цилиндрами. Компрессия при прогаре клапана снижается на 3-6 Атм. в сравнении с соседними горшками;

проверка цилиндра на герметичность с помощью тестера. Прибор представляет собой редуктор, через который в цилиндры подается сжатый воздух. Установленный рядом манометр измеряет фактическое давление после редуктора, переводя потерю воздуха в процентную оценку негерметичности;
измерение относительной компрессии. Своими руками такой тест не провести, но у автодиагноста с осциллографом проверка займет не более 15 минут. Измерить относительную компрессию можно по току стартера либо с помощью скрипта CSS Андрея Шульгина.

Прогорел клапан или проблемы с поршневой?

Почему выпускные клапаны горят чаще?

Процесс горения смеси исправного двигателя

Такт впуска. Впускные клапаны открыты, поршень движется вниз, создавая зону разряжения. Со впускного тракта в этот момент всасывается смесь топлива с воздухом (бензиновые моторы с распределительным впрыском во впуск или с моноинжектором) либо чистый воздушный заряд (ДВС цикла Дизеля и бензиновые моторы с прямым впрыском).
Такт сжатия. Поршень начинает движение вверх, впускные и выпускные клапана закрываются. Смесь сжимается, температура в камере сгорания повышается.
Рабочий такт. За несколько градусов до высшей мертвой точки (ВМТ) цилиндра смесь поджигается искрой (бензиновые ДВС) либо самовоспламеняется от контакта с разогретым воздухом (дизельные). Под действием силы расширяющихся газов поршень устремляется вниз. Возвратно-поступательное движение поршня через шатунно-кривошипный механизм передается во вращательное движение коленчатого вала.
Такт выпуска. Выпускные клапаны открываются. Движущийся к ВМТ поршень выталкивает отработавшие газы в выпускной тракт.

Основные причины прогара клапанов

детонация;
нарушение теплового зазора клапанов;
слишком позднее/раннее зажигание;
некачественный бензин.

1. Детонация

Причины детонации:

несоответствие октанового числа бензина и степени сжатия. Скорость горения низкооктанового топлива выше, а температура самовоспламенения ниже. Поэтому смесь детонирует еще до момента подачи искры;
низкокачественный бензин. В попытках повысить октановое число бензина с помощью присадок недобросовестные АЗС иногда путают пропорции. При этом возможна ситуация, когда заявленное октановое число как ниже, так и выше фактического. Во втором случае присадки замедляют скорость горения смеси, из-за чего повышается термохимическая нагрузка на выпускные клапаны;
слишком низкое калильное число свечей зажигания. Смесь самовоспламеняется от раскаленных частей свечи;
бедная смесь. Из-за переизбытка окислителя (кислорода) в конце такта сжатия вблизи раскаленных участков камеры сгорания начинаются предпламенные реакции, перерастающие в детонационное сгорание. Причина бедной смеси может быть в подсосе воздуха, забитых форсунках, нехватке давления топлива.

2. Нарушение теплового зазора

3. Влияние позднего и раннего зажигания

Прогар клапана на дизельном моторе

Источник

Признаки прогоревшего клапана

Признаки того, что клапан прогорел

Как выглядит прогоревший клапан

Признаками прогоревшего клапана можно назвать троение двигателя, дым из сапуна (сапун –клапан для вентиляции картера и выхода лишнего давления) и при длительной работе двигателя с прогоревшим клапаном – увеличение расхода топлива. Объясним народное понятие «мотор троит». Это означает неисправность одного цилиндра, что проявляется в потере мощности и приемистости, появлении вибрации и выстрелов в выхлопной трубе. Но указанные признаки прогоревшего клапана неоднозначны.

Двигатель также может троить из-за неработающих свечей или слабой искры.

Дым из сапуна может быть также при повреждении поршня. Но тут есть отличительный признак – цвет дыма должен быть сизым, а свеча покрыта маслом, что связано с поломкой поршня. В случае прогара свеча остается сухой. Заметим, что, прогоревший клапан в карбюраторном двигателе и в инжекторе дает одинаковые симптомы, т.к. разница лишь в системе впрыска топлива.

Как определить

Неисправность клапанов можно определить несколькими методами:

Диагностика методом разборки двигателя. Этот способ надежный и точный, но для этого необходимо разобрать двигатель — демонтировать головку блока цилиндров. В связи с тем, что этот процесс трудоемкий, занимает много времени и требует определенных навыков и инструментов, к нему стоит переходить в том случае, если исключены все остальные причины троения двигателя.
Диагностика при помощи специальных инструментов. Данный метод наиболее предпочтительный, т.к. с помощью него можно быстро и с большей доли вероятностью установить причину троения без разборки мотора, однако для этого потребуется специальное устройство – компрессометр. Снижение компрессии в цилиндре приводит к потере мощности и говорит о том, что двигатель автомобиля требует разборки и ремонта.
Троение мотора и пониженная компрессия 3 и 4 цилиндра возникают в результате неисправности вакуумного усилителя тормозов. Низкая компрессия говорит о неисправности клапанов и о проблемах цилиндропоршневой группы – неисправностях поршневых колец, износ цилиндра и поршня. Чтобы исключить проблемы с ЦПГ, нужно в неработающий цилиндр налить масло и прокрутить мотор. Если при этом компрессия вырастет, то проблема в изношенности ЦПГ, в ином случае прогорели клапаны.
Диагностика без применения специальных инструментов. Неисправность клапанов можно определить с большой вероятностью и без инструмента, следуя определенным этапам, которые рассмотрим в нижеприведенной инструкции.

Это интересно: Вопросы & Ответы

Как понять, что клапан прогорел?

Снятие проводов со свечей зажигания

Определение прогара клапана без снятия головки блока

Первым делом необходимо определить неработающий цилиндр. Способы проверки во многом напоминают диагностику неисправных свечей зажигания. Для проверки следует завести двигатель, после чего при работающем моторе на холостых оборотах потребуется по одному снимать колпаки со свечей зажигания.

После снятия каждого свечного колпачка нужно внимательно следить за оборотами холостого хода и за общей стабильностью работы двигателя. Если мотор начал троить сильнее или глохнуть, тогда цилиндр, с которого сняли колпачок, является рабочим. В том случае, если после снятия колпачка работа двигателя не меняется или обороты изменяются незначительно, тогда проблемный цилиндр обнаружен.

Затем нужно выкрутить свечу зажигания на неработающем цилиндре и заменить ее на заведомо исправную, а также проверить высоковольтный бронепровод данного цилиндра на работоспособность. Также не лишней будет проверка катушки зажигания и т.д. Последующий запуск двигателя покажет, кроется ли проблема в элементах системы зажигания автомобиля или необходима дальнейшая диагностика.

Если характер работы мотора после установки рабочей свечи, замены высоковольтного провода и проверки других компонентов системы зажигания не изменится (двигатель продолжает троить), тогда высока вероятность более серьезных поломок:

прогар клапана ;
неисправности ЦПГ;

Прогар клапанов означает, что в цилиндре снижается компрессия по причине нарушения герметичности камеры сгорания (неплотности во время прилегания впускного или выпускного клапана, разрушение тарелки и/или седла клапана). Износ цилиндро-поршневой группы и поломка поршня также приводят к тому, что в проблемном цилиндре окажется низкая компрессия. Также цилиндр может не работать по причине залегания или поломки поршневых колец.

Теперь необходимо локализовать неисправность, то есть точно определить прогар клапана или выявить проблемы с ЦПГ. Наиболее распространенным способом определения прогоревших клапанов является замер компрессии в цилиндрах.

Низкая компрессия явно свидетельствует о неисправности, при этом следует учитывать один нюанс. Установить прогара клапана и исключить неполадки ЦПГ только по показателю компрессии не получится. Дело в том, что компрессия в двигателе может снижаться как в результате прогоревшего клапана, так и по причине поломки поршневых колец, а также ряда других дефектов. По этой причине параллельно замеру компрессии следует провести дополнительную диагностику двигателя.

Простейшим способом определения прогара клапана после того, как вы измерили компрессию в цилиндрах, является заливка нескольких «кубиков» моторного масла через свечной колодец. Затем компрессию нужно измерить повторно. Поднятие компрессии в цилиндре после заливки масла укажет на то, что образовалась масляная пленка, играющая роль «уплотнителя». Такое явление характерно в случае износа поршневой. Если показатель компрессии не изменился, значит, имеет место прогар клапана, так как масло в цилиндре в этом случае никак не повлияет на компрессию.
Также для определения прогара клапанов следует осмотреть свечу зажигания на проблемном цилиндре. Явный признак прогара клапана является тем, что свеча зажигания окажется полностью сухой, то есть не имеет характерного масляного налета. Также из сапуна двигателя может выходить дым или воздух. Интенсивность появления дыма напрямую зависит от степени износа ЦПГ.

Что касается поломок, которые связаны с поршневой, свеча в таком случае покрыта маслом, из сапуна можно наблюдать появление сизого дыма. Отметим, что масло на свече является косвенным признаком. Даже если свеча зажигания сухая или покрыта небольшим нагаром, но из сапуна идет дым, тогда указанный признак свидетельствует о проблемах с поршнем или поршневыми кольцами. На новых моторах с небольшим пробегом высока вероятность того, что .

Добавим, что появление моторного масла, которое выходит через сапун, также указывает на неисправность перегородок между поршневыми кольцами. С учетом вышесказанного можно точно определить, почему снизилась компрессия в двигателе, выявить проблемы с цилиндро-поршневой группой или определить прогар клапанов ГРМ.

Почему прогорают клапана?

Выпускные клапана чаще подвержены прогоранию.

Для правильной работы клапанов должно обеспечиваться четкое прилегание клапана к его седлу и соблюдаться условия их охлаждения (уровень открытия – закрытия). Появление нагара как на самом клапане, так и на седле нарушает оба требования и приводит к повреждению клапана. Нагар может образовываться из-за недорегулировки, износа, заводских дефектов, проблем с системой охлаждения, повышенной температуры сгорания и др. Заводской дефект причина не такая уж редкая. Деталь сложная, работает в условиях постоянных нагрузок, поэтому даже небольшая неоднородность металла может привести к разрушению всей детали.

Чтобы обезопасить себя от брака, покупайте только у проверенных производителей!

Замена прогоревших клапанов

Операция замены клапанов различных двигателей сходна, и различается только размером деталей и размещением их на головке блок цилиндров. Перед выполнением операции готовят притирочный порошок, новые сальники клапанов и новую прокладку под головку. После демонтажа ГБЦ, операции проделываются в следующем порядке:

1. Рассухаривание клапана. Для этого головка выкладывается на ровную поверхность, под клапан помещают резиновый коврик. Трубку диаметром 13 мм наставляют на клапан, чтобы сухарики находились внутри, и молотком наносят удары. Клапан рассухаривается, а сухарики остаются в трубке. Операция также без труда проводится при помощи специального приспособления, сжимающего прожину, и позволяющего вытащить сухарики.

Клапан вытаскивают, вставляют новый, и проверяют направляющую втулки пошатыванием. При биении до 1 мм направляющую не заменяют.

Рекомендуем: Почему не включаются передачи при работающем двигателе?

3. При необходимости замены направляющей, используют специальную оправку. Старую деталь выбивают в направлении распредвала при помощи полукувалдочки тяжелым ударом, чтобы деталь не раскрошилась. После в головку забивают новую втулку, предварительно надев на нее стопорное кольцо.

4. Новый клапан фиксируется стопорным кольцом, узел смазывают маслом.

5. Притирание клапана. Седло первоначально обрабатывают специальной шарошкой, после чего на край клапана наносят притирочный порошок, вставляют в головку, зажимают второй конец в патрон дрели, и, подтягивая его вверх-вниз, обеспечивают клапану герметичное прилегание к седлу. Операцию желательно провести для всех клапанов.

6. Засухаривание клапана. Для этого пружину сильно прижимают и вставляют сухарики. Головку блока цилиндров крепят на блок цилиндров двигателя.

Описанный метод позволяет произвести замену прогоревших клапанов всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

Как будет работать двигатель и что будет если клапана зажать?

Как понять, что клапана зажало

Прогоревший клапан необходимо отремонтировать как можно быстрее!

Симптомы прогара клапана.

Как уже отмечалось ранее, признаки прогара клапана весьма схожи с симптомами неисправности системы зажигания, поэтому в первую очередь многие начинают ремонтировать именно ее. Но двигатель, несмотря на все ремонтные работы, продолжает по-прежнему барахлить и троить. Тогда-то и начинается судорожный поиск прочих возможных причин в движке и иных системах, хотя все дело в банальном клапане.

Самый главный симптом обозначенной проблемы – это троение движка, когда один или несколько цилиндров перестают функционировать. Происходит это потому, что прогоревший клапан при сгорании топлива начинает пропускать газы, которые не выталкивают поршень вниз, а напрямую выходят в коллектор.

Диагностировать данную неисправность, не разбирая движок, можно следуя определенному алгоритму действий:

проверяем зажигание – целостность проводов, работоспособность распределителя, угол опережения зажигания;
определяем проблемный цилиндр – колпачки высоковольтников сдергиваем со свечей, двигатель начнет глохнуть, если цилиндр работает, либо, если цилиндр неисправен, работа движка останется без изменений;
замеряем компрессию: она, скорее всего, будет несколько ниже положенных 11 очков, к слову, это может быть показателем не только неисправности клапана, но и неисправности поршневой группы.

Теперь несколько слов о том, как, не разбирая движок, определить, с чем вы конкретно имеете дело – неисправностью клапана или поршневой группы.

Включите зажигание и снимите шланг сапуна. Из него должен выходить теплый воздух, в крайнем случае, небольшой дымок. Дым плотный, серый, пахнущий выхлопами – признак неисправности поршневой группы.
Из проблемного цилиндра выкрутите свечу. При повреждении поршня свеча будет в масле, а при прогоревшем клапане – в нормальном состоянии.
Снимите ГБЦ и замените поврежденный элемент. Если меняется клапан, то его обязательно нужно , а также заменить вместе с ним все маслосъемные колпачки.

Клапан прогорел: признаки и причины неисправности

Как известно, в двигателе используется масса сложных систем. Одна из таких – газораспределительный механизм. Сейчас многие обсуждают проблемы оборвавшегося ремня или ослабшей цепи. Но мало кто упоминает такой элемент, как клапан. Именно эта деталь отвечает за впуск горючей смеси и выпуск отработавших газов. Одна из характерных неисправностей – это прогар. Какие признаки прогоревшего клапана? Об этом — далее в нашей статье.

Почему так происходит?

Данная неисправность происходит по разным причинам. Причем от прогара клапана не застрахованы даже владельцы новых автомобилей. Также подобная проблема имеется и на дизельных моторах. Каковы признаки прогоревшего клапана на ВАЗ-2110? Обычно виновником являются зажатые седла. Все это будет сопровождаться характерным «тракторным» рокотом двигателя. Зазоры клапанов должны соответствовать норме. Если это не так, есть риск прогара клапана. Подобная проблема может случиться и на современных двигателях. Виной тому являются неработающие гидрокомпенсаторы. Если масло сквозь них не проходит, зазор будет выставлен неверно. Среди прочих признаков стоит отметить неправильно настроенное ГБО (если таковое установлено на автомобиле). При езде на слишком обедненной смеси, существует риск прогара одного или нескольких клапанов.

Чем это опасно?

Последствия тоже могут существенно разниться, начиная от банального перерасхода топлива и заканчивая выгоранием седел. В более серьезных случаях возникают повреждения поршня и головки. Как это происходит? Прогоревший выпускной клапан, признаки неисправности которого будут рассмотрены далее, разбивается на мелкие куски. В результате часть «тарелочки» попадает в камеру сгорания. Так появляются задиры и прочие повреждения. Длительная эксплуатация такого автомобиля может привести к полной замене мотора.

Признаки прогоревшего клапана

На ВАЗ-2110 и прочих автомобилях эта неисправность будет сопровождаться троением двигателя. Вы почувствуете, будто один из цилиндров перестал работать. Также существенно снизится тяга, возрастет расход топлива. Что делать в таком случае? Если клапан прогорел, признаки неисправности будут сопровождаться низкой компрессией. В камере не будет вырабатываться нужное давление для толкания поршня. Поэтому сперва берем в руки компрессометр, выкручиваем свечи и поочередно вставляем в каждый цилиндр. Стоит отметить, что показания компрессии сильно отличаются на дизельных и бензиновых двигателях. В первом случае данный параметр находится на уровне 23-27, во втором – 10-12. Но есть и исключения. Например, на дефорсированных двигателях (старого советского производства, что рассчитаны на 72-й бензин) данный показатель равен 6-7 очков.

Стоит отметить, что низкая компрессия может стать причиной изношенной цилиндропоршневой группы. При этом клапан будет в нормальном, рабочем состоянии. Но как убедиться в точности замеров? Для этого специалисты рекомендуют залить в цилиндр через свечной колодец немного масла. Воспользуйтесь медицинским шприцем. Важно, чтобы масло соответствовало параметрам заводского (или того, что было залито ранее).

После этого устанавливаем компрессометр и зовем помощника, чтобы тот прокручивал стартер по вашей команде. Суть метода очень проста – масло за счет своей вязкости закроет полости в стенках цилиндров. Так мы исключим случай с изношенными кольцами. Если и с маслом показания компрессии ниже нормы, значит, клапан прогорел. Признаки видны налицо.

Проверка свечей

Если под рукой нет нужного масла или шприца, определить неисправность можно по характеру износа свечей. Для этого их следует выкрутить из посадочного места и тщательно осмотреть состояние. Свеча будет сухой, без масляного налета. Также из сапуна мотора будет выходить воздух либо дым сизого цвета. Если это относительно новый мотор и были подтверждены признаки прогоревшего клапана, то вероятнее всего, у вас залегли кольца.

Как избежать проблемы?

Основная причина прогара – это работа детали в режиме повышенных нагрузок. Рабочая температура клапана – порядка 600-650 градусов. Чтобы не допустить перегрева, следует проверять зазоры. Из-за малого расстояния возникает трение и, как следствие – перегрев клапана. Признаки также могут указывать на некачественное топливо. На карбюраторных авто смесь регулируется вручную. Важно не допустить слишком бедной смеси. То же самое касается и автомобилей с ГБО. Различают два основных поколения:

В первом случае смесь настраивается механически, путем регулировки крана «жадности». Отрегулировать его очень просто – закручиваем кран до тех пор, пока машина не начнет глохнуть. Далее откручиваем на 1-2 оборота. Это является наиболее оптимальной настройкой. В случае с ГБО четвертого поколения настройка производится программно, специалистами. Если клапан прогорел, при покупке обращайте внимание на качество изделия. Бракованный элемент не прослужит долго. На качественном клапане исключены различные риски, задиры и другие изъяны. Сама деталь стоит недорого, а вот с установкой придется изрядно попотеть. Ведь для замены необходимо «скидывать» головку блока и производить дальнейшую притирку седел.

Заключение

Итак, мы выяснили, почему клапан прогорает. Признаки в основном сводятся к троению – один из цилиндров не будет нормально работать, поскольку смесь сразу же улетучивается наружу. Чтобы не допустить повторного прогара, следует правильно регулировать карбюратор или ГБО, а также следить за зазорами клапанов. Если наблюдается характерный цокот, значит, зазор выставлен неверно или были забиты гидрокомпенсаторы.

Источник

Прогорел клапан признаки и причины неисправности

Прогорание клапанов – одна из довольно часто встречающихся неисправностей двигателя автомобиля. Прогореть могут как впускные, так и выпускные клапана. При этом, в той или иной степени, разрушается часть рабочей поверхности тарелки. клапана.

Герметичность камеры сгорания при такте сжатия падает, компрессия снижается, необходимые условия для воспламенения топливной смеси отсутствуют, цилиндр перестает нормально работать. Эксплуатационные характеристики автомобиля в результате ухудшаются, ресурс двигателя снижается.

Признаки прогорания клапана

— Двигатель «троит» на холостом ходу.

— Хлопающий выход отработанных газов из глушителя.

— Повышенный расход топлива.

— Ухудшение динамики автомобиля.

Мощность и приемистость двигателя при этом сильно снижаются.

Следует учитывать, что аналогичные признаки возможны при неисправности системы зажигания (свечи, бронепровода, катушка, трамблер и т.п.) или системы питания (жиклеры, игольчатый клапан карбюратора, бензонасос). Подробнее см. «Троит двигатель, причины».

Рабочая поверхность тарелки клапана наиболее часто подверженная разрушению (прогоранию)

Причины прогорания клапана

— Длительная езда на обедненной топливной смеси.

— Продолжительная эксплуатация автомобиля на позднем зажигании.

— Слишком маленькие зазоры в клапанном механизме.

— Длительный перегрев двигателя.

— Применение некачественного топлива или моторного масла.

— Низкое качество запасных частей (если двигатель перебирался).

Как определить прогорел клапан или нет?

— Измерение компрессии

Необходимо проверить компрессию в цилиндрах двигателя, в том цилиндре, где она снижена, возможно прогорание клапана. Чтобы окончательно удостовериться в этом и исключить износ поршневых колец (так же влияющий на величину компрессии), заливаем в цилиндр, через свечное отверстие 10-15 кубиков моторного масла и проводим замер компрессии еще раз. Показания компрессии в подозрительном цилиндре выровнялись по сравнению с остальными – изношены (залегли, пригорели и т.п.) поршневые кольца, нет 99 процентов проблема с клапанами (в редких случаях трещины в блоке или головке).

Подробнее про измерение компрессии и анализ показаний компрессометра: «Измерение компрессии в цилиндрах двигателя».

— Продувка сжатым воздухом

Выставляем поршень в цилиндре в верхнюю мертвую точку, соответствующую такту сжатия. Направляем струю сжатого воздуха от компрессора или насоса в свечное отверстие цилиндра. Если прогорел выпускной клапан — воздух будет выходить в глушитель, если впускной — в карбюратор.

Примечания и дополнения

— Помимо прогорания аналогичные симптомы возможны при возникновении иных проблем с клапанами: сильный нагар на тарелках клапанов, раковины и каверны на рабочей поверхности тарелок клапанов, слишком большие тепловые зазоры в приводе клапанов. Все они приводят к неплотному прилеганию тарелки клапана к седлу в головке и соответственно нарушению нормальной работы цилиндра.

В любом случае устранить неисправность можно, только сняв головку блока двигателя и проверив клапана. Иных вариантов ремонта нет.

Еще статьи по неисправностям двигателей ВАЗ

— Нагар на клапанах

— «Плавают» обороты холостого хода, причины

— Признаки износа цилиндро-поршневой группы двигателя

— Стреляет в глушитель, причины

— Как рассухаривать клапана двигателя автомобиля?

— Признаки больших тепловых зазоров клапанов двигателя автомобиля

Прогорел клапан

Автор admin На чтение 3 мин. Просмотров 341

Клапаны двигателя внутреннего сгорания постоянно подвержены критическим нагрузкам. Через них поступает топливо и выходят горячие отработанные газы. В этой ситуации существует высокая вероятность поломки.

Если прогорел клапан, проблему нужно решать незамедлительно. В противном случае двигатель будет работать на износ.

Первые симптомы

Определить прогоревший клапан достаточно просто, первый признак — двигатель начнет троить. Это нарушение, при котором цилиндры внутри работают неправильно из-за плохого горения топливовоздушной смеси и нарушения герметичности камеры.

Отработанный газ не толкает поршень с прогоревшим клапаном, а попадает прямо в коллектор. При этом появляются сильные вибрации мотора, хлопки в глушителе и характерный шум. В таком режиме двигатель всё равно выдает мало оборотов или они вообще отсутствуют.

Из-за троения двигателя значительно повышается расход топлива, так как часть бензина попросту выбрасывается в воздух не выполнив полезной работы. Потеря горючего отражается на других составных частях двигателя, вот почему важно на ранних стадиях определить прогар, чтобы не подвергать износу другие узлы.

Прогар клапана приводит к полному высыханию свечей, при этом из сапуна начинает идти дым. Если же сломался поршень, дым окрашен в сизый цвет и свечи покрыты обильным слоем масла.

Определить симптомы прогоревшего клапана можно с помощью измерения компрессии в цилиндре. После процедуры заливается немного масла в цилиндр. Если показатели не изменились, значит клапан неисправен. Однако, замер не всегда определяет поломку клапана. Плохая компрессия также может свидетельствовать о неисправности поршневых колец.

Прогар клапана очень похож на проблемы с зажиганием. Начинающие механики недоумевают, почему вибрирует мотор, сами ставят диагноз и двигаются в неправильном направлении. Они покупают новую крышку трамблера, провода, корректируют зажигание, но всё безрезультатно. Когда слышны нежелательные вибрации в двигателе, первым делом его нужно разобрать и удостовериться в целостности всех элементов.

Причины

Существует несколько причин, почему могут прогореть клапана:

Заводской брак. Вероятность отклонений от нормы при производстве комплектующих невелика, но всё же существует. Неоднородность металла, дефекты сварочных швов, микротрещины – первые признаки брака.
Критические температуры. Рабочая температура клапанов колеблется в районе 650 °С. Если система теплоотвода неисправна, избыточный перегрев приведет к быстрому разрушению металла.
Некачественный бензин. Обеднённая топливная смесь ведет к скачкам температуры, что ещё больше разрушительно для клапанов.
Газ. Двигатели с газовым питанием подвержены большим нагрузкам, чем бензиновые. Особенно, если автомобиль настроен на бедную подачу газа. Рекомендуется проводить калибровку клапанов каждые 10 – 15 тыс. км.

Советы

Внимательно проверяйте клапан при покупке. Сверьтесь со стандартами размеров, обследуйте деталь на предмет видимых дефектов. Приобретайте запчасти только в сертифицированных точках продажи от известных производителей. Сэкономленные деньги на дешевой покупке выльются в дорогостоящий ремонт.

Проверьте клапанные зазоры в двигателе. Слишком маленькое расстояние частая причина перегрева. Уменьшенный зазор свидетельствует об износе седла клапана. Установите более жёсткие седла в мотор, чтобы предотвратить поломку.

Таблица тепловых зазоров

Автомобиль	Впускной (мм)	Выпускной (мм)
ВАЗ 2108-099, 2110-15 (8 клапанная)	0,15-0,25 мм	0,3-0,4 мм
ВАЗ 2101-07	0,15 мм	0,15 мм
ГАЗ (402 двигатель)	0,4-0,45 мм	0,35-0,4 мм (1, 4 клапана), 0,4-0,45 мм (2, 3 клапана)

Не заправляйте автомобиль некачественным топливом или обеднённым газом в целях экономии. Из-за этого двигатель теряет часть мощности и происходит перерасход газа. При этом регулярно проверяйте состояние клапанов. Газовые моторы не так сильно шумят при прогоревшем клапане, как бензиновые.

При появлении первых симптомов поломки лучше обратиться в сервисный центр. Разбор двигателя собственными руками – сложный процесс, особенно неподготовленными руками. Опытные механики быстро определят неисправность и сэкономят вам много времени.

Мне нравится1Не нравится

Каковы симптомы сгоревшего выпускного клапана? Объяснено здесь

Обгоревшие выпускные клапаны — одна из самых распространенных проблем, с которыми время от времени могут столкнуться автовладельцы. Клапаны должны подвергаться колоссальному давлению и постоянно открываться и закрываться до двадцати пятисот раз в минуту. Выхлопные клапаны, когда они не герметизированы должным образом, позволяют газам сгорания стекать в седло клапана и клапан. Итак, когда эти дымовые газы непрерывно попадают в клапан, это приводит к сгоревшему выпускному клапану .

Но можно спасти выпускной клапан от подгорания. Ну, он начинает проявлять определенные симптомы, прежде чем полностью его уничтожить. Итак, давайте рассмотрим, каковы эти симптомы, чтобы защитить клапаны до того, как они сгорят полностью.

Симптомы сгоревшего выпускного клапана — объяснение

Практически любой, у кого есть машина, будет время от времени сталкиваться с этим. Итак, вот те симптомы, которые нужно знать, которые могут спасти вас от сгорания выпускного клапана.

1.Плохая работа двигателя

Перегоревший выпускной клапан также может снизить производительность и мощность двигателя. У сгоревших клапанов могут быть огромные отверстия, через которые будут выходить все газы. Это в конечном итоге снижает компрессию, что приводит к снижению производительности двигателя. Основная причина, по которой можно столкнуться с этой проблемой, — это неправильная герметизация клапанов. Кроме того, если вы не устраняете другие проблемы с компрессией, шансы сжечь выпускной клапан очевидны. Это в конечном итоге приведет к снижению мощности и производительности двигателя, помимо сгоревшего выпускного клапана .

Правда про сгоревший выпускной клапан. (Источник фото: cargurus)

СМОТРЕТЬ БОЛЬШЕ:

2. Сложность запуска автомобиля

Машины похожи на людей. Помните, как плохо мы себя чувствуем, когда болеем. Это потому, что что-то внутри нас не работает нормально. То же самое и с автомобилями. Когда весь выпускной клапан сгорает, как машина может даже нормально завестись? Конечно, в конечном итоге это произойдет, но тогда у него обязательно появятся некоторые симптомы, которые позволят вам узнать о проблемах, происходящих внутри.Перегоревший клапан не дает машине заправиться, как положено. И поэтому он не запускается сразу при включении. Итак, если у вас возникли проблемы с запуском автомобиля, возможно, вам стоит проверить, не сгорел ли выпускной клапан.

3. Пропуски зажигания

Когда цилиндр двигателя не дает достаточного количества огня, это называется пропуском зажигания. Для правильной работы цилиндра важно, чтобы эти вещи работали должным образом, а именно: хорошее сжатие, правильная искра в нужное время и правильная смесь воздуха и топлива.Но когда выпускной клапан сгорает, можно ожидать надлежащего сжатия, которое необходимо, чтобы избежать пропусков зажигания. Таким образом, если в цилиндрах двигателя возникают перебои в зажигании, это явный признак сгорания выпускных клапанов. Эксперты всегда предлагают ознакомиться с симптомами, чтобы убедиться, что вы обнаружите проблемы в автомобиле, прежде чем они превратятся в более серьезные и неуправляемые.

Некоторые сведения о сгоревшем выпускном клапане, о которых вы не знали. (Источник фото: ford-trucks)

>> Ищете подержанный автомобиль из Японии? Нажмите здесь <<

Заключение

Сгоревший выпускной клапан Проблема — обычное дело, и каждый может столкнуться с ней в любое время.Итак, знакомство с этими симптомами наверняка поможет вам понять, что клапан сгорел. Итак, убедитесь, что вы правильно знаете эти симптомы сгоревшего выпускного клапана .

Как ухаживать за автомобилем: впускные и выпускные клапаны

Клапаны двигателя небольшие, но они играют огромную роль в обеспечении бесперебойной работы вашего автомобиля. Если есть проблема с клапанами, например, погнутые или сгоревшие клапаны, ее необходимо немедленно устранить, чтобы предотвратить повреждение двигателя.

Каковы симптомы плохого выпускного клапана или плохого впускного клапана? Сколько будет стоить ремонт погнутых или сгоревших клапанов? Продолжайте читать, чтобы узнать ответы на эти и другие вопросы.

Что такое прием и выпускные клапаны?

Впускные и выпускные клапаны являются последним компонентом системы клапанного механизма. Они сделаны из закаленного металла, который должен выдерживать экстремальные условия камеры сгорания.

Впускной и выпускной клапаны отвечают за регулирование потока газов через камеру сгорания. Впускные клапаны впускают воздух, а выпускные выпускают воздух.

У них тонкий шток, ведущий к более плоской поверхности, при этом впускные клапаны часто больше выпускных.Каждый клапан предназначен для движения только вверх и вниз, а не из стороны в сторону.

Когда клапан закрыт, он плотно прилегает к седлу клапана, чтобы остановить поток воздуха. Но когда он открыт, он отделяется от седла клапана, позволяя воздуху проходить через него.

Во многих современных двигателях каждый цилиндр имеет два впускных и два выпускных клапана на цилиндр.

Связанное содержание:

Как ухаживать за автомобилем: Кондиционер

5 распространенных ошибок при обслуживании автомобилей, которых следует избегать

Как ухаживать за автомобилем: система подвески

Как ухаживать за автомобилем: Трансмиссия

Как ухаживать за автомобилем: Воздушный фильтр салона

Почему потребление и выпускные клапаны важны?

Есть четыре события, которые должны произойти в двигателе внутреннего сгорания для обеспечения его работы.Это так называемые удары.

Первый ход — такт впуска. Во время такта впуска воздушно-топливная смесь втягивается в камеру сгорания путем открытия впускных клапанов (в двигателях с прямым впрыском топливо впрыскивается после всасывания воздуха).

Следующий ход — такт сжатия. Как впускной, так и выпускной клапаны закрываются, задерживая топливно-воздушную смесь в камере сгорания. Поршень теперь принудительно движется вверх, сжимая топливно-воздушную смесь, в результате чего она становится легко воспламеняемой.

Следующий ход — рабочий ход. Смесь сжатого воздуха и топлива воспламеняется от свечи зажигания. Когда выпускной и впускной клапаны остаются закрытыми, воспламеняющаяся смесь быстро расширяется, заставляя поршень вернуться в цилиндр. Это, в свою очередь, вращает коленчатый вал, который затем через силовую передачу в конечном итоге поворачивает колеса транспортного средства.

Последний ход — такт выпуска. Во время такта выпуска поршень снова начнет двигаться вверх, проталкивая израсходованную смесь через теперь открытый выпускной клапан.После того, как выхлопные газы выйдут из цилиндра, выпускной клапан закроется, и снова произойдет такт впуска.

Весь этот цикл происходит примерно 1250 раз в минуту при движении на скоростях автострады!

Что может пойти не так с впускными и выпускными клапанами?

Хотя клапаны могут выйти из строя по ряду причин, два наиболее распространенных типа отказов — это погнутые клапаны и сгоревшие клапаны.

Что вызывает искривление клапана?

Изгиб клапанов возникает, когда поршень касается клапанов.Это приводит к тому, что клапан больше не может правильно герметизировать цилиндр.

Многие двигатели представляют собой двигатели с натягом, то есть поршень перемещается вверх за пределы самой нижней точки, в которой клапаны перемещаются вниз во время нормальной работы. Двигатель синхронизируется с помощью зубчатого ремня или цепи через коленчатый вал, который приводит в движение поршни, и распределительный вал, который приводит в движение клапаны.

Взаимодействие между ними возникает, когда это время нарушается из-за сбоя в синхронизации. Например, если ремень газораспределительного механизма щелкает или подпрыгивает, поршень может контактировать с клапаном, что может вызвать изгиб клапана.

Что вызывает перегоревший клапан?

Выхлопные клапаны более склонны к возгоранию, чем впускные, потому что они обычно нагреваются примерно на 450 градусов по Фаренгейту.

Что вызывает горение выпускных клапанов? Одна из наиболее частых причин сгорания клапана — неэффективное уплотнение между клапаном и седлом клапана. Обгоревшие клапаны возникают, когда клапан больше не может правильно уплотняться после того, как чрезмерные температуры повредили материал клапана.

Когда это происходит, дымовые газы могут улетучиваться.Эти газы начнут сжигать края клапана, когда они проталкиваются через него. Если проблема не будет решена, газы сгорания будут продолжать сжигать клапан, вызывая дальнейшее повреждение.

Типичные причины сгоревших клапанов — перегрев автомобиля или использование неправильного топлива.

Какие признаки погнутых или сгоревших клапанов?

Каждый автовладелец должен уметь определять признаки погнутых или сгоревших клапанов. Некоторые из многих признаков плохого впускного или выпускного клапана включают:

Плохая работа двигателя

Двигатель не будет иметь нужной степени сжатия для нормальной работы, если есть проблема с впускными или выпускными клапанами.Поэтому одним из основных симптомов повреждения клапанов является грубая работа двигателя, особенно на холостом ходу. Двигатель не будет таким мощным, если поврежден клапан, поэтому, если ваша машина начинает терять мощность, это признак проблемы с клапаном.

Шум двигателя

Вы также можете услышать постукивающий или тикающий шум в двигателе, если в вашем автомобиле неисправен впускной или выпускной клапан. Шум может становиться громче и быстрее, когда автомобиль ускоряется.

Контрольная лампа двигателя

Индикатор проверки двигателя может включаться по ряду причин, включая повреждение впускных и выпускных клапанов.Если загорается индикатор проверки двигателя, это не всегда означает, что клапаны повреждены, но может. Вам нужно будет попросить механика осмотреть ваш автомобиль и диагностировать проблему.

Пропуски зажигания в двигателе

Изогнутые или сгоревшие клапаны также могут вызвать пропуски зажигания в двигателе. Это означает, что двигатель может дергаться, глохнуть или колебаться, когда ваш автомобиль находится в движении. Расход топлива вашего автомобиля также может увеличиться, если он пропускает зажигание из-за неисправного клапана.

Это некоторые из многих симптомов неисправного выпускного или впускного клапана.Если вы заметили какой-либо из этих признаков, как можно скорее обратитесь к профессиональному механику.

Можно ли водить машину с неисправным впускным или выпускным клапаном?

Впускные и выпускные клапаны — важные части двигателя вашего автомобиля. Если вы подозреваете, что проблема связана с впускным или выпускным клапаном, вам не следует водить автомобиль, пока проблема не будет устранена механиком.

Погнутые или обгоревшие клапаны могут серьезно повредить двигатель, если их не ремонтировать сразу.Чтобы предотвратить это повреждение, важно не управлять автомобилем, пока клапаны не будут отремонтированы.

Что должно быть при подозрении на повреждение клапанов?

Первым шагом диагностики при подозрении на повреждение клапанов будет проверка герметичности. Во время этого испытания двигатель вращается, пока не будет достигнута верхняя мертвая точка испытываемого в данный момент цилиндра. Впускной и выпускной клапаны в это время будут закрыты.

Сжатый воздух впрыскивается в цилиндр через отверстие для свечи зажигания.Затем способность цилиндра удерживать давление измеряется с помощью манометра. Если обнаруживается значительная утечка из корпуса дроссельной заслонки или выхлопа автомобиля, это означает, что клапаны протекают.

В некоторых случаях клапаны можно проверить с помощью бороскопа, вставленного в цилиндр. Также может потребоваться снятие крышки клапана для осмотра клапанного механизма. Если ничего не помогает, возможно, потребуется снять головку блока цилиндров, чтобы проверить клапаны.

Ваш механик будет знать, что делать, чтобы диагностировать и устранить проблему.Все, что вам нужно сделать, это рассказать им, с какими проблемами вы столкнулись с автомобилем. Затем они могут провести тщательный осмотр, диагностировать проблему и произвести все необходимые ремонтные работы.

Сколько стоит ремонт погнутых или сгоревших клапанов?

К сожалению, отремонтировать погнутые или перегоревшие клапаны непросто. Замена клапана — это очень большая работа, требующая демонтажа двигателя. Поскольку это такая сложная задача, стоимость ремонта клапана может составить более 5000 долларов США только на оплату труда.После диагностики этот ремонт может занять более 35 часов.

Эта смета не включает стоимость запчастей, что еще больше увеличит общую стоимость ремонта.

Иногда клапаны просто необходимо отрегулировать, а не заменить. Это включает в себя регулировку пространства между клапаном и распределительным валом, чтобы ваш двигатель работал бесперебойно. Регулировка клапана двигателя намного более доступна, чем замена клапана двигателя. Цена может варьироваться, но регулировка клапанов двигателя обычно стоит несколько сотен долларов.

Примечание:

Поскольку двигатель выходит из строя во время этого ремонта, многие прокладки будут заменены, а многие другие детали будут часто сниматься. Если вы делаете этот ремонт, возможно, сейчас самое подходящее время для завершения другого необходимого ремонта, поскольку, вероятно, будут применяться перекрывающиеся скидки на оплату труда.

Двигатель

— Что такое «сгоревшая заслонка» и чем она вызвана?

Сгоревший клапан может произойти по одной из многих причин, но основная проблема заключается в том, что клапан не герметичен должным образом и позволяет горячим газам двигателя во время фазы сгорания просачиваться через уплотнение, которое образовано клапаном и седлом.Когда уплотнение потеряно, горячие выхлопные газы выходят за клапан (это может произойти либо с впускным, либо с выпускным клапаном, но гораздо чаще встречается с выпуском) и наносит ущерб. Сгоревший клапан обычно не является причиной проблемы, но, тем более, результат другой проблемы.

Нормально работающий 4-тактный двигатель имеет клапаны, которые позволяют поступающей топливно-воздушной смеси в цилиндр (или только воздуху в двигателях с прямым впрыском) и выходу выхлопных газов через выхлопную трубу.Клапаны сами по себе не могли выдержать экстремальных условий процесса сгорания. Когда клапан закрывается и прижимается к седлу (которое встроено в головку), одним из факторов спасения клапана является теплопередача. Головка поглощает часть тепла, собираемого клапанами. Это тепло затем передается в систему охлаждения, которая забирает его из зоны и позволяет всем работать, как мы считаем нормальным . Если клапану по какой-либо причине не позволяют полностью закрываться, возникает утечка как воздуха / топлива во время цикла сжатия, так и выхлопа во время цикла сгорания.Это вызывает несколько различных проблем в двигателе:

Неуравновешенность цилиндров
Если утечка происходит на стороне впуска, это вызывает проблемы с потоком на впуске в других цилиндрах
Перегоревшие клапаны (из-за выхода выхлопных газов во время цикла сгорания)

Клапан может перейти в негерметичное состояние по нескольким причинам. Они могут включать, но не ограничиваются:

Накопление углерода
Физическое повреждение клапана (сломанное седло клапана, погнутый клапан и т. Д.)
Заедание в направляющей клапана
Сломана, повреждена или ослаблена пружина клапана

Любой из них может заставить клапан оставаться открытым во время сгорания, что позволяет очень горячим газам выходить за клапан.Поскольку он не может полностью сесть, избыточному теплу некуда уйти. Он остается на головке клапана, и вскоре возникает повреждение.

Двигатель

— Последствия негерметичности выпускных клапанов

При нормальной эксплуатации (неэффективное использование) клапаны, как впускные, так и выпускные, должны прослужить весь срок службы двигателя. Если и когда они действительно протекают, клапан не займет много времени, чтобы перегоревший клапан. В вашем случае , я сомневаюсь, что у них была утечка до того, как все разобрать.Если бы протекали выпускные клапаны, они бы поджарились. Если клапаны не сидят правильно, они не будут передавать тепло через головку, как предполагалось, и станут очень горячими, вызывая синдром «сгоревшего клапана». Двигателю потребуется не 5 лет, чтобы это произошло, а месяцы, если не недели, чтобы он действительно начал вызывать у вас проблемы (если не меньше времени).

Даже если бы выпускные клапаны протекали, это не вызвало бы проблемы с перегревом, с которой вы столкнулись.Клапаны передают тепло головкам благодаря правильной посадке. Если они не сидят правильно, вы испытаете меньше тепла, попадающего в головки через клапанный переход. Кроме того, вы наблюдали более низкую компрессию в затронутых цилиндрах из-за выпуска воздуха во время такта сжатия (небольшого выпуска воздуха до тех пор, пока клапан не сильно сгорел, но, тем не менее, выпускается). Из-за этой потери динамического сжатия вы не заметили бы такой хорошей мощности, исходящей от этого цилиндра, а также снижения тепла.Это сокращение было бы небольшим, но все равно менее оптимальным.

При нормальном использовании клапаны вращаются по мере их использования (не вращаются, как вращается волчок, но они вращаются). Эти действия обеспечивают то, что они не сидят на месте, помогают очистить сиденья и лица, что помогает им продолжать сидеть на протяжении всего срока службы.

Я не думаю, что ваши выпускные клапаны протекли из-за плохой работы на круге, но, вероятно, это неполная работа на круге после того, как вы перепутали клапаны.Я уверен, что если бы они были вставлены в те же отверстия, из которых они вышли, с вашими клапанами не возникло бы никаких проблем. Когда вы очищаете свои клапаны в процессе восстановления, даже если вы можете держать клапаны в одном и том же положении, притирка — неплохая идея для улучшения герметичности.

Выхлоп

— Выгорают ли клапаны прямые / короткие трубы?

Человеческая ошибка

Я твердо уверен, что причина сгоревших клапанов с короткими трубками полностью связана с человеческой ошибкой, непониманием и неверным суждением.

Я считаю, что этот миф был увековечен фактическими «доказательствами» сожжения клапанов, но объяснение причины неверно.

Парень с сгоревшими клапанами рассказ

У него есть хотрод, который он построил. Он использует двигатель от старого Камаро, на котором были стеклопакеты. Он заказывает короткие трубки, Holly Quadrajet и HEI. Когда все готово, он ездит на нем, и это громко. Однажды он отрывает себе голову, потому что он работает ужасно, и обнаруживает сгоревшие клапаны.Он смотрит на своего друга и говорит: «Чертовы короткие трубки». Его друг кивает головой в знак подтверждения и говорит: «Ага». Миф начинается.

Неправильная атрибуция и предположение о причине

Строитель услышал эту историю, его друзья предупредили, что его трубы должны быть длиннее, все равно заказал их и усвоил урок. Теперь он проповедует Евангелие и рассказывает всем своим автомобильным друзьям и всем на доске объявлений о том, как он надел короткие трубы на свою «поездку», и они сожгли клапаны.«Ты бы их видел. Они были похожи на обожженную брюссельскую капусту на концах черных палочек».

Его свидетельство почитается его толпой, потому что его жезл самый плохой, и они продолжают мыть, полоскать, повторять историю. Миф о вечном двигателе. Он даже генерирует свою собственную энергию.

Два парня из отдела технического обслуживания и ремонта автомобилей разговаривают, пока чувак строит свой хотрод

«Откуда он знает, что уровень поплавка в карбюраторе правильный, неужели он думает, что он знает, что это повлияет на его AFR во всем диапазоне?»

«Я не знаю, я вообще не вижу здесь анализатора выхлопных газов.«

«Нет, у него нет EGA, как вы думаете, что он сделает, чтобы убедиться, что его смесь правильная».

«Он сказал, что чувствует запах постного или жирного, что у него есть нюх».

«ЧТО ДЕЛАТЬ?»

«Я правильно знаю, он собирается отрегулировать свою смесь, понюхав выхлоп. Что он сейчас делает?»

«Он следит за своим временем. Говорит, что его глаза никогда не лгут».

«Его продвижение слишком замедлено»

«Я знаю, жестокий. Эта штука супер худощавая.Он сожжет свои клапаны »

…. вот как это произошло на самом деле. Парень с сгоревшими клапанами неправильно спустил карбюратор и установил слишком низкий уровень поплавка. Он также не правильно установил время и запоздал с искрой прямо в ВМТ, а не раньше. Состояние обедненной смеси в сочетании с поздней искрой привело к тому, что часть насыщенного кислородом всасываемого заряда все еще горела, когда его выпускные клапаны начали открываться. Все еще слегка горящие перегретые выхлопные газы из-за слишком большого количества кислорода в AFR из-за неправильных настроек карбюратора медленно перегревали его клапаны, и они со временем ухудшались, пока не начали даже немного трескаться.В этот момент падение производительности было достаточно заметным, когда чувак начал вглядываться в него. После нескольких месяцев поиска и устранения неисправностей он, наконец, оторвал головки и обнаружил сгоревшие клапаны, объяснив это короткими трубками, а не его бедной смесью и замедленным временем.

Клапан Dudes. Облом чувак 🙁

Три признака проблемы с клапанами в вашем автомобиле

В наши дни вы редко слышите о проблемах с клапанами, потому что в современных двигателях с верхним распределительным валом меньше компонентов, которые могут выйти из строя и вызвать проблемы.В прошлом некоторые компоненты, такие как негидравлические подъемники, толкатели, пружины и сами клапаны, могли выйти из строя. Возможно, вы слышали термин «работа с клапанами», потому что старые автомобили часто нуждались в регулировке клапанов. Если у вас старый автомобиль, у вас все еще могут быть некоторые из этих проблем, но клапанные механизмы современных автомобилей практически безотказны.

Поскольку в современных автомобилях эти проблемы встречаются очень редко, многие люди не сразу распознают симптомы неисправности клапана. Вот некоторые признаки того, что вам необходимо проверить клапанный механизм.

Тикающие или хлопающие звуки — это наиболее распространенные типы шума, которые вы слышите, когда у вас проблемы с клапанами. Часто вы услышите это тиканье, прежде чем заметите другие проблемы. Этот шум становится все громче и быстрее по мере ускорения двигателя. Обычно это означает, что некоторые компоненты клапанного механизма изношены или не выровнены, или что ваш двигатель в целом не получает достаточной смазки.

Большинство автомобилей имеют гидравлические подъемники, и эти подъемники нуждаются в постоянной смазке и точном поддержании давления.Если давление немного ниже, это увеличивает люфт или чрезмерное движение в клапанной системе.

Синий дым является классическим признаком общей неисправности двигателя, и его нельзя игнорировать. Хотя синий дым не является результатом проблем с клапанами, это один из наиболее распространенных признаков, особенно в сочетании с тикающими и хлопающими звуками. Когда направляющие клапана и уплотнения изнашиваются, это позволяет маслу проходить в камеру сгорания и сжигаться вместе с топливом. Вы также заметите, что уровень масла у вас постоянно падает, или вам нужно часто добавлять масло, и вы исключили любые утечки.

Обычно количество синего дыма, которое вы видите при выходе из строя направляющей клапана и уплотнения, довольно мало и едва заметно. Если вы извергаете большое количество дыма, у вас могут быть более серьезные проблемы, такие как изношенные или поврежденные поршневые кольца. Если у вас возникла эта проблема, лучше всего обратиться к профессиональному механику для проверки вашего двигателя.

Анатомия отказа клапана

Взгляд через бороскоп: диагностика проблем с клапанами

Современные бороскопы — это фантастические инструменты для определения состояния поршневых двигателей, и они дают нам беспрецедентную возможность создавать и обмениваться цифровыми изображениями того, что мы видим внутри цилиндров.

После тщательного изучения сотен авиационных двигателей и тысяч цилиндров, некоторые тенденции становятся очевидными.

Во-первых, залогом долговечности выпускного клапана являются: Точный контакт между поверхностью клапана и седлом клапана, а также хорошее прилегание между штоком клапана и направляющей клапана. В полете пилот должен поддерживать температуру головки блока цилиндров в пределах нормы, чтобы избежать повреждений.

Выпускные клапаны сгорают, когда они не садятся должным образом и, как следствие, не могут эффективно передавать тепло цилиндру.Ультра-горячие газы опаляют эти клапаны, начиная с их тонких ободков. Это повреждение разрушает и ослабляет клапаны, усугубляет проблему плохой посадки и резко ускоряет износ. Без вмешательства выпускной клапан может выйти из строя с потенциально катастрофическими последствиями.

Определение состояния клапана

Первый признак здорового клапана — это симметричный узор на лицевой поверхности клапана .

Несгоревшие побочные продукты сгорания часто оставляют красные или оранжевые отложения на поверхности клапана.Эти разноцветные наросты имеют тенденцию быть наиболее толстыми в центре клапана (где температура относительно низкая). Чем холоднее клапан и чем богаче топливно-воздушная смесь, тем гуще будут отложения.

Не пугайтесь красноватого цвета этих наростов. Если рисунок симметричный и напоминает пережаренную пиццу, он, вероятно, полезен.

Зеленые средства остановки

Когда выпускной клапан не сидит должным образом, сверхгорячие газы могут просачиваться вокруг тонкого обода клапана и создавать горячие точки.Первым признаком проблемы является , как правило, асимметричный рисунок отложений на поверхности клапана .

Нормальные наросты на поверхности клапана обычно красного, оранжевого или серого цвета. Поверхность клапана может стать желтой или зеленой при чрезмерно высокой температуре. Когда часть самого выпускного клапана становится зеленой, это означает, что клапан сильно обгорел и ослаблен, и клапан следует немедленно заменить. В этом случае «зеленый цвет означает остановку».

Зеленый узор обычно имеет форму полумесяца и расширяется от края к центру клапана.В запущенных случаях на противоположных краях клапана могут появиться два серповидных узора.

Вращение клапана

Выпускные клапаны предназначены для вращения, и это вращение необходимо для долговечности клапана, поскольку оно помогает предотвратить накопление отложений вокруг седла, штока и направляющей. При типичном круизе 2400 об / мин каждый выпускной клапан открывается и закрывается 1200 раз в минуту, и каждый клапан вращается один раз в минуту.

Точное выравнивание коромысла необходимо для правильного вращения клапана.Неправильно выровненный коромысел может привести к износу направляющей клапана в течение 100 часов работы двигателя — и этот износ может вызвать неправильную посадку клапана, горячие точки, а также повреждение или отказ клапана. Посмотрите через бороскоп, как вы поворачиваете пропеллер вручную, и обратите особое внимание на то, как выпускной клапан открывается и закрывается. Обратите внимание на любой «шаг в сторону». Чем больше клапан смещается в сторону при входе в седло, тем больше вероятность изнашивания направляющей клапана.

Также, если вы обнаружите сгоревший клапан, обязательно внимательно осмотрите коромысло.Если носок коромысла не задевает клапан прямо, это приведет к износу направляющей клапана и неправильной посадке клапана. Плохо выровненный коромысел может помешать правильному вращению нового клапана и привести к преждевременному износу клапана.

Традиционные проверки компрессии цилиндров по-прежнему являются ценным диагностическим инструментом. Низкие показания при испытании на сжатие и звук утечки воздуха из выхлопной трубы являются очевидными предупреждающими признаками проблем с клапанами. Объедините эту информацию с четкими и красочными изображениями, которые вы можете увидеть через современный бороскоп, и вы получите гораздо более полное представление о состоянии двигателя. — Адриан Эйххорн

Адриан Эйххорн, первый офицер JetBlue Airways, Beechcraft Bonanza and Baron, техническое обслуживание и инструкции по полету

ATP, CFII, MEI, A & P-IA, 13000+ часов

Чтобы узнать больше, скачайте плакат ниже

Перегоревшие выпускные клапаны долгое время были основной причиной отказов цилиндров и потери мощности в поршневых авиационных двигателях.
