Блок предохранителей и реле ГАЗель Некст: где находится, схемы

ГАЗ начал производство малотоннажных авто семейства Некст в 2013 году. Изначально он производился только с дизелем Камминз, но позже появились модификации с бензиновым мотором. Конкретный набор предохранителей ГАЗель Некст напрямую зависит от типа двигателя или от варианта кузова: автобус, фургон или авто на платформе.

Всего установлено два полноценных монтажных блока и один дополнительный. Один основный и дополнительный можно найти под капотом, рядом с аккумулятором. Тут находятся защитные плавкие элементы, отвечающие за силовую установку и генератор. Дополнительный блок имеет совершенно разный набор предохранителей в зависимости от того, установлен он на авто с мотором Каменс или бензиновым.

Содержание

  • 1 Блок под капотом
  • 2 Блок в салоне
  • 3 Распиновка предохранителей ГАЗель Некст
  • 4 Схема блока предохранителей ГАЗель Next
    • 4.1 Предохранитель и реле поворотов
    • 4. 2 Реле и предохранитель бензонасоса
    • 4.3 Предохранитель дворников: где находится
    • 4.4 Реле и предохранитель печки
    • 4.5 Предохранитель прикуривателя
    • 4.6 Реле стеклоочистителя: где находится
    • 4.7 Стартер
    • 4.8 Ближний и дальний свет
    • 4.9 Предохранитель габаритов
    • 4.10 Магнитола
    • 4.11 Стеклоподъемники
    • 4.12 Реле аварийной сигнализации: где находится
    • 4.13 Стоп-сигналы
    • 4.14 Вебасто
    • 4.15 Реле регулятор генератора
    • 4.16 Задний ход
    • 4.17 Реле вентилятора
    • 4.18 Предохранитель спидометра
    • 4.19 Реле зарядки
    • 4.20 Главное реле Некст: за что отвечает
    • 4.21 Предохранитель панели приборов
    • 4.22 Предохранитель центрального замка
    • 4.23 Противотуманные фары
    • 4.24 Датчик скорости
    • 4.25 Реле подогрева зеркал
    • 4.26 Подсветка номера
    • 4.27 Подсветка приборов
    • 4.28 Реле подножки — где стоит
    • 4.29 Система управления двигателем
  • 5 Как заменить поврежденные предохранители на Газель Некст

Еще один блок находится в салоне, его крышку можно обнаружить под рулем на панели приборов. Без описания всех предохранителей и реле не удастся не только удачная продажа машины, но и просто эксплуатация.

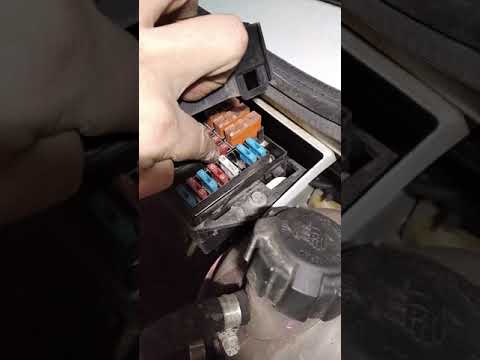

Блок под капотом

Считается главным, ведь расположенные тут элементы отвечают за бесперебойную работу мотора и аккумулятора. Всего их 19 штук и 9 реле. Найти блок можно на надставке щитка передка, в левой части подкапотного пространства.

Справа расположен еще один блок с меньшим числом предохранителей. Его наполнение зависит от того, о дизельном или бензиновом авто идет речь.

Блок в салоне

Его можно найти под рулем, в нижней части приборной панели. Для доступа к нему необходимо открыть крышку, потянув ее на себя.

Защитные элементы для экономии места помещены в два ряда.

Распиновка предохранителей ГАЗель Некст

В общих чертах не менялась с 2011 года.

Схема блока предохранителей ГАЗель Next

Набор и расположение зависит не только от дизеля или бензина, но и от исполнения кузова. Подробности можно узнать из схем монтажных блоков и их расшифровок, представленных ниже.

Блок в салоне.

ПредохранителиМощность, АЧто защищает
Предохранители левого ряда
F17,5Дневные ходовые огни
F25Задние противотуманки
F37,5
10		Указатели поворота
F47,5Комбинация приборов, датчик скорости, пульт отопителя
F55Система управления двигателем (дизель)
F515Система управления двигателем (бензиновый мотор)
F65АБС
F720Прикуриватель, розетка (авто с платформой, автобус)
F720Прикуриватель, розетка второго ряда сидений (авто с цельнометаллическим кузовом)
F815Аварийка (автомобиль с платформой, автобус)
F815Центральный замок, магнитола (автомобиль с цельнометаллическим кузовом)
F915Модуль управления светотехникой, подсветка
F1010Внутреннее освещение
F1115Центральный замок, магнитола (автомобиль с платформой)
F1115Магнитола, громкоговорящее устройство
F1110Аварийка (автомобиль с цельнометаллическим кузовом)
F125Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф
Предохранители правого ряда
F120Стеклоочиститель, стеклоомыватель
F210Модуль управления светотехникой
F35Электропривод зеркал
F425Стеклоподъемники
F510Обогрев зеркал
F610Обогрев сиденья водителя
F715Дополнительный отопитель
F8—Резерв
F910Блокируемый дифференциал
F1015Розетка второго ряда сидений (авто платформой и дизельным двигателем)
F1020Розетка второго ряда сидений, звуковые сигналы (авто с платформой и бензиновым двигателем)
F1020Звуковые сигналы (авто с цельнометаллическим кузовом)
F1010Электропривод двери, плафон освещения двери (автобус)
F11—Резерв
F1210Розетка, магнитола (авто с цельнометаллическим кузовом)
F12—Резерв (авто с платформой)

Реле.


К1Реле стеклоочистителя
К2Реле отопителя
К3Реле разгрузки замка
К4Реле плафона подножки (автомобиль с цельнометаллическим кузовом и двухрядной кабиной)
Реле светового табло (автобус)
К5Реле догревателя (автомобиль с дизельным двигателем)
К6Реле блокировки дифференциала
К7Реле звуковых сигналов (кроме автомобилей с платформой и дизельным двигателем)
К8Реле разгрузки замка (автомобиль с цельнометаллическим кузовом)

Блок под капотом.

ПредохранителиМощность, АЧто защищает
F115Реле противотуманок
F210Сигналы торможения
F3—Резерв
F320Реле звуковых сигналов (автобус)
F425Реле подогревателя топлива (дизель)
F420Главное реле (авто с бензиновым мотором)
F525Догреватель охлаждающей жидкости (дизель)
F55Блок управления двигателем (бензин)
F6—Резерв (дизель)
F615Топливный насос (бензин)
F625Выключатель стартера и приборов (автобус)
F725АБС
F825Вентилятор кондиционера
F820Независимый отопитель (автобус)
F910Левый ближний свет
F1010Правый ближний свет
F1110Левый дальний свет
F1210Правый дальний свет
F1310Левые габариты
F1410Правые габариты
F1510Задний ход
F1610Компрессор кондиционера
F1740Отопитель
F1840АБС
F1940Выключатель приборов и стартера (зажигания)

Реле.

К1Реле компрессора кондиционера
К2Реле блокировки стартера (дизель)
Реле муфты вентилятора (бензин)
К3Реле топливного насоса (бензин)
К4Реле ПТФ
К5Дальний
К6Ближний
К7Реле вентилятора кондиционера
К8Реле укладки щеток стеклоочистителя
К9Реле подогревателя топлива (автомобиль с дизельным двигателем)

Дополнительно.


Бензиновый мотор.

ПредохранителиМощность, АЧто защищает
190Общая плюсовая цепь автомобиля
260Резерв

Дизель.

ПредохранителиМощность, АЧто защищает
1125Предпусковой подогреватель воздуха
290Общая плюсовая цепь автомобиля
340Резерв
430Система управления двигателем

Предохранитель и реле поворотов

№ F3 мощность 10 А.

Реле и предохранитель бензонасоса

Элемент топливного насоса Эвотек у ГАЗели поместили под капот машины под номером К3. А предохранитель обозначен F6 номиналом 15 Ампер.

Предохранитель дворников: где находится

Его легко найти в правом ряду блока салона машины, где он стоит первым. Номинал — 20 Ампер.

Реле и предохранитель печки

Обозначен — К2 в салоне машины. Вставка стоит под капотом и имеет номер F17. Он рассчитан на 40 Ампер.

Предохранитель прикуривателя

У ГАЗель Некст занимает место F7 на 20 А в левом ряду салонного блока. Его положение не меняется как для дизелей, так и выпущенных после 2014 года авто на бензине. Производитель не изменил положение плавкого элемента и после начала выпуска цельнометаллического фургона в 2016 и модернизаций 2017, 2018 и 2019 годов.

Реле стеклоочистителя: где находится

Первое в салонном монтажном блоке.

Стартер

Втягивающее реле модели ЯМЗ 534 с обманкой находится в моторном отсеке под номером К10. Внешний вид элемента легко узнать из фото. У машин с мотором Cummins его нет.

Ближний и дальний свет

За подключение отвечают 4 предохранителя. F9 для левой и F10 для правой. А во втором — F11 и F12. Найти их можно в моторном отсеке и их мощность — 10 Ампер.

Предохранитель габаритов

F13 для левых огней и F14 — для правых. Номинал обоих равен 10 Амперам.

Магнитола

За безопасную работу магнитофона отвечает F11 в правом ряду салонного блока. Он рассчитан на 15 А.


Стеклоподъемники

Отвечает предохранитель F4 номиналом 25 Ампер в правом ряду блока салона.

Реле аварийной сигнализации: где находится

Устанавливают в поворотнике рулевой колонки. Оно выполняет функцию реле звукового сигнала.

Стоп-сигналы

F2 в блоке моторного отсека. Мощность 10 А.

Вебасто

В ГАЗель Некст установлен независимый отопитель. Его предохранитель поместили под капотом и обозначили как F8. Рассчитан на 20 Ампер.

Реле регулятор генератора

Находится на корпусе.

Задний ход

Расположен в блоке под капотом, где он обозначен как F15 с номиналом 10 А.

Реле вентилятора

Расположено в блоке салона авто под номером К7.

Предохранитель спидометра

Находится в левом ряду салонной области под номером F4 и с номиналом 7,5 А.

Реле зарядки

Расположен на корпусе аккумулятора.

Главное реле Некст: за что отвечает

Вспомогательный элемент системы зажигания. №9 в блоке моторного отсека.

Предохранитель панели приборов

F4 в левый ряд блока салона. Мощность — 7,5 Ампер. При модернизации 2015 года его номер изменили на F12, а номинал на 5 Ампер.

Предохранитель центрального замка

Расположен в левом ряду салонного блока под номером F11 и мощностью 15 А. В модификации 2013 года с цельнометаллическим кузовом его расположение изменили на F8 без изменения номинала.

Противотуманные фары

Защита ПТФ происходит с предохранителем F2 на 5 А в левом ряду салонного монтажного блока. Реле находится в моторном отсеке под номером 4 и подключено через кнопку включения противотуманок.

Датчик скорости

В салоне — F4 с номиналом 7,5 А.


Реле подогрева зеркал

Внутри, в правом ряду — F5, номиналом 10 Ампер.

Подсветка номера

Не установлен.

Подсветка приборов

Отсутствует.

Реле подножки — где стоит

№ 4 в монтажнике салона.

Система управления двигателем

Как заменить поврежденные предохранители на Газель Некст

Шаги:

  • необходимо снять крышку нужного блока;
  • отключить питание;
  • определить сломавшийся элемент;
  • с помощью пинцета вынуть его;
  • поставить новый.

Замена плавкого элемента на модель с другим номиналом недопустима.

Оставить отзыв

Разблокировка Webasto (вебасто)

Главная > Разблокировка Webasto

Деблокировка Webasto  «мокрых» и «сухих».
 можно разблокировать в ручную с помощью последовательного обесточивания в отличии автономного отопителя фирмы Эбешпехер,который после 10 аварийных отключений полностью блокируется и возможность ручной разблокировки не представляется и возможна только программой или специальным сканером.
Отключение в аварийном случае Вебасто происходит как при прекращение подачи топлива,
-в первом случае если не появляется пламя через 180 секунд,
-во втором случае если пламя угасает во время работы через 85 секунд,
-в третьем случае если происходит перегрев автономного отопителя вебасто,то есть срабатывает ограничитель температуры (термостат),отопитель Webasto отключается немедленно.



Во всех случаях,кроме поломки мотора нагнетателя вебасто после отключения в аварийном режиме происходит принудительная продувка автономки в течении 2 минут.


При напряжении питания блока управления ниже 21 вольта продолжительностью 20 секунд или же напряжение питающей сети выше 32 вольт в течении 6 секунд,так же отопитель отключается в аварийном режиме с последующей продувкой в течении 2 минут.

Самоотключенный в аварийном режиме подогреватель Webasto ,возможно запустить повторно путем отключения и последующего включения,но сначала необходимо устранить причину срабатывания аварийного отключения.

В случае трех подряд отключений автономки вебасто или экстренного отключения в следствии перегрева,автономный отопитель блокируется,тогда с пульта управления обычным способом не запустить.

Предпусковые подогреватели и автономные отопители деблокируются с помощью вынимания предохранителей.
-нажать кнопку на пульте включения автономки,
-вынуть предохранитель Ф1 на 15 ампер или отключить силовой провод от блока управления,

-после 3 секунд подключить автономку Webasto к питанию.
