Замена крестовин кардана на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Крестовины кардана – всего в жигулёвском карданном валу используется две крестовины, одна установлена в центральной части, а другая в том месте где карданный вал подсоединяется к редуктору, из замена производится легко если автомобиль свежий или если карданная передача недавно перебиралась, в случае же когда до кардана не дотрагивались лет 5, крестовины гораздо сложнее поменять будет, так как они ржавеют и сниматься начинают ну очень не охотно, если у Вас так и есть, тогда запаситесь спец. съёмником для крестовин в добавок (Вообще по сути он в любом случае нужен, но работу и без него можно произвести), молотком из мягкого металла и керосином (Или какой ни будь другой похожей жидкостью).

Примечание!
Поменять крестовины кардана можно воспользовавшись следующим набором инструментов: Гаечными ключами «на 13» и двумя такими же но размером «на 19», ещё понадобятся накидные головки, примерно размерами «на 11» и «на 27» и конечно же вороток, потому что накидные головки без него это ни что, просто красивые элементы, ко всему этому пригодится обычный молоток и молоток из мягкого металла (В том случае если карданную передачу давно уже не трогали), ещё будут специальные щипцы нужны для снятия стопорных колец и кстати, про сами стопорные кольца для крестовин не забудьте, их обязательно будет нужно менять на новые, ещё оправки понадобятся которыми подшипники у крестовин будет можно выпрессовать, универсальный съёмник и клещи типа “Кобра”!

Краткое содержание:

• Замена крестовин кардана
• Дополнительный видео-ролик

Где находятся крестовины на карданном валу?
Мы не только покажем где они располагаются, но и предоставим фото того как они выглядят, Вы скорее всего уже посмотрели чуть ниже и заметили данное фото, на котором указаны красными стрелками места расположения крестовин, а на маленьком фото представлена одна из крестовин, рядом с ней лежат четыре стопорных кольца, те самые про которые мы говорили чуть выше.

Когда нужно менять крестовины на карданном валу?
Признаки того что крестовины пришли в негодность следующие: Вибрация по кузову, щелчки, посторонние стуки в нижней части при включении передачи и при резком сбросе газа, после появления признаков нужно лезть под автомобиль и рукой проверять крестовины на изношенность, как это сделать, рассказано в ролике подробно очень чуть ниже:

Примечание!
Если решили крестовины менять то и подвесной подшипник тоже рекомендуем отправить под замену, при его покупки смотрите за тем чтобы резина была у него эластичная (Не в коем случае не берите подшипник с твёрдой резиной), чтобы подшипник вращался без заеданий и без зацепов, если такой подшипник найдёте то его и приобретайте, как его поменять, читайте в статье под названием: «Замена подвесного подшипника на автомобиле»!

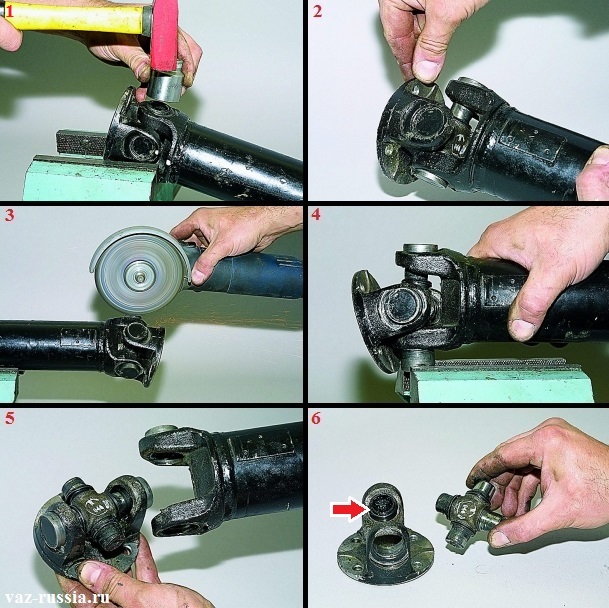

1. Сперва снять сам вал придётся с автомобиля, снять его не составит никакого труда но вот только перед тем как это сделать, обязательно промаркируйте его положение относительно редуктора и относительно коробки, потому что при обратной установке вала, он должен будет встать точно так же как и был установлен ранее, в противном случае балансировка у вала нарушится и когда машина заведется, будет сильная вибрация передаваться на кузов и будет происходить повышенный износ деталей карданного вала (А о том как его снять, было подробно описано в статье под названием: «Замена карданного вала на автомобиле»).

2. После того как карданный вал снят с машины, возьмите маркер или же кёрнер или с помощью них сделайте метки на вилках карданных шарниров (Если ранее они не были сделаны), теперь подденьте при помощи спец. щипцов все четыре стопорных кольца (см. фото ниже, рекомендуем перед тем как их поддевать запомнить хоть немного как кольца стояли, или ещё лучше сделать метки как это на маленьком фото показано, во время установки новых колец, их нужно будет установить примерно так же) и приступайте к снятию крестовины.

3. Для снятия Вам понадобятся головки или же спец. оправки для выпрессовывания подшипников крестовин и молоток, подложив что то под нижнюю часть (Чтобы вилки карданного вала на весу были) выбейте крестовину вместе с подшипником вниз и наклонив её, вытащите из отверстия в вилке, тем самым вилки разъединятся и вам останется выбить крестовину из последней вилки.

4. Из последней вилки выбить её будет сложнее, так же приложив головку и подложив что ни будь под низ (Чтобы вилка на весу была, смотрите фото ниже), попытайтесь её выбить сверху и наклонив крестовину, выньте её из нижнего отверстия как это на маленькой фотографии показано.

Примечание!
Другая крестовина которая располагается в том месте где кардан к редуктору цепляется, снимается точно так же, снимать крестовины вообще не бойтесь, они под замену, поэтому с ними можно делать что хочешь, выбивать, пилить и так далее, главное вилки не повредите карданных валов и тогда всё нормально будет!

5. Установка крестовин начинается с того, что с них нужно будет снять по две чашки и тогда крестовина станет намного компактней и с лёгкостью её можно будет засунуть в вилку, после засовывания эти чашки устанавливаются на своё место при помощи молотка из мягкого металла и прокладки, забивать чашки нужно до того, пока канавка не будет хорошо видна в которую стопорное кольцо устанавливается, когда всё завершите, то же самое проделайте с другими двумя чашками и установите ещё одну вилку (Главное всё по меткам сориентируйте) и кстати, при установке чашек и их снятии будьте аккуратны, потому что внутри них находятся шарики, которые нельзя рассыпать, так как их очень сложно будет засунуть обратно (см. маленькое фото).

Примечание!
Во время проведения всей работы, могут возникнуть такого рода проблемы: Не снимаются крестовины из-за того что они закисли (Заржавели), бороться с этим можно при помощи керосина, просто смочите им детали или чем то наподобие такой жидкости и потрите металлической щёткой это поможет и кстати, когда крестовины будут сняты, их посадочные места с помощью щётки зачистите, особенно те места куда стопорные кольца устанавливаются, это обязательно!

Дополнительный видео-ролик:

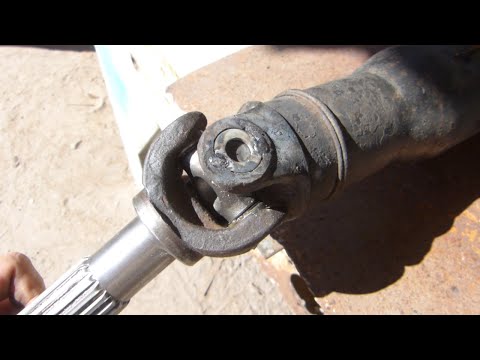

Наглядная инструкция по замене крестовин карданного вала, показана в видео-ролике который расположен чуть ниже:

Снятие карданного вала ВАЗ 2107 и замена крестовины (Видео)

В заднеприводных автомобилях, к которым относится ВАЗовская “классика”, крутящий момент от коробки к редуктору заднего моста передается посредством карданного вала. Конструкция последнего отличается простотой и надежностью. Однако, как все узлы автомобиля, кардан ВАЗ 2107 требует контроля состояния и периодического обслуживания. Необходимость в ремонте кардана возникает в таких случаях:

• разрушилась (износилась) крестовина;
• нарушена центровка вала;
• вышел из строя подвесной подшипник;
• разрушилась эластичная муфта.

Для ремонта карданного вала его необходимо снять с машины. Это можно сделать даже без смотровой ямы и подъемника, просто приподняв домкратом переднюю часть автомобиля. Но данный способ неудобен и не вполне безопасен. Поэтому лучше производить работы в гаражных условиях, где имеется автоподъемник или смотровая яма.

Содержание

1. Конструкция карданного вала ВАЗ 2107
2. Неисправности карданной передачи ВАЗ 2107
3. Устройство крестовины ВАЗ 2107
4. Что необходимо для замены крестовины ВАЗ 2107
5. Снятие кардана ВАЗ 2107
6. Замена крестовины ВАЗ 2107

Конструкция карданного вала ВАЗ 2107

Карданный вал ВАЗ 2107 состоит из пары основных частей, соединенных посредством крестовины. К передней части кардана прикреплена эластичная муфта из резины, обеспечивающая соединение кардана с КПП. Резина муфты обеспечивает гашение ударных нагрузок, а шлицевое соединение позволяет карданному валу смещаться вперед-назад при изменении угла наклона его частей или колебаний двигателя и коробки при езде по кочкам и ямам.

1. Болт крепления эластичной муфты к фланцу
2. Фланец вторичного вала коробки передач
3. Резиновый элемент эластичной муфты
4. Центрирующая втулка фланца
5. Вкладыш эластичной муфты
6. Болт крепления эластичной муфты
7. Фланец переднего карданного вала
8. Обойма сальника
9. Сальник
10. Вторичный вал коробки передач
11. Грязеотражатель
12. Гайка крепления фланца
13. Уплотнитель центрирующего кольца
14. Передний карданный вал
15. Центрирующее кольцо
16. Стопорное кольцо
17. Промежуточная опора
18. Пробка
19. Резиновая втулка
20. Дистанционная втулка
21. Задний карданный вал
22. Фланцевая вилка карданного шарнира
23. Эластичная муфта
24. Кронштейн безопасности
25. Балансировочная пластина
26. Поперечина промежуточной опоры
27. Стопорное кольцо
28. Вилка переднего карданного вала
29. Стопорное кольцо
30. Игольчатый подшипник
31. Сальник
32. Обойма сальника
33. Вилка карданного шарнира
34. Крестовина
35. Гайка крепления вилки
36. Кронштейн промежуточной опоры
37. Упругая подушка
38. Корпус подшипника
39. Подшипник
40. Грязеотрожатель

Основные части кардана выполнены из пустотелой трубы, что минимизирует его вес. Меньшая масса (значит, и инерционность) уменьшает нагрузку на двигатель и детали трансмиссии автомобиля.

Чтобы избежать вибрации при вращении кардана, его детали балансируются в заводских условиях при помощи специального оборудования. Для обеспечения балансировки на внешнюю поверхность кардана крепят грузики необходимого веса.

Неисправности карданной передачи ВАЗ 2107

Определить, что карданный вал ВАЗ 2107 неисправен, можно по следующим признакам:

• Стук после включения сцепления. Причина стука может крыться в плохо затянутом креплении карданной передачи, изношенных шлицах или повреждении эластичной муфты, вышедших из строя подшипниках крестовин.
• Скрежет при движении автомобиля. Этот звук возникает при сильном износе подшипников шарниров кардана (крестовин).
• Вибрация кардана при движении. Это явление возникает при механическом повреждении карданного вала или налипании грязи на кардан, что нарушает его центровку. Также вибрации возникают при значительном износе ведомого вала КПП, подвесных подшипников, крестовин кардана, фланца ведущей шестерни редуктора заднего моста, незатянутом креплении карданной передачи.
• Стук при резком разгоне или торможении двигателем. Причина его кроется в износе крестовин карданного вала.

Проверить состояние карданной передачи можно, установив машину на подъемник или смотровую яму. Детали передачи не должны люфтить при”покачивании” кардана в разные стороны.

Для устранения неисправностей необходима замена крестовины карданного вала ВАЗ 2107, муфты, других поврежденных деталей.

Устройство крестовины ВАЗ 2107

Крестовина карданного вала ВАЗ 2107 — гибкое соединение КПП с задним мостом автомобиля. Этот шарнир обеспечивает совпадение осей вращения частей кардана и дает возможность передавать крутящий момент при изгибе частей кардана. Крестовина соединяет вилки половинок кардана, которые крепятся к ее концам. Главные элемент крестовины — игольчатые подшипники, которые обеспечивают подвижность шарнира. Подшипники вставлены в отверстия вилок и зафиксированы при помощи стопорных колец. Износ подшипников вызывает люфт соединения, стуки и другие посторонние шумы при движении. В этом случае необходима замена крестовины ВАЗ 2107.

Что необходимо для замены крестовины ВАЗ 2107

Прежде всего следует необходима новая крестовина на ВАЗ 2107. Работа по ее замене достаточно трудоемкая, поэтому не стоит экономить на этой детали. Оригинальные запчасти, выполненные из высокопрочной стали, прошедшей термообработку, обеспечивают пробег до полумиллиона километров без замены крестовины. Одновременно с крестовиной меняются и стопорные кольца, поэтому эти детали часто идут в комплекте.

Для замены детали понадобятся:

• набор рожковых ключей;
• молоток;
• пассатижи;
• съемник для замены подшипника;
• щетка по металлу для очистки грязи и ржавчины.

Замену крестовины начинают с демонтажа карданного вала.

Снятие кардана ВАЗ 2107

Снимать кардан лучше на подъемнике или смотровой яме. В последнем случае необходимо зафиксировать колесо автомобиля башмаками и зафиксировать ручником, чтоб машина не покатилась с места. Лишь после этого можно приступать к демонтажу.

Работы выполняются в следующей последовательности:

• открутить болты, соединяющие кардан с фланцем редуктора;
• открутить гайки крепления подвесного подшипника к днищу машины;
• аккуратно, используя деревянный молоток, выбить кардан из шлицов эластичной муфты.

[tip]Совет: перед снятием кардана необходимо отметить его положение относительно фланца заднего моста и эластичной муфты. Также необходимо пометить взаимное расположение половинок кардана. Это позволит упростить сборку и сохранить балансировку узла. В противном случае возможно возникновение вибрации при движении машины.[/tip]

Стучать по деталям кардана необходимо деревянным молотком либо использовать обычный молоток и деревянную проставку. В противном случае возможна деформация труб кардана.

Замена крестовины ВАЗ 2107

Для облегчения разборки карданной передачи следует предварительно очистить детали металлической щеткой и обработать места сопряжения керосином или WD-40.

Перед разборкой кардана его следует расположить на ровной поверхности в хорошо освещенном месте. Замена крестовины ВАЗ 2107 начинается со снятия стопорных колец при помощи съемника.

Перед демонтажем крестовины ее следует обстучать молотком через деревянную прокладку и обработать WD-40.

Крестовину снимают, последовательно отбивая молотком ее чаши и вынимая их из отверстий вилок. После того, как крестовина снята, необходимо тщательно очистить ее посадочные места и канавки для установки стопорных колец.

Установка детали начинается с демонтажа ее чаш, которые последовательно устанавливают в посадочные места на вилках кардана, одновременно надеваясь на крестовину.

Металл чаш крестовины очень твердый, но хрупкий. Поэтому забивать их в посадочные места следует очень аккуратно. После того, как чаша заняла свое место, ее необходимо зафиксировать стопорным кольцом.

[tip]Внимание: стопорные кольца могут поставляться разной толщины. Если толщина кольца не подходит к ширине посадочного паза, необходимо приобрести кольца нужной толщины и установить их. Иначе кольца вылетят со своих мест во время эксплуатации машины и карданная передача выйдет из строя. Когда чашки крестовины установлены и зафиксированы стопорными кольцами, можно приступать к установке узла на место. Но перед этим необходимо проверить состояние эластичной муфты и подвесного подшипника, что не пришлось вскоре вернуться к трудоемко работе по снятию и установке карданного вала.[/tip]

Установка кардана производится в последовательности, обратной снятию. Шлицевой узел должен соединяться без усилий, перед сборкой необходимо смазать его.

Правильный способ устранения неполадок и обслуживания карданных шарниров

Еще несколько лет назад я думал, что знаю все, что нужно знать о диагностике и замене карданных шарниров (U-образных шарниров)… Я ошибался.

40 лет назад, когда я был молодым впечатлительным новичком в магазине, меня наставляли старшие техники, и я полагал, что они знают, что делают. На протяжении многих лет я диагностировал и заменял карданные шарниры таким же образом. Большую часть времени я думал, что мне это удалось, но были времена, когда я знал, что что-то не так с моей установкой, но я не знал, почему.

Несколько лет назад, готовясь к уроку по механической трансмиссии, который я преподаю, я начал исследовать правильный метод диагностики, снятия и установки крестовин. Я обнаружил, что у некоторых производителей информация о сервисной диагностике и замене очень ограничена, в то время как другие производители (включая производителей U-образных шарниров) предоставляют вам подробные пошаговые инструкции по обслуживанию, включая конкретные инструменты для использования и необходимые измерения.

Измерения? Какие измерения?

Меня никогда не учили центрировать U-образный шарнир в ушках вилки карданного вала. Меня никогда не учили измерять и регулировать осевой люфт карданного шарнира с помощью выборочных стопорных колец с цветовой маркировкой. Я никогда не видел карданного шарнира с селективными стопорными кольцами.

Проведя небольшое исследование, я обнаружил, что карданные шарниры вторичного рынка не поставляются со стопорными кольцами. Я всегда покупал карданные шарниры вторичного рынка. Как оказалось, не все карданные шарниры одинаковы. В этой статье мы рассмотрим возможные различия в U-образных соединениях и то, как они могут повлиять на вас и вашего клиента.

У меня есть несколько вопросов, чтобы вы подумали о U-образных соединениях. На каждый вопрос ответим в этой статье:

1. В чем разница между новым $8.99 U-образный шарнир и новый комплект U-образного шарнира за 135,00 долларов США для точно такого же автомобиля?
2. Вы когда-нибудь устанавливали новый U-образный шарнир, после чего клиент жаловался на вибрацию автомобиля?
3. Почему оригинальные карданные шарниры, установленные на заводе в автомобилях, кажутся вечными?
4. Почему подавляющее большинство U-образных соединений, устанавливаемых на заводе, являются «герметичными» без пресс-масленки?
5. Почему на многих карданных шарнирах, устанавливаемых на заводе, установлены цветные стопорные кольца?

Историческое содержание

Прежде чем мы обсудим карданные шарниры, нам нужно немного пояснить историю и терминологию. Во-первых, неизвестно, кто изобрел оригинальный двухосный кардан, но это произошло где-то в древности (тысячи лет назад). Хотя сегодня название «универсальный шарнир» определено Обществом автомобильных инженеров (SAE) в стандарте J901, вот три наиболее часто используемых названия карданного шарнира в сервисной информации, магазинах запчастей и т. д.:

1. Карданный шарнир — неправильно назван в честь итальянского математика Иеронима Кардано (1501–1576), которому приписывают описание/изобретение поворотного шарнира с тремя степенями свободы (для удержания уровня компаса корабля в океанских волнах) в 1557 году. не карданного шарнира и функционирует совсем по-другому.
2. Шарнир Гука — правильно назван в честь английского математика Роберта Э. Гука (1635-1703), который в 1675 году продемонстрировал, что угловой вал, соединенный с карданным шарниром с двумя степенями свободы, не вращается с постоянной скоростью. . Гук также обнаружил и продемонстрировал, что соединение двух U-образных шарниров вместе заставляет наклонный вал, соединенный с ними, вращаться с постоянной скоростью. Сегодня эту конфигурацию шарнира равных угловых скоростей ошибочно называют «двойным карданным шарниром». Гук использовал свои изобретения, пытаясь отображать время суток с солнечных часов на вертикальной стене, чтобы люди, проходящие мимо, могли легко видеть время суток.
3. Шарнир «Polhem Knot» — Неверно назван в честь шведского изобретателя Кристофера Полхема (1661-1751), который после посещения Англии и изучения работ Роберта Гука вернулся в Швецию в 1697 году и «заново изобрел» карданный шарнир. под его именем.

До роста популярности безлошадных экипажей (автомобилестроение) в конце 1800-х U-образные соединения в основном использовались в промышленности для соединения двух машин вместе. Эти ранние карданные шарниры требовали постоянного обслуживания, чистки и смазки.

В 1902 году Кларенс В. Спайсер (1875-1939), инженер и изобретатель, изобрел кожух для U-образных шарниров, чтобы защитить их и сделать их самосмазывающимися. В период с 1903 по 1934 год он получил 40 патентов США на различные конструкции усовершенствованных карданных шарниров и карданных валов. Его изобретения привели к замене оси с цепным приводом на оси с приводом от вала на заре автомобильной промышленности.

В 1919 году Чарльз А. Дана (1881-1975), бизнесмен, в партнерстве со Спайсером, приобрел контрольный пакет акций Spicer Manufacturing Company и управлял компанией, в то время как Спайсер продолжал внедрять инновации и улучшать карданные шарниры и карданные валы. Дана руководила компанией Spicer Manufacturing в течение 30 лет.

В 1946 году в честь Даны компания Спайсера была переименована в Dana Corporation, которая продолжала внедрять инновации и производить высококачественные карданные шарниры и трансмиссии под брендом «Spicer Drivetrain Products». Spicer по-прежнему является крупным поставщиком заводских карданных шарниров и карданных валов.

ВАЖНО: В 1982 году подразделение приводных валов Spicer корпорации Dana разработало первый полностью алюминиевый приводной вал. Современные алюминиевые карданные валы требуют специальных стальных крышек подшипников и стопорных колец с фосфатно-цинковым покрытием, чтобы избежать сильной коррозии, вызванной электролизом.

Сегодня существует несколько компаний, занимающихся послепродажным обслуживанием, которые конкурируют со Spicer, в том числе многие из них производят подделки/подделки более низкого качества по значительно сниженным ценам. Использование неоригинальных U-образных шарниров может вызвать дополнительные проблемы и проблемы, о которых вы можете не подозревать.

Разница между карданными шарнирами

В рамках исследования карданного шарнира для своих занятий я протестировал карданные шарниры шести разных марок, два карданных шарнира производителя оригинального оборудования (OEM) и два карданных шарнира Spicer. для того же приложения. Эти U-образные соединения стоят от 8,9 долларов США.9 и $ 135,00 каждый. Я протестировал каждый U-образный шарнир по следующим характеристикам:

• Вес полного U-образного шарнира со стопорными кольцами. Всегда заменяйте оба (все) U-образных шарнира комплектом на одной и той же трансмиссии, чтобы сохранить баланс и уменьшить моменты инерции.
• Материалы, из которых изготовлен U-образный шарнир
• Поперечный вариант цапфы-крестовины
• Поперечный вариант крестовины цапфы с крышками подшипников
• Крышка подшипника диаметр
• Конструкция сальника(-ов)
• Рекомендуемый тип смазки подшипников
• Интервалы обслуживания карданного шарнира с пресс-масленками
• Меры предосторожности при использовании резервуара для смазки для герметичных U-образных соединений
• Метод снижения трения металла о металл от упорной поверхности цапфы до крышки подшипника
• Метод снижения трения металла о металл от торцов игольчатых подшипников до крышек подшипников
• Метод крепления игольчатых подшипников
• Методы защиты от коррозии
• Толщина комплекта(ов) стопорных колец

Оба комплекта карданного шарнира OEM стоимостью 135 долларов содержали комплект карданного шарнира Spicer внутри коробки. Комплекты карданного шарнира Spicer за 35 долларов содержали те же инструкции и номера деталей, что и комплекты OEM.

Все шесть брендов карданного шарнира послепродажного обслуживания были почти идентичны по внешнему виду, но у некоторых были серьезные проблемы с качеством и точностью. Чтобы проиллюстрировать эти проблемы, давайте посмотрим на ответ на первый вопрос в начале этой статьи: в чем разница между новым $8,99 U-образный шарнир и новый U-образный шарнир стоимостью 31,99 долл. США (или выше) для точно такого же транспортного средства?

U-образный шарнир стоимостью 8,99 долл. США

На рисунке На рис. 2 изображен U-образный шарнир стоимостью 8,99 долл. США, доступный сегодня в Интернете и во многих магазинах автозапчастей. На первый взгляд вы можете не понять, что на самом деле вы смотрите на технологию из патента Дана 1968 года (US3369378A), срок действия которого истек в 1985 году. Когда срок действия патента истекает, технология открыта для использования во всем мире. Похоже, что многие поставщики карданного шарнира вторичного рынка просто копируют технологию из старых, устаревших патентов с истекшим сроком действия и надеются, что обычный потребитель не узнает ничего другого. На самом деле современные карданные шарниры могут служить дольше этой старой технологии в 10–1 раз.0003

Контроль качества?

Пять из шести карданных шарниров вторичного рынка, которые я тестировал, имели менее чем впечатляющий контроль качества в отношении точной машинной обработки. Некоторые были хуже других. Худшее можно увидеть в Рисунок 3 . Измерение отклонения поперечного пролета между двумя комплектами противоположных крышек подшипников составило 0,180 мм (0,007 дюйма). Для сравнения, тот же размер U-образных шарниров OEM и Spicer составляет 0,025 мм (0,001 дюйма).

Любое изменение поперечного пролета может привести к смещению центральной линии U-образного соединения. Смещенная крестовина U-образного шарнира и возникающее в результате смещение карданного вала могут вызвать вибрацию, если биение карданного вала уже находится на границе спецификаций. Другими словами, установка этого карданного шарнира может вызвать вибрацию. Это один из ответов на вопрос 2 в начале этой статьи.

Типичное содержимое комплекта карданного шарнира вторичного рынка можно увидеть на рис. 4 . Этот 51-летний дизайн имеет несколько недостатков по сравнению с современным дизайном Spicer.

Одинарное гибкое резиновое уплотнение

Эта конструкция уплотнения плохо удерживает смазку внутри крышек подшипников. Он также плохо справляется с защитой от пыли и влаги из крышек подшипников. Поскольку это уплотнение плохо справляется со своей задачей, для продления срока службы подшипника требуется периодическая промывка старой смазки, пыли и влаги новой смазкой. Это объясняет необходимость масленки.

Пресс-масленка

Раньше я думал, что U-образный шарнир с пресс-масленкой — это хорошо, но теперь я так не думаю. Проблема с использованием U-образного соединения с пресс-масленкой заключается в том, чтобы не забыть правильно смазать его (процесс промывки). Я лично был в национальных сетевых магазинах для замены масла в своем автомобиле. Когда они закончили обслуживание моей машины, я спросил их, сколько пресс-масленок они смазали, и они сказали мне, что в моей машине герметичные соединения и смазка не требуется. Я знал, что там есть несколько пресс-масленок, и я должен был сказать им, где они находятся. Я уверен, что они ненавидели иметь меня в качестве клиента.

Стопорные кольца

Все шесть проверенных мною комплектов U-образных шарниров поставлялись с одним комплектом (4) стопорных колец. Толщина стопорных колец в среднем составляла 1,37 мм (0,054 дюйма). Средняя типичная толщина стопорных колец, используемых с U-образными соединениями Spicer, составляет 1,50 мм (0,059 дюйма). Одним из преимуществ использования слишком тонких стопорных колец является то, что они легче входят в канавку стопорного кольца, чем более толстые стопорные кольца.

Замена оригинальных стопорных колец этими более тонкими стопорными кольцами приведет к увеличению биения приводного вала на 0,13 мм (0,005 дюйма) из-за дополнительного осевого люфта в карданном шарнире в сборе. Это условие заставит приводной вал двигаться по орбите, а не вращаться вокруг центральной линии. Это дополнительное биение может вызвать вибрацию карданного вала. Это также один из ответов на вопрос 2 в начале этой статьи.

Теперь представьте себе вибрацию, вызванную неправильным сочетанием смещенной крестовины U-образного шарнира и стопорных колец. В худшем случае с этим карданным шарниром биение карданного вала может увеличиться на 0,30 мм (0,012 дюйма) только из-за замены одного карданного шарнира! Для многих приводных валов максимальное биение составляет 0,51 мм (0,020 дюйма). Почти все карданные валы, которые я тестировал на биение, измеряли как минимум половину своей спецификации, даже на совершенно новых автомобилях. Чтобы превысить максимально допустимое, не потребовалось бы гораздо большего биения.

Конструкция, создающая трение

Все шесть карданных шарниров вторичного рынка, которые я тестировал, были спроектированы таким образом, что упорный конец крестовины цапфы трется металлом о металл в нижней части необработанного стакана подшипника. Кроме того, нижняя часть игольчатых подшипников соприкасается металл-металл с нижней частью необработанной чашки подшипника.

Вводящая в заблуждение реклама/маркировка

Один из шести карданных шарниров, которые я тестировал, поступил от крупной сети автозапчастей в США. На внешней стороне коробки было напечатано «Сделано в Китае», однако буквы «США» были брошенный в крестовину U-образного соединения. Это заставляет меня задуматься, не является ли это подделкой U-образного соединения.

U-образный шарнир стоимостью от $35,00 до $135,00

Запатентованная технология, используемая в U-образных шарнирах OEM и Spicer, позволяет им служить в десять раз дольше, чем U-образный шарнир стоимостью $8,99. Давайте посмотрим на эту технологию.

Конструкция с тройным манжетным уплотнением

Как показано на рис. 5 , внутреннее манжетное уплотнение обращено к крышке подшипника и удерживает смазку внутри крышек подшипников и резервуара для смазки. Две другие кромки обращены к крестовине цапфы и защищают подшипники от пыли и влаги. Поскольку это уплотнение отлично справляется со своей задачей, для промывки консистентной смазкой не требуется внешний пресс-масленка, а срок службы подшипника продлевается. Это отвечает на вопросы 3 и 4 в начале этой статьи.

Защита уплотнения

Защита уплотнения защищает трехкромочное уплотнение от повреждения грязью или дорожным мусором во время движения. Защитный кожух является важным усовершенствованием конструкции U-образного соединения.

Контроль качества

Два OEM и два U-образных шарнира Spicer, которые я тестировал, имели впечатляющий контроль качества в отношении точности машинной обработки. Как видно из рисунка 6 , измеренное отклонение поперечного пролета между двумя комплектами противоположных крышек подшипников составило 0,025 мм (0,001 дюйма) или меньше.

Защита от коррозии

Как упоминалось ранее, для алюминиевых приводных валов требуются специальные стальные крышки подшипников с цинк-фосфатным покрытием и стопорные кольца, чтобы избежать сильной коррозии, вызванной электролизом. Карданные шарниры OEM и Spicer могут иметь только две крышки подшипников, покрытые фосфатом цинка (темно-коричневое/серое покрытие). Эти две крышки подшипников должны быть установлены в алюминиевые проушины вилки карданного вала. Крышки стальных подшипников должны быть установлены в стальные ответные проушины вилки. При замене U-образного шарнира на алюминиевом приводном валу обязательно используйте крышки подшипников с покрытием и селективные стопорные кольца с покрытием.

Упорная прокладка

Эти комплекты были разработаны с нейлоновой прокладкой на упорном конце крестовины цапфы для предотвращения трения металла о металл с нижней частью обработанной крышки подшипника.

Упорная шайба

Эти комплекты были разработаны с нейлоновой упорной шайбой, установленной между нижней частью игольчатых подшипников и нижней частью чашки подшипника. Целью упорной шайбы является предотвращение трения металла о металл.

Наборы стопорных колец

Комплекты U-образных шарниров OEM и Spicer содержат три набора из четырех селективных стопорных колец с цветовой маркировкой. Комплекты U-образных шарниров для алюминиевых карданных валов также содержат три комплекта селективных стопорных колец, но они не имеют цветовой маркировки, поскольку покрыты фосфатом цинка.

Существует две причины для использования выборочных стопорных колец (из вопроса 5 в начале этой статьи):

1. Как показано на рис. 8 , стопорные кольца используются для регулировки осевого осевого зазора в карданном шарнире. . Осевой люфт представляет собой пространство между упорной поверхностью цапфы и нижней частью крышки подшипника и измеряется циферблатным индикатором. Осевой люфт регулируется путем замены стопорного кольца на более толстое или более тонкое с каждой стороны одной и той же крестовины карданного шарнира.
2. Стопорные кольца также используются для центрирования крестовины U-образного шарнира между ушками вилки карданного вала. Вы должны использовать стопорные кольца одинаковой толщины с каждой стороны одной и той же крестовины, чтобы U-образный шарнир оставался в центре между ушками вилки приводного вала. Всегда измеряйте каждое стопорное кольцо и следите за тем, где вы его устанавливаете.

Стопорные кольца легко повредить, и их нельзя использовать повторно, если они не возвращаются к своим первоначальным размерам (сравните с новым стопорным кольцом).

Резюме

Надеюсь, вы узнали достаточно, чтобы знать, на что обращать внимание и на что обращать внимание при покупке и обслуживании карданного шарнира. Что касается меня, то я всегда буду использовать более качественные и дорогие карданные шарниры Spicer в любом своем автомобиле. С наилучшими пожеланиями!

2003 Ford F150 Карданный вал U-образный задний Замена

• Вот вид заднего карданного шарнира в сборе. Он соединен с карданным валом через фланцевую вилку. Крепится болтами к заднему мосту на фланце ведущей шестерни

  .

• Передний U-образный шарнир в сборе соединяет приводной вал и скользящую вилку. Проскальзывающая вилка просто скользит в трансмиссию и зацепляется с шестерней своими внутренними шлицами.

• Используйте долото или аналогичный инструмент, чтобы отрегулировать вилку фланца и фланец шестерни. Все, что происходит, оставляет след на этих двух частях. Это гарантирует, что приводной вал будет установлен таким же образом после завершения ремонта.

Редактировать

• Хорошо виден поврежденный U-образный шарнир.

• Четыре болта соединяют фланец с бугелем. Для головок болтов требуется 12-гранная головка на 12 мм. 6-гранная головка не подойдет, а накидной ключ не будет генерировать достаточный крутящий момент.

• Используйте 12-миллиметровую 12-гранную головку и 16-дюймовый ломающий стержень, чтобы создать достаточный крутящий момент для снятия болта. Здесь используется набор головок на 1/2 дюйма. Набор головок на 3/8 дюйма также может работать, но набор головок большего размера выдержит немного больший крутящий момент.

• Ослабьте все четыре болта крест-накрест.

Редактировать

• Используйте торцевую головку и небольшой удлинитель, чтобы выкрутить болты.

• Вот реальный размер болта.

• Вилка фланца приводного вала плотно прилегает к направляющей фланца шестерни заднего моста. Не ударяйте молотком по приводному валу или любому из его компонентов, чтобы отсоединить вилку от фланца. Подденьте только в показанной области, чтобы отсоединить вилку от фланца.

Редактировать

• Приводной вал снят с фланца шестерни.

• org/HowToDirection»>

  Он не очень тяжелый, но не дайте ему удариться о землю. Используйте деревянный брусок, чтобы установить его

• Передняя вилка на месте.

Редактировать

• Поднимите карданный вал деревянного бруска и аккуратно сдвиньте его к задней части автомобиля.

• Проскальзывающая вилка карданного вала просто выскользнет.

• org/HowToDirection»>

  Извлеките карданный вал из-под автомобиля и поместите его на подходящее место (большой верстак или даже на землю)

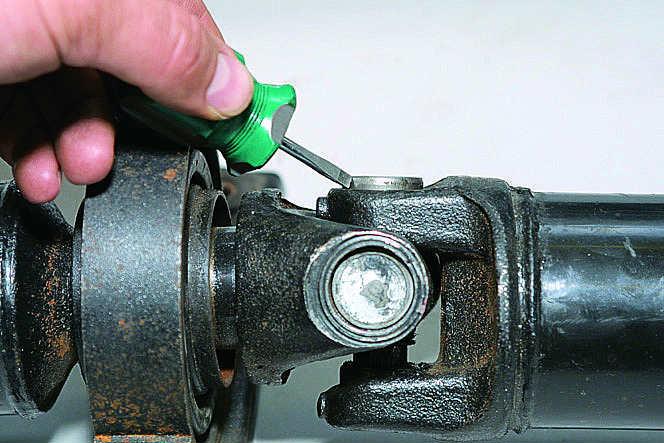

• Снимите стопорное кольцо, фиксирующее подшипники. Используйте пару плоскогубцев и сожмите угловые концы стопорного кольца вместе. это сожмет кольцо.

Редактировать

• Когда концы должным образом сжаты, кольцо выйдет из внутренней части канавки и его можно будет снять.

• org/HowToDirection»>

  Вот четыре старых стопорных кольца. Откажитесь от них, не используйте повторно.

• Все стопорные кольца удалены. Поместите карданный вал на деревянный брусок так, чтобы вилка фланца не зацепила его.

Редактировать

• Нанесение некоторого количества смазки может помочь в ослаблении части ржавчины и мусора, которые могли скопиться между чашкой подшипника и самим отверстием подшипника. Поместите кусок плоского металлического штока поперек чашки подшипника.

• org/HowToDirection»>

  Используйте молоток и ударьте по плоской ложе

• Это продвинет вилку, а затем и подшипник вверх через отверстие для подшипника в приводном валу.

Редактировать

• Поверните приводной вал на 180 градусов и используйте инструмент, который войдет в отверстие подшипника приводного вала

• Ударьте по инструменту молотком. Это выдвинет U-образный шарнир и вилку из приводного вала

  .

• Достаточно 2-3 ударов молотка, чтобы вывести вилку и U-образный шарнир из отверстий под подшипники приводного вала. Чашка подшипника скорее всего просто выпадет.

Редактировать

• Снимите вилку с приводного вала, наклонив ее так, чтобы она не касалась поверхности подшипника.

• Вот фланцевая вилка с прикрепленным карданным шарниром.

• Вот повреждения. Отсутствие игл из чашки подшипника, износ цапф на крестовине шарнира.

• Поместите вилку фланца между двумя деревянными брусками. Оставьте достаточно места между блоками, чтобы освободить чашку подшипника.

Редактировать

• Используйте инструмент, который входит в отверстие подшипника в бугеле фланца. Ударьте по этому инструменту молотком, чтобы протолкнуть U-образный шарнир в отверстие.

• Здесь показан противоположный конец кокетки. U-образный шарнир теперь находится заподлицо с отверстием подшипника вилки.

• Расположите коромысло между двумя деревянными брусками, пусть оно опирается на цапфы

• обеспечить зазор до дна

Редактировать

• Вот следующий инструмент, который я использую. Это 1 1/4 оцинкованная сантехническая заглушка. Он имеет достаточный зазор, чтобы надеть крышку подшипника.

• Поместите инструмент над чашкой подшипника и положите его на вилку фланца.

• Ударьте по этому инструменту молотком

Редактировать

• Вилка сдвинется вниз, освобождая чашку подшипника. Теперь чашка может находиться внутри инструмента. Он будет легко удален.

• Поверните коромысло на 180 градусов и поместите его между двумя деревянными брусками. Оставьте цапфы на дереве. Поместите инструмент над отверстием чашки подшипника и ударьте по нему молотком

  .
• org/HowToDirection»>

  Вилка опустится, освобождая последнюю чашку подшипника.

Редактировать

• Снимите стакан подшипника.

• Снимите крестовину универсального шарнира с бугеля фланца.

• Показать здесь повреждения цапф

• , а также чашки подшипников

  .
