Какие бывают автоматы: Виды и Типы Автоматов нагрузки

Виды и Типы Автоматов нагрузки

Автоматические выключатели – это разновидность коммутационных устройств, которые необходимы для повышения уровня безопасности эксплуатируемых электросетей и оборудования. Существует множество разновидностей автоматом, поэтому мы рассмотрим в первую очередь устройства бытового назначения, которые есть в каждом доме. Несмотря на то, что во всех тонкостях маркировки должны разбираться профильные специалисты, вам будет полезно знать, какие типы автоматических выключателей более эффективны, по какому принципу они работают, какие существуют особенности их использования.

Задать вопрос электрику:

вы можете задать любой интересующий вопрос по электрики

Написать в WhatsAppНаписать в Телеграм

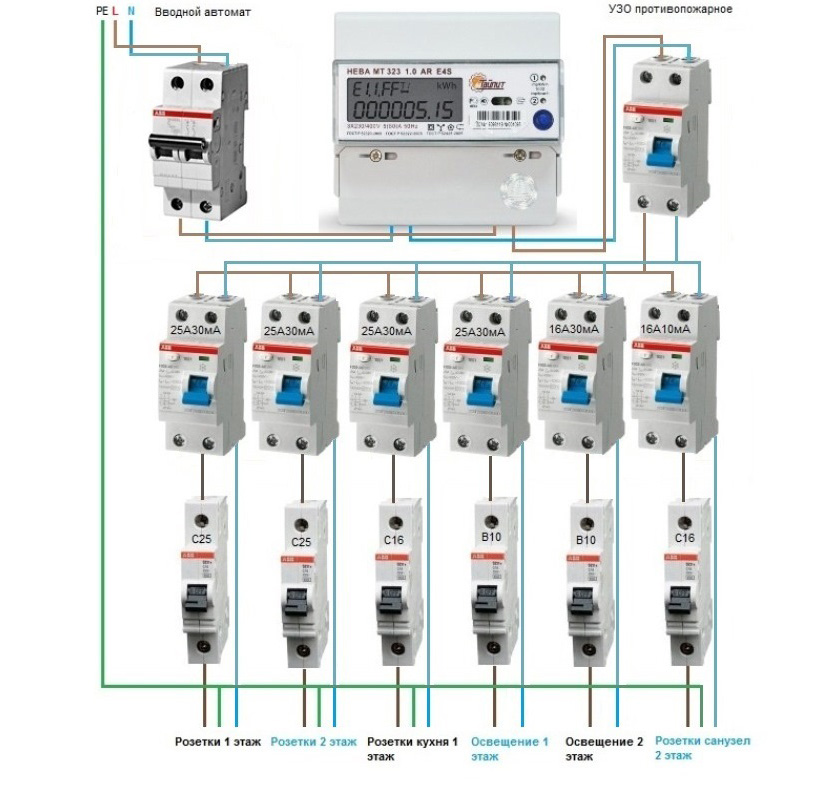

Основные типы защитных автоматов

В первую очередь выделим три типа защитных устройств по способу их срабатывания:

• Автоматический выключатель – срабатывает при возникновении короткого замыкания в цепи
• УЗО (устройство защитного отключения) – срабатывает при возникновении утечек токов
• Дифференциальный автомат – выполняет функции автоматического выключателя и УЗО одновременно

Также существует деление автоматов на однополюсные (размыкают только фазу), двухполюсные (размыкают и фазу и ноль), однофазные и трехфазные. Как правило, в быту используются именно однополюсные автоматы – они дешевле, да и обеспечивают достаточно высокий уровень безопасности.

Устройство автоматического выключателя и принцип его действия

На картинке выше показан простой автоматический выключатель. Ключевыми элементами в нем является электромагнитный расцепитель и биметаллическая тепловая пластина. В случае резкого скачка нагрузки при коротком замыкании срабатывает катушка (электромагнитный расцепитель). А биметаллическая пластина обеспечивает размыкание сети при чрезмерном нагреве проводки в случае подключения приборов с высоким энергопотреблением – силовых агрегатов.

На фото ниже вы видите автоматический выключатель модульного типа в разобранном виде. На нем хорошо видно электромагнитную катушку, а за ней – дугогасительную камеру. При срабатывании автомата дуга отводится именно в нее, а отработанные газы выводятся через специальный канал. Это позволяет практически мгновенно снимать нагрузку с сети, уберегая проводку и изоляцию от повреждений, сводя к минимуму риски возникновения пожара.

Теперь разберемся в маркировке автоматических выключателей.

Особенности маркировки автоматов защитного отключения

Итак, наиболее значимые характеристики автоматического выключателя:

• Его класс (A, B, C, D) – определяет время-токовую характеристику. Аппараты класса A, B срабатывают быстрее, чем аппараты классов C и D
• Номинальный ток – рабочий показатель тока, при котором автомат срабатывать
• Отключающая способность – это сила тока, при которой автомат сработает, а не расплавится. Для бытовых устройств этот показатель составляет 4000-6000 Ампер
• Токоограничение – время полного гашения дуги. Колеблется в пределах 2,5-10 миллисекунд

Все эти характеристики указываются на корпусе автомата, и именно по ним, находясь в магазине, нужно выбирать подходящее устройство под конкретные нужды.

Особенности эксплуатации

Есть одна ключевая особенность эксплуатации автоматов защитного отключения. Ни в коем случае их нельзя блокировать во включенном положении. Если автомат выбивает, значит, на то есть какая-то причина – короткое замыкание или перегруз в сети. Если его заблокировать во включенном положении, то это может привести к локальному возгоранию и пожару. Для подбора оптимального комплекта автоматов для вашего дома и их правильного монтажа обращайтесь к нашим компетентным специалистам. Мы собираем любые типы щитовых и установим автоматы как того требуют правела.

Виды и типы автоматических выключателей

Главная » Защита

Защита

Просмотров 10.6k. Опубликовано 15.06.2018 Обновлено 15.06.2018

Все наши электрические сети и цепи, а также бытовые электроприборы и электрооборудование надежно защищены автоматическими выключателями. Их главная задача — это в нужный момент обесточить электрическую цепь, т.е. отключить подачу электрического тока. Автомат (АВ) срабатывает, т.е. отключается, в случаях короткого замыкания и перегрузки в сети (нагрев проводов). Для различных электрических цепей существуют и различные виды и типы автоматических выключателей.

Виды автоматических выключателей (АВ)

• Все автоматы можно разделить на выключатели переменного тока, постоянного тока и универсальные, работающие при любом электрическом токе в сети.По своей конструкции АВ бывают: воздушные, модульные, а также в литом корпусе.
• Автоматические выключатели подразделяются по показателю номинального тока. Также еще одно различие — это номинальное напряжение. В большинстве случаев АВ работают в сетях с напряжением 220 или 380 Вольт.
• Электрические автоматы бывают токоограничивающие и нетокоограничивающие. Токоограничивающий автоматический выключатель — это выключатель с чрезвычайно малым временем отключения, в течение которого ток короткого замыкания не успевает достичь своего максимального значения.
• Все модели электровыключателей классифицируются по количеству полюсов. Они делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматы.
• АВ подразделяются по виду расцепителей — максимальный расцепитель тока, независимый расцепитель, минимальный или нулевой расцепитель напряжения.
• По скорости срабатывания. Выделяют быстродействующие, нормальные и селективные автоматы. Бывают с выдержкой времени, без нее, независимой или обратно зависимой от тока выдержкой времени срабатывания. Характеристики могут сочетаться.
• Отличаются АВ и по степени защиты от окружающей среды — IP, механических воздействий, токопроводимости материала. По виду привода — ручной, двигатель, пружина.
• Также автоматы различают по наличию свободных контактов и способу присоединения проводников.

Типы автоматических выключателей

Что означает тип электрического автомата? Автоматические выключатели содержат внутри себя два вида размыкателей – тепловой и магнитный.

Магнитный быстродействующий размыкатель предназначен для защиты при коротком замыкании. Срабатывание размыкателя может происходить за время от 0,005 до нескольких секунд.

Тепловой размыкатель значительно медленнее, предназначен для защиты от перегрузки. Работает с помощью биметаллической пластины, нагревающейся при перегрузке цепи. Время срабатывания от нескольких секунд до минут.

Совместная характеристика срабатывания зависит от вида подключаемой нагрузки.

Существует несколько типов отключения АВ. Их еще называют — типы время-токовых характеристик отключения. Они обозначаются так — A, B, C, D, K, Z.

1. A – применяется для размыкания цепей с большой длинной электропроводки, служит хорошей защитой для полупроводниковых устройств. Срабатывают при 2-3 номинальных токах.
2. B – для осветительной сети общего назначения. Срабатывают при 3-5 номинальных токах.
3. C – осветительные цепи, электроустановки с умеренными пусковыми токами. Это могут быть двигатели, трансформаторы. Перегрузочная способность магнитного размыкателя выше, чем у выключателей типа B. Срабатывают при 5-10 номинальных токах.
4. D – применяются в цепях с активно-индуктивной нагрузкой. Для электродвигателей с большими пусковыми токами, например. При 10-20 номинальных токах.
5. K – индуктивные нагрузки.
6. Z – для электронных устройств.

Данные о срабатывании выключателей типов K, Z лучше смотреть в таблицах конкретно по каждому производителю.
