Жиклеры карбюратора 2107-1107010-20 Озон

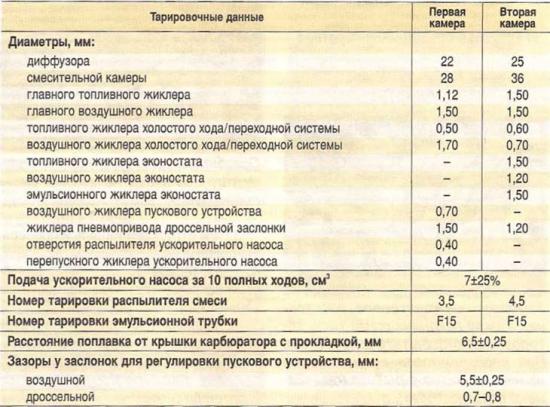

Карбюратор 2107-1107010-20 Озон устанавливается на двигатели объемом 1,45 литра (2103) автомобилей ВАЗ 2106, 21061, Нива 2121. Он имеет несколько калиброванных жиклеров, дозирующих подачу воздуха топлива и топливной эмульсии. Рассмотрим их тарировочные данные и место установки.
Жиклеры карбюратора 2107-1107010-20 Озон
Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора

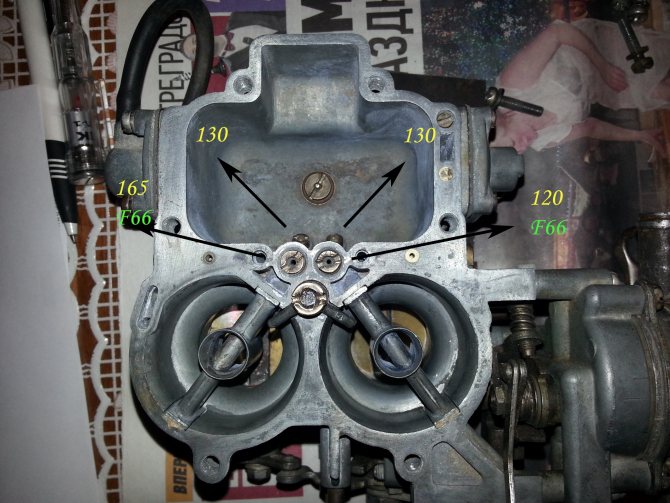

Расположены в корпусе карбюратора. Воздушные ввернуты в эмульсионные колодцы. Топливные в дно поплавковой камеры. См. фото выше.
Первая камера – 1,12
Вторая камера – 1,5
Воздушные жиклеры главных дозирующих систем первой и второй камер карбюратора
Первая камера – 1,50
Вторая камера – 1,50
Топливный и воздушный жиклеры Озон 2107-1107010-20Топливный жиклер системы холостого хода (СХХ)
Установлен в электромагнитном клапане карбюратора (ЭМК) и запирается его иглой. См. фото выше.
Маркировка – 0,50
Воздушный жиклер системы холостого хода
Расположен в верхней части корпуса карбюратора.
Маркировка – 0,70
Жиклеры переходной системы 2-й камеры Озон 2107-1107010-20Топливный жиклер переходной системы второй камеры
Установлен в отверстие корпуса карбюратора. Крепится при помощи держателя. См. фото выше.
Маркировка – 0,60
Воздушный жиклер переходной системы второй камеры
Расположен в верхней части корпуса карбюратора над топливным жиклером.
Маркировка – 0,70
Жиклеры эконостата карбюратора 2107-1107010-20 ОзонТопливный жиклер эконостата
Топливный жиклер эконостата установлен в крышке карбюратора как и воздушный с эмульсионным.
Маркировка – 1,50
Воздушный жиклер эконостата
Маркировка – 1,40
Эмульсионный жиклер эконостата
Маркировка – 1,50
Перепускной жиклер УН Озон 2107-1107010-20Перепускной жиклер ускорительного насоса
Находится под регулировочным винтом-заглушкой ускорительного насоса в канале перепускания топлива из полости УН в поплавковую камеру.
См. фото выше.
Маркировка – 0,40
Демпферный жиклер пускового устройстваДемпферный жиклер пускового устройства
Маркировка – 0,70
Жиклеры пневмопривода карбюратора ОзонЖиклеры пневмопривода дроссельной заслонки второй камеры
Доступны если снять корпус пневмопривода и отсоединить нижнюю часть (блок дроссельных заслонок) карбюратора.
Первая камера – 1,50
Вторая камера – 1,20
Примечания и дополнения
— Карбюратор 2107-1107010-20 Озон аналогичен карбюратору 2107-1107010 Озон. Все их жиклеры одинаковы и взаимозаменяемы. Карбюраторы различаются лишь отсутствием штуцера к вакуумному регулятору опережения зажигания на 2107-1107010.
— Комплектация карбюратора Озон 2107-1107010-20: автономная система холостого хода (АСХХ), пневмопривод дроссельной заслонки второй камеры (ПП2Д), пневмопривод воздушной заслонки (ППВЗ), электромагнитный клапан карбюратора (ЭМК), эконостат (ЭК), отбор управляющего разрежения (ОУР).
Еще статьи по устройству карбюратора Озон
— Главные дозирующие системы карбюраторов 2105, 2107 Озон
— Уменьшение расхода топлива двигателем автомобиля с карбюратором Озон
— Шланги и трубки карбюратора Озон
— Уровень топлива карбюратора Озон
— Схема, эконостат карбюратора Озон
Подписывайтесь на нас!
Жиклеры карбюратора ВАЗ 2107: устройство и ремонт
Главная » Устройство
Автомобили ВАЗ 2107 выпускаются в двух комплектациях – с карбюраторным и инжекторным двигателями. Основные отличия указанных типов двигателей заключаются в принципах работы систем питания и зажигания: как можно понять из названия, в одном из них для подготовки топливной смеси используется карбюратор, в другом – инжектор. Соответственно, к ним выдвигаются разные требования к техническому обслуживанию.
Так, у карбюраторного двигателя основным агрегатом системы питания является карбюратор. Именно в нем происходит подготовка топливной смеси перед подачей ее в цилиндры, соответственно от работы карбюратора непосредственно зависит работа всей топливной системы.
Согласно рекомендациям завода-изготовителя автомобилей ВАЗ 2107, техническое обслуживание автомобиля рекомендуется проводить с периодичностью в 10 000 км. В том числе это касается и карбюратора, как одного из основных элементов.
Слабым местом, которое имеет каждый карбюратор, являются жиклеры. В приблизительном переводе с французского слово жиклер означает «брызгать», а применительно к работе карбюратора его можно интерпретировать как впрыск или подача. Именно через жиних в камеры поступает бензин и воздух. В конструкции карбюратора автомобиля ВАЗ 2107 присутствуют жиклеры разной пропускной способности и разного назначения. Часть из них обеспечивают двигатель топливной смесью на малых оборотах, часть – на высоких, отдельный отвечает за поступление топлива в режиме холостого хода. Цифровая маркировка жиклера обозначает количество жидкости, которое может пройти через отверстие за одну минуту.
Ниже приведен перечень жиклеров, предусмотренных конструкцией карбюратора ВАЗ 2107:
- Главные топливные первичной и вторичной камер;
- Главные воздушные первичной и вторичной камер;
- Ускорителя;
- Топливный переходной системы вторичной камеры;
- Топливный холостого хода.
Основная проблема, которая периодически возникает в работе карбюратора ВАЗ 2107 — засоряются жиклеры, в результате чего снижается их пропускная способность. При техническом обслуживании рекомендуется продувать или промывать их при помощи специальных жидкостей, которыми промывается карбюратор. Согласно инструкции по применению указанных жидкостей, жиклеры можно обрабатывать поверхностно, без разборки карбюратора. Точно так же можно выполнять и продувку.
Зачастую этих мер достаточно для восстановления работоспособности топливной системы ВАЗ 2107. Но при значительном засорении все же потребуется разборка карбюратора с поочередным выкручиванием и промыванием жиклеров. Лучше это делать на ровной поверхности, накрытой газетой или чистой ветошью, чтобы большое количество мелких деталей, из которых состоит карбюратор, не потерялись и не перепутались.
После очистки и сборки рекомендуется регулировка в режиме холостого хода и при нагрузке. Для этого применяются специальные регулировочные винты.
Сначала выполняется регулировка оборотов в режиме холостого хода, добиваясь устойчивой работы двигателя при оборотах 800-1000 об/мин. После этого проверяется эффективность двигателя под нагрузкой, отсутствие провалов при переходе с холостого хода на максимальные обороты. При их появлении винтом качества увеличивают количество топлива в смеси, одновременно закручивая винт количества, для установки оборотов холостого хода в заданную ранее величину.
Однако при использовании некачественного топлива карбюратор ВАЗ 2107 загрязняется намного быстрее и необходимость в чистке жиклеров может возникнуть значительно раньше. Первым признаком загрязнение является падение оборотов в режиме холостого хода. В случае значительного загрязнения или возникновения других, более серьезных неисправностей, в режиме холостого хода двигатель глохнет, а при работе под нагрузкой теряет приемистость.
Одной из контрмер, предотвращающих возникновение данной проблемы, является установка дополнительного топливного фильтра для тонкой очистки бензина от механических примесей.
Однако фильтр не может защитить карбюратор от загрязнения на все 100%. Поэтому настоятельно рекомендуется продувать или промывать карбюратор при очередном регламентном техническом обслуживании вашего ВАЗ 2107.
