Подбор карбюратора на ВАЗ 2101-2107

Под классическими моделями ВАЗ следует понимать автомобили от 2101 до 2107. Владельцы подобных авто с карбюратором часто прибегают к поиску более эффективных решений для повышения динамических характеристик и/или снижения расхода горючего. Как разгон, так и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец принимает решение об установке стороннего карбюратора, тогда нужно учесть ряд индивидуальных особенностей при выборе.

Читайте в этой статье

Штатные модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Карбюраторы также создавались для двигателей разного объема. Некоторые модели карбюраторов с одного силового агрегата можно запросто установить на другой, а в некоторых случаях  потребуются переделки.

Карбюратор ДААЗ/Weber

Карбюраторы ДААЗ (Дмитровский Автоагрегатный Завод) 2101, 2103 и 2106 были продуктами, которые производились благодаря наличию лицензии фирмы Weber. По этой причине модели называют как карбюратор ДААЗ, так и карбюратор Weber, но понимают одинаковое устройство. Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо относят высокое потребление горючего на отметке от 10-и до 14-и литров на сотню километров. Еще одной потенциальной сложностью сегодня является практически полное отсутствие этих моделей даже б/у в приемлемом рабочем состоянии.

Карбюратор Озон

Модели ВАЗ 2105-2107 получили усовершенствованные карбюраторы ДААЗ. Данная модель карбюратора еще называется Озон. Карбюратор Озон получил название благодаря своей экологичности. Полностью исправный и настроенный карбюратор Озон позволяет снизить расход от 7-и до 10-и литров бензина на сотню километров сравнительно с Вебер и способен обеспечить неплохую динамику.

Среди минусов этой модели отмечена конструкция карбюратора. Процесс активной эксплуатации приводит к ряду проблем с вторичной камерой. Открытие  камеры происходит не механически, а благодаря пневматическому клапану.

Если карбюратор Озон подвергся загрязнению или нарушены его регулировки, тогда 2-я камера может открыться с задержкой или оставаться закрытой полностью. Это приводит к заметной потере отдачи от силового агрегата, к ухудшению динамики разгона, к снижению максимальной скорости, к нестабильной работе мотора на оборотах выше средних.

Карбюратор Solex

Не меньшую популярность имеет модель карбюратора ДААЗ 21053, который является лицензионной продукцией фирмы Solex. Карбюратор зарекомендовал себя экономным и одновременно динамичным решением при установке на двигатели «классики». Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему обратной подачи горючего (обратку). Благодаря такому решению излишки бензина попадают обратно в бензобак. Обратка позволяет экономить около 400-800 грамм бензина на сотню пройденных километров.

Рекомендуем также прочесть статью о тюнинге карбюраторного впрыска. Из этой статьи вы сможете узнать о возможных доработках карбюратора для улучшения его характеристик и производительности.

Отдельные версии этой модели могут иметь целый ряд вспомогательных электронных систем. К основным решениям относят систему холостого хода с регулировкой электрическим клапаном,  автоматическую систему холодного пуска и т.д. Такие новшества встречались на экспортных вариантах автомобиля. На территории СНГ распространение получил карбюратор Solex c электрическим управляющим клапаном холостого хода.

Система в эксплуатации оказалась проблемной. В карбюраторе данного типа воздушные и топливные каналы узкие и быстро забиваются. Если карбюратор своевременно не обслуживать, тогда первой давала сбой система холостого хода. Карбюратор Солекс расходует от 6-и до 10-и литров горючего в спокойном режиме. Что касается динамики, то уступает он только ранней разработке Weber.

Все упомянутые выше карбюраторы ставятся на классические двигатели ВАЗ без доработок. Единственным нюансом при выборе остается подбор карбюратора относительно рабочего объема Вашего мотора. В том случае, если имеющийся карбюратор рассчитан на другой объем, тогда потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка нестандартного карбюратора

Владельцы «классики» в ряде случаев прибегают к установке нештатных моделей карбюраторов на свои авто. Такая инсталляция потребует  определенных переделок и последующей настройки. Речь идет о моделях карбюраторов Solex 21073 и Solex 21083.

Модель Solex 21073

Данная  модель разработана для мотора с объемом 1.7 литра и штатно устанавливалась на силовой агрегат автомобиля Нива. Карбюратор Solex 21073 отличается от других большими каналами и жиклерами. Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться прироста в динамике, но расход топлива поднимается до отметки в 9-12 литров на сотню.

Модель Solex 21083

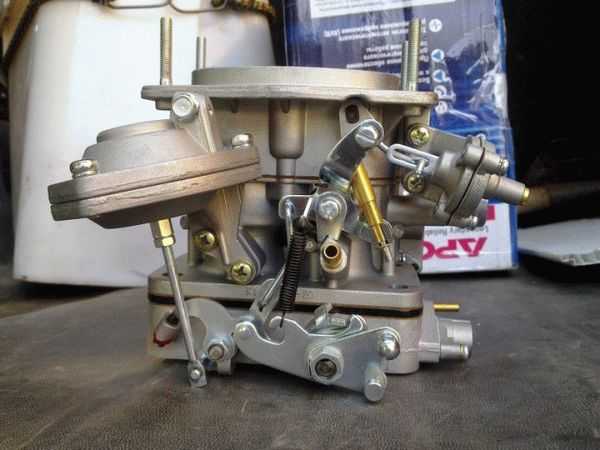

Solex 21083 ставился на ВАЗ 2108-09. Если ставить его на двигатели «классики», тогда потребуются доработки. Системы газораспределения моторов 01-07 и 08-09 имеют ряд отличий. Установка такого карбюратора без переделок приведет к тому, что при оборотах около 4000 скорость подаваемого воздуха может дойти до звуковой, а мотор дальше раскрутить не получится. Для установки этой модели карбюратора необходимо рассверливать диффузоры первичной и вторичной камеры для их расширения. Также нужно установить большие жиклеры. Процесс доработки является трудоемким, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели на 21073.

Подведем итог

Напоследок добавим, что существуют однокамерные и двухкамерные модели карбюраторов иностранного производства. К минусам такого выбора относят высокую стоимость, сложности в настройке и обслуживании, а также не всегда лучшую динамику и экономичность сравнительно с перечисленными выше моделями карбюраторов ДААЗ, Solex или Weber.

Читайте также

krutimotor.ru

Карбюратор ВАЗ — какой карбюратор лучше поставить на ВАЗ 2101-2107

Если вы являетесь обладателем модели ВАЗ (от 2101 до 2107), то вы, наверняка, не раз задумывались, как повысить динамику машины или как уменьшить количество топлива, которое вы расходуете. Эти два параметра зависят от того, какой именно карбюратор установлен на авто, насколько он отрегулирован, и пригоден ли вообще для регулировок. Так вот, если это устройство непригодно или вы просто хотите приобрести новый, то вы должны знать, что их бывает множество. Каждый предназначен для каких-либо определенных условий (экологичность, динамика, экономия) и рассчитан под кубатуру двигателя.

Какие карбюраторы ставят на ВАЗ 2101-2107?

На самые первые автомобили устанавливались карбюраторы ДААЗ 2103, 2101, 2106, которые производились по лицензии на Дмитриевском Автомобильном Заводе. Лицензия была получена от французской компании Weber, поэтому некоторые назывались Weber-ы, а другие ДААЗ-ы, оба названия правильные. По сегодняшний день они остаются наиболее предпочитаемыми, так как конструкция у них простая, при этом они обеспечивают отличную динамику для авто, но расход топлива на них варьируется от 10 до 13, 14 л, что отталкивает потенциальных покупателей. Теперь их непросто найти в хорошем состоянии, новые не выпускают более двадцати пяти лет, а старые продаются на барахолках просто в ужасном состоянии, поэтому, чтобы собрать один, нужно купить еще два или три.
Сегодня на смену старым пришли совершенно новые ДААЗ-ы, 2105-2107. Они имеют усовершенствованную систему по сравнению со своими предшественниками. У них есть еще одно название – Озоны. Почему именно Озон? Все просто — это, пожалуй, самые экологичные устройства, которые устанавливаются на классику. У них неплохая система, но иногда возникают небольшие проблемы со второй камерой, которая открывается не механическим способом, а при помощи пневмоклапана, называемого в народе «груша». И когда карбюратор ВАЗ 2107 сильно загрязняется, то ее открытие не происходит вообще или происходит поздно, из-за чего уменьшается максимальная скорость, падает мощность и автомобиль начинает дергаться на больших оборотах. Эти устройства довольно экономны, поскольку расход получается около 7 – 10 л, и обеспечивают при этом отличные динамические качества. Стоимость такого карбюратора на ВАЗ 2107 вполне приемлемая.

Выбор карбюратора для «классики»

Если вы хотите больше, чем дает обычная система, то для вас подойдет карбюратор ДААЗ 21053, который выпускается по лицензии от французской фирмы Solex. Этот прибор является самым экономным и обеспечивает наилучшую динамику для двигателей, но в продаже найти его сложно, не все даже знают о его существовании. В нем используется конструкция, коренным образом отличающаяся от конструкций предыдущих моделей ДААЗ. Здесь применяется система обратной подачи топлива, имеется выход, посредством которого избыточный бензин опять возвращается в бак, это дает возможность экономить около 500-700 г топлива на 100 км пути.
В зависимости от модели бывает множество вспомогающих систем — например, система автоматического подсоса, холостого хода, которая регулируется электроклапаном и пр. Но большинство их монтируется на экспортных моделях, у нас встречается лишь система холостого хода с электроклапаном. Она может предоставить довольно много проблем, поскольку в данном карбюраторе маленькие каналы для воздуха и топлива, и они часто забиваются, если их не почистить вовремя, то система холостого хода начинает работать плохо.
Этот агрегат использует порядка 6-9 л топлива, при этом обеспечивает самую лучшую динамику из всех перечисленных выше агрегатов.
Что ж, мы упомянули все стандартные модели, устанавливаемые на классику без переделок, надо только запомнить, что если вы решили купить карбюратор на ВАЗ 2107, то необходимо его подобрать под объем двигателя автомобиля. Даже если вам попал в руки хороший агрегат, но рассчитан на другую кубатуру, то вы можете попросить мастера поменять жиклеры в нем и отрегулировать так, как вам необходимо.
Если вы хотите получить еще больше от вашего автомобиля и не знаете, какой карбюратор лучше поставить на ВАЗ 2107, то можете обратить внимание на агрегаты Solex 21083 и Solex 21073:
1. последний предназначен для объема в 1.7 куб.см. После его установки топлива будет расходоваться 9-12 л на 100 км, но вы получите еще больше динамики.
2. Solex 21083 предназначен для авто ВАЗ 2108-09, и на обычные двигатели ставится только с переделками, так как системы газораспределения у отличаются. Цена переделок — увеличение динамики, расход менее, чем на 21053.
Так какой карбюратор лучше поставить на ВАЗ 2101? Есть двухкамерные и однокамерные агрегаты импортных фирм, но они слишком дорогие и не всегда обеспечивают хорошую динамику и экономию, чем те, которые перечислены выше. Так что здесь уж решать вам, что выбрать и как ездить.

emex52.ru

Установка карбюратора Солекс 21083 на ВАЗ 2107

Правила установки, ремонта и регулировки карбюратора Солекс на автомобиле ВАЗ-2107

Введение

Самым популярным карбюратором для ВАЗ-2107 является Солекс

С момента выхода в свет автомобилей ВАЗ с карбюраторными двигателями на них устанавливались детали следующих производителей: Озон, Солекс, Вебер. Но наибольшей популярностью пользовались и продолжают пользоваться карбюраторы фирмы Солекс. Рассмотрим регулировку и настройка карбюратора этой марки немного подробнее.

Что может пригодиться для работы

Если вдруг в работе двигателя автовладелец начал замечать некоторые изменения, например, «на горячую» он перестал запускаться или появилась неустойчивость оборотов на холостом ходу, — необходимо произвести правильную регулировку карбюратора ВАЗ, а также корректно отрегулировать холостой ход автомобиля.

Все настройки производятся для того, чтобы добиться устойчивой работы силового агрегата на холостом ходу с минимальной частотой вращения коленвала.

Чтобы определить частоту вращения коленчатого вала, может понадобиться тахометр. На некоторых автомобилях есть встроенный щиток приборов, среди которых есть специальное подключение для этого прибора. В подобной ситуации им целесообразно воспользоваться. В противном случае используют отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для снятия более точных показателей лучше всего подключать самостоятельный агрегат. Это будет гораздо удобнее в плане эксплуатации, кроме того, вся регулировка будет выполнена более точно и качественно.

Опытные автослесари, которые не одну собаку съели в этом деле, могут на слух производить регулировку. Чтобы вращать винт качества и винт количества, остальным мастерам, не обладающим большими познаниями, может понадобиться шлицевая отвёртка с шириной лезвия не более 3 миллиметров.

Подготовительные мероприятия

Если автомобилиста интересует регулировка карбюратора Солекс ВАЗ-2107 своими руками, он должен предварительно произвести ряд подготовительных действий.

Изначально нужно прогреть силовой агрегат до рабочего состояния (температура 85–90 градусов).

На следующем шаге нужно выжать до упора рукоятку приводного механизма воздушной заслонки, в народе называется это просто — «подсос». После этого заслонка, должна быть в положении, при котором воздушный канал полностью свободен, т. е. расположен по направлению движения воздуха.

Установка карбюратора СОЛЕКС на ВАЗ классика

в этом видео рассказывается как правильно,при минимальных финансовых и временных затратах установить

Установка карбюратора Солекс на ваз классика (2106) ч.1

Сегодня Наиль Порошин расскажет и покажет основные нюансы установки 53-ого Карбюратора на Классику! Всем…

При наличии тахометра прибор должен быть подсоединён к заглушённому движку. В противном случае, при отсутствии агрегата, пункт следует пропустить. Плюсовая сторона устройства должна идти к катушке зажигания, а минусовая — к «массе» транспортного средства (кузову, мотору или минусу АКБ). Прежде чем подключать прибор, следует прочитать инструкцию по эксплуатации.

Последним действием должен стать запуск движка, включение дальнего света оптики и отопительного устройства.

Регулировка оборотов холостого хода

Осуществляемая своими руками настройка карбюратора Солекс на ВАЗ-2107 требует от производящего ремонт автолюбителя определённых знаний. Производитель рекомендует устанавливать в силовых агрегатах с карбюраторами 2108, 21081, 21083 компании Солекс обороты холостого хода, которые варьируются в пределах 750–800 в минуту. Очень важно добиться устойчивого функционирования системы в таком промежутке. Для этого необходимо вращать винт «количества» топливного раствора, одновременно выставляя частоту вращения коленчатого вала.

Настройка требуемой частоты вращения зачастую обуславливает необходимость срочного регулирования подстройки винта «качества». В автомобилях, в которых подобные мероприятия производятся впервые, на вышеуказанном винте должна быть пластмассовая заглушка, установленная на заводе-изготовителе, — её целесообразно снять. Для этого может пригодиться шило или металлический крючок. При отсутствии и того и другого инструмента в ненужную деталь можно ввинтить саморез, после чего всё извлечь.

  • посредством шлицевой отвёртки повернуть винт, отвечающий за «качество» топливной смеси, чтобы увеличить до максимального предела частоту вращения коленчатого вала мотора. Поворачивать агрегат необходимо в разные стороны, пока не будет определено «правильное» положение винта по достижению максимального значения частоты. Можно проводить регулировку на слух или по тахометру;
  • поставить винт «количества» топливного «раствора» в такое положение, чтобы обороты достигали 900 в минуту. Прокрутка винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего начинают сильно «прыгать» вверх обороты. В противном случае, если винт провернуть против часовой стрелки, дроссельная заслонка будет закрываться, а обороты — падать. Главная задача регулирующего положение винта — определить его оптимальное местонахождение;
  • завернуть «краник качества», добившись от системы 800 об/мин.

Если автомобилист не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того как прежнее устройство себя изжило или потребовалась замена винта «качества», следует учесть одну важную особенность: перед регулированием приспособления винт нужно по часовой стрелке закрутить до упора, после чего вывернуть на 3 оборота и только после этого приступить к регулировке.

Важные моменты регулировки

После того как устанавливаемый элемент конструкции обретёт оптимальное положение, необходимо понажимать педаль «газа»: автомобилист должен проверить функциональность мотора, который без перебоев будет «поднимать» частоту вращения коленчатого вала. Вместе с тем не должно быть резкого глушения движка, после того как педаль будет отпущена. При наличии негативных моментов придётся заново проводить регулировку карбюратора.

Подлежит проверке и содержание СО в выхлопных газах силового агрегата, согласно правилам, после подобных манипуляций оно должно уменьшиться. При идеальной работоспособности всех составляющих СО должно колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придётся дополнительно проверить силовой агрегат, так как подобные моменты свидетельствуют о том, что топливо «идёт» в смесительную камеру, минуя систему холостого хода. В этом случае нужно обратить внимание на электромагнитный клапан карбюратора, чтобы его закрыть. Вместе с этим следует измерить диаметр отверстия жиклёра, который иногда больше нужного.

Заключение

Вышеописанные рекомендации помогут автовладельцу отечественного транспортного средства самостоятельно произвести регулировку или настройку карбюратора компании Солекс. Естественно, самостоятельная замена или ремонт агрегата позволяют сэкономить огромную сумму, однако при этом не следует забывать о том, что заменённую деталь нужно проверить на правильность установки и функциональность.

Лада 4×4 3D ЗОЛОТО С АЛМАЗАМИ › Бортжурнал › Замена карбюратора на Solex 21083 (ИНСТРУКЦИЯ)

Добрый день друзья!

Собрав двигатель я понял что старый карбер совсем мертвый и не поддается нормальной регулировке.

Решение найдено в инете в полном варианте с отчетом так что кому интересно все подробно читайте.

1. Чтобы исключить попадание грязи во впускной коллектор и устанавливаемый карбюратор, сперва следует вымыть моторный отсек.

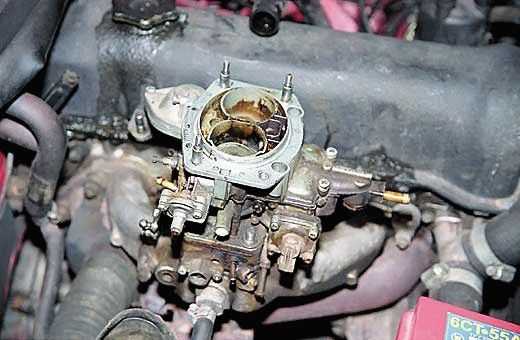

2. Отсоединяем тяги и тросы привода штатного карбюратора «Озон», а также шланги системы подогрева и топливопроводы.

3. Для снятия кожуха троса привода воздушной заслонки с тыльной стороны панели «подсоса» вытаскиваем упругую скобу.

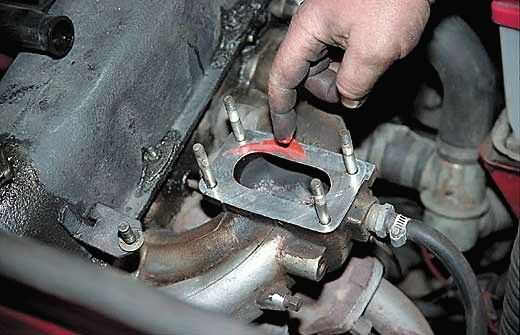

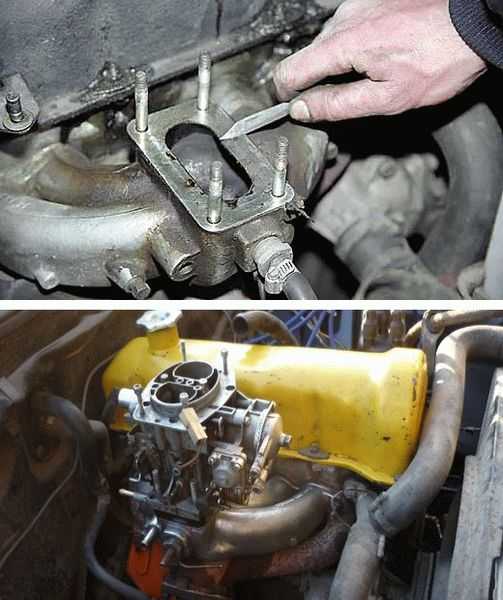

4. Аккуратно очищаем посадочную поверхность на коллекторе, избегая попадания грязи внутрь двигателя.

5. Наносим герметик для исключения подсоса воздуха (в случае наличия на посадочной площадке мелких раковин).

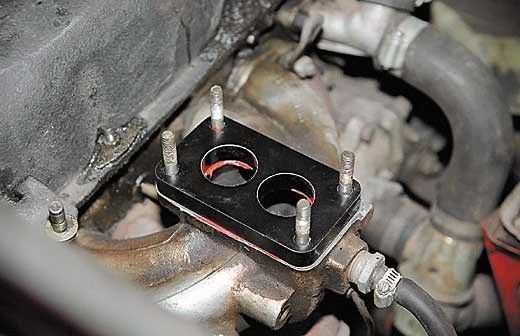

6. Устанавливаем прокладки по бутербродной схеме – тонкая-толстая-тонкая. Толстая прокладка обеспечивает теплоизоляцию.

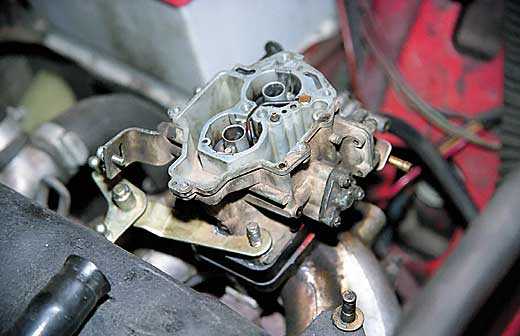

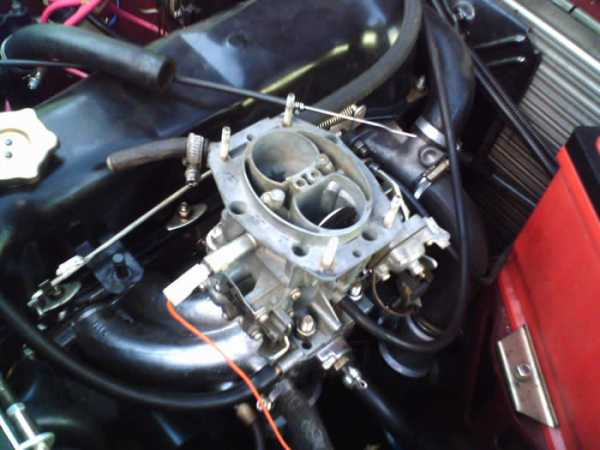

7. Для удобства монтажа устанавливаем карбюратор без верхней крышки таким образом, чтобы привод дроссельной заслонки был спереди автомобиля.

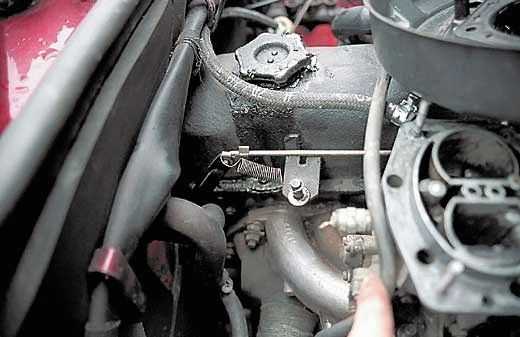

8. Монтируем кулису тяг привода дроссельной заслонки со стороны крышки головки блока.

9. Чтобы исключить подклинивание заслонки при штатной пружине, на тяги лучше установить старые пластмассовые наконечники с разработанными посадочными гнездами.

10. Протягиваем трос привода воздушной заслонки над крышкой головки цилиндров, подгоняем его по длине, обрезая кожух, и подключаем к карбюратору.

11. Устанавливаем верхнюю крышку карбюратора, используя новую прокладку.

12. Подключаем к тройнику карбюратора шланги системы подогрева (от системы охлаждения) и вакуумного регулятора распределителя зажигания .

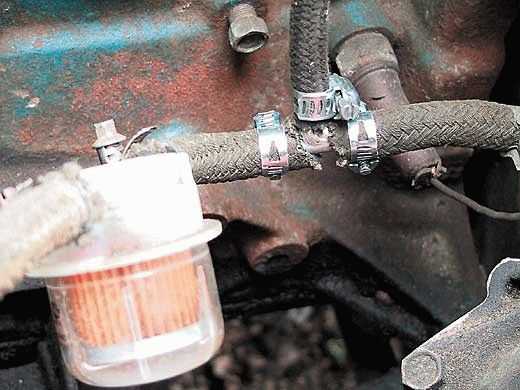

13. В топливопровод к фильтру тонкой очистки врезаем тройник и подсоединяем топливный шланг обратки карбюратора.

14. Врезаем в шланг обратки обратный клапан и подсоединяемся к карбюратору.

15. Штатную возвратную пружину цепляем за старую ось кулисы на крышке головки блока.

16. На период обкатки для приработки новых шаровых наконечников тяг привода дроссельной заслонки устанавливаем дополнительную пружину.

17. Подключаем электроклапан ЭПХХ к плюсовому контакту реле света.

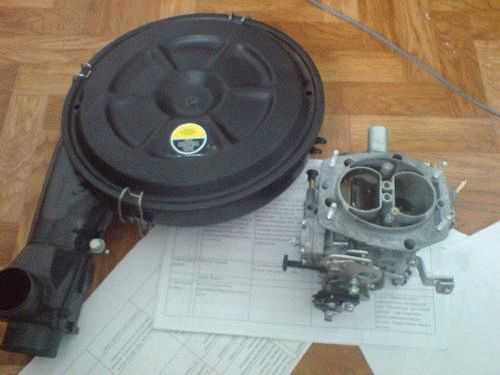

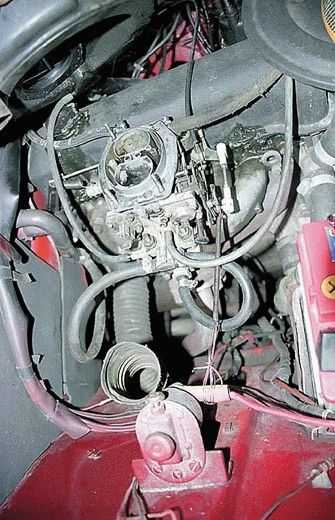

18. Устанавливаем корпус воздушного фильтра, фильтрующий элемент и крышку, подключив к ним шланги отвода картерных газов.

ЕШЕ НЕМНОГО БУКВ! ПРИМЕЧАНИЕ.

На протяжении 30 лет выпуска «классических» заднеприводных ВАЗов их конструкция, в отличие от внешности, практически не изменилась. Поэтому автовладельцы постоянно пытаются их модернизировать, внедряя новые узлы и агрегаты от иномарок или более современных ВАЗов. Многих, например, не устраивает работа карбюратора «Озон», который не обеспечивает хорошей разгонной динамики, равномерного ускорения, малого расхода топлива и низкого уровня токсичности. В то же время все это под силу его «младшему брату» «Солексу». Именно поэтому многие заменяют родной карбюратор лицензионным «французом».

Какой «Солекс» выбрать?

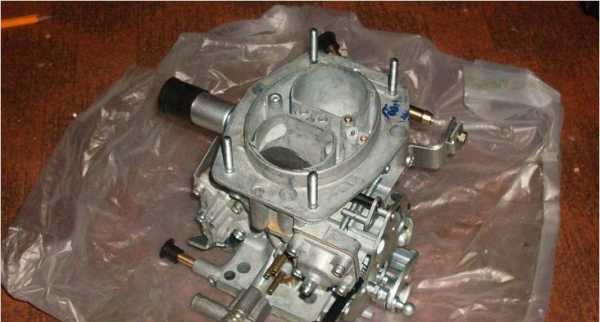

Можно устанавливать как новый карбюратор (220 – 260 грн.), так и «бэушный» (80 – 120 грн.). В последнем случае узел следует подвергнуть ревизии – вымыть, почистить, продуть каналы, отполировать диффузоры (с помощью нитки и пасты ГОИ). Желательно также установить новые жиклеры, прокладки и диафрагмы, изготовленные на Димитровградском автоагрегатном заводе (в состав «левых» ремкомплектов часто входят жиклеры с несоответствующими тарировочными размерами). Для эффективной работы диффузора с его деталей с помощью алмазного надфиля желательно удалить все заусеницы и выступы (дефекты литья), которые создают дополнительные завихрения воздуха, ухудшающие наполнение цилиндров свежим зарядом

Все карбюраторы «Солекс», кроме модификации 21073, имеют очень тонкие отверстия жиклеров, которые очень чувствительны к любому механическому мусору, попадающемуся в топливе. По этой причине фильтры тонкой очистки следует своевременно менять, а для большей надежности лучше установить фильтр от инжекторных систем питания. Это дороже, однако интервалы между обслуживаниями карбюратора заметно увеличатся (в 2-3 раза).

Если решено установить карбюратор «Солекс», в смету, помимо его стоимости, следует внести расходы (40-50 грн.) на приобретение дополнительных комплектующих (см. фото). Технология установки «Солекса» на ВАЗ-«классику» показана на схеме. Мы приводим самый простой способ модернизации – без подключения ЭПХХ – экономайзера принудительного холостого хода (о нем мы расскажем в одной из следующих публикаций). По утверждению специалистов, система ЭПХХ уменьшает расход топлива на 5-10%, однако часто выходит из строя, поэтому в целом снижает надежность карбюратора. Чтобы электроклапан не перекрывал подачу топлива при отсутствии блока ЭППХ, его пластмассовую иглу можно обрезать либо выдернуть из корпуса. Однако целесообразнее подключить клапан в схему электрооборудования, чтобы он открывал канал холостого хода только при включенном зажигании. Так удастся избежать продолжения работы двигателя после выключения зажигания в случае использования некачественного или низкоэтилированного бензина – источника детонации, перегрева и калильного зажигания.

При установке карбюратора от переднеприводных модификаций ВАЗ, имеющих топливопровод-обратку, штуцер возврата топлива можно заглушить пробкой или подключить через обратный клапан в цепь топливоподачи к фильтру тонкой очистки. Следуя советам специалистов, мы выбрали второй способ модернизации, который позволяет исключить перегрузку клапанного механизма карбюратора и нарушения в его работе.

После установки карбюратора и успешного запуска двигателя обязательно следует обратиться к специалистам для окончательной регулировки узла на предмет токсичности отработавших газов. Без этой операции, помимо повышения токсичности отработавших газов, может увеличиться расход топлива и ухудшиться динамика.

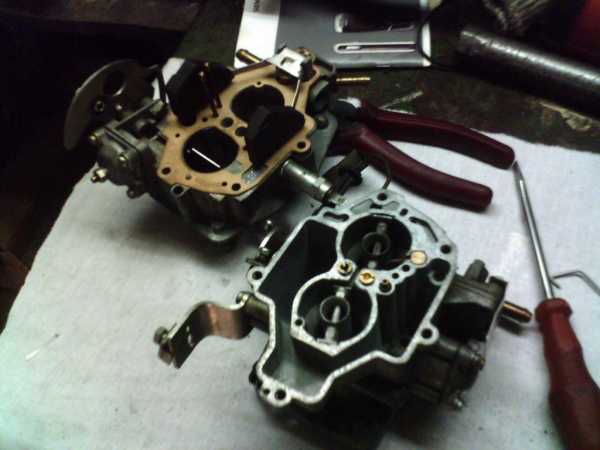

Тюнинг карбюратора солекс на ВАЗ 2107

В том случае, если вы чувствуете, что после небольшой доработки карбюратора ваша ВАЗ 2107 может больше, то эта статья для вас.

На обычной «семёрке» ставится штатный карбюратор «Озон»:

Карбюрация в переводе с французского означает «смешивание», главной задачей карбюратора служит приготовление в нужной пропорции смеси воздуха с бензином.

Для этого у карбюратора имеются собственные устройства, отвечающие за его функции, такие, как:

  • поддержание постоянного уровня бензина в поплавковой камере;
  • система запуска двигателя и его прогрева;
  • система холостого хода;
  • ускорительный насос для обеспечения разгона;
  • система главного дозирования, включающая в себя диффузор, распылитель смеси, жиклёры воздуха и топлива;
  • обогатительный эконостат.

Как можно провести тюнинг карбюратора ВАЗ 2107 для улучшения тяговых характеристик двигателя?

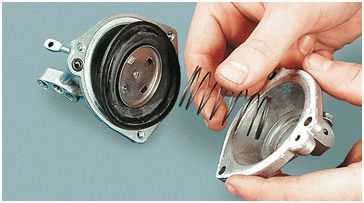

  • Можно убрать из вторичной камеры пружину, которая стоит внутри вакуумного привода заслонки. Смысл в том, что пневматический, «мягкий» привод переделывается в механический. Тогда при наборе скорости не будет характерного «провала», когда первая камера работает на полную мощность, а вторая не открывается. В результате улучшения динамики расход увеличится в среднем на 0,5 л/100 км. Компромиссное решение – обрезать у пружины 1-2 витка, что всё равно уменьшает время разгона.
  • Вытаскиваем диффузор из первичной камеры с маленькой маркировкой 3,5 и меняем на такой же малый, но маркированный 4,5. Так как диффузор создаёт отрицательное давление и разряжает поток воздуха, то за ним устремляется поток топлива. Некоторые любители для того, чтобы получить спортивный стиль езды и пользоваться при этом карбюратором «Озон» дополнительно стачивают у диффузора надфилем край сверху и стенки под маленьким углом, чтобы поток воздуха дополнительно «завихрялся», для создания равномерного насыщения смеси.
    Но это вандализм, потому что на высоких скоростях смеси возникновение турбуленции «полощет» смесь и вызывает разницу давлений. Лучше, как на скоростных самолётах, до зеркального блеска полировать диффузоры.
  • Можно заменить распылитель в ускорительном насосе, с 30 на 40, такой стоит на карбюраторе «Вебер» 2103. Это увеличивает разгон при трогании с места.
  • Одна из главных модификаций карбюратора заключается в изменении размера отверстий жиклёров. Внимание! Размеры жиклёров даны для карбюраторов 2107-1107010 и 2107-1107010-20.
  • Работаем в первичной камере: ставим главный топливный жиклёр на 125, (обычный – 112)главный воздушный на 150 остаётся.

После этого динамика ещё немного улучшилась.

  • Чтобы «ввалить» ещё мощи, задействуем жиклёры вторичной камеры. Меняем сразу оба: главный воздушный – с 150 на 190 (рис. 6) и главный топливный жиклёр со штатного 150 на 162 (рис. 7),. Их нужно искать на «Вебере» 2106.

В итоге этих замен мы получаем достаточно хорошую приёмистость на второй половине хода педали газа, до 6 тыс. оборотов и выше. Расход топлива возрастает, где – то на 1 – 1,5 т/100 км. Пользоваться этим можно в знакомой ситуации: во время затяжного обгона длинномера показалась встречка; нужно ускоряться, а запаса педали газа уже вроде недостаточно. Именно тогда нужно воспользоваться более мощным потоком тюнингованных жиклёров, возникает эффект «псевдотурбонаддува».

Теперь при движении по городским дорогам мы получили динамику, как у «девятки», и можно не «топить в пол» на светофоре, если в зеркало заднего вида заметили за вами нервную «крутую тачку». Расход ожидаем на уровне 11-11,5 в городских условиях. Мы не трогали жиклёры холостого хода, поэтому расход на нём остался прежним. Если добавить к этому грамотное выставление момента опережения зажигания, то ВАЗ 2107 станет очень быстрой.

В заключение можно резюмировать преимущества и недостатки старого «Озона», вспомнить про карбюратор «Солекс».

  • По нашему мнению, именно на «Самарах» есть элемент недостаточной надёжности этого карбюратора («Солекс»), рывки и «ямы» в работе двигателя,
  • низкокачественный электромагнитный клапан, нуждающийся в частом ремонте.
  • Для максимального тюнинга «Солекса» вообще требуется расточка второй камеры.
  • «Озон» же практически не нуждается в настройке чаще, чем 1 раз в год.
  • Кроме того, именно «Солекс» изначально рассчитан на поперечный двигатель с объёмом 1,5 л.
  • Установка карбюратора «Солекс» на ВАЗ 21074, например, способна «придушить» работу двигателя на высоких оборотах.
  • Кроме того, у карбюратора «Солекс» нет независимой системы холостого хода, а Озон имеет.

Правила установки, ремонта и регулировки карбюратора Солекс на автомобиле ВАЗ-2107

Введение

Самым популярным карбюратором для ВАЗ-2107 является Солекс

С момента выхода в свет автомобилей ВАЗ с карбюраторными двигателями на них устанавливались детали следующих производителей: Озон, Солекс, Вебер. Но наибольшей популярностью пользовались и продолжают пользоваться карбюраторы фирмы Солекс. Рассмотрим регулировку и настройка карбюратора этой марки немного подробнее.

Что может пригодиться для работы

Если вдруг в работе двигателя автовладелец начал замечать некоторые изменения, например, «на горячую» он перестал запускаться или появилась неустойчивость оборотов на холостом ходу, — необходимо произвести правильную регулировку карбюратора ВАЗ, а также корректно отрегулировать холостой ход автомобиля.

Все настройки производятся для того, чтобы добиться устойчивой работы силового агрегата на холостом ходу с минимальной частотой вращения коленвала.

Чтобы определить частоту вращения коленчатого вала, может понадобиться тахометр. На некоторых автомобилях есть встроенный щиток приборов, среди которых есть специальное подключение для этого прибора. В подобной ситуации им целесообразно воспользоваться. В противном случае используют отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для снятия более точных показателей лучше всего подключать самостоятельный агрегат. Это будет гораздо удобнее в плане эксплуатации, кроме того, вся регулировка будет выполнена более точно и качественно.

Опытные автослесари, которые не одну собаку съели в этом деле, могут на слух производить регулировку. Чтобы вращать винт качества и винт количества, остальным мастерам, не обладающим большими познаниями, может понадобиться шлицевая отвёртка с шириной лезвия не более 3 миллиметров.

Подготовительные мероприятия

Если автомобилиста интересует регулировка карбюратора Солекс ВАЗ-2107 своими руками, он должен предварительно произвести ряд подготовительных действий.

Изначально нужно прогреть силовой агрегат до рабочего состояния (температура 85–90 градусов).

На следующем шаге нужно выжать до упора рукоятку приводного механизма воздушной заслонки, в народе называется это просто — «подсос». После этого заслонка, должна быть в положении, при котором воздушный канал полностью свободен, т. е. расположен по направлению движения воздуха.

При наличии тахометра прибор должен быть подсоединён к заглушённому движку. В противном случае, при отсутствии агрегата, пункт следует пропустить. Плюсовая сторона устройства должна идти к катушке зажигания, а минусовая — к «массе» транспортного средства (кузову, мотору или минусу АКБ). Прежде чем подключать прибор, следует прочитать инструкцию по эксплуатации.

Последним действием должен стать запуск движка, включение дальнего света оптики и отопительного устройства.

Регулировка оборотов холостого хода

Настройка требуемой частоты вращения зачастую обуславливает необходимость срочного регулирования подстройки винта «качества». В автомобилях, в которых подобные мероприятия производятся впервые, на вышеуказанном винте должна быть пластмассовая заглушка, установленная на заводе-изготовителе, — её целесообразно снять. Для этого может пригодиться шило или металлический крючок. При отсутствии и того и другого инструмента в ненужную деталь можно ввинтить саморез, после чего всё извлечь.

  • посредством шлицевой отвёртки повернуть винт, отвечающий за «качество» топливной смеси, чтобы увеличить до максимального предела частоту вращения коленчатого вала мотора. Поворачивать агрегат необходимо в разные стороны, пока не будет определено «правильное» положение винта по достижению максимального значения частоты. Можно проводить регулировку на слух или по тахометру;
  • поставить винт «количества» топливного «раствора» в такое положение, чтобы обороты достигали 900 в минуту. Прокрутка винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего начинают сильно «прыгать» вверх обороты. В противном случае, если винт провернуть против часовой стрелки, дроссельная заслонка будет закрываться, а обороты — падать. Главная задача регулирующего положение винта — определить его оптимальное местонахождение;
  • завернуть «краник качества», добившись от системы 800 об/мин.

Если автомобилист не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того как прежнее устройство себя изжило или потребовалась замена винта «качества», следует учесть одну важную особенность: перед регулированием приспособления винт нужно по часовой стрелке закрутить до упора, после чего вывернуть на 3 оборота и только после этого приступить к регулировке.

Важные моменты регулировки

После того как устанавливаемый элемент конструкции обретёт оптимальное положение, необходимо понажимать педаль «газа»: автомобилист должен проверить функциональность мотора, который без перебоев будет «поднимать» частоту вращения коленчатого вала. Вместе с тем не должно быть резкого глушения движка, после того как педаль будет отпущена. При наличии негативных моментов придётся заново проводить регулировку карбюратора.

Подлежит проверке и содержание СО в выхлопных газах силового агрегата, согласно правилам, после подобных манипуляций оно должно уменьшиться. При идеальной работоспособности всех составляющих СО должно колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придётся дополнительно проверить силовой агрегат, так как подобные моменты свидетельствуют о том, что топливо «идёт» в смесительную камеру, минуя систему холостого хода. В этом случае нужно обратить внимание на электромагнитный клапан карбюратора, чтобы его закрыть. Вместе с этим следует измерить диаметр отверстия жиклёра, который иногда больше нужного.

Заключение

Вышеописанные рекомендации помогут автовладельцу отечественного транспортного средства самостоятельно произвести регулировку или настройку карбюратора компании Солекс. Естественно, самостоятельная замена или ремонт агрегата позволяют сэкономить огромную сумму, однако при этом не следует забывать о том, что заменённую деталь нужно проверить на правильность установки и функциональность.

Совет 1: Как поставить карбюратор 2108 на ВАЗ 2107

  • Как поставить карбюратор 2108 на ВАЗ 2107
  • Как отрегулировать карбюратор «Озон»
  • Как выставить зажигание без стробоскопа
  • — ключ на 13;
  • — толстая теплоизолирующая (10-15мм) пластмассовая прокладка;
  • — паронитовая прокладка на впускной трубопровод;
  • — картонная под карбюратор;
  • — тонкого шланга для тосола 80см;
  • — два хомута;
  • — заглушки для неиспользуемых патрубков;
  • — комплект переходников и тяг для привода акселератора;
  • — обратный клапан;
  • — тройник;
  • — трос подсоса от 2108.
  • Метки: как установить карбюратор солекс ваз 2108 на ваз классику
  • как ставить один карбюратор на урал и от чего брать карбюратор?

Совет 2: Как поставить карбюратор

  • Для того чтобы поменять карбюратор вам потребуется новый карбюратор, несколько ключей на «8» и «13», хозяйственные перчатки.
  • Оптимальное такси, сайт

Совет 3: Как настроить карбюратор ваз

  • Регулировка и настройка карбюратора
  • как настроить карбюратор ваз 2107

Совет 4: Как сделать двигатель ваз мощнее

  • — определиться с вариантом форсирования мотора.

Совет 5: Как поставить бесконтактное зажигание

Использование бесконтактного зажигания позволяет повысить напряжение, подаваемое на свечи и, соответственно, улучшить показатели пуска двигателя. В бесконтактной системе зажигания для размыкания цепи низкого напряжения вместо прерывателя используется электронный коммутатор, в котором функции размыкания цепи выполняет выходной транзистор.

  • — бесконтактный трамблер;
  • — коммутатор;
  • — катушка зажигания;
  • — комплект проводов бесконтактного зажигания;
  • — свечи;
  • — инструмент (ключи на 8 и 10 для установки катушки, ключ на 13 для снятия и установки трамблера, отвертка и дрель со сверлом по металлу).

Совет 6: Как настроить карбюратор «Озон»

  • — винты качества и количества смеси;
  • — прибор для измерения СО;
  • — отвертка.

Совет 7: Как улучшить карбюратор ВАЗ 2107

  • инструменты, проволока, диффузор с маркировкой 4,5, бензин
  • как самому поменять карбюратор ваз 2107

Совет 8: Как настроить карбюратор на ВАЗ 21099

На всех переднеприводных моделях ВАЗ, в т. ч. на ВАЗ – 21099, установлены карбюраторы типа «Солекс». Отличие только в диаметрах жиклеров в зависимости от объема двигателя. Основной настройкой карбюратора является регулировка холостого хода.

Регулировка карбюратора производится только при исправном ГРМ и правильно установленном моменте зажигания

Перед началом регулировочных работ необходимо снять корпус воздушного фильтра, отсоединить трос воздушной заслонки, провод электромагнитного клапана холостого хода и топливные шланги.

Инструменты

Для выполнения этой работы понадобятся: гаечные ключи на 8, 10, на 13, крестовидная отвертка, газоанализатор.

Регулировка карбюратора

В начале регулировки проверяется и устанавливается уровень топлива в поплавковой камере. Линейкой или штангенциркулем измеряется расстояние от уровня топлива до плоскости разъема карбюратора, оно должно составлять 25,5 мм.

Для регулировки уровня топлива отвернуть отверткой пять винтов и снять крышку карбюратора. Перевернуть крышку горизонтально, поплавками вверх. Зазор между нижними концами поплавков и прокладкой должен быть одинаковым и составлять 0,5 – 1 мм. Если зазор не одинаков или отличается от нормы, отрегулировать подгибанием рычагов поплавков.

Далее производится регулировка пускового устройства. Перед регулировкой необходимо проверить состояние диафрагмы, для этого отвернуть четыре винта и снять крышку. Диафрагму с дефектами необходимо заменить.

Полностью закрыть воздушную заслонку и нажать на шток пускового устройства до упора. Воздушная заслонка должна приоткрыться на величину пускового зазора – 3 мм. При отличии от указанного значения, ослабьте контргайку на крышке и отрегулируйте зазор винтом.

После установки на место крышки карбюратора понадобится регулировка привода воздушной заслонки. Для этого полностью открыть воздушную заслонку и также полностью утопить ручку привода воздушной заслонки в салоне автомобиля.

Вытянуть тягу привода из оболочки до упора и затянуть винт на рычаге привода заслонки. Вытянуть ручку привода в салоне, при этом воздушная заслонка должна полностью закрыться. Снова утопите ручку – заслонка должна полностью открыться.

Если этого не происходит, то нужно отпустить болт крепления оболочки тяги и передвинуть оболочку, чтобы воздушная заслонка полностью открывалась и закрывалась.

Регулировка холостого хода

Регулировкой холостого хода добиваются минимального содержания токсичных веществ в отработавших газах. Регулировка производится на прогретом двигателе, с установленным воздушным фильтром.

Так как регулировка холостого хода происходит при помощи газоанализатора, эту работу лучше провести на станции тех. обслуживания

Вращая пластмассовый винт регулировки количества смеси установить холостые обороты величиной 750 – 800 оборотов. Газоанализатором измеряется содержание СО в отработавших газах. Норма составляет 1% с допуском 0,3 процента.

При необходимости величина СО регулируется винтом качества, закрытом одноразовой пластмассовой заглушкой. При заворачивании винта содержание СО уменьшается, при отворачивании – увеличивается.

Далее винтом количества восстанавливают прежние обороты холостого хода и снова проверяют содержание СО. Регулировку повторяют до достижения оптимального результата. После регулировки резко нажмите на педаль газа – двигатель должен без провалов увеличить обороты, а после отпускания педали не должен глохнуть.

  • Регулировка карбюратора 2108 — 21099

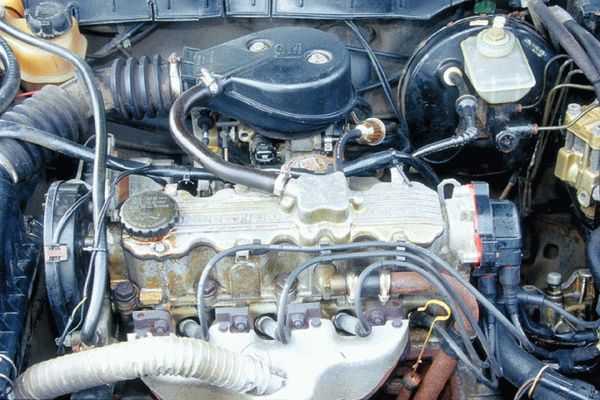

Совет 9: Как заменить карбюратор на моновпрыск

Установка системы моновпрыска позволяет улучшить рабочие характеристики системы топливораспределения автомобиля, а также снизить уровень шума в салоне за счет замены выпускного коллектора. Произвести замену карбюратора на моновпрыск можно как в специализированном сервисном центре по ремонту автомобилей, так и своими руками в условиях гаражной автомастерской.

Подготовка к монтажу системы моновпрыска

Комплект оборудования для монтажа системы моновпрыска включает в себя впускной коллектор, блок управления, набор армированных топливопроводящих трубок, адсорбер с топливным фильтром, выпускной коллектор с лямбда-зондом и провода электропитания.

Перед началом установки системы моновпрыска карбюратор демонтируется с автомобильного двигателя. Порядок демонтажа карбюратора указан в эксплуатационной документации на автомобиль. Демонтаж карбюратора предполагает также снятие трамблера, коллектора и воздушного фильтра.

Установка моновпрыска

После снятия карбюратора на двигатель устанавливается впускной коллектор с топливопроводящими трубками. Коллектор системы моновпрыска отличается по конструкции от карбюраторного, который был демонтирован на предыдущем этапе. При монтаже коллектора необходимо использовать новый комплект прокладок, повторяющий форму присоединительного фланца.

Затем выполняется установка троса системы управления, перемещения которого регулируют уровень подачи топлива. После этого производится монтаж электронного блока управления.

Лямбда-зонд вкручивается в специальное отверстие впускного коллектора, из которого предварительно извлекается защитная заглушка. На следующем этапе работ выполняется монтаж проводки. Для защиты проводов электропитания от негативного воздействия внешней среды они экранируются полимерными трубками и фиксируются с помощью изоленты.

В некоторых случаях установка проводки управления может потребовать увеличения отверстия в кузове, предназначенного для прокладки проводов. Проводка системы моновпрыска соединяет управляющий блок, бензонасос, лампочку-сигнализатор зажигания и аккумулятор.

На завершающей стадии выполняется установка воздушного фильтра. При подборе данного оборудования не рекомендуется использовать продукцию других автопроизводителей, так как излишняя высота воздушного фильтра может помешать нормальному закрытию крышки капота.

»

Отличная статья 0

smotri-dtp.ru

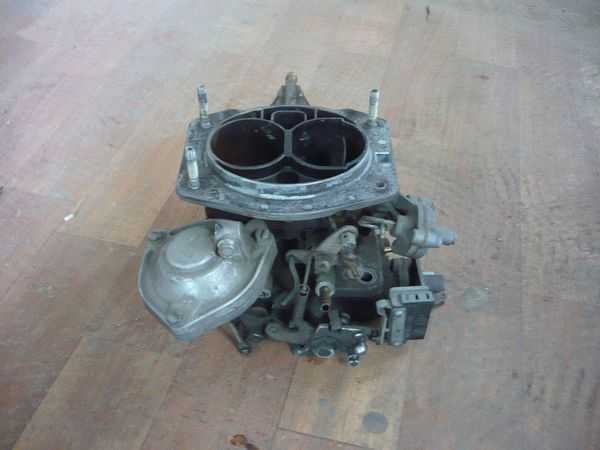

Установка карбюратора «Солекс» на классику — RUUD

В течение 30 лет, пока выпускались классические модели ВАЗ с задним приводом, их конструкции, в отличие от стиля и дизайна, производителем фактически не менялась. Поэтому владельцы пытаются модернизировать авто самостоятельно – внедряют различные узлы от импортных авто или более технологичных моделей ВАЗа.

К примеру, многим владельцам не нравится, как работают карбюраторы «Озон» и «Вебер», не способные на обеспечение приемлемой динамики разгона, равномерного ускорения, приемлемого расхода топлива. При том что все это уже есть в «Солексе». Именно поэтому большинство автовладельцев стремятся установить лицензионный французский «Солекс» на классику.

Вам будет интересно:»Кама-219″: основные характеристики и отзывы

«Озон» и «Вебер» при определенных дорожных условиях излишне обедняли топливную смесь. Это случалось из-за того, что поплавок при резком вхождении в поворот или при подъеме на крутую гору перемещался в поплавковой камере. В «Солексах» такого минуса нет – они оснащены двухсекционными поплавковыми камерами, спаренными поплавками, перемещающимися в других плоскостях. Устройство «Солекс» более современное и совершенное.

Вам будет интересно:»Тойота Королла», дизель: технические характеристики, отзывы владельцев и фото

Какой «Солекс» подобрать

Агрегаты производства Димитровградского завода «Солекс» различаются преимущественно геометрией жиклеров. Имеется разница в диаметрах диффузоров, а также в размерах, конструкции воздушных жиклеров. Также различается профиль кулачка.

Однако без всяких неприятных последствий и доработок совершенно любой «Солекс» из всей серии можно поставить на автомобиль, для которого карбюратор никогда и не изготавливался. Моделей и модификаций этих карбюраторов выпускалось много – ими комплектовались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Имеются «Солекс» для ВАЗ-2104, 05, 07. Это все говорит о том, что совершенно любой агрегат из названной линейки без переделок или почти без них можно ставить на заднеприводные ВАЗы.

От выбора конкретного «Солекса» зависит результат тюнинга. Но в любом случае у двигателя улучшится тяга, автомобиль получит ровный разгон. Для экономии стоит подобрать модификацию «Солекс» на «Таврии» – это ДААЗ-2181. Если нужна увеличенная разгонная динамика, то подбирают ДААЗ-21073. Он отличается диффузорами большего диаметра. Данный карбюратор создавался для моторов с объемом 1,7, и после установки этого «Солекса» на классику следует подготовиться к большому расходу топлива.

Вам будет интересно:Сгорело сцепление: признаки неисправности, способ ремонта

«Солексы» моделей 2108, 21083, 21051-30 считаются у автомобилистов золотой серединой. Агрегаты способны обеспечивать лучшие динамические характеристики и меньший расход топлива, если сравнивать их характеристики с «Озоном».

Важные мелочи

Любые «Солексы» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Нужно отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По причине этого следует регулярно менять топливные фильтры. Чтобы повысить надежность, можно установить инжекторный топливный фильтр. Это выйдет немного дороже, но зато можно увеличивать интервал между ревизией агрегата.

Если решение установить карбюратор «Солекс» на классику принято, то кроме карбюратора могут понадобиться дополнительные запасные части. Агрегат может быть установлен с воссозданием системы ЭПХХ или же без нее – останется только неподключенный электромагнитный клапан. Проще всего обойтись этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5 % экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрывать подачу горючего в канал холостого хода «Солекса» (ведь блок ЭПХХ не устанавливается штатно), необходимо удалить иглу клапана из корпуса. Но проще всего подключить клапан от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы нужно заглушить «обратку» пробкой или же подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Как получить максимальную пользу

Мало установить «Солекс» на классику, чтобы ощутить все преимущества, нужно модернизировать и систему зажигания. Вместо штатной устанавливается бесконтактное зажигание. Любой «Солекс» изначально настроен и рассчитан на приготовление бедной смеси. Чтобы эффективно воспламенять ее, необходим более мощный разряд. Контактная система зажигания не может выдавать такой разряд, а бесконтактная – вполне. Катушка ее может вырабатывать напряжение до 25 тысяч Вольт. Зазор свечей будет составлять не более 0,8 мм.

Новый или б/у?

Можно купить новый «Солекс» на классику, но есть возможность приобрести и бывший в употреблении карбюратор. Во втором случае необходимо провести ему ревизию – тщательно прочистить каналы, отполировать диффузоры. Кроме того, лучше приобрести и заменить жиклеры.

Но при этом не стоит покупать современные изделия – лучше попросить у знакомых и друзей те, которые делались в СССР. Современные жиклеры, находящиеся в ремонтных комплектах, часто не соответствуют тарировочным размерам.

Чтобы диффузор работал эффективно, с его элементов надфилем убирают заусенцы и выступы. Такие дефекты создают завихрения воздуха, а это не лучшим образом влияет на наполнение цилиндров.

Что может понадобиться

Первым делом необходимо приобрести запасные части, которые понадобятся в процессе установки “Солекс” на ВАЗ классической модели:

  • Следует купить тонкие прокладки из паронита. Но нужно, чтобы они были изготовлены именно для «Солекса». Отверстия в прокладке под диффузоры отличаются от «Веберов» и «Озонов».
  • Вместо двух прокладок можно приобрести одну, где два отверстия. Ее ставят между карбюратором и прокладкой из гетинакса. Кроме того, берут еще одну — с овальным отверстием. Она предназначена для установки между коллектором и гетинаксовой прокладкой.
  • Еще приобретают шланг «обратки». Длина его должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопроводной магистрали под насосом.

Процесс установки

Теперь можно приступить к установке:

  • Чтобы защитить коллектор от попадания грязи, моторный отсек обязательно тщательно вымывают.
  • Затем от штатного карбюратора отсоединяют привода и тросики, а также шланги.
  • Чтобы снять кожух тросика воздушной заслонки, на панели «подсоса» убирают скобу.
  • Поверхность коллектора аккуратно зачищают, наносят герметик.
  • После этих операций нужно установить прокладки в виде бутерброда. Вначале ставится тонкая, затем толстая, после – снова тонкая. Задача толстой прокладки – обеспечить теплоизоляцию. А чтобы процесс установки был удобней, карбюратор устанавливают на коллектор без крышки. Привод заслонки должен быть спереди авто.
  • Монтируют кулису дроссельной заслонки – на ВАЗ-2104 удобнее будет, если она окажется со стороны ГБЦ. Кулису или «вертолет» иногда пропиливают по центру, чтобы она ровно ложилась на карбюратор. А чтобы в штатном режиме работы заслонка не заклинивала на пружине, на тяги устанавливают пластиковые наконечники.

  • Далее протягивают тросик привода подсоса над крышкой ГБЦ и подгоняют его по необходимой длине. Регулировка осуществляется изменением длины кожуха. Затем тросик подсоединяют к карбюратору.
  • После этого можно устанавливать верхнюю крышку.
  • Далее с карбюратором соединяются шланг подачи топлива, «обратки», подогрева. Шланг «обратки» оснащают обратным клапаном. Возвратная пружина цепляется за ось старой кулисы на крышке головки блока цилиндров.

  • Теперь электромагнитный клапан следует подключить к реле освещения, к положительному контакту.
  • Далее на свое место монтируется воздушный фильтр и его крышка.

Все, на этом работы по установке агрегата завершены. Но к эксплуатации переходить еще рано. Нужно правильно настроить карбюратор. Ниже мы расскажем, как это сделать верно.

Рекомендации специалистов по регулировке 21073

Со стандартными жиклерами «Солекс» не сможет поразить динамикой. В этом случае можно заменить карбюратор на 21073. Без изменений монтаж вполне возможен, но в стандарте в первой камере будет готовиться бедная смесь. Поэтому на первой камере мотор не сможет обеспечивать достаточную тягу для разгона. Машина будет очень медленно набирать скорость.

Темп движения резко улучшится, когда откроется вторая камера. И автомобиль будет прыгать вперед, подобно козлику. Но топливная экономичность при этом очень низкая.

Проблему можно решить подбором главного топливного жиклера в первой камере карбюратора. Если заменить его со 107,5 на 110, то можно получить улучшенную интенсивность разгона. Это некий компромисс между экономией и динамикой. Оптимально – 115-й топливный жиклер в первую камеру. Можно установить и 117,5. Но расход увеличится еще больше. Смесь с данным жиклером переобогащается, и динамика может ухудшится.

Воздушные жиклеры первой камеры – 145, 150, 155. С топливным 117,5 можно установить воздушный 165.

Регулировка ВАЗ 21083

Двигатель необходимо прогреть, затем выставить уровень в поплавковой камере при помощи специальных шаблонов. Лучший уровень топлива – это примерно 23 мм со дна. Что касается смеси, то наиболее лучший результат получается, если винт количества выкрутить на 2 оборота, а винт качества – на 4-4,5 оборота. Однако при настойке холостого хода могут быть и другие установки.

Заключение

Все те, кто знают, как настраивать «Озон», смогут решить вопрос, как отрегулировать карбюратор «Солекс». А о том, каким образом можно модернизировать классический ВАЗ, мы рассказали в этой статье.

Источник

ruud.ru

Регулировка карбюратора ВАЗ 2103, 2105, 2106, 2107 своими руками

Карбюратор ВАЗ
Владельцы машин ВАЗ 2103, 2105, 2106, 2107 наверняка сталкивались с потребностью отрегулировать карбюратор. Первое возникшее у вас желание – это заехать на СТО и решить все свои проблемы. Но не нужно торопиться к мастерам, ведь регулировку карбюратора ВАЗ 2107 можно сделать своими руками. Вам потребуется время, терпение и определенные познания в особенностях устройства и работы данного агрегата.

Как устроен карбюратор ВАЗ 2107

Устройство карбюратора ВАЗ 2107

Карбюратор предназначен для смешивания топлива с воздухом. Так создается горючая смесь, которая транспортируется в цилиндры двигателя внутреннего сгорания.
На автомобилях ВАЗ 2107 стоят карбюраторы поплавкового вида «Озон», «ДААЗ» 110701010. Устройство карбюраторов «Озон» и «ДААЗ» 21071107010 идентично (об этом читайте ниже).

Для самостоятельной регулировки карбюратора полезно знать, из каких узлов и систем он состоит. Для качественного обеспечения двигателя топливом системы карбюратора должны работать «как часы».

Узлы карбюратора

Узлы карбюратора ВАЗ 2107 – это:

• Поплавковая камера.

• Дроссельные заслонки.

• Воздушная заслонка.

• Смесительные камеры.

• Клапан холостого хода.

• Эконостат.

• Отсек отвода картерных газов.

• Ускорительный насос.

• Воздушный и топливный жиклеры.

• Эмульсионные трубки.

Системы карбюратора

Для качественной работы двигателя автомобиля понадобится безукоризненная работа систем карбюратора:

1. Система запуска и прогрева мотора.

2. Система холостого хода.

3. Система контроля постоянного уровня топлива.

4. Ускорительный насос (для гарантии разгона машины).

5. Большой диффузор в корпусе карбюратора, распылитель ВТС, воздушный и топливный жиклеры, эмульсионная трубка и эмульсионный колодец. Место их нахождения – главная дозирующая камера.

6. Система эконостата. Это обогатительное устройство во второй камере внутреннего сгорания двигателя.

Как настроить карбюратор

КарбюраторДля регулировки карбюратора нужны тарировочные данные, в которых описаны все нужные величины для регулировки карбюратора ВАЗ 2107.
Затеяв настройку карбюратора, необходимо проверить работу всех узлов и систем, которые управляют работой карбюратора. Для этого надлежит начинать проверку с внешних управляющих элементов. Проверить привод дроссельных заслонок на предмет полного хода рычага привода дроссельных заслонок. В отпущенном режиме педали газа дроссельные заслонки в обеих смесительных камерах должны быть полностью закрыты. Педаль газа вдавливают, чтобы убедиться, что дроссельные заслонки работают плавно и без рывков, последовательно (сначала в первичной, а потом и во вторичной камере полностью открываются и становятся вертикально, открывая зев полностью).

Затем нужно проверить работу воздушной заслонки. При полностью утопленном приводе воздушной заслонки на панели воздушная заслонка должна стоять строго вертикально, не перекрывая проход к дроссельной заслонке. Если тросик привода вытаскивать, то дроссельная заслонка должна плавно и без рывков перекрыть первичную смесительную камеру.
После этого убедиться в целостности возвратных пружин воздушной и дроссельной заслонок, рычагов привода дроссельных заслонок, тяг соединений приводов воздушной и дроссельной заслонок и их надежной фиксации.

Ускорительный насос
Проверить работу ускорительного насоса карбюратора можно путем стремительного нажатия на педаль. Следует проверить и работу диафрагмы пневмопривода.
Закончив внешний осмотр карбюратора, нужно провести очистку основных жиклеров, распылителей карбюратора. Вам потребуется убрать крышку с карбюратора и, используя воздушный насос или резиновую грушу, очистить поплавковую камеру от осадка на дне и возможного конденсата (дно поплавковой камеры при наличии твердого осадка можно очистить лопаткой – деревянной или из цветного металла).

Внимание! Не используйте для чистки ветошь, потому что оставшиеся ворсинки могут забить жиклер.

Жиклеры карбюратор
После этого все жиклеры и каналы карбюратора промываем чистым топливом из отдельной емкости. По окончании работ продуваем воздухом все жиклеры и каналы. Если вы сомневаетесь в чистоте каналов, то перед процедурой промывки жиклеры нужно выкрутить (точно запомните, какие жиклеры где стояли: каждый жиклер имеет свое калиброванное отверстие). Если жиклер установить не на свое место, то двигатель не сможет нормально работать. Отверстия в жиклерах нужно чистить мягкой медной или алюминиевой проволокой без заусениц.

Проверяем состояние сетчатого фильтра

Сетчатый фильтр, установленный в карбюраторе, – это последний рубеж очистки от грязи топлива, перемещающегося в поплавковую камеру. Для его очистки необходимо открутить пробку и снять сам сетчатый фильтр. Теперь сетку фильтра с внешней стороны требуется очистить от налипшей жижи. После этого следует аккуратно продуть его изнутри в противоположном направлении тока топлива, не допуская механических повреждений.

Перед установкой сетчатого фильтра обратно проверьте состояние топливного жиклера карбюратора. При необходимости продуйте его. Помните: в поплавковой камере не должно быть топлива, игольчатый клапан поплавковой камеры должен стоять открытым (если топливо не убрать из поплавковой камеры, то может быть нарушена регулировка поплавка и, как следствие, получится «перелив» карбюратора). После всех проведенных работ осторожно установите сетчатый фильтр на место.

Важно!Устанавливая пробку, убедитесь в наличии герметизирующей прокладки (во избежание подтекания топлива и возможного возгорания двигателя).

Настраиваем поплавковую камеру

Настройка поплавковой камеры карбюратора
Поплавковая камера отвечает за расход топлива. Причиной большого расхода топлива карбюратора ВАЗ 2107 может оказаться высокий уровень топлива в поплавковой камере, увеличенном проеме жиклера, открученном жиклере (в таком случае топливо поступает не через калиброванное отверстие, а по резьбе и через отверстие, в результате чего наблюдается «переливание»).
При обнаружении проблем с нехваткой топлива (двигатель не развивает нужной мощности) или с «переливанием» (мокрые свечи, хлопки в карбюраторе), нужно произвести регулировку уровня топлива в поплавковой камере карбюратора, проверить состояние игольчатого клапана ВАЗ 2107.

Для начала снимите крышку карбюратора. В перевернутом состоянии (когда крышка находится строго горизонтально) расстояние между поплавками и поверхностью соединения крышки с корпусом должно составлять около 6,5 мм. Это положение максимального уровня топлива в поплавковой камере (при закрытом игольчатом клапане). Регулировку нужно проводить язычком поплавка.
Установив уровень, требуется проверка работы игольчатого клапана. Для этого аккуратно снимите ось поплавков и выкрутите игольчатый клапан. Осмотрите седло клапана и саму иглу: на них не должно быть задир и механических повреждений.

Настройка поплавковой камеры
Установите детали на место и через подающий штуцер грушей закачайте топливо через сетчатый фильтр (оно должно свободно проходить через игольчатый клапан). Установите поплавки на место и еще раз резиновой грушей прокачайте топливо (топливо через клапан не должно просачиваться). После всех работ крышку карбюратора устанавливают на место. При установке проследите, чтобы прокладка, которая устанавливается между корпусом и крышкой, «села» на свое место: не перекрывала канал и ложилась точно в крепежные отверстия, обходя жиклеры.
Равномерно затяните крышку, не перетягивая ее, во избежание деформации. Деформированная крышка может привести к подсосу воздуха или подтеканию топлива.

Обратите внимание! Проводить регулировку карбюратора следует исключительно на прогретом двигателе, а кнопка подсоса должна быть утоплена до конца.

Регулируем систему пускового устройства

Регулировку системы пускового устройства можно производить на демонтированном карбюраторе или на самой машине (не демонтируя карбюратор).
Если мы регулируем систему пускового устройства, не снимая карбюратор, то перед регулировкой пускового устройства требуется снять воздушный фильтр, запустить двигатель и потянуть подсос на себя. Обороты двигателя должны находиться в районе 3200-3600 в минуту.

После этого принудительно откройте воздушную заслонку на 1/3 ее хода. Обороты при этом должны установиться на 300 единиц меньше первоначальных. Если цель не достигнута, то тягой от пневмопривода измените количество оборотов, отрегулировав длину тяги или «подогнув» ее.

Регулировка карбюратора
Если осуществляется регулировка системы пускового устройства на демонтированном карбюраторе, то нужно отрегулировать величину закрытия воздушной заслонки. Помните: величина зазора должна составлять 5,5 мм от воздушной заслонки до корпуса смесительной камеры. Для этого снимаем трубку пускового устройства и тонкой отверткой вращаем регулировочный винт. При закручивании винта зазор уменьшается, при откручивании – увеличивается. Производя регулировку, контролируйте промежуток между дроссельной заслонкой и диффузором в районе отверстий переходных режимов (он должен быть 0,7-0,8 мм).

Регулируем холостой ход карбюратора ВАЗ

Часто задаваемый вопрос: как отрегулировать обороты холостого хода? Перед началом работ по регулировке холостого хода двигатель нужно прогреть и довести до рабочей температуры (85-90 градусов). Регулировку холостого хода карбюратора ВАЗ проводят двумя винтами количества и состава смеси. Второй винт закрывается заглушкой. Запустите двигатель. Винтом количества смеси поднимите обороты двигателя до 1000-1100 единиц. После этого винтом состава смеси снизьте обороты на 150-200 единиц. В таком режиме двигатель должен работать стабильно, без вибрации, обороты не должны «плавать». При необходимости процедуру повторите несколько раз.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

auto.today

Выбор карбюратора на Ваз 2101-2107

Если вы являетесь обладателем классической модели Ваз (это модели от 2101, до 2107) то, скорее всего, вы не раз задумывались: как можно повысить динамику автомобиля или как уменьшить количество расходуемого топлива. Эти два пункта зависят от того, какой карбюратор установлен на автомобиле, насколько хорошо он отрегулирован, и вообще пригоден ли он для регулировок. Так вот, если карбюратор не пригоден или вы просто хотите купить новый, то вы должны знать, что их есть, довольно, большое количество. Каждый предназначен для определенных условий (экономия, динамика, экологичность) и рассчитан под определенную кубатуру двигателя. Я постараюсь описать все известные карбюраторы, которые устанавливаются без переделок и те, которые нужно слегка доделывать.

Какие карбюраторы вообще ставили на ВАЗ 2101-2107?

И так, на самые первые классические автомобили, с 70 по 82 год устанавливались карбюраторы ДААЗ 2101, 2103, 2106, они изготавливались на Дмитриевском Автомобильном Заводе, по лицензии, полученной от французской фирмы Weber, поэтому некоторые их называют ДААЗ-ы, а другие Weber-ы, оба названия правильные. Эти карбюраторы по сегодняшний день остаются самыми предпочитаемыми, потому что конструкция у них максимально простая, при этом они обеспечивают просто шокируемую динамику для автомобилей, но расход топлива на них от 10- до13, 14 литров отталкивает потенциальных пользователей. Также их теперь очень непросто найти в нормальном состоянии, новые их не выпускаю более 25 лет, а старые, на барахолках продаются, просто в ужасном состоянии, чтобы собрать один, приходится покупать еще два или три.

На смену старым пришли новые ДААЗ-ы, 2105-2107, эти карбюраторы имеют усовершенствованную систему против своих предшественников. У них есть еще одно малоизвестное название – Озоны. Почему Озон? Все просто, это самые экологичные карбюраторы, которые устанавливаются на классику в наше время. В целом у них не плохая система, но бывают проблемы со второй камерой, она открывается не механическим способом, а с помощью пневмоклапана, именуемого в народе – «груша». И когда карбюратор сильно загрязняется или разрегулируется то ее открытие происходит поздно или не происходит вообще, из-за чего падает мощность, уменьшается максимальная скорость и автомобиль начинает дергаться на высоких оборотах. Эти карбюраторы довольно экономны, расход получается около 7 – 10 литров и при этом обеспечивают хорошие динамические качества.

Выбор карбюратора для «классики»

Если вы любитель драйва и хотите больше, чем дает вам стандартная система, то для вас может подойти карбюратор ДААЗ 21053, выпускаемый по лицензии от французской компании Solex. Этот карбюратор является самым экономным и обеспечивающим самую лучшую динамику для классических двигателей, но в продаже найти его довольно сложно, не все продавцы знают о его существовании. В нем применена конструкция, которая коренным образом отличается от конструкций предыдущих моделей фирмы ДААЗ. Тут применена система обратной подачи топлива, есть выход, через который избыточный бензин возвращается в бак, это позволяет экономить около 500-700 грамм топлива на 100 километров пути.

В зависимости от модели может быть много вспомогающих электронных систем, таких как: система холостого хода, регулируемая электро-клапаном, система автоматического подсоса и другими. Но большинство их устанавливается на экспортных моделях, у нас в основном встречается только система холостого хода с электро-клапаном. Она кстати может предоставить вам много проблем, в данном карбюраторе очень маленькие каналы для топлива и воздуха, и они очень часто забиваются, если их не чистить во время, то первое что начинает работать плохо – система холостого хода. Этот карбюратор использует около 6-9 литров топлива при нормальной езде, при этом обеспечивает наилучшую динамику из всех представленных выше агрегатов, кроме Weber-ов. Если вы хотите получить максимум от двигателя, но при этом не утомлять себя лишними подробностями настроек карбюраторов то выбирайте смело его.

Что ж, я перечислил вам все стандартные карбюраторы, которые устанавливаются на классику без переделок, нужно только запомнить, что если вы покупаете карбюратор, то нужно его подобрать по объем двигателя вашего авто. Даже если вам в руки попал хороший карбюратор, но рассчитан на другую кубатуру, то с помощью мастера вы можете поменять жиклеры в нем и отрегулировать под свои нужды.

Но не думайте, что выбор установки карбюратора, заканчивается на этом списке. Если вы хотите получать еще больше от авто и имеете хорошего мастера карбюраторщика или сами можете их настраивать, то можете обратить свое внимание на еще два вида карбюраторов, Solex 21073 и Solex 21083:

  1. первый предназначен для объема в 1.7 куб.сантиметров (для двигателя Нивы), он отличается от 21053 тем что у него больше каналы и больше жиклеры. После его установки вы получите еще больше динамики, но топлива будет расходоваться литров 9-12 на 100 км. Так что если хотите много динамики и при этом имеете деньги чтоб платить за лишний расход, можете выбрать его.
  2. второй (21083) предназначен для автомобилей Ваз 2108-09, и на классические двигателя ставится только с переделками, потому что системы газораспределения у двигателей 01-07 и 08-09 отличаются. И если установить карбюратор как есть, то при оборотах около 4000 тысяч, скорость всасываемого воздуха может приблизиться к сверх звуковой, что недопустимо, двигатель дальше попросту больше разгоняться не будет. Если хотите, его устанавливать, вам придется рассверлить диффузоры 1 и 2 камеры до большего размера, и поставить немного большие жиклеры. Все эти переделки стоит делать, только если вы искренний ценитель классики, так как они довольно трудоемкие. Цена переделок — расход менее чем на 21053, увеличение динамики еще больше чем на 21073.

Можно говорить и еще больше, есть однокамерные и двухкамерные карбюраторы, импортных фирм, но они во первых дорогие, во вторых не всегда обеспечивают лучшую динамику и экономию чем перечисленные выше. Так что тут уж решать вам что выбирать и как ездить.

zarulemvaz.ru

Установка карбюратора «Солекс» на классику

В течение 30 лет, пока выпускались классические модели ВАЗ с задним приводом, их конструкции, в отличие от стиля и дизайна, производителем фактически не менялась. Поэтому владельцы пытаются модернизировать авто самостоятельно – внедряют различные узлы от импортных авто или более технологичных моделей ВАЗа.

К примеру, многим владельцам не нравится, как работают карбюраторы «Озон» и «Вебер», не способные на обеспечение приемлемой динамики разгона, равномерного ускорения, приемлемого расхода топлива. При том что все это уже есть в «Солексе». Именно поэтому большинство автовладельцев стремятся установить лицензионный французский «Солекс» на классику.

«Озон» и «Вебер» при определенных дорожных условиях излишне обедняли топливную смесь. Это случалось из-за того, что поплавок при резком вхождении в поворот или при подъеме на крутую гору перемещался в поплавковой камере. В «Солексах» такого минуса нет – они оснащены двухсекционными поплавковыми камерами, спаренными поплавками, перемещающимися в других плоскостях. Устройство «Солекс» более современное и совершенное.

Какой «Солекс» подобрать

Агрегаты производства Димитровградского завода «Солекс» различаются преимущественно геометрией жиклеров. Имеется разница в диаметрах диффузоров, а также в размерах, конструкции воздушных жиклеров. Также различается профиль кулачка.

Однако без всяких неприятных последствий и доработок совершенно любой «Солекс» из всей серии можно поставить на автомобиль, для которого карбюратор никогда и не изготавливался. Моделей и модификаций этих карбюраторов выпускалось много – ими комплектовались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Имеются «Солекс» для ВАЗ-2104, 05, 07. Это все говорит о том, что совершенно любой агрегат из названной линейки без переделок или почти без них можно ставить на заднеприводные ВАЗы.

От выбора конкретного «Солекса» зависит результат тюнинга. Но в любом случае у двигателя улучшится тяга, автомобиль получит ровный разгон. Для экономии стоит подобрать модификацию «Солекс» на «Таврии» – это ДААЗ-2181. Если нужна увеличенная разгонная динамика, то подбирают ДААЗ-21073. Он отличается диффузорами большего диаметра. Данный карбюратор создавался для моторов с объемом 1,7, и после установки этого «Солекса» на классику следует подготовиться к большому расходу топлива.

«Солексы» моделей 2108, 21083, 21051-30 считаются у автомобилистов золотой серединой. Агрегаты способны обеспечивать лучшие динамические характеристики и меньший расход топлива, если сравнивать их характеристики с «Озоном».

Важные мелочи

Любые «Солексы» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Нужно отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По причине этого следует регулярно менять топливные фильтры. Чтобы повысить надежность, можно установить инжекторный топливный фильтр. Это выйдет немного дороже, но зато можно увеличивать интервал между ревизией агрегата.

Если решение установить карбюратор «Солекс» на классику принято, то кроме карбюратора могут понадобиться дополнительные запасные части. Агрегат может быть установлен с воссозданием системы ЭПХХ или же без нее – останется только неподключенный электромагнитный клапан. Проще всего обойтись этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5 % экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрывать подачу горючего в канал холостого хода «Солекса» (ведь блок ЭПХХ не устанавливается штатно), необходимо удалить иглу клапана из корпуса. Но проще всего подключить клапан от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы нужно заглушить «обратку» пробкой или же подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Как получить максимальную пользу

Мало установить «Солекс» на классику, чтобы ощутить все преимущества, нужно модернизировать и систему зажигания. Вместо штатной устанавливается бесконтактное зажигание. Любой «Солекс» изначально настроен и рассчитан на приготовление бедной смеси. Чтобы эффективно воспламенять ее, необходим более мощный разряд. Контактная система зажигания не может выдавать такой разряд, а бесконтактная – вполне. Катушка ее может вырабатывать напряжение до 25 тысяч Вольт. Зазор свечей будет составлять не более 0,8 мм.

Новый или б/у?

Можно купить новый «Солекс» на классику, но есть возможность приобрести и бывший в употреблении карбюратор. Во втором случае необходимо провести ему ревизию – тщательно прочистить каналы, отполировать диффузоры. Кроме того, лучше приобрести и заменить жиклеры.

Но при этом не стоит покупать современные изделия – лучше попросить у знакомых и друзей те, которые делались в СССР. Современные жиклеры, находящиеся в ремонтных комплектах, часто не соответствуют тарировочным размерам.

Чтобы диффузор работал эффективно, с его элементов надфилем убирают заусенцы и выступы. Такие дефекты создают завихрения воздуха, а это не лучшим образом влияет на наполнение цилиндров.

Что может понадобиться

Первым делом необходимо приобрести запасные части, которые понадобятся в процессе установки “Солекс” на ВАЗ классической модели:

  • Следует купить тонкие прокладки из паронита. Но нужно, чтобы они были изготовлены именно для «Солекса». Отверстия в прокладке под диффузоры отличаются от «Веберов» и «Озонов».
  • Вместо двух прокладок можно приобрести одну, где два отверстия. Ее ставят между карбюратором и прокладкой из гетинакса. Кроме того, берут еще одну — с овальным отверстием. Она предназначена для установки между коллектором и гетинаксовой прокладкой.
  • Еще приобретают шланг «обратки». Длина его должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопроводной магистрали под насосом.

Процесс установки

Теперь можно приступить к установке:

  • Чтобы защитить коллектор от попадания грязи, моторный отсек обязательно тщательно вымывают.
  • Затем от штатного карбюратора отсоединяют привода и тросики, а также шланги.
  • Чтобы снять кожух тросика воздушной заслонки, на панели «подсоса» убирают скобу.
  • Поверхность коллектора аккуратно зачищают, наносят герметик.
  • После этих операций нужно установить прокладки в виде бутерброда. Вначале ставится тонкая, затем толстая, после – снова тонкая. Задача толстой прокладки – обеспечить теплоизоляцию. А чтобы процесс установки был удобней, карбюратор устанавливают на коллектор без крышки. Привод заслонки должен быть спереди авто.
  • Монтируют кулису дроссельной заслонки – на ВАЗ-2104 удобнее будет, если она окажется со стороны ГБЦ. Кулису или «вертолет» иногда пропиливают по центру, чтобы она ровно ложилась на карбюратор. А чтобы в штатном режиме работы заслонка не заклинивала на пружине, на тяги устанавливают пластиковые наконечники.

  • Далее протягивают тросик привода подсоса над крышкой ГБЦ и подгоняют его по необходимой длине. Регулировка осуществляется изменением длины кожуха. Затем тросик подсоединяют к карбюратору.
  • После этого можно устанавливать верхнюю крышку.
  • Далее с карбюратором соединяются шланг подачи топлива, «обратки», подогрева. Шланг «обратки» оснащают обратным клапаном. Возвратная пружина цепляется за ось старой кулисы на крышке головки блока цилиндров.

  • Теперь электромагнитный клапан следует подключить к реле освещения, к положительному контакту.
  • Далее на свое место монтируется воздушный фильтр и его крышка.

Все, на этом работы по установке агрегата завершены. Но к эксплуатации переходить еще рано. Нужно правильно настроить карбюратор. Ниже мы расскажем, как это сделать верно.

Рекомендации специалистов по регулировке 21073

Со стандартными жиклерами «Солекс» не сможет поразить динамикой. В этом случае можно заменить карбюратор на 21073. Без изменений монтаж вполне возможен, но в стандарте в первой камере будет готовиться бедная смесь. Поэтому на первой камере мотор не сможет обеспечивать достаточную тягу для разгона. Машина будет очень медленно набирать скорость.

Темп движения резко улучшится, когда откроется вторая камера. И автомобиль будет прыгать вперед, подобно козлику. Но топливная экономичность при этом очень низкая.

Проблему можно решить подбором главного топливного жиклера в первой камере карбюратора. Если заменить его со 107,5 на 110, то можно получить улучшенную интенсивность разгона. Это некий компромисс между экономией и динамикой. Оптимально – 115-й топливный жиклер в первую камеру. Можно установить и 117,5. Но расход увеличится еще больше. Смесь с данным жиклером переобогащается, и динамика может ухудшится.

Воздушные жиклеры первой камеры – 145, 150, 155. С топливным 117,5 можно установить воздушный 165.

Регулировка ВАЗ 21083

Двигатель необходимо прогреть, затем выставить уровень в поплавковой камере при помощи специальных шаблонов. Лучший уровень топлива – это примерно 23 мм со дна. Что касается смеси, то наиболее лучший результат получается, если винт количества выкрутить на 2 оборота, а винт качества – на 4-4,5 оборота. Однако при настойке холостого хода могут быть и другие установки.

Заключение

Все те, кто знают, как настраивать «Озон», смогут решить вопрос, как отрегулировать карбюратор «Солекс». А о том, каким образом можно модернизировать классический ВАЗ, мы рассказали в этой статье.

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
