Кц405Д технические характеристики: КЦ405Д, Диодный мост 1А 200В, СЗТП

Диодный мост КЦ405 — DataSheet

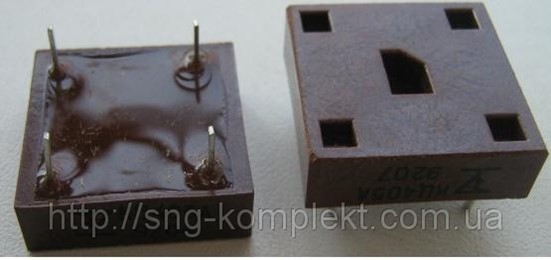

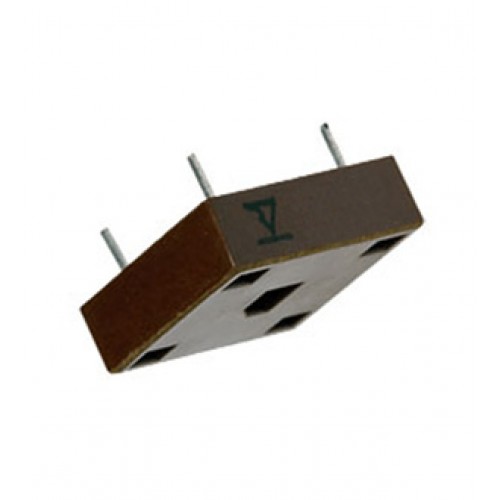

Корпус диодного моста КЦ405

Описание

Блоки из кремниевых диффузионных диодов. Выпускаются в пластмассовых корпусах с жесткими выводами: КЦ402Л, КЦ402Б, КЦ402В, КЦ402Г, КЦ402Д, КЦ402Е, КЦ402Ж, КЦ402И — однофазный мост; КЦ403Л, КЦ403Б, КЦ403В, КЦ403Г, КЦ403Д, КЦ403Е, КЦ403Ж, КЦ403И —два электрически не соединенных между собой однофазных моста; КЦ404А, КЦ404Б, КИ404В, КЦ404Г, КЦ404Е, КЦ404Ж, КЦ404И — два электрически не соединеных между собой однофазных моста с держателями предохранителей типа ПМ; КЦ405А, КЦ405Б, КЦ405В, КЦ405Г, КЦ405Д, КЦ405Е, КЦ405Ж, КД405И — однофазный мост для монтажа на печатную плату. Тип блока и схема соединения электродов с выводами приводятся на корпусе.

Масса блоков не более: КЦ402А, КЦ402Б, КЦ402В, КД402Г, КЦ402Д, КЦ402Е, КЦ402Ж, КЦ402И — 7г; КЦ403Л, КЦ403Б, КЦ403В, КЦ403Г, КЦ403Д, КЦ403Е, КЦ403Ж, КЦ403И, КЦ404А, КЦ404Б, KЦ404B, КЦ404Г, КЦ404Д, КЦ404Е, КЦ404Ж, КЦ404И—15 г;
КЦ405А, КЦ405Б, КЦ405В, КЦ405Г, КЦ405Д, КЦ405Е, КЦ405Ж, КЦ405И — 20 г.



Характеристики диодного моста КЦ405

Параметр	Обозначение	Маркировка	Значение	Ед. изм.
Максимальное постоянное обратное напряжение.	Uo6p max, U*o6p и max	КЦ405А	600	В
		КЦ405Б	500
		КЦ405В	400
		КЦ405Г	300
		КЦ405Д	200
		КЦ405Е	100
		КЦ405Ж	600
		КЦ405И	500
Максимальный постоянный прямой ток.	Iпp max, Iпp ср max, I*пp и max	КЦ405А	1000	мА
		КЦ405Б	1000
		КЦ405В	1000
		КЦ405Г	1000
		КЦ405Д	1000
		КЦ405Е	1000
		КЦ405Ж	600
		КЦ405И	600
Максимальная рабочая частота диода	fд max	КЦ405А	5	кГц
		КЦ405Б	5
		КЦ405В	5
		КЦ405Г	5
		КЦ405Д	5
		КЦ405Е	5
		КЦ405Ж	5
		КЦ405И	5
Постоянное прямое напряжение	Uпр не более (при Iпр, мА)	КЦ405А	4 (1000)	В
		КЦ405Б	4 (1000)
		КЦ405В	4 (1000)
		КЦ405Г	4 (1000)
		КЦ405Д	4 (1000)
		КЦ405Е	4 (1000)
		КЦ405Ж	4 (600)
		КЦ405И	4 (600)
Постоянный обратный ток	Iобр не более (при Uобр, В)	КЦ405А	125 (600)	мкА
		КЦ405Б	125 (500)
		КЦ405В	125 (400)
		КЦ405Г	125 (300)
		КЦ405Д	125 (200)
		КЦ405Е	125 (100)
		КЦ405Ж	125 (600)
		КЦ405И	125 (500)
Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения	tвос, обр	КЦ405А	—	мкс
		КЦ405Б	—
		КЦ405В	—
		КЦ405Г	—
		КЦ405Д	—
		КЦ405Е	—
		КЦ405Ж	—
		КЦ405И	—
Общая емкость.	Сд (при Uобр, В)	КЦ405А	—	пФ
		КЦ405Б	—
		КЦ405В	—
		КЦ405Г	—
		КЦ405Д	—
		КЦ405Е	—
		КЦ405Ж	—
		КЦ405И	—

Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов



Зависимость допустимого среднего выпрямленного тока от температуры	Зависимость допустимого среднего выпрямленного тока от частоты
Зависимость импульсного прямого тока перегрузки от длительности импульса
