Клапан на рампе: Клапан сброса избыточного давления в рампе. Принцип работы регулятора давления топлива. Для чего нужен регулятор давления топлива

Доставим запчасти в любой уголок России

8 800 500 21 16

звонок по России бесплатный

Previous Next

* Все фотографии товара носят исключительно ознакомительный характер и могут отличаться от внешнего вида товара

BOSCH —

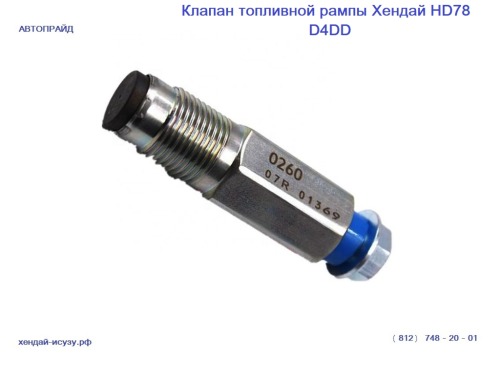

3974093 Клапан ограничения давления в рампе Cummins ISBE ISDE 3974093

Если у вас возникли вопросы по данной запчасти или сложности с оформлением заказа вы можете отправить запрос в свободной форме на почту order@goodzone116. ru

Наименование	кол-во на складе	цена	склад	срок	+
Клапан ограничения давления в рампе Cummins / BOSCH	12	3500 р.	АМИРХАНА 101	1
Клапан топливной рампы Евро3 DONG FENG 3974093	3	2665 р.	Склад г.Казань	4
Клапан перепускной топливной рейки ISBE, ISF3,8 (5317174)	773	2669 р.	Склад г. Казань	2 8
Клапан топливной рампы Евро3	3	2799 р.	Склад г.Казань	6 4
Клапан рампы (Клапан регулировки давления) (5317174) дв. Cummins ISBe, ISF2.8 ЕВРО-3	14	2964 р.	Склад г.Казань	2 8
Клапан топливной рампы Евро3	3	2985 р.	Склад г.Казань	4 6
Клапан редукционный в рампе ISF 3.8, ISBe, ISDe 39	17	3094 р.	Склад г. Казань	4 6
Клапан ограничения давления в рампе 1110010028 / 1110010015 [B+]	50	3539 р.	Склад г.Казань	2 4
Клапан огр. давления 1110010028 1110010015	50	3668 р.	Склад г.Казань	4 8
Клапан редукционный в рампе КАМАЗ Камминз ISBe, ISDe, ISF 3. 8 (3974093) (Haffen)	6	3755 р.	Склад г.Казань	3
Клапан редукционный в рампе КАМАЗ Камминз ISBe, ISDe, ISF 3.8 (3974093) (Haffen)	6	3755 р.	Склад г.Казань	1 2
Клапан ограничения давления в рампе Cummins ISF3.8,ISBe,ISDe, ММЗ-245 Е-3 редукционный 1 110 010 028	16	3811 р.	Склад г.Казань	2 3
Клапан ограничения давления ЛИАЗ дв.MAN D0836	41	4177 р.	Склад г. Казань	6 8

*сроки доставки указаны в рабочих днях до выбранного пользователем склада отгрузки.

** Все фотографии товара носят исключительно ознакомительный характер и могут отличаться от внешнего вида товара

Аналоги

Клапан ограничения давления топлива в рампе WP10 WP12

показать цены

Клапан редукционный на рампу 4930429 (6ISBe) Е4

2500р.

Клапан ограничения давления топлива в рампе WP10/WP12

Как поставить обратный клапан в топливную систему

Топливные системы двигателей современных автомобилей представляют собой сложные системы механизмов и агрегатов. Среди них встречаются такие системы, работу с которыми можно доверить только специалисту. Однако и более простые системы, вроде тех, что присутствуют, например, в старых моделях автомобилей ВАЗ, могут быть более сложными в ремонте, чем системы современных автомобилей. Выход из строя даже самых незначительных частей топливной системы может серьезно ухудшить работу транспортного средства. Обратный клапан топливной системы не является исключением. Но, прежде чем приступать к каким-либо ремонтным работам, необходимо разузнать об устройстве и функциях этого агрегата.

Обратный клапан топливной системы: предназначение, расположение, неполадки

Предохранительный клапан топливной системы

Не стоит говорить о том, что топливные системы автомобиля (ТС) являются довольно сложными устройствами, к которым без специфических знаний лучше не приближаться. С другой стороны, знание матчасти и кое-какой опыт, уже рассматривается, как возможность самостоятельно отремонтировать тот или иной дефект. Например, если внимания требует обратный клапан топливной системы.

Конструкция

Любой обратный клапан (ОК) – это не что иное, как элемент, обеспечивающий движение топлива в одном направлении. Он может перекрывать слив неиспользуемого горючего обратно в топливный бак.

Конструкция его, как правило, подразумевает наличие откалиброванного седла из мягкого металла. Клапан пропускает бензин или солярку в одном направлении, но при остановке двигателя клапан автоматически запирается, и движение жидкости прекращается.

Клапан топливной системы и трубка

Несмотря на простоту конструкции перепускного клапана, его неполадка или банальное отсутствие в системе способно привести к большим трудностям. К примеру, невозможно нормальное функционирование мотора, его запуск усложняется.

Не нужно при этом путать ОК с редукционным клапаном. Последний отвечает за стабильность давления, хотя и функционирует в паре с обратным клапаном.

Подробнее о редукционном клапане. Он отвечает за выравнивание давления на участке топливной рампы, там где топливная жидкость поступает в форсунки. Если бы не было этого клапан, форсунки получали бы горючее под разными давлениями или без него, вследствие чего не могли бы передавать бензин дальше, в камеру.

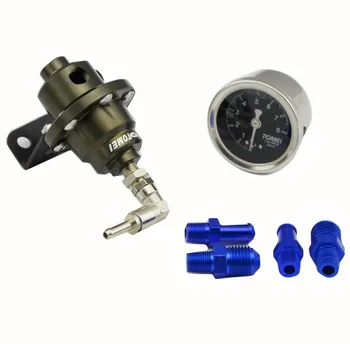

Редукционный клапан или регулятор давления

Регулятор прекращает подачу горючего на форсунки, когда останавливается двигатель и отключается зажигание. Просто срабатывает запорный механизм, который отсекает часть линии горючего. Бензин остаётся только на участке между топливным насосом и рампой, если исправен ОК. Если нет, топлива в системе не будет, оно утечёт обратно в бак.

Диагностика

Если вы заметили характерные признаки, сначала следует удостовериться в том, что проблема кроется именно в датчике. Для этого потребуется осуществить следующие действия:

• открутите пробку штуцера, который располагается на торцевой части блока рампы и выполняет функции контроля давления горючего;
• на днище пробки находится специальное колечко, которое компенсирует расстояния – внимательно осмотрите его;
• если кольцо повреждено, имеет изъяны, либо стало менее эластичным, обязательно вместо него поставьте новое;
• затем посредством колпачка от шины выкрутите золотник находящийся посередине штуцера;
• с помощью шинного манометра, который обычно применяется для подкачки колес, померьте давление в момент функционирования силового агрегата. Сравните полученное значение с тем, который рекомендует производитель автомобиля. Как правило, оно не должно превышать 3,3 единицы.

В основном, когда вакуумный шланг датчика отсоединяют, давление начинает возрастать.

Если же оно остается на одном уровне, значит, датчик давления топлива в рампе ваз 2110 точно сломался и требует замены.

В дальнейшем рекомендуется регулярно осматривать РДТ. Если после замены детали, расход горючего все равно остался высоким, возможно замена была осуществлена неправильно и стоит провести ее внимательнее.

Как устранить неисправности регулятора давления топлива ваз 2110?

Самостоятельная замена регулятора давления топлива на таком авто как ВАЗ 2110 не должна вызвать особых проблем.

С задачей может справиться даже новичок, так что не нужно сразу обращаться за помощью к специалистам на станцию техобслуживания и платить им довольно большую денежную сумму. Кроме того, далеко не в каждом автосервисе сделают ремонт качественно.

В любом случае, как именно выполнять замену регулятора топлива следует знать любому владельцу модели ВАЗ 2110.

Потребуется выполнить следующие шаги:

• понизьте давление в системе топлива;
• выкрутите болт, который крепит топливную трубку к датчику горючего;
• используя ключ на 10, уберите крепление к направляющей трубке указателя уровня масла, и снимите трубку;
• выкрутите 2-е гайки крепления датчика к рампе форсунок;
• извлеките штуцер датчика из рампы;
• уберите с РДТ бензиновый шланг;
• достаньте сломанный регулятор давления горючего;
• установите вместе него новый датчик.

Во время монтажа нового датчика давления, следует осуществить замену старых манжет, поскольку они, преимущественно, утрачивают свои первоначальные качества. Также можно попробовать смочить их бензином, но скорее всего это не поможет им работать как прежде.

Итак, регулятор давления топлива является одним из главных узлов автомобиля ВАЗ 2110, как впрочем, и любой иной машины

Он ответственен за нормальную работу всей системы топлива, поэтому так важно постоянно следить за его состоянием и в случае обнаружения характерных признаков поломки немедленно поменять его на новый датчик либо устранить имеющиеся дефекты

Расположение

Устанавливаться ОК может в разных местах: в корпусе топливного насоса, на рампе или просто между баком и форсунками. Точное местоположение зависит от конкретной модели авто.

К примеру, на большинстве дизельных машин ОК ставится между подкачивающим устройством низкого давления и ТНВД. Здесь он отвечает помимо своих основных функций за стабильность давления на входе ТНВД. Примеры: КАМАЗ, Татра, грузовики Ман и т.д.

Где находится обратный клапан топливной системы

А вот в КамАЗах, предназначенных для эксплуатации в арктических условиях, в системах грузовиков Магирус, обратный клапан установлен перед системой подогрева.

На Вазах с инжекторами, оснащёнными 16-клапанными моторами, ОК устанавливается либо в топливном насосе, либо на рампе. А вот в карбюраторных Ваз старого типа, на «классике» — его нет. Зато функция предусмотрена. Роль ОК играет сам топливный насос, установленный на БЦ.

Заботливые владельцы старых машин, в том числе Мазды 323 и Опеля Кадет сами модернизируют топливные системы, устанавливая обратные клапаны ближе к карбюратору или инжектору. Тем самым, облегчается пуск двигателя, ведь горючее больше не сливается обратно в бак, даже при самых низких температурах или разгерметизации каких-либо соединений.

Неполадки

Почему ОК выходит из строя. Такое происходит довольно часто, так как на рынке сегодня в процентном отношении больше стало брака. Китайские подделки по низкой и средней стоимости привлекают внимание автомобилистов, не подозревающих подвоха. Стоит установить такую деталь, и уже через некоторое время возникают неполадки.

Как проверить обратный клапан топливной системы

Если деталь качественная, то неисправность возникает по естественной причине – вследствие износа. Как правило, портится либо пружина, либо мембрана. Полностью отказывает клапан крайне редко, что делает ему честь.

Ещё одна распространённая причина выхода из строя, наблюдаемся в последнее время, это низкое качество топливо. Бензин или солярка, смешанная с водой, губительны для многих деталей топливной системы.

Характерные признаки неисправности ОК выглядят так:

• неожиданно меняются обороты в режиме ХХ;
• запуск мотора происходит только после нажатия на педаль газа, хотя раньше он заводился одним лишь кручением стартера;
• на низких оборотах двигатель функционирует крайне нестабильно;
• из подающих и обратных топливных трубок утекает жидкость, хотя герметизация шлангов не вызывает сомнений.

ОК имеет механическую конструкцию. С одной стороны, кажется, что это хорошо, и его можно починить легко, если разбираться в механике. На самом деле элемент неразборный, и невозможно провести диагностику его функциональности с помощью электронных приборов, датчиков, например.

Способы проверки работоспособности ОК

Для определения исправности клапана применяются различные методы. Один из них основан на проверке уровня давления. Измеряется он манометром, подключённым к той части системы, которая обеспечивает подпитку двигателя бензином. Нормальный уровень давления должен составлять 3 кг/см2 (легковые авто). Также, уровень не должен резко снижаться при остановке двигателя. В противном случае это тоже указывает на неисправность клапана «обратки».

Манометр

Некоторые эксперты советуют проверять ОК, путём сжатия шланга «обратки». В этом случае, если с клапаном всё в порядке, уровень давления должен повыситься. Способ подходит для тех машин, в которых «обратка» выполнена из резинового шланга. Однако многие автомобили оснащены металлическими трубками или «обратка» чересчур короткая, пережать её не получается.

Способы диагностики неисправности

Чтобы самостоятельно проверить клапан «обратки», измеряют давление топлива в разных частях топливной системы. Для проведения диагностики нужен манометр. Измерительный инструмент подключают к конкретному участку топливной магистрали.

Замер помогает определить, что неисправно — РДТ или обратный клапан. Если при выключении зажигания, значение давления на экране манометра не соответствует эталонному, то замена обратного клапана бензонасоса поможет восстановить нормальную работу силового агрегата.

Замечание! Эталонные значения в разных отделах топливной системы: 3,2 бар — норма для бензонасоса, для топливной рампы — 2–3 атм. Резкое падение давления — признак неисправности.

Бывалые автолюбители проводят замер в следующей последовательности:

• вечером подключают манометр;
• машину сначала заводят, потом глушат;
• утром проверяют давление, сверяют его с минимальным значением, указанным в книжке. Если манометр показывает меньше нормы, обратному клапану требуется ремонт или замена.

Второй способ диагностики не требует замеров. Его применяют при нестабильной работе ДВС, если магистраль, по которой подается топливо, выполнена из мягкого материала.

Во время диагностики находят шланг, по которому горючее перемещается в обратном направлении. Пережимают трубку и в этот момент оценивают, как работает мотор. Если режим работы цилиндров соответствует норме, а обороты растут, значит, клапан не удерживает давление, его можно смело менять.

Почему ОКДТ не работает

Причин появления характерных признаков неисправности обратного клапана несколько. По статистике, чаще всего выходят из строя некачественные изделия. Подделки под известные бренды китайского производства долго не работают. Заводской брак — стандартная причина поломки.

Замечание! Плохой бензин вредит всем узлам топливной системы: приходят в негодность фильтры, регулятор давления, обратный клапан.

Износ детали (выработка ресурса) — вторая причина неисправной работы автомобильной топливной системы. Если деталь качественная, то первые признаки неисправности ОКДТ возникают, когда пробег превышает 100 тыс. км. Достаточно часто механические конструкции ломаются из-за низкого качества бензина. В составе некачественного горючего может содержаться вода и другие примеси.

Как измеряют давление в топливной рампе

Нужен шланг, тройник (сантехнический), манометр до 6 бар, несколько хомутов. Давление в топливной рампе измеряют, если во время разгона двигатель работает с провалами, неравномерно.

При подготовке к замеру шланг надевают на выпускной штуцер измерительного устройства. Чтобы уменьшить погрешность и снизить потерю давления, соединение фиксируют хомутом. С топливной рампы осторожно откручивают пробку и ниппель. Подсоединяют второй конец шланга, тоже фиксируют хомутом. Меряют давление в нескольких режимах.

Номер измерения	Режим	Нормальное давление
1	При включенном зажигании	Не ниже 3 атм.
2	Холостой ход	2,5–2,7 атм.
3	Пережата трубка «обратки»	Больше 6 атм.
4	Нажата педаль газа	Снижается при перегазовки от 3 до 2,5 атм.

Установка дополнительного ОК

Рекомендуется, как вариант модернизации системы, в которой родной клапан больше не держит (или его нет вообще). Только нужно постараться выбрать качественный клапан, и размеры сечения должны подходить. Например, некоторые модели вазовских клапанов не подходят на иномарки. Установить их можно, но держат они недолго. Как только резко ускоряешься или поднимаешься в гору, клапан проскакивает, автомобиль начинает захлёбываться.

Лучше будет купить ОК с разбора. Найти топливный насос конкретной модели авто, проверить клапан, если он работает, взять. При этом неважно, работает сам насос или нет. Главное, чтобы держал клапан.

Обратный клапан топливной системы Нексия

Остаётся врезать клапан в линию, в любом удобном месте. Например, между бензонасосом и фильтром. Затем проверить на горке или при ускорении, не захлёбывается ли машина.

Источник

Что представляет собой обратный клапан

Обратный клапан в топливной системе должен пропускать топливо только в одну сторону. Это основное назначение ОКДТ. При неработающем бензонасосе устройство автоматически запирает обратный топливопровод, чтобы неиспользованное горючее не перетекало в бак.

При исправно работающей арматуре значение давления в трубах магистрали после остановки ДВС долго не падает. Деталь небольшого размера откалибрована. В составе конструкции несколько элементов:

• корпус с выходами;
• клапан шарикового типа с седлом, выполненным из мягкого металла;
• мембрана;
• пружина.

Улучшение пусковых характеристик ДВС — главная функция выпускного клапана. Рабочая деталь, установленная в определенном месте топливной магистрали, поддерживает оптимальное значение остаточного давления.

Понять, как работает установленный на рампу клапан, не сложно:

1. При работающем ТНВД ОКДТ не препятствует движению топлива в прямом направлении.
2. Когда бензонасос отключается ( при остановке двигателя), в магистрали возникает обратный ток рабочей жидкости.
3. Обратный ток топлива создает давление, которое запирает клапан.
4. Топливо остается в магистрали, создавая остаточное давление.

От маленького устройства зависит работа всей топливной системы транспортного средства. Если в магистрали отсутствует остаточное давление, при каждом запуске двигателя его приходится создавать. Водитель вынужден тратить дополнительное время на прокрутку стартера.

Как найти устройство

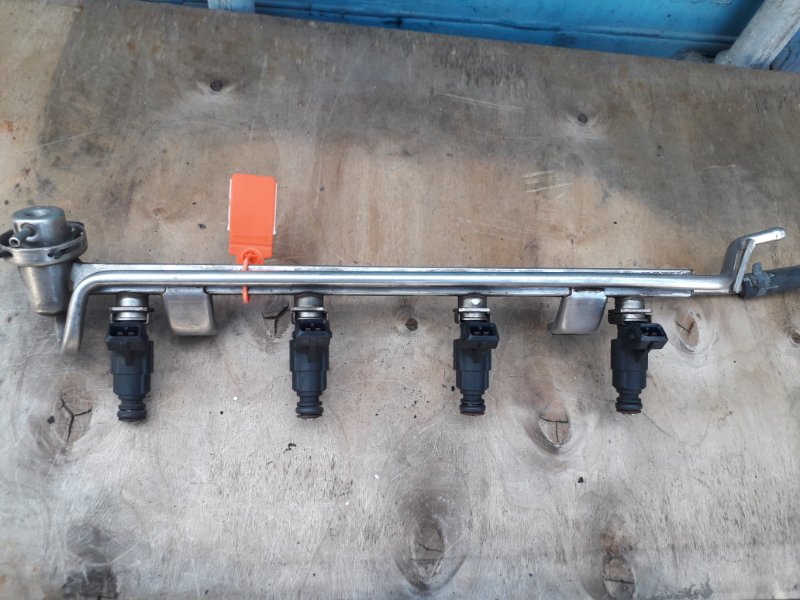

Есть модели, в которых клапан вмонтирован в корпус топливной рампы. Распространенное место монтажа — участок топливной магистрали, находящийся между инжекторами и баком.

Есть транспортные средства, в которых деталь вмонтирована прямо в корпус бензонасоса. У современных автомобилей, оснащенных системой предпускового подогрева топлива, корпус ОКДТ размещен до предпускового подогревателя. Место установки связано с маркой машины:

Источник

Лада Приора Хэтчбек ✤ℨℰȴёℋÅЯ МОȴℵИЯލ › Бортжурнал › Главное о давлении в топливной системе.

Давление топлива в системе автомобиля является одним из важных параметров, который применяется при диагностики двигателя. От давления зависит поведение автомобиля в различных режимах работы. Как измерить давление в топливной системе своими руками

Например, купить прибор для проверки давления топлива. Комплект с топливным манометром, адаптером и сливом обойдется вам в 1400-1500р. Заплатить на СТО 300-400р и сделать замеры там. А можно замерить давление в топливной системе воздушным манометром, который используется для измерения давления в шинах. Вот на этом то моменте подробнее. Берём на примере десятого семейства ВАЗ 2110. В остальном процедура аналогичная любому другому автомобилю. Особенность манометров такова, что его начальные значения шкалы имеют относительную неточность. Что это значит. Если воздушный манометр будет иметь шкалу до 16-20атм (когда для топлива предел измерения — 5-7атм), то замеры давления будут не точными из-за этой погрешности, которая как раз будет выпадать в начальные значения шкалы прибора. Поэтому правильно проверять давления топлива именно топливным манометром с пределом 6-7атм.

Берем манометр и наматываем фумку (сантехнический лён) под патрубок и одеваем кислородный шланг с внутренним диаметром 9мм. Закрепляем хомутами. На генератор укладываем тряпку (чтобы не устроить пожар под капотом). Выкручиваем пластиковый колпачок на топливной рампе.

одели шланг на манометр

Под колпачком отверстие с ниппелем. Откручиваем его колпачком от колеса. Из-за остаточного давления в рампе после снятия ниппеля брызнет бензин.

По желанию можно сбросить давление в топливной системе автомобиля. Для этого нужно снять предохранитель бензонасоса и подождать, когда заведенный автомобиль не заглохнет.

Одеваем второй конец шланга на отверстие рампы и закрепляем хомутом. Убираем тряпку с генератора и заводим двигатель. Не забываем, перед тем, как снять шланг с рампы, снова накрыть генератор тряпкой. Все, теперь Вы знаете, как проверить давление в топливной системе в полевых условиях.

закрепляем шланг с манометром на штуцере

проверяем давление топлива в системе

Кстати, вместо хомутов можно использовать втулку регулировочного болта классики. Она прекрасно накручивается на штуцер рампы. Для уплотнения надеваем на штуцер подходящее по размеру резиновое кольцо. С другой стороны втулки припаиваем штуцер, на который и одеваем шланг с манометром.

Какое давление в топливной системе ВАЗ 2110 должно быть ? 2,8–3,2 бар (2,8–3,2 атм)

Как измерить давление топлива в системе, где нет обратки ? На ВАЗ 2110 с двигателями 1.6 л давление в рампе постоянное и составляет 3.6-4.0атм. В остальном же методика замеров аналогичная. Альтернативные способы:

Замеряется на выходном штуцере модуля бензонасоса — это тот, который с одной трубкой. Понадобится гибкий бензостойкий шланг с внутренним диаметром около 8мм и манометр (нужно снять трубку, и вместо нее надеть шланг с манометром). Давление должно быть 5-7атм. Закрыть обратку, как это делают на ДВС со сливной рампой, только глушить надо опять таки на самом бензонасосе. Второй шланг сдёргиваем (двойной) и вставляем в снятый шланг затычку, сделанную например из старого топливного фильтра (отпиливаешь от него сосок и глушишь). Одиночный шланг должен быть одет на штуцер насоса, а измерять теперь надо на топливной рампе. По схеме системы питания всё будет понятно.

Обратный клапан топливной системы:функции,виды,устройство и принцип действия

Топливные системы двигателей современных автомобилей представляют собой сложные системы механизмов и агрегатов. Среди них встречаются такие системы, работу с которыми можно доверить только специалисту. Однако и более простые системы, вроде тех, что присутствуют, например, в старых моделях автомобилей ВАЗ, могут быть более сложными в ремонте, чем системы современных автомобилей. Выход из строя даже самых незначительных частей топливной системы может серьезно ухудшить работу транспортного средства. Обратный клапан топливной системы не является исключением. Но, прежде чем приступать к каким-либо ремонтным работам, необходимо разузнать об устройстве и функциях этого агрегата.

Функции обратного клапана

Топливные насосы современных автомобилей обладают высокой производительностью и при должном уходе обеспечивают непрерывную подачу топлива, невзирая на производящуюся нагрузку. Функционирование двигателя на холостых оборотах невозможно без наличия обратного клапана топливной системы.

Основной задачей этого клапана является предотвращение образования слишком высокого давления в топливной системе, в результате которого может произойти обрыв топливных шлангов. В принципе предназначением любого клапана является обеспечение движения разных жидкостей в одном главном направлении. Находясь в топливной системе, этот клапан предотвращает целый ряд проблем, которые могут возникнуть в системе в результате обрыва шлангов.

Разновидности клапанов

В современных ТНВД используется несколько клапанов. Один из главных – нагнетательный. Рассмотрим его функции и задачи.

1. В одну из задач нагнетательного клапана входит препятствование проникновению газов из двигателя внутрь ТНВД.
2. Благодаря этому клапану уменьшается подтекание форсунок, остановка впрыска форсунок проводится резко и моментально.
3. Он обеспечивает улучшение наполнения насоса топливом.
4. Создаёт в системах остаточное давление и позволяет уменьшать его, что даёт возможность чётче выдерживать фазы впрыска, и лучше контролировать процесс.
5. Нагнетательный клапан корректирует подачу горючего, приближая характеристику к идеальной.

Принято различать нагнетательные клапаны по типу: цилиндрический вариант, комбинированный, грибовидный и т. д.

Грибовидный нагнетательный клапан
Наибольшее распространение	Дизельные системы
Клапанс отсасывающим пояском	Прижимается к гнезду пружиной а его подъем зависит от ограничителя
Принцип действия	В процессе нагнетания топливо давит снизу на грибок клапана, вследствие чего он поднимается и открывает доступ к форсунке. При прекращении подачи пружина опускает клапан вниз, а затем плотно прижимает его к гнезду. При входе отсасывающего пояска в направляющую происходит увеличение объема нагнетательной линии и снижение давления в системе.
Цилиндрические клапаны
Форма	Стакан
Масса	Масса цилиндрических клапанов по сравнению с грибовидными меньше. Они позволяют обеспечить заметное уменьшение объема штуцера.
Пластинчатые клапаны
Устройство	Просты по устройству, обладают малой массой, поэтому малоинерционны.
Принцип действия	При повышении давления поднимаются обе пластины. Когда нижняя пластина упирается в выступ гайки, верхняя продолжает передвигаться вверх и открывает доступ топливу к штуцеру.
Комбинированные клапаны
Назначение	Комбинированные клапаны применяют для устранения колебаний в нагнетательном топливопроводе.
Принцип действия	Клапансостоит из двух пластиодна из которых нагружена пружиной. При ходе нагнетания пластина 1 передвигается вверх и выступами упирается в корпус. Топливо проходит через отверстие в нижней пластине, обтекает верхнюю пластину и поступает в нагнетательный топливопровод. После отсечки давлением топлива верхняя пластина прижимается к нижней, разобщая топливопровод и насос высокого давления.
Двойные клапаны
Сфера применения	Двойные клапаны устанавливают в ответственных тяжелых дизелях.
Назначение	Наличие двух последовательно расположенных клапанов обеспечивает большую надежность работы топливной системы, так как создается большая герметичность узла. Кроме того, в случае выхода из строя одного из них при заедании или попадании под конус твердых загрязнений другой продолжает самостоятельно выполнять функции разобщения трубопровода и насоса.

Неисправность Регулятора Давления Топлива. 4 Признака | Причины, Проверка и Чистка

Неисправности регулятора давления топлива приводят к тому, что двигатель запускается с трудом, имеет «плавающие» холостые обороты, машина теряет динамические характеристики, иногда с топливных шлангов подтекает топливо.

Как правило, устанавливается регулятор давления топлива (сокращенно — РДТ) на топливной рампе и представляет собой вакуумный клапан. В некоторых моделях автомобилей РДТ врезается в топливный шланг обратной подачи топливной системы.

Чтобы определить что неисправность топливной системы заключается в неисправном регуляторе давления необходимо провести ряд несложных проверок.

Где находится регулятор давления топлива

Чтобы найти место установки регулятора давления топлива, разберемся что он собой представляет и для чего нужен. Это поможет в дальнейших поисках и диагностике.

Первое, что нужно знать — бывает два основных типа РДТ — механический (старого образца) и электрический (нового образца). В первом случае — это вакуумный клапан, задача которого заключается в перепускании излишков топлива при чрезмерном давлении обратно в топливный бак через соответствующий шланг. Во втором — это датчик давления топлива, который передает к ЭБУ соответствующую информацию.

Как правило, регулятор давления топлива находится непосредственно на топливной рампе. Другой вариант его размещения — топливный шланг обратной подачи системы питания. Еще существует вариант — расположение регулятора непосредственно в топливном баке на модуле насоса. В таких системах отсутствует шланг обратной подачи топлива за ненадобностью. Подобная реализация имеет несколько преимуществ, среди которых упрощение конструкции (отсутствие лишнего трубопровода), лишнее топливо не попадает в подкапотное пространство, топливо меньше нагревается и не так испаряется.

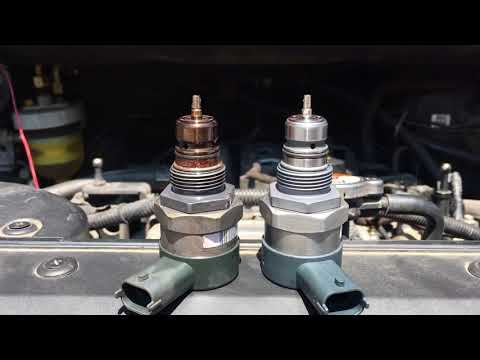

Как работает регулятор давления топлива

Конструкционно клапан старого образца (устанавливаемых на бензиновые авто) имеет собственный корпус, внутри которого находятся клапан, мембрана и пружина. В корпусе имеется три вывода для топлива. Через два из них бензин проходит через регулятор давления, а третий вывод непосредственно связан со впускным коллектором. На низких (в том числе холостых) оборотах двигателя давление топлива в системе невелико и оно все уходит в мотор.

При повышении оборотов соответствующее давление увеличивается, в коллекторе, то есть, на третьем выводе РДТ создается разрежение (вакуум), которое при определенном значении преодолевает силу сопротивления его пружины. Таким образом создается движение мембраны и открывание клапана. Соответственно, излишнее дизельное топливо получает доступ ко второму выводу регулятора и через обратный шланг уходит обратно в топливный бак.

По причине описанного алгоритма нередко регулятор давления топлива называют еще обратным клапаном.

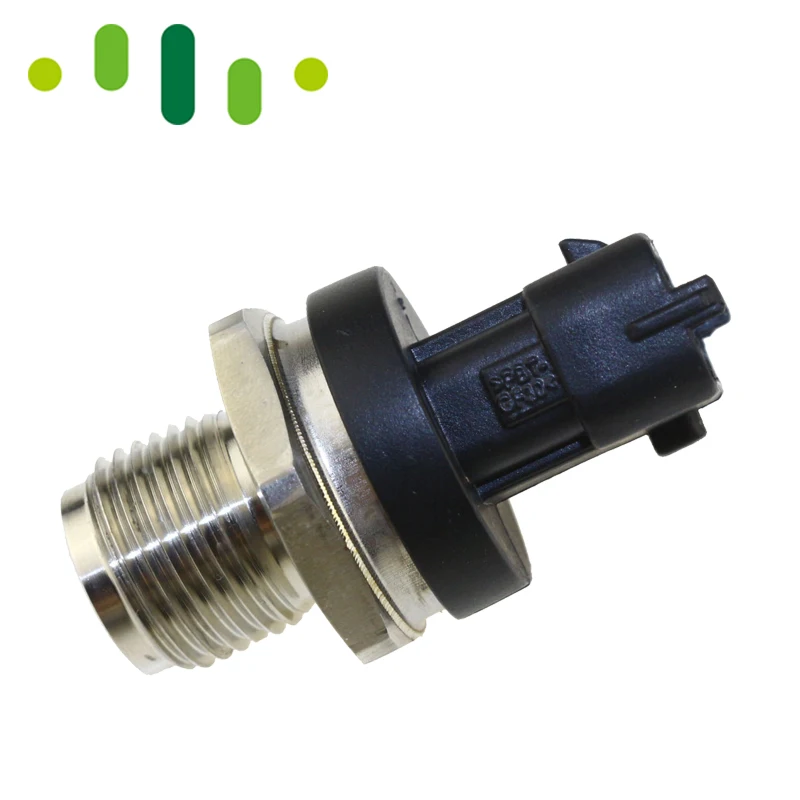

Что касается датчика давления топлива, то он немного сложнее. Так, он состоит из двух частей — механической и электрической. Первая часть — это металлическая мембрана, которая прогибается под воздействием усилия, вызванного давлением в топливной системе. Толщина мембраны зависит от давления, на которое рассчитана топливная система.

Электрическая часть датчика — это четыре тензорезистора, соединенных по схеме «мостик Уинстона». На них подается напряжение, и чем больше изгибается мембрана, тем выходное напряжение от них будет больше. И этот сигнал подается на ЭБУ.

А в результате электронный блок управления подает соответствующую команду на насос с тем, чтобы он тот подавал лишь необходимое в данный момент количество топлива.

Дизельные двигатели имеют регулятор давления топлива немного другой конструкции. В частности, они состоят из соленоида (катушки) и штока, который уперт в шарик для перекрытия обратной подачи. Сделано это по той причине, что дизельный двигатель в процессе своей работы очень сильно вибрирует, что сказывается на износе классического (бензинового) регулятора топлива, то есть, происходит частичная и даже полная компенсация гидравлических колебаний. Однако место установки его аналогичное — в топливной рампе двигателя. Другой вариант — на корпусе топливного насоса.

Признаки неисправности регулятора давления топлива

Есть пять основных симптомов неисправности регулятора давления топлива (обоих типов), по которым можно судить о полном или частичном выходе из строя этого важного узла. Причем указанные ниже признаки характерны для автомобилей как с бензиновым, так и дизельным двигателем.

Однако стоит оговориться, что перечисленные ситуации могут быть признаками поломки и других узлов мотора (топливный насос, забитый топливный фильтр), поэтому желательно выполнять комплексную диагностику, чтобы точно определить его работоспособность.

Так, признаки неисправности регулятора давления топлива следующие:

• Трудный запуск двигателя. Обычно это выражается в долгом кручении стартером при выжатой педали акселератора. Причем это признак характерен при любых внешних погодных условиях.
• Двигатель глохнет на холостых оборотах. Для поддержания его работы водитель обязан постоянно подгазовывать. Другой вариант — при работе двигателя на холостом ходу обороты обычно «плавающие», нестабильные, вплоть до полной остановки мотора.
• Потеря мощности и динамики. Проще говоря, машина, «не тянет», особенно при езде в гору и/или в загруженном состоянии. Также теряются динамические характеристики автомобиля, он плохо разгоняется, то есть, при попытке разогнаться происходит глубокий провал оборотов на их высоких значениях.
• Из топливных шлангов (рампы) подтекает топливо. При этом замена шлангов (хомутов) и других близлежащих элементов не помогает.
• Перерасход топлива. Его значение будет зависеть как от факторов поломки, так и от мощности двигателя.

Соответственно, при появлении хотя бы одного из перечисленных выше признаков необходимо выполнить дополнительную диагностику, в том числе при помощи электронного сканера ошибок имеющихся в памяти ЭБУ.

Ошибка регулятора давления топлива

В современных автомобилях в качестве регулятора устанавливается датчик давления топлива. При его частичном или полном выходе из строя в памяти электронного блока управления двигателем формируются одна или несколько ошибок, связанные с этим узлом. При этом на приборной панели активируется лампочка неисправности двигателя.

Когда существует неисправность ДРТ, то чаще всего водитель сталкивается с ошибками под номерами p2293 и p0089. Первая имеет название «регулятор давления топлива — механическая неисправность». Вторая — «регулятор давления топлива неисправен».

У некоторых автовладельцев при выходе соответствующего регулятора из строя в памяти ЭБУ формируются ошибки: p0087 «давление, измеренное в топливной рампе, слишком низкое по отношению к требуемому» или p0191 «регулятор давления топлива или датчик давления».

Внешние признаки указанные ошибок те же, что общие признаки выхода из строя регулятора давления топлива.

Проверка регулятора давления топлива

Проверка работоспособности топливного регулятора давления будет зависеть от того, механический он или электрический. Старый регулятор бензинового двигателя проверить достаточно просто. Действовать нужно по следующему алгоритму:

• найти в подкапотном пространстве шланг обратной подачи топлива;
• запустить двигатель и дать поработать ему около одной минуты, чтобы он был уже не холодный, но и еще и недостаточно горячий;
• с помощью плоскогубцев (аккуратно, чтобы не повредить его!!!) пережать указанный выше шланг обратной подачи топлива;
• в случае, если двигатель до этого «троил» и плохо работал, а после пережатия шланга заработал хорошо — значит, вышел из строя именно регулятор давления топлива.

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

Клапан давления топлива — назначение и неисправности

С появлением системы непосредственного впрыска бензина в камеру сгорания цилиндра, распределяемого и дозируемого инжектором, возникла необходимость в поддержании стабильного давления топлива в системе. Конструкторы решили проблему, позаимствовав клапан регулировки давления топлива у дизельных моторов.

Задача клапана проста: при повышенном потреблении бензина он должен сокращать возвратный поток; при уменьшении расхода – открывать проход для возврата бензина в бак.

Небольшой по габаритам и малозаметный элемент топливной системы в случае неисправности может быть причиной нарушений стабильной работы мотора. Любой автолюбитель, автомобиль которого имеет инжекторный двигатель, должен знать, как устроен топливный обратный клапан, его возможные неисправности и методы их устранения.

Устройство и принцип работы клапана

Клапан регулятора топлива

Для того, чтобы понять, как работает клапан топливный, уместно вспомнить конструкцию и принцип действия термостата с учётом двух отличий: вместо охлаждающей жидкости через устройство протекает бензин, а на величину открытия прохода влияет не температура, а разность усилий давления топлива с одной стороны и пружины с дугой. Иногда дополнительным регулятором является давлением воздуха во впускном коллекторе.

Внешне клапан давления топлива также похож на термостат, но уменьшенный в несколько раз. Металлический корпус, состоящий из двух цилиндрических половинок, в одной части имеет два патрубка для входа и выхода бензина, а в другой – для соединения со шлангом, подключенным к коллектору. В автомобилях отечественного производства используют более простые по конструкции клапаны, в которых давление регулируется исключительно сопротивлением пружины, они имеют только входной и выходной патрубки.

При неработающем двигателе, когда насос не подаёт топливо, диск клапана плотно закрывает седло и не пропускает топливо по магистрали обратно в бак. С началом работы насоса, включающегося при запуске мотора, в системе постепенно повышается давление топлива. Часть его форсунками впрыскивается в цилиндры, а остаток упирается в клапан. Как только давление начинает превышать установленную величину (около 2,5 кг/см2), бензин преодолевает сопротивление пружины клапана и начинает стекать по трубке в бак.

В некоторых автомобилях зарубежного производства используют клапаны с воздушной подкачкой. Под клапаном расположена камера, отгороженная мембраной. Полость камеры соединена трубопроводом с впускным коллектором. Сделано это для того, чтобы дозировка топлива дополнительно регулировалась давлением воздуха. Когда водитель нажимает педаль «газ», увеличивается разрежение воздуха в коллекторе, которое помогает пружине клапана удерживать бензин.

Клапан регулировки давления выполняет ещё одну важную функцию. После остановки двигателя этот элемент позволяет сохранять систему заполненной топливом. В любой момент запуска мотора водитель может быть уверен, что топливные магистрали заполнены бензином и пуск не вызовет затруднений.

Неисправности клапана и их характерные признаки

Клапан регулировки давления топлива

Топливный обратный клапан в силу: засорения, коррозии, механического повреждения, износа может существенно повлиять на стабильность работы мотора.

Различают три типа поломок:

• клапан не поддерживает достаточно высокое давление. В результате ослабления пружины или разгерметизации воздушного патрубка, заклинивания клапана в открытом состоянии в системе не создаётся достаточного давления бензина, в форсунки попадает меньшая дозировка, что приводит к потере мощности, падению оборотов коленвала. В результате отсутствия достаточного количестве бензина затруднен запуск мотора;
• клапан закрыт или не позволяет избытку топлива в достаточном количестве возвратиться в бак. При повышенном давлении бензина повышается расход. В камере сгорания при увеличенном количестве бензина топливная смесь смешивается с воздухом в неправильной пропорции. Часть топлива не сгорает, что также приводит к потере мощности, увеличению выброса вредных веществ в атмосферу. Характерный признак – чёрный дым выхлопа;
• клапан «приклинивает», то есть его работа нестабильна, скачки давления сменяются падениями. В таком режиме мотор работает неустойчиво, не поддерживается режим работы на холостых оборотах вплоть до остановки, затруднен пуск.

Чего ждать от нерабочего обратного клапана

Хорошего — ничего. Как минимум это затрудненный пуск. Завоздушивание системы питания дизеля — это довольно проблематичная поломка в дороге. Инжекторные системы питания тоже не любят воздуха в системе. Неприятности начинаются тогда, когда мы глушим мотор, а топливо, которое должно ждать следующего пуска (в системе должно сохраняться рабочее давление), уходит в бак по рабочей магистрали, а его место занимает воздух. Теперь, чтобы запустить двигатель, необходимо привести в норму давление в системе и подать топливо к форсункам. Для этого нужно крутить мотор стартером секунд 40-50, поэтому о пуске с полоборота речи быть не может.

Непонятные ситуации возникают и тогда, когда путают обратный клапан с регулятором давления, который установлен на топливной рампе у большинства инжекторных двигателей — 2110, 2114, Киа Спортэйдж 3.

Завоздушивание системы питания дизеля — крайне сложная поломка в дороге

Порядок выполнения работ

1. Для начала отключаем минусовую клемму от АКБ (ключ на «10»).
2. Отключаем вакуумный шланг регулятора от штуцера впускного коллектора.
3. При помощи ключа на «17» откручиваем гайку крепления сливного шланга. Отсоединяем шланг.
4. Крестовой отверткой откручиваем болт прижимной планки обратного трубопровода.
5. При помощи шестигранного ключа на «5» отворачиваем винты фиксации РДТ к топливной рампе.
6. Ключом на «24» откручиваем гайку, соединяющую штуцер сливного шланга и РДТ.
7. Демонтируем регулятор давления топлива.

Вот, в принципе, и весь процесс. Монтаж РДТ производится в обратном порядке
Важно: не потеряйте резиновый уплотнитель, идущий в комплекте с регулятором. Без него соединение РДТ и топливной рампы будет негерметичным, что приведет к изменению величины рабочего давления в системе

Характерные признаки неисправности обратного клапана

Это может быть: неожиданная смена оборотов силового агрегата при запуске или во время движения; пуск двигателя возможен при нажатии на педаль акселерата. Хотя до этого силовой агрегат приводился в действии с помощью стартера; нестабильная работа мотора на низких или холостых оборотах; потеря топлива, которая уходит через подающие или обратные трубки. При этом герметизация топливных шлангов не нарушена. В нашем случае неразборная механическая конструкция поддаётся лёгкой починке. Это с одной стороны. С другой стороны, проблему невозможно определить с помощью сканирования. Далее рассмотрим варианты проверки устройства.

По какому пути пойти

Существуют два варианта ликвидации проблемы. Отдать автомобиль на СТО и ждать выполнения ремонта. При этом необходимо выложить определенную сумму денег, жалко.

Обладая знаниями и разбираясь в устройстве автомобиля ремонт можно провести самостоятельно. Экономия денег на лицо. Однако есть вероятность наступить на подводный камень. Не справиться с проблемой.

Тогда придётся выложить дополнительные деньги на ремонт в специализированном центре, как вам такая перспектива. В любом случае решение принимать вам.

Специалисты рекомендуют не изобретать велосипед, а отдать авто профессионалам, которые выполнят замену быстро, с гарантией качества.

Определитесь, что для вас важнее: экономия или стабильная работа силового агрегата, удачи всем!

Каким способом можно проверить обратный клапан

Выяснить в каком состоянии находится топливный клапан, можно следующим образом. Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см2. Это показатели для легковых автомобилей. Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти. К сведению. Этот способ только для автомобилей, в которых установлены резиновые шланги. Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты. Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный.

Диагностика и устранение неисправностей в работе обратного клапана

Итак, вы имеете подозрение, что работоспособность автомобиля снизилась вследствие неисправности обратного клапана топливной системы, и присутствуют некоторые признаки его неисправности. Для того чтобы выяснить, так ли это, используется несколько методов.

Чаще всего проверяют уровень давления. Адекватный уровень давления должен составлять около 3 кг/см 2 (для легковых автомобилей). Вместе с этим уровень давления не должен резко снижаться при остановке двигателя. В противном случае это тоже будет признаком неисправности обратного клапана.

Как упоминалось выше, иногда используют сжатие шлангов. Но этот метод не всегда подходит, поскольку сжать можно только резиновый эластичный шланг.

Итак, в результате измерений давления вставленным в рампу манометром, вы сделали вывод, что после остановки двигателя оно начинало сильно падать. В этом случае либо присутствует дефект топливной магистрали, либо неисправен сам клапан. Если на выходе из топливного насоса результат отличается, значит, неисправен клапан.

Чтобы устранить неисправность, выберите в магазине запчастей качественный обратный клапан, который подходит по размерам сечения. Если подобрать клапан с неправильными размерами сечения, то он может начать «проскакивать». Перед покупкой проверьте работоспособность клапана на месте, если есть возможность. Обратный клапан необходимо врезать в линию в любом подходящем месте.

Например, это можно сделать между топливным насосом и фильтром. После этого проверьте работоспособность на своем автомобиле, заехав под углом в горку. Если автомобиль не подает признаки снижения мощности, то клапан подошел.

Есть также народный способ устранения неисправности, но он подходит только, если клапан был засорен. Необходимо пару раз ударить по клапану молотком. Силу удара нужно рассчитать так, чтобы избежать механических повреждений. При таком воздействии инородные тела, попавшие в клапан, могут быть измельчены или вообще вылететь из клапана. Но чаще всего гораздо проще заменить клапан на новый.

Способы устранения неисправности

Для замены неисправной детали выбирают запчасть с сечением того же размера, что было у старого устройства. При несоответствии клапан начнет проскакивать. Место для установки выбирают на отрезке между фильтром и топливным насосом.

Замечание! Проверяют работу новой детали просто. Заезжают на горку, если мощность при этом резко не падает, значит, изделие идеально подошло по сечению.

В некоторых моделях автомобилей проще поменять бензонасос, чем снять неисправный обратный клапан. Обычно такое решение предлагают на СТО. Автолюбители, самостоятельно ремонтирующие свои автомобили, выбирают другие варианты:

• промывают деталь от засора мощной струей воды, для этого используют автомобильную мойку;
• удаляют частицы грязи легким постукиванием по корпусу;
• устанавливают на топливопровод еще один обратный клапан.

При появлении «симптома» неисправности обратного клапана специалисты рекомендуют провести диагностику. Неважно, где ее делать — на СТО или своими силами, главное — найти причину нестабильной работы двигателя и вовремя устранить ее.

Выводы

Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.

Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным.

АКПП Tiptronic — что это такое и зачем он нужен?

Аккумулятор с технологией AGM — что это такое и как работает?

Как работает система EBD в автомобиле?

По какому пути пойти

Существуют два варианта ликвидации проблемы. Отдать автомобиль на СТО и ждать выполнения ремонта. При этом необходимо выложить определенную сумму денег, жалко.

Обладая знаниями и разбираясь в устройстве автомобиля ремонт можно провести самостоятельно. Экономия денег на лицо. Однако есть вероятность наступить на подводный камень. Не справиться с проблемой.

Тогда придётся выложить дополнительные деньги на ремонт в специализированном центре, как вам такая перспектива. В любом случае решение принимать вам.

Специалисты рекомендуют не изобретать велосипед, а отдать авто профессионалам, которые выполнят замену быстро, с гарантией качества.

Проголосуйте, понравилась ли вам статья?

Клапана в рампу в Украине. Цены на Клапана в рампу на Prom.ua

Рампа гидрокомпенсаторов клапанов старого образца ВАЗ 21214, ВАЗ 2123

Доставка по Украине

500 грн

Купить

Ladacom Ладаком

Рампа гидрокомпенсаторов клапанов старого образца ВАЗ 21214, ВАЗ 2123

Доставка по Украине

800 грн

Купить

Ladacom Ладаком

Рампа гидрокомпенсаторов клапанов нового образца ВАЗ 21214, ВАЗ 2123

Доставка по Украине

850 грн

Купить

Ladacom Ладаком

Топливня рейка рампа датчик клапан давления топлива в рейке на Мерседес Вито 638 Mercedes Vito 2. 2 CDI

Доставка по Украине

Цену уточняйте

Интернет-магазин автозапчастей Auto-Shrot

Клапан ограничения давления в рампе Cummins ISBE ISDE Газель Next, Газель Бизнес (производство ГАЗ)

Доставка по Украине

1 010 грн

Купить

Интернет-магазин «Профессионал»

Регулятор давления топлива в рампе (редукционный клапан) Opel Combo 1.3 cdti 2005-2011,Fiat Doblo 1.3Mjet 2007

Доставка по Украине

2 490 грн

Купить

Интернет-магазин «Ніка сервіс»

Датчик тиску пального в рейці Клапан датчик давления топливной рампи рейки megane канго сценик kango scenic

Доставка по Украине

500 грн

Купить

Auto Car

Клапан датчик аварійного сброса давление в рампі renault Trafic Vivaro Laguna Megan сценик трафик виваро масте

Доставка по Украине

500 грн

Купить

Auto Car

Клапан редукционный топливный Газель NEXT, Бизнес дв. Cummins ISF 2.8 (давления топлива в рампе) (пр-во ГАЗ) М

Доставка по Украине

2 019 — 2 455 грн

от 4 продавцов

2 337 грн

Купить

Интернет-магазин Автодетальки

Клапан ограничения давления в рампе BOSCH 1 110 010 028, 1110010028

Доставка по Украине

Цену уточняйте

Special Parts Dnipro

Клапан редукционный топливный Газель NEXT, Бизнес дв. Cummins ISF 2.8 (давления топлива в рампе) (пр-во ГАЗ) М

Доставка по Украине

2 455 грн

Купить

PartsCar

Клапан редукционный топливный (давления топлива в рампе,ТНВД) Газель Соболь Рута NEXT,Бизнес дв.Cummins ISF

Доставка по Украине

2 444 грн

Купить

Gazel-avto

Регулятор давления топлива Tomei type S Черный

Доставка из г. Одесса

843.70 грн

Купить

ProRacing

Регулятор давления топлива Tomei type S Красный

Доставка из г. Одесса

843.70 грн

Купить

ProRacing

Клапан регулировки давления в рампе VW Touareg 2014-2017 7P6

Доставка по Украине

3 900 грн

Купить

Смотрите также

Регулятор давления топлива Tomei type S Синий

Доставка из г. Одесса

843.70 грн

Купить

ProRacing

Регулятор давления топлива Tomei type S Серый

Доставка по Украине

843.70 грн

Купить

ProRacing

Клапан ограничения давления «Bosch», ЕТАЛОН/ТАТА 613 1110010028

Доставка по Украине

2 868 грн

Купить

CUMMINS. IN.UA

Клапан ограничения давления в рампе Cummins ISBE ISDE

Недоступен

2 887 грн

Смотреть

Автожелезяки ОТ и ДО

1110010013 Клапан ограничения давления в рампе ЯМЗ 536, 534 МАЗ ЕВРО, MAN (пр-во BOSCH)

Недоступен

1 965 грн

Смотреть

Интернет магазин запчастей МАЗ КАМАЗ КРАЗ ЗИЛ ГАЗ «Орбіта Запчастина»

Клапан палива в рампі Bosch Opel Vivaro 2007-2014 0281002753

Недоступен

Цену уточняйте

Смотреть

Компанія Automira

Клапан палива в рампі Bosch Opel Vivaro 2007-2014 H8200426552

Недоступен

Цену уточняйте

Смотреть

Компанія Automira

7210-0503 клапан регулирования давления топлива в топливной рампе DAF Euro-6, оригинал DELPHI

Недоступен

Цену уточняйте

Смотреть

Все для MASSEY FERGUSON интернет-магазин запчастей

1 110 010 028 Клапан регулировки давления на рампе ТНВД ЯМЗ-650, МАЗ ЕВРО, MAN, RENAULT (пр-во Bosch)

Недоступен

1 255 грн

Смотреть

Интернет магазин запчастей МАЗ КАМАЗ КРАЗ ЗИЛ ГАЗ «Орбіта Запчастина»

Клапан редукционный топливный Газель NEXT,Бизнес дв. Cummins ISF 2.8 (давления топлива в рампе) (пр-во Cummins

Недоступен

897 грн

Смотреть

СТО СкладТехника

Клапан редукционный топливный Газель NEXT,Бизнес дв.Cummins ISF 2.8 (давления топлива в рампе) (покупн. ГАЗ)

Недоступен

Цену уточняйте

Смотреть

Garage Store — работаем с НДС

Клапан редукционный топливный Газель NEXT,Бизнес Cummins ISF 2.8 (давления топлива в рампе) (покупн. ГАЗ)

Недоступен

1 850 грн

Смотреть

Интернет-магазин «Профессионал»

Клапан сброса давления в топливной рампе mercedes-benz w251 r-class (A6420700146 / 0281002985)

Недоступен

2 000 грн

Смотреть

AUTOHIRURG

Клапан сброса давления в топливной рейке mercedes-benz w164 ml-class (A6420700146 / 0281002985)

Недоступен

3 200 грн

Смотреть

AUTOHIRURG

регулятор давления топлива

Регулятор давления топлива — это небольшая, но очень важная деталь в системе питания любого автомобиля с электронным впрыском топлива, как отечественного, так и импортного. И при неполадках в инжекторном двигателе, многие автовладельцы и даже ремонтники, не обращают на него внимание, а зря. В этой статье мы рассмотрим, что из себя представляет регулятор давления топлива, его неисправности и как они зависят на работу двигателя, ну и как устранить эти неисправности и определить причину того, что проблема именно в регуляторе давления.

Регулятор давления топлива, или как его ещё называют обратный клапан, установлен на рампе двигателя с системой впрыска топлива (см. фото слева, где показано как его снять с рампы) и по устройству и принципу работы, как на отечественных машинах, так и на всех впрысковых иномарках, практически не отличается. Он выполняет важную функцию перепускания топлива обратно в бак ( поэтому его называют ещё и перепускным клапаном).

И эта функция перепускания топлива в нужный момент через обратку в бак, и позволяет постоянно поддерживать нужное давление в топливной рампе, в зависимости от режима работы мотора (и разряжения в впускном тракте).

Обратный клапан устроен так (см. рисунок слева) что у него имеется специальный штуцер 3, на который надевается шланг, сообщающий вакуумную полость Б и впускной коллектор двигателя. Это позволяет изменять давление срабатывания обратного клапана 5 и изменять давление в рампе, в зависимости от разряжения в впускном коллекторе (и соответственно давление зависит от оборотов мотора).

И именно нужное давление топлива, как в рампе, так и соответственно на входе всех форсунок, позволяет двигателю отлично запускаться, как говорится с пол тыка и нормально работать на всех режимах (во всём диапазоне оборотов коленвала). Если же давление топлива будет недостаточным, то чтобы запустить двигатель придётся долго ждать, пока бензонасос поработает достаточно долго, чтобы создать нужное давление, необходимое для запуска мотора (насос может и не создать давление, необходимое для успешного пуска). Впрочем о неисправностях регулятора давления подробнее ниже.

Регулятор давления топлива не держит давление (потерял герметичность.  Такая неисправность — это всё равно, что обратного клапана нет на входе обратки. И при такой неисправности двигатель может и не запуститься, если клапан вообще не держит давление. Ведь топливо, закачиваемое бензонасосом в рампу, будет просто сливаться через обратку в топливный бак.

А требуемое давление топлива в топливной рампе (рейке), необходимое для надёжного пуска двигателя, так и не будет достигнуто.

Регулятор давления заклинивает то в открытом, то в закрытом положении. При такой неисправности, водителю может показаться что с двигателем происходит что то сверх естественное. И мотор будет дёргаться, работать рывками, так как давление топлива будет прыгать, изменяться то выше нормы, то ниже.

Ведь обратный клапан в любой момент может заклинить, например в закрытом положении, при этом бензонасос будет продолжать создавать давление, а сливаться в бак через закрытый заклинивший клапан избыток топлива уже не будет. При этом давление топлива в рампе повысится сверх нормы и начнёт подпирать форсунки (перелив).

А форсунки, получающие импульсы с ЭБУ, открываются на строго определённое время. При этом получится, что топлива, впрыснутого в камеры сгорания через открытые на определённое время форсунки, будет больше нормы — при повышенном давлении (выше 3- 5 кг/см²), чем при нормальном давлении (примерно 2,5 — 3 кг/см²).

В итоге, при избыточном давлении в рампе, впрыснутое форсунками топливо (за единицу времени) не сможет полностью сгореть из-за переизбытка топлива по отношению к воздуху, поступившему во впускной коллектор. Содержание СО превысит все допустимые нормы, из глушителя повалит чёрный дым (остатки несгоревшего топлива), мощность мотора упадёт из-за чрезмерного переобогащения рабочей смеси.

Конечно же ЭБУ , который получит информацию с датчика кислорода уменьшит время открытия форсунок, но это уменьшение всё же не слишком повлияет на состав рабочей смеси и двигатель не будет исправно работать, пока не будет заменен регулятор давления топлива.

Если же регулятор давления топлива (обратный клапан) наоборот заклинит  в открытом положении, то будет неприятность, описанная выше — то есть клапан не будет держать нужное давление в рампе. В итоге, например при ускорении машины, мощности не будет из-за нехватки топлива.

Всё это конечно сказано поверхностно, но думаю понятно новичкам, что если с перепускным клапаном что то не в порядке, то двигатель с системой впрыска топлива не сможет нормально запускаться и работать. Возникнут проблемы, описанные ниже.

Регулятор давления топлива признаки неисправности.

• Трудный (долгий) запуск двигателя или невозможность запуска.
• Неустойчивые холостые обороты двигателя, то повышаются, то падают, (или мотор глохнет на холостых).
• Потеря мощности двигателя (о причинах потери мощности подробнее здесь).
• Дёрганье двигателя, особенно при разгоне.
• Плохая приёмистость автомобиля (двигатель плохо реагирует на педаль газа).
• Содержание СО превышает норму.
• Повышенный расход топлива.

Как проверить исправность регулятора давления топлива.

Многие автовладельцы и даже ремонтники проверяют исправность обратного клапана только лишь отсоединяя его и наблюдая за силой струи топлива. Но такой способ может лишь приблизительно подтвердить то, что клапан регулятора давления открывается или нет. А точно определить при каком давлении открывается клапан, можно только подключив манометр.

Есть несколько способов точной проверки исправности регулятора давления топлива, тоесть при каком давлении клапан будет срабатывать и сбрасывать топливо, поддерживая нужное давление в топливной рампе. Так же можно будет наблюдать, как долго это давление не падает, а это важно. Парочка способов проверки давления будет описана и показана в этой статье.

Причём ничего сложного здесь не понадобится. Потребуется всего лишь манометр (с пределом измерения давления до 5 — 6 кг/см² (или бар)) и шланг с тройничком, или же просто насос для накачки шин — это при втором способе проверки.

Первый способ проверки регулятора давления : подключаем тройник с манометром в разрыв шланга, через который бензонасос подаёт топливо из бака в рампу. При этом можно отсоединить штатный шланг обратки от рампы, идущий в бак и вместо него надеть обрезок шланга и направить его в ёмкость.

Это позволит при проверке давления визуально наблюдать за тем, как и при каком давлении лишнее топливо обратный клапан стравливает в ёмкость. Однако можно и не отсоединять шланг обратки, а следить лишь за показаниями манометра, присоединённого через тройник к топливному шлангу. Тройник можно использовать водопроводный, например как на фото слева, только ещё потребуется выточить штуцеры для топливных шлангов (штуцеры вкручиваем в тройник и манометр тоже).

И так подключаем манометр к топливному шлангу и повернув ключ зажигания, ждём когда бензонасос перестанет жужжать, то есть когда он нагонит определённое давление в рампу (смотрим на манометр). Давление в рампе должно быть в пределах 2,5 — 3 кг/см (желательно уточнить в мануале именно вашего двигателя какое должно быть давление в рампе).

Когда бензонасос нагонит давление чуть болше нормы, исправный обратный клапан тут же стравит лишнее давление через шланг обратки (можно наблюдать это, если отсоединить этот шланг, направив его в какую то ёмкость). Если манометр покажет нормальное давление в рампе, далее можно завести двигатель и покрутив мотор на разных режимах (оборотах) понаблюдать за манометром, который должен показывать необходимое давление на разных оборотах мотора.

Всё это подтвердит, что регулятор давления, установленный на рампе вашей машины исправен. Если же что то не так с давлением, то разумеется его следует заменить.

Кстати, можно «врезать» манометр в штатный топливный шланг (как было описано выше) и не снимать его вовсе и давление топлива всегда можно будет проконтролировать, открыв капот автомобиля. А можно взамен старого неисправного регулятора давления, подключить регулятор с манометром, они уже появились в продаже, да ещё и регулируемые регуляторы давления (см. фото слева) с помощью которого давление топлива всегда под контролем. И такой регулятор можно настроить регулировкой специального винта под давление топлива, требуемое именно для вашего двигателя.

После остановки двигателя, давление в рампе должно сохраняться не менее суток, а если оно падает, значит обратный клапан потерял герметичность (не держит давление) и его тоже следует заменить. Кстати, потеря герметичности часто возникает из-за попадания грязи в сопряжения клапана (особенно если топливный фильтр не качественный), но вот многие клапаны неразборные и промыть их не так то просто.

Второй способ проверки регулятора давления: этот способ более простой, так как для его осуществления потребуется всего лишь насос для накачки шин с встроенным манометром (желательно электрический). Ну и ещё можно отсоединить штатный шланг обратки от рампы и надев обрезок шланга, визуально наблюдать за тем, как обратный клапан стравливает через этот шланг излишки топлива, поддерживая таким образом требуемое давление в рампе.

А требуемое давление будет хорошо видно на манометре от насоса. Для этого к штуцеру насоса подключаем бензошланг подходящего дтиаметра, зажимаем его хомутом и далее второй конец шланга надеваем на топливный штуцер рампы и также зажимаем хомутиком (штатный топливный шланг перед этим снимаем с штуцера рампы). Теперь остаётся включить электро-насос для накачки шин и наблюдать, как он создаст в рампе давление, при повышении которого выше нормы, исправный регулятор давления (обратный клапан) стравит излишки бензина через штуцер для обратки.

Замена регулятора давления топлива.

Ну а что касается замены регулятора топлива, так тут и писать особо нечего. Потребуется всего лишь отсоединить вакуумную трубку от штуцера неисправного регулятора, затем отсоединить шланг обратки, далее откручиваем два шестигранных винта (см. фото в самом начале статьи) и отсоединяем сам регулятор давления от рампы.

Некоторые регуляторы подсоединяются к рампе напрямую (в рампе имеется резьба) , а некоторые (например с манометром, как на фото выше) через отдельный шланг (или трубку) и в таком случае регулятор можно закрепить не на рампе, а где то рядом.

Новый регулятор топлива подсоединяем к рампе и шлангам (трубкам) в обратном порядке.

Так же советую почитать вот эту статью, которая называется «Определение неисправностей в системе впрыска топлива по поведению машины», там есть полезные советы о том, как выявить некоторые неисправности системы впрыска, без дорогого диагностического оборудования. А как проверить исправность всех датчиков впрысковой машины, имея в гараже всего лишь обычный мультиметр (тестер) я написал вот тут.

Вот вроде бы и всё. У кого возникнут вопросы про регулятор давления топлива, пишите в комментариях, удачи всем.

Теги: Регулятор давления топлива ваз или иномарок., Регулятор давления топлива признаки его неисправности.

Падает давление в топливопроводе | SUZUKI CLUB RUSSIA

Коллаж

Местный

11 Январь 2017

• #1

С какого-то момента машина стала плохо заводится после некоторого простоя, что на горячую, что на холодную. Померил давление подаваемое бензонасосом, оказалось что давление набирается нормальное, практически 4 очка, но оно практически сразу же падает, буквально с полминуты до 1-го очка и ниже.
Видимо проблема с обратным клапаном, или регулятором давления (незнаю точно как там он правильно называется). Но весь вопрос где он находится? Не так давно менял бензонасос с фильтром, соответственно со снятием бака, так вот там никаких клапанов замечено небыло… Посмотрел по схеме каталога топливную систему, так тоже нигде не указан никакой клапан. Достал бензонасос, тот что стоял с завода (он в рабочем состоянии) так вот и он по всей видимости не содержит клапана, так как свободно продувается.
Может быть кто-то все же в курсе где спрятан этот клапан и что-то сможет мне подсказать?
(двигатель 2.4 пятидверка 2010г.)

Последнее редактирование модератором: 12 Январь 2017

gorst

Эксперт

11 Январь 2017

• #2

На 2. 4л нет обратки, поэтому регулятор давления в сборке сидит (кольцо на сливной трубке в бак). Он и должен держать давление, в том числе видимо и после отключения, точнее у основания сливной трубки есть обратный клапан похоже. Схема есть в заводском мануале для 2.4 на англ.

• схема.jpg

  243 KB Просмотры: 1,243

Последнее редактирование модератором: 11 Январь 2017

Реакции: 1 человек

Коллаж

Местный

11 Январь 2017

• #3

gorst написал(а):

Вроде на 2. 4л нет обратки, поэтому обратный клапан в самом насосе должен быть.

Нажмите для раскрытия…

Верно обратки нет, но насос если бы имел клапан, то при попытке его продуть думаю попросту не пропускал бы воздух. Однако же я его свободно продуваю…

gorst

Эксперт

11 Январь 2017

• #4

Отредактировал свой пост выше, погляди.

Реакции: 1 человек

Коллаж

Местный

11 Январь 2017

• #5

gorst написал(а):

Отредактировал свой пост выше, погляди.

Нажмите для раскрытия…

Спасибо за схемку! Но все-таки пока не понятно как там может держатся давление, если сам насос его не держит. Ведь сливная трубка соединяется с насосом через фильтр тонкой очистки…

gorst

Эксперт

11 Январь 2017

• #6

Наверно в хитром двойном фильтре 7 и сидит обратный клапан.

Коллаж

Местный

11 Январь 2017

• #7

gorst написал(а):

Наверно в хитром двойном фильтре 7 и сидит обратный клапан.

Нажмите для раскрытия…

К сожалению нет. Лично разобрал этот фильтр, он представляет собой кольцо, эдакий бублик в нем только бумага гармошкой внутри, собственно как и во всех фильтрах. Ну и имеет он один выход сверху и два входа внизу, точно как на схеме. А между этими отверстиями только бумага (….

Позвонил официалам в своём городе, говорят что где-то в рампе клапан, но как-то без уверенности и сказать точно где он находится соответственно не могут… Блин, что за машина то, уже больше десяти лет как производится и продается, но блин никто ничего толком про нее не знает…

gorst

Эксперт

11 Январь 2017

• #8

На схеме трубок есть утолщение на первой от насоса трубке. Может там клапанок.

• CImage.png

  98.9 KB Просмотры: 1,239

Коллаж

Местный

12 Январь 2017

• #9

gorst написал(а):

На схеме трубок есть утолщение на первой от насоса трубке. Может там клапанок.

Нажмите для раскрытия…

Скорее всего на схеме клапан должен быть обозначен, хотя бы для того, чтобы его можно было заменить. Если только он не находится в каком либо более сложном приборе который меняется отдельно, целиком. Иначе говоря логично было бы предположить что клапан должен находиться в топливной станции, но как объяснить, что бензонасос при этом не держит давление я ума не приложу…

Собственно на схеме заводского мануала регулятор давления обозначен под номером 3, но для того чтобы регулятор выпонял свою функцию, то опять же выше насоса, или по крайней мере в самом насосе должен быть дополнительный обратный клапан, но его ведь там нет… Как это можно понять?[DOUBLEPOST=1484247908,1484239702][/DOUBLEPOST]Кстати вопрос, кто либо вообще замерял давление на 2.4, уж не является ли нормой подобное падение давления на этом авто и регулятор давления нужен лишь для сброса излишнего давления?, а проблема с запуском заключается в чем-то другом?

Дмитрий Zap

Свой в доску

12 Январь 2017

• #10

меняли насос или всю сборку?

Коллаж

Местный

13 Январь 2017

• #11

Дмитрий Zap написал(а):

меняли насос или всю сборку?

Нажмите для раскрытия. ..

Менял насос + фильтр тонкой очистки и грубой, это всё конечно неоригинал, но полностью идентичное оригиналу. (Станция в сборе стоит увы столько же как если бы была из золота). Да и проблемы начались до замены, собственно поэтому и поменял.

Последнее редактирование модератором: 13 Январь 2017

Дмитрий Zap

Свой в доску

13 Январь 2017

• #12

значит там и остались проблемы. И я Вам скажу что из-за манипуляций в этом месте может запросто сгореть автомобиль. Это вам надо? Может в свете такой вероятности насос в сборе не так и дорого стоит?

Коллаж

Местный

13 Январь 2017

• #13

Дмитрий Zap написал(а):

значит там и остались проблемы. И я Вам скажу что из-за манипуляций в этом месте может запросто сгореть автомобиль. Это вам надо? Может в свете такой вероятности насос в сборе не так и дорого стоит?

Нажмите для раскрытия…

Если производить манипуляции включая голову то ничего страшного не произойдет. Я точно уверен, что схему топливной станции никаким образом не нарушил и не изменил. Повторюсь, что проблемы появились раньше чем я заменил фильтры с насосом.

Дмитрий Zap

Свой в доску

13 Январь 2017

• #14

По этому и понятно что проблемы в станции и вы туда собираетесь лезть. Сорвет шланг с топливной рампы и вспыхнет все под капотом от горячего коллектора
Я свою точку зрения высказал и убеждать не собираюсь. Только я покупал пару машин на разбор после пожара из-за насоса, из-за блока АБС . И ещё штук пять не купил
И сделал для себя выводы — с этими двумя компонентами шутить нельзя. Да, стоят денег, особенно блок АБС , даже б/у. Но может выйти гораздо дороже.

Коллаж

Местный

13 Январь 2017

• #15

Дмитрий Zap написал(а):

Я свою точку зрения высказал

Нажмите для раскрытия. ..

Спасибо конечно за Ваше мнение о котором никто не просил, но иногда когда нечего сказать по теме, лучше помолчать.

Последнее редактирование модератором: 13 Январь 2017

Реакции: 1 человек

Дмитрий Zap

Свой в доску

13 Январь 2017

• #16

Зачем тогда тему создали на форуме если никого не спрашиваете?
Я высказался по теме и мне было что сказать!

Коллаж

Местный

13 Январь 2017

• #17

Дмитрий Zap написал(а):

Зачем тогда тему создали на форуме если никого не спрашиваете?
Я высказался по теме и мне было что сказать!

Нажмите для раскрытия. ..

Спрашиваю не пространные мнения, а совет по теме. О технике безопасности и возможных рисках сам любого научу )

(Без обид, просто на длительные разговоры неочем увы нет времени)

Последнее редактирование модератором: 13 Январь 2017

gorst

Эксперт

13 Январь 2017

• #18

Похоже и нет никакого обратного клапана таки на 2. 4. Посмотрел по заводским мануалам процедуры проверки давления — у 2л есть проверка, какое давление через минуту после отключения, у 2.4 нет, только проверка прямого давления после включения на 2с без заводки. Причём давления у 2л 2.5-3.1 атм, а у 2.4л 3.8-3.9 атм, т.е. просто и не нужно для 2.4 сохранять давление, оно должно мгновенно накачиваться мощным насосом за 2с.

Последнее редактирование модератором: 13 Январь 2017

Реакции: 2 человек

Ежачок

Енот-сузуковод

13 Январь 2017

• #19

gorst написал(а):

Похоже и не никакого обратного клапана таки на 2. 4. Посмотрел по заводским мануалам процедуры проверки давления — у 2л есть проверка, какое давление через минуту после отключения, у 2.4 нет, только проверка прямого давления после включения на 2с без заводки. Причём давления у 2л 2.5-3.1 атм, а у 2.4л 3.8-3.9 атм, т.е. просто и не нужно для 2.4 сохранять давление, оно должно мгновенно накачиваться мощным насосом за 2с.

Нажмите для раскрытия…

можете уточнить по алгоритму проверки давления для 2л гранд витары? я был бы очень благодарен, если бы вам удалось запостить странички с этой процедурой, схемами и цифрами. у меня есть необходимость это сделать, но хочу сам, без привлечения официалов. кстати, в какой точке топливопровода измеряется давление по данному мануалу?

калян42

Ветеран

13 Январь 2017

• #20

Ежачок написал(а):

можете уточнить по алгоритму проверки давления для 2л гранд витары? я был бы очень благодарен, если бы вам удалось запостить странички с этой процедурой, схемами и цифрами. у меня есть необходимость это сделать, но хочу сам, без привлечения официалов. кстати, в какой точке топливопровода измеряется давление по данному мануалу?

Нажмите для раскрытия…

Реакции: 1 человек

Коллаж

Местный

13 Январь 2017

• #21

gorst написал(а):

Похоже и не никакого обратного клапана таки на 2. 4. Посмотрел по заводским мануалам процедуры проверки давления — у 2л есть проверка, какое давление через минуту после отключения, у 2.4 нет, только проверка прямого давления после включения на 2с без заводки. Причём давления у 2л 2.5-3.1 атм, а у 2.4л 3.8-3.9 атм, т.е. просто и не нужно для 2.4 сохранять давление, оно должно мгновенно накачиваться мощным насосом за 2с.

Нажмите для раскрытия…

Хм, интересно. Но все-таки это несколько странно, ведь при этом есть риск завоздушивания форсунок. Разве что клапан может стоять например в самой рамке форсунок (т.е. в самих трубах), иначе никак. Но только как это теперь проверить, и если клапан там, то опять же как проверить его исправность? Может поставить (хотя бы временно) какой-либо внешний клапан в магистраль, как думаете?

Последнее редактирование модератором: 13 Январь 2017

gorst

Эксперт

13 Январь 2017

• #22

Ежачок написал(а):

можете уточнить по алгоритму проверки давления для 2л гранд витары? я был бы очень благодарен, если бы вам удалось запостить странички с этой процедурой, схемами и цифрами. у меня есть необходимость это сделать, но хочу сам, без привлечения официалов. кстати, в какой точке топливопровода измеряется давление по данному мануалу?

Нажмите для раскрытия…

В заводском мануале то же, что выше постом, но на англ. Мануалы на англ недавно в теме https://suzuki-club.ru/threads/82831/ выложил,
