Всем привет!  Многие автовладельцы ценят качественный звук в машине. Но далеко не всегда его можно получить от штатной аудиосистемы. Потому приходится идти на некоторые ухищрения, собирать самодельный комплекс и добиваться нужных результатов. Как вы поняли, сегодня я постараюсь вам рассказать о том, Как сделать и собрать сабвуфер своими руками в машину.

В действительности, если вы хорошо разбираясь в электросхемах, а также умеете держать в руках инструменты, ничего сложного в сборке и изготовлении нет. Подготовьте специальные чертежи, продумайте дизайн, подсмотрев хорошие идеи на фото, а также рассчитайте все необходимые параметры.

Даже если ваша аудиосистема в машине идет без усилителя, хороший пассивный или активный саб исправит ситуацию, позволит значительно повысить качество звучания любимых композиций. Причем сделать саб можно из старых колонок или из обычного динамика.

Давайте обо всем будет говорить по соответствующему порядку. Попробуем разобраться вместе в том, как сделать себе отличный сабвуфер для авто.

Подбор динамиков

Хотя в теории саб можно сделать из обычного динамика для дома, который используется в музыкальных центрах или на компьютерах, для достижения хорошего результата советую ответственно подойти к выбору динамика.

Используя один компактный элемент или пытаясь собрать систему из двух динамиков, это напрямую влияет на размеры короба, а также на спектр частот, который девайс сможет воспроизводить.

Можно выделить несколько основных вариантов динамиков:

• 6-дюймовые. Используются как источники мид-басов при сочетании с крупными сабами;
• 8-дюймовые. Хорошо подойдут для тех, кому нужны фронтальные басы;
• 10-дюймовые. Подойдут под колонки с внутренним объемом 15-20 литров;
• 12-дюймовые. Выдают прекрасный по качеству звук, но короб будет иметь объем минимум 25 литров;
• 15-дюймовые. Невероятно мощный бас, но корпус минимально займет 60 литров. А то и все 90.

Перед тем как собрать свой плоский или объемный саб, обязательно продумайте вопрос выбора сопротивления звуковой катушки. Здесь действует одно простое правило. Чем меньше у усилителя будет сопротивление, тем выше окажется параметр мощности.

Ошибкой многих является выбор устройств с минимальным значением. Если положить под сиденье или в другое место сабвуфер с подобным сопротивлением, качество звука сильно пострадает. Оптимально выбирать около 2-4 Ом. А вот от 1-2 Ом лучше отказаться.

Что же касается мощности, то единого мнения на этот счет у специалистов и простых автолюбителей нет. Но одну вещь могу сказать точно. Оптимально, когда мощность у выбранного динамика несколько превышает параметры мощности используемого усилителя. Нельзя забывать, что практически все системы не рассчитаны на то, чтобы работать долго и при максимальной мощности. Постепенно в таком режиме качество звучания будет падать, появятся различные искажения.

Выбирайте с умом, не забывая о том, что все это оборудование придется куда-то устанавливать. Будет правильно, если встроенный саб не нарушит пространство салона, а также не станет препятствием в багажном отсеке вашего ВАЗ 2107 или любого другого автомобиля.

Проектирование сабвуфера

Следующим шагом будет создание проекта будущего саба. Перед тем как собрать корпус, рекомендуется выполнить некоторые расчеты. Что-то можете подсмотреть на видео, изучить опыт изготовления сабов другими автолюбителями.

Но все же правильно делать проект конкретно под свои параметры динамиков и автомобиля. Для таких целей существует даже специальная практически профессиональная программа. Называется от Win ISD. В нее вносятся некоторые параметры, в результате чего вы получаете на выход проект оптимального саба.

Вам следует знать о:

• эквивалентном объеме;
• частоте акустического резонанса в условиях открытого пространства;
• предельной шумовой мощности;
• диаметре диффузора;
• добротности динамика;
• электрической добротности;
• механической добротности;
• сопротивлении вашего динамика.

Если вы используете стандартные динамики, то некоторые параметры уже заданы и вносить их не нужно. Поиском нужной информации можно заняться через сайт производителя, найти данные в сети и посмотреть, что указано на упаковке. Если вы заказали какой-то непонятный динамик из Китая, информацию по нему можно и не найти.

При этом ключевым параметром считается именно добротность динамика, которая обозначается как Qts. Этот параметр служит для описания эффективности динамика в условиях резонансных частот. Когда вы введете все указанные параметры, программа выдаст вам в качестве ответа один тип ящика под саб. Всего существует 3 варианта, каждый из которых имеет свои сильные и слабые стороны.

Ящики бывают:

• стандартными закрытыми;
• бандпасами;
• фазоинверторами.

Первый вариант наиболее простой в плане изготовления и создания проекта. Но показатели КПД низкие. Тут также важно соблюдать жесткие требования по герметичности короба.

Два остальных более качественные в плане звучания, но вот сделать их самому крайне проблематично.

Завершающий этап проектирования

Работая через программу, вам потребуется создать новый проект для своего будущего саба.

Последовательность операций примерно следующая:

• Сначала создается новый динамик, после чего в базу данных потребуется загрузить его параметры;
• Далее создается проект уже на базе того короба, который вы выбрали или вам порекомендовала программа;
• Для выполнения этого шага потребуется выполнить описанные ранее процедуры еще раз;
• Проектирование включает в себя внесение изменений в короб, настройки частоты и прочих параметров.

Меняя параметры, будет параллельно меняться график с частотами. Следует постараться сделать так, чтобы на частоте от 25 до 35 Гц график пересекал линию -3 дБ, затем следует по линии до 0 дБ, а затем движется вниз при частоте от 150 до 200 Гц.

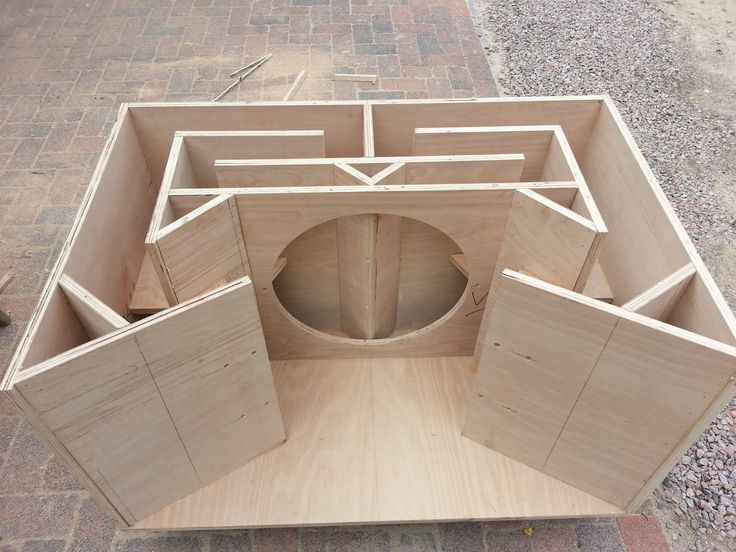

Изготовление короба

В качестве материалов для изготовления самодельного сабвуфера в большинстве случаев используется фанера, листы ДСП. Крайне редко автомобилисты решаются задействовать древесину.

Чтобы получить изогнутые поверхности, отлично подойдет стеклоткань. С ней работать не сложно. Нужно лишь создать макет и выклеивать слоями до получения нужной формы.

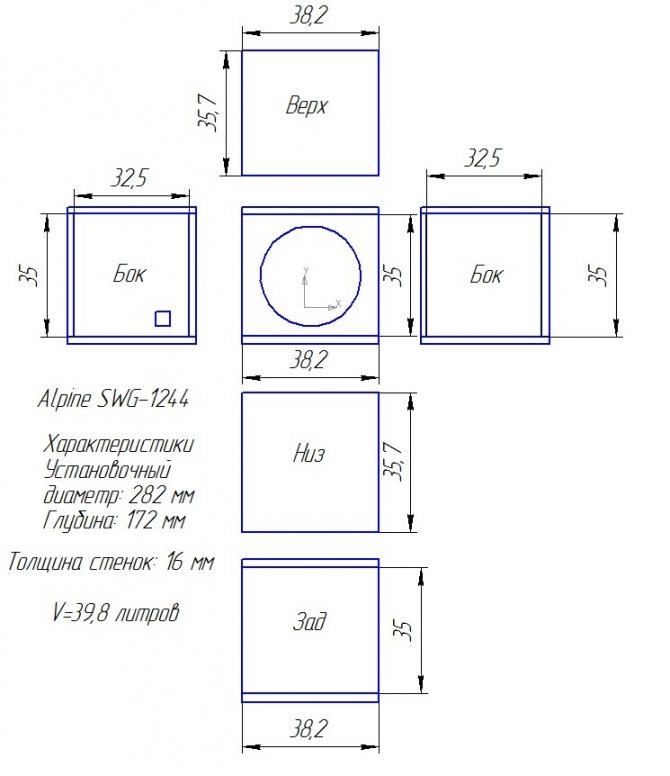

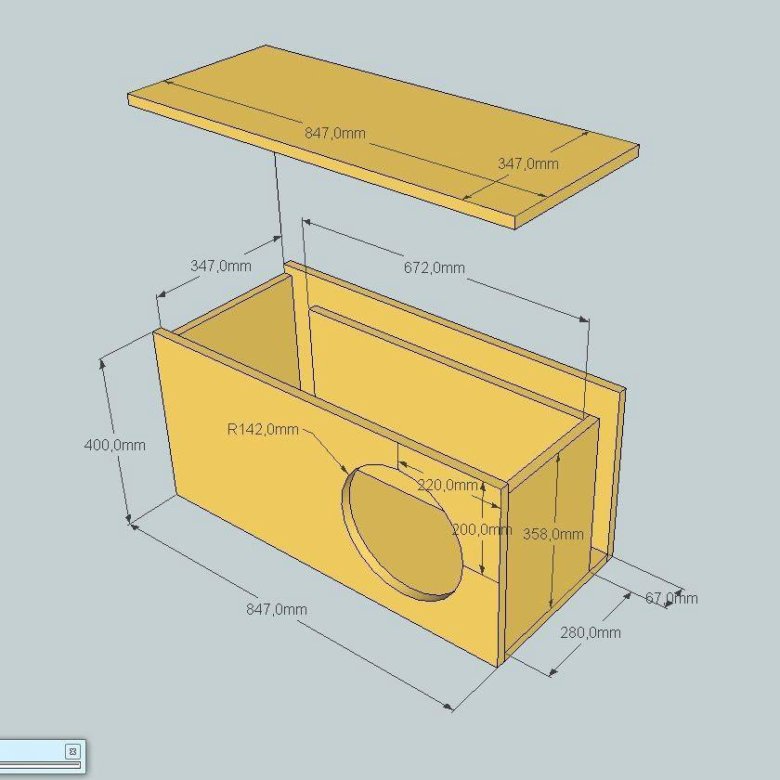

Если вы работали с программой, то получите максимально точные размеры. Крайне важно делать короб в строгом соответствии с этими размерными параметрами. Иначе смысл в использовании софта пропадает сам собой. С таким же успехом можно на глаз сделать коробку и засунуть в нее динамики.

Сборка выполняется с использованием клея, саморезов и других элементов крепления. Позаботьтесь о герметичности короба, чтобы избежать конденсирования влаги на динамике. Швы обязательно обработайте с помощью герметиков. Стенки дополнительно стоит покрыть специальным нитролаком. Его используют в мебельном производстве, потому купить такой лак не составит большого труда.

Когда корпус будет готов, обтяните или обшейте его каким-нибудь декоративным материалом. Здесь отлично подойдет натуральная кожа, кожзаменитель, мебельная ткань, ковролин. Простая покраска также возможна, но обтяжка улучшает герметичность и повышает качество работы саба.

Установка и подключение осуществляется согласно вашей конкретной схеме. Тут уже все зависит от используемого динамика, их количества, места расположения сабвуфера и прочих нюансов. Если сомневаетесь в правильности установки, обратитесь к знакомым электрикам.

Грамотное самостоятельное создание сабвуфера для автомобиля требует определенных навыков, сбора информации и объединения всех данных в единой базе. В этом плане конечно крайне удобно работать через указанную компьютерную программу. А вот действовать вслепую и использовать чужие чертежи при разных динамиках не советую.

Всем спасибо за ваше внимание! Обязательно подписывайтесь, оставляйте комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям! Вам не сложно, а для нас это очень важно.

Watch this video on YouTube

Как рассчитать короб и сделать сабвуфер в машину своими руками: чертежи и схемы

Содержание

• Динамики для сабвуфера

  • Параметры динамиков

  • Размер динамика для сабвуфера

    • Таблица: диаметр динамиков

• Виды сабвуферов

  • Акустическое оформление корпуса сабвуфера

• Особенности размещения

• Как рассчитать короб

  • Расчёт закрытого ящика

  • Расчёт фазоинвертора

    • Фотогалерея: способы уменьшения длины фазоинвертора

• Как сделать сабвуфер для машины своими руками

  • Изготовление сабвуфера в простом корпусе

    • Видео: разработка чертежа корпуса сабвуфера

    • Инструменты и материалы

    • Процесс изготовления

    • Видео: сабвуфер с двумя динамиками своими руками

  • Изготовление корпуса стелс

    • Процесс изготовления

    • Видео: изготовление корпуса стелс из стекловолокна

• Подключение

  • • Видео: подключение пассивного сабвуфера

Построение полноценной системы автомобильного звука обычно начинается с фронтальных громкоговорителей. Именно они определяют качество и натуральность звучания, в том числе и на низких частотах. Об установке сабвуфера в машину задумываются, когда хочется чего-то большего: подчеркнуть глубину баса, усилить звуковое давление или даже получить новые физические ощущения. Причём необязательно покупать акустическую систему — её вполне реально сделать своими руками. Мы проведём вас подробно по этому процессу: от рассчёта короба до монтажа.

Динамики для сабвуфера

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот. Главная составляющая любой акустической системы — динамик или головка громкоговорителя. Её задача — преобразовать электрический сигнал в колебания воздуха.

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот

Для этого используют громкоговорители разных принципов действия. В сабвуферы устанавливают, как правило, электродинамические головки.

В сабвуферы устанавливают, как правило, электродинамические головки

Под действием электрического тока в звуковой катушке (6) она колеблется в поле постоянного магнита вместе с диафрагмой (диффузором) (3), закреплённой на гибком подвесе (2). Эти механические перемещения преобразуют электросигнал в звуковые волны.

Параметры динамиков

Работу динамиков описывает множество параметров, которые можно найти в техническом паспорте. Многие из них используются в расчёте акустических систем. Главные среди параметров электродинамических головок:

• резонансная частота (F_s),
• добротность (Q_ts),
• эквивалентный объём (V_as).

Динамик — колебательная система. Чем легче диафрагма (диффузор) и жёстче подвес, тем выше резонансная частота. Для воспроизведения низких звуковых частот используют мягкие подвесы и тяжёлые диффузоры. Резонансная частота больших сабвуферных динамиков примерно 20—50 Гц.

Добротность отражает способность подвеса динамика гасить резонансные колебания диффузора. Чем лучше у него это получается, тем ниже добротность.

Эквивалентный объём динамика равен объёму воздуха, жёсткость которого при воздействии на него диффузора такая же, как жёсткость подвеса. Как понятно, эта величина не эквивалентна размерам корпуса колонки, как порой ошибочно полагают. Параметр зависит от механических свойств подвеса и размеров диффузора. Измеряется в литрах.

Размер динамика для сабвуфера

Для создания высокого звукового давления, эффективного и корректного преобразования сигнала в колебания воздуха требуются диффузоры большой площади. По этой причине в сабвуферах используют головки диаметром 6—15 дюймов.

Чем больше диаметр головки, тем сильнее звуковое давление, которое потенциально может обеспечить сабвуфер. Но большим динамикам требуются и большие короба. По этой причине размеры выбирают, ориентируясь на объём салона автомобиля.

Таблица: диаметр динамиков

Класс автомобиля	Модель автомобиля	Количество и диаметр (в дюймах) НЧ динамиков
Малый класс	Mercedes А, Citroen C2, Volkswagen Polo, Peugeot 206, Mitsubishi Colt	1х8, 2х6
Компактный класс	BMW-1, Audi A3, Citroen C4, Mitsubishi Lancer	1х10, 2х8
Средний класс	Audi A4, Ford Mondeo, Volkswagen Bora, Opel Vectra, Volvo S60, BMW-3	1х10, 1х12, 2х10
Бизнес-класс	Mercedes Е, BMW-5, Audi A6, Toyota Camry	1х12, 2Х10, 2х12
Класс люкс	Mercedes S, Audi A8, Volkswagen Phaeton, BMW-7, Bentley	1х12, 2х12
Внедорожники		1х12, 2х12, 1х15

Конкретный выбор за владельцем автомобиля. Когда требуется большая отдача от колонки, жертвуют местом. И наоборот, желая сэкономить пространство, останавливаются на динамиках меньшего диаметра.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов

Виды сабвуферов

Все сабвуферы делятся на активные и пассивные. Для работы пассивного нужен внешний усилитель мощности низкой частоты, тогда как в активный усилитель уже встроен. Активный сабвуфер подключают к линейному выходу источника сигнала. Пассивный — к выходу для колонок.

Совмещение в одном устройстве излучателя звука и усилителя — удобное решение. Покупая активный сабвуфер, владелец автомобиля получает законченное устройство, которое можно подключить к выходу магнитолы.

К сожалению, покупные активные сабвуферы редко комплектуются высококачественными усилителями, что объясняется как ограничениями в габаритах, так и стремлением производителей изготовить массовый продукт.

Звучание любого динамика улучшается, если его установить в корпус. Он необходим для согласования звуковых волн, излучаемых передней и тыльной поверхностью диффузора.

Как активные, так и пассивные корпусные сабвуферы — самые распространённые.

Как активные, так и пассивные корпусные сабвуферы — самые распространённые

При изготовлении корпуса или по-другому короба используют различные акустические оформления, о которых чуть ниже.

Особняком среди корпусных колонок держатся плоские сабвуферы, предназначенные для установки под сидение автомобиля. Как правило, это активные малогабаритные устройства, чьи акустические параметры оставляют желать лучшего. Их устанавливают при дефиците свободного места в автомобиле.

Плоские сабвуферы устанавливают под сидение при дефиците свободного места в автомобиле

Сабвуфер без корпуса называют Free-Air или колонкой с открытым оформлением. Динамик такого устройства располагают на большом плоском экране, задача которого разграничить звуковые волны, излучаемые фронтальной и тыльной поверхностью диффузора.

Пример сабвуфера с открытым оформлением в автомобиле — динамик, установленный в заднюю полку. В то время как фронт его диффузора работает на салон, тыльная составляющая «остаётся» в багажнике. Для работы в этом режиме подходят динамики с добротностью 0,55—0,8.

Открытое оформление не получило массового распространения. Free-Air необходима жёсткая ровная площадка между хорошо изолированными друг от друга отсеками автомобиля. В современных транспортных средствах совокупность указанных условий практически не встречается. Приходится усиливать полку толстой плитой из МДФ или фанеры и принимать дополнительные меры для герметизации багажника.

Акустическое оформление корпуса сабвуфера

Наиболее популярные оформления корпуса — закрытый ящик и фазоинвертор. Иногда фанаты автозвука выбирают бандпасс, пассивный излучатель или акустическую нагрузку.

Закрытый ящик — это корпус колонки, объём которого соизмерим с эквивалентным объёмом динамика.

Закрытый ящик — это корпус колонки, объём которого соизмерим с эквивалентным объёмом динамика

Его достоинство — хорошее сопряжение с акустическими параметрами автомобильного салона. Недостаток — низкий КПД, что требует более высокой мощности усилителя.

Фазоинвертор конструктивно представляет собой отверстие в корпусе или встроенную внутрь него трубу (порт фазоинвертора), соединяющую внутренний объём с внешним пространством.

Фазоинвертор конструктивно представляет собой отверстие в корпусе или встроенную внутрь него трубу (порт фазоинвертора)

В отличие от закрытого ящика, фазоинвертор не гасит колебания тыльной стороны диффузора, а дополняет ими основное излучение, увеличивая результирующую громкость звука.

Пассивный излучатель — разновидность фазоинвертора. Роль фазового порта в этом случае исполняет либо специально созданная подвижная система, либо обычный динамик, не подключённый к усилителю.

Пассивный излучатель — разновидность фазоинвертора

Одна из причин нелинейных искажений звука — несимметричная нагрузка на диффузор динамика, установленный в корпус. Перемещаясь наружу, мембрана испытывает минимальное сопротивление, тогда как в противоположном направлении ей противодействует упругость воздуха внутри корпуса. В качестве акустической нагрузки, уравнивающей условия, используют плоские панели и рассеиватели.

В качестве акустической нагрузки, уравнивающей условия, используют плоские панели и рассеиватели

Акустическое оформление полосового типа или бандпасс представляет собой корпус, разделённый надвое перегородкой, в которой установлен динамик. Обе стороны диффузора в такой системе работают на ограниченное пространство.

У бандпасса четвёртого порядка звук выходит наружу через один порт. Конструкции шестого порядка оборудованы двумя портами, восьмого — тремя.

Акустическое оформление полосового типа или бандпасс представляет собой корпус, разделённый надвое перегородкой, в которой установлен динамик

Бандпасс обеспечивает значительный прирост звукового давления в сравнении с закрытым ящиком и фазоинвертором. Но при этом полосовые колонки очень чувствительны к параметрам корпуса и сложны в изготовлении.

Особенности размещения

В замкнутом пространстве автомобиля мозг человека не в состоянии определить направление на источник низкочастотного звука. Поэтому, в отличие от динамиков средней и высокой частоты, место размещения сабвуфера не влияет на естественность звука и может быть любым. Но внушительную колонку куда попало не пристроишь. Экономя ограниченное пространство, её, как правило, прячут в багажник.

Вариантов расположения сабвуфера в багажнике седана или хэтчбека не так уж и много:

• за спинкой сидений диффузором в багажник,
• в крыле,
• в откидном подлокотнике диффузором в салон,
• в полке диффузором вверх,
• в нише запасного колеса.

Инсталляция сабвуфера за спинкой сидений диффузором в багажник — распространённое решение. Выбирая такой вариант для седана, необходимо обеспечить акустическую связь багажника с салоном.

Инсталляция сабвуфера за спинкой сидений диффузором в багажник — распространённое решение

Суммарная площадь отверстий между ними должна быть не меньше площади диффузора. Чтобы выполнить условие, возможно, понадобится «просветлить» полку: вырезать в ней дополнительное отверстие и замаскировать его сеткой или решёткой. То же самое относится и к варианту размещения сабвуфера в заднем крыле седана.

Суммарная площадь отверстий между багажником и салоном седана должна быть не меньше площади диффузора

В хэтчбеке и в универсале, где багажник не изолирован от салона, инсталляция диффузором назад работает лучше и даже может создать дополнительный прирост звукового давления. Сабвуфер в крыле обеспечивает более глубокий бас.

Низкочастотная колонка в подлокотнике откидного сидения седана более точно воспроизводит звук, поскольку динамик работает непосредственно в салон.

Низкочастотная колонка в подлокотнике откидного сидения седана более точно воспроизводит звук

Размер «окна» для динамика не должен быть меньше площади диффузора. Корпус сабвуфера устанавливают как можно плотнее к спинке сидения, «утечка» звука через щели влияет на качество его воспроизведения.

Размещение сабвуфера в задней полке диффузором вверх — наиболее выигрышное решение. Динамик, как и в случае с подлокотником, работает в салон. Кроме того, заднее стекло выступает в роли акустической нагрузки, обеспечивая дополнительное усиление низких частот.

Размещение сабвуфера в задней полке диффузором вверх — наиболее выигрышное решение

Динамик сабвуфера в полу багажника (в нише запаски) хэтчбека и универсала фактически установлен в большую плоскую поверхность, что положительно влияет на воспроизведение низких частот. При этом следует позаботиться о защите головки и придумать, куда пристроить запасное колесо.

Динамик сабвуфера в полу багажника хэтчбека и универсала фактически установлен в большую плоскую поверхность, что положительно влияет на воспроизведение низких частот

Как рассчитать короб

Акустические системы, в том числе и сабвуферы, рассчитывают с помощью компьютерных программ. Наиболее часто используют «WinISD» и «JBL Speakershop».

Исходные данные для расчётов — технические характеристики динамиков из встроенных в программы баз данных, или введённые вручную. Как минимум необходимо задать основные, о которых упоминалось выше.

Софт также позволяет вести расчёты в «противоположном направлении», подобрать динамик, который обеспечит наилучшую отдачу при заданных параметрах корпуса.

Наиболее простые акустические формы, такие как закрытый ящик и фазоинвертор, не требуют высокой точности. Их можно рассчитать вручную с помощью формул.

Расчёт закрытого ящика

Цель расчёта — основываясь на исходных данных (трёх основных параметрах динамика) подобрать внутренний объём колонки.
Если отношение паспортного значения резонансной частоты (F_s) к добротности (Q_ts) меньше 100, такой динамик лучше не устанавливать в закрытый ящик.

Запертый в корпусе закрытого ящика воздух, сжимаясь под действием диффузора, увеличивает жёсткость подвеса. В результате резонансная частота и добротность акустической системы возрастает.

Формулы, связывающие резонансную частоту (F_c), добротность (Q_tc) и объём (V_b) колонки с аналогичными паспортными параметрами (F_s, Q_ts и V_as) динамика приведена на рисунке.

Формулы, связывающие резонансную частоту (Fc), добротность (Qtc) и объём (Vb) колонки с аналогичными паспортными параметрами (Fs, Qts и Vas) динамика

Как следует из формул, если объём корпуса равен эквивалентному, значения параметров возрастают в 1,4 раза, и вдвое, когда объём закрытого ящика втрое меньше V_as.

Подбирая с помощью формул допустимый объем корпуса, стремятся, чтобы резонансная частота колонки (F_c) не превышала 50 Гц, а добротность (Q_tc) была близка к 0,7.

Расчёт фазоинвертора

Для этого акустического оформления выбирают динамики с добротностью 0,3—0,5 и отношением резонансной частоты к добротности не мене 50. Кроме объёма сабвуфера, вычисляют параметры (площадь сечения, диаметр и длину трубы) порта фазоинвертора.

Параметры короба подбирают по тем же формулам, что и в случае с закрытым ящиком, но при этом ориентируются на добротность колонки (Q_tc) в пределах 0,6—0,65.

Параметры порта рассчитывают, опираясь на значение частоты настройки фазоинвертора (F_b) выбранной равной резонансной частоте динамика (F_s) или немного меньше. Формулы для расчёта площади сечения, диаметра и длины порта фазоинвертора показаны на рисунке.

Формулы для расчёта площади сечения, диаметра и длины порта фазоинвертора

В приведённых формулах:

• s_min — минимальная площадь (м²) сечения порта фазоинвертора;
• D — диаметр (м) динамика;
• X_max — максимальный ход (м) диффузора от нулевого положения, указывается в технических характеристиках динамика;
• F_b — резонансная частота (Гц) фазоинвертора;
• d_min — минимальный диаметр (м) круглой трубы, используемой в качестве фазоинвертора;
• L — длина (м) фазоинвертора;
• L_max — максимальная длина (м) фазоинвертора.

Расчётная длина фазоинвертора может получиться больше рекомендованного максимального значения. Уменьшить практическую длину можно несколькими способами.

Размещение выхода круглого фазоинвертора заподлицо с плоскостью панели колонки даёт выигрыш в длине до 0,85 диаметра фазоинвертора. Фланцы на конце трубы ещё больше усиливают эффект.

Около 15% длины можно сэкономить, разместив фазоинвертор вплотную к одной из сторон колонки.

Использование порта в виде усечённого конуса круглого или прямоугольного сечения поможет уменьшить длину фазоинвертора до 35%. Конфигурация в виде песочных часов — до 40%.

Фотогалерея: способы уменьшения длины фазоинвертора

Размещение выхода круглого фазоинвертора заподлицо с плоскостью панели колонки даёт выигрыш в длине до 0,85 диаметра трубы фазоинвертора

Фланцы на конце круглой трубы позволяют укоротить длину фазоинвертора более чем на 0,85 диаметра

Около 15% длины можно сэкономить, разместив фазоинвертор вплотную к одной из сторон колонки

Усечённый конус поможет уменьшить длину фазоинвертора до 35%

Конфигурация в виде песочных часов уменьшает длину до 40%

Как сделать сабвуфер для машины своими руками

Главные требования к корпусу любой акустической колонки — жёсткость и герметичность. Распространённый материал для корпуса сабвуфера — ДСП, МДФ или фанера толщиной 15—18 мм. В некоторых случаях для повышения прочности корпусов простой формы внутри их устанавливают распорки и рёбра жёсткости.

Герметизация корпуса — способ снижения паразитных вибраций и устранения посторонней акустической связи между внутренним и внешним пространством. Собирая корпус, стыки панелей промазывают эластичным клеем или обрабатывают герметиком. Динамик устанавливают на мягкую упругую прокладку, изолируя от крепежа шайбами из аналогичного материала.

Существенно повышает стойкость к вибрациям использование для сборки корпуса многослойных материалов, например, двух жёстких слоёв, разделённых вибропоглощающей прослойкой. Более простое, но значительно менее эффективное решение — обработка внутренних поверхностей мастиками или оклейка листовым материалом. Чтобы сравниться по способности гасить колебания с трёхслойной конструкцией, толщина демпфирующего слоя должна быть не меньше, чем толщина стенки колонки.

Наполнение пространства сабвуфера звукопоглощающим материалом плотностью 20—25 г/л эквивалентно увеличению его внутреннего объёма на 25—30%. Для этой цели используют синтепон, крупнопористый поролон и пр.

Наполнение пространства сабвуфера звукопоглощающим материалом эквивалентно увеличению его внутреннего объёма на 25—30%

В закрытом ящике звукопоглотителем заполняют около 60% объёма за динамиком. Для фазоинвертора достаточно оклеить слоем 20—30 мм заднюю (исключая место вблизи фазоинвертора) и боковые стенки. В бандпассах этот метод обычно не используют.

Изготовление сабвуфера в простом корпусе

Рассчитав внутренний объём корпуса сабвуфера, подбирают материал для изготовления, создают чертёж и определяют размеры деталей, учитывая толщину как основного материала, так и демпфирующего слоя. Разобраться помогут онлайн-калькуляторы, которые можно найти в интернете.

Видео: разработка чертежа корпуса сабвуфера

Инструменты и материалы

Минимальный набор инструментов для работы:

• лобзик или пилка с мелкими зубьями,
• электродрель,
• рашпиль (для подгонки деталей и обработки кромок),
• шлифовальная машинка (для чистовой обработки),
• отвёртка.

Кроме основного материала, потребуется:

• клей ПВА или аналогичный,
• герметик,
• деревянные бруски квадратного сечения,
• шурупы.

Процесс изготовления

1. В соответствии с чертежом выпилите корпусные заготовки из основного материала.Чертёж необходим для наглядного размеров деталей и порядка сборки
2. Выпилите отверстия под динамик и порт фазоинвертора в заготовке передней панели, отверстия под клеммы в заготовке задней или боковой панели.Выпилите отверстия под динамик и порт фазоинвертора
3. При многослойной технологии, соберите панели из заготовок. Слои соедините при помощи клея, намазывая им жёсткие поверхности. Склеенные панели прижмите грузом, выдержите необходимое по инструкции для клея время.
4. Обработайте края панелей, подгоните их при необходимости.
5. Соберите из заготовок трубу фазоинвертора прямоугольного сечения. Детали соедините клеем и шурупами. Если остались щели, заполните их герметиком.
6. Аналогичным образом закрепите трубу фазоинвертора на внутренней поверхности передней панели.Закрепите трубу фазоинвертора на внутренней поверхности передней панели
7. Соберите в единую конструкцию боковые панели с помощью брусков, клея и шурупов. Установите переднюю панель.
8. Обработайте все стыки герметиком.Соберите в единую конструкцию боковые панели с помощью брусков, клея и шурупов
9. В случае необходимости оклейте внутреннюю поверхность колонки листовым виброизоляционным материалом.В случае необходимости оклейте внутреннюю поверхность колонки листовым виброизоляционным материалом
10. Подготовьте к сборке заднюю панель. Установите крепёжные бруски, проверьте подгонку, оклейте виброизоляцией.
11. Обработайте внешнюю поверхность сабвуферной колонки выбранным способом: ошкурьте и окрасьте или оклейте (обейте) автомобильным карпетом.Обработайте поверхность сабвуфера: ошкурьте и окрасьте или оклейте карпетом
12. Установите в переднюю панель динамик, используя мягкие прокладки и шайбы. В заднюю панель — клеммы.
13. Соедините динамик с клеммами проводами. Соберите сабвуфер, скрепив заднюю панель корпуса с боковыми.

Видео: сабвуфер с двумя динамиками своими руками

Изготовление корпуса стелс

В отличие от закрытого ящика, занимающего в багажнике много полезного места, стелс (невидимый) сабвуфер устанавливают в нишу крыла или запасного колеса.

Объем корпуса стелс рассчитывают таким же образом, как и любого другого. Его отличие в нестандартной форме, позволяющей «спрятать» колонку в неиспользуемом пространстве.

Кроме перечисленного выше, для изготовления «невидимого» корпуса понадобится:

• эпоксидный клей,
• стеклоткань,
• кисточка,
• монтажный скотч,
• полиэтиленовая плёнка.

Процесс изготовления

1. При необходимости снимите в месте монтажа сабвуфера обшивку багажника, что позволит установить колонку максимально близко к кузову и сэкономить пространство.
2. Застелите пол багажника полиэтиленовой плёнкой.
3. Оклейте внутреннюю поверхность места, где будет установлен сабвуфер (например, внутреннюю поверхность заднего крыла) двумя слоями монтажного скотча.Оклейте внутреннюю поверхность места, где будет установлен сабвуфер двумя слоями монтажного скотча
4. Нарежьте несколько заготовок стеклоткани размером около 20х20 см. Промазывая их эпоксидным клеем, наложите поверх скотча внахлёст слоями общей толщиной 10 мм. Просушите конструкцию на протяжении 12 часов.Промазывая эпоксидным клеем, наложите поверх скотча внахлёст слоями куски стеклоткани
5. Вырежьте из бумаги или картона шаблон для нижней панели (пола) сабвуфера. Используя его, выпилите заготовку из фанеры (МДФ, ДСП).
6. Выпилите заготовки для всех участков корпуса, которые можно изготовить из прямолинейных деталей. В одной из них вырежьте отверстие для клеммной панели (розетки).
7. Для изготовления гнутых деталей сложной формы используйте вырежьте бумажные (картонные) шаблоны. Оклейте их несколькими слоями стеклоткани.
8. Уложите заготовку нижней панели сабвуфера на пол багажника впритык с оклеенной стеклотканью поверхностью. Проклейте стык стеклотканью.Проклейте стык нижней и задней панели стеклотканью
9. Соберите корпус сабвуфера, используя промежуточные крепления и распорки. Подгоните детали, если они мешают работе конструктивных элементов кузова автомобиля. Проклейте стеклотканью стыки с тыльной панелью.Соберите корпус сабвуфера, используя промежуточные крепления и распорки
10. После затвердения, вытащите корпус из багажника. При необходимости оклейте его изнутри дополнительными слоями стеклоткани для усиления конструкции.
11. Вырежьте бумажный шаблон и по нему изготовьте переднюю панель сабвуфера. Выпилите в ней отверстия для динамика и фазоинвертора.Изготовьте переднюю панель сабвуфера
12. Соберите корпус, используя бруски, шурупы и клей. Ошкурьте видимые поверхности и окрасьте, или обшейте карпетом.
13. Установите и закрепите клеммную панель. Соедините проводами клеммы и динамик, установите динамик и закрепите.

Видео: изготовление корпуса стелс из стекловолокна

Подключение

Для подключения к усилителю пассивного сабвуфера в качестве акустических используют те же марки проводов, что и для питания усилителя.

Сабвуфер — очень энергоёмкий компонент системы, к тому же обладающий малым сопротивлением не более 4 Ом. Ток на выходе усилителя может достигать десятков и даже сотни ампер. В этом случае значительно возрастают потери в проводке, влияющие на громкость и качество звука. Чем больше сопротивление провода, тем большая часть мощности усилителя тратится на его разогрев и не доходит до динамика.

Поэтому в отличие от акустических систем средней частоты, сабвуфер требует более толстых проводов. Нижний предел сечения 4 мм², но лучше не скупиться и подключить проводами с вдвое большим сечением, 8 мм2, а если провод длинный, то до 25 мм².

Схема подключения сабвуфера зависит от усилителя. К одноканальному низкочастотная колонка подключается так же, как и все остальные, к положительному и отрицательному выводам. К двухканальному — по мостовой схеме, используя положительные клеммы каждого канала.

Мостовая схема подключения сабвуфера к выходу двухканального усилителя

Все работы по подключению сабвуфера следует производить, предварительно отключив аккумулятор автомобиля.

Видео: подключение пассивного сабвуфера

Изготовление и подключение автомобильного сабвуфера своими руками дело непростое, но посильное любому, кто хочет превратить автомобиль в концертный зал на колёсах. Всё, что для этого нужно — желание, внимание и терпения.

Индивидуальные корпуса Glue it & Screw It™ — 12-дюймовые дополнительные блоки Glue it & Screw It — Страница 1

Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

• Распродажа

  Быстрый просмотр

  Компактный корпус GP ELITE Dual 12″ с клеем и винтом

  Дополнительные параметры GP Elite Плоские корпуса для сабвуферов GP’s Glue it & Screw it поставляются в комплекте p

  Было: 259,99 долларов США.

  Сейчас: 240,00 долларов США

• Распродажа

  Быстрый просмотр

  GP ELITE Dual 12-дюймовый компактный высокопроизводительный дополнительный корпус с возможностью приклеивания и привинчивания

  Дополнительные параметры GP Elite Плоские корпуса сабвуферов GP’s Glue it & Screw it поставляются на стр.

  Было: 289,99 долларов США.

  Сейчас: 250,00 долларов США

• Распродажа

  Быстрый просмотр

  Корпус GP ELITE Dual 12″ High Output XL Glue it & Screw It Sub

  Дополнительные параметры GP Elite Плоские корпуса для сабвуферов GP’s Glue it & Screw it поставляются в комплекте p

  Было: 359,99 долларов США.

  Сейчас: 270,00 долларов США

• Распродажа

  Быстрый просмотр

  12-дюймовый двойной компактный корпус типа «клей и прикручивай»

  Корпуса сабвуферов GP’s Glue it & Screw it в плоской упаковке изготовлены на станках с ЧПУ, так что все, что у вас есть

  Было: $265,99

  Сейчас: 210,00 долларов США

• Распродажа

  Быстрый просмотр

  12-дюймовый двойной компактный высокопроизводительный дополнительный корпус типа «клей и прикручивай»

  Плоские корпуса сабвуферов GP’s Glue it & Screw it вырезанные на станках с ЧПУ, так что все, что у вас есть

  Было: 265,99 долларов США.

  Сейчас: 220,00 долларов США

• Распродажа

  Быстрый просмотр

  12-дюймовый двойной корпус высокого выходного сигнала с возможностью приклеивания и привинчивания

  Корпуса сабвуферов GP’s Glue it & Screw it в плоской упаковке изготовлены на станках с ЧПУ, так что все, что у вас есть

  Было: 279,99 долларов США.

  Сейчас: 230,00 долларов США

• Распродажа

  Быстрый просмотр

  12-дюймовый дополнительный корпус XL Dual High Output XL «Склеить и привинтить»

  Плоские корпуса сабвуферов GP’s Glue it & Screw it вырезанные на станках с ЧПУ, так что все, что у вас есть

  Было: 295,99 долларов США.

  Сейчас: 240,00 долларов США

• Распродажа

  Быстрый просмотр

  12-дюймовый одиночный компактный высокопроизводительный дополнительный корпус типа «Склеить и привинтить»

  Корпуса сабвуферов GP’s Glue it & Screw it в плоской упаковке изготовлены на станках с ЧПУ, так что все, что у вас есть

  Было: 199,99 долларов США.

  Сейчас: 160,00 долларов США

• Распродажа

  Быстрый просмотр

  12-дюймовый одинарный высокопроизводительный корпус Glue it & Screw It Sub

  Плоские корпуса сабвуферов GP’s Glue it & Screw it вырезанные на станках с ЧПУ, так что все, что у вас есть

  Было: 209,99 долларов США.

  Сейчас: $170.00

• Распродажа

  Быстрый просмотр

  12-дюймовый одинарный корпус High Output XL Glue it & Screw It Sub

  Корпуса сабвуферов GP’s Glue it & Screw it в плоской упаковке изготовлены на станках с ЧПУ, так что все, что у вас есть

  Было: 225,99 долларов США.

  Сейчас: $180.00

• Распродажа

  Быстрый просмотр

  GP ELITE Двойной 12-дюймовый высокопроизводительный дополнительный корпус «Склеить и привинтить»

  Дополнительные параметры GP Elite Плоские корпуса для сабвуферов GP’s Glue it & Screw it поставляются в комплекте p

  Было: 329,99 долларов США.

  Сейчас: 260,00 долларов США

• Распродажа

  Быстрый просмотр

  Одиночный 12-дюймовый компактный корпус GP ELITE с клеем и винтами

  Дополнительные параметры GP Elite

  Было: 225 долларов США.

  Сейчас: $180.00

Индивидуальные корпуса Glue it & Screw It™ — 15-дюймовые вспомогательные коробки Glue it & Screw It — Страница 1

Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

• Распродажа

  Быстрый просмотр

  15-дюймовый двойной компактный дополнительный корпус типа «клей и привинчивай»

  Плоские корпуса сабвуферов GP’s Glue it & Screw it вырезанные на станках с ЧПУ, так что все, что у вас есть

  Было: 299,99 долларов США.

  Сейчас: 270,00 долларов США

• Быстрый просмотр

  15-дюймовый двойной компактный высокопроизводительный дополнительный корпус типа «клей и привинчивай»

  Корпуса сабвуферов GP’s Glue it & Screw it в плоской упаковке изготовлены на станках с ЧПУ, так что все, что у вас есть

  Сейчас: 280,00 долларов США

• Распродажа

  Быстрый просмотр

  15-дюймовый двойной корпус высокого выходного сигнала с возможностью приклеивания и привинчивания

  Корпуса сабвуферов GP’s Glue it & Screw it в плоской упаковке изготовлены на станках с ЧПУ, так что все, что у вас есть

  Было: 329,99 долларов США.

  Сейчас: 290,00 долларов США

• Распродажа

  Быстрый просмотр

  15-дюймовый корпус Dual High Output XL типа «Склеить и привинтить»

  Плоские корпуса сабвуферов GP’s Glue it & Screw it вырезанные на станках с ЧПУ, так что все, что у вас есть

  Было: 339,99 долларов США.

  Сейчас: $300.00

• Распродажа

  Быстрый просмотр

  15-дюймовый одиночный компактный корпус Glue it & Screw It Sub

  Корпуса сабвуферов GP’s Glue it & Screw it в плоской упаковке изготовлены на станках с ЧПУ, так что все, что у вас есть

  Было: 279,99 долларов США.

  Сейчас: 200,00 долларов США

• Распродажа

  Быстрый просмотр

  15-дюймовый одиночный компактный высокопроизводительный дополнительный корпус с клеем и винтом

  Плоские корпуса сабвуферов GP’s Glue it & Screw it вырезанные на станках с ЧПУ, так что все, что у вас есть

  Было: 289,99 долларов США.

  Сейчас: 210,00 долларов США

• Распродажа

  Быстрый просмотр

  15-дюймовый одиночный высокопроизводительный корпус Glue it & Screw It Sub

  Корпуса сабвуферов GP’s Glue it & Screw it в плоской упаковке изготовлены на станках с ЧПУ, так что все, что у вас есть

  Было: 299,99 долларов США.

  Сейчас: 230,00 долларов США

• Быстрый просмотр

  15-дюймовый одинарный корпус High Output XL Glue it & Screw It Sub

  Корпуса сабвуферов GP’s Glue it & Screw it в плоской упаковке изготовлены на станках с ЧПУ, так что все, что у вас есть

  Сейчас: 240,00 долларов США

• Распродажа

  Быстрый просмотр

  Компактный корпус GP ELITE Dual 15″ с клеем и винтом

  Дополнительные параметры GP Elite *Требуется сборка* ПРИМЕЧАНИЕ* Ниже приведены приблизительные значения в приложении

  Было: 349,99 долларов США.

  Сейчас: $300.00

• Распродажа

  Быстрый просмотр

  Компактный высокопроизводительный корпус GP ELITE Dual 15″ с возможностью приклеивания и привинчивания

  Дополнительные параметры GP Elite ПРИМЕЧАНИЕ* Ниже приведены приблизительные размеры корпуса. Ту

  Было: 359,99 долларов США.

  Сейчас: $310.00

• Распродажа

  Быстрый просмотр

  GP ELITE Dual 15-дюймовый высокопроизводительный дополнительный корпус с возможностью приклеивания и привинчивания

  Дополнительные параметры GP Elite *Требуется сборка* ПРИМЕЧАНИЕ* Ниже приведены расчетные размеры корпуса 9.
