Механическая, автоматическая КПП и вариатор: плюсы и минусы

Деление трансмиссий на механические и автоматические уже не такое однозначное — последние успели обзавестись сразу тремя разновидностями. Поэтому мы расскажем подробнее о плюсах и минусах каждого типа коробок передач.

Механическая трансмиссия

Этот вариант предусматривает ручной переключение передач. Двигая рычаг в салоне, вы приводите в движение специальные муфты. Последние соединяют между собой шестерни первичного и вторичного вала. Разница в размерах шестерён позволяет регулировать величину крутящего момента, который передаётся колёсам. Выбирая нужное передаточное число, вы можете плавно трогаться с места, уверенно разгоняться и снижать нагрузку на двигатель при равномерном движении.

Основные преимущества механической коробки передач (МКПП) — простота конструкции и возможность контролировать процесс переключения на 100%. Отсюда следуют все плюсы такого типа трансмиссии:

  1. Надёжность. Большинство МКПП сравнимы с двигателем автомобиля по сроку службы.

  2. Меньшие расходы на обслуживание. Периодичность замены масла — до 100–150 тысяч километров пробега. Некоторые модели вовсе обходятся без этой процедуры.

  3. Сниженный расход топлива. Простая конструкция снижает механические потери в трансмиссии и повышает коэффициент полезного действия.

  4. Лучшая динамика при сравнимых характеристиках двигателя — по причине, описанной в предыдущем пункте.

  5. Прогнозируемое поведение автомобиля — вы сами отвечаете за переключение, и потому можете выбрать оптимальную передачу перед обгоном, при экстренном торможении или при выполнении другого манёвра.

  6. Механическая коробка передач повышает проходимость машины. Она позволяет использовать такие приёмы, как раскачка и пробуксовка до очистки твёрдой поверхности.

  7. Стоимость автомобилей с МКПП на 5–10% ниже, чем у конкурентов с автоматическими трансмиссиями любого типа.



Главный минус «механики» — это необходимость ручного переключения передач. Даже опытные водители отвлекаются при этом на доли секунды, не говоря уже о новичках. А при долгом движении в городских пробках постоянное движение рычага попросту утомляет.

Автоматическая трансмиссия

Ещё лет 20 назад так называли только один тип коробок передач. Сейчас это целая группа, в которую входит по меньшей мере три вида механизмов. У всех автоматических коробок передач есть общий плюс — это комфорт передвижения. Процесс переключения возложен на бортовую электронику, тогда как вы можете следить за дорогой и получать максимум удовольствия от вождения. Другие преимущества и недостатки автоматических коробок передач мы рассмотрим более внимательно.

Гидромеханический «автомат»

Этот тип трансмиссии часто называют классической или планетарной коробкой передач. Последнее — от используемого механизма. Планетарная передача позволяет изменять крутящий момент, фиксируя определённые шестерни друг относительно друга. Результат будет зависеть от того, какая часть механизма подключена к вторичному валу.

Обязательный элемент автоматической коробки передач (АКПП), определяющий большинство плюсов и минусов — гидротрансформатор. Мотор автомобиля крутит насосное колесо, которое приводит в движение масло, а через него — турбинное колесо. Для повышения коэффициента полезного действия могут использоваться ещё два элемента — реакторное колесо и фрикционное сцепление. Первое повышает скорость циркуляции жидкости, а второе жёстко блокирует механизм, снижая потери при равномерном движении.

Теория кажется сложной, но современным водителям не обязательно разбираться во всех нюансах работы узла. Куда важнее плюсы автоматической коробки передач:

  1. Удобство — переключение происходит без участия водителя. Хотя в некоторых автомобилях с АКПП это можно делать вручную. Для этого трансмиссию нужно перевести в режим Manual или Sport.

  2. Надёжность по сравнению с другими видами автоматических коробок передач. «Гидромеханика» спокойно выдерживает до 200–250 тысяч километров пробега.

  3. Выносливость — большинство автоматических трансмиссий устойчиво к пробуксовкам и резким разгонам.

  4. Меньший риск перегрузить двигатель и другие узлы. Даже в коробках передач с ручным переключением есть защитный механизм, который допускает автоматическую смену ступени в экстренной ситуации.

  5. Простота освоения — управляться с двумя педалями легче, чем с тремя. С другой стороны, если вы учитесь на «автомате», то для управления машиной с МКПП придётся сдавать дополнительный экзамен.

Конечно, у автоматической коробки передач есть свои минусы. Главный — более дорогое обслуживание, которое выражается в частой замене масла и высоких ценах запчастей. Кроме того, АКПП ограничивают динамику машины за счёт сложной конструкции. Некоторые водители жалуются и на отсутствие полного контроля — механизм может переключить передачу в неподходящий момент.

Хотя для них созданы адаптивные «автоматы», которые приспосабливаются к определённому стилю езды.

Вариатор

Достаточно простая трансмиссия. Крутящий момент в ней передаётся пластинчатым ремнём, скользящим по двум коническим шкивам. Такой механизм позволяет плавно регулировать усилие, которое передаётся колёсам. Передаточное число меняется при смещении ремня на миллиметры — это можно делать на ходу, не разрывая поток мощности. Иногда вместо ремня используется цепь. Плюс таких вариаторов в надёжности, а минус — в высокой цене коробки передач.

Подобно классическому «автомату», вариатор не может обойтись без гидротрансформатора. Он поглощает избыточную нагрузку на старте и позволяет останавливаться с работающим двигателем. При равномерном движении узел также блокируется, повышая коэффициент полезного действия.

Плюсы вариатора в качестве автомобильной коробки передач:

  1. Плавность движения в городских пробках — крутящий момент регулируется плавно, переключения передач и потери мощности нет.



  2. Вариатор снижает нагрузку на двигатель. Он всегда выбирает оптимальные обороты и поддерживает их при незначительном изменении скорости.

  3. Доступная цена по сравнению с гидромеханическим «автоматом» — ненамного больше, чем у машин с МКПП.

Главный минус вариатора по сравнению с другими коробками передач — чувствительность к перегреву. Езда по бездорожью и резкие рывки на старте сильно снижают ресурс трансмиссии. Зимой узел нужно долго прогревать — сначала на стоянке, а потом при движении с минимальной скоростью. По стоимости ремонта и обслуживания вариатор сравним с классической АКПП. Многим водителям также не нравится шум мотора, работающего на постоянных оборотах. Но они могут выбрать вариаторы с «виртуальными передачами», ступенчато изменяющие крутящий момент.

Роботизированная трансмиссия

Фактически, в основу этого гибрида положена механическая коробка передач. Но сцеплением и перемещением фрикционных муфт занимаются электронные приводы. Роботизированная коробка передач объединяет плюсы «механики» и «автомата»:

  1. Быстрее ускорение, выше максимальная скорость.

  2. Меньше расход топлива по сравнению с АКПП и вариатором.

  3. Можно выбирать автоматическое или ручное переключение.

  4. Есть защита от перегрузки двигателя и других узлов.

  5. Нет педали сцепления, обучение намного проще.

К сожалению, у «робота» есть минусы по сравнению с другими коробками передач — внедрение электроники не решило всех проблем. По стоимости обслуживания он сравним с гидромеханическими АКПП или обходится дороже. Многие агрегаты чувствительны к резким ускорениям и долгой езде на высоких оборотах. В бюджетных машинах часто встречаются роботизированные коробки передач с одним сцеплением, у которых есть дополнительный минус.

Они работают грубо и медленно, из-за чего автомобиль дёргается в момент переключения. Более дорогие модели с двумя сцеплениями лишены этого недостатка.

Заключение

Какую коробку передач выбрать?

  1. Механическая трансмиссия снизит стоимость автомобиля и обойдётся дешевле. А ещё она улучшит динамику машины.

  2. Гидромеханический «автомат» порадует сроком службы и выносливостью, хотя увеличит цену автомобиля и расходы на его обслуживание.

  3. Вариатор обеспечит плавное передвижение в городе и снизит нагрузку на двигатель, но потребует аккуратного обращения.

  4. Роботизированная трансмиссия сочетает удобство автоматической и экономичность механической. Но у неё самые высокие расходы на ремонт и обслуживание.

04.10.2021

Механическая коробка передач автомобиля. Полный гид по МКПП

Больше интересных новостей на наших страницах в социальных сетях



В статье:

  • Преимущества и недостатки МКПП по сравнению с автоматической коробкой передач
  • Разновидности механических коробок передач
  • Устройство и функционирование двухвальной КПП
  • Особенности трехвальной МКПП
  • Особенности эксплуатации
  • О диагностике и ремонте

Коробка переключения передач — один из важнейших узлов автомобиля, позволяющий изменять вращающий момент, передаваемый от двигателя к колесам.

Наличие КПП дает возможность изменять скорость движения транспортного средства в широких пределах при использовании относительно узкого диапазона оборотов двигателя. Низкие передачи снижают нагрузку на двигатель при начальном разгоне, движении в гору, перевозке груза. Высокие позволяют развить значительную скорость на средних оборотах мотора. Передача вращения на колеса напрямую, без коробки передач, заставила бы мотор работать в очень тяжелом режиме, который сделал бы его чем-то вроде расходника.

Несмотря на растущую популярность автоматических коробок передач, автомобили с механической КПП по-прежнему пользуются спросом.

Преимущества и недостатки МКПП по сравнению с автоматической коробкой передач

Механика обладает рядом преимуществ, благодаря которым владельцы машин с МКПП не спешат переходить на авто, комплектуемые коробками-автоматами.

Итак, что же можно отнести к преимуществам механики?

1. Конечно, немаловажным, а зачастую и решающим фактором, является цена автомобиля. Обычно механические коробки обходятся автопроизводителю дешевле, нежели автоматы, а потому одна и та же модель с механической трансмиссией стоит меньше, чем комплектация с АКПП.

2. Если говорить о потреблении топлива, то МКПП заметно экономичнее и позволяет расходовать меньше средств на горючее. В этом можно убедиться, сравнивая эксплуатационные характеристики какой-либо модели в разной комплектации. Вероятно, именно по этой причине большинство европейцев, которые, как известно, очень хорошо умеют считать деньги, предпочитают покупать машины с механической КПП.

3. Механические коробки конструктивно не так сложны, как автоматические, а потому проще и дешевле в ремонте. Впрочем, некоторые современные МКПП по сложности устройства и стоимости обслуживания вполне сопоставимы с коробками-автоматами.

4. Механика считается более надежной и долговечной, чем автомат. Вероятно, это объясняется тем, что эволюция механических коробок происходит относительно медленно, технологии и конструктивные решения в них обычно обкатаны и проверены временем. А в автоматах некоторые новые технические решения оказываются не слишком удачными и снижают надежность данного узла.

5. Если у вас сел аккумулятор, машину с МКПП можно завести с толкача, включив 2-ю или 3-ю передачу. Для машины с коробкой-автоматом в такой ситуации придется вызывать эвакуатор.

6. Механика без особых проблем выдерживает режим буксировки. А вот АКПП при этом может перегреться и выйти из строя, поэтому машины с автоматической трансмиссией можно буксировать только на скорости не выше 30 км/час и на ограниченное расстояние (до 30 км), после чего необходимо дать коробке остыть. Некоторые коробки-автоматы вообще исключают режим буксировки.

7. МКПП позволяет лучше справиться с некоторыми экстремальными дорожными ситуациями на льду, грязи и т. д.

Главные недостатки механики следующие.

1. Управление машиной с МКПП менее комфортно, нежели езда на автомате. Это, несомненно, главная причина, по которой люди выбирают автомобили с автоматической КПП.

2. Необходимость постоянно передвигать рычаг переключения передач может быть довольно утомительной, особенно в пробках или при большом количестве светофоров на пути следования.

3. Механическая коробка передач предполагает наличие сцепления, которое не отличается долговечностью и требует периодического ремонта. В отличие от прежних лет, в современных автомобилях замена сцепления — довольно трудоемкая процедура, зачастую требующая демонтажа коробки. Для коробок-автоматов сцепление вообще не требуется.

Разновидности механических коробок передач

Передачи в МКПП переключаются ступенчато, а потому механические коробки различают прежде всего по количеству ступеней (передач). Если говорить упрощенно, то каждой ступени соответствует своя пара шестерней, которая обеспечивает определенное передаточное отношение.

Распространенные прежде 4-ступенчатые КПП ныне почти не применяются, поскольку они неэффективны для скоростей более 120 км/час. Теперь стандартом является 5 ступеней, реже 6. Бывают коробки, в которых больше шести ступеней, но необходимость постоянно манипулировать рукояткой переключения передач в городском режиме старт-стоп мало кому понравится, поэтому в легковом автотранспорте такие варианты используют редко.

По конструктивным особенностям можно выделить два основных типа механических КПП — двухвальные, которые устанавливают на переднеприводных машинах и трехвальные, используемые в основном с задним приводом.

Устройство и функционирование двухвальной КПП

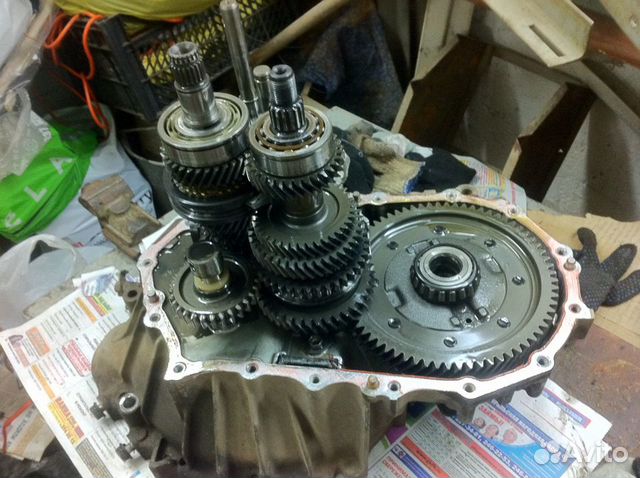

В классической МКПП имеется два вала, расположенных параллельно. Первичный, он же ведущий, получает вращение от мотора через механизм сцепления. Ведомый передает преобразованный вращающий момент далее через трансмиссию на ведущие колеса.

Шестерни, насаженные на оба вала, находятся в попарном зацеплении. При этом на вторичном валу шестеренки не зафиксированы и могут вращаться свободно, а на ведущем они жестко закреплены.

Муфты синхронизатора, установленные между шестеренками ведомого вала, вращаются вместе с валом, но могут по шлицам сдвигаться вдоль него. Задача синхронизатора — заблокировать свободное вращение одной конкретной шестерни и таким образом включить определенную передачу.

Нажатие на педаль сцепления прерывает связь первичного вала КПП с коленвалом двигателя. Теперь можно включать передачу. Двигая рычаг, водитель через приводной механизм воздействует на одну из вилок, а та сдвигает соответствующую муфту и прижимает синхронизатор к шестерне через блокирующее кольцо.

Зубчатые венцы синхронизатора и шестеренки входят в зацепление. Шестерня теперь заблокирована на вторичном валу и может передавать вращение на него от первичного вала с соответствующим передаточным отношением. Всё, нужная передача включена, осталось лишь отпустить педаль сцепления, и вращающий момент будет передаваться на колеса.

Приводной механизм переключения передач в двухвальной КПП обычно дистанционный. Для связи рычага переключателя с коробкой используются тяги или трос.

Во многих конструкциях вместо одного вторичного вала используют два укороченных, а шестеренки распределяют между ними. Это позволяет существенно уменьшить габариты коробки.

Особенности трехвальной МКПП

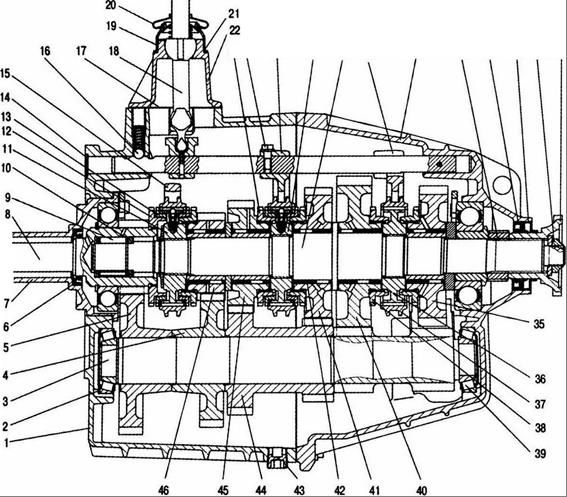

В трехвальной конструкции передача вращения от ведущего вала на ведомый происходит не напрямую, а через промежуточный вал. При этом ведомый вал располагается на одной оси с первичным, а промежуточный — параллельно.


Как и в двухвальной конструкции, шестеренки ведомого вала жестко не зафиксированы на нем. Но при этом они имеют постоянное зацепление с шестернями промежуточного вала. В остальном принцип работы подобен двухвальной МКПП.

Для включения заднего хода имеется промежуточная шестеренка, установленная на отдельном валу. Благодаря включению промежуточной шестерни вращение вторичного вала изменяется на противоположное.

Механизм переключения передач в трехвальной конструкции монтируется непосредственно внутри коробки. Он включает в себя рычаг и ползуны с вилками.


Особенности эксплуатации

Лучший способ избежать преждевременных поломок в коробке передач — правильно ее эксплуатировать.

  1. Переключать передачи нужно с учетом предписаний автопроизводителя. Речь идет о минимальной и максимальной скорости, допустимой для той или иной передачи. Можно ориентироваться по спидометру, тахометру или звуку двигателя.

  2. На малой скорости движения и низких оборотах двигателя не используйте передачи выше второй.

  3. Правильная работа со сцеплением не только убережет его от ускоренного износа, но и позволит избежать повреждения деталей коробки передач. Нажимайте сцепление быстро, а отпускайте плавно, но не слишком медленно. Педаль выжимайте до конца, иначе во время включения той или иной передачи будете слышать доносящийся из КПП хруст. Этого не следует допускать. И ни в коем случае не бросайте резко педаль сцепления.

  4. Двигаясь вперед даже на малой скорости, не допускайте чрезмерной спешки при переходе на заднюю передачу. Автомобиль должен полностью остановиться, и лишь после этого можно включать задний ход. Игнорирование этого простого правила через какое-то время выведет заднюю передачу из строя, и тогда вам светит ремонт коробки.

  5. Избегайте переключения передач во время прохождения крутого поворота.

  6. Избавьтесь от привычки держать руку на рычаге переключения передач. Даже такое, казалось бы, мизерное давление на приводной механизм способствует ускоренному изнашиванию вилки и муфт в коробке.

  7. Старайтесь сдерживать себя, если вы предпочитаете резкую манеру вождения. «Шумахер» за рулем — худший враг любой коробки передач.

  8. Контролируйте уровень и состояние смазки в коробке передач. Не забывайте вовремя менять трансмиссионное масло.

О диагностике и ремонте

Некоторые косвенные признаки подскажут владельцу авто, что с коробкой, возможно, что-то не так.

Некоторые неполадки могут быть вызваны не слишком серьезными причинами и относительно просто устраняются.

Шум или вибрации. Прежде всего проверьте крепление коробки — возможно, просто нужно подтянуть болты. Недостаток или плохое качество смазки также заставит коробку шуметь, поэтому проверьте уровень масла в КПП и при необходимости долейте или замените его с промывкой.

Подтеки масла. Они обычно устраняются заменой сальников и уплотнений. Реже встречается повреждение картера или неправильный монтаж коробки и сопряженных с ней узлов.

Переключение передач затруднено. Для начала проверьте приводной механизм переключения, который часто называют кулисой КПП. В нем могут быть повреждения или просто требуется регулировка и подтяжка креплений.

Иные симптомы могут указывать на неисправности, требующие ремонта коробки, особенно в случаях, когда проблема проявляется на одних и отсутствует на других передачах.

Затрудненное переключение передач, сопровождающееся скрежетом. Такое возможно при неполном выключении сцепления, поэтому для начала проверьте его работу. Если со сцеплением все в порядке, то, вероятно, проблема в изношенных синхронизаторах, которые требуют замены.

Самопроизвольный сброс включенной передачи. Виновников может быть несколько — вилка включения передачи, фиксатор, муфта синхронизатора или блокирующее кольцо. В любом случае без ремонта не обойтись.

Постоянный гул, визг или хруст. Причиной могут быть разбитые подшипники, стертые или сломанные зубья шестерен. Здесь также потребуется ремонт.

Энтузиасты, имеющие достаточный опыт, инструменты и условия для работы, могут попытаться отремонтировать коробку передач самостоятельно. Но большинство автомобилистов скорее предпочтет доверить это непростое дело специалистам автосервиса.

Во многих случаях может оказаться, что проще, дешевле и быстрее приобрести и установить так называемую контрактную коробку передач.

Если же вы решили ремонтировать свою коробку передач, загляните в интернет-магазин Китаец. Здесь вы сможете подобрать необходимые запчасти для МКПП или приобрести коробку в сборе.

Почему ломается коробка передач и как починить трансмиссию без разборки

Слушайте радиоэфир, чтобы узнать особенности современных механических и автоматических коробок переключения передач, а также советы по уходу за ними, чтобы не попасть на ремонт с высокой ценой.Во многих современных автомобилях именно коробка передач может являться самым уязвимым узлом. Среди наиболее распространенных форм отказа коробки передач встречаются:

  • 34,4% — недостаточная смазка
  • 19,6% — загрязнение
  • 17. 7% — неправильная установка агрегата
  • 6.9% — перегрузка
  • 2.8% — ошибки обработки

Основной причиной является недостаточное качество смазки поверхностей трения, вызванная недостаточным количеством трансмиссионного масла, смешиванием или несовместимостью специальных жидкостей, использованием неправильной смазки и нарушением интервалов, ухудшением консистенции смазки или масла. Это происходит потому, что масло действует как охлаждающая жидкость, снижая трение и, соответственно, температуру, которые являются следствием контакта металл-металл.

Загрязнения коробки передач вызваны водой, попадающей в систему из-за конденсации или выхода из строя уплотнителей и мелкими частицами металла, образуемыми в ходе износа трущихся поверхностей, либо попадающим в систему с грязным маслом или из-за открытой заправочной крышки КПП.

Большая перегрузка значительно сокращает срок службы всех запчастей автомобиля. Основными симптомами перегрузки являются шум и вибрация в коробке передач и двигателе, повышенная температура, высокое содержание металлической стружки в масле и снижение динамики разгона.

Признаки выхода из строя коробки передач

Вой и гул коробки передач

Это может показаться довольно очевидным, но часто это симптомы, которые мы игнорируем больше всего. Когда ваша машина начинает издавать звуки, которых не должно быть, самое время ее проверить на ближайшей станции технического обслуживания, либо самостоятельно заняться профилактикой и заменой смазки. Когда это произойдет, не ждите, что оно пройдет само собой. Исправьте его как можно скорее, прежде чем возникнут дальнейшие повреждения.

Долгий отклик

Ваша трансмиссия разработана таким образом, чтобы вы могли мгновенно переключать передачи. Итак, когда есть отложенный отклик на действия водителя и авто не сразу делает то, что вы хотите, это признак неисправности.

Запах горелого

Запах чего-то горящего никогда не является хорошим знаком, когда он исходит из вашей машины. Причиной может быть множество, но чаще всего это обозначает перегрев трансмиссионной жидкости. Не паникуйте, когда это произойдет, стоит дать остыть и заняться обследованием.

Утечка жидкости

Жидкость там, где ее быть не должно, — один из самых простых симптомов, который можно обнаружить. Лучший способ определить место утечки — положить несколько кусков картона, когда машина припаркована. Затем выдвиньте эти куски, чтобы увидеть, где течет ваша машина. Обязательно поделитесь этой информацией с механиком или специалистом по обслуживанию.

Скрежет

Этот симптом по-разному проявляется в МКПП и АКПП. Для механических коробок передач: когда вы переключаете передачу и слышите или чувствуете скрежет; это может означать, что вы только что износили сцепление и вам необходимо его заменить. Но это также может означать, что один из синхронизаторов трансмиссии изношен и поврежден. Для автоматических трансмиссий резкое переключение передач и пинки АКПП могут быть вызваны несколькими причинами. Обратитесь к профессионалу для диагностики.

Шумы в нейтральном положении

Звук удара не обязательно вызывает признаки осторожности или проблемы, если только он не происходит, когда ваш автомобиль находится на нейтральной передаче.  Но не волнуйтесь; Иногда эту проблему легко решить, заменив трансмиссионную жидкость. Однако, если вы продолжаете слышать шумы, исходящие от коробки передач, когда она находится в нейтральном режиме,это плохой признак.

Что делать при обнаружении признаков неисправности АКПП и МКПП

Чтобы обойтись малой кровью и не потратить большие суммы на ремонт коробки передач, стоит действовать незамедлительно при обнаружении перечисленных признаков. Для начала следует обратиться к специалисту и описать поведение коробки передач, далее будет проведена диагностика и, если не поздно, после небольшого ремонта можно снова наслаждаться автомобилем.

Если на поиск мастера, ожидание осмотра и ремонта не хватает времени и денег, то рекомендуем обработать коробку передач составами Супротек АКПП или Супротек МКПП, в зависимости от типа трансмиссии. Эти присадки способны отремонтировать коробку передач без разбора и потери лишнего времени и средств. Триботехнический состав восстанавливает поверхности трения коробки передач, что позволяет справиться с пинками АКПП, гулом, перегревом, повышенным износом и трением.

В большинстве случаев, если вовремя использовать состав при обнаружении неисправностей, либо в профилактических целях в любое время — можно избежать ремонта коробки передач и продлить срок его службы, при этом не разбирая агрегат.

Неисправности КПП у Honda — устранение дефектов и ремонт коробки передач

ВНИМАНИЕ! Изменения в графике работы магазина и сервиса в СПб: воскресенье — ВЫХОДНОЙ!

Коробка переключения передач

Коробка передач предназначена для изменения сил тяги на ведущих колесах и скоростей движения автомобиля путем увеличения или уменьшения передаточного числа.

В зависимости от характера изменения передаточного числа различают коробки:

  • ступенчатые
  • бесступенчатые
  • комбинированные

По характеру связи между ведущим и ведомым валами коробки передач делят на:

  • Механические
  • Гидравлические
  • Электрические
  • Комбинированные

По способу управления на:

  • Автоматические
  • Полуавтоматические
  • Неавтоматические

Коробки передач — наиболее устойчивая часть автомобиля. Поломки КПП встречаются гораздо реже, чем других частей автомобиля. Главный фактор поддержания коробки передач в исправном состоянии — хорошее состояние масла в коробке.

Все коробки передач очень близки по своим показателям. Переднеприводные машины с цилиндрическими главными передачами, расположенными прямо в картере коробки, позволяют использовать в трансмиссии автомобиля то же масло, что используется и в двигателе.

Коробки передач заднеприводных автомобилей заправляются специальным трансмиссионным маслом.

Механические коробки передач более просты в конструкции, не требуюют специальных гидравлических жидкостей для работы гидротрансформатора, менее склонны к отказам.

Автоматические коробки выигрывают удобством эксплуатации, их ремонт хорошо освоен на СТО. Автоматическая коробка передач на подержанной иномарке — это необходимый элемент риска. Такая трансмиссия накладывает на водителя повышенные обязательства по соблюдению правил эксплуатации.

Основные неисправности в коробке передач и их устранение

Причина поломки Устранение или предотвращение
Шум в коробке передач
Износ подшипников, зубьев шестерен и синхронизаторов или их поломка Заменить изношенные детали
Недостаточный уровень масла в коробке передач Долить масло. Проверить и при необходимости устранить причины утечки масла
Некачественное масло в коробке передач Заменить масло
Осевое перемещение валов При необходимости заменить детали, фиксирующие подшипники или сами подшипники
Износ втулок оси шлицевого вала заднего хода Заменить втулки шлицевого вала
Затруднённое переключение передач
Неполное выключение сцепления Проверка и ремонт сцепления
Заедание поверхности сферического шарнира Снять рычаг и зачистить сопрягающиеся поверхности сферического шарнира
Деформация рычага переключения передач Снять рычаг, устранить деформацию или заменить рычаг
Тугое движение штоков вилок (заусеницы, загрязнение, заклинивание блокировочных сухарей) Разобрать, выявить причину, при необходимости отремонтировать или заменить изношенные детали
Неисправность синхронизаторов Заменить изношенные детали или синхронизатор в сборе
Картер заправлен маслом несоответствующей марки Слить масло, промыть коробку передач и заправить маслом или маслом-заменителем, рекомендуемым производителем
Деформация вилок привода переключателя Выправить вилки, при необходимости заменить
Ослабление затяжки или отвертывание винтов головок механизма переключения Завернуть и закрепить винты
Разбиты отверстия под штифты в горловине механизма переключения Заменить крышку механизма переключения или отремонтировать, расточив отверстия и запрессовав ступенчатые штифты
Самопроизвольное выключение или нечёткое включение передач
Неправильное включение передач При выжатой педали сцепления рычаг переключения перемещать до упора
Износ шариков или потеря упругости пружин фиксаторов штоков переключения передач Снять крышку фиксаторов и осмотреть детали; при необходимости заменить
Износ или неправильное положение блокировочных сухарей штоков переключения передач Разобрать и заменить изношенные детали, следя за правильностью сборки
Износ блокирующих колец синхронизаторов Заменить изношенные кольца синхронизатора
Поломка пружин синхронизаторов Заменить пружины
Износ зубьев муфты синхронизатора или зубчатого синхронизатора шестерни Заменить муфту или шестерни
Ослабление затяжки гаек крепления коробки передач к картеру сцепления или гаек крепления удлинителя к картеру коробки передач Затянуть гайки
Износ вкладышей управления переключением или износ резиновых деталей в рычагах переключения передач Заменить изношенные детали

Замена трансмиссионного масла

Как и моторное масло трансмиссионное масло подвержено процессу старения. Оно теряет свои первоначальные свойства и перестает выполнять свои функции.

Поддержание трансмиссионного масла в хорошем состоянии значительно продлевает срок жизни КПП. Для этого необходимо выполнение как минимум 2 пунктов:

  • Своевременная замена трансмиссионного масла
  • Применение промывки масла перед его заменой

Промывка — важная часть процесса замены масла

При смене масла без применения промывки значительная часть загрязнений остается в КПП.

Промывка:

  • Размягчает и удаляет нагар, продукты износа, углеродистые отложения
  • Прочищает масляные каналы, улучшая циркуляцию масла
  • Обеспечивает более полный слив старого масла
  • Безопасна для резиновых уплотнителей, сальников

История одной коробки передач / Хабр

В общем, задумал я однажды придумать свою автоматическую коробку передач. Так чтобы не хуже других получилась. Не хуже — это чтобы были настраиваемые (желательно программно) передачи, обязательно наличие заднего хода, сама конструкция, в плане механики, была бы как можно проще, и при этом отсутствовали внутренние пробуксовки (как в вариаторе и гидротрансформаторе традиционной АКПП). Область применения: в качестве коробки передач в легковых авто, в качестве редукторов в промышленном оборудовании. Нахрена Зачем мне это надо было? Тут следует уточнить что на дворе был 2011 год, я на последнем курсе универа, специальность по диплому инженер-конструктор ракетостроения. До этого уже был интересный проект, который потянул на курсовую работу под названием «Механический аккумулятор крутящего момента». Суть которого заключалась в создании устройства, работающего в паре с двигателем в какой-либо системе, чтобы компенсировать редкие пиковые нагрузки крутящего момента, превышающего возможности двигателя. Также был проект в котором я попытался оптимизировать работу дискретного клапана-дросселя, работающего под газом. Такого как на картинке ниже.

Смысл в том, что этот клапан работает ступенчато. Посредством установки в байпасную линию моего устройства ступеньки нивелировались. В общем, пока все большинство рисовали ракеты, я занимался каким-то творчеством. Ну да ладно, здесь я как-то отвлекся. Маленький опыт решения нестандартных задач уже был, и в качестве увлечения в перерывах между учебой, работой и девушкой воспаленный мозг генерил возможные схемы решения поставленной задачи. На тот момент задача — патентоспособная идея. Если обобщить мои мысли на тот момент, крутился я вокруг схемы подобной на картинке ниже.

Отказался от подобных схем по причине того, что для реализации заднего хода необходимо мастрячить какой-то дополнительный банальный механизм, с управлением как у коробки-робота, непонятно как организовать систему управления. В общем хотелось родить изящную идею, и как можно проще. Недолго я мучался, скоро меня забрили в армию. Зачем пошел? Категория годности по всем пунктам «А», да и косить как-то стремно было. В армии классно) Тебе не угрожают отчислить (был пару раз на грани), не надо платить за аренду жилплощади и т.д. Воспринимал изначально всё как летний лагерь. Плевать я хотел на все тяготы и лишения. В книге Пауло Коэльо жизнь сравнивается с американскими горками, лететь по которым страшно, но с рельс тебя никогда не выкинет. В общем, когда другие искали возможность «задолбить» в санчасть, я просто расслабился и постарался получить удовольствие.

Да, и это я тот засранец который на теоретических занятиях попросил на ближайшей имитации полевого учения рыть окопы по всем правилам. Опять отвлекаюсь. Ладно, самый главный плюс для меня армии, что нигде так не высыпался как там. Отбой в 21:00, подъем в 6:00. После месяца карантина меня забрали работать в штаб тыла части. По долгу службы было персональное рабочее место с древним компьютером. В наряды за всю службу сходил раза 2-3. Недолго думая заказал по почте установочник Компас 3Д и флешку. Памяти на компе было очень мало, поэтому Компас поставил прямо на флешку. Идеальное рабочее место. Почти как в шарашке.

Потребностей у тебя практически нет, и соблазнов тоже. Интернета тоже. Спасибо ВС РФ. В свободное время кубатурил над своей идеей. Постепенно я пришел к тому, что коробка должна содержать планетарные передачи в силу компактности. Плюс осознал, что любая коробка передач или редуктор передают две составляющие: скорость и крутящий момент. Задумался об использовании дифференциалов в коробке передач. Дифференциал — механизм в котором есть один входной вал и два выходных вала. Для любого дифференциала справедливо утверждение, что если один из выходных валов искусственно затормозить, то второй начнет крутится пропорционально быстрее. Не буду ходить вокруг да около, домыслил до того, что должны быть два дифференциала, развернутые друг к другу, между которыми должен быть ТКМ — трансформатор крутящего момента (это я сам так обозвал). Схема ниже.

СУ- это система управления, воздействующая на трансформатор крутящего момента. Видимо идеи витают в воздухе. При увольнении из армии, добрался до нормального интернета и без труда наткнулся на разработки товарища Иванова К.С. с его «Зубчатым вариатором». У него уже была запатентована конструкция из двух дифференциалов, как и в моей схеме, но между дифференциалами ничего нет. В его конструкции при повышении нагрузки на выходном валу крутящий момент сам распределяется между звеньями дифференциалов. Подробнее можно посмотреть здесь: https://www.sovmash.com/node/97. Я же ставил задачу, чтобы в любой момент можно было менять передаточное отношение как я хочу. Да, и чуть позже на ТВ, по-моему на НТВ, восторженно показывали как такая конструкция может перевернуть автоиндустрию. Не умаляя заслуг автора, скажу что это не так. Вообще, забегая вперед, скажу, что никакая самая блестящая идея, даже с патентом просто так не взорвет современный мир, без продуманного менеджмента и инвестиций. Ну так вот я и подошел, к тому что нужна конструкция ТКМ, по сути нужен тормоз. Но тормоз не подходит, т.к. потери на трение, не откалибровать и т.д. Живем мы все в реальном мире и после армии я на всё это дело забил. Да периодически я задумывался над идеей ТКМ, но я тут как-то устроился на работу, женился + частный дом достался по наследству (спасибо старшему поколению). Потом мы с супругой оформили ИП — пытались заниматься кофейными аппаратами. В кризис 2014 с ростом доллара цена аппарата увеличилась в 1. 4 раза, и так как спрос на кофе в нашем городке в 50 тыс. населения и так был невелик, я от них избавился. После 2015 г. мы с отцом, параллельно с основной работой, работали на миниэкскаваторе. Но в силу разных причин и от этой затеи пришлось отказаться. Мысли о коробке всё равно меня волновали, и я решил, что надо собрать волю в кулак и из принципа дойти до патента. Месяц усердной работы, с параллельным освоением Зд моделирования, и получил вот это.

Попутно написал какое-никакое описание. Теперь я задумался как оформить патент и надо ли строить прототип. Нашел в Ижевске патентную контору и пришел туда на консультацию. Когда сказал, что хочу запатентовать коробку передач, были слегка удивлены и задали вопрос: зачем мне вообще мне это надо? Сказал что это просто моя хотелка, самореализация что-ли. К нам говорят приходят отдельные детали запатентовать, чтобы их не украли, а ты тут с целой коробкой. В общем, скинул на почту чертежи с описанием, чтобы посмотрели и решили берутся или нет. Сам я с процедурой патентования никак знаком ранее не был, поэтому в одиночку даже не пытался. Вообще руководителю этой конторы я очень и очень признателен. Вместе мы целый месяц готовили описание, наверное с десяток раз перетрясли формулу изобретения. Это был классный опыт. В мае 2019 года подали заявку на изобретение. Роспатент один раз попросил поправить формулу, т.к. иначе нарушались права китайского патента на рулевой механизм. Осенью успешно получил патент. Так то классные ощущения. Что делать дальше с этой бумагой я честно говоря не знал. Не знаю и сейчас.

В марте месяце каждого года проходит StartUp Tour. И весной 2020 года, в Казани, я побывал на таком мероприятии в качестве посетителя. Интересное мероприятие которое объединяет людей с идеями, людей с деньгами и представителей власти. Оттуда вынес, что стопудово надо делать работающий прототип. В принципе если у вас есть идея для «железного» стартапа и вы хотите её развить, то необходимы патент, прототип и нормальная презентация. Необходимо также понимать, что инвестора интересуют по большому счету только три вопроса: сколько тебе надо денег? на какой срок? какова отдача? Поэтому в настоящее время возникают ненормальные перекосы: могут инвестировать в пельменный вендинговый аппарат и пропустить мимо серьезные аддитивные технологии в металлообработке.

На этом же мероприятии познакомился с товарищем по несчастью хорошим человеком Максимом Савиновым. Макс в 2014 году получил патент на свою коробку и в тот момент оформлял зарубежные патенты на свою идею. В Казани он был с презентацией. Контакты с ним поддерживаем до сих пор. По патентам хочу ещё заметить, то что патент России охраняет Вашу идею только на территории России. Если вы хотите получить исключительное право в какой-либо ещё стране, то вам необходимо обращаться в патентное ведомство соответствующей страны, и возможно есть смысл подать международную заявку PCT, пока не истек год с даты подачи заявки на патент в РФ. Я посчитал что мне нужна международная заявка и я самостоятельно подал заявление в PCT на международную публикацию. По факту в настоящий момент интереса к изобретению я никакого не наблюдаю и смысла в каких-то дальнейших телодвижениях не вижу. В марте прошлого года у меня созрела мысль на полезную модель. Я задумал скрестить дифференциалы не с ТКМ, а с обычным клиноременным вариатором. Вообще если изобретение отвечает признакам новизны, изобретательского уровня и технической восполнимости, то полезная модель только новизны и технической восполнимости. Т.е., грубо говоря, зажигалка — это изобретение, фонарик — это изобретение, а вот зажигалка с фонариком — это полезная модель. Ниже схема этой идеи (взял из патентной заявки).

Собственно, для понимания: 6 — система управления, 5 — ремень вариатора, 3 и 4 — шкивы вариатора, 7 — входной вал, 8 — выходной вал, остальное валы и шестерни составляющие дифференциалы. Плюсы предложенной полезной модели: все узлы так или иначе отработанны в промышленности; вариатор здесь служит для управляющего усилия, а не передачи момента, т.е. нет ведущего и ведомого шкивов, они оба относительно друга и ведущие и ведомые. Считаю, что за счет такой схемы можно здорово продлить жизнь ремню и шкивам вариатора. Плюс ещё в том, что при грамотной настройке, для организации обратного хода не требуются дополнительные механизмы. Подробно всё расписано в описании к патенту https://yandex.ru/patents/doc/RU199274U1_20200825 . В общем появился у меня патент ещё и на полезную модель. Но вот дальше дело толком не сдвинулось. Сейчас для прототипирования появилось больше возможностей. Спасибо аддитивным технологиям. Я попытался сначала заказывать детали на 3д принтере на стороне, но быстро отказался от этой идеи, т.к. на цену за мои заказы можно было бы принтер купить, а во времени вся работа очень сильно растягивается. Спасибо отцу, который верит в меня-дурака, и проспонсировал покупку фотополимерника.

Почему фотополимерник? Потому что качество и прочность деталей выше. Попробовал печатать смолой, которая была в комплекте. Печатает, но детали хрупкие. Заказал инженерную смолу. Но с ней у меня как-то не сложилось. Не печатает и всё — разрывает деталь между платформой и пленкой ванны. Заказал смолу ещё другой марки — посмотрим как пойдет. Так что в ближайших планах создать работающий прототип. Непечатные составляющие на 80% у меня в комплекте. Конечно я написал с десяток писем на электронную почту в компании которым могло бы пригодится мое изобретение или полезная модель. Но в ответ: «Спасибо, это долго и дорого внедрять» или просто молчание.

В общем, к чему я это всё? Да так просто, в отпуске я сейчас, смола для принтера ещё не пришла. Пойду вот и через пару дней всё что задумал сделаю. Всем спасибо.

история создания и развитие коробки передач

Главная » Статьи » История возникновения и развития коробки передач



Коробка передач не всегда была такой, как сейчас. У ее развития тоже есть своя история. Ее необходимость остро встала, когда автомобилисты поняли, что необходим какой-то промежуточный механизм, способный менять крутящий момент помимо участия двигателя, так как его возможности ограничены всего лишь ограниченным диапазоном оборотов. Любой автоинструктор по вождению понимает, что сначала были созданы механические коробки, а потом автоматические. Но с чего все началось?



Изобретателем механической коробки переключения передач считается знаменитый немецкий инженер Карл Бенц. В 1887 году его супруга Берта тайно отправилась вместе с их сыновьями на первом автомобиле в мире навестить свою мать, на расстояние 80 километров. Путешествие оказалось очень сложным из-за несовершенства автомобильной конструкции. Трудность состояла не только в быстром износе тормозных механизмов, сделанных из кожаных ремней, и топлива, роль которого в те времена исполнял обычный пятновыводитель – средство под названием лигроин. Двигатель этого автомобиля был настолько слабым (его мощность равнялась всего лишь 0,8 лошадиным силам), что он не мог ехать под гору, и его приходилась заталкивать туда вручную. Именно после этого вояжа Бенц решил усовершенствовать автомобиль, установив на него вспомогательную передачу.



Первая МКПП была весьма примитивным устройством. Она представляла собой два шкива различного диаметра, установленные на ведущей оси. С валом мотора их соединял ремень. Рычаги помогали переставлять ремень. Со временем кожаные ремни по причине их низкой выносливости были заменены на цепь, а шкивы – на звездочки. Подобный механизм до сих пор успешно используется в велосипедах. Впоследствии появились синхронизаторы, позволившие частично автоматизировать процесс ручного переключения передач.



А вот автоматические коробки переключения передач впервые фигурировали в 1928 году, о чем мало кто знает. Автором этого детища автомеханики стал опять-таки немец – профессор Феттингер. В 1903 году он запатентовал самый первый гидротрансформатор, который впоследствии лег в основу разработки механизма первой в мире автоматической коробки передач, заменив роль сцепления в ее работе. Их начали использовать впервые на общественном транспорте – автобусах шведского производства. Первой же легковой моделью автомобиля с АКПП стал Бьюик в 1947 году.


Твитнуть

Лучшие инструкторы по вождению:

    Автоинструктор Лариса АКПП: Chevrolet Lacetti Обучает в ВАО, ЮВАО, Реутове

    ОТЗЫВЫ

    Автоинструктор Майа АКПП: Chevrolet Aveo МКПП: Chevrolet LanosОбучает в САО, Долгопрудном

    ОТЗЫВЫ

    Автоинструктор Яков МКПП: Chevrolet Lanos АКПП: Kia CeratoОбучает в ЮАО, Видном

    ОТЗЫВЫ

    Автоинструктор Екатерина МКПП: Chevrolet Lanos АКПП: Kia CeratoОбучает в ЮАО, Видном

    ОТЗЫВЫ

    Автоинструктор Игорь АКПП: Chevrolet Lacetti МКПП: Daewoo NexiaОбучает в САО, Долгопрудном

    ОТЗЫВЫ

    Автоинструктор Михаил АКПП: Kia Spectra МКПП: Chevrolet LanosОбучает в СЗАО, Строгино

    ОТЗЫВЫ

    Автоинструктор Марина АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном

    ОТЗЫВЫ

    Автоинструктор Юлия АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном

    ОТЗЫВЫ

    Автоинструктор Ася АКПП: Chevrolet Lacetti Обучает в САО, СЗАО, Химках, Красногорске, Долгопрудном

    ОТЗЫВЫ

    Автоинструктор Светлана АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в Красногорске

    ОТЗЫВЫ

    Автоинструктор Дмитрий АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном

    ОТЗЫВЫ

    Автоинструктор Дмитрий МКПП:Lada Granta Обучает в ЮВАО, Люберцах

    ОТЗЫВЫ

Поиск по сайту Автоинструктор199

Последние комментарии:


Свежие видеоуроки:

Маршрут ГИБДД в Долгопрудном: важные советы. Автоинструктор Марина

Маршрут ГИБДД Строгино по новым правилам. Автоинструктор Светлана

Занятие на МКПП по маршруту ГИБДД г.Железнодорожный. Автоинструктор Юлия


Подобрать инструктора

по районам Москвы:

в Московской области:




Последние публикации:



Маршруты ГАИ:


Политика конфиденциальности и Пользовательское соглашение

© 2021, Все права защищены.

Автоинструктор 199

Что такое коробка передач? — Определение, типы, работа, схема

Механическая коробка передач , также известная как «Коробка передач» — это тип системы трансмиссии. Он используется в автомобилях, которые преобразуют крутящий момент и скорость, поступающие от двигателя, и передают мощность на колеса.

Содержание страницы

Введение

Высокий крутящий момент необходим для запуска транспортного средства из состояния покоя, ускорения, подъема в гору, буксировки груза и преодоления других препятствий.

Крутящий момент, развиваемый двигателем, увеличивается в определенных пределах с увеличением частоты вращения двигателя и достигает максимального значения при некоторой преобладающей частоте вращения.

Из-за переменного характера сопротивления транспортного средства, приводящего к изменениям нагрузки и уклона, требуется, чтобы мощность двигателя была доступна в широком диапазоне скоростей движения.

Таким образом, в задней оси должен быть установлен единичный коэффициент увеличения крутящего момента, и для этого в коробке передач предусмотрен переменный коэффициент увеличения.

Что такое коробка передач?

Схема коробки передач | Механическая коробка передач

Коробка передач представляет собой механическое устройство, используемое для увеличения выходного крутящего момента или изменения скорости (об/мин) двигателя.

Вал двигателя соединен с одним концом редуктора и за счет внутренней конфигурации шестерен редуктора обеспечивает заданный выходной крутящий момент и скорость, определяемые передаточным числом.

Для чего нужна коробка передач?

Для поддержания частоты вращения двигателя при любых условиях нагрузки и скорости автомобиля в коробке передач используется система поддержания частоты вращения двигателя,

При этом жертвуя той же скоростью. Чтобы двигатель мог быстрее вращать колеса на дороге, а также увеличить крутящий момент, требуется коробка передач.

Что такое

Назначение коробки передач ?
  1. Помогает двигателю отсоединиться от ведущих колес.
  2. Помогает работающему двигателю плавно и без ударов соединяться с ведущим колесом.
  3. Позволяет изменять рычаги между двигателем и ведущими колесами.
  4. Это помогает снизить частоту вращения двигателя в соотношении 4:1 в случае легковых автомобилей и в большем соотношении в случае тяжелых транспортных средств, таких как грузовики и грузовики.
  5. Помогает ведущим колесам двигаться с разной скоростью.
  6. Дает относительное движение между двигателем и ведущими колесами из-за изгиба дорожной пружины.

Что такое W

orking коробки передач ?
  1. Соотношение крутящего момента между двигателем и колесами должно варьироваться для быстрого ускорения и подъема.
  2. Обеспечивает реверсивное движение автомобиля.
  3. Трансмиссия может отключаться от двигателя при нейтральном положении коробки передач (Коробка передач).

Что такое

Передаточное число ?

Передаточные числа представляют собой ступени редуктора в коробке передач. Редуктор умножает крутящий момент двигателя на величину передаточного числа. Требуемый крутящий момент на колесе зависит от условий эксплуатации.

Например:

Для движения автомобиля с места требуется намного больший крутящий момент, чем пиковый крутящий момент двигателя. Следовательно, крутящий момент умножается на первое передаточное число.

После запуска автомобиля и движения на первой передаче требуется меньший крутящий момент на колесах, чтобы поддерживать движение. Следовательно, он не требует умножения или требует очень меньшего умножения.

Если автомобиль внезапно сталкивается с уклоном, для поддержания движения автомобиля потребуется больший крутящий момент на колесах. Следовательно, требуется промежуточное соотношение.

Преимущества и недостатки коробки передач

Преимущества механической коробки передач
  • Автомобиль более привлекателен для водителя.
  • Водитель имеет полный контроль над передачами и когда переключать передачи.
  • Стоимость автомобиля с механической коробкой передач ниже, чем у автомобиля с автоматической коробкой передач.
  • Стоимость ремонта меньше.
  • Обеспечивает лучший пробег.

Недостатки механической коробки передач
  • Механическая коробка передач может раздражать в условиях интенсивного движения.
  • Возможны проблемы с изучением нового драйвера.
  • Точный контроль над холмами необходим, чтобы избежать сваливания или отката назад.
  • Руки и ноги могут болеть при включении передач и сцепления.

Преимущества автоматической коробки передач
  • Легко ездить в пробках с частыми остановками.
  • Эта передача быстрая и плавная.
  • Современные автомобили с автоматической коробкой передач имеют такой же пробег, как и механическая коробка передач.
  • Автоматическая коробка передач очень удобна для водителя при движении.

Недостатки автоматической коробки передач
  • Покупка автомобиля с автоматической коробкой передач обходится дороже, чем автомобиля с механической коробкой передач.
  • В АКПП больше движущихся частей, что увеличивает стоимость ремонта.
  • Переключение передач занимает немного времени и переключение передач обнаруживает, а временами легкий толчок также не удается.
  • Вы не можете сделать автомат более-менее по собственному желанию, вдруг возникнет проблема в обгоне автомобиля.
Видео о коробке передач

Из каких частей состоит коробка передач?

1. Вал сцепления

Вал сцепления или ведущий вал соединен через сцепление, и когда сцепление включено, ведущий вал также вращается.

На валу сцепления закреплена только одна шестерня, и этот двигатель вращается с той же скоростью, что и коленчатый вал. Кроме того, ведущий вал и главный вал находятся на одной линии.

2. Промежуточный вал / промежуточный вал

Промежуточный вал — это вал, который соединяется непосредственно с валом сцепления. Он имеет шестерню, которая соединяет его с валом сцепления, а также с главным валом. Он может работать на частоте вращения двигателя или ниже частоты вращения двигателя в зависимости от передаточного числа.

3. Главный вал / выходной вал

Главный вал или выходной вал, который вращается с разной скоростью, а также обеспечивает необходимый крутящий момент для автомобиля.

Выходной вал представляет собой шлицевой вал, поэтому шестерню или синхронизатор можно перемещать для включения или выключения.

4. Подшипники

Подшипники необходимы для поддержки вращающейся части и снижения трения. Коробка передач имеет как промежуточный, так и главный вал, который поддерживается подшипником.

5. Шестерни

Шестерни используются для передачи мощности с одного вала на другой. Величина крутящего момента, передаваемого через шестерни, зависит от размера шестерен.

Чем выше передаточное число, тем выше крутящий момент/ускорение и ниже скорость. Все шестерни, кроме шестерен на главном валу, закреплены на соответствующих валах;

6. Вилка переключателя передач

Переключатели передач представляют собой простые устройства, в которых используется рычаг, который выбирает передачу для включения механизмов расцепления.

При движении рычага зацепляющая часть скользит по валу. От типа коробки передач зависит, скользит ли рычаг шестерни или синхронизатора, которые уже выкованы вдоль основного вала.

Какие

типы коробки передач ?

Механическая коробка передач
1. Коробка передач со скользящим зацеплением

В этой коробке передач используются прямозубые шестерни. На рисунке показана конструкция трансмиссии скользящего типа с тремя передними и одной задней скоростью.

Три шестерни (1, 6 и 5) прикреплены к главному валу и четыре шестерни (2, 3, 4 и 7) к промежуточному валу.

Две шестерни главного вала (6 и 5) могут перемещаться с помощью вилки вала и зацепляться с шестернями (3 и 4) промежуточного вала.

Поэтому его называют редуктором с скользящей сеткой (Коробка передач). На промежуточном валу установлена ​​отдельная промежуточная шестерня (8).

2. Редуктор с постоянным зацеплением

На рисунке показана конструкция редуктора с постоянным зацеплением, имеющего три передние и одну заднюю скорости.

В этом типе коробки передач все шестерни постоянно находятся в зацеплении, а для включения и выключения передач используются кулачковые муфты.

Кулачковые муфты (D) и D2) установлены на главном валу. Один (D2) подключен между шестерней сцепления и передачей заднего хода, тогда как другой (D)) расположен между шестерней низкой скорости и передачей заднего хода.

На главном валу предусмотрены шлицы для линейного перемещения собачек. Собачья муфта может скользить по валу и вращаться вместе с ним.

Все шестерни главного и промежуточного валов, а также промежуточные шестерни включаются кулачковой муфтой для получения противоположной и малой скорости. Только шестерни заднего хода являются прямозубыми, а все остальные — косозубыми.

Таким образом, этот тип имеет больше дефектов по сравнению с синхронизатором. Необходимость двойного сцепления необходима для того, чтобы оно не использовалось в большой степени.

3. Коробка передач с синхронизатором

В коробке передач с синхронизатором используется синхронизатор вместо кулачковой муфты для изменения передаточного числа.

Коробка передач с синхронизатором аналогична коробке передач с постоянным зацеплением, но коробка передач с синхронизатором снабжена синхронизатором.

Для включения при перемещении рычага переключения передач конус синхронизатора встречается с аналогичным конусом на шестерне. Из-за трения вращающаяся шестерня вынуждена вращаться с той же скоростью, что и блок синхронизатора.

Для дальнейшего принудительного привода перемещение рычага переключения передач позволяет муфте преодолевать несколько шариков подпружиненного груза, и муфта входит в зацепление с собачками на стороне шестерни.

Поскольку и шестерни, и синхронизаторы движутся с одинаковой скоростью, это зацепление выполняется без шума и повреждения кулачков.

Перед зацеплением собачьих зубьев необходима небольшая задержка, чтобы у конусов была возможность привести синхронизатор и шестерню к одинаковой скорости.

Планетарная передача

Планетарная передача (также известная как планетарная передача) состоит из двух шестерен, центр одной из которых вращается вокруг центра другой.

Водило соединяет центры двух шестерен и вращается, перемещая одну шестерню, называемую планетарной шестерней или планетарной шестерней, вокруг другой, называемой солнечной шестерней или солнечным колесом.

Точка делительной окружности планетарной передачи описывает эпициклическую кривую. В этом упрощенном случае солнечная шестерня зафиксирована, и вокруг солнечной шестерни вращается планетарная передача.

Планетарная зубчатая передача может быть собрана таким образом, что планетарная передача накатывается на фиксированное внешнее зубчатое колесо или внутри делительной окружности зубчатого венца, иногда называемого кольцевой шестерней.

Комбинация планетарных зубчатых передач с планетарным зацеплением как с солнечной шестерней, так и с зубчатым венцом называется планетарной зубчатой ​​передачей. В этом случае зубчатый венец обычно фиксируется, а солнечная шестерня приводится в действие.

Автоматическая коробка передач

В коробках передач, известных как автоматические коробки передач, различные скорости устанавливаются автоматически. Как правило, водитель выбирает состояние автомобиля, например, нейтральное положение, движение вперед или назад.

Выбор передачи, синхронизация и включение передачи для требуемой скорости передачи выбираются автоматически при нажатии или нажатии педали акселератора.

Автоматическая коробка передач (Коробка передач) не требует рычага переключения передач и педали сцепления. Поскольку и сцепление, и трансмиссия представляют собой комбинированный узел, который работает автоматически.

Автоматическая коробка передач работает двумя способами, а именно. 1. Трансмиссия Hydramatic и2. Трансмиссия с гидротрансформатором

В настоящее время популярны автоматические коробки передач с различными названиями, предписываемыми производителями.

1. Трансмиссия Hydramatic

В случае коробки передач с драматической трансмиссией планетарные передачи соединяются таким образом, что через них может передаваться мощность.

Центробежный регулятор коробки передач выбирает правильную передачу в зависимости от скорости и положения дроссельной заслонки.

Переключение передач с одной передачи на другую осуществляется с помощью поршней с гидравлическим приводом под действием пружин.

Эти пружины управляют тормозными лентами планетарных рядов и фрикционами в планетарном блоке. Различные переключения достигаются дроссельной заслонкой и центробежным регулятором.

2. Трансмиссия с гидротрансформатором

Гидротрансформатор представляет собой гидромуфту, которая передает крутящий момент от первичного двигателя, например двигателя внутреннего сгорания, на вращающуюся ведомую нагрузку.

В автомобиле с автоматической коробкой передач гидротрансформатор подключается к источнику питания нагрузки.

Обычно располагается между гибкой пластиной двигателя и трансмиссией. Механическая коробка передач будет иметь равнопроходное механическое сцепление.

Это функция, выходящая за рамки простой гидравлической муфты, которая может соответствовать скорости вращения, но не увеличивает крутящий момент, что снижает мощность.

В системе трансмиссии с гидротрансформатором используется гидромуфта, гидротрансформатор и планетарная передача.

Если все разные устройства объединить в один блок, то они будут выполнять свои функции совместно без каких-либо перерывов.

⭐ Сейчас необходимо прочитать Блоги:

  • Что такое дифференциал? — Типы, Работа, Части, Диаграмма
  • Лучшая технология двигателя BS6, рабочая, BS4 по сравнению с двигателем BS6
  •  Что такое поворотный кулак? – Типы, функции, схема
  • Что такое конусная муфта? – Детали, работа, применение, схема
  • Что такое центробежная муфта? – Детали, работа, схема

Часто задаваемые вопросы

В. Что такое коробка передач?

Редуктор (коробка передач) представляет собой механическое устройство, используемое для увеличения выходного крутящего момента или изменения скорости (об/мин) двигателя. Вал двигателя соединен с одним концом редуктора и за счет внутренней конфигурации шестерен редуктора обеспечивает заданный выходной крутящий момент и скорость, определяемые передаточным отношением.

В. Что такое передаточное число?

Передаточные числа — это ступени редуктора в коробке передач. Редуктор умножает крутящий момент двигателя на величину передаточного числа. Требуемый крутящий момент на колесе зависит от условий эксплуатации.

В. Что такое коробка передач DSG?

DSG (Direct Shift Gearbox) — это тип коробки передач с двойным сцеплением (DCT). DSG использует преобразователь крутящего момента, который передает мощность двигателя на коробку передач, когда вы нажимаете на педаль акселератора, но разделяет их, позволяя двигателю работать независимо, когда вы останавливаете автомобиль.

У них есть пара муфт с электронным управлением, которые могут автоматически включать и выключать автомобиль. Датчики в коробке передач DSG (Коробка передач) постоянно измеряют ряд переменных, в том числе скорость движения автомобиля, мощность двигателя и положение педали акселератора для работы в оптимальных точках передачи и переключения.

В. Что такое коробка передач CVT?

Коробка передач CVT (Коробка передач) имеет два конусообразных шкива с соединяющим их клиновидным приводным ремнем. Один шкив прикреплен к двигателю, а другой к колесам. Когда вы нажимаете на акселератор, двигатель вращается, и конус движется в соответствии с требуемой мощностью. Второй конус настраивается соответствующим образом, чтобы приводной ремень сохранял одинаковое натяжение и определял ускорение автомобиля.

В. Что такое трансмиссионное масло?

Трансмиссионное масло должно обеспечивать максимально плавную работу зубчатой ​​передачи и предотвращать износ компонентов и тепловое повреждение.

В. Из каких частей состоит коробка передач?

  • Вал сцепления / ведущий вал / входной вал
  • Промежуточный вал / промежуточный вал
  • Главный вал / выходной вал
  • Подшипники
  • Шестерни 70038
  • Вилка переключения передач
  • 80002 В. Какие существуют основные типы коробок передач?

    • Редуктор со скользящим зацеплением
    • Редуктор с постоянным зацеплением
    • Синхронизированный редуктор
    • Эпициклический редуктор

    В. Какие существуют типы трансмиссии?

    Существует три типа трансмиссии в транспортных средствах

    • Автоматическая трансмиссия  : Автоматическая трансмиссия — это многоскоростная трансмиссия, используемая автомобилями, которая не требует участия водителя для переключения передач переднего хода на разных скоростях.
    • Механическая коробка передач : Механическая коробка передач — это многоступенчатая трансмиссия, используемая в автомобилях, которые требуют участия водителя для переключения передач переднего хода на разных скоростях с помощью рычага переключения передач и сцепления.
    • Бесступенчатая трансмиссия (CVT)  : Бесступенчатая трансмиссия (CVT) — это автоматическая трансмиссия, которая может плавно изменять передаточные числа в непрерывном диапазоне. В наиболее распространенном типе вариаторов используются два шкива, соединенных ремнем или цепью 9.0038

    В. Где находится коробка передач в системе трансмиссии?

    Коробка передач расположена между сцеплением и карданным валом.

    В. Что такое синхронизатор?

    Синхронизатор представляет собой устройство, используемое для приведения двух соседних элементов к одинаковой скорости перед тем, как втулка войдет в зацепление с ними. Синхронизатор является частью механической коробки передач с синхронизатором, которая обеспечивает плавное включение передач.

    В. Из чего сделан редуктор?

    Наиболее распространенным материалом, используемым для изготовления зубчатых колес, является сталь, алюминиевые сплавы, чугун, латунь, порошковый металл, магнитные сплавы и т. д.

    Посетите нашу домашнюю страницу Автомобильный информатор | Нравится эта статья? Не забудьте поделиться .❤️ А если у вас есть какие-либо вопросы или предложения, свяжитесь с нами, посетив страницу «Контакты» и оставьте комментарий…😊

    Автомобильные коробки передач: как работают механические и автоматические коробки передач

    (Изображение предоставлено: Getty Images)

    Коробка передач является одним из строительных блоков современного автомобиля. Неудивительно, что это также одна из самых сложных частей оборудования внутри любого автомобиля.

    Двигатель автомобиля соединяется с его коленчатым валом, который вращается тысячи раз в минуту, согласно книге «Трибологические процессы в системах клапанного механизма с легкими клапанами» (открывается в новой вкладке). Это слишком быстро для колес, поэтому шестерни преобразуют мощность в скорости, с которыми колеса могут справиться. В шестернях используются блокирующиеся зубья, соединяющие маленькие быстро движущиеся шестерни с более крупными шестернями с большим количеством зубьев, и эта большая шестерня вращается с меньшей скоростью.

    Нижние передачи имеют более крупные зубья и позволяют двигателю развивать высокое усилие без быстрого движения автомобиля, что идеально, если вы едете медленно или в гору, согласно журналу Transportation Research Part A: General (opens in new tab ).

    Более высокие передачи обеспечивают большую скорость, а не крутящий момент, что отлично подходит для плавного движения по автостраде.

    Низкие передачи обеспечивают большую мощность, а более высокие передачи обеспечивают большую скорость, но чтобы достичь этих высоких скоростей, вам нужно переключаться между передачами вверх. Большинство автомобилей имеют как минимум пять передач, что дает водителям более точный контроль над мощностью и скоростью.

    Механические коробки передач

    Механические коробки передач сложны — вот как работает коробка передач в большинстве автомобилей.

    История передач

    Коробки передач существуют уже давно. Согласно материалам конференции AIP , первую современную механическую коробку передач продемонстрировали французские изобретатели Луи-Рене Панар и Эмиль Лавассор в 1894 году, а Луи Рено усовершенствовал конструкцию в 1898 году. В 1928 году Cadillac представила синхронизированную систему. для более плавного переключения передач.

    Связанный: Формула 1: технологии, формат и факты о Ф1

    Шестерни для других целей даже старше, чем автомобили, а остатки древних шестерен были обнаружены в Китае 4-го века. Старейшие в мире рабочие часы используют шестеренки для определения времени в Солсберийском соборе с 1386 года.

    Подготовка к будущему

    Крупный план коробки передач с бесступенчатой ​​трансмиссией (CVT). (Изображение предоставлено Getty Images)

    Большинство автомобилей по-прежнему используют либо механическую, либо автоматическую коробку передач, но некоторые новые автомобили имеют современные вариаторы или системы двойного сцепления, согласно Driving.ca .

    CVT расшифровывается как «бесступенчатая трансмиссия». Это разновидность автоматической коробки передач, но она отличается от обычного оборудования одним ключевым моментом. Согласно данным Международного журнала научных и инженерных исследований, вместо обычных передач, при которых водитель может чувствовать переходы, коробки передач CVT имеют конусообразную конструкцию и систему шкивов для создания плавного перехода вверх и вниз в диапазоне мощности автомобиля. в новой вкладке). Это эффективная система, которая часто используется в гибридных автомобилях.

    Системы двойного сцепления часто встречаются в полуавтоматических автомобилях, позволяя автомобилю предварительно выбирать передачи, а это означает, что водитель может переключать передачи невероятно быстро. Эта система часто присутствует на высокопроизводительных автомобилях и автомобилях с лепестками переключения передач на рулевом колесе.

    Механические коробки передач также не застрахованы от инноваций. Volkswagen выпустил новую механическую коробку передач под названием MQ281, которая повышает эффективность и снижает выбросы , согласно веб-сайту Volkswagen .

    Автоматические коробки передач

    Автоматические коробки передач появились в продаже в 1940-х годах, согласно Международному журналу автомобильного дизайна , и сейчас они часто более популярны, чем механические коробки передач. По данным Readers’ Digest (открывается в новой вкладке), на самом деле подавляющее большинство водителей в США используют транспортное средство с механической коробкой передач.

    Связанный: Центральный замок: как работает электрическое запирание дверей автомобилей

    Автоматические коробки передач избавляют от необходимости использовать педаль сцепления, которая отключает двигатель от трансмиссии для переключения передач. Вместо этого они используют систему гидротрансформатора, полагаясь на трансмиссионное масло для передачи энергии от входного вала к шестерням. Компьютеры в автомобиле точно определяют, когда нужно переключать передачи.

    Это обеспечивает плавное переключение передач и более легкое вождение, а автоматические коробки передач часто более эффективны, чем их аналоги с механической коробкой передач.

    Дополнительные ресурсы

    Наглядную демонстрацию механической коробки передач можно посмотреть в этом видео от Lesics (откроется в новой вкладке). Чтобы узнать больше о будущем автомобильных передач, прочитайте эту статью на веб-сайте Volkswagen (откроется в новой вкладке).

    Библиография

    • «Принципы работы клапанного механизма (откроется в новой вкладке)». Трибологические процессы в системах клапанного механизма с облегченными клапанами. Новые исследования и моделирование (2016).
    • «Оптимальное вождение для экономии топлива на одном автомобиле (откроется в новой вкладке)». Транспортные исследования Часть A: Общие.
    • «Расчет передаточного числа и сравнение между спортивным внедорожником (внедорожником) и гоночным приложением (откроется в новой вкладке)». Материалы конференции AIP (2018 г.).
    • «Автоматизация вождения: изучение философии дизайна у авиации (откроется в новой вкладке)». Международный журнал дизайна транспортных средств (2007 г.).
    • «Вариатор конического типа с высокоскоростными вариантами (открывается в новой вкладке)». Международный журнал научных и инженерных исследований (2015 г.).

    Майк — независимый журналист и консультант по технологиям, увлекающийся играми, футуристическими технологиями и автоспортом. Ранее Майк работал писателем в журнале PC Pro и публиковал статьи о технологиях для многих других СМИ, включая TechRadar, Wired, PC Advisor, Stuff, The Inquirer и Red Bull Gaming.

    Патент на коробку передач Shimano для шоссейных и горных велосипедов | US 2019/0011037A1

    Shimano подала заявку на патент, в котором убедительно0509, наконец, разрабатывает коробку передач для и дорожных и горных велосипедов.

    В патенте содержится подробная информация о том, как коробка передач может работать, а также детали покрытия с низким коэффициентом трения для передних звезд и цепей, которое может значительно снизить сопротивление коробки передач — один из ключевых недостатков коробок передач, на которых мы ездили. далеко.

    Если этот патент станет реальностью и будет принят основными брендами — что не выходит за рамки возможного, учитывая влияние Shimano на рынке OEM — это может означать потенциально огромное изменение конструкции велосипеда.

    Это также сделало бы небольшую, но вокальную группу несгибаемых фанатов коробок передач очень, очень счастливой.

    Слишком занят и важен, чтобы читать эту статью? Послушайте наш подкаст, в котором мы объясняем значение патента Shimano. В противном случае продолжайте читать…

    Краткая история велосипедных коробок передач

    Шестерня является лидером на рынке коробок передач. Мик Киркман / Immediate Media

    Прежде чем мы углубимся в этот патент, стоит рассказать, что такое велосипедная коробка передач, каковы ее заявленные преимущества и каковы могут быть их недостатки.

    В самой простой конструкции коробка передач для велосипеда содержит все компоненты переключения внутри полностью герметичной коробки, которая крепится к раме.

    То, как это работает, варьируется от производителя к производителю, но Pinion — несомненный лидер на рынке велосипедных коробок передач — использует систему подвижных, взаимосвязанных цилиндрических шестерен, обеспечивающих шесть, девять, 12 или 18 передач в более широком диапазоне, чем Типичная трансмиссия с переключателем передач.

    Effigear производит аналогичную систему с небольшими отличиями.

    Мы уже рассказывали, почему вы можете (или не хотите) инвестировать в коробку передач в предыдущей статье, но в качестве краткого освежения информации отметим, что ключевым преимуществом коробки передач является повышенная надежность и меньший износ.

    Поскольку типичный редуктор полностью герметичен, он непроницаем для элементов, что значительно увеличивает время между обслуживаниями. Поскольку с рамы велосипеда не свисают хрупкие компоненты, они потенциально менее подвержены повреждениям, чем типичная трансмиссия с переключателем передач.

    Большинство коробок передач также позволяют переключать передачи без педалирования, что может быть полезно в определенных обстоятельствах.

    На горных велосипедах перенос неподрессоренных масс на раму также может значительно улучшить работу подвески.

    Большим недостатком редуктора является повышенное сопротивление и вес.

    Основным недостатком редуктора является сопротивление. Шестерня

    Система зубчатых зацеплений обычно имеет недостаток в виде повышенного сопротивления по сравнению с трансмиссией с цепью и переключателем.

    Большинство систем также имеют значительный вес (обычно в диапазоне от 100 до 700 г по сравнению с сопоставимой трансмиссией с переключателем).

    Почему так важно, что Shimano занимается технологией коробок передач?

    Shimano разработала трансмиссию своих переключателей почти до совершенства, так зачем ей заморачиваться с коробкой передач? Мэтью Ловеридж / Immediate Media

    Несмотря на потенциальные недостатки коробки передач, есть небольшое, но очень красноречивое меньшинство гонщиков, призывающих к дополнительным инвестициям в технологию.

    Pinion и другие усердно работали, чтобы удовлетворить этот спрос, но, будучи относительно небольшим брендом, у него никогда не будет бюджета на исследования и разработки или влияния OEM, как у крупных производителей.

    Вот почему потенциал Shimano в разработке коробки передач может стать такой огромной новостью. Shimano на сегодняшний день крупнейший производитель велосипедных трансмиссий и имеет в своем распоряжении огромные ресурсы для разработки.

    Shimano также никогда не стала бы инвестировать в разработку такой системы, если бы не считала, что она может иметь значительные преимущества по сравнению с трансмиссией с переключателем передач.

    Shimano определенно разработала некоторые странные вещи, по-видимому, только потому, что могла в прошлом (см. Авиакомпании), но я также сомневаюсь, что они стали бы беспокоиться о разработке коробки передач, если бы бренды не призывали к этому.

    Имея это в виду, как вы скоро увидите, я думаю, можно с уверенностью предположить, что Shimano довольно далеко продвинулась в разработке своей концепции коробки передач, которая, насколько мне известно, является первой в своем роде от бренда.

    (Прежде чем кто-то удосужится комментировать, псевдо-КПП на основе втулки Alfine, которая использовалась на Zerode G1, не в счет).

    Предисловие

    Прежде чем мы углубимся в этот обычно непрозрачный патент, я должен отметить, что большая его часть посвящена описанию смазки и покрытия, используемых на движущихся компонентах предлагаемой коробки передач.

    Хотя это определенно интересно — и я думаю, что, читая между строк, это причудливое покрытие и смазка будут иметь решающее значение для потенциального успеха этой системы — я ни на мгновение не буду притворяться, что я эксперт в таких вопросах.

    Физический состав предлагаемого редуктора гораздо более интересен для тех из нас, кто менее разбирается в химической инженерии, и представляет гораздо более убедительную концепцию, чем потенциально скользкая, хотя, без сомнения, впечатляющая, смазка и покрытие.

    Поэтому здесь я уделю больше времени описанию коробки передач. Если вы хотите прочитать о смазочных материалах, наполните свои ботинки (скользкой смазкой) и загрузите патент США 2019/0011037 A1.

    Патенты написаны намеренно расплывчато, и распаковывать их — это кошмар. Шимано

    Аналогичным образом, как и во всех патентах, язык, используемый для описания коробки передач, преднамеренно расплывчат до такой степени, что запутывает.

    Патенты

    направлены на то, чтобы охватить все потенциальные физические результаты дизайна. Это делается для того, чтобы другой производитель не смог скопировать концепцию с небольшим изменением предложенного дизайна.

    С другой стороны, некоторые дизайнеры наводняют патентные ведомства расплывчатыми концепциями, практикуя так называемый «патентный троллинг».

    Помня об используемом языке, выяснить, как система могла бы работать с , — настоящая проблема с патентом.

    Немного воображения и интенсивное использование маркера имеют большое значение при вскрытии патента, и это моя интерпретация того, как этот редуктор мог бы работать и выглядеть. Я буду рад, если меня поправят в комментариях в любой области, где я, возможно, ошибся.

    Как могла работать коробка передач Shimano?

    Ключевая часть патента описывает коробку передач, которая будет крепиться к велосипеду вокруг области каретки.

    Мы, очевидно, просто смотрим здесь патентные чертежи, но предлагаемая конструкция по форм-фактору аналогична двигателю электронного велосипеда Shimano Steps. Действительно, при ближайшем рассмотрении кажется возможным, что нижняя половина редуктора могла бы соответствовать той же схеме монтажа, что и шаговый двигатель.

    В патенте также предполагается, что редуктор будет «отдельным элементом», или, другими словами, компонентом, который можно будет снимать для обслуживания или замены.

    Кривошип приводит в движение внутреннюю звездочку, которая, в свою очередь, приводит в движение первую из двух внутренних «кассет». Шимано

    Коробка передач приводится в действие обычным кривошипом, который первоначально приводит в движение переднюю звезду, расположенную внутри коробки передач. Это, в свою очередь, приводит в движение первый «элемент трансмиссии» — расплывчатый термин, используемый в патенте для описания своего рода кассеты — через цепь.

    Изображенные кассеты очень типичны на вид, 7-скоростные, с пандусами и формой в стиле Hyperglide.

    Вторичная цепь затем соединяется со вторым «элементом трансмиссии», расположенным в верхней части коробки передач.

    Предлагается, чтобы первая из двух кассет могла двигаться горизонтально, чтобы поддерживать прямую линию цепи, уменьшая сопротивление. Шимано

    Предложенный метод переключения между этими двумя кассетами очень интересен.

    Патент предполагает, что первая кассета будет сконфигурирована для перемещения с помощью «механизма позиционирования, такого как шарико-винтовая передача».

    Другими словами, кассета будет иметь возможность горизонтального перемещения вдоль шпинделя, на котором она установлена. Вторая кассета останется неподвижной.

    Направляющая цепи, которая «может иметь форму, аналогичную заднему переключателю велосипеда», будет направлять цепь между этими двумя кассетами, а также позволит изменять длину цепи при переключении между комбинациями передач.

    Возможность перемещать первую кассету вдоль этой горизонтальной оси означает, что трансмиссия может постоянно поддерживать идеально прямую линию цепи.

    По сравнению с типичной трансмиссией с переключателем передач, которая в большинстве случаев будет иметь несовершенную цепь цепи, эта конструкция может уменьшить сопротивление и износ, что, в свою очередь, повысит эффективность.

    • Поворотная передняя звезда SRAM может обеспечить будущие трансмиссии 1x идеальной цепью

    Для контекста, любой гонщик с фиксированной передачей будет (слишком радостно/самодовольно) восхищаться достоинствами идеально прямой цепи цепи — ощущение эффективности на таком велосипеде замечательно, и возвращение на велосипед с типичной передачей после поездки фиксированный может чувствовать себя как крутить педали через патоку.

    Легендарная коробка передач Honda, которую можно увидеть на ее велосипеде для скоростного спуска RN01, использовала аналогичный, хотя и более простой подход, по сути копируя типичную трансмиссию 1x внутри коробки передач.

    Honda использовала обычный переключатель передач для переключения между передачами на кассете, в то время как единственная передняя звезда могла скользить по приводному валу, сохраняя прямую линию цепи.

    В патенте Shimano первая кассета также перемещается вбок, чтобы поддерживать линию цепи, но размер звездочки как на первой, так и на второй кассетах меняется между передачами. Предположительно, это позволяет использовать более широкий диапазон передач, сохраняя при этом компактность системы, а также позволяет использовать натяжитель цепи меньшего размера, поскольку общий размер двух используемых звездочек одинаков во всем диапазоне передач.

    (Для тех, кому интересно, легенда гласит, что все эти мотоциклы были переплавлены, когда команда распалась в 2004 году, но полные детали когда-то загадочной коробки передач, которая отличала этот мотоцикл, теперь доступны благодаря этому патенту.)

    Использование цепи и способность первой кассеты двигаться вдоль этой горизонтальной оси является одним из ключевых отличий предлагаемого редуктора от конкурентов на рынке.

    Как уже упоминалось, коробки передач обычно основаны на блокирующих прямозубых зубчатых колесах, которые, хотя и надежны, могут быть очень тянущими и тяжелыми.

    Предлагаемая система потенциально может быть очень эффективной — возможно, даже более эффективной, чем трансмиссия с переключателем скоростей — и, по сравнению с конкурентами, относительно легкой.

    Патент любопытно конкретен в своем предположении, что коробка передач должна быть 13-ступенчатой. Шимано

    Патент предполагает, что коробка передач будет иметь «тринадцать передаточных чисел».

    В приведенной выше таблице показано, что шесть из семи звездочек на первой кассете можно использовать с двумя разными звездочками на второй кассете, создавая в общей сложности 13 различных передаточных чисел. Доступные передаточные числа варьируются от 0,46 до 2,16, создавая диапазон передаточного отношения 470 процентов. Это немного меньше максимального диапазона, предлагаемого 12-скоростными трансмиссиями для горных велосипедов Shimano (510%) и SRAM (500%).

    «Путь передачи» (т. е. схема переключения передач) будет «храниться в памяти». Движение системы позиционирования кассеты и «направляющего механизма» будет контролироваться контроллером трансмиссии.

    Кроме того, я думаю, что тот факт, что в патенте прямо указано, что коробка передач будет 13-ступенчатой, является намеком на то, насколько серьезно Shimano относится к этому патенту. Если они дошли до определения пределов/оптимальной передачи коробки передач, это вполне может быть почти законченный проект. Хотя, может быть, я совершенно не прав.

    Почему бы им не пойти ва-банк и не перейти на 14 скоростей — это другой вопрос.

    Патент предполагает, что сам механизм переключения, который, напомню, будет включать перемещение этой кассеты по шпинделю на шарико-винтовой передаче, будет «электрически приводиться в действие».

    • 14-ступенчатая коробка передач Shimano скрывается на виду с 1999 года

    Подобная форма технологии может уже существовать во втулках Shimano Alfine Di2. Шимано

    Другими словами, небольшой двигатель будет толкать или тянуть кассету вдоль этой оси. Подобная форма технологии уже существует во втулках Shimano Alfine Di2.

    Как ни странно, патент предполагает, что этот механизм может приводиться в действие с помощью механического троса, но также открывает возможность электронного или беспроводного управления. Я думаю, что любой из двух последних гораздо более вероятен.

    Переключение коробки передач, как и в обычной трансмиссии, осуществляется на руле. Он может иметь форму типичного плоского рычага переключения передач или может быть «интегрирован в устройство управления передним тормозом», предполагая, что также может быть разработан переключатель дорожного типа.

    Это также может означать возвращение печально известных рычагов DualControl от Shimano для горных велосипедов, но я сомневаюсь, что кто-то захочет возродить эту идею.

    В маленьком предложении спрятано довольно революционное предложение, при этом Shimano намекает, что наряду с индексированными шестернями можно было бы спроектировать коробку передач так, чтобы она имела «ступень с плавной регулировкой скорости, если это необходимо/желательно».

    Также известная как бесступенчатая трансмиссия или CVT, она обеспечивает бесступенчатую передачу, которую можно бесступенчато регулировать в зависимости от местности и скорости.

    Nuvinci уже производит ступицу CVT на основе аналогичной концепции. Как именно эта технология может быть перенесена в коробку передач, в патенте не описано.

    Эта коробка передач будет только для горных велосипедов?

    На рисунке 1 показан горный велосипед с групсетом, но в патенте прямо указано, что он может работать с любым типом велосипеда. Шимано

    Нет. В патенте прямо указано, что «несмотря на то, что проиллюстрированный велосипед представляет собой горный велосипед, устройство внутренней трансмиссии велосипеда [коробка передач] может применяться к шоссейным велосипедам или велосипедам любого типа».

    Для велосипеда с полной подвеской, вероятно, потребуется натяжитель цепи/ремня , чтобы обеспечить увеличение длины цепи при сжатии подвески. Это не обязательно для хардтейлов.

    Как насчет веса?

    Наряду с лобовым сопротивлением, вес — это то, где типичная коробка передач падает для слабаков среди нас, и вы можете ожидать, что коробка передач прибавит что-то в диапазоне от 200 до 700 г по сравнению с эквивалентной трансмиссией с переключателем.

    К сожалению, в этом патенте не упоминается вес системы. В нем также не упоминается какая-либо потенциальная экономия веса, которую система может обеспечить по сравнению с типичной коробкой передач.

    Однако, исходя из моих собственных предположений, поскольку коробка передач больше похожа на закрытую трансмиссию переключателя передач, чем на систему, основанную на взаимосвязанных прямозубых шестернях, я могу предположить, что вес может быть значительно уменьшен — кассета, вероятно, будет легче, чем коренастая прямозубая шестерня, но , опять же, это предположение.

    А как насчет цепи и этого покрытия?

    Центральным элементом успеха этой концепции является смазка со специальным соусом, новомодное покрытие для движущихся компонентов и особый способ максимально эффективного использования этой смазки.

    Хотел бы я знать, что все это значит. Шимано

    Как я уже упоминал, оценка того, что предлагается с этой смазкой, и, что более важно, ее сравнение с существующими вариантами, выходит за рамки этой статьи и моих знаний. Если кто-то хочет объяснить, как смазка, содержащая «жирную кислоту, содержащую карбоксильную группу» и «предпочтительнее» форму «линолевой кислоты», сравнивается с вашей типичной смазкой, будьте моим гостем.

    Последний пункт о том, как может быть сконструирована цепь, стоит разобрать.

    Патент предполагает, что цепь может иметь отверстия и текстурированные поверхности, которые будут удерживать смазку за счет поверхностного натяжения. Шимано

    Разделы с 0100 по 0103 патента по существу описывают обычную велосипедную цепь. Однако в разделах с 0104 по 0106 описывается, как небольшие отверстия или текстурированные поверхности, сформированные в штифтах и ​​пластинах цепи, можно использовать для удержания небольшого количества смазки.

    В типичной трансмиссии переключателя передач, где цепь была бы открыта, эти текстурированные поверхности и отверстия не выполняли бы ничего, кроме накопления грязи. Однако в полностью закрытой коробке передач это означало бы, что цепь может постоянно смазываться свежей смазкой, что снижает сопротивление.

    В этом примечании патент предполагает, что коробка передач будет «сконфигурирована для хранения смазки во внутреннем пространстве», которая будет постоянно смазывать обе цепи, первую переднюю звезду и обе кассеты.

    Способность смазывать все этим специальным соусом, наряду с возможностью идеальной цепи, может быть ключом к снижению сопротивления, которое, как уже упоминалось, является основным недостатком существующих коробок передач.

    Далее в патенте предполагается, что смазка и покрытия могут также использоваться в зубчатых и тормозных тросах. Шимано

    Далее в патенте в разделах с 0110 по 0120 описывается, как ту же смазку можно использовать на «тросе Боудена» (т.

    Далее в патенте описывается, как та же технология может быть использована для уменьшения сопротивления в обычной ступице с внутренним зацеплением.

    Подробное рассмотрение этого вопроса выходит за рамки данной статьи, но, если вас интересуют такие вещи, я рекомендую вам прочитать патент на предмет всех пикантных подробностей.

    Для меня концепция редуктора, установленного на раме, разработанная Shimano, также является гораздо более убедительной идеей, чем немного более эффективная ступичная передача.

    Что говорит Shimano?

    Мы связались с Shimano, чтобы получить комментарий по поводу патента. Ответ? «Shimano решила не комментировать».

    Будет ли Shimano когда-нибудь производить коробку передач?

    Концепция коробки передач уже много лет привлекает внимание велосипедистов всего мира.

    Впечатление художника от небольшой, но громкой толпы, которая хочет коробку передач для велосипедов. Гетти/Шимано

    Почти каждый раз, когда мы публикуем статью о новой трансмиссии, раздается небольшое, но значительное количество голосов, призывающих к облегчению, низкому лобовому сопротивлению и надежной внутренней коробке передач.

    Как уже упоминалось, потенциальные преимущества такой коробки передач очевидны: снижение неподрессоренной массы, защита хрупких компонентов от повреждений и изоляция движущихся частей от элементов — все это очень привлекательные предложения.

    Однако то, что обязательно хорошо для (некоторых) велосипедистов, в данном случае почти не имеет значения, потому что трансмиссии с переключателями были разработаны почти до совершенства за последние миллионы лет. Для крупнейшего в мире производителя компонентов трансмиссии это было бы невероятно важно.

    Точно так же почти каждый велосипед спроектирован и построен с учетом трансмиссии с переключателем передач.

    Трансмиссии с переключателем передач являются стандартом де-факто в велосипедном спорте. Трудно представить, что когда-либо произойдет огромный отход от них, но это не невозможно. Дэвид Ром / Immediate Media

    Несмотря на то, что Shimano, очевидно, обладает огромным влиянием на дизайн велосипедов, трудно представить, что произойдет такой значительный сдвиг, по крайней мере, не быстро.

    С другой стороны, есть все шансы, что в священных залах Большая велосипедная индустрия проходят жаркие встречи, которые могут сигнализировать о кардинальных изменениях в дизайне велосипедов.

    Стоит подумать о том, что повлечет за собой это изменение.

    Циники среди вас вполне могут указать на мою аналогию с почти идеальными трансмиссиями переключателей и указать на коробки передач как на «еще один предлог, чтобы просто продать нам что-то новое».

    С другой стороны, если вы чувствуете себя щедрым, подумайте о разработке сверхэффективной и легкой коробки передач с точки зрения ходовых качеств. Если бы удалось показать, что эта коробка передач более эффективна, чем трансмиссия с переключателем, любители быстрых дорог сходят с ума от этой идеи.

    Такие бренды, как CeramicSpeed ​​с концепцией трансмиссии Driven, начинают более серьезно относиться к аэродинамическому воздействию трансмиссии. Керамическая скорость

    Давайте также не будем забывать, что с большой передней звездой, передним и задним переключателями и кассетой в стороне, эта установка также может быть более аэродинамической, чем трансмиссия с переключателем. Издевайтесь сколько хотите, но для некоторых это важно!

    В заключение, как бы глупо это ни звучало, я также думаю, что то, как я обнаружил этот патент, свидетельствует о том, что Shimano серьезно рассматривает возможность дальнейшего развития этой идеи.

    У меня есть привычка периодически проверять патенты, поданные рядом крупных брендов (осторожно, The Big Bike Industry , я ваш самый страшный кошмар), и я наткнулся на этот почти случайно. Название патента вряд ли предполагало что-то захватывающее, и коробка передач от Shimano, ради всего святого, была последней вещью, которую я ожидал обнаружить.

    Мнение художника о том, как я справляюсь с потоком патентов, на который натыкаюсь каждый месяц. Джек Люк / Immediate Media

    Если бы я надел шляпу сыщика, можно было бы предположить, что Shimano скромно не использует слово «редуктор» нигде (ни разу!) в патенте.

    Это попытка помешать распространению новостей о предстоящем грандиозном объявлении или что-то гораздо более невинное? Мне нравится притворяться, что я настоящий патентный искатель, и что это первое.

    Учитывая все вышесказанное, энтузиазм одного помощника редактора по поводу концепции не изменит ход разработки велосипедов — решать вам, людям.

    Что вы думаете? Увидим ли мы поистине гигантские изменения в том, как строятся велосипеды в будущем? — и, чтобы быть ясным, я думаю, что производство Shimano такого компонента было бы невероятно важным. Вы взываете к разработке коробки передач? Или вы вполне довольны своей трансмиссией переключателя передач, большое спасибо? Как всегда, дайте нам знать в комментариях.

    Авторы

    Джек Люк
    Социальные сети

    Заместитель редактора

    Джек Люк, заместитель редактора BikeRadar, всю свою жизнь возится с велосипедами. Всегда в поисках самой модной новой ниши в велоспорте, Джек — самопровозглашенный гравийный придурок, фиксик-беспокойство, тандем-евангелист и изо всех сил старается лазать по холмам. Джек ничего не думает о велосипеде после работы, чтобы поспать в канаве, или о глупом вызове для канала BikeRadar на YouTube. Он также является постоянным автором подкаста BikeRadar. Обладая почти энциклопедическими знаниями о велосипедных технологиях, начиная от самых эзотерических ретро-ниш и заканчивая самой передовой современной экипировкой, Джек гордится своей способностью выискивать истории, которые в противном случае остались бы незамеченными. Он также особенно любит шины с коричневой стенкой, динамо-фары, чашечные и конусные подшипники и салазки. Джек пишет о велосипедах и тестирует их уже более пяти лет, до этого он много лет работал в веломагазинах, и его регулярно можно увидеть за рулем разных странных и замечательных машин. Джека также часто можно увидеть путешествующим со своим партнером на борту их любимого тандема Сесила.

    Метки

    Является ли коробка передач трансмиссией?

    Что такое коробка передач и ее функции?

    Зная это, мы сможем лучше понять разницу между коробкой передач и трансмиссией. Это может сбить с толку любого, когда речь идет о коробке передач и компонентах зубчатой ​​передачи. Дизайнеры, инженеры и производители используют множество терминов, когда говорят о чем-то, что часто является одним и тем же.

    Коробка передач — это термин, который часто используется взаимозаменяемо с двумя терминами: редуктор или редуктор. Однако часто они представляют собой несколько иное физически расположение шестерен. Самое элементарное определение коробки передач — это коробка, которая содержит зубчатую передачу или механический компонент или узел, состоящий из последовательности интегрированных шестерен. «Коробку» часто называют жильем.

    Редуктор может быть у многих вещей, и функция у него одна и та же. В этой статье, поскольку она «ориентирована» на автомобилестроение, для повышения мощности используется современная коробка передач. крутящий момент как скорость выходного вала первичного двигателя, также называемого коленчатым валом, равна уменьшенный.

    Итак, что все это значит? Выходной вал коробка передач вращается медленнее, чем первичный вал, и это снижение скорости дает автомобилю механическое преимущество за счет увеличения крутящего момента.

    Где редуктор используется?

    В автомобиле коробка передач – это вторая часть системы трансмиссии. ступень после сцепления и крепится болтами к задней части двигателя. сцепление находится между коробкой передач и коробкой передач. Автомобиль с ручным переключением сегодня 4-ступенчатая или 5-ступенчатая вперед, 1 передача заднего хода и одна нейтральная передача.

    Проблемы с коробкой передач, коробкой передач или сцеплением связаны между собой? Да и нет. Когда коробка передач выходит из строя, это может увеличить нагрузку на сцепление. и изнашивается, наоборот, плохое сцепление может вывести из строя коробку передач. Если один или оба выходят из строя, и ремонт или замена выполняются быстро, это может поставить больше нагрузка на трансмиссию.

    Вот семь индикаторов, которые могут сказать вам, что ваш коробка передач проверена:

    • лязг и нытье Шумы
    • Реакция на переключение передач Отсутствует
    • Запах гари
    • Утечка жидкости
    • Скрежет шестерен
    • Шумит во время работы Нейтральная
    • Коробка передач жесткая

    Что разные типы редукторов?

    Мы рассмотрим пять различных типов коробок передач:

    • Ручная – Мы обнаруживаем, что коробка передач в ручном переключении передач требует сцепления, чтобы отсоединить коробку передач от двигателя. При переключении передач водитель должен выжимать сцепление.
    • Автоматическая коробка передач — Эта коробка передач позволяет водителю просто переключаться с парковки на движение или с заднего хода на движение без нажатия на сцепление. У этой коробки передач разные передаточные числа, что придает двигателю большую мощность.
    • Бесступенчатая трансмиссия – То же, что и автоматическая коробка передач, за исключением того, что у нее нет фиксированных передаточных чисел. Между двумя шкивами находится стальной приводной ремень, который влияет на различные передаточные числа, регулируя их диаметры в зависимости от диапазона скорости.
    • Автоматическая механическая, полуавтоматическая – A Другой тип автоматической коробки передач, кроме гидротрансформатора. Для включения переключения передач требуется сцепление.
    • Двойное сцепление- Эта коробка передач также упоминается как DSG, PDK и Power-shift и другие названия, что означает наличие 2-х сцеплений. Каждое сцепление отвечает либо за четные, либо за нечетные передачи.

    Что 4 типа передач?

    В автомобиле есть четыре класса передач, и каждый

    • Параллельные оси: зубчатая рейка, косозубая шестерня, внутренняя шестерня, прямозубая шестерня
    • Пересекающиеся оси: угловая шестерня, спиральная коническая шестерня, прямая коническая шестерня , червячная, червячная передача
    • Другие: зубчатая муфта, эвольвентный шлицевой вал и втулка, собачка и храповой механизм

    Какой тип редуктора лучше и почему?

    Мы знаем, что коробка передач расположена в задней части трансмиссии, которая представляет собой систему шестерен внутри себя, которая передает мощность двигателя на колеса и заставляет автомобиль двигаться. Коробка передач является посредником, а коробка передач — помощником трансмиссии.

    Когда-то, если вы спросили кого-нибудь, какая передача (коробка передач) была лучшей, они бы сказали вам ручную коробку передач. Автомобиль с механической коробкой передач дает водителю больше контроля над мощностью. Сегодня правда, автоматическая коробка передач сменила популярность, которая раньше всего четыре передачи: Park, Reverse, Neutral и Drive. автоматический коробки передач теперь имеют пять, шесть и даже семь передач.

    Эффективность коробки передач — это не то, что обычный водитель даже знает, что это такое означает, когда дело доходит до их автомобиля. Однако для фанатиков автомобилей, гонщиков, это много значит для них в плане мощности на взлете.

    Коробка передач с наибольшей эффективностью в системе связана между Helical и Spur, обе из которых имеют выходную мощность от 94% до 98. Выходная мощность — это скорость коробки передач и нагрузка крутящего момента, которые обеспечивают водителю желаемую эффективность. . Позвоните нам сегодня по телефону 310 672-8131 для ремонта коробки передач в Инглвуде, Калифорния.

    Добыча из коробки передач США | Товары Home of Borderlands и Tiny Tina’s Wonderlands

    ПОИСК ПО БРЕНДУ

    • ПОГРАНИЧЬЕ

    • Страны чудес крошечной Тины

    • ДОМАШНИЙ МИР

    • БРАТЬЯ ПО ОРУЖИЮ

    • Дюк Нюкем

    Добавлено в вашу корзину

    Извините, похоже, произошла ошибка. Пожалуйста, попробуйте еще раз.

    Название продукта

    Количество

    Промежуточный итог: ( товары в вашей корзине)

    Посмотреть корзину

    Сейчас в тренде

    Добавлено в вашу корзину

    Извините, похоже, произошла ошибка. Пожалуйста, попробуйте еще раз.

    Название продукта

    Количество

    Промежуточный итог: ( товары в вашей корзине)

    Посмотреть корзину

    Быстрая покупка

    Извините, похоже, произошла ошибка. Пожалуйста, попробуйте еще раз.

    Посмотреть дополнительную информацию

    Футболка унисекс Tiny Tina’s Wonderlands Tiny Tina Horror — Black Acid Wash

    23,99 $

    Быстрая покупка Футболка унисекс Tiny Tina’s Wonderlands Tiny Tina Horror — Black Acid Wash

    Футболка унисекс Ringer Duke Nukem Kicking Ass Against 1991 — белый/черный

    23,99 $

    Быстрая покупка Duke Nukem надирает задницы с 19 летФутболка унисекс Ringer 91 — белый/черный

    Университетская куртка с вышивкой Duke Nukem Kicking Ass Against 1991 — черно-белая

    $54,99

    Быстрая покупка Университетская куртка с вышивкой Duke Nukem Kicking Ass Against 1991 — черно-белая

    Мужская футболка Tiny Tina’s Wonderlands Spells

    Больше цветов

    23,99 $

    Быстрая покупка Мужская футболка Tiny Tina’s Wonderlands Spells

    Добавлено в вашу корзину

    Извините, похоже, произошла ошибка. Пожалуйста, попробуйте еще раз.

    Название продукта

    Количество

    Промежуточный итог: ( товары в вашей корзине)

    Посмотреть корзину

    Быстрая покупка

    Извините, похоже, произошла ошибка. Пожалуйста, попробуйте еще раз.

    Посмотреть дополнительную информацию

    Черные фирменные высокие кеды Akedo x Tiny Tina’s Wonderlands

    67,99 $

    Быстрая покупка Черные фирменные высокие кеды Akedo x Tiny Tina’s Wonderlands

    Akedo x Borderlands CL4P-TP All Black Signature High Top

    67,99 $

    Быстрая покупка Akedo x Borderlands CL4P-TP All Black Signature High Top

    Черные фирменные высокие кеды Akedo x Duke Nukem Kicking Ass

    67,99 $

    Быстрая покупка Черные фирменные высокие кеды Akedo x Duke Nukem Kicking Ass

    Добавлено в вашу корзину

    Извините, похоже, произошла ошибка. Пожалуйста, попробуйте еще раз.

    Название продукта

    Количество

    Промежуточный итог: ( товары в вашей корзине)

    Посмотреть корзину

    Быстрая покупка

    Извините, похоже, произошла ошибка. Пожалуйста, попробуйте еще раз.

    Посмотреть дополнительную информацию

    Толстовка с капюшоном команды Borderlands

    Больше цветов

    40,99 $

    Быстрая покупка Толстовка с капюшоном команды Borderlands

    Толстовка Brothers In Arms BIA

    40,99 $

    Быстрая покупка Толстовка Brothers In Arms BIA

    Худи Duke Nukem Pixels

    $40,99

    Быстрая покупка Худи Duke Nukem Pixels

    Толстовка с капюшоном Tiny Tina’s Wonderlands Spells

    40,99 $

    Быстрая покупка Толстовка с капюшоном Tiny Tina’s Wonderlands Spells

    ПОИСК ПО КАТЕГОРИЯМ

    • ОДЕЖДА

    • ПОСУДА

    • ОБУВЬ

    Страны Чудес Крошечной Тины

    Отпразднуйте возвращение Страны Чудес Крошечной Тины с последним ассортиментом модной одежды, аксессуаров и подарков!

    Купить сейчас

    Borderlands

    Откройте для себя наш новый ассортимент эксклюзивной одежды, обуви и аксессуаров Borderlands!

    Купить сейчас

    О Gearbox Entertainment Company

    Gearbox Entertainment Company — отмеченный наградами разработчик и издатель интерактивных развлечений из Фриско, штат Техас. Компания Gearbox, основанная в 1999 году ветеранами игровой индустрии, первым релизом стала Half-Life: Opposing Force. С тех пор компания стала известна разработкой всемирно успешных франшиз, включая Borderlands, Brothers in Arms и новейший релиз Tiny Tina’s Wonderlands, а также приобретением объектов Duke Nukem и Homeworld. Помимо разработки программного обеспечения, компания опубликовала такие игры, как Risk of Rain 2, Tribes of Midgard и Godfall для PlayStation 5. Gearbox Entertainment Company является гордым членом семейства компаний Embracer Group AB, акции которых торгуются на бирже Nasdaq First North (EMBRAC B). Для получения дополнительной информации посетите www.Gearbox.com

    Что такое коробка передач? (с картинками)

    Коробка передач представляет собой механический метод передачи энергии от одного устройства к другому и используется для увеличения крутящего момента при снижении скорости. Крутящий момент — это мощность, возникающая при изгибании или скручивании твердого материала. Этот термин часто используется взаимозаменяемо с передачей.

    Расположенный в точке соединения приводного вала редуктор часто используется для создания прямого угла изменения направления, как это видно в роторной косилке или вертолете. Каждая единица изготавливается с определенной целью, а используемое передаточное число предназначено для обеспечения необходимого уровня усилия. Это соотношение является фиксированным и не может быть изменено после изготовления коробки. Единственная возможная модификация постфактум – это регулировка, позволяющая увеличить скорость вращения вала при соответствующем снижении крутящего момента.

    В ситуации, когда требуется несколько скоростей, можно использовать трансмиссию с несколькими передачами для увеличения крутящего момента при снижении выходной скорости. Эта конструкция обычно встречается в автомобильных трансмиссиях. Тот же принцип можно использовать для создания повышающей передачи, которая увеличивает выходную скорость при уменьшении крутящего момента.

    Ветряная турбина является примером очень большой коробки передач. Турбина движется с низкой скоростью вращения с большим крутящим моментом. Трансмиссия переводит эту мощность в более высокую скорость вращения электрогенератора, но с более низким крутящим моментом. Из-за огромных размеров и количества энергии, которую они могут генерировать, ветряные турбины имеют несколько передач и ступеней. Эта функция необходима для того, чтобы генератор электроэнергии мог обеспечивать постоянную мощность даже при колебаниях скорости вращения турбины.

    В автомобиле есть три типа трансмиссии: автоматическая, механическая или бесступенчатая. Автомобиль с механической коробкой передач представляет собой лучший пример простой коробки передач. Как в автоматической, так и в бесступенчатой ​​трансмиссии коробки передач представляют собой закрытые системы, требующие минимального вмешательства человека.

    Механическая коробка передач доступна в двух различных системах: со скользящим зацеплением и с постоянным зацеплением. В системе скользящей сетки используются цилиндрические прямозубые шестерни. Шестерни вращаются свободно и требуют манипуляций со стороны водителя для синхронизации перехода с одной скорости на другую. Водитель отвечает за согласование оборотов двигателя с требуемой скоростью движения. Если переход между шестернями не рассчитан правильно, они сталкиваются, создавая громкий скрежет при столкновении зубьев шестерни.

    Система с постоянным зацеплением имеет косозубые или двойные косозубые зубчатые передачи, которые находятся в постоянном зацеплении друг с другом. К шестерням добавлены фрикционные конусы или синхронизированные кольца, чтобы обеспечить более плавный переход при переключении передач.

Добавить комментарий

Ваш адрес email не будет опубликован.
