Сегодня приехал наш штатный в четверке вполне бодрый, появился антифриз на ковре у ног пассажира и печка тоже дует холодом на холостых, чуть горячее на большой скорости, снимаем правую часть торпеды.

В нашем случае в качестве замены был комбо, радиатор и кран отопления. Хочу сразу развеять все мифы о том, что заменить радиатор печки на ВАЗ 2114 можно не снимая панель, снимать полностью не обязательно, а нужно будет открутить и немного подвинуть! Чтобы никого не запутать, я разделил статью на две части, в первой мы рассмотрим замену радиатора на печке ВАЗ 2114, а во второй — замену крана печки.

Инструмент и приспособления

Нам не нужны специальные инструменты и приспособления. Вам понадобится крестовая отвертка и головка на 8 и 10.

Подготовительные операции

Внимание! Не забудьте дать машине остыть!

1. Снимаем защиту двигателя.
2. Сливаем антифриз. Снимаю патрубки с крана отопления в моторном отсеке, предварительно заменив специальный ведро с чистым антифризом. Это позволяет максимально слить охлаждающую жидкость из радиатора печки. Не забудьте открыть кран на плите. Как только тосол перестал литься, откручиваем две гайки на 10, которые крепят кран печки (если будете менять!).

Размещение крана печки в моторном отсеке.

Замена радиатора печки ВАЗ 2114

1. Снимаем обе стороны. (первое фото статьи)
2. Ослабьте семь болтов центральной консоли.

Сборка каркаса панели приборов.

1. Пульт сняли, даже заглушки выдергивать не надо, достаточно снять ручку переключения скорости вентилятора и пластиковые рукоятки с рычагов управления обдувом печки.
2. Снимаем бардачок или как его называют в иномарках бардачок. Шесть винтов, четыре внутри и два внизу.

Аксессуар перчаточного ящика.

Откручиваем болты с железного каркаса панели с обеих сторон. Направляйтесь к 8.

Откручиваем винты крепления панели на боковых стойках справа…

. и налево

Также есть пара внизу слева и справа

Переместите панель на себя.

Отодвинутая панель.

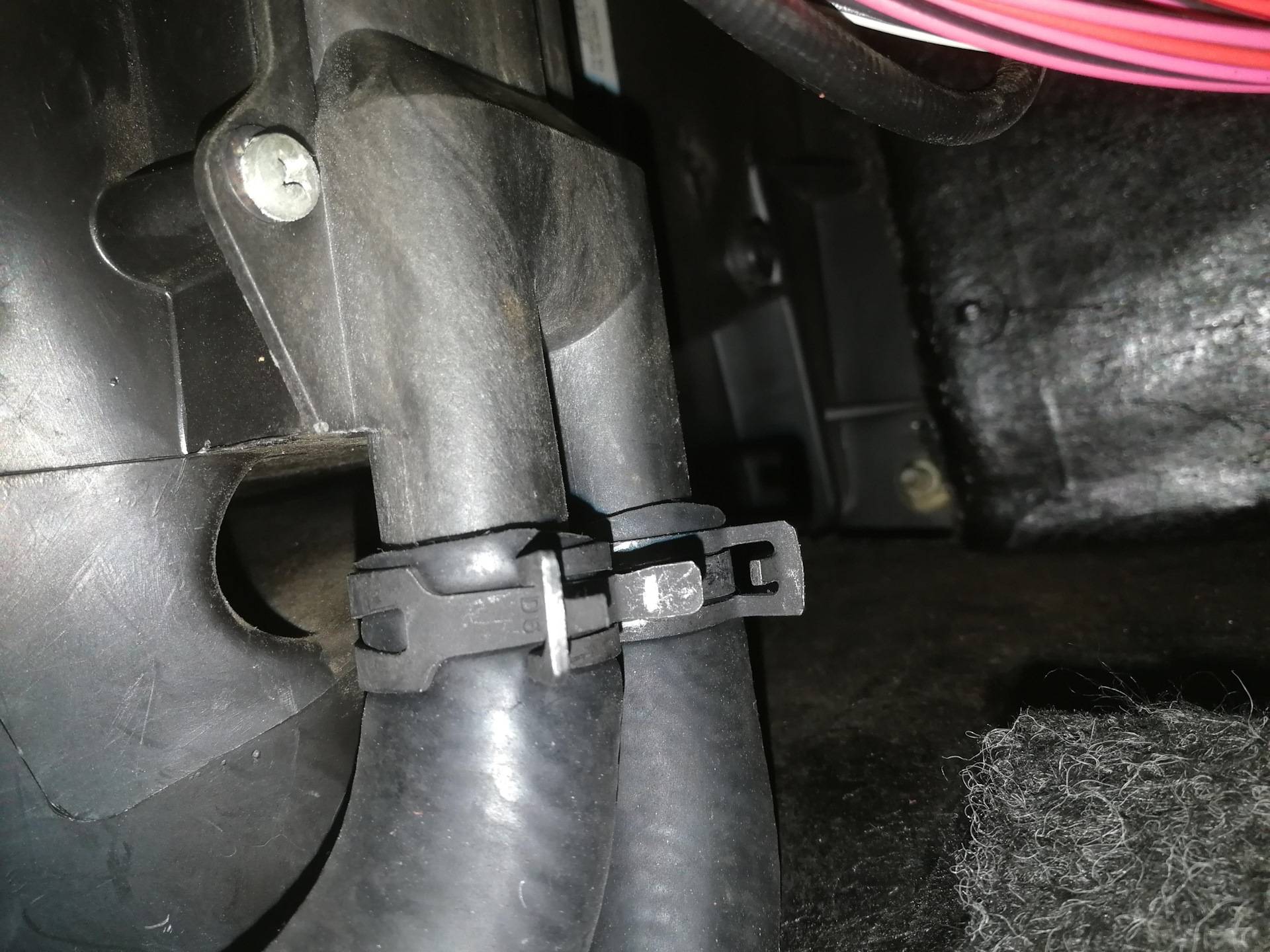

Теперь у нас есть доступ к радиатору печки. Ослабляем хомуты и снимаем патрубки радиатора с печки. Положите на него тряпку, потому что антифриз может пролиться. Открутите три винта, которые держат радиатор отопителя.

Крепление радиатора

Поднимите панель до упора и снимите радиатор отопителя.

Старый радиатор печки.

новый сердечник отопителя

Новый радиатор и кран печки.

Если не менять кран печки, установите на его место новый радиатор печки, подсоедините патрубки, установите панель, залейте антифриз и радуйтесь теплу в машине.

Замена крана отопителя ВАЗ 2114

Откручиваем две 10 гайки на моторном щите.

Если меняете и кран и радиатор, то кран снимаем вместе с патрубками предварительно отсоединив их от радиатора

Снимите защелку и кабель

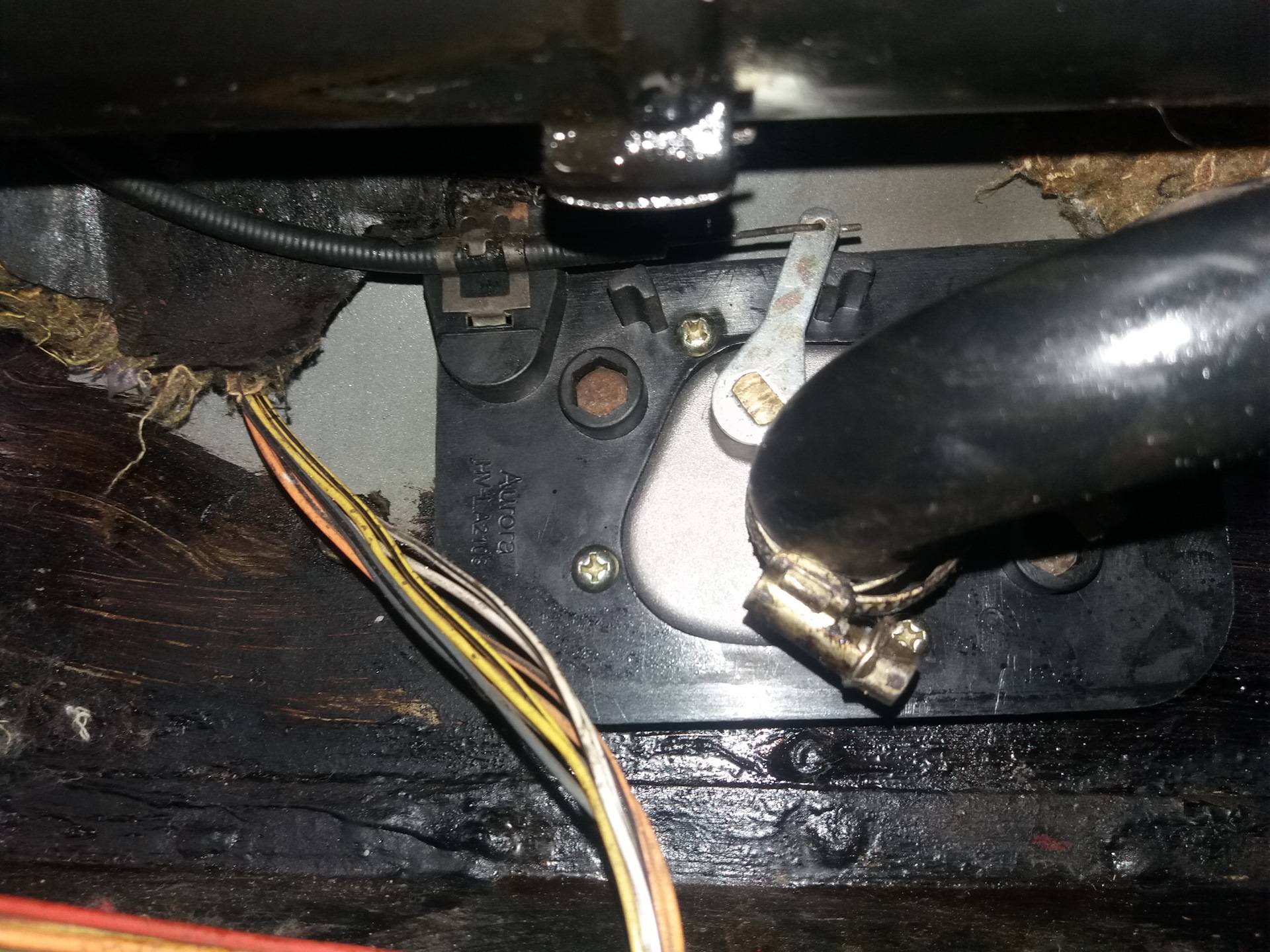

Шнур управления краном плиты.

В новый кран печки вставляем крепежные болты, а также монтируем патрубки в том положении, в котором они были на старом кране и затягиваем хомуты, чтобы потом не мучились.

Маленький трюк. После установки болтов нанесите на сиденья немного суперклея, чтобы они не выскочили при установке смесителя на место.

1. Перед установкой крана печки на место подключаем кабель и проверяем, чтобы кран открывался и закрывался полностью при изменении положения ручного переключателя горячей и холодной воды.
2. Если все в норме, устанавливаем кран на место, подсоединяем патрубки и заливаем антифриз и наслаждаемся теплым воздухом от отопителя даже на холостом ходу.

Ради интереса измерил температуру воздуха на выходе из спойлера на центральной консоли, при полностью прогретых двигателях и температуре наружного воздуха +12, термометр показал +43 градуса при втором положении вентилятора.

Все очень просто, на замену радиатора ушло около 1,5 часов и на замену крана 30 минут. Эту процедуру легко выполнить своими руками, в обычном гараже, даже без помощника.

Замена крана отопителя 21213 — кран печки Нива

При необходимости замена крана отопителя 21213 Нива проводится довольно быстро на ближайшей станции технического обслуживания. Естественно, за процедуру придется уплатить согласно тарифу автосервиса. Между тем операция не настолько сложная и трудоемкая, чтобы нельзя было обойтись без мастеров-автомехаников. Эта нехитрая деталь спокойно меняется самостоятельно, даже несведущему автолюбителю на это понадобится не более 2 часов.

Содержание

• 1 Зачем нужно менять краник
• 2 Что поставить взамен
• 3 Подготовительный этап
• 4 Порядок установки новой детали

Зачем нужно менять краник

В автомобилях Нива, как и в классических моделях Жигулей, управление интенсивностью нагрева салона осуществляется с помощью специального крана. Он установлен на подающем патрубке с охлаждающей жидкостью, идущем к радиатору отопителя. Кран печки сделан таким образом, чтобы открывать и перекрывать поток всего за пол-оборота штока. Благодаря этому краником можно управлять с помощью тяги, присоединенной к рычажку на центральной консоли.

В действительности кран отопителя никто не использует в качестве регулятора, чаще его применяют для отсечения печки от двигателя Нивы на летний период. Тут и возникают следующие проблемы:

• краник заклинивает в одном положении, закрыть его невозможно;
• после теплого периода кран закисает и не желает открываться;
• деталь начинает протекать в любое время года.

Если на лето не перекрыть поток жидкости, то в салоне ВАЗ-21213 станет очень жарко. Это в Шевроле Ниве кран отсутствует как слабое звено, а печка греется постоянно. Конструкция обычной Нивы на это не рассчитана и проблему нужно как-то решать.

Та же ситуация и в остальных двух случаях, причем из-за протечки внутри машины будут скапливаться вредные пары антифриза. Поскольку конструкция крана отопителя не предусматривает его ремонта, то деталь нужно только менять.

Что поставить взамен

Прежде чем торопиться в магазин за новой деталью, стоит сначала разобрать узел и убедиться, что во всех бедах виноват именно краник. Нередко бывает, что протекает место уплотнения между ним и радиатором отопителя, где стоят резиновые прокладки. Они раскисают и начинают пропускать охлаждающую жидкость. Причиной заклинивания может стать тяга, присоединенная к элементу.

В продаже имеются краны, изготовленные из металла или керамики. По цене они приблизительно одинаковы, по надежности автомобилисты больше хвалят керамические. В дополнение необходимо приобрести 2 новых прокладки и высокотемпературный герметик (обычно красного цвета).

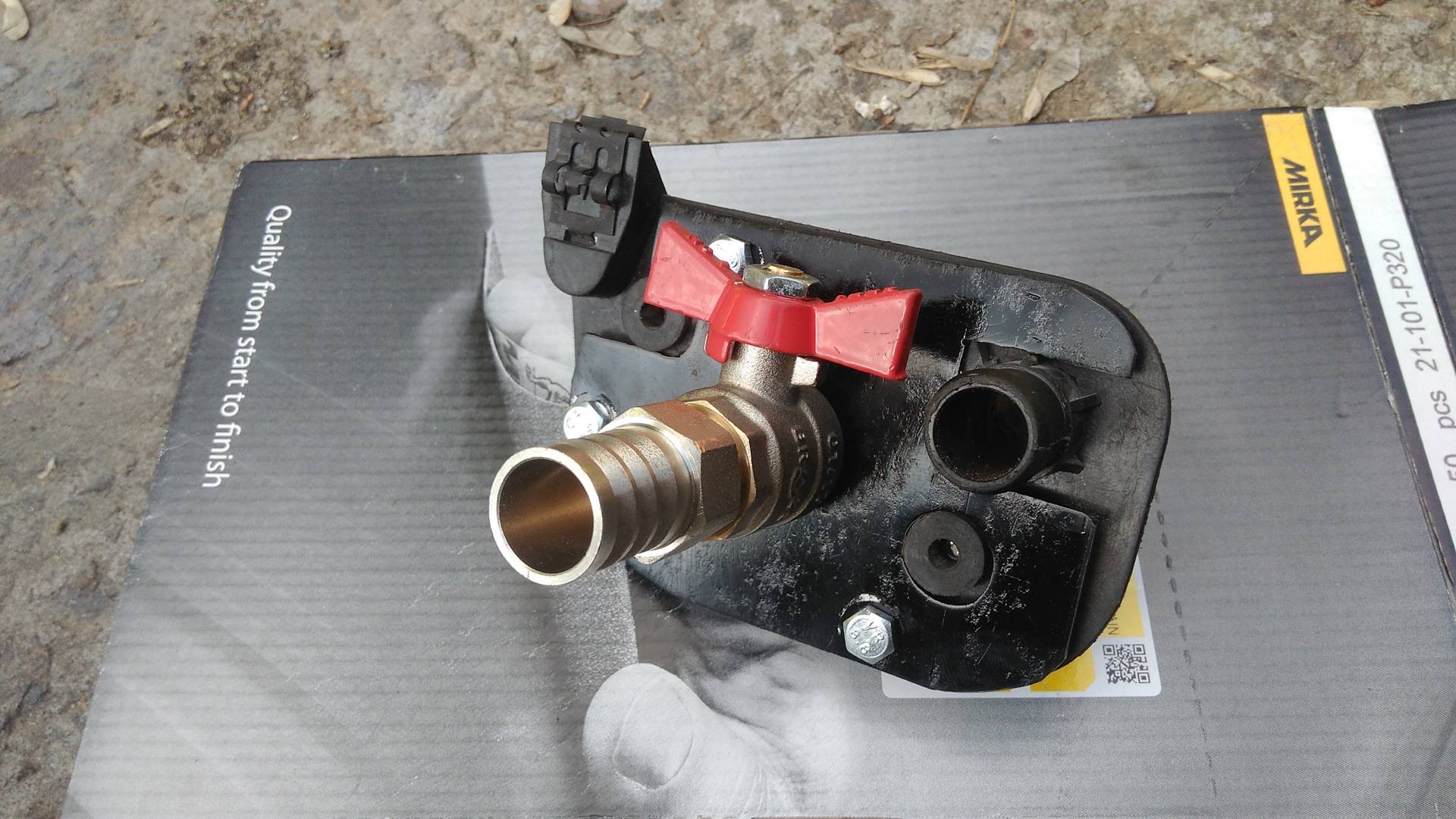

Некоторые владельцы ВАЗ-21213 предпочитают для надежности ставить обычный сантехнический кран диаметром 15 мм (DN 15), соединив его с печкой гибкими патрубками. Вариант надежный, поскольку водопроводная арматура долговечнее автомобильной детали. Но тогда лучше забыть об удобном управлении, потому что придется каждый раз нырять под вещевой ящик со стороны переднего пассажира, чтобы открыть или закрыть вентиль. Еще его ставят со стороны двигателя, под капотом, в результате — те же «удобства».

Подготовительный этап

Чтобы поменять краник отопителя, необходимо выполнить 2 предварительных операции: частично слить охлаждающую жидкость и демонтировать вещевой ящик.

Для проведения всех работ никакого особенного инструмента иметь не нужно, достаточно обычного набора ключей, отверток и пассатижей.

Антифриз сливают в такой последовательности:

1. Операция ведется на охлажденном двигателе, чтобы не получить ожоги. Под двигатель с левой стороны (по движению) надо подставить таз или обрезанную пластиковую канистру.
2. Полностью открыть краник печки (по возможности).
3. Приготовив шланг длиной 1 м, открутить пробку на блоке цилиндров (ключ на 13), убрать ее в сторону и подставить шланг, направленный в таз.
4. Удерживая шланг, плавно открыть крышку расширительного бачка. Аккуратно, поскольку струя антифриза станет больше.
5. Ослабить хомут патрубка подогрева карбюратора или блока дроссельной заслонки инжектора и снять его со штуцера.
6. Когда жидкость стечет, закрутить пробку обратно в блок и затянуть.

Вещевой ящик снимается путем откручивания нескольких удерживающих его саморезов. Часть из них находится сразу под крышкой бардачка, другая часть — в глубине ящика.

https://www.youtube.com/watch?v=Uc03QgJpjnw

Порядок установки новой детали

Из-за того, что радиатор печки находится выше двигателя, часть охлаждающей жидкости при опорожнении из него не вытекает. И уж тем более он полон, когда старый кран заклинил в закрытом состоянии. Так что перед разборкой узла надо запастись полиэтиленовым пакетом без отверстий: его удобно подставлять в места с ограниченным доступом.

Разборка и снятие крана ведутся в таком порядке:

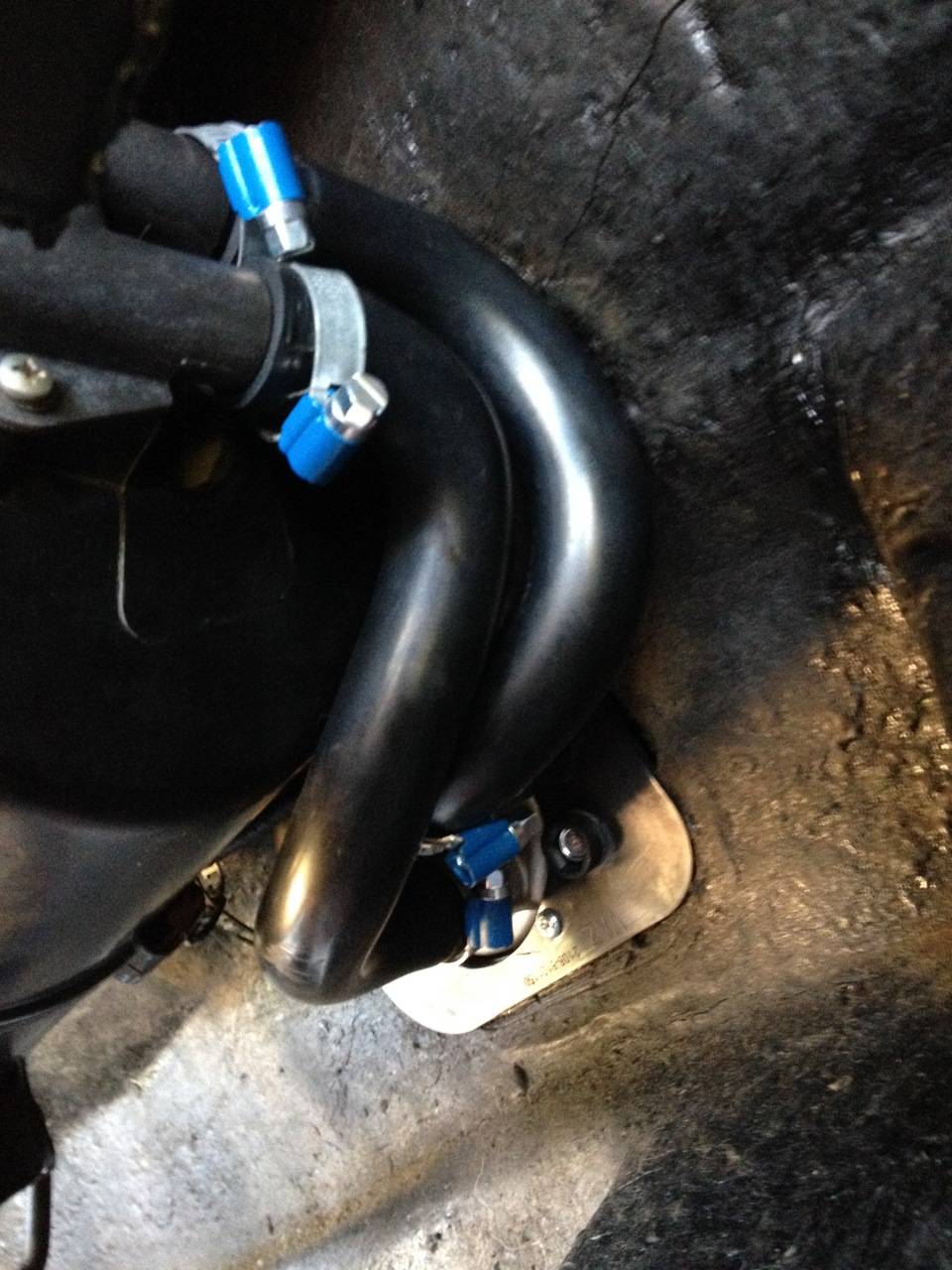

1. Со стороны подкапотного пространства нужно ослабить хомуты патрубков, ведущих в салон, а затем следует снять их со штуцеров.
2. Открутить саморезы, удерживающие уплотнительную прокладку (ключ на 8), и снять ее.
3. Со стороны салона Нивы нужно добраться до крана и отсоединить тягу, открутив зажимной болт (ключ на 7). Подставить полиэтиленовый пакет для сбора оставшегося антифриза.
4. Ослабить болты крепления крана к печке (ключ на 10), открутить их и вытащить деталь вместе с металлическим патрубком. Если радиатор отопителя медный, старого образца, то вместо болтов будут гайки.
5. Отделить металлический патрубок от старого краника, открутив 2 гайки (ключ на 10). Снять с него крепление для тяги.

На новый элемент необходимо установить крепление тяги и патрубок, используя свежие прокладки, покрытые герметиком. Затем кран монтируется на место и производится обратная сборка узла.

Пользуясь моментом, не помешает проверить герметичность присоединения второго патрубка к радиатору и при необходимости поменять там прокладки. Также рекомендуется поставить на шланги новые хомуты.

Чтобы избежать воздушных пробок при заполнении системы жидкостью, нужно ее заливать медленно, пока антифриз не потечет из патрубка подогрева карбюратора. При этом кран отопителя должен быть открыт.

Регулировка клапанов на ВАЗ 2109 своими руками

Многие автовладельцы ВАЗ 2109 привыкли обращаться за помощью в автосервис даже с такой достаточно простой операцией, как регулировка тепловых зазоров клапанов. На самом деле эта работа не такая уж сложная и ее можно выполнить своими руками. Для этого вам достаточно иметь следующий набор инструментов и приспособлений, перечень которых приведен ниже:

1. Ключ на 10 для снятия клапанной крышки и крышки ремня ГРМ
2. Домкрат
3. Длинногубцы или пинцет
4. Приспособление для регулировки клапанов ВАЗ 2108-09
5. Отвертки плоские и крестовые
6. Прокладки необходимые
7. Набор щупов

Внимание! Двигатель автомобиля должен быть холодным и его температура в момент регулировки не должна быть выше 20 градусов.

Видеоинструкция по выполнению работ

Для наглядной демонстрации процедуры регулировки термозазоров было принято решение записать специальный видео ролик, где все подробно показано.



Регулировка клапанов на ВАЗ 2110, 2114, Калина, Гранта, 2109, 2108

Посмотреть это видео на YouTube всем.

Фотоотчет выполненного ТО

Итак, перед тем, как приступить к данной операции, сначала необходимо снять клапанную крышку, а также кожух, под которым находится механизм ГРМ.

После этого необходимо установить газораспределительный механизм по меткам. Для этого поддомкрачиваем переднюю правую часть автомобиля, чтобы можно было рукой повернуть колесо для установки меток фаз газораспределения.

Затем поворачиваем колесо до совмещения метки на звездочке распредвала и риски на задней крышке ГРМ, как это наглядно показано на рисунке ниже:

При этом убеждаемся, что метка на маховик тоже совпадает с вырезом. Смотреть нужно в окошко, которое находится справа от четвертого цилиндра на картере коробки передач. Сначала необходимо снять резиновую заглушку:

При таком положении распределительного вала можно приступать к измерению тепловых зазоров между кулачками и толкателями 1-го, 2-го, 3-го и 5-го клапанов (считая слева):

Для впускных клапанов номинальный зазор должен быть 0,20 (+-0,05) мм, а для выпускных клапанов 0,35 (+-0,05) мм. Если не знаете расположение, то могу сказать: слева направо по порядку: выхлоп-впуск, впуск-выпуск и т.д.

Если при измерении зазоров они выходят за предельно допустимые значения, необходимо отрегулировать их, установив новые прокладки. Для этого надеваем планку на штифты клапанной крышки и фиксируем гайками.

Теперь подводим рычаг механизма к нужному клапану, и направляем его как бы между толкателем и кулачком распределительного вала, и опускаем клапан до самого конца:

И когда толкатель максимально прижат, необходимо вставить фиксатор между распредвалом и толкателем:

Стоит отметить, что вырез на толкателе должен быть обращен к вам, чтобы можно было удобно снять регулировочная шайба.
