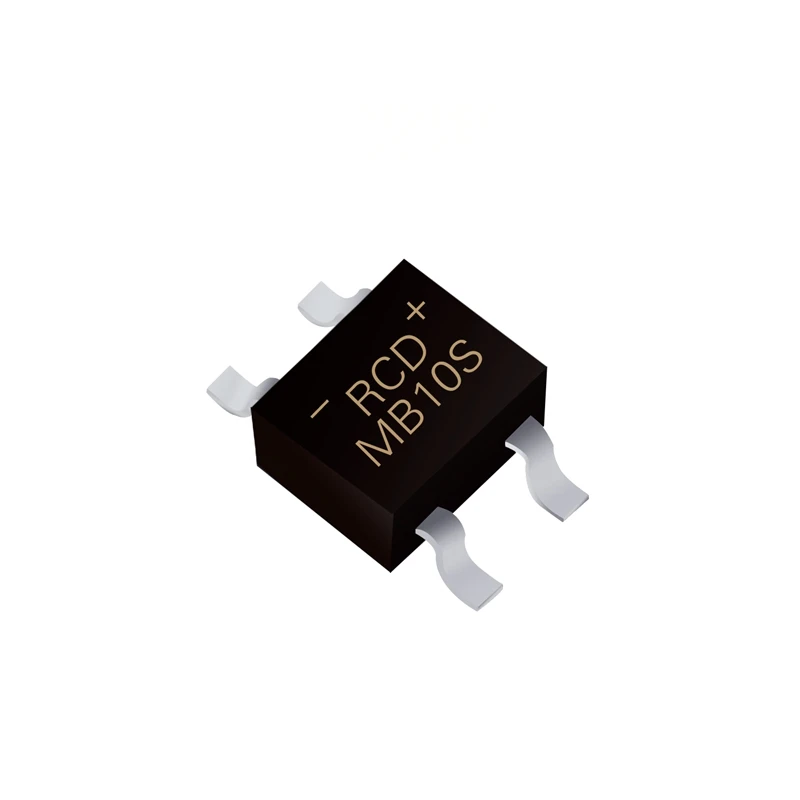

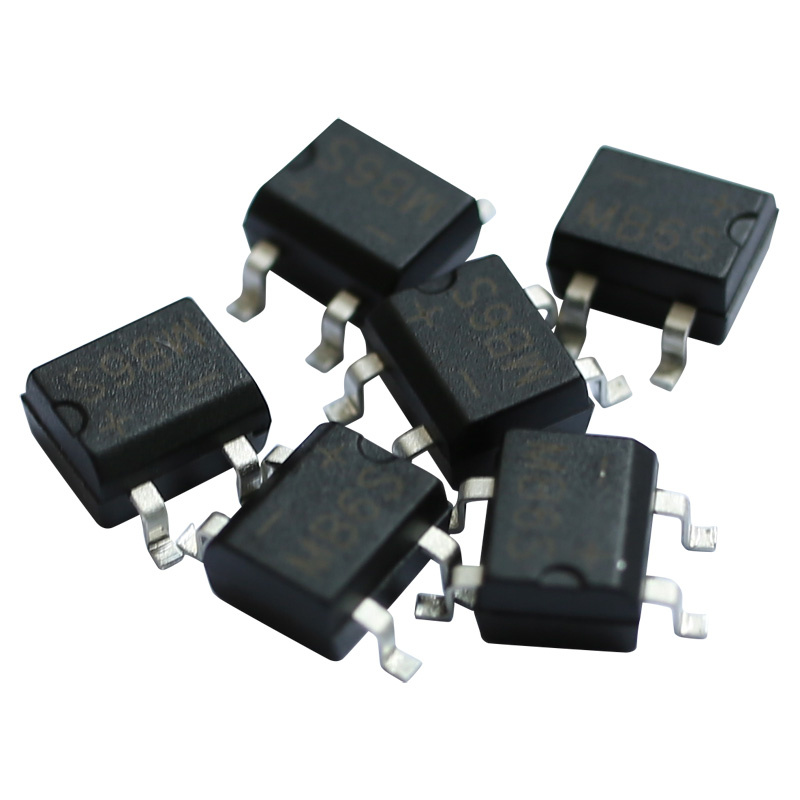

Mb10S диодный мост как проверить: Диодный мост MB10S 0.8A 1000V

alexxlabОпубликовано

Содержание

Проверка диодного моста мультиметром: видео с инструкцией

  • Статья
  • Видео

Во многих устройствах, работающих от сети 220 В, установлен диодный мост. Это устройство, состоящее из четырех (для однофазной сети) или шести (для трехфазной) полупроводниковых кремниевых диодов. Оно нужно для преобразования переменного тока в постоянный. На его вход подается переменный ток, на выходе получается пульсирующее напряжение постоянное по знаку. Данные элементы схемы часто выходят из строя, утягивая за собой предохранитель. Давайте разберемся, как выполняется проверка диодного моста на исправность разными способами.

  • Что нужно знать о диодных мостах
  • Расположение диодного моста на плате и меры предосторожности
  • Простейшая и грубая проверка
  • Прозвонка диодного моста мультиметром
  • Полная проверка диодного моста

Что нужно знать о диодных мостах

Для начала мы рассмотрим, какими бывают и что внутри диодного моста. Встречаются данные элементы схемы в двух исполнениях:

  1. Из дискретных (отдельных) диодов. Обычно распаяны на плате и соединены дорожками в правильную схему.
  2. Диодные сборки. Сборки могут представлять собой как однофазные мосты для выпрямления обоих полупериодов переменного напряжения, так и сборки из двух диодов, соединенные в цепь общим катодом или анодом и другие варианты включения.

В любом случае выпрямительный однофазный диодный мост состоит из четырех полупроводниковых диодов, соединенных между собой последовательно-параллельным образом. Переменное напряжение подается на две точки, в которых соединены анод с катодом (разноименные полюса диодов). Постоянное напряжение снимается с точек соединения одноименных полюсов: плюс с катодов, минус с анодов.

На схеме место подключения переменного напряжения обозначено символами AC или «~», а выходы с постоянным напряжением «+» и «-«. Зарисуйте себе эту схему, она нам пригодится при проверке.

Если представить реальный диодный мост и совместить его с этой схемой получится что-то вроде:

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.

Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.

Если на плате есть короткое замыкание — при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие.

Простейшая и грубая проверка

Нам понадобится индикаторная отвертка. Она стоит копейки и должна быть в наборе инструментов в каждом доме. Нужно просто прикоснуться сначала ко входу 220В выпрямителя, если на фазном проводе загорится индикатор, значит напряжение присутствует, если нет, проблема явно не в диодном мосте и нужно проверить кабель. При наличии напряжения на входе проверяем напряжение на плюсовом выходе выпрямителя, оно в этой точке может доходить до 310 В, индикатор вам его покажет. Если индикатор не светится — диодный мост в обрыве.

К сожалению, больше ничего мы узнать с помощью индикаторной отверткой не сможем. О том, как пользоваться индикаторной отверткой, можете узнать из нашей статьи.

Прозвонка диодного моста мультиметром

Любую деталь на плате можно выпаять для проверки или прозвонить не выпаивая. Однако точность проверки в таком случае снижается, т.к. возможно, отсутствие контакта с дорожками платы, при видимой «нормальной» пайке, влияние других элементов схемы. К диодному мосту это тоже относится, можно его не выпаивать, но лучше и удобнее для проверки его выпаять. Мост, собранный из отдельных диодов, довольно удобно проверять и на плате.

Почти в каждом современном мультиметре есть режим проверки диодов, обычно он совмещен со звуковой прозвонкой цепи.

В этом режиме выводится падение напряжение в милливольтах между щупами. Если красный щуп подсоединен к аноду диода, а черный к катоду, такое подключение называется в прямом или проводящем направлении. В этом случае падение напряжения на PN-переходе кремниевого диода лежит в диапазоне 500-750 мВ, что вы можете наблюдать на картинке. Кстати на ней изображена проверка в режиме измерения сопротивлений, так тоже можно, но есть и специальный режим проверки диодов, результаты будут, в принципе, аналогичны.

Если поменять щупы местами – красный на катод, а черный на анод, на экране будет либо единица, либо значение более 1000 (порядка 1500). Такие измерения говорят о том, что диод исправен, если в одном из направлений измерения отличаются, значит, диод неисправен. Например, сработала прозвонка – диод пробит, в обоих направлениях высокие значения (как при обратном включении) – диод оборван.

Важно! Диоды Шоттки имеют меньшее падение напряжения, порядка 300 мВ.

Есть еще экспресс проверка диодного моста мультиметром. Порядок действий следующий:

  1. Ставим щупы на вход диодного моста (~ или AC), если сработала прозвонка – он пробит.
  2. Ставим красный щуп на «–», а красный на «+» — на экране высветилось значение около 1000, меняем щупы местами – на экране 1 или 0L, или другое высокое значение — диодный мост исправен. Логика такой проверки в том, что диоды соединены последовательно в две ветви, обратите внимание на схему, и они проводят ток. Если плюс питания подан на – (точка соединения анодов), а минус питания на «+» (точка соединения катодов), это и происходит при прозвонке.
    Если один из диодов в обрыве, ток может потечь по другой ветке и вы можете сделать ошибочные измерения. А вот если один из диодов пробит – на экране высветится падение напряжения на одном диоде.

На видео ниже наглядно показано, как проверить диодный мост мультиметром:

Полная проверка диодного моста

Также проверить диодный мост мультиметром можно по следующей инструкции:

  1. Устанавливаем красный щуп на «–», а черным по очереди касаемся выводов, к которым подключается переменное напряжение «~», в обоих случаях должно быть порядка 500 на экране прибора.
  2. Ставим черный щуп на «–», красным касаемся выводов «~ или AC», на экране мультиметра единица, значит, диоды не проводят в обратном направлении. Первая половина диодного моста исправна.
  3. Черный щуп на «+», а красным касаемся входов переменного напряжения, результаты должны быть как в 1 пункте.
  4. Меняем щупы местами, повторяем измерения, результаты должны быть как в пункте 2.

То же самое можно сделать «цэшкой» (универсальный измерительный прибор советского производства). Как проверить диодный мост стрелочным мультиметром, рассказывается на видео:

Кстати, проверку можно выполнить вообще без тестера – батарейкой и контрольной лампочкой (или светодиодом). При правильном включении диода ток потечет через лампочку и она засветится.

В заключение хотелось бы отметить, что диодные мосты устанавливаются повсюду: в зарядном устройстве, сварочном аппарате, на инверторе, в блоках питания и т.д. Благодаря описанной методике вы сможете проверить диоды на работоспособность в домашних условиях.

Будет полезно прочитать:

  • Как пользоваться мультиметром
  • Как проверить конденсатор в домашних условиях
  • Проверка работоспособности резистора
  • Как выпаивать радиодетали из платы

характеристики, datasheet и способы проверки

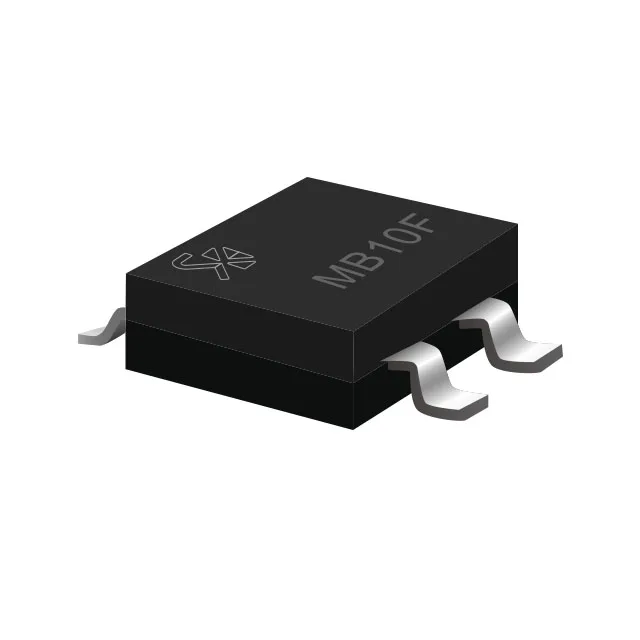

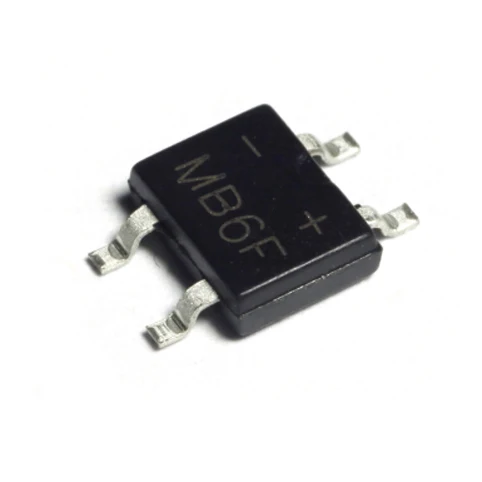

MB10F – это однофазных диодный мост в SMD-корпусе, характеристики которого можно представить следующими основными параметрами: пиковое обратное напряжение (до 1000 В) и средневыпрямленный выходной ток (от 0,5 до 1,0 А). К его особенностям можно отнести высокую перегрузочную способность (до 25 А) и большую температуру пайки при монтаже на плату (до +260 oС). Является самым мощным устройством среди выпрямителей импортной серии MBxxx.

Рассматриваемая диодная сборка применяется преимущественно в выпрямительных схемах, различных преобразователях и импульсных блоках питания. Стала популярной в схемотехнике благодаря своей компактности, простоте и надежности. Довольно часто встречается в бытовых приборах со светодиодным освещением: лампочки, гирлянды, уличные фонари и др.

Содержание

  1. Распиновка
  2. Технические характеристики
  3. Аналоги
  4. Проверка на исправность
  5. Производители

Распиновка

Внешний вид, внутренняя схема и цоколевка (распиновка) MB10F представлены на рисунке. Устройство имеет современный огнестойкий пластиковый корпус (MBF) пассивированный стеклом с четырьмя выводами, удобный для поверхностного монтажа на плату. Соответствует современным экологическим безсвинцовым нормам RoHS.

Технические характеристики

Параметры, взятые из даташит на диодный мост mb10f от разных производителей, иногда не совпадают между собой. При этом, значения некоторых из них могут заметно отличаться от типовых для данного устройства. В большинстве случаев эта особенность не критична, но все же её следует учитывать.

Например, в справочниках по электронным компонентам указано, что серия MBxxx способна выдерживать средний прямой выпрямленный ток (IF(AV)) до 0,8 А. Именно такое значение данного параметра встречается чаще всего и в даташит. Однако, у отдельных производителей оно может варьироваться как в меньшую (до 0,5 А), так и большую сторону (до 1,0 А). Иногда, особенно у более новых образцов, максимальное среднеквадратичное напряжение (VRMS)  достигает 1000 В, хотя типовым считается 700 В.

Ниже представлены основные характеристики диодного моста MB10F (при ТА до +25 oC):

  • предельное напряжение: импульсное пиковое обратное (VRRM) до 1000 В; среднеквадратичное значение (VRMS) до 700 В; постоянное запирающее (VDC) до 1000 В;
  • выходной ток: средневыпрямленный (IF(AV)) до 0,8 А; пиковый прямой (IFSM) до 30 А;
  • ток утечки (IR) до 5 мкА;
  • типовое тепловое сопротивление: с окружающей средой (RθJA) до 63 oC/Вт; от соединения до точки припоя (RθJL) до 39 oC/Вт;
  • температура эксплуатации и хранения (TA, STG) от -55 до +150 oC.

Не допускается превышение значений указанных параметров. Устройство может выйти из строя в случае не соблюдения условий эксплуатации. Также следует учитывать снижение характеристик когда растёт температура окружающей среды (TA). Так, с увеличением TA до +100 oC токи утечки (IR) возрастают в десятки раз до 100 мкА.

Аналоги

У MB10F существует функциональный аналог — MB10S. Последний полностью идентичен по своим техническим характеристикам, но имеет немного больший корпус. В качестве замены может подойти MB10M – диодная сборка с похожим параметрами, но предназначенная для дырочного монтажа на плату.

Проверка на исправность

Зная внутреннюю схему и характеристики mb10f, можно легко проверить диодный мост на исправность обычным мультиметром. Для начала необходимо включить тестер в режим позвонки диодов. Уточнить правильность подсоединения щупов к измерительному прибору, не перепутав полярности: красный к плюсу, чёрный к минусу (COM-порт).

Задачей проверки считается определение исправности каждого из четырёх кремниевых диодов, расположенных внутри пластикового корпуса, по отдельности и в соответствии со схемой сборки. Для этого необходимо поочерёдно подсоединять щупы мультиметра в прямом смещении, а затем в обратном, фиксируя результаты измерений. Последовательность может быть следующей: проверить выводы 3-2 и 2-1, а затем 3-4 и 4-1 (распиновка на рисунке выше).

При подключении щупов в прямом смещении падение напряжения, отображаемое на мультиметре, должно находится в диапазоне от 500 до 800 мВ. При включении в обратном направлении на тестере выводится единица. Диодный мост считается работоспособным, если позвонка всех четырёх устройств прошла успешно и они оказались исправны.

Производители

Скачать datasheet на диодный мост mb10f возможно по ссылкам с наименованием производителя. Основными компаниями, занимающимися его производством считаются: Diodes Incorporated, Shenzhen Luguang Electronic Technology (LGE), Kingtronics International Company, Suntan Capacitors, Microdiode Electronics, Shenzhen Ping Sheng Electronics, GUANGDONG HOTTECH INDUSTRIAL. В российских магазинах чаще всего встречается продукция Diodes Incorporated, LGE.

Что такое диодный мост [+ схема подключения], для чего нужен и как работает

Обновлена: 05 Августа 2022 973 0

Поделиться с друзьями

Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.

Содержание статьи

  • Из каких элементов состоит диодная сборка
  • Как работает диодный мост
  • Чем можно заменить диодный мост
  • Для чего нужен диодный мост в генераторе автотехники
  • Видео: принцип работы диодного моста

Диодные мосты – важная часть электронных приборов, питающихся от бытовой электросети напряжением 220 В и частотой 50 (60) Гц. Его второе название – двухполупериодный выпрямитель. Диодный мост состоит из полупроводниковых выпрямительных диодов или из диодов Шоттки. Элементы могут отдельно распаиваться на плате. Однако современный вариант – объединение диодов в одном корпусе, который носит название «диодная сборка». Диодные мосты активно используются в электронике, трансформаторных и импульсных блоках питания, люминесцентных лампах. В сварочные аппараты устанавливают мощные полупроводниковые сборки, которые крепятся к теплоотводящему устройству.

Схема диодного моста из 4 диодов

Что такое диодный мост и из каких элементов он состоит

Диодный мост в схемах, применяемых в сетях с однофазным напряжением, состоит из четырех диодов, представляющих собой полупроводниковый элемент с одним p-n переходом. Ток в таком полупроводнике проходит только в одном направлении при подключении анода к плюсу источника, а катода – к минусу. Если подключение будет обратным, ток закрывается. Диодный мост для трехфазного электрического тока отличается наличием шести диодов, а не четырех.

Существенные различия в принципе работы между мостовыми схемами для однофазных и трехфазных сетей отсутствуют.

Устройство диода

Диод Шоттки – еще один вид полупроводниковых элементов, используемых в диодных мостах. Его основным отличием является переход металл-полупроводник, называемый «барьером Шоттки». Как и переход p-n, он обеспечивает проводимость в одну сторону. Для изготовления устройств Шоттки применяют арсенид галлия, кремний и металлы: золото, платину, вольфрам, палладий. При приложении небольших напряжений – до 60 В – диод Шоттки отличается малым падением напряжения на переходе (не более 0,4 В) и быстродействием. При бытовом напряжении 220 В он ведет себя как обычный кремниевый выпрямительный полупроводник. Сборки из таких полупроводниковых устройств часто устанавливаются в импульсных блоках питания.

Как работает диодный мост: для чайников, просто и коротко

На вход диодного моста подается переменный ток, полярность которого в бытовой электросети меняется с частотой 50 Гц.

Диодная сборка «срезает» часть синусоиды, которая для прибора «является» обратной, и меняет ее знак на противоположный. В результате на выходе к нагрузке подается пульсирующий ток одной полярности.

Обозначение диодного моста на схеме

Частота этих пульсаций в 2 раза превышает частоту колебаний переменного тока и равна в данном случае 100 Гц.

Работа диодного моста

На рисунке а) изображена обычная синусоида напряжения переменного тока. На рисунке б) – срезанные положительные полуволны, полученные при использовании выпрямительного диода, который пропускает через себя положительную полуволну и запирается при прохождении отрицательной полуволны. Как видно из схемы, одного диода для эффективной работы недостаточно, поскольку «срезанная» отрицательная часть полуволн теряется и мощность переменного тока снижается в 2 раза. Диодный мост нужен для того, чтобы не просто срезать отрицательную полуволну, а поменять ее знак на противоположный. Благодаря такому схемотехническому решению, переменный ток полностью сохраняет мощность.

На рисунке в) – пульсирующее напряжение после прохождения тока через диодную сборку.

Пульсирующий ток строго назвать постоянным нельзя. Пульсации мешают работе электроники, поэтому для их сглаживания после прохождения диодного моста в схему нужно включить фильтры. Простейший тип фильтра – электролитические конденсаторы значительной емкости.

На печатных платах и принципиальных схемах диодный мост, в зависимости от того, как он устроен (отдельные элементы или сборка), может обозначаться по-разному. Если он состоит из отдельно впаянных диодов, то их обозначают буквами VD, рядом с которыми указывают порядковый номер – 1-4. Буквами VDS обозначают сборки, иначе –VD.

Чем можно заменить диодный мост-сборку

Вместо диодного моста, собранного в одном корпусе, можно впаять в схему 4 кремниевых выпрямительных диода или 4 полупроводника Шоттки. Однако вариант диодной сборки более эффективен, благодаря:

  • меньшей площади, занимаемой сборкой на схеме;
  • упрощению работы сборщика схемы;
  • единому тепловому режиму для всех четырех полупроводниковых устройств.

Различные варианты сборки диодного моста

У такого схемотехнического решения есть и минус – в случае выхода из строя хотя бы одного полупроводника придется заменять всю сборку.

Для чего нужен диодный мост в генераторе автотехники

Диодный мост в генераторе

Это схемотехническое решение используется в электрических схемах автомобилей и мотоциклов. Диодный мост, устанавливаемый на генераторе переменного тока, нужен для преобразования вырабатываемого им переменного напряжения в постоянное. Постоянный ток служит для подзарядки АКБ и питания всех электропотребителей, имеющихся в современном транспорте. Требуемая мощность полупроводников в мостовой схеме определяется номинальным током, вырабатываемым генератором. В зависимости от этого показателя, полупроводниковые приборы разделяют на следующие группы по мощности:

  • маломощные – до 300 мА;
  • средней мощности – от 300 мА до 10 А;
  • высокомощные – выше 10 А.

Для автотехники обычно применяют мосты из кремниевых диодов, способных отвечать эксплуатационным требованиям в широком температурном диапазоне – от -60°C до +150°C.

Чем заменить диодный мост в генераторе

В большинстве моделей авто- и мототехники мостовые сборки впаивают в алюминиевый радиатор, поэтому в случае выхода из строя их придется выпаивать и выпрессовывать из радиаторной пластины и заменять на новый. Поскольку это довольно сложная процедура, лучше избегать возникновения факторов, из-за которых сгорает диодный мост. Наиболее часто встречающиеся причины этой проблемы:

  • на плату попала жидкость;
  • грязь вместе с маслом проникла к полупроводникам и вызвала короткое замыкание;
  • изменение положения полюсов контактов на АКБ.

Видео: принцип работы диодного моста

Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?

Другие материалы по теме


Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


МБ10С | onsemi Мостовой выпрямитель, 800 мА, 1000 В, 4 контакта

Посмотреть все Мостовые выпрямители

75 На складе — БЕСПЛАТНАЯ доставка на следующий рабочий день

100 Доступен из Европы для доставки в течение 1 рабочего дня (дней).

Добавить в корзину

Tickadded

View Basket

Цена каждая (в упаковке 25)

£ 0,549

(Exc. PANT)

£ 0,659

(Inc. VAT)

(INC. VAT)

6. За единицу Per Pack*
25 — 25 £0. 549 £13.725
50 — 225 £0.522 £13.05
250 — 475 £0.333 £8.325
500 — 975 £0.316 £7.90
1000 + £0.266 £6.65
*price indicative

Варианты упаковки:

checkmarkСтандартная упаковка

empty-checkmarkПроизводственная упаковка

RS Артикул:
772-9332
Произв. Part No.:
MB10S
Brand:
onsemi

Technical Reference

  • docPdfESD Control Selection Guide V1
  • docPdfDatasheet
  • docZipSchematic Symbol & PCB Footprint

Legislation and Compliance

Подробная информация о продукте

на полупроводнике MB1S-MB8S Bridge Retifiers

Одобрение

UL, E258596

. Он предлагает очень высокие возможности перенапряжения в компактном корпусе SOIC-4. Обладая номинальной перегрузкой 35 А (пиковая), MB10S идеально подходит для печатных плат, где требуется поглощение высоких импульсных токов. Он также поддерживает номинал 5,0 A²S для плавких предохранителей.
MB10S идеально подходит для приложений, требующих дополнительной защиты от скачков напряжения. Он предназначен для общего использования, например, в качестве источников питания.

Прямой ток 0,5 А
Высокое поглощение импульсного тока
Номинальная перегрузка по импульсу: 35 А (пиковая)
Напряжение пробоя до 1000 В
Малая утечка

Доступные версии:6 ) упаковка из 25 штук
(166-1967) катушка по 3000 штук


Технические характеристики

9007 -59227
Attribute Value
Bridge Type Single Phase
Peak Average Forward Current 800mA
Peak Reverse Repetitive Voltage 1000V
Mounting Type Surface Mount
Тип корпуса SOIC
Количество контактов 4
Конфигурация Одинарный
Пик непогрешительный передний ток переднего роста 35A
Максимальная рабочая температура +150 ° C
Минимальная рабочая температура
.
Пиковой обратный ток 500 мкА
Размеры 4,95 x 4,2 x 2,5 мм
Длина 4,95 ммм
4,95 ммм
4,95 мм
0032
Высота 2,5 мм
Ширина 4,2 мм

Мост Выпрямители различных видов — Kingtronics

1 Мостовой выпрямитель широко используется в ЖК-телевизорах, цветных телевизорах с ЭЛТ, мониторах, динамиках, энергосберегающих лампах, микроволновых печах, принтерах, телевизионных приставках, небольших бытовых электроприборах и других областях. Пожалуйста, обратитесь к приведенному ниже списку диодов. Если вы хотите проверить наш полный список продуктов, перейдите по ссылке Продукты.

Мостовые выпрямители Kingtronics Kt Фотографии

  1. DB101-DB107
  2. ДБ101С-ДБ107С
  3. МБ1С-МБ10С
  4. КБЛ4005-КБЛ410
  5. КБУ6005-КБУ610
  6. КБП2005-КБП210
  7. ГБУ4005-ГБУ410
  8. ГБДЖ6005-ГБДЖ610
  9. КБПК25005-КБПК2510
  10. КБПК25005В-КБПК2510В
  11. КБПК35005-КБПК3510
  12. КБПК35005В-КБПК3510В

Список мостовых выпрямителей Kingtronics Kt

  1. Мостовые выпрямители на 0,8 А MB1S-MB10S
  2. Мостовые выпрямители на 1,0 А MB1F-MB10F
  3. Мостовые выпрямители 1,0 А ABS1-ABS10
  4. Мостовые выпрямители 1,0 А DB101-DB107
  5. Мостовые выпрямители 1,0 А DB101S-DB107S
  6. Мостовые выпрямители 1,5 А W005-W10
  7. Мостовые выпрямители на 1,5 А DB151-DB157
  8. Мостовые выпрямители на 1,5 А DB151S-DB157S
  9. 2. 0A Мостовые выпрямители D2UB05 THRU D2UB100
  10. 3.0A Мостовые выпрямители D3UB05 THRU D3UB100
  11. 4.0A Мостовые выпрямители D4UB05 THRU D4UB100
  12. Мостовые выпрямители 2,0 А KBP2005-KBP210
  13. Мостовые выпрямители 4,0 А KBL4005-KBL410
  14. Мостовые выпрямители 6,0 А KBU6005-KBU610
  15. 4.0A Мостовые выпрямители GBU4005-GBU410
  16. Мостовые выпрямители 6,0 А GBU6005-GBU610
  17. Мостовые выпрямители на 8,0 А GBU8005-GBU810
  18. 10.0A Мостовые выпрямители GBU10005-GBU1010
  19. 15.0A Мостовые выпрямители GBU15005-GBU1510
  20. 6.0A Мостовые выпрямители KBJ6005-KBJ610
  21. 6.0A Мостовые выпрямители ГБДЖ6005-ГБДЖ610
  22. 8.0A Мостовые выпрямители ГБДЖ8005-ГБДЖ810
  23. 10.0A Мостовые выпрямители ГБДЖ10005-ГБДЖ1010
  24. 15.0A Мостовые выпрямители ГБДЖ15005-ГБДЖ1510
  25. 20.0A Мостовые выпрямители ГБДЖ20005-ГБДЖ2010
  26. 25.0A Мостовые выпрямители ГБДЖ25005-ГБДЖ2510
  27. 35. 0A Мостовые выпрямители ГБДЖ35005-ГБДЖ3510
  28. Мостовые выпрямители 2,0 А 2W005-2W10
  29. Мостовые выпрямители 2,0 А DB201-DB207
  30. 2.0A Мостовые выпрямители DB201S-DB207S
  31. Мостовые выпрямители на 1,0 А MB1M-MB10M
  32. Мостовые выпрямители 3,0 А KBP3005-KBP310
  33. 2.0A Мостовые выпрямители GBP2005-GBP210
  34. Мостовые выпрямители 3,0 А GBP3005-GBP310
  35. Мостовые выпрямители 6,0 А KBL601-KBL610
  36. 4.0A Мостовые выпрямители GBL4005-GBL410
  37. Мостовые выпрямители 4,0 А KBU4005-KBU410
  38. 8.0A Мостовые выпрямители KBU8005-KBU810
  39. Мостовые выпрямители на 10,0 А KBU10005-KBU1010
  40. Мостовые выпрямители на 15,0 А KBU15005-KBU1510
  41. Мостовые выпрямители на 25,0 А KBU25005-KBU2506
  42. Мостовые выпрямители на 25,0 А KBU25008-KBU2510
  43. Мостовые выпрямители на 35,0 А KBU35005-KBU3506
  44. Мостовые выпрямители на 35,0 А KBU3508-KBU3510
  45. 20.0A Мостовые выпрямители GBU20005-GBU2010
  46. Мостовые выпрямители на 25,0 А GBU25005-GBU2510
  1. Мостовые выпрямители 6,0 А KBPC6005-KBPC610
  2. Мостовые выпрямители 8,0 А KBPC8005-KBPC810
  3. Мостовые выпрямители на 10,0 А KBPC10005-KBPC1010 BR-8
  4. Мостовые выпрямители 10,0 А KBPC10005-KBPC1010 KBPC
  5. Мостовые выпрямители на 15,0 А KBPC15005-KBPC1510
  6. Мостовые выпрямители на 25,0 А KBPC25005-KBPC2510
  7. Мостовые выпрямители на 35,0 А KBPC35005-KBPC3510
  8. Мостовые выпрямители на 50,0 А KBPC50005-KBPC5010
  9. Мостовые выпрямители на 10,0 А KBPC10005W-KBPC1010W
  10. Мостовые выпрямители на 25,0 А KBPC25005W-KBPC2510W
  11. Мостовые выпрямители на 35,0 А KBPC35005W-KBPC3510W
  12. Мостовые выпрямители 50,0 А KBPC50005W-KBPC5010W
  13. Мостовые выпрямители на 25,0 А BR25005-BR2510
  14. Мостовые выпрямители 25,0 А BR25005W-BR2510W
  15. 15. 0A Мостовые выпрямители GBPC15005-GBPC1510
  16. 25.0A Мостовые выпрямители GBPC25005-GBPC2510
  17. 35.0A Мостовые выпрямители GBPC35005-GBPC3510
  18. Мостовые выпрямители GBPC50005-GBPC5010
    19. 50.0A
  19. Мостовые выпрямители на 15,0 А GBPC15005W-GBPC1510W
  20. Мостовые выпрямители 25.0A GBPC25005W-GBPC2510W
  21. Мостовые выпрямители на 35,0 А GBPC35005W-GBPC3510W
  22. Мостовые выпрямители 50.0A GBPC50005W-GBPC5010W
  23. Мостовые выпрямители 15,0 А SKBPC1504-SKBPC1516
  24. Мостовые выпрямители на 25,0 А SKBPC25005-SKBPC2516
  25. Мостовые выпрямители 35,0 А SKBPC3508-SKBPC3516
  26. Мостовые выпрямители 50,0 А SKBPC5006-SKBPC5016
  27. 25.0A Мостовые выпрямители S25VB005-S25VB100
  28. 35.0A Мостовые выпрямители S35VB005-S35VB100
  29. 50.0A Мостовые выпрямители S50VB005-S50VB100
  30. 4.0A Мостовые выпрямители KBJ4005-KBJ410
  31. 8.0A Мостовые выпрямители KBJ8005-KBJ810
  32. 10. 0A Мостовые выпрямители KBJ10005-KBJ1010
  33. Мостовые выпрямители на 15,0 А KBJ15005-KBJ1506
  34. Мостовые выпрямители на 15,0 А KBJ1508-KBJ1510
  35. Мостовые выпрямители на 10,0 А KBPC1005-KBPC110
  36. Мостовые выпрямители на 15,0 А KBPC15005-KBPC1510
  37. Мостовые выпрямители на 30,0 А KBPC3005-KBPC310
  38. Мостовые выпрямители 15,0 А BR15005-BR1510
  39. Мостовые выпрямители 35,0 А BR35005-BR3510
  40. Мостовые выпрямители на 50,0 А BR50005-BR5010
  41. Мостовые выпрямители 15,0 А BR15005W-BR1510W
  42. Мостовые выпрямители 35,0 А BR35005W-BR3510W
  43. Мостовые выпрямители 50,0 А BR50005W-BR5010W
  44. Мостовые выпрямители 15,0 А BR15005L-BR1510L
  45. Мостовые выпрямители на 25,0 А BR25005L-BR2510L
  46. Мостовые выпрямители на 35,0 А BR35005L-BR3510L
  47. Мостовые выпрямители 50,0 А BR50005L-BR5010L
  48. Мостовые выпрямители GBJ50005-GBJ5010 50.0A

Быстрый доступ к Kingtronics Strongest Bridge Rectifiers Техническое описание в формате PDF.

  1. Серия мостовых выпрямителей (PDF: 206 КБ) ↓ Загрузить (новый)
  2. Однофазный 1,0 AMPS. Мостовые выпрямители со стеклянным пассивированием DB101-DB107(PDF: 297KB) ↓ Скачать
  3. Однофазный 1,0 AMPS. Мостовые выпрямители со стеклянным пассивированием DB101S-DB107S (PDF: 330 КБ) ↓ Скачать
  4. Однофазный 0,8 AMPS. Мостовые выпрямители со стеклянным пассивированием MB1S-MB10S(PDF: 314KB) ↓ Скачать
  5. Однофазный 4,0 AMPS. Кремниевые мостовые выпрямители KBL4005-KBL410 (PDF: 351 КБ) ↓ Скачать
  6. Однофазный 6,0 AMPS. Мостовые выпрямители со стеклянным пассивированием KBU6005-KBU610(PDF: 350KB) ↓ Скачать
  7. Однофазный 2,0 AMPS. Мостовые выпрямители со стеклянным пассивированием KBP2005-KBP210(PDF: 494KB) ↓ Загрузить
  8. Однофазный 4,0 AMPS. Мостовые выпрямители со стеклянным пассивированием GBU4005-GBU410(PDF: 512KB) ↓ Скачать
  9. Однофазный 6,0 AMPS. Мостовые выпрямители со стеклянным пассивированием GBJ6005-GBJ610 (PDF: 581 КБ) ↓ Скачать
  10. Однофазный 25 AMPS. Мостовые выпрямители GPP KBPC25005-KBPC2510(PDF: 386KB) ↓ Скачать
  11. Однофазный 25 AMPS. Мостовые выпрямители GPP KBPC25005W-KBPC2510W (PDF: 382 КБ) ↓ Скачать
  12. Однофазный 35 AMPS. Мостовые выпрямители GPP KBPC35005-KBPC3510(PDF: 387KB) ↓ Скачать
  13. Однофазный 35 AMPS. Мостовые выпрямители GPP KBPC35005W-KBPC3510W(PDF: 381KB) ↓ Скачать

О мостовых выпрямителях Kt Kingtronics

Мостовые выпрямители бывают разных типов: обычные выпрямительные диоды, сверхбыстрые выпрямительные диоды, диоды для подавления переходных напряжений, переключающие диоды, высоковольтные диоды, выпрямительный диодный мост, быстровосстанавливающиеся диоды для поверхностного монтажа, поверхностно- монтировать диоды Шоттки SMD, выпрямительные диоды с быстрым восстановлением, диоды Шоттки, двунаправленные триггерные диоды, стабилитроны, демпфирующие диоды, обычные диоды для поверхностного монтажа SMT, сверхбыстрые диоды для поверхностного монтажа SMT, диоды в корпусе TO-220, силовой снаббер-диод и т. д.

Kingtronics Bridge Rectifiers include: DB101-DB107, DB101S-DB107S, MB1S-MB10S, KBL4005-KBL410, KBU6005-KBU610, KBP2005-KBP210, GBU4005-GBU410, GBJ6005-GBJ610, KBPC25005-KBPC2510, KBPC25005W-KBPC2510W, KBPC35005-KBPC3510 , KBPC35005W-KBPC3510W.

Мостовой выпрямитель_Верхний диод

Мостовой выпрямитель_Верхний диод

Главная > Продукты > Мостовой выпрямитель

Мостовой выпрямитель

Мостовой выпрямитель представляет собой схему из четырех или более диодов в конфигурации мостовой схемы, которая обеспечивает одинаковую выходную полярность для любой входной полярности. Он используется для преобразования входного переменного тока (AC) в выходной постоянный ток (DC). Мостовой выпрямитель обеспечивает двухполупериодное выпрямление от двухпроводного входа переменного тока, что приводит к меньшим весу и стоимости по сравнению с выпрямителем с 3-проводным входом от трансформатора с вторичной обмоткой с отводом от середины.

Наиболее распространенные размеры для максимального среднего выпрямленного тока: 1 А, 1,5 А, 4 А, 25 А и 35 А. Topdiode предлагает полный выбор мостовых выпрямителей, как сквозных, так и мостовых выпрямителей SMD.

Мостовой выпрямитель со сквозным отверстием (тип THT)

　 Пиковое повторяющееся обратное напряжение;
50В 100 В 200В 400 В 600 В 800В 1000 В

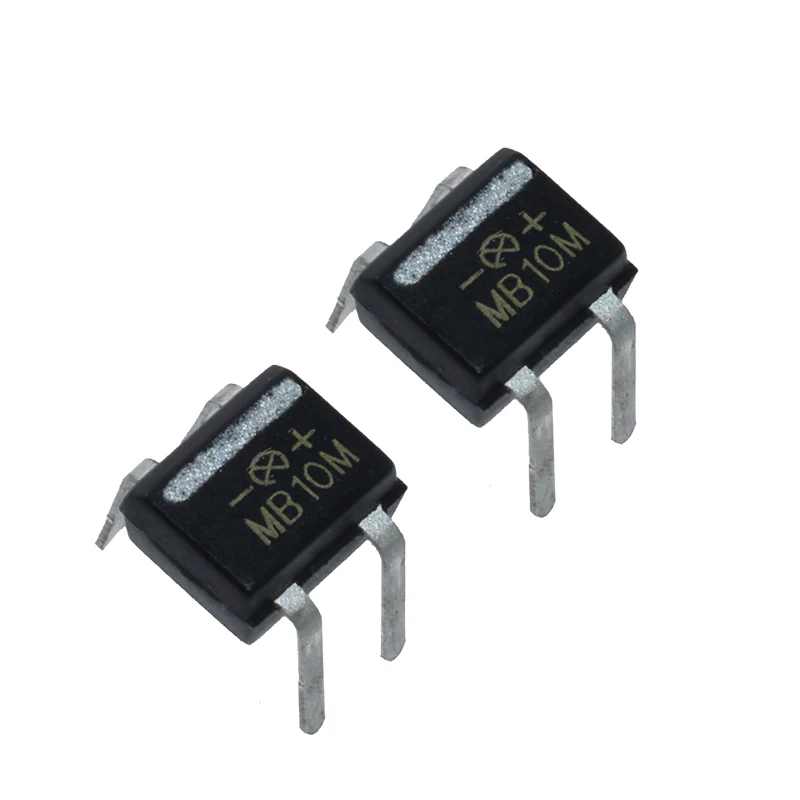

Средний прямой ток 0,5 А 　 　 МБ2М МБ4М МБ6М МБ8М МБ10М ПДФ
1,0 А ДБ101 ДБ102 ДБ103 ДБ104 ДБ105 ДБ106 ДБ107 ПДФ
W005 В01 W02 В04 В06 В08 W10 ПДФ
1,5 А ДБ151 ДБ152 ДБ153 ДБ154 ДБ155 ДБ156 ДБ157 ПДФ
2,0 А ГБЛ201 ГБЛ202 ГБЛ203 ГБЛ204 ГБЛ205 ГБЛ206 ГБЛ207
2W005 2W01 2W02 2W04 2W06 2W08 2W10 ПДФ
КБП2005 КБП201 КБП202 КБП204 КБП206 КБП208 КБП210 ПДФ
3,0 А КВР3005 КВР301 КВР302 КВР304 КВР306 КВР308 КВР310 ПДФ
4,0 А КБДЖ4005 КБДЖ401 КБДЖ402 КБДЖ404 КБДЖ406 КБДЖ408 КБДЖ410 ПДФ
КБЛ4005 КБЛ401 КБЛ402 КБЛ404 КБЛ406 КБЛ408 КБЛ410 ПДФ
ГБУ4005 ГБУ401 ГБУ402 ГБУ404 ГБУ406 ГБУ408 ГБУ410 ПДФ
6,0 А КБДЖ6005 КБДЖ601 КБДЖ602 КБДЖ604 КБДЖ606 KBJ608 КБДЖ610 ПДФ
КБЛ6005 КБЛ601 КБЛ602 КБЛ604 КБЛ606 КБЛ608 КБЛ610 ПДФ
ГБУ6005 ГБУ601 ГБУ602 ГБУ604 ГБУ606 ГБУ608 ГБУ610 ПДФ
8,0 А ГБУ8005 ГБУ801 ГБУ802 ГБУ804 ГБУ806 ГБУ808 ГБУ810 ПДФ
KBJ8005 КБДЖ801 КБДЖ802 КБДЖ804 КБДЖ806 КБДЖ808 КБДЖ810 ПДФ
10А ГБУ10005 ГБУ1001 ГБУ1002 ГБУ1004 ГБУ1006 ГБУ1008 ГБУ1010 ПДФ
KBJ10005 КБДЖ1001 КБДЖ1002 КБДЖ1004 КБДЖ1006 КБДЖ1008 КБДЖ1010 PDF
25А КБПК25005 КБПК2501 КБПК2502 КБПК2504 КБПК2506 КБПК2508 КБПК2510 ПДФ
35А КБПК35005 КБПК3501 КБПК3502 КБПК3504 КБПК3506 КБПК3508 КБПК3510 ПДФ

Мостовой выпрямитель для поверхностного монтажа (тип SMT)

　 Пиковое повторяющееся обратное напряжение
50В 100В 200 В 400 В 600 В 800В 1000 В

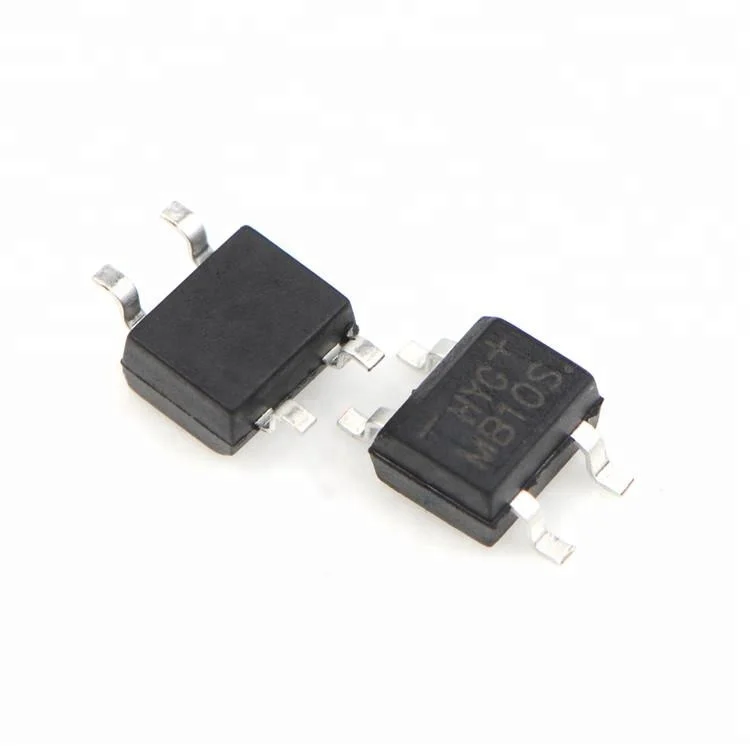

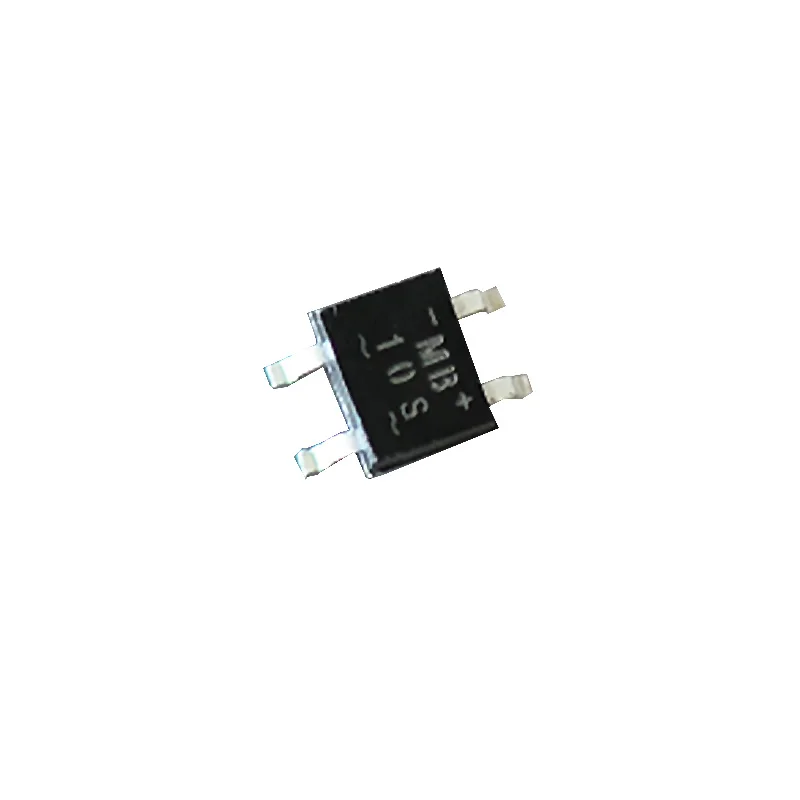

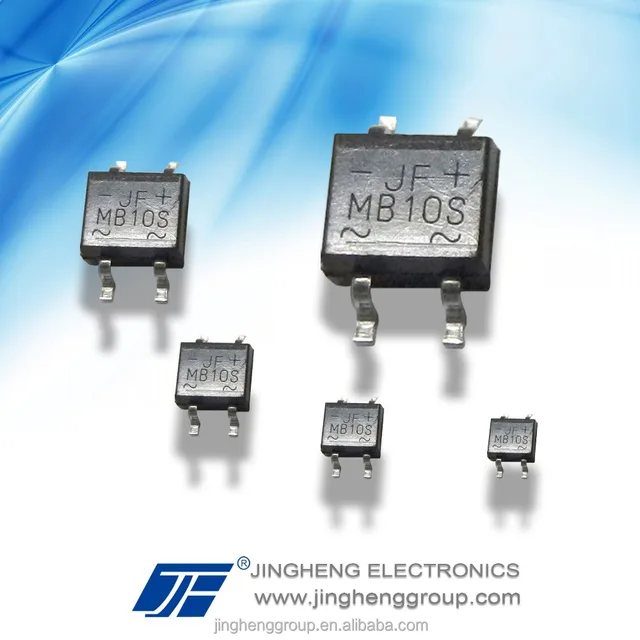

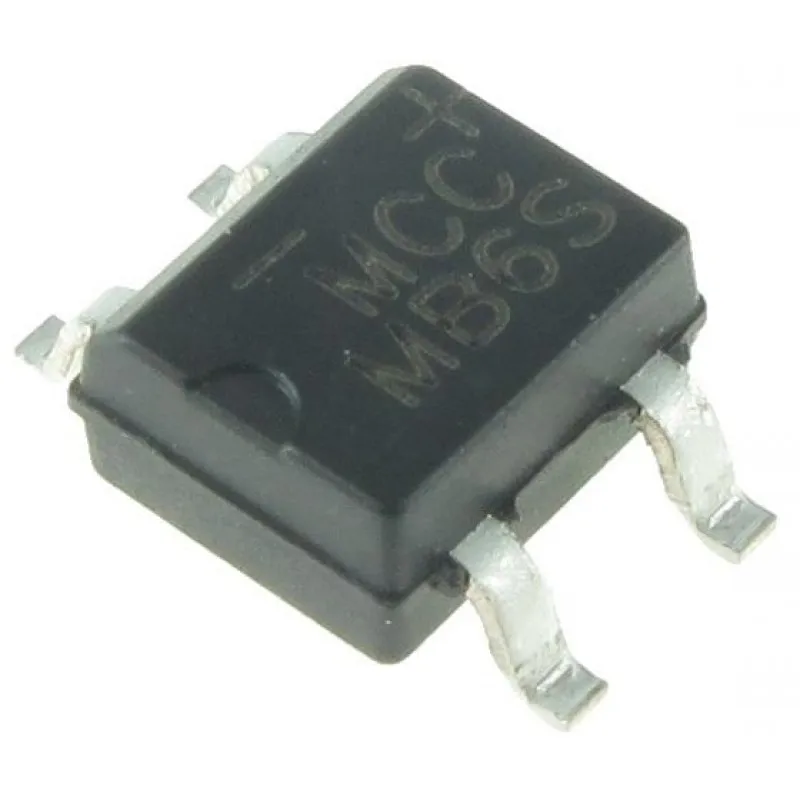

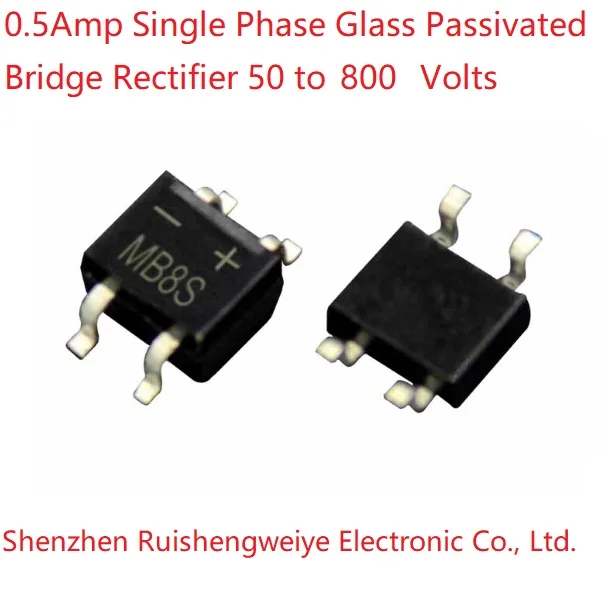

Средний прямой ток 0,8 А 　 　 МБ2С МБ4С МБ6С МБ8С МБ10С ПДФ
0,8 А 　 　 АБС2 АБС4 АБС6 АБС8 АБС10 ПДФ
1,0 А ДБ101С ДБ102С ДБ103С ДБ104С ДБ105С ДБ106С ДБ107С ПДФ
1,5 А ДБ151С ДБ152С ДБ153С ДБ154С ДБ155С ДБ156С ДБ157С ПДФ
  • Каталог верхних диодов (Дискретные полупроводники) Скачать
  • Справочник по размерам диодов (упаковка). pdf Скачать
  • DB101-DB107 (Выпрямитель с верхним диодом DB102 DB103 DB104 DB105 DB106) Скачать
  • W005-W10 (Мостовой выпрямитель с верхним диодом W005 W01 W02 W04 W06 W08 W10) Скачать
  • DB151-DB157 (мостовой выпрямитель с верхним диодом DB151 DB152 DB153 DB154 DB155 DB156 DB157) Скачать
  • KBL4005-KBL410 (Выпрямительный мост с верхним диодом KBL401 KBL402 KBL404 KBL406 KBL408) Скачать
  • 2W005-2W10 (Мостовой выпрямитель с верхним диодом 2W005 2W01 2W02 2W04 2W06 2W08 2W10) Скачать
  • KBP2005-KBP210 (Выпрямительный мост с верхним диодом KBP201 KBP202 KBP204 KBP206 KBP208) Скачать
  • KBP3005-KBP310(Выпрямительный мост с верхним диодом KBP301 KBP302 KBP304 KBP306 KBP308) Скачать
  • KBL6005-KBL610 (Мостовой выпрямитель с верхним диодом KBL601 KBL602 KBL604 LBL406 KBL608) Скачать
  • GBU4005-GBU410 (Выпрямитель с верхним диодом GBU401 GBU402 GBU404 GBU406 GBU408) Скачать
  • KBJ4005-KBJ410 (Выпрямительный мост с верхним диодом KBJ401 KBJ402 KBJ404 KBJ406 KBJ408) Скачать
  • KBJ6005-KBJ610 (Выпрямительный мост с верхним диодом KBJ601 KBJ602 KBJ604 KBJ606 KBJ608) Скачать
  • GBU6005-GBU610 (Выпрямитель с верхним диодом GBU601 GBU602 GBU604 GBU606 GBU608) Скачать
  • GBU8005-GBU810 (Выпрямитель с верхним диодом GBU801 GBU802 GBU804 GBU806 GBU808) Скачать
  • KBJ8005-KBJ810 (Выпрямительный мост с верхним диодом KBJ801 KBJ802 KBJ804 KBJ806 KBJ808) Скачать
  • KBJ8005-KBJ810 (Выпрямительный мост с верхним диодом KBJ801 KBJ802 KBJ804 KBJ806 KBJ808) Скачать
  • GBU10005-GBU1010 (Выпрямительный мост с верхним диодом GBU1001 GBU1002 GBU1004 GBU1006 GBU1008) Скачать
  • KBJ10005-KBJ1010 (Выпрямительный мост с верхним диодом KBJ1001 KBJ1002 KBJ1004 KBJ1006 KBJ1008) Скачать
  • КБПК 15005-КБПК1510; КБПК35005-КБПК3510; KBPC50005-KBPC5010 (мостовой выпрямитель с верхним диодом) Скачать
  • КБПК25005-КБПК2510; KBPC50005-KBPC5010 (мостовой выпрямитель с верхним диодом) Скачать
  • MB05S-MB10S (Мостовой выпрямитель с верхним диодом MB2S MB4S MB6S MB8S MB10S) ​​Скачать
  • ABS2-ABS10 (Мостовой выпрямитель с верхним диодом ABS2 ABS4 ABS6 ABS8 ABS10) Скачать
  • DB101S-DB107S (Выпрямитель с верхним диодом DB102S DB103S DB104S DB105S DB106S) Скачать
  • DB151S-DB157S (выпрямитель с верхним диодом DB151S DB152S DB153S DB154S DB155S DB156S) Скачать
  • GBL005-GBL10 (Выпрямитель с верхним диодом GBL005 GBL01 GBL02 GBL04 GBL06 GBL08 GBL10).

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
