На что влияет датчик холостого хода: Что такое датчик холостого хода и какой принцип его работы

Регулятор холостого хода: правила ремонта РХХ

Дроссельная заслонка находится в запертом положении, когда на двигатель не воздействует нагрузка. Поддерживать стабильные обороты, не позволяющие заглохнуть двигателю, помогает регулятор холостого хода. Он решает вопрос с подачей достаточного количества воздуха во впускной тракт, благодаря чему удается стабилизировать холостой ход.

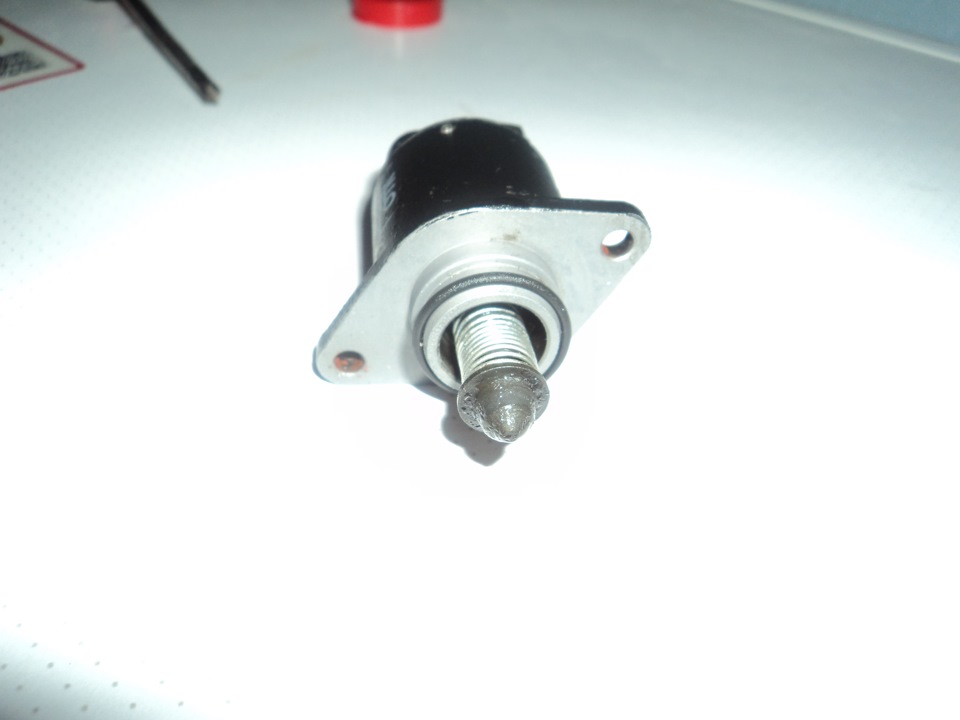

Внешний вид

Назначение, устройство и принцип действия

К основным составляющим датчика регулятора холостого хода относят конусную иглу, шаговый электродвигатель, пружину и шток. Посмотреть внутренности рхх можно на изображении ниже.

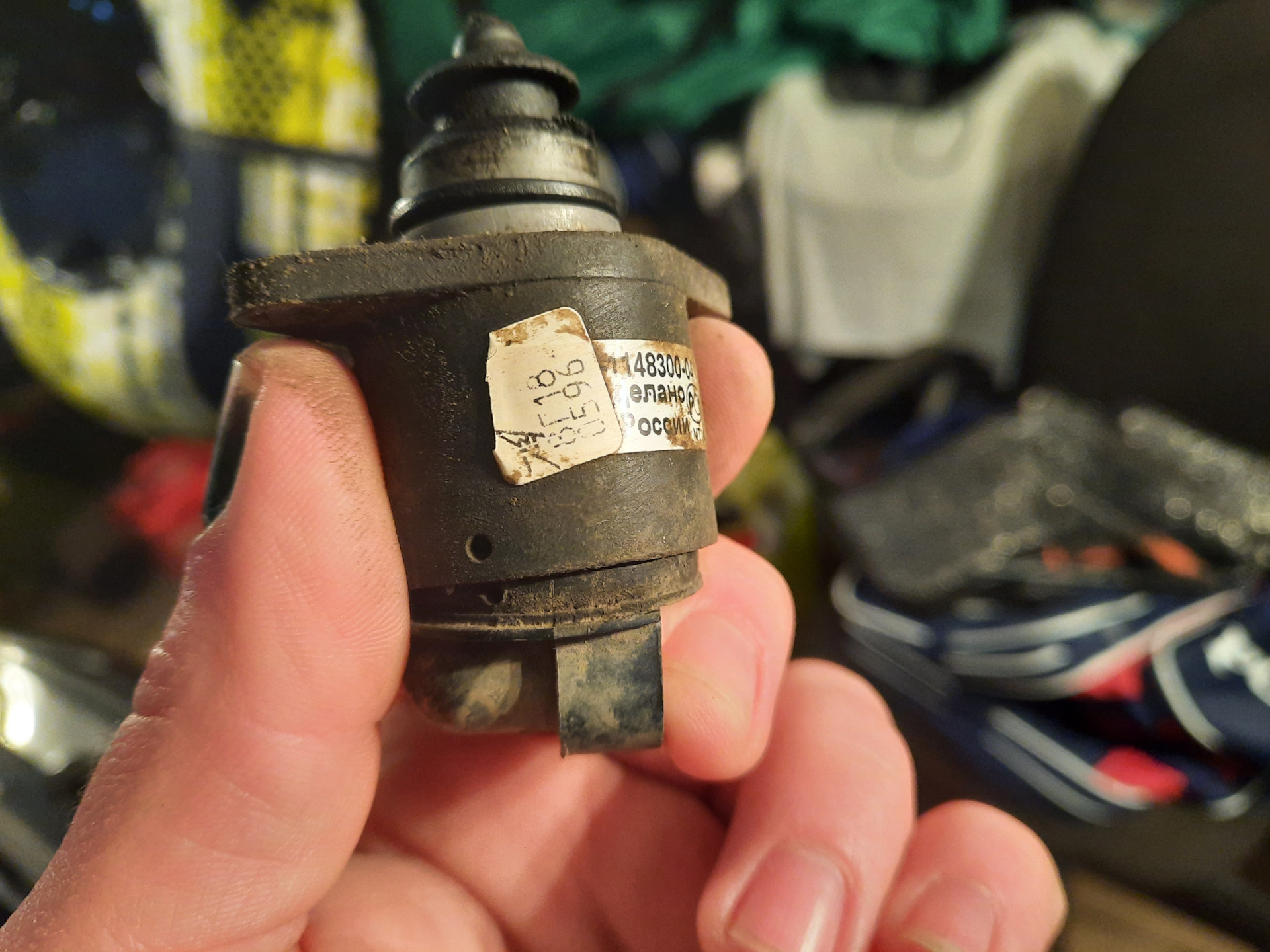

Датчик в разборе

Конусная игла служит для изменения пропускной способности регулятора. что влияет на количество подаваемого воздуха в мотор. Пружина используется для создания противодействия и устранения люфтов в работе датчика. Шаговый двигатель выполняет роль привода. Формирование управляющих сигналов происходит в ЭБУ, с учетом информации с других датчиков, например, об положении коленчатого вала либо температуры охлаждающей жидкости.

Принцип работы устройства основан на изменении сечения пропускного канала воздушного потока, идущего в камеру сгорания при запертом дросселе. Шаговый двигатель выдвигает шток до тех пор, пока конусная иголка не коснется отверстия.  При запуске машины рхх открывает проход, подавая необходимое количество воздуха. Для большего понимания принципа работы регулятора холостого хода следует обратить внимание на разрез рхх, изображенный ниже.

Структура датчика

В работе регулятора есть возможность ускоренного прогрева авто. Когда датчик охлаждающей жидкости подает сигнал о работе двигателя ниже допустимого диапазона температур, то происходит автоматическое увеличение количества подаваемого воздуха. В следствии этого растут обороты коленчатого вала и прогрев происходит более интенсивно. Благодаря рхх инжектор позволяет двигаться на автомобиле сразу после запуска мотора, что недоступно владельцам карбюраторных двигателей.

Располагается рхх возле датчика дроссельной заслонки. Крышка шагового мотора сильно выделяется на фоне узла. Сложность найти где находится регулятор возникает лишь в случае если он расположен под общим пластиковым корпусом, обеспечивающим защиту устройств от механических повреждений.

Поломки регулятора

Симптомом, указывающим на неисправность регулятора холостого хода, является нестабильная работа двигателя на холостом ходу. При отсутствии нагрузки начинают плавать обороты, двигатель начинает плохо заводиться.  Поломка рхх дополнительно может сопровождаться:

• повышенным расходом топлива без видимых на то причин;
• повышенной вибрацией двигателя при работе без нагрузки;
• автомобиль глохнет на светофоре.

Отремонтировать регулятор следует в кратчайшие сроки, так как при его неисправности ускоренному износу поддается силовая установка, ее опоры и подушки, инжектор.

Неисправный датчик холостого хода не способен обеспечивать повышение оборотов при недостаточной температуре охлаждающей жидкости, что отличает его от простого реле. Обычно это связанно с тем, что рхх неправильно занимает калибровочное положение, что ведет к уменьшению сечения канала и подаче недостаточного количества воздуха. При этом заметно влияние включенных электроприборов на обороты двигателя. При самых неблагоприятных условиях включение, например, передних фар способно заглушить мотор. В таком случае быстрая замена регулятора холостого хода не является критической для эксплуатации авто. Отсутствие повышения оборотов коленвала на холодную наносит больше ущерба комфорту автовладельца, чем силовому агрегату.

Проблем с тем, как проверить регулятор холостого хода, не возникнет в случае полного выхода его из строя. Автомобиль в таком случае невозможно завести без нажатия педали газа. Двигатель будет глохнуть даже на ходу, достаточно снизить обороты, например, переключая передачу. Эксплуатировать машину в прежнем режиме становится невозможно, и автовладельцу срочно потребуется заменить регулятор холостого хода.

Диагностика и устранение неисправностей

Монтаж регулятора на дроссельный узел производится с помощью двух винтов. Для того, что открепить устройство необходимо отвернуть болты подходящей отверткой. Проблемы с тем, как снять датчик, возникают в том случае, если автопроизводитель для устранения самоотворачивания винтов от вибрации залил резьбовое соединение клеем. Для разбора данного крепления нужны аккуратные действия по избавлению от фиксирующего состава без повреждения дроссельного механизма. Лучше снимите весь узел для проведения демонтажных манипуляций.

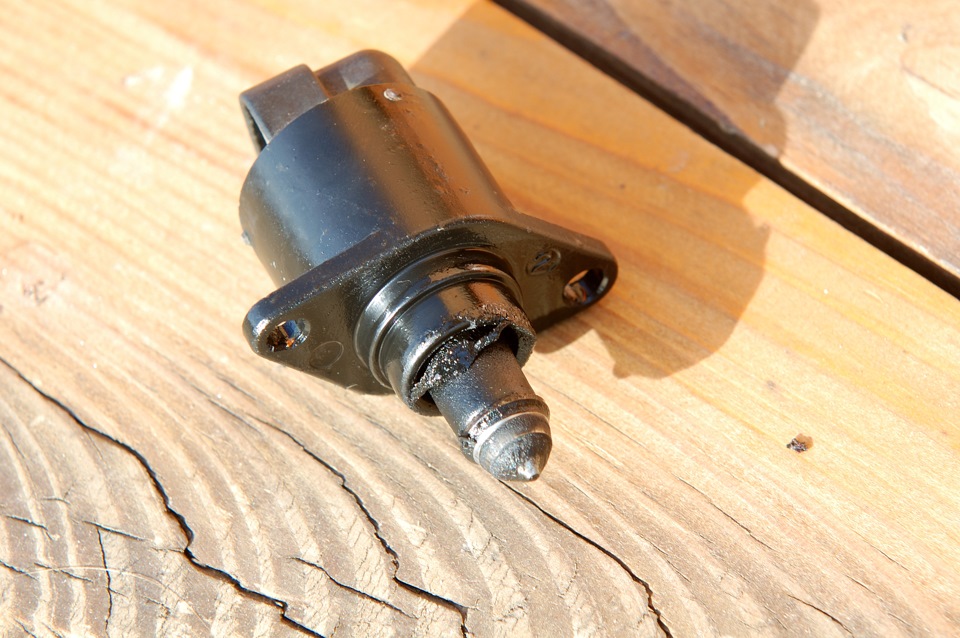

Демонтаж регулятора хх

Датчик холостого хода наиболее часто не работает по причине:

• в регуляторе стоит изношенная конусная игла либо вышел из строя шаговый двигатель или сопутствующие элементы;
• загрязнение поверхностей;
• проводка внутри устройства имеет повреждения.

Для проверки электрической составляющей необязательно обладать тестером регуляторов холостого хода. Для проведения диагностики достаточно наличия мультиметра. Первоначально следует проверить подачу напряжения на контакты, установив предел измерений на 20 В постоянного напряжения. После этого следует обесточить датчик и проверить сопротивление. Между AB и CD оно должно быть около 50 Ом. В других комбинациях мультиметр должен показывать разрыв. Схема проверки может меняться, поэтому для того, чтобы более точно прозвонить датчик холостого хода рекомендуется обратится к его datasheet.

В случае наличия загрязнений потребуется чистка регулятора холостого хода. Перед началом процедуры стоит визуально осмотреть клапан на наличие инородных частиц. Далее необходимо придерживаться следующих рекомендаций о том, как почистить рхх своими руками:

• для очистки использовать проникающую смазку WD-40, либо жидкость, которую используют, чтобы промывать инжектор;
• в процессе очистки постоянно следить за тем, как работает клапан;
• избегать чрезмерных усилий, способных вызвать деформацию.

Ремонт нецелесообразен, если наблюдаются повреждения или чрезмерный износ шагового двигателя, конусной иглы или штока. В таком случае рхх меняем на новый.

Тонкости приобретения нового РХХ

После приобретения нового регулятора требуется произвести его настройку. Инжектор при помощи ЭБУ самостоятельно производит калибровку, поэтому трудностей с тем, как поменять датчик не будет. Для автоматического проведения операции достаточно обесточить инжектор перед установкой РХХ.

Приобретая новый регулятор, следует обратить внимание на его качество. Клапан и прочие элементы не должны иметь изъянов и деформаций. Качество пайки контактов должно быть на высоком уровне. Установка на посадочное место должна происходить без перекосов, иначе в скором времени потребуется ремонт.

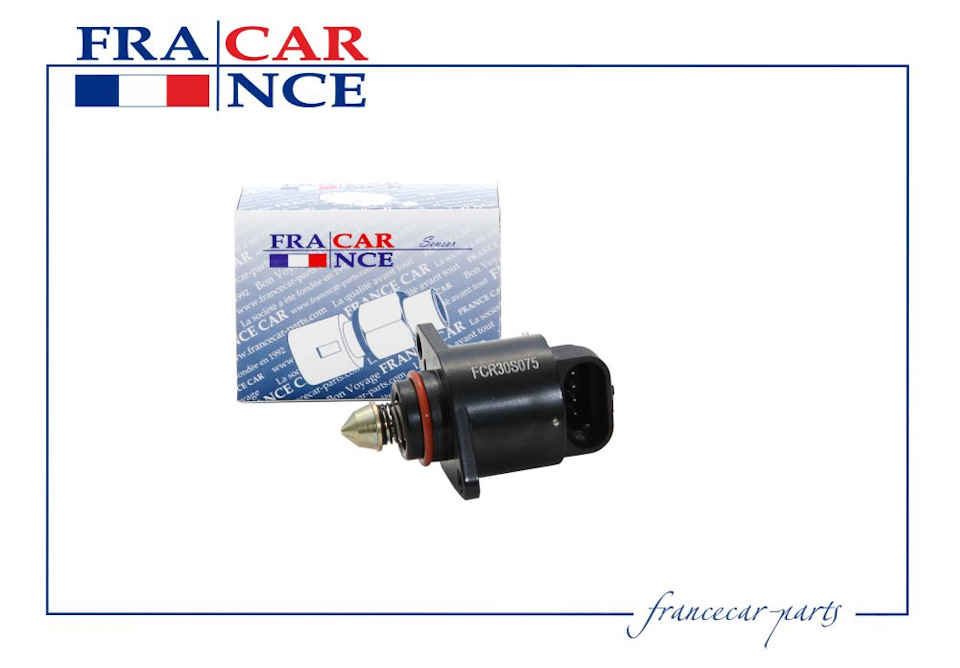

Новый регулятор

Проходящий через клапан воздушный поток решил вопрос с работой двигателя без нагрузки. Теперь на дроссельную заслонку возложена функция управления динамическими характеристиками, а на холостых оборотах двигатель находится в полном контроле рхх. Возможность повышать обороты, которой обладает датчик, позволяет не тратить время автовладельца на ожидания прогрева двигателя.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Регулятор Холостого Хода (РХХ) — Устройство, Неисправности, Проверка

Смысл назначения РХХ — регулятора холостого хода, вытекает из его названия — стабилизация оборотов двигателя на холостом ходу.

Содержание

Принцип работы и местонахождение РХХ

Вкратце, все происходит следующим образом. Когда двигатель работает на холостых, в него поступает определенный объем воздуха, который позволяет ему ровно функционировать.

ДПКВ учитывает количество оборотов, эти данные поступают на блок управления, с которого на РХХ дается команда уменьшить или увеличить подачу воздуха. Что он и делает, игнорируя прикрытую дроссельную заслонку.

Устройство РХХ: 1) клапан; 2) корпус регулятора; 3) обмотка статора; 4) ходовой винт; 5) штекерный вывод обмотки статора; 6) шариковый подшипник; 7) корпус обмотки статора; 8) ротор; 9) пружина.

Если прогреть двигатель до рабочей температуры, контроллер автоматически начинает поддерживать обороты холостого хода. Если же двигатель не нагрелся до нужного градуса, тогда сам контроллер за счет РХХ увеличит обороты, тем самым обеспечив прогрев двигателя на повышенных оборотах. Такой режим работы двигателя разрешает начать движение автомобиля сразу, без прогрева.

Где находится регулятор холостого хода? Да в корпусе дроссельной заслонки — там крепится двумя винтами. Встречаются автомобили, головки крепежных винтов на которых могут быть рассверлены или же сами винты посажены на лак, что, безусловно, может значительно усложнить замену или прочистку воздушного канала РХХ. В таких случаях крайне сложно обойтись без демонтажа корпуса дроссельной заслонки.

В настоящее время автопроизводители используют следующие типы регуляторов холостого хода:

• соленоидный;
• шаговый;
• роторный.

Рассмотрим каждый из перечисленных типов более детально.

Соленоидный регулятор холостого хода работает, используя электромагнитную силу. Так, когда на его катушку подается напряжение, сердечник втягивается, а механически связанная с ним заслонка поднимается, открывая тем самым воздушный канал. Когда напряжение пропадает (то есть, соленоид отключается), заслонка возвращается на свое место, перекрывая канал.

Регулировка работы соленоидного РХХ выполняется путем изменения частоты подачи командных сигналов на исполнительный орган. Для того чтобы пропустить через себя точно отмеренное количество воздуха, на рабочий орган подаются сигналы большой частоты. Это позволяет подавать воздух небольшими порциями.

Шаговый регулятор холостого хода имеет в своей конструкции кольцевой магнит, а также четыре электромагнитные обмотки. На них поочередно подается напряжение, благодаря чему создается вращающееся магнитное поле, заставляющее вращаться управляющий ротор. Он соединен с исполняющим механизмом, который и запирает или отпирает воздушный канал.

Что касается роторных регуляторов холостого хода, то они управляются с использованием частотных импульсов. Алгоритм работы схож с соленоидным типом, однако вместо соленоида в данном случае используется именно ротор.

Неисправности регулятора холостого хода

Как и любая другая деталь, РХХ не застрахован от поломок. При этом признаки выхода из строя во многом сходны с теми, которые возникают при проблемах с датчиком положения дроссельной заслонки. Только в отличии от ДПДЗ, уведомление об ошибке (чек энджин) — не появится, поскольку регулятор ХХ — устройство исполнительное.

О неисправности РХХ можно судить по таким признакам:

Обрыв электропроводки на РХХ

1. Неустойчивость оборотов двигателя на холостом ходу, в некоторых случаях отключение двигателя (если не поддерживать обороты с помощью педали акселератора).
2. Снижение или повышение оборотов без причины.
3. Полная остановка двигателя в момент включении передач или при трогании машины с места.
4. При холодном запуске двигатель работает не на повышенных оборотах.
5. Падение оборотов двигателя на холостом ходу при включении фар или печки.

Далее рассмотрим причины неисправности регулятора холостого хода. Их всего две:

• естественный износ направляющей иглы регулятора;
• обрыв электрических контактов внутри корпуса регулятора.

Как проверить регулятор холостого хода

Исходя из этих симптомов, можно сделать вывод, что регулятор холостого хода нуждается в проверке. Существует несколько методов.

Проверка мультиметром

Несколько способов проверить РХХ

Самый известный способ. Сначала надо выключить зажигание и отсоединить фишку жгута от регулятора. Затем мультиметром померить сопротивление обмоток. Если между С и В, А и D показывает обрыв цепи, не стоит волноваться, так и должно быть. А вот между А и В или С и D сопротивление должно находится в пределах 40-80 Ом.

Проверка самодельным тестером

На впрысковых авто от проверки мультиметром мало толку. Зачастую поломка РХХ кроется в том, что регулятор заедет в открытом или закрытом состоянии.

Если вышло так, тогда подойдет и самодельный тестер, который можно смастерить своими руками из трансформатора переменного тока на 6В (подойдет от обычной зарядки для мобильного телефона). Играя выключателями, следует проверить ход штока регулятора холостого хода. При исправном штоке лампочка будет еле светиться, а яркий свет говорит о том, что шток где-то заедает.

Визуальный осмотр

Самая простая и, пожалуй, первоочередная диагностика — визуальный осмотр. Он проводится после демонтажа узла из посадочного места. При визуальном осмотре можно выявить дефекты корпуса, износ иглы или другие, видимые глазу, неисправности. Однако если в процессе такой проверки вы выявили повреждение останавливаться лишь на этом этапе нельзя. Необходимо продолжить проверку для выявления возможных причин поломки.

Если в случае выполнения визуальной проверки вы обнаружили значительное загрязнение корпуса или внутреннего объема регулятора, то рекомендуем вам выполнить его очистку. Причем независимо от того, находится ли РХХ в исправном или неисправном состоянии.

РХХ и дроссельная заслонка

Снятие/замена РХХ

Рассмотрим детальнее процесс демонтажа и замены регулятора холостого хода. Стоит сразу отметить, что на разных автомобилях процесс может отличаться в некоторых деталях, однако в целом же алгоритм будет состоять из следующих этапов:

1. Все работы необходимо выполнять при выключенном двигателе. Также желательно отсоединить минусовую клемму от аккумуляторной батареи.
2. Отсоединить разъем (фишку) контакта, идущего к регулятору.
3. Открутить монтажные болты, с помощью которых крепится корпус регулятора. При этом следите, чтобы открученные болты не упали в двигательный отсек.
4. Извлечь непосредственно регулятор из посадочного места.

Установка нового регулятора выполняется в обратной последовательности. Однако перед тем как выполнять монтаж, необходимо смазать уплотнительное кольцо фланца моторным маслом. Марка в данном случае неважна, главное, чтобы оно было неагрессивным по отношению к резине. Также проверьте расстояние от фланца до крайней точки конусной иглы. Оно должно составлять 23 мм. Такой зазор нужен для того, чтобы при монтаже РХХ его конусная игла не смогла упереться в седло на корпусе дроссельной заслонки. Значение зазора можно регулировать с помощью специального мультитестера или формирователя управляющих импульсов.

Как не попасться на подделку при выборе РХХ

Если проверка показала поломку регулятора, стоит быть готовым к его замене, о которой было упомянуто чуть выше. Если говорить о РХХ на ВАЗ, то по качеству и надежности выделяются регуляторы холостого хода ОМЕГА и КЗТА (Калуга). Разумеется, речь идет об оригинальных деталях, а не подделках.

Выявить поддельный РХХ можно уже по коробке, в которую он упакован. Дешевая упаковка, странный шрифт, плохая, размазанная печать — все это указывает на подделку.

Сама поддельная деталь тоже имеет изъяны. Как правило, это люфт направляющей втулки и самой шляпки. Со временем люфт только увеличивается, что негативно сказывает на работе РХХ. Кроме этого на корпусе регулятора может быть зазор, из-за которого появится подсос воздуха. Не исключена и плохая припайка контактов.

Уберечься от подделки можно и с помощью самого производителя, который применяет меры защиты. Это может быть уникальный код запчасти, который можно сверить по СМС или на сайте.

Спрашивайте в комментариях. Ответим обязательно!

Признаки неисправности регулятора холостого хода Рено Логан 1,4

Электронная система управления двигателем k7j 1,4 л (ЭСУД) автомобиля Рено Логан имеет регулятор холостого хода (шаговый электродвигатель) позволяющий поддерживать обороты холостого хода на требуемом уровне (750-800 об/мин).

Признаки неисправности регулятора холостого хода на Рено Логан 1,4

Двигатель автомобиля не запускается или запускается, но с трудом

Если неисправен РХХ, то в большинстве случаев запуск двигателя возможен только с нажатой педалью газа, так как игла регулятора перекрывает воздушный канал, а для запуска двигателя нужен воздух.

Двигатель нестабильно работает на холостом ходу

Обороты холостого хода «скачут» от минимальных, когда двигатель почти глохнет, до максимальных, когда стрелка тахометра близка к красной зоне. Все это может чередоваться с периодами стабильной работы.

Провалы, рывки и подергивания при движении автомобиля

При нажатии на педаль газа во время движения автомобиля ощущаются провалы, рывки и (или) подергивания.  Объясняется это тем, что игла неисправного регулятора не перекрывает воздушный канал и в двигатель поступает лишний воздух, обедняющий топливную смесь.

При наличии перечисленных ниже признаков следует провести проверку регулятора холостого хода. Сделать это можно используя специальное диагностическое оборудование. Или заменив регулятор заведомо исправным. Иногда помогает внешняя очистка иглы регулятора очистителем карбюратора (без разборки РХХ).

Примечания и дополнения

— Регулятор холостого хода двигателя (РХХ) на автомобиле Рено Логан установлен в воздушном канале дроссельного патрубка. Через воздушный канал в двигатель поступает воздух при пуске и работе на холостом ходу. Регулятор ХХ по команде блока управления (ЭБУ) перекрывает или наоборот приоткрывает просвет канала на необходимую величину в зависимости от режима работы двигателя автомобиля. Поэтому выход его из строя сразу же создает проблемы с запуском и работой на холостых. Подробнее о работе РХХ: «Схема регулятор холостого хода Рено Логан 1,4».

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по системе управления двигателем k7j 1,4 л автомобиля Рено Логан

— Предохранители и реле монтажных блоков Рено Логан

— Реле бензонасоса Рено Логан

— Датчик абсолютного давления ЭСУД Рено Логан

— Байпасный (воздушный обходной) канал РХХ Рено Логан

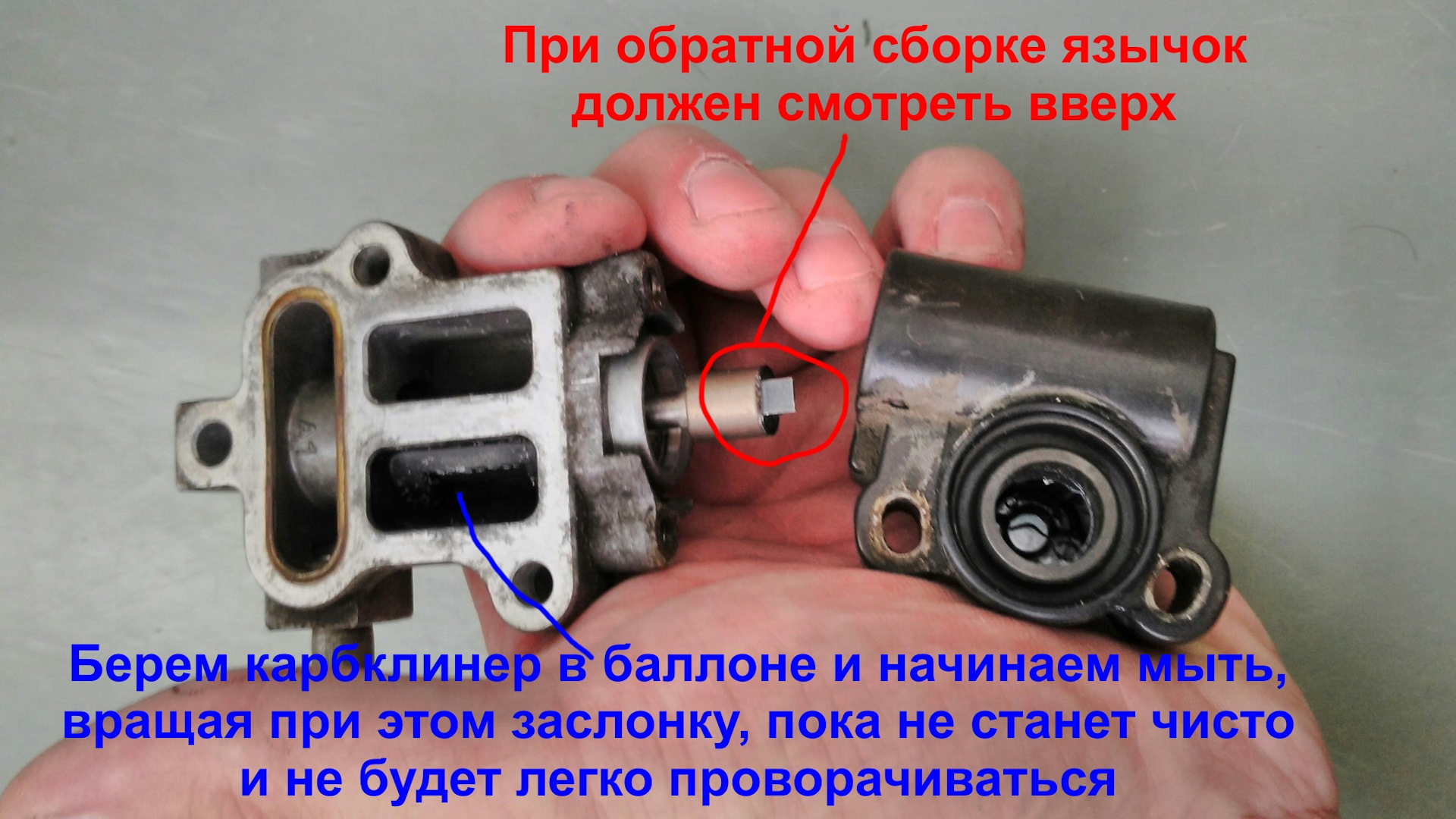

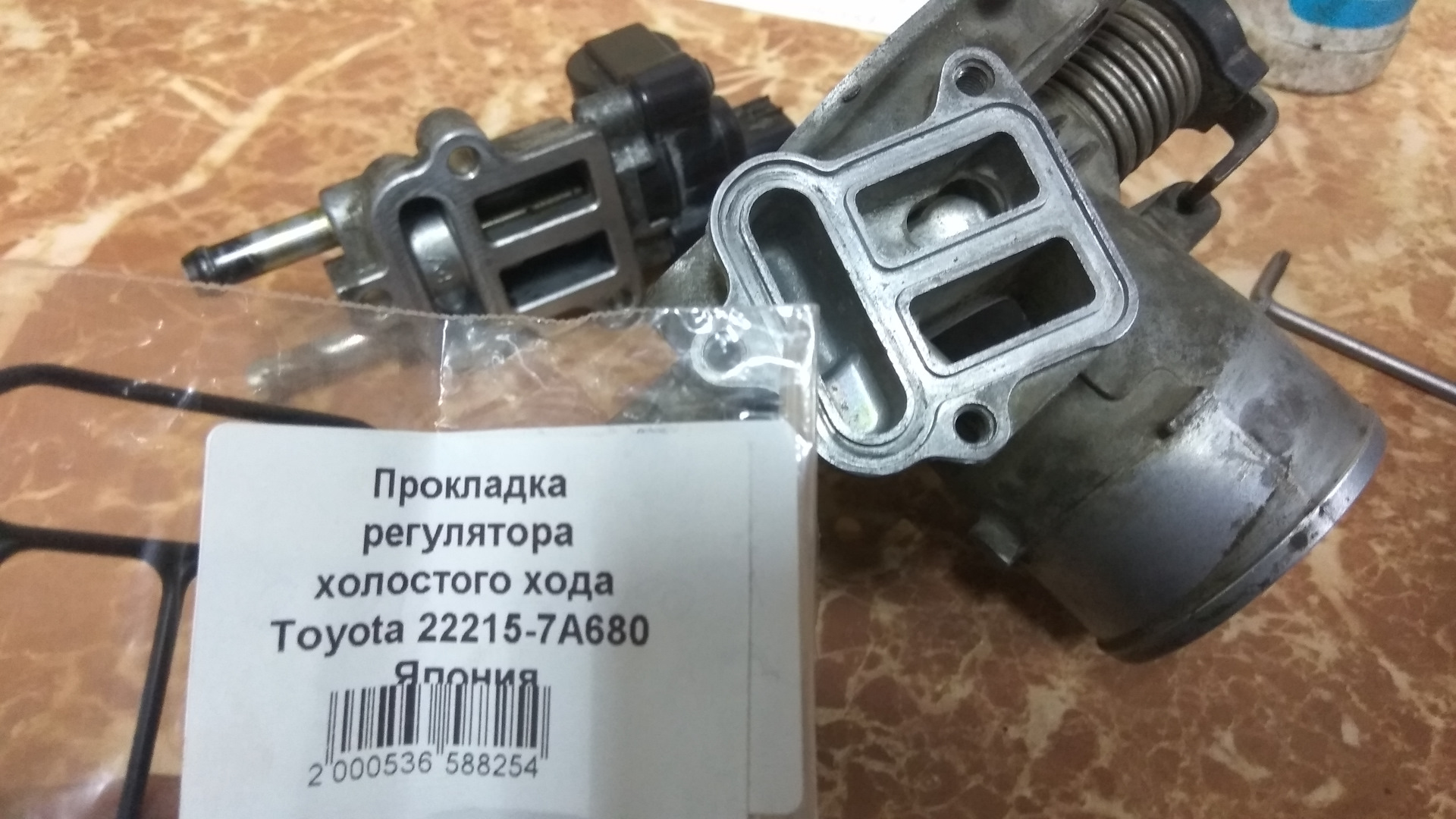

Неисправности клапана холостого хода Toyota

Клапан отвечает за обороты двигателя на всех режимах (прогрев, холостой ход, нагрузка). Во время эксплуатации лепесток клапана загрязняется и происходит подклинивание штока. Обороты зависают на прогреве либо на Х.Х.(из-за клина). Тестов на изменение оборотов в сканерах при диагностике по данному мотору не предусмотрено. Оценить работоспособность клапана можно, изменив показания датчика температуры. Ввести двигатель в «холодный» режим. Или, сняв обмотку с клапана, руками покрутить за магнит клапана. Заедание и клин будут ощутимы сразу. При невозможности легко демонтировать обмотку клапана (например, на серии GE)проверить его работоспособность можно подключившись к одному из управляющих выводов и измерив скважность импульсов одновременно контролируя обороты Х.Х. и изменяя нагрузку на двигатель. На полностью прогретом двигателе скважность равна приблизительно 40%,меняя нагрузку (включая электрические потребители) можно оценить адекватное увеличение оборотов в ответ на изменение скважности. При механическом заклинивании клапана, происходит плавное увеличение скважности, не влекущее за собой изменение оборотов Х.Х. Восстановить работу можно очистив нагар и грязь очистителем карбюратора при снятой обмотке.

Дальнейшая настройка клапана заключается в установке оборотов Х.Х. На полностью прогретом двигателе , вращением обмотки на болтах крепления, добиваются табличных оборотов для данного типа автомобиля (по бирке на капоте). Предварительно установив перемычку E1-TE1 в диагностическую колодку. На более «молодых» моторах 4А,7А клапан был изменён. Вместо привычных двух обмоток в тело обмотки клапана установили микросхему. Изменили питание клапана и цвет пластика обмотки (черный). На нем уже бессмысленно измерять сопротивление обмоток на выводах. К клапану подводится питание и управляющий сигнал прямоугольной формы переменной скважности.

Для невозможности снятия обмотки установили нестандартный крепёж. Но проблема клина осталась. Теперь если чистить обычным очистителем — вымывается смазка из подшипников (дальнейший результат предсказуем, такой же клин, но уже из-за подшипника). Следует полностью демонтировать клапан с блока дроссельной заслонки и после аккуратно промывать шток с лепестком.

Датчик холостого хода Daewoo Nexia

Датчик холостого хода Daewoo Nexia

Датчик холостого хода — это устройство, необходимое для стабилизации оборотов холостого хода в системе управления двигателем. Этот датчик выглядит, как электродвигатель с конусной подпружиненной иглой. Но не стоит думать, что датчик холостого хода и датчик холла — это одно и то же. Это абсолютно разные датчики, выполняющие абсолютно разные функции.

Принцип работы датчика холостого хода

Во время работы двигателя на холостом ходу, датчик контролирует сечение канала подачи воздуха в обход дроссельной заслонки. Таким нехитрым образом, в двигатель поступает необходимое количество воздуха при работе на холостом ходу. Работа двигателя представляет собой цепь. Где каждая деталь несет очень важную цель. На работу холостого хода, помимо этого датчика, существенно влияют датчики массового расхода воздуха и датчик положения коленчатого вала.

Как проверить датчик холостого хода

Проверить датчик холостого хода не требует особых познаний и навыков. Достаточно подключиться к интернет и найти инструкцию, или же изучить инструкцию по эксплуатации автомобиля. Итак, для проведения работы необходимы мультимер и провода. Мультимер – устройство измерения сопротивления и напряжения. Что нужно сделать:

1. Подготовить автомобиль к выполнению данной операции;
2. Освободить фиксатор колодки жгута проводов. Колодку отсоединить от регулятора холостого хода;
3. Подключить к массе двигателя минус вольтметра;
4. Завести автомобиль, на выводах A и D жгута проводов замерить напряжение;
5. Напряжение должно быть не менее 12 В. Если же оно меньше, или вообще отсутствует, то у Вас либо разряжен аккумулятор, либо цепь питания датчика холостого хода неисправна. Бывает также, что в таких случаях неисправным бывает блок управления двигателем.

Чистка датчика холостого хода на Daewoo Nexia

Изъять и почистить датчик холостого хода на Нексии не так уж и сложно. Главное желание и подробная инструкция. И так, что же нужно делать:

• Первым делом нужно очистить гнездо уплотнительного кольца, седло клапана и воздушный канал. Желательно, для удаления грязи и других отложений промыть очистителем карбюратора или щеткой. Необходимо, также, проверить состояние уплотнительного кольца. Если есть трещины, то нужно заменить кольцо;

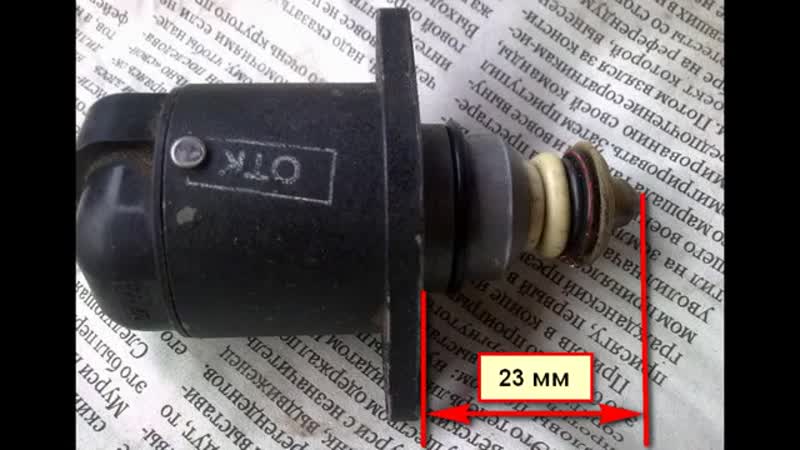

• После чистки необходимо замерить расстояние от конца запорного элемента до плоскости фланца. При расстоянии больше, чем 28 мм нужно утопить запорный элемент в корпус клапана;
• Установка. Для этого нужно смазать уплотнительное кольцо КХХ и клапан холостого хода моторным маслом. Затянуть прежние винты КХХ. После перейти к электрическому разъему;
• Включить зажигание без запуска двигателя, соединить клемма диагностического разъема на 5 сек, отсоединить клемма и выключить зажигание на 10 сек, после уже запустить двигатель и наново проверить холостой ход.

Как правило, подобная операция по промывке и уменьшению зазора помогает, и холостой ход перестает «плавать». Мы надеемся, что данная статья была полезной для Вас.

admin 2017-09-22T01:12:30+03:00

Какие датчика влияют на запуск мотора: описание

Современный автомобильный двигатель невозможно представить без датчиков и их влияния на работу силового агрегата.

Но, какие датчики влияют на запуск двигателя? — Ответ очевиден: почти все. Но, все-же, какие датчики расположены в сердце автомобиля.

Какие датчики могут располагаться в двигателе

Разные моторы могут иметь различное количество датчиков, исправность которых может по-разному влиять на запуск и работу силового агрегата. Если смотреть обобщенно, то любой индикатор, может повлиять на хороший пуск движка. Но, если разбирать по частям, то каждый датчик имеет свое предназначение, а поэтому не все могут повлиять на запуск сердца автомобиля. Рассмотрим, каждый датчик по отдельности и его предназначение в работе автомобиля.

Итак, начнем с самого начала. Автолюбитель залил горючее в автомобиль. На многих современных автомобилях устанавливают датчик качества топлива. Особенно такие датчики можно встретить на немецких и американских автомобилях, которые не адаптированные для нашего региона.

При поступлении плохого горючего в топливную систему, анализатор определяет, насколько качественное топливо попало в машину. Если была залита «бодяга», то мотор может начать заводится с трудом или вовсе не заведется. Располагается такое анализатор может перед или после топливного фильтра.

Второй индикатор по значению, который может повлиять на запуск мотора — датчик температуры охлаждающей жидкости. Именно неисправность этого индикатора может привести к тому, что силовой агрегат будет долго заводиться. Это связано с тем, что электронный блок управления думает, что мотор нагретый, и впрыскивает недостаточное количество топлива. Обычно, этот датчик больше всех подвержен поломкам.

Следующий индикатор, который непосредственно влияет на нормальный запуск движка — датчик регулятора холостого хода. Он определяет, какое количество топливно-воздушной смеси необходимо для нормальной работы мотора на холостом ходу и во время пуска мотора.

Датчик детонации также влияет на пуск агрегата. Обычно, он установлен в верхней части двигателя и улавливает вибрации издаваемые двигателем. В случае, если датчик подает в ЭБУ сигнал о том, что детонационные действия могут навредить мотору, блок управления блокирует подачу воздушно-топливной смеси и искру. При этом мотор может первый раз провернуть несколько раз коленчатый, а потом заглохнуть и вовсе больше не завестись.

Датчик положения дроссельной заслонки (ДПДЗ). Этот индикатор контролирует положение дросселя, а также процесс регулировки его для нагнетания воздуха в камеры сгорания. ДПДЗ неразрывно связан с датчиком массового расхода воздуха.

Датчик положения коленчатого вала. Он вычисляет положение коленвала относительно положения цилиндров. При выходе со строя, блок управления получает стабильные данные и останавливает работу мотора принудительно.

Датчик кислорода влияет непосредственно на образование воздушно-топливной смеси, а также на расход горючего. Он измеряет концентрацию кислорода в выпускных газах, чем контролирует непосредственно подачу топлива в камеры сгорания. Разность показаний индикатора изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

А задней части головки блока цилиндров расположен датчик фаз. Он определяет положение 1-го поршня в верхней мертвой точке. Разработан и основан на действие датчика Холла.

Еще одним представителем воздушных индикаторов является датчик массового расхода воздуха (ДМВР). Расположен он перед дроссельной заслонкой и при помощи него контролируется количество воздуха, который поступает в камеру сгорания.

Этот индикатор анализирует положение дроссельной заслонки для подачи и регулировки количества воздуха подаваемого в цилиндры. Обычно, при выходе датчика со строя, количество нагнетаемого воздуха для разных режимов работы двигателя не меняется, и силовой агрегат попросту задыхается при добавлении количества топлива и оборотов.

В данном случае, мотор при наборе оборотов начинает глохнуть, а бензин не прогорает в нужном количестве, чем оставляет остатки на стенках цилиндров или заливает свечи зажигания.

Дополнительными датчиками могут считаться — датчик температуры охлаждающей жидкости расположенный на радиаторе и датчик диагностики электроники. Эти индикаторы устанавливаются на автомобилях с так называемой «тяжелой электроникой», где все процессы управления мотором проводятся бортовым компьютером.

Неотъемлемой частью датчик управления запуском двигателя является блок управления силовым агрегатом. Именно он контролирует все процессы, происходящие в движке, а также регулирует настройки для оптимального пуска. Выход со строя этого элемента повлечет за собой то, что мотор попросту не заведется.

Запуск мотора и неисправность датчиков

Существует несколько вариантов запуска силового агрегата и влияния датчиков на работоспособность сердца машины. Рассмотрим, варианты неправильного запуска силового агрегата, влияние датчиков и методы устранения:

1. Двигатель заводится, но возникает эффект троения. В этом случае, со строя могли выйти датчики: положения дроссельной заслонки, РХХ, ДМВР, фаз и, конечно же, ЭБУ.
2. Двигатель не запускается. Это может быть связано с выходом любого датчика со строя. Так, для устранения неисправности необходимо поэтапно прозвонить все индикаторы при помощи мультиметра, или подключиться к блоку управления, который укажет код ошибки и связанный с ним датчик.
3. Блокировка запуска двигателя электронным блоком управления, в связи с выходом со строя нескольких датчиков или накоплением ошибок. Для устранения неисправности нужно подключиться к мозгам автомобиля при помощи OBD-кабеля, и специальным оборудованием провести диагностику, которая покажет ошибки. Расшифровав коды можно определить, какие индикаторы необходимо прозвонить, чтобы устранить проблему.
4. Двигатель запускается, но работает с перебоями, периодически глохнет. В этом случае, проблема может скрываться в датчиках положения дроссельной заслонки, массового расхода воздуха, датчике кислорода, положения коленчатого вала и регулятора холостого хода. Для быстрой и эффективной диагностики рекомендуется подключиться к блоку управления мотором и определить, какой именно индикатор вышел со строя.

В случае появления неисправностей двигатель дело может и даже не в датчиках, но зачастую именно они становятся причиной бед. Поэтому, прежде чем лезть в механическую часть мотора, необходимо определить, а не кроется проблема ли в индикаторах.

Инновации в управлении мотором и новые датчики

Автомобилестроение не стоит на месте, а люди все больше требуют комфорта в автомобилях. Таким образом, автопроизводители добавляют все новые усовершенствования в конструкции двигателя и смежных систем. Так, немецкие специалисты начали устанавливать дополнительные датчики на систему охлаждения и в салон.

Водитель выставляет температуру салона машины на специальной консоли, а электронный блок управления при помощи дополнительного датчика охлаждения и индикатора кондиционера регулирует данную величину. Но, недостатком данных датчиков является то, что они непосредственно влияют на запуск мотора, и в случае поломки будут проблемы с пуском силового агрегата.

Еще один инновационный индикатор — это датчик работы электронного блока управления двигателем. Этот датчик следит за работоспособностью ЭБУ и проводки связанной с ним. Так, выход со строя датчика будет сигнализировать на приборной панели автомобиля отдельным индикатором.

При этом двигатель запустить будет невозможно, поскольку индикатор расположен непосредственно в блоке управления, и без него ни одна система мотора работать не будет.

Вывод

Согласно конструктивных особенностей двигателя, силовые агрегаты оснащаются большим количеством датчиков, которые влияют на запуск двигателя. В число индикаторов влияющих на пуск силового агрегата можно отнести: качества топлива, детонации, коленчатого вала, фаз, положения дроссельной заслонки регулятора холостого хода, массового расхода воздуха, кислорода и температуры охлаждающей жидкости.

Так, выход одного или нескольких индикаторов может радикально повлиять на пуск и работу двигателя.

замена, где находится и признаки неисправности

Датчик холостого хода в системе впрыска модели Лада Калина – это особое электронное устройство. Такой компонент можно обнаружить в любом другом автомобиле, работающем на бензине и обладающим распределенным впрыском. Конструкция датчика представлена электромотором, в пару к которому производитель привлек конусную иглу. Отметим, что устройство управляется посредством ЭБУ.

Датчик холостого хода нечасто подвергается неисправностям, но при наличии такого факта вызывает сбой в холостых оборотах мотора. Они начинают «плавать», а двигатель в свою очередь перестает нормально функционировать. Как следствие, достигнуть своевременного выхода на рабочий температурный режим после холодного старта становится проблематично.

Особенности функционала

Основным предназначением рассматриваемого здесь датчика в Лада Калина является измерение основных параметров в системе впуска и регулировка оборотов. Это осуществляется путем посыла импульсов в управляющий модуль мотора, который на основании полученных данных корректирует объем впрыскиваемого топлива.

В связи с тем, что указанный регулятор холостого хода выступает в роли исполнительного приспособления, то определение его выхода из строя является весьма сложной задачей. Это обуславливается отсутствием в Лада Калина полезной функции самодиагностики.

Устройство призвано обеспечивать контроль объемов воздуха, которые по впускному тракту направляются в камеры сгорания мотора. Здесь поступление воздушной массы (также измеренной ДМРВ) осуществляется по специальному каналу, минуя дроссельную заслонку, которая в режиме холостых оборотов закрыта.

Данный регулятор холостого хода участвует в прогреве мотора 8 клапанов, обеспечивая своевременное достижение агрегатом своего рабочего температурного показателя.

В момент включения зажигания из регулятора «выползает» шток, который достигает специально предназначенного отверстия. Это называется первоначальным положением датчика.

Далее обозначим первостепенные функции этого устройства:

• регулировка оптимальной массы воздуха;
• участие в прогреве мотора 8 клапанов;
• определение и корректировка числа оборотов.

Определяем неисправность самостоятельно

Регулятор призван поддерживать обороты холостого хода в заданном диапазоне и обеспечивать корректный и своевременный прогрев мотора.

Хотя сбои в функционировании двигателя в данном режиме происходят на Лада Калина редко, практика позволила установить определенный набор признаков, свидетельствующих о неисправности регулятора.

В их числе:

• трудности с запуском агрегата;
• во время нахождения коробки передач в нейтральном положении наблюдаются «плавающие» обороты мотора;
• при переключении ступеней трансмиссии на ходу происходит несанкционированный останов двигателя;
• с началом прогрева агрегата при низких наружных температурах обороты не способны преодолеть рубеж в 1500 в минуту, что «затягивает» время достижения рабочей температуры.

Наблюдательные владельцы Лада Калина свидетельствуют о снижении оборотов после включения компрессора климатической установки. Нередко это приводит к останову мотора, а на приборке загорается символ давления смазки в агрегате.

Самой распространенной поломкой является неустойчивость оборотов. При пробегах, превышающих 50-тысячный рубеж, и если появились такие симптомы, то предварительно рекомендуем выполнить очистку полости дроссельного узла. Только после этого можно осуществить замену регулятора. Это устройство не ремонтируется, поэтому указанное действие становится безальтернативной мерой.

Калина 2 или Приора

Замена переднего ступичного подшипника Калина

Замена троса ручника Калина видео

Замена датчика не характеризуется какими-либо сложностями и позволяет осуществить ее максимально оперативно, главное знать, где находится он.

Замена датчика холостого хода

Замена датчика начинается, выполняем демонтаж устройства.

1. Снимаем экран мотора с LADA Kalina и отсоединяем кабельные разъемы от соответствующих колодок на дроссельном блоке и регуляторе холостых оборотов.
2. Чтобы отсоединить патрубки обогрева потребуется частично слить антифриз. Выполняем указанные манипуляции.
3. Для демонтажа самого устройства нам понадобится обычная отвертка, имеющая крестообразный профиль.
4. Снимаем патрубок, ведущий от системы проветривания картера. Делаем это путем ослабления хомутов и их сдвига. Этот шланг временно откладываем.
5. Такие манипуляции повторяем с патрубками подвода хладагента (если они ранее не сняты) и продувки контура абсорбера.
6. Воспользовавшись ключом на «13» (головкой удобнее), выполняем съем дроссельного блока. Он прикреплен к впускному ресиверу гайками.
7. Смотрим на прокладку. Если обнаружены повреждения, то обязательно меняем, иначе система впуска получит нежелательные подсосы воздуха.
8. Монтаж регулятора в машине LADA Kalina также прост и выполняется с «прицелом» на обратную последовательность манипуляций при разборке.
9. Здесь важно предварительно замерить иглу. Оптимальное положение будет подтверждать выход из корпуса регулятора на длину не менее 23 мм. Для замерного действия привлекаем штангенциркуль. Если необходимое значение не достигнуто, то потребуется «утопить» сам клапан в корпус регулятора. Здесь положительный контакт устройства соединяем с соответствующим выводом АКБ (понадобится временный кабель).

Оголенный край элемента прикладываем к отрицательному контакту. Игла движется медленно, в связи с чем, потребуется достаточно много таких касаний.

Подведем итоги

Завершив сборочный процесс, выполняем проверку корректности функционирования клапана-регулятора на авто LADA Kalina. Если холостые обороты находятся в регламентных пределах, то устройство установлено правильно, и в системе впуска не наблюдается сторонних подсосов воздуха.

Признаки неисправности или неисправности клапана управления холостым ходом

Клапан управления холостым ходом, также обычно называемый клапаном управления воздухом холостого хода, представляет собой компонент управления двигателем, который в той или иной форме встречается на большинстве дорожных транспортных средств. Его цель — контролировать и регулировать частоту вращения двигателя на холостом ходу, увеличивая и уменьшая ее по мере необходимости для соответствия условиям эксплуатации.

Большинство регулирующих клапанов холостого хода имеют форму клапана с электроприводом или мотора, который устанавливается где-нибудь на впускном коллекторе автомобиля.Клапан или двигатель управляется модулем управления двигателем, который регулирует скорость холостого хода в соответствии с такими параметрами, как температура двигателя и нагрузка на электрическую систему.

Выход из строя клапана управления холостым ходом может вызвать всевозможные проблемы с автомобилем, а в некоторых случаях даже сделать его непригодным для движения. Обычно неисправный или неисправный регулирующий клапан холостого хода вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Нерегулярные холостые обороты

Один из наиболее распространенных симптомов, связанных с проблемным клапаном управления воздухом холостого хода, — это нерегулярные обороты холостого хода.Клапан регулировки холостого хода запрограммирован на регулирование и поддержание постоянной скорости вращения двигателя на холостом ходу. Если клапан выходит из строя или имеет какие-либо проблемы, это может привести к снижению холостого хода. Это может привести к необычно высокой или низкой скорости холостого хода, или в некоторых случаях к резкому скачку скорости холостого хода, которая многократно увеличивается и уменьшается.

2. Загорается индикатор проверки двигателя.

Еще одним признаком потенциальной проблемы с клапаном управления холостым ходом является горящая лампа проверки двигателя. Если модуль управления двигателем обнаруживает проблему с цепью или сигналом клапана управления подачей воздуха на холостом ходу, он включает индикатор проверки двигателя, чтобы уведомить водителя о наличии проблемы.Индикатор Check Engine также может быть вызван широким спектром проблем, поэтому настоятельно рекомендуется сканировать компьютер на наличие кодов неисправностей.

3. Остановка двигателя

Еще одним более серьезным признаком неисправности клапана управления холостым ходом является остановка двигателя. Если клапан управления холостым ходом полностью выходит из строя, он может оставить автомобиль без источника воздуха для поддержания надлежащего холостого хода. Это может привести к остановке двигателя во время работы, а в некоторых случаях может привести к тому, что двигатель вообще не будет работать на холостом ходу и заглохнет, как только он будет запущен.

Обычно неисправный регулирующий клапан холостого хода вызывает симптомы, достаточно заметные, чтобы водитель быстро осознал наличие проблемы. Если ваш автомобиль испытывает какие-либо из вышеперечисленных симптомов или вы подозреваете, что у вашего клапана управления холостым ходом может быть проблема, обратитесь к профессиональному технику для диагностики автомобиля, чтобы определить, нуждается ли клапан управления холостым ходом в замене.

Ищете считыватель кода OBD2 для диагностики контрольной лампы двигателя?

Ознакомьтесь с десятками отличных сканеров OBD2 здесь

купить сейчас

Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице. Цены и доступность могут быть изменены.

5 Признаков неисправности клапана регулировки холостого хода (и стоимость замены в 2021 г.)

(Обновлено 12 мая 2020 г.)

Когда двигатель работает, но автомобиль не движется, это означает, что двигатель работает на холостом ходу. За это время количество оборотов в минуту (об / мин) внутри двигателя изменится.

Клапан регулировки холостого хода отвечает за управление частотой вращения двигателя на холостом ходу. Клапан является основным элементом управления двигателем, который может либо уменьшать, либо увеличивать количество оборотов в минуту, в зависимости от текущих условий эксплуатации.

Клапан соединен с корпусом дроссельной заслонки рядом с впускным коллектором. Блок управления двигателем — это то, что управляет работой клапана. Основываясь на информации, которую он получает, например, о нагрузке на двигатель и температуре, он соответственно изменит скорость холостого хода.

Как работает регулирующий клапан холостого хода

Скорость двигателя — это количество оборотов, которые он делает в минуту. Обычно это называется RPM. Текущие условия эксплуатации вашего автомобиля заставят клапан управления воздухом холостого хода либо увеличивать, либо уменьшать частоту вращения вашего двигателя.

Например, если ваш автомобиль имеет большую нагрузку или он слишком быстро нагревается, то клапан управления воздухом холостого хода будет регулировать число оборотов, увеличивая или уменьшая его; соответственно. Это позволит двигателю выдерживать более тяжелую нагрузку или в каждом случае остыть.

Блок управления двигателем отвечает за управление воздушным клапаном холостого хода. Когда этот центральный компьютер получает информацию о температуре и нагрузке двигателя, он использует эту информацию для правильной регулировки клапана управления воздухом холостого хода.

Таким образом, клапан будет правильно регулировать обороты двигателя на основе информации, передаваемой с компьютера.

Связано: Как проверить и очистить клапан управления воздухом холостого хода

Признаки неисправности клапана управления воздухом холостого хода

Если в вашем автомобиле неисправен клапан управления потоком воздуха холостого хода, возникает несколько проблем и симптомов, которые могут проявиться сами собой. Если вы не замените клапан немедленно, ваш автомобиль выйдет из строя.

Ниже приведены 5 основных симптомов неисправности клапана управления воздухом холостого хода, которые вы легко заметите.

1) Прерывистая частота вращения на холостом ходу

Поскольку регулирующий воздушный клапан холостого хода должен управлять частотой вращения двигателя на холостом ходу, неисправный клапан наверняка выведет его из строя. Это приведет к тому, что частота вращения холостого хода будет случайным образом колебаться в сторону разных скоростей, а не оставаться на одной постоянной скорости.

Скорость холостого хода может быть в один момент слишком высокой, а в другой — слишком низкой. Вы четко заметите это изменение холостого хода, просто взглянув на тахометр на приборной панели.

2) Контрольная лампа проверки двигателя

Всякий раз, когда возникает малейшая проблема или проблема с чем-либо, подключенным к двигателю, центральный компьютер включает контрольную лампу проверки двигателя на приборной панели. Одной из причин этого, безусловно, может быть неисправный регулирующий клапан холостого хода.

Если количество оборотов в минуту покажется блоку управления двигателем необычным, он сообщит вам об этом, включив контрольную лампу.

Конечно, может быть целый список других причин, по которым сигнальная лампа загорается.В любом случае вам следует отнести свой автомобиль в автомагазин, чтобы сразу сдать его на проверку.

3) Неровная работа на холостом ходу

Нормальный регулирующий воздушный клапан на холостом ходу обеспечит плавную работу автомобиля на холостом ходу. Но если клапан выходит из строя по какой-либо причине, холостой ход будет переходить от плавного к грубому.

Неровный холостой ход приведет к возникновению сильных вибраций, возникающих всякий раз, когда ваш автомобиль останавливается при работающем двигателе. Поскольку во время холостого хода в двигатель будет поступать меньше воздуха, автомобиль будет сильно трястись.

4) Остановка двигателя

Если вы столкнетесь с остановкой двигателя из-за плохого клапана управления подачей воздуха на холостом ходу, вы вообще не сможете управлять автомобилем. Как только вы заведете автомобиль, сразу же выйдет из строя регулирующий клапан холостого хода.

Если вы окажетесь вдали от дома, и это произойдет, вначале задержка будет происходить каждые пару минут. Вы должны успеть к ближайшему механику вовремя, прежде чем двигатель полностью заглохнет.

См. Также: Причины, по которым автомобиль заводится, а затем сразу умирает

5) Нагрузка вызывает остановку

Иногда заглох двигателя происходит сам по себе, а в других случаях увеличение нагрузки на двигатель приводит к его остановке. ларек.

Например, если вы включите обогреватель или кондиционер, когда у вас плохой клапан управления подачей воздуха на холостом ходу, то ваш двигатель, вероятно, сразу же заглохнет. Рулевое колесо тоже может ощущаться, как будто его тянут в сторону.

Чтобы временно решить эту проблему, просто выключите обогреватель или кондиционер, чтобы уменьшить нагрузку. Затем дайте двигателю остыть в течение нескольких минут.

Стоимость замены регулирующего клапана холостого хода

Если вольтметр показывает показания за пределами нормального диапазона, то вам необходимо приобрести новый регулирующий клапан холостого хода. Если вы не разбираетесь в ремонте автомобилей, вам придется заплатить механику, чтобы он выполнил замену. Это означает, что вам придется оплачивать как детали, так и рабочую силу.

Средняя стоимость замены регулирующего клапана холостого хода составляет от 120 до 500 долларов. Детали могут стоить от 45 до более 400 долларов, в то время как стоимость рабочей силы составляет всего около 70 долларов.

Конечно, стоимость рабочей силы действительно зависит от почасовой ставки механика. Поскольку выполнение этой работы не должно занимать более 1 часа, не ожидайте, что стоимость будет слишком высокой.

С некоторыми автомобилями работать сложнее, чем с другими, так что это тоже важный фактор.

7 Симптомы и способы устранения клапана регулировки холостого хода

Вы садитесь в машину, двигатель гудит, и звучит так, будто вы не собираетесь выезжать с подъездной дорожки.Но как только вы выезжаете на открытую дорогу, все звучит нормально. Тем не менее, ваш индикатор проверки двигателя все еще горит. Так, что происходит? Может дело в симптомах плохого клапана регулятора холостого хода?

Это все общие симптомы неисправного клапана регулировки холостого хода. Но что такое воздушный регулирующий клапан холостого хода, для чего он нужен и как он работает? Что еще более важно, сколько стоит замена?

Мы разберем все это для вас здесь и даже проведем вас по шагам, чтобы вы могли заменить его самостоятельно, если хотите.К счастью, независимо от того, решите ли вы выполнить работу самостоятельно или планируете отвезти ее в магазин, регулирующие воздушные клапаны холостого хода являются одним из самых простых и дешевых компонентов автомобиля, которые можно заменить.

Что такое регулирующий клапан холостого хода?

Клапаны регулировки холостого хода, обычно называемые клапанами IAC, делают именно то, что следует из названия. Они контролируют количество воздуха, которое получает ваш двигатель на холостом ходу.

Хотя вы можете подумать, поскольку ваш двигатель всегда работает на холостом ходу примерно с одинаковыми оборотами, входные данные всегда одни и те же, но это далеко не так.Различные температуры, давление воздуха и содержание кислорода влияют на эффективность работы вашего двигателя.

Кроме того, изменяющиеся нагрузки на двигатель резко меняют то, как тяжело вашему двигателю работать на холостом ходу с постоянной частотой вращения.

Поскольку все эти значения изменяются, ваш двигатель должен соответствующим образом адаптироваться для достижения устойчивых холостых оборотов. Один из ключевых компонентов, который помогает вашему двигателю в этом, — это регулирующий воздушный клапан холостого хода. Он регулирует впуск в соответствии с мощностью вашего двигателя и обеспечивает бесперебойную работу всего на холостом ходу.

Как работает регулирующий клапан холостого хода?

Если вы не знаете, как система должна работать, когда все работает без сбоев, вам будет сложно определить, когда что-то работает неправильно, не говоря уже о том, как решить проблему.

Клапан управления холостым ходом — это датчик, который работает вместе с другими датчиками в вашем двигателе. Электронный блок управления (ЭБУ) транспортного средства получает данные от датчиков двигателя и использует эти данные для определения количества воздуха, необходимого двигателю, чтобы оставаться в заданном диапазоне.

Клапан управления холостым ходом сообщает ЭБУ, сколько воздуха в данный момент получает двигатель, который ЭБУ использует, чтобы определить, нужно ли ему открывать или закрывать корпус дроссельной заслонки.

Каковы плохие симптомы клапана управления подачей воздуха на холостом ходу?

Несмотря на то, что существует множество различных причин, по которым регулирующий клапан холостого хода может проявлять себя, мы выделили три наиболее распространенных симптома ниже.

1. Проверьте световой сигнал двигателя

Ваш двигатель использует индикатор проверки двигателя, чтобы сообщить вам о большом количестве проблем.Как только что-то пойдет не так, загорится индикатор проверки двигателя, чтобы вы знали, что возникла проблема.

Если ваш регулирующий клапан холостого хода неисправен, вы получите контрольную лампу двигателя — если диагностическая система тоже не работает.

Если у вас есть контрольная лампа двигателя, вам необходимо прочитать код. Если у вас нет программы для чтения кода, отнесите ее в магазин запчастей, например AutoZone, и они бесплатно прочтут ее. Если у вас неисправен клапан управления воздухом холостого хода, лампа проверки двигателя укажет на цепь.

2. Колебания холостого хода / резкий холостой ход

Ваш регулирующий воздушный клапан на холостом ходу регулирует количество воздуха, попадающего в двигатель на холостом ходу. Он должен регулироваться в соответствии с условиями для автоматического обеспечения плавного холостого хода.

Если он работает неправильно, он не будет выполнять эту функцию должным образом, что может привести либо к грубому холостому ходу, либо к колебаниям холостого хода в зависимости от неисправности.

Существует множество различных способов поломки клапана регулирования холостого хода, и серьезность неисправности влияет на то, насколько сильно вы заметите грубый или колеблющийся холостой ход.

3. Остановка двигателя

Если проблема достаточно серьезная, двигатель может полностью заглохнуть на холостом ходу. Это состояние будет ухудшаться в зависимости от погоды или при включении дополнительных нагрузок.

В определенных условиях двигатель может работать на холостом ходу плавно, но из-за неисправного клапана управления воздухом холостого хода его нельзя будет отрегулировать по мере изменения этих условий.

Как отремонтировать неисправный клапан управления подачей воздуха на холостом ходу

Хотя у вас может возникнуть соблазн немедленно заменить клапан регулировки холостого хода, правда в том, что вы часто можете решить проблему с помощью быстрой очистки.

Клапан регулировки холостого хода достаточно легко достать, и если вы сможете его починить, то потратите дополнительное время на его очистку.

При очистке клапана регулировки холостого хода используйте высококачественный обезжириватель и протрите концы проволочной щеткой. Вы не сможете сделать клапан похожим на новый, но вам часто удастся очистить его достаточно, чтобы он снова заработал правильно.

Стоимость замены неисправного клапана регулирования подачи воздуха на холостом ходу

Стоимость замены неисправного клапана регулировки холостого хода сильно варьируется в зависимости от того, на чем вы водите.Стоимость самого клапана регулировки холостого хода составляет от 50 до 100 долларов.

Отсюда затраты на рабочую силу составляют от 70 до 300 долларов. В совокупности замена клапана регулировки холостого хода может стоить от 120 до 400 долларов.

Хорошая новость заключается в том, что обычно легко найти и заменить, если вы хотите немного сэкономить.

Как заменить неисправный регулирующий клапан холостого хода (пошаговое руководство)

Если вы хотите немного сэкономить и немного склонны к механике, вы можете самостоятельно заменить регулирующий клапан холостого хода.Это один из самых простых способов ремонта, и мы расскажем вам обо всем, что вам нужно знать, чтобы выполнить эту работу!

1. Найдите регулирующий клапан холостого хода

Найти проще, чем вы думаете. Клапан регулировки холостого хода обычно находится рядом или на корпусе дроссельной заслонки или впускном коллекторе. После того, как вы обнаружите регулирующий клапан холостого хода, можно переходить к следующему шагу.

2. Отсоедините аккумулятор

Каждый раз, когда вы работаете с электрическими компонентами, вам необходимо отсоединить аккумулятор.Несоблюдение этого правила может привести к появлению статического заряда, который может повредить большее количество компонентов и стоить вам кучу денег.

3. Получите доступ к регулирующему клапану холостого хода

В зависимости от того, что вы водите, вы можете вообще пропустить этот шаг. Однако, если вы не можете дотянуться до регулирующего клапана холостого хода, вам необходимо удалить все компоненты, которые препятствуют доступу.

4. Отсоедините датчик

На задней стороне клапана управления холостым воздухом будет электрический разъем, который нужно отсоединить.Обычно эти разъемы можно удалить вручную, но иногда они застревают, и их трудно удалить. В этом случае разъем можно вытащить небольшой отверткой с плоской головкой — только будьте осторожны, чтобы ничего не сломать!

5. Отверните болт

Клапан регулировки холостого хода обычно крепится двумя болтами. Отверните эти болты и аккуратно снимите старый регулирующий клапан холостого хода.

6. Установите новый / очищенный регулирующий клапан холостого хода

.

Убедитесь, что отверстия для болтов выровнены при установке нового клапана регулировки холостого хода.Установите болты и снова подсоедините электрический разъем.

7. Переустановите все удаленные компоненты

Если вы сняли какие-либо компоненты для доступа к регулирующему клапану холостого хода, переустановите их сейчас.

8. Подключите аккумулятор.

Поскольку вы отключили аккумулятор во время установки деталей, вы уже сбросили контрольную лампу двигателя. После того, как вы снова подключите аккумулятор, все будет в порядке!

Можно ли управлять автомобилем с неисправным клапаном управления подачей воздуха на холостом ходу?

Иногда вы можете вести машину с неисправным воздушным клапаном холостого хода, а в других случаях это может привести к дальнейшему повреждению двигателя.Из-за этого не следует водить машину с плохим клапаном регулировки холостого хода, даже если проблема не кажется большой.

Хотя вы можете подумать, что можете избежать проблемы, не двигаясь на холостом ходу, каждый раз, когда вы останавливаетесь на красный свет или знак остановки, ваш автомобиль не работает. На самом деле от этого никуда не деться.

Итак, хотя вы можете ездить с неисправным воздушным клапаном холостого хода, рисковать этим просто не стоит.

Заключение

Нет ничего более мучительного, чем индикатор проверки двигателя, которого вы не ожидали.Когда вы читаете код, это похоже на худшую лотерею. Наихудшие результаты могут стоить вам тысячи, а лучшие — около 20 долларов.

К счастью, неисправные регулирующие клапаны холостого хода относятся к более дешевой части спектра, особенно если вы выполняете работу самостоятельно. Иногда все, что вам нужно сделать, это очистить клапан регулировки холостого хода, чтобы ваш автомобиль снова выехал на дорогу!

Если исправление может быть бесплатным, зачем откладывать ремонт и потенциально повредить двигатель? Немного запачкай руки и заводи машину, как новую!

5 Симптомы клапана регулировки холостого хода и решения

Когда двигатель вашего автомобиля работает, но автомобиль не движется, двигатель переходит в режим холостого хода.Тем не менее, частота вращения двигателя или число оборотов в минуту будут меняться в зависимости от условий, и регулирующий воздушный клапан холостого хода — это то, что регулирует эту частоту вращения двигателя на холостом ходу.

Клапан регулировки холостого хода (IAC) является важным компонентом системы управления двигателем, он будет соединен с корпусом дроссельной заслонки и будет управляться ЭБУ (блоком управления двигателем).

Как и все другие детали двигателя, он не является отказоустойчивым, поэтому в какой-то момент у него могут возникнуть проблемы и, следовательно, повлиять на производительность двигателя.

Чтобы помочь вам поддерживать эту важную часть двигателя на оптимальном уровне производительности, здесь мы выделяем симптомы, которые вы можете использовать, чтобы определить, когда он выходит из строя или выходит из строя, а также как это исправить.

Признаки неисправности клапана регулировки холостого хода

При всех проблемах с автомобилем первым шагом в решении проблемы всегда является знание того, как ее диагностировать. К счастью, неисправность клапана IAC должна быть довольно простой проблемой для диагностики, поскольку она имеет несколько признаков и симптомов.

1. Загорается индикатор проверки двигателя

Хотя индикатор проверки двигателя иногда может включаться, когда у вашего автомобиля нет проблем, это случается очень редко, и в основном это происходит, когда компьютер также имеет проблемы.

Следовательно, когда вы видите этот свет, вы можете быть уверены, что существует проблема, и одна из возможных проблем или проблем — это плохой регулирующий клапан холостого хода.

Если ЭБУ регистрирует особые или нечетные обороты в минуту при работе двигателя на холостом ходу, он включает контрольную лампу двигателя.

И если вы все еще не уверены, что именно клапан IAC вызывает загорание двигателя, это в сочетании с одним или несколькими другими симптомами, указанными ниже, должно устранить любые сомнения.

2.Случайно колеблющаяся скорость холостого хода

Поскольку клапан IAC отвечает за управление скоростью холостого хода, если он не работает должным образом, вы, вероятно, получите прерывистые или случайные колебания холостого хода, поскольку он не будет выполнять свою работу должным образом.

Ваша скорость холостого хода будет постоянной и может быть выше 1000 об / мин за одну минуту и ​​ниже 900 об / мин в следующую минуту. Это колебание может происходить в течение всего времени, пока двигатель не работает, и помимо раздражения, оно может легко вызвать другие проблемы с двигателем.

Следовательно, когда вы замечаете, что частота вращения холостого хода увеличивается и уменьшается, вы можете быть уверены, что с клапаном IAC возникла проблема, и вам необходимо обратиться к специалисту для проверки.

3. Более грубая работа двигателя на холостом ходу

Для старых моделей автомобилей ЭБУ не сможет компенсировать какие-либо проблемы с клапаном IAC. И поэтому, если у вашего двигателя неисправен, вы можете ожидать более грубого холостого хода двигателя, что является хорошим признаком того, что вам нужно проверить и заменить клапан.

Автомобили с исправным или, по крайней мере, нормальным клапаном IAC всегда будут иметь плавный холостой ход, который также обеспечивает плавный и равномерный пуск. Если это не то, что вы получаете, а вместо этого все идет плохо, то у вас проблемный клапан.

Кроме того, неисправный клапан IAC часто вызывает сильные вибрации, которые возникают при резком холостом ходу, и автомобиль может отреагировать сильной тряской, поскольку двигатель не получает достаточно воздуха на холостом ходу.

4. Частые остановки двигателя

Остановка двигателя может быть результатом чего угодно — от грязной топливной форсунки до ослабленного контакта с аккумуляторной батареей.Но теперь вы также можете добавить плохой регулирующий клапан холостого хода к некоторым вещам, которые могут вызвать остановку двигателя.

Проблема в основном связана с тем, что двигатель не получает достаточно воздуха на холостом ходу, что затем может вызвать другие проблемы, которые влияют на общую производительность и, следовательно, вызывают остановку двигателя.

Кроме того, это может произойти из-за того, что ЭБУ не может компенсировать проблемы, вызванные неисправным клапаном IAC, что в конечном итоге приводит к остановке двигателя.

Но сначала стойло будет случайным, а это значит, что вы все равно сможете пользоваться транспортным средством.Однако, если проблема не устранена, глохнет двигателя участится.

5. Возгорание транспортного средства

Возгорание транспортного средства также может быть признаком неисправности клапана управления подачей воздуха на холостом ходу. Но важно отметить, что, как и четыре других вышеупомянутых симптома, это может быть признаком других проблем с двигателем.

Однако, если ваш автомобиль дергается при замедлении, когда вы убираете ногу с педали газа, и вы видите, как из выхлопной трубы вытекает чрезмерное количество топлива, вы можете быть почти уверены, что у вас проблема с клапаном IAC.

Как решить проблему

Принимая во внимание симптомы, описанные выше, должно быть легко определить, когда ваш клапан IAC выходит из строя. Но диагностика проблемы — это только первый шаг, так как вам все равно нужно ее исправить.

К счастью, эту задачу довольно легко решить для любого, кто обладает средними механическими навыками, и ниже мы объясним, что нужно делать.

Маршруты

Шаг 1: Припаркуйте автомобиль и выключите двигатель

Один из тех шагов, которые многие автомобилисты, как правило, упускают из виду, когда приходит время работать над своим автомобилем, — это поиск хорошего места для работы.Тем не менее, это все еще важный шаг, и он должен быть первым при попытке отремонтировать ваш клапан IAC, а хорошо освещенный гараж — одно из лучших мест.

И как только вы поместите автомобиль в безопасное и надежное место с достаточным пространством и освещением, другим предварительным шагом будет выключить двигатель и дать ему остыть. Также не забудьте отключить аккумулятор перед началом работы.

Шаг 2: Определите точную проблему клапана IAC

Плохой клапан IAC — это широкий термин, поэтому, прежде чем вы сможете решить проблему, вам сначала необходимо определить точные проблемы с ней.А это означает его тщательный осмотр и проверку. Это можно сделать разными способами.

Метод 1: ИСПОЛЬЗУЙТЕ сканер OBD 2

Первый метод проверки клапана IAC будет включать его сканирование с помощью сканера OBD 2. Сканер сможет идентифицировать и отображать конкретные коды ошибок и, следовательно, позволит вам узнать точную проблему и определить, как лучше всего решить проблему.

Метод 2: Проверка числа оборотов в минуту

Проверка числа оборотов в минуту — очень полезный метод не только для определения того, нормально ли работает клапан IAC, но и для определения возможных проблем, если таковые имеются.

Чтобы проверить число оборотов в минуту, вам сначала необходимо установить число оборотов вашего автомобиля, когда электродвигатель управления холостым ходом отключен, а затем сравнить его с тем, что вы получаете, когда он подключен.

Шаг 3. Удаление клапана IAC

После того, как вы установили конкретную проблему с регулирующим клапаном IAC, теперь вы можете начать исправление. Здесь первым шагом будет его удаление, и для этого вам сначала нужно будет найти его.

Для большинства автомобилей этот клапан будет расположен рядом с корпусом дроссельной заслонки и во впускном коллекторе.Вы можете проверить руководство к своему автомобилю, если не знаете, как он выглядит.

Чтобы его снять, сначала нужно отсоединить или открутить все, что крепит клапан к впускному коллектору. Но процесс всегда должен начинаться с отсоединения клеммы аккумулятора, чтобы обеспечить безопасную работу.

Шаг 4: Очистите клапан IAC

Далее — фактическое исправление, и здесь первым вариантом будет очистка клапана IAC, потому что в некоторых случаях мусор и скопление нагара часто являются единственной проблемой, препятствующей его оптимальной работе .

Процесс очистки также довольно прост, так как вам нужно только распылить очиститель и убедиться, что вы удалили как можно больше мусора и грязи, прежде чем протирать его чистой тканью.

Кроме того, не забудьте очистить корпус дроссельной заслонки, чтобы гарантировать, что любой мусор не попадет в клапан, как только вы вернете его на место и после этого слейте излишки жидкости.

Как только вы убедитесь, что клапан достаточно чистый, вы должны собрать все и вернуть его в исходное положение, и теперь он должен работать нормально.

Шаг 5. Замена клапана IAC

Хотя во многих случаях тщательная очистка часто работает достаточно хорошо, иногда клапан IAC не подлежит ремонту, и поэтому единственный вариант, который у вас есть в таких случаях, — это полная замена.

Если вы предпочитаете полную замену, процесс будет таким же, как и при его чистке, поскольку вам нужно будет только удалить старый и вставить новые.

Но важно убедиться, что вы снова надежно закрепите винты корпуса дроссельной заслонки и что вы используете правильный сменный клапан IAC для вашей конкретной модели автомобиля.

Если вы не знаете, как все это сделать, не рискуйте и лучше обратитесь к профессиональному механику. А также не забудьте провести тест двигателя на холостом ходу после нескольких минут езды, чтобы проверить, правильно ли работают новые клапаны IAC.

Заключение

Хотя тогда регулирующий клапан холостого хода может не выглядеть как самая важная часть вашего двигателя, он все же играет решающую роль, и поэтому вам необходимо убедиться, что он работает хорошо.

Неисправный клапан IAC может привести к серьезным последствиям, таким как заглох двигателя, а также может вызвать раздражающую лампочку проверки двигателя, которая не погаснет, пока проблема не будет устранена.

Но поскольку теперь у вас есть представление о некоторых симптомах неисправного клапана IAC, на которые следует обратить внимание, и некоторые из возможных исправлений, которые вы можете использовать, теперь это должно быть простой проблемой для диагностики и устранения даже без профессиональной помощи. .

1. Признаки неисправного клапана управления холостым ходом — CarTreatments

4 Признаки неисправного клапана управления холостым ходом (IAC), расположение и стоимость замены

В современных автомобилях десятки датчиков, соленоидов и клапанов поддерживают все в рабочем состоянии.Одним из таких соленоидов является регулирующий клапан холостого хода, также известный как клапан IAC. Хотя это может быть не самый привлекательный компонент вашего движка, он обеспечивает бесперебойную работу всего, и если он начнет работать неправильно, вы захотите это исправить.

Ниже мы выделили четыре наиболее распространенных симптома плохого клапана управления холостым ходом, прежде чем углубиться в то, что он делает и где его найти. Наконец, если вы обнаружите, что регулирующий клапан холостого хода вашего автомобиля неисправен, мы дадим вам представление о том, сколько вы должны потратить, чтобы вас не ограбили в ремонтной мастерской.

Признаки неисправности клапана управления холостым ходом (IAC)

Наиболее частыми симптомами неисправности клапана управления холостым ходом являются световой индикатор двигателя и колебания холостого хода. Но хотя это наиболее распространенные симптомы, это не единственное, на что нужно обращать внимание. Ниже мы подробно рассмотрим четыре наиболее распространенных симптома.

Проверьте свет двигателя

В вашем автомобиле есть множество датчиков, поэтому неудивительно, что один контролирует ваш регулирующий клапан холостого хода.Как только что-то не возвращается, он отправляет сигнал в ECM, чтобы вы знали, что возникла проблема.

Самый распространенный код — P0505, который является неисправностью системы управления холостым ходом. Но хотя это наиболее распространенный код проверки двигателя, он не единственный, который может указать вам на неисправный клапан управления холостым ходом.

Колебания холостого хода

Клапан управления холостым ходом вашего автомобиля должен обеспечивать плавность работы на холостом ходу, поэтому логично, что если он срабатывает, скорость холостого хода будет колебаться.Хотя это зависит от того, что не так с клапаном, колебания холостого хода являются одним из наиболее распространенных симптомов.

Имейте в виду, что ваша частота вращения холостого хода будет колебаться еще больше при включении или выключении дополнительного оборудования, так как ваш ECM не сможет приспособиться к изменяющейся нагрузке без регулирующего клапана холостого хода.

Резкий холостой ход двигателя

Предполагается, что ваш регулирующий клапан холостого хода поддерживает все согласованно, пока вы не работаете. Но если клапан застрял в открытом, закрытом или промежуточном положении, это может привести к грубому холостому ходу.Вы могли бы «исправить» эту проблему, поработав на холостом ходу на разной высоте или отключив нагрузку на двигатель. Но на самом деле вы не решаете проблему — вы ее только скрываете.

Имейте в виду, что резкий холостой ход двигателя, связанный с неисправным клапаном управления холостым ходом, будет вызван воздухом или слишком большим количеством воздуха и не должен состоять из пропусков зажигания двигателя или других более серьезных условий. Если это происходит, это указывает на более серьезную проблему, которую вам необходимо устранить, даже если вам нужно заменить клапан управления холостым ходом.

Двигатель глохнет

Если клапан регулирования холостого хода вашего автомобиля достаточно поврежден, он вообще не сможет приспособиться к различным условиям. Таким образом, хотя в одних условиях у вас может не быть проблем, в других он может полностью заглохнуть.

Все, от изменения высоты до включения кондиционера, может вызвать заглох двигателя, поскольку он не может адаптироваться к различным условиям. Хотя это случается редко, если в вашем автомобиле нет клапана управления холостым ходом, но это тоже не редкость.

Функция клапана управления холостым ходом

Клапан управления холостым ходом вашего автомобиля учитывает все отклонения и регулирует обороты холостого хода вашего двигателя, чтобы все работало плавно. Возможно, это не самый привлекательный компонент, но без него ваш движок может остановиться, и вы можете столкнуться с различными проблемами производительности.

В то время как вы привыкли ожидать, что ваш двигатель будет поддерживать постоянные обороты независимо от того, что вы делаете, ваш двигатель не смог бы сделать это эффективно без регулирующего клапана холостого хода.

Это потому, что существует множество условий, которые влияют на скорость холостого хода вашего двигателя. Все, от вашей текущей высоты до количества принадлежностей, с которыми работает ваш двигатель, может повлиять на вашу скорость холостого хода.

Неправильное расположение клапана управления холостым ходом

Клапан управления холостым ходом вашего автомобиля в большинстве современных двигателей встроен в корпус дроссельной заслонки. На старых двигателях это был внешний блок, установленный где-то вокруг воздухозаборника. Отсюда он может легко контролировать поток воздуха к вашему двигателю, чтобы поддерживать постоянный холостой ход независимо от двигателя и условий окружающей среды.

Хорошая новость заключается в том, что обычно это верхняя часть двигателя, поэтому, если вы хотите заменить его самостоятельно, обычно до него довольно легко добраться. Есть несколько компонентов, к которым проще получить доступ, чем к вашему регулирующему клапану холостого хода.

СВЯЗАННЫЙ: 8 симптомов неисправного корпуса дроссельной заслонки

Стоимость замены регулирующего клапана холостого хода

Средняя стоимость замены клапана регулировки холостого хода составляет от 100 до 500 долларов. Имейте в виду, что эти расходы могут варьироваться в зависимости от того, на чем вы водите и куда вы возьмете его в ремонт.Хотя это может показаться огромной разницей в стоимости, почти все это происходит из-за разницы в ценах на детали.

Вы можете найти регулирующий клапан холостого хода на вторичном рынке по цене от 50 до 400 долларов, и вам, возможно, придется потратить еще больше, если вам понадобится запасная часть OEM. Между тем, затраты на рабочую силу обычно довольно низки, всего от 50 до 100 долларов.

Однако это означает, что если вы хотите попытаться сэкономить немного денег, выполнив работу самостоятельно, вы не собираетесь сэкономить так много по сравнению с общими затратами на ремонт.Но хорошая новость заключается в том, что есть несколько деталей, которые легче заменить.

Обычно все, что вам нужно сделать, это отключить старый датчик от сети, вывернуть один-единственный болт и осторожно поддеть его. Оттуда все, что вам нужно сделать, это прикрутить новый датчик и подключить его. Наконец, убедитесь, что вы отключили аккумулятор, прежде чем снимать старый датчик.

Это не только предотвратит случайное замыкание чего-либо в системе, но и сбросит индикатор проверки двигателя в процессе.

Если клапан управления холостым ходом встроен в корпус дроссельной заслонки, вам, возможно, придется заменить весь корпус дроссельной заслонки, что является более дорогостоящим делом.

Основатель, владелец и главный автор Mechanic Base. Ремонтирую автомобили более 10 лет, специализируюсь на расширенной диагностике и устранении неисправностей. Я также был дрифтером и механиком более 7 лет.

Не медлите с починкой залипшего клапана регулировки холостого хода

Дорогой автомобильный разговор:

Несколько лет назад я унаследовал Lexus ES300 1998 года моего пожилого отца.На нем всего около 65 000 миль, и у меня никогда не было серьезных проблем с двигателем. Но примерно год назад он иногда глохнет сразу после того, как я его запустил, прежде чем я включил передачу. Когда это происходит, он легко перезапускается и работает плавно, пока я немного газа, но как только я убираю ногу с педали акселератора, тахометр опускается до нуля и глохнет. Я могу управлять им, если все время держу педаль газа слегка нажатой, даже когда я тормозлю или останавливаюсь. Через короткое время проблема исчезнет, ​​и это может не повториться в течение нескольких месяцев.Я предполагаю, что что-то вроде губернатора приживается. Знаете ли вы, что это такое? — Брюс

Это, скорее, грязный регулирующий клапан холостого хода, чем регулятор, Брюс.

В доисторические времена, когда автомобильные двигатели имели то, что называли «карбюраторами», у них также были устройства, называемые «дросселями». Дросселирующие заслонки представляли собой механические заслонки, которые перекрывали подачу воздуха при холодном двигателе, так что топливно-воздушная смесь содержала дополнительное топливо. Это не давало двигателю заглохнуть, пока он не прогреется.

Теперь все впрыскивается, компьютеризировано и контролируется электронными датчиками.А воздушная заслонка была заменена чем-то, что называется «клапан регулирования холостого хода».

Когда двигатель холодный, IAC пропускает воздух мимо датчика расхода воздуха, заставляя компьютер думать, что ваша нога на газе. Итак, компьютер отправляет больше топлива. Но если IAC загрязнен, заклинивает или сломан, холодный двигатель не получит необходимого дополнительного топлива, и машина заглохнет … до тех пор, пока не прогреется. После прогрева IAC больше не нужен, поэтому машина работает нормально.

Этого не произойдет, когда вы едете, потому что IAC актуален только тогда, когда двигатель холодный и работает на холостом ходу.После прогрева двигателя этого не произойдет, даже если вы остановитесь и снова поработаете на холостом ходу.

Попросите вашего механика использовать диагностический прибор, чтобы проверить, был ли сохранен электронный код, который мог бы подтвердить, что IAC неисправен. Но даже если кода нет, попросите механика начать с очистки IAC. Это может стоить вам 150 долларов или около того. Если это не поможет, новый IAC может стоить на несколько сотен долларов дороже.

Не нужно ждать еще год, чтобы это исправить. Если вы выезжаете на обочину и машина останавливается на полпути к приближающемуся мусоровозу, последствия могут быть серьезными.

Задавайте вопросы на сайте CarTalk.com.

(c) 2018 Рэй Маглиоцци и Дуг Берман

Распространяется King Features Syndicate Inc.

Симптомы клапана регулировки холостого хода — Полное техническое руководство

]]]]>]]>

С режимом холостого хода автомобиля знаком любой водитель. Но когда обороты холостого хода не кажутся правильными, есть множество причин, по которым вызывает симптомы клапана регулировки холостого хода . Неправильный уход и пропуск ремонта — важнейшие причины холостого хода автомобиля.

Давайте поговорим о симптомах плохого клапана управления воздухом холостого хода , задав вопрос: Что происходит, когда клапан управления воздухом холостого хода выходит из строя?

Но сначала, чтобы понять симптомы, нам нужно разобраться с пациентом, верно? В этом случае нам нужно понять клапан управления холостым воздухом, прежде чем копаться в симптомах клапана управления холостым воздухом .

Что такое регулирующий клапан холостого хода (клапан IAC)?

В любом автомобиле клапан управления подачей воздуха на холостом ходу или более известный как привод управления подачей воздуха на холостом ходу представляет собой небольшое устройство, которое регулирует частоту вращения двигателя на холостом ходу.Скорость вращения двигателя на холостом ходу — это скорость, с которой двигатель работает, когда автомобиль стоит на месте. Единица измерения — обороты в минуту / обороты в минуту / об / мин.

Клапан регулировки холостого хода (IAC) для Cadillac Oldsmobile Deville Eldorado Aurora 4.6L

Почему этот клапан управляет воздухом? Потому что он точно регулирует количество воздуха, попадающего во впускное отверстие на холостом ходу, чтобы регулировать частоту вращения двигателя. Упомянутый здесь воздухозаборник — это просто отверстие для входа воздуха в двигатель.

Клапан IAC — это устройство с электрическим управлением, которое, в свою очередь, управляется компьютером двигателя, точное имя компьютера — блок управления двигателем (ECU).Клапан установлен где-нибудь в двигателе, чтобы либо обойти дроссельную заслонку, либо управлять дроссельной заслонкой. Дроссельная заслонка здесь — всего лишь механизм для управления воздушным потоком за счет сужения или препятствия.

Что касается конструкции, клапан IAC включает в себя линейный сервопривод, а именно серводвигатель, задачей которого является управление плунжером для изменения потока воздуха через дроссель. Этот серводвигатель представляет собой комбинацию цифрового оптического кодировщика, ходового винта и двигателя постоянного тока.Что действительно контролирует воздушный поток, так это положение серводвигателя. Этой позицией точно управляет компьютер двигателя.

Мы рассмотрели природу клапана IAC, включая определение, назначение, структуру и общий принцип работы. В следующей части мы подробно расскажем, как это работает.

Как работает клапан IAC?

Обратите внимание, что каждый производитель разрабатывает разные типы клапанов IAC, но у них одинаковые принципы работы.Принцип работы МАК делится на 4 этапа.

Шаг 1: Клапан РХХ в большинстве случаев устанавливается на отверстие дроссельной заслонки для регулировки поступления воздуха в двигатель на холостом ходу. Модуль управления мощностью получил данные обратной связи от датчиков, чтобы дать команду на открытие или закрытие воздушного канала. Помните, что клапан не будет использоваться и не будет иметь ничего общего с двигателем на скорости выше режима холостого хода. Скорость холостого хода двигателя должна быть постоянной и фиксированной.

Шаг 2: Когда воздушный поток проходит через клапан IAC, объем воздуха регулируется открытыми / закрытыми портами внутри клапана.Эти порты закрыты прокладкой для предотвращения утечки воздуха. Некоторые клапаны имеют часть, в которой используется охлаждающая жидкость для охлаждения воздуха до 85 градусов Цельсия для увеличения объема всасываемого воздуха.

Шаг 3: Когда клапан IAC работает, воздушный поток обходит клапан через проход перед дроссельной заслонкой. Затем он попадает в отверстие дроссельной заслонки через проход рядом с ним, в это время бабочка полностью закрывается.

Шаг 4: Из-за регулярного большого объема воздуха, проходящего через клапан, состояние, называемое закоксовыванием, усиливает и затрудняет работу клапана.Следовательно, необходимо периодически очищать клапан, чтобы избежать симптомов клапана регулирования подачи воздуха на холостом ходу .

Признаки неисправного или неисправного клапана IAC

Поняв, как работает клапан IAC, нам было бы намного легче узнать природу некоторых симптомов, которые требуют наличия клапана регулировки холостого хода, а именно:

1 # Плавающая скорость

Воздушный регулирующий клапан регулирует обороты двигателя автомобиля на холостом ходу.Поврежденный воздушный клапан нарушит мощность, что приведет к колебаниям холостого хода. Возможно, больше нельзя будет контролировать скорость. Сохранение одной постоянной скорости становится более чем трудным, когда мощность начинает колебаться. Изменение частоты вращения является одним из обязательных симптомов клапана регулировки холостого хода .

Обратите внимание на нестабильные холостые обороты

2 # Двигатель замерзает

Заглох или замерзание двигателя — еще один из признаков клапана регулировки холостого хода, который приводит к тому, что автомобиль «не движется».Вы можете задаться вопросом, что происходит, когда выходит из строя регулирующий клапан холостого хода. Автомобиль не может двигаться в этой ситуации, но двигатель работает. Если произойдет заглох, вы не сможете управлять автомобилем. Это связано с тем, что вся клапанная система выйдет из строя сразу после включения зажигания. Однако советы экспертов по уходу могут помочь в лечении этих симптомов.

3 # Более глубокий шаг на педаль тормоза

На холостом ходу, когда педаль акселератора не действует, мы все знаем, что торможение очень тонкое, чтобы предотвратить движение вперед.Любое чрезмерное усилие на тормозе, чтобы автомобиль не двигался на красный свет, может быть признаком неисправности клапана IAC . Это происходит из-за того, что двигатель работает на холостом ходу быстрее, чем обычно, и, таким образом, автомобиль работает на более высоких оборотах холостого хода. В качестве дополнительного признака в симптомах клапана управления воздушным клапаном холостого хода водитель может также попытаться прислушаться к звуку двигателя на холостом ходу, чтобы увидеть, вращается ли он странно быстро и резко, что также является хорошим способом помочь прояснить ощущения от двигателя. тормозная ножка.

4 # Поврежденный клапан

Хороший или исправный клапан смягчает езду.Но поврежденный клапан может привести к колебаниям и вибрациям, вызывающим немедленную остановку автомобиля. Это связано с тем, что через клапан будет проходить меньше воздуха, и двигатель начнет сильно трястись. Вот и все, что происходит, когда выходит из строя регулирующий клапан холостого хода. Надеюсь, у вас есть ответ на некоторые симптомы клапана регулировки холостого хода до сих пор.

Клапан может быть поврежден по некоторым причинам

ПОДРОБНЕЕ:

5 # Перегрузка двигателя, вызывающая зависание

Есть еще одна причина остановки двигателя.Когда клапан IAC уже неисправен, двигатель все еще может работать, но будет выдерживать увеличение нагрузки. Тогда, если водитель включит обогреватель или кондиционер, двигатель может перегружаться и сразу же остановиться. Еще один знак, на который стоит обратить внимание, — это отодвинутое в сторону рулевое колесо.

Чтобы снова отправиться в путь, необходимо сначала выключить обогреватель или кондиционер, подождать несколько минут, а затем снова включить охлажденный двигатель. Тем не менее, на этот раз, пожалуйста, держитесь подальше от обогревателя и кондиционера с точки зрения симптомов клапана управления холостым воздухом, уклоняясь от .

6 # Сигнальная лампа для проверки двигателя

Центральный компьютер будет включать контрольную лампу «проверьте двигатель» на приборной панели всякий раз, когда что-то не так, связанное с двигателем, включая отказавший клапан управления воздухом холостого хода. Чтобы объяснить, что в случае, если блок управления двигателем обнаруживает различное количество оборотов в минуту, он отправит команды на приборную панель, чтобы включить сигнальную лампу. Хотя симптомы клапана регулировки холостого хода не всегда возникают из-за неисправности клапана , вам лучше поехать в ближайшую автомастерскую для обслуживания.

Управление сигнальной лампой неисправности двигателя на приборной панели автомобиля.

>> Ищете подержанный автомобиль из Японии? Нажмите здесь <<

Три способа проверки клапана регулировки холостого хода после выявления симптомов

Этот раздел предназначен только для справки по механике. Мы советуем вам сдать свой автомобиль в профессиональный гараж для качественного технического осмотра. Однако для тех, кто достаточно уверен в себе, чтобы экспериментировать со своими автомобилями, и для любых учеников механиков, мы надеемся, что эти три способа окажут большую помощь.

1 # Проверить, может ли клапан IAC работать

После подтверждения симптомов клапана регулировки холостого хода, подключает сканер кода к порту под приборной панелью, чтобы вывести коды ошибок, при которых загорается сигнальная лампа двигателя. Посмотрите описание кода, чтобы узнать причину.

Как выглядит сканер кода

Затем вы запускаете двигатель и записываете установившиеся обороты холостого хода. Заглушите автомобиль, выньте ключ, откройте капот, найдите в клапане электродвигатель холостого хода и отсоедините его.Следуйте инструкциям по отключению двигателя согласно руководству по обслуживанию автомобиля.

Теперь запустите двигатель снова и на этот раз запишите установившиеся обороты холостого хода. Отсутствие разницы между двумя оборотами холостого хода означает, что двигатель управления холостым ходом не работает.

Этот метод для симптомов клапана управления холостым ходом подтверждает, есть ли проблема с электродвигателем управления холостым ходом, а не сама проблема.

2 # Определение неисправности клапана IAC

Двигатель с плохой работой на холостом ходу может работать слишком быстро или слишком медленно или заглохнуть.Запустите двигатель и посмотрите на тахометр на приборной панели.

1000 об / мин — это нормальный предел для холостого хода. Сравните текущую скорость холостого хода вашего автомобиля с 1000 об / мин. Если оно выше 1000 об / мин, это слишком много. Если вам известны нормальные обороты холостого хода автомобиля, сравните их с текущими оборотами холостого хода, и тогда они должны быть ниже.

• Низкая работа двигателя на холостом ходу или глохнет:

Холостой ход на тахометре ниже и нестабильнее, чем вы обычно чувствуете и помните? Автомобиль периодически глохнет? Если да, это может быть следствием неисправного клапана IAC.

Следите за тахометром при проверке холостого хода. Пришло время диагностировать любые утечки в вакуумных линиях в моторном отсеке на предмет трещин или изношенных участков, подключив линию к вакуумметру, чтобы измерить уровень и постоянство вакуума, или распылить смесь мыла и воды на линии, чтобы посмотреть для пузырей в месте утечки. Если есть утечки, одновременно проверьте контрольную лампу «проверьте двигатель», чтобы подтвердить проблему с клапаном IAC.

3 # Обнаружение проблем для конкретных марок

и.Дженерал Мотор

Подсоедините отрицательный провод контрольной лампы к кузову автомобиля и вставьте контрольную лампу в каждую из четырех цепей на двигателе управления холостым ходом GM. Контрольная лампа должна мигать или переходить от яркого к тусклому в каждой цепи при работающем двигателе.

• Если нет вспышки, это значит, что в ЭБУ проблемы вместо двигателя управления холостым ходом.
• Если есть мигания, необходимо заменить электродвигатель управления холостым ходом в клапане.

Контрольная лампа для проверки клапана IAC

ii.Форд

Найдите два электрических контакта на соленоиде в двигателе управления холостым ходом и подключите омметр, чтобы измерить сопротивление между ними. Сопротивление должно быть в пределах от 7,0 до 13,0 Ом, в противном случае необходимо заменить электродвигатель управления холостым ходом.

iii. Крайслер

Подключите двунаправленный сканер к тому же порту OBD, который вы используете для подключения сканера кода. Увеличьте холостой ход с помощью диагностического прибора. Если увеличения нет, значит, в цепи электродвигателя управления холостым ходом определенно возникла проблема, не позволяющая сигналу изменить холостой ход.

iv. Прочие популярные марки

Другие популярные модели автомобилей, включая Ford Ranger, Honda Civic, Chevrolet, BMW, особенно Nissan Maxima, также, похоже, подвержены этой проблеме в вышеупомянутом содержании. После подтверждения симптомов клапана регулирования подачи воздуха на холостом ходу , общими рекомендациями по проверке будет очистка клапана, иначе это может быть ошибка компьютера, неисправная электрическая проводка или цепи, утечка воздуха или утечка вакуума. Перед заменой клапана проверьте проблему утечки.Хотя замена клапана стоит дорого, но оно того стоит.

Примечание

Наконец, в случае некоторых симптомов клапана регулировки холостого хода, ваш любимый автомобиль нуждается в соответствующем уходе в нужное время. Опять же, знайте все это для быстрого обнаружения и временного исправления, прежде чем выбирать профессиональное обслуживание и ремонт в определенное время, чтобы долго наслаждаться этими долгими поездками.
