Настройка газового редуктора: Как настроить газовый редуктор своими руками?

Проверка и регулировка газового редуктора и смесителя на моторном стенде

Проверка и регулировка газового редуктора и смесителя на моторном стенде

После ремонта и проверки сжатым воздухом газовый редуктор совместно со смесителем проходят окончательную регулировку и испытания на моторном стенде при работе двигателя на сжиженном газе.

Моторный стенд оборудован газовым двигателем со всем вспомогательным оборудованием (водяным, масляным и топливным насосами, генератором и т. п.), тормозным и весовым устройствами, позволяющими делать отбор и замерять мощность, развиваемую двигателем.

При испытаниях кроме частоты вращения коленчатого вала и мощности, развиваемой двигателем, замеряют расход топлива газовым счетчиком и давление в различных сборочных единицах (узлах) газового оборудования. Давление газа в баллоне и в первой ступени редуктора замеряют техническими или образцовыми манометрами. Давление и разрежение в газовой аппаратуре, которое должно быть около 0,1 МПа, замеряют ртутным пьезометром. Для измерения малых давлений и разрежений (до 50 Па) используют водяной пьезометр.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Во время испытаний проверяют мощностные и экономические показатели двигателя, обеспечиваемые работой редуктора и смесителя.

Первым этапом испытаний является регулировка смесителя и редуктора для работы двигателя на холостом ходу. В смесителе регулируют количество подаваемого газа и воздуха, в редукторе — давление газа во второй ступени на величину 70—80 Па. Одновременно контролируют токсичность отработавших газов и регулируют двигатель.

Рис. 1. Схема моторного стенда: 1 — двигатель, 2 — счетчик для замера расхода газа, 3 — водяной пьезометр, 4 — ртутный пьезометр, 5 — манометр редуктора, 6 — манометр баллона, 7 — указатель уровня газа в баллоне, 8 — газовый баллон, 9 — бак с бензином, 10 — весовое устройство, 11 — тормозное устройство, 12 — прибор для замера токсичности отработавших часов

При полном открытии дроссельных заслонок на различной частоте вращения коленчатого вала замеряют мощность двигателя и расход газа.

Кроме того, при моторных испытаниях проверяют работу ограничителя частоты вращения коленчатого вала двигателя.

После регулировки редуктор и смеситель в комплекте поступают для установки на автомобиль.

—

После ремонта и проверки сжатым воздухом газовый редуктор совместно со смесителем проходят окончательную регулировку и испытание на моторном стенде при работе двигателя на сжиженном газе. Моторный стенд оборудован газовым двигателем со всем вспомогательным оборудованием (водяным, масляным и топливным насосами, вентилятором, генератором и т. д.), тормозом и весовым устройством, позволяющими производить отбор и замер мощности, развиваемой двигателем.

При испытаниях кроме частоты вращения и мощности, развиваемой Двигателем, замеряют расход топлива газовым счетчиком и давление в различных узлах газового оборудования. Давление газа в баллоне и в первой ступени редуктора замеряют штатным автомобильным или образцовыми манометрами. Давление и разрежение в газовой аппаратуре, которое должно быть около 1 кгс/см2, замеряют ртутньим пьезометром.

проверяемый пред охран гельный клапан; 5 — колонка; 6 — основнс поршень; 7 — таряровочные грузы; 8 — обра цовый манометр

Рис. 2. Схема моторного стенда: 1 — двигатель; 2 — счетчик для замера расхода газа; 3—водяной тьезометр; 4— (ртутный пьезометр; 5 — манометр редуктора; 6 — манометр баллона; 7— указатель уровня газа в баллоне: 8 — газовый баллон; 9 — 6ак с бензином; 10 — весовое устройство; 11 — динамометрический тормоз; 12 — прибор для замера токсичности отработавших газов

При полном открытии дроссельных заслонок на различной частоте вращения коленчатого вала замеряется мощность Двигателя и часовой расход газа.

Кроме того, при моторных испытаниях проверяют работу ограничителя частоты вращения коленчатого вала двигателя. При полном открытии дроссельных заслонок частота вращения коленчатого вала двигателя ЗИЛ-138 должна быть 3100+100 об/мин, а двигателя ГАЗ-52-07 —3450 об/мин. На холостом ходу частота вращения коленчатого вала должна бЬ1ть для двигателя автомобиля ЗИЛ-138 — 3200—3400 об/мин, а Для двигателя ГАЗ-53-07—3450—3650 об/мин.

После проведения регулировок редуктора и смесителя, указанные приборы в комплекте поступают для установки на автомобиль.

Рис. 3. Тележка для снятия, установки и транспортировки баллонов для сжиженного газа

Как развоздушить газовый редуктор — советы от TopGears

Содержание статьи:

• Немного теории про газовый редуктор
  • Как работает газовый редуктор ГБО
  • Почему узел бывает проблемным
• Как проявляется неисправность
  • Эффект «забитого» радиатора и его последствия для газового редуктора
    • Решение проблемы
  • А есть ли воздушная пробка
    • Решение проблемы
• Проблемы и решения
  • Исключите неисправности с термостатом и датчиком температуры
  • Как быстро развоздушить и настроить газовый редуктор на дороге
  • Как определить завоздушеную прокладку
  • Посещение автосервиса
• Слабый прогрев редуктора: воздушная пробка или нет
  • Сервисное обслуживание радиаторов
  • Настройка редуктора делает его более чувствительным
  • Другие причины плохого прогрева редуктора и способы устранения
• Подведем итоги

Появление воздушных пробок или завоздушивание редуктора ГБО – это одна из самых загадочных неисправностей, часто требующая вмешательства опытного мастера. В результате попадания воздуха в узел он перестает выполнять свои функций и подавать газ в двигатель.

Однако проблема, предваряющая появление воздушных пробок, обнаруживается в системе отопления заранее. Некорректно выполненные ремонтные работы приводят к неустранимой неисправности. В результате водители вынуждены искать решение, как развоздушить газовый редуктор, самостоятельно.

---

Узнайте причины, почему не переключается на газ 2 поколение ГБО в нашем обзоре

---

Проблема с «забитыми» радиаторами, непрофессиональное и несвоевременное техническое обслуживание нередко становятся причиной неисправности газового редуктора. Избавиться от нее, используя обычные рекомендации, бывает сложно. Но решение проблемы «магического» завоздушивания> редуктора кроется в особенностях работы ГБО.

Немного теории про газовый редуктор

Газовый редуктор представляет собой аналоговое устройство, в котором термодинамическая работа преобразуется в механическую. В результате удается добиться балансирования давления в ГБО. Нужно сказать для начала, что ГБО – это дополнительный комплект газобаллонного оборудования, позволяющий перевести автомобиль на более дешевое газовое топливо.

---

Про самопроизвольное переключение с газа на бензин 4 поколение читайте в нашем обзоре

---

Этот тюнинг топливной системы стал популярным у владельцев LANOS, среди которых треть используют газовое топливо. Именно они и сталкиваются с проблемой, в результате которой завоздушивается газовый редуктор ГБО.

Маленькое отступление. Пытаясь разобраться в проблеме, нужно уже на первом этапе понимать отличия механического редуктора, являющегося радиальным узлом передачи мощности. Для этих целей используется совершенно другой принцип, не имеющий ничего общего с работой газового устройства.

Узел в ГБО предназначен для снижения давления газа в системе, представляет собой своеобразный буфер, емкость которого динамически изменяется и помогает удерживать давление в системе подачи топлива на уровне рабочих режимов. Если завоздушивается газовый редуктор, топливо в двигатель не поступает.

Как работает газовый редуктор ГБО

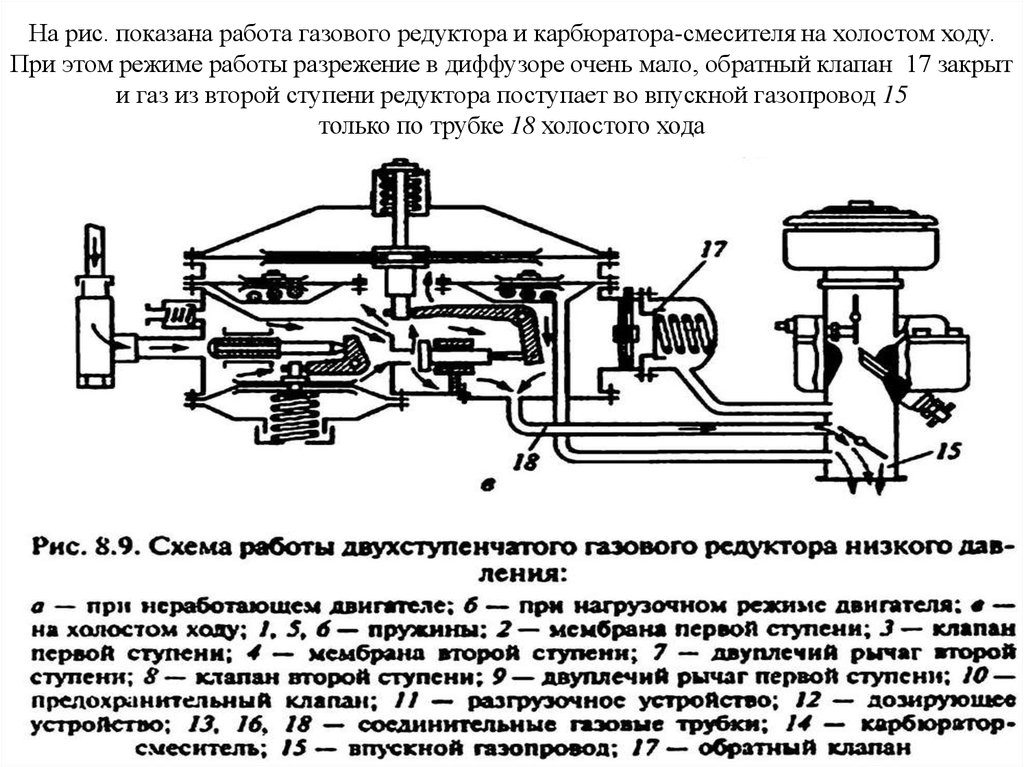

На рисунке показана элементарная конструкция газового редуктора, ее понимание поможет разобраться в рекомендациях, как развоздушить газовый редуктор и восстановить подачу топлива. Она может отличаться в зависимости от комплектующих ГБО, но отражает его общую функциональность. Основные функции состоят в том, чтобы передавать в двигатель газообразное топливо.

Узел представляет собой емкость с мембраной (1) и пружиной (2). Когда в основном отделении емкости под мембраной давление становится меньше рабочего, связанные шарниром шайба (3) и коромысло (4) опускаются вниз, открывая отверстие для прохождения газа. В этом положении газообразное топливо может поступать в систему через входное отверстие. При достижении определенного рабочего давления коромысло и шайба поднимаются вверх, в итоге закрывая входной клапан.

Как проверить мембрану газового редуктора читайте в нашем обзоре

Давление, при котором клапан закрывается, определяется площадью мембраны и физическими характеристиками пружины, ее упругостью. Чтобы закрыть клапан, требуется не просто давление, достигшее определенных показателей, а его прирост, в результате которого редуктор перекрывает движение газа.

Газовые редукторы могут иметь и другую конструкцию, без изнашивающихся элементов. В этом случае емкость под мембраной заполняется инертным газом, обеспечивающим рабочие функции и термодинамическую работу при изменении состояния. Встречаются клапаны с пропорциональной подачей газообразной среды, в которых взаимно связываются характеристики давления и силы пружины при преобразовании термодинамической работы в механическую и наоборот.

Одной из характеристик функционирования редуктора считается расход газа, он регулируется диаметром входного патрубка.  Обращая внимание на функции редуктора как регулятора давления с подачей газа, всегда нужно учитывать при замене, хватает ли пропускаемого объема для конкретных функций. Именно этот недостаток иногда имитирует проблему завоздушивания редуктора. В поисках решения, как развоздушить газовый редуктор, обязательно стоит выяснить истинную причину неисправности.

Почему узел бывает проблемным

Помимо балансировки давления функции газового редуктора ГБО состоят в автоматической подаче топлива в определенном диапазоне параметров системы. Редуктор в ГБО постепенно снижает давление газа, поступающего в топливный отсек двигателя.

Описанный выше принцип работы демонстрирует, что ГБО – это условно-замкнутая термодинамическая система, где рабочей средой является газ. Присутствие воздуха внутри нежелательно, так как вызывает появление воздушных пробок. Если регулярно завоздушивается газовый редуктор, это предполагает просачивание воздуха в случаях нарушения целостности корпуса узлов и негерметичных соединений, что может быть связано с прокладками и некорректным монтажом при ремонте ГБО.

Газобаллонное оборудование является своеобразным тюнингом топливной системы автомобиля. По этой причине завоздушивание может проявляться в результате неудачного подбора узлов и компонентов системы, монтажа и нарушения целостности и замкнутости системы ГБО.

При покупке редуктора модель выбирают с учетом основных характеристик двигателя и ГБО:

• типа двигателя: инжекторный или карбюраторный;
• типа используемого газа;
• поколения ГБО и его функций (в продаже доступно оборудование 1-6 поколения).

Обычно узел приобретают в составе комплекта газобаллонного оборудования или же самостоятельно по рекомендации производителя узла по выбору и установке. Если замена любого из узлов ГБО выполнена некорректно, без учета всех аспектов неисправности, то система может пропускать воздух, в результате завоздушивается газовый редуктор.

Узнайте, что делать, если не заводится машина на газу из нашего обзора

В силу функциональных особенностей оборудования и перекачки газа воздушные пробки появляются именно в регуляторе давления, выполняющего роль клапана. Стоит отметить, что в ГБО 5 поколения устанавливается только мультиклапан с регулируемым насосом высокого давления. Решения разных производителей могут отличаться.

Если завоздушился газовый редуктор, имеет смысл проверить возможные варианты неисправности и устранить все имеющиеся проблемы ГБО. Их может быть несколько, поэтому поломка может проявляться с разной симптоматикой. Если не удается устранить неисправность, стоит подумать о замене топливной системы на более современную.

Как проявляется неисправность

На практике встречаются разные сценарии, как проявляется завоздушивание системы ГБО. Внимания заслуживают наиболее распространенные варианты неисправности.

Эффект «забитого» радиатора и его последствия для газового редуктора

«Забитый» радиатор является одной из самых распространенных проблем, в результате которой появляются воздушные пробки в системе подачи газового топлива. Череда событий, как это происходит, обычно такова.

Без промывки радиатор автомобиля со временем выходит из строя. Это проявляется течью. После замены узла отопления можно столкнуться с проблемой газового редуктора. Даже при видимо правильном монтаже находящийся в системе узел балансировки давления завоздушивается. Это проявляется неравномерной работой устройства, отсутствием или слабым нагревом корпуса.

Когда завоздушивается газовый редуктор, его требуется обезвоздушить. При проведении ремонтных работ водителями ожидается устранение проблемы, но на практике получается иначе. Воздух может скапливаться в редукторе через разные промежутки времени, но чаще всего спустя пару десятков километров езды. В результате водителю приходится останавливать автомобиль и продувать регулятор давления, процесс довольно трудоемкий и неприятный.

Решение проблемы

Конкретно в описанном случае неисправности воздух в систему поступал через прокладки ГБО, нагревающиеся во время езды. После замены и проверки герметичности в динамике, завоздушивание редуктора прекратилось.

На проблему с прокладками указывал быстро изменяющийся оттенок фирменного антифриза, который через несколько дней использования становился грязно-ржавого цвета. Такой эффект наблюдается при проникновении коррозионной среды через резиновые прокладки и их не идеальной герметичности. В результате завоздушился газовый редуктор, а проблема для водителя была самостоятельно неустранимой.

По личному опыту, прокладка ГБЦ может стать причиной появления воздушных пробок в редукторе при подаче именно газового топлива (в бензиновых системах не проявляется). Она находится в двигателе внутреннего сгорания и соединяет блок цилиндров и его головку. Обратите на это замечание внимание, если завоздушивается газовый редуктор без видимых причин.

А есть ли воздушная пробка

Другой часто встречающийся сценарий, который связывается с завоздушиванием балансировщика давления, выражается отключением подачи газа на скорости. Проблема известна как «замерзающий» редуктор. Одновременно не прогревается двигатель и снижается нагрев салонного радиатора. Причем после остановки автомобиля водителю не удается завести автомобиль даже при условно рабочем «горячем» состоянии. Автовладельцы обычно считают, что у них завоздушился газовый редуктор.

Решение проблемы

В данном случае проблема состояла в неисправности термостата. Дополнительно были заменены прокладки в качестве технического обслуживания системы ГБО. Отключение подачи газа может происходить из-за датчика температуры, нужно обязательно проверить подключение и его корректную работу. Причина может быть в нарушении циркуляции между радиатором и редуктором.

Похожий сценарий неисправности можно наблюдать при несоответствии ГБО характеристикам двигателя автомобиля, когда редуктор не может обеспечить рабочее давление. Владельцам, не желающим менять всю систему, устанавливают дополнительную помпу. Такое дополнение помогает полностью восстановить функции, если завоздушился газовый редуктор.

Проблемы и решения

Как отмечалось, ГБО – это внешнее оборудование, подбор и качество инсталляции которого будет зависеть от выбранного автосервиса. Данные работы не всегда выполняют квалифицированные специалисты. По этой причине могут быть неправильно подобраны параметры требуемого газобаллонного оборудования и некорректно произведен монтаж.

Причем любые манипуляции по установке ГБО должны проводиться в сочетании с профилактическим ремонтом системы подачи топлива и двигателя с заменой прокладок и быстроизнашивающихся элементов системы. Это делается не всегда, даже если уже завоздушился газовый редуктор.

Если подача газа отключилась в дороге, одним из способов временного устранения неисправности является переход на бензиновое топливо. Водители могут развоздушить газовый редуктор без помощи мастера, но исчезновение воздушной пробки может стать повторяющимся явлением. Выяснение причины неисправности потребует грамотной консультации специалиста, но до визита в сервисный центр некоторые операции по ремонту, если плохо греет или завоздушился газовый редуктор, можно выполнить самостоятельно.

Что делать, если сел аккумулятор и как прикурить машину — читайте на страницах нашего сайта

Исключите неисправности с термостатом и датчиком температуры

При отключении газа на скорости требуется:

• проверить подключение датчика температуры к системе питания, шнур может быть отключен в результате вибрации;
• убедиться в работоспособности термостата, при включенном двигателе узел должен быть горячим;
• определить, какие элементы системы охлаждения нагреты: «обратка», радиатор, редуктор.

Завоздушенный редуктор будет холодным при нормальной температуре других узлов. При последовательном подключении неисправность может проявиться и отключением системы отопления.

Как быстро развоздушить и настроить газовый редуктор на дороге

Подходим к самому главному, как развоздушить газовый редуктор? В самом простом варианте «продуть» узел можно, сняв верхний патрубок и нажав несколько раз на газ до тех пор, пока не потечет вода. После этого подача топлива восстановится, и можно спокойно доехать до ближайшего автосервиса или домой.

Чтобы устранять вторичные воздушные пробки после основного обезвоздушивания системы, достаточно немного приоткрыть верхний патрубок до характерного «пшика» воздуха. После этого редуктор будет быстро набирать рабочую температуру.

Если указанные меры не помогают избавиться от пробки, нужно завести автомобиль на бензине до момента срабатывания вентилятора. После хорошего прогрева ослабляется хомут патрубка выхода антифриза с редуктора и немного при этом «шевелится» при помощи движения пальцев. Это движение помогает выпустить воздух из системы. Чтобы пробка ушла полностью, манипуляции с патрубком продолжают 15-20 минут.

Как определить завоздушеную прокладку

При завоздушивании редуктора необходимо устранить «подсос» воздуха при плохо прикрученных патрубках и из крышки расширительного бачка. Определить нарушение герметичности на соединениях можно по характерным подтекам. Чаще всего воздушная пробка появляется из-за прокладок, герметичность которых нарушается при нагреве во время движения автомобиля и не обнаруживается в статике даже на цифровых тестах.

Определить проблемную прокладку, если завоздушился газовый редуктор, можно следующим способом:

• требуется завести машину и прогреть;
• термостат откроется при температуре 82-87°С;
• после этого необходимо проверить нижний патрубок, он должен быть горячим;
• в местах перехода между горячими узлами и холодными вероятнее всего будет находиться пробитая прокладка.

«Магическое» завоздушивание газового редуктора нередко связано с прокладкой ГБЦ. Причем при переключении на бензин она не создает никаких проблем.

Посещение автосервиса

Если проблема с регулярным завоздушиванием или слабым прогревом газового редуктора сохраняется, нужно обратиться в автосервис, где предложат:

• заменить или промыть радиатор;
• заменить помпу;
• установить узел ниже расширительного бачка;
• заменить антифриз;
• устранить выхлопы в системе охлаждения при наличии;
• подключить радиатор для нагрева узла параллельно к источнику тепла и изменить стандартную дроссельную настройку.

Несмотря на то, что данные рекомендации правильны и профессиональны, во многих случаях перечисленные решения не позволяют добиться нужного эффекта. Причем газовый редуктор завоздушивается даже при условии замены проблемного узла, что указывает на внешнюю неисправность.  Обычно причина связана с негерметичной прокладкой ГБЦ.

Слабый прогрев редуктора: воздушная пробка или нет

Слабый прогрев редуктора может быть связан с нерегулярным сервисным обслуживанием и в результате нарушением его рабочих функций. Если устранение воздушной пробки не помогло избавиться от проблемы, стоит заподозрить конструкционную неисправность.

Для ее устранения может потребоваться:

• замена мембраны или пружины;
• чистка форсунок;
• замена фильтров;
• замена датчика температуры редуктора;
• калибровка настроек.

При наличии коррозии или нарушении герметичности прокладок между обычной и любой коррозионной средой состояние элементов конструкции газового редуктора и ГБО ухудшается. Система подачи топлива быстро выходит из строя и требует полноценного капитального ремонта, который может оказаться дороже комплекса газобаллонного оборудования нового поколения. Полная замена на новое поколение ГБО избавит от поисков решения, как развоздушить газовый редуктор.

Сервисное обслуживание радиаторов

Несмотря на общие конструктивные особенности системы ГБО подключение функциональных устройств может быть выполнено по-разному. Если редуктор подключен на «обратке», то при «забитом» радиаторе он может не прогреваться. По этой причине при переходе на газ нужно особое внимание уделять профилактическим мероприятиям по поддержке работоспособности системы отопления и охлаждения автомобиля и уточнить особенности конструкции установленной ГБО, требующей последующего внимания в процессе эксплуатации.

Важно знать как ездить на механике — узнайте из нашего обзора

При замене радиатора без профилактического обслуживания часто возникают проблемы с прокладками или несоответствием параметров давления. Это приводит к недостаточному прогреву газового редуктора, в результате он перестает выполнять свои функции, как в случае с появлением воздушных пробок. Данные неисправности должны быть выяснены и устранены при необходимости отдельно.

Настройка редуктора делает его более чувствительным

Чтобы добиться хорошего прогрева газового редуктора, требуется настройка его работы. При наличии некоторых навыков устройство может быть отрегулировано водителем самостоятельно.

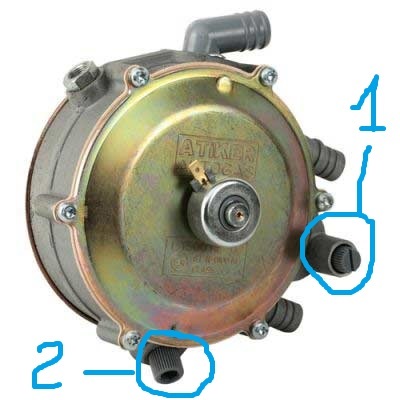

Узел настраивается с помощью трех вентилей:

• холостого хода;
• чувствительности;
• расхода топлива.

Настройка выполняется в следующей последовательности:

1. Вкручивается вентиль холостого хода до упора крестовидной отверткой.
2. Откручивается вентиль расхода пальцами, чтобы обеспечить максимальную подачу газа.
3. Выкручивается крестовидной отверткой вентиль чувствительности, регулирующий мембрану.
4. Требуется завести двигатель на бензине и постепенно перевести на газ.
5. Закручивается вентиль чувствительности до характерного поведения двигателя.
6. На втором этапе вентиль чувствительности повторно закручивается медленно, пока двигатель не начинает выключаться.
7. После отключения двигателя вентиль чувствительности отворачивается на 1 оборот.
8. Выкручивается вентиль «холостого» хода до нормальной работы автомобиля.
9. Дается газ тросом на заслонке дросселя.
10. На заключительном этапе закручивается вентиль расхода с минимальным газом.

Описанные работы желательно выполнять вместе с опытным мастером или перепоручить обслуживающему автосервису. Настройка регулятора давления системы охлаждения помогает избавиться от проблемы холодного редуктора, которую обычно связывают с завоздушиванием системы.

Другие причины плохого прогрева редуктора и способы устранения

Устаревшие ГБО являются объектом модификации, по этой причине следует проверять особенности монтажа и изменять конструкцию по мере необходимости. Эти сервисные мероприятия помогают восстановить работу слабо нагревающегося газового редуктора при тех или иных неисправностях.

Данные работы желательно выполнять под контролем опытного мастера:

• выполнить дроссельное подключение редуктора в обход радиатора. Подключение через радиатор плохо влияет на поток при «холостом» ходе и не обеспечивает нормального прогрева редуктора. Газ при таком подключении проходит дольше, чем в случае подключения перед радиатором или в обход.

Чтобы избежать подобной ситуации, на заводе редуктор укомплектовывают большими штуцерами. Но они могут быть заменены в автосервисе на патрубки меньшего диаметра, которые начинают влиять на рабочий режим регулятора давления в сочетании с другими факторами и неисправностями;

• необходимо обратить внимание на производительность помпы, чтобы исключить недостатки данного узла по линии нехватки мощности по перекачке тосола;
• газовый редуктор может быть установлен в самой высокой точке системы охлаждения, обычно его устанавливают ниже распределительного бачка. Но при корректной работе системы точка установки не влияет на работу газового редуктора;
• требуется проверить корректность и герметичность подключения входа-выхода системы охлаждения к редуктору.

Данные рекомендации помогут устранить основные неисправности, вызывающие завоздушивание редуктора, недостаточный прогрев или замерзание. Однако этот список не исчерпывающий.

При выборе сервиса для ремонта ГБО стоит обратить внимание на комплексный подход специалистов при выяснении причины завоздушивания системы подачи топлива. Только в этом случае потраченные средства будут направлены на решение проблемы, а не на ненужную профилактику установленного оборудования. Во время визита на СТО поинтересуйтесь, как развоздушить газовый редуктор по всем правилам.

Подведем итоги

Как и любое оборудование автомобиля, редуктор и система ГБО требует регулярного сервисного обслуживания. Даже при нормальной работе системы подачи газа автослесарь осмотрит и заменит изнашивающиеся детали и проведет калибровку настроек.

Про устройство редуктора газового оборудования можно посмотреть видео:

Если профилактический ремонт не выполнялся своевременно, газовые редукторы устаревших систем ГБО со временем начинают накапливать воздух, появляющийся в системе из-за изношенных прокладок, неплотно прилегающих хомутов и трещин в оборудовании. Водителям приходится искать сервисную информацию, как развоздушить газовый редуктор ГБО.

Некорректная работа газового редуктора часто демонстрирует сложности в нормальном функционировании ГБО и может выражаться в слабом прогреве и без воздушной пробки. Нужно отметить, что в последних поколениях газобаллонного оборудования в газовых системах подачи топлива подобная проблема отсутствует, это делает ее менее уязвимой к подобным неисправностям.

Как ездить на автомате и не переживать за сохранность агрегата, читайте в нашем обзоре

Если не удается устранить проблему описанными способами и найти опытного мастера, рекомендация специалистов по устранению проблемы состоит в замене ГБО с профилактическим ремонтом двигателя, других систем и установке новой прокладки ГБЦ, теряющей герметичность из-за износа. В этом случае автомобиль будет обеспечивать нормальную подачу газового топлива без соответствующих проблем безопасности на дорогах.

Автор статьи: TopGears

Блог Welders Warehouse

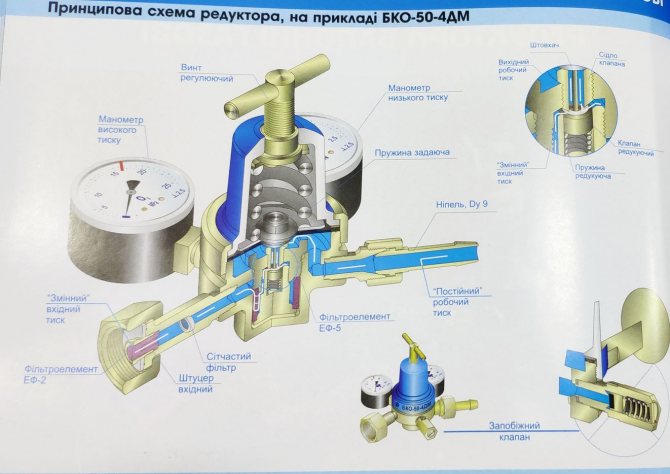

То, как вы используете свой газовый регулятор, напрямую влияет на его долговечность и точность.

Неправильное использование газового регулятора и неправильное хранение являются двумя наиболее распространенными причинами выхода из строя газового регулятора или неточного показания датчика подачи.

Сборка газового оборудования

При сборке газового оборудования, включая установку газового регулятора на баллон, важно:

НЕ использовать какой-либо герметик для резьбы (ленту из политетрафторэтилена и т. д.). Резьба газового оборудования не герметизируется на резьбе, и использование резьбового герметика, скорее всего, вызовет утечки и может быть опасным.

НЕ перетягивать ни один из фитингов. Фитинги нужно только поджать коротким ключом. Натяжение гаечного ключа, особенно длинного гаечного ключа, почти наверняка приведет к повреждению уплотнительной поверхности, что приведет к утечкам.

Я написал отдельную статью о настройке газового оборудования

Настройка давления подачи газа или расхода

Количество газа, необходимое для его работы, следует уточнять у вашего оборудования.

Сварочные аппараты Mig и Tig обычно указывают скорость потока в литрах в минуту (л/мин).

Оборудование для газовой сварки и резки обычно указывает давление в фунтах на квадратный дюйм или в барах.

Когда вы впервые подсоедините газовый регулятор к баллону, баллон, очевидно, будет ВЫКЛЮЧЕН. В следующем списке поясняется настройка расхода/давления подачи (при использовании двух газов подавайте по одному газу за раз). Выполняйте процедуру в хорошо проветриваемом помещении без источников возгорания, если газ легко воспламеняется.

Убедитесь, что ручка управления газовым регулятором (большая черная ручка с синей крышкой на рисунке) отвинчена до такой степени, что она свободно болтается.

Медленно откройте вентиль баллона, чтобы включить подачу газа. Обратите внимание, что стрелка указателя содержимого выскакивает, показывая давление в баллоне.

ЗАПРЕЩАЕТСЯ открывать вентиль баллона с ввинченной ручкой управления газовым регулятором, так как это может привести к повреждению манометра подачи. Производители не гарантируют замену деталей, поврежденных в результате такого неправильного использования.

Откройте регулирующий клапан газовой горелки на ½ оборота (обратите внимание, что в это время газ выходить не будет). Если вы настраиваете поток газа на Mig или Tig, включите машину так, чтобы ее газовый клапан был открыт.

Медленно поверните ручку регулятора газа по часовой стрелке. Когда вы почувствуете сопротивление, газ должен начать поступать, а стрелка манометра начнет двигаться по шкале. Продолжайте поворачивать ручку управления, пока не будет достигнуто желаемое значение расхода/давления.

Закройте клапан газовой горелки или выключите сварочный аппарат Mig/Tig, чтобы больше не текло газ.

Учтите, что когда газ перестанет поступать, стрелка манометра поднимется выше установленного значения. Это вполне нормально и уменьшится, как только газ снова начнет течь.

Закрытие вашего оборудования на день

Правильное закрытие вашего оборудования так же важно для его долгосрочной надежности и точности, как и настройка. Выполните следующие простые шаги (при использовании двух газов выполните следующие действия для каждого газа отдельно):

Выключите вентиль баллона

Откройте регулирующий вентиль газовой горелки или активируйте сварочный аппарат Mig/Tig, чтобы газ протекал, обратите внимание на датчик подачи и Стрелки указателя наполнения цилиндров падают до нуля.

Откручивайте ручку управления газовым регулятором, пока она не ослабнет и не станет болтаться.

Закройте клапан управления горелкой или отключите сварочный аппарат Mig/Tig.

Хранение газового регулятора

Если вы не собираетесь использовать газовый регулятор в течение месяца или более, рекомендуется приложить небольшое давление к внутреннему клапану, чтобы он не заедал.

Для этого медленно поверните ручку управления по часовой стрелке, пока не почувствуете сопротивление, затем поверните ее еще на четверть оборота.

Перед установкой на баллон со сжатым газом не забудьте отвинтить стержень ручки управления, чтобы он был свободным и гибким.

Надеюсь, вы нашли это информативным и полезным. Дополнительную информацию о газовом оборудовании можно найти в этом блоге или в нашей области знаний.

Пожалуйста, дайте мне знать, что вы думаете об этой статье, оставив комментарий.  Не волнуйтесь, ваш адрес электронной почты не будет добавлен в базу данных или передан другим пользователям, и вы не будете получать нежелательные электронные письма.

Cheers

Graham

Как работает газовый регулятор? Норгас Контролс

• 2 апреля 2021 г.
• Регуляторы

Этот пост также доступен в: Français (французский)

Работа на рынках HVAC, сжигания, пропана и промышленности требует инструментов и оборудования, которые могут безопасно и эффективно справляться со сложными процессами.

Одна область, на которой вы никогда не должны экономить, — это ваши газовые регуляторы.

Эти удобные устройства обеспечивают правильное давление газа, поступающего по трубопроводам в оборудование. Слишком высокое давление газа может привести к катастрофическому взрыву, причинению вреда окружающим и уничтожению имущества. И наоборот, недостаточное давление сделает ваше оборудование бесполезным.

Изучите основы газовых регуляторов, чтобы принимать правильные решения

Мы понимаем, что мир регуляторов может быть немного запутанным. Каждый тип служит для различных целей в зависимости от приложения. Хотя вы можете положиться на таких экспертов, как мы, которые помогут вам, понимание того, что такое регулятор, как он работает, разница между снижением давления и регулированием давления, а также между двухступенчатым и одноступенчатым, поможет вам найти лучший продукт. для работы.

Вот краткое изложение того, что вам нужно знать о газовых регуляторах, будь то регулятор природного газа или регулятор газа пропана.

Что такое газовый регулятор?

Разработанный в 1835 году регулятор прост по своей концепции, а его влияние длится долго. Существуют различные типы регуляторов, но их функция одна и та же: использовать систему клапанов для управления давлением природного газа, пропана или другого потока газа.

Обычные приборы, в которых используются регуляторы, включают газовые плиты, пропановые грили или кислородные баллоны для сварки. Каждый тип компонентов регулятора состоит из установочной пружины, прикрепленной к стержню, который спускается от установочного винта через диафрагму к клапану.

Три основных рабочих компонента работают вместе, чтобы регулировать давление внутри клапана. Механизм загрузки определяет давление подачи. Чаще всего это пружина. Чувствительный элемент или диафрагма воспринимает усилие пружины. Наконец, управляющий элемент выполняет снижение давления на входе до давления на выходе.

Как работает газовый регулятор?

Газ поступает в камеру регулятора, оказывая давление на диафрагму. Диафрагма затем перемещается вверх под управлением установленной пружины. Это обеспечивает определенный поток топлива от источника к прибору или устройству. Регулировка ручки управления определяет скорость потока и давление. Вращение по часовой стрелке опустит диафрагму и позволит большему количеству газа попасть в клапан. Поверните против часовой стрелки, чтобы уменьшить количество топлива и давление.

Регулятор линии и обслуживания серии B38 от Itron

Механизмы газового регулятора хорошо работают вместе. Однако есть еще один компонент, который вступает в игру, называемый окружающим воздухом. Атмосферное давление, основанное на высоте здания над уровнем моря, будет влиять на давление газа. Внутренние части работают, измеряя давление как вверх, так и вниз по потоку. Давление воздуха влияет на то, как регулятор воспринимает давление на выходе.

В чем разница между снижением давления и регулированием давления?

Основное различие между этими двумя типами заключается в применении. Регулятор понижения давления используется для снижения входного давления газа, чтобы в начале было идеальное давление. Это нормально открытый клапан, устанавливаемый перед чувствительным к давлению оборудованием, которое необходимо регулировать, поскольку он регулирует давление после него.

Регулятор давления часто называют регулятором обратного давления или обратным клапаном. Его назначение – поддерживать заданное давление на входе. Это нормально закрытый клапан, который устанавливается параллельно чувствительному оборудованию или сразу после него для поддержания давления на входе.

См. Выбор газовых регуляторов Norgas

Двухступенчатые и одноступенчатые – почему это важно?

В двухступенчатых регуляторах используются два регулятора в одном корпусе, которые снижают давление в два этапа вместо одного. На первой ступени давление подаваемого (входного) газа снижается, на промежуточной ступени, как правило, примерно в три раза превышает максимальное рабочее давление. Второй этап дополнительно снижает давление до разумного рабочего давления. Иногда двухступенчатый регулятор может иметь два предохранительных клапана, чтобы уменьшить вероятность взрыва.

Двухступенчатый регулятор (Источник: Википедия – автор: Mintrick.)

Одноступенчатые регуляторы имеют только один регулятор, в который поступает подача газа, и давление снижается. Давление подачи не так управляемо, как двухступенчатое; таким образом, его следует использовать в операциях, где его можно контролировать и легко регулировать по мере необходимости, или где давление источника почти постоянно. Примером одноступенчатого регулятора является линейный регулятор.

Одноступенчатый регулятор (Источник: Википедия – автор: Mintrick.)

Выбор используемого типа должен основываться на требуемой стабильности потока газа, необходимой для работы. Подумайте, какой поток газа требуется, а затем сделайте свой выбор.

Типы газовых регуляторов

Типы регуляторов обширны и включают приборные, линейные и сервисные, пилотные, прямого действия, высокого давления, обратного давления, предохранительные клапаны и регуляторы пропана. Вы даже можете найти специальные предметы, такие как высокочистые регуляторы для этих уникальных работ. В Norgas Controls вы можете найти подходящий тип регулятора для ваших конкретных нужд.

Поиск подходящего газового регулятора

Команда экспертов Norgas может помочь вам найти правильный газовый регулятор для вашего применения из нашего обширного ассортимента или разработать индивидуальное решение, отвечающее вашим конкретным потребностям. У нас есть обширный ассортимент газовых регуляторов, готовых к отправке в течение 24 часов с момента заказа.

Нужно составить предложение для клиента? Связаться с нами. Мы предоставим вам все необходимое, от расценок до литературы, чтобы предоставить вашему клиенту точное предложение, которое даст вам преимущество перед конкурентами.
