Регулировка карбюратора Озон 2107 своими руками

Функциональным предназначением карбюратора вообще, и модели «Озон», устанавливаемой на «ВАЗ» седьмой модели, в частности, является приготовление горючей смеси (воздух плюс автомобильное топливо) и дозированная ее подача в камеру сгорания цилиндров силового агрегата. Регулирование количества автомобильного топлива, впрыскиваемого в воздушный поток, — довольно важная функция, предопределяющая оптимальные режимы работы автомобильного двигателя и его продолжительные межремонтные и эксплуатационные сроки.

Конструкция карбюратора «Озон»

Карбюратор «Озон», устройство которого будет рассмотрено ниже, является заводским вариантом оснащения автомобилей Волжского автозавода седьмой модели. Конструктивной основой данной модели карбюратора, созданной в 1979 году, стало изделие «Weber», разработанное итальянскими автопроизводителями. Однако в сравнении с ним, «Озон» значительно улучшил такие важные эксплуатационные показатели, каковыми являются экономичность и минимизация уровня токсичности газов, выбрасываемых в атмосферу.

Карбюраторы «Озон» первого поколения (1979-1981 г.г.) оснащались приводом заслонок механического типа, впоследствии замененными на пневматический.

Итак, эмульсионный карбюратор «Озон», это – двухкамерное изделие, характеризующееся следующими конструктивными особенностями:

  • Наличием двух главных систем дозирования.

  • Отличной сбалансированностью поплавковой камеры (поз.2).

  • Оснащением второй камеры эконостатом (обогатительным устройством).

  • Наличием систем перехода между камерами и автономной системы холостого хода с электромагнитным клапаном.

  • Оснащением воздушной заслонки первой камеры механической системой управления, обладающей тросовым приводом.

  • Оборудование первой камеры ускорительным насосом (поз.13) с распылителем.

  • Наличие устройства отвода газов.

  • Оснащение изделия пневматическим приводом (поз.39) заслонки (дроссельной) второй камеры.

  • Оборудование устройством, открывающим заслонку в момент запуска двигателя, имеющее диафрагму.

  • Наличие штуцера, обуславливающего отбор разрежения, возникающего в процессе управления регулятором угла опережения зажигания.

Конструктивные элементы карбюратора «Озон» заключены в массивный металлический корпус, отличающийся повышенным уровнем прочности, позволяющим минимизировать последствия деформационных воздействий, температурных колебаний и повреждений механического характера.

Солидный диаметр топливных жиклеров обеспечивает устойчивую работу изделия даже при использовании некачественного топлива и в тяжелых эксплуатационных условиях. Одним из основных конструктивных недостатков карбюратора «Озон» является отсутствие экономайзера режимов мощности, что служит причиной невысоких динамических характеристик и низкой экономичности.

Принцип работы карбюраторов «Озон»

Принцип действия карбюратора, произведенного Димитровградским автоагрегатным заводом (ДААЗ), можно описать  следующими положениями:

  • Устройство подачи топлива обеспечивает его (топлива) поступление через фильтрующую сетку и игольчатый клапан, определяющий уровень заполнения поплавковой камеры.

  • Первая и вторая камеры наполняются топливом, поступающим из поплавковой камеры по главным топливным жиклерам. В эмульсионных колодцах и трубках происходит смешивание бензина с поступающим из соответствующих жиклеров воздухом. Готовая горючая смесь (эмульсия) поступает через распылители в диффузоры.

  • После пуска силового агрегата запорным электромагнитным клапаном перекрывается канал «холостого хода».

  • В режиме «холостого хода» производится отбор бензина из первой камеры и его дальнейшее продвижение через жиклер, соединенный с электромагнитным запором. В процессе прохождения топлива через жиклер «холостого хода» и отсеки переходной системы 1-й камеры происходит смешивание бензина с воздухом. Далее горючая смесь поступает в трубопровод.

  • В момент частичного открытия дроссельных заслонок происходит поступление топливовоздушной смеси в камеры (с помощью отверстий системы перехода).

  • Проходя через эконостат, топливная смесь попадает из поплавковой камеры в распылитель. В режиме максимальной мощности в работу включается устройство, обогащающее эмульсию.

  • Шариковый клапан ускорительного насоса открывается в момент заполнения топливной смесью. Закрытие клапана (под воздействием собственного веса) осуществляется тогда, когда прекращается подача топлива.

Видео — Регулировка карбюратора «Озон» своими руками

Работы по регулировке карбюратора «Озон» выполняются не только при его (карбюратора) некорректной работе, но и в случае производства ремонтных мероприятий, предполагающих замену некоторых элементов данного агрегата. Рассмотрим более подробно перечень настроек, являющихся обязательным продолжением ремонтно-восстановительных работ.

  1. Замена штока с диафрагмой или привода заслонки (дроссельной) второй камеры требует регулировки пневмопривода.

  2. После замены элементов пускового устройства выполняется его настройка.

  3. Причинами настройки системы «холостого хода» наряду с нарушениями функционирования силового агрегата является подготовка автомобиля к прохождению технического осмотра.

  4.  Замена поплавка или игольчатого клапана требует регулировки уровня топлива в камере (поплавковой).

Карбюратор ОЗОН — тонкая настройка и регулировка

Современная автомобильная промышленность развивается с каждым годом. Серийное производство гибридных средств передвижения и электрокаров делают города чище, сокращают расход природных ресурсов. Устаревшие модели используются на дорогах по сей день, они отличаются некоторыми параметрами, полюбившимися автомобилистам и в этих автомобилях часто встречаются карбюраторы озон и другие.

Содержание статьи

Карбюраторы ОЗОН

На отечественные автомобили продолжительное время устанавливался карбюратор озон.

Системы подачи топлива данного типа выпускались в трех конструктивных исполнениях:

  • Барботажным;
  • Игольчатом;
  • Поплавковым механизмом.

Первые два вида уже практически не используются, их выпуск прекращен. На автомобилях марок 2107, 2105 устанавливался карбюратор озон устройство которого получило широкое распространение. Модификация пришла на смену итальянскому изобретению «Weber». На Волжском автомобильном заводе, карбюратор озон получил модификации, тем самым был получен прирост мощности, более стабильная работа. Карбюратор ДААЗ ОЗОН для которого является предшественником, более технологичен, устанавливался на автомобили разных семейств.

Конструкция карбюратора озон и принцип работы

Автомобили семейства ваз, оснащались карбюраторами озон, имели больший ряд преимуществ перед предшественниками. Отличие заключалось в более прочном корпусе, в который устанавливались внутренние элементы системы, для исключения последствий от температурных воздействий, механических ударов.

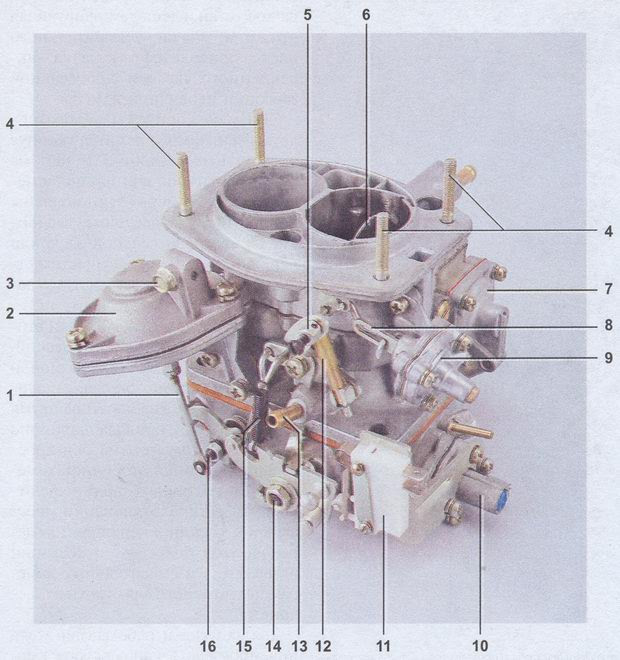

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

Основные особенности:

  • Две главные системы дозировки топлива;
  • Сбалансированная поплавковая камера;
  • Электромагнитный клапан холостого хода, системы взаимодействия между камерами;
  • Воздушная заслонка первой камеры приводится к действию тросиковым приводом;
  • Пневматический клапан открытия второй камеры позволяет вступать в работу только по факту определённых нагрузок двигателя;
  • Ускорительный насос позволяет подавать обогащенную смесь при резком нажатии на педаль акселератора.

В автомобилях используется карбюратор озон устройство которого позволяет эксплуатировать машину при тяжелых условиях. Ремонт, настройка карбюратора озон 2107 позволяет отрегулировать качество и количество топлива, а жиклеры увеличенного диаметра способствуют работе с топливом наименьшего качества.

Схема эконостата и экономайзера мощностных режимов карбюратора: 1 — дроссельная заслонка второй камеры;2 — главный топливный жиклер второй камеры;3 — топливный жиклер эконостата с трубкой;4 — главный топливный жиклер первой камеры; 5-дроссельная заслонка первой камеры;6 — канал подвода разрежения;7 — диафрагма экономайзера;8 — шариковый клапан;9 — топливный жиклер экономайзера; 10-топливный канал;11 — воздушная заслонка;12 — главные воздушные жиклеры;13 — впрыскивающая труба эконостата.

Устройство карбюратора ОЗОН спроектировано таким образом, чтобы получить максимальную отдачу от автомобиля. Принцип действия основан на целом ряде систем, каждая из которых взаимосвязана, важна в системе. Карбюратор ОЗОН устройство которого состоит из наиболее важных частей:

  • Поплавковая камера больше наполняется топливом через игольчатый клапан, предварительно отфильтрованным через специальную сетку;
  • В рабочие камеры поступает бензин по жиклерам, соединяющим поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с воздухом, поступающим через воздушные жиклеры.
  • Перекрытие каналов холостого хода происходит электромагнитным клапаном;
  • Для работы авто при режиме ХХ топливо движется по жиклерам к отделениям первой камеры, где поступает в топливопровод;
  • За обогащение смеси отвечает экономайзер, который включается в работу при максимальных нагрузках;
  • Конструкция ускорительного насоса выполнена в форме шарика, работает под собственным весом, когда бензин переполняет клапан.

Регулировка и техническое обслуживание

Для стабильной работы всех систем существует регламент по техническому обслуживанию, который необходимо соблюдать. Перед выполнением регулировки карбюратора озон на автомобилях марки 2107, нужно выявить неисправный узел, нет необходимости промывать, разбирать исправные узлы. Промывка системы выполняется с легкостью при домашних условиях, важно соблюдать последовательность шагов.

  1. Ремонт и настройка карбюратора озон 2107 начинается с его демонтажа, отключения всех подводящих систем. Необходимо отсоединить привод дроссельной заслонки, подвод охлаждающей жидкости, а также топливный шланг.
  2. Вычистить и промыть карбюратор ваз, модификации озон снаружи, осмотреть на наличие механических повреждений.
  3. Отчистить сетчатый фильтр и пусковое устройство сжатым воздухом под небольшим давлением.
  4. Поплавковая система очищается от явного нагара и отложений. Важно понимать, что старую накипь очистить будет затруднительно, а также она может попасть к отверстиям жиклеров, нарушить работу системы.
  5. Промыть и отрегулировать пусковой механизм, воздушные жиклеры, систему ХХ.
  6. Настраиваем карбюраторные составляющие, производим сборку и монтаж устройства до регулирования, которое настраивается в последующем на горячий двигатель.

Регулировка и настройка производится по отведенной последовательности винтами, для желаемого расхода топлива, динамических показателей автомобиля. Техническое состояние полностью соответствует ездовым характеристикам, комфортабельности при передвижении транспортного средства.

Таблица жиклеры карбюратора озон

Маркировка карбюратораТопливный жиклер главной системыВоздушный жиклер главной системыТопливный жиклер холостого ходаВоздушный жиклер холостого ходаЖиклер ускорительного насоса
I кам.II кам.I кам.II кам.I кам.II кам.I кам.II кам.топливныйперепускной
2101-11070101351351701904560180704040
2101-1107010-0213013015019050451701704040
2101-1107010-03: 2101-1107010-301301301502004560170704040
2103-11070101351401701905080170705040
2103-1107010-01: 2106-11070101301401501504560170704040
2105-1107010-101091621701705060170704040
2105-1107010: 2105-1107010; 2105-1107010-201071621701705060170704040
2107-1107010: 2107-1107010-201121501501505060170704040
2107-1107010-101251501901505060170704040
2108-110701097,597,516512542=35017012035/40—

Основные принципы настройки карбюратора озон

Для того, чтобы ответить на вопрос, как отрегулировать карбюраторы семейства озон, необходимо проверить несколько моментов. Поплавковая камера регулируется винтами первым делом, так как количество топлива в ней должно соответствовать требованиям для нормальной работы двигателя. Поплавок должен быть зафиксирован в крепежном механизме, плавность хода, отсутствие заеданий. Игольчатый клапан закрывается винтом, убирается в сторону, настраивается расстояние между поплавком и крышкой, оно не должно превышать 7 мм, а после погружения с установленной иглой – 2 мм. Расстояние между поплавком и иглой должно составлять примерно 15 мм.

Регулировка пусковой системы происходит следующим образом:

  • Демонтируется корпус воздушного фильтра;
  • Полностью оттянуть на себя привод подсоса в салоне автомобиля;
  • Привод на карбюраторе ВАЗ, озон закреплен винтом с отверстием, при полностью открытой заслонке, пуск и обороты двигателя должны составлять от 3. 1 до 3.3 тысячи в минуту.

Настройка холостого хода

Отдельной частью, как настроить карб и сделать ремонт, является проверка, регулировка винтами холостого хода. Для регулировки выступают винты качества и количества. Для того, чтобы ответить на вопрос, как настроить карбюратор озон, он регулируется только по достижению рабочей температуры, на холодный двигатель регулировка холостого хода на карбюраторе озон не допускается, будет не верна. Винт качества выкручивается до максимальных оборотов.

Винтом количества регулируется уровень оборотов на 100 выше требуемых, приборы которых составляют 700-900 в минуту, при зависимости от условий эксплуатации. Далее требуется достигнуть требуемого значения оборотов путем регулировки винтом качества. После проверки работоспособности системы холостого хода, необходимо собрать корпус воздушного фильтра, проверить затяжку винтов проверить на дороге поведение автомобиля. Холостой ход должен оставаться на уровне регулируемых оборотов даже после резкого сброса педали газа.

Возможные неисправности

Технические составляющие такой системы, как карбюраторы озон, для модели 2105, может выходить из строя в самый неподходящий момент, для того, чтобы предотвратить поломку на дороге, следует обратить внимание на первые признаки работы систем.

Основные указатели неисправностей:

  • Подёргивание автомобиля, при наборе оборотов, сбросе педали акселератора;
  • Провал оборотов при резком нажатии на педаль газа;
  • Повышенный расход топлива, неустойчивая работа двигателя;
  • Заметная потеря мощности и скорости разгона.

Карбюратор ОЗОН состоит многих частей, которые могут влиять на работу автомобиля. Необходимо принимать во внимание все признаки и неисправности, чтобы избежать капитальных поломок. На вопрос какой лучше, карбюраторы ОЗОН или солекс, ответить затруднительно, последний отличается более простой системой работы и регулировки, имеет повышенные динамические показатели. Схема, как настроить расход топлива, который контролируется установкой жиклеров меньшего диаметра.

Двигатели с правильной настройкой карбюратора озон лада 2107 славятся надежностью, простотой эксплуатации, ремонтопригодностью. Регулировку и настройку в целях профилактики, возможно выполнить своими руками. При возникновении проблем большего масштаба, следует обратиться к мастерской, где отремонтируют и сделают тюнинг карбюратор озон, который поможет избежать глобальных проблем в будущем времени.

Самостоятельная регулировка карбюратора ВАЗ 2107

Старые модели ВАЗ, как правило, комплектовались карбюраторами марки: Солекс, Вебер и Озон, их популярность за многие годы работы не снизилась, а скорее наоборот — увеличилась. Однако, как и все в этом мире со временем карбюраторы выходят из строя и нуждаются в ремонте, чистке, а также настройке, что в свою очередь порядком «нагружает» автовладельцев, требуя от них определенных знаний и свободного времени.

Для того чтобы сэкономить время и деньги предлагаю вашему вниманию детальное руководство о том, как почистить карбюратор, произвести его обслуживание, а также как отрегулировать карбюратор ВАЗ 2107.

Что такое карбюратор и «с чем его едят»?

Принцип работы карбюратора различных производителей, по сути, один и тот же, его задача заключается в том, чтобы создать топливно-воздушную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит воспламенение… Ну, я думаю, дальше понятно!?

Карбюраторы бывают трех видов: поплавковый – это, пожалуй, самый распространенный среди всех, игольчатый и барботажный – довольно редкое явление.

В своей сегодняшней статье, поговорим о карбюраторе Озон, который установлен на ВАЗ 2107. После этого вы узнаете как почистить карбюратор и каким образом производится регулировка карбюратора ВАЗ 2107. Перед началом необходимо кое-что уяснить, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от тех, которые установлены на аналогичную модель авто.

  1. ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.
  2. ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.
  3. ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

Рассмотрим основную часть узлов карбюратора ВАЗ 2107

  1. Автономная система холостого хода.
  2. Поплавковая камера.
  3. Запорный клапан холостого хода.
  4. Эконостат.
  5. Дозирующая система.
  6. Дроссельная заслонка.
  7. Отсек отвода картерных газов.
  8. Переходная система обеих камер.

Этих знаний достаточно для того, чтобы самостоятельно почистить и отрегулировать карбюратор ВАЗ 2107. Знать больше — нет необходимости, хотя и не помешает для общего развития.

Теперь рассмотрим как устроен карбюратор, обеспечивающий распределение топливно-воздушной смеси:

  1. Ускорительный насос.
  2. Система эконостата.
  3. Поддержка постоянного уровня топлива.
  4. Поддержка холостого хода.
  5. Поддержка пуска и прогрева двигателя.
  6. Жиклеры (воздушный и топливный), диффузор, распылитель ВТС, колодец и эмульсионная трубка — расположены в главной дозирующей камере.

Регулировка карбюратора производится после чистки и сборки. Перед тем как приступить к разборке и чистке, предлагаю вспомнить главную поговорку любого автомеханика – «Не буди лихо, пока оно тихо», имеется в виду, что не стоит лезть туда где все в порядке или разбирать то, что не имеет отношения к поломке.

Как правильно отрегулировать карбюратор ВАЗ 2107

  1. Прежде всего следует произвести детальный осмотр, за тем все как следует отмыть и очистить от грязи и прочих недостатков.
  2. После необходимо очистить сетчатый фильтр и помыть поплавковую камеру.
  3. Далее нужно почистить воздушные жиклеры.
  4. И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение этих работы не требует демонтажа карбюратора.

Проверка сетчатого фильтра, который расположен перед входом в поплавковую камеру, производится не реже чем раз на 60 000 пробега.

Как проверить сетчатый фильтр

Делается это следующим образом. Воспользуйтесь ручной подкачкой топлива и заполните поплавковую камеру горючим, после этого вы сможете увидеть, как закрывается запорный клапан. После отодвиньте верхнюю крышку фильтра, и снимите клапан. Его необходимо тщательно вымыть в растворителе, затем просушить используя сжатый воздух.

Когда во время нагрузок двигатель ведет себя некорректно, появляются провалы или потеря мощности, или авто «плохо реагирует на педаль», вероятнее всего, что у вас проблема с подачей топлива. Кроме того, нередко причиной становится именно неисправный сетчатый фильтр.

Важно! Протирать дно поплавковой камеры, используя ворсистую или любую другую тряпку — категорически запрещено, ввиду того что после такой очистки на дне камеры могут остаться незаметные глазу волокна, которые в процессе работы засорят ваши жиклеры.

Возможно вам будет интересно: Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сеточки

Чистка поплавковой камеры производится с применением резиновой груши и последующей просушки тем-таки сжатым воздухом.

Проверка герметичности запорной иглы осуществляется при помощи груши, поскольку сила давления, которая возникает во время ее сдавливания равна давлению в топливном насосе. Устанавливая на место крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении. Вы должны ощутить сильное давление во время установки, после этого нужно внимательно прислушаться к карбюратору, нет ли утечки воздуха. В случае хотя бы малейшей утечки необходимо заменить иглу и корпус клапана.

Регулировка карбюратора ВАЗ 2107: поплавковая система

Чтобы отрегулировать поплавковую систему необходимо сделать следующее:

  1. Проверьте положение поплавка, в случае необходимости выровняйте кронштейн-держатель. Это необходимо для правильного равномерного опускания поплавка в камеру.
  2. Далее — регулировка с закрытым игольчатым клапаном. Откройте крышку камеры, затем отодвиньте в сторону поплавок и легонько потяните за язычок кронштейна. Задача заключается в том, чтобы добиться необходимой величины расстояние между прокладкой крышки и поплавком, он должен быть в пределах 6-7 мм, ни в коем случае не больше и не меньше. В состоянии погружение более 1-2 мм, если будет больше – то иглу можно считать неисправной.

Расстояние между иглой и поплавком при открытом игольчатом клапане должно составлять 15 мм.

Данная процедура может быть проведена на разобранным карбюраторе или непосредственно на двигателе.

Регулировка карбюратора ВАЗ 2107: пусковая система

Для того чтобы отрегулировать пусковую систему необходимо снять воздушный фильтр, затем нужно запустить двигатель и потянуть подсос на себя.

Откройте принудительно воздушную заслонку на 1/3, после этого установите обороты 3200-3600 в минуту.

После этого отпустите воздушную заслонку и установите частоту вращения на 300 меньше от начальной.

Как отрегулировать холостой ход карбюратор ВАЗ 2107

Чтобы отрегулировать холостые обороты нужно прогреть двигатель до рабочей температуры, после этого используя винт качества, выставите максимальное число оборотов, при помощи винта количества выставите значение на 100 об/мин. выше нормы. Запустите мотор при помощи винта качества, отрегулируйте обороты.

На этом регулировка карбюратора ВАЗ 2107 можно считать оконченной, теперь надеюсь у вас не возникнет проблем с тем как отрегулировать карбюратор своими руками.

Чтобы закрепить знания рекомендую вашему вниманию следующий видеоролик о том, как отрегулировать карбюратор своими руками.

&nbsp

Карбюратор озон устройство регулировка ремонт

Настройка холостого хода на ВАЗ 2107

Регулировка холостого хода проводится после предварительного прогрева машины. С помощью винта качества необходимо настроить максимальный показатель оборотов, причем винт количества крутить не нужно.

Затем с помощью винта количества надо добиться установки уровня оборотов на 100 оборотов в минуту больше от требуемого. После этого запускаем мотор и настраиваем обороты с использованием винта качества до требуемого значения.

Теперь вы будете знать, как отрегулировать карбюратор ваз 2107 своими руками, что поможет вам сэкономить время и деньги. Рекомендуем также посмотреть полезное видео о настройке карбюратора ВАЗ 2107.

Регулировки карбюраторов Озон Автолюбители

Регулировки карбюраторов «Озон»Регулировка уровня топлива в поплавковой камере обязательна после замены игольчатого клапана, поплавкаСняв крышку карбюратора, следует убедиться, что поплавок свободно поворачивается на оси, не имеет пробоин и вмятин, не задевает за стенки поплавковой камеры. Проверить затяжку седла игольчатого клапана и свободное, без заеданий, перемещение демпферного шарика в сверлении «иглы».

Удерживая крышку вертикально — штуцером подвода топлива вверх, следует убедиться в том, что зазор между прокладкой крышки и поплавком составляет 6,5±0,25 мм (при этом язычок поплавка должен касаться шарика, но не утапливать его). Изменяем зазор, подгибая язычок, при этом его участок, контактирующий с шариком, должен быть перпендикулярен оси клапана

Если все эти условия соблюдены, осторожно устанавливаем крышку на место

Регулировка пневмопривода дроссельной заслонки второй камеры (только для карбюратора 2107-1107010-20) выполняется при замене привода или штока с диафрагмой. Сняв стопорную шайбу со штифта рычага привода дроссельной заслонки второй камеры, отсоединить шток. Повернув дроссельную заслонку второй камеры в вертикальное положение, нажать до упора на шток пневмопривода. Ослабить контргайку на штоке и, удерживая ключом шестигранную втулку, выворачивать или заворачивать шток до совпадения отверстия в штоке со штифтом рычага. Надев шток на штифт, закрепить его стопорной шайбой. Затянуть контргайку на оси штока.

Регулировка пускового устройства выполняется при замене деталей пускового устройства. Воздушная заслонка должна быть полностью закрыта при вытянутой рукоятке привода и полностью открыта при утопленной рукоятке. Если это не так, смажьте трос моторным маслом, переставьте конец троса в приводе воздушной заслонки, отвернув винт крепления. Вытянуть рычаг управления воздушной заслонкой (кнопку «подсоса») до упора. Воздушная заслонка 2 при этом должна полностью закрыться, а конец тяги 3 пускового устройства находиться в конце паза штока 4, но не перемещать шток (если это не так, выправьте деформированные детали, отрегулируйте длину тяги 3, изгибая ее).

При полностью закрытой воздушной заслонке 2 дроссельная заслонка 6 первой камеры должна быть приоткрыта на 0,8–0,9 мм (пусковой зазор С в месте переходных отверстий системы холостого хода). Этот зазор изменяется подгибанием тяги 7 регулирования положения дроссельной заслонки.

Воздушная заслонка 2 должна приоткрываться на 5,5±0,25 мм (пусковой зазор В) штоком 4 пускового устройства при перемещении его вручную внутрь корпуса пускового устройства до упора.

Для регулировки зазора отверните винт-заглушку на корпусе пускового устройства, под которым находится регулировочный винт 5. Вращая его тонкой шлицевой отверткой, добейтесь требуемого зазора.

Установите на место и затяните винт-заглушку.

Регулировка системы холостого хода выполняется при ТО, нарушениях в работе двигателя

Регулировка выполняется на прогретом двигателе при полностью утопленной кнопке «подсоса». На заводе двигатель регулируют на минимальную частоту вращения коленчатого вала 850±50 мин –1 и содержание окиси углерода (СО) 0,5–1,2%, после чего напрессовывают на головки винтов ограничительные пластмассовые втулки. Если поворотом втулок не удается восстановить заводские параметры регулировки, выворачивают винты, ломая втулки, затем вращением винта количества устанавливают частоту вращения коленчатого вала 850±50 мин –1 , а винтом качества — содержание в отработавших газах окиси углерода (СО) 0,5–1,2%. При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали — не глохнуть.

При повороте винта количества по часовой стрелке частота вращения коленчатого вала уменьшается. При повороте винта качества по часовой стрелке содержание СО в отработавших газах уменьшается.

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh5OUMDIuhRk4gDA4h4QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

Привод усилителя насоса

Наибольшую противоречивость в тюнинге карбюратора занимает замена кулачка привода усилителя насоса. Часть автовладельцев рекомендует его замену на №4, но многие выступают против, приводя аргументы:

  • значительное возрастание расхода топлива при городском и смешанном режиме движения;
  • провалы в динамике при резком дожиме педали акселератора;
  • плохой разгон на низких оборотах, что особо заметно при попытке резкого старта на светофоре.

Модернизацию карбюратора с заменой кулачка следует производить с возможностью возврата назад, поэтому не следует выбрасывать штатные запчасти, оставшиеся после тюнинга. Результат на каждом автомобиле индивидуален, поэтому после замены следует проверить расход бензина и улучшение динамических характеристик. Если соотношение этих параметров устраивает автовладельца, то можно оставлять тюнинговую запчасть, в противном случае — следует вернуться к стандартной детали.

Как собрать карбюратор озон 2107

Старые модели ВАЗ , как правило, комплектовались карбюраторами марки: Солекс, Вебер и Озон, их популярность за многие годы работы не снизилась, а скорее наоборот — увеличилась. Однако, как и все в этом мире со временем карбюраторы выходят из строя и нуждаются в ремонте, чистке, а также настройке, что в свою очередь порядком «нагружает» автовладельцев, требуя от них определенных знаний и свободного времени.

Для того чтобы сэкономить время и деньги предлагаю вашему вниманию детальное руководство о том, как почистить карбюратор, произвести его обслуживание, а также как отрегулировать карбюратор ВАЗ 2107.

Принцип работы карбюратора различных производителей, по сути, один и тот же, его задача заключается в том, чтобы создать топливно-воздушную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит воспламенение. Ну я думаю дальше понятно!?

Карбюраторы бывают трех видов: поплавковый – это, пожалуй, самый распространенный среди всех, игольчатый и барботажный – довольно редкое явление.

В своей сегодняшней статье поговорим о карбюраторе Озон. который установлен на ВАЗ 2107, после этого вы узнаете как почистить карбюратор и каким образом производится регулировка карбюратора ВАЗ 2107. Перед началом необходимо кое-что уяснить, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от тех, которые установлены на аналогичную модель авто.

Здравствуйте, уважаемые автомобилисты! До недавнего времени, все автомобили отечественного автопрома были с карбюраторной системой подачи топлива. Нас это не удивляло и не тревожило. Отечественные карбюраторы, такие, как Вебер, Озон, Солекс и сейчас пользуются заслуженной популярностью.

Принцип работы карбюраторов разных брендов, по сути, одинаков, за исключением некоторых конструктивных особенностей. Карбюратор (от французского слова «карбюрация» — смешивание) выполняет функцию создания горючей смеси, смешивая топливо с воздухом и равномерно распределяя эту смесь по цилиндрам двигателя внутреннего сгорания.

То есть, ничего нового.

Видов карбюраторов достаточно большое количество. По устройству они подразделяются на: барботажные (сейчас уже не используются), мембрано-игольчатые и поплавковые (самый распространенный вид).

В этом материале мы разберемся в том, что собой представляет карбюратор ваз 2107. По устройству карбюратор 2107 «Озон» относится к карбюраторам поплавкового вида.

Прежде, чем мы рассмотрим устройство и настройку карбюратора 2107, чтобы не возвращаться, нужно запомнить следующее.

Принцип работы карбюраторов Озон

Принцип действия карбюратора, произведенного Димитровградским автоагрегатным заводом (ДААЗ), можно описать следующими положениями:

Устройство подачи топлива обеспечивает его (топлива) поступление через фильтрующую сетку и игольчатый клапан, определяющий уровень заполнения поплавковой камеры.

Первая и вторая камеры наполняются топливом, поступающим из поплавковой камеры по главным топливным жиклерам. В эмульсионных колодцах и трубках происходит смешивание бензина с поступающим из соответствующих жиклеров воздухом.

Готовая горючая смесь (эмульсия) поступает через распылители в диффузоры.

После пуска силового агрегата запорным электромагнитным клапаном перекрывается канал «холостого хода».

В режиме «холостого хода» производится отбор бензина из первой камеры и его дальнейшее продвижение через жиклер, соединенный с электромагнитным запором. В процессе прохождения топлива через жиклер «холостого хода» и отсеки переходной системы 1-й камеры происходит смешивание бензина с воздухом. Далее горючая смесь поступает в трубопровод.

В момент частичного открытия дроссельных заслонок происходит поступление топливовоздушной смеси в камеры (с помощью отверстий системы перехода).

Проходя через эконостат, топливная смесь попадает из поплавковой камеры в распылитель. В режиме максимальной мощности в работу включается устройство, обогащающее эмульсию.

Шариковый клапан ускорительного насоса открывается в момент заполнения топливной смесью. Закрытие клапана (под воздействием собственного веса) осуществляется тогда, когда прекращается подача топлива.

Растачивание больших диффузоров

Одним из кардинальных способов переделать карбюратор является увеличение воздушного потока путем растачивания диффузора. Автомобиль обретает улучшение динамики при больших и средних нагрузках. Не лишен данный способ и недостатка — на малых оборотах появляются провалы в работе двигателя.

Расточка диффузоров должна быть частью комплексного тюнинга карбюратора. После нее в обязательном порядке требуется подбор новых жиклеров. В случае отсутствия нужного диаметра требуется их рассверливание. Особо актуальна данная операция для форсированных двигателей на 1,7 и 1,8 литра, так как в продаже жиклеры увеличенного диаметра для них отсутствуют.

Не все автовладельцы согласны мирится с провалами на низах. Для улучшения динамики на малых оборотах и при небольших нагрузках применяют:

  • Топливный жиклер, который обладает большим диаметром на фоне штатного. Устанавливается в клапан ЭПХХ;
  • Увеличенный носик распылителя. Обычно устанавливается в первую камеру, а во вторую, на усмотрение автолюбителя, можно поставить прежний носик;
  • Кулачок УН, обладающий увеличенным размером.

Для растачивания можно использовать:

  • специальную развертку;
  • перьевые сверла по дереву.

Для улучшения аэродинамических свойств после расточки следует убрать шероховатость на поверхности диффузора. Для этого используется наждачная бумага с постепенным снижением абразивности. Рекомендуется последнюю обработку делать наждачкой-нулевкой. Для более тщательной обработки можно использовать пасту Гойя или шерстяную тряпку.

Как переделать карбюратор полностью зависит от умений и финансовых возможностей автовладельца. Производить тюнинг следует с разумным подходом, чтобы в результате вместо увеличения мощности не получить возросший расход топлива и нестабильную работу мотора.

А мне кажется тюнинг в этом компоненте совершенно неуместен. Продувка, промывка в регулярном режиме и хорошее топливо — вот и весь необходимый тюнинг, если это касается карбюратора…

Я тоже считаю, что это всего навсего излишество. к чему тратиться на тюнинг карбюратора? Я этого точно не сделаю!

  • Устройство двигателя
  • Выхлопная система
  • Техническое обслуживание
  • Тюнинг
  • Трансмиссия
  • Рулевое управление
  • Коробка передач
  • Инструмент и оборудование
  • Двигатели

Что бы не пропустить лучшие материалы с сайта

Видео Регулировка карбюратора Озон своими руками

Работы по регулировке карбюратора «Озон» выполняются не только при его (карбюратора) некорректной работе, но и в случае производства ремонтных мероприятий, предполагающих замену некоторых элементов данного агрегата. Рассмотрим более подробно перечень настроек, являющихся обязательным продолжением ремонтно-восстановительных работ.

Замена штока с диафрагмой или привода заслонки (дроссельной) второй камеры требует регулировки пневмопривода.

После замены элементов пускового устройства выполняется его настройка.

Причинами настройки системы «холостого хода» наряду с нарушениями функционирования силового агрегата является подготовка автомобиля к прохождению технического осмотра.

Замена поплавка или игольчатого клапана требует регулировки уровня топлива в камере (поплавковой).

Система питания

Регулировки карбюраторов «Озон»

Регулировка уровня топлива в поплавковой камере обязательна после замены игольчатого клапана или
поплавка (см. также «Диагностика
неисправностей двигателя» ).

Сняв крышку карбюратора, следует убедиться, что поплавок свободно поворачивается на оси, не имеет пробоин и вмятин, не задевает за стенки поплавковой камеры. Необходимо проверить затяжку седла игольчатого клапана и свободное, без заеданий, перемещение демпферного шарика в сверлении иглы.

Удерживая крышку вертикально (штуцером подвода топлива вверх), следует убедиться в том, что зазор между прокладкой крышки и поплавком составляет 6,5±0,25 мм (при этом язычок поплавка должен касаться шарика, но не утапливать его). Изменяем зазор, подгибая язычок, при этом его участок, контактирующий с шариком, должен быть перпендикулярен оси клапана.

Если все эти условия соблюдены, осторожно устанавливаем крышку на место. Регулировка пневмопривода дроссельной заслонки второй камеры (только для карбюратора 2107-1107010) выполняется при замене привода или штока с диафрагмой

Регулировка пневмопривода дроссельной заслонки второй камеры (только для карбюратора 2107-1107010) выполняется при замене привода или штока с диафрагмой.

Сняв стопорную шайбу со штифта рычага привода дроссельной заслонки второй камеры, отсоединяем шток. Повернув дроссельную заслонку второй камеры в вертикальное положение, нажимаем до упора на шток пневмопривода. Ослабив контргайку на штоке и удерживая ключом шестигранную втулку, выворачиваем или заворачиваем шток до совпадения отверстия в штоке со штифтом рычага. Надев шток на штифт, закрепляем его стопорной шайбой. Затягиваем контргайку на оси штока.

Регулировка пускового устройства выполняется при замене деталей пускового устройства.

Пусковое устройство карбюратора: 1 — рычаг привода воздушной заслоним; 2 — воздушная заслонка; 3 — тяга; 4 — шток-серьга; 5 — регулировочный винт; 6 — телескопическая тяга; 7 — тяга регулирования положения дроссельной заслонки; 8 — дроссельная заслонка.

Воздушная заслонка должна быть полностью закрыта при вытянутой рукоятке привода и полностью открыта при утопленной рукоятке. Если это не так, смазываем трос моторным маслом, переставляем конец троса в приводе воздушной заслонки, отвернув винт крепления.

Вытягиваем рукоятку управления воздушной заслонкой до упора. Воздушная заслонка 2 (см. рис.) при этом должна полностью закрыться, а конец тяги 3 пускового устройства — находиться в конце паза штока 4, но не перемещать шток (если это не так, выправляем деформированные детали, регулируем длину тяги 3, изгибая ее).

При полностью закрытой воздушной заслонке 2 дроссельная заслонка 8 первой камеры должна быть приоткрыта (пусковой зазор С в месте переходных отверстий системы холостого хода). Этот зазор изменяем подгибанием тяги 7 регулировки положения дроссельной заслонки.

Воздушная заслонка 2 должна приоткрываться (пусковой зазор В) штоком 4 пускового устройства при перемещении его вручную внутрь корпуса пускового устройства до упора. Для регулировки зазора отворачиваем винт-заглушку на корпусе пускового устройства, под которым находится регулировочный винт 5. Вращая его тонкой шлицевой отверткой, добиваемся требуемого зазора. Устанавливаем на место и затягиваем винт-заглушку.

Регулировка системы холостого хода выполняется при ТО или нарушениях в работе двигателя
(см. «Диагностика неисправностей
двигателя» ).

Регулировку выполняем на прогретом двигателе при полностью утопленной рукоятке «подсоса». Для регулировки системы холостого хода необходимы тахометр и газоанализатор, определяющий содержание окиси углерода и углеводородов в отработавших газах.

При отсутствии газоанализатора регулировку системы холостого хода с приемлемой точностью можно выполнить следующим образом. На работающем двигателе вращением винта качества (в обе стороны) устанавливаем максимальную частоту вращения коленчатого вала на режиме холостого хода. Затем, вращая корпус пневмоклапана ЭПХХ (карбюратор 2140-1107010-70) или винт количества (карбюратор 2107-1107010), устанавливаем частоту вращения коленчатого вала 850 мин-1 и повышаем ее примерно на 100 мин-1. После этого, не изменяя положения корпуса пневмоклапана ЭПХХ (или винта количества), заворачиваем винт качества, снижая частоту вращения коленчатого вала до 850 мин-1. Этот способ регулировки системы холостого хода позволяет (при условии исправности двигателя и его систем) получить содержание СО и СН в отработавших газах в пределах нормы.

Настройка карбюратора ВАЗ 2107

Регулировка карбюратора осуществляется в такой последовательности:

Сначала моем и очищаем наружную часть элементов карбюратора.
Далее нужно проверить все элементы на предмет наличия видимых дефектов.
Очень важно также удалить различные загрязнения фильтра.
Затем моем поплавковую камеру.
Обязательно надо почистить воздушные жиклеры.
В конце проводится настройка поплавковой камеры карбюратора ВАЗ 2107, а также пускового механизма и холостого хода.

Хотим подчеркнуть, что для проведения такого рода работ вовсе не нужно осуществлять демонтаж карбюратора. Кроме этого, нужно понимать, что все элементы обладают функцией самоочистки, а пыль и грязь не проникают вовнутрь.

Проверку сетчатого фильтра рекомендуется проводить через каждые 60 тыс. пройденных километров. Он расположен возле входа в поплавковую камеру.

Устройство карбюратора ВАЗ 2107 схема

Сначала хочется подчеркнуть, что отдельные версии карбюраторов могут существенно отличаться друг от друга, так как они используются лишь на определенных автомобилях. В нашем случае ситуация выглядит следующим образом:

  • Версия ДААЗ 2107-1107010 используется исключительно на моделях ВАЗ 2105-2107.
  • Версия ДААЗ 2107-1107010-10 устанавливается на моторы ВАЗ 2103 и ВАЗ 2106 с распределителем зажигания, у которых нет вакуум-корректора.
  • Версия ДААЗ 2107-1107010-20 применяется исключительно на моторах наиболее свежих ВАЗ 2103 и ВАЗ 2106.

Устройство карбюратора ВАЗ 2107 выглядит так:

  • поплавковая камера;
  • автономная система холостого хода;
  • система дозирования;
  • переходная система двух камер;
  • запорный клапан холостого хода;
  • дроссельная заслонка;
  • отделение отвода картерных газов;
  • эконостат.

Более подробная информация вам просто не нужна, так как для регулировки карбюратора ВАЗ 2107 она не пригодится. В состав карбюратора данного автомобиля входят следующие устройства, которые обеспечивают, а также распределяют горючую смесь:

  1. Поддержка старта и прогрева мотора.
  2. Система эконостата.
  3. Поддержка стабильного уровня бензина.
  4. Ускорительный насос.
  5. Поддержка холостого хода двигателя.
  6. Главная дозирующая камера, в которой расположены жиклеры топлива и воздуха, эмульсионная трубка, распылитель ВТС, колодец и диффузор.

Прежде чем выполнять чистку карбюратора ВАЗ 2107 и его дальнейшую настройку, необходимо четко понимать, что не стоит разбирать те элементы, которые нормально выполняют свои функции. В особенности нужно быть очень осторожным с дозирующей системой.

Доработка карбюратора Озон

Основные проблемы работы карбюратора

Итак, в каких же случаях производится доработка карбюратора «Озон»? Главным минусом карбюратора является неравномерно распределённое горючее, поступающее в цилиндры мотора. Впрыск карбюратора не может создать необходимую топливно-воздушную смесь, которая будет универсальной для любого режима работы силовой установки. Проблема любого карбюратора — это ступенчатость приготовления рабочей смеси (бензин + воздух). Во время нажатия педали газа двигатель переходит из режима холостого хода постепенно к высоким оборотам, а потом к средним, в это время в системе карбюратора подключаются или отключаются различные дозирующие элементы. Из-за таких ступенчатых переходов возникают своеобразные «провалы» и теряется мощность силового агрегата ввиду сильного обеднения или же обогащения используемой смеси.

Важно, чтобы рабочая смесь во время впрыскивания распределялась равномерно и в равном количестве во все цилиндры, но в реальности этого не происходит. Связано это с недостатками конструкции впускного коллектора при его производстве

Явным примером такого случая является впускной коллектор отечественного производства, который устанавливали на автомобили ВАЗа.

Главный недостаток впуска — это разной длины впускные каналы коллектора. Эта конструкция приводит к неравномерному заполнению цилиндров рабочей смесью. При этом сильно теряется мощность двигателя.

В процессе перехода от низких до средних и высоких оборотов при средних нагрузках в 1-й и 4-й цилиндры поступает смесь, обогащённая в большей степени, чем во 2-й и 3-й. Это обуславливается работой 1-й камеры карбюратора в таком режиме. При резком нажатии на педаль газа ускорительный насос снова подаст большое количество горючего в 1-ю камеру, основная часть которого из неё затем попадёт в первый и четвёртый цилиндр.

Конструкторы карбюраторов «Солекс» частично смогли решить эту проблему, установив форсунку ускорительного насоса в обе камеры.

Когда двигатель достигает средних и высоких частот вращения и возрастает нагрузка, подключается к работе 2-я камера и рабочая обогащённая смесь поступает во 2-й и 3-й цилиндр. При подобном распределении смеси двигатель работает неравномерно, следовательно, быстро и плавно разогнаться не удастся. Уменьшается крутящий момент и мощность, а в результате — неудачное использование коробки передач и возросшее потребление топлива.

На этом проблемы с карбюратором не заканчиваются; ещё одной является несоответствие каналов впускного коллектора и головки в месте стыкования.

Некоторые мастера пытаются решить проблему полировкой каналов, надеясь, что такой тюнинг карбюратора увеличит мощность и крутящий момент. К сожалению, все старания впустую, так как в месте, где соединяются коллектор и ГБЦ, образуются вихревые потоки. Таким образом, полировать каналы нет смысла, так как этим не добиться равномерной подачи смеси в цилиндры.

Шлифовка диффузора

Тюнинг карбюратора Солекс рекомендуется начинать с уменьшения сопротивления воздушному потоку в впускном тракте. Диффузор заводского изготовления имеет массу наплывов и выступов, возникших из-за низкого качества литья и последующей обработки поверхности. Из-за этого возникают паразитные воздушные потоки, завихрения, которые мешают поступлению смеси в камеру сгорания.

Для исправления ситуации следует разобрать карбюратор и визуально осмотреть диффузор. Обычно он имеет вид, изображенный на рисунке ниже.

Первоначально необходимо отшлифовать все швы и выступы, возникшие из-за несовершенства технологии производства. В результате доработки должен получится результат, как на рисунке ниже.

На этом этапе можно завершить улучшение прохождения топливо-воздушной смеси, но как известно нет предела совершенству. Опытные автолюбители рекомендуют не останавливаться лишь на шлифовке изъянов изготовления, а придать диффузору максимальные аэродинамические характеристики. Добиться хорошей обтекаемости поверхности можно, придав ей форму похожую на овал либо крыло, как показано ниже.

Видоизменив поверхность диффузора можно повысит эффективность работы карбюратора дааз до 20%. Устранение аэродинамической ошибки меняет состав смеси, поэтому собрав карбюратор необходимо произвести его регулировку заново.

Важность доработки карбюратора

Выпускаемые с завода карбюраторы рассчитаны на работу двигателя на принудительно обедненной смеси, что обеспечивает максимальную экономичность и заботу об экологии. Из-за этого штатный карбюратор не позволяет полностью раскрыться мощности мотора, автомобиль не реализует все свои динамические характеристики. Особенно актуален тюнинг карбюратора при форсировании двигателя, так как еще больше возрастает необходимость в достаточном количестве приготовленной топливовоздушной смеси.

https://youtube.com/watch?v=so42voipmPM

Стандартные регулировки карбюратора могут повлиять на холостой ход, но настроить оптимальную работу на средних. а тем более на высоких оборотах не представляется возможным. При оборотах более 4500 возникает голодание двигателя, так как недоработанный карбюратор не способен справится с потоком воздуха со скоростью около 120 м/с. В результате складывается ситуация, что не тюнингованый карбюратор душит как форсированные так и обычные моторы.

Доработка карбюратора для уменьшения расхода топлива — крайне редкая операция. В большинстве своем она приводит к провалам при работе под нагрузкой и нестабильным холостым оборотам. Это ведет к снижению надежности системы питания, поэтому тюнинговать карбюратор для снижения потребляемого топлива не рекомендуется.

Настройка карбюратора ВАЗ 2107 поплавковая камера

Для регулировки поплавковой камеры необходимо выполнить следующие действия:

Проверить позицию поплавка и убедиться в том, что его крепежный кронштейн не деформировался (если форма изменилась, кронштейн придется выровнять)
Это очень важно, поскольку в противном случае поплавок карбюратора не сможет нормально погружаться в камеру.
Настройка при закрытом игольчатом клапане

Открываем крышку поплавковой камеры и отодвигаем его в сторону
Затем надо осторожно дернуть язык кронштейна. Вам нужно сделать так, чтобы между прокладкой крышки и поплавком было расстояние в 6-7 мм

После погружения оно должно составлять от 1 до 2 мм. Если расстояние заметно больше, нужно менять иглу.
При открытом игольчатом клапане между иглой и поплавком должно быть примерно 15 миллиметров.

Для выполнения данных действий также необязательно снимать карбюратор с двигателя.

Особенности подбора жиклеров

Делая тюнинг карбюратора своими руками, автолюбителю следует произвести  доработку имеющихся жиклеров или приобрести новые, подходящего размера. Для доработки жиклеров используются сверла по металлу диаметром от 1 мм до 2,5 мм. При их помощи стандартный жиклер рассверливается до нужного размера. Пропускная способность в таком случае увеличивается. Для ее уменьшения вместо рассверливания применяют запаивание оловом. Далее в припое делается отверстие необходимого размера.

Расположение жиклеров в карбюраторе солекс

Тюнинг карбюратора Озон и Солекс кардинально не отличается, так как конструктивно они схожи, что можно увидеть на изображениях.

Жиклеры в карбюраторе Озон

Переделываем карбюратор согласно плану:

  1. Первоначально требуется определиться с размером жиклеров. В зависимости от преследуемых целей устанавливается жиклер увеличенного или уменьшенного размера;
  2. Рекомендуется ревизия настроек карбюратора. В случае необходимости следует их откорректировать;
  3. Производится испытание автомобиля. При этом контролируются динамические характеристики и расход топлива;
  4. Постепенно увеличиваем либо уменьшаем размер жиклеров, пока не получится добиться провалов в работе двигателя и нестабильной работы;
  5. Возвращаемся к предпоследнему установленному жиклеру;
  6. При желании можно заменить жиклеры в обоих камерах;
  7. Проверить результат. Увеличение диаметра должно привести к прибавлению 5-10% мощности, а уменьшение − снижение расхода топлива до 1 литра на 100 км.

Настройка карбюратора озон


Карбюратор ОЗОН — тонкая настройка и регулировка

Современная автомобильная промышленность развивается с каждым годом. Серийное производство гибридных средств передвижения и электрокаров делают города чище, сокращают расход природных ресурсов. Устаревшие модели используются на дорогах по сей день, они отличаются некоторыми параметрами, полюбившимися автомобилистам и в этих автомобилях часто встречаются карбюраторы озон и другие.

Карбюраторы ОЗОН

На отечественные автомобили продолжительное время устанавливался карбюратор озон.

Системы подачи топлива данного типа выпускались в трех конструктивных исполнениях:

  • Барботажным;
  • Игольчатом;
  • Поплавковым механизмом.

Первые два вида уже практически не используются, их выпуск прекращен. На автомобилях марок 2107, 2105 устанавливался карбюратор озон устройство которого получило широкое распространение. Модификация пришла на смену итальянскому изобретению «Weber». На Волжском автомобильном заводе, карбюратор озон получил модификации, тем самым был получен прирост мощности, более стабильная работа. Карбюратор ДААЗ ОЗОН для которого является предшественником, более технологичен, устанавливался на автомобили разных семейств.

↑

Конструкция карбюратора озон и принцип работы

Автомобили семейства ваз, оснащались карбюраторами озон, имели больший ряд преимуществ перед предшественниками. Отличие заключалось в более прочном корпусе, в который устанавливались внутренние элементы системы, для исключения последствий от температурных воздействий, механических ударов.



Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

Основные особенности:

  • Две главные системы дозировки топлива;
  • Сбалансированная поплавковая камера;
  • Электромагнитный клапан холостого хода, системы взаимодействия между камерами;
  • Воздушная заслонка первой камеры приводится к действию тросиковым приводом;
  • Пневматический клапан открытия второй камеры позволяет вступать в работу только по факту определённых нагрузок двигателя;
  • Ускорительный насос позволяет подавать обогащенную смесь при резком нажатии на педаль акселератора.

В автомобилях используется карбюратор озон устройство которого позволяет эксплуатировать машину при тяжелых условиях. Ремонт, настройка карбюратора озон 2107 позволяет отрегулировать качество и количество топлива, а жиклеры увеличенного диаметра способствуют работе с топливом наименьшего качества.

Схема эконостата и экономайзера мощностных режимов карбюратора: 1 — дроссельная заслонка второй камеры;2 — главный топливный жиклер второй камеры;3 — топливный жиклер эконостата с трубкой;4 — главный топливный жиклер первой камеры; 5-дроссельная заслонка первой камеры;6 — канал подвода разрежения;7 — диафрагма экономайзера;8 — шариковый клапан;9 — топливный жиклер экономайзера; 10-топливный канал;11 — воздушная заслонка;12 — главные воздушные жиклеры;13 — впрыскивающая труба эконостата.

Устройство карбюратора ОЗОН спроектировано таким образом, чтобы получить максимальную отдачу от автомобиля. Принцип действия основан на целом ряде систем, каждая из которых взаимосвязана, важна в системе. Карбюратор ОЗОН устройство которого состоит из наиболее важных частей:

  • Поплавковая камера больше наполняется топливом через игольчатый клапан, предварительно отфильтрованным через специальную сетку;
  • В рабочие камеры поступает бензин по жиклерам, соединяющим поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с воздухом, поступающим через воздушные жиклеры.
  • Перекрытие каналов холостого хода происходит электромагнитным клапаном;
  • Для работы авто при режиме ХХ топливо движется по жиклерам к отделениям первой камеры, где поступает в топливопровод;
  • За обогащение смеси отвечает экономайзер, который включается в работу при максимальных нагрузках;
  • Конструкция ускорительного насоса выполнена в форме шарика, работает под собственным весом, когда бензин переполняет клапан.
↑

Регулировка и техническое обслуживание

Для стабильной работы всех систем существует регламент по техническому обслуживанию, который необходимо соблюдать. Перед выполнением регулировки карбюратора озон на автомобилях марки 2107, нужно выявить неисправный узел, нет необходимости промывать, разбирать исправные узлы. Промывка системы выполняется с легкостью при домашних условиях, важно соблюдать последовательность шагов.

  1. Ремонт и настройка карбюратора озон 2107 начинается с его демонтажа, отключения всех подводящих систем. Необходимо отсоединить привод дроссельной заслонки, подвод охлаждающей жидкости, а также топливный шланг.
  2. Вычистить и промыть карбюратор ваз, модификации озон снаружи, осмотреть на наличие механических повреждений.
  3. Отчистить сетчатый фильтр и пусковое устройство сжатым воздухом под небольшим давлением.
  4. Поплавковая система очищается от явного нагара и отложений. Важно понимать, что старую накипь очистить будет затруднительно, а также она может попасть к отверстиям жиклеров, нарушить работу системы.
  5. Промыть и отрегулировать пусковой механизм, воздушные жиклеры, систему ХХ.
  6. Настраиваем карбюраторные составляющие, производим сборку и монтаж устройства до регулирования, которое настраивается в последующем на горячий двигатель.

Регулировка и настройка производится по отведенной последовательности винтами, для желаемого расхода топлива, динамических показателей автомобиля. Техническое состояние полностью соответствует ездовым характеристикам, комфортабельности при передвижении транспортного средства.

↑
Таблица жиклеры карбюратора озон
Маркировка карбюратораТопливный жиклер главной системыВоздушный жиклер главной системыТопливный жиклер холостого ходаВоздушный жиклер холостого ходаЖиклер ускорительного насоса
I кам.II кам.I кам.II кам.I кам.II кам.I кам.II кам.топливныйперепускной
2101-11070101351351701904560180704040
2101-1107010-0213013015019050451701704040
2101-1107010-03: 2101-1107010-301301301502004560170704040
2103-11070101351401701905080170705040
2103-1107010-01: 2106-11070101301401501504560170704040
2105-1107010-101091621701705060170704040
2105-1107010: 2105-1107010; 2105-1107010-201071621701705060170704040
2107-1107010: 2107-1107010-201121501501505060170704040
2107-1107010-101251501901505060170704040
2108-110701097,597,516512542=35017012035/40—
↑

Основные принципы настройки карбюратора озон

Для того, чтобы ответить на вопрос, как отрегулировать карбюраторы семейства озон, необходимо проверить несколько моментов. Поплавковая камера регулируется винтами первым делом, так как количество топлива в ней должно соответствовать требованиям для нормальной работы двигателя. Поплавок должен быть зафиксирован в крепежном механизме, плавность хода, отсутствие заеданий. Игольчатый клапан закрывается винтом, убирается в сторону, настраивается расстояние между поплавком и крышкой, оно не должно превышать 7 мм, а после погружения с установленной иглой – 2 мм. Расстояние между поплавком и иглой должно составлять примерно 15 мм.

Регулировка пусковой системы происходит следующим образом:

  • Демонтируется корпус воздушного фильтра;
  • Полностью оттянуть на себя привод подсоса в салоне автомобиля;
  • Привод на карбюраторе ВАЗ, озон закреплен винтом с отверстием, при полностью открытой заслонке, пуск и обороты двигателя должны составлять от 3. 1 до 3.3 тысячи в минуту.
↑
Настройка холостого хода

Отдельной частью, как настроить карб и сделать ремонт, является проверка, регулировка винтами холостого хода. Для регулировки выступают винты качества и количества. Для того, чтобы ответить на вопрос, как настроить карбюратор озон, он регулируется только по достижению рабочей температуры, на холодный двигатель регулировка холостого хода на карбюраторе озон не допускается, будет не верна. Винт качества выкручивается до максимальных оборотов.

Винтом количества регулируется уровень оборотов на 100 выше требуемых, приборы которых составляют

700-900 в минуту, при зависимости от условий эксплуатации. Далее требуется достигнуть требуемого значения оборотов путем регулировки винтом качества. После проверки работоспособности системы холостого хода, необходимо собрать корпус воздушного фильтра, проверить затяжку винтов проверить на дороге поведение автомобиля. Холостой ход должен оставаться на уровне регулируемых оборотов даже после резкого сброса педали газа. ↑

Возможные неисправности

Технические составляющие такой системы, как карбюраторы озон, для модели 2105, может выходить из строя в самый неподходящий момент, для того, чтобы предотвратить поломку на дороге, следует обратить внимание на первые признаки работы систем.

Основные указатели неисправностей:

  • Подёргивание автомобиля, при наборе оборотов, сбросе педали акселератора;
  • Провал оборотов при резком нажатии на педаль газа;
  • Повышенный расход топлива, неустойчивая работа двигателя;
  • Заметная потеря мощности и скорости разгона.

Карбюратор ОЗОН состоит многих частей, которые могут влиять на работу автомобиля. Необходимо принимать во внимание все признаки и неисправности, чтобы избежать капитальных поломок. На вопрос какой лучше, карбюраторы ОЗОН или солекс, ответить затруднительно, последний отличается более простой системой работы и регулировки, имеет повышенные динамические показатели. Схема, как настроить расход топлива, который контролируется установкой жиклеров меньшего диаметра.

Двигатели с правильной настройкой карбюратора озон лада 2107 славятся надежностью, простотой эксплуатации, ремонтопригодностью. Регулировку и настройку в целях профилактики, возможно выполнить своими руками. При возникновении проблем большего масштаба, следует обратиться к мастерской, где отремонтируют и сделают тюнинг карбюратор озон, который поможет избежать глобальных проблем в будущем времени.

prokarbyrator.ru

Регулировка и настройка карбюраторов Озон

Микропереключатель в системе экономайзера принудительного холостого хода (ЭПХХ) карбюратора Озон выполняет роль датчика-сигнализатора положения дроссельной заслонки первой камеры.

Читать далее «Проверка и регулировка микропереключателя ЭПХХ карбюратора Озон»

От того правильно или нет установлен электромагнитный клапан (ЭМК) в карбюратор Озон напрямую зависит работа двигателя автомобиля на холостом ходу. Правильность установки проверяется так: на холостом ходу (двигатель прогрет до 80-90º), при полностью закрытых дроссельных заслонках и полностью открытой воздушной заслонке резко снимается провод с вывода электромагнитного клапана. Двигатель должен заглохнуть.
Читать далее «Особенности установки электромагнитного клапана на карбюратор Озон»

Правильно отрегулированное пусковое устройство (ПУ) карбюратора Озон позволяет безпроблемно запускать двигатель автомобиля, как в лютый холод, так и в тропическую жару. Точнее и удобнее всего регулировать пусковое устройство на снятом с двигателя карбюраторе. Но есть способ менее трудоемкий и более быстрый – регулировка ПУ без снятия с двигателя (по частоте вращения коленчатого вала). Единственный минус подобной регулировки – наличие тахометра для точного определения этих самых оборотов. Здесь выигрывают только владельцы ВАЗ 2107, остальным придется подключать внешний тахометр или регулировать на слух, что требует определенного опыта и навыков.

Читать далее «Регулировка пускового устройства карбюратора Озон без снятия его с двигателя автомобиля»

Повреждение диафрагмы ускорительного насоса сводит на нет весь эффект от его работы. Падение приемистости двигателя,  «рывки», «провалы» и «подергивания», вялая реакция  при нажатии педали «газа», являются следствием этой неисправности карбюратора Озон.  Обычно выходит из строя само полотно диафрагмы (истирается, трескается) от многократных перемещений. Возможно также заедание толкателя, расположенного на диафрагме. Замену диафрагмы можно произвести, не снимая карбюратор с двигателя автомобиля.

Читать далее «Замена диафрагмы (мембраны) ускорительного насоса карбюратора Озон»

Одной из причин недостаточной мощности и приемистости двигателей автомобилей ВАЗ с карбюраторами 2105, 2107 Озон является неполное открытие дроссельных заслонок первой и второй камер карбюратора на мощностных режимах работы. В ряде случаев проблему можно решить, проведя регулировку привода дроссельных заслонок. Если это не помогло, следует провести еще одну регулировку – положения дроссельных заслонок относительно стенок смесительных камер. Цель регулировки – добиться их полного открытия при нажатии на педаль «газа», чем обеспечить требуемый приток топливно-воздушной смеси в цилиндры двигателя.

Читать далее «Регулировка положения дроссельных заслонок на карбюраторе Озон 2105, 2107»

При неправильно отрегулированном приводе дроссельной заслонки карбюратора 2105, 2107 Озон, возможно ухудшение мощности и приемистости  двигателя автомобиля. Помимо этого вполне вероятно увеличение расхода топлива так как усилится разрежение и как следствие истечение топлива из распылителя диффузора первой камеры карбюратора. Поэтому стоит провести проверку и последующую регулировку работы привода дроссельной заслонки первой камеры.

Читать далее «Регулировка привода дроссельной заслонки первой камеры карбюратора 2105, 2107 Озон»

При неправильно отрегулированном приводе воздушной заслонки карбюратора 2105, 2107 Озон вполне возможно, что двигатель автомобиля не запустится вовсе или будет пускаться и глохнуть , также возможен повышенный расход топлива .

Цель регулировки — добиться полного (без зазоров) закрытия и полного открытия воздушной заслонки карбюратора и тем самым обеспечить нормальную работу двигателя автомобиля на разных режимах.

Читать далее «Регулировка привода воздушной заслонки карбюратора 2105, 2107 Озон»

Регулировка холостого хода карбюраторов 2105, 2107 Озон и их модификаций относится к числу наиболее часто выполняемых операций в обслуживании карбюратора. В результате  необходимо добиться устойчивой работы двигателя при частоте вращения коленчатого вала 850-900 оборотов в минуту, а так же нормализации содержания в выхлопных газах СО и СН.
Читать далее «Регулировка оборотов холостого хода двигателя автомобиля с карбюраторами 2105, 2107 Озон»

Цель регулировки пускового устройства карбюратора 2105, 2107 Озон:

добиться точной установки зазоров (А, В) между стенками смесительной камеры и  кромками воздушной заслонки карбюратора, и дроссельной заслонки первой камеры. В результате чего обеспечивается нормальная работа системы пуска и происходит уверенный запуск двигателя.

Читать далее «Регулировка пускового устройства карбюратора 2105, 2107 Озон»

При неправильно отрегулированном уровне топлива в поплавковой камере карбюратора вполне вероятно, что двигатель автомобиля может не запуститься вовсе (как холодный так и горячий),  или будет пускаться и глохнуть.

Читать далее «Регулировка уровня топлива в поплавковой камере карбюратора 2105, 2107 Озон»

twokarburators.ru

Снятие, чистка и настройка карбюратора Озон 2107-1107010 — Лада 2105, 1.5 л., 2002 года на DRIVE2

Наконец-то дошли руки до чистки и замены расходников карбюратора Озон на жиге.

В магазине сказали, что на данный карбюратор подходит универсальный ремкомплект, фото которого ниже.

Полный размер

Ремкомплект карбюратора Озон


Забегая вперед, скажу, что обязательно проверяйте в магазине комплектацию с той, что 1) требуется вам, 2) реальной в коробке и 3) перечисленной на обороте.

В моем ремкомплекте, например, не оказалось одного топливного жиклера, ни одной возвратной пружины и еще всякой мелочи, хотя она указана на обороте, пусть и с пометкой «Комплектация может незначительно изменятся».

Полный размер

Комплектация ремкомплекта

Вот так выглядел карбюратор, только что снятый с мотора.

Грязный карб


Снималось все легко, по инструкции, так что не будем останавливаться.

Стартер-пак максимально стандарнтый: набор классических инструментов, ремкомплект и очиститель карбюратора. Взял ABRO. Вроде и не ноунейм, но и не Hi-gear, на который просто жалко денег)

Полный размер

Стартер пак начинающего карбюраторщика

Кто бы что не писал о потраченном времени, но лично у меня по наглядным инструкциям полный разбор с чисткой и сбором занял часа 4 минимум. Жиклеры не менял, посоветовали оставить старые. В общем разобрал и почистил все кроме пневмопривода и осей заслонок.

Единственное, что смутило в процессе сборки (кроме недостающих запчастей в ремкомплекте) — это странная выемка в золотнике дроссельной заслонки. Такое чувство, что он появился не по своей воле, но так как уже пора была ехать, я собрал вместе с ним.

Полный размер

Стертый? золотник дроссельной заслонки

Собранный карб получился вот таким.

Полный размер

Чистый карб

Что касается настройки, то это отдельная история:) На моей пятерке нету тахометра, так что настраивал, да простят меня карбюраторщики, по звуку. Изначально жига глохла при закрытии подсоса даже на прогретом двигателе, так что настраивал на почти закрытом подсосе.
Сначала выставил максимальные обороты на винтом качества, затем винтом количества снизил их до минимально стабильно работающих и, наконец, винтом качества немного поднял их. Заняло это все от силы минут 10-15, но машина стабильно работала и заводилась, так что я посчитал, что все нормально. На следующий день жига также справилась с поездкой, однако через день завелась лишь с 5 раза.

Буду признателен за советы правильной настройки карбюратора без тахометра (и желательно без датчика CO2), а также за контакты проверенных карбюраторщиков. Не забываем, что цель всему зимние покатушки, где, наверное, нужна нестандартная настройка:)

www.drive2.ru

Немного о карбюраторе типа ОЗОН и о экономии топлива. — DRIVE2

Как-то так повелось, что настройка карбюратора — очень горячо обсуждаемый вопрос. О расходе топлива, и о том, какой все-таки винтик зажать, чтобы ехала быстро, а топлива не кушала, спорили еще наши деды.
Сегодня другое время, множество информации в свободном доступе в интернете — нынче не надо искать редкие, книги. Хотя, столкнувшись с проблемой все-таки не всегда сразу попадается нужная информация. Потому решил поделится своим опытом в этом деле.
Речь пойдет о самой элементарной настройка карбюратора типа Озон для автомобиля ВАЗ с объемом двигателя 1,3.
Чем отличается?


Внешне Озон отличается от Солекса наличием вакуумных приспособлений. При разработке этого карбюратора еще не экономили, потому для открытия второй камеры стоит вакуумная камера. Она открывает ее только при необходимости, а не при любом нажатии педали газа в пол (как на Солексе). А это уже экономия топлива.
Основные механизмы

Полный размер


1 — сетчатый фильтр. При ТО стоит открутить денную пробку, под ней стоит сеточка, которую нужно держать чистой (промыть, продуть). При забитом элементе наступает нехватка топлива на рабочих режимах, или вообще бензин не проходит в карбюратор.
2 — поплавковая камера. При образовании осадка в ней, стоит его устранить.
3- Механизм управления ускорительным насосом. Некоторые умельцы меняют флажок. Типа другой момент впрыска. Мой совет — забейте! Главное чтоб выработки не было большой, чтоб ролик по флажку ездил, а не мимо.
4- дроссельные заслонки. Должны прилегать идеально в закрытом положении, без зазоров. Люфт оси заслонки станет причиной плавающего, либо вообще не возможностью настроить холостой ход (через подсос воздуха).
5 — вакуумная камера открытия второй камеры. Самый простой способ проверки — снять и попробовать всасывать ртом — должна срабатывать. Так же мембрана не должна пропускать воздух. Имеет регулировку длинны тяги, которую лучше не трогать.
6- вакуумная камера приоткрытия заслонки подсоса. Дело в том, что при пуске холодного двигателя, смесь сначала надо максимально обогатить (полностью закрытая заслонка), а потом дать немного воздуха (приоткрыть на 5,25-5,75 мм) Проверяется так же, как и предыдущая на утечку. Так же под пробкой (медный болтик посредине) есть регулировка угла открытия, другими словами — хода тяги. Берем сверло на 5,5 — на эту толщину должна приоткрываться заслонка.
8,9,11 — регулировочные винты. Последний под пробкой — регулируется раз и на всю жизнь)) Сильного эффекта по расходу топлива они не дают, как многие считают. 8,9 — настройка количества топлива и воздуха на холостом ходу, всего лишь. Винт 11 — подмешивает дополнительный воздух у дифузор.
Экономные настройки карбюратора
Основа расхода топлива — это жиклеры. Те легенды, что надо ставить меньше жиклеры, чтоб меньше кушала… Забудьте! Для того чтоб крутить двигатель в определенном режиме, нужно определенное количество топлива. Чуда не произойдет. Если вы отрегулируете, что машина перестанет ехать, вы будете либо тошнить в первом ряду, либо во всю давить на педаль, чтоб хоть как-то держаться в потоке. В первом случае вы сэкономите, но при нормальных настройках карбюратора и таком же стиле вождения у вас будет та же экономия. Если же пытаться на задавленной машине держаться в потоке, расход может оказаться еще больше (педалька-то в пол, смесь не правильная…) Жиклеры должны стоять те, что рекомендует завод именно для этого двигателя.
При покупке жиклеров, обратите внимания: на двигатель 1,3 будут совсем другие жиклеры, чем на 1.5, к примеру. Информация какие надо есть в интернете. (если не путаю, на 1.3 — топливо I-107, II-162 воздух — оба 170; на 1,5 топливо I-112, II-150, воздух — обе 150.)
Еще одна ошибка — отключение второй камеры. Хотите экономить — просто не нажимайте сильно на педаль газа, и эта камера не будет работать, зато при экстренной ситуации или при тяжелых условиях у вас есть запас мощности.
Очень важным моментом для экономии топлива является отсутствия утечек топлива. Даже запотевания топливопровода может оказаться причиной повышенного расхода — ведь бензин быстро испаряется, потому может и не быть конкретных капель. Если чуть помокрел — устраняйте.
10 — Ускорительный насос
Часто течет ускорительный насос. Детали все горячие, бензин испаряется, потому не бросается в глаза. На заглушенном двигателе нажмите пару раз в пол — даже немного бензина на крышке, повторюсь, — устраняйте.
Для экономии топлива не стоит отключать и ускорительный насос. При резком разгоне получается слишком обедненная смесь, автомобиль немного клюет носом (а это уже совсем не нужное для экономии торможение), вы жмете на педаль больше, мотор все таки подхватывает, но уже чуть-ли не на полном дросселе (а это опять расход). Просто хотите экономить — плавно нажимайте на педальку)
Еще один момент: экономия при езде накатом.. Для карбюраторных авто, в которых стоит электроклапан на холостой ход, и всех инжекторных.
При движении на передаче с полностью отпущенной педалью газа, у них ПОЛНОСТЬЮ отключается подача топлива. Расход — 0. При движении на нейтралке — расход минимальный, но он есть — надо же за счет чего-то крутить двигатель. Потому если вы движетесь с горки или просто накатом и есть необходимость притормаживать (перед поворотом, ямы впереди, лежачий), то не стоит выключать передачу — будет экономней.
Так же стоит помнить, что в случае экстренной ситуации, авто с включенной передачей — это управляемое авто, будь то резкое торможение или уход от заноса. Про горный серпантин думаю все знают)

Полный размер


Основные жиклеры:
1- первая камера, топливо;
2- вторая камера, топливо;
3- первая камера, воздух;
4- вторая камера, воздух;
5- место установки жиклера ускорительного насоса ( в народе — чайник)
6- электроклапан холостого хода.

www.drive2.ru

Уменьшение расхода топлива автомобиля с карбюратром 2105, 2107 Озон

Повышенный расход топлива на автомобилях с карбюратором 2105, 2107 Озон может быть вызван не только неправильной регулировкой карбюратора.

Поэтому прежде чем проводить его настройку на уменьшение расхода топлива стоит прочитать следующие статьи  «Повышенный расход топлива» , «Большой расход топлива», а также «Нормы расхода топлива автомобилей ВАЗ».


Если вы уверены, что с вашим двигателем и карбюратором все более или менее в порядке можно проводить настройку на минимальный расход топлива, которая должна привести в итоге к снижению этого самого расхода на 0,5 – 1,5 литра/100 км.  При этом потери в мощности и приемистости будут минимальны.



Необходимые инструменты

1. Тахометр.

Для определения частоты вращения коленчатого вала двигателя. Если его нет, можно обойтись собственным слухом.

2. Шлицевые отвертки с широким (5 мм) и узким (3 мм) лезвием.

Для вращения регулировочных винтов.

3. Дрель со сверлом 3 мм.

Для высверливания заглушки подстроечного винта системы холостого хода (регулирующего поступление дополнительного воздуха в систему холостого хода).



Порядок выполнения работ

1. Доработка главной дозирующей системы первой камеры карбюратора.

2. Настройка системы холостого хода и переходной системы первой камеры.

3. Проверка работы двигателя на разных режимах.

Доработка главной дозирующей системы первой камеры карбюратора заключается в небольшом обеднении проходящей через неё топливной смеси. Достигается это либо за счет увеличения объема воздуха, поступающего в смесь – увеличиваем размер воздушного жиклера первой камеры, либо за счет уменьшения подачи топлива в смесь – уменьшаем размер топливного жиклера первой камеры.

Предпочтительнее первый метод – легче подобрать нужные жиклеры. На карбюраторах 2105 воздушный жиклер первой камеры увеличиваем с 1,7 до 1,9 мм, 2107 – с 1,5 до 1,7 мм.

воздушный жиклер главной дозирующей системы 1-й камеры карбюратора

Если при эксплуатации автомобиля с увеличенным воздушным жиклером заметного ухудшения динамики или рывков с провалами не прослеживается, можно ограничиться этой небольшой доработкой. Экономия топлива в этом случае составит 0,5 – 1,0 л на 100 км пробега.

В случае появления проблем в работе двигателя следует либо несколько уменьшить сечение воздушного жиклера ГДС первой камеры, подобрав соответствующий жиклер и продолжать эксплуатацию автомобиля дальше, либо идти до конца и продолжить настройку на экономичность своего карбюратора, прейдя к следующему этапу работ.

Следующий этап — это обеднение топливной смеси, поступающей в цилиндры двигателя, на холостом ходу и на переходном режиме, когда при нажатии на педаль «газа» дроссельная заслонка первой камеры начинает приоткрываться.

Для этого нам понадобится подстроечный винт, находящийся под металлической заглушкой. Заглушку высверливаем сверлом (3 мм). Особых усилий при этом не прикладываем, так как можно повредить сам винт. Вворачиваем винт до упора и запоминаем число оборотов, что бы, если что, потом все вернуть как было. Потом выворачиваем его в изначальную позицию.

подстроечный винт — для добавки лишнего воздуха в топливную смесь на карбюраторе 2105, 2107 Озон

Регулируем обороты холостого хода, добиваясь их нормального значения. Статья «Регулировка холостого хода карбюратора 2105, 2107 Озон».

Далее выворачиваем подстроечный винт приблизительно на четверть и проверяем работу двигателя на холостом ходу и при плавном нажатии на педаль «газа». Если холостой ход более-менее в норме и провалов нет, то выворачиваем подстроечный винт еще на четверть и проводим проверку заново.

Повторяем эту операцию пока не появятся провал и неустойчивый холостой ход. Заворачиваем винт чуть-чуть назад, чтобы провал исчез. Настройка завершена.

Еще пять статей на сайте по тюнингу и доработке карбюраторов

— Доработка пневмопривода дроссельной заслонки второй камеры карбюраторов 2105, 2107 Озон.

— Доработка системы ЭПХХ карбюраторов 2105, 2107 Озон.

— Прочистка системы холостого хода карбюраторов 2105, 2107 Озон.

— Проверка и ремонт системы ЭПХХ карбюраторов 2105, 2107 Озон.

— Проверка и ремонт ускорительного насоса карбюраторов 2105, 2107 Озон.

twokarburators. ru

Регулировка ПУ Озон без снятия с двигателя

Правильно отрегулированное пусковое устройство (ПУ) карбюратора Озон позволяет безпроблемно запускать двигатель автомобиля, как в лютый холод, так и в тропическую жару. Точнее и удобнее всего регулировать пусковое устройство на снятом с двигателя карбюраторе. Но есть способ менее трудоемкий и более быстрый – регулировка ПУ без снятия с двигателя (по частоте вращения коленчатого вала). Единственный минус подобной регулировки – наличие тахометра для точного определения этих самых оборотов. Здесь выигрывают только владельцы ВАЗ 2107, остальным придется подключать внешний тахометр или регулировать на слух, что требует определенного опыта и навыков.



Любая регулировка ПУ сводится к установке тем или иным способом пусковых зазоров:

— зазор «Б» между кромкой дроссельной заслонки первой камеры и стенкой смесительной камеры карбюратора;

— зазор «А» между кромкой воздушной заслонки и стенкой смесительной камеры.

Величина этих зазоров для разных моделей карбюраторов Озон различна (См. «Пусковые зазоры карбюраторов Озон, величина»). Эти зазоры позволяют обеспечить оптимальный состав топливно-воздушной смеси на режиме пуска двигателя.

Регулировка зазора «Б» выполняется путем подгибания тяги соединяющей рычаг на оси дроссельной заслонки и трехплечий рычаг. Регулировка зазора «Б» выполняется вращением регулировочного винта в торце крышки корпуса пускового устройства (диафрагменного механизма приоткрывателя).

элементы пускового устройства карбюратора 2105, 2107 Озон

Порядок регулировка ПУ карбюратора Озон без снятия его с двигателя автомобиля

1. Прогреваем двигатель до рабочей температуры (80-90 гр).

2. Снимаем корпус воздушного фильтра двигателя.

3. Полностью вытягиваем рукоятку «подсоса» на работающем прогретом двигателе. Воздушная заслонка карбюратора Озон должна быть закрыта.

4. Выставляем пусковой зазор «Б».

— Приоткрываем воздушную заслонку на 1/3 от ее хода (например, нажав на ее край отверткой).

принудительное приотткрытие на 1/3 хода воздушной заслонки карбюратора Озон (установка пускового зазора «Б»)

— Устанавливаем обороты коленчатого вала двигателя в пределах 3200-3400 об/мин. Для этого немного подгибаем плоскогубцами регулировочную тягу отвечающую за приоткрытие дроссельной заслонки первой камеры и пусковой зазор «Б».

Повторяем подгибания тяги до тех пор, пока автоматически обороты к/вала не установятся в пределах 3200-3400 об/мин, при открытой на 1/3 воздушной заслонке, что соответствует требуемому зазору «Б».

5. Выставляем пусковой зазор «А».

Отворачиваем пробку регулировочного винта в крышке ПУ. На работающем прогретом двигателе с полностью закрытой воздушной заслонкой вращением регулировочного винта в крышке ПУ добиваемся установки оборотов коленчатого вала двигателя в пределах 3000-3100 об/мин. , что соответствует правильному зазору «А». При проверке оборотов следует закрывать пальцем отверстие под регулировочный винт в крышке ПУ.

регулировочный винт пускового устройства карбюратора Озон (установка пускового зазора «А»)

Все, регулировка пускового устройства карбюратора Озон завершена.

Примечания и дополнения

— Перед регулировкой пускового устройства карбюратора Озон необходимо убедится в его исправности. А именно: целостности диафрагмы внутри корпуса ПУ, чистоте канала подведения разрежения в корпус ПУ (продуть через выходное отверстие канала внутри корпуса), четкости работы привода воздушной заслонки («подсоса»), полноту открытия и закрытия воздушной заслонки.

Еще статьи по регулировке и ремонту карбюратора Озон

— Регулировка положения дроссельных заслонок карбюратора Озон

— Регулировка уровня топлива в поплавковой камере карбюратора Озон

— Регулировка холостого хода двигателя с карбюратором Озон

— Проверка и ремонт ускорительного насоса карбюратора Озон

— Холодный двигатель автомобиля не запускается, причины связанные с карбюратором

twokarburators. ru

Регулировка пускового устройства карбюратора 2105, 2107 Озон

Цель регулировки пускового устройства карбюратора 2105, 2107 Озон:

добиться точной установки зазоров (А, В) между стенками смесительной камеры и  кромками воздушной заслонки карбюратора, и дроссельной заслонки первой камеры. В результате чего обеспечивается нормальная работа системы пуска и происходит уверенный запуск двигателя.


Очень часто при неисправном или не отрегулированном пусковом устройстве холодный двигатель автомобиля или не запускается вовсе, или запускается, но с трудом.

Инструменты для регулировки пускового устройства

1. Шлицевая отвертка.
Для вращения винта регулировки.

2. Круглые щупы, сверла или отрезки проволоки (диаметром 5.0, 0.8, 0,9 мм).
Для замера пусковых зазоров.

3. Тахометр (мультиметр, автотестер, работающие в режиме тахометра).
Для регулировки по частоте оборотов не снимая карбюратор с двигателя.

Проверка работы пускового устройства карбюратора 2105, 2107 Озон

Для проверки нам будет необходим помощник. Снимаем крышку воздушного фильтра. Помощник запускает двигатель, а мы смотрим сверху на воздушную заслонку карбюратора. При первых вспышках в цилиндрах двигателя воздушная заслонка должна приоткрываться на некоторый угол (пусковой зазор).

зазор между кромкой воздушной заслонки и стенкой первой камеры карбюратора 2105, 2107 Озон, образующийся сразу после пуска двигателя

Если этого не происходит, то скорее всего пусковое устройство не отрегулировано или повреждена его диафрагма. Диафрагму можно проверить лишь сняв крышку корпуса пускового устройства. Если она повреждена, то заменяем ее новой. Если цела, посильнее затягиваем винты крепления крышки пускового устройства, так как возможно из-за ее неплотного прилегания герметичность корпуса нарушается.

Подготовительные работы

— Снимаем корпус воздушного фильтра.

Регулировка пускового устройства на снятом карбюраторе

Для начала выставляем зазор (Б) , который необходим для обеспечения обогащения топливной смеси при пуске двигателя, когда через приоткрытую дроссельную заслонку подается дополнительный ее объем, облегчающий первые обороты двигателя.

Это зазор между верхней кромкой дроссельной заслонки первой камеры карбюратора и ее стенкой.

1. Снимаем карбюратор с двигателя автомобиля.

«Снятие карбюратора 2105, 2107 Озон с двигателя автомобиля».

2. Поворачиваем рычаг его воздушной заслонки и полностью закрываем ее.

Таким образом мы взводим пусковое устройство, приводим его в рабочее состояние.

рычаг воздушной заслонки поворачиваем против часовой стрелки до упора (взводим пусковое устройство карбюратора)

Вид сверху на закрытую воздушную заслонку. Она перекрывает сечение первой камеры полностью, без зазоров.

воздушная заслонка карбюратора 2105, 2107 Озон при взведенном пусковом устройстве должна быть полностью закрыта

При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна слегка приоткрыться.

3. Переворачиваем карбюратор и замеряем зазор между кромкой дроссельной заслонки первой камеры и стенкой камеры.

Этот зазор (Б) для карбюраторов 2105-1107010, 2105-1107010-10, 2105-11070-20 = 0.7, 0.8 мм, для карбюраторов 2107-1107010, 2107- 1107010-20 = 0.85, 0.90 мм. Замеры производим щупом, сверлом или отрезком проволоки необходимого диаметра.

замер пускового зазора «Б» на снятом карбюраторе при помощи сверла

Если он не соответствует норме, отрегулируйте его путем подгибания тяги привода дроссельной заслонки плоскогубцами и небольшим молотком. Только перед подгибанием ее желательно нагреть.

при сгибании тяги привода дроссельной заслонки 1-й камеры — зазор «Б» увеличивается, при разгибании — уменьшается

Теперь регулируем зазор (А) между нижней кромкой воздушной заслонки и стенкой воздушного канала. Он возникает сразу после пуска двигателя, при срабатывании диафрагменного механизма.

1.  Полностью закрываем воздушную заслонку первой камеры.

Опять взводим пусковое устройство.

пусковое устройство взведено — воздушная заслонка полностью закрыта

2. Нажимаем на шток пускового устройства, утапливая его вовнутрь корпуса.

Так мы имитируем действие разрежения.

принудительное перемещение штока пускового устройства карбюратора 2105, 2107 Озон в глубь корпуса

3. Шток тянет за собой тягу, вставленную в ее прорезь, а та в свою очередь, воздействуя на рычаг, приоткрывает воздушную заслонку.

Замеряем появившийся зазор (А). Он должен быть в пределах 5.0 — 5.5 мм. Измерение проводим при помощи щупа или сверла.

пусковой зазор «А», образующийся после перемещения штока в глубь корпуса пускового устройства

4. При необходимости этот зазор можно увеличить или уменьшить при помощи шлицевой отвертки вворачивая или выворачивая винт, вставленный в торцевую часть диафрагменного механизма.

доступ к винту, регулирующему величину перемещения штока


Винт закрыт снаружи резьбовой пробкой. Ее необходимо вывернуть.

Регулировка пускового устройства карбюратора 2105, 2107 Озон не снимая карбюратор с двигателя

См. «Регулировка пускового устройства карбюратора Озон без снятия его с двигателя автомобиля».

Примечания и дополнения

— Подробнее об устройстве, назначении и принципе действия пускового устройства карбюратора 2105, 2107 Озон изложено на странице «Пусковое устройство карбюратора 2105, 2107 Озон» .

Еще пять статей на сайте по регулировке и настройке карбюратора 2105, 2107 Озон

— Регулировка уровня топлива в поплавковой камере карбюратора 2105, 2107 Озон

— Регулировка привода воздушной заслонки карбюратора 2105, 2107 Озон

— Регулировка привода дроссельной заслонки первой камеры карбюратора 2105, 2107 Озон

— Регулировка оборотов холостого хода двигателя с карбюратором 2105, 23107 Озон

— Пневмопривод дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон

twokarburators. ru

Регулировочные винты карбюратора Озон | Twokarburators.ru

Карбюратор Озон имеет семь регулировочных винтов: винты регулировки «количества» и «качества» топливной смеси, подстроечный винт СХХ, винты-упоры регулировки положения дроссельных заслонок, винт регулировки пускового устройства. Рассмотрим их устройство, назначение, расположение на карбюраторе и особенности регулировки.


Винт регулировки «количества» топливной смеси на холостом ходу

Предназначен для регулировки объема воздуха, а соответственно и топливной смеси, поступающей в цилиндры двигателя на холостом ходу. На карбюраторах Озон ранних годов выпуска с задроссельным смесеобразованием это винт, при помощи которого приоткрывалась дроссельная заслонка первой камеры карбюратора на определенный угол (см. изображение выше). Чем больше зазор – тем больше топлива попадает в цилиндры, тем выше обороты холостого хода двигателя.

На карбюраторах Озон второго поколения (2105, 2107) с системой АСХХ винт «количества» представляет собой винт-иглу, запирающую выход топливной смеси из кольцевого распылителя и выходного отверстия СХХ. Винт имеет две конусообразные рабочие поверхности – большая образует своего рода диффузор в паре с кольцевым распылителем, малая регулирует просвет выходного отверстия СХХ. Такая конструкция обеспечивает хорошее смесеобразование на режиме ХХ. Винт «количества» имеет свой корпус, который вставляется в отверстие, в блоке дроссельных заслонок карбюратора Озон. На карбюраторах Озон 2105-1107010, 2107-1107010, имеющих систему ЭПХХ, винт «количества» входит в ее состав. На данных карбюраторах имеется экономайзер принудительного холостого хода, внутри которого запорная игла винта «количества» соединена с диафрагмой. В этом случае на открытие-закрытие винта влияет разрежение, меняющееся при открытии-закрытии дроссельной заслонки и работа системы ЭПХХ, отсекающая подачу топлива на режиме принудительного холостого хода. Регулировочный винт в торце корпуса экономайзера регулирует лишь степень перемещения диафрагмы винта «количества».

Винт регулировки «качества» топливной смеси на холостом ходу

Предназначен для регулировки состава топливной смеси, поступающей в цилиндры двигателя автомобиля на холостом ходу. Винт «качества» имеет конусообразный наконечник, которым он изменяет величину просвета эмульсионного  канала СХХ тем самым, меняя пропорцию топливо-воздух.

Подробности регулировки оборотов двигателя на холостом ходу винтами «количества» и «качества» топливной смеси изложены в статье «Регулировка оборотов холостого хода двигателя с карбюратором Озон».

Подстроечный винт системы холостого хода

Он же винт добавочного воздуха СХХ. Расположен в отливе корпуса карбюратора за металлической заглушкой. Для доступа к винту ее высверливают. Подстроечный винт регулирует добавочное количество воздуха поступающее в систему холостого хода из воздушного канала, тем самым несколько обедняя топливную смесь. Положение винта выставляется один раз на заводе и больше, по идее, не должно меняться. Если вы пытаетесь что-то регулировать этим винтом и удалили заглушку, то значит, вам по каким-то причинам не удалось отрегулировать ХХ другими винтами, либо вы настраиваете карбюратор Озон на минимальный расход топлива (См. «Снижение расхода топлива двигателем автомобиля с карбюратором Озон»).

Винт регулировки пускового устройства

Предназначен для ограничения хода тяги пускового устройства, которая приоткрывает воздушную заслонку карбюратора на некоторый угол (зазор) необходимый для пуска двигателя (тем самым предотвращая переобогащение топливной смеси при пуске). Винт расположен в крышке корпуса пускового устройства. Закрыт снаружи предохранительной пробкой. Как регулировать при помощи этого винта пусковое устройство карбюратора Озон описано в статье «Регулировка пускового устройства карбюратора Озон, 2105, 2107».



Винт регулировки ускорительного насоса

Расположен в верхней части вертикального канала в стенке поплавковой камеры. В нижней части канала расположен перепускной жиклер ускорительного насоса. В стандартном исполнении винт регулировки УН выполняет роль заглушки, но после проведения небольшой доработки этим винтом можно регулировать величину перепуска топлива при работе ускорительного насоса. А это более острый отклик двигателя при нажатии на педаль «газа» и соответственно более быстрый старт и подхват.

Винт-упор регулировки положения дроссельной заслонки первой камеры карбюратора

Он же винт-упор кулачка ускорительного насоса. Необходим для обеспечения полного закрытия дроссельной заслонки первой камеры карбюратора и предотвращения касания в закрытом положении кромками дроссельной заслонки стенок смесительной камеры (зазор 0,1 мм) в целях предотвращения закусывания и образования выработки. Винт расположен на отливе блока дроссельных заслонок карбюратора со стороны ускорительного насоса.

Винт-упор регулировки положения второй камеры карбюратора

Необходим для обеспечения полного закрытия дроссельной заслонки второй камеры карбюратора и предотвращения касания в закрытом положении кромками дроссельной заслонки стенок смесительной камеры (зазор 0,1 мм) в целях предотвращения закусывания и образования выработки. Винт расположен на отливе блока дроссельных заслонок карбюратора со стороны пневмопривода.

Положение винтов-упоров устанавливается на заводе, винты закрашиваются краской. При самостоятельной регулировке положения дроссельных заслонок винтами-упорами на карбюраторах Озон 2105, 2107 следует учитывать, что заслонки обеих камер в исходном положении должны быть полностью закрыты. Так же должен присутствовать указанный выше зазор (еле заметная щель на просвет).

Примечания и дополнения

— При установке регулировочных винтов холостого хода («качества», «количества») в исходное положение необходимо полностью завернуть их, а затем вывернуть на 1,5 – 2 оборота.

— При установке подстроечного винта СХХ в исходное положение необходимо завернуть его до упора, а затем вывернуть на 0,5 оборота.

— На новых карбюраторах винты «количества» и «качества» закрыты пластиковыми заглушками. Перед проведением регулировки их следует удалить.

Еще статьи по карбюраторам Озон

— Диффузоры карбюратора Озон

— Жиклеры карбюратора Озон

— Доработка системы холостого хода карбюратора Озон

— Пневмопривод дроссельной заслонки второй камеры карбюратора Озон

— Ускорительный насос карбюратора Озон

twokarburators. ru

Регулировка положения заслонок на Озон

Одной из причин недостаточной мощности и приемистости двигателей автомобилей ВАЗ с карбюраторами 2105, 2107 Озон является неполное открытие дроссельных заслонок первой и второй камер карбюратора на мощностных режимах работы. В ряде случаев проблему можно решить, проведя регулировку привода дроссельных заслонок. Если это не помогло, следует провести еще одну регулировку – положения дроссельных заслонок относительно стенок смесительных камер. Цель регулировки – добиться их полного открытия при нажатии на педаль «газа», чем обеспечить требуемый приток топливно-воздушной смеси в цилиндры двигателя.


Необходимые инструменты

— штангенциркуль или набор шаблонов определенной толщины

— плоскогубцы

— два рожковых ключа на 8 мм

Подготовительные работы

— снимаем карбюратор с двигателя автомобиля

Регулировка положения заслонок

1. Приоткрываем дроссельную заслонку первой камеры

Для этого поворачиваем рычаг привода дроссельных заслонок против часовой стрелки до момента соприкосновения верхнего усика на рычаге дроссельной заслонки первой камеры с рычагом блокировки открытия второй камеры.

вращение рычага управления дроссельными заслонками до момента соприкосновения усика с рычагом блокировки

Это тот самый угол открытия дроссельной заслонки первой камеры, после которого начинает открываться дроссельная заслонка второй камеры карбюратора. Измеряем зазор между кромкой дроссельной заслонки первой камеры и стенкой смесительной камеры (6±1 мм). Для изменения величины зазора необходимо при помощи плоскогубцев подогнуть верхний усик рычага дроссельной заслонки 1-й камеры (см. фото выше).

зазор между кромкой дроссельной заслонки первой камеры и стенкой смесительной камеры карбюратора 2105, 2107 Озон

2. Полностью открываем дроссельную заслонку первой камеры карбюратора

Для этого поворачиваем до упора рычаг привода дроссельных заслонок против часовой стрелки. Измеряем зазор между кромкой дроссельной заслонки первой камеры и стенкой смесительной камеры (13±0,5 мм).

Если зазор соответствует требуемому, заслонка полностью открыта. Если нет, регулируем его подгибанием нижнего усика на рычаге дроссельной заслонки первой камеры.

3. Полностью открываем дроссельную заслонку второй камеры карбюратора

Для этого при открытой дроссельной заслонки первой камеры вращаем ее рычаг по часовой стрелке при этом шток пневмопривода утапливается в корпус. Измеряем зазор между кромкой дроссельной заслонки второй камеры карбюратора и стенкой смесительной камеры (17±0,5 мм для Озон 2107, 15±0,5 мм для Озон 2105).

Регулируем зазор изменением длины штока пневмопривода. Его можно вворачивать и выворачивать, предварительно отсоединив от рычага дроссельной заслонки второй камеры (сняв стопорное кольцо) и ослабив контргайку двумя рожковыми ключами на штоке.
Примечания и дополнения

— Следует отметить, что в закрытом положении кромки дроссельных заслонок обеих камер карбюратора Озон 2105, 2107 не должны касаться стенок смесительных камер (зазор 0,1 мм). При таком зазоре кромки заслонок не создают выработку на стенках поплавковых камер, так же  предотвращается «закусывание» заслонок в закрытом положении. Этот зазор регулируется винтами-упорами, установленными в отливах нижней части карбюратора (блока дроссельных заслонок). Винты-упоры идут с завода окрашенными, чтобы их не вращали без особой необходимости.

— Помимо этого в закрытом положении кромка дроссельной заслонки должна находиться ниже двух выходных отверстий переходной системы первой камеры, а кромка второй заслонки ниже  двух выходных отверстий переходной системы второй камеры карбюратора.

Еще статьи по карбюратору 2105. 2107 Озон

— Переходные системы обеих камер карбюратора 2105, 2107 Озон

— Схемы карбюраторов Озон

— Регулировка привода воздушной заслонки карбюратора 2105, 2107 Озон

— Пневмопривод дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон

— Доработка пневмопривода дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон

twokarburators. ru

Сообщества › ВАЗ 2106 (Лада) › Блог › тюнинг карбюратора дааз озон и эпхх для экономии топлива и дальнейшей переделки под улучшения динамики

Тюнинг карбюратора озон дааз 2107 на эконом бензина
Сначало нужно разобрать карб промыть все коналы продуть все жиклеры снять эмульсионную трубки и почистить в нутриях зобочистуой но тока не металлическими предметами после приступаем к тюнингу, для начала поставим в первую камеру малый диффузор вместо 3.5 поставим 4.0 а во вторую камеру вместо 4.0 поставим 4.5 их можно взять в автомагазине от карбо 2140, если нет на 4.5 то оставит во второй камере родной,
Далее затяним винт для ускарительного насоса

Теперь глушим свинцовым шариком под медном жеклере эканостата заглушем эканостат жиклер окуратно вынемаем пасотижами из гнезда и вставляем туда шарик и ставим жиклер обратно

Он как раз входит в отверстие где 2 дифузор
Убераем вакуум открытия 2 дроссельной заслонки и вместо него ставим привод от дааз 2140 с него же нужно взять крепления для фиксации троса подсоса а воздушный канал намертво глушем свенцом

У карба 2140 есть воздушный канал он проходит через нижнею часть карба через текстолитовую прокладку и попадает в 1 камеру

Мы на карбе 2107 зделаем чуть по другому потом обьясню для чего это все берем карб и глушем с низу канал во 2 камеру и переход все глушем либо свенцом либо припоем а отверстие в первую не трогаем

В прокладке сверлим отверстие чтоб канал был прямым в коллектор
Также сверлим в нижней части карба отверстие лутше сверлить по прокладке так не ошибетесь
Канал должен проходить на сквозь

Дальше берем жеклер со 2 камеры и кладем в ящик на всякий случай а купленный 2рой такойже сверлим в нем отверстие 2 мм так как его так не заглушеш свенцом см рисунок какой жеклер

Делаем из жеклера заклушку и вкручиваем в карб он отвечает за переходной режим 2 камеры она там чесно сказать нафиг не нужна только лишний бензин улетает со скоростью 60 грамм в минуту если не больше
Далее в карбе
Отсоединяем тягу пусть болтается а кде вакуум маленкий туда нужно поставить по размера пружнку чтоб она толкала тягу на заслонке чтоб заслонка была закрыта когда движок заведется то вакуум натянет тягу и заслонка сама откроется это авто открытие и закрытие верхней заслонки это надо чтоб не было провалов например если жеклер забется грязью то будут провалы а авто открытие уберает все провалы извените фота не получилось пришлось на кортинке нарисовать стрелку где должна стоять пружина

9


Теперь нам нужно купить блок эпхх лутше брать 5013 а не 5003 и подсаеденить по схеме только в схеме один провод который идет на концевик мы его прикрепем на корпус

10


Это для того чтоб при 1900 закрывался канал на хх и переходной режим кстати этот блок нужен не для эканомии а для торможения двигателем а если подцепить провод н5 не к концевеку а на массу то он будет выполнять роль эканомии при более 1900 оборотов и выше
Не забудте отрегулировать уровень топлива в поплавковой камере он должен состовлять половину косой стеночки на задней части карба
Также после всей зборки не забудти отрегулировать хх обороты винтом количества и винтом качества
Теперь подведем выводы что мы сделали
1 мы заглушили эканостат он нафиг почти не нужен он дает мощь на высоких аборотов при полной открытии 2 камеры но и бензин идет не граммоми а литрами через него,
2 мы заглушили переходной режим 2 камеры там жеклер на 60 значит 60 грамм в минуту уходит лишнего бензина мы его заглушили значит у нас 2 камера работает только на главной дозирущей системе
3 воздушный канал в 1 камере идуший от коллектора в камеру дает нам доп воздух для переходной системе 1 камеры и предворительное разряжение чтоб с малого дефузора при нажатие на газ шол бензин без задержки и еще она кампенсирует воздух для переходного режима, а во 2 камере он заглушен чтоб при открытии 2 камеры небыло провала
4 верхняя заслонку зделали на пружинке при заглушанном движке она закрыта а при рабочем вакумник открывает ее также она компенсирует качество смеси и устраняет провалы даже если конал хх или ГТЖ подзабется грязью
5 выкинули вакуум и поставили механический привод всегда по ощющению будете знать когда откроется 2 камера ну и еще много во она выполняет функций долго описывать все
6 зделали из блока эпххавтоматику теперь не тока при спуски с горы хорошо тормозит движком но и при выше 1900 закрывает клапвн и карб работает чисто на главной дозирушей системы тоесть нету тех подтукав бензина которые вылазеют нам в копеечку
7 поменяли диффузоры это ошибка производителя эти малые дефузоры не идут на наши движки нужно чуть побольше вот почему в 1к вместо 3. 5 ставим 4.0 а во 2 к вместо 4.0 ставим 4.5 и движок сразу запает по другому и не будет задыхатся при нагрузках
У меня движок ваз 2106 1.6 расход был 8.5 трасса 10 город теперь 6.5 трасса и 7.5 город так как карб работает теперь на главных дозирущих системах и нет лишнего расхода ни на переходных системах и не на эканостате даже с помощью блока эпхх(кстати берите 5013,3761 но толко не 5003.3761 там пороги отключения клапона разные и смотрите чтоб было написсанно зделанно в россии ) нет лишнего расхода на переходной системе 1 камеры и нет подтеков на холостых при 1900 и выше, а теперь самое интересное раз карб чисто работает из зо малых дефузоров и нет других подтеков бензина то теперь можно подбирать топлевные и воздушные главные жеклеры по своему вкусу хочете оставти родные и будет эканомия но посли этой всей переделки улутшится мощь, а хочети ставти их большего диаметра и будет вам мощь а расход будет как был старый расход а можно и вобше еще большего размера поставить правда мощь увеличится на много и расход велик будет а подбирать ГТЖ к ГВЖ вы найдете в таблице правда это для солекс но для озона тоже подходит

11


ейчас хочу поставить в 2 камеру ГТЖ 162 ГВЖ 170 думаю расход не увеличется шибко а вот динамика при открытии 2 камеры станет лутше особенно когда надо обогнать
если возникнут вопросы обращайтесь всегда рад помочь и извините за орфографию сильно торопился

www. drive2.ru

Карбюратор ОЗОН — Лада 2103, 1.2 л., 1973 года на DRIVE2

Добрый день дорогой читатель, хочу поделиться своим личным опытом по карбюратору ОЗОН! Моя цель, уменьшить расход топлива на карбюраторе. Сразу хочу сказать что ни о какой полировки диффузоров и замена ускорительного насоса (как на солексе, 2 независимые струи) речь не пойдет.
Моя машина ваз 2103 с объемом 1.2 литра. Стоял на ней карбюратор 2107-1107010 Расход в смешанном режиме при плавной езде состовлял10л это много.Съездил к виликому карбюраторщику объяснил ситуацию что расход большой, хочу поставить солекс 21083 на что он мне ответил а зачем. Вообщим мы с ним так и не договорились.Вот так выглядел мой карбюратор

диаметр диф 22 — 25, жиклеры воздушные 150-150, топливные 1,5 — 1,62. При такой компановки свечи у меня были черные нашел в гараже карб старый 2105 -110710-10 от ваз 2105 диаметр дифузора 21 — 25 разобрал и серединную часть карба поставил взамен своей. После промывки карбюратора вот что получилось Регулировал карбюратор вот так kopeika. hmarka.net/self.php?gr=2&id=77 только не гнул тягу а крутил регулировочный винт.Кстати заменил все прокладки на новые
распылители поставил стандартные 3.5 на 4.5
Выставил все зазоры как показано на видео и поставил по книги воздушные 1,70-1,70 топливные 1,09-1,62 жиклеры, книга карбюраторы ОЗОН издательство за рулем, или вот www.vaz-2101-07.ru/1_dvigatel/11.html Завел но при этом пропал подсос и х.х били нестабильные. за х.х. отвечает нижняя часть карба. Что делать я даже и не знал! Пришел мой БАТЯ ) и помог мне решить задачу. Зазор на вторичной камере сделал 0,2 мм едва просвечивает свет на первичной камере 0,3-0,4мм. Поплавок был в норме.бензина было ровно по серединную часть полочки попловковой камеры. Поставил жиклеры воздушные 1,40 везде а топливные 1,28. Результат залив 7 литров в бак, я проехал 90 км, расход стал 8 литров, выкрутив свечи они приобрели такой характер

www.drive2.ru

Винт количества смеси 2107 | Assa59.ru

Регулировка холостого хода карбюратора на ВАЗ-2107

В рамках ликвидации безграмотности по основам регулировки, настройки и ремонта карбюраторов на ВАЗ-2107 проводим серию публикаций с акцентами на основные нюансы и “секреты”, основываясь на опыте наших коллег с форума. Итак, сегодня мы вам расскажем как правильно отрегулировать холостой ход на карбюраторе ваз-2107 не имея под рукой газоанализатора, а руководствуясь лишь показаниями тахометра. Необходимость регулировки возникает у владельцев ВАЗ классики достаточно часто. Признаки – двигатель неустойчиво работает в режиме холостого хода, глохнет, троит и т.д. Итак, поехали, данная процедура описана в простых 6 действиях для регулировки.

Обращаем ваше внимание на расположение винтов качества и количества на карбюраторе ОЗОН для ВАЗ-2107

1. Выставляем винтом количества смеси на карбюраторе номинальную частоту вращения коленвала (для “классики” она составляет – 820-900 оборотов/мин).

2. Вращая винт качества, находим такое его положение, при котором обороты будут максимальными.

3. Винтом количества устанавливаем обороты на 15% выше номинальных (для “классики” это составит 950-1035 оборотов/мин).

4. Проверяем, что положение винта качества обеспечивает максимально возможные обороты для данного положения винта количества. Если это не так, то добиваемся винтом качества максимально возможных оборотов и винтом количества восстанавливаем обороты выше номинальных на 15%. Снова проверяем, что положение винта качества обеспечивает максимально возможные обороты, возвращаем винтом количества обороты к +15% от номинала. И т.д. до того момента, когда при скорости вращения на 15% больше номинальной любое вращение винта качества будет приводить только к уменьшению оборотов.

5. Заворачивая винт качества, снижаем обороты до номинальных.

6. Проверяем и убеждаемся, что двигатель на автомобиле работает ровно, без “троения” на холостом ходу и не глохнет при резком закрытии дроссельной заслонки

Вкратце можно всё это изложить так:

1. Находим такое положение винта качества, при котором обороты будут максимальные.
2. Если потребуется, винтом количества устанавливаем обороты на 15% (130. 150 об/мин) выше требуемых оборотов ХХ.
3. см. п.1
4. см. п.2
5. Когда уже не будет требоваться корректировка оборотов винтом количества, заворачиванием винта качества уменьшаем обороты на 15%, т.е. до требуемых оборотов ХХ.

На что следует обратить внимание:

Если регулировка выполнена верно, то при снятии клеммы с электромагнитного клапана или вакуумного шланга со штуцера корпуса регулировочного винта “количества”, двигатель должен сразу заглохнуть.

Если при закручивании винта “качества” до упора двигатель не глохнет, то скорее всего сильно приоткрыта одна из дроссельных заслонок – отрегулируйте стопорные винты.

Обратите внимание на возвратную пружину и привод “газа”. Дроссельная заслонка должна чётко возвращаться в исходное положение при отпускании педали газа.

На летний сезон холостые обороты можно выставить 800 – 900 об/мин, на зиму лучше 900 – 1000 об/мин. Это связано с тем, что зимой нагрузка на бортовую сеть автомобиля обычно выше.

Freddy-V8 › Блог › Настройка карбюратора Озон 2105 и 2107 (изменено 19.07.2018)

16.08.2015
Всем привет!
В этой записи будут даны рекомендации по настройке карбюратора Озон 2105 и 2107 для нормальной работы.
В общем успехе настройки карбюратора лежит выявленная исправность сопряженных систем двигателя. В эти системы входят свечи зажигания, катушка зажигания, контакты трамблера или датчик холла и коммутатор, фазы и зазоры в газораспределительном механизме. Сам карбюратор должен быть исправным технически. Если в каналах карбюратора имеется засор или другой фактор влияющий на исправность его работы, то приступать к настройке не рекомендуется. В наш пример настройки попадает полностью вымытый и продутый карбюратор, но с нарушенными установками жиклеров, положениями регулировочных винтов и поплавка.

Регулировка поплавка
Снять верхнюю крышку карбюратора и расположить ее в горизонтальном положении вверх поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 4,5 мм.
Расположить крышку карбюратора в горизонтальном положении вниз поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 12,5 мм. Ход поплавка должен составлять 8 мм. Расстояние от прокладки до нижнего края поплавка не должно быть больше расстояния глубины поплавковой камеры. Поплавок не должен касаться дна поплавковой камеры. Регулировка хода поплавка осуществляется двумя его упорами путем их подгиба.

Установка начального положения дроссельной заслонки 1 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 90 градусов по часовой стрелке. При проверке на свет должно быть видно тоненькое световое кольцо.

Установка начального положения дроссельной заслонки 2 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 0,5 — 1 градус по часовой стрелке так, чтобы винт подпирал рычаг заслонки, но не открывал ее. Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. При проверке на просвет не должно быть видно светового кольца.

Регулировка винта количества топлива

Регулировка винта дополнительной подачи воздуха

Регулировка клапана ЭПХХ
Клапан ЭПХХ необходимо заворачивать в посадочное отверстие до момента касания жиклером ЭПХХ ограничителя. Этот момент можно определить смазав маслом резиновое кольцо и наблюдать касание кольца о посадочное отверстие. Клапан нельзя перетягивать. Перетянутый клапан может стать неисправным.

Подстройка карбюратора на работающем двигателе
Запустить двигатель. Отрегулировать рабочие обороты коленвала винтом количества и повысить их на 200-400 об/мин. Установить положение дроссельной заслонки первой камеры винтом упора, путем отворачивания винта на 90 градусов против часовой стрелки, так, чтобы двигатель не заглох, но работал с минимальным количеством оборотов. Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. Отрегулировать количество оборотов винтом количества на 800-850 об/мин.

Настройка холостого хода без приборов
— Винтом количества установить обороты ХХ на 850 об/мин.
— Винтом качества установить максимальные обороты ХХ.
— Винтом количества поднять обороты на 100-120 об/мин.
— Винтом качества понизить обороты до 850 об/мин.
Регулировкой добиваются ровной работы двигателя без тряски и хлопков в глушитель.

Настройка холостого хода с помощью прибора ИКС-1 (инструкция к прибору)
Запустить двигатель, установить зеркало в положение, удобное для наблюдения, и винтом количества установить минимально устойчивую частоту вращения коленвала двигателя. С помощью зеркала наблюдать пламя в цилиндре, цвет которого зависит от состава рабочей смеси.
— Медленно вывернуть винт качества смеси до появления ярко-оранжевого цвета пламени, указывающего на чрезмерно обогащенную смесь.
— Медленно вворачивать винт качества смеси до момента исчезновения оранжевого и появления ярко-голубого цвета пламени, свидетельствующего о нормальном составе смеси, обеспечивающем наилучшую работу двигателя.
— Довернуть винт качества смеси еще на 1/2+1/4 оборота и на этом регулировку закончить.
Во избежании выхода свечи ИКС-1 из строя запрещается выводить двигатель на повышенные обороты (более 1200 об/мин) холостого хода.
После всех регулировок карбюратора автомобиль должен ехать без провалов, затыков, на всем диапазоне оборотов коленвала, обеспечивая максимальную мощность исправного двигателя.

Для более точной регулировки уровня СО следует воспользоваться таблицей

10.09.2017
Регулировка привода заслонок подсоса.

19.07.2018
Мои настройки карбюратора ОЗОН-2105
Все настройки под вопросом, так как замена носика УН дает более быстрый выход на предельные обороты на грунте.
— ГТЖ 1к — 135.
— ГВЖ 1к — 170.
— ГТЖ 2к — 150.
— ГВЖ 2к — 150.
— Носик УН — 5.0.
— ЖХХ 1к — 6.0.
— винт количества — длина 2см (2 оборота).
— винт качества — 1 оборот (отклонение винта в любую сторону снижает обороты).
— винт доп. подачи воздуха — закручен.
— зазор поплавка — 4.5мм (уровень топлива выше ступеньки).
— по ИКСу сгорание топлива нормальное (голубое пламя).
— УОЗ — 8-10 градусов.
— зазор свечей — 1мм.

Если настройки карбюратора обеспечивают более быстрый разгон до 100км/ч, то после, ускорение сильно падает, почти до нуля.
Если же настройки обеспечивают стабильный разгон после 100км/ч, то разгон с места оказывается более медленный.
Видимо, пока нет сильного сопротивления воздуха, топливо сгорает эффективней, а с увеличением лобового сопротивления, топливо сгорает очень плохо, ибо карбюратор начинает переливать.

Регулировка оборотов холостого хода двигателя автомобиля с карбюраторами 2105, 2107 Озон

Регулировка холостого хода карбюраторов 2105, 2107 Озон и их модификаций относится к числу наиболее часто выполняемых операций в обслуживании карбюратора. В результате необходимо добиться устойчивой работы двигателя при частоте вращения коленчатого вала 850-900 оборотов в минуту, а так же нормализации содержания в выхлопных газах СО и СН.

Необходимые для регулировки оборотов ХХ инструменты

— тахометр (можно использовать встроенный в щиток приборов)
— отвертка шлицевая (3 мм)

При отсутствии тахометра возможна регулировка оборотов холостого хода на слух. Но для этого должен быть хоть какой-то опыт ремонта автомобиля, так как необходимо различать, когда обороты в норме, а когда повышены или понижены.

Подготовительные работы

Перед проведением регулировки необходимо для начала убедиться в том, что угол опережения зажигания выставлен правильно. крышка трамблера, контакты прерывателя, бронепровода и свечи в исправном состоянии.

Если карбюратор после разборки-сборки или просто необходимо выставить изначальное значение винтов регулировки, то вначале их полностью заворачиваем, а затем выворачиваем винт «качества» на 2-3 оборота, а винт «количества на 3-4.

— Прогреваем двигатель до рабочей температуры (85-95 0 ).

— На остановленном двигателе подключаем тахометр и вновь заводим его.

порядок подключения автотестера (тахометра)

Регулировка оборотов холостого хода двигателя с карбюратором 2105, 2107 Озон

Проводим регулировку в четыре приема.

1. Вращаем винт «качества» и выставляем максимальные обороты холостого хода.

Винт вращаем против часовой стрелки.

вращаем винт «качества» топливной смеси карбюратора 2105, 2107 Озон против часовой стрелки, тем самым увеличивая подачу бензина в топливо-воздушную смесь

2. Винтом «количества» устанавливаем еще большую частоту вращения.
Например, на 80 оборотов в минуту больше. Винт вращаем против часовой стрелки.

вращаем винт «количества» топливной смеси против часовой стрелки, увеличивая общее количество топливной смеси, поступающей в цилиндры двигателя

3. Проверяем винтом «качества» являются ли эти обороты максимальными для данного положения винта «количества».

Попросту вращая его взад — вперед.

проверяем вращением винта «качества» в разных направлениях, являются ли выставленные обороты холостого хода максимальными

Если нет, то проводим выше перечисленные регулировки еще раз.

4. При неизменном положении винта «количества» топливной смеси, заворачиваем винт «качества» настолько, чтобы обороты упали до 850-900 оборотов в минуту.

Регулировка таким способом очень проста, но вместе с тем удобна, так как не требует специального оборудования.

Если после подобной регулировки содержание в выбросах СО и СН не будет соответствовать норме или холостой ход не поддается регулировке, то необходимо проверить:

— не загрязнены ли топливные и воздушные жиклеры главной дозирующей системы;
— не перепутаны ли местами главные топливные жиклеры первой и второй камер;
— не повышен ли уровень топлива в поплавковой камере;
— исправен ли игольчатый клапан;
-не засорен ли топливный жиклер системы холостого хода;
— не отвернулся ли держатель топливного жиклера системы холостого хода или электромагнитный клапан;
— не соскочили ли трубки с электропневмоклапана;
— не повреждено ли резиновое уплотнительное кольцо на винте «качества» топливной смеси.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей на сайте по регулировке и настройке карбюраторов 2105, 2107 Озон

Регулировка карбюратора ВАЗ-2105 – как это делается?

Процесс регулировки карбюратора ВАЗ-2105 – это несложная задача, которую выполнить под силу любому автовладельцу, знающему устройство и последовательность необходимых операций. Принцип работы карбюратора заключается в создании топливно-воздушной смеси методом смешивания бензина с кислородом и дальнейшей подачей в камеру сгорания. В этой статье мы ознакомимся с конструкцией, особенностями и преимуществами, а так же детально рассмотрим, как отрегулировать своими руками этот агрегат.

Сегодня на авторынке карбюраторные моторы пользуются меньшим спросом, чем инжекторные агрегаты. Это связано с тенденцией, которую создают мировые лидеры в области машиностроения. Они предлагают новую начинку с большим спектром возможностей и улучшенными характеристиками. Однако карбюраторы имеют ряд плюсов, которые делают их наиболее эффективными в определённых ситуациях. Только они могут обеспечить успешный запуск двигателя с первого раза в самые сильные морозы. Во входном коллекторе сохраняется незначительный объём паров, что позволяет запустить мотор с первой попытки при низких температурах. Также, на отечественных автомобилях ВАЗ-2105 имеется подсос. С его помощью осуществляется обогащение топливной системы, повышение концентрации горючей смеси, благодаря этому прогрев двигателя осуществляется гораздо быстрее.

Этапы настройки карбюратора ВАЗ 2015

Не зная конструкции автомобиля и не имея никакого опыта в ремонте, разборке или компоновке топливной системы автомобиля выполнять регулировку не рекомендуется. Некорректное изменение параметров могут привести к усугублению проблемы или к поломке устройства. Если вы знакомы с конструкцией карбюратора своего автомобиля, произвести его настройку не составит никакого труда. Регулировка карбюратора 2105 позволяет значительно улучшить эффективность работы автомобиля, сократить расход топлива и повысить производительность силового агрегата. Эти так называемые модернизации характеристик не оказывают никакого пагубного влияния на устройство. Даже наоборот, являются обязательной процедурой, которая гарантирует длительный бесперебойный срок работы.

Винты регулировки системы холостого хода карбюратора ВАЗ 2105: 1 — винт количества смеси; 2 — винт качества смеси

Калибровка частоты вращения коленвала. Первое, что необходимо сделать, изменить количество оборотов до 750-800 единиц в минуту. Для выполнения этой процедуры предусмотрен регулировочный винт количества. Его необходимо закрутить до упора, а затем открутить на три оборона в обратную сторону.

Изменение содержания СО2. Регулируем количество углекислорода в выхлопе с помощью винта качества. Для этого винт нужно вкрутить до упора, а затем выкрутить обратно на 4-5 оборотов. Это повысит концентрацию топлива и обогатит смесь.

Прогреваем двигатель – обязательная процедура, без выполнения которой нельзя приступать к следующим этапам работы.

Корректировка оборотов. При помощи винта количества регулируем обороты холостого хода. Необходимо добиться стабильной работы мотора на 750-800 об/мин. Постепенно закручивая винт качества. В процессе этого обороты должны немного увеличиться, а затем уменьшиться, что вызовет неустойчивую работу двигателя. После того как начнётся нестабильная работа силового агрегата, начинаем вкручивать винт обратно, пока работа мотора не стабилизируется.

Настройка ХХ. В завершение нужно выполнить калибровку оборотов холостого хода с помощью соответствующего винта до 800-900 единиц.

После выполнения всех этапов регулировки и достижения необходимых параметров, нужно протестировать карбюратор. При включённом моторе, резко нажмите на педаль акселератора и отпустите её. В случае правильной настройки, временно увеличится частота вращения коленвала. Если двигатель заглохнет, повысьте количество оборотов с помощью соответствующего регулировочного винта. Проверьте работу мотора при полной нагрузке, включив печку, свет и т. д.

Видео – Как настроить карбюратор ВАЗ 2105

Полезные советы

  • Положение клапана. Он должен быть задвинут так, чтобы жиклёр холостого хода касался своего разъёма (седла) в корпусе устройства. Для этого рекомендуется смазать резиновый уплотнитель моторным маслом.
  • Положение воздушной заслонки системы холодного пропуска, при опущенной рукоятке подсоса, должно быть в строго вертикальной плоскости.
  • При вкручивании регулировочного винта качества до упора мотор должен глохнуть. Если это не происходит, причиной может быть некорректная регулировка карбюратора ВАЗ-2105. С помощью соответствующих болтов, нужно изменить обороты в большую сторону.
  • Разряжение в трубке между карбюратором и распределителем зажигания. В момент работы мотора на холостом ходу в вакуумной трубке не должно бить разряжения. Причиной его возникновения может быть сильно завёрнутый стопорный винт ДЗ – дроссельной заслонки. Регулировка этого элемента осуществляется с помощью стопорного винта. В правильном положении заслонка не заклинивается в диффузоре и обеспечивает достаточную герметичность. При заливе в камеру 2-3 см 3 топлива, оно не должно заметно просачиваться через заслонку. При нажатии на педаль газа она смещается плавно без рывков. Идентичным методом выполняется тестирование и регулировка заслонки на второй камере, за исключением трубки, которая есть только в первой камере.
  • Электромагнитный клапан. В карбюраторах, рассчитанных на моторы с рабочим объёмом от 1500 см 3 , на месте держателя обычного топливного жиклёра может находиться электромагнитный клапан с жиклёром ХХ. Если он есть в конструкции рассматриваемого устройства, нужно обязательно проверить его работоспособность и убедиться в целостности электромеханического элемента. При включённом зажигании нужно снять и надеть разъём на клапан. Возникновение щелчков во время этих операций будет свидетельствовать об исправности тестируемой детали.
  • На летний сезон рекомендовано снижать обороты ХХ до 800-900единиц, а в зимнее время повышать до 900-1000 об/мин. Такая настройка позволит улучшить эффективность силового агрегата с учётом климатических особенностей.

Холостой ход ВАЗ 2106: регулировка своими руками

Если Ваш автомобиль начал глохнуть на холостом ходу, значит требуется правильная регулировка или чистка топливного фильтра. Более подробней можно будет узнать при разборке.

Если же топливный фильтр чист, значит причина остается в регулировке холостого хода на ВАЗ 2106. В данной статье мы подробно расскажем как сделать все своими руками.

Схема системы холостого хода карбюратора ВАЗ 2106

1 – корпус дроссельных заслонок;
2 – дроссельная заслонка первой камеры;
3 – отверстия переходных режимов;
4 – отверстие, регулируемое винтом количества смеси;
5 – канал подвода воздуха;
6 – регулировочный винт количества смеси;
7 – регулировочный винт состава (качества) смеси;
8 – эмульсионный канал системы холостого хода;
9 – регулировочный винт добавочного воздуха* ;
10 – крышка корпуса карбюратора;
11 – воздушный жиклер системы холостого хода;
12 – корпус топливного жиклера холостого хода с запорным клапаном;
13 – топливный канал системы холостого хода;
14 – эмульсионный колодец.

Регулировка холостого хода на ВАЗ 2106 своими руками

1. Систему холостого хода регулируем с целью обеспечить устойчивые обороты двигателя на холостом ходу с минимальным содержанием оксида углерода (СО) и углеводородов (СН) в отработавших газах. Данную операцию рекомендуем проводить на пунктах регулировки «СО-СН».

2. Для регулировки холостого хода карбюратор имеет винт количества, уменьшающий или увеличивающий количество смеси, поступающей в двигатель, и винт качества, определяющий состав смеси.

3. На заводе на эти винты напрессованы ограничительные пластмассовые втулки.

4. Они не позволяют нарушать заводские регулировки. Винт количества смеси с ограничительной втулкой можно повернуть не более чем на 90°, а качества – на 50°, что позволяет, не имея газоанализатора, только подстроить частоту вращения на холостом ходу. Если со втулками отрегулировать холостой ход не удается, отверткой ломаем их и повторяем операцию.

5. Регулировку проводим с использованием газоанализатора на прогретом до рабочей температуры двигателе с отрегулированными зажиганием и зазорами в приводе клапанов (см. соответствующие разделы), при полностью открытой воздушной заслонке.

6. Винтом количества установите по тахометру частоту вращения коленчатого вала 820–900 мин –1.

7. Винтом количества восстановите частоту вращения коленчатого вала до 820–900 мин-1. При необходимости винтом качества восстановите концентрацию СО 0,5–1,2%.

8. Винтом качества добейтесь концентрации CO в отработавших газах в пределах 0,5–1,2% при данном положении винта количества.

Самостоятельная регулировка холостого хода на ВАЗ 2106 успешно завершена. В другой нашей статье вы можете почитать о причинах , почему же плавают обороты холостого двигателя .
Наслаждайтесь поездкой на автомобиле!

Регулировка карбюратора ВАЗ 2103, 2105, 2106, 2107 своими руками

Владельцы машин ВАЗ 2103, 2105, 2106, 2107 наверняка сталкивались с потребностью отрегулировать карбюратор. Первое возникшее у вас желание – это заехать на СТО и решить все свои проблемы. Но не нужно торопиться к мастерам, ведь регулировку карбюратора ВАЗ 2107 можно сделать своими руками. Вам потребуется время, терпение и определенные познания в особенностях устройства и работы данного агрегата.

Как устроен карбюратор ВАЗ 2107

Карбюратор предназначен для смешивания топлива с воздухом. Так создается горючая смесь, которая транспортируется в цилиндры двигателя внутреннего сгорания. На автомобилях ВАЗ 2107 стоят карбюраторы поплавкового вида «Озон», «ДААЗ» 110701010. Устройство карбюраторов «Озон» и «ДААЗ» 21071107010 идентично (об этом читайте ниже).

Для самостоятельной регулировки карбюратора полезно знать, из каких узлов и систем он состоит. Для качественного обеспечения двигателя топливом системы карбюратора должны работать «как часы».

Узлы карбюратора

Узлы карбюратора ВАЗ 2107 – это:

• Поплавковая камера.

• Дроссельные заслонки.

• Воздушная заслонка.

• Смесительные камеры.

• Клапан холостого хода.

• Эконостат.

• Отсек отвода картерных газов.

• Ускорительный насос.

• Воздушный и топливный жиклеры.

• Эмульсионные трубки.

Системы карбюратора

Для качественной работы двигателя автомобиля понадобится безукоризненная работа систем карбюратора:

1. Система запуска и прогрева мотора.

2. Система холостого хода.

3. Система контроля постоянного уровня топлива.

4. Ускорительный насос (для гарантии разгона машины).

5. Большой диффузор в корпусе карбюратора, распылитель ВТС, воздушный и топливный жиклеры, эмульсионная трубка и эмульсионный колодец. Место их нахождения – главная дозирующая камера.

6. Система эконостата. Это обогатительное устройство во второй камере внутреннего сгорания двигателя.

Как настроить карбюратор

Для регулировки карбюратора нужны тарировочные данные, в которых описаны все нужные величины для регулировки карбюратора ВАЗ 2107. Затеяв настройку карбюратора, необходимо проверить работу всех узлов и систем, которые управляют работой карбюратора. Для этого надлежит начинать проверку с внешних управляющих элементов. Проверить привод дроссельных заслонок на предмет полного хода рычага привода дроссельных заслонок. В отпущенном режиме педали газа дроссельные заслонки в обеих смесительных камерах должны быть полностью закрыты. Педаль газа вдавливают, чтобы убедиться, что дроссельные заслонки работают плавно и без рывков, последовательно (сначала в первичной, а потом и во вторичной камере полностью открываются и становятся вертикально, открывая зев полностью).

Затем нужно проверить работу воздушной заслонки. При полностью утопленном приводе воздушной заслонки на панели воздушная заслонка должна стоять строго вертикально, не перекрывая проход к дроссельной заслонке. Если тросик привода вытаскивать, то дроссельная заслонка должна плавно и без рывков перекрыть первичную смесительную камеру. После этого убедиться в целостности возвратных пружин воздушной и дроссельной заслонок, рычагов привода дроссельных заслонок, тяг соединений приводов воздушной и дроссельной заслонок и их надежной фиксации.

Проверить работу ускорительного насоса карбюратора можно путем стремительного нажатия на педаль. Следует проверить и работу диафрагмы пневмопривода. Закончив внешний осмотр карбюратора, нужно провести очистку основных жиклеров, распылителей карбюратора. Вам потребуется убрать крышку с карбюратора и, используя воздушный насос или резиновую грушу, очистить поплавковую камеру от осадка на дне и возможного конденсата (дно поплавковой камеры при наличии твердого осадка можно очистить лопаткой – деревянной или из цветного металла).

Внимание! Не используйте для чистки ветошь, потому что оставшиеся ворсинки могут забить жиклер.

После этого все жиклеры и каналы карбюратора промываем чистым топливом из отдельной емкости. По окончании работ продуваем воздухом все жиклеры и каналы. Если вы сомневаетесь в чистоте каналов, то перед процедурой промывки жиклеры нужно выкрутить (точно запомните, какие жиклеры где стояли: каждый жиклер имеет свое калиброванное отверстие). Если жиклер установить не на свое место, то двигатель не сможет нормально работать. Отверстия в жиклерах нужно чистить мягкой медной или алюминиевой проволокой без заусениц.

Проверяем состояние сетчатого фильтра

Сетчатый фильтр, установленный в карбюраторе, – это последний рубеж очистки от грязи топлива, перемещающегося в поплавковую камеру. Для его очистки необходимо открутить пробку и снять сам сетчатый фильтр. Теперь сетку фильтра с внешней стороны требуется очистить от налипшей жижи. После этого следует аккуратно продуть его изнутри в противоположном направлении тока топлива, не допуская механических повреждений.

Перед установкой сетчатого фильтра обратно проверьте состояние топливного жиклера карбюратора. При необходимости продуйте его. Помните: в поплавковой камере не должно быть топлива, игольчатый клапан поплавковой камеры должен стоять открытым (если топливо не убрать из поплавковой камеры, то может быть нарушена регулировка поплавка и, как следствие, получится «перелив» карбюратора). После всех проведенных работ осторожно установите сетчатый фильтр на место.

Важно!Устанавливая пробку, убедитесь в наличии герметизирующей прокладки (во избежание подтекания топлива и возможного возгорания двигателя).

Настраиваем поплавковую камеру

Поплавковая камера отвечает за расход топлива. Причиной большого расхода топлива карбюратора ВАЗ 2107 может оказаться высокий уровень топлива в поплавковой камере, увеличенном проеме жиклера, открученном жиклере (в таком случае топливо поступает не через калиброванное отверстие, а по резьбе и через отверстие, в результате чего наблюдается «переливание»). При обнаружении проблем с нехваткой топлива (двигатель не развивает нужной мощности) или с «переливанием» (мокрые свечи, хлопки в карбюраторе), нужно произвести регулировку уровня топлива в поплавковой камере карбюратора, проверить состояние игольчатого клапана ВАЗ 2107.

Для начала снимите крышку карбюратора. В перевернутом состоянии (когда крышка находится строго горизонтально) расстояние между поплавками и поверхностью соединения крышки с корпусом должно составлять около 6,5 мм. Это положение максимального уровня топлива в поплавковой камере (при закрытом игольчатом клапане). Регулировку нужно проводить язычком поплавка. Установив уровень, требуется проверка работы игольчатого клапана. Для этого аккуратно снимите ось поплавков и выкрутите игольчатый клапан. Осмотрите седло клапана и саму иглу: на них не должно быть задир и механических повреждений.

Установите детали на место и через подающий штуцер грушей закачайте топливо через сетчатый фильтр (оно должно свободно проходить через игольчатый клапан). Установите поплавки на место и еще раз резиновой грушей прокачайте топливо (топливо через клапан не должно просачиваться). После всех работ крышку карбюратора устанавливают на место. При установке проследите, чтобы прокладка, которая устанавливается между корпусом и крышкой, «села» на свое место: не перекрывала канал и ложилась точно в крепежные отверстия, обходя жиклеры. Равномерно затяните крышку, не перетягивая ее, во избежание деформации. Деформированная крышка может привести к подсосу воздуха или подтеканию топлива.

Обратите внимание! Проводить регулировку карбюратора следует исключительно на прогретом двигателе, а кнопка подсоса должна быть утоплена до конца.

Регулируем систему пускового устройства

Регулировку системы пускового устройства можно производить на демонтированном карбюраторе или на самой машине (не демонтируя карбюратор). Если мы регулируем систему пускового устройства, не снимая карбюратор, то перед регулировкой пускового устройства требуется снять воздушный фильтр, запустить двигатель и потянуть подсос на себя. Обороты двигателя должны находиться в районе 3200-3600 в минуту.

После этого принудительно откройте воздушную заслонку на 1/3 ее хода. Обороты при этом должны установиться на 300 единиц меньше первоначальных. Если цель не достигнута, то тягой от пневмопривода измените количество оборотов, отрегулировав длину тяги или «подогнув» ее.

Если осуществляется регулировка системы пускового устройства на демонтированном карбюраторе, то нужно отрегулировать величину закрытия воздушной заслонки. Помните: величина зазора должна составлять 5,5 мм от воздушной заслонки до корпуса смесительной камеры. Для этого снимаем трубку пускового устройства и тонкой отверткой вращаем регулировочный винт. При закручивании винта зазор уменьшается, при откручивании – увеличивается. Производя регулировку, контролируйте промежуток между дроссельной заслонкой и диффузором в районе отверстий переходных режимов (он должен быть 0,7-0,8 мм).

Регулируем холостой ход карбюратора ВАЗ

Часто задаваемый вопрос: как отрегулировать обороты холостого хода? Перед началом работ по регулировке холостого хода двигатель нужно прогреть и довести до рабочей температуры (85-90 градусов). Регулировку холостого хода карбюратора ВАЗ проводят двумя винтами количества и состава смеси. Второй винт закрывается заглушкой. Запустите двигатель. Винтом количества смеси поднимите обороты двигателя до 1000-1100 единиц. После этого винтом состава смеси снизьте обороты на 150-200 единиц. В таком режиме двигатель должен работать стабильно, без вибрации, обороты не должны «плавать». При необходимости процедуру повторите несколько раз.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Типоразмеры форсунок карбюратора ваз 2107. Форсунки карбюратора озоновые

При качественной притирке на всей уплотнительной поверхности образуется сплошной след без зазоров. После притирки тщательно промойте бензином и продуйте все каналы в крышке и корпусе сжатым воздухом. Вдавите насадку в корпус до упора и без перекоса. Пружина диафрагмы не должна сильно пережиматься или деформироваться. Заменить поврежденную пружину.Резьбовое отверстие в крышке для регулировочного винта не должно иметь поврежденной резьбы.

10. Уплотнительное кольцо корпуса не должно быть сильно обжато или порвано. Если кольцо деформировалось или резина затвердела, замените его, иначе стартер не заработает.

11. Звенья телескопической тяги должны без заклинивания двигаться относительно друг друга на полный ход, а также свободно возвращаться в исходное положение с помощью возвратной пружины.

12. Стабильность уровня топлива в поплавковой камере во многом зависит от состояния топливного клапана.Игла клапана 2 должна свободно перемещаться в седле 1, поэтому на внутренней цилиндрической поверхности седла 1 не должно быть царапин или заусенцев. При необходимости удалите их мелкой наждачной бумагой. После обработки игла не должна иметь чрезмерного бокового люфта. Заусенцы на направляющих ребрах иглы недопустимы, а на ее рабочем конусе не должно быть большой выработки. Амортизирующий шар 3 не должен висеть в нажатом положении.
Заменить сильно деформированную шайбу сиденья.

ПРИМЕЧАНИЕ
При необходимости замените иглу и ее седло одновременно с набором, потому что, если форма конической поверхности одной из частей искажается, замена только другой не восстановит герметичность интерфейса. .

13. Поплавок должен быть герметичным и не иметь вмятин. Проверить герметичность поплавка можно, опустив его минимум на 30 секунд. в горячую воду. В месте повреждения (обычно по шву) из нагретого поплавка начинают выходить пузырьки воздуха. Повреждение можно устранить, выпарив из него бензин. После пайки масса поплавка должна быть 11,5-12,5 г. Если масса слишком велика, удалите часть припоя без нарушения целостности поплавка. Поверхность язычка кронштейна поплавка (показана стрелкой) не должна иметь зазубрины и глубокого отверстия в месте его контакта с демпфирующим шариком.При необходимости развитие можно устранить путем шлифовки язычка нулевой наждачной бумагой.
14. Эмульсионные колодцы и каналы корпуса карбюратора должны быть идеально чистыми. Если промывка ацетоном или растворителем не удалила все загрязнения, используйте для очистки специальные развертки.
Поверхность корпуса в паре с крышкой и корпусом дроссельных заслонок не должна иметь глубоких зазубрин и короблений. Незначительные перекосы в местах расположения резьбовых отверстий для винтов крепления крышки и прохождения шпилек крепления карбюратора, вызванные чрезмерным усилием при затяжке крепежа, устраняют шлифовку шлифовальной бумагой, как и крышку карбюратора, после запрессовки переходных втулок топливовоздушные каналы от корпуса.
Если поверхности неровные, попробуйте выровнять их легкими ударами молотка через выколотку из мягкого металла, а затем отшлифовать на наждачной бумаге. Если в этом случае устранить коробление не удалось, замените корпус, так как прокладки не будут обеспечивать герметичность соединений карбюратора.
Не допускается повреждение резьбовых отверстий для крепления элементов корпуса карбюратора. Если вы не можете восстановить отверстия резьбой большего диаметра с установкой ремонтных креплений или любыми другими доступными способами, замените корпус или, если такая замена невозможна, весь карбюраторный узел.

ПРИМЕЧАНИЕ
Чтобы предотвратить повреждение тонкостенных закрепительных втулок, перед выдавливанием прочно вставьте металлические стержни или хвостовики сверла подходящего диаметра (2,9 и 3,8 мм для различных втулок).

15. Каналы малых диффузоров должны быть полностью чистыми, а в пазах торцевых поверхностей, соприкасающихся с пазами корпуса карбюратора, устанавливаются недеформированные пружинные фиксаторы. Обратите внимание на маркировку, нанесенную при отливке на внешней цилиндрической поверхности диффузоров — калибровочный номер отверстия сопла, например, «4.5 ”. Кроме того, диффузоры первой (нижней) фото и второй (верхней) камер отличаются расположением поперечных латунных штифтов, вдавленных в их корпуса. Снимая диффузоры, запомните или нарисуйте их расположение, чтобы не перепутать диффузоры с местами при переустановке. После установки в корпус карбюратора малые диффузоры должны плотно сидеть в своих пазах без люфта и не должны выпадать под собственным весом при переворачивании корпуса карбюратора.
16.Корпус дроссельной заслонки не должен иметь деформаций, механических повреждений или рваных резьбовых отверстий. Каналы и полости корпуса должны быть чистыми, а отверстия под оси дроссельных заслонок не должны иметь заметного выхода.

ПРИМЕЧАНИЕ
При сильном износе отверстий под оси дроссельных заслонок замените корпус в сборе на последний, так как клапаны и оси подбираются индивидуально к корпусу и не имеют полной взаимозаменяемости.

17.Форсунка подачи разрежения на вакуумный корректор распределителя зажигания и смесительная втулка системы холостого хода должны быть надежно вдавлены в свои гнезда и не иметь повреждений.

18. Осмотрите детали распылителя ускорительного насоса. Не допускается повреждение уплотнительных поверхностей. Заменить плотно сжатые уплотнительные шайбы. Обратный шаровой кран в винте подачи топлива должен двигаться легко, без заклинивания, что определяется характерным стуком шара, покачивающего винт подачи топлива в руке.

Форсунка — устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в форсунке. На карбюраторах 2105, 2107 Озон в разных системах 13 форсунок. Учтите их калибровочные данные и расположение на карбюраторе. Эта информация может быть полезна при проверке форсунок на их номинал, настройке карбюратора на минимальный расход топлива или, наоборот, настройке на повышение мощностных характеристик двигателя подбором форсунок.

Какие бывают (размеры)


Параметры и калибровочные данные карбюраторов ДААЗ 2107-1107010 Озон и 2107-1107010-20 Озон

Основные системы дозирования

Диаметр камеры смешивания

1-я камера — 28 мм

2-я камера — 32 мм

Диаметр узкой части большого диффузора

1-я камера — 22 мм

2-я камера — 25 мм

Маркировка малого диффузора

1-я камера — 3.5

2-я камера — 4,5

Диаметр главного топливного жиклера ГДС

1-я камера — 1,12 мм

2-я камера — 1,50 мм

Диаметр главного воздушного жиклера GDS

1-я камера — 1,50 мм

2-я камера — 1,50 мм

Система холостого хода и переходные системы

Диаметр форсунки холостого хода

1-я камера — 0,50 мм

Диаметр жиклера холостого хода

1-я камера — 1,50 мм

Диаметр топливного сопла переходной системы 2-й камеры 0.6 мм

Диаметр воздушной струи переходной системы 2-й камеры 0,7 мм

Насос ускорительный

Диаметр распылительного отверстия — 0,4 мм

Производительность за 10 нажатий — 7,0 ± 1,75 см3

Econostat (2-я камера)

Диаметр топливного сопла — 1,50 мм

Диаметр воздушной струи — 1,20 мм

Диаметр эмульсионного сопла — 1,50 мм

Пневмопривод камеры второго карбюратора

Диаметр воздушного сопла

1-я камера — 1.50 мм

2-я камера — 1,20 мм

Регулировка

В первую очередь следует провести детальный осмотр, затем все вымыть и очистить от грязи и других недостатков.

После этого необходимо очистить сетчатый фильтр и промыть поплавковую камеру.

И в заключение — регулировка системы поплавка (1), спускового крючка (2) и холостого хода (3).

Внимание! Выполнение этой работы не требует демонтажа карбюратора.

Проверка сетчатого фильтра, расположенного перед входом в поплавковую камеру, выполняется не реже одного раза в 60 000 запусков.

Замена

Основная проблема, периодически возникающая в работе карбюратора ВАЗ 2107, — засорение форсунок, в результате чего снижается их пропускная способность. Во время обслуживания рекомендуется продувать или ополаскивать их с помощью специальных жидкостей для промывки карбюратора. Согласно инструкции по применению этих жидкостей, жиклеры можно обрабатывать поверхностно, не разбирая карбюратор.Таким же образом можно произвести очистку.

Часто этих мер бывает достаточно для восстановления топливной системы ВАЗ 2107. Однако при значительном засорении все равно потребуется разобрать карбюратор с попеременным закручиванием и промывкой форсунок. Лучше делать это на ровной поверхности, застеленной газетой или чистой тряпкой, чтобы не потерялось и не испортилось большое количество мелких деталей, из которых состоит карбюратор.

После очистки и сборки рекомендуется регулировка на холостом ходу и под нагрузкой.Для этого используются специальные регулировочные винты. Во-первых, регулирование оборотов осуществляется в режиме холостого хода, добиваясь стабильной работы двигателя на оборотах 800-1000 об / мин. После этого проверяется работоспособность двигателя под нагрузкой, отсутствие сбоев при переходе с холостого хода на максимальные обороты. Когда они появляются, винт качества увеличивает количество топлива в смеси, при этом вращая винт количества, устанавливают скорость холостого хода на ранее установленное значение.

Сегодня мы расскажем о жиклерах, которые используются и используются во всей линейке карбюраторов OZON, когда-либо выпускавшихся ДААЗ, начиная от карбюраторов для ВАЗ-2101 (2101-1107010) и заканчивая карбюраторами для ВАЗ-2108 (2108-1107010) — да-да, мы не ошиблись, сначала это был ОЗОН, а не СОЛЕКС, как многие привыкли.Начнем наш рассказ немного издалека, ведь всем понятно, что любой карбюратор — довольно сложное и точное устройство. Задача любого карбюратора — организовать смесь в определенных пропорциях воздуха и топлива, обеспечить удовлетворительную работу двигателя на всех режимах (запуск холодного двигателя, холостой ход, разгон, резкий разгон автомобиля).

Сложность настройки любого карбюратора связана в первую очередь с тем, что из всех возможных вариантов (и их массы) необходимо выбирать именно тот вариант, который является оптимальным, который обеспечит машине хорошую динамику при сохранении экономичности. и низкие выбросы CO.Думаю, все понимают, что все эти показатели сложно зависят друг от друга.

Производство любого карбюратора требует использования очень точного и высокотехнологичного оборудования. Некоторые детали изготавливаются на прецизионном (высокоточном) оборудовании. Многие детали проходят 100% оперативный контроль. Полностью изготовленные карбюраторы проходят финальные испытания на технологических автоматических безмоторных вакуумных установках.

Вообще разборка и изготовление прототипов и прототипов карбюраторов, доводка и тестирование, а затем подготовка к производству и серийному производству — очень сложное и очень ответственное дело.

Переходя к рассмотрению карбюратора, начнем с детали, которая, по распространенному мнению, может быть изготовлена ​​самостоятельно (кустарным способом) — с форсунки. Их растачивают, сверлят, чего гаражные кулибины с ними не делают. Помните, что точность и длина калибровочного отверстия необходимы для данной расходной характеристики форсунки, которая обеспечивает желаемую характеристику карбюратора. Не может быть «примерно» или «примерно того». Многие жиклеры из кооперативных ремкомплектов имеют неточности, поскольку изготовлены с нарушениями технологии.Кстати, именно поэтому струи рекомендуется «проливать». Определить их пропускную способность, которая часто отличается от маркировки на жиклере.

Несколько слов о форсунках. Допустим (а это часто бывает с переборкой) основные топливные жиклеры первой и второй камер местами перепутаны. В карбюраторе ВАЗ-2106 с завода в первой камере главный топливный жиклер имеет диаметр 1,3 мм, а во второй камере — 1,4 мм; разница в площадях поперечного сечения составляет 16%.Сечения основных топливных форсунок карбюратора 2105 диаметрами 1,07 и 1,62 мм соотносятся как 1: 2,31, т.е. разница составляет 231%! Стоит их местами перепутать и получаем полный отказ карбюратора в работе.

Стоит перечислить все основные топливные жиклеры карбюраторов OZON от ДААЗ, используемые на автомобилях ВАЗ (кроме 2108): 107; 109; 112; 120; 125; 128; 130; 135; 140; 150; 157; 162. Обозначение каждого сопла — его диаметр в миллиметрах, умноженный на сотню.Обратите внимание, что между соплами 107 и 109, а также между соплами 128 и 130 разница составляет всего 0,02 мм. Но это не случайно. Эти небольшие «переплетения» очень сильно влияют на характеристики струи .

А что такое с холостыми жиклерами ? А они бывают трех видов: 45, 50, 60 (размеры 0,45; 0,50; 0,60 мм). Соотношение площадей их сечений 1: 1,23: 1,7.

Ниже в таблице приведены параметры всех карбюраторов производства ДААЗ для двигателей ВАЗ.

Если внимательно изучить таблицу, можно найти один интересный узор. Для всех двигателей ВАЗ во всех модификациях карбюраторов 2101, 2103 и 2106 в первой камере используются только две комбинации форсунок смеси и форсунок, т.е. если в первой камере установлен форсунка 4.5, то форсунка основного топлива 135 и используется главный воздушный жиклер 170. И если форсунка смеси в первой камере 4.0, то используются форсунка 130 основного топлива и форсунка 150 воздуха.Очень важно знать, кто пользуется ремкомплектами карбюратора.

Параметры карбюраторов ОЗОН всех серийных моделей ДААЗ.

Обозначение
карбюратор

Двигатель ВАЗ

Распылитель I смесительный камерный

Камера распыления смеси II

Обозначение

Маркировка

Обозначение

Маркировка

2103-1107010-01;
2106-1107010

2105-1107010;
2105-1107010-20

2101; 21011; 2105

2107-1107010;
2107-1107010-20

Обозначение карбюратора

Основная топливная система

Главная воздушная система

Топливо на холостом ходу

Воздушный холостой ход

Самолет будет ускоряться.насос

re-
пусковая установка

2101-1107010-03;
2101-1107010-30

2103-1107010-01;
2106-1107010

2105-1107010;
2105-1107010;
2105-1107010-20

2107-1107010;
2107-1107010-20

Маркировка форсунок

Обозначение карбюратора

Жиклер Econostat

Пневматический привод

Пусковое устройство демпфирования струи

Приоткрытие дроссельной заслонки при пуске (размер А), мм

Приоткрытие воздушной заслонки пусковым устройством (размер В), мм

Уровень
топлива в поплавковой камере, мм

2101-1107010-03; 2101-1107010-30

2103-1107010-01; 2106-1107010

2105-1107010; 2105-1107010-20

2107-1107010; 2107-1107010-20

25.5 ± 1,0 (остаток)

Карбюратор Ваз 2107 заводится и сразу глохнет. Карбюраторный двигатель автомобиля запускается и останавливается. Нестабильная работа инжекторного двигателя

В этой статье мы подробнее рассмотрим ситуацию, когда карбюраторный двигатель легкового автомобиля (ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификации) запускается и глохнет из-за неисправности карбюратора. Будут рассмотрены неисправности карбюраторов 2105, 2107 Озон, 2108, 21081, 21083 Solexi их модификаций.


Признаки неисправности

— Двигатель запускается, работает несколько секунд и глохнет, повторные запуски неэффективны.

— Двигатель запускается с трудом, после непродолжительной работы глохнет, после перезапуска запускается и работает.

— Двигатель запускается и сразу глохнет, снова запускается и снова глохнет и так далее несколько раз, но потом все равно начинает работать.

Причины неисправности

Нет топлива в поплавковой камере

Подкачайте с помощью ручного рычага заливки на бензонасосе.

Диафрагма пускового устройства повреждена или не отрегулирована

Разобрать корпус пускового устройства, диафрагму заменить на новую. Отрегулируйте пусковое устройство.


Устройства запуска карбюратора 2108, 21081.21083 Солекс, 2105, 2107 Озон

Засорение топливных и воздушных жиклеров, колодцев для эмульсии и трубопроводов основной системы дозирования

Необходимо снять крышку карбюратора, открутить жиклеры, снять трубки, промыть и почистить их, прочистить колодцы, продуть все сжатым воздухом и поставить обратно.На фото видно, что стоит прочистить карбюратор 2105, Озон 2107.

На карбюраторе Солекс вывернуть жиклеры, вынуть их вместе с эмульсионными трубками. На дне открытых колодцев расположены топливные жиклеры. Выворачиваем их тонкой длинной шлицевой отверткой. Очищаем, промываем ацетоном и продуваем сжатым воздухом.


топливные и воздушные жиклеры, эмульсионные трубки и эмульсионные колодцы Карбюраторы ГДС 2108, 21081, 21083 Солекс, 2105, 2107 Озон

Засорение топливных и воздушных жиклеров и каналов системы холостого хода

Выкрутите форсунки, промойте и прочистите их, продуйте сжатым воздухом.


воздушные и топливные жиклеры карбюраторов CXX 2108 Солекс и 2105, Озон 2107

Нарушен уровень топлива в поплавковой камере карбюратора

Топливная смесь либо очень бедная, либо очень богатая в результате неправильной регулировки.


примерный уровень топлива в поплавковых камерах карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон

Статьи на сайте о регулировке уровня топлива:

Привод воздушной заслонки карбюратора не отрегулирован («всасывание»)

В этой статье мы поговорим о такой неприятной проблеме, как заглох двигателя и плохой запуск.Рассмотрим основные причины, по которым двигатель глохнет на холостых оборотах и ​​на ходу. Кроме того, поговорим о том, почему двигатель не запускается горячим, а также о вариантах решения каждой из вышеперечисленных проблем.

Распространенные причины остановки синглов:

1. Наиболее распространенной является регулятор (датчик) холостого хода, который напрямую связан с частотой вращения холостого хода двигателя. Проверить, не в нем ли поломка, довольно просто. Если автомобиль не заводится, когда вы проворачиваете стартер, нажимаете педаль газа, двигатель должен запуститься.Если обороты начинают плавать сразу после того, как вы убираете ногу с педали — 99%, то причина в регулировке холостого хода. Решение проблемы — это займет у владельцев ВАЗ минимум времени.

2. Вторая вероятная причина остановки двигателя на холостом ходу — проблемы с дроссельной заслонкой. Лечится эта неприятность — банально.

3. Если после очистки проблема не исчезнет, ​​мы предполагаем, что причиной остановки двигателя на холостом ходу может быть TPS (датчик положения дроссельной заслонки).Проблема решена способом, процедура несложная и реально выполнимая своими руками.

Нередки случаи, когда двигатель глохнет на ходу, как говорится без причины. Ниже будут перечислены наиболее вероятные и наиболее частые причины, по которым это может произойти.

Мотор глохнет на ходу — причины

1. Некачественное топливо — первое, что приходит в голову большинству из нас, к тому же с этого нужно начинать поиск причины остановки двигателя на двигаться.Вам «повезет», если это произойдет сразу после заправки, и в этом случае можно с уверенностью сказать, что проблема в топливе. Лечится — сливом топлива и.

2. Свечи. Как правило, подозрение ложится на них чаще всего, конечно, после плохого топлива. Здесь все просто — откручиваем свечи и при необходимости проверяем их состояние.

3. Топливный фильтр. Засоренный фильтр может прервать подачу топлива, в результате чего вы будете заправляться, а двигатель глохнет на ходу. Достаточно исправить проблему.

4. Воздушный фильтр. Все так же, как и с топливом, если он забит, то воздух не течет, поэтому топливно-воздушная смесь выходит повторно обогащенной и свечи просто заливаются. К тому же из-за нехватки воздуха двигатель задохнется, то есть мощность упадет, и процесс сгорания смеси в цилиндрах не состоится, в итоге двигатель заглохнет. Чтобы устранить эту неисправность, достаточно заменить воздушный фильтр.

5.Неисправный бензонасос — второй «подозреваемый». Если с вашим бензонасосом все не в порядке, то машина так себя ведет, глохнет на ходу или двигатель вообще не заводится. Проблема решается проверкой насоса, ремонтом или.

6. Аккумулятор. Окисленные клеммы аккумуляторной батареи или плохой контакт могут вызвать остановку двигателя. Проверьте клеммы, при необходимости почистите или замените аккумулятор.

7. Если двигатель глохнет на ходу и больше не запускается, причиной может быть также генератор.Вышедший из строя генератор не заряжается, в результате от бортовой сети автомобиль питается исключительно от аккумулятора, и, как известно, прослужит недолго. В результате вы, не подозревая, что автомобиль работает от аккумулятора, продолжаете движение, пока он полностью не разрядится. Лечится — а.

6. В продвинутых машинах причины тоже могут быть в электронике и различных датчиках … Если вы не сильны в этом и все вышеперечисленные узлы и детали в норме, то лучше обратиться к специалистам, иначе вам можно заменить пол автомобиля без использования, набрав…

Почему

глохнет двигатель на горячем, не заводится хорошо прогретый?

1. Первая возможная причина. Во время движения через него проходит большое количество воздуха, из-за чего карбюратор серьезно охлаждается, при этом проходящее через него топливо также охлаждается. В результате температура карбюратора в несколько раз ниже температуры двигателя. Из-за этой особенности возникают проблемы, после долгой поездки вы выключаете двигатель и делаете короткую остановку, при которой карбюратор начинает сильно нагреваться от горячего корпуса двигателя.Оставшийся в поплавковой камере бензин от высокой температуры начинает испаряться, заполняя пустоты — воздушный фильтр, впускной коллектор и сам карбюратор. Образуются воздушные пробки, и в поплавковой камере не остается ни капли топлива.

Решение проблемы довольно простое — несколько раз нажмите педаль газа наполовину и попробуйте запустить двигатель. Это сделает смесь более обедненной и освободит от избыточного испарения. Стоит отметить, что проблемы с горячим запуском тоже могут быть следствием аналогичной проблемы, только по причине неисправности бензонасоса или топливопровода.Обычно это происходит в жаркую погоду, когда пары в топливной системе или насосе образуют воздушные карманы, препятствующие попаданию топлива в карбюратор.

2. Вторая возможная причина странного поведения прогретого двигателя — проблемы со стартером. Убедитесь, что, когда вы пытаетесь запустить двигатель, стартер проворачивается, а не просто щелкает или вообще не реагирует. Если да, то подтвердился один из вышеперечисленных вариантов. надо стартер проверить. Если вы в дороге, то проверку можно свести к элементарной проверке провода питания стартера или другим визуальным операциям.Если вернешься домой, сделай подробный. В случае неисправности или замены.

3. В качестве альтернативы причиной, когда двигатель не запускается на горячем, может быть разряженная батарея из-за причины, описанной выше, когда генератор не заряжался и батарея полностью села.

Ну вроде ничего не пропустили !? На сегодня все, надеемся, статья поможет, расскажет причину поломки и поможет в решении вашей проблемы. Если вам известны другие причины, а также способы их решения, вы можете дополнить статью, используя форму комментария.Спасибо за внимание.

Владельцы ВАЗ 2107, 2110, 2112, 2114 и др. Могут столкнуться с проблемой — машина заводится и сразу глохнет. Двигатель запускается, но через несколько секунд обороты падают и двигатель глохнет. Рассмотрим возможные причины сбоев при запуске и способы их устранения.

Для начала нужно перебрать самые очевидные варианты.

  • Закончился бензин (дизель). Как это ни парадоксально звучит, водители часто забывают следить за уровнем топлива в баке.
  • На дизелях (особенно зимой) замерзшее топливо может стать причиной того, что машина практически сразу завелась и заглохла.
  • Качество бензина на заправочных станциях зачастую ужасающее, поэтому, если заправить автомобиль некачественным топливом, вы можете столкнуться с проблемой заглохшего двигателя. Если плохого бензина мало, можно разбавить его хорошим. Но если он залит полным баком, то суррогат лучше слить, чтобы не навредить.
  • Изношенные провода и старые (неисправные) свечи также являются очень частыми причинами.
  • Компрессия двигателя, а точнее его отсутствие, может спровоцировать ситуацию, при которой двигатель глохнет, едва успев «подхватить». Но это уже очень серьезная поломка, появление которой сопровождается массой других симптомов, не заметить которые во время эксплуатации автомобиля просто невозможно.

Форсунка запускается и глохнет

Инжекторные автомобили могут вести себя подобным образом из-за неисправного топливного насоса. Он в баке. Проверить его работоспособность очень просто.Если повернуть ключ зажигания в первое положение и прислушаться, вы услышите, как работает насос, подкачивающий бензин в систему.

Сильное загрязнение тонкой очистки топливного фильтра также может стать причиной остановки автомобиля после запуска. Фильтр просто не успевает пропустить необходимое количество бензина.

Ошибки

ЭБУ часто приводят к проблемам с запуском двигателя, неполучением сигналов от определенных датчиков или получением их в искаженном виде. Диагностику таких поломок лучше проводить в специализированных сервисах.

Почему карбюраторные автомобили заводятся и глохнут

Если машина заводится и сразу глохнет, то проблема может быть в нехватке топлива в поплавковой камере. Можно попробовать вручную накачать бензонасос. Его нужно проверить на работоспособность, при необходимости заменить.

Перед тем, как делать самоочистку силовых систем в целом и карбюратора в частности, следует помнить, что любые неосознанные манипуляции могут привести к большому увеличению расхода топлива.

Еще одна причина, по которой двигатель глохнет, состоит в том, что сетчатый фильтр в карбюраторе перед ним забит. Если автомобиль заводится и через несколько секунд глохнет из-за этого фильтра, то его необходимо очистить и промыть. Для этого используйте зубную щетку и разбавитель (бензин или ацетон). После этого сразу же вместе с фильтром прочистите прорезь, в которую он вставлен.

Бывает, что в автомобилях ВАЗ через несколько секунд после запуска падает скорость из-за неисправности электромагнитного клапана.Проверка осуществляется следующим образом: вентиль откручивается, питание подается на положительный контакт, корпус замыкается на массу двигателя. Если клапан работает правильно, будет слышен отчетливый звук, и игла войдет в корпус.

Можно просто подключить провод к вентилю и поставить на место. Если щелчка не слышно, клапан неисправен. Откручиваем вентиль и вынимаем из него жиклер. Если он погнулся, его нужно заменить. Убедитесь, что стопорная игла клапана движется свободно, прокладка клапана не порвана и плотно прилегает к корпусу.

Если есть щелчок клапана, то необходимо провести диагностику системы EPHC. Может потребоваться очистка топливного жиклера холостого хода. Если частота вращения двигателя падает, засорение может повлиять на устойчивость автомобиля. Для очистки жиклера необходимо создать повышенный вакуум в каналах системы.

Для этого заведите автомобиль и увеличьте обороты до 3000. Выверните на несколько оборотов держатель жиклера (электромагнитный клапан). Это позволяет создать в каналах необходимый вакуум.Повторяем процедуру несколько раз.

Другие причины неправильного запуска двигателя ВАЗ 2107

Еще одна частая проблема, из-за которой двигатель автомобилей ВАЗ 2107 заводится и глохнет — это попадание избытка воздуха в карбюратор. В этом случае топливная смесь не может долго поддерживать работу двигателя, и автомобиль, хотя и заводится, глохнет через несколько секунд. Необходимо определить место утечки воздуха и устранить зазор.

Бывает, что форсунки и форсунки дозирующей системы забиваются.Также это влияет на падение оборотов двигателя, так что ВАЗ 2107 глохнет через несколько секунд. Что делать в этом случае? Необходимо открутить жиклеры и патрубки под крышкой карбюратора и прочистить их. После этого продуть колодцы и форсунки сжатым воздухом. Если у вас карбюратор Solex, то вам также необходимо прочистить и продуть топливные жиклеры, расположенные на дне колодцев.

Регулировка уровня топлива в поплавковой камере (карбюраторы Солекс)

Помимо всего вышеперечисленного, обороты двигателя падают, если уровень топлива в карбюраторе (поплавковой камере) неправильно отрегулирован.В результате в топливной смеси либо не хватает бензина, либо его слишком много.

При регулировке карбюратора ВАЗ 2107 его не нужно отключать от двигателя. Выполните следующие действия:

  1. снимите корпус воздушного фильтра, открутив все крепления;
  2. снимите крышку карбюратора;
  3. проверьте положение поплавков. Для этого разведите и сведите их вместе, чтобы добиться правильного расположения.

Необходимо добиться такого положения поплавков, чтобы они свободно перемещались, не цепляясь за стенки камеры, в которой они находятся.Не лишним будет замерить расстояние от выступов на поплавках до блокнота. Расстояние должно быть в пределах 0,75–1,25 мм. Используйте щуп для измерения.

Что делать, если это далеко от нормы? В этом случае нужно отрегулировать высоту каждого из поплавков.
Как мы видели, причин, по которым глохнет двигатель, не так уж и мало. Для правильного запуска двигателя необходимо проверить и устранить все вышеперечисленные неисправности. После этого, если проблема не была решена, придется обратиться к специалистам.

Карбюратор, шпилька.

Всем привет.
  • Сначала определите, в чем проблема, с топливом или зажиганием. А потом даже все подряд меняете. Когда заглох и не заводится, проверьте, есть ли искра на всех свечах и есть ли бенз в карбюраторе. Ткните, слон окропляет?
  • Скорее всего проблема в трамблере — контактная группа, подшипник, конденсатор …

    http: // site / russian / t1152337691.html

  • У меня был замечательный дефект — треснул резиновый шланг, соединяющий бензобак и топливопровод. Соответственно, бензин продолжался и продолжался непредсказуемо. Мелочь недоработка, но как он достал мне мозги, словами не передать! Сколько раз я перебирал зажигание и карбюратор, и где я вдруг не останавливался! Ах, как я это запомнил!

  • Всем привет.

    Автомобиль начал глохнуть на ходу (при заклинившей передаче, обычно 3-4 / при выжимании сцепления — при остановке — на холостом ходу).
    Началось с того, что заглохло сразу при выходе с работы. Ключ повернулся — завелся — поехал. Не придал значения.
    Через день-два «посильнее» заглохло (там же). Не запускался ни минуты. Завелась — поехала. Через некоторое время он начал глохнуть на ходу. Езжу 20-50, на 2-4 передачах, на секунду может глохнуть, машина сразу хочет остановиться, этого конечно нельзя не заметить). Через секунду — два с толкателем заводится, идет дальше. На следующее утро я встал прямо в потоке.Я вообще не хотел заводиться. Притащили домой, поменяли бегунок, завелась и ехали без проблем, дней 10. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и уехала, на следующий день пару раз заглохла на ходу — завелась с толкателя, на следующий день заглохла прямо перед домом и смог перекатиться на нейтрали (оставалось 50 метров). Особенно мне понравилось, когда в тот же день я пытался умереть на повороте. Дергается как в конвульсиях, как на лошади, как в кино тормозной газ, ощущения неописуемые.Со стороны, наверное, ужасно). Поменял ползунок (опять же да). Завелась с пол-оборота. Через минуту заглохло и все. Посмотрел — топливный фильтр пустой, немного покрутил стартер — фильтр не залил. Пробовал накачать топливо вручную — безрезультатно. Поменял поменял помпу, свечи (пора уже было), разрывные провода, машина ехала как новая. Через пару дней опять запустилось. Сегодня он заглох на работе и пару раз в городе. Завтра остановлюсь в потоке…) Стабильность — признак мастерства.
    За все эти ситуевины машина была не сильно мерзла (по крайней мере стрелка в начале белой зоны).

    Где копать? Не представляю (не специалист по ремонту).
    Сохраните, иначе город поднимется из-за меня)

    На карбюратор две основные причины: 1.Жиклеры. 2. Вакуум. Есть еще 3 причины, но не главная, электромагнитный регулятор холостого хода. в основном проявляется на скорости до 60 км / ч. Подергивание, глохнет на холостом ходу, тупой разгон с подергиванием.

    Последний раз редактировал Майкл Just Michael; 29.01.2017 в 17:13.

  • Всем привет.

    Автомобиль начал глохнуть на ходу (при заклинившей передаче, обычно 3-4 / при выжимании сцепления — при остановке — на холостом ходу).
    Началось с того, что заглохло сразу при выходе с работы. Ключ повернулся — завелся — поехал. Не придал значения.
    Через день-два заглохло «посильнее» (там же). Не запускался ни минуты.Завелась — поехала. Через некоторое время он начал глохнуть на ходу. Езжу 20-50, на 2-4 передачах, на секунду может глохнуть, машина сразу хочет остановиться, этого конечно нельзя не заметить). Через секунду — два с толкателем заводится, идет дальше. На следующее утро я встал прямо в потоке. Я вообще не хотел заводиться. Притащили домой, поменяли бегунок, завелась и ехали без проблем, дней 10. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу — завелась от толкача, на следующий день заглохла прямо перед домом и смог перекатиться на нейтрали (оставалось 50 метров).Особенно мне понравилось, когда в тот же день я пытался умереть на повороте. Дергается как в конвульсиях, как на лошади, как в кино тормозной газ, ощущения неописуемые. Со стороны, наверное, ужасно). Поменял ползунок (опять же да). Завелась с пол-оборота. Через минуту заглохло и все. Посмотрел — топливный фильтр пустой, немного покрутил стартер — фильтр не залил. Пробовал накачать топливо вручную — безрезультатно. Поменял поменял помпу, свечи (пора уже было), разрывные провода, машина ехала как новая.Через пару дней опять запустилось. Сегодня он заглох на работе и пару раз в городе. Завтра в потоке заглохну …) Стабильность — признак мастерства.
    За все эти ситуевины машина была не сильно мерзла (по крайней мере стрелка в начале белой зоны).

    Где копать? Не представляю (не специалист по ремонту).
    Спасите, а то город поднимется из-за меня)

    Про фильтр и бензонасос не дочитал до конца.Уважаемый, а вы давно меняли сетку в баке и самостоятельно проверяли бензонасос? Например, мембрана? Ладно качает не вручную (распредвал упирался в шток) А от стартера 3-5 сек. фильтр должен быть заполнен !!!

    • Если у вашего автомобиля ВАЗ-2107 возникла неисправность, в результате которой глохнет двигатель, то дальнейшее движение становится проблематичным. Но найти причину этой неисправности инжекторного двигателя «Семерка» довольно сложно без наличия диагностического оборудования, так как причин, по которым он перестает вращаться, коленчатый вал, к сожалению, очень много.

    Чаще всего глохнет инжекторный двигатель при работе холостой ход … В этой неисправности может быть задействован дроссельный узел с регулятором холостого хода (РХХ), так как во время работы двигателя дроссельный узел может сильно загрязниться, что приводит к заклиниванию штока РХХ. Чтобы проверить это предположение, ее придется удалить, а при наличии загрязнений аккуратно промыть жидким маслом для промывки скважин, смешанным с грязью.

    Если у вас на автомобиле установлена ​​сигнализация ВАЗ-2107 , которая работает с электрической цепью бензонасоса, причиной глохнет двигателя может быть некачественная работа установивших его.Если делали это на скручиваниях, то плохо сжатая скрутка со временем ослабевает и в результате теряется контакт. В результате перестает работать электрический топливный насос.

    Возможной причиной остановки двигателя может быть дообогащение горючей смеси … Это можно проверить, сняв свечи зажигания. Если они покрыты сажей, значит смесь богатая. Количество бензина, подаваемого в цилиндры двигателя, зависит от положения дроссельной заслонки и правильного показания датчика температуры, который расположен слева в задней части головки блока цилиндров.При его замене придется частично слить антифриз из системы охлаждения.

    Отказ

    также приводит к сильному обогащению смеси датчиком массового расхода воздуха (ДМРВ). Проверить его состояние можно мультиметром. Измерение производится между зеленым и красным проводами (2-я и 4-я клеммы, если считать слева направо) при включенном зажигании. Если напряжение больше 1,002 вольт, то его придется заменить.

    При сильном обеднении горючей смеси заглохнет и двигатель.А его истощение происходит из-за утечки воздуха за дроссельным узлом. Возможными местами утечки воздуха обычно являются прокладки системы впуска либо в результате ослабления креплений деталей, между которыми они стоят, либо из-за их поломки. Утечки воздуха можно найти с помощью коптильни, используемой пчеловодами. Покурите им моторный отсек, сразу будет видно, куда втягивается дым. А на приличных станциях техобслуживания вместо коптильни используют прибор, называемый дымогенератором.

    Какие жиклеры на ВАЗ 2107 Солекс. Выбор карбюратора на «классический» ВАЗ. Как отрегулировать холостой ход автомобиля

    Автомобиль Нива 21213 появился на конвейере очень давно, однако до сих пор пользуется большим спросом. Почти 30 лет назад автомобиль претерпел незначительные изменения, но до сих пор остается фаворитом любителей бездорожья. Эта машина неприхотлива, надежна и очень удобна в эксплуатации. Хорошая проходимость, которой могут позавидовать зарубежные аналоги известных брендов, сделала машину важным элементом охоты и рыбалки.А установка карбюратора Solex 21073 на поле — одно из лучших решений, и в этой статье мы поговорим о его настройке и регулировке.

    Основная часть автомобилей ВАЗ 21213 оснащена карбюраторным двигателем 1.7, который начал свою жизнь с. При должном уходе за всеми вазами работает безупречно. Система питания двигателя — карбюратор ДААЗ 21073 Солекс. Рассмотрим его устройство, причины поломки и то, как выполняется регулировка.

    Карбюратор ДААЗ 21073 — устройство

    Устройство Димитровградского автоагрегатного завода предназначено для смешивания топлива и воздуха и состоит из двух основных узлов:

    1. Корпус;
    2. Верхняя крышка.

    В основу прибора также положена поплавковая камера для уравновешивания уровня топлива, подаваемого в диффузор, ускорительный насос, экономайзер принудительного холостого хода и экономостат. Верхняя крышка содержит: эмульсионную трубку или эмульсионные колодцы, штуцеры для распыления топлива в диффузоре, а также воздушную заслонку, необходимую для холодного пуска силового агрегата. Карбюратор Solex 21073 на Ниве устанавливается и настраивается на заводе, а его устройство и данные калибровки обеспечивают хорошие динамические характеристики при минимальном расходе топлива.

    Данные калибровки

    Название 21073 акции 21073 мой 21053 — *** 21053- *** — 20
    1-я камера 2-я камера 1-я камера 2-я камера 1-я камера 2-я камера 1-я камера 2-я камера
    Объем двигателя 1700 1500 1500 1600
    Главный диффузор 24 24 24 24 23 24 23 24
    гтж 107,5 115 115 115 102,5 115 107,5 110
    ГВЖ 150 135 150 135 150 135 140 165
    TJ XX и вперед.Система 1 39 — 42 — 39 — 40 —
    TJUN 45 — 35 40 35 40 45 40
    Кулачек ООН 4 7 4 5
    ТЗ ЭМИ 40 — 40 — 40 — 40 —
    Кулачок воздушной заслонки 6 — 6 — 7 — 3 —
    Массовое соотношение 0,717 0,852 0,767 0,852 0,683 0,852 0,768 0,667
    Общее м / ж соотношение 0,781 0,807 0,763 0,713
    Калибровочные данные карбюратора 21073-1107010
    Опции первая камера вторая камера
    Диаметр камеры смешения, мм 32 32
    Диаметр диффузора, мм 24 24
    Основная система дозирования:

    Маркировка топливного жиклера

    Маркировка воздушной форсунки

    Тип эмульсионной трубки ZD ZC
    Система холостого хода и переходная система первой камеры:

    Маркировка топливного жиклера

    Маркировка воздушной форсунки

    Переходная система вторичной камеры:

    Маркировка топливного жиклера

    Маркировка воздушной форсунки

    Экономайзер режима мощности: — 70
    Econostat:

    условный расход топлива на жиклер

    Маркировка топливного жиклера

    Сила сжатия пружины

    при длине 9.5 мм, N

    Насос ускорения: распылитель маркирует подачу топлива за 10 циклов. см3

    маркировка кулачка

    Пусковые зазоры: воздушная заслонка, мм дроссельная заслонка, мм 3,0 —
    Маркировка рычага воздушной заслонки 6 —
    Диаметр отверстия вакуумного корректора, мм 1,2 1,2
    Диаметр отверстия игольчатого клапана, мм 1,8 1,8
    Диаметр отверстия перепуска топлива в бак, мм 0,70 0,70
    Диаметр вентиляционного отверстия картера, мм 1,5 —

    Схема и принцип работы

    Типы и модификации карбюраторов для данного автомобиля могут быть самыми разными, но принцип работы остается прежним.

    При запуске холодного двигателя водитель закрывает воздушную заслонку, чтобы ограничить поток воздуха и увеличить количество бензина. Это позволяет упростить запуск и снизить обороты, необходимые для стабильной работы.

    Карбюратор 21073 дааз Устройство и принцип работы: схема устройства и работы карбюратора I — первая камера; II — вторая камера; 1 — рычаг привода ускорительного насоса; 2 — регулировочный винт пускового устройства: 3 — диафрагма пускового устройства; 4 — воздушный канал пускового устройства; 5 — электромагнитный запорный клапан; 6 — топливный жиклер холостого хода; 7 — главный воздушный жиклер первой камеры; 8 — жиклер холостого хода; 9 — воздушная заслонка; 10 — распылитель основной системы дозирования первой камеры; 11 — ускорительный насос опрыскивателя; 12 — распылитель основной дозирующей системы второй камеры; 13 — распылитель эконостата: 14 — главный воздушный жиклер второй камеры; 15 — воздушный жиклер переходной системы второй камеры; 16 — канал уравновешивания поплавковой камеры; 17 — поплавковая камера; 18 — игольчатый клапан; 19 — калиброванное перепускное отверстие для топлива в бак; 20 — топливный фильтр карбюратора; 21 — штуцер подачи топлива; 22 — диафрагма экономайзера режимов мощности; 23 — топливный жиклер экономайзера силовых режимов; 24 — шаровой кран экономайзера силового режима; 25 — поплавок; 26 — топливный жиклер эконостата с трубкой; 27 — топливный жиклер переходной системы второй камеры с трубкой; 28 — эмульсионная трубка второй камеры: 29 — главный топливный жиклер второй камеры; 30 — выход переходной системы второй камеры; 31, 33 — дроссельные заслонки: 32 — паз переходной системы первой камеры; 34 — выход системы холостого хода; 35 — блок подогрева карбюратора; 30 — регулировочный винт состава (качества) холостой смеси; 37 — штуцер вентиляции картера; 38 — штуцер для подачи вакуума к вакуумному регулятору розжига; 39 — штуцеры отбора вакуума для системы рециркуляции; 40 — главный топливный жиклер первой камеры; 41 — эмульсионная трубка первой камеры; 42 — шаровой кран ускорительного насоса; 43 — диафрагма ускорительного насоса.

    В процессе прогрева увеличивается приток воздуха, чтобы снизить скорость и исключить перерывы в работе. Таким образом, воздушная заслонка полностью открывается и количество бензина уменьшается. Другие способы обогрева конструкцией не предусмотрены.

    Бензин подается через топливный фильтр в поплавковую камеру, а затем в основную систему дозирования камеры смешения. Схема нагнетания воздуха и его смешение с бензином в диффузоре происходит за счет разрежения, возникающего при работе клапанного механизма и поршней, которые сжимают и выталкивают рабочую смесь.

    Система второй камеры предназначена для увеличения потока воздуха к распылителю, когда двигатель работает с большой нагрузкой при высоких оборотах.

    Для того, чтобы двигатель стабильно работал на холостом ходу, а маленькие не давали ему заглохнуть и исключили перебои, предусмотрена система холостого хода. А для поддержания уровня топлива, используемого в карбюраторе Солекс 21073, есть целая схема поплавковой системы. Рассмотрим работу каждой системы отдельно.

    Поплавковая камера карбюратора Солекс

    Поплавковый механизм расположен в верхней крышке карбюратора и служит для поддержания необходимого уровня топлива, которое подается в дозирующую камеру.

    Он есть:

    • Малая полость;
    • Поплавок эбонитовый;
    • Игольчатый клапан.

    Градуировочные данные карбюратора Солекс ДААЗ 21073 предполагают следующий принцип работы поплавковой камеры. Когда уровень топлива падает, поплавок опускается вниз и своим рычагом открывает игольчатый клапан в верхней части крышки. Через образовавшееся отверстие бензин попадает в камеру и наполняет ее, поднимая поплавок вверх. Как только поплавок полностью поднят, клапан закрывается, и цикл повторяется на протяжении всей работы двигателя.

    Регулировка и регулировка уровня поплавковой камеры влияет на динамические характеристики двигателя. При недостаточном уровне силовая установка работает нестабильно, а при слишком высоком — увеличивается расход топлива и выходят из строя свечи зажигания.

    Основная дозирующая камера — принцип работы

    Во время работы двигателя цилиндры создают разрежение, которое всасывает воздух из воздушного фильтра и подает его в диффузоры — это основные системы дозирования.После этого весь кислород уходит через сечение заслонки первой камеры и жиклеры карбюратора Solex 21073. Благодаря дроссельным соплам второй камеры и уменьшенному диаметру диффузора первой камеры расход воздуха увеличивается и достигает своих предельных значений в зоне распыления.

    В дальнейшем, после прохождения через воздушное сопло дроссельной заслонки первой камеры, воздух смешивается с топливом и засасывается в каналы впускного коллектора, который распределяет массу топливной смеси по цилиндрам двигателя.Для повышения эффективности распределение происходит в тех цилиндрах, где впускной клапан открыт и имеется необходимый вакуум. Такой принцип работы обеспечивает снижение расхода топлива и исключение загрязнения ГРМ.

    Система холостого хода

    В некоторых ситуациях двигатель должен иметь возможность работать, даже когда автомобиль находится на нейтрали при слишком низких оборотах. В этот момент вакуум недостаточен, и топливо не может проходить через основную дозирующую камеру.Специально для этого предусмотрена система принудительного холостого хода.

    Для этого воздух через холостой главный топливный жиклер подается в первую камеру. Затем топливо будет поступать в жиклер холостого топлива. Воздух также проходит через специальный жиклер по отдельному каналу. Такая конструкция позволяет двигателю работать даже на низких оборотах, а при открытии дроссельной заслонки начинает работать экономайзер режима мощности, который рассматривается как переходная система.

    Однако система имеет ряд недостатков при движении накатом:

    1. При снижении скорости за счет сброса газа расход топлива продолжается;
    2. При переключении на нейтраль вообще увеличивается.

    Специально для этого в данных калибровки также предусмотрен EPHH, который отключает подачу топлива при движении по инерции. Его работа продолжается до тех пор, пока скорость не упадет до 1200 об / мин и отключается при открытии дроссельной заслонки. Но когда машина стоит, в работу не включается.

    Диагностика неисправностей — карбюратор Солекс 21073

    Карбюратор Солекс 21073 давно устанавливается на ниву 21213, после чего ремонт и регулировка — обычное дело.

    Следовательно, не исключены следующие неисправности:

    • Повышенный расход топлива;
    • Плохие стартовые качества;
    • Снижение мощности;
    • Нестабильная работа мотора на ХХ.

    Основные неисправности при работе карбюратора возникают из-за некачественного топлива, в котором есть посторонние частицы. Они являются основными причинами засорения жиклеров и каналов, что приводит к неисправности устройства. Установленный карбюратор ДААЗ 21073 1107010 на Ниве имеет устройство, в котором жиклеры наиболее подвержены загрязнению.Поэтому диагностику нужно начинать именно с них.

    Ремонт и обслуживание карбюратора Солекс 21073 в полевых условиях

    Для ремонта карбюратора необходимо снять его с двигателя. Для этого в первую очередь снимается воздушный фильтр, все шланги, штоки и приводы дроссельной заслонки, которые идут к устройству, а затем его снимают.

    • Прокладки;
    • Jets;
    • Игольчатый клапан;
    • Набор стержней и креплений.

    Карбюратор рекомендуется разобрать на большом столе и разложить детали так, чтобы не потерять их в процессе.Ремонт карбюратора Солекс 21073 на автомобиле Нива производится в следующей последовательности — разборка, промывка специальной жидкостью всех деталей, установка деталей из ремкомплекта и сборка. Типы ремонтных комплектов различаются в зависимости от модели прибора.

    Выбор форсунок — одна из важнейших процедур. Подбор осуществляется с учетом технических данных устройства и должен основываться на личном выборе автовладельца. При этом следует учитывать, что увеличение диаметра поперечного сечения приводит к улучшению динамических характеристик и увеличивает расход топлива.Типы форсунок могут быть самыми разными.

    Таким образом, если вы выберете правильные жиклеры, вы сможете добиться хорошей производительности при минимальном расходе бензина.

    После установки устройства на автомобиль регулируется холостой ход. Это восстановит нормальную работу двигателя и снизит расход топлива.

    Перед началом регулировки необходимо в поплавковую камеру вставить уровень, чтобы не разобрать карбюратор повторно. Для этого с помощью ручного насоса закачивается топливо и снимается верхняя крышка.Если вы обратите внимание, в камере есть наклонная плоскость, в середине которой должен располагаться уровень топлива. Если он другой, то обнажается путем сгибания усиков поплавка.

    Следующим шагом является регулировка воздушной заслонки, пускового зазора и пускового устройства. Здесь нет ничего сложного. Необходимо полностью вытащить отсос, а заслонку закрыть. В этом состоянии кабель закреплен. Теперь нужно проверить работу заслонки: когда ручка полностью убрана, заслонка должна быть открыта, и наоборот.

    Сейчас регулируется холостой ход карбюратора (Solex 21073). Для этого полностью затяните винты качества и количества, а затем открутите винт регулировки качества на четыре оборота и на три оборота. После этого двигатель запускается и прогревается до рабочей температуры. После устранения перебоев можно приступать к настройке.

    Затягивайте регулировочный винт, пока частота вращения не упадет до 800-900 об / мин. Теперь установите максимальную скорость, повернув винт качества. Снова затяните количество до 800 об / мин.Теперь настраиваем качество, пока двигатель не начнет слегка трястись. Этот момент будет самым оптимальным.

    Есть другой способ, который включает повторение первого цикла до тех пор, пока дальнейшая регулировка не станет невозможной. Оба метода работают, поэтому вы можете настраивать их по-разному.

    Если карбюратор не работает и не регулируется, следует поискать всасывание лишнего воздуха через прокладки или проверить синхронизацию и зажигание. Устраните причину проблемы и попробуйте еще раз.Чтобы устранить эту проблему, проверьте зазоры клапанов.

    Автомобиль должен стоять на ровной поверхности, а ближний свет и основные электрические потребители должны быть включены. Регулируйте только так.

    Заключение

    Вот и все, что нужно знать о карбюраторе, устанавливаемом на Лада Нива. Как видите, устройство его не сложное, и настроить его сможет любой автолюбитель. Желаем удачи на дорогах и поменьше пробок!

    Любая машина радует своего хозяина до тех пор, пока с ней не начнутся неприятности.Естественно, что такие обстоятельства огорчают каждого водителя. Если машина не новая, то затраты на ремонт могут оказаться слишком высокими, и решить вопрос самостоятельно очень сложно. Однако настоящие ценители ВАЗа стараются изучить своего железного коня «от» и «до» и. В первую очередь это касается ремонта важных узлов, многих интересует установка карбюратора Солекс 21083 на ВАЗ-2107.

    Самый популярный карбюратор для ВАЗ-2107 — Солекс

    С момента выхода в свет автомобилей ВАЗ с карбюраторными двигателями на них устанавливались запчасти следующих производителей: Озон, Солекс, Вебер.Но они были и остаются самыми популярными. Чуть подробнее рассмотрим регулировку и тюнинг карбюратора этой марки.

    Чем может пригодиться в работе

    Если вдруг автовладелец стал замечать какие-то изменения в работе двигателя, например, он перестал запускаться в горячем состоянии или возникла нестабильность холостого хода, необходимо правильно отрегулировать карбюратор ВАЗ, а также правильно отрегулировать холостой ход скорость машины.

    Все регулировки производятся для достижения стабильной работы силового агрегата на холостом ходу при минимальных оборотах коленчатого вала.

    Для определения частоты вращения коленчатого вала может потребоваться тахометр. Некоторые автомобили имеют встроенную комбинацию приборов, среди которых есть специальное соединение для этого прибора. В такой ситуации желательно его использовать. В противном случае используйте отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для снятия более точных показателей лучше всего подключить самостоятельный блок. Так будет намного удобнее в эксплуатации, к тому же все настройки будут производиться точнее и качественнее.

    Опытные автомеханики, съевшие более одной собаки в этом бизнесе, могут вносить корректировки на слух. Для вращения качественного винта и количественного винта другим мастерам, не обладающим большими знаниями, может потребоваться шлицевая отвертка с шириной лезвия не более 3 миллиметров.

    Подготовительные мероприятия

    Если автомобилист заинтересован в регулировке карбюратора Солекс своими руками, он должен предварительно выполнить ряд подготовительных действий.

    Изначально нужно прогреть силовой агрегат до рабочего состояния (температура 85-90 градусов).

    На следующем этапе нужно до упора сжать ручку механизма привода воздушной заслонки, в народе ее называют просто — «всасывание». После этого заслонка должна находиться в положении, при котором воздушный канал полностью свободен, т.е. расположен по направлению движения воздуха.

    При наличии тахометра прибор необходимо подключать к заглушенному двигателю. В противном случае при отсутствии агрегата данный пункт следует пропустить. Положительная сторона устройства должна идти на катушку зажигания, а отрицательная — на «массу» автомобиля (кузов, минус мотора или аккумулятора).Перед этим следует прочитать инструкцию по эксплуатации.

    Последним действием следует запустить двигатель, включить оптику дальнего света и обогреватель.

    Регулировка холостого хода

    Настройка карбюратора Солекс на ВАЗ-2107 своими руками требует определенных знаний от автолюбителя-ремонтника. В силовых агрегатах с карбюраторами 2108, 21081, 21083 производитель рекомендует выставлять холостые обороты от Solex, которые варьируются в пределах 750-800 в минуту. В таком зазоре очень важно добиться стабильного функционирования системы.Для этого необходимо повернуть винт «количества» топливного раствора, одновременно задав скорость вращения коленчатого вала.

    Установка нужной скорости часто требует срочной регулировки винта «качества». В автомобилях, в которых подобные действия выполняются впервые, на вышеуказанный винт должна быть установлена ​​пластиковая заглушка на заводе — желательно ее удалить. Для этого может пригодиться шило или металлический крючок. При отсутствии обоих инструментов можно в ненужную деталь вкрутить саморез, а потом все снять.

    Для того, чтобы регулировка или установка карбюратора Солекс 21083 на ВАЗ-2107 прошла успешно, манипуляцию следует проводить в три этапа. Если этого недостаточно, действия можно повторить еще несколько раз. Перед тем как решить столь важную задачу, нужно проверить правильность установки угла опережения зажигания, а также исправность высоковольтных проводов. Если все работает стабильно и не вызывает нареканий владельца, необходимо:

    • с помощью шлицевой отвертки поверните винт, отвечающий за «качество» топливной смеси, чтобы увеличить частоту вращения коленчатого вала двигателя до максимального предела.Необходимо поворачивать агрегат в разные стороны до определения «правильного» положения винта при достижении максимальной частоты. Можно настроить на слух или тахометр;
    • установите винт «количества» топливного «раствора» в такое положение, чтобы число оборотов достигало 900 об / мин. Прокрутка винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего обороты начинают сильно «прыгать». В противном случае, если винт повернуть против часовой стрелки, дроссельная заслонка закроется и обороты упадут.Основная задача регулировочного винта — определение его оптимального расположения;
    • включить «качественный кран», добившись 800 об / мин от системы.

    Если автомобилист не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того, как предыдущий прибор изжил себя или требуется замена «качественного» винта, следует учесть одну важную особенность: перед регулировкой устройства, винт нужно затянуть по часовой стрелке до упора, затем открутить на 3 оборота и только после этого приступить к регулировке.

    Важные моменты регулировки

    После того, как конструкция обретет оптимальное положение, необходимо нажать на педаль газа: автомобилист должен проверить работоспособность двигателя, который без перебоев «поднимет» частоту вращения коленчатого вала. При этом не должно быть резкого гашения двигателя после отпускания педали. При наличии отрицательных моментов придется заново отрегулировать карбюратор.

    Содержание СО в выхлопных газах силового агрегата тоже нужно проверять, по правилам, после таких манипуляций оно должно снизиться.При идеальной работе всех компонентов CO должен колебаться в пределах 1,5%.

    Когда винты не помогают нормализовать скорость, автовладельцу придется дополнительно проверить силовой агрегат, так как такие моменты говорят о том, что топливо «уходит» в смесительную камеру, минуя систему холостого хода. В этом случае обратите внимание на электромагнитный клапан карбюратора, чтобы закрыть его. Наряду с этим следует измерить диаметр отверстия сопла, который иногда бывает больше, чем требуется.

    Заключение

    Приведенные выше рекомендации помогут автовладельцу отечественного автомобиля самостоятельно отрегулировать или настроить карбюратор Солекс.Естественно, самостоятельная замена или ремонт агрегата позволяет сэкономить огромную сумму, но не стоит забывать, что заменяемую деталь необходимо проверять на правильность установки и работоспособность.

    Типы жиклеров карбюратора Solex 21073, как правило, подбирают при его настройке на двигателе. Некоторые водители иногда думают, что если мечта осуществится и на автомобиль наконец-то будет установлен Solex, то все проблемы сразу решатся. Но не тут то было! Основная работа начинается только после установки.Solex, предназначенный для экономии средств на топливных ресурсах, также должен быть настроен для правильной работы.

    Хорошо, если будет знакомый карбюратор. А если нет? Можно попробовать внести корректировки самостоятельно, но для этой процедуры нужно знать хотя бы больше информации о самом карбюраторе.


    Выбор типов жиклеров карбюратора Solex 21073 — одна из составляющих его настройки на максимально разумную дальнейшую работу. И прежде чем менять одно на другое, нужно принципиально разобраться: зачем и что это за деталь?

    Теория

    (banner_content) Двигатель всасывает воздух через диффузор и некоторое количество бензина через топливный жиклер.Объем всасываемого воздуха и топлива также зависит от объема двигателя. Поэтому есть тенденция: под больший объем двигателя ставить небольшую жиклер. А если на малолитражный двигатель (например 1,5) приходится ставить аналогичный карбюратор Solex 21073, то стандартные жиклеры плохие (то есть дают ненасыщенную смесь).


    Поэтому можно сказать, что все начинается с жиклера топлива — его выбора и настройки. После этого уже во вторую голову нужно подобрать воздушную.Для начала — строго с первой камеры, пока не настроишь, второй заниматься ни в коем случае не рекомендуется.

    Правило: жиклеры подбираем по объему двигателя. И лучше всего перед началом настройки найти заводской солекс, соответствующий объему агрегата на вашем автомобиле, и переставить (или поставить такие же) жиклеры из него.

    Основы выбора Если поставить, например, Solex 21041 (объем 1.8) на двигатель 1.5. Это карбюратор с диффузором 24х26, топливный — 102.5, чего для мотора 1.5 маловато. Ищем камеры и рассеиватель случайно. Находим самый близкий из вариантов: Solex 21073. Имеет диффузор 24×24 и TJ — 107,5. И первые камеры практически такие же. Кстати, если диффузоры почти такие же, а объем двигателя меньше, то всасывание бензина будет меньше (жиклер плохой). Значит, нужны ТЗ (жиклеры) от 110. Собираем несколько.

    Далее вам нужно решить , что вы хотите: экономичный неспешный или дорогостоящий отклик дроссельной заслонки.В зависимости от решения мы также выбираем TZ: для регулировки обогащения или истощения воздушно-топливной смеси (обеднение приведет к экономии бензина, но повлияет на динамику разгона автомобиля).

    Примеры выбора

    Двигатель 1,8 л … Карбюратор — Solex 21073 (24×24). Первая камера топливная — 115, воздушная — 165. Во второй: ТЗ — 115, воздушная (ВЖ) — 125-я. на холостом ходу: 41ст. В этой ситуации расход AI 92 для городского режима езды составляет от 8 до 9 литров.

    Двигатель 1.5 Д … карбюратор — Солекс 21073. В первом — ТЖ 115, ВЖ — 155 ЗД. Во втором — ТЖ 115, ВЖ 135 ZC. ХХ — 41-й. Бензин АИ 80. Расход — 10 трасса, город 12.

    .

    Дополнительная информация

    В целом, помимо выбора жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, чтобы он работал корректно и сочетался с двигателем вашего карбюраторного автомобиля.

    Всегда следует начинать с установки уровней в камерах.Они выставляются вручную по положениям самих поплавков, в зависимости от покрытия агрегата (все делается по специальным шаблонам). И зря вы думаете, как многие доверчивые пользователи Solex, что все уже выставлено с завода, мол. Чтобы не привести к переливам и нагрузке на иглу, делаем соответствующие настройки, загибая язычки поплавков.

    После установки уровней можно переходить в режим ожидания. Это зависит от положения шурупов, качества и количества смеси (крутить при снятом всасывании).

    Результат

    Само собой разумеется, что совершенствованию нет предела. Иногда могут даже превратиться в излишества: просверлить, например, дроссельную заслонку, отполировать МД, припаять на карбюратор эпульсионные трубки. Но, как говорится, безмерно нездорово. Но такая процедура, по-своему увлекательная, так как выбор типов жиклеров для карбюратора Solex 21073, например, — вещь, совершенно необходимая для правильной настройки агрегата и его полной совместимости с моторным отсеком.В результате вы получаете экономичный автомобиль, хорошо реагирующий на газ.


    Многих не устраивает работа карбюратора Озон или Вебер, не обеспечивающего хорошей динамики разгона, равномерного разгона, низкого расхода топлива и низкого уровня токсичности.

    За 30 лет производства «классических» заднеприводных ВАЗов их дизайн, в отличие от внешнего вида, практически не изменился. Поэтому автовладельцы постоянно пытаются их модернизировать, внедряя новые узлы и агрегаты от иномарок или более современных ВАЗов.Многих, например, не устраивает работа карбюратора Ozone или Weber, который не обеспечивает хорошей динамики разгона, равномерного разгона, низкого расхода топлива и низкого уровня токсичности. В то же время все это под силу их «младшему брату» «Солексу». Именно поэтому многие заменяют родной карбюратор на лицензионный «француз».

    Димитровградский автоагрегатный завод (ДААЗ) по лицензии французской компании Solex производит около десятка модификаций карбюраторов Solex для двигателей разного рабочего объема.Данная модель карбюратора изначально создавалась для переднеприводных моделей ВАЗ, так как «Вебер» и «Озон», установленные на двигателе, расположенном поперечно в подкапотном пространстве, на определенных режимах движения (с резкими ускорениями, в поворотах, на крутых подъемах) завышены. топливно-воздушная смесь … Это связано с нежелательными движениями поплавка в поплавковой камере. «Солексы» лишены этого недостатка, так как их поплавковая камера двухсекционная, т.е. с парными поплавками, которые перемещаются в плоскости, перпендикулярной продольной оси автомобиля (а не параллельно, как в «Озоне» и «Вебере»). .

    Солексы делятся на 4 модификации:


    • восьмеричный (2181, 2108, 2183)

    • 21051 для классического двигателя 1,3 л — редкость

    • 21053 для классического двигателя 1,5 л — все еще можно найти, но не часто

    • 21073 для 1,7 л (Нива)
    Модификации отличаются друг от друга поперечным сечением диффузоров. (21/23, 23/23, 23/24, 24/24 соответственно) Кроме того, «долото» Solex имеет разные профили кулачков для привода ускорительного насоса и пускового устройства.Внутри модификаций они отличаются только размером жиклеров.

    Посадочные габариты и приводы у всех одинаковые, только у карбюраторов «зубила» «нормальный» привод закрывается пластиковой вкрапкой для крепления троса привода заслонки.

    Для установки ЛЮБОГО из перечисленных карбюраторов на классику необходимо:


    • толстая (10-15мм) пластиковая прокладка — теплоизоляционная. Я видел их двух толщин — около 8 мм и 15 мм. С точки зрения теплоизоляции лучше второй (проверено), но с ним не на каждой классике можно закрывать вытяжку;

    • паронит на впускном трубопроводе; · Картон под сам карб;

    • кусок тонкого шланга антифриза 80см + 2 хомута;

    • заглушки для неиспользуемых форсунок.В худшем случае (21073) их 3. Сделал из отрезков шланга подачи вакуума на трамблер;

    • комплект шатунов и переходников для газового привода. Продается в некоторых магазинах;

    • клапан обратный;

    • тройник;

    • кабель всасывающего долота (у нас короткий).
    Чтобы получить максимальную отдачу от замены этого основного элемента системы питания, имеет смысл модернизировать систему зажигания, установив бесконтактную. Карбюраторы Solex изначально настроены на создание обедненной смеси.Для его эффективного зажигания на свече зажигания необходимо создать более мощный искровой разряд. Обеспечить это может только бесконтактная система зажигания, катушка которой генерирует напряжение до 25000 В, а межэлектродный зазор у свечей зажигания составляет 0,7-0,8 мм. Напомню, что в контактно-транзисторной системе зажигания указанные характеристики составляют 17000 В и 0,5-0,6 мм соответственно. Зазор в контактной системе можно увеличить, но это приведет к ускоренному выходу из строя подшипника подвижной пластины выключателя, его контактов и конденсатора.

    Сама установка проблем не вызывает. Все это нужно делать НА ОХЛАЖДЕННОЙ машине. Снял Озон и старую прокладку, наложил на этот бутерброд паронитовую прокладку, на нее толстую пластиковую, поверх картонной и положил солекс. Сначала не затягивать гайками

    Под ближайшую к двигателю гайку помещается кронштейн из набора шатунов и переходников, на котором размещен двуплечий рычаг, который снимается с кронштейна на крышке головки блока.

    Короткий толчок педали заменен длинным.При необходимости ее придется отрегулировать по длине. Каждый фиксирует возвратную пружину, как позволяет фантазия. Единственный способ сделать это — ближе к педали.

    Всасывающий кабель заменен тросом для долота.

    Для подключения обогрева дроссельных заслонок снимите шланг антифриза с впускного коллектора и наденьте его (с хомутом) на трубу обогрева карабина, на другой конец трубы наденьте шток шланг и снова на впуск многообразие. Если отопление не подключено, то в прохладную сырую погоду из-за дросселирования на краю заслонки может замерзнуть иней и, как следствие, нестабильная работа на ХХ.

    Выбор разрежения для распределителя осуществляется от нижнего штуцера справа (по ходу автомобиля). Вентиляция картера соединена с штуцером внизу карбюратора, направленным в сторону кабины (самый нижний)

    Перед установкой рекомендую установить (проверить) уровень топлива в поплавковой камере. Для этого открутите 5 винтов крышки карабина, снимите ее, переверните, соберите выпавшие винты из крепления крышки (если вы ее нашли) с земли и проверьте зазор до прокладки с нижней точки. поплавков.Он в соответствии с инструкцией d.b. 1мм. При этом рекомендую проверить герметичность игольчатого клапана (хотя бы ртом). Заменить крышку.

    Не рекомендую использовать пластиковые тройники от стеклоомывателей — пластик трескается, но там не вода, а бензин: Вставляем тройник в разрыв газового шланга к бензонасосу, шланг с клапаном надеваем на соответствующее подключение карбюратора — то на клапане, идущем на тройник.

    Но лучше, конечно, в танк тащить!

    Теперь о впечатлениях и доводке.

    Сначала поставил себе 21073. Вроде бы вторичная камера вообще не открывается, пока не наберет скорость 120 — в этом нет необходимости. Немного увеличился расход топлива (0,5 — 1л / 100км). Но провалов по сравнению с Озоном практически не было и появился отличный старт. После подбора жиклеров удалось немного снизить расход (не кардинально). В то же время появились световые (но не такие, как у Озона) провалы.

    Сейчас у меня 21083.Кулачек разгоняется. помпа от 21073. До сих пор считаю, что это оптимум для мотора 1,5 л. Отличная динамика, но слишком большой расход (меньше, конечно, чем у 21073, но все же 🙂 — обеднем.

    Общее преимущество всех солексов — более стабильный ХХ, чем Озоны.

    У всех солексов «любовь» повышенный СО (0,7 и более). Можно поменьше (глохнет не глохнет), но тряска и т.д.

    Недостаток — перегрев в пробках летом. Для уменьшения этого отсоединяю (откручиваю) патрубок обогрева дроссельной заслонки на лето.

    Стандартный карбюратор полностью исправен и отрегулирован, а динамика автомобиля оставляет желать лучшего. Самый простой способ исправить это — установить карбюратор ДААЗ 21073. Возможна установка без изменений, но в первой камере стандартно готовится обедненная смесь. Из-за этого при работе первой камеры (когда дроссельная заслонка второй камеры закрыта) двигатель не обеспечивает достаточной тяги для интенсивного разгона. Автомобиль будет медленно разгоняться по первой камере и резко увеличивать скорость разгона при открытии второй камеры.Последнее может создать некоторые трудности в управлении тяговым усилием на поверхностях с низким сцеплением. Дело в том, что при открытии второй камеры машина буквально прыгает вперед. Правда, у медали есть и обратная сторона — топливная экономичность. Это главная особенность карбюратора 21073.

    В полной мере реализовать преимущества увеличенного диаметра главного диффузора первой камеры поможет увеличение пропускной способности главного топливного сопла (далее ГТЦ) первой камеры. Первый вариант — это компромисс между экономичностью и тяговыми возможностями, замена ГТЖ от 107.5 — 110. Интенсивность разгона в первой камере увеличится, но незначительно. Наиболее оптимальным для первой камеры является ГТЖ 115. Возможна установка ГТЖ 117,5, но расход топлива немного увеличится. Следует отметить, что установка ГТЖ с пропускной способностью более 117,5 приводит к чрезмерному обогащению смеси и, как следствие, повышенному расходу топлива и (в большинстве случаев) ухудшению динамики разгона.

    Компенсационные жиклеры (далее QJ), они же воздушные жиклеры, влияют на состав смеси при повышении разрежения в основных диффузорах карбюратора, которое происходит при увеличении оборотов двигателя.До средних оборотов (~ 2500 об / мин) они незначительно влияют на состав смеси, но с увеличением скорости их влияние на состав смеси возрастает. Арифметика проста, чем меньше пропускная способность КЛ, тем больше обогащается смесь при увеличении оборотов двигателя. Поэтому при использовании ГТЖ с пропускной способностью 107,5 и 110 желательно немного обогатить смесь с помощью КЛ с низкой пропускной способностью: 145, 150, 155. При использовании ГТЖ 115 можно использовать как 155, так и 165 кл.117.5 лучше поставить КЖ 165.

    Все вышеперечисленное относится к жиклерам первой камеры карбюратора ДААЗ 21073. Вторая камера немного проще. Можно оставить все как есть (ГТЖ 115, КЖ 135), а можно поставить ГТЖ 120. Последний немного повлияет на расход топлива, но улучшит динамику разгона автомобиля. Также следует отметить, что нежелательно ставить максимальные ГТЦ в обе камеры. Наилучшего эффекта можно добиться при максимально допустимом обогащении только одной камеры карбюратора.Например, при умеренном ГТЦ в первой камере (107,5 или 110) имеет смысл обогатить вторую камеру установкой ГТЖ 120. При таком соотношении первая камера будет умеренно экономичной с приемлемой динамикой разгона, а вторая камера будет компенсировать обедненную смесь, когда оба дроссельных клапана полностью открыты …

    Есть ряд других особенностей, связанных с работой карбюраторов Solex. Ниже мы постараемся описать некоторые из них.

    Двигатель не поддерживает стабильные обороты холостого хода. Или невозможно установить нормальную скорость ХХ (800-1400 об / мин, в зависимости от распредвала), что немаловажно, если установлен распредвал с широкими фазами газораспределения.


    • Состав смеси холостого хода слишком бедный. Винт качества смеси затягивается сильнее, чем необходимо. Решается регулировкой CO в пределах 2%.

    • Утечка воздуха после дроссельной заслонки. Необходимо проверить плоскость сопряжения карбюратора, герметичность патрубка вакуумного усилителя и его уплотнений, герметичность впускного коллектора и прокладки между ним и ГБЦ.
    Двигатель глохнет после «отпускания дроссельной заслонки».

    • Если оба предыдущих пункта выполнены, то необходимо заменить жиклер XX жиклером с большей пропускной способностью. А также проверьте работу блока управления EPHH.

    В том случае, если вы чувствуете, что после небольшой доработки карбюратора ваш ВАЗ 2107 способен на большее, тогда эта статья для вас.

    Штатная «семерка» оснащена штатным карбюратором «Озон»:

    Carburetion в переводе с французского означает «перемешивание», основная задача карбюратора — приготовить смесь воздуха с бензином в нужной пропорции.

    Для этого карбюратор имеет свои устройства, отвечающие за его функции, такие как:

    • поддержание постоянного уровня бензина в поплавковой камере;
    • система запуска и прогрева двигателя;
    • система холостого хода;
    • ускорительный насос разгона;
    • основная система дозирования, включающая диффузор, распылитель смеси, воздушные и топливные жиклеры;
    • эконостат обогащения.

    Следует напомнить, что если на вашем ВАЗ 2107 двигатель 2103 или 2106 с вакуумным корректором зажигания, то устанавливается карбюратор 2107 — 1107010-20.

    Есть мнение, с которым многие согласны, что карбюратор Озон не подает мощность на двигатель на частотах более 4,5 тысяч оборотов в минуту. Вся динамика разгона этой зоны в ВАЗ 2107 сведена практически к нулю, а законного максимума 5500-5600 не может достичь вообще на каждом двигателе.

    На серию после «классики» стоит карбюратор Солекс. Его главное отличие от «Озона» — наличие экономайзера режимов мощности ЭМИ, который дополнительно обогащает смесь при большой нагрузке, а в других режимах — ее обедняет.В Ozone все режимы обрабатываются одинаково. Или смешение обогащения, или обеднение. Но именно поэтому EMR хорош на двигателях до 1,5 л. А на ВАЗ 21074 объемом 1,6 литра будет небольшое, но «удушье».

    Как настроить карбюратор ВАЗ 2107 для улучшения тяговых характеристик двигателя?

    • Вы можете удалить пружину из вторичной камеры, которая находится внутри привода вакуумного клапана. Дело в том, что пневматический, «мягкий» привод преобразован в механический.Тогда при наборе скорости не будет характерного «сбоя», когда первая камера работает на полную мощность, а вторая не открывается. В результате улучшенной динамики расход увеличится в среднем на 0,5 л / 100 км. Компромиссное решение — вырезать 1-2 витка пружины, что все равно сокращает время разгона.
    • Вынимаем диффузор из первичной камеры с маленькой меткой 3.5 и меняем на такой же маленький, но с меткой 4.5. Поскольку диффузор создает отрицательное давление и выпускает воздушный поток, поток топлива устремляется за ним.Некоторые любители, чтобы получить спортивный стиль вождения и использовать карбюратор Озон, дополнительно стачивают надфилем верхний край диффузора и стенки под небольшим углом, чтобы воздушный поток дополнительно «закручивал» для создания однородной насыщение смеси.
      Но это вандализм, потому что при высоких скоростях движения смеси возникновение турбулентности «промывает» смесь и вызывает перепад давления. Лучше, как на высокоскоростном самолете, отполировать диффузоры до зеркального блеска.
    • Возможна замена форсунки в ускорительном насосе, от 30 до 40, например на карбюраторе Weber 2103. Это увеличивает ускорение при трогании с места.
    • Одной из основных модификаций карбюратора является изменение размеров жиклеров. Внимание! Размеры жиклеров указаны для карбюраторов 2107-1107010 и 2107-1107010-20.
    • Работаем в первичной камере: ставим главный жиклер на 125, (обычный 112), остаётся главный жиклер на 150.

    После этого динамика еще немного улучшилась.

    В результате этих замен мы получаем довольно хороший отклик дроссельной заслонки во второй половине хода педали газа, до 6 тысяч об / мин и более. Расход топлива увеличивается, где-то на 1 — 1,5 т / 100 км. Это можно использовать в знакомой ситуации: при длительном обгоне длинного автомобиля появилась встречка; нужно разогнаться, а запас педали газа кажется недостаточным. Именно тогда нужно использовать более мощный поток настроенных жиклеров, возникает эффект «псевдотурбонаддува».

    Теперь при езде по городским дорогам мы получили динамику, как в «девятке», и на светофоре нельзя «утонуть в полу», если в зеркале заднего вида заметили нервную «крутость» машина «позади тебя. Расход ожидается на уровне 11-11,5 в городских условиях. Холостые жиклеры не трогали, поэтому расход остался прежним. Если к этому добавить грамотную настройку угла опережения зажигания, то ВАЗ 2107 станет очень быстрой.

    В заключение можно резюмировать достоинства и недостатки старого «Озона», напомним карбюратор Солекс.

    • На наш взгляд, именно на «Самаре» присутствует элемент недостаточной надежности этого карбюратора («Солекс»), рывки и «дыры» в работе двигателя,
    • электромагнитный клапан низкого качества, требующий частого ремонта .
    • Для максимального тюнинга «Солекс» обычно требуется расточка второй камеры.
    • Озон практически не нужно корректировать чаще одного раза в год.
    • Кроме того, это был «Солекс», который изначально проектировался для поперечного двигателя объемом 1.5 литров.
    • Установка карбюратора Солекс, например, на ВАЗ 21074 способна «задушить» двигатель на высоких оборотах.
    • Кроме того, у карбюратора Solex нет независимой системы холостого хода, а у Ozone есть.

    Выбор за вами!

    Эта статья является частью серии из 9 уроков по 7 карбюраторам. Для всех девяти уроков перейдите по ссылке:

    Карбюратор ВАЗ 2107 заводится и сразу глохнет. Карбюраторный двигатель автомобиля запускается и останавливается.Нестабильная работа инжекторного двигателя

    Эта статья расскажет, почему машина глохнет на ходу. Причина такого явления может быть самой банальной, но от такого «поведения» автомобиля вы получите массу неприятностей. К тому же двигатель может заглохнуть на холостом ходу … В этом мало приятного, двигатель вроде заводится, но через некоторое время перестает работать. Возможен вариант, при котором двигатель не хочет запускаться, если его температура близка к рабочей температуре.Температура эксплуатации двигателя около 90 градусов. Причин может быть много, но нужно учитывать основные.

    Самая частая причина

    Стоит обратить внимание на то, что все причины можно разделить на несколько категорий. Почему машина глохнет на ходу? Причина может быть тривиальной или сложной. Если мы говорим о инжекторных двигателях, то очень часто выходит из строя регулятор, отвечающий за скорость. Именно он подает в топливную рампу необходимое количество воздуха.Регулятор холостого хода представляет собой шаговый электродвигатель, с его помощью открывается и закрывается канал, по которому чистый воздух поступает в поезд для смесеобразования. Итак, в первую очередь нужно убедиться в исправности регулятора холостого хода. Для этого нужно прокрутить коленчатый вал стартером, одновременно нажав на педаль газа. При этом мотор запускается, но количество оборотов постоянно меняется. Идет поломка РХХ — двигатель глохнет при нажатии на газ.И самый действенный способ избавиться от такой неприятности — полная замена элемента. Вам необходимо установить новый. На автомобилях ВАЗ это делается буквально за считанные минуты.

    Проблемы с дроссельной заслонкой

    Довольно часто причиной того, что двигатель начинает глохнуть, является сам дроссель. Возможно, изношен воздушный фильтр, поэтому вся поверхность заслонки изнутри загрязнена. Чтобы исправить эту поломку, достаточно полностью очистить заслонку изнутри.Учтите, что после тщательной очистки проблема может не исчезнуть, двигатель все равно заглохнет при нажатии на газ. В этом случае необходимо убедиться в исправности датчика положения. Этот датчик представляет собой переменный резистор. Он установлен на оси демпфера. Причем максимальный износ наблюдается в крайнем положении (соответствующем холостому ходу). Если он вышел из строя, то его необходимо полностью заменить. Стоимость детали довольно низкая, а замена происходит буквально за считанные минуты.Но не исключено, что мотор начинает глохнуть, несмотря на то, что все датчики в идеальном состоянии.

    Качество топлива

    Всегда следите за тем, каким бензином вы заправляете свой автомобиль. В большинстве случаев все вышеперечисленные симптомы появляются, как только вы заправляете топливный бак. Конечно, мотор через некоторое время может заглохнуть. Поэтому сразу определить поломку будет сложно. Также стоит обратить внимание: причину того, что двигатель начинает троить, глохнуть, всегда нужно искать в самом бензине.Чтобы вылечить такую ​​«болезнь», вам потребуется полностью слить бензин из бака и заменить топливный фильтр. К сожалению, не всегда на заправках можно купить качественное топливо. Поэтому стоит выбрать одну марку производителя, которая продает максимально качественный бензин … Конечно, бывают случаи, когда машина глохнет на ходу (причина этого не в бензине). Учтите, что чрезмерно низкая стоимость — первый признак того, что бензин сомнительного происхождения. А заливать его в бак равносильно тому, чтобы на посту вывести машину на полную скорость.

    Свечи зажигания

    Чтобы убедиться, что они исправны, нужно их все открутить, проверить размер зазора, а также наличие нагара. И ваша машина глохнет на ходу. Причина может быть скрыта в свечах. В том случае, если имеется сильный нагар, но зазор находится в пределах допустимых значений, необходимо очистить электроды свечи зажигания. Но лучший выход — установка новых свечей. В том же случае, если зазор очень большой, наблюдается чрезмерный износ электрода, чистка не поможет, необходимо полностью заменить комплект свечей зажигания.

    Топливный фильтр

    А вот еще одна очень частая причина, по которой машина глохнет на ходу. ВАЗ или иномарка — не беда. Но особенно это актуально для старых автомобилей. Некоторые водители просто забывают, что в машине есть фильтр для очистки бензина. Он расположен внизу топливного насоса. Конечно, если в фильтре есть грязь, бензин не попадет в топливную рампу и в камеры сгорания попросту нет. Обязательно возникнут перебои в подаче топлива. В этом случае, нажав на педаль газа, вы глушите двигатель.Чтобы избавиться от этой неисправности, необходимо снять бензонасос, заменить фильтр. Также стоит учитывать, что сам резервуар может вскоре вызвать засорение фильтра. Поэтому может помочь замена емкости или тщательная очистка.

    Воздушный фильтр

    Ситуация такая же, как и с фильтрующим элементом бензина. Обратите внимание, что эксплуатация и ремонт автомобиля должны производиться в соответствии с требованиями производителя. Ведь вы знаете, что в камеру сгорания подается смесь бензина и воздуха.Следовательно, если какой-либо компонент этой смеси не попадет в топливную рампу, двигатель заглохнет. Рассмотрим пример того, как работает мотор при недостатке воздуха. Его слишком много попадает в камеру сгорания, в результате чего свечи заполняются. В этом случае такое ощущение, что двигатель задыхается. Помимо прочего, некоторые автомобилисты, не знающие принципа работы двигателя внутреннего сгорания, могут накрыть впускной патрубок тряпкой, чтобы в него не попадала вода. Забавно, но бывает.

    Топливный насос

    Если то, конечно, машина глохнет. При этом карбюратор будет работать отлично, только бензин ему никто не подает. На инжекторных автомобилях топливный насос находится под задним сиденьем … На карбюраторных — возле распредвала (так как от него идет привод). Если он перестает работать, то двигатель может нормально работать на холостом ходу, но глохнет с увеличением скорости. Однако если бензонасос полностью изношен, двигатель вообще не запустится.Чтобы избавиться от этой неисправности, необходимо либо отремонтировать помпу, либо полностью заменить ее, что наиболее эффективно. Что касается карбюраторных двигателей, то шток привода диафрагмы насоса может сильно изнашиваться.

    Электрооборудование

    Проблема остановки двигателя также может быть неисправностью электрооборудования. В частности, может произойти окисление батарей. Будь то старые автомобили или новые, все они нуждаются в обслуживании и уходе. Следовательно, контакт ухудшается по мере увеличения сопротивления, и это приводит к тому, что двигатель глохнет.Сам аккумулятор тоже может выйти из строя. В том же случае, если генератор не подает необходимый ток, вся электросеть автомобиля переключается на питание от аккумуляторной батареи. Если вы сразу не увидите, что лампа загорелась, что указывает на отсутствие зарядки, автомобиль продолжит движение. Учитывая, что лампочка будет гореть, а система зажигания тоже исправна, через некоторое время аккумулятор полностью разрядится и двигатель остановится. Придется зарядить аккумулятор, а также полностью отремонтировать генератор.

    В этой статье мы подробнее рассмотрим ситуацию, когда карбюраторный двигатель легкового автомобиля (ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификации) запускается и глохнет из-за неисправности карбюратора. Неисправности карбюраторов 2105, 2107 Озон, 2108, 21081, 21083 Solexi их модификаций будут рассмотрены.


    Признаки неисправности

    — Двигатель запускается, работает несколько секунд и глохнет, повторные запуски неэффективны.

    — Двигатель запускается с трудом, после непродолжительной работы глохнет, после перезапуска запускается и работает.

    — Двигатель запускается и сразу глохнет, снова запускается и снова глохнет и так далее несколько раз, но потом все равно начинает работать.

    Причины неисправности

    Нет топлива в поплавковой камере

    Подкачайте с помощью ручного рычага заливки на бензонасосе.

    Диафрагма пускового устройства повреждена или не отрегулирована

    Разобрать корпус пускового устройства, диафрагму заменить на новую.Отрегулируйте пусковое устройство.


    Пусковые устройства карбюратора 2108, 21081.21083 Солекс, 2105, 2107 Озон

    Засорение топливных и воздушных жиклеров, эмульсионных колодцев и трубок основной системы дозирования

    Необходимо снять крышку карбюратора, открутить жиклеры, снять трубки, промыть и почистить их, прочистить колодцы, продуть все сжатым воздухом и поставить обратно. На фото видно, что стоит чистка на карбюраторе 2105, Озон 2107.

    На карбюраторе Солекс вывернуть жиклеры, вынуть их вместе с эмульсионными трубками.На дне открытых колодцев расположены топливные жиклеры. Выворачиваем их тонкой длинной шлицевой отверткой. Очищаем, промываем ацетоном и продуваем сжатым воздухом.


    топливные и воздушные жиклеры, эмульсионные трубки и эмульсионные колодцы Карбюраторы ГДС 2108, 21081, 21083 Солекс, 2105, 2107 Озон

    Засорение топливных и воздушных жиклеров и каналов системы холостого хода

    Выкрутите форсунки, промойте и прочистите их, продуйте сжатым воздухом.


    воздушные и топливные жиклеры карбюраторов CXX 2108 Солекс и 2105, Озон 2107

    Нарушен уровень топлива в поплавковой камере карбюратора

    Топливная смесь либо очень бедная, либо очень богатая в результате неправильной регулировки.


    примерный уровень топлива в поплавковых камерах карбюраторов 2108, 21081, 21083 Солекс, 2105, 2107 Озон

    Статьи на сайте о регулировке уровня топлива:

    Привод воздушной заслонки карбюратора не отрегулирован («всасывание»)

    В этой статье мы поговорим о такой неприятной проблеме, как заглох двигателя и плохой запуск. Рассмотрим основные причины, по которым двигатель глохнет на холостых оборотах и ​​в движении. Кроме того, поговорим о том, почему двигатель не запускается горячим, а также о вариантах решения каждой из вышеперечисленных проблем.

    Распространенные причины остановки синглов:

    1. Наиболее распространенной является регулятор (датчик) холостого хода, который напрямую связан с частотой вращения холостого хода двигателя. Проверить, не в нем ли поломка, довольно просто. Если автомобиль не заводится, когда вы проворачиваете стартер, нажимаете педаль газа, двигатель должен запуститься. Если обороты начинают плавать сразу после того, как вы убираете ногу с педали — 99%, то причина в регулировке холостого хода. Решение проблемы — это займет у владельцев ВАЗ минимум времени.

    2. Вторая вероятная причина остановки двигателя на холостом ходу — проблемы с дроссельной заслонкой. Лечится эта беда — банальная.

    3. Если после очистки проблема не исчезнет, ​​мы предполагаем, что причиной остановки двигателя на холостом ходу может быть TPS (датчик положения дроссельной заслонки). Проблема решена способом, процедура несложная и реально выполнимая своими руками.

    Нередки случаи, когда двигатель глохнет на ходу, как говорится без причины.Ниже будут перечислены наиболее вероятные и наиболее частые причины, по которым это может происходить.

    Мотор глохнет на ходу — причины

    1. Некачественное топливо — это первое, что приходит в голову большинству из нас, тем более что с этого нужно начинать поиск причины остановки двигателя на двигаться. Вам «повезет», если это произойдет сразу после заправки, и в этом случае можно с уверенностью сказать, что проблема в топливе. Лечится — сливом топлива и.

    2.Свечи. Как правило, подозрение ложится на них чаще всего, конечно, после плохого топлива. Здесь все просто — откручиваем свечи и при необходимости проверяем их состояние.

    3. Топливный фильтр … Забитый фильтр может прервать подачу топлива, что приведет к выбросу газа и остановке двигателя на ходу. Достаточно исправить проблему.

    4. Воздушный фильтр. Все так же, как и с топливом, если он забит, то воздух не течет, поэтому топливно-воздушная смесь выходит повторно обогащенной и свечи просто заливаются.К тому же из-за нехватки воздуха двигатель задохнется, то есть мощность упадет, и процесс сгорания смеси в цилиндрах не состоится, и в итоге двигатель заглохнет. Чтобы устранить эту неисправность, достаточно заменить воздушный фильтр.

    5. Неисправный топливный насос — второй «подозреваемый». Если с топливным насосом не все в порядке, то автомобиль будет вести себя так, глохнет на ходу или двигатель вообще не запустится. Проблема решается проверкой насоса, ремонтом или.

    6. Аккумулятор. Окисленные клеммы аккумуляторной батареи или плохой контакт могут вызвать остановку двигателя. Проверьте клеммы, при необходимости почистите или замените аккумулятор.

    7. Если двигатель глохнет на ходу и больше не запускается, причиной может быть также генератор. Вышедший из строя генератор не заряжается, в результате бортовая сеть автомобиля питается исключительно от аккумулятора и, как известно, долго не прослужит. В результате вы, не подозревая, что автомобиль работает от аккумулятора, продолжаете движение, пока он полностью не разрядится.Лечится — а.

    6. В продвинутых автомобилях причины тоже могут быть в электронике и различных датчиках. Если вы не сильны в этом и все вышеперечисленные узлы и детали в норме, то лучше обратиться к специалистам, иначе можно заменить пол машины без использования набрав …

    Почему

    двигатель глохнет на горячем, хорошо прогретый двигатель не заводится?

    1. Первая возможная причина -. Во время движения через него проходит большое количество воздуха, из-за чего карбюратор серьезно охлаждается, при этом проходящее через него топливо также охлаждается.В результате температура карбюратора в несколько раз ниже температуры двигателя. Из-за этой особенности возникают проблемы, после долгой поездки вы выключаете двигатель и делаете короткую остановку, при которой карбюратор начинает сильно нагреваться от горячего корпуса двигателя. Остатки бензина в поплавковой камере от высокой температуры начинают испаряться, заполняя пустоты — воздушный фильтр, впускной коллектор и сам карбюратор. Образуются воздушные пробки, и в поплавковой камере не остается ни капли топлива.

    Решение проблемы довольно простое — несколько раз нажмите педаль газа наполовину и попробуйте запустить двигатель. Это сделает смесь более обедненной и освободит от избыточного испарения. Стоит отметить, что проблемы с горячим запуском тоже могут быть следствием аналогичной проблемы, только по причине неисправности бензонасоса или топливопровода. Обычно это происходит в жару, когда из-за испарения в топливную систему или насос создает воздушные карманы, препятствующие попаданию топлива в карбюратор.

    2.Вторая возможная причина странного поведения прогретого двигателя — проблемы со стартером. Убедитесь, что, когда вы пытаетесь запустить двигатель, стартер проворачивается, а не просто щелкает или вообще не реагирует. Если да, то подтвердился один из вышеперечисленных вариантов. надо стартер проверить. Если вы в дороге, то проверку можно свести к элементарной проверке провода питания стартера или другим визуальным операциям. Если вернешься домой, сделай подробный. В случае неисправности или замены.

    3. В качестве альтернативы причиной, когда двигатель не запускается на горячем, может быть разряженная батарея из-за причины, описанной выше, когда генератор не заряжался и батарея полностью села.

    Ну вроде ничего не пропустили !? На сегодня все, надеемся, статья поможет, расскажет причину поломки и поможет в решении вашей проблемы. Если вам известны другие причины, а также способы их решения, вы можете дополнить статью, используя форму комментария.Спасибо за внимание.

    Знаете ли вы ситуацию, дорогие друзья, когда двигатель автомобиля работает нестабильно на холостом ходу? Многие скажут — «Что-то с карбюратором». Я согласен, но что именно? Мучить не буду, в большинстве случаев надо — выполнить настройку холостого хода. Конечно, если в наличии современный автомобиль, то его владелец обычно не заглядывает за пределы салона, другое дело старая добрая «классика». Каждый из его обладателей старается максимально освоить все устройство агрегата, потому что, рассекая просторы России-матушки, может случиться все что угодно, и нужно быть готовым как теоретически, так и практически.

    Настройка карбюратора — задача не из легких и лучше всего доверить ее профессионалам, но не мне рассказывать о русском менталитете. Мы не хотим платить какому-то дяде, когда мы все можем делать сами, мы будем страдать, но делаем! Самостоятельная регулировка холостого хода ВАЗ 2107 сэкономит время и деньги, которые вы потратите в автосервисе. Тем более, что такой навык особенно пригодится в нестандартных ситуациях вдали от дома. Этой публикацией я докажу всем пессимистам, что каждый может регулировать холостой ход своими руками.

    Предсказание регулировки

    Перед тем, как приступить к работе, необходимо убедиться, что нестабильная работа двигателя вызвана именно неправильной настройкой холостого хода. Необходимо проверить следующие пункты:

    • Засорение жиклеров;
    • Правильно настроенный угол зажигания;
    • Качество бензина;
    • Уровень топлива в поплавковой камере;
    • Герметичность датчика срабатывания;
    • Характеристики свечей накаливания.

    Если все эти пункты в норме, но с машиной ничего не изменилось, значит, вы были правы, причина в холостом ходу.Однако начинать регулировку необходимо исключительно в рабочем состоянии описанных механизмов. Прогрев двигатель до рабочих температур (обратите внимание на воздушную заслонку, она должна быть в открытом положении), можно приступать к процедуре.

    Настройка с помощью дополнительных устройств

    Приобретя мультиметр и газоанализатор, результаты настройки будут аналогичны тем, которые ищут специалисты автосервиса.

    1. Отрегулируйте правильный угол зажигания с помощью мультиметра (подключенного к катушке распределительного устройства) и зафиксируйте трамблер.
    2. Вставьте газоанализатор в выхлопную трубу и заведите автомобиль.
    3. Винт количества смеси (обозначен на рисунке цифрой 1) установлен в такое положение, чтобы вращение коленчатого вала находилось в пределах 840-960 об / мин.
    4. Смотрим на газоанализатор, при превышении значения СО корректируем качество смеси (цифра 2 на рисунке).
    5. После этого немного уменьшится вращение коленвала, повторяем шаг 3.
      Последние точки повторяются до тех пор, пока значения не станут хоть немного похожи на заводские.Для проверки необходимо несколько раз резко нажать на педаль газа и отпустить ее. При правильной настройке обороты набираются плавно и быстро и сбрасываются автоматически и без перерывов.

    Регулировка без дополнительных устройств


    Если не удалось найти специальные приборы, регулировку можно произвести без газоанализатора, а только с помощью тахометра. Процедура в основном такая же, только винты нужно немного по-другому повернуть.

    1. Винт количества смеси выставляем в положение номинальной частоты вращения коленчатого вала (820/900 об / мин).
    2. Используем качественный винт, чтобы поймать максимальную скорость.
    3. Увеличиваем частоту вращения коленчатого вала до 950-1035 об / мин (15%) с помощью числового винта.
    4. Проверяем качество винта, он должен находиться в максимально возможном положении оборотов для текущего расположения винта количества.
    5. Мы повторяем пункты 3 и 4 до тех пор, пока после завершения третьего пункта регулировка винта качества приведет только к снижению скорости.
    6. Закручиваем качественный винт на номинальную скорость.

    Правильность выполненной процедуры можно проверить, сняв клемму с электромагнитного клапана, двигатель должен заглохнуть. Если этого не произошло, то, скорее всего, дроссельная заслонка приоткрыта, что регулируется спорными винтами. Обратите внимание, что в холодную погоду рекомендуется устанавливать обороты холостого хода в диапазоне 900–1000 об / мин, а в теплое время года — 800–900 об / мин.

    Вывод

    Как вы сами видели, карбюратор — штука сложная, но регулировать холостые обороты не нужно.Не пытайтесь повторить процедуру, если ваша «семерка» работает на газе, процесс будет бессмысленным, потому что карбюратор не работает с этим видом топлива. Можно попробовать настроить инжектор, но велика вероятность только навредить устройству, так как описанные действия там малоэффективны, поэтому лучше обратиться к профессионалам. Все описанные и не только процедуры наглядно демонстрируются на видео, где веселый специалист легко и просто находит общий язык с карбюратором.Чего и желаю вам, всего наилучшего!

    Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка холостого хода возможна без привлечения специалистов при соблюдении всех рекомендаций руководства по эксплуатации. Рабочий карбюратор с правильно выставленными моментами зажигания и зазорами между контактами трамблера.

    Регулировка режима согласно технической документации должна производиться с помощью измерителя уровня СО в выхлопных газах… В гаражных условиях карбюратор обычно регулируется на глаз и с помощью встроенного тахометра. Описание предписывает частоту вращения коленчатого вала от 700 до 900 об / мин. При более низких значениях карбюраторные системы не могут обеспечить стабильную работу двигателя, при более высоких значениях увеличивается расход топлива.

    Диагностика систем двигателя

    Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, при этом качество и состав топлива не всегда соответствуют требованиям стандарта.Забитый карбюратор, особенно система холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

    Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 на холостом ходу:

    1. неправильный уровень топлива в поплавковой камере;
    2. засорение сетчатого фильтра, жиклеров и каналов;
    3. ограничение или препятствие хода клапана в EPHH;
    4. отсасывание воздуха через поврежденные прокладки, мембраны или трубки;
    5. засорение воздушного фильтра;
    6. горящие контакты или неправильный зазор между ними;
    7. некачественные свечи;
    8. неправильная регулировка угла опережения зажигания.

    Перед тем, как приступить к настройке карбюратора, следует восстановить его работоспособность, иначе добиться стабильного результата невозможно.

    Техническое обслуживание, поиск и устранение неисправностей

    Регулярные работы с системами, обеспечивающими работу двигателя, следует начинать с полной проверки. Для удобства корпус воздушного фильтра снимается с карбюратора и осматриваются все воздуховоды. На них не должно быть трещин, а материал должен оставаться эластичным. При необходимости карбюратор разбирается и полностью разбирается с обнаружением дефектов и заменой неисправных деталей.


    Следующий этап — диагностика, устранение выявленных неисправностей и регулировка системы зажигания. Рекомендуется почистить контакты в трамблере мелкой наждачной бумагой, заменить свечи и правильно выставить угол опережения. Сделать это можно с помощью тестера или примитивной тестовой лампы. Переходить непосредственно к регулировке двигателя ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

    Настройка силового агрегата

    Скорость холостого хода регулируется в хорошо вентилируемом помещении или на улице.Убедитесь, что воздушная заслонка полностью открыта, нажав ручку вперед до упора. Теперь карбюратор полностью готов к установке режима.

    Последовательность действий мастера следующая:

    1. В выхлопную трубу вставлен датчик прибора, который определяет концентрацию окиси углерода в выхлопе. Устройство включается и с него снимаются показания, характеризующие работу карбюратора.
    2. При превышении установленных параметров винт качества смеси затягивается отверткой.Это действие выполняется в несколько этапов с постоянным контролем выхлопа.
    3. Падение холостого хода компенсируется тем, что карбюратор ВАЗ 2107 регулируется винтом количества смеси.


    Процедура продолжается до тех пор, пока двигатель не будет стабильно работать в этом режиме. При отсутствии приспособления регулировку исправного карбюратора на автомобиле ВАЗ 2107 можно произвести и без него. При определенном навыке эта операция не займет много времени.

    Регулировка холостого хода без приспособления

    Опытные мастера и водители производят настройку силового агрегата ВАЗ 2107 следующим образом:

    1. Винт качества карбюраторной смеси устанавливает минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
    2. Скорость увеличивается за счет добавления смеси.

    Процедура проверки качества смеси повторяется до тех пор, пока карбюратор не обеспечит стабильную работу двигателя.


    На практике этот способ применяется довольно часто и при достаточном водительском опыте положительный результат гарантирован.

    ВАЗ (Лада) 2107 1982-2013

    ВАЗ 2107 карбюратор. В последнее время машина начала сначала дергаться при езде, потом стала глохнуть. Поменял бензонасос, поставил пекарь, машина все равно глохнет. Заменил сток, старый заработал, тоже самое. Топливный фильтр был установлен новый, без изменений, продолжает глохнуть. Подкачаю вручную.

    Мне кажется, что дело все-таки в топливной системе, потому что при ручной подкачке она запускается сразу, но заметил, что когда качаю рукой, бензин как бы попадает в фильтр вместе с воздухом.Может быть, где-то перекрывается воздух и поэтому под нагрузкой насос всасывает топливо с воздухом и поэтому глохнет?

    Вам следует проверить карбюратор. Завести на несколько минут, заглушить, отсоединить фильтр. И обязательно отсоедините шланг подачи газа. Только после этого аккуратно открутите и осторожно снимите верхнюю часть карбюратора вверх. Так вы будете точно знать, какой уровень в поплавковой камере, он должен быть на 7-10 мм выше нижних жиклеров. Не выше и не ниже.По вопросу и комментариям я понял, что у вас либо плохая пищевая смесь, либо ее переполнение. Нагар на свечах, на изоляторах электродов какого цвета?

    Может быть. Машина не новая, вполне возможно, что трасса где-то заржавела. И шланг между линией и баком не новый, между насосом и линией тоже. Акции. Шток поменять непросто, его тоже нужно отрегулировать.

    Я уже это сделал. Сегодня днем ​​я ехал специально, пока он не заглох.Разобрал карбюратор, в поплавковой камере уровень был ниже каналов на жиклерах. То есть карбюратор высасывал топливо, но новая порция не поступала. Снял шланг, завел мотор, бензин не пошел. Снял одну прокладку, машина вроде уехала, но поломки все равно ощущаются. Постараюсь отрегулировать ход. Все заменили, продули, отрегулировали, к топливной системе претензий быть не должно.

    Добро пожаловать!
    Холостой ход — Со временем человек, который использует автомобиль с нарушенным холостым ходом, решает отрегулировать его, потому что, как мы все знаем, если частота вращения холостого хода слишком низкая, двигатель будет время от времени глохнуть, а если она будет слишком высокой , то расход топлива этого двигателя увеличивается и здесь приходится искать, как говорится, золотую середину.

    Но чтобы найти эту середину, сначала нужно научиться регулировать обороты холостого хода на машине, а не все люди умеют регулировать обороты холостого хода. Поэтому сегодня мы разберем вопрос регулировки холостого хода на автомобилях семейства «Классик».

    Примечание!
    Для регулировки понадобится всего одна отвертка!

    Резюме:

    Советы по регулировке холостого хода:
    Во-первых, регулировку необходимо проводить при рабочей температуре двигателя (90-95 ° C), а также при регулировке воздушный фильтр должен быть установлен на автомобиле.

    Во-вторых, при регулировке холостого хода необходимо регулировать уровень топлива в поплавковой камере карбюратора.

    В-третьих, необходимо также отрегулировать клапанные зазоры и отрегулировать угол опережения зажигания автомобиля.

    В-четвертых, при регулировке холостого хода воздушная заслонка должна быть полностью открыта, это можно проверить, сняв крышу с корпуса воздушного фильтра и, как следствие, посмотрев на заслонку.

    В-пятых, новичку не всегда легко регулировать обороты холостого хода автомобиля, потому что регулировку вращения коленчатого вала и регулировку содержания окиси углерода (CO) необходимо выполнять одновременно.

    Примечание!
    Для более точной регулировки холостого хода необходимо использовать «Газоанализатор», которого у большинства владельцев нет вообще. Но регулировку можно произвести и без этого устройства, но только это будет сложнее! (Как произвести настройку без этого устройства, см. Рубрику: «»)

    Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

    Перед тем, как приступить к регулировке, посмотрите фото ниже:

    Примечание!
    Начнем с того, что на фото выше показаны винты, благодаря которым регулируется холостой ход.Как видите, винты расположены глубоко в корпусе дроссельной заслонки карбюратора, поэтому винт под цифрой «1» на фото не виден. На некоторых автомобилях на оба этих винта запрессовываются втулки, благодаря чему винты можно повернуть только на пол-оборота. Если из-за этих втулок не удается правильно повернуть винт регулировки холостого хода, то снимите винты и, как следствие, сломайте головки втулок. Когда винты откручены, сотрите с них остатки сломанных втулок и затем затяните винты на их месте!

    Регулировка холостого хода с помощью газоанализатора:

    1) Сначала заведите автомобиль и дайте ему прогреться до рабочей температуры «90-95 ° С».После прогрева автомобиля отверткой начните вращать винт, обозначенный на фото под цифрой «2», поворачивайте этот винт до тех пор, пока частота вращения коленчатого вала не достигнет «750-800 мин».

    Примечание!
    Чтобы вы поняли поподробнее, при закручивании винта частота вращения коленчатого вала будет постепенно уменьшаться, а с обратным эффектом, то есть при откручивании частота вращения будет постепенно увеличиваться!

    2) Теперь плавно переходите к регулировке содержания «СО» в выхлопных газах, для этого поверните винт, указанный под цифрой «1» на фото выше.При вкручивании винта под цифрой «1» содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при откручивании — соответственно увеличиваться.

    Примечание!
    В настоящее время необходимо регулировать содержание «СО» в выхлопных газах по «ГОСТу». Снижать содержание «СО» ниже нормы не нужно, так как в связи с этим может резко возрасти содержание несгоревших углеводородов «СН». Кстати, при регулировке винта «1» можно менять частоту вращения коленчатого вала!

    3) И наконец, поверните винт под цифрой «2», тем самым вернув частоту вращения коленчатого вала в норму.После этого также рекомендуется проверить содержание «СО» в выхлопных газах с помощью прибора. Если необходимо отрегулировать оба винта, регулируйте их до тех пор, пока работа двигателя и выброс «CO» в атмосферу не достигнут нормы.

    Примечание!
    После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Следите за тем, чтобы при нажатии на педаль двигатель работал без перебоев, а при отпускании — двигатель автомобиля не должен глохнуть.Если двигатель глохнет после отпускания педали газа, увеличьте скорость вращения коленчатого вала до «800 об / мин». Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

    Регулировка холостого хода без газоанализатора:

    1) Для начала медленно начинаем вращать шнек состава смеси, который обозначен цифрой «1». Вращайте его, пока частота вращения коленчатого вала не станет максимальной. (Частоту вращения коленчатого вала очень легко узнать по показаниям тахометра)

    Примечание!
    Вращение этого винта регулирует выброс вредных веществ в атмосферу.При закручивании этого винта количество выбрасываемого в атмосферу «СО» будет уменьшаться, а при откручивании — наоборот, увеличиваться!

    2) Затем с помощью винта под цифрой «2» установите частоту вращения коленчатого вала на «1100 об / мин».

    Примечание!
    Винт под цифрой «2» регулирует частоту вращения коленчатого вала, поэтому при вкручивании этого винта скорость будет постепенно уменьшаться, соответственно при откручивании постепенно увеличиваться!

    Если у вашего автомобиля ВАЗ-2107 возникла неисправность, в результате которой глохнет двигатель, то дальнейшее движение становится проблематичным.Но найти причину этой неисправности для инжекторного двигателя «семерки» довольно сложно без наличия диагностической аппаратуры, так как, к сожалению, причин остановки вращения коленвала множество.

    Чаще всего глохнет инжекторный двигатель при работе холостой ход … В этой неисправности может быть задействован дроссельный узел с регулятором холостого хода (РХХ), так как во время работы двигателя дроссельный узел может сильно загрязниться, что приводит к заклиниванию штока РХХ.Чтобы проверить это предположение, его придется удалить, а при наличии загрязнения тщательно промыть жидким маслом для промывки скважин, смешанным с грязью.

    Если у вас на автомобиле установлена ​​сигнализация ВАЗ-2107 , которая работает с электрической цепью бензонасоса, причиной глохнет двигателя может быть некачественная работа установивших его. Если делали это на скручиваниях, то плохо сжатая скрутка со временем ослабевает и в результате теряется контакт. В результате перестает работать электрический топливный насос.

    Возможной причиной остановки двигателя может быть дообогащение горючей смеси … Это можно проверить, сняв свечи зажигания. Если они покрыты сажей, значит смесь богатая. Количество бензина, подаваемого в цилиндры двигателя, зависит от положения дроссельной заслонки и правильного показания датчика температуры, который находится слева в задней части головки блока цилиндров. При его замене придется частично слить антифриз из системы охлаждения.

    Отказ

    также приводит к сильному обогащению смеси датчиком массового расхода воздуха (ДМРВ). Проверить его состояние можно мультиметром. Измерение производится между зеленым и красным проводами (2-я и 4-я клеммы, если считать слева направо) при включенном зажигании. Если напряжение больше 1,002 вольт, то его придется заменить.

    При сильном обеднении горючей смеси заглохнет и двигатель. А его истощение происходит из-за утечки воздуха за дроссельным узлом.Возможными местами утечки воздуха обычно являются прокладки системы впуска либо в результате ослабления креплений деталей, между которыми они стоят, либо из-за их поломки. Утечки воздуха можно найти с помощью коптильни, используемой пчеловодами. Покурите им моторный отсек, сразу будет видно, куда втягивается дым. А на приличных станциях техобслуживания вместо коптильни используют прибор, называемый дымогенератором.

    Тюнинг классика (ВАЗ 2101-2107 купить в WMCentre.нетто за $ 1

    Диск «Тюнинг Классика (ВАЗ 2101-2107)» содержит статьи по доработке автомобилей семейства ВАЗ 2101-2107, подробные мануалы, все подробно описано, также есть фотографии, облегчающие понимание материала.

    Содержимое диска:
    Акустический тюнинг.
    Акустические подиумы. Изготовление акустических подиумов своими руками в входных дверях.
    ВАЗ 2101..2106
    Акустические подиумы. Изготовление и установка подиумов в передние двери (мидбас 6 «).
    ВАЗ 2101
    Задняя акустика и акустическая полка. Установка задней акустики и акустической полки.
    ВАЗ 2105, 2107
    Фронтальная акустика. Установка фасадной акустики.
    ВАЗ 2101..2107
    Сабвуфер. Изготовление сабвуфера своими руками.
    ВАЗ 2101..2107
    Сабвуфер. Сабвуфер по классике. Часть 1.
    ВАЗ 2101..2107
    Сабвуфер. Сабвуфер по классике. Часть 2.
    ВАЗ 2101..2107
    Фронтальная акустика. Установка фасадной акустики. Изготовление подиумов.
    ВАЗ 2101..2107
    Сабвуфер. Делаем сабвуфер классическим.
    ВАЗ 2101..2107
    Перегородка. Перегородка между багажником и салоном.
    ВАЗ 2101..2107
    Подиумы. Делаем подиумы в передних дверях.
    ВАЗ 2101..2107

    Тюнинг электрооборудования.
    Электропривод открывания багажника. Установка электропривода открывания багажника
    ВАЗ 2101..2107
    Тахометр ВАЗ 2106. Установка тахометра от ВАЗ 2106.
    ВАЗ 2105 Генератор
    .Установка генератора от Нивы
    ВАЗ 2101..2107
    Замена электропроводки. Замена электропроводки от ВАЗ 2109. ВАЗ 2109
    Электропроводка. Совмещение жгута проводов 2109 с электродвигателем стеклоочистителя.
    ВАЗ 2101..2107
    Освещение салона. Установка плафона внутреннего освещения.
    ВАЗ 2101..2107
    Подрулевые переключатели. Установка подрулевых переключателей из Самары.
    ВАЗ 2101..2107
    Обогрев заднего стекла. Подключение обогрева заднего стекла.
    ВАЗ 2101..2107

    Кузов тюнинг.
    Замена стекол на классику. Меняем стекла 2106/01/02/03 на твердые с 05.07.
    Оконные форточки. Как избавиться от окна на ВАЗ 2101/2106.

    Тюнинг двигателя и карбюратора.
    WHA 21053
    Бесконтактная система зажигания. Установка бесконтактной системы зажигания.
    ВАЗ 2101..2107
    Бесконтактное электронное зажигание. Установка бесконтактного электронного зажигания.
    ВАЗ 2101..2107
    Карбюратор. Доработка и регулировка карбюраторов Озон, Солекс, К151С.
    ВАЗ 2101..2107
    Два карбюратора на классику. Установка двух карбюраторов на классический двигатель.
    ВАЗ 2101..2107
    Бесконтактное электронное зажигание. Устанавливаем бесконтактное электронное зажигание.
    ВАЗ 2101

    Тюнинг подвески.
    Двойной передний стабилизатор поперечной устойчивости. Двойной передний стабилизатор поперечной устойчивости для классики.
    Стабилизатор двойной. Изготовление и установка двойного стабилизатора на классику.
    Передние тормоза от ВАЗ 2112. Установка передних тормозов от ВАЗ 2112

    Салонный тюнинг

    .
    Обивка дверей. Обшивка двери и крепление болтами.
    ВАЗ 2101..07
    Электростеклоподъемники. Электростеклоподъемники в передних дверях.
    ВАЗ 2105, 2107
    Подсветка кнопок. Кнопки с подсветкой.
    ВАЗ 2105, 2107
    Освещение салона. Делаем внутреннее освещение.
    ВАЗ 2105
    Приборы ВАЗ 2106. Установка приборов ВАЗ 2106.
    ВАЗ 2105
    Панель приборов ВАЗ 2101. Замена приборной панели 2101 на 2105.
    ВАЗ 2101
    Отопитель. Модернизация подогревателя.
    ВАЗ 2107
    Шумоизоляция дверей.Производим звукоизоляцию дверей.
    ВАЗ 2101..2107
    Шумоизоляция капота и багажника. Делаем шумоизоляцию капота и багажника.
    ВАЗ 2101..2107
    Отвод отопителя. Кран утеплителя — оригинальные решения.
    ВАЗ 2101..2107

    Тюнинг трансмиссии.
    Трансмиссия Преобразование 4-ступенчатой ​​коробки передач в 5-ступенчатую коробку передач.
    ВАЗ 2101..2107
    Регулируемая (разъемная) тяга Панара Изготовление и установка регулируемой (разъемной) тяги Панара.
    ВАЗ 2101..2107

    Дорогие друзья, так как книга занимает большой объем, я не могу разместить ее на торговой площадке, при покупке вам дадут ссылку, по которой можно скачать книгу
    Информация о книге:
    Название: Тюнинг классика
    Жанр: Авто
    Автор: н / д
    Качество: нормальное
    Русский язык
    Размер файла: 119.47 Мб

    Информация по установке и загрузке:
    Платформа: Windows 95/98 / 98SE / ME / 2000 / XP, браузер
    Формат: образ диска (после эмуляции щелкните правой кнопкой мыши и откройте)
    Совместимость с Vista: полная

    Системные требования :
    Процессор: Pentium 166
    ОЗУ: 64 МБ

    Проблемы, связанные с режимом простоя карбюратора: сначала проверьте смесь

    Вы заметили, что карбюраторные двигатели по-разному ведут себя при разных температурах? У нас есть, и это довольно хороший аргумент в пользу простоты впрыска топлива.

    Но если вы застряли в возрасте карбюратора, настройка смеси холостого хода (возможно, часто) для предполагаемого рабочего климата может быть неизбежным злом для ее правильного поддержания. Если вы не являетесь специалистом по обслуживанию и ремонту, регулировка карбюраторов не может быть утвержденной задачей, выполняемой владельцем. Но вы можете помочь своим технологиям сделать все по своему вкусу, зная основы. Вот букварь.

    По книге, по тахометру

    Признайтесь, с фундаментальной точки зрения карбюратор на вашей Cessna почти не отличается от того, который у вас, возможно, был на вашем малоблочном двигателе Chevy.Уход за ним — это знакомая неприятность, связанная с застреванием поплавковых чаш, поиском утечек топлива и профилактическим ремонтом.

    По крайней мере, если вы хотите, чтобы ваш двигатель хорошо работал на холостом ходу и на холостом ходу, регулярно проводите регулировку. Лайкоминг даже предлагает менять режим холостого хода на сезонной основе, если вы живете в районе с большими перепадами высоты над уровнем моря. Но мы говорим, только если есть проблема. Что касается привередливых углеводов, мы давно придерживаемся теории «если что-то не сломалось, не исправляй это».И мы не стали бы пытаться регулировать без актуального руководства по обслуживанию, а также сервисных данных для любых модификаций, внесенных в топливную систему.

    Если вы все еще используете аналоговый тахометр, не заходите дальше, не зная, когда он был откалиброван в последний раз. Если есть сомнения, отправьте его в магазин инструментов для лабораторной калибровки.

    Что касается симптомов, указывающих на то, что настало время для регулировки смеси на холостом ходу, вы можете наблюдать, как двигатель работает на богатой смеси летом и на обедненной смеси зимой.

    Некоторые двигатели подвержены большему воздействию, чем другие, из-за расположения карбюратора, впускного трубопровода, перегородок и так далее.В теплую погоду подсказкой является, во-первых, заметный прирост оборотов при переводе регулятора смеси в положение отсечки холостого хода — может быть, на 100 об / мин или больше. Когда холодно, может быть и обратное. Вы также можете обнаружить, что свечи зажигания легко загрязняются даже при использовании обедненной смеси для руления.

    Вытяните его назад

    Не настраивайте ничего, если вы не уверены в исправности синхронизации магнето, состоянии свечей зажигания и, разумеется, самого карбюратора, хотя попытка регулировки является первым шагом.Отправляйтесь в зону разбега (или летите первым), чтобы прогреть двигатель. С выключенным подогревом карбюратора и установленным чистым воздушным фильтром разверните самолет под углом 90 градусов к ветру и отрегулируйте дроссель, чтобы установить минимальные обороты. Обычно это около 650 об / мин. Зафиксируйте фрикционный фиксатор дроссельной заслонки, чтобы он не соскользнул. Переместите регулятор смеси в сторону отключения холостого хода и следите за тахометром.

    Когда вы подойдете к последнему или двум дюйму хода смеси, вы должны заметить повышение частоты вращения двигателя на 25-50 об / мин, прежде чем двигатель откажется от пропуска зажигания на обедненной смеси.Держите его включенным и записывайте фактический рост оборотов, каким бы он ни был. Если ваша обедненная смесь увеличилась более чем на 50 оборотов в минуту, ваш карбюратор (или впрыск топлива — применяется тот же тест) установлен слишком богатым и требует компенсации в направлении обеднения.

    И наоборот, если вы заметили незначительное повышение оборотов или его отсутствие, значит, ваша смесь холостого хода слишком бедная. Регулировка смеси холостого хода на карбюраторе Marvel-Schebler осуществляется в виде большого винта с накаткой (или маленькой ручки с прорезью) на литой дроссельной заслонке высоко над карбюратором. Например, на карбюраторах серии MA-3 и MA-4 найдите сливную пробку стакана, затем проведите пальцем (или глазами) прямо вверх по стороне карбюратора, пока не дойдете до ручки с прорезью, на которой стрелки указывают на «R». »(Богатый) и« L »(постный).Это регулировка смеси холостого хода. Поверните этот винт в нужном направлении, затем повторите описанную выше процедуру разгрузки.

    Конечно, изменение смеси холостого хода влияет и на холостой ход. Если ваш двигатель был настроен на слишком богатую мощность (например, рост на 150 об / мин при выключении), и вы исправили это, повернув винт смеси холостого хода по мере необходимости, чтобы получить желаемое повышение на 50 об / мин, ваш двигатель теперь, вероятно, будет работать на холостом ходу примерно на 100 об / мин быстрее, чем раньше. . Соответственно, вам нужно отрегулировать скорость холостого хода, чтобы вернуть ее в диапазон 650-750 об / мин.Любые изменения требуют надзора со стороны A&P.

    На карбюраторе Marvel-Schebler, как и на автомобильном карбюраторе, регулировка холостого хода осуществляется с помощью установочного винта на ограничителе низких оборотов на рычаге дроссельной заслонки на карбюраторе. При необходимости отрегулируйте обороты холостого хода до 650-750. Повторите проверку обедненной смеси холостого хода. Вы хотите не более чем на 50 оборотов в минуту на выносе.

    Очевидно, что может потребоваться несколько итераций базовой процедуры для правильной настройки карбюратора как для смеси холостого хода, так и для холостого хода, поскольку одно влияет на другое.Однако старайтесь не оставлять двигатель на холостом ходу на земле так долго, чтобы CHT доходил до показаний в полете.

    И имейте в виду, что при длительной работе на земле на полностью обогащенной смеси и низких оборотах, загрязнение свечей зажигания поощряется, даже при идеально отрегулированной смеси холостого хода. Это потому, что в диапазоне 700 об / мин свечи работают слишком холодно, чтобы их можно было полностью сжечь. Это действительно помогает иметь даже самый простой графический движок монитора для обслуживания и нормальной работы.

    После того, как вы его настроите, записывайте рост оборотов при каждом отключении.Это может помочь вам определить насыщение поплавка и внутреннюю утечку. И пока вы это делаете, записывайте дату и температуру наружного воздуха. Через некоторое время календарь скажет вам, что пора сделать все это снова.

    Советы по настройке

    СОВЕТЫ ПО НАСТРОЙКЕ КАРБЮРАТОРА

    Распечатать или сохранить советы по настройке

    Поздравляем с покупкой нового карбюратора AED. Ваш карбюратор AED собран вручную, прошел тестовый запуск и дважды проверил работоспособность прямо из коробки.Обычно требуется регулировка только на холостом ходу, однако это краткое справочное руководство предназначено для объяснения правильного метода настройки вашего нового карбюратора AED. Он будет охватывать все основные регулировки, с которыми вы можете столкнуться в пошаговом руководстве, чтобы гарантировать, что и ваш автомобиль, и ваш новый карбюратор AED будут работать с максимальной отдачей.

    СПРАВОЧНАЯ СХЕМА НАИМЕНОВАНИЙ И МЕСТОПОЛОЖЕНИЯ

    Первичная настройка карбюратора

    • Обязательно используйте новую прокладку карбюратора к коллектору
    • Убедитесь, что все линии подачи топлива надежны и не имеют утечек.
    • Убедитесь, что вы используете свежее топливо без мусора.
    • Давление топлива должно быть установлено от 6 до 7 фунтов на кв. Дюйм.Макс (газовые модели)

    Запустите двигатель и проверьте регулировку уровня поплавка — Уровень должен составлять ½ — ¾ высоты в смотровом окошке. Уровень может быть отрегулирован с помощью гайки и lockscrew на вершине каждой чаши.

    Если вы хотите, чтобы поднял уровень , осторожно ослабьте гайку примерно на ½ оборота и снова затяните стопорный винт. Еще раз проверьте уровень и повторите при необходимости. Если вы хотите, чтобы понизил уровень , вам нужно будет немного ослабить гайку, чтобы ослабить стопорный винт, затем затяните гайку на ½ оборота, снова затяните стопорный винт и повторите при необходимости.Убедитесь, что вы удерживаете стопорный винт неподвижно, когда затягиваете гайку, чтобы высота поплавка изменилась соответствующим образом.

    Проверить обороты холостого хода двигателя. Если вы хотите поднять холостые обороты, просто затяните основной винт холостого хода. Чтобы снизить холостой ход, ослабьте винт холостого хода.

    Винты смеси холостого хода будут следующей проверкой. Эти 4 винта регулируют количество топлива, подаваемого в двигатель на холостом ходу. Самый простой способ запомнить, как они работают, — это представить их как водопроводный кран на стене вашего дома.Чем больше вы ослабите ручку, тем быстрее будет выходить вода. С другой стороны, чем сильнее затягивается ручка, тем отключается вода. Эти смесительные шнеки работают точно так же. Самое главное — быть уверенным, что какие бы изменения вы ни вносили в угол карбюратора 1 , остальные 3 должны будут последовать их примеру. Это обеспечит равномерное распределение и поможет устранить проблемы с управляемостью.

    • Для richen холостого хода ослабьте все 4 винта одинаково примерно на ¼ — ½ оборота каждый.Еще раз проверьте качество холостого хода и повторите при необходимости.
    • Если вначале холостой ход слишком богат, вам нужно наклонить холостой ход, затянув 4 винта одинаково примерно на ¼ — ½ оборота каждый. Еще раз проверьте качество холостого хода и повторите при необходимости.
    • БУДЬТЕ ОСТОРОЖНЫ, ЧТОБЫ НЕ ЗАТЯНИТЬ ВИНТЫ СМЕСИ ХОЛОСТОГО ХОДА, ЭТО МОЖЕТ ПОВРЕДИТЬ НАКОНЕЧНИК ИГЛУ.
    • Изменение скорости холостого хода при изменении регулировки винта смеси холостого хода является нормальным явлением. Если частота вращения холостого хода сильно отличается от желаемой частоты вращения холостого хода при регулировке, отрегулируйте винт холостого хода по мере необходимости после установки всех 4 винтов одинаково.

    Форсунки или «сквиртеры» ускорительного насоса имеют размер в соответствии с размером карбюратора. Различные комбинации впуска и головки цилиндров могут потребовать большего или меньшего количества выстрела насоса. Если кажется, что двигатель спотыкается на холостом ходу, изменение размера самого сквиртера может решить эту проблему. Первое, что нужно сделать, это определить, бедный ли это или богатый .

    • Если кажется, что двигатель делает глубокий вдох, а затем быстро разгоняется (почти как зажигание отключается на долю секунды), это, как правило, спотыкание бедная .Проверьте размер сквиртера на первичной стороне и установите следующий по величине размер. Если кажется, что это помогает, но не устраняет полностью, попробуйте увеличить размер вторичного сквиртера.
    • Если кажется, что двигатель «трясется» или ему лень разгоняться, а затем убирается по мере увеличения оборотов, это обычно богатый спот. Проверьте размер сквиртера на первичной стороне и установите следующий наименьший размер. Если кажется, что это помогает, но не устраняет полностью, попробуйте уменьшить размер вторичного сквиртера.

    Если эти первые несколько начальных настроек не помогли решить какие-либо проблемы, которые могут у вас возникнуть, позвоните или напишите нам по электронной почте здесь, в магазине, и один из наших специалистов будет рад помочь вам с любыми дальнейшими настройками. Еще раз благодарим вас за покупку нашей продукции, и мы будем рады помочь вам сделать ваш проект как можно лучше!

    ДЛЯ ДОПОЛНИТЕЛЬНОЙ ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ ПРОДУКТАМИ AED
    Джефф: (804) 271-9107 доб 17
    Этот адрес электронной почты защищен от спам-ботов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
