Содержание

описание, характеристики, конструкция, обслуживание, ремонт

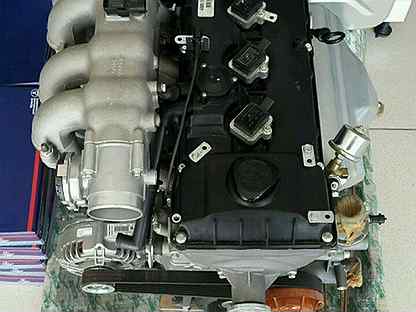

Двигатель ЗМЗ 409 Евро 4 — силовой агрегат Заволжского моторного завода для транспортных средств УАЗ. Конструкция силового агрегата, простая и понятная, что делает возможным ремонт в домашних условиях. Мотор класса Евро 4 сконструирован на базе обычного ЗМЗ 409.

Технические характеристики

Двигатель ЗМЗ 409 Евро 4 имеет повышенные технические характеристики, по сравнению со своим старшим собратом. Так, силовой агрегат, благодаря тому, что сконструирован на базе 409-го, получил высокие технические характеристики и выносливость.

Рассмотрим, основные технические характеристики мотора:

Наименование Характеристика
Тип Рядный
Топливо Бензин
Система впрыска Инжектор
Объем 2,7 литра (2693 см. куб)
Мощность 112 или 128 лошадиных сил
Количество цилиндров 4
Количество клапанов 16
Диаметр цилиндра 95,5 мм
Расход В среднем 13 литров на 100 км
Система охлаждения Жидкостное, принудительное
Порядок работы цилиндров 1-3-4-2

Кроме стандарта Евро 4 существует ряд модификаций, которые стоит рассмотреть:

  1. ЗМЗ 409. 10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.
  2. ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
  3. ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
  4. ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.
  5. ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.

Описание обслуживания

Техническое обслуживание движка предполагается после истечения 15 000 км пробега. Так, мотор вмещает в себя 7 литров моторного масла, но при замене потребуется всего 6 л. Основные масла рекомендованные заводом-изготовителем и автолюбителями является полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карта технического обслуживания ничем не отличается от 409-го, и выглядит примерно так:

  1. 1000-2500 км или ТО-0: замена масла и масляного фильтра.
  2. 8000-10000 км — ТО-1: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
  3. 25000 км — ТО-2: замена масла, масляного фильтра.
  4. 40000 км — ТО-3: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
  5. 55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
  6. 70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 50000 км пробега — замена цепи ГРМ.

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости.

Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные. Смена прокладки клапанной крышки выполняется каждые 40 000 км пробега или при образовании течи из-под неё.

Неисправности и ремонт

Особых неисправностей или проблем вследствие эксплуатации двигателя замечено не было. На некоторых моделях транспортных средств было замечено, что быстро выходили со строя форсунки. Эта проблема устраняется легко — заменой всех впрыскиваемых элементов. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает такое, что не выхаживает и 100 тыс. км, кому как повезёт.

Капитальный ремонт движка должен производиться спустя 250 000 км пробега, но при правильной эксплуатации и обслуживании, может случиться так, что мотор выдержит и 300 000 км.

А вот если манера вождения «Аля» гонщик, то ресурс силового агрегата значительно снижается.

Вывод

Двигатель 409 Евро 4 получился достаточно неплохим. Особых недостатков замечено не было, ну разве, что кроме механизма газораспределения. Ремонтировать мотор можно в домашних условиях без особых проблем. Обслуживание проводится спустя 15 тыс. км пробега.

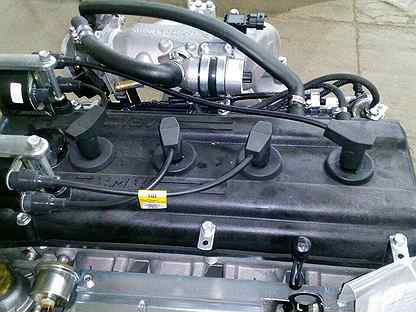

Двигатель УАЗ ЗМЗ 409 АИ-92, Патриот с кондиционером ЕВРО-4

Двигатель УАЗ Патриот ЗМЗ 409 АИ-92, с кондиционером ЕВРО-4
Артикул: 40905.1000400-40
Дви́гатель — устройство, преобразующее энергию в механическую работу. Двигатель, мотор называются преимущественно электрические двигатели и двигатели внутреннего сгорания (ДВС)

Двигатели для автомобилей УАЗ изготавливались на Ульяновском и Заволжском моторных заводах.
Характеристики двигателя ЗМЗ-409 2.7 128 л. с. 16V УАЗ Патриот, Хантер
ПараметрЗначение
Конфигурация
L
Число цилиндров
4
Объем, л
2,693
Диаметр цилиндра, мм
95,5
Ход поршня, мм
94
Степень сжатия
9,1
Число клапанов на цилиндр
4 (2-впуск; 2-выпуск)
Газораспределительный механизм
DOHC
Порядок работы цилиндров
1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала
94,1 кВт - (128 л. с.) / 4600 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала
209,7 Н•м / 2500 об/мин
Система питания
распределенный впрыск с микропроцессорным управлением
Рекомендованное минимальное октановое число бензина
92
Экологические нормы
Евро 4
Вес, кг
190

Общие
Производитель Россия
Артикул производителя VMPCSV-420
Страна производства Россия
Гарантия производителя 6 месяцев
Тип Двигатель
Модель 409

Магазин «Внедорожник 73» предлагает для своих покупателей удобные формы оплаты.


Банковская карта

Для выбора оплаты товара с помощью банковской карты на соответствующей странице сайта необходимо нажать кнопку «Оплата банковской картой». Оплата происходит через авторизационный сервер процессингового центра Банка с использованием Банковских кредитных карт разрешенных на территории РФ.


Банковский счет

Оплата заказа производится на основании выставленного банковского счета. Счет может быть оплачен в любом банке.


Перевод с карты на карту

Оплате производится переводом денежных средств с карты покупателя на карту продавца.

Магазин «Внедорожник 73» предлагает для своих покупателей быструю доставку по регионам России и странам СНГ.

Курьерская служба «СДЭК»Получение заказа в пунктах выдачи заказов курьерской службы «СДЭК» доступно более чем в 270 городах.
Время и дни работы пунктов выдачи указаны на сайте СДЭК: http://cdek.ru/contacts.html.
При получении заказа необходимо предъявить документ, удостоверяющий личность получателя.
Плата за доставку взимается ТК «СДЭК» дополнительно при получении заказа в пункте выдачи или курьером.
Транспортные компании «ПЭК», «Байкал Сервис», «КИТ» и др.При доставке в регионы, мы активно сотрудничаем с ведущими российскими перевозчиками и поэтому имеем возможность отправлять грузы в любую точку России и страны СНГ.
Мы бесплатно доставляем заказ до терминала транспортной компании.
Оплата доставки транспортной компании производиться в офисе транспортной компании при получении заказа.
«Почта России» Стоимость доставки рассчитывается по тарифам компании «Почта России» и доступна на сайте http://pochta.ru.
Оплата услуг доставки «Почтой России» происходит в момент получения заказа в почтовом отделении.
Существуют ограничения по товарам отправляемым «Почтой России», ознакомиться с ними вы сможете сайте Почты.
Самовывоз Забрать заказ самостоятельно из пунктов выдачи компании транспортом покупателя возможно в рабочие дни — с понедельника по пятницу.
При себе необходимо иметь документ, удостоверяющий личность получателя.
Пункт самовывоза: г. УЛЬЯНОВСК, МОСКОВСКОЕ ШОССЕ, Д .28 А

Характеристики двигателя ЗМЗ-40906 для автомобилей УАЗ Евро-5

Двигатель ЗМЗ-40906.10 предназначен для установки в автомобили повышенной проходимости УАЗ экологических классов Евро-4 и Евро-5 с колесной формулой 4х4 и полной массой до 3500 килограмм. Характеристики двигателя ЗМЗ-40906 повышены по сравнению с его предшественником двигателем ЗМЗ-40905 Евро-4.

Характеристики двигателя ЗМЗ-40906 для автомобилей УАЗ Евро-4 и Евро-5, применяемый бензин, моторные масла и охлаждающие жидкости.

Двигатель ЗМЗ-40906.10 выпускается в следующих климатических исполнениях :

– Для эксплуатации в умеренном климате (исполнение У2 по ГОСТ 15150) при значениях температуры окружающего воздуха от минус 40 до плюс 40 градусов и относительной влажности воздуха до 100 % при температуре плюс 25 градусов.

– Для эксплуатации в тропическом климате (исполнение Т2 по ГОСТ 15150) при значениях температуры окружающего воздуха от минус 10 до плюс 50 градусов и относительной влажности воздуха до 100 % при температуре плюс 35 градусов.

Двигатель ЗМЗ-40906.10 может эксплуатироваться на высоте до 3000 метров над уровнем моря при соответствующем снижении мощности и топливной экономичности.

Общий вид двигателя ЗМЗ-40906 спереди, справа, слева, сверху, место расположения маркировки двигателя.

Вид спереди двигателя ЗМЗ-40906.10 с насосом ГУР.

Вид спереди двигателя ЗМЗ-40906.10 с компрессором кондиционера и насосом ГУР.

Поперечный разрез двигателя ЗМЗ-40906.10.

Внешняя скоростная характеристика двигателя ЗМЗ-40906.10 (брутто).

Маркировка двигателя ЗМЗ-40906.10.

Идентификационный номер двигателя ЗМЗ-40906 наносится в одну строчку на обработанную поверхность площадки блока цилиндров, находящейся с левой стороны над бобышками крепления передней опоры двигателя. Идентификационный номер двигателя состоит из описательной части (VDS) и указательной части (VIS). В начале, конце и между составными частями идентификационного номера указан разделительный знак в виде звездочки.

Описательная часть – VDS идентификационного номера двигателя ЗМЗ-40906.10, состоит из шести знаков.

1 – Обозначение модели двигателя, состоит из пяти цифр.

2 – Всегда указывается ноль.

Указательная часть – VIS идентификационного номера двигателя, состоит из восьми знаков.

3 – Код года изготовления, цифра или буква латинского алфавита: «G» – 2016, «H» – 2017, «J» – 2018, «K» – 2019, «L» – 2020 и так далее.
4 – Цифровой код сборочного подразделения завода-изготовителя двигателя.
5 – Порядковый номер двигателя.

Номер блока цилиндров может быть указан над идентификационным номером двигателя, наносится ударным способом или на самоклеющейся этикетке. Комплектация двигателя указана на самоклеющейся этикетке размещенной на крышке клапанов.

Технические характеристики двигателя ЗМЗ-40906 и его систем.

— Тип : Бензиновый, 4-х цилиндровый, 4-х тактный, рядный, с комплексной микропроцессорной системой управления впрыском топлива и зажиганием.
— Диаметр цилиндра и ход поршня, мм : 95,5х94.
— Рабочий объем цилиндров, см3 : 2693.
— Степень сжатия : 9,1.
— Порядок работы цилиндров : 1-3-4-2.
— Направление вращения коленчатого вала (со стороны шкива) : правое.
— Номинальная мощность при частоте вращения 4600+-100 оборотов в минуту : брутто по ГОСТ 14846, кВт (л.с.) — 105 (142,8), максимальная по Правилам ЕЭК ООН № 85-00 — 99,0 (134,6).
— Максимальный крутящий момент при частоте вращения 3900+-100 оборотов в минуту : брутто по ГОСТ 14846, Н·м (кгс·м) — 230,0 (23,5), по Правилам ЕЭК ООН № 85-00 — 217,0 (22,1).
— Минимальная частота вращения коленчатого вала, холостого хода, оборотов в минуту : 850+-50.
— Максимальная частота вращения коленчатого вала, оборотов в минуту : 5000+-50.

— Система подачи топлива двигателя ЗМЗ-40906 : распределенный впрыск топлива электромагнитными форсунками во впускные каналы головки блока цилиндров.
— Воздушный фильтр : с сухим сменным фильтрующим элементом, устанавливается на автомобиле.
— Система вентиляции : закрытая, с клапаном, ограничивающим разрежение в картере двигателе.

— Система смазки двигателя ЗМЗ-40906 : комбинированная, под давлением и разбрызгиванием.
— Масляный фильтр : полнопоточный, неразборный, тонкой очистки

— Система охлаждения двигателя ЗМЗ-40906 : жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости.
— Термостат : двухклапанный, с температурой открытия основного клапана 82+-2 градуса.

— Электронная система управления двигателем ЗМЗ-40906 : управляет распределенным впрыском топлива и зажиганием.
— Датчик температуры охлаждающей жидкости : терморезистивный.
— Датчик абсолютного давления и температуры : абсолютного давления – встроенный пьезорезистивный элемент, температуры воздуха – терморезистивный.
— Датчик синхронизации : индукционного типа.
— Датчик детонации : пьезоэлектрический.
— Дроссельный модуль : с электрическим приводом и датчиком положения дроссельной заслонки потенциометрического типа.

— Система зажигания двигателя ЗМЗ-40906 : микропроцессорная, осуществляющая управление углом опережения зажигания.
— Катушки зажигания : индивидуальные, трансформаторного типа.
— Свечи зажигания : искровые, с помехоподавляющим резистором типа АУ14ДВРМ ГОСТ Р 53842, DR17YC-F Brisk. Зазор между электродами свечей зажигания 0,70-0,85 мм.

— Электрооборудование : постоянного тока, однопроводное, отрицательные клеммы источников и потребителей соединены с корпусом двигателя, номинальное напряжение 12 Вольт.
— Генератор : со встроенным выпрямительным блоком и регулятором напряжения, номинальное напряжение 14 В. Максимальный ток отдачи не менее 80 А, для автомобилей УАЗ с компрессором кондиционера не менее 110 А.
— Стартер : редукторный, с дистанционным электромагнитным включением.
— Датчик сигнализатора аварийного давления масла : контактного типа.

Эксплуатационные материалы, применяемые в двигателе ЗМЗ-40906.

Для автомобилей УАЗ экологического класса Евро-4 основное топливо неэтилированный бензин с октановым числом 92 по исследовательскому методу экологического класса 4 и выше по ГОСТ 32513, ГОСТ Р 51105. Допускается применение неэтилированных бензинов с октановым числом 95 и 98 по исследовательскому методу экологического класса 4 и выше по ГОСТ 32513, ГОСТ Р 51866.

Марки бензина для автомобилей УАЗ экологического класса Евро-4.

Для автомобилей УАЗ экологического класса 5 основное топливо неэтилированный бензин с октановым числом 92 по исследовательскому методу экологического класса 5 по ГОСТ 32513, ГОСТ Р 51105. Допускается применение неэтилированных бензинов с октановым числом 95 и 98 по исследовательскому методу экологического класса 5 по ГОСТ 32513, ГОСТ Р 51866.

Марки бензина для автомобилей УАЗ экологического класса Евро-5.

Заправочный объем системы смазки двигателя ЗМЗ-40906 — 6,5 литров, сухого двигателя. Для заливки в двигатель необходимо применять моторные масла классов вязкости по классификации SAE и групп эксплуатационных свойств по классификации API и ААИ, как указано в таблице ниже.

Заправочный объем системы охлаждения двигателя ЗМЗ-40906 — 3,5 литра, без учета заправочного объема радиатора, отопителя салона, расширительного бачка и соединительных шлангов. Для заливки в систему охлаждения двигателя необходимо использовать охлаждающие жидкости, приведенные в таблице ниже.

Похожие статьи:

  • Поиск неисправностей в системе управления двигателем ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 Евро-2 с блоками управления Микас-5.4, Микас-7.1 или Микас-7.2.
  • Головка цилиндров, клапанный механизм и привод распределительных валов двигателей ЗМЗ-405, ЗМЗ-406, ЗМЗ-409, места контроля, предельные размеры, устранение дефектов.
  • Датчики и исполнительные устройства системы управления двигателем ЗМЗ-40906 на УАЗ, номера, количество, назначение, расположение.
  • Привод распределительных валов и распределительные валы ГРМ ЗМЗ-40906, устройство, размеры сопрягаемых деталей.
  • Устройство блока цилиндров, головки блока цилиндров, поршней и шатунов двигателя ЗМЗ-40906, размеры сопрягаемых деталей.
  • Распределительные валы 406.1006015-10 и 4061.1006015 двигателей ЗМЗ-405, ЗМЗ-406, ЗМЗ-409.

Полный комплект ГРМ Евро-4 пластинчатый Автоцепь

Полный комплект ГРМ Евро4 с зубчато-пластинчатой цепью (Морзе) Silver 84/108 звеньев.Для двигателей: ЗМЗ 406, 405, 409.
Комплект такого типа устанавливался серийно на моторах ЗМЗ с 2012 по 2018г. Недостатком являлось применение заводом цепей ненадлежащего качества, что обеспечивало слишком низкие эксплуатационные показатели.
Данный комплект самый "легкий". Комплектуется прочными, полированными цепями Silver. Профиль зуба шестерен точно совпадает с профилем цепи, что обеспечивает большой ресурс.





Вес: 3.1 Kg

Производитель: Автоцепь

Зарегистрируйтесь, чтобы создать отзыв.

Цепь ГРМ верхняя 108 Silver – 1 шт.
Цепь ГРМ нижняя 84 Silver – 1 шт.
Башмак цепи ГРМ (верхний) Луч-4 – 1 шт.
Башмак цепи ГРМ (нижний) Луч-4 – 1 шт.
Успокоитель цепи верхний Луч-4 - 1 шт.
Успокоитель цепи средний Луч-4 - 1 шт.
Успокоитель цепи нижний Луч-4 - 1 шт.
Натяжитель цепи механический реечный Русмаш - 2 шт.
Звездочка привода распределительного вала разрезная Автоцепь – 2 шт.
Звездочки промежуточного вала Автоцепь – 1 шт.
Звездочка коленчатого вала Автоцепь – 1 шт.
Сальник коленчатого вала передний Rubena - 1 шт.
Прокладка корпуса термостата Фритекс - 1 шт.
Прокладка крышки цепи левая Фритекс - 1 шт.
Прокладка крышки цепи правая Фритекс - 1 шт.
Прокладка передней крышки головки блока цилиндров Фритекс - 1 шт.
Прокладка насоса охлаждающей жидкости Фритекс - 1 шт.
Прокладка крышки гидронатяжителя Фритекс - 2 шт.
Прокладка демпферная гидронатяжителя (фторопласт) - 2 шт.
Бронзовая пластина осевой фиксации промежуточного вала Автоцепь - 1 шт.
Бронзовое полукольцо распредвала Автоцепь - 2 шт.
Приспособление для установки фаз газораспределения - 1 компл



Каталитические нейтрализаторы для УАЗ

Компания Экомаш -КН является производителем каталитических нейтрализаторов (катализатор для УАЗ) для автомобилей марки УАЗ Патриот, Буханка, Профи экокласса Евро-3, Евро-4, Евро-5 и Евро-5+.

Наша компания предлагает качественные катализаторы для автомобилей УАЗ Патриот, Хантер, Буханка или Профи.

Являясь сертифицированным производителем каталитических нейтрализаторов (катализаторов) наша компания серийно поставляет продукцию на Автозавод для автомобилей УАЗ Буханка, УАЗ Патриот, УАЗ Профи, УАЗ Карго.  Помимо розничных продаж, мы также предлагаем нашу продукцию оптовым покупателям на особых условиях. Наша компания серийно поставляет нейтрализаторы на Автозавод с 2002 года.

В настоящий момент  Экомаш-КН производит широкий ассортимент каталитических нейтрализаторов (катализаторов) для всех автомобилей марок УАЗ  с гибкой системой скидок и конкурентными ценами.

Каталитические нейтрализаторы для автомобилей «УАЗ»  изготавливаются в соответствии с требованиями технических условий ТУ, зарегистрированных  во ВНИИстандарт. Выполняемые нормы токсичности соответствует Евро-4.

Испытания каталитических нейтрализаторов  в составе автомобилей марки  «УАЗ» на токсичность отработавших газов  производились в НИЦИАМТ, ИЦ «НАМИ», ОАО «ЗМЗ» и в некоторых других испытательных лабораториях. Испытания проводились в соответствии с требованиями правил ЕЭК ООН и госстандартами РФ.



  •  Каталилизатор для  УАЗ Патриот, Хантер с дв. ЗМЗ Евро-2 ЭМ.31602.1206010-03

    9,347.00 ₽ В корзину
  • Катализатор а/м УАЗ гр. ряда с дв. ЗМЗ Евро-2 ЭМ.220695.1206009

    8,818.00 ₽ В корзину
  • Катализатор УАЗ Буханка дв. ЗМЗ 409 Евро-5, ЭМ.095.1206010-50

    17,032.00 ₽ В корзину
  • Катализатор УАЗ груз. ряда дв. УМЗ Евро-2 ЭМ.220694.1206010

    9,744.00 ₽ В корзину
  • Катализатор УАЗ Патриот, Хантер дв. ЗМЗ Евро-4 ЭМ.063.1206010-10

    11,066.00 ₽ В корзину
  • Катализатор УАЗ Хантер Минус ЭМ.095.1206009-10

    8,950.00 ₽ В корзину
  • Нейтрализатор УАЗ гр.ряда с дв. ЗМЗ Евро -3  ЭМ.095.1206009

    8,884.00 ₽ В корзину
  • Нейтрализатор УАЗ гр.ряда с дв. УМЗ Евро -3 ЭМ.094.1206010

    9,744. 00 ₽ В корзину
  • Нейтрализатор УАЗ груз. ряда дв.ЗМЗ Евро — 4, ЭМ.095.1206010-40

    10,867.00 ₽ В корзину
  • Нейтрализатор УАЗ Патриот с дизелем Евро-3 ЭМ.315148.1206010-01

    17,477.00 ₽ В корзину
  • Нейтрализатор УАЗ Патриот с дизелем Евро-4 ЭМ.038.1206010-10

    17,640.00 ₽ В корзину
  • Нейтрализатор УАЗ Патриот, Хантер с дв. ЗМЗ Евро-3 ЭМ.063.1206010

    8,289.00 ₽ В корзину
  • Нейтрализатор УАЗ Патриот, Хантер с дв.ЗМЗ 409 Евро — 5, ЭМ.063.1206010-50

    17,220.00 ₽ В корзину
  • Нейтрализатор УАЗ Профи с дв.ЗМЗ 409 Евро — 5, ЭМ.063.1206010-51

    17,065.00 ₽ В корзину

Двигатель ЗМЗ 409

Код товара: 041811

Двигатель ЗМЗ-409000, УАЗ АИ-92, Евро-2, ГУР, 143 л. с.

Артикул: ЗМЗ 409.1000400-10 Производитель ЗМЗ ОАО 409.1000400-10

Код товара: 473157

Двигатель ЗМЗ-40904 УАЗ-3163 АИ-92 ЕВРО-3 143 л.с. под кондиционер № ЗМЗ
Артикул: ЗМЗ 40904.1000400-80 Производитель ЗМЗ ОАО 40904.1000400-80
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Двигатель ЗМЗ-409 УАЗ-3163,315195 ЕВРО-2, под ГУР 143 л.с.(ОАО ЗМЗ) №

Код товара: 10302581

Двигатель ЗМЗ-409 УАЗ-3163,315195 ЕВРО-2, под ГУР 143 л.с.(ОАО ЗМЗ) №

Артикул: 409.1000400-10 Производитель ЗМЗ 409.1000400-10

Интернет 11 шт. ПОД ЗАКАЗ: 11 шт. СРОК ПОСТАВКИ: 6дн.

Код товара: 10302597

Двигатель ЗМЗ-409 УАЗ-3163,315195 ЕВРО-2, под ГУР 143 л.с.№ (ОАО ЗМЗ)

Артикул: 409.1000400 Производитель ЗМЗ 409.1000400

ПОД ЗАКАЗ: 3 шт. СРОК ПОСТАВКИ: 6дн.

Код товара: 10003917

Двигатель ЗМЗ-40904 УАЗ-3163 ЕВРО-3,под ГУР 143 л.с. (ОАО ЗМЗ) №

Артикул: 40904.1000400-70 Производитель ЗМЗ 40904.1000400-70

ПОД ЗАКАЗ: 1 шт. СРОК ПОСТАВКИ: 6дн.

Код товара: 10297999

Двигатель ЗМЗ-40905 УАЗ-3163 ЕВРО-4,под ГУР 140 л.с. (ОАО ЗМЗ) №

Артикул: 40905.1000400-30 Производитель ЗМЗ 40905.1000400-30

Интернет 12 шт. ПОД ЗАКАЗ: 12 шт. СРОК ПОСТАВКИ: 6дн.

Код товара: 10302604

Двигатель ЗМЗ-40905 УАЗ-3163 ЕВРО-4,под ГУР,под кондиционер 140 л.с. (ОАО ЗМЗ) №

Артикул: 40905.1000400-40 Производитель ЗМЗ 40905.1000400-40

ПОД ЗАКАЗ: 2 шт. СРОК ПОСТАВКИ: 6дн.

Код товара: 10297955

Двигатель ЗМЗ-40906 УАЗ-3163 ЕВРО-5,под ГУР,под кондиционер 142 л.с.(ОАО ЗМЗ) №

Артикул: 40906.1000400-10 Производитель ЗМЗ 40906.1000400-10

ПОД ЗАКАЗ: 1 шт. СРОК ПОСТАВКИ: 6дн.

Таблица применяемости для автомобилей УАЗ программы-сканера 14.2 программы-сканера "АВТОАС-СКАН"

Название модели Диагностируемая
система
Основные возможности
Коды неисправностей Параметры Исполнительные механизмы Специальные функции Идентификация Автоопределение
2206Двигатель ММЗ ЗМЗ-409, ЭБУ Микас 11 (Евро-3)++++++
Двигатель ЗМЗ-409, ЭБУ Микас 7. 2++++++
Двигатель УМЗ-4213, ЭБУ Микас 7.2++++++
Двигатель УМЗ-4213, ЭБУ Микас 10.3 (Евро-3)++++++
3151, ХантерДвигатель ЗМЗ-409, ЭБУ BOSCH M(E) 17.9.7 (Евро-3)+++Сброс ЭБУ++
Двигатель ЗМЗ-409, ЭБУ BOSCH M(E) 17.9.7 (Евро-4)+++Сброс ЭБУ++
Двигатель ЗМЗ-409, ЭБУ Микас 7. 2++++++
Двигатель ЗМЗ-409 газ/бензин, ЭБУ Микас 12 (Евро-4)+++++-
Двигатель УМЗ-4213, ЭБУ Микас 7.2++++++
Двигатель УМЗ-5143, ЭБУ VS-9.2 (Евро-3)++-+++
ABS BOSCH 8.0++++--
3163, Патриот, Пикап, КаргоДвигатель IVECO F1A, ЭБУ BOSCH EDC16C39 (Евро-3)+++++-
Двигатель ЗМЗ-51432. 10, ЭБУ BOSCH EDC16C39-6.h2 (Евро-4)++++++
Двигатель ЗМЗ-409, ЭБУ BOSCH M(E) 17.9.7 (Евро-3)+++Сброс ЭБУ++
Двигатель ЗМЗ-409, ЭБУ BOSCH M(E) 17.9.7 (Евро-4)+++Сброс ЭБУ++
Двигатель ЗМЗ-409, ЭБУ Микас 7.2++++++
Двигатель ЗМЗ-409 газ/бензин, ЭБУ Микас 12 (Евро-4)+++++-
Двигатель УМЗ-4213, ЭБУ Микас 7. 2++++++
Двигатель УМЗ-5143, ЭБУ VS-9.2 (Евро-3)++-+++
ABS BOSCH 8.0++++--
ABS BOSCH 8.1+++++-
Раздаточная коробка Dymos NEW!+---+-
Пульт климатической установки++--+-
Центральный замок+++-+-

Какая мощность двигателя у УАЗа патриота.

Замена двигателя УАЗ Патриот на импортный. Мотор от Ниссан

Два горба годятся только для корабля пустыни. Но внедорожник - это не верблюд, двугорбая кривая крутящего момента для его двигателя - не лучший вариант. Поэтому я вздрогнул, когда мой хороший друг Володя Шарандин пригласил меня погонять «Патриот» по ледовой трассе.

Проехали, знаем! Драйв, когда после первого рывка тяга упадет до трех тысяч оборотов? Сомнительное удовольствие.Не помогает даже очередной всплеск в районе четырех тысяч. Да и скоростные упражнения на ульяновском вездеходе мне показались сродни бездорожью на пассажирской пузотерке.

Но Володя умеет уговаривать и, честно говоря, никогда не предлагал глупых идей. Более того, его не было дома пятнадцать лет, и за это время он стал крутым автомобильным инженером, дополнив свое российское образование американским и европейским. Сегодня его сильная сторона - цивилизованный тюнинг в собственном центре.В общем, меня заинтриговали: УАЗ по своим характеристикам должен быть неординарным.

Дала тягу

Хлопнула дверь и я ехал на Патриоте. Все знакомо, только двигатель странно звучит. Не громче, но тональность изменилась, и в лучшую сторону. Мне эта песня нравится больше, чем старая. Как насчет того, чтобы идти?

Здесь момент двести семьдесят и мощность сто восемьдесят. Не стесняйтесь, крутите, пока не отрежете!

Шарандин настаивает, но тебе не нужно спрашивать меня долго.Газ в пол! На таком Патриоте не ездил - очень быстро разгоняется! Даже стало страшно: к бойкому характеру нужно привыкать, ведь ходовая часть и тормоза стандартные, а вот маневренность другая. Внатяг? А внизу этот Патриот убедительнее. Повезло точно, без заглушек. Особенно после 1800 оборотов.

На трассе меня ждет сюрприз - стандартный Патриот. Володя представил себе это «рояль в кустах», чтобы я мог пересаживаться из машины в машину - для сравнения.Что ж, вперед!

Во-первых, небольшой мотокросс. Здесь нельзя ускоряться: сплошные холмы с крутыми спусками и подъемами. Serial Patriot взял все горки - кто на первой передаче, кто на второй. А в машине с доработанным двигателем можно ездить по-другому: после пары подъемов перестаю переключаться - тяги хватает, всю полосу препятствий прохожу на второй передаче.

Изюминкой программы является трек автокросса. Схема поворотов и аппендиксов, лед с вкраплениями снежной каши.Серийный Патриот своим весом и габаритной высотой неплохо управляется на скользкой дороге. Конечно, надо быть активными. Кручу на большие углы - чай, механизм не реечный. На участках с рыхлым снегом, чтобы не терять скорость, переключаю с третьей передачи на вторую. Переключаюсь часто, но в целом - терпимо. Если честно, после этой «гонки» я изменил свое мнение о Патриоте в лучшую сторону, но особого удовольствия не получил. Все-таки серийный УАЗ не для заносов и заносов, штурмовать повороты с вентилятором - не его стихия.

Сейчас - 182-сильная машина. Поистине, силы и момента никогда не бывает слишком много! Шасси такое же, но ездить приятнее, а главное безопаснее. Практически вся трасса идет на третьей передаче, переключаясь лишь в паре мест. Теперь я понимаю, почему именно его пригласил Шарандин: этот Патриот уже управляется газом - а вам нравится процесс. Вместо того, чтобы смазывать руль, можно активно использовать тягу - двигатель, можно сказать, вытаскивает Патриот из сноса.

Приехала к нам на полку

На базе, где Володя дорабатывает машины, уже готовят домашние задания.

Смотрите, неровности удалось сгладить, а не просто поднять крутящий момент!

Шарандин выпускает распечатку внешних скоростных характеристик мотора, снятых на роликовом стенде MAHA. Действительно, почти плоская полка 260–270 Нм в диапазоне 1800–4800 оборотов в минуту. А мощность намного выше: 182 л. при 5200 об. / мин. Серийный двигатель выдает 134 л.с., а максимальные 217 Ньютон-метров - такие же неровности при 2500 и 4000 об / мин.Самое любопытное, что таких результатов удалось добиться без вскрытия двигателя и, соответственно, без установки новых валов, поршней, шатунов. Поменяны только впуск и.

Прямой поток? Кого удивишь! Все намного интереснее примитивной борьбы с противодавлением - здесь впуск и выпуск согласованы.

Технология выравнивания полок следующая. Первый - 3D сканирование моторного отсека и днища автомобиля.Это позволяет оценить пространство, в котором будут размещены новые детали. Затем идет расчет и конструкция железа.

Задача - разогнать двигатель за счет улучшения наполнения цилиндров. Для этого поработайте с воздушными потоками на входе и выходе и гармонизируйте волновые процессы в двигателе.

Затем выпускной коллектор изготавливают из труб одинаковой длины. «Паук» схемы 4-2-1 поместился в УАЗ (вариант 4-1 не помещается в моторный отсек). То есть трубы сначала объединяются попарно, а затем переходят в единую трубу.Далее идут доработанный резонатор и глушитель. Все из нержавеющей стали.

А также нестандартный забор. Фильтр низкого сопротивления устанавливается в холодной зоне, где плотность воздуха выше. Сзади - диффузор и всасывающий патрубок. Их диаметры, закругления, размеры - результат расчетов и экспериментов. Ведь воздушный поток не любит резкой смены направления, резких сокращений и расширений.

После сборки компонентов на автомобиле начинается процедура точной настройки роликового стенда MAHA.Колеса считываются, и электроника строит кривые мощности и крутящего момента. В первоначальном варианте используются телескопические трубы - изменяя их длину, разработчик регулирует характеристики. Володя, хоть и в прошлом автогонщик, предпочитает делать ставку не на высокие обороты, а на мгновение - такие моторы намного удобнее в повседневной эксплуатации. Патриот - особый случай: улучшения не должны сказываться на его проходимости. Потерять сцепление с дорогой на низких оборотах - значит бросить.

Если можно получить значительную добавку за счет «вдоха-выдоха», то есть на входе и выходе, почему установка этого не делает?

Особенности серийного производства не предполагают индивидуального подбора характеристик двигателя и работы по «золотым» технологиям.Там средний сеттинг управляет мячом. «Вечный» выпуск из нержавеющей стали, игра с телескопическими коллекторами, отказ от фильтрующего ящика в пользу фильтра низкого сопротивления - удел мелких тюнинговых фирм. И убивают сразу нескольких зайцев.

Умеренное форсирование не влияет. В этом плане работа с фаркопом - дело гораздо менее рискованное, чем разборка двигателя с заменой дорогих деталей. И, что очень приятно, цена не заоблачная. Доработанная система впуска-выпуска стоит около 50 тысяч рублей - с учетом установки и настроек.

Новый двигатель УАЗ Патриот 150 л.с. скоро появится под капотом внедорожника. Очередная модернизация всем известного двигателя 409 позволила значительно увеличить мощность. Напомним, что теперь 2,7-литровый 16-клапанный двигатель с цепным приводом на Патриоте развивает всего 135 л.с., чуть раньше он выдавал 128 лошадиных сил.

Очередная модернизация 4-цилиндрового атмосферника позволила выжать не только больше мощности. Но и создать конкурентоспособный современный агрегат.Состояние мотора можно узнать с помощью диагностического сканера delphi ds150e, подключенного через разъем протокола OBD2. Если для иномарок это давно норма, то на отечественных машинах такая возможность проверить техническое состояние авто появилась сравнительно недавно.

Сам производитель с гордостью заявляет, что реальная мощность увеличилась до 160 лошадиных сил, но эта цифра была скорректирована до уровня 150 л.с., чтобы покупателям не приходилось платить повышенный дорожный налог.Сегодня мы расскажем, как нам удалось увеличить мощность и что изменилось в всем известном ЗМЗ 409, который теперь называется ЗМЗ ПРО.

Изменения в новом двигателе УАЗ Патриот 150 л.с.

  • 1. Степень сжатия увеличена с 9,1 до 9,8
  • 2. Высота подъема клапанов увеличена на 0,5 мм за счет новых распредвалов.
  • 3. Поменял ГРМ.
  • 4. Применена новая геометрия выхлопной системы.
  • 5. Использовали новую цепь ГРМ и поршневую группу.
  • 6. Увеличена максимальная мощность с 4600 до 5000 об / мин.

Пожалуй, самое приятное обстоятельство, не только увеличение на 15 лошадей, но и увеличение крутящего момента с 217 Нм до 235 Нм ... Кроме того, если на старой версии УАЗ Патриот 409-06 двигателя, максимальный крутящий момент был доступен только с 3900 об / мин, теперь этот уровень снижен до 2600 об / мин. То есть, чтобы нормально ездить с ЗМЗ ПРО (409-051), вам не придется крутить двигатель на максимальных оборотах, а это значительно снизит расход топлива.

Одним из существенных недостатков является расход топлива для УАЗ Патриот. Кстати, логично предположить, что для увеличения степени сжатия потребуется бензин более высокого качества, однако разработчики новой версии 409-го уверяют, что бензин АИ-92 тоже вполне подойдет.

Характеристики двигателя УАЗ Патриот ЗМЗ ПРО 150 л.с.

  • Рабочий объем - 2693 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 95.5 мм
  • Ход поршня - 94 мм
  • Мощность л.с. - 149,6 при 5000 об / мин
  • Мощность кВт - 110 при 5000 об / мин
  • Крутящий момент - 235 Нм при 2650 об / мин
  • Степень сжатия - 9,8
  • Привод ГРМ - цепной
  • Тип топлива - бензин AI 92

Причем покупателям обещают не только новый двигатель повышенной мощности, но и еще одну модификацию этого газового силового агрегата. Ни для кого не секрет, что многие владельцы Патриотов в нашей стране самостоятельно конвертируют прожорливых 2.7-литровый двигатель на газомоторном топливе. Правда, мощность этой версии упадет до 143 л.с. (227 Нм). В качестве альтернативы бензину будет использоваться пропан-бутановая смесь.

Объем 2,7 литра выдает 128 л.с. с крутящим моментом 210 Нм. Второй двигатель, с которым сегодня продается УАЗ Патриот, - это 2,2-литровый дизель мощностью 114 л.с. при 270 Нм крутящего момента. Дизель также собирают на ЗМЗ (Заволжский моторный завод). Сегодня мы подробнее поговорим об этих силовых агрегатах для отечественного внедорожника.

Бензиновый двигатель Патриот , это ЗМЗ 409, ставший преемником всем известного мотора 406.Рядный 4-цилиндровый 16-клапанный силовой агрегат с алюминиевым блоком и алюминиевой головкой блока цилиндров. Двигатель имеет два верхних распределительных вала, которые перемещают клапаны с помощью гидравлических подъемников. То есть вручную регулировать клапаны на этом моторе не нужно. Инжекционный впрыск позволяет двигателю соответствовать экологическому стандарту Евро 4. В приводе ГРМ есть цепь. Казалось бы, можно и надежнее, но именно цепь - самое слабое место мотора. Постоянные жалобы владельцев на обрыв цепи заставили производителя отказаться от использования китайских гидронатяжителей цепи, заменив их немецкими.Далее более подробные технические характеристики этого двигателя.

УАЗ Патриот 2.7 ЗМЗ 409 (128 л.с.) характеристики, расход топлива

  • Рабочий объем - 2693 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 95,5 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 128 / 94,1 при 4600 об / мин
  • Крутящий момент - 209,7 Нм при 2500 об / мин
  • Степень сжатия - 9,0
  • Тип привода ГРМ / привод - DOHC / цепь
  • Марка топлива - бензин АИ 92
  • Экологический класс - Евро-4
  • Максимальная скорость - 150 км / ч
  • Разгон до 100 км / ч - медленно
  • Расход топлива по городу - 15-17 литров
  • Расход топлива смешанный - 13-14 литров
  • Расход топлива по трассе - 11. 5 литров

Расход бензина Патриот - отдельная тема, так как в условиях бездорожья с включенным полным приводом, при работающем кондиционере расход может достигать 25-30 литров на сотню. Поэтому точно определить реальный расход не представляется возможным из-за огромного количества сопутствующих факторов, влияющих на расход бензина Патриота.

Дизельный двигатель УАЗ Патриот ЗМЗ-51432 , который сейчас устанавливается на отечественные внедорожники, недавно освоен.До этого под капот Патриота устанавливали агрегат IVECO объемом 2,3 литра. Примерно такие же характеристики выдает отечественный мотор. Мощность 114 л.с. при крутящем моменте 270 Нм. Рядный 4-цилиндровый 16-клапанный турбодизель Common Rail с системой впрыска BOSCH имеет алюминиевый блок и головку блока. Привод ГРМ также является цепным. Дизель значительно дороже бензиновой версии, поэтому предлагается только в самых дорогих комплектациях. Дизельные Патриоты не пользуются большой популярностью, несмотря на значительную экономию топлива и повышенный крутящий момент. Далее подробные характеристики турбодизельного силового агрегата.

Дизель УАЗ Патриот ЗМЗ 2.2d (114 л.с.) характеристики, расход топлива

  • Рабочий объем - 2235 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 87 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 113,5 / 83,5 при 3500 об / мин
  • Крутящий момент - 270 Нм при 1300-2800 об / мин
  • Степень сжатия - 19,0
  • Тип привода ГРМ / привод - DOHC / цепь
  • Марка топлива - дизель
  • Экологический класс - Евро-4
  • Максимальная скорость - 135 км / ч
  • Разгон до 100 км / ч - очень медленно
  • Расход топлива по городу - 12-13 литров
  • Комбинированный расход топлива - 11.0 литров
  • Расход топлива по трассе - 9,5

Главный подарок всем любителям российских внедорожников в этом году летом преподнесет ЗМЗ, на конвейере УАЗа появится новый Патриот. Более современный УАЗ-3170 получит новый бензиновый двигатель, который придет на смену очень прожорливому и не очень динамичному агрегату объемом 2,7 литра. Новый бензиновый двигатель ЗМЗ будет иметь меньший рабочий объем (по слухам, 2–2,4 литра), при этом мощность двигателя увеличится, а расход топлива существенно снизится!

За историю производства УАЗ получил несколько вариантов двигателей.Бензиновые двигатели имели объем двигателя 2,7 литра, а у дизельной версии - 2,2 и 2,3. Основная часть машин получила силовые агрегаты производства ЗМЗ, но дизельная версия оснащалась двигателем Iveco F1A.

Технические характеристики

Прежде чем приступить к рассмотрению неисправностей и ремонтов силовых агрегатов на УАЗ Патриот, необходимо знать, какими техническими характеристиками они обладают. Многие автомобилисты достаточно хорошо знакомы с агрегатами ЗМЗ, но двигатель Iveco встречается крайне редко.

Рассмотрим технические характеристики силовых агрегатов, устанавливаемых на Патриоты:

ЗМЗ 514.

32

Iveco F1A

Бензиновые варианты ЗМЗ 409

На УАЗ Патриот устанавливались модификации оригинального двигателя:

  • ЗМЗ 40905.10 аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с.
  • ЗМЗ 40906 - аналог 409.10 с новым ЦПГ, новыми прокладками, МАП, соответствует экологическому стандарту Евро-5.Мощность 135 л.с.

Все автомобили оснащались 5-ступенчатой ​​механической коробкой передач производства Dymos (Корея). Раздаточная коробка электромеханическая, двухступенчатая с электроприводом (I-1, II-2.542) фирмы Dymos (Корея).

Сервисное обслуживание

Техническое обслуживание двигателя ожидается через 15 000 километров пробега. Многих автовладельцев интересует ответ на вопрос - сколько литров масла нужно заливать в двигатель при обслуживании? И второй вопрос - какое масло подходит для заливки / доливки двигателя УАЗ Патриот?

Бензиновый двигатель

Итак, мотор вмещает 7 литров моторного масла, но при замене потребуется всего 6 литров. Основные масла, рекомендованные производителем и автолюбителями, - полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карта техобслуживания ничем не отличается от 409 и выглядит примерно так:

  1. 1000-2500 км или ТО-0: замена масла и масляного фильтра.
  2. 25000 км - ТО-2: замена масла, масляного фильтра.
  3. 40 000 км - ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапана.
  4. 55 000 км - ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
  5. 70 000 км - ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется - регулируется топливный и воздушный фильтр, клапаны. Каждые 50 000 км пробега - замена цепи ГРМ.

Дизельный двигатель

Обслуживание дизельного двигателя УАЗ Патриот несколько отличается от бензинового. Итак, ответ на вопрос - сколько масла заливать в двигатель, будет другим. Объем масла, необходимый для замены, составляет 7 литров, а 7,4 литра помещается непосредственно в двигатель.

Карта техобслуживания вариантов дизельного двигателя УАЗ Патриот:

  1. 1000-2000 км или ТО-0: замена масла и масляного фильтра.
  2. 8000-10000 км - ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
  3. 25000-27000 км - ТО-2: замена масла, масляного фильтра.
  4. 45000-50000 км - ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
  5. 65 000 км - ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
  6. 90 000 км - ТО-5 и последующие: замена масла и масляного фильтра.

Замена масла

Замена масла в двигателе УАЗ Патриот производится по аналогии со всеми силовыми агрегатами производства ЗМЗ. Для начала нужно загнать автомобиль на подъемник или яму. Затем откручивается сливная пробка, и пока сливается смазка, меняют масляный фильтр.

Последующие процедуры стандартные - заливается новое масло.

Неисправности и ремонт двигателя

Как показала практика, с дизельными двигателями проблем гораздо больше, чем с бензиновыми вариантами.Рассмотрим основные неисправности, возникающие на ЗМЗ 514.32 и двигателе Iveco F1A:

  1. Отказ вакуумного насоса.
  2. Отрезать привод масляного насоса или промежуточный вал.
  3. Отвинчивание заглушки КВ.
  4. Обрыв, скачок цепи ГРМ.
  5. Обрыв пластины датчика фазы.
  6. Разгерметизация входной линии подачи.
  7. Низкое давление в топливной рампе.
  8. Медленный и недостаточный прогрев двигателя зимой.
  9. Масляные и жировые отложения во впускном коллекторе.
  10. Черный дым в выхлопе.

Что касается бензинового варианта двигателя, то проблемы такие же, как и у любого ЗМЗ 409. Извечная проблема с терморегулятором, к которому каждый автомобилист относится как может. Цепь газораспределительного механизма может длиться около 200 тыс. Км, но бывает, что не заботится даже о 100 тыс. Км, кому повезет.

На некоторых моделях автомобилей было замечено, что форсунки быстро выходили из строя. Устранить неисправность несложно - заменить все впрыснутые элементы.

Тюнинг двигателя

Проблема большинства автомобилей УАЗ - слишком дорогой механический тюнинг, а именно дорогие запчасти. Поэтому большинство владельцев останавливаются на самом простом варианте - чип-тюнинге. Для УАЗ Патриот существует два типа доработки ПО - чип-тюнинг по потреблению и мощности. Как показывает практика, специалисты в большинстве случаев сокращают расходы, что немало.

Заключение

На УАЗ Патриот в основном устанавливались надежные силовые агрегаты ЗМЗ 409.Конечно, не стоит исключать дизельные версии - ЗМЗ 514.32 и Iveco F1A. Отремонтировать силовые агрегаты довольно просто, но часто автомобилисты для таких операций отдают предпочтение автосервису. Доработка заканчивается тем, что делается чип-тюнинг для снижения потребления или увеличения мощности.

Двигатель УАЗ Патриот , который был установлен на модели прошлого года, остался на рестайлинговом УАЗ Патриот 2015 года. Никаких серьезных изменений не произошло, покупателям предлагается на выбор бензиновая и дизельная версии двигателя.Оба двигателя - ЗМЗ. Дизельный двигатель ЗМЗ-51432.10 CRS с системой подачи топлива Common Rail и турбиной соответствует стандарту Евро-4. Новый бензиновый ЗМЗ-409 также соответствует стандарту Евро-4 и готов к перевариванию топлива АИ-92. Сегодня мы подробно расскажем о характеристиках обоих моторов.

Итак, бензиновый двигатель УАЗ Патриот ЗМЗ-409 Представляет собой 4-цилиндровый, 16-клапанный, рядный, со встроенной микропроцессорной системой управления впрыском топлива. Впрыск топлива осуществляется во впускной патрубок.Система зажигания с катушками, которые подают ток на свечи зажигания, ввинченные вертикально в центре камер сгорания. Для этого есть даже специальные колодцы в крышке ГБЦ. Микропроцессорная система с электронным блоком управления двигателем автоматически регулирует угол опережения зажигания.

Блок цилиндров силового агрегата отлит из сплава чугуна, ГБЦ - алюминиевая, с двумя распредвалами и подъемниками гидрораспределителей. Привод ГРМ цепной ... При этом цепное устройство газораспределительного механизма двигателя УАЗ Патриот очень сложное, так как состоит из двух цепей, соединенных через промежуточный вал.Плюс есть два натяжителя цепи со звездочками. Вся эта конструкция является слабым местом всего двигателя, так как недостаточное натяжение, поломка гидронатяжителя приводит к повышенному шуму двигателя УАЗ Патриот. Кроме того, часто выходят из строя гидроподъемники, что приводит к детонации клапанного механизма.

Двигатель УАЗ Патриот 2.7 бензиновый (128 л.с.) характеристики, расход топлива, динамика

  • Рабочий объем - 2693 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 95. 5 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 128 / 94,1 при 4600 об / мин
  • Крутящий момент - 209,7 Нм при 2500 об / мин
  • Степень сжатия - 9
  • Марка топлива - бензин АИ 92
  • Экологический класс - Евро-4
  • Максимальная скорость - 150 км / ч
  • Разгон до 100 км / ч - н / д
  • Расход топлива по трассе - 11,5 л.

Естественно, производитель не называет объективных данных о расходе бензина Патриот в городских условиях.Причина понятна, довольно большой расход топлива может отпугнуть покупателей. Если хотите сэкономить на топливе, то покупайте УАЗ Патриот с дизельным двигателем, о котором мы поговорим дальше.

Дизельный УАЗ Патриот собран на том же Заволжском моторном заводе. Рядный 4-цилиндровый, 16-клапанный силовой агрегат с двумя распредвалами. Цепной привод ГРМ с гидронатяжителями. В клапанном механизме есть гидравлические подъемники. Блок цилиндров чугунный, головка блока алюминиевая, есть турбонагнетатель. Дизельный двигатель ЗМЗ-51432.10 CRS с системой подачи топлива Common Rail имеет систему подачи топлива BOSCH с электронным управлением и максимальным давлением впрыска 1450 бар. Для привода ТНВД (ТНВД), водяного насоса и генератора используется поликлиновой ремень с автоматическим натяжным механизмом.

Дизельный двигатель УАЗ Патриот с непосредственным впрыском топлива, турбонаддувом и охлаждением наддувочного воздуха соответствует классу выбросов Евро-4. Этот двигатель отличается хорошим крутящим моментом, без которого не обойтись в условиях бездорожья, плюс довольно умеренный расход топлива.Ниже представлены подробные характеристики дизельного двигателя Патриот.

Двигатель УАЗ Патриот 2.3 дизель (114 л.с.) характеристики, расход топлива, динамика

  • Рабочий объем - 2235 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 87 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 113,5 / 83,5 при 3500 об / мин
  • Крутящий момент - 270 Нм при 1300-2800 об / мин
  • Степень сжатия - 19
  • Тип привода ГРМ / Привод ГРМ - DOHC / Цепь
  • Марка топлива - дизель
  • Экологический класс - Евро-4
  • Максимальная скорость - 135 км / ч
  • Разгон до 100 км / ч - н / д
  • Расход топлива по городу - н / д
  • Комбинированный расход топлива - н / д
  • Расход топлива по трассе - 9. 5 литров

Дизельный агрегат Patriot имеет проблему с 5-ступенчатой ​​механической коробкой передач, которая не позволяет ему в полной мере использовать преимущества двигателя. При движении по трассе у дизеля просто не хватает 6-й передачи. Хотя для бездорожья идеален. Кстати, коробка передач для бензинового двигателя имеет передаточное число главной пары 4,11, для дизеля - 4,625. При покупке рекомендуется установить предпусковой подогреватель, иначе зимой начнутся проблемы с запуском этого двигателя.

Какими двигателями оснащается УАЗ Патриот? Дизельный двигатель ЗМЗ для УАЗ Патриот. Мотор от Nissan

За историю производства УАЗ получил несколько вариантов двигателей. Бензиновые двигатели имели объем двигателя 2,7 литра, а у дизельной версии - 2,2 и 2,3. Основная часть машин получила силовые агрегаты производства ЗМЗ, но дизельная версия оснащалась двигателем Iveco F1A.

Технические характеристики

Прежде чем приступить к рассмотрению неисправностей и ремонтов силовых агрегатов на УАЗ Патриот, необходимо узнать, какими техническими характеристиками они обладают. Многие автомобилисты достаточно хорошо знакомы с агрегатами ЗМЗ, но двигатель Iveco встречается крайне редко.

Рассмотрим технические характеристики силовых агрегатов, устанавливаемых на Патриоты:

ЗМЗ 514.32

Iveco F1A

Бензиновые варианты ЗМЗ 409

На УАЗ Патриот устанавливались модификации оригинального двигателя:

  • ЗМЗ 40905.10 аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с.
  • ЗМЗ 40906 - аналог 409.10 с новым ЦПГ, новыми прокладками МАП соответствует экологическому стандарту Евро-5. Мощность 135 л.с.

Все автомобили оснащались 5-ступенчатой ​​механической коробкой передач производства Dymos (Корея). Раздаточная коробка электромеханическая, 2-х ступенчатая с электроприводом (I-1, II-2.542) фирмы Dymos (Корея).

Сервис

Обслуживание двигателя ожидается по истечении 15 000 км. Многих автовладельцев интересует ответ на вопрос - сколько литров масла нужно заливать в двигатель при обслуживании? И второй вопрос - какое масло подходит для заливки / доливки двигателя УАЗ Патриот?

Бензиновый двигатель

Итак, мотор вмещает 7 литров моторного масла, но при замене потребуется всего 6 литров. Основные масла, рекомендуемые производителем и автолюбителями, - полусинтетические с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карта техобслуживания ничем не отличается от 409 и выглядит примерно так:

  1. 1000-2500 км или ТО-0: замена масла и масляного фильтра.
  2. 25000 км - ТО-2: замена масла, масляного фильтра.
  3. 40 000 км - ТО-3: замена масла, масляный и воздушный фильтр, свечи зажигания, высоковольтные провода, регулировка клапана.
  4. 55 000 км - ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
  5. 70 000 км - ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется - регулируется топливный и воздушный фильтр, клапаны. Каждые 50 000 км пробега - замена цепи ГРМ.

Дизельный двигатель

Обслуживание дизельного двигателя УАЗ Патриот несколько отличается от бензинового. Итак, ответ на вопрос - сколько масла заливать в двигатель, будет другим. Объем масла, необходимый для замены, составляет 7 литров, а 7,4 литра помещается непосредственно в двигатель.

Карта техобслуживания вариантов дизельного двигателя УАЗ Патриот:

  1. 1000-2000 км или ТО-0: замена масла и масляного фильтра.
  2. 8000-10000 км - ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, горючего.
  3. 25000-27000 км - ТО-2: замена масла, масляного фильтра.
  4. 45000-50000 км - ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
  5. 65 000 км - ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
  6. 90 000 км - ТО-5 и последующие: замена масла и масляного фильтра.

Замена масла

Замена масла в двигателе УАЗ Патриот производится по аналогии со всеми силовыми агрегатами производства ЗМЗ. Для начала нужно загнать транспортное средство на подъемник или яму. Затем откручивается сливная пробка, и пока сливается смазка, меняют масляный фильтр.

Последующие процедуры стандартные - заливается новое масло.

Неисправности и ремонт двигателя

Как показала практика, с дизельными двигателями проблем гораздо больше, чем с бензиновыми вариантами.Рассмотрим основные неисправности, возникающие на ЗМЗ 514.32 и двигателе Iveco F1A:

  1. Отказ вакуумного насоса.
  2. Отрезать привод масляного насоса или промежуточный вал.
  3. Отвинчивание заглушки КВ.
  4. Обрыв, скачок цепи ГРМ.
  5. Обрыв пластины датчика фазы.
  6. Сброс давления во впускном трубопроводе.
  7. Низкое давление в топливной рампе.
  8. Медленный и недостаточный прогрев двигателя зимой.
  9. Масляные и жировые отложения во впускном коллекторе.
  10. Черный дым в выхлопе.

Что касается бензинового варианта двигателя, то проблемы такие же, как и у любого ЗМЗ 409. Извечная проблема с терморегулятором, к которому каждый автомобилист относится как может. Цепь газораспределительного механизма может прослужить около 200 тысяч км, но бывает, что не заботится даже о 100 тысячах км, как вам повезло.

На некоторых моделях автомобилей было замечено, что форсунки быстро выходили из строя. Устранить неисправность несложно - заменить все впрыснутые элементы.

Тюнинг двигателя

Проблема большинства автомобилей УАЗ - слишком дорогой механический тюнинг, а именно дорогие запчасти. Поэтому большинство владельцев останавливаются на самом простом варианте - чип-тюнинге. Для УАЗ Патриот существует два типа доработки ПО - чип-тюнинг по потреблению и мощности. Как показывает практика, специалисты в большинстве случаев сокращают расходы, что немало.

Мощность

На УАЗ Патриот в основном устанавливались надежные силовые агрегаты ЗМЗ 409.Конечно, не исключены и дизельные версии - ЗМЗ 514.32 и Iveco F1A. Отремонтировать силовые агрегаты довольно просто, но часто автомобилисты для таких операций отдают предпочтение автосервису. Доработка заканчивается тем, что делается чип-тюнинг для снижения потребления или увеличения мощности.

Внедорожник Патриот - флагман известной российской марки УАЗ. Серийное производство автомобиля началось летом 2005 года, после того как его предшественник - УАЗ «Симбир» (1997-2004 гг.) Был снят с производства. Базовый бензиновый двигатель УАЗ Патриот -.10, как и дизельный ЗМЗ 514.32, досталась машине от предшественницы.

Кроме того, в течение нескольких лет (2008-2012) Ульяновский автомобильный завод (УМЗ) выпускал оригинальную версию модели Патриот, оснащенную итальянским дизельным двигателем IVECO F1A, который многие специалисты считают оптимальным для этого автомобиля.

ИНТЕРЕСНО! В настоящее время на ЗМЗ (ОАО «Заволжский моторный завод») завершается разработка нового автомобильного двигателя объемом 2 литра мощностью 140–150 л. с. из. (крутящий момент 300 Нм).

Кроме того, планируется выпуск более мощного силового агрегата с турбонаддувом. Новый двигатель будет полностью соответствовать обязательным международным стандартам «Евро-5».

Технические характеристики

Двигатель IVECO F1A:

ПАРАМЕТР ЗНАЧЕНИЕ
Рабочий объем цилиндров, куб. см 2287
Мощность двигателя, л.с. с. (при 3900 об. / мин.) 116
Максимальный крутящий момент, Нм (при 2500 об. / Мин.) 270
Количество цилиндров 4
Количество клапанов на цилиндр, шт. 4
Общее количество клапанов, шт. 16
Диаметр цилиндра, мм 88
Ход поршня, мм 94
Степень сжатия 19
Система питания Микропроцессорное управление с принудительным впрыском топлива + турбонаддув с промежуточным охлаждением
Топливо Дизельное топливо
Расход топлива, л / 100 км (город / трасса) 9,5 / 12,5
Система смазки Комбинированная (распыление + под давлением)
Какое масло заливается в двигатель SAE 15W40, SAE 5W30
Количество моторного масла, л 4. 2
Система охлаждения Жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости
Охлаждающая жидкость На основе этиленгликоля
Масса, кг 250

Двигатель устанавливается на автомобили: IVECO Daily, Bremach-T-Rex, Fiat Dukato, УАЗ-31631 «Патриот»

Описание

Силовой агрегат IVECO F1A является примером семейства коммерческих двигателей международной корпорации Iveco.

Двигатель предназначен для установки на малолитражные автомобили. Как и все коммерческие двигатели, он имеет большой срок службы и высокую степень ремонтопригодности. Эти результаты достигаются за счет увеличения веса и высоты двигателя.

Конструктивно это рядный 4-цилиндровый дизельный двигатель, выполненный в виде «сэндвича». Он оснащен системой подачи топлива Common Rail (микропроцессорное управление с принудительным впрыском топлива) с Common Rail, а также турбонаддувом с промежуточным охлаждением наддувочного воздуха и рециркуляцией выхлопных газов.

  • Блок двигателя имеет более толстую стенку и изготовлен из высокопрочного чугуна. В его нижней части закреплены крышки коренных подшипников коленчатого вала, конструктивно объединенные в одну прочную опорную деталь (ложе коленчатого вала). К этой детали крепится масляный поддон из стали. Этот тип конструкции станины обеспечивает весь двигатель с повышенной жесткостью, что очень важно для коммерческих транспортных средств, на которых установлен этот блок питания. Их вес может достигать 6 тонн.
  • Особый интерес представляет оригинальная конструкция ГБЦ (ГБЦ).Он отличается от обычных тем, что распредвалы газораспределительного механизма (ГРМ) собраны в отдельном корпусе, который устанавливается на головке блока цилиндров. Такая конструкция привела к увеличению высоты мотора, но позволила быстро заменить распредвалы в случае износа (без разборки ГРМ).
  • Распределительный вал впускных клапанов приводится в движение автоматическим зубчатым ремнем. Выпускной распредвал приводится в движение цепью, которая соединяет его с впускным валом. Оба распределительных вала имеют по три подшипника и монтируются в туннеле.

Техническое обслуживание

Одним из преимуществ коммерческих двигателей является их простота и удобство обслуживания. Двигатель не требует регулировки зазоров ГРМ, так как оборудован специальными гидрокомпенсаторами.

Замена моторного масла требуется через каждые 20 000 км, воздушный фильтр - не ранее 80 000 км пройденного пути. Интересно, что в автомобилях итальянского производства рекомендуется менять моторное масло не ранее 40 000 км.При этом объем заливаемого масла увеличили до 7 литров.

Отвечая на вопрос: «Какое масло заливать в двигатель?», Инженеры Iveco рекомендуют использовать Urania Daily и Urania LD 5. По мнению отечественных специалистов, также можно использовать моторные масла спецификации SAE 15W40 или SAE 5W30.

Неисправности

НЕИСПРАВНОСТИ ПРИЧИНЫ
Повышенный расход топлива «Старение» датчика кислорода;
Ÿ в контроллере управления двигателем накопились ложные данные;
неисправность датчика детонации.
Двигатель теряет мощность. пропуск зажигания из-за неисправности одного из цилиндров;
бедная топливная смесь;
: одна или несколько форсунок повреждены.
Нестабильная работа двигателя на холостом ходу дребезг контактов датчиков положения дроссельной заслонки;
износ элементов системы подачи топлива;
не учтены утечки воздуха или неправильная калибровка датчика расхода воздуха.

Тюнинг

Существует множество вариантов тюнинга двигателя УАЗ Патриот IVECO F1A.С их помощью вы сможете:
Ÿ

  1. увеличить мощность двигателя;
    Ÿ
  2. увеличить количество крутящего момента;
    Ÿ
  3. снизить расход топлива и т. Д.

Среди многочисленных видов тюнинга силового агрегата IVECO F1A владельцы UAZ Patriot чаще всего выбирают:

  • Чип-тюнинг двигателя УАЗ Патриот через диагностический разъем OBD2

Мотор IVECO F1A управляется электронным блоком управления (ЭБУ) концерна BOSH, собранным на базе процессора Motorola. Для подключения к нему используйте наиболее безопасный режим полного доступа. Для этого воспользуйтесь интерфейсом BDM, который специально разработан для перезагрузки и отладки процессоров Motorola.

В результате обновления ПО и качественной отладки получены следующие результаты: увеличение мощности и крутящего момента на 20 ... 25%; возможность программного или физического отключения клапана EGR - рекомендуется для автомобилей с большим пробегом.

  • Тюнинг двигателя УАЗ Патриот без вмешательства в работу штатного ПО.

Тюнинг двигателя УАЗ Патриот по технологии Rambach, в отличие от других методов, предусматривающих замену алгоритма управления двигателем, не влияет ни на одну из заводских настроек, а только корректирует или дополняет их работу в качестве внешнего устройства.

Внешний электронный блок POWERBOX подключается между датчиками, контролирующими работу силового агрегата и ЭБУ. В процессе работы этот блок, получая сигналы от датчиков, корректирует их, а затем передает в блок управления. В соответствии с полученными сигналами штатный ЭБУ автомобиля корректирует работу мотора, улучшая его характеристики.

Установка блока POWERBOX позволяет: увеличить мощность и крутящий момент на 30%; снизить расход топлива на 12%; адаптировать работу системы подачи топлива к качеству отечественного дизельного топлива.

Объем 2,7 литра выдает 128 л.с. с крутящим моментом 210 Нм. Второй двигатель, с которым сегодня продается УАЗ Патриот, - 2.2-литровый дизель мощностью 114 л.с. при 270 Нм крутящего момента. Дизель также собирают на ЗМЗ (Заволжский моторный завод). Сегодня мы поговорим более подробно об этих силовых агрегатах для отечественного внедорожника.

Патриот бензиновый двигатель , это ЗМЗ 409, ставший преемником всем известного мотора 406. Рядный 4-цилиндровый 16-клапанный силовой агрегат с алюминиевым блоком и алюминиевой головкой блока цилиндров. Двигатель имеет два верхних распределительных вала, которые перемещают клапаны с помощью гидравлических подъемников. То есть вручную регулировать клапаны на этом моторе не нужно.Инжекционный впрыск позволяет двигателю соответствовать экологическому стандарту Евро 4. В приводе ГРМ есть цепь. Казалось бы, можно и надежнее, но именно цепь - самое слабое место мотора. Постоянные жалобы владельцев на обрыв цепи вынудили производителя отказаться от использования китайских гидравлических натяжителей цепи, заменив их немецкими. Далее более подробные технические характеристики этого двигателя.

УАЗ Патриот 2.7 ЗМЗ 409 (128 л.с.) характеристики, расход топлива

  • Рабочий объем - 2693 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 95,5 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 128 / 94,1 при 4600 об / мин
  • Крутящий момент - 209,7 Нм при 2500 об / мин
  • Степень сжатия - 9,0
  • Тип привода ГРМ / привод - DOHC / цепь
  • Марка топлива - бензин АИ 92
  • Экологический класс - Евро-4
  • Максимальная скорость - 150 км / ч
  • Разгон до 100 км / ч - медленно
  • Расход топлива по городу - 15-17 литров
  • Расход топлива смешанный - 13-14 литров
  • Расход топлива по трассе - 11. 5 литров

Расход бензина Патриот - отдельная тема, так как в условиях бездорожья с включенным полным приводом, при работающем кондиционере расход может достигать 25-30 литров на сотню. Поэтому точно определить реальный расход не представляется возможным из-за огромного количества сопутствующих факторов, влияющих на расход бензина Патриота.

Дизельный двигатель УАЗ Патриот ЗМЗ-51432 , который сейчас устанавливается на отечественные внедорожники, недавно освоен.До этого под капот Патриота устанавливали агрегат IVECO объемом 2,3 литра. Примерно такие же характеристики выдает отечественный мотор. Мощность 114 л.с. при крутящем моменте 270 Нм. Рядный 4-цилиндровый 16-клапанный турбодизель Common Rail с системой впрыска BOSCH имеет алюминиевый блок и головку блока. Привод ГРМ также является цепным. Дизель значительно дороже бензиновой версии, поэтому предлагается только в самых дорогих комплектациях. Дизельные Патриоты не пользуются большой популярностью, несмотря на значительную экономию топлива и повышенный крутящий момент. Далее подробные характеристики турбодизельного силового агрегата.

Дизель УАЗ Патриот ЗМЗ 2.2d (114 л.с.) характеристики, расход топлива

  • Рабочий объем - 2235 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 87 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 113,5 / 83,5 при 3500 об / мин
  • Крутящий момент - 270 Нм при 1300-2800 об / мин
  • Степень сжатия - 19,0
  • Тип привода ГРМ / привод - DOHC / цепь
  • Марка топлива - дизель
  • Экологический класс - Евро-4
  • Максимальная скорость - 135 км / ч
  • Разгон до 100 км / ч - очень медленно
  • Расход топлива по городу - 12-13 литров
  • Комбинированный расход топлива - 11.0 литров
  • Расход топлива по трассе - 9,5

Главный подарок всем любителям российских внедорожников в этом году ЗМЗ преподнесет уже летом, на конвейере УАЗа появится новый Патриот. Более современный УАЗ-3170 получит новый бензиновый двигатель, который придет на смену очень прожорливому и не очень динамичному агрегату объемом 2,7 литра. Новый бензиновый двигатель ЗМЗ будет иметь меньший рабочий объем (по слухам, 2–2,4 литра), при этом мощность двигателя увеличится, а расход топлива существенно снизится!

SWAPO - обычное слово в автомобильных кругах, обозначающее замену двигателя или коробки передач.Это может быть замена более мощного агрегата для увеличения мощности или установка оригинального мотора при выходе из строя старого. Свап на УАЗ Патриот чаще всего подразумевает установку импортного двигателя вместо штатного.

СВАП двигатель и трансмиссия на Патриот

В стандартной комплектации УАЗ Патриот комплектуется бензиновым и дизельным двигателями объемом 2,7 л. У них небольшая мощность - 135 л. с., многие автолюбители хотят ее увеличить. Сделать это можно двумя способами - тюнинг и свап.

Чип-тюнинг двигателя не дает очень большого прироста мощности. К тому же сложно найти хорошего специалиста, который грамотно выполнит эту работу. Заменить двигатель на снятый с иномарки контрактный двигатель намного проще. Это позволяет изменить вид топлива, на котором ездит автомобиль. Но вместе с блоком двигателя придется менять систему питания. УАЗ выпускает Патриоты только на механике. При свапе рекомендуется одновременно заменить коробку передач.В этом случае можно поставить как слесарь, так и автомат.

Важно знать! Для того, чтобы интеграция нового силового агрегата в процесс SWAPO прошла успешно, заменена вся электрика, датчики и блок управления двигателем. Их выбирают исходя из требований нового мотора.

Преимущества

Сначала проводится СВАП двигателя УАЗ Патриот, если вышел из строя предыдущий агрегат. В некоторых случаях провести капитальный ремонт по денежным затратам невозможно или нецелесообразно.Может быть проще купить новый мотор и установить его.

Во-вторых, СВАП позволяет выбрать двигатель, который вы всегда хотели видеть на своей машине. Например, это может быть дизель с турбонаддувом. Дизельная техника дороже бензиновой, но окупается меньшим расходом топлива даже с учетом турбонаддува.

В-третьих, СВАП УАЗ Патриот улучшает скоростные характеристики. Увеличивается мощность, крутящий момент, увеличивается скорость и динамика. Каждому водителю приятно ощущать, что под капотом его машины находится «зверь».Для этого не обязательно покупать дорогие немецкие автомобили, на отечественный автомобиль можно установить новый двигатель.

Какой мотор выбрать

Чаще всего автомобилисты хотят поставить на УАЗ Патриот двигатель V6 или V8. Самая популярная марка - Toyota. Двигатели этой компании надежны, служат долго, не требуют ремонта до 400 тыс. Км. При тщательном уходе они могут обслужить владельца 1 млн км. Самый простой способ - найти мотор в своем городе на авто-парсинге или в Интернете.Вы можете заказать контрактные запчасти из Японии, поставками занимаются многие фирмы на Дальнем Востоке.

Примечание! Некоторые компании предоставляют гарантию на агрегаты. Перед покупкой нельзя проверить работоспособность мотора, поэтому лучше покупать у поставщика, дающего гарантию.

Самые популярные бензиновые двигатели Toyota для УАЗ Патриот:

  • 1UZ 4 л;
  • 3UZ 4,3 л;
  • 5VZ 3,4 л;
  • 1JZ 2,5 л.

Самые популярные дизельные двигатели Toyota:

  • 1KZ 3 л;
  • 1КД 3 л;
  • 5L 3 л.с.

Перед покупкой силового агрегата посчитайте, на сколько увеличится количество лошадиных сил в вашем автомобиле.Свап УАЗ Патриот вам нужно будет зарегистрироваться в МРЭО. Если в результате этой процедуры емкость станет слишком большой, вам может быть отказано в регистрации. Это может привести к штрафу при осмотре ГАИ или при продаже автомобиля.

На заводе УАЗ Патриот комплектуется моторами ЗМЗ 409. У них особая конструкция и способы крепления под капотом. Импортные агрегаты могут иметь другой дизайн. При установке нужно выбрать крепления и правильно установить новый двигатель.

Что нужно менять одновременно с двигателем:

  • Рулевой механизм;
  • Радиатор;
  • КПП или траверс с тоннелем;
  • Карданная передача;
  • Электропроводка и ЭБУ;
  • Выхлопные системы.

Под капотом меняется расположение узлов, меняются опоры мотора.

Перед покупкой новых деталей и их установкой необходимо просчитать проект. Вы должны быть уверены, что новые детали будут соответствовать конструкции выбранного агрегата и всего автомобиля.

Лучше всего заказывать двигатель УАЗ Патриот СВАП в профессиональном автосервисе, который предоставляет такую ​​услугу. Чтобы провести самостоятельную замену, необходимо быть уверенным в своих силах и навыках. Перед началом работ важно написать заявление в МРЭО на замену силового агрегата и зарегистрировать переделку.

Автомобиль УАЗ-патриот ценится, конечно, больше всего за внедорожные качества. Но двигатель этого сурового внедорожника - не последний фактор, о котором говорят потенциальные покупатели и реальные владельцы. Простота и неприхотливость двигателя УАЗ поражает как новичков, так и опытных «джиперов».

Для любого автомобиля двигатель - важнейший агрегат, потому что без него концепт автомобиля в принципе невозможен. Но, для внедорожника, такого как УАЗ, мотор - один из определяющих показателей при покупке, ведь ему часто приходится работать в особых, а иногда и в экстремальных условиях. И, наверное, самое приятное качество двигателя УАЗ - то, что его часто можно быстро (временно) отремонтировать в экстремальных условиях.

Двигатель УАЗ Патриот

- опции

Первые три года машина оснащалась одним двигателем - бензиновым 2,7-литровым «двигателем», который мог «выдавать» 128 л.с. Но многих потенциальных покупателей такая ситуация не устроила. Поэтому в 2008 году завод начал выпуск автомобилей с еще одним дизельным двигателем. Этот двигатель назывался «Iveco F1A» и мог «выдавать» 114 л.с. с, объемом 2,3 л. Выбор такого мотора был обусловлен производством в то время в России микроавтобуса Fiat Ducato. Но этот двигатель не оправдал возложенных на него надежд, и вскоре его сняли.

В 2012 году ульяновчане начали устанавливать на Патриот турбодизельный двигатель ЗМЗ-514, из-за уменьшенного объема он получил индекс 2.2d и остался на машине даже после очередного рестайлинга в 2014 году. А вот бензиновый двигатель. , в отличие от дизельного двигателя, был усовершенствован, «прокачав» его до 135 лошадиных сил.

Преимущества дизельного двигателя

УАЗ Патриот 2018 с новым двигателем (дизель) зарекомендовал себя лучше бензиновой версии.Это позволило владельцам прочувствовать понятие «адекватный расход топлива», снизив его расход до «вменяемых» 20 литров на 100 км (бездорожье), а на хороших дорогах опытный водитель при разумной езде смог добиться показателя из 10/100.

В отличие от своего бензинового аналога, который после скорости 80 км / ч уже не мог разгоняться, дизельный двигатель легко разгонял машину до 120 км / ч. Все это стало возможным благодаря улучшенным показателям крутящего момента, на дизельном двигателе он составлял целых 270 Н / м. Особенно сильно эти улучшения почувствовали любители серьезного бездорожья, им часто выручала хорошая тяговитость двигателя.

Но, несмотря на значительные преимущества «дизеля» перед бензиновым, он доставил владельцам немало хлопот тем, что двигатель ЗМЗ был разработан в начале 90-х годов прошлого века. Его долго пытались модернизировать и доработать, даже обращались за помощью в компанию Bosch, которая помогла значительно улучшить двигатель.Но ситуацию это не спасло, и заводу в конце 2016 года (в октябре) пришлось окончательно отказаться от «Патриотов» с дизельными двигателями. Возможно, это было сделано из-за падения спроса, возможно, из-за высокой себестоимости, но сейчас купить новый дизельный УАЗ уже невозможно.

Бензиновая версия

УАЗ Патриот 2018 года, двигатель на котором решено было оставить только бензин, по сей день пользуется заслуженной популярностью, хотя далеко не все устраивает их владельцев.Да, уважали его простоту и надежность, но были и серьезные недостатки.

Первое и главное, чем были недовольны владельцы этих внедорожников, - это их «нереальное» прожорливость. На хорошей дороге даже при самой тихой манере вождения добиться расхода менее 15 л / 100 км не удалось. А на бездорожье или в пробках расход достигал 22 литров, что не могло не порадовать владельцев. Но, и другие показатели УАЗа с бензиновым двигателем значительно сократили количество поклонников «джипа».Ведь разгон автомобиля до 100 км / ч занимал 19 секунд, а зачастую это была максимальная скорость, которую мог предложить Патриот, а по современным меркам такая скорость и динамика никого не устраивала.

И еще одна серьезная проблема, на которую жаловались многие владельцы УАЗ Патриот, - обрыв натяжной цепи. Единственное решение, которое было выбрано заводом для решения этой проблемы, - это смена поставщика гидравлических натяжителей цепи. Это произошло в 2017 году, и мы надеемся, что это решит эту проблему, ждем отзывов.

Подведение итогов

Взвесив все аргументы, факты и отзывы, стоит задуматься - « Какой двигатель УАЗ Патриот ему больше всего подходит? «Лучшим выбором, наверное, будет дизель от Iveco. Он способен« пахать »полмиллиона километров без серьезных поломок, требует меньше финансовых вложений в ремонт, чем« ЗМЗ ». Но руководство завода решило выпускать только бензиновый "Патриот", так что выбирать не из чего.

22 ноября 2012 г.
Volkswagen заменит кроссовер Tiguan на заводе в Калуге на другую модель
В ближайшее время завод Volkswagen в Калуге расширит линейку собираемых автомобилей моделью Skoda Rapid, сообщил член правления марки Volkswagen, отвечающий за производство Хуберт Вальтль.«Что касается модельного ряда, то будет представлена ​​Skoda Rapid и модель, которая придет на смену Volkswagen Tiguan», - цитирует Уолтла «Финмаркет». Сегодня завод выпускает четыре модели двух брендов (Skoda - Octavia и Fabia, VW - Tiguan и Polo sedan) в полном производственном цикле, а также Volkswagen Touareg и Multivan по SKD-технологии. Ранее сообщалось, что производство модели Octavia будет перенесено в Нижний Новгород на контрактной сборке компании «ГАЗ». Компания планирует построить завод двигателей, на котором будет работать 500 человек.Объем инвестиций составит 250 миллионов евро. Новый моторный завод площадью 30 000 квадратных метров будет запущен в 2015 году и будет производить около 150 000 двигателей в год. Предприятие расположится рядом с автомобильным заводом VW. Двигатели будут устанавливаться на автомобили Нижегородской и Калужской сборки. Одновременно со строительством двигателестроительного завода на предприятии откроется новый учебный центр для будущих автомехаников. По словам Уолтла, это совместное предприятие Volkswagen и региональной администрации.Генеральный директор «Фольксваген Груп Рус» Маркус Осегович сказал, что сейчас более 69% автомобилей, продаваемых в России, собираются на месте. Volkswagen Group в ближайшие несколько лет планирует увеличить производство на калужском заводе до 225 тысяч автомобилей в год.
Ведомости.ру
Renault получит контрольный пакет акций АвтоВАЗа.
As "Za Rulem.РФ »писали, в конце сентября Федеральная антимонопольная служба РФ одобрила совместное ходатайство Renault, Nissan и ГК« Ростехнологии »о приобретении акций« АвтоВАЗа ». Ходатайство было подано 2 августа в рамках договоренностей. о создании СП между альянсом Renault-Nissan и «Ростехнологиями» для получения доли в «АвтоВАЗе». В мае сообщалось, что Renault-Nissan и «Ростехнологии» договорились о создании СП для покупки контрольного пакета акций «АвтоВАЗа» и подписали соответствующее соглашение без обязательной юридической силы.По соглашению Renault-Nissan и «Ростехнологии» предоставят свои акции «АвтоВАЗа» в виде взносов в капитал СП, которое будет контролировать «АвтоВАЗ». Renault-Nissan планирует инвестировать в проект 750 миллионов долларов, что обеспечит французско-японской автомобильной группе 67,13% доли в СП к середине 2014 года. СП будет владеть 74,5% акций «АвтоВАЗа».
Zr.ru
С 1 января УАЗ полностью перейдет на выпуск продукции стандарта Евро-4
С 1 января 2013 г. Ульяновский автомобильный завод (УАЗ входит в «Соллерс») полностью перейдет на выпуск продукции стандарта Евро-4. в соответствии с законодательством, как объявила компания.«Экологические улучшения коснутся УАЗ Патриот, УАЗ Пикап и УАЗ Хантер с бензиновыми двигателями ЗМЗ-409 и дизельными ЗМЗ-514», - говорится в сообщении. Переход на стандарты Евро-4 требует использования нового каталитического нейтрализатора, смены датчиков и ПО операционной системы двигателя, отмечает УАЗ. Коммерческие автомобили УАЗ помимо экологически чистых двигателей получат новую пятиступенчатую коробку передач. В связи с этим с 1 января будущего года цена на модели УАЗ Патриот и УАЗ Пикап будет повышена на 10 тысяч рублей, УАЗ Хантер - на 25 тысяч рублей, для коммерческих автомобилей УАЗ повышение цены составит 25-30 тысяч рублей. , в зависимости от версии.ОАО «УАЗ» входит в состав российской автомобильной компании «Соллерс» и специализируется на производстве полноприводных легковых автомобилей, коммерческого транспорта и микроавтобусов под торговой маркой УАЗ.
Ria.ru

Выбор турбокомпрессора на УАЗ патриот. Выбор турбокомпрессора на уаз патриот Установка турбины на змз 406

Сколько бы ни было лошадей под капотом машины, их всегда не хватает.Хотя мощность инжекторного мотора ЗМЗ 406 по техпаспорту составляет 145 л. с., этого не хватит всем автовладельцам.

Сегодня мы расскажем вам об увеличении мощности двигателя ЗМЗ 406 инжектором.

Автомобили с двигателем 406 обычно тяжелые и поэтому нуждаются в подходящей трансмиссии для обеспечения хорошей динамики движения.

Какими способами можно увеличить мощность инжектора ЗМЗ-406?

Максимальное отверстие цилиндра, можно только навредить силовому агрегату и снизить его ресурс.

В целом капитальный ремонт двигателя и установка поршней меньшего веса и облегченного коленчатого вала стоит дорого. Конечно, лучший вариант - установить на мотор турбину.

По сравнению с другими методами увеличения мощности турбина меньше повреждает трансмиссию.

При использовании на ЗМЗ-406 можно будет увеличить мощность двигателя до 200 л.с. Кроме того, на сегодняшний день существуют разные типы турбокомпрессоров, которые легко устанавливаются и не требуют особого внимания со стороны автовладельцев.

Наддув механический ЗМЗ-406

Повышение мощности двигателя ЗМЗ 406 за счет механического наддува.

Все типы компрессоров можно условно разделить на 2 большие группы: с механическим наддувом и с турбонаддувом. У обоих этих типов есть свои плюсы и минусы, а также есть свои поклонники и противники.

Какой компрессор лучше всего использовать для двигателя ЗМЗ-406? И вообще, что такое механическое наддутие?

Принцип работы механического наддува довольно прост.Его конструкция напоминает масляный насос. Он состоит из двух осей, на которых расположены шестерни с зацеплением зубьев.

По аналогии с масляным насосом ЗМЗ-406, создающим давление в системе смазки, компрессор создает давление воздуха. Компрессор приводится в движение коленчатым валом двигателя.

Механический наддув имеет ряд недостатков. Наиболее важным является значительное снижение КПД из-за использования коленчатого вала для привода компрессора, что приводит к увеличению нагрузки на двигатель.

Из-за высокого давления за компрессором увеличивается вероятность обратного просачивания воздуха. Чтобы этого не происходило, применяется многоступенчатая подача воздуха с установленными один за другим несколькими насосами. Однако это приводит к более сложной и дорогой конструкции.

Турбонаддув ЗМЗ-406

Повышение мощности двигателя ЗМЗ 406 за счет турбонаддува. Наилучшую производительность у инжектора ЗМЗ-406 показывает турбонаддув.

Он не имеет ременной передачи от коленвала, а его конструкция намного надежнее, дешевле и неприхотливее.

Принцип работы турбонаддува предельно прост: внутри выпускного коллектора находится крыльчатка, приводимая в движение выхлопными газами, причем количество оборотов турбины может превышать 200 тысяч.

Турбина и воздуходувка расположены на одной оси вместе с рабочим колесом внутри выпускного коллектора.

То есть двигателю с впрыском не нужно тратить энергию на раскрутку компрессора, за счет чего его КПД не снижается, а, наоборот, увеличивается.

Однако турбонаддув имеет и несколько недостатков, хотя они не столь существенны.

  • Первое - это низкий КПД на низких оборотах. Это можно объяснить тем, что на низких оборотах выхлопных газов выделяется меньше. Компрессор начинает работать на полную мощность при высоких оборотах двигателя.
  • Второй недостаток, который следует отметить, - это так называемый эффект «турбо-лага». Между нажатием газа и началом полной работы компрессора проходит определенный промежуток времени, но конструкторы постоянно стремятся сократить это время за счет уменьшения веса турбоагрегатов.

Говорили об увеличении мощности двигателя ЗМЗ 406 инжектором, удачи на дорогах!

Отечественный двигатель «ЗМЗ-406 Турбо» является наследником классического аналога, известного под индексом 402. Новый двигатель чем-то напоминает шведский «Сааб», корпус агрегата чугунный, распредвалы накладные. Силовая установка включает в себя 16 клапанов, гидравлические компенсаторы. Такая конструкция позволяет владельцу избавиться от частой регулировки клапана.Привод ГРМ комплектуется цепью с расчетным сроком службы не менее 100 тысяч километров. Несмотря на простоту конструкции, рассматриваемая установка намного «продвинута», чем ее предшественница. Изучим особенности устройства и отзывы пользователей о нем.

«ЗМЗ-406 Турбо»: характеристики

Ниже приведены параметры рассматриваемого мотора:

  • Годы выпуска - 1997-2008 гг.
  • Подающая часть - инжектор / карбюратор.
  • Расположение цилиндров рядное.
  • Количество цилиндров и клапанов на каждом элементе 4/4.
  • Ход поршня - 86 мм.
  • Компрессия - 9.3.
  • Объем «паровоза» - 2286 кубометров. см.
  • Показатель мощности 145 лошадиных сил при 5200 об / мин.
  • Экологический стандарт - Евро-3.
  • Масса - 187 кг.
  • Расход топлива в смешанном режиме составляет 13,5 л на 100 км.
  • Расчетный ресурс агрегата - 150 тысяч километров.
  • Установка - "Волга" 3102/31029/3110, (Газель, Соболь).

Модификации

Введено в эксплуатацию несколько моделей двигателя ЗМЗ-406 Турбо:

  1. Карбюраторная модификация 406. 1. 10. Применяется на «Газелях», потребляет бензин АИ-76.
  2. Версия 406. 2. 10. Топливный двигатель, устанавливаемый на «Газели» и «Волга».
  3. Модель 406. 3. 10. Применяется на ГАЗели (АИ-92).

Основные неисправности

Двигатель ЗМЗ-406 Турбо чаще всего имеет следующие неисправности:

  • Гидравлические натяжители поддаются заклиниванию.В связи с этим возникают посторонние шумы, отсутствие вибраций, дальнейшая деформация обуви, вплоть до разрушения всей цепи. В этом плане преимущество рассматриваемого двигателя в том, что на нем не прогибаются клапана.
  • Перегрев силовой установки. Эта проблема тоже не редкость. Как правило, такая поломка происходит из-за забитого радиатора или выхода из строя термостата. Первоначально рекомендуется проверить уровень охлаждающей жидкости и наличие воздушных карманов в системе.
  • Повышенный расход масла.Чаще всего такая проблема возникает у двигателя ЗМЗ-406 Турбо КОМПЛЕКТ из-за износа сальников и маслосъемных клапанов на клапанах. Также неисправность иногда возникает из-за того, что между пластиной и крышкой клапана образуется зазор, через который вытекает масло. Чтобы устранить проблему, просто снимите крышку и заклейте поверхность герметиком.

Прочие проблемы

Среди других часто встречающихся неисправностей двигателя ЗМЗ-406 Турбо можно отметить следующие:

  • Часто наблюдаются провалы тяги из-за выхода из строя катушек зажигания.После замены этих элементов работоспособность мотора восстанавливается мгновенно.
  • Детонация в блоке питания. Эта неисправность возникает из-за износа гидравлических компенсаторов. По заявлению производителя, срок службы этих деталей рассчитан не менее чем на 50 тысяч километров.
  • Износ поршневых пальцев, поршней, а также приводящий к возникновению посторонних звуков в моторе.
  • Силовой агрегат троит. В этом случае следует проверить свечи, катушки и компрессию.
  • Происходит замирание блока питания. Чаще всего «ЗМЗ-406 Турбо» глохнет из-за неисправности проводов, датчика коленвала или РХХ.

Кроме того, неоднократно наблюдались сбои в работе турбомуфты ЗМЗ-406 и топливного насоса. В целом причины проблем типичны для всех отечественных моторов, в том числе и невысокого качества сборки. Тем не менее 406-я модель намного эффективнее и практичнее своей предшественницы под номером 402.Справочно: на базе 406-го ЗМЗ разработаны моторы 405-й и 409-й серий, объемом 2,7 л.

Форсировка

Одним из вариантов установки является атмосферный способ с установкой дополнительных валов. На входе монтируется забор холодного воздуха, ресивер увеличенного диаметра. Затем распиливается ГБЦ, дорабатываются отсеки сгорания, увеличивается размер каналов. На следующем этапе усовершенствования двигателя ЗМЗ-406 Турбо устанавливаются облегченные Т-образные клапаны, пружины типа 21083 и новые валы, например, от ОКБ 38/38.

Нет смысла использовать штатную тракторную поршневую группу. Приобретен коленчатый вал нового типа, облегченный. Балансировка узла. Прямоточный выхлоп регулируется на трубе диаметром 63 мм. В результате мощность составит порядка 200 лошадиных сил, а характеристики силовой установки будут иметь ярко выраженную спортивную конфигурацию.

«ЗМЗ-406 Турбо»: тюнинг

Второй способ улучшения рассматриваемого двигателя - установка наддува. Чтобы устройство нормально выдерживало высокое давление, необходимо установить усиленный поршневой агрегат.В остальном конструкция идентична преобразованиям, проведенным при модернизации атмосферы.

Установлена ​​турбина Garrett 28 с соответствующим коллектором, трубопроводами, интеркулером, форсунками 630 см3, выхлопной системой 76 мм, MAP + DTV. Выходная мощность составит не менее 300 «лошадей». При желании можно поменять форсунки на конфигурацию 800 куб.см, что еще больше увеличит мощность двигателя, но такая система приведет к быстрому износу агрегата. Потребуется новый компрессор, например Eaton M90.Затем вам нужно его настроить. Как показывает практика, такая модернизация позволяет получить без сбоев мотор, тяга которого чувствуется снизу.

Конфигурация системы впуска

Данная операция с использованием нового комплекта ремня ГРМ «ЗМЗ-406 Евро-2 Турбо» является одним из важнейших моментов, влияющих на параметры силовой установки. В рассматриваемой системе происходят волновые процессы, настроенные на определенный диапазон скоростей. В стандартной версии агрегат имеет неоднозначные характеристики.

К плюсам можно отнести короткий впускной тракт, рассчитанный на высокие обороты. С другой стороны, входные отверстия на фильтре имеют довольно маленькое поперечное сечение. Сам фильтрующий элемент отличается высокими характеристиками и не требует замены на нулевую версию, сложен в обслуживании и не обладает высокой эффективностью.

Чтобы улучшить производительность и наполнение цилиндра на высоких оборотах, специалисты рекомендуют снимать стандартный корпус атмосферного фильтра. Решение этой проблемы проявляется в установке системы «холодного всасывания».В месте установки фильтрующего элемента воздушного фильтра оборудуют закрытый объем, чтобы воздушный поток поступал исключительно извне. В этом поможет дополнительный раздел.

Как вариант, можно ничего не отгородить под капотом, а под бампером вывести воздухозаборник. Однако в этом случае есть риск получить небольшое снижение мощности мотора.

Доработка ГБЦ

Эта операция сводится к шлифовке каналов, сглаживанию всех острых остатков в камере сгорания и на дне поршня.Для рассматриваемых двигателей рекомендуется установка прокладки ГБЦ от блока 405.22 (Евро-3). Он сделан из цельного металла, более надежен и тоньше. В результате это позволяет повысить компрессию и эффективность двигателя.

Следующим шагом будет установка распредвалов с увеличенным ходом клапана. Для штатной эксплуатации силовой установки в городских условиях специалисты советуют использовать пару валов типа 30/34.

Другие способы модернизации

Двигатель также можно улучшить, установив комплект ГРМ «ЗМЗ-406 Евро2 Турбо».Кроме того, коленчатый вал установлен с увеличенным ходом кривошипно-шатунного механизма. Это даст возможность увеличить рабочий объем до 2,5 литров. Кроме того, в новом коленчатом валу используются поршни со смещением пальца на 4 миллиметра. Он не должен выходить за плоскость блока и ударяться о головку блока цилиндров.

Хорошим вариантом для силовых агрегатов рассматриваемой модели является использование поршней с тонкими кольцами. Они снизят динамические потери, что особенно важно для быстроходных двигателей.Как вариант, можно заняться облегчением поршневой и шатунной группы, но это не сильно повлияет на моторы с частотой вращения до 7 тысяч оборотов в минуту. Уменьшение массы маховика на таких образцах приводит к прерывистой работе, быстрому набору оборотов и столь же интенсивному падению. Это не очень удобно, особенно при передвижении по городу.

Кто нибудь устанавливал такой КОМПЛЕКТ?

УАЗ Патриот заводской комплектации комплектуется стандартным двигателем ЗМЗ 409.Существенным его отличием от более ранних двигателей УАЗа является инжекторный способ подачи топлива в двигатель. Это бензиновый двигатель объемом 2,7 литра и максимальной мощностью 128 л.с. Однако многие автолюбители считают такой двигатель слабым местом для их автомобиля УАЗ Патриот и поэтому всячески его настраивают. Самый распространенный вид тюнинга - замена штатного ЗМЗ 409 на двигатели от других автомобилей, в основном внедорожников иностранного производства, а также дизельных. Впрочем, такой тюнинг стоит недешево, но если сравнить стоимость зарубежного внедорожника, даже бывшего в употреблении, и стоимость покупки УАЗ Патриот и замены двигателя, то разница существенная (естественно, в сторону УАЗ Патриот).

Тюнинг двигателя ЗМЗ 409 на УАЗ Патриот. Второй вариант тюнинга двигателя - чип-тюнинг двигателя. Так как на двигателе ЗМЗ 409 спроектирована система управления двигателем с блоком управления МИКАС 7.2 или МИКАС 11. Современные технологии позволяют изменять настройки системы наиболее оптимальным образом для работы вашего автомобиля. Такой тюнинг позволяет снизить расход топлива и повысить технические параметры. Помимо чип-тюнинга, можно дополнительно установить турбокомпрессор.Установив турбонагнетатель, вы получите значительный прирост мощности двигателя. Установка такого агрегата позволит развить мощность двигателя до 170 л.с. и увеличить максимальный крутящий момент до 290 Нм. В целом мощность двигателя увеличится до 30%. Такой двигатель больше всего подойдет для езды по бездорожью и в сложных условиях. Но помимо этого не следует забывать о мерах предосторожности при эксплуатации двигателя даже ЗМЗ 409 или любого другого при работе в тяжелых условиях. Поэтому специалисты, готовящие автомобили этого класса к условиям бездорожья, рекомендуют параллельно с настройкой выполнять работы, связанные с выводом сапунов на воздушный фильтр и воздухозаборники на более высокий уровень.Такой тюнинг позволит без проблем преодолевать водные преграды. Аналогичные операции можно выполнить при тюнинге двигателя УАЗ Хантер.

Турбокомпрессор для УАЗ Патриот

Для полной модернизации УАЗ Патриот лучше всего подходит двигатель ЗМЗ 409. Однако установкой турбины ограничиваться не будем. Для повышения производительности и сохранения работоспособности силового агрегата следует провести дополнительную модернизацию. Итак, при установке турбины на УАЗ Патриот дополнительно потребуется сделать:

В первую очередь смотрим на поршни.Если турбокомпрессор на УАЗе выдает 0,8 - 1, то можно оставить свои поршни, но если давление превышает 1, то лучше всего подходят кованые поршни МАМИ, которые делаются на заказ (правда, я нашел готовые в один из интернет-магазинов) ... Если хотите получить большой наддув, лучше всего между картером и блоком установить дополнительную вставку для усиления блока двигателя. Что касается распредвалов, в принципе можно оставить стандартные, а можно поставить «широкие» (все зависит от ваших целей и финансовых возможностей).Коленчатый вал на УАЗ Патриот тюнинга не требует, если только не пришло время его ремонтировать. Но что обязательно нужно будет менять, так это вкладыши: вместо «родных» рекомендуется ставить вкладыши шатуна и корня Турбо ЗМЗ. Турбокомпрессор УАЗ Патриот Турбокомпрессор УАЗ Патриот

Что касается установки коллекторов, то рекомендуется выпускной ЕВРО 2. А вот штатный впускной коллектор стоит немного модернизировать, устранив все внутренние перепады и установив дополнительный фильтр нулевого сопротивления и интеркулер.В блок нужно установить дополнительные масляные форсунки (они нужны нам для охлаждения днища поршней).


От
Производство ЗМЗ
Марка двигателя ЗМЗ-406
Годы выпуска 1997-2008 гг.
Материал блока цилиндров чугун
Система подачи инжектор / карбюратор
Тип рядный
Количество цилиндров 4
Клапаны на цилиндр 4
Ход поршня, мм 86
Диаметр цилиндра, мм 92
Степень сжатия 9. 3
8 *
Объем двигателя, куб. См 2286
Мощность двигателя, л.с. / об / мин 100/4500 *
110/4500 **
145/5200
Крутящий момент, Нм / об / мин 177/3500 *
186/3500 **
201/4000
Топливо 92
76 *
Экологические стандарты Евро 3
Масса двигателя, кг 185 *
185 **
187
Расход топлива, л / 100 км
- город
- трасса
- смешанный.
13,5
-
-
Расход масла, гр. / 1000 км до 100
Моторное масло 5W-30
5W-40
10W-30
10W-40
15W-40
20W-40
Сколько масла в двигателе 6
При замене заливка, л 5,4
Замена масла проведена, км 7000
Температура эксплуатации двигателя, град. ~ 90
Ресурс двигателя, тыс. Км
- по данным завода
- по практике
150
200+
Тюнинг
- потенциал
- без потери ресурса
600+
до 200
Двигатель был установлен Волга 3102
Волга 31029
Волга 3110
Волга 31105
ГАЗ Газель
ГАЗ Соболь

* - для ЗМЗ 4061.Двигатель 10 ** - для двигателя ЗМЗ 4063.10

Волга / Газель ЗМЗ-406 Неисправности и ремонт двигателя

Двигатель ЗМЗ-406 является преемником классического ЗМЗ-402, совершенно нового двигателя (хотя и сделанного с оглядкой на Saab B-234) в новом чугунном блоке с верхним распредвалом, теперь последний у двух и, соответственно, 16 клапанного двигателя. На 406 появились гидравлические подъемники и возиться с постоянной регулировкой клапана вам не грозит. В цепи ГРМ используется цепь, требующая замены каждые 100000 км, на самом деле она пробегает более 200 тысяч, а иногда и не дотягивает до 100, поэтому каждые 50 тысяч км нужно следить за состоянием цепи, демпферов и гидронатяжителей. Натяжители, как правило, очень низкого качества.Несмотря на то, что двигатель простой, без изменения фаз газораспределения и других современных технологий, для ГАЗа это большой прогресс по отношению к двигателю 402. Модификации двигателя ЗМЗ 406: 1. ЗМЗ 4061.10 - двигатель карбюраторный, СЖ 8 для 76 бензина. Используется на Газелях. 2. ЗМЗ 4062.10 - инжекторный двигатель. Основная модификация используется на Волгах и Газелях. 3.


З 4063.10 - двигатель карбюраторный SJ 9.3 на 92-й бензин. Используется на Газелях. Неисправности двигателей ЗМЗ 406: 1.Гидравлические натяжители цепи ГРМ. Имеет тенденцию к заклиниванию, в результате чего не обеспечивается отсутствие колебаний, возникает шум цепи с последующим разрушением башмака, подскакиванием цепи и, возможно, даже ее разрушением. В этом случае у ЗМЗ-406 есть преимущество, он не гнет клапан. 2. Перегрев ЗМЗ-406. Распространенная проблема, обычно виной всему термостат и забитый радиатор, проверьте количество охлаждающей жидкости, если все в порядке, то ищите воздушные пробки в системе охлаждения. 3. Большой расход масла. Обычно дело в маслосъемных кольцах и сальниках клапанов. Вторая причина - лабиринтный масляный дефлектор с резиновыми трубками для слива масла, если между клапанной крышкой и лабиринтной пластиной есть зазор, то масло уходит. Крышка снята, замазана герметиком и проблем нет. 4. Провалы тяги, неровные ХХ, это все умирают катушки зажигания. На ЗМЗ-406 это не редкость, поменять и моторчик полетит. 5. Стук в двигателе. Обычно на 406-й стучат гидроподъемники и просят заменить, проходят около 50 000 км.Если нет, то вариантов много, от поршневых пальцев до поршней, втулок шатуна и т. Д., Вскрытие покажет. 6. Двигатель троит. Посмотрите свечи, катушки, замерьте компрессию. 7. Залежи ЗМЗ 406. Дело, чаще всего, в проводах ВВ, датчика коленвала или РХХ, проверка. К тому же постоянно глючат датчики, некачественная электроника, есть проблемы с бензонасосом, да и вообще не обошла стороной и 406 двигатель плохое качество сборки, характерное для российских двигателей.
Несмотря на это, ЗМЗ 406 - это гигантский шаг вперед по сравнению с ЗМЗ-402, конструкция середины 50-х, двигатель стал более современным, ресурс никуда не ушел, и все же при адекватном обслуживании своевременное масло смены и спокойного стиля вождения, она может превышать 300 тыс. км. В 2000 году на базе ЗМЗ-406 был разработан двигатель ЗМЗ-405, а позже появился ЗМЗ-409 объемом 2,7 литра.

Тюнинг двигателя Волга / Газель ЗМЗ-406 (увеличение мощности)

Форсунка ЗМЗ 406. Первый вариант увеличения мощности двигателя по традиции - атмосферный, а значит, будем устанавливать валы. Начнем с впуска, установим воздухозаборник холодного воздуха, ресивер большего размера, разрежем ГБЦ, доработаем камеры сгорания, увеличим диаметр каналов, приточим, установим соответствующие легкие Т-образные клапана, пружины 21083 (на зло варианты от BMW), валы (например ОКБ двигателя 38/38). Штатный тракторный поршень крутить нет смысла, поэтому покупаем кованые поршни, легкие шатуны, облегченный коленвал, балансируем.Выхлоп на трубе 63 мм, проходной и настраиваем онлайн. Выходная мощность составит примерно 200 л.с., а характер мотора получит ярко выраженный спортивный характер. ЗМЗ-406 Турбо. Компрессор Если 200 л.с. для вас детское развлечение и хочется настоящего огня, то дуть - ваш путь. Чтобы мотор нормально выдерживал высокое давление, поставим усиленную кованую поршневую группу под низкий SG ~ 8, в остальном конфигурация аналогична атмосферному варианту.


rbina Garrett 28, коллектор на нее, обвязка, интеркулер, форсунки 630сс, выхлоп 76мм, ДБП + ДТВ, установка январь.На выходе имеем порядка 300-350 л.с. Вы можете поменять форсунки на более эффективные (от 800cc), поставить Garrett 35 и дуть до тех пор, пока двигатель не сломается, чтобы вы могли выдуть 400 и более л.с. По компрессору все аналогично турбонаддува, но вместо турбины, коллекторов, патрубков, интеркулера ставим компрессор (например Eaton M90), настраиваем и едем. Мощность компрессорных вариантов ниже, но мотор безупречный и тянет снизу.

Повышение мощности ЗМЗ 406

Очень волнующая тема для многих о том, что можно сделать с двигателем ЗМЗ 406, чтобы машина ехала как надо.Уже несколько лет изучаю возможности и варианты улучшения этих моторов, плюсы и минусы различных решений. Наконец я собрался и решил описать свой опыт в этой статье. Предлагаю начать тему доработки мотора с самого начала, т.е. с системы впуска. Впуск Конфигурация впускной системы является одним из важных моментов, влияющих на производительность двигателя внутреннего сгорания. Так же, как и в выхлопной системе, во впускной системе происходят волновые процессы.Система впуска на атмосферном двигателе внутреннего сгорания ЗМЗ 406 резонансная и настроена на определенный диапазон скоростей. В заводском исполнении система имеет противоречивые характеристики.


С одной стороны, у нас достаточно короткий впускной тракт, что свидетельствует о настройке высоких оборотов, с другой - небольшое сечение впускных отверстий на корпусе фильтра. Учтите, что сам фильтрующий элемент установлен очень качественно, и замена его фильтром «нулевого сопротивления» - не лучшая идея, потому что такой фильтр требует регулярного обслуживания (пропитки) и по умолчанию фильтрует хуже.Чтобы улучшить наполнение цилиндров на высоких оборотах, я бы рекомендовал избавиться от штатного корпуса воздушного фильтра (поддона). Но тогда мы получим еще один не очень хороший эффект - фильтр уже будет забирать воздух в основном из-под колпака, где он намного горячее, чем на улице. Повышение температуры воздуха на входе снижает наполнение, то есть мощность и момент. Для решения этой проблемы предлагается установить систему «холодного всасывания». Эта идея не революционна и хорошо известна. Под капотом, где расположен воздушный фильтр, организован замкнутый объем, в который поступает воздух только извне.Делается это путем установки перегородки. Этот вариант улучшения впускной системы очень популярен на американских автомобилях. Конечно, под капотом нельзя ничего отгораживать, а просто снять воздухозаборник с фильтром под бампером, но тогда есть опасность получить гидроудар при форсировании луж. Изменится и резонансная характеристика впуска. Испытания показали, что резонансная частота снижается по мере увеличения длины впускного тракта.
шина будет чуть лучше ездить внизу, но в результате количество лошадей уменьшится, потому что мощность = крутящий момент * обороты. Выпуск Оптимальный вариант по соотношению цена-результат - установка системы «холодного впуска» вместе с выхлопной системой от двигателей Euro2 / 3. Тем, кто хочет получить еще большую мощность, рекомендуется установка прямоточной вытяжной системы, она более эффективна по мощности, но, увы, достаточно шумная. Если вопрос не в цене, то можно выбрать компромиссный вариант от известных производителей мирового уровня. Далее по лестнице доработок (и конечно затрат) идет доработка ГБЦ. Доработка любой ГБЦ сводится к шлифовке каналов, зачистке всех острых кромок в камере сгорания (и на днище поршня). На двигатели ЗМЗ 406 также рекомендуется устанавливать прокладку ГБЦ от двигателя 405,22 евро3. Он цельнометаллический (более надежный) и более тонкий, что приведет к увеличению степени сжатия до 10. Как известно, увеличение степени сжатия - один из основных способов повышения КПД ДВС. (повышение КПД, мощности - кому что лучше). Распредвалы Следующим шагом будет установка распредвалов высокого подъема. Если мотор планируется эксплуатировать в городе каждый день, то я бы порекомендовал остановить свой выбор на паре валов 30/34 от Моторного окб. Технические параметры вала 30/30 Чрезвычайно «низкая» версия - обеспечивает максимальное увеличение крутящего момента на малых и средних оборотах. 30/34 Универсальная версия - увеличивает крутящий момент равномерно во всем рабочем диапазоне.
4/38 Вариант «Конь» - увеличивает крутящий момент на средних и высоких оборотах.38/42 Обеспечивает наибольший прирост крутящего момента на высоких оборотах. Другие варианты Также возможна установка коленчатого вала с большим ходом кривошипа (от ЗМЗ 409, ход 94мм вместо 86мм), что увеличит рабочий объем до 2,5 литров, а как известно момент прямо пропорционален смещение. Но кроме коленвала придется заказывать и другие поршни со смещением пальца на 4мм, чтобы поршень не выходил из плоскости блока и не боролся с головкой блока цилиндров.Хорошим вариантом для атмосферного двигателя внутреннего сгорания является использование поршней с тонкими кольцами, тонкие кольца снижают динамические потери на трение и повышают общий КПД двигателя, особенно это актуально для револьверных двигателей. Еще можно говорить о разгрузке поршней, шатунов, коленвала, маховика ... но лично я считаю, что разгрузка не актуальна для двигателя, работающего в диапазоне до 7000 об / мин. Достаточно хорошего распределения веса и балансировки движущихся частей.Уменьшение размера маховика, которое так нравится многим, придает двигателю нервный оттенок. Быстрее раскручивается, но и быстрее тормозит, что иногда бывает неудобно, особенно в городе. Система управления двигателем Естественно, после любых доработок двигателя внутреннего сгорания необходимо перенастроить систему управления. С этим отлично справляется программа M7Sport, изначально созданная для управления модифицированными моторами ЗМЗ. Основная особенность этой программы - работа с датчиком абсолютного давления вместо датчика массового расхода воздуха.
также имеет возможность автоматически откалибровать все необходимые настройки для конкретного двигателя с помощью программы MOLT, что позволяет добиться максимальной мощности от каждого конкретного двигателя. Поперечный разрез двигателя ЗМЗ 406 на автомобиле Волга ГАЗ 31105: 1 - масляный поддон; 2 - маслозаборник; 3 - масляный насос; 4 - ролик привода масляного насоса; 5 - коленчатый вал; 6 - шатун; 7, 9 - ведомая и ведущая шестерни привода масляного насоса; 8 - крышка привода масляного насоса; 10 - поршневой палец; 11 - поршень; 12 - прокладка ГБЦ; 13 - впускной клапан; 14 - впускной трубопровод с ресивером; 15 - ГБЦ; 16 - впускной распредвал; 17 - гидравлический толкатель; 18 - выпускной распредвал; 19 - крышка ГБЦ; 20 - указатель уровня масла; 21 - выпускной коллектор; 22 - выпускной клапан; 23 - блок цилиндров; 24 - пробка сливная

«ЗМЗ-406 Турбо»: характеристики

Ниже приведены параметры рассматриваемого двигателя:

  • Годы выпуска - 1997-2008 гг.
  • Подающая часть - инжектор / карбюратор.
  • Расположение цилиндров рядное.
  • Количество цилиндров и клапанов на каждом элементе 4/4.
  • Ход поршня - 86 мм.
  • Компрессия - 9. 3.
  • Объем «паровоза» - 2286 кубометров. см.
  • Показатель мощности 145 лошадиных сил при 5200 об / мин.
  • Экологический стандарт - Евро-3.
  • Масса - 187 кг.
  • Расход топлива в смешанном режиме 13.5 литров на 100 км.
  • Расчетный ресурс агрегата - 150 тысяч километров.
  • Установка
  • - "Волга" 3102/31029/3110, (Газель, Соболь).

Модификации

Введено в эксплуатацию несколько моделей двигателя ЗМЗ-406 Турбо:

  1. Карбюратор модификация 406. 1. 10. Используется на «Газелях», потребляет бензин АИ-76.
  2. Версия 406. 2. 10. Топливный мотор, устанавливаемый на «Газели» и «Волга».
  3. Модель 406.3. 10. Применялся на ГАЗелях (АИ-92).

Основные неисправности

Двигатель ЗМЗ-406 Турбо чаще всего имеет следующие неисправности:

  • Гидравлические натяжители цепи привода ГРМ подвержены заклиниванию. В связи с этим возникают посторонние шумы, отсутствие вибраций, дальнейшая деформация обуви, вплоть до разрушения всей цепи. В этом плане преимущество рассматриваемого двигателя в том, что на нем не прогибаются клапана.
  • Перегрев силовой установки. Эта проблема тоже не редкость. Как правило, такая поломка происходит из-за забитого радиатора или выхода из строя термостата. Первоначально рекомендуется проверить уровень охлаждающей жидкости и наличие воздушных карманов в системе.
  • Повышенный расход масла. Чаще всего такая проблема возникает у двигателя ЗМЗ-406 Турбо КОМПЛЕКТ из-за износа сальников и маслосъемных клапанов на клапанах. Также неисправность иногда возникает из-за того, что между пластиной и крышкой клапана образуется зазор, через который вытекает масло.Чтобы устранить проблему, просто снимите крышку и заклейте поверхность герметиком.

Другие проблемы

Среди других часто встречающихся неисправностей двигателя ЗМЗ-406 Турбо можно отметить следующие:

  • Просадки тяги часто наблюдаются из-за выхода из строя катушек зажигания. После замены этих элементов работоспособность мотора восстанавливается мгновенно.
  • Стук в блоке питания. Эта неисправность возникает из-за износа гидравлических компенсаторов.По заявлению производителя, срок службы этих деталей рассчитан не менее чем на 50 тысяч километров.
  • Изношены поршневые пальцы, поршни и втулки шатуна, что также приводит к возникновению посторонних звуков в моторе.
  • Блок питания троит. В этом случае следует проверить свечи, катушки и компрессию.
  • Происходит замирание блока питания. Чаще всего «ЗМЗ-406 Турбо» глохнет из-за неисправности проводов, датчика коленвала или РХХ.

Кроме того, неоднократно наблюдались сбои в работе турбомуфты ЗМЗ-406 и топливного насоса. В целом причины проблем типичны для всех отечественных моторов, в том числе и невысокого качества сборки. Тем не менее 406-я модель намного эффективнее и практичнее своего предшественника под номером 402. Для справки: на базе 406-го ЗМЗ были разработаны моторы 405-й и 409-й серий, объемом 2,7 литра.

Форсирование

Одним из вариантов увеличения мощности агрегата является атмосферный способ с установкой дополнительных валов. На входе монтируется забор холодного воздуха, ресивер увеличенного диаметра. Затем распиливается ГБЦ, дорабатываются отсеки сгорания, увеличивается размер каналов. На следующем этапе усовершенствования двигателя ЗМЗ-406 Турбо устанавливаются облегченные Т-образные клапаны, пружины типа 21083 и новые валы, например, от ОКБ 38/38.

Нет смысла использовать штатную тракторную поршневую группу. Приобретены новые поршни кованого типа и облегченный коленчатый вал. Балансировка узла.Регулируемый прямоточный выхлоп на трубе диаметром 63 мм. В результате мощность составит порядка 200 лошадиных сил, а характеристики силовой установки будут иметь ярко выраженную спортивную конфигурацию.

«ЗМЗ-406 Турбо»: тюнинг

Второй способ улучшения рассматриваемого двигателя - установка наддува. Чтобы устройство нормально выдерживало высокое давление, необходимо установить усиленный поршневой агрегат. В остальном конструкция идентична преобразованиям, проведенным при модернизации атмосферы.

Установлена ​​турбина Garrett 28 с соответствующим коллектором, трубопроводами, интеркулером, форсунками 630 см3, выхлопной системой 76 мм, MAP + DTV. Выходная мощность составит не менее 300 «лошадей». При желании можно поменять форсунки на конфигурацию 800 куб.см, что еще больше увеличит мощность двигателя, но такая система приведет к быстрому износу агрегата. Потребуется новый компрессор, например Eaton M90. Затем вам нужно его настроить. Как показывает практика, такая модернизация позволяет получить без сбоев мотор, тяга которого чувствуется снизу.

Конфигурация системы впуска

Данная операция с использованием нового комплекта ремня ГРМ «ЗМЗ-406 Евро-2 Турбо» является одним из важнейших моментов, влияющих на параметры силовой установки. В рассматриваемой системе происходят волновые процессы, настроенные на определенный диапазон скоростей. В стандартной версии агрегат имеет неоднозначные характеристики.

К плюсам можно отнести короткий впускной тракт, рассчитанный на высокие обороты. С другой стороны, входные отверстия на фильтре имеют довольно маленькое поперечное сечение.Сам фильтрующий элемент отличается высокими характеристиками и не требует замены на нулевую версию, сложен в обслуживании и не обладает высокой эффективностью.

Для повышения производительности и наполнения цилиндра на высоких оборотах специалисты рекомендуют снимать стандартный корпус атмосферного фильтра. Решение этой проблемы проявляется в установке системы «холодного всасывания». В месте установки фильтрующего элемента воздушного фильтра оборудуют закрытый объем, чтобы воздушный поток поступал исключительно извне.В этом поможет дополнительный раздел.

Как вариант, можно ничего не отгораживать под капотом, а вывести воздухозаборник под бампер. Однако в этом случае есть опасность гидроудара, при этом отмечается небольшое снижение мощности мотора.

Доработка ГБЦ

Эта операция сводится к шлифовке каналов, сглаживанию всех острых остатков в камере сгорания и на дне поршня. Для рассматриваемых двигателей рекомендуется устанавливать прокладку ГБЦ от 405.22 шт. (Евро-3). Он сделан из цельного металла, более надежен и тоньше. В результате это позволяет повысить компрессию и эффективность двигателя.

Следующим шагом будет установка распредвалов с увеличенным ходом клапана. Для штатной эксплуатации силовой установки в городских условиях специалисты советуют использовать пару валов типа 30/34.

Другие способы обновления

Двигатель также можно доработать, установив комплект ГРМ «ЗМЗ-406 Евро2 Турбо».Кроме того, коленчатый вал установлен с увеличенным ходом кривошипно-шатунного механизма. Это даст возможность увеличить рабочий объем до 2,5 литров. Кроме того, в новом коленчатом валу используются поршни со смещением пальца на 4 миллиметра. Он не должен выходить за плоскость блока и ударяться о головку блока цилиндров.

Хорошим вариантом для силовых агрегатов рассматриваемой модели является использование поршней с тонкими кольцами. Они снизят динамические потери, что особенно важно для быстроходных двигателей.Как вариант, можно заняться облегчением поршневой и шатунной группы, но это не сильно повлияет на моторы с частотой вращения до 7 тысяч оборотов в минуту. Уменьшение массы маховика на таких образцах приводит к прерывистой работе, быстрому набору оборотов и столь же интенсивному падению. Это не очень удобно, особенно при передвижении по городу.

Чтобы правильно подобрать турбину на УАЗ, необходимо предварительно определиться с необходимыми для этого параметрами.

Исходим из того, что у нас бензиновый ЗМЗ-409 и мы не хотим его кардинально переделывать: не будем подавать охлаждение на поршни, не будем менять коленвал, увеличивать объем камеры сгорания и т. Д. То есть делаем турбонаддув с минимальным вмешательством в двигатель.

Для начала нужно понять, насколько в вышеуказанных условиях мы можем «нагнетать» двигатель.
Существует общепринятая классификация величины давления наддува: до 0. 5 бар - низкое давление, до 0,8 бар - среднее давление, более 0,8 бар - высокое давление наддува (наддува). При высоких значениях наддува вам все равно придется модернизировать двигатель, что означает, что вам нужно сосредоточиться на средних значениях, скажем, 0,7 бар
. Но это в относительном выражении. Абсолютный PR будет равен 1,7 (см. Описание параметров турбокарт)
Без учёта потерь в интеркулере и в воздуховодах, которые составляют около 10%, если их включить, то необходимо ПР = (1 +0,7) / 0,95 = 1.79

Теперь посчитаем расход воздуха.

Расход воздуха = (Объем двигателя * об / мин * 0,5 * Ev) / 1000000
Объем двигателя = 2693 см3
Оборотов = 5000 об / мин
Ev - объемный КПД = 0,85 для 16-клапанного мотора
0,5 - означает, что в четырехтактном двигателе воздух поступает в цилиндр только за один оборот из двух
1000000 - служит для преобразования см3 в

м3

Расход воздуха = (2693 * 5000 * 0,5 * 0,85) / 1000000 = 5. 0.0,263) / 0,72 = 646,3 ° R = 86 ° C

На выходе из турбины воздух достаточно горячий, при такой температуре эффективность наддува будет низкой, поэтому в системе используется промежуточный охладитель. Обычно коэффициент полезного действия промежуточного охладителя составляет около 70%, следовательно, воздух, поступающий в двигатель после охлаждения в промежуточном охладителе, будет:

КПД = (Tin - Tout) / (Tin - Ta), где Tin, Tout, Ta - температуры на входе, выходе интеркулера и температура окружающей среды.

Tout = Tin - КПД * (Tin - Ta) = 86 - 0,7 * (86-20) = 40 ° C

Плотность воздуха зависит от температуры и увеличивается при сжатии. (Плюс дополнительно прогревается от выхлопных газов)
На входе у нас 20 С, на выходе интеркулера 40 С. Тогда коэффициент плотности воздуха (Density ratio )
DR = 1,79 * (20 + 238) / (40 + 238) = 1,66

Фактический расход воздуха через двигатель с наддувом 1. 79 бар это: 5,723 * 1,66 = 9,51 м3 / мин.

Чтобы преобразовать м3 / мин в более правильный термин кг / мин, умножьте м3 / мин на плотность воздуха на высоте географического местоположения.

Высота над уровнем моря
(м)
Атмосферное давление
(кг \ см3)
Температура
(oC)
Относительная
плотность
0 1.03 15 1,0
200 1,0 13,7 0,98
400 0,98 12,6 0,96
600 0,96 11,1 0,94
800 0,93 9,8 0,93
1000 0,91 8,5 0. 91

В средней полосе России удельный вес = 0,98, что означает
Расход воздуха через двигатель с наддувом 1,79 бар равен: 9,51 м3 / мин. * 1,2041 * 0,98 = 11,22 кг / мин

Давайте сначала посмотрим на одну из реализаций турбомотора производства TD Motors. После нескольких попыток они использовали продукцию Garrett. Поскольку Гаррет указывает расход воздуха в фунтах в минуту, переводим значения, зная, что 1 кг / мин = 2.2046 фунт / мин

Расход воздуха при 5000 об / мин = 11,22 кг / мин * 2,2046 = 24,73 фунт / мин
Рассчитаем расход воздуха для разных оборотов двигателя:

Обороты (мин-1)
Расход воздуха (фунт / мин)

Отметить полученные значения на графике турбокомпрессора GT2860R

Значения расхода воздуха на графике помечаем зелеными точками, помня, что, PR = 1. 79

Значения при 1000 и 2000 об / мин не попадают ни в какую зону КПД, здесь турбина не будет работать с наддувом 1,79. Серьезный пикап начнется после 2000 об / мин и достигнет максимума в диапазоне 4000 - 6000 об / мин. Так что характеристики турбокомпрессора GT2860R соответствуют нашему выбору. Зная, что мы очень приблизительно оценили потери тепла и давления, в реальной эксплуатации рекомендуется внимательнее присмотреться к турбокомпрессору, у которого зона наибольшего КПД составляет 22-23 фунта / мин, но следует помнить, что зимой при эксплуатации расход воздуха увеличивается из-за снижения температуры.

Далее нам нужно рассмотреть переходные процессы турбокомпрессора ... Для этого вам нужно провести линию, используя две точки.
Первая точка: расход воздуха на 50% от максимальной скорости, т.е. 2,73 * 0,5 = 11,22 фунта / мин ... Вторая координата для этой точки - установленное давление наддува 1,79 бар.
Вторая точка: 20% от максимального расхода воздуха, т. е. 24,73 * 0,2 = 4,95 фунт / мин ; и давление, равное единице (т. е. только атмосферное давление без превышения от турбины).
Линия, проходящая через эти две точки, должна находиться в границах турбо-карты (т.е. не слева от графиков, в области помпажа). В нашем случае (синяя) линия находится внутри зон эффективности. Кстати, то, что линия не попадает в границы, вовсе не означает, что турбокомпрессор не будет работать, это означает, что в исходных данных есть противоречия: требуется большой наддув, а объем двигателя небольшой , при узком диапазоне скоростей и т. д.2 = 11,9 что влезает в 95-й бензин ... Но вот уже 92 проехать невозможно.

Понравилась статья? Поделись с друзьями:

Facebook

Твиттер

Мой мир

В контакте с

Google+

Патриот: Выбава цена

КЛАССИК

КЛАССИК + кондиционер

КОМФОРТ + кондиционер

LIMITED

Příplatek

v

чешских крон

(без DPH)

3163

-125

3163

-123

3163

-235

3163

-344

Doporučená MOC v Kč без DPH

469. 000, -

499 000, -

549 000, -

599 000, -

Doporučená MOC v Kč vč. 20% DPH

562.800, -

598,800, -

658 800, -

718,800, -

ДВИГАТЕЛЬ

Zážehový ZMZ-409 - EURO 4 - 2,7i 16V

Vznětový ZMZ-51432D - 2,3TDCR common rail

70. 000, -

Взлетный ANDORIA ADCR 2,7 common rail

195 000, -

АЛЬТЕРНАТИВНАЯ ПАЛИВА

Sekvenční vstřikování LPG pro ZMZ-409

34.000, -

НАРУЖНАЯ

Лаковане нар. / Lemy blatník v barvě karoserie

Плечевые диски кол / пнев 225/75 R16 K-155

Глиничные диски кол / пнев 235 / 70R16 O-169

УАЗ

Přední zástěrky

1. 000, -

Ochranné prahové rámy

6.000, -

Коженковы Обал Резервного Кола

Plastový kryt rezervního kola v barve vozu

Tónovaná skla

Podélné nosiče na střeše - HAGUS

9. 000, -

Nápisy LIMITED s metalickým efektem

БЕЗПЕЧНОСТЬ

АБС + EBD

-

-

Zámky zadních dveří s dětskou pojistkou

Přední i zadní bezpečnostní pásy

Opěrky Hlavy na předních i zadních sedadlech

ИНТЕРЬЕР

Látkový interiér

Velurový interiér

-

Ložný box mezi předními sedadly dvojitý

Сложный простор под задними седадлами

Гумовые коберечки в интерьере

2. 500, -

Гумова вана в помещении

1,500, -

Síťka pro uchycení nákladu

-

-

-

Ролетка закрытого накладного простора

-

-

-

КОМФОРТ

Posilovač řízení

Centrální zamykání (без. dálk. ovládání)

3.800, -

CD / MP3 autorádio, 2x воспроизведение, anténa

5.000, -

Будильник

5.000, -

Зимний пакет (эл.vyhřívaná sedadla, přídavné topení, silnější autobaterie)

-

-

-

20,000, -

Klimatizace

-

Devítimístné provdení (5 + 4)

-

13. 000, -

Эл. stahování oken předních dveří

9,500, -

Эл.nastavitelná a vyhřívaná zpětná zrcátka

-

Přední mlhovky

3.500, -

Oka pro uchycení nákladu

-

-

-

Электрические овладанские улицы

19. 000, -

Parkovací asistent

11.000, -

“ v základní výbavě / „“ pouze za příplatek / „-„ nelze

PLATNOST CENÍKU OD: 1.2.2011

Топливо ЗМЗ 405 евро 2. Обзор неисправностей и способы их устранения

Двигатель ЗМЗ-405 и его модификации предназначены для установки на автомобили производства ОАО «ГАЗ», в частности на коммерческие автомобили семейства Бизнес. Этот двигатель является частью семейства двигателей.
На двигателе ЗМЗ-40524. 10 / ЗМЗ-40525.10 (Евро-3) оптимизированная клапанная крышка, система вентиляции с подачей картерных газов в ресивер, привод газораспределительного механизма с зубчатыми цепями, двухслойная металлическая прокладка ГБЦ 0.Толщина 5 мм против 1,5 мм у старой мягкой накладки.

Характеристики двигателя ЗМЗ-405 2.5 16в Газель, Соболь

Параметр Значение
Конфигурация L
Количество цилиндров 4
Объем, л 2,464
Диаметр цилиндра, мм 95,5
Ход поршня, мм 86
Степень сжатия 9,4
Количество клапанов на цилиндр 4 (2 входа; 2 выхода)
Газораспределительный механизм DOHC
Номинальная мощность двигателя при частоте вращения коленчатого вала 103. 1 кВт - (140,5 л.с.) / 5000 об / мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 214 Н м / 4000 об / мин
Система подачи распределенный впрыск с микропроцессорным управлением
Рекомендуемое минимальное октановое число бензина 92
Экологические стандарты Евро 3
Масса, кг 184

Конструкция

Четырехтактный двигатель с электронным впрыском топлива и зажиганием, внешним смесеобразованием и впрыском топлива во впускные каналы головки блока цилиндров, с рядными цилиндрами и поршнями, вращающими один общий коленчатый вал, с двумя верхними распределительными валами.Двигатель имеет систему жидкостного охлаждения закрытого типа с принудительной циркуляцией. Комбинированная система смазки: под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров ЗМЗ-405 изготовлен из высококачественных чугунных заготовок с повышенной точностью обработки. Двигатели ЗМЗ-405 и ЗМЗ-409 имеют идентичный блок.

Блок старого образца имеет поперечные щели шириной 2 мм в системе охлаждения между цилиндрами. Блок цилиндров двигателя ЗМЗ-40524.10 / ЗМЗ-40525.10, соответствующий нормам Евро-3, прорези отсутствуют, отверстия системы охлаждения между цилиндрами не круглые, а треугольные с закруглениями.В новом блоке цилиндров увеличена длина резьбовых колодцев для болтов крепления ГБЦ. К заднему концу блока прикреплена крышка с резиновым воротником, уплотняющая шейку коленчатого вала.

Коленчатый вал

В двигателе ЗМЗ-405 используется коленчатый вал ЗМЗ-406. Коленчатый вал отлит из высокопрочного чугуна ВЧ60 (прочнее ВЧ50), имеет полноопорную конструкцию и восемь противовесов (по два противовеса на каждый кривошип для лучшей разгрузки от центробежных сил и изгибающих моментов).

Поршень

Параметр Значение
Диаметр, мм 95,5
Высота сжатия, мм 38,0
Объем внутренней выемки, ss 10,8
Масса, г 465

В нижней части 405-го поршня выемка глубиной 1,3 мм. Высота сжатия по нормам Евро III для ЗМЗ-40524 / ЗМЗ-40525 с учетом более тонкой прокладки ГБЦ стала 0.На 5 мм меньше, соответственно 37,5 мм. Юбка O.D. Поршни и цилиндры с внутренним диаметром разделены на четыре размерные группы. Поршневой палец имеет внешний диаметр 22 мм и длину 67 мм; он не взаимозаменяем со штырем ЗМЗ-406. Весь палец - 119 г.

Двигатель ЗМЗ 405 задумывался как базовый для целого семейства инжекторных двигателей внутреннего сгорания, поэтому модификация ЗМЗ 4052.10, разработанная в 2000 году для тяжелых автомобилей Горьковского и Ульяновского автозаводов, считается основной в семействе.

Первоначально руководством Заволжского завода были разработаны варианты силовых приводов для разных машин:

  • адаптированное под размер сцепления Fiat Ducato, мощность 140,5 л.с.сек, крутящий момент 214 Нм;
  • наддув до 152 л. из. для Газели стандарта Евро-2;
  • модернизация ГБЦ и прокладок, установка на ГАЗ Волга;
  • двигатель внутреннего сгорания с турбонаддувом с крутящим моментом 343 Нм и мощностью 195 л. сек., для спецтехники.

При этом объемы силовых приводов всей серии остались неизменными 2,5 литра. Конструкция стала более сложной по сравнению с ЗМЗ 406, но провести капитальный ремонт самостоятельно по-прежнему нетрудно.

Технические характеристики ЗМЗ 405 2,5 л / 152 л. от

В двигателе новой серии по умолчанию блок цилиндров и шатуны остались прежними, все остальное модернизировано, что позволило увеличить мощность и надежность силового привода.

Для оригинального исполнения Евро-2 технические характеристики ЗМЗ 405 составляют:

трасса
Производитель ЗМЗ
Марка ДВС 405
Годы выпуска 2000 -…
Объем 2464 см 3 (2,5 л)
Мощность 111,8 кВт (152 л.с.)
Крутящий момент 210 Нм (при 4000 об / мин)
Масса 193 кг
Степень сжатия 9,3
Пищевой Инжектор
Тип двигателя рядный бензиновый
Зажигание электронное
Количество цилиндров 4
Расположение первого цилиндра TBE
Количество клапанов на цилиндр 4
Материал головки блока цилиндров алюминиевый сплав
Впускной коллектор с изменяемой геометрией
Коллектор выпускной чугун
Распредвал из 4062. 10
Материал блока цилиндров чугун
Диаметр цилиндра 95,5 мм
Поршни оригинальные
Коленчатый вал ковкий чугун, 5 футов, 8 противовесов
Ход поршня 86 мм
Топливо АИ-92
Экологические нормы Евро-2
Расход топлива - 8.8 л / 100 км

смешанный цикл 11 л / 100 км

город - 13,5 л / 100 км

Расход масла максимум 0,3 л / 1000 км
Какое масло заливать в двигатель по вязкости 5W30, 5W40, 0W30, 0W40
Какое масло лучше всего подходит для двигателя по производителям Liqui Moly, Лукойл, Роснефть
Масло для ЗМЗ 405 по составу синтетика зимой, полусинтетика летом
Объем моторного масла 6 л
Рабочая температура 90 °
Ресурс ДВС заявленный 150 000 км

реальный 250 000 км

Регулировка клапанов Гидравлические подъемники
Система охлаждения принудительная, антифриз
Объем охлаждающей жидкости 10. 7 л
водяной насос с пластмассовой крыльчаткой
Свечи для ЗМЗ 405 BCPR6ES от NGK или AU14DVRM, LR17YC от Brisk, WR8DC от Bosch
Свечной зазор 0,8 мм
Цепь клапанного механизма Зубчатая втулка 84/108 или 72/92, взаимозаменяемая только с комплектом звездочек, башмаков и натяжителей
Порядок цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Фильтр масляный с обратным клапаном
Маховик из 406, внутренний диаметр 40 мм, 7 монтажных отверстий со смещением
Болты маховика М12х1.25 мм, длина 26 мм
Уплотнения штока клапана -
Компрессия от 12 бар, разница в соседних цилиндрах макс. 1 бар
Обороты XX 750-800 мин -1
Усилие затяжки резьбовых соединений свеча - 31 - 38 Нм

маховик - 72 - 82 Нм

болт сцепления - 22 - 38 Нм

крышка подшипника

- 100 Нм (коренной) и 70 Нм (шатунный)

ГБЦ - трехступенчатая 40 Нм, 135 Нм + 90 °

Приведенное выше описание параметров ДВС относится к модификации 4052. 10, однако характеристики всех других версий двигателей очень незначительно отличаются, за исключением турбированного ДВС 4054.10. для него инструкция рекомендует проводить техническое обслуживание в два раза чаще.

Конструктивные особенности

Изначально двигатель ЗМЗ 405 включал в себя следующие перспективные технические решения на 2000 год:

  • распределенный впрыск внутри каналов ГБЦ;
  • двигатель рядный с двумя распределительными валами по 4 клапана в каждом цилиндре;
  • замкнутый контур вентиляции с разрежением внутри картера;
  • модернизированный навесной в виде двухклапанного термостата, терморезистивного датчика теплоносителя, индукционного синхронизатора, датчика Холла и магниторезистивного дроссельного модуля;

Кованые шатуны, стальные и алюминиевые вкладыши подшипников коленчатого вала, прорезиненный шкив демпфера для гашения вредных вибраций.

Перечень модификаций ДВС

Производитель ЗМЗ имеет 4 атмосферные модификации двигателя серии 405 для автобусов, грузовиков и тяжелых представительских Волгаз и одну турбированную версию для спецтехники с бронеплитами, спецтехникой и тяжелыми шпангоутами.

Базовая версия 4052.10 имеет крутящий момент 214 Нм, степень сжатия 9,4 и мощность 152 л.с. Рекомендуется использовать как в городском цикле, так и на трассе.

Модель 40522.10 имеет меньший крутящий момент 211 Нм, мощность осталась прежней, адаптирован для коробок грузовых автомобилей Газель / Соболь и автобусов. Степень сжатия здесь 9,3 для лучшей восприимчивости к бытовому бензину.

Опция 40524.10 наоборот заточена под коробку микроавтобуса Fiat Ducato, хотя активно применялась на Газелях и Соболях. Он соответствует требованиям Евро-3 и Евро-4 в разных комплектациях, имеет 214 Нм крутящего момента и 140,5 л. из. мощность.Степень сжатия - 9,4, то есть как в базовой версии.

ДВС 40525.10 имеет 213,5 Нм крутящего момента и 143,8 л. из. грузоподъемность, разработанная по нормам Евро-3 для ГАЗ Волга массой до 2,1 тонны.

В отличие от предыдущих атмосферных двигателей, модификация 4024. 10 оснащена воздухоохладителем и турбонаддувом, коваными поршнями и стальным коленчатым валом для повышенных нагрузок. Пружина диафрагмы здесь усилена, клапаны на выходе снабжены натриевым охлаждением.В 2009 году автобусы Fiat Ducato были оснащены этим газотурбинным двигателем. Степень сжатия здесь снижена до 7,4 единиц, крутящий момент увеличен до 343 Нм, а он развивает 195 л.с. из.

Достоинства и недостатки

Преимуществами силовых приводов семейства 405 производителя ЗМЗ являются:

  • Головка блока цилиндров модифицирована за счет использования двухслойной металлической прокладки толщиной 0,5 мм с пружинными элементами;
  • Блок цилиндров уменьшил вес на 1 ед.35 кг, так как приставка частично демонтирована - больше нет ДПДЗ, патрубков и регулятора ХХ;
  • трехкомпонентный каталитический нейтрализатор для соответствия нормативам Евро-3;
  • механическая доработка инженерами завода позволила снизить расход топлива до 8,8 л / 100 км по трассе;
  • Используется система доочистки смазочного материала.

Регулировка угла опережения зажигания контролируется микропроцессором электронной системы, что, с одной стороны, является плюсом, с другой - минусом, так как ремонт на трассе сложнее.За счет гидравлической компенсации теплового зазора клапанов операционный бюджет уменьшился, теперь пользователю не нужно регулярно посещать СТО для регулировки клапанов.

К недостаткам можно отнести значительный вес мотора, опасность перепрыгивания цепи через несколько звеньев и снижение прочности блока цилиндров из-за прорези пазов.

Перечень моделей автомобилей, в которых он был установлен

Изначально двигатель ЗМЗ 405 проектировался для нескольких заводов, выпускающих автомобили, поэтому различные модификации силовых приводов ЗМЗ этого поколения устанавливались на следующие автомобили:

  • 10 - ГАЗ Волга, Газель;
  • 10 - ГАЗ ГАЗ 3302, 3221, 33023 Фермер, 32213, 32214, 2705, 2217 Соболь и Баргузин;
  • 10 - Fiat Ducato ГАЗ Волга и Газель;
  • 10 - ГАЗ Волга 3102, 3103, 3105, 3107, 3110, 3111, 3112, 3115;
  • 10 - инкассаторская и правительственная бронетехника, прочая спецтехника.

Улучшенные характеристики двигателя позволили использовать его в Volga Siber, но ГАЗ отказался от двигателей ЗМЗ в 2009 году из-за их дороговизны. Более поздняя версия 409, созданная на базе двигателя 405, была установлена ​​на УАЗ.

Сервисный регламент ЗМЗ 405 2,5 л / 152 л. из.

Атмосферный двигатель ЗМЗ 405 подлежит техобслуживанию с указанной периодичностью:

  • цепь ГРМ 100 тысяч замена, 20 тысяч проверка;
  • аккумулятор и свечи не доставляют проблем 6 лет;
  • вентиляция картера исправно работает 2 года или 25 тысяч пробега;
  • необходимо менять ремни крепления примерно через 2 года;
  • Замена масла требуется после 7.5-10 тысяч пробега;
  • фильтры не забиты 40 тыс. По воздуху и топливу, 7,5 - 10 тыс. Км по маслу;
  • эффективный теплоноситель 40 тысяч;
  • выпускной коллектор нормально работает без перегорания 2 - 2,5 года;
  • есть датчик кислорода 100тыс.

Простое устройство ДВС значительно облегчает обслуживание и ремонт, в том числе капитальный, своими руками.

Обзор неисправностей и способы их устранения

По аналогии с предыдущей версией 406, мотор ЗМЗ 405 обеспечивает сохранность клапанов при внезапном обрыве цепей ГРМ.Однако клапаны изгибаются друг относительно друга, если цепь перескакивает через несколько звеньев - в момент одновременного подъема впускных и выпускных клапанов внутри одного цилиндра.

Положительной особенностью мотора является возможность работы двух типов приводных цепей. Замена зубчатых цепей на втулочные допускается, но только в комплекте с роликами, звездочками и натяжителями, амортизаторами. Основная поломка - характерный стук, который может возникать по нескольким причинам:

Приспособление Приводной ремень Натяжной подшипник Изношен Замена подшипника
Ослаблен шкив демпфера тяга болта
Разработка подшипника насоса Замена расходных материалов
Поломка пружины натяжителя с использованием новой пружины
Неисправный подшипник генератора Замена расходных материалов
Пружина клапана осадки установка новой пружины
Задиры штока клапана Ремонт головки блока цилиндров
Удлиненная цепь растяжение или замена
Поломка гидронатяжителя блок ремонта
Разработка гидротолкателей замена расходных материалов
Изношены гильзы цилиндра, ШПГ или коленчатого вала Ремонт блока, ГБЦ, поршневой группы

В отличие от версии 406 атмосферные модификации серии 405 не подвержены перегреву.

Варианты тюнинга двигателя

Базовый двигатель ЗМЗ 405 соответствует нормам Евро-2, имеет прорези в блоке между цилиндрами, поэтому практически не подходит для модернизации. Тюнинг обычно делают на блоки цилиндров от модификаций 40524 или 40525. Кроме того, следует отметить, что механический тюнинг путем установки «городских» распредвалов или установки дроссельной заслонки на каждый цилиндр даст не более 20 - 30 литров. из. мощность дополнительно.

Производитель ЗМЗ выбрал лучшее решение - установку турбины на модификацию 4054, поэтому пользователям, решившим увеличить мощность версий 4052, следует двигаться в том же направлении.

Таким образом, в поколение двигателей ЗМЗ 405 входят несколько атмосферных двигателей 4052.10, 40522.10, 40524.10, 40525.10 и один турбированный 4054.10. Некоторые из них соответствуют стандартам Евро-2, остальные более безопасны - Евро-3/4.

Если возникнут вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители будем рады им ответить

Продукция Заволжского моторного завода известна на автомобильном рынке нашего региона. Предприятие выпускает двигатель ЗМЗ 405 объемом 2.2 - 4,6 л. Моторы устанавливаются на автомобили ГАЗ, ПАЗ, Фиат и другие автомобили. Сегодня на заводе освоено производство автокомпонентов по заказу мировых производителей Ford и ZF-Kama.

Продукция семейства ЗМЗ 405 - это двигатель, это бензиновые силовые установки, с четырьмя цилиндрами, расположенными в ряд, каждый цилиндр имеет 16 клапанов. Модификация популярна, применяется на автомобилях Волга, Соболь, Газель. Двигатель считается надежным, с повышенным ресурсом.

Описание двигателя ЗМЗ 405

До появления двигателя ЗМЗ 405 предприятие выпускало силовые установки 402 и 406 серий.Эти моторы устарели, что привело к разработке бензиновых агрегатов нового поколения, превосходящих своих предшественников.

Модификация силовой установки 406, в отличие от агрегата 405, оснащена поршнями с большим диаметром (95,5 мм против 92 мм), прочными перемычками, разделяющими цилиндры, специальными пустотами, отводящими лишнее тепло двигателя. Шатуны и другие элементы конструкции не изменились. Мощность с увеличением объема также увеличилась на семь лошадиных сил, увеличились и.Остальные механизмы и агрегаты аналогичны предшественнику. Силовая установка позже послужила основой для создания версии 409.

Сегодня двигатель 405 обслуживает автомобили ГАЗ и УАЗ, это тот агрегат, на котором он установлен, за счет чего снизился расход топлива. По сравнению с базовым двигателем, использовавшимся до появления модели, установка отличается шестнадцатиклапанной головкой, кроме того, на четырехсот шестой установили карбюратор.Сегодня силовые установки ЗМЗ модели 405 соответствуют требованиям «Евро», что позволило вывести продукцию на уровень продаж при использовании механизмов для работы на иностранном оборудовании. Первым импортным автомобилем, оснащенным двигателем в 2011 году, стал Fiat Ducato.

Разработанный агрегат предназначен для эксплуатации в умеренных климатических условиях. Температура, при которой используется мотор, варьируется: от -45 ° C до + 40 ° C. Если температура не превышает 25 ° C, то 100% влажности двигателю не страшна.Согласно ГОСТ 15150 эта версия относится к категории «У2».

Что касается базового агрегата: бензиновый двигатель, с четырьмя цилиндрами, при работе совершает четыре хода, цилиндры расположены в ряд, на каждый цилиндр по четыре клапана. Привод клапанов осуществляется распредвалами, расположение последних - верхнее, одно изделие отвечает за впускные клапаны, второе изделие - за выпускные клапаны. В автомобилях ГАЗ-3302, Газель, Соболь установка размещается продольно в пространстве под капотом, закрепляется резиновыми опорами, которых в комплекте три.Электродвигатель приводится в действие инжектором, распределенным впрыском.

Двигатель ЗМЗ 405 Евро3:

Двигатель модели 405

На базе силовой установки произведены десятки модификаций. Двигатели снабжены микропроцессорным контроллером механизма управления двигателем и. Разница в моделях предметов. Форсунки двигателя модели 405 Euro 2 были переведены с тринадцатого года на третье требование евро.

Модификаций:

Изменения Описание установки Легковые автомобили
4052.10 Базовый блок. ГАЗ
40522.10 Совпадает с базой, соответствует «Евро-2». ГАЗ
40524.10 ГАЗ
40525.10 Совпадает с базой, соответствует Евро-3. ГАЗ
Модифицированная модель с турбиной и компрессором. УАЗ
405220 Аналоговая база, комплектный электронный блок управления «Микас 7.1 " ГАЗ
40522R В комплект входит электронный блок управления «Микас 11», быстросъемное соединение топливных магистралей и герметичный разъем катушки зажигания. ГАЗ

Двигатель ЗМЗ, модель 4054.10:

Модификации двигателя Газель 405 с улучшенными характеристиками получили улучшенную клапанную крышку, продувочное устройство, подающее в ресивер остатки сгоревшего топлива, и катализатор. Кроме того, работа газораспределительного механизма обеспечивается цепным устройством.

ГАЗ 3302 «ГАЗель» с двигателем ЗМЗ 405:


405 Характеристики двигателя

Двигатели серии ЗМЗ 405, 406 и 409 получили аналогичные технические характеристики. Это неудивительно, поскольку основой для установок послужила модификация 406. Высота каркаса не изменилась, шатуны модификаций остались прежними, в модели 409 использовали коленчатый вал с увеличенным ходом (вместо 86мм - 94мм), поршни смещены на четыре миллиметра.

Технические характеристики 405:

ГАЗ
Разъяснение Индикатор
Назначение агрегата , УАЗ
Топливо Бензиновый
Сколько тиков "четверка"
Узел блока из сплава Чугун
Камера вытесняющая (шт.) "четверка"
Размещение камеры рядный, вертикальный
Клапан, всего (шт. ) "16"
Объем 405 (л.) 2,46
Как работает ход "1" + "3" + "4" + "2"
95,5
86
9,3
Мощность (л.с.) 152
211
Масса, кг.) 192,2
Срок службы (км.) 250000
Система нанесения смазки давление + пар
Объем масла в двигателе 405 (л) 6
Машинное масло 5W-30 (40), 10W-30 (40)
Охлаждающая жидкость закрытый, вентиляция
Охлаждающая жидкость, количество (л.) 10

Различия между агрегатами ЗМЗ: 405, 406, 409 модели:

Разъяснение 4062 4052 409
Объем 406, 405, 409 (л. ) 2,28 2,46 2,69
Камера вытеснения, поперечное сечение (мм) 92 95,5
Расстояние между крайними положениями поршня (мм.) 86 94
Отношение пространства над поршнем в ВМТ / НМТ 9,3 9
Продукты питания карбюратор впрыск
Мощность (л.с.) 145 152 142
Сила вращения коленчатого вала (Нм) 206 211 230
Расход топлива (г / кВт * ч) 252 265
Масса (кг) 187 190

Характеристики:

Двигатель ЗМЗ 405 неоднократно дорабатывался и обновлялся, массовым и востребованным оказалась версия с инжектором, соответствующая стандарту Евро 3. Решения, которыми оснащена установка:

Головка агрегата потеряла механизм холостого хода.
  • Это уменьшенный вес и крепление устройства длинными болтами.

Головка блока цилиндров ЗМЗ 405:


  • Прокладка головки блока агрегата заменена на прокладку, состоящую из двух слоев. Использование металлического уплотнения позволило повысить способность удерживать повышенное давление газа, предотвратить утечку масла и жидкости из агрегата.

Прокладка ГБЦ:


  • Двигатель 405 «Евро 3» устойчив к силам, вызывающим деформацию. Жесткость каркасной конструкции достигается за счет необходимости стягивания агрегата болтами.
  • Управляется электроникой ускорителя. Устранение большинства конструктивных элементов агрегата, например, холостого хода, воздуховодов, патрубков ускорителя, датчиков положения и т. Д.

ЗМЗ 405 дроссельная заслонка:

  • Добавлен подшипник, способный автоматически натягивать приводной ремень.

Ролик натяжной ЗМЗ 405:


  • Устранение отливов в пространстве агрегата. Позволяли сделать блок еще более прочным, кроме того, использовались поперечные прорези, что увеличивало охлаждение агрегата. Автомобиль Газель с двигателем 405 получил повышенную надежность и долговечность. Снижение стандартов токсичности сделало скачок в использовании устройства на международном рынке.

Неисправности двигателя

В процессе эксплуатации силовой установки выявлены следующие конструктивные недостатки, проявляющиеся при неправильном уходе и эксплуатации агрегата:

  • Проблемы в гидронатяжном механизме цепи ГРМ.Часто случаются заклинивания, что приводит к разрушению обуви и пропуску цепи. Первый признак - наличие шума.
  • Агрегат часто перегревается Причина перегрева, засорения радиатора, неисправного перепускного клапана или ненадлежащего уровня охлаждающей жидкости в охлаждающем агрегате.
  • Повышенный расход смазки в агрегате Причина неисправности, маслосъемные кольца и сальники клапанов. Также могут быть неисправности масляных дефлекторов и труб для слива жидкости. Снимаем клапанную крышку и покрываем герметиком.
  • Перебои в работе на холостом ходу, потеря мощности агрегата. Причина неисправности в электрической цепи автомобиля. Выход из строя катушки зажигания.

Катушка зажигания ЗМЗ 405:


  • Стук в районе силового агрегата за счет компенсаторов гидрораспределителей. Как правило, ресурс деталей составляет 50 000 км, после чего необходима замена.
  • Агрегат троит. Причины: свечи зажигания, катушка зажигания и возможно компрессия в двигателе.
  • Агрегат глохнет. Принципиальная схема двигателя Газель 3302 с форсункой 405 имеет ряд недостатков, здесь уделяется как можно больше внимания. Поломка кроется в механизме управления агрегатом. Если импульсы, полученные мотором, не обрабатываются, электроника не передает команду на узлы и механизмы, машина глохнет. К тому же часто встречаются проблемы: датчики и провода.

Тюнинг 405 двигатель

Для тех, кому не хватает динамики и мощности штатного силового агрегата, характеристики установки улучшены доработкой двигателя.

Есть три сценария работы с этим устройством:

Принудительное устройство
  • Простая модернизация, доработка двигателя, без изменения атмосферного состояния. Для этого установка комплектуется валами. Настроен воздухозаборник: установлены воздухозаборник, ресивер. Дорабатывается рабочая камера, увеличивается диаметр каналов, устанавливаются облегченные клапаны, пружины, валы. Стандартная поршневая группа не подходит для модернизации, поэтому покупают кованые поршни, облегченные шатуны, коленвал.На этих работах агрегат выдает до двухсот лошадиных сил.

Модификация ЗМЗ 405, усиленные рессоры 21083:


Оснащение агрегата турбокомпрессором.
  • По этому способу настройку можно производить только блоком Евро 3, так как блок Евро 2 для этих целей не подходит, так как он ослаблен полостями охлаждения. Для успешной передачи нагрузок и давления агрегат оснащен кованной поршневой группой.Устанавливается турбина, под нее подбирается коллектор, монтируются патрубки, устанавливается охладитель. После такой доработки отдача составляет 300 лошадиных сил.

Модификация ЗМЗ 405, турбина Garett 28:


Улучшение впускных характеристик агрегата.
  • Подобная работа требует сноровки, учитываются тонкости и особенности мотора. Выполнение процесса сильно влияет на ресурс и характеристики установки.

Модификация ЗМЗ 405, компрессор Eaton M90:


артикул 40522.1000400-100

Покупая в нашем магазине Двигатель ЗМЗ 405 Евро 2 вы получаете:

  • Полная консультация по двигателю,
  • Оригинальное качество,
  • Заводская гарантия производителя 2 года,
  • Полный комплект документов,
  • Помощь в подборе дополнительной запчасти запчасти для переоборудования вашего двигателя,
  • Страхование двигателя в пути

Самое главное - это доставка двигателя по России. Доставим до терминала транспортной компании бесплатно.

Двигатель ЗМЗ 40522 Евро 2 МИКАС 11 относится к категории инжекторных, бензиновых двигателей. Он имеет 4 цилиндра в ряд. Словом, его можно охарактеризовать как быстроходный, динамичный, тяговый и экономичный двигатель.

Двигатель ЗМЗ 405 Евро 2 - одна из самых массовых модификаций двигателей, поступающих на конвейер. Двигатель ЗМЗ 405 имеет повышенную мощность и крутящий момент по сравнению с двигателями 406 семейства.Очень высокая эластичность в динамике разгона делает автомобиль очень маневренным и обеспечивает водителю уверенную езду.

Двигатель ЗМЗ 405 Евро 2 активно покупается и устанавливается на автомобили ГАЗ и УАЗ. Двигатель пользуется популярностью и востребован у газелистов.

Почему стоит покупать двигатель в нашем интернет-магазине?

Вся продукция поставляется напрямую с заводов-производителей, что позволяет нам продавать продукцию по привлекательным ценам. Да да. В там123 выгоднее покупать. ru и заказывайте доставку, чем в соседнем магазине вашего города.

Мы готовы предоставить любой фотоотчет, а также готовы встретить Вас и Ваших друзей в нашем офисе.

У нас десятки отзывов от реальных покупателей, которые вы можете прочитать здесь и задать вопросы https://vk.com/zmzzapchasti

Если у вас возникла потребность в более подробной информации об интересующей вас продукции, обращайтесь к менеджерам Наша компания.

Двигатель ЗМЗ-405 производит ОАО «Заволжский моторный завод», основной поставщик силовых агрегатов для Горьковского автомобильного завода.Этот мотор представляет собой модернизированный вариант известного, можно сказать, легендарного агрегата ЗМЗ-406. Он выпускался параллельно с новым двигателем до 2009 года. Оба двигателя похожи друг на друга. Но есть и существенные отличия, о которых должен знать каждый, кто интересуется продукцией ГАЗ. Основные отличия касаются технических особенностей. Итак, давайте рассмотрим устройство и характеристики 405-го двигателя Заволжского моторного завода.

Предшественник

ЗМЗ-406 начал серийное производство в 1997 году.Это был первый двигатель Заволжского моторного завода с системой впрыска топлива.

Причем выпускался в двух вариантах - с впрыском топлива и без него. Оборудован обычным карбюратором. Агрегат устанавливался на многие модели Горьковского автозавода, в том числе и на Волге. Двигатель пользовался большой популярностью, пользовался большим успехом, так как сочетал в себе хорошую топливную экономичность, надежность и ремонтопригодность. К сожалению, были и недостатки, в частности проблемы с системой охлаждения.Недостатки накапливались по мере устаревания двигателя. В 2000 году разработан новый агрегат - двигатель ЗМЗ-405.

Характеристики двигателя

Особенностью данной силовой установки является шестнадцатиклапанная ГБЦ с двумя распредвалами, раздельный впрыск топлива в каждый цилиндр, гидрокомпенсаторы тепловых зазоров в газораспределительном механизме.

Максимальная мощность 140 лошадиных сил при рабочем объеме 2464 куб. см. Ход поршня 86 мм, диаметр цилиндра 95.5 мм. Крутящий момент этого двигателя составляет 214 Нм при 4200 об / мин. Достаточно высокие совокупные показатели обеспечили высокий успех и популярность данной модели. Этот агрегат устанавливается на «Волгу», а также на «Газель», «Соболь» и модификацию «Бизнес». Так, двигатели ЗМЗ-405 устанавливаются практически на все современные модели Горьковского автозавода.

Модернизация 405-го

В 2009 году Заволжский моторный завод принял решение о модернизации существующего агрегата. С 2010 года выпускаются двигатели ЗМЗ-40522 и ЗМЗ-40524.Они разработаны по выхлопу стандарта Евро-3. Такие двигатели устанавливаются на современный легковой автомобиль «Фиат-Дукато» (касается только российских сборок грузовых автомобилей). С 2013 года все новые двигатели должны были соответствовать Евро-3. Поэтому ЗМЗ-405 в очередной раз модернизировали под эти требования. В этом состоянии агрегат все еще производится.

Особенности ДВС после модернизации

Как уже было сказано, агрегаты ЗМЗ-405 устанавливаются на Газели, которые часто используются при грузоперевозках. В обновленных двигателях изменена прошивка, увеличен срок службы. Слабым звеном в 406-м карбюраторном двигателе были прорези в месте соединения блока и ГБЦ. Эти прорези служили проходами для охлаждающей жидкости и улучшали отвод тепла от цилиндров.

Но расплатой за это было снижение прочности блока. Это привело к деформации головки блока цилиндров при затяжке болтов и стопорных шпилек. Особенно, если для установки использовался не динамометрический ключ, а просто головка с длинным ключом.Деформация ГБЦ приводила к негерметичности выхлопных газов и переливу масла. Модернизация двигателя устранила этот недостаток. Мосты между цилиндрами увеличены с 10 до 14 миллиметров. Длина резьбовых отверстий для головных болтов - 24 мм.

Модификации

Семейство ЗМЗ-405 состоит из нескольких двигателей, различающихся только соблюдением норм токсичности.

Электростанции бывают следующих типов:

  1. ЗМЗ-40522.10.Токсичность по нормам - «Евро-2». Также устанавливался на «Газель» и «Волгу».
  2. ЗМЗ-40524.10 и 40525.10 соответствуют нормам выбросов Евро-3. Также они устанавливаются на автомобили Волга и Газель.

Двигатель ЗМЗ-405 «Евро-3» и его особенности

Особенности данного силового агрегата несколько:

  • Прокладка головки блока цилиндров двухслойная, металлическая. Устанавливается взамен старого, безасбестового с гибкой металлической окантовкой. Новая прокладка содержит специальные пружинные элементы.Они обеспечивают наилучшее уплотнение между головкой и блоком, предотвращают утечку газа и улучшают процесс охлаждения. Кроме того, новая прокладка имеет толщину всего 0,5 миллиметра. Это в три раза меньше, чем у старого.
  • Электронная система дроссельной заслонки на этом двигателе устранила контроль холостого хода. Кроме того, эта доработка упростила дроссельную заслонку. Теперь нет датчика положения дроссельной заслонки.
  • Ремень привода вспомогательных агрегатов удлинен на несколько сантиметров. Теперь у него есть самонатяжной ролик.Производитель обещает пробег около 140 тысяч километров.

Отзывы автовладельцев с двигателем 405

Многочисленные отзывы автолюбителей свидетельствуют о том, что этот мотор очень надежный и неприхотливый при своевременном обслуживании и качественных расходных материалах.

При хорошем охлаждении он подходит для суровых условий эксплуатации. Однако практически все автовладельцы жалуются на склонность этого двигателя к перегреву. Это вкупе с качеством сборки является основным недостатком мотора 405.

Типичные неисправности и проблемы

В связи с тем, что данный двигатель является результатом модернизации ЗМЗ-406, многие слабые места перекочевали на новый агрегат. Поэтому часто проблемы у обоих двигателей совпадают.

Давайте посмотрим на них:

  1. Гидронатяжители цепи привода ГРМ. Они со временем заклинивают, поэтому колебания цепи не гаснут. Это становится слышно из-за повышенного шума. Ботинок хуже натягивает цепь.Со временем последний может запрыгнуть на зуб, что вскоре приведет к дорогостоящему ремонту.
  2. Несмотря на улучшенную прокладку и измененные каналы блока, мотор все же подвержен перегреву. Это может быть связано с термостатом или радиатором системы охлаждения.
  3. Высокий расход моторного масла может быть вызван двумя причинами. Первый - маслосъемные кольца и сальники клапанов. Вторая причина - течь там же, что и в ЗМЗ-406 - из-под клапанной крышки. Точнее - в том месте, где прилегает крышка маслоотделительных пластин.
  4. Провалы двигателя и неравномерная работа на холостом ходу могут быть вызваны катушками зажигания. Обычно проблема исчезает при их замене.
  5. Детонация в двигателе часто возникает из-за износа гидравлических компенсаторов тепловых зазоров. Ресурс у них небольшой, около 50 тысяч километров. Если после их замены стук остался, то причин может быть довольно много, вплоть до износа поршневой группы.

Кроме того, от ЗМЗ-406 унаследованы различные «глюки» и неисправности в электросети.Датчики ЗМЗ-405 и нестабильная работа ТНВД тоже способствуют репутации этого двигателя. Плохое качество сборки, к сожалению, не обошло стороной и этот силовой агрегат.

А вот ЗМЗ-405 не хуже 406. Доработки есть, и они были необходимы. Про ЗМЗ-402 можно сказать, что это ветеран отечественного двигателестроения. При правильном уходе, обслуживании и спокойной манере вождения агрегат выдерживает не менее 300 тысяч километров. Такие случаи не редкость, особенно при эксплуатации малотоннажных грузовиков «Газель ЗМЗ-405».

Заключение

Итак, мы выяснили, какими техническими особенностями обладает данный силовой агрегат. Этот двигатель безусловно заслуживает внимания и уважения.

Marca New Car Starter 5112 3708000 Para O Russo Carro Gaz Uaz Com Zmz 405406409 5143 E Модификации Euro 3 Motores

Quantidade:

0 peças selecionadas, всего в долларах США

Ver Detalhes

Taxa de envio:
Подтвердите quantidade de mercadorias.
Tempo de Execução:
15 dia (s) após o pagamento ser Recebido
Персонализация:

Logotipo personalizado (Педидо Минимо: 2000 песас)

Embalagem personalizada (Педидо Минимо: 2000 песас)

Май

Персонализация? O графика (Педидо Минимо: 2000 песас) Менос

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
