Настройка сигнализации аллигатор с автозапуском: Настройка автозапуска на автосигнализациях Аллигатор

Настройка автозапуска на автосигнализациях Аллигатор

Время чтения: 4 минут(ы)

В последнее время автолюбители все больше стали пользоваться сигнализациями с функцией автозапуска. При этом запуск мотора производится дистанционно, без ключа.

Система может запускать мотор в установленные промежутки времени, а также по значению температуры, напряжения. Чтобы сигнализация хорошо функционировала, необходимо произвести настройку автозапуска.

Содержание статьи

• 1 Принцип работы функции автозапуска двигателя
• 2 Как включить автозапуск на сигнализации Аллигатор?
  • 2.1 По времени
  • 2.2 Автозапуск по температуре
• 3 Как отключить автозапуск на сигнализации Alligator?
• 4 Официальная инструкция по эксплуатации систем с автозапуском
• 5 Наиболее частые неисправности

Принцип работы функции автозапуска двигателя

Функция автозапуска может быть применена в любом автомобиле независимо от вида двигателя (бензиновый, дизельный) и типа коробки передач (механика, автомат, вариатор).

Возможны два варианта автозапуска двигателя:

• вручную дистанционно,
• автоматически.

В первом случае для автоматического пуска достаточно просто нажать кнопку на брелке. Также можно это сделать со смартфона. Важно помнить, что дистанционный запуск ограничивается расстоянием — 300-350 метров.

Автоматический запуск используется, когда машина находится достаточно далеко.

Также его можно настроить так, чтобы система включалась без участия водителя через определенные промежутки времени, либо по значению температуры воздуха в салоне.

После поступления сигнала заводится стартер. Автомобиль моргает поворотниками, на брелок приходит оповещение об успешном запуске.

Если же завести мотор не удалось с первого раза, система будет предпринимать еще несколько попыток, с каждым разом стартер будет крутиться дольше.

Как включить автозапуск на сигнализации Аллигатор?

Модели сигнализации с автозапуском имеют по два брелка: один с 5-ю кнопками и с дисплеем, а второй — простой 4-кнопочный.

Основной брелок имеет опцию входа в режим настроек программирования, а также модуль двусторонней связи.

На дисплей выводятся изображения после выполнения команд и подтверждаются звуковыми сигналами или вибрацией.

Второй брелок может только управлять системой в уже заданном алгоритме.

Дистанционно заводить мотор можно с обоих пультов, но сначала нужно сделать все настройки.

Функция автозапуска сигнализации позволяет устанавливать режим настройки по значению температуры, по времени, контролировать время начала и окончания прогрева.

Инструкция программирования автозапуска сигнализации Alligator:

1. Чтобы войти в режим настройки, нужно нажать и удерживать две секунды сервисную кнопку (в некоторых моделях это кнопка F). Экран должен загореться, и раздастся мелодичный сигнал брелка.
2. На экране появится символ работающего двигателя.
3. После запуска мотора на дисплее появятся два значка: песочные часы и дым из глушителя.
4. Спустя полторы минуты начнется функционирование всех основных устройств: кондиционера, отопления и т. п.
5. По окончании программирования брелок издаст звуковой сигнал.

По времени

• Нажать и удерживать кнопку «снежинка» 2 секунды. Брелок подаст звуковой сигнал, подтверждая вход в настройки автозапуска.
• Нажать кнопку «закрытый замок», на дисплее появится изображение часов, поворотные огни моргнут 1 раз и раздастся 1 звуковой сигнал брелка.
• Для настройки значения времени (через сколько часов будет производиться автозапуск) кнопка «снежинка» нажимается соответствующее число раз.
• Каждое нажатие этой кнопки будет сопровождаться 1 сигналом поворотных огней и 1 звуковым сигналом пейджера.
• Для выхода из режима программирования достаточно не нажимать никаких кнопок в течение 15 секунд.

Автозапуск по температуре

• Нажимаем кнопку «снежинка», секунды 2 держим, до появления звукового сигнала.
• Отпускаем кнопку, нажимаем «открытый замок», прозвучит еще сигнал.
• Дисплей загорается, в левом нижнем углу появляется значок термометра.
• Нажимаем «снежинку» один раз, в правом верхнем углу увидим значение температуры.
• Еще раз коротко нажимаем эту же кнопку, брелок издаст короткий сигнал.
• При этом значении температуры двигатель будет заводиться. Если не нажимать никаких кнопок, выход из режима программирования будет сделан автоматически.

Как отключить автозапуск на сигнализации Alligator?

Функция автозапуска очень популярна среди автовладельцев, но иногда возникают ситуации, когда ее необходимо отключить. Некоторые водители считают, что опция автозапуска понижает возможности автомобиля и ухудшает его защищенность от угона.

1. Необходимо взять и внимательно изучить инструкцию. Существуют различные варианты подключения автозапуска, но есть общие принципы для любой модели.
2. В некоторых сигнализациях функция отключения автозапуска предусмотрена программой. В таком случае нужно настроить ее в положение off.
3. Если этой функции нет, можно попробовать установить время остановки на то же время, что и время включения двигателя (или на одну минуту позже).
4. Если сигнализация и автозапуск предусматривает установку иммобилайзера, достаточно не держать брелок рядом с автомобилем. Попробуйте положить его на время автозапуска в металлическую коробочку подальше от машины.
5. Если эти варианты не помогли, нужно обратиться в сервисный центр к специалистам для перепрограммирования системы.

Официальная инструкция по эксплуатации систем с автозапуском

Для разрешения вопросов, часто возникающих при использовании сигнализаций с автозапуском, лучше всего воспользоваться официальной инструкцией производителя.

Скачать инструкцию: https://yadi.sk/i/PAxBuXeL3ZTqdM

Наиболее частые неисправности

Часто встречающиеся неисправности системы, при которых автозапуск не работает, могут быть вызваны техническими неисправностями автомобиля или неправильной настройкой сигнализации.

• Автозапуск по времени или по температуре работает только при включенном режиме охраны.
• Работа двигателя на повышенных оборотах, глушение, отсутствие повторных запусков.
• Датчик и индикатор давления масла не работает.
• Транспорт не стоит на ручном тормозе.
• В автоматике нет подтверждения «логической нейтрали» трансмиссии.
• Обороты двигателя не учитываются (не работает тахометр).
• Не закрыты двери, капот или багажник.
• Отсутствует подтверждение системы прогрева (для дизельных двигателей).
• Окончание заданного времени автозапуска.

Важно: при отключенном режиме охраны все настройки программы сохраняются; при следующем включении автозапуск будет работать в то же время, пока значения таймера не будут обнулены.

Сигнализации Alligator — сложные программируемые системы охраны автомобиля с двусторонней связью. С их помощью можно произвести запуск двигателя или завести машину с брелка, настроить автозапуск по значениям времени и температуры, одновременно отслеживая состояние режима охраны.

Вам помогла эта статья? Будем благодарны за оценку:

Вы уже голосовали

инструкция по применению, автосигнализация, пользователя, как включить запуск по температуре, завести машину с брелка, настройка, сигналка, обратной связью, отключить таймер, выставить, пульта, эксплуатации, поставить на прогрев, установка, запустить двигатель, использованию

Содержание

1. Принцип работы сигнализации с автозапуском
2. Инструкция по эксплуатации
3. Настройка брелоков
4. Значение кнопок и символов
5. Программирование брелока
6. Постановка на охрану
7. Блокировка двигателя
8. Режим бесшумный
9. Проверка 2 сторонней связи
10. Как включить автозапуск
11. Автозапуск по времени
12. Автозапуск по температуре
13. Как отключить автозапуск

Современные водители высоко оценивают функции сигнализации Аллигатор с автозапуском, которая позволяет удаленно запускать силовой агрегат, не используя ключ. Для этого выполняется глубокая настройка системы с выбором способа заведения двигателя. Чтобы устройство функционировало без сбоев, нужно понять принцип его работы и изучить руководство по эксплуатации.

Автозапуск сигнализации Аллигатор — это универсальная функция, которую можно использовать на разных транспортных средствах как с бензиновыми, так и с дизельными моторами, независимо от типа КПП.

В современных автосигнализациях применяется два метода автозапуска:

• Ручной дистанционный.
• Автоматический.

Первый вариант подразумевает нажатие соответствующей клавиши на коммуникаторе, в роли которого используется брелок. Радиус действия прибора составляет 300-350 м. Еще в последних моделях поддерживается управление с помощью мобильного приложения.

Возможность автоматического заведения необходима в тех случаях, если водитель находится далеко от своего автомобиля. Функция подразумевает запуск двигателя без прямых действий автовладельцы через заданный временной интервал, по достижении указанных температурных показателей и прочих параметров.

Когда владелец авто подает сигнал, происходит включение стартера, а машина издает несколько световых оповещений поворотниками. На брелоке отображается индикация благополучного запуска.

Если силовая установка не заводится с первого раза, оборудование выполнит еще пару попыток, заставляя стартер делать больше оборотов.

В составе сигнализации Alligator находится несколько рабочих органов, функционирующих по передовым технологиям. Они адаптированы к агрессивной среде эксплуатации и не боятся пребывания на холоде. Чтобы обеспечить максимальный комфорт использования, производитель оснащает сигнализацию функцией автоматического обогрева, которая запускается либо через брелок, либо по истечении заданного времени.

В базовом комплекте с сигналками присутствуют такие компоненты для монтажа:

• Коммуникатор (брелок).
• Блок.
• Антенна с передатчиком.
• Иммобилайзер.

Систему устанавливают на приборной панели, а датчики и проводку подключают по очереди к каждому рабочему органу. В качестве места для крепежа антенна может использоваться боковая часть лобового стекла или кузов.

К основным преимуществам функции следует отнести:

1. Удаленный доступ к рабочим узлам и системам автомобиля. Поддержка обратной связи позволяет владельцу авто дистанционно менять базовые функции, не приближаясь к машине.
2. Возможность следить за состоянием охранных функций. За счет 2-канальной связи водитель всегда может оценить, исправна ли противоугонная система и какие зоны работают.
3. Поддержка удаленного запуска двигателя, что по-особому полезно в холодную пору года, когда возникает необходимость прогрева салона.

Инструкция по эксплуатации

Понять, как настроить автозапуск на сигнализации Аллигатор, несложно, поскольку в комплекте предоставляется подробная инструкция по применению. Устройства с поддержкой автозапуска обладают двумя коммуникаторами:

• Первый обладает 5 кнопками и экраном.
• Второй — 4 кнопками.

Основной прибор с обратной связью поддерживает ручное программирование и отображает все нужные оповещения на небольшом экране. Второй брелок предназначается для управления системой по заданным алгоритмам.

Чтобы дистанционно завести машину с брелка, нужно грамотно выставить все настройки и убедиться в правильности выставленных значений.

Программирование системы выполняется по следующей инструкции:

1. Для открытия режима настроек, следует подержать кнопку «Валет», несколько секунд (у некоторых моделей эта кнопка обозначается буквой F). После этого должно произойти загорание экрана и появление мелодичного сигнала.
2. Дальше на мониторе покажется индикация работающего мотора и значки песочных часов и дыма из глушителя.
3. Через 1,5 минуты запустятся все рабочие механизмы, включая систему кондиционирования, обогрева и т. д.
4. После завершения настроек брелок издаст звуковое оповещение.

Настройка брелоков

Чтобы настроить автозапуск на сигнализации и заводить с пульта машину, необходимо изучить инструкцию пользователя, а затем вставить в брелок заряженные батарейки. На задней части корпуса снимают крышку, а в отсек помещают элемент питания.

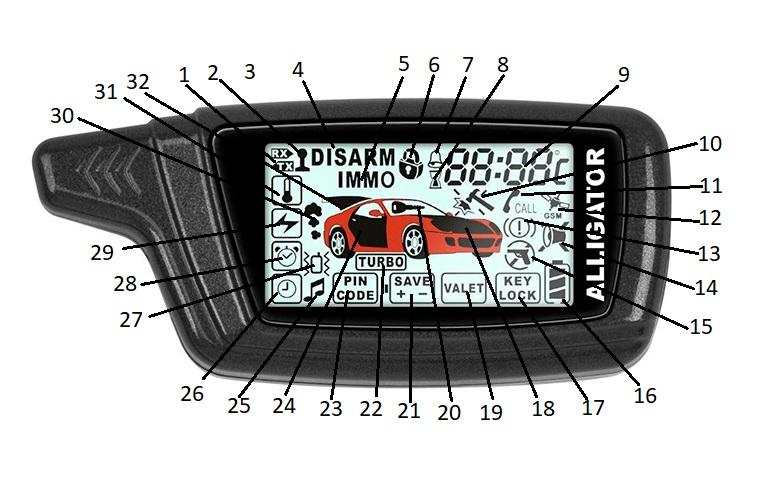

Значение кнопок и символов

Значение кнопок и индикаций на сигнализациях Аллигатор определяется моделью и характеристиками системы. В большинстве случаев подробная информация о подобных символах указывается в инструкции по использованию.

Программирование брелока

Использование «сигналок» начинается с предварительного программирования брелока. Подобное действие выполняется по следующей инструкции:

1. Для начала необходимо деактивировать охранные функции и начать вводить данные авторизации либо заводской пин-код. При наличии опции «Антихайджек» понадобится отключить ее методом введения персонального пароля. Дальше кодовое значение указывается еще раз для активации привязки.
2. После благополучной идентификации произойдет запуск цепи зажигания. В течение нескольких секунд нужно нажать на сервисную кнопку «Valet».
3. Еще через 15 секунд нужно удерживать эту кнопку, пока не прозвучит 2 оповещения или два мигания лампочки. В течение этого времени следует нажать на кнопку с индикатором «замка». При благополучном выполнении процедуры сирена издаст один звук.
4. После этого нужно отпустить кнопку «Валет» и отключить цепь зажигания с целью выхода из режима настроек.

Постановка на охрану

Чтобы поставить сигнализацию Аллигатор, на которой установлен прогрев и запуск в дистанционном режиме, необходимо следовать такому руководству:

1. Отключаем зажигание, выходим из машины и закрываем двери. Также нужно закрыть отсек багажника и капот.
2. На коммуникаторе нужно нажать на кнопку с индикацией запертого замка.
3. Дальше остается дождаться воспроизведения одного звукового сигнала и моргания поворотных огней, что будет указывать на благополучную активацию электрической цепи и закрытие замков. При активированной функции «Комфорта» поднимутся стекла, а светодиоды начнут мерцать.

Блокировка двигателя

В инструкции по эксплуатации сигнализаций Аллигатор упоминается наличие функции блокировки двигателя через 30 секунд после отключения зажигания. Для ее активации нужно выполнить такие действия:

1. Зажигание деактивируется путем поворота ключа.
2. Дальше водитель выходит из машины и ждет, пока начнет мигать светодиодный индикатор.
3. Через 30 секунд после произойдет однократное моргание поворотников, что будет подтверждать активацию системы блокировки двигателя. Система не будет включаться до открытия двери или капота. Еще она не будет откликаться на любые удары или попытки угнать транспортное средство.

Если во время активации зажигание не было отключено, система оповещения издаст несколько сигналов предупреждения. В течение 10 секунд владелец авто может деактивировать охранные функции с помощью брелока, для чего нужно нажать на кнопку с символом открытого замка. При отсутствии положительного результата активируется 30-секундный защитный режим, а поворотники начнут мерцать.

Для отключения опции, способствующей запуску сигнализации, необходимо провести такие манипуляции:

1. Систему сигнализации нужно поставить на рабочий режим с помощью коммуникатора. Если это сделать, прозвучит одно звуковое оповещение и габариты моргнут один раз. Дальше произойдет закрытие дверей (после этого отключается режим охраны). Подтверждением правильности действий будет двукратное срабатывание светодиодов на поворотных огнях.
2. При повреждении или потере брелока систему можно отключить с помощью сервисного режима, который запускается с помощью соответствующей кнопки и введения пароля идентификации.

Режим бесшумный

Если в сигнализационной системе активирована бесшумная функция, о любых действиях будут оповещать только световые индикаторы, причем как наружные, так и внутренние. Чтобы активировать опцию, нужно сделать следующее:

1. Отключить зажигание в машине и выйти наружу, закрыв все двери, капот и багажник.
2. Удержать клавишу со значком снежинки и надписью AUX.
3. В течение 4 секунд нажимать на кнопку с символом запертого замка.
4. Дождаться одного светового сигнала и моргания поворотников, что будет указывать на активацию режима «без звука». Дальше включится электрическая цепь блокировки двигателя и закрытие замков.
5. Чтобы деактивировать функцию, нужно снять машину с охраны.

Проверка 2 сторонней связи

Для проверки работоспособности опции обратной связи, нужно понажимать на кнопки с индикациями замка и снежинки. Если все исправно, через пару секунд раздастся 2 звуковых сигнала или виброгудок.

На экране появится индикация 2-сторонней связи, которая представляет собой значок антенны.

Если связь с брелоком отсутствует, индикация исчезнет.

Как включить автозапуск

Настройка автозапуска выполняется по общепринятой для моделей Аллигатор инструкции с помощью следующих способов:

• По времени.
• По температуре.

Кроме того, пользователь может самостоятельно выбирать время прогрева или указывать временной интервал, через который система начнет работать.

Перед запуском системы необходимо убедиться, что базовые правила эксплуатации соблюдены:

1. Машина должна стоять на парковке, но на улице, а не в гараже или под землей.
2. Тормоз парковки должен быть включенным.
3. На машине с механической КПП рычаг переключения фиксируют в нейтральном положении. Если автомобиль оборудован коробкой автомат — в позиции паркинга.
4. Топливный бак должен быть заправлен.
5. Нельзя активировать удаленный запуск при наличии внутри машины пассажира или животного.

Автозапуск по времени

Чтобы выполнить настройку автозапуска по таймеру (временному интервалу), необходимо провести следующие действия:

1. Удержать в течение 2 секунд кнопку с индикацией снежинки. После этого произойдет раздача звукового сигнала, которая будет подтверждать благополучный вход в меню настроек.
2. Удерживать кнопку с «закрытым замком» до тех пор, пока на экране не покажется индикация часов и мерцание поворотников. Они должна моргнуть 1 раз. Еще будет раздача 1 сигнала от брелока.
3. Чтобы поменять значения временного интервала, через который система попытается включить автозапуск и запустить двигатель, необходимо нажать на кнопку со «снежинкой» нужное количество раз. Каждый очередной факт нажатия будет сопровождаться 1 световым и 1 звуковым оповещением.
4. Чтобы выйти из режима настроек, необходимо подождать 15 секунд и ничего не делать.

Автозапуск по температуре

Активировать автозапуск по температуре несложно. Для этого нужно в течение 2 секунд нажимать на клавишу с символом снежинки, пока не прозвучит одно звуковое оповещение.

Дальше понадобится отпустить клавишу и удержать «открытый замок» — после этого раздастся еще один звук, а на мониторе системы появится индикация термометра. Потом стоит еще раз нажать на кнопку — брелок издаст короткое звучание.

Чтобы выйти из режима настроек, достаточно ничего не делать.
Какие-либо сложности с активацией автозапуска по температуре отсутствуют.

Как отключить автозапуск

Несмотря на большую популярность функции автоматического запуска, при отдельных обстоятельствах возникает необходимость проводить ее выключение на сигнализации Аллигатор. Иногда автовладельцы считают опцию малоэффективной и даже ухудшающей устойчивость транспортного средства к взлому.

Чтобы отключить автозапуск, понадобится провести такие мероприятия:

1. В первую очередь нужно тщательно ознакомиться с пошаговым руководством и найти оптимальный вариант отключения. Существуют общепринятые способы, которые подходят для большинства моделей, но иногда они отличаются.
2. Передовые модели поддерживают программную функцию деактивации запуска автоматического c рычагом «on/off». Для отключения достаточно перевести его в нужное положение.
3. При отсутствии такой функции, можно выбрать время остановки, сопоставив его с временем запуска двигателя.
4. Если системой сигнализации предусмотрена возможность установку иммобилайзера, водителю нужно лишь отойти на небольшое расстояние от транспортного средства, отдалив брелок. Еще можно поместить коммуникатор в металлическую коробку и отнести его подальше от автомобиля.

Если перечисленные варианты не дают положительного результата, понадобится обратиться за помощью к специалистам и выполнить повторное программирование системы. При возникновении трудностей, лучше отправиться в сервисный центр и тщательно изучить руководство по эксплуатации.

• Схема подключения сигнализации Аллигатор S 825RS
• Сигнализация Скай
• Шерхан Логикар автозапуск
• Поставить сигнализацию с автозапуском

Тестирование ЧПУ 3018-PROVer — Центр ресурсов SainSmart

Обновлено 2 года назад к Джордж

Хотя легко понять, почему пользователи могут захотеть начать проект, как только они соберут свое ЧПУ, хорошей практикой при первом использовании любого станка является проведение окончательной проверки.

Следуйте этому руководству, чтобы протестировать свою машину и дать себе зеленый свет для безопасного и легкого запуска вашего первого проекта!

Тест 1: Функции безопасности

В первую очередь убедитесь, что ЧПУ отключено от автономного контроллера и подключено к компьютеру с помощью USB-кабеля, входящего в комплект поставки. Вы должны сделать это, потому что ЧПУ не будет работать должным образом, если они оба подключены одновременно, независимо от того, какой метод вы хотите использовать.

Если у вас еще не установлена ​​Candle, следуйте этому руководству для Windows со ссылками для скачивания. Если вы являетесь пользователем Mac, вы можете следовать этому руководству.

Когда ваш ЧПУ изначально отключен от сети, запустите Candle, и ваша строка состояния должна измениться, как показано ниже, когда вы подключите ЧПУ и разблокируете его: , хотя и полезно, ваша машина запускается в состоянии «Тревога» до тех пор, пока вы не вернете ее домой.

Обычно после подключения к ЧПУ вы возвращаетесь домой первым делом, но в этом случае мы хотим проверить состояние тревоги, которое должно защитить вас и ваш ЧПУ при любом количестве непредвиденных обстоятельств.

Не возвращаясь в исходное положение и не выбирая разблокировку, попробуйте переместить ЧПУ с помощью стрелок толчкового перемещения:

В состоянии тревоги вы вообще не сможете перемещать ЧПУ до тех пор, пока не будет выполнено перемещение в исходное положение или разблокировка. . Если это так, то вам хорошо идти!

Проверка 2. Все ли оси перемещаются в правильном направлении?

Все оси X, Y и Z имеют положительное (+) и отрицательное (-) направления. Хотя эти направления должны быть правильно ориентированы во время покупки, лучше все же проверить это. На изображении ниже вы увидите, какой ориентацией должна управлять каждая кнопка толчкового перемещения, а также направление, в котором ваш ЧПУ должен двигаться в зависимости от этой кнопки:

Чтобы проверить это, в Candle установите шаг толчкового перемещения на 10. Убедитесь, что шпиндель не близко к краям фрезера и находится в середине движения Z, при необходимости при выключенном питании поверните резьбовые стержни вручную, чтобы переместить шпиндель. Сделав это, выполните следующие тесты:

• Нажмите правую кнопку перемещения (X+), ось X должна переместиться на 10 мм вправо, X- переместит ее влево.
• Нажмите кнопку толчка вверх (Y+), ось Y должна переместиться на 10 мм к передней части кровати, Y- отправляет ее назад.
• Нажмите Z+ (правая стрелка вверх на кнопках толчкового режима), и шпиндель должен отойти от станины на 10 мм, Z- отправляет его вниз.

Обратите внимание, что хотя оси X и Z являются прямыми, ось Y может сбивать с толку, поскольку движется сама станина, а не шпиндель.

Тест 3: возврат в исходное положение и концевые выключатели

Проверка концевых выключателей

Каждая ось на вашем ЧПУ имеет переключатель (+) и (-), который должен срабатывать, если ваше ЧПУ когда-либо попытается выйти за установленный предел. механически, вызывая состояние тревоги всякий раз, когда это происходит за пределами Homing. Это то, как это должно работать, но важно проверить детали, которые могли быть повреждены во время доставки, и что в вашей прошивке включены жесткие ограничения.

Чтобы проверить это, грубо переместите каждую ось в центр, хотя это нормально, если перед запуском не нажаты концевые выключатели. Установив ЧПУ, нажмите пальцем на каждый из шести концевых выключателей, установленных в ЧПУ.

Каждый раз, когда вы нажимаете концевой выключатель, на самом концевом выключателе загорается синий свет, а на консоли отображается; Аварийный сигнал: 1 [MSG: Сброс для продолжения]. Обратите внимание, что панель состояния на Candle остается «бездействующей». Прежде чем пытаться проверить другой концевой выключатель, перейдите в раздел «Свеча/устройство» и нажмите «Сброс» {символ}. Затем нажмите «Разблокировать» {символ}.

Таким образом проверьте каждый переключатель. Если концевой выключатель не загорается или на консоли отображается сообщение Alarm:1, у вас может быть проблема, и вам следует обратиться в службу технической поддержки по адресу [email protected]

Тестирование цикла возврата в исходное положение

Предполагая, что все концевые выключатели прошли проверку правильно, пришло время перейти к тестированию цикла возврата в исходное положение вашего ЧПУ. Как упоминалось ранее, когда вы подключаете 3018-PROVer к компьютеру, он автоматически запускается в состоянии тревоги. Правильный способ обойти это — вернуться домой или нажать кнопку с домиком на ней.

Когда кнопка нажата, вы должны увидеть следующее по порядку:

1. Ось Z должна затем двигаться в направлении (+) оси Z, срабатывая концевой выключатель, а затем удаляясь, прежде чем снова сработать тот же концевой выключатель. медленнее для точности. Если возврат в направлении +Z не приводит к срабатыванию концевого выключателя, проверьте положение двигателя шпинделя. Если он установлен слишком высоко, он ударится о край шагового двигателя Z и предотвратит контакт с концевым выключателем. Исправление заключается в том, чтобы немного опустить двигатель шпинделя.
2. При этом оси X и Y должны начать двигаться одновременно:
   1. Ось X должна двигаться в направлении (-) оси X до срабатывания концевого выключателя, а затем двигаться до срабатывания того же концевого выключателя опять же, только намного медленнее ради точности.
   2. Ось Y должна двигаться по направлению к (+) оси Y до срабатывания концевого выключателя, а затем перемещаться перед повторным срабатыванием того же концевого выключателя, только намного медленнее для точности.

Как только все перестанет двигаться, вы окажетесь в исходном положении по умолчанию, а ваши X, Y и Z, скорее всего, будут комбинацией отрицательных чисел.

Если это не так, например, ваше ЧПУ запустилось с попытки сначала установить в исходное положение ось X или Y, или направление исходного положения неверно, то ваши шаговые двигатели могут быть подключены не в то место, или могут возникнуть проблемы с твоей прошивкой. Если возникнут какие-либо проблемы, пожалуйста, свяжитесь с нами по адресу [email protected].

Тест 4: Управление проводами

В волнении по поводу сборки вашего ЧПУ может быть легко запомнить мелкие детали, такие как управление проводами, но это важно для обеспечения правильной работы вашего станка. свободные провода могут зацепиться во время движения вашей машины, что приведет к неудачным проектам или повреждению компонентов, если вам не повезет.

В комплекте с ЧПУ поставляется несколько держателей кабеля, кабельный рукав и уплотняющая полоса, которые в инструкциях показано, как правильно размещать, чтобы защитить каждый провод от повреждений. Тем не менее, после того, как вы настроите это, провода X и Z могут быть достаточно длинными, чтобы вызвать некоторые проблемы.

Чтобы проверить это, используйте команду толчкового перемещения для перемещения оси Z вниз в направлении (-) до тех пор, пока она не приблизится к концевому выключателю, но не коснется его. Если вы активируете его случайно, вам нужно будет вручную немного переместить ось Z вверх, а затем перезагрузить ЧПУ. Затем сделайте то же самое с осью X. переместив его близко к концевому выключателю (-), но не касаясь его.

Обе эти точки находятся непосредственно перед максимальным значением, на которое должны удлиняться ваши провода. Проверьте, насколько провисает каждый провод в этой точке. Если их слишком много, постарайтесь спрятать их как можно лучше, но убедитесь, что проводов достаточно, чтобы каждая ось могла активировать свои концевые выключатели.

С кабелями оптимальной длины проверьте каждую ось отдельно, двигаясь вперед и назад между максимальным значением (-) и (+), наблюдая, не зацепятся ли за что-нибудь провода. Если препятствий нет, можно идти!

Проверка 5: Двигатель шпинделя

Перед проверкой двигателя шпинделя убедитесь, что цанга/кольцо правильно затянуты и что ваши руки и другие конечности находятся далеко от шпинделя.

Подключившись к свече в состоянии Idle, перейдите в раздел Spindle, который выглядит так:

Кнопку справа от ползунка скорости можно использовать для ручного включения и выключения шпинделя ЧПУ. Когда ползунок установлен на 0, включите шпиндель и медленно перетащите ползунок вправо, пока он не достигнет максимальной скорости.

Когда вы переместите ползунок влево, вы должны услышать, как шпиндель становится все громче и громче. Поскольку во время этого теста вы ничего не вырезаете, звук должен быть сильным и стабильным на любом уровне, без колебаний, если только вы сами не увеличите или не уменьшите скорость. Если вы видите, что шпиндель отключается или заикается, ваш шпиндель может быть поврежден, и вам следует обратиться к нам по адресу support@sainsmart. com для получения дополнительной помощи.

Тест 6: Кнопка аварийного останова

Чтобы проверить кнопку аварийного останова, запустите двигатель шпинделя, как вы это делали при последнем тесте, а затем нажмите кнопку аварийного останова.

При нажатии кнопки шпиндель должен остановиться, а материнская плата будет фактически выключена и теперь полностью не будет реагировать на какие-либо команды от Candle до тех пор, пока не будет отпущена кнопка аварийного останова.

Чтобы отпустить кнопку аварийной остановки, поверните саму кнопку по часовой стрелке (вправо) и, как только она больше не повернется, слегка вытяните кнопку и отпустите. Как только это будет сделано, Candle теперь должен показывать состояние тревоги, маршрутизатор только что был включен/подключен.

Если кнопка не сработала, вы должны проследить провод до материнской платы и убедиться, что он подключен до конца и в правильном месте.

Тест 7: Z-зонд

См. эту специальную статью, посвященную Z-зонду, чтобы узнать, как настроить и использовать Z-зонд.

Тест 1-7 Поиск и устранение неисправностей

9 0129

Проблема	Решение
Свеча может связываться с маршрутизатором, но ничего не движется.	Убедитесь, что переключатель On/Off на материнской плате находится в положении ON. Убедитесь, что внешний источник питания 24 В подключен правильно.
Маршрутизатор полностью не отвечает на свечу	Возможно, нажата кнопка аварийного останова или кнопка аварийного останова не подключена, что перемычка не установлена ​​в положение ON на материнская плата, или перемычка на месте в гнезде материнской платы.
Ось не движется	Шаговый двигатель может быть подключен не в том месте, или провод может быть ослаблен.
Неправильная ось движется	Шаговые двигатели могут быть подключены к неправильным портам
9 0002 Концевой выключатель не работает	Убедитесь, что провод концевого выключателя прочно соединены на каждом конце
Двигатель шпинделя не вращается	Убедитесь, что ваши провода полностью подключены на каждом конце.
Двигатель шпинделя вращается, но светодиод не загорается	Убедитесь, что красный провод подключен к M+ на двигателе шпинделя, а черный провод к M-.
Светодиод концевого выключателя горит постоянно	Вручную переместите соответствующую ось так, чтобы шпиндель отошел от светодиода, пока он не погаснет.
Неисправность Z-зонда	Убедитесь, что используемая бита является проводящей, чистой от мусора и прочно соединена зажимом типа «крокодил». Убедитесь, что Z-Probe правильно подключен к материнской плате.
После обнуления Z с помощью щупа кончик биты не находится на одном уровне с поверхностью заготовки, когда Z = 0	Это означает, что ваш код ЧПУ для датчика Z неточен. Для правильной работы ЧПУ необходимо знать точную высоту датчика Z. С помощью штангенциркуля измерьте высоту зонда и отрегулируйте ее соответствующим образом. 032 USB-кабель вставлен правильно. Драйвер USB установлен правильно. В Candle установлены правильный COM-порт и скорость передачи 115200 бод. Автономный контроллер не подключен.

Тест 8: Проведите тестовую гравировку

Если все в порядке или исправлено на основе тестов 1-7, давайте приступим к следующей тестовой гравировке. Для продолжения следуйте шагам и изображениям ниже:

1. Загрузите пример файла G-кода sainsmart.nc (Файл/Открыть) с карты Micro SD или компакт-диска, прилагаемого к ЧПУ.
2. Запустить цикл возврата в исходное положение.
3. Изучите происхождение работы и измерения работы на панели визуализации; Рабочее начало находится там, где вы устанавливаете положение осей XYZ.
   1. Рабочие размеры сообщают вам, насколько далеко влево… вправо и т. д. будет перемещаться каждая ось во время работы. В этом случае начало координат находится внизу слева, вверху ложи, а ось X отрежет 0 влево и 39,812 мм вправо от начала координат, ось Y отрежет 0 вперед и 10,3 мм. назад. Ось Z переместится вниз на 0,2 мм и вверх на 5 мм (Примечание: движение вниз по оси Z обычно соответствует глубине резания, 5 мм — это расстояние, на которое она перемещается над ложей при установке фрезы).
4. Вставьте одну из прилагаемых гравировальных фрез в шпиндель и затяните держатель инструмента с помощью гаечных ключей, прилагаемых к ЧПУ, убедившись, что он установлен таким образом, что наконечник может достигать полной глубины, на которую вы пытаетесь резать. (В этом случае не менее 0,2 мм ниже верхней части ложи)
   1. Чтобы затянуть кольцо/цангу на шпинделе, вы используете один гаечный ключ, чтобы шпиндель не вращался свободно, а другой, чтобы повернуть кольцо/цангу, пока шпиндель остается неподвижным.
5. Выберите кусок дерева размером не менее полной стороны пробной гравировки, так что примерно (~40 мм x ~11 мм x~1 мм) будет область, на которой будет выгравирована гравировка, но она должна быть свободна от каких-либо зажимов, чтобы которые используются для удержания дерева неподвижно. Последнее, что вам нужно, это чтобы шпиндель ударялся о прижимы, поэтому убедитесь, что они на 100% свободны от всего пути инструмента.
6. Надежно закрепите деревянную доску на станине с помощью рабочих зажимов, она должна иметь плоское основание и поверхность, глубина пропила составляет всего 0,2 мм, поэтому, если она не плоская, пропил будет неравномерной глубины.
7. С помощью команд толчкового перемещения поместите долото по осям XY туда, где вы хотите начать задание, и с помощью кнопки управления исходным положением (показанной ниже) обнулите оси X и Y:

1. Поместите основание Z-датчика под бит, подсоедините зажим типа «крокодил» к биту и нажмите кнопку Z-Probe, которая выглядит следующим образом:

1. Снимите основание Z-Probe и зажим типа «крокодил» и отложите их в сторону.
2. Нажмите «Отправить» (в нижней части окна), чтобы начать задание. Прошедшее время и оценка общего необходимого времени указаны в разделе «Расчетное время» на панели визуализации. После того, как ваш ЧПУ будет готов, у вас должно получиться что-то вроде изображения ниже:

Устранение неполадок с гравировкой

Надеюсь, все работает как положено, но если нет:

Проблема	9 0021 Решение
Ничего не вырезано или вырез слишком глубокий.	Это означает, что ваш код ЧПУ для датчика Z неточен. Для правильной работы ЧПУ необходимо знать точную высоту датчика Z. С помощью штангенциркуля измерьте высоту зонда и отрегулируйте ее соответствующим образом
Во время работы был активирован концевой выключатель. выше и правее этой точки
Глубина реза неравномерная, вырезаются только части	Убедитесь, что ваша станина ровная и что ваш запас тоже,

Вы беспокоитесь о нападении не того животного

Основные моменты истории

В США чаще всего погибают крупные млекопитающие

С 1999 по 2014 год 921 человек погиб от шершней, ос или пчел, CDC говорит

Си-Эн-Эн —

cms.cnn.com/_components/paragraph/instances/paragraph_A4A922CF-48B4-0850-3A49-5F24B2C6B9E3@published» data-editable=»text» data-component-name=»paragraph»> Когда 2-летний мальчик был схвачен аллигатором в лагуне курортного отеля Walt Disney World в Орландо во вторник, это, без сомнения, было ужасно и крайне редко.

Комиссия Флориды по рыболовству и дикой природе отмечает, что, несмотря на то, что в штате в среднем происходит около семи неспровоцированных нападений аллигаторов в год — показатель, который увеличивается примерно на 3% в год, — вероятность серьезного ранения в результате случайного нападения составляет примерно один к 2,4 миллиона.

Но как среди детей, так и среди взрослых, насколько распространены нападения животных в целом? Они происходят чаще, чем когда-либо прежде?

Американцы умирают самыми высокими темпами более чем за десятилетие

cms.cnn.com/_components/paragraph/instances/paragraph_1D38B116-3554-D1C7-AF00-5F3701164564@published» data-editable=»text» data-component-name=»paragraph»> Судя по цифрам нет. Вероятность ужасного нападения все еще низка.

Доктор Джозеф Форрестер, хирург из Стэнфордского университета, стал соавтором обзора 2012 года о смертельных случаях от ядовитых и неядовитых животных по всей стране на основе данных Центров по контролю и профилактике заболеваний.

Возможно, вы слышали, что комары убивают большинство людей, распространяя такие болезни, как малярия. Однако Форрестер и его коллеги внимательно изучили, какие существа смертельно нападают на людей.

Сейчас, спустя четыре года после того, как его исследование было опубликовано, Форрестер все еще считает, что многие люди сочтут данные о нападениях животных удивительными.

«Наиболее распространенные смертельные случаи, связанные с животными, происходят от крупных млекопитающих, таких как крупный рогатый скот или лошади, но когда вы смотрите на нападения только диких животных, наиболее распространенной причиной смерти являются ядовитые животные, такие как осы или пчелы», — Форрестер. сказал. «Я думаю, что люди имеют в виду, что самые опасные животные — это пумы, медведи или аллигаторы, но пчела более опасна, если человек предрасположен к реакции».

Например, по данным Центров по контролю и профилактике заболеваний, с 1999 по 2014 год в Соединенных Штатах от столкновения с шершнями, осами или пчелами умер 921 человек. За тот же промежуток времени девять человек погибли от нападения крокодилов или аллигаторов, а 78 человек погибли от нападения других рептилий.

Между тем, 486 человек погибли от нападений собак и 1163 человека — от нападений других млекопитающих, таких как коровы или лошади. Ежегодно происходит около 4,5 миллионов укусов собак.

«Я думаю, это подчеркивает, что более опасные животные — это те, с которыми мы постоянно находимся рядом, например, лошади, коровы, свиньи или собаки», — сказал Форрестер.

Вы боитесь пауков или змей? С 1999 по 2014 год было 112 смертей из-за контакта с ядовитыми пауками и 101 из-за контакта с ядовитыми змеями и ящерицами. 143 человека погибли в результате укусов или ужалений неядовитых насекомых или членистоногих.

Как насчет акул? Было около 19смертей от контакта с морскими животными. Один человек умер после встречи с ядовитым морским животным, таким как медуза или некоторые виды рыб.

wkrc Зоопарк горилл в Цинциннати pkg_00004911.jpg

WKRC

Основные, но часто игнорируемые правила безопасности в зоопарке

cms.cnn.com/_components/paragraph/instances/paragraph_31FD501A-3BA5-55CE-E0DC-5F24B2E01A3B@published» data-editable=»text» data-component-name=»paragraph»> Данные CDC не указывают, где произошла атака, например на ферме. Тем не менее, база данных, разработанная группой по защите прав животных Born Free, отслеживает нападения экзотических животных, которые происходили в замкнутых пространствах цирков, зоопарков или в домах людей.

Согласно базе данных, с 1990 года в результате нападений животных в аккредитованных и неаккредитованных зоопарках и цирках было 68 смертей и 273 ранения. Она также показывает, что нападения экзотических домашних животных привели к 45 смертельным случаям и 336 травмам.

Чтобы выяснить, кто с наибольшей вероятностью подвергнется нападению животного, данные CDC можно разделить на регионы и возрастные группы.

На Юг приходится 47% всех смертей, связанных с нападениями животных в Соединенных Штатах, сказал доктор Кристофер Холстедж, профессор Медицинской школы Университета Вирджинии, который проводил обзор нападений животных вместе с Форрестером.

РОДРРИГО АРАНГУА/AFP/GettyImages

Нападение диснеевского аллигатора могло быть идеальным штормом

По всей стране «младенцы и маленькие дети в возрасте от 0 до 4 лет были широко представлены среди смертельных случаев, связанных с собаками», — сказал он. «Собаки стали причиной 66% смертей, связанных с животными, в этой возрастной группе».

По данным CDC, среди детей в целом уровень травм, связанных с укусами собак, самый высокий в возрасте от 5 до 9 лет. Чтобы избежать таких нападений, Американское общество по предотвращению жестокого обращения с животными советует никогда не оставлять маленьких детей с собакой без присмотра и не беспокоить собаку, когда она спит, ест или ухаживает за щенками.

«Из-за известного увеличения числа смертей, связанных с собаками, связанных с маленькими детьми, особенно в возрасте до 4 лет, родители должны постоянно внимательно следить за взаимодействием собак и детей и вообще избегать их в самых младших возрастных группах», — Холстеге. сказал.

Он добавил, что среди взрослых от 20 лет и старше на шершней, ос и пчел приходится 33% смертей.

«Люди с известной значительной аллергией на ос, шершней, пчел должны всегда иметь при себе автоинъекторы с адреналином, чтобы обеспечить своевременное лечение при таком отравлении», — сказал он.

Следите за новостями CNN Health в Facebook и Twitter.

Смотрите последние новости и делитесь своими комментариями с CNN Health на Facebook и Twitter.

Чтобы свести к минимуму риск быть ужаленным, клиника Майо рекомендует не бить крылатых существ, так как это может спровоцировать их нападение.
