Как настроить веерные форсунки омывателя лобового стекла

Беспрепятственная обзорность через лобовое стекло во многом обеспечивается системой стеклоомывания. Именно поэтому при неисправности стеклоочистителей и стеклоомывателя выезд транспортного средства на дороги общего пользования воспрещен. Впрочем, омыватель может функционировать исправно, а вот качество опрыскивания лобового стекла часто под вопросом. Как нормализовать распыление жидкости форсунками стеклоомывателя – рассказывает schtuzer.ru.

Оглавление

Виды форсунок



Качество распыления стеклоомывающей жидкости во многом зависит от конструкции форсунок:

• Струйные. Жидкость попадает на стекло струями, количество которых может быть две-три. Хорошему напору и возможности регулировки противопоставлено неважное смачивание плоскости стекла, отчего дворники могут размазывать грязь и царапать стеклянную поверхность.
• Веерные. Омывайка попадает на лобовое окно веером, обеспечивая хорошее смачивание сразу всей плоскости стекла. Напор сильно зависим от вязкости жидкости, находящейся в бачке омывателя. Веерные форсунки экономно расходуют воду и обычно не регулируются.

Внешне веерную версию отличает узкая прорезь, в то время, как у струйной – два-три сопла. Веерные форсунки появились позже, а потому считаются более прогрессивной конструкцией. Вместе с тем струйные инжекторы легко поддаются регулировке: достаточно вставить острый предмет в сопло и покрутить его в нужную сторону. Отрегулировать форсунки веерной конструкции несколько сложней.

Почему возникает необходимость в настройке веерных сопел

Основная причина – отклонение факела распыла от центра лобового стекла. Жидкость либо подается вблизи жабо, либо брызгает прямо на крышу. Нетрудно заметить, что основная доля жалоб на неправильный распыл приходится на осенне-зимний период. В это время автовладельцы переходят на зимнюю омывайку, а вязкость изопропилового состава заметно выше летней омывающей жидкости. Вязкость прямо влияет на напор состава, подаваемого форсунками.

Форма факела распыла зависит не только от вида омывающей жидкости. Влияние также оказывает скорость автомобиля, на которой задействуется стеклоомыватель. С повышением скорости движения факел из веерной форсунки стеклоомывателя стремится уйти вниз лобового стекла.

Как отрегулировать веерные форсунки омывателя лобового стекла

Регулировать веерные форсунки приходится обычно в одной плоскости: необходимо либо опустить факел жидкости вниз, либо наоборот – поднять вверх. Боковая корректировка не востребована.

Заводская настройка веерных форсунок «вверх-вниз» на большинстве автомобилей не предусмотрена. Исключение составляют лишь машины среднего и премиум-сегмента. Например, в конструкции веерных сопел омывателя Skoda Kodiaq и Audi A7 предусмотрен винт, вращая который, факел распыла можно либо поднять, либо опустить. В случае с Кодиаком используется насадка Torx T10, а для А7 нужна Torx T8.

Для удобства регулировки дворники рекомендовано переместить в сервисный режим и обозначить текущее положение прорези веерной форсунки. После этого можно приступать к настройке. Чтобы убедится, имеется ли регулировка веерных форсунок на вашем автомобиле, переведите дворники в сервисный режим и осмотрите корпус сопел. Винты регулировки обычно легкодоступны.

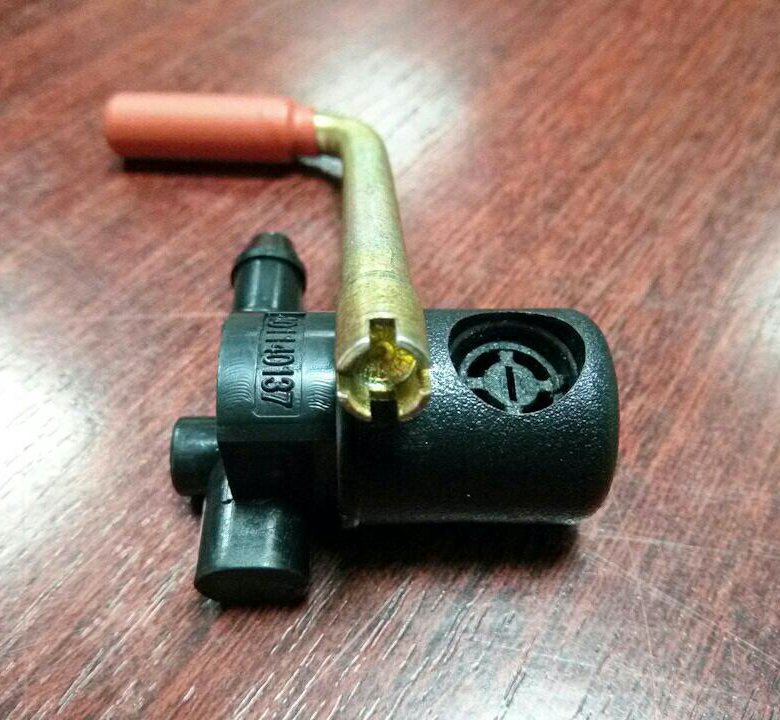

Ежели настройка заводом не предусмотрена, то к делу можно подойти изобретательно. Изолента, колпак от шариковой ручки, кусочек резинового уплотнителя с легкостью изменят угол наклона веерных форсунок. Хорошим тоном считается замена нерегулируемого заводского сопла на регулируемое, предназначенное для другого автомобиля. Стесненным в средствах можно рекомендовать способ адаптации веерных форсунок для фар типа «G»:

• Снять шумоизоляцию капота.
• Отсоединить шланги омывателя от форсунок.
• Сжав усики, достать заводские сопла.
• Установить новые изделия и подключить трубки.

Примечательно, что в случае использования веерных форсунок омывателя фар предоставляется возможность регулировать распыл не только вверх-вниз, но и вправо-влево. Что до самой настройки, то центр факела распыла не стоит располагать ниже середины лобового стекла. При таком раскладе омыватель будет адекватно работать на скорости.

К сведению

Напор стеклоомывающей жидкости, а это, напомним, главная причина, по которой приходится регулировать веерные сопла, может уменьшиться по элементарной причине: перегиб резинового шланга под капотом. В таком виде неисправность часто встречается после ремонта стеклоомывателя или любых других манипуляций под капотом автомобиля.

Что до несвоевременной реакции омывателя на команды подрулевого переключателя, то пауза необходима для нагнетания давления жидкости в магистрали «бачок-форсунки». Если водитель паузу не приемлет, можно установить обратный клапан вблизи насоса омывателя.




Регулировка форсунок омывателя Вольво своими руками

Главная » Ремонт

Ремонт

Автор Николай Бобров На чтение 4 мин Просмотров 3. 9к. Обновлено 12.12.2022

Что делать, если постоянно приходится останавливаться, и вручную протирать лобовое стекло от грязи и пыли, потому что форсунки не омывают стекло, как следует?

Согласитесь, ситуация достаточно распространенная. Ремонт форсунок вряд ли возможен. Скорее — порекомендуем заменить Ваши форсунки на новые оригинальные веерные форсунки Вольво.



Содержание статьи:

• Инструкция по выбору форсунок Вольво
• Последовательность установки веерных форсунок Вольвоa>
• Как проверить, правильно ли установлены форсунки?

Инструкция по выбору форсунок Вольво

Диагностика форсунок

• Неполное разбрызгивание, сухие участки, разбрызгивание жидкости стеклоомывателя мимо стекла и мимо самого автомобиля.
• Постоянные регулировки – каждые 2 недели или чаще.
• Повышеный расход стеклоомывающей жидкости, прижимание струи к стеклу на скорости, то есть невозможность помыть стекло на высокой скорости.

Все эти признаки однозначно говорят о том, что пора менять форсунки омывателя.

Выбор веерных форсунок Volvo

• Код 30655605 — форсунка (стоимость примерно 240 р., их надо 2 штуки)
• Код 85321-26020 — клапан (91 р)

Рекомендуем форсунки и клапан, удерживающий жидкость,

менять вместе. Непосредственно клапан служит для исключения оттока омывающей жидкости от форсунок. То есть, после окончания работы насоса стеклоомывателя, жидкость перестает разбрызгиваться, но не стекает полностью в бачок, а при следующем включении омывателя жидкость начнет разбрызгиваться мгновенно, потому что все трубки заполнены.

Это улучшает очистку и снижает износ щеток стеклоочистителя, так как щетки по сухому стеклу скрести практически не будут, сразу же после включения жидкость начнет разбрызгиваться через форсунки на стекло.

Последовательность установки веерных форсунок Вольво

• Форсунки следует устанавливать так, чтобы отверстия были направлены выше средней части стекла, тогда и в режиме интенсивной работы стеклоочистителя обмыв стекла будет эффективным.
• Если струи будут направлены слишком низко, то в режиме частой работы очистителя жидкость не будет успевать омывать всю рабочую поверхность стекла.
• Снимать старые форсунки нужно, предварительно сжав пассатижами посадочные места.
• Новые нужно вставлять боком, а потом поворачивать на 90 градусов тоже пассатижами до установки на посадочное место.
• Клапан, запирающий жидкость, устанавливается перед разветвлением шланга на форсунке. При установке необходимо учесть направление движения жидкости (указано стрелкой на корпусе), устанавливать в направлении от бачка омывающей жидкости к форсункам.
• После установки форсунок необходимо залить омывающую жидкость, проверить, что нет подтеков жидкости в местах соединения.
• Далее необходимо включить омыватель и определить, насколько полно омывающая жидкость разбрызгивается на стекло.
• Если веер жидкости расположен под значительным углом к капоту, необходимо плоской отверткой повернуть форсунку так, чтобы жидкость как можно более полно омывала лобовой стекло.
• При установке форсунок используйте булавку или тонкую канцелярскую скрепку. Осторожно вставьте ее в сопло форсунки и поверните сопло на нужный угол.
• Если на скорости 90-110 кмч форсунки разбрызгивают жидкость намного ниже, чем при стоящем автомобиле, то регулируется с помощью обыкновенной маленькой плоской отвертки.
• Здесь важно помнить что действовать надо аккуратно, так как пластик довольно хрупкий.
• При правильной регулировке, когда стоишь на месте и включаешь омыватель, на крышу ничего не летит, разбрызгивает чуть выше середины лобового стекла.

Как проверить, правильно ли установлены форсунки?

• На малой скорости заливают стекло полностью, необрызганных участков не остается.
• На скорости выше восьмидесяти км — брызгают низко, прямо над щетками, но это я склонен отнести к неисправности насоса после зимних покатушек.

Практические советы по регулировке стеклоочистителя

• При работе щеток стеклоочистителя может наблюдаться шум или скрип. После разбрызгивания омывающей жидкости он может не исчезнуть полностью.
• Причина скрипов заключается в несоответствии угла наклона щетки стеклоочистителя (дворника) по отношению к стеклу в месте соприкосновения. При движении щеток стеклоочистителя вперед и назад щетка неплотно прилегает к поверхности и появляется этот самый скрип.
• Такой скрип щеток можно исправить, немного загибая рычаг дворника в ту или иную сторону для того чтобы выровнять прилегание щетки к стеклу.
• Если изгибанием рычага дворника скрип удалить не получилось, можно обратиться в автоматерскую, где это сделают с помощью специального измерительного инструмента, или же
  приобрести и установить новые рычаги и щетки.
  Как правило скрип исчезает.
