Назначение тнвд: принцип работы, устройство, назначение, конструкция

alexxlabОпубликовано

Содержание

как работает, как ломается, как восстанавливают

Категория: Полезная информация.

Топливный насос высокого давления (ТНВД) — самый сложноустроенный и дорогостоящий элемент топливной системы дизельных двигателей.

Назначение этого узла — подавать топливо под большим давлением в форсунки (или топливную рампу, затем в форсунки), откуда оно затем будет впрыскиваться в цилиндры. Поэтому при возникающих неисправностях с ТНВД владельцу грозят серьёзные проблемы со стабильной работой мотора или тот просто откажется заводиться.

 Принцип работы ТНВД

Основная задача ТНВД — нагнетать под давлением порядка 500-1400 бар (зависит от конструкции и типа насоса) топливо и подавать его к форсункам, которые открываются в нужный момент и быстро выпускают (распыляют) топливо в цилиндр.

Поддержание высокого давления в системе — другое важнейшее назначение ТНВД, ведь без этого форсунка не сработает и опоздает с распылением горючего до мельчайших частиц, а ведь мгновенное смешивание распыляемого ДТ и воздуха является условием образования однородной топливовоздушной смеси.

Другими словами — гарантирует стабильную и культурную работу дизельного двигателя.

Изначально ТНВД выполнял практически все функции по подаче топлива в цилиндры: создавал давление, нагнетал топливо и распределял его по форсункам. Так действовали насосы рядного и распределительного типа.

Затем появилась система впрыска Common Rail и магистральные ТНВД. В таких современных системах впрыска дизельных ДВС насос высокого давления не распределяет топливо по форсункам, а нагнетает его в топливную магистраль (рампу): металлическую трубку, запаянную с обеих сторон, своеобразный резервуар для хранения горючего. От рампы топливо по трубкам (одна форсунка — один топливопровод к рампе) подводится к электромагнитным / пьезоэлектрическим форсункам.

В системе Common Rail, таким образом, топливо подаётся ко всем форсункам одновременно, из общей магистрали под давлением порядка 1 600 – 1 800 бар.

Конструкция топливной рампы CR такова, что топливо, которое ТНВД в неё нагнетает, не запирается в рампе: излишки отводятся через сливной канал. Так обеспечивается циркуляция ДТ в системе, но как только электрический клапан форсунки открывается, топливо распыляется в цилиндр. И по-прежнему высокое давление играет важную роль в мгновенном приготовлении топливовоздушной смеси и последующем полном её сгорании.

 Плунжерная пара — главный узел в конструкции ТНВД

Наиболее распространённый вид ТНВД для систем Common Rail — плунжерный. Основный рабочий элемент такого ТНВД — плунжерная пара: поршень (плунжер) и цилиндр (втулка, стакан).

Подпружиненый плунжер двигается благодаря кулачковому валу внутри втулки, набирая и выталкивая из полости над ним топливо. Высокое давление в системе обеспечивает прецезионное сопряжение: минимальный, точно выверенный зазор в 1-3 мм между плунжером и стаканом.

Часто в один корпус ТНВД устанавливают три плунжера. В полости над плунжером размещаются односторонние клапаны — на впуск и на выпуск топлива. Можно провести аналогию плунжерной пары ТНВД с сердцем, которое перекачивает кровь по организму похожим образом.

Важно. Плунжер во время работы смазывается топливом, которое через него проходит.

Конструкция разных видов плунжерных пар отличается. Встречаются ТНВД с плунжерными парами, где плунжер извлекается из корпуса и меняется в сборе.

 Основные виды ТНВД

Существует три типа ТНВД.

Рядные и распределительные относятся к ТНВД предыдущих поколений автомобилей, имеют относительно простую конструкцию, не отличаются повышенной чувствительностью к качеству топлива. Среди недостатков — сравнительно шумная работа и высокие потери на трение, особенно у рядных ТНВД.

В системах впрыска Common Rail используются магистральные насосы. Они способны создавать высокое давление и обеспечивать наиболее эффективный впрыск, но весьма привередливы к качеству топлива и дороги в обслуживании и ремонте.

Рассмотрим особенности разных видов ТНВД подробнее.

Рядные ТНВД применялись на легковых автомобилях, выпущенных до 2000 года. Это неприхотливые выносливые насосы, которые смазываются моторным маслом. Количество плунжеров равно количеству цилиндров, топливо подаётся по принципу каждой камере сгорания — свой плунжер. К недостаткам относятся большие потери на внутреннее трение и недостаточно высокое давление для эффективного распыления топлива.

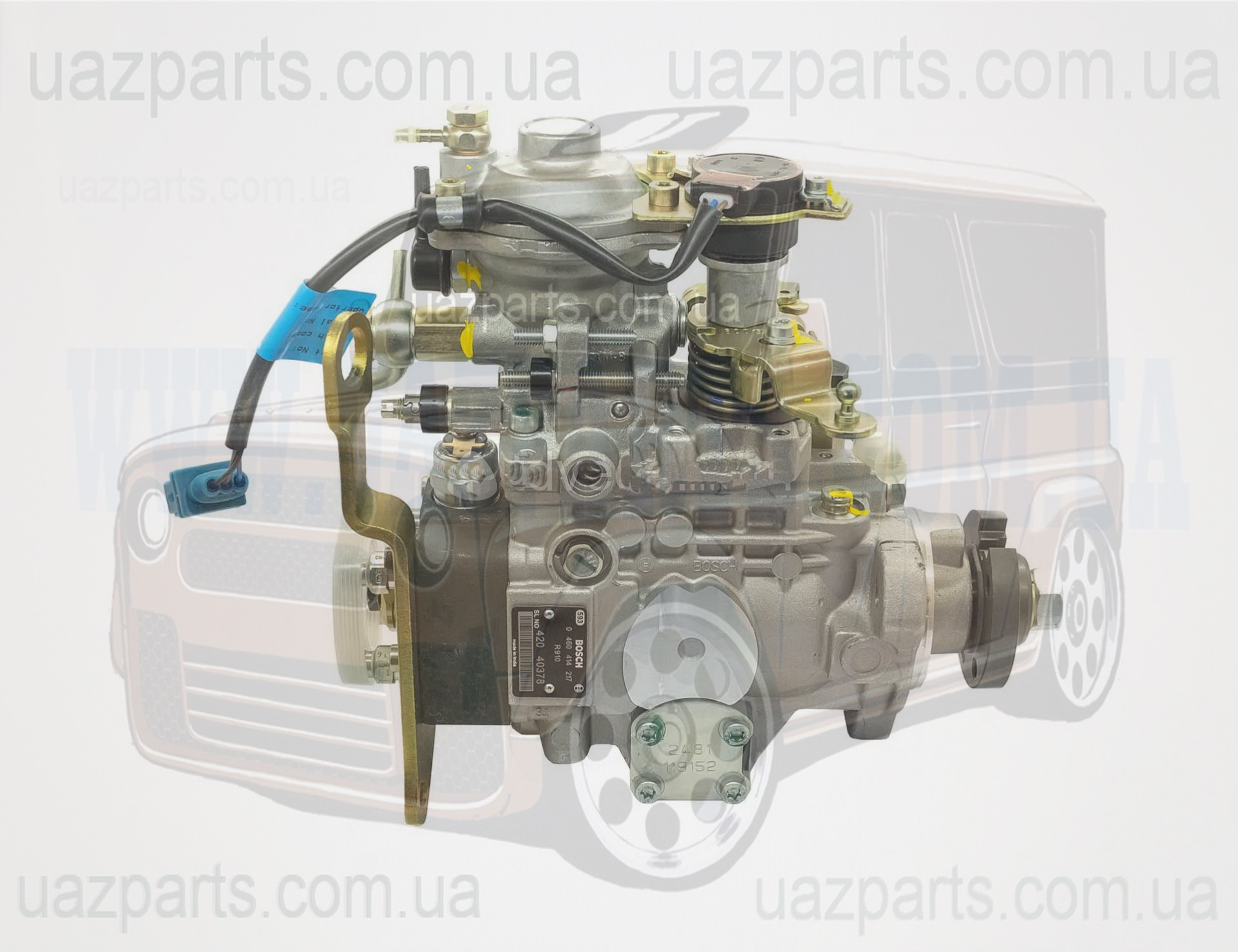

Распределительные ТНВД

устанавливаются на дизельные двигатели с количеством цилиндров от трёх до шести. В отличие от рядных насосов, в конструкции распределительных есть только один или два плунжера, и они обеспечивают одинаковое давление при подаче топлива для всех цилиндров. Это более лёгкие компактные насосы. Работают экономичнее, культурнее и мощнее, чем рядные ТНВД. Недостаток — выше требовательность к качеству топлива.

Магистральный насос — самый современный тип ТНВД для систем впрыска Common Rail. Такой насос содержит до трёх плунжеров, а в современных типах — часто только один. Существуют магистральные насосы и роторного типа. Магистральные ТНВД созданы с высокой точностью. Они ещё легче, компактнее, имеют минимальные потери на трение, создают высокое давление и. Но плунжеры таких ТНВД смазываются топливом, поэтому насосы крайне привередливы к качеству ДТ.

 Признаки неисправности ТНВД

Владельца должны насторожить такие признаки неисправностей в работе дизельного двигателя, как:

  • неуверенный запуск;
  • падение мощности;
  • увеличение расхода топлива;
  • дымный выхлоп.

В этих случаях очень рекомендуется провести комплексную компьютерную диагностику двигателя и проконтролировать параметры наддува, подачи топлива, давления в топливной системе. А также параметры работы датчиков (в частности, расходомера, датчиков положения распредвала / коленвала), системы EGR и вихревых заслонок впускного коллектора.

Такое пристальное изучение всех параметров работы мотора связано с тем, что дизельная топливная аппаратура — это не только форсунки и ТНВД, но и ряд вспомогательных и контролирующих систем.

Бывает, проблема, которую ищут в неполадках с ТНВД, кроется в другом. Например, имеет место:

  • поломка подкачивающего насоса;
  • грязный топливозаборник в баке;
  • выход из строя насоса, перекачивающего топливо из одной части бака в другую;
  • изношенный регулятор низкого давления;
  • форсунка, льющая топливо в «обратку».

 Внутренние поломки ТНВД и их причины

Из-за чего топливный насос высокого давления действительно может выйти из строя раньше времени — так это из-за некачественного топлива. Точнее из-за примесей в составе и попадания воды.

Примеси в составе топлива — смолы, парафины, механические взвеси, сомнительные присадки — ухудшают смазывающие свойства ДТ, что вызывает отложение на подвижных частях насоса.

Вода в случае попадания на подвижные элементы ТНВД (вместе с конденсатом с пустых стенок топливного бака или в составе некачественного ДТ), вызовет коррозию деталей.

Плунжер и односторонние клапаны начнут подклинивать, нормальная циркуляция топлива нарушится, износ втулок и сальников ускорится в разы. В результате медленно, но верно, ТНВД выйдет из строя.

Если в топливной системе образовалась воздушная пробка, плунжер будет какое-то время работать без смазывания топливом, «на сухую». Механические детали от трения будут истираться друг об друга, а повышенная температура способна быстро деформировать элемент.  Работа ТНВД без смазки способна убить узел в считанные минуты.

К другим, не столько фатальным, поломкам ТНВД относят:

  • износ втулок вала в передней крышке корпуса;
  • износ сальника вала;
  • повреждение уплотнительных колец крышек корпуса / фланца;
  • выход из строя регулятора давления (механической или электрической его части).

 Как диагностируют и ремонтируют ТНВД

Решение сэкономить на своевременном обращении к специалистам по ремонту и обслуживанию дизельной топливной системы, «поездить пока так», обратиться к знакомым гаражникам — всё это в случае поломки ТНВД выйдет боком и сильно ударит по бюджету.

Топливный насос, точнее, его плунжерная пара — действительно дорогостоящий элемент, и не всегда его можно восстановить. Что уж говорить о самостоятельной переборке системы. Тем более что конструкция отдельных ТНВД просто неразборная.

Важно. Мастера, работающие с дизельной топливной аппаратурой, говорят, что на самом деле среди систем Common Rail «больных» ТНВД мало, чаще проблема кроется в клапане ZME, регуляторе (DRV, PCV…) высокого давления и других сопутствующих элементах. Даже если формально насос в своей работе выходит за параметры диагностического стенда, но работает нормально — нужно дважды подумать, прежде чем вскрывать его и ремонтировать.

Ремонту ТНВД обязательно должна предшествовать компьютерная диагностика, а также стендовая проверка работы форсунок.

Если подтверждается, что в неполадках с работой двигателя виноват насос высокого давления, его снимают и отправляют на диагностический стенд, чтобы проверить работу узла в разных режимах «работы двигателя».

Обычно на этом этапе становится понятно, в чём проблема, каков масштаб бедствия и какие варианты исправления ситуации можно предложить владельцу.

Например, если ТНВД «приговорила» коррозия, можно попробовать его разработать (до очередного подклинивания плунжера), но лучше заменить в сборе, купив новую плунжерную пару.

Замена клапанов на новые тоже не представляет труда в случае такой необходимости. Меняют и уплотнительные кольца, и ремкомплекты.

Важно понимать, что возможность ремонта и замены отдельных элементов связана с особенностями конструкции ТНВД. В современных насосах не предусмотрены процедуры шлифовки или расточки деталей, максимум — можно заменить плунжерную пару.

А в самых современных насосах системы CR и это невозможно: случись что, придётся менять весь корпус ТНВД. То есть чем моложе автомобиль, тем выше вероятность в случае поломки заменить весь узел целиком.

После проведённого ремонта и замены изношенных деталей мастер отправляет ТНВД на диагностический стенд снова. Если параметры работы выйдут за предел нормативных, насос снова разбирают, ремонтируют, проверяют.

Полностью исправный ТНВД герметично запаковывают, чтобы исключить попадание воды, и возвращают владельцу. Осталось только установить на двигатель.

Итого

Когда кого-то отговаривают от владения дизельным автомобилем, в основном аргументы «почему не стоит» сводятся как раз к дорогостоящей дизельной аппаратуре. Если речь о подержанном авто с большими пробегами, выход из строя ТНВД повлечёт за собой расходы, к которым готов не всякий автовладелец.

Чтобы не столкнуться с подобной ситуацией, не рискуйте с «паленым» топливом, не используйте присадки и добавки для чего бы то ни было, которые добавляются в бак, особенно если на автомобиле Common Rail. Держите бак по возможности полным, а при первых же признаках неисправностей в подаче топлива обращайтесь к квалифицированным специалистам.

Все эти простые меры позволят поддержать работоспособность ТНВД на нормальном уровне годами.

О том, как устроены дизельные топливные форсунки, почему они ломаются и как их ремонтируют, узнаете из этой статьи.

ТНВД найдёте в нашем каталоге

Посмотреть запчасти в наличии

Метки: Топливная аппаратура, Неисправности топливной системы, Форсунки, ТНВД

14. Топливный насос высокого давления (тнвд). Назначение, устройство и работа.

Назначение— Топливные насосы предназначены для подачи в цилиндры дизеля под определенным давлением и в определенный момент точно отмеренных порций топлива, соответствующих данной нагрузке.

По способу впрыска различают топливные насосы непосредственного действия и с аккумуляторным впрыском. В топливном насосе непосредственного действия осуществляется механический привод плунжера, а процессы нагнетания и впрыска протекают одновременно. В каждый цилиндр секция топливного насоса подает необходимую порцию топлива. Требуемое давление распыливания создается движением плунжера насоса.

Основные части ТНВД:

  • Корпус.

  • Крышки.

  • Всережимный регулятор

  • Муфта опережения впрыска.

  • Подкачивающий насос.

  • Кулачковый вал.

  • Толкатели.

  • Плунжеры с поводками или зубчатыми втулками,

  • Гильзы плунжеров.

  • Возвратные пружины плунжеров.

  • Нагнетательные клапаны.

  • Штуцеры.

  • Рейка.

Принцип действия ТНВД: Вращение кулачковый вал получает через муфту опережения впрыска и зубчатую передачу от коленчатого вала. При вращении кулачкового вала кулачок набегает на толкатель и смещает его, а он в свою очередь, сжимая пружину, поднимает плунжер. При поднятии плунжера он вначале закрывает впускной канал, а затем начинает вытеснять топливо, находящееся над ним. Топливо вытесняется через нагнетательный клапан, открывшийся за счёт давления, и поступает к форсунке. В момент движения плунжера вверх винтовой канал, находящийся на нём, совпадает со сливным каналом в гильзе. Остатки топлива, находящиеся над плунжером, начинают уходить на слив через осевой, радиальный и винтовой каналы в плунжере и сливной в гильзе. При опускании плунжера за счёт пружины открывается впускной канал, и объём над плунжером заполняется топливом от подкачивающего насоса. Изменение количества подаваемого топлива к форсунке осуществляется поворотом плунжеров от рейки через всережимный регулятор. При повороте плунжера, если винтовой канал совпадёт со сливным раньше, то впрыснуто топлива будет меньше. При обратном повороте каналы совпадут позже, и впрыснуто топлива будет больше. На некоторых ТНВД (например, ТНВД трактора Т – 130) часть секций отключается на холостых оборотах, соответственно, отключается и часть цилиндров двигателя.

15. Плунжерные пары, нагнетательные клапана.

Работа и устройство.

На рис 1 приведена схема работы плунжерной пары. При контакте роликов толкателя с цилиндрической частью кулачка плунжер под действием пружины находится в нижнем положении. При этом полость нагнетания А связана через отверстие во втулке с надплунжерным пространством и топливо под давлением насоса низкого давления заполняет это пространство.

При набегании кулачка на ролики толкателя плунжер, преодолевая усилие пружины, перемещается вверх, разобщая полость нагнетания и надплунжерное пространство. При дальнейшем перемещении плунжера вверх давление в надплунжерном пространстве возрастает до 15… 18 МПа.

При этом открывается нагнетательный клапан 5 и топливо по магистрали высокого давления поступает к форсунке. При дальнейшем движении плунжера кромка отсечной канавки через радиальные и осевое отверстия соединяет плунжерное пространство с полостью отсечки Б. Давление в магистрали высокого давления падает, нагнетательный клапан закрывается, подача топлива в форсунки прекращается.

Дальнейшее перемещение плунжера вверх приводит к вытеснению топлива из надплунжерного пространства в полость отсечки. Управление режимом работы дизеля производится за счет изменения цикловой подачи топлива при неизменном объеме цикловой подачи воздуха. Изменение цикловой подачи топлива обеспечивается поворотом плунжера вокруг его вертикальной оси, при этом винтовая форма канавки изменяет момент начала отсечки. Поворот плунжера обеспечивается поворотом поворотной втулки при продольном перемещении рейки, в паз которой входит эксцентрично расположенный штифт поворотной втулки.

 Нагнетательный клапан (рис. 31.4)

Этот клапан выполняет две функции: а. Коническое седло действует как невозвратный клапан, не допускающий возврата топлива из трубопровода высокого давления при открывании возвратного канала. Это обеспечивает подачу нового топлива в камеру насоса, а также удаление воздуха или газа, который может попасть из трубопровода через форсунку. b. Если воздух из трубопровода высокого давления удален, насос часто может удовлетворительно работать без клапана подачи: при открытии возвратного канала давление у форсунки будет стремительно падать до величины давления у впускного канала насоса, что обеспечит резкое закрытие форсунки. Однако установка невозвратного клапана обеспечивает перекрытие давления в трубопроводе, когда форсунка еще открыта. Это давление может быть стравлено только в том случае, если топливо будет продолжать проходить через форсунку при уменьшении давления, в результате чего будут поступать последние мелкие капельки, что приведет к неполному сгоранию топлива, образованию сажи, смога в выхлопных газах и высокому расходу топлива. Разгрузочный поясок под конусом клапана действует как поршень и вытягивает небольшое количество топлива из топливопровода высокого давления, когда клапан закрывается, опускаясь в седло клапана, что ведет к быстрому падению давления и мгновенной отсечке подачи топлива в камеру сгорания.

Топливный насос высокого давления: что там внутри?

Сегодняшнее поколение водителей в своем большинстве ничего не слышали о тракторе ДТ-54, выпущенном на советских заводах количеством под миллион экземпляров. Вопрос на засыпку: что общего между ним, грузовым автомобилем КАМАЗ и японским джипом NISSAN SAFARI? Трактор, грузовик и легковой внедорожник.

Даже двигатели разнотипные: два первых транспортных средства оснащении дизелем, а Ниссан работает на бензине. Оказывается, что касается всех названных двигателей, на двигатель установлен топливный насос высокого давления (ТНВД).

Первым советским автомобильным двигателем с ТНВД был дизель «Коджу» (Коба Джугашвили), разработанный для ярославского грузовика Я-5. Работы по проектированию начались в 1931 году в одной из «шараг», организованных в те времена для некоторых представителей технической интеллигенции.

Здесь под руководством начальника КБ Н. Р. Бриллинга и был создан дизельный двигатель, окончательно доведенный к 1935 году и получивший название «НАТИ-Коджу». На нем был установлен рядный ТНВД, изготовленный на Самарском карбюраторном заводе. В силу ряда причин Я-5 не пошел в серию. Однако все наработки в дальнейшем были использованы на последующих двигателях.

Функции ТНВД

Рассматриваемое устройство используется в двигателях внутреннего сгорания (ДВС), оснащенных впрыском топлива. В основном это дизели, но, с появлением инжектора, установка ТНВД стала применяться и на бензиновых моторах. Служит он для того, чтобы подать на форсунки горючее с высоким давлением.

Причем, задача, которую выполняет этот прибор, не сводится только к одной функции. Горючее должно подаваться в определенном количестве и в нужный для каждого цилиндра момент времени.

Необходимо уточнить место ТНВД в системе питания. Высоконапорный насос служит для увеличения давления и располагается в середине топливной системы ДВС (между баком и подающими форсунками).

Горючее к нему подается электрическим насосом, расположенным снаружи или внутри топливного бака. Его давления хватает, чтобы транспортировать топливо к первичной (низконапорной) полости ТНВД. А в камеру сгорания солярка впрыскивается форсунками.

Разновидности насоса

Как известно, существует несколько видов топливного впрыска:

  • Моновпрыск — когда вместо карбюратора на всасывающий коллектор устанавливается одна общая форсунка. Сегодня практически не применяется.
  • Распределенный (многоточечный). Перед каждым цилиндром установлена своя форсунка, причем горючее подается не в цилиндр, а во впускной коллектор (непосредственно перед клапаном). Момент впрыска задается обычно электроникой. Ей же регулируется и объем подачи горючего.
  • Прямой или непосредственный впрыск. Горючее впрыскивается сразу в цилиндр двигателя (топливно-воздушная смесь образуется в процессе такта всасывания).

Для каждого вида впрыска применяются и соответствующие разновидности топливного насоса высокого давления. Известны 3 вида этих устройств:

  1. Рядный прибор — представляет собой несколько секций одинаковых насосов, каждый из которых питает свою форсунку. По своему устройству единичные секции абсолютно одинаковы. Эти приборы устанавливались ранее на дизельных двигателях и работали по жесткой программе от газораспределительного механизма (ГРМ) двигателя.
  2. Распределительный одноплунжерный насос — работает также синхронно с вращением коленчатого вала. На 4-тактном двигателе рабочий процесс происходит за 2 оборота коленвала. Насосный вал в это время совершит 1 оборот, а рабочий плунжер подаст очередную порцию топлива на каждую форсунку. Распределительные насосы чаще всего используются в моторах легковых автомобилей.
  3. Магистральный ТНВД. Этот прибор работает независимо по отношению к коленчатому валу. Его задача заключается лишь в создании необходимого давления в топливной магистрали, которую называют еще топливной рампой. Последняя является своего рода гидравлическим аккумулятором. Открыванием форсунок управляет электронный блок управления (ЭБУ) при помощи электромагнитного клапана. Топливный насос высокого давления такого типа применяется в системах впрыска Common Rail.

Рядный ТНВД

Конструктивно он состоит из отдельных нагнетающих секций, выполненных в виде плунжерных пар (поршень-втулка). Сопряженные детали изготавливают из высокопрочной износостойкой хромованадиевой стали, азотированной и закаленной до высокой твердости. После шлифовки внутреннюю поверхность втулок подвергают двукратному хонингованию: сначала крупной абразивной пастой, затем — мелкой. Плунжер доводят с помощью суперфинишной обработки.

При сборке ТНВД используется селективный метод подбора плунжерных пар. Детали сортируют по группам с отклонением между собой до 2-х микрон, поэтому детали разных узлов — невзаимозаменяемые.

Нагнетание топлива плунжером происходит за счет отсечки некоторого объема горючего и последующего сжатия в напорной магистрали. Поршень перемещается роликовым толкателем от кулачкового вала насоса, получающего вращение от коленвала. За два оборота коленвала каждый плунжер совершит один рабочий ход.

Количество горючего регулируется с помощью приводной зубчатой рейки, которая имеет механический привод от педали газа, либо перемещается шаговым двигателем от сигнала ЭБУ. Для этой цели плунжерная поверхность снабжена винтовой канавкой. Рейка с помощью зубчатой передачи поворачивает в корпусе направляющие гильзы, вследствие чего изменяется угловое расположение винтовой канавки, а, следовательно, и объем топливной порции.

Начало впрыска регулируется автоматически по частоте вращения двигателя. Этой цели служит центробежный регулятор момента впрыска. Он располагается в приводной муфте (черный маховик слева на первом фото). Внутри этот узел состоит из 2-х полумуфт, упруго разделенных между собой тангенциально расположенными пружинами и грузами. При увеличении оборотов за счет центробежной силы грузов пружины сжимаются, и кулачковый вал поворачивается на некоторый угол относительно приводной муфты, тем самым создавая опережение впрыска.

Несмотря на возраст конструкции, рядные насосы до сих пор используются на дизельных двигателях грузовых автомобилей. Это вызвано их высокой надежностью и неприхотливостью в отношении качества топлива. В качестве примера показан ТНВД 8-цилиндрового двигателя автомобиля КАМАЗ. Для сокращения осевых габаритов он выполнен V-образным, хотя все равно является рядным.

ТНВД распределительного типа

Этот прибор по сравнению с рядным обладает двумя преимуществами: он меньше его по размерам и более равномерно работает. Если рядные насосы устроены все одинаково, этого нельзя сказать в отношении распределительных аппаратов.

Во-первых, они разделяются по типу рабочего органа: плунжерного типа, или роторного. Во-вторых, — по типу привода: с торцевыми, внешними, или внутренними кулачками. Торцевой или внутренний привод работает в более благоприятных условиях, в связи с тем, что внутренние силы уравновешены, чего не скажешь о внешнем приводе.

Несмотря на указанные выше достоинства, распределительные аппараты менее долговечны. Это объясняется спецификой их работы. В то время как в рядных механизмах каждый плунжер в течение одного рабочего цикла совершает одно возвратно-поступательное движение, в распределительных устройствах рабочий плунжер за это время сделает столько ходов, сколько в двигателе цилиндров. Поэтому износ будет намного быстрее.

Рассмотрим кратко устройство и принцип работы одноплунжерного торцевого распределительного прибора. Слева можно заметить ведущий вал, приводящий во вращение 3 механизма: ротор шиберного насоса подкачки, ведущий приводной кулачок и шестерню механизма регулирования подачи.

Соосно и синхронно с приводным валом вращается подвижный торцевой кулачок, жестко соединенный с рабочим плунжером. Оба кулачка (ведущий и рабочий) снабжены выступами по количеству цилиндров двигателя. Рабочий поджимается пружиной к ведущему кулачку. Когда выступы наезжают друг на друга, рабочий кулачок перемещает плунжер в направлении выходных штуцеров (на фото справа).

При этом плунжер отсекает дозу горючего из низконапорной полости, сжимает запертый объем и выталкивает его в один из выходных каналов, расположенных радиально в распределительном блоке. Поскольку плунжер вращается, будучи жестко связанным с коленчатым валом (но в 2 раза медленнее), при каждом последующем ходе нагнетающее отверстие плунжера совпадает с очередным выходом.

Лопастной насос всасывает горючее из топливного бака и подает его в камеру низкого давления. Распределительные насосы, подобно рядным, имеют механизм регулировки количества подаваемого топлива. Он может быть автоматическим (центробежным), или от ЭБУ. На фото показан как раз такой насос. Прямоугольная коробка, расположенная сверху, есть не что иное, как электронный блок управления количеством подаваемого топлива.

Область применения распределительных насосов — легковые автомобили, хотя встречаются и на грузовиках.

Магистральный ТНВД

Само название говорит об особенностях работы устройства. Этот насос обслуживает не отдельные форсунки, как рядный или распределенный, а одну общую магистраль, которая служит своего рода аккумулятором. В связи с тем, что конструкция освобождена от распределительной функции, она имеет более простое строение в сравнении с двумя предыдущими.

В качестве рабочих органов аппарат содержит от одного до трех нагнетающих плунжеров. Посредством кулачкового вала они поочередно совершают поступательные движения: по ходу нагнетания от кулачкового механизма, в обратную сторону — посредством пружины.

При этом горючее из низконапорной полости отсекается и подается к напорному штуцеру. Количественный состав смеси регулируется электромагнитным дозирующим клапаном, управляемым электроникой.

На рисунке показана схема топливного насоса магистрального типа. Чаще всего такие устройства применяются в системах Common Rail.

Бывает ли ТНВД на бензиновом двигателе?

Почему бы и не быть ТНВД у бензинового двигателя? Пуркуа па? — как говорят французы. В частности, ТНВД устанавливают на бензиновых моторах GDI — оснащенных системой прямого впрыска. Известно, что прямой впрыск используется в дизельных системах.

Так вот — работа система GDI является симбиозом дизельного и бензинового рабочего процесса. Бензин впрыскивается аналогично дизельному двигателю, а воспламенение топливно-воздушной смеси осуществляется не от калильной свечи, а от свечи зажигания, как в карбюраторном. В этом случае используются насосы распределительного типа.

Ремонт насосов высокого давления

Насос насосу рознь. Бензонасос вазовской «копейки» можно было отремонтировать в течение 15-ти минут. Отвернул 3 крепежных винта, и весь механизм — буквально на ладони. Засорившиеся клапаны легко продуваются, а если прохудилась диафрагма — достаточно купить копеечный ремкомплект и поставить его вместо неисправной детали.

Ремонт же топливных насосов высокого давления на коленке не сделаешь. Во-первых, даже причину неисправности определить не так легко, невзирая на встроенную в современных ЭБУ самодиагностику.

Один и тот же внешний симптом может вызываться неисправностью различных компонентов топливной системы, и даже других систем (например, состоянием газораспределительной системы или кривошипно-шатунной группы).

Поэтому ремонт ТНВД лучше выполнять на специализированных СТО с использованием современного диагностического и ремонтного оборудования.

В связи с широким распространением систем впрыска топливные насосы высокого давления являются одним из наиболее важных компонентов современного ДВС. Тенденция их развития заключается в переходе от секционных устройств к распределительным и магистральным. Последние особенно широко применяются в связи с появлением системы непосредственного впрыска Common Rail.

ТНВД двигателя – что это такое

 Принципиальное отличие дизельного двигателя от бензинового заключается в том, что топливная смесь в цилиндре воспламеняется в результате резкого уменьшения объёма воздуха, вызванного ходом поршня вверх.
В момент, когда поршень приближается к ВМТ (верхней мёртвой точке), в камеру сгорания впрыскивается горючая смесь, которая воспламеняется от нагретого в результате динамичного сжатия воздуха.
Никаких элементов системы зажигания, подобно тем, которыми оснащаются бензиновые двигатели, у дизеля нет – топливо вспыхивает самопроизвольно.
Для того, чтобы этот процесс был возможен, необходимо, чтобы соблюдались, как минимум, следующие условия:

Соблюдение условий впрыска топлива под давлением обеспечивает ТНВД — топливный насос высокого давления.

    Топливо должно впрыскиваться в камеру сгорания под давлением.
    Момент впрыска топлива должен быть строго согласован с фазами ГРМ.
    Количество подаваемого топлива должно регулироваться – иначе невозможно управление двигателем.

Соблюдение этих условий и обеспечивает ТНВД — топливный насос высокого давления.
Если провести для аналогии параллель с бензиновым двигателем, то ТНВД выполняет функции системы питания и системы зажигания одновременно.
Подробнее о назначении и устройстве ТНВД попытаемся рассказать, что называется, «на пальцах» — подробное изучение топливной аппаратуры дизелей потребовало бы объёма отдельного учебного курса.

Устройство ТНВД дизельного двигателя

Механический рядный ТНВД

Топливный насос рядного типа



Рядный ТНВД имеет число плунжерных пар, соответствующее количеству цилиндров двигателя.

В недавнем прошлом практически все дизельные моторы оснащались такими насосами, по сути, представляющими несколько насосов (по одному на цилиндр), имеющих общий приводной кулачковый вал. Пары плунжер-втулка расположены в ряд, отсюда и название – «рядный ТНВД». Ещё такой насос называют распределительным, или насосом непосредственного впрыска.
Рядный ТНВД имеет число плунжерных пар, соответствующее количеству цилиндров двигателя. Плунжерная пара – это насос, нагнетающий топливо в топливную трубку форсунки. В движение плунжер приводится кулачковым механизмом, подобно тому, как клапаны двигателя – распределительным валом. После окончания рабочего хода плунжер возвращается в исходное положение под действием пружины.
Каждый рабочий ход плунжера подаёт под давлением топливо в форсунку. Для того, чтобы топливная смесь попала в камеру сгорания вовремя, т.е. впрыск топлива был согласован с работой шатунно-поршневой группы и ГРМ, кулачки на валу насоса установлены в соответствии с фазами газораспределения – углы, под которыми они расположены, как бы повторяют углы взаимного расположения кулачков распредвала и рабочий ход каждого плунжера происходит во время такта сжатия того цилиндра, в форсунку которого этот плунжер подаёт топливо.
Привод кулачкового вала ТНВД осуществляется через муфту с центробежным регулятором опережения впрыска. При увеличении числа оборотов грузики муфты под действием центробежной силы поворачивают вал ТНВД против направления вращения – для изменения момента опережения вспышки. Подобным образом на бензиновых карбюраторных двигателях изменяется угол опережения зажигания – за счёт грузиков на валу распределителя (трамблёра).

Цикл работы плунжерной пары



Регулировка подачи топлива ТНВД осуществляется поворотом плунжеров вокруг своих осей.

Плунжеры имеют на боковых поверхностях спиралевидные канавки, соединённые с канавками продольными. Регулировка подачи топлива ТНВД осуществляется поворотом плунжеров вокруг своих осей. В результате поворота происходит изменение количества топлива, поступающего в перепускной канал.
Канавка, выполненная в виде спирали, при разных углах поворота плунжера совмещается с перепускным каналом на разной высоте, что способствует изменению объёма впрыскиваемого топлива.
Плунжер поворачивается за счёт поступательного движения зубчатой рейки, входящей в зацепление с зубчатым сегментом плунжера. Зубчатая рейка является составляющей частью всережимного регулятора ТНВД, позволяющего управлять двигателем. Посредством дополнительных механизмов она соединена с педалью «газа» (на тракторах – ещё и с ручным рычагом, имеющим такое же назначение).
Кроме рейки, всережимный регулятор имеет механизм, устанавливающий её в положение максимальной подачи, после того, как двигатель заглушен. Делается это для облегчения последующего запуска. После того, как запущенный двигатель наберёт обороты, всережимный регулятор уменьшает подачу топлива.
Подачу топлива на ТНВД осуществляет насос низкого давления, поэтому топливные магистрали делятся на два типа:

    Низкого давления – от топливного бака к насосу низкого давления и к ТНВД; от ТНВД до топливного бака – обратный топливопровод.
    Высокого давления – от плунжерных пар к форсункам.

Роторные распределительные насосы

Роторный ТНВД



В роторных насосах применяется управляющая электроника.

В отличие от рядных, плунжеры в таких насосах устанавливаются в роторе, являющемся продолжением приводного вала. Ротор с плунжерами вращается в кулачковом кольце, выполненном с высокой точностью. В момент рабочего хода плунжер, прижимаемый к кулачку, движется внутрь, толкая топливо в нагнетательный канал ротора-распределителя. Впрыск топлива происходит, когда отверстия нагнетательного канала ротора (канал расположен по центру ротора) и корпуса ТНВД совпадают. Разумеется, форма кулачкового кольца, расположение отверстий в роторе-распределителе согласованы с фазами газораспределения, что позволяет осуществлять впрыск в заданный момент времени.
Вращение приводного вала обеспечивает работу областей низкого (на впуске) и высокого (при нагнетании) давления одновременно.
В таких насосах применяется управляющая электроника, что, в сочетании с конструктивными особенностями, позволяет добиться небольших размеров при высокой производительности.

Устройство и принцип работы ТНВД в системах впрыска Common Rail

ТНВД системы Common Rail



ТНВД системы Common Rail нагнетает топливо в общую топливную рейку, или гидроаккумулятор.

Топливные системы Common Rail называют ещё аккумуляторными. В них ТНВД не осуществляет впрыск топлива непосредственно в камеры сгорания, а нагнетает его в общую топливную рейку, или гидроаккумулятор.
Топливо, находящееся в гидроаккумуляторе под давлением, впрыскивается в цилиндры форсунками, клапаны которых управляются электромагнитами. Применение такой системы позволяет сделать впрыск более точным – как по времени, так и по дозировке. Кроме того, управляющий импульс на открывание клапана форсунки может быть импульсным – до 9 срабатываний за одно впрыскивание. Это позволяет добиться более устойчивого и «плавного» распространения фронта горения смеси, что благоприятно сказывается на мощностных характеристиках горения; ко всему прочему значительно снижается детонация.
Применение общей магистрали высокого давления позволило сделать ТНВД более компактным – теперь достаточно одного или двух плунжеров для обеспечения впрыска во все цилиндры мотора.
Компактным ТНВД стал и применению электрических исполнительных механизмов, работающих под управлением ЭБУ двигателя. Такими механизмами являются:

    Дозирующий клапан на ТНВД.
    Обратный клапан ТНВД.
    Клапан опережения впрыска топлива ТНВД.

Диагностика и ремонт ТНВД

Признаки неисправности ТНВД

Устранение неисправности рядного ТНВД



Ремонту поддаются лишь рядные ТНВД и то в плане очистки и замены изношенных деталей.

Неисправный насос, в первую очередь, проявляет себя через ухудшение мощностных характеристик двигателя. Кроме того, при нарушениях момента опережения вспышки, задаваемого насосом, нарушается работа двигателя на холостом ходу и затрудняется его пуск. Но для выявления причин нарушения работы мотора требуется комплексная диагностика топливной системы, так как симптомы неисправностей, например, форсунок или различных датчиков (в случае электронного управления двигателем) характерны и для насоса высокого давления.
В домашних условиях проверить ТНВД должным образом не представляется возможным. Исключением могут быть рядные механические ТНВД – при проверке топливной системы их неисправность легче выделить, так как неисправные форсунки или другие элементы проверить гораздо проще, чем при проверке топливного оборудования систем впрыска Common Rail.

Ремонт ТНВД дизельных двигателей своими руками

В специализированных мастерских настройка ТНВД осуществляется на специальных стендах для проверки и регулировки ТНВД.
Самостоятельный ремонт рядных ТНВД сводится к его очистке и замене изношенных деталей. Ремонту изношенные плунжерные пары ТНВД не подлежат – подобные детали изготавливаются с прецезионной точностью.
При выявлении утечек масла или топлива через насос, а также при выявлении при диагностике топливной системы незначительных отклонений в его работе, можно осуществить его ремонт, связанный с очисткой от загрязнений и заменой уплотнений. Для этой цели продаются ремкомплекты ТНВД, но восстановить выработавший свой ресурс узел с их помощью не удастся.

Источник mytopgear. ru

Назначение и неисправности ТНВД — Ремонт форсунок Caterpillar, John Deere, Detroit Diesel в Беларуси

Топливный насос высокого давления является одним из ключевых агрегатов системы подачи топлива в дизельный двигатель. Для получения максимального расчетного усилия от поршня необходимо впрыснуть топливо в форсунку с определенным давлением. От качества работы и исправности ТНВД зависит впрыск и последующее возгорание смеси.

Устройство и принцип работы ТНВД

Принцип работы насоса построен на взаимодействии плунжера, втулки и клапана. Агрегат работает под действием кулачкового вала — его вращение заставляет плунжеры перемещаться во втулках и сжимать топливо. При достижении необходимого давления клапан открывается, и топливо попадает в форсунку, где при сжатии происходит воспламенение.

В автомобилестроении распространенный тип устройства ТНВД — рядный и двухрядный, парный, позволяющий подавать топливо на каждый цилиндр отдельно и строго в определенный момент, когда поршень находится в наиболее выгодной позиции. Распределительный насос способен произвести впрыск сразу в несколько цилиндров. Многосекционный применяется в двигателях с большими оборотами. Точность достигается за счет вращения кулачкового вала, механически связанного с коленчатым валом двигателя ремнем ГРМ.

Диагностика и устранение проблем топливного насоса высокого давления

При неисправности насоса давление снижается, что приводит к потере эффективности впрыска. Признаки, говорящие о необходимости диагностики ТНВД:

  • снижение мощности двигателя;
  • появление большого количества дыма на выхлопе;
  • затрудненный запуск двигателя;
  • перегрев при нормальном режиме работы.

Нарушения в режиме впрыска могут быть связаны с проскальзыванием изношенного ремня. Для полноценной проверки и восстановления насос разбирают и проверяют износ плунжеров и состояние клапанов.

В случае, если насос и привод исправны, необходимо осуществить диагностику дизельных форсунок. Проблемы могут возникнуть при нарушении их геометрии, вызывающем снижение давления при сжатии.

Определить эту неисправность позволяет специальный стенд для диагностики форсунок. Выявить причину снижения производительности топливной системы можно только при комплексной проверке, так как все узлы и детали функционально связаны. Проверка работы ТНВД и форсунок выполняется на автоматизированном оборудовании.

Топливный насос высокого давления: устройство и назначение

Топливный насос высокого давления в инжекторном двигателе выполняет функцию по поддержанию высокого давления для обеспечения полноценного впрыска топлива в камеры сгорания цилиндров.

Если же не знаете и двигатель машины для вас это очень сложное устройство, состоящее из тысяч различных деталей и узлов, которые трудятся в унисон, останьтесь и  получите удовольствие от новой информации.

Топливный насос высокого давления можно встретить и у дизелей, и у бензиновых агрегатов.

Устройство насоса сложное, но крайне важное для функционирования силового агрегата, поэтому мы постараемся поговорить о реальных разновидностях этого узла, встречающиеся под капотами наших авто.

Наверное, заядлые дизелисты с ревностью скажут, что топливный насос высокого давления – это прерогатива исключительно двигателей на солярке. Так и есть, вернее, было до изобретения бензиновых моторов с непосредственным впрыском, где также необходимо создавать высокое давление для инжекции горючего.

Но стоит отметить, что бензиновым двигателям нужно гораздо меньшее давление, развиваемые насосами двух типов моторов, и отличаются они примерно в 10 раз.

Топливный насос высокого давления

Какой бы ни была разновидность ТНВД, главным элементом его схемы в любом случае остаётся плунжерная пара.

Что же это за штуковина? Проще говоря, она представляет собой поршень (плунжер), вставленный в цилиндр (втулку). Но не думайте, что это такая уж простая деталь. На самом деле плунжерная пара крайне прецизионное устройство, изготовить которое можно только на высокоточном оборудовании.

Только представьте себе, расстояние между поршнем и втулкой должно составлять микроны! Кстати, это одна из причин, по которой дизельные моторы выходят из строя – некачественное топливо, имеющее в составе микрочастицы грязи, пагубно влияют на работоспособность плунжеров, царапая и загрязняя их.

Такие разные и одинаковые ТНВД

Переходим к разновидностям ТНВД. Так как инженерная мысль находится в постоянном поиске и попытках сделать мир лучше, появляются всё новые и новые технические решения.

В современном автомобилестроении топливный насос высокого давления представлен в трех основных типах:

  • рядные;
  • распределительные;
  • магистральные.

Давайте попробуем разобраться, зачем их столько навыдумывали.

Рядный

Итак, рядный топливный насос высокого давления. В принципе, название этого типа насосов говорит само за себя. В них плунжерные пары расположены в один ряд, причём их количество равно количеству цилиндров мотора.

В одном корпусе с плунжерами расположен кулачковый вал, который и приводит их в действие, а сам вал имеет привод от коленвала двигателя. Такая вот система.



Управление подачей дизтоплива к форсункам может происходить как механически, так и при помощи электронных блоков управления.

Считается, что рядные ТНВД очень надёжны и неприхотливы к качеству горючего. Тем не менее, из-за своих внушительных габаритов они перестали использоваться на легковых авто с начала 2000-х годов.

Распределительный

Следующий топливный насос высокого давления, о которых мы вспомнили – распределительный.

Главным его отличием от предыдущей разновидности является наличие всего лишь одного или двух плунжеров. Чтобы обеспечить питание для всех цилиндров и никого не обидеть, плунжер вращается, попеременно подавая горючее в магистраль каждого.

Грубо говоря, его работу можно сравнить с револьвером, в котором бы по кругу вращался не барабан, а ствол.

Регулировка подачи солярки может быть и механической и электронной при помощи клапана, работающего под руководством блока управления двигателя.

Сам плунжер в распределительных ТНВД может иметь несколько вариантов привода:

  • торцевой кулачковый;
  • внутренний кулачковый;
  • внешний кулачковый.

Первые два варианта из списка считаются наиболее оптимальными, так как меньше изнашивают механизмы насоса, хотя, в целом, данный топливный насос высокого давления нельзя назвать долговечным.

Магистральный

Ну и наконец, третий тип насосов – магистральный. В его составе может быть до трёх плунжеров, привод которых обеспечивается кулачковым валом или кулачковой шайбой, движущихся внутри ТНВД.

В отличие от своих собратьев, этот насос может развить очень высокое давление, а его главная задача заключается в нагнетании горючего в топливную рампу (аккумулятор), которое потом при помощи форсунок распределяется по цилиндрам.

Контролирует подачу горючего электронный клапан дозировки, находящийся в ведении блока управления мотором. Нужный объём топлива рассчитывается на основе информации, поступающей от многочисленных датчиков, разбросанных по силовому агрегату.

Кстати, о системе подачи топлива дизелей, в которой используются магистральные ТНВД, мы уже говорили в предыдущих статьях – это Common Rail, наиболее любимая технология у автопроизводителей.

Вот так всё просто. Надеюсь, дорогие читатели, эта статья раскрыла определённые секреты в строении автомобилей.

Подписывайтесь на рассылку, и вы никогда не пропустите свежие и полезные публикации.

Пока!

Топливный насос высокого давления, муфта изменения угла начала впрыска топлива



Какое назначение топливного насоса высокого давления?

Топливный насос высокого давления служит для подачи строго дозированных порций дизельного топлива под высоким давлением в форсунки и через них в цилиндры двигателя в заданные моменты времени в соответствии с режимом работы двигателя.

Какого типа насосы высокого давления применяют на двигателях?

На автомобильных дизельных двигателях устанавливают секционные топливные насосы золотникового типа с постоянным ходом плунжера и регулировкой конца подачи топлива. Обычно в общем корпусе насоса монтируют по одной секции для каждого цилиндра. На V-образных двигателях насос крепят между рядами цилиндров. Приводится в действие он от шестерни распределительного вала. На одном конце вала привода топливного насоса закреплена приводная шестерня, а другой конец его соединен с центробежной муфтой опережения впрыска топлива. Так как рабочий цикл в четырехтактных двигателях совершается за два оборота коленчатого вала, то передаточное отношение приводных шестерен подобрано таким образом, чтобы кулачковый вал топливного насоса за цикл повернулся на один оборот и каждая секция подала топливо в свой цилиндр в соответствии с порядком работы двигателя.

Как устроен топливный насос высокого давления?

Топливный насос высокого давления состоит из корпуса, в котором установлены секции по количеству цилиндров двигателя. Каждая секция (рис.80, а) состоит из корпуса 13, разделенного горизонтальной перегородкой на две части: верхнюю и нижнюю. Стенки перегородки выполняют роль направляющих для толкателей 11. В верхней части закреплена гильза 4, застопоренная винтом 18. В гильзе с минимальным зазором (0,0015-0,0020 мм) смонтирован плунжер 5, имеющий винтовую канавку 19, кольцевую выточку и радиальное сверление. Гильза и плунжер изготовлены из высококачественной стали, термически обработаны и имеют индивидуальную подгонку. Поэтому их можно заменять только в паре. На нижнем конце плунжера имеется опорная тарелка 9, на которую опирается пружина 8, стремящаяся удерживать плунжер в нижнем положении. В гильзе 4 просверлены два отверстия: верхнее 3 топливоподводящее, через которое топливо заполняет надплунжерную полость в гильзе, когда плунжер находится в нижнем положении, и нижнее 20, по которому топливо отводится из гильзы после ее заполнения. Верхнее отверстие сообщается с каналом, а к нему топливо подводится от топливоподкачивающего насоса, нижнее – с топливным баком для отвода избыточного топлива. В этом канале или в топливном штуцере установлен перепускной клапан, нагруженный пружиной, что способствует поддержанию давления в канале в пределах 0,07-0,12 МПа, необходимого для хорошего наполнения гильзы топливом. Кроме того, в канале выполнено отверстие 21 с пробкой для выпуска проникшего туда воздуха. Сверху к гильзе прилегает седло нагнетательного клапана 2, прижимаемое штуцером 22, ввернутым в корпус насоса. Нагнетательный клапан 2 нагружен пружиной 1, стремящейся удерживать его в закрытом положении. К ниппелю 23 подсоединен топливопровод высокого давления, подводящий топливо к форсунке. В нижней части корпуса на роликовых конических подшипниках установлен кулачковый вал 14, на кулачок которого опирается ролик 12 толкателя 11. В тело толкателя ввернут регулировочный винт 10 с контргайкой. Вращением этого винта регулируют величину хода плунжера. В нижнюю часть корпуса заливают масло (такое же, что и в двигатель). Для управления подачей топлива в гильзе каждой секции установлена поворотная втулка 7 с зубчатым венцом 17. Внизу этой втулки выполнены два вертикальных паза, в которые входят поводки плунжера. Благодаря большой длине пазов поводки могут перемешаться в них на всю длину хода плунжера. В постоянном зацеплении с зубчатыми венцами всех секций находится зубчатая рейка, которая с помощью тяг соединена с центробежным регулятором и педалью газа в кабине автомобиля. Ход рейки ограничивается винтом 6.

Сбоку к корпусу насоса высокого давления крепится топливоподкачивающий насос 15 с устройством 16 для ручной подкачки топлива.

Рис.80. Секция топливного насоса высокого давления: а – общее устройство; б – начало впрыска; в – конец впрыска; г – наполнение; д – продолжительность впрыска; е – остановка двигателя.

Как работает топливный насос высокого давления?

Все секции топливного насоса высокого давления работают одинаково, поэтому достаточно рассмотреть работу только одной из них. При вращении кулачкового вала 14 кулачок воздействует на ролик 12 толкателя 11 и поднимает его. Усилие через регулировочный винт 10 передается на толкатель 5 и он поднимается вверх, сжимая пружину 8. Когда верхняя часть плунжера перекроет топливоподводящее отверстие 3, а затем и топливоотводящее отверстие 20, в надплунжерной полости окажется порция топлива (рис.80, б). Так как топливо не сжимается, то при дальнейшем перемещении плунжера вверх давление в гильзе резко повышается и когда оно достигнет 1,2-1,8 МПа, открывается нагнетательный клапан 2, преодолевая сопротивление пружины 1, и топливо по трубопроводу высокого давления поступает к форсунке. Так как плунжер поднимается, то давление в гильзе и трубопроводе нарастает и когда оно достигнет 16,5 МПа, игла форсунки поднимется и пропустит топливо в камеру сгорания цилиндра двигателя, то есть осуществится впрыск топлива. Он будет продолжаться до тех пор, пока кромка винтовой канавки 19 не подойдет к топливоотводящему отверстию 20 (рис.80, в). Теперь топливо из надплунжерной полости по радиальному сверлению 24 в плунжере и кольцевой канавке будет отводиться в топливоотводящее отверстие 20. Давление над плунжером резко уменьшится, нагнетательный клапан 2 под давлением пружины 1 закроется, что способствует резкой отсечке топлива, впрыскиваемого форсункой в цилиндр. Это предотвращает зависание топлива на распылителе форсунки и ее подгорание.

Резкому прекращению впрыска топлива также способствует форма нагнетательного клапана. На нем выполняется специальный разгрузочный поясок П, который при посадке клапана в свое гнездо способствует увеличению объема над ним, что приводит к резкому снижению давления в трубке между клапаном и. форсункой. Поясок клапана и седло в этом случае работают, как поршневая пара.

При дальнейшем вращении кулачкового вала кулачок перестает воздействовать на толкатель, и он опускается. Пружина 8 опускает плунжер в крайнее нижнее положение, и топливо опять заполнит надплунжерную полость (рис.80, г).

Как изменяется количество топлива, впрыскиваемого в цилиндр?

Количество топлива, подаваемого секцией топливного насоса высокого давления к форсунке, изменяют поворотом плунжера в гильзе с помощью зубчатой рейки, находящейся в зацеплении с зубчатым венцом 17. Рейка при перемещении поворачивает зубчатые венцы, а следовательно, и плунжеры. В зависимости от угла поворота плунжера изменяется расстояние, проходимое плунжером от момента перекрытия топливоподводящего отверстия 3 до момента открытия отсечной кромкой винтовой канавки 19 топливоотводящего отверстия 20. В результате изменяется продолжительность впрыска и, следовательно, количество топлива, подаваемого в цилиндр (рис.80, д). При вдвигании рейки в корпус насоса подача топлива увеличивается, при выдвигании – уменьшается.

Как остановить двигатель?

Для остановки дизельного двигателя необходимо прекратить подачу топлива в цилиндры. Для этого выдвигают рейку в крайнее положение, при котором плунжеры в гильзах устанавливаются так, что их горизонтальная кольцевая канавка 25 сообщается с топливоотводящим отверстием 20 (рис.80, е). В этом случае при перемещении плунжера вверх все топливо перетекает из надплунжерной полости по радиальному каналу к топливоотводящему отверстию, и впрыск топлива в цилиндр не произойдет, двигатель остановится.

Какая существует зависимость между частотой вращения коленчатого вала и впрыском топлива в цилиндры двигателя?

С увеличением частоты вращения коленчатого вала должен изменяться (опережаться) и момент впрыска топлива в цилиндр, так как оно должно быть подано к приходу поршня в ВМТ при такте сжатия. Только в этом случае впрыснутое топливо успеет испариться, смешаться с воздухом и самовоспламениться, чтобы расширение газов начиналось в момент, когда поршень поменяет направление движения и начнет двигаться к НМТ. Угол опережения впрыска топлива изменяется автоматически с помощью центробежной муфты, устанавливаемой на переднем конце кулачкового вала топливного насоса высокого давления. При повороте кулачкового вала по направлению его вращения угол опережения впрыска увеличивается, против – уменьшается.

Как устроена и работает муфта изменения угла начала впрыска топлива?

Автоматическая муфта изменения угла начала подачи топлива состоит (рис.81, а) из корпуса 7, навернутого на ведомую полумуфту 1, установленную на кулачковом валу топливного насоса высокого давления. На полумуфте закреплены оси 2, а на них грузы 4. На грузах выполнены выемки с криволинейными поверхностями, в которые упираются пальцы 5 ведущей полумуфты 6. Между муфтами в сжатом состоянии смонтированы пружины 3, раздвигающие полумуфты. На тыльной стороне ведущей полумуфты имеются два шипа, на которые установлена резиновая обойма 8. В пазы этой обоймы входят два шипа фланца 9, который двумя болтами соединен с ведущим фланцем 11. Регулировочные пазы 10 позволяют смещать фланец 9 относительно ведущего фланца 11. Этот фланец стяжным хомутом жестко крепится на приводном валу 12 (рис.81, в). Резиновая обойма в приводе предохраняет вал топливного насоса от высоких динамических нагрузок, возникающих при резком изменении частоты вращения коленчатого вала.

Рис.81. Автоматическая муфта изменения угла начала подачи топлива.

Работает муфта так (рис.81, б). При увеличении частоты вращения коленчатого вала двигателя грузы под действием центробежной силы, преодолевай сопротивление пружин, расходятся по направлению стрелок (положение II) и, поворачиваясь вокруг осей, давят на пальцы ведущей полумуфты своими криволинейными поверхностями. Расстояние между осями грузов и пальцами ведущей полумуфты уменьшается, и ведомая полумуфта поворачивается относительно ведущей на заданный угол α, поворачивая при этом кулачковый вал топливного насоса высокого давления на тот же угол по направлению вращения вала, что и приводит к более ранней подаче топлива в цилиндры двигателя. Чем больше частота вращения коленчатого вала двигателя, тем больше центробежные силы и тем на больший угол повернется кулачковый вал. С уменьшением частоты вращения коленчатого вала двигателя, центробежная сила грузов снижается и они под действием пружин возвращаются в исходное положение, поворачивая ведомую полумуфту в сторону уменьшения опережения впрыска топлива (положение I).

Чем объясняется задержка впрыска топлива?

Между моментом начала подачи топлива насосом, определяемым открытием нагнетательного клапана, и моментом впрыска топлива форсункой имеется небольшая разница во времени, что объясняется деформацией топливопровода высокого давления и некоторой сжимаемостью топлива.

В чем особенность устройства топливного насоса двигателя автомобиля KaмAЗ-5320?

Особенностью устройства топливного насоса высокого давления автомобиля КамАЗ-5320 является то, что его секции в корпусе установлены под углом 75°, что позволило сократить длину вала, повысить его прочность и давление впрыска топлива в цилиндры каждой секцией до 18-18,5 МПа.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Система питания дизельного двигателя»

муфта, топливный насос, топливный насос высокого давления муфта изменения угла начала впрыска топлива, топливо

Смотрите также:
Сводный график насосов цнс.

Функции ТНВД

Топливный насос высокого давления — это механическое устройство, которое подает топливо в цилиндры автомобильных двигателей. Он работает как сердце дизельного двигателя и поддерживает его ритм, обеспечивая его бесперебойную работу в течение многих лет. Кроме того, он также отвечает за управление потоком топлива для получения желаемой мощности. Топливный насос впрыска традиционно приводится в действие косвенно от коленчатого вала с помощью шестерен, ремней и цепей, всего, что приводит в движение распредвалы.

Это очень важно для дизельных двигателей. Сжимая и впрыскивая топливо, он выбрасывает топливо в воздух, который сжимается до высокого давления в камере сгорания. Он выполняет четыре основные функции:

  • Основная задача ТНВД — подача топлива. Он сжимает топливо до высокого давления, когда кулачок поднимает плунжер, а затем отправляет его в инжектор.
  • Регулирует количество топлива. Если количество впрыскиваемого топлива изменяется в зависимости от оборотов двигателя и время остается прежним, результат и расход топлива изменятся.Поскольку мощность двигателя пропорциональна количеству впрыскиваемого топлива, она регулируется с помощью акселератора.
  • Еще одна важная функция — регулировка времени впрыска. Он управляет синхронизацией с момента впрыска, воспламенения и сгорания топлива при достижении максимального давления сгорания.
  • Наконец, он распыляет топливо для улучшения воспламенения, что приводит к полному сгоранию.

Типы ТНВД

Линейные насосы

Эти насосы, часто называемые толчковыми насосами, состоят из отдельных насосов с плунжерными узлами, подключенными в линию, по одному на цилиндр.Такие типы топливных насосов активируются через кулачок, механически связанный с двигателем, и выглядят очень похоже на мини-рядные двигатели.

Распределительные ТНВД

Эти типы ТНВД имеют один дозатор топлива. В этих насосах вращающийся ротор обеспечивает гидравлическое соединение с различными портами на головке распределителя. Из-за того, что у него один плунжер и все заправки одинаковы, они имеют меньший общий размер.Кроме того, распределительные насосы имеют меньше движущихся частей по сравнению с линейными инжекционными насосами.

ТНВД Common Rail

В системе впрыска Common Rail именно его власть решает, когда и в каком количестве будет подаваться топливо под давлением. Это система прямого впрыска топлива для дизельных и бензиновых двигателей.

Электрические насосы

Современные автомобили оснащены электрическими топливными насосами, расположенными внутри топливного бака. Он создает положительное давление в топливных магистралях и подталкивает топливо к двигателю.Автомобили с электронасосами имеют электронный блок управления (ЭБУ) и запрограммированы логикой безопасности, которая его отключит.

История впрыска топлива

Термин «впрыск топлива» не является новой технологией и используется с самого начала автомобильной промышленности. Но из-за ненадежности и дороговизны он стал массовым в 1980-х годах. Со временем современная система управления двигателем сочетает в себе все функции, включая синхронизацию, зажигание, подачу топлива и охлаждение, с помощью компьютерной технологии, которая позволяет двигателю развивать максимальную мощность при минимальном расходе топлива.Именно благодаря системе впрыска топлива вы можете мгновенно запустить двигатель в холодные дни. Без него мы бы все равно включали дроссельную заслонку и прогревали двигатели на несколько минут и выводили бы больше дыма и загрязнений.

Что важно знать при покупке ТНВД

Вы все, должно быть, осознавали важность ТНВД, но теперь возникает вопрос: «Как выбрать ТНВД для борьбы с ним?» Крайне важно найти правильный насос для вашего автомобиля, чтобы он работал бесперебойно на долгие годы.Не забудьте выбрать насосы, которые идеально подходят вашему автомобилю. Если давление и расход топлива низкие, могут возникнуть проблемы, связанные с производительностью и выбросами. Есть производители, которые производят насосы, которые совместимы с различными моделями и размерами и работают в любых условиях движения.

Заключительные слова

Зная функции и важность топливных насосов высокого давления, не будет ошибкой сказать, что они определяют рабочие характеристики автомобиля.Вы можете просмотреть большой каталог топливных насосов высокого давления, чтобы сделать покупку в Интернете. Более того, вы можете сравнить цены на ТНВД в Индии, предлагаемые несколькими производителями. Стоимость топливного насоса высокого давления зависит от того, ищете ли вы насосы OEM или послепродажные.

Подробнее на https://boodmo.com/

Функция впрыска дизельного топлива

Система впрыска топлива лежит в основе дизельного двигателя. Сжимая и впрыскивая топливо, система нагнетает его в воздух, который был сжат до высокого давления в камере сгорания.

В состав системы впрыска дизельного топлива входят:

  • ТНВД — нагнетает топливо до высокого давления
  • Трубка высокого давления — подает топливо в форсунку
  • Форсунка — впрыскивает топливо в цилиндр
  • подкачивающий насос — всасывает топливо из топливного бака
  • Фильтр топливный — фильтрует топливо

Некоторые типы топливных баков также имеют топливный отстойник на дне фильтра для отделения воды от топлива.

Функции системы

Система впрыска дизельного топлива выполняет четыре основные функции:

Подача топлива

Элементы насоса, такие как цилиндр и плунжер, встроены в корпус насоса высокого давления. Топливо сжимается до высокого давления, когда кулачок поднимает плунжер, а затем направляется к форсунке.

Регулировка количества топлива

В дизельных двигателях поступление воздуха практически постоянно, независимо от частоты вращения и нагрузки.Если количество впрыска изменяется в зависимости от частоты вращения двигателя и время впрыска остается постоянным, мощность и расход топлива изменяются. Поскольку мощность двигателя почти пропорциональна количеству впрыска, она регулируется педалью акселератора.

Регулировка момента впрыска

Задержка зажигания — это период времени между моментом впрыска, воспламенения и сгорания топлива и достижением максимального давления сгорания. Поскольку этот период времени практически постоянен, независимо от частоты вращения двигателя, для регулировки и изменения момента впрыска используется таймер, позволяющий достичь оптимального сгорания.

Распыляющее топливо

Когда топливо нагнетается впрыскивающим насосом и затем распыляется из форсунки, оно полностью смешивается с воздухом, улучшая тем самым воспламенение. Результат — полное сгорание.

Дизельные топливные насосы — Топливный насос

Фото 2/5 | Дизельные нагнетательные насосы, боковой угол

Топливный насос высокого давления — это сердце дизельного двигателя. Точно поданное топливо поддерживает ритм или синхронизацию, которые обеспечивают бесперебойную работу двигателя.Одновременно насос также регулирует количество топлива, необходимое для получения желаемой мощности. ТНВД выполняет работу как дроссельной заслонки, так и системы зажигания, необходимых в бензиновых двигателях. При устранении неисправностей бензинового двигателя вы проверяете компрессию, топливо и искру. У дизеля нет системы зажигания, поэтому с ним на одну ошибку меньше. Основные успехи в разработке дизельного двигателя являются прямым результатом улучшенного впрыска топлива. Вот как работает ТНВД.

Насосы с линейным впрыском (рывками)
Первые насосы, в которых для подачи дозированного топлива в камеру сгорания использовались плунжеры, были разработаны еще в 1890-х годах. На это ушло почти сорок лет, но в 1927 году Bosch представила серийный линейный насос с спиральным управлением. Эти первые насосы очень похожи на Bosch P7100 (P-pump) на двигателях Dodge Ram 5.9L Cummins ’94 — ’98. Иногда их называют толчковыми насосами. Они состоят из отдельных насосов и плунжеров, соединенных в линию, по одному на цилиндр.Они активируются кулачком, который механически связан с двигателем. Тем не менее, насос может изменять время, хотя и не до такой степени, как система с электронным управлением. Рядные ТНВД похожи на рядные мини-двигатели. Первые рядные ТНВД обеспечивали давление впрыска от 3000 до 5000 фунтов на квадратный дюйм, в то время как более новый Bosch P7100, установленный на двигателях Cummins от ’94 до ‘981/2, обеспечивает давление 18000 фунтов на квадратный дюйм.

Распределительные (роторные) впрыскивающие насосы
Эти типы насосов имеют только один дозатор топлива.Вращающийся ротор обеспечивает гидравлическое соединение с различными портами на распределительной головке, в некоторой степени аналогично тому, как распределитель работает на бензиновом двигателе. Преимущества роторного насоса только с одним плунжером в том, что все порции топлива абсолютно одинаковы, что позволяет уменьшить габаритные размеры. Кроме того, насосы распределительного типа имеют меньше движущихся частей по сравнению с линейными насосами. Двумя примерами механических ротационных насосов являются Stanadyne DB2 и Bosch VE. Stanadyne DB2 создает давление 6700 фунтов на квадратный дюйм, а Bosch VE — 17000 фунтов на квадратный дюйм.

Примером электронного роторного насоса является Bosch VP44, который может создавать давление 23 000 фунтов на квадратный дюйм. Это самый умный насос с максимальной ответственностью — даже по сравнению с новыми насосами Common Rail CP3. Это так, потому что все, что нужно сделать CP3, — это создать давление. Помимо создания давления, VP44 необходимо электронно контролировать время и количество топлива, подаваемого в двигатель.

Система впрыска с общей топливораспределительной рампой
При впрыске с общей топливораспределительной рампой сам насос в значительной степени утратил свои полномочия решать, когда и в каком количестве подавать топливо под давлением.Например, насос CP3 получает топливо из топливного бака. Затем он использует радиально-поршневую конструкцию для значительного увеличения давления. Топливо под высоким давлением отправляется в общую топливную рампу, которая по сути является аккумулятором для форсунок. Форсунки вступают во владение оттуда.

Насос-форсунки
Трубопроводы, соединяющие ТНВД с топливной форсункой, вызвали проблемы у первых инженеров-дизелей. Поэтому в 1905 году Карл Вайдман избавился от них, соединив впрыскивающий насос и инжектор.Насос-форсунка представляет собой компактную конструкцию с впрыском топлива, в которой плунжер насоса создает высокое давление за счет механической силы, прилагаемой двигателем. Плунжер и форсунка сливаются в одно целое, задача которого — подавать топливную струю в камеру сгорания. Чаще всего насос-форсунки используются в двигателях Volkswagen и больших дизельных двигателях. DP

Интересные факты о впрыске топлива
* Первые дизельные двигатели использовали сжатый воздух для подачи топлива в камеру сгорания.Это технология, оставшаяся после экспериментов с угольной пылью.

* Компания Atlas Imperial Diesel Company из Окленда, Калифорния, разработала свою первую топливную систему Common Rail еще в 1919 году.

* Основной проблемой для систем впрыска топлива является отсутствие подтекания в конце впрыска. Даже небольшая дополнительная капля нарушит цикл сгорания.

* В современных дизельных двигателях топливо выходит из форсунки под давлением 30 000 фунтов на квадратный дюйм. Для сравнения, это число укладывается в диапазон давлений, в которых работают гидрорезки.Watejets использует высокое давление h30 для резки многих различных материалов, включая пластик, дерево, сталь и алюминий.

* Cummins и Scania объединились для создания системы впрыска XPI Common-Rail высокого давления, которая способна поддерживать высокое давление топлива при любой работе двигателя.

* Первые ТНВД имели масляные щупы.

Как работает дизельный топливный насос?

Обновлено 9 ноября 2019 г.

Автор: Кевин Бек

Когда вы въезжаете на заправочную станцию ​​на автомобиле или грузовике, независимо от того, какое топливо использует автомобиль, вы не можете не заметить, что дизельное топливо почти всегда вариант.Если ваш собственный автомобиль работает на стандартном неэтилированном бензине, вы можете задаться вопросом, почему другие этого не делают. Что делает дизельное топливо особенным? Если у него «элитная» недвижимость, почему не все автомобили его используют?

Эти вопросы приводят к запросам, которые связаны не столько с дизельным топливом, сколько с дизельным двигателем, и почему разработка дизельного инжекторного насоса в конце 1800-х годов представляла собой технологический скачок вперед. Основная идея, которую следует иметь в виду, когда вы читаете, заключается в том, что дизельные двигатели используют физическое сжатие вместо фактической искры зажигания, чтобы их топливо было достаточно горячим для сгорания.

Чем отличаются дизельные двигатели?

Зажигание чего-либо, кипячение его или «затопление» в микроволновой печи — очевидные способы увеличить теплосодержание этого предмета. Но это не так интуитивно понятно, что значительное увеличение давления газа, не позволяя теплу проникать или уходить, может резко повысить температуру в камере.

В дизельном двигателе воздух сжимается примерно до 1/15 — 1/20 своего обычного объема непосредственно перед впрыском или закачкой дизельного топлива в двигатель.Топливно-воздушная смесь становится достаточно горячей для воспламенения, вызывая расширение цилиндра (поршня) в двигателе. Как и во время фазы сжатия воздуха, тепло не передается в двигатель и не выходит из него; это происходит только во время фазы выхлопа.

Дизельный топливный насос

Система впрыска топлива в дизельном двигателе состоит из топливного насоса , топливопровода и форсунки (также называемой инжектором). Когда воздух сжимается, давление внутри цилиндра ненадолго повышается до 400-600 фунтов на квадратный дюйм (нормальное атмосферное давление меньше 15 фунтов на квадратный дюйм), в результате чего внутренняя температура достигает диапазона от 800 градусов по Фаренгейту до 1200 F (от 430 градусов по Цельсию до 650 С).

Дизельный двигатель имеет те же циклы и физическое устройство, что и бензиновый двигатель; их отличает процесс воспламенения, а не структура. В целом они более надежны, вырабатывают больше энергии на килограмм топлива и в целом более эффективны; дизельное топливо также менее опасно для возгорания.

Дизельные двигатели действительно имеют недостатки по сравнению с их обычными бензиновыми аналогами. Они должны иметь более прочную конструкцию из-за высокого давления, возникающего во время фазы сжатия воздуха, что представляет собой как техническую проблему, так и более дорогостоящий продукт.Кроме того, высокое давление может затруднить запуск дизельных двигателей.

Цикл дизельного двигателя

Дизельный двигатель проходит четырехступенчатый цикл для завершения одного движения сжатия-расширения поршня. Первый из них — это этап сжатия воздуха; поскольку такое же количество тепла сохраняется в быстро сжимающемся пространстве, это увеличивает давление и температуру. Во второй фазе (зажигания) давление остается постоянным, поскольку объем начинает расширяться.

Во время третьей фазы, называемой рабочим ходом, объем и давление уменьшаются по мере того, как двигатель работает , в конечном итоге приводя в движение автомобиль.Наконец, в фазе выпуска объем остается постоянным на самом высоком уровне, а затем цикл начинается заново, когда воздух всасывается для сжатия в первой фазе.

Дизельное топливо

Топливо для дизельных двигателей тяжелее бензина, поскольку оно производится из остатков сырой нефти, а не из более летучих побочных продуктов, которые приводят к образованию бензина. Как и обычный газ, он бывает разных марок, которые можно адаптировать к потребностям конкретных двигателей.

Использование неподходящего дизельного топлива может вызвать проблемы в работе, от плохого запуска до «детонации и звона» до чрезмерно задымленного выхлопа.

ЗОИЛ | Основы дизельной топливной системы

Функция дизельной топливной системы состоит в том, чтобы впрыскивать точное количество распыленного топлива под давлением в каждый цилиндр двигателя в нужное время. Возгорание в дизельном двигателе происходит, когда поток топлива смешивается с горячим сжатым воздухом. (В бензиновом двигателе не используются электрические искры.)

Топливная система состоит из следующих компонентов.

Есть много разных типов и форм топливных баков. Каждый размер и форма предназначены для определенной цели. В топливном баке должно храниться достаточно топлива для работы двигателя в течение разумного периода времени. Бак должен быть закрыт, чтобы предотвратить попадание посторонних предметов. Он также должен быть провентилирован, чтобы позволить воздуху поступать, заменяя любое топливо, требуемое двигателем. Требуются еще три отверстия в баке: одно для заполнения, одно для слива и одно для слива.

Дизельные топливопроводы бывают трех типов. К ним относятся тяжелые трубопроводы для высоких давлений между ТНВД и форсунками, трубопроводы среднего веса для легких или средних давлений топлива между топливным баком и ТНВД, а также легкие трубопроводы с низким давлением или без него.

Дизельное топливо необходимо фильтровать не один раз, а несколько раз в большинстве систем. Типичная система может иметь три ступени прогрессивных фильтров — сетку фильтра в баке или перекачивающем насосе, первичный топливный фильтр и вторичный топливный фильтр.В последовательных фильтрах все топливо проходит через один фильтр, а затем через другой. В параллельных фильтрах часть топлива проходит через каждый фильтр.

Для получения дополнительной информации о топливных фильтрах см. Основные сведения о дизельных топливных фильтрах.

В простых топливных системах для подачи топлива из бака к ТНВД используется сила тяжести или давление воздуха. На современных быстроходных дизельных двигателях обычно используется топливный насос. Этот насос, приводимый в действие двигателем, автоматически подает топливо в систему впрыска дизельного топлива.Насос часто имеет ручной рычаг подкачки для удаления воздуха из системы. Современные ТНВД — это почти все толкательные насосы, в которых используется плунжерный и кулачковый метод впрыска топлива.

Есть четыре основных системы впрыска топлива:

1. Отдельный насос и форсунка для каждого цилиндра

2. Комбинированный насос и форсунка для каждого цилиндра ( насос-форсунка типа )

3. Один насос, обслуживающий форсунки на несколько цилиндров ( распределитель типа )

4.Насосы в общем корпусе с форсунками на каждый цилиндр ( common rail system )

Система Common Rail быстро набирает популярность для применения на дорогах. Рядный и распределительный типы используются на внедорожниках и промышленных машинах.

Форсунки дизельного топлива, пожалуй, самый важный компонент топливной системы. Работа форсунок — подавать точное количество распыленного топлива под давлением в каждый цилиндр.Сильно распыленное топливо под давлением, равномерно распределенное по цилиндру, приводит к увеличению мощности и экономии топлива, снижению шума двигателя и более плавной работе.

В современных форсунках дизельного топлива, например, в топливных системах Common Rail, используется пьезоэлектричество. Пьезоэлектрические форсунки чрезвычайно точны и могут выдерживать очень высокие давления, характерные для систем Common Rail.

Топливо, используемое в современных высокоскоростных дизельных двигателях, получают из более тяжелых остатков сырой нефти, которые остаются после удаления более летучих видов топлива, таких как бензин, в процессе очистки.Наиболее распространенный сорт дизельного топлива — это 2-D, более известный как дизельное топливо со сверхнизким содержанием серы (ULSD).

Для получения дополнительной информации о дизельном топливе см. Основные сведения о дизельном топливе со сверхнизким содержанием серы.

Распространенный враг дизельных топливных систем — вода. К сожалению, вода чаще встречается в дизельном топливе, чем думает большинство людей. Если вода попадет в систему впрыска, она быстро окислит компоненты черных металлов (стали). Некоторые из наиболее распространенных отказов, связанных с водой, включают:
• Захват компонента впрыска
• Прилипание компонентов дозатора как в насосе, так и в инжекторе
• Отказ регулятора / компонента дозирования

Дизельная топливная система является важным компонентом любого дизельного двигателя, и ее оптимальная работа важна для максимальной производительности.E-ZOIL производит несколько присадок, разработанных для решения общих проблем, с которыми сталкивается система дизельного топлива. Присадки E-ZOIL повышают смазывающую способность топливной системы и предотвращают преждевременный выход из строя топливных насосов и форсунок. Ознакомьтесь с нашей линейкой присадок для защиты вашего топлива и оборудования!

Знай свой автомобиль: 4 типа дизельных топливных насосов

На каждые 100 автомобилей, проданных в США, продается один автомобиль с дизельным двигателем. Если вы относитесь к этой группе пользователей дизельных двигателей, убедитесь, что вы знаете, какой у вас тип дизельного топливного насоса.

    1. ТНВД Common Rail. Этот насос представляет собой систему подачи дизельного топлива с электронным управлением. Этот насос был разработан в соответствии со строгими требованиями к выхлопным газам 21 века. Он состоит из подающего насоса, Common Rail, форсунок с электронным управлением, различных датчиков для определения рабочего состояния двигателя и компьютера, который управляет всеми этими устройствами. Двигатель приводит в действие подающий насос, вырабатывающий топливо под высоким давлением. Common Rail распределяет топливо по форсункам, которые установлены на каждом цилиндре двигателя.
    2. Распределительный (роторный) ТНВД. Этот дизельный топливный насос также управляется электроникой с помощью различных датчиков, электронного блока управления и исполнительного механизма. Как и в насосе Common Rail, датчики определяют состояние двигателя и отправляют сигналы в блок управления. Привод контролирует количество впрыскиваемого топлива и его синхронизацию в соответствии с сигналами, которые он получает от блока управления. Блок управления определяет, какие сигналы он посылает, вычисляя оптимальные уровни для условий работы двигателя.
    3. ТНВД рядный. Одна из двух дизельных топливных систем с механическим управлением, рядный топливный насос высокого давления соответствует цилиндрам двигателя по количеству механизмов давления топлива. Этот насос в основном используется для средних и больших грузовиков и строительной техники. Распределительный вал приводит в действие механизмы регулирования давления топлива и количества впрыскиваемого топлива в корпусе насоса. Элементы в этом корпусе следуют порядку впрыска для подачи топлива в каждый цилиндр двигателя.
    4. Распределительный ТНВД. Распределительный топливный насос, также являющийся дизельным топливным насосом с механическим управлением, имеет только один механизм давления топлива, несмотря на количество цилиндров двигателя, которое может иметь транспортное средство. Распределитель спроектирован так, чтобы следовать порядку впрыска для распределения топлива под давлением в каждый цилиндр. В корпусе насоса находятся все его компоненты, включая регулятор, таймер и подающий насос. Этот компактный насос легок и может работать на высоких скоростях, что делает его идеальным для небольших двигателей.

Знать точный тип дизельного топливного насоса вашего автомобиля важно, если он показывает признаки необходимости замены, которые могут включать резкие скачки скорости, повышение температуры автомобиля, уменьшение расхода бензина и многое другое.Если вы наблюдаете какой-либо из этих индикаторов, обратитесь к производителям дизельных насосов или производителей топливных насосов, чтобы узнать, нужна ли вам замена сегодня.

Функциональность дизельного нагнетательного насоса

Дизельный насос высокого давления является сердцем дизельного двигателя и играет жизненно важную роль в обеспечении эффективных результатов доставки. Топливо, подаваемое насосом, регулируется по времени, что помогает двигателю работать бесперебойно. Одновременно количество топлива, необходимое для получения соответствующей мощности, также регулируется насосом впрыска, который обеспечивает оптимальное использование ресурса.

ТНВД эффективно выполняет работу системы зажигания и дроссельной заслонки, особенно в бензиновых двигателях. Когда бензиновый двигатель проверяется на наличие некоторых технических проблем, проверяется топливо, компрессия и искра для анализа неисправности. С другой стороны, дизельный двигатель не имеет системы зажигания, поэтому вероятность отказа отсутствует или снижена.

Основной причиной усовершенствования дизельного двигателя является его эффективная система впрыска топлива. Время для каждого типа двигателя настраивается таким образом, чтобы оно соответствовало и обеспечивало оптимальное использование для повышения эффективности.Это помогает системе впрыска топлива перекачивать нужное количество топлива в нужное время в камеру цилиндра, когда это требуется больше всего. Это действительно помогает поршню, который работает при очень высокой степени сжатия, выделять тепло и заставляет топливо воспламеняться и, таким образом, вовремя генерировать необходимую мощность для двигателя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
