Как правильно ставить маслосъемные колпачки

Установленные в головке блока цилиндров узлы газораспределительного механизма нуждаются в обильной смазке: распредвал вращается непосредственно в расточках постелей, являющихся подшипниками скольжения. У современных моторов нижние постели распредвала являются одним целым с ГБЦ. Однако внутреннее пространство головки блока не герметично: масло просачивается вниз по направляющим втулкам клапанов, и особенно впускных, так как во впускном коллекторе, в первую очередь на холостых оборотах и при сбросе газа, присутствует разрежение, буквально «всасывающее» масло из головки.

Изначально никаких мер по противодействию попаданию масла по стеблям клапанов в двигатель конструкторы не предпринимали. Дело было не в маловажности ограничения расхода масла, а в невозможности создать эффективные и надежные уплотнения. Сальник клапана, который готовили из резины, под действием высоких температур быстро дубел бы и растрескивался. К тому же само это уплотнение должно не полностью отсекать масло, а только ограничивать его проникновение: несмотря на применение антифрикционных материалов для направляющих втулок клапанов, смазка им в небольшом количестве все же необходима.

Поэтому долгое время вместо современных маслосъемных колпачков применялись маслоотражатели различной конструкции (их можно было увидеть в моторах «Запорожцев» — материалов, способных длительно работать в двигателе воздушного охлаждения, не было на тот момент). Создание синтетических фторкаучуков (FPM, витон и так далее) позволило разработать маслосъемные колпачки с ресурсом выше сотни тысяч километров даже при работе в жестких условиях.

Симптомы износа маслосъемных колпачков

Износ маслосъемных колпачков выдает себя в первую очередь при резких перегазовках: когда дроссель резко закрывается на высоких оборотах, во впускном коллекторе создается высокое разрежение. При этом малейшие проблемы с уплотнениями сразу выдают себя: масло, затягиваемое во впускной коллектор, при сгорании дает голубоватый дым. Причем в отличие от аналогичного дымления, происходящего из-за износа поршневых колец, при попадании масла в камеры сгорания по стеблям клапанов максимальное количество дыма образуется на холостом ходу и на перегазовках, а при наборе оборотов снижается до нуля.

Так как проверить сальники клапанов таким образом нельзя (дымление указывает на проникновение масла во впускной коллектор, а не на его причину), учитывайте особенности конкретного двигателя. У моторов, где клапана приводятся в действие через коромысла, присутствует боковая нагрузка на стебель клапана: надавливая на торец, коромысло одновременно прижимает клапан к стенке направляющей втулки. Со временем это приводит к появлению эллипса во втулке. Сальник клапана же рассчитан на строго поступательное движение стебля клапана, и его боковое смещение может скомпенсировать только в небольших пределах. Поэтому при каждом ходе клапана кромка маслосъемного колпачка оттягивается, с противоположной стороны возникает щель, через которую проникает масло. Если просто заменить колпачки на новые, в такой ситуации это не даст ощутимой пользы.

По этой причине конструкторы автомобильных двигателей стремятся по возможности применять прямой привод клапана, когда распредвал давит на толкатель, берущий на себя боковую нагрузку и сообщающий клапану только поступательное движение. Простейший пример – это моторы переднеприводных ВАЗов, начиная с «восьмерки»: здесь толкатели установлены в расточках головки блока, а за счет сравнительно большого диаметра они способны выдерживать большие пробеги без заметного износа. И ресурс направляющих втулок клапанов на таких моторах выше, чем у моторов с коромыслами.

Тем не менее, при замене маслосъемных колпачков нужно проверять поперечный люфт стебля клапана в двух противоположных направлениях: разница в люфтах определенно укажет на яйцеобразный износ направляющей втулки. В этом случае необходимо будет менять и направляющие, а не ограничиваться только заменой колпачков.

Замена клапанных сальников


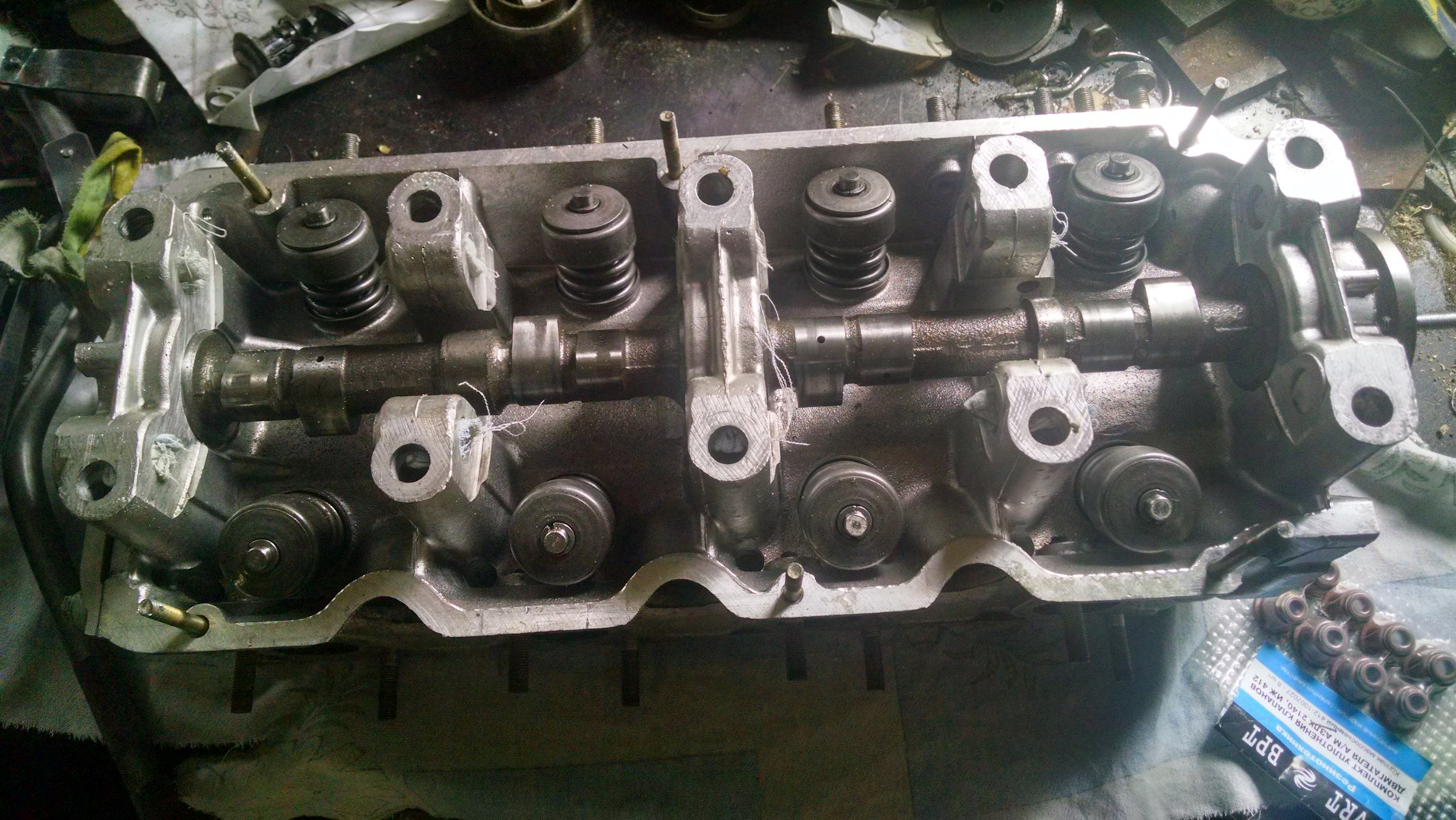

Рассмотрим для примера «старый добрый» ВАЗовский восьмиклапанный мотор, со времен появления 2108 не претерпевший кардинальных изменений по сей день. Маслосъемные колпачки, применяемые в этом моторе, имеют наиболее распространенную сейчас конструкцию. Поэтому рекомендации, относящиеся к их замене, пригодятся и для прочих моторов.

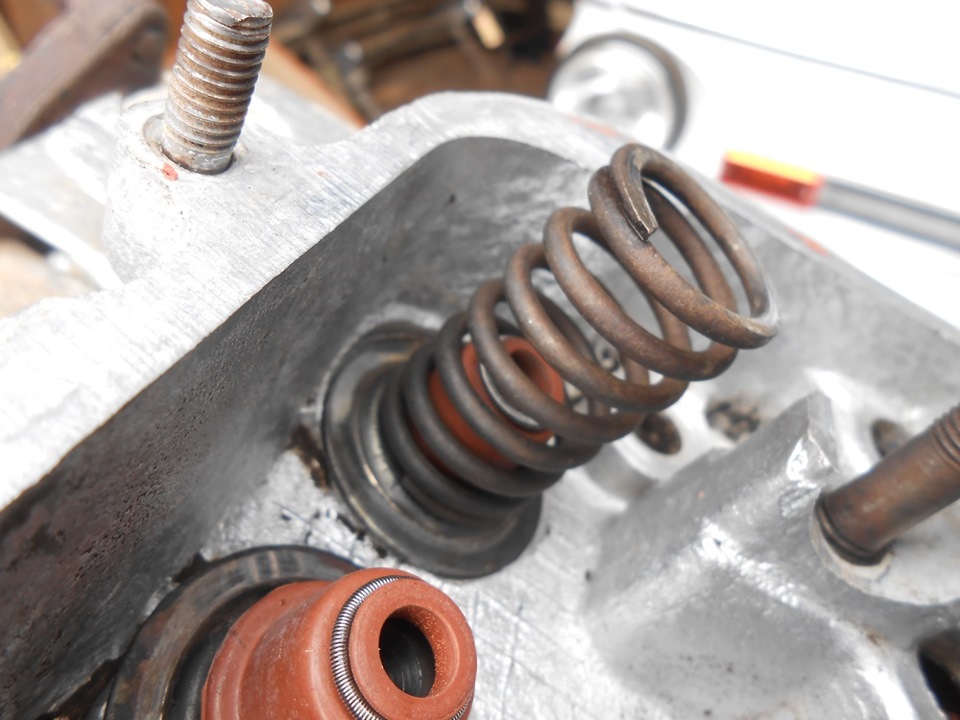

Маслосъемные колпачки установлены на направляющих внутри пружин, поэтому их замена невозможна без рассухаривания клапанов. Лишившись преднатяга пружин, удерживающего их в закрытом положении, клапана упадут внутрь двигателя. Так как заменить сальники клапанов, не снимая головки блока цилиндров, гораздо быстрее (не нужен демонтаж привода ГРМ и слив антифриза, не потребуется замена прокладки ГБЦ), то стоит прибегнуть к хитрости, позволяющей удержать клапана в направляющих.

Можно выставить поршень в мертвую точку и завести в свечное отверстие плоскую отвертку или другой стержень, который встанет враспор под тарелкой клапана. На восьмиклапанных моторах, где свечные отверстия вынесены вбок, это удобно. На шестнадцатиклапанных же моторах глубокие вертикальные колодцы свечей потребуют применения длинного крючка. Используйте прочный воздушный шарик или напальчник: аккуратно заправив его в камеру сгорания, надуваем компрессором и пережимаем, чтобы не дать воздуху стравливаться. Под давлением воздуха резиновая оболочка растянется аккуратно по поверхности камеры сгорания, прижав одновременно все клапана.

Для доступа к маслосъемным колпачкам сначала снимаем клапанную крышку и распредвал. Поэтому первым делом сбрасываем ремень ГРМ со шкива распредвала, чтобы исключить случайное попадание масла на него. Сняв кожух ремня ГРМ, ослабляем натяжной ролик ремня и стаскиваем ослабленный ремень со шкива. Распредвал предварительно устанавливается по метке.

Далее демонтируются мешающие детали (например, кронштейн троса газа на инжекторных моторах), и снимается клапанная крышка, удерживаемая по краям двумя фасонными гайками. На карбюраторных моторах снимается трамблер.

Далее выворачиваем болт, крепящий шкив распредвала, и аккуратно снимаем шкив с шейки, направив вал шпонкой вверх, чтобы не потерять при разборке. После этого начинаем разборку постелей распредвала. В общей сложности их удерживают 10 гаек. Отвернув гайки, постели можно поднять вверх по шпилькам. После этого извлечению распредвала ничего не мешает.

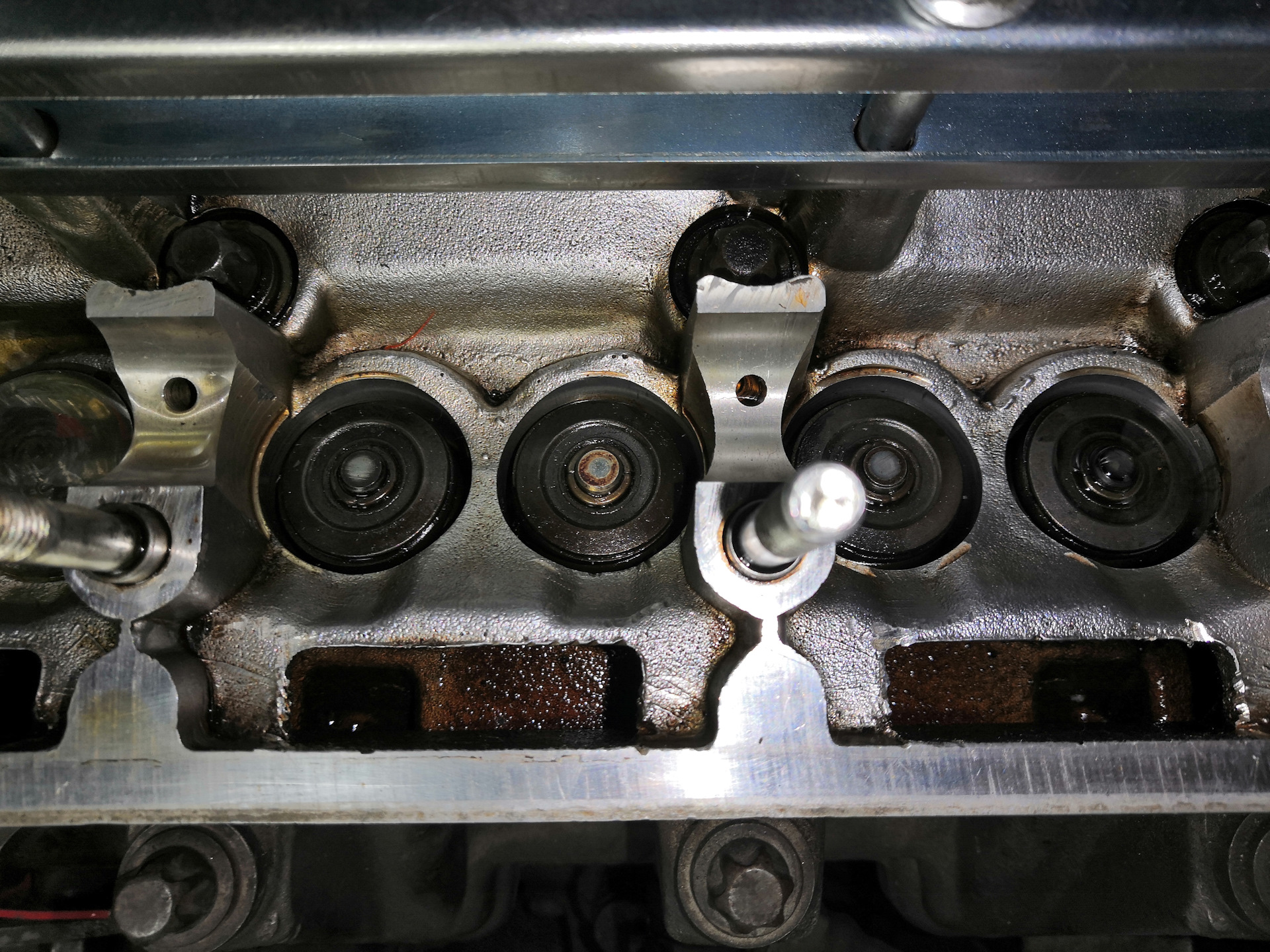

Сняв распредвал, можно щипцами или узкогубцами вытащить стаканы толкателей клапанов из головки. Вынутые стаканы вместе с регулировочными шайбами выкладываются на верстак в том же порядке, в каком они и стояли на двигателе, чтобы после обратной сборки не пришлось заново регулировать зазоры клапанов.

Ещё кое-что полезное для Вас:

Для рассухаривания клапанов используйте специальное приспособление. Оно состоит из продольной рейки, крепящейся к шпилькам крепления постелей, и перемещающегося по ней рычага с нажимной тарелкой на нем, либо имеет зацеп для установки только на одну шпильку. Выставляя рычаг приспособления напротив нужного клапана, накладываем нажимную тарелку на тарелку клапана и нажимаем, чтобы сжать пружину. При этом тарелка клапана освободит сухари, удерживающие ее под действием преднатяга пружин. Сняв сухари пинцетом или узкогубцами, отпускаем рычаг приспособления и вытаскиваем тарелку клапана и его пружины.

Маслосъемный колпачок имеет небольшой буртик для их извлечения. Здесь желательно применять специальное приспособление, позволяющее подцепить маслосъемный колпачок и выдернуть его строго по направлению стержня клапана. Можно использовать и узкогубцы, но нужно учитывать, что маслосъемные колпачки установлены на тонкостенной части направляющей втулки, а металлокерамика хрупка, поэтому без должной аккуратности ее можно повредить.

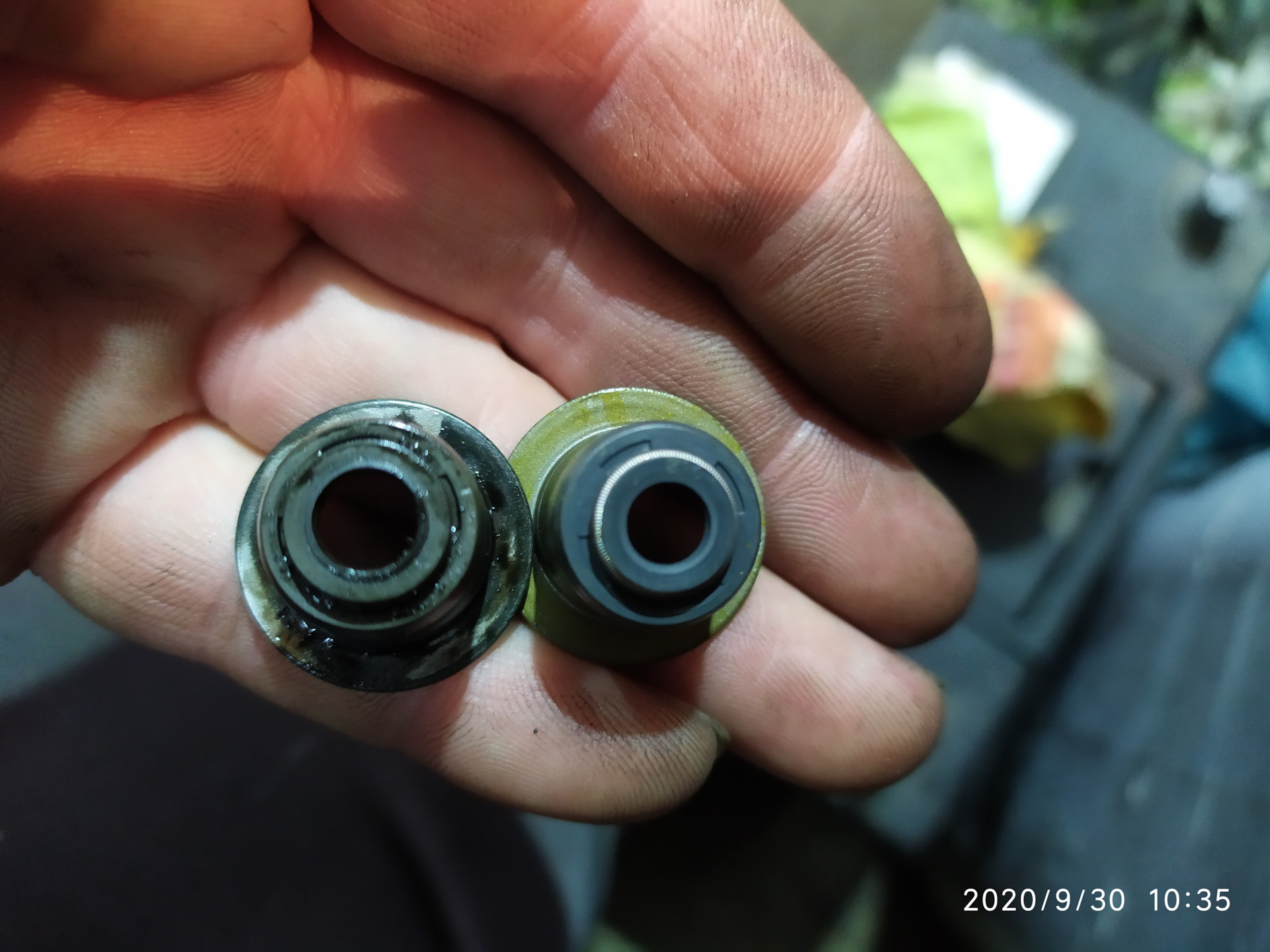

После извлечения старого маслосъемного колпачка можно устанавливать новый, окунув его в моторное масло, осторожно надевая на стебель клапана и спуская пальцами до упора на направляющую. Окончательно осадить колпачок на посадочном месте можно с помощью трубчатого ключа или длинной головки на 13 – резиновая часть колпачка проходит ей вовнутрь, а края шестигранника нажимают только на металлическую обойму. Колпачок осаживается легким ударом, излишнее применение силы при этом не нужно, так как есть риск деформировать колпачок.

Видео: Замена маслосъёмных колпачков без снятия головки гбц

После его установки на место возвращаются пружины и тарелка клапана. Уложив их на центрующие выступы нижней тарелки клапана, сверху ставим тарелку клапана и прожимаем ее вниз, пока пазы для установки сухариков на стебле клапана полностью не откроются. После этого устанавливаем сухари и отпускаем приспособление, позволяя пружинам расправиться и зажать сухари на клапане тарелкой.

Первыми меняются колпачки на первом и четвертом цилиндре – выставляя при разборке привода ГРМ шкивы по меткам, мы подняли поршни этих цилиндров в верхнюю метрвую точку. Перед заменой колпачков во втором и третьем цилиндре нам потребуется провернуть коленвал на 180 градусов, если мы для фиксации клапанов используем стержень. Метод с воздушным шариком удобнее, когда поршни стоят в нижней мертвой точке.

Заменив колпачки, устанавливаем на место толкатели, предварительно смазав моторным маслом. Затем устанавливаем распредвал и накладываем на него сверху постели, протягивая их гайки в строго определенном порядке. Левая постель (установленная на четырех шпильках) протягивается крест-накрест, правая, поставленная на шесть шпилек, сначала протягивается по центру, а затем крест-накрест по краям. Теперь закрываем клапанную крышку и собираем на место привод ГРМ: одеваем и затягиваем на распредвале шкив, выставляем его по метке, надеваем на шкив ремень и натягиваем его роликом.

Маслосъемные колпачки необходимы для препятствования попаданию масла в камеру сгорания и расположены между клапанами ГРМ и направляющими втулками.

Чтобы понять, зачем нужны маслосъемные колпачки (другое название – сальники), нужно иметь некоторое представление о работе двигателя.

В системе газораспределения используются впускные и выпускные клапана. Верхняя часть клапана всегда подвергается воздействию маслянистого тумана, образуемого вращение распредвала, а нижняя часть находится посреди взвеси из бензинового пара (впускные клапана) или разогретого выхлопа (выпускные клапана).

Нормальная работа распределительного вала обеспечивается за счет смазки, но ее попадание в камеру сгорания необходимо предотвращать, иначе сгоревшее масло образует нагар на рабочей поверхности клапана, цилиндра и поршня. В результате двигатель будет закоксован: его характеристики ухудшатся, а износ многократно ускорится.

Маслосъемные колпачки предотвращают образование нагара: они снимают масло со штока, чтобы оно не оказывалось посреди горючей смеси. Конструкция сальника достаточно проста: он представляет из себя резиновый колпачок, внутри которого располагаются армированная стальная втулка и эспандерная пружина, обеспечивающая качественное сцепление колпачка и штока. Немаловажное значение имеет материал сальника: современные производители используют акрилатный каучук или вторкаучук – эти материалы обеспечивают хорошее качество прижима.

Когда менять маслосъемные колпачки?

Конечно, всегда можно сказать, что маслосъемные колпачки – это расходный элемент, и его износ является нормальным явлением. Это так, но есть одно неудобное обстоятельство – менять сальники достаточно сложно. Чтобы добраться до них, потребуется выполнить немало лишних действий.

Впрочем, замена сальников требуется не так уж и часто: один комплект маслосъемных колпачков в среднем «проезжает» около 100 тысяч километров.

Маслосъемные колпачки: признаки износа

О том, что маслосъемные колпачки пора менять, можно понять по следующим признакам:

1. Чрезмерный расход масла. Такой признак в большинстве случаев говорит об износе сальников. Увеличение расхода масла также отмечается при износе поршневых колец, но в таком случае масляные подтеки можно найти в патрубке сапуна.

2. Выхлоп, имеющий явно заметный оттенок синего цвета. Этот симптом проявляется за счет того, что масло сразу после запуска двигателя попадает в цилиндр и начинает сгорать, проявляясь в виде синего дыма, идущего из выхлопной трубы.

3. Равномерный расход масла вне зависимости от условий эксплуатации. Если масло не протекает в патрубок сапуна, а расход при этом высок и неизменен – сальники явно не в порядке, и их необходимо менять.

4. Образование нагара на свечах зажигания. Повышенный износ маслосъемных колпачков приводит к тому, что свечи заливает маслом, вплоть до троения двигателя.

Обнаружение одного или нескольких признаков обычно говорит о том, что сальники изношены. Если же описанные выше симптомы наблюдаются уже длительное время, то в ближайшую очередь необходимо озаботиться заменой сальников, иначе дальнейшая езда может привести к плачевным последствиям

Замена маслосъемных колпачков без снятия головки

Решение о замене сальников при обнаружении признаков неисправности – это очень правильный шаг. Иногда водители пытаются решить проблему без «хирургического» вмешательства, используя различные присадки и добавки, якобы размягчающие резину и продлевающие срок службы маслосъемных колпачков. Такое решение принимать не стоит: присадки или не оказывают никакого влияния на материал сальников, или же размягчают их слишком сильно, вследствие чего износ каучука только увеличивается.

Замена сальников без снятия головки – процесс сложный, поэтому стоит уделить ему много времени, а все действия выполнять очень внимательно. Как менять маслосъемные колпачки? Алгоритм работы достаточно громоздкий, но все эти операции необходимо осуществлять последовательно и очень скрупулезно:

1. В первую очередь нужно дождаться, пока двигатель остынет, и все его элементы перейдут в «ждущий режим». После этого можно приступать к работе.

2. Первый шаг – снятие крышки ГРМ. Действовать нужно аккуратно, чтобы не повредилась прокладка (ковырять крышку отверткой точно не стоит).

3. Далее нужно выставить оба вала (коленчатый и распределительный) по меткам. Детали стоит маркировать, чтобы не перепутать при сборке двигателя, а еще лучше все свои действия записывать. При снятии распредвала нужно ослабить его привод. Снятый распредвал желательно осмотреть на степень износа – это поможет сэкономить время и силы при дальнейшей эксплуатации автомобиля.

Как троит двигатель и чем это может обернуться — смотрите тут.

Что делать, если двигатель пошел в разнос: действия и причины.

В чем причины большого расхода топлива? В нашей статье вы найдете ответ на этот непростой вопрос.

4. Следующий этап – рассухаривание клапанов. Для этого стоит воспользоваться специальным приспособлением. Кронштейн расухаривателя нужно зафиксировать на шпильке крепления постели, а другой его конец устанавливается кольцом прямо на тарелку пружины клапана. Нажимая рычаг, необходимо в это же время при помощи пинцета вытащить сухари из тарелки. После этого можно извлекать толкатели клапанов.

5. Учитывая тот факт, что 1 и 4 поршни находятся в верхней точке, начать замену сальников лучше именно с них. Это связано с необходимостью опоры для рассухаривания клапанов – поршни обеспечат ее.

6. Закончив с рассухариванием, необходимо извлечь пружины и тарелку. Далее нужно взять цанговый съемник и закрепить его на колпачке. Сдвигая грузик вверх по штоку съемника, нужно нанести удар по верхнему упору, таким образом надежно и без потерь снимая колпачок. Стоит воздержаться от выполнения этой операции при помощи пассатижей – дело в том, что посадочная площадка для колпачка очень легко ломается, и даже легкое сжимающее усилие может нанести ей непоправимый ущерб, устранение которого обойдется намного дороже, чем приобретение инструмента с цанговым зажимом.

7. После извлечения сальников стоит заодно проверить шток и его направляющую. Мотивация этих действий такая же, что и при проверке распредвала – пользуясь случаем, стоит выжать из ремонта максимум пользы.

8. Теперь, когда все предыдущие шаги выполнены, можно устанавливать новые маслосъемные колпачки. Для этого с них нужно снять пружинки и вставить сальники в оправку, предварительно капнув масла на шток.

9. Далее сальники при помощи оправки устанавливаются на свое место. Для надежной посадки стоит легонько постучать молотком по оправке. После установки на колпачки нужно установки пружинки.

10. Следующий этап представляет собой последовательность действий, обратную той, которая использовалась при разборе: устанавливаются и засухариваются все элементы. Проделав эти операции необходимое количество раз, замену маслосъемных колпачков можно считать законченной. Остается только установить все элементы на свои места и отрегулировать каждую систему.

Видео: замена маслосъемных колпачков

Замена маслосъемных колпачков без снятия головки может без проблем выполняться самостоятельно. Важно лишь внимательно следить за своими действиями и соблюдать правильную последовательность, но качественно проделанная работа того стоит – двигатель с обновленными сальниками будет нормально функционировать, не доставляя своему владельцу ни малейших неудобств.

Симптомы:
-повышенный аппетит на маслице.
-перегар из выхлопной трубы после 2-2,5 тыс. оборотов
-замасленные свечи

Причина — подустали маслосъемные.

Специфика замены маслосъемных без снятия головы.
Первое чтобы до них добраться нужно снять распредвал — а значит и ремень ГРМ.

Снятие ремня ГРМ

— Отсоедини провод массы с аккумулятора
— Выверни все свечи зажигания.
— Сними крышку головы и чехол ГРМ.

— Сняв переднее правое(по ходу движения) колесо прокрути коленвал до ВМТ первого поршня. При этом кулачки распредвала 1 и 2 клапана будут направлены вверх, метки зубчатого колеса распредвала

и метки на маховике совместятся.

(При таком положении коленвала в ВМТ находятся поршни 1-го и 4-го цилиндров. Это позволит рассухарить клапаны данных цилиндров без риска уронить их в цилиндр)

Для фиксации коленвала необходимо установить приспособу в спец отверстие выкрутив из него болт.

— снять ремень генератора.

Теперь необходимо снять шкив коленвала. Болт выкручивал поддомкрачивая рычаг. Сидит серьезно и откручивается неохотно.

Сняв шкив можно увидить совмешение меток коленвала

Теперь необходимо оставить метки на самом ремне ГРМ для последующей сборки.
Корректором наметить две риски у меток коленвала, распредвала и стрелку направления вращения ремня грм.
Ослабь гайку натяжного ролика и сними ремень.

Итак ремень ГРМ снят

Теперь скидываю распредвал. Во избежание путаницы при последующей установке использовал контейнер, каждый отсек которого привязывал к номеру клапана куда и складывал все детали.

При снятии зубчатого колеса от самого распредвала может возникнуть трудность – необходимо фиксировать зубчатое колесо чтобы открутить фиксирующий болт, иначе распредвал не снять – мешает железный кожух грм.
Между зубчатым колесом и распредвалом есть паз для фиксации, в который вставлен маленький железный клин – при снятии следи чтобы не потерялся.

Сняв распредвал и сложив детали фиксации распредвала по порядку вынимаем регулировочные шайбы – если попутать при дальнейшей установке эти шайбы – может сильно измениться зазор клапанов и придется делать регулировку зазора.
Тонкой отверткой вынимаем толкатели клапанов.

Итак коленвал установлен в положение ВМТ первого цилиндра – можно работать с 1,2,3 и 4 клапаном.(Проверить ВМТ первого цилиндра можно опустив отвертку в свечное отверстие – при вмт – она почти не опустится — поршень действительно вверху клапан при рассухаривании не упадет.)

Рассухариваю 1 и 2 клапана. Для того чтобы сухарь не потерялся при снятии использовал ткань. Накрыл голову и через вырезанное отверстие по диаметру тарелки вынимал сухари. Сухари очень маленькие и если попадут в каналы двигателя — будет плачевно.

Нажав на тарелку клапана осторожно либо пинцетом либо магнитной отверткой вынуть два сухаря.

Далее снять тарелку и пружину клапана.

Для снятия маслосъемных нужен съемник либо длинные пассатижи.
Рекомендуют снимать направляя усилие строго вверх чтобы не повредить направляющую втулку клапана. Слазят со своих мест неохотно.

Перед установкой новых маслосьемных колпачков рекомендуют снять с них пружины, иначе колпачки можно повредить, когда они будут проходить через проточки под сухари на клапанах. Если в комплект новых колпачков входит пластмассовая установочная втулка, пружины можно не снимать. В этом случае надеть втулку на стержень клапана.
Смазать внутреннюю поверхность маслосъемного колпачка моторным маслом и продвинуть колпачок по стержню клапана до направляющей втулки.
Установить оправку для запрессовки колпачка. Легкими ударами бойка по оправке запрессовать колпачок до упора. При отсутствии специального приспособления можно подобрать цилиндрическую оправку подходящего диаметра и напрессовывать через нее колпачок легкими ударами молотка по оправке.

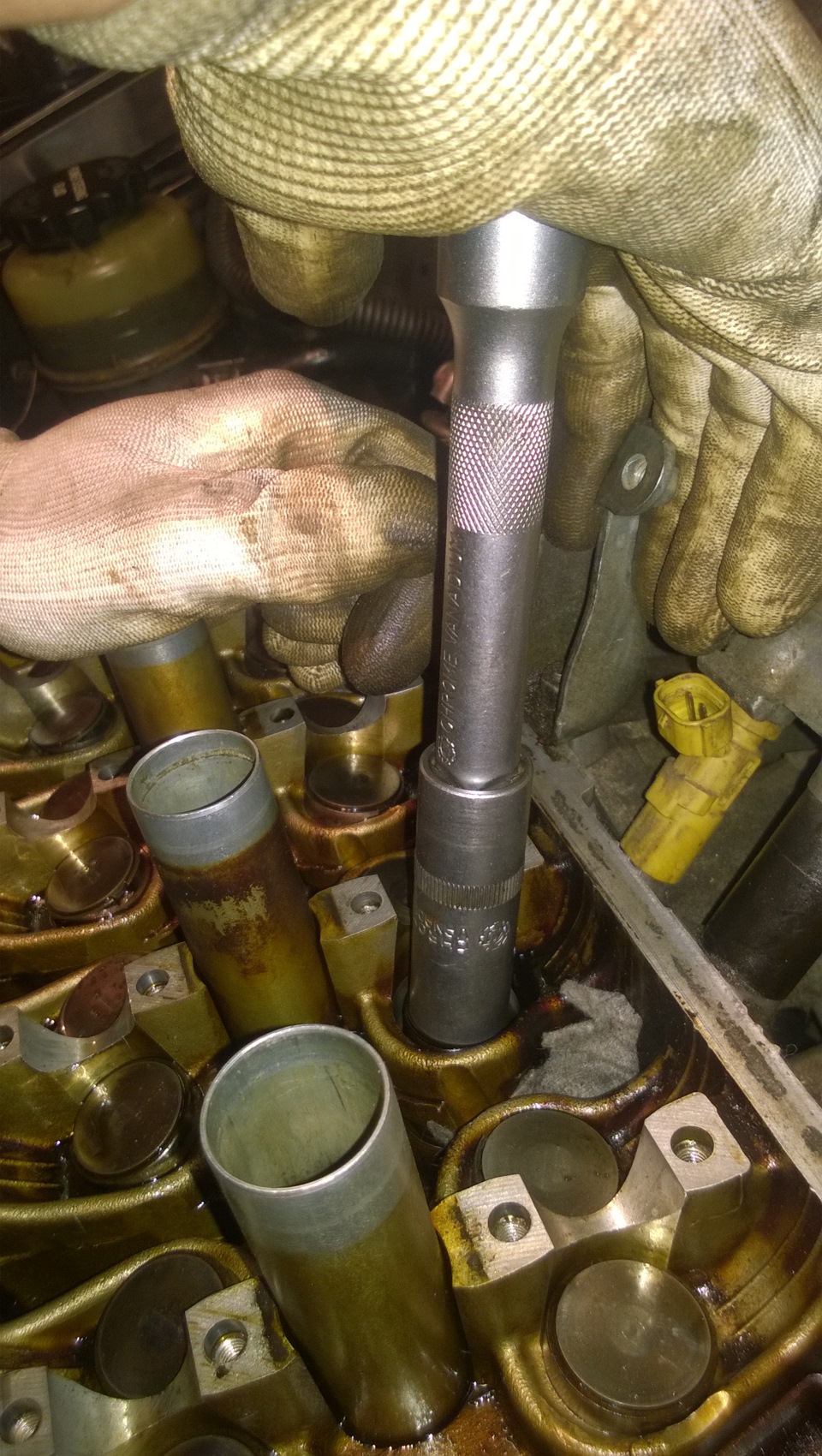

В качестве оправки можно использовать длинную головку из набора инструментов. Выберите головку с 12 гранями и с фаской внутри отверстия, чтобы контакт головки с колпачком происходил по сплошной окружности.

Снять направляющую втулку со стержня клапана или надеть на колпачок пружину, если ее снимали.
Установить пружину и тарелку клапана в порядке, обратном снятию.

Установи сухари с помощью приспособления так, чтобы они встали в проточки стержня клапана.
Проворачивай коленвал только вновь собрав механизм клапан-пружина-тарелка-сухарь. Иначе, если проворачивать коленвал не фиксируя стержни клапанов – они могут упасть в цилиндр и без снятия головы их от туда будет очень проблематично достать.

Аналогично заменить маслосьемные второго клапана 1-го цилиндра и двух клапанов 4-го цилиндра не меняя положения коленвала.

Провернуть коленчатый вал на пол-оборота, чтобы в ВМТ оказались поршни 2-го и 3-го цилиндров, и заменить маслосьемные остальных клапанов.

Теперь немного провернув коленвал и установив все сухари на место нужно слегка ударять молотком через металлический стержень по торцам клапанов, чтобы сухари сели на место ровно и четко.(провернуть коленвал в положение при котором клапана не упирались в цилиндр)

Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя "рассухаренный" клапан провалится в цилиндр, что приведет к серьезной аварии двигателя

Замена маслосъемных колпачков Нива, ВАЗ 2101-2107

В процессе работы происходит естественный износ сальников клапанов. В руководстве по ремонту и эксплуатации рекомендуют менять их через 30000км.

1. Снять крышку воздушного фильтра, вынуть фильтр, отвинтить корпус фильтра от карбюратора. Ослабить хомуты и снять шланг системы вентиляции картера и гофрированный шланг подвода теплого воздуха. Снять корпус воздушного фильтра. Закрыть карбюратор технологической заглушкой.

2. Отсоединить от карбюратора оба шланга бензопровода, шланг вакуумного регулятора опережения зажигания, шланг отсоса картерных газов (который к масляному щупу), шланги клапана рециркуляции, провода с электромагнитного клапана и концевого выключателя, снять тяги привода газа, отвинтить бобышку с патрубками обогрева (шланги с нее не снимать).

Отвернуть гайки крепления карбюратора и снять его. Закрыть отверстие впускного коллектора технологической заглушкой. Примечание. Строго говоря, снимать карбюратор не обязательно, но рекомендуется сделать это.

3. Снять запаску. Снять высоковольтные провода вместе с крышкой трамблера, щуп контроля уровня масла и вывернуть свечи.

4. Снять шланг вакуумного усилителя тормозов,

убрать в стороны все шланги, мешающие снять клапанную крышку, отвинтить крепление крышки и снять ее: поднять на 2-3 см без перекоса, затем приподнять заднюю часть и сместить вперед.

5. Установить метку шкива коленвала против нижней длинной метки на передней крышке двигателя. Метка на звездочке распредвала должна встать против прилива на корпусе подшипников распредвала.

Примечание. Проворачивать коленвал храповичным ключом или (в частности, если мешает дополнительный электровентилятор) проворачивая поддомкраченное правое переднее колесо, включив четвертую передачу в КПП.

6. Разогнуть стопорную шайбу звездочки распредвала и резким ударом (чтобы звездочка не провернулась) ослабить болт ее крепления.

7. Ослабить колпачковую гайку натяжителя цепи. Вставить монтажную лопатку между башмаком и цепью и, поднимая ее вверх, отжать башмак. В этом положении затянуть колпачковую гайку.

8. Отвернуть болт крепления звездочки распредвала, снять звездочку рукой или ударом деревянной ручки молотка. Проверить состояние башмака натяжителя и успокоителя цепи.

9. Ослабить контрящие гайки клапанов (ключ на 17), завернуть регулировочные гайки до конца (ключ на 13).

10. Ослабить, а потом отвернуть гайки корпуса подшипников распредвала в последовательности от 9 к 1. Снять корпус вместе с распредвалом.

11. Отверстие между звездочкой и первым клапаном заложить тряпкой, чтобы при демонтаже сухарей не уронить их в поддон.

12. Снять рокера с пружинами с 1-го и 2-го клапанов. Приподнять рокер с головки регулировочного болта, сдвинуть в сторону клапана, опустить вниз и вывести из зацепления с пружиной. Снять пружину.

13. Положить их так, чтобы не перепутать и установить потом на прежние места. Запомнить положение клапанов (по выработке на торцах — указано стрелкой).

14. Рассухарить 1-й клапан рассухаривателем (можно свечным ключом, с заложенной внутрь тряпочкой (чтобы не улетели сухари). Клапана при этом упираются в поршень, находящийся в верхней мертвой точке. Для рассухаривателя завернуть гайку на подходящую шпильку

Снять пружины с тарелками. Снять колпачок цанговым приспособлением, специальным съемником или пассатижами.


15. На клапан надеть специальную полиэтиленовую втулку прилагаемую в комплекте.

16. Новый колпачок одеть рукой на клапан и направляющую втулку. После установки снять полиэтиленовую втулку.

Если в комплекте не оказалось полиэтиленовой втулки, тогда нужно снять с маслосъемного колпачка пружинку, смазать его внутри моторным маслом, надеть на клапан и направляющую втулку. После установки маслосъемного колпачка не забыть снова надеть на него пружинку.

Аккуратными ударами молотка через оправку осадить колпачок на направляющую втулку. Изменение глухого звука на звонкий означает, что колпачок сел на свое место.

17. Визуально проконтролировать посадку колпачка.

Повернуть клапан в то положение, которое он занимал перед рассухариванием. Поднять его вверх. Одеть тарелки и пружины, засухарить клапан аналогично рассухариванию с помощью съемника.



18. Выполнить п. п. 12…17 на втором клапане.

19. Установить на прежние места рокера с пружинами.

20. Выполнить п. п. 12…19 на клапанах 7 и 8 (4-й цилиндр).

21. Придерживая одной рукой звездочку распредвала, провернуть другой рукой коленвал (ключом или за колесо). Метка на звездочке должна переместиться на 90 градусов, что соответствует повороту коленвала на 180 градусов.

22. Выполнить п. п. 12…19 на клапанах 3 и 4 (2-й цилиндр), 5 и 6 (3-й цилиндр).

23. Провернуть коленвал обратно. Поставить корпус подшипников распредвала. Затянуть гайки в два приема: сначала подтянуть, затем затянуть моментом 18,33…22,64 Н.м (1,87…2,3 кГ.м). Для обоих приемов очередность затяжки указана ниже.

24. Установить звездочку распредвала (провернуть коленвал до попадания). Завернуть болт ее крепления от руки. Отвернуть совсем колпачковую гайки и снять ее. Повернуть коленвал на два оборота, чтобы проверить совпадение меток на шкиве коленвала и звездочке (см. п. 5). Затянуть болт звездочки коленвала моментом 41,2…51,0 Н.м (4,2…5,2 кГ.м). Загнуть стопорную шайбу.

25. Отрегулировать натяжение цепи и зазоры клапанов.

26. Заменить прокладку крышки клапанов. Установить все (см. п. п. 1…4) в обратной последовательности. Три тонких шланга на карбюратор устанавливаются в последовательности сверху вниз: белый, белый, черный.

27. Проверить полное открывание и закрывание дроссельных заслонок карбюратора. Проверить установку момента зажигания.

05.06.01.

14.11.04. — Изменения и дополнения

Вы можете заказать у нас чип-тюнинг отечественных автомобилей.

Инструкция по замене маслосъемных колпачков ВАЗ 2107 (Видео)

Со временем маслосъемные колпачки ВАЗ 2107 теряют эластичность и изнашиваются, масло попадает в направляющие клапанов и цилиндры. Признаками такой неисправности являются грязные свечи, повышенный расход масла и дым из выхлопной трубы. В таком случае маслосъемные колпачки (сальники клапанов) нуждаются в замене.

Инструменты и приспособления

Для замены маслосъемных колпачков ВАЗ 2107 понадобятся:

  • стандартный набор ключей;
  • динамометрический ключ;
  • приспособление для снятия клапанов (рассухариватель).

Подготовительный работы

Перед началом работ необходимо вымыть моторный отсек машины. Делать это надо аккуратно, чтобы не намочить датчики, колодки, элементы системы зажигания. Перед мойкой моторного отсека необходимо отключить провод «массы» от аккумулятора.

Работы желательно проводить в гараже – это поможет избежать попадания пыли на детали ГРМ при сборке. Также необходимо зафиксировать машину ручным тормозом и включить нейтральную скорость, чтобы была возможность провернуть коленвал в процессе работы.

Демонтаж маслосъемных колпачков

Замена маслосъемных колпачков ВАЗ 2107 начинается с разборки части газораспределительного механизма и снятия старых колпачков. Для этого необходимо выполнить следующие операции:

  • выкрутить свечи зажигания, используя специальный ключ;

Примечание: после снятия свечей следует проверить их состояние и при необходимости заменить.

  • выкрутить болты крышки ГРМ;
  • снять крышку;
  • выставить положение распредвала по меткам;
  • отогнуть лепестки стопорной шайбы, предотвращающей откручивание болта крепления звездочки распредвала;
  • выкрутить болт;

Совет: чтобы предотвратить проворачивание распредвала, необходимо включить первую скорость КПП.

  • открутить крепление натяжителя цепи;
  • снять натяжитель;
  • снять звездочку;

Совет: чтобы не пришлось заново выставлять положение цепи на зубьях звездочки, надо привязать цепь к звездочке проволокой и положить на блок цилиндров.

Для снятия маслосъемных колпачков проделать следующие операции с каждым из впускных и выпускных клапанов:

  • вставить в отверстие свечи оловянный пруток (диаметром 8 мм), препятствующий опусканию клапанов;
  • закрепить съемник (рассухариватель) на шпильках так, чтоб кронштейн упирался в тарелку пружины клапана;
  • нажать съемником на тарелку, сжать пружину клапана и вытащить сухари из проточки клапана;
  • снять рассухариватель;
  • демонтировать пружины с тарелкой и опорной шайбой;
  • поддеть отверткой и снять маслосъемный колпачок.

Примечание: замена клапанов ВАЗ 2107 также производится с помощью рассухаривателя. Но перед операцией необходимо снять головку двигателя, чтобы обеспечить возможность снятия и установки клапанов.

Установка маслосъемных колпачков

При установке новых колпачков желательно использовать специальную втулку, которая надевается на стержень клапана для избегания повреждений рабочей кромки. С этой же целью внутреннюю поверхность маслосъемного колпачка перед установкой смазывают моторным маслом.

Для упрощения работ лучше надевать новый колпачок на направляющую клапана сразу после снятия старого, пока клапан подперт оловянным прутком. Сразу же необходимо надеть пружину с тарелкой и зафиксировать их сухарями.

Порядок установки маслосъемных колпачков на направляющую клапана и пружин таков:

  • Надеть на стержень клапана вспомогательную втулку;
  • надеть колпачок до упора;
  • снять вспомогательную втулку;
  • напрессовать колпачок на направляющую втулку, используя специальную оправку или трубку подходящего диаметра;
  • установить на клапан опорную шайбу, пружины и тарелку;
  • закрепить рассухариватель, чтобы он мог давить на тарелку клапана;
  • надавить на тарелку и вставить в проточку стержня сухари;
  • отпустить рассухариватель.

Дальше следует собрать и отрегулировать ГРМ двигателя:

  • установить коромысла (рокера) клапанов;
  • установить распредвал с крышкой на шпильки головки двигателя;
  • равномерно затянуть гайки крепления крышки распредвала , динамометрическим ключом контролируя момент затяжки;
  • установить натяжитель цепи, предварительно максимально сжав его пружину и зафиксировав положение затяжкой гайки;
  • отвязать проволоку со звездочки и аккуратно установить ее на распредвал так, чтобы не изменилось положение звеньев на зубьях;
  • установить стопорную шайбу и затянуть болт крепления звездочки распредвала;
  • загнуть лепестки шайбы, чтобы предотвратить самопроизвольное откручивание болта;
  • открутить гайку натяжителя и провернуть коленвал, чтобы цепь натянулась;
  • затянуть гайку натяжителя цепи;
  • проверить правильность установки цепи, ориентируясь по меткам на двигателе и звездочках распредвала и коленвала;
  • отрегулировать зазоры между распредвалом и коромыслами клапанов;
  • установить крышку головки двигателя и затянуть ее.

Замена маслосъемных колпачков ВАЗ 2107 вполне осуществима в домашних условиях. Наиболее ответственная операция – установка зазора между кулачками распредвала и коромыслами (рокерами) клапанов. Для операции необходим микрометр или щуп. Если зазор будет слишком большим, то во время работы двигателя распредвал будет громко стучать об коромысло, а клапан не будет открываться полностью, что ухудшит работу двигателя и может привести к прогоранию выпускных клапанов. Если зазора нет, то клапан не будет полностью закрываться. Приоткрытый клапан ухудшит компрессию двигателя и со временем прогорит. Поэтому при замене клапанов ВАЗ 2107 или маслосъемных колпачков, после снятия/установки распредвала необходимо обязательно произвести регулировку зазоров. Но это уже тема отдельной статьи.

Замена маслосъемных колпачков в Нижнем Новгороде

Камера сгорания автомобиля должна быть защищена от попадания в нее посторонних веществ и элементов. За это отвечают маслосъемные колпачки, задачей которых является не допустить во время движения штоков клапанов автомобиля попадания лишнего масла, стружки и другого «мусора» в камеру сгорания. Если маслосъемные колпачки перестали справляться со своими задачами, их необходимо срочно заменить, чтобы избежать возникновения нагара на элементах мотора, а также повышенного расхода масла

Стоимость замены маслосъемных колпачков

Работы Цена
Замена маслосъемных колпачков (без снятия ГБЦ) от 4500 p
Замена маслосъемных колпачков (со снятием ГБЦ) от 9500 p


* рекомендуем делать данную процедуру со снятием и очисткой элементов двигателя от нагара

Узнать чем различаются способы замены маслосъемных колпачков, вы можете у наших менеджеров или в конце статьи.

Устройство маслосъемных колпачков

  • Основание. Втулка, выполненная из стали, являющаяся каркасом колпачка и придающая ему прочность;
  • Пружина. Необходима для создания максимально плотного прилегания краев колпачка к штоку;
  • Колпачок. Основной элемент детали, выполненный из каучука или второпласта (более старые модели). Его задачей является удаление излишков смазывающей жидкости со штока клапана.

Признаки выхода из строя колпачков

  • Из выхлопа автомобиля выходит густой дым синего или белого цвета;
  • Значительно возрастает расход масла;
  • Появляется нагар на свечах зажигания.

Порядок замены маслосъемных колпачков

В зависимости от модели автомобиля и двигателя, процесс замены маслосъемных колпачков будет различаться. Но можно выделить несколько основных этапов, общих для всех машин:

  1. Выключить двигатель и дать ему полностью остыть;
  2. Снять крышку газораспределительного механизма;
  3. Сделать метки на коленчатом и распределительном валах, после чего ослабить привод и снять распределительный вал;
  4. Демонтировать толкающие пружины клапана – «рассухариваются»;
  5. Используя пассатижи или цангу, необходимо снять изношенный маслосъемный колпачок со штока клапана;
  6. Маслом смазать шток клапана и внутреннюю поверхность новых колпачков, предварительно сняв с них пружину;
  7. Установить в оправу сальник и насадить на шток, а далее запрессовать до упора слабыми ударами;
  8. Надеть пружины на колпачки и засухарить клапаны в обратном порядке.

Если имеется вероятность, что маслосъемные колпачки были неисправны продолжительное время, потребуется снять головку блока цилиндров и провести полноценную замену, с очисткой элементов мотора от нагара.

Меняем маслосъемные колпачки своими руками

Всем привет! Являясь обладателем продукции отечественного автопрома, возникла необходимость в замене сальников клапанов, так как, судя по всем признакам, они начали пропускать - повышенный жор масла, резьба свечей в нагаре, дым из трубы при пуске.

Автомобиль уже с приличным пробегом, требует постоянных вложений, поэтому решил сэкономить и заменить колпачки своими руками не прибегая к сервису, заодно совместив это с заменой изношенного распредвала и кулачков, чтобы десять раз не лазить.

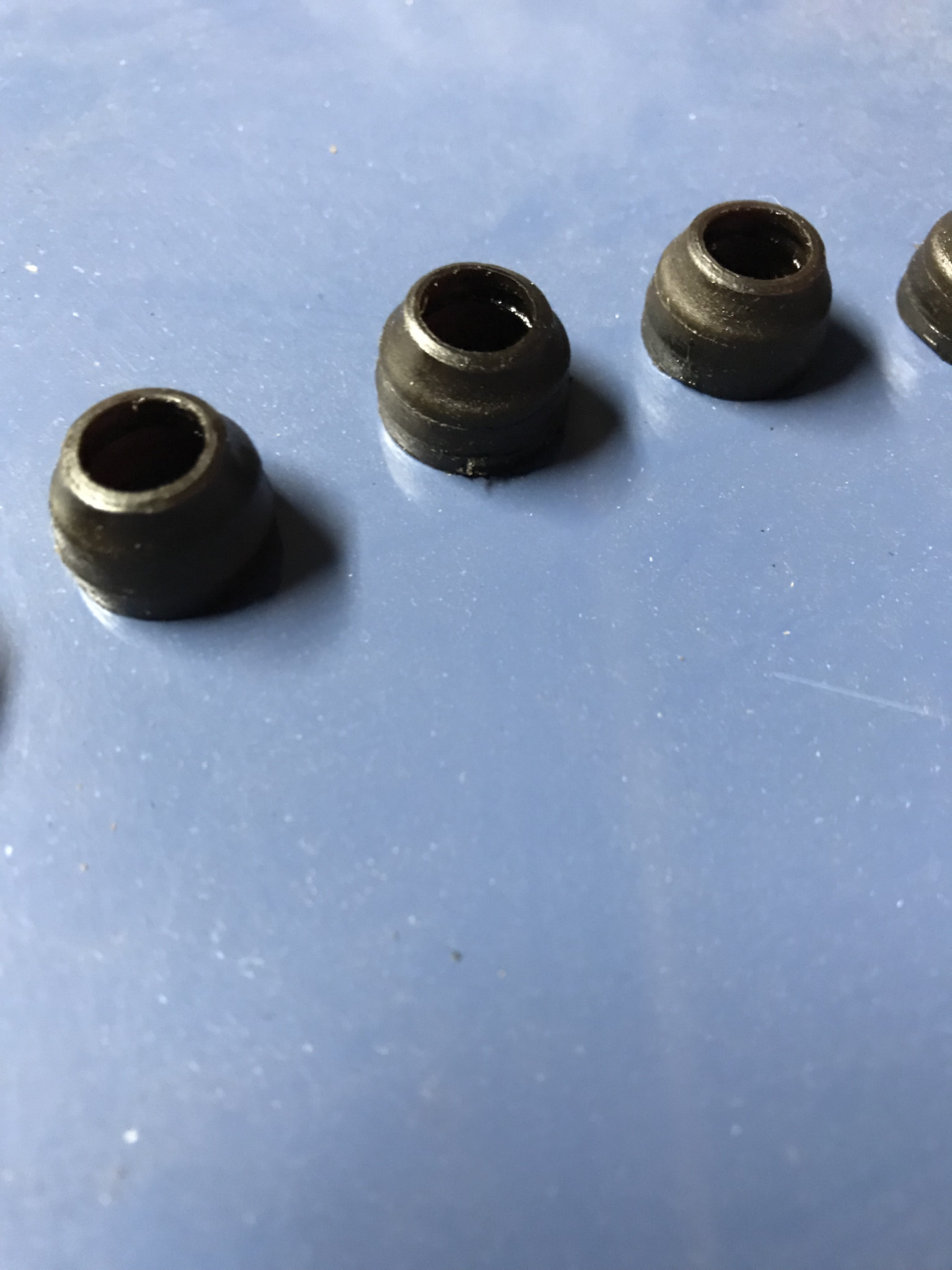

Заранее были приобретены необходимые инструменты и материалы: комплект колпачков, распредвал с рокерами, пара пружин и сухариков на всякий случай. Из инструментов нам понадобится набор ключей и головок, динамометрический ключ, молоток, намагниченная отвертка или пинцет, узкогубцы для съема колпачков, рассухариватель клапанов, оловянный пруток, отрезок термоусадочной трубки, если в комплекте с сальниками нет установочной втулки.

 Оперативно пришла посылка с оправкой по забиванию колпачков.

Представляет из себя отрезок металлического прутка, рассточенный под форму сальника - просто и надежно.

Итак, давайте приступим. Глушим мотор и даем ему остынуть. Снимаем клапанную крыжку и выставляем метки ГРМ по Верхней мертвой точке 4-го цилиндра (ВМТ).

В этом положении мы можем заменить колпачки на 1 и 4-м цилиндре. Снимаем звезду респредвала и связываем ее с цепью, чтобы цепь не перескочила и не сбились метки, так как нам надо будет еще прокручивать коленвал.

Снимаем распредвал.

Теперь с помощью фонарика удостоверяемся, что поршни 1 и 4-го цилиндров находится в верхнем положении. Начнем замену с первого цилиндра, снимаем пружины и рокера. Откладываем их согласно нумерации цилиндров, чтобы потом при сборке поставить каждый на свое место.

Вставляем оловянный прутик в свечное отверстие под клапан на котором будем заменять колпачок, надеваем рассухариватель и продавливаем тарелку с пружиной, вынимая освободившиеся сухарики, снимаем пружины клапана, а также нижнюю тарелку малой пружины, так как она нам будет мешать.

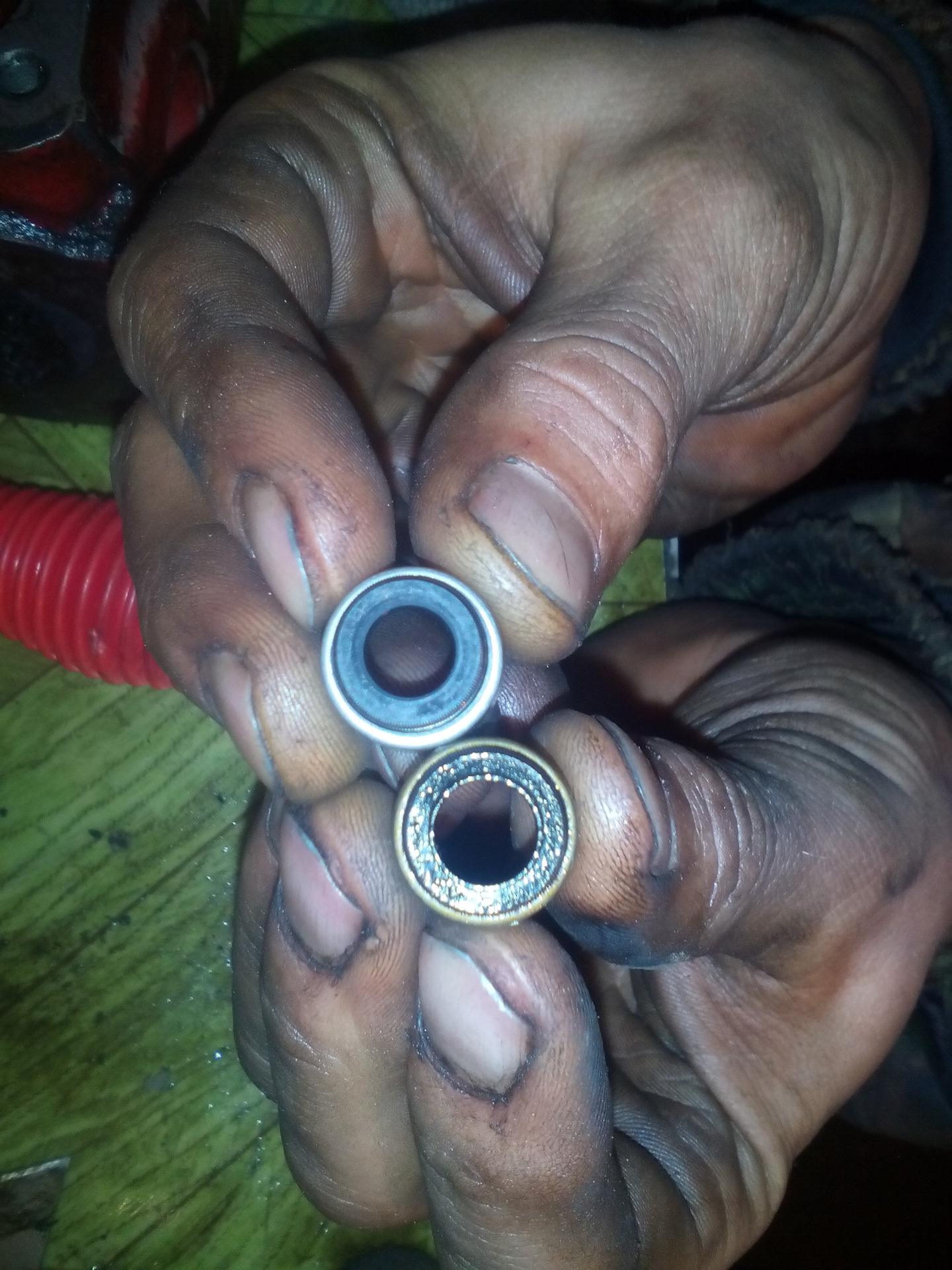

Все, доступ к сальнику открыт. Теперь с помощью узкогубцев осторожно, чтобы не повредить направляющую втулку клапана, снимаем старый сальник вверх.

Протираем посадочное место от масла, надеваем на кончик клапана установочную втулку, дабы не повредить новый сальник об острые края и осторожно одеваем колпачок, смазав рабочую кромку маслом. Снимаем втулку, надеваем оправку и несильными ударами молотка запрессовываем сальник до упора.

Так как показалось, что длины выточки под стержень клапана в оправке не хватит, то предварительно немного расверлил отверстие дрелью, благо металл довольно мягкий. Также наждачной бумагой зашкурил острые края.

Теперь ставим пружины и рассухариватель обратно и засухариваем клапан, после этого вынимаем прутик и наносим несколько несильных ударов молотком по стержню клапана, чтобы убедиться, что сухарики надежно встали по месту.

Аналогично меняем сальники на втором клапане и на клапанах 4-го цилиндра, затем проворачиваем коленчатый вал на 180 градусов и заменяем сальники 2 и 3-го цилиндра. Перед установкой рокеров и распредвала еще раз внимательно проверяем "засухаренность" клапанов и собираем все обратно.

После установки распредвала настраиваем зазоры в клапанах.

Так как менял колпачки в первый раз, то работа заняла весь день. К сожалению, замена помогла не особо, так как на проверку оказались изношеными еще и направляющие втулки клапанов. Но, ценный опыт получен и, думаю, в будущем, если придется менять эти направляющие, он еще пригодиться.

Также, перед работой рекомендую основательно подготовиться и найти инструкцию по замене колпачков для конкретно вашего автомобиля, так как есть много ньюансов, которые в данный обзор вместить не удалось. И желательно все же иметь подобный цанговый съемник колпачков вместо пассатижей https://www.avtoall.ru/s_emnik_kolpachkov_maslootrajayushih_5_6mm_avtom-959842/ - сэкономит кучу времени. Ну, и небольшое видео ниже, может кому поможет, замена колпачков своими руками - это не так уж и трудно.

Удачи на дорогах!

Замена маслоотражательных (маслосъёмных) колпачков Нива ВАЗ 21213, 21214, 2131 lada 4x4

Выворачиваем свечным ключом из головки блока цилиндров свечи зажигания.

Снимаем крышку головки блока цилиндров (см. тут)

Поворачиваем коленчатый вал до момента совпадения метки на его шкиве с меткой на крышке привода распределительного вала.

Снимаем корпус распределительного вала и рычаги привода клапанов (см.тут и тут). В этом положении коленчатого вала (поршни 1-го и 4-го цилиндров находятся в ВМТ) меняем маслоотражательные колпачки клапанов 1-го и 4-го цилиндров.

Через свечное отверстие вставляем между днищем поршня и тарелкой клапана (на котором меняем колпачок) пруток из мягкого металла, диаметром около 8 мм.

Устанавливаем рассухариватель клапанов.

Подпятник рассухаривателя упираем в тарелку клапана, а зацепной рычаг заводим за гайку, навернутую на шпильку крепления корпуса подшипников распределительного вала.

Сжимаем рассухаривателем пружины клапана...

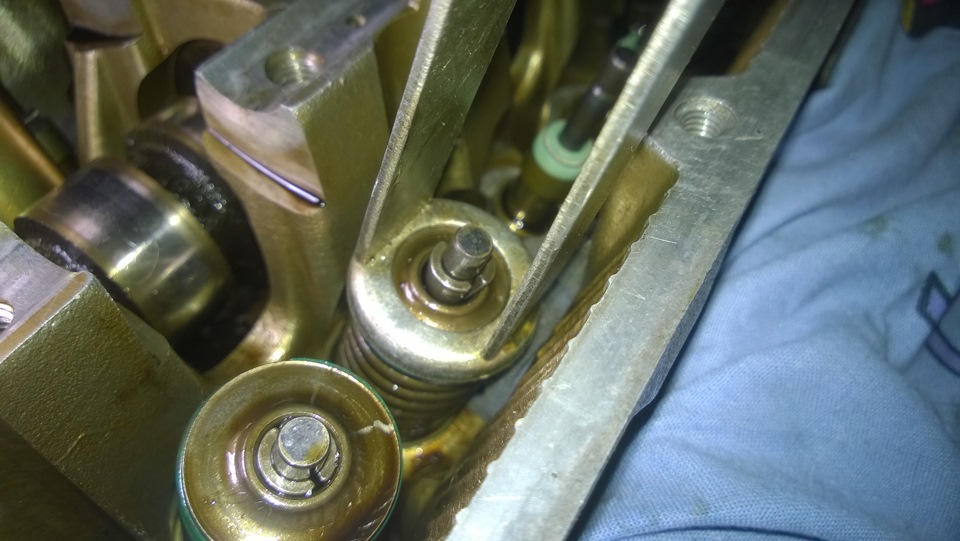

...и извлекаем щипцами (или пинцетом) сухари.

Ослабляем пружины.

Снимаем тарелку клапана,...


...наружную и внутреннюю пружины,...

... а также верхнюю и нижнюю опорные шайбы пружин.

Щипцами снимаем маслоотражательный колпачок с направляющей втулки клапана.

При отсутствии щипцов поддеваем двумя отвертками маслоотражательный колпачок и снимаем его.

Операцию выполняем осторожно, чтобы не повредить хрупкую направляющую втулку.

Смазав рабочую кромку нового маслоотражательного колпачка моторным маслом, аккуратно надеваем его на стержень клапана.

Через высокую головку «на 12» или оправку напрессовываем колпачок на направляющую втулку клапана.

Собираем клапанный механизм в обратной последовательности. Извлекаем пруток из свечного отверстия. После замены маслоотражательных колпачков клапанов 1-го и 4-го цилиндров, проворачиваем коленчатый вал на 180° (поддерживая цепь привода распределительного вала так, чтобы ее не защемить) и меняем колпачки клапанов 2-го и 3-го цилиндров.

Сборку механизма газораспределения проводим в обратной последовательности. На карбюраторном двигателе регулируем натяжение цепи и тепловые зазоры в приводе клапанов.

Ваз 21213: замена маслосъемных колпачков своими руками

Замена маслосъемных колпачков ВАЗ 21213

Замена маслосъемных колпачков на ВАЗ 21213 довольно таки сложный процесс, который трудно сделать самостоятельно, но изучив подробно инструкцию по замене, можно выполнить данную работу и самостоятельно. Главное в этом деле изучить поэтапность работ и правильно выполнить все это.
Также необходимо будет подготовить необходимые инструменты.

Признаки для беспокойства

Есть признаки которые будут свидетельствовать о том, что нужна замена:

  • Характерным признаком того, что пришло время выполнить такую операцию, как замена маслосъемных колпачков ВАЗ 21213, является появление при нагрузке на двигатель синеватого выхлопного дыма, то есть когда двигатель резко набирает обороты.
  • Симптомами свидетельствующих то, что требуется замена маслосъемных колпачков на ВАЗ 21213, являются повышенный расход топлива, кратковременное появление сизовато-синего выхлопного дыма при разгоне или торможении двигателем.

Чтобы решить эту проблему и выполнить такую операцию, как замена маслосъемных колпачков на ВАЗ 21213 своими руками, нам потребуется инструкция по руководству ремонта и инструменты, Хотя, можно доверить это дело профессионалам в специализированных сервисных центрах, которые выполнят все быстро и качественно, кстати, и цена на работу у них вполне демократичная.
Но лучше попробовать все починить самостоятельно. Итак, приступим.

Процесс работы

Итак:

  • Необходимо отключить клемму минусового провода от соответствующего вывода аккумуляторной батареи.
  • Затем следует выкрутить все свечи зажигания.

Примечание. При осуществлении следующей процедуры (после снятия корпуса подшипников распредвала) необходимо отметить положение рычагов приводных клапанов.

  • Вместе с распределительным валом демонтируйте корпус подшипников, а также пружины и приводные рычаги клапанов. В процессе демонтажа распределительного вала поршни четвертого и первого цилиндров установлены должны быть в ВМТ (верхнюю мертвую точку).
    Позволит данная мера не допустить падение в цилиндр клапана после того, как будет рассухарен первый. В положении верхней мертвой точки меняются маслосъемные колпачки четвертого и первого цилиндров.
  • Через свечное отверстие установите между клапанной тарелкой и поршнем оловянный пруток, его диаметр должен быть около 8 миллиметров.

Замена маслосъемных колпачков на ВАЗ 21213

  • На тарелку пружины установите нажимной кронштейн рассухаривателя, при помощи гайки, которая закручена на шпильку крепежа корпуса подшипников распределительного вала, закрепите опорный кронштейн.
  • После необходимо при помощи рассухаривателя сжать клапанную пружину, а затем из проточки следует извлечь два сухарая. Открутите крепежную гайку и снимите рассухаривательное устройство.
  • Снимите тарелку пружины.
  • Затем потребуется демонтировать внутреннюю и наружную пружины.
  • Далее необходимо снять опорную шайбу клапанной внутренней пружины.
  • На маслоотражательный колпачок установите цангу съемного инерционного устройства. Для сжатия цанги верхний боек ударяйте о нижний.
    Осуществите опрессовку маслоотражательного колпачка с клапанной направляющей втулкой, для выполнения этой задачи следует верхним бойком наносить удары по гайке съемной конструкции.

Маслосъемные колпачки

Примечание.
Теперь поговорим, о выборе маслоотражательных колпачков. На авторынках реаллизуется большое количество поддельных колпачков, да и большинство из них в отношении качества вызывают сомнения, а выполнить замену маслосъемных колпачком не так-то просто. Непременно сальник должен быть надежным и качественным, у него трудная и ответственная работа.

  • Во-первых, он должен пропускать масло, чтобы смазывало оно клапанный стержень, а во-вторых, не допустить, чтобы камеру сгорания попало масло. Качество и его эксплуатационный срок зависят от качества материалов и точности изготовления.
    Сальник клапанов, изготовленный из низкокачественной резины, очень быстро задубеет и начнет пропускать масло, что обернется выделениями из выхлопной трубы сизого дыма, а вдобавок и на свечах зажигания появиться масло и впоследствии их придется часто менять. Не будет ничего хорошего, если поставить сальники клапанов неподходящего размера.
    Выбирать необходимо те, маслосъемные колпачки, которые зарекомендовали себя с лучшей стороны, и главное необходимо убедиться, что купленный вами товар не является подделкой.
  • Если установочная втулка включена в комплект новых маслоотражательных колпачков, то необходимо на клапанный стержень надеть ее. Данная мера даст возможность не допустить при установке повреждений рабочей кромки колпачка.
  • На внутреннюю поверхность маслосъемного колпачка необходимо нанести моторного масла, а затем в направляющую клапанную втулку до упора по установочной втулке переместить его вниз.
  • При помощи специализированной оправки, входящей в набор съемника, напрессуйте на направляющую втулку клапана маслосъемный колпачок.
  • В обратной последовательности выполните монтаж снятых деталей клапана.
  • Вытащите оловянный пруток и нанесите парочку легких ударов при помощи молотка по торцевой поверхности стержня клапана. Это производится для того, чтобы на место сели сухари.

Замена маслоотражательных колпачков механизма газораспределения ВАЗ 21213

  • Произведите аналогичным способом замену маслосъемных колпачков в остальных клапанах четвертого и первого цилиндров.
  • Выполните замену маслосъемных колпачков третьего и второго цилиндров так, как ранее делали это на четвертом и первом цилиндрах.
  • После того, как будет выполнена замена маслосъемных колпачков клапанов третьего и второго цилиндров, проверните на полтора оборота (540 градусов) коленчатый вал двигателя. Это требуется для того, чтобы установить поршень четвертого цилиндра в верхнюю мертвую точку такта сжатия.
  • Осуществите установку распределительного вала в сборе с корпусом подшипников на ГБЦ двигателя. А затем необходимо крепежные гайки равномерно затянуть.
  • От звездочки-шкива с цепью отвяжите проволоку, установите на распределительный вал звездочку (в это время на этой звездочке должна быть цепь ГРМ), Затем необходимо закрутить крепежный резьбовой элемент и законтрить его, для этого необходимо загнуть лепестки стопорной шайбы этого болта.
  • Проверьте, совпадают ли метки.
  • Затем необходимо зарядить натяжное устройство газораспределительного механизма приводной цепи, после поставьте его на место, а потом опять разрядите.
  • В приводе клапанов необходимо выполнить регулировку зазора.
  • В обратной последовательности выполните дальнейшую сборку.

Также если вам, что-то непонятно или вы хотите более подробно изучить процесс, то в интернете существует огромное множество фото и видео замена маслосъемных колпачков на ВАЗ 21213. В них вы можете в подробности изучить данный процесс.
Хотя, в принципе ничего сложного в нем нет, необходимо просто начать, делать и все получится. Главное, чтобы под рукой были все необходимые инструменты.

Уплотнения штока клапана | Victor Reinz

ПРОБЛЕМА
«Изношенное уплотнение штока клапана позволяет маслу засасываться в камеру сгорания, что приводит к появлению облака дыма при запуске и чрезмерному расходу масла».

SOLUTION
Victor Reinz ® стержневые уплотнения клапанов специально разработаны для каждого случая применения с использованием высококачественных материалов, чтобы обеспечить долговечное и надежное уплотнение клапана двигателя.

Victor Reinz ® уплотнения штока клапана обеспечивают смазку штока клапана правильным количеством масла.Наши инженеры выбирают идеальный материал для каждого уплотнения штока клапана, исходя из требуемого температурного допуска, прочности и маслостойкости.

Правильно функционирующее уплотнение штока клапана точно контролирует смазку клапана и расход масла, а также предотвращает попадание масла из головки блока цилиндров в камеру сгорания. Сломанное уплотнение штока клапана позволит двигателю стечь масло по направляющим в цилиндры. Направляющие клапана могут страдать от недостаточной смазки или забиваться чрезмерным количеством масла, если уплотнение штока клапана изношено или повреждено.Высококачественные клапанные уплотнения Victor Reinz обеспечивают долговечное уплотнение и предотвращают преждевременное затвердевание, растрескивание и утечку, которые характерны для более низкого уплотнения штока клапана.

Разработанные и изготовленные с высокой точностью, уплотнение и седло пружины клапана объединены в один компонент в некоторых уплотнениях Victor Reinz, поэтому после установки уплотнение штока клапана легко и надежно фиксируется в двигателе с помощью клапанной пружины.

Victor Reinz ® Уплотнения штока клапана предотвращают попадание масла из головки блока цилиндров в камеру сгорания

Большинство двигателей имеют уплотнения штока клапана на всех впускных и выпускных клапанах.Штоки выпускных клапанов подвержены более высоким температурам, поэтому часто используются материалы премиум-класса, такие как FKM. FKM - фторэластомер - обладает исключительной термостойкостью, поэтому он также является правильным выбором для уплотнений клапанов в автомобилях последних моделей, которые имеют тенденцию к более высокой температуре.

Получите все необходимое для успешной замены уплотнения штока клапана

Каждый комплект уплотнения штока клапана Victor Reinz содержит достаточное количество уплотнений клапана двигателя, чтобы заменить все уплотнения выпускного / впускного тракта на одном двигателе. Специальные комплекты, требования или варианты уплотнений выпускного и впускного каналов будут указаны в соответствующей литературе.

Ознакомьтесь с нашей оптимизированной платформой электронной торговли и поиска запчастей DanaAftermarket.com или посетите одного из наших партнеров по распространению ниже.

FAQ: Как установить уплотнение штока клапана?

Можно ли заменить уплотнения штока клапана, не снимая головку?

Изношенные уплотнения вызывают утечку масла между штоком клапана и направляющей, из-за чего сине-серый дым выходит из выхлопной трубы при каждом запуске двигателя. На большинстве автомобилей эти уплотнения клапана можно заменить, не снимая головку.

Насколько плотно должны подходить уплотнения штока клапана?

Надлежащие уплотнения зонта должны плотно прилегать к головке и быть достаточно прочными на штоке, чтобы удерживать клапан и предотвращать просачивание вниз по штоку. Вы всегда будете слышать небольшую утечку воздуха. Обычно это происходит из-за посадки колец в цилиндре.

Как исправить негерметичное уплотнение штока клапана?

Как остановить утечки в уплотнениях клапанов двигателя. Добавьте в двигатель присадку для предотвращения утечек масла для временного устранения утечек. Добавьте его в маслозаливную трубку так же, как и моторное масло.Используйте моторное масло с большим пробегом. Эти масла содержат кондиционеры для уплотнения, чтобы остановить или уменьшить утечки. Заменить протекающее уплотнение. Снимите крышку над уплотнением.

Могу ли я ездить с плохими уплотнениями клапанов?

Re: вождение с плохими уплотнениями клапанов Единственное, что сделает плохие уплотнения клапанов, это позволит маслу попасть во впускной и выпускной тракт, так что оно будет дымить и сжигать масло. Он может загрязнить свечи зажигания, если протекает достаточно сильно, и может повредить кошку (если она у вас есть), если в нее попадет достаточно масла.

Сколько стоит работа с уплотнением клапана?

Стоимость такой замены составит от 900 до 1800 долларов в зависимости от марки и модели вашего автомобиля.Процесс замены клапанных уплотнений предполагает разборку всего двигателя до тех пор, пока не дойдете до клапанной пружины. Снимите крышку головки цилиндров, свечи зажигания, толкатели и коромысла.

Как узнать, протекают ли уплотнения штока клапана?

Признаки неисправности уплотнения штока клапана при холодном двигателе. Одним из наиболее заметных признаков износа уплотнений стержней клапана будет сразу после запуска холодного двигателя. На холостом ходу, остановись и поезжай за рулем. Торможение без газа. Расход масла. Чрезмерный дым.

Когда следует заменять уплотнения штока клапана?

Вот некоторые симптомы плохого уплотнения клапана, которые, возможно, необходимо заменить: Выполнение теста холодного двигателя. Один из надежных способов определить, неисправно ли уплотнение клапана, - это выполнить тест холодного двигателя. Холостой ход. Высокий уровень расхода масла. Высокий уровень дыма. Тест торможения двигателем. Мощность ускорения нарушена.

Какие признаки плохих уплотнений клапана?

Основные симптомы плохого тикающего / хлопающего шума уплотнений клапана.Большое количество дыма. Потеря мощности двигателя. Выполнение теста холодного двигателя. Выполнение теста торможения двигателем. Синий дым из выхлопной трубы. Холостой ход, стоп, иди за рулем.

Можно ли повторно использовать уплотнения штока клапана?

вы не можете т. Они используются 1 раз. После того, как вы установите уплотнение штока клапана.

Каков срок службы уплотнений штока клапана?

Уплотнения штока клапана часто служат более 150 000 миль при нормальных условиях движения. Редкая замена масла и фильтров может привести к преждевременному выходу из строя уплотнений штока клапана.Неправильная установка часто приводит к выходу из строя уплотнений штока клапана вскоре после установки.

Какие три типа уплотнений направляющих клапана?

В любом случае у двигателя будут проблемы. Существует три типа уплотнений направляющих клапана: зонтик, положительное кольцо и уплотнительное кольцо [см. Рисунок 4]. Зонтичное уплотнение, используемое на многих старых двигателях, плотно прилегает к штоку клапана. Уплотнительное кольцо использовалось на многих миллионах старых двигателей General Motors.

Как предотвратить утечку в штоке клапана?

Как закрыть место утечки воздуха в штоке клапана шины Снимите колпачок клапана и опрыскайте область очистителем для окон.Замените сердечник клапана, сняв его с помощью инструмента для снятия сердечника клапана и вставив новый сердечник клапана. Поднимите автомобиль домкратом и снимите гайки с помощью гаечного ключа. Сломайте уплотнение между бортом и ободком.

Поможет ли морская пена помочь уплотнениям клапанов?

В дополнение к использованию БОЛЬШОГО ПРОБЕГА вы можете запустить Sea Foam Spray через впускное отверстие двигателя или распылить его прямо в полости цилиндра, чтобы поршни пропитались, очищая кольца с верхнего конца. Он также очистит впускные клапаны, что особенно важно для бензиновых двигателей с прямым впрыском.

Что вызывает утечку через уплотнения клапана?

Наиболее частой причиной протечек уплотнения клапана является возраст и / или большой пробег. Уплотнение также может протекать из-за длительного хранения автомобиля. В частности, длительное хранение вызывает высыхание и затвердевание уплотнения, что приводит к усадке и растрескиванию и, как следствие, утечке.

Как установить клапаны в 4-тактный байк-грязевик

Четырехтактные внедорожные велосипеды развивались на протяжении многих лет и пользуются огромной популярностью среди гонщиков и гонщиков.Несмотря на то, что они обладают большой мощностью и на них легко ездить, техническое обслуживание клапанного механизма - это их обязанность. Здесь мы рассмотрим правильные методы замены клапанов и пружин клапанов.

Четырехтактные двигатели десятилетиями служат сообществу Powersports в самых разных областях, от уличных мотоциклов, внедорожников, квадроциклов и UTV и многих других. Со временем двигательные технологии развивались по многим направлениям, что в конечном итоге привело к еще более высоким характеристикам двигателя.Практика технического обслуживания также претерпела изменения, и в этой статье мы сосредоточимся на современной установке клапана.

Клапаны играют критическую роль, и, следовательно, по мере развития клапанной техники предел погрешности со стороны установщика продолжает уменьшаться. Для обеспечения долгосрочного успеха при установке новых клапанов необходимо тщательно продумать и выполнить ряд шагов. Мы будем работать от этапа перед установкой до проверок после установки.Эта статья, в конечном итоге, даст вам контрольный список, чтобы в следующий раз, когда вам нужно будет установить клапаны в свой двигатель, вы будете хорошо оснащены.

Ознакомьтесь со всеми нашими руководствами по ремонту верхней части 4-тактных двигателей здесь!

Создание 4-тактной головки может показаться сложной задачей, но понимание того, как делать каждый шаг, может значительно снизить страх.

Перед установкой

Работа, проделанная перед установкой новых клапанов, определяет, как долго прослужит отремонтированная верхняя часть.Здесь необходимо учитывать два наиболее важных компонента: направляющие клапана и седла клапана. Из-за того, как каждая из этих частей взаимодействует с клапаном, их состояние и решения, принимаемые вокруг них, будут определять, как долго живут новые клапаны.

Направляющие клапана

Судя по названию, роль направляющей клапана не должна вызывать удивления. Функция направляющей клапана состоит в том, чтобы обеспечить хорошее управление положением клапана, когда он совершает возвратно-поступательное движение вверх и вниз.Обеспечение того, чтобы поверхность клапана неоднократно контактировала с седлом в одном и том же месте, важно для работы двигателя, а также для обеспечения долговечности седла и клапана.

Направляющие клапана - это каналы, через которые работают клапаны, позволяя штоку клапана выходить из камеры сгорания через клапан без потери давления благодаря уплотнениям клапана.

Из-за сил, присутствующих в большинстве конструкций клапанного механизма, по мере износа двигателя направляющие клапана изнашиваются и приобретают отчетливую форму.Эту форму можно визуально представить, представив песочные часы. При измерении сверху вниз изношенные направляющие клапана обычно имеют немного больший диаметр сверху и снизу, чем в середине. Когда направляющая клапана принимает форму песочных часов, вероятность того, что поверхность клапана будет соприкасаться с гораздо более широкой областью седла клапана, значительно возрастает, что увеличивает скорость износа седла и поверхности клапана.

В вашем руководстве по обслуживанию OEM будут указаны пределы обслуживания для отверстия направляющей клапана.Измерения можно производить несколькими способами, обычно с помощью небольших калибров для отверстий и микрометров или циферблатных индикаторов. Методы, специфичные для вашего двигателя, обычно описаны в руководстве по обслуживанию. Крайне важно, чтобы направляющие клапана были измерены и аттестованы перед установкой новых клапанов.

Седла клапана

Седла клапана служат стыковочным узлом для соответствующих поверхностей клапанов. Этот интерфейс, вместе с поршневыми кольцами, в конечном итоге герметизирует камеру сгорания во время такта сжатия.В результате целостность уплотнения между поверхностью клапана и седлом клапана является одним из основных факторов, влияющих на производительность двигателя.

Седла клапана представляют собой кольца с фаской вокруг отверстий в камере сгорания. Они должны быть однородными и гладкими для правильного уплотнения клапанов. Перед установкой новых клапанов в этой бывшей в употреблении головке седла клапанов будут повторно подогнаны в авторитетном магазине.

Во время работы двигателя седло клапана и поверхность клапана изнашиваются вместе. Обычно площадь контакта между клапаном и седлом увеличивается пропорционально времени работы двигателя, и седло клапана может принимать овальную форму.Обе характеристики износа отрицательно сказываются на характеристиках двигателя и его долговечности.

Поскольку лицевая поверхность клапана и седло клапана изнашиваются вместе, почти всегда лучше повторно подрезать седла клапана перед установкой новых клапанов. Это гарантирует, что седло клапана и поверхность клапана будут правильно совмещены друг с другом и будут правильно изнашиваться. Установка нового клапана на изношенное седло часто приводит к ускоренному износу новой поверхности клапана.

Надежной мастерской, специализирующейся на работе с головками блока цилиндров, следует доверить повторную нарезку седел клапанов и, при необходимости, направляющих клапанов.Из-за высокого уровня точности, необходимого для обеспечения концентрических седел и направляющих клапанов, следует использовать цех, оборудованный специализированными станками для резки седел, а не ручными резаками седел.

Клапаны и пружины

Тип устанавливаемого клапана будет иметь некоторое значение для последующей работы и рассмотрения. Наибольшего внимания заслуживает сценарий, при котором титановые клапаны заменяются стальными. Это обычная замена, которая дает небольшую производительность ради увеличения срока службы клапана.При этом необходимо учитывать пружины клапана.

Некоторые производители оригинального оборудования поставляют велосипеды с титановыми клапанами с завода. Обычно эти клапаны превращают в стальные для увеличения срока службы, но не забывайте, что пружины также должны быть заменены соответствующим образом.

Щелкните здесь, чтобы ознакомиться с предложениями клапана и пружины ProX.

Поскольку стальные сплавы весят больше, чем титановые сплавы, стальные клапаны будут тяжелее, чем их оригинальные аналоги.Клапанные механизмы - это точно настроенные системы, и дополнительная масса стальных клапанов обычно требует других клапанных пружин для компенсации.

К счастью для производителей двигателей, такие бренды, как ProX, предлагают ряд компонентов клапанного механизма, которые соответствуют или превосходят качество OEM, включая клапаны, пружины, уплотнения штока клапана и прокладки, и это лишь некоторые из них. Предлагаются как клапаны прямой замены OEM, так и модификации клапана, которые заменяют титановые клапаны OEM на стальные.

ProX предлагает как титановые, так и стальные качественные клапаны и комплекты пружин OEM по доступной цене.
Держатели, фиксаторы, седла и уплотнения

Необходимо проверить состояние седел и фиксаторов пружин клапана. Нередко повторное использование этих компонентов. Однако важно убедиться, что они не надеты. Проверьте седла и фиксаторы на предмет износа, который обычно возникает в результате контакта с пружиной клапана. Если наблюдается сильный износ или вмятины, эти детали следует заменить. Точно так же считается лучшей практикой замена держателей и уплотнений штока клапана в рамках капитального ремонта клапана.

Обязательно проверьте фиксаторы на предмет повреждений и износа перед повторным использованием. Обычной практикой является использование новых держателей и уплотнений клапана. Уплотнения штока клапана OEM качества также доступны в ProX.

После того, как все необходимое новое оборудование будет под рукой, а задачи по обслуживанию выполнены, можно приступить к окончательной проверке компонентов. Основное внимание здесь должно быть уделено подтверждению того, что свободная длина пружины нового клапана находится в пределах спецификации, а контакт между поверхностью клапана и седлом клапана находится в пределах спецификации.

Свободная длина пружины клапана - это просто измерение длины пружины клапана в несжатом состоянии. Для определения приемлемых критериев свободной длины необходимо обратиться к руководству по обслуживанию или документации, прилагаемой к комплекту пружин клапана.

Перед установкой измерьте длину свободной пружины клапана и сравните ее с рекомендациями в руководстве по эксплуатации, чтобы убедиться, что ваши клапаны будут работать и герметично закрыты.

Следует проверить поверхность контакта клапана с седлом и ширину контакта, чтобы убедиться, что клапан и седло хорошо уплотняются.Для этого инструмент для притирки клапана используется в сочетании с перекачивающей жидкостью, обычно маркером Sharpie или машинным красителем.

Для проверки контакта клапана с седлом можно использовать перманентный маркер для окраски седла клапана.

Седло клапана покрывается маркером или машинной краской, затем вставляется клапан. Инструмент для притирки клапана используется для легкого давления на поверхность клапана и седло. Затем клапан осторожно вращается вперед и назад в течение нескольких секунд. После осторожного снятия клапана маркер или краситель, покрывающий седло клапана, должны были перейти на поверхность клапана.Полученный контактный рисунок и ширина контакта могут быть использованы для оценки качества уплотняемой поверхности раздела. Поверхность клапана должна показывать, что она полностью контактирует по всей своей окружности с седлом клапана. Ширина контакта должна быть тщательно измерена штангенциркулем, а полученная ширина должна быть проверена на соответствие техническим характеристикам, указанным в руководстве по эксплуатации.

Если проблема связана либо с непрерывностью контакта, либо с шириной контакта, весьма вероятно, что седла клапана не были обрезаны должным образом или производитель пытается установить новые клапаны в изношенные седла.Поскольку почти все современные клапаны имеют ту или иную форму тонкого покрытия или процесса отверждения на своих внешних поверхностях, притирка клапанов с использованием притирочной пасты никогда не должна рассматриваться из-за риска истирания покрытого или затвердевшего слоя.

Полное уплотнение оставит сплошную красную линию на клапане, а неполное уплотнение будет иметь пятнистые участки красного цвета или вообще не будет иметь красного цвета.

Установка

После того, как было определено, что новые клапаны и компоненты позволят обеспечить хорошую герметичность камеры сгорания, процесс установки становится довольно простым.Рекомендуется подготовить все компоненты к установке путем объединения и разделения новых компонентов в зависимости от их расположения. Это невероятно важно, поскольку впускные и выпускные клапаны могут различаться по диаметру и массе, что приводит к использованию разных пружин, уплотнений, седел, фиксаторов и держателей.

Убедитесь, что компоненты вашего клапана повторно собраны с использованием масла или сборочной смазки, где это необходимо.

Сначала седла пружины клапана должны быть покрыты небольшим количеством моторного масла или сборочной смазки и установлены.Далее следует установить новые уплотнения штока клапана. Поскольку диаметры впускного и выпускного клапана могут отличаться, убедитесь, что в правильном месте установлены правильные уплотнения. Затем нанесите пару капель масла чуть ниже выемки на штоке клапана. Установите клапаны, осторожно проворачивая их мимо соответствующих уплотнений. Слегка смажьте пружины клапана и фиксаторы моторным маслом или сборочной смазкой в ​​местах их контакта. Старайтесь не допускать попадания масла в область держателя, в которой находятся держатели.Разместите держатели внутри держателей, затем установите пружины и держатели в соответствующие места на головке блока цилиндров.

Осторожно используйте компрессор пружины клапана, чтобы сжать пружины клапана, чтобы держатели могли встать на место. Чтобы упростить позиционирование упрямых хранителей, можно использовать кирку, чтобы помочь им занять позицию. После того, как держатели будут расположены в своих выемках в штоке клапана, компрессор пружины клапана может быть удален, а остальные клапанные узлы могут быть сжаты и завершены.После того, как все пружины клапана будут сжаты, следует использовать латунный пробойник и молоток, чтобы несколько раз постучать по верхней части штока каждого клапана. Нажатие на верхнюю часть клапана является критическим шагом и поможет обеспечить правильную посадку всех держателей перед запуском.

При повторной установке держателей используйте компрессор пружины клапана, чтобы вы могли поставить их на место, чтобы они могли найти правильное положение в канавке штока клапана. Кирка часто используется для помощи в размещении хранителей.

Проверки после установки

На этом этапе можно собрать остальную часть головки блока цилиндров и двигателя.Крайне важно проверить зазоры клапанов и при необходимости установить регулировочную шайбу. Каждый раз при установке новых клапанов очень высока вероятность того, что потребуются другие прокладки.

Наконец, при повторной сборке очень важно убедиться, что синхронизация кулачка установлена ​​в соответствии с процедурой, описанной в руководстве по обслуживанию. Несвоевременные двигатели могут привести к катастрофическим отказам. Двойная или тройная проверка правильности установки времени - дешевая страховка. Кроме того, вращение двигателя вручную на несколько оборотов также является хорошей практикой и помогает избежать ошибок при повторной сборке.

Чтобы проверить целостность уплотнения между поверхностью клапана и седлом клапана, перед запуском можно выполнить испытание на утечку. Испытание на утечку предоставит количественные средства для оценки источника утечки в цилиндре и ее серьезности.

Инструмент для установки уплотнения штока клапана

LS Инструмент для установки драйвера .500 .530 LSX LS3 LS1 | 551913

Инструмент для установки уплотнения штока клапана LS Инструмент для установки драйвера .500 .530 LSX LS3 LS1

ПРЕДУПРЕЖДЕНИЕ. Этот продукт может подвергнуть вас воздействию химических веществ, включая свинец, который, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другой вред репродуктивной системе.Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov

АЛЮМИНИЙ: Большинство используемых сегодня алюминиевых сплавов содержат некоторое количество свинца, обычно менее 0,1%. В штате Калифорния известно, что свинец вызывает рак и вредит репродуктивной системе. Большинство алюминиевых сплавов физиологически инертны в своей твердой форме, и свинец содержится внутри, однако пыль и / или пары, создаваемые пользователем, могут представлять опасность при вдыхании или проглатывании. Нагревание выше определенной температуры также может дать возможность облучения.

СТАЛЬ (стальные болты): Сталь - это сплав железа с несколькими металлами, включая никель и хром. В штате Калифорния известно, что никель и хром вызывают рак и вред репродуктивной системе. Это предупреждение также относится к нержавеющей стали.

Инструмент для установки уплотнения клапана LS

  • Установите уплотнения штока клапана серии GM LS для.500 "и 0,530" (внутренний диаметр уплотнения)
  • Совместим со всеми двигателями серии GM LS 1997-2014 гг.
  • Сделано в Уичито, Канзас из аэрокосмической марки, произведено в США, алюминиевая заготовка
  • В комплект входит: 1 отвертка для уплотнения
Дополнительная информация
Номер детали производителя 551913
UPC 797822583933
Вес 0.1920
Производитель ИКТ Заготовка ICT
Страна производитель США
Длина в дюймах 5
Ширина, дюймы 1
Высота в дюймах 1
Предложение 65 Предупреждение

ПРЕДУПРЕЖДЕНИЕ. Этот продукт может подвергнуть вас воздействию химических веществ, включая свинец, который, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другой вред репродуктивной системе.Для получения дополнительной информации посетите сайт www.P65Warnings.ca.gov

АЛЮМИНИЙ: Большинство используемых сегодня алюминиевых сплавов содержат некоторое количество свинца, обычно менее 0,1%. В штате Калифорния известно, что свинец вызывает рак и вредит репродуктивной системе. Большинство алюминиевых сплавов физиологически инертны в своей твердой форме, и свинец содержится внутри, однако пыль и / или пары, создаваемые пользователем, могут представлять опасность при вдыхании или проглатывании. Нагревание выше определенной температуры также может дать возможность облучения.

СТАЛЬ (стальные болты): Сталь - это сплав железа с несколькими металлами, включая никель и хром. В штате Калифорния известно, что никель и хром вызывают рак и вред репродуктивной системе. Это предупреждение также относится к нержавеющей стали.

ПОЧЕМУ ICT BILLET?

Американское производство, материалы премиум-класса

Мы используем только высококачественные материалы производства США для наших деталей в ICT Billet.Мы проектируем все наши собственные детали в Уичито, штат Канзас, используя для их производства оборудование американского производства. Наша цель - всегда использовать как можно больше компонентов, произведенных в США. Для любых компонентов, которые не производятся непосредственно нашей командой в ICT Billet, мы используем материалы, произведенные в США, для обеспечения надежности. Для нас важно сохранить рабочие места в Америке, а вы получите самые лучшие запчасти.

Исключительное качество

Никогда не следует жертвовать качеством ради доступности.Вот почему мы делаем замену двигателя на ваш автомобиль доступной, используя самые эффективные производственные технологии на нашем предприятии. Мы предлагаем полную линейку сменных компонентов LS от опор двигателя до проводки. Как член SEMA мы гордимся тем, что являемся частью элитной группы производителей автомобилей. Мы обеспечиваем высочайший уровень качества и развития наших продуктов.

Обширные исследования и разработки

В ICT Billet мы используем новейшие технологии, чтобы каждый продукт подходил с первого раза.Наша собственная команда инженеров усердно работает над проектированием и созданием наилучших продуктов, чтобы вы могли избежать головной боли и разочарований, связанных с дешевыми, плохо изготовленными сменными деталями LS. Прежде чем какой-либо товар попадет на полки, мы просканируем каждый автомобиль с помощью лазера. После этого наша команда работает над созданием надежной модели для тестовой подгонки, чтобы каждый раз обеспечивать идеальную подгонку.

Политика конфиденциальности | Условия использования | Свяжитесь с нами

Установка пружины клапана

| Простое руководство DIY

Итак, вы приняли важное решение в отношении пакета распределительного вала и нашли то, что лучше всего подойдет вам.
Теперь пора заняться установкой. Реальность такова, что при правильном количестве знаний и правильных инструментов установку пакета распределительного вала можно довольно легко выполнить на выходных в гараже.

Когда придет время устанавливать пружину клапана, следующие простые шаги сделают работу легкой.

Пружины клапанов можно менять местами, оставив головки блока цилиндров на двигателе, ИЛИ на верстаке, если головки были сняты.
Совет: при установке на двигатель убедитесь, что у вас есть пневматический держатель клапана, чтобы предотвратить падение клапанов при снятии пружины.

Вот пара удобных инструментов, которые нужно приготовить:

Инструмент для сжатия пружины клапана
Старайтесь избегать кулачкового типа, особенно с двойными пружинами, поскольку они могут быть кошмаром.

Инструмент для установки уплотнения клапана
Предназначен для запрессовки уплотнения штока клапана без чрезмерного усилия или риска повреждения уплотнения

А при замене на автомобиле - пневматический держатель клапана (как указано выше).

Мы завершили установку набора недавно перенесенных с ЧПУ головок блока цилиндров LS1, любезно предоставленных компанией Higgins Race Heads, и набора нашего BTR Platinum Brian Tooley Racing.Пружины с двумя клапанами подъема 660 дюймов.

Мы подготовили головки, очистив поверхности, смазав штоки клапанов и установив клапаны.
Затем головки помещают на мягкую чистую поверхность, чтобы гарантировать, что деки или клапаны не повредятся во время сборки.
Совет: при опускании головок с установленными клапанами будьте осторожны, чтобы не повредить шток клапана, если они попытаются выскользнуть на пути вниз.

Комплект BTR включает все необходимые детали, необходимые для установите пружины так, чтобы все старые пружины, замки, фиксаторы и уплотнения можно было выбросить.

Первый шаг - установка локаторов. Пружина клапана сидит прямо в них, фиксируя их на месте. (отсюда и название!)

Теперь пора установить сальники клапанов. Уплотнения клапана осторожно скользят по направляющей клапана, и после установки вы почувствуете, что они слегка удерживают клапан вверх.
Будьте осторожны при установке, так как повреждение уплотнения клапана означает, что при запуске автомобиль превратится в пыхтение.
Вот почему инструмент для установки уплотнения клапана удобен.(см. ниже)

Хотя известно, что некоторые люди надвигают гнездо на уплотнения и слегка ударяют по ним молотком, это может привести к разрыву верхней части уплотнения. Этот простой инструмент ввинчивает одну деталь в отверстие коромысла, а затем другая скользит по уплотнению. вы просто пропустите удлинитель 3/8 дюйма через петлю и слегка надавите, чтобы установить уплотнение правильно.
Примечание: чрезмерное усилие не требуется.

Теперь поместите двойные пружины на фиксаторы вместе с фиксатором. фиксаторы поверх пружин.
Здесь вступает в игру инструмент для сжатия пружины клапана. Мы использовали наш компрессор с двумя пружинами, который позволяет устанавливать 2 пружины за раз.
Тип когтя или типы рычага работают по одному.

Компрессор с двумя пружинами также представляет собой двухкомпонентный инструмент, который крепится болтами в отверстиях коромысла, а верхняя пластина устанавливается поверх фиксаторов. как только компрессор пружины установлен в коромысло и болты затянуты, можно начинать затягивать верхний болт, который будет сжимать пружину.Пружины просто необходимо сжать настолько, чтобы позволить поставляемым замкам BTR зафиксироваться на месте.

Замки имеют коническую форму и устанавливаются только в одном направлении. Узкий конец направлен вниз к головке блока цилиндров, чтобы фиксаторы зафиксировались, когда вы начинаете ослаблять болт компрессора.

Обратите особое внимание на замки на этом этапе, чтобы убедиться, что они сидят правильно, когда вы откручиваете болт.

Как только это будет завершено, вы готовы перейти к следующим семи цилиндрам.

Это довольно простая работа, которая при осторожном выполнении займет около 20 минут.
Оставьте машину немного дольше, так как у нее меньше места для движения.

Вы можете приобрести инструменты, необходимые при покупке пакета распредвала, комплекта двойной пружины или отдельно здесь.

Пора зайти в гараж и заняться установкой. Не забудьте сообщить нам, над чем вы работаете!

Альтернативные уплотнения клапана

MGA With An Attitude
ЗАМЕНЯЕМЫЕ УПЛОТНЕНИЯ КЛАПАНА - CH-202

Прежде чем подробно рассказывать об альтернативных уплотнениях клапана, мы должны понять, как работают оригинальные.На картинке справа обратите внимание на оригинальное уплотнение, которое представляет собой всего лишь небольшое уплотнительное кольцо, и оригинальный дефлектор, который представляет собой тонкий металлический корпус, вставленный внутри пружины клапана и закрывающий верхнюю часть направляющей клапана. Уплотнительное кольцо должно быть установлено внутри крышки держателя пружины и напротив нижней части шплинта. Это создает уплотнение между отверстием крышки пружины и штоком клапана для предотвращения стекания масла с верхней части крышки пружины вниз по штоку клапана в направляющую. Дефлектор служит для защиты верхнего конца направляющей от брызг масла из пружин.Такая конструкция хорошо служила десятилетиями, но пропускает небольшое количество масла в направляющие клапана. Когда направляющие в хорошем состоянии, проникновение масла минимально и служит для смазки оригинальных железных направляющих клапана. (Из любопытства: использование масляного дефлектора было прекращено в декабре 1962 г. после производства 4284 MGB с двигателями 1800).

Поскольку направляющие изнашиваются при длительном использовании, рабочий зазор увеличивается, и больше масла может попасть через направляющую в область порта головки блока цилиндров у головки клапана.Это приводит к повышенному расходу масла и накоплению нагара на головках и штоках клапанов в области нижнего конца направляющих. Скопление большого количества углерода может нарушить воздушный поток и значительно снизить мощность двигателя. Если износ направляющих достаточно велик, излишки масла могут попасть во впускные направляющие под вакуумом и вызвать накопление углерода в камере сгорания, а также выброс дыма и / или капель масла из выхлопной трубы. Отложения нагара в камере сгорания могут вызвать появление горячих точек и работу двигателя после выключения.В тяжелых случаях сильные отложения в камере сгорания также могут вызвать преждевременное зажигание (искровой детонация или звон) или детонацию (типа ГРОМКОГО, который разъедает свечи зажигания и поршни). Отложения нагара в канавках поршневых колец могут вызвать заедание поршневых колец, что, в свою очередь, может вызвать потерю компрессии, выгорание масла и прорыв компрессии через картер. Для двигателей MGA, ранних версий MGB и других аналогичных старинных двигателей масло может попасть в воздухоочиститель через (предполагаемый) всасывающий шланг сапуна и из вытяжной трубы на передней крышке толкателя в нижнюю часть автомобиля.В более поздних двигателях с герметичным картером и клапаном PCV при продувке масло может откладываться во впускной коллектор, где оно также всасывается в камеру сгорания.

Имейте в виду, эти неприятности должны происходить только с сильно изношенным двигателем, который в любом случае может нуждаться в капитальном ремонте. Но даже в этом случае установка улучшенных уплотнений клапанов может значительно снизить расход масла, чего может хватить, чтобы продержаться еще некоторое время, прежде чем урезать стоимость полного капитального ремонта. В последние годы стало общепринятым мнение, что установка уплотнений с повышенными характеристиками на впускных клапанах серийного двигателя с железными направляющими - это хорошая идея.Если бронзовые направляющие клапана должны быть установлены во время доработки головки блока цилиндров, то предпочтительной целью может быть нулевое количество масла в направляющих, поскольку бронзовый материал самосмазывается при работе с гладкими стальными штоками клапанов.

Ниже представлены фотографии нескольких доступных альтернативных клапанных уплотнений, объем которых превышает срок службы. Все они захватывают верхний конец направляющей клапана и уплотняют вокруг штока клапана. Практически любое уплотнение зонта в новом состоянии также будет герметичным. Тефлоновые будут иметь меньшее трение на штоке клапана (что может быть не очень важно для работы двигателя).Но тефлоновые также прослужат намного дольше при меньшем износе, особенно при высоких рабочих температурах (например, при буксировке прицепа по скоростной автомагистрали), когда резиновые биты могут преждевременно охрупчиваться. Я использовал несколько различных типов клапанных уплотнений. Глядя на картинку, обращайтесь к номерам 1-4.

Обратите внимание на установленные виды ниже увеличенного зазора в нижней удерживающей ленте, когда уплотнения натянуты на направляющую клапана. Также обратите внимание, что использование этих уплотнений требует снятия исходного масляного дефлектора, и в этом случае вам также следует приобрести пружинный колпачок более поздней модели с большим пилотным диаметром, чтобы соответствовать внутреннему диаметру пружины внутреннего клапана.

Раньше я использовал некоторые полностью тефлоновые детали, которые имели почти бесконечный срок службы в условиях высоких температур. Не имея большого опыта, я сказал в магазине, что хочу использовать тефлоновые уплотнения, и они их установили. См. Уплотнение № 1
Полностью тефлоновое уплотнение - подходит для штока 11/32 дюйма и направляющей, повернутой вниз на 1/2 дюйма вверху:
Perfect Circle -?
Запечатанная мощность - 2018R
TRW - VP66
Поскольку тефлон имеет очень низкую упругость пружины при использовании при повышенных температурах, эти уплотнения имели пружинную проволоку или плоскую металлическую ленту в двух местах: вокруг верхней части для давления уплотнения на шток клапана и вокруг нижней части, чтобы она висела на клапане. гид.Они работают нормально, но имеют большую толщину стенок (с металлической лентой), поэтому верхнюю часть направляющей пришлось немного уменьшить в диаметре, чтобы уплотнение этого типа могло поместиться внутри внутренней пружины двойной пружины. Это добавило затрат на обработку направляющих. Пломбы также стоят около 3,50 долларов за штуку, 28 долларов за комплект из 8 штук (в прошлые годы цены могут отличаться).

В следующий раз у меня были резиновые уплотнения примерно такой же конфигурации с небольшой тефлоновой вставкой в ​​верхней части для уплотнения штока. Извините, нет фотографии этого.
Резиновое уплотнение с тефлоновой вставкой на штоке - подходят штоки 11/32 "и направляющие, повернутые вниз на 1/2" вверху:
Идеальный круг - VS10
NAPA - VS10
BAF - 72
Для них по-прежнему требовался уменьшенный диаметр направляющей. Они также работали так же хорошо, как и все тефлоновые уплотнения, и были немного дешевле, примерно по 3 доллара США каждое.

В следующий раз я имел в виду найти местный розничный источник уплотнений, а не полагаться на их поставку в моторный цех. Итак, я заглянул в местный Trak Auto (когда они еще работали) поздно вечером, когда большинство других магазинов запчастей было закрыто.Я взял с собой клапан и направляющую клапана, чтобы использовать их, например, для проверки уплотнений фитингов. Парни за прилавком понятия не имели, как найти что-нибудь в магазине без серийного автомобиля, модели и спецификации двигателя, чтобы поискать в книге, но они наконец отпустили меня на некоторое время на полку сзади, где клапан тюлени были зарыблены. Я сидел на стремянке возле верхней полки в течение 45 минут, пробуя каждое уплотнение клапана, которое у них было, и, наконец, нашел три, которые подошли бы: один для направляющей уменьшенного диаметра и два, которые подходят для направляющей полного диаметра.

Первый был подобен тому, что я использовал раньше, размер соответствовал направляющей уменьшенного диаметра, но был полностью резиновым с одной металлической лентой, чтобы удерживать его на направляющей.
Полностью резиновое уплотнение с металлической лентой на направляющей - подходят для штоков 11/32 "и направляющих, повернутых вниз до 17/32" Вверху:
Felpro - SS_13360 (набор из 8 частей R_13360 от Trak Auto)
Подходит Pontiac 6 и V6, 230 и 250, 1966-69
Pontiac & Olds V8, 325, 350, 389, 400, 421, 428, 455, 1959-79
Я купил один комплект на запчасти к предыдущему двигателю.Использовал их давно, извините, здесь тоже нет изображения. Единственная буква «S» в номере детали означает одну печать. Двойная буква «SS» в номере детали обозначает набор уплотнений (8 штук). В перекрестной ссылке говорится, что они подходят для 6- и 8-цилиндровых двигателей GM, поэтому детали довольно распространены и дешевы, но все же требуют механической обработки направляющих клапанов.

Затем я пошел искать уплотнение, которое подходило бы к направляющей стандартного диаметра без механической обработки. Первая находка оказалась безуспешной. См. Печать №2. Из коробки и вытащить этот падает прямо через внутреннюю пружину клапана.Но когда он немного растягивается по направляющей клапана, он не входит во внутреннюю пружину, даже не закрывается, так что забудьте об этом, просто чтобы вы знали, на что обращать внимание. Толстые металлические ленты сделают его слишком большим, но, кроме того, внизу есть выступающий резиновый фланец примерно того же диаметра, что и у металлических лент. На отлитом сверху логотипе написано «USA 3104 38», но без названия бренда.

Следующее было также для направляющих полного диаметра, но с более тонкой стенкой юбки и небольшими проволочными лентами, поэтому оно могло работать на направляющей полного диаметра и по-прежнему входило в двойные пружины.Хорошая сделка, обработка не требуется. Это один из хороших парней. См. Печать №4. (Также см. Примечание об исключении ниже в приложении 29.06.09).
Полностью резиновое уплотнение с металлической лентой на направляющей - подходит для штоков 11/32 "и направляющих размера ложи 9/16" OD:
Для MGA-MGB (не для двигателей серии Midget A 1098-1275cc)
Victor 8B45404
НАПА B45404
Он полностью резиновый, с плоским верхом и короткой шейкой уплотнения внутри длиной около 1/8 дюйма с примерно 10 крошечными выступами и впадинами уплотнения. Верхняя проволока сжимает верхнюю часть уплотнения, чтобы достаточно плотно прилегать к штоку, чтобы иметь несколько унций осевого сопротивления сухому металлу.Нанесение масла и небольшое время работы немного освободят его, возможно, уменьшат сопротивление вдвое. Тот, что на картинке, был выпущен из упаковки с надписью
"Victor Reins 8 B45404" (набор из 8 предметов)
Сверху самой печати отформован
«BAF BBR 57» и крошечный логотип бренда, который выглядит как «ПК» внутри эллипса, который может быть идеальным кругом. Но на карточке упаковки написано «Dana Corporation».
Во всяком случае, это широко известно как «Викторская печать зонтика», хотя на упаковке это специально не указано.Он также оказался самым дешевым - около 1,50 доллара за штуку, 12 долларов за комплект. В то время мне не очень нравилась конструкция, полностью выполненная из резины, но у нее был номер детали, и я смог сослаться на нее в таблице «где использовался», чтобы найти, какие двигатели она подойдет. Оказалось, что это связка Ford V8, поэтому тоже очень распространенная. Оттуда я перешел к обозначениям автомобилей и двигателей, чтобы найти номера деталей для других уплотнений от разных производителей, а затем вернулся к полке, чтобы еще раз взглянуть.

Чтобы получить золото, потребовалось всего 5 минут с номерами деталей.Последний был аналогичен по конфигурации и размерам, резиновый с тонкой стенкой юбки и плоским верхом, но с небольшой тефлоновой вставкой внутри и без сужения, кроме резиновой части. См. Печать №3. Этот будет растягиваться по направляющей клапана и по-прежнему соответствовать внутренней пружине клапана с достаточным рабочим зазором.
Резиновое уплотнение с тефлоновой вставкой и одной металлической лентой - подходит для штоков 11/32 "и направляющих размера штока 9/16" OD:
Per John Twist, University Motors, Alma MI Ph: (616) 682-0800
Для Тип двигателя: MGA / MGB
Felpro Umbrella сальник SS 70373
Единственная буква "S" в номере детали будет "Seal" (одна деталь).Двойное «SS» в номере детали будет «Seal Set» (8 штук). Сверху отформован такой же «ПК» в форме эллипса, что и «БАФ 110». Я не помню номер упаковки, но я думаю, что это печать Felpro, указанная выше под заголовком John Twist.

Дополнение, 3 января 2006 г .: Мне было доведено до моего сведения, что детали, которые в настоящее время поставляются под номером детали Felpro SS 70373, полностью выполнены из резины без тефлонового уплотнения. Я не знаю, было ли это недавним изменением спецификации детали, или у меня был неправильный исходный номер или описание.Если вам требуется тефлоновое уплотнение, см. Следующий пункт.

Совсем недавно Дейл Остерндорф нашел другой номер для этого типа уплотнения:
Sealed Power ST2001

В 19:10 21.08.04 -0400 Гэри Кляйн написал:
Во время поиска я нашел для вас альтернативный источник уплотнений ST2001, который намного дешевле, чем ссылка на Parts America, на которую вы ссылаетесь.
Попробуйте https: // www.rockauto.com/dbphp/prt,8,ST2001
где они перечислены по цене 0,58 доллара за штуку.

Тефлоновая вставка имеет Т-образное поперечное сечение, как тонкая трубка с небольшим фланцем снаружи на линии талии, и просто вставляется в паз сопрягаемого гнезда в резиновой части. Тефлоновая насадка была настолько маленькой, что стоила не очень дорого, поэтому они стоили чуть меньше 2 долларов каждая, может быть, 14-15 долларов за набор из 8 штук. В конце концов, они оказались моими фаворитами, как тонкая юбка, так и тефлоновый центр. уплотнение, а также очень распространенная деталь, доступная практически в любом магазине автозапчастей (но может быть по специальному заказу).

Тефлоновая вставка настолько тонкая, что практически не оказывает сопротивления изменению размера, особенно в теплом состоянии, поэтому резиновый корпус без проблем прижимает тефлоновую насадку к штоку, обеспечивая хорошее уплотнение. Таким образом, у вас есть простой в использовании гибкий резиновый корпус с износостойкой рабочей кромкой из тефлона. Однако есть одна сложная проблема с установкой. Когда вы используете эти уплотнения на клапанах MGA и ранних версиях MGB с квадратными стопорными канавками, маленькая тефлоновая насадка хочет попасть в стопорную канавку при попытке проскользнуть мимо нее по штоку.Это может повредить маленькую тефлоновую насадку, но еще более неприятно то, что она любит выскакивать из резиновой детали, и ее не очень легко вставить обратно, особенно когда резиновая деталь находится в вашей руке, а тефлоновая насадка. все еще зажат в стопорной канавке на штоке клапана.

Но в коробке с набором из 8 пломб упакован специальный монтажный инструмент. Это очень тонкая пластиковая трубка (с одним закрытым концом), которая просто скользит по штоку клапана и закрывает стопорную канавку. См. Этот инструмент на штоке клапана на рисунке с уплотнениями с 1 по 4.Сначала наденьте эту маленькую трубку на шток, и вы можете пропустить уплотнение прямо за бороздку, как будто ее там не было. ТА-ДА !!! Можно подумать, что это нормально, но разобрать его, не повредив уплотнение, практически невозможно. Но вы все равно заменяете уплотнения клапана каждый раз, когда их разбираете, так что ничего страшного, просто держите под рукой дополнительные детали, в частности, чтобы прикрыть хвост на случай, если вам придется разбирать его по какой-либо причине при работе над первой сборкой. И не пытайтесь снять уплотнение со штока клапана, а сначала вытащите клапан из направляющей, пока направляющая все еще удерживает уплотнение ровно и прямо.Сделав это несколько раз, вы научитесь делать это правильно с первого раза. И такое же уплотнение вообще не проблема для клапанов более поздних моделей с меньшей круглой стопорной канавкой.


Приложение 29.06.09:
Мое внимание было доведено до сведения, что Уплотнение № 4 выше (Victor 8B45404 или NAPA B45404) может иметь небольшие проблемы с установкой при использовании оригинальных держателей пружин (крышки пружин) и удаленного масляного дефлектора. Более толстая резиновая стенка этого уплотнения может касаться внутренней пружины клапана и тереть ее.Мало что известно о том, как подходят крышки пружин клапана и масляные дефлекторы. См. Отдельную статью: FT-008.

Есть две разные крышки пружины с разным малым пилотным диаметром (для внутренней пружины). Когда масляный дефлектор был удален во время раннего производства MGB, пилотный диаметр на крышке пружины для внутренней пружины клапана был увеличен с 0,639 дюйма до 0,700 дюйма. Это изменение размера должно было компенсировать толщину стенки отсутствующего масляного дефлектора. Если вы выбросите маслоотражатель, но продолжите использовать колпачок ранней пружины, верхний конец пружины внутреннего клапана может сместиться от центра на 1/32 дюйма.Обычно это вообще не функциональная проблема, если только вы не собираетесь использовать уплотнение клапана с очень плотной посадкой внутри пружины. При использовании «толстого» уплотнения клапана может помочь замена колпачков пружины на более поздние модели с пилотным диаметром большего диаметра, чтобы удерживать пружину более концентрической, чтобы она не терлась о уплотнение клапана.

Moss Motors продает только более поздние модели фиксаторов клапана (пружинный колпачок). Это список за 3,75 доллара, и вам нужно 8 штук, так что замена набора составляет около 30 долларов. В этом случае не выбрасывайте оригинальные детали.Повесьте крышки ранней пружины (и масляные дефлекторы), поскольку они больше не доступны в качестве запасных частей и имеют некоторую ценность для некоторых людей, которым они могут понадобиться.


Приложение 25.10.17:
Еще одно уплотнение, поставленное Moss Motors, Ltd.
. Moss UK номер: 12B2104
Moss US №: 290-890

Предназначен для двигателей 18G-18V. В этих двигателях не используется защита от брызг масла, но используется крышка пружины более позднего типа с диаметром пилота, соответствующим внутреннему диаметру пружины клапана (или при использовании без внутренней пружины, как в двигателях 18 В).Для использования с двигателями MGA или более ранними версиями MGB необходимо удалить брызговик масла и заменить колпачок пружины на более позднюю модель, диаметр пилота которой соответствует внутреннему диаметру внутренней пружины.

Уплотнение клапана из чугуна и вторичного рынка Pontiac

Мы получаем много вопросов о типах впускных уплотнений на чугунных головках и головках послепродажного обслуживания. Заводские чугунные головки Pontiac поставлялись с различными типами уплотнений, такими как уплотнительные кольца штока клапана и уплотнения штока клапана с принудительной блокировкой.Мы также обрабатываем головки из чугуна, чтобы соответствовать тому же стилю, что и головки на вторичном рынке, которые принимают уплотнения штока клапана с принудительной блокировкой. Ниже приведены изображения каждого стиля, которые помогут вам определить, какой у вас стиль.


Чугунная головка с уплотнительным кольцом

В этих головках используется уплотнительное кольцо для уплотнения клапанов. Заводские клапаны имеют канавку под стопорной канавкой для уплотнительного кольца. При использовании неоригинального клапана мы рекомендуем механическую обработку втулки для установки уплотнений штока клапана. См. Раздел ниже, где мы можем обработать заводскую втулку направляющей клапана и установить бронзовые направляющие клапана, чтобы они могли принять.Уплотнения штока клапана диаметром 500 мм. При использовании уплотнительного кольца с клапанами на вторичном рынке, уплотнительное кольцо можно прижать к верхней части направляющей, но оно не будет уплотняться так эффективно, как традиционное уплотнение.


Чугунные головки - уплотнения штока клапана и кольцевые уплотнения

Эти чугунные головки кулачков с впускной стороной, обработанной под уплотнения штока клапана, а на выпускной стороне - уплотнительные кольца. Мы можем обработать их там, где могут быть установлены бронзовые направляющие клапана, которые принимают уплотнения штока клапана.


Обработанные на заводе чугунные головки

У этих чугунных головок были обработаны заводские выступы и.500 диам. бронзовые направляющие клапана установлены для установки уплотнений штока клапана.


Бронзовая направляющая штока клапана в разрезе

На этом изображении показан разрез установленной бронзовой направляющей клапана.


Головки вторичного рынка (Edlebrock)

Головки вторичного рынка. Например, головки цилиндров Pontiac RPM Edelbrock имеют бронзовые направляющие клапана, уже обработанные и установленные в головке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
